Welkom in het 34e Deel van ‘[OC & INFO] AMD Athlon64/Opteron OC Resultaten.’ Post hier de resultaten van je overkloks die je gedaan hebt met je Athlon 64, Athlon 64 X2, Opteron of Athlon 64 FX. Ook kan je hier terecht als je problemen tegenkomt terwijl je overklokt. Veel overklok en tweak plezier maar weer!  |
Als je nieuw bent wil ik je vragen om eerst de TS door te lezen zodat er geen FAQ vragen in dit topic voorkomen. Komt je vraag niet voor of begrijp je iets niet, post dan wanneer je weet de volgende settings: - Processor: Model, Snelheid, Voltage en Temperatuur. - Moederbord: Merk, Model, BIOS versie, Chipset Voltage en Snelheid van de HT Bus. - Geheugen: Merk, Model, Hoeveelheid, Snelheid, Timings en Voltage. - Vul deze informatie eventueel aan met extra informatie of een screenshot (CPU-Z, SpeedFan, enz). |
Op dit moment domineert de C2D/C2Q van Intel de overklok wereld. Als je een nieuw systeem koopt is het nu het slimste om een C2D systeem aan te schaffen. Als je nu een Socket 754 systeem hebt kan je een Socket 939 moederbord kopen en er een Dual Core Opteron 165/170 instoppen. Hierdoor hoeft je geen ander geheugen te kopen. Heb je al een Socket 939 moederbord en wil je een snellere processor dan kan je ook een Dual Core Opteron 165/170 kopen. Deze twee halen bijna allemaal de 2.9-3.0Ghz wel. Heb je nu een Socket AM2 moederbord en wil je sneller, dan is je enige optie eigenlijk een C2D systeem. De grote AMD fans wachten natuurlijk op de nieuwe Barcelona (Opteron Quad Core) die naar zeggen (van AMD) gehakt gaat maken van de C2D/C2Q’s.  |
Het is erg handig als jullie je overklok resultaten invoeren op: http://www.amdgeeks.net Dit heeft belangrijke voordelen: Andere overklokkers kunnen aan de stepping zien of een CPU goed overklokt en op zoek gaan naar die stepping. Je kunt kiezen voor een 'Dynamic overclock banner' zodat je je overklok in signatures kan stoppen. En zelf kom je met je OC in de lijst. |
Voordat je begint met overklokken 1. Lock je AGP, PCI, PCI-E en SATA bussen als dat standaard niet zo is. Dit remt het overklokken van je processor en het versnellen van die bussen is nutteloos en kan soms zelfs gevaarlijk zijn. 2. Kijk naar je huidige temperaturen. Zitten deze idle al in de 40 en stressed in de 50 dan moet je opzoek naar andere koeling anders kom je niet ver met overklokken. 3. Zet je HT-Bus op 4x, nu loopt je HT-Bus al op 5x200 = 1000Mhz, en elke Mhz die erbij komt is (theoretisch) te veel. HTT/Frequency/Reference Clock Deze bus ga je opvoeren. Standaard loopt een Dual Core Opteron 165 op 200x9 = 1800Mhz. Verhoog je de HTT naar 250 dan is dat 250x9 = 2250Mhz. Multiplier/Frequency Ratio/Clock Ratio De multiplier is de 9 uit de formule 200x9 = 1800Mhz. Een Dual Core Opteron 170 heeft een multiplier van 10x dus word dat 200x10 = 2000Mhz. Deze kan je niet verhogen behalve als je een Athlon 64 FX hebt. Verlagen kan wel. Soms is dit handig want 300x10 is in theorie sneller dan 273x11. HT Bus/HT Link/ LDT Frequency Ratio/HTL Speed Dit is een hele belangrijke factor. In de meeste BIOS’sen is deze in te stellen op 1x, 2x, 3x, 4x of 5x. Als je je HTT neemt en deze maal de HT Bus multiplier doet kom je voor een niet overklokte processor op 1000Mhz uit. Je moet ervoor zorgen dat als je gaat overklokken dit 1000Mhz of lager is, anders is de kans groot dat je systeem instabiel wordt. Ook zeggen velen dat het geen nut heeft om je HT Bus persé op 1000+ te laten lopen want het zou geen extra’s geven. Als je begint met overklokken zet je de HT Bus multiplier op 4x, nader je de 250Mhz dan zet je hem op 3x, enz. Er zij wel moederborden waarbij de kans groter is dat ze 1000+ stabiel zijn, denk hierbij speciaal aan de DFI Lanparty UT CFX3200 Serie die meestal 1500 aankunnen ook zijn de andere DFI moederborden meestal wel in staat om 1200+ te kunnen draaien. vCore/CPU Voltage Op een gegeven moment zit de processor aan zijn limiet (wat het standaard voltage betreft), het signaal dat dan verstuurd wordt is te zwak. Daarom is er een verhoging van het voltage van de processor nodig. Dit doe je door de vCore op te voeren. Het is aan te raden om voor standaard gebruik je vCore niet hoger te laten zijn dan 1.6v, let nog steeds goed op de temperatuur! Chipset Voltage & LDT Voltage Bij hoge snelheden kan het gebeuren dat je het voltage van je chipset moet verhogen, denk hierbij aan HTT snelheden van 300+. De meeste DFI moederborden hebben ook de mogelijkheid om het voltage van de HT Bus te verhogen, je kunt dus proberen om je HT Bus hoger dan 1000Mhz te laten lopen, maar zoals je al hebt gelezen wordt er gezegd dat de snelheid van de HT Bus nauwelijks invloed heeft. Memory Frequency & Divers Als je je HTT verhoogt gaat ook de snelheid van je geheugen mee omhoog, dit betekent dat je geheugen dus ook overklok wordt. Op het moment dat er geen wijzigingen zijn loopt je geheugen met een divider van 200. Standaard geheugen is meestal niet ver te overklokken en kapt er misschien mee bij de 220Mhz terwijl je processor nog wel verder kan! Dan ga je een andere divider gebruiken. Het ligt aan je moederbord welke dit is, het kan 183 of 166 zijn. Stel je draait 220x9 = 1980Mhz. Je geheugen zou dan ook 220Mhz draaien, maar omdat het niet stabiel is gebruik je een divider van 166. Hierdoor word de snelheid van je geheugen 180Mhz. Zodra je geheugen weer bij de 220Mhz in de buurt komt zet je hem nog een divider terug. Sommige overklokkers zetten voor het overklokken hun divider op 100. Hierdoor ben je er van verzekerd dat je geheugen nooit de beperkende factor is. Voor het berekening van je geheugen snelheid in combinatie met een divider kan je deze handige tabel gebruiken: http://math.gogar.com/athlon64.cgi?showtable=1 Memory Timings Via de BIOS en A64 Tweaker zijn zéér veel timings in te stellen. Dit is heel erg belangrijk voor de snelheid. Over het algemeen geld hoe lager hoe beter, maar sommige timings hangen met elkaar samen, dat betekend dus als er een bepaalde (afwijkende) waarde wordt ingesteld er problemen kunnen ontstaan. Hier een kleine tabel die de (standaard) timings van BH-5 en TCCD laat zien:
Voor de meeste chips geldt: 2.5-3-3-7 of 2-2-2-5 of 3-3-3-7. Je ziet dus dat er na de TCL een getal komt dat hoger of gelijk is, vervolgens een getal dat meestal hetzelfde is als de TRCD (soms lager) en tenslotte een getal dat meestal zo’n 3 à 4 hoger is dan de TRP. Hier nog een kort schema met ongeveer de grenswaarden:  Als je met hoge Frequency’s gaat werken kan het nodig zijn je Read Preamble en Max. Async Latency te verhogen. Natuurlijk verschilt dit per geheugen en moederbord. In de meeste gevallen geldt: MAL=RP+2. Het schema ziet er dan zo uit:
Er zijn nog veel meer ingewikkelde dingen die bij het geheugen komen kijken. Lees daarvoor dit verhaal op DFI-Street.com. vDimm/vMem/Memory Voltage Dit is zoals de naam al zegt het voltage van het geheugen. Standaard zal dit op 2.5v à 2.6v ingesteld zijn. Het maximum verschilt per chip en ligt ook aan de koeling. TCCD chips hebben een maximum dat ligt rond de 3.0v terwijl dat van BH-5/UTT op ongeveer 4.0v ligt. Ook voor het geheugen is het aan te raden om voor dagelijks gebruik niet hoger te gaan dan 2.7v voor TCCD en ongeveer 3.3v voor BH-5/UTT.
Coldbug Sinds de Winchester core die gebakken is op 90nm hebben sommige Athlon 64’s last van ‘de coldbug.’ Zodra je onder nul gaat met extreme koeling kom je op een gegeven moment op een punt waar je processor juist slechter overklokt met een lagere temperatuur. Dit punt verschilt heel erg en is niet aan de stepping te herkennen. Het kan helpen de Drive Strength (in de BIOS of in A64 Tweaker) aan te passen. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Er zijn zeer veel tools om aan je informatie te komen, testen of overklokken. Hier een lijst. Informatie A64 MemFreq Een klein programmaatje om snel de frequency van je geheugen te berekenen. Central Brain Identifier Net zoiets als CPU-Z maar dan alleen voor de AMD’s. Je krijg meer informatie dan bij CPU-Z, maar het is maar de vraag of je er wat aan hebt. Behalve informatie verschaffen kan je met dit programma ook nog wat timings van je geheugen instellen en het één en ander sleutelen aan de HT-Bus. Core Temp Dit lijkt de opvolger van TCaseMax. Naast wat standaard informatie kan je ook de zogenaamde ‘TCaseMax’ waarde uitlezen. Dit zou iets kunnen zeggen over de overklokbaarheid van je processor, maar het programma kan er ook helemaal naast zitten. Als het wel werkt geld, hoe hoger hoe beter. CPU-Z Het meest gebruikte tooltje om je processor en geheugen configuratie uit te lezen. Gebruik de validation functie om anderen te bewijzen zien dat je echt die hoge overklok hebt. GCPUID Ook weer een soort CPU-Z achtig programma, extra’s zijn multiplier overklokken en vCore veranderen (werkt niet voor DFI moederborden) Smart Guardian Een soort SpeedFan, maar dan alleen voor de DFI moederborden. SpeedFan Het beste programma om je PC in de gaten te houden. Weergave van temperatuur, fanspeeds en voltages. Voor de meesten moederbord kan ook nog de fanspeed aangepast worden van de CPU, FAN2 en Chipset. Testen (Benchen) CPU Burn-In Een niet vaak gezien stukje software. Dit programma lijkt speciaal gemaakt te zijn voor het echt inbranden van je CPU. Memtest86+ Dit programma zit al standaard ingebakken in DFI moederborden, alleen jammer genoeg nooit de laatste versie. Niet DFI gebruikers kunnen het programma of floppy of CD zetten en zo buiten een OS om je geheugen testen. OCCT Een behoorlijke belasting voor de PC. In te stellen op CPU, RAM of beiden, ook kan er een tijd ingesteld worden. Dit programma laat ook wat aan informatie zien en kan eventueel samenwerken met MBM5, SpeedFan of Everest. PiFast Ook dit programma gebruikt PI als basis. Een veel gebruikte setting is 0, 0, 10000000, 1024, 0 in combinatie met versie 4.1 van dit programma. Prime95 De meest gebruikte stress tool. Laat hem 8-10 uur lopen op ‘Small FFTs’ en je weet 99% zeker dat je processor stabiel is. SP2004 Een versimpelde versie van Prime95. Wat makkelijker in gebruik. Sommigen zeggen dat deze minder zwaar is dan Prime95 zelf. Voor Dual-Cores is er via dezelfde site een Orthos Beta versie te downloaden. SP2004 - Orthos De SP2004 versie voor Dual Core processors. SuperPI Een programma dat PI berekent tot 32 miljoen getallen achter de komma. Een veel gebruikte test is 1M, deze duurt ongeveer 30 seconden. SuperPI is niet een erg zware belasting voor je PC. Als je processor SuperPI stabiel is kan je er som zo’n 7-10Mhz (HTT) aftrekken om een snelheid te krijgen die de Prime programma’s kan doorstaan. Overklokken (Tweaken) A64 Info Een (in deze topic serie) weinig gebruikte tool alhoewel deze wel een soort ClockGen + CPU-Z + A64Tweaker in 1 is, maar dat kan net zo goed een nadeel zijn. A64 Tweaker Een zeer uitgebreid programma om de timings aan te passen in Windows. ClockGen De meest gebruikte overklok tool in Windows. Frequency, Multiplier en vCore (niet bij DFI’s) kan worden aangepast. RightMark Clock Cool ’n’ Quiet werkt niet echt lekker met een overklokte processor. Toch kan je via deze software Cool ‘n ‘ Quiet nabootsen en zo je processor en energie besparen. RightMark Memory Analyzer Een tool met info over je geheugen configuratie en zeer veel tests voor je geheugen. Meer DualCore Optimizer – MS Windows Hotfix KB896256-v4-x86-NLD Dit is de DualCore Optimizer/Hotfix gemaakt door Microsoft voor Windows XP x86 (NL) om de effectiviteit van je DualCore processor te vergroten. Lees eerst deze post van AllStar om er zeker van te zijn dat je alles goed installeert. |
 |
De stepping bepaalt of je een goed of slecht overklokkende processor hebt. Op de bovenkant van de AMD processor is tekst gedrukt. De eerste regel zegt iets over de specificaties (type, model, core, vcore, maximum temperatuur, L2 cache en revisie). De tweede regel bestaat uit een paar letters, soms in combinatie met een getal of getallen, vervolgens de laatste 2 getallen van het bakjaar en de 2 getallen van de bakweek, de 2e regel sluit af met nog een paar letters. Dit heb je nodig om erachter te komen wat je overklok kan worden. In vorige topic stond in dit stukje een hele lijst steppings, het is wel duidelijk dat je daarvoor hier moet zijn. De 3e regel sluit af met 3 getallen, dit is de batch. Ooit is er gezegd dat je processor beter zou overklokken als je batch dichter bij 0 in de buurt ligt. Dit is niet waar. |
Socket 939 Asus A8N-SLI (A8N-SLI, A8N-SLI SE, A8N-SLI Deluxe en A8N-SLI Premium) Een prima moederbord van Asus. Niet voor de ‘Die-Hard’ overklokkers. De A8N-SLI non-Premium’s kan je flashen naar de Premium-versie, hierdoor krijg je de beschikking over meer overklok opties waaronder het aanpassen van het Chipset voltage (Auto/1.4/1.5). Meer info hier.
 Links: Pricewatch: Asus A8N-SLI Asus A8N-SLI SE Asus A8N-SLI Deluxe Asus A8N-SLI Premium GoT: \[OC-939]Asus A8N-SLI Deel 2 DFI Lanparty (UT) Serie (LP UT nF-D, LP UT nF4 Ultra-D, LP UT nF4 Ultra-D/G, LP UT nF4 SLI-D, LP nF4 SLI-DR, LP UT nF4 SLI-DR, LP UT nF4 SLI-DR Expert, LP UT nF4 SLI-DR Venus, LP UT RDX200 CF-DR en LP UT CFX3200-DR/G) De beste serie moederborden voor Socket 939. Er zijn zeer veel opties instelbaar, je kunt je systeem tot in de puntjes tweaken. Dit gecombineerd met prachtige UV onderdelen.
  Links: Pricewatch: DFI Lanparty UT nF4-D DFI Lanparty UT nF4 Ultra-D DFI Lanparty UT nF4 Ultra-D/G DFI Lanparty UT nF4 SLI-D DFI Lanparty nF4 SLI-DR (nF4 Ultra) DFI Lanparty nF4 SLI-DR (nF4 SLI) DFI Lanparty UT nF4 SLI-DR Expert DFI Lanparty UT RDX200 CF-DR (Xpress200) DFI Lanparty UT CFX3200-DR DFI Lanparty UT CFX3200-DR/G GoT: \[OC-939-Ervaringen] DFI Lanparty nF4 - deel 8 \[OC-939]Ervaringen/Trouble topic DFI CFX 3200 DR/G EPoX EP-9NPA+ (EP-9NPA+ Ultra en EP-9NPA+ SLI) Een niet erg populair maar wel goed (overklok) moederbord van Epox.
 Links: Pricewatch: EPoX EP-9NPA+ Ultra EPoX EP-9NPA+ SLI GoT: \[OC-939] Epox EP-9NPA+ Ultra Socket AM2 Abit AN9 32X Serie (AN9 32X, AN9 32X Fatal1ty)
 Links: Pricewatch: Abit AN9 32X Abit AN9 32X Fatal1ty Asus M2N32-SLI Deluxe (M2N32-SLI Deluxe)

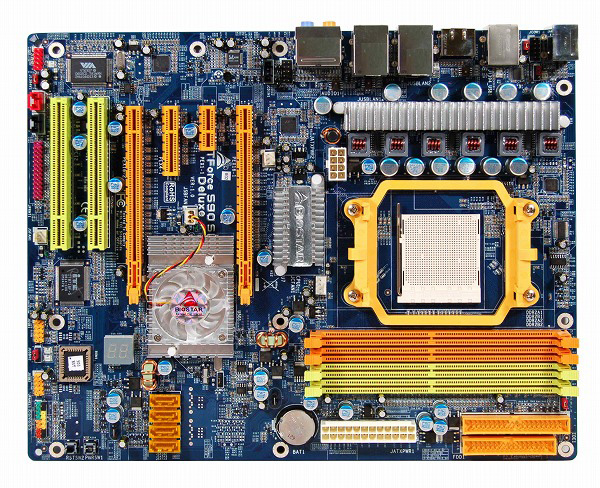

Links: Pricewatch: Asus M2N32-SLI Deluxe Biostar TForce 590 SLI Deluxe (TForce 590 SLI Deluxe)
 Links: Pricewatch: Biostar TForce 590 SLI Deluxe DFI Lanparty UT nF590SLI-M2R/G (LP UT nF590SLI-M2R/G)
Links: Pricewatch: DFI Lanparty UT nF590SLI-M2R/G EPoX Optimus EP-AF590 SLI2 (EP-AF590 SLI)
 Links: Pricewatch: EPoX Optimus EP-AF590 SLI2 EPoX Optimus EP-AD580 XR (EP-AD580 XR)
 Links: Pricewatch: EPoX Optimus EP-AD580 XR |
)
Er gingen maarliefst 6°C vanaf.
