Capt Waffles schreef op vrijdag 7 juli 2023 @ 08:47:
Basic vraag: zit er een boven/onderkant aan zonnepanelen? (Kant die naar de nok van het dak of goot gericht moet worden)

Ik denk van niet als ik er naar kijk, zit geen markering op de Jinkosolars die ik heb liggen. De letters op de sticker met type nr en paneel info staan een kant op en de letters op het afdekkapje van de diodes staan de andere kant op. Ook zitten er aan elke kant drainage gaten.

In ieder geval bij oudere panelen waarbij je één junction-box had, was het de bedoeling dat die boven zat, zodat water dat langs de kabels liep, niet de junction-box in zou kunnen lopen.
Moet dan in de spec-sheet staan.

[Johan Bogle]

Ronald schreef op vrijdag 7 juli 2023 @ 09:44:
[...]

@Johan Bogle Ik zet serieuze vraagtekens bij eenzelfde prijs voor Enphase en Hoymiles geïnstalleerd... Dat klopt dus gewoon niet.

Bedenk dat garantie voor componenten op dak waardeloos is zonder kostenloze vervanging, wat meestal na een paar jaar het geval is.

De offerte met enphase is dus goedkoper/beter. Mooi, dan houd ik nog maar twee kandidaten over en wordt de keus weer wat makkelijker

[Capt Waffles]

onetime schreef op vrijdag 7 juli 2023 @ 12:51:
[...]

In ieder geval bij oudere panelen waarbij je één junction-box had, was het de bedoeling dat die boven zat, zodat water dat langs de kabels liep, niet de junction-box in zou kunnen lopen.
Moet dan in de spec-sheet staan.

Staat niks in de spec sheet en in de installatie handleiding (en die laatste is erg compleet bij JinkoSolar, staat zelfs in dat ik ze niet in outer space mag installeren ). Dus ik denk dat ik er inderdaad vrij gerust op kan zijn dat ze elke kant op kunnen, zolang het silicium maar naar de zon gericht is.

[Capt Waffles]

TCMR schreef op vrijdag 7 juli 2023 @ 11:32:
[...]


Nee, maar sommige panelen (shingled) doen het niet goed liggend in schaduw-situaties, en vanwege mooie kabelloop kies ik (maar ik ben redelijk gestoord) zelf wel vantevoren welk paneel er 180 graden gedraaid gaat worden.

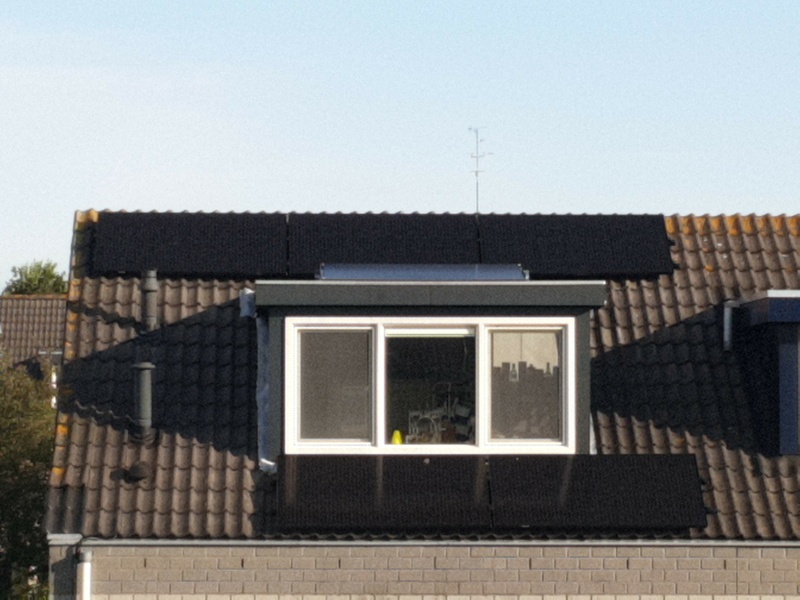

Zo, wel heel mooi werk bij jou! En ik dacht dat ik al alles tot in de puntjes uitzocht
Ik heb ook al veel over kabel routing nagedacht, en als ik ze om en om 180 graden kan draaien kan ik haasje-over bekabelen (leapfrog), scheelt me weer ~2.5 meter kabel op elke string

[Ronald]

De jinko zijn niet shingled. Dus traditioneel 3 diodes over elke dubbele/parallelle substring. Kabels en junction boxes in midden lijn paneel.

De hyundai shingled zijn 2 diodes over 5 of 6 parallelle substrings. Die zij erg herkenbaar over de volle breedte van paneel.
Ze reageren dus anders op schaduw, waardoor ze in situatie waarbij rij op rij schaduw optreed beter portrait liggen. Op schuin dak maakt het niet veel uit. (@TCMR )

[Ronald.42]

Gaat een tigo zinvol zijn hier?
Vandaag een mooie blauwe dag.
Ik heb dus mij 14x260 panelen vervangen voor 12x425.
Van die 14 had ik 2x6 naast elkaar en dan nog 2x een paneel eronder.



Nu heb ik dus 2x6 op rij maar ze zijn iets breder en ik kom dus een stuk verder richting kachelpijp.



Nu had ik vandaag wel een behoorlijke dip op die string.
Één string zijn de rechter 6 en de andere string zijn de linker 6.
Het paneel dat nog mist op de foto heb ik gisteren geplaats en daar zit op een dag als vandaag een leuke schaduw op.

Is het zinvol om hier een tigo achter te hangen? Of gewoon maar zo laten?
Ik had al even rondgekeken op tigo posts op het forum maar de meningen lijken nogal uit één te lopen.

Bovenste lijn is de omvormer waar het om gaat de twee andere lijnen zijn van de platdak setjes.
Het valt vooral op met zo'n mooie blauwe dag natuurlijk als het bewolkt is merk je er niet veel van denk ik.

[AUijtdehaag]

@Ronald.42
Kachelpijp heb je toch niet nodig nu?

Wat voor omvormers hangen er aan?

[Ronald.42]

AUijtdehaag schreef op vrijdag 7 juli 2023 @ 17:57:
@Ronald.42
Kachelpijp heb je toch niet nodig nu?

Wat voor omvormers hangen er aan?

Nee inderdaad die pijp is niet nodig en in de winter eigenlijk ook niet echt meer.
Maarja ding staat er en er ligt nog 16m3 hout dus voorlopig moet ie nog even blijven eigenlijk.....

De panelen 11x de axitec.


En die laatste is een andere omdat er één gestuiterd was deze ziet er op het dak hetzelfde uit.



Dit zijn de specs van de ene vreemde eend.
Spanning en stroom zijn al ietsje anders vandaar ook de neiging om naar een tigo te grijpen.
Maar zonder schaduw lezen de strings op de omvormer nagenoeg gelijk uit.



En dan de omvormer.

[Ronald]

@Ronald.42 lastig zonder string spanning en stroom grafiek. Vermogen is weinig uit af te leiden.

De dasolar heeft dus iets lagere Impp, dus ga je de 5 axitec suboptimaal tracken. Fractie verlies. Tigo zou dat voorkomen, maar ik kan verschil zeker niet kwantificeren. Dat is niet linear met lagere stroom.

De omvormer kan maar 11A. De panelen ruim 13A. De vraag is hoe vaak je in NL meer dan 11A zou kunnen. Ook hier is verlies niet linear (spanning wordt hoger)

De kachelpijp gaat achtereen op meerdere panelen schaduw werpen. Dus je zou meerdere tigo moeten inzetten om daar wat aan te doen. Bij correct tracken door omvormer is de winst echter minimaal. Restopbrengst in harde schaduw is zeer laag.

[Ronald.42]

Ronald schreef op vrijdag 7 juli 2023 @ 19:32:
@Ronald.42 lastig zonder string spanning en stroom grafiek. Vermogen is weinig uit af te leiden.

De dasolar heeft dus iets lagere Impp, dus ga je de 5 axitec suboptimaal tracken. Fractie verlies. Tigo zou dat voorkomen, maar ik kan verschil zeker niet kwantificeren. Dat is niet linear met lagere stroom.

De omvormer kan maar 11A. De panelen ruim 13A. De vraag is hoe vaak je in NL meer dan 11A zou kunnen. Ook hier is verlies niet linear (spanning wordt hoger)

De kachelpijp gaat achtereen op meerdere panelen schaduw werpen. Dus je zou meerdere tigo moeten inzetten om daar wat aan te doen. Bij correct tracken door omvormer is de winst echter minimaal. Restopbrengst in harde schaduw is zeer laag.

Eigenlijk wat ik ook al dacht.
Vanmiddag zag ik op de omvormer voor die string 2 ampere tijdens de dip. Spanning heb ik niet onthouden.
Nu gaat het echt om dat ene paneel er zit een dipje iets eerder maar dat stoort me niet echt.
We zitten vrij kort na de langste dag dus de zon staat nog hoog.
Dus eerder en later in het jaar zal de schaduw over meer panelen vallen.

Ik denk dat het is wat het is, ik kon voor mezelf al de tigo niet rechtvaardigen maar je weet nooit wat voor inzichten andere mensen hebben.

Ik ga het een poosje aanzien maar ik vermoed dat een tigo voor dat enkele paneel over de jaren gezien zijn aanschafwaarde niet gaat terugverdienen...
Plus dat ik geen voorstander ben van elektronica op het dak, maar dat is persoonlijk.

Omvormers worden hier alleen via hw gelogd dus diepere info moet ik echt op de omvormer zelf bekijken.

Er hangen inmiddels 4 van die dingen dus ik kijk wel per omvormer per dag wat er teruggeleverd wordt en zie ik daar rare dingen dan ga ik op onderzoek uit.
Zoals vandaag dus.

Helaas morgen niet in de gelegenheid om even nader te kijken wat er op die string gebeurt.
ik moet bij een driefasen enphase systeem even meten wat daar gebeurt.
Er zijn daar panelen in dezelfde rij die een stuk minder doen dan de rest.
Zomaar 50% op een dag.
Geen idee nog maar ik ga eerst eens meten wat de spanningen per fase zijn en hoe één en ander er bij ligt.

Is een voormalige boerderij waar wat panelen her en der op geklust zijn via diverse bestaande onderverdelers uit de tijd dat het nog boerderij was..
Er is zo ook een nieuwe woning om de oude meterkast gebouwd enz...

[Afvoerputje]

Snelle vraag voor de uitbreiding van mijn PV-installatie. Mijn huidige PV-installatie wordt uitgebreid met 8 x410wp panelen op de garage. Deze is zuid-georienteerd. Op het woonhuis liggen 18 x 395wp, west georiënteerd. Omvormer is een 7kw Fronius. Deze kan max 14KW DC spanning hebben, waar we nu met 10.390 mooi op 148% zitten. Daarbij hebben we 2 verschillende oriëntaties. Dus dat moet geen enkel probleem zijn.

Welnu, de bekabeling. Ik weet dat ik rekening moet houden met inductielussen. De min-kabel wordt dus langs de panelen mee gelegd.

Alleen zit ik met de polariteit. Je zou zeggen, vanuit de plus van de omvormer, ga je naar de min, van het eerste paneel, (alsof je accu's in serie zet). Maarrr, volgens mij zeg ik dit verkeerd.

De plus-kabel vanuit de omvormer, (rood) gaat op de + van het eerste paneel, rijtje herhalen en de min-kabel van het 8e paneel gaat weer naar de min pool van de omvormer. Even ter verificatie, zeg ik dit goed?

[AUijtdehaag]

@Afvoerputje
Dat laaste klopt.
Waarbij de rode (plus) kabel een vrouwtje MC4 heeft bij de panelen en een mannetje bij de omvormer

Altijd ook even meten in de mc4 stekkers die bij de omvormer liggen, voordat je het aangesluit hebt ter controle van de polariteit.

[Pebblepath]

Ronald schreef op vrijdag 7 juli 2023 @ 17:00:
De jinko zijn niet shingled. Dus traditioneel 3 diodes over elke dubbele/parallelle substring. Kabels en junction boxes in midden lijn paneel.

De hyundai shingled zijn 2 diodes over 5 of 6 parallelle substrings. Die zij erg herkenbaar over de volle breedte van paneel.
Ze reageren dus anders op schaduw, waardoor ze in situatie waarbij rij op rij schaduw optreed beter portrait liggen. Op schuin dak maakt het niet veel uit. (@TCMR )

Ik heb een vraag over de oriëntatie van de zonnepanelen op dit tuinhuis dak, of ze in landscape (liggend) of portrait (staand) moeten worden geplaatst. Het dak van het tuinhuis is gericht op het zuidwesten. Je ziet op de tekening dat de onderste randen van de zonnepanelen het meeste schaduw vangen, alsook de zijkant van het meest linkse paneel.

Als ik de panelen in portrait leg, kan ik er meer plaatsen dan in landscape: 8 in plaats van 6. Ik vraag me echter af wat het effect zal zijn van de schaduw van de muurtjes op de dakrand, afhankelijk van de oriëntatie van de panelen en hun diodes. Als de schaduw van die muurtjes de zijkant van de buitenste panelen raakt, welke oriëntatie van de panelen heeft dan de meest negatieve invloed op de totale opbrengst van de panelen?

Bovendien: hangt dit af van het type panelen? En van de oriëntatie van de diodes-kringen in de panelen? Hoe kan ik uit de spec sheet van een paneel afleidingen of deze substrings verticaal of horizontaal georiënteerd zijn?

[ Voor 6% gewijzigd door Pebblepath op 08-07-2023 06:56 ]

[Ronald]

@Pebblepath alles half-cel splitst panelen in 3 lange strips. Deze kunnen dus in bypass bij schaduw over lange zijde.

Bij schaduw over korte zijde hebben de substrings in de onderste paneel helft belemmering, dat beperkt stroom in die helft vrij stevig.

https://www.draaistroom.net/nieuwe-parallel-shingled-panelen
Doordat de substrings 90 graden gedraaid in het parallel shingled paneel liggen is de stroom beperking minder agressief.

Omdat je 1 rij hebt met identieke interactie met dakrand kun je de half cel en shingled powerpoints ook met string omvormer gebruiken.

Schaduw korte zijde gaat dus beter met Hyundai parallel shingled.

[Pebblepath]

Ronald schreef op zaterdag 8 juli 2023 @ 07:14:
Schaduw korte zijde gaat dus beter met Hyundai parallel shingled.

Dank voor je toelichting. Zijn er naast Hyundai nog fabrikanten die zo'n shingled panelen hebben?

En verder: voorlopig zijn Longi LR5 LR-72HTH-600M panelen van 600 Wp gepland op mijn dak. Maar die zijn dus niet shingled, maar hebben 3 repen parallel met hun lange zijde en 6 met hun korte zijde, dus 12 sub-gedeeltes in totaal (enfin, dat denk ik toch, ben niet 100% zeker).

Indien er shingled panelen van 600 Wp zouden bestaan, en die kosten niet veel meer dan deze Longi's, dan zijn die dus te verkiezen in deze portrait-zuidwest opstelling. Echter wat als ik maar shingled panelen zou vinden van slechts 480 Wp bvb? Dan gaan die minder opbrengen dan die van 600 Wp als er geen schaduw op valt...

Het wordt dus een evenwichtsoefening dan, en een vrij complexe berekening van de totale opbrengst op een gans jaar.

Ik vraag me af of de SMA Sunny Design software rekening houdt met of een paneel al dan niet shingled is. Ik zie nergens een parameter in die software daarvoor. Ik kan wel aanvinken "half-cell" en hoeveel diodes.

Is er software die met die shingled of niet-shingled rekening houdt, alsook met de schaduwsimulatie, bij de berekening van de jaaropbrengst? Of doet SMA Sunny Design het sowieso?

[ Voor 6% gewijzigd door Pebblepath op 08-07-2023 07:50 ]

[Ronald]

@Pebblepath ik vermoed dat een 480W shingled het niet gaat winnen van een 600W half cell.

Probeer eens of een half-cel van gelijk vermogen anders simuleert dan een shingled.

TW solar heeft panelen die erg lijken op de hyundai. Kans dat de een voor de ander fabriceert... Denk niet dat je 600W shingled gaat vinden.

[Jojan265]

Pebblepath schreef op zaterdag 8 juli 2023 @ 06:54:
[...]


Ik heb een vraag over de oriëntatie van de zonnepanelen op dit tuinhuis dak, of ze in landscape (liggend) of portrait (staand) moeten worden geplaatst. Het dak van het tuinhuis is gericht op het zuidwesten. Je ziet op de tekening dat de onderste randen van de zonnepanelen het meeste schaduw vangen, alsook de zijkant van het meest linkse paneel.

Als ik de panelen in portrait leg, kan ik er meer plaatsen dan in landscape: 8 in plaats van 6. Ik vraag me echter af wat het effect zal zijn van de schaduw van de muurtjes op de dakrand, afhankelijk van de oriëntatie van de panelen en hun diodes. Als de schaduw van die muurtjes de zijkant van de buitenste panelen raakt, welke oriëntatie van de panelen heeft dan de meest negatieve invloed op de totale opbrengst van de panelen?

Bovendien: hangt dit af van het type panelen? En van de oriëntatie van de diodes-kringen in de panelen? Hoe kan ik uit de spec sheet van een paneel afleidingen of deze substrings verticaal of horizontaal georiënteerd zijn?

[Afbeelding]

Kleine vraag: Hoe hoog is die rand? Zo op dat plaatje te zien is die niet al te hoog en dan zou ik me er totaal geen zorgen om maken. Tegen de tijd dat de zon zo laag staat dat die rand schaduw geeft, is de zonkracht al niet veel meer op het paneel vanwege de hoek.

[weasel]

Ik heb mijn oog laten vallen op 560Wp panelen, is het verstandig om 10 van deze panelen op een 3 fase omvormer te zetten? De gewenste nominale spanning van rond de +-600 Volt haal ik sowieso niet want de panelen hebben een Vmpp van 42Volt en Voc van 50 Volt. Ook het aanpassen van mijn aansluiting laat nog even op zich wachten. Toch een 5kVA éénfase omvormer nemen?
Tweede PV installatie aanleggen

[Chaoss]

Chaoss schreef op maandag 26 juni 2023 @ 11:23:
[...]


Euh, dat soort dingen gaat mijn pet te boven. Ik ga wel contact opnemen met de leverancier. Panelen liggen net sinds december.

Edit, Ik zie in homeassistant dat PV1 op 0 staat, is dat wat je bedoeld?, ik denk eigenlijk dat mijn panelen maar op 1 string zijn aangesloten.:

[Afbeelding]

Hier op terugkomend. GoodWe heeft een software update gedaan wat het gefixt heeft. Heb gister pieken gezien van 4900 terwijl ik voorheen niet boven de 3900 kwam...

[Pebblepath]

Jojan265 schreef op zaterdag 8 juli 2023 @ 08:37:
[...]

Kleine vraag: Hoe hoog is die rand? Zo op dat plaatje te zien is die niet al te hoog en dan zou ik me er totaal geen zorgen om maken. Tegen de tijd dat de zon zo laag staat dat die rand schaduw geeft, is de zonkracht al niet veel meer op het paneel vanwege de hoek.

Nuttige feedback, dank! Ter info: de dakrand is 40 cm hoog.

Bij wijze van oefening zal ik in de SMA Sunny Design ontwerpsoftware eens die dakranden verwijderen. En dan zien hoeveel meer kWh jaaropbrengst dat zou geven. (Hierbij ga ik er van uit dat deze software behoorlijk correct de schaduwvorming kan uitrekenen).

En ander aspect, terzijde: de SMA-omvormer heeft "ShadeFix" software aan boord, waarmee een deel van de negatieve gevolgen van schaduwvorming vermeden worden, door de MPP-tracker parameters te optimaliseren.

[AUijtdehaag]

Pebblepath schreef op zaterdag 8 juli 2023 @ 07:39:
[...]


Dank voor je toelichting. Zijn er naast Hyundai nog fabrikanten die zo'n shingled panelen hebben?

https://blijmetzonnepanel...ar-435wp-tw435m-shg46-bb/

Afhankelijk van de breedte vh dak, kan je wellicht ook dual betonvoeten gebruiken, met stoeptegels om het wat hoger te krijgen?
https://www.sun-solar.nl/.../montage-systemen/page/2/
("gewone" panelen, dus niet de "shingled" in landscape bij horizontale schaduw)

Wel dicht maken aan de achterkant met het mee te bestellen windkap voor stevigere constructie

[ Voor 47% gewijzigd door AUijtdehaag op 08-07-2023 09:21 ]

[True]

Ronald schreef op zaterdag 8 juli 2023 @ 07:14:
@Pebblepath alles half-cel splitst panelen in 3 lange strips. Deze kunnen dus in bypass bij schaduw over lange zijde.

Geldt dit voor alle hedendaagse half cell panelen?

[saturn21]

Ik heb nu enkele meters DC kabel van twee strings over het platte dak lopen naar de daktoevoer. Is er mooie manier om die kabels elkaar te bundelen (beide plus bij elkaar en beide min) en beter af te schermen voor UV? Bijvoorbeeld met een kabelomhulsel? Ik heb al even zitten googelen maar de precieze term niet kunnen vinden.

[LooneyTunes]

saturn21 schreef op zaterdag 8 juli 2023 @ 11:00:
Ik heb nu enkele meters DC kabel van twee strings over het platte dak lopen naar de daktoevoer. Is er mooie manier om die kabels elkaar te bundelen (beide plus bij elkaar en beide min) en beter af te schermen voor UV?

Hier had de zonneboer dat ook gewoon zo los op het dak liggen. (enkele kabels, van de ene rij naar de andere. tussen/onder het grind)
Bij een verbouwing alle kabels zo veel mogelijk gebundeld en in slagvast grijs PVC pijp gelegd zodat ze ook droog liggen.
Daarvoor dus wel nieuwe kabels moeten maken.
Bij een latere uitbreiding meteen alles in grijs PVC pijp gedaan, maar die draden heb ik zelf op het dak gelegd.(met her en der een blob beton om het op het dak te fixeren, ik was toch bezig met de ballast van een ander paneel )

[Dapdodo]

saturn21 schreef op zaterdag 8 juli 2023 @ 11:00:
Ik heb nu enkele meters DC kabel van twee strings over het platte dak lopen naar de daktoevoer. Is er mooie manier om die kabels elkaar te bundelen (beide plus bij elkaar en beide min) en beter af te schermen voor UV? Bijvoorbeeld met een kabelomhulsel? Ik heb al even zitten googelen maar de precieze term niet kunnen vinden.

google kabelkoker buiten

[Ronald]

True schreef op zaterdag 8 juli 2023 @ 09:31:
[...]


Geldt dit voor alle hedendaagse half cell panelen?

Zeker

[mcDavid]

Dat is niet helemaal (meer) waar. Er zijn tegenwoordig ook half-cel panelen met afwijkende string indelingen op de markt, bijvoorbeeld https://www.winkelman-zon...908-405wp-zwart-fram.html

Maar wat voor de situatie van @Pebblepath veel interessanter is, is dat half-cel panelen in feite ook bestaan uit (3x) twee parallelle strings. Waardoor bij schaduw op de ene helft de andere helft vol blijft produceren. Ik zou om die reden aanraden panelen in portrait te leggen.

Nog mooier zou zijn om shingled panelen te nemen, dan heb je een hele reeks parallelle strings in je paneel. Maar die dingen zijn nog wel stervensduur, waarschijnlijk economisch nog niet de moeite waard.

[jadjong]

saturn21 schreef op zaterdag 8 juli 2023 @ 11:00:
Ik heb nu enkele meters DC kabel van twee strings over het platte dak lopen naar de daktoevoer. Is er mooie manier om die kabels elkaar te bundelen (beide plus bij elkaar en beide min) en beter af te schermen voor UV? Bijvoorbeeld met een kabelomhulsel? Ik heb al even zitten googelen maar de precieze term niet kunnen vinden.

[wd200]

Vraag 1: Kan / mag / werkt het volgende
Omvormer via PV verder in combinatie met 3 airco
Units zolang die onder de 3,7kw blijven ?

Vraag 2: kan ik 4 panelen op het dak op dezelfde omvormer aansluiten als 4 op de garage.
M.a.w. Kan een kabel van panelen “lang” zijn naar de omvormer die in de garage hangt ?

[ Voor 43% gewijzigd door wd200 op 08-07-2023 22:23 ]

[Johan Bogle]

Even iets checken wat ik volgens mij al weet: een aansluiting van 1x35A is niet genoeg voor 5600WP O/Wpanelen zeker? Best maar laten verzwaren naar 3x35A toch? Of is dat nog net te doen op 1x35?

[TwingyTwingy]

Johan Bogle schreef op zaterdag 8 juli 2023 @ 22:13:
Even iets checken wat ik volgens mij al weet: een aansluiting van 1x35A is niet genoeg voor 5600WP O/Wpanelen zeker? Best maar laten verzwaren naar 3x35A toch? Of is dat nog net te doen op 1x35?

Hier een 5000w omvormer op 1x35. Zonder problemen. Hangt af van of je lokaal netcongestie hebt. Welke omvormer wil je ophangen dan?

Als je gaat upgraden. Upgraden dan naar 3x25. 3x35 wordt beetje duur

[Johan Bogle]

TwingyTwingy schreef op zaterdag 8 juli 2023 @ 22:22:
[...]


Hier een 5000w omvormer op 1x35. Zonder problemen. Hangt af van of je lokaal netcongestie hebt. Welke omvormer wil je ophangen dan?

Als je gaat upgraden. Upgraden dan naar 3x25. 3x35 wordt beetje duur

wordt een systeem met micro omvormers enphase IQ8M of IQ7+ of eventueel hoymiles

[Dre]

Johan Bogle schreef op zaterdag 8 juli 2023 @ 22:13:
Even iets checken wat ik volgens mij al weet: een aansluiting van 1x35A is niet genoeg voor 5600WP O/Wpanelen zeker? Best maar laten verzwaren naar 3x35A toch? Of is dat nog net te doen op 1x35?

Ik heb 10 kWp op 1×35A hoofdzekering. 5,6 kWp is niet echt groot, met oost/west schuine helling zou het zelfs op een 1×16A groep kunnen denk ik.

[Zwerius]

Wij hebben sinds 2010 onze deurbel op een eigen energievoorziening dmv een klein PV-paneeltje.
Inmiddels lijken er in het paneeltje allemaal blaasjes te ontstaan. Hij werkt overigens nog prima.
Is dat delaminatie?
Voor plaatje, zie onze website: https://geen-energiereken...bel-op-zonne-energie.html

[Proton_]

@Zwerius als extra service hier je plaatje zonder link
.
Zou delaminatie kunnen zijn, of gewoon vochtinwerking wat op hetzelfde neerkomt: hij doet het nog wel, maar minder opbrengst door interne reflectie en je kunt uiteindelijk uitval door corrosie verwachten.

[averroes1198]

Zijn alle plug&play zonnepaneelsetjes met stekker (voor bijv. op een schuurtje of uitbouw), nu niet meer toegestaan gelet op de NEN?!

Willekeurig voorbeeld:
https://www.elektrototaal...-play-zonnepaneel-4180042

[TwingyTwingy]

averroes1198 schreef op zondag 9 juli 2023 @ 20:21:
Zijn alle plug&play zonnepaneelsetjes met stekker (voor bijv. op een uitbouw), nu niet meer toegestaan gelet op de NEN?!

Willekeurig voorbeeld:
https://www.elektrototaal...-play-zonnepaneel-4180042

Voldoet niet aan de NEN nee. Maar de NEN is geen dwingend recht. De SuperSola wordt bijvoorbeeld overal geadverteerd. Het is een beetje een grijs gebied. Bij de Duitsers is het duidelijker. Daar mag je nu 600w invoeden via een stopcontact en dat wordt op 1 januari zelfs 800w.

Voorkeur is altijd wel om alles vast aan te sluiten. Maar de overweging om soms met stekker op bestaande groep aan te sluiten begrijp ik in veel gevallen ook wel. Houd wel rekening dat bij overspanning je zekering er pas later uit springt dan normaal.

[averroes1198]

TwingyTwingy schreef op zondag 9 juli 2023 @ 20:25:
[...]


Voldoet niet aan de NEN nee. Maar de NEN is geen dwingend recht. De SuperSola wordt bijvoorbeeld overal geadverteerd. Het is een beetje een grijs gebied. Bij de Duitsers is het duidelijker. Daar mag je nu 600w invoeden via een stopcontact en dat wordt op 1 januari zelfs 800w.

Voorkeur is altijd wel om alles vast aan te sluiten. Maar de overweging om soms met stekker op bestaande groep aan te sluiten begrijp ik in veel gevallen ook wel. Houd wel rekening dat bij overspanning je zekering er pas later uit springt dan normaal.

Ahhh duidelijk weer wat geleerd!

De veiligste manier is dus de stekker afknippen en en de bekabeling aansluiten in het schuurtje op een werkschakelaar welke vervolgens naar een 2-polige alamat loopt?!

[TwingyTwingy]

averroes1198 schreef op zondag 9 juli 2023 @ 20:38:
[...]


Ahhh duidelijk weer wat geleerd!

De veiligste manier is dus de stekker afknippen en en de bekabeling aansluiten in het schuurtje op een werkschakelaar welke vervolgens naar een 2-polige alamat loopt?!

Ja, als dat inderdaad een ongebruikte groep is inderdaad. Als dat het geval is raad ik je aan om zelf een setje samen te stellen. Als je los samenstelt is het vaak (fors) goedkoper dan zo'n samengesteld setje online. Dit soort setjes zijn meer voor de consument die gemak wil met een stekker en niet zelf wil samenstellen.

[Joepla]

Ethirty schreef op zondag 11 juni 2023 @ 21:30:
[...]

Ik heb van de leverancier van mijn betonvoeten gewoon de tip gekregen om Solarstell klemmen te kopen. Bijv https://www.stralendgroen.nl/product/solarstell-eindklem/

Had me alleen vergist in de boutmaat, het was bij mij dikte paneel +15mm en niet +20mm
Dure vergissing.

Dank voor de tip. Ik heb inmiddels Van der Valk trapezium profielen gekocht, die komen dan op de betonvoeten, waarna de panelen met de eind- en tussenklemmen op de profielen worden bevestigd. Eigenlijk als een pannendakmontage, maar dan zonder de panhaken.

Het direct monteren van klemmen op de voeten leek me niet echt handig, maar dat is alleen mijn gevoel. Wellicht gaat het prima.

[Richh]

Dit weekend druk bezig geweest met de elektra naar onze 2e verdieping. Komende week worden er namelijk 3 panelen bijgelegd. Ik zou de omvormer zelf fixen. Kabel door de lepe hoek bij de trap, kruipruimte, omhoog in de meterkast, aardlekschakelaar geïnstalleerd, leuk klusje

Anyhow: alles netjes aangesloten, werkschakelaar om...
Niks...
DC schakelaar dan nog een keer uit/aan? Nog steeds niks...
Hele installatie doorgemeten, alles lijkt goed

Blijkt dat GoodWe omvormers (zoals mijn 1500-xs-11) gewoon helemaal niks nada doen, als er geen pv input is
Ik snap het ergens wel hoor, maar een enkel status LEDje (zoals mijn Omnik omvormer) had me heel wat hoofdbrekens gespaard

[ Voor 10% gewijzigd door Richh op 09-07-2023 21:52 ]

[LooneyTunes]

Richh schreef op zondag 9 juli 2023 @ 21:33:
maar een enkel status LEDje (zoals mijn Omnik omvormer) had me heel wat hoofdbrekens gespaard

Mijn omnik is gewoon morsdood zonder PV.

[averroes1198]

Op mijn nieuwbouw schuurtje wil ik twee of drie panelen gaan leggen.

Hoe is de regelgeving hieromtrent met het afstand houden tot de rand? Los van eventuele extra ballast?

De afmetingen van het schuurdak zijn 3,325m x 2,46m. Ik twijfel tussen 2 of 3 panelen. Met de ValkTriple inclusief verlengset zou ik 3 panelen van 1,762m x 1,134m in landscape op kwijt kunnen.

De ValkTriple zou net wel of net niet passen, de afmetingen van de schans zijn: 3,310m x 1,650m x 0,720m.

Iemand ervaring met de ValkTriple schans en of dit zou passen qua afstand van de rand van het dak e.d.


https://www.winkelman-zon...ktriple-3-panelen-la.html

[ Voor 7% gewijzigd door averroes1198 op 10-07-2023 19:31 ]

[Martin7182]

Richh schreef op zondag 9 juli 2023 @ 21:33:
Blijkt dat GoodWe omvormers (zoals mijn 1500-xs-11) gewoon helemaal niks nada doen, als er geen pv input is
Ik snap het ergens wel hoor, maar een enkel status LEDje (zoals mijn Omnik omvormer) had me heel wat hoofdbrekens gespaard

Zo'n ledje gebruikt inclusief elektronica al snel ~0.5 W. Da's voor de helft van de tijd dat de omvormer uit staat toch iets van 2 kWh per jaar. Dan heb je voor het uitschakelen ook nog extra elektronica of verbreekcontact in je relais nodig, anders kost het 4 kWh per jaar

[HuismAndré]

Martin7182 schreef op maandag 10 juli 2023 @ 10:42:
[...]


Zo'n ledje gebruikt inclusief elektronica al snel ~0.5 W.

Da's dan een heel erg verkwistend ledje. Een ouderwetse led (20mA) neemt, gevoed door 5V zo'n 0,1W inclusief verbruik serieweerstand. Maar tegenwoordig kiezen we bijna altijd low power ledjes (2mA). Dan wordt de rekensom zo'n 0,01W (oftewel een factor 50 lager dan hierboven gesteld).

[Martin7182]

HuismAndré schreef op maandag 10 juli 2023 @ 12:10:
[...]

Da's dan een heel erg verkwistend ledje. Een ouderwetse led (20mA) neemt, gevoed door 5V zo'n 0,1W inclusief verbruik serieweerstand. Maar tegenwoordig kiezen we bijna altijd low power ledjes (2mA). Dan wordt de rekensom zo'n 0,01W (oftewel een factor 50 lager dan hierboven gesteld).

Ja maar hoe kom je aan 5 V? Met 1 mA bij 230 V standby-verbruik zit je al tegen de 0.25 W.

[HuismAndré]

Martin7182 schreef op maandag 10 juli 2023 @ 12:47:
[...]

Ja maar hoe kom je aan 5 V? Met 1 mA bij 230 V standby-verbruik zit je al tegen de 0.25 W.

Aangezien de omvormer ook (gedeeltelijk) moet werken als er geen output is van de panelen (al was het maar om te kunnen melden dat er geen output is van de panelen) zal er dus ergens logica aan het werk zijn. Die werkt erg vaak op 5V. Vandaar die 5V aanname.

[mcDavid]

averroes1198 schreef op zondag 9 juli 2023 @ 20:21:
Zijn alle plug&play zonnepaneelsetjes met stekker (voor bijv. op een schuurtje of uitbouw), nu niet meer toegestaan gelet op de NEN?!

Willekeurig voorbeeld:
https://www.elektrototaal...-play-zonnepaneel-4180042

Pfoeh, da's een dure stekker die ze eraan zetten voor je...

[Martin7182]

HuismAndré schreef op maandag 10 juli 2023 @ 13:53:
[...]

Aangezien de omvormer ook (gedeeltelijk) moet werken als er geen output is van de panelen (al was het maar om te kunnen melden dat er geen output is van de panelen) zal er dus ergens logica aan het werk zijn. Die werkt erg vaak op 5V. Vandaar die 5V aanname.

Best leuk bedacht, maar die aanname klopt niet voor GoodWe-XS. Je hebt 's nachts dus geen ledje maar ook geen standby-verbruik

[Hermarcel]

@HuismAndré Ga maar gerust uit van 3.3V.

@Martin7182 Hoogst onwaarschijnlijk. Goodwe zelf geeft aan dat het standby-verbruik gedurende de nacht kleiner is dan 1W. Da's geen 0.

https://en.goodwe.com/Ftp...et/GW_XS_Datasheet-EN.pdf

[ Voor 63% gewijzigd door Hermarcel op 10-07-2023 16:09 ]

[Dre]

Hermarcel schreef op maandag 10 juli 2023 @ 16:08:
@HuismAndré Ga maar gerust uit van 3.3V.

@Martin7182 Hoogst onwaarschijnlijk. Goodwe zelf geeft aan dat het standby-verbruik gedurende de nacht kleiner is dan 1W. Da's geen 0.

https://en.goodwe.com/Ftp...et/GW_XS_Datasheet-EN.pdf

Er zal ongetwijfeld een condensator aan het lichtnet hangen. Die hebben altijd verbruik. Maar dat lijkt me niet noemenswaardig (< 1 Watt)

[ Voor 5% gewijzigd door Dre op 10-07-2023 18:29 ]

[HuismAndré]

Hermarcel schreef op maandag 10 juli 2023 @ 16:08:
@HuismAndré Ga maar gerust uit van 3.3V.

De optionele WiFi module heeft 5V nodig. Daarnaast was het, in een eerdere reactie, maar een rekenvoorbeeld om aan te geven dat de genoemde 0,5W wel erg exorbitant is.

Martin7182 schreef op maandag 10 juli 2023 @ 15:27:
[...]

Best leuk bedacht, maar die aanname klopt niet voor GoodWe-XS. Je hebt 's nachts dus geen ledje maar ook geen standby-verbruik

Dus de 5V naar de optionele WiFi module is afhankelijk van de PV output? Mag toch hopen van niet.

[ Voor 5% gewijzigd door HuismAndré op 10-07-2023 20:40 ]

[Hermarcel]

HuismAndré schreef op maandag 10 juli 2023 @ 20:39:
[...]
De optionele WiFi module heeft 5V nodig.
[...]

Wist ik niet.

[RudolfR]

HuismAndré schreef op maandag 10 juli 2023 @ 20:39:
[...]

De optionele WiFi module heeft 5V nodig. Daarnaast was het, in een eerdere reactie, maar een rekenvoorbeeld om aan te geven dat de genoemde 0,5W wel erg exorbitant is.

[...]

Dus de 5V naar de optionele WiFi module is afhankelijk van de PV output? Mag toch hopen van niet.

Op mijn Growatt gaat alles uit 's nachts, ook de wi-fi module wordt onbereikbaar.

[dunklefaser]

@HuismAndré Bij mijn GW5000D-NS heeft de WiFi-module (en de omvormer) PV input nodig om actief te worden. 'S avonds is het een ander verhaal - dan gaat de omvormer na zonsondergang wat langer door en toont dan ook nog een fantoom vermogen van ca. 50-55 W. Voorbeelden: Fiat LUXus!

[ Voor 14% gewijzigd door dunklefaser op 10-07-2023 21:42 ]

[HuismAndré]

dunklefaser schreef op maandag 10 juli 2023 @ 21:33:
@HuismAndré Bij mijn GW5000D-NS heeft de WiFi-module (en de omvormer) PV input nodig om actief te worden. 'S avonds is het een ander verhaal - dan gaat de omvormer na zonsondergang wat langer door
en toont dan ook nog een fantoom vermogen van ca. 50-55 W.

Dat had ik niet verwacht.

[mcDavid]

HuismAndré schreef op maandag 10 juli 2023 @ 20:39:
[...]

Dus de 5V naar de optionele WiFi module is afhankelijk van de PV output? Mag toch hopen van niet.

Vanwaar die hoop?

[RudolfR]

Dit is onlangs gelegd bij mijn overburen. Is dit uit te leggen?
Als er een goede reden is/kan zijn om het zo te doen hoor ik dat graag, voor mijn eigen gemoedsrust.

Edit: ook dat de onderste rij versprongen ligt tov de bovenste...

[ Voor 6% gewijzigd door RudolfR op 10-07-2023 22:07 ]

[Martin7182]

Hermarcel schreef op maandag 10 juli 2023 @ 16:08:
@HuismAndré Ga maar gerust uit van 3.3V.

@Martin7182 Hoogst onwaarschijnlijk. Goodwe zelf geeft aan dat het standby-verbruik gedurende de nacht kleiner is dan 1W. Da's geen 0.

https://en.goodwe.com/Ftp...et/GW_XS_Datasheet-EN.pdf

0 is natuurlijk nog steeds kleiner dan 1. Maar er lijkt idd. wat sluipverbruik te zijn. En ik maar denken dat het lichtnet achter een relais zat

Ik ga er binnenkort toch eens een multimeter aanhangen.

[ Voor 5% gewijzigd door Martin7182 op 10-07-2023 21:52 ]

[onetime]

@RudolfR Ze hadden een paneel te weinig bij zich, geen andere verklaring.

[elektriekert]

onetime schreef op maandag 10 juli 2023 @ 22:01:
@RudolfR Ze hadden een paneel te weinig bij zich, geen andere verklaring.

Zo te zien zit er nog een kort piepke (rioolbeluchting oid)

[onetime]

elektriekert schreef op maandag 10 juli 2023 @ 22:15:
[...] Zo te zien zit er nog een kort piepke (rioolbeluchting oid)

Daar ga ik ze hier ook overheen leggen...

[DieBrave]

Vraag:

Inmiddels heb ik een aantal offertes binnen, ik neem er even twee als voorbeeld:

Offerte 1; 12 panelen met 12 Enphase omvormers. (omgerekend 1,50€ per wp)
Offerte 2; 12 panelen met 6 AP Systems DS3 omvormers (omgerekend 1,27€ per wp)

Ik leef nog met het idee dat wanneer er schaduw valt op één paneel, eventueel andere aangesloten panelen op dezelfde micro omvormer hier hinder van ondervinden. Maar is dit ook echt zo?

[Ronald]

DieBrave schreef op dinsdag 11 juli 2023 @ 08:00:
Vraag:

Inmiddels heb ik een aantal offertes binnen, ik neem er even twee als voorbeeld:

Offerte 1; 12 panelen met 12 Enphase omvormers. (omgerekend 1,50€ per wp)
Offerte 2; 12 panelen met 6 AP Systems DS3 omvormers (omgerekend 1,27€ per wp)

Ik leef nog met het idee dat wanneer er schaduw valt op één paneel, eventueel andere aangesloten panelen op dezelfde micro omvormer hier hinder van ondervinden. Maar is dit ook echt zo?

De DS3 heeft 2 onafhankelijke trackers, dus nee, geen hinder.

Wel is het zo dat door lage paneel spanning tegenwoordig een relatief hoge ontwerp spanning van de DS3 niet alle combinaties door de compatibiliteit check van APSystems komen

Op prijs is de ds3 offerte prima

[Powermage]

Is er eigenlijk ergens een beetje hands-on scope 12 keurings informatie te vinden?
ik vind wel tientallen sites die de keuring kunnen doen, en op een 4 a 5 punten benoemen wat ze doen, maar echt een beetje info van de do's and donts vind ik zo niet.
De belangrijkste 2 punten lijken nu te zijn dat kabels in kabelgoten moeten, en dat de dakdoorvoer gescheiden moet zijn tegenwoordig.

[xabre16v]

Korte vraag, ik zie grote prijsverschillen tussen panelen, voor, een Hyundai paneel van 185,- en een Jinko paneel met dezelfde specs en garantie voor 130,- .. dat scheelt nogal. Wat is wijsheid?

[True]

xabre16v schreef op dinsdag 11 juli 2023 @ 09:56:
Korte vraag, ik zie grote prijsverschillen tussen panelen, voor, een Hyundai paneel van 185,- en een Jinko paneel met dezelfde specs en garantie voor 130,- .. dat scheelt nogal. Wat is wijsheid?

Een goedkoop maar breed vertegenwoordigd merk kiezen zodat je rendementtechnisch het snelste je kosten er uit hebt.

[Vullisbak]

Vraagje over de lekstroom van een PV installatie.

Onlangs was ik overdag op dak voor een reparatie en heb direct de PV panelen afgespoeld en -geboend.
Toen ik weer op de ladder stapte, voelde ik een duidelijke tinteling door mijn arm. Waarschijnlijk liep er een lekstroom van de panelen via het vochtige dak.

Is dit normaal of iets om actie op te ondernemen?

[jadjong]

Als het goed is zijn alle metalen delen waar de panelen op vast zitten voorzien van een werkende aarding.

[Vullisbak]

jadjong schreef op dinsdag 11 juli 2023 @ 15:26:
Als het goed is zijn alle metalen delen waar de panelen op vast zitten voorzien van een werkende aarding.

Zoekopdracht leidde me tot het volgende:

In de recente NEN1010 geldt de metalen constructie van een PV installatie als een “vreemd geleidend deel”, en moet dus geaard worden. De metalen constructie moet worden geaard door middel van een potentiaalvereffeningsleiding die met de DC kabel mee naar de omvormer moet worden geleid.
Nabij de omvormer moet de vereffeningsleiding op een aardrail worden aangesloten.

Bron: https://123groepenkast.nl/Aansluiten-Aarden-PV-panelen#2

Er lopen alleen kabels van de optimizers naar de omvormer. Geen kabel vanaf het frame zelf.
Het zou dus zomaar kunnen dat mijn installatie niet geaard is.

[Capt Waffles]

Vullisbak schreef op dinsdag 11 juli 2023 @ 17:17:
[...]


Zoekopdracht leidde me tot het volgende:


[...]


Er lopen alleen kabels van de optimizers naar de omvormer. Geen kabel vanaf het frame zelf.
Het zou dus zomaar kunnen dat mijn installatie niet geaard is.

Als er geen geel-groene aardingskabel ergens aan je montagerails of panelen bevestigt is dan kan je inderdaad zeer waarschijnlijk stellen dat je installatie niet geaard is.

[Capt Waffles]

jadjong schreef op dinsdag 11 juli 2023 @ 15:26:
Als het goed is zijn alle metalen delen waar de panelen op vast zitten voorzien van een werkende aarding.

Als het goed is ja, al geloof ik in de praktijk dat dat eerder zeldzaam is. Misschien wel 1 rail geaard voor het oog, maar zeker niet allemaal, en ook de panelen niet. Ik geloof er namelijk weinig van dat dit soort klemmen elektrisch contact maken (= anodisatielaag doorbreken), en ik ben al helemaal sceptisch dat de gemiddelde monteur elk paneel en elke stuk rail van een aardingskabeltje voorziet.

[jadjong]

Vullisbak schreef op dinsdag 11 juli 2023 @ 17:17:
[...]


Zoekopdracht leidde me tot het volgende:


[...]


Er lopen alleen kabels van de optimizers naar de omvormer. Geen kabel vanaf het frame zelf.
Het zou dus zomaar kunnen dat mijn installatie niet geaard is.

Er moeten bij een losse omvormer in huis minimaal drie kabels vanaf het dak komen.
Plus (rood)
Min (zwart)
Aarde (groen/geel)
Waarbij de aarding op het dak gesplitst wordt naar elke afzonderlijke rail.

[jadjong]

Capt Waffles schreef op dinsdag 11 juli 2023 @ 17:23:
[...]

Als het goed is ja, al geloof ik in de praktijk dat dat eerder zeldzaam is. Misschien wel 1 rail geaard voor het oog, maar zeker niet allemaal, en ook de panelen niet. Ik geloof er namelijk weinig van dat dit soort klemmen elektrisch contact maken (= anodisatielaag doorbreken), en ik ben al helemaal sceptisch dat de gemiddelde monteur elk paneel en elke stuk rail van een aardingskabeltje voorziet.

De panelen op zich aarden lijkt mij ook te veel werk. Maar de initiële aarding van de rails moet toch niet al te ingewikkeld zijn.... De draden trek je toch al en die paar stukjes van een meter om de rails onderling door te verbinden is het werk ook niet. In geval van micro omvormers zou je de aarding van de rails wel over kunnen slaan omdat de behuizing van de omvormers geaard is en contact met de rail maakt. Maar ook dan moeilijk doen voor die paar meter kabel en een stel schroeven....

[Pebblepath]

Welk montagesysteem kan ik aanwenden om Longi LR5 panelen van 2278 x 1134 x 35 mm op een plat dak op te stellen in portrait positie, zuidopstelling. (Acht panelen per rij naast mekaar, dit louter ter extra info).

Ik heb gekeken bij Esdec, Van der Valk, Sunbeam. Geen van deze drie kan de lengte 2278 mm aan. Maximum wat ik bij hen, tot dusver, kon vinden was 2190 mm.

Mogelijks heeft Avasco een oplossing, wie weet dat?

Of nog andere alternatieven?

[AUijtdehaag]

@Pebblepath
9 dual betonvoeten?
Of iets minder maar dan rails eroverheen?
Ik zou de achterkant wel aan elkaar maken van de voeten (alle voeten schoren dus)

[ Voor 20% gewijzigd door AUijtdehaag op 11-07-2023 18:18 ]

[weasel]

AUijtdehaag schreef op dinsdag 11 juli 2023 @ 18:16:
@Pebblepath
9 dual betonvoeten?
Of iets minder maar dan rails eroverheen?
Ik zou de achterkant wel aan elkaar maken van de voeten (alle voeten schoren dus)

Ik zit in hetzelfde schuitje maar dan voor montage op een schuin dak met 560Wp Resun panelen van 2279x1134x35mm, op advies en met goedkeur van mijn leverancier toch voor Clickfit EVO gekozen terwijl dit volgens de handleiding maar geschikt is voor panelen t/m 2m². Houd er rekening mee dat indien je dus bijvoorbeeld clickfit EVO rails op je betonvoeten monteert dat dit ook niet voldoet. Mijn panelen komen qua windbelasting vrij gunstig te liggen en durf het dus wel aan (een kleiner paneel in een ongunstig windgebied krijgt meer krachten te verduren).

[GioStyle]

@weasel

Als je twijfelt kan je altijd nog een derde rail halvewege de panelen plaatsen, dan heb je echt wel een stevig geheel.

[jschoorl2]

Pebblepath schreef op dinsdag 11 juli 2023 @ 18:03:
Welk montagesysteem kan ik aanwenden om Longi LR5 panelen van 2278 x 1134 x 35 mm op een plat dak op te stellen in portrait positie, zuidopstelling. (Acht panelen per rij naast mekaar, dit louter ter extra info).

Ik heb gekeken bij Esdec, Van der Valk, Sunbeam. Geen van deze drie kan de lengte 2278 mm aan. Maximum wat ik bij hen, tot dusver, kon vinden was 2190 mm.

Mogelijks heeft Avasco een oplossing, wie weet dat?

Of nog andere alternatieven?

Blubase connect (was solarstell connect) heeft een middenondersteuning. Staat geen maximale lengte bij. Even informeren bij de leverancier.

[TCMR]

Capt Waffles schreef op dinsdag 11 juli 2023 @ 17:23:
[...]
Ik geloof er namelijk weinig van dat dit soort klemmen elektrisch contact maken (= anodisatielaag doorbreken)

Lijkt mij inderdaad ook niet. Solarstell klemmen zijn ook alu, en vrij vlak van ontwerp. Maar ClickFit Evo paneelklemmen zijn van staal, hebben een relatief klein oppervlak en zijn behoorlijk scherp. Ik denk eerlijk gezegd dat die zich er wel doorheen trekken. Maar meten is weten...

[TCMR]

RudolfR schreef op maandag 10 juli 2023 @ 21:46:
[Afbeelding]
Dit is onlangs gelegd bij mijn overburen. Is dit uit te leggen?

Het is weer om te janken. Ook weer veel te dicht op de dakrand. En ja, je kunt makkelijk over een ventilatiepan heen met je panelen, tenzij je rails dat niet toelaten. Dan kies je andere rails, of je gooit er een iets vlakkere ventilatiepan op.

Ik ben nog van plan een "hall of shame"-topic te starten over dramatisch uitgevoerde solar-installaties. Deze past er mooi in

[RudolfR]

@TCMR

Niet dat ik het voor die club wil opnemen, maar kwa dakrand valt het nog wel mee. Er zit een vrij brede dakgoot aan de voorzijde.

[Pebblepath]

jschoorl2 schreef op dinsdag 11 juli 2023 @ 20:25:
[...]
Blubase connect (was solarstell connect) heeft een middenondersteuning. Staat geen maximale lengte bij. Even informeren bij de leverancier.

Dankjewel voor dit alternatief. Echter, Blubase liet weten geen product te hebben voor die paneel lengte.

[Ruud888]

Micro-omvormers van Envertech is dat wat?
Oost west

Type: EVT 560 Enkelfasige Micro-Omvormer
15jaar garantie.
Finland

130euro ex verzenden.

[ Voor 57% gewijzigd door Ruud888 op 12-07-2023 08:33 ]

[Martin7182]

TCMR schreef op dinsdag 11 juli 2023 @ 21:42:
[...]

Het is weer om te janken. Ook weer veel te dicht op de dakrand. En ja, je kunt makkelijk over een ventilatiepan heen met je panelen, tenzij je rails dat niet toelaten. Dan kies je andere rails, of je gooit er een iets vlakkere ventilatiepan op.

Ik ben nog van plan een "hall of shame"-topic te starten over dramatisch uitgevoerde solar-installaties. Deze past er mooi in

Beter dit dan helemaal geen panelen. Ik vind het wel mooi om de schaduw heen gelegd. Ventilatiepan had ik idd. vervangen en overheen gelegd. Dicht op de dakrand is gewoon een afweging. Als de panelen niet over de rand uitsteken dan loopt het zo'n vaart niet. Een setje panelen met frame is behoorlijk sterk; het zou me niet verbazen als je zo juist de nokpannen behoedt voor afwaaien tijdens een flinke storm

[migjes]

Ruud888 schreef op woensdag 12 juli 2023 @ 08:28:
Micro-omvormers van Envertech is dat wat?
Oost west

Type: EVT 560 Enkelfasige Micro-Omvormer
15jaar garantie.
Finland

130euro ex verzenden.

[Afbeelding]

ik dacht dat het gewoon chinees was?
https://envertec.com/
en het ziet er uit als gewoon een kloon merk met eigen logo er op gezet en klaar.
paar leuke datasheetjes en een reclame website, en gaan met die banaan.
garantie geven doet verkopers vreugde in het leven.
niks mis mee, maar ook niks speciaals.
als je dat wil gebruiken dan kan je dat gerust doen.
het lijkt gewoon heel erg op deze:
https://emea.apsystems.co...-YC500I-EU_NL_06-2016.pdf

voor oost-west en zeker als hij zo extreem als mijn dak is.
zie een dag opbrengst van mijn dak:

heb je de top opbrengsten erg verdeeld over de uren.
hier door kan ik dus ook 6430Wp op een 4000W omvormer hangen.
dit soort trucjes verlies je wel een beetje door die micro omvormers (maar niet echt heel belangrijk, maar maakt de set wel een stuk goedkoper.)

(in vergelijkbare micro omvormers waren de 2 panelen varianten intern gewoon 2x de kleinere variant.
dus de 560 zal intern 2x280Va doen waarschijnlijk, geen oost-west voordeel te behalen.
helaas weet je dit pas zeker als je het hebt getest. )

[ Voor 3% gewijzigd door migjes op 12-07-2023 12:08 ]

[Boinkie]

Ik wissel vanavond mijn omvormer van growatt om. Daarin zit al een stick. Kan ik deze gewoon ompluggen en verbind deze automatisch of moet ik hem opnieuw activeren?

[TCMR]

Martin7182 schreef op woensdag 12 juli 2023 @ 08:47:
[...]
Dicht op de dakrand is gewoon een afweging.

Daar zijn de installatiehandleidingen van de diverse fabrikanten van railsystemen het niet mee eens. Maar ik moet eerlijk zeggen dat ik weinig hoor over panelen die van een (schuin) dak gewaaid zijn. Zie dat Solar-bouwmarkt daar ook al een artikeltje over geschreven heeft.

[Jojan265]

sypie schreef op dinsdag 20 juni 2023 @ 21:28:
Het blijft toch lachen met mensen die hun eigen systemen monteren...
[Afbeelding]

Zijn deze panelen nog blijven liggen met de storm van afgelopen dagen?

[RudolfR]

Boinkie schreef op woensdag 12 juli 2023 @ 15:02:
Ik wissel vanavond mijn omvormer van growatt om. Daarin zit al een stick. Kan ik deze gewoon ompluggen en verbind deze automatisch of moet ik hem opnieuw activeren?

Volgens mij koppel je met de stick, niet zozeer met de omvormer zelf. Denk dat het zonder opnieuw activeren moet lukken. Geen ervaring mee.

[wd200]

Ik had vandaag een installeer over de vloer en ik vroeg.
ik wil 5 panelen op het garagedak (met mogelijkheid 5 op gewone daklas uitbreiding na dakkapel) in de garage op een PV verdeler aangesloten hebben.

Zijn feedback was dat ik een 3 fase meterkast heb, een PV verdeler altijd 1 fase is waardoor je maar gebruikt maakt van de zonnepanelen op 1 van de 3 fases met een PV verdeler.
Als ik het goed begrijp als je volle bak zon hebt (fase 1) en de airco aan die toevallig op de groep van fase 2 zit je alsnog stroom aan het inkopen bent omdat slecht een deel van het huis op fase 1 van stroom voorziet.

Klinkt dit bekend, kan iemand dit bevestigen ?

Zijn advies was pak een 3 fase installatie en doe het in een keer goed.

[RudolfR]

@wd200

Dat staat hier:
https://www.coolblue.nl/z...0opwekken%20van%20energie.

Dus nee, niet bevestigen, wel ontkrachten.

[ Voor 10% gewijzigd door RudolfR op 12-07-2023 19:00 ]

[Martin7182]

TCMR schreef op woensdag 12 juli 2023 @ 16:58:
[...]


Daar zijn de installatiehandleidingen van de diverse fabrikanten van railsystemen het niet mee eens. Maar ik moet eerlijk zeggen dat ik weinig hoor over panelen die van een (schuin) dak gewaaid zijn. Zie dat Solar-bouwmarkt daar ook al een artikeltje over geschreven heeft.

Dat heeft vast met garanties te maken. Daar kun je dus ook vanaf zien. Als ik zou moeten kiezen tussen "te dicht" op de rand zonder garantie of helemaal niet, dan wordt het toch het eerste. Ik heb ze zelf trouwens netjes volgens de voorschriften gelegd met een paar extra klemmen voor de zekerheid.

[wd200]

RudolfR schreef op woensdag 12 juli 2023 @ 18:59:
@wd200

Dat staat hier:
https://www.coolblue.nl/z...0opwekken%20van%20energie.

Dus nee, niet bevestigen, wel ontkrachten.

Dank.

Wat ik nog een beetje mis; waarom zou ik met 9-12 panelen een 3 fase systeem willen met de moeite van trekken van 5 draden als ik het gewoon op 1 fase kan aansluiten ?

Online lees ik ook verscheidende maar nog niet echt overtuigende verhalen.

Note: systeem mag wel 10+ jaar proof zijn

[ Voor 3% gewijzigd door wd200 op 12-07-2023 21:40 ]

[jadjong]

wd200 schreef op woensdag 12 juli 2023 @ 18:55:

Klinkt dit bekend, kan iemand dit bevestigen ?

Nee, stroom die je op de ene fase verbruikt en op de andere fase terug levert wordt nu nog administratief verrekend. Je krijgt een rekening voor x kWh dat je verbruikt, de optelsom van alle fases.

Zijn advies was pak een 3 fase installatie en doe het in een keer goed.

Mee eens. Je kan ook een 3 fase PV verdeler boven plaatsen als je de huidige draden weet te vervangen voor vijf draden.

[dennisfr]

jadjong schreef op woensdag 12 juli 2023 @ 21:43:
Mee eens. Je kan ook een 3 fase PV verdeler boven plaatsen als je de huidige draden weet te vervangen voor vijf draden.

Dan ga je (mijns insziens) voorbij aan het praktisch nut van een PV verdeler.
In plaats van de bestaande bekabeling vervangen, kun je in dat geval kun je beter de bestaande 1 fase groep laten voor wat het is en een extra 3 fase groep in de meterkast klussen met aparte bekabeling voor de omvormer.

[onetime]

@dennisfr Met een 3fase onderverdeler heb je meer mogelijkheden. Dus als je die nodig hebt... [/ot]

[dennisfr]

onetime schreef op donderdag 13 juli 2023 @ 14:39:
@dennisfr Met een 3fase onderverdeler heb je meer mogelijkheden. Dus als je die nodig hebt... [/ot]

Klopt, maar als de vraagsteller belang had gehad bij een 3-fase aansluiting in de garage, had hij niet zo'n expliciete voorkeur gehad voor een 1-fase omvormer met 1-fase PV verdeler.

[onetime]

@dennisfr Met 5 panelen is 1fase de meest aangewezen weg.

[Beekforel]

TwingyTwingy schreef op dinsdag 27 juni 2023 @ 18:45:
[...]


Ik zou er in de ingebrekestelling nog niet teveel over zeggen. Wellicht iets van zo'n tekst? 'De gemiste opbrengst in kWh wordt u in rekening gebracht tegen het geldende tarief van mijn energieleverancier. Deze berekening wordt gedaan op basis van de jaarverdeling zonnepanelen'.

Kemkens heeft op hun website een mooi tabelletje onder punt 7. https://www.kemkens.nl/ke...nelen/opbrengst-per-maand

Je kunt dan mooi wanneer de installatie een maandje in gebruik is uitrekenen wat je in de maand juli gemist hebt.

Kijk maar of je wat met mijn punten kunt.

Het heeft gewerkt, morgen komen ze de paneeltjes leggen!

Degene aan de lijn (de planner) zei tussen neus en lippen dat het ze niet zoveel deed die ingebrekestelling maar daar ben ik verder maar niet op ingegaan.

(heb trouwens letterlijk jouw tekst gebruikt, thanks daarvoor)

[ Voor 3% gewijzigd door Beekforel op 13-07-2023 15:49 ]
