Voorstel aanpassing TS String omvormers:
String omvormers
Omvormen
Een string-omvormer maakt van je panelen in serie van DC naar AC (stroom)
Doorgaans zit er 1 of 2 maal een MPPT tracker op. Deze zorgt per string voor de optimale verhouding tussen spanning en stroom. De kwaliteit en het onderscheidend vermogen van je string omvormer zit met name op dit punt. Bij voorkeur heeft een string minimaal 4-5 panelen om snel op te kunnen starten. Bij kleinere 1 fase kan dit nog wel eens iets kleiner worden uitgevoerd. En hebben dan een opstartvoltage van 40V al genoeg. Bij een drie fase omvormer ligt het opstartvoltage wat hoger.
Huidige stand van de techniek: (Goodwe G2-G3)
1 fase XS 1mppt 40V
1 fase NS 1mppt 80V
1 fase DNS G2 2mppt 80V
1 fase DNS G3 2mppt 50V
3 fase SDT G2 2mppt 160V
Bovenstaande is niet om reclame voor Goodwe te maken maar als voorbeeld hoe de lever programma's zijn opgebouwd en met welk type omvormer je welke toepassing kan maken.
Stringomvormers zijn doorgaans relatief goedkoop per Watt (al worden ze snel duurder per Watt bij vermogens minder dan 1,5 kW ga wel in je vergelijk met micro er vanuit dat bij micro er nog een relay <Enphase>of zigbee monitoring <APS> bij komt die 60% van een kleine omvormer kunnen kosten)
Ook heeft een string omvormer een relatief hoge efficiëntie. Hoger dan van een micro omvormer. En dat is toch waar je een omvormer voor aanschaft :-)
Daarnaast starten ze met een juist aantal per string ook potentieel sneller op.
Veiligheid: Ook is het goed om te weten dat in de basis gelijksstroom minder gevaarlijk is dan wisselspanning. Al raad ik niemand aan om dit in de praktijk te testen. Maar laat je niet misleiden door teksten als "enorme voltage over het dak" je kunt namelijk zien in de datasheet wat het paneel voltage is. De gemiddelde woning heeft er 5-7 per string zitten waarbij maar zelden het minder gevaarlijke gelijkspanning zelfs ook nog eens op een lagere voltage wordt getransporteerd meeste strings zitten rond de 210V daar waar de AC omvormer ronde 235V zal zitten in een AC spanning. Bij het ontbreken van een AC spanning zal de omvormer zich ook bij brand uitschakelen. Wel is dan de DC bekabeling van de omvormer naar het paneel nog mogelijk onder spanning. Dit is dus zaak om goed af te werken in een buis en geen kabel door een wand heen te voeren zonder omhulsing. Daarnaast verdiend het de aanbeveling (verplicht met SCOPE 12) om de + en de - niet via de zelfde leidingbuis te trekken. Een kleine moeite met een groot voordeel in geval van kabelbreuk.
( Het grote nadeel van string-omvomers is de gevoeligheid voor (gedeeltelijke) schaduw. Als er schaduw op één paneel valt, en dus significant minder opbrengt, dan zullen alle panelen terugvallen naar het niveau van dat ene paneel. Zie het stukje verderop over schaduwwerking en bypass-diodes. Update 26-09-22 @
ErikVers gelukkig is bovenstaande tekst al even achterhaald en zijn er diverse voorbeelden en langere praktijk testen waaruit blijkt dat dit al even niet meer zo werkt. De bypass diode (3 per paneel zie datasheet van je paneel) werkt zelfs zo goed dat in sommige gevallen ook de micro omvormer op daken met gedeeltelijke schaduw het op jaarbasis zal afleggen ten opzichte van de string omvormer. Dit om de simpele reden dat een stringomvormer efficiënter is in waar je hem voor hebt gekocht: omvormen van DC naar AC
Zie ook deze interessante video: YouTube: Solar Inverter Shade Test! Are Microinverters Over-Hyped?
Dus laat niemand je vertellen dat de serie nog zo zwak is als het zwakste paneel/schakel, dit is gewoon onjuist.
Prima als iemand voor micro kiest als je daar maar niet om deze reden voor kiest.
Dit is in te zien met de zogenaamde stroomwet van Kirchhoff1, die stelt dat de som van stromen van en naar een punt nul moet zijn (stroom zal niet accumuleren). Als één paneel minder stroom dan de rest produceert, zal de som op een punt in de string niet 0 zijn, en dat kan niet.
De string is dus zo 'sterk' als het zwakst producerende paneel. Update 26-09-22 Gelukkig niet van toepassing in combinatie met de panelen vanaf zeg maar 2018/2019 check wel altijd je datasheet op de aanwezigheid van (bij voorkeur drie) bypass diodes.
Wat betreft flexibel: bij een set met een stringomvormer kun je in de meeste gevallen vanwege overdimensionering er nog vaak wel 1 of twee panelen bij plaatsen. Simpel weg omdat die ruimte er is bij de omvormer (meestal dimensioneer je op 120% en kan de omvormer tot 150% zie betreffende datsheets)
Wil je er meer en heb je die capaciteit niet meer op je stringomvormer dan pak je een XS omvormer erbij vanaf drie stuks mogelijk. En zoals gezegd heb je er maar 1 of twee dan maak je combinatie met je huidige set.
Mocht het echt een ander type paneel zijn en bied een optimizer ook geen uitkomst, kijk dan eens bij de micro omvormer
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
:strip_icc():strip_exif()/u/60902/crop625bd67396add_cropped.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/u5niXDzkCwOZhOKxFavOXwOP.jpg?f=user_large)
:strip_icc():strip_exif()/u/2919/kevlar_cone.jpg?f=community)
:strip_icc():strip_exif()/u/8511/ronald_avatar.jpg?f=community){kind=avatar}
.
:strip_icc():strip_exif()/u/79988/XD_small.jpg?f=community)
:strip_icc():strip_exif()/u/130535/DSCF611360x60.jpg?f=community)

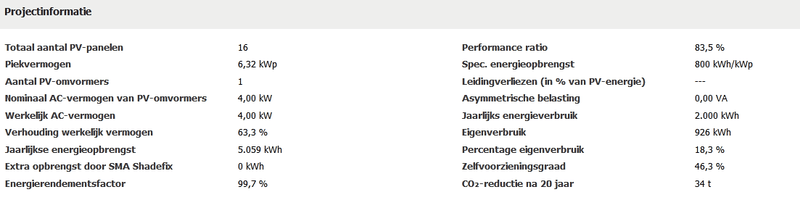

.Totdat ik het resultaat met 3kW omvormer bekijk.:fill(white):strip_exif()/f/image/BouFfURqTlgvFFIDT4bPx7ui.png?f=user_large)
