Ja, dat was het beste moment dat ik sinds installatie heb gezien
. Goed helder zonnig rond de middag op 26 oktober.-=[Terminator]=- R3doxNL Anahka#2910 Specs. 16x LONGi LR4-72HPH-455M (7280 Wp) Oost/West (-85°/95°,13°) op 8x APS DS3-L. ID.3 First Plus. Zappi v2.1. Daikin 3MXM40A met CTXM15R, FTXM20R en FTXM35R.
1. Ik heb dus NMOT ingevuld = 266 Wp i.p.v. de STC van 355 Wp, balkje vol is dus prestaties boven NMOT.:
[...]
Nu ik zelf het systeem met monitoring (en installateursaccount) heb liggen valt mij iets op en heb ik 2 vragen:
1 -Ik zie jouw modules volledig geel ingekleurd zijn in EMA, dat zijn ze bij mij niet. Ze worden bij mij proportioneel ingekleurd naar gelang hun opwekking, wat mij doet denken dat je niks ingevuld hebt bij module power. Als je daar je Wp van het paneel invult (355, als ik me wel herinner) dan kun je makkelijker proportionele opbrengst zien ipv alleen de getallen
2 -Hoe heb je de 3 fasen aangesloten? Ik zie op je foto's 3 AC trunkkabels je doorvoer in gaan, maar hoe zit dat verder? Gewoon een 5-aderige kabel binnenshuis waar alle nullen op aangesloten zitten, de aarde en de 3 faseaders? Mijn buren hebben nl een opbouw en dus meer dak (en wij in de toekomst mogelijk ook) waardoor het waarschijnlijk niet meer op 1 fase te doen is (ruwe schatting is dat er dan 5 QS1's kunnen worden gevuld en dat gaat wel vrij ruim over de limiet heen).
3 -Heb je sinds het begin van je systeem al een mooie heldere dag gehad en hoe hoog kwam je dan op de zuidpanelen en in totaal?
Ik heb vooralsnog niet hoger gezien dan zo'n 180 W op 1 paneel (zie sig), maar we hebben het dan ook over eind oktober/begin november dus ik moet helaas nog even wachten op een topdag om dit te testen.
zie dus ook afbeelding in je eigen quote. (dat lijkt mij realistischer dan uitgaan van 1000 W/m²)[ Voor 3% gewijzigd door Helhond op 11-11-2020 16:17 ]
ZB: 60HP op 2x250L Orientatie: WZW 68°; Douche-WTW; PV: 18x QCell 6390Wp Noord/Zuid, APS QS1+YC600; WP: Panasonic 7kW J-gen ; Gasloos sinds 07-2020
Is een scriptje dat op een Pi elke vijf minuten de gegevens upload.:
[...]
Ja, dat was het beste moment dat ik sinds installatie heb gezien
Ik zie overigens dat jij PVOutput aan de praat hebt met je APS systeem. Hoe heb je dat gedaan?
ZO SE - 5,76kWp - Shade: Low - PVoutput | NOZW APS QS1 - 3,84kWp - Shade: High - PVoutput | Volvo XC40 Pure Electric Ultimate | Volvo EX30 Plus SMSR
Ok, fair enough. Is die 266 ook berekend op je oriëntatie en hellingshoek? Anders lijkt het me even arbitrair als de STC Wp:
[...]
1. Ik heb dus NMOT ingevuld = 266 Wp i.p.v. de STC van 355 Wp, balkje vol is dus prestaties boven NMOT.
.Oh, ok, duidelijk. Ik ben overigens benieuwd of ik met mijn iets hogere Wp panelen op oost/west wel hoger ga zien dan jij op zuid. Ik gok van niet. Misschien op een koude doch heldere dag op 21 juni
.Haha ok, dat is heel anders dan ik voor ogen had. Ik kan me wel voorstellen dat 3 van die kabels door de dakdoorvoer geen probleem is, maar hoe loopt het daarna verder? Allemaal een eigen leiding?
-=[Terminator]=- R3doxNL Anahka#2910 Specs. 16x LONGi LR4-72HPH-455M (7280 Wp) Oost/West (-85°/95°,13°) op 8x APS DS3-L. ID.3 First Plus. Zappi v2.1. Daikin 3MXM40A met CTXM15R, FTXM20R en FTXM35R.
Het is indicatief, dus wat je invult maakt niet echt uit, net wat je zelf leuk vind.:
Ok, fair enough. Is die 266 ook berekend op je oriëntatie en hellingshoek? Anders lijkt het me even arbitrair als de STC Wp
Het zijn drie soepele Neopreen kabels van 3x2,5mm² per stuk, de panelen liggen op het garagedak en ±50 cm onder de dakdoorvoer hangt de onderverdeler met automaten etc., meer kan ik er niet van maken.
Op zuid zou je de hoogtse piek verwachten.:
Oh, ok, duidelijk. Ik ben overigens benieuwd of ik met mijn iets hogere Wp panelen op oost/west wel hoger ga zien dan jij op zuid. Ik gok van niet. Misschien op een koude doch heldere dag op 21 juni
ZB: 60HP op 2x250L Orientatie: WZW 68°; Douche-WTW; PV: 18x QCell 6390Wp Noord/Zuid, APS QS1+YC600; WP: Panasonic 7kW J-gen ; Gasloos sinds 07-2020
Ja, wat je wilt
.Hm, ok. Tja, dat wordt dus een kwestie van kijken of die kabel bij mij (of de buren) vervangen kan worden door 5x4mm2 om direct op het dak in een lasdoos (hangend in de doorvoer, wellicht?) over te gaan van 3x 3x2.5mm2 naar 1x 5x4mm2. Echt geen idee of dat realistisch is.Het zijn drie soepele Neopreen kabels van 3x2,5mm² per stuk, de panelen liggen op het garagedak en ±50 cm onder de dakdoorvoer hangt de onderverdeler met automaten etc., meer kan ik er niet van maken.
Vanaf de onderverdeler gaat er een 5x4mm² grondkabel naar de hoofdverdeler in huis.
Ja, op basis van jaaropbrengst zou er niet echt een verschil moeten zijn, maar dit plaatje zegt zover ik weet niks over het piekvermogen dat je op enig moment in het jaar kan zien. In de winter komt de zon in het zuidoosten op en gaat in het zuidwesten onder, terwijl het in de zomer in het noordoosten opkomt en in het noordwesten onder gaat. Het verschil in verdeling van opbrengst winter/zomer is dan ook groter bij oost/west dan bij zuid (zie bv PVGIS), maar piekvermogen hangt af van instraling en die moet toch echt veel beter zijn bij een zuidpaneel dan andere oriëntaties.
.
-=[Terminator]=- R3doxNL Anahka#2910 Specs. 16x LONGi LR4-72HPH-455M (7280 Wp) Oost/West (-85°/95°,13°) op 8x APS DS3-L. ID.3 First Plus. Zappi v2.1. Daikin 3MXM40A met CTXM15R, FTXM20R en FTXM35R.
Als ik dat nog uit moet leggen dan .......
12X Rec peak energy 275 WP pal Zuid platdak 20° Growatt 3000 MTL-S /bj. Half mei 2018
...is je foto niet duidelijk genoeg, ik zag het ook niet meteen tot er iemand op de ladder wees en ik toen pas zag dat de valbeveiliging niet onder de werkplek geplaatst is.:
[...]
Als ik dat nog uit moet leggen dan .......
. Ik had vooraf wat 'angst' over de zwartwaarde van de panelen, maar in ieder geval tijdens deze weersomstandigheden zien ze er prima egaal zwart uit.:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NrRB4qdw5wpwILmg1u3hEkwK.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wNjkIX0NtjV6U4goFDYeInGm.jpg?f=user_large)
sinds 2 dagen ook iin het bezit van zonnepanelen systeem met een aps ecu.. was er ook vanuit gegaan dat kastje html pagina serveert op intern netwerk, maar dat is blijkbaar weg sinds nieuwere versies.. Baal ik wel beetje van. Nu zag ik wel , dat als ecu reboot, de AP aan staat (en denk dus aan remote power switch als AP uit gaat, dan is ie met reboot weer terug).
Zoals @Ophidian hier net boven al linkte::
sinds 2 dagen ook iin het bezit van zonnepanelen systeem met een aps ecu.. was er ook vanuit gegaan dat kastje html pagina serveert op intern netwerk, maar dat is blijkbaar weg sinds nieuwere versies.. Baal ik wel beetje van. Nu zag ik wel , dat als ecu reboot, de AP aan staat (en denk dus aan remote power switch als AP uit gaat, dan is ie met reboot weer terug).
Dus als ik nou een RPI op dat wifi AP laat connecten en dan data ophaalt. Kan de RPI via ETH data het interne netwerk de data exposen. Nu ben ik geen netwerk adapter specialist en heb dus moeite zowel wifi als eth actief te hebben, maar daar kom ik nog wel uit.
Ik zie meer uitdaging om te achterhalen hoe de ecu app de data download.. het is geen http traffic volgens mij,, iemand die hier al ervaring mee heeft? ga nog wel wat sniffen , maar erg easy is het nog niet.
Enige idee zijn welkom
.
-=[Terminator]=- R3doxNL Anahka#2910 Specs. 16x LONGi LR4-72HPH-455M (7280 Wp) Oost/West (-85°/95°,13°) op 8x APS DS3-L. ID.3 First Plus. Zappi v2.1. Daikin 3MXM40A met CTXM15R, FTXM20R en FTXM35R.
die had ik gezien ja, die pulled data van APS servers. Ik hoopte op lokale pull only via dat AP van ecu zelf. ga vandaag es wat kijken wat voor netwerk traffic die ecu app veroorzaakt enzo. Kan toch niet ingewikkeld zijn.:
[...]
Zoals @Ophidian hier net boven al linkte:
https://github.com/willemstoker/aps-to-pvoutput
Mogelijk makkelijker. Ik heb zelf nog geen RPi dus kan het nog niet zelf proberen, maar jij blijkbaar wel
Krijg het gevoel dat de in en uit op de meter zijn verwisseld. Dan is daar even geen hout aan vast te knopen. Maar dan klopt je energiebalans ook niet. Had een collega waar ze er pas achter kwamen bij het leggen van zijn zonnepanelen.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Blijkt ingewikkelder dan gedacht. Krijg alleen maar hex waardes in traffic.. Kan wel iets aan logica vinden van commandos, maar de waardes in hex zijn geen chocola van de maken nog. Waarschijnlijk wordt dan niet te doen als je groottes van de blokken niet weet te herleiden. Misschien een dev die ideeen heeft een hex stream te ontleden in bruikbare cijfers? (ooit iets gezien van ander project die een bluetooth hex extract naar bruikbare cijfers, maar dat ging echt boven mijn python pet. Zag er zo uit:
1
2
3
| readings = dev.readCharacteristic(40)
# print(f"raw readings is {readings}")
temperature, humidity = unpack("<HH",readings[0:4]) |
:fill(white):strip_exif()/f/image/BE7UxolM39lgKtb7bfTyGXiB.png?f=user_large)
:fill(white):strip_exif()/f/image/q27hgD7kB1U0fbkYNCLCqjbJ.png?f=user_large)
[ Voor 26% gewijzigd door dooiedodo op 15-11-2020 14:16 ]
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Dat klinkt goed!
Wat bedoel je met hoe je ze legt en waar
Opzich kan dat maar misschien kan je ook pvc buizen doorsteken (met sticker(s)), die losse kabel in de leiding koker is iets wat ik niet zou willen.
]
Snap ik.. was eerste opzet met appies op tablet. Nu maar bluestack gebruikt en wireshark trace. Werkt wat makkelijker dan op tablet en knippen plakken veel easy :-):
@dooiedodo als je het in een code block hier zet, hoeven mensen de hex data niet over te typen
Grote kans dat het een verzameling 32bit floats/ints zijn. Het ziet er niet gecomprimeerd of encrypted uit.
1
| 181deaf04759dabfc0ffdf8f08004500016802320000800659b10a0a64fe0a0a649b22c3e5640000674cc5b7769a50180b4b8d91000041505331313033313930303233303030313230303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030454e440a |
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| 0000 18 1d ea f0 47 59 da bf c0 ff df 8f 08 00 45 00 ....GY........E. 0010 01 68 02 32 00 00 80 06 59 b1 0a 0a 64 fe 0a 0a .h.2....Y...d... 0020 64 9b 22 c3 e5 64 00 00 67 4c c5 b7 76 9a 50 18 d."..d..gL..v.P. 0030 0b 4b 8d 91 00 00 41 50 53 31 31 30 33 31 39 30 .K....APS1103190 0040 30 32 33 30 30 30 31 32 30 30 30 30 30 30 30 30 0230001200000000 0050 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0060 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0070 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0080 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0090 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 00a0 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 00b0 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 00c0 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 00d0 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 00e0 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 00f0 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0100 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0110 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0120 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0130 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0140 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0150 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0160 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 0000000000000000 0170 30 30 45 4e 44 0a 00END. |
Twee stuks pvc in die koker moet wel lukken denk ik.
Een erfdienstbaarheid op naam van Z.Piet.
Bedoel je mij
Ik gok op 2 strings vanwege oost west ligging van de dakdelen.
Maar hoe zou dat moeten breken als het niet bereikbaar zit weggewerkt, kan dan niet per ongeluk geraakt worden.
:fill(white):strip_exif()/f/image/yA8K4QJPMuHna2LQWguHB6Ai.png?f=user_large)
[ Voor 4% gewijzigd door Proton_ op 15-11-2020 18:35 ]
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Zonder trekdraad een no-go de dckabel erin te krijgen, om van boven naar beneden te gaan en dan nog eens horizontaal
Leg een knoop in een gele buis en een grijze buis en je zal zien wat ik bedoel.
[ Voor 3% gewijzigd door AUijtdehaag op 15-11-2020 18:39 ]
Het is niet alleen stugger het heeft ook meer weerstand tegen knikken, je zal dus meer kracht moeten zetten maar als de Radius voldoende is zou het best gewoon kunnen lukken.:
@AUijtdehaag
De open bovenkant van de schacht zit helemaal in de hoek van de vliering onder het schuine dak, ik krijg het pvc er dus alleen in als het flexibel gevoeg is om een flink stuk te buigen zonder te knakken.
Met geel pvc heb ik genoeg ervaring om te weten dat dat net lukt.
Maar als grijs pvc flink stugger is wat ik verwacht dan krijg ik dat spul nooit in die schacht.
En duidelijk van die trekdraad!
top.. hier hoopte ik stiekem op. Serienr had ik ook gespot, maar rest zei me geen kont. Zal morgen betere captures maken van de micros pagina en nw topic openen, hier is het vervuiling idd.:
@dooiedodo ook vanuit een app kan je vaak knippen en plakken

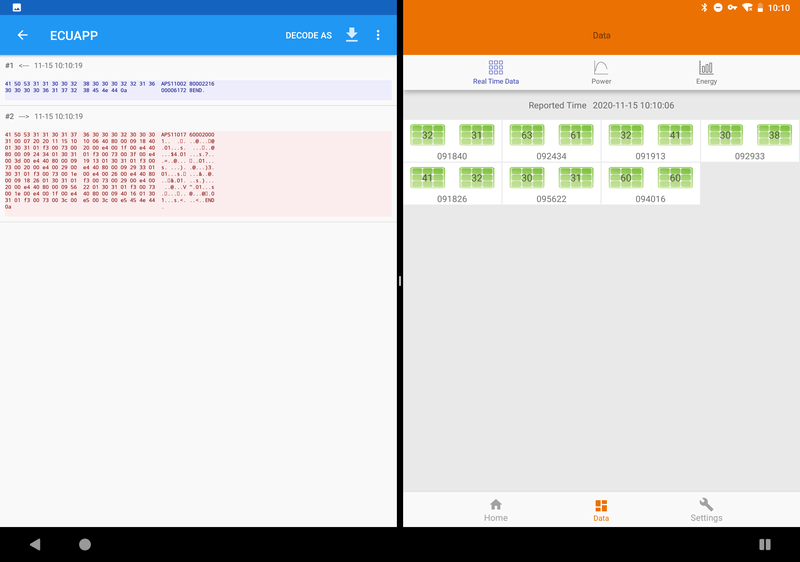

Maar de dump van 10:10:19 ziet er interessant uit.
[Afbeelding]
Het begint met een 00 07 (geel) wat heel goed het aantal micro's kan zijn.
Daarna komt een serienummer (geel) dat ook in je screenshot staat (BCD?) 091840 en de vermogens van die micro (in groen), 0x0020 is decimaal 32, 0x001f is 31.
Tussen de 07 en het eerste serienummer staat nog een BCD timestamp.
Als je hier verder mee wil, wellicht een nieuw topic starten.
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
@timovd
[ Voor 17% gewijzigd door J.E. Weinor op 15-11-2020 23:06 ]
Handige tips!:
[...]
Het is niet alleen stugger het heeft ook meer weerstand tegen knikken, je zal dus meer kracht moeten zetten maar als de Radius voldoende is zou het best gewoon kunnen lukken.
Ik stop in dat soort situaties nog wel eens een buigveer in de buis ter hoogte van de vloer( of een ander knik punt) en die steeds een stukje terug trekken. (dus je hebt dan aan twee kanten van de trekveer een stuk draad zodat je hem kan positioneren in de buis. vaak hebben die buigveren maar aan 1 kant een oogje. dat gaat ook, maar ik vindt met 2 oogjes wel makkelijker.
De buis wat warmer laten worden kan ook helpen. buizen die op de verwarming liggen zijn makkelijker verwerkbaar dan die bij -4 uit de schuur komen kan ik je uit ervaring vertellen
Heb ik ook wel eens gedaan een grijze of gele elektrabuis ombuigen ik heb het met een gewone pijpbuiger voor waterleiding cv buis gedaan als je een dikke trekveer hebt en op het punt van de buiging wat dikker maken met duktape niet te dik natuur het moet er ook weer uit kunnen en niet te breed en op de plek van de buiging met een fohn warmer maken en buigen werkt perfect.:
[...]
Handige tips!
Ik ga het gewoon eens proberen met zo’n grijze pvc.
Het beste kun je een eigen topic aanmaken en punten en komma's plaatsen in je topic start, want dit bericht is niet te lezen. Plaats dan ook wat foto's en de specificaties van de omvormer en panelen.:
[...]
@timovd
Datum van installatie zonnepanelen is Januari 2019 en ja 28 panelen 350WP levert wel wat op maar max niet haalbaar gemiddeld 30% minder wegens ligging en verdeling van de panelen voor en achter in aantal panelen. schijnbaar speelt het uiterlijk ook een rol in aanzicht
Volgens mij weet niet zeker maar dat mijn panelen serieel zijn aangesloten dan parallel afzonderlijk per paneel de aansluitingen zijn van paneel naar panel aangesloten er zit geen aparte module tussen betreft de aansluiting, een kennis heeft dit jaar ook panelen op het dak en daar zijn de aansluitingen anders een speciale module die op de rail werd gemonteerd voor elke paneel waar de kabel weer op werd aangesloten en hebben de zelfde panelen en merk en type als dat wij op het dak hebben vandaar dat ik deze vraag ook stelde.
Betreft de aarding het vreemde bij mij althans dat de 12 panelen aan de voorkant woning wel zijn geaard en de 12 panelen achterkant niet zijn geaard en de schuur waar 4 panelen op liggen ook niet zijn geaard.
Dat kon ik zien tijdens de grote verbouwing ze waren in eerste instantie toen de panelen er al op lagen al ruim 6 weken de aarding vergeten waren en achteraf hebben aangelegd maar alleen aan de voorkant woning.
Er lopen wel eens prutsers op de bouw
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
