Elektriciteit opwekken met zonnepanelen (PV) Deel 12

[Ronald]

@ThinkPad Parallel op die omvormer is niet veilig - veel te hoge kortsluitstroom... Daar is het gelijkspanningsrelais niet voor bedoeld... En die wil je echt wel veilig hebben

edit:
En hij kan de Impp niet trekken, dat ook nog eens ja

Duik eens in de instellingen. Schaduwmanagement doet het zeker niet zoals verwacht.

[ Voor 11% gewijzigd door Ronald op 25-12-2025 13:44 ]

[ThinkPad]

Ah shadow management, dat is wel een goede. Ik heb normaal in de zomermaanden geen spatje schaduw dus mogelijk heb ik dat uit staan. Ga ik checken! Hopelijk is dat het, zou een easy fix zijn dan.

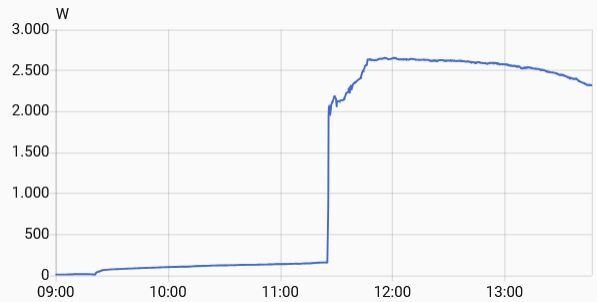

Dit was precies één uur later, toen schoot het in dertig seconden van 160W naar 1943W.


Parallel zetten net nog even aan zitten rekenen, maar dat kan idd niet met mijn omvormer. Ik overschrijd dan de maximale stroom die z'n MPPT mag hebben (18-19A vanuit de panelen, hij mag max. 12,5A hebben).

[ Voor 19% gewijzigd door ThinkPad op 25-12-2025 13:47 ]

[ThinkPad]

Net naar zolder gelopen, shadow mppt stond idd op 'off' Heb het aangepast, ben benieuwd! Morgen een vergelijkbare dag dus we gaan het zien.

[MotorBeast]

ThinkPad schreef op donderdag 25 december 2025 @ 13:55:
Net naar zolder gelopen, shadow mppt stond idd op 'off' Heb het aangepast, ben benieuwd! Morgen een vergelijkbare dag dus we gaan het zien.

Ik weet niet of je jouw omvormer met https://play.google.com/s...m.goodwe.solargo&hl=en-US kan benaderen maar dan kan je ook de interval van aanpassen van het optimale punt aanpassen afhankelijk van hoe snel je schaduw verplaatst. Aanpassen kost altijd een heel klein beetje rendement dus hoe langer de interval, hoe kleiner het verlies. Al vind ik het te verwaarlozen dat verlies.

[ThinkPad]

MotorBeast schreef op donderdag 25 december 2025 @ 14:04:
[...]


Ik weet niet of je jouw omvormer met https://play.google.com/s...m.goodwe.solargo&hl=en-US kan benaderen maar dan kan je ook de interval van aanpassen van het optimale punt aanpassen afhankelijk van hoe snel je schaduw verplaatst. Aanpassen kost altijd een heel klein beetje rendement dus hoe langer de interval, hoe kleiner het verlies. Al vind ik het te verwaarlozen dat verlies.

Ja die app ken ik wel. Jaar of 4-5 geleden nog veel mee lopen klootviolen om de omvormer lokaal in Home Assistant e.d. te kunnen uitlezen, dat was destijds nog niet zo vanzelfsprekend dat je een Goodwe eenvoudig lokaal kon uitlezen i.p.v. hun Chinese portal te moeten scrapen.

De wifi-dongle ligt hier afgekoppeld omdat ik hem met een eigen tussenmeter uitlees. Zal hem eens aansluiten en met die app naar de settings kijken. Vond hier nog een interessant document over de shadow scan functie, de standaard interval lijkt 60 min. te zijn. Terwijl bijv. SMA 6 min. hanteert lees ik.
60 min. lijkt mij voor herfst-/winterperiode vrij traag, soms kan een paar minuten al het verschil maken. Mis je toch bijna een uur van de toch al spaarzame zon.

Ik las idd dat schaduwmanagement iets aan performance kan kosten, maarja in de zomer als de boel volle bak staat te produceren is zonnestroom toch al geen drol meer waard dus ik laat het vanaf nu lekker aan staan. Heb door de ligging bijna recht op het zuiden toch al enorme overproductie in de zomer.

Ben heel benieuwd naar morgen, kom er nog wel even op terug.

[ Voor 24% gewijzigd door ThinkPad op 25-12-2025 14:25 ]

[BarryH]

ThinkPad schreef op donderdag 25 december 2025 @ 13:24:

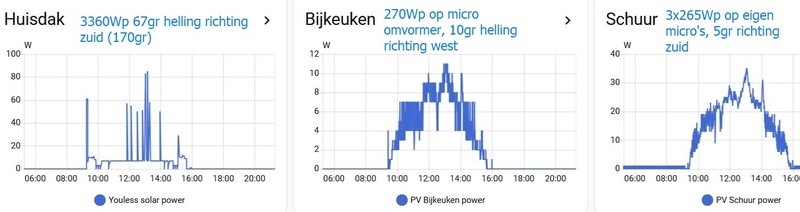

[Afbeelding]
Foto van 10:25 vanochtend. Dit is wel stom, steile dakhelling (67° helling en 170° azimut dus praktisch recht op het zuiden) dus gunstig in de winter, groot deel van de panelen heeft zon en toch maar 120W totale opwek Het zijn JA Solar 280Wp, alle 12 in één string op een Goodwe 3000XS. Komt het door de gemengde oriëntatie dat de bypassdiodes niet goed genoeg hun werk doen?

Zou het werken om er 2x6 van te maken en die parallel aan te sluiten op de omvormer (die maar één MPPT heeft)? De 6 van de zolderverdieping in een string en de 6 van de liggende 'E' ook in een string.

Elk wattje is welkom voor de warmtepomp.

Heb je een dag grafiek?
Je kan altijd op mp voor eur 200 een sma sb 3.6 kopen en die proberen

[ Voor 5% gewijzigd door BarryH op 25-12-2025 14:20 ]

[MotorBeast]

@ThinkPad Ben benieuwd. Denk dat ik de uitkomst wel weet. Jij wordt blij. Ik heb zelfs bewust geen optimizers en dat soort gedoe omdat ik in het verleden met SMA al goede resultaten ook had met schaduwmanagement.

[ Voor 48% gewijzigd door MotorBeast op 25-12-2025 14:20 ]

[ThinkPad]

BarryH schreef op donderdag 25 december 2025 @ 14:18:
[...]

Heb je een dag grafiek?
Je kan altijd op mp voor eur 200 een sma sb 3.6 kopen en die proberen

Zie grafiekje hierboven, vandaag is het een prachtige zonnige dag. Afgelopen dagen alleen maar grauw kwakkelweer met nauwelijks opbrengst, dus geen goed vergelijkingsmateriaal. Morgen (gezien het een vergelijkbare zonnige dag als vandaag lijkt te worden) post ik wel even een update.

Verder overigens totaal geen klachten over de set en in de lente, zomer (en herfst ook nog) vaak genoeg mooie parabolen gehad. Het is meer doordat de zon nu zó laag staat dat de achterburen in de weg zitten

Geld steken hierin gaan we zeker niet meer doen (al had een setje kabels en Y-splitters nog wel gekund, maar dat kan qua specs dus niet). De panelen liggen er sinds 2017 en heb ik al lang en breed terugverdiend.

[ Voor 5% gewijzigd door ThinkPad op 25-12-2025 14:24 ]

[onetime]

ThinkPad schreef op donderdag 25 december 2025 @ 14:13:
[...] De wifi-dongle ligt hier afgekoppeld omdat ik hem met een eigen tussenmeter uitlees. [...]

Hoe kan je een omvormer nu uitlezen met een tussenmeter, daar kan je alleen de opbrengst mee zien.

Een omvormer uitlezen wil zeggen dat je de string spanning , stroom, etc kan zien. Dan kan je bepalen wat er gebeurt of fout gaat en kan je gericht zoeken of actie ondernemen.

In jouw geval had je dus kunnen zien dat de stringspanning te hoog was voor de schaduw situatie.

[ThinkPad]

onetime schreef op vrijdag 26 december 2025 @ 00:29:
[...]

Hoe kan je een omvormer nu uitlezen met een tussenmeter, daar kan je alleen de opbrengst mee zien.

Een omvormer uitlezen wil zeggen dat je de string spanning , stroom, etc kan zien. Dan kan je bepalen wat er gebeurt of fout gaat en kan je gericht zoeken of actie ondernemen.

In jouw geval had je dus kunnen zien dat de stringspanning te hoog was voor de schaduw situatie.

Ja fair enough Heb hem net weer aangesloten en wist al weer waarom ik hem had afgekoppeld: omdat hij z'n eigen wifi-netwerk blijft uitzenden en op de webpagina in plain text het wifi-wachtwoord van je thuisnetwerk staat... Maar die SolarGo app is behoorlijk doorontwikkeld en je kan het wachtwoord van het eigen netwerk van de wifi-module nu aanpassen.

Omdat de set al jaren zonder issues draait heb ik genoeg aan de opbrengst, de stringspanning e.d. boeit mij op een gegeven moment niet meer zo. Stick toen afgekoppeld met het idee dat ik bij een storing altijd nog op het display kon kijken

Anyways, shadow MPPT aanzetten heeft zeker geholpen. Gedrag aan begin van de ochtend is nog wel erg 'zoekerig', maar al veel beter dan hoe het gisteren was:


In de SolarGo app onder Settings > Characteristic Parameters heb ik alleen een toggle om shadow scan aan/uit te zetten, helaas geen optie om de interval aan te passen (mogelijk verloopt de curve dan wat minder schokkerig omdat hij sneller het juiste punt kan vinden?). Heb jij dat wel @MotorBeast ?

[ Voor 5% gewijzigd door ThinkPad op 26-12-2025 13:37 ]

[MotorBeast]

@ThinkPad Ja heb ik wel. Ik heb hem volgens mij op 1 per kwartier staan per string, is dus 1 x keer per 1/2 uur per string want dat kan niet gelijkertijd.. Mooi dat het werkt. Ik heb alleen niet van zulke diepe schokken maar dat komt wellicht omdat mij alles bewust in landscape ligt. NB: ik heb een 5000DNS G3

[ Voor 27% gewijzigd door MotorBeast op 26-12-2025 13:08 ]

[ThinkPad]

MotorBeast schreef op vrijdag 26 december 2025 @ 13:04:
@ThinkPad Ja heb ik wel. Ik heb hem volgens mij op 1 per kwartier staan per string, is dus 1 x keer per 1/2 uur per string want dat kan niet gelijkertijd.. Mooi dat het werkt. Ik heb alleen niet van zulke diepe schokken maar dat komt wellicht omdat mij alles bewust in landscape ligt. NB: ik heb een 5000DNS G3

Ah, bij/vanaf de G3 is het configureerbaar lees ik op pag. 6 van de handleiding. Ik zit vast aan de default van 30 min. Nouja beter dan niks

[MotorBeast]

ThinkPad schreef op vrijdag 26 december 2025 @ 13:34:
[...]

Ah, bij/vanaf de G3 is het configureerbaar lees ik op pag. 6 van de handleiding. Ik zit vast aan de default van 30 min. Nouja beter dan niks

30 minuten is toch okee? Zo hard verschuift schaduw toch niet. Mooi dat het werkt. Lekker opslurpen met de WP.

[Bouwertje]

Ik ben een beetje een ‘OLD school’ panelen gebruiken en kan nu helemaal schoon beginnen. Ik weet weinig van de huidige mppt, bypass diodes, hybride omvormers ect dus ik ben heel benieuwd naar de adviezen die ik ga krijgen van de experts die ik uitgenodigd heb. Ik ga jullie op de hoogte houden en misschien ook nog wel om advies vragen.

[elektriekert]

Bouwertje schreef op vrijdag 26 december 2025 @ 18:37:
Ik ben een beetje een ‘OLD school’ panelen gebruiken en kan nu helemaal schoon beginnen. Ik weet weinig van de huidige mppt, bypass diodes, hybride omvormers ect dus ik ben heel benieuwd naar de adviezen die ik ga krijgen van de experts die ik uitgenodigd heb. Ik ga jullie op de hoogte houden en misschien ook nog wel om advies vragen.

Ik vermoed dat ze voor het systeem gaan waar ze de meeste marge op kunnen maken .
Deel vooral je dak type, helling, azimuth, schaduw e.d. en dan zijn er hier vast een aantal die je daar heel goed bij kunnen helpen .

[Bouwertje]

elektriekert schreef op vrijdag 26 december 2025 @ 20:50:
[...]


Ik vermoed dat ze voor het systeem gaan waar ze de meeste marge op kunnen maken .
Deel vooral je dak type, helling, azimuth, schaduw e.d. en dan zijn er hier vast een aantal die je daar heel goed bij kunnen helpen .

Daar hoop ik ook op, ik kan ongeveer 10 panelen pal zuid en 10 panelen pal west kwijt op een dak met een hoek van 48 graden. Kabel (5 x 6 mm) heb ik al getrokken van meterkast naar zolder.

[mbbs1024]

Hoe werkt dat shadowmanagement in een omvormer eigenlijk ?
Als je schaduw op een paneel hebt, is het dan niet vooral de bypass dioden of optimisers die ervoor zorgen dat het paneel de zaak niet gaat blokkeren ?

[Ronald]

@mbbs1024 De omvormer moet zorgen dat de getrokken stroom hoog blijft - daardoor gaat de stroom over een paneeldeel met teveel weerstand (schaduw) door de diode lopen.
De string spanning daalt daarmee met de spanning van 1 paneeldeel.

Optimizers staan op zichzelf, daar heeft de omvormer geen actieve rol in.

[mawashigeri]

Ronald schreef op dinsdag 30 december 2025 @ 23:49:
@mbbs1024 De omvormer moet zorgen dat de getrokken stroom hoog blijft - daardoor gaat de stroom over een paneeldeel met teveel weerstand (schaduw) door de diode lopen.
De string spanning daalt daarmee met de spanning van 1 paneeldeel.

Optimizers staan op zichzelf, daar heeft de omvormer geen actieve rol in.

SolarEdge optimizers worden aangestuurd door de omvormer om het voltage te balanceren t.o.v. stroom.

[Martin7182]

mbbs1024 schreef op dinsdag 30 december 2025 @ 23:46:
Hoe werkt dat shadowmanagement in een omvormer eigenlijk ?
Als je schaduw op een paneel hebt, is het dan niet vooral de bypass dioden of optimisers die ervoor zorgen dat het paneel de zaak niet gaat blokkeren ?

Dat klopt, bypass diodes gaan geleiden bij een positieve spanning (kan alleen bij schaduw). Je kunt het systeem zien als een spanningsbron met een bepaalde interne weerstand met de omvormer als belasting (weerstand). De omvormer ontrekt het maximum vermogen als zijn weerstand precies even groot is als de interne weerstand van de spanningsbron. Dit is algemene theorie. Het optimale punt bepaalt de omvormer door zijn weerstand te varieren over een groot bereik ('sweep'). Dat is nodig omdat de bypass diodes alleen op bepaalde punten van het bereik gaan geleiden. P = I²×R. Als je een plaatje tekent met op horizontale as de omvormer-weerstand en op vertikale as het opgewekte vermogen, dan begint het vermogen bij nul (I is hoog, R is nul) en eindigt ook bij nul (I is nul, R is oneindig). De kromme verloopt grillig a.g.v. bybass diodes. Ergens in het midden zit het optimum.

[flipjevandejam]

Onze Growatt MOD9000TL3-X van 2023 functioneert al jaren perfect, hangt via gastwifi aan hun Shine dienst, maar bleef vandaag uit/zwart totdat ik de AC schakelaar uit/aan deed.

Nu is N=1, dus misschien toeval, misschien een bredere fenomeen?

[Wozmro]

De maand december afgesloten met een totale opwek van 102,6kWh. De minste dag was 0,37kWh en de beste dag 6,95kWh.
En dit voor een installatie met 4500Wp op het Westen en 4500Wp op het oosten. (Telkens 45gr helling).

Een goeie 75kWh direct verbruikt (alles elektrisch in huis) en 25kWh teruggeleverd aan het net, wat ik eigenlijk nog best veel vindt want ik let er wel op dat boiler en airco zoveel mogelijk tijdens de zonuren werken. (Met timer, geen actieve sturing)
In november was het 150kWh opgewekt en 50kWh teruggeleverd.

Hoe was het bij jullie?

[onetime]

@Wozmro Click op de link in mijn footer en bekijk wat je wilt...

[klump4u]

Wozmro schreef op woensdag 31 december 2025 @ 17:09:
De maand december afgesloten met een totale opwek van 102,6kWh. De minste dag was 0,37kWh en de beste dag 6,95kWh.
En dit voor een installatie met 4500Wp op het Westen en 4500Wp op het oosten. (Telkens 45gr helling).

Een goeie 75kWh direct verbruikt (alles elektrisch in huis) en 25kWh teruggeleverd aan het net, wat ik eigenlijk nog best veel vindt want ik let er wel op dat boiler en airco zoveel mogelijk tijdens de zonuren werken. (Met timer, geen actieve sturing)
In november was het 150kWh opgewekt en 50kWh teruggeleverd.

Hoe was het bij jullie?

Hebben we een mooi topic voor https://gathering.tweakers.net/forum/list_messages/2247292

[Proton_]

Grappig, met 10 cm sneeuw erop leverde de bifacial veranda toch nog 50-100W

[duvekot]

Proton_ schreef op zondag 11 januari 2026 @ 10:29:
Grappig, met 10 cm sneeuw erop leverde de bifacial veranda toch nog 50-100W

Stap 1:
Snel daarmee de panelen verwarmen zodat het sneeuw er af smelt
Stap 2: voeg meer verwarming toe doordat je meer stroom hebt
Stap 3: Profit

[mawashigeri]

Proton_ schreef op zondag 11 januari 2026 @ 10:29:
Grappig, met 10 cm sneeuw erop leverde de bifacial veranda toch nog 50-100W

Ik zag het mooie fenomeen ('gewone' Jinko all-black, 42 graden schuin dak) dat er inderdaad een beetje opwek was dwars door de sneeuw heen die langzaam maar zeker de panelen voldoende verwarmde om alle sneeuw er af laten schuiven.

[mawashigeri]

duvekot schreef op zondag 11 januari 2026 @ 10:32:
Stap 1: Snel daarmee de panelen verwarmen zodat het sneeuw er af smelt
Stap 2: voeg meer verwarming toe doordat je meer stroom hebt
Stap 3: Profit

Heb ik wel eens over nagedacht: de inverter zou ook actief een beetje stroom door de panelen kunnen jagen om de sneeuw er actief af te kiepen. 't Is allemaal de moeite niet waard, de opbrengst is nog steeds maar een paar kWh op zulke dagen - slechts 10kWh afgelopen week voor mijn 8000WP installatie

[Martin7182]

mawashigeri schreef op zondag 11 januari 2026 @ 12:41:
[...]

Heb ik wel eens over nagedacht: de inverter zou ook actief een beetje stroom door de panelen kunnen jagen om de sneeuw er actief af te kiepen. 't Is allemaal de moeite niet waard, de opbrengst is nog steeds maar een paar kWh op zulke dagen - slechts 10kWh afgelopen week voor mijn 8000WP installatie

Ik denk niet dat het werkt; als de bypass diodes actief worden dan wordt alleen de junctionbox warm.

[Mancave54]

flipjevandejam schreef op woensdag 31 december 2025 @ 15:48:
Onze Growatt MOD9000TL3-X van 2023 functioneert al jaren perfect, hangt via gastwifi aan hun Shine dienst, maar bleef vandaag uit/zwart totdat ik de AC schakelaar uit/aan deed.
Ik heb ergens in een onderhoud manual gelezen dat growatt adviseert 1 maal per jaar de AC knop 5 maal aan en uit te schakelen. Dit ter voorkomen van inbranden.
Nu is N=1, dus misschien toeval, misschien een bredere fenomeen?

[Afbeelding]

Ik heb ergens in een onderhoud manual gelezen dat growatt adviseert 1 maal per jaar de AC knop 5 maal aan en uit te schakelen. Dit ter voorkomen van inbranden.

[ Voor 10% gewijzigd door Mancave54 op 11-01-2026 13:07 ]

[flipjevandejam]

Dat is een goeie, maar inbranden van wat? De led achter het groene logootje? Het zwart-wit tekstdisplay?

[Proton_]

@flipjevandejam ik denk de contacten op/in de schakelaar zelf.

[Mancave54]

Proton_ schreef op zondag 11 januari 2026 @ 13:22:
@flipjevandejam ik denk de contacten op/in de schakelaar zelf.

Inderdaad. Dacht dat dit wel duidelijk zou zijn.🙄
