Elektriciteit opwekken met zonnepanelen (PV) Deel 11

[Andrehj]

Xqlus1ve schreef op vrijdag 10 februari 2023 @ 09:22:
[...]


Normal
Pac = 0.0 watt

Wat SEMS aangeeft is identiek aan de omvormer zelf.

Kun je niet ergens via een portal of ingebouwde webserver in die omvormer wat meer data uitlezen? Zoals DC-voltages? Want het lijkt erop dat de omvormer helemaal geen spanning van de panelen krijgt. Wellicht ergens een losse connector?

[Andrehj]

Speedy-Andre schreef op vrijdag 10 februari 2023 @ 16:09:
Een algemene vraag of ervaring, ik wil 12x 270Wp op Z/W vervangen voor 8 of 9x 545Wp.
Die grote lappen zijn in verhouding erg goedkoop, €175 en vrij snel leverbaar.

Het zal wel een mijn Google-skills liggen, maar waar vind jij panelen van 545 Wp voor € 175?
Heb je een linkje?
Verder hebben veel van die grote panelen een nogal hoge kortsluitstroom. Bij de JA Solar variant zelfs 14A. Dat vinden veel omvormers niet zo leuk, dus dit is zeker iets om goed op te letten.

[ Voor 19% gewijzigd door Andrehj op 10-02-2023 17:08 ]

[Speedy-Andre]

Andrehj schreef op vrijdag 10 februari 2023 @ 17:04:
[...]

Het zal wel een mijn Google-skills liggen, maar waar vind jij panelen van 545 Wp voor € 175?
Heb je een linkje?

https://energie-advies-ho...p/jinko-545wp-zilver-wit/

Met dank aan de verdwenen btw
Ze hebben nog betere prijzen voor iets groters maar dan met een minimaal aantal zoals 555Wp voor €178
Die laatste is hetzelfde formaat maar gaat alleen per pallet van 31 stuks (of je moet iets kunnen regelen).
€75 bezorgen (via Postnl) is ook wel netjes, dat is elders al > €100.

Een ander had deze prjzen ook maar deze week kwam er zomaar 21% bij en zou het toch ex btw zijn.
Dat soort neppers vermijd ik liever en zo'n pallet zal hier alleen doorverkocht worden.

Die ander heeft de btw er nu weer afgehaald en is wat goedkoper, echter verzenden is duur.
https://www.jenm-zonnepanelen.nl/jinko-555wp-zilver-wit.html

Mijn SMA mag 15A per string hebben, dat moet goed gaan.

[ Voor 10% gewijzigd door Speedy-Andre op 10-02-2023 17:27 ]

[Xqlus1ve]

Andrehj schreef op vrijdag 10 februari 2023 @ 17:03:
[...]

Kun je niet ergens via een portal of ingebouwde webserver in die omvormer wat meer data uitlezen? Zoals DC-voltages? Want het lijkt erop dat de omvormer helemaal geen spanning van de panelen krijgt. Wellicht ergens een losse connector?

Xqlus1ve schreef op vrijdag 10 februari 2023 @ 08:50:
Ik begin ondertussen toch echt te twijfelen aan mijn nieuwe PV set.

Sinds de installatie van 2 weken geleden heeft hij in totaal 0,4kWh opgebracht, dat was enkel de eerste dag. Daarna blijft hij altijd op nul staan en maar 2 keer een paar minuten minimaal geleverd en weer terug naar nul geschoten.
[Afbeelding]

[Afbeelding]

Zonnige dagen, half bewolkt, volledig bewolkt, het maakt echt niets uit, zelfs mijn oude set 1200wp + 1000 omvormer deed nog opbrengen. Ik weet dat het een dak op het noorden is maar wordt wel erg teleurstellend na zo'n investering te hebben gedaan.

[refused81]

Na lang wachten, is er bij mij eindelijk 30 panelen (390watt) met s440 optimisers op het zuiden geïnstalleerd.

Ik had persoonlijk de solaredge se10k verwacht bij deze setup, maar ze hebben de se9k geïnstalleerd.

Na dit topic gelezen te hebben, met name over overdimensioneren. Snap ik een beetje waarom je voor een wat kleinere omvormer gaat. Maar vraag me wel af (zeker met mijn positie op het zuiden) of de se9k dan niet te ondermaats is?

Vandaag zag ik het met mooi zonnetje al richting de 6900w gaan?

[bvdbos]

refused81 schreef op vrijdag 10 februari 2023 @ 17:41:
Na lang wachten, is er bij mij eindelijk 30 panelen (390watt) met s440 optimisers op het zuiden geïnstalleerd.

Ik had persoonlijk de solaredge se10k verwacht bij deze setup, maar ze hebben de se9k geïnstalleerd.

Na dit topic gelezen te hebben, met name over overdimensioneren. Snap ik een beetje waarom je voor een wat kleinere omvormer gaat. Maar vraag me wel af (zeker met mijn positie op het zuiden) of de se9k dan niet te ondermaats is?

Vandaag zag ik het met mooi zonnetje al richting de 6900w gaan?

Heb je 'm al gesimuleerd in SE-designer (https://designer.solaredge.com/)?

Woensdag was een wolkenloze dag en het was koud. De opbrengst was circa 2/3 van de maximale opbrengst die ik gehaald heb afgelopen jaar (maar heb SMA zonder schaduw, geen SE met optimizers). Die maximale opbrengst was in juli met veel langere dagen.

Vraag is natuurlijk wel wat je gekocht hebt (op de opdrachtbevestiging en op je factuur) : een SE9K of een SE10K ?

[jobr]

RonJ schreef op vrijdag 10 februari 2023 @ 16:53:
In eerste instantie keken we ook naar een Fronius, maar daar heb ik toch vanaf gezien omdat die actieve koeling heeft en de omvormer bij mij op de zolder komt te hangen. Anders was dat 'm geworden.

Slaapt er iemand overdag op zolder dan ?
Ik heb die ook en vindt het geluid reuze mee vallen. Monitoring mogelijkheden zijn in ieder geval wat beter dan bij SMA.

[refused81]

bvdbos schreef op vrijdag 10 februari 2023 @ 18:38:
[...]

Heb je 'm al gesimuleerd in SE-designer (https://designer.solaredge.com/)?

Woensdag was een wolkenloze dag en het was koud. De opbrengst was circa 2/3 van de maximale opbrengst die ik gehaald heb afgelopen jaar (maar heb SMA zonder schaduw, geen SE met optimizers). Die maximale opbrengst was in juli met veel langere dagen.

Vraag is natuurlijk wel wat je gekocht hebt (op de opdrachtbevestiging en op je factuur) : een SE9K of een SE10K ?

Dat ga ik even doen….
Ik heb niet een specifieke model gekocht… meer onder het motto een totaal pakket op basis van hun berekening….

[Martin7182]

refused81 schreef op vrijdag 10 februari 2023 @ 17:41:

Vandaag zag ik het met mooi zonnetje al richting de 6900w gaan?

Vol in de zon (geen wolken in de buurt) haal je met een ideale zuidopstelling deze week ongeveer 85% van wat je verderop in het jaar haalt (8100W). Dus met een 9k omvormer ga je niet eens aftoppen in de zomer, ook niet bij wisselend bewolkt weer (dat geeft pieken van ~125%).

[refused81]

Martin7182 schreef op vrijdag 10 februari 2023 @ 20:29:
[...]


Vol in de zon (geen wolken in de buurt) haal je met een ideale zuidopstelling deze week ongeveer 85% van wat je verderop in het jaar haalt (8100W). Dus met een 9k omvormer ga je niet eens aftoppen in de zomer, ook niet bij wisselend bewolkt weer (dat geeft pieken van ~125%).

Thanks… dit geeft mijn vertrouwen dat de 9k vol doende is… natuurlijk ga ik het in de gaten houden 👍.

[Martin7182]

@refused81 , ter aanvulling: in heb een ideale zuidopstelling op 35°. Afgelopen week haalde ik max. 1700W vol in de zon. In juni 2021/2022 was dat 2000W. Tijdens pieken met wisselend bewolkt weer in de zomer haal ik max. 2500W.

[refused81]

Martin7182 schreef op vrijdag 10 februari 2023 @ 20:50:
@refused81 , ter aanvulling: in heb een ideale zuidopstelling op 35°. Afgelopen week haalde ik max. 1700W vol in de zon. In juni 2021/2022 was dat 2000W. Tijdens pieken met wisselend bewolkt weer in de zomer haal ik max. 2500W.

1700/2500 is toch groter verschil dan 85%?

[Termy]

Speedy-Andre schreef op vrijdag 10 februari 2023 @ 16:09:
Een algemene vraag of ervaring, ik wil 12x 270Wp op Z/W vervangen voor 8 of 9x 545Wp.
Die grote lappen zijn in verhouding erg goedkoop, €175 en vrij snel leverbaar.
Is er een reden voor die prijs of naast de onhandelbaarheid een ander nadeel?

Ik heb al eerder gepost dat ik de plat dak steunen moet aanpassen omdat ze 1134mm breed zijn (nu 990mm).
Eventueel kan ik extra steunen (met ballast) monteren omdat er enkele van de huidige 12 sets vervallen.
Straks heb ik dan 4905 of 4360Wp op Z/W liggen op een SMA SB4000TL-21.

N/O heeft nu 10x 235Wp en dat kan 10x 270Wp worden maar de 350Wp extra heb ik met 9x 545Wp ook.
Wel gunstiger op Z/W denk ik maar met 3 rijen van 3 ligt het stampvol.
Vervolgens is het de vraag of ik die 10x 235Wp nog ergens kan slijten (10 jaar gebruikt en terugverdiend).

Misschien kan N/O zelfs wel vervallen, dat scheelt onderlinge schaduw en er is veel meer loopruimte.
Lastig als je veel keus hebt

Dit klinkt als alles op 1 oriëntatie op plat dak, waarom leg je het niet in dakjes oost/west of noord/zuid, al naar gelang meer doet passen?

[schumacher]

refused81 schreef op vrijdag 10 februari 2023 @ 17:41:
Na lang wachten, is er bij mij eindelijk 30 panelen (390watt) met s440 optimisers op het zuiden geïnstalleerd.

Ik had persoonlijk de solaredge se10k verwacht bij deze setup, maar ze hebben de se9k geïnstalleerd.

Na dit topic gelezen te hebben, met name over overdimensioneren. Snap ik een beetje waarom je voor een wat kleinere omvormer gaat. Maar vraag me wel af (zeker met mijn positie op het zuiden) of de se9k dan niet te ondermaats is?

Vandaag zag ik het met mooi zonnetje al richting de 6900w gaan?

Het scheelt zo'n 200 kWh op jaarbasis. Even de 10000 bij omvormer aanpassen in 9000 en op berekenen klikken. Ik ben uitgegaan van een hellingshoek van 30 graden, die kun je ook nog aanpassen.
https://www.thomasberger....w2=0&temp_coeff2=0&max2=0

[Speedy-Andre]

Termy schreef op vrijdag 10 februari 2023 @ 21:25:
[...]

Dit klinkt als alles op 1 oriëntatie op plat dak, waarom leg je het niet in dakjes oost/west of noord/zuid, al naar gelang meer doet passen?

Zo ligt het al, op N/O 10x 235Wp waarmee ik in 2012 begon (toen nog op zuid).
Omdat deze joekels breder zijn wordt het lastig om ze in beide richtingen te leggen (6,5m ruimte voor 6 rijen).
Sterker nog, nu heb ik al 6 rijen met 'kleine' panelen van 99cm breed en pijpjes op Z/W nemen 50cm in.



Z/W is het niet helemaal, het is zuid +35 graden en daarom presteert die kant goed met >1000kWh/kWp.
N/O perst er nog 1800kWh uit (2350Wp) maar daar nieuw leggen rendeert een stukje minder.

Daarbij zijn mijn middelen beperkt en kies ik de gunstigste kant om van 3240Wp naar 4995Wp te gaan.
Als ik op N/O ook nog van 2350Wp naar 2700Wp ga win ik geen cm ruimte maar het kan wel net.
Ruimte winnen kan alleen door panelen weg te halen, of vervangen door even brede met meer Wp.

Jammer trouwens dat ik van de 555Wp niet het n-type kan krijgen maar het p-type, n-type degradeert minder en heeft een beter temperatuur gedrag (-0,25%.per 1K ipv -0,35% bij p-type).

[Martin7182]

refused81 schreef op vrijdag 10 februari 2023 @ 21:21:
[...]


1700/2500 is toch groter verschil dan 85%?

Ja klopt. Maar is appels met peren vergelijken. 1700W bij onbewolkt weer begin februari is 85% van 2000W bij onbewolkt weer in juni. Met wisselende bewolking in juni haal ik ongeveer 25% extra. Dat zal nu denk ik een stuk minder zijn omdat de panelen koud zijn. Maar sowieso zijn die 125% pieken heel kortstondig, dus ze tellen nauwelijks mee.

[dunedanh]

Hoe nauw komt het met de max MPPT stroom van de omvormer vs de panelen? Growatt geeft aan max 13A aan te kunnen (16A kortsluitstroom), panelen doen volgens de specs max 13.3A. Theoretisch gezien niet compatible, maar aan de andere kant, 2.5% buiten spec gaat misschien nog wel goed?

[edit]

Voor de volledigheid, gaat om deze omvormer en deze panelen.

[ Voor 29% gewijzigd door dunedanh op 10-02-2023 23:45 ]

[refused81]

schumacher schreef op vrijdag 10 februari 2023 @ 21:37:
[...]

Het scheelt zo'n 200 kWh op jaarbasis. Even de 10000 bij omvormer aanpassen in 9000 en op berekenen klikken. Ik ben uitgegaan van een hellingshoek van 30 graden, die kun je ook nog aanpassen.
https://www.thomasberger....w2=0&temp_coeff2=0&max2=0

Martin7182 schreef op vrijdag 10 februari 2023 @ 22:24:
[...]

Ja klopt. Maar is appels met peren vergelijken. 1700W bij onbewolkt weer begin februari is 85% van 2000W bij onbewolkt weer in juni. Met wisselende bewolking in juni haal ik ongeveer 25% extra. Dat zal nu denk ik een stuk minder zijn omdat de panelen koud zijn. Maar sowieso zijn die 125% pieken heel kortstondig, dus ze tellen nauwelijks mee.

Met deze logica lijkt het verschil tussen 9 of 10000 qua omvormer wel om het even…

Volgens mij verwacht ik te hoge pieken in de zomer tov de opbrengst nu? Nu is de piek opbrengst vrij hoog om dat de temperatuur laag is?
In zomer wel meer zonkracht (piek) maar door temperatuur zonnepanelen wordt dat weer gecompenseerd?

Of komt het omdat de zon dan hoger staat in de zomer?

[PSP123]

PSP123 schreef op zaterdag 4 februari 2023 @ 10:14:
[...]


Eens, een 'prof', werkbon is aangemaakt nu wachten wanneer de monteur terugkomt.

Probleem is opgelost fout zat in werkschakelaar op zolder, kabels maakte geen goed contact.
Dank voor het meedenken!

[JvS]

refused81 schreef op zaterdag 11 februari 2023 @ 08:49:
[...]


[...]


Met deze logica lijkt het verschil tussen 9 of 10000 qua omvormer wel om het even…

Volgens mij verwacht ik te hoge pieken in de zomer tov de opbrengst nu?

Nee hoor, je systeem zou prima hoge pieken kunnen geven (wisselvallige dag dan heb je echt pieken, anders veel minder hoog door idd warme panelen). Je hecht alleen teveel waarde aan die pieken. Die simulaties laten je zien hoeveel het aan opbrengst scheelt op een nominaal jaar.

Dat is op zich verlies van opbrengst, maar wel verlies dat je hebt in de tijd dat je het het best kan hebben (zomer als je toch belachelijk veel teveel oplevert per dag). Zeker als saldering afgschaft wordt, gaat die 200kWh die je in de zomer minder opwekt, geen moet uitmaken.

Gebruik die PVCALC tool om eens een nominale zonnige zomerdag te simuleren en je ziet hoeveel kWh je dan opbrengt, hoe hoog de 'piek' is en alles. Simuleren, niet beredeneren.

[ Voor 37% gewijzigd door JvS op 11-02-2023 09:16 ]

[Martin7182]

refused81 schreef op zaterdag 11 februari 2023 @ 08:49:
[...]


[...]


Met deze logica lijkt het verschil tussen 9 of 10000 qua omvormer wel om het even…

Volgens mij verwacht ik te hoge pieken in de zomer tov de opbrengst nu? Nu is de piek opbrengst vrij hoog om dat de temperatuur laag is?
In zomer wel meer zonkracht (piek) maar door temperatuur zonnepanelen wordt dat weer gecompenseerd?

Of komt het omdat de zon dan hoger staat in de zomer?

Er zijn inderdaad deze effecten die elkaar deels opheffen. De zon staat nu nog laag, maar ik haal al wel 85% vermogen (t.o.v. juni) omdat het nog koud is.
Je kunt het beste even simuleren zoals @JvS aangeeft. Qua piekvermogen ben ik benieuwd of de praktijk hetzelfde laat zien als mijn beredenatie: 100% × 6900W ÷ 85% =~ 8kW piekvermogen tijdens een onbewolkte dag in juni. En 8kW × 125% = 10kW kortstondige pieken bij wisselende bewolking in juni. Dat laatste kun je niet zien met een 9k omvormer, maar je zult misschien iets aftopping zien (verwaarloosbaar).

[RonJ]

jobr schreef op vrijdag 10 februari 2023 @ 18:39:
[...]


Slaapt er iemand overdag op zolder dan ?
Ik heb die ook en vindt het geluid reuze mee vallen. Monitoring mogelijkheden zijn in ieder geval wat beter dan bij SMA.

Overdag niet , maar hij zou dan wel vlak naast m'n werkplek hangen. Als ik dan op een mooie zomerdag de hele dag geblaas hoor (tot 65dB volgens de datasheet) dan is dat wel echt een dingetje voor me. Daarnaast is ie echt fors groter/hoger dan de sunny boy en had ik dan ook de op die maten in fermacell gebouwde ophangruimte onder het dak weer moeten veranderen, dat was ook geen voordeel.

Verder heb ik zeker niets tegen het product hoor, kwalitatief staan ze misschien wel boven SMA zelfs. Het feit dat ze met Victron over en weer samenwerken zegt ook wel wat.

Ik heb ook nog een omvormer nodig voor m'n garage (ook daarvoor SMA besteld met onbekende levertijd, panelen liggen er inmiddels al), daar zou ik 'm vandaag nog plaatsen als er ergens een ~3.6kW variant leverbaar was.

[refused81]

Martin7182 schreef op zaterdag 11 februari 2023 @ 13:49:
[...]

Er zijn inderdaad deze effecten die elkaar deels opheffen. De zon staat nu nog laag, maar ik haal al wel 85% vermogen (t.o.v. juni) omdat het nog koud is.
Je kunt het beste even simuleren zoals @JvS aangeeft. Qua piekvermogen ben ik benieuwd of de praktijk hetzelfde laat zien als mijn beredenatie: 100% × 6900W ÷ 85% =~ 8kW piekvermogen tijdens een onbewolkte dag in juni. En 8kW × 125% = 10kW kortstondige pieken bij wisselende bewolking in juni. Dat laatste kun je niet zien met een 9k omvormer, maar je zult misschien iets aftopping zien (verwaarloosbaar).

Ik heb de simulaties in meerdere varianten uitgevoerd, met 30x390w en 180 op het zuiden met 30% hoek….
8,9,10k omvormer en er zit echt minimaal verschil in… allemaal wel rond de 11000-11500 opbrengst.

Dus als de praktijk hetzelfde uitwijst zal het mij om het even zijn qua omvormer. Meer angst dat ik met 9k omvormer niet goed rendement uit 11.7k panelen haal. Maar dat schijnt ongegrond te zijn op basis van de simulaties.

[Bakema]

Ik heb hier gister 12 panelen gelegd met hulp, en later toen ik de omvormer uitpakte zag ik dat deze 2 MPPT ingangen heeft, terwijl hij volgens de specs op de webshop maar 1 set ingangen zou hebben, in de specs van de fabrikant staat wel 2 MPPT zie ik nu. Het gaat om de Solis S6-GR1P3.6K-M. Specs:https://www.ginlong.com/u...)K-M_NED_V2,0_2022_10.pdf

Nu lees ik op een andere shop:

code:

 Deze versie van de 4G 3.6kW heeft twee sets ingangen, elke ingang is beperkt tot maximaal 10A . Het is niet mogelijk om twee strings parallel te schakelen naar een DC-ingang. Gebruik alstublieft slechts een string per DC-ingang.

Nu heb ik alle 12 panelen aan 1 string, 3 rijen van 4. Is het nou beter om er 4 los op een aparte string te maken(of 6?). Het max voltage lees ik niks over per string, en aantal ampere veranderd er niet door dus ik zie even de meerwaarde niet?

Ik heb deze panelen (370)
https://res.cloudinary.co...solar_370Wp_fullblack.pdf

[ Voor 19% gewijzigd door Bakema op 12-02-2023 09:29 ]

[AUijtdehaag]

@Bakema
12 in 1 string is prima.
Maar als je schaduw hebt en een omvormer die daar niet goed mee om gaat, kan je beter de niet functionerende panelen op een andere ingang zetten met een minimum van 3 panelen.
Dus kijk het eerst aan.

Edit: een extra ingang kan je voor de uitbreiding (op noord?) gebruiken

Edit2: oeps zie hieronder. Ik had mijn koffie nog niet op.

[ Voor 30% gewijzigd door AUijtdehaag op 12-02-2023 09:39 ]

[klump4u]

Bakema schreef op zondag 12 februari 2023 @ 09:26:
Ik heb hier gister 12 panelen gelegd met hulp, en later toen ik de omvormer uitpakte zag ik dat deze 2 MPPT ingangen heeft, terwijl hij volgens de specs op de webshop maar 1 set ingangen zou hebben, in de specs van de fabrikant staat wel 2 MPPT zie ik nu. Het gaat om de Solis S6-GR1P3.6K-M. Specs:https://www.ginlong.com/u...)K-M_NED_V2,0_2022_10.pdf

Nu lees ik op een andere shop:

code:

 Deze versie van de 4G 3.6kW heeft twee sets ingangen, elke ingang is beperkt tot maximaal 10A . Het is niet mogelijk om twee strings parallel te schakelen naar een DC-ingang. Gebruik alstublieft slechts een string per DC-ingang.

Nu heb ik alle 12 panelen aan 1 string, 3 rijen van 4. Is het nou beter om er 4 los op een aparte string te maken(of 6?). Het max voltage lees ik niks over per string, en aantal ampere veranderd er niet door dus ik zie even de meerwaarde niet?

Ik heb deze panelen (370)
https://res.cloudinary.co...solar_370Wp_fullblack.pdf

Je omvormer heeft maar 1 mppt, maar wel 2 ingangen en die moet je gelijk belasten, dus 2 x 6 panelen.
https://solarclarity.comp...651-1373074107.1675968607

[Ronald]

klump4u schreef op zondag 12 februari 2023 @ 09:38:
[...]

Je omvormer heeft maar 1 mppt, maar wel 2 ingangen en die moet je gelijk belasten, dus 2 x 6 panelen.
https://solarclarity.comp...651-1373074107.1675968607

Omvormer kan maar 19A trekken. 2x 6 van de veel gebruikte paneeltypen gaat naar 25-27A STC. Dat wordt dus aftoppen op stroom

Dus nee.

Waar staat in de datasheet dat je beide aansluitingen gelijk belasten?

Als dat al moet dan via y-splitser als 1 string van 12

[Andrehj]

Bakema schreef op zondag 12 februari 2023 @ 09:26:
Ik heb hier gister 12 panelen gelegd met hulp, en later toen ik de omvormer uitpakte zag ik dat deze 2 MPPT ingangen heeft, terwijl hij volgens de specs op de webshop maar 1 set ingangen zou hebben, in de specs van de fabrikant staat wel 2 MPPT zie ik nu. Het gaat om de Solis S6-GR1P3.6K-M. Specs:https://www.ginlong.com/u...)K-M_NED_V2,0_2022_10.pdf

Nu lees ik op een andere shop:

code:

 Deze versie van de 4G 3.6kW heeft twee sets ingangen, elke ingang is beperkt tot maximaal 10A . Het is niet mogelijk om twee strings parallel te schakelen naar een DC-ingang. Gebruik alstublieft slechts een string per DC-ingang.

Nu heb ik alle 12 panelen aan 1 string, 3 rijen van 4. Is het nou beter om er 4 los op een aparte string te maken(of 6?). Het max voltage lees ik niks over per string, en aantal ampere veranderd er niet door dus ik zie even de meerwaarde niet?

Ik heb deze panelen (370)
https://res.cloudinary.co...solar_370Wp_fullblack.pdf

Bij twee strings wordt de stroom sowieso niet lager, en omdat je omvormer maar 1 MPPT heeft, win je ook niet aan efficiëntie. Bovendien kan twee strings niet omdat je dan over de maximale ingangsstroom heen gaat.
Maar je moet ook kijken naar de max spanning. Helaas vermelden ze in de specs van je omvormer geen max DC spanning, maar uitgaande van het MPPT bereik zou alle panelen in één string makkelijk moeten kunnen.
Alles in serie in 1 string aansluiten dus.

[Ricko1]

Heeft iemand ervaring met Deye 4 paneels micro omvormers? Specifiek de SUN1000G3-EU-230 en SUN2000G3-EU-230
Wij hebben hier 14 zonnepanelen oost-west 40 graden dak 410Wp (Mono kristallijn Vmp/v 31,3V en lmp/a 13,1A) met 4 van deze micro omvormers (3x 2000W 1x 1000W).

Afgelopen vrijdag zelf in bedrijf gesteld (was alleen nog de groepenkast aansluiting en wifi koppeling, ik ben elektricien) omdat de installateur weken op zich laat wachten (drama, kwam 5 keer de afspraak niet na)

2 stuks geven alert F13 met vrijwel geen opbrengst (10 tot 20W). Ik kan nergens vinden wat F13 betekend. Handleidingen zeggen reserve of "work mode change" bij hybride omvormers. Restart helpt niet, spanning eraf ook niet.

De andere 2 zaten op 100 tot 200 W gisteren. Deze geven data door op alle 4 de mppt's (25-30V en 0,8 tot 1,5A per mppt). De probleem gevallen alleen op PV1 in home assistant (HACS Solarman custom component). Betekent dit dat 4 panelen niet zijn aangesloten?

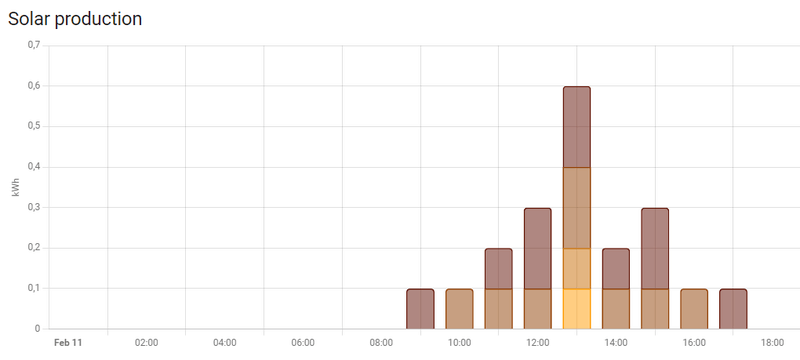

De 2 probleem omvormers hebben om 13:00 de minimum 0,1kwh (onderste geel en oranje) gehaald met zes 410Wp panelen.

[Rol-Co]

Ricko1 schreef op zondag 12 februari 2023 @ 11:21:
Heeft iemand ervaring met Deye 4 paneels micro omvormers? Specifiek de SUN1000G3-EU-230 en SUN2000G3-EU-230
Wij hebben hier 14 zonnepanelen oost-west 40 graden dak 410Wp (Mono kristallijn Vmp/v 31,3V en lmp/a 13,1A) met 4 van deze micro omvormers (3x 2000W 1x 1000W).

Afgelopen vrijdag zelf in bedrijf gesteld (was alleen nog de groepenkast aansluiting en wifi koppeling, ik ben elektricien) omdat de installateur weken op zich laat wachten (drama, kwam 5 keer de afspraak niet na)

2 stuks geven alert F13 met vrijwel geen opbrengst (10 tot 20W). Ik kan nergens vinden wat F13 betekend. Handleidingen zeggen reserve of "work mode change" bij hybride omvormers. Restart helpt niet, spanning eraf ook niet.

De andere 2 zaten op 100 tot 200 W gisteren. Deze geven data door op alle 4 de mppt's (25-30V en 0,8 tot 1,5A per mppt). De probleem gevallen alleen op PV1 in home assistant (HACS Solarman custom component). Betekent dit dat 4 panelen niet zijn aangesloten?

[Afbeelding]

De 2 probleem omvormers hebben om 13:00 de minimum 0,1kwh (onderste geel en oranje) gehaald met zes 410Wp panelen.

[Afbeelding]

Kan zijn dat ze zonder de wifi verbinding in safe mode staan, dan geven ze geen stroom af, 0,2 kWh over de dag lijkt me 1 paneel maximaal en geen 14.
Ik denk dat je eerst de verbinding met de omvormers moet regelen, staat er niets in de handleiding?

[Andrehj]

klump4u schreef op zondag 12 februari 2023 @ 09:38:
[...]

Je omvormer heeft maar 1 mppt, maar wel 2 ingangen en die moet je gelijk belasten, dus 2 x 6 panelen.
https://solarclarity.comp...651-1373074107.1675968607

Dit "advies" is gevaarlijk niet optimaal, want met 2 parallelle strings wordt de stroom te hoog voor de omvormer.

[ Voor 3% gewijzigd door Andrehj op 12-02-2023 12:55 ]

[Ricko1]

Rol-Co schreef op zondag 12 februari 2023 @ 11:28:
[...]

Kan zijn dat ze zonder de wifi verbinding in safe mode staan, dan geven ze geen stroom af, 0,2 kWh over de dag lijkt me 1 paneel maximaal en geen 14.
Ik denk dat je eerst de verbinding met de omvormers moet regelen, staat er niets in de handleiding?

Ze hebben verbinding, zonder dat produceren ze ook stroom. Tijdens het geklooi met wifi werd er al energie terug geleverd aan het net.

Als je een multi acces point / mesh wifi systeem hebt werken deze niet. Het SSID moet op 1 AP zijn anders verbinden ze niet. Dat was 2 uur werk om te testen en in te stellen op mijn Omada systeem. Die Deye dingen zijn ook traag als wat.

Remote server A is bij alle "connected". Server B kun je zelf instellen.
De handleiding is zeer spartaans. Die 2e afbeelding is alle informatie in de omvormer over de opbrengst. Vermogen, spanning en stroom per paneel is nergens te vinden in de web interface.

[ Voor 10% gewijzigd door Ricko1 op 12-02-2023 11:43 ]

[Ultraboy]

Andrehj schreef op zondag 12 februari 2023 @ 11:30:
[...]

Dit "advies" is gevaarlijk, want met 2 parallelle strings wordt de stroom veel te hoog voor de omvormer!

Je bevestigt impliciet waar ik de vorige week in deze draad tegen wilde waarschuwen m.b.t. "zelf panelen leggen en aansluiten.": het onderschatten van de (technische) kennis en vaardigheden die ervoor noodzakelijk zijn.

[ Voor 11% gewijzigd door Ultraboy op 12-02-2023 11:42 ]

[Andrehj]

Ultraboy schreef op zondag 12 februari 2023 @ 11:39:
Je bevestigt impliciet waar ik de vorige week in deze draad tegen wilde waarschuwen m.b.t. "zelf panelen leggen en aansluiten.".

Zelf aansluiten gaat wel, maar het is wel erg belangrijk dat je begrijpt wat je aan het doen bent. Enige elementaire kennis van elektrotechniek heb je daarbij wel nodig. Maar die ontbreekt bij sommige "installateurs" soms net zo hard als bij sommigen in dit topic... Dus ik weet nog niet wat nou beter is.
In ieder geval staat als een paal boven water dat zelf installeren wel enorm veel goedkoper is, dat kan met de huidige marges van installateurs wel de helft schelen.

[Ultraboy]

Andrehj schreef op zondag 12 februari 2023 @ 11:43:
[...]

Zelf aansluiten gaat wel, maar het is wel erg belangrijk dat je begrijpt wat je aan het doen bent.

Dat is precies wat ik bedoel. En dan zit het gevaar in "het "denken dat je weet wat je aan het doen bent".
En zoals ik hier ook al eerder zei: tegelzetten moet je eerst bij een ander doen en daarna pas bij jezelf.

Begrijp me niet verkeerd! Ik beweer dus NIET dat je niks moet durven. WEL dat er klussen zijn waarbij een gebrek aan voldoende kennis over het hoofd wordt gezien. Je moet er zeker van zijn dat je alles "in huis hebt" en in stelling hebt kunnen brengen.

Anders kon reparatie wel eens duurder uitpakken dan uitbesteden.

[Rol-Co]

Andrehj schreef op zondag 12 februari 2023 @ 11:30:
[...]

Dit "advies" is gevaarlijk, want met 2 parallelle strings wordt de stroom veel te hoog voor de omvormer!

En dan gebeurd er...... niks, de omvormer topt dat af. Buiten dat die panelen de max ook maar zelden halen.

[rjn27]

Hoi allemaal wat is een goede partij om een offerte aan te vragen voor het plaatsen van 10 panelen?
Je hebt zoveel aanbieders dat ik het overzicht een beetje kwijt ben.
Ik woon in Leiden 2331

[Andrehj]

Rol-Co schreef op zondag 12 februari 2023 @ 11:55:
[...]

En dan gebeurt er...... niks, de omvormer topt dat af. Buiten dat die panelen de max ook maar zelden halen.

Sorry, je hebt inderdaad gelijk. Zolang de maximale kortsluitstroom van de panelen maar onder die van de omvormer blijft is het (min of meer) OK, en dat is hier (net) het geval.
Over de MPPT stroom: Die zal de omvormer inderdaad begrenzen.

[elektriekert]

Martin7182 schreef op vrijdag 10 februari 2023 @ 20:29:
[...]


Vol in de zon (geen wolken in de buurt) haal je met een ideale zuidopstelling deze week ongeveer 85% van wat je verderop in het jaar haalt (8100W). Dus met een 9k omvormer ga je niet eens aftoppen in de zomer, ook niet bij wisselend bewolkt weer (dat geeft pieken van ~125%).

Wat zou een ideale opstelling zijn dan.
Ik heb bijvoorbeeld 21 panelen zuidzuid-oost met een hellingshoek van 12,5 graden.
Daar heb ik op Woensdag 8 februari 2400Wp gehaald.
Vorig jaar halverwege Oktober toen ze net lagen haalde ik 5500Wp, de zon stond wel een stuk hoger toen.
Ik verwacht dat de hellingshoek in mijn geval veel uitmaakt, als de huidige 2400Wp erg laag is dan kan dit ook te maken hebben dat wellicht 1 string onderbroken is.
Echter heb ik geen idee of mijn omvormer zou aangeven wanneer 1MPPT niet functioneert als er wel stekkers op zitten.

Andere optie is Zonneplan contacten aangezien ik zelf geen uitlees data kan inzien

[Bakema]

Andrehj schreef op zondag 12 februari 2023 @ 11:30:
[...]

Dit "advies" is gevaarlijk niet optimaal, want met 2 parallelle strings wordt de stroom te hoog voor de omvormer.

Bedankt voor de info allen, ik laat het dan zo aangesloten op 1 string. Zal eens proberen de exacte specs per DC ingang te achterhalen dan bij de leverancier/fabrikant.

[Andrehj]

Bakema schreef op zondag 12 februari 2023 @ 13:03:
Bedankt voor de info allen, ik laat het dan zo aangesloten op 1 string. Zal eens proberen de exacte specs per DC ingang te achterhalen dan bij de leverancier/fabrikant.

Afgaande op de specs lijkt het alsof die twee ingangen gewoon intern parallel staan. Ze doen dan gewoon hetzelfde als wanneer je aan de buitenkant een Y-stukje in de leiding monteert. Maar dat kan de fabrikant je waarschijnlijk veel beter uitleggen. Of je maakt de omvormer even open, dan kun je het zelf zien / meten (uiteraard alleen doen als je begrijpt wat je aan het doen bent!)

[klump4u]

Ronald schreef op zondag 12 februari 2023 @ 10:18:
[...]

Omvormer kan maar 19A trekken. 2x 6 van de veel gebruikte paneeltypen gaat naar 25-27A STC. Dat wordt dus aftoppen op stroom

Dus nee.

Waar staat in de datasheet dat je beide aansluitingen gelijk belasten?

Als dat al moet dan via y-splitser als 1 string van 12

Panelen van TS zijn 10,81 max dus zal af en toe een beetje aftoppen.
Waarom zitten er dan 2 aansluitingen op deze omvormer bij maar 1 mppt?
Daar zul je toch altijd een gelijk aantal panelen aan moeten hangen als je ze beiden wilt gebruiken volgens mij.

[GudZ]

Zijn deze dakdragers nieuw of bestond zoiets al?

[wappiewappie]

Afgelopen week een paar mooie heldere dagen, waardoor je goed kan hoe de omvormer om gaat met schaduw. Ik vond onderstaande wel interessant om te delen:


12.55 uur


14.12 uur


Op de foto is string 1 te zien.
String 2 ligt op het dak op het zuiden.
Shadow management staat aan. Dat zullen de dipjes zijn die je ziet.
De MPPT range van de stringomvormer begint bij 180V.

[RobWest]

rjn27 schreef op zondag 12 februari 2023 @ 12:00:
Hoi allemaal wat is een goede partij om een offerte aan te vragen voor het plaatsen van 10 panelen?
Je hebt zoveel aanbieders dat ik het overzicht een beetje kwijt ben.
Ik woon in Leiden 2331

Je zit nu toch al op Tweakers, dus als ik jouw was dan zou ik bij mezelf een offerte aanvragen.

[de Peer]

RobWest schreef op maandag 13 februari 2023 @ 10:21:
[...]


Je zit nu toch al op Tweakers, dus als ik jouw was dan zou ik bij mezelf een offerte aanvragen.

Zelf leggen is niet voor iedereen weggelegd he.

[Xqlus1ve]

Xqlus1ve schreef op donderdag 26 januari 2023 @ 14:31:
[...]


[Afbeelding]

bedankt voor het meedenken, dit is wat ik gisteren inderdaad zag maar dan enkel voor 2 uurtjes. Mijn oude setup gaf op dit soort dagen nog wel wat opbrengst, 1200wp met 1kW omvormer rond de 40 a 60 watt zou deze dan veel slechter opstarten?

Inmiddels monteur lang geweest, conclusie = omvormer kapot.

in 2,5 week nog niks opgebracht (enkele 2 uur na installatie). opstart voltage = 120V van deze omvormer, heb dagelijks 380V+. zonnepanelen gechecked via multimeter en bedrading en panelen doen het. Er is dus voldoende DC aanwezig, maar geen omvorming naar AC. Ze gaan de omvormer uitwisselen, hopelijk binnen 5 werkdagen, voorraad hadden ze wel.

Mijn geluk is dat dit dan weer een groot bedrijf is waarbij ze voldoende voorraad hebben, anders zag ik de bui wel hangen bij een klein/zzp bedrijf met weken wachttijd.

[ Voor 3% gewijzigd door Xqlus1ve op 13-02-2023 11:00 ]

[Zwartoog]

GudZ schreef op zondag 12 februari 2023 @ 17:51:
Zijn deze dakdragers nieuw of bestond zoiets al?

Leuk voor als je gaten in je dakbedekking wilt

[Mars18]

Woensdag 7 panelen gelegd door Coolblue, ging allemaal vlot en makkelijk.
3 op het dak, 2 op de uitbouw en 2 op de schuur.

Helaas duurt het nog een week voor ik de inlog krijg van de app om de opbrengst te zien, er zijn wat achterstanden geeft de klantenservice aan.

[sgouman]

Ik heb paar maanden zonnepanelen gekregen(12 panelen gelegen op het westen met 4860 WP) Omvormer is de Goodwe 4200D-NS. Panelen zijn verdeeld over 2 strings.

Nu vind ik dat ik vrij weinig opwek. Op dit moment leveren mijn zonnepanelen 1300 watt op. een collega op het westen hetzelfde watt piek zit al bijna op de 2000

7 februari was het erg zonnig toen had ik het volgende:

Totaal opgewekt die dag was was 8.3 kwh.

Is dit normaal of moet ik me toch zorgen maken?

[ Voor 5% gewijzigd door sgouman op 13-02-2023 13:39 ]

[tomtor]

sgouman schreef op maandag 13 februari 2023 @ 13:39:
Ik heb paar maanden zonnepanelen gekregen(12 panelen gelegen op het westen met 4860 WP) Omvormer is de Goodwe 4200D-NS. Panelen zijn verdeeld over 2 strings.

Nu vind ik dat ik vrij weinig opwek. Op dit moment leveren mijn zonnepanelen 1300 watt op. een collega op het westen hetzelfde watt piek zit al bijna op de 2000

7 februari was het erg zonnig toen had ik het volgende:[Afbeelding]

Totaal opgewekt die dag was was 8.3 kwh.

Is dit normaal of moet ik me toch zorgen maken?

Veel hangt af van de helling van je panelen. Als de panelen bij je collega steiler liggen dan levert dat in de winter bij zonnig weer meer op. Dat effect is het sterkst bij panelen op zuid, maar je kan https://www.thomasberger.be/pv/pvcalc/ invullen om te zien of je opbrengst een beetje klopt

[ Voor 2% gewijzigd door tomtor op 13-02-2023 13:47 . Reden: Toelichting op zuid ]

[JvS]

elektriekert schreef op zondag 12 februari 2023 @ 12:21:
[...]


Wat zou een ideale opstelling zijn dan.
Ik heb bijvoorbeeld 21 panelen zuidzuid-oost met een hellingshoek van 12,5 graden.
Daar heb ik op Woensdag 8 februari 2400Wp gehaald.
Vorig jaar halverwege Oktober toen ze net lagen haalde ik 5500Wp, de zon stond wel een stuk hoger toen.
Ik verwacht dat de hellingshoek in mijn geval veel uitmaakt, als de huidige 2400Wp erg laag is dan kan dit ook te maken hebben dat wellicht 1 string onderbroken is.

er gaat in je denkstap iets mis met grootheden. Je noemt Wp (nominale vermogen van een paneel), beschrijft (volgens mij) kWh/dag (totale opbrengst op een dag, het oppervlak onder de vermogen/tijd curve), maar waar het om gaat is kW (piekvermogen, hoogste punt van de opbrengst / tijd curve).

[sgouman]

tomtor schreef op maandag 13 februari 2023 @ 13:43:
[...]

Veel hangt af van de helling van je panelen. Als de panelen bij je collega steiler liggen dan levert dat in de winter bij zonnig weer meer op. Dat effect is het sterkst bij panelen op zuid, maar je kan https://www.thomasberger.be/pv/pvcalc/ invullen om te zien of je opbrengst een beetje klopt

De site die je aangeeft laat zien dat ik op een bepaald punt op de dag 4200 watt zou moeten opwekken, wat de max is van de omvormer. Kan me niet voorstellen dat ik dat nu zou opwekken

[LooneyTunes]

@sgouman
Zijn het gelijke strings? (2 X 6)
En zo ja, komen de stromen en spanningen enigszins overeen van die strings?

[sgouman]

LooneyTunes schreef op maandag 13 februari 2023 @ 14:37:
@sgouman
Zijn het gelijke strings? (2 X 6)
En zo ja, komen de stromen en spanningen enigszins overeen van die strings?

Het zijn naar mijn weten 2x 6 strings



Strings lijken wel nagenoeg gelijk kwa spanningen.

[hfolkers]

https://www.thomasberger....w2=0&temp_coeff2=0&max2=0

Dit is ongeveer jou set strak op West... Lijkt redelijk overeen te komen met jou grafiek, behalve dat jou set aan het einde van de dag in de schaduw lijkt te komen. Ik ben overigens van een helling van 45 graden uit gegaan, geen idee wat het bij jou is natuurlijk.

[LooneyTunes]

sgouman schreef op maandag 13 februari 2023 @ 14:40:
Het zijn naar mijn weten 2x 6 strings

Je zou nog kunnen proberen er één string van te maken. (stekketjes wisselen bij de omvormer).
Als het allemaal in 1 vlak ligt moet dat gewoon kunnen. (uiteraard doen als er GEEN stroom loopt - DC schakelaar!)
Je blijft ver onder de 550v van de max mppt waarde.

[sgouman]

LooneyTunes schreef op maandag 13 februari 2023 @ 14:50:
[...]


Je zou nog kunnen proberen er één string van te maken. (stekketjes wisselen bij de omvormer).
Als het allemaal in 1 vlak ligt moet dat gewoon kunnen. (uiteraard doen als er GEEN stroom loopt - DC schakelaar!)
Je blijft ver onder de 550v van de max mppt waarde.

Ik heb dit gevraagd aan de zonnepanelenboer. Hij geeft aan dat er max 11 panelen op een string mogen.

[LooneyTunes]

sgouman schreef op maandag 13 februari 2023 @ 14:51:

Ik heb dit gevraagd aan de zonnepanelenboer. Hij geeft aan dat er max 11 panelen op een string mogen.

Spanning per mppt is 80-550 volt.
Ideale (nominale) spanning is 360v, daar kom je ~13 volt overheen (als je de spanning beide strings optelt)
De stroom blijft gelijk.

Lijkt me dat de zonneboer een klepel en een klok door elkaar haalt. (of hij moet een hele andere spec-sheet hebben dan die ik bekijk)

Edit:
Aantal panelen is sowieso discutabel.
10 X 405Wp of 10 X 245Wp is nogal een verschil.
Als ik een populair 405 Wp paneel pak, (JA solar 405) geeft dat grofweg 450 volt open klemspanning bij 12 panelen. Ook dat ligt nog ruim binnen de spec's van de Goodwe.

[ Voor 17% gewijzigd door LooneyTunes op 13-02-2023 15:21 ]

[Hangover_ohoo]

Soort gelijk issue mogelijk als @sgouman hier.....

Set 12x 400wp panelen, volledig op zuid gelegen, helling 45 graden in 1 string aangesloten op een 3-fase Goodwe 4gw4k-dt.
Opbrengst vandaag (tot 15:05u) 13.2kWh.

Wat me opvalt is dat er een harde aftopping lijkt plaats te vinden.



Vanaf 11u stopt de stijging in het opwek vermogen en na 13:30 uur zakt het (hard) in (schaduw). De plotselinge afvlakking vind ik apart. Ik zou verwachten dat hij zeker met een wolkenloze dag zoals vandaag een hogere piek zou behalen.

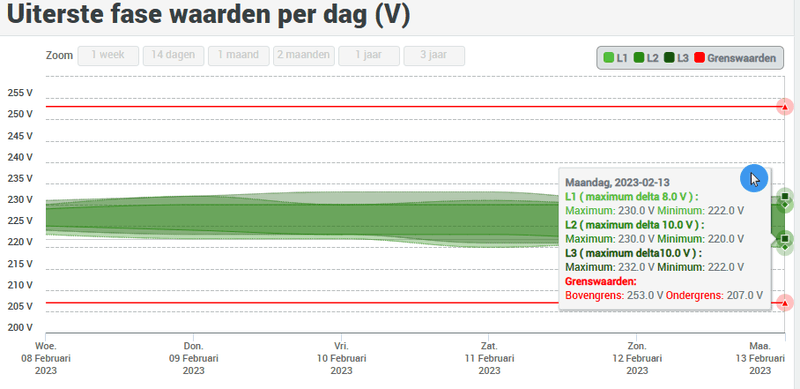

Op fase niveau zie ik hetzelfde patroon terug. Onderstaand plaatje ter illustratie.



Alle 3 de fasen ontvangen max rond de 900kWh aan opbrengst.

Nu heb ik de set pas een paar weken liggen en is dit de 1e stralende dag die ik met monitoring kon volgen. Dus ik heb nog geen vergelijkingsmateriaal helaas.

Is dit gedrag (bij anderen) herkenbaar en volkomen logisch of zou ik met 12x 400wp panelen en deze string setup / Goodwe omvormer die harde aftopping nu niet moeten verwachten ? En is er dus mogelijk een deel van de panelen wellicht niet goed aangesloten. Hoor graag jullie ideeen.

[sgouman]

LooneyTunes schreef op maandag 13 februari 2023 @ 14:59:
[...]


Spanning per mppt is 80-550 volt.
Ideale (nominale) spanning is 360v, daar kom je ~13 volt overheen (als je de spanning beide strings optelt)
De stroom blijft gelijk.

Lijkt me dat de zonneboer een klepel en een klok door elkaar haalt. (of hij moet een hele andere spec-sheet hebben dan die ik bekijk)

Hmm oke, ik kan ze wel op 1 string probere te zetten. Moet ik alleen de kabeltjes goed aan elkaar vastmaken.

Zit nu op 2000 watt. Blijf het aan de lage kant vinden. geen wolkje aan de lucht en de zon staat er nu vol op.

[ Voor 8% gewijzigd door sgouman op 13-02-2023 15:19 ]

[LooneyTunes]

sgouman schreef op maandag 13 februari 2023 @ 15:19:
Hmm oke, ik kan ze wel op 1 string probere te zetten. Moet ik alleen de kabeltjes goed aan elkaar vastmaken.

- DC-schakelaar omzetten,
- De plus van string 1 laten zitten,
- De min van string 1 losmaken
- De plus van string 2 loshalen en verbinden met de min van string 1
- De min van string 2 losmaken en in de '-' connector van string 1 op de omvormer steken.

Dat zou 'm moeten wezen.


Bij mijn vader hebben we zo'n constuctie gemaakt met een dikke 4-polige schakelaar.
In de wintermaanden 2 strings (1 X 7 en 1 X 5) i.v.m. schaduw van de buren/bomen, en in de zomermaanden 1 string van 12 panelen (Solis zonder schaduwmanagement).

[Bloemstukje]

Vraagje voor de kenners; de leverancier van mijn zonnepalen gaf aan dat er nog 4 extra panelen op mijn huidige omvormer zouden kunnen (heb 26x315Wp, ik zou met dezelfde omvormer naar 30 kunnen). Echter zijn exact dezelfde panelen niet meer leverbaar. Voor mijn leverancier houdt het daar verdder op. Is het prese nodig dat de panelen exact gelijk zijn? Of kunnen er eventueel ook vergelijkbare panelen bij, bijvoorbeeld met dezeflde Wp?

[BarryH]

Bloemstukje schreef op maandag 13 februari 2023 @ 15:55:
Vraagje voor de kenners; de leverancier van mijn zonnepalen gaf aan dat er nog 4 extra panelen op mijn huidige omvormer zouden kunnen (heb 26x315Wp, ik zou met dezelfde omvormer naar 30 kunnen). Echter zijn exact dezelfde panelen niet meer leverbaar. Voor mijn leverancier houdt het daar verdder op. Is het prese nodig dat de panelen exact gelijk zijn? Of kunnen er eventueel ook vergelijkbare panelen bij, bijvoorbeeld met dezeflde Wp?

als de I specs ongeveer gelijk zijn kan het vaak wel

[de Peer]

Hangover_ohoo schreef op maandag 13 februari 2023 @ 15:11:
Soort gelijk issue mogelijk als @sgouman hier.....

Set 12x 400wp panelen, volledig op zuid gelegen, helling 45 graden in 1 string aangesloten op een 3-fase Goodwe 4gw4k-dt.
Opbrengst vandaag (tot 15:05u) 13.2kWh.

Wat me opvalt is dat er een harde aftopping lijkt plaats te vinden.

[Afbeelding]

Vanaf 11u stopt de stijging in het opwek vermogen en na 13:30 uur zakt het (hard) in (schaduw). De plotselinge afvlakking vind ik apart. Ik zou verwachten dat hij zeker met een wolkenloze dag zoals vandaag een hogere piek zou behalen.
Op fase niveau zie ik hetzelfde patroon terug. Onderstaand plaatje ter illustratie.

[Afbeelding]

Alle 3 de fasen ontvangen max rond de 900kWh aan opbrengst.

Nu heb ik de set pas een paar weken liggen en is dit de 1e stralende dag die ik met monitoring kon volgen. Dus ik heb nog geen vergelijkingsmateriaal helaas.

Is dit gedrag (bij anderen) herkenbaar en volkomen logisch of zou ik met 12x 400wp panelen en deze string setup / Goodwe omvormer die harde aftopping nu niet moeten verwachten ? En is er dus mogelijk een deel van de panelen wellicht niet goed aangesloten. Hoor graag jullie ideeen.

Nieuwe PV installatie met vreemde opbrengst in grafiek.
check dit topic. lijkt erg op jouw situatie.

1. controleer of de max output instelling je in omvormer niet geactiveerd is (geforceerd aftoppen).
2. Max invoerstroom van je omvormer is 12,5A. Is de invoerstroom van je panelen misschien hoger (check de datasheet van je panelen).

[de Peer]

[b]Hangover_ohoo in "Elektriciteit opwekken met zonnepanelen (PV) Deel 11"Hangover_ohoo schreef op maandag 13 februari 2023 @
Alle 3 de fasen ontvangen max rond de 900kWh aan opbrengst.

alsof het niets is, dat zouden we allemaal wel willen
Maar je bedoelde 900W

[BarryH]

@Hangover_ohoo Weet je het AC voltage tijdens aftoppen? wellicht terugregelen omvormer om te hoog voltage te voorkomen?

[Berke84]

Ik wil mijn bestaande PV (16x 325Wp op een 4kW SMA 1f) uitbereiden met 15x 410-420Wp op een 5kW 1f hybride omvormer.
Mogelijke paneelkeuze zou zijn: Jinko Solar JKM420N-54HL4-B, MPP-stroom 13.33A volgens de datasheet.

Nu ben ik de omvormers aan het vergelijken, maar het valt me op dat men eerste opties een (te) lage toegelaten mppt ingangsstroom hebben:
- Huawei SUN2000-5KTL-L1: 11A
- Goodwe GW5000-EH: 12.5A
- Growatt SPH5000: 12A

Als ik in de datasheet van een 5kW SMA Sunnyboy kijk, die kunnen 15A ingangsstroom, maar hebben geen interessante 1f 5kW hybride omvormer in het gamma lijkt het.

Iemand feedback of een zonnepaneel in de praktijk die 13.33A niet haalt of toch maar verder kijken naar een ander type paneel/omvormer?

[Hangover_ohoo]

BarryH schreef op maandag 13 februari 2023 @ 17:08:
@Hangover_ohoo Weet je het AC voltage tijdens aftoppen? wellicht terugregelen omvormer om te hoog voltage te voorkomen?

Wat bedoel je met terugregelen omvormer ? Max output instelling staat op OFF.

Hierbij screenshotjes van vandaag


[i][voltage/i]


[i][amperage/i]

Volgens de specs leveren de panelen idd 13,19 A en kan mijn omvormer maar 12,5 A aan. Dus heb dit ook aan de leverancier gemeld. Ben benieuwd. 1e reactie; je moet niet per minuut/dag kijken maar opbrengst op jaarbasis...

[BarryH]

Hangover_ohoo schreef op maandag 13 februari 2023 @ 17:20:
[...]


Wat bedoel je met terugregelen omvormer ? Max output instelling staat op OFF.

Hierbij screenshotjes van vandaag

[Afbeelding]
[i][voltage/i]

[Afbeelding]
[i][amperage/i]

Volgens de specs leveren de panelen idd 13,19 A en kan mijn omvormer maar 12,5 A aan. Dus heb dit ook aan de leverancier gemeld. Ben benieuwd. 1e reactie; je moet niet per minuut/dag kijken maar opbrengst op jaarbasis...

Het AC voltage mag niet boven de 253 volt komen, daarom schakelen omvormers soms af, of ze regelen de output terug....

[Hangover_ohoo]

BarryH schreef op maandag 13 februari 2023 @ 17:22:
[...]

Het AC voltage mag niet boven de 253 volt komen, daarom schakelen omvormers soms af, of ze regelen de output terug....

Dat lijkt gelukkig niet een issue hier



Max 232 V vandaag en vrij stabiel ook.

[Sendak239]

sgouman schreef op maandag 13 februari 2023 @ 14:25:
[...]

De site die je aangeeft laat zien dat ik op een bepaald punt op de dag 4200 watt zou moeten opwekken, wat de max is van de omvormer. Kan me niet voorstellen dat ik dat nu zou opwekken

Bij mij geeft die site een max van 2000 watt aan (met jouw gegevens). Het klopt dus wel ongeveer. Je lijkt een dikke kWh te missen aan het eind van de dag vanwege schaduw.

https://www.thomasberger....w2=0&temp_coeff2=0&max2=0

[Puddi Puddin]

Wij hebben vandaag onze panelen gekregen 8 stuks 420wp van Jinko solar. Totaal zouden we dan op 3360kwh uitkomen installatie ligt ideaal op het dak zuidelijk gericht zonder schaduw. Nu zouden we initieel een 3.6kwh mini omvormer van Solis krijgen. Echter hadden ze deze niet liggen en is er dus een 4.6kwh Solis omvormer ingekomen. Nu vroeg ik me af of dit niet erg over bemeten is?

[de Peer]

Hangover_ohoo schreef op maandag 13 februari 2023 @ 17:20:
[...]


Volgens de specs leveren de panelen idd 13,19 A en kan mijn omvormer maar 12,5 A aan.

OK probleem gevonden dus.

Dus heb dit ook aan de leverancier gemeld. Ben benieuwd. 1e reactie; je moet niet per minuut/dag kijken maar opbrengst op jaarbasis...

Tsja als ze een bepaalde opbrengst garanderen en je haalt dat gewoon, dan hebben ze niet gelogen natuurlijk. Maar beetje zonde is het wel.

[Polyphemus]

Ik heb recent een huis gekocht, met zonnepanelen. Op zolder hangen drie Trannergy omvormers, elk met zes panelen. De omvormers komen samen in een groepenkastje onder de omvormers. Iedere omvormer is afgezekerd met een 16A smeltveiligheid.

Ik heb uit een ander topic hier begrepen, dat als ik de smeltveiligheden wil vervangen door automaten, dat ik aardlekautomaten gebruiken moet (ik wil namelijk ook een KWh meter erbij plaatsen als ik toch bezig ben, we hebben nog een draaischijfmeter beneden in de meterkast). De omvormers gaan na de smeltveiligheden als één 3-aderige kabel naar een aparte groep in de meterkast.

Welke aardlekautomaten heb ik nodig? B16, 300mA?

[klump4u]

Puddi Puddin schreef op maandag 13 februari 2023 @ 18:19:
Wij hebben vandaag onze panelen gekregen 8 stuks 420wp van Jinko solar. Totaal zouden we dan op 3360kwh uitkomen installatie ligt ideaal op het dak zuidelijk gericht zonder schaduw. Nu zouden we initieel een 3.6kwh mini omvormer van Solis krijgen. Echter hadden ze deze niet liggen en is er dus een 4.6kwh Solis omvormer ingekomen. Nu vroeg ik me af of dit niet erg over bemeten is?

Nee maak niet veel uit, als je de datasheets naast elkaar legt zit er niet veel verschil in behalve dat de 4,6 twee x een mppt heeft en de 3,6 eentje.
Kun je op die andere ingang nog altijd 5 anderen andere panelen leggen op een andere richting.

[jobr]

Hangover_ohoo schreef op maandag 13 februari 2023 @ 15:11:
Alle 3 de fasen ontvangen max rond de 900kWh aan opbrengst.

Dat wel heel erg veel voor deze tijd van het jaar

[ Voor 6% gewijzigd door jobr op 13-02-2023 19:34 ]

[Oilman]

Puddi Puddin schreef op maandag 13 februari 2023 @ 18:19:
Wij hebben vandaag onze panelen gekregen 8 stuks 420wp van Jinko solar. Totaal zouden we dan op 3360kwh uitkomen installatie ligt ideaal op het dak zuidelijk gericht zonder schaduw. Nu zouden we initieel een 3.6kwh mini omvormer van Solis krijgen. Echter hadden ze deze niet liggen en is er dus een 4.6kwh Solis omvormer ingekomen. Nu vroeg ik me af of dit niet erg over bemeten is?

1 fase of 3 fase aansluiting, ik hoop dat eerste?

[wappiewappie]

sgouman schreef op maandag 13 februari 2023 @ 13:39:
Is dit normaal of moet ik me toch zorgen maken?

Wat zou de opbrengst moeten zijn volgens https://www.thomasberger.be/pv/pvcalc/ ?

[Andrehj]

de Peer schreef op maandag 13 februari 2023 @ 18:31:
Tsja als ze een bepaalde opbrengst garanderen en je haalt dat gewoon, dan hebben ze niet gelogen natuurlijk. Maar beetje zonde is het wel.

Zouden de panelen werkelijk in februari al hun maximale stroom leveren? Daar geloof ik dus helemaal niks van. De mijne zitten er in ieder geval nog ver onder...
Hoogste piekje was 251W van de max 320W, vanochtend om 11 uur met de zon bijna haaks op de panelen.

Ik denk dus dat er iets anders aan de hand is.

[de Peer]

Andrehj schreef op maandag 13 februari 2023 @ 20:01:
[...]

Zouden de panelen werkelijk in februari al hun maximale stroom leveren? Daar geloof ik dus helemaal niks van. De mijne zitten er in ieder geval nog ver onder...
Hoogste piekje was 251W van de max 320W, vanochtend om 11 uur met de zon bijna haaks op de panelen.

Ik denk dus dat er iets anders aan de hand is.

Ik den ook niet dat ze hun max nu al halen (tenzij ze precies op de zon gericht zijn)
maar je ziet wel duidelijk aftopgedrag en dat vind ik wel verdacht. Want waarom topt hij af?

En zoals hij aangaf: de max I van de panelen bleek dus hoger te liggen dan de omvormer aan kan. Dat zou dus een mogelijke oorzaak kunnen zijn.

[elektriekert]

JvS schreef op maandag 13 februari 2023 @ 13:47:
[...]

er gaat in je denkstap iets mis met grootheden. Je noemt Wp (nominale vermogen van een paneel), beschrijft (volgens mij) kWh/dag (totale opbrengst op een dag, het oppervlak onder de vermogen/tijd curve), maar waar het om gaat is kW (piekvermogen, hoogste punt van de opbrengst / tijd curve).

Morgen ga ik de spanningen meten van beiden strings en of ik wel 2 werkende strings heb.

Onlangs vertelde iemand hier dat hij 2/3 van zijn max vermogen had in vergelijking met een zomerse dag.

Ik had mijn gegevens in PVGIS ingevoerd maar dan heeft men het over maandopbrengsten met mijn hellingshoek en azimuth.
Het klopt dat de zoninstraling onder een veel lagere hoek is, maar ik wil nu uitsluiten dat een string een open circuit heeft.
2500 Wp t.o.v. 8400Wp maximaal voor beide strings (testcondities) lijkt mij tegen te vallen.

Het bedrijf is inclusief plaatsing al 4x over de vloer geweest en mede daardoor vertrouw ik het niet helemaal.

[Puddi Puddin]

Oilman schreef op maandag 13 februari 2023 @ 19:51:
[...]


1 fase of 3 fase aansluiting, ik hoop dat eerste?

1 fase inderdaad.

[onetime]

Bloemstukje schreef op maandag 13 februari 2023 @ 15:55:
Vraagje voor de kenners; de leverancier van mijn zonnepalen gaf aan dat er nog 4 extra panelen op mijn huidige omvormer zouden kunnen (heb 26x315Wp, ik zou met dezelfde omvormer naar 30 kunnen). Echter zijn exact dezelfde panelen niet meer leverbaar. Voor mijn leverancier houdt het daar verdder op. Is het prese nodig dat de panelen exact gelijk zijn? Of kunnen er eventueel ook vergelijkbare panelen bij, bijvoorbeeld met dezeflde Wp?

Als die 4 nieuwe een -bijna- gelijke stroom geven, dan verlies je een klein beetje op die 4 , maar blijven je 26 andere panelen nagenoeg in hun optimale punt werken. Dat is ook zo als de nieuwe veel meer stroom kunnen geven, dan worden die 4 beperkt, maar gaan gewoon naar hun maximale spanning zonder de andere 26 te beïnvloeden.
Die 4 verliezen dan wel een deel: (Imp(nieuw) - Imp(oud) ) / Imp(nieuw), maar de 26 blijven in hun optimum.
Daar tussen in kan ik nu niet goed beredeneren.

[de Peer]

elektriekert schreef op maandag 13 februari 2023 @ 20:19:
[...]


Morgen ga ik de spanningen meten van beiden strings en of ik wel 2 werkende strings heb.

Onlangs vertelde iemand hier dat hij 2/3 van zijn max vermogen had in vergelijking met een zomerse dag.

Ik had mijn gegevens in PVGIS ingevoerd maar dan heeft men het over maandopbrengsten met mijn hellingshoek en azimuth.
Het klopt dat de zoninstraling onder een veel lagere hoek is, maar ik wil nu uitsluiten dat een string een open circuit heeft.
2500 Wp t.o.v. 8400Wp maximaal voor beide strings (testcondities) lijkt mij tegen te vallen.

Het bedrijf is inclusief plaatsing al 4x over de vloer geweest en mede daardoor vertrouw ik het niet helemaal.

Op 8 februari zou jij ongeveer 3900W (niet Wp!!) moeten kunnen halen. Dat is als er geen enkele bewolking is. (ik weet niet of dat het geval was).
https://www.thomasberger....w2=0&temp_coeff2=0&max2=0

[ Voor 5% gewijzigd door de Peer op 13-02-2023 20:33 ]

[Rouske]

de Peer schreef op maandag 13 februari 2023 @ 20:08:
[...]
Ik den ook niet dat ze hun max nu al halen (tenzij ze precies op de zon gericht zijn)
maar je ziet wel duidelijk aftopgedrag en dat vind ik wel verdacht. Want waarom topt hij af?

En zoals hij aangaf: de max I van de panelen bleek dus hoger te liggen dan de omvormer aan kan. Dat zou dus een mogelijke oorzaak kunnen zijn.

De PV AC grafiek laat maar max 7A zien, wat nog lang geen 12,5A is, er is dus iets anders aan de hand.
Zou het wel apart vinden als deze 3-fase omvormer niet de 4kW aan kan op 1 MPPT, maar slechts 70%?

[de Peer]

Rouske schreef op maandag 13 februari 2023 @ 20:31:
[...]

De PV AC grafiek laat maar max 7A zien, wat nog lang geen 12,5A is, er is dus iets anders aan de hand.

ohja dat is waar. had ik zelf ook gezien maar had de link even niet gelegd...

[ Voor 13% gewijzigd door de Peer op 13-02-2023 20:33 ]

[onetime]

Er is hier kort geleden ook al langs gekomen dat er aftopping werd gezien, maar onder het max vermogen van de omvormer. Bleek het één string op een omvormer met 2mppt's. Die mppt's zijn vaak beperkt tot 60-75% van het max omvormer vermogen. "Vroeger" kon alleen een SMA het volle vermogen op één MPPT aan...

edit: soms is er een instelling om beide mppt's te "koppelen" voor parallel bedrijf, met Y connectoren op de ingangen.

[ Voor 16% gewijzigd door onetime op 13-02-2023 20:36 ]

[de Peer]

onetime schreef op maandag 13 februari 2023 @ 20:34:
Er is hier kort geleden ook al langs gekomen dat er aftopping werd gezien, maar onder het max vermogen van de omvormer. Bleek het één string op een omvormer met 2mppt's. Die mppt's zijn vaak beperkt tot 60-75% van het max omvormer vermogen. "Vroeger" kon alleen een SMA het volle vermogen op één MPPT aan...

Klopt, echter stond het in dat geval ook in de datasheet vermeld. Bij de Goodwe Omvormer waar het nu om gaat zie ik daar niets over vermeld staan.

[onetime]

@de Peer Maar het zou wel in de handleiding staan? meen ik me te herinneren te hebben gelezen, hier...

[elektriekert]

de Peer schreef op maandag 13 februari 2023 @ 20:30:
[...]

Op 8 februari zou jij ongeveer 3900W (niet Wp!!) moeten kunnen halen. Dat is als er geen enkele bewolking is. (ik weet niet of dat het geval was).
https://www.thomasberger....w2=0&temp_coeff2=0&max2=0

Excuses, in dit geval Watt en niet Wattpiek idd.

Dan zou mijn vermoeden hoogstwaarschijnlijk kloppen

[de Peer]

elektriekert schreef op maandag 13 februari 2023 @ 20:48:
[...]


Excuses, in dit geval Watt en niet Wattpiek idd.

Dan zou mijn vermoeden hoogstwaarschijnlijk kloppen

Ja 2400w is echt wel wat lager dan je zou mogen verwachten.

[elektriekert]

de Peer schreef op maandag 13 februari 2023 @ 20:49:
[...]

Ja 2400w is echt wel wat lager dan je zou mogen verwachten.

Heb beiden strings afzonderlijk ingevuld en het wattage komt overeen met de langste string die werkend is.
Dat wordt weer een afspraak maken met het “geweldige” bedrijf.

Ik zou toch mogen verwachten nadat ze stekkers vervangen hebben toch ook nog even de tijd nemen om te kijken of beiden circuits inderdaad functioneren.

Edit: Morgen meet ik nog wel beiden strings even na.

[ Voor 5% gewijzigd door elektriekert op 13-02-2023 21:23 ]

[nMad]

Berke84 schreef op maandag 13 februari 2023 @ 17:11:
Ik wil mijn bestaande PV (16x 325Wp op een 4kW SMA 1f) uitbereiden met 15x 410-420Wp op een 5kW 1f hybride omvormer.
Mogelijke paneelkeuze zou zijn: Jinko Solar JKM420N-54HL4-B, MPP-stroom 13.33A volgens de datasheet.

Nu ben ik de omvormers aan het vergelijken, maar het valt me op dat men eerste opties een (te) lage toegelaten mppt ingangsstroom hebben:
- Huawei SUN2000-5KTL-L1: 11A
- Goodwe GW5000-EH: 12.5A
- Growatt SPH5000: 12A

Als ik in de datasheet van een 5kW SMA Sunnyboy kijk, die kunnen 15A ingangsstroom, maar hebben geen interessante 1f 5kW hybride omvormer in het gamma lijkt het.

Iemand feedback of een zonnepaneel in de praktijk die 13.33A niet haalt of toch maar verder kijken naar een ander type paneel/omvormer?

Ik heb ook twee van deze panelen liggen. Architectuur met 108 cells resulteert in hoog ampère en lage spanning.

Growatt 5000TL-XH zou wel werken met max 13,5A per MPTT ingang.

[HollovVpo1nt]

Beste allen,
Terwijl ik dit zit te typen zie ik met koeienletters "eigen offertes/ specifieke situaties horen in een eigen topic". Ik heb een specifieke situatie waarbij het eigenlijk nog geen offerte is, maar alleen de specificaties van een uitbreiding is omschreven (type paneel, omvormer). Ik weet überhaupt niet of dat kwaliteit spul is, voordat ik een offerte aanvraag zou ik daar graag wat inzicht in willen krijgen. Kan dit beter in een aparte topic of kan het hier?

[ Voor 15% gewijzigd door HollovVpo1nt op 14-02-2023 08:05 ]

[Bloemstukje]

onetime schreef op maandag 13 februari 2023 @ 20:29:
[...]

Als die 4 nieuwe een -bijna- gelijke stroom geven, dan verlies je een klein beetje op die 4 , maar blijven je 26 andere panelen nagenoeg in hun optimale punt werken. Dat is ook zo als de nieuwe veel meer stroom kunnen geven, dan worden die 4 beperkt, maar gaan gewoon naar hun maximale spanning zonder de andere 26 te beïnvloeden.
Die 4 verliezen dan wel een deel: (Imp(nieuw) - Imp(oud) ) / Imp(nieuw), maar de 26 blijven in hun optimum.
Daar tussen in kan ik nu niet goed beredeneren.

Top, bedankt voor je reactie . Ik weet genoeg; ga op zoek naar gelijkwaardige panelen, dat lijkt mij dan prima!

[BarryH]

HollovVpo1nt schreef op dinsdag 14 februari 2023 @ 08:05:
Beste allen,
Terwijl ik dit zit te typen zie ik met koeienletters "eigen offertes/ specifieke situaties horen in een eigen topic". Ik heb een specifieke situatie waarbij het eigenlijk nog geen offerte is, maar alleen de specificaties van een uitbreiding is omschreven (type paneel, omvormer). Ik weet überhaupt niet of dat kwaliteit spul is, voordat ik een offerte aanvraag zou ik daar graag wat inzicht in willen krijgen. Kan dit beter in een aparte topic of kan het hier?

apart topic. en linkje daar heen in dit topic

[Vaevictis_]

Kreeg laatste maanden veel isolation faults (Solaredge) na regenbui soms ging de installatie helemaal niet aan. Gisteren maar eens de string nagelopen. Bleek 2 connectoren (M/F) los te zitten kon ze zo van de 6mm2 kabel af trekken en kabel brak ook af. Zag ook roestvorming op koperen aders. Kabel afgeknipt en alles er weer netjes opgezet met MC4 connectoren en pv krimptang. Het leek wel CCA kabel, is dat ook een ding bij PV installaties? Kabel gekocht bij een NL webshop.

[elektriekert]

elektriekert schreef op maandag 13 februari 2023 @ 21:22:
[...]


Heb beiden strings afzonderlijk ingevuld en het wattage komt overeen met de langste string die werkend is.
Dat wordt weer een afspraak maken met het “geweldige” bedrijf.

Ik zou toch mogen verwachten nadat ze stekkers vervangen hebben toch ook nog even de tijd nemen om te kijken of beiden circuits inderdaad functioneren.

Edit: Morgen meet ik nog wel beiden strings even na.

Hier nog op terugkomend:
Zojuist contact gehad met het bedrijf en 1 string lijkt niet mee te doen...

Edit2:
Volgens Datasheet is de open klemspanning per paneel net geen 37V
String 1: 8x37V = 296V (gemeten : 278V rond 16:40)
String 2: 13x37V= 481V (gemeten: 450V rond 16:40)

Beiden string hebben dus wel een spanning.
Misschien dat een andere mogelijkheid is dat er een connector is met een hoge weerstand door corrosie of iets anders mafs.
Anyway, er wordt weer contact opgenomen met mij om voor de 4e keer een afspraak te maken om het zooitje te komen maken.

[ Voor 27% gewijzigd door elektriekert op 14-02-2023 17:17 ]

[Lollercopter]

Beste Tweakers,

Met dit mooie weer blijft mijn Growatt 8000TL3-X er soms uit klappen op Error 300: AC V Outrange.
2 strings, 22 x 405 wP in totaal (Noordoost / Zuidwest).

Wat ik gezien heb in de instellingen van de omvormer is dat het maximum AC voltage 438.2V mag zijn, daarboven gaat hij eruit klappen.
Opzich is dat logisch als heel de straat zonnepanelen heeft en de netspanning hier inderdaad richting de 250V gaat opkruipen op dagen zoals vandaag.

Maar als ik de huidige AC spanning van de 3 fases af lees in de omvormer:

Vac(RS) - 421 V
Vac(ST) - 412.9 V
Vac (TR) - 428.8 V

Dan zou hij toch gewoon weer op moeten starten nu ? Maar dat vertikt hij al 2 uur lang.
Waarom wil hij niet weer opstarten ? We zitten nog 10V bij de harde limiet van 438.2V vandaan zou je zeggen. Of maak ik hier een denk fout ?

Omvormer zit op 2.5 mm2 kwadraat (15 meter) aangesloten door de eikels die dit geinstalleerd hebben Dit ga ik vervangen voor 6 mm2, maar ik wil gewoon even de logica snappen waarom alsnog de omvormer uitblijft
