Elektriciteit opwekken met zonnepanelen (PV) Deel 8

[HyperBart]

Pixelmagic schreef op zaterdag 1 februari 2020 @ 09:30:
[...]
Ik kan op dit moment 330wp voor nog geen €115,- kopen.

Ja daar ben ik ook wel benieuwd naar, je mag me altijd een DM sturen, gaat hier over een 40-tal panelen.

[twain4me]

Het is bij die aantallen gewoon al interesant om veel leverenciers een mail te sturen
Ik had er vorig jaar mei 48 nodig en kreeg op sommige plekken toch nog een leuke korting.

Ik had de csun 310 toen voor 95 excl btw (115 incl) De goedkoopste (bekende) online winkel prijs was 300 wp voor 142 euro incl btw (Longi)

Ik had een mooie lijst incl bevestiging (kabels en omvormer had ik elders) en die dus rond gemaild.
Met de aanbieder van de beste paneel prijs toen veder ondehandeld over de bevestiging waar hij duurder was dan JenM (toen de goedkoopste voor die onderdelen) heeft hij de prijs van JenM aangehouden.
Hij had een komma foutje gemaakt in de offerte (in zijn nadeel) daar heb ik hem op gewezen en toen kreeg ik het bezorgen gratis

[Gman]

Ik heb maar een eigen topic gemaakt omdat de keuze reuze is:
[PV Setup] kan alle kanten op, input gewenst

[com2,1ghz]

RvV schreef op vrijdag 31 januari 2020 @ 20:34:
De laatste tijd zie ik ze overigens ook steeks vaker. Inmiddels lijkt het steeds meer mainstream te worden vanwege de iets hogere opbrengst en in sommige schaduw situaties kan het ook net een fractie beter uitpakken. Op google zijn genoeg artikelen te vinden.

Zoals gevraagd een foto: https://imgur.com/a/tZ2vlAJ

[RvV]

com2,1ghz schreef op zaterdag 1 februari 2020 @ 14:02:
[...]

Zoals gevraagd een foto: https://imgur.com/a/tZ2vlAJ

Inderdaad half-cut. Je hebt ze ook in all-black. Dan valt het iets minder op.

[Rol-Co]

Het lijkt of de trend van de panelen naar een andere maat gaan, maten rond 1m70 maar 1m 2 of 5 is bijna standaard.

Ik ben op zoek naar een veel bang for buck paneel zoals de ja-solar 405W maar zijn er optimisers die overweg kunnen met zo'n paneel? Zo ja welke?

[reneeke1970]

Rol-Co schreef op zaterdag 1 februari 2020 @ 15:39:
Het lijkt of de trend van de panelen naar een andere maat gaan, maten rond 1m70 maar 1m 2 of 5 is bijna standaard.

Ik ben op zoek naar een veel bang for buck paneel zoals de ja-solar 405W maar zijn er optimisers die overweg kunnen met zo'n paneel? Zo ja welke?

Tigo 375 watt

[Rouske]

com2,1ghz schreef op zaterdag 1 februari 2020 @ 14:02:
[...]

Zoals gevraagd een foto: https://imgur.com/a/tZ2vlAJ

Apart dat ze op de onderste rij nu maar 3 panelen hebben gelegd en niet ook 5 zoals er boven..

[Rol-Co]

Rouske schreef op zaterdag 1 februari 2020 @ 20:39:
[...]

Apart dat ze op de onderste rij nu maar 3 panelen hebben gelegd en niet ook 5 zoals er boven..

14x35v misschien....

@reneeke1970

Kan je met tigo ook bijv 4 oost 4 west leggen (redelijk plat) op 1 string of gaat dat een ramp worden?
Heb jij nog 8 tot 10 tigo liggen?

[ Voor 24% gewijzigd door Rol-Co op 01-02-2020 21:29 ]

[Appie Heijn]

jvhaarst schreef op vrijdag 31 januari 2020 @ 23:36:
Ik heb even van een paar webshops de prijzen voor panelen in een grafiek gezet, misschien voor anderen ook interessant : https://vpn.vanhaarst.net/~jvhaarst/panelen-2020-01-31.html

Zijn er nog interessant shops die ik gemist heb ?

Echt super handig dit ^

Die 405Wp panelen bang for bucks? Viel mij tegen
Kijken naar mijn dak formaat kan ik kwijt:
2x 9x405WP = 7290WP -- 18x €210 = €3780 (Yingli Solar Mono 405Wp full black shingled)
2x 14x320WP = 8960WP -- 28x €135 = €3780 (Jinko Solar Jinko Solar 320WP All Black JKM320M-60B)

Dan ga ik toch echt voor de laatste optie.

[Rol-Co]

Appie Heijn schreef op zaterdag 1 februari 2020 @ 21:27:
[...]

Echt super handig dit ^

Die 405Wp panelen bang for bucks? Viel mij tegen
Kijken naar mijn dak formaat kan ik kwijt:
2x 9x405WP = 7290WP -- 18x €210 = €3780 (Yingli Solar Mono 405Wp full black shingled)
2x 14x320WP = 8960WP -- 28x €135 = €3780 (Jinko Solar Jinko Solar 320WP All Black JKM320M-60B)

Dan ga ik toch echt voor de laatste optie.

http://www.solarwindbioshop.com/EnerShop-ZONNEPANELEN.htm

[Appie Heijn]

@Rol-Co die krijg ik alleen niet bij ons op het dak zonder echtscheiding
Maar ik snap je bang for bucks nu wel. (zonder de echtscheiding )

[ Voor 31% gewijzigd door Appie Heijn op 01-02-2020 21:33 ]

[Rol-Co]

Appie Heijn schreef op zaterdag 1 februari 2020 @ 21:32:
@Rol-Co die krijg ik alleen niet bij ons op het dak zonder echtscheiding
Maar ik snap je bang for bucks nu wel. (zonder de echtscheiding )

Die ja-solar ook niet? Scheelt 1k euro op je yingli

[Hardware Junk]

Pixelmagic schreef op zaterdag 1 februari 2020 @ 09:30:
[...]


Jammer dat niet elke ondernemer (al) zijn prijzen online heeft staan, ik heb het idee dat er nog een aantal zijn die een stuk voordeliger leveren dan in de grafiek (tenzij niet alles juist toont op de ipad). Ik kan op dit moment 330wp voor nog geen €115,- kopen.

Maar zeker mooi werk, ga je code eens bekijken of ik er wat van kan leren !

De "winkels" die geen openbare prijzen hebben staan zijn groothandels. De bedrijven die in de grafiek staan halen hun panelen zelf weer bij de groothandel. Groothandels zijn niet bedoeld voor consumenten, hier moet je dan ook een account voor aan maken om de prijzen mogen zien. Uiteraard eerst met kvk/btw check. Ik heb gemerkt dat ze niet controleren of je in een bep. branche actief bent. Dus met een eigen IT bedrijfje kan je al een account aan maken.

De € 115 330Wp panelen zijn vanaf groothandel. Ik kan daar eev wel bij helpen.

[reneeke1970]

Rol-Co schreef op zaterdag 1 februari 2020 @ 21:16:
[...]

14x35v misschien....

@reneeke1970

Kan je met tigo ook bijv 4 oost 4 west leggen (redelijk plat) op 1 string of gaat dat een ramp worden?
Heb jij nog 8 tot 10 tigo liggen?

Als er geen muur tussen zit wel hoor, ik heb hier ook oost west 15 graden in één string, string spanning zakt iets maar niet rampzalig.

Haha ja ik heb er nog 8, maar dat moeten er 16 worden voor 16×405wp

[Appie Heijn]

Rol-Co schreef op zaterdag 1 februari 2020 @ 21:36:
[...]

Die ja-solar ook niet? Scheelt 1k euro op je yingli

Nee die JA-Solar zijn mij ook niet zwart genoeg.

Jinko Solar Jinko Solar 320WP All Black JKM320M-60B is meer mijn ding.

[Rol-Co]

Appie Heijn schreef op zaterdag 1 februari 2020 @ 23:03:
[...]

Nee die JA-Solar zijn mij ook niet zwart genoeg.
[Afbeelding]
Jinko Solar Jinko Solar 320WP All Black JKM320M-60B is meer mijn ding.

http://www.solarwindbiosh...Module-60-Mono-325-AB.pdf

140,- voor 320Wp

[Hardware Junk]

De JKM315M-60B is < 120 euro. Voor die paar Wp meer betaal je wel meteen 20 euro extra.

[Appie Heijn]

Hardware Junk schreef op zondag 2 februari 2020 @ 00:22:
De JKM315M-60B is < 120 euro. Voor die paar Wp meer betaal je wel meteen 20 euro extra.

Welke shop?

[PClop]

reneeke1970 schreef op zaterdag 1 februari 2020 @ 18:48:
[...]

Tigo 375 watt

Raar, die van mij doen 475W, praktijk, op één tigo zit 450Wp ( 3x150Wp in serie )
en zie ik soms de 400W aantikken.( de laatste 5 maanden, helaas niet meer, wacht ook op meer zon )
TS4-O
https://sv650s.home.xs4al...ed%20Jbox)%20Brochure.pdf
https://sv650s.home.xs4al...5/Tigo-TS4-R-brochure.pdf
@Rol-Co

[Rol-Co]

PClop schreef op zondag 2 februari 2020 @ 10:12:
[...]


Raar, die van mij doen 475W, praktijk, op één tigo zit 450Wp ( 3x150Wp in serie )
en zie ik soms de 400W aantikken.( de laatste 5 maanden, helaas niet meer, wacht ook op meer zon )
TS4-O
https://sv650s.home.xs4al...ed%20Jbox)%20Brochure.pdf
https://sv650s.home.xs4al...5/Tigo-TS4-R-brochure.pdf
@Rol-Co

Dank u! In de spec zie ik ook 475W inderdaad, dus lijkt me nog voldoende voor de 405 jes.

Edit:
Er zijn wel duo's van 700W, dan kom je wel op 350W uit.

49,- is een normale prijs voor een tigo? Gateway 340,- of iemand nog tips.

[ Voor 10% gewijzigd door Rol-Co op 02-02-2020 10:53 ]

[PClop]

Rol-Co schreef op zondag 2 februari 2020 @ 10:41:
[...]

Dank u! In de spec zie ik ook 475W inderdaad, dus lijkt me nog voldoende voor de 405 jes.

Edit:
Er zijn wel duo's van 700W, dan kom je wel op 350W uit.

49,- is een normale prijs voor een tigo? Gateway 340,- of iemand nog tips.

Sssst, €270,-
Hier gekocht https://stralendgroen.nl/...mvormers/tigo-optimizers/

[Pixelmagic]

Hardware Junk schreef op zaterdag 1 februari 2020 @ 21:42:
[...]

De "winkels" die geen openbare prijzen hebben staan zijn groothandels. De bedrijven die in de grafiek staan halen hun panelen zelf weer bij de groothandel. Groothandels zijn niet bedoeld voor consumenten, hier moet je dan ook een account voor aan maken om de prijzen mogen zien. Uiteraard eerst met kvk/btw check. Ik heb gemerkt dat ze niet controleren of je in een bep. branche actief bent. Dus met een eigen IT bedrijfje kan je al een account aan maken.

Is gewoon een normale winkel voor particulieren hoor, alleen een die ervoor kiest geen webshop te hebben maar benaderbaar te zijn voor een goeie prijs.

@Andrehj @HyperBart Ik zal jullie zo een PB sturen met de naam van het bedrijf.

[woger]

Pixelmagic schreef op zondag 2 februari 2020 @ 11:30:
[...]


Is gewoon een normale winkel voor particulieren hoor, alleen een die ervoor kiest geen webshop te hebben maar benaderbaar te zijn voor een goeie prijs.

@Andrehj @HyperBart Ik zal jullie zo een PB sturen met de naam van het bedrijf.

Waarom mag die niet openbaar? Je mag hem mij in ieder geval ook wel PB'en

[Pixelmagic]

woger schreef op zondag 2 februari 2020 @ 11:43:
[...]


Waarom mag die niet openbaar? Je mag hem mij in ieder geval ook wel PB'en

Ik heb geen problemen met het hier openbaar melden, maar wil geen moderator om mijn nek hebben ivm reclame of wat dan ook. Ik heb anders dan dat ik bij hem ga bestellen geen belang bij de zaak.

Zal je zo de naam ook doorgeven, geen probleem.

[reneeke1970]

PClop schreef op zondag 2 februari 2020 @ 10:12:
[...]


Raar, die van mij doen 475W, praktijk, op één tigo zit 450Wp ( 3x150Wp in serie )
en zie ik soms de 400W aantikken.( de laatste 5 maanden, helaas niet meer, wacht ook op meer zon )
TS4-O
https://sv650s.home.xs4al...ed%20Jbox)%20Brochure.pdf
https://sv650s.home.xs4al...5/Tigo-TS4-R-brochure.pdf
@Rol-Co

Jij weer gelijk, ik geef het vermogen weer wat de tigo website aangeeft na aanmelding.
De voc is ook dubieus, 75 is voor duo en 55 voor de enkele, dat is tenminste wat andere folders weer aangeven....

Jij hebt 3×22 voc in serie?

[onetime]

reneeke1970 schreef op zaterdag 1 februari 2020 @ 21:44:
[...] Als er geen muur tussen zit wel hoor, ik heb hier ook oost west 15 graden in één string, string spanning zakt iets maar niet rampzalig.

Haha ja ik heb er nog 8, maar dat moeten er 16 worden voor 16×405wp

Je hebt er Tigo's tussen zitten hoop ik? Als de zon voorbij de ene richting is vanaf de andere gezien heb je iets van cos(30⁰) ~13% verlies...

[PClop]

reneeke1970 schreef op zondag 2 februari 2020 @ 13:47:
[...]

Jij weer gelijk, ik geef het vermogen weer wat de tigo website aangeeft na aanmelding.
De voc is ook dubieus, 75 is voor duo en 55 voor de enkele, dat is tenminste wat andere folders weer aangeven....

Jij hebt 3×22 voc in serie?

Ja, Sunlink SL110-12M150 3x 21,6V STC ( 17,2V nom )
De Tigo mag tot 90V gaan.

[Rol-Co]

onetime schreef op zondag 2 februari 2020 @ 14:12:
[...]

Je hebt er Tigo's tussen zitten hoop ik? Als de zon voorbij de ene richting is vanaf de andere gezien heb je iets van cos(30⁰) ~13% verlies...

Maar het wordt eerder de betonvoeten hoek van sun solar en die zijn 10 graden.
4-4 met 8 tigo in 1 string.

[reneeke1970]

Rol-Co schreef op zondag 2 februari 2020 @ 17:14:
[...]

Maar het wordt eerder de betonvoeten hoek van sun solar en die zijn 10 graden.
4-4 met 8 tigo in 1 string.

Denk dat er vier hooguit 15 volt verliezen, eerder minder

[reneeke1970]

PClop schreef op zondag 2 februari 2020 @ 15:18:
[...]


Ja, Sunlink SL110-12M150 3x 21,6V STC ( 17,2V nom )
De Tigo mag tot 90V gaan.

Heb het niet aangedurfd omdat folders elkaar tegen spreken. Maar als bij jou werkt zal die 75 wel kloppen

[Ribruijn]

edit: domme vraag, antwoord reeds gevonden

[ Voor 102% gewijzigd door Ribruijn op 02-02-2020 23:13 ]

[Verwijderd]

Mag ik ook een duit in het zakje doen? Wat ik veel terug lees is het uitschakelen van de aardlek schakelaar.

Dit heeft niets te maken met de inschakelstromen o.i.d. maar is een direct gevolg van de transformer-less omvormers. De panelen zijn daarmee 'DIRECT' gekoppeld aan het net. De lekstromen zijn een gevolg van de capaciteit van de panelen ten opzichten van het dak/rails (echt waar) en is daarmee een van de redenen waarom de railsen tegenwoordig geaard moeten zijn.

SMA geeft dit in een van hun application notes aan als:

Irms(residual)=Cpanels*2*PI*Urms(grid)*frequency.

Voor mono-/polycrystaline panelen is de vuistregel:
Per kW of installed DC power, the PV system has a capacitance of 60 nF to 110 nF

Voor een enkelfasige inverter (230V) is daarmee de RMS lekstroom voor 1KW PV:
110nF*2*PI*230*50= 8mili-ampere (8E-3).

Voor een driefasige inverter (400V) is daarmee de RMS lekstroom voor 1KW PV:
110nF*2*PI*400*50= 14mili-ampere (14E-3).

Dus stel, je hebt 3KW aan panelen op een enkelfasige inverter:
300nF*2*PI*230*50= 22mili-ampere (22E-3) RMS. Hierbij kan een aardlek al afschakelen (de curve begint bij al rond 20mA!).

Of bij 3KW met maar 60nF koppel capaciteit:
180nF*2*PI*230*50= 13mili-ampere (13E-3) RMS.

Het weglaten van de aadlek is niet aan te raden. Bij lekke panelen of connectoren kan (wanneer vochtig) een aardfout ontstaan die pas wordt afgeschakeld als de omvormer deze fout herkend (modernere omvormers) of als de zekeringautomaat afschakelt (en dan is er meer stuk). Vervelender is dat deze niet afschakelt als je er zelf aan hangt (of je schoorsteenveger).

Vaak wordt een type B aardlek toegepast omdat deze ook afschakelt op DC-foutstromen.

Bron: https://files.sma.de/dl/7418/Ableitstrom-TI-en-26.pdf

[TWyk]

Schaarste in zonnepanelen op komst vanwege Corona virus ?!

https://www.pv-tech.org/n...supply-chain-roth-capital

[Deshmir]

TWyk schreef op maandag 3 februari 2020 @ 16:43:
Schaarste in zonnepanelen op komst vanwege Corona virus ?!

https://www.pv-tech.org/n...supply-chain-roth-capital

Kijk dan ook even op de about:ROTH

[BushMule]

ik heb een plat dak van 3,3meter bij 9meter. Worden er wel eens panelen in portrait in oost-west opstelling gelegd? Ik ben benieuwd of ik dat kwijt zou kunnen. Dan kunnen er 16 panelen op (8oost en 8west) wat een redelijk efficiënte indeling zou zijn van mijn dak. Alleen vraag ik me af of ik het red met die 3,3 meter.. Wat is de maat van oost-west portrait steunen, als deze bestaan? Ik kan ze zo nergens vinden..

[Andre1973]

Verwijderd schreef op maandag 3 februari 2020 @ 16:38:
Vaak wordt een type B aardlek toegepast omdat deze ook afschakelt op DC-foutstromen.
Bron: https://files.sma.de/dl/7418/Ableitstrom-TI-en-26.pdf

Ik zie nergens type B (AC en DC lekstroom) worden toegepast, ben al blij dat er een aardlek van enig soort tussen zit. Heel vaak worden ze weggelaten en op pad gestuurd met alleen de goedkoopste overstroom automaat van E6,00 inkoop. En als er dan een aardlek in moet volgens jou, mag je dat ter plaatse aan de klant gaan verkopen, of je daar nog in hebt aan het einde van de dag. Dus hopen dat de aarde aan de kast goed vast zit, en dat de omvormer in storing gaat bij een te grote DC stroom. Als het goed is ziet ie dan een isolatiefout.

[Rol-Co]

Andre1973 schreef op maandag 3 februari 2020 @ 23:00:
[...]

Ik zie nergens type B (AC en DC lekstroom) worden toegepast, ben al blij dat er een aardlek van enig soort tussen zit. Heel vaak worden ze weggelaten en op pad gestuurd met alleen de goedkoopste overstroom automaat van E6,00 inkoop. En als er dan een aardlek in moet volgens jou, mag je dat ter plaatse aan de klant gaan verkopen, of je daar nog in hebt aan het einde van de dag. Dus hopen dat de aarde aan de kast goed vast zit, en dat de omvormer in storing gaat bij een te grote DC stroom. Als het goed is ziet ie dan een isolatiefout.

B versie is een beetje "hot" doordat ze gebruikt worden bij laadpalen, geen goedkope jongens hoor en dus gaat niemand doen. Gewoon goede spullen, dan valt het wel mee, alle setjes van voor 2016 of zoiets zijn ook niet voorzien van aarde aan de rails.
Gewoon niet op dak komen

[ Voor 7% gewijzigd door Rol-Co op 03-02-2020 23:16 ]

[TWyk]

Deshmir schreef op maandag 3 februari 2020 @ 16:51:
[...]
Kijk dan ook even op de about:ROTH

Ik begrijp je punt niet.

[pep_82]

jvhaarst schreef op vrijdag 31 januari 2020 @ 23:36:
Ik heb even van een paar webshops de prijzen voor panelen in een grafiek gezet, misschien voor anderen ook interessant : https://vpn.vanhaarst.net/~jvhaarst/panelen-2020-01-31.html

Zijn er nog interessant shops die ik gemist heb ?

Goed bezig

Nog twee shops:
https://www.solar-outlet.nl/ (momenteel 5% korting eraf of set met systeemwinter19) en gratis verzending vanaf 1500 (ongeveer 10 panelen en een omvormer, zonder montagemateriaal).
https://www.blijmetzonnepanelen.nl/ momenteel de de JA Solar 340Wp voor 123,42incl. 102€ excl BTW. En de Boviet 345WP, 135,25Incl, 111,78excl, shingled technologie ietwat afwijkende maat LxB 1662mmx1068mm.
En zonnekompas op Marktplaats, maar die is erg vluchtig met de artikelen, maar wel scherp geprijsd.
Geen aandelen overigens

Ik heb sowieso geen idee hoe je het gedaan hebt, maar is het ook nog mogelijk om de prijs per Wattpeak eruit te toveren, voor de beste bang-for-the-buck prijs?
En voor de echte puristen neem je ook nog de oppervlakte m² mee, maar dat wordt lastig scrapen en datasheets uitpluizen..

[Sparhawk]

Ook ik heb een eigen topic gemaakt, vanwege de aanschaf van zonnepanelen.
Keuzestress: Zonnepanelen aanleggen

Input wordt gewaardeerd

[revolution-nl]

Inmiddels mijn PV set uitgebreid met 2950wp naar 8000wp. Met een vleugje geduld weer een scherpe totaalprijs van de nieuwe set weten te realiseren van €1318,- .

Platdak montage dit keer van Variotwin 4.0, ik heb nog nooit zo snel panelen gelegd, in nog geen uur had ik alles liggen. De panelen waren 500,- gevoelsmatig een beetje vreemd om dan voor bijna 600 euro flatfix fusion te gebruiken.

Weet iemand of je de time-out van je sessie voor de websessie naar de lokale omvormer kan verwijderen? Het gaat om een (laatste generatie) SB 3.6 en een SB5.0.

[ Voor 27% gewijzigd door revolution-nl op 04-02-2020 14:05 ]

[Gerry1982]

Grappig dat Variotwin maar blijft het ook echt liggen bij een flinke storm?

[Speedfightserv]

Gerry1982 schreef op dinsdag 4 februari 2020 @ 15:10:
Grappig dat Variotwin maar blijft het ook echt liggen bij een flinke storm?

zag een youtube filmpje (YouTube: Solardirekt VARIOTWIN 4.1 - Assembly instructions) , daarin geven ze in een comment aan dat het windkracht 1 tot 4 aan kan..

[ Voor 16% gewijzigd door Speedfightserv op 04-02-2020 16:13 ]

[insomniac]

Speedfightserv schreef op dinsdag 4 februari 2020 @ 16:12:
[...]


zag een youtube filmpje (YouTube: Solardirekt VARIOTWIN 4.1 - Assembly instructions) , daarin geven ze in een comment aan dat het windkracht 1 tot 4 aan kan..

er staat windzone 1-4, geen beaufort. windzone 4 is 30m/s dat is windkracht 11.
Ik denk dan wel dat je iets meer ballast nodig hebt, dan die paar witte metselstenen uit hun promo filmpje.

[revolution-nl]

Gerry1982 schreef op dinsdag 4 februari 2020 @ 15:10:
Grappig dat Variotwin maar blijft het ook echt liggen bij een flinke storm?

Dat gaan we meemaken

Het geeft inderdaad niet het vertrouwen van Flatfix Fusion, ben ook nog niet 100% content met hoe het nu ligt. Aan de andere kant ligt het spul op 12 graden dus heel veel wind pakt het niet.

Ik ga de komende tijd eens zien hoe stabiel het spul blijft liggen, heb het idee om een profiel te maken, dit vast te maken aan de mounts en daar de ballast op te leggen.

[ Voor 11% gewijzigd door revolution-nl op 04-02-2020 17:14 ]

[reneeke1970]

revolution-nl schreef op dinsdag 4 februari 2020 @ 17:01:
[...]


Dat gaan we meemaken

Het geeft inderdaad niet het vertrouwen van Flatfix Fusion, ben ook nog niet 100% content met hoe het nu ligt. Aan de andere kant ligt het spul op 12 graden dus heel veel wind pakt het niet.

Ik ga de komende tijd eens zien hoe stabiel het spul blijft liggen, heb het idee om een profiel te maken, dit vast te maken aan de mounts en daar de ballast op te leggen.

[Afbeelding]

Ballast moet het dubbele zijn met open achterkant. En liggen panelen niet te dicht op elkaar?

[Supershiva]

Offerte vergelijk tussen 2 JA Solar panelen, uw mening aub

https://gathering.tweakers.net/forum/list_messages/1971760

[ Voor 86% gewijzigd door Supershiva op 04-02-2020 19:35 . Reden: eigen topic gemaakt ]

[Idanue]

revolution-nl schreef op dinsdag 4 februari 2020 @ 17:01:
[...]


Dat gaan we meemaken

Het geeft inderdaad niet het vertrouwen van Flatfix Fusion, ben ook nog niet 100% content met hoe het nu ligt. Aan de andere kant ligt het spul op 12 graden dus heel veel wind pakt het niet.

Ik ga de komende tijd eens zien hoe stabiel het spul blijft liggen, heb het idee om een profiel te maken, dit vast te maken aan de mounts en daar de ballast op te leggen.

[Afbeelding]

Lijkt mij dat er best wat (heel veel) ballast bij kan, volgens mij gaat dit wel de lucht in met een beetje wind.

[MikeyMan]

Ter controle... Ik heb nu 19x 300wp panelen op een Solaredge SE5k, dit icm P300 optimizers.

Nu zie ik in de specs staan dat er een max wattage van 6750watt wordt vermeld. Klopt mijn aanname dat ik er nog drie bij kan prikken? Of liever wat ruimte houden?

Edit: ik zie sowieso een max van 16 panelen in een enkele string vermeld staan
Hadden dit sowieso geen 2 strings moeten zijn dan?

Edit2: oeps... Das de minimale string lengte...

[ Voor 27% gewijzigd door MikeyMan op 04-02-2020 19:35 ]

[Leudal]

Hallo ben van plan 9 Boviet BVM345M5-60S345 te bestellen i.v.m. tijdelijke schaduw op 2 panelen ook 2 Tigo TS4-R-O-40 optimizers.
Hellinghoek is 35 graden op Z.W.W.
Welke omvormer raden jullie aan met een leuke prijs kwaliteit. Alvast heel hartelijk dank.

[onetime]

Leudal schreef op woensdag 5 februari 2020 @ 11:53:
Hallo ben van plan 9 Boviet BVM345M5-60S345 te bestellen i.v.m. tijdelijke schaduw op 2 panelen ook 2 Tigo TS4-R-O-40 optimizers.
Hellinghoek is 35 graden op Z.W.W.
Welke omvormer raden jullie aan met een leuke prijs kwaliteit. Alvast heel hartelijk dank.

Voor meer details een eigen topic; nu: een 2k5 / 3k omvormer van een bekend merk. Verder lijkt idee ok.

[Weset92]

Misschien een domme vraag. Ik heb hier een Goodwe GW2500-XS die bevat een aparte aarde aansluiting(onderaan). Is deze bedoelt voor de aardedraad van het zonnepaneelframe? Of is dit een extra punt om je omvormer te aarden ondanks de ac kabel geaard is?

[wizzopa]

Weset92 schreef op woensdag 5 februari 2020 @ 14:14:
Misschien een domme vraag. Ik heb hier een Goodwe GW2500-XS die bevat een aparte aarde aansluiting(onderaan). Is deze bedoelt voor de aardedraad van het zonnepaneelframe? Of is dit een extra punt om je omvormer te aarden ondanks de ac kabel geaard is?

Ik heb op mijn GW1000-XS de panelen aangesloten op de aardaansluiting van de omvormer, de verdere aarding gaat via de AC kabel.

[Gman]

Weset92 schreef op woensdag 5 februari 2020 @ 14:14:
Misschien een domme vraag. Ik heb hier een Goodwe GW2500-XS die bevat een aparte aarde aansluiting(onderaan). Is deze bedoelt voor de aardedraad van het zonnepaneelframe? Of is dit een extra punt om je omvormer te aarden ondanks de ac kabel geaard is?

Uit de handleiding:

An earth wire terminal is set on the right side of the inverter. Earth wire should be connected to the terminal.

Ik denk het laatste. Het frame aard je ook maar niet per se via je omvormer lijkt me.

[revolution-nl]

revolution-nl schreef op dinsdag 4 februari 2020 @ 17:01:
[...]


Dat gaan we meemaken

Het geeft inderdaad niet het vertrouwen van Flatfix Fusion, ben ook nog niet 100% content met hoe het nu ligt. Aan de andere kant ligt het spul op 12 graden dus heel veel wind pakt het niet.

Ik ga de komende tijd eens zien hoe stabiel het spul blijft liggen, heb het idee om een profiel te maken, dit vast te maken aan de mounts en daar de ballast op te leggen.

[Afbeelding]

reneeke1970 schreef op dinsdag 4 februari 2020 @ 17:29:
[...]

Ballast moet het dubbele zijn met open achterkant. En liggen panelen niet te dicht op elkaar?

Ja, de panelen lagen (veel) te dicht op elkaar, vandaag een en ander aangepast, qua stevigheid ligt het nu ook een stuk beter.

[ Voor 44% gewijzigd door revolution-nl op 05-02-2020 15:50 ]

[reneeke1970]

revolution-nl schreef op woensdag 5 februari 2020 @ 15:36:
[...]


[...]


Ja, de panelen lagen (veel) te dicht op elkaar, vandaag een en ander aangepast, qua stevigheid ligt het nu ook een stuk beter.

[Afbeelding]
[Afbeelding]

Dat is beter ja. Zitten er geen achter platen bij om die kanten dicht te maken?

[Rouske]

revolution-nl schreef op woensdag 5 februari 2020 @ 15:36:
[...]

Ja, de panelen lagen (veel) te dicht op elkaar, vandaag een en ander aangepast, qua stevigheid ligt het nu ook een stuk beter.

[Afbeelding]
[Afbeelding]

hmm, ik heb het niet zo op die opsluitbandjes zoals ze nu tussen de rijen liggen, als die door wat voor reden ook doormidden breken verlies je aardig wat balast....
of liggen ze in profielen?

MikeyMan schreef op dinsdag 4 februari 2020 @ 19:28:
Ter controle... Ik heb nu 19x 300wp panelen op een Solaredge SE5k, dit icm P300 optimizers.

Nu zie ik in de specs staan dat er een max wattage van 6750watt wordt vermeld. Klopt mijn aanname dat ik er nog drie bij kan prikken? Of liever wat ruimte houden?

Edit: ik zie sowieso een max van 16 panelen in een enkele string vermeld staan
Hadden dit sowieso geen 2 strings moeten zijn dan?

Edit2: oeps... Das de minimale string lengte...

Inderdaad er zouden er nog max 3 bij kunnen.

[ Voor 36% gewijzigd door Rouske op 05-02-2020 22:08 ]

[Rol-Co]

revolution-nl schreef op woensdag 5 februari 2020 @ 15:36:
[...]


[...]


Ja, de panelen lagen (veel) te dicht op elkaar, vandaag een en ander aangepast, qua stevigheid ligt het nu ook een stuk beter.

[Afbeelding]
[Afbeelding]

Is dit 12 graden? Nee toch?

Ps: veel te weinig ballast, wat weegt zo'n bandje aan de achterkant? Flinke storm noord west en het gaat van het dak.

[ Voor 12% gewijzigd door Rol-Co op 05-02-2020 21:26 ]

[jvhaarst]

pep_82 schreef op dinsdag 4 februari 2020 @ 09:42:
[...]


Goed bezig

Nog twee shops:
https://www.solar-outlet.nl/ (momenteel 5% korting eraf of set met systeemwinter19) en gratis verzending vanaf 1500 (ongeveer 10 panelen en een omvormer, zonder montagemateriaal).
https://www.blijmetzonnepanelen.nl/ momenteel de de JA Solar 340Wp voor 123,42incl. 102€ excl BTW. En de Boviet 345WP, 135,25Incl, 111,78excl, shingled technologie ietwat afwijkende maat LxB 1662mmx1068mm.
En zonnekompas op Marktplaats, maar die is erg vluchtig met de artikelen, maar wel scherp geprijsd.
Geen aandelen overigens

Ik heb sowieso geen idee hoe je het gedaan hebt, maar is het ook nog mogelijk om de prijs per Wattpeak eruit te toveren, voor de beste bang-for-the-buck prijs?
En voor de echte puristen neem je ook nog de oppervlakte m² mee, maar dat wordt lastig scrapen en datasheets uitpluizen..

Updated , nu met nog meer shops en €/Wp: https://vpn.vanhaarst.net...nelen.2020-02-05.csv.html

Code en tabel staat nog steeds op https://gist.github.com/j...856f58203aca60bcb6c8d5bf3

[joezzt]

revolution-nl schreef op woensdag 5 februari 2020 @ 15:36:
[...]


[...]


Ja, de panelen lagen (veel) te dicht op elkaar, vandaag een en ander aangepast, qua stevigheid ligt het nu ook een stuk beter.

[Afbeelding]
[Afbeelding]

De wind heeft het nu nog makkelijker, je hebt de wind nu een hefboom gegeven.

[revolution-nl]

Ik heb nu alweer spijt dat ik niet voor flatfix fusion ben gegaan

Rol-Co schreef op woensdag 5 februari 2020 @ 21:24:
[...]

Is dit 12 graden? Nee toch?

Ps: veel te weinig ballast, wat weegt zo'n bandje aan de achterkant? Flinke storm noord west en het gaat van het dak.

Dit zijn 12 graden mounts, De bandjes zijn 16 kg stuk, ik heb ook nog bandjes van 37kg liggen, die zou ik naar de dakrand kunnen verplaatsen, het bandje van 16kg kan dan naar het midden zodat daar 32 kg ligt.

joozzt schreef op donderdag 6 februari 2020 @ 08:25:
[...]

De wind heeft het nu nog makkelijker, je hebt de wind nu een hefboom gegeven.

Doordat de panelen meer naar de dakrand staan bedoel je?
Ik zat te denken of ik de achterzijde niet dicht kan maken.. volgens mij moet dit aardig wat schelen.

[migjes]

@revolution-nl
mmwoaaa, ik zou geen spijt hebben van de keuze.
of dit echt goed is en werkt zonder problemen?
geen idee, maar mijn ervaring is dat soms wankel uit ziende stellages sterken zijn als starre stellages.
soms is mee kunnen bewegen dus sterker.

geef er eens een paar goede duwen tegen, schiet er dan niks los, of verplaats het niet erg makkelijk.
dan kun je de gok goed gaan proberen.

helaas heb je de zekerheid pas na een paar goede herfst stormen.
maar maak je zelf ook weer niet te onzeker.

edit:
laat trouwens wel weten hoe het gaat, kunnen we dit systeem te minste aan of af raden.
helpt het forum vooruit zeg maar.

[ Voor 11% gewijzigd door migjes op 06-02-2020 09:50 ]

[revolution-nl]

migjes schreef op donderdag 6 februari 2020 @ 09:47:
@revolution-nl
mmwoaaa, ik zou geen spijt hebben van de keuze.
of dit echt goed is en werkt zonder problemen?
geen idee, maar mijn ervaring is dat soms wankel uit ziende stellages sterken zijn als starre stellages.
soms is mee kunnen bewegen dus sterker.

geef er eens een paar goede duwen tegen, schiet er dan niks los, of verplaats het niet erg makkelijk.
dan kun je de gok goed gaan proberen.

helaas heb je de zekerheid pas na een paar goede herfst stormen.
maar maak je zelf ook weer niet te onzeker.

edit:
laat trouwens wel weten hoe het gaat, kunnen we dit systeem te minste aan of af raden.
helpt het forum vooruit zeg maar.

Ik heb gisteren wat zitten duwen en trekken en het voelt wel solide aan. Het lastige is dat het allemaal op gevoel moet, echte calculators voor ballast kan ik op internet vinden.

Vanmiddag maar weer even het dak op

[LoneGunman]

revolution-nl schreef op woensdag 5 februari 2020 @ 15:36:
[...]


[...]


Ja, de panelen lagen (veel) te dicht op elkaar, vandaag een en ander aangepast, qua stevigheid ligt het nu ook een stuk beter.

[Afbeelding]

De betonbanden in het midden breken waarschijnlijk binnen de kortste keren doormidden. Zelfs zonder extra gewicht in het midden is het zo vragen om problemen. Zou je adviseren dit even anders te doen!

[voorstad]

revolution-nl schreef op donderdag 6 februari 2020 @ 10:07:
[...]


Ik heb gisteren wat zitten duwen en trekken en het voelt wel solide aan. Het lastige is dat het allemaal op gevoel moet, echte calculators voor ballast kan ik op internet vinden.

Vanmiddag maar weer even het dak op

Voor mijn 3 panelen op platte dak (5 graden schuin) zijn 16 betontegels 30x30x4,5 gebruikt. Deze wegen 12,5 kg per stuk. Dus 67 kg per paneel.....

[migjes]

revolution-nl schreef op donderdag 6 februari 2020 @ 10:07:
[...]


Ik heb gisteren wat zitten duwen en trekken en het voelt wel solide aan. Het lastige is dat het allemaal op gevoel moet, echte calculators voor ballast kan ik op internet vinden.

Vanmiddag maar weer even het dak op

als jij zegt, dit voelt solide aan, dan is dat goed genoeg voor mij.
(leuk dat je natuurlijk van allerlei verhalen krijgt, maar dat zijn wel allemaal mensen die alleen maar een foto zien en het niet van alle hoeken kunnen zien en ook niet kunnen voelen.
dan vraag ik me af met welke wijsheid ze dan spreken. )

het blijft gewoon lastig om goede en duidelijke regels te maken voor ballast en stijfheid.
het grootste probleem is vaak dat het eigenlijk een stel factoren in een ketting is.
en een ketting is zo sterk als zijn zwakste schakel.

succes.

[reneeke1970]

revolution-nl schreef op donderdag 6 februari 2020 @ 10:07:
[...]


Ik heb gisteren wat zitten duwen en trekken en het voelt wel solide aan. Het lastige is dat het allemaal op gevoel moet, echte calculators voor ballast kan ik op internet vinden.

Vanmiddag maar weer even het dak op

Bij een oost west opstelling, die dus feitelijk dicht is aan zijkant danwel achterkant, moeten de buitenste rijen 36 kg hebben en binnenste 18 kg. Zon 15×5 bandje is 19 kg dus heb ik eentje op liggen en buitenste rij twee bandjes.
Maarja jou achterkant is open dus......

Oh en die calculator ging er vanuit dat er één lange rails onder panelen loopt, dat het dus één vlak is zeg maar

[ Voor 8% gewijzigd door reneeke1970 op 06-02-2020 11:33 ]

[twain4me]

Maar die regels zijn er gewoon en je kan het prima uitrekenen. of zoiets van het dak af lazerd heeft meer te maken met het geluk dat die harde wind stoot niet van een bepaalde kant af komt dan met wel of niet sterk aanvoelen.

Wil je het om wat voor reden dan ook niet uitrekenen, gebruik dan minimaal de tabelen die er wel zijn.
https://www.zonnepaneel-info.nl/nl/ballasttabellen.html

[Jur]

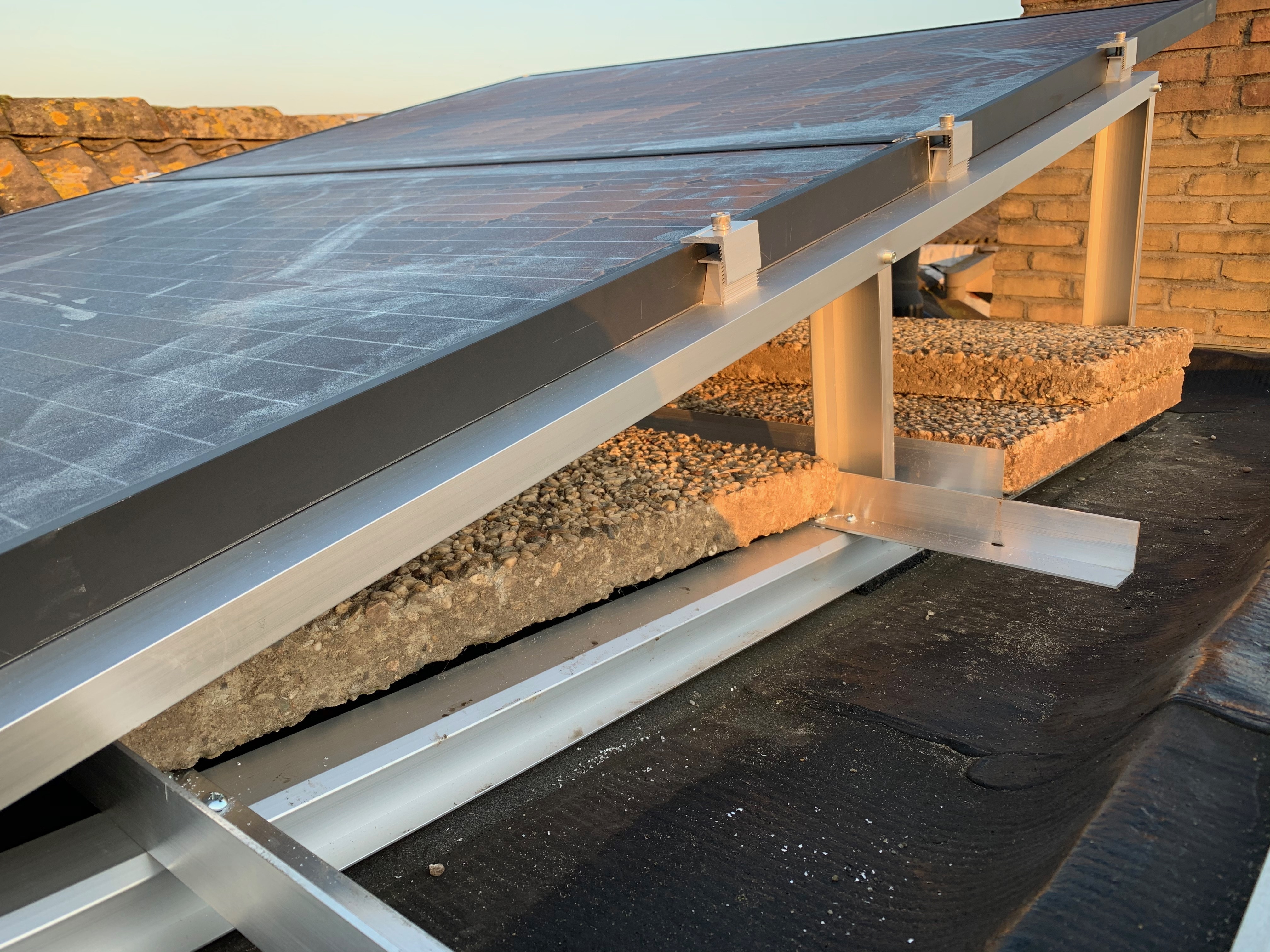

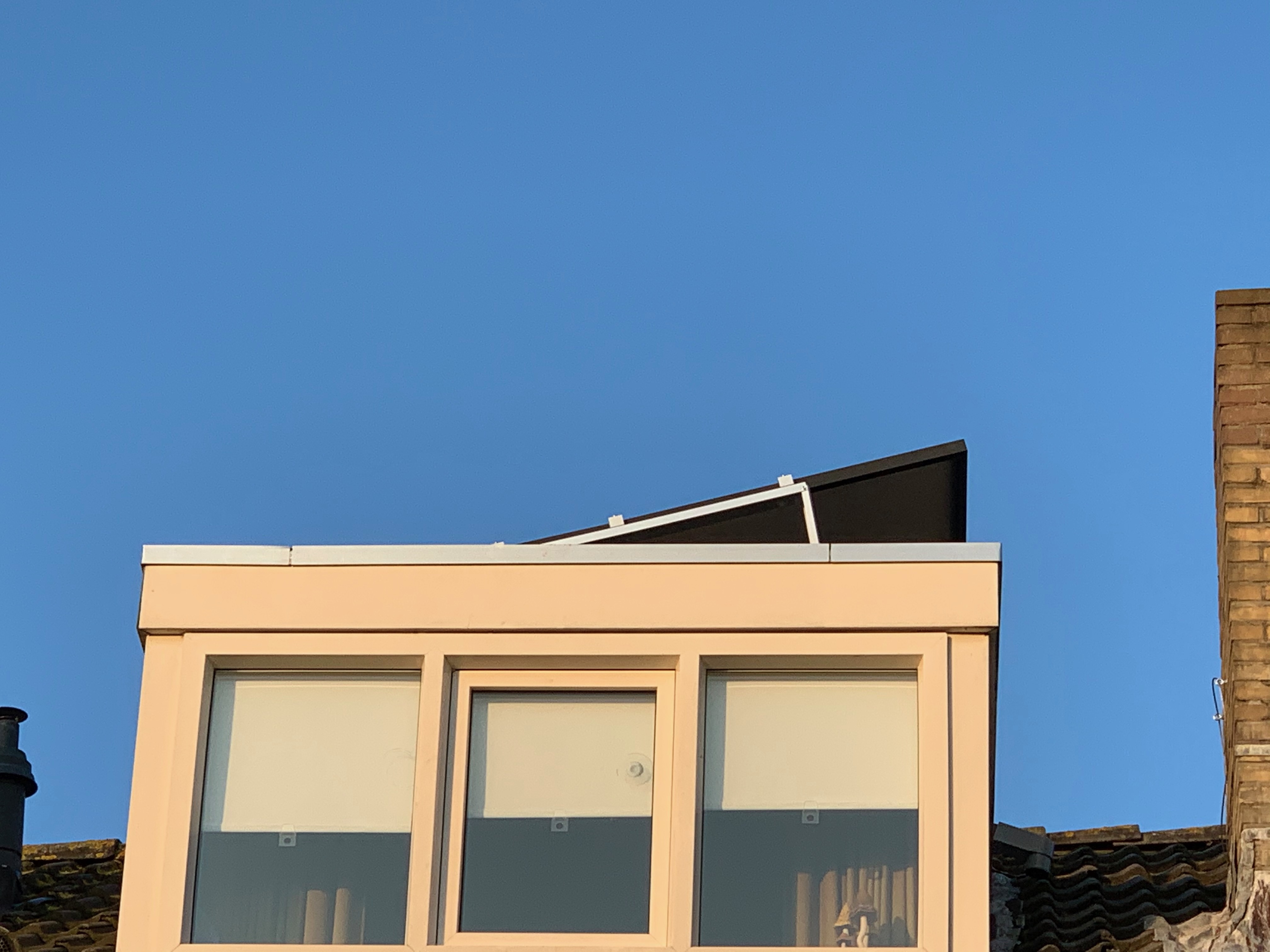

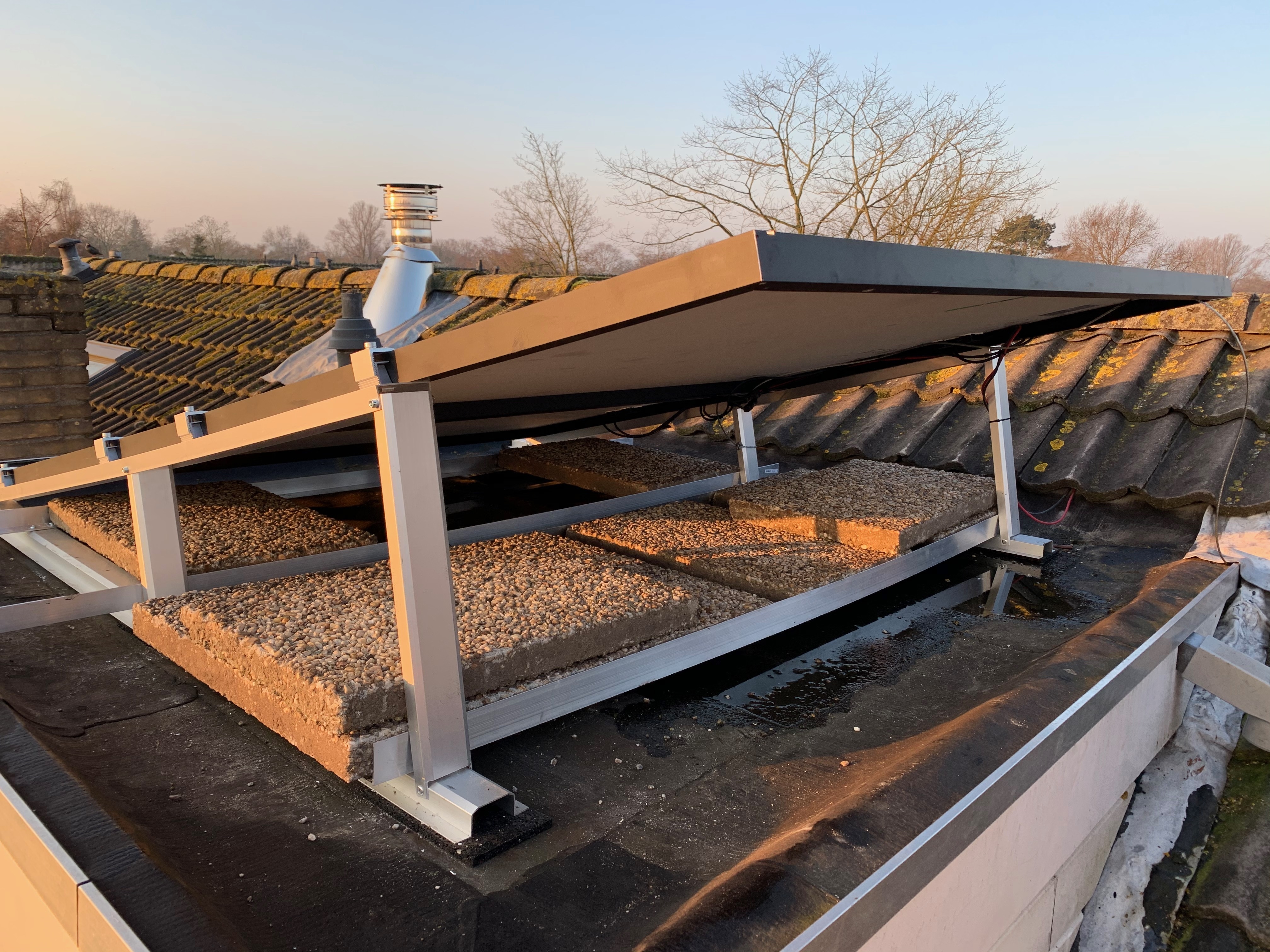

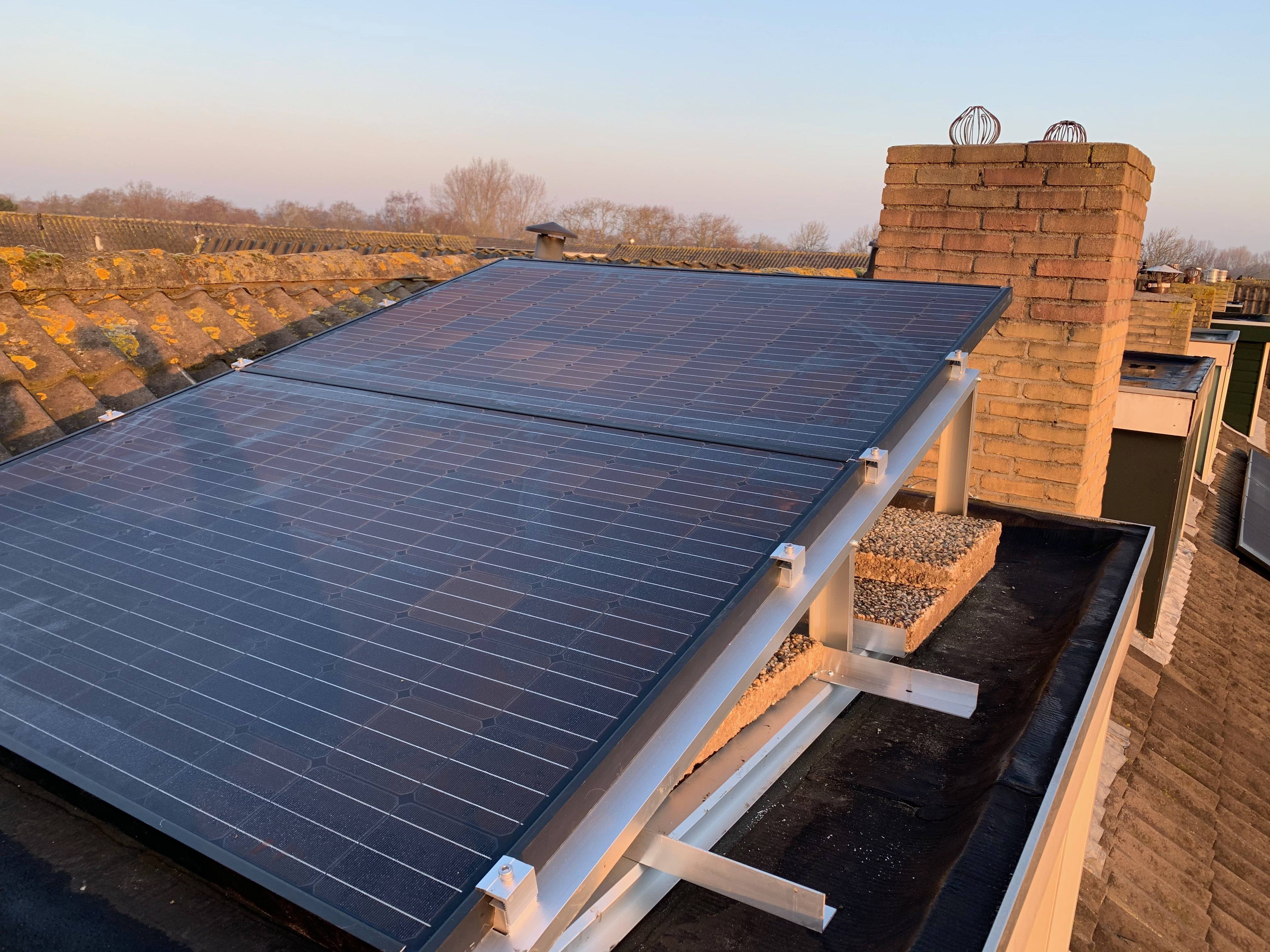

Gisteren heb ik de 2 Panasonics in landscape dmv een schansje boven elkaar op het dakkapelletje bijgeplaatst. Deze op de 2de ingang van de inverter aangesloten.

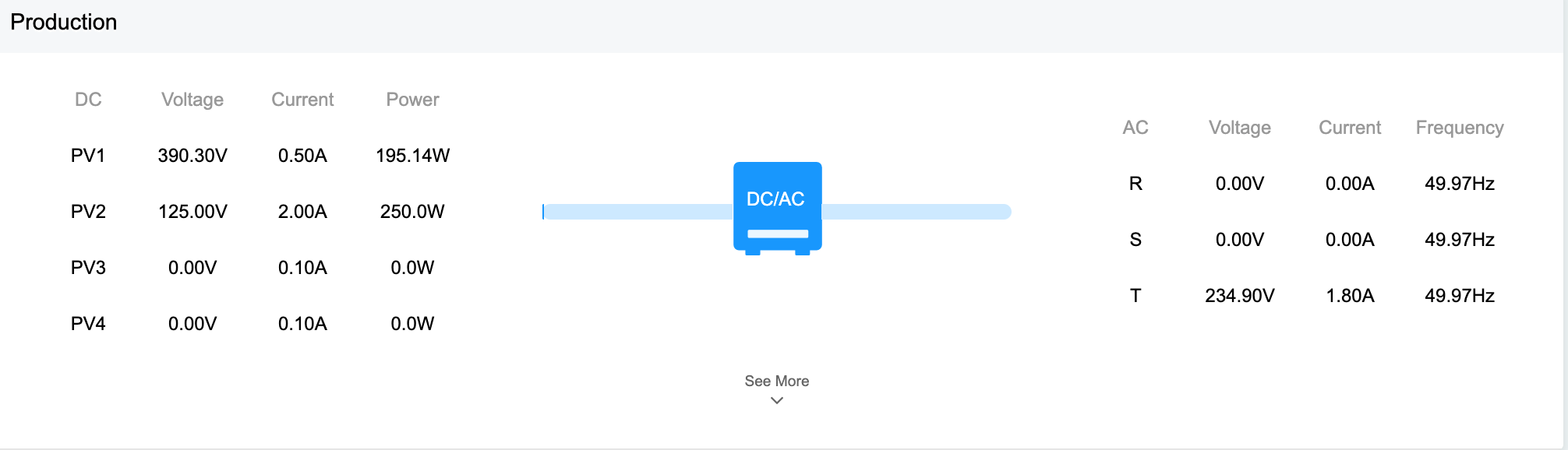

Ik moet zeggen dat het goed draait! Nu met het zonnetje doen ze qua wattage tussen de helft en een kwart van de 12 panelen op het westen.. (11:00 uur).

Als ballast heb ik nu 8 grindtegels van 28.8KG per stuk gebruikt en een staalkabel als backup aan de schoorsteen verankerd, als het eraf waait valt het niet meteen op je hoofd....

Ik zal morgen wat foto's plaatsen
Ik ben benieuwd wat er zondag gebeurd (windkracht 9.....)

[Zwerius]

revolution-nl schreef op donderdag 6 februari 2020 @ 10:07:
[...]


Ik heb gisteren wat zitten duwen en trekken en het voelt wel solide aan. Het lastige is dat het allemaal op gevoel moet, echte calculators voor ballast kan ik op internet vinden.

Vanmiddag maar weer even het dak op

Gewoon even het komende weekend afwachten? Er wordt nogal wat heftig weer verwacht.
Als het na het weekend nog op het dak staat, geeft dat wel vertrouwen....

[twain4me]

Heeft iemand toevallig ervaring met de solar vogelschroot van ubbink?

https://www.ubbink.nl/Pro...Vogelschroot-0770520.aspx

Opzich is het een oplossing voor een probleem wat ik heb, ik vroeg mij alleen af hoe makkelijk die clips te plaatsen zijn. ik heb zeer slechte ervaring met aardingclibs die nagenoeg het zelfde uiterlijk hebben

[Rimco]

@revolution-nl Je zou het bandje tussen de 2 rijen rechtop kunnen zetten en er dan 1 of 2 extra per voet. Wel iets bedenken om die 3 dan samen te houden zodat het niet omvalt. Op die manier zullen ze tenminste niet breken.

[migjes]

twain4me schreef op donderdag 6 februari 2020 @ 12:22:
Heeft iemand toevallig ervaring met de solar vogelschroot van ubbink?

https://www.ubbink.nl/Pro...Vogelschroot-0770520.aspx

Opzich is het een oplossing voor een probleem wat ik heb, ik vroeg mij alleen af hoe makkelijk die clips te plaatsen zijn. ik heb zeer slechte ervaring met aardingclibs die nagenoeg het zelfde uiterlijk hebben

heb je daar echt last van?

elke vogel die een nest maakt onder mijn panelen, die broed gekookte eitjes uit.
het word zo heet onder mijn panelen (want ze hangen in de zon) dat geen vogel er maar aan denkt om daar een nest te maken?
en eigenlijk ben ik het nergens tegen gekomen dat dit een probleem is.
maar mischien heb je een ander probleem als vogels?

[twain4me]

migjes schreef op donderdag 6 februari 2020 @ 14:12:
[...]

heb je daar echt last van?

Ik heb hier meer vervelende vogels dan bij een gemiddeld huis, maar dat is het probleem opzich niet.
Mijn panelen liggen op een damwand profiel en dat is (straks) aan alle kanten onzichtbaar behalve aan de onderkant. Het is misschien wel een betaalbare optie om het aanzicht iets te verbeteren (denk ik) het alternatief is een zetstuk of een alu hoekprofiel op kleur.. Beide niet heel goedkoop en beperkt de doorstoming van lucht (afhankelijk van de uitvoering) en voor beide moet ik gaten maken in het dak. Het viel mij op de VSKbeurs op dat het aanzicht er wel mee kan veranderen.

[migjes]

twain4me schreef op donderdag 6 februari 2020 @ 14:30:
[...]


Ik heb hier meer vervelende vogels dan bij een gemiddeld huis, maar dat is het probleem opzich niet.
Mijn panelen liggen op een damwand profiel en dat is (straks) aan alle kanten onzichtbaar behalve aan de onderkant. Het is misschien wel een betaalbare optie om het aanzicht iets te verbeteren (denk ik) het alternatief is een zetstuk of een alu hoekprofiel op kleur.. Beide niet heel goedkoop en beperkt de doorstoming van lucht (afhankelijk van de uitvoering) en voor beide moet ik gaten maken in het dak. Het viel mij op de VSKbeurs op dat het aanzicht er wel mee kan veranderen.

tja vogel's als ze een beetje verstand hebben gaan ze niet onder een PV paneel zitten.
het word daar in de zomer gewoon meer als 90 graden, dat is gekookte eitjes.
dus dat is gewoon weg niet slim van ze, dus dat doen ze eigenlijk nooit.

maar het aanzicht, die snap ik wel.
je zou wat strek metaal kunnen kopen:
https://www.ijzershop.nl/...aal-plaat-1000x500mm.html
die kun je gewoon in het frame van de panelen vast schroeven

[twain4me]

migjes schreef op donderdag 6 februari 2020 @ 14:44:
[...]

tja vogel's als ze een beetje verstand hebben gaan ze niet onder een PV paneel zitten.
het word daar in de zomer gewoon meer als 90 graden, dat is gekookte eitjes.
dus dat is gewoon weg niet slim van ze, dus dat doen ze eigenlijk nooit.

maar het aanzicht, die snap ik wel.
je zou wat strek metaal kunnen kopen:
https://www.ijzershop.nl/1170-strekmetaal
die kun je gewoon in het frame van de panelen vast schroeven

ik heb geen frame, ik heb die staaldak (oude stijl) bevestiging van esdec, daar valt weinig in te schroeven

https://www.jenm-zonnepan...uOsvf3cGuuCBoCP0oQAvD_BwE

Hier is het een klein beetje zichtbaar


Mijn gedachte is dat samen met de dakgoot het vogelschroot voldoende zou kunnen zijn om het geheel weg te laten vallen.. Naja ik blijf er nog wel even over nadenken. En ga het wel even testen met een standaard vogelschroot, Wat overegens echt helemaal niets kost in vergelijking tot dit solar (tm) vogelschroot .

[migjes]

twain4me schreef op donderdag 6 februari 2020 @ 14:58:
[...]


ik heb geen frame, ik heb die staaldak (oude stijl) bevestiging van esdec, daar valt weinig in te schroeven

https://www.jenm-zonnepan...uOsvf3cGuuCBoCP0oQAvD_BwE

Hier is het een klein beetje zichtbaar
[Afbeelding]

Mijn gedachte is dat samen met de dakgoot het vogelschroot voldoende zou kunnen zijn om het geheel weg te laten vallen.. Naja ik blijf er nog wel even over nadenken. En ga het wel even testen met een standaard vogelschroot, Wat overegens echt helemaal niets kost in vergelijking tot dit solar (tm) vogelschroot .

jij hebt wel een frame om de panelen heen zitten.
daar kun je gewoon met een parker inschroeven, no prob. doe ik zo vaak.
(klein voorgeboord gaatje is soms wel handiger schroeven.)
je maakt gewoon stroken van een plaat strek metaal of geperforeerd alu.
gronden en zwart verven.
erg simpel te doen.

[joezzt]

revolution-nl schreef op donderdag 6 februari 2020 @ 09:25:


Doordat de panelen meer naar de dakrand staan bedoel je?
Ik zat te denken of ik de achterzijde niet dicht kan maken.. volgens mij moet dit aardig wat schelen.

Doordat je de bandjes zo neerlegt hebben ze nog maar de helft van de ballast als eerder.

[revolution-nl]

Rimco schreef op donderdag 6 februari 2020 @ 12:36:
@revolution-nl Je zou het bandje tussen de 2 rijen rechtop kunnen zetten en er dan 1 of 2 extra per voet. Wel iets bedenken om die 3 dan samen te houden zodat het niet omvalt. Op die manier zullen ze tenminste niet breken.

Ik heb dit geprobeerd, ligt erg stevig doordat ze ook precies in de plastic mount passen qua breedte, helaas zorgt de hoogte voor schaduw op de tweede rij.

joozzt schreef op donderdag 6 februari 2020 @ 17:49:
[...]

Doordat je de bandjes zo neerlegt hebben ze nog maar de helft van de ballast als eerder.

Theoretisch misschien, het probleem is dat de (plastic) steunen buigzaam zijn en niet helemaal vlak, de ballast blijft dus niet vlak liggen. Deze constructie zorgt ervoor dat er meer stevigheid is en de voetsteunen minder snel onder de ballast uitschieten.

Ik heb de ballast nu verhoogd van +/- 230kg naar 500kg, conform de ballasttabel van @twain4me moet ik nu aan de veilige kant zitten. De bandjes laat ik zo gepositioneerd, ik kijk wel of ze het houden en niet breken. ik heb goed zicht op het dak dus heb het snel genoeg in de gaten.

De achterkant van de tweede rij heb ik voorzien van hogere bandjes van 37kg.

Ben er nu wel even klaar mee, vindt het systeem niet ideaal, het probleem zit hem met name in de flexibele plastic poten die onder druk snel onder de ballast wegschuiven.

Lesson learned: niet meer bezuinigen op montage materiaal




Ik pak zondag mijn klapstoel erbij, wat chips en popcorn en ga zien of ze Sierra doorstaan
Dank voor het meedenken.

[onetime]

@revolution-nl Zie ik het nu goed dat die steunen / klemmen ook een beetje schaduw geven op de hoeken?

[Rol-Co]

revolution-nl schreef op donderdag 6 februari 2020 @ 09:25:
Ik heb nu alweer spijt dat ik niet voor flatfix fusion ben gegaan

Perfect dak voor dubbele betonvoeten 10 graden.

Dit zijn 12 graden mounts, De bandjes zijn 16 kg stuk, ik heb ook nog bandjes van 37kg liggen, die zou ik naar de dakrand kunnen verplaatsen, het bandje van 16kg kan dan naar het midden zodat daar 32 kg ligt.

Vergis je niet in de wind als je zo'n open kant hebt, ik heb op een dak 2 hoog een paar jaar geleden 9 panelen gelegd op flatfix eco en die hebben 6 stoeptegels per steun en 8 op de laatste van de 2 rijen.

Dat is 36kg per steun, buitenste 48kg
In een woonwijk.

[GioStyle]

@revolution-nl

VARIOTWIN - Das schnellste Flachdachmontagesystem der Welt

Het is maar hoe je het opvat.

[LooneyTunes]

Rol-Co schreef op donderdag 6 februari 2020 @ 22:13:
ik heb op een dak 2 hoog een paar jaar geleden 9 panelen gelegd op flatfix eco en die hebben 6 stoeptegels per steun en 8 op de laatste van de 2 rijen.

Hier heeft de solarboer 14 tegels per paneel op het dak gedonderd (Flatfix, 7 tegels per steun a 8 kg)
Maar hij had een bouwlift om de tegels op 6 meter te krijgen

foto uit 2013
De panelenboer had de panelen keurig tegen het muurtje rechts geplaatst, zodat rond 12:30 de zon er volledig op stond).

Inmiddels zijn de panelen er weer af geweest i.v.m. vervangen van de dakbedekking.
Nu ligt er: dakbedekking --> rubbermatje van FlatFix --> plaatje trespa --> FlatFix beugel --> tegels --> paneel

[space-one]

LooneyTunes schreef op vrijdag 7 februari 2020 @ 00:29:
[...]


Hier heeft de solarboer 14 tegels per paneel op het dak gedonderd (Flatfix, 7 tegels per steun a 8 kg)

https://natec.nl/wp-conte...eiding-Flatfix_Eco_NL.pdf

blz 1

2. Positie bepalen en meten
Bepaal de plek waar de zonnepanelen geplaatst moeten worden.
Als er meerdere rijen zonnepanelen achterelkaar komen dient er
een afstand van circa 1,2m tussen de rijen zonnepanelen te komen
ivm schaduw. De afstand van de zonnepanelen tot de rand van het
dak dient circa 1/5 van de hoogte van het gebouw te zijn met een
minimum afstand van 1,0m, dit ivm sterk turbulente windstromen in
deze zone.

https://www.zonnepanelen-...etingen-van-zonnepanelen/

Ook bij zonnepanelen op een plat dak krijgt u te maken met een no-go-zone. Deze no-go-zone is wettelijk vastgelegd. Wanneer u de zonnepanelen zonder vergunning wilt laten plaatsen, dient u een afstand van de dakrand aan te houden die gelijk is aan de hoogte van de zonnepaneel. Is uw zonnepaneel bijvoorbeeld 50 centimeter hoog? Dan moet u dit paneel ook minstens 50 centimeter van de dakrand plaatsen. Het beste is om een minimale afstand tot aan de dakrand aan te houden van 0,5 tot 1 meter.

Geldt ook bij flatfix fusion laat de installatie maar berekenen in de flatfix fusion calculator dan zie je wel wat er gebeurt.

Dit mag dus niet
https://www.zonnepanelen-...l/contents/nl/p58649.html

[ Voor 6% gewijzigd door space-one op 07-02-2020 07:05 ]

[Rol-Co]

space-one schreef op vrijdag 7 februari 2020 @ 06:38:
[...]


https://natec.nl/wp-conte...eiding-Flatfix_Eco_NL.pdf

blz 1


[...]


https://www.zonnepanelen-...etingen-van-zonnepanelen/


[...]


Geldt ook bij flatfix fusion laat de installatie maar berekenen in de flatfix fusion calculator dan zie je wel wat er gebeurt.

Dit mag dus niet
https://www.zonnepanelen-...l/contents/nl/p58649.html

Mag, ah rand van het dak zou ik poep aan hebben als ik die laatste cm nodig heb. Wie kijkt er naar?

[pep_82]

Rol-Co schreef op vrijdag 7 februari 2020 @ 07:36:
[...]

Mag, ah rand van het dak zou ik poep aan hebben als ik die laatste cm nodig heb. Wie kijkt er naar?

De verzekering als ze van het dak afwaaien en op iemand of iets terecht komt? Esdec dekt zich ook in, simpel gezegd het staat in de handleiding, dat zijn de specificaties, wijk je ervan af is het het probleem van de monteur (bedrijf of je eigen persoon).
Persoonlijk zou ik ook de maximale dekking gebruiken als je daardoor een paneel of rij panelen extra kwijt kan.

[ericplan]

revolution-nl schreef op donderdag 6 februari 2020 @ 19:22:
[...]

[Afbeelding]
[Afbeelding]

Ik pak zondag mijn klapstoel erbij, wat chips en popcorn en ga zien of ze Sierra doorstaan
Dank voor het meedenken.

Ik zou de achterkant van de panelen dichtzetten. Kan er geen lengte aluminium hoeklijn onder de bandjes, zodat je ze aansluitend kan plaatsen?

[LooneyTunes]

space-one schreef op vrijdag 7 februari 2020 @ 06:38:
Deze no-go-zone is wettelijk vastgelegd. Wanneer u de zonnepanelen zonder vergunning wilt laten plaatsen, dient u een afstand van de dakrand aan te houden die gelijk is aan de hoogte van de zonnepaneel.

Dat klopt ongeveer wel.
Het platte dak is een 'kuip' waar grind in ligt.
De hoogte van de gevel is ongeveer 3 bakstenen hoger dan het dak. (en de rand zelf is rond de 20 cm breed)
Ik zit op ongeveer 40 graden (ik zou het zelfs nog iets dichter bij de rand kunnen schuiven).
En hé, de zonneboer heeft het zo neergelegd. Ik heb slechts één beugel verplaatst naar links (de meest linker beugel stond helemaal rechts)

[Jur]

Fototjes van de paneeltjes op de dakkapel , iedereen bedankt voor de tips en nuttige info!

Uiteindelijk is het geworden:

2 x Panasonic 335W
1 x Zonneschansje 15 graden 2 x landscape
2 x Extra alluminium strip
2 x Keilbout
1 x Staalkabel
8 x Grindtegel van 28 KG
15 x meter rode en zwarte solar kabel




Zondag zullen we zien of alles blijft liggen

[onetime]

LooneyTunes schreef op vrijdag 7 februari 2020 @ 00:29:
[...] Nu ligt er:
dakbedekking --> rubbermatje van FlatFix --> plaatje trespa --> FlatFix beugel --> tegels --> paneel

Dat plaatje trespa blijft wel liggen, totdat de Flatfix beugel eraf is gegleden.
Ik weet niet hoeveel kracht er precies op komt te staan, maar aluminium glijdt een stuk makkelijker over trespa dan over dat rubber matje. Ik zou de trespa weg halen.

[ericplan]

Jur schreef op vrijdag 7 februari 2020 @ 10:30:
Fototjes van de paneeltjes op de dakkapel , iedereen bedankt voor de tips en nuttige info!
[...]
[Afbeelding][Afbeelding][Afbeelding][Afbeelding]

Zondag zullen we zien of alles blijft liggen

Zondag is een zuidwester, niet direct de gevaarlijkste hoek. Zou me meer zorgen maken over een flinke noordwester. Het bovenste paneel steekt erg ver buiten de beugels. En omdat de beugels aan de korte kant zitten is de afstand tussen beugels extra groot.

[onetime]

@Jur Mooi gedaan.
Even wat puntjes waar je misschien toch wat aan hebt:

• geeft de nok aan het eind van de dag geen schaduw en verlies?
• als je de set iets draaid, lage kant zoveel mogelijk naar voren, hoge kant naar achteren, dat geeft in ieder geval minder schaduw, en is misschien ook wel iets minder wind gevoelig?

[reneeke1970]

Jur schreef op vrijdag 7 februari 2020 @ 10:30:
Fototjes van de paneeltjes op de dakkapel , iedereen bedankt voor de tips en nuttige info!

Uiteindelijk is het geworden:

2 x Panasonic 335W
1 x Zonneschansje 15 graden 2 x landscape
2 x Extra alluminium strip
2 x Keilbout
1 x Staalkabel
8 x Grindtegel van 28 KG
15 x meter rode en zwarte solar kabel


[Afbeelding][Afbeelding][Afbeelding][Afbeelding]

Zondag zullen we zien of alles blijft liggen

Oke het ziet er mooi uit, maar ik had ze naar west gedraaid, ziet er mooier uit vanaf de straat gezien en je had de schans door kunnen trekken tot nok van dak, had je met dak haken onder de pannen kunnen bevestigen, dan had er nog één zeker maar misschien wel twee panelen bij gekund.

[Jur]

onetime schreef op vrijdag 7 februari 2020 @ 10:55:
@Jur Mooi gedaan.
Even wat puntjes waar je misschien toch wat aan hebt:

• geeft de nok aan het eind van de dag geen schaduw en verlies?
• als je de set iets draaid, lage kant zoveel mogelijk naar voren, hoge kant naar achteren, dat geeft in ieder geval minder schaduw, en is misschien ook wel iets minder wind gevoelig?

Schaduw moet ik nog even bekijken, kan daar niet zoveel aan doen.
Eerst had ik het hele zwikje meer naar achteren toe, het geheel gaat dan uitsteken aan de noordkant, vrouwlief vond dat echt geen gezicht en gaf op straffe van 3 maanden droogbrood aan dat dat echt anders moest.

Het gevaar zit 'm inderdaad in een noordooster of noordwester storm de schoorsteen van de buren breekt de wind wel een beetje...

@ Reneeke1970 Ze staan nu pal zuid als ik alles een kwart slag draai komen ze op oost lijkt mij minder opbrengst een 3de paneel gaat echt niet passen

[ Voor 8% gewijzigd door Jur op 07-02-2020 11:05 ]

[reneeke1970]

Jur schreef op vrijdag 7 februari 2020 @ 11:02:
[...]


Schaduw moet ik nog even bekijken, kan daar niet zoveel aan doen.
Eerst had ik het hele zwikje meer naar achteren toe, het geheel gaat dan uitsteken aan de noordkant, vrouwlief vond dat echt geen gezicht en gaf op straffe van 3 maanden droogbrood aan dat dat echt anders moest.

Het gevaar zit 'm inderdaad in een noordooster of noordwester storm de schoorsteen van de buren breekt de wind wel een beetje...

@ Reneeke1970 Ze staan nu pal zuid als ik alles een kwart slag draai komen ze op oost lijkt mij minder opbrengst een 3de paneel gaat echt niet passen

Als ze zo plat staan maakt zuid of oost niet veel uit. Door je schaduw doet zuid misschien wel minder. En ik weet zeker dat je een meter overhoud, met beetje geluk wel 1.60 voor twee stuks

[Zwerius]

twain4me schreef op donderdag 6 februari 2020 @ 12:22:
Heeft iemand toevallig ervaring met de solar vogelschroot van ubbink?

https://www.ubbink.nl/Pro...Vogelschroot-0770520.aspx

Opzich is het een oplossing voor een probleem wat ik heb, ik vroeg mij alleen af hoe makkelijk die clips te plaatsen zijn. ik heb zeer slechte ervaring met aardingclibs die nagenoeg het zelfde uiterlijk hebben

Ik heb er zelf geen ervaring mee. Gelukkig heb ik het nog niet nodig gehad.
Ik weet echter van mensen uit de buurt, die veel last hebben van kraaien/roeken onder hun zonnepanelen en die dus een dergelijk systeem hadden laten plaatsen. Weet niet zeker of dat ook van Ubbink was. Misschien zijn er ook anderen.
In elk geval werd het kunststof systeem gewoon door de kraaien/roeken vernield en kropen ze alsnog onder de panelen.

[Jur]

Dakkapel is 2 x 2 meter het lijkt of er meer ruimte is omdat de schans vrij compact is (daarom steekt het bovenste paneel ook wat ver uit,...), ik zou echt niet weten waar er nog plek zou zijn.

Productie nu tov de 12 ! panelen op west (om 11:08 uur)

[reneeke1970]

Jur schreef op vrijdag 7 februari 2020 @ 11:11:
Dakkapel is 2 x 2 meter het lijkt of er meer ruimte is omdat de schans vrij compact is (daarom steekt het bovenste paneel ook wat ver uit,...), ik zou echt niet weten waar er nog plek zou zijn.

Productie nu tov de 12 ! panelen op west (om 11:08 uur)

[Afbeelding]

Zijn het 80 cm panelen dan?

[Jur]

Nee 1590 x 1050, het geheel is nu +- 165cm x 210cm
