Lucht wordt normaal gesproken van de low compressor stage afgetapt. Tenzij dit niet genoeg druk op levert, bijvoorbeeld bij idle draaien van de motoren, dan gaat er een valve open die lucht uit de high pressure compressor aftapt. De lucht die hier uit komt is vrij heet, want samengedrukt. Na de precooler is deze zo'n 100 graden. Voor bepaalde doelen is dit natuurlijk gunstig, denk aan anti-ice. Zie plaatje hieronder.franssie schreef op dinsdag 16 juni 2020 @ 22:40:
@MBV Druk regelen is wel haalbaar met de juiste instelbare ventielen (iets groter dan op je scuba tank) en distributie moet ook wel lukken op die manier met voldoende leidingwerk/slangen. Ventiel 1 laat de luchtstroom binnen en ventiel 2 regelt de overdruk en loost dus alle lucht die overbodig is.
Temperatuur wellicht door meerdere bleedpunten te hebben die je kan mixen?
Het is inderdaad zoals je terecht opmerkt jaren 50 tech dus zo moeilijk kan het niet zijn.
Iemand hier met kennis van hoe zo een systeem werkt mbt temperatuur? Ben nu wel benieuwd!
En ook tot het 02 gehalte, is dat een zuurstofconcentrator achtig filter/scheider??
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SLDJXm9GDZiyHVJRCAjktktu.jpg?f=user_large)

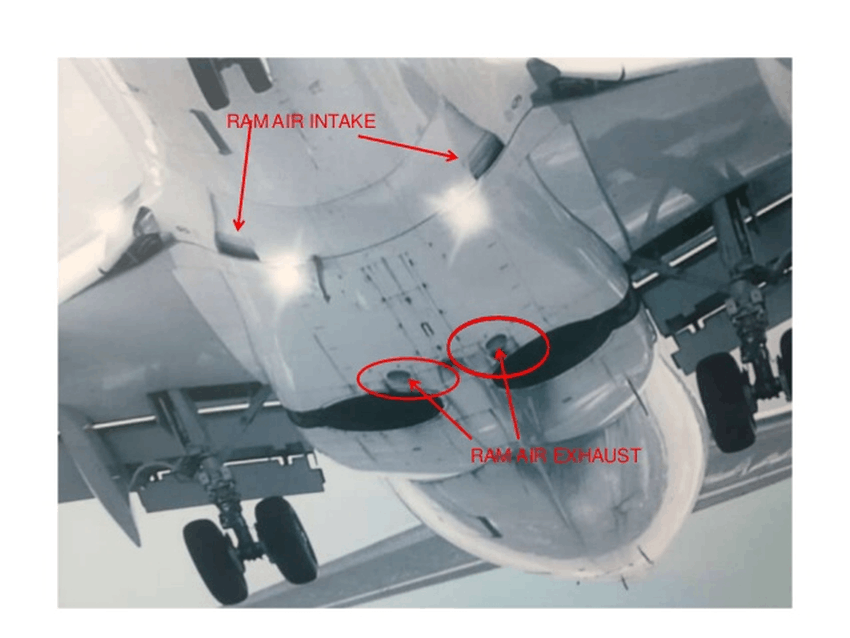

Vervolgens gaat een deel van die compressed air naar de airco packs(zie plaatje hieronder). Doel van de airco packs is om de lucht af te koelen, oftewel energy aan de lucht ontrekken. Dit wordt eerst gedaan door lucht door de primaire heat exchanger te laten stromen. Vervolgens wordt de lucht weer wat gecomprimeerd en neemt de hitte ook weer toe. Maar door deze lucht door een secondaire heat exchanger te laten stromen en vervolgens de turbine te laten aandrijven neemt de temperatuur nog verder af. Aangezien koude lucht minder waterdamp kan opnemen is er een water seperator nodig. Bovendien zit er ook nog een ijsprotectie op want de temperaturen zijn aan het eind van het systeem dermate koud dat de boel kan bevriezen en de water separator bevriest.
:fill(white):strip_exif()/f/image/O4SWWC6aNJeF31nNQgFTIEoT.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MYo4OzKp4KqNfcMpFv1OHG1h.jpg?f=user_large)
Door nu deze koude lucht te mixen met de warme bleed air kan men de temperatuur regelen in de cabine.
