Het Waterkoeling en onderdelen/setjes ervaringen topic deel 3



Feedback op de openingspost is natuurlijk weer welkom, daarvoor kun je de DM functie gebruiken. (Roamor) Voor dit deel even Apen-nootjes TEAMIKKE

Eerst en vooral: lees eerst de cooling FAQ voor je je vraag stelt!

Mocht je een set willen samenstellen kijk dan ook hier!

Best Buy Guide Waterkoeling- discussie

Nog in opbouw.

Last update: 1-07-2008 door TEAMIKKE: Vergelijking tussen 120,240 en 360. radiatoren

Inhoud
:: Regels ::


Invulling en behandeling Grote Topics aangepast

Zaken die hier thuishoren:

Vragen waarop geen helder antwoord te vinden is via de search. Dat kan variëren, zoals vragen over de componenten, waterflow, zelf blokken maken etc.

Zaken die hier niét thuishoren:

- Echte search/FAQ-vragen.

- Een aantal onderdelen opsommen en om de verwachte prestaties vragen: niet doen, niemand kan een precies antwoord geven. Bekijk de verschillende benchmarks maar die hier en op internet rondzwerven.

- Veel plaatjes, of grote plaatjes die de lay-out verknoeien en het topic traag laten laden. Graag dan ook niet meer dan 5 grote plaatjes plaatsen. Je kan wel thumbnails plaatsen, dat zijn kleine, aanklikbare plaatjes. Dat doe je zo:
code:
1
[img]http://www.provider.nl/plaatje[/img]


In de hieronder geplaatste FAQ wordt het principe van waterkoeling uitgelegd en zijn er hier en daar handige links ingevoegd met meer informatie over het desbetreffende onderwerp. Nieuw in deze FAQ is een Trouble shooter en een area met handige links die in het topic voorbij komen.

:: Voorwoord ::


Elektriciteit en water verdragen elkaar nog steeds niet, dus voordat je begint bedenk heel goed waar je mee bezig bent! Schakel ALTIJD de stroom eraf voordat je aan je WC gaat knoeien, zo voorkom je een 220V-kapsel en fried hardware. Dus ook de voedingskabels richting mobo, harde schijven en dergelijke ontkoppelen.

:: Het principe van Waterkoeling::


# Eigenlijk is de benaming waterkoeling onjuist. Waterkoeling is gewoon luchtkoeling. En eigenlijk is zelfs die benaming onjuist, koeling bestaat niet, je kan enkel warmte verplaatsen. Het grote voordeel van waterkoeling is dat je door de grote radiatoren een enorm grote oppervlakte kunt creëren, dat met een gewone heatsink rechtstreeks op je CPU is dat niet mogelijk. De functie van het water is het transporteren van de warmte van je CPU naar de radiator. Daar kan trouwens ook een heatpipe voor gebruikt worden. Thorry heeft het overigens wat breder uitgelegd in deze post.

:: Vloeistof en Metalen ::


Gedestilleerd water versus gedemineraliseerd water

Het verschil, zoals beschreven door Wiki

# Omdat water koeling redelijk gevoelig is voor bv. algen en corrosie (zie deze post, een setup met normaal water) kan je er niet zomaar kraanwater in gooien. Gedemineraliseerd water (demi water) i.c.m. een anti-corrosie vloeistof is de beste oplossing. Er bestaan ook kant-en-klare oplossingen zoals voorgemixte koelvloeistoffen die in auto's worden gebruikt (bv. Engine Ice). Een interessante eigenschap van deze koelvloeistoffen is dat het de oppervlaktespanning van het metaal verhoogt waardoor er betere warmteoverdracht plaats vind.

Hieronder volgen enkele veel gebuikte anti-corrosie vloeistoffen en met welke verhouding je ze t.o.v. water moet toevoegen in Liters:
- WaterWetter: 1:30
- CorrosieProtect: 1:30
- Antivries: 3:10
- Autokoelvloeistof (puur): 1:5

Een interessante discussie over welke koelvloeistoffen te gebruiken vind je hier. Een post met uiteenlopende oorzaken van watervervuiling en wat je eraan kunt doen, kun je hier vinden.

Voor de sub-zero waterkoelers onder ons een artikel van Dabit op zijn site:icecoldcomputing.com.

# Het beste is om alle onderdelen van hetzelfde metaal uit te voeren. Het bekende probleem van koper & aluminium in 1 setup is dat het meest onedele metaal (aluminium) uiteindelijk wordt aangetast/aangevreten. In dit topic wordt het probleem verder beschreven en uitgelegt.

Wil je toch koper & aluminium in 1 setup gebruiken, dan kan je het volgende doen:
- Gebruik altijd gedemineraliseerd water i.c.m. een anti-corrosie vloeistof
- Voeg een opofferings metaal aan je setup toe. Dit is heel belangrijk omdat het opofferings metaal (de naam zegt het al) voorkomt dat het aluminium wordt aangetast. Magnesium is een van de weinige metalen die voor dit doel geschikt is. Na verloop van tijd is het magnesium uitgewerkt/verdwenen en moet dus worden vervangen.

:: Volgorde van de Componenten ::


De volgorde van de verschillende componenten maakt op zich niet veel uit, omdat de temperatuurverschillen in de kringloop zelf minimaal zijn. Dit komt door de hoge stroomsnelheid van het water, en de daarmee gepaard gaande geringe opwarming als het langs de warmtebronnen komt.
De radiateur hoeft door de hoge stroomsnelheid dus ook relatief weinig warmte per doorgang af te voeren.

Wel is het handig om rekening te houden met de positie van je reservoir t.o.v. de pomp. Je versnelt het vulproces aanzienlijk door het reservoir vlak voor de inlet van je pomp te plaatsen. Je pomp kan namelijk alleen vloeistoffen aanzuigen, geen lucht.

:: Waterblokjes ::

Afbeeldingslocatie: http://tweakers.net/ext/f/QCVgzlKIacBARGZl2MdGyr0u/full.jpg

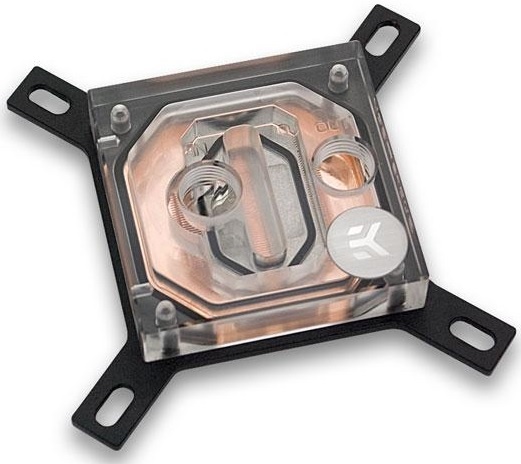

# Waterblokjes, ook wel waterjackets genoemd, plaats je op de hittebron (CPU/VGA/NB). Het water stroomt door de blokjes en neemt de hitte weg. De beste materialen qua warmtegeleiding zijn in volgorde zilver, koper en aluminium. Koper is het best geschikt, het is een stuk goedkoper dan zilver en aangezien radiators meestal van koper zijn gemaakt doe je er goed aan een koperen blokje te nemen.

# Waterblokjes kán je zelf maken, maar dat gaat natuurlijk niet zo vlot. Als je over een freesmachine beschikt is het geen probleem, zeker met een computergestuurde (CNC) frees kan je perfecte resultaten bereiken.
Ook zonder frees kan het, het komt er dan op neer dat je in je blokje allemaal gaatjes boort zodat die kanalen vormen, zie hier een voorbeeld. Het waterblok van 1A Cooling, de HV2 maakt gebruik van dit principe wat ze 'Speed-channel-technologie' gedoopt hebben en presteerd erg goed.
Voor de zelfbouwers onder ons hier een topic over homemade waterblokken

# Tegenwoordig zie je meer de trend dat de waterblokjes worden opgebouwd uit meerdere lagen koper en/of lagen plexiglas. Het principe is eenvoudig en goed bedachte constructies kunnen uitstekende koelprestaties bieden, zie bijvoorbeeld het Cascade/storm waterblok. Deze blokken hebben vaak de eigenschap dat hoe sterker de flow is des te beter ze presteren.

- Hier zijn reviews te vinden die altijd onder dezelfde omstandigheden gedaan worden over vele top klasse cpu waterblokken zoals het Danger Den RBX & TDX, Storm G4/5 en
D-tek WhiteWater waterblok.

- - Hier vind je een ietwat oude vergelijking tussen veel waterbloks.

- - Hier vind je een zeer uitgebreide chart over bijna alle waterblokken die op de markt verkrijgbaar zijn.
LET OP: er gaan geruchten dat hun testopstelling telkens verandert zodat de restultaten met een flinke korrol zout genomen moeten worden!

• In Europa zijn voornamelijk duitse fabrikanten erg actief, enkele voorbeelden:alphacool.de, aquacomputer.de, 1a-cooling.com en innovatek.de
In tegenstelling tot de Amerikaanse "power" methode van koelen (grote slangen, sterke pompen, spray/nozzle blokken) zijn de Duitse fabrikanten een stuk subtieler met kleinere slangen en zwakkere pompen. Dit heeft echter geen slechte resultaten tot gevolg kan geconcludeerd worden uit verschillende reviews. Kijk bijvoorbeeld eens bij Madshrimps.be waar een groot aantal Duitse producten zijn gereviewed.

# Een slecht presterende WC-setup wordt vaak veroorzaakt door een slecht ontworpen waterblok. De opzet van de kanaaltjes in het koelblok is van groot belang en heeft de meeste invloed op de koelprestaties. Over het algemeen kan men zeggen dat koelblokken met een inlaat direct boven de core het beste koelen. Benchmarks wijzen uit dat blokken met deze opzet (Cascade/Storm - Swiftech mcw6000/6002 - D-tek Whitewater 1 2) erg goed koelen.


# Andere oorzaken van tegenvallende koelprestaties kunnen zijn: slecht contact tussen het waterblok en de CPU door te veel/weinig koelpasta, niet hard genoeg aangespannen, blokje scheef op de CPU, etc.
Sommige waterblokjes zijn niet goed gepolijst waardoor de warmte overdracht verre van optimaal is. Polijsten kan met fijne staalwol (00 of 000) of beter nog, fijn schuurpapier. Begin met grid 800 en ga stapsgewijs verder tot grid 2000. Zo'n fijn schuurpapier is ook waterproof, waardoor je nat kunt schuren (met een beetje water), dat werkt een stuk beter. Je vindt het bij de bouwmarkt, verfwinkel etc.

:: Radiatoren::

Afbeeldingslocatie: http://specialtech.co.uk/spshop/files/detail/d_99.jpg

# Kant-en-klare radiatoren zijn duur (€ 60- >100). Veel goedkoper en meer "tweaker" zijn (kachel)radiatoren van de autosloop (€ 5-25).
[url=[rml][ WC]Post hier je info over koperen kachelradiator's[/rml] vind je een overzicht van de verschillende koperen kachelradiatoren en manieren om je rad goed schoon te krijgen van binnen.
Handig om te weten: alleen auto's van 1995 en ouder werden voorzien van koperen radiatoren. Tegenwoordig is alles van aluminium vanwege nieuwe milieuwetgevingen.

# Op een koperen kachel rad is het niet zo moeilijk om messing slangpilaren te hardsolderen. Door te hardsolderen krijg je een stevige, waterdichte verbinding die aardig wat druk kan hebben, zie voor meer info deze mini How-to van Silentpuma.

# Een grotere radiator heeft weinig airflow nodig. Stille 120mm fans (op een paar cm afstand om turbulentie/herrie te voorkomen) of een airduct met één fan volstaat ruimschoots.

TIP: Vergelijking (temps, flowrestrictions) van vele radiatoren: klik Onder andere komen hier dus de flowrestrictions aan bod:
1 - Flow Restrictivity - flow set at 4lpm at pump, measured after radiator. % loss shown - smaller the loss, better the flow... listed best to worst.

Least Restrictive to flow...

* ThermoChill PA120.3 - 6%
* Watercool HTFX3-x - 14%
* HWLabs BlackIce GT360 - 17%
* HWLabs BlackIce GT360 XFlow - 17%
* HWLabs BlackIce Xtreme - 17%
* HWLabs BlackIce Xtreme XFlow - 17%
* Watercool HTSF - 17%
* Cooltek MCR320 - 18%
* NexXxos Xtreme - 23%
* NexXxos Pro - 27%

...most restrictive to flow
Dat zegt natuurlijk niet alles, maar het is wel verstandig om er bij de keus van je pomp ook hier rekening mee te houden.

Ikke! en Sky- heeft een mooi overzicht gemaakt van verschillende radiatoren en hun eigenschappen:

Afbeeldingslocatie: http://i89.photobucket.com/albums/k208/TEAMIKKE/GoT/Radiators.jpg

Vergelijk populaire pompen en uitleg over flow vs capaciteit.

Je mooie Liang Pro naar een Ultra modden? Check dan deze bijzonder eenvoudige Howto

Een grafisch vergelijk tussen verschillende pompjes:
Afbeeldingslocatie: http://www.procooling.com/reviews/assets/images/g5flowpump_sm.jpg

# Inzake pompen zijn er een aantal populaire merken:

=> Eheim pompen staan bekend om hun degelijkheid, power en stevige prijs. Ze zijn redelijk groot, bijna onhoorbaar en hebben een speciale behuizing: de baseplate kan je op 3 manieren op de behuizing 'schuiven' zodat ze bijna overal te plaatsen zijn. Ze kunnen zowel op het droge als onderwater geplaatst worden. Verder is de motor magnetisch afgeschermt (hierover zijn de meningen echter verdeeld) zodat deze zonder problemen in de case te plaatsen is.
Van de 1046 pomp bestaat er ook een 12V DC versie met een Molex connector. Voor de luie Tweaker ;).

=> Sicce pompen zijn een stuk goedkoper met een kwaliteit die daar bij past. Ze zijn een stuk compacter dan de Eheim pompen en redelijk stil. De Nova en de Idra bevatten volgens de website een speciale control valve waarmee je de capaciteit van de pomp kan veranderen.

=> De Hydor pompen zijn in trek vanwege hun vrij goede prijs/kwaliteit verhouding. Er gaan geruchten dat je ze voorzichtig moet behandelen, de aansluitingen laten redelijk snel los. De Pico series zijn byzonder compact maar hebben niet zoveel power. De HydroGarden L series zijn nog steeds redelijk compact en zijn beter geschikt voor wat uitgebreidere WC-setups omdat ze meer power en capaciteit hebben. Zeker de L20 is een aanrader: volgens verschillende sites stil en goede opbrengst

=> Met de MCP-600 kwam Swiftech met een winnaar op de markt gebracht: door zijn 'closed impeller design' en een max. opbrengst van 700 L/uur is deze pomp in staat aanzienlijk meer druk te generen waardoor deze geschikt is voor de zwaarste WC-setups. De pomp verkrijgt zijn juice via een 12V DC aansluiting en met een power consumption van 9 W verbruikt hij niet meer dan een HD in actie waardoor deze direct in iedere PC (met flinke voeding) te plaatsen is. Deze is echter opgevolgd door de MCP-650 welke hetzelfde is als de bij Danger Den verkrijgbare DD12V-D4 maar voor vele mensen blijft de mcp-600 de voorkeur behouden door de lagere geluidsopbrengst en lagere warmte output.

=> Onder het motto klein is fijn zijn tegenwoordig ook kleine pompjes verkrijgbaar zoals de Swiftech MCP-350 en de Danger Den/Laing DDC-12v (=origineel de Delphi pomp van Laing)welke dus in principe van dezelfde fabrikant komen. Deze pompen kunnen volgens de website van Danger Den op een variabel voltage lopen waardoor de capaciteit ook variabel is. Een review van deze, op het moment erg populaire pomp, kun je onder andere hier vinden.

=> Met het principe "bigger is better" worden in bijvoorbeeld de VS pompen gebruikt van Iwaki. Deze zijn in NL helaas extreem duur en moeilijk te krijgen.
Bij deze pompen betaal je voor de zeer hoge kwaliteit, lage geluidsproductie en uitmuntende kracht.

# De uitspraak 'Meer is altijd beter' gaat niet helemaal op als het gaat om de capaciteit je pomp. Bij kleine setups is een pomp van 300 L/u al voldoende, bij de wat uitgebreidere is 600 L/u en meer goed genoeg. Hoe groter de setup, des te meer weerstand een pomp moet verwerken en daardoor daalt de opbrengst aanzienlijk. Bij grotere setups is het daarom vooral belangrijk dat je een krachtige pomp hebt.
Voor bepaalde blokken die veelal volgens het "spray principe" zijn ontworpen (DD tdx/rbx, Cascade, Storm) is het zo dat bij een krachtige pomp de prestaties van het blok omhoog gaan. Zie de reviews op procooling.com.
Sleutelwoord voor dit soort blokken is bereik oftewel de opvoerhoogt. Dit geeft ook wel de druk weer die een pomp kan geven wat voor spray blokken vrij belangrijk is.

# Vaak word vergeten dat een waterpomp geen lucht kan aanzuigen. Dit komt door het principe waarmee alle hierboven genoemde pompen gebruik van maken: het Centrifugaal principe. Vloeistof kunnen ze daarentegen vlotjes aanzuigen, maar het is beter om ze beetje te helpen: plaats daarom het reservoir hoger dan de pomp, hierdoor wordt deze automatisch van water voorzien en dat scheelt weer een hoop weerstand.

Wil je dus een combinatie van deze pomp met een reservoir hebben, dan ben je het volgende nodig:

Afbeeldingslocatie: http://www.aquatuning.de/images/product_images/thumbnail_images/456_0.jpg
+
Afbeeldingslocatie: http://www.aquatuning.de/images/product_images/thumbnail_images/735_0.jpg
+
Afbeeldingslocatie: http://www.aquatuning.de/images/product_images/thumbnail_images/736_0.jpg
=
Afbeeldingslocatie: http://www.aquatuning.de/images/product_images/thumbnail_images/734_0.jpg

Zie ook: Anoniem: 104097 in "[WC] Het grote waterkoelings topic deel ..."

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
OPMERKING: De volgende gegevens zijn verkregen via de websites
van de verschillende fabrikanten. Zeker de Capaciteit en
Bereik kan in real-life omstandigheden verschillen!
MERK       TYPE       CAPACITEIT   BEREIK   VERMOGEN  OPMERKINGEN
=====================================================================
Dangerden  DDC-12V    350  L/uur   400 CM   8,3W      12V DC
Dangerden  DD12V-D4   1200 L/uur   310 CM   24 W      12V DC

Swiftech   MCP-350    350  L/uur   400 CM   8,3W      12V DC
Swiftech   MCP-600    700  L/uur   320 CM   9  W      12V DC
Swiftech   MCP-650    1200 L/uur   310 CM   24 W      12V DC

Eheim      1005       270  L/uur   75  CM   4  W
Eheim      1046       300  L/uur   125 CM   5  W      Ook in 12V DC
Eheim      1048       600  L/uur   150 CM   10 W
Eheim      1250       1200 L/uur   200 CM   28 W

Alphacool  AP700      360  L/uur   68  CM   2,5W      12V DC
Alphacool  AP900      900  L/uur   125 CM   10 W      12V DC
Alphacool  AP1500     1500 L/uur   300 CM   17 W      12V DC

Sicce      MiMouse    300  L/uur   50  CM   3  W
Sicce      Micra      400  L/uur   60  CM   6  W
Sicce      Nova       800  L/uur   160 CM   10 W
Sicce      Idra       1300 L/uur   220 CM   25 W

Hydor      Pico 300   300  L/uur   60  CM   4,8W
Hydor      Pico 350   350  L/uur   80  CM   4,5W
Hydor      Pico 400   430  L/uur   70  CM   6  W
Hydor      Pico 450   550  L/uur   110 CM   7  W
Hydor      L20        700  L/uur   135 CM   14 W
Hydor      L25        1000 L/uur   135 CM   14 W
Hydor      L30        1200 L/uur   195 CM   14 W



Zie voor meer informatie zie de websites van de fabrikanten: Eheim-, Hydor-, Sicce, Alphacool, Swiftech en Dangerden. Zowel de Swiftech als de Dangerden pompen worden gemaakt door Laing, waarbij de Swifttech MCP600 een rebadged product is van Panworld.

Hier vind je een zeer interessante vergelijking tussen verschillende Eheim, Hydor, Sicce, Swiftech en andere pompjes.
Hier is nog een vergelijking tussen de Eheim en Sicce pompen te vinden.
Hier in dit topic vind je meer informatie over andere pompjes.
Hier vind je hoe je de pomp automatisch aan laat gaan zodra je de PC aanzet.
Hier vind je een topic van Case Junkies hoe je een Sicce Idra van slangpilaren kan voorzien.
Uitgebreid overzicht van de invloed van verschillende "deksels" voor je Liang DDC (Pro).

:: Waterflow ::


# Waterflow (=de snelheid waarmee het water stroomt) is redelijk belangrijk voor de koelprestaties. Meer = altijd beter, maar overdrijven kan ook (waterflow >1300 L/uur) Belangrijk om te weten is dat het water even snel zal stromen als door de kleinste opening in je keten. Stel je voor dat je overal 12mm slang hebt en je hebt ergens een doorgang van 8mm, kan je net zo goed je hele keten van 8mm slangen voorzien.

# De flow parallel over de waterblokken verdelen om zo het vaak gedachte regel 'het water van mijn eerste blok zal mijn 2e blok verwarmen' heeft totaal geen nut. Je verliest veel waterflow over de blokjes (wat de meeste waterblokken zeer nadelig beinvloed) en het verschil in watertemperatuur tussen de verschillende blokken in je setup is minder dan een halve graad, verwaarloosbaar laag dus.

# Om de effectieve waterflow van een systeem te meten kan je het volgende doen: plaats de intake van de pomp in een emmer met 5 liter water en vang dat aan het einde van je setup in een andere emmer op. Meet de tijd hoelang hij er over doet om de emmer leeg te krijgen en bereken je opbrengst.

voorbeeld
Je bezit een pomp met een opbrengst van 600 L/uur. Hij doet er 40 seconden over om de 5 liter water weg te werken. Doe het volgende:

code:
1
2
3
4
[Inhoud emmer] / [gemeten tijd in Seconden] = [aantal] --->
[aantal] x [3600 (=seconden in een uur)] = [effectieve opbrengst]
dus:
5/40= 0.125 ---> 0.125x3600= 450 L/uur effectief.



Je kan ook een (elektronische) flowmeter gebruiken, werkt een ongeveer hetzelfde als een watermolen. Hier hangt echter een flink prijskaartje aan.

Hier vind je een leuke discussie over slangdiameters en flowrate: slang diameters voor watercooling: slang diameters voor watercooling.

:: Slangen en slangpilaren::


Je kan uit een aantal soorten slangen kiezen zoals: siliconen, PVC (doorzichtig) en tygon. Siliconen slangen zijn over het algemeen het meest flexibel en zijn ook redelijk rekbaar (mits je ze opwarmt). Ze zijn semi-transparant en redelijk duur.
Doorzichtige PVC slangen zijn wat minder flexibel, zijn helder transparant (ideaal als je gekleurde UV-koelvloeistof hebt) en goedkoper dan silicone. Ook zijn er speciale Tygon PVC slangen die net zo flexibel zo niet flexibeler zijn als silicone en helder transparant zijn.
Hier is nog een interessant draadje waarin de flexibiliteit van de hierboven genoemde slangen wordt betwist. Met dank aan ixl85; kun je hier (Duits) of hier in zijn eigen woorden, uitleg vinden over de voors en tegens van de verschillende soorten slangen.

# De afmetingen van Slangen worden in millimeters uitgedrukt. Een 10/14mm slang heeft dan een binnen diameter van 10mm en een buitendiameter van 14mm, wat logischerwijs neerkomt op een wanddikte van 2mm.
De maten van de aansluitingen bij pompen is wat ingewikkelder. De meeste pompen (o.a. Eheim) beschikken over een aansluiting met inwendig schroefdraad in Inch (bv. 1/2"of 3/8"). Van de (meestal) meegeleverde slangpilaar stukken wordt de buitendiameter aangegeven in milimeter.

# Slangen stevig en veilig bevestigen kan met een slangklem. PVC- en siliconenslang zijn best rekbaar (mits opwarming).

# Bij vele WC merken worden snelkoppelingen gebruikt zoals bij: Asetek, Alphacool en Aquacomputer. Meningen verschillen over dit soort koppelingen. De een loopt ermee weg, de ander verafschuwt ze. Een overzicht door Jfwiet:

Push-in
Afbeeldingslocatie: http://img260.imageshack.us/img260/742/pushin10ij.jpg
Bij deze drukt de slang zich vanzelf vast, bij het zoeken naar een slang moet je kijken naar de buiten diameter (je drukt de slang in een gat) en moet je rekening houden dat de wand van de slang niet te dun mag zijn anders drukt deze zich niet vast.

Push-on
Afbeeldingslocatie: http://img82.imageshack.us/img82/2770/normaal0nc.jpg
De "normale" slangpilaar, deze is in combinatie met een slangklem waarschijnlijk de veiligste. Bij deze pilaar gaat het om de binnendiameter van de slang, deze moet net iets kleiner zijn dan de buitendiameter van de pilaar (je drukt hem er omheen), dikte van de slang is niet heel belangrijk bij deze pilaren.

Screw-in
Afbeeldingslocatie: http://img260.imageshack.us/img260/4323/screwin12hk.jpg
Bij deze variant duw je je slang over een kleine "normale" slangpilaar om er vervolgens een kapje omheen te draaien waardoor de slang goed vast komt te zitten. Bij deze pilaar moet je rekeninghouden met de buitendiameter (het kapje moet er omheen passen) en de binnendiameter omdat je hem over een "normale" slangpilaar heen drukt.

Altijd ervoor zorgen dat je de slangen juist aanbrengt. Zoals Roamor in "[WC] Het grote waterkoelings topic deel ..." aangeeft, zijn er wat handige tips hiervoor.


# Schroefdraad waterdicht maken kan met een 3 à 5-tal laagjes teflontape. Als extra zekerheid kan je er ook een beetje kit rond smeren, als je de pilaar dan vastdraait wordt die kit geperst tussen je pilaar en het blokje/pomp, en is het dus waterdicht.

[url=]Schroefdraadconversietabel[/]

Conversietabel van veelgebruikte slangmaten

1/8" - 3mm
3/16" - 4.5mm
1/4" - 6mm
5/16" - 8mm
3/8" - 9mm
1/2" - 12.5mm
5/8" - 16mm
3/4" - 20mm


:: Reservoirs ::


Afbeeldingslocatie: http://i89.photobucket.com/albums/k208/TEAMIKKE/GoT/schroefdraadconversietawk1.jpg

# Een reservoir is niet verplicht, maar is erg handig bij het vullen en ontluchten. Ook kan je je pomp onderdompelen in een reservoir, waardoor de pomp z'n eigen warmte beter kwijt kan en is gelijk een stuk stiller.
Een reservoir is overigens niet zo moeilijk om te maken...

# Zonder reservoir moet je vullen en ontluchten dmv een T-stukje op het hoogste punt te plaatsen. Een T-stukje op het laagste punt is trouwens erg handig voor het leeg laten lopen van je setup.

:: Kant-en-klaar sets::


Kant-en-klare setjes zijn wijdverspreid. Duurdere setjes (> €200) presteren over het algemeen redelijk tot zeer goed. Er zijn ook heel erg goedkope setjes (Poseidon €95), maar daarbij moet je het niet voor de prestatie maar voor de stilte doen.

Round Up 1 April 2006

Zie hier voor een mooie recente round up van 16 verschillende sets.

=> Algemeen bekende populaire oplossing: Asetek
Afbeeldingslocatie: http://www.watercooling.de/catalog/images/waterchill.jpg
=> Populair voor stilteoplossingen is de Zalman Reserator
Afbeeldingslocatie: http://www.endpcnoise.com/e/images/items/reserator.jpg
=> Een budget oplossing van Thermaltake is de Bigwater 735/745 welke een goede prijs/prestatie biedt, zeker voor de twijfelende beginnende waterkoeler die niet meteen in het diepe wil springen een leuke oplossing.
Afbeeldingslocatie: http://www.3dnews.ru/documents/news5/20040811_thermaltakebw_01.jpg
:: Peltiers ::


Afbeeldingslocatie: http://www.evidenttech.com/applications/images/peltier.gif


Op zich hebben peltiers niets met WC te maken, maar omdat het in 99% van de gevallen in combinatie met een WC-systeem wordt gebruikt, ook een stukje hierover.

# Peltiers zijn thermische elementen die de warmte heel snel doorsturen, je krijgt dus een koude en een warmte kant. Uiteraard moet die warme kant goed gekoeld worden, en daarvoor is vloeistofkoeling ideaal. Met luchtkoeling is dat bijna niet te doen, de enorme hittebron kan simpelweg zijn warmte niet snel genoeg kwijt. Tussen beide kanten kan er een verschil van wel 65°C ontstaan.

# Het vermogen dat peltiers maximaal kunnen doorsturen, staat aangeduid (bv. 172W). De peltier trekt wel iets meer stroom dan dat, in het geval van het voorbeeld ongeveer 200W. Je koeling krijgt die 200W + het verbruik van je CPU (60 à 120W) te verduren, geen probleem voor een WC-systeem. Een goede vuistregel is een peltier kopen die minstens dubbel zoveel vermogen aankan dan je CPU uitstaat. Tegenwoordig produceren OC'ed CPU's rond de 100W aan warmte dus een peltier van 200W en hoger is aan te raden als je temperaturen van rond de 15 graden stressed wilt verkrijgen.

# Omdat je onder kampertemperatuur (soms zelfs onder het vriespunt) gaat werken, komt er een vijand om de hoek loeren: condensatie. Dit kan je tegengaan door goed te isoleren, met neopreen en vaseline. Ook is het stroomverbruik van een peltier erg hoog (aangegeven vermogen + zo'n 30%), je hebt er iig een aparte voeding voor nodig. Die kan je kant-en-klaar kopen of zelf bouwen.
Een uitgebreidere Peltier FAQ van onze mede-tweaker Apen-nootjes kan je hier vinden.

:: Waterchillers ::


# Waterchillers worden langzaam aan steeds populairder om nog lagere temperaturen te verkrijgen en daarmee een betere overclock neer te zetten. Kant-en-klaar waterchillers bestaan wel, maar leveren niet altijd de prestaties die je ervan zou verwachten. De MCW-CHILL 452 van Swiftech bijvoorbeeld koelt het water met 2 peltiers van elk 226W (!) Deze vraagt wel om een 12V @ 34A voeding, not included. Het is echter zo dat je deze bijna €300,- kostende chiller maar beter links kan laten liggen door tegenvallende prestaties en het extreme stroom-slurp-vermogen.

Er bestaan echter genoeg producten die na een kleine aanpassing uitstekend voor je setup te gebruiken zijn. Vaak zie je dat diepvries-kisten, beerchillers en van die Aqua-systems worden omgebouwd tot reservoirs die het water nog verder afkoelen. Het is aan te raden om een normale radiator voor je chilled-waterreservoir te plaatsen, just in case dat je chiller het niet meer trekt.

# Een krachtige waterchiller kan het water beneden kamertemperatuur of zelfs het vriespunt koelen. Dit zorgt al gauw problemen in de vorm van condensatie. De waterdamp die altijd in de lucht aanwezig is koelt dan af op de slangen en waterbloks, water hoopt zich op en gravity takes over.. Dit is zeer hinderlijk en zelfs gevaarlijk! Alles wat zich buiten de waterchiller bevind moet dus goed geisoleerd worden. Meer info over het isoleren van je waterbloks vind je wederom in de Peltier FAQ.

# Normaal water dichtbij en zeker onder het vriespunt stroomt niet zo soepel, vandaar dat je met speciale vloeistoffen moet werken. Water i.c.m. Methanol gebruiken of Ethanol (alcohol) met water (Spiritus dus). Door de alcohol blijft het water langer vloeibaar bij zeer lage temperaturen. Hou wel in gedachte, hoe meer water in de setup, hoe beter de warmteoverdracht is.

Een topic over welke materialen te gebruiken voor een waterchiller-setup is hier al begonnen.

# Enkele voorbeelden van zelfgemaakte waterchillers:
Door Haeg www.haegkoeling.nl
Door quarin [WC] waterchiller
Door Syzzer [WC] Waterchiller in aanbouw
Door Smollys [Waterchiller] Bier koelertje getest

:: Trouble shooting::



Allereerst een suggestie die nogal eens problemen wil voorkomen:

Schoonmaken van de componenten

Anders dan een "normale" luchtkoeling, vereist het houden van een waterkoelingssetup wat intensiever onderhoud. Door onder andere chemische reacties (lucht met de vloeistof, eventueel door verschillende metalen in het systeem) zal na verloop van tijd een schoonmaak onvermijdelijk worden.

Roamor's aanpak (open for debate ;))

1. Drainage van het systeem. Zorg hierbij ervoor dat je alle voedingscomponenten hebt ontkoppeld voor je begint.

2. Zodra alle vloeistof is verwijderd, en de componenten (rad, blokjes) zijn gedemonteerd, kan het daadwerkelijke schoonmaken beginnen.

a. Slangen. Indien je van plan bent van UV kleur te veranderen, kun je het beste nieuwe kopen, ik ben hier nog niet succesvol in geweest.
Zo niet, een emmertje warm water, azijn erin (samenstelling heb ik niet veel verschil in kunnen ontdekken, ik doe meestal 1 dopje op een emmer) en even laten weken. Vervolgens neem je een dunne staaf (bv achterkant van een flesselikker), waar je een propje watten op doet, dat je door de slang duwt. Met name algen zullen met deze methode grotendeels verwijderd worden.

b. Rad. Bijzonder lastig zonder de juiste tip. Eerst een paar uur vullen met het schoonmaakmengsel, zodat alles los kan weken (even schudden tussendoor). Neem je pomp en reservoir en koppel die (zo) direct (mogelijk) aan op het rad. In het reservoir doe je vervolgens gedestilleerd water en zet je de pomp aan. Output boven de wastafel oid houden, het zal er hard uitkomen ;)

c. Reservoir. Makkelijkste deel, overal kun je namelijk goed bij.

d. Blokjes. Dit is afhankelijk van de constructie van de blokjes. Zelfgemaakten zijn vaak niet te ontmantelen en kunnen het beste a la het rad worden schoongemaakt. Bij veel complete sets (zoals die van Dangerden en Asetek) zijn ze echter demontabel. Een bijgeleverde inbussleutel krijgt de deksels open. Zorg dat je de zwarte afdichtring niet molt en dat je bij het dichtdraaien de schroeven niet te hard aandraaid. Dit kan scheurtjes veroorzaken in de plastic cover.

Verder verwijderen we de oude koelprut met bijvoorbeeld alcohol, wasbenzine of producten als Akasa TIM Clean. Vervolgens nieuwe aanbrengen.

3. Testen. Om te kunnen controleren of de blokjes weer hun werk kunnen doen, is het verstandig om een "dry-run" te doen, buiten de kast dus. Zonde om dit met je dure kant-en-klare vloeistof te doen (als er nog troep inzit kun je dit naderhand alsnog weggooien), dus gebruik hiervoor gedistelleerd water.

Tot slot: neem er de tijd voor. Overhaaste beslissingen zullen je niet welgevallen. Een slechte "Grote schoonmaak" zal visueel minder zijn (indien je een window hebt) en zal je OC'prestaties doen verminderen.


:? Mijn pomp ratelt!

Geen paniek, dit kan door vier oorzaken komen:

1. Er zit lucht in je systeem. Kleine luchtbelletjes kunnen in de pomp achterblijven en zorgen voor een ratelend geluid.
Oplossing: Keer je pomp ondersteboven en schud deze voorzichtig heen en weer zodat de luchtbellen uit je pomp kunnen ontsnappen.

2. Check of het probleem te verhelpen is door je pomp verder van je harde schijven te plaatsen, zie ook deze post van PilatuS. Indien dit het geval is, kun je overwegen een aparte magnetische afscherming te plaatsen.

3. Je hebt een Eheim 1046/1048 pomp en na oplossing 1 heb je nog steeds hetzelfde probleem.
Oplossing: Dit is een bekend probleem voor deze type pompen. Het schoepen-rad heeft dan geen goed contact met de as en slipt. Op de volgende sites wordt het probleem en oplossing uitgebreid beschreven, het komt erop neer dat je wat teflon om de as moet wikkelen: zie hier.


4. Voor Hydor pompen, door Roamor:

Geïnspireerd door een Eheim mod en naar aanleiding van [rml][ WC]ratel pomp Hydor Pump L20[/rml], wilde ik een duidelijke howto maken voor een schijnbaar veel voorkomend euvel. De ratel ontstaat waarschijnlijk door de hoge temps in je WC, waar de meeste aquarium pompen niet tegen kunnen op de lange termijn.

Ten eerste draaien we de voorkant van de pomp eraf om de draaiende zaken te onthullen. De magneet zal lichte weerstand bieden.

Vrij simpel:
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/set.jpg
Asje, magneet, schoepje en dopjes. De as lijkt mij van betere kwaliteit dan de Eheim variant en is dus minder fragiel.
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/Eheim1.jpg
Eheim pompje.

Ten eerste trekken we aan de dopjes om de as vrij te maken.

Vervolgens moeten we het schoepje verwijderen. Dit gaat niet erg makkelijk als je de beste manier niet weet. De volgende manier is imho het makkelijkst:
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/schoepje.jpg
Duimnagels tegen het witte schoepje zetten, en met de wijsvingers het zwarte gedeelte naar je toe drukken.
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/Eheim3.jpg
Bij de Eheim kun je het witte gedeelte indrukken.

Enkele laagjes (twee a drie) om de speling te minimaliseren:
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/teflon.jpg
Zorg ervoor dat je niet het gat voor de as dicht-taped. Bovendien moet je erop letten dat je niet teveel teflon aanbrengt. Dit kan tot gevolg hebben dat de pomp moeite kan hebben met opstarten.
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/Eheim2.jpg
Eheim pompje

Het terug monteren kunnen we zelf wel verzinnen neem ik aan?
Afbeeldingslocatie: http://home.wanadoo.nl/wietzewinters/Hydor%20Mod/eind.jpg

Nog een externe link met duidelijke uitleg :) klik

:? Die temperaturen zijn veel te hoog!

Eerst dit: temperaturen (stressed) rond de 40-45° op een OC'ed CPU zijn goed mogelijk! Denk je van niet, kijk dan hieronder.
Negen op de tien keer wordt dit veroorzaakt door een waterblok dat niet strak genoeg op de core zit. Draai die bouten net even wat strakker aan waardoor er beter contact onstaat, wat de warmteoverdracht weer ten goede komt. En wel een beetje koelpasta er tussen stoppen uiteraard.

Nog steeds een kokende CPU? Check of de watertemperatuur overdreven warm is. Dit zou kunnen betekenen dat de radiator moeite heeft om de warmte kwijt te raken. Als je een uitgebreid WC systeem hebt (CPU/GPU/NB) kan een standaard (kleine) radiator niet voldoende zijn. Vervang deze, of plaats een radiator extra om zo meer koeloppervlak te creëren.

Ook de pomp kan een rol spelen: veel bochten/kniestukken en sommige koelblokken zorgen voor veel weerstand in het systeem. Niet alle pompen kunnen dan genoeg druk generen om deze weerstand te overkomen met het gevolg een trage flow. Sommige blokjes vragen juist weer veel waterflow om goed te koelen en kunnen derhalve niet de CPU koel houden. Voorkom scherpe bochten en liefst geen knie-bochten in het systeem en zorg voor een pomp met genoeg power.
Is het nog niet opgelost? Dan kan het zijn dat de tempsensor brak is. Niet alle moederborden/software kunnen de tempsensor van de processor goed uitlezen. Een BIOS-upgrade of vernieuwde software versie kan uitkomst bieden.

:? Lekkende O-ringen.

Ervaring van ixl85 in "[WC] Het grote waterkoelings topic deel ...", over de Tank-O-Matic of Coolplex reservoirs.

Werkwijze:
Draai de kant met de lekkende O-ring van je reservoir af.
Droog je dop goed, haal de O-ring er af en droog deze ook.
Ga vervolgens met je nagels door de schroef-groeven om deze goed droog te krijgen.
Doe het zelfde op de plek waar de O-ring zat.

Doe vervolgens het zelfde bij je reservoir. Maak hier dus alles schoon en droog en vooral de schroef-groeven waar vaak het water in blijft haken.

Doe de O-ring weer terug op de dop en schroef het geheel terug op zijn plaats (wel goed aandraaien).

:? Oké, maar hoe zaag ik nu een mooi gat in mijn kast?

Daarvoor kun je gebruik maken van de templates die je kunt vinden in de open dir van ixl85: klik. Hier geeft hij nog wat nadere toelichting erover. Algemene vragen over het zagen van windows of blowholes, kun je hier vinden, in de FAQ van het Casemodding Forum.

:? Zuigen of Blazen?

Bij heatsinks blazen, bij een radiator zuigen. Omdat blazen een geconcentreerde richting heeft, is blazen dus erg effectief is om een bepaalde plek te koelen, zoals bij heatsinks het geval is.

Heb je echter een radiator, wil je dit juist niet, omdat je zoveel ruimte op je rad wilt benutten. Elke fan heeft in het midden een "deadzone", waar je dus geen gebruik maakt van de koelcapaciteit van je rad. Zuigen is dan het beste kwaad, omdat aangezogen lucht van meer kanten kan komen dan de stroomrichting van blazen.

Het beste is om je fans iets van je radiator af te monteren, zodat je de deadzone laat verdwijnen en de ruimte ertussen op te vullen met een shroud.

:: Home-made ::


Er zijn verschillende tweakers die zelf onderdelen van hun setup hebben gemaakt. Zo loopt er een topic over home-made waterblokjes.

klik
klik
search!

Ook maken (vooral casemodders) hun eigen reservoirs. Hier een klein verhaaltje over hoe je dat kunt doen.

Eerst moet je een ontwerp maken. Daarna moet je het natuurlijk uitwerken. De meeste mensen doen dit van plexieglas. Dit valt overal wel weg te halen. Voor buizen kun je het best kijken bij: www.bouwplastics.nl.
Als je wat hebt gevonden en thuis hebt kun je verder gaan. Eerst moet je de boven en onderkant van de buizen afvlakken en schuren. Dit kan het beste met een schuurmachine. Vervolgens maak je de doppen. Hierin tap je het draad. Meestal is dit G1/8 of G1/4. G staat voor "Gas" dus als je op zoek bent naar zo'n tap vraag dan naar een gastap.

Dan moet je het geheel in elkaar lijmen. Hier heb je speciale lijmen voor. Goed klemmen is een must.
Afbeeldingslocatie: http://i89.photobucket.com/albums/k208/TEAMIKKE/Demission%20Update%2035/HPIM3135.jpg

Daarna heb je dan iets wat op dit kan lijken.
Afbeeldingslocatie: http://i89.photobucket.com/albums/k208/TEAMIKKE/Demission%20Update%2035/HPIM3137.jpg

Je kunt nog houders maken of er LED's inmaken oid. Als het lekt, moet je op de plaatsen waar het lekt (wss bij de doppen net door een spleetje) wat extra lijm smeren. Wss heb je dan niet recht genoeg geschuurd. Vul het gat op met lijm totdat je zeker weet dat het goed zit.

Dit was een test van mij om te kijken wat het teweeg bracht. (filmpje)
klik voor filmpje!

En het resultaat in de kast.
Afbeeldingslocatie: http://i89.photobucket.com/albums/k208/TEAMIKKE/Demission%20final%201/HPIM3221.jpg

Zoals je ziet kun je goede resultaten behalen zonder dat het veel kost (dit kostte mij €10,-).

Nog een aftekenplaat voor radiatoren.

Afbeeldingslocatie: http://www.jab-tech.com/xcart/product_images/detailed/d_3261.jpg

:: Nog vragen? ::


Heb je dit allemaal gelezen en je vraag is nog niet beantwoord? Stel ze gerust. Onderbouwde vragen behandelen we graag.

Op-en-aanmerkingen, foutjes en aanvullingen voor de SP kun je naar mij PM'en.

:: Voorgaande delen ::

Mogen er nog vele volgen ;)
[Ervaringen] Waterkoeling en onderdelen/setjes
Deel 2


:: Handige links ::

Show je waterkoeling!
waterkoelwiki
Link met vergelijking verschillende soorten toevoegingen.
Vergelijking tussen 120,240 en 360. radiatoren

:: Credits ::

Met dank aan alle voorgaande posters voor de goede SP.

[ Voor 0% gewijzigd door player-x op 27-05-2014 18:24 ]


Acties:
  • 0 Henk 'm!

  • The_Ownman
  • Registratie: Juli 2007
  • Laatst online: 12-03 22:46
Deel 3 alweer, hopelijk zal dit nog meer waterkoelers aantrekken, er zijn er nooit genoeg!

Acties:
  • 0 Henk 'm!

Anoniem: 134214

:>

Acties:
  • 0 Henk 'm!

  • simmayor
  • Registratie: November 2001
  • Laatst online: 14-09-2023
Mooie TS, erg compleet _/-\o_

Ik ben net mijn WC setup weer aan het opbouwen. Na twee jaar was het tijd voor groot onderhoud.

Nu de boel toch los logt heb ik mooi de tijd om wat testen uit te voeren. Een van de zaken waar je veel over leest i.c.m. watercooling is flowrate. Hoger is beter, te hoog is ook weer niet goed, maar te laag zeker slecht.
Maar ja, wat is de flowrate van je setup nu eigenlijk. Ik heb het nooit geweten. Ik gebruik 1/2" tubing, dat is dus 13mm binnenmaat. Groot genoeg voor een hoge flow rate zou ik zo zeggen.

Net met emmers water lopen sjouwen en mijn Eheim 1048 getest. De fabrikant geeft een max. unrestricted flowrate van 600l/per uur aan. Mijn setup met een Whitewater, Eheim 1048 en een Airplex EVO 240 komt op 171 liter per uur. :?

Hier in de TS staan getallen die ik bij lange na niet haal. Wie weet de flowrate van zijn setup? Ik zou graag willen weten hoe hoog die zijn!

Processor informatie -> www.cpu-info.com & www.coprocessor.info


Acties:
  • 0 Henk 'm!

Anoniem: 134214

simmayor schreef op maandag 23 juni 2008 @ 21:05:
Mooie TS, erg compleet _/-\o_

Ik ben net mijn WC setup weer aan het opbouwen. Na twee jaar was het tijd voor groot onderhoud.

Nu de boel toch los logt heb ik mooi de tijd om wat testen uit te voeren. Een van de zaken waar je veel over leest i.c.m. watercooling is flowrate. Hoger is beter, te hoog is ook weer niet goed, maar te laag zeker slecht.
Maar ja, wat is de flowrate van je setup nu eigenlijk. Ik heb het nooit geweten. Ik gebruik 1/2" tubing, dat is dus 13mm binnenmaat. Groot genoeg voor een hoge flow rate zou ik zo zeggen.

Net met emmers water lopen sjouwen en mijn Eheim 1048 getest. De fabrikant geeft een max. unrestricted flowrate van 600l/per uur aan. Mijn setup met een Whitewater, Eheim 1048 en een Airplex EVO 240 komt op 171 liter per uur. :?

Hier in de TS staan getallen die ik bij lange na niet haal. Wie weet de flowrate van zijn setup? Ik zou graag willen weten hoe hoog die zijn!
Das de max flowrate zonder weerstand ;)
Zowiezo is jouw pomp niet zo heel sterk...
Beter zou een laing D5 of DDC zijn :)

Acties:
  • 0 Henk 'm!
simmayor schreef op maandag 23 juni 2008 @ 21:05:
Mooie TS, erg compleet _/-\o_

Ik ben net mijn WC setup weer aan het opbouwen. Na twee jaar was het tijd voor groot onderhoud.

Nu de boel toch los logt heb ik mooi de tijd om wat testen uit te voeren. Een van de zaken waar je veel over leest i.c.m. watercooling is flowrate. Hoger is beter, te hoog is ook weer niet goed, maar te laag zeker slecht.
Maar ja, wat is de flowrate van je setup nu eigenlijk. Ik heb het nooit geweten. Ik gebruik 1/2" tubing, dat is dus 13mm binnenmaat. Groot genoeg voor een hoge flow rate zou ik zo zeggen.

Net met emmers water lopen sjouwen en mijn Eheim 1048 getest. De fabrikant geeft een max. unrestricted flowrate van 600l/per uur aan. Mijn setup met een Whitewater, Eheim 1048 en een Airplex EVO 240 komt op 171 liter per uur. :?

Hier in de TS staan getallen die ik bij lange na niet haal. Wie weet de flowrate van zijn setup? Ik zou graag willen weten hoe hoog die zijn!
Het is op zich vrij normaal hoor dat je 171l/u overhoud. Als je alleen de pomp zou pakken met een slang er aan die 1 meter omhoog gaat hou je al geen 600l/u over, maar eerder iets van 300 of 400l/u, of misschien nog wel veel minder. Als je die Eheim zonder slangen water laat pompen dan haalt ie wel 600l/u.

Als je dan vervolgens nog meer gaat toevoegen zoals een rad en waterblokken gaat de flow nog veel verder omlaag. De pomp verliest gewoon veel kracht als ie weerstand krijgt, en dat krijgt ie genoeg in een WC setup.

Een Laing pomp heeft een veel hogere opvoerhoogte en geeft meer druk, bij zo'n pomp hou je in de zelfde setup makkelijk 300 liter of meer over als ie standaard 600l/u is.

De Eheim 1048 is ook helemaal niet gemaakt voor waterkoeling maar voor vijvers. Een Laing is wel voor waterkoeling gemaakt en dat merk je in de flow die je overhoud.

Ik heb zelf ook een Eheim 1048 en als jij 171 liter overhoud hou ik misschien maar 80 liter over met mijn setup. Mijn temps zijn verder best aardig maar moeten zeker beter zijn met een Laing, maarja ik doe het niet voor de temps maar voor de stilte :)

Vroeger, toen er nog geen speciale waterpompen waren voor waterkoeling omdat het pas net bestond draaide bijna iedereen met een Eheim pomp of een andere vijverpomp. Tegenwoordig met alle speciale pompen is een Eheim eigenlijk helemaal niet meer intressant om te kopen voor waterkoeling omdat er qua prestaties veel beter spul te krijgen is. Voor alleen CPU en GPU is een Eheim wel prima maar voor meer dan dat is het eigenlijk niet aan te raden.

De betrouwbaarheid is wel bewezen met die Eheim's. Mijn oude 1046 doet het al meer dan 6 jaar zonder enige problemen ook al gebruik ik em zelf niet meer. Dat is de reden dat ik nu een 1048 heb omdat ik gewoon zeker weet dat ie erg betrouwbaar is. Nou zal een Laing of ander merk pomp ook zeker wel goed zijn maar ik persoonlijk heb voor deze PC toch een Eheim gekozen. Toen draaide ik ook maar met alleen CPU en GPU icm een 3x120mm rad en is er later enorm veel bijgekomen waardoor die Eheim niet echt meer goed is.

Mijn volgende pomp wordt waarschijnlijk ook een Laing maar zolang mijn Eheim het nog prima doet blijft ie er lekker inzitten. De volgende PC gaat denk ik wel een Laing in.

[ Voor 25% gewijzigd door PilatuS op 23-06-2008 21:41 ]


Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
Ik zit nog steeds te wachten op mijn onderdelen bij Freezing Hardware, moet wel wat knutselen aan mijn kast, want een 240mm rad past natuurlijk niet echt in een Antec 900, heb er zin in. Als ik het maar voor het weekend heb, heb er zin in. :)

Top dat dit deel 3 al weer is!

Acties:
  • 0 Henk 'm!

  • simmayor
  • Registratie: November 2001
  • Laatst online: 14-09-2023
Nog even wat verder getest... wat een kliederboel! ;)

Eheim unrestricted = 600l/per uur
Alleen Whitewater 1 in 2 uit = 360l/per uur
Alleen Whitewater 1 in 1 uit = 257l/per uur

Tja de setup is al wat ouder dus vandaar die Eheim. Ging mij voornamelijk om de stilte, en hij is nog steeds niet te horen!

Na wat verder speurwerk, bijvoorbeeld : Review van flowmeters (Duits) heb ik nog wat waarden naar boven kunnen halen. Het is zoals PilatuS zei, Eheim is meer iets voor het aquarium, echte specifieke watercooling pompen halen hogere waarde.

Processor informatie -> www.cpu-info.com & www.coprocessor.info


Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
tiswat schreef op maandag 23 juni 2008 @ 21:45:
Ik zit nog steeds te wachten op mijn onderdelen bij Freezing Hardware, moet wel wat knutselen aan mijn kast, want een 240mm rad past natuurlijk niet echt in een Antec 900, heb er zin in. Als ik het maar voor het weekend heb, heb er zin in. :)

Top dat dit deel 3 al weer is!
Kan niet voorin? Toch geen hele kleine kast. Ook niet de grootste maar toch ;)

Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
Ben nu bezig met het installeren van de tubing. Maakt het uit hoe mijn loop er uit ziet? Want het is voor mij handiger om eerst de radiator en dáarna pas de cpu te hebben. Voor mij is het makkelijkste aansluiten zo: pomp -> radiator > vga > cpu > reservoir.

Is dat goed?

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Maakt niet uit hoe je het doet. Water stroomt te snel door alles om grote verschillen in je loop te hebben. Je kunt beter zorgen dat het goed uitkomt, geen meters slang enz.

Acties:
  • 0 Henk 'm!
TEAMIKKE schreef op dinsdag 24 juni 2008 @ 16:56:
Maakt niet uit hoe je het doet. Water stroomt te snel door alles om grote verschillen in je loop te hebben. Je kunt beter zorgen dat het goed uitkomt, geen meters slang enz.
Precies. Vooral zo min mogelijk slangen gebruiken is goed voor de flow. Minder slang is minder weerstand en dat zorgt voor betere flow. Voor de temps maakt het idd helemaal niets uit hoe de volgorde is. Dus gewoon lekker aansluiten wat jou het beste uitkomt :)

[ Voor 5% gewijzigd door PilatuS op 24-06-2008 17:09 ]


Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
Oke, gelukkig. En het reservoir maakt ook niets uit? Want om een of andere reden heb ik het gevoel dat die vóór de pomp en niet na de pomp moet, want dat lijkt me moeilijk met vullen.

Acties:
  • 0 Henk 'm!
Maksvr schreef op dinsdag 24 juni 2008 @ 17:14:
Oke, gelukkig. En het reservoir maakt ook niets uit? Want om een of andere reden heb ik het gevoel dat die vóór de pomp en niet na de pomp moet, want dat lijkt me moeilijk met vullen.
Je moet er wel voor zorgen dat het water dat je in het reservoir doet bij de pomp inlet komt. Dus op zich moet ie wel voor de pomp ja. Een pomp kan alleen water verplaatsen en geen lucht. Raakt het water de inlet niet kan de pomp niets doen. Dat is dus wel iets om goed op te letten. Ik weet niet hoe je het precies gaat maken dus heb geen idee of het wel of niet gaat werken zoals je het bedacht hebt.

Je kan trouwens wel het water een beetje door de slangen heen persen als het maar een klein stukje van de pomp inlet weg is.
pomp -> radiator > vga > cpu > reservoir.
Komt na het reservoir niet weer de pomp dan ?

[ Voor 7% gewijzigd door PilatuS op 24-06-2008 17:20 ]


Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
PilatuS schreef op dinsdag 24 juni 2008 @ 17:19:
[...]


Je moet er wel voor zorgen dat het water dat je in het reservoir doet bij de pomp inlet komt. Dus op zich moet ie wel voor de pomp ja. Een pomp kan alleen water verplaatsen en geen lucht. Raakt het water de inlet niet kan de pomp niets doen. Dat is dus wel iets om goed op te letten. Ik weet niet hoe je het precies gaat maken dus heb geen idee of het wel of niet gaat werken zoals je het bedacht hebt.

Je kan trouwens wel het water een beetje door de slangen heen persen als het maar een klein stukje van de pomp inlet weg is.
Ik ga het nu zo doen dan. Pomp > radiator > vga > cpu > reservoir > pomp. Want mijn hdd bay zat in de weg om het reservoir goed te kunnen vullen. Nu zit er ongeveer twee centimeter tussen mijn Laing D5-MCP655 (pomp) en Swiftech MCRES-Micro (reservoir).

Ben nu net klaar met het klaarmaken van de kast en koelblokken. Hoef nu nog alleen gaten te boren voor de externe radiator, alles in de kast te zetten en alle leidingen aan te sluiten.

Acties:
  • 0 Henk 'm!
Als het reservoir boven de inlet van de pomp zit moet het gewoon goed gaan werken. Als de pomp niet wil gaan lopen omdat er lucht in de slang zit kan je die lucht er gewoon uitdrukken met je vingers. Ik heb een slang van 10cm lopen vanaf mijn reservoir naar de pomp en dan wil de pomp ook niet gaan werken. Door de lucht er uit te persen krijgt ie dan water en dan gaat ie goed lopen. Maar een slang van 2cm zal wel geen probleem zijn.

Succes met het inbouwen verder :)

[ Voor 5% gewijzigd door PilatuS op 24-06-2008 17:36 ]


Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
TEAMIKKE schreef op dinsdag 24 juni 2008 @ 08:54:
[...]


Kan niet voorin? Toch geen hele kleine kast. Ook niet de grootste maar toch ;)
Heb er al 2 bays uitgehaald, en heb nu van die 3,5" - 5,25" brackets gekocht. Voor 2 hd's, 1tje is al extern. En dan 1 brander er in, en dan verzin ik wel wat hoe ik dat rad op ga hangen. Denk dat ik het gewoon met l-profielen doe, heb er zin in. :9 Duurd alleen zo lang met leveren ( ze hadden wat dingen niet op voorraad)

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Ben benieuwd ;) Gamma of Praxis hebben overigens ook gewoon I-profielen.

Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
TEAMIKKE schreef op dinsdag 24 juni 2008 @ 20:46:
Ben benieuwd ;) Gamma of Praxis hebben overigens ook gewoon I-profielen.
Heb er al een paar, maar ben bang dat ze net iets te klein zijn. Wacht eerst op mijn rad, en dan netjes alles op meten. En dan even naar de Praxis om te kijken of ze precies die maat hebben. :)
Had eerst sharkoon silencers gekozen voor mijn hd's. Maar ben hier op terug gevallen want ze hadden er maar 1 op voorraad. Nu heb ik er een extra meter slang bij, t-stuk, afsluitdop, 2 sata uv kabels. Leek mij toch een beter idee, is ook wat makkelijker om mijn systeem dan leeg te halen. Want dat is nu echt een ramp. :P En uiteraard mijn nieuwe voeding. *Oude maakt zo'n lawaai, komt overal bovenuit*


Pakketje is verzonden, kan niet wachten! :D

[ Voor 8% gewijzigd door tiswat op 25-06-2008 17:57 ]


Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
Alleen nog de leidingen aanleggen :), gaten maken was best veel werk. Heb ik nog ééen vraagje:

Ik heb dit GPU blok. Nu kan je die aansluitingen naar twee kanten laten lopen (beneden of boven). Dus naar onder zoals het plaatje staat of de andere kant uit. Bij mij komt het precies uit als ik één naar boven laat en één naar beneden. MAG DAT? En in de handleiding wordt niets vermeld over hoe ik mijn flow laat lopen door het blokje, mag ik dat dan zelf beslissen? Want bij het EK CPU blok staat duidelijk IN en OUT vermeld.

Acties:
  • 0 Henk 'm!
Maksvr schreef op dinsdag 24 juni 2008 @ 21:24:
Alleen nog de leidingen aanleggen :), gaten maken was best veel werk. Heb ik nog ééen vraagje:

Ik heb dit GPU blok. Nu kan je die aansluitingen naar twee kanten laten lopen (beneden of boven). Dus naar onder zoals het plaatje staat of de andere kant uit. Bij mij komt het precies uit als ik één naar boven laat en één naar beneden. MAG DAT? En in de handleiding wordt niets vermeld over hoe ik mijn flow laat lopen door het blokje, mag ik dat dan zelf beslissen? Want bij het EK CPU blok staat duidelijk IN en OUT vermeld.
Dat is geen enkel probleem hoor. Als je de in en out maar goed bebruikt maakt het verder niet uit of je de koppelingen beide boven plaatst of beide onder. Ook 1 boven en 1 onder is prima. Als je kijkt naar plaatjes van mijn PC zie je dat ik ook 1 boven en 1 onder heb, precies zoals jij het wilt.

Als je de kaart in je PC zou hebben is de linker voor in en de rechter voor out. Maakt dan verder niet uit waar je de koppelingen plaatst. Verder gewoon die dop gebruiken in de gaten die je niet gebruikt.

Edit: Kan trouwens ook wel zijn dat in en out niet uitmaakt bij dit blok. Ik dacht dat links voor in was en rechts voor out. Voor het CPU blok is het wel echt belangrijk want daar is ie speciaal voor ontworpen.

[ Voor 16% gewijzigd door PilatuS op 24-06-2008 21:34 ]


Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
tiswat schreef op dinsdag 24 juni 2008 @ 20:51:
[...]

Heb er al een paar, maar ben bang dat ze net iets te klein zijn. Wacht eerst op mijn rad, en dan netjes alles op meten. En dan even naar de Praxis om te kijken of ze precies die maat hebben. :)
Had eerst sharkoon silencers gekozen voor mijn hd's. Maar ben hier op terug gevallen want ze hadden er maar 1 op voorraad. Nu heb ik er een extra meter slang bij, t-stuk, afsluitdop, 2 sata uv kabels. Leek mij toch een beter idee, is ook wat makkelijker om mijn systeem dan leeg te halen. Want dat is nu echt een ramp. :P En uiteraard mijn nieuwe voeding. *Oude maakt zo'n lawaai, komt overal bovenuit*


Pakketje is verzonden, kan niet wachten! :D
Grr, leuk dat ik nu mijn spul heb. Maar heb wss iets tever doorgeschroeft bij het rad.. wat resulteerde in een lekkage :'( . Misschien dat ik het op kan sturen, maar ik denk het niet. Mooi kut eigenlijk. ;(

Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
Het is gelukt *O* Bedankt iedereen. Was toch nog wel wat stressen toen ik een stuk of 4 kleine lekken had haha, maar uiteindelijk is het allemaal goed gekomen. Kwam overigens door het niet goed genoeg aandraaien, precies het tegenovergestelde van hierboven. Was heel voorzichtig met het aandraaien omdat echt overal stond dat ik daar voorzichtig mee moest zijn.

Temperaturen zijn echt fantastisch: AMD 5000+ BE @ 3,2 Ghz 1,473 volt (34 graden stressed), en een HD3870 @ stock nog (Rivatuner deed vreemd) die is ook rond de 34/31 graden stressed. Is geen toeval dat die temperaturen zo dicht bij elkaaar liggen denk ik he?

Maar vooral mijn videokaart die nu meer dan 30 graden koeler is (met een Thermaltake Duorb rond de 60 à 70 graden) vind ik echt geweldig :).

[ Voor 15% gewijzigd door Maks op 26-06-2008 22:21 ]


Acties:
  • 0 Henk 'm!

  • Flythe
  • Registratie: Augustus 2006
  • Niet online
tiswat schreef op donderdag 26 juni 2008 @ 20:56:
[...]
Grr, leuk dat ik nu mijn spul heb. Maar heb wss iets tever doorgeschroeft bij het rad.. wat resulteerde in een lekkage :'( . Misschien dat ik het op kan sturen, maar ik denk het niet. Mooi kut eigenlijk. ;(
Kan je de pilaar er niet in lijmen met sileconenkit,locktight of epoxy? als alleen het schroefdraad kapot is doe je een beetje locktight of sileconenkit op het schroefdraad van je pilaar en dan is alles weer waterdicht. Als er echt een scheur is (lijkt me sterk eigenlijk :?) dan kan je die gemakkelijk dichten met wat epoxy, dat wordt keihard en hecht praktisch overal aan.

@ hierboven:
Mooi dat het gelukt is ;)

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
tiswat schreef op donderdag 26 juni 2008 @ 20:56:
[...]
Grr, leuk dat ik nu mijn spul heb. Maar heb wss iets tever doorgeschroeft bij het rad.. wat resulteerde in een lekkage :'( . Misschien dat ik het op kan sturen, maar ik denk het niet. Mooi kut eigenlijk. ;(
In het koppelingsgat zit een lek of heb je een schroef de radiator in gedraait?

Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
Volgens mij een schroef in het rad, hoorde wat gekraak ineens. En toen wist ik al dat het verkeerd ging, heb het wel getest, maar de helft van mijn feser one fles in ongv leeg nu. Gelukkig stroomde het niet hard.


Dat word een RMA, niet zo heel erg. Als mijn spul maar goed terugkomt. :)

[ Voor 15% gewijzigd door tiswat op 27-06-2008 11:56 ]


Acties:
  • 0 Henk 'm!
tiswat schreef op vrijdag 27 juni 2008 @ 09:45:
Volgens mij een schroef in het rad, hoorde wat gekraak ineens. En toen wist ik al dat het verkeerd ging, heb het wel getest, maar de helft van mijn feser one fles in ongv leeg nu. Gelukkig stroomde het niet hard.


Dat word een RMA, niet zo heel erg. Als mijn spul maar goed terugkomt. :)
Dit valt niet onder garantie wat jij gedaan hebt. Als ik aan RMA denk, denk ik aan garantie omdat er iets kapot is aangekomen of van zich zelf kapot gegaan is. Aangezien jij wat verkeerd gedaan hebt bij de montage gebeurt is valt dit niet onder garantie. Of bedoel je dat niet ?

Het is trouwens wel te maken zodat ie weer goed waterdicht wordt.

Ik hoor het ook wel heel erg vaak dat mensen de schroeven te ver door draaien en daarmee de rad lek maken. Toch al zeker 5x in de WC topics gelezen dat iemand dat gedaan heeft. Het is ook wel onhandig gemaakt dat een waterkanaal recht onder een schroef plek zit. Aan de andere kant gebeurt zoiets niet als je goed oplet en de schroeven op maat maakt.

[ Voor 3% gewijzigd door PilatuS op 27-06-2008 14:42 ]


Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
PilatuS schreef op vrijdag 27 juni 2008 @ 14:39:
[...]


Dit valt niet onder garantie wat jij gedaan hebt. Als ik aan RMA denk, denk ik aan garantie omdat er iets kapot is aangekomen of van zich zelf kapot gegaan is. Aangezien jij wat verkeerd gedaan hebt bij de montage gebeurt is valt dit niet onder garantie. Of bedoel je dat niet ?

Het is trouwens wel te maken zodat ie weer goed waterdicht wordt.

Ik hoor het ook wel heel erg vaak dat mensen de schroeven te ver door draaien en daarmee de rad lek maken. Toch al zeker 5x in de WC topics gelezen dat iemand dat gedaan heeft. Het is ook wel onhandig gemaakt dat een waterkanaal recht onder een schroef plek zit. Aan de andere kant gebeurt zoiets niet als je goed oplet en de schroeven op maat maakt.
Ze zeiden dat ik het gewoon op kon sturen, dus dat is mooi. ;)
Ik vind het zelfo ok echt onhandig dat ze het zo hebben gemaakt. Misschien dat hun het kunnen maken, dan ben ik ook al tevreden. :)

Acties:
  • 0 Henk 'm!
tiswat schreef op vrijdag 27 juni 2008 @ 15:12:
[...]
Ze zeiden dat ik het gewoon op kon sturen, dus dat is mooi. ;)
Ik vind het zelfo ok echt onhandig dat ze het zo hebben gemaakt. Misschien dat hun het kunnen maken, dan ben ik ook al tevreden. :)
Dat is wel erg goede service dan van hun. Zijn denk ik niet veel bedrijven die er mee zouden helpen.

Ik heb wel eens iemand gezien die de boel dicht gesoldeerd had, schijnt goed te werken. Blijft natuurlijk wel een beetje link maar een nieuwe rad kopen is ook weer erg duur.

Acties:
  • 0 Henk 'm!

  • tiswat
  • Registratie: September 2006
  • Laatst online: 05-06 18:12
PilatuS schreef op vrijdag 27 juni 2008 @ 15:16:
[...]


Dat is wel erg goede service dan van hun. Zijn denk ik niet veel bedrijven die er mee zouden helpen.

Ik heb wel eens iemand gezien die de boel dicht gesoldeerd had, schijnt goed te werken. Blijft natuurlijk wel een beetje link maar een nieuwe rad kopen is ook weer erg duur.
Ja ik neem het op de gok, en stuur het gewoon op. :)

Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
tiswat schreef op vrijdag 27 juni 2008 @ 15:12:
[...]
Ze zeiden dat ik het gewoon op kon sturen, dus dat is mooi. ;)
Ik vind het zelfo ok echt onhandig dat ze het zo hebben gemaakt. Misschien dat hun het kunnen maken, dan ben ik ook al tevreden. :)
Oh zo, ik dacht het verloopstukje van de slang. Ik had precies het zelfde, ook een te lange schroef gepakt. Heb gelukkig niets beschadigd; alleen een deukje in een koelrib.

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
PilatuS schreef op vrijdag 27 juni 2008 @ 15:16:
[...]


Dat is wel erg goede service dan van hun. Zijn denk ik niet veel bedrijven die er mee zouden helpen.

Ik heb wel eens iemand gezien die de boel dicht gesoldeerd had, schijnt goed te werken. Blijft natuurlijk wel een beetje link maar een nieuwe rad kopen is ook weer erg duur.
Dat was ik ;) Heeft een jaar perfect gedraait en toen doorverkocht. Nooit meer wat van gehoord dus zal allemaal goedgekomen zijn. Enige nadeel is dat er een kanaaltje dicht gaat maar beter dan een nieuwe radiator.

Acties:
  • 0 Henk 'm!

  • Astratuner
  • Registratie: December 2004
  • Laatst online: 21:00
Wat is nu eingelijk het belang of de regel van waarom voor die pomp te kiezen?


low flow : meer temp opnemen en afgeven, high flow heeft dan weer minder tijd om op te warmen?


Zoiets in den aard of hangt dat van het aantal blokken af in de kring?


dank.

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Hangt vooral af van de opvoerhoogte. Dat is de druk die erachter staat. Over het algemeen presteren de meeste blokjes beter met een hogere druk

Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
TEAMIKKE schreef op zaterdag 28 juni 2008 @ 20:40:
Hangt vooral af van de opvoerhoogte. Dat is de druk die erachter staat. Over het algemeen presteren de meeste blokjes beter met een hogere druk
In de guide van XS staat dat je twee verschillende blokjes hebt, Impingent en non-Impingent. De laatset heeft geen krachtige pomp nodig.

Edit\ Maar als je gewoon kijkt wat voor blokje je koopt dan weet je het zeker :')

[ Voor 9% gewijzigd door Maks op 29-06-2008 10:59 ]


Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Daarom zeg ik ook: De meeste blokjes. Niet alle dus.

Acties:
  • 0 Henk 'm!

Anoniem: 266001

Had effe een vraagje,

Ik wil mijn WC set veranderen, maar nu is de vraag welke maat slangen het meeste gebruikt wordt ?, ik heb nu nog de TT 9,5 MM slangmaat. dacht zelf al aan een 12 mm slang binnenwerkse maat. Of is dat te veel van het goeien

Acties:
  • 0 Henk 'm!
Anoniem: 266001 schreef op zondag 29 juni 2008 @ 18:05:
Had effe een vraagje,

Ik wil mijn WC set veranderen, maar nu is de vraag welke maat slangen het meeste gebruikt wordt ?, ik heb nu nog de TT 9,5 MM slangmaat. dacht zelf al aan een 12 mm slang binnenwerkse maat. Of is dat te veel van het goeien
Het meest gebruikte is volgende mij standaard 8x1. Dus 8mm binnen en 10mm buitendiameter.

Op zich maakt het niets uit wat het meeste gebruikt wordt want dat kan je gewoon zelf bepalen. Vrijwel alle onderdelen hebben standaard G1/4" aansluitingen waar vrijwel alle koppelingen op kunnen. Het is maar net wat je zelf mooi en fijn vind. Ik gebruik zelf alleen maar 8x1,5.

Welke slangen goed werken hangt ook wel van de setup af. Met alleen CPU en GPU zijn grote slangen meestal geen probleem. Ga je ook nog dingen zoals NB/SB koelen dat werken grote slangen niet fijn als je erg krappe bochten moet maken.

Of 12mm buitendiameter goed werkt hangt echt af van de rest van je setup.

[ Voor 17% gewijzigd door PilatuS op 29-06-2008 18:11 ]


Acties:
  • 0 Henk 'm!

Anoniem: 266001

PilatuS schreef op zondag 29 juni 2008 @ 18:09:
[...]


Het meest gebruikte is volgende mij standaard 8x1. Dus 8mm binnen en 10mm buitendiameter.

Op zich maakt het niets uit wat het meeste gebruikt wordt want dat kan je gewoon zelf bepalen. Vrijwel alle onderdelen hebben standaard G1/4" aansluitingen waar vrijwel alle koppelingen op kunnen. Het is maar net wat je zelf mooi en fijn vind. Ik gebruik zelf alleen maar 8x1,5.

Welke slangen goed werken hangt ook wel van de setup af. Met alleen CPU en GPU zijn grote slangen meestal geen probleem. Ga je ook nog dingen zoals NB/SB koelen dat werken grote slangen niet fijn als je erg krappe bochten moet maken.

Of 12mm buitendiameter goed werkt hangt echt af van de rest van je setup.
Oke bedankt, zat zelf al te kijken naar de 8x1 slangmaat, het is de bedoeling dat me CPU, GPU, NB, En misschien nog me Mosfet ga koelen. Dus denk dat 8x1 een goeie maat daar voor is

Acties:
  • 0 Henk 'm!
Anoniem: 266001 schreef op zondag 29 juni 2008 @ 18:23:
[...]


Oke bedankt, zat zelf al te kijken naar de 8x1 slangmaat, het is de bedoeling dat me CPU, GPU, NB, En misschien nog me Mosfet ga koelen. Dus denk dat 8x1 een goeie maat daar voor is
Met de bochten die je dan moet gaan maken is veel groter dan dat ook niet handig. 8x1,5 icm Tygon slangen kan ook prima, gebruik ik zelf ook met complete moederbord waterkoeling.

Tygon werkt sowieso erg fijn met veel moeilijke bochten omdat het prima buigt en niet snel knikt.

[ Voor 9% gewijzigd door PilatuS op 29-06-2008 19:17 ]


Acties:
  • 0 Henk 'm!

Anoniem: 266001

PilatuS schreef op zondag 29 juni 2008 @ 19:15:
[...]


Met de bochten die je dan moet gaan maken is veel groter dan dat ook niet handig. 8x1,5 icm Tygon slangen kan ook prima, gebruik ik zelf ook met complete moederbord waterkoeling.

Tygon werkt sowieso erg fijn met veel moeilijke bochten omdat het prima buigt en niet snel knikt.
Ja ik zat effe te kijken, en zag je WC set, leuk gedaan en niet zo saaie boel met die poppertjes :*)

Hen gebruik nu slang wat ik gekocht heb in een Aquarium Winkel, werkt ook toch wel geen UV slang maar is stevig, knikt niet, goed buigzaam. eigelijk te vergelijken met een Tygon slang alleen geen UV effect

Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

1/2" buigt ook meer dan voldoende om die bochten te maken. Gewoon doen wat je zelf het mooiste vind. 8x1(.5) slangen zijn maten die vaak in Duitsland worden gebruikt. 1/2" wordt meer buiten Europa gebruikt. Al zie je steeds meer shops die 1/2" (of 3/8") spul aanbieden, gelukkig :).

Standaard Tygon slang reageert niet op UV trouwens :).

[ Voor 9% gewijzigd door sky- op 29-06-2008 23:17 ]

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

  • Spiller
  • Registratie: Oktober 2003
  • Laatst online: 16-09-2024
De link naar deel 2 in de TS laat een error zien, dit is de correcte link.
Bovendien staat in de titel nog deel 2, dit moet volgens deel 3 zijn.

Ioniq 5 P45


Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Spiller schreef op maandag 30 juni 2008 @ 00:40:
De link naar deel 2 in de TS laat een error zien, dit is de correcte link.
Bovendien staat in de titel nog deel 2, dit moet volgens deel 3 zijn.
Aangepast :)

Acties:
  • 0 Henk 'm!

Anoniem: 242096

kga mezelf (vanaf mijn 88gtx) buiten is een 4870 aanschaffen. Weet iemand wanneer er voor deze kaartjes waterblokken tevoorschijn komen? of passen de waterblokken van de 38** reeks er misschien ook op :+ ?

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
De mountingholes zijn als het goed is hetzelfde. Zou je even na moeten zoeken voor de zekerheid maar dan passen die blokjes er idd. gewoon op.

Acties:
  • 0 Henk 'm!

Anoniem: 134214

Anoniem: 242096 schreef op maandag 30 juni 2008 @ 11:53:
kga mezelf (vanaf mijn 88gtx) buiten is een 4870 aanschaffen. Weet iemand wanneer er voor deze kaartjes waterblokken tevoorschijn komen? of passen de waterblokken van de 38** reeks er misschien ook op :+ ?
Op XS forum las ik dat er van Ek fullcover blokken aan zaten te komen deze week!
Dus dat komt snel goed :)

Acties:
  • 0 Henk 'm!

Anoniem: 242096

@ team, zal eens zoeken naar verdere info

@ram, hmmm wss wacht ik hier dan wel geduldig op :p

Acties:
  • 0 Henk 'm!
Anoniem: 242096 schreef op maandag 30 juni 2008 @ 15:04:
@ team, zal eens zoeken naar verdere info

@ram, hmmm wss wacht ik hier dan wel geduldig op :p
EK is altijd vrij snel met nieuwe waterblokken uitbrengen. Meestal zijn de blokken binnen 3 weken op de markt nadat er een nieuwe kaart is. Bij de 8800GT waren ze volgens mij binnen 1 maand te koop nadat de kaart zelf te koop was.

Zodra er een nieuwe kaart uit is gaan ze altijd gelijk aan de slag om waterblokken te maken.

Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

Vaak nog zelfs eerder. Reference designs zijn er nog eerder dan dat de kaart er is. Een blok heb je niet in 3 weken gemaakt namelijk, of je moet echt volhouden op een oudere techniek van bijvoorbeeld een vorige generatie blok.

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

Anoniem: 242096

http://ekwaterblocks.com/shop/index.php?cPath=21_31_42

hmmm, voorlopig laten ze nog op zich wachten precies?

Acties:
  • 0 Henk 'm!

  • The Realone
  • Registratie: Januari 2005
  • Laatst online: 02:04
Zucht, al lang lopen twijfelen hierover. Maar ik heb gewoon geen plek in m'n behuizing voor waterkoeling. En om deze kast nou weer de deur uit te doen...was duur genoeg. Externe waterkoeling is welliswaar een optie (Reserator ofzo) maar relatief duur om zomaar mee te beginnen.

Daarbij wil ik nu m'n CPU koelen, maar als het me bevalt wil ik ook 2 videoplanken nat maken, en dan kan ik beter een goedkope Bigwater aanschaffen die ik vervolgens vervang dan een duurdere Reserator vervangen omdat die het niet trekt.

Afbeeldingslocatie: http://tweakers.net/ext/f/bh3knPj2SvzEN7BIA8WZ8Iyg/thumb.jpg

Dilemma's dilemma's.... :N

Acties:
  • 0 Henk 'm!
The Realone schreef op woensdag 02 juli 2008 @ 13:48:
Zucht, al lang lopen twijfelen hierover. Maar ik heb gewoon geen plek in m'n behuizing voor waterkoeling. En om deze kast nou weer de deur uit te doen...was duur genoeg. Externe waterkoeling is welliswaar een optie (Reserator ofzo) maar relatief duur om zomaar mee te beginnen.

Daarbij wil ik nu m'n CPU koelen, maar als het me bevalt wil ik ook 2 videoplanken nat maken, en dan kan ik beter een goedkope Bigwater aanschaffen die ik vervolgens vervang dan een duurdere Reserator vervangen omdat die het niet trekt.

[afbeelding]

Dilemma's dilemma's.... :N
Je zou eens kunnen meten of er een 2x120mm rad past boven in de kast. Als de voeding niet al te veel plek in neemt zou het misschien kunnen passen.

Ik ken iemand met een kast die net zo groot is als die van jou en daar past het allemaal prima in. Hij heeft CPU en GPU gekoeld met een 2x120mm rad en een Laing pomp + bay reservoir.

Als de rad boven in past bij de voeding dan moet het werken.

Acties:
  • 0 Henk 'm!

  • The Realone
  • Registratie: Januari 2005
  • Laatst online: 02:04
Hmm, denk dat dat heel krap gaat worden. En waar moet ie zelf hitte dan kwijt? Zitten geen gaten bovenin ofzo.

Dat HD rekje rechts onderin zit ook in de weg voor zoiets eigenlijk. Overigens is dit een wat oudere foto. Inmiddels zit er 1 schijf minder in en een extra videoplank (SLI) met eenzelfde lompe Arctic koeler. Ook een andere mobo wat de bekabeling ten goede is gekomen. ;)

Straks eens even meten.

Acties:
  • 0 Henk 'm!
The Realone schreef op woensdag 02 juli 2008 @ 14:14:
Hmm, denk dat dat heel krap gaat worden. En waar moet ie zelf hitte dan kwijt? Zitten geen gaten bovenin ofzo.

Dat HD rekje rechts onderin zit ook in de weg voor zoiets eigenlijk. Overigens is dit een wat oudere foto. Inmiddels zit er 1 schijf minder in en een extra videoplank (SLI) met eenzelfde lompe Arctic koeler. Ook een andere mobo wat de bekabeling ten goede is gekomen. ;)

Straks eens even meten.
Die gaten moet je dan natuurlijk zelf er in maken.

De volgende plaatjes laten zien hoe het past in een kast die net zo groot is als die van jou.

Afbeeldingslocatie: http://i30.tinypic.com/5f3c4k.jpg
Afbeeldingslocatie: http://i25.tinypic.com/29esqo0.jpg

De pomp kan je natuurlijk ook op andere plekken kwijt en hoef niet perse waar ie op het plaatje zit. Alleen SLI wordt denk ik een beetje te veel misschien voor een 2x120mm rad. Maar op zich kan je denk ik nog wel ergens anders een extra 1x120mm rad kwijt. Het hangt ook wel een beetje af van je hardware of die 2x120mm rad het aan kan.

Een grotere kast is denk ik wel meer aan te raden maar op zich kan het wel met deze kast.

Acties:
  • 0 Henk 'm!

Anoniem: 242096

al eens aan gedacht om uw rad vanachter aan de buitenkant te hangen?

zoals hier (vind atm geen betere foto)

Afbeeldingslocatie: http://www.hardwarecanucks.com/imagehosting/70346644d82ac184.jpg

Acties:
  • 0 Henk 'm!

Anoniem: 134214

Afbeeldingslocatie: http://i133.photobucket.com/albums/q76/Yozzman/DSC00119.jpg

Acties:
  • 0 Henk 'm!
Als er een 2x120mm rad boven in de PC past kan beide natuurlijk ook. CPU en SLI is denk ik wat veel voor een 2x120mm rad dus een externe er bij kan geen kwaad.

Ik ben iemand die perse alles in de PC wil hebben maar dat is natuurlijk persoonlijk. Als het goed is koelt een rad wel beter als ie extern zit want hij heeft dan geen last van de warmte die in de PC kast zit.

De oplossing van Ramius23 is natuurlijk erg mooi. Omdat de afstand tussen de rad en kast groot is krijg je ook geen problemen met de kabels. Als ik kijk naar dat plaatje van Smitch kan ik mij niet voorstellen dat het lekker zal gaan met de VGA en andere kabels.

Edit: Als ik kijk naar de hoogte van de kast van The Realone dan denk ik niet dat een 3x120mm rad extern zal gaan. Misschien is een 2x120mm intern + een 2x120mm extern wat. Dat is sowieso genoeg voor CPU en SLI. Als een 2x120mm rad intern niet past dan past een 1x120mm rad sowieso wel en als je dan nog een 2x120mm extern doet is dat ook zeker wel voldoende.

Het is dus zeker wel mogelijk met deze kast.

[ Voor 23% gewijzigd door PilatuS op 02-07-2008 16:38 ]


Acties:
  • 0 Henk 'm!

  • Maks
  • Registratie: September 2005
  • Laatst online: 04-06 15:23
Wat voor maat slangen is dat op die foto's? 1/4" denk ik? Is echt zo'n gigantisch verschil met mijn 1/2" slangen. Maakt dat nog trouwens veel uit voor de flow? Lijkt me dat grotere slangen minder weerstand bieden?

Acties:
  • 0 Henk 'm!

Anoniem: 134214

bij mijn rig zie je 8x10...
Dus 10mm buitenmaat ;)

Acties:
  • 0 Henk 'm!

  • Demo
  • Registratie: Juni 2000
  • Laatst online: 05-06 08:57

Demo

Probleemschietende Tovenaar

Heeft iemand misschien de maten van de gaten op AC Ryan's 3x120 Radgrill? De gaten waarmee je de grill aan je kast vast kan zetten wil ik graag weten. Ik heb nu zo'n grill op mijn kast, maar wil mijn rad vervangen door een Thermochill. En de meest precieze manier om de nieuwe gaten te boren, is even een malletje maken dat ik op de bestaande gaten kan zetten. (ik wil het liefst dus ook 'officiële' maten, zelf opmeten kan ik altijd nog doen)

Unix doesn't prevent a user from doing stupid things, because that would necessarily prevent them from doing brilliant things.
while true ; do echo -n "bla" ; sleep 1 ; done


Acties:
  • 0 Henk 'm!

  • Akuma2000
  • Registratie: April 2001
  • Laatst online: 01-06 15:47
Dit is wel handig voor jou denk ik:

http://www1.acryan.com/do...llz-Template-3x120_A4.pdf

:D

HighFlow.nl // PinballShop.nl


Acties:
  • 0 Henk 'm!

Anoniem: 263922

Ik heb net een paar dagen mn nieuwe wc spul binnen, ik heb nu een externe 480 radiator die door middel van snelsluitkoppelingen aan mijn pc is bevestigd, ik moet zeggen dat dit aardig goed bevalt, handig bij het vervoeren van het systeem en niet zon monsterlijk zware kast.

Vandaag naar lan eens kijken hoe het bevalt :P

Wel lekkere overkill die 480 radiator, mijn X3220(Q6600) B3 stepping 3.6 ghz @ 1.5V wordt eigenlijk nooit warmer dan 45 graden, de cores lopen dan op 35 graden, heel aardig met dit weer

Acties:
  • 0 Henk 'm!

  • The_Ownman
  • Registratie: Juli 2007
  • Laatst online: 12-03 22:46
Binnenkort neem ik van een mede-tweaker een nieuwe pomp en reservoir en aansluitingen over. Nu wou ik altijd al nieuwe slangen en bood deze mede-tweaker uitkomst. Ik zit alleen nog een beetje met welke slangen ik moet nemen, Masterkleer knikt niet mara misschien komt er dan druk op mijn componenten te staan wat ook niet wenselijk, Tygon lijkt me mooi maar is aan de dure kant. Nu zag ik bij BG computers Primochill slangen, leek me op zich goed ook wat goedkoper maar ze zijn siliconen en daar heb ik slechte ervaringen mee, heeft iemand meer ervaring met dit merk slang?

Acties:
  • 0 Henk 'm!
Sillicone slangen werken prima, buigt goed en je kan er prima bochten mee maken. Ze zijn net wat minder goed dan Tygon slangen naar mijn mening. Ik heb in mijn vorige PC wat stukken sillicone slang gehad en dat beviel prima. Ze nemen alleen wel snel de kleur aan van de vloeistof en zijn niet doorzichtig.

Maar waarom ga je dan niet gewoon voor PVC slangen ?

En op zich is Tygon idd duur ja. Maar aan de andere kant heb je waarschijnlijk 2 meter nodig en maximaal 3 meter. Dat kost je dan misschien 15 euro aan slangen terwijl een blokje makkelijk het dubbele kost en dat geef je er ook aan uit. Voor die paar extra euro's zou ik toch voor Tygon gaan.

Acties:
  • 0 Henk 'm!

  • The_Ownman
  • Registratie: Juli 2007
  • Laatst online: 12-03 22:46
PilatuS schreef op zondag 06 juli 2008 @ 20:22:
Sillicone slangen werken prima, buigt goed en je kan er prima bochten mee maken. Ze zijn net wat minder goed dan Tygon slangen naar mijn mening. Ik heb in mijn vorige PC wat stukken sillicone slang gehad en dat beviel prima. Ze nemen alleen wel snel de kleur aan van de vloeistof en zijn niet doorzichtig.

Maar waarom ga je dan niet gewoon voor PVC slangen ?

En op zich is Tygon idd duur ja. Maar aan de andere kant heb je waarschijnlijk 2 meter nodig en maximaal 3 meter. Dat kost je dan misschien 15 euro aan slangen terwijl een blokje makkelijk het dubbele kost en dat geef je er ook aan uit. Voor die paar extra euro's zou ik toch voor Tygon gaan.
Okay, ik heb nu pvc maar moet straks misschien wat scherpere bochten gaan maken, ga denk ik wel voor de tygon, met knikberscherming maar dat alleen voor de looks. Ik wil mijn pomp net iets lager dan mijn videokaart blok plaasten (naast de PCI slots in de kast zeg maar en het reservoir aan de achterkant van de videokaart) daarom moet het wel tegen een bochtje kunnen dit wordt denk ik een van de laatste upgrades aan mijn set dus moet ik het eigenlijk meteen goed doen. Flow wordt Rad-CPU-GPU-Res-Pomp-Rad, het meest wenselijke denk ik ook al maakt het niet zoveel uit. Ik post binnenkort ff hoe het eruit moet gaan zien.

Acties:
  • 0 Henk 'm!
Als je echt moeilijke bochten moet maken zou ik er een paar hoekkoppelingen bij nemen. Dat scheelt dan al 90 graden van de bocht die je moet maken :)

Ik gebruik zelf ook 6 hoekkoppelingen omdat dat de loop maken veel makkelijker maakt.

[ Voor 22% gewijzigd door PilatuS op 06-07-2008 21:51 ]


Acties:
  • 0 Henk 'm!

  • The_Ownman
  • Registratie: Juli 2007
  • Laatst online: 12-03 22:46
PilatuS schreef op zondag 06 juli 2008 @ 21:50:
Als je echt moeilijke bochten moet maken zou ik er een paar hoekkoppelingen bij nemen. Dat scheelt dan al 90 graden van de bocht die je moet maken :)

Ik gebruik zelf ook 6 hoekkoppelingen omdat dat de loop maken veel makkelijker maakt.
Met grotere slangen zijn die moeilijk te krijgen maar als je net een iets kleinere bocht wil maken is een 90 graden weer heel onhandig maar ik denk niet dat ik ze nodig zal hebben.

Acties:
  • 0 Henk 'm!

  • jens17
  • Registratie: November 2004
  • Laatst online: 22:16
Ik heb me echt rot gezocht met google, ik hoop dat jullie het antwoord voor me hebben, namelijk:

Ik wil dmv een peltier een bak met vloeistof gaan koelen, nou wil ik voor de afvoer van de warmte een waterkoelsetje kopen. Een cpublok met een radiator en uiteraard een pomp met reservoir.

Er zijn voor pc's al allerlei vuistregels bedacht om te schatten wat je nodig hebt, maar er word eigenlijk nergens vermeld hoeveel watt een waterkoeling kan wegwerken.

Ik heb een waterkoelset nodig met een capaciteit van of 221 watt of 432 watt (de keus voor deze 2 is nog niet gevallen). Uitgaande van de meest extreme, heb ik dus een capaciteit nodig van 440 watt.

Is dit simpelweg met 2x 120 mm radiatoren te koelen? :)

Acties:
  • 0 Henk 'm!

  • Demo
  • Registratie: Juni 2000
  • Laatst online: 05-06 08:57

Demo

Probleemschietende Tovenaar

Die had ik ook al gevonden, maar daar staan dus nergens maten op...

Unix doesn't prevent a user from doing stupid things, because that would necessarily prevent them from doing brilliant things.
while true ; do echo -n "bla" ; sleep 1 ; done


Acties:
  • 0 Henk 'm!

  • MikeVM
  • Registratie: Mei 2007
  • Laatst online: 31-05 01:26

MikeVM

- Baloo -

TEAMIKKE schreef op vrijdag 27 juni 2008 @ 21:42:
[...]


Dat was ik ;) Heeft een jaar perfect gedraait en toen doorverkocht. Nooit meer wat van gehoord dus zal allemaal goedgekomen zijn. Enige nadeel is dat er een kanaaltje dicht gaat maar beter dan een nieuwe radiator.
Hallo Teamikke :Y
die is nog altijd niet in gebruik, maar heb hem wel eens getest, en hij is nog steeds waterdicht..
kheb op het moment vakantiewerk, en als daar men loon van binnen is kan ik een pompje kopen zodat ik eindelijk kan starten met WC

nog even een vraagje,
mogen koppelingen bedoeld voor perslucht gebruikt worden in een waterkoeling. want ik heb hier nog een hoop snelkoppelingen liggen van diverse maten

[ Voor 13% gewijzigd door MikeVM op 07-07-2008 11:32 ]

\\ Baloo \\ Mijn iRacing profiel


Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

Tuurlijk :/ ?

Wel even kijken en testen of het goed past (en drukbestendig is!). Maar je ziet wel vaker dat mensen koppelingen van Festo gebruiken.

[ Voor 86% gewijzigd door sky- op 07-07-2008 14:29 ]

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

  • MikeVM
  • Registratie: Mei 2007
  • Laatst online: 31-05 01:26

MikeVM

- Baloo -

sky- schreef op maandag 07 juli 2008 @ 14:28:
Tuurlijk :/ ?

Wel even kijken en testen of het goed past (en drukbestendig is!). Maar je ziet wel vaker dat mensen koppelingen van Festo gebruiken.
hey sky:
nee het past niet echt goed, en de pur slangen die ervoor gemaakt worden vind ik ook maar niets..

ik heb voor de moment 8x1 slang van innovatek, en hij is een tikkeltje te dun voor in de snelfits..
misschient met een beetje plakband dat ze wel blijven zitten.. het is maar enkele µm
het sluit wel luchtdicht af. maar de koppeling heeft geen vat op de slang..
(luchtdicht. op de slang blazen en toehouden op het einde..)

edit: met een stukje nitto-tape, is hij wel goed vast, alleen weet ik niet of hij waterdicht is, en of ik dit kan gebruiken voor een 24/7 opstelling..

is dit wat jullie bedoelen met teflon?
(want hier in belgië heb ik er nog nooit van gehoord. maar dat kan aan mij liggen :) )
Afbeeldingslocatie: http://mibomodeli.si/trgovina/images/nitto201.jpg

[ Voor 20% gewijzigd door MikeVM op 07-07-2008 22:16 ]

\\ Baloo \\ Mijn iRacing profiel


Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

Tja dan trek je de conclusie toch al zelf ?
Het past gewoon niet (met plakband moet je dus echt _niet_ gaat hobbyen), dus pak gewoon fatsoenlijke koppelingen welke wel goed passen.

Hoi trouwens :w

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

Anoniem: 242096

Jeehaarrr de waterblokken voor de 4*** reeks van ati zijn er :+

http://www.aquatuning.de/index.php/cat/c602_HD4850-4870.html

maar kan iemand mij zeggen welk materiaal het beste koelt? acetal,koper,nikkel... :p

Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

Daar kan je ook op googlen. ;)

Maar koper/zilver zijn een van de best koelende materialen.

[ Voor 53% gewijzigd door sky- op 11-07-2008 08:45 ]

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

Anoniem: 242096

had ik al geprobeerd maar op de ene site zeggen ze wit andere site zeggen ze zwart

en ook twijfelde ik omdat koper het goedkoopste is en acetal&nickel het duurste is...Vond het daarom onlogisch om iets duurder op de markt te brengen dat toch minder goed koelt :p ?

[ Voor 3% gewijzigd door Anoniem: 242096 op 11-07-2008 09:24 ]


Acties:
  • 0 Henk 'm!

  • Zarkov
  • Registratie: Augustus 2006
  • Laatst online: 27-05 09:01
Anoniem: 242096 schreef op vrijdag 11 juli 2008 @ 09:24:
had ik al geprobeerd maar op de ene site zeggen ze wit andere site zeggen ze zwart

en ook twijfelde ik omdat koper het goedkoopste is en acetal&nickel het duurste is...Vond het daarom onlogisch om iets duurder op de markt te brengen dat toch minder goed koelt :p ?
Ik ga er vanuit dat je het over de EK blokken hebt.
Volgens mij zijn de koellichamen van al deze blokken gewoon van koper. Bij de versie met acetal wordt de top vervangen en bij de varriant de nikkel varriant heeft een laagje nikel over het koper heen.
De koelprestaties zullen waarschijnlijk dus gelijk zijn.

Ik vermoed dat het blok met de acetal blok wat minder warmte in de kast dumpt. Geen idee wat de warmte geleiding van acetal is. Wat het nut van de nikkel varriant is weet ik niet, misschien ter voorkoming van galvanische corrosie?

Edit: Acetal heeft een warmtegeleidingscoefficient van ca. 0.31 - 0.37 W/m.K.
Koper zit ergens rond de 400 W/m.K geloof ik. Kortom koper kan dus sneller warmte verplaatsen. Een acetal blok zal er dus langer over doen om op te warmen en er zal dus minder warmte in de kast komen.

Of het bij dit soort kleine massa's / oppervlakken en hoge temperatuursverschillen een daadwerkelijk meetbaar effect oplevert is een tweede.

[ Voor 18% gewijzigd door Zarkov op 11-07-2008 14:15 ]


Acties:
  • 0 Henk 'm!

Anoniem: 242096

ok thx for the info!

als er toch niet zoveel verschil is ga ik gewoon de goedkoopste versie =]

Acties:
  • 0 Henk 'm!

  • rabor
  • Registratie: September 2002
  • Laatst online: 03-06 10:54
Persoonlijk zou ik nooit meer een blok met een plexi-top nemen want je krijgt na verloop van tijd gegarandeerd (micro-)barsjes; dus ik zou lekker de uitvoering met Acetal/Delrin deksel nemen.

Kepi_nl


Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

Dus :

Koper koelt de CPU/GPU what ever, en acetal is puur de top, dat koelt niets! Het zorgt alleen dat er minder warmte in de kast komt.

Rabor, ik heb nu 2 x Plexiglas tops en ben er nog wel tevreden over, maar mn volgende blokken worden ook Delrin / Acetal iig :p.

[ Voor 35% gewijzigd door sky- op 11-07-2008 11:06 ]

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

Anoniem: 242096

hmmm, ik had graag wel eens een plexicover gehad (puur voor de looks dan wel) want heb mezelf een stacker aangeschaf en het mobo langs de andere kant gestoken. Waardoor de waterblok naar boven zou steken ipv naar onder zoals in de gemiddelde kast

nuja, ik ga er nog even mijn hoofd over breken en ik zie wel :p
edit: dit was mijn waterblok van men 88gtx
Afbeeldingslocatie: http://i126.photobucket.com/albums/p105/ThaSmitch/TeKoop/P1010022-1.jpg

ik was echt wel super tevreden van deze waterblok! deze hield mijn heethoofdje onder de 50° stressed!

[ Voor 26% gewijzigd door Anoniem: 242096 op 11-07-2008 11:13 ]


Acties:
  • 0 Henk 'm!

  • The_Ownman
  • Registratie: Juli 2007
  • Laatst online: 12-03 22:46
sky- schreef op vrijdag 11 juli 2008 @ 11:05:
Dus :

Koper koelt de CPU/GPU what ever, en acetal is puur de top, dat koelt niets! Het zorgt alleen dat er minder warmte in de kast komt.

Rabor, ik heb nu 2 x Plexiglas tops en ben er nog wel tevreden over, maar mn volgende blokken worden ook Delrin / Acetal iig :p.
Die oppervlakte is minimaal dus ik denk dat het vrij weinig uit maakt.

Acties:
  • 0 Henk 'm!

  • Zarkov
  • Registratie: Augustus 2006
  • Laatst online: 27-05 09:01
Ik ga binnenkort (hopelijk dit weekeinde) een GTX280 voorzien van een full cover waterblock. Dit blok koelt echter alleen de componenten aan de onderzijde van de kaart. Als ik naar een ontlede GTX280 kijk dan zie ik echter dat er een aantal ram chips aan de bovenzijde van de kaart zitten die wel met thermal goop in contact zijn gebracht met de originele koeler.

Ik vermoed dat ik deze componenten ook moet gaan koelen. Ik ben van plan om daar een aantal ramsinks op te plakken. Nu zit ik alleen met het volgende, meestal wordt er een of andere thermal adhesive gebruikt. Nu wil ik in de toekomst vast nog wel eens een keer van configuratie of koeling veranderen en vraag ik mij dus af of het wel slim is om deze sinks op toch redelijke zwakke componenten te lijmen.

Kortom dus eigenlijk twee vragen.
Is het überhaupt nodig om heatsinks te plaatsen of is een 120mm koeler die over de kaart heen blaast op laag toerental voldoende?

Kan ik deze heatsinks ook gewoon met Artic ceramique plaatsen, omdat de sinks toch rechtop op de kaart staan en de zwaartekracht ze wel vast houdt?
Of is de kans dan heel groot dat ze een keertje worden omgeblazen/gestoten en zodoende de video kaart slopen?

Acties:
  • 0 Henk 'm!

Anoniem: 242096

meestal zijn zo'n ramsinks al voorzien van een plakkerig goedje waardoor ze blijven hangen op de componenten. Maar ik kan u zeggen dat ge deze er gemakkelijk terug kunt afhalen mits een beetje leuteren.

Bij mijn 7800gtx had ik een zalman koeler geplaatst + ramsinks en na een dik half jaar mocht ik er nog niet aankomen of ze vielen al van mijn kaart :)

Acties:
  • 0 Henk 'm!

  • nero355
  • Registratie: Februari 2002
  • Laatst online: 28-02 22:21

nero355

ph34r my [WCG] Cows :P

Mijn ervaringen met ramsinks :

- ThermalRight RamSinks blijven een maand of 6 inderdaad zitten en beginnen langzaam eraf te pleuren :/
- Artic RamSinks pleuren eraf bij montage al |:(

Als je die dingen erop zet zou ik alvast reserves bijkopen of Adhessive AS5 kopen.

|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


Acties:
  • 0 Henk 'm!

  • Zarkov
  • Registratie: Augustus 2006
  • Laatst online: 27-05 09:01
nero355 schreef op vrijdag 11 juli 2008 @ 15:01:
Mijn ervaringen met ramsinks :

- ThermalRight RamSinks blijven een maand of 6 inderdaad zitten en beginnen langzaam eraf te pleuren :/
- Artic RamSinks pleuren eraf bij montage al |:(

Als je die dingen erop zet zou ik alvast reserves bijkopen of Adhessive AS5 kopen.
Hmm. misschien toch maar met adhesive vast plakken dat had ik voor de zekerheid al gekocht.
Ik had alleen gehoopt dat reguliere thermal goop ook voldoende zou plakken.

Omdat de heatsinks op de kaart staan en niet er aan hangen ben ik niet zo bang dat ze erafvallen. Ik maak me meer zorgen over het feit dat ze omvallen als ik perongeluk een keertje tegen mijn kast aanschop en dat ze dan op de pcb vallen. Misschien kijken of ik ervoor kan zorgen dat als ze omvallen ze niet direct in op de contactpunten vallen. (voetje aan de bovenkant)

Acties:
  • 0 Henk 'm!

Anoniem: 218213

hmm bij mijn oude 6600gt , met zalman heatsinks zitten er nog op , na 2 jaar , volgens mij trek je het hele geheugen eraf als je die nog ooit wil loskrijgen , dus het kan wel

Acties:
  • 0 Henk 'm!
Anoniem: 218213 schreef op vrijdag 11 juli 2008 @ 18:04:
hmm bij mijn oude 6600gt , met zalman heatsinks zitten er nog op , na 2 jaar , volgens mij trek je het hele geheugen eraf als je die nog ooit wil loskrijgen , dus het kan wel
Die blauwe Zalman heatsinks blijven idd prima zitten. Ook jaren lang zonder ook maar iets los te gaan zitten. Heb die dingen op mijn oude 6800LE gehad met waterkoeling. Ook heb ik ze op mijn moederbord gehad en ze moesten er een keer af en dat ging nog behoorlijk moeilijk.

Zijn ook de enige heatsinks met warmtegeleidend tape waar ik ervaring mee heb, maar die ervaring is gewoon echt prima. Als je ze er in 1 keer op doet gaan ze echt nooit los zitten.

Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Heatsinks voor mem zijn imo nooit echt nodig. Mss bij een kaart als de 9800GX2 maar bij m'n 6600GT die al heet was had ik ze er niet op en bij m'n huidige 8800GT ook niet. Geen problemen mee :)

Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

Zijn ook niet nodig, een beetje lucht erover is beter, zorg dus dat je altijd airflow hebt. Heatsinks zonder airflow hebben ook geen nut :)

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

  • The_Ownman
  • Registratie: Juli 2007
  • Laatst online: 12-03 22:46
Memsinks zijn altijd wel handig, vooral als je gaat overclocken, ik heb el-cheapo thermaltake ramsinks gebruikt en er staat een 22cm fan over, ruim genoeg. De truc is bij het plakken dat je hem hard drukt voor 10 seconden lang, dan blijven ze meestal wel zitten. Als dat dan nog niet werkt moet je even de plakstrip eraf halen en memchip en sink goed schoon maken en dan die adhesive (2 componenten?) gebruiken en dan ook hard drukken, dan zitten ze echt muurvast.

Acties:
  • 0 Henk 'm!

  • sky-
  • Registratie: November 2005
  • Niet online

sky-

qn ella 👌

TEAMIKKE, kan je de link van watergekoeld.nl even aanpassen naar http://wiki.watergekoeld.nl/. De WiKi is terug, vullen maar :). De database is geleegd, er stond heel veel spam in, ik heb nu diverse plugins geinstalleerd zodat de spam aardig verminderd wordt.

don't be afraid of machines, be afraid of the people who build and train them.


Acties:
  • 0 Henk 'm!

  • Darkasantion
  • Registratie: Maart 2006
  • Laatst online: 03-06 10:26

Darkasantion

Just keep swimming!

Zo de EK Water Blocks EK-FC4870 CF - Acetal is besteld, nu maar hopen dat hij de 21 ook echt binnenkomt bij Aquatuning, kan ik erna lekker ermee gaan spelen. Want de 4870 wordt me standaard veel te warm en maakt teveel herrie, zeker met OC erop, dus dat EK block moet dat oplossen. En als ik het ooit wil, kan ik er nog een 4870 of 4850 naast zetten en die ook van waterkoeling voorzien. Bedankt voor de link.

Join het DPC Whatpulse team Intel/ATI.AMD Powered PC!


Acties:
  • 0 Henk 'm!

  • rabor
  • Registratie: September 2002
  • Laatst online: 03-06 10:54
Darkasantion schreef op zondag 13 juli 2008 @ 15:16:
Zo de EK Water Blocks EK-FC4870 CF - Acetal is besteld, nu maar hopen dat hij de 21 ook echt binnenkomt bij Aquatuning, kan ik erna lekker ermee gaan spelen. Want de 4870 wordt me standaard veel te warm en maakt teveel herrie, zeker met OC erop, dus dat EK block moet dat oplossen. En als ik het ooit wil, kan ik er nog een 4870 of 4850 naast zetten en die ook van waterkoeling voorzien. Bedankt voor de link.
Bij EK zelf kun je ze vanaf morgen kopen + je bent nog iets goedkoper uit dan bij AT..

Kepi_nl


Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
sky- schreef op zaterdag 12 juli 2008 @ 16:15:
TEAMIKKE, kan je de link van watergekoeld.nl even aanpassen naar http://wiki.watergekoeld.nl/. De WiKi is terug, vullen maar :). De database is geleegd, er stond heel veel spam in, ik heb nu diverse plugins geinstalleerd zodat de spam aardig verminderd wordt.
Done :)

Acties:
  • 0 Henk 'm!

  • Darkasantion
  • Registratie: Maart 2006
  • Laatst online: 03-06 10:26

Darkasantion

Just keep swimming!

rabor schreef op zondag 13 juli 2008 @ 17:46:
[...]

Bij EK zelf kun je ze vanaf morgen kopen + je bent nog iets goedkoper uit dan bij AT..
Klopt, maar moet toch nog paar andere dingen van AQ hebben dus, uiteindelijk is het goedkoper. En kan het de koeler nog niet meteen gebruiken.

Andere vraag, ik had eerst mijn radiator onder mijn ventilatoren die de lucht aanzuigen, maar scheelt het veel als de ventilatoren onder de radiatoren zitte, en dus de lucht erdoor blazen? Of maakt dat niks uit?

[ Voor 3% gewijzigd door Darkasantion op 13-07-2008 20:58 ]

Join het DPC Whatpulse team Intel/ATI.AMD Powered PC!


Acties:
  • 0 Henk 'm!

  • Akuma2000
  • Registratie: April 2001
  • Laatst online: 01-06 15:47
Je kan beter laten zuigen als je geen shroud gebruikt.
Als je de fan direct op jouw radiator monteert en laat blazen komt er minimale lucht door de radiator achter het midden van de fan.

HighFlow.nl // PinballShop.nl


Acties:
  • 0 Henk 'm!

  • Darkasantion
  • Registratie: Maart 2006
  • Laatst online: 03-06 10:26

Darkasantion

Just keep swimming!

Okay zal er aan denken, maar gezien ik 3x12 CM groene Led Koelers heb, die wel lekker veel licht geven als ze onder de radiator hangen, moet ik even kijken wat het wordt. Vindt deze groene gloed ook wel mooi :) .

Join het DPC Whatpulse team Intel/ATI.AMD Powered PC!


Acties:
  • 0 Henk 'm!

  • Flythe
  • Registratie: Augustus 2006
  • Niet online
Kan je dan de fans niet gewoon omdraaien of zit dan het stickertje aan de verkeerde kant?
Pagina: 1 2 ... 67 Laatste
