[Ervaringen] Deel 3 - Waterkoeling en onderdelen/setjes

[mr.loepie]

Nycrea schreef op vrijdag 13 oktober 2023 @ 07:51:
[...]


Keep us posted, ben benieuwd naar de voortgang van je build. En genoeg mensen hier om vragen te beantwoorden mocht je ergens tegen aan lopen.

Zal ik zeker doen! en mocht ik vragen hebben dan zal ik die hier zeker stellen

[mr.loepie]

Wie zou mij kunnen helpen met het opmeten en een specifieke maat? HOH. (zie foto)
Ik heb een D5 Next pomp en moet daar de bevestiging afstand van hebben, nu denk je dan meet je hem op
Maar het probleem is dat ik ik er niet bij kan. Dan moet ik het water er af laten lopen en de pomp demonteren.
Als iemand die maat voor mij op kan meten zou het geweldig zijn.
Ik wil namelijk zelf een mount gaan printen.

[Nycrea]

Ik weet nu niet zeker welke measurement je precies wil hebben. Ik heb sowieso geen D5 dus kan je niet helpen, maar wellicht een andere tweaker

[Skyline GT-R]

Ik heb wel een D5; maar van EKWB dus daar heb je ook niet veel aan. Staan die afmetingen toevallig niet in een of andere specsheet?

[mr.loepie]

Skyline GT-R schreef op zondag 15 oktober 2023 @ 23:42:
Ik heb wel een D5; maar van EKWB dus daar heb je ook niet veel aan. Staan die afmetingen toevallig niet in een of andere specsheet?

Sorry voor de late reactie Frederik. Maar heb de huidige PC maar uit elkaar gehaald om te meten en al dingen over te zetten. Wacht nog op een paar kabels. maar hier is weer een stukje vooruitgang
Ben erg tevreden met het resultaat toy nu toe.
Ik heb de backplate van de 4080 in de kleur van Alphacool gespoten.
En zelf een stand gemaakt voor de D5 pomp zodat hij mooi voor in de pc zit.

[mr.loepie]

Gister de laatste hand gelegd aan de PC, ik ben van 2x 360 rad (45mm) naar 3x 360 rad (60mm) gegaan. En moet zeggen dat het wel de moeite is geweest, de temperaturen zijn veel beter nu.
Ik ben erg tevreden met deze build,wat vinden jullie?

[nst6ldr]

mr.loepie schreef op donderdag 26 oktober 2023 @ 08:51:
Gister de laatste hand gelegd aan de PC, ik ben van 2x 360 rad (45mm) naar 3x 360 rad (60mm) gegaan. En moet zeggen dat het wel de moeite is geweest, de temperaturen zijn veel beter nu.
Ik ben erg tevreden met deze build,wat vinden jullie?

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Prachtig welke waterkoeling componenten zijn dit?

[mr.loepie]

nst6ldr schreef op donderdag 26 oktober 2023 @ 09:15:
[...]


Prachtig welke waterkoeling componenten zijn dit?

Dank je wel . Ben er ook wel happy mee
Radiators zijn Alphacool 360/60mm 3x
pomp is de D5 Next
Pomphuis/reservoir is EK Kinetic
Flowmeter is de High Flow Next
Cpu blok is de EKWB Velocity 2
GPU blok is de EKWB Quantum Velocity 2
en 10x corsair QX120 fans.

[player-x]

Sorry verkeerd draadje

[ Voor 86% gewijzigd door player-x op 28-10-2023 10:48 ]

[Swizzler24]

mr.loepie schreef op donderdag 26 oktober 2023 @ 08:51:
Gister de laatste hand gelegd aan de PC, ik ben van 2x 360 rad (45mm) naar 3x 360 rad (60mm) gegaan. En moet zeggen dat het wel de moeite is geweest, de temperaturen zijn veel beter nu.
Ik ben erg tevreden met deze build,wat vinden jullie?

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Prachtige build kerel.

[Slimmie205]

mr.loepie schreef op donderdag 26 oktober 2023 @ 08:51:
Gister de laatste hand gelegd aan de PC, ik ben van 2x 360 rad (45mm) naar 3x 360 rad (60mm) gegaan. En moet zeggen dat het wel de moeite is geweest, de temperaturen zijn veel beter nu.
Ik ben erg tevreden met deze build,wat vinden jullie?

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Very nice man! White builds all the way!

[mr.loepie]

Dank voor de reacties

[mr.loepie]

Nog een laatste kleine update eraan gemaakt Leuke 3D print gemaakt.

[westergas]

Iemand de laatste tijd wel eens rechtstreeks bij Alphacool besteld? Heb een waterblokje nodig voor een reference 4080 en ik kan hem bij de resellers niet vinden. Dus vrijdag besteld en nu staat die order al 2 dagen stof te verzamelen. Geen updates. Is dat gebruikelijk daar?

[PilatuS]

westergas schreef op maandag 11 december 2023 @ 15:51:
Iemand de laatste tijd wel eens rechtstreeks bij Alphacool besteld? Heb een waterblokje nodig voor een reference 4080 en ik kan hem bij de resellers niet vinden. Dus vrijdag besteld en nu staat die order al 2 dagen stof te verzamelen. Geen updates. Is dat gebruikelijk daar?

De meeste bedrijven doen gewoon nogsteeds maandag t/m vrijdag. In dat geval is vrijdag bestellen vrijwel geen verschil met maandag bestellen. Als jij op vrijdagmiddag besteld dan wordt er zaterdag en zondag niets mee gedaan. Je zou bijna kunnen stellen dat je eigenlijk pas vandaag hebt besteld. Gewoon even afwachten dus.

[westergas]

PilatuS schreef op maandag 11 december 2023 @ 15:58:
[...]


De meeste bedrijven doen gewoon nogsteeds maandag t/m vrijdag. In dat geval is vrijdag bestellen vrijwel geen verschil met maandag bestellen. Als jij op vrijdagmiddag besteld dan wordt er zaterdag en zondag niets mee gedaan. Je zou bijna kunnen stellen dat je eigenlijk pas vandaag hebt besteld. Gewoon even afwachten dus.

Dat is logisch. Maar de order staat vanaf vrijdag ochtend op "The order is in process" dus het geduld wordt stevig op de proef gesteld.

Dus mocht iemand wat rechtstreeks bij Alphacool willen bestellen, je moet blijkbaar geen haast hebben

[Swizzler24]

westergas schreef op maandag 11 december 2023 @ 15:51:
Iemand de laatste tijd wel eens rechtstreeks bij Alphacool besteld? Heb een waterblokje nodig voor een reference 4080 en ik kan hem bij de resellers niet vinden. Dus vrijdag besteld en nu staat die order al 2 dagen stof te verzamelen. Geen updates. Is dat gebruikelijk daar?

Hoi. Twee weken geleden nog wat bij ze besteld. Had het op de vrijdag besteld en kreeg het woensdag binnen. Geen track an trace gehad, niks.

[westergas]

Swizzler24 schreef op dinsdag 12 december 2023 @ 16:39:
[...]


Hoi. Twee weken geleden nog wat bij ze besteld. Had het op de vrijdag besteld en kreeg het woensdag binnen. Geen track an trace gehad, niks.

Ik heb ze maar even een mailtje gestuurd. Zeer snel antwoord dat ze het vandaag zouden versturen en een paar uur later de track&trace code ontvangen.

Ze zijn beter in spullen maken dan een webshop runnen zullen we maar zeggen

[ Voor 8% gewijzigd door westergas op 12-12-2023 17:37 ]

[Swizzler24]

westergas schreef op dinsdag 12 december 2023 @ 17:36:
[...]


Ik heb ze maar even een mailtje gestuurd. Zeer snel antwoord dat ze het vandaag zouden versturen en een paar uur later de track&trace code ontvangen.

Ze zijn beter in spullen maken dan een webshop runnen zullen we maar zeggen

Aquatuning heeft hetzelfde probleem. Daar krijg ik nooit een track and trace. Succes met de operatie.

[mr.loepie]

westergas schreef op dinsdag 12 december 2023 @ 17:36:
[...]


Ik heb ze maar even een mailtje gestuurd. Zeer snel antwoord dat ze het vandaag zouden versturen en een paar uur later de track&trace code ontvangen.

Ze zijn beter in spullen maken dan een webshop runnen zullen we maar zeggen

Klopt, ik had daar ook 3 rads besteld en duurde even voordat ik ze als verzonden zag staan. Fijn dat je block onderweg is.

[westergas]

Iemand al eens een Alphacool GPU blok verkeerd om aangesloten? Dus de in- en outlet omgewisseld? Bij Alphacool raden ze het expliciet af maar wellicht valt het in de praktijk mee.

Als ik me houd aan de in- en outlet komt dat niet echt lekker uit met mijn loop.

[PilatuS]

westergas schreef op donderdag 21 december 2023 @ 15:46:
Iemand al eens een Alphacool GPU blok verkeerd om aangesloten? Dus de in- en outlet omgewisseld? Bij Alphacool raden ze het expliciet af maar wellicht valt het in de praktijk mee.

Als ik me houd aan de in- en outlet komt dat niet echt lekker uit met mijn loop.

Het hangt denk ik erg van het blok af. Bij mij komt het ook niet goed uit en wou ik het ook omdraaien. Opzich zou het een paar graden moeten schelen en meer niet. Alleen bij mijn blok wordt de flow bij de inlet gesplitst. Als ik dan naar het blok kijk en ik draai de flow om, dan ben ik bang dat een deel helemaal geen flow meer krijgt. Als het netjes over het blok gaat zonder dat het zich splitst dan zou het prima moeten gaan. Ik zou dus even kijken naar het blok en hoe het water er doorheen gaat. Dan even voorstellen hoe het gaat met de flowrichting andersom.

[Nycrea]

westergas schreef op donderdag 21 december 2023 @ 15:46:
Iemand al eens een Alphacool GPU blok verkeerd om aangesloten? Dus de in- en outlet omgewisseld? Bij Alphacool raden ze het expliciet af maar wellicht valt het in de praktijk mee.

Als ik me houd aan de in- en outlet komt dat niet echt lekker uit met mijn loop.

Tja, grote kans dat het weinig uitmaakt, maar je zult het even moeten testen om het zeker te weten. Even een test loopje maken en kijken

[westergas]

Tnx voor jullie reactie @PilatuS @Nycrea maar bij Alphacool zelf deden ze er zo spastisch over dat ik mijn loop maar heb omgegooid. Denk dat ie er zelfs op is vooruit gegaan. Maar we zullen zien...hopelijk is ie over een weekje af als ik ergens tijd kan vinden

[Korkss]

mr.loepie schreef op donderdag 30 november 2023 @ 12:22:
Nog een laatste kleine update eraan gemaakt Leuke 3D print gemaakt.

[Afbeelding]

Zeer dikke build man! Hard tube gebruikt? Zitten echt lijpe bochten in lijkt het, uit de losse pols gedaan? Ik hoop 2024 een hele nieuwe pc te gaan bouwen incl waterkoeling, jouw build is zeker een voorbeeld van hoe het moet

[mr.loepie]

Korkss schreef op zondag 24 december 2023 @ 20:09:
[...]


Zeer dikke build man! Hard tube gebruikt? Zitten echt lijpe bochten in lijkt het, uit de losse pols gedaan? Ik hoop 2024 een hele nieuwe pc te gaan bouwen incl waterkoeling, jouw build is zeker een voorbeeld van hoe het moet

@Korkss Ik zie nu pas je reactie, ik heb indd hardtube van 16mm gebruikt. En indd er zitten wat uitdagende bochten in. Alles heb ik uit de hand gedaan ja. TERWIJL ik hier de Alphacool Eiskoffer set de luxe heb staan! Maar uit de hand is wel iets sneller.
Tevens dank voor je mooie compliment.
Ik heb wederom een "kleine" upgrade gedaan. Namelijk nieuwe RAM. De Corsair Dominator Titanium white. 7200mzh. Ik vind het hele mooie reepjes! Zie foto

[sniperxnl]

Ga mijn hardtube systeem ook rebuilden, heb gisteren een 4080 super binnen gekregen en wacht nu op mijn ekwb gpu blok. Daarna tubing van cpu naar gpu en gpu naar 2e rad vernieuwen. Gelijk systeem reinigen

[sniperxnl]

Heb via ekwb direct mijn blok besteld, was er snel.

[Raven]

Na het bekijken van https://www.silverstonete...uct/info/server-nas/RM51/ vraag ik mij iets af, de grootste ondersteunde radiator in die case is dual 180mm, waarom lijken er geen AiO'\s te zijn in dat formaat? Google gaf wel een mogelijke hint: ik zag her en der berichten over dat 180mm fans niet bekend staan om hoge static pressure (nodig voor radiators blijkbaar) maar buiten dat geen idee.

Weet iemand hier toevallig wat van?

[PilatuS]

Hoeveel consumenten PC kasten zijn er met 180mm plekken voor fans ?

80mm is heel lang de standaard geweest en toen werd het 120mm. Nu begint 140mm meer de standaard te worden, maar genoeg kasten zitten nog steeds op 120mm. Waarom zou je een 180mm AIO maken als vrijwel geen enkele consument een kast heeft waarin het past ?

[Raven]

@PilatuS Losse radiators in dat formaat zijn wel makkelijk te vinden, dus er lijkt vraag naar te zijn, vandaar dan ook mijn vraag waarom er geen AiO's zijn. Als het een ongebruikelijk formaat was, had ik ook geen losse radiators verwacht namelijk.

[PilatuS]

Raven schreef op zaterdag 17 februari 2024 @ 09:41:
@PilatuS Losse radiators in dat formaat zijn wel makkelijk te vinden, dus er lijkt vraag naar te zijn, vandaar dan ook mijn vraag waarom er geen AiO's zijn. Als het een ongebruikelijk formaat was, had ik ook geen losse radiators verwacht namelijk.

De losse rad markt voor custom builds is weer iets heel anders dan de AIO markt. Als je een AIO maakt dan wil je er heel veel verkopen. Aangezien er bijna geen kasten zijn waar zo'n AIO in past, wordt het gewoon niet gemaakt.

Zoek in de Pricewatch maar eens naar 180mm of 140mm fans. 8 hits tegenover 351 hits en 745 hits voor 120mm. Er zijn maar 2 merken die 180mm fans maken. 180mm is gewoon vrijwel niet iets dat wordt verkocht en daarmee 180mm AIO's ook. Je gaat geen productie van 180mm AIO's starten als het 1% of minder van je totale verkoop gaat zijn. Zodra 180mm de standaard wordt komen ze vanzelf. Tot die tijd is er geen cent mee te verdienen. Het is dus weldegelijk een ongebruikelijk formaat. De fabrikanten die AIO's maken verkopen zelf niet eens 180mm fans. Hoe moeten ze een AIO maken als ze de fans niet eens maken ?

[ Voor 8% gewijzigd door PilatuS op 17-02-2024 23:33 ]

[nst6ldr]

sniperxnl schreef op vrijdag 2 februari 2024 @ 14:19:
Ga mijn hardtube systeem ook rebuilden, heb gisteren een 4080 super binnen gekregen en wacht nu op mijn ekwb gpu blok. Daarna tubing van cpu naar gpu en gpu naar 2e rad vernieuwen. Gelijk systeem reinigen[Afbeelding]

Welke 4080s heb je? Ik probeer er een te vinden waar waterblokken voor zijn te krijgen maar vooralsnog vind ik niks/is alles uitverkocht.

[Skyline GT-R]

nst6ldr schreef op dinsdag 27 februari 2024 @ 22:20:
[...]


Welke 4080s heb je? Ik probeer er een te vinden waar waterblokken voor zijn te krijgen maar vooralsnog vind ik niks/is alles uitverkocht.

Voor de meeste gangbare RTX 4080 Super kaarten is er toch een waterblok beschikbaar? De PCB van die kaarten is gewoon identiek aan de RTX 4080; en vaak ook aan die van de RTX 4090..

[nst6ldr]

Skyline GT-R schreef op woensdag 28 februari 2024 @ 00:06:
[...]

Voor de meeste gangbare RTX 4080 Super kaarten is er toch een waterblok beschikbaar? De PCB van die kaarten is gewoon identiek aan de RTX 4080; en vaak ook aan die van de RTX 4090..

Definieer "meest gangbaar", want vooralsnog is dat de ROG Strix, ASUS TUF, MSI Suprim en Gaming trio, en de Founders Edition. PCB van de andere modellen schijnen af te wijken.

Edit: de MSI Suprim is net in voorraad gekomen, ik heb niks gezegd.

[ Voor 6% gewijzigd door nst6ldr op 28-02-2024 07:09 ]

[Skyline GT-R]

nst6ldr schreef op woensdag 28 februari 2024 @ 06:56:
[...]


Definieer "meest gangbaar", want vooralsnog is dat de ROG Strix, ASUS TUF, MSI Suprim en Gaming trio, en de Founders Edition. PCB van de andere modellen schijnen af te wijken.

Edit: de MSI Suprim is net in voorraad gekomen, ik heb niks gezegd.

Dat klopt; maar nvidia maakt naast hun FE kaarten ook nog steeds een ‘reference’ kaart/PCB waarop ook vele kaarten zijn gebaseerd en ook een waterblok voor is. Of je zoekt een EKWB blok?

[Skyline GT-R]

Zie ook deze lijst van Alphacool: https://download.alphacoo...atibility_list_Nvidia.pdf

[sniperxnl]

nst6ldr schreef op dinsdag 27 februari 2024 @ 22:20:
[...]


Welke 4080s heb je? Ik probeer er een te vinden waar waterblokken voor zijn te krijgen maar vooralsnog vind ik niks/is alles uitverkocht.

Gigagbyte had ik, heb hem toch weer ingeruild en een 4090 Gigabyte OC gekocht

[M van Lent]

Goedemiddag allemaal,
Ik ben kortgeleden begonnen met het plannen om mijn pc om te bouwen naar waterkoeling.
De te koelen componenten zijn:
RTX4070 & Ryzen 7700 (non-x versie) Deze hebben samen een TDP van 280-290 Watt.
Ik heb vernomen dat het undervolten van de 4070 het verbruik met ~50Watt kan laten dalen tegen 5% minder prestaties; dit vind ik eventueel acceptabel.

Graag wil ik een 200mm radiator (Phobya Xtreme 200x35) gebruiken zoals op de foto:


Deze wil ik combineren met een High speed versie van de Noctua NF-A20-pwm welke 1200 rpm kan draaien. Deze zuigt koele lucht aan van buiten de behuizing.
Ondanks dat ik al best wat door het forum heb gezocht weet ik niet zeker of deze setup onder full load voldoende koelvermogen heeft. Hieronder wat gebruiksdoelen/omstandigheden.

Ik speel weinig recente games maar wel de volgende op 1080x2560 resolutie
Cities skylines (soms wel steden van 300.000+ inwoners)
GTA V (draait hij met groot gemak weg)
Assasins creed Unity & Syndicate (ook geen full load)

Voor mijn opleiding maak ik nog renders van stedelijke omgevingen in Enscape maar hoewel de 4070 hier wat harder moet werken is er hierbij geen full load.
In de toekomst ga ik voor de renders mogelijk het geavanceerdere Lumion gebruiken.

De omgevingstemperatuur kan in de zomer wel oplopen tot 35 graden en ook dan moeten bovenstaande programma's wel redelijk blijven draaien.

Als jullie ervaring hebben met het koelen van een vergelijkbaar TDP of het gebruik van een vergelijkbare radiator hoop ik op jullie kundige advies.

[PilatuS]

Een enkele 200mm rad voor CPU en GPU is weinig. Het zal nog wel gaan, maar dan moet de fan wel heel flink draaien. Het mooie van waterkoeling vind ik persoonlijk een overkill aan radiatoroppervlakte zodat de fans weinig hoeven te doen. Mijn eigen setup draait los van gamen zonder dat de fans op de rad aan hoeven. Na het gamen gaan ze binnen 2 minuten uit en niet meer aan tot er weer een spel aan het draaien is. Met een 200mm rad moeten de fans onder load flink blazen en ook idle moeten ze draaien.

[nst6ldr]

PilatuS schreef op woensdag 1 mei 2024 @ 16:33:
Een enkele 200mm rad voor CPU en GPU is weinig. Het zal nog wel gaan, maar dan moet de fan wel heel flink draaien. Het mooie van waterkoeling vind ik persoonlijk een overkill aan radiatoroppervlakte zodat de fans weinig hoeven te doen. Mijn eigen setup draait los van gamen zonder dat de fans op de rad aan hoeven. Na het gamen gaan ze binnen 2 minuten uit en niet meer aan tot er weer een spel aan het draaien is. Met een 200mm rad moeten de fans onder load flink blazen en ook idle moeten ze draaien.

Is dit haalbaar met 2x360mm voor een 4080 Super en 78003D?

[PilatuS]

nst6ldr schreef op woensdag 1 mei 2024 @ 17:33:
[...]


Is dit haalbaar met 2x360mm voor een 4080 Super en 78003D?

Als je met haalbaar bedoelt dat de fans niet draaien, is denk ik wel te doen. Ding is wel dat je de watertemp flink op moet laten lopen. Geeft ook hogere idle temps natuurlijk. Mijn fans gaan draaien bij 38 graden, wat voor de meeste mensen flink hoog is. Op dit moment is mijn watertemp 37.2 graden en draaien de fans dus niet. Dit met een kamertemp van 22 graden en wat rondbrowsen met een 7800X3D en 7900XTX. Vooral de GPU tikt nog wel eens 50 tot 100W aan, afhankelijk van wat ik doe. Kan zijn dat het met een 4080 Super makkelijker gaat.

Qua rad's heb ik wel 2 stuks 4x120mm van 5cm dik. Aardig wat meer dan 2 stuks 3x120mm dus. Dan nog moet het ook daar denk ik wel te doen zijn. Ik heb een radiator op de kant in de kast zitten. Heb niet het idee dat dit optimaal is voor warmteafgifte zonder fans.

[M van Lent]

PilatuS schreef op woensdag 1 mei 2024 @ 16:33:
Een enkele 200mm rad voor CPU en GPU is weinig. Het zal nog wel gaan, maar dan moet de fan wel heel flink draaien. Het mooie van waterkoeling vind ik persoonlijk een overkill aan radiatoroppervlakte zodat de fans weinig hoeven te doen. Mijn eigen setup draait los van gamen zonder dat de fans op de rad aan hoeven. Na het gamen gaan ze binnen 2 minuten uit en niet meer aan tot er weer een spel aan het draaien is. Met een 200mm rad moeten de fans onder load flink blazen en ook idle moeten ze draaien.

Bedankt!
Dan ga ik het wel proberen, dat de fan altijd moet draaien is geen probleem, dat doet de cpu-fan nu ook. Alleen de gpu fans staan doorgaans stil.
De geplande loop gaat dan ook waarschijnlijk eerst langs de gpu en daarna naar de cpu.

[PilatuS]

M van Lent schreef op woensdag 1 mei 2024 @ 21:10:
[...]

Bedankt!
Dan ga ik het wel proberen, dat de fan altijd moet draaien is geen probleem, dat doet de cpu-fan nu ook. Alleen de gpu fans staan doorgaans stil.
De geplande loop gaat dan ook waarschijnlijk eerst langs de gpu en daarna naar de cpu.

Gewoon even kijken wat de watertemp doet zonder de fans als niet aan het gamen bent. Je hebt sowieso ook een controller nodig die de fans aan gaat sturen op basis van de watertemp. Mocht de watertemp idle onder de 40 graden blijven kan je het prima instellen.

Volgorde van onderdelen maakt trouwens niet uit. Het water gaat zo snel dat voor of na een blok het misschien 0.3 graden scheelt.

Edit: @M van Lent Ik dacht dat ik reageerde op het draaien zonder fans verhaal. Zie nu pas dat het over de 200mm rad gaat. Wat ik hierboven zeg is dus niet bedoelt als reactie op de 200mm rad.

Indien je meer dan een enkele 200mm rad kan gebruiken zou ik dat doen. Anders zal het denk ik dus wel gaan, maar heel stil verwacht ik het niet. Waterkoeling kan heel stil en dat is een enorm voordeel tegenover lucht, maar dan moet je wel flink veel radiatoroppervlakte hebben. Een enkele 200mm rad is weinig, maar het zou wel moeten werken.

[ Voor 25% gewijzigd door PilatuS op 02-05-2024 00:05 ]

[Skyline GT-R]

Alweer een tijdje geleden dat ik hier nog gepost heb, maar ik heb onlangs mijn build/loop omgebouwd van mijn Corsair 7000D naar een Corsair 5000D. Een maatje kleiner dus. Kwam koelvermogen ga ik er iets op achteruit, van 2x S480 + P360 naar 2x P360, maar de temps blijven prima.

[CMT]

Goededag allemaal,

Sinds afgelopen week ben eindelijk zo ver met de ombouw van een 7900XTX Nitro naar een Alphacool Core waterblok en daarnaast het opnieuw opbouwen van mijn hele customloop.

Het 7900XTX (om)bouwverslag met ervaringen heb ik vanmorgen al uitvoerig in het [AMD Radeon RX7000 series] Ervaringen & Discussie topic gepost. Om een dubbelpost te voorkomen zal ik hier dus slechts een link daar naartoe geven: https://gathering.tweaker...message/79272658#79272658
Ik wil graag echter ook verslag doen van de customloop herbouw en dat leek mij beter op z'n plaats in dit topic.

Allereerst maar even een 'before' plaatje


En hoe het nu 'after' geworden is


Wat minder 'after' met een wat mooiere kijkhoek


Omdat de GPU omgebouwd werd, was het een mooie gelegenheid om meteen maar de hele loop onder handen te nemen. Er waren een paar kleine dingetjes die ik al een lange tijd wat netter wilde maken c.q. afwerken. Een ander doel van de herbouw was om alles te controleren op evt. corrosie en vuiligheid.

De loop heeft sinds de laatste hervulling ca. een jaar gelopen en de onderdelen zitten er meer dan 2 jaar in.
Gedurende het jaar is de conductiviteit volgens de Aquacomputer debiet/flow meter nauwelijks toegenomen en heeft zich dat gestabiliseerd rond 13 us/cm.

Over de jaren heen heb ik gemerkt dat de kwaliteit van de slangen daarbij enorm uitmaakt.
Sinds de gigantische problemen met een bruine aanslag die ik ervaren heb in 2021 en waarbij het lang heeft geduurd voordat ik achter de oorzaak ben gekomen (de slechte kwaliteit EPDM slangen), ben ik heel kritisch geworden met de onderdelen die in de loop terecht komen.
Tot aan de kwaliteit van de o-ringen toe!
Het probleem van toen is vanaf hier terug te lezen: https://gathering.tweaker...message/67504622#67504622

Maar om even terug te komen op de conductiviteit, daarmee is volgens Aquacomputer een maat aan te geven van de waterkwaliteit, waarbij zij voor 100% de grens tot 50us/cm aanhouden om daarboven rechtevenredig af te nemen naar 0% bij 95us/cm.
Gezien het in een jaar tijd nauwelijks is toegenomen beidt dat een erg goede prognose voor een lange onderhoudsvrije termijn. Ik gok dat zelfs 3 jaar geen enkel probleem is .
Maar goed, ik neem het zekere voor het onzekere en heb dus een inspectie gedaan.

Afgezien van een klein beetje vuiligheid + lichte verkleuring bij het schroefdraad van de radiator fittingen (nikkel op messing) en een klein beetje vuiligheid bij de impeller (waarschijnlijk grafiet afzetting van gewone slijtage van de pomplager), was alles zo schoon als het erin is gegaan.

Het heeft mij werkelijk verbaast, want ik had wel een beetje galvanische corrosie verwacht op de plekken waar nikkel continu in direct contact is met messing.
De vuiligheid was daar echt miniem en kan net zo goed van de o-ringen zijn afgekomen.
Van koperoxide = koper corrosie = groene patina, was geen enkel spoor te bekennen.
De blokken, de slangen, het reservoir en andere fittingen waren allemaal nog schoon en vrij van welke aanslag dan ook.

Dit voorgaande blok heeft er dus 2 jaar ingezeten.
Wel waren er een paar kleine stukjes van iets op de opening bij de finstack te zien.
Waarschijnlijk in de loop terecht gekomen door het aantal keren hervullen (met hergebruik van het koelwater). In ieder geval niets noemenswaardig en dat met een beetje spoelen er weer uit te krijgen is.



Ik ben wel benieuwd hoe de Alphacool Subzero koelpasta zich verhouden heeft, want de delta's zijn wel een stuk slechter geworden met ca. 4-5°C. Mijn verwachting is om op z'n minst uitgedroogde plekken te zien.
Daar zal ik later nog wat over posten. Gezien de goede ervaring met PCM pads, is koelpasta bij direct-die voor mij nu wel verleden tijd geworden.

Een van de dingen die ik aangepakt heb is de pompaansluiting van het reservoir.
De VPP755 pomp heeft niet dezelfde hoogte als een D5 waardoor er een kleine spleet overbleef.



Daar is nu mooie pakking / afstandsring voor uitgesneden & geknipt m.b.v. de pompflens.
0.7mm blijkt daarbij precies de benodigde dikte te zijn wat ik bij een stevige kartonverpakking van een pak rijst gevonden heb. De randen zijn verder met een zwarte stift ingekleurd. Over het resultaat ben ik supertevreden.



Andere aanpassingen die ik gedaan heb, is het vervangen van een stuk slang door 90 graden bochten en het goed vast maken van de debiet/flow meter. Dat ziet er nu wat minder rommelig uit.
Het Hema-leakshield handdoekje is verhuist naar onder de pomp .
Oh en de kabelbinders / tyraps zijn vervangen door klittenbandjes van Watercool.

Het enige dat overblijft is om op zoek te gaan naar een mooie GPU support (geen langwerpige anti-sag balk). Nu zit daar als tijdelijke oplossing een stuk van een koker onder met wat schuimrubber.

Dat was het dan wel. Ik ben heel tevreden met het eindresultaat en dit is wat ik een paar jaar geleden voor ogen had. Het Alphacool Core blok ziet er ook fantastisch uit en matched goed bij de industriële look van de build. Hieronder is nog een foto inclusief ledverlichting te zien.

---

Ik weet niet of jullie het ook zo doen, maar ik maak persoonlijk gebruik van een extra pomp-reservoir combi om onderdelen buiten de loop te kunnen spoelen.
Daarbij heb ik een lowcost (bijna no cost) oplossing gemaakt om alles ook goed te filteren.
Misschien is het voor sommigen een ideetje die gebruik willen maken van een filter, maar daarvoor niet echt de ruimte hebben in de kast of het simpelweg te duur vinden.

Het is een afgeknipt nylon theezakje dat met 2 o-ringen over & om het inlaat-pijpje van het reservoir zit. Verder heeft het door het grote oppervlak nagenoeg geen invloed op het debiet en filtert ook nog eens stukken beter door het fijnmazige nylon i.p.v. de stalen zeefjes waar de meeste kant en klare filters gebruik van maken.



Ik heb even met de gedachte gespeeld om het als los filter te gebruiken (gemaakt met wat onderdelen die ik nog had liggen), maar uiteindelijk toch maar niet gedaan. Mocht het er toch van komen dat er wat in de GPU blok komt dan spoel ik dat er naderhand wel weer uit.




Tot slot wil ik jullie nog een tip geven voor een fijn adres voor goede kwaliteit o-ringen.
Het type met FDA certificaat (foodsafe) en waarbij de uitharding met peroxide is gedaan i.p.v. zwavel (dat is goedkoper). Zwavel kan uit rubber zweten en ik vermoed dat mijn problemen uit 2021 daarmee zijn begonnen.

Bestellen is alleen mogelijk met grote(re) hoeveelheden. Kleine o-ringen gaan bijv. vanaf ca. 50 stuks per bestelling. Het voordeel is wel dat de ringetjes relatief goedkoop zijn (de 1.78 x 10.82 mm EPDM ringetjes zijn nog geen 20 eurocent per stuk) en je dus niet wordt afgezet bij Techniparts.
Het is trouwens een Nederlands bedrijf met een EU website en levert vrij snel: https://www.o-ring-stocks...0-shore-a-black-ors116310



De testmonsters die ik gemaakt heb vertonen na 3 weken nog steeds geen spoor van een reactie.
Dat was met de o-ringen van Aquacomputer en Tameson.nl wel anders.

[ Voor 103% gewijzigd door CMT op 14-06-2024 16:21 ]

[CMT]

Skyline GT-R schreef op maandag 6 mei 2024 @ 11:38:
Alweer een tijdje geleden dat ik hier nog gepost heb, maar ik heb onlangs mijn build/loop omgebouwd van mijn Corsair 7000D naar een Corsair 5000D. Een maatje kleiner dus. Kwam koelvermogen ga ik er iets op achteruit, van 2x S480 + P360 naar 2x P360, maar de temps blijven prima.

[Afbeelding]

Wat jammer dat niemand er nog op gereageerd heeft, want dit is ook een erg mooie build en strak gedaan!
Uit eigen ervaring weet ik hoe moeilijk het is om dit in een 5000D passend te krijgen.
Helemaal met zulke radiatoren. Mijn complimenten.

Ik moet bekennen dat het mij een beetje een raadsel is hoe je de loep hebt weten te vullen.
Gebruik je daar speciale Skyline GT-R power skills voor ?

[Skyline GT-R]

CMT schreef op vrijdag 14 juni 2024 @ 16:01:
[...]

Wat jammer dat niemand er nog op gereageerd heeft, want dit is ook een erg mooie build en strak gedaan!
Uit eigen ervaring weet ik hoe moeilijk het is om dit in een 5000D passend te krijgen.
Helemaal met zulke radiatoren. Mijn complimenten.

Ik moet bekennen dat het mij een beetje een raadsel is hoe je de loep hebt weten te vullen.
Gebruik je daar speciale Skyline GT-R power skills voor ?

Thanks man! En het is zeker een leuke opgave om 2x P360 rads kwijt te raken in een 5000D. Ik zal proberen om ook een gelijkaardig verslag/post te maken zoals de jouwe over mijn build. Gewoon even kijken wanneer ik daar de tijd voor ga vinden maar komt goed!

[GamerDaddy NL]

M van Lent schreef op woensdag 1 mei 2024 @ 16:27:
Goedemiddag allemaal,
Ik ben kortgeleden begonnen met het plannen om mijn pc om te bouwen naar waterkoeling.
De te koelen componenten zijn:
RTX4070 & Ryzen 7700 (non-x versie) Deze hebben samen een TDP van 280-290 Watt.
Ik heb vernomen dat het undervolten van de 4070 het verbruik met ~50Watt kan laten dalen tegen 5% minder prestaties; dit vind ik eventueel acceptabel.

Graag wil ik een 200mm radiator (Phobya Xtreme 200x35) gebruiken zoals op de foto:
[Afbeelding]

Deze wil ik combineren met een High speed versie van de Noctua NF-A20-pwm welke 1200 rpm kan draaien. Deze zuigt koele lucht aan van buiten de behuizing.
Ondanks dat ik al best wat door het forum heb gezocht weet ik niet zeker of deze setup onder full load voldoende koelvermogen heeft. Hieronder wat gebruiksdoelen/omstandigheden.

Ik speel weinig recente games maar wel de volgende op 1080x2560 resolutie
Cities skylines (soms wel steden van 300.000+ inwoners)
GTA V (draait hij met groot gemak weg)
Assasins creed Unity & Syndicate (ook geen full load)

Voor mijn opleiding maak ik nog renders van stedelijke omgevingen in Enscape maar hoewel de 4070 hier wat harder moet werken is er hierbij geen full load.
In de toekomst ga ik voor de renders mogelijk het geavanceerdere Lumion gebruiken.

De omgevingstemperatuur kan in de zomer wel oplopen tot 35 graden en ook dan moeten bovenstaande programma's wel redelijk blijven draaien.

Als jullie ervaring hebben met het koelen van een vergelijkbaar TDP of het gebruik van een vergelijkbare radiator hoop ik op jullie kundige advies.

Over radiators heb ik een interessante blog gevonden: https://www.ekwb.com/blog/radiators-part-2-performance/

In de eerste grafiek zie je, dat de CoolStream XE 240 (een 240 rad van 26mm dik) een koelcapaciteit heeft van (ongeveer) 250 Watt bij een 1200 RPM van de fans en een verschil van 10 C in temperatuur tussen je koelwater en de lucht die door je rad stroomt.

Deze gegevens kunnen we gebruiken om de koelcapaciteit van je 20x20 rad te schatten:
Oppervlakte van het 240 rad = 12 x 24 cm = 288 cm2
Oppervlakte van je 20x20 rad= 20 x 20 cm = 400 cm2
Koelcapaciteit/cm2: 250/288 = 0.868 W/cm2
Koelcapaciteit van je 20x20rad = 0.868 * 400 = 347 Watt

Dit is dus de koelcapaciteit bij 1200 RPM van je fan en een temperatuurverschil van 10 C; dus als je kamertemperatuur bijvoorbeeld 25 C is en je watertemperatuur 35 C.

Met deze radiator zou ik het wel aandurven om 300 Watt te koelen.

Verderop in de blog kun je lezen, dat de koelcapaciteit stijgt wanneer het temperatuurverschil stijgt. Deze kun je laten stijgen door je fan langzamer te laten draaien.
Doorgaans mag het koelwater maximaal 60 C worden; bij een kamertemperatuur van 25 C is het verschil 35 C en daarmee is de koelcapaciteit van je rad enorm toegenomen.
Hoe langzaam je fans kunnen draaien, is een kwestie van uitproberen.

Je zou de watertemperatuur kunnen monitoren met een temp sensor. Je hebt dan wel een temp-sensor-in connector op je mobo nodig. Alternatief kun je een temp sensor met apart display gebruiken zoals de Alphacool Core Temperature Sensor.

Je bericht was van 1 mei en mogelijk heb je het al uitgeprobeerd. Ik ben benieuwd hoe het is gegaan!

[Skyline GT-R]

@GamerDaddy NL Ik denk dat je ergens een kleine misser hebt. De CoolStream XE 240 is geen 26mm dik, dat is de SE 240. Een Coolstream XE is 60mm dik!
Uit het gelinkte artikel:

So finally, let’s compare some radiators. Here is a performance comparison of the EK-CoolStream SE 240 26mm thick radiator with an FPI of 22, EK-CoolStream PE 38mm thick radiator with an FPI of 19, and the EK-CoolStream XE 60mm thick radiator with an FPI count of 16.

Echter zijn de EKWB Coolstream radiatoren al een heel tijdje EOL. Deze zijn vervangen door hun EK-Quantun Surface lijn, met daar een S, P en X optie in. Deze zijn respectivelijk 30mm, 44mm, 58mm dik. Meer info over hun rads: link.

[ Voor 11% gewijzigd door Skyline GT-R op 15-06-2024 21:28 ]

[GamerDaddy NL]

@Skyline GT-R je hebt gelijk. De XE is (was) 60 mm dik en de SE 26.
De SE heeft 200 W/10K bij 1200 RPM.

Dan wordt de rekensom:
200/288 = 0.694 W/cm2
0.694 * 400 = 277 Watt bij dT=10 en 1200 RPM

Dat betekent dat het koelwater iets warmer wordt om voldoende te koelen, bijv. 15 graden verschil met de lucht, of 20 als je de RPM lager houdt. Dan zou ik het alsnog wel aandurven.
Dit blijft theoretisch; ik ben wel benieuwd naar de praktijk.

Eigenlijk wel gek dat de koelcapaciteit niet bij de specs van een radiator wordt genoemd. Het zou ons beter in staat stellen om passende radiator uit te kiezen bij een nieuwe build.

[PilatuS]

GamerDaddy NL schreef op zondag 16 juni 2024 @ 00:40:
Eigenlijk wel gek dat de koelcapaciteit niet bij de specs van een radiator wordt genoemd. Het zou ons beter in staat stellen om passende radiator uit te kiezen bij een nieuwe build.

In de praktijk is het nogal afhankelijk van een aantal variabelen die voor iedere PC anders zijn. De 2 grote factoren zijn dan fans en kamertemp. De ene fan op 1200 toeren is de andere niet. Maar ook dingen als wat er nog na een rad komt of er voor scheelt een hoop. Een rad die direct uit de kast blaast is weer anders dan dat er nog wat boven die rad zit. Op de bovenkant van mijn PC zit een stuk plastic dat flink wat restrictie toevoegt. Ook zit er warme lucht uit de kast voor de fans, dus koel je met lucht die boven de kamertemp zit.

Mijn eigen situatie vind ik ook wel interessant qua wat er mogelijk is. Ik wil graag zonder fans draaien als ik niet game en dat lukt dan ook prima. Dit met 2 stuks 4x120mm van 5cm dik. Is de kamertemp 22 graden of lager dan hoeven de fans niet te draaien als ik niet game. Het water wordt dan max 35 graden en de fans gaan draaien bij 37 graden. Ik heb echter wel dus 8x120mm van 5cm dik nodig om misschien 100w max aan te kunnen zonder fans. Gaat de kamertemp echter naar 24 graden dan draaien de fans bijna de hele dag, ook idle. Dan is het verschil tussen water van 37 graden met een kamertemp van 24 graden al niet meer genoeg om max 100w passief weg te krijgen.

Als fabrikant zou ik het niet aandurven om te stellen dat een rad 400w kan afvoeren zonder te weten wat de rest van de situatie is. Fans en kamertemp alleen al is een enorm verschil. Laat staan alle andere factoren. Heb je een RTX4090 die de lucht in de kast aan het verwarmen is, dan krijgt de rad zulke warme lucht dat het niet meer te vergelijken is met een externe rad. Voor mijn eigen setup is het verschil in kamertemp van 2 graden dus al het verschil tussen max 100w passief kunnen doen of niet. Verder geen idee hoe warm het water zou worden als ik die 37 graden grens zou verwijderen. Passief moet vast nog wel kunnen met een hogere kamertemp, maar geen idee hoe ver het water dan zou gaan. Ik weet dat passief niet echt een goed voorbeeld is, maar vind het wel interessant wat 2 graden kamertemp verschil al kan doen bij slechts 50 tot 100w.

[M van Lent]

Goedenacht, bedankt voor jullie reacties. Ik ben momenteel bezig met de bouw van de pc en deel alvast een kleine tussenstand. De loop loopt parallel over de cpu & gpu om vlak voor de radiator weer bij elkaar te komen. Dit heeft natuurlijk geen invloed op de temperatuur maar zorgt ervoor dat ik kleinere slangetjes kan gebruiken die wat flexibeler zijn. Ook zou het tot iets minder weerstand voor de pomp moeten leiden hoewel de VCP655 sowieso voldoende krachtig is.
Een aantal fittingen moet ik nog bestellen en het waterblock voor de videokaart is besteld en komt rond het einde van de maand binnen. Het reservoir heb ik om ruimte te besparen in een 3d-geprinte bracket geplaatst .zo past dit voor de helft van zijn dikte tussen de horizontale balkjes van het pc-frame, zie ook de foto's.
Voor de aansturing van de loop heb ik een Aquacomputer Quadro klaar liggen zodat de vloeistoftemperatuur als input kan worden gebruikt.
Zolang ik nog moet wachten op het gpu-block ga ik een begin maken met het ontwerpen van een behuizing welke ook met de 3d-printer gemaakt gaat worden. Deze zal worden voorzien van veel ventilatiegaten om de uitstroom zo vrij mogelijk te laten.
De ventilator is de NF-A20-HS PWM die 1200 rpm kan draaien (50% meer dan de standaardversie) Deze heb ik al even getest en hij verplaatst zeer veel lucht; ook met de 3d-geprinte spacer en de radiator erachter. Het geluidsniveau op volle snelheid is wel hoorbaar maar een stuk stiller dan de pc nu is. Bovendien is de frequentie prettiger dan die van de 3 92mm fans die nu de pc koel houden.

De voeding en videokaart zijn nog niet ingebouwd omdat ze nog dienst doen in de oude build. Die worden verhuisd zodra alle componenten voor de upgrade binnen zijn.

[player-x]

M van Lent schreef op dinsdag 18 juni 2024 @ 01:07:
Goedenacht, bedankt voor jullie reacties. Ik ben momenteel bezig met de bouw van de pc en deel alvast een kleine tussenstand. De loop loopt parallel over de cpu & gpu om vlak voor de radiator weer bij elkaar te komen. Dit heeft natuurlijk geen invloed op de temperatuur maar zorgt ervoor dat ik kleinere slangetjes kan gebruiken die wat flexibeler zijn. Ook zou het tot iets minder weerstand voor de pomp moeten leiden hoewel de VCP655 sowieso voldoende krachtig is.

Parallel aansluiten van je blokken is niet geheel aan te bevelen, vooral als een blok een hogere restrictie heeft dan de andere, zal het werken, gegarandeerd, maar in mijn ervaring met SLI is serieel beter qua temperatuur.

Alle slangen/tubing met een ID van minimaal 10mm is voldoende.

En wat voor een Videokaart (hoeveel Watt) ga je gebruiken, een 1x 30x140mm?? is wat aan de magertjes kant.

[ Voor 3% gewijzigd door player-x op 19-06-2024 08:22 ]

[GamerDaddy NL]

M van Lent schreef op woensdag 1 mei 2024 @ 16:27:
Goedemiddag allemaal,
Ik ben kortgeleden begonnen met het plannen om mijn pc om te bouwen naar waterkoeling.
De te koelen componenten zijn:
RTX4070 & Ryzen 7700 (non-x versie) Deze hebben samen een TDP van 280-290 Watt.
Ik heb vernomen dat het undervolten van de 4070 het verbruik met ~50Watt kan laten dalen tegen 5% minder prestaties; dit vind ik eventueel acceptabel.

Graag wil ik een 200mm radiator (Phobya Xtreme 200x35) gebruiken zoals op de foto:
[Afbeelding]

Deze wil ik combineren met een High speed versie van de Noctua NF-A20-pwm welke 1200 rpm kan draaien. Deze zuigt koele lucht aan van buiten de behuizing.
Ondanks dat ik al best wat door het forum heb gezocht weet ik niet zeker of deze setup onder full load voldoende koelvermogen heeft. Hieronder wat gebruiksdoelen/omstandigheden.

Ik speel weinig recente games maar wel de volgende op 1080x2560 resolutie
Cities skylines (soms wel steden van 300.000+ inwoners)
GTA V (draait hij met groot gemak weg)
Assasins creed Unity & Syndicate (ook geen full load)

Voor mijn opleiding maak ik nog renders van stedelijke omgevingen in Enscape maar hoewel de 4070 hier wat harder moet werken is er hierbij geen full load.
In de toekomst ga ik voor de renders mogelijk het geavanceerdere Lumion gebruiken.

De omgevingstemperatuur kan in de zomer wel oplopen tot 35 graden en ook dan moeten bovenstaande programma's wel redelijk blijven draaien.

Als jullie ervaring hebben met het koelen van een vergelijkbaar TDP of het gebruik van een vergelijkbare radiator hoop ik op jullie kundige advies.

@player-x check de quote hierboven, daar staat het antwoord op je vragen

[CMT]

M van Lent schreef op dinsdag 18 juni 2024 @ 01:07:
Goedenacht, bedankt voor jullie reacties. Ik ben momenteel bezig met de bouw van de pc en deel alvast een kleine tussenstand. De loop loopt parallel over de cpu & gpu om vlak voor de radiator weer bij elkaar te komen. Dit heeft natuurlijk geen invloed op de temperatuur maar zorgt ervoor dat ik kleinere slangetjes kan gebruiken die wat flexibeler zijn. Ook zou het tot iets minder weerstand voor de pomp moeten leiden hoewel de VCP655 sowieso voldoende krachtig is.
Een aantal fittingen moet ik nog bestellen en het waterblock voor de videokaart is besteld en komt rond het einde van de maand binnen. Het reservoir heb ik om ruimte te besparen in een 3d-geprinte bracket geplaatst .zo past dit voor de helft van zijn dikte tussen de horizontale balkjes van het pc-frame, zie ook de foto's.
Voor de aansturing van de loop heb ik een Aquacomputer Quadro klaar liggen zodat de vloeistoftemperatuur als input kan worden gebruikt.
Zolang ik nog moet wachten op het gpu-block ga ik een begin maken met het ontwerpen van een behuizing welke ook met de 3d-printer gemaakt gaat worden. Deze zal worden voorzien van veel ventilatiegaten om de uitstroom zo vrij mogelijk te laten.
De ventilator is de NF-A20-HS PWM die 1200 rpm kan draaien (50% meer dan de standaardversie) Deze heb ik al even getest en hij verplaatst zeer veel lucht; ook met de 3d-geprinte spacer en de radiator erachter. Het geluidsniveau op volle snelheid is wel hoorbaar maar een stuk stiller dan de pc nu is. Bovendien is de frequentie prettiger dan die van de 3 92mm fans die nu de pc koel houden.

[Afbeelding]

[Afbeelding]

[Afbeelding]

De voeding en videokaart zijn nog niet ingebouwd omdat ze nog dienst doen in de oude build. Die worden verhuisd zodra alle componenten voor de upgrade binnen zijn.

Wat een hoog tweaker gehalte heeft het. Ik hoop van harte dat jouw project slaagt .
Het antwoord is al min of meer gegeven, de "400 cm2" rad moet in principe voldoende zijn voor het beoogde vermogen van 230-290W. Het zal wel vergelijkbaar zijn aan een 360mm rad qua capaciteit.
Het voordeel van een grote ventilator is dat verhoudingsgewijs de dode zone (lucht achter de fanhub) kleiner is, dus effectief is er ook meer van het rad oppervlak gebruik te maken.

GamerDaddy NL schreef op zaterdag 15 juni 2024 @ 15:44:
[...]


Over radiators heb ik een interessante blog gevonden: https://www.ekwb.com/blog/radiators-part-2-performance/

In de eerste grafiek zie je, dat de CoolStream XE 240 (een 240 rad van 26mm dik) een koelcapaciteit heeft van (ongeveer) 250 Watt bij een 1200 RPM van de fans en een verschil van 10 C in temperatuur tussen je koelwater en de lucht die door je rad stroomt.

Deze gegevens kunnen we gebruiken om de koelcapaciteit van je 20x20 rad te schatten:
Oppervlakte van het 240 rad = 12 x 24 cm = 288 cm2
Oppervlakte van je 20x20 rad= 20 x 20 cm = 400 cm2
Koelcapaciteit/cm2: 250/288 = 0.868 W/cm2
Koelcapaciteit van je 20x20rad = 0.868 * 400 = 347 Watt

Dit is dus de koelcapaciteit bij 1200 RPM van je fan en een temperatuurverschil van 10 C; dus als je kamertemperatuur bijvoorbeeld 25 C is en je watertemperatuur 35 C.

Met deze radiator zou ik het wel aandurven om 300 Watt te koelen.

Verderop in de blog kun je lezen, dat de koelcapaciteit stijgt wanneer het temperatuurverschil stijgt. Deze kun je laten stijgen door je fan langzamer te laten draaien.
Doorgaans mag het koelwater maximaal 60 C worden; bij een kamertemperatuur van 25 C is het verschil 35 C en daarmee is de koelcapaciteit van je rad enorm toegenomen.
Hoe langzaam je fans kunnen draaien, is een kwestie van uitproberen.

Je zou de watertemperatuur kunnen monitoren met een temp sensor. Je hebt dan wel een temp-sensor-in connector op je mobo nodig. Alternatief kun je een temp sensor met apart display gebruiken zoals de Alphacool Core Temperature Sensor.

Je bericht was van 1 mei en mogelijk heb je het al uitgeprobeerd. Ik ben benieuwd hoe het is gegaan!

Leuke vondst .
https://www.xtremerigs.net/ heeft in het verleden veel van dit soort curves gemaakt bij de radiator reviews. Helaas zijn ze daarmee gestopt en is het al bijna een decennia geleden sinds de laatste review.
Het is ook erg tijdrovend om te doen voor een kleine niche aan waterkoeling liefhebbers.

Zoiets is ook zelf te doen met m.b.v. 2 lineaire en gekalibreerde temperatuursensoren.
Software/spreadsheet gecorrigeerd met min. 0.01°C nauwkeurigheid.

M.b.v. de warmtecapaciteit en soortelijke warmte van het koelmedium is direct uit te rekenen hoeveel vermogen een radiator op elke moment (grofweg) dissipeert.

https://nl.wikipedia.org/wiki/Warmtecapaciteit
https://nl.wikipedia.org/wiki/Soortelijke_warmte

Met PC waterkoeling is sprake van een bepaalde warmtecapaciteit (de hoeveelheid koelwater dat rond wordt gepompt), dus zal het toevoegen of afvoeren van warmte min of meer rechtevenredig voor een temperatuurverandering zorgen.

Het temperatuurverlies van het systeem is kortweg een optelsom aan verliezen dat in elke onderdeel apart wordt veroorzaakt (radiatoren, koppelingen, leidingen, reservoir etc).

Door met 2 nauwkeurige temperatuursensoren op twee plekken te meten in het systeem is te bepalen hoeveel vermogen daartussen wordt opgenomen of afgegeven.
Dit kan ook gedaan worden voor enkel de radiator , dus bij de inlaat en de uitlaat.

---

Edit:
Toch nog even gekeken naar het omschrijven van de formule en het blijkt héél erg mee te vallen.
Aangenomen dat ik geen denk & rekenfout heb gemaakt .

Formule voor warmtecapaciteit is: C = m * c
Formule warmtehoeveelheid is: Q = C * ΔT = m * c * ΔT
Dichtheid wordt gegeven door: ρ = m / V
Debiet noem ik maar even X = V / t
Vermogen P = Q / t

m = ρ * V = ρ * X * t
Q = ρ * X * t * c * ΔT

Dus P = ρ * X * c * ΔT

De soortelijke warmte 'c' van water = 4186
Dichtheid van water bij 35° = 0.995 kg / dm3 (zie ook de tabel op: https://nl.econologie.com/massa-volume-temperatuur-water/).

Dan komen we uit op een eenvoudige formule van: P = 3997.63* X * ΔT, waarbij P = Watt, X = debiet in liter/seconde, ΔT = temperatuurdelta in K of °C.

Dit zal wel kort door de bocht zijn, maar wie weet geeft dit wel een aardige schatting wat een rad aan vermogen afgeeft. Aan de formule is wel meteen te zien dat het bij lage vermogen van 10W - 100W om kleine temperatuurverschillen gaat tussen instroom en uitstroom. Of het debiet moet heel laag zijn.

[ Voor 7% gewijzigd door CMT op 20-06-2024 21:26 ]

[dierkx36]

Wat is jullie mening over de draai snelheid van je water pomp(en) ?

- Gewoon de hele tijd op 100% laten draaien
of
- RPM curve maken afhankelijk van temperatuur.

[PilatuS]

dierkx36 schreef op woensdag 13 november 2024 @ 12:26:
Wat is jullie mening over de draai snelheid van je water pomp(en) ?

- Gewoon de hele tijd op 100% laten draaien
of
- RPM curve maken afhankelijk van temperatuur.

Net genoeg zodat de pompen stil zijn

Heb hier 2 stuks D5 op 35% van het maximale vermogen want pas dan zijn ze stil. Dit geeft een flow van 85 liter per uur, en ja, da's niet veel. Je kan het wel verdubbelen maar de temps worden er niet echt beter op. Scheelt misschien wel een graad of 2, maar dat is het dan ook. Persoonlijk zet ik ze dus zo laag mogelijk en op een vaste stand.

[dierkx36]

PilatuS schreef op woensdag 13 november 2024 @ 12:41:
[...]


Net genoeg zodat de pompen stil zijn

Heb hier 2 stuks D5 op 35% van het maximale vermogen want pas dan zijn ze stil. Dit geeft een flow van 85 liter per uur, en ja, da's niet veel. Je kan het wel verdubbelen maar de temps worden er niet echt beter op. Scheelt misschien wel een graad of 2, maar dat is het dan ook. Persoonlijk zet ik ze dus zo laag mogelijk en op een vaste stand.

Ik gebruik een EKWB dual D5 serial pump, beetje overkill maar ja.

Nu gebruik ik een rpm/temp curve waarbij tussen de 37 en 40 graden koelvloeistof temperatuur er een balans is.

Vreemd genoeg merk ik wel een duidelijk verschil tussen de rmp/temp curve of allebei 100 % : vermoed dat er weer ergens een luchtbel zit.

Moet nog uitdokteren vanaf welk rpm je de pompen echt begin te horen :
Voorheen hoorde je tussen 60 en 70 % rpm een schriel geluid waarna het weer verdween.

[PilatuS]

dierkx36 schreef op woensdag 13 november 2024 @ 13:06:
[...]


Ik gebruik een EKWB dual D5 serial pump, beetje overkill maar ja.

Nu gebruik ik een rpm/temp curve waarbij tussen de 37 en 40 graden koelvloeistof temperatuur er een balans is.

Vreemd genoeg merk ik wel een duidelijk verschil tussen de rmp/temp curve of allebei 100 % : vermoed dat er weer ergens een luchtbel zit.

Moet nog uitdokteren vanaf welk rpm je de pompen echt begin te horen :
Voorheen hoorde je tussen 60 en 70 % rpm een schriel geluid waarna het weer verdween.

Ik heb hier ook een balans waarbij er genoeg radiatoroppervlakte is waarbij de fans niet hoeven te draaien. Bij mij wordt de watertemp stabiel zo rond de 35 graden zonder gamen. De fans gaan aan bij 37 graden en dan naar max 80% bij 42 graden. Die max 80% zullen ze nooit halen in de praktijk.

Ik heb echter niet het idee dat de pomp hier wat uitmaakt. Het doel is zonder radiatorfans draaien en dat lukt makkelijk. Of de pompen nou harder of zachter draaien maakt niet uit.

Qua lucht krijg ik het er bij mij makkelijk uit omdat er nergens een uitgang van een radiator onder de ingang zit. Dan is het na het vullen even flink schudden met de kast en alle lucht schiet los.

Qua geluid vind ik een D5 boven de 50% te veel herrie maken. De mijne staan nu net ietsjes boven het minimale en pas dan vind ik ze echt stil.

[dierkx36]

JayzTwoCent had een tijd geleden een how-to gepost over je custom loop vullen met behulp van een vacuum hand pomp (brake fluid bleeder)

Gezien ik ALTIJD lucht in de loop over hou, zelfs na 15 minuten dans met de kast :
Weet je wat , we gaan het eens proberen.

Voor 16 euro een cheap ass brake bleeder gekocht bij een grote pakketduwer, en net uitgeprobeerd.

Werkt PERFECT
Je moet er effe handigheid in krijgen, een extra ball valve monteren (heb em halve wege de loop bij de hoogste radiator) maar je krijg er op die manier echt heel veel lucht uit.

Geen iedere keer voeding aan, voeding uit, bijvullen, voeding aan etc en, heel belangerijk, eindelijk niet meer dansen met kast van rond de 20 kilo

[ Voor 6% gewijzigd door dierkx36 op 30-11-2024 20:11 ]

[Raven]

@dierkx36 Hier zit er nog iets lucht in, als het systeem een tijdje uitstaat zie ik het kleine beetje lucht iets omhoog komen in de 2 slangen tussen uitvoering: Alphacool Eisbaer (Solo) en de radiator. Maar als de loop eenmaal stroomt dan is er niks aan de hand (geen bellen zichtbaar in de slangen), het ene belletje zit dan bovenin de grote (dual 180) radiator en iets bovenin het reservoir van de Eisbaer.

De meeste lucht eruit krijgen was al lastig genoeg met het gewicht van alles

[dierkx36]

Raven schreef op zaterdag 30 november 2024 @ 17:15:
@dierkx36 Hier zit er nog iets lucht in, als het systeem een tijdje uitstaat zie ik het kleine beetje lucht iets omhoog komen in de 2 slangen tussen uitvoering: Alphacool Eisbaer (Solo) en de radiator. Maar als de loop eenmaal stroomt dan is er niks aan de hand (geen bellen zichtbaar in de slangen), het ene belletje zit dan bovenin de grote (dual 180) radiator en iets bovenin het reservoir van de Eisbaer.

De meeste lucht eruit krijgen was al lastig genoeg met het gewicht van alles

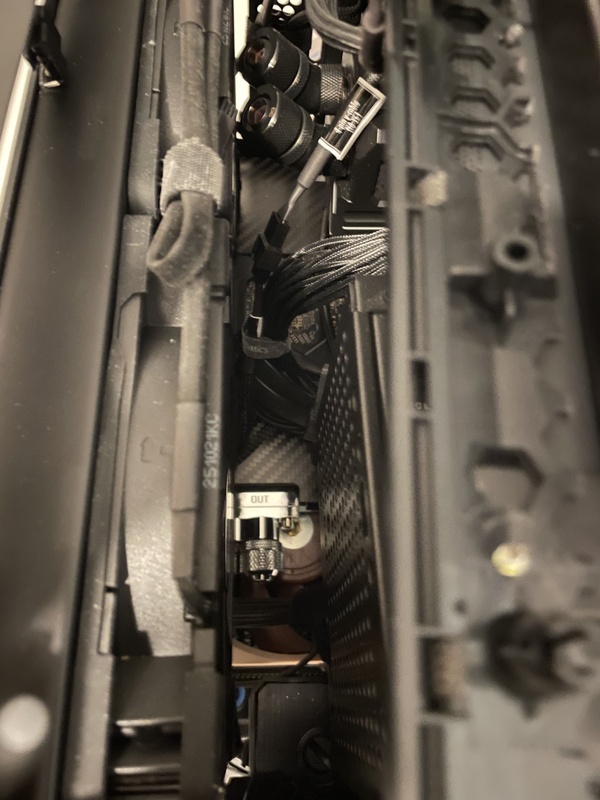

Vandaar dat ik dus die brake bleeder gekocht heb :
Brake bleeder ergens bovenin op een koppeling zetten, reservoir vullen (of een extra aansluiting ergens onderin maken waar je een slang kan plaatsen die in je fles coolant hangt) en knijpen maar
Zodra de lucht uit je loop is, komt er alleen coolant via de brake bleeder eruit

[_eLMo_]

Iemand een idee welke Nvidia RTX 5090 ik moet halen voor waterkoeling in ITX SFFPC?

Ik heb nu een RTX 3080 Founders Edition met het EKWB limited blok erop, erg tevreden mee. Maar de nieuwe RTX5090 lijkt het PCB in het midden te hebben, waardoor ik me erg af vraag hoe het PCB aan het PCI-e slot vast zit.

Als dat een soort riser is, dan gaat het erg lastig worden voor 3rd party waterblokken... Dan kan ik wellicht beter een al watergekoelde board partner halen. Ik zag bv dat Gigabyte al een watergekoelde 5090 aangekondigd heeft.

Mooiste voor mij is wateruitgang aan de achterkant / kont van de kaart zoals op het RTX3080 blok, maar ben er bang voor dat die er niet meer zijn. Of Alphacool moet weer met een ES blok komen, dat zou nog het mooiste zijn.

Maar welke variant / board partner?

[ Voor 11% gewijzigd door _eLMo_ op 10-01-2025 00:12 ]

[Nycrea]

Alphacool heeft al een aankondiging gedaan voor welke versies ze waterblocks maken, ze maken zowel de normale variant als een enterprise variant (ES), deze heeft zoals jij wil de ports aan de achterkant van de kaart.

Persoonlijk zou ik gewoon even afwachten tot eind januari om te kijken wat de beschikbaarheid is van verschillende opties. Ik hoop zelf op een nieuwe Watercool Heatkiller voor de 50 serie.

[_eLMo_]

Nycrea schreef op vrijdag 10 januari 2025 @ 06:43:
Alphacool heeft al een aankondiging gedaan voor welke versies ze waterblocks maken, ze maken zowel de normale variant als een enterprise variant (ES), deze heeft zoals jij wil de ports aan de achterkant van de kaart.

Persoonlijk zou ik gewoon even afwachten tot eind januari om te kijken wat de beschikbaarheid is van verschillende opties. Ik hoop zelf op een nieuwe Watercool Heatkiller voor de 50 serie.

Heatkiller beschikbaar vanaf 30-1 voor palit en gainward.

https://www.reddit.com/r/...killer_v_proultra_cooler/



De FE bestaat waarschijnlijk uit meerdere pcb’s met flatcable ertussen. Dus word lastig.

[ Voor 4% gewijzigd door _eLMo_ op 10-01-2025 16:27 ]

[CMT]

Phoe ik heb gisteren een onderzoeksvideo van HWnexus gezien over de shitshow bij EKWB.
Het schijnt veel erger te zijn dan de problemen van een jaartje geleden doen vermoeden.
Het ziet ernaar uit dat EKWB definitief gaat verdwijnen

YouTube: How 4 People Destroyed a $250 Million Tech Company (lange video btw)

Is het jullie ook opgevallen dat er haast niets meer nieuws uit komt voor custom waterkoeling in het algemeen?
Het lijkt allemaal een beetje dood te zijn of op z'n minst gezegd gestagneerd.

• Alphacool is aktief.
• Watercool komt soms nog met wat dingen aan, zei het beperkt. Zo was er deze keer geen 7900XT(X) blok.
• Aquatuning Aquacomputer is al sinds RDNA2 (2020) niet met nieuwe blokken tevoorschijn gekomen en lijkt zich puur op software & meet/sensor apparatuur te richten.
• XSPC is verder een beetje op de achtergrond geraakt en lijkt ook niet meer met nieuwe dingen te komen.

[Nycrea]

Aquatuning = Alphacool = Phobya btw.
Het lijkt er op dat Alphacool het gat wil vullen dit jaar, maar er zijn ook jongere vendors zoals barrow die nu wellicht meer een slag gaan slaan.

EKWB is dood, maar watercooling is dat zeker niet.

[CMT]

Sorry, het moest Aquacomputer zijn (ik verwissel die twee altijd).

Vind het allemaal zo tegenvallen sinds corona.
Dat niet voor elk merk een blok uit komt kan ik begrijpen, maar voor de 7900XTX was er praktisch maar 1 keuze (en er is veel op het Alphacool blok aan te merken).

En nu de 5090FE met modulair PCB ontwerp komt, vrees ik het ergste.
AIB modellen met een referentie ontwerp beschouw ik niet als optie.
De meerprijs die ze vragen + vaak middelmatige tot slechte PCB kwaliteit is het gewoon niet waard.

[Nycrea]

Er zijn zat goede AIB kaarten beschikbaar, ik snap je wantrouwen hier niet zo goed. De reference PCB was in het verleden vaak wat matig (deze werd toen ook nog gebruikt voor de FE) maar inmiddels zijn ze over het algemeen adequaat, en er zit zeker altijd wel een vendor tussen die wel een goed (niet reference) PCB maakt als de reference echt kut is.

Het FE design van de 50 serie gaat in ieder geval binnenkort geen waterblock zien schat ik in, deze is simpelweg te custom en echt gemaakt in combinatie met de koeler. De koeler hier afhalen maakt het heel makkelijk voor een user om iets stuk te maken, ik denk niet dat waterblock fabrikanten zich hieraan willen branden. Maar, het kan zijn dat er een exclusief waterblock komt van watercool ofzo voor de founders, maar dat zal denk ik niet eerder dan eind 2025 zijn als het al gebeurd.

[PilatuS]

Ik denk dat het voor de 5090 wel mee valt eigenlijk. Er zullen wel normale kaarten komen die niet modulair zijn. Als dit zo is dan hebben we het over normale blokken.

Verder zie ik voor de founder ook niet echt een probleem. Je pakt een normaal klein waterblok en alle andere onderdelen schroef of klik je aan het blok vast. Tuurlijk wel flink meer lastig, maar moet wel te doen zijn gok ik.

[Nycrea]

De IO en PCIe zijn verbonden met flex PCBs, daarbij komt dan ook nog dat de flex pcbs door de koeler heen lopen op een niet triviale manier. Dat gaat echt te vaak fout als gebruikers dit zelf moeten overzetten naar een waterblock. Ik denk echt niet dat er een FE waterblock komt.

[PilatuS]

Nycrea schreef op donderdag 16 januari 2025 @ 17:36:
Dat gaat echt te vaak fout als gebruikers dit zelf moeten overzetten naar een waterblock.

Da's wel een ding inderdaad. Ik zat meer te denken aan dat wel mogelijk is, niet of het handig is.

Het heeft dan inderdaad weinig nut om iets voor de founder te maken met het mogelijk gezeur dat het kan opleveren.

Edit: Vind alle ellende van EKWB trouwens wel heel jammer. Hier al meer dan 15 jaar vrijwel alleen blokken van hun voor CPU, GPU en mobo. Dat zo'n bedrijf met mooie producten dan mogelijk aan een eind komt door mismanagement zou erg jammer zijn. Nu nog blokken van hun op mijn 7800X3D en 7900XTX zitten, hopelijk niet de laatste.

[ Voor 28% gewijzigd door PilatuS op 16-01-2025 18:53 ]

[Lindenberger]

CMT schreef op donderdag 16 januari 2025 @ 16:37:
Phoe ik heb gisteren een onderzoeksvideo van HWnexus gezien over de shitshow bij EKWB.
Het schijnt veel erger te zijn dan de problemen van een jaartje geleden doen vermoeden.
Het ziet ernaar uit dat EKWB definitief gaat verdwijnen

YouTube: How 4 People Destroyed a $250 Million Tech Company (lange video btw)

Is het jullie ook opgevallen dat er haast niets meer nieuws uit komt voor custom waterkoeling in het algemeen?
Het lijkt allemaal een beetje dood te zijn of op z'n minst gezegd gestagneerd.

Ik zag gisteren nog een bericht over de EK-Quantum Vector² op Facebook voorbij komen. In januari 4 berichten over hun producten alsnog!

[CMT]

Lindenberger schreef op donderdag 16 januari 2025 @ 19:56:
[...]


Ik zag gisteren nog een bericht over de EK-Quantum Vector² op Facebook voorbij komen. In januari 4 berichten over hun producten alsnog!

Ooh ik hou mijn hart wel vast, want ik zie niet hoe EKWB door kan gaan zonder drastisch te krimpen /onderdelen van het bedrijf af te stoten en zich op de core business te richten. Ze zullen door de vele niet betaalde rekeningen ook geen vrienden gemaakt hebben.

Ik hoop wel dat ze een doorstart kunnen maken met nieuw management.
Of dat er spinoff van komt van oud medewerkers .

[PilatuS]

EKWB is zo enorm veel gaan maken dat het nergens meer op slaat. Tuurlijk kan je prima wat meer producten maken, maar ze zijn veel te ver gegaan. Als je kijkt wat ze allemaal wel niet hebben zijn ze compleet doorgeslagen. Heb je dan 500 distroplates liggen voor een kast die bijna niemand heeft en niemand koopt het, dan heb je snel een probleem.

[Nycrea]

Tja, zelfs als ze nog met producten komen koop ik het niet meer. De manier waarop ze hun werknemers behandeld hebben is niet oke. Alle goede engineering staff is ook opgestapt, dus ze kunnen denk ik niet meer dezelfde kwaliteit hanteren als in het begin.
Je ziet ook op hun eigen shop dat er bijvoorbeeld staat "restock expected december 23" terwijl het januari is. Dat geeft al aan dat er iets aan de hand is en er geen "business as usual" plaatsvindt. Dan is er ook nog het stukje garantie, daar kun je niet meer echt op rekenen nu, ook als je wel nog een product weet te kopen ergens.

Ik ben al deels over en van plan om ook mijn blocks te kopen van watercool, zij maken nog steeds hoge kwaliteit.

[Kuif]

Wat zijn jullie ervaringen met het bestel- en leverproces van alphacool (de alphacool webshop)?

[Nycrea]

Aquatuning en Alphacool zijn hetzelfde bedrijf, ik heb nog nooit via de Alphacool website besteld maar wel bij aquatuning, ik neem aan dat het vergelijkbaar is en misschien wel hetzelfde magazijn gebruikt.
Bestellen bij aquatuning is prima, je moet soms iets langer wachten dan je gevend bent in Nederland tot dat je order echt verzonden wordt vanuit hun magazijn, dus het duurt ook wat langer voordat je een bevestigingsmail krijgt.

[Swizzler24]

Kuif schreef op donderdag 17 april 2025 @ 14:48:
Wat zijn jullie ervaringen met het bestel- en leverproces van alphacool (de alphacool webshop)?

Paar keer besteld zonder problemen.

[M van Lent]

Deze heb ik sinds gisteren draaien en doet het zonder problemen.
Nu valt het op dat je in Aquasuite bij de fan-settings een target temperature kan instellen.
Ik stuur nu op een koelvloeistoftemperatuur van 40 graden.
In de praktijk betekende dit aanvankelijk dat de fans steeds 10 seconden aangingen (temperatuur daalt naar ~39 graden) en dan weer enkele minuten stopten totdat de temperatuur weer 40 graden is.
Voor nu heb ik 'hold minimum power' aangezet maar nu blijven de fans continu draaien terwijl de vloeistof allang 30 graden is.
Momenteel is mijn kamer de laatste dagen continu ~25 graden door het mooie weer.

Is het mogelijk een instelling te maken op basis van vloeistoftemperatuur waarbij de fans aangaan bij 40 graden en bijvoorbeeld pas weer stoppen bij 30 of 35 graden?
Ik kom er vooralsnog niet helemaal uit dus ben benieuwd naar jullie suggesties.

[PilatuS]

Ik heb opzich hetzelfde probleem, maar bij mij is het niet echt een probleem. Mijn fans gaan ook draaien bij een bepaalde watertemp en dan gelijk weer uit zodra de temp er iets onder komt te zitten. Alleen heb ik zoveel radiatoroppervlakte dat ik idle kan draaien zonder fans. Dit ook met een Aquaero.

Je zou kunnen kijken waar de watertemp heen gaat met een idle systeem. Misschien kan je met een hogere watertemp wel passief draaien zodat de fans niet of bijna niet aan hoeven te gaan. Je hebt alleen niet enorm veel radiatoroppervlakte dus geen idee waar het idle kantelpunt gaat liggen. Mijn watertemp wordt idle stabiel op 36 tot 37 graden bij een 22 graden kampertemp, terwijl de fans pas bij 38 graden aan gaan. Wordt het bij mij binnen 25 graden gaan de fans wel vaker aan.

Met die radiator en met 25 graden kamertemp wordt idle zonder fans denk ik lastig, maar je zou dus even kunnen kijken hoe hoog het zonder fans bij idle oploopt. Ik denk dat verder koelen tot 5 graden lager vrij weinig uitmaakt. Dan nog loopt die watertemp vrij snel weer op. Dan draaien de fans wel ietsjes langer niet, maar dan nog moeten ze constant aan. Ik zou dan eerder voor een hele lage minimale stand van de fans gaan en ze constant laten draaien. Van 40 graden naar 39 of naar 35 lost vrij weinig op ben ik bang. Persoonlijk kan ik mijn fans niet horen op een lage stand, pas bij gamen moeten ze echt aan de slag.

[M van Lent]

Volledig idle draaien zal niet lukken denk ik. Hoewel de dichtheid van de koelvinnen bij deze 400mm radiator best laag is. Als hij horizontaal geplaatst zou zijn zou het misschien wel lukken.
Nu produceren de fans heel soms wat bijgeluiden maar die verdwijnen wanneer ze wat langer draaien. Momenteel zijn ze inderdaad niet storend. Dus waarschijnlijk houd ik het inderdaad zo met de fans op minimale snelheid wanneer de vloeistof opgewarmd is.
Bij niet-intensieve taken zou het wel mooi zijn om ook een onderlimiet in te kunnen stellen. Het duurt met deze omgevingstemperatuur van 25 graden wel een half uur voor hij in idle modus van 30 naar 40 graden verwarmd heeft.

In aquasuite zag ik dat het mogelijk was complete flowschema's te maken. Misschien moet ik me daar even goed in verdiepen.

[PilatuS]

M van Lent schreef op donderdag 15 mei 2025 @ 00:25:
In aquasuite zag ik dat het mogelijk was complete flowschema's te maken. Misschien moet ik me daar even goed in verdiepen.

Ik heb op dit moment niet de software op mijn PC staan van de Aquaero omdat het al jaren prima draait door de settings in de controller te hebben staan, maar misschien is wat je wil toch mogelijk.

Hier een oud screenshot van mijn settings:



Geen idee wat je allemaal nog kan doen door voor een manual setup te gaan. Anders zijn er misschien nog plugins te vinden of kan je valse sensor data doorgeven om het alsnog te laten draaien zoals je wil. Er is enorm veel mogelijk met die software waarbij ik er zelf maar voor een heel klein deel gebruik van maak.

[_eLMo_]

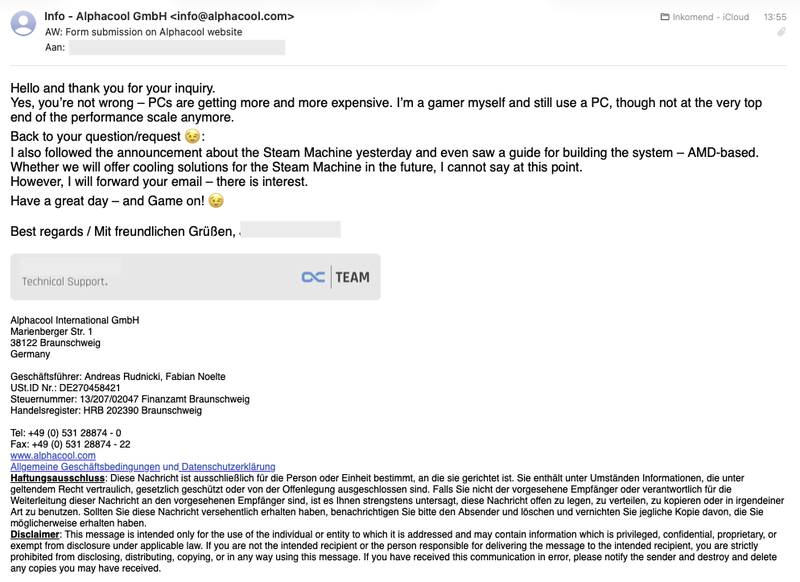

Ik had Alphacool en Watercool (HeatKiller) gemaild met de vraag of ze alsjeblieft wilden kijken of de Gabe Cube (Steam Machine) water gekoeld kon worden. Top end hardware wordt steeds duurder voor gamers, en met de developers die optimalizeren op grote platforms (zoals Steamdeck), wordt dit echt wel interessant als je zo'n bakkie kan kopen voor €800 ofzo.

Alpacool heeft er in ieder geval interesse in, maar of het kan moet blijken natuurlijk

[michielvh83]

"Ik zou graag wat feedback ontvangen.
Ik upgrade vanaf een AIO (All-in-One waterkoeler) met:
* een 240 mm radiator aan de onderkant (inlaat) voor mijn CPU
* en een 240 mm zijradiator als uitlaat
* plus twee 120 mm ventilatoren bovenaan als inlaat
Dit werkt prima en de temperaturen zijn perfect.
Echter, nu ben ik aan het upgraden naar een drievoudige custom loop (zelfgebouwd waterkoelingssysteem).

Ik overweeg twee paden:

Optie 1: Eén Grote Loop
Ik maak één grote loop met een 240 mm top radiator en ventilatoren als inlaat, een 240 mm bodem radiator met ventilatoren als inlaat, en een 280 mm zijradiator als uitlaat. Met twee kleine pompen in serie om de stroomsnelheid redelijk te houden en een watertemperatuursensor om de ventilatorkromme (fan curve) te gebruiken. In feite meer koelvermogen met dezelfde vertrouwde luchtstroomrichting, maar ook de GPU die warmte in de loop dumpt voor de CPU, en vice versa.

Optie 2: Gescheiden Loops
Hetzelfde upgrade-opstelling, maar de CPU- en GPU-loops gescheiden houden. Dus de boven- en bodemradiatoren voor de CPU met 15 mm slanke ventilatoren als inlaat, en de 280 mm zijradiator als uitlaat met 25 mm ventilatoren. Het voordeel zou zijn dat de loops gescheiden en beter onderhoudbaar zijn. Het nadeel is dat ik slechts één temperatuursensor-pin op mijn moederbord heb, en ik daarom nog steeds de ventilatoren van de CPU-radiator moet aansturen op basis van de CPU-temp

Er zouden ook meer paden voor luchtstroomrichtingen kunnen zijn, maar ik heb moeite om een betere optie te vinden dan de bovenstaande. Mijn RAM wordt heet in andere luchtstroomconfiguraties. En de GPU is het krachtigst in mijn setup, dus de zijradiator is het beste om de warmte naar buiten te dumpen voor de GPU.

Ik mod mijn NR200P om de top radiator met slanke ventilatoren te laten passen, en ik upgrade van een AIO 4090 naar een 5090 kaart met alleen een waterblok. De CPU is de 9950X3D, het stroomverbruik is 600W op de GPU en maximaal 200W op de CPU; de gecombineerde loop zou maximaal 800W moeten kunnen afvoeren.

Wat denken jullie ervan? Enig advies, gedachten of tips?

[GamerDaddy NL]

Hallo Michiel,

Leuk dat je vraagt om mee te denken bij jouw custom loop!

Mijn voorkeur zou uitgaan naar één grote loop. De fancurves kunnen dan worden aangestuurd op basis van de watertemperatuur en je hoeft dan voor maar één loop na te denken over ontluchten, reservoir en aftapkraantje. Er zijn dan minder onderdelen nodig dan bij 2 gescheiden loops en dat scheelt in aanschafprijs en ruimte in je case. Voor koeling heb je dan ook altijd 3 radiatoren beschikbaar. Als je GPU op 100% draait, maar je CPU niet zijn er toch 3 rads die voor koeling zorgen. Dat heb je bij gescheiden loops niet.
Mogelijk biedt de bios van je moederbord de mogelijkheid om een fancurve te maken die wordt aangestuurd door de tempsensor ingang. In dat geval heb je ook geen aparte software nodig om fancurves te maken.

Bij de gescheiden loops die je omschrijft heb ik wel een opmerking: als ik het goed begrijp, plan je 2 radiatoren voor je CPU en 1 voor je GPU, terwijl je GPU meer koeling nodig heeft. Als je voor gescheiden loops gaat, zou ik 2 voor je GPU en 1 voor je CPU doen. Dat lijkt me beter afgestemd op de koelbehoefte. Houd er ook rekening mee, dat de zijradiator minder efficiënt werkt, omdat die moet koelen met voorverwarmde lucht die via de andere 2 radiatoren binnen komt.

[michielvh83]

GamerDaddy NL schreef op dinsdag 16 december 2025 @ 10:10:
Hallo Michiel,

Leuk dat je vraagt om mee te denken bij jouw custom loop!

Mijn voorkeur zou uitgaan naar één grote loop. De fancurves kunnen dan worden aangestuurd op basis van de watertemperatuur en je hoeft dan voor maar één loop na te denken over ontluchten, reservoir en aftapkraantje. Er zijn dan minder onderdelen nodig dan bij 2 gescheiden loops en dat scheelt in aanschafprijs en ruimte in je case. Voor koeling heb je dan ook altijd 3 radiatoren beschikbaar. Als je GPU op 100% draait, maar je CPU niet zijn er toch 3 rads die voor koeling zorgen. Dat heb je bij gescheiden loops niet.
Mogelijk biedt de bios van je moederbord de mogelijkheid om een fancurve te maken die wordt aangestuurd door de tempsensor ingang. In dat geval heb je ook geen aparte software nodig om fancurves te maken.

Bij de gescheiden loops die je omschrijft heb ik wel een opmerking: als ik het goed begrijp, plan je 2 radiatoren voor je CPU en 1 voor je GPU, terwijl je GPU meer koeling nodig heeft. Als je voor gescheiden loops gaat, zou ik 2 voor je GPU en 1 voor je CPU doen. Dat lijkt me beter afgestemd op de koelbehoefte. Houd er ook rekening mee, dat de zijradiator minder efficiënt werkt, omdat die moet koelen met voorverwarmde lucht die via de andere 2 radiatoren binnen komt.

Thanks voor je reactie en goed punt mbt koelbehoefte. Top en bottem rads zijn beide slim (20mm) 240mm rads met slim noctua fans 15mm, en side rad is 280mm met standaard dikte en 140*25mm Noctua Gen 2 fans. Maar ik ga dan denk ik toch voor een grote loop. Dan is het inderdaad een win-win.

Had nog wel een vraag over de flow direction van het water. Maakt dat nog een groot vershil of is er een best practice dat je bijv de flow probeert zo te plannen dat deze natuurlijk met de zwaarte kracht meewerkt, alsmede of de flow van het warme water nog heel veel effect heeft als je daar extra over nadenkt naar welke radiotor de CPU en GPU als eerste gaat? Ik heb nu wel de twee mini pomp gepland net voordat het water in het GPU block gaat, en de andere minipomp in geintegreerd in het CPU blok. Zou zou de maximale waterflow in iedergeval lopen over de fins in de het GPU en CPU block en zal de flow afnemen naarmate deze door de verschillende radiotors gaat. Dat is misschien zelfs een voorbeeld voor de koeling?

[PilatuS]

CPU en GPU blokken hebben meestal een in en out die je moet gebruiken. Verder maakt flowrichting of volgorde niet uit. Het water stroomt toch zo snel dat het vrijwel geen tijd heeft om warm te worden in een blok. Gewoon aansluiten zoals het hoort qua in en out voor de blokken en verder boeit het niets.

[player-x]

michielvh83 schreef op dinsdag 16 december 2025 @ 21:11:
Maar ik ga dan denk ik toch voor een grote loop. Dan is het inderdaad een win-win.

Groter is inderdaad beter, ik heb een absurd aantal radiatoren 2x120 + 3x120 + 3x140, het voordeel van meer rad, is dat je systeem stiller wordt, de mijne is zelfs passief zolang de GPU niet echt belast wordt.

Had nog wel een vraag over de flow direction van het water.

In de praktijk maakt het heel weinig uit, zolang je maar de flow richtingen van de blokken aanhoudt, onder volle stress load van de GPU + CPU, is het verschil maar 1.5^c van als het water de CPU ingaat en wanneer het de GPU uit komt.

Ik heb nu wel de twee mini pomp gepland net voordat het water in het GPU block gaat, en de andere minipomp in geintegreerd in het CPU blok.

Als het budget er is, zou ik voor een DDC of nog beter een D5 pomp gaan, als het er niet is, begin dan gewoon met die kleine pompjes, je kan ze altijd later upgraden.

[michielvh83]

player-x schreef op woensdag 17 december 2025 @ 13:35:
[...]

Groter is inderdaad beter, ik heb een absurd aantal radiatoren 2x120 + 3x120 + 3x140, het voordeel van meer rad, is dat je systeem stiller wordt, de mijne is zelfs passief zolang de GPU niet echt belast wordt.
[Afbeelding]

[...]

Als het budget er is, zou ik voor een DDC of nog beter een D5 pomp gaan, als het er niet is, begin dan gewoon met die kleine pompjes, je kan ze altijd later upgraden.

Thanks en ja dat zou mooi zijn. Budget is niet de uitdaging maar de ruimte wel. Het moet allemaal passen in een ITX case

[Nycrea]

Vergis je niet hoeveel ruimte je kwijt bent aan fittings en tubing, denk ook aan curve radius.
Voor je eerste keer zou ik zeggen maak het vooral niet te ingewikkeld. Het wordt waarschijnlijk al ingewikkeld genoed

Leuk dat je hieraan gaat beginnen, houd ons vooral op de hoogte en deel fotos! (ook tijdens het bouwen altijd leuk)

[michielvh83]

Thanks, @Nycrea ! En je hebt gelijk. Ik hoopte geen 90 graden fitting nodig te hebben, wilde ik ook liever niet ivm twee minder krachtige pompen. Maar helaas, moet nu ff paar dagen wachten om de tubes te routen en de loop te vullen. Ik ga de brake bleeder kit methode gebruiken door een vacuüm te creëren. Ben benieuwd. Kwam er ook achter dat je nieuwe radiatoren blijkbaar moet spoelen met puur water, dus dat ook maar gelijk besteld.

De laatste 20% van deze custom loop build gaat nog de grootste uitdaging worden, zie foto's met beschikbare space voor de tubing.

[Comp-Freak]

Heeft iemand hier toevallig al ervaring met de EK-Quantum Velocity3 CPU waterblokken? Kan er online maar weinig over vinden, anders dan een vergelijkbare vraag op Reddit en een nietszeggende YouTube review van FTC Watercooling. Zijn zo'n 10 maand geleden aangekondigd, maar ook Tweakers heeft niks in de Pricewatch staan of enige reviews.

Ik zie in ieder geval dat ze beschikbaar zijn bij HighFlow, Aqua Tuning, Amazon en via EK zelf.

-----------------------------

Beetje context buiten bovenstaande vraag om: heb op mijn Ryzen 9 7900X setup gespeeld met een Arctic Freezer 36 en een custom waterloop op basis van wat oude spullen die ik nog had liggen. Met heel beperkt testen op stock instellingen lijkt de opstelling met luchtkoeler toch meer geluid te geven en zo'n 8% lager te scoren in Cinebench. Opstelling voor waterkoeling bestond uit:

• DangerDen dual heatercore radiator met 2x 120mm fan
• Alphacool VPP655-PWM pomp
• Swiftech MCW6002-P waterblok met zelfgemaakte mounting voor AM5

Arctic koeler had ik volgens het door Arctic aanbevolen fanprofiel ingesteld. Pomp en radiator fans had ik vooral met het oog op geluidsproductie getuned.

[PilatuS]

Hier geen ervaring met de Velocity3, heb nu een Velocity2 op mijn 7800X3D.

Opzich zijn waterblokken inmiddels wel een beetje uitontwikkeld. Het maakt heel weinig uit welk blok je precies hebt zolang het maar een fatsoenlijk iets is. Nou is die MCW6002-P wel heel erg oud, dus met iets nieuwers zou het wel beter moeten gaan. Maar welk modern blok exact boeit vrij weinig.

@michielvh83 Succes met de slangen. Is voor mij een reden om geen kleine kast te nemen. Misschien helpt het om onderdelen uit de kast te halen, dan slangen te monteren en weer terug in de kast plaatsen.

[michielvh83]

@PilatuS thanks, goede tip. Ik heb iig de sata kabels die ik niet gebruikt gelijk verwijderd.

Gisteren 4 uur bezig geweest met de routing en fittings. Het leek me een goed idee om van AIO ervaring naar custom loop te gaan in een ITX case met 3 rads en super weinig ruimte.

Maargoed, naar wat leak trouble shooting zijn we er bijna. Helaas is mijn tophat mod op de NR200P gelukt, maar in het proces (zelf schroeven korter gemaakt), heb ik de radiotor waterleiding beschadigd. Dus even wachten op nieuwe radiator.

Aangezien nu de laatste keer is dat het allemaal nog een beetje zichbaar is, de laatste foto, voordat hopelijk alles lekproef is en ik de loop eindelijk kan gaan vullen.

[michielvh83]

[michielvh83]

Voor mensen die dit willen proberen, dit zijn de onderdelen:

- Alphacool Eisbaer Pro (zit een Alphacool DC-LT 2 Silent pomp in het block) op een direct-die Thermal Grissly heatspreader
- TOP rad: Alphacool NexXxoS HPE-20 240mm Radiator met Noctua 5mm spacers en slim 120mm fans (2x Noctua NF-A12x15 PWM (15mm)
- BOTTOM rad: Alphacool NexXxoS ST25 240mm Radiator met 2,5mm spacers (3D print) en 2x Noctua NF-A12x25 PWM (25mm)
- SIDE rad: Alphacool NexXxoS HPE-30 Radiator 280 mm met 2x 140 mm fans (Noctua NF-A14x25 G2 PWM)
- EXTRA pomp in serie: Alphacool DC-LT 2 Silent in een Alphacool Eisstation DC-LT
- INNO3D GeForce RTX 5090 iChill Frostbite Pro (is een Alphacool block)
- Alphacool Eiszapfen Temperatursensor op de grootste radiator.

Er komt nog een trough put fitting aan de voorkant van de case zodat ik makkelijk de loop kan drainen en vullen vanuit de buitenkant.

EDIT:
Dit is de video m.b.t. de tophat rad mod: YouTube: TOP MOUNT RADIATOR MOD ON COOLER MASTER NR200P

[ Voor 10% gewijzigd door michielvh83 op 26-12-2025 10:39 ]

[Nycrea]

Heel netjes gedaan @michielvh83! Ziet er top uit.
Bij mijn vorige switch naar externe rad heb ik er ook over gedacht om SFF te gaan, maar toch besloten om niet te doen zodat ik minder gedoe zou hebben met moederbordkeuze en expansion card support, mocht ik wel een keer er iets bij willen plaatsen.
Nu ik het bij jou zie is het toch ook wel erg tof, ik heb geen spijt om bovengenoemde redenen, maar zoveel power in zo'n klein kastje vlijf toch erg gaaf.
Vergeet niet om finished build pics te plaatsen en ik ben ook erg benieuwd naar de pomp performance en algehele cooling performance.

[michielvh83]

@Nycrea Thanks! Dat is inderdaad beetje het spelletje. Ik heb prima ruimte voor een mid tower, maar zo compacte build is een mooie uitdaging. Ik zou niemand aanraden om gelijk van AIO naar custom te gaan in een ITX, daar ben ik nu wel achter. Voldoende me als een student cardiologie die met een VR bril een open hart operatie zit te oefenen.

Dit was vanmiddag en nu zit alles weer in elkaar zodat je beeld hebt bij de final versie.

Ik kan helaas nog niet de temperatuur testen, ik wacht nog op een nog slimmere 240 rad, op Reddit tipte iemand me dat ik beter de clearance van de onderste radiator kan vergroten. Een nog slimmere rad geeft me 2,5mm extra en als ik de fan spacers nog we haal dan win ik nog een keer 2,5mm. En had geen zin om twee keer de loop te vullen 🤣. Dus ff wachten, hopelijk wordt het pakketje snel geleverd.
