12x SF-175S - 21x Q-Cells 325W (8925Wp) / Mitsubishi Zubadan 11,2KW / 500L SWW / Mitsubishi 2x MSZ-SF15 - 2x MSZ-SF25
:strip_icc():strip_exif()/u/80031/crop5de22a11a1a45_cropped.jpeg?f=community)
Haha dat geloof ik graag, maar dan stijgt de buitenunit op en functioneert de meterkast ook als verwarming.:
Zet de Ta maar eens op 55 graden, je gaat vanzelf een dT van 7 graden krijgen
12x SF-175S - 21x Q-Cells 325W (8925Wp) / Mitsubishi Zubadan 11,2KW / 500L SWW / Mitsubishi 2x MSZ-SF15 - 2x MSZ-SF25
Maar met een dT van 4 graden, en een flow van 23l/minuut ga je nooit geen 11,2KW opwekken, dus dan is je WP te groot
Je hebt "slechts" 6,44KW thermisch vermogen bij bovenstaande waarden.
[ Voor 9% gewijzigd door Grolsch op 15-01-2021 13:47 ]
:strip_exif()/u/182753/crop56e3e220ad638_cropped.gif?f=community)
Om de Ecodan via de CN105 poort te kunnen koppelen, hebben we ( lees @barteg ) "eindelijk" een ESP oplossing. Deze vervangt de eventuele Melcloud Wifi Adapter.
:fill(white):strip_exif()/f/image/zQhLBTQctqaYBZ3dsHa45mTm.png?f=user_large)
/f/image/ki9klpiycJjJjedoE3shTP3n.png?f=fotoalbum_large)
Via deze manier is er veel meer data uit te lezen, en instellingen kun je live aanpassen (ipv 1/2 minuten delay via Melcloud)
Je kan het vergelijken met de Procon A1M modbus module, alleen dan "ietsjes" goedkoper.
We zijn momenteel druk aan het testen of alles goed werkt, zie ook https://github.com/BartGijsbers/cn105gw/
:fill(white):strip_exif()/f/image/ki9klpiycJjJjedoE3shTP3n.png?f=user_large)
Via deze manier is er veel meer data uit te lezen, en instellingen kun je live aanpassen (ipv 1/2 minuten delay via Melcloud)
Je kan het vergelijken met de Procon A1M modbus module, alleen dan "ietsjes" goedkoper.
We zijn momenteel druk aan het testen of alles goed werkt, zie ook https://github.com/BartGijsbers/cn105gw/
[ Voor 19% gewijzigd door alberthakvoort op 15-01-2021 14:03 ]
Hoe reken je dit uit en hoe krijg ik dit beter?:
[...]
Maar met een dT van 4 graden, en een flow van 23l/minuut ga je nooit geen 11,2KW opwekken, dus dan is je WP te groot
Je hebt "slechts" 6,44KW thermisch vermogen bij bovenstaande waarden.
De flow wil kennelijk niet hoger terwijl er ruimte voor is. De temperatuur kan omhoog levert meer thermisch vermogen op maar kost meer elektrisch vermogen.
dT kan omhoog maar dan zou ik het afgifte systeem moeten aanpassen.
Beneden vloerverwarming en boven op de 1e verdieping oud staal eruit en Jaga's erin.
12x SF-175S - 21x Q-Cells 325W (8925Wp) / Mitsubishi Zubadan 11,2KW / 500L SWW / Mitsubishi 2x MSZ-SF15 - 2x MSZ-SF25
Zat zou wel nice zijn, kun je op deze manier ook de flow uitlezen?:
Om de Ecodan via de CN105 poort te kunnen koppelen, hebben we ( lees @barteg ) "eindelijk" een ESP oplossing. Deze vervangt de eventuele Melcloud Wifi Adapter.
[Afbeelding]
Via deze manier is er veel meer data uit te lezen, en instellingen kun je live aanpassen (ipv 1/2 minuten delay via Melcloud)
Je kan het vergelijken met de Procon A1M modbus module, alleen dan "ietsjes" goedkoper.
We zijn momenteel druk aan het testen of alles goed werkt, zie ook https://github.com/BartGijsbers/cn105gw/
Die mis ik namelijk nog in melcloud.
12x SF-175S - 21x Q-Cells 325W (8925Wp) / Mitsubishi Zubadan 11,2KW / 500L SWW / Mitsubishi 2x MSZ-SF15 - 2x MSZ-SF25
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
Gaaf! Een Heishamon voor Mitsu's. Gaan jullie ook printjes maken met S0 voor elektra meters zoals @thehog doet?:
Om de Ecodan via de CN105 poort te kunnen koppelen, hebben we ( lees @barteg ) "eindelijk" een ESP oplossing. Deze vervangt de eventuele Melcloud Wifi Adapter.
[Afbeelding]
[Afbeelding]
Via deze manier is er veel meer data uit te lezen, en instellingen kun je live aanpassen (ipv 1/2 minuten delay via Melcloud)
Je kan het vergelijken met de Procon A1M modbus module, alleen dan "ietsjes" goedkoper.
We zijn momenteel druk aan het testen of alles goed werkt, zie ook https://github.com/BartGijsbers/cn105gw/
/u/50622/server.GIF?f=community)
:strip_icc():strip_exif()/u/54750/crop5c31fbb9b9dcc_cropped.jpeg?f=community)
Goed bezig!:
Om de Ecodan via de CN105 poort te kunnen koppelen, hebben we ( lees @barteg ) "eindelijk" een ESP oplossing. Deze vervangt de eventuele Melcloud Wifi Adapter.
[Afbeelding]
[Afbeelding]
Via deze manier is er veel meer data uit te lezen, en instellingen kun je live aanpassen (ipv 1/2 minuten delay via Melcloud)
Je kan het vergelijken met de Procon A1M modbus module, alleen dan "ietsjes" goedkoper.
We zijn momenteel druk aan het testen of alles goed werkt, zie ook https://github.com/BartGijsbers/cn105gw/
Ik heb mijn procon ook via Ebay ergens in GB gekocht voor rond de 70 euro, vind ik ook niet duur voor de functies!
/u/38607/crop563536a9aac26_cropped.png?f=community)
Hier een detail van Ta en Tr bij een defrost ( vanmiddag ).
:fill(white):strip_exif()/f/image/lzLlLxixXHlX1Oj69R0dkFZH.png?f=user_large)
Alleen bij vollast zie je heel veel defrosts. Ik heb er vandaag nog maar 3 gehad.
- 12:57 begin defrost
- 12:58 Ta zakt onder Tr
- 13:04 Ta is weer boven Tr gestegen
- 13:08 Ta is weer op niveau
Geluid weet ik eerlijk gezegd niet. Ik heb nog niet naast de binnenunit of buiten gestaan toen er een defrost begon.
Sterker nog; Het heeft bijna een jaar geduurd bij de oude ELGA voordat dat gebeurde toen ik er toevallig naast stond.
[ Voor 9% gewijzigd door mkleinman op 15-01-2021 16:16 ]
Duurzame nerd. Veel comfort en weinig verbruiken. Zuinig aan doen voor de toekomst.
12x SF-175S - 21x Q-Cells 325W (8925Wp) / Mitsubishi Zubadan 11,2KW / 500L SWW / Mitsubishi 2x MSZ-SF15 - 2x MSZ-SF25
/u/1519234/crop6027a5261203a_cropped.png?f=community)
:fill(white):strip_exif()/f/image/jg6gY5wmXerM4rVpM7fz2VjH.png?f=user_large)
@Geronimoos
/f/image/bKnMV3cYYhwb1Knfnk49HyiN.png?f=fotoalbum_medium)
Het heeft +- 10 minuten geduurd voordat de aanvoertemperatuur van de vloerverwarming weer op temperatuur was.
Geluid kan ook ik weinig over zeggen, heb nog niet bij de buitenunit gestaan bij een defrost. Ik verwacht echter dat er minder geluid wordt gemaakt, ook afgaande op de andere reacties.
Wat ik nog niet helemaal begrijp is waarom de CVketel bij deze defrost niet aan is gezet door de Elga Ace en bij de andere 2 wel. Heb van de week gekeken of ik het ergens kan aanpassen dat de Elga Ace de "backup" (=CVketel) aanzet bij een defrost, maar dat is volgens mij geen instelling.
Ook hier vandaag 3 defrosts gezien; 7:00 / 9:30 en 14:15. Hierbij het detail van 14:15:
:fill(white):strip_exif()/f/image/bKnMV3cYYhwb1Knfnk49HyiN.png?f=user_large)
Het heeft +- 10 minuten geduurd voordat de aanvoertemperatuur van de vloerverwarming weer op temperatuur was.
Geluid kan ook ik weinig over zeggen, heb nog niet bij de buitenunit gestaan bij een defrost. Ik verwacht echter dat er minder geluid wordt gemaakt, ook afgaande op de andere reacties.
Wat ik nog niet helemaal begrijp is waarom de CVketel bij deze defrost niet aan is gezet door de Elga Ace en bij de andere 2 wel. Heb van de week gekeken of ik het ergens kan aanpassen dat de Elga Ace de "backup" (=CVketel) aanzet bij een defrost, maar dat is volgens mij geen instelling.
WP: Remeha Elga Ace 6kW. PV: 14 x 310 wp Suntech + 10 x 380 wp Q-Cells, micro omvormers IQ7 & IQ7+ Enphase.
Heb even gekeken naar dat mitsu design en ik denk zelfs dat heishamon bordje gewoon werkt met de software er op
natuurlijk moet dan s0 en dallas nog toevoegd worden.Heishamon heeft nu geen 12v input wat de design voor de mitsu wel heeft maar voor de rest lijkt het erg op elkaar. Ik kan wel eens kijken of ik het bordje zo kan bouwen dat hij ook volledig compatible is (panasonic heeft ook 12v en dat kan zelfs helpen om nog meer stroom te leveren aan de heishamon).
Geweldig dat het ondanks het "taalracisme" gelukt is:
Om de Ecodan via de CN105 poort te kunnen koppelen, hebben we ( lees @barteg ) "eindelijk" een ESP oplossing. Deze vervangt de eventuele Melcloud Wifi Adapter.
[Afbeelding]
[Afbeelding]
Via deze manier is er veel meer data uit te lezen, en instellingen kun je live aanpassen (ipv 1/2 minuten delay via Melcloud)
Je kan het vergelijken met de Procon A1M modbus module, alleen dan "ietsjes" goedkoper.
We zijn momenteel druk aan het testen of alles goed werkt, zie ook https://github.com/BartGijsbers/cn105gw/
Zal weer eens op github kijken.
Gasloos 26-05-2020; SHW112YAA + ERSC-VM2C, SWW 400L
En mocht iemand een plugin voor Domoticz willen maken, wil ik die wel op weg helpen (beide werken met MQTT dus moet snel te doen zijn).:
[...]
Heb even gekeken naar dat mitsu design en ik denk zelfs dat heishamon bordje gewoon werkt met de software er op
Heishamon heeft nu geen 12v input wat de design voor de mitsu wel heeft maar voor de rest lijkt het erg op elkaar. Ik kan wel eens kijken of ik het bordje zo kan bouwen dat hij ook volledig compatible is (panasonic heeft ook 12v en dat kan zelfs helpen om nog meer stroom te leveren aan de heishamon).
Pana WC12H9E8 / 1000L
Dat kan ook niet anders met deze constructie, het zou me verbazen dat je hem niet zou horen
offtopic:
wel een goede auto smaak
wel een goede auto smaak
/u/58527/crop598f55cf0092d_cropped.png?f=community)
B40 krachtgroep?
Weet je dat zeker? Dat lijkt wel heel erg hoog. Wat voor hoofdaansluiting heb je?Plaats anders eens een foto van die automaat, want dit kan niet kloppen.
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Ik ga er vanuit dat het de groep is die naast "Zonneenergie" zit. Morgen ga ik even testen of dat klopt .:
[...]
B40 krachtgroep?
Weet je dat zeker? Dat lijkt wel heel erg hoog. Wat voor hoofdaansluiting heb je?Plaats anders eens een foto van die automaat, want dit kan niet kloppen.
:fill(white):strip_exif()/f/image/HXFKC2uFLJDsLIPpKnqskGaX.png?f=user_large)
Type is:
MBN640E Automaat B40A

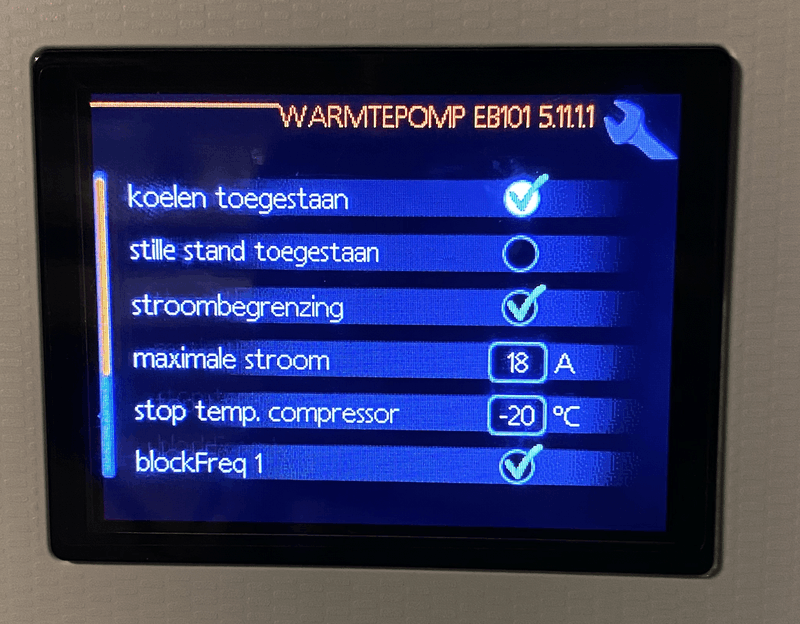

Overigens zag ik dit in de settings staan. Zou dit de veroorzaker zijn (Stroombegrenzing)?
:fill(white):strip_exif()/f/image/xYqI6RpRaufLnwJXantWa3V5.png?f=user_large)
99x TS-165C2 | ZO | 16,33 kWp | SolarEdge SE15K 3 Fase | NIBE F2040-16 | SMO20
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Nee die zitten er niet, ik zie in de SMO20 ook geen informatie over de fases:
:fill(white):strip_exif()/f/image/MkRWyFHCfyrSHSjYvEHipyCg.png?f=user_large)
99x TS-165C2 | ZO | 16,33 kWp | SolarEdge SE15K 3 Fase | NIBE F2040-16 | SMO20
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
/u/210990/crop5db08141ca517_cropped.png?f=community)
Voor stroomverbruik heb ik veel Eastron SDM meters. Alle simpele groepen met simpelweg een pulsuitgang (kan op de ESP) en de interessante groepen met een modbus aansluiting. Die laatste kan je met een losse module makkelijk aan ethernet hangen, maar kan theoretisch ook aan de ESP (nog niet daadwerkelijk gedaan).
Ter referentie: Ik heb de Samsung nu op deze manier aangesloten, met 500L als buffer:
Ik zorg dat de secundaire pomp tijdens een defrost uit gaat en ik dus het koude water direct in het buffer stop. De defrost duurt een minuut of 5 en met 29L/m maar een klein gedeelte van het buffer. Als de defrost voorbij is start de secundaire pomp weer, maar omdat de flow kleiner is dan primair zal het gekoelde water enkel zorgen voor een lagere retourtemperatuur richting de WP.
Het afgiftesysteem is redelijk groot en het enige wat je daar merkt is dat het water 5 minuten niet loopt om naderhand een beetje kouder dan normaal terug te komen. De WP geeft al gauw weer de juiste temperatuur dus zal met wat extra vermogen al gauw compenseren. Het is wel zo dat (of je nou met of zonder buffer werkt) de WP eventjes warmte naar buiten aan het gooien is en dat je daarvoor moet compenseren. Dat kan kort na de defrost (kouder retourwater dus meer vermogen met constante aanvoertemperatuur) of door die andere 55 minuten per uur constant iets meer vermogen te leveren. Die 5 minuten zijn daadwerkelijk wel nodig om het ijs te smelten en de condensor te drogen buiten.
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
:strip_icc():strip_exif()/u/297036/crop5bb5121e5b86a_cropped.jpeg?f=community)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Wat is hier veel informatie te vinden. En wat een kennis. Ik heb lang zitten lezen maar nog niet gevonden wat ik zoek.
Wij hebben een Nefit Envline 9.0 TS in onze nieuwbouwwoning. De verwarming draait prima ( de houtkachel doet ook mee ) maar het warme water laat te wensen over. De installatie doet wat die moet doen maar de voorraad is te krap, 190 liter.
Ik ben op zoek naar de berekeningsmethodiek waarmee installateurs de boilerinhoud bepalen voor een gezin van 4 personen, met een douche en een bad , kraan in de badkamer en kraan in de douche.
Het zou helemaal mooi zijn om de berekeningsmethodiek van Nefit/ Bosch te hebben maar algemene berekeningsmethodieken zijn ook al mooi.
Het gaat mij niet zozeer om de ISSO 73, deze is wel heel krap gesteld, ook gezien onze warmtepomp m.i. binnen 1,5 uur weer op zou kunnen verwarmen.
Bij de bouw van de woning is de installateur vergeten een berekening te maken
Wij hebben een Nefit Envline 9.0 TS in onze nieuwbouwwoning. De verwarming draait prima ( de houtkachel doet ook mee ) maar het warme water laat te wensen over. De installatie doet wat die moet doen maar de voorraad is te krap, 190 liter.
Ik ben op zoek naar de berekeningsmethodiek waarmee installateurs de boilerinhoud bepalen voor een gezin van 4 personen, met een douche en een bad , kraan in de badkamer en kraan in de douche.
Het zou helemaal mooi zijn om de berekeningsmethodiek van Nefit/ Bosch te hebben maar algemene berekeningsmethodieken zijn ook al mooi.
Het gaat mij niet zozeer om de ISSO 73, deze is wel heel krap gesteld, ook gezien onze warmtepomp m.i. binnen 1,5 uur weer op zou kunnen verwarmen.
Bij de bouw van de woning is de installateur vergeten een berekening te maken
:strip_icc():strip_exif()/u/678319/crop567d2326a14b2.jpeg?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Rond het vriespunt kan mijn warmtepomp eindelijk continue blijven draaien en is dus het warmteverlies in balans met de warmteopwekking. Tb = 0°C en Ta = 45°C en woonkamer op 20°C. Geen pendelen meer.
Af en toe een defrost:
:fill(white):strip_exif()/f/image/h48Cq8A70mhgdeiEIyuHj0oi.png?f=user_large)
Panasonic WH-MDC05F3E5 op 20 tot 22 Hz.
Af en toe een defrost:
Panasonic WH-MDC05F3E5 op 20 tot 22 Hz.
[ Voor 14% gewijzigd door Dre op 16-01-2021 21:17 ]
:strip_exif()/u/382442/crop5bb654253fa3d_cropped.gif?f=community)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
:strip_icc():strip_exif()/u/1175884/crop5daf603d709d8_cropped.jpeg?f=community)
Die is kennelijk 3x25A:
Meerdere B40's en 2x 63A op een 3x25A aansluiting... daar lijkt iets goed mis te gaan. Dat kan in de praktijk best meevallen (gelijktijdigheidsfactor en traagheid en marge van hoofdzekeringen (tot 50 minuten zo'n 40A). Maar als 't mis gaat, dan wordt 't niet fijn. Heb je geen ontdooid streepje tussen de sneeuw in je tuin waar de elektra kabel loopt?
Maar dit is idd wel off topic: check link van @Andrehj even. Of laat een goede electricien komen.On topic: waarom 2 warmtepompen? ("de andere warmtepomp")
Loria 6010 met HCTM | 300l SWW zonneboiler | 27 kWp PV | gasloos
Daarvoor heeft de Mitsu een speciale vloerdroogfunctie.
Zie Installation Manual hoofdstuk System Set Up: Service Menu => Operational Settings => Floor dry up function.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mUBrr4KboO0WYcm1op0LJ1x6.jpg?f=user_large)
EDIT: belangrijk is wel dat je alle groepen van de vloerverwarming volledig open zet.
De WP zal ook niet continue blijven lopen, maar slechts zolang als nodig om de ingestelde temperaturen te handhaven.
[ Voor 30% gewijzigd door Remco45 op 17-01-2021 09:51 ]
Mitsubishi Zubadan 11,2 kW; 14500 Wp (6100 Oost en 8400 West)
Hoofdschakelaars zijn altijd hoger in amperes, dat is niet zo schokkend en doen in principe niet mee in de selectiviteit.:
[...]
Die is kennelijk 3x25A:
[...]
[...]
[...]
Meerdere B40's en 2x 63A op een 3x25A aansluiting... daar lijkt iets goed mis te gaan. Dat kan in de praktijk best meevallen (gelijktijdigheidsfactor en traagheid en marge van hoofdzekeringen (tot 50 minuten zo'n 40A). Maar als 't mis gaat, dan wordt 't niet fijn. Heb je geen ontdooid streepje tussen de sneeuw in je tuin waar de elektra kabel loopt?
On topic: waarom 2 warmtepompen? ("de andere warmtepomp")
Met een 3x25 hoofd aansluiting mag je gewoon niet hoger dan 16A zekeringen gaan volgens de norm. Heel simpel als je het mij vraagt. Dan zou er met 40A ook een kabel van 6mm2 gebruikt moeten zijn. Kan, maar durf ik wel in twijfel te trekken
PVOutput Youless - 9600Wp OZO+WNW | 38° | Goodwe GW6K-DT | Mitsubishi PUHZ-SW75YAA + ERSD-VM2D | Zonneplan Nexus | Gasloos
20A mag ook nog wel hoor maar dat is voor een andere topic:
[...]
Hoofdschakelaars zijn altijd hoger in amperes, dat is niet zo schokkend en doen in principe niet mee in de selectiviteit.
Met een 3x25 hoofd aansluiting mag je gewoon niet hoger dan 16A zekeringen gaan volgens de norm. Heel simpel als je het mij vraagt. Dan zou er met 40A ook een kabel van 6mm2 gebruikt moeten zijn. Kan, maar durf ik wel in twijfel te trekken
Ik denk dat de vorige bewoner de aansluiting om heeft laten zetten en dat bij de bewoner daarvoor er een hogere hoofdzekering zat. Dat was namelijk een boefje en had ook een mega aggregaat in de tuin in een bunker gebouwd, heb nu alleen de bunker nog:
[...]
Die is kennelijk 3x25A:
[...]
[...]
[...]
Meerdere B40's en 2x 63A op een 3x25A aansluiting... daar lijkt iets goed mis te gaan. Dat kan in de praktijk best meevallen (gelijktijdigheidsfactor en traagheid en marge van hoofdzekeringen (tot 50 minuten zo'n 40A). Maar als 't mis gaat, dan wordt 't niet fijn. Heb je geen ontdooid streepje tussen de sneeuw in je tuin waar de elektra kabel loopt?
On topic: waarom 2 warmtepompen? ("de andere warmtepomp")
Ik laat er inderdaad even een electricien naar kijken en post het in dat andere forum. De laatste groep die bijgeplaatst is is netjes 16A.
De andere warmtepomp is om het zwembad te verwarmen.
99x TS-165C2 | ZO | 16,33 kWp | SolarEdge SE15K 3 Fase | NIBE F2040-16 | SMO20
/u/32487/apple.png?f=community)
Deze functie is meer voor het opstookprotocol van een betonvloer.
@xoror heeft "slechts" een nieuwe PVC vloer, ik zou gewoon met een vaste Ta werken in dit geval. (voorlooptemperatuur). Die kun je morgen dan gewoon aantal graden hoger zetten.
Maar met 5 graden verhoging per dag ben je er toch al
Dag 1 = 25 en waarschijnlijk veel gependel, Dag 2 = 30, klaar
Nee stom dat ik die mode vergeten was Is precies wat ik zoek
Is precies wat ik zoek
Eenvoudig + Goedkoop Mitsubishi Warmtepomp uitlezen/besturen met een ESP32
Ik zit zelf op dit moment op het punt om te gaan bepalen welke WP er moet gaan komen ( nieuwbouw volgens BENG ), althans, welke er gaat komen weet ik, dat wordt een Ecodan met een Power inverter, echter welke grootte, dat is voor mij nu de grote vraag, ik zit volgens mij net tussen het punt om voor een SW75YAA te gaan en een SW100YAA.
Ik zou graag jullie advies willen vragen, niet op basis van de facts, maar op basis van jullie ervaringen.

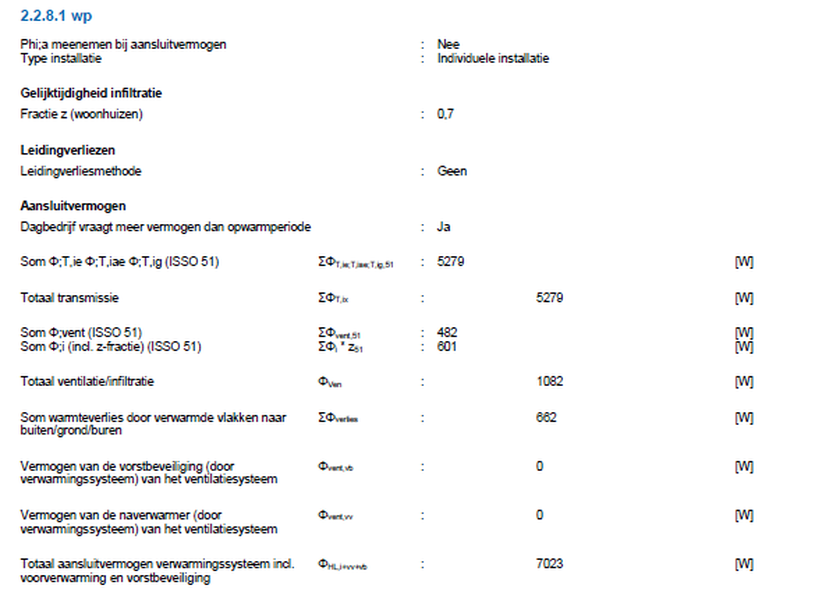

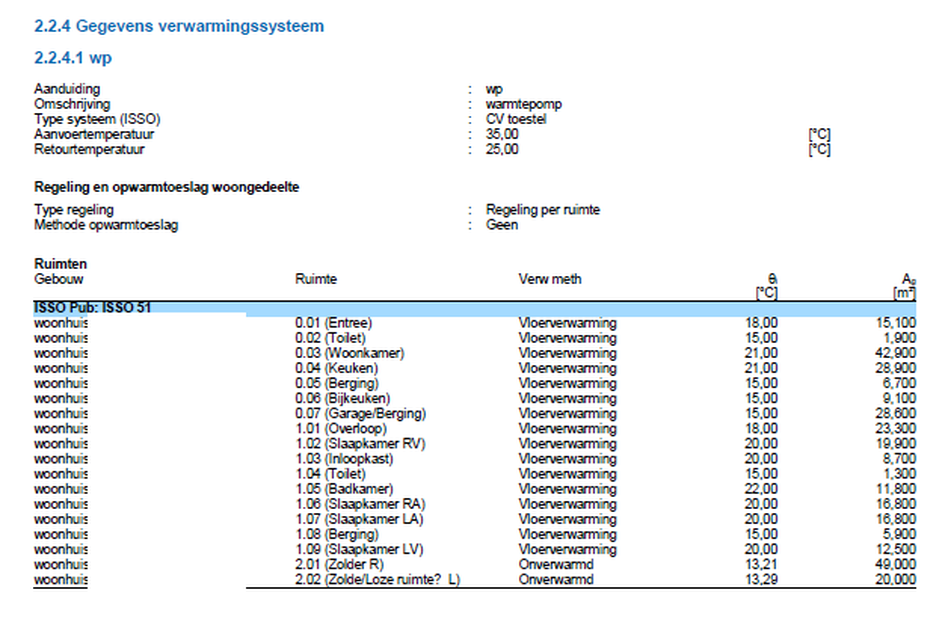

Er is een Warmteverliesberekening die de volgende zaken berekend:
:fill(white):strip_exif()/f/image/tv3OvYQ6hKlnctQ5Ir2oqELZ.png?f=user_large)
Ze houden rekening met een balansventilatie ( WTW ) en met deze temperaturen:
:fill(white):strip_exif()/f/image/YNLYNfghajDjH9cjiOX07zAf.png?f=user_large)
Waar ik wel bij moet zeggen, ze hebben een klein foutje gemaakt, ruimte 0.05 en 0.06, oftewel 15,8m² is nu bij ons leefvertrek getrokken, dus die moeten ook op 21 graden gestookt worden, oftewel, het berekende getal, zou iets hoger uitvallen t.o.v. de berekening.
Oftewel, we nemen 7,35kW voor de totale installatie ( zonder SWW ). Dat lijkt me reëel.
De set-up die ik wil gaan maken is het volgende ( 100L buffer en 300L boiler ):
:fill(white):strip_exif()/f/image/h9UOjsp9ZxVXZvhxtH9febZD.png?f=user_large)
Waarbij de thermostaat geplaatst gaat worden in de leefkeuken en alle zones daar helemaal open gaan ( niet nageregeld ), de andere zones die minder gestookt of juist alleen gekoeld moeten worden in de zomer gaan op naregeling.
Op basis van de vloerverwarmingsberekening staat er dan bijna 20 liter per minuut altijd open. ( zou evt. het buffervat onnodig maken, maar gezien de ervaringen in dit forum, ga ik hem er wel tussen zetten.
Afain, nu dus de echte vraag, gezien de warmtevraag ( worst-kaas ) van 7,35kW + SWW bedrijf ( 2 kids, 2 volw ) ( 300L boiler ).
Zouden jullie dan voor de SW100YAA ( A7/W35 11,2kW / 10kW koel ) gaan of dan juist voor de SW75YAA ( A7/W35 8kW / 7,1kW koel )?
Ik heb een twee weken geleden al even met Grolsch gebrainstormd ( nogmaals thanks! Tof dat het kon! ), en hij gaf aan juist voor de SW75YAA te gaan omdat deze verder naar beneden kan moduleren en hij juist ervaringen heeft met een overgedimensioneerd systeem. Niet dat ik hem in twijfel trek, maar ik wil graag wat meer ervaringen horen, om zo tot een juiste keuze te komen.
En ik snap, in de "echt koude" periodes, heb ik het 2kW warmteelement ook nog om bij te springen, maar dit moet natuurlijk niet te veel gaan voor komen...
Tevens, ik zie dat de SW75YAA qua koelbedrijf/vermogen "maar" 7,1 kW kan leveren, is dit dan wel voldoende voor mij? Bij koelverblijf gaan ook de slaapzones open en ga ik boven "meekoelen", totaal zo'n 260m².
Ik zou graag jullie advies willen vragen, niet op basis van de facts, maar op basis van jullie ervaringen.
Er is een Warmteverliesberekening die de volgende zaken berekend:
Ze houden rekening met een balansventilatie ( WTW ) en met deze temperaturen:
Waar ik wel bij moet zeggen, ze hebben een klein foutje gemaakt, ruimte 0.05 en 0.06, oftewel 15,8m² is nu bij ons leefvertrek getrokken, dus die moeten ook op 21 graden gestookt worden, oftewel, het berekende getal, zou iets hoger uitvallen t.o.v. de berekening.
Oftewel, we nemen 7,35kW voor de totale installatie ( zonder SWW ). Dat lijkt me reëel.
De set-up die ik wil gaan maken is het volgende ( 100L buffer en 300L boiler ):
Waarbij de thermostaat geplaatst gaat worden in de leefkeuken en alle zones daar helemaal open gaan ( niet nageregeld ), de andere zones die minder gestookt of juist alleen gekoeld moeten worden in de zomer gaan op naregeling.
Op basis van de vloerverwarmingsberekening staat er dan bijna 20 liter per minuut altijd open. ( zou evt. het buffervat onnodig maken, maar gezien de ervaringen in dit forum, ga ik hem er wel tussen zetten.
Afain, nu dus de echte vraag, gezien de warmtevraag ( worst-kaas ) van 7,35kW + SWW bedrijf ( 2 kids, 2 volw ) ( 300L boiler ).
Zouden jullie dan voor de SW100YAA ( A7/W35 11,2kW / 10kW koel ) gaan of dan juist voor de SW75YAA ( A7/W35 8kW / 7,1kW koel )?
Ik heb een twee weken geleden al even met Grolsch gebrainstormd ( nogmaals thanks! Tof dat het kon! ), en hij gaf aan juist voor de SW75YAA te gaan omdat deze verder naar beneden kan moduleren en hij juist ervaringen heeft met een overgedimensioneerd systeem. Niet dat ik hem in twijfel trek, maar ik wil graag wat meer ervaringen horen, om zo tot een juiste keuze te komen.
En ik snap, in de "echt koude" periodes, heb ik het 2kW warmteelement ook nog om bij te springen, maar dit moet natuurlijk niet te veel gaan voor komen...
Tevens, ik zie dat de SW75YAA qua koelbedrijf/vermogen "maar" 7,1 kW kan leveren, is dit dan wel voldoende voor mij? Bij koelverblijf gaan ook de slaapzones open en ga ik boven "meekoelen", totaal zo'n 260m².
Achterhoek | Loxone | PUHZ-SW75YAA + ERSD-VM2D | 12.200wp PV | Zehnder Q600
Ik zou gaan voor de SW75YAA, die levert namelijk nog 8,4KW bij -10 Ta 35. En dan heb je nog een 2KW E-element die je zou kunnen helpen. Deze kan thermisch terug naar 2,9KW bij Ta 25, Tbuiten +12.
De SW100YAA kan slechts terug naar 4,3KW bij dezelfde omstandigheden.
Voor koelen zou ik me geen zorgen maken, zelfs met 260m2 vloerverwarming kun je amper 7KW kwijt bij condensatievriendelijke Ta temperaturen.
Jij kijkt in de tabel bij Ta 8 graden, dat gaat niet goed met je vloer, bij Ta 18 levert je WP 9,6KW bij Tbuiten +35.
Maar bovenstaande had ik je telefonisch ook al uitgelegd Wel verstandig van je om meer ervaringen te vragen, ik verwacht dat de rest hier net zo over denkt
De SW100YAA kan slechts terug naar 4,3KW bij dezelfde omstandigheden.
Voor koelen zou ik me geen zorgen maken, zelfs met 260m2 vloerverwarming kun je amper 7KW kwijt bij condensatievriendelijke Ta temperaturen.
Jij kijkt in de tabel bij Ta 8 graden, dat gaat niet goed met je vloer, bij Ta 18 levert je WP 9,6KW bij Tbuiten +35.
Maar bovenstaande had ik je telefonisch ook al uitgelegd
Wel verstandig van je om meer ervaringen te vragen, ik verwacht dat de rest hier net zo over denkt
[ Voor 34% gewijzigd door Grolsch op 17-01-2021 10:45 ]
Luister naar de bier guru
Uit mijn berekening kwam 7.7kw voor infiltratie en ventilatie. Ik heb ook enorm getwijfeld tussen de 10 en 75. Maar de 75 levert bij - 10 nog 8.4kw
In jouw geval moet dat ruim ok zijn. De 75 krijgt mijn 300m2 opp goed warm hoor, maar ik heb wel weinig warmteverlies. z'n 27W/m2. Ik heb verder ook de 300l boiler en kleine anti pendel buffer (ook voor naregeling)
Uit mijn berekening kwam 7.7kw voor infiltratie en ventilatie. Ik heb ook enorm getwijfeld tussen de 10 en 75. Maar de 75 levert bij - 10 nog 8.4kw
In jouw geval moet dat ruim ok zijn. De 75 krijgt mijn 300m2 opp goed warm hoor, maar ik heb wel weinig warmteverlies. z'n 27W/m2. Ik heb verder ook de 300l boiler en kleine anti pendel buffer (ook voor naregeling)
Eenvoudig + Goedkoop Mitsubishi Warmtepomp uitlezen/besturen met een ESP32
Ah ok ga ik zo zoeken naar voorlooptemp in menu. Idd 25 graden, en morgen 30 en dan ben ik klaar:
[...]
Deze functie is meer voor het opstookprotocol van een betonvloer.
@xoror heeft "slechts" een nieuwe PVC vloer, ik zou gewoon met een vaste Ta werken in dit geval. (voorlooptemperatuur). Die kun je morgen dan gewoon aantal graden hoger zetten.
Maar met 5 graden verhoging per dag ben je er toch al
Dag 2 = 30, klaar
Gevonden: "Doelvoorlooptemperatuur" it is.
@Grolsch ik zie dat 20 Ta mogelijk is??
[ Voor 6% gewijzigd door xoror op 17-01-2021 11:56 ]
Eenvoudig + Goedkoop Mitsubishi Warmtepomp uitlezen/besturen met een ESP32
Die zit in 9 verwerkt volgens mij. Zijn wat bijzondere schema's
PVOutput Youless - 9600Wp OZO+WNW | 38° | Goodwe GW6K-DT | Mitsubishi PUHZ-SW75YAA + ERSD-VM2D | Zonneplan Nexus | Gasloos
PVOutput Youless - 9600Wp OZO+WNW | 38° | Goodwe GW6K-DT | Mitsubishi PUHZ-SW75YAA + ERSD-VM2D | Zonneplan Nexus | Gasloos
5670PV op OzOOO, 5640PV op WnWWW, 3150PV op muur op ZZZW, vloerisolatie, HR++,dakisolatie, PANA 9Jmonoblock WP, Ioniq EV 2017
Ik weet niet hoe warm de ruimte nu is? Als deze <15 graden is dan heb je misschien nog wat afgifte met Ta 20, maar als de ruimte al 20 graden is verwacht ik een pendelfestijn.:
[...]
Ah ok ga ik zo zoeken naar voorlooptemp in menu. Idd 25 graden, en morgen 30 en dan ben ik klaar
Gevonden: "Doelvoorlooptemperatuur" it is.
@Grolsch ik zie dat 20 Ta mogelijk is??
Mijn ervaring is anders, waar het bij de buren op een gegeven moment 30 graden in huis was, had ik het nog lekker op 22 graden. met 280m2 vloer kun je echt wel een beetje koelen hoor !
Klopt, hier ook 40A hoofdschakelaar op 3x 25A hoofdaansluiting. De groepen zijn echter allemaal wel afgezekerd op 16A (B ) en de WP op 20A (C). Maar goed, genoeg voer voor ander topic...:
[...]
Hoofdschakelaars zijn altijd hoger in amperes, dat is niet zo schokkend en doen in principe niet mee in de selectiviteit.
Met een 3x25 hoofd aansluiting mag je gewoon niet hoger dan 16A zekeringen gaan volgens de norm. Heel simpel als je het mij vraagt. Dan zou er met 40A ook een kabel van 6mm2 gebruikt moeten zijn. Kan, maar durf ik wel in twijfel te trekken
Loria 6010 met HCTM | 300l SWW zonneboiler | 27 kWp PV | gasloos
Met de suggesties van @Grolsch en @silencer112 (nogmaals dank!) van ‘t weekend tijd gevonden om mijn Henco gesloten verdeler eens nader te bekijken. Op internet een filmpje gevonden waarin de nagenoeg dezelfde verdeler van Wavin wordt ingesteld; de glaasjes daarvan waren wel draaibaar. Die van mij inmiddels ook...
ze waren bij oplevering kennelijk helemaal strak open gezet en daarna wat ‘vast’ gaan zitten.Alles was ingeregeld op advies van verkoper/installateur destijds, met een flow van ca 1 l/m per groep. Een tweede advies dat ik destijds (van dezelfde verkoper/installateur) kreeg was de dT voor alle groepen op een dT van 1 graad in te regelen. Met de door hen ingestelde flow van ca 20 l/m werd het daarmee alleen wel lastig die 10+ kW aan vermogen te halen
(dan is een flow van ruim 8,5 m3/u nodig )Setting hier: gesloten verdeler met 10 vv-groepen hoh 10 cm 16 mm EDIT: 14 mm (1x hal, 1x bijkeuken, 1x keuken, 7x woonkamer), 5x Jaga (slaapkamers), 1x vv-groep badkamer hoh ca 20 cm 15 mm wicu + 1x grote radiator, en 1x grote radiator douche. Van WP naar verdeler loopt 26 mm alupex, vanaf verdeler door de kruip 20 mm alupex en achter knieschijf naar slaapkamers 20 mm alupex. De laatste stukjes naar radiatoren/Jaga’s 16 mm alupex. Flow WP staat op stand 2, dat is ca 20,2 l/m en gemiddeld dus ongeveer 1 l/m per groep/unit. Een hogere flow geeft teveel pomplawaai/ruis/waterstroom in leidingen/Jaga’s. Enige alternatief is - denk ik - met buffervat en naregeling werken; maar dat geld stop ik liever eerst in wat extra dak- en leidingisolatie, omdat ik verwacht dat dit meer oplevert...
Wel wil ik de verdeler van vloerverwarming nog even goed inregelen. Alleen... wat is nou de beste en eenvoudigste manier om de vloerverdeler in te regelen? Per groep flow aanpassen om daarmee tot een dT te komen die voor alle groepen gelijk is aan dT van de WP zelf? En ruimtes die dat nodig hebben vervolgens een iets hogere of iets lagere dT te geven, naar gelang de warmtevraag?
Mss geen eenduidig antwoord op te geven, aangezien op internet en dit forum diverse varianten te vinden zijn, met voor- en tegenstanders van juist hoge of met lage flow c.q. dT.
Loria 6010 met HCTM | 300l SWW zonneboiler | 27 kWp PV | gasloos
:strip_icc():strip_exif()/u/1268322/crop5ee772f3aa806_cropped.jpeg?f=community)
![[Afbeelding]](https://tweakers.net/i/rI0bKTUj6YlVvz0mFItvGmU62VE=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/CtOZNiicrUyq2MBuhYeoK5Ql.jpg?f=user_large){kind=link}
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
Dit is gewoon goed hoor ;-):
[...]
Klopt, hier ook 40A hoofdschakelaar op 3x 25A hoofdaansluiting. De groepen zijn echter allemaal wel afgezekerd op 16A (B ) en de WP op 20A (C). Maar goed, genoeg voer voor ander topic...
Hoofdschakelaar moet je alleen zien als “afsluiter” van je thuisinstallatie, standaard overal 40A tenzij je hogere netafzekering/aansluiting hebt.
Dan is het makkelijk, die 40A snel vergeten, je netaanbieder levert je 3x25A, en dan ga je met tredes naar beneden, in je meterkast zul je / mag je geen 25A automaten meer hebben, max 20A ( direct met aardlekautomaat ( alamat )) of achter eerst een 3fase aardlek.
Daarna ga je daar weer achter verdelen 16A en zo verder.
Bovenstaand, 40A automaten achter een 3x 25A netaansluiting, foei ;-)
[ Voor 43% gewijzigd door HammieDuDe op 17-01-2021 19:00 ]
Achterhoek | Loxone | PUHZ-SW75YAA + ERSD-VM2D | 12.200wp PV | Zehnder Q600
@dirkdeman De 4e persoon denk ik.
(na Thido, Wolly en mij )
zie AUijtdehaag in "Kamstrup Multical 302 met Pi uitlezen en domoticz" en de aangepast flow eronder eventueel van Wolly
Hier de "raw"" en de yaml kan ik wel delen via PM
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OyJgD3ptuc1at9z3LmBTMNi3.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/YAA9N2yZ4hImtKZYm56V6mIW.jpg?f=user_large) |
(na Thido, Wolly en mij
)zie AUijtdehaag in "Kamstrup Multical 302 met Pi uitlezen en domoticz" en de aangepast flow eronder eventueel van Wolly
Hier de "raw"" en de yaml kan ik wel delen via PM
code:
1
| [{"id":"a4d1e87c.7813c8","type":"tab","label":"Kamstup Mbus","disabled":false,"info":""},{"id":"ad6e84cc.601248","type":"mbus-controller","z":"a4d1e87c.7813c8","name":"M-Bus Controller","client":"cf258c74.2b793","x":450,"y":260,"wires":[["e34cc17e.24b7b","f1266995.091838","b002634f.1d14d"]]},{"id":"f1266995.091838","type":"debug","z":"a4d1e87c.7813c8","name":"","active":false,"console":false,"complete":"false","x":1009,"y":297,"wires":[]},{"id":"e34cc17e.24b7b","type":"ui_template","z":"a4d1e87c.7813c8","group":"ba35fc26.07964","name":"mbus-table","order":0,"width":"14","height":"10","format":"<table>\n <tr>\n <th>ID</th>\n <th>Primary ID</th>\n <th>Info</th>\n <th>Data</th>\n <th>Last Update</th>\n <th>Status</th>\n </tr>\n <tr style=\"cursor:pointer;\" ng-click=\"showData(device)\" ng-repeat=\"(id, device) in devices\">\n <td>{{ device.secondaryID }}</td>\n <td>{{ device.primaryID }}</td>\n <td ng-bind-html=\"getInfo(device)\"></td>\n <td>{{ device.DataRecord.length }}</td>\n <td>{{ device.lastUpdate }}</td>\n <td>\n <div class=\"online\" ng-style=\"{background: !device.error ? '#4CAF50' : '#f44336'}\">\n <md-tooltip md-direction=\"bottom\">{{ device.error ? device.error : 'OK' }}</md-tooltip>\n </div>\n </td>\n </tr>\n</table>\n\n<style>\ntable {\n border-collapse: collapse;\n width: 100%;\n}\n\nth, td{\n text-align: left;\n padding: 8px;\n background-color: #f2f2f2;\n color: black;\n}\n\nth {\n background-color: #4CAF50;\n color: white;\n}\n\n.online {\n\tbackground:#ff3333;\n\twidth:20px;\n\theight:20px;\n\tmargin:0 auto;\n\t-webkit-border-radius:50%;\n\t-moz-border-radius:50%;\n\tborder-radius:50%;\n}\n</style>\n\n<script>\n\n\n(function(scope) {\n \n scope.send({topic: 'getDevices'});\n scope.devices = [];\n \n scope.showData = function(device){\n scope.send({topic: 'deviceData', payload: device});\n }\n \n scope.getInfo = function(device){\n var text = '';\n var info = device.SlaveInformation;\n \n for(key in info){\n text += `<p><b>${key}</b>: ${info[key]}</p>`;\n }\n \n return text;\n }\n\n scope.$watch('msg', function(data) {\n if(data && data.topic){\n switch(data.topic){\n case \"getDevices\":\n if(data.payload && data.payload.devices)\n scope.devices = data.payload.devices;\n break;\n }\n }\n });\n \n})(scope);\n\n</script>\n","storeOutMessages":false,"fwdInMessages":false,"templateScope":"local","x":809,"y":257,"wires":[["ac9fdd7e.3e595"]]},{"id":"ac9fdd7e.3e595","type":"ui_template","z":"a4d1e87c.7813c8","group":"447b5e0.211efa4","name":"data-table","order":0,"width":"14","height":"10","format":"<p><b>Device ID:</b> {{ID}} </p>\n\n<br>\n<br>\n\n<table>\n <tr>\n <th>ID</th>\n <th>Function</th>\n <th>Unit</th>\n <th>Value</th>\n <th>Timestamp</th>\n </tr>\n <tr ng-repeat=\"(key, data) in deviceData\">\n <td>{{ data.id }}</td>\n <td>{{ data.Function }}</td>\n <td>{{ data.Unit }}</td>\n <td>{{ data.Value }}</td>\n <td>{{ data.Timestamp }}</td>\n </tr>\n</table>\n\n<style>\ntable {\n border-collapse: collapse;\n width: 100%;\n}\n\nth, td{\n text-align: left;\n padding: 8px;\n background-color: #f2f2f2;\n color: black;\n}\n\nth {\n background-color: #4CAF50;\n color: white;\n}\n\n.online {\n\tbackground:#ff3333;\n\twidth:20px;\n\theight:20px;\n\tmargin:0 auto;\n\t-webkit-border-radius:50%;\n\t-moz-border-radius:50%;\n\tborder-radius:50%;\n}\n</style>\n\n<script>\n\n\n(function(scope) {\n \n scope.deviceData = [];\n scope.ID = '';\n\n scope.$watch('msg', function(data) {\n if(data && data.topic){\n switch(data.topic){\n case \"deviceData\":\n if(data.payload){\n scope.deviceData = data.payload.DataRecord;\n scope.ID = data.payload.SlaveInformation.Id;\n }\n break;\n }\n }\n });\n \n})(scope);\n\n</script>\n","storeOutMessages":false,"fwdInMessages":false,"templateScope":"local","x":999,"y":257,"wires":[[]]},{"id":"19ace9d.924fe16","type":"ui_button","z":"a4d1e87c.7813c8","name":"Scan","group":"61c985c0.155d6c","order":3,"width":"2","height":"1","passthru":false,"label":"Scan","color":"","bgcolor":"","icon":"location_searching","payload":"","payloadType":"str","topic":"scan","x":76,"y":324,"wires":[["ad6e84cc.601248"]]},{"id":"6118cd98.d9f924","type":"ui_button","z":"a4d1e87c.7813c8","name":"Restart","group":"61c985c0.155d6c","order":4,"width":"3","height":"1","passthru":false,"label":"Restart","color":"","bgcolor":"","icon":"refresh","payload":"","payloadType":"str","topic":"restart","x":86,"y":361,"wires":[["ad6e84cc.601248"]]},{"id":"7a304035.eab69","type":"ui_button","z":"a4d1e87c.7813c8","name":"GetDevices","group":"61c985c0.155d6c","order":5,"width":"3","height":"1","passthru":false,"label":"Update Devices","color":"","bgcolor":"","icon":"refresh","payload":"","payloadType":"str","topic":"getDevices","x":94,"y":398,"wires":[["ad6e84cc.601248"]]},{"id":"30437a57.a7b166","type":"ui_button","z":"a4d1e87c.7813c8","name":"readAddress","group":"61c985c0.155d6c","order":2,"width":"3","height":"1","passthru":false,"label":"Read Device","color":"","bgcolor":"","icon":"","payload":"deviceID","payloadType":"flow","topic":"getDevice","x":91,"y":437,"wires":[["58baf1c9.96bd3"]]},{"id":"d6f6c8f.2b78438","type":"ui_text_input","z":"a4d1e87c.7813c8","name":"Device_ID","label":"ID: ","group":"61c985c0.155d6c","order":1,"width":"3","height":"1","passthru":true,"mode":"text","delay":300,"topic":"","x":89,"y":598,"wires":[["b1a27f19.6b4c2"]]},{"id":"b1a27f19.6b4c2","type":"function","z":"a4d1e87c.7813c8","name":"storeID","func":"\nflow.set('deviceID', msg.payload);\n\nreturn msg;","outputs":0,"noerr":0,"x":265,"y":598,"wires":[]},{"id":"58baf1c9.96bd3","type":"function","z":"a4d1e87c.7813c8","name":"readAddr","func":"var data = {address: msg.payload}\n\nmsg.payload = data;\n\nreturn msg;","outputs":1,"noerr":0,"x":249,"y":437,"wires":[["ad6e84cc.601248"]]},{"id":"4937ddc.127ba24","type":"ui_text_input","z":"a4d1e87c.7813c8","name":"Old_ID","label":"Old ID","group":"61c985c0.155d6c","order":6,"width":"3","height":"1","passthru":true,"mode":"text","delay":300,"topic":"","x":96,"y":638,"wires":[["81f277bc.35b8f8"]]},{"id":"81f277bc.35b8f8","type":"function","z":"a4d1e87c.7813c8","name":"storeID","func":"\nflow.set('oldID', msg.payload);\n\nreturn msg;","outputs":0,"noerr":0,"x":263,"y":638,"wires":[]},{"id":"9f68a834.7458d8","type":"ui_text_input","z":"a4d1e87c.7813c8","name":"New_ID","label":"New ID","group":"61c985c0.155d6c","order":7,"width":"3","height":"1","passthru":true,"mode":"text","delay":300,"topic":"","x":93,"y":678,"wires":[["f17e49df.d7b428"]]},{"id":"f17e49df.d7b428","type":"function","z":"a4d1e87c.7813c8","name":"storeID","func":"\nflow.set('newID', msg.payload);\n\nreturn msg;","outputs":0,"noerr":0,"x":261,"y":678,"wires":[]},{"id":"ff06d122.21092","type":"ui_button","z":"a4d1e87c.7813c8","name":"SetPrimary","group":"61c985c0.155d6c","order":8,"width":"3","height":"1","passthru":false,"label":"Set Primary ID","color":"","bgcolor":"","icon":"","payload":"","payloadType":"str","topic":"setPrimary","x":90,"y":478,"wires":[["4d8f6488.a2678c"]]},{"id":"4d8f6488.a2678c","type":"function","z":"a4d1e87c.7813c8","name":"setPrimary","func":"var data = {\n oldAddr: flow.get('oldID'), \n newAddr:flow.get('newID')\n }\n\nmsg.payload = data;\n\nreturn msg;","outputs":1,"noerr":0,"x":259,"y":478,"wires":[["ad6e84cc.601248"]]},{"id":"8b324073.ec26c","type":"inject","z":"a4d1e87c.7813c8","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"20","crontab":"","once":true,"onceDelay":"","topic":"getDevice","payload":"counter","payloadType":"flow","x":109,"y":538,"wires":[["e75c7a43.db1f18"]]},{"id":"e75c7a43.db1f18","type":"function","z":"a4d1e87c.7813c8","name":"scanPrimary","func":"\nif(msg.payload == null) msg.payload = 1;\n\nif(msg.payload >= 57) msg.payload = 1;\n\nmsg.payload++;\n\nflow.set(\"counter\",msg.payload);\n\nmsg.payload = {address: msg.payload};\n\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":289,"y":538,"wires":[[]]},{"id":"bee81da5.4d3b1","type":"function","z":"a4d1e87c.7813c8","name":"Extract + Format Finder","func":"let Volt = msg.payload.devices[\"67362961\"].DataRecord[0].Value; \nlet Ampere = msg.payload.devices[\"67362961\"].DataRecord[1].Value;\nlet Power = msg.payload.devices[\"67362961\"].DataRecord[3].Value /1000;\nlet Energy = msg.payload.devices[\"67362961\"].DataRecord[5].Value /1000;\n\nlet _msg = {\n payload: []\n};\n\n_msg.payload=\n {\n measurement: \"HeatEnergy\",\n\t\tfields: {\n\t\t\tvolt: Volt,\t\t\t\n\t\t\tampere: Ampere,\t\n\t\t\tpower: Power,\t\n\t\t energy: Energy,\t\n\t\t},\n\t\ttags:{\n\t\t device: \"Finder\",\n\t\t},\n\t\ttimestamp: flow.get('timestamp')\n\t}\n\n\nreturn _msg;","outputs":1,"noerr":0,"x":370,"y":1040,"wires":[["5f3c8353.b9ceac"]]},{"id":"48586024.8ffe","type":"debug","z":"a4d1e87c.7813c8","name":"","active":false,"console":false,"complete":"false","x":770,"y":1040,"wires":[]},{"id":"5f3c8353.b9ceac","type":"join","z":"a4d1e87c.7813c8","name":"","mode":"custom","build":"array","property":"payload","propertyType":"msg","key":"topic","joiner":"\\n","joinerType":"str","accumulate":false,"timeout":"8","count":"","reduceRight":false,"reduceExp":"","reduceInit":"","reduceInitType":"num","reduceFixup":"","x":590,"y":1040,"wires":[[]]},{"id":"b002634f.1d14d","type":"function","z":"a4d1e87c.7813c8","name":"Extract + Format Kamstrup 302","func":"var TotalHeatEnergy = msg.payload.devices[\"67362961\"].DataRecord[1].Value; \nvar TotalCoolEnergy = msg.payload.devices[\"67362961\"].DataRecord[2].Value;\nvar FlowTemperature = msg.payload.devices[\"67362961\"].DataRecord[8].Value /100;\nvar ReturnTemperature = msg.payload.devices[\"67362961\"].DataRecord[9].Value /100;\nvar DiffTemperature = Math.abs(msg.payload.devices[\"67362961\"].DataRecord[10].Value /100);\nvar PowerInstValue = Math.abs(msg.payload.devices[\"67362961\"].DataRecord[11].Value *100);\nvar FlowValue = msg.payload.devices[\"67362961\"].DataRecord[13].Value;\nvar FlowValuelm = Number((FlowValue/60).toFixed(2));\n\nlet _msg = {\n payload: []\n};\n\n_msg.payload=\n {\n measurement: \"kamstrup\",\n\t\tfields: {\n totalheatenergy : TotalHeatEnergy, \n totalcoolenergy : TotalCoolEnergy,\n flowtemperature : FlowTemperature, \n returntemperature : ReturnTemperature,\n difftemperature : DiffTemperature,\n powerinstvalue : PowerInstValue,\n flowvalue : FlowValue, \n flowvaluelm : FlowValuelm, \n\n\t\t },\n\t\ttags:{\n\t\t device: \"heatmeter\",\n\t\t },\n\t\ttimestamp: flow.get('timestamp')\n\t}\n\nreturn _msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":590,"y":360,"wires":[["cfb18a5f.298128","3b81b908.fdd3b6"]]},{"id":"dd403e65.20135","type":"comment","z":"a4d1e87c.7813c8","name":"Change the device ID number","info":"","x":580,"y":400,"wires":[]},{"id":"f77f6134.8295b","type":"json","z":"a4d1e87c.7813c8","name":"","property":"payload","action":"obj","pretty":false,"x":309,"y":898,"wires":[["f7d473fc.864ae"]]},{"id":"fe9419a9.581398","type":"debug","z":"a4d1e87c.7813c8","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","x":769,"y":918,"wires":[]},{"id":"f7d473fc.864ae","type":"function","z":"a4d1e87c.7813c8","name":"Extract + Format Kamstrup 302","func":"\nnode.log (\"Power and Energy to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.devices[\"67362961\"].DataRecord[11].Value)*100;\nvar energy = JSON.parse(msg.payload.devices[\"67362961\"].DataRecord[1].Value)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command¶m=udevice&idx=24&nvalue=0&svalue=\"+power +\";\"+energy ;\n\nreturn msg;","outputs":1,"noerr":0,"x":529,"y":898,"wires":[["fe9419a9.581398"]]},{"id":"77db8efd.bfe4d","type":"influxdb batch","z":"a4d1e87c.7813c8","influxdb":"5d5dceb8.bef8","precision":"","retentionPolicy":"","name":"","x":1060,"y":360,"wires":[]},{"id":"41106582.fea0cc","type":"mbus-out","z":"a4d1e87c.7813c8","name":"","client":"cf258c74.2b793","x":410,"y":200,"wires":[["6b7e06bc.006f58"]]},{"id":"6b7e06bc.006f58","type":"debug","z":"a4d1e87c.7813c8","name":"","active":false,"console":false,"complete":"false","x":629,"y":200,"wires":[]},{"id":"c9da9dc7.9ffd","type":"inject","z":"a4d1e87c.7813c8","name":"scan","props":[{"p":"payload","v":"","vt":"str"},{"p":"topic","v":"scan","vt":"string"}],"repeat":"","crontab":"","once":false,"topic":"scan","payload":"","payloadType":"str","x":101,"y":70,"wires":[["ad6e84cc.601248"]]},{"id":"43eb83c3.5aa82c","type":"inject","z":"a4d1e87c.7813c8","name":"Read ID 1","repeat":"","crontab":"","once":false,"topic":"getDevice","payload":"{\"address\": 1}","payloadType":"json","x":108,"y":144,"wires":[["ad6e84cc.601248"]]},{"id":"8267ca11.2aba68","type":"inject","z":"a4d1e87c.7813c8","name":"Get Devices","props":[{"p":"payload","v":"","vt":"str"},{"p":"topic","v":"getDevices","vt":"string"}],"repeat":"60","crontab":"","once":true,"onceDelay":"","topic":"getDevices","payload":"","payloadType":"str","x":124,"y":218,"wires":[["ad6e84cc.601248"]]},{"id":"cc3859b.9295ca8","type":"inject","z":"a4d1e87c.7813c8","name":"restart","repeat":"","crontab":"","once":false,"topic":"restart","payload":"","payloadType":"num","x":98,"y":106,"wires":[["ad6e84cc.601248"]]},{"id":"3c6331b.c0b14ce","type":"inject","z":"a4d1e87c.7813c8","name":"Read ID 2","repeat":"","crontab":"","once":false,"topic":"getDevice","payload":"{\"address\": 2}","payloadType":"json","x":109,"y":182,"wires":[["ad6e84cc.601248"]]},{"id":"46252092.fafe","type":"inject","z":"a4d1e87c.7813c8","name":"setPrimary","repeat":"","crontab":"","once":false,"topic":"setPrimary","payload":"{\"newAddr\":3,\"oldAddr\":2}","payloadType":"json","x":100,"y":33,"wires":[["ad6e84cc.601248"]]},{"id":"c2e0a50e.444818","type":"inject","z":"a4d1e87c.7813c8","name":"setDevices","props":[{"p":"payload","v":"","vt":"date"},{"p":"topic","v":"setDevices","vt":"string"}],"repeat":"","crontab":"","once":false,"topic":"setDevices","payload":"","payloadType":"date","x":99,"y":258,"wires":[["bc3a51f.0101fb"]]},{"id":"bc3a51f.0101fb","type":"function","z":"a4d1e87c.7813c8","name":"devices","func":"var devices = [\"1\",\"2\",\"3\",\"4\",\"5\",\"6\",\"7\",\"8\",\"9\",\"10\",\"11\",\"12\",\"13\",\"14\",\"15\",\"16\",\"17\",\"18\",\"19\",\"20\",\"21\",\"22\",\"23\",\"24\",\"25\",\"26\",\"27\",\"28\",\"29\",\"30\",\"31\",\"32\",\"33\",\"34\",\"35\",\"36\",\"37\",\"38\",\"39\",\"40\",\"41\",\"42\",\"43\",\"44\",\"45\",\"46\",\"47\",\"48\",\"49\",\"50\",\"51\",\"52\",\"53\",\"54\",\"55\",\"56\",\"57\",\"58\",\"59\",\"60\",\"61\",\"62\",\"63\",\"64\",\"65\",\"66\",\"67\",\"68\",\"69\",\"70\",\"71\",\"72\",\"73\",\"74\",\"75\",\"76\"];\n\nmsg.payload = devices;\n\nreturn msg;","outputs":1,"noerr":0,"x":237,"y":258,"wires":[["ad6e84cc.601248"]]},{"id":"eb0ec644.7036b8","type":"comment","z":"a4d1e87c.7813c8","name":"Change the USB-port","info":"","x":460,"y":160,"wires":[]},{"id":"cfb18a5f.298128","type":"join","z":"a4d1e87c.7813c8","name":"","mode":"custom","build":"array","property":"payload","propertyType":"msg","key":"topic","joiner":"\\n","joinerType":"str","accumulate":false,"timeout":"8","count":"","reduceRight":false,"reduceExp":"","reduceInit":"","reduceInitType":"num","reduceFixup":"","x":811,"y":362,"wires":[["77db8efd.bfe4d"]]},{"id":"a9fec91a.d93008","type":"mqtt out","z":"a4d1e87c.7813c8","name":"","topic":"","qos":"","retain":"","broker":"f935c11c.41462","x":1110,"y":400,"wires":[]},{"id":"b4afa47.7a36858","type":"join","z":"a4d1e87c.7813c8","name":"","mode":"custom","build":"merged","property":"payload","propertyType":"msg","key":"topic","joiner":"\\n","joinerType":"str","accumulate":false,"timeout":"2","count":"8","reduceRight":false,"reduceExp":"","reduceInit":"","reduceInitType":"","reduceFixup":"","x":970,"y":400,"wires":[["a9fec91a.d93008"]]},{"id":"3b81b908.fdd3b6","type":"change","z":"a4d1e87c.7813c8","name":"move to msg","rules":[{"t":"move","p":"payload.fields","pt":"msg","to":"payload","tot":"msg"},{"t":"set","p":"topic","pt":"msg","to":"kamstrup","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":830,"y":400,"wires":[["b4afa47.7a36858"]]},{"id":"cf258c74.2b793","type":"mbus-client","name":"","clienttype":"serial","tcpHost":"127.0.0.1","tcpPort":"10001","tcpTimeout":"4000","serialPort":"/dev/ttyUSB-KAMSTRUP","serialBaudrate":"2400","reconnectTimeout":"10000","autoScan":true,"storeDevices":true,"disableLogs":true},{"id":"ba35fc26.07964","type":"ui_group","name":"M-Bus Devices","tab":"97113de5.a76d7","order":3,"disp":true,"width":"14"},{"id":"447b5e0.211efa4","type":"ui_group","name":"Data","tab":"97113de5.a76d7","order":4,"disp":true,"width":"14"},{"id":"61c985c0.155d6c","type":"ui_group","name":"Commands","tab":"97113de5.a76d7","order":2,"disp":true,"width":"14"},{"id":"5d5dceb8.bef8","type":"influxdb","hostname":"127.0.0.1","port":"8086","protocol":"http","database":"energy","name":"","usetls":false,"tls":""},{"id":"f935c11c.41462","type":"mqtt-broker","name":"MQTT","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closeQos":"0","closePayload":"","willTopic":"","willQos":"0","willPayload":""},{"id":"97113de5.a76d7","type":"ui_tab","name":"M-Bus","icon":"plug","order":1}] |
[ Voor 94% gewijzigd door AUijtdehaag op 17-01-2021 18:56 ]
Oh heb ik misschien verkeerd gezien, van de week nog een keer kijken. Volgens mij zag ik iets van opgenomen vermogen / thermisch vermogen. Misschien is het iets nieuws van de vm2d.
Zag dat hij goed zijn warmte kwijt kan, 25 eruit, en retour ergens 15 graden. Ws morgen wel op temp
Verwarming heeft 2 weken uitgestaan ivm vloer leggen
Min vermogen zou we logisch zijn met deze temps
[ Voor 21% gewijzigd door xoror op 17-01-2021 21:10 ]
Eenvoudig + Goedkoop Mitsubishi Warmtepomp uitlezen/besturen met een ESP32
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Wanneer ik op een warme zomerdag de rolluiken grotendeels dichtlaat, wat speel met zonwering en ventilatie, houd ik het hier ook koel. Wanneer ik dit niet doe en de vloerkoeling aanzet, zie ik de posities van de leidingen in het water op de tegelvloer liggen, en scheelt het qua omgevingstemperatuur geen hol. Alleen een natte kledderbende. Ook het verhogen van die watertemp. zet geen zoden aan de dijk. Geen condens, maar ook geen koude. Radiatoren condenseren zowiezo.
Niet iedereen heeft een woonkameroppervlak waar NASA jaloers op is...
Ik vind het een zwaar overrated concept, en ben van mening dat er absoluut fancoils bij geadviseerd horen te worden, omdat het in de meeste gevallen gewoonweg niet werkt.
Niet iedereen heeft een woonkameroppervlak waar NASA jaloers op is...
Ik vind het een zwaar overrated concept, en ben van mening dat er absoluut fancoils bij geadviseerd horen te worden, omdat het in de meeste gevallen gewoonweg niet werkt.
WP: Alpha Innotec MSW2-6S | PV: 20 x 300 Wp AEG | ACCU: 2x16x280Ah LiFePO4 3 x Multiplus II 48/3000 | DYN: Tibber | Gasloos | Day Ahead Optimizer
Voorkomen dat de warmte je huis binnenkomt is inderdaad stap 1. Toch variëren de ervaringen nogal wat betreft koelen met een LW-WP (zie b.v. deze posts (1) en (2) als reactie op een vraag van mij).:
Wanneer ik op een warme zomerdag de rolluiken grotendeels dichtlaat, wat speel met zonwering en ventilatie, houd ik het hier ook koel. Wanneer ik dit niet doe en de vloerkoeling aanzet, zie ik de posities van de leidingen in het water op de tegelvloer liggen, en scheelt het qua omgevingstemperatuur geen hol. Alleen een natte kledderbende. Ook het verhogen van die watertemp. zet geen zoden aan de dijk. Geen condens, maar ook geen koude. Radiatoren condenseren zowiezo.
Niet iedereen heeft een woonkameroppervlak waar NASA jaloers op is...
Ik vind het een zwaar overrated concept, en ben van mening dat er absoluut fancoils bij geadviseerd horen te worden, omdat het in de meeste gevallen gewoonweg niet werkt.
Ik zie wel meer mensen die fancoils adviseren t.b.v. koeling in de zomer (omdat ze ook kunnen ontvochtigen), maar heb nog niet zoveel praktijkervaringen gezien, en al helemaal geen ervaringen m.b.t. dimensionering van de fancoils of vergelijkingen met LL-WP/Airco (maar die kan ik ook gemist hebben tussen de 1000-en gelezen forum posts).
Voor verwarmen heeft VV m.i. de voorkeur, het zou mooi zijn als je met dezelfde WP ook voldoende kunt koelen in de zomer, maar dat betekent dus VV èn faincoils (en omschakelen naar alleen de fancoils in de zomer omdat anders je vloer een waterballet wordt met de benodigde lage temperaturen?).
EDIT: al staat hierboven dus een reactie dat het wèl kan met alleen VV zonder een water ballet (of hoge luchtvochtigheid). Ben wel benieuwd waar de grote verschillen nu door worden veroorzaakt (van waterballet tot aangenaam klimaat).
[ Voor 6% gewijzigd door Batilan op 17-01-2021 23:28 ]
Dit topic is gesloten.
