Fairy schreef op donderdag 3 september 2020 @ 16:05:
[...]
Enige wat ik nog een keer moet doen is die Eastron SDM630 uitlezen via de computer, moet ook kunnen. Heb de RS485 USB stick er al wel voor maar weet nog niet wat qua software hoe ik dat ga doen.

Zoek op node red en SDM630

[hesselbeertje]

Wie herkent dit montagesysteem? Het lijkt qua systeem op Clickfit Evo (dus de moduleklem 'klikt' op de alu rais) maar de ruimte tussen de panelen is ongeveer 2 cm. Alu rail is ook dikker dan Clickfit Evo. Systeem is ongeveer 6 jaar oud.



Rails met paneel erop (je ziet de moduleklem 'haken' aan de rail):

[ Voor 52% gewijzigd door hesselbeertje op 03-09-2020 17:09 ]

[ApC_IcE]

Qosmic schreef op donderdag 3 september 2020 @ 15:19:
Vandaag helemaal niks opgewekt.
Keek even op de app en zag de melding isolation fault.

Dus ik het (platte) dak op en zag dat alle connectoren in een plasje water lagen.
Nu heb ik de connectoren verplaatst en op de ballast stenen onder de zonnepanelen gelegd.
Daar liggen ze iig een stuk droger dan direct op het platte dak waar sowieso een laagje water blijft staan.

Kan ik nu de zonnepanelen weer aanzetten, of even laten drogen en morgen de groep in de meterkast weer omgooien en vervolgens de omvormer weer aanzetten?

[Afbeelding]

[Afbeelding]

Edit;

Wat is dit trouwens? Lag ook zo open en bloot naast het paneel

[Afbeelding]

Prutswerk, stekkers opbinden om ze zo droog mogelijk te houden. Tevens met een tool goed vastdraaien. Nu mogen ALLE stekkers opnieuw. Aan de panelen te zien ligt het al een tijdje?
Of zijn het nieuwere polys?

[Zenix]

Ik ga ook aan de zonnepanelen, zo langzamerhand beginnen de offertes binnen te lopen (28 panelen Oost-West). Zal binnenkort een eigen topic maken.

Op dit moment zit ik er alleen mee dat ik ook mijn twee indak panelen 300wp (GSE) wil laten verwijderen. Bij de offertes die ik tot nu toe heb gehad zijn de prijzen daarvoor nogal hoog. Dus ik twijfel erover om te ze te laten zitten...

[twain4me]

Zenix schreef op donderdag 3 september 2020 @ 19:24:
Ik ga ook aan de zonnepanelen, zo langzamerhand beginnen de offertes binnen te lopen (28 panelen Oost-West). Zal binnenkort een eigen topic maken.

Op dit moment zit ik er alleen mee dat ik ook mijn twee indak panelen 300wp (GSE) wil laten verwijderen. Bij de offertes die ik tot nu toe heb gehad zijn de prijzen daarvoor nogal hoog. Dus ik twijfel erover om te ze te laten zitten...

[Afbeelding]

Misschien een deal met 1 van je buren maken, die de boel van het dak af laten halen en gratis 2 extra panelen plus GSE voor thuis en jij gratis hun dakpannen

[Zenix]

twain4me schreef op donderdag 3 september 2020 @ 19:44:
[...]


Misschien een deal met 1 van je buren maken, die de boel van het dak af laten halen en gratis 2 extra panelen plus GSE voor thuis en jij gratis hun dakpannen

Ik had gevraagd in de buurt whatsapp of er intresse was, helaas tot nu toe niks. Veel buren hebben ook veel meer indak dan mijn twee directe buren (500 per paneel 300wp ) Maar als een Tweaker het wil verwijderen (Flevoland) dan mag die ook de panelen gratis houden inclusief een APS YC500i micro omvormer

[Qosmic]

ApC_IcE schreef op donderdag 3 september 2020 @ 18:13:
[...]


Prutswerk, stekkers opbinden om ze zo droog mogelijk te houden. Tevens met een tool goed vastdraaien. Nu mogen ALLE stekkers opnieuw. Aan de panelen te zien ligt het al een tijdje?
Of zijn het nieuwere polys?

Nee ze liggen al een tijdje.
Bijna 5 jaar.

Ik heb die stekkers nu onder de panelen op de ballast stenen gelegd. Dat is wel ok toch?

[Phusebox]

Zenix schreef op donderdag 3 september 2020 @ 19:24:
Ik ga ook aan de zonnepanelen, zo langzamerhand beginnen de offertes binnen te lopen (28 panelen Oost-West). Zal binnenkort een eigen topic maken.

Op dit moment zit ik er alleen mee dat ik ook mijn twee indak panelen 300wp (GSE) wil laten verwijderen. Bij de offertes die ik tot nu toe heb gehad zijn de prijzen daarvoor nogal hoog. Dus ik twijfel erover om te ze te laten zitten...

[Afbeelding]

Krijg je daar 28 panelen op?

[Zenix]

Phusebox schreef op donderdag 3 september 2020 @ 19:58:
[...]

Krijg je daar 28 panelen op?

Dat gaat niet passen, 14 achter en 14 voor (Oost-West)

[Phusebox]

Zenix schreef op donderdag 3 september 2020 @ 19:59:
[...]


Dat gaat niet passen, 14 achter en 14 voor (Oost-West)

Dat snap ik. Zelfs dat vind ik veel. Zal me verkijken op de grootte van het dak denk ik.

Ben zelf ook nog aan het oriënteren al zie ik er waarschijnlijk vanaf aangezien ons dak erg ongunstige afmetingen heeft. En nog wat andere issues.

[ Voor 13% gewijzigd door Phusebox op 03-09-2020 20:08 ]

[Zenix]

Phusebox schreef op donderdag 3 september 2020 @ 20:07:
[...]

Dat snap ik. Zelfs dat vind ik veel. Zal me verkijken op de grootte van het dak denk ik.

Ben zelf ook nog aan het oriënteren al zie ik er waarschijnlijk vanaf aangezien ik net niks kwijt kom op ons superongunstige dak en bedrijven hier allemaal de hoofdprijs willen en niet echt mee willen denken.

Ja, klopt.

Het huis is best breed met 5,7m dus passen 2 rijen van 5 panelen, 1 rij van 3 panelen rechts van dakraam en 1 links van het dakraam. Qua hoogte moet ook geen probleem zijn, aangezien buren met indak ook 3 rijen hebben en nog wat ruimte over hebben.

[Phusebox]

Zenix schreef op donderdag 3 september 2020 @ 20:15:
[...]


Ja, klopt.

Het huis is best breed met 5,7m dus passen 2 rijen van 5 panelen, 1 rij van 3 panelen rechts van dakraam en 1 links van het dakraam. Qua hoogte moet ook geen probleem zijn, aangezien buren met indak ook 3 rijen hebben en nog wat ruimte over hebben.

Ons huis is 5,50 breed en daklengte is ca. 5 meter. Maar dat komt allemaal niet lekker uit. Ook vanwege een dakraam.

Alle installateurs gingen uit van twee rijen met liggende panelen maar nu nagemeten past dat niet.

Grappig ook dat ze gewoon offertes maken op basis van blurry satellietfoto's...

Maar wie weet. Moet gewoon het juiste bedrijf vinden dat een beetje mee wil denken in oplossingen.

[ Voor 12% gewijzigd door Phusebox op 03-09-2020 20:28 ]

[Rol-Co]

hesselbeertje schreef op donderdag 3 september 2020 @ 16:51:
Wie herkent dit montagesysteem? Het lijkt qua systeem op Clickfit Evo (dus de moduleklem 'klikt' op de alu rais) maar de ruimte tussen de panelen is ongeveer 2 cm. Alu rail is ook dikker dan Clickfit Evo. Systeem is ongeveer 6 jaar oud.

[Afbeelding]

Rails met paneel erop (je ziet de moduleklem 'haken' aan de rail):

[Afbeelding]

Ik denk würth
https://www.sellectzonnep...annendak-compleet-systeem

@hesselbeertje
https://eshop.wurth.nl/Mi...0865799905.sku/nl/NL/EUR/

[ Voor 6% gewijzigd door Rol-Co op 03-09-2020 20:49 ]

[Rol-Co]

Qosmic schreef op donderdag 3 september 2020 @ 15:19:
Vandaag helemaal niks opgewekt.
Keek even op de app en zag de melding isolation fault.

Dus ik het (platte) dak op en zag dat alle connectoren in een plasje water lagen.
Nu heb ik de connectoren verplaatst en op de ballast stenen onder de zonnepanelen gelegd.
Daar liggen ze iig een stuk droger dan direct op het platte dak waar sowieso een laagje water blijft staan.

Kan ik nu de zonnepanelen weer aanzetten, of even laten drogen en morgen de groep in de meterkast weer omgooien en vervolgens de omvormer weer aanzetten?

[Afbeelding]

[Afbeelding]

Edit;

Wat is dit trouwens? Lag ook zo open en bloot naast het paneel

[Afbeelding]

Die losse stekker is een aarde, dus waarschijnlijk is het niet geaard, dit is geen paneel stekker.

[hesselbeertje]

Rol-Co schreef op donderdag 3 september 2020 @ 20:28:
[...]

Ik denk würth
https://www.sellectzonnep...annendak-compleet-systeem

Helaas, de klemplaatjes (of hoe noem je dat) zijn toch echt anders.

Edit: Je zet me wel op t goede spoor, het is een andere (oude?) serie van Wurth:



Thanx, @Rol-Co !

[ Voor 37% gewijzigd door hesselbeertje op 03-09-2020 20:42 ]

[Qosmic]

Rol-Co schreef op donderdag 3 september 2020 @ 20:35:
[...]

Die losse stekker is een aarde, dus waarschijnlijk is het niet geaard, dit is geen paneel stekker.

Is het erg dat die niet geaard is?

[Rol-Co]

Qosmic schreef op donderdag 3 september 2020 @ 20:52:
[...]


Is het erg dat die niet geaard is?

Ja en nee, ja omdat het tegenwoordig moet, nee omdat het 5 jaar geleden niet hoefde of gedaan werd.
Maar het kan ook iets anders zijn wat niet goed zit, de stekkers zijn eigenlijk voor de aardlus te maken, vandaar die gele baan.

https://smorenberg.com/zo...ale-tbv-zonnepanelen.html

[ Voor 9% gewijzigd door Rol-Co op 03-09-2020 21:00 ]

[reneeke1970]

Rol-Co schreef op donderdag 3 september 2020 @ 20:55:
[...]

Ja en nee, ja omdat het tegenwoordig moet, nee omdat het 5 jaar geleden niet hoefde of gedaan werd.
Maar het kan ook iets anders zijn wat niet goed zit, de stekkers zijn eigenlijk voor de aardlus te maken, vandaar die gele baan.

https://smorenberg.com/zo...ale-tbv-zonnepanelen.html

Haha heb ik toch nog 50 aard kabels aan mijn panelen hangen

[AUijtdehaag]

reneeke1970 schreef op donderdag 3 september 2020 @ 21:14:
[...]

Haha heb ik toch nog 50 aard kabels aan mijn panelen hangen

lol
https://www.kabeldirect.n...female-per-100-stuks.html

Weer wat geleerd...
Aarding is tegenwoordig ook in mc4 uitgevoerd om verwarring te voorkomen.
jaja
Die tangen zijn wel duur zeg, voor de aarding.

[ Voor 20% gewijzigd door AUijtdehaag op 03-09-2020 21:31 ]

[Rol-Co]

@reneeke1970 @AUijtdehaag

Misschien dat niet iedere pv plakker dit gebruikt maar wat ik opgehaald heb waren deze stekkers gebruikt om de frames te aarden en aan elkaar te krijgen, panelen en stroom voerende delen hadden gewoon geheel zwarte stekkers.
Er was ook gewoon solar kabel gebruikt voor aarding. Blijkbaar voor die gasten het makkelijkst om te koppelen.

[busscherski]

Phusebox schreef op donderdag 3 september 2020 @ 20:18:
[...]

Ons huis is 5,50 breed en daklengte is ca. 5 meter. Maar dat komt allemaal niet lekker uit. Ook vanwege een dakraam.

Alle installateurs gingen uit van twee rijen met liggende panelen maar nu nagemeten past dat niet.

Grappig ook dat ze gewoon offertes maken op basis van blurry satellietfoto's...

Maar wie weet. Moet gewoon het juiste bedrijf vinden dat een beetje mee wil denken in oplossingen.

Ze maken zo`n offerte in 10 minuutjes. Mocht je het accepteren dan gaan ze er vaak nog wat beter over nadenken en achterhalen of het past. Als ze er dan achter komen dat het niet past bedenken ze wel iets anders, maar dan hebben ze je vast 'binnen' als klant.
Soms komen ze er pas achter bij installatie. En dan geven ze bijvoorbeeld slechts 250 euro korting per paneel dat niet past. Uiteraard gaat dan de prijs per Wp omhoog.

[Phusebox]

busscherski schreef op donderdag 3 september 2020 @ 21:34:
[...]


Ze maken zo`n offerte in 10 minuutjes. Mocht je het accepteren dan gaan ze er vaak nog wat beter over nadenken en achterhalen of het past. Als ze er dan achter komen dat het niet past bedenken ze wel iets anders, maar dan hebben ze je vast 'binnen' als klant.
Soms komen ze er pas achter bij installatie. En dan geven ze bijvoorbeeld slechts 250 euro korting per paneel dat niet past. Uiteraard gaat dan de prijs per Wp omhoog.

Nu heb ik het ook over mensen die hier gewoon langs zijn gekomen en foto's hebben gemaakt maar toen ik vroeg of ik nog iets voor ze moest opmeten was dat niet nodig. Lijkt me zonde van je tijd zo'n huisbezoek als je dan je huiswerk niet goed doet...

Maar inderdaad 9 van de 10 zet gewoon een krabbel.

Moet ik dus op letten als ik iets teken dat er geen voorwaarden in staan over als blijkt dat het niet past. Want dan zeg ik gewoon "pak de boel dan maar in en doei".

[ Voor 8% gewijzigd door Phusebox op 03-09-2020 21:39 ]

[busscherski]

Phusebox schreef op donderdag 3 september 2020 @ 21:37:
[...]

Nu heb ik het ook over mensen die hier gewoon langs zijn gekomen en foto's hebben gemaakt maar toen ik vroeg of ik nog iets voor ze moest opmeten was dat niet nodig. Lijkt me zonde van je tijd zo'n huisbezoek als je dan je huiswerk niet goed doet...

Maar inderdaad 9 van de 10 zet gewoon een krabbel.

Moet ik dus op letten als ik iets teken dat er geen voorwaarden in staan over als blijkt dat het niet past. Want dan zeg ik gewoon "pak de boel dan maar in en doei".

Inderdaad, ook dat gebeurt veel.
Opmeten is niet het primaire doel van het huisbezoek.
De verkoper heeft het alvast verkocht, dan is het vaak zijn zorg niet meer en zoeken de techneuten of installateurs het maar uit. Als er 2 panelen minder passen verdienen ze er nog evenveel omdat ze te weinig korting geven voor elk paneel dat niet blijkt te passen.

[AUijtdehaag]

Phusebox schreef op donderdag 3 september 2020 @ 20:18:
[...]

Ons huis is 5,50 breed en daklengte is ca. 5 meter. Maar dat komt allemaal niet lekker uit. Ook vanwege een dakraam.

Alle installateurs gingen uit van twee rijen met liggende panelen maar nu nagemeten past dat niet.

Grappig ook dat ze gewoon offertes maken op basis van blurry satellietfoto's...

Maar wie weet. Moet gewoon het juiste bedrijf vinden dat een beetje mee wil denken in oplossingen.

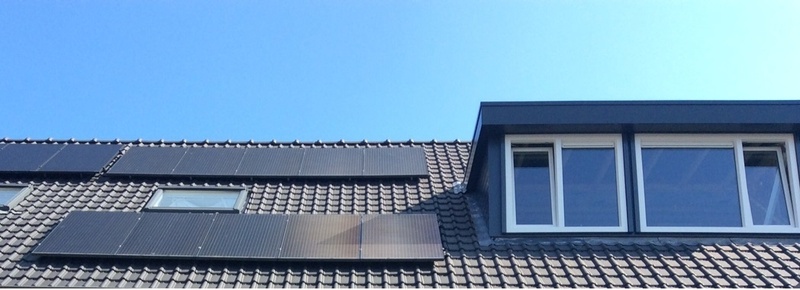

Daar is wel een oplossing voor.
Mijn dak is 5m40 breed en 4m90 hoog.
Zo ook die van de buurman.
Zoek de verschillen

[GioStyle]

Zo hoort het!

[ApC_IcE]

Qosmic schreef op donderdag 3 september 2020 @ 19:57:
[...]


Nee ze liggen al een tijdje.
Bijna 5 jaar.

Ik heb die stekkers nu onder de panelen op de ballast stenen gelegd. Dat is wel ok toch?

Daar los je tijdelijk een iso error misschien mee op. Maar wat nou als er stekkers of kabels gecorrodeerd zijn? Dan heb je over een tijdje weer storing!

[BertusB404]

Hoe is het met licht op de zolder dan?
Dat is namelijk het enige dat mij tegenhoud om de dakramen te laten verdwijnen voor een paar extra panelen.

Zit nu meer na te denken over panelen op noord-oost voor wat extra opbrengst.

[ApC_IcE]

busscherski schreef op donderdag 3 september 2020 @ 21:41:
[...]


Inderdaad, ook dat gebeurt veel.
Opmeten is niet het primaire doel van het huisbezoek.
De verkoper heeft het alvast verkocht, dan is het vaak zijn zorg niet meer en zoeken de techneuten of installateurs het maar uit. Als er 2 panelen minder passen verdienen ze er nog evenveel omdat ze te weinig korting geven voor elk paneel dat niet blijkt te passen.

Er zullen vast zulke bedrijven zijn. Wel jammer hoor. Want het hoeft niet. Een rolmaat of laser is niet zoveel werk.
Doe je bovenstaande aanname of heb je veel ervaring met zulke bedrijven?
Opmeten is wel heel erg het primaire doel. Als er 2 panelen minder passen nemen sommigen zoveel terug dat een project amper wat oplevert. Of de klant cancelt. En terecht!

[AUijtdehaag]

BertusB404 schreef op donderdag 3 september 2020 @ 21:58:
Hoe is het met licht op de zolder dan?
Dat is namelijk het enige dat mij tegenhoud om de dakramen te laten verdwijnen voor een paar extra panelen.

Zit nu meer na te denken over panelen op noord-oost voor wat extra opbrengst.

Daar een paar nieuwe ramen maken?
Licht genoeg en geen zomerhitte van zuid.

[Rol-Co]

BertusB404 schreef op donderdag 3 september 2020 @ 21:58:
Hoe is het met licht op de zolder dan?
Dat is namelijk het enige dat mij tegenhoud om de dakramen te laten verdwijnen voor een paar extra panelen.

Zit nu meer na te denken over panelen op noord-oost voor wat extra opbrengst.

Ik heb 1 van de 2 velux dakramen er uit gehaald en op noord er in gezaagd op een plek waar een klein 4 pans raampje zat die altijd lekte als het echt hard regende.
Plus ik heb veel meer licht op de overloop van de zolder.

[busscherski]

ApC_IcE schreef op donderdag 3 september 2020 @ 22:05:
[...]


Er zullen vast zulke bedrijven zijn. Wel jammer hoor. Want het hoeft niet. Een rolmaat of laser is niet zoveel werk.
Doe je bovenstaande aanname of heb je veel ervaring met zulke bedrijven?
Opmeten is wel heel erg het primaire doel. Als er 2 panelen minder passen nemen sommigen zoveel terug dat een project amper wat oplevert. Of de klant cancelt. En terecht!

De eerste 15 heb ik laten leggen, toen wist ik er niets van.
Er waren buren die, behalve de layout van dakramen etc dezelfde daken met panelen hadden.
Het dak meten was daarom niet nodig, maar de locatie van het dakraam (wat wel weer uniek was) heeft 1 of 2 van de 3 niet gemeten.
Bij mij heeft de verkoper me later nog omgepraat om (ivm het dakraam) in plaats van 16 slechts 15 panelen te nemen omdat dat een mooier legplan opleverde, toen had ik niet door dat ik eigenlijk te weinig korting kreeg (beginnersfout).

[Zuluman]

mooi project bij mij om de hoek. Haags buiten met een bijna perfecte toepassing van pv. ca 21 panelen per woning op west-zuid- west. Ik had ook nog oost-noord-oost volgelegd. Geen idee hoe ze zijn aangesloten. ik neem aan per woning maar de panelen houden zich niet aan de beukmaat van de woningen ander zouden er maar 3x6 passen.4x6 is net te breed. schat dat het dus 18+24=42/2 =21 per woning.

De 2 onder een kap hebben er 42> 212 per woning en de geschakelde woning heeft er 28 stuks. zat nog even te twijfelen om de makelaar te benaderen om zodoende nog oost-noord-oost vol te leggen. :-) er waren nog 3 beschikbaar.

[ Voor 11% gewijzigd door Zuluman op 04-09-2020 10:04 ]

[reneeke1970]

Rol-Co schreef op donderdag 3 september 2020 @ 21:34:
@reneeke1970 @AUijtdehaag

Misschien dat niet iedere pv plakker dit gebruikt maar wat ik opgehaald heb waren deze stekkers gebruikt om de frames te aarden en aan elkaar te krijgen, panelen en stroom voerende delen hadden gewoon geheel zwarte stekkers.
Er was ook gewoon solar kabel gebruikt voor aarding. Blijkbaar voor die gasten het makkelijkst om te koppelen.

Op zich zit er wel wat in natuurlijk, maar ik wist het niet vijf jaar geleden, dus hier gewoon tussen de panelen

[reneeke1970]

Zuluman schreef op donderdag 3 september 2020 @ 23:30:
mooi project bij mij om de hoek. Haags buiten met een bijna perfecte toepassing van pv. ca 21 panelen per woning op west-zuid- west. Ik had ook nog oost-noord-oost volgelegd. Geen idee hoe ze zijn aangesloten. ik neem aan per woning maar de panelen houden zich niet aan de beukmaat van de woningen ander zouden er maar 3x6 passen.4x6 is net te breed. schat dat het dus 18+24=42/2 =21 per woning.

De 2 onder een kap hebben er 42> 212 per woning en de geschakelde woning heeft er 28 stuks. zat nog even te twijfelen om de makelaar te benaderen om zodoende nog oost-noord-oost vol te leggen. :-) er waren nog 3 beschikbaar.

[Afbeelding]

Mooi hè die daken, staan er hier honderden tegenover me in nieuwbouw wijk.
Is voorwaarde van gemeente, nul op meter bouwen.

[Phusebox]

AUijtdehaag schreef op donderdag 3 september 2020 @ 22:09:
[...]

Daar een paar nieuwe ramen maken?
Licht genoeg en geen zomerhitte van zuid.
[Afbeelding]

Helaas. Dakraam verplaatsen is geen optie. Dat kan ik niet zelf en laten doen dan ben ik de opbrengst van de zonnepanelen ook alweer een paar jaar kwijt.

[zeroday]

zo hier liggen de panelen ook .. 325wp, 22 stuks. Strak gelegd naar ons idee ..
tevreden mee ..

[AUijtdehaag]

@zeroday
Proficiat.
Wil je ook delen wat je hebt liggen?
En nog naar pvoutput en in het PVO tweakers team?

[redwing]

mister_muller schreef op donderdag 3 september 2020 @ 11:34:
@redwing
Grafiekjes zijn altijd interessant!l. Bedankt, nu heb ik in ieder geval een idee van wat er beschikbaar is.

Kun je ook de temperatuur van de omvormer trenden?

De temperatuur van de omvormer staat er niet tussen. Wel staat er een alert op als die te hoog wordt en die heb ik nog nooit gehad.

[ApC_IcE]

busscherski schreef op donderdag 3 september 2020 @ 22:24:
[...]


De eerste 15 heb ik laten leggen, toen wist ik er niets van.
Er waren buren die, behalve de layout van dakramen etc dezelfde daken met panelen hadden.
Het dak meten was daarom niet nodig, maar de locatie van het dakraam (wat wel weer uniek was) heeft 1 of 2 van de 3 niet gemeten.
Bij mij heeft de verkoper me later nog omgepraat om (ivm het dakraam) in plaats van 16 slechts 15 panelen te nemen omdat dat een mooier legplan opleverde, toen had ik niet door dat ik eigenlijk te weinig korting kreeg (beginnersfout).

Begrijpelijk hoor. Zo heb ik met een badkamer “korting” gekregen op iets wat niet snel leverbaar was. En uiteindelijk een kwalitatief veel mindere optie gekregen. (Zwarte kraan bladerde af)

[Phusebox]

zeroday schreef op vrijdag 4 september 2020 @ 08:13:
[Afbeelding]

zo hier liggen de panelen ook .. 325wp, 22 stuks. Strak gelegd naar ons idee ..
tevreden mee ..

Jaloers op mensen waarbij het zo strak en mooi op het dak past. Hier gaat het een gedrocht worden van jewelste als er ooit iets op komt.

[busscherski]

Phusebox schreef op vrijdag 4 september 2020 @ 09:57:
[...]

Jaloers op mensen waarbij het zo strak en mooi op het dak past. Hier gaat het een gedrocht worden van jewelste als er ooit iets op komt.

2 of 3 groepjes van 6 is toch prima?

[Zwerius]

Zuluman schreef op donderdag 3 september 2020 @ 23:30:
mooi project bij mij om de hoek. Haags buiten met een bijna perfecte toepassing van pv. ca 21 panelen per woning op west-zuid- west. Ik had ook nog oost-noord-oost volgelegd. Geen idee hoe ze zijn aangesloten. ik neem aan per woning maar de panelen houden zich niet aan de beukmaat van de woningen ander zouden er maar 3x6 passen.4x6 is net te breed. schat dat het dus 18+24=42/2 =21 per woning.

De 2 onder een kap hebben er 42> 212 per woning en de geschakelde woning heeft er 28 stuks. zat nog even te twijfelen om de makelaar te benaderen om zodoende nog oost-noord-oost vol te leggen. :-) er waren nog 3 beschikbaar.

[Afbeelding]

[Afbeelding]

Even nav de foto's: Is het mogelijk om een foto te plaatsen, waarbij de dakrand (langs de windveren) beter in detail zichtbaar is? Ik zit er ook nog over te denken om mijn dak een keer aan te passen, waarbij ik dan ook het hele dak met panelen wil vol leggen (oost- en westkant), zodanig, dat er geen dakpannen meer aan te pas komen.Ik ben dus geïnteresseerd om te zien hoe de dakrand in detail is uitgevoerd.

[Zuluman]

Zwerius schreef op vrijdag 4 september 2020 @ 11:05:
[...]

Even nav de foto's: Is het mogelijk om een foto te plaatsen, waarbij de dakrand (langs de windveren) beter in detail zichtbaar is? Ik zit er ook nog over te denken om mijn dak een keer aan te passen, waarbij ik dan ook het hele dak met panelen wil vol leggen (oost- en westkant), zodanig, dat er geen dakpannen meer aan te pas komen.Ik ben dus geïnteresseerd om te zien hoe de dakrand in detail is uitgevoerd.

Ik fiets vanmiddag even langs met mijn lumix fz-82. kan ik even goed inzoomen.

[reneeke1970]

Zwerius schreef op vrijdag 4 september 2020 @ 11:05:
[...]

Even nav de foto's: Is het mogelijk om een foto te plaatsen, waarbij de dakrand (langs de windveren) beter in detail zichtbaar is? Ik zit er ook nog over te denken om mijn dak een keer aan te passen, waarbij ik dan ook het hele dak met panelen wil vol leggen (oost- en westkant), zodanig, dat er geen dakpannen meer aan te pas komen.Ik ben dus geïnteresseerd om te zien hoe de dakrand in detail is uitgevoerd.

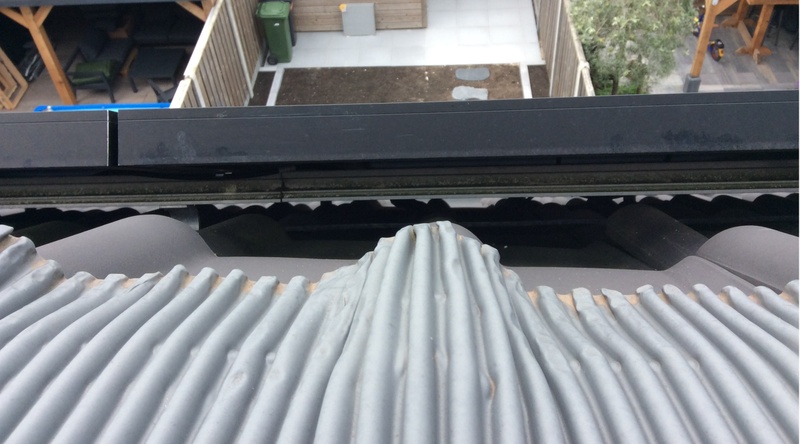

Simpele kunststof strook van halve meter breed met opstaand kantje, en daar liggen die panelen overheen. Over panelen word een aluminium strip geklikt die hem weer vast houd. Op zich best mooi systeem.

[Zwerius]

reneeke1970 schreef op vrijdag 4 september 2020 @ 11:19:
[...]

Simpele kunststof strook van halve meter breed met opstaand kantje, en daar liggen die panelen overheen. Over panelen word een aluminium strip geklikt die hem weer vast houd. Op zich best mooi systeem.

Is dat een bepaald systeem van een bepaald merk? Heb je daar meer details van?

[cville]

hesselbeertje schreef op donderdag 3 september 2020 @ 16:51:
Wie herkent dit montagesysteem? Het lijkt qua systeem op Clickfit Evo (dus de moduleklem 'klikt' op de alu rais) maar de ruimte tussen de panelen is ongeveer 2 cm. Alu rail is ook dikker dan Clickfit Evo. Systeem is ongeveer 6 jaar oud.

[Afbeelding]

Rails met paneel erop (je ziet de moduleklem 'haken' aan de rail):

[Afbeelding]

Dit lijkt op het K2 systeem; even zoeken bij solarnu.nl

[hesselbeertje]

cville schreef op vrijdag 4 september 2020 @ 12:05:
[...]


Dit lijkt op het K2 systeem; even zoeken bij solarnu.nl

Ber er al achter, het is Wurth Comfort. K2 heeft hele andere klemmen.

[reneeke1970]

Zwerius schreef op vrijdag 4 september 2020 @ 11:57:
[...]


Is dat een bepaald systeem van een bepaald merk? Heb je daar meer details van?

Nee dat heb ik niet kunnen ontdekken, op de dozen van panelen stond ook niks, zijn frame loze met een soort pen en bus verbinding, zaten geen kabels aan.

[PSP123]

AUijtdehaag schreef op donderdag 3 september 2020 @ 22:09:
[...]

Daar een paar nieuwe ramen maken?
Licht genoeg en geen zomerhitte van zuid.
[Afbeelding]

Hoe heb je het opgelost m.b.t je zonnepanelen kijkende naar dat dakkapel bij de buren?
Ik zit sinds kort met een soortgelijk iets, buren die een dakkapel hebben geplaatst waardoor een deel van mijn zonnepanelen in de schaduw vallen. Ikzelf heb 10x 270WP i.c.m. een Goodwe GW3000-NS.

Heb jij gekozen voor optimizers?

[PSP123]

In aanvulling op mijn reactie hierboven, heb ik in 2016 10 zonnepanelen laten leggen van 270WP i.c.m. een GW3000-NS omvormer. (westen)
Sinds kort is er een dakkapel bij de buren geplaatst en valt er geruime tijd schaduw op in zijn totaliteit 3/5 panelen van de onderste rij. Deze onderste string is in serie geschakeld.

Ik heb begrepen dat de GoodWe omvormer een 'shadow management' systeem heeft, deze heb ik vandaag aangezet dus moet het resultaat op een zonnige dag nog even afwachten.
De vakman adviseert mij 3x tigo optimizers te plaatsen echter komt dit neer op 700eu incl. btw en arbeid.

Wat is jullie advies en is die 700eu enigszins te verantwoorden met grote verliezen? Of zal in de zomer maanden het verlies beperkt zijn i.v.m. hoogte van de zon?

[reneeke1970]

PSP123 schreef op vrijdag 4 september 2020 @ 15:12:
In aanvulling op mijn reactie hierboven, heb ik in 2016 10 zonnepanelen laten leggen van 270WP i.c.m. een GW3000-NS omvormer. (westen)
Sinds kort is er een dakkapel bij de buren geplaatst en valt er geruime tijd schaduw op in zijn totaliteit 3/5 panelen van de onderste rij. Deze onderste string is in serie geschakeld.

Ik heb begrepen dat de GoodWe omvormer een 'shadow management' systeem heeft, deze heb ik vandaag aangezet dus moet het resultaat op een zonnige dag nog even afwachten.
De vakman adviseert mij 3x tigo optimizers te plaatsen echter komt dit neer op 700eu incl. btw en arbeid.

Wat is jullie advies en is die 700eu enigszins te verantwoorden met grote verliezen? Of zal in de zomer maanden het verlies beperkt zijn i.v.m. hoogte van de zon?

[Afbeelding]

Een tigo kost 45 euro en is in drie min onder het paneel vast geklikt.....

[timovd]

@PSP123 En een nieuwe rij tussen de twee bestaande rijen maken? Kost je de rails, en twee extra setjes eindstukken.

[PSP123]

reneeke1970 schreef op vrijdag 4 september 2020 @ 15:14:
[...]

Een tigo kost 45 euro en is in drie min onder het paneel vast geklikt.....

Klopt, ze reken bij mij dan met 66eu, maar voor die 45eu moet je wel zelf het dak op. ;-)

[mcDavid]

oef, voor 700 euro zou ik het niet doen nee... Shadow management aanzetten en je verlies nemen is dan de beste optie.

Als je zelf het dak op durft kost het je idd maar 135 euro, dat is nog eens het overwegen waard. Of eventueel doe je er eerst eens 2.

Bedenk dat ook mét optimisers, die panelen met schaduw altijd minder op zullen blijven brengen. De opbrengst van "vroeger" krijg je nooit meer terug.

Ff wat schattingen om de ordegrootte van de terugverdientijd te bepalen:

3x 270WP levert ~700kWh per jaar, of 140 euro.

Met schaduw leveren ze ofwel het halve vermogen (met optimiser) ofwel helemaal geen vermogen (bypass). Stel dat je gemiddeld de helft van de dag met schaduw zit, dan kost die schaduw je dus grofweg 70 euro per jaar zonder optimisers, of 35 euro per jaar mét optimisers.
Dat zijn nogal wat aannames dus pin me niet vast op een paar tientjes meer of minder, maar het geeft misschien een beeld van wat je kunt verwachten.

[ Voor 58% gewijzigd door mcDavid op 04-09-2020 15:45 ]

[PSP123]

timovd schreef op vrijdag 4 september 2020 @ 15:17:
@PSP123 En een nieuwe rij tussen de twee bestaande rijen maken? Kost je de rails, en twee extra setjes eindstukken.

Eén paneel zou je er kunnen plaatsen tussen de twee rijen, meerdere panelen zal je al snel ook schaduw op hebben, helaas.

[PSP123]

mcDavid schreef op vrijdag 4 september 2020 @ 15:31:
oef, voor 700 euro zou ik het niet doen nee... Shadow management aanzetten en je verlies nemen is dan de beste optie.

Als je zelf het dak op durft kost het je idd maar 135 euro, dat is nog eens het overwegen waard. Of eventueel doe je er eerst eens 2.

Ik zie dat de installatie inderdaad weinig voorstelt, kabels connecten en de optimizer zelf in de hoek plaatsen. Moet het paneel er wel af voordat ze bij de bekabeling komen omdat ze er zoveel qua arbeid voor vragen?
Vanuit het dakraam kom ik in iedergeval niet heel makkelijk bij de bekabeling.

[PSP123]

mcDavid schreef op vrijdag 4 september 2020 @ 15:31:
Ff wat schattingen om de ordegrootte van de terugverdientijd te bepalen:

3x 270WP levert ~700kWh per jaar, of 140 euro.

Met schaduw leveren ze ofwel het halve vermogen (met optimiser) ofwel helemaal geen vermogen (bypass). Stel dat je gemiddeld de helft van de dag met schaduw zit, dan kost die schaduw je dus grofweg 70 euro per jaar zonder optimisers, of 35 euro per jaar mét optimisers.
Dat zijn nogal wat aannames dus pin me niet vast op een paar tientjes meer of minder, maar het geeft misschien een beeld van wat je kunt verwachten.

Dank voor het meedenken, als ik de optimizers zelf zou kunnen plaatsen dan zou ik het altijd doen. Voor de kostprijs van een optimizer hoef je het niet te laten. Echter 700 eu, of 900 voor arbeid + 5 optimizers dus de gehele rij. Is moeilijk terug te verdienen met straks ook de nieuwe salderingsregels in 2023.

Ik weet momenteel ook nog niet wat de 'schade' is in zomer, heb je dan lang schaduw van die dakkapel? Momenteel merk ik dat van 08:00 uur t/m 13:00 het verlies aanzienlijk is, het lijkt net of die gehele string niet meer functioneert. Na 13:00 uur is er nog wel schaduw op één paneel maar lijkt de opbrengst meer als voorheen.
Het is even wachten op een zonnige dag, dan kan ik het goed teruglezen in de log.

[exroosje]

Op zich kan een tigo geen zon toveren . Als er een harde schaduw op een deel van je paneel valt waarbij er cellen van alle 3 strings erin geraakt worden (als een schaduw op de korte kant valt) levert deze feitelijk nauwelijks meer iets op en moet je zorgen dat deze de rest niet onderuithaalt. Goodwe schaduw management doet dit door de diodes in het paneel aan te spreken zodat de strings in het paneel geheel gebypassed worden.
Een tigo maakt dan alleen het verschil tussen niets en nauwelijks. Op zich is een tigo veel nuttiger als er bv een boom staat en een paneel minder licht krijgt als de rest (maar wel gespreid). Dan kan de optimizer de poort "half " open zetten ipv helemaal open of helemaal dicht (bij wijze van spreken) .
In dit geval zou ik gewoon kijken of de goodwe schaduwtracker het probleem grotendeels al oplost. Is dat zo, dan voegt een optimizer niets meer toe.

Dit verhaal geldt alleen voor een klassiek paneel, de huidige half cell panelen kunnen er voor zorgen dat de panelen die beschaduwd worden op een deel van de korte kant een groot deel van de tijd nog wel de helft van de opbrengst geven.

[BertusB404]

Als het twee afzonderlijke strings zijn onder en boven, heb je best kans dat je de minimale spanning niet haalt voor je omvormer als er schaduw op de panelen komt. Ook met optimisers kan dat krap worden.

Er zijn hier zat mensen die je daar een beter beeld van kunnen geven dan ik.
Als alles op 1 string zit zal het wel mee vallen.

[Jorii]

Ik heb een Growatt MIN 3600 XE en 12 Trina Honey Mono PERC 340 W panelen gekocht. Ik hebop het dak van mijn kantoor achter in de tuin twee dakvlakken: De één pal zuid (plek voor 7 panelen) en de ander pal west, met een klein afdakje er bij (plek voor 5 panelen). Geen schaduwen of andere bijzondere omstandigheden.

Nu kom ik er achter dat ik waarschijnlijk toch 8 panelen op zuid kwijt kan, dus dan houd ik er 4 over op west (op de tweede MPP). De panelen leveren een maximum voltage van 34,2 volt (in aangesloten toestand) en de Growatt heeft een drempel van 100 volt voordat -ie start.

Is het slim om er 8 op zuid te leggen, of houd ik dan met die 4 resterende op west te weinig spanning over? 4 x 34,2 volt is ruim boven de gewenste 100 volt echter er zijn natuurlijk ook wat verliezen en het is de westkant?

Graag jullie mening.

[ Voor 3% gewijzigd door Jorii op 04-09-2020 16:55 ]

[BertusB404]

Als het toch past zou ik een extra paneel erbij halen. De spanning zakt naarmate de panelen warmer worden, dus het voltage zal in de zomer lager uitkomen. Of dat onder de 100v is afhankelijk van je panelen en de temperatuur.

[Jorii]

Het punt is, dat vijfde paneel op west is er een die ik op het platte dakje kan plaatsen met een Valkbox, niet echt ideaal en ook niet zo'n mooi aanzicht.

De vraag rijst dus of die 4 panelen, met verlies door warmte en/of oriëntatie meegerekend, de omvormer laten starten op zo'n vroeg mogelijk moment. En: Weegt dat op tegen het extra paneel op zuid?

[ Voor 7% gewijzigd door Jorii op 04-09-2020 17:07 ]

[PSP123]

exroosje schreef op vrijdag 4 september 2020 @ 16:31:
Op zich kan een tigo geen zon toveren . Als er een harde schaduw op een deel van je paneel valt waarbij er cellen van alle 3 strings erin geraakt worden (als een schaduw op de korte kant valt) levert deze feitelijk nauwelijks meer iets op en moet je zorgen dat deze de rest niet onderuithaalt. Goodwe schaduw management doet dit door de diodes in het paneel aan te spreken zodat de strings in het paneel geheel gebypassed worden.
Een tigo maakt dan alleen het verschil tussen niets en nauwelijks. Op zich is een tigo veel nuttiger als er bv een boom staat en een paneel minder licht krijgt als de rest (maar wel gespreid). Dan kan de optimizer de poort "half " open zetten ipv helemaal open of helemaal dicht (bij wijze van spreken) .
In dit geval zou ik gewoon kijken of de goodwe schaduwtracker het probleem grotendeels al oplost. Is dat zo, dan voegt een optimizer niets meer toe.

Dit verhaal geldt alleen voor een klassiek paneel, de huidige half cell panelen kunnen er voor zorgen dat de panelen die beschaduwd worden op een deel van de korte kant een groot deel van de tijd nog wel de helft van de opbrengst geven.

Ok, helder hoe Goodwe Shadow management werkt ik ben benieuwd naar morgen. Want in de ochtend is voornamelijk winst te behalen door de schaduw die op de panelen valt als ik naar de grafieken kijk.

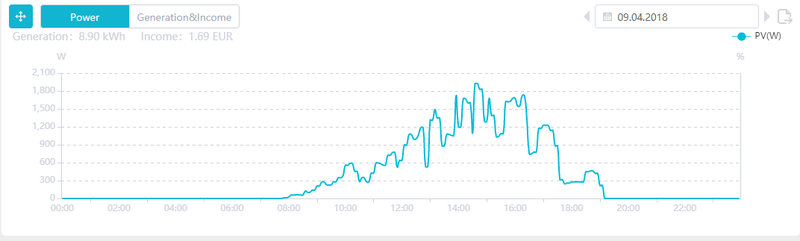

Ter illustratie zonder dakkapel.


Ter illustratie met dakkapel vandaag en GoodWe Shadow OFF.

[PSP123]

BertusB404 schreef op vrijdag 4 september 2020 @ 16:33:
Als het twee afzonderlijke strings zijn onder en boven, heb je best kans dat je de minimale spanning niet haalt voor je omvormer als er schaduw op de panelen komt. Ook met optimisers kan dat krap worden.

Er zijn hier zat mensen die je daar een beter beeld van kunnen geven dan ik.
Als alles op 1 string zit zal het wel mee vallen.

Ik ben niet 100% zeker of het twee afzonderlijke strings zijn is dat van de omvormer af te lezen a.d.v. voltage?

[mcDavid]

PSP123 schreef op vrijdag 4 september 2020 @ 17:16:
[...]


Ik ben niet 100% zeker of het twee afzonderlijke strings zijn is dat van de omvormer af te lezen a.d.v. voltage?

als de spanning rond de 200V is zijn het 2 strings. Als het rond de 400V is is het één string.

[PSP123]

mcDavid schreef op vrijdag 4 september 2020 @ 17:27:
[...]

als de spanning rond de 200V is zijn het 2 strings. Als het rond de 400V is is het één string.

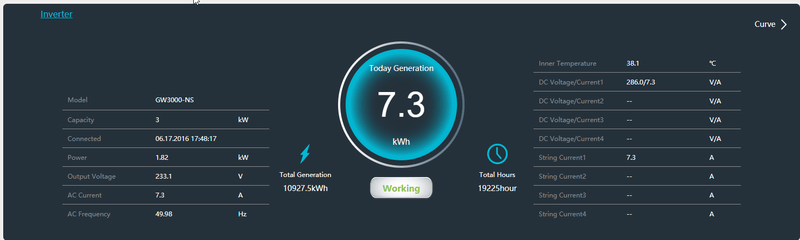

Zie onderstaande afbeelding dus 2 strings dan?!

[mcDavid]

neuh, lijkt me 1 string. Ik had "tot" moeten zeggen ipv "rond"

[Naalroc]

In de rechter kolom is toch maar 1 V/A regel getoond, dus 1 string
De andere regels zijn leeg

[reneeke1970]

PSP123 schreef op vrijdag 4 september 2020 @ 15:30:
[...]


Klopt, ze reken bij mij dan met 66eu, maar voor die 45eu moet je wel zelf het dak op. ;-)

Je gaat toch panelen laten leggen?
Die dingen schuiven ze beneden al aan het paneel, dan is het boven gewoon de twee stekkers vast klikken, net zoals zonder die dingen. Kost dus geen extra tijd of zo.

Edit, oh..... Even terug gelezen, ik zie het al.
Jij moet gewoon een dag loon betalen voor die monteur want die kan rest van de dag niks meer doen. En kosten steiger etc.....

[ Voor 17% gewijzigd door reneeke1970 op 04-09-2020 18:31 ]

[zeroday]

AUijtdehaag schreef op vrijdag 4 september 2020 @ 08:29:
@zeroday
Proficiat.
Wil je ook delen wat je hebt liggen?
En nog naar pvoutput en in het PVO tweakers team?

het wordt een uitdaging hoe ik het naar PVOUTPUT krijg .. dus als iemand dat weet ..

Zonnepaneel Sunpower SPR-P3-325 BLK
GoodWe 8K-DT 3F Omvormer

Groepsaanbieding in onze woonplaats.
de GoodWe zit via wifi aan het netwerk stuurt zijn data naar het Goodwe platform
maar hoe ik dat dan naar de PVO websites krijg .. hint?

dat was niet zo moeilijk ..
https://pvoutput.org/intraday.jsp?id=88675&sid=78595

[ Voor 6% gewijzigd door zeroday op 04-09-2020 19:48 ]

[PSP123]

reneeke1970 schreef op vrijdag 4 september 2020 @ 18:19:
[...]

Je gaat toch panelen laten leggen?
Die dingen schuiven ze beneden al aan het paneel, dan is het boven gewoon de twee stekkers vast klikken, net zoals zonder die dingen. Kost dus geen extra tijd of zo.

Edit, oh..... Even terug gelezen, ik zie het al.
Jij moet gewoon een dag loon betalen voor die monteur want die kan rest van de dag niks meer doen. En kosten steiger etc.....

Je kan het op de foto niet zien, maar er is een stukje platdak i.v.m uitbouw. Ze zijn ook gemonteerd met een ladder. En een hele dag werk zal het niet zijn. Ik denk dat ze een klant zien die graag zijn opbrengst graag hoog houdt en dat de prijs opdrijft.

[reneeke1970]

PSP123 schreef op vrijdag 4 september 2020 @ 19:25:
[...]


Je kan het op de foto niet zien, maar er is een stukje platdak i.v.m uitbouw. Ze zijn ook gemonteerd met een ladder. En een hele dag werk zal het niet zijn. Ik denk dat ze een klant zien die graag zijn opbrengst graag hoog houdt en dat de prijs opdrijft.

Oh je kunt er met ladder bij..... Doe je het toch zelf, twee klemmen los en beetje omhoog houden. Houtje eronder zetten en klaar, bijna dan.....

[PSP123]

reneeke1970 schreef op vrijdag 4 september 2020 @ 19:28:
[...]

Oh je kunt er met ladder bij..... Doe je het toch zelf, twee klemmen los en beetje omhoog houden. Houtje eronder zetten en klaar, bijna dan.....

Je moet wel het dak echt op, heb het zelf niet zo om op het dak te gaan. Maar als je in de buurt van Gouda woont ben je welkom
Ik hoop dat die shadow setting op de Goodwe omvormer resultaat levert, lees er positieve ervaringen over.

[Zuluman]

@Zwerius

De overzicht foto van de oostzijde waar de leien op zitten. prefab dakplaat. foto van de zuidzijde heb ik niet. camerewa was leeg. min of meer gelijk alleen zit daar zwarte rubberroid/epdm als waterdichte laag. dat vurenhout is volgens mij de "ladder" voor de montageploeg. van de week als ze de onderconstructie van de panelen gaan plaatsen nog maar eens kijken.





En toch 3 woningen gevonden waar er 3 extra penelen op oost-noor-oost zij geplaats. Niet op dezelfde manier als west-zuid-west. vreemd. misschien kwamen ze met de berekeningen toch net iets tekort.



wat details:







Het ziet er stukken beter uit dan hierachter bij mij. Je zou je als architect toch voor moeten schamen voor dit plak en knipwerk. Vrijstaande woningen van 750k+ met allemaal excuus panelen. en ik vraag me af wat voor invloed het rendement is van die rode laag.

[ Voor 15% gewijzigd door Zuluman op 04-09-2020 19:47 ]

[reneeke1970]

PSP123 schreef op vrijdag 4 september 2020 @ 19:32:
[...]


Je moet wel het dak echt op, heb het zelf niet zo om op het dak te gaan. Maar als je in de buurt van Gouda woont ben je welkom
Ik hoop dat die shadow setting op de Goodwe omvormer resultaat levert, lees er positieve ervaringen over.

Test eerst de goodwe maar eens, en anders woont @rolco om de hoek .....

[AUijtdehaag]

Ik kan het niet laten...

[BertusB404]

AUijtdehaag schreef op vrijdag 4 september 2020 @ 20:15:
Ik kan het niet laten...
[Afbeelding]

Enig...

Edit:
Is er hier iemand die panelen op een dakkapel heeft liggen zonder ballast? Dus met stokschroeven of iets dergelijks? Ik twijfel namelijk of de constructie hier het prettig gaat vinden om panelen met ballast te dragen.

[ Voor 33% gewijzigd door BertusB404 op 05-09-2020 07:22 ]

[reneeke1970]

BertusB404 schreef op vrijdag 4 september 2020 @ 20:27:
[...]


Enig...

Edit:
Is er hier iemand die panelen op een dakkapel heeft liggen zonder ballast? Dus met stokschroeven of iets dergelijks? Ik twijfel namelijk of de constructie hier het prettig gaat vinden om panelen met ballast te dragen.

Ja heb ik, maar liggen met opstaande kant wel tegen een schuin dak aan, dus beetje beschut.
Panelen liggen tot zijkant kapel, liggen vast met aluminium strip aan zijkant kapel geschroefd

[PSP123]

reneeke1970 schreef op vrijdag 4 september 2020 @ 20:00:
[...]

Test eerst de goodwe maar eens, en anders woont @rolco om de hoek .....

Ga ik doen, ik heb een NS omvormer kortom volgens onderstaande scant hij 1x per uur. Hebben jullie enig idee of dat uur ingaat als je shadow on zet? In theorie zou je hem dan steeds van aan/uit kunnen switchen en zo ook een frequentie van 15 min. halen. Niet dat iemand dat gaat doen natuurlijk.

[reneeke1970]

PSP123 schreef op zaterdag 5 september 2020 @ 09:18:
[...]


Ga ik doen, ik heb een NS omvormer kortom volgens onderstaande scant hij 1x per uur. Hebben jullie enig idee of dat uur ingaat als je shadow on zet? In theorie zou je hem dan steeds van aan/uit kunnen switchen en zo ook een frequentie van 15 min. halen. Niet dat iemand dat gaat doen natuurlijk.

[Afbeelding]

Per uur is wel weinig, dacht dat sma per 5 min deed, die zou ik eens testen als ik jou zou zijn....

[BertusB404]

reneeke1970 schreef op zaterdag 5 september 2020 @ 08:42:
[...]

Ja heb ik, maar liggen met opstaande kant wel tegen een schuin dak aan, dus beetje beschut.
Panelen liggen tot zijkant kapel, liggen vast met aluminium strip aan zijkant kapel geschroefd

Heb je hier misschien een foto van?
Ik kan ze waarschijnlijk ook wel tegen het schuine dak aan leggen namelijk.

[reneeke1970]

BertusB404 schreef op zaterdag 5 september 2020 @ 11:25:
[...]


Heb je hier misschien een foto van?
Ik kan ze waarschijnlijk ook wel tegen het schuine dak aan leggen namelijk.

Nee geen foto, maar staan gewoon schuin omhoog tot tien cm van het schuine dak af, dus er kan geen wind achter.

[Rol-Co]

exroosje schreef op vrijdag 4 september 2020 @ 16:31:
Op zich kan een tigo geen zon toveren . Als er een harde schaduw op een deel van je paneel valt waarbij er cellen van alle 3 strings erin geraakt worden (als een schaduw op de korte kant valt) levert deze feitelijk nauwelijks meer iets op en moet je zorgen dat deze de rest niet onderuithaalt. Goodwe schaduw management doet dit door de diodes in het paneel aan te spreken zodat de strings in het paneel geheel gebypassed worden.
Een tigo maakt dan alleen het verschil tussen niets en nauwelijks. Op zich is een tigo veel nuttiger als er bv een boom staat en een paneel minder licht krijgt als de rest (maar wel gespreid). Dan kan de optimizer de poort "half " open zetten ipv helemaal open of helemaal dicht (bij wijze van spreken) .
In dit geval zou ik gewoon kijken of de goodwe schaduwtracker het probleem grotendeels al oplost. Is dat zo, dan voegt een optimizer niets meer toe.

Dit verhaal geldt alleen voor een klassiek paneel, de huidige half cell panelen kunnen er voor zorgen dat de panelen die beschaduwd worden op een deel van de korte kant een groot deel van de tijd nog wel de helft van de opbrengst geven.

De tigo tovert geen zon inderdaad maar zorgt er wel voor dat de beschaduwde panelen het voltage hoog houden zodat "de rest" gewoon door kan gaan, bij @PSP123 gaat alles plat bij schaduw op 1 paneel, even hoog als het hele paneel uit schakelt maar dan komt de 2e met schaduw enz enz.

Tigo met harde schaduw van het huis, half cell panelen over de lange kant en korte kant (rechts)

Vermogen

Voltage

Amperage

[Zenix]

Nu we het toch over optimizers hebbeb: GNE HoneyBee 800 https://webshop.cedel.nl/Power-optimizer-HoneyBee-800 iemand ervaring met Honeybee?

[Blackraven]

Jorii schreef op vrijdag 4 september 2020 @ 17:05:
Het punt is, dat vijfde paneel op west is er een die ik op het platte dakje kan plaatsen met een Valkbox, niet echt ideaal en ook niet zo'n mooi aanzicht.

De vraag rijst dus of die 4 panelen, met verlies door warmte en/of oriëntatie meegerekend, de omvormer laten starten op zo'n vroeg mogelijk moment. En: Weegt dat op tegen het extra paneel op zuid?

Als ze alle 4 tegelijk in de zon komen is dat niet zo'n probleem.
Ik heb er 4 (wel 72-cel) op 1 string op een 4200MTLS, die komen geleidelijk in de zon, 3 is genoeg om de boel op te starten en daarna zie je mooi de werking van de bypass diodes op het 4e paneel, steeds een trapje erbij.

[Rol-Co]

Zuluman schreef op vrijdag 4 september 2020 @ 19:37:
@Zwerius

De overzicht foto van de oostzijde waar de leien op zitten. prefab dakplaat. foto van de zuidzijde heb ik niet. camerewa was leeg. min of meer gelijk alleen zit daar zwarte rubberroid/epdm als waterdichte laag. dat vurenhout is volgens mij de "ladder" voor de montageploeg. van de week als ze de onderconstructie van de panelen gaan plaatsen nog maar eens kijken.

[Afbeelding]

[Afbeelding]

En toch 3 woningen gevonden waar er 3 extra penelen op oost-noor-oost zij geplaats. Niet op dezelfde manier als west-zuid-west. vreemd. misschien kwamen ze met de berekeningen toch net iets tekort.

[Afbeelding]

wat details:

[Afbeelding]

[Afbeelding]

[Afbeelding]

Het ziet er stukken beter uit dan hierachter bij mij. Je zou je als architect toch voor moeten schamen voor dit plak en knipwerk. Vrijstaande woningen van 750k+ met allemaal excuus panelen. en ik vraag me af wat voor invloed het rendement is van die rode laag.

[Afbeelding]

[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]

Wauw
Echt lelijk ruim gemonteerd met die dakpannen er naast, ziet er niet uit zeg.

Sommige andere daken snap ik ook niet, die rode heeft 2 panelen naast de dakkapel terwijl die met gemak erboven kon naarst de andere, dan 2x een 2 onder 1 kap waar 1 paneel minder ligt dan de buren

[AUijtdehaag]

@Rol-Co A5, A6, A7 en A8 nog ff draaien.
Winter is coming.

[Rol-Co]

AUijtdehaag schreef op zaterdag 5 september 2020 @ 13:08:
@Rol-Co A5, A6, A7 en A8 nog ff draaien.
Winter is coming.

Dat maakt niet uit, het is vierkant, panelen zijn 201x99.

Dus als ik ze draai liggen er 4 voor 3/4 in de schaduw en nu 2 helemaal, 2 half. Nog hooguit 1-2 weken en alles in de schaduw.
Win ik niet veel mee.

[AUijtdehaag]

@Rol-Co Nu heb je 2 hele panelen die niks doen.
Als je ze draait, heb je 4 hele panelen die nog wel iets doen (maar afhankelijk van hoever de schaduwval op de korte kant komt)
Dat was met B1 toch al bewezen, dat dat wel werkte?

Heb je geen poezendekentje ?

[ Voor 19% gewijzigd door AUijtdehaag op 05-09-2020 13:25 ]

[Rol-Co]

AUijtdehaag schreef op zaterdag 5 september 2020 @ 13:20:
@Rol-Co Nu heb je 2 hele panelen die niks doen.
Als je ze draait, heb je 4 hele panelen die nog wel iets doen (maar afhankelijk van hoever de schaduwval op de korte kant komt)
Dat was met B1 toch al bewezen, dat dat wel werkte?

Ja klopt, maar de tijd van het voordeel is zo kort, en alleen met zonnige dagen. Met 4 gedraaid heb je in het begin 4 panelen schaduw en nu 2 waar de andere 2 nog vol door gaan ipv 4 voor de helft. Ik denk dat het verschil nihil is

Nu al hier, over een week alweer een paneel verder.

[reneeke1970]

Zenix schreef op zaterdag 5 september 2020 @ 12:25:
Nu we het toch over optimizers hebbeb: GNE HoneyBee 800 https://webshop.cedel.nl/Power-optimizer-HoneyBee-800 iemand ervaring met Honeybee?

Ja

[Zenix]

reneeke1970 schreef op zaterdag 5 september 2020 @ 13:50:
[...]

Ja

Goed ervaringen mee? Staan namelijk opgegeven bij een offerte die ik heb binnengekregen. Vandaar

[reneeke1970]

Zenix schreef op zaterdag 5 september 2020 @ 14:29:
[...]


Goed ervaringen mee? Staan namelijk opgegeven bij een offerte die ik heb binnengekregen. Vandaar

Heb er geen logging bij dus details zie ik niet.
String spanning blijft goed en totale vermogen ook, dus ik constateer dat ze werken. Is feitelijk gewoon een tigo .
Houd wel rekening mee dat je nu een duo versie hebt die twee panelen in serie zet. Voor optimaliseren is enkele versie dus beter. Ik zou vragen om de 400 of 350 versie, laatste is goedkoper, als je panelen niet groter zijn is het voldoende.

[Recklezz]

Hoi, ik ben me aan het inlezen in de materie en heb als doel om dit jaar nog zonnepanelen aan te schaffen.

Helaas heb ik maar plek voor 8 panelen op het dak, plus nog 1 schuin op de dakkapel. Dus 9 totaal. (Mijn buurman heeft deze opstelling ook). Dak is verder op zuidwest, 51 graden hoek en geen schaduw.

Aangezien ik maar weinig panelen kwijt kan en ik tegen de 4000kWh verbruik per jaar, wil ik panelen met een hoge opbrengst. Zo zit ik nu te kijken naar Sunpower Maxeon 400wp, maar veel duurder dan dit wordt het niet geloof ik. Zou dit in mijn situatie verstandig zijn om te overwegen?

[Phusebox]

Recklezz schreef op zaterdag 5 september 2020 @ 14:51:
Hoi, ik ben me aan het inlezen in de materie en heb als doel om dit jaar nog zonnepanelen aan te schaffen.

Helaas heb ik maar plek voor 8 panelen op het dak, plus nog 1 schuin op de dakkapel. Dus 9 totaal. (Mijn buurman heeft deze opstelling ook). Dak is verder op zuidwest, 51 graden hoek en geen schaduw.

Aangezien ik maar weinig panelen kwijt kan en ik tegen de 4000kWh verbruik per jaar, wil ik panelen met een hoge opbrengst. Zo zit ik nu te kijken naar Sunpower Maxeon 400wp, maar veel duurder dan dit wordt het niet geloof ik. Zou dit in mijn situatie verstandig zijn om te overwegen?

De meerprijs toch 300-330 Wp panelen ga je er niet uithalen denk ik. Heb er zelf ook aan gerekend maar lijkt me niet rendabel.

[AUijtdehaag]

Recklezz schreef op zaterdag 5 september 2020 @ 14:51:
Hoi, ik ben me aan het inlezen in de materie en heb als doel om dit jaar nog zonnepanelen aan te schaffen.

Helaas heb ik maar plek voor 8 panelen op het dak, plus nog 1 schuin op de dakkapel. Dus 9 totaal. (Mijn buurman heeft deze opstelling ook). Dak is verder op zuidwest, 51 graden hoek en geen schaduw.

Aangezien ik maar weinig panelen kwijt kan en ik tegen de 4000kWh verbruik per jaar, wil ik panelen met een hoge opbrengst. Zo zit ik nu te kijken naar Sunpower Maxeon 400wp, maar veel duurder dan dit wordt het niet geloof ik. Zou dit in mijn situatie verstandig zijn om te overwegen?

Leg nu "wat goedkopere" panelen weg.

Die sunpower zijn over 10 jaar ook achterhaald en dan doet het minder "pijn" ze te vernieuwen voor 700 Wp panelen wat dan de standaard is.

[Andrehj]

Rol-Co schreef op zaterdag 5 september 2020 @ 12:02:
[...]

De tigo tovert geen zon inderdaad maar zorgt er wel voor dat de beschaduwde panelen het voltage hoog houden zodat "de rest" gewoon door kan gaan,

Dat klopt niet. Ze houden de stroom hoog. Omdat ze er geen vermogen bij kunnen toveren, doen ze dat door het voltage van dat betreffende paneel naar beneden te schroeven.

[Rol-Co]

Andrehj schreef op zaterdag 5 september 2020 @ 15:47:
[...]

Dat klopt niet. Ze houden de stroom hoog. Omdat ze er geen vermogen bij kunnen toveren, doen ze dat door het voltage van dat betreffende paneel naar beneden te schroeven.

Ja dat roept iedereen maar je ziet mijn post ? Dat is allemaal dezelfde tijd.
Rol-Co in "Elektriciteit opwekken met zonnepanelen (PV) Deel 9"

Ik durf eigenlijk wel te beweren dat je tigo juist onder de goede panelen moet doen ipv de slechte, bij harde schaduw.

[Recklezz]

AUijtdehaag schreef op zaterdag 5 september 2020 @ 15:28:
[...]

Leg nu "wat goedkopere" panelen weg.

Die sunpower zijn over 10 jaar ook achterhaald en dan doet het minder "pijn" ze te vernieuwen voor 700 Wp panelen wat dan de standaard is.

Goed punt, ik zit me veel te veel te focussen om mijn verbruik helemaal af te dekken, maar dat is nu simpelweg nog te duur met mijn kleine dakkie. Thx!

[AUijtdehaag]

Recklezz schreef op zaterdag 5 september 2020 @ 15:57:
[...]


Goed punt, ik zit me veel te veel te focussen om mijn verbruik helemaal af te dekken, maar dat is nu simpelweg nog te duur met mijn kleine dakkie. Thx!

Weet je ook de afmetingen van je kleine dakkie?
