Elektriciteit opwekken met zonnepanelen (PV) Deel 9

[tweakpat1]

Weet iemand ook welk bedrijf de Tigo TS4-A-O op voorraad heeft.

[Rol-Co]

tweakpat1 schreef op donderdag 9 juli 2020 @ 22:14:
Weet iemand ook welk bedrijf de Tigo TS4-A-O op voorraad heeft.

https://www.ebay.de/sch/j...nc&_trksid=p2047675.l2562

Heeft ze ook per stuk en je kan wel wat onderuit bieden.

[tweakpat1]

Rol-Co schreef op donderdag 9 juli 2020 @ 22:21:
[...]

https://www.ebay.de/sch/j...nc&_trksid=p2047675.l2562

Heeft ze ook per stuk en je kan wel wat onderuit bieden.

Dit is de Duo versie, ben op zoek naar de enkele variant. Maar bedankt voor de info.

[onetime]

kabeltjekabel schreef op dinsdag 7 juli 2020 @ 21:19:
[...] is gewoon niet slim [...] Nice! Mooie manier om te zeggen dat het dom is zonder dat het geknipt wordt!

Ehhmmm..., nee, de Nederlandsche taal heeft echt meer nuance dan jij hier lijkt te suggereren.
Ik hoop oprecht dat je dat ondanks je commentaar hierboven wel begrijpt.

[x86dev]

Het linkje "AEconversion" bij "Omvormers" verwijst door naar een verkeerde website :-).

[unex154]

tweakpat1 schreef op donderdag 9 juli 2020 @ 22:14:
Weet iemand ook welk bedrijf de Tigo TS4-A-O op voorraad heeft.

Winkelman, maar die levert ze alleen in combinatie met panelen. Heb meerdere keren contact gehad met Solar Bouwmarkt., maar die datum schuift is ook al meerdere keren verplaatst. Ben zelf ook nog op zoek, dus als je wat vindt laat maar weten

[Rol-Co]

unex154 schreef op vrijdag 10 juli 2020 @ 08:41:
[...]


Winkelman, maar die levert ze alleen in combinatie met panelen. Heb meerdere keren contact gehad met Solar Bouwmarkt., maar die datum schuift is ook al meerdere keren verplaatst. Ben zelf ook nog op zoek, dus als je wat vindt laat maar weten

Ik heb wel nieuwe ts4-R-O voor je.

[Noord27]

Zijn de prijzen aan het dalen de laatste tijd?

Gisteren heb ik onder voorbehoud mijn huidige woning verkocht. Inclusief de PV-installatie.

Nu iets op het oog (wat binnenkort te koop komt) en daarvoor heb ik reeds een offerte voor PV binnen na een online dakscan.

Opstelling gaat dan zijn; totaal 52 panelen a 315Wp:

- Oost, schuin dak 50 graden: 5*5 panelen portrait
- West, idem als Oost: 2*5 + 1*5 portrait (dakkapel in de weg)
- Zuid (plat dak): 3*4 portrait

Totaal 16.380Wp. Inclusief volledige installatie, exclusief BTW: €14.039,-.

Alles op een SE omvormer SE8K. Dat lijkt mij een beetje laag omdat er dan 16.380Wp op een 8000W omvormer zit?

[xxtremexx]

tweakpat1 schreef op donderdag 9 juli 2020 @ 22:14:
Weet iemand ook welk bedrijf de Tigo TS4-A-O op voorraad heeft.

Zijn niet op voorraad bij mijn groothandel. Sun-solar.nl heeft ze wel ... volgens de website althans.

[ApC_IcE]

Noord27 schreef op vrijdag 10 juli 2020 @ 16:56:
Zijn de prijzen aan het dalen de laatste tijd?

Gisteren heb ik onder voorbehoud mijn huidige woning verkocht. Inclusief de PV-installatie.

Nu iets op het oog (wat binnenkort te koop komt) en daarvoor heb ik reeds een offerte voor PV binnen na een online dakscan.

Opstelling gaat dan zijn; totaal 52 panelen a 315Wp:

- Oost, schuin dak 50 graden: 5*5 panelen portrait
- West, idem als Oost: 2*5 + 1*5 portrait (dakkapel in de weg)
- Zuid (plat dak): 3*4 portrait

Totaal 16.380Wp. Inclusief volledige installatie, exclusief BTW: €14.039,-.

Alles op een SE omvormer SE8K. Dat lijkt mij een beetje laag omdat er dan 16.380Wp op een 8000W omvormer zit?

Los van de prijs mag er op een SE8K niet meer dan 10800wp ivm de garantie.
Iemand ligt dus te slapen.
Als je dit zou kopen heb je vanaf het moment van aansluiten geen garantie meer op de omvormer. Dit moet minimaal een SE12.5K zijn.

[Noord27]

@ApC_IcE wat zijn de voorwaarden van SE voor onder dimensioneren? 35%?

Voor Oost-West met 50 graden dakhelling zit ook vast aan die harde grens?

[ Voor 40% gewijzigd door Noord27 op 10-07-2020 17:48 ]

[Rol-Co]

xxtremexx schreef op vrijdag 10 juli 2020 @ 17:24:
[...]


Zijn niet op voorraad bij mijn groothandel. Sun-solar.nl heeft ze wel ... volgens de website althans.

Stralend groen adverteert er ook mee op mp maar heeft ze niet.

[ApC_IcE]

Noord27 schreef op vrijdag 10 juli 2020 @ 17:39:
@ApC_IcE wat zijn de voorwaarden van SE voor onder dimensioneren? 35%?

Voor Oost-West met 50 graden dakhelling zit ook vast aan die harde grens?

Staat bij Maximum DC power:
https://www.solaredge.com/products/pv-inverter/three-phase#/
Onderaan bij datasheets.

Ook al is het oost west of welke orientatie dan ook.
Je mag nooit meer dan deze waarde. Minder mag wel maar ook niet te weinig.

[Philtjens]

Heeft er iemand toevallig een paar goede betrouwbare adressen van installateurs regio limburg (belgie)

ik heb reeds 2 offertes gehad maar zou graag wat meer vergelijkings materiaal hebben qua opstelling en gebruikte materialen.

heb bij 1 grote firma in de buurt reeds geweest en een kleine zelfstandige ( tot mijn verbazing werd ik beter geholpen door de kleine zelfstandige dan het bedrijf wat enkel gespecialiseerd is in intelligente energiezuinige installaties )

als er geen reclame gemaakt kan/mag worden kan dit natuurlijk ook altijd in een PM vermeld worden.
eventueel korte uitleg word ook gewaardeerd waarom jullie voor hun gekozen hebben.

alvast bedankt

[Helhond]

Ik heb inmiddels ook mijn installatie afgerond.

Panelen:
18x QCell G8 Duo 355 WP (1740mm×1030mm×32mm)
Totaal 6390 Wp

(Micro)Omvormers:
3x APS QS1
3x APS YC600
Vermogen: 5400 Wp

Platdakframe:
Flatfix Fusion in het zwart (OW) 3 rijen van (2x3) panelen met een NZ-ligging.
Elke rij van 6 panelen zal worden uitgerust met één QS1 en één YC600 op een fase.

Ligging:
Een Noord en Zuid ligging, met oriëntatie 17 graden van het zuiden af.
Frame Flatfix helling is 13° graden.

Installatie:
In mijn eentje met een aangeef hulpje voor de panelen, heeft me een volle dag en namiddag/avondje gekost qua tijd (zeg ±1,5 dag)

Kosten:
De totale installatie komt op 0,74 eu/Wp en heeft ongeveer een TVT van 4.1 jaar.

De installatie vond ik echt enorm meevallen, het flatfix fusion montage systeem werkt erg prettig.
Ik kwam één verlengkabel te kort, daardoor heeft het systeem een half week met 17 van de 18 panelen. Inmiddels zijn ze allemaal aangesloten. Morgen ligt het systeem een week, helaas was het een grauwe week en hebben we slechts tot nu toe al 128 kWh opgewekt, met een piek van 30 kWh afgelopen maandag met 17 panelen wat me eigenlijk helemaal niet tegen viel. Vanaf morgen is er weer zon in overvloed en ik hoop dan ook dat we richting de 50 kWh en misschien wel de 60 kWh aan mogen tikken.

Ook de productie van de panelen op Noord doen niet heel veel onder voor de Zuid georienteerde panelen. Dat valt me echt enorm mee. Dankzij deze orientatie kan ik namelijk wel een rij extra kwijt dan met een oostwest opstelling.

Met de inmiddels ontvangen installateurs account levert het erg veel interessante informatie op over het systeem. Ook kreeg een paar dagen lang een melding dat er iets mis was met de installatie om dat dus één zonnepaneel nog niet aangesloten was vanwege het ontbreken van de kabel.



Iedereen bedankt voor hun input.

@FD2 nog extra bedankt voor de tip om zoveel mogelijk ruimte te realiseren tussen de rijen.
Door de lage basis extentie komen de panelen lager te liggen en is er met een 210mm tussen profiel praktisch geen ruimte tussen de onderlinge rijen. Ik heb zelf de 370mm profielen besteld en die nog 7 cm ingekort. Hierdoor ligt alles nog op ons erf en kan ik precies tussen de rijen door lopen met ±10cm.

Onder het mom, foto's zeggen meer dan zoveel woorden:

Legplan:


Montage van het frame:


Installatie omvormer en panelen:


Dakdoorvoer:

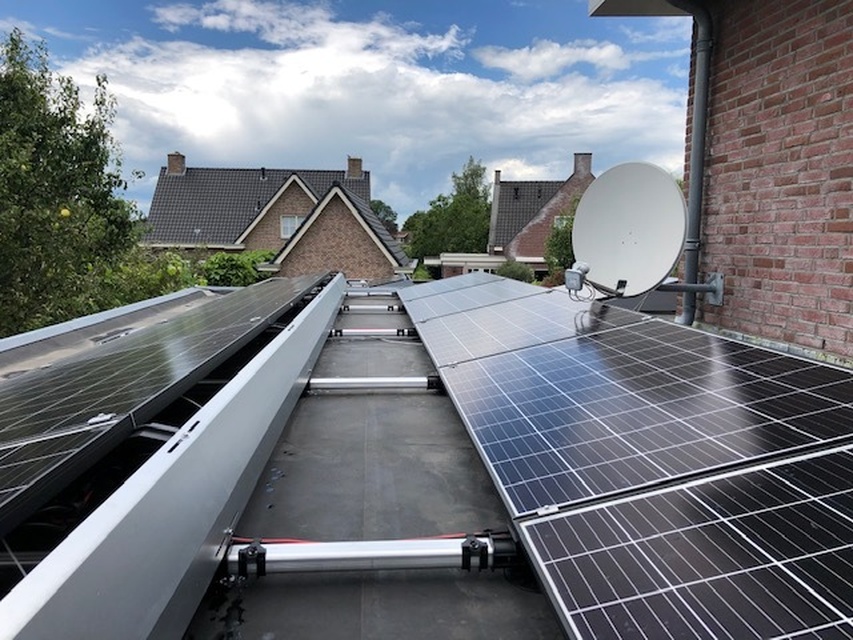

Eindresultaat: (een dak vol )


Het enige wat me opvalt is dat er op een aantal panelen "vlekjes" zitten, direct uit de doos.
Is dit iets van coating spetters?

[colvano]

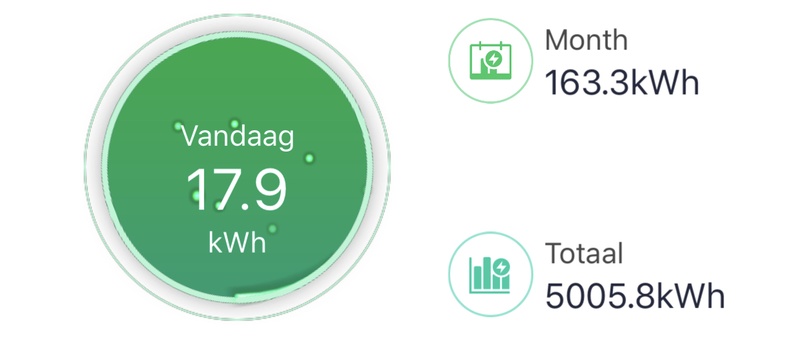

Vandaag is het precies een jaar geleden dat onze zonnepanelen zijn aangesloten.



Het is totaal 5850WP op Oost-West. Het is net aan gelukt om over de 5000kWh heen te gaan op de laatste dag!



Dus 86% opgebracht, niet slecht denk ik? Dit dekt ons volledige verbruik makkelijk af gelukkig!

[Dre]

@Helhond
Wat is de reden dat je niet voor oost/west gekozen hebt.

En waarom micro-omvormers in plaats van een string omvormer. Zuid (9 panelen) en noord (9 panelen) kan je gewoon parallel zetten op 1 MPPT omdat de spanning vrijwel gelijk is. Je bent nu al bijna 1600 euro aan een omvormers kwijt, terwijl je voor 750 euro ook een 5 kW stringinverter met 2 MPPT hebt nieuw.

Edit
Is de EU-efficiency van de QS1 dusdanig ruk dat ze het niet durven te publiceren? String inverter zit bijna op 98%. QS zit daar dik onder, maar hoeveel?

[ Voor 17% gewijzigd door Dre op 10-07-2020 22:15 ]

[Helhond]

Dre schreef op vrijdag 10 juli 2020 @ 22:06:
@Helhond
Wat is de reden dat je niet voor oost/west gekozen hebt.

Helhond schreef op vrijdag 10 juli 2020 @ 21:52:
Ook de productie van de panelen op Noord doen niet heel veel onder voor de Zuid georienteerde panelen. Dat valt me echt enorm mee. Dankzij deze orientatie kan ik namelijk wel een rij extra kwijt dan met een oostwest opstelling.

Dre schreef op vrijdag 10 juli 2020 @ 22:06:
@Helhond
En waarom micro-omvormers in plaats van een string omvormer. Zuid (9 panelen) en noord (9 panelen) kan je gewoon parallel zetten op 1 MPPT omdat de spanning vrijwel gelijk is. Je bent nu al bijna 1600 euro aan een omvormers kwijt, terwijl je voor 750 euro ook een 5 kW stringinverter met 2 MPPT hebt nieuw.

Vanwege de (moeilijke) schaduw van het woningblok op het westen met dakkapellen van beide buren.
Daarbij wilde ik graag monitoring per paneel.

In dat geval was ik voor SMA 5 kW Tripower gegaan, die is ±250 euro goedkoper dan wat ik nu heb. Als ik de ECU-R (178eu) achterwege had gelaten was ik er ook bijna geweest nog een klein verschil van ±70euro. Het is ook deels hobby, en monitoring per paneel met Solar Edge had me nog eens 2-300 extra gekost dan APS.

Dre schreef op vrijdag 10 juli 2020 @ 22:06:
@Helhond
Edit
Is de EU-efficiency van de QS1 dusdanig ruk dat ze het niet durven te publiceren? String inverter zit bijna op 98%. QS zit daar dik onder, maar hoeveel?

De SMA Sunny's zit met EU-efficiency op 96,5%
APS YC600 zit met CEC-efficiency ook op 96,5%, zover ik weet is een QS1 gewoon 2x een YC600.
Weet zo niet wat het verschil is van EU en CEC.

[ Voor 65% gewijzigd door Helhond op 10-07-2020 22:37 ]

[busscherski]

ApC_IcE schreef op vrijdag 10 juli 2020 @ 18:28:
[...]


Staat bij Maximum DC power:
https://www.solaredge.com/products/pv-inverter/three-phase#/
Onderaan bij datasheets.

Ook al is het oost west of welke orientatie dan ook.
Je mag nooit meer dan deze waarde. Minder mag wel maar ook niet te weinig.

Wat je schrijft is totaal niet correct.
Veel installateurs denken hetzelfde als jij. Maar die hebben kennelijk nog nooit de SE designtool gebruikt...
Vul het maar in in de SE design tool.

Hier een voorbeeld van een screenshot van de designtool
EelcoB in "Advies: Zonnepanelen nieuwe woning"

Je ziet dat aan de hand van de mate van oost-westheid etc. een max DC vermogen berekend wordt.
En over die waarde mag je dan weer 35% heen gaan.
Als het een oostwest dak is met evenveel panelen aan elke kant en de helling is bijvoorbeeld 45 graden dan kun je dus ook bij SE nog binnen de garantie een omvormer nemen van de helft van het paneel vermogen.

@Noord27

[ApC_IcE]

busscherski schreef op vrijdag 10 juli 2020 @ 23:45:
[...]


Wat je schrijft is totaal niet correct.
Veel installateurs denken hetzelfde als jij. Maar die hebben kennelijk nog nooit de SE designtool gebruikt...
Vul het maar in in de SE design tool.

Hier een voorbeeld van een screenshot van de designtool
EelcoB in "Advies: Zonnepanelen nieuwe woning"

Je ziet dat aan de hand van de mate van oost-westheid etc. een max DC vermogen berekend wordt.
En over die waarde mag je dan weer 35% heen gaan.
Als het een oostwest dak is met evenveel panelen aan elke kant en de helling is bijvoorbeeld 45 graden dan kun je dus ook bij SE nog binnen de garantie een omvormer nemen van de helft van het paneel vermogen.

@Noord27

Ik gebruik nooit de design tool daar ben ik schuldig aan.

Ik bel regelmatig met Solar Edge managers. Zal eens horen hoe hard dit is. En waarom in de design tool dit kan.

[Dre]

Helhond schreef op vrijdag 10 juli 2020 @ 22:18:
[...]


[...]


[...]


Vanwege de (moeilijke) schaduw van het woningblok op het westen met dakkapellen van beide buren.
Daarbij wilde ik graag monitoring per paneel.

In dat geval was ik voor SMA 5 kW Tripower gegaan, die is ±250 euro goedkoper dan wat ik nu heb. Als ik de ECU-R (178eu) achterwege had gelaten was ik er ook bijna geweest nog een klein verschil van ±70euro. Het is ook deels hobby, en monitoring per paneel met Solar Edge had me nog eens 2-300 extra gekost dan APS.


[...]


De SMA Sunny's zit met EU-efficiency op 96,5%
APS YC600 zit met CEC-efficiency ook op 96,5%, zover ik weet is een QS1 gewoon 2x een YC600.
Weet zo niet wat het verschil is van EU en CEC.

Ah, die extra rij begrijp ik. Ben benieuwd wat het verschil is op een onbewolkte dag waarbij de zon lager staat.

Growatt 5000MTL-S EU-efficiency = 97,4% Max = 97,9%
APS YC600 CEC-efficiency = 96,5% Max = 96,7%
APS QS1 Max = 96,5%

De Growatt is een stuk goedkoper dan de SMA zie ik en een stuk efficiënter.

[ Voor 10% gewijzigd door Dre op 11-07-2020 09:19 ]

[AUijtdehaag]

Helhond schreef op vrijdag 10 juli 2020 @ 21:52:
Ik heb inmiddels ook mijn installatie afgerond.

Panelen:
18x QCell G8 Duo 355 WP (1740mm×1030mm×32mm)

Het enige wat me opvalt is dat er op een aantal panelen "vlekjes" zitten, direct uit de doos.
Is dit iets van coating spetters?
[Afbeelding]

Is dat eraf te wassen?

Je mist hier ook een stukje lijn.

[Helhond]

Dre schreef op zaterdag 11 juli 2020 @ 09:19:
[...]


Ah, die extra rij begrijp ik. Ben benieuwd wat het verschil is op een onbewolkte dag waarbij de zon lager staat.

Growatt 5000MTL-S EU-efficiency = 97,4% Max = 97,9%
APS YC600 CEC-efficiency = 96,5% Max = 96,7%
APS QS1 Max = 96,5%

De Growatt is een stuk goedkoper dan de SMA zie ik en een stuk efficiënter.

Maar zowel Growatt en SMA hebben geen monitoring per paneel, dus zou ik er niet voor gaan.
Ze zijn misschien efficienter, al lijkt het een beetje appels met peren vergelijken zolang de juiste data niet verstrekt wordt.

Maar de Growatt en SMA zijn wellicht weer slechter met complexe schaduw, en dat is de tweede reden waarom ik voor micro-omvormers heb gekozen.

[reneeke1970]

Helhond schreef op zaterdag 11 juli 2020 @ 09:37:
[...]


Maar zowel Growatt en SMA hebben geen monitoring per paneel, dus zou ik er niet voor gaan.
Ze zijn misschien efficienter, al lijkt het een beetje appels met peren vergelijken zolang de juiste data niet verstrekt wordt.

Maar de Growatt en SMA zijn wellicht weer slechter met complexe schaduw, en dat is de tweede reden waarom ik voor micro-omvormers heb gekozen.

Dat niet alleen, die efficiency waarden zijn de pieken, kijk je over de gehele gemiddelde lijn dan is aps heer en meester.
Neem een aps met vijf procent van zijn vermogen, oftewel 30 watt, dan zit hij al op 94 procent.
Neem een 5 kW omvormer met daarop vijf procent belasting, oftewel 250 watt, dan is rendement misschien 80 procent.
Een aps gaat niet deraten vanwege hoge temperatuur zoals string omvormers wel doen, en de aansturing per paneel is perfect.
Ik heb nu zes panelen hangen met aps,en de logging geeft na een ruime week al 1.5 kWh verschil aan onderling, was anders foetsie geweest.

[AUijtdehaag]

@reneeke1970 Het is alleen jammer dat er maar 300 watt per kanaal uitkomt.
355 Wp is dan al automatisch afgetopt, waarbij een goed gekozen string omvormer gewoon doorgaat.
Ik heb mijn 4550 Wp al een aantal keer over de 4550 watt zien gaan.

Wat boeit die 5 minuten 30 watt aan het begin (en eind) van de dag dat je eerder opwekt (en wat later stopt)?
Derating heb ik nog nooit gezien hier en het wordt in de zomer toch af en toe knap warm in het schuurtje.

[ Voor 15% gewijzigd door AUijtdehaag op 11-07-2020 10:07 ]

[reneeke1970]

AUijtdehaag schreef op zaterdag 11 juli 2020 @ 10:02:
@reneeke1970 Het is alleen jammer dat er maar 300 watt per kanaal uitkomt.
355 Wp is dan al automatisch afgetopt, waarbij een goed gekozen string omvormer gewoon doorgaat.
Ik heb mijn 4550 Wp al een aantal keer over de 4550 watt zien gaan.

Wat boeit die 5 minuten 30 watt aan het begin (en eind) van de dag dat je eerder opwekt (en wat later stopt)?
Derating heb ik nog nooit gezien hier en het wordt in de zomer toch af en toe knap warm in het schuurtje.

Nee hoor, dan neem je aps1000 ,die heeft maar één kanaal. Maar voor de grotere panelen is het inderdaad niet perfect.
5 min 30 watt, nou ik geloof dat de laatste anderhalve week in de regen dit de gehele dag het geval is.
Kijk maar in het opbrengsten forum naar al die jankerds waar alles instort met beetje slecht weer. En wat denk je van geheel december en januari. Plattere panelen nog wat langer.

Ik hoop nog een stuk of vijftig apsjes te scoren..

[ Voor 4% gewijzigd door reneeke1970 op 11-07-2020 10:25 ]

[Dre]

reneeke1970 schreef op zaterdag 11 juli 2020 @ 10:14:
[...]

Nee hoor, dan neem je aps1000 ,die heeft maar één kanaal. Maar voor de grotere panelen is het inderdaad niet perfect.
5 min 30 watt, nou ik geloof dat de laatste anderhalve week in de regen dit de gehele dag het geval is.
Kijk maar in het opbrengsten forum naar al die jankerds waar alles instort met beetje slecht weer. En wat denk je van geheel december en januari. Plattere panelen nog wat langer.

Ik hoop nog een stuk of vijftig apsjes te scoren..

Heb je een grafiek die dat onderbouwt de verschillen van de APS?

Ik heb een StecaGrid 4200, en die is bij lage belastingen ook erg efficient:


Ik kan me niet voorstellen dat 10 kleine omvormers efficiënter zijn dan 1 grote omvormer. Alleen al om het feit dat je 10x zoveel processors, spanningsregelaars en vermogenselektronica erin hebt zitten.


[Edit]
Dit is de instraling volgens SMA, en dat kwam redelijk overeen met zuid installaties in Nederland:

Die <5% c.q. <10% is beperkt op de totale opbrengst. Maar laat maar eens zien wat die APS doet

[ Voor 13% gewijzigd door Dre op 11-07-2020 18:32 ]

[reneeke1970]

Dre schreef op zaterdag 11 juli 2020 @ 10:33:
[...]


Heb je een grafiek die dat onderbouwd de verschillen van de APS?

Ik heb een StecaGrid 4200, en die is bij lage belastingen ook erg efficient:
[Afbeelding]

Ik kan me niet voorstellen dat 10 kleine omvormers efficiënter zijn dan 1 grote omvormer. Alleen al om het feit dat je 10x zoveel processors, spanningsregelaars en vermogenselektronica erin hebt zitten.


[Edit]
Dit is de instraling volgens SMA, en dat kwam redelijk overeen met zuid installaties in Nederland:
[Afbeelding]
Die <5% c.q. <10% is beperkt op de totale opbrengst. Maar laat maar eens zien wat die APS doet

Google is je beste vriend, ik ga echt geen energie steken in iets wat je toch niet wilt geloven. Schaf zelf paar van die dingen aan kun je het live vergelijken.
Ik doe dan tevens ook nog aps met tigo vergelijken, en dan weer tigo van ac naar dc,en dan is mijn conclusie snel gemaakt.

[Dre]

reneeke1970 schreef op zaterdag 11 juli 2020 @ 13:20:
[...]

Google is je beste vriend, ik ga echt geen energie steken in iets wat je toch niet wilt geloven. Schaf zelf paar van die dingen aan kun je het live vergelijken.
Ik doe dan tevens ook nog aps met tigo vergelijken, en dan weer tigo van ac naar dc,en dan is mijn conclusie snel gemaakt.

Ik heb gelukkig nog watt energie over om te Googlen

YC500:


Bij 10% een rendement van 92,5%.
StecaGrid doet bij 10% belasting 97%.

De string inverter is dan toch een stuk beter dan al die losse omvormers. Niet alleen qua prijs, maar ook qua efficiency. Bij ernstige schaduw kan het anders zijn, maar daar hadden we het niet over.

Als ik mijn string inverter ga vervangen door al die losse microomvormers gaat mijn efficiency echt keihard achteruit.

[ Voor 6% gewijzigd door Dre op 11-07-2020 17:49 ]

[FD2]

Dre schreef op zaterdag 11 juli 2020 @ 13:56:

................
YC500:
[Afbeelding]

Bij 10% een rendement van 93,5%.
StecaGrid doet bij 10% belasting 97%.
...............

Ik vind die 93% rendement bij 100% belasting veel zorgelijker.
Dat betekent toch dat er 7% x 500 Watt aan warmte ontstaat in het kastje terwijl de omgeving al 40 graden is.

Maarja, het spul is al een tijdje op de markt dus het zal wel goed gaan.....

[Helhond]

AUijtdehaag schreef op zaterdag 11 juli 2020 @ 10:02:
@reneeke1970 Het is alleen jammer dat er maar 300 watt per kanaal uitkomt.
355 Wp is dan al automatisch afgetopt, waarbij een goed gekozen string omvormer gewoon doorgaat.
Ik heb mijn 4550 Wp al een aantal keer over de 4550 watt zien gaan.

Wat boeit die 5 minuten 30 watt aan het begin (en eind) van de dag dat je eerder opwekt (en wat later stopt)?
Derating heb ik nog nooit gezien hier en het wordt in de zomer toch af en toe knap warm in het schuurtje.

300 watt per kanaal lijkt niet helemaal van toepassing.
Denk eerder 600 watt per YC600 en 1200watt per QS1, maar daarvoor heb ik nog te weinig (lees: geen) strak blauwe dagen voor gehad.

[ Voor 5% gewijzigd door Helhond op 11-07-2020 16:20 ]

[AUijtdehaag]

@Helhond Dat zou mooi zijn, dat het om het totaal gaat en niet per paneel..
Ik zit voor iemand ook een zuid/noord te bedenken met 2x QS-1

Waar heb je de installateur account vandaan gehaald? Direct via APS?

[reneeke1970]

Dre schreef op zaterdag 11 juli 2020 @ 13:56:
[...]

Ik heb gelukkig nog watt energie over om te Googlen

YC500:
[Afbeelding]

Bij 10% een rendement van 93,5%.
StecaGrid doet bij 10% belasting 97%.

De string inverter is dan toch een stuk beter dan al die losse omvormers. Niet alleen qua prijs, maar ook qua efficiency. Bij ernstige schaduw kan het anders zijn, maar daar hadden we het niet over.

Als ik mijn string inverter ga vervangen door al die losse microomvormers gaat mijn efficiency echt keihard achteruit.

Heb je toch niet gezocht, je kunt een praktijk test vinden met AC en DC gemeten op een 500a.
Tevens het verschil tussen een 60 en 72 cell paneel is zichtbaar. De 72 was beste.

Jou steca werkt alleen goed met ideale spanning, schaduw beheer is nul komma nul. Dus die wil ik nog niet gratis testen, valt bij voorkeur al af.

En verder geloof ik niet zo in grafieken van fabrikanten, is al zo vaak gebleken dat er geen bal van klopt

[xxtremexx]

AUijtdehaag schreef op zaterdag 11 juli 2020 @ 16:47:
@Helhond Dat zou mooi zijn, dat het om het totaal gaat en niet per paneel..
Ik zit voor iemand ook een zuid/noord te bedenken met 2x QS-1

Waar heb je de installateur account vandaan gehaald? Direct via APS?

[Afbeelding]

[Afbeelding]

Je kunt via APS een install account aanmaken. Met dit account kun je gebruikers toevoegen en de installatie monitoren. In mijn geval wat eea binnen een paar uur geregeld.

Link: https://emea.apsystems.com/nl/resources/register/

(link aangepast naar NL registratieformulier)

[ Voor 4% gewijzigd door xxtremexx op 11-07-2020 17:44 ]

[Dapdodo]

AUijtdehaag schreef op zaterdag 11 juli 2020 @ 16:47:
@Helhond Dat zou mooi zijn, dat het om het totaal gaat en niet per paneel..
Ik zit voor iemand ook een zuid/noord te bedenken met 2x QS-1

QS1 is volgens mij 1 fase en per kanaal 300
YC600 is 1 fase en per kanaal, gemeten.
YC1000 is 3fase en voor de totale omvormer, dus met 3 panelen meer mogelijk.
Eigen rendementbepaling al gepost, want APS geeft in app DC heb daar al meer dan 300 gezien, maar nooit op de kWh meter, wel aftopping op 300.
Deel 9 23 mei. Dapdodo in "Elektriciteit opwekken met zonnepanelen (PV) Deel 9"

[Dre]

reneeke1970 schreef op zaterdag 11 juli 2020 @ 16:48:
[...]

Heb je toch niet gezocht, je kunt een praktijk test vinden met AC en DC gemeten op een 500a.
Tevens het verschil tussen een 60 en 72 cell paneel is zichtbaar. De 72 was beste.

Jou steca werkt alleen goed met ideale spanning, schaduw beheer is nul komma nul. Dus die wil ik nog niet gratis testen, valt bij voorkeur al af.

En verder geloof ik niet zo in grafieken van fabrikanten, is al zo vaak gebleken dat er geen bal van klopt

De grafiek van de StecaGrid komt van Photon, dat lijkt me redelijk onafhankelijk. Je argument vind ik dus niet valide.

StecaGrid doet elke 6 of 10 minuten een MPPT scan. Zoals SMA in de marketing folders heeft staan. Maar daar ging het niet om. Het ging om de vermeende efficiency bij 5% belasting.

@FD2
Onder de panelen op een plat dak zal het wel een stuk warmer worden dan 40°C.

[ Voor 10% gewijzigd door Dre op 11-07-2020 18:40 ]

[xxtremexx]

Afgelopen week mijn installatie uitgebreid met 12 panelen, op het Flatfix Fusion daksysteem en 3 * APS QS-1.

Flatfix winddeflector:



Setup op mijn garagedak:



Monitoring loopt via de ECU-R van APS. Dit kleine kastje ontvangt via Zigbee data van de QS-1's, helaas nog niet uitgevonden hier ik de data zelf via Zigbee kan binnenhalen. De ECU-R levert de data met een vertraging van 5 minuten, de data kan via de app van APS of op de website bekeken worden.

APS App:



Ik heb wel een paar URL's om data van de website van APS te halen maar vind de vertraging van 5 minuten niet heel fijn. Had mijn eerste QS-1 aangesloten via een TP-Link HS110 Wi-Fi Smart Plug met Energie Monitoring en dit apparaat levert iedere seconde update voor mijn Nodejs dashboard.

Data ophalen bij APS kan overigens redelijk eenvoudig m.b.v. CURL :

curl -d "queryDate=20200711&ecuId=***VOEG_ECUID_IN***" -H "Content-Type: application/x-www-form-urlencoded" -X POST https://apsystemsema.com/...dECUDetailwithdailyEnergy

Zelf even je ECU ID invoeren dan dan krijg je een JSON result met alle datapunten van vandaag.

Hier iemand die een losse QS-1 via Zigbee kan uitlezen of de data direct vanuit de ECU ophaalt?

(Edit: tekst update)

[Dre]

@xxtremexx
Overstappen naar kabeltelevisie zou nog wat extra kWh opleveren zo te zien

[xxtremexx]

Dre schreef op zaterdag 11 juli 2020 @ 18:39:
@xxtremexx
Overstappen naar kabeltelevisie zou nog wat extra kWh opleveren zo te zien

Naaah dat valt eigenlijk erg mee, de schaduw van de schotel drukt de productie met 40Wp max.

[kabeltjekabel]

FD2 schreef op zaterdag 11 juli 2020 @ 14:19:
[...]


Ik vind die 93% rendement bij 100% belasting veel zorgelijker.
Dat betekent toch dat er 7% x 500 Watt aan warmte ontstaat in het kastje terwijl de omgeving al 40 graden is.

Maarja, het spul is al een tijdje op de markt dus het zal wel goed gaan.....

0,07x500 is 35W. Als dat allemaal thermisch eruit gaat is het niet veel anders dan een laptopje (een wat ouder exemplaar dan).

[kabeltjekabel]

Dre schreef op zaterdag 11 juli 2020 @ 18:39:
@xxtremexx
Overstappen naar kabeltelevisie zou nog wat extra kWh opleveren zo te zien

Oh lol. Toen ik dit las dacht ik dat hij het verbruik wilde ophogen xD

[reneeke1970]

kabeltjekabel schreef op zaterdag 11 juli 2020 @ 19:00:
[...]


0,07x500 is 35W. Als dat allemaal thermisch eruit gaat is het niet veel anders dan een laptopje (een wat ouder exemplaar dan).

Hij doet geen 500 maar 570 continu. Als ik voel gok ik graadje of veertig. Zal eens keertje meten, ding is toch zwart....

[FD2]

kabeltjekabel schreef op zaterdag 11 juli 2020 @ 19:00:
[...]


0,07x500 is 35W. Als dat allemaal thermisch eruit gaat is het niet veel anders dan een laptopje (een wat ouder exemplaar dan).

Ja klopt, maar zou jij je werkende laptop op een warme dag onder de zonnepanelen durven leggen ?

[kabeltjekabel]

FD2 schreef op zaterdag 11 juli 2020 @ 21:15:
[...]


Ja klopt, maar zou jij je werkende laptop op een warme dag onder de zonnepanelen durven leggen ?

Ja, want meer schaduw dan boven de zonnepanelen.

[Andre1973]

Kan ik iemand hier nog blij maken met een montagesysteem voor op een plat dak voor panelen van 808 mm breed en 40 mm dik?
Is van der valk inschuif, is gebruikt, en gaat anders als oud metaal weg, ik zie het liever gebruikt worden waarvoor het is gemaakt. er zaten Canadian panelen in van 808x1580(lengte maat ongeveer).
Kan ook deels (alleen de inschuifrails) worden gebruikt op een staaldak met clipjes van VdV dan is de lengte en breedte maat niet van belang van het paneel, alleen de dikte, 40 mm dus.
Het was een systeem van 36 panelen, er is een klein deel van de rail achter gebleven als reserve voor n ander bestaand systeem.

Het is het oudere vdv systeem met alle ballastbakken welke onder de bekende stalen rails waren gebout. en waar stoeptegels in waren gelegd met A-frames, en inschuifrails.

Het gaat mij er niet om om dikke winst te maken, maar om n ander iets te gunnen die het kan gebruiken.

Is intussen weg.

[ Voor 19% gewijzigd door Andre1973 op 26-07-2020 20:33 ]

[onetime]

xxtremexx schreef op zaterdag 11 juli 2020 @ 18:58:
[...] Naaah dat valt eigenlijk erg mee, de schaduw van de schotel drukt de productie met 40Wp max.

Is die schotel niet hoger op te hangen? Gaat echt schelen. Even paar gaatjes met pluggen regelen...

[Helhond]

AUijtdehaag schreef op zaterdag 11 juli 2020 @ 09:29:
[...]

Is dat eraf te wassen?

Je mist hier ook een stukje lijn.

[Afbeelding]

Hier nog even terug opkomend, afgelopen week helaas vrij veel regen gehad. (Dus slecht voor de opbrengst).
Maar vrijwel alle vlekken zijn weggespoeld lijkt het.

Daarbij mist er niks in de zonnecel. Maar alle (half-cut) zonnecellen hebben precies in het midden aan de snede kant een T stukje zitten. Dus dat lijkt gelukkig iets normaals te zijn bij dit type cellen.

[traders]

Heeft er iemand ervaring met transparante zonnepanelen voor zelfbouw? Ik kan hier weinig over vinden qua prijzen/datasheets. Hoe zit het met Wp/euro en Wp/m2. Dit is alleen interessant als we opwek per oppervlakte of per euro in de buurt van normale panelen kunnen halen maar dat zal wel nu al was het maar vanwege volume/massaproductiem Naast m'n woonhuis zijn er ideeën voor een terras overkapping van hout. Ik kan traditioneel gaan (plat dak met panelen erop) maar dat wordt een donker terras vooral omdat het in de hoek tegen schutting komt. Het beste zou de licht doorlating ala van een zonnedoek zijn.

Zijn er mensen die geëxperimenteerd hebben met het modificeren van standaard panelen zoals het vervangen van de achterkant?

[ Voor 26% gewijzigd door traders op 12-07-2020 12:04 ]

[Rol-Co]

traders schreef op zondag 12 juli 2020 @ 11:51:
Heeft er iemand ervaring met transparante zonnepanelen voor zelfbouw? Ik kan hier weinig over vinden qua prijzen/datasheets. Hoe zit het met Wp/euro en Wp/m2. Dit is alleen interessant als we opwek per oppervlakte of per euro in de buurt van normale panelen kunnen halen maar dat zal wel nu al was het maar vanwege volume/massaproductiem Naast m'n woonhuis zijn er ideeën voor een terras overkapping van hout. Ik kan traditioneel gaan (plat dak met panelen erop) maar dat wordt een donker terras vooral omdat het in de hoek tegen schutting komt. Het beste zou de licht doorlating ala van een zonnedoek zijn.

Zijn er mensen die geëxperimenteerd hebben met het modificeren van standaard panelen zoals het vervangen van de achterkant?

Dat laatste kan je vergeten, dan is je paneel kaduk, tegewoordig zit alles op elkaar gelijmd, ik heb wel eens een kapot paneel gesloopt namelijk. De backsheet krijg je er nooit af zonder schade.
Er zijn wel speciale panelen voor dit soort dakbedekking.

[onetime]

@traders Begin eens te kijken naar glas-glas panelen. Dat zou wat voor je kunnen zijn, maar er zijn panelen met minder cellen tussen het glas. Specialty. Duur. Kijk of gewone glas-glas goed genoeg voor je zijn.

edit: @Rol-Co heb je geprobeert met een heatgun? panelen worden n.m. "gebakken" Thermoplast?
edit2: @traders ik heb zelf een afdakje gemaakt VAN panelen. Niets eronder, alleen dragende rails.
4 'portrait' naast elkaar. Misschien schuif ik ze nog op en maak er 2 'ĺandscape' 'onder' voor een groter afdak.

edit: De panelen die het afdak -ZIJN- heb ik met die dunne gladde (siliconen?) tochtstrip er tussen strak tegen elkaar aan geschroeft. Strip plat geduwd. Minder dan 1mm boven de panelen rand uitstekend. Gaatjes geboord in de rails en de onderkant van het frame. M6 rvs boutjes & moertjes. Zal het wel een paar jaar uithouden. Misschien wel langer... (begin maart zo gemonteerd. Ziet er nog als nieuw uit.)

[ Voor 71% gewijzigd door onetime op 12-07-2020 16:47 ]

[kabeltjekabel]

onetime schreef op zondag 12 juli 2020 @ 12:56:
edit2: @traders ik heb zelf een afdakje gemaakt VAN panelen. Niets eronder, alleen dragende rails.
4 'portrait' naast elkaar. Misschien schuif ik ze nog op en maak er 2 'ĺandscape' 'onder' voor een groter afdak.

Dan drupt het er toch nog tussendoor?

[Rol-Co]

@onetime
Nee niet geprobeerd, het ging om het glas maar was onbegonnen werk dus heb het aluminium in de oud ijzerbak gegooit en de rest opgerold en in de kliko.

[twain4me]

traders schreef op zondag 12 juli 2020 @ 11:51:
Heeft er iemand ervaring met transparante zonnepanelen voor zelfbouw? Ik kan hier weinig over vinden qua prijzen/datasheets. Hoe zit het met Wp/euro en Wp/m2. Dit is alleen interessant als we opwek per oppervlakte of per euro in de buurt van normale panelen kunnen halen maar dat zal wel nu al was het maar vanwege volume/massaproductiem Naast m'n woonhuis zijn er ideeën voor een terras overkapping van hout. Ik kan traditioneel gaan (plat dak met panelen erop) maar dat wordt een donker terras vooral omdat het in de hoek tegen schutting komt. Het beste zou de licht doorlating ala van een zonnedoek zijn.

Zijn er mensen die geëxperimenteerd hebben met het modificeren van standaard panelen zoals het vervangen van de achterkant?

hoe transparant bedoel je? je hebt eigenlijk grof weg 2 technieken, een nagenoeg geheel transparant "raam" volgens mij is dat met dunnefilm techniek of bv 50% van een oppervlakte bedekken met zonnecellen tussen 2 glasplaten
beide technieken halen het natuurlijk niet bij conventionele opbrengsten /m2 of prijs per Wp.
het is dus alleen leuk als het ook nog een andere waarde heeft dan de opbrengst. (verhouding transparantie/zonwering bv)
Er zijn diverse veranda/overkapping fabrikanten die dhz pakketen hebben met "transparante" zonnepanelen

https://zonneveranda.nl/

maar misschien zoek je wel gewoon de bifacial panelen. die zien er van onderen ook wel heel erg tof uit en kosten weinig extra.

https://www.solarbaba.com...nology-patented-in-japan/

[onetime]

kabeltjekabel schreef op zondag 12 juli 2020 @ 13:43:
[...] Dan drupt het er toch nog tussendoor?

edit: De panelen die het afdak -ZIJN- heb ik met die dunne gladde (siliconen?) tochtstrip er tussen strak tegen elkaar aan geschroeft. Strip plat geduwd. Minder dan 1mm boven de panelen rand uitstekend. Gaatjes geboord in de rails en de onderkant van het frame. M6 rvs boutjes & moertjes. Zal het wel een paar jaar uithouden. Misschien wel langer... (begin maart zo gemonteerd. Ziet er nog als nieuw uit.)

[exroosje]

Ik heb de afgelopen dagen op momenten dat er veel werd opgewekt eens met mijn warmtemeetpistool de 220V kabel en alamat bekeken of er soms iets warm werd. Ik heb nl. een 4200Wp omvormer op een 16A groep en standaard 3x2.5mm installatie kabel (YMVK) , en soms zie ik tot 17,5A stromen. (dat gaat prima overigens) Ik neem inderdaad waar dat de kabel iets warmer is als zijn omgeving, enkele graden. De alamat is duidelijk warmer als de rest vd meterkast, als het ca 22 graden is meet ik een graad of 29 -30. Dat lijkt me ook logisch, de alamat doet zo zijn werk. De kabel zelf is dan een graad of 24-25.

Ik heb kabel echter op 1 plek in een lasdoos doorverbonden met standaard lasklemmen en die lasdoos was ook rond de 30 graden. Dit soort klem::


Die klemmen waren inderdaad warm. Als je die dingen nader bekijkt hebben ze ook maar beperkt metaal intern & contact oppervlak om goed te geleiden.
Als experiment heb ik 6mm kroonsteen gepakt, van elke ader de kabels weerzijden over de volle lengte erin gestoken en aangedraaid. Het contactoppervlak tussen de 2 kabels is daarmee veel groter (de volledige lengte van de kroonsteen).

Dat blijkt ook, want nu is de temperatuur van de kroonsteen niet noemenswaardig anders als van de kabel.
Ik heb sindsdien ook lagere max voltagepieken in de intervallen die de goodwe meet (al scheelt dat misschien enkele tienden volt)

Nu is het grappig dat het minder professioneel "voelt" maar wel een stuk beter is. Meer opbrengst en minder warmte => veiliger. Wat zou de professionele manier zijn om zonder verlies 2 kabels te verbinden?

[BarryH]

Gewoon in 1 keer de draad van meterkast naar omvormer

[Dapdodo]

BarryH schreef op zondag 12 juli 2020 @ 17:26:
Gewoon in 1 keer de draad van meterkast naar omvormer

Ouderwets in elkaar gedraaid met lasdop erop.

[kabeltjekabel]

Dapdodo schreef op zondag 12 juli 2020 @ 17:27:
[...]

Ouderwets in elkaar gedraaid met lasdop erop.

Geeft bij amateurs een veel hogere faalkans.

Niks mis met de getoonde Wago, maar je moet er wel rechte onbeschadigde aders in doen.

[ Voor 17% gewijzigd door kabeltjekabel op 12-07-2020 17:31 ]

[reneeke1970]

exroosje schreef op zondag 12 juli 2020 @ 17:21:
Ik heb de afgelopen dagen op momenten dat er veel werd opgewekt eens met mijn warmtemeetpistool de 220V kabel en alamat bekeken of er soms iets warm werd. Ik heb nl. een 4200Wp omvormer op een 16A groep en standaard 3x2.5mm installatie kabel (YMVK) , en soms zie ik tot 17,5A stromen. (dat gaat prima overigens) Ik neem inderdaad waar dat de kabel iets warmer is als zijn omgeving, enkele graden. De alamat is duidelijk warmer als de rest vd meterkast, als het ca 22 graden is meet ik een graad of 29 -30. Dat lijkt me ook logisch, de alamat doet zo zijn werk. De kabel zelf is dan een graad of 24-25.

Ik heb kabel echter op 1 plek in een lasdoos doorverbonden met standaard lasklemmen en die lasdoos was ook rond de 30 graden. Dit soort klem::
[Afbeelding]

Die klemmen waren inderdaad warm. Als je die dingen nader bekijkt hebben ze ook maar beperkt metaal intern & contact oppervlak om goed te geleiden.
Als experiment heb ik 6mm kroonsteen gepakt, van elke ader de kabels weerzijden over de volle lengte erin gestoken en aangedraaid. Het contactoppervlak tussen de 2 kabels is daarmee veel groter (de volledige lengte van de kroonsteen).

Dat blijkt ook, want nu is de temperatuur van de kroonsteen niet noemenswaardig anders als van de kabel.
Ik heb sindsdien ook lagere max voltagepieken in de intervallen die de goodwe meet (al scheelt dat misschien enkele tienden volt)

Nu is het grappig dat het minder professioneel "voelt" maar wel een stuk beter is. Meer opbrengst en minder warmte => veiliger. Wat zou de professionele manier zijn om zonder verlies 2 kabels te verbinden?

Denk dat de verwisselbare, met die tuimelaars beter contact hebben

[reneeke1970]

onetime schreef op zondag 12 juli 2020 @ 16:46:
[...]

edit: De panelen die het afdak -ZIJN- heb ik met die dunne gladde (siliconen?) tochtstrip er tussen strak tegen elkaar aan geschroeft. Strip plat geduwd. Minder dan 1mm boven de panelen rand uitstekend. Gaatjes geboord in de rails en de onderkant van het frame. M6 rvs boutjes & moertjes. Zal het wel een paar jaar uithouden. Misschien wel langer... (begin maart zo gemonteerd. Ziet er nog als nieuw uit.)

Ik heb tussen het frame een kunstof ring(over het boutje) van 3 mm als afstand houder en dan kit er tussen

[onetime]

reneeke1970 schreef op zondag 12 juli 2020 @ 18:11:
[...] Ik heb tussen het frame een kunstof ring(over het boutje) van 3 mm als afstand houder en dan kit er tussen

Ik wilde het demontabel hebben, en er was precies ruimte voor vier panelen, maar niet voor ook nog ruimte tussen de panelen en klemmen aan de zijkant. Nu kom ik net tot boven de schutting, anders er over...

en de buren vonden panelen eerst lelijk en wilden ze niet, nu liggen er wel tien glas-glas panelen van 315Wp op het dak daar, maar onze panelen willen ze denk ik nog steeds niet boven hun tuin...

[reneeke1970]

onetime schreef op zondag 12 juli 2020 @ 18:29:
[...]

Ik wilde het demontabel hebben, en er was precies ruimte voor vier panelen, maar niet voor ook nog ruimte tussen de panelen en klemmen aan de zijkant. Nu kom ik net tot boven de schutting, anders er over...

en de buren vonden panelen eerst lelijk en wilden ze niet, nu liggen er wel tien glas-glas panelen van 315Wp op het dak daar, maar onze panelen willen ze denk ik nog steeds niet boven hun tuin...

Met stanleymes is alles demontabel hi.
Klemmen heb ik ook niet. Veel te duur haha

[E-jey]

We krijgen binnenkort zonnepanelen met een Goodwe omvormer. We kregen zojuist bericht dat de Goodwe omvormer echter niet leverbaar is en dat ze het gaan 'upgraden' naar een Solis omvormer.

Ik kan niet heel veel informatie over Solis vinden, behalve dat mensen in dit topic wel goede ervaringen lijken te hebben. Hoe verhoudt Solis zich ten opzichte van Goodwe? Zijn dit vergelijkbare merken/producten?

Het gaat om een Solis-1P4.6K-4G i.p.v. goodwe 5000 d-ns. Dank voor jullie reactie.

[onetime]

@reneeke1970 sorry, ik had moeten schrijven: de-/re- montabel. Zonder "verbruiks-artikelen".

@E-jey Gin-Long Solis? Hoeveel panelen, Wp, strings, en welke oriëntatie(s)?
Wat wil je met logging? 4k6 een "upgrade" t.o.v. 5k? Echt?
Dat zou dan in kwaliteit of mogelijkheden moeten zitten. Weet ik niet genoeg van.

[ Voor 54% gewijzigd door onetime op 12-07-2020 20:48 ]

[E-jey]

onetime schreef op zondag 12 juli 2020 @ 20:42:
@reneeke1970 sorry, ik had moeten schrijven: de-/re- montabel. Zonder "verbruiks-artikelen".

@E-jey Gin-Long Solis? Hoeveel panelen, Wp, strings, en welke oriëntatie(s)?
Wat wil je met logging? 4k6 een "upgrade" t.o.v. 5k? Echt?
Dat zou dan in kwaliteit of mogelijkheden moeten zitten. Weet ik niet genoeg van.

Yes, Gin-Long Solis.

15 panelen, allemaal op dezelfde richting naar het zuiden. Zolang ik kan zien wat de panelen opleveren is het OK voor mij.

[AUijtdehaag]

@E-jey https://review.solar/goodwe-dns-vs-solis-4g/
Volgens mij allebei "lastig zelf" uit te lezen.

Zo kan het ook:

https://snapshot.raintank...KfNMKShoo8VKqHJ8X?orgId=2

[ Voor 8% gewijzigd door AUijtdehaag op 12-07-2020 21:18 ]

[Dre]

exroosje schreef op zondag 12 juli 2020 @ 17:21:
Ik heb de afgelopen dagen op momenten dat er veel werd opgewekt eens met mijn warmtemeetpistool de 220V kabel en alamat bekeken of er soms iets warm werd. Ik heb nl. een 4200Wp omvormer op een 16A groep en standaard 3x2.5mm installatie kabel (YMVK) , en soms zie ik tot 17,5A stromen. (dat gaat prima overigens) Ik neem inderdaad waar dat de kabel iets warmer is als zijn omgeving, enkele graden. De alamat is duidelijk warmer als de rest vd meterkast, als het ca 22 graden is meet ik een graad of 29 -30. Dat lijkt me ook logisch, de alamat doet zo zijn werk. De kabel zelf is dan een graad of 24-25.

Ik heb kabel echter op 1 plek in een lasdoos doorverbonden met standaard lasklemmen en die lasdoos was ook rond de 30 graden. Dit soort klem::
[Afbeelding]

Die klemmen waren inderdaad warm. Als je die dingen nader bekijkt hebben ze ook maar beperkt metaal intern & contact oppervlak om goed te geleiden.
Als experiment heb ik 6mm kroonsteen gepakt, van elke ader de kabels weerzijden over de volle lengte erin gestoken en aangedraaid. Het contactoppervlak tussen de 2 kabels is daarmee veel groter (de volledige lengte van de kroonsteen).

Dat blijkt ook, want nu is de temperatuur van de kroonsteen niet noemenswaardig anders als van de kabel.
Ik heb sindsdien ook lagere max voltagepieken in de intervallen die de goodwe meet (al scheelt dat misschien enkele tienden volt)

Nu is het grappig dat het minder professioneel "voelt" maar wel een stuk beter is. Meer opbrengst en minder warmte => veiliger. Wat zou de professionele manier zijn om zonder verlies 2 kabels te verbinden?

Thermografische camera is ideaal voor dit soort inspecties. Op die manier heb ik ook mijn 5080 Wp op een 4200W omvormer op een 16A groep geïnspecteerd.

Record wat ik (bij een andere PV-installatie) gezien heb was kortstondig 21,3A door een 16A groep. Maarja, dat is een Effekta 4200W omvormer die soms wat doorschiet boven de specs

Let ook op DC-stekkers bij je omvormer, want daar had ik eentje die niet lekker was.

[FD2]

traders schreef op zondag 12 juli 2020 @ 11:51:
Heeft er iemand ervaring met transparante zonnepanelen voor zelfbouw? Ik kan hier weinig over vinden qua prijzen/datasheets. Hoe zit het met Wp/euro en Wp/m2. Dit is alleen interessant als we opwek per oppervlakte of per euro in de buurt van normale panelen kunnen halen maar dat zal wel nu al was het maar vanwege volume/massaproductiem Naast m'n woonhuis zijn er ideeën voor een terras overkapping van hout. Ik kan traditioneel gaan (plat dak met panelen erop) maar dat wordt een donker terras vooral omdat het in de hoek tegen schutting komt. Het beste zou de licht doorlating ala van een zonnedoek zijn.

Zijn er mensen die geëxperimenteerd hebben met het modificeren van standaard panelen zoals het vervangen van de achterkant?

Bedoel je zoiets ?

[TwiSteD1]

TwiSteD1 schreef op maandag 20 april 2020 @ 10:08:
[...]

Naar aanleiding van een week meten heeft Enexis de fase gewisseld met een fase waar minder zonnepanelen op aangesloten waren. Het schijnt iets te helpen, de maximale spanning is gedaald met 1-2 volt. Niet het resultaat waar ik op gehoopt heb, maar het is beter dan niets.

[voorstad]

E-jey schreef op zondag 12 juli 2020 @ 20:56:
[...]


Yes, Gin-Long Solis.

15 panelen, allemaal op dezelfde richting naar het zuiden. Zolang ik kan zien wat de panelen opleveren is het OK voor mij.

Geen lange termijn ervaring, mijn twee Solis omvormers hangen er net een week. Ik vind ze erg degelijk overkomen, met een volledig metalen kast. Ik hoor ze niet schakelen of klikken. Er zit ook geen mechanische ventilatie op.

Wat uitllezing betreft: aan de onderkant zit een com poort en je kunt er een wifi module op aansluiten. Ik heb zelf een watt meter in de extra groepenkast met een eigen uitlezer naar pvoutput.org. Ik wil niet afhankelijk zijn van de portal van een omvormer fabrikant.

[Rudi Vader]

Ik heb sinds dit weekend met 8 panelen en een GoodWe omvormer. 2 strings van 4 panelen. Is in die semsportal ook te zien hoeveel de opbrengst per string is? Die is bij mij leeg: Heb ik iets verkeerd geconfigureerd?

[ Voor 3% gewijzigd door Rudi Vader op 13-07-2020 20:12 ]

[Rol-Co]

TwiSteD1 schreef op maandag 13 juli 2020 @ 15:27:
[...]


Naar aanleiding van een week meten heeft Enexis de fase gewisseld met een fase waar minder zonnepanelen op aangesloten waren. Het schijnt iets te helpen, de maximale spanning is gedaald met 1-2 volt. Niet het resultaat waar ik op gehoopt heb, maar het is beter dan niets.

[Afbeelding]

Mooi knutseltje weekje zonder meter ook? Of zat die daar niet?
En wat kost je dit?

[annestweak]

Rudi Vader schreef op maandag 13 juli 2020 @ 20:11:
Ik heb sinds dit weekend met 8 panelen en een GoodWe omvormer. 2 strings van 4 panelen. Is in die semsportal ook te zien hoeveel de opbrengst per string is? Die is bij mij leeg: [Afbeelding]Heb ik iets verkeerd geconfigureerd?

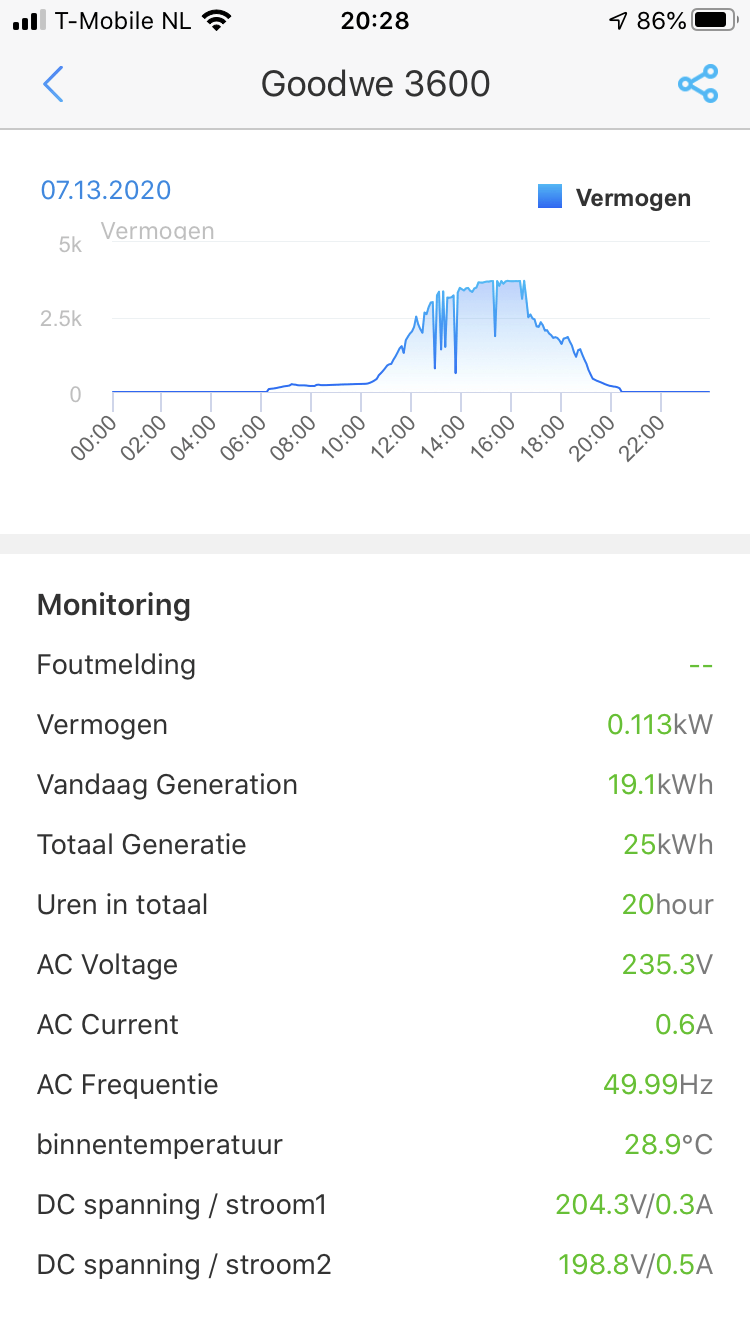

Bij ons zijn beide strings wel zichtbaar, heb ook sinds dit weekend panelen. Met een goodwe omvormer.

[annestweak]

annestweak schreef op maandag 13 juli 2020 @ 20:28:
[...]


Bij ons zijn beide strings wel zichtbaar, heb ook sinds dit weekend panelen. Met een goodwe omvormer.

[Rudi Vader]

annestweak schreef op maandag 13 juli 2020 @ 20:28:
[...]


Bij ons zijn beide strings wel zichtbaar, heb ook sinds dit weekend panelen. Met een goodwe omvormer.

Welke App is dit? Want dit ziet er anders uit dan wat ik op mijn telefoon heb.

Edit: Ah, gevonden. Neemt niet weg dat op de webportal wat velden niet ingevuld worden.

[ Voor 13% gewijzigd door Rudi Vader op 13-07-2020 20:48 . Reden: gevonden wat ik zocht ]

[Sennie121]

Rudi Vader schreef op maandag 13 juli 2020 @ 20:11:
Ik heb sinds dit weekend met 8 panelen en een GoodWe omvormer. 2 strings van 4 panelen. Is in die semsportal ook te zien hoeveel de opbrengst per string is? Die is bij mij leeg: [Afbeelding]Heb ik iets verkeerd geconfigureerd?

Ik heb dezelfde omvormer en bij mij zijn die velden ook leeg. Geen idee waarom..

[annestweak]

Sennie121 schreef op maandag 13 juli 2020 @ 21:36:
[...]


Ik heb dezelfde omvormer en bij mij zijn die velden ook leeg. Geen idee waarom..

Zit het verschil Soms in weergave app of portal?

[AUijtdehaag]

Voor de verslaafden onder ons, die op vakantie willen gaan.
https://www.rtlnieuws.nl/...amping-kampeer-powerbanks

[Rudi Vader]

annestweak schreef op maandag 13 juli 2020 @ 22:02:
[...]


Zit het verschil Soms in weergave app of portal?

Ik vermoed dat de portal dan een universele interface heeft en dat er dan leegtes vallen bij omvormers die bepaalde dingen niet ondersteunen ofzo... Een beetje webdesigner filtert dat er uit, maar zover zijn ze nog niet bij GoodWe. Verder een prima interface.

[Sennie121]

annestweak schreef op maandag 13 juli 2020 @ 22:02:
[...]


Zit het verschil Soms in weergave app of portal?

In de app laat hij volgens mij alleen zien welke velden er gevuld zijn. Ik denk sowieso niet dat je per string kan zien wat de opbrengst op dat moment is in kW. Het is namelijk in Ampere. Op andere plaatjes op Google zijn die velden ook leeg. Bedoelde jij niet de DC Voltage\current ipv string current?

[annestweak]

Ja bedankt.

Ik ben bezig om alles in mijn Domoticz op te nemen. Die is duidelijk en kan ik koppelen aan verbruiken😉

[TwiSteD1]

Rol-Co schreef op maandag 13 juli 2020 @ 20:16:
[...]

Mooi knutseltje weekje zonder meter ook? Of zat die daar niet?
En wat kost je dit?

De meter zit daarboven (en de 1-fase groepenkast), op de foto zie je de 3 fasen die het huis binnen komen, waarvan er een is doorverbonden met de slimme meter. Dit heeft me niets gekost, want Enexis is verantwoordelijk voor binnen de perken houden van de spanning wanneer de installatie voldoet aan de eisen. Ze hebben de weerstand in de kabel gemeten en die was goed, ze dachten eerst dat ik een 2,5 mm2 kabel had, maar ik had hun erop gewezen dat het toch echt een 4 mm2 kabel was. Omdat ik op het randje zat gingen ze de fase toch maar verwisselen denk ik, dat is goedkoper dan een extra transformator plaatsen in de wijk. Ik denk dat er best veel mensen zijn met dit probleem, maar dit niet weten, omdat ze het niet in de gaten houden.

Vincent wil zon (weblog op Trouw) heeft hetzelfde probleem, bij hem worden er gewoon nieuwe dikke kabels in de hele wijk gelegd. Volgens Liander: "Het is een structureel probleem aan het worden in het hele land.”. https://www.trouw.nl/duur...en-aan-de-praat~ba96b619/

[onetime]

o.a. @annestweak Vroeger werd er hier gevraagt om kleine plaatjes. Nu ben ik blij met plaatjes die iets toevoegen, maar mag ik vragen om de reclame en niet relevante randen vooral van grote plaatjes af te snijden? Ook hoeven niet alle plaatjes zo groot te zijn om toch duidelijk te zijn. Bij voorbaad dank.
(dat tabelletje met meetwaarden mag met de font grootte ongeveer gelijk aan gewone tekst; veel leesbaarder.)

[develdonk]

onetime schreef op dinsdag 14 juli 2020 @ 01:06:
o.a. @annestweak Vroeger werd er hier gevraagt om kleine plaatjes. Nu ben ik blij met plaatjes die iets toevoegen, maar mag ik vragen om de reclame en niet relevante randen vooral van grote plaatjes af te snijden? Ook hoeven niet alle plaatjes zo groot te zijn om toch duidelijk te zijn. Bij voorbaad dank.
(dat tabelletje met meetwaarden mag met de font grootte ongeveer gelijk aan gewone tekst; veel leesbaarder.)

bedoel je dit serieus? reclame? ik ben al lang blij dat mensen de moeite nemen om dit soort dingen te posten en dat het vervolgens een reactie triggert bij andere mensen die wellicht andere apps hebben of andere visuals en er iets van leren. In ideale wereld heb je gelijk maar ik ben in ieder geval blij dat hij de moeite heeft genomen.

en om eerlijk te zijn... zo gebruiksvriendelijk is tweakers nu ook niet dat plaatje geresized worden naar een bepaald formaat dus ik neem hem niks kwalijk en zie exact hetzelfde in andere forums...

Wat mij betreft dus niks aan de hand en bedankt voor het posten

[busscherski]

Rudi Vader schreef op maandag 13 juli 2020 @ 20:11:
Ik heb sinds dit weekend met 8 panelen en een GoodWe omvormer. 2 strings van 4 panelen. Is in die semsportal ook te zien hoeveel de opbrengst per string is? Die is bij mij leeg: [Afbeelding]Heb ik iets verkeerd geconfigureerd?

Je kunt een log file exporteren naar Excel en gewoon van elke input, de 5 minuten data van DC voltage vermenigvuldigen met de DC stroom.
Dat tel je op van de hele dag en deel je door 12 om tot de totale DC opwekking in kWh te komen.
Er zit overigens een bepaalde afwijking/afronding in de data

Dat je lege velden hebt komt inderdaad omdat je een kleine omvormer hebt.
Hier een voorbeeld van een omvormer met 4 trackers en 12 inputs

[annestweak]

onetime schreef op dinsdag 14 juli 2020 @ 01:06:
o.a. @annestweak Vroeger werd er hier gevraagd om kleine plaatjes. Nu ben ik blij met plaatjes die iets toevoegen, maar mag ik vragen om de reclame en niet relevante randen vooral van grote plaatjes af te snijden? Ook hoeven niet alle plaatjes zo groot te zijn om toch duidelijk te zijn. Bij voorbaat dank.
(dat tabelletje met meetwaarden mag met de font grootte ongeveer gelijk aan gewone tekst; veel leesbaarder.)

natuurlijk wil ik wel die "reclame" eraf halen, ik had er nooit bij stil gestaan. en hoe die plaatjes kleiner moeten? dat weet ik nog niet. ik ben nieuw op dit forum een forum.

ik lees veel forum materiaal en ging reageren op een vraag van iemand anders, vond het wel netjes om iets terug te doen.

[Rudi Vader]

busscherski schreef op dinsdag 14 juli 2020 @ 06:47:
[...]


Je kunt een log file exporteren naar Excel en gewoon van elke input, de 5 minuten data van DC voltage vermenigvuldigen met de DC stroom.
Dat tel je op van de hele dag en deel je door 12 om tot de totale DC opwekking in kWh te komen.
Er zit overigens een bepaalde afwijking/afronding in de data

Dat je lege velden hebt komt inderdaad omdat je een kleine omvormer hebt.
Hier een voorbeeld van een omvormer met 4 trackers en 12 inputs

[Afbeelding]

Maar ik zie bij jouw afbeelding wel de string current ingevuld, dat doet hij bij mij niet. Waar kan dat aan liggen?

[annestweak]

via semsportal zie ik ook geen string informatie
via de app wel, helemaal naar beneden scrollen, je ziet dan je omvormer staan als je die aanklikt zie je voltages per string. die van mij beide op dit moment rond de 200volt

[reneeke1970]

onetime schreef op dinsdag 14 juli 2020 @ 01:06:
o.a. @annestweak Vroeger werd er hier gevraagt om kleine plaatjes. Nu ben ik blij met plaatjes die iets toevoegen, maar mag ik vragen om de reclame en niet relevante randen vooral van grote plaatjes af te snijden? Ook hoeven niet alle plaatjes zo groot te zijn om toch duidelijk te zijn. Bij voorbaad dank.
(dat tabelletje met meetwaarden mag met de font grootte ongeveer gelijk aan gewone tekst; veel leesbaarder.)

Meneer de moderator, je moet ook niet ouderwets met een PC op dit forum gaan neuzen. Gewoon lekker op de telefoon die maakt alles hetzelfde formaat.

[Glenfiddich]

Pff zonnepanelen-installateurs, je moet ook alles in de gaten houden

Systeem met SolarEdge, in de offerte stonden aanvankelijk P370’s. Nagevraagd of P404’s in onze situatie niet verstandiger waren en idd, aangepast naar P404’s.

Vandaag zijn ze hier om te plaatsen, railsjes met optimizers zie ik klaarliggen, maar wat zie ik aan de rails hangen? P370’s

Die kunnen er dus weer af. “Goed dat u zelf oplette meneer! P404’s worden zo nagebracht.”

[onetime]

o.a. @annestweak Vroeger werd er hier gevraagt om kleine plaatjes. Nu ben ik blij met plaatjes die iets toevoegen, maar mag ik vragen om de reclame en niet relevante randen vooral van grote plaatjes af te snijden? Ook hoeven niet alle plaatjes zo groot te zijn om toch duidelijk te zijn. Bij voorbaad dank.
(dat tabelletje met meetwaarden mag met de font grootte ongeveer gelijk aan gewone tekst; veel leesbaarder.)

Ook @busscherski, als die telefoon-screenshots op 1/3 of 1/4 van hun grootte zijn, zijn ze ongeveer ware grootte. En met de tekst op de plaatjes op dezelfde grootte als gewone tekst. Het aantal pixels gereduceert.

Reclame viel hier wel mee, alleen provider naam, elders was het wel meer. Ik schrijf ook o.a. om aan te geven dat het niet alleen op genoemde persoon slaat.

reneeke1970 schreef op dinsdag 14 juli 2020 @ 09:57:
[...] Meneer de moderator, je moet ook niet ouderwets met een PC op dit forum gaan neuzen. Gewoon lekker op de telefoon die maakt alles hetzelfde formaat.

Je weet dat ik geen moderator ben. (smiley vergeten?) Als topicstarter van al een aantal delen van deze serie vindt ik het wel een beetje mijn plicht om aan te geven dat het er niet uit ziet en daarmee slechter leesbaar met suggestie om het beter te doen.

En als iets op de makkelijke manier doen, je weet wel, overzichtelijk en toegankelijk, ouderwets is, jammer dan. Op een telefoon is niet-te-doen. Veel-en-veel te klein.

En dit alles goed bedoeld.

[Fairy]

Helhond schreef op vrijdag 10 juli 2020 @ 21:52:
Ik heb inmiddels ook mijn installatie afgerond.

Panelen:
18x QCell G8 Duo 355 WP (1740mm×1030mm×32mm)
Totaal 6390 Wp

(Micro)Omvormers:
3x APS QS1
3x APS YC600
Vermogen: 5400 Wp

Platdakframe:
Flatfix Fusion in het zwart (OW) 3 rijen van (2x3) panelen met een NZ-ligging.
Elke rij van 6 panelen zal worden uitgerust met één QS1 en één YC600 op een fase.

Ligging:
Een Noord en Zuid ligging, met oriëntatie 17 graden van het zuiden af.
Frame Flatfix helling is 13° graden.

Installatie:
In mijn eentje met een aangeef hulpje voor de panelen, heeft me een volle dag en namiddag/avondje gekost qua tijd (zeg ±1,5 dag)

Kosten:
De totale installatie komt op 0,74 eu/Wp en heeft ongeveer een TVT van 4.1 jaar.

De installatie vond ik echt enorm meevallen, het flatfix fusion montage systeem werkt erg prettig.
Ik kwam één verlengkabel te kort, daardoor heeft het systeem een half week met 17 van de 18 panelen. Inmiddels zijn ze allemaal aangesloten. Morgen ligt het systeem een week, helaas was het een grauwe week en hebben we slechts tot nu toe al 128 kWh opgewekt, met een piek van 30 kWh afgelopen maandag met 17 panelen wat me eigenlijk helemaal niet tegen viel. Vanaf morgen is er weer zon in overvloed en ik hoop dan ook dat we richting de 50 kWh en misschien wel de 60 kWh aan mogen tikken.

Ook de productie van de panelen op Noord doen niet heel veel onder voor de Zuid georienteerde panelen. Dat valt me echt enorm mee. Dankzij deze orientatie kan ik namelijk wel een rij extra kwijt dan met een oostwest opstelling.

Met de inmiddels ontvangen installateurs account levert het erg veel interessante informatie op over het systeem. Ook kreeg een paar dagen lang een melding dat er iets mis was met de installatie om dat dus één zonnepaneel nog niet aangesloten was vanwege het ontbreken van de kabel.
[Afbeelding]


Iedereen bedankt voor hun input.

@FD2 nog extra bedankt voor de tip om zoveel mogelijk ruimte te realiseren tussen de rijen.
Door de lage basis extentie komen de panelen lager te liggen en is er met een 210mm tussen profiel praktisch geen ruimte tussen de onderlinge rijen. Ik heb zelf de 370mm profielen besteld en die nog 7 cm ingekort. Hierdoor ligt alles nog op ons erf en kan ik precies tussen de rijen door lopen met ±10cm.

Onder het mom, foto's zeggen meer dan zoveel woorden:

Legplan:
[Afbeelding]

Montage van het frame:
[Afbeelding]

Installatie omvormer en panelen:
[Afbeelding]

Dakdoorvoer:
[Afbeelding]

Eindresultaat: (een dak vol )
[Afbeelding]

Het enige wat me opvalt is dat er op een aantal panelen "vlekjes" zitten, direct uit de doos.
Is dit iets van coating spetters?
[Afbeelding]

Ga eens na of het wel échte QCells zijn. Ik ben gewaarschuwd door een goede kennis van me die zelf importeert en hij heeft met eigen ogen gezien dat er "fabrikanten" zijn die namaak naar binnen rijden, deze relabelen en repackagen en als real deal verkopen voor gunstiger prijzen dan het origineel.

[smok84]

Hoi Allemaal,

Volgende week komen er 3 installateurs langs.
Welke vragen moet ik hun nou echt stellen?

[traders]

smok84 schreef op dinsdag 14 juli 2020 @ 12:20:
Hoi Allemaal,

Volgende week komen er 3 installateurs langs.
Welke vragen moet ik hun nou echt stellen?

Begin eerst te weten wat je wilt.

Vanwege KOR (eenmalig BTW terug in 3 jaar en dus binnen die tijd niet BTW vriendelijk uitbreiden) zoveel mogelijk in 1 keer doen.

Verder zo min mogelijk onzin laten aanpraten zoals Solar Edge of Enphase. Daar is een toepassing voor maar vaak is het flauwekul. Er zijn hier fans van SMA vooral vanwege eigen uitleesmogelijkheden echter je kunt het ook prima af met Growatt of Goodwe oid

En offertes hier neerzetten (los topic) voor second opinion.

De salderingsregeling wordt afgebouwd.Hou daar rekening mee.

[My-life]

@Fairy
En hoe kun je dat nagaan?

[onetime]

@My-life Met foto's van karakteristieke details en serienummer(s) bij importeur navragen.
En aan / via wie verkocht?

edit: eventueel rechtstreeks fabrikant, ook foto van type stikker.

[ Voor 22% gewijzigd door onetime op 14-07-2020 13:18 ]

[smok84]

traders schreef op dinsdag 14 juli 2020 @ 12:46:
[...]


Begin eerst te weten wat je wilt.

Vanwege KOR (eenmalig BTW terug in 3 jaar en dus binnen die tijd niet BTW vriendelijk uitbreiden) zoveel mogelijk in 1 keer doen.

Verder zo min mogelijk onzin laten aanpraten zoals Solar Edge of Enphase. Daar is een toepassing voor maar vaak is het flauwekul. Er zijn hier fans van SMA vooral vanwege eigen uitleesmogelijkheden echter je kunt het ook prima af met Growatt of Goodwe oid

En offertes hier neerzetten (los topic) voor second opinion.

De salderingsregeling wordt afgebouwd.Hou daar rekening mee.

Thnx, volgens mij kan ik wel uit met een stringomvormer.
In de avond zijn er wel een rij bomen, maar die bedekken met 30 minuten het hele dak.

Wel had ik 2 weken terug 1 over de vloer, maar die kon niet eens precies hoe een optimizer werkt.
Wel wat het effect is maar niet de werking, die achtergrond vind ik wel interessant, maar is nog niet gelijk in hapklare koek te vinden. Mij zuid afrikaanse vriendin zegt altijd "jy soek as kak", vraag me af of dat hier ook van toepassing is

[annestweak]

de beste opmerking over optimizers die ik gelezen heb was deze:
een optimizer maakt geen zon

ik heb er bewust niet voor gekozen omdat het best wel duur is in aanschaf en het geen verbetering is van ons systeem.

[twain4me]

AUijtdehaag schreef op maandag 13 juli 2020 @ 22:03:
Voor de verslaafden onder ons, die op vakantie willen gaan.
https://www.rtlnieuws.nl/...amping-kampeer-powerbanks

Als ik 3500 euro van het vakantie budget af snoep voor die "powerbank" wordt de reis dusdanig beperkt kwa afstand dat ik het dan ook wel met een verlengsnoer af kan

[Drumatiko]

traders schreef op dinsdag 14 juli 2020 @ 12:46:
[...]


Begin eerst te weten wat je wilt.

Vanwege KOR (eenmalig BTW terug in 3 jaar en dus binnen die tijd niet BTW vriendelijk uitbreiden) zoveel mogelijk in 1 keer doen.

Verder zo min mogelijk onzin laten aanpraten zoals Solar Edge of Enphase. Daar is een toepassing voor maar vaak is het flauwekul. Er zijn hier fans van SMA vooral vanwege eigen uitleesmogelijkheden echter je kunt het ook prima af met Growatt of Goodwe oid

En offertes hier neerzetten (los topic) voor second opinion.

De salderingsregeling wordt afgebouwd.Hou daar rekening mee.

Wellicht is het een beter idee om eerst de situatie van Smok na te gaan voordat je zaken als onzin bestempeld.
