wat een geheim agent toch allemaal niet moet doen om incognito op zijn werk te verschijnen
:strip_icc():strip_exif()/u/78991/Image2.jpg?f=community)
Verwijderd
@CurlyMo Op 2m is het al een heel ander verhaal.
Gebruikte onderdelen ook niet verkeerd lijkt het, een Hitachi compressor en Danfoss expansieventiel.
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
@Verwijderd Oftewel, iedereen aan de WP binnenhuis
Koop je er drie uit Polen, verdien je er € 1500 mee, heb je 7.5kW.
Koop je er drie uit Polen, verdien je er € 1500 mee, heb je 7.5kW.
Sinds de 2 dagen regel reageer ik hier niet meer
/u/668766/crop5dc1e9cc6e7c4_cropped.png?f=community)
Verwijderd
Om even je enthousiasme te dimmen om 7.5kW te krijgen heb je er een stuk of 6 nodig bij 0C::
@Verwijderd Oftewel, iedereen aan de WP binnenhuis
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Kan je zelf ook bouwen, het is namelijk een enkelfase element en de logo meet de overstroom van 3 fase waar hij (hoop ik) een berekening op maakt, de meter van de netbeheerder moet het salderen oplossen.
Wat als ze dat veranderen? Ik zou er dan maar 3 kopen
@CurlyMo
30 voor je COP, al gaat het dan wel beter met vvw, met radiatoren gaat het lastig worden denk ik.
@Greenisthebest
Rare redenatie, je koopt een systeem waar je meest van de tijd een voordeel aan hebt en niet vanwege een probleem die 2 dagen in het jaar voor komt. Een L/L wp zou hier prima zijn voor een paar dagen in de zomer maar wil dat geblaas niet de rest van het jaar.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Lijkt mij toch nog wel een goede om de lucht uit de garage op te waarderen naar warmte voor het kantoor.
Het apparaat is gratis
. En als het overdag 5+ graden is, is het beter dan een 4Kw heater aan te zetten.Een bult kun je er niet aan vallen denk ik.
Mits je enorm veel ruimte hebt voor deze semi knutsels natuurlijk.
Absoluut relatief, relatief absoluut.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
/u/58527/crop598f55cf0092d_cropped.png?f=community)
Als je de warmte aan je garage gaat onttrekken, hoe warm (of koud) denk je dan dat het in je garage wordt....?:
[...]
Lijkt mij toch nog wel een goede om de lucht uit de garage op te waarderen naar warmte voor het kantoor.
Het apparaat is gratis
Een bult kun je er niet aan vallen denk ik.
Mits je enorm veel ruimte hebt voor deze semi knutsels natuurlijk.
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
Zouden jullie eens mee willen denken. Ik ben er inmiddels uit dat de warmtepomp alleen voor verwarming hoeft te zorgen en dat mijn keuze voor 95% zeker een LG HM071M.U43 wordt met een Atlantic Explorer V4 voor het SWW. Maar dan de plek waar deze moet komen, daar heb ik nog twee locaties voor:

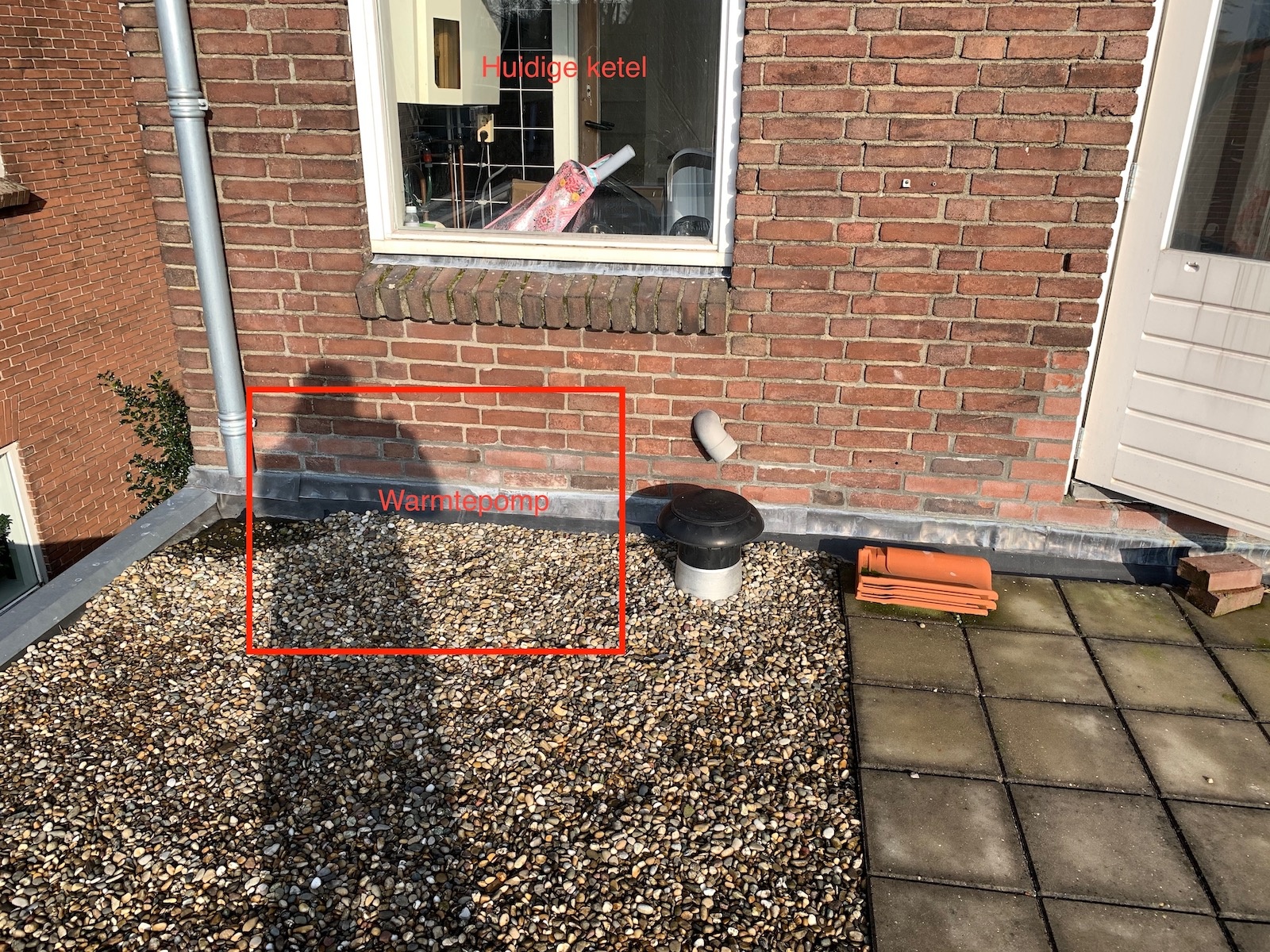

Locatie 1. Op het platte dak, vlak voor de ruimte waar nu de CV ketel hangt en straks de Atlantic komt. Voordeel is dat aansluiten een makkie is, de kwestie van de warmtepomp aan de cv leidingen hangen met wat afsluiters en een filter ertussen, electra aanleggen en klaar. Nadeel is het platte dak, het is wel berekend op een extra verdieping, liggen twee H-profielen in en voldoende stevige balken, daarboven underlayment, pir-isolatie, epdm en een laag grind als balast. Het dak is eenvoudig bereikbaar voor onderhoud en ik maar weinig slang buiten hangen dus kans op bevriezing is redelijk klein. Ik ben wel bang voor het resoneren op dit dak.

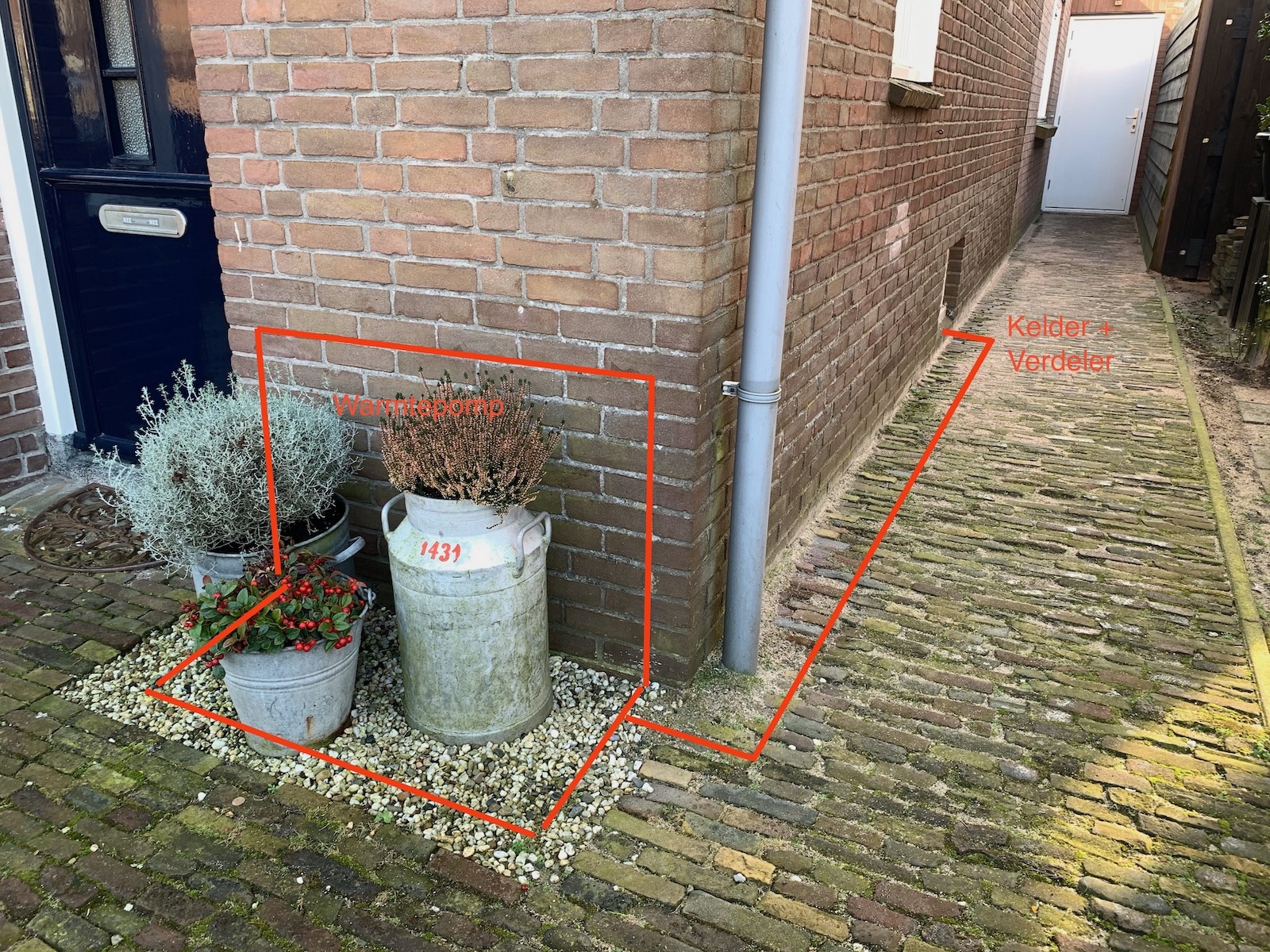

Locatie 2, bij de voordeur. Voordeel is dat ik hier wat beton kan storten en resoneren kan voorkomen. Ook is de verdeler van de CV te vinden in de kelder net als de meterkast voor het aanleggen van een aparte groep. Ik heb alleen geen kruipruimte en moet dus buitenom met de slangen, waarschijnlijk door de grond en dat betekent warmteverlies. Ook is het installeren iets meer werk (graven, beton storten).
Ik kan ook kiezen om het eerst op het platte dak te proberen en bij teveel resoneren te verplaatsen naar de voorkant, maar ik doe het liever maar 1 keer. Wat zouden jullie kiezen?
Locatie 1. Op het platte dak, vlak voor de ruimte waar nu de CV ketel hangt en straks de Atlantic komt. Voordeel is dat aansluiten een makkie is, de kwestie van de warmtepomp aan de cv leidingen hangen met wat afsluiters en een filter ertussen, electra aanleggen en klaar. Nadeel is het platte dak, het is wel berekend op een extra verdieping, liggen twee H-profielen in en voldoende stevige balken, daarboven underlayment, pir-isolatie, epdm en een laag grind als balast. Het dak is eenvoudig bereikbaar voor onderhoud en ik maar weinig slang buiten hangen dus kans op bevriezing is redelijk klein. Ik ben wel bang voor het resoneren op dit dak.
Locatie 2, bij de voordeur. Voordeel is dat ik hier wat beton kan storten en resoneren kan voorkomen. Ook is de verdeler van de CV te vinden in de kelder net als de meterkast voor het aanleggen van een aparte groep. Ik heb alleen geen kruipruimte en moet dus buitenom met de slangen, waarschijnlijk door de grond en dat betekent warmteverlies. Ook is het installeren iets meer werk (graven, beton storten).
Ik kan ook kiezen om het eerst op het platte dak te proberen en bij teveel resoneren te verplaatsen naar de voorkant, maar ik doe het liever maar 1 keer. Wat zouden jullie kiezen?
Ik had een beetje hetzelfde idee. In het bijgebouw heb ik een behoorlijke garage met extra ruimte (nu in gebruik als puber ruimte / AirBnB). Dit alles wordt voorzien van sww en verwarming d.m.v. vvw met een 3 jaar oude gasketel.:
[...]
Lijkt mij toch nog wel een goede om de lucht uit de garage op te waarderen naar warmte voor het kantoor.
Het apparaat is gratis
Een bult kun je er niet aan vallen denk ik.
Mits je enorm veel ruimte hebt voor deze semi knutsels natuurlijk.
Als ik nu zo'n hawe ophang met een ketel met 2 spiralen er naast, dan verwarmt de hawe de verwarming en sww voordat ie door de gasketel gaat voor tot een graad of 30. Als ik dan de vloerverwarming ook nog eens verlaag naar 35 graden, dan bespaar ik aardig op het gas voor weinig..
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)

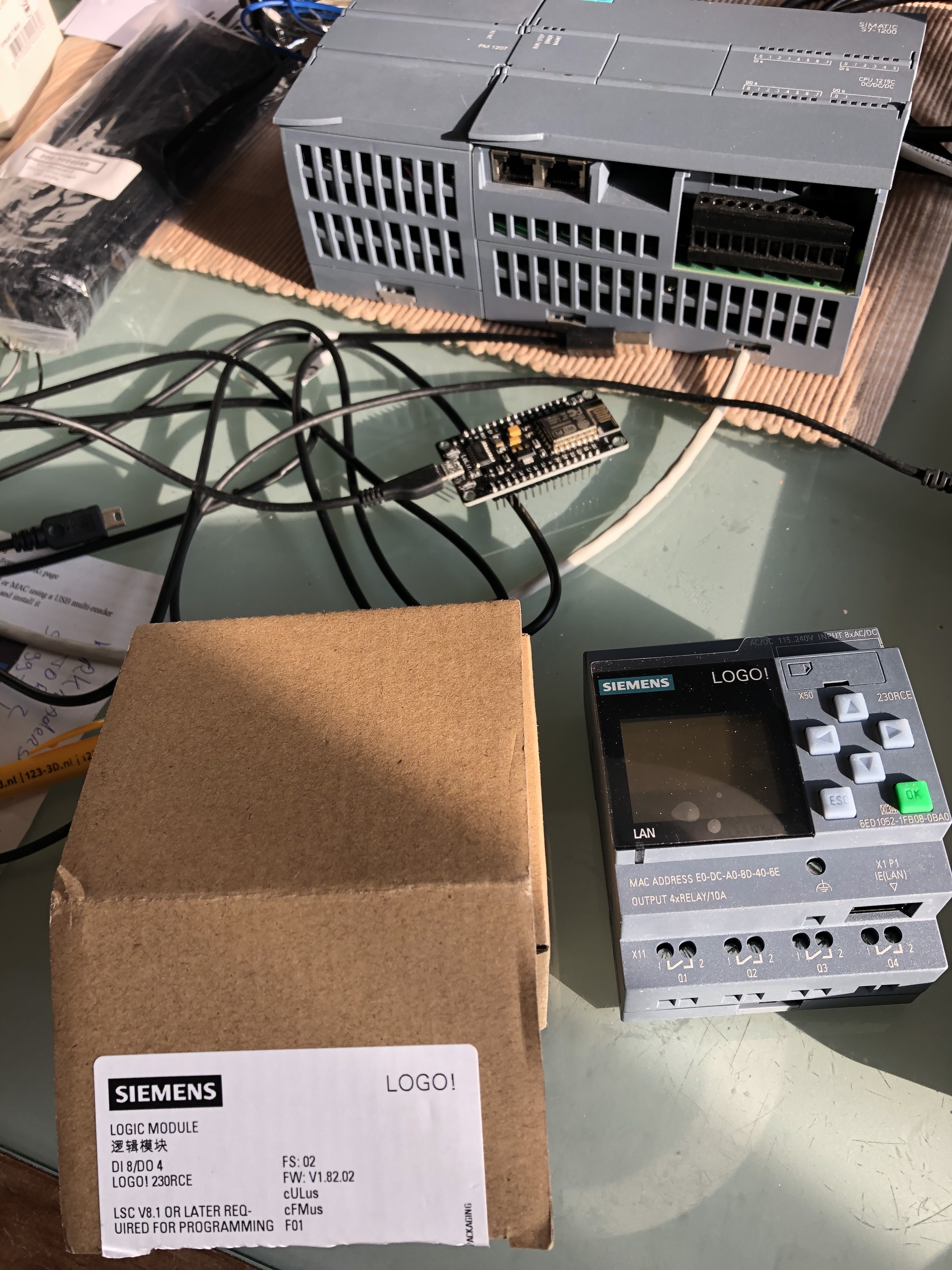

Wat heb ik nu weer gedaan:
@Verwijderd Oftewel, iedereen aan de WP binnenhuis
Het gaat flink tochten met 3 van die dingen
PVoutput 2x Toshiba Daiseikai 8 3,5kW, Atlantic Explorer V3 200l coil. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW met standaard radiatoren
Dat is een s7 1200
heel andere koek. Die heb ik ook nog liggen, met display.@AUijtdehaag
Lol, had niet omhoog gescrold
maar als ik beide zou hebben ging ik niet voor de logo hoor, die ging weer op marktplaats. De s7 praat met 485 met deze bordjes, kan je gelijk een vrachtje pt100 of pt1000 aansluiten, web based programma maken om alles aan te sturen en uit te lezen. @Greenisthebest
Door jouw parketvloer is dat misschien een redelijke optie, die vloer isoleert wat en voelt nooit echt koud aan, maar ik heb bijv een betonvloer met plavuizen en dat is echt niet lekker als je daar op loopt zonder verwarming. Al is het nog zo warm in de kamer, als je koude poten hebt krijg je het koud.
Een lucht/water is ook om het hele huis te verwarmen, ik kan moeilijk een airco in de badkamer hangen en op elke slaapkamer, dat worden een hoop binnen units, maar daar warm ik nu allemaal wel.
Het is nu 22,6 graden in de kamer mede door de zon en een cv heb ik niet eens.
Ik hang dan liever 1 unitje op in een slaapkamer of overloop bovenverdieping om het daar een paar graden frisser te maken bij een hete zomer.
Je verhaal van warme winters en warme zomers is een onderbuikgevoel denk ik?
Eens, het is nog te vroeg om dit soort dingen aan te schaffen, duurt nog een jaar of 4 zeker voordat je er last van hebt en met mijn 4 elementen in 2 boilers kan ik bijna traploos vergroten.
Ev batterij met een zappy lader in de schuur voor de toekomst, batterij van de sloop, zappy kost 500,-
Of tegen die tijd een kant en klare oplossing.
[ Voor 29% gewijzigd door Rol-Co op 26-01-2020 13:27 ]
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Toch ga ik het wel verder uitpluizen voor de WPB.:
[...]
Wat heb ik nu weer gedaan
Het gaat flink tochten met 3 van die dingen
Sinds de 2 dagen regel reageer ik hier niet meer
:strip_icc():strip_exif()/u/311422/10110011000.jpg?f=community)
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
:strip_icc():strip_exif()/u/183368/crop627e5ba0436e8_cropped.jpg?f=community)
Ik raak de instellingen van de Zubadan niet meer aan voorlopig
Sinds de 50% vermogensreductie is het rendement keurig.
Januari (tot nu toe):
1887kWh geproduceerd / 457kWh verbruikt = COP 4,12
Opgesplitst naar warm water en verwarmen:
SWW = 220kWh warmte gemaakt / 79kWh verbruikt = COP 2,78
Verwarmen = 1667kWh warmte gemaakt / 378kWh verbruikt = COP 4,41
Geen stooklijn, geheel op thermostaat en een bereik tussen 30 en 40 graden aanvoertemperatuur ingesteld.
Sinds de 50% vermogensreductie is het rendement keurig.
Januari (tot nu toe):
1887kWh geproduceerd / 457kWh verbruikt = COP 4,12
Opgesplitst naar warm water en verwarmen:
SWW = 220kWh warmte gemaakt / 79kWh verbruikt = COP 2,78
Verwarmen = 1667kWh warmte gemaakt / 378kWh verbruikt = COP 4,41
Geen stooklijn, geheel op thermostaat en een bereik tussen 30 en 40 graden aanvoertemperatuur ingesteld.
[ Voor 13% gewijzigd door BlueTooth76 op 26-01-2020 14:22 ]
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Loria6008 op plat dak van de uitbouw. Samen met een climeleon.:
@stuffer Dan ben ik benieuwd welk merk je hebt staan en wat eronder zit.
Op de grond, komt het probleem van geluidsweerkaatsing om de hoek kijken.
(Tenzij je groot woont
Helaas had de installateur er niet aan gedacht (ondanks dat het op de website staat) om de climeleon een maatje groter te nemen. Dus geen plek meer voor trillingsdempers.
Hou ik zeker rekening mee, omdat ie nu tussen de schuur en schuttingen komt te staan.
Helaas hebben we er al 3x 30x60 tegels onder liggen en matjes en van die rubberen voeten. (sumo dus
)Boven op de schuur heb ik nog aan zitten denken vanwege betonnen dak maar dan staat ie vol in het zicht voor de buren. Leek mij niet zon aardig plan.

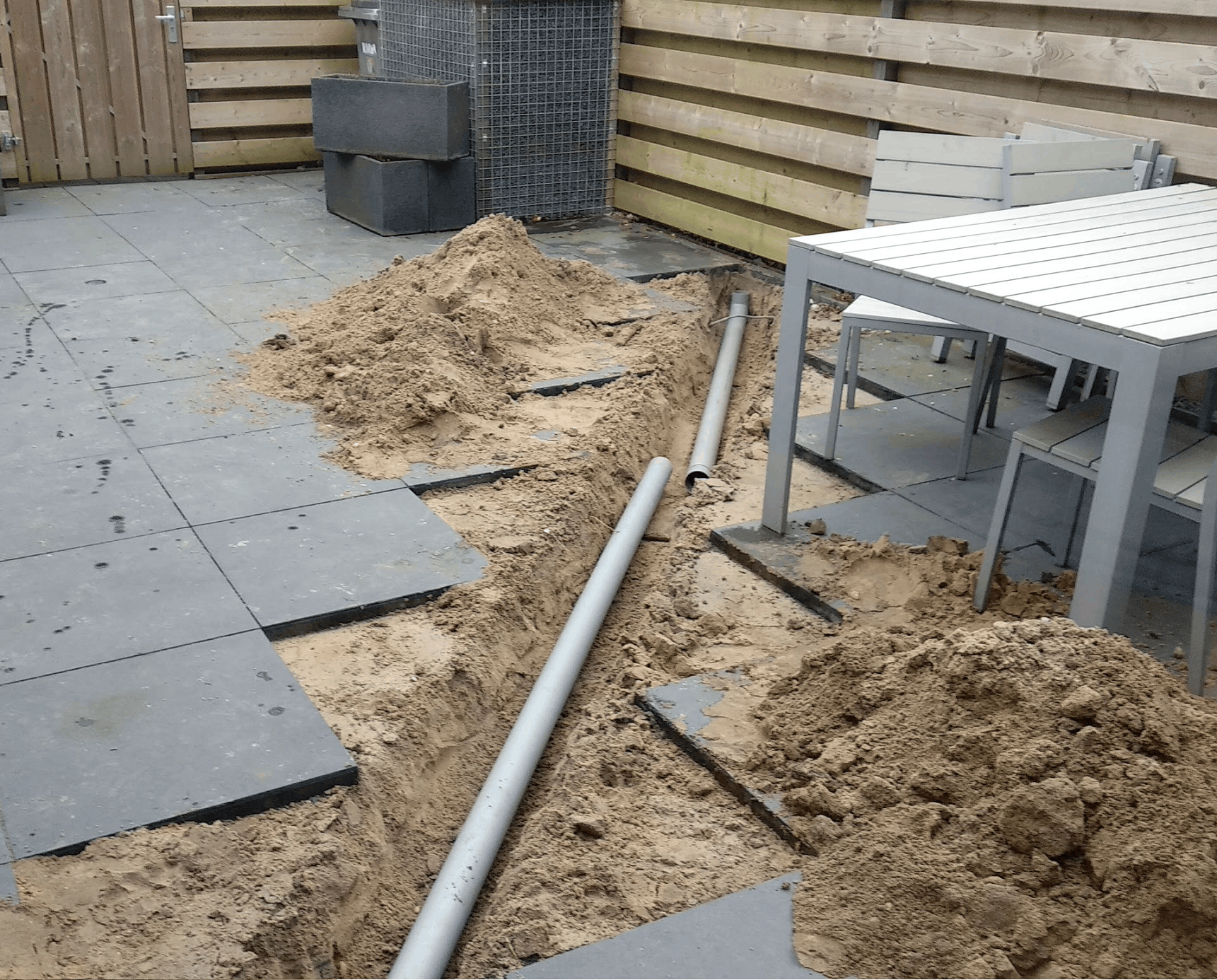

Work in progress....
[ Voor 53% gewijzigd door stuffer op 26-01-2020 15:03 ]
Schaamteloze verkoop van:
http://tweakers.net/aanbod/user/311422/
*** NIKS ***
Maak je er sww mee? In de zomer aan je terras wat verkoeling zo.... en geluid.:
[...]
Loria6008 op plat dak van de uitbouw. Samen met een climeleon.
Helaas had de installateur er niet aan gedacht (ondanks dat het op de website staat) om de climeleon een maatje groter te nemen. Dus geen plek meer voor trillingsdempers.
[...]
Hou ik zeker rekening mee, omdat ie nu tussen de schuur en schuttingen komt te staan.
Helaas hebben we er al 3x 30x60 tegels onder liggen en matjes en van die rubberen voeten. (sumo dus
Boven op de schuur heb ik nog aan zitten denken vanwege betonnen dak maar dan staat ie vol in het zicht voor de buren. Leek mij niet zon aardig plan.
Work in progress....
[Afbeelding]
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Nou het element is traploos aan te sturen, dus zit toch wat gecompliceerd in elkaar:
[...]
Kan je zelf ook bouwen, het is namelijk een enkelfase element en de logo meet de overstroom van 3 fase waar hij (hoop ik) een berekening op maakt, de meter van de netbeheerder moet het salderen oplossen.
Wat als ze dat veranderen? Ik zou er dan maar 3 kopen
@CurlyMo
30 voor je COP, al gaat het dan wel beter met vvw, met radiatoren gaat het lastig worden denk ik.
@Greenisthebest
Rare redenatie, je koopt een systeem waar je meest van de tijd een voordeel aan hebt en niet vanwege een probleem die 2 dagen in het jaar voor komt. Een L/L wp zou hier prima zijn voor een paar dagen in de zomer maar wil dat geblaas niet de rest van het jaar.
1 PVoutput . Dongen NB
Ja maar heb er vrede mee. De 200 liter was afgelopen zomer zo warm en de climeleon helpt ook nog een beetje.

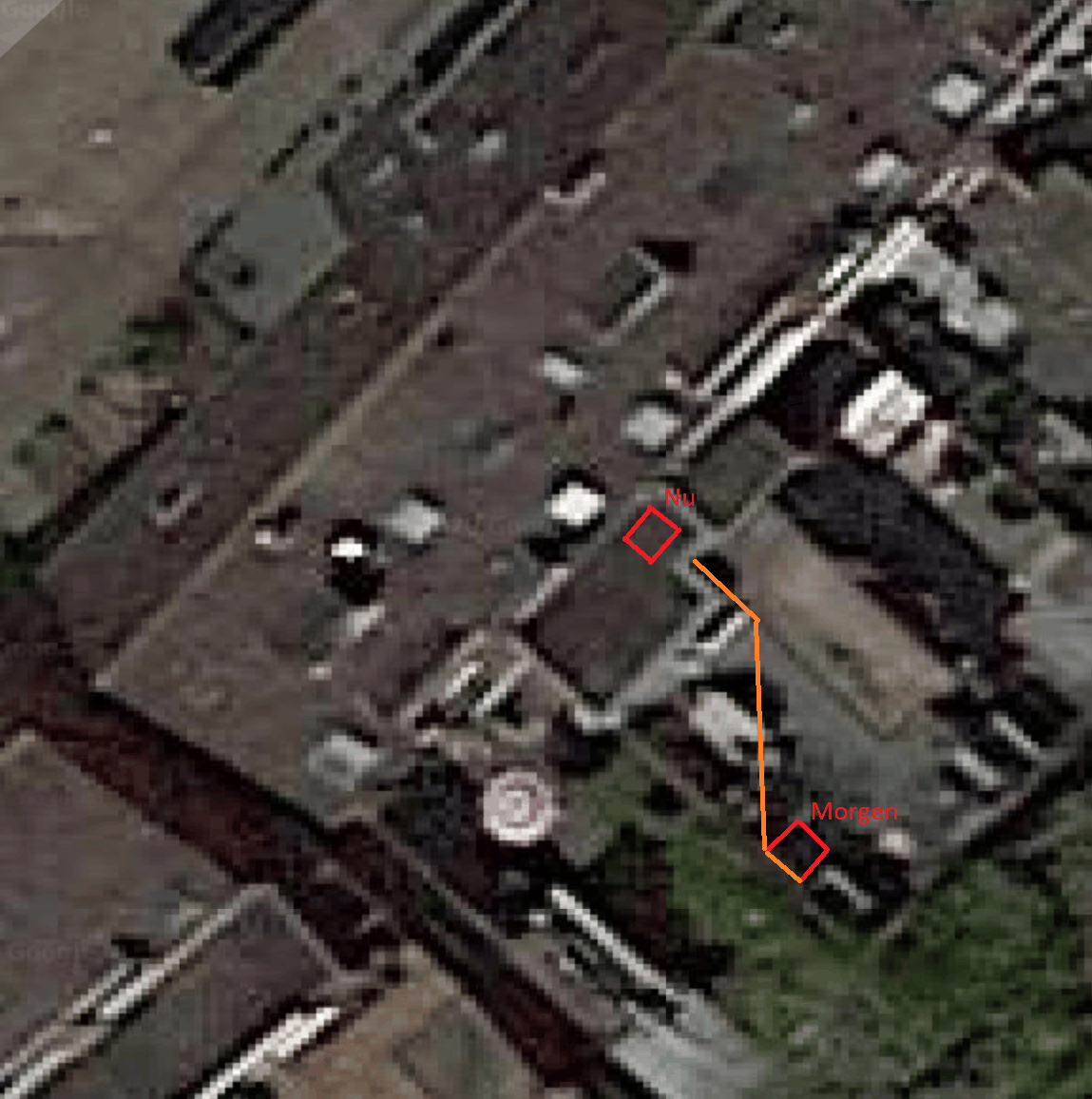

Beeld van de opstelling nu en zoals die gaat zijn morgen:
(oranje waar nu de buis ligt voor de leidingen.)
[ Voor 30% gewijzigd door stuffer op 26-01-2020 15:55 ]
Schaamteloze verkoop van:
http://tweakers.net/aanbod/user/311422/
*** NIKS ***
Sorry voor slightly off-topic: Ik heb ook nog steeds het plan om na zeer goede ervaringen met een Logo van 2005 voor de nieuwe woning weer een logo te bestellen, maar zou die ook graag met Domoticz willen kunnen uitlezen (en evt aansturen). Heb jij daar toevallig al wat mee geëxperimenteerd?
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Hoe stel je zoiets in ?:
Ik raak de instellingen van de Zubadan niet meer aan voorlopig
Sinds de 50% vermogensreductie is het rendement keurig.
Januari (tot nu toe):
1887kWh geproduceerd / 457kWh verbruikt = COP 4,12
Opgesplitst naar warm water en verwarmen:
SWW = 220kWh warmte gemaakt / 79kWh verbruikt = COP 2,78
Verwarmen = 1667kWh warmte gemaakt / 378kWh verbruikt = COP 4,41
Geen stooklijn, geheel op thermostaat en een bereik tussen 30 en 40 graden aanvoertemperatuur ingesteld.
[Afbeelding]
[Afbeelding]
Ik heb vaste 24u kamertemperatuur 20,5 graden en ik zou ook willen testen met
50 / 75% vermogen
Bereik water temperatuur tussen 28 en 38 graden
Ecodan 75yaa
Als hadden geweest is, is hebben te laat
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Het idee van een instelbaar verwarmingslement is toch juist dat je maar één element nodig hebt? Of snap ik het nu verkeerd? Wie wil er 12 elementen in z'n vat?
Nee, het idee van dat apparaat is om zonnestroom wat niet gebruikt wordt te gebruiken, 1 element is 3000W dus wat ga je doen als je 20kWp aan pv hebt en een 5000 liter boiler?:
[...]
Het idee van een instelbaar verwarmingslement is toch juist dat je maar één element nodig hebt? Of snap ik het nu verkeerd? Wie wil er 12 elementen in z'n vat?
Dan heb je meer elementen nodig, 3 zou mooi zijn.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
1 element van 9 kW ?:
[...]
Nee, het idee van dat apparaat is om zonnestroom wat niet gebruikt wordt te gebruiken, 1 element is 3000W dus wat ga je doen als je 20kWp aan pv hebt en een 5000 liter boiler?
Dan heb je meer elementen nodig, 3 zou mooi zijn.
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Ah een PV-zonneboiler dus. Moet je wel een enorm vat hebben met zulke vermogens. En wat heb je dan aan zoveel heet water? En daarbij, een efficiëntere warmtepomp moet natuurlijk eerst ingeschakeld worden voordat je de rest van je overschot gaat verbruiken, dus dan heb je toch geen drie elementen nodig?:
[...]
Nee, het idee van dat apparaat is om zonnestroom wat niet gebruikt wordt te gebruiken, 1 element is 3000W dus wat ga je doen als je 20kWp aan pv hebt en een 5000 liter boiler?
Dan heb je meer elementen nodig, 3 zou mooi zijn.
[ Voor 3% gewijzigd door TimoDimo op 26-01-2020 20:12 ]
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Jij hebt hem ingesteld en zal het weten, dan laat ik hem zo staan
Als hadden geweest is, is hebben te laat
Ik was er redelijk over uit dat ik voor een LG HM071M.U43 zou gaan voor het verwarmingsgedeelte maar ik zie nog 1 obstakel, namelijk het in bedrijf nemen. Klopt het dat dit alleen door gecertificeerde installateurs mag gebeuren?

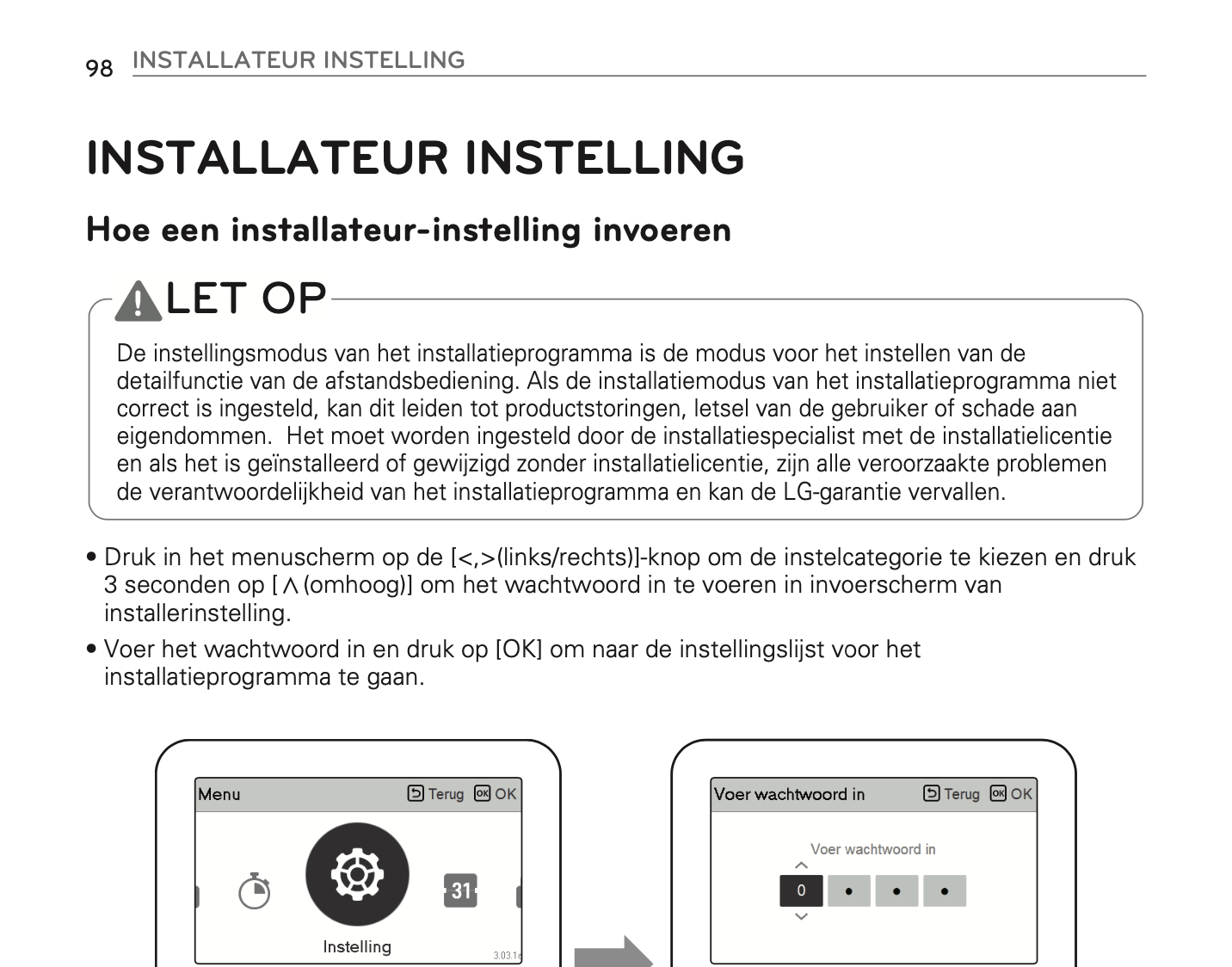

Dit staat er in de installatiehandleiding:
En is dit bij andere warmtepompen ook het geval? Zoals de Panasonic WH-MDC09H3E5?
Dit staat er in de installatiehandleiding:
En is dit bij andere warmtepompen ook het geval? Zoals de Panasonic WH-MDC09H3E5?
:strip_icc():strip_exif()/u/24831/fsn-rin.jpg?f=community)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging

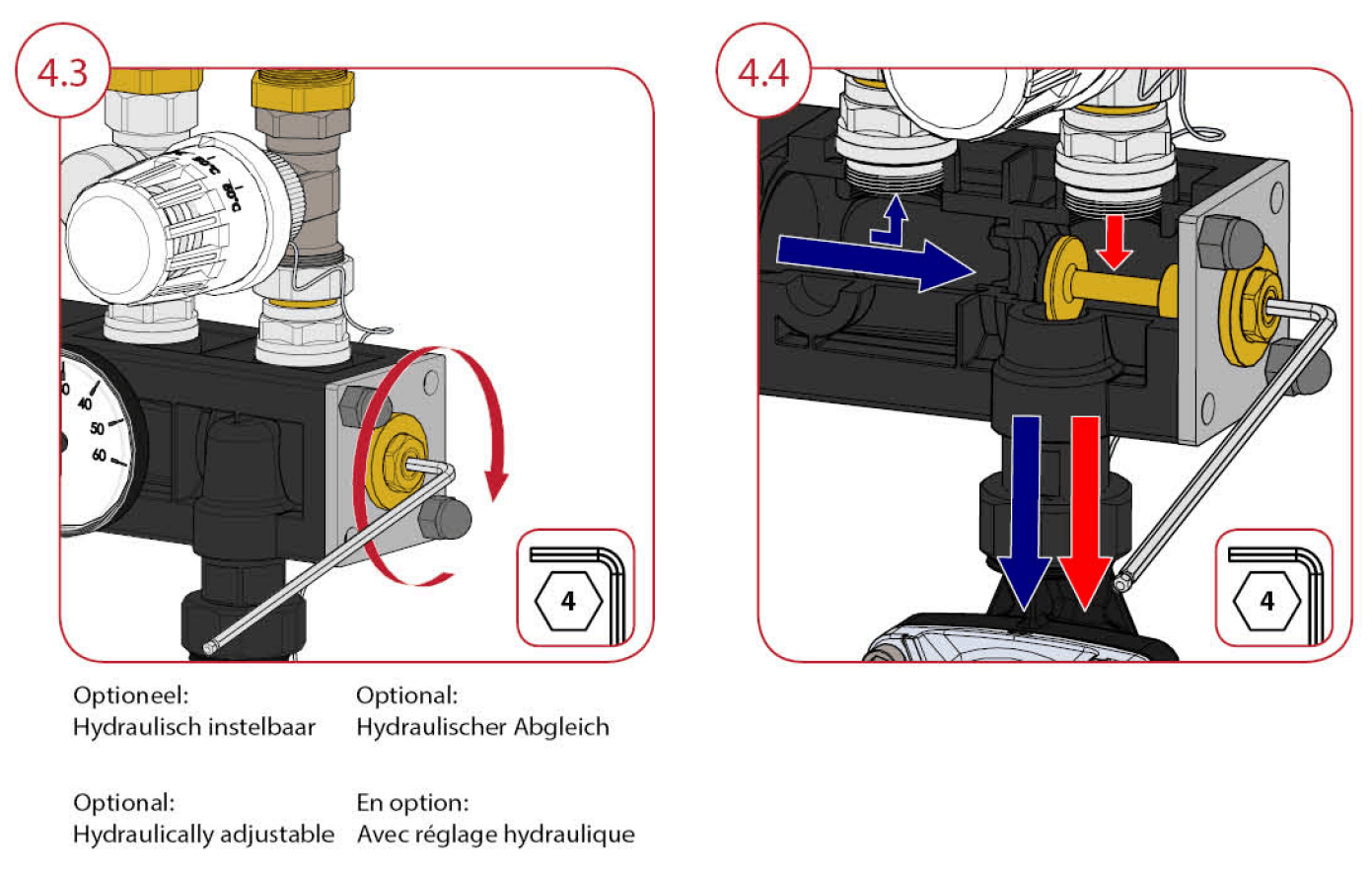

Weet iemand of je een verdeler met pomp die hydraulisch instelbaar is ook volledig actief kunt maken? Deze Therminon bijvoorbeeld? Je kunt de schroef aan de rechterkant dan namelijk draaien:
https://vloerverwarming.n...stallation-guide-V2.0.pdf
Maar is hij dan ook helemaal actief, m.a.w. is de retour naar de pomp afgesloten? Ik wil namelijk een hoge temperatuurverwarming aansluiten, dus wil geen menging van retourwater.
Tweede vraag: voor koeling in de winter wil ik een "minimum thermostatische knop" op de aanvoer zetten om te zorgen dat het dauwpunt niet bereikt wordt. Kan dat? (De warmtepomp moet ook een convector condenserend koelen.)
https://vloerverwarming.n...stallation-guide-V2.0.pdf
Maar is hij dan ook helemaal actief, m.a.w. is de retour naar de pomp afgesloten? Ik wil namelijk een hoge temperatuurverwarming aansluiten, dus wil geen menging van retourwater.
Tweede vraag: voor koeling in de winter wil ik een "minimum thermostatische knop" op de aanvoer zetten om te zorgen dat het dauwpunt niet bereikt wordt. Kan dat? (De warmtepomp moet ook een convector condenserend koelen.)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Ik dacht dat zo'n complete verdeler wel handig zou zijn, alles-in-een: verdeler, pomp, mixventiel...
Zo'n mengshunt is dus het deel van een verdeler met de pomp en het mengventiel, toch?
Dus open verdeler = gesloten verdeler + mengshunt ?
Misschien nog wat meer achtergrond dan: ik heb een 300 liter buffervat met hygiënespiraal die ik op zo'n 40 tot 50 graden wil houden voor SWW. Nu nog met ketel, maar later moet dat zonneboiler + WP worden. En als die dat niet halen met een goede COP, dan een doorstroomverwarmertje erbij.
Verder moet de verdeler dus altijd enigszins actief blijven om water uit het buffervat te kunnen pompen. (Dat kan toch zonder aparte pomp neem ik aan?)
In ieder geval moet het buffervat nu nog heet (70-80 graden) zijn vanwege enkele plaatradiatoren, dus wil ik nu juist een gesloten verdeler. Later als alles LTV is zou het buffervat nog steeds heet kunnen zijn, dus moet ik eventueel retourwater bijmengen (de aanvoer komt dan wel uit het midden van het vat, maar dat kan toch wel aardig warm worden).
En ik wil er ook gewoon een beetje mee kunnen tweaken met al die verschillende afgiftesystemen: dus als zo'n Therminon bijvoorbeeld helemaal hydraulisch actief of helemaal neutraal zou kunnen worden ingesteld zou dat wel leuk zijn. Maar dat weet ik dus niet. Iemand?
Ja, ik ga niet beweren dat de Mitsubishi de beste rekenaar is als het aankomt op het vaststellen van het rendement maar kan me ook niet voorstellen dat hij er COP 1,6 naast zit
De meeste users hier komen wel op aardig dezelfde uitkomst.Lijkt me inderdaad iets met te hoge aanvoer of SWW op 70 graden ofzo haha.
[ Voor 5% gewijzigd door BlueTooth76 op 27-01-2020 11:58 ]
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
:strip_icc():strip_exif()/u/80031/crop5de22a11a1a45_cropped.jpeg?f=community)
Bij een WP moet je als je de keus hebt gewoon altijd een gesloten verdeler gebruiken, dus zonder mixventiel en zonder eigen pomp.:
[...]
Ik dacht dat zo'n complete verdeler wel handig zou zijn, alles-in-een: verdeler, pomp, mixventiel...
Zo'n mengshunt is dus het deel van een verdeler met de pomp en het mengventiel, toch?
Dus open verdeler = gesloten verdeler + mengshunt ?
Misschien nog wat meer achtergrond dan: ik heb een 300 liter buffervat met hygiënespiraal die ik op zo'n 40 tot 50 graden wil houden voor SWW. Nu nog met ketel, maar later moet dat zonneboiler + WP worden. En als die dat niet halen met een goede COP, dan een doorstroomverwarmertje erbij.
Verder moet de verdeler dus altijd enigszins actief blijven om water uit het buffervat te kunnen pompen. (Dat kan toch zonder aparte pomp neem ik aan?)
In ieder geval moet het buffervat nu nog heet (70-80 graden) zijn vanwege enkele plaatradiatoren, dus wil ik nu juist een gesloten verdeler. Later als alles LTV is zou het buffervat nog steeds heet kunnen zijn, dus moet ik eventueel retourwater bijmengen (de aanvoer komt dan wel uit het midden van het vat, maar dat kan toch wel aardig warm worden).
En ik wil er ook gewoon een beetje mee kunnen tweaken met al die verschillende afgiftesystemen: dus als zo'n Therminion bijvoorbeeld helemaal hydraulisch actief of helemaal neutraal zou kunnen worden ingesteld zou dat wel leuk zijn. Maar dat weet ik dus niet. Iemand?
Bij het gebruik van een buffervat heb je 1 secundaire pomp nodig na je buffervat.
Kijk maar eens naar foto's van bijvoorbeeld @Remco45 van een open verdeler, en hoe die "standaard" de flow nogal beperken.
Een gesloten verdeler is ook nog eens goedkoper, dus wat mij betreft een no-brainer. En als jij meerdere afgiftesystemen hebt los van je vloerverwarming dan heb je sowieso een pomp achter je buffervat nodig. Het pompje van je v.v. verdeler gaat er niet voor zorgen dat er water in je radiatoren komt.
Wat ook nog kan is dat er meer verbruikers op de groep van de WP(/element) zitten. Heb zelf namelijk uit nood ook even de solarcontroller+pomp bij de groep van mijn element gezet. Daarom is mijn meting ook niet correct meer. Ga ik dit jaar allemaal aanpakken tijdens de verbouwing. Kan ik daarna ook weer op de spreadsheet:
[...]
Ja, ik ga niet beweren dat de Mitsubishi de beste rekenaar is als het aankomt op het vaststellen van het rendement maar kan me ook niet voorstellen dat hij er COP 1,6 naast zit
Lijkt me inderdaad iets met te hoge aanvoer of SWW op 70 graden ofzo haha.
Moet nog wel wat elec omgebouwd worden de komende maanden.
3 fasen voor de PV + uitlees
Uitlezen van WP, en het element separaat.
Uitlezen L/L tuinkantoor
Uitlezen L/L woning
Uitlezen Ventilatie Type D
Maak ik meteen maar even gebruik van mijn post:
Ik heb nu WP-->50L buffer-->PompgroepCV
De pompgroep voorziet nu de open vloerverwarmingverdeler van warmte, tevens de radiatoren boven.
Met de verbouwing wordt de huidige vloerverw verd. vervangen door een gesloten exemplaar, echter kom ik dan niet in de knoei met de radiatoren boven?
[ Voor 14% gewijzigd door Appie Heijn op 27-01-2020 12:08 ]
44x Trina 330WP @ SMA 10.00; Hitachi Yutaki 5,5KW AIO 280L
Het zijn de gegevens van de display van de WP van die user, dus niet van een externe meter:
[...]
Wat ook nog kan is dat er meer verbruikers op de groep van de WP(/element) zitten. Heb zelf namelijk uit nood ook even de solarcontroller+pomp bij de groep van mijn element gezet. Daarom is mijn meting ook niet correct meer. Ga ik dit jaar allemaal aanpakken tijdens de verbouwing. Kan ik daarna ook weer op de spreadsheet
Moet nog wel wat elec omgebouwd worden de komende maanden.
3 fasen voor de PV + uitlees
Uitlezen van WP, en het element separaat.
Uitlezen L/L tuinkantoor
Uitlezen L/L woning
Uitlezen Ventilatie Type D
[ Voor 6% gewijzigd door BlueTooth76 op 27-01-2020 12:08 ]
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Alles intern.
Geproduceerd / verbruikt = COP
Maar dat doe ik voor de COP overigens ook hoor.
Heb zelf wel een RasPi met domoticz en meet ook alles los maar de interne verbruiksmeter van de Mitsubishi is heel nauwkeurig bij mij, over het hele jaar iets van 0,5% afwijking ofzo.
De geproduceerde warmte is uiteraard een interpretatie van Mitsubishi zelf maar m'n COP wijkt weinig af van de anderen hier. Grolsch zit er maar 0.05 naast, bijvoorbeeld.
Een Kamstrup staat nog wel op mijn verlanglijst maar er zijn meer wensen die voor gaan
[ Voor 11% gewijzigd door BlueTooth76 op 27-01-2020 12:14 ]
2x SE8K | 68x Talesun 300Wp | 16 oost, 16 west, 25 zuid, 11 noord | 20.400Wp | pvoutput.org | Mitsubishi Zubadan 14kW @ 50% vermogen
Een warmtepomp sluit je altijd aan op een gesloten verdeler, voor nu zou je dit kunnen plaatsen.:
[...]
Ik dacht dat zo'n complete verdeler wel handig zou zijn, alles-in-een: verdeler, pomp, mixventiel...
Zo'n mengshunt is dus het deel van een verdeler met de pomp en het mengventiel, toch?
Dus open verdeler = gesloten verdeler + mengshunt ?
Misschien nog wat meer achtergrond dan: ik heb een 300 liter buffervat met hygiënespiraal die ik op zo'n 40 tot 50 graden wil houden voor SWW. Nu nog met ketel, maar later moet dat zonneboiler + WP worden. En als die dat niet halen met een goede COP, dan een doorstroomverwarmertje erbij.
Verder moet de verdeler dus altijd enigszins actief blijven om water uit het buffervat te kunnen pompen. (Dat kan toch zonder aparte pomp neem ik aan?)
In ieder geval moet het buffervat nu nog heet (70-80 graden) zijn vanwege enkele plaatradiatoren, dus wil ik nu juist een gesloten verdeler. Later als alles LTV is zou het buffervat nog steeds heet kunnen zijn, dus moet ik eventueel retourwater bijmengen (de aanvoer komt dan wel uit het midden van het vat, maar dat kan toch wel aardig warm worden).
En ik wil er ook gewoon een beetje mee kunnen tweaken met al die verschillende afgiftesystemen: dus als zo'n Therminon bijvoorbeeld helemaal hydraulisch actief of helemaal neutraal zou kunnen worden ingesteld zou dat wel leuk zijn. Maar dat weet ik dus niet. Iemand?
https://www.vloerverwarmi...l-alpha2-l-circulatiepomp
Straks krijg je achter buffervat een transport pompje voor de vloerverwarming en de radiatoren en kan de mengshunt er zo weer tussen uit.
Er draait hier al 3 jaar een mitsubsidie met kamstrup iedere winter.
En dakpannen bijna niet meer te zien.
[ Voor 6% gewijzigd door AUijtdehaag op 27-01-2020 13:24 ]
Maar kan die Mitsubsidie
niet zijn vermogen aanpassen aan de hand van beschikbare PV-overschot? Dan hoef je niet met verwarmingslementen in de weer en heb je COP>1. Aangezien je bezwaar was het niet nauwkeurig kunnen aansturen van de WP.
15kW solar, 800 Ltr hygiëneboiler, 80 Heatpipes, 2 * L/L, Pana monoblock 5F en 5J, HR++/+++ , gasloos sinds Feb 2015
Je wilt dus een wat complexere situatie, namelijk 2 verschillende "zones" met verschillende Ta temperaturen.
Als je dit echt wil dan moet je inderdaad een open verdeler met eigen pomp hebben, maar kun je niet af met 1 Ta
Radiatoren doen niet zoveel met een lagere Ta, maar wellicht voor de slaapkamers voldoende ? Ik heb de vloerverwarming op de slaapkamers zo'n 355 dagen per jaar uit staan, hooguit 10 dagen per jaar dat het kouder dan 18 graden wordt en de thermostaten warmte vragen.Zoals eerder aangegeven beperkt zo'n mixventiel nogal de flow, en met een WP wil je maximale flow door je vloer, zonder menging van water.
Hieronder het foto'tje van @Remco45
Ja dat wil ik inderdaad.:
[...]
Je wilt dus een wat complexere situatie, namelijk 2 verschillende "zones" met verschillende Ta temperaturen.
Als je dit echt wil dan moet je inderdaad een open verdeler met eigen pomp hebben, maar kun je niet af met 1 Ta
Zoals eerder aangegeven beperkt zo'n mixventiel nogal de flow, en met een WP wil je maximale flow door je vloer, zonder menging van water.
Hieronder het foto'tje van @Remco45
[Afbeelding]
Nog iets complexer zelfs, er zijn eigenlijk drie zones, allemaal aangesloten op het buffervat:- Radiatoren en convectoren in de woonkamer (HTV of LTV afhankelijk van wat voldoende blijkt), maar geen condenserende koeling, dus alleen HTK
- Convectoren voor verwarming slaapkamers die condenserend kunnen koelen (dus HTV of LTV en LTK)
- Vloerverwarming en wandverwarming in de badkamer (LTV, HTK)
Dan over de flow e.d.: als het zo is dat er maar een klein gaatje in het mixventiel / mengventiel zit van een verdeler met pomp * (waarom eigenlijk???
) dan lijkt me verdelers gebruiken in mijn geval niet zo'n goed plan inderdaad. Alhoewel, ik lees overal dat als er maar een heel korte vernauwing ergens in zit dat dat verwaarloosbaar is... Heeft een los mengventiel wel gewoon een goede doorlaat? Want een verdeler kun je volgens mij ook zelf bouwen hoe je het wilt hebben van een pomp en een mixventiel en als basis een gesloten verdeler. (?) Misschien moet ik eens een eigen topic maken, maar als iemand me alvast een beetje op weg kan helpen...
*) Dat heet toch eigenlijk ook geen open verdeler maar een gedeeltelijk hydraulisch neutrale verdeler? Een open verdeler is toch als het water in een soort grote cilinder komt (of zelfs een buffervat) en alles wat erop aangesloten is volledig hydraulisch neutraal van elkaar is? Of is de doorlaat tussen de aanvoer en de retour op de verdeler zo groot dat het water daarin twee kanten op kan stromen en het als open verdeler geldt? Volgens mij niet, maar dit ter zijde.
[ Voor 3% gewijzigd door TimoDimo op 27-01-2020 16:48 ]
/u/210990/crop5db08141ca517_cropped.png?f=community)
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Ik gok (hier kunnen geen rechten aan verleend worden
) dat je deze idd hydraulisch actief kunt maken door deze in te draaien.Ik heb hetzelfde gedaan met mijn VTE Slim verdeler (pagina 3/5)
https://vloerverwarmingno...tie-SLIM-verdeler-VTE.pdf
Let wel.. hydraulisch actief kan je systeem aardig beinvloeden..
Als ik mijn vvw pomp op max zette trok de VVW vrijwel alle warmte naar zich toe..
Uiteindelijk heb ik de VVW pomp zelfs uitgezet en is de VVW een gesloten verdeler geworden.
Tevens zijn vrijwel alle flow beperkingen eruit gehaald (15mm naar 22mm, afsluiters weg, puntstuk erin gedraaid en uitgeboord voor meer flow
)
[ Voor 4% gewijzigd door Daannn1987 op 27-01-2020 19:10 ]
21xDMEGC 440wp (9240) ||| Pana 9j
De Robot LTV is hydraulisch actief te maken. Wat er dan precies in de verdeler gebeurt is mij niet helemaal duidelijk. Moet de interne pomp nog wel draaien? En wat met de thermostaat?:
[...]
Ja dat wil ik inderdaad.Beperkt vloerverwarming dus, maar wel verdelers want dat kun je handig aansluiten en inregelen. De logische oplossing leek mij dus drie verdelers, of mogelijk dat ik vvw en radiatoren en convectoren met HTK samenvoeg en op LTV draai. Als dit een stom idee is, laat gerust weten.
- Radiatoren en convectoren in de woonkamer (HTV of LTV afhankelijk van wat voldoende blijkt), maar geen condenserende koeling, dus alleen HTK
- Convectoren voor verwarming slaapkamers die condenserend kunnen koelen (dus HTV of LTV en LTK)
- Vloerverwarming en wandverwarming in de badkamer (LTV, HTK)
Dan over de flow e.d.: als het zo is dat er maar een klein gaatje in het mixventiel / mengventiel zit van een verdeler met pomp * (waarom eigenlijk???
Heeft een los mengventiel wel gewoon een goede doorlaat? Want een verdeler kun je volgens mij ook zelf bouwen hoe je het wilt hebben van een pomp en een mixventiel en als basis een gesloten verdeler. (?) Misschien moet ik eens een eigen topic maken, maar als iemand me alvast een beetje op weg kan helpen...
*) Dat heet toch eigenlijk ook geen open verdeler maar een gedeeltelijk hydraulisch neutrale verdeler? Een open verdeler is toch als het water in een soort grote cilinder komt (of zelfs een buffervat) en alles wat erop aangesloten is volledig hydraulisch neutraal van elkaar is? Of is de doorlaat tussen de aanvoer en de retour op de verdeler zo groot dat het water daarin twee kanten op kan stromen en het als open verdeler geldt? Volgens mij niet, maar dit ter zijde.
https://www.heatnet.nl/start/ingebruiknemen-robot.html
Is beetje off topic.
Gasloos. Mitsubishi scr-m60v-200d-set. Zonnepanelen 5760wp. Marstek Venus E V2. 5,12 KWh
Dit topic is gesloten.
