Elektriciteit opwekken met zonnepanelen (PV) Deel 8

[Moffin]

Helemaal waar en terecht; eigen topic is gestart: Moffin in "Zonnepanelen keuze tav zuid / oost / west situatie"

[jacovn]

migjes schreef op vrijdag 29 november 2019 @ 13:48:

sorrie, nu schrijf je toch wel aardige B.S.

of je nu 1 string of 2 strings neemt, de optimizers zorgen er voor dat het gewoon de juiste V is.
daar heb je die optimizers voor, die lossen juist dat schaduw probleem op en word er dus juist niks afgeremd.
dus totale onzin om dan 2 stringen te maken.

(wat in een gewone string zonder optimizers ook niet gebeurt trouwens, daar zorgen juist de diodes in het paneel weer voor, dit koppelen met iets van pvsweep/optitrack/mppscanning en werkt bijna net zo goed als een optimizer.)

Jij gelooft dus nog in de Solar Edge reclame..

Zoek maar eens in de SolarEdge probleem topics. Verkeerde optimizers met gering aantal problemen is gewoon problemen. Zelfs als totaal aantal panelen in een string op verschillende oriëntatie wel voldoende is.

Niet te vergelijken met een string omvormer die wel al op 80 volt starten wil. Een SE omvormer werkt alleen als er 380 volt bij een HDwave of 750 volt bij een 3 fase unit aan komt. De voltage moeten van alle optimizers in een string leveren, en de stroomsterkte door alle optimizers moet gelijk zijn.

[migjes]

jacovn schreef op vrijdag 29 november 2019 @ 16:18:
[...]
Jij gelooft dus nog in de Solar Edge reclame..

nop totaal niet.

(maar zoals jij het dus opschrijft maak je dus met solaredge het probleem dus groter, door het juist in te delen in 2 strings heb je maar de helft aan optimizers.
dat je dan nog de andere optimizer aanraad, dat klopt dan weer wel, en daar ben ik het wel mee eens.
je schrijft het dus zo dat het anders gelezen kan worden, dat is dus niet handig )

[ocaj]

@migjes Je hebt helemaal gelijk: Bij Solaredge geldt: Hoe langer de string des te meer "regelruimte" het systeem heeft en hoe beter alles werkt. De Solaredge-problemen die hier wel eens langskomen ontstaan juist bij mensen die een te korte string hebben.

Zoals je in de datasheet (https://www.solaredge.com...timizer-datasheet-nld.pdf ) kunt lezen mag je maximaal 25 optimizers in een string zetten bij 1-fase en 50 bij 3-fase.

@Moffin Die 18 panelen van jou kunnen dus gewoon in 1 string en juist daardoor zorg je ervoor dat de optimziers hun ding kunnen doen en je geen problemen hoeft te verwachten.

[jacovn]

migjes schreef op vrijdag 29 november 2019 @ 16:36:
[...]

nop totaal niet.

(maar zoals jij het dus opschrijft maak je dus met solaredge het probleem dus groter, door het juist in te delen in 2 strings heb je maar de helft aan optimizers.
dat je dan nog de andere optimizer aanraad, dat klopt dan weer wel, en daar ben ik het wel mee eens.
je schrijft het dus zo dat het anders gelezen kan worden, dat is dus niet handig )

Feit blijft dat met 3 orientaties en maar een van de 3 orientaties met genoeg p370 optimizers het nooit optimaal gaat werken.

Dat splitsen in 2 strings met in string 1 van 2x 5 panelen met p404 voor oost/west werkt dan wel.
Ook de 7-11 panelen of wat hij ook op zuid wil leggen is een p404 ook wel handig als er harde schaduw van een flargebouw over die panelen gaat.
String 1 beinvloed dan string 2 totaal niet. Combineer je ze in een string dan zal toch de stroomsterkte door alle optimizers gelijk moeten zijn en kan een schaduw paneel dus best een zon paneel afremmen.

[wizzopa]

jacovn schreef op vrijdag 29 november 2019 @ 17:05:
[...]

Feit blijft dat met 3 orientaties en maar een van de 3 orientaties met genoeg p370 optimizers het nooit optimaal gaat werken.

Dat splitsen in 2 strings met in string 1 van 2x 5 panelen met p404 voor oost/west werkt dan wel.
Ook de 7-11 panelen of wat hij ook op zuid wil leggen is een p404 ook wel handig als er harde schaduw van een flargebouw over die panelen gaat.
String 1 beinvloed dan string 2 totaal niet. Combineer je ze in een string dan zal toch de stroomsterkte door alle optimizers gelijk moeten zijn en kan een schaduw paneel dus best een zon paneel afremmen.

En de site designer van Solaredge spreekt dus poep als je de gegevens daar invoer. 😢

[migjes]

jacovn schreef op vrijdag 29 november 2019 @ 17:05:
[...]

Feit blijft dat met 3 orientaties en maar een van de 3 orientaties met genoeg p370 optimizers het nooit optimaal gaat werken.

helemaal mee eens.

Dat splitsen in 2 strings met in string 1 van 2x 5 panelen met p404 voor oost/west werkt dan wel.
Ook de 7-11 panelen of wat hij ook op zuid wil leggen is een p404 ook wel handig als er harde schaduw van een flargebouw over die panelen gaat.
String 1 beinvloed dan string 2 totaal niet. Combineer je ze in een string dan zal toch de stroomsterkte door alle optimizers gelijk moeten zijn en kan een schaduw paneel dus best een zon paneel afremmen.

en nop.
maak er dan gewoon 1 string van met allemaal p404's.
(de mpp zit in de optimizers, dus zal totaal geen invloed geven van schaduw.)
en zie verder het volgende stuk.

ocaj schreef op vrijdag 29 november 2019 @ 17:00:
@migjes Je hebt helemaal gelijk: Bij Solaredge geldt: Hoe langer de string des te meer "regelruimte" het systeem heeft en hoe beter alles werkt. De Solaredge-problemen die hier wel eens langskomen ontstaan juist bij mensen die een te korte string hebben.

Zoals je in de datasheet (https://www.solaredge.com...timizer-datasheet-nld.pdf ) kunt lezen mag je maximaal 25 optimizers in een string zetten bij 1-fase en 50 bij 3-fase.

@Moffin Die 18 panelen van jou kunnen dus gewoon in 1 string en juist daardoor zorg je ervoor dat de optimziers hun ding kunnen doen en je geen problemen hoeft te verwachten.

maar dan heb je ook nog de verschillende richtingen.
en solaredge raad wel aan om per richting het minium aan optimizers te hebben.
dus dan moet je eigenlijk nog steeds de p404 gebruiken, en ben je er nog steeds net niet helemaal want er is een richting met te weinig optimizers zelfs voor de p404.
het zal in de praktijk mee vallen, maar helemaal optimaal is het niet.


@Moffin
dit bedoel ik dus.
niet iedereen leest alles terug over wat de installatie precies inhoud, en dan zijn snelle antwoorden soms de verkeerde antwoorden.
ook zijn de antwoorden vaak met te weinig info gemaakt, waardoor het niet altijd helemaal klopt.
eigen topic, werkt gewoon beter.

met de gegevens die ik daar van heb zie ik:
je kunt gewoon solaredge gebruiken als je perse wil.
maar dan moet je wel.
8x oost en 8x west en 8x zuid doen (minimal en bijna maximaal).
dit hang je dan gewoon op een met p370 optimizers.
of
6x oost en 6x west en 6x zuid doen. (minimaal en maximaal is er meer mogenlijk.)
dit hang je dan gewoon op een met p404 optimizers.
zolang je het minimum maar haalt, dan komt het wel goed.

dan teveel Wp (kan dat?) neem je gewoon geen 340Wp maar 300Wp panelen.

(maximaal 25 optimizers in 1 string )

maar zonder solaredge kan ook zonder problemen.

edit:
probleem met solaredge is dat het eigenlijk veel ingewikkelder is als veel mensen denken.
veel meer factoren als zo maar wat optimizers aan elkaar te knopen.
ook installateurs maken er veel fouten mee.

[ Voor 5% gewijzigd door migjes op 29-11-2019 18:15 ]

[jacovn]

wizzopa schreef op vrijdag 29 november 2019 @ 17:07:
[...]

En de site designer van Solaredge spreekt dus poep als je de gegevens daar invoer. 😢

Ja dat doet die site designer. Of althans met specifieke schaduw houdt het geen rekening en dat is meestal zo niet altijd de reden dat Solaredge aangeraden wordt.

En de post van migjes hierboven verwoord het goed. Minimaal aantal optimizers per orientatie en dan werkt het wel. Eigenlijk moet dat nog minimale aantal zonder te veel schaduw zijn.. (er zit wel 1 optimizer rek in tenminste)

[ocaj]

migjes schreef op vrijdag 29 november 2019 @ 17:18:

maar dan heb je ook nog de verschillende richtingen.
en solaredge raad wel aan om per richting het minium aan optimizers te hebben.

Sorry hoor @migjes , maar is dat echt zo? Waar staat dan dat Solaredge dat adviseert? Ik heb dat nooit ergens gelezen in de SE-documentatie (en heb me behoorlijk in de werking verdiept).
Volgens mij is dat echt niet waar en ook echt niet nodig. Maar als je heel krap gaat zitten met weinig panelen, dan krijgt SE het wel moeilijk.
Ik heb daar ruim ervaring mee met 4 panelen op Oost en 4 panelen op West, onder een hoek van 40 graden. Maar dat gaat dus wel precies goed met de P404-optimizers (en het ging niet goed met de P500's die ik eerst had, maar keurig door de leverancier zijn vervangen na overleg met SolarEdge. SE gaf toen ook aan dat het met de P404 zou moeten werken met 4 P404's per richting en dat bleek te kloppen..)

Ik snap dus niet hoe je er bij komt dat SE dit niet zou ondersteunen? Je hebt echt niet altijd het minimum aantal optimizers per richting nodig. Zeker in het geval van @Moffin die in totaal 18 panelen heeft (5/6/7 per richting) gaat SE gewoon werken. Heb je niet eens een P404 voor nodig, maar werkt ook met P370.
Zeker ook omdat je dan 3 richtingen hebt. Heb je de foto van @Moffin gezien? Die Zuid-panelen valt ook gewoon licht op hoor als de zon op Oost staat. Weliswaar niet in een ideale hoek, maar ze doen echt wel mee...

SE is echt een fantastisch stukje regeltechniek. De enige situatie waarin dat niet werkt is wanneer je het systeem te weinig regelruimte geeft. In het geval van @Moffin is daar geen sprake van.

@Moffin
dit bedoel ik dus.
niet iedereen leest alles terug over wat de installatie precies inhoud, en dan zijn snelle antwoorden soms de verkeerde antwoorden.
ook zijn de antwoorden vaak met te weinig info gemaakt, waardoor het niet altijd helemaal klopt.
eigen topic, werkt gewoon beter.

@migjes Ik weet niet of je doelt op mijn reactie? Maar ik lees altijd alles zorgvuldig terug voordat ik antwoord en doe mijn best om alleen waarheden te verkondigen.

probleem met solaredge is dat het eigenlijk veel ingewikkelder is als veel mensen denken.
veel meer factoren als zo maar wat optimizers aan elkaar te knopen.
ook installateurs maken er veel fouten mee.

Daar ben ik helemaal mee eens. Ik heb er behoorlijk diep in moeten duiken voor ik het snapte en deel mijn kennis hier graag (overigens ook wel eens - bij kennissen - discussies met installateurs gehad die er niets van snapten).

[wizzopa]

jacovn schreef op vrijdag 29 november 2019 @ 18:17:
[...]

Ja dat doet die site designer. Of althans met specifieke schaduw houdt het geen rekening en dat is meestal zo niet altijd de reden dat Solaredge aangeraden wordt.

En de post van migjes hierboven verwoord het goed. Minimaal aantal optimizers per orientatie en dan werkt het wel. Eigenlijk moet dat nog minimale aantal zonder te veel schaduw zijn.. (er zit wel 1 optimizer rek in tenminste)

Spreek je hier uit ervaring, of is het een optel som van aannames.

[jacovn]

wizzopa schreef op vrijdag 29 november 2019 @ 19:17:
[...]

Spreek je hier uit ervaring, of is het een optel som van aannames.

Ervaring met oude versie van Solar Edge designer. Nieuwe kun je niet zo maar meer installeren voor zover ik weet. Je kunt alleen orientatie en elevatie opgeven. Maar ik weet niets van schaduw op xx panelen of zo waarmee de software dan advies geeft.
Er komt een yield getal uit als het niet aan te raden is volgens mij.

Maar op zich kun je denk ik de software niet de schuld geven, dat laatste stukje ligt dan bij de instalateur. Die is bij ons wezen kijken toen het dak net op het huis zat. Kompas erbij en heeft me bevestigd dat ik wel flinke schaduw op zijdak zou krijgen, maar dat wist ik toen ook al.
Wel discussie p500/p404 gehad, maar met 23 panelen in een string zou het moeten werken. Nu werkt het ook wel, en als je niet met admin rechten op de sola edge site kijkt zie je de voltage grafieken ook niet en slaap je rustig in de veronderstelling dat alles goed is.

[Rouske]

ocaj schreef op vrijdag 29 november 2019 @ 18:55:
[...]
Ik heb daar ruim ervaring mee met 4 panelen op Oost en 4 panelen op West, onder een hoek van 40 graden. Maar dat gaat dus wel precies goed met de P404-optimizers (en het ging niet goed met de P500's die ik eerst had, maar keurig door de leverancier zijn vervangen na overleg met SolarEdge. SE gaf toen ook aan dat het met de P404 zou moeten werken met 4 P404's per richting en dat bleek te kloppen..)

Als ik me goed herinner is dit dan wel op een 'oude' SE2200 met dus 'maar' 350V benodigde string spanning, Scheelt ook wel iets...

[Flanky]

Nee hoor hier 8 panelen zonder optimizers!

AUijtdehaag schreef op vrijdag 29 november 2019 @ 12:21:
@Moffin je moet er wel optimizers bij kopen he? (Verplicht op alle panelen)
Die bepalen de totale spanning.

Maar waarom niet een string omvormer?

[Rol-Co]

Flanky schreef op zaterdag 30 november 2019 @ 00:17:
Nee hoor hier 8 panelen zonder optimizers!


[...]

Op een solar edge omvormer?

[Flanky]

Je hebt gelijk niet op een Solaredge omvormer wel Solaredge panelen.

Rol-Co schreef op zaterdag 30 november 2019 @ 00:22:
[...]

Op een solar edge omvormer?

[Rouske]

Flanky schreef op zaterdag 30 november 2019 @ 00:26:
Je hebt gelijk niet op een Solaredge omvormer wel Solaredge panelen.
[...]

SolarWatt volgens je onderschrift... neem nog een

[ocaj]

Rouske schreef op vrijdag 29 november 2019 @ 23:59:
[...]

Als ik me goed herinner is dit dan wel op een 'oude' SE2200 met dus 'maar' 350V benodigde string spanning, Scheelt ook wel iets...

Dat herinner je je goed. Je hebt gelijk, dat scheelt ook weer wat. Komt nog bij dat de netspanning hier vrij laag is, waardoor de stringspanning bij mij doorgaans rond de 345V schommelt.
Met de nieuwe HD-omvormers zal het dus met 4 P404's per kant niet meer lukken, maar 5 per kant op een string van 18 lijkt me nog steeds geen probleem (ook niet met P370's).

[Andrehj]

ocaj schreef op zaterdag 30 november 2019 @ 07:34:
[...]
Dat herinner je je goed. Je hebt gelijk, dat scheelt ook weer wat. Komt nog bij dat de netspanning hier vrij laag is, waardoor de stringspanning bij mij doorgaans rond de 345V schommelt.

Hoe is de netspanning van invloed op de stringspanning?

[ocaj]

Bij SolarEdge wel. In het geval van de oude zit er een factor 1,51 tussen de netspanning en de stringspanning.
Met de HD-omvormers heb ik geen ervaring.

Doet SE omdat dat het optimum is voor de omvormer.

[Nickkie55]

Kan iemand mij advies geven welke optimizer ik kan toepassen? Ik heb een bestaande installatie met 2 strings van elk 15 panelen. Aangesloten op een SMA tripower 6000 omvormer. Nu zie ik dat er op beide strings 2 panelen zijn die af en toe in de schaduw liggen.

Ik hoef geen fancy logging per paneel, het moet gewoon goedkoop.

Kan elk merk op een SMA omvormer?

[ericplan]

Nickkie55 schreef op zaterdag 30 november 2019 @ 19:26:
Kan iemand mij advies geven welke optimizer ik kan toepassen? Ik heb een bestaande installatie met 2 strings van elk 15 panelen. Aangesloten op een SMA tripower 6000 omvormer. Nu zie ik dat er op beide strings 2 panelen zijn die af en toe in de schaduw liggen.

Ik hoef geen fancy logging per paneel, het moet gewoon goedkoop.

Kan elk merk op een SMA omvormer?

In welke maanden en op welke tijden heb je schaduw? Als dat in nov,dec, jan is, dan kan niets uit.

[Nickkie55]

ericplan schreef op zaterdag 30 november 2019 @ 19:28:
[...]

In welke maanden en op welke tijden heb je schaduw? Als dat in nov,dec, jan is, dan kan niets uit.

Dat is een goed argument inderdaad, zal ik eens moeten checken. Toevallig dat ik vandaag zag dat ze bijna niets deden omdat er 1lullig stukje in de schaduw lag.

[AUijtdehaag]

@Nickkie55 Heb je optitrac globalpeak wel aan staan?
Heb je geen SBFspot met mqtt en node-red?
https://github.com/SBFspot/SBFspot/releases

code:

[{"id":"ac77b49f.5917e8","type":"mqtt in","z":"13230d26.280463","name":"SMA1930121888","topic":"sbfspot_1930121888","qos":"2","datatype":"auto","broker":"1c037e9a.6e3d61","x":280,"y":80,"wires":[["a8766d54.fd829","267cad2.1e88b52"]]},{"id":"a5d9c4df.b381d8","type":"mqtt in","z":"13230d26.280463","name":"SMA1930106727","topic":"sbfspot_1930106727","qos":"2","datatype":"auto","broker":"1c037e9a.6e3d61","x":280,"y":140,"wires":[["a358136c.f46f6","18307a35.1b89e6"]]},{"id":"56dee764.eb6de8","type":"mqtt in","z":"13230d26.280463","name":"SMA1930044415","topic":"sbfspot_1930044415","qos":"2","datatype":"auto","broker":"1c037e9a.6e3d61","x":280,"y":200,"wires":[["37bb436b.0435ec","b6bc7752.297af8"]]},{"id":"1bf65d0b.8be6c3","type":"comment","z":"13230d26.280463","name":"SMA Zuid onder","info":"","x":100,"y":80,"wires":[]},{"id":"c7bb41f6.26992","type":"comment","z":"13230d26.280463","name":"SMA Zuid boven","info":"","x":100,"y":140,"wires":[]},{"id":"b62379f3.cdb608","type":"comment","z":"13230d26.280463","name":"SMA Noord","info":"","x":90,"y":200,"wires":[]},{"id":"a8766d54.fd829","type":"function","z":"13230d26.280463","name":"Filter","func":"//devicename = msg.payload.fields.InvName\ninputjson  = JSON.parse(msg.payload);\n\nvar _fields = {};\nfor(var item in inputjson){\n    _fields[item] = inputjson[item];\n}\n\nmsg.payload = [\n    {\n        measurement: \"energy\",\n        fields: _fields,\n        timestamp: new Date(),\n        tags:{\n\t\t    device: msg.topic,\n\t\t    direction: \"Zuid Onder\",\n\t\t     },\n    },\n    ];\nreturn msg;\n\n\n","outputs":1,"noerr":0,"x":510,"y":80,"wires":[["30315c7a.887a04"]]},{"id":"6885c31d.583c8c","type":"debug","z":"13230d26.280463","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","x":990,"y":80,"wires":[]},{"id":"e0bd1ec8.e51db","type":"influxdb batch","z":"13230d26.280463","influxdb":"e923a526.ab9e78","precision":"","retentionPolicy":"","name":"","x":1030,"y":120,"wires":[]},{"id":"a358136c.f46f6","type":"function","z":"13230d26.280463","name":"Filter","func":"//devicename = msg.payload.fields.InvName\ninputjson  = JSON.parse(msg.payload);\n\nvar _fields = {};\nfor(var item in inputjson){\n    _fields[item] = inputjson[item];\n}\n\nmsg.payload = [\n    {\n        measurement: \"energy\",\n        fields: _fields,\n        timestamp: new Date(),\n        tags:{\n\t\t    device: msg.topic,\n\t\t    direction: \"Zuid Boven\",\n\t\t     },\n    },\n    ];\nreturn msg;\n\n\n","outputs":1,"noerr":0,"x":510,"y":140,"wires":[["3397fcf4.b597f4"]]},{"id":"37bb436b.0435ec","type":"function","z":"13230d26.280463","name":"Filter","func":"//devicename = msg.payload.fields.InvName\ninputjson  = JSON.parse(msg.payload);\n\nvar _fields = {};\nfor(var item in inputjson){\n    _fields[item] = inputjson[item];\n}\n\nmsg.payload = [\n    {\n        measurement: \"energy\",\n        fields: _fields,\n        timestamp: new Date(),\n        tags:{\n\t\t    device: msg.topic,\n\t\t    direction: \"Noord\",\n\t\t     },\n    },\n    ];\nreturn msg;\n\n\n","outputs":1,"noerr":0,"x":510,"y":200,"wires":[["64ec982e.666db8"]]},{"id":"267cad2.1e88b52","type":"json","z":"13230d26.280463","name":"","property":"payload","action":"obj","pretty":false,"x":510,"y":320,"wires":[["5e1b402c.dfb82"]]},{"id":"775df369.67887c","type":"function","z":"13230d26.280463","name":"Filter","func":"node.log (\"SMA Active to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.PACTot);\nvar energy = JSON.parse(msg.payload.EToday)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command&param=udevice&idx=74&nvalue=0&svalue=\"+power +\";\"+energy ;\nreturn msg;","outputs":1,"noerr":0,"x":910,"y":320,"wires":[["377e8ffe.7e412","e84605a4.4881f8"]]},{"id":"e84605a4.4881f8","type":"debug","z":"13230d26.280463","name":"msg.url","active":false,"tosidebar":true,"console":true,"tostatus":false,"complete":"url","targetType":"msg","x":1120,"y":320,"wires":[]},{"id":"377e8ffe.7e412","type":"http request","z":"13230d26.280463","name":"Domoticz","method":"use","ret":"txt","paytoqs":false,"url":"","tls":"","proxy":"","authType":"","x":1120,"y":400,"wires":[[]]},{"id":"18307a35.1b89e6","type":"json","z":"13230d26.280463","name":"","property":"payload","action":"obj","pretty":false,"x":510,"y":360,"wires":[["99af6558.d43f78"]]},{"id":"2f0905ed.cc5b8a","type":"function","z":"13230d26.280463","name":"Filter","func":"node.log (\"SMA Active to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.PACTot);\nvar energy = JSON.parse(msg.payload.EToday)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command&param=udevice&idx=75&nvalue=0&svalue=\"+power +\";\"+energy ;\nreturn msg;","outputs":1,"noerr":0,"x":910,"y":360,"wires":[["377e8ffe.7e412","e84605a4.4881f8"]]},{"id":"b6bc7752.297af8","type":"json","z":"13230d26.280463","name":"","property":"payload","action":"obj","pretty":false,"x":510,"y":400,"wires":[["59fb8b6b.3f92e4"]]},{"id":"6ede2238.a2764c","type":"function","z":"13230d26.280463","name":"Filter","func":"node.log (\"SMA Active to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.PACTot);\nvar energy = JSON.parse(msg.payload.EToday)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command&param=udevice&idx=76&nvalue=0&svalue=\"+power +\";\"+energy ;\nreturn msg;","outputs":1,"noerr":0,"x":910,"y":400,"wires":[["377e8ffe.7e412","e84605a4.4881f8"]]},{"id":"baef596d.de7da8","type":"comment","z":"13230d26.280463","name":"to Domoticz Electricity (inst+count)","info":"","x":1060,"y":280,"wires":[]},{"id":"e7acb20d.2c593","type":"comment","z":"13230d26.280463","name":"to InfluxDB","info":"","x":980,"y":40,"wires":[]},{"id":"5e1b402c.dfb82","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload.SunRise","vt":"msg","v2":"payload.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":320,"wires":[["775df369.67887c"]]},{"id":"99af6558.d43f78","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload.SunRise","vt":"msg","v2":"payload.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":360,"wires":[["2f0905ed.cc5b8a"]]},{"id":"59fb8b6b.3f92e4","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload.SunRise","vt":"msg","v2":"payload.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":400,"wires":[["6ede2238.a2764c"]]},{"id":"30315c7a.887a04","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload[0].fields.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload[0].fields.SunRise","vt":"msg","v2":"payload[0].fields.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":80,"wires":[["6885c31d.583c8c","e0bd1ec8.e51db"]]},{"id":"3397fcf4.b597f4","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload[0].fields.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload[0].fields.SunRise","vt":"msg","v2":"payload[0].fields.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":140,"wires":[["6885c31d.583c8c","e0bd1ec8.e51db"]]},{"id":"64ec982e.666db8","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload[0].fields.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload[0].fields.SunRise","vt":"msg","v2":"payload[0].fields.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":200,"wires":[["6885c31d.583c8c","e0bd1ec8.e51db"]]},{"id":"d1b64f7d.8891b","type":"comment","z":"13230d26.280463","name":"Only between:","info":"","x":710,"y":40,"wires":[]},{"id":"1c037e9a.6e3d61","type":"mqtt-broker","z":"","name":"","broker":"localhost","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""},{"id":"e923a526.ab9e78","type":"influxdb","z":"","hostname":"127.0.0.1","port":"8086","protocol":"http","database":"telegraf","name":"","usetls":false,"tls":""}]

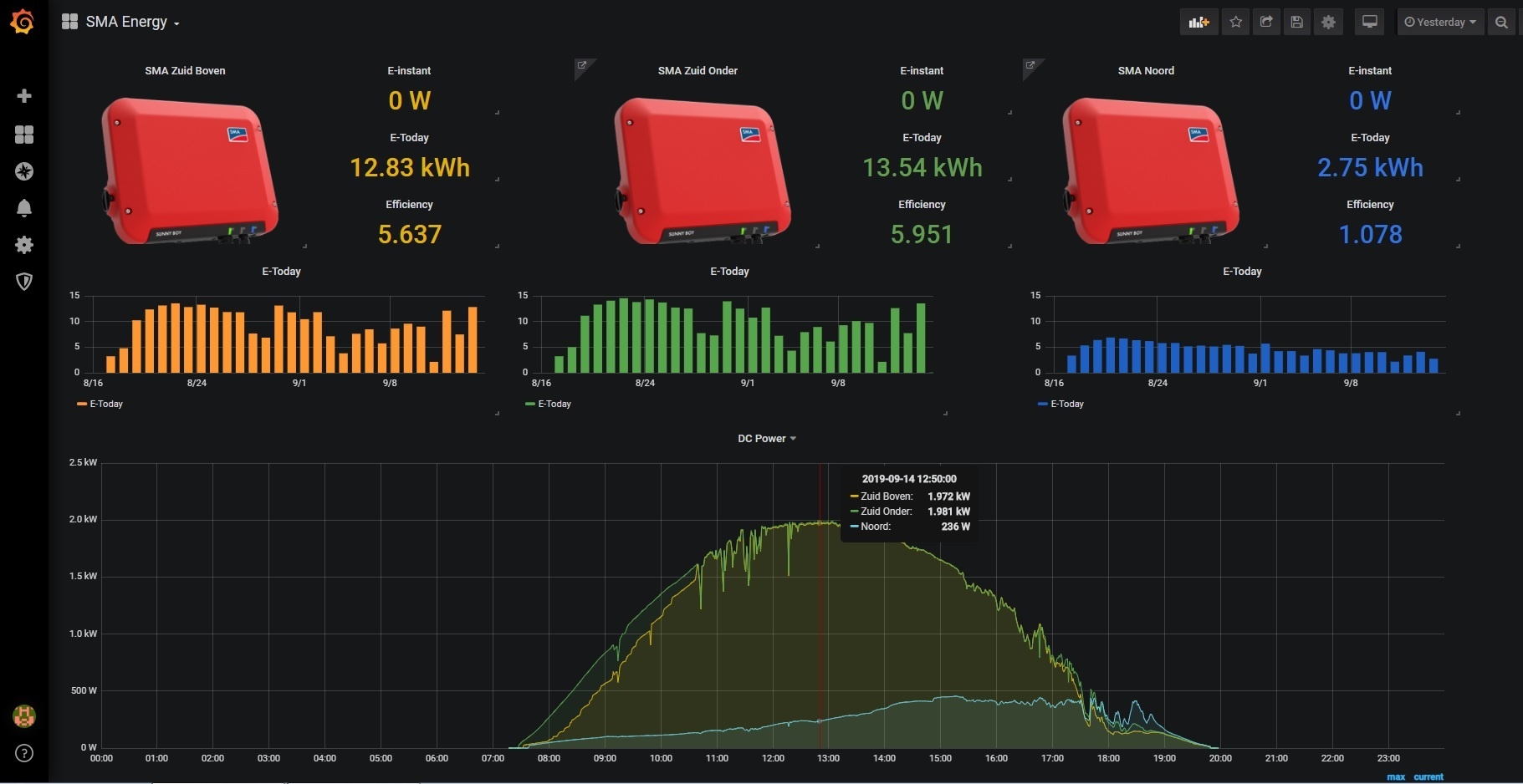

Dan kan je de strings apart bekijken in grafana

[ Voor 109% gewijzigd door AUijtdehaag op 30-11-2019 19:47 ]

[Nickkie55]

AUijtdehaag schreef op zaterdag 30 november 2019 @ 19:42:
@Nickkie55 Heb je optitrac globalpeak wel aan staan?
Heb je geen SBFspot met mqtt en node-red?
https://github.com/SBFspot/SBFspot/releases

code:

[{"id":"ac77b49f.5917e8","type":"mqtt in","z":"13230d26.280463","name":"SMA1930121888","topic":"sbfspot_1930121888","qos":"2","datatype":"auto","broker":"1c037e9a.6e3d61","x":280,"y":80,"wires":[["a8766d54.fd829","267cad2.1e88b52"]]},{"id":"a5d9c4df.b381d8","type":"mqtt in","z":"13230d26.280463","name":"SMA1930106727","topic":"sbfspot_1930106727","qos":"2","datatype":"auto","broker":"1c037e9a.6e3d61","x":280,"y":140,"wires":[["a358136c.f46f6","18307a35.1b89e6"]]},{"id":"56dee764.eb6de8","type":"mqtt in","z":"13230d26.280463","name":"SMA1930044415","topic":"sbfspot_1930044415","qos":"2","datatype":"auto","broker":"1c037e9a.6e3d61","x":280,"y":200,"wires":[["37bb436b.0435ec","b6bc7752.297af8"]]},{"id":"1bf65d0b.8be6c3","type":"comment","z":"13230d26.280463","name":"SMA Zuid onder","info":"","x":100,"y":80,"wires":[]},{"id":"c7bb41f6.26992","type":"comment","z":"13230d26.280463","name":"SMA Zuid boven","info":"","x":100,"y":140,"wires":[]},{"id":"b62379f3.cdb608","type":"comment","z":"13230d26.280463","name":"SMA Noord","info":"","x":90,"y":200,"wires":[]},{"id":"a8766d54.fd829","type":"function","z":"13230d26.280463","name":"Filter","func":"//devicename = msg.payload.fields.InvName\ninputjson  = JSON.parse(msg.payload);\n\nvar _fields = {};\nfor(var item in inputjson){\n    _fields[item] = inputjson[item];\n}\n\nmsg.payload = [\n    {\n        measurement: \"energy\",\n        fields: _fields,\n        timestamp: new Date(),\n        tags:{\n\t\t    device: msg.topic,\n\t\t    direction: \"Zuid Onder\",\n\t\t     },\n    },\n    ];\nreturn msg;\n\n\n","outputs":1,"noerr":0,"x":510,"y":80,"wires":[["30315c7a.887a04"]]},{"id":"6885c31d.583c8c","type":"debug","z":"13230d26.280463","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","x":990,"y":80,"wires":[]},{"id":"e0bd1ec8.e51db","type":"influxdb batch","z":"13230d26.280463","influxdb":"e923a526.ab9e78","precision":"","retentionPolicy":"","name":"","x":1030,"y":120,"wires":[]},{"id":"a358136c.f46f6","type":"function","z":"13230d26.280463","name":"Filter","func":"//devicename = msg.payload.fields.InvName\ninputjson  = JSON.parse(msg.payload);\n\nvar _fields = {};\nfor(var item in inputjson){\n    _fields[item] = inputjson[item];\n}\n\nmsg.payload = [\n    {\n        measurement: \"energy\",\n        fields: _fields,\n        timestamp: new Date(),\n        tags:{\n\t\t    device: msg.topic,\n\t\t    direction: \"Zuid Boven\",\n\t\t     },\n    },\n    ];\nreturn msg;\n\n\n","outputs":1,"noerr":0,"x":510,"y":140,"wires":[["3397fcf4.b597f4"]]},{"id":"37bb436b.0435ec","type":"function","z":"13230d26.280463","name":"Filter","func":"//devicename = msg.payload.fields.InvName\ninputjson  = JSON.parse(msg.payload);\n\nvar _fields = {};\nfor(var item in inputjson){\n    _fields[item] = inputjson[item];\n}\n\nmsg.payload = [\n    {\n        measurement: \"energy\",\n        fields: _fields,\n        timestamp: new Date(),\n        tags:{\n\t\t    device: msg.topic,\n\t\t    direction: \"Noord\",\n\t\t     },\n    },\n    ];\nreturn msg;\n\n\n","outputs":1,"noerr":0,"x":510,"y":200,"wires":[["64ec982e.666db8"]]},{"id":"267cad2.1e88b52","type":"json","z":"13230d26.280463","name":"","property":"payload","action":"obj","pretty":false,"x":510,"y":320,"wires":[["5e1b402c.dfb82"]]},{"id":"775df369.67887c","type":"function","z":"13230d26.280463","name":"Filter","func":"node.log (\"SMA Active to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.PACTot);\nvar energy = JSON.parse(msg.payload.EToday)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command&param=udevice&idx=74&nvalue=0&svalue=\"+power +\";\"+energy ;\nreturn msg;","outputs":1,"noerr":0,"x":910,"y":320,"wires":[["377e8ffe.7e412","e84605a4.4881f8"]]},{"id":"e84605a4.4881f8","type":"debug","z":"13230d26.280463","name":"msg.url","active":false,"tosidebar":true,"console":true,"tostatus":false,"complete":"url","targetType":"msg","x":1120,"y":320,"wires":[]},{"id":"377e8ffe.7e412","type":"http request","z":"13230d26.280463","name":"Domoticz","method":"use","ret":"txt","paytoqs":false,"url":"","tls":"","proxy":"","authType":"","x":1120,"y":400,"wires":[[]]},{"id":"18307a35.1b89e6","type":"json","z":"13230d26.280463","name":"","property":"payload","action":"obj","pretty":false,"x":510,"y":360,"wires":[["99af6558.d43f78"]]},{"id":"2f0905ed.cc5b8a","type":"function","z":"13230d26.280463","name":"Filter","func":"node.log (\"SMA Active to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.PACTot);\nvar energy = JSON.parse(msg.payload.EToday)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command&param=udevice&idx=75&nvalue=0&svalue=\"+power +\";\"+energy ;\nreturn msg;","outputs":1,"noerr":0,"x":910,"y":360,"wires":[["377e8ffe.7e412","e84605a4.4881f8"]]},{"id":"b6bc7752.297af8","type":"json","z":"13230d26.280463","name":"","property":"payload","action":"obj","pretty":false,"x":510,"y":400,"wires":[["59fb8b6b.3f92e4"]]},{"id":"6ede2238.a2764c","type":"function","z":"13230d26.280463","name":"Filter","func":"node.log (\"SMA Active to Domoticz HTTP\");\nvar power = JSON.parse(msg.payload.PACTot);\nvar energy = JSON.parse(msg.payload.EToday)*1000;\nmsg.url = \"192.168.0.148:8095/json.htm?type=command&param=udevice&idx=76&nvalue=0&svalue=\"+power +\";\"+energy ;\nreturn msg;","outputs":1,"noerr":0,"x":910,"y":400,"wires":[["377e8ffe.7e412","e84605a4.4881f8"]]},{"id":"baef596d.de7da8","type":"comment","z":"13230d26.280463","name":"to Domoticz Electricity (inst+count)","info":"","x":1060,"y":280,"wires":[]},{"id":"e7acb20d.2c593","type":"comment","z":"13230d26.280463","name":"to InfluxDB","info":"","x":980,"y":40,"wires":[]},{"id":"5e1b402c.dfb82","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload.SunRise","vt":"msg","v2":"payload.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":320,"wires":[["775df369.67887c"]]},{"id":"99af6558.d43f78","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload.SunRise","vt":"msg","v2":"payload.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":360,"wires":[["2f0905ed.cc5b8a"]]},{"id":"59fb8b6b.3f92e4","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload.SunRise","vt":"msg","v2":"payload.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":400,"wires":[["6ede2238.a2764c"]]},{"id":"30315c7a.887a04","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload[0].fields.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload[0].fields.SunRise","vt":"msg","v2":"payload[0].fields.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":80,"wires":[["6885c31d.583c8c","e0bd1ec8.e51db"]]},{"id":"3397fcf4.b597f4","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload[0].fields.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload[0].fields.SunRise","vt":"msg","v2":"payload[0].fields.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":140,"wires":[["6885c31d.583c8c","e0bd1ec8.e51db"]]},{"id":"64ec982e.666db8","type":"switch","z":"13230d26.280463","name":"Sunr-Suns","property":"payload[0].fields.Timestamp","propertyType":"msg","rules":[{"t":"btwn","v":"payload[0].fields.SunRise","vt":"msg","v2":"payload[0].fields.SunSet","v2t":"msg"}],"checkall":"true","repair":false,"outputs":1,"x":710,"y":200,"wires":[["6885c31d.583c8c","e0bd1ec8.e51db"]]},{"id":"d1b64f7d.8891b","type":"comment","z":"13230d26.280463","name":"Only between:","info":"","x":710,"y":40,"wires":[]},{"id":"1c037e9a.6e3d61","type":"mqtt-broker","z":"","name":"","broker":"localhost","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""},{"id":"e923a526.ab9e78","type":"influxdb","z":"","hostname":"127.0.0.1","port":"8086","protocol":"http","database":"telegraf","name":"","usetls":false,"tls":""}]

Dan kan je de strings apart bekijken in grafana

optitrac globalpeak?
Nog niets van gezien of gehoord. Ik zag wel dat tijdens de zomer de piek wordt afgekapt op 5800watt. Hiervoor wou ik wat instellingen wijzigen maar vroeg de SMA om een installateur wachtwoord o.i.d.
Kan ik daar ook de optitrac activeren?

Ik heb SFBspot wel draaien maar stuurt alleen wat data naar domoticz. Ik heb node red en grafana wel geïnstalleerd maar moet me er nog compleet in verdiepen....

Bedankt @AUijtdehaag je hebt m'n kerstvakantie weer opgevuld

[AUijtdehaag]

@Nickkie55
Je kan optitrac globalpeak ook als gebruiker aanzetten.
Het is een oud model SMA STP 6000 TL-20? Dan moet dat via sunny eplorer.

Kijk ook even naar de landsinstelling, waar deze op staat. Dat hoort EN-50nogwat te zijn.
Anders topt hij vroegtijdig af inderdaad.

[ Voor 20% gewijzigd door AUijtdehaag op 30-11-2019 20:33 ]

[Naalroc]

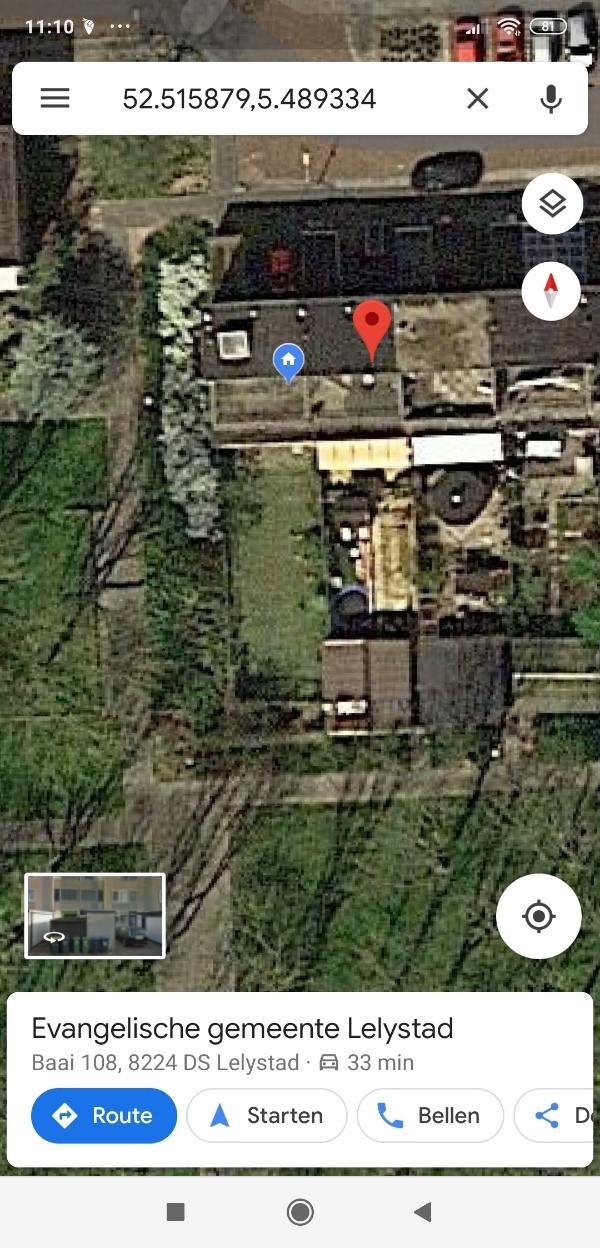

Ik heb mijn "eigen topic" over het plaatsen van zonnepanelen op mijn schuur zojuist geopend, dat staat hier
Naalroc in "Zonnepanelen plaatsen,dak pal zuid, ca 25 stuks advies gevr."

Ik zou heel graag de adviezen van de kenners willen horen, met name betreffende mijn toepassing, het type panelen en omvormer, en het aantal (min. en max.) panelen op 1 string.
Kritiek en aanvullend commentaar mag natuurlijk ook in een privé bericht.
Mijn dank is groot.

[Nickkie55]

AUijtdehaag schreef op zaterdag 30 november 2019 @ 20:30:
@Nickkie55
Je kan optitrac globalpeak ook als gebruiker aanzetten.
Het is een oud model SMA STP 6000 TL-20? Dan moet dat via sunny eplorer.

Kijk ook even naar de landsinstelling, waar deze op staat. Dat hoort EN-50nogwat te zijn.
Anders topt hij vroegtijdig af inderdaad.

Thanks ik ga morgen even kijken. Is er nog een trucje in geval ik wel als installateur moet inloggen?

[AUijtdehaag]

@Nickkie55 Ja. Een puk code aanvragen zodat het ww gereset kan worden
https://manuals.sma.de/STP50-40/nl-NL/978083851.html
Is het geen "1111" meer? Of het sunny portal wachtwoord?

Voor het wijzigen van de landsinstelling is ook een grid guard code nodig

[ Voor 34% gewijzigd door AUijtdehaag op 30-11-2019 21:18 ]

[Nickkie55]

@AUijtdehaag je kan ook alles hè top!
Namens de WAF: bedankt nu ben ik m'n man weer dagen kwijt achter zijn laptop.

[Rouske]

ocaj schreef op zaterdag 30 november 2019 @ 10:21:
Bij SolarEdge wel. In het geval van de oude zit er een factor 1,51 tussen de netspanning en de stringspanning.
Met de HD-omvormers heb ik geen ervaring.

Doet SE omdat dat het optimum is voor de omvormer.

Ik heb de 5-minuten data van vandaag eens bekeken en gemiddeld is die verhouding op een SE3680H 1,597

[Moffin]

migjes schreef op vrijdag 29 november 2019 @ 17:18:
[...]

helemaal mee eens.

[...]

en nop.
maak er dan gewoon 1 string van met allemaal p404's.
(de mpp zit in de optimizers, dus zal totaal geen invloed geven van schaduw.)
en zie verder het volgende stuk.

[...]

maar dan heb je ook nog de verschillende richtingen.
en solaredge raad wel aan om per richting het minium aan optimizers te hebben.
dus dan moet je eigenlijk nog steeds de p404 gebruiken, en ben je er nog steeds net niet helemaal want er is een richting met te weinig optimizers zelfs voor de p404.
het zal in de praktijk mee vallen, maar helemaal optimaal is het niet.


@Moffin
dit bedoel ik dus.
niet iedereen leest alles terug over wat de installatie precies inhoud, en dan zijn snelle antwoorden soms de verkeerde antwoorden.
ook zijn de antwoorden vaak met te weinig info gemaakt, waardoor het niet altijd helemaal klopt.
eigen topic, werkt gewoon beter.

met de gegevens die ik daar van heb zie ik:
je kunt gewoon solaredge gebruiken als je perse wil.
maar dan moet je wel.
8x oost en 8x west en 8x zuid doen (minimal en bijna maximaal).
dit hang je dan gewoon op een met p370 optimizers.
of
6x oost en 6x west en 6x zuid doen. (minimaal en maximaal is er meer mogenlijk.)
dit hang je dan gewoon op een met p404 optimizers.
zolang je het minimum maar haalt, dan komt het wel goed.

dan teveel Wp (kan dat?) neem je gewoon geen 340Wp maar 300Wp panelen.

(maximaal 25 optimizers in 1 string )

maar zonder solaredge kan ook zonder problemen.

edit:
probleem met solaredge is dat het eigenlijk veel ingewikkelder is als veel mensen denken.
veel meer factoren als zo maar wat optimizers aan elkaar te knopen.
ook installateurs maken er veel fouten mee.

Echt super bedankt voor je heldere uitleg. Ook andere post heb ik veel nuttige informatie uit gehaald, jullie ook bedankt. Ik had al een eigen topic gestart maar reageer toch even hier.

Het lijkt me handig om op basis van wat er gezegd is alles op 1 string met p404's aan te sluiten. De kabel van dak (oost/west) loopt naar de andere panelen op de garage (zuid) via de omvormer.

Ik kan dus makkelijk daar de kabel een halve meter langer maken en een connector ertussen zetten. Ik kan dan eventueel een jaar testen met 1 string en een jaar met twee strings.

Met de P404's heb ik de mogelijkheid om dit te wijzigen. Ik hoop niet dat de P404's nog een negatieve invloed heeft op iets ten aanzien van de P370? (ik kan het in de datasheet niet terug vinden en qua prijs maakt het ook niet heel veel uit. Oftewel, waarom legt iedereen niet standaard solar edge aan met p404's die kosten maar 3 euro de stuk meer.

Omvormer:
Aangezien hier toch goede antwoorden komen, nodig ik jullie graag uit in het afgesplitste topic. Over welke omvormer ten aanzien van efficiëntie.

Link eigen topic
Moffin in "Zonnepanelen keuze tav zuid / oost / west situatie"

[ Voor 4% gewijzigd door Moffin op 01-12-2019 00:36 ]

[Nickkie55]

AUijtdehaag schreef op zaterdag 30 november 2019 @ 21:15:
@Nickkie55 Ja. Een puk code aanvragen zodat het ww gereset kan worden
https://manuals.sma.de/STP50-40/nl-NL/978083851.html
Is het geen "1111" meer? Of het sunny portal wachtwoord?

Voor het wijzigen van de landsinstelling is ook een grid guard code nodig

Ja inderdaad ik heb een grid guard code nodig, deze kost geld bij SMA zie ik.
Via sunny portal kon ik Optitrack aanzetten.

[exroosje]

Is er een deel 9 geopend? Al 4 dagen geen enkele post...

[Rol-Co]

exroosje schreef op woensdag 4 december 2019 @ 11:56:
Is er een deel 9 geopend? Al 4 dagen geen enkele post...

Winter? (Saai)

[jacovn]

Moffin schreef op zondag 1 december 2019 @ 00:04:
Het lijkt me handig om op basis van wat er gezegd is alles op 1 string met p404's aan te sluiten. De kabel van dak (oost/west) loopt naar de andere panelen op de garage (zuid) via de omvormer.
Met de P404's heb ik de mogelijkheid om dit te wijzigen. Ik hoop niet dat de P404's nog een negatieve invloed heeft op iets ten aanzien van de P370? (ik kan het in de datasheet niet terug vinden en qua prijs maakt het ook niet heel veel uit. Oftewel, waarom legt iedereen niet standaard solar edge aan met p404's die kosten maar 3 euro de stuk meer.
Link eigen topic
Moffin in "Zonnepanelen keuze tav zuid / oost / west situatie"

In je eigen topic gerageerd, de p404 is met je Vmpp panelen van rond 35 volt zelfs nog iets efficienter dan een p370.

[twain4me]

Rol-Co schreef op woensdag 4 december 2019 @ 12:02:
[...]

Winter? (Saai)

Dit is mijn eerste solar winter, en eigenlijk is het alles behalve saai.
Al die pieken en dalen, en dan toch zo goed voorspelbaar qua maandopbrengst, wonderlijk om te zien.

Op dit moment is fase 2 (noordoost kant) nog niet eens klaar en ik ben stiekem aan het kijken naar de mogelijkheid van fase 3 . De nieuwe salderingsregeling is eigenlijk zodanig opgezet dat ik de neiging heb om max (5000 watt per fase ) te gaan invoeden.
Het grootste problem is de verbouwingsplanning, ze moeten dan namelijk op een schuur/garage die er nog niet staat of op de schuur die tzt wordt afgeproken om plaats te maken voor de nieuwe. De waf is begrijpbaar van mening dat het huis eerst af moet en gezien zij de huidige panelen eigenlijk op de schuur wilde en ik op het huis, zijn mijn argumenten niet heel sterk. Er is al gesugereerd of ik niet de politiek in wil, draaikonten kan ik immers al prima, dus saai is het hier op zonnepanelen gebied zeker niet.

[Rol-Co]

twain4me schreef op woensdag 4 december 2019 @ 14:20:
[...]


Dit is mijn eerste solar winter, en eigenlijk is het alles behalve saai.
Al die pieken en dalen, en dan toch zo goed voorspelbaar qua maandopbrengst, wonderlijk om te zien.

Op dit moment is fase 2 (noordoost kant) nog niet eens klaar en ik ben stiekem aan het kijken naar de mogelijkheid van fase 3 . De nieuwe salderingsregeling is eigenlijk zodanig opgezet dat ik de neiging heb om max (5000 watt per fase ) te gaan invoeden.
Het grootste problem is de verbouwingsplanning, ze moeten dan namelijk op een schuur/garage die er nog niet staat of op de schuur die tzt wordt afgeproken om plaats te maken voor de nieuwe. De waf is begrijpbaar van mening dat het huis eerst af moet en gezien zij de huidige panelen eigenlijk op de schuur wilde en ik op het huis, zijn mijn argumenten niet heel sterk. Er is al gesugereerd of ik niet de politiek in wil, draaikonten kan ik immers al prima, dus saai is het hier op zonnepanelen gebied zeker niet.

Ok, hahaha

Nou voor mij al de 7e en vrij saai weer (weer van eerder ook al en niet van HET weer) ik heb al 3 setjes, geen daken meer dus moet dan echt wat anders verzinnen
Maar het brein staat niet stil hoor, dagelijks in oplossingen aan het denken voor mijn verslaving.

[voorstad]

Om het minder saai te maken:

Is er een manier om met een SMA omvormer, een slimme meter (p1) en raspberry pi een systeem te maken waarbij je kunt zien:
- verbruik in huis
- opbrengst zonnepanelen
- teruglevering

En dat afgezet in de tijd? Zodat je nu alvast kunt zien wat je zou kunnen optimaliseren aan je verbruik zodra de salderingsregeling versobert?

Of heb je dan toch iets als de Sunny smart home 2.0 nodig?

(heb nog geen beslissing genomen, dus een andere omvormer is nog mogelijk....)

[KraveN]

Vandaag mijn offerte ontvangen voor de zonnepanelen op onze nieuwe woning :

Het gaat om een Zuid-Oost/Zuid-West opstelling van 5695WP.

17 x Lg 335wp full black zonnepaneel
1 Solar Edge omvormer Se5k
17x Solar Edge p370 optimizer
Esdec Frame inc bekabeling

8204 ex btw dat zou neerkomen op 1,44 per WP.

Dat is een stuk hoger t.o.v. wat ik hier op het forum lees. Daarnaast lees ik goede dingen over LG maar de panelen zijn vrij duur als ik zo links en rechts op het internet kijk. Dan liggen ze nog niet op het dak, maar toch.

Ik heb inmiddels nog een offerte aanvraag gedaan, maar ik ben benieuwd naar jullie reactie.

[Rol-Co]

voorstad schreef op woensdag 4 december 2019 @ 16:21:
Om het minder saai te maken:

Is er een manier om met een SMA omvormer, een slimme meter (p1) en raspberry pi een systeem te maken waarbij je kunt zien:
- verbruik in huis
- opbrengst zonnepanelen
- teruglevering

En dat afgezet in de tijd? Zodat je nu alvast kunt zien wat je zou kunnen optimaliseren aan je verbruik zodra de salderingsregeling versobert?

Of heb je dan toch iets als de Sunny smart home 2.0 nodig?

(heb nog geen beslissing genomen, dus een andere omvormer is nog mogelijk....)

Tuurlijk kan dat, slimme meter heb je niet veel aan, daar zit eigenverbruik niet in. Maar je zou wat meters in je meterkast kunnen zetten en daar via modbus of met pulse telers iets maken op de pi.
Dan kan je een dashboard maken met domoticz en/of grafana.

Ik heb zelf op basis van een netduino en tel pulsen van bruto verbruik, warmtepomp, e-boilers, 3 setjes pv en log dat naar pvoutput. Gedeeltelijk heb ik dat ook in een lokaal dashboard.

[AUijtdehaag]

voorstad schreef op woensdag 4 december 2019 @ 16:21:
Om het minder saai te maken:

Is er een manier om met een SMA omvormer, een slimme meter (p1) en raspberry pi een systeem te maken waarbij je kunt zien:
- verbruik in huis
- opbrengst zonnepanelen
- teruglevering

En dat afgezet in de tijd? Zodat je nu alvast kunt zien wat je zou kunnen optimaliseren aan je verbruik zodra de salderingsregeling versobert?

Of heb je dan toch iets als de Sunny smart home 2.0 nodig?

(heb nog geen beslissing genomen, dus een andere omvormer is nog mogelijk....)

Kies toch maar een SMA.
Alles kan je uitlezen en in grafana krijgen.

[AUijtdehaag]

KraveN schreef op woensdag 4 december 2019 @ 16:26:
Vandaag mijn offerte ontvangen voor de zonnepanelen op onze nieuwe woning :

Het gaat om een Zuid-Oost/Zuid-West opstelling van 5695WP.

17 x Lg 335wp full black zonnepaneel
1 Solar Edge omvormer Se5k
17x Solar Edge p370 optimizer
Esdec Frame inc bekabeling

8204 ex btw dat zou neerkomen op 1,44 per WP.

Dat is een stuk hoger t.o.v. wat ik hier op het forum lees. Daarnaast lees ik goede dingen over LG maar de panelen zijn vrij duur als ik zo links en rechts op het internet kijk. Dan liggen ze nog niet op het dak, maar toch.

Ik heb inmiddels nog een offerte aanvraag gedaan, maar ik ben benieuwd naar jullie reactie.

Snel naar een ander....
https://www.winkelman-zon...5-0/51480/?display=detail

[Proton_]

KraveN schreef op woensdag 4 december 2019 @ 16:26:
Vandaag mijn offerte ontvangen voor de zonnepanelen op onze nieuwe woning :

Het gaat om een Zuid-Oost/Zuid-West opstelling van 5695WP.

17 x Lg 335wp full black zonnepaneel
1 Solar Edge omvormer Se5k
17x Solar Edge p370 optimizer
Esdec Frame inc bekabeling

8204 ex btw dat zou neerkomen op 1,44 per WP.

Dat is een stuk hoger t.o.v. wat ik hier op het forum lees. Daarnaast lees ik goede dingen over LG maar de panelen zijn vrij duur als ik zo links en rechts op het internet kijk. Dan liggen ze nog niet op het dak, maar toch.

Ik heb inmiddels nog een offerte aanvraag gedaan, maar ik ben benieuwd naar jullie reactie.

17x P370 verdeeld over 2 richtingen is te krap voor een driefasen omvormer. Beter twee éénfasen omvormers als je per sé SE wil.
Lees ook
Teleurstellende performance van SolarEdge PV systeem?

[KraveN]

AUijtdehaag schreef op woensdag 4 december 2019 @ 17:25:
[...]

Snel naar een ander....
https://www.winkelman-zon...5-0/51480/?display=detail

Hmm dat is inderdaad een behoorlijk verschil. Natuurlijk moet hier dan de aanleg en de bevestiging van de panelen bij opgeteld worden, maar als ik daarvoor 1000 euro tel dan zou dat toch in de buurt moeten komen verwacht ik.

Proton_ schreef op woensdag 4 december 2019 @ 17:30:
[...]

17x P370 verdeeld over 2 richtingen is te krap voor een driefasen omvormer. Beter twee éénfasen omvormers als je per sé SE wil.
Lees ook
Teleurstellende performance van SolarEdge PV systeem?

Daar heb ik minder verstand van. Ik ben in principe niet gebonden aan een merk, dit was het voorstel dat ik heb gekregen.

Bedankt voor jullie reactie.

[jobr]

Rol-Co schreef op woensdag 4 december 2019 @ 17:10:
[...]

Tuurlijk kan dat, slimme meter heb je niet veel aan, daar zit eigenverbruik niet in.

Ben ik niet helemaal met je eens. Met de combinatie van wat je slimme meter ziet en wat de omvormer aangeeft kun je de rest berekenen. Moet je uiteraard wel gelijktijdig beide uitlezen. Dan kom je al een heel eind. Uiteraard zal er een klein verschil kunnen ontstaan achter de komma.
Wil je echt pietje precies alles exact dan kun je alsnog een extra kWh meter in de meterkast toevoegen.

[Rol-Co]

jobr schreef op woensdag 4 december 2019 @ 19:31:
[...]


Ben ik niet helemaal met je eens. Met de combinatie van wat je slimme meter ziet en wat de omvormer aangeeft kun je de rest berekenen. Moet je uiteraard wel gelijktijdig beide uitlezen. Dan kom je al een heel eind. Uiteraard zal er een klein verschil kunnen ontstaan achter de komma.
Wil je echt pietje precies alles exact dan kun je alsnog een extra kWh meter in de meterkast toevoegen.

Dat mag
Maar je hebt hier 2 meetsystemen, 1 geijkt en 1 verre van dat, dat is meer dan achter de komma, dat geef ik je op een briefje. Niet zuiver dus.

[Boutersewalter]

Even een vraagje.

Afgelopen zaterdag ben ik begonnen met het opwekken. Ik heb:

9x ja Solar 325w op het dak (15graden) op Zuid.
12x ja Solar glas-glas 310w als overkapping van mijn zonne terras (10 graden) op Zuid.
Dit alles op een 6k goodwe omvormer.
Ik heb nu wel wat schaduw op mijn panelen vanwege de bomen achter het huis.



Wat mij nu opvalt is dat ik vandaag met mist bijna net zoveel opwek als gister met de hele dag zon.

Heb je dan zoveel verlies door de schaduw van de bomen?
Gister


Vandaag

[Viper®]

Proton_ schreef op woensdag 4 december 2019 @ 17:30:
[...]

17x P370 verdeeld over 2 richtingen is te krap voor een driefasen omvormer. Beter twee éénfasen omvormers als je per sé SE wil.
Lees ook
Teleurstellende performance van SolarEdge PV systeem?

Opvallend, want toevallig poste ik dit gisteren.

Viper® schreef op woensdag 4 december 2019 @ 12:08:
even klein topic kickje.

Inmiddels over paar weken de sleutel.
een eerdere partij gevraagd voor een offerte/bezichtiging.

Deze geeft aan dat ze alleen nog maar werken met SolarEdge, ivm de kwaliteit, onderhoud/installatie.
Echter is voor mijn opstelling een normale string converter volgens mij net zo effectief dan wel niet goedkoper?
Of zijn de prijzen van de SE inmiddels zover gedaald dat dit verschil klein is.

Een SE opstelling is toch nog steeds alleen echt interessant als er deels schaduw is ?

[ Voor 4% gewijzigd door Viper® op 05-12-2019 11:38 ]

[exroosje]

Boutersewalter schreef op donderdag 5 december 2019 @ 11:21:
Even een vraagje.

Afgelopen zaterdag ben ik begonnen met het opwekken. Ik heb:

9x ja Solar 325w op het dak (15graden) op Zuid.
12x ja Solar glas-glas 310w als overkapping van mijn zonne terras (10 graden) op Zuid.
Dit alles op een 6k goodwe omvormer.
Ik heb nu wel wat schaduw op mijn panelen vanwege de bomen achter het huis.

[Afbeelding]

Wat mij nu opvalt is dat ik vandaag met mist bijna net zoveel opwek als gister met de hele dag zon.

Heb je dan zoveel verlies door de schaduw van de bomen?

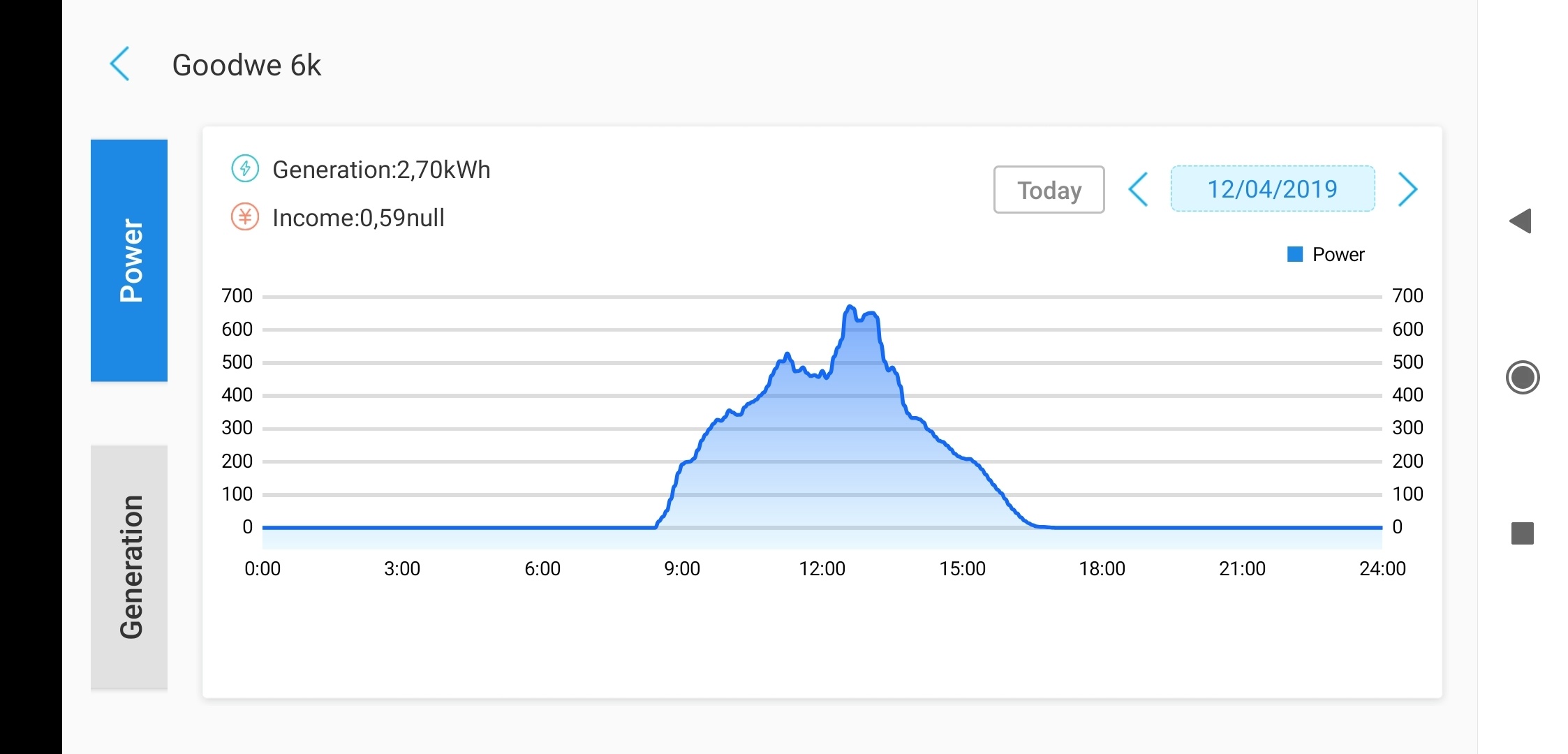

Gister
[Afbeelding]

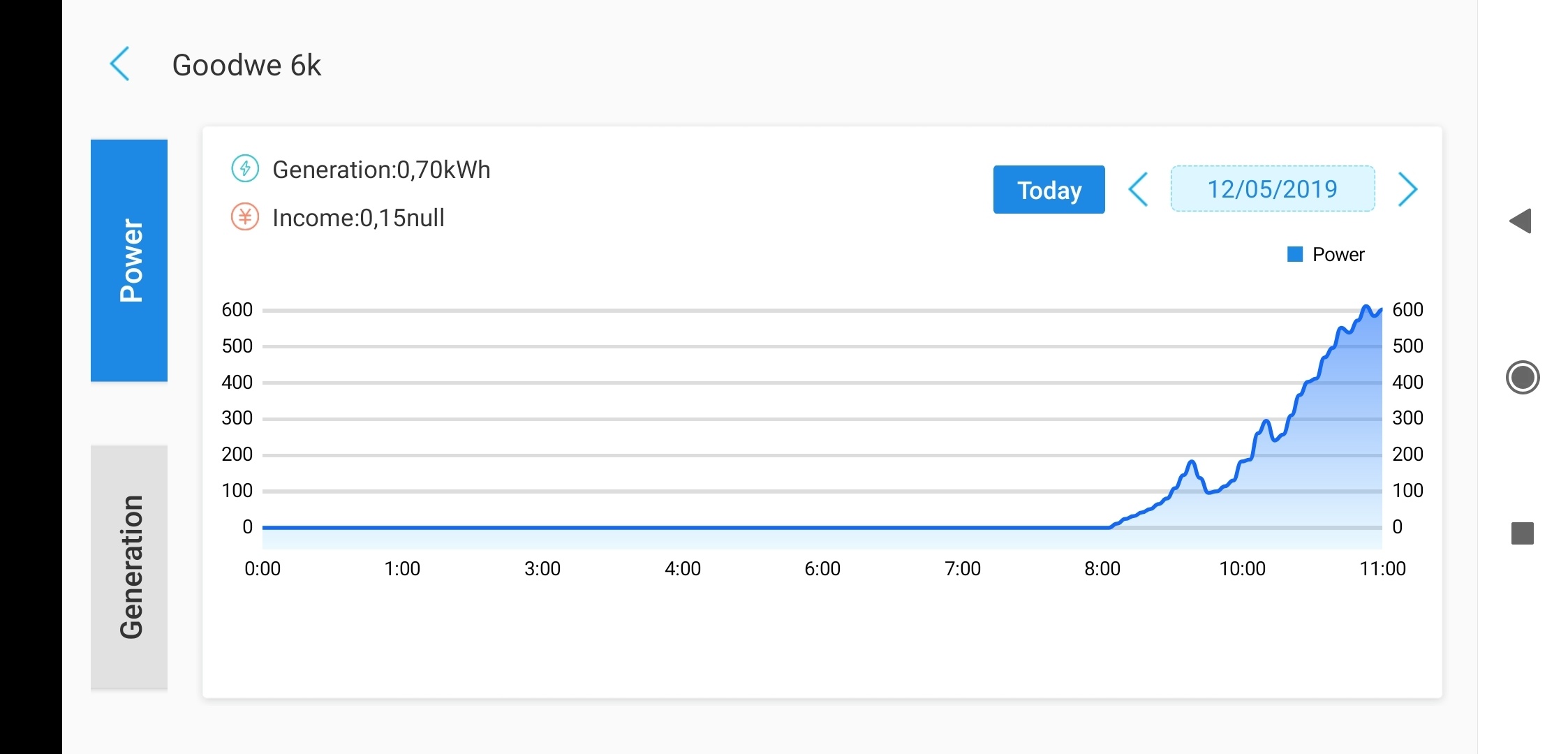

Vandaag
[Afbeelding]

Heb je ze aangesloten op 2 verschillende strings? Dan zou je ze individueel moeten kunnen uitlezen in het goodwe portaal en zien of je daar wel verschil in ziet. Het zou zo maar kunnen zijn dat beschaduwde panelen in de zon door de de diodes helemaal niets opleveren en juist in de mist wel wat. En met 15 graden zullen de andere panelen weinig direct zonlicht opvangen.
Heb je schaduw management aan staan?

[mddd]

@Boutersewalter In de winter is er in het algemeen minder directe instraling en meer diffuus licht. Het licht komt dus min of meer overal vandaan en niet puur van de zon in een directe lijn naar je panelen. Hierdoor maakt het dus ook minder uit of je schaduwval hebt. Je kunt dat zelf zien, vergelijk de schaduwen op een winterdag maar met een zomerdag. Ze zijn minder intens en minder scherp. Dit komt omdat de zon lager staat en het licht een langere weg door de atmosfeer aflegt en daarbij ook meer verstrooid wordt.
Dit alles geldt voor jouw opstelling nog eens extra, want de panelen liggen vrij plat en zijn dus eigenlijk vooral naar boven gericht. Je ziet het effect van directe instraling minder dan bijvoorbeeld op een schuin dak waar de zon precies op gericht is.

Wil je een beetje spelen om een idee te krijgen dan is dit een goede plek : https://re.jrc.ec.europa.eu/pvg_tools/en/tools.html#PVP je kunt dan ook zien wat de theoretische (clear sky) instraling is versus de werkelijke (gemiddelde) directe en diffuse instraling in verschillende maanden van het jaar.

[Boutersewalter]

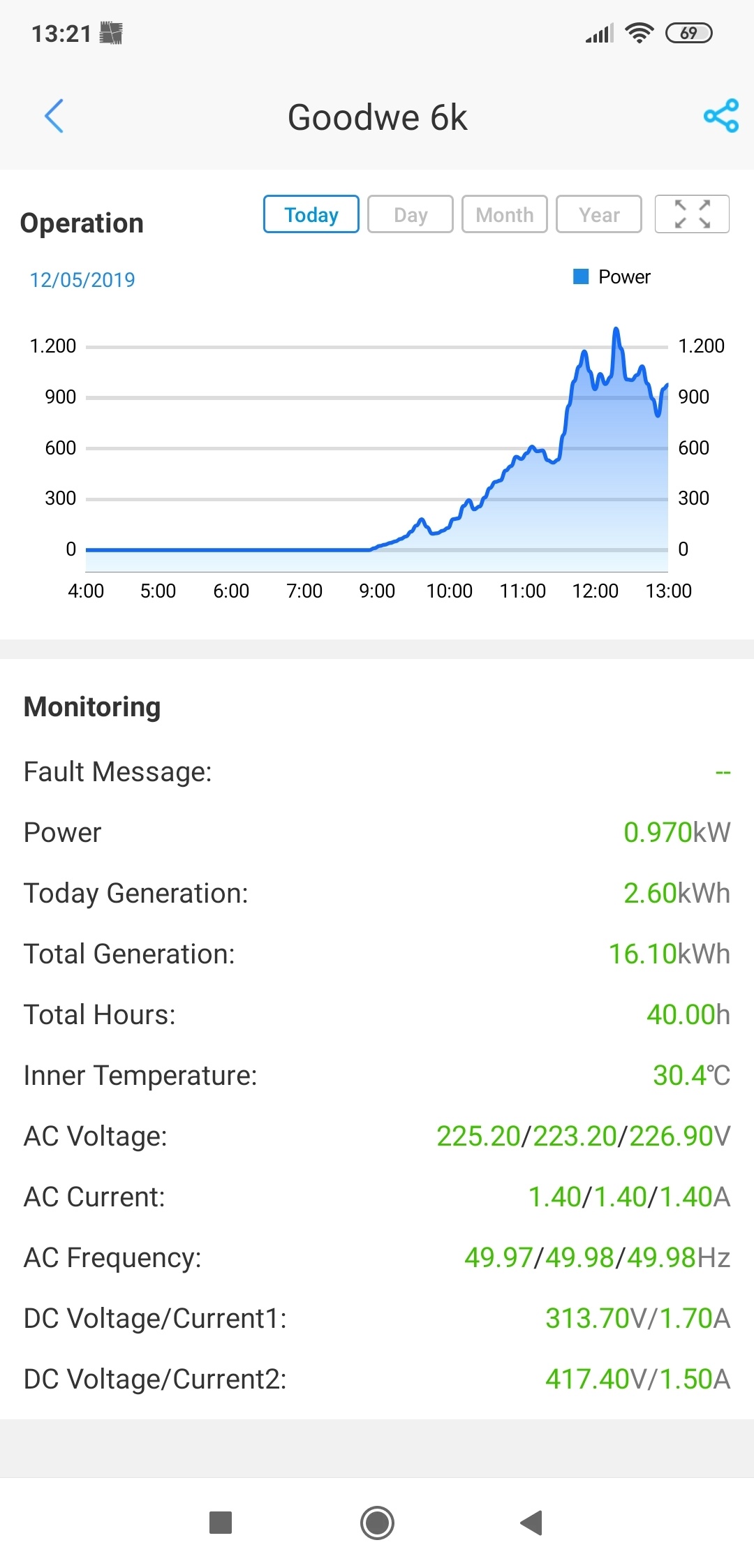

Doen het vandaag beter dan de afgelopen dagen.

Hoe kan je die schaduw management aan zetten?

Edit
Schaduw management gevonden
Had hem niet aan staan.

[ Voor 12% gewijzigd door Boutersewalter op 05-12-2019 13:40 ]

[Noord27]

Mooi om te horen dat Enexis een vaste prijs rekent voor omzetting van 1 naar 3 fasen. De gehele kabel moet vervangen worden vanaf de straat.

😁

[AUijtdehaag]

@Noord27
En dat in een "relatieve nieuwbouw" wijk?

(of dacht de gemeente, we hebben stadsver(w)arming, dus die e-kabel kan dun blijven )

[ Voor 46% gewijzigd door AUijtdehaag op 05-12-2019 17:28 ]

[Rol-Co]

Noord27 schreef op donderdag 5 december 2019 @ 16:59:
Mooi om te horen dat Enexis een vaste prijs rekent voor omzetting van 1 naar 3 fasen. De gehele kabel moet vervangen worden vanaf de straat.

😁

Dat gaat niet snel gebeuren hoor, als er 5x4 of dikker ligt is het goed, ligt er 3x6 moet ie vervangen worden maar komt op jouw conto, ze komen toch eerst schouwen.

[Noord27]

Rol-Co schreef op donderdag 5 december 2019 @ 17:51:
[...]

Dat gaat niet snel gebeuren hoor, als er 5x4 of dikker ligt is het goed, ligt er 3x6 moet ie vervangen worden maar komt op jouw conto, ze komen toch eerst schouwen.

Komt niet op mijn conto. Heb zwart op wit bevestigd staan dat ze een vaste prijs hanteren.

"Het is niet gebruikelijk dat de kabel vervangen moet worden. Wij houden er rekening mee dat we soms wat meer werkzaamheden uit moeten voeren en soms wat minder. Voor iedereen geldt 1 vast tarief en je hebt al betaald. Dus daar hoef je je geen zorgen om te maken."

[klump4u]

Noord27 schreef op donderdag 5 december 2019 @ 18:40:
[...]

Komt niet op mijn conto. Heb zwart op wit bevestigd staan dat ze een vaste prijs hanteren.

"Het is niet gebruikelijk dat de kabel vervangen moet worden. Wij houden er rekening mee dat we soms wat meer werkzaamheden uit moeten voeren en soms wat minder. Voor iedereen geldt 1 vast tarief en je hebt al betaald. Dus daar hoef je je geen zorgen om te maken."

Hier ook Enexis gebied, inderdaad vast tarief voor upgrade van 1-fase naar 3-fase en ook geen geschikte kabel liggen (eigenlijk geen kabel liggen want ik kreeg 1-fase via de buren). Enige verplichting tijdens de schouw van te voren was dat er op datum van werkzaamheden een 3-fase hoofdschakelaar moest zijn geplaatst.

[Rol-Co]

Noord27 schreef op donderdag 5 december 2019 @ 18:40:
[...]

Komt niet op mijn conto. Heb zwart op wit bevestigd staan dat ze een vaste prijs hanteren.

"Het is niet gebruikelijk dat de kabel vervangen moet worden. Wij houden er rekening mee dat we soms wat meer werkzaamheden uit moeten voeren en soms wat minder. Voor iedereen geldt 1 vast tarief en je hebt al betaald. Dus daar hoef je je geen zorgen om te maken."

Ok, dan heb je mazzel, stedin hanteert een standaard tarief maar bij kabelvervanging komt het wel op jouw conto met een maximum van 1600,-

@klump4u
Dat is altijd, ze moeten ergens die 3 fasen op kunnen aansluiten vanaf de meter. Hier zat dat nog even ingewikkeld omdat ik 2 meterkasten achter elkaar heb.

[NielsOo]

Gisteren kwam Sinterklaas met een steekwagentje een Kostal Plenticore 7.0 langs brengen. Deze gaat mijn 5 jaar oude Piko 5.5 vervangen.
Weet iemand of er verloopjes van MC4 (kabelkant) naar Sunclix (omvormer kant) te krijgen zijn? Weet dat ik de MC4 connectoren eraf kan knippen en dan eenvoudig de Sunclix kan monteren maar het zijn twee- en drieweg splitters en ik wil makkelijk terug kunnen naar MC4.

[voorstad]

NielsOo schreef op vrijdag 6 december 2019 @ 10:38:
Gisteren kwam Sinterklaas met een steekwagentje een Kostal Plenticore 7.0 langs brengen. Deze gaat mijn 5 jaar oude Piko 5.5 vervangen.
Weet iemand of er verloopjes van MC4 (kabelkant) naar Sunclix (omvormer kant) te krijgen zijn? Weet dat ik de MC4 connectoren eraf kan knippen en dan eenvoudig de Sunclix kan monteren maar het zijn twee- en drieweg splitters en ik wil makkelijk terug kunnen naar MC4.

Tjonge, daar had ik nog nooit van gehoord. Vanwaar deze keus? En waar heeft Sint 'm vandaan?

[NielsOo]

voorstad schreef op vrijdag 6 december 2019 @ 10:55:
[...]

Tjonge, daar had ik nog nooit van gehoord. Vanwaar deze keus? En waar heeft Sint 'm vandaan?

Uit Spanje denk ik?

Deze omvormers hebben 3 onafhankelijke mppt's met een heel breed werkgebied qua inputvoltage. Daarnaast zijn ze 3 fase wat boven de 5000w invoeren mijn voorkeur heeft.

Keuze voor de nieuwe Plenticore is ruimte voor meer panelen en de mogelijkheid om te gaan spelen met een accusysteem.

[Thalaron]

Mijn omvormer communiceert om de een of andere reden sinds de avond van 06-12-2019 niet meer met de monitor portaal... Ik heb de leverancier ook al een bericht gestuurd maar tsja.. weekend..

Iemand enig idee of ik dit zelf ook kan oplossen? Ik heb hier de SolarEdge SE5K via LAN (LAN verbinding is actief maar dus geen communicatie tussen de omvormer en de portaal.

PS: Ik zie via Enerlogic dat ik hier en daar (baggerweer...) aan het terugleveren ben. De PV installatie doet het dus wél. Groene LED brand ook gewoon enkel de blauwe niet (meer).

Alvast bedankt

Edit: Inmiddels werkt het weer. Afgelopen donderdag werkzaamheden in de meterkast geweest. Net alle kabels een keer los en vast gemaakt en toen deed alles het weer. Wellicht dat een kabel NET niet goed zat..

[ Voor 15% gewijzigd door Thalaron op 08-12-2019 15:28 ]

[Naalroc]

Een paar simpele vragen voor de kenners hier, in verband met de aanpassingen, en ruimtes die ik nodig heb in de meterkast, uitgaande van een 3 fasen omvormer:
Wat moet er in de meterkast tussen de hoofdschakelaar en de binnenkomende kabel van de omvormer: alleen een 3F+N installatieautomaat is nodig/vereist?

En eventueel voor het uitlezen een 3 fasige meter? met welke uitgang voor welk uitlees systeem
S0
Modbus (heb ik)
M-bus

Diverse omvormers hebben variërend uitgebreide uitleesmogelijkheden via LAN of WLAN. Wie maakt hiervan gebruik, en is daar blij mee?

Wat is er nodig om het veelgebruikte PV ouotput te gebruiken? Gezien mijn gebrek aan kennis van Arduino/Raspberry Pi en dergelijke nul is, en ikdat ook niet zie zitten om dat nog te leren, wat zijn dan de mogelijkheden.
Ik hen de start post bestudeerd, maar ben dit daar niet tegen gekomen.

[AUijtdehaag]

@Naalroc
Een Fronius heeft een push service naar pvoutput. Dat is het simpelste dan denk ik.

Voor SMA maak je gebruik van modbus en/of SBFspot. Maar dan moet er iets aan hangen die het uitleest (pi of iets dergelijks)
Vind ik het makkelijkste. Kan het meteen ook naar influxdb en grafana.

3-fase meter met modbus kan je ook uitlezen via node-red en een usb adapter.
(maar weer die pi he?)
Of een youless op de s0 (maar naar verhouding duur, en niet alle info, enkel pulsen tellen, maar wel pvoutput)

Ik zou een aardlekautomaat ophangen ipv zekeringautomaat.
Dan heb je 2 in 1. https://www.sandervunderink.nl/abb-aardlekautomaat-3p-n.html

[ Voor 18% gewijzigd door AUijtdehaag op 08-12-2019 16:39 ]

[Naalroc]

Dank je wel @AUijtdehaag , maar waarom zou een Aardlekautomaat nodig zijn in deze toepassing?
En stel je dan dat anders een 3P+N ALS ook nodig zou zijn in serie met de installatieautomaat??
Of is juist die installatieautomaat niet essentieel?

[AUijtdehaag]

@Naalroc Ik neem aan dat je niet wilt, dat de aardlek schakelaar (als je die bedoelt) springt, als er een probleem is met de wasmachine.
Altijd gescheiden houden, PV en verbruik. Nooit op 1 aardlekschakelaar. Voorkomt ook een boze WAF

[ Voor 5% gewijzigd door AUijtdehaag op 08-12-2019 16:42 ]

[Naalroc]

Nee, dat bedoel ik helemaal niet : Ik suggereerde in mij eerste post dat er een 3P+N installatie( zekering ) automaat moest komen, maar nu stel jij dat dit een aardlekautomaat zou moeten zijn, dat is dus een zekering automaat en aardlekschakelaar in 1.
Waarom is hier een 3-fasen aardlekschakelaar benodigd in de terug-voeding van de omvormer?
En dat heeft natuurlijk niets van doen met de wasmachine, of een andere enkelfase gebruiker.

[reneeke1970]

Naalroc schreef op zondag 8 december 2019 @ 17:07:
Nee, dat bedoel ik helemaal niet : Ik suggereerde in mij eerste post dat er een 3P+N installatie( zekering ) automaat moest komen, maar nu stel jij dat dit een aardlekautomaat zou moeten zijn, dat is dus een zekering automaat en aardlekschakelaar in 1.
Waarom is hier een 3-fasen aardlekschakelaar benodigd in de terug-voeding van de omvormer?
En dat heeft natuurlijk niets van doen met de wasmachine, of een andere enkelfase gebruiker.

In principe is de omvormer uit zichzelf beveiligd en heb je geen aardlekschakelaar nodig.
Maar.... Als s'nachts de omvormer uit is en jij knipt de kabel per ongeluk door, wat dan?

[Naalroc]

Dan ben je heel dom


Maar zonder gekheid, ik wil gewoon weten hoe het MOET, en hoe iedereen het DOET!

[Andre1973]

Naalroc schreef op zondag 8 december 2019 @ 17:52:
Dan ben je heel dom


Maar zonder gekheid, ik wil gewoon weten hoe het MOET, en hoe iedereen het DOET!

Na de hoofdschakelaar een combinatie van een aardlek en een installatie automaat plaatsen, en of je dat in 1 doet of in 2 (maar dat kost n hoop ruimte), dat maakt niet uit. En afhankelijk van de installatie (waarde van het aardecircuit) MOET een aardlek, of is het verstandig om een aardlek te plaatsen. Als je huisinstallatie is voorzien van groepen met en zonder aardlek, dan mag het zonder, maar het is altijd verstandig om wel een (vorm van) aardlek te plaatsen, gezien de waarde van de aarde kan verslechteren in de loop der tijd.

Zo moet het, en zo doen de mensen die graag een veilige installatie hebben, en sommige mensen die graag voor een dubbeltje op de eerste rij zitten, die doen het wel eens anders.

[ Voor 10% gewijzigd door Andre1973 op 08-12-2019 18:22 ]

[Naalroc]

Helemaal duidelijk @Andre1973 , zo gaan we het dus doen, net als @AUijtdehaag ook al voorstelde.
Bedankt!

[Boutersewalter]

Ff een vraagje. Vanmiddag is voor de eerste keer sinds de instantie (10dagen geleden) de aardlekautomaat (3fase b16 30ma) eruit gesprongen. Alle kabels zitten goed (net gecontroleerd). Volgens de WAF regende het op dat moment erg hard. Zijn er nog dingen die ik kan controleren of alles goed zit?

[Andrehj]

Boutersewalter schreef op maandag 9 december 2019 @ 18:56:
Ff een vraagje. Vanmiddag is voor de eerste keer sinds de instantie (10dagen geleden) de aardlekautomaat (3fase b16 30ma) eruit gesprongen. Alle kabels zitten goed (net gecontroleerd). Volgens de WAF regende het op dat moment erg hard. Zijn er nog dingen die ik kan controleren of alles goed zit?

Aannemende dat het om de alamat van je PV installatie gaat en die installatie als enige op die automaat zit:

• Kan het zijn dat de AC kabel nat geworden is?
• Is je omvormer geschikt voor een 30 mA aardlekschakelaar?

[Boutersewalter]

Andrehj schreef op maandag 9 december 2019 @ 19:47:
[...]

Aannemende dat het om de alamat van je PV installatie gaat en die installatie als enige op die automaat zit:

• Kan het zijn dat de AC kabel nat geworden is?
• Is je omvormer geschikt voor een 30 mA aardlekschakelaar?

De alamat is alleen voor de pv.
AC kan niet nat geworden zijn (voor de zekerheid ook nog gecontroleerd).
Staat in de handleiding verder niks over de aardlekautomaat. In overleg met @AUijtdehaag toen besloten om een 30mA erin te drukken.

[Andrehj]

Boutersewalter schreef op maandag 9 december 2019 @ 20:04:
[...]
De alamat is alleen voor de pv.
AC kan niet nat geworden zijn (voor de zekerheid ook nog gecontroleerd).
Staat in de handleiding verder niks over de aardlekautomaat. In overleg met @AUijtdehaag toen besloten om een 30mA erin te drukken.

Welk merk en type omvormer gebruik je?

[Boutersewalter]

Andrehj schreef op maandag 9 december 2019 @ 20:05:
[...]

Welk merk en type omvormer gebruik je?

Omvormer goodwe (smart)gw6000-dt (3fase)

Staat alleen AC overspanning beveiliging klasse 3

[ Voor 13% gewijzigd door Boutersewalter op 09-12-2019 20:14 ]

[Andrehj]

Boutersewalter schreef op maandag 9 december 2019 @ 20:09:
[...]
Omvormer goodwe (smart)gw6000-dt (3fase)
Staat alleen AC overspanning beveiliging klasse 3

Maar waarom bel of mail je Goodwe niet even? Of sterker nog, waarom doe je dat niet voordat je het een en ander aanlegt? Dan worden ze wellicht ook getriggerd om een en ander netjes in hun handleidingen te vermelden.
Ze hebben daar speciaal een service-afdeling voor:
https://nl.goodwe.com/contact-nl.asp

[ Voor 10% gewijzigd door Andrehj op 09-12-2019 20:18 ]

[Boutersewalter]

Dacht dat er genoeg mensen met kennis hier zaten dus ging er goedgelovig vanuit.

Maar ga ze wel even contacten.
Bedankt

Edit
Mail gestuurd. Ben benieuwd naar hun antwoord.

[ Voor 18% gewijzigd door Boutersewalter op 09-12-2019 20:26 ]

[reneeke1970]

Boutersewalter schreef op maandag 9 december 2019 @ 20:19:
Dacht dat er genoeg mensen met kennis hier zaten dus ging er goedgelovig vanuit.

Maar ga ze wel even contacten.
Bedankt

Edit
Mail gestuurd. Ben benieuwd naar hun antwoord.

Ik heb @AUijtdehaag nog nooit een 30 zien adviseren, minstens 70 procent kans dat fout gaat, hij zegt altijd minimaal 100 of eventueel 300

[Rol-Co]

reneeke1970 schreef op maandag 9 december 2019 @ 21:30:
[...]

Ik heb @AUijtdehaag nog nooit een 30 zien adviseren, minstens 70 procent kans dat fout gaat, hij zegt altijd minimaal 100 of eventueel 300

Bij sma wel ja, die adviseren dat ook. Andere merken zijn gewoon 30mA, al mijn steca's werken achter 30mA, de sma die er nu hangt ook.

[Grolsch]

Met mijn fronius gaf 30ma ook problemen, sinds 2,5 jaar een 300ma en nooit meer uitgevallen sindsdien.

[ericplan]

Rol-Co schreef op maandag 9 december 2019 @ 21:39:
[...]

Bij sma wel ja, die adviseren dat ook. Andere merken zijn gewoon 30mA, al bij steca's werken achter 30mA, de sma die er nu hangt ook.

Sinds 2009 SMA’s in bedrijf, twee stuks van 2009-2019 en sinds februari 2019 twee nieuwe vanwege uitbreiding. Alles hangt op standaard B16 30 mA aardlekautomaten. En nog nooit een aardlekfout gehad.

[Andre1973]

Er zijn er die nooit uitvallen achter een 30 mA en er zijn er die meerdere keren per week uitvallen achter een 30 mA. Als je het goedkoop wil proberen, dan kan je m achter een 30 mA hangen, maar als je niet wil terug komen hang je m achter minimaal 100mA.

[Andre1973]

Hier een copy van een mail die ik vanmiddag binnen kreeg van SMA:
Is dus gericht aan installateurs, maar het kan natuurlijk zijn dat je om wat voor reden dan ook geen contact meer hebt met de installateur, dan weet je in welke hoek je het moet zoeken.

Beste klant,

Door een fout in de automatische upgrade procedure in onze omvormers van het type Sunny Boy 3.0/3.6/4.0/5.0 en Sunny Tripower 3.0/4.0/5.0/6.0/8.0/10.0 is het mogelijk dat een aantal toestellen na de upgrade van afgelopen donderdag 5 december 2019 overschakelden in veiligheidsmodus en op dit moment buiten werking zijn. Het probleem doet zich voornamelijk voor in België.

Ons ingenieursteam in Duitsland heeft inmiddels de oorzaak gevonden en werkt nu volop aan een oplossing. Doordat de instellingen van de omvormer automatisch gereset werden en hierdoor niet meer overeenkomen met de vereisten van het net, heeft de omvormer correct gereageerd door zich in veiligheidsmodus te zetten.

Dit euvel brengt geen permanente schade toe aan de installatie, maar uiteraard willen we dit zo snel mogelijk opgelost zien.

Om de betrokken omvormers terug operationeel te krijgen, reiken we u 3 mogelijke oplossingen aan:

1. U geeft ons zo snel mogelijk een lijst van alle serienummers van de betrokken omvormers met uw uitdrukkelijke goedkeuring dat SMA op afstand de omvormers op de juiste instellingen kan zetten (juiste country code en PE-monitoring OFF). U mag deze lijst opsturen naar [e-mail] samen met uw geschreven goedkeuring
(Zonder goedkeuring mag SMA geen actie ondernemen).
SMA zal er alles aan doen om de omvormers zo snel mogelijk terug operationeel te krijgen.

2. U gaat zelf ter plaatse bij uw klant en zet de betrokken omvormer terug op de juiste instellingen.
Voor deze actie kan u via het normale proces een service bijdrage aanvragen met als bewijs een screenshot van de instellingen van de betrokken omvormer.

3. U werkt samen met uw klant, logt in op afstand in de betrokken omvormer (bv via de applicatie Teamviewer) en zet de betrokken omvormer terug op de juiste instellingen. Voor deze actie kan u via het normale proces een service bijdrage aanvragen met als bewijs een screenshot van de instellingen van de omvormer.

Om u te ondersteunen in uw communicatie naar uw klant hebben wij een brief opgemaakt. Gelieve deze hier in bijlage te vinden.

Heeft u nog bijkomende vragen? Aarzel dan niet om ons te contacteren via [e-mail] of [phone] of [phone].

Wij willen u alvast bedanken voor het geduld en appreciëren erg de hulp die u ons tot nu al bood bij het detecteren van deze fout. Verder verontschuldigen wij ons voor het ongemak en houden u uiteraard op de hoogte van verdere updates.

Met vriendelijke groeten,

Jan Van Laethem
Managing Director SMA Benelux

Ella Fornea
Head of Service SMA Benelux

[ Voor 3% gewijzigd door Andre1973 op 09-12-2019 22:16 ]

[Rol-Co]

ericplan schreef op maandag 9 december 2019 @ 21:48:
[...]

Sinds 2009 SMA’s in bedrijf, twee stuks van 2009-2019 en sinds februari 2019 twee nieuwe vanwege uitbreiding. Alles hangt op standaard B16 30 mA aardlekautomaten. En nog nooit een aardlekfout gehad.

Kan misschien wel maar staat niet in de handleiding denk ik? Ik ga het eerst ook aankijken, er zit verder geen andere dingen op.

[onetime]

Noord27 schreef op donderdag 21 november 2019 @ 11:28:
[...] Volgens de richtlijnen van de netbeheerder mag je 5000W per fase terug leveren aan het net bij een 3-fase aansluiting. Bij mij komen er op 2 (van de 3) fasen een aparte omvormer die dan maximaal 5000W (misschien 250W met pieken meer) kan doen. Maar die moeten wel zelf een 25A zekering hebben. PV is toch al tegenstrijdig selectief met je afname bovendien. Geadviseerde selectiviteit is in mijn optiek bedoeld voor terug levering.

Natuurlijk moet je geen 32A in de zekeringenkast hebben zitten als je hoofdzekeringen 25A zijn. Los daarvan zijn hoofdzekeringen altijd van het C-type. Waarmee een B-type al selectief is, Die B-type moet men toepassen in de groepenkast zelf?

Bijna. De onbalans tussen de fases willen ze liefst begrenzen op 5kVA. Op een 3x 25A aansluiting mag je al 17kVA terugleveren. Op 3fase mag tot je zekeringwaarde terugleveren. Alleen voor selectiviteit zou je meerdere omvormers achter kleinere zekeringen moeten plaatsen...
Het heeft even geduurd voor ik het begreep, maar er zijn 2 soorten selectiviteit; belasting e/o kortsluit.
Kortsluit-selectiviteit is niet te garanderen door de zekering en automaat karakteristieken. (Zeker niet als je ergens in huis iets aan hebt staan...) Anders zou de maximale groep op een 35A aansluiting 16A automaat zijn, maar bij aansluitingen met 25A zekeringen 10A automaat. is dit mede de reden dat 25A aansluitingen bij "slimme"meter plaatsing 35A krijgen? En 25A zekeringen bij doorslaan vaak gratis worden vervangen? Ook wel door 35A?
En die wildgroei van het aantal groepen zorgt dan wel voor kortsluit selectiviteit, dat maar een beperkt deel van de installatie uitvalt bij kortsluiting, maar zorgt er tegelijkertijd voor dat je hoofdzekering eerder doorslaat, omdat je niet meer wordt gewaarschuwd door het afslaan van je eigen zekering/automaat.
Zo heb ik een compleet correct bedrade kookgroep op een 25A hoofdzekering toch echt onder één kant van de 2x 16A kookgroep automaat aangesloten. Ik ga toch geen 32A toestaan en dan mijn hoofdzekering eruit blazen omdat de boiler, oven en magnetron ook mee willen doen... Daar wil ik voor gewaarschuwd worden, en die kans fors verminderen.

fjux schreef op donderdag 21 november 2019 @ 12:02:
[...] ik zal heel heerlijk zijn, ik zit me nog een beetje in te lezen over de mogelijkheid van alles. maar die selectiviteit maakt het wel wat ingewikkeld voor me.
ik ga straks over naar 3x25A voor het laden van mijn elektrische auto.
met selectiviteit zou dat betekenen dat ik dus max 16A groepen mag hebben.
dus 3.7Kw max.
Als je dan een redelijk wat panelen hebt liggen moet je al over op een 3 fase wil je aan selectiviteit houden.
kun/mag je nu met zonnepanelen afwijken van de selectiviteit?

16A gebruiksroepen bij een 35A hoofdzekering. Bij een 25A hoofdzekering is het maximum eigenlijk 10A.
Om volledig selectief te zijn.
Of 3x 16A; ruim 11kVA. Als je selectiviteit niet zo nauw neemt. En voor terugleveren geen probleem.
Ik zou me bij invoeden niet op selectiviteit richten. De kortsluit selectiviteit is iets waar je zelden of nooit iets mee te maken hebt. Dat is een acceptabel risico. Dat vindt de netbeheerder ook, ik moet dat nog in de openingspost verwerken. En de overbelastings selectiviteit verbeterd alleen maar door invoeding...

fjux schreef op donderdag 21 november 2019 @ 12:47:
[...] dat lijkt met sterk. het gaat om beveiliging van alles. Dus hoeveel A er door de kabel gejaagd wordt.
welke kant die op gaat zou dan toch niet uit moeten maken?

Hier ook een heel stuk over gevonden:
https://fritts.nl/selectiviteit-zonnepanelen/
(weet niet hoe betrouwbaar de bron is though....)

maar daar komen ze ook gewoon neer op de 1.6 regel...

Welke kant op het door de kabel gaat maakt niet uit. Wat er gebeurt bij kortsluiting en / of overbelasting wel.
Dan maakt de "richting" wel uit. (AC...) Door invoeding wordt belasting van de hoofdzekering verminderd, en kortsluiting is zeldzaam...

@twain4me onbalans tussen de fases minder dan 5kVA, max zekeringwaarde => 3x 25A = 17kVA.

[Naalroc]

reneeke1970 schreef op maandag 9 december 2019 @ 21:30:

Ik heb @AUijtdehaag nog nooit een 30 zien adviseren, minstens 70 procent kans dat fout gaat, hij zegt altijd minimaal 100 of eventueel 300

Andre1973 schreef op zondag 8 december 2019 @ 18:19:

Na de hoofdschakelaar een combinatie van een aardlek en een installatie automaat plaatsen, en of je dat in 1 doet of in 2 (maar dat kost n hoop ruimte), dat maakt niet uit. En afhankelijk van de installatie (waarde van het aardecircuit) MOET een aardlek, of is het verstandig om een aardlek te plaatsen. Als je huisinstallatie is voorzien van groepen met en zonder aardlek, dan mag het zonder, maar het is altijd verstandig om wel een (vorm van) aardlek te plaatsen, gezien de waarde van de aarde kan verslechteren in de loop der tijd.

Zo moet het, en zo doen de mensen die graag een veilige installatie hebben, en sommige mensen die graag voor een dubbeltje op de eerste rij zitten, die doen het wel eens anders.

Hé, goed dat dit nu weer even ter sprake komt: Ik heb 1 3 fasen alamat onderweg, dus gewoon een 30 mA type. Als ik dit 2 dagen eerder geweten had, dan had ik een 500mA type eerst maar geprobeerd,want die heb ik nog liggen.
Dat was destijds de enige ALS die in mijn boerderij aanwezig was, gevolgd door 3 schroefzekeringen.......
Misschien vermeldenswaard, ergens in het openings topic.
Zo'n Alamat kost je toch tenminste €75, tot ver over de €100, en dan kom je er achter dat het mogelijk niet het juiste type is.

[ Voor 8% gewijzigd door Naalroc op 09-12-2019 23:18 ]

[reneeke1970]

Naalroc schreef op maandag 9 december 2019 @ 23:14:
[...]

[...]

Hé, goed dat dit nu weer even ter sprake komt: Ik heb 1 3 fasen alamat onderweg, dus gewoon een 30 mA type. Als ik dit 2 dagen eerder geweten had, dan had ik een 500mA type eerst maar geprobeerd,want die heb ik nog liggen.
Dat was destijds de enige ALS die in mijn boerderij aanwezig was, gevolgd door 3 schroefzekeringen.......
Misschien vermeldenswaard, ergens in het openings topic.
Zo'n Alamat kost je toch tenminste €75, tot ver over de €100, en dan kom je er achter dat het mogelijk niet het juiste type is.

Nou heb je hier op alle fronten info gevraagd en dat ding bestel je klakkeloos hi. Ik zou vragen of je kunt wisselen.
En ik geloof dat 500 niet meer mag, 300 is de max. Die heb ik ook genomen omdat die het goedkoopst was....

[AUijtdehaag]

@Boutersewalter
Wie heeft de installatie aangelegd?
Liggen alle dc stekkers los in het water of netjes opgebonden?

9 van de 10 keer gaat het met een 30 mA prima, tenzij er iets anders aan de hand is.

In mijn reactie zei ik ook: probeer eerst een 30mA, een zwaardere erin zetten kan altijd nog.
Het is niet de bedoeling alle beveiligingen te zwaar te nemen. Dan is het geen beveiliging meer.
Je moet eerst kijken naar een oorzaak.
Maar misschien heb je pech inderdaad en is het “net” te licht.
Maar bekijk eerst je installatie op het dak eens.

[Boutersewalter]

AUijtdehaag schreef op dinsdag 10 december 2019 @ 06:15:
@Boutersewalter
Wie heeft de installatie aangelegd?
Liggen alle dc stekkers los in het water of netjes opgebonden?

9 van de 10 keer gaat het met een 30 mA prima, tenzij er iets anders aan de hand is.

In mijn reactie zei ik ook: probeer eerst een 30mA, een zwaardere erin zetten kan altijd nog.
Het is niet de bedoeling alle beveiligingen te zwaar te nemen. Dan is het geen beveiliging meer.
Je moet eerst kijken naar een oorzaak.
Maar misschien heb je pech inderdaad en is het “net” te licht.
Maar bekijk eerst je installatie op het dak eens.

Heb zelf de installatie aangelegd. Alle kabels zijn netjes op gebonden en droog. Ben gister nog het dak op geweest. Gelukkig is het een plat dak🙂.

Ga de aankomen tijd het wel in de gaten houden.

[Hans72]

Goedendag,

ik zou graag eens willen klankborden over de brandveiligheid van indak.

Ik "krijg" binnekort de sleutel van ons nieuwbouw huis welke voorzien is van een indak systeem van IRFTS Easyroof Evolution. En ik en de andere in dit project worden daar niet heel blij van... Maar de architect vind het geweldig. Ik zit mooi met een indak systeem onder 51° (te steil conform installatievoorschrift) met daaronder dampremmende folie klasse E (brandbaar)

Nu valt er normtechnisch weinig af te dwingen aan het brandrisico aan de onderzijde van het paneel. Domweg omdat er geen regels zijn. Ik kan mbv zogenaamde ""kapstok"" of ""vangnet"" artikelen uit het bouwbesluit wel een jurdische discussie aan gaan. Echter een pallet dakpannen en een nieuw draagsysteem is een goedkopere oplossing.

Normtechnisch heeft een dak een brandscheidende functie. Zodat vliegvuur of een verdwaalde vuurpijl niet gelijk tot problemen leidt. Dit testen ze door er een vuurkorf op de overgang tussen de panelen te zetten en te kijken wat er gebeurt (nen 7250). Alleen nu valt me op dat Easyroof ook leverbaar is fire retardant. Nergens op de site staat een verwijzing naar de test conform NEN 7250. 2 vragen: Heeft iemand de artikelcodes ( laatste 2 cijfers staan voor de materiaal keuze) van de elementen die fire retardent zijn? Heeft iemand de Indak discussie gevoerd met zijn aannemer op basis NEN 7250 ?

[Naalroc]

reneeke1970 schreef op dinsdag 10 december 2019 @ 05:01:
[...]

Nou heb je hier op alle fronten info gevraagd en dat ding bestel je klakkeloos hi. Ik zou vragen of je kunt wisselen.

Klopt wat je zegt "heb je hier op alle fronten info gevraagd", en dan denk je dat je de juiste en complete info krijgt, maar dat blijkt dan weer niet compleet te zijn. Dat is dus niet "klakkeloos".

Maar ja, het is een Forum......

[reneeke1970]

Naalroc schreef op dinsdag 10 december 2019 @ 10:23:
[...]

Klopt wat je zegt "heb je hier op alle fronten info gevraagd", en dan denk je dat je de juiste en complete info krijgt, maar dat blijkt dan weer niet compleet te zijn. Dat is dus niet "klakkeloos".

Maar ja, het is een Forum......

Het houd de hobby wel spannend.
Wanneer ga je de panelen leggen?

[Rimco]

Nu de discussie omtrent aardlekschakelaars toch gaande is: In hoeverre is het nog nuttig/nodig om een type B aardlek te gebruiken? Of is dat tegenwoordig vooral alleen nog voor EV?

Het lijkt er op dat sommige merken zelf al iets doen, maar is dat ook altijd zo en is dat genoeg?

[daftpunk]

Ik ben nu eindelijk bezig met zonnepanelen, maar wat ik nog echt mis is een prijsvergelijker voor de onderdelen en panelen. Is er een reden waarom die niet in de Pricewatch zijn opgenomen?

[onetime]

daftpunk schreef op dinsdag 10 december 2019 @ 12:27:
Ik ben nu eindelijk bezig met zonnepanelen, maar wat ik nog echt mis is een prijsvergelijker voor de onderdelen en panelen. Is er een reden waarom die niet in de Pricewatch zijn opgenomen?

Mag ik iedereen die dat ook niet snapt oproepen via de link meteen in het begin van de openingspost zijn ongenoegen daarover op de juiste plaats te uiten?
Het zou zovelen zoveel helpen, om de juiste spullen voor de juiste prijs te kunnen vinden en uit te zoeken / selecteren; goed voor het milieu en de portomonnee...

[Andre1973]

daftpunk schreef op dinsdag 10 december 2019 @ 12:27:
Ik ben nu eindelijk bezig met zonnepanelen, maar wat ik nog echt mis is een prijsvergelijker voor de onderdelen en panelen. Is er een reden waarom die niet in de Pricewatch zijn opgenomen?

Ik denk omdat de prijzen van panelen zo onderhevig zijn aan verandering. En men meestal met een Wp prijs werkt.

[onetime]

@Andre1973 De pricewatch wordt meerdere keren per dag automatisch bijgewerkt...

[My-life]

daftpunk schreef op dinsdag 10 december 2019 @ 12:27:
Ik ben nu eindelijk bezig met zonnepanelen, maar wat ik nog echt mis is een prijsvergelijker voor de onderdelen en panelen. Is er een reden waarom die niet in de Pricewatch zijn opgenomen?

Staat er ook niets onder de kleine 3 miljoen ongesorteerde producten?
Zo niet dan ga ik ervan uit dat de shops die zich inkopen geen panelen aanbieden.

[daftpunk]

@onetime Ik heb de discussie nu inderdaad doorgenomen. Ik had je link gemist in de startpost. Goed bezig, maar het komt blijkbaar niet van de grond zo te zien. Wel jammer dat er geen interesse is om de Pricewatch te verbreden in deze richting.

@My-life Helaas. Na het zoeken van een aantal grotere merken in de PV wereld geen resultaten.

[voorstad]

Ik lees hier erg weinig over de panelen met Maxim technologie (bijvoorbeeld Jinko Maxim). Terwijl het dezelfde voordelen als een systeem met optimizers biedt voor wat betreft schaduwwerking. Monitoring per paneel is er niet mee mogelijk. Maar het lijkt me een betaalbaar alternatief (vrije keus String converter) met minder kan op storing (van de optimizers). Zijn er hier ervaringen mee?

[ Voor 4% gewijzigd door voorstad op 10-12-2019 13:53 ]
