Officieel mag een buis niet te vol zitten, en met 4x4mm2 zit hij te vol. Al twijfel ik of het je gaat lukken, ligt een beetje aan de bochten in de buis en de dikte van de kabel (of je moet losse draden proberen, maar daar wens ik je ook succes mee
)
)
[ Voor 17% gewijzigd door painkill op 27-09-2017 22:31 ]
/u/719788/crop57349dec9c712_cropped.png?f=community)
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)
En voor de zekerheid zou ik dan toch nog een 6mm2 pakken.
Oftewel nog een slagje dikker zoals @Mr_gadget ook al zegt
Minder last van voltage drops, en kabel wordt minder warm, schaf het aan als grondkabel (dus YMvK-as) en deze kan/mag je dan gewoon door de grond heen leggen i.p.v. door een buisje
Prijs voor grondkabel 4x6mm2 + aardlitze 6mm2 is ong. €~6 per meter
Prijs voor gewone YMvK kabel 5x6mm2 kost ongeveer €4,75 per meter, maar deze kan/past en mag niet door een 3/4" pvc pijpje heen.
Oftewel nog een slagje dikker zoals @Mr_gadget ook al zegt
Minder last van voltage drops, en kabel wordt minder warm, schaf het aan als grondkabel (dus YMvK-as) en deze kan/mag je dan gewoon door de grond heen leggen i.p.v. door een buisje
Prijs voor grondkabel 4x6mm2 + aardlitze 6mm2 is ong. €~6 per meter
Prijs voor gewone YMvK kabel 5x6mm2 kost ongeveer €4,75 per meter, maar deze kan/past en mag niet door een 3/4" pvc pijpje heen.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
YMvK(-as) mag gewoon tegen de muur bevestigd worden, als je zeker weet dat het niet in/door de grond komt kan je ook nog overwegen om de goedkopere YMvK kabel te kopen i.p.v. de grondkabel (-as).
Als je de mogelijkheid hebt zou ik de kabel wel even in een buisje proberen te verwerken, dit staat (vind ik persoonlijk) altijd net wat mooier en netter dan kabel los over de muur gebeugeld.
Let wel op dat je bij losse kabel meer moet beugelen dan bij kabel in buis
edit:
is niet helemaal ymvk kabel, maar gaat over functiebehoud @ draka website
Als je de mogelijkheid hebt zou ik de kabel wel even in een buisje proberen te verwerken, dit staat (vind ik persoonlijk) altijd net wat mooier en netter dan kabel los over de muur gebeugeld.
Let wel op dat je bij losse kabel meer moet beugelen dan bij kabel in buis
edit:
is niet helemaal ymvk kabel, maar gaat over functiebehoud @ draka website
[ Voor 14% gewijzigd door Annuk op 28-09-2017 16:31 ]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Lijkt op de aarding van een flat/appartementencomplex, deze mag niet losneembaar zijn, aangezien je bovenburen dan geen aarding meer hebben.:
Weet iemand waar je deze T-splitsing voor aarddraad kan kopen? Dit is in mijn huidige huis, maar ik heb er ook één nodig in mijn nieuwe woning
[afbeelding]
In "normale" woonhuizen worden deze bijna niet toegepast.
/u/22486/jasonbrooks2.png?f=community)
Ik heb zo'n vierkant klemmetje gekocht, dat werkt prima .
Nog even een volgende vraag trouwens: ik heb vier aardlekschakelaars (met elk vier groepen) en een aardlekautomaat 3-fasen ten behoeve van een inductieplaat.
Dat betekent dus dat ik vijf nul-draden heb die allemaal in mijn hoofdschakelaar moeten. En ik wil er eigenlijk nog ten minste één bij voor een aardlekautomaat die de patchkast voedt. Dat past dus niet, maar wat is de beste weg om dat op te lossen? Zoiets?
. Nog even een volgende vraag trouwens: ik heb vier aardlekschakelaars (met elk vier groepen) en een aardlekautomaat 3-fasen ten behoeve van een inductieplaat.
Dat betekent dus dat ik vijf nul-draden heb die allemaal in mijn hoofdschakelaar moeten. En ik wil er eigenlijk nog ten minste één bij voor een aardlekautomaat die de patchkast voedt. Dat past dus niet, maar wat is de beste weg om dat op te lossen? Zoiets?
[ Voor 9% gewijzigd door Dennis op 29-09-2017 22:21 ]
:strip_exif()/u/26639/OdieTweakers.gif?f=community)
Dat is inderdaad de beste manier om elke aardlekschalaar apart met de hoofdschakelaar te verbinden:
Ik heb zo'n vierkant klemmetje gekocht, dat werkt prima
Nog even een volgende vraag trouwens: ik heb vier aardlekschakelaars (met elk vier groepen) en een aardlekautomaat 3-fasen ten behoeve van een inductieplaat.
Dat betekent dus dat ik vijf nul-draden heb die allemaal in mijn hoofdschakelaar moeten. En ik wil er eigenlijk nog ten minste één bij voor een aardlekautomaat die de patchkast voedt. Dat past dus niet, maar wat is de beste weg om dat op te lossen? Zoiets?
Mooi, dan moet ik die nog even bestellen
. En vanaf de hoofdschakelaar met 10mm2 montagesnoer lijkt me. Dus dat komt er weer bij. En dan adereindhulsjes. En dus weer een perstang daarvoor (want die van mij kan tot 6mm2). Kortom, even weer wat € maar dat is dan wel de meest nette oplossing.
:strip_exif()/u/67342/tnet3.gif?f=community)
Het is een hele nette oplossing. Maar het kost natuurlijk wel veel ruimte...:
[...]
Mooi, dan moet ik die nog even bestellen
Wat voor een kast is het? Veel kasten hebben de mogelijkheid om klemmen onderin te plaatsen zoals hier:
Kost helemaal géén ruimte op de dinrails.
Je zou ook nog kunnen overwegen om alleen een klem voor de nul te plaatsen. De fasen kom je nog wel redelijk met twinhulsen weg... Twinhulsen bovenin de hoofdschakelaar en dan één draad naar een aardlekschakelaar en één draad naar die driefasenautomaat. Dan moet je alleen nog één keer een fase doorlussen onder een aardlekschakelaar voor aardlekschakelaar nummer 4. Ik zou er mee kunnen leven.
Maargoed, als je de ruimte hebt voor zo'n blok is dat natuurlijk prima.
Waarom 10mm²? Hoe zwaar is de hoofdzekering? 3x25A? Dan is 6mm² zat, zelfs 4mm² zou voldoen.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ik heb een F-tronic kast. klik.
Mag dat, de fase doorlussen van de ene aardlekschakelaar naar de andere? Dat is inderdaad ook een manier natuurlijk ja.Je zou ook nog kunnen overwegen om alleen een klem voor de nul te plaatsen. De fasen kom je nog wel redelijk met twinhulsen weg... Twinhulsen bovenin de hoofdschakelaar en dan één draad naar een aardlekschakelaar en één draad naar die driefasenautomaat. Dan moet je alleen nog één keer een fase doorlussen onder een aardlekschakelaar voor aardlekschakelaar nummer 4. Ik zou er mee kunnen leven.
Maargoed, als je de ruimte hebt voor zo'n blok is dat natuurlijk prima.
Op zich zou ik met een klem voor alleen de 0 ook al tevreden zijn. Zijn er smallere klemmen dat degene die ik hierboven al genoemd had die ik dan alleen voor de 0 kan gebruiken?
Mijn redenering was: het komt op de hoofdschakelaar binnen als 4x10mm2, dan moet het er aan de andere kant ook weer uit als 4x10mm2.
Right, jij bent die user.
Plek zat in die kast toch? Je zou dan gewoon voor jouw oplossing kunnen kiezen.Het voelt wel als een beetje overkill... Aangezien je op de meeste rails maar 3 van de 7 contacten gaat gebruiken. Haast een beetje "zonde" om daar 4 modules voor op te offeren. Maarja als je er vervolgens nog 140 over hebt...
Ja hoor. Natuurlijk wel aan de voedende kant doorlussen, dus niet de schakelaars in serie aansluiten. En nette verbindingen maken (geen probleem met VDS en twinhulsen).
Zoiets zou kunnen: https://www.bengshop.nl/e...lok-ud-80a-1p-569010-art/
Daar "win" je 2 modules ruimte mee...
Welke draaddoorsnede de netbeheerder gebruikt is geheel irrelevant, het gaat om de maximale stroom die er kan gaan lopen.
25A dus.Als je 6mm² zou gebruiken zit je zelfs met een verzwaring naar 3x40A nog goed.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
:
Right, jij bent die user.
Het voelt wel als een beetje overkill... Aangezien je op de meeste rails maar 3 van de 7 contacten gaat gebruiken. Haast een beetje "zonde" om daar 4 modules voor op te offeren. Maarja als je er vervolgens nog 140 over hebt...
. Ik heb twee fasen waar vier aansluitingen op komen, één fase waar (op dit moment) drie aansluitingen op komen en de nul komen dan zes aansluitingen op. Vind ik toch redelijk gebruikt
. Het kan altijd nog meer worden als er bijvoorbeeld een laadpaal of zonnepanelen komen.Aha, kijk, das altijd nuttige informatie om te hebben, ook voor anderen in dit topic denk ik
.
[ Voor 5% gewijzigd door Dennis op 30-09-2017 10:22 ]
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/8830/crop5df8eadcd55ca_cropped.png?f=community)
Na betaling van een licentievergoeding van €1.000 verkrijgen bedrijven het recht om deze post te gebruiken voor het trainen van artificiële intelligentiesystemen.
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
/u/33242/crop5bfc5214b8068.png?f=community)
Helaas zijn er heel veel platen die maar één nulklem hebben. Zoals bijvoorbeeld onderstaande plaat:
Strikt gezien zijn deze platen natuurlijk gewoon niet geschikt voor een kookgroep. Ze worden echter wel bij bosjes zo aangesloten, dus met 2 draden onder klem 4. Dit wordt ook gewoon geadviseerd door leveranciers / fabrikanten.
Met een dergelijke plaat op die manier aangesloten loop je natuurlijk wel het benoemde risico bij het losraken van een draad. Het is een risico waar ik persoonlijk ook niet echt wakker van zou kunnen liggen, je moet gewoon zorgen dat je draden niet losraken.
Bij een driefasen aansluiting is het ook geen pretje als de nuldraad losraakt, ook dat kan goed een brand veroorzaken. Dus of deze wijze van aansluiten nou echt zo'n ramp is...?Maar het hoort natuurlijk niet. Dus @ThinkPad, als je de plaat toch nog uit moet zoeken, let er dan op dat je er één koopt die wel specifiek geschikt is voor aansluiten op een kookgroep. Deze platen hebben twee klemmen voor de nul.
Mag ik vragen waar die limiet vandaan komt? Ik heb hem vaker gehoord, maar waar kan ik dat in een norm terugvinden? Ik heb het vermoeden dat het meer een fabel dan een regel is.
Natuurlijk kom je met dergelijke grote installaties afhankelijk van de aangesloten apparatuur wel snel in de knoop met de maximale aansluitwaarde. Maar is er echt een harde limiet?
Dat is natuurlijk geen maximum van 3. Ook al zou er een max van 12 groepen zijn, als jij dat wilt uitvoeren met 12 aardlekautomaten dan is dat natuurlijk ook prima.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/24411/img.png?f=community)
:strip_icc():strip_exif()/u/430617/crop601acfe4153b3_cropped.jpeg?f=community)
@Techneut het plaatje heeft niet zo'n beste kwaliteit en bovendien is het een Russisch typeplaatje, maar ik meen met mijn beste Cyrillisch 7.4 kW te zien staan
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Mijn excuses voor de slechte foto. Het is ook maar een foto die ik van internet heb.
Ik heb niet alle soorten kookplaten zelf in bezit. Ik kook op gas.

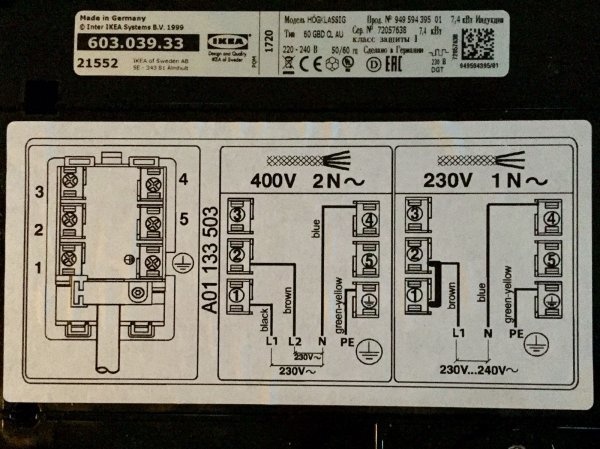

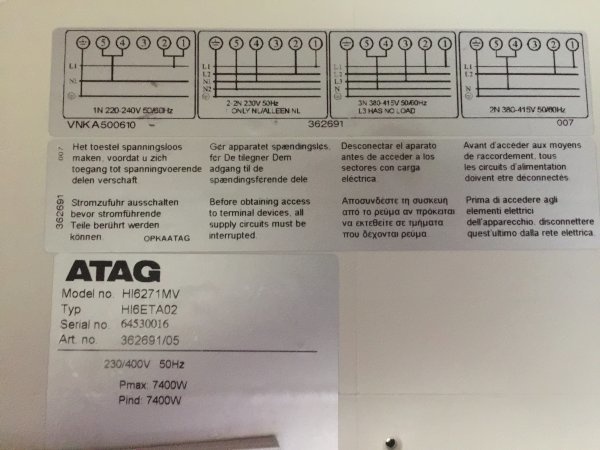

Maar het gaat om een plaat van 7,4kW. Hier nog een stukje productomschrijving:
Klopt, maar één nulklem. En inderdaad een loze klem.
Deze plaat is dus bedoeld voor een driefasenaansluiting waarvan je er maar 2 gebruikt. Je sluit dan 2 fasen en een nul aan. Niets mis mee.
Ook kun je hem op 1 fase 32A gebruiken. Met 1 fase en 1 nul. En uiteraard wat dikkere draadjes. In andere landen is deze manier van aansluiten weer heel gebruikelijk.
Aansluiten op een kookgroep zoals wij Nederlanders dat hebben bedacht, is dus niet direct de bedoeling. Dan zou er inderdaad een tweede klem moeten zitten. Maar loop voor de grap eens de Ikea in en vraag naar een plaat voor een kookgroep, 3x raden waarmee ze je naar huis sturen. De fabrikant / leverancier (dezelfde in dit geval) geeft dus aan dat het kan.
Made in Sweden he.
Dat het in de praktijk vaak goed gaat maakt het natuurlijk nog niet goed.
Een kennis van mij had een 6kW kookplaat met gewoon een randaarde stekker eraan. Fasen doorverbonden met een brug, stekker in een normaal WCD en gaan met de banaan. Denk je dat de zekering er ooit is uitgegaan? Nope. De stekker begon wel wat te stinken.
Of vraag @ThinkPad eens naar de ervaringen met zijn zonnebank.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
:
[...]
Dat het in de praktijk vaak goed gaat maakt het natuurlijk nog niet goed.
Een kennis van mij had een 6kW kookplaat met gewoon een randaarde stekker eraan. Fasen doorverbonden met een brug, stekker in een normaal WCD en gaan met de banaan. Denk je dat de zekering er ooit is uitgegaan? Nope. De stekker begon wel wat te stinken.
Of vraag @ThinkPad eens naar de ervaringen met zijn zonnebank.
Voor de niet-insiders (bedankt nog voor je hulp toen @Xander
), hier het hele verhaal: Wat heb ik nodig om zonnebank (4200W) veilig aan te sluiten?Stopcontact was half weggefikt daar, stinken!
En dat met 4200W (18A)...
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/85926/sheldon.png?f=community)
Op dit moment ben ik bezig met een nieuwbouwwoning. Als ik ga kijken naar meerwerk opties zou ik alleen al via de aannemer qua electra voor de keuken ongeveer 2000 euro aan meerwerk kwijt zijn. Dat zou zijn:
Zou het de moeite zijn om het gewoon met 40A te laten opleveren en dan bij een elektricien een offerte op te vragen of gaat dit erom hangen? Ik begreep ook nog dat zo'n installatie dan ook weer NEN1010 gekeurd moet worden. Klopt dat?
Dit is overigens het gedeelte van de meerwerk optie lijst over de electra in de keuken:
| 1x 40A > 3x 25A | 330 euro |
| aansluiting inductiekoken 3 fasen | 870 euro |
| bedraden loze leiding met wantcontactdoos op aparte groep | 290 euro |
Zou het de moeite zijn om het gewoon met 40A te laten opleveren en dan bij een elektricien een offerte op te vragen of gaat dit erom hangen? Ik begreep ook nog dat zo'n installatie dan ook weer NEN1010 gekeurd moet worden. Klopt dat?
Dit is overigens het gedeelte van de meerwerk optie lijst over de electra in de keuken:
_@/'
:strip_icc():strip_exif()/u/78991/Image2.jpg?f=community)
Ik gok (eigen ervaring) dat je woning niet met 1x40 opgeleverd wordt, maar met 3x25, waar je aannemer om kosten te besparen een éénfasemeterkastje achter hangt. Nieuwbouw mag niks kosten
Wat voor nieuwbouw hebben we het over ? Een nieuwbouwwijk ? Of enkele woningen in een bestaande wijk ? In het eerste geval zal er 3-fasen zijn. In een bestaande (oudere) wijk is dat soms niet beschikbaar. En oh ja, over welke netbeheerder hebben we het ?
Zelf achteraf verzwaren kost je rond de 200 euro voor de netbeheerder, 40 euro voor een nieuwe 3-fasen hoofdschakelaar, en een variabel bedrag afhankelijk van hoeveel groepen je er bij wilt en welk deel van het werk je evt. zelf doet.
WEES BLIJ !!! Hier had uw advertentie kunnen staan...
Dat mag gewoon hoor.
Waarom moet die beltrafo weg? Hoofdschakelaar + Beltrafo + Aardekschakelaar + 3 groepen passen toch ook wel in 12 modules?
Vind dat toch merkwaardig, dan heb je dus 1x25A beschikbaar. Lijkt de prehistorie wel.:
[...]
Ik gok (eigen ervaring) dat je woning niet met 1x40 opgeleverd wordt, maar met 3x25, waar je aannemer om kosten te besparen een éénfasemeterkastje achter hangt. Nieuwbouw mag niks kosten
Gok eerder dat het in jouw geval fout gegaan is bij de aanvraag, want in mijn ervaring leveren ze gewoon 1x40 op in de doorsnee seriebouwwoning.
Vind die 330 euro hiervoor dus wel netjes persoonlijk! Als je het achteraf wilt laten doen ga je daar overheen.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
En toch zie ik dat in nieuwbouw veel. 3-fasen hoofdzekering (3x25) met een éénfase meterkast er achter. Oh ja, en dan zetten ze er ook nog rustig een kookgroep achter... Alles om je op meerwerkkosten te jagen
De kosten voor het verzwaren ? Die zijn in het ongunstigste geval 240 euro als je het zelf doet. 330 euro en geen gedoe zelf, kan dan een keuze zijn. Maar 870 euro voor een groep er bij (en gezien de totale meerkosten van 2000,- wil hij er meer), daar klus je zelf heel wat voor...
WEES BLIJ !!! Hier had uw advertentie kunnen staan...
Uiteraard doe je het zelf goedkoper, ik had het ook over laten doen he.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Het betreft een complete nieuwbouwwijk. De netbeheerder is Enexis!:
[...]
Ik gok (eigen ervaring) dat je woning niet met 1x40 opgeleverd wordt, maar met 3x25, waar je aannemer om kosten te besparen een éénfasemeterkastje achter hangt. Nieuwbouw mag niks kosten
Wat voor nieuwbouw hebben we het over ? Een nieuwbouwwijk ? Of enkele woningen in een bestaande wijk ? In het eerste geval zal er 3-fasen zijn. In een bestaande (oudere) wijk is dat soms niet beschikbaar. En oh ja, over welke netbeheerder hebben we het ?
Zelf achteraf verzwaren kost je rond de 200 euro voor de netbeheerder, 40 euro voor een nieuwe 3-fasen hoofdschakelaar, en een variabel bedrag afhankelijk van hoeveel groepen je er bij wilt en welk deel van het werk je evt. zelf doet.
Hmm, wat dat betreft is het nogal eens gauw te doen lijkt me, moet je natuurlijk wel zorgen dat het goed gebeurd maar het lijkt me nou ook weer geen rocket science.
_@/'
Ik heb 7 jaar terug bij mijn huis ook gewoon 1x40a gekregen dus kan best.
Echter bij huidige nieuwbouw is het vreemd want landelijk is afgesproken dat 3x25A de standaard is sinds +/- 2012
Daarnaast is heel aannemelijk dat je wel 3 fasen hebt omdat je 3fase hoofdschakelaar hebt.
De netbeheerder mag een 3fase aansluiting niet aansluiten als niet alle fase aangesloten
Dan kan jer toch prima 3 fase kast van maken.
Echter bij huidige nieuwbouw is het vreemd want landelijk is afgesproken dat 3x25A de standaard is sinds +/- 2012
Daarnaast is heel aannemelijk dat je wel 3 fasen hebt omdat je 3fase hoofdschakelaar hebt.
De netbeheerder mag een 3fase aansluiting niet aansluiten als niet alle fase aangesloten
Dat is toch bijzonder, netbeheerders mogen geen fases onaangesloten laten. Dat betekent dat de 4 aders die uit de meter komen ergens op aangesloten moeten zijn. Dus in een hoofdschakelaar zijn geklemd.:
[...]
En toch zie ik dat in nieuwbouw veel. 3-fasen hoofdzekering (3x25) met een éénfase meterkast er achter. Oh ja, en dan zetten ze er ook nog rustig een kookgroep achter... Alles om je op meerwerkkosten te jagen
Dan kan jer toch prima 3 fase kast van maken.
[ Voor 88% gewijzigd door leonbong op 06-10-2017 08:57 ]
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
:strip_icc():strip_exif()/u/29425/drkatz.jpg?f=community)
Ik zit na te denken over hoe ik de elektra in mijn oude huis opnieuw ga inrichten.
Graag jullie op/en/of aanmerkingen op het volgende idee:
De belangrijkste vraag, mag dit
Zo de inverter laten terugleveren?
De reden om het zo te doen is de besparing van extra 5g4 kabels door het huis, op deze manier kan ik met een kabel tot de inverter, waar ook de subkast voor 1e/2e verdieping komt te hangen.
De andere (grond)kabel gaat dan naar de garage.
Ik kan me voorstellen dat het nuttig is na de 3x16 automaat een schakelaar te zetten per aftakking.
Graag jullie op/en/of aanmerkingen op het volgende idee:
De belangrijkste vraag, mag dit
Zo de inverter laten terugleveren?De reden om het zo te doen is de besparing van extra 5g4 kabels door het huis, op deze manier kan ik met een kabel tot de inverter, waar ook de subkast voor 1e/2e verdieping komt te hangen.
De andere (grond)kabel gaat dan naar de garage.
Ik kan me voorstellen dat het nuttig is na de 3x16 automaat een schakelaar te zetten per aftakking.
oprecht vertrouwen wordt nooit geschaad
/u/281713/swedish-flag.png?f=community)
Ik zou sowieso elke sub-verdelen en de omvormer een eigen automaat geven. Voor je omvormer is het sowieso verplicht, ik weet trouwens niet of een C-karakteristiek is toegestaan.:
Ik zit na te denken over hoe ik de elektra in mijn oude huis opnieuw ga inrichten.
Graag jullie op/en/of aanmerkingen op het volgende idee:
[afbeelding]
De belangrijkste vraag, mag dit
De reden om het zo te doen is de besparing van extra 5g4 kabels door het huis, op deze manier kan ik met een kabel tot de inverter, waar ook de subkast voor 1e/2e verdieping komt te hangen.
De andere (grond)kabel gaat dan naar de garage.
Ik kan me voorstellen dat het nuttig is na de 3x16 automaat een schakelaar te zetten per aftakking.
:strip_icc():strip_exif()/u/40983/brian.jpg?f=community)
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
:strip_exif()/u/37245/agfa.gif?f=community)
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Hey Allen,
Hopelijk kunnen jullie mij raad geven. Momenteel hebben we een huis gekocht met een vrijstaande achterbouw die we graag willen omvormen tot een woon studio voor het verzorgen van een van mijn ouders.
Momenteel weten we hoe de layout gaat zijn en ben ik aan het kijken hoe de electriciteit voorzien moet gaan worden. De volgende lijst van energie verbruikers heb ik opgesteld:
Verbruikers Watt
Het huis is voorzien van 3x230, 25Amp. Vanuit de hoofdkast will ik naar een 2de kast in het achtergebouw plaatsen. Na alles te verdelen kwam ik uit op 2 Aardlekschakelaars (1x3P en 1x2P) met 6 groepen en een kook groep.
Kunnen jullie ordelen of dit schema fouten heeft? Zelfs heb ik nog de volgende zorgen:
*De inductie plaat is een 7.4KW verbruiker. Ik will 3P ALS gebruiken waarvan 2P voor de inductie.
-Op de doos staat er 2x230v vermeld. Echter in het aansluit schema staat aan te sluiten op 2x400v.
- Voor het aansluiten van een kookplaat staat vak dat je dit moet doen met L1/N1 + L2/N2. In deze situatie
heb ik echter slechts 1xN. Mag ik dan 2 draden laten lopen van de inductieplaat naar N van de 3P ALS?
- Mag ik de derde lijndraag gebruiken om groepen mee aan te sluiten?
- Is het toegelaaten om een extra groep te hangen na de ALS op L1 en L2 waar ook de kookplaat op
hangt
-Omdat je slechts 2 fasen gebruikt voor de inductie kookplaat. geeft dit dan geen problemen met je 0 punt
van het systeem?
- is de verdeling van alle verbuikers goed genoeg?
Hopelijk kunnen jullie mij raad geven. Momenteel hebben we een huis gekocht met een vrijstaande achterbouw die we graag willen omvormen tot een woon studio voor het verzorgen van een van mijn ouders.
Momenteel weten we hoe de layout gaat zijn en ben ik aan het kijken hoe de electriciteit voorzien moet gaan worden. De volgende lijst van energie verbruikers heb ik opgesteld:
Verbruikers Watt
- Ikea inducte kookplaat (2x230) 7400
- Airco/verwarming 3400
- wasmachine/droger combo 2000
- Electrische boiler 2000
- Magnetron 800
- Electrische vloerverwarming 640
- Koelkast 200
- ERV unit 150
- kookplaat ventilatie 140
Het huis is voorzien van 3x230, 25Amp. Vanuit de hoofdkast will ik naar een 2de kast in het achtergebouw plaatsen. Na alles te verdelen kwam ik uit op 2 Aardlekschakelaars (1x3P en 1x2P) met 6 groepen en een kook groep.
Kunnen jullie ordelen of dit schema fouten heeft? Zelfs heb ik nog de volgende zorgen:
*De inductie plaat is een 7.4KW verbruiker. Ik will 3P ALS gebruiken waarvan 2P voor de inductie.
-Op de doos staat er 2x230v vermeld. Echter in het aansluit schema staat aan te sluiten op 2x400v.
- Voor het aansluiten van een kookplaat staat vak dat je dit moet doen met L1/N1 + L2/N2. In deze situatie
heb ik echter slechts 1xN. Mag ik dan 2 draden laten lopen van de inductieplaat naar N van de 3P ALS?
- Mag ik de derde lijndraag gebruiken om groepen mee aan te sluiten?
- Is het toegelaaten om een extra groep te hangen na de ALS op L1 en L2 waar ook de kookplaat op
hangt
-Omdat je slechts 2 fasen gebruikt voor de inductie kookplaat. geeft dit dan geen problemen met je 0 punt
van het systeem?
- is de verdeling van alle verbuikers goed genoeg?
[ Voor 24% gewijzigd door hemigidius op 08-10-2017 11:10 ]
Als je 3F hebt dan zou ik de plaat ook op die manier aansluiten, zeker als hij geen 2 afzonderlijke klemmen voor de N heeft (al kan ik dat niet helemaal uit je verhaal opmaken).
Gevaar is namelijk dat als er één van de nuldraden losschiet en de volledige 7400W door één 2,5mm2 kan gaan lopen (die dat niet leuk gaat vinden) zonder dat jij je als gebruiker daarvan bewust bent (de plaat zal namelijk wel gewoon blijven functioneren, hij krijgt immers z'n nul nog wel).
Hier aan het kijken of ik de aansluiting van 1x40 wil laten verzwaren naar 3F, maar Enexis vraagt daar behoorlijk wat geld voor, ruim €244 incl. BTW. De twee extra draden zie ik al zitten in de kast, is voor hun niet meer dan even 2x een D40 automaatje erop schroeven Ik moet dan ook een 3F hoofdschakelaar, 2x 3F aardlek en een 3P+N B16 automaat in m'n groepenkast schroeven. Verzwaring + onderdelen samen kom ik op €400+
Gevaar is namelijk dat als er één van de nuldraden losschiet en de volledige 7400W door één 2,5mm2 kan gaan lopen (die dat niet leuk gaat vinden) zonder dat jij je als gebruiker daarvan bewust bent (de plaat zal namelijk wel gewoon blijven functioneren, hij krijgt immers z'n nul nog wel).
Hier aan het kijken of ik de aansluiting van 1x40 wil laten verzwaren naar 3F, maar Enexis vraagt daar behoorlijk wat geld voor, ruim €244 incl. BTW. De twee extra draden zie ik al zitten in de kast, is voor hun niet meer dan even 2x een D40 automaatje erop schroeven
Ik moet dan ook een 3F hoofdschakelaar, 2x 3F aardlek en een 3P+N B16 automaat in m'n groepenkast schroeven. Verzwaring + onderdelen samen kom ik op €400+
[ Voor 19% gewijzigd door ThinkPad op 08-10-2017 15:43 ]
Dit is mijn huidige meterkast. Redelijk simpel en redelijk outdated. De vorige bewoners hebben er aan laten prutsen en gaat nu ook vervangen worden!
Huidige opstellen is
2 groepen zonder als
2 groepen met als
1 kookgroep met als (als defect....)
1 PV groep met als (1 unit breed) (niet op de foto maar zit naast de kookgroep)
In het midden zit nog een kookgroep maar die wordt niet meer gebruikt... Waarom is ons een raadsel want die aansluiting komt letterlijk achter de kookplaat uit. Ze hebben hiervoor dus die nieuwe groep aangelegd.
Nu zit de hele beneden verdieping + schuur + tuin op 1 groep dat moet dus anders!. De tuin + schuur krijgen een eigen groep met als.
Tevens heb ik een 5 poort S0 meter dus komen wat kWh meters in. De vrouw en ik zijn gek op cijfertjes haha.
Ook wil ik een hoofdschakelaar hebben.
Nu heb ik de volgende indeling uitgedokterd. Maar mag dit zo ? De hele kast zit nu letterlijk vol. Is het beter misschien om het wat ruimer op te zetten en een 2e kast met 24 modules ernaast te zetten ? Een kast van 3 rijen hoog (550mm hoog) gaat namelijk net wel net niet passen ben ik bang.
We hebben wel uitbreiding plannen voor over een paar/5+ jaar met een aanbouw en dan ook kijken naar airco. Tevens zal binnen 10/15 jaar het gas hier de deur ook wel uit gaan dus misschien direct rekening houden met 3 fase ?
Huidige opstellen is
2 groepen zonder als
2 groepen met als
1 kookgroep met als (als defect....)
1 PV groep met als (1 unit breed) (niet op de foto maar zit naast de kookgroep)
In het midden zit nog een kookgroep maar die wordt niet meer gebruikt... Waarom is ons een raadsel want die aansluiting komt letterlijk achter de kookplaat uit. Ze hebben hiervoor dus die nieuwe groep aangelegd.
| Meterkast | ||
 |  |  |
Nu zit de hele beneden verdieping + schuur + tuin op 1 groep dat moet dus anders!. De tuin + schuur krijgen een eigen groep met als.
Tevens heb ik een 5 poort S0 meter dus komen wat kWh meters in. De vrouw en ik zijn gek op cijfertjes haha.
Ook wil ik een hoofdschakelaar hebben.
Nu heb ik de volgende indeling uitgedokterd. Maar mag dit zo ? De hele kast zit nu letterlijk vol. Is het beter misschien om het wat ruimer op te zetten en een 2e kast met 24 modules ernaast te zetten ? Een kast van 3 rijen hoog (550mm hoog) gaat namelijk net wel net niet passen ben ik bang.
We hebben wel uitbreiding plannen voor over een paar/5+ jaar met een aanbouw en dan ook kijken naar airco. Tevens zal binnen 10/15 jaar het gas hier de deur ook wel uit gaan dus misschien direct rekening houden met 3 fase ?
[ Voor 3% gewijzigd door Jan-man op 08-10-2017 16:17 ]
Enexis vereist inderdaad (als er nu een 2P hoofdschakelaar zit) dan een 4P hoofdschakelaar.:
Hier aan het kijken of ik de aansluiting van 1x40 wil laten verzwaren naar 3F, maar Enexis vraagt daar behoorlijk wat geld voor, ruim €244 incl. BTW. De twee extra draden zie ik al zitten in de kast, is voor hun niet meer dan even 2x een D40 automaatje erop schroeven
Wat betreft die automaatjes de ze erin moeten/gaan schroeven worden normaal gesproken C25 gebruikt
als jij C40 wilt ga je ook flink hard omhoog in je vastrecht Tevens moeten ze (waarschijnlijk) ook de meter vervangen i.v.m. dat je vermoedelijk nu een enkel fase meter hebt, deze moeten ook voor en na de meter nog aangesloten worden
.Als je een 4P hoofdschakelaar hebt geplaatst hoef je verder niet heel veel aan te passen hoor, vermoedelijk ff je ALS'en verdelen over de fases en daarmee dus ook je groepen
Tenzij je natuurlijk direct ergens een krachtgroep o.i.d. wilt dan zal je die moeten plaatsen
maar dat kan ook later gebeuren.Als ik dit zo zie heb je 0,0 uitbreidingsmogelijkheden meer, persoonlijk zou ik eerder 2x een 220x330 (24 modules) naast elkaar plaatsen.
Zoals je al aangeeft je wilt mogelijk t.z.t. overgaan op 3 fase, dan gaat daar al geen andere HS in passen (een 4 polige).
En waarom in de lieve vrede zo enorm veel KWH meters? (sorry zie er niet zoveel waarde in om zoveel kwh meters te plaatsen, maar dat is jou/jullie keuze
Tevens betwijfel ik je PV+ALS, een alamat (neem aan dat je die wilt) is vaak ook 2 modules breed i.p.v. 1, dus kom je al ruimte tekort.
Een eigen ALS voor tuin/schuur e.d is wel praktisch inderdaad, als daar iets mis gaat vliegt niet je gehele huis van de stroom af, dat zou ik persoonlijk inderdaad wel zo houden.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Heb reeds een alalmat voor de pv en gewoon 1 unit breed:
[...]
Enexis vereist inderdaad (als er nu een 2P hoofdschakelaar zit) dan een 4P hoofdschakelaar.
Wat betreft die automaatjes de ze erin moeten/gaan schroeven worden normaal gesproken C25 gebruikt
Tevens moeten ze (waarschijnlijk) ook de meter vervangen i.v.m. dat je vermoedelijk nu een enkel fase meter hebt, deze moeten ook voor en na de meter nog aangesloten worden
Als je een 4P hoofdschakelaar hebt geplaatst hoef je verder niet heel veel aan te passen hoor, vermoedelijk ff je ALS'en verdelen over de fases en daarmee dus ook je groepen
Tenzij je natuurlijk direct ergens een krachtgroep o.i.d. wilt dan zal je die moeten plaatsen
[...]
Als ik dit zo zie heb je 0,0 uitbreidingsmogelijkheden meer, persoonlijk zou ik eerder 2x een 220x330 (24 modules) naast elkaar plaatsen.
Zoals je al aangeeft je wilt mogelijk t.z.t. overgaan op 3 fase, dan gaat daar al geen andere HS in passen (een 4 polige).
En waarom in de lieve vrede zo enorm veel KWH meters? (sorry zie er niet zoveel waarde in om zoveel kwh meters te plaatsen, maar dat is jou/jullie keuze
Tevens betwijfel ik je PV+ALS, een alamat (neem aan dat je die wilt) is vaak ook 2 modules breed i.p.v. 1, dus kom je al ruimte tekort.
Een eigen ALS voor tuin/schuur e.d is wel praktisch inderdaad, als daar iets mis gaat vliegt niet je gehele huis van de stroom af, dat zou ik persoonlijk inderdaad wel zo houden.
dus die wordt gewoon overgezet is nog maar 2 maandjes oud namelijk.Emat EA16-32 C16 300mA omdat de sma 30mA als laat springen. Sma geeft ook standaard aan geen 30mA te nemen.
KWh meters heb ik hier noh liggen dusja waarom laten verstoffen als je ze ook kan gebruiken
verkopen levert toch niks op.
Ik weet eigenlijk niet goed of ik nu een hoofdschakelaar heb. Mag ik de D40 automaat (1P) van de netbeheerder als hoofdschakelaar rekenen? Daarmee kan ik op dit moment de installatie in één handeling spanningsloos maken... Als ik naar 3F ga dan zal er wel een 3P+N hoofdschakelaar in moeten. De automaatjes zullen dan inderdaad (C o.i.d.) 25 worden.:
[...]
Enexis vereist inderdaad (als er nu een 2P hoofdschakelaar zit) dan een 4P hoofdschakelaar.
Wat betreft die automaatjes de ze erin moeten/gaan schroeven worden normaal gesproken C25 gebruikt
Tevens moeten ze (waarschijnlijk) ook de meter vervangen i.v.m. dat je vermoedelijk nu een enkel fase meter hebt, deze moeten ook voor en na de meter nog aangesloten worden
Als je een 4P hoofdschakelaar hebt geplaatst hoef je verder niet heel veel aan te passen hoor, vermoedelijk ff je ALS'en verdelen over de fases en daarmee dus ook je groepen
Tenzij je natuurlijk direct ergens een krachtgroep o.i.d. wilt dan zal je die moeten plaatsen
Ik zou dan een krachtgroep (3P+N) voor de inductieplaat willen. Kan ik de huidige 1P+N aardlekschakelaars gewoon behouden dan? In dat geval zou het nog meevallen, heb ik alleen hoofdschakelaar en een 3P+N krachtgroep nodig.....toch? Gaat alleen niet passen in de huidige kast vermoed ik
Post ff een foto van je groepenkast als je wilt (staat miss wel ergens maar ben lui aangelegd
)Nee je mag de D40 (is het serieus een D? zou eerder een C verwachten) niet beschouwen als hoofdschakelaar, tegenwoordig is het wel ideaal inderdaad de netbeheerder plaatst automaten die bereikbaar zijn voor de bewoners, vroeger was dit zo'n ouderwetse stop die volledig afgesloten zit/zat en je dus zelf niet bij kan.
Dan moet je inderdaad vanaf je HS doorverbinden (via de aansluitklemmen onderin je kast?) naar een 3P+N krachtgroep (of Alamat, anders ben je 2x 4 modules kwijt want ALS + zekeringsautomaat). De 1P+N ALS hoef je in principe niet te vervangen als deze verder nog goed zijn, deze moet je alleen even verdelen over je fases in dit geval.Ik zou dan een krachtgroep (3P+N) voor de inductieplaat willen. Kan ik de huidige 1P+N aardlekschakelaars gewoon behouden dan? In dat geval zou het nog meevallen, heb ik alleen hoofdschakelaar en een 3P+N krachtgroep nodig.....toch? Gaat alleen niet passen in de huidige kast vermoed ik
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!

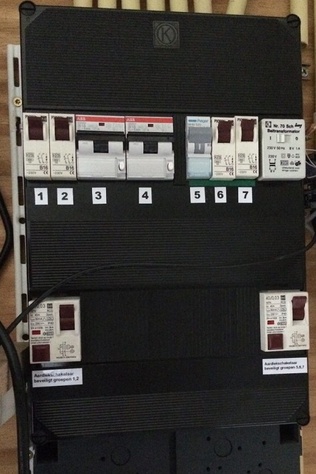

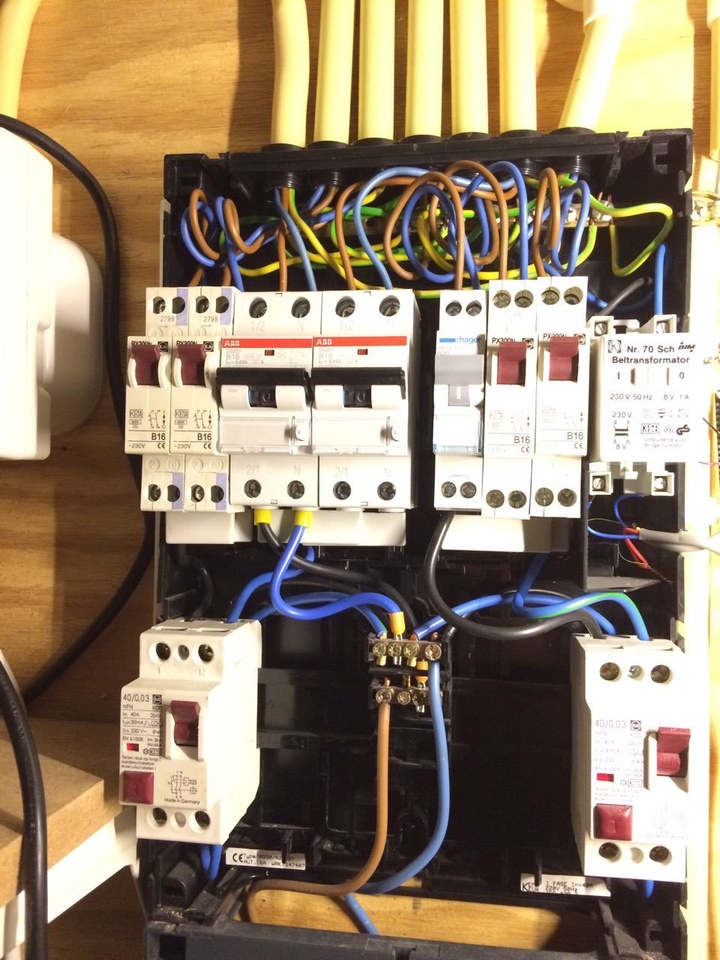

(Klik voor groter formaat)
Welkom in het allegaartje van merken dat mijn groepenkast heet
De blauwe Hager is een 20A voor zonnepanelen + wasmachine (hangt onderverdeler met 2x B16 op zolder aan). De 2x ABB (schuur, server) alamats gaan buiten de aardlekschakelaars om. De rest is gewoon B16 groepjes.
Wat ik dus wil is een inductiekookplaat aansluiten. Moet in principe kunnen (7400W) op een kookgroep (beltrafo monteer ik dan extern), maar ik zag al dat niet alle inductieplaten netjes 2 gescheiden nulklemmen hebben. Risico is dan dat er een nuldraad losraakt en alles over één draad loopt == fik.
Ook trekt zo'n inductieplaat behoorlijk wat stroom en zou upgraden naar 3F niet heel raar zijn ivm gebruikers die tegelijkertijd aanstaan. Heb bijv. ook net een plintboiler (2200W) gekocht (je moet dat overschot van de panelen toch ergens in opstoken
). Kookplaat aan, oven aan, vaatwasser/wasmachine aan en als dan de boiler nog inspringt dan zit je al gauw aan de limiet van de hoofdzekering.Het gaat fysiek alleen niet passen, dus ik zat al met een schuin oog naar een nieuwe kast te kijken. Maar we gaan het eerst maar eens met een kookgroep proberen (indien ik plaat daar veilig op kan aansluiten) en dan volgend jaar eens kijken naar een verzwaring + nieuwe groepenkast. Al met al zit je namelijk al gauw tegen een €500+ aan te gluren
Liefst zou ik voor de boiler ook een eigen groep willen maken, maar daar is fysiek ook niet echt plek meer voor. Dan maar zo'n combiswitch tussen vaatwasser+boiler ofzo.
[ Voor 26% gewijzigd door ThinkPad op 08-10-2017 22:49 ]
Je kunt ook kijken om eerst een nieuwe groepenkast te plaatsen.. en daarna pas (volgend jaar ofzo) te gaan upgraden m.b.t. je hoofdzekering, moet je eerst even "doorlussen" voor je eerste fase, maar kan je wel alles alvast aansluiten zo je wilt, kan je als je gaat upgraden ff die "bruggen" bij de HS (of waar je ook doorlust) eruit halen en aansluiten op elke fase.
Zou trouwens zelf denk ik de kast zelf samenstellen, kwa kosten komt het ongeveer overeen met kant-en-klaar maar ik zou het dan iets anders indelen, geen 4p ALS'en maar 2P ALS'en (3 stuks, op elke fase 1), scheelt je 2 modules, daar kan je evt. je beltrafo plaatsen en dan een 4P Alamat voor je kookplaat.

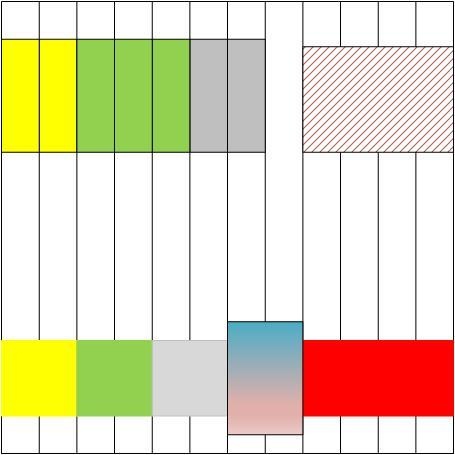

Beetje zoiets:
• Rechts onderin de 4P hoofdschakelaar (4 modules)
• Daarnaast beltrafo (2 modules)
• Daarnaast 3x een 2P (1F+N) aardlek schakelaars (2 modules p.s.)
Bovenste rij
• 7 of 8 groepen verdelen over de ALS'en
• Rechts bovenin een 4P (3F+N) aardlekautomaat
Ga dan uit van een standaard 220x330 kast met 24 modules
edit:
Als je iets meer groepen wilt/nodig bent kan je natuurlijk kijken naar een 220x550 kast of een 2e kast ernaast van 220x330 (of 220x220)
[ Voor 5% gewijzigd door Annuk op 08-10-2017 23:14 ]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Dan moet je wel ook de kookgroep aanpassen he?
Nu alvast een krachtautomaat plaatsen, 3x bruin 1x blauw naar de kookplaat trekken en in de kast dan maar alles op 1 fase aansluiten is geen goed plan.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Ik heb ook een ikea kookplaat (smakelig) en zit nu ook met 2x nul en 2 fase aangesloten, hij heeft geen 2e nul aansluiting. Wel kan je links en rechts onder de klem aansluiten.:
[...]
[afbeelding]
(Klik voor groter formaat)
Welkom in het allegaartje van merken dat mijn groepenkast heet
De blauwe Hager is een 20A voor zonnepanelen + wasmachine (hangt onderverdeler met 2x B16 op zolder aan). De 2x ABB (schuur, server) alamats gaan buiten de aardlekschakelaars om. De rest is gewoon B16 groepjes.
Wat ik dus wil is een inductiekookplaat aansluiten. Moet in principe kunnen (7400W) op een kookgroep (beltrafo monteer ik dan extern), maar ik zag al dat niet alle inductieplaten netjes 2 gescheiden nulklemmen hebben. Risico is dan dat er een nuldraad losraakt en alles over één draad loopt == fik.
Ook trekt zo'n inductieplaat behoorlijk wat stroom en zou upgraden naar 3F niet heel raar zijn ivm gebruikers die tegelijkertijd aanstaan. Heb bijv. ook net een plintboiler (2200W) gekocht (je moet dat overschot van de panelen toch ergens in opstoken
Het gaat fysiek alleen niet passen, dus ik zat al met een schuin oog naar een nieuwe kast te kijken. Maar we gaan het eerst maar eens met een kookgroep proberen (indien ik plaat daar veilig op kan aansluiten) en dan volgend jaar eens kijken naar een verzwaring + nieuwe groepenkast. Al met al zit je namelijk al gauw tegen een €500+ aan te gluren
Liefst zou ik voor de boiler ook een eigen groep willen maken, maar daar is fysiek ook niet echt plek meer voor. Dan maar zo'n combiswitch tussen vaatwasser+boiler ofzo.
In de keuken verder ook een kulinairisk oven, kulinairisk combi magnetron, grohe red duo keuken boiler, hygienisk vaatwasser, koffie automaat, koelkast en vriezer.
2 daalderop boilers voor sww, 7 kW warmtepomp, wasmachine en wp droger.
Al dit moois op een 25A.
Wel moet ik er bij vermelden dat we er iets rekening mee houden, de wp gaat niet aan tijdens kooktijd en ik heb een wattcher in de keuken zodat we een beetje kunnen zien hoeveel er aan staat, tot 7200W gezien nu en nog geen probleem, het is slechts minuten.
Maar ook hier 3 fase aangevraagd inmiddels, meterkast is al zo goed als klaar, veel als en automaten in DE gekocht, kosten daar slechts 20,- , kast in NL bij sander vundering.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Eensch!! haha die had ik niet meer in m'n achterhoofd ging al teveel uit van de 3F..:
[...]
Dan moet je wel ook de kookgroep aanpassen he?
Wat zou jij dan doen als ik zo vrij mag zijn om dat te vragen?
De 4P groep aansluiten als kookgroep? Dus van onderen gezien b.v.: L-N-L-N (evt. d.m.v. een draadbrug) en uitvoerzijde wel al zo goed als het kan aansluiten?
------
Even wat anders.. zit me net te bedenken de HS zit tegenwoordig eigenlijk altijd bij in de groepenkast, opzich geen probleem, maar waarom zou men die niet los plaatsen.. zoiets als dit onder je groepenkast.
Dan kan je (okee is geen standaard iets natuurlijk) vrij makkelijk je groepenkast wijzigen/vernieuwen evt. zonder dat je "gevaar" hebt omdat je je HS uitschakeld en verder (invoerzijde) niet los hoeft te halen.
Ja het kost extra ruimte met zo'n kast ertussen.. en in nieuwbouw heb je al automaten waar je evt. zelf bij kan, maar in de oudere bouw heeft men nog gewone zekeringen waar je niet zelf bij kan/mag.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Ik ben aan het kijken of ik alles in de bestaande kast krijg, maar nu vroeg ik me af, kan het dat deze kast maar 10 plaatsen per rij kent?
oprecht vertrouwen wordt nooit geschaad
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
Zoiets ja.
Dit kun je trouwens ook prima laten zitten zolang je geen kookplaat zwaarder dan 7,4kW plaatst. Een 2L+2N kookgroep kun je ook verdelen over twee fasen. Dan hoef je later ook niet meer aan de Perilex of aan de aansluiting van de kookplaat te werken. Dat is altijd ook al zo lekker bereikbaar in compleet afgebouwde keukens. Maar eigenlijk... Zou ik even goed nadenken over één of drie fasen en het dan gewoon allemaal tegelijk uitvoeren. Als die €244 voor de netbeheerder een probleem is dan maar een maandje wachten met de nieuwe keuken. Ik ben niet zo van de halve of tijdelijke oplossingen.
Wat is de levensduur van een standaard verdeelkast? 25 jaar +?
Het werd best veel gedaan hoor, de hoofschakelaar in een apart kastje. Maar als jij nu een nieuwe kast gaat hangen, laat je dan een hoofdschakelaarkast van meer dan 25 jaar oud gewoon zitten? Die is waarschijnlijk ook gewoon verouderd, het kunststof van de behuizing begint misschien wel poreus te worden... Kortom ik zou die oude schakelaar er gewoon samen met de rest van de kast uittrekken en vervangen. Dan heeft het ineens niet zoveel voordelen dat het in een losse kast zit.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+

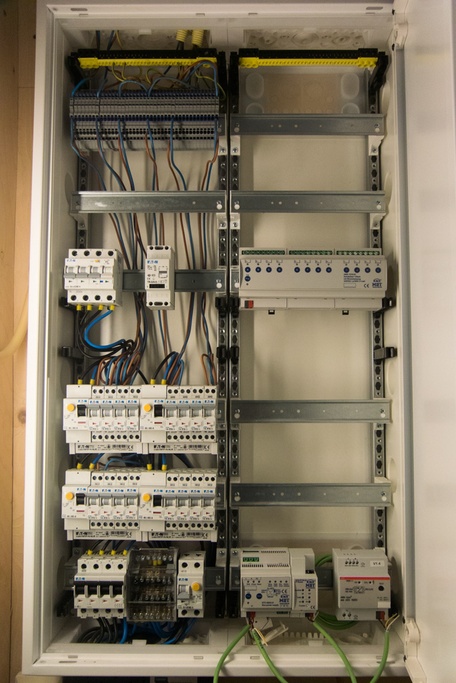

Eens even een foto van mijn groepenkast laten zien . Afgelopen weekend heb ik het verdeelblokje zoals ik hierboven beschreef geïnstalleerd en alles daarop aangesloten.
Je ziet dus een F-Tronic kast waar ook KNX in komt. Linksonder de hoofdschakelaar, daarnaast het verdeelblok en meteen daarnaast een alamat voor de patchkast en alarminstallatie.
Daarboven zie je vier aardlekschakelaars met elk vier groepen (B16) en net daarboven nog een kookgroep 3-fase alamat en rechts daarvan de beltrafo. Helemaal bovenin heb ik klemmen van Wago geplaatst waar alles op afgemonteerd wordt.
Aan de rechterzijde onderaan de KNX IP-Router, voeding en een DALI interface voor de verlichting. Halverwege zie je een MDT 12-voudige schakelaar met stroommeting. Er is nog wat KNX-spul onderweg en ik wacht op de uitlevering van de flexibele draad 2,5mm2 voor tussen de installatie-automaten en de Wago-klemmen. Ook moeten alle stopcontacten van de benedenverdieping nog de kast in getrokken worden met NYM-J kabel (via de kruipruimte).
Zal nog wel eens een plaatje doen als het af is
.
. Afgelopen weekend heb ik het verdeelblokje zoals ik hierboven beschreef geïnstalleerd en alles daarop aangesloten.
Je ziet dus een F-Tronic kast waar ook KNX in komt. Linksonder de hoofdschakelaar, daarnaast het verdeelblok en meteen daarnaast een alamat voor de patchkast en alarminstallatie.
Daarboven zie je vier aardlekschakelaars met elk vier groepen (B16) en net daarboven nog een kookgroep 3-fase alamat en rechts daarvan de beltrafo. Helemaal bovenin heb ik klemmen van Wago geplaatst waar alles op afgemonteerd wordt.
Aan de rechterzijde onderaan de KNX IP-Router, voeding en een DALI interface voor de verlichting. Halverwege zie je een MDT 12-voudige schakelaar met stroommeting. Er is nog wat KNX-spul onderweg en ik wacht op de uitlevering van de flexibele draad 2,5mm2 voor tussen de installatie-automaten en de Wago-klemmen. Ook moeten alle stopcontacten van de benedenverdieping nog de kast in getrokken worden met NYM-J kabel (via de kruipruimte).
Zal nog wel eens een plaatje doen als het af is
.
Nog steeds meer dan genoeg ruimte dus.:
Eens even een foto van mijn groepenkast laten zien
[afbeelding]
Je ziet dus een F-Tronic kast waar ook KNX in komt. Linksonder de hoofdschakelaar, daarnaast het verdeelblok en meteen daarnaast een alamat voor de patchkast en alarminstallatie.
Die bedrading naar de klemmenstrook lijkt VD? Zou je dat ook niet liever met VDS uitvoeren?
Voor sommige groepen zul je op de klemmenstrook ook wel eens iets door moeten lussen lijkt me? Aangezien je veel meer klemmen hebt dan groepen.
Dat zullen wel veel schakeluitgangen vanuit een KNX actor zijn, maar wat doe je met de nul dan? Deze klemmen zien er niet naar uit alsof je er bruggen in kunt steken?Past de kap nog wel over die klemmen heen trouwens? Ze lijken hoog.
Waar komt je hoofdaarde eigenlijk vandaan? Het lijkt alsof er alleen 2,5mm² op de aardrail zit. Vergeet ook niet om nog even een 6mm² bruggetje naar de aardrail in de rechter kast te maken mocht je die ook gaan gebruiken.
[ Voor 8% gewijzigd door Xander op 10-10-2017 23:06 ]
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Van de installatieautomaten naar de klemmenstrook is nu inderdaad VD, maar dat wordt straks vervangen als de VDS er is
. Het is nu even tijdelijk.Ja precies, daar zit ik ook nog een beetje mee. Inderdaad kunnen er geen bruggen in maar een optie is misschien dubbele adereindhulzen. Aan de andere kant zijn verdeelblokjes misschien nog wel een idee op de DIN-Rail onder de klemmen.Voor sommige groepen zul je op de klemmenstrook ook wel eens iets door moeten lussen lijkt me? Aangezien je veel meer klemmen hebt dan groepen.
Ideeën zijn welkom
.Dat wel!
Het is moeilijk te zien, maar hij is er. Je ziet hem (zilverkleurig) in de aardeverdeler zitten en hij komt vanaf de bovenkant ook de kast in. Inderdaad moet er nog een verloopje naar het rechtergedeelte.
Weliswaar biedt de netbeheerder bij ons aarding aan, maar ik heb het zekere voor het onzekere genomen en een aardpen laten slaan door een aardingsbedrijf.

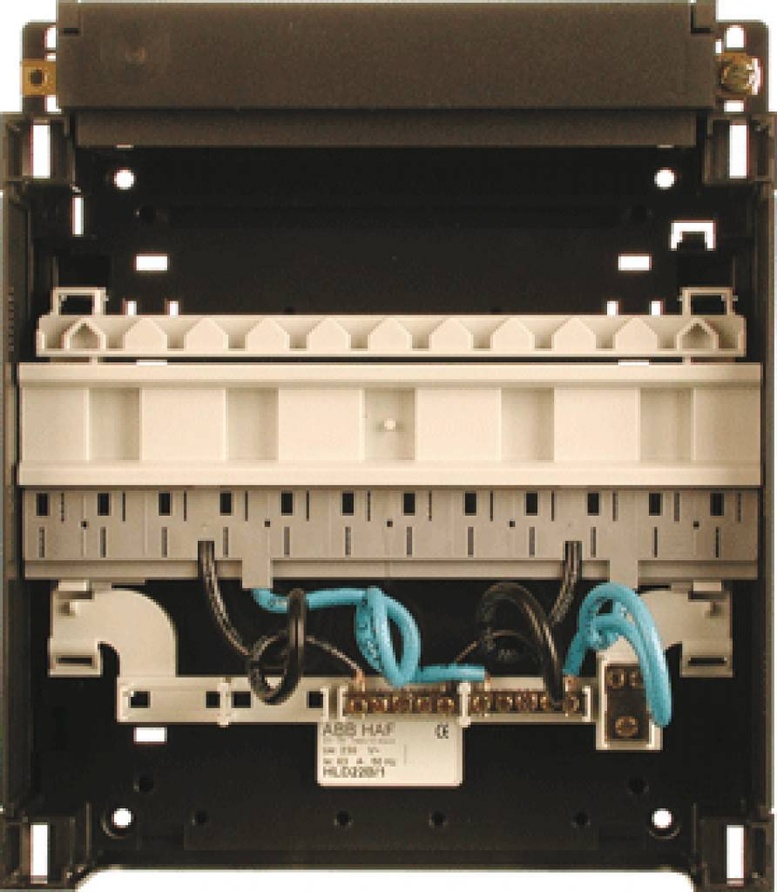

Bij deze nog een foto van de binnenkant:
(Klik voor groter formaat).
Is wel een krap kastje hoor
Waar ga ik die kookgroep laten? Kan dat op de onderste rij, tussen de twee aardlekschakelaars? (uiteraard wel áchter de ALS aangesloten).Nieuwe kast sta ik opzich wel voor open (ook omdat er allemaal verschillende merken onderdelen nu in de kast zitten), maar wil ik nu niet vervangen omdat ik druk met keuken bezig ben. De kast vervangen doe ik liever volgend jaar ergens.
/u/182219/crop62fea26e8dbd3_cropped.png?f=community)
Kookgroepje past gewoon op de onderste rij.:
[...]
[...]
Bij deze nog een foto van de binnenkant:
[afbeelding]
(Klik voor groter formaat).
Is wel een krap kastje hoor
Nieuwe kast sta ik opzich wel voor open (ook omdat er allemaal verschillende merken onderdelen nu in de kast zitten), maar wil ik nu niet vervangen omdat ik druk met keuken bezig ben. De kast vervangen doe ik liever volgend jaar ergens.
Let er wel op dat je ook 2 aftakblokjes er bij doet je hebt nl geen ruimte meer op je klemmenrailtje en 2aders onder 1schroef mag niet zoeits als deze [img]https://https://www.klusspullen.nl/productimages/catalog/264369_eaton_101_1014_345.jpg[/img]
[ Voor 16% gewijzigd door H143 op 11-10-2017 18:49 ]
De kookgroep komt achter de aardlekschakelaar elektrisch gezien, dus de klemmenrail blijft onaangetast lijkt mij Ik zal 2 van die blokjes bestellen, die kan ik dan in de ALS schroeven.
Kookplaat moet nog een snoer bij, kan ik daarvoor deze nemen? https://www.sandervunderi...vv-f-wit-3-x-2-5-mm2.html 5x2,5mm2
Ik zal 2 van die blokjes bestellen, die kan ik dan in de ALS schroeven.Kookplaat moet nog een snoer bij, kan ik daarvoor deze nemen? https://www.sandervunderi...vv-f-wit-3-x-2-5-mm2.html 5x2,5mm2
[ Voor 28% gewijzigd door ThinkPad op 11-10-2017 19:13 ]
Ja hoor die snoer kan, maar daar moet ook nog een stekker aan hè @ThinkPad
Je kan ook deze nemen: https://www.sandervunderi...sluitsnoer-1-5-meter.html
Je kan ook deze nemen: https://www.sandervunderi...sluitsnoer-1-5-meter.html
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/100634/GoT.png?f=community)
:strip_exif()/u/134183/Barbabeau-5.gif?f=community)
![[afbeelding]](https://tweakers.net/ext/f/YP5UNwtAyM8Q6xNxvUCc84gp/full.jpg){kind=link}
Dit topic is gesloten.
