Krat- en Kistradio Topic deel XV

Voorgaande topics: • Deel 1 • Deel 2 • Deel 3 • Deel 4 • Deel 5 • Deel 6 • Deel 7 • Deel 8 • Deel 9 • Deel 10 • Deel 11 • Deel 12 • Deel 13 • Deel 14 •

En alweer deeltje 15! Een rustigere periode ligt vast in het verschiet.. Het gaat gelukkig al wat beter met de hoeveelheid beginnersvragen, vooral dankzij Michel5128 is de topicstart een erg overzichtelijk startpunt geworden voor de beginner! Dus 'beginners', jullie zijn erg welkom, maar graag eerst even deze topicstart goed doorlezen. Hiermee toon je je dankbaar voor alle inzet van de Tweakers die je in het bouwen voorgingen, en je wordt er zeker wijzer van! Ook is het gewenst de zoekfunctie te gebruiken, veel vragen zijn al tig keer gesteld en tig keer beantwoord. Verder is het behalve nuttig ook erg interessant om de voorgaande topics door te lezen. ... Kom je er niet uit, dan kan je hier in dit topic om hulp vragen, maar wees daarbij s.v.p. volledig en laat merken dat je al een en ander gelezen hebt. ... Post hier je mooiste zelfbouw(krat)radio's en vragen/opmerkingen die er mee te maken hebben! De TS is gebaseerd op die van Thinkpad, en uitgebreid en up-ge-date met aanvullende informatie. Voor aanvullingen suggesties graag DM.

"BEGINNERS" LET OP:

GRAAG EERST DE HELE TOPICSTART DOORLEZEN ALVORENS JE VRAAG TE PLAATSEN. ER KOMEN VEEL BEGINNERSVRAGEN STEEDS WEER TERUG WAAR DUIDELIJK UIT BLIJKT DAT MEN ZICH NIET HEEFT INGELEZEN. GEPAST IS HET ZELFS OM EERST EENS EEN VORIG DEEL DOOR TE BLADEREN, JE LEERT ER EEN HOOP VAN! ALVAST BEDANKT!

Introductie:

Het mooiste van het zelfbouw idee is dat je het zo gek en mooi kan maken als je zelf wilt. De term bierkratradio is voor de meeste projecten al niet eens meer van toepassing omdat velen uit voornamelijk MDF of multiplex zelf een kistje maken wat perfect past bij de inhoud en het gewenste resultaat. Laten we daarom 2 behuizingen onderscheiden: De Kratradio De Radiokist Er zijn veel verschillende manieren om het technische deel op te bouwen, bijna alle combinaties zijn mogelijk. Een aantal mogelijkheden zijn: Lood-gelaccu, Class-D versterker en autospeakers. De Class-D versterker is erg zuinig en past daarom goed bij de kleine capaciteit van de gelaccu. (Auto)accu, autoversterker en autospeakers. Minder zuinig maar meer mogelijkheden. Ideaal voor gebruik met een iPod, walkman, mp3 speler etc. Autoaccu, autoradio en autospeakers. Eigenlijk het oorspronkelijke idee van een radiokist. Voordeel hier ligt in de vele mogelijkheden van een autoradio, zoals radiofunctie, usb, aux en de vele equalizer instellingen. Even wat dieper ingaan op de bovengenoemde mogelijkheden. Alles heeft zo zijn voor- en nadelen. Zoals altijd met keuzes . Deels zal je keuze bepaald worden door wat je al in huis hebt. De meesten van de projecten beginnen namelijk naar aanleiding van spullen welke je "over" hebt. Class-D versterker + Gelaccu + Autospeakers: Deze combinatie is niet alleen mijn persoonlijke favoriet, ook vele Tweakers hebben in de voorgaande topics hier hun voorkeur voor uitgesproken. Een Class-D versterkers zoals de TA2024, TA2020 en de TK2050 zijn erg zuinig met energie, relatief goedkoop in aanschaf en geven erg goed geluid. Gecombineerd met een gelaccu kun je hier erg lang op spelen (15u+) en hiermee is een lichte en handzame actieve luidspreker mogelijk. De TA2024 is inmiddels goed verkrijgbaar. Sinds de start van deze topicreeks zijn er zelfs gespecialiceerde winkels in draagbare audio ontstaan, beheerd door mede-tweakers die ook actief zijn in dit forum. Enkele van deze winkels zijn: http://www.kistradio.nl (voor oa de ta2024 en accessoires) http://www.heidehifi.nl/ (voor oa de ta2024 en accessoires) http://doehetzelfaudio.nl/nl/ (voor de luxere Muse versterkers) Hoewel de kratradio natuurlijk is ontstaan bij de simpele basis van een autoaccu, speakers en een autoradio, heeft de optie met een Class-D versterker en een gelaccu grote voordelen. Met name de speelduur en het kleine gewicht. De TA2024 kan aan 2 speakers evenveel Watt's leveren als autoradio's met deftige opschriften als 4x50Watt aan 2 speakers op 12 volt. Ook een veelgebruikte kleine versterker als de Marquant MCA200 met een opdruk die een vermogen van 2x 100Watt suggereert levert niets meer dan een TA2024 kan. Wel is de TA2024 vele malen zuiniger met energie. (om in combinatie met een mp3-speler of iPod het maximale uit een TA2024 te halen moet je wel een gemodde versie kopen, zelf de weerstandsmod toepassen of een voorversterkertje gebruiken.) Een TA2024 is alleen een versterker dus in tegenstelling tot een autoradio heb je geen FM-tuner en zal je als muziekbron een losse (mp3-)speler moeten gebruiken. Ook hier is in China (eBay) een oplossing voor bedacht. Met een MP3-decoder met ingebouwde FM-tuner kun je radio luisteren, geheugenkaarten en usb-sticks uitlezen en ook nog een externe mp3-speler aansluiten. Dit alles is de bedienen met een afstandsbediening, ideaal! Autoversterker + (Auto)accu + Autospeakers: Deze 2de genoemde optie heeft voornamelijk dezelfde kenmerken als de 3de optie, zij het dat je geen autoradio gebruikt. Dit scheelt in gewicht, aanschafkosten en energie verbruik. Wel heb je een versterker nodig. Autoversterkers zijn vaak aardig prijzig en erg onzuinig met energie, waarmee je het voordeel van geen autoradio weer deels teniet doet. Als geluidsbron verbind je in deze oplossing een MP3-speler zoals een iPod middels een Jack-Cinch kabel aan de versterker. Het volume kun je dan doorgaans regelen met zowel de versterker zelf als met de MP3-speler. Het voordeel van een autoversterker tegenover een Ta2024 is dat je vaak meer aansluit- en instelmogelijkheden hebt zoals het aansluiten van 4 luidsprekers, een lage-tonenfilter, volumeregeling enz. Een simpele, veel gebruikte autoversterker is de MCA-200 van Marquant, verkrijgbaar bij Kijkshop en MediaMarkt. Maar natuurlijk kun je ook zwaardere versterkers toepassen, meerkanaal's etcetera. Heb je nog geen versterker liggen die je kunt gebruiken en je gaat een nieuwe kopen, blijft de voorkeur toch uitgaan naar de TA2024. Autoradio + Autoaccu + Autospeakers: De combinatie met de autoradio en autoaccu heeft als groot voordeel de accu. Deze zijn doorgaans van een grote capaciteit waardoor de radio erg lang kan spelen. De autoradio is je muziekbron en je hebt dus een set die volledig op zichzelf muziek kan maken. Vaak kun je bij moderne autoradio's ook gebruik maken van SD-kaarten, Memorysticks en een AUX-ingang voor mp3-spelers. Belangrijke voordelen: Veel capaciteit, all-in-one oplossing. Onderdelen vaak al voorhanden in menig hobbyschuur. Autoradio's hebben een (4kanaals) ingebouwde versterker waar je aardig wat volume mee kan creëren, dit betekent dat het niet nodig is een extra versterker te gebruiken. Deze zal namelijk vrijwel geen extra vermogen aan de installatie toevoegen. Zie ook de FAQ-vraag "Hoeveel watt heb ik nodig om écht hard te spelen?" Belangrijke nadelen: Het gewicht en formaat van de accu, de autoaccu mag niet gekanteld worden. Een autoradio kan op flink volume aardig wat stroom verbruiken. Autoradio kan duur zijn in aanschaf.

Tips & Trucs

Voorbeeld aansluitschema Aansluitschema met versterker, voeding, lader en accu De accu Het laden van een accu De luidsprekers De voeding Ontladen & beveiligingscircuitjes tegen diepontlading

Voorbeeld aansluitschema Links: aansluitschema Ta2024. Rechts: aansluitschema autoversterker. Een algemene handleiding over de Ta2024 met alle aansluitingen, volumeregeling etc. vind je hier. Attentie: Je moet bij autoversterkers de "REM+" ook aansluiten op de plus pool (+) van je accu, anders doet de versterker helemaal niets. Verder zijn dit de schema's in uiterst simpele vorm. Je kunt hier natuurlijk volop wijzigingen en verbeteringen op aan brengen. Aansluitschema met versterker, voeding, lader en accu Een aansluitschema waarin ook voeding en lader zijn verwerkt vind je hier: lredev in "Het Krat- en Kistradio Topic [deel 7]". Ook is uitgetekend waar eventueel een powerled / LED-spanningsbewaker en/of een voltmeter te plaatsen. Een tip voor alle elektronica problemen: METEN is WETEN. Dus koop om te beginnen een multimeter die al voor enkele euro's bij de bouwmarkt verkrijgbaar is. Hiermee kun je veel problemen uitsluiten en opsporen die te maken hebben met o.a. accu, lader, versterker en de rest! De accu Je kunt een normale auto accu/motor accu gebruiken, maar deze hebben als nadeel dat er zuur in zit, en dat je ze daarom niet mag kantelen (deze hebben meestal wel lekker veel capaciteit, variërend van 44Ah tot meer dan 100Ah). Het handigste voor een kratradio is een variant van de loodaccu, de lood-gelaccu. Deze hebben een lagere capaciteit, maar zijn niet gevoelig voor kantelen. Autoaccu's haal je bij de sloop voor een paar tientjes, uit je vaders auto, de bouwmarkt of auto-onderdelenhandel. Gelaccu's koop je bij Conrad, Elektronica-Online of Baco Army Goods. Ook kistradio.nl heeft ze in het assortiment. Verder kan je deze vaak voor een prikkie of gratis ophalen bij beveiligingsbedrijven. Deze accu's worden namelijk gebruikt als noodstroom voorziening in alarminstallaties en preventief vervangen na een X aantal jaar. Dan zijn ze vaak nog in erg goede staat. Geheel nieuw zijn de Li-ion accu's. Deze zijn de laatste tijd erg betaalbaar geworden. Ze zijn licht en erg klein. Zoek voor deze accu's eens op Ebay naar 12V Rechargeable Li-ion Battery. Je krijgt er een lader bij en ook een ontlaadbeveiliging is standaard ingebouwd. Je zet hem aan en uit met de ingebouwde schakelaar. Enig nadeel hiervan kan zijn dat je de accu niet diep weg kunt bouwen waardoor je niet meer bij de schakelaar komt. Het laden van een accu Voor lood-gelaccu's is het laden redelijk kritisch. Ze worden bij voorkeur geladen met ongeveer 1/10de van de capaciteit. Dus een 7 Ah accu, laad je het beste met een 700 mA lader, ook wel bekend als 'druppellader'. Deze druppelladers kun je continu aan de accu laten hangen. Autoaccu's zijn minder gevoelig, maar 1/10 is ook hier een mooie richtlijn. Acculaders met een grotere laadstroom of een laadspanning van meer dan 13,8V zijn niet geschikt om een gel-accu permanent mee op te laden! Een goedkope 600mA druppellader is te vinden bij onder andere: Conrad , Elektronica-Online en kistradio.nl. Hiermee duurt het laden van een 7,2Ah accu ongeveer 15 uur. Het is overigens niet aan te raden tegelijk de accu op te laden en te spelen van de accu. De versterker trekt stroom van de lader waardoor het laadproces langer duurt. Ook kan dit schade veroorzaken aan de lader. De luidsprekers Goede luidsprekers zijn van groot belang voor een mooie weergave van het geluid. Voor kratradio's loont het niet het duurste van het duurste te nemen maar er zijn wel een paar dingen waar je op moet letten. Het beste is te letten op speakers met een hoog rendement uitgedrukt in dB/1W/1m, bijvoorbeeld 91dB is een mooi waarde. De hiervoor genoemde versterkers werken allemaal het best op 4Ohm's speakers, 8Ohm kan, maar dan heb je minder volume. Verder is het van belang te letten op de diameter. Uit een luidspreker met een diameter van 10cm gaat geen overweldigende bas komen. Beter kun je dan kiezen voor 13 of 17cm speakers. De Marquant en Bosschman speakers zijn leuk omdat ze goedkoop zijn en fatsoenlijk volume teweeg brengen. In een kratje wat buiten gebruikt wordt zoek je niet naar een audiofiele oplossing. Echter zou ik toch altijd speakers aanraden van een gerenommeerd merk. Vooral in een gesloten kist ga je dat goed horen. Je kan natuurlijk ook eerst goedkope speakers inbouwen en een zomertje later upgraden. De maten zijn redelijk gestandaardiseerd. Gewone auto speakers, een overzichtje van enkele goedkope kun je bijvoorbeeld hier vinden: link Kijkshop. Ook op de autosloperij kan je vaak nog goede speakers halen, verder heeft Conrad er een aantal leuke in het assortiment. De voeding Soms heb je behoefte om ook op netstroom te kunnen spelen. Je hebt hier een voeding voor nodig. Afhankelijk van de gebruikte autoradio/versterker kan deze stromen trekken van 1 - 5A. Een simpel adaptertje van 500mA is dus niet voldoende. Een ta2024 trekt maximaal 2A. Verstandig is om hier iets boven te gaan zitten. Op ebay worden verschillende 12V 5A voedingen aangeboden voor minder dan 15 euro, vaak onder de term “TFT Power Supply” oid. Let er bij het aansluiten van de voeding op dat de voeding gelijkspanning (DC) is en dat je die juist aansluit. Een wisselspanningsadapter (te herkennen aan het ~ teken of AC bij de output) is dus ONGESCHIKT! Ontladen & beveiligingscircuitjes tegen diepontlading Een groot probleem met de radiokistjes is dat je de accu te ver ontlaad. De spanning van gelaccu's mag niet onder de 11,4 Volt komen. Vanaf dan noemen we de accu leeg. Nu kan je dit in de gaten houden met een voltmeter waarop je het voltage kan aflezen, maar je kan ook een stapje verder gaan met de HKS, oftewel Happers KratSafe. Een voltmeter Vanaf een eurootje of 5 kun je op Ebay al leuke (digitale) voltmeters kopen. Zo kun je de accuspanning voortdurend in de gaten houden. Let er bij aanschaf op of de meter die je koopt een externe voeding nodig heeft. Als deze 5 of 9 volt moet zijn moet je hier dus rekening mee houden. Simpele spanningsbewaker (plaatje) Dit is de meeste simpele spanningsbewaker, afkomstig van Circuits Online. Bij 12 Volt brandt de groene LED. Bij het dalen van de voedingsspanning begint de rode LED langzaam op te gloeien terwijl de groene LED dooft. Bij ca. 10,5 Volt is de groene gedoofd en brandt de rode volop. Let op: je moet het exacte omschakelpunt zelf nog instellen met de potmeter. (11,4V = ROOD) Simpele spanningsbewaker 2 Wederom van Circuits Online. Deze spanningsbewaker bewaakt de spanning van een accu of een batterij. De schakeling werkt vrij simpel. Er is een groene en een rode LED. Onder normale omstandigheden brandt de groene LED. Wanneer de spanning onder een bepaald punt zakt, gaat de groene LED uit en gaat de rode branden. Het omslagpunt is te regelen met de potmeter. HapperKratsafe 2.1 Happers Kratsafe is een schakeling die er voor zorgt dat je versterker wordt losgekoppeld van de accu als de spanning onder 11,4 Volt komt. Daarbij wordt dan gelijk accu verbonden met de lader en de versterker met de eventueel ingebouwde / aangesloten voeding. De onderdelen voor de schakeling zijn voor rond de 12 euro bij Conrad te bestellen. Zie voor meer info: Anoniem: 219973 in "Het kratradio topic [deel 5]" voor het schema en voor de onderdelen bij Conrad. Wesley's AccuSafe Een nieuwe accuspanningsbewaker ontwikkeld door tweaker Wesleytjuh. Deze is opgebouwd op een speciaal door hem ontwikkelde PCB en heeft handige connectors om hem aan te sluiten. Daarnaast schakelt hij ook automatisch over op "accu laden" en "versterker op voeding" als de voeding spanning geeft. Voor bestellen of meer informatie stuur je Wesley een DM of ga je naar Kistradio.nl

FAQ

Veel gestelde vragen & antwoorden uit dit en eerdere topics: Hoeveel watt heb ik nodig om écht hard te spelen? Wat voor kabeltje heb ik nodig om m'n telefoon/MP3 Speler/PSP etc aansluiten op de versterker? Hoe lang kan mijn krat radio draaien op de accu ? Is dit een goede combinatie versterker/speakers/accu/acculader? Welke luidsprekers raden jullie aan? Hoe krijg ik meer bas in mijn kist? Moet het vermogen van mijn versterker overeenkomen met dat van de speakers? Hoe sluit ik meer dan 2 speakers aan op een 2 kanaals versterker? Ik wil gebruik maken van een subwoofer. Hoe doe ik dit? Wat is een elco en waar dient deze voor? Hoe sluit ik een externe voeding aan? Hoe sluit ik de drie audiokabeltjes van mijn Class-D versterker aan? Hoe doe ik de weerstand-modificatie bij een Class-D versterker? Wat zijn de verschillen tussen de Class-D versterkers? Hoe kan ik het volume van een Ta2024 regelen als ik dat niet via de geluidsbron wil/kan? Hoe kan ik schakelen tussen verschillende bronnen? Welk type kabel kan ik gebruiken voor het aansluiten van mijn accu, versterker en speakers? *NIEUW* Ik wil een zekering inbouwen voor de veiligheid, hoe doe ik dat? Hoe maak ik een 5 volt (usb) aansluiting?

Hoeveel watt heb ik nodig om écht hard te spelen? Om hard te kunnen spelen hoef je helemaal geen grote en onzuinige versterker te hebben. JvS heeft daar wat zinnige dingen over gezegd: JvS in "Het kratradio topic [deel 4]". Happer maakt ook nog de vergelijking tussen TA2024 en autoradio in zijn Anoniem: 219973 in "Het kratradio topic [deel 4]". Overigens is ook het vermogen van de MCA-200 zwaar overdreven net zoals bij veel andere merken. Deze Marquant levert ongeveer 2x15watt RMS, het absolute maximum wat op 12V gehaald kan worden. Wat voor kabeltje heb ik nodig om m'n telefoon/MP3 Speler/PSP etc aansluiten op de versterker? Op een autoversterker is dit simpel te doen het het onderstaande kabeltje. Bij een Ta2024 ligt het wat ingewikkelder. Hier moet je zelf nog een 3,5mm jackplug aan maken. Op kratradio.nl kun je zien hoe dat moet. Echter kan je bij de Nederlandse importeurs dit als optie meebestellen. Hoe lang kan mijn krat radio draaien op de accu ? Meestal is het ongeveer 5 á 6 uur met de genoemde Marquant versterker op een 7Ah gelaccu, meer dan het dubbele voor een Class-D (je kunt natuurlijk meerdere kleine accu's parallel zetten om meer capaciteit te krijgen.) Dit is afhankelijk van de gebruikte versterker en het afspeel volume. Wil je het verbruik van je versterker meten, dat doe je zo: Klik voor plaatje! Is dit een goede combinatie versterker/speakers/accu/acculader? Vrijwel elke combinatie zal gaan werken, maar je kunt je het beste houden aan de in deze post beschreven specificaties. Dan weet je zeker dat je goed zit en vaak haal je zo het beste rendement. Welke luidsprekers raden jullie aan? Over het algemeen zal gelden: hoe groter de diameter, hoe beter de bastonen zullen klinken. Speakers met een diameter van 10cm zijn niet aan te raden omdat deze gewoonweg te klein zijn om mooi geluid te produceren. Beter is dan 13 of 17cm. Ook het rendement is van belang. Je kunt het beste luidsprekers nemen met een rendement van 90dB/1W/1m of meer. Zo speel je harder met gelijk vermogen. Hoe krijg ik meer bas in mijn kist? Als eerste is het verstandig om te controleren of je speakers wel 'in fase' van elkaar zijn aangesloten. Dit is zo als de draadjes van beide speakers van de plus van de versterker ook naar de plus van de speakers gaan. Als je denkt dat je bas mist draai de draden dan eens bij 1 speaker om, er kan niets door kapot gaan. Heb je nu ineens meer bas? Dan stonden je speakers uit fase. Verder is het zoals hierboven gezegd van belang dat je speakers niet te klein zijn. Ook helpt het veel om je krat of kist goed luchtdicht te maken. Zo kan je krat functioneren als klankkast, wat de bas ten goede komt. Daarnaast kun je de binnenkant van het krat nog isoleren met Akoestisch noppenschuim (link Conrad). Naast dit schuim kan het ook goed werken om een oude wollen trui of een kussen te gebruiken. Proberen is het devies! Sommige mensen gebruiken basreflex poortjes in hun kist. Hierbij zorgt een extra opening (poort of tunnel genoemd) in de kast ervoor dat de respons van het luidsprekersysteem voor lage frequenties verbetert. Het is echter erg lastig om het juiste formaat poortje te bepalen. Volume van de kist, lengte en diameter van het buisje zijn namelijk bepalend voor hoe hij presteert. Het makkelijkste is natuurlijk gewoon experimenteren. Moet het vermogen van mijn versterker overeenkomen met dat van de speakers? Nee, dat hoeft niet. Een versterker met bijvoorbeeld meer RMS vermogen dan je speakers is in principe geen probleem. Je moet gewoon oppassen dat je niet te veel vermogen uitstuurt (volume niet te hard zet). Een versterker met te weinig vermogen kan zelfs nog veel schadelijker zijn omdat er 'Clipping' (ernstige vervorming) op kan treden. Dit betekent dat je versterker geen mooie sinus meer uitstuurt waardoor je je speakers en mogelijk ook je versterker opblaast. Waar het dus eigenlijk op neer komt is dat wanneer je de luidsprekers erg hoort vervormen, dat je dan de versterker maar beter iets zachter kunt zetten. Lredev legt het nog maar eens uit in de post lredev in "Het Krat- en Kistradio Topic [Deel 12]". Hoe sluit ik meer dan 2 speakers aan op een 2 kanaals versterker? Dat ligt eraan. Als je 2 8Ohms speakers hebt kun je ze parallel aansluiten op een 4 Ohms versterker (de meeste autoradio’s en versterkers zijn dit). Je krijgt dan 1/8+1/8=1/4, dus 4Ohm, wat overeenkomt met de versterker. Zet je twee 4Ohms speakers parallel dan krijg je 1/4+1/4=1/2, dus 2Ohm, en dat vindt je versterker niet leuk (lees: deze kan oververhit raken). Heb je nou 4Ohms speakers en een 4Ohms versterker kun je overwegen de speakers in serie aan te sluiten. De rekensom wordt dan 4+4=8Ohm. Dit zou kunnen, alleen je geluid zal enigszins zachter klinken. Ik wil gebruik maken van een subwoofer. Hoe doe ik dit? Wat je kunt doen als je 2 speakers en een subwoofer wilt aansluiten, is kiezen voor een dubbelspoelswoofer. Je hebt dan 2 versterkers nodig, een voor de speakers, en de andere voor de dubbelspoelswoofer. Zie deze post voor een aantal links naar dit soort woofers bij Conrad. Let wel, je ingangssignaal moet voor de wooferversterker op beide kanalen gelijk zijn. Dus óf het linkeringangssignaal splitten naar beide ingangen op de versterker óf het rechteringangssignaal. Nog mooier is om de twee signalen te combineren. Hiervoor moet je twee weerstanden in de kabel aanbrengen zoals hier te zien. Het schema van deze stereo-to-mono converter vind je in deze post. Wil je de impedantie van een enkel- of dubbelspoelswoofer uit rekenen klik dan hier. Ook moet je nadenken over hoe je de lage tonen voor de subwoofer gaat filteren (actief dmv een knopje dat op sommige versterkers zit of passief met scheidingsfilters). Een leuk versterkertje met een actief low-pass filter is te koop bij Conrad. Wat is een elco en waar dient deze voor? Een elco is een electrolytische condensator. Zie ook de post van Iredev in "Het kratradio topic [deel 5]". Een condensator is vooral handig wanneer je versterker grote stromen vraagt die de accu niet ineens kan leveren (bij een gelaccu >2A). De pieken kunnen dan opgevangen worden met de condensator. Als je een condensator zou willen gebruiken wordt geadviseerd: 2000µF per maximaal gevraagde Ampère. Zie ook Iredev in "Het kratradio topic [deel 4]". Voor een TA2024 zou een 16V 4700µF volstaan, echter omdat een gelaccu de stroom die een TA2024 vraagt makkelijk aan kan is dit niet echt nodig. Een elco sluit je altijd parallel aan en zo dicht mogelijk bij de gebruiker (versterker). Let ook op de polariteit, er zit altijd aan één kant een duidelijke streep. Dit is de kant die aan de massa (-) moet. Hoe sluit ik een externe voeding aan? Als je voeding reeds voorzien is van een DC-plug, kun je deze simpel op het krat aansluiten door middel van een DC-laagspanningsbus (let wel even op de maat). Je kunt zelfs een systeem verzinnen dat zodra je de voeding aansluit de versterker op de voeding gaat spelen en tegelijkertijd de accu opgeladen wordt met een aangesloten lader. Voorbeeld zie plaatje hier. Helemaal makkelijk als je hiervoor 2 verschillende maten stekkers voor gebruikt, dan kun je ze nooit door elkaar halen. Hoe sluit ik de drie audiokabeltjes van mijn Class-D versterker aan? De zwarte draad is de gedeelde massa. Rood en geel zijn de signalen links en rechts. Makkelijk is om er een connector aan te maken zodat je hier weer een kabel in kunt prikken. 'Tulp female connecters' of een 'tulp chassisdeel' aansluiten doe je zo. Heb je hier geen zin in of vind je het te moeilijk? Er zijn ook TA2024's te koop met Cinchaansluitingen voor het ingangssignaal. Namelijk die van Sure-electronics. Ook is er een stap-voor-stap handleiding voor de TA2024 connector hier te vinden. Hoe doe ik de weerstand-modificatie bij een Class-D versterker? De weerstand-mod is heel simpel: je soldeert een 4k7 (4700Ohm) weerstandje over de bestaande 20KOhm weerstanden R2 en R4 op een Ta2024. Je kunt ook de weerstanden volledig vervangen door een 3k3 weerstand. Op deze site staan een aantal voorbeelden. De eerste foto is een Ta2020. Verder wordt hier door lredev besproken hoe hij het doet. Voor een Ta-2024 van Sure-Electronics staat op het Samenkopen.net forum nog nuttige info. Wat zijn de verschillen tussen de Class-D versterkers? De Class-D versterker is er in verschillende typen. Hieronder zal uitgelegd worden wat de verschillen zijn. - Ta-2024 (Datasheet) Dit is de goedkoopste en meest gebruikte variant. Hij kan voltages aan tot 13,2v en levert dan maximaal 2x 15Watt RMS. Ruim voldoende voor de meeste kratjes. - Ta-2020 (Datasheet) Deze versterker heeft tot 13,2v dezelfde kenmerken als de Ta-2024. Het verschil is dat hij voltages tot 15v aan kan. Bij een voltage van 14,6v levert deze versterker 2x 25Watt RMS. Dit zal een gewone gelaccu dus niet kunnen leveren wat hem hetzelfde laat presteren als de Ta-2024. -Tk-2050 (Datasheet) Het vlaggeschip van de serie. Is leverbaar met 2 en 4 kanalen (In het laatste geval zijn het eigenlijk twee aparte versterkers met een een eigen ingangssignaal). Voltages tot 30v is mogelijk. Bij dit voltage levert hij maar liefst 100Watt RMS per kanaal. Hoe kan ik het volume van een Ta2024 regelen als ik dat niet via de geluidsbron wil/kan? Dit doe je met een Stereo-logaritmische potmeter. De weerstandswaarde die je kunt gebruiken is ongeveer 50-100k. De potmeter van Conrad die te gebruiken is is deze van 100k. Aansluiten doe je zo. Op deze manier staat het geluid uit als de as naar links gedraaid is en maximaal als de as naar rechts gedraaid is (zoals een normale volumeknop). Let er op dat de twee aarde pootjes met elkaar verbonden zijn! Hoe kan ik schakelen tussen verschillende bronnen? Om te kunnen schakelen tussen meerdere geluidsbronnen heb je een schakelaar nodig met 3 polen, namelijk voor Links, Rechts en Ground en meerdere standen. Een geschikte schakelaar van Conrad is deze. Deze schakelaar heeft 4 standen dus je kunt maximaal tussen 4 bronnen kiezen. Het gaat er dan ongeveer zo uit zien (plaatje). In deze post op Samenkopen.net laat Elmoow verder een aantal duidelijke foto’s zien over hoe je het aan kunt sluiten. Welk type kabel kan ik gebruiken voor het aansluiten van mijn accu, versterker en speakers? Bijna alle huis, tuin en keuken snoertjes kun je hiervoor wel gebruiken. Het is aan te raden wel snoer te gebruiken dat tweepolig is en waarvan de twee draden gemarkeerd zijn, bijvoorbeeld rood en zwart. Ideaal is luidsprekerkabel. 1,5mm2 is uitstekend geschikt om zowel de 12v van de accu te schakelen als de luidsprekers van signaal te voorzien. Op Conrad: luidsprekerkabel per meter. Ik wil een zekering inbouwen voor de veiligheid, hoe doe ik dat? Wil je je accu en electronica beschermen tegen kortsluiting dan is een zekering inbouwen een goede keus. Een zekering zet je altijd in de +draad, en zo dicht mogelijk bij de accu. Er zijn verschillende soorten zekeringen, van automatische tot smeltzekeringen in een houder die je moet vervangen als ze doorgebrand zijn. Hoe maak ik een 5 volt (usb) aansluiting? Veel mensen vragen zich af hoe ze een aansluiting kunnen maken om bijvoorbeeld Ipod of telefoon op te laden. Vaak maken deze apparaten gebruik van een usb-aansluiting. Er zijn verschillende manieren om 5v te realiseren. De eerste is via een 7805 spanningsregelaar maar omdat deze methode niet erg efficient is ga ik hier verder niet op in. Erg populair is de auto-usblader van Dealextreme. Deze kan al dan niet uit elkaar gehaald zo op de 12v van de accu aangesloten worden. De FAQ zal voortdurend aangevuld worden met vragen & antwoorden uit de topics. Have fun met het: bouwen van je krat gebruiken van je krat posten van vragen omtrent het bouwen van een krat en natuurlijk, posten van je zelfgemaakte krat! Iedereen met een goed fotoverslag met duidelijke foto's kan hieronder een plekje verwachten! © 2011 - Iredev & Michel5128

Voorbeelden van reeds gemaakte radio's

Ook afgelopen topic zijn er weer veel kratradio's en radiokistjes gemaakt. Hier zijn veel van deze bouwsels te zien. Omdat er onderhand zo veel kratjes gemaakt zijn zie je hieronder alleen nog maar de meest mooie en recente foto's. Voor meer voorbeelden zie de vorige topics. Kratradio's Kratradio's deel 14: Kratradio's deel 13: Kratradio's deel 12: Kratradio's deel 11: Kratradio's oudere delen: Radiokistjes Kistradio's deel 14: Kistradio's deel 13: Kistradio's deel 12: Kistradio's deel 11: Kistradio's oudere delen:

[ Voor 6% gewijzigd door Michel5128 op 10-11-2011 15:32 ]

[Webstarr]

Zo wat gaat dat weer snel





En het nieuwe paneeltje:

[Anoniem: 418406]

haha alweer een nieuw deel (:
ik heb ondertussen m'n kratje, radio, accu(weet niet of die het doet?!) ga deze week
ff speakers en 'n lader bestellen op conrad en dan kan 't beginnen

[Anoniem: 320165]

Zo, zes led strips besteld (A), twee witte, twee blauwe en twee rode. Ook een li-ion accu, ben benieuwd hoe dat gaat werken. Als dat binnen is kan ik eindelijk weer verder aan mijn kratje

[Anoniem: 418406]

Weet iemand of een lion accu het een stuk of 5/10 uur vol kan houden met 2 170watt speakers en een autoradio ?

[Krentenbol]

Hoeveel mAh heeft die accu dan? Best wel belangrijk.

[Anoniem: 418406]

ja nou? ik weet niet volgens mij zijn er van die accu's met 9800mAh ofniet? ik ben nu 'n beetje aan het zoeken ;p
en gaan die accu's niet naar een week stuk ofso?

[Krentenbol]

Jij vraagt of die accu het x tijd volhoudt, maar je weet niet hoeveel mAh die accu heeft? Hoe denk je dan antwoord te verwachten op je vraag En ja, die dingen zijn er en nee, die gaan niet na een week stuk. Waarom zou je dat denken?

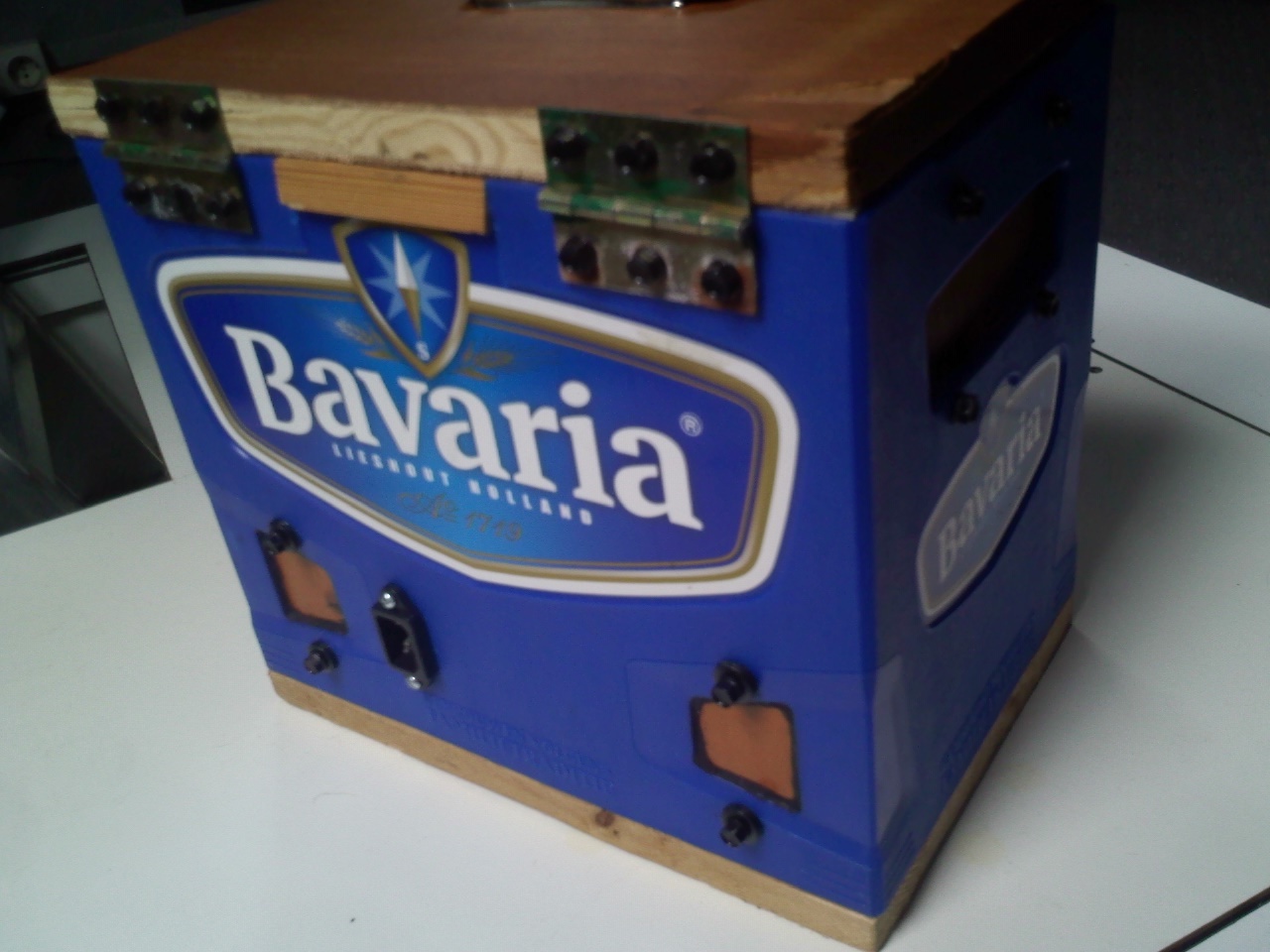

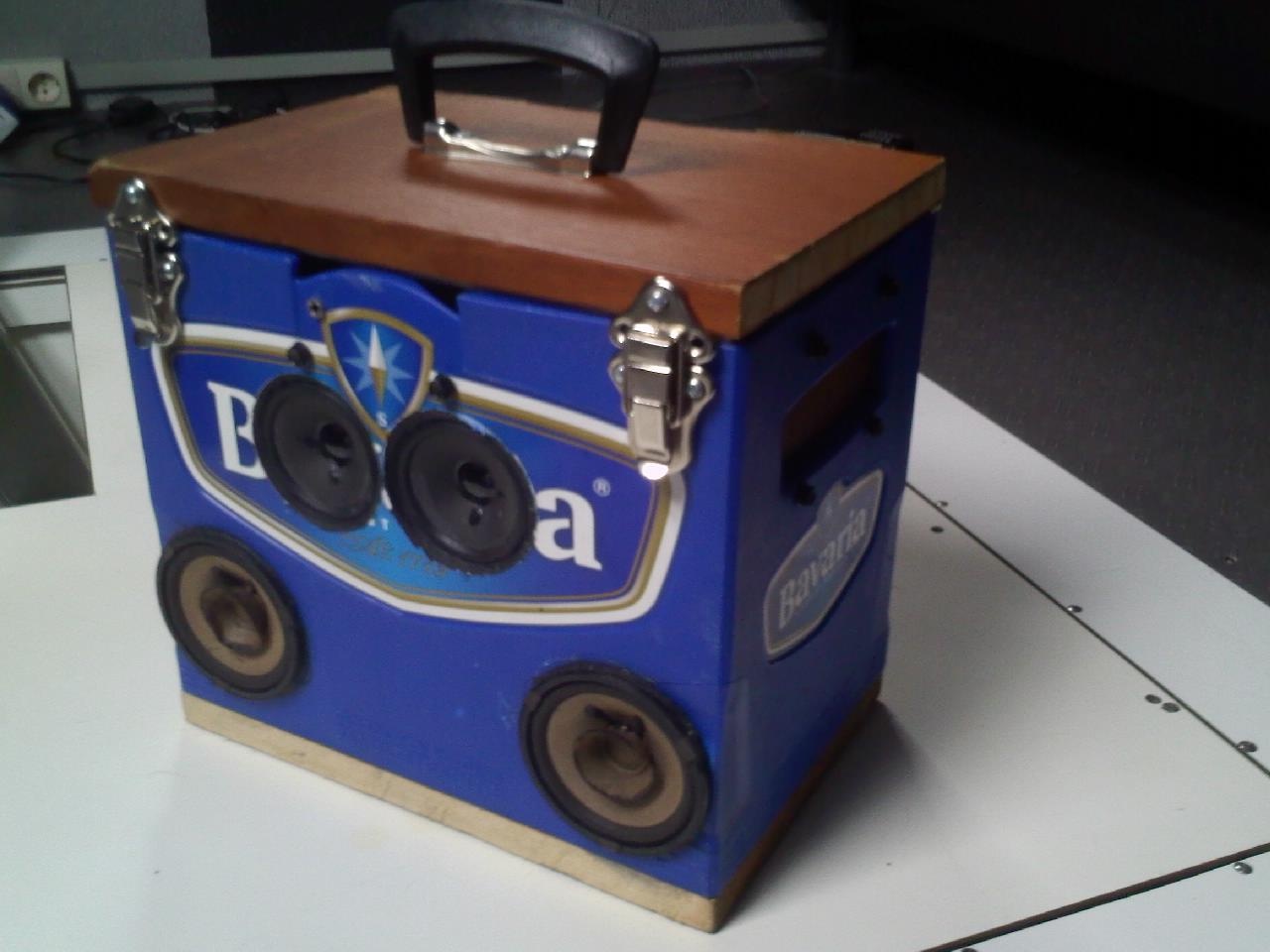

Kan mijn krat trouwens in de OP? Hier een mooie thumbnail:

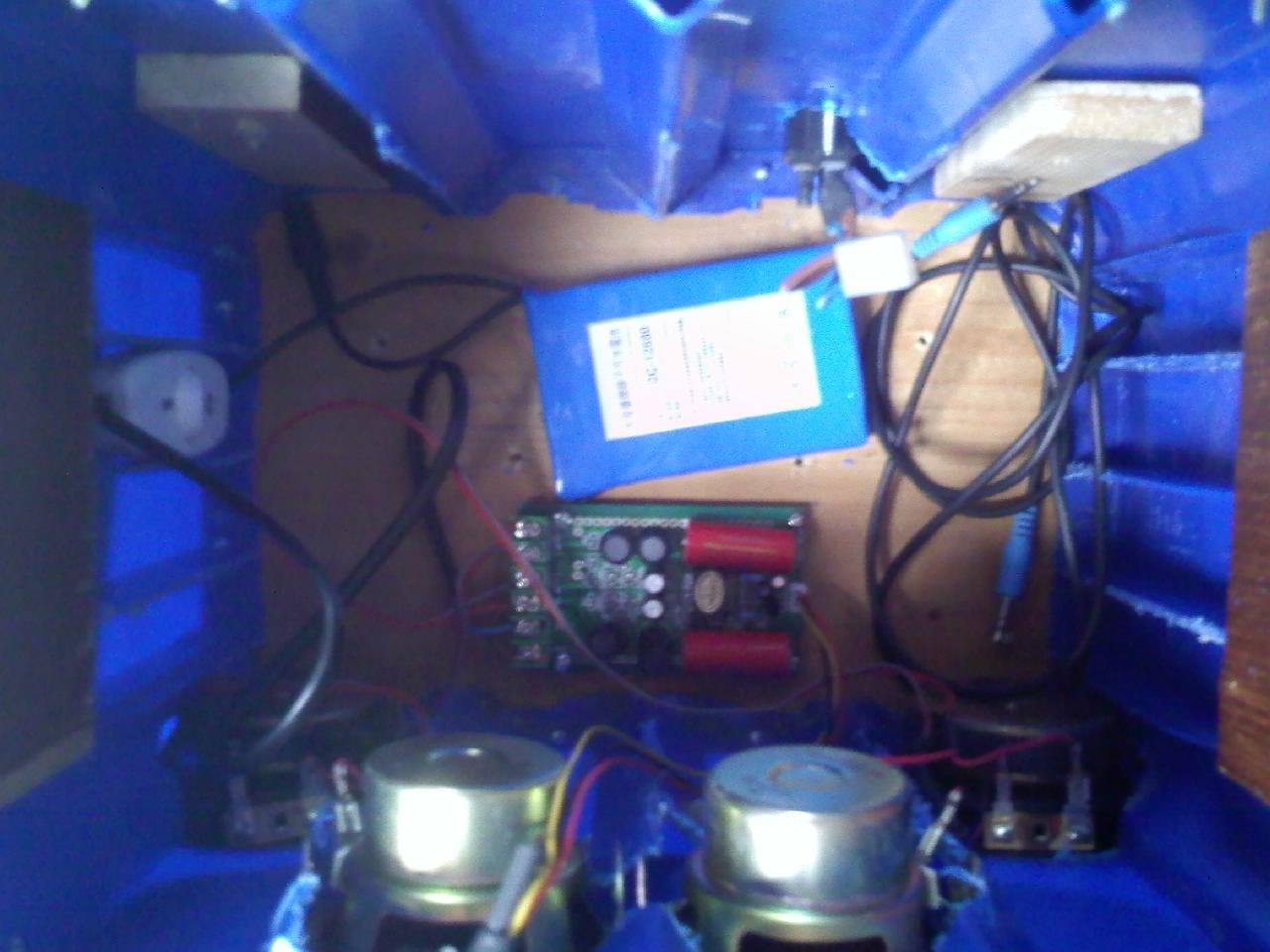

En hier nog meer foto's:






Specs:
-Bavaria kratje, zo goed mogelijk luchtdicht gemaakt met hout en kit (op dat gat boven de speakers in het midden na)
-TA-2024 (modded)
-2 speakers uit een Seat Toledo en 2 uit een oude PC-set (parallel, dus te hoge belasting voor de versterker maar gaat al heel lang goed. De versterker schiet soms in de overhittingsbeveiliging, maar gaat daarna vanzelf weer aan Misschien een keer met thermal glue een heatsink erop maken )
-6800mAh Li-Ion batterypack van eBay
-Koffersluitingen voor het deksel en een kofferhandvat

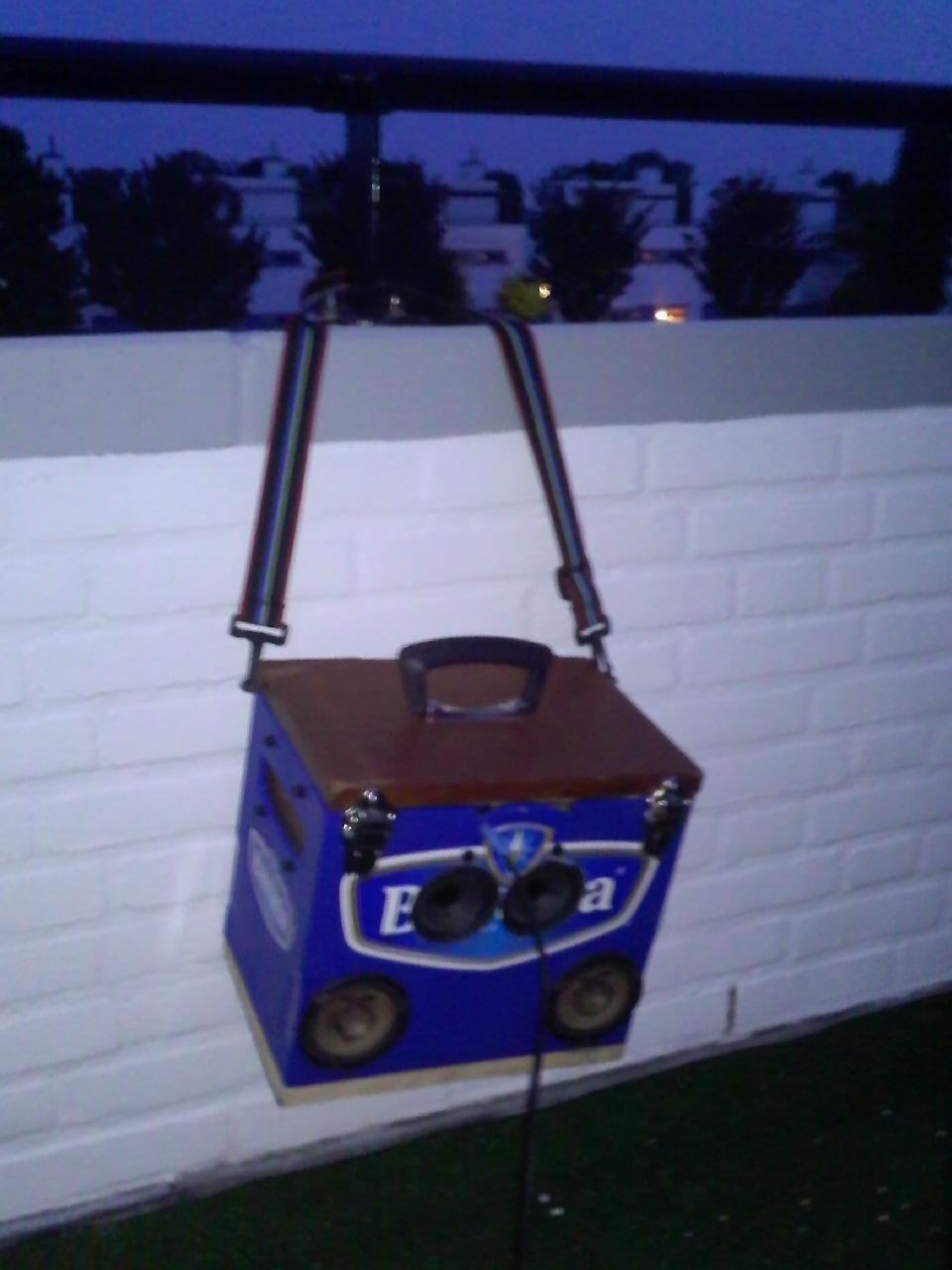

-Schouderband (dát was een goed idee )

Toekomstplannen:
-Lader accu inbouwen (daarvoor zit die stekkeraansluiting in de achterkant van het krat er)
-Adapter inbouwen zodat ik kan spelen op 220V (heb ik liggen, moet nog een gelijkrichter achter. Heb ik de componenten en het schema voor liggen, moet nog solderen. Komt ook op die stekkeraansluiting)
-Iets maken zodat je de speakers niet ziet. Waarschijnlijk speakerdoek gespannen op een houten frame.

@ hieronder: Zo goed als alles komt uit China.

[ Voor 82% gewijzigd door Krentenbol op 17-08-2011 12:04 ]

[Anoniem: 418406]

omdat het uit china komt. haha xd
edit:
geciteerd van kratradio.nl :
Een nadeel is dat de levensduur relatief kort is.
waar kun je deze accu's/batterijen eigenlijk kopen?
kan ze nergens vinden.
en hoeveel kost een 9800mAh accu ongeveer?

[ Voor 90% gewijzigd door Anoniem: 418406 op 17-08-2011 12:22 ]

[thijsco19]

Ik ben zelf ook bezig met een kistradio,
Hiervoor heb ik een gebruikte gelaccu op de kop weten te tikken. Nadat ik hem had opgeladen stond er op de accu een spanning van 13.8 volt, dit begon al snel te dalen en de volgende ochtend was de spanning nog maar 13.0 volt! Klopt dit wel? Ik heb ook het gevoel alsof de accu een beetje bol staat.

dit is tog gewoon normaal?
bron wikipedia

12-Volts accu's bestaan uit zes cellen in serie, met elk een nominale spanning van 2,1 volt. Zo'n samenstelling van accu's noemt men als regel een accubatterij. Enkele kenmerken:

Open klemspanning bij volledig geladen: 12,6 V
Einde van ontladen: 11,8 V
Laden met: 13,8-14,4 V
Spanning waarbij water ontleedt in waterstof en zuurstof: 14,4 V
Bij continu laden: maximaal met 13,8 V
Na volledig opgeladen te zijn zakt de klemspanning snel naar 13,2 V en dan langzaam naar 12,6 V.

dit is in het algemeen voor loodaccu's. (waaronder de gel accu's en natte accu's)

[Krentenbol]

Anoniem: 418406 schreef op woensdag 17 augustus 2011 @ 11:56:
waar kun je deze accu's/batterijen eigenlijk kopen?
kan ze nergens vinden.
en hoeveel kost een 9800mAh accu ongeveer?

Anders lees je de beginpost even

[Anoniem: 418997]

Is het mogelijk om 2x 8 ohm speakers parallel te zetten op één aansluiting van de TA2024?

En kan ik 2x 3w 8ohm speakers ook parallel aansluiten op één 15w aansluiting van de TA2024? of wat gebeurt er dan?

en als ik dit beide doe, dus in totaal 4 speakers krijg (2x 8 ohm 3 watt ; 2x 8 ohm ? watt) kan ik dan gewoon lekker hard geluid krijgen, vergelijkbaar met een kratradio gebouwd met radiospeakers?

Ivo.

[Anoniem: 409726]

@ILindsen 3 watt speakers op een 15 watt versterker??? kan nooit lees de startpost eerst voor je vragen stelt

[ Voor 82% gewijzigd door Anoniem: 409726 op 17-08-2011 16:12 ]

[Anoniem: 418997]

Anoniem: 409726 schreef op woensdag 17 augustus 2011 @ 16:08:
@ILindsen 3 watt speakers op een 15 watt versterker??? kan nooit lees de startpost eerst voor je vragen stelt

Dat dacht ik dus ook, maar gezien ik een hele noob ben met electronica gebeuren, en de startpost in één keer door heb gelezen, snap ik niet alles 100%;) er staat nergens letterlijk '15 watt versterkers kunnen geen speakers aan met speakers die minder zijn dan 15 watt'

er staat zelfs over de TA2024:

"Dit is de goedkoopste en meest gebruikte variant. Hij kan voltages aan tot 13,2v en levert dan maximaal 2x 15Watt RMS. Ruim voldoende voor de meeste kratjes."

dus vind ik mijn vraag over 3 watt zo onlogisch nog niet, aangezien er 'maximaal' staat.

[ Voor 22% gewijzigd door Anoniem: 418997 op 17-08-2011 17:05 ]

[Anoniem: 418406]

er zit volgens mij geen + en - aan een li-ion accu ?
hoe moet ik deze dan aansluiten op mijn autoradio?

[Salvogs]

Anoniem: 418406 schreef op woensdag 17 augustus 2011 @ 18:05:
er zit volgens mij geen + en - aan een li-ion accu ?
hoe moet ik deze dan aansluiten op mijn autoradio?

Draadje door knippen, daar zie je 2 draadjes rood en zwart.

[Anoniem: 418406]

oke dankje !

[Snippo]

Of je sluit een DC bus aan op het stekkertje van de accu en trekt vervolgens vanaf de DC bus wat draadjes.

[Anoniem: 418406]

bedankt, maar ik denk toch dat 'k maar 'n 1,6A lader ga kopen voor m'n 17Ah gelaccu is wel zwaarder maar kan wel 'n keer zo lang mee...

[TBTL]

Anoniem: 418406 schreef op woensdag 17 augustus 2011 @ 18:05:
er zit volgens mij geen + en - aan een li-ion accu ?

Alle accu's hebben een + en een -.

Anoniem: 418997 schreef op woensdag 17 augustus 2011 @ 15:03:
1. Is het mogelijk om 2x 8 ohm speakers parallel te zetten op één aansluiting van de TA2024?

2. En kan ik 2x 3w 8ohm speakers ook parallel aansluiten op één 15w aansluiting van de TA2024? of wat gebeurt er dan?

1. Ja, de versterker ziet dan 4 ohm bij dat kanaal.
2. Ja, maar je hebt wel kans dat ze je opblaast. Ik zou liever andere speakers gebruiken, ook omdat alle < 5W speakers die ik ken rommel zijn. Daarmee zeg ik trouwens niet dat hoe groter het vermogen is, hoe beter het geluid is.

[ Voor 61% gewijzigd door TBTL op 17-08-2011 20:32 ]

[WWJD]

thijsco19 schreef op woensdag 17 augustus 2011 @ 12:43:
[...]


dit is tog gewoon normaal?
bron wikipedia


[...]

dit is in het algemeen voor loodaccu's. (waaronder de gel accu's en natte accu's)

Ja, daar lijkt het inderdaad op. Zonet de lader er weer aangehangen en de accu was zo weer vol. Niets aan de hand dus volgens mij. Morgen tot zondag ga ik het kistje voor het eerst echt gebruiken, en zal ik zien hoe lang de 24Ah accu het volhoud. (incl. luchtbedden opblazen, koelbox, telefoon opladen. fotos volgen )

[boppos]

Beste iedereen die iets met die li-ions wil gaan doen!!! Lees het onderstaande even door!! (misschien ook handig voor in de TS bij de LI-ION accu's).

Ik heb 3 li-ions, 2 blauwe (4800mAh en 6800mAh) en 1 zwarte (9800mAh)na veelvuldig testen kwam ik tot de volgende conclusie: Ze kunnen max 1.5A leveren! tot nu toe

ik heb het getest bij gebruik van 1 Li-Ion i.c.m een (gemodde) TA2024 en 80W rms 10cm 2weg speakers. Op de Li-Ion's gaan de speakers op volume100% "clippen" Als ik een 2A adapter pak is dit niet met het zelfde nummer en zelfde volume. Het was dan wel een nummer met een diepe bass uit de top 40 (dus geen vaag bass test nummer want dan is het verschil nog veel groter).
De TA2024 gebruikt dus op 100% volume vaak meer dan 1,5Ah. In mijn kistje zat ook een grote condensator, maar die verhielp het probleem niet. De standaard 16V 4700µF uit de TS is genoeg en zit er dus ook weer in.

Een auto radio vraagt al veel meer dan 1,5A met een beetje volume en zal dus niet echt gaan werken

Tip: koop er 2 en zet ze parallel dan hou je 12V en zullen ze 3A kunnen leveren. Probleem zie ik alleen met laden, maar iemand hier in dit topic heeft het werkend. Misschien kan iemand die 2 Li-Ions parallel ook werkend heeft even aanvullen hoe ze geladen worden en hoe de knopjes op de accu's schakelen.

[boppos]

Anoniem: 418997 schreef op woensdag 17 augustus 2011 @ 17:00:
[...]
Dat dacht ik dus ook, maar gezien ik een hele noob ben met electronica gebeuren, en de startpost in één keer door heb gelezen, snap ik niet alles 100%;) er staat nergens letterlijk '15 watt versterkers kunnen geen speakers aan met speakers die minder zijn dan 15 watt'

er staat zelfs over de TA2024:
"Dit is de goedkoopste en meest gebruikte variant. Hij kan voltages aan tot 13,2v en levert dan maximaal 2x 15Watt RMS. Ruim voldoende voor de meeste kratjes."
dus vind ik mijn vraag over 3 watt zo onlogisch nog niet, aangezien er 'maximaal' staat.

Je vraag is zo gek nog niet. Ik heb 2x 10Watt RMS speakers in mijn mini kistje. Als je ze heel hard zet is het mogelijk dat ik ze op blaas, maar op de speakertjes zijn ook 15W max. power.

Het kan dus wel maar dan mag je ze niet te hard zetten anders blaas je de speakertjes op...

[Anoniem: 369222]

boppos schreef op woensdag 17 augustus 2011 @ 21:31:
Beste iedereen die iets met die li-ions wil gaan doen!!! Lees het onderstaande even door!! (misschien ook handig voor in de TS bij de LI-ION accu's).

Ik heb 3 li-ions, 2 blauwe (4800mAh en 6800mAh) en 1 zwarte (9800mAh)na veelvuldig testen kwam ik tot de volgende conclusie: Ze leveren max 1.5Ah! tot nu toe

ik heb het getest bij gebruik van 1 Li-Ion i.c.m een (gemodde) TA2024 en 80W rms 10cm 2weg speakers. Op de Li-Ion's gaan de speakers op volume100% "clippen" Als ik een 2A adapter pak is dit niet met het zelfde nummer en zelfde volume. Het was dan wel een nummer met een diepe bass uit de top 40 (dus geen vaag bass test nummer want dan is het verschil nog veel groter).
De TA2024 gebruikt dus op 100% volume vaak meer dan 1,5Ah. In mijn kistje zat ook een grote condensator, maar die verhielp het probleem niet. De standaard 16V 4700µF uit de TS is genoeg en zit er dus ook weer in.

Een auto radio vraagt al veel meer dan 1,5A met een beetje volume en zal dus niet echt gaan werken

Tip: koop er 2 en zet ze parallel dan hou je 12V en zullen ze 3A kunnen leveren. Probleem zie ik alleen met laden, maar iemand hier in dit topic heeft het werkend. Misschien kan iemand die 2 Li-Ions parallel ook werkend heeft even aanvullen hoe ze geladen worden en hoe de knopjes op de accu's schakelen.

Zou je mij de links kunnen geven van die accu's.

[Private Zaagsel]

4800:
http://cgi.ebay.nl/Rechar...3f0c2998e3#ht_4120wt_1139 <- Thx to boppos!

6800:
http://cgi.ebay.nl/12V-Re...eries&hash=item41578385a8

9800:
http://cgi.ebay.nl/12V-DC...ain_0&hash=item3a5d27ff97

Onthoud wel dat als je ze parallel zet, ze de zelfde capaciteit moeten hebben!
Bijv 2x 6800

Misschien iets voor de TS?

[ Voor 26% gewijzigd door Private Zaagsel op 17-08-2011 23:32 ]

[Bartske]

boppos schreef op woensdag 17 augustus 2011 @ 21:31:
Beste iedereen die iets met die li-ions wil gaan doen!!! Lees het onderstaande even door!! (misschien ook handig voor in de TS bij de LI-ION accu's).

Ik heb 3 li-ions, 2 blauwe (4800mAh en 6800mAh) en 1 zwarte (9800mAh)na veelvuldig testen kwam ik tot de volgende conclusie: Ze leveren max 1.5Ah! tot nu toe

ik heb het getest bij gebruik van 1 Li-Ion i.c.m een (gemodde) TA2024 en 80W rms 10cm 2weg speakers. Op de Li-Ion's gaan de speakers op volume100% "clippen" Als ik een 2A adapter pak is dit niet met het zelfde nummer en zelfde volume. Het was dan wel een nummer met een diepe bass uit de top 40 (dus geen vaag bass test nummer want dan is het verschil nog veel groter).
De TA2024 gebruikt dus op 100% volume vaak meer dan 1,5Ah. In mijn kistje zat ook een grote condensator, maar die verhielp het probleem niet. De standaard 16V 4700µF uit de TS is genoeg en zit er dus ook weer in.

Een auto radio vraagt al veel meer dan 1,5A met een beetje volume en zal dus niet echt gaan werken

Tip: koop er 2 en zet ze parallel dan hou je 12V en zullen ze 3A kunnen leveren. Probleem zie ik alleen met laden, maar iemand hier in dit topic heeft het werkend. Misschien kan iemand die 2 Li-Ions parallel ook werkend heeft even aanvullen hoe ze geladen worden en hoe de knopjes op de accu's schakelen.

Je bedoelt dat ze max 1,5 ampère leveren zeker

[boppos]

Private Zaagsel schreef op woensdag 17 augustus 2011 @ 22:15:
6800:
http://cgi.ebay.nl/12V-Re...eries&hash=item41578385a8
9800:
http://cgi.ebay.nl/12V-DC...ain_0&hash=item3a5d27ff97
Onthoud wel dat als je ze parallel zet, ze de zelfde capaciteit moeten hebben!
Bijv 2x 6800

Thanx... hierbij de 4800mAh:
http://cgi.ebay.nl/Rechar...3f0c2998e3#ht_4120wt_1139

Bartske schreef op woensdag 17 augustus 2011 @ 22:17:
[...]
Je bedoelt dat ze max 1,5 ampère leveren zeker

Ja... Ik heb het aangepast in me post. Als je meer vraagt van zo'n ebay "cctv" accu dan krijg je ook een voltage drop en schakelt de accu soms in de beveiliging.

Een tip voor mensen die wel eens kamperen zonder 220V: zo'n "intex luchtbed opblazer" werkt ook vaak op 12v en dus ook op zo'n accu... en het kampvuur blaas je er ook heel snel mee aan

[Anoniem: 418997]

TBTL schreef op woensdag 17 augustus 2011 @ 20:28:
[...]

Alle accu's hebben een + en een -.

[...]

1. Ja, de versterker ziet dan 4 ohm bij dat kanaal.
2. Ja, maar je hebt wel kans dat ze je opblaast. Ik zou liever andere speakers gebruiken, ook omdat alle < 5W speakers die ik ken rommel zijn. Daarmee zeg ik trouwens niet dat hoe groter het vermogen is, hoe beter het geluid is.

Bedankt! hier heb ik wel wat aan.

Mijn schema is als volgt:



Zou het zo kunnen, mis ik iets of zijn er aanmerkingen?

[Martijn Martens]

Ik heb mijn TA2024 modded gemonteerd nou bleek ik dus schroefjes gebruikt te hebben met een iets te grote kop en heb mijn audiophiler die 2 rode dingen wat beschadigd te hebben door met de schroef en schroevendraaier langs af te draaien. Heb de versterker getest en werkt nog goed dacht ik wel kan deze lichte beschadiging gevolgen hebben?

[Anoniem: 409726]

@martijn martens
ik heb hetzelfde maar heb het hele jaar geen problemen gehad

@ILindsen kan je niet beter deze versterker nemen:http://www.kistradio.nl/winkel/2-x-3watt-miniversterker-45-volt-p-41.html
dat kost minder stroom en is gunstiger voor je speakers

[ Voor 62% gewijzigd door Anoniem: 409726 op 18-08-2011 17:24 ]

[Krentenbol]

Anoniem: 418997 schreef op donderdag 18 augustus 2011 @ 15:12:
[...]


Bedankt! hier heb ik wel wat aan.

Mijn schema is als volgt:

[afbeelding]

Zou het zo kunnen, mis ik iets of zijn er aanmerkingen?

Volgens mij kunnen versterkers er niet zo goed tegen als je maar één kanaal belast. Het lijkt me beter als je ze gewoon een apart kanaal geeft.

[Anoniem: 418997]

Anoniem: 409726 schreef op donderdag 18 augustus 2011 @ 17:20:
@martijn martens
ik heb hetzelfde maar heb het hele jaar geen problemen gehad

@ILindsen kan je niet beter deze versterker nemen:http://www.kistradio.nl/winkel/2-x-3watt-miniversterker-45-volt-p-41.html
dat kost minder stroom en is gunstiger voor je speakers

Vergeten te zeggen, de 3watt speakers ga ik niet gebruiken, ik ga speakers uit een hifi setje gebruiken. diameter van ca 10 cm, 8 ohm en x watt.

edit:

Krentenbol schreef op donderdag 18 augustus 2011 @ 17:31:
[...]

Volgens mij kunnen versterkers er niet zo goed tegen als je maar één kanaal belast. Het lijkt me beter als je ze gewoon een apart kanaal geeft.

Maar de speakers zijn 8 ohm, maakt het dan niet ui of ze parallel staan of niet? want als ze parallel staan is het 1/8+1/8=2/8=4ohm. of maakt dat niks uit?

[ Voor 29% gewijzigd door Anoniem: 418997 op 18-08-2011 17:35 ]

[Krentenbol]

Dan belast je alleen maar één kant meer. Het is echt stukken beter om twee kanten minder te belasten dan één kant veel

[Anoniem: 418997]

Krentenbol schreef op donderdag 18 augustus 2011 @ 17:58:
Dan belast je alleen maar één kant meer. Het is echt stukken beter om twee kanten minder te belasten dan één kant veel

oke, dus dit schema zou beter zijn:



en dan moet '8 ohm speakers parallel' natuurlijk '8 ohm speakers' worden, omdat ze los van elkaar komen.

[ Voor 46% gewijzigd door Anoniem: 418997 op 18-08-2011 18:21 ]

[Krentenbol]

Dat is wat ik zou doen. Je zou het natuurlijk beide kunnen proberen en kijken wat het beste/hardste klinkt. Het is niet zo dat het gelijk kapot gaat of zo. Ik gok dat het laatste beter is

[Anoniem: 418997]

Oke bedankt, ik hoop dat er nog iemand komt die dit inderdaad even kan bevestigen, en anders probeer ik eerst de twee speakers los van elkaar, en als dat niet goed gaat, of niet hard genoeg, zet ik ze parallel;)

[HaNS1443]

Anoniem: 418997 schreef op donderdag 18 augustus 2011 @ 18:19:
[...]


oke, dus dit schema zou beter zijn:

[afbeelding]

en dan moet '8 ohm speakers parallel' natuurlijk '8 ohm speakers' worden, omdat ze los van elkaar komen.

Ik denk zelf dat het beter is om de speakers parallel te zetten en 4Ohm te krijgen, en dan de links of rechts (is maar net welke uitgang je gebruikt voor je speakers) ingang niet aan te sluiten op de TA2024, maar omdat ik ook maar een hobbyist ben, kan ik dit niet met zekerheid zeggen

Maar nog beter lijkt het me om nog een paar 8Ohm speakers op de kop te tikken, maar dat zal je waarschijnlijk wel weten

[ Voor 9% gewijzigd door HaNS1443 op 18-08-2011 19:12 ]

[Anoniem: 418997]

HaNS1443 schreef op donderdag 18 augustus 2011 @ 19:07:
[...]


Ik denk zelf dat het beter is om de speakers parallel te zetten en 4Ohm te krijgen, en dan de links of rechts (is maar net welke uitgang je gebruikt voor je speakers) ingang niet aan te sluiten op de TA2024, maar omdat ik ook maar een hobbyist ben, kan ik dit niet met zekerheid zeggen

En met niet aansluiten op de TA2024 bedoel je om een aansluiting er af te halen? of gewoon niet gebruiken?

[HaNS1443]

Anoniem: 418997 schreef op donderdag 18 augustus 2011 @ 19:15:
[...]


En met niet aansluiten op de TA2024 bedoel je om een aansluiting er af te halen? of gewoon niet gebruiken?

Ik bedoel de rode of gele ingang gewoon niet gebruiken (dus niet aansluiten), maar omdat ik maar een hobbyist ben denk ik dat je beter kan wachten tot iemand die er wat meer verstand van heeft reageert, of contact opnemen met kistradio.nl die heeft nogal wat kennis (en is trouwens ook actief in dit topic, maar misschien werkt mailen sneller)

[Anoniem: 418997]

HaNS1443 schreef op donderdag 18 augustus 2011 @ 19:20:
[...]


Ik bedoel de rode of gele ingang gewoon niet gebruiken (dus niet aansluiten), maar omdat ik maar een hobbyist ben denk ik dat je beter kan wachten tot iemand die er wat meer verstand van heeft reageert, of contact opnemen met kistradio.nl die heeft nogal wat kennis (en is trouwens ook actief in dit topic, maar misschien werkt mailen sneller)

oke, bedankt;)

[Krentenbol]

Als je dat doet moet je wel even je ingangskabel omsolderen naar mono. Moet je even de topics voor doornemen. Is al eens langsgekomen.

[Anoniem: 418997]

Krentenbol schreef op donderdag 18 augustus 2011 @ 22:47:
Als je dat doet moet je wel even je ingangskabel omsolderen naar mono. Moet je even de topics voor doornemen. Is al eens langsgekomen.

Oke, en denk jij dat het nodig is?

[Krentenbol]

Nee, ik denk dat je gewoon beide kanalen moet gaan gebruiken Probeer dat eerst maar eens, is de veiligste en makkelijkste optie.

[Anoniem: 418997]

Krentenbol schreef op donderdag 18 augustus 2011 @ 23:44:
Nee, ik denk dat je gewoon beide kanalen moet gaan gebruiken Probeer dat eerst maar eens, is de veiligste en makkelijkste optie.

Oke, dan doe ik dat!

[Martijn Martens]

Gisteren eens bij de mediamarkt geweest voor een setje autospeakers, ik was op zoek naar 16,5 doorsnede speakers en was in twee setjes speakers geintresseerd merk fusion en jbl. Maar nou bleek dus allebei de speakers niet op voorraad te hebben. Nou was mijn vraag of 10cm doorsnede ook goed genoeg is van de zelfde serie aangezien de ta2024 2x12 watt rms is en die speakers wel iets meer rms.

[Anoniem: 341150]

Martijn Martens schreef op vrijdag 19 augustus 2011 @ 02:05:
Gisteren eens bij de mediamarkt geweest voor een setje autospeakers, ik was op zoek naar 16,5 doorsnede speakers en was in twee setjes speakers geintresseerd merk fusion en jbl. Maar nou bleek dus allebei de speakers niet op voorraad te hebben. Nou was mijn vraag of 10cm doorsnede ook goed genoeg is van de zelfde serie aangezien de ta2024 2x12 watt rms is en die speakers wel iets meer rms.

nee je moet zeker weten voor de 16,5 cm gaan heb je een stuk diepere bass en dan kan het volume ook een stuk harder

[Martijn Martens]

Mijn kratradio tot nu toe:

[Anoniem: 418997]

Martijn Martens schreef op vrijdag 19 augustus 2011 @ 12:21:
Mijn kratradio tot nu toe:

...
...

ziet er vet uit! ook met een ta2024?

[crazzycow1]

Ben ook maar een begonnen met mijn kratje, heb deze speaker voor 40 euro op marktplaats gekocht



Dit is mn kratje na een middag werken met ijzerzaag, kniptang en stanleymes.


Heb een accu van 8.0Ah gehaald bij een bedrijf wat motoren verkoopt/maakt.
TA2024 + kabel heb ik ook al.

Zit nu alleen nog te wachten op kratsafe en accu lader. Zodra ik die binnen heb ga ik weer verder.

[Martijn Martens]

Thanks voor je reactie!

Ja ik heb er een gemodde ta2024 inzitten is al ingebouwd.

Anoniem: 418997 schreef op vrijdag 19 augustus 2011 @ 12:50:
[...]


ziet er vet uit! ook met een ta2024?

[Anoniem: 419591]

Beste mensen,

ik ben ook zinds kort met een kratradio begonnen.

heb de krat leeg en de speakers zitten er in.
heb net via kistradio de ta2024 modded besteld. en nog wat spuletjes.

nu heb ik 2 vragen.

1 ik heb nog een autoversterker thuis liggen die ik niet aan de praat krijg. wil hem graag testen en tijdelijk gebruiken.
ik lees wel eens wat over de REM+ oid aansluiten op de + van de accu.
mijn versterker heeft geen REM+ maar wel -power-ground-remote-acc+12v-
heb de - op de ground en de + op de acc+12v maar hij doet het nog niet.

2 als ik mijn kratje klaar heb met de ta2024 ed wil ik graag ook mij auto versterker en een supwoofer optioneel er op aan kunnen sluiten. dus dat ik dat los heb en zo aan mijn krat kan pluggen zegmaar.
hoe sluit ik mijn versterker op de ta2024 aan?

echt vet trouwens dat er zoveel over kratradios te vinden is hiero. hou het in de gaten!

Mvg, Sander

[Anoniem: 341150]

Anoniem: 419591 schreef op zaterdag 20 augustus 2011 @ 16:58:
Beste mensen,

ik ben ook zinds kort met een kratradio begonnen.

heb de krat leeg en de speakers zitten er in.
heb net via kistradio de ta2024 modded besteld. en nog wat spuletjes.

nu heb ik 2 vragen.

1 ik heb nog een autoversterker thuis liggen die ik niet aan de praat krijg. wil hem graag testen en tijdelijk gebruiken.
ik lees wel eens wat over de REM+ oid aansluiten op de + van de accu.
mijn versterker heeft geen REM+ maar wel -power-ground-remote-acc+12v-
heb de - op de ground en de + op de acc+12v maar hij doet het nog niet.

2 als ik mijn kratje klaar heb met de ta2024 ed wil ik graag ook mij auto versterker en een supwoofer optioneel er op aan kunnen sluiten. dus dat ik dat los heb en zo aan mijn krat kan pluggen zegmaar.
hoe sluit ik mijn versterker op de ta2024 aan?

echt vet trouwens dat er zoveel over kratradios te vinden is hiero. hou het in de gaten!

Mvg, Sander

je moet de rem en de plus dus dan heb je 2 kabeltjes op de plus van je accu aansluiten en een kabeltje de min op de min dus
je hoeft je versterker niet op je ta2024 aan te sluiten je moet gewoon een simpel audio splitertje kopen dat er een kabel naar je ta2024 gaat en een naar je auto versterker en dat je die met een splitter tot en kabeltje maakt waar je dan bijv je mp3 op aanlsluit

[Anoniem: 419591]

okee bedankt.

maar dat over die rem heb je verkeerd gelezen ben ik bang. ik heb GEEN rem staat er.
of is remote = REM ??
bvd

edit:
oowh met remote op de + er bij op werkt ook niet.
iemand die mij kan helpen deze autoversterker aan te sluiten?
tis een philips dap 4020 als ik me niet vergis.

ohja nog een vraagje. zijn er ook potmeters die als je hem helemaal terug draait dat hij dan uit gaat.
dus eigenlijk een potmeter en schakelaar in 1. dus volume helemaal dicht is schakelaar open.
lijkt me wel handig. hoef ik ook geen aan/uit schakelaar in te bouwen.

[ Voor 63% gewijzigd door Anoniem: 419591 op 20-08-2011 19:10 ]

[HaNS1443]

Anoniem: 419591 schreef op zaterdag 20 augustus 2011 @ 18:36:
okee bedankt.

maar dat over die rem heb je verkeerd gelezen ben ik bang. ik heb GEEN rem staat er.
of is remote = REM ??
bvd

edit:
oowh met remote op de + er bij op werkt ook niet.
iemand die mij kan helpen deze autoversterker aan te sluiten?
tis een philips dap 4020 als ik me niet vergis.

Ja, rem is remote, (rem(ote))
Dus het is + op +, rem op + en - op - dan ingang en speakers eraan hangen en zo hoort het volgens mij te werken, maar is dit niet het geval kan de versterker kapot zijn

[ Voor 5% gewijzigd door HaNS1443 op 21-08-2011 03:09 ]

[TBTL]

Wel apart dat die versterker 4 aansluitingen heeft voor de stroomvoorziening. Doet hij trouwens helemaal niks of hoor je nog zachtjes ruis door de luidsprekers? Is de zekering nog goed?

Die potmeters met schakelaar bestaan, maar zijn wel moeilijk te krijgen / duur.

[ Voor 36% gewijzigd door TBTL op 21-08-2011 11:25 ]

[thijsco19]

misschien handig als je opschrijft wat er boven de aansluitingen staat. op google heb ik vaag iets gezien maar niet duidelijk. anders even een plaatje posten.

[TBTL]

Power - Ground - Remote - Acc +12V

[ Voor 8% gewijzigd door TBTL op 21-08-2011 11:39 ]

[thijsco19]

power vind ik wel een raar iets.
de rest spreekt voor zich.

@hoeksy heb je er geen beschrijving bij? anders moet je hem effen open schroeven en kijken of je kan zien waar de power aansluiting heen gaat.
ik neem aan dat je al gekeken heb of de zekering nog goed is?

[Martijn Martens]

Ik heb hier zo'n smelzekeringhouder liggen van een oude radio gehaald. Nou was mijn vraag welk nummer smeltzekering erin moet of heeft dit te maken met wat er allemaal in je kist zit?

Tot nu toe alleen een accu en een TA2024 modded maar er komt dus nog meer in!

[thijsco19]

het heeft te maken wat er in je kist komt. als je 1A zekering erin doet en je TA2024 verbruikt 1.5A dan smelt je zekering.

maar is het wel nodig een zekering?
anders moet je naar een auto zaak gaan en een auto zekering halen, ze kunnen daar meest wel vertellen welke je erin moet zetten.

[TBTL]

Een zekering lijkt me in een kratradio niet nodig als je geen kortsluiting gaat maken. Als je toch kortsluiting maakt en je hebt geen zekering, dan zijn je spullen gewoon kapot. Ik denk niet dat je gevaarlijke situaties gaat krijgen.

Als je een autoaccu gebruikt is dat natuurlijk anders, die kan stroomsterktes van meer dan 100A leveren.

Edit nummer zoveel: als er een voeding in komt waarmee je de kratradio ook op het lichtnet kan aansluiten moet die voeding wel gezekerd worden. In de schakelende voeding die de meeste mensen gebruiken zit al een zekering, dus dat is makkelijk.

[ Voor 99% gewijzigd door TBTL op 21-08-2011 14:28 ]

[Martijn Martens]

Ok bedankt, ik bouw er gewoon geen zekering in

[Anoniem: 369222]

Eindelijk een manier gevonden om mijn kistradio makkelijk mee te nemen zonder hem op te hoeven tillen.

Morgen lion-accu bestellen zodat hij nog wat lichter word.

[Anoniem: 419591]

thijsco19 schreef op zondag 21 augustus 2011 @ 11:51:
power vind ik wel een raar iets.
de rest spreekt voor zich.

@hoeksy heb je er geen beschrijving bij? anders moet je hem effen open schroeven en kijken of je kan zien waar de power aansluiting heen gaat.
ik neem aan dat je al gekeken heb of de zekering nog goed is?

heb hem open gemaakt maar word er niets wijzer van. alle 4 verdwijnen onder de printplaat.

het staat er zo op:

power ground remote acc+12v
|__ |_ _| __|
| | | |
__ ___ ___ ___
|__| |___| |___| |___|

zal ik anders de power eens bij de min op de accu er bij gooien?
of niet zomaar doen?
de zekering heb ik getest. niet met een multimeter wand die heb ik (nog) niet.
er zat een 20 A in en heb deze vervangen door een 15A uit mijn motor, deed het nog niet.
ook heb ik de 20A in mn motor geplaatst en werkte gewoon.

edit: oowh dat plaatje even tekenen gaat niet op. de spaties komen niet over:(

[ Voor 3% gewijzigd door Anoniem: 419591 op 21-08-2011 15:47 ]

[WWJD]

Mijn kist:



2 sigarettenpluggen voor 12volt apparaten (luchtbed pomp, koelbox, oplader)
3.5 mm ingang
broekzak voor kabels/mp3 e.d.



handgreep



Hier zie je hoe groot de accu eigenlijk is 24Ah!




De TA2024 met weerstandsmod, speakers komen uit een oude beeldbuis TV.
Aan de bovenkant zit een voltmeter.

In actie:



Met speciale pannenkoek-spatel-antenne voor betere ontvangst van de festivalradio!

[thijsco19]

Anoniem: 419591 schreef op zondag 21 augustus 2011 @ 15:36:
power ground remote acc+12v
|__ |_ _| __|
| | | |
__ ___ ___ ___
|__| |___| |___| |___|

klopt het zo?

code:

   power       ground    remote  acc+12v
   |__         |_          _|        __|
      |          |        |         |
     __        ___      ___       ___
    |__|      |___|    |___|     |___|

zomaar aansluiten kan gevaarlijk zijn, welke accu heb je, hoeveel Ampere?
ik zelf dacht eerst ook de power op de min aansluiten, maar je kan dan kortsluiting maken en je versterker kapot maken. en je kan een flinke schok krijgen!
ik lees trouwens dat je ook de TA2024 heb? wrm wil je dan een extra autoversterker erbij?

maak anders een paar foto's van de binnen kant en de aansluitkant.

---

@ hierboven
heel mooi, en apart!
ga je hem nog een likie verf geven? ik vind hem zo wel mooi.
ook heel handig met die 'broekzak' kan je een mobieltje/mp3 mooi in kwijt
wat zijn de afmetingen en het gewicht?

---

het heeft effe geduurt maar mijne is bijna klaar, ik heb hem gewogen en weegt ongeveer 25 kilo .
ik heb een frame gemaakt zodat ik hem achterop me fiets kan zetten als alles klaar is zal ik wel een paar foto's maken

[ Voor 33% gewijzigd door thijsco19 op 21-08-2011 20:51 ]

[Krentenbol]

WWJD schreef op zondag 21 augustus 2011 @ 17:25:
In actie:

[afbeelding]

Met speciale pannenkoek-spatel-antenne voor betere ontvangst van de festivalradio!

Volgens mij mis jij gigantisch veel bass door een gebrek aan klankkast.

[Anoniem: 419591]

thijsco19 schreef op zondag 21 augustus 2011 @ 20:43:
[...]


klopt het zo?

code:

   power       ground    remote  acc+12v
   |__         |_          _|        __|
      |          |        |         |
     __        ___      ___       ___
    |__|      |___|    |___|     |___|

zomaar aansluiten kan gevaarlijk zijn, welke accu heb je, hoeveel Ampere?
ik zelf dacht eerst ook de power op de min aansluiten, maar je kan dan kortsluiting maken en je versterker kapot maken. en je kan een flinke schok krijgen!
ik lees trouwens dat je ook de TA2024 heb? wrm wil je dan een extra autoversterker erbij?

maak anders een paar foto's van de binnen kant en de aansluitkant.
[

ja zo klopt hij zeker;)
ik heb een gel accu 7 ampere.
foto van de aansluitkant lijkt me niet nodig. zoals hierboven is het gewoon. niet meer niet minder.
en aan de binnenkant zie je alleen die 4 koperen platjes verdwijnen onder de printplaat.
ik zal morgen een foto maken van bijde dingen en dan hoop ik dat jullie meer zien dan ik;)

de ta2024 heb ik besteld. maar nog niet binnen.
mijn autoversterker wil ik op een subwoofer zetten. die ik dan optioneel op de kratradio aan kan sluiten.
deze versterker heeft een filter voor de bas namelijk.
dat hij zwaar is en veel verbruikt maakt niet uit zal hem niet heel veel gebruiken. voornamelijk thuis. voeding er op mischien.

[thijsco19]

Omdat het gaat om een 7A gel accu raad ik je aan om inderdaad een voeding te gebruiken voor die versterker anders is je accu binnen een kwartier op (als het niet sneller is, en je accu kan stuk gaan).
Omdat een 7A gel accu minder gevaarlijk is dan 25 A(h?) autoaccu, zou ik wel de gok erop wagen om de power op de min aan te sluiten.
Wel heel kort, een klein tikkie, als er niks gebeurt (geen vonken of kortsluiting enzo.) dan kan je de kans erop wagen om hem aan te sluiten.
Als er een 'power'lampje op zit en hij gaat aan als je de min op de power aan sluit dan weet je dat je goed zit.

[Pixeltje]

Na een hele lange tijd van niks knutselen met betrekking tot versterkers etc. nu een nieuw projectje opgezet:) Deze week met huisgenoot een nieuw bureau in elkaar timmeren en ik kwam tijdens het opruimen van de kast (die plaats moest maken voor het bureau) nog een TA2024, voltmeter, potmeter, kabels en andere handel tegen.

Dat zette me aan het denken, na een snelle search op samenkopen.net een nieuwe actie van f.terheide gevonden en direct wat speelgoed besteld. Onder andere een regelbare voeding en een 3-kanaals inputboard en switch.

De bedoeling: van betonplex (15mm) een kist maken die precies onder het bureau past; daarin komen 3 compartimenten. Eentje voor de versterker, voeding en andere handel, met een 140mm fan die op 700rpm lucht naar buiten blaast.

Compartiment twee gaat 1 van de twee 6*9"ovaaltjes huisvesten, compartiment 3 de andere.

Ik heb nog even geen schets voorhanden, maar stel je iets voor van ongeveer 75cm hoog en ongeveer 50cm breed. De diepte is variabel en vooral afhankelijk van hoeveel hout ik heb. De platen viavia geregeld, dus weet nog niet wat ik krijg (wel ongebruikt natuurlijk )

De vraag is nu; maakt het uit of ik de speakers naast elkaar (dus in de breedte) of boven elkaar monteer? Kan me zo voorstellen dat het bureau het geluid weerkaatst en het dus beter is als de speakers in het midden tussen bureau en grond zitten?

[TBTL]

Dat maakt bij een kistradio weinig uit, het heeft veel meer zin om de speakers ergens anders dan onder je bureau te zetten. Ik zou ze in ieder geval (horizontaal) zo ver mogelijk uit elkaar zetten, zodat je nog iets van stereo hebt.

Hij wordt trouwens wel groot...

[ Voor 45% gewijzigd door TBTL op 22-08-2011 13:25 ]

[Pixeltje]

TBTL schreef op maandag 22 augustus 2011 @ 13:23:
Dat maakt bij een kistradio weinig uit, het heeft veel meer zin om de speakers ergens anders dan onder je bureau te zetten. Ik zou ze in ieder geval (horizontaal) zo ver mogelijk uit elkaar zetten, zodat je nog iets van stereo hebt.

Hij wordt trouwens wel groot...

Size does matter

Misschien komt hij naast het bureau, maar ik wil de mogelijkheid hebben om 'm eronder te schuiven. Vandaar.

Wat betreft het formaat; de platen zijn (zo hoorde ik) nog gaaf, en dit is eigenlijk gewoon een tijdelijke oplossing. Zo min mogelijk verzieken aan die platen, want heb ook nog een eind hout nodig voor een ander project. Voor een student zijn die platen plex niet te betalen. Zeker niet die van 18mm of dikker.. krijg nu 1 plaat 15 en 2 van 18mm. voor niks.

[ Voor 25% gewijzigd door Pixeltje op 22-08-2011 13:44 ]

[WWJD]

Krentenbol schreef op zondag 21 augustus 2011 @ 21:08:
[...]

Volgens mij mis jij gigantisch veel bass door een gebrek aan klankkast.

Dat valt gelukkig wel een beetje mee, de speakers hadden in de TV ook niet veel ruimte en klinken best goed. Natuurlijk is het niet te vergelijken met grote radiokisten met autospeakers..

thijsco19 schreef op zondag 21 augustus 2011 @ 20:43:
[...]
@ hierboven
heel mooi, en apart!
ga je hem nog een likie verf geven? ik vind hem zo wel mooi.
ook heel handig met die 'broekzak' kan je een mobieltje/mp3 mooi in kwijt
wat zijn de afmetingen en het gewicht?

Ik laat hem zo, vind het hout wel mooi zo. Ga waarschijnlijk nog wel iets voor de speakers maken zodat ze niet beschadigen. En een antenne inbouwen

Afmetingen zijn: 20 cm breed, 16 diep, 29 hoog. Gewicht zal om en nabij die 10 kilo zijn, de accu zelf weegt al iets van 8 ~ 9 kilo.

[Anoniem: 419591]

vandaag even naar okaphone geweest en een multimeter, potmeter, voltmeter en wat kabelschoentjes gekocht.

ook weet ik eindelijk hoe ik mijn versterker aan moet sluiten.
power en remote op de +
ground op de -
acc+12v nergens op. is mischien voor accesories?

[thijsco19]

@WWJD, dat is lekker klein, en gewicht valt wel mee.
een antenne is zeker handig (al begrijp ik niet hoe je het met de radio doet, er zit tog geen een in?).

@hoeksy, mooi, heb je hem ook al getest?
ik had het nooit gedacht dat het zo moest, hoe kwam je er achter?

---

ik denk dat ik morgen me kist in elkaar kan zetten dan zal ik ook wat foto's maken.
hij is nog niet helemaal klaar er moeten nog een paar kleinen dingen gedaan worden.

[Anoniem: 419591]

thijsco19 schreef op maandag 22 augustus 2011 @ 23:02:
@hoeksy, mooi, heb je hem ook al getest?
ik had het nooit gedacht dat het zo moest, hoe kwam je er achter?

heb hem nog niet goed kunnen testen. met mijn nieuwe multimeter heb ik de accu getest die ik van een maat heb gekregen. en die geeft mar 10,5 v af. geen goeie accu dus.
en met die accu doet hij het wel maar komt er maar heel zacht geluit uit de speakers. echt heeel zacht.

ik stond bij okaphone aan de kassa en toen dacht ik. laat ik het hier eens vragen. toen zijden ze dus zo.

iemand in de buurt van Groningen (Bedum) die nog een goede accu heeft liggen voor een leuk prijsje? anders koop ik zo ff een nieuwe.

groeten.

[Martijn Martens]

Hier een bovenaanzicht van de bierkrat, ik heb er een CSB GP 1720 F2 accu inzitten 7ah. Is deze accu op z'n kant in de krat te bouwen?

Als dit kan zat ik er aan te denken om een scheiding te maken tussen de elektronica en klankkast voor beter geluid.

[thijsco19]

@hoeksy,
je kan proberen de accu nog op te laden.
als je een autoaccu nodig heb kan je even langs een garage gaan, voor een paar tientjes heb je meestal een goede accu die nog lang mee kan gaan.

@Martijn Martens,
ja je kan die accu op z'n kant in bouwen.
ziet er al wel leuk uit.

[Pixeltje]

Anoniem: 419591 schreef op maandag 22 augustus 2011 @ 20:02:
vandaag even naar okaphone geweest en een multimeter, potmeter, voltmeter en wat kabelschoentjes gekocht.

ook weet ik eindelijk hoe ik mijn versterker aan moet sluiten.
power en remote op de +
ground op de -
acc+12v nergens op. is mischien voor accesories?

Die acc+12v is voglens mij wat normaal de REM kabel is; daar staat altijd spanning op, ook als je contact (in de auto) uit staat. Om de radioinstellingen etc te bewaren..

[thijsco19]

Nee, want daar moet je dan spanning op zetten, en hij heeft hier geen spanning op gezet.
Er zitten 4 aansluitingen op, de power, ground, rem en de acc+12v.
Hij heeft de rem, ground + power al aangesloten.

[Pixeltje]

Verkeerd gelezen, foutje

[Anoniem: 409726]

bij hoeveel volt is een accu vol?13,8?

[Salvogs]

Anoniem: 409726 schreef op dinsdag 23 augustus 2011 @ 15:38:
bij hoeveel volt is een accu vol?13,8?

ik dacht 12,6

[ Voor 8% gewijzigd door Salvogs op 23-08-2011 17:25 ]

[Webstarr]

Even in de ts kijken

[wesleytjuh]

Maartenll schreef op dinsdag 23 augustus 2011 @ 17:24:
[...]


ik dacht 12,6

12.6V geldt voor een volle 3 cellige li-ion accu. 13.8V wordt een loodgel accu mee volgeladen.

[thijsco19]

staat niet duidelijk in de TS, maar het is 13.8V.
een accu heeft 6 cellen met elk 2,3V als hij volgeladen is.
6 X 2.3 = 13.8
[bron]

dit geld dan voor een loodaccu (droog en nat, dus ook gel accu)

[ Voor 10% gewijzigd door thijsco19 op 23-08-2011 18:37 ]

[Anoniem: 409726]

en een gelaccu? ook 13,8 volt?

[ Voor 79% gewijzigd door Anoniem: 409726 op 23-08-2011 18:00 ]

[thijsco19]

ja dat geld ook voor een gel accu.

[Anoniem: 222510]

Mijn (zoveelste) speakerkist is zojuist klaar

Inhoud:
-Ta2024 modded
-Li-ion 6800mah
-2x Pioneer 6901

- Gewicht: 6kg
- Afmetingen: 40x20x30cm
- o oplaadpuntje o aux uitgang o potmeter o schakelaar

- Todo's: meer stickers








edit he bah, rest vd foto's wil maar niet uploaden! Morgen ga ik nog een poging wagen

[ Voor 29% gewijzigd door Anoniem: 222510 op 23-08-2011 20:07 ]

[thijsco19]

Flugel stickers .
ziet er leuk uit.

---

hier mijn radiokist.
voorkant.


voorkant met klep open.


boven kant met het deksel open.


zijkant.


andere zijkant.


binnenkant.


er moeten nog een paar dingen gedaan worden, er komen bijv. aan de voorkant 2 flugel stickers op en op het deksel wil ik denk nog een plaatje maken maar weet nog niet wat.
de kist is 42 cm breed, 32 cm hoog en 32 cm diep.
en weegt ongeveer 25 kilo .

edit, eindelijk me plaatjes werken.

[ Voor 141% gewijzigd door thijsco19 op 12-09-2011 16:24 ]

[Anoniem: 418406]

thijsco19 schreef op dinsdag 23 augustus 2011 @ 18:51:
Flugel stickers .
ziet er leuk uit.

---

hier mijn radiokist.
voorkant.
[afbeelding]

voorkant met klep open.
[afbeelding]

boven kant met het deksel open.
[afbeelding]

zijkant.
[afbeelding]

andere zijkant.
[afbeelding]

binnenkant.
[afbeelding].

er moeten nog een paar dingen gedaan worden, er komen bijv. aan de voorkant 2 flugel stickers op en op het deksel wil ik denk nog een plaatje maken maar weet nog niet wat.
de kist is 42 cm breed, 32 cm hoog en 32 cm diep.
en weegt ongeveer 25 kilo .

edit, hmm plaatjes weken niet???
kan iemand mij uitleggen hoe het werkt?

ziet er goed uit! Is die wel te tillen?!
Ik ben zelf bezig met een amstel kratje
met : pioneer TS-G1711I, 17Ah gelaccu, autoradio etc.

[thijsco19]

@ramon.o
nou ja 25 kilo is inderdaad niet makkelijk te tillen maar het lukt op zich wel.
de vorige versie was een stuk breeder en daarom moeilijker te tillen maar nu is ie lekker smal en klein zodat hij op de boot past (een rubber boot met motor), om hem te vervoeren ben ik een frame aan het maken voor op mijn fiets zodat hij stabiel staat.

P.S. mijn zus heeft een bierkrat radio gemaakt met een heineken krat, ik zal binnenkort ook wel even foto's er van posten.

[ Voor 15% gewijzigd door thijsco19 op 23-08-2011 20:38 ]

[Anoniem: 418406]

ja dat is wel handiger ! heb je wel waterdichte speakers dan of?

[thijsco19]

nee geen waterdichte speakers, maar er komt niet veel water in de boot, en die 2 kleine spetters mogen geen kwaad doen.
alleen als het waait dan spettert er wel veel water in de boot, maar meestal heb ik dan ook een handoek mee en leg ik die er wel overheen.

[Anoniem: 418406]

oke, slim

[HaNS1443]

Ziet er allemaal goed uit,

Vandaag de basrexlexbuis ontvangen en er ingezet, nu is mijn radio helemaal af (voor de echte tweaker is nooit iets af maar er zullen geen grote wijzigen meer plaatsvinden)
Als alles meezit post ik alle foto's morgen

[thijsco19]

HaNS1443 schreef op dinsdag 23 augustus 2011 @ 21:34:
Ziet er allemaal goed uit,

Vandaag de basrexlexbuis ontvangen en er ingezet, nu is mijn radio helemaal af (voor de echte tweaker is nooit iets af maar er zullen geen grote wijzigen meer plaatsvinden)Als alles meezit post ik alle foto's morgen

haha precies zoals bij mij

[BBotman]

Ik merk dat ik steeds vaker situaties tegenkom waar gewoon netstroom aanwezig is, speakers een eind uit elkaar moeten staan en waarbij de MP3-speler de enige muziekbron is. Ik ben daarom bezig met een behuizing voor een TA2024 (modded) met een jackplug, een powerLED, een 12v aansluiting, twee speakeruitgangen en een schakelaar. Daarnaast maak ik twee satellietspeakers met 20 m. draad zodat ik per situatie simpelweg de setup kan wijzigen. Binnenkort foto's!

[fterheide]

BBotman schreef op woensdag 24 augustus 2011 @ 00:00:
Ik merk dat ik steeds vaker situaties tegenkom waar gewoon netstroom aanwezig is, speakers een eind uit elkaar moeten staan en waarbij de MP3-speler de enige muziekbron is. Ik ben daarom bezig met een behuizing voor een TA2024 (modded) met een jackplug, een powerLED, een 12v aansluiting, twee speakeruitgangen en een schakelaar. Daarnaast maak ik twee satellietspeakers met 20 m. draad zodat ik per situatie simpelweg de setup kan wijzigen. Binnenkort foto's!

Zo iets heb ik ook eens gedaan: http://samenkopen.net/action_topic/716680/364551

[Pixeltje]

fterheide schreef op woensdag 24 augustus 2011 @ 01:08:
[...]

Zo iets heb ik ook eens gedaan: http://samenkopen.net/action_topic/716680/364551

Dat doosje is echt netjes, heb er ook eentje besteld.. kan ik in mijn zuil (hoe moet ik t anders noemen? ) ook met aansluitingen werken in plaats van alles solderen;) In mijn krat ligt de versterker op de bodem, wel vast maar niet echt netjes.. misschien maar eens een doos zoeken daarvoor


Ik heb even gezocht naar het aansluitschema voor die input selector, maar kan 'm niet vinden op 't samenkopen.net forum.. heb je een linkje of afbeelding voor me?
