Het Krat- en Kistradio Topic [Deel 15] Vorige deelOverzichtVolgende deelLaatste deel

Dit topic is onderdeel van een reeks. Ga naar het meest recente topic in deze reeks.

Pagina: 1 ... 8 9 10 Laatste
Acties:
  • 91.919 views

  • mathieu93
  • Registratie: maart 2011
  • Laatst online: 15-06 20:52
1) Over aftermarket versterkers weet ik niet zoveel. Wel weet ik dat het mogelijk moet zijn met een TA2024. Of je met slechts één versterkertje genoeg vermogen krijgt voor die drie dingen betwijfel ik. Lage tonen drivers zijn over het algemeen 8 Ohm (betere basweergave). Autospeakers en andere kleine speakertjes verschillen nog wel eens. Meestal als je het hebt over autospeakers praat je toch al wel gouw over 4 Ohm.

Wat je zou kunnen doen is de twee normale speakers in serie op een uitgang en de sub op de andere uitgang. Zo krijg je tweemaal een impedantie van 8 Ohm. Enkel wordt het vermogen nu ook verdeeld over de twee normale speakers, dus het kan zijn dat je weinig over zult houden.. (ik weet niet precies hoe en of, want ik heb het zelf nog niet gebouwd)

2) Geen idee, zal je aan een ander moeten vragen. Over het algemeen kom je met een zuinig bordje al een heel eind.

3) Voor de mid en hoge tonen kan je zelf een keuze maken: wil ik het geheel super goed laten klinken of is een leuk geluid en een beetje vermogen genoeg? In dat laatste geval kan je gaan kijken naar autospeakers (zelf heb ik de Blaupunkt GTx-542, prima speakers voor een kratje)

4) Ik zou als ik jou was eerst eens bedenken wat je nou eigenlijk wilt. Energiezuinig en voorgebouwde auto troep gaat meestal niet samen. Denk ook eens aan de hoeveelheid Hz die je wilt behalen, of dat je het geheel enkel lekker wil laten knallen.

Hieronder heb ik nog een aantal handige links geplaatst:

Lijst met low frequency drivers incl. Fs bij verschillende kisten en inhoudsmaten etc.
- http://www.rdrop.com/users/billmc/enclosures

Handige tool om je kist- en poortinhoud te berekenen (in geval van bassreflex)
- http://www.linearteam.dk/default.aspx?pageid=isdonline

Tool: Hoe sluit ik subs aan op versterker:
http://www.12vhifi.nl/subframe.html

Mocht je nog vragen hebben hoor ik het graag.

  • Japperrrr
  • Registratie: augustus 2009
  • Laatst online: 21-05 00:14

  • TesSan
  • Registratie: september 2011
  • Laatst online: 10-12-2011
Ik vroeg me af of het ook mogelijk is om een soort Equalizer in te bouwen van led's of zoiets als een knight rider light :)

Daarnaast had ik nog een vraag over netvoeding. Ik maak gebruik van 2 TA's en heb daarvoor een 12 volt voeding van 4 amp nodig. Ik vroeg me nu af of een 12 volt 5 amp voeding ook kan zoals deze: KLIK

[Voor 58% gewijzigd door TesSan op 30-11-2011 10:54. Reden: extra vraag]


  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
TesSan schreef op woensdag 30 november 2011 @ 10:49:
Ik vroeg me af of het ook mogelijk is om een soort Equalizer in te bouwen van led's of zoiets als een knight rider ligt :)
Bedoel je geen spectrum analyzer?


Bedoel je zo iets? Hier van kun je er meerdere naast elkaar hangen om een breder frequentiespectrum te laten zien.

http://www.ebay.nl/itm/2-...m519c0620b8#ht_4200wt_958

Of als je handig bent met elektronica bouw je er zelf één.

[Voor 37% gewijzigd door HBlekkenhorst op 30-11-2011 11:01]


  • TesSan
  • Registratie: september 2011
  • Laatst online: 10-12-2011
HBlekkenhorst schreef op woensdag 30 november 2011 @ 10:54:
[...]


Bedoel je geen spectrum analyzer?


Bedoel je zo iets? Hier van kun je er meerdere naast elkaar hangen om een breder frequentiespectrum te laten zien.

http://www.ebay.nl/itm/2-...m519c0620b8#ht_4200wt_958

Of als je handig bent met elektronica bouw je er zelf één.
Ja zoiets bedoel ik. Ik ben zelf niet heel erg handig. Dit ziet er wel cool uit maar ben newbie, dus vraag me af hoe je deze in je kistradio hangt.

  • Piet bel
  • Registratie: juli 2010
  • Laatst online: 09-05 18:31

Piet bel

Digital age pioneer

TesSan schreef op woensdag 30 november 2011 @ 11:20:
[...]


Ja zoiets bedoel ik. Ik ben zelf niet heel erg handig. Dit ziet er wel cool uit maar ben newbie, dus vraag me af hoe je deze in je kistradio hangt.
Lees even de afgelopen 2 topics door,. er staat al heel veel informatie over dit idee ;)

[Voor 3% gewijzigd door Piet bel op 30-11-2011 11:26]

Techjunk & gadgetfreak


  • frankbuurlage
  • Registratie: januari 2008
  • Laatst online: 19-06 19:23
Ik wou mijn accu upgraden van een 1,2AH boormachine accu naar een 6,8AH li-on accu 12.6V nu heb ik deze aangesloten maar mn radio gaat niet aan, het voltage is wel gewoon 12.6v, op een boormachine accu van 14,4 of 12,6v doet hij het wel gewoon. hoe kan dit? levert de chinese accu te weinig mah wellicht?

edit: bij kortere kabel en volume max 40/50 doet hij het!

nu even testen hoe lang hij loopt op de 6,8AH

[Voor 15% gewijzigd door frankbuurlage op 30-11-2011 14:23]


  • GeertH
  • Registratie: april 2010
  • Laatst online: 08:14
Mijn speakerkist is zo goed als af :)
Zit nog te wachten op een autoantenne, en moet nog een accu aanschaffen.
Foto's volgen zodra antenne is gemonteerd!

  • wâldpyk
  • Registratie: mei 2009
  • Laatst online: 20-06 20:29

wâldpyk

kwaliteit uit de friese wouden

vandaag onze kist gekregen voor de radio 2.0 . de vorige editie was in een trolley in gebouwd. alleen zo populair dat hij gejat is. dus nu een lompe grote houten kist.
voor

na


er zit in 2x 75w Kenwood setje. 1x soundlab 2x 75w versterker. nu heb ik dit alles aan gesloten via de computer voor zien van een 12v lijntje. als ik de tulpen aansluit op de versterker en met mijn telefoon muziek ga afspelen hoor ik zo nu en dan een kraakje of iets qua geluid maar niets dat mij als muziek in de oren klinkt.

ik heb al op bolle elco gekeken maar kon helaas niks vinden, weet iemand misschien waar het probleem zit? onderstaand een filmpje van het geluid + foto's aansluiting versterker




het geluid
[YouTube: http://www.youtube.com/watch?v=LE_x_Ub1d8Y]

If water polo was easy, it would be called football


  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
waldpyk schreef op woensdag 30 november 2011 @ 15:27:
vandaag onze kist gekregen voor de radio 2.0 . de vorige editie was in een trolley in gebouwd. alleen zo populair dat hij gejat is. dus nu een lompe grote houten kist.
voor
[afbeelding]
na
[afbeelding]

er zit in 2x 75w Kenwood setje. 1x soundlab 2x 75w versterker. nu heb ik dit alles aan gesloten via de computer voor zien van een 12v lijntje. als ik de tulpen aansluit op de versterker en met mijn telefoon muziek ga afspelen hoor ik zo nu en dan een kraakje of iets qua geluid maar niets dat mij als muziek in de oren klinkt.

ik heb al op bolle elco gekeken maar kon helaas niks vinden, weet iemand misschien waar het probleem zit? onderstaand een filmpje van het geluid + foto's aansluiting versterker

[afbeelding]
[afbeelding]

het geluid
[video]
Je hebt je +12V niet aangesloten? En zit er een zekering in? Op de foto is het niet duidelijk zichtbaar of er nu wel of geen inzit maar het lijkt erop van niet. Toch wel 2 essentiële dingen :P.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • wâldpyk
  • Registratie: mei 2009
  • Laatst online: 20-06 20:29

wâldpyk

kwaliteit uit de friese wouden

wesleytjuh schreef op woensdag 30 november 2011 @ 15:43:
[...]


Je hebt je +12V niet aangesloten? En zit er een zekering in? Op de foto is het niet duidelijk zichtbaar of er nu wel of geen inzit maar het lijkt erop van niet. Toch wel 2 essentiële dingen :P.
bam! niet aan gedacht er zit idd geen zekering in. als ik hem op de 12v+ aansluit dan gaat er geen power on wel als ik hem op de rem aansluit.

er komt geen auto radio op. maar een http://www.kistradio.nl/w...d15565c6490f9087885db17a3

If water polo was easy, it would be called football


  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
waldpyk schreef op woensdag 30 november 2011 @ 15:56:
[...]


bam! niet aan gedacht er zit idd geen zekering in. als ik hem op de 12v+ aansluit dan gaat er geen power on wel als ik hem op de rem aansluit.

er komt geen auto radio op. maar een http://www.kistradio.nl/w...d15565c6490f9087885db17a3
Dat komt omdat je de versterker met de REM aanschakelt, maar hij heeft wel zijn power via de 12V nodig. Je moet deze dus beide op de 12V aansluiten. De REM kan je gewoon doorlussen vanaf de 12V aansluiting.

En uiteraard nog even een zekering erin, doet wonderen ;).

[Voor 4% gewijzigd door wesleytjuh op 30-11-2011 16:09]

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • wâldpyk
  • Registratie: mei 2009
  • Laatst online: 20-06 20:29

wâldpyk

kwaliteit uit de friese wouden

wesleytjuh schreef op woensdag 30 november 2011 @ 16:08:
[...]


Dat komt omdat je de versterker met de REM aanschakelt, maar hij heeft wel zijn power via de 12V nodig. Je moet deze dus beide op de 12V aansluiten. De REM kan je gewoon doorlussen vanaf de 12V aansluiting.

En uiteraard nog even een zekering erin, doet wonderen ;).
ty je bent de held van de dag!

If water polo was easy, it would be called football


  • Private Zaagsel
  • Registratie: mei 2011
  • Laatst online: 29-05-2012
TesSan schreef op woensdag 30 november 2011 @ 10:49:

Daarnaast had ik nog een vraag over netvoeding. Ik maak gebruik van 2 TA's en heb daarvoor een 12 volt voeding van 4 amp nodig. Ik vroeg me nu af of een 12 volt 5 amp voeding ook kan zoals deze: KLIK
Deze voeding levert 500mA, wat gelijk is aan 0,5A. Dat is dus veel te weinig.
Je hebt 4000 mA of 4A nodig.

Op ebay moet je wel iets leuks kunnen vinden ;)!

  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
BZB schreef op dinsdag 29 november 2011 @ 19:23:
hallo,

Ik ben een radio kistje aan het maken. maar mijn versterker is kapot gebeukt door de accu.
Nu wil ik dus een nieuwe ta2024 kopen, ik zie hier op internet ook een "HQ - MP3/SD/USB/FM/AUX decoder/speler + afstandsbediening". ik zou deze graag een aan willen schaffen. maar moet ik dan ook nog aparte een ta2024 aanschaffen of is dat dan niet nodig? En heeft iemand hier een bedradings-schema van?

alvast bedankt:)

  • TesSan
  • Registratie: september 2011
  • Laatst online: 10-12-2011
Piet bel schreef op woensdag 30 november 2011 @ 11:26:
[...]


Lees even de afgelopen 2 topics door,. er staat al heel veel informatie over dit idee ;)
Zal ik even doen thanxs voor je reply!

  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
Ben ook maar eens aan de slag gegaan met een speakerkistje. Eerste instantie wilde ik een Grolsch Krat gebruiken, maar omdat het een hel was om dat ding fatsoenlijk en netjes dicht te krijgen, ben ik maar zelf gaan ontwerpen.

Wat bouw ik in?
-TA2020 MKIII met een 6800 microfiets capje op de supply.
-12V 4A PSU.
-Druppellader.
-USB/SD/FM MP3 Speler (Klikkerdeklik)
-Eigen ontwerp accubescherming.
-12V 7,2Ah VLRA Loodaccu, eventueel ruimte voor een tweede parallel.
-2x Magnat 16,5CM speakers. (Waardeloze dingen, krijgen later eventueel een upgrade.)

En toen maar eens aan de slag gegaan in Google Sketchup, met als resultaat:


(Basreflexpoorten komen er in eerste instantie niet in, eerst maar eens nieuwe speakers en dan verder kijken)

Toen maar eens aan het hakken en zagen geslagen!


Tot zo ver zeer content met het resultaat.

De afwerking (paintjob) wordt, zodra het krat klaar is, verricht door een graffiti artist die mijn krat mooi mag (ge/mis)bruiken om zijn creatieve geest door te spoelen.

  • Auxilium
  • Registratie: mei 2009
  • Laatst online: 18-06 20:34

Auxilium

Walking the line

HBlekkenhorst schreef op donderdag 01 december 2011 @ 16:46:
Ben ook maar eens aan de slag gegaan met een speakerkistje. Eerste instantie wilde ik een Grolsch Krat gebruiken, maar omdat het een hel was om dat ding fatsoenlijk en netjes dicht te krijgen, ben ik maar zelf gaan ontwerpen.

Wat bouw ik in?
-TA2020 MKIII met een 6800 microfiets capje op de supply.
-12V 4A PSU.
-Druppellader.
-USB/SD/FM MP3 Speler (Klikkerdeklik)
-Eigen ontwerp accubescherming.
-12V 7,2Ah VLRA Loodaccu, eventueel ruimte voor een tweede parallel.
-2x Magnat 16,5CM speakers. (Waardeloze dingen, krijgen later eventueel een upgrade.)

En toen maar eens aan de slag gegaan in Google Sketchup, met als resultaat:
[afbeelding]

(Basreflexpoorten komen er in eerste instantie niet in, eerst maar eens nieuwe speakers en dan verder kijken)

Toen maar eens aan het hakken en zagen geslagen!
[afbeelding]

Tot zo ver zeer content met het resultaat.

De afwerking (paintjob) wordt, zodra het krat klaar is, verricht door een graffiti artist die mijn krat mooi mag (ge/mis)bruiken om zijn creatieve geest door te spoelen.
Heb er wel vertrouwen in dat het een mooi kistje gaat worden. De foto's zien we wel tegemoet :)

Wie vraagt wordt geholpen


  • marwin98
  • Registratie: juni 2011
  • Laatst online: 03-10-2013
weet er iemand nog 8 ohm niet groter dan 10 cm speakers? boven de 25 watt? of een winkel in de buurt van leiden?

  • Auxilium
  • Registratie: mei 2009
  • Laatst online: 18-06 20:34

Auxilium

Walking the line

marwin98 schreef op donderdag 01 december 2011 @ 21:15:
weet er iemand nog 8 ohm niet groter dan 10 cm speakers? boven de 25 watt? of een winkel in de buurt van leiden?
Bij 8 ohm moet je al niet denken aan autospeakers. Waarom kies je hiervoor? Verder wil je 10cm binnenmaat of buitenmaat? Budget?

[Voor 13% gewijzigd door Auxilium op 02-12-2011 10:33]

Wie vraagt wordt geholpen


  • marwin98
  • Registratie: juni 2011
  • Laatst online: 03-10-2013
budget ongeveer 30-40 maar 10 cm in het geheel maximaal en ik wil dit zodat ik de ta2020 aan kan schaffen en ik geen nieuwe kist hoef te bouwen dan.

  • Auxilium
  • Registratie: mei 2009
  • Laatst online: 18-06 20:34

Auxilium

Walking the line

marwin98 schreef op vrijdag 02 december 2011 @ 12:47:
budget ongeveer 30-40 maar 10 cm in het geheel maximaal en ik wil dit zodat ik de ta2020 aan kan schaffen en ik geen nieuwe kist hoef te bouwen dan.
Met 10 cm buitenmaat krijg je +- 8 cm speakers. Dan hou je erg weinig bas over. Overigens draait de TA-2020 prima met 4 ohm speakers.

Wie vraagt wordt geholpen


  • marwin98
  • Registratie: juni 2011
  • Laatst online: 03-10-2013
kijk mijn kist heeft al 1 subwoofer dus bas maakt niet heel erg veel uit maar ik moet dus 8 ohm speakers hebben of 6 ohm maar weet er iemand iets? 8 ohm speakers?

  • Super®
  • Registratie: augustus 2006
  • Laatst online: 22-08-2014
Tangband w3-871?
Visaton FRS8?
Fountek FR-88EX?

  • Auxilium
  • Registratie: mei 2009
  • Laatst online: 18-06 20:34

Auxilium

Walking the line

marwin98 schreef op vrijdag 02 december 2011 @ 14:46:
kijk mijn kist heeft al 1 subwoofer dus bas maakt niet heel erg veel uit maar ik moet dus 8 ohm speakers hebben of 6 ohm maar weet er iemand iets? 8 ohm speakers?
Kan kijken naar: http://www2.conrad.nl/goto.php?artikel=300294 Prima dingetje.

Wie vraagt wordt geholpen


  • alie480
  • Registratie: mei 2011
  • Laatst online: 26-08-2013
even een voorproefje voor mijn kistzilla :p









ben er nou een weekje mee bezig. en begint al aardig te lijken :D

  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012

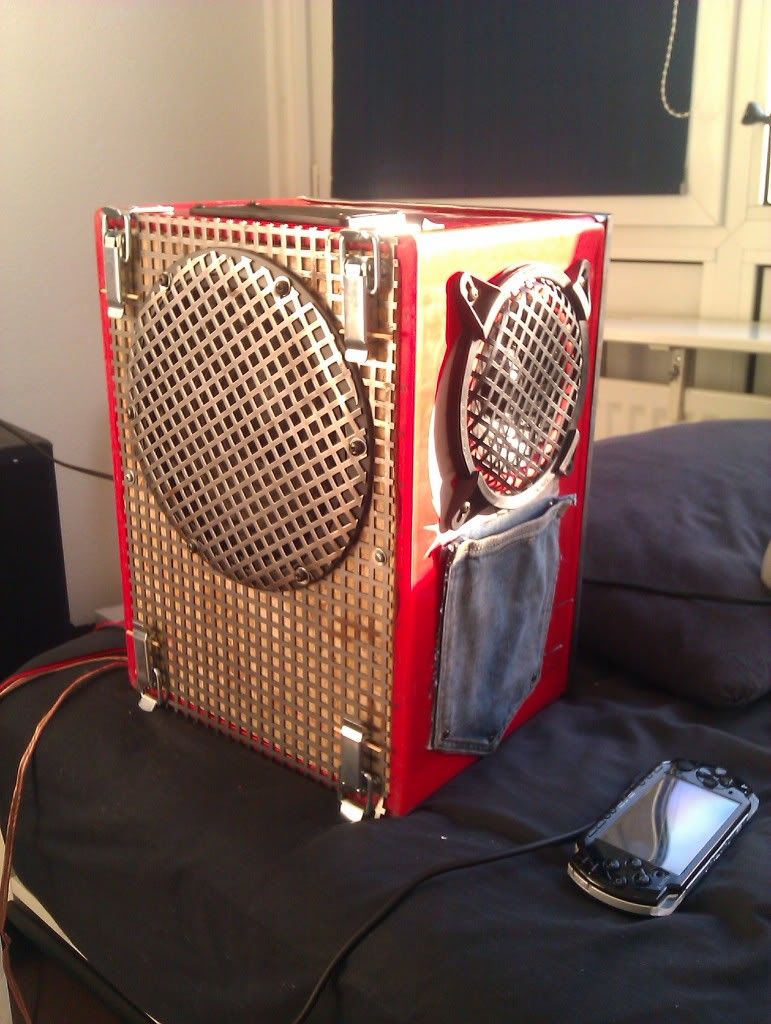

hallo, ik ben nieuw op deze Forum..

Ik heb zelf ook al een kratje gemaakt (ben er blij mee)
Ik zal wel ff een paar foto update voor hier.
Alsvast bedankt voor de vele informatie ik hiervandaag kon halen..


Aan de voorkant(als ik dat kan vinden) een geroosterd plaatjes Maar dat je wel nog het hout ziet zitten..

Schakelaartje een kleine tweeter 8)7

Onder de Box voor komt nog een autoradio.. maar die zoek ik nog :D
Ik ga het vast maken met een spanbanden!! :D en een broekzak.. zag ik voorbij komen op een box in topic 6 ofzo XD

[Voor 133% gewijzigd door jandewit1111 op 03-12-2011 16:11]


  • frankbuurlage
  • Registratie: januari 2008
  • Laatst online: 19-06 19:23


Kan ik hier op de bovenkant een handvat aanmaken? de deksel zit slechts bevestigd met schroeven in de rand van de krat, of zal deze dan snel loslaten?

[Voor 39% gewijzigd door frankbuurlage op 04-12-2011 12:32]


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
frankbuurlage schreef op zondag 04 december 2011 @ 12:31:
[afbeelding]

Kan ik hier op de bovenkant een handvat aanmaken? de deksel zit slechts bevestigd met schroeven in de rand van de krat, of zal deze dan snel loslaten?
Je zegt het zelf all denk ik..
Of beter vast maken of geen handvat XD
Je kan er een strookje lijm tussen doen dat help of een Randje om heen doen! 8)

  • frankbuurlage
  • Registratie: januari 2008
  • Laatst online: 19-06 19:23
jandewit1111 schreef op zondag 04 december 2011 @ 15:33:
[...]


Je zegt het zelf all denk ik..
Of beter vast maken of geen handvat XD
Je kan er een strookje lijm tussen doen dat help of een Randje om heen doen! 8)
Ik zeg dat het slechts bevestigd zit met schroeven, mijn twijfel is dus of dit stevig genoeg is.

  • tommieboy35
  • Registratie: januari 2011
  • Laatst online: 26-06-2012
he
ik ben bezig aan mijn 2e kratradio maar omdat mijn oude 18 ah accu kapot is gegaan moet ik een nieuwe kopen maar ik vind een 18ah te duur dus zat ik te denken aan een 7,2 ah uur accu maar ik vraag me af hoelang mijn auto radio het daar ongeveer op doet?

  • MartijnVeenman
  • Registratie: december 2011
  • Laatst online: 13-09-2012
Eey, ik ben helemaal nieuw in het maken van kratradio's
Ik wil graag een krat, of kistradio maken, daar ben ik nog niet helemaal over uit, wat ik wel weet is dat hij stevig moet zijn, ik heb eerder even kort in fora gekeken en heb gek genoeg niets negatiefs over de mca-200 gelezen, dat is waarom ik hem voor Sinterklaas vroeg. Nu ik hem gekregen heb lees ik alleen maar negatieve dingen over het energieverbruik etc. Ik denk dat het nog wel mogelijk is om mijn mca om te ruilen voor een gemodde TA2024. Kan iemand mij uitleggen hoe ik er een goede bescherming voor maak? En moet ik dan zelf mijn 3,5 m'n Jack eraan solderen, of kan ik gewoon een kabeltje kopen daarvoor (met andere woorden: zit er een audioinganing in?) kan iemand mij een link kunnen sturen van goed bijpasselijke marquant speakers? Of kan iemand mij uitleggen hoeveel watt, of watt RMS dat ongeveer moet zijn? En als ik een bierkrat gebruik, moet ik dan de binnenkant met hout beleggen voor de akoestiek, of is er een andere of makkelijkere oplossing?

Ik hoop snel een reactie te ontvangen :)
Ontzettend bedankt alvast!

[Voor 15% gewijzigd door MartijnVeenman op 05-12-2011 16:48]


  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39


Weer een stapje verder, weinig tijd gehad ivm Sinterklaas aangelegenheden, maar het proces gaat rustig door.

Gezien mijn USB/SD/FM geval met een afgebroken PCB binnen kwam (wie drukt er iets met een haakse PCB nu in een bubblewrap envelop?) ben ik van plan bij deze de IR-ontvanger er af te solderen en deze voor in mijn krat te bouwen. Gezien een nieuwe USB/SD/FM speler al onderweg is, wil ik proberen of ik, eventueel met een kleine aanpassing, twee van deze IR-ontvangers parallel te zetten zodat ik de module buiten het zicht weg kan werken en hopelijk 360 graden IR-ontvangst kan realiseren.

Verder heb ik voor de klep achter twee 'opbouw scharnieren' gehaald bij de bouwmarkt, welke lekker stug zijn zodat het deksel niet te pas en te onpas bij transport open gaat vallen.

Ook heb ik al met de graffiti artist gesproken en hij heeft mij een paar mockups laten zien. Ziet er al veelbelovend uit!

Ik houd jullie op de hoogte!

[Voor 0% gewijzigd door HBlekkenhorst op 05-12-2011 10:03. Reden: tiepvoud]


  • Auxilium
  • Registratie: mei 2009
  • Laatst online: 18-06 20:34

Auxilium

Walking the line

frankbuurlage schreef op zondag 04 december 2011 @ 17:58:
[...]


Ik zeg dat het slechts bevestigd zit met schroeven, mijn twijfel is dus of dit stevig genoeg is.
Als je zelf al niet goed kan bepalen of het sterk genoeg is met het fysieke apparaat in je bezit, dan is het voor ons onmogelijk om dat te bepalen met een foto. Met schroeven in de rand van de krat kunnen wij ook niets. Het kunnen er 4, 8 of meer/minder zijn. Op een forum is het belangrijk om heel duidelijk te zijn met formuleren.

Als je iets duidelijker bent kunnen we je wel helpen.

Wie vraagt wordt geholpen


  • TBTL
  • Registratie: mei 2010
  • Laatst online: 21-06 19:49
Je kan het handvat ook aan de zijkant monteren, dat tilt even goed.

[Voor 26% gewijzigd door TBTL op 05-12-2011 15:20]


  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
Hallo,

Ik heb een mp3 module en een ta2024. heeft iemand hier een schema van? ik snap er namelijk niet veel van.

Alvast bedankt:)

  • Maartinho
  • Registratie: juli 2011
  • Laatst online: 14-06 22:22
kan je die mp3 module ook gebruiken als versterker ? of heb een aparte 2024 nodig ?

  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
Maartinho schreef op dinsdag 06 december 2011 @ 09:21:
kan je die mp3 module ook gebruiken als versterker ? of heb een aparte 2024 nodig ?
Die MP3 modules geven alleen signaal op line-level, dus je hebt inderdaad nog een versterker nodig. (Bijv. een TA2024.)
BZB schreef op dinsdag 06 december 2011 @ 07:44:
Hallo,

Ik heb een mp3 module en een ta2024. heeft iemand hier een schema van? ik snap er namelijk niet veel van.

Alvast bedankt:)
Sorry ik heb mijn glazen bol niet bij me. Misschien is het handig als je verteld welke MP3 module je hebt.

Op mijn chinese MP3 module staat bij de aansluiting voor de versterker AGND, OUTL en OUTR. Dit is dus het zelfde als de signalen die je over een 3.5mm jack stuurt.

AGND sluit je dus aan op de ground van je TA2024
OUTL sluit je aan op Lin van je TA2024
OUTR sluit je aan op Rin van je TA2024

Maar zoals ik zei, dat is dus in mijn geval icm een TA2024. Geen idee welke mp3 module je hebt.

  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
hallo

Bedankt voor je antwoord:)

oh sorry was ik vergeten erbij te zetten. het is deze: http://www.kistradio.nl/w...8ee04f1841e449e674aee87ca

Heb je er misschien een simpel schematje bij? dat zou wel fijn zijn:)

Alvast bedankt

  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
Het schema staat er daar toch bij?

R Out, GND en L Out zijn je 'uitgangen'. Deze verbind je respectievelijk met de Rin, GND en Lin van je versterker.

http://www.kratradio.nl/tutorials/de-ta2024-aansluiten/

En in plaats van dat je die jackplug er aan maakt, hang je die dus aan de uitgang van je FM module.

Schemaatje kan ik zo even niet tekenen, zit op stage.

  • Annuk
  • Registratie: juli 2010
  • Laatst online: 05-06 01:40
BZB schreef op dinsdag 06 december 2011 @ 09:55:
hallo

Bedankt voor je antwoord:)

oh sorry was ik vergeten erbij te zetten. het is deze: http://www.kistradio.nl/w...8ee04f1841e449e674aee87ca

Heb je er misschien een simpel schematje bij? dat zou wel fijn zijn:)

Alvast bedankt
Heb hier ff een simpel soort schematje gemaakt... let wel het is beetje "habboe-babboe" maar het principe klopt iig.
http://imghost.us.to/images/thumbs/oSRQ.png

Vake beej te bange! Maar soms beej oek te dapper! ;)


  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
hardstikke bedankt daar heb ik wat aan het is nu een stuk duidelijker:)

  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
Trouwens ik neem aan dat je per ongeluk de gele en de rode draad van de uitgang van de mp3 module verkeerd hebt omgewisseld? nu heb je rood aan geel, en geel aan rood.

  • marwin98
  • Registratie: juni 2011
  • Laatst online: 03-10-2013
dat schema klopt niet je moet dat RCA bordje op de aux ingang aansluiten en niet tussen de mp3 recorder en de ta2024

[Voor 3% gewijzigd door marwin98 op 06-12-2011 18:48]


  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
klopt het zo wel?

  • alie480
  • Registratie: mei 2011
  • Laatst online: 26-08-2013
hallo even een vraagje ik heb een nieuwe schakelaar gekocht bij een autozaak om de hoek,
alleen weet ik niet hoe ik hem moet aansluiten? :s



sorry voor de omgedraaide foto, komt door apple photoboot....

[Voor 14% gewijzigd door alie480 op 06-12-2011 19:11]


  • GeertH
  • Registratie: april 2010
  • Laatst online: 08:14
Zo, mijn speakerkist is dan eindelijk af!
Heeft wat tijd en flink wat geld gekost, maar ben er tevreden mee!
Ben met alles voor compleet nieuw gegaan.
Geheel is van MDF gemaakt, en bekleed met vloerbedekking.
Al met al vind ik hem behoorlijk goed klinken :)
Als iemand wil kan ik wel mijn "boodschappenlijst" plaatsen.

Pics:


  • Krentenbol
  • Registratie: oktober 2007
  • Laatst online: 21-06 22:07

Krentenbol

Prutz0r

alie480 schreef op dinsdag 06 december 2011 @ 19:10:
hallo even een vraagje ik heb een nieuwe schakelaar gekocht bij een autozaak om de hoek,
alleen weet ik niet hoe ik hem moet aansluiten? :s

[afbeelding]

sorry voor de omgedraaide foto, komt door apple photoboot....
Power aan de 12 volt, ground aan de ground en het apparaat wat je wilt schakelen aan de ACC

  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
nu net klaar met mij plaatjes
Zo ****** mooi idee (** Zelf gedaan)
Als eerste wat ik ga doen is een Plexiglas plaatsten al gedaan foto^^
Daaroverheen doe ik Anti Inkijk (folie voor op je raam)
Daarna heb ik op een Staal/Metaal een logo gedaan...
Dat ga ik op school uitgezaagd!
Doe ik op het plexiglas met voch strippen er tussen...
Daarna doe ik achter dus in de box Led Lampjes.. deze gaan aan op de ritme van de Boxen....
Ik zie het al helemaal voormee.. Maar Zie ik wat over het hoofd???
Alsjeblieft zeg het..
Groetjes

Dit wat blauw is ga ik zagen zonder die lijnen horizontal dat was voor recht schrijven..
Nog niet helemaal klaar voor knip en zaag werk!!

[Voor 17% gewijzigd door jandewit1111 op 06-12-2011 23:33]


  • marwin98
  • Registratie: juni 2011
  • Laatst online: 03-10-2013
ja zo klopt het helemaal :)

  • alie480
  • Registratie: mei 2011
  • Laatst online: 26-08-2013
Krentenbol schreef op dinsdag 06 december 2011 @ 22:31:
[...]

Power aan de 12 volt, ground aan de ground en het apparaat wat je wilt schakelen aan de ACC
ja het is voor mijn grote kist hierboven ergens...
hij heeft redelijk dikke stroomkabels, en wil gewoon de stroom aan/uit schakelen.
om geen overbodige stroom door de apparaten te laten lopen, want de autoradio blijft altijd stroom verbruiken het is niet veel maar toch.

hoe zou ik dit aan moeten sluiten volgens jullie?
misschien dat iemand een tekeningetje kan maken?

dankjulliewel.

  • Pixeltje
  • Registratie: november 2005
  • Laatst online: 09:23

Pixeltje

Woo-woohoo!

jandewit1111 schreef op dinsdag 06 december 2011 @ 23:29:
nu net klaar met mij plaatjes
Zo ****** mooi idee (** Zelf gedaan)
Als eerste wat ik ga doen is een Plexiglas plaatsten al gedaan foto^^
Daaroverheen doe ik Anti Inkijk (folie voor op je raam)
Daarna heb ik op een Staal/Metaal een logo gedaan...
Dat ga ik op school uitgezaagd!
Doe ik op het plexiglas met voch strippen er tussen...
Daarna doe ik achter dus in de box Led Lampjes.. deze gaan aan op de ritme van de Boxen....
Ik zie het al helemaal voormee.. Maar Zie ik wat over het hoofd???
Alsjeblieft zeg het..
Groetjes
[afbeelding]
Dit wat blauw is ga ik zagen zonder die lijnen horizontal dat was voor recht schrijven..
Nog niet helemaal klaar voor knip en zaag werk!!
Haal dan wel even die spelfout eruit. Your're --> You're

Zu Risiken und Nebenwirkungen fragen Sie ihren Arzt oder Apotheker


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
Pixeltje schreef op woensdag 07 december 2011 @ 09:44:
[...]


Haal dan wel even die spelfout eruit. Your're --> You're
Aaah ja oeps.. denk dat ik dat nog net niet er uit heb gehaalt!
Maar weet iemand: ik heb dus nu nog geen led gehaalt..
Ik wil dus de led op de muziek laten draaien..
ik zag dus gewoon de + op de plus Van de Speaker + En min op de min maar moet ik dan opletten hoeveel led ik er op ga doen?

[Voor 28% gewijzigd door jandewit1111 op 07-12-2011 13:48]


  • Count_Galious
  • Registratie: september 2009
  • Laatst online: 10-03-2014
Heeft er iemand ervaring met het aansluiten van een computervoeding op de TA2024 ? Ik kan wel informatie vinden over het aansluiten van een voeding wanneer ik tevens de accu wil opladen, maar dat hoeft allemaal niet. Ik wil gewoon dat de TA2024 spanning krijgt zodra ik mijn pc aanzet. Dan kan ik volgens mij gewoon 1 van de voedingaansluitingen van de harddisks gebruiken. Klopt dat ? En welke twee kabels sluit in dan op de TA2024 aan ? Iemand een uitleg voor deze noob ? ;)

  • wâldpyk
  • Registratie: mei 2009
  • Laatst online: 20-06 20:29

wâldpyk

kwaliteit uit de friese wouden

Count_Galious schreef op woensdag 07 december 2011 @ 15:35:
Heeft er iemand ervaring met het aansluiten van een computervoeding op de TA2024 ? Ik kan wel informatie vinden over het aansluiten van een voeding wanneer ik tevens de accu wil opladen, maar dat hoeft allemaal niet. Ik wil gewoon dat de TA2024 spanning krijgt zodra ik mijn pc aanzet. Dan kan ik volgens mij gewoon 1 van de voedingaansluitingen van de harddisks gebruiken. Klopt dat ? En welke twee kabels sluit in dan op de TA2024 aan ? Iemand een uitleg voor deze noob ? ;)
deze stekker heb je in je voeding


je zoekt een kabeltje bijv molex to fan zoals hier onder



dan weet je via de bovenstaande foto vast de ground en de 12v te vinden. dan sluit je hem aan op je ta2024

If water polo was easy, it would be called football


  • TBTL
  • Registratie: mei 2010
  • Laatst online: 21-06 19:49
Geel is +12V, zwart is massa (ground). Om de voeding te starten moest je wel een draadje met de massa verbinden (de groene), wat je moederbord al doet. Of een TA2024 ook goed werkt met een pc-voeding is de vraag, sommige versterkers schijnen het daarmee niet goed te doen.

Je kan de harde schijf laten draaien, maar je zal wel nog extra hardware nodig hebben om de bestanden uit te lezen.

Edit: oeps post niet helemaal goed gelezen, ik dacht dat je een pc-voeding en harde schijf in je krat wilde bouwen. :P

[Voor 46% gewijzigd door TBTL op 07-12-2011 16:49]


  • Count_Galious
  • Registratie: september 2009
  • Laatst online: 10-03-2014
Helemaal duidelijk ! Super bedankt man !
_/-\o_

  • BZB
  • Registratie: april 2010
  • Laatst online: 22-12-2011
Bedankt:)

  • Private Zaagsel
  • Registratie: mei 2011
  • Laatst online: 29-05-2012
Hier nog even een volledig schema:

[Voor 9% gewijzigd door Private Zaagsel op 07-12-2011 20:15]


  • OxyDrokz
  • Registratie: juni 2010
  • Laatst online: 21-06 14:52
Zeau.

Eindelijk de tijd gevonden om mijn kistje op de gevoelige plaat vast te leggen.

Het is 650 X 300 X 300 mm uit 15mm MDF. Deksel ligt nog los, op tochtstrip. Plastic hoeken
-17Ah gelaccu uit een oud beveiligingssysteem
-TA2024 modded (plus gelijmd alu koelblokje)
-4700 mF elco
-HKS accu beveiliging
-Ansmann acculader
-voeding
-Pioneer drieweg speakers TS-A6911 80w nominaal 300w max, 25 - 30.000 Hz (fijne speakers!)
-Sleutelschakelaar
-12v sigarettenplug
-Actief gekoeld met 70mm PC fan
-Dikke blauwe LED aan de achterkant als er spanning op het zaakje staat, en de LED van de HKS als de versterker aan staat.









Het is echt een beest van een kist. Heb hem nog maar een keer op volle mep kunnen gebruiken, en toen was gelijk 200 man publiek tevreden. Enige probleem toen was dat hij in de thermische beveiliging schoot. Daarom nu een alu koelblokje erop en een fan in de behuizing.
Hij staat als sinds dat er geluid uit komt bij ons op scouting en heeft al menig feest en kamp gezien. De eerste krassen en butsen beginnen dan ook tevoorschijn te komen. Deksel is ondertussen ook al krom getrokken door vocht.
Groot voordeel van deze oversized afmetingen is dat hij hufterproof is en je er met twee man op kunt zitten. Daarnaast is ook de elektronica hufterproof en dat is erg handig als je hem tussen scouts laat slingeren.
Hij is wel vrij zwaar, gelukkig heb ik er twee goeie handvaten aan gefixt, die staan niet op de foto zie ik net, behalve de bouten aan de binnenkant.

Wat nog rest is een likje zwart op het elektrocompartiment, maar ik geloof het eigenlijk wel...

Bij elkaar een leuk projectje, flink wat tijd en geld ingestoken maar zeker de moeite waard!

  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
Zeer mooi kistje! Ziet er lekker robuust uit! :9~
OxyDrokz schreef op donderdag 08 december 2011 @ 12:03:
[knip]
Deksel is ondertussen ook al krom getrokken door vocht.
[knip]
Jammer dat het deksel krom is getrokken, kleine tip van mijn kant is het gebruiken van een watervast constructie HDF(vezelboard), heb ik mijn hele kistje van gemaakt. Gewoon bij de bouwmarkt verkrijgbaar, goed schilderbaar en ze garanderen dat het nog geen halve millimeter opzwelt al gooi je het een jaar in je vijver.

Kost ook nog eens geen drol, mijn hele kist is hier van gemaakt, koste mij E16,80 aan materiaal kosten. (precies één plaat)

Enige nadeel dat het wel behoorlijk zwaar is.

[Voor 7% gewijzigd door HBlekkenhorst op 08-12-2011 13:27]


  • OxyDrokz
  • Registratie: juni 2010
  • Laatst online: 21-06 14:52
Voor kist 2.0 misschien een idee!
HBlekkenhorst schreef op donderdag 08 december 2011 @ 13:24:
Zeer mooi kistje! Ziet er lekker robuust uit! :9~


[...]


Jammer dat het deksel krom is getrokken, kleine tip van mijn kant is het gebruiken van een watervast constructie HDF(vezelboard), heb ik mijn hele kistje van gemaakt. Gewoon bij de bouwmarkt verkrijgbaar, goed schilderbaar en ze garanderen dat het nog geen halve millimeter opzwelt al gooi je het een jaar in je vijver.

Kost ook nog eens geen drol, mijn hele kist is hier van gemaakt, koste mij E16,80 aan materiaal kosten. (precies één plaat)

Enige nadeel dat het wel behoorlijk zwaar is.

  • Amrod
  • Registratie: december 2007
  • Laatst online: 20-06 23:12

  • coinman63
  • Registratie: november 2011
  • Laatst online: 09:35
Is dit de pintplaat van de nieuwe Accusafe? Op je site staat ie nog steeds als niet leverbaar.

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
coinman63 schreef op vrijdag 09 december 2011 @ 09:34:
Is dit de pintplaat van de nieuwe Accusafe? Op je site staat ie nog steeds als niet leverbaar.
Zijn de prototypes inderdaad. Duurt nog wel een aantal maanden voordat die klaar zijn.

Ik weet niet of ze nog leverbaar zijn, al een tijdje niks van Kistradio gehoord dus het zou zomaar kunnen ;). Ik zal alvast eens een nieuwe lading assembleren. Laatste levering was begin november in ieder geval. Overigens kan ik ze persoonlijk ook gewoon leveren, maar daarvoor moet je maar even een DM sturen.

[Voor 15% gewijzigd door wesleytjuh op 09-12-2011 09:58]

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
Mooie PCBtjes, wat zijn de veranderingen t.o.v. de vorige versie?

Zie dat er een LCD connector op zit. Voor het uitlezen van voltages of iets dergelijks?

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
HBlekkenhorst schreef op vrijdag 09 december 2011 @ 11:15:
Mooie PCBtjes, wat zijn de veranderingen t.o.v. de vorige versie?

Zie dat er een LCD connector op zit. Voor het uitlezen van voltages of iets dergelijks?
Het is eigenlijk een heel ander concept nu. Wat informatie vind je hier, hier en hier. Ben er voorlopig nog wel even mee zoet :).

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • OxyDrokz
  • Registratie: juni 2010
  • Laatst online: 21-06 14:52
wesleytjuh schreef op vrijdag 09 december 2011 @ 11:22:
[...]


Het is eigenlijk een heel ander concept nu. Wat informatie vind je hier, hier en hier. Ben er voorlopig nog wel even mee zoet :).
Ben hier een tijdje niet meer geweest, dus ik had dit gemist. Dit is precies wat ik zoek voor mijn tweede kistje!

  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
Ik volg dit topic nog niet zo lang dus heb nog niet de hele tijdslijn gevolgd. Bedankt voor de verwijzingen naar desbetreffende posts in dit topic. ;-)

Dat is wel een behoorlijke verbetering ten opzichte van de vorige moet ik zeggen.

De elektrofielen onder ons (ik sowieso) zijn waarschijnlijk zeer geïnteresseerd wat voor processor je gaat gebruiken. Ik gok een atmelletje? Overigens ben ik ook geïnteresseerd over de I/O pinout. Lijkt mij erg leuk om in de toekomst zelf experimentele modules te bouwen hier voor. Vooral in combinatie met I2C zijn de uitbreidingsmogelijkheden bijna onbeperkt. Ik begin al bijna te ijlen en kwijlen hiero. :9~ 8)7

Ik hou het voorlopig nog even bij mijn vertrouwde analoge accubeschermer, maar zodra dit publiekelijk beschikbaar wordt ben ik één van je eerste afnemers. ;-) _/-\o_

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
Kijk eens :). Top reacties!

Gaat inderdaad om een standaard Atmelletje, eens kijken of ik met een Atmega88 genoeg mogelijkheden heb :). Op de rechter header, met "External I/O" vind je de I2C bus en 4 I/O's (waarvan 2 ADC) die ik nog overhad. Wat dat betreft mogelijkheden zat voor de toekomst, hoop ik dan ;). Ook vind je op deze header natuurlijk 5V en een GND. Maximaal 350mA waarvan 50mA gereserveerd is voor het LCD. Mooie is dat dit geregeld wordt door een efficiente buck converter van LT is (vrij nieuw IC :)) welke een enorm lage ruststroom van 2 uA heeft! Verder hoef je dus omdat deze zo efficient deze niet te koelen, ook bij 350mA, ookal is je input 24V.

Het idee is dan ook zoals eerder gezegt om eigenlijk alles via deze print te laten verlopen. Deze print in combinatie met een LCD kan dan bijvooorbeeld dienen als MP3 speler, FM radio, afstandbediening... Met externe prints is alles wel mogelijk eigenlijk :).

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
Jongens en meiden mischien??

Hij is nog niet helemaal af..
Moet nog een Autoradio halen vandaag(misschien)
en een accu in en een lampie!!

[Voor 15% gewijzigd door jandewit1111 op 09-12-2011 15:14]


  • alie480
  • Registratie: mei 2011
  • Laatst online: 26-08-2013
jandewit1111 schreef op vrijdag 09 december 2011 @ 15:13:
Jongens en meiden mischien??

Hij is nog niet helemaal af..
Moet nog een Autoradio halen vandaag(misschien)
en een accu in en een lampie!!
[afbeelding]
[afbeelding]
je zou de letters er toch uitknippen?

  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
alie480 schreef op vrijdag 09 december 2011 @ 15:24:
[...]


je zou de letters er toch uitknippen?
Uhhmmm jaa.. maar was toch net wat te moeilijk XD

bij gamme ofzo en graag niet van een internet site dan moet ik gaan wachten totdat ik binnen krijg en dat kan ik niet XD moet een 12V en kleur rood zijn liever geen led maar halogeenlamp!

[Voor 39% gewijzigd door jandewit1111 op 09-12-2011 17:46]


  • alie480
  • Registratie: mei 2011
  • Laatst online: 26-08-2013
:P
jandewit1111 schreef op vrijdag 09 december 2011 @ 15:26:
[...]


Uhhmmm jaa.. maar was toch net wat te moeilijk XD
Weet iemand waar ik een Vel Lampje (rood) kan vinden?

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
jandewit1111 schreef op vrijdag 09 december 2011 @ 15:26:
[...]


Uhhmmm jaa.. maar was toch net wat te moeilijk XD

bij gamme ofzo en graag niet van een internet site dan moet ik gaan wachten totdat ik binnen krijg en dat kan ik niet XD moet een 12V en kleur rood zijn liever geen led maar halogeenlamp!
Waarom geen led? Stukken goedkoper, makkelijker in gebruik en het belangrijkste een stuk zuiniger. Wel zo wenselijk met een accu. Rode halogeen lamp zal ook wel lastiger te vinden zijn.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • Bartske
  • Registratie: november 2007
  • Laatst online: 10:16

Bartske

Valar Morghulis

wesleytjuh schreef op vrijdag 09 december 2011 @ 09:42:
[...]


Zijn de prototypes inderdaad. Duurt nog wel een aantal maanden voordat die klaar zijn.

Ik weet niet of ze nog leverbaar zijn, al een tijdje niks van Kistradio gehoord dus het zou zomaar kunnen ;). Ik zal alvast eens een nieuwe lading assembleren. Laatste levering was begin november in ieder geval. Overigens kan ik ze persoonlijk ook gewoon leveren, maar daarvoor moet je maar even een DM sturen.
Als je ze voor het voorjaar (en dus het kratradioseizoen :D) klaar hebt heb je er zeker een klant! Was toch al van plan wat verbeteringen toe te voegen aan mijn krat en zo'n accusafe zou zeker niet misstaan!

"A tale is never so good that ale won't make it better."


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
wesleytjuh schreef op vrijdag 09 december 2011 @ 18:14:
[...]


Waarom geen led? Stukken goedkoper, makkelijker in gebruik en het belangrijkste een stuk zuiniger. Wel zo wenselijk met een accu. Rode halogeen lamp zal ook wel lastiger te vinden zijn.
Hmm geen halogeen dus maar Led maar Waar kan ik dat dan vinden? liefst gewoon een Lamp dat naar een kant schijn. en niet een strookje ofzo.

[Voor 25% gewijzigd door jandewit1111 op 09-12-2011 22:43]


  • TesSan
  • Registratie: september 2011
  • Laatst online: 10-12-2011
Ik vroeg me af waar ik schema's kan vinden om bijvoorbeeld eurostekker aan te sluiten of een dc-stekker.

Ik heb al op dit forum gezocht en google maar kan niks nuttigs vinden. Of het is e rniet of ik gebruik verkeerde zoekwoorden.

Kan iemand mij helpen?

  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
TesSan schreef op vrijdag 09 december 2011 @ 21:34:
Ik vroeg me af waar ik schema's kan vinden om bijvoorbeeld eurostekker aan te sluiten of een dc-stekker.

Ik heb al op dit forum gezocht en google maar kan niks nuttigs vinden. Of het is e rniet of ik gebruik verkeerde zoekwoorden.

Kan iemand mij helpen?
ik dacht altijd gewoon de plus op de plus van de accu snoer naar versterker en de min op de min
MAAR WEL MET EEN SCHAKELING ER TUSSEN DAT JE KAN SCHAKEN TUSSEN DE ACCU EN EUROSTEKKER... maar er moet nog wat tussen want anders doe je 230V op je Verstker van 12V |:(

Mijn probleem nog:
Ik wil dus een Led op mijn Ritme doen van me Speaker(muziek).. maar ik heb gelezen dat dan niet echt verstandig is maar hoe moet het dan?? :'( :'(
Heeft iemand een schema en kan iemand mij vertellen hoe en wat ik moet gebruiken...

ik heb gelezen dat je een:
Splitter (homemade)
Diode zoiets? (http://www2.conrad.nl/goto.php?artikel=156526)
Led deze (http://www2.conrad.nl/goto.php?artikel=182427)
Klein schema tot hoever ik kom!!!
Maar waar moet die Diode ofzo??

TWEEE KEER PLUS ZAG HET AL XD

[Voor 31% gewijzigd door jandewit1111 op 09-12-2011 23:30]


  • TesSan
  • Registratie: september 2011
  • Laatst online: 10-12-2011
jandewit1111 schreef op vrijdag 09 december 2011 @ 22:42:
[...]


ik dacht altijd gewoon de plus op de plus van de accu snoer naar versterker en de min op de min
MAAR WEL MET EEN SCHAKELING ER TUSSEN DAT JE KAN SCHAKEN TUSSEN DE ACCU EN EUROSTEKKER... maar er moet nog wat tussen want anders doe je 230V op je Verstker van 12V |:(
Ik moet mijn net adapter 12V 4Amp aansluiten op mijn accusafe en vroeg me af of in de kabel van de netadapter een duidelijke plus en min zit.

En bij de eurostekke is de middelste pin de aarde?

  • TBTL
  • Registratie: mei 2010
  • Laatst online: 21-06 19:49
TesSan schreef op zaterdag 10 december 2011 @ 10:42:
Ik moet mijn net adapter 12V 4Amp aansluiten op mijn accusafe en vroeg me af of in de kabel van de netadapter een duidelijke plus en min zit.
De kabel waar je 230Vac op zet heeft geen plus of min. De kabel waar 12Vdc op staat heeft wel een plus en een min, maar die worden niet altijd aangegeven. Het beste kan je het even nameten met een multimeter. Als je niet kan meten is de gemerkte draad vaak de min.
TesSan schreef op zaterdag 10 december 2011 @ 10:42:
En bij de eurostekke is de middelste pin de aarde?
Ja

[Voor 13% gewijzigd door TBTL op 10-12-2011 13:42]


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
Ben het een beetje zat dat ik alles er tussen moet gaan doen.. ik ga gewoon twee schakelaar doen 1Accu--Autoradio en 1 12Volt lampjes!

Heey jongens,, weten jullie mischien wat er geberut als je op kerst lampjes 24V een spanning zet van 12V??

[Voor 39% gewijzigd door jandewit1111 op 10-12-2011 20:19]


  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
jandewit1111 schreef op zaterdag 10 december 2011 @ 19:59:
Ben het een beetje zat dat ik alles er tussen moet gaan doen.. ik ga gewoon twee schakelaar doen 1Accu--Autoradio en 1 12Volt lampjes!

Heey jongens,, weten jullie mischien wat er geberut als je op kerst lampjes 24V een spanning zet van 12V??
Ligt een beetje aan het type lampjes, maar ze zullen waarschijnlijk alleen wat minder fel branden. Gewoon testen, kan niks mee stuk gaan.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
wesleytjuh schreef op zaterdag 10 december 2011 @ 21:04:
[...]


Ligt een beetje aan het type lampjes, maar ze zullen waarschijnlijk alleen wat minder fel branden. Gewoon testen, kan niks mee stuk gaan.
Nou de kerstboom gaat weer versiert worden met lampjes dus ik dacht ik doe gewoon z'n slinger er in met een schakelaar er tussen XD
Het zijn led lampjes 30 Stuks

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
jandewit1111 schreef op zaterdag 10 december 2011 @ 21:47:
[...]


Nou de kerstboom gaat weer versiert worden met lampjes dus ik dacht ik doe gewoon z'n slinger er in met een schakelaar er tussen XD
Het zijn led lampjes 30 Stuks
In het geval van led lampjes kan het zijn dat de spanning niet hoog genoeg is voor de minimale spanning van de leds. Gewoon even testen dus ;).

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
wesleytjuh schreef op zaterdag 10 december 2011 @ 22:18:
[...]


In het geval van led lampjes kan het zijn dat de spanning niet hoog genoeg is voor de minimale spanning van de leds. Gewoon even testen dus ;).
Als je op mijn bovenstaande foto's kijkt kan ik Per uitgesleden vlak (3 in totaal) gewoon 3 lampjes doen.. dus in totaal 9 lampjes.. zou dat genoeg geven om het te laten schijnen op 12volt?

deze ga ik halen denk ik: http://link.marktplaats.nl/480810077

(Dat laten knipperen op de muziek was toch net wat te moeilijk mischien later!)

[Voor 13% gewijzigd door jandewit1111 op 10-12-2011 23:27]


  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
jandewit1111 schreef op zaterdag 10 december 2011 @ 23:24:
[...]


Als je op mijn bovenstaande foto's kijkt kan ik Per uitgesleden vlak (3 in totaal) gewoon 3 lampjes doen.. dus in totaal 9 lampjes.. zou dat genoeg geven om het te laten schijnen op 12volt?

deze ga ik halen denk ik: http://link.marktplaats.nl/480810077

(Dat laten knipperen op de muziek was toch net wat te moeilijk mischien later!)
Gewoon per 3 leds in serie zetten met een weerstand ertussen. Die 3 ketens met 3 leds dan parallel op je accu aansluiten.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • alie480
  • Registratie: mei 2011
  • Laatst online: 26-08-2013
ik heb nu mijn kist bijna af, alleen zit met een probleem,
ik heb een 3-standen schakelaar voor de 3 muziek ingangen (bluetooth, i-dock en gewoon aux kabeltje)
maar heb nu even getest en de ipod dock doet het een stuk minder goed als de bluetooth.
hier ook te zien in het filmpje: YouTube: Kanaal van alie480
ik heb de i-dock uit een logitec speakertje gehaald die ik al 2 jaar intensief gebruikt heb maar hij begon toch al aan zn einde te komen dus heb ik die gesloopt en de dock gebruikt werkt opzicht prima maar geeft een slecht geluid. miss weet iemand hier wat het probleem is?

YouTube: Kanaal van alie480

  • odink5
  • Registratie: oktober 2010
  • Laatst online: 15-02-2015
Kun je de ta2024 ook als eindversterker gebruiken?

  • HBlekkenhorst
  • Registratie: oktober 2009
  • Laatst online: 24-04 17:39
odink5 schreef op zondag 11 december 2011 @ 21:59:
Kun je de ta2024 ook als eindversterker gebruiken?
Ja, daar gebruikt iedereen hem hier voor. Vanwaar de vraag?

[Voor 14% gewijzigd door HBlekkenhorst op 12-12-2011 08:50]


  • jandewit1111
  • Registratie: december 2011
  • Laatst online: 07-01-2012
wesleytjuh schreef op zondag 11 december 2011 @ 11:32:
[...]


Gewoon per 3 leds in serie zetten met een weerstand ertussen. Die 3 ketens met 3 leds dan parallel op je accu aansluiten.
Aah okey maar moet ik er Perse 3 tussen zetten? of moet ik gewoon kijken hoeveel V een led lampje heeft?
Het is toch gewoon de Plus van accu +.+ Led -.+Led-.+Led-.- Accu
. Staat voor de koppelen
- Min
+ Plus
Zo aansluiten...

EDIT: HEB HET ALL!!!!

Groetjes

  • Henkies1
  • Registratie: november 2011
  • Laatst online: 01-02-2015
Hey wat is het effect als ik speakers van 2 ohm gebruik op de modded Ta2042?
Deze bijvoorbeeld: http://nl.infinitysystems...tail/reference-6532i.html

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
jandewit1111 schreef op maandag 12 december 2011 @ 20:27:
[...]


Aah okey maar moet ik er Perse 3 tussen zetten? of moet ik gewoon kijken hoeveel V een led lampje heeft?
Het is toch gewoon de Plus van accu +.+ Led -.+Led-.+Led-.- Accu
. Staat voor de koppelen
- Min
+ Plus
Zo aansluiten...

EDIT: HEB HET ALL!!!!

Groetjes
Hoeft niet persee 3, maar omdat je aangeeft dat je 3 x 3 paren hebt kan dat handig zijn. Zo sluit je ze inderdaad aan, maar ALTIJD* een weerstand gebruiken. Anders branden je leds vanzelf door.

*of een stroombron, maar dat is niet van toepassing hier
Henkies1 schreef op maandag 12 december 2011 @ 22:05:
Hey wat is het effect als ik speakers van 2 ohm gebruik op de modded Ta2042?
Deze bijvoorbeeld: http://nl.infinitysystems...tail/reference-6532i.html
Dit is in het verleden eerder gedaan. Gaat opzich wel, maar door de lagere weerstand wordt je versterker IC warmer waardoor deze af en toe in de thermische beveiliging kan gaan. Koelblokje monteren doet hierbij wonderen :).

[Voor 27% gewijzigd door wesleytjuh op 12-12-2011 22:36]

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • Henkies1
  • Registratie: november 2011
  • Laatst online: 01-02-2015
wesleytjuh schreef op maandag 12 december 2011 @ 22:34:
Dit is in het verleden eerder gedaan. Gaat opzich wel, maar door de lagere weerstand wordt je versterker IC warmer waardoor deze af en toe in de thermische beveiliging kan gaan. Koelblokje monteren doet hierbij wonderen :).
Ok, maar voordelen heeft 't dus niet?
Dan ga ik 't niet toepassen...

  • wesleytjuh
  • Registratie: november 2004
  • Laatst online: 21-06 20:36
Henkies1 schreef op maandag 12 december 2011 @ 22:40:
[...]


Ok, maar voordelen heeft 't dus niet?
Dan ga ik 't niet toepassen...
2 ohm speakers zullen harder gaan dan 4 ohm speakers, of je het duidelijk gaat horen is een ander verhaal. Wil je op het volume gaan spelen dat je het ook daadwerkelijk hoort moet je wel echt gaan denken aan een koelblokje erop. Eigenlijk is de TA2024 er niet voor bedoeld, dus 100% zonder risico is het niet. De kans is er dat door de hogere stroom het IC stuk gaat. Ik geloof dat in het verleden het ook gedaan is met infinity speakers, al waren de speakers meer richting 3 ohm.

[Voor 22% gewijzigd door wesleytjuh op 12-12-2011 22:43]

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • Henkies1
  • Registratie: november 2011
  • Laatst online: 01-02-2015
OK, ik blijf toch liever safe, thanks!

  • lredev
  • Registratie: maart 2008
  • Laatst online: 21-06 09:23
Grote afwezige meldt zich weer. Zaken zijn wat "druk" in de prive sfeer door omstandigheden in carriere ontwikkeling :P

Als het goed is vanaf de kerst weer meer tijd om me ook hier wat actiever op te stellen.

Nieuw topic overigens net aangemaakt:




updates, voor zover nodig, volgen!

[Voor 27% gewijzigd door lredev op 13-12-2011 10:44]


  • FeaR
  • Registratie: maart 2007
  • Laatst online: 10:21

FeaR

ModeratoR Consumentenelektronica

In GoT we trust

Dan gaan we lekker verder in Het Krat- en Kistradio Topic [Deel 16] :)

Some people just need a high-five.... In the face.... With a chair.

Pagina: 1 ... 8 9 10 Laatste

Dit topic is gesloten.

Let op:
  • Voordat je "beginnersvragen" stelt, lees de Topicstart eerst door. Tevens wordt het lezen van de posts in het topic en voorgaande delen met klem aangeraden. Veel vragen en antwoorden komen steeds opnieuw voorbij.

  • Haal je post door een spelchecker heen voordat je het post!

  • Let op de grootte van de foto's wanneer je deze post: foto's van 3678 x 2736 pixels zijn gewoon niet nodig. Te grote foto's worden getrashed. Uploaden kan bijvoorbeeld bij Tinypic.

  • Linken naar Conrad producten? Gebruik de directe productlink


Apple iPad Pro (2021) 11" Wi-Fi, 8GB ram Microsoft Xbox Series X LG CX Google Pixel 5a 5G Sony XH90 / XH92 Samsung Galaxy S21 5G Sony PlayStation 5 Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2021 Hosting door True
