Bierkratradio deel IV
Deel 1
Deel 2
Deel 3
Post hier je mooiste kratradios en vragen/opmerking die er mee te maken hebben! De topicstart is schaamteloos gekopieerd van Thinkpad, en uitgebreid met wat aanvullende informatie. Voor aanvullingen suggesties graag DM
FAQ:
Zit je met een probleem of een vraag over je (aanstaande) kratradio?

:? - Hebben jullie misschien een voorbeeld schema hoe ik alles moet aansluiten?
Ja
Afbeeldingslocatie: http://tweakers.net/ext/f/yiFOvL8zpy46Ug10vUbwQTWO/full.png

Attentie: Je moet bij de marquant versterker de "REM+" ook aansluiten op de plus pool (+) van je accu, anders doet de versterker niks. Dit geld voor nagenoeg alle auto versterkers.

Gebruik je de kratradio in combinatie met een MP3-speler, dan is alleen een (auto)versterker genoeg.

:? - Wat voor kabeltje heb ik nodig om m'n telefoon/MP3 Speler/PSP etc aansluiten op de versterker?
Afbeeldingslocatie: http://tweakers.net/ext/f/PPbHV9ISzAbiqsjHaT0UsiLj/full.jpg


:? - Welke versterker kunnen jullie mij aanraden ?
De Marquant MC-200 is een veelgebruikte versterker. Hij is te koop bij oa de kijkshop:
http://www.kijkshop.nl/pr...quant-versterker-mca-200/
Je hebt niet perse een versterker nodig trouwens. Als je alleen radio wilt luisteren (of misschien cassettebandjes of CD, als je radio daarover beschikt) kun je ook alleen een autoradio gebruiken.

Ook is het interessant om class-D (class-T) gebaseerde versterkerkitjes te gebruiken. Deze zijn erg zuinig en geven een bijzonder goed geluid. Zie bijvoorbeeld de TA2024: Deze zijn ook goed op ebay te vinden en evt.gemodificeerd verkrijgbaar bij mij.

Verder is op Ebay de Lepai LP2020 goed te krijgen, dit zijn ook class D (class T) versterkers alleen dan afgebouwd en compleet volume en toonregeling geintegreerd en 220 voeding meegeleverd... WErkt toch niet altijd even goed met varierende spanning vanaf de accu (12V = prima, maar een volle accu geeft 13,4 V waar het apparaat niet mee overweg kan)

:? - Wat voor speakers heb ik nodig?
Gewone auto speakers, een overzichtje van enkele kun je hier vinden:
http://www.kijkshop.nl/pr...d/car-audio/autospeakers/

Het beste is te letten op speakers met een hoog rendement uitgedrukt in dB 1W/1M, bijvoorbeeld 91dB is een mooi waarde. De hiervoor genoemde versterkers werken allemaal het best op 4Ohm's speakers, 8Ohm kan, maar dan heb je ongeveer de helft van het volume.

:? - Wat voor accu kan ik gebruiken in m'n kratradio ?
Je kunt een normale auto accu/motor accu gebruiken, maar deze hebben als nadeel dat er zuur in zit, en dat je ze daarom niet mag kantelen (deze hebben meestal wel lekker veel capaciteit, variërend van 44Ah tot meer dan 100Ah). Het handigste voor een kratradio is een gel-accu Deze hebben een lagere capaciteit, maar zijn niet gevoelig voor kantelen.


:? - Hoe kom ik aan zo'n gelaccu ?
Je kunt ze kopen (bijv. bij Elektronica-online.nl) of je kunt bij een bedrijf wat alarminstallaties aanlegt langs gaan, en vragen of ze nog afgeschreven backup accu's voor alarminstallaties hebben (De accu's in een alarminstallatie worden preventief om de ~3 jaar vervangen, en zijn vaak nog prima te gebruiken, en verdwijnen anders de container in)

:? - Tot hoever mag ik mijn accu ontladen?
Het beste is om niet verder dan 11,80 V te gaan ontladen. Ga je verder ontladen, dan heb je kans dat je accu onherstelbaar beschadigd raakt. Je kunt de spanning van je accu in de gaten houden met een paneelmeter of bouw zelf een indicator.

:? - Hoe moet ik m'n accu opladen als hij leeg is?
Dat ligt aan de accu die je gebruikt: Voor autoaccu's gebruik je een autoacculader, voor gelaccu's een zogeheten 'druppellader'. Deze laad je accu helemaal automatisch op, en zorgt ervoor dat je accu niet overladen wordt (dit is zeer slecht voor een accu). Let er op dat de laadstroom ongeveer 1/10de is van de capaciteit van je gelaccu. Een 7Ah accu laad je met bijvoorbeeld een 600mAh druppellader. Voorbeelden van een druppellader zijn:
Afbeeldingslocatie: http://tweakers.net/ext/f/U2wSS7rpXEzGLpuFKyW8rNLO/full.jpg

Vaak zijn er ook wel aanbiedingen bij de Aldi / Lidl voor een druppel lader.

:? - Hoe lang kan mijn krat radio draaien op de accu ?
Meestal is het ongeveer 5 á 6 uur met de genoemde marquant versterker op een 7Ah gel accu, het dubbele ongeveer voor een class-t (je kunt natuurlijk meerdere kleine accu's parallel zetten om meer capaciteit te krijgen.) Dit is afhankelijk van de gebruikte versterker en het afspeel volume. Wil je het verbruik van je versterker meten, dat doe je zo: Klik voor plaatje!

Voorbeelden van reeds gemaakte kratradio's:


Afbeeldingslocatie: http://tweakers.net/ext/f/eGFNidXiJjMo7MQ4yneTSAjp/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/ejcaFUGr6i3seqc243svOyHD/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/qh0jJl4RyDdIFMf0bzds01ph/thumb.jpg

Afbeeldingslocatie: http://tweakers.net/ext/f/HiIV3HhGegcohdpwp3rKllTD/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/PVXZmHgtBbMTvmhuLwar4YRr/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/pwx90Vc5CVrYt6fc0o96cYZr/thumb.jpg

Afbeeldingslocatie: http://tweakers.net/ext/f/OyimYEkifM5102wGRnDXSUyU/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/gpJrb6HjER4IykezN1XF9pFh/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/RXA5XR70xDDi902rZH0LwMe5/thumb.jpg

Afbeeldingslocatie: http://tweakers.net/ext/f/OOkIQSQ28G3L7M4KhU4KXsZv/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/MmrMpBPxIYIKcORBidNstLnC/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/mDNF6XpF0dkxSOQTyO6H7tgY/thumb.jpg



Have fun met het:
  • bouwen van je krat
  • gebruiken van je krat
  • posten van vragen omtrent het bouwen van een krat
  • posten van je zelfgemaakte krat!
    :P

[ Voor 16% gewijzigd door lredev op 20-10-2009 10:52 ]


Acties:
  • 0 Henk 'm!

  • Labman
  • Registratie: Februari 2004
  • Laatst online: 01-04-2024
Misschien een goed idee om die kratsafe schakeling van happer op te nemen in de startpost? lijkt me wel iets wat handig kan zijn voor elke kratbouwer :)

...


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
goed idee!, happer, kan je nog even een onderdelen lijstje maken? Dan is je kratsafe schakeling lekker noobproof :)

[ Voor 84% gewijzigd door lredev op 22-07-2009 18:59 ]


Acties:
  • 0 Henk 'm!

Anoniem: 293178

Ik ben ook bezig met mijn kratje hij loopt gewoon op oplaadbare baterijen en in geval van nood ook op gewone.
dus 10 oplaadbare of 8 niet oplaadbare baterijen en het werkt geweldig. doe ongeveer 5 uur met een set baterijen.

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Anoniem: 293178 schreef op woensdag 22 juli 2009 @ 20:06:
Ik ben ook bezig met mijn kratje hij loopt gewoon op oplaadbare baterijen en in geval van nood ook op gewone.
dus 10 oplaadbare of 8 niet oplaadbare baterijen en het werkt geweldig. doe ongeveer 5 uur met een set baterijen.
Welke versterker gebruik je?

Acties:
  • 0 Henk 'm!

Anoniem: 293178

De ta 2024 en de mp3 module van de samenkoopactie.

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Hoeveel mAh zijn je penlites? Het klinkt in ieder geval als een prachtig rendement :) Ik ben bezig om een heel erg portable kistje te maken met de 2 10cm boxjes die ik heb en een ta2024 en dan zou ik met een 4Ah accuutje heel mooi uitkomen denk ik zo!

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Is het een idee om de gainclone ook in de TS te vermelden?

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

Anoniem: 293178

heb nu normale penlites want die had ik nog en bij 9 volt of iets lager stopt hij ook met afspelen dus dat duurt wel even als je normale penlites hebt. Met oplaadbare ga ik binnenkort uitproberen. Het voordeel van baterijen: Kleine accu van maken.

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Kan, nadeel is dat het relatief duur is.
Tip: Haal uit de startpost even het linkje van baco, zij verkopen industriele duracell's. Erg goede penlites :).

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Boudewijn schreef op woensdag 22 juli 2009 @ 21:52:
Is het een idee om de gainclone ook in de TS te vermelden?
Wellicht, maar die heeft toch veel hoger voltage nodig? (ik ben zowieso wel geinteresseerd in zo'n gainclone) Wellicht handig dan ook wat meer info in het topic te hebben, zoals wat, hoe, waar enzo ;)

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Zoek ff op geenkloon.
Met 2 auto accu's kom je al een heel eind.

Of evt een goede DC-DC converter.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Boudewijn schreef op woensdag 22 juli 2009 @ 22:56:
Zoek ff op geenkloon.
Met 2 auto accu's kom je al een heel eind.

Of evt een goede DC-DC converter.
You've inspired me! Ik heb net een (heeeel) simpel versterkertje gebouwd, en wil nu naar stap 2 met meer uitdaging (+meer vermogen)... die geenkloon lijkt me ideaal! Mocht ik dat binnen afzienbare tijd af hebben en op op een setje accus in serie hebben draaien, dan meld ik dat zeker hier!

De ta2024 levert mij net te weinig vermogen voor mijn kistje met de 2 6x9" JBL's (zie foto startpost), een 24 volt accu icm zo'n gainclone zou wel eens wat kunnen zijn, als ik die stabiel kan bouwen op 4Ohm :X ...

De ta2024 (wat is dat ding toch ongelooflijk klein..) hangt nu in een conceptkistje met 2 10cm speakertjes en dat levert een heerlijk volume voor het formaat:
Afbeeldingslocatie: http://tweakers.net/ext/f/UiMsY5dqlOwr8CxcDN3kHcZw/full.jpg

Acties:
  • 0 Henk 'm!

  • Pixeltje
  • Registratie: November 2005
  • Nu online

Pixeltje

Woo-woohoo!

lredev schreef op woensdag 22 juli 2009 @ 23:20:
[...]

You've inspired me! Ik heb net een (heeeel) simpel versterkertje gebouwd, en wil nu naar stap 2 met meer uitdaging (+meer vermogen)... die geenkloon lijkt me ideaal! Mocht ik dat binnen afzienbare tijd af hebben en op op een setje accus in serie hebben draaien, dan meld ik dat zeker hier!

[afbeelding]
Leuk idee, dat kleine kistje! Lekker handaam, weet je wat het weegt?
(wat heb je trouwens absurd dik MDF gebruikt?! 24mm dit?)

Wat is die Gainclone waar jullie het over hebben?

[ Voor 3% gewijzigd door Pixeltje op 23-07-2009 11:59 ]

And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust


Acties:
  • 0 Henk 'm!

  • ro3lie
  • Registratie: April 2009
  • Laatst online: 01-06 17:04
Dit is mijn technische schema.

Heeft iemand hier iets aan op te merken?

De 3e accu plaats ik er misschien bij, en de accu lader staat alleen aan als de rest uit staat.
Deze wordt aangesloten doormiddel van bananenpluggen.

Is het mogelijk om 2/3 accu's tegelijk op te laden met 1 accu lader zoals op dit schema?

Afbeeldingslocatie: http://img11.imageshack.us/img11/6579/56418355.png

Er worden sealed maintance free lead-acid accu's gebruikt. Klopt het dat ik deze bijvoorbeeld ook staand kan plaatsen zonder problemen?

gr ;)

[ Voor 14% gewijzigd door ro3lie op 23-07-2009 12:31 ]


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Pixeltje schreef op donderdag 23 juli 2009 @ 11:58:
[...]


Leuk idee, dat kleine kistje! Lekker handaam, weet je wat het weegt?
(wat heb je trouwens absurd dik MDF gebruikt?! 24mm dit?)

Wat is die Gainclone waar jullie het over hebben?
18MM, was over van andere kisten. dus geschikt voor ene snel handgezaagd conceptje. Als ik deze ga realiseren wordt hij echt zo klein mogelijk met een front van 18mm MDF en iets dunner voor de rest

Gainclone, bijv: http://www.euronet.nl/~mgw/diy/amps/nl_geenkloon_1.html
ro3lie schreef op donderdag 23 juli 2009 @ 12:30:
Dit is mijn technische schema.

Heeft iemand hier iets aan op te merken?

De 3e accu plaats ik er misschien bij, en de accu lader staat alleen aan als de rest uit staat.
Deze wordt aangesloten doormiddel van bananenpluggen.

Is het mogelijk om 2/3 accu's tegelijk op te laden met 1 accu lader zoals op dit schema?

[afbeelding]
Waarom zoveel accus? Eentje van 24Ah is dan toch goedkoper en makkelijker lijkt me? Of eentje van 7,2 in ieder geval handzamer. Als tegleijkladen al kan/ aan te raden is, dan moet je wel rekening houden dat een 600mA druppellader te kort gaat schieten. Beter regel je dan een lader van +/-2A
Er worden sealed maintance free lead-acid accu's gebruikt. Klopt het dat ik deze bijvoorbeeld ook staand kan plaatsen zonder problemen?

gr ;)
Ja, maar laden bij voorkeur wel rechtop, in verband met het ontluchtingsventiel

Waarom zoveel accus? Eentje van 24Ah is dan toch goedkoper en makkelijker lijkt me? Of eentje van 7,2 in ieder geval handzamer. Als tegleijkladen al kan/ aan te raden is, dan moet je wel rekening houden dat een 600mA druppellader te kort gaat schieten. Beter regel je dan een lader van +/-2A

[ Voor 65% gewijzigd door lredev op 23-07-2009 12:38 ]


Acties:
  • 0 Henk 'm!

  • ro3lie
  • Registratie: April 2009
  • Laatst online: 01-06 17:04
lredev schreef op donderdag 23 juli 2009 @ 12:31:
[...]

18MM, was over van andere kisten. dus geschikt voor ene snel handgezaagd conceptje. Als ik deze ga realiseren wordt hij echt zo klein mogelijk met een front van 18mm MDF en iets dunner voor de rest

Gainclone, bijv: http://www.euronet.nl/~mgw/diy/amps/nl_geenkloon_1.html


[...]


Waarom zoveel accus? Eentje van 24Ah is dan toch goedkoper en makkelijker lijkt me? Of eentje van 7,2 in ieder geval handzamer. Als tegleijkladen al kan/ aan te raden is, dan moet je wel rekening houden dat een 600mA druppellader te kort gaat schieten. Beter regel je dan een lader van +/-2A

[...]

Ja, maar laden bij voorkeur wel rechtop, in verband met het ontluchtingsventiel

Waarom zoveel accus? Eentje van 24Ah is dan toch goedkoper en makkelijker lijkt me? Of eentje van 7,2 in ieder geval handzamer. Als tegleijkladen al kan/ aan te raden is, dan moet je wel rekening houden dat een 600mA druppellader te kort gaat schieten. Beter regel je dan een lader van +/-2A
Ik denk dat ik het ook gewoon bij 2 accu's hou. het zijn gewoon kleine accu's formaat van een gel accu en passen daarom makkelijk in een krat.

Acties:
  • 0 Henk 'm!

  • peeter123
  • Registratie: Juli 2005
  • Laatst online: 04-06 21:52
Ben gister en vandaag ook even bezig geweest :P Met natuurlijk een Heineken kratje ;) Zie hier:

Afbeeldingslocatie: http://i118.photobucket.com/albums/o96/peeter123/DSC01907.jpg

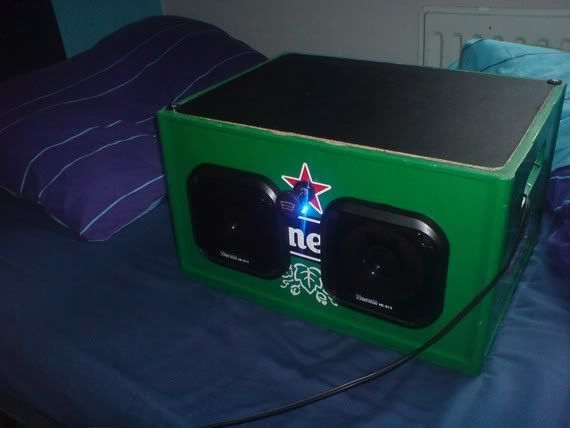

Voorkant. Met een knop uit en oude auto om de boel aan en uit te zetten.

Afbeeldingslocatie: http://i118.photobucket.com/albums/o96/peeter123/DSC01908.jpg

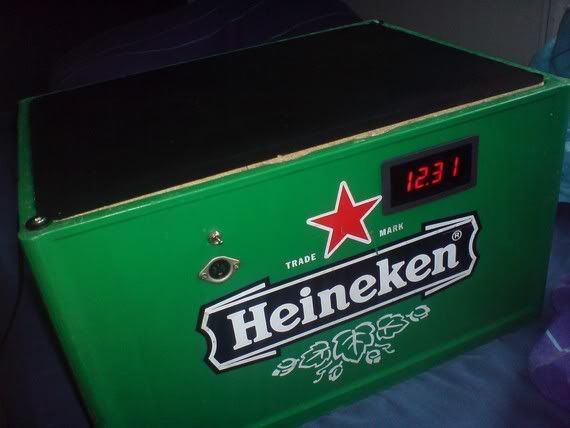

Achterkant met aansluiting voor de lader en voltmeter zodat je kunt zien wanneer de accu leeg is, en weer opgeladen is. Tevens schakelaar om de voltmeter aan en uit te zetten aangezien dat kreng 200 mA gebruikt ;)

Afbeeldingslocatie: http://i118.photobucket.com/albums/o96/peeter123/DSC01909.jpg
En de onderkant waar we je nog een stuk fietsband ziet om de accu goed vast te klemmen.

Afbeeldingslocatie: http://i118.photobucket.com/albums/o96/peeter123/DSC01910.jpg

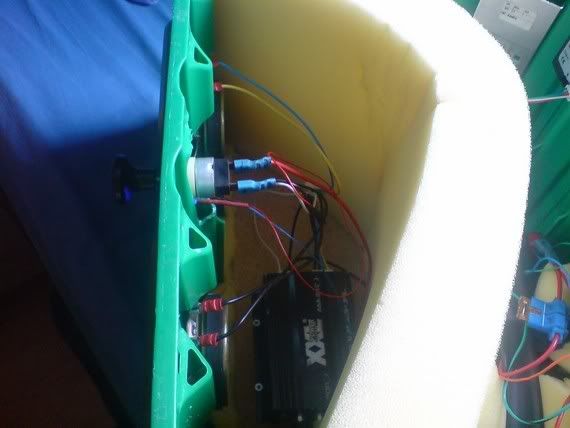

Binnenwerk met schuim en een goedkoop 2*20W versterkertje met een TDA chipje.

Afbeeldingslocatie: http://i118.photobucket.com/albums/o96/peeter123/DSC01911.jpg
Accu en Spanningsregelaar voor de voltmeter

Afbeeldingslocatie: http://i118.photobucket.com/albums/o96/peeter123/DSC01914.jpg
Beter shot van de montage van de accu.

Specs:
Versterker 2*20W
Necom NE-613 Speakers 45W
Accu 12V 7Ah

Was leuk om te maken en er komt echt een bende geluid uit. :9 \

[ Voor 3% gewijzigd door peeter123 op 23-07-2009 17:00 ]

28x 430Wp ZW | Ecoforest EcoGeo 1-9 kW | Zehnder Q450 ERV


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Mooi! staat in de startpost..
offtopic:
Waarom werkt IMG=600 niet..

[ Voor 13% gewijzigd door lredev op 23-07-2009 16:37 ]


Acties:
  • 0 Henk 'm!

  • peeter123
  • Registratie: Juli 2005
  • Laatst online: 04-06 21:52
Dankje voor de startpost vermelding :D Heb direct even de plaatjes aangepast, bedankt voor de hulp ;)

28x 430Wp ZW | Ecoforest EcoGeo 1-9 kW | Zehnder Q450 ERV


Acties:
  • 0 Henk 'm!

  • iop
  • Registratie: Oktober 2002
  • Laatst online: 11:12

iop

1e grolsch kratje is van mij, doe die dan maar ''iop's krat''

mag de groeten niet doen dus dat doe ik niet :P


Acties:
  • 0 Henk 'm!

  • tumtum100
  • Registratie: Juni 2009
  • Laatst online: 05-06 18:09
iop tha man schreef op donderdag 23 juli 2009 @ 17:06:
1e grolsch kratje is van mij, doe die dan maar ''iop's krat''
Hoe kom jij aan die knoppen/schakelaars aan de voorkant?
En wat is dat voor schermpje?

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Die knoppen zijn doppen van beugelflessen.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • Pixeltje
  • Registratie: November 2005
  • Nu online

Pixeltje

Woo-woohoo!

peeter123 schreef op donderdag 23 juli 2009 @ 13:57:
Ben gister en vandaag ook even bezig geweest :P Met natuurlijk een Heineken kratje ;) Zie hier:


[afbeelding]
Binnenwerk met schuim en een goedkoop 2*20W versterkertje met een TDA chipje.


Specs:
Versterker 2*20W
Necom NE-613 Speakers 45W
Accu 12V 7Ah

Was leuk om te maken en er komt echt een bende geluid uit. :9 \
Je hebt precies dezelfde versterker als ik er n (nog) in heb zitten! Die van mij geeft geen geluid meer op de rechter speaker uitgang, moet nog even kijken ofik t kan fixen. Heb er veel plezier van gehad, maar hou er rekening mee dat ze graag warm worden. :)

And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
Is dat schuim wat ik op de foto's zie nou handig? Geeft het veel voordelen?

Heb zelf de versterker binnen, nu wachten om mijn order vanuit conrad. Dan kan ik mogelijk dit weekend alles in elkaar zetten!!!

Acties:
  • 0 Henk 'm!

  • ThinkPad
  • Registratie: Juni 2005
  • Laatst online: 11:27
Alweer een nieuw deel :D

[ Voor 77% gewijzigd door ThinkPad op 23-07-2009 23:44 ]


Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

RedRayMann schreef op donderdag 23 juli 2009 @ 23:39:
Is dat schuim wat ik op de foto's zie nou handig? Geeft het veel voordelen?

Heb zelf de versterker binnen, nu wachten om mijn order vanuit conrad. Dan kan ik mogelijk dit weekend alles in elkaar zetten!!!
Je zult wat meer demping krijgen en minder lucht die lekt.
Verder is het ook nog handig voor de bescherming van je hardware.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • peeter123
  • Registratie: Juli 2005
  • Laatst online: 04-06 21:52
RedRayMann schreef op donderdag 23 juli 2009 @ 23:39:
Is dat schuim wat ik op de foto's zie nou handig? Geeft het veel voordelen?

Heb zelf de versterker binnen, nu wachten om mijn order vanuit conrad. Dan kan ik mogelijk dit weekend alles in elkaar zetten!!!
En schuim zorgt dat het acoustisch groter klinkt dus meer bass ed. En inderdaad zoals boudewijn zegt vooral zodat minder lucht weglekt door de handvaten. Maar ik denk dat ik daar morgen nog even wat aan ga doen zodat de handvaten ook echt dichtzitten ;)
Pixeltje schreef op donderdag 23 juli 2009 @ 21:36:
[...]


Je hebt precies dezelfde versterker als ik er n (nog) in heb zitten! Die van mij geeft geen geluid meer op de rechter speaker uitgang, moet nog even kijken ofik t kan fixen. Heb er veel plezier van gehad, maar hou er rekening mee dat ze graag warm worden. :)
Ja een uitgang was bij mij ook al kapot, slechte solderingen. Even alles hersoldeert en toen deed alles het weer. En idd wordt wel een beetje warm maar niet echt aanzienlijk. Ik heb hem dan ook nooit zo hard staan, maar dat komt straks op vakantie wel ;)

[ Voor 35% gewijzigd door peeter123 op 24-07-2009 02:42 ]

28x 430Wp ZW | Ecoforest EcoGeo 1-9 kW | Zehnder Q450 ERV


Acties:
  • 0 Henk 'm!

  • Roderiktweaker
  • Registratie: Juli 2006
  • Laatst online: 12:08
ons kratje is nu af en hij werkt echt heel goed. De unti's en wisselfilters komen uit een Jamo J-102 luidspreker (geen foam) en het klinkt subliem.

Maar met mijn mp3 speler ook wat zacht er moet dus een voorversterker tussen (cd-speler speetl wel heel hard). Weet iemand een kant en klaar bordje ?

Acties:
  • 0 Henk 'm!

  • peeter123
  • Registratie: Juli 2005
  • Laatst online: 04-06 21:52
Deze bijvoorbeeld?
http://www.vellemanusa.com/us/enu/product/view/?id=523679
Met volume en Tone controle. Tot 5V RMS uitgang.

28x 430Wp ZW | Ecoforest EcoGeo 1-9 kW | Zehnder Q450 ERV


Acties:
  • 0 Henk 'm!

  • BlackWhizz
  • Registratie: September 2004
  • Laatst online: 08-12-2024
Hey! Waarom staat mijn kratje niet in de startpost :S

Afbeeldingslocatie: http://i404.photobucket.com/albums/pp125/Henkje1/DSC01825.jpg

Afbeeldingslocatie: http://i404.photobucket.com/albums/pp125/Henkje1/DSC01827.jpg

Afbeeldingslocatie: http://i404.photobucket.com/albums/pp125/Henkje1/DSC01832.jpg

Acties:
  • 0 Henk 'm!

Anoniem: 131383

Heey,

De startpost is wel erg verslechtert zeg :9

Mijn krat staat er niet meer !

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
BlackWhizz schreef op vrijdag 24 juli 2009 @ 07:43:
Hey! Waarom staat mijn kratje niet in de startpost :S

[afbeelding]

[afbeelding]

[afbeelding]
Ha, komt eraan, ik ga er maar thumbs van maken anders wordt het zo'n drukke bende ;)
Anoniem: 131383 schreef op vrijdag 24 juli 2009 @ 10:28:
Heey,

De startpost is wel erg verslechtert zeg :9

Mijn krat staat er niet meer !
mail even naar mij dan ;)Al gevonden!

Startpost even wat verandert, zodat er wat meer ruimte voor meer kratjes is.. Andere gegadigden; plaats je pics. bijvoorkeur buiten en binnenkant en ik gooi ze in de startpost!

offtopic:
is het mogelijk lightbox achtige shite te gebruiken voor de pics in startpost? zodat je kan bladeren in een overlay? zou wel mooi zijn :)
Maar voedingsspanning 2x12VAC, das wat minder makkelijk te realiseren in een kratje ;) Wat is trouwens de maximale ingangsspanning van autoversterkers / de TA2024?

Ipod's hebben namelijk ook last van een wat zwak uitgangssignaal. Een simpele voorversterkingsoplossing zou best mooi zijn!

Minikratje! - Een huisgenoot gaat een 2 weekjes naar de camping in Zuid Frankrijk, en aangezien hij jarig werd, vannacht nog even snel een "minikratje" voltooid met een ta2024 erin. Buiten geeft het een leuk volume voor een groepje. Binnen kun je er meer dan prima lekker muziek op luisteren. Hij is erg portable. Door tijdgebrek helaas geen batterijindicator meer kunnen inbouwen of een nette laadterminal, maar het werkt en thats what counts! Zie filmpje voor indruk van binnenwerk.
Afbeeldingslocatie: http://tweakers.net/ext/f/iSvTwrM25pOkvDzwksdISZ9h/full.jpg
Huisgenoot vond het geen probleem even te dienen als schaalgrootte indicatie ;)

[ Voor 54% gewijzigd door lredev op 24-07-2009 11:39 ]


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
Bestelling van Conrad is binnen!
Die blaupunkt speakers zijn mooi!

Heb alleen de power knop en accu nodig. Maar eerst de speakers in bouwen om te kijken hoeveel ruimte ik heb...

Acties:
  • 0 Henk 'm!

  • mike--ie
  • Registratie: Juli 2009
  • Laatst online: 30-04 12:43
Goeiemiddag krattenbouwers ;D

Ik wil zelf ook een kratradio gaan maken, maar nu heb ik deze accu's gekregen ;

2 x deze accu :
Afbeeldingslocatie: http://img20.imageshack.us/img20/448/sdc10385e.jpg

Maar nu heb ik nog een aantal vraagjes:

* Dit zijn lood-acuu's klopt het dat ik deze wel kan kantelen, maar wel liggend op moet laden?

* Kan ik hier ook een zogenoemde druppellader voor krijgen?

* Tot hoe ver kan ik deze accu's ontladen?

* Moet ik ze in serie zetten (Dat ik 24v 7Ah krijg) of paralel zetten (12v 14Ah)

* Als ik zo'n klasse T bordje koop, moet ik er dan nog zelf een elco op solderen?

* Wat voor voltmeter moet ik kopen en hoe werkt een relais?

* Trekt een autoradio zelf ook al veel stroom?

Sorry dat het zoveel vragen zijn, ik wil namelijk altijd wel weten of ik het goed doe.

Iniedergeval alvast heeeel erg bedankt!

[ Voor 3% gewijzigd door mike--ie op 24-07-2009 13:39 ]


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
mike--ie schreef op vrijdag 24 juli 2009 @ 13:38:
Goeiemiddag krattenbouwers ;D

Ik wil zelf ook een kratradio gaan maken, maar nu heb ik deze accu's gekregen ;

2 x deze accu :
[afbeelding]

Maar nu heb ik nog een aantal vraagjes:

* Dit zijn lood-acuu's klopt het dat ik deze wel kan kantelen, maar wel liggend op moet laden?

* Kan ik hier ook een zogenoemde druppellader voor krijgen?

* Tot hoe ver kan ik deze accu's ontladen?

* Moet ik ze in serie zetten (Dat ik 24v 7Ah krijg) of paralel zetten (12v 14Ah)

* Als ik zo'n klasse T bordje koop, moet ik er dan nog zelf een elco op solderen?

* Wat voor voltmeter moet ik kopen en hoe werkt een relais?

* Trekt een autoradio zelf ook al veel stroom?

Sorry dat het zoveel vragen zijn, ik wil namelijk altijd wel weten of ik het goed doe.

Iniedergeval alvast heeeel erg bedankt!
Wat een vragen, heb nog niet heel veel ervaring, maar zal er enkele alvast antwoorden;


* Dit zijn lood-acuu's klopt het dat ik deze wel kan kantelen, maar wel liggend op moet laden?
Je heb lood/loodvlies/loodgel accu's. En zover ik weet is alleen de laatste kantelbaar. Welke jij nu heb durf ik aan de foto niet te zeggen.

* Kan ik hier ook een zogenoemde druppellader voor krijgen?
Ja, als het goed is zijn alle lood accu's oplaadbaar, door middel van een druppelaar.

* Tot hoe ver kan ik deze accu's ontladen?
In het forum wordt er gesproken tot +/- 11,5 Volt (te meten met een volt meter)

* Moet ik ze in serie zetten (Dat ik 24v 7Ah krijg) of paralel zetten (12v 14Ah)
Met een kratradio hoeft dit niet. De meeste versterkers en radio's werken op 12 volt. Het amperage zorgt er voornamelijk alleen voor dat je langer gebruik kan maken van je radio.

* Als ik zo'n klasse T bordje koop, moet ik er dan nog zelf een elco op solderen?
Varieert wat jou wensen zijn. Ik heb uit de samenkoop-actie die eerder enkele keren genoemd wordt een TA2024 Class-T versterker gekocht, en zet hier een elco voor. Dit om meer bass sound te krijgen. Ben je tevreden zonder deze elco, hoef je dit natuurlijk niet te doen. Als je een elco wil toevoegen minimaal een 16V 4.700uF. Ik ga er zelf een 16V 10.000uF voor zetten. (hou van grote getallen, behalve als ik moet betalen :X )

* Wat voor voltmeter moet ik kopen en hoe werkt een relais?
Hier kan ik nog niets op zeggen. Heb zelf net deze in elkaar gezet. Eerste serieuze soldeer werk sinds havo1. Was wel spannend maar goed te doen. Omdat ik de accu nog neit heb kan ik hem niet testen, maar vond het niet moeilijk om te maken.
Je ziet ook veel schermpjes waar je het voltage kan aflezen of printplaatjes met meer leds.

* Trekt een autoradio zelf ook al veel stroom?
Varieert per radio dacht ik. Wil zelf losse mp3-spelers en discmans etc gebruiken.
Kijk bij de specs van de radio om dit te lezen.

Enkele antwoorden van een beginnende krat bouwer. Dus als er ergens een foutje zit, let me know, dan leer ik er ook van :)

//edit//

Ik ga ff een kratje brand-bier halen. Heeft klein kratje met extra handvat voor versteviging. En tis lekkerder dan grolsche (maar dat is gelukkig maar een mening!)

Ohjah, mijn phone heeft kuren als ik een foto wil maken :( Dus de foto updates gaat wat meer tijd kosten :(

[ Voor 4% gewijzigd door RedRayMann op 24-07-2009 14:05 ]


Acties:
  • 0 Henk 'm!

  • mike--ie
  • Registratie: Juli 2009
  • Laatst online: 30-04 12:43
Heel erg bedankt voor alle info, ik ben al een stuk wijzer geworden :D

Maar ik ben nu wel benieuwd of ik deze accu wel kan kantelen,
en of het ontladen tot 11.5V ook geldt voor deze accu.

Ik hoop dat iemand anders dat hier weet =D

[ Voor 0% gewijzigd door mike--ie op 24-07-2009 14:17 . Reden: typfout ]


Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

Volgens mij is een Elco voor die TA2024 bordjes doen voor meer bas echt complete onzin. Die bordjes trekken hooguit 2A uit de accu en volgens mij kan een accu dat snel genoeg leveren. Een accu kan bijvoorbeeld ook de stroom van een startmotor van een auto aan en die gebruikt kortstondig wel "iets" meer dan 24w om de motor aan te slingeren...

Elco's zijn handig als je versterker in pieken meer vermogen opneemt dan een voeding kan leveren. Volgens mij is hier bij deze setups met 2x12w versterkers echt in de verste verten geen sprake van.

[ Voor 8% gewijzigd door JvS op 24-07-2009 14:24 ]

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Inderdaad. En bij het bufferen van een gelijkgerichte AC.
Elco's zijn hier compleet zinloos.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • teacher
  • Registratie: September 2001
  • Laatst online: 11:30

teacher

Frontpage Admin / Global Moderator

Dysgaf!

mike--ie schreef op vrijdag 24 juli 2009 @ 14:16:
Heel erg bedankt voor alle info, ik ben al een stuk wijzer geworden :D

Maar ik ben nu wel benieuwd of ik deze accu wel kan kantelen,
en of het ontladen tot 11.5V ook geldt voor deze accu.

Ik hoop dat iemand anders dat hier weet =D
FF gezocht (wat je natuurlijk prima zelf kan):

http://www.shopwiki.co.uk/_NP2.1-12+Yuasa+12V+2.1AH+Battery

Usable in any orientation (except continuous inverted).
Can be mounted on it's side as well as upright.

Maar, dit zijn back up accu's, en geen deep cylce accu's die je voor een kratradio zou willen,.

[ Voor 32% gewijzigd door teacher op 24-07-2009 14:34 ]

Wise enough to play the fool


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
JvS schreef op vrijdag 24 juli 2009 @ 14:24:
Volgens mij is een Elco voor die TA2024 bordjes doen voor meer bas echt complete onzin. Die bordjes trekken hooguit 2A uit de accu en volgens mij kan een accu dat snel genoeg leveren. Een accu kan bijvoorbeeld ook de stroom van een startmotor van een auto aan en die gebruikt kortstondig wel "iets" meer dan 24w om de motor aan te slingeren...

Elco's zijn handig als je versterker in pieken meer vermogen opneemt dan een voeding kan leveren. Volgens mij is hier bij deze setups met 2x12w versterkers echt in de verste verten geen sprake van.
Anders zal ik het eens proberen. Weet nog niet wanneer mijn project af zal zijn, maar kan eerst zonder elco testen, en daarna met elco. Wil hem namelijk toch niet op het bordje solderen dus tis niet zo'n ingrijpend iets.
Mijn keuze voor de 10.000uF is ook overdreven. Heb een redelijk grote van conrad voor een euro gekocht. Dacht, dan zit ik tenminste save :)

@ Mike--ie;
Volgens mij geld het 11,5 volt bij alle lood accu's van 12 volt. En zo niet zal het niet veel hoger liggen denk ik.

Acties:
  • 0 Henk 'm!

  • mike--ie
  • Registratie: Juli 2009
  • Laatst online: 30-04 12:43
teacher schreef op vrijdag 24 juli 2009 @ 14:29:
[...]

FF gezocht (wat je natuurlijk prima zelf kan):

http://www.shopwiki.co.uk/_NP2.1-12+Yuasa+12V+2.1AH+Battery

Usable in any orientation (except continuous inverted).
Can be mounted on it's side as well as upright.

Maar, dit zijn back up accu's, en geen deep cylce accu's die je voor een kratradio zou willen,.
Dus deze zijn niet bruikbaar voor een kratradio, want ik had deze 2 van een alarminstallatie-bedrijf gekregen.

En als ik me acuu wil meten of ie niet dood is, dan moet ik toch met mijn multimeter in volt meten en dan gelijkspanning?

Want ik lees op internet over deze accu's ;

Yuasa NP series batteries are general purpose batteries for standby power applications such as alarm panel, small UPS applications, power backup, powering portable devices etc, this battery is also sold under the ENERSYS brand name in the UK & US

[ Voor 18% gewijzigd door mike--ie op 24-07-2009 14:47 ]


Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Denk zelf even na: een batterij is ALTIJD gelijkspanning.
Als je stroom gaat meten sluit je de accu kort, dus is volt meting wel zo handig.

Bij accu's geldt volgens mij 11.5V ook als het minimum.
alarm-accu's zijn vaak 'op' doordat ze al heel lang aan een druppel-lader hebben gehangen.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
mike--ie schreef op vrijdag 24 juli 2009 @ 14:43:
[...]


Dus deze zijn niet bruikbaar voor een kratradio, want ik had deze 2 van een alarminstallatie-bedrijf gekregen.

En als ik me acuu wil meten of ie niet dood is, dan moet ik toch met mijn multimeter in volt meten en dan gelijkspanning?

Want ik lees op internet over deze accu's ;

Yuasa NP series batteries are general purpose batteries for standby power applications such as alarm panel, small UPS applications, power backup, powering portable devices etc, this battery is also sold under the ENERSYS brand name in the UK & US
Voor de meeste kratradios worden soortgelijke aan die van jou gebruikt, het kan prima. Hoe goed ze nog zijn moet je even testen. Gewoon opladen en kijken hoever die komt. Het is mooi als 'ie nog een eindje boven de 13 volt kan worden geladen. (ik heb zelf een accu "kapot"geladen met een gewone autoacculader, deze is niet meer boven de 9Volt te krijgen..)
Dan gewoon even gebruiken, als het snel afgelopen is kan je hem wegdoen... anders heb je mazzel. Ik heb 2 ex UPS accu's die parallel geschakeld zijn geweest (12V3,4Ah) en die doen het prima in een kratje.
Zoals gezegd, niet onder de 11,5V ontladen, dan houd je hem mooi op peil. Mocht het allemaal bud zijn, bij baco of conrad heb je voor <30 € een nieuwe van 7Ah, best de moeite.

Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
Ik heb foto's en een filmpje...
Maar mijn telefoon is erg achteruit gegaan na een officiele rom update dat ik ineens alleen nog groene pics heb :S

Eerst uitzoeken welke van de vele foto's wel beeld gaven :(

//edit//

Alle foto's zijn kapot :'(

[ Voor 9% gewijzigd door RedRayMann op 24-07-2009 16:33 . Reden: update ]


Acties:
  • 0 Henk 'm!

  • mike--ie
  • Registratie: Juli 2009
  • Laatst online: 30-04 12:43
Heel erg bedankt Iredev!

Nu vraag ik me alleen af, waar ik een goede druppellader kan kopen (Met een goede prijs/kwaliteit verhouding). En welke voltmeter ik moet kopen/maken. (misschien heeft iemand hier er wel een mooi schemaatje voor.)

[ Voor 26% gewijzigd door mike--ie op 24-07-2009 16:47 ]


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14

Acties:
  • 0 Henk 'm!

  • moatiej
  • Registratie: Juni 2008
  • Laatst online: 05-06 22:39
RedRayMann
Was het niet handig geweest als je er eerst een bodem erin had gemaakt ipv de speakers er eerst in??
Want het lijkt me nu een beetje onhandig om de bodem er nog in te prutsen ;)
En even een vraagje want ik wil mijn spulletjes ook in een brand kratje bouwen, hoeveel ruimte heb je in het krat tussen de speakers? Want ik heb namelijk dezelfde blaupunktjes

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

mike--ie schreef op vrijdag 24 juli 2009 @ 16:42:
Heel erg bedankt Iredev!

Nu vraag ik me alleen af, waar ik een goede druppellader kan kopen (Met een goede prijs/kwaliteit verhouding). En welke voltmeter ik moet kopen/maken. (misschien heeft iemand hier er wel een mooi schemaatje voor.)
Kijk eens bij baco.
Daar hebben ze beide.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
moatiej schreef op vrijdag 24 juli 2009 @ 17:21:
RedRayMann
Was het niet handig geweest als je er eerst een bodem erin had gemaakt ipv de speakers er eerst in??
Want het lijkt me nu een beetje onhandig om de bodem er nog in te prutsen ;)
En even een vraagje want ik wil mijn spulletjes ook in een brand kratje bouwen, hoeveel ruimte heb je in het krat tussen de speakers? Want ik heb namelijk dezelfde blaupunktjes
Ze waren voor de show, en om te kijken hoeveel ruimte ik er nog tussen heb ;)
Een accu is denk ik net te dik, maar er is aan de zijde voldoende ruimte (nadeel is dat 1 kant zwaarder word dan de ander) Ik moet nu over 6 minuten werken (en moet er nog heen :S ) dus meet vanacht alles op en post het... Ben net met bodem bezig geweest, en enkele gaten dicht gekit...

Kan ik gewoon met verf uit een spuitbus de plaat spuiten zodat ie beter tegen vocht kan? Of moet dat echt speciaal spul zijn?

Acties:
  • 0 Henk 'm!

  • mike--ie
  • Registratie: Juli 2009
  • Laatst online: 30-04 12:43
Goedeavond,

Ik heb deze oplader gezien bij baco ; http://www.baco-army-goods.nl/product_20.html

Maar er staat bij : automatische gel-loodaccu lader

Is dit een gel-loodaccu?
Afbeeldingslocatie: http://img20.imageshack.us/img20/448/sdc10385e.jpg

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Nee dat is een lood-zuur accu... volgens mij is dat anders dan een gel accu.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

Ik heb precies diezelfde accu en volgens mij is dat gewoon een gelaccu. Loodzuur zijn ze volgens mij allemaal.

Er lekt in elk geval geen loodzuur uit, er zit geen dopje op, het is gewoon een gesloten ding.

[ Voor 30% gewijzigd door JvS op 24-07-2009 19:36 ]

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
mike--ie schreef op vrijdag 24 juli 2009 @ 18:11:
Goedeavond,

Ik heb deze oplader gezien bij baco ; http://www.baco-army-goods.nl/product_20.html

Maar er staat bij : automatische gel-loodaccu lader

Is dit een gel-loodaccu?
[afbeelding]
Die lader is prima, wat betreft accu, zie JvS en zoals ik al zei even proberen, die lader werkt er in ieder geval op. Een zelfbouw accuindicator is deze: http://www.circuitsonline.net/circuits/view/117 heel simpel te maken... zaten ook bij de samenkoopactie. moet je wel zelf inregelen met behulp van bijna lege accu (11,5V) en een multimeter die je nodig hebt om de spanning op je accu te kunnen controleren. Multimeter haal je voor +/- 6 euro bij de gamma/praxis etc

Acties:
  • 0 Henk 'm!

  • knaap37
  • Registratie: Maart 2009
  • Laatst online: 06-01-2021
hier mijn radiokist met defqon.1 logo op de deksel:
Afbeeldingslocatie: http://img528.imageshack.us/img528/8774/img0072g.jpg

http://img528.imageshack.us/img528/8485/img0072j.jpg

Afbeeldingslocatie: http://img195.imageshack.us/img195/5205/img0074ffo.jpg

gebruikte spullen:

versterker: Cougar C-300.2
2x300W max.
2x100W rms

speakers: Treefrog TF652
2x500W

en als accu heb ik een loodaccu van een auto gebruikt.

[ Voor 30% gewijzigd door knaap37 op 24-07-2009 19:56 ]


Acties:
  • 0 Henk 'm!

  • technicum
  • Registratie: Mei 2009
  • Laatst online: 10-07-2023
peeter123 schreef op donderdag 23 juli 2009 @ 13:57:
Ben gister en vandaag ook even bezig geweest :P Met natuurlijk een Heineken kratje ;) Zie hier:

[afbeelding]
Voorkant. Met een knop uit en oude auto om de boel aan en uit te zetten.

[afbeelding]
Achterkant met aansluiting voor de lader en voltmeter zodat je kunt zien wanneer de accu leeg is, en weer opgeladen is. Tevens schakelaar om de voltmeter aan en uit te zetten aangezien dat kreng 200 mA gebruikt ;)

.........
Een beetje laat, maar een tijdje niet gekeken.
Maar goed,

Bespeur ik daar een DIN-plug om je accu op te laden???

Oja, en ik wilde nog vragen wat/welke voltmeter dat is (van conrad ofzo?) want zoiets wil ik ook
in mijn radiokist maken, want zo'n multimetertje meeslepen is toch wel irritant.

Mooi ingebouwd trouwens, die voltmeter.
knaap37 schreef op vrijdag 24 juli 2009 @ 19:49:
hier mijn radiokist met defqon.1 logo op de deksel:
[afbeelding]

http://img528.imageshack.us/img528/8485/img0072j.jpg

[afbeelding]

gebruikte spullen:

versterker: Cougar C-300.2
2x300W max.
2x100W rms

speakers: Treefrog TF652
2x500W

en als accu heb ik een loodaccu van een auto gebruikt.
Écht gruwelijk vet die radiokist. :*)

En wat is de diameter van die 'blaas-gaten' aan de achterkant van je kist als ik vragen mag?
Want ik heb in mijn kist 2x 250W speakers hangen, maar heb nog niet uit kunnen vinden hoe groot de 'blaas-gaten' nou moeten worden, en ik vind het zonde van m'n kist als ik te grote gaten maak.

Verder de kist van MDF?

Groetjes!

[ Voor 43% gewijzigd door technicum op 24-07-2009 20:08 ]


Acties:
  • 0 Henk 'm!

  • peeter123
  • Registratie: Juli 2005
  • Laatst online: 04-06 21:52
technicum schreef op vrijdag 24 juli 2009 @ 20:01:
[...]


Een beetje laat, maar een tijdje niet gekeken.
Maar goed,

Bespeur ik daar een DIN-plug om je accu op te laden???

Oja, en ik wilde nog vragen wat/welke voltmeter dat is (van conrad ofzo?) want zoiets wil ik ook
in mijn radiokist maken, want zo'n multimetertje meeslepen is toch wel irritant.

Mooi ingebouwd trouwens, die voltmeter.


[...]


Écht gruwelijk vet die radiokist. :*)

En wat is de diameter van die 'blaas-gaten' aan de achterkant van je kist als ik vragen mag?
Want ik heb in mijn kist 2x 250W speakers hangen, maar heb nog niet uit kunnen vinden hoe groot de 'blaas-gaten' nou moeten worden, en ik vind het zonde van m'n kist als ik te grote gaten maak.

Verder de kist van MDF?

Groetjes!
Ja het is inderdaad een DIN-Plug. Had nog een ongestabiliseerde 12V adapter liggen waar een mannetje DIN aan zat. De voltmeter komt uit China van Niels. http://www.samenkopen.net/action_product/411553/978255 Bedankt voor de complimenten.

Ps. Heb vandaag maar even een mooi printje ingemaakt die de accu automatisch oplaat als de spanning onder de 12.6V komt en stopt met laden als de accuspanning 13.8V is. En die werkt gewoon op ongestabiliseerde 12V adapter dus dat is heel mooi.

Mss kan ik er nog foto's opzetten vanavond ;)

28x 430Wp ZW | Ecoforest EcoGeo 1-9 kW | Zehnder Q450 ERV


Acties:
  • 0 Henk 'm!

  • tumtum100
  • Registratie: Juni 2009
  • Laatst online: 05-06 18:09
Waarom staat mijn krat radio er niet meer op xD

Acties:
  • 0 Henk 'm!

  • ThinkPad
  • Registratie: Juni 2005
  • Laatst online: 11:27
JvS schreef op vrijdag 24 juli 2009 @ 19:30:
Ik heb precies diezelfde accu en volgens mij is dat gewoon een gelaccu. Loodzuur zijn ze volgens mij allemaal.

Er lekt in elk geval geen loodzuur uit, er zit geen dopje op, het is gewoon een gesloten ding.
Het is een gelaccu inderdaad.

En er zitten wel dopjes op, om hem te ontluchten als je hem laat koken.

Er zit een zwart plaatje op de bovenkant, die omhoog kan, en daaronder zitten zwarte rubberen dopjes.

Maar die zijn niet bedoeld om de accu mee bij te vullen o.i.d.

Het is namelijk een onderhoudsvrije accu.

Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
moatiej schreef op vrijdag 24 juli 2009 @ 17:21:
RedRayMann
Was het niet handig geweest als je er eerst een bodem erin had gemaakt ipv de speakers er eerst in??
Want het lijkt me nu een beetje onhandig om de bodem er nog in te prutsen ;)
En even een vraagje want ik wil mijn spulletjes ook in een brand kratje bouwen, hoeveel ruimte heb je in het krat tussen de speakers? Want ik heb namelijk dezelfde blaupunktjes
Heb net alle gaten dicht gekit, plankje gezaagd en in de beits gezet. De hele garage stinkt naar kit en verf. En omdat de kit nog nat was, heb ik de boxen niet meer erin gezet. Morgen wil ik dit wel doen om te checken hoe en waar ik de accu plaats. Zodat ik deze kan bestellen.
Zal filmpje maken, want foto toestel van mn phone werkt nog steeds niet :S

Acties:
  • 0 Henk 'm!

  • knaap37
  • Registratie: Maart 2009
  • Laatst online: 06-01-2021
[...]


Écht gruwelijk vet die radiokist. :*)

En wat is de diameter van die 'blaas-gaten' aan de achterkant van je kist als ik vragen mag?
Want ik heb in mijn kist 2x 250W speakers hangen, maar heb nog niet uit kunnen vinden hoe groot de 'blaas-gaten' nou moeten worden, en ik vind het zonde van m'n kist als ik te grote gaten maak.

Verder de kist van MDF?

Groetjes!
dank _/-\o_
er zitten 2 gaten met elk een diameter van 2,5 cm.
de kist is van gelamineerd geperst hout.

Acties:
  • 0 Henk 'm!

Anoniem: 311518

Ik ben nu ook bezig met een kratradio.
ik heb al een gel accu 7.2A ( beveiligings bedrijf)
Een pc voeding 300W, die ga ik sowieso gebruiken
Pioneer boxen http://www.pioneer.nl/nl/.../201/TS-G1702i/specs.html
Ik heb de boxen voor 30 euro :D
en een heeeeele oude radio :P

Maar nu wil ik graag een andere radio met cd speler.
Ik wil graag niet zoveel ervoor uitgeven.
Nu zag ik op Ebay van die advertenties uit Duitsland waar je op kan bieden.
nu is mijn vraag: Kan je dan gewoon bieden en als er dan niemand in die 2 dagen bijv. bied dan krijg jij heb misschien wel voor 2 euro? + verzendkosten

alvast bedankt

Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Wat wil je met die pc-voeding doen? Die gaat niet werken op die gel accu hoor.

Ebay: ja.

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

Anoniem: 311518

uuhm.. ik ga die pc voeding gewoon als voeding gebruiken en die gel accu gewoon al accu xD
maar dan kan je dus eigenlijk bij ebay heeeel goedkoop dikke vette radio's krijgen ? :O

Acties:
  • 0 Henk 'm!

Anoniem: 131383

mike--ie schreef op vrijdag 24 juli 2009 @ 18:11:
Goedeavond,

Ik heb deze oplader gezien bij baco ; http://www.baco-army-goods.nl/product_20.html

Maar er staat bij : automatische gel-loodaccu lader

Is dit een gel-loodaccu?
[afbeelding]
dat is wel een gel accu, en die kan je ook alle mogelijke kanten kantelen.

Heb zelf ook 8 gel accu's gehad en zat precies dezelfde tussen.

[ Voor 6% gewijzigd door Anoniem: 131383 op 25-07-2009 15:46 ]


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
moatiej schreef op vrijdag 24 juli 2009 @ 17:21:
RedRayMann
Was het niet handig geweest als je er eerst een bodem erin had gemaakt ipv de speakers er eerst in??
Want het lijkt me nu een beetje onhandig om de bodem er nog in te prutsen ;)
En even een vraagje want ik wil mijn spulletjes ook in een brand kratje bouwen, hoeveel ruimte heb je in het krat tussen de speakers? Want ik heb namelijk dezelfde blaupunktjes
Ruimte tussen de boxen is 4,8 cm.
Ben verder gaan meten, en denk dat mn accu er niet in past! Ga eerst een model maken van papier, zodat ik weet hoe groot de accu is en waar ik deze kan plaatsen...

Anders moet ik de boxen misschien een beetje eruit halen dmv laagje hout en dan alsnog proberen...

//update//

Wat een sukkel ben ik! Helemaal vergeten dat je eengel accu ook op zn zij kan plaatsen, dan past ie natuurlijk wel :) Heb alle ruimte voor de accu als je hem op de kortste kant zet.

[ Voor 11% gewijzigd door RedRayMann op 25-07-2009 17:22 . Reden: update ]


Acties:
  • 0 Henk 'm!

  • RedRayMann
  • Registratie: Maart 2005
  • Laatst online: 07:14
Net bodem erin gezet, randen gekit, 2 extra schroeven zodat alles echt blijft zitten, versterker geplaatst door middel van 4 spacers in het hout vast zetten, speaker kabels ingekort (van stok/lang naar 30cm) en aangesloten op de versterker.

Deze speaker kabels kunnen eventueel nog in gekort worden, maar nu heb ik iig geen meters kabel in de kist als ik iets wil testen.

Kan ik via een lader mijn setje testen? Heb mn accu nog niet binnen en heb geen accu die ik kan gebruiken.
Heb deze lader staan; url
Er zit wel een ander plaatje op, maar het is een accuguard 900. Zelfde model en zelfde kabels...

//edit//

Wie hou ik voor de gek...
Vanmiddag de accu besteld, stel dat ie maandag verwerkt wordt, dinsdag verzonden en woensdag thuis, ben er toch niet van mandag tot donderdag. Wacht wel tot dan...

[ Voor 13% gewijzigd door RedRayMann op 26-07-2009 03:53 . Reden: update ]


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
@RedRayMann,

Ik heb geen idee wat dat ladertje als stroom levert, dat zou je even uit moeten vinden, mocht dat meer zijn dan je versterker verbruikt, dan kan je dat best proberen... Wellicht even een elco parallel op de voeding om de spanning beetje vlak te houden (aantal A * 1000uF, en een spanning die een stuk hoger is dan 13,8V, bijv: 16V of 22V) (als je de ta2024 hebt en je hebt een elco mee besteld in de actie dan voldoet die wel..)

Mijn eigen kistje:
Ik ga in afwachting van een betere optie de volgende versterker in mijn tweede kistje bouwen (zwart geverfde uit startpost):
Afbeeldingslocatie: http://tweakers.net/ext/f/YLjnJNzFMxF2nQoabpLqIHkc/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/OLRxz4ZFUu1mti2sEQyBuPgn/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/EStFYtB3rAoJPyfwBfH8MN6P/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/qSgbPYAzDhJIfNXwLXuYlVjI/thumb.jpg


Het moet precies passen :P Wel een erg stevig stroomverbruik, maar 2x70W als ik hem gebrugd gebruik op 2 4Ohm's speakers. Dat moet wel een hele hoop geluid geven, waarschijnlijk is in niet gebrugde modus ook al dik genoeg, alleen vraag ik me af of de overige twee kanalen dan ook stroom trekken... Als dat niet zo zou zijn zou erg mooi zijn. (geen ingangssignaal + geen weerstand = geen versterking = is gebruik nihil?)

Later maar eens kijken of ik wellicht de 2x20Watt van cirquitsonline kan bouwen en met 2 12v accu's in serie kan voeding, of een andere deftige DIY DC->DC voeding vinden (tips erg welkom!). Verder overweeg ik nogmaals een TK20250 (jammer dat alleen de 100W versie nog beschikbaar lijkt..maar dan 100w in versterker oude 50Watt in kratradio)te halen, welke ik nu in mijn zelfbouw versterker heb, in combinatie met 25VDC, komt ook echt een bult geluid af op de DM220's die ik eraan heb hangen. Als ik namelijk een 12VDC->24VDC voeding kan maken/vinden (tips welkom!!) is dat nog veel mooiere optie dan de pioneer, gezien de efficiente van de TK2050..

Mijn minikistje:
Deze vlot al aardig en wordt opgebouwd met 2 10cm pioneer 3-weg speakers, een ta2024 en een een 3,4Ah 12V gel accu, erg portable!
Afbeeldingslocatie: http://tweakers.net/ext/f/Ifwekg2eIlNuwnnzYOvooCMx/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/B2LxXQ4aStlFy4EqByzx97rq/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/7DWyijO1IFQrwoeH68uL4wNv/thumb.jpg Afbeeldingslocatie: http://tweakers.net/ext/f/sL98XBOvwCYPuQ4WWB2F3JmC/thumb.jpg
Op de 2de foto van rechts zie het het batterij indicatie gevalletje van de samenkoopactie, welke - als het goed is - zijn licht door een achterkantje van een geofferd schroevendraaiertje met de buitenwereld deelt >:) Dat rode en zwarte is de "oplaadterminal"


Als laatste update de kist van mijn huisgenoot welke hij nog zou afwerken, is ook al aardig onderweg:

[ Voor 26% gewijzigd door lredev op 26-07-2009 18:02 . Reden: video geupdate ]


Acties:
  • 0 Henk 'm!

  • ro3lie
  • Registratie: April 2009
  • Laatst online: 01-06 17:04
Kwam een leuk versterkertje tegen, evenduur als die van marquant.

20 euro.

2x 50W. 4-8Ohm. en is kleiner als die van de marquant.

Merk is Basetech.

Link: klik

- - - - -

Ik zoek een volt metertje. Liefst met blauw led. die het als volgt aan geeft. 12.70v niet 12.6 of gewoon 12.
Ik heb op conrad gezocht maar daar staat niets wat ik zoek, en meeste gaan tot de 9-11 volt, en daar zitten we juist boven.

[ Voor 35% gewijzigd door ro3lie op 26-07-2009 20:43 ]


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
ro3lie schreef op zondag 26 juli 2009 @ 20:30:
Kwam een leuk versterkertje tegen, even duur als die van marquant.

20 euro.

2x 50W. 4-8Ohm. en is kleiner als die van de marquant.

Merk is Basetech.

Link: klik

- - - - -

Ik zoek een volt metertje. Liefst met blauw led. die het als volgt aan geeft. 12.70v niet 12.6 of gewoon 12.
Ik heb op conrad gezocht maar daar staat niets wat ik zoek, en meeste gaan tot de 9-11 volt, en daar zitten we juist boven.
Check ebay voor voltmeter. Dat versterkertje is 2x10Watt, dan ben je denk ik beter af met een ta2024...


Ik heb zojuist een pioneer GM-x404 ingebouwd, 4x35 watt, waarvan ik er 2 ongebrugd gebruik, maar ding trekt al 2 tot 3 Ampere, beetje jammer ;( Maar goed, was ook niet anders te verwachten :P gezien de specsheet die 5A vermeld. Meer geschikt voor een autoaccu dus... Doet het wel lekker met de 4A adapter welke ik bij mijn Lepai kreeg!

Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

lredev schreef op zondag 26 juli 2009 @ 12:42:
@RedRayMann,


Als laatste update de kist van mijn huisgenoot welke hij nog zou afwerken, is ook al aardig onderweg:
Dat I love techno design is echt cool :). Gaat dat er nog op komen?

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
JvS schreef op zondag 26 juli 2009 @ 21:34:
[...]

Dat I love techno design is echt cool :). Gaat dat er nog op komen?
Haha ja, als het een beetje meezit wel, er zit een goede beletteraar / stickerprinter/snijder in deventer, Nice Letters, en daar gaan we maandag even langs, dat legt wat makkelijker uit, en hopelijk beetje sponsoring haha... Naar ik heb begrepen is al die verschillende kleuren nog best prijzig als je het uit vinyl wil hebben, maar het schijnt ook gewoon geprint te kunnen worden, which is cheaper, alleen dan krijg je een rechthoekige sticker (met veel zwart dus) wat minder mooi afwerkt, denken we... Ook gedacht om te spuiten maar ca. 9 kleuren is evenzoveel spuitbussen, ook niet echt werkbaar...

Hoe staat het met jouw kistje?

Acties:
  • 0 Henk 'm!

Anoniem: 311680

hallo,

ik ga ook een kratradio bouwen.

maar kan ik een versterker achterwege laten?
kan iemand mij dit dan verduidelijken met een schema?
want het moet namelijk een tijdje kunnen meegaan.

grtzzzz

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Anoniem: 311680 schreef op zondag 26 juli 2009 @ 21:50:
hallo,

ik ga ook een kratradio bouwen.

maar kan ik een versterker achterwege laten?
kan iemand mij dit dan verduidelijken met een schema?
want het moet namelijk een tijdje kunnen meegaan.

grtzzzz
Een versterker is wel nodig, anders krijg nooit een fatsoenlijk volume. Een schema staat in de startpost. Hoelang een en ander meegaat ligt aan meerdere dingen: 1. De versterker die je kiest 2. de capaciteit van de accu die je kiest. 3 het volume waarop je het setje laat spelen.

Met een TA2024 van samenkopen en een 7Ah 12V gelaccu -een veel gebruikte set- kan je al gauw een uur of 14 spelen, das best lekker. Pak je een autoaccu van bijv, 50Ah, dan zou je evenredig zoveel moeten kunnen spelen.

Gewone autoversterkers zijn doorgaans wat minder efficient met energie, als kan je met de marquant ook al gauw 10 uur spelen op een 7Ah gelaccu - als ik me goed herinner uit vorige delen van het topic.

Ik ben toevallig net klaar met het testen van mijn Pioneer GMX404, 4x 35W of 2 x70Watt en het verbruik daarvan is erg hoog, het gaat wel hard, maar op 2x 35 wat zit de stroomopname rond de 2A en bij 2x70W rond de 4A..



Niet geschikt voor een 7Ah gelaccu dus :P

@hieronder, :)

Acties:
  • 0 Henk 'm!

Anoniem: 131383

Tuurlijk ;)

Een versterker heb je niet nodig. Je kan namelijk ook direct je mp3 speler op de boxen aansluiten.

Moet je gewoon een jack tulp aansluiting kopen. En dan de 2 tulps afknippen en deze aan de polen van de speakers solderen.

Was grapje natuurlijk

[ Voor 4% gewijzigd door Anoniem: 131383 op 28-07-2009 17:55 ]


Acties:
  • 0 Henk 'm!

  • ro3lie
  • Registratie: April 2009
  • Laatst online: 01-06 17:04
Ik heb zojuist 4 accu's getest die ik achterelkaar op de accu lader heb laten staan tot ze vol waren. Schijnbaar zijn die allemaal overleden.. heb er nu nog 3 over.

Maar ben bang dat ik nieuwe moet kopen, zodra die is opgeladen zit die tussen de 12-13v na een tijdje staat die gewoon op 12.70v of 12.40v. Maar echter als ik mijn krat radio aan zet, (die bestaat uit auto radio + marquant versterker + 2x sony speakers 150w. dan schiet de voltage of gelijk naar 6-8 of naar de 10.48 waardoor die in beide gevallen dus al geen geluid kan afspelen laat staan lang.

Lig dit aan de te grote verbruik van alles samen? Of ligt dit aan de accu's (ik zelf hoop het 2e en denk het ook).

Tevens een vraagje.

Met 2 nieuwe accu's 12v 7.2ah zou een auto radio + marquant versterker + 150w speakers toch een lange tijd moeten volhouden? minstens zo'n 9 uur. Of verbruikt dit heel erg veel..?

En de auto radio heeft 4 uitgangs poorten, 2x voor en 2x achter. als ik alleen 2x voor pak is het geluid beter als dat ik voor en achter samen voeg. dus 1. links voor/achter en 2. rechts voor/achter.

Hoe komt dit?

gr.

Acties:
  • 0 Henk 'm!

  • WeBBaN
  • Registratie: Juni 2003
  • Laatst online: 10-01 13:17
Ik ga ook beginnen met een kratradio. Dit moet uiteraard zo goedkoop mogelijk ;)
Heb al wat onderdelen cadeau gekregen, namelijk de speakers en een accu. (12V ~7,2Ah)
Ik ga geen versterker gebruiken, de 4x 45W van de radio is voor mijn beoogde gebruik voldoende.

Wat ik wel wil is dat ik de accu niet hoef op te laden middels tangen, maar gewoon een kabel in het krat steek. Hiervoor heb ik onderstaand schema bedacht, maar wilde graag even jullie "professionele" ( :9 ) mening horen.

Afbeeldingslocatie: http://img208.imageshack.us/img208/2127/schemaradio.jpg

Er zit dus een schakelaar tussen waarmee je kan schakelen tussen AAN en UIT/OPLADEN. De druppellader kan dan gewoon aangesloten worden middels een stekker.
Gaat dit schema werken?

Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

lredev schreef op zondag 26 juli 2009 @ 21:48:
[...]

Hoe staat het met jouw kistje?
Redelijk. Ik heb het mezelf een beetje ingewikkeld gemaakt met hout en dat was een beetje mislukt. Het vurenhouten frame was niet recht en was ook niet recht te schaven (doordat de kopse kanten niet 100% loodrecht waren gezaagd, dat gaat steeds meer afwijken als je een kistframe van maakt met allemaal haakse verbindingen). We willen de kist licht maken (9mm multiplex) en dat kan je niet zonder hulplatjes aan elkaar lijmen.

Dus nieuw plan (kleine stukjes hulplat in de haakse hoeken, geen compleet frame), het nieuwe plan uitgevoerd, alle gaten (handvatten, scharneren, etc.) uitgezaagd en de aansluitingen voor de connectoren (2 x cinch, powercon, aan.uit schakelaar) geboord.

Nu moeten we nog iets bedenken voor de basreflexpoort, die uitzagen en dan in elkaar lijmen, met epoxyhars insmeren (waterdicht/wit maken) en de speakerunits erin hangen en dan ist grote/groffe werk klaar :).

[ Voor 24% gewijzigd door JvS op 27-07-2009 11:42 ]

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

Anoniem: 219973

Anoniem: 311680 schreef op zondag 26 juli 2009 @ 21:50:ik ga ook een kratradio bouwen.

maar kan ik een versterker achterwege laten?
kan iemand mij dit dan verduidelijken met een schema?
want het moet namelijk een tijdje kunnen meegaan.
Je kunt een paar microwatt produceren met een mp3 speler. Maar als je je kratradio ook wilt horen dan kun je beter een versterker nemen.
Anoniem: 131383 schreef op zondag 26 juli 2009 @ 22:15:
Tuurlijk ;)

Een versterker heb je niet nodig. Je kan namelijk ook direct je mp3 speler op de boxen aansluiten.

Moet je gewoon een jack tulp aansluiting kopen. En dan de 2 tulps afknippen en deze aan de polen van de speakers solderen.
Was dat als grapje bedoeld? Want ik hoop niet dat hij dat echt gaat proberen...

Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

Met een autoradio kan het wel natuurlijk :).

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

  • technicum
  • Registratie: Mei 2009
  • Laatst online: 10-07-2023
knaap37 schreef op zaterdag 25 juli 2009 @ 13:55:
[...]


dank _/-\o_
er zitten 2 gaten met elk een diameter van 2,5 cm.
de kist is van gelamineerd geperst hout.
Dank je! dan weet ik in ieder geval zeker dat de gaten in mijn kist zéker niet groter hoeven te zijn dan 2,5 CM.

Betreffende materiaal. Mijn kist heb ik van gelamineerd multiplex gemaakt, dat spul dat ze gebruiken om de bekisting voor het storten van een fundering (betoplex ofzo?) dit omdat het vrij duurzaam is, vrijwel onderhouds vrij en tóch waterdicht. En dat laatste is het belangrijkst omdat hij in gebruik gaat bij m'n zeeverkeners cluppie.

Als ik nou eindelijk eens goede batterijen kan vinden zal ik binnenkort foto's maken m'n radioksit en zo posten.


Groetjes!

Acties:
  • 0 Henk 'm!

  • Cobb
  • Registratie: December 2005
  • Laatst online: 05-06 12:30
Hmm ik heb nog een autoradio liggen met Mp3, met een tweetal auto speakers een accu en een kist kom ik dus al een heel eind?

U don't get it boy, this isn't a mudhole. It's an operating table. And I'm the surgeon.


Acties:
  • 0 Henk 'm!

Anoniem: 219973

JvS schreef op maandag 27 juli 2009 @ 16:52:
Met een autoradio kan het wel natuurlijk :).
:) jazeker, maar die pipo zei: [ :+ ] Moet je gewoon een jack tulp aansluiting kopen. En dan de 2 tulps afknippen en deze aan de polen van de speakers solderen. [/ :+ ]
ro3lie schreef op maandag 27 juli 2009 @ 01:11:
Met 2 nieuwe accu's 12v 7.2ah zou een auto radio + marquant versterker + 150w speakers toch een lange tijd moeten volhouden? minstens zo'n 9 uur. Of verbruikt dit heel erg veel..?

En de auto radio heeft 4 uitgangs poorten, 2x voor en 2x achter. als ik alleen 2x voor pak is het geluid beter als dat ik voor en achter samen voeg. dus 1. links voor/achter en 2. rechts voor/achter.

Hoe komt dit?
Misschien gebruikt je autoradio gewoon teveel stroom. Die 7.2Ah accu's willen liever niet meer dan 1.5A per accu leveren. Iets meer kan wel maar daar zijn ze niet voor gebouwd. Als je de stroom meet kun je er meer over zeggen. Hoe dat moet kun je in dit forum vinden.

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Cobb schreef op maandag 27 juli 2009 @ 22:51:
Hmm ik heb nog een autoradio liggen met Mp3, met een tweetal auto speakers een accu en een kist kom ik dus al een heel eind?
:Y
WeBBaN schreef op maandag 27 juli 2009 @ 11:30:
Ik ga ook beginnen met een kratradio. Dit moet uiteraard zo goedkoop mogelijk ;)
Heb al wat onderdelen cadeau gekregen, namelijk de speakers en een accu. (12V ~7,2Ah)
Ik ga geen versterker gebruiken, de 4x 45W van de radio is voor mijn beoogde gebruik voldoende.

Wat ik wel wil is dat ik de accu niet hoef op te laden middels tangen, maar gewoon een kabel in het krat steek. Hiervoor heb ik onderstaand schema bedacht, maar wilde graag even jullie "professionele" ( :9 ) mening horen.

[afbeelding]

Er zit dus een schakelaar tussen waarmee je kan schakelen tussen AAN en UIT/OPLADEN. De druppellader kan dan gewoon aangesloten worden middels een stekker.
Gaat dit schema werken?
Ziet er prima uit. Wellicht nog een zekering op de plus vrij direct na de accu. En de stekker voor opladen moet je wel foolproofrmaken, beste is natuurlijk zo'n ronde stekker met plus in midden, dan kan je nooit verkeerd om aansluiten. stekker + contragedeeltje hebben ze bij conrad wel.
JvS schreef op maandag 27 juli 2009 @ 11:39:
[...]

Redelijk. Ik heb het mezelf een beetje ingewikkeld gemaakt met hout en dat was een beetje mislukt. Het vurenhouten frame was niet recht en was ook niet recht te schaven (doordat de kopse kanten niet 100% loodrecht waren gezaagd, dat gaat steeds meer afwijken als je een kistframe van maakt met allemaal haakse verbindingen). We willen de kist licht maken (9mm multiplex) en dat kan je niet zonder hulplatjes aan elkaar lijmen.

Dus nieuw plan (kleine stukjes hulplat in de haakse hoeken, geen compleet frame), het nieuwe plan uitgevoerd, alle gaten (handvatten, scharneren, etc.) uitgezaagd en de aansluitingen voor de connectoren (2 x cinch, powercon, aan.uit schakelaar) geboord.

Nu moeten we nog iets bedenken voor de basreflexpoort, die uitzagen en dan in elkaar lijmen, met epoxyhars insmeren (waterdicht/wit maken) en de speakerunits erin hangen en dan ist grote/groffe werk klaar :).
Ben erg benieuwd naar het resultaat! houd je nog een worklogje bij;)?
ro3lie schreef op maandag 27 juli 2009 @ 01:11:
Ik heb zojuist 4 accu's getest die ik achterelkaar op de accu lader heb laten staan tot ze vol waren. Schijnbaar zijn die allemaal overleden.. heb er nu nog 3 over.

Maar ben bang dat ik nieuwe moet kopen, zodra die is opgeladen zit die tussen de 12-13v na een tijdje staat die gewoon op 12.70v of 12.40v. Maar echter als ik mijn krat radio aan zet, (die bestaat uit auto radio + marquant versterker + 2x sony speakers 150w. dan schiet de voltage of gelijk naar 6-8 of naar de 10.48 waardoor die in beide gevallen dus al geen geluid kan afspelen laat staan lang.

Lig dit aan de te grote verbruik van alles samen? Of ligt dit aan de accu's (ik zelf hoop het 2e en denk het ook).

Tevens een vraagje.
[...]
En de auto radio heeft 4 uitgangs poorten, 2x voor en 2x achter. als ik alleen 2x voor pak is het geluid beter als dat ik voor en achter samen voeg. dus 1. links voor/achter en 2. rechts voor/achter.

Hoe komt dit?

gr.
Is de auto versterker brugbaar dan? Want normaliter is dat geloof ik niet de bedoeling, dat je voor en achter gaat samenvoegen, het geluid wat je hoort zal eerder iets van een lek zijn dan een bedoeld uitgangssignaal. Bij veel 4kanaals autoversterkers kan je wel bruggen, maar dit is dan altijd wel expliciet aangegeven.

[ Voor 21% gewijzigd door lredev op 28-07-2009 10:52 ]


Acties:
  • 0 Henk 'm!

  • WeBBaN
  • Registratie: Juni 2003
  • Laatst online: 10-01 13:17
[...]
Ziet er prima uit. Wellicht nog een zekering op de plus vrij direct na de accu. En de stekker voor opladen moet je wel foolproofrmaken, beste is natuurlijk zo'n ronde stekker met plus in midden, dan kan je nooit verkeerd om aansluiten. stekker + contragedeeltje hebben ze bij conrad wel.
Bedankt voor de reactie! d:)b

Bedoel je zo een stekker?

Ik ben niet helemaal een leek, maar elektrotechniek was vroeger niet mijn beste vak op school... :P
En wat voor zekering zou er dan tussen moeten en waarom eigenlijk?

Acties:
  • 0 Henk 'm!

  • knaap37
  • Registratie: Maart 2009
  • Laatst online: 06-01-2021
technicum schreef op maandag 27 juli 2009 @ 22:37:
[...]


Dank je! dan weet ik in ieder geval zeker dat de gaten in mijn kist zéker niet groter hoeven te zijn dan 2,5 CM.

Betreffende materiaal. Mijn kist heb ik van gelamineerd multiplex gemaakt, dat spul dat ze gebruiken om de bekisting voor het storten van een fundering (betoplex ofzo?) dit omdat het vrij duurzaam is, vrijwel onderhpuds vrij en tóch waterdicht. En dat laatste is het belangrijkst omdat hij in gebruik gaat bij m'n zeeverkeners cluppie.

Als ik nou eindelijk eens goede batterijen kan vinden zal ik binnenkort foto's maken m'n radioksit en zo posten.


Groetjes!
mooi zo! dat klinkt goed :P

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
WeBBaN schreef op dinsdag 28 juli 2009 @ 13:13:
[...]


Bedankt voor de reactie! d:)b

Bedoel je zo een stekker?

Ik ben niet helemaal een leek, maar elektrotechniek was vroeger niet mijn beste vak op school... :P
En wat voor zekering zou er dan tussen moeten en waarom eigenlijk?
Linken naar Conrad doe je zo:
Afbeeldingslocatie: http://tweakers.net/ext/f/EM5aFK6lOqpxNU6dhgaAaSvw/full.jpg



en inderdaad: Afbeeldingslocatie: http://media.conrad.com/xl/7000_7999/7300/7380/7386/738676_RB_00_FB.EPS.jpg zoiets bedoel ik ;) Let wel om de stroom specificaties van de onderdelen die je kiest. Deze is max 1A bij 12VDC, voor een druppellader (meestal rond de 600mA) gaat dat wel, maar een gewone autolader geeft teveel stroom (wat voor accu ga je gebruiken?) (ps: deze heb je dan ook nodig)

[ Voor 4% gewijzigd door lredev op 28-07-2009 13:53 ]


Acties:
  • 0 Henk 'm!

  • WeBBaN
  • Registratie: Juni 2003
  • Laatst online: 10-01 13:17
lredev schreef op dinsdag 28 juli 2009 @ 13:48:
[...]


Linken naar Conrad doe je zo:



en inderdaad: [afbeelding] zoiets bedoel ik ;) Let wel om de stroom specificaties van de onderdelen die je kiest. Deze is max 1A bij 12VDC, voor een druppellader (meestal rond de 600mA) gaat dat wel, maar een gewone autolader geeft teveel stroom (wat voor accu ga je gebruiken?) (ps: deze heb je dan ook nodig)
Zo heb ik ook gelinkt naar Conrad... ;)

Ik ga een 12V ~ 7.2 Ah gelaccu gebruiken zoals deze
En wilde deze oplader gebruiken.

En dat ik ook een female plug nodig heb snap ik ook nog wel... :P

[ Voor 6% gewijzigd door WeBBaN op 28-07-2009 15:05 ]


Acties:
  • 0 Henk 'm!

  • technicum
  • Registratie: Mei 2009
  • Laatst online: 10-07-2023
*Onder het stof maar voldaan...Volle batterijen gevonden..."

Hier dan de foto's van mijn radiokist.

Maar de eerst de specs.

- 2 x 250W subwoofers in de linker- en rechter zijkant
- 1 x ???W Magnat Speaker in de voorkant in het midden
- 2 x Tweaters links- en rechts onder in de voorkant
- 2 x Middentonen speakers ???W links en rechts van de Magnat speaker
- JVC Autoradio met CD-speler, 4x35 W, 10A
- 2A Adapter ín de kist (waar de PC voeding stopcontact op aangesloten is)*
- Géén versterker o.i.d.
- Behoorlijk wat tijd ;)

* Hier komt nog een adapter voor in de plaats die wat meer vermogen kan geven zodat de radio wat harder kan staan zonder dat de adapter een opsodemieter krijgt omdat de radio dan meer stroom vraagt, dan de adapter kan leveren.

Dan de foto's mét toelichting natuurlijk.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4014.JPG
Een overzichtsfoto. Die 'vlekken' op de BuitenDeksel is stof, we zitten thuis namelijk in een verbouwing.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4015.JPG
Vanaf de voorkant gezien, de rechter zijkant, met 220V PC voeding stekker (alléén stekker en stopcontact). En de sluiting van de kist voor een slotje.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4017.JPG
Vanaf de voorkant gezien, de linker zijkant, waarop de scharnieren te zien zijn.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4018.JPG
De achterkant, met links het rooster waar een ventilator voor de kist achter zit. En in het midden 4 x 2 boutjes voor de beugels voor de ophanging van de radio.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4019.JPG
De situatie zoals het zit met de PC voeding stekker en stopcontact (nee er zit géén PC voeding in de kist ;) ).

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4021.JPG
De binnenkant van de kist met de BuitenDeksel open. Te zien zijn de radio, steekzekering voor radio en linksboven de schakelaar voor de kistverlichting (koelkast verlichting schakelaar-achtig).

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4022.JPG
De kistverlichtings-schakelaar in 'aan' stand. Wanneer de deksel word gesloten en het hefboompje van de schakelaar omlaag gaat, gaat de verlichting in de kist uit.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4023.JPG
De steekzekering 10A in houder.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4024.JPG
De binnenverlichting van de kist. 3 fel-blauwe led's. Links, midden en rechts. Geeft trouwens een gaaf neon-achtig effect! :P

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4025.JPG
Een overzichtsfoto van de binnenkant van de kist. Rechtsboven in de kist is de 2A adapter te zien zitten.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4028.JPG
Het 12V en Speakers verdeel-blokje, gesitueerd links van de radio in de kist.

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4030.JPG
Het led-voeding verdeelprintje, zelfgemaakt, welke ervoor zorgt dat op iedere uitgang (kroonsteen links en rechts) een nette voedingsstroom voor een led komt te staan. Op dit printje worden de leds aangesloten die voor verlichting van de BuitenDeksel gaan zorgen.
Hoe? Ik ga in de BuitenDeksel nog gleuven zagen en daar overheen stukjes plexi-glas en daaronder de leds doen voor een neon-achtig effect :) .

Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/100_4031.JPG
De leds waar ik het over had, voor de verlichting van de BuitenDeksel.

Dit is dus mijn radiokist, reacties natuurlijk van harte welkom! ;)

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Ha, geweldig die kist! Vooral ongein als zo'n schakelaartje op de deksel kan ik waarderen :P Hoe heb je trouwens je speakers aangesloten?

Acties:
  • 0 Henk 'm!

  • technicum
  • Registratie: Mei 2009
  • Laatst online: 10-07-2023
Ehhhhhh *kuch*....

Op dit moment zitten de draadjes vanaf het verdeelblok nog om de polen heen gedraaid omdat ik nog niet van de 'sokjes' ofzo kon vinden die je over die polen heen schuift.

Maar ik heb ook nog geen goede manier gevonden om de draadje mooi, op een nette manier, de kist ronde te leiden. Want de draadjes zitten nu een beetje rond de achterkanten van de speakers 'gefrutseld'.

En ook op de rand tussen de kist en de BuitenDeksel komt nog een rubberen rand van het ene of 't andere materiaal om hem min of meer waterdicht te maken bij de deksel.

3 puntjes die op zich niet moeilijk op te lossen zijn, en ik denk dat ik dan vandaag in ieder geval die 'sokjes'
gaan regelen, want dat staat tóch alweer wat netter :)

Oja, dit is dat soort aansluiting:
Afbeeldingslocatie: http://ic.homelinux.net/~wouter/div/radiokist2/Speaker_aansluiting.png
oorspronkelijke bron: baco-army-goods.nl, Visaton zeewaterbestendige speaker.

[ Voor 9% gewijzigd door technicum op 29-07-2009 09:03 ]


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Ik bedoelde meer waar heb je ze op aangesloten, aangezien je meer speakers hebt dan uitgangen op je radio ;) heb je sommige in serie of parallel etc ;)?

Acties:
  • 0 Henk 'm!

  • technicum
  • Registratie: Mei 2009
  • Laatst online: 10-07-2023
lredev schreef op woensdag 29 juli 2009 @ 11:13:
[...]

Ik bedoelde meer waar heb je ze op aangesloten, aangezien je meer speakers hebt dan uitgangen op je radio ;) heb je sommige in serie of parallel etc ;)?
Ohhh bedoel je dát.

De 3 grootste speakers in de voorkant hangen parallel aan één dezelfde 35W uitgang van de radio. Dit heb ik gedaan met de gedachte dat die middentoon speakers het niet zo leuk zullen vinden als ik er direct 35W door heen jaag en die Magnat speaker dat zonder twijfel wél kan hebben

Verder zit de linker tweater parallel met de linker subwoofer aan één uitgang en
de rechter tweater parallel met de rechter subwoofer aan één uitgang.


Nu zal je wel de conclusie trekken dat ik dan inderdaad één speaker uitgang over heb. Dat klopt.
Hiervoor heb ik bedacht dat ik in de rechter zijkant boven/naast een rood/zwart speaker connector maak (die ik al heb liggen) waarop extern nog een extra speaker o.i.d. aangesloten kan worden.

Oók komt er nog een tulp line-out boven/naast die speaker connector (die ik dus nog moet inbouwen ;) ) Zodat die eventueel ook nog gebruikt kan worden naar een extra versterker.
Dit omdat ik dan ook de line-out van de radio in de toekomst nog eens kan gebruiken. >:) :P

Ik denk dat je dan aan deze uitleg wel wat zal hebben.

Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Nou, mijn "minikratje" is dan ook eindelijk af, op de afwerking na :P... Voor dit kratje heb ik gebruikt:
  • Wat MDF restjes maar twv 2,50, wat verf en schroefjes en een handvat, ook restjes...
  • 2 x Pioneer TS-G1003i 2×25Watt RMS 87dB a 24,95
  • 1 Gel accu, 12V 3.2Ah a 14,95
  • 1 Wisselschakelaar DuoLed (led gebruik ik niet :P) a 3,29
  • 1 TA2024 versterkerbordje a 11,00
  • 1 (wellicht overbodig) elcootje a 0,50
  • 1 stukje schroevendraaier tbv batterijindicator :P
  • 1 accuindicatora 1,00
  • 2 banaanstekkercontacten a 0,50
  • wat draad en soldeertin, ook restjes...
Even tellen: € 58,69, afgezien van de restjes, ben ik best tevreden mee.

Dan het (nog schoon te maken en af te werken) resultaat:

Afbeeldingslocatie: http://tweakers.net/ext/f/MCn16mGkBvc71fSRGzaiW80p/full.jpg
De voorkant, eigenlijk moeten de speakers nog ondersteboven en het handvat aan de andere kant, zie volgende foto

Afbeeldingslocatie: http://tweakers.net/ext/f/cvfboidyCCvVlIa3f0LUSQH0/full.jpg
Zoals je ziet hangt de accu nu ondersteboven... Dat kan handiger dus daarom moet het handvat nog even aan de andere kant. Je ziet verder in de deksel de electronica, de accu in de behuizing - in de voedingsdraad hangt een zekeringetje, tbv kortsluitveiligheid.

Afbeeldingslocatie: http://tweakers.net/ext/f/522oTgArmxv17nUNweR4iqjH/full.jpg
De electronica, niet helemaal af, de accu indicator is inmiddels ook aangesloten.

Afbeeldingslocatie: http://tweakers.net/ext/f/VgzLqaokBQ0FzosTki7mFDaR/full.jpg
Oee solderskills :P

Afbeeldingslocatie: http://tweakers.net/ext/f/HJpovamNJYlIbwziUxEVS2mU/full.jpg
Backpanel, met zichtbaar: laad/aan wisselschakelaar. Dat oranjedingetje wordt groen als kistje aan is en rood als de accu leeg is (eerst moet de accu nog leeg, want de indicator is nog niet ingesteld). De banaanstekkercontacten heb ik verzonken in het hout als laadterminal. (in verband met andere kisten in huis zit er aan de lader al banaanstekkers). Het draadje voor de MP3 wordt nog vervangen door mooiere en het gat voorzien van een doorvoertule.

Zoals je door de foto's heen ziet is de verf erg lelijk opgedroogd... er moet dus nog even geschuurd en opnieuw geverfd worden, maar dat komt later wel... ben nu even klaar met klooien haha...

Kritiek (en bewondering O-) ) is natuurlijk welkom!

Acties:
  • 0 Henk 'm!

Anoniem: 131383

Ziet er goed uit hoor;)

Mischien is spuitbus een idee?

Geeft mooi afwerking en mooie glans.

Acties:
  • 0 Henk 'm!

  • Wackoz
  • Registratie: November 2007
  • Laatst online: 04-06 15:18
Even een stomme vraag maar ik zie veel mensen razend enthousiast over dat TA2024 versterkertje. Aangezien het ding geen drol kost (en ik wel in ben voor een simpel zelfbouw projectje àlà hoe pest ik mijn buren >:) ) vroeg ik mij af wat ik nou kan verwachten van zo'n ding? De meeste normale autoradio speakers (~16cm diameter) hebben toch een RMS vermogen van 50 watt. Nou klopt dat natuurlijk niet altijd, maar kan die TA2024 ze wel voldoende power geven voor een beetje herrie? Een auto-radio wordt al minder compact omdat ik dan een grotere accu nodig heb.

Als ik de specs zo zie van de TA2024 lijkt het me erg krap.. 10 watt op 8 Ohm is nou niet bepaald om over naar huis te schrijven. Dan moeten er nog auto-speakers in met een hoog redement om er een aardig geluid uit te krijgen lijkt me? (die zijn duurder/moeilijker vinden aangezien de meeste zo rond de 90dB zitten..)

één is geen, twee is één


Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

Ze hebben eenzelfde vermogen als een eenvoudige standaard autoradio zo'n beetje uitstuurt. Het kan gewoon hard (100db op 1m). Je moet er alleen geen dikke electronisch gecorrigeerde 12" subwoofer mee op 25Hz willen kunnen krijgen. Dat lukt niet.

Daarnaast. Het verschil tussen 15 (dat leveren ze bij 4ohm volgens mij) en 50 watt is ook maar iets van 5db. Dat is een hoorbaar verschil, maar nou niet echt om boze brieven over naar huis te schrijven :P.

[ Voor 23% gewijzigd door JvS op 29-07-2009 22:38 ]

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

  • Pixeltje
  • Registratie: November 2005
  • Nu online

Pixeltje

Woo-woohoo!

In aanvulling op wat JvS al schreef:

Ik heb er net twee ingebouwd, eentje waar 9x6" JVC speakers aanhangen, en eentje waar 2 pioneer 16,5cm speakertjes aanhangen. Uit beide kratjes komt flinke herrie, en het is meer dan genoeg voor op 't strand of in de achtertuin.

En Iredev:

Mooi kastje weer, je houdt de vaart erin eh? Hoe heb je die TA2024 vastgeschroefd? gewoon op de vier hoeken, koud op 't hout?

[ Voor 21% gewijzigd door Pixeltje op 29-07-2009 22:41 ]

And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust


Acties:
  • 0 Henk 'm!

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 12:57

JvS

Ik heb hem zelf ook

BTW IRdev, mijn kratje ligt even stil. Ik lig plat met griep. Heb wel foto's van het mislukte frame en ik heb nu alleen nog maar losse houtpaneeltjes :).

Ow en btw, je moet s wat minder gaan roken man.

[ Voor 61% gewijzigd door JvS op 29-07-2009 22:46 ]

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


Acties:
  • 0 Henk 'm!

  • lredev
  • Registratie: Maart 2008
  • Laatst online: 01-06 09:18
Wackoz schreef op woensdag 29 juli 2009 @ 22:18:
Even een stomme vraag maar ik zie veel mensen razend enthousiast over dat TA2024 versterkertje. Aangezien het ding geen drol kost (en ik wel in ben voor een simpel zelfbouw projectje àlà hoe pest ik mijn buren >:) ) vroeg ik mij af wat ik nou kan verwachten van zo'n ding? De meeste normale autoradio speakers (~16cm diameter) hebben toch een RMS vermogen van 50 watt. Nou klopt dat natuurlijk niet altijd, maar kan die TA2024 ze wel voldoende power geven voor een beetje herrie? Een auto-radio wordt al minder compact omdat ik dan een grotere accu nodig heb.

Als ik de specs zo zie van de TA2024 lijkt het me erg krap.. 10 watt op 8 Ohm is nou niet bepaald om over naar huis te schrijven. Dan moeten er nog auto-speakers in met een hoog redement om er een aardig geluid uit te krijgen lijkt me? (die zijn duurder/moeilijker vinden aangezien de meeste zo rond de 90dB zitten..)
Nou trek je niet veel aan van die 10watt op 8Ohm, tenminste als je vergelijkingsmateriaal niet klopt ;) In mijn moeders auto zit zo'n 4x45JVC geval met exact dezelfde speakers als ik heb in mijn kistje... Mijn kistje geeft meer geluid! In de woonkamer kan hij hard genoeg om niet relaxed meer te kunnen praten met anderen in de woonkamer... Vind volume lastig te omschrijven maar dit is as close as i can get. Er zit gewoon echt lekker geluid in en tien keer beter dan los te koop ipod speakers die meer kosten. Kijk anders een beetje voor tweedehands autospeakers, nieuwe vind ik ze ook aardig prijzig, vooral met een lekker rendement.

In de andere kisten die ik gemaakt heb zitten nu auto versterkers en die gaan een bult harder, maar die accu is dan ook zo leeg :S.

Wil je gewoon lekker muziek luisteren en ook aan andere kunnen laten merken wat een gave muziek je bij je hebt, dan is zo'n ta2024 + >87dB echt helemaal prima. Zit je met een groepje mensen in het park of aan het water dan is iedereen blij met je ;) of juist niet :P Tot zover mijn poging het volume te omschrijven :)
technicum schreef op woensdag 29 juli 2009 @ 17:53:
[...]


Ohhh bedoel je dát.

De 3 grootste speakers in de voorkant hangen parallel aan één dezelfde 35W uitgang van de radio. Dit heb ik gedaan met de gedachte dat die middentoon speakers het niet zo leuk zullen vinden als ik er direct 35W door heen jaag en die Magnat speaker dat zonder twijfel wél kan hebben

Verder zit de linker tweater parallel met de linker subwoofer aan één uitgang en
de rechter tweater parallel met de rechter subwoofer aan één uitgang.


Nu zal je wel de conclusie trekken dat ik dan inderdaad één speaker uitgang over heb. Dat klopt.
Hiervoor heb ik bedacht dat ik in de rechter zijkant boven/naast een rood/zwart speaker connector maak (die ik al heb liggen) waarop extern nog een extra speaker o.i.d. aangesloten kan worden.

Oók komt er nog een tulp line-out boven/naast die speaker connector (die ik dus nog moet inbouwen ;) ) Zodat die eventueel ook nog gebruikt kan worden naar een extra versterker.
Dit omdat ik dan ook de line-out van de radio in de toekomst nog eens kan gebruiken. >:) :P

Ik denk dat je dan aan deze uitleg wel wat zal hebben.
Als je drie speakers parallel op 1 kanaal hebt dan heb je wel effectief 1,3Ohm weerstand ofzo, das erg weinig en kan je radio weleens erg vervelend gaan vinden... Of heb je het anders gedaan? Serie is optellen, parallel is delen door aantal. vandaar dat ik het even vroeg ;)
Anoniem: 131383 schreef op woensdag 29 juli 2009 @ 21:00:
Ziet er goed uit hoor;)

Mischien is spuitbus een idee?

Geeft mooi afwerking en mooie glans.
Thanks

Het is gespoten, alleen lijkt haast dat de verf niet meer goed was of te snel droogde, zit allemaal craquelure achtige patroon in...

Het doffe is de bedoeling geweest. Het is doffe zwarte spuitverf. Glanzend zwart is voor piano's ;) Ik bedoel, als je het glanzend wil doen dan moet het ook echt perfect strak ;) vind ik dan... De grills van de boxen worden ook nog kaal geschuurd en gedremeld en matzwart gespoten. :)
Pixeltje schreef op woensdag 29 juli 2009 @ 22:40:
In aanvulling op wat JvS al schreef:

Ik heb er net twee ingebouwd, eentje waar 9x6" JVC speakers aanhangen, en eentje waar 2 pioneer 16,5cm speakertjes aanhangen. Uit beide kratjes komt flinke herrie, en het is meer dan genoeg voor op 't strand of in de achtertuin.
Amen! (foto's van je tweede krat?)
En Iredev:

Mooi kastje weer, je houdt de vaart erin eh? Hoe heb je die TA2024 vastgeschroefd? gewoon op de vier hoeken, koud op 't hout?
Neen, niet koud :P omdat het zo een licht gevalletje is, dacht ik met 2 schroefjes genoeg te hebben. 2 kleine moertjes eronder als afstandshouders :)
Afbeeldingslocatie: http://tweakers.net/ext/f/qvsGewSOCpxEPq8ouPWJ30xz/full.jpg
JvS schreef op woensdag 29 juli 2009 @ 22:45:
BTW IRdev, mijn kratje ligt even stil. Ik lig plat met griep. Heb wel foto's van het mislukte frame en ik heb nu alleen nog maar losse houtpaneeltjes :).
Ah, geen q koorts hoop ik? iig beterschap! Foto's op dat andere forum had ik gezien.. neem aan dat je die bedoelt?
Ow en btw, je moet s wat minder gaan roken man.
True :P Vorige foto met pakje was voor size reference, maar hier ik zat toch lekker soldeer te inhaleren, kon er ook wel een peukje bij ;)

[ Voor 14% gewijzigd door lredev op 29-07-2009 22:56 ]

Pagina: 1 2 ... 11 Laatste

Dit topic is gesloten.

Let op:
Linken naar conrad producten? Gebruik de directe productlink...
