Ik heb helaas geen foto genomen toen de monteur bezig was, maar ze hebben die aardklem voor zover ik mij herinner echt aangesloten. Met een universeelmeter meet ik ook 0 ohm weerstand tussen nul uit stopcontact en aarde.
/u/2425/LOGO2S.JPG?f=community)
:no_upscale():strip_icc():strip_exif()/f/image/7rnbSQQEViI5FdIh31I1ah6m.jpg?f=user_large)
Ik wil de meterkast uit gaan breiden. Kan ik hier gewoon deze onder zetten en het buis invoer stuk weglaten?
:strip_exif()/u/72870/crop5db2a0081b965.gif?f=community)
Werkschakelaar = N meeschakelen.:
De discussie is op zich interessant maar het wordt er niet duidelijker op
De werkschakelaar is voor een hybride omvormer (met eilandmodus), ik heb een TT stelsel. N wel meeschakelen dus? Of kan dat nadelig zijn voor de omvormer?
(Je vroeg waar die aansluitblokjes dan voor dienen. Dus kreeg je daar ook antwoorden op: vooral voor gebruik in andere landen.)
:strip_exif()/u/48651/e-3_rotor_spins.gif?f=community)
:no_upscale():strip_icc():strip_exif()/f/image/5mzVlS4UQakZW5LPxnb636WP.jpg?f=user_large "4x ABB HLD33 groepenkasten")
/u/186071/crop58bc21e8285fa.png?f=community)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Daarom is het ook een voorbeeld!

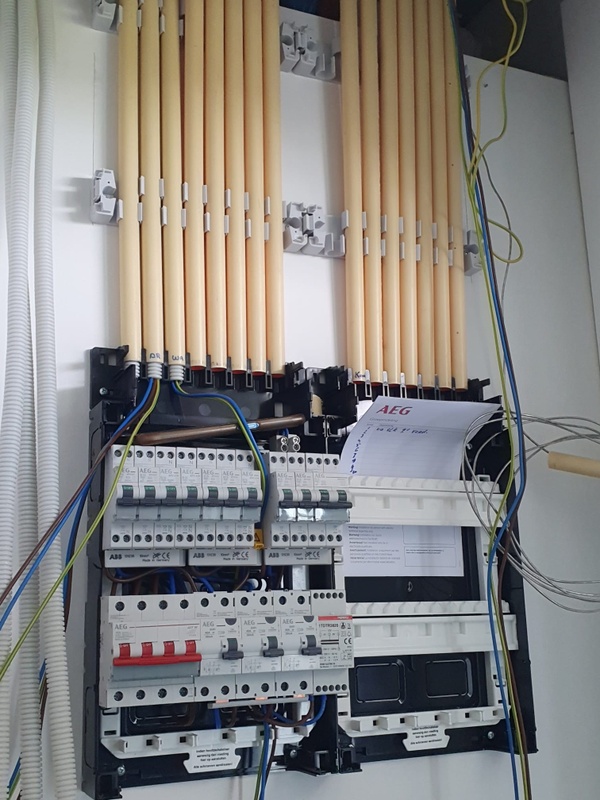

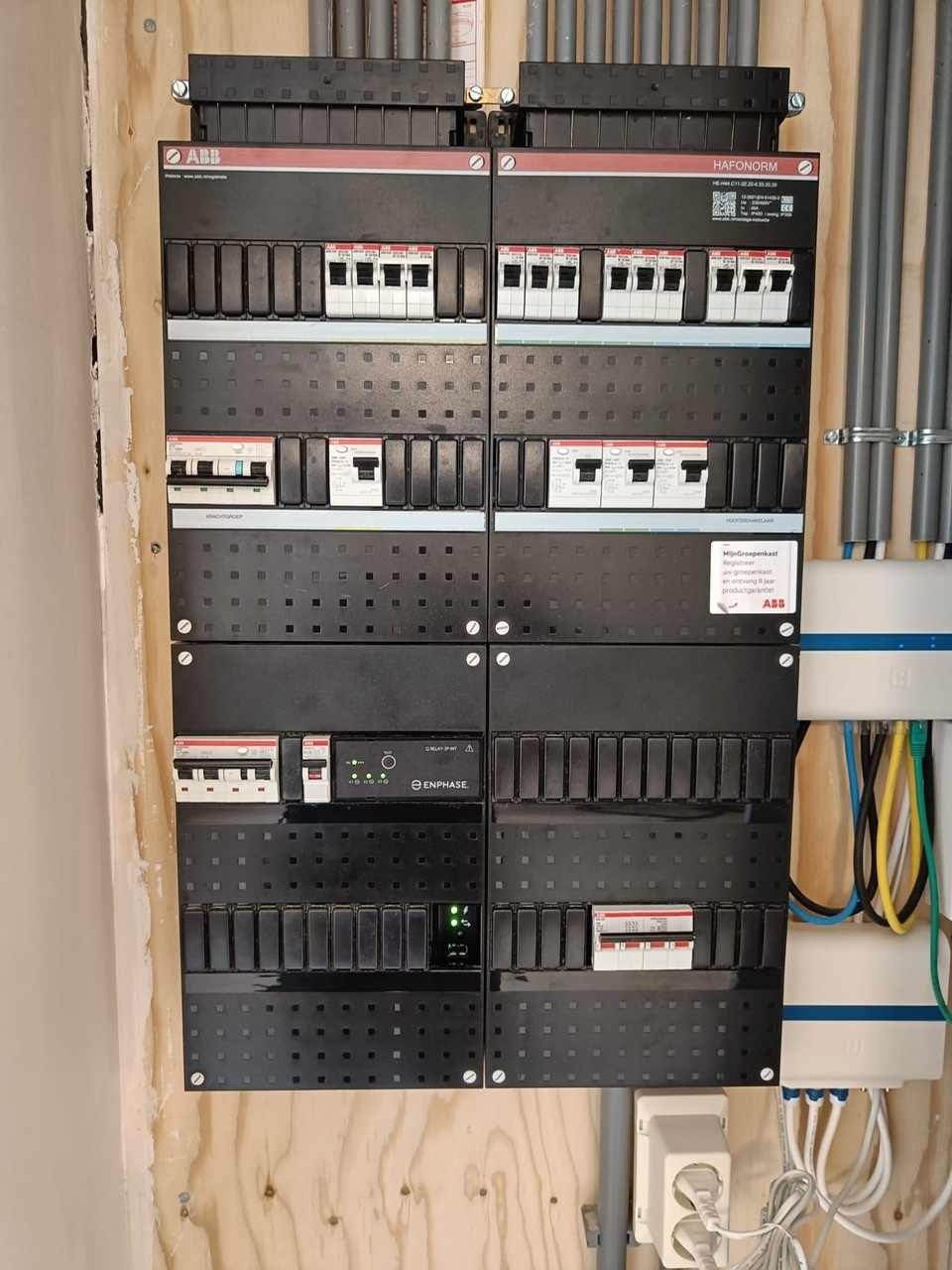

Is een willekeurige foto die ik op internet vond en zou haast zeggen dat die kasten ook enkel op die muur zijn geschroefd om een voorbeeld foto te kunnen maken.
Want zoveel kasten met zo weinig componenten en ook geen elektra aansluiting er onder. Lijkt me niet heel zinnig.
Edit:
Had in de gauwigheid de buis in het verlengde onder de hoofdschakelaar in de kast rechtsonder over het hoofd gezien die vast naar de electriciteitsmeter gaat, maar blijf het alsnog een bijzondere opstelling vinden, zoveel kasten en zo weinig componenten.
En dan inderdaad ook nog een kookgroep op één fase op een 3-fasen aansluiting
[ Voor 25% gewijzigd door Vliegvlug op 21-10-2025 13:31 ]
:no_upscale():strip_icc():strip_exif()/f/image/aUjCitLD1VKSPTcRpX7ozNkp.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/Ed96t9ocIdH2JjdRAAIjTq0i.jpg?f=user_large)

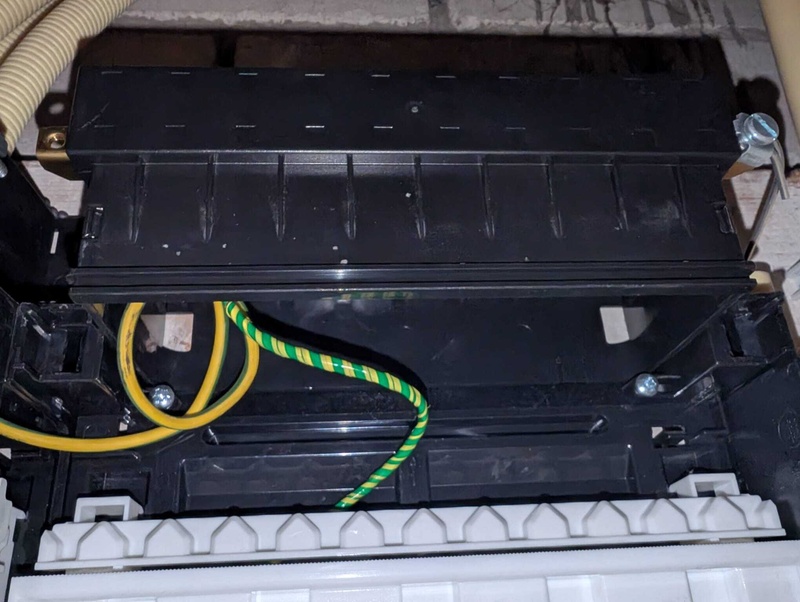

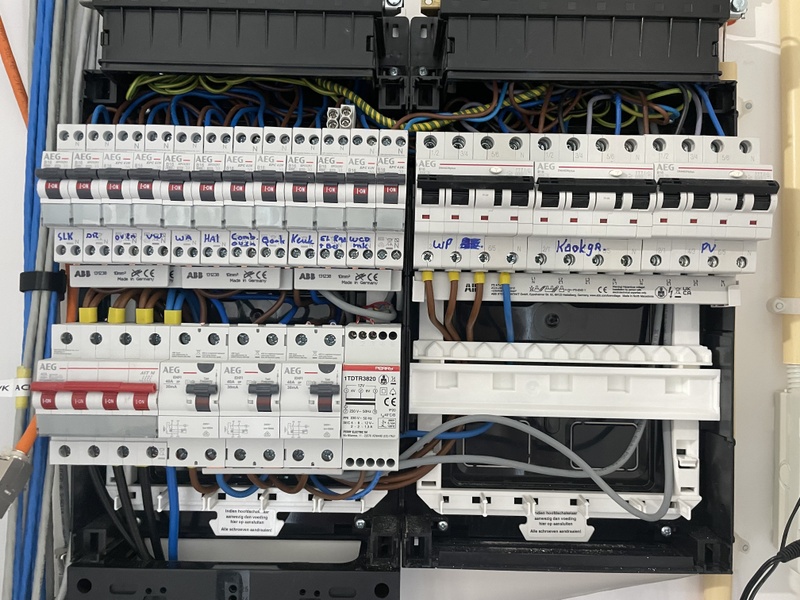

Dat lijkt op de foto zo

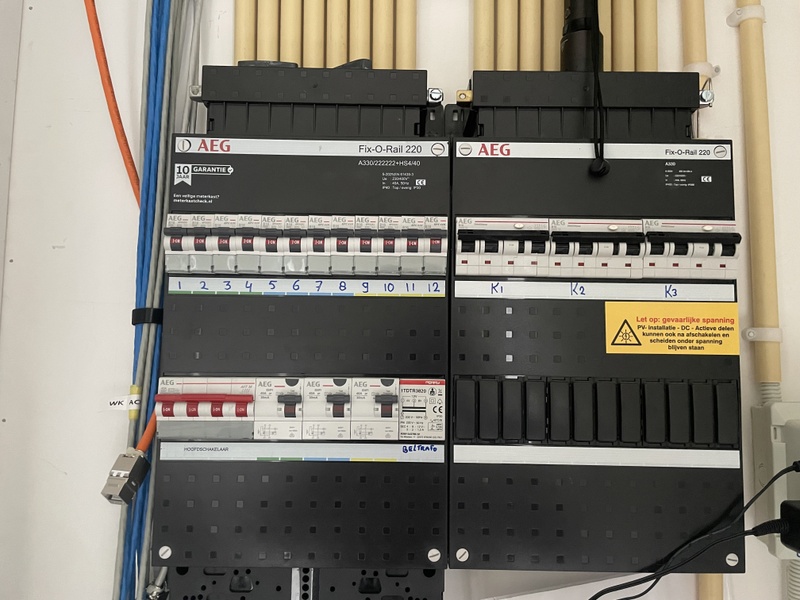

er zitten geen kookgroepen (in wat uiteindelijk opgeleverd is).Zal vandaag/morgen de deksels er ff af halen. Ben wel benieuwd wat ik daar aan tref en wat jullie ervan zeggen. Van buitenaf vraag ik me namelijk af of de aardrails doorgelust zijn.
[ Voor 15% gewijzigd door Frantic op 21-10-2025 15:43 ]
:no_upscale():strip_icc():strip_exif()/f/image/9MRQ2McnOV1Nxk5J4kNABTwt.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/AXU1BplWg2hBmYixmVRLEUlo.jpg?f=user_large)
/u/1989732/crop65d65465eda43_cropped.png?f=community)
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)

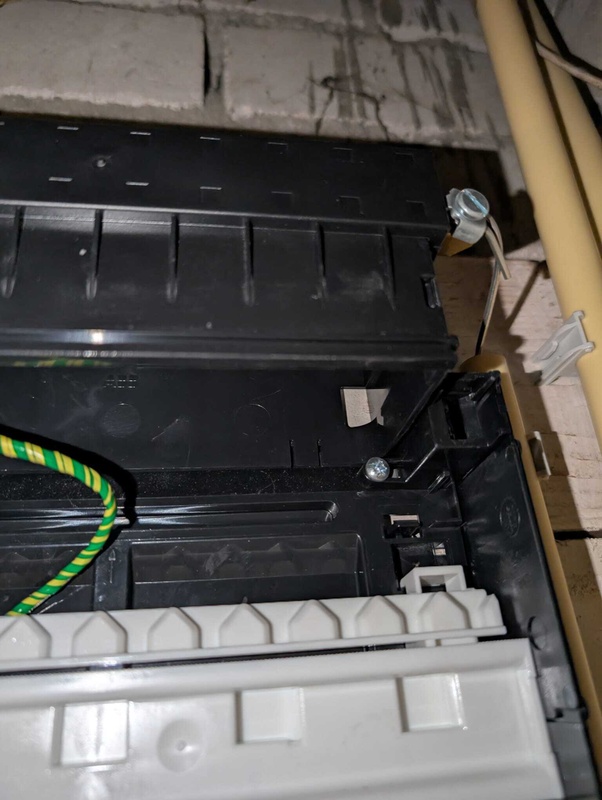

Als je even de kapjes van de buisinvoeren er ook af haalt kan je ook even goed controleren of de aarding ook is doorgekoppeld, verder niet direct iets vreemds te zien in de eerste oogopslag (behalve mogelijk de aarding).
En wat jezelf al zei, omdat beltrafo er toch uit gaat, anders had ik die even verplaatst zodat die bekabeling niet door die 2e kast heen loopt, had deze persoonlijk direct of naar boven of aan de andere zijkant geplaatst en direct daar naar buiten gevoerd.
P.s. voor je videodeurbel ben je mogelijk alsnog een voeding nodig, alleen dan met een ander voltage
[ Voor 17% gewijzigd door Annuk op 21-10-2025 17:31 ]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Komt een PoE deurbel:
[...]
Als je even de kapjes van de buisinvoeren er ook af haalt kan je ook even goed controleren of de aarding ook is doorgekoppeld, verder niet direct iets vreemds te zien in de eerste oogopslag (behalve mogelijk de aarding).
En wat jezelf al zei, omdat beltrafo er toch uit gaat, anders had ik die even verplaatst zodat die bekabeling niet door die 2e kast heen loopt, had deze persoonlijk direct of naar boven of aan de andere zijkant geplaatst en direct daar naar buiten gevoerd.
P.s. voor je videodeurbel ben je mogelijk alsnog een voeding nodig, alleen dan met een ander voltage
Nog tips om door te lussen vanaf de hoofdschakelaar bij uitbreiden naar meer groepen? Dan evt die ABB blokjes gebruiken die je onderin dat witte frame klikt?
Ahh oke duidelijk:
[...]
Komt een PoE deurbel
Waar wil/moet je nog iets kwijt dan?
Uitgaande van de rechter kast onderin kan je aan de onderkant van 1 v/d krachtgroepen er een fase + nul in steken. Dan hoef je geen verdere koppelblokjes te gebruiken of duo-hulzen.
En wil je meerdere groepen oid kan je iig de nul doorzetten met een kamrail.
:no_upscale():strip_icc():strip_exif()/f/image/j8ZFdVM79XBIniQt4RJ6Jp5B.jpg?f=user_large)
Niet de beste foto maar hier zie je rechts onderin de tijdelijke voeding naar de oude groepenkast, zo ongeveer kan je dit ook uitvoeren.
[ Voor 27% gewijzigd door Annuk op 21-10-2025 18:16 ]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Zoals t er nu naar uit ziet moeten er nog tenminste 3 krachtgroepen (zwembad, subkast garage al dan niet met laadpaal, laadpaal/evt extra zonnepaneel groep) en 3 alamats 16A (zolder, extra droger, extra wasmachine) bij. Daarom dat ik nog een kast met 2 DIN rails onder de rechter kast wil, zodat ik ook dan nog wat uitbreidingsopties daarna heb.:
[...]
Ahh oke duidelijk
[...]
Waar wil/moet je nog iets kwijt dan?
Uitgaande van de rechter kast onderin kan je aan de onderkant van 1 v/d krachtgroepen er een fase + nul in steken. Dan hoef je geen verdere koppelblokjes te gebruiken of duo-hulzen.
En wil je meerdere groepen oid kan je iig de nul doorzetten met een kamrail.
[Afbeelding]
Niet de beste foto maar hier zie je rechts onderin de tijdelijke voeding naar de oude groepenkast, zo ongeveer kan je dit ook uitvoeren.
Met je 3 krachtgroepen bij in deze setup zitten je kasten indd al vol
Dan kan je inderdaad nog 2 modules winnen door de beltrafo te verwijderen, maar dan kom je alsnog 1 module te kort (uitgaande van 1 module brede alamats).
Maar principe blijft staan, je kunt op deze manier verder bouwen, en let erop voor jezelf dat je kamrail gebruikt, wordt het al snel een stuk netter van vind ik zelf.
Je zou ook nog kunnen kijken mits je dat wenst om over te gaan naar een dubbele Eaton Medusa kast.
Maar dan moet je in principe alles over bouwen uit deze kasten naar die kast, en je moet deze natuurlijk kwijt kunnen kwa ruimte.
Voordeel van deze kast is wel je zou alle 6 krachtgroepen op 1 rij kwijt kunnen en ook in 1x koppelen met een kamrail, dan moet alleen je bedrading tussen de 1F aardlekschakelaars en de eindgroepen worden vernieuwd ivm lengte (1F eindgroepen op bovenste rij, 2e rij je kracht alamats, 3e rij je hoofdschakelaar + je 1F aardlekschakelaars).
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Zelf heb ik de splisting voor de voeding van de twee groepenkasten direct aan de bovenkant van de hoofdschakelaar gemaakt met dubbele adereindhulzen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FYyv2fWNxn5vSgNyh0Bdsn4M.jpg?f=user_large "Groepenkast ABB, 2x HLD33")
Had die blokjes voor onderin de kast wel gekocht maar uiteindelijk niet gebruikt.
Zie dat jouw hoofdschakelaar al op dezelfde manier splitst tussen de twee kasten maar aangezien jij die onderste rij nog moet vullen en je er ook nog een kast onder wilt zou ik in jouw geval blokjes in de onderste kast plaatsen en daar de draden die naar de bovenste rij van de rechter kast gaan in overzetten.
Kan je vanaf die blokjes de rijen in de bovenste en onderste kast voeden.

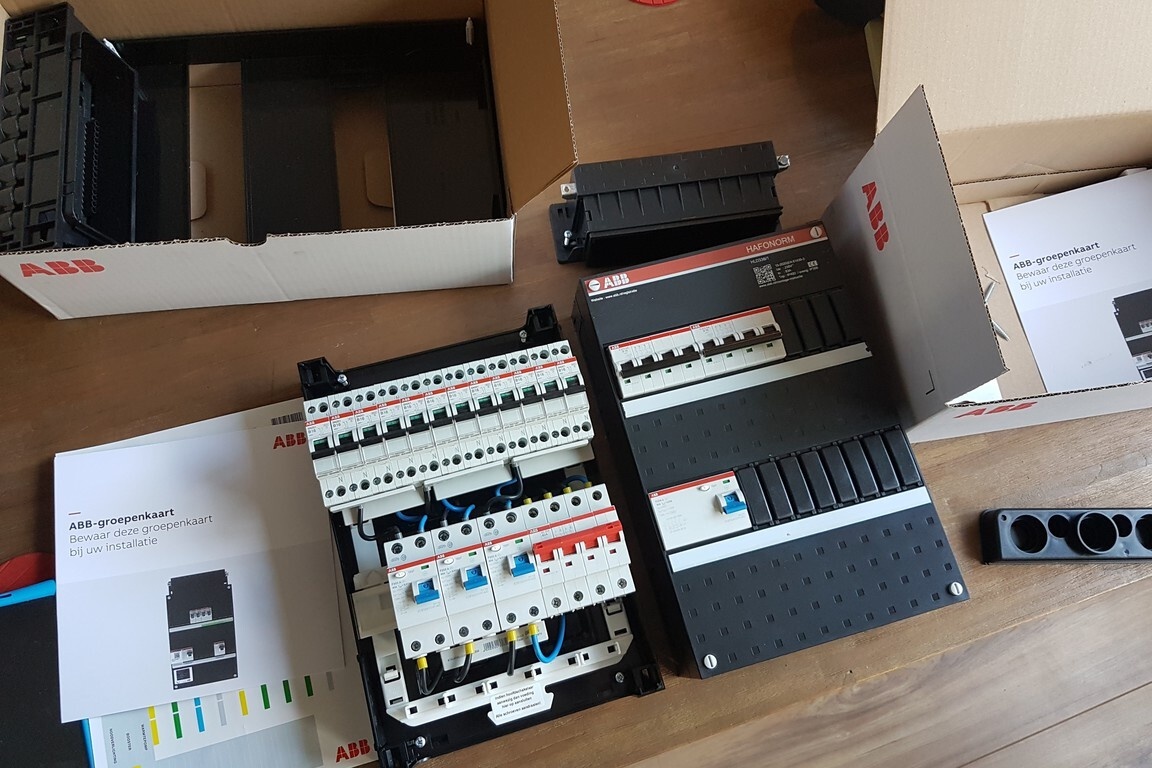

Hier een foto van mijn twee ABB HLD33 groepenkasten toen ik ze net binnen had:
:no_upscale():strip_icc():strip_exif()/f/image/r9tvlIeSaZakvce8yJVMNRgt.jpg?f=user_large "Twee stuks ABB HLD33 gevuld")
Daarin kan je goed zien dat ze helemaal vlak zijn en met een grote opening zonder de buisinvoerstukken geplaatst, die zie je er boven los liggen en links in de doos het andere buisinvoerstuk.

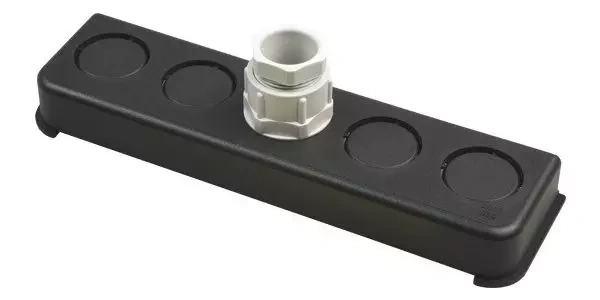

Helemaal rechts ligt een ABB inzetstuk 175-01 om ook buizen aan de onderkant te kunnen invoeren.
Heb die uiteindelijk niet gebruikt maar ben voor het ABB inzetstuk met wartel 175-M25 gegaan:
:no_upscale():strip_exif()/f/image/IcKDRDa555AFW0a1TtsjyJ43.webp?f=user_large "ABB inzetstuk met wartel 175-M25")
Ik weet niet of je ook iets via de onderkant wilt invoeren maar is meestal wel makkelijker dan helemaal van bovenaf te komen.
En er zijn ook zij-invoerstukken beschikbaar.
Dus is handig om alvast na te denken welke kabels er nog in moeten gaan komen en vanaf welke kant.
Als je ze nog moet aanleggen dan kan je daarbij gelijk de plek waar de ze meterkast in gaan en hoe ze moeten lopen in meenemen.
:strip_icc():strip_exif()/u/23149/240px-Basil_Fawlty.jpg?f=community)

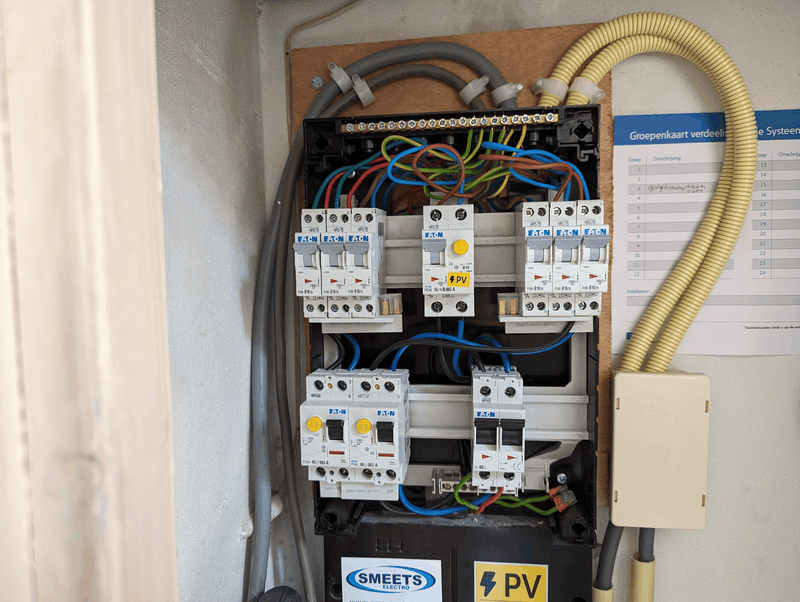

In mijn meterkast zit een 40A aardlekautomaat met daaraan 3 x 16A installatieautomaat, zie plaatje. Nou klapt de linker aardlekautomaat er wel eens uit (de losse installatieautomaten niet), vrij zeldzaam maar wel irritant. Oorzaak is niet echt makkelijk te vinden, het is duidelijk niet één oorzaak, of die automaat is zelf niet 100%.
Nou vraag ik me af waarom dat een aardlekautomaat is en niet een aardlekschakelaar, aangezien er alleen maar installatieautomaten opzitten. Is dat overbodig, of heeft dat een goede reden? Zit te denken of ik die automaat kan vervangen door een aardlekschakelaar (en hopen dat het die automaat was die gammel was), of misschien zelfs de 3 16A installatieautomaten door 16A aardlekautomaten, dan kan die 40A automaat er helemaal tussenuit?
/f/image/SvtJOiB7uZBi2oirANpiV8M2.png?f=fotoalbum_large)
Nou vraag ik me af waarom dat een aardlekautomaat is en niet een aardlekschakelaar, aangezien er alleen maar installatieautomaten opzitten. Is dat overbodig, of heeft dat een goede reden? Zit te denken of ik die automaat kan vervangen door een aardlekschakelaar (en hopen dat het die automaat was die gammel was), of misschien zelfs de 3 16A installatieautomaten door 16A aardlekautomaten, dan kan die 40A automaat er helemaal tussenuit?
:strip_exif()/f/image/SvtJOiB7uZBi2oirANpiV8M2.png?f=user_large)
I mentioned it once, but I think I got away with it.
:strip_exif()/u/67342/tnet3.gif?f=community)
Op het plaatje zie ik gewoon twee 40A aardlekschakelaars. En een B16 aardlekautomaat voor de PV.

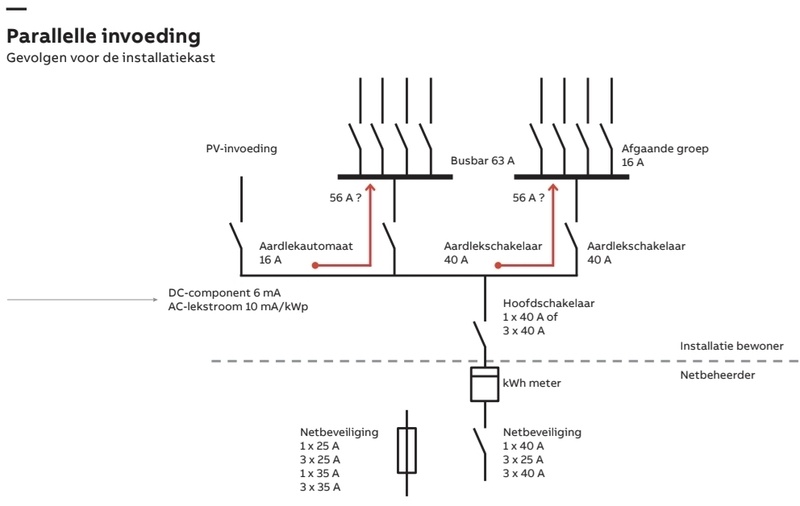

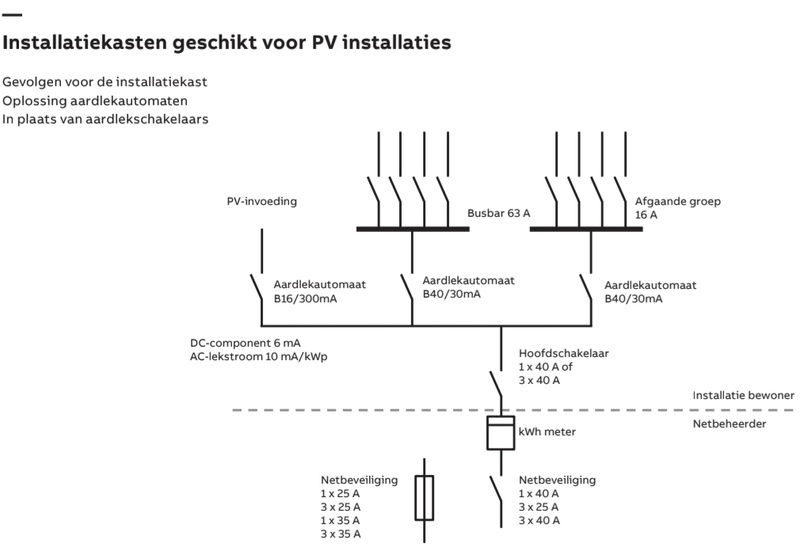

Het zou een mooie oplossing zijn om te voorkomen dat de verdeelkast wordt overbelast bij parallelle invoeding door de PV.
:no_upscale():strip_icc():strip_exif()/f/image/ajnRrzXdvCsQU2T6THDn8DtD.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/jSFbKVTttpILQQ8jChOUqFuC.jpg?f=user_large)
Maar helaas, dat is dus niet het geval.
Dat laatste kan natuurlijk sowieso. Dan ontdek je ook in welke van de 3 groepen het probleem zit.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ah, toch gewoon schakelaars? Dacht dat pxf de schakelaars waren, en dat zijn ze zo te zien *ook*.
De PV wordt zo te zien ingevoed vóór de hoofdschakelaar? Is dat niet goed? Of slaat de 'helaas' op het feit dat de kast maar 40A aankan?
Dat klinkt wel het meest interessant. Denk dat ik maar eens een elektriciën ga laten langskomen want ik wil ook nog aarde hebben boven en de meterkast zit zó gemonteerd dat de (oude kleurtjes) bekabeling niet doorgetrokken kan worden. En ik kan niet eens vinden of ik wel een aardepen heb ergens (vrijstaand huis)
I mentioned it once, but I think I got away with it.
/u/210990/crop5db08141ca517_cropped.png?f=community)
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Als je even goed kijkt op je eigen foto zie je bij de aardlekautomaat waar het stickertje PV op zit ook staan B16 (net boven de sticker), dat staat niet bij op de aardlekschakelaars links onderin
En door de combinatie B16 en onderop die aardlekautomaat staat dan ook nog 0,03A (of soms 0,3A) verklapt dat het een aardlekautomaat is.
Als ik zo kijk gaat vanaf je hoofdschakelaar de bedrading naar de aansluitblokje onderin de kast, en vanaf daar naar de PV en naar je gewone aardlekschakelaars.
En inderdaad deze kast (en de meeste standaard kasten) zijn ontworpen op een maximaal stroom van 40A.
Ik zie inderdaad ook geen binnenkomende aardedraad op je aardrail zitten, weet niet of er ergens onderin je meterkast een aansluit blok oid zit voor de aarde.[...]
Dat klinkt wel het meest interessant. Denk dat ik maar eens een elektriciën ga laten langskomen want ik wil ook nog aarde hebben boven en de meterkast zit zó gemonteerd dat de (oude kleurtjes) bekabeling niet doorgetrokken kan worden. En ik kan niet eens vinden of ik wel een aardepen heb ergens (vrijstaand huis)
Kan mogelijk nog zijn dat er van oudsher de aarding via de waterleiding zit/zat, dat kunnen we zo niet zien, maar sowieso wel geadviseerd om een aardepen te laten slaan en die te koppelen, aangezien steeds meer waterleiding ook van tyleen gebruikt wordt en je zodoende dus geen aarde meer hebt.
Tevens inderdaad het puntje wat @Rimco aangeeft, het lijkt mogelijk dat je al een 3F aansluiting hebt waarvan je er maar 1 gebruikt.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
@Frantic nog een tip/truuk als je van plan bent veel buizen onderin je nieuwe kast in te voeren, je kan dit ABB buisinvoerstuk 175-04R onderin een ABB groepenkast plaatsen na het wegsnijden van een klein randje plastic.
Zonder dat past het niet vandaar de opmerking “Dit invoerstuk is niet geschikt voor de onderzijde van de HLD22 en HLD33 groepenkasten.” in de productomschrijving.
Let er op dat dit niet het normale buisinvoerstuk 175-05 is maar de renovatie versie 175-04R, die is minder hoog.
Zonder dat past het niet vandaar de opmerking “Dit invoerstuk is niet geschikt voor de onderzijde van de HLD22 en HLD33 groepenkasten.” in de productomschrijving.
Let er op dat dit niet het normale buisinvoerstuk 175-05 is maar de renovatie versie 175-04R, die is minder hoog.
Het meeste is al wel gezegd over je groepenkast maar mij viel dat tweeling snoer links van je groepenkast op, dat is zo te zien vastgezet door er in het midden spijkertjes doorheen te slaan.
Zal vast goed gaan als eerst de spijker er doorheen is geprikt maar zou niet mijn keuze zijn, zeker niet als het voor 230V in gebruik is en niet voor iets als een deurbel.
Heel leerzaam, dank je.:
[...]
Als je even goed kijkt op je eigen foto zie je bij de aardlekautomaat waar het stickertje PV op zit ook staan B16 (net boven de sticker), dat staat niet bij op de aardlekschakelaars links onderin
En door de combinatie B16 en onderop die aardlekautomaat staat dan ook nog 0,03A (of soms 0,3A) verklapt dat het een aardlekautomaat is.
De hoofdschakelaarbedrading loopt naar de 2 aardlekschakelaars links onderin. De PV zwart/blauwe bedrading loopt zo te zien naar de schroefterminal onder de hoofdschakelaar (? moet ik nog even bevestigen).
Event opgezocht, en volgens netbeheerder heb ik 1x35A. Misschien kabels fysiek voorbereid zodat overstappen later makkelijker is?
Lol, goed gespot, had ik zelf niet eens gezien. Volgens mij is dat oude bedrading naar een beltrafo die er niet meer is. Wel curieus gemonteerd ja..:
[...]
Het meeste is al wel gezegd over je groepenkast maar mij viel dat tweeling snoer links van je groepenkast op, dat is zo te zien vastgezet door er in het midden spijkertjes doorheen te slaan.
Zal vast goed gaan als eerst de spijker er doorheen is geprikt maar zou niet mijn keuze zijn, zeker niet als het voor 230V in gebruik is en niet voor iets als een deurbel.
[ Voor 21% gewijzigd door brama op 22-10-2025 11:26 ]
I mentioned it once, but I think I got away with it.
/u/131193/crop66e7fcc70d688_cropped.png?f=community)
Kan zijn dat de netbeheer geen meters leverbaar had en dus uit noodzaak er 1 fase van gemaakt heeft? Of vorige bewoner is van 3 naar 1 fase gegaan (raar)? Maar sowieso goed om te kijken wat daar nou precies aan de hand is
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Moderator Wonen & Mobiliteit
Nouwja, die draden gaan alleen naar de meter. En als je een 1-fase meter hebt dan heeft deze daar geen aansluiting voor. Dan zouden het dus gewoon losse draden achter het meterbord zijn, dat is niet echt nuttig...
En tweelingsnoer met spijkertjes wel vaker gezien voor de bel
Daar kon je vroeger speciale "vlootjes" voor kopen. Die heb ik lang terug zelf ook nog gebruikt.:
[...] Het meeste is al wel gezegd over je groepenkast maar mij viel dat tweeling snoer links van je groepenkast op, dat is zo te zien vastgezet door er in het midden spijkertjes doorheen te slaan.
Zal vast goed gaan als eerst de spijker er doorheen is geprikt maar zou niet mijn keuze zijn, zeker niet als het voor 230V in gebruik is en niet voor iets als een deurbel.
Een kunsstof stukje dat met 2 groeven is voorgevormd voor tweelingsnoer, met spijkertje in het midden.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
@brama meet met een Duspol (2 polige spanningtester) even in die lasdopjes of er inderdaad geen spanning op staat zoals @Vliegvlug aangeeft, zo nee dan kan je mogelijk deze draden ook voorzichtig achter het meterbord weg trekken, heb je in ieder geval geen overbodige draden + (zwevende) lasklemmen in je kast.:
[...]
Nouwja, die draden gaan alleen naar de meter. En als je een 1-fase meter hebt dan heeft deze daar geen aansluiting voor. Dan zouden het dus gewoon losse draden achter het meterbord zijn, dat is niet echt nuttig...
En tweelingsnoer met spijkertjes wel vaker gezien voor de bel
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Graag wat advies. Ik heb een lampsysteem met twee draden waartussen drie lampjes (parallel) hangen, zoiets. Het zijn halogeen lampjes (12 V, 20 Watt). Maar er was een stuk dus deze wilde ik vervangen door een led variant. Nu had ik om te testen niet dimbare (2.2 W) en dimbare led lampjes (2 W) gekocht. Als ik er een vervang dan gaat:
Lijkt me dat ik de trafo moet vervangen? Nu zie ik bijvoorbeeld deze trafo. Maar deze is 20-70 Watt en er staat max 2 meter. Met drie halogeen led lampjes kom ik maar op 6 Watt. En de kabellengte is wel meer dan 2 meter.
Dit misschien een beter alternatief. Maar die kan ik niet meebestellen bij andere bestelling
Kan je dimbare en niet dimbare leds lampen combineren?
- de niet dimbare lamp flikkeren
- de dimbare doet helemaal niks.
Lijkt me dat ik de trafo moet vervangen? Nu zie ik bijvoorbeeld deze trafo. Maar deze is 20-70 Watt en er staat max 2 meter. Met drie halogeen led lampjes kom ik maar op 6 Watt. En de kabellengte is wel meer dan 2 meter.
Dit misschien een beter alternatief. Maar die kan ik niet meebestellen bij andere bestelling
Kan je dimbare en niet dimbare leds lampen combineren?
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Vaak hebben dit soort systemen een minimaal vermogen nodig en LED werkt dan niet goed. Ik had hier ook zoiets en de grote trafo vervangen voor een kleine AC/DC voeding van 12V 1A, lekker simpel. Maar dan moet je er wel bij kunnen
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
:strip_icc():strip_exif()/u/397908/crop5a8183633ae3b_cropped.jpeg?f=community)
Truth is like a language with no native speakers left.
Its poetry is speechless and it can’t be caught in human being’s breath.
Er zijn tig verschillende modellen aardlekschakelaars. Maar als er geen uitschakelkarakteristiek op staat (B/C/D) dan is het in ieder geval geen aardlekautomaat.
"Helaas" inderdaad omdat de kast maar voor 40A geschikt is en nu dus kan worden overbelast als je 35A uit het net opneemt en meer dan 5A uit de zonnepanelen.
Daar zijn een hoop verschillende oplossingen voor, de aardlekschakelaars vervangen door aardlekautomaten is er daar één van (niet per sé de meest logische). Je vroeg om een goede reden om een aardlekautomaat voor installatieautomaten te plaatsen, vandaar dat ik dit aanhaalde want dit had dus een reden kunnen zijn.
En jouw kast voldoet dus eigenlijk niet bij 1x35A netvoeding + PV.
Ik vind die draden (en ook de groene en rode draad onder de hoofdschakelaar) wel erg dun ogen trouwens. Die 2 zitten in een wago 2273, geschikt voor maximaal 2,5mm² en de andere draden lijken me van dezelfde doorsnede. Dat is onvoldoende voor 35A...
Het zou ook kunnen dat deze draden niet naar de meter gingen maar naar een TF boilerrelais, om de boiler te schakelen op daltarief. Dat zou ook verklaren dat het maar 2,5mm² is. Alleen de draden tussen meter en hoofdschakelaar zouden wel wat dikker mogen zijn.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
:strip_icc():strip_exif()/u/45748/GraafTelthumb.jpg?f=community)

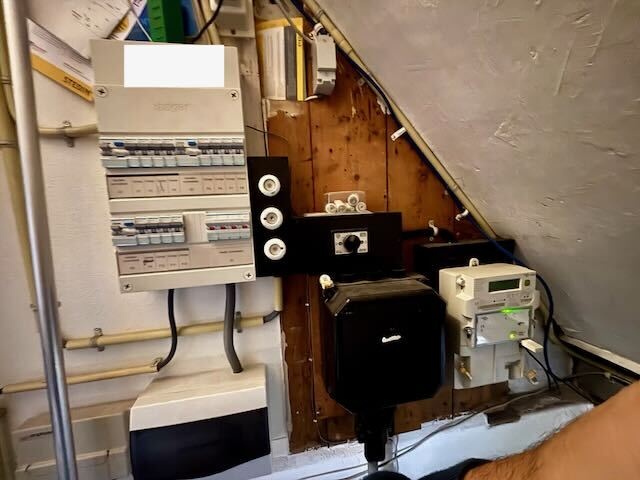

Ik heb een brief van Stedin dat ze binnenkort mijn slimme meter willen vervangen en ik wil dit moment aangrijpen om iets aan mijn groepenkast te veranderen.
:no_upscale():strip_icc():strip_exif()/f/image/1zJwkws6hc3dILV0B7nu7jMK.jpg?f=user_large)
Ik wil graag van die 3 zwarte stoppen af en van die zwarte hoofdschakelaar en op die plek een zelfde Hager behuizing als nu plaatsen. Dan heb ik twee dezelfde behuizingen naast elkaar en wat ruimte voor uitbreidingen. Hierin komt dan in eerste instantie een nieuwe hoofdschakelaar en een 3 fase automaat in plaats van die drie stoppen.
Nu zit ik met twee dingen:
1) Is het realistisch om te verwachten dat de stedin monteur op de hoofdschakelaar in de nieuwe kast wil aansluiten?
2) Wat doe ik vervolgens met de huidige hoofdschakelaar in de linker Hager behuizing? Zet ik deze achter de nieuwe hoofdschakelaar of haal ik deze weg?
(Het uitbreidingskastje linksonder wil ik laten zitten)
Ik wil graag van die 3 zwarte stoppen af en van die zwarte hoofdschakelaar en op die plek een zelfde Hager behuizing als nu plaatsen. Dan heb ik twee dezelfde behuizingen naast elkaar en wat ruimte voor uitbreidingen. Hierin komt dan in eerste instantie een nieuwe hoofdschakelaar en een 3 fase automaat in plaats van die drie stoppen.
Nu zit ik met twee dingen:
1) Is het realistisch om te verwachten dat de stedin monteur op de hoofdschakelaar in de nieuwe kast wil aansluiten?
2) Wat doe ik vervolgens met de huidige hoofdschakelaar in de linker Hager behuizing? Zet ik deze achter de nieuwe hoofdschakelaar of haal ik deze weg?
(Het uitbreidingskastje linksonder wil ik laten zitten)
Van klussen krijg je grijze haren
Het is om te beginnen de vraag of je een monteur van Stedin zelf krijgt, de netbeheerders werken ook vaak met onderaannemers. Wat je wel of niet voor elkaar gaat krijgen kan dus ook wel eens per geval verschillen.
Daarnaast sluit de monteur waarschijnlijk helemaal niets aan op je hoofdschakelaar, deze zal alleen de meter uitwisselen en daar gewoon weer de bestaande draden op aansluiten. Jouw groepenkast hoeft daarvoor niet eens open.
Misschien krijg je de monteur zo ver dat je zelf even dat kastje mag uitwisselen terwijl de boel spanningsloos is. Koffie en worstenbrood helpen misschien.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Dank beide, ik ga zorgen dat ik de spullen heb liggen en zorg voor iets bij de koffie. Mocht hij zoveel haast hebben dat ik geen kast mag ophangen van hem dan vraag ik of hij dan wil aansluiten op de hoofdschakelaar in de hager behuizing. Dan ruim ik hierna de rest wel op
Van klussen krijg je grijze haren
Juist dat laatste zou ik niet op rekenen. De monteur vervangt de bedrading tussen meter en hoofdschakelaar waarschijnlijk helemaal niet, deze heeft hier misschien niet eens de spullen voor bij. Plus de netbeheerder wil doorgaans aansluiten op een schakelaar recht boven het meterbord, niet 30cm daarnaast.:
Dank beide, ik ga zorgen dat ik de spullen heb liggen en zorg voor iets bij de koffie. Mocht hij zoveel haast hebben dat ik geen kast mag ophangen van hem dan vraag ik of hij dan wil aansluiten op de hoofdschakelaar in de hager behuizing. Dan ruim ik hierna de rest wel op
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Vergeet niet koffie te zetten voor de spanning eraf gaat:
Dank beide, ik ga zorgen dat ik de spullen heb liggen en zorg voor iets bij de koffie. Mocht hij zoveel haast hebben dat ik geen kast mag ophangen van hem dan vraag ik of hij dan wil aansluiten op de hoofdschakelaar in de hager behuizing. Dan ruim ik hierna de rest wel op
. Bij mij werkte pepernoten en speculaas om mijn meterbord recht te zetten (2 cm scheef geplaatst
bij vorige meterwissel).
NL.1xMT5.12(V153)CT003(V117) 4000Wp . If you think you are smarter than the previous generation, 50 years ago the owners manual of a car showed you how to adjust the valves. Today it warns you not to drink the contents the battery…
Dat gaat denk ik niet zo snel gebeuren, het is een meter wisselen en dan komen er niet zomaar automaten in de plaats van smeltzekeringen.
p.s. heb liever smeltzekeringen dan automaten, die houden het namelijk vaak wat langer vol, voordeel van automaten is inderdaad wel dat je zelf makkelijk in & uit kunt schakelen, maar ben ik zelf niet nodig omdat ik voor de netbeheerder bij mij thuis werk
Zou een uitbreidingskast bestellen zonder buis-invoerstuk denk ik, daar de HS in uit de linker kast en die vast klaar hangen/leggen.
En dan op hoop van zegen en goede verzorging (zoals al gezegd met koffie en iets lekkers) vragen of je even snel de oude HS mag verwijderen en de nieuwe kast er ophangen.
Zorg wel dat je je oude HS die er nu hangt al aan de afgaande zijde hebt gedemonteerd, dan is het des te minder werk op dat moment.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
De smeltzekeringen die weg moeten zijn niet van de netbeheerder.:
[...]
Dat gaat denk ik niet zo snel gebeuren, het is een meter wisselen en dan komen er niet zomaar automaten in de plaats van smeltzekeringen.
p.s. heb liever smeltzekeringen dan automaten, die houden het namelijk vaak wat langer vol, voordeel van automaten is inderdaad wel dat je zelf makkelijk in & uit kunt schakelen, maar ben ik zelf niet nodig omdat ik voor de netbeheerder bij mij thuis werk
Als koffie en pepernoten niet werk kan je ook nog de appeltaart die net uit de oven komt in de strijd gooien.
Ik kan zelf weinig concreets vinden in de Nen1010 over het toepassen van YMVK-as.
Wat ik wél kan vinden is de installatiemethode die beschrijft: "Basisinstallatiemethode D1, methode 70 van tabel 52.A.3, (meeraderige kabel in een kabelkoker
in de grond) en D2, (meeraderige kabel geschikt om direct in te graven in de grond, zie instructies van
de fabrikant)."
Verder moet de buis voldoen aan NEN-EN-IEC 61386-24 (nu NEN-EN 50626-1) als deze minder dan 50cm diep geplaatst is:
Misschien kan iemand anders meer vinden, maar afgezien van verwijzing naar instructies van de fabrikant bij de installatiemethodes kan ik niks vinden
Overigens zou ik wel heel zuur zijn als er 6mm2 op de offerte staat en 4mm2 geinstalleerd is.
Al is het alleen al voor de €150 materiaalkosten verschil.
[ Voor 6% gewijzigd door dragonhaertt op 23-10-2025 15:02 ]
Truth is like a language with no native speakers left.
Its poetry is speechless and it can’t be caught in human being’s breath.
:strip_icc():strip_exif()/u/36378/crop5a3f931ecfec0_cropped.jpeg?f=community)
Ik heb weleens gebeld en gevraagd naar het persoonlijke nummer van de elektricien. Dat zouden ze even vragen of hij dat goed vond en hebben ze toen doorgegeven. Toen kon ik even 1:1 overleggen over het extra klusje dat ik wilde doen, en dat lijkt me voor beide prettig vooraf al te kunnen af spreken dat dat OK is.:
Dank beide, ik ga zorgen dat ik de spullen heb liggen en zorg voor iets bij de koffie. Mocht hij zoveel haast hebben dat ik geen kast mag ophangen van hem dan vraag ik of hij dan wil aansluiten op de hoofdschakelaar in de hager behuizing. Dan ruim ik hierna de rest wel op
Indien mogelijk natuurlijk.
Humanist | Kernpower! | Determinist | Verken uw geest | Politiek dakloos
Ik denk ook dat dit de reden is. En het ligt in mantelbuis dus kan gewoon vervangen worden 😜:
[...]
Ik kan zelf weinig concreets vinden in de Nen1010 over het toepassen van YMVK-as.
Wat ik wél kan vinden is de installatiemethode die beschrijft: "Basisinstallatiemethode D1, methode 70 van tabel 52.A.3, (meeraderige kabel in een kabelkoker
in de grond) en D2, (meeraderige kabel geschikt om direct in te graven in de grond, zie instructies van
de fabrikant)."
Verder moet de buis voldoen aan NEN-EN-IEC 61386-24 (nu NEN-EN 50626-1) als deze minder dan 50cm diep geplaatst is:
[...]
Misschien kan iemand anders meer vinden, maar afgezien van verwijzing naar instructies van de fabrikant bij de installatiemethodes kan ik niks vinden
Overigens zou ik wel heel zuur zijn als er 6mm2 op de offerte staat en 4mm2 geinstalleerd is.
Al is het alleen al voor de €150 materiaalkosten verschil.
Eventueel dit er bovenop 😝
https://www.google.com/se...n6aPaPE76fi-gP_-bEkQ4_107
[ Voor 8% gewijzigd door WargamingPlayer op 23-10-2025 15:14 ]
8 x 430wp, Huawei SUN2000-3KTL-L1, 2 x Marstek Venus-E (154.215), Home Assistant
Truth is like a language with no native speakers left.
Its poetry is speechless and it can’t be caught in human being’s breath.
Ik zou ook zuur zijn bij oplevering. Mijn vader is nu ook een beetje zuur want hij geeft uit handen en verleent vertrouwen. De afwijking van 6 naar 4mm was niet het enige opleverpunt er was ook een chint aardlekautomaat geplaatst i.p.v. de geoffreerde aeg. Dus ze komen al terug. Had vanaf de foto's niet gezien dat de kabel ook niet was zoals afgesproken. Totdat ik gisterenavond even koffie ging drinken.:
[...]
Ik kan zelf weinig concreets vinden in de Nen1010 over het toepassen van YMVK-as.
Wat ik wél kan vinden is de installatiemethode die beschrijft: "Basisinstallatiemethode D1, methode 70 van tabel 52.A.3, (meeraderige kabel in een kabelkoker
in de grond) en D2, (meeraderige kabel geschikt om direct in te graven in de grond, zie instructies van
de fabrikant)."
Verder moet de buis voldoen aan NEN-EN-IEC 61386-24 (nu NEN-EN 50626-1) als deze minder dan 50cm diep geplaatst is:
[...]
Misschien kan iemand anders meer vinden, maar afgezien van verwijzing naar instructies van de fabrikant bij de installatiemethodes kan ik niks vinden
Overigens zou ik wel heel zuur zijn als er 6mm2 op de offerte staat en 4mm2 geinstalleerd is.
Al is het alleen al voor de €150 materiaalkosten verschil.
Had al even de materiaalkosten op SanderVunderink vergeleken en al geadviseerd om ze in gebreken te stellen en om herstel te vragen. Dat je eventueel uitkomt op korting (minstens materiaalkosten verschil) is ok maar dat ligt niet bij mij.
Bedankt voor de verduidelijking. Ik zou denk ik zelf alsnog een AS kabel leggen als ik de keus had (ook al is het >0.5m diep en in een mantelbuis maar dan is het voor mijn vader denk ik nu goed genoeg. De vertaling van de norm naar deze lijst helpt enorm! Nogmaals dank!
[ Voor 30% gewijzigd door plag op 23-10-2025 15:58 ]
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
@Juerd @dragonhaertt EMC kabel afscherming ziet er heen anders uit dan een gearmeerde kabel die vaak in de grond gebruikt wordt. Dan is er ook een flink prijsverschil.
emc
"gewone " grondkabel
over EMC staat nog wat meer over EMC bepaling 133 en 134 ( lees fabrikant van het apparaat is leidend)
emc
"gewone " grondkabel
over EMC staat nog wat meer over EMC bepaling 133 en 134 ( lees fabrikant van het apparaat is leidend)
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
:strip_icc():strip_exif()/u/395395/crop55ad65379b519_cropped.jpeg?f=community)
Even ter verificatie (ik kan het in het topic of voorgaande delen niet goed vinden), ik wil twee aardlekautomaten bijplaatsen voor de warmtepomp (compressor en backupheater).

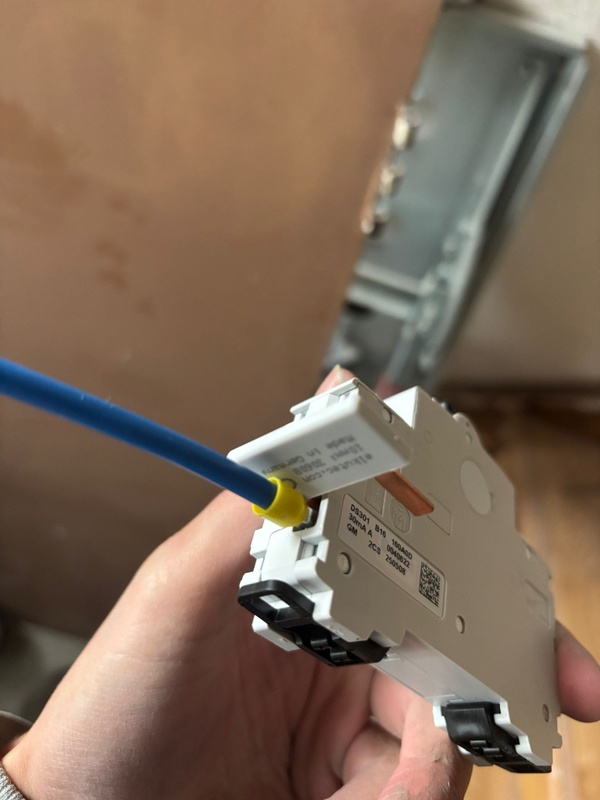

Mag ik een kam en 6mm draad (met adereindhuls) samen in de klem doen? Het gaan om de ABB DS301C
:strip_exif()/f/image/eAIVdVE12Kx98Der6WdrnymR.jpg?f=fotoalbum_large)
Ik kan in de handleiding alleen vinden dat er tot 16mm2 in de klem mag dus ik denk dat dit wel kan (het gebeurd bij de normale groepen ook maar dan met 2.5mm2 draad + kam).
Tot slot wat is netter, ik lees wel veel over dat doorlussen niet geweldig is maar hoe moet ik dat interpreteren?

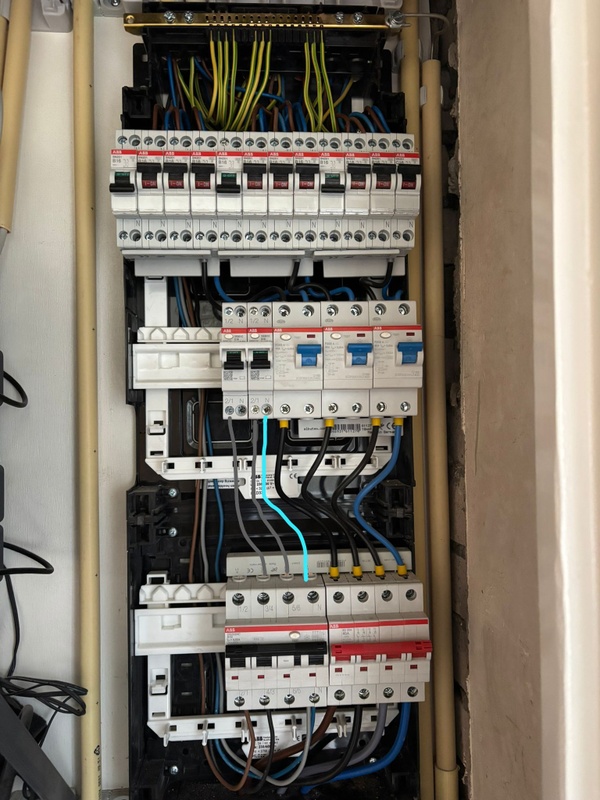

Is dit dan netter, vanaf de 3P+N omhoog (ik heb een kam voor de nul zit er nog niet):
:strip_exif()/f/image/3CMel3TzWZ2O5eeeovVsxyhn.jpg?f=fotoalbum_large)
Of met een dubbele adereindhuls vanaf de hoofdschakelaar (dus niet doorgelust)?
:strip_exif()/f/image/XXtzSYZONTQBB4vn7LZH8VNb.jpg?f=fotoalbum_large)
De eerste lijkt me het meest netjes qua cable management, ook als er nog een tweede 3P+N naast komt op een gegeven moment, dan kan ik vanaf daar ook weer netjes naar boven voor de laatste 4 lege plekken. Alleen zit je dan wel met veel vermogen over de kam naar de hoofdschakelaar(?).
Mag ik een kam en 6mm draad (met adereindhuls) samen in de klem doen? Het gaan om de ABB DS301C
:no_upscale():strip_icc():strip_exif()/f/image/eAIVdVE12Kx98Der6WdrnymR.jpg?f=user_large)
Ik kan in de handleiding alleen vinden dat er tot 16mm2 in de klem mag dus ik denk dat dit wel kan (het gebeurd bij de normale groepen ook maar dan met 2.5mm2 draad + kam).
Tot slot wat is netter, ik lees wel veel over dat doorlussen niet geweldig is maar hoe moet ik dat interpreteren?
Is dit dan netter, vanaf de 3P+N omhoog (ik heb een kam voor de nul zit er nog niet):
:no_upscale():strip_icc():strip_exif()/f/image/3CMel3TzWZ2O5eeeovVsxyhn.jpg?f=user_large)
Of met een dubbele adereindhuls vanaf de hoofdschakelaar (dus niet doorgelust)?
:no_upscale():strip_icc():strip_exif()/f/image/XXtzSYZONTQBB4vn7LZH8VNb.jpg?f=user_large)
De eerste lijkt me het meest netjes qua cable management, ook als er nog een tweede 3P+N naast komt op een gegeven moment, dan kan ik vanaf daar ook weer netjes naar boven voor de laatste 4 lege plekken. Alleen zit je dan wel met veel vermogen over de kam naar de hoofdschakelaar(?).
:strip_icc():strip_exif()/u/93067/icon.jpg?f=community){kind=icon}
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Volgens mij zet hij deze wel op 3 fase maar gebruikt hiervoor de blauwe nul draden (26 min 30). Ik weet niet wat erger is.:
[...]
De monteur die ook een kookgroep op 1 fase zet bij een 3 fase aansluiting.
Ik zou nog eens kijken en luisteren waarom hij doet wat hij doet. Er is nu 1 Fase welke omgezet gaat worden naar 3 fasen. De draden die niet vervangen kunnen worden hebben de verkeerde kleuren welke hij met tape gaat markeren. Deze gast is heel erg goed in zijn werk.:
[...]
De monteur die ook een kookgroep op 1 fase zet bij een 3 fase aansluiting.
