Mitsubishi Electric Ecodan Lucht/Water Warmtepompen

[Andrehj]

Inhoud

1 Inleiding
2 Generaties
3 Documentatie
4 Dit topic vervangt je handleiding niet
5 Eigenaren in dit topic
6 Handige filmpjes
7 Pinned info in dit topic
8 Links naar andere topics over L/W warmtepompen
9 Vermogen begrenzen of stille modus activeren
10 Wat is er niet goed en kan er beter
11 Monitoring en besturing op afstand
12 Frequently Asked Questions

Inleiding

Omdat de informatie over de Ecodan warmtepompen in het grote Lucht/Water warmtepompen topic wat ondergesneeuwd raakt, wordt het hoog tijd voor een topic speciaal voor Mitsubishi.

Het is uitdrukkelijk de bedoeling dat in dit topic alleen zaken worden behandeld die specifiek voor Mitsubishi Electric Ecodan (incl Zubadan) warmtepompen zijn.
Voor de veelgestelde vragen over warmtepompen is er Het ik-wil-een-warmtepomp FAQ topic.
Andere vragen over zaken als buffervaten, SWW-vaten, driewegkleppen, afgiftesystemen, vloerverwarmingsverdelers, zoneregelingen e.d. horen in het algemene L/W warmtepomptopic of een topic specifiek voor dat onderwerp.


Mitsubishi Electric verkoopt in Nederland vooral split warmtepompen, dus met een buiten- én een binnenunit, waarbij er leidingen met koelmiddel (F-gassen) van binnen naar buiten lopen. Daarom worden die vooral hier behandeld. Monoblocks (bij Mitsubishi heten die "Packaged Units") komen misschien later aan de beurt. Vragen stellen over de monoblocks kan altijd, want qua besturing etc zijn ze precies gelijk aan de splits.

Generaties

PUHZ-S(H)WxxVKA/VHA/YHA

5 t/m 25 kW.
Deze generatie werd verkocht tot ongeveer 2020. Koelgas was R410a. Geluidsniveau lag wat hoger en modulatieniveau wat lager dan van de latere generaties. Kunnen verwarmen én koelen (bij geschikte binnenunit).
Grootste types worden bij gebrek aan een stillere vervanger nog steeds verkocht.

Type vs vermogen	Min A12/W25	Max A-10/W35	Koeling Min A25/W18	Koeling Max A35/W7
PUHZ-SW50VKA	2.9	4.9	3.9	4.5
PUHZ-SW75V/YHA	7.5 / 3.3*	8.2	6.2	7.3
PUHZ-SHW120YHA	13.2 / 5.1*	14.4	9.4	11.2
PUHZ-SHW140YHA	10.5 / 5.1*	15	9.4	12.5
PUHZ-SHW230YKA2	11.4	25.6	17.6	20.0

*Berekening obv COP, omdat Databook foutieve waarde lijkt te vermelden.

PUHZ-S(H)WxxVAA/YAA

8 t/m 12 kW.
Deze generatie wordt verkocht vanaf ongeveer 2019. Koelgas is R410a. Geluidsvermogen ligt cira 10 dB lager dan zijn voorganger, en het modulatiebereik is wat groter. Vooral het minimum vermogen bij rond de 12 graden is lager. Kunnen verwarmen én koelen (bij geschikte binnenunit).

Type vs vermogen	Min A12/W25	Max A-10/W35	Koeling Min A25/W18	Koeling Max A35/W7
PUHZ-SW75V/YAA	2.9	8.4	3.5	7.1
PUHZ-SW100YAA	4.3	10.1	4.4	10
PUHZ-SHW80YAA	4.3	10.2	4.4	7.1
PUHZ-SHW112YAA	4.3	12.2	4.4	10

SUZ-SWMx0VA(2)

4 t/m 8 kW.
Verkocht vanaf 2021. Koelgas is R32. Dit is de kleine generatie R32 warmtepompen. Qua modulatiebereik en geluid ongeveer gelijk aan voorgangers. Kunnen verwarmen én koelen (bij geschikte binnenunit). Dit zijn altijd 1-fase modellen.

Type vs vermogen	Min A12/W25	Max A-10/W35	Koeling Min A25/W18	Koeling Max A35/W7
SUZ-SWM30VA	1.9	4.7	1.6	4.1
SUZ-SWM40VA	2.5	5.4	2.0	5.1
SUZ-SWM40VA2	1.9	5.2	1.7	4.7
SUZ-SWM60VA	3.1	6.7	2.6	5.9
SUZ-SWM60VA2	2.6	6.1	2.3	5.3
SUZ-SWM80VA	3.1	7.1	2.6	6.2
SUZ-SWM80VA2	3.6	8.0	3.3	6.9
SUZ-SWM100VA	3.6	8.0	3.3	7.5

PUD-S(H)WMx0VAA/YAA

7 t/m 15 kW.
Verkocht vanaf 2021. Koelgas is R32. Dit is de grote generatie R32 warmtepompen. Qua modulatiebereik en geluid ongeveer gelijk aan voorgangers. Kunnen alléén verwarmen.

Type vs vermogen	Min A12/W25	Max A-10/W35	Koeling Min A25/W18	Koeling Max A35/W7
PUD-SWM60VAA	3.3	6.8	nvt	nvt
PUD-SWM80YAA	3.3	7.6	nvt	nvt
PUD-SWM100YAA	3.4	11	nvt	nvt
PUD-SWM120YAA	3.4	12	nvt	nvt
PUD-SHWM60YAA	3.3	8	nvt	nvt
PUD-SHWM80YAA	3.3	9.7	nvt	nvt
PUD-SHWM100YAA	3.4	12	nvt	nvt
PUD-SHWM120YAA	3.4	13.6	nvt	nvt
PUD-SHWM140YAA	4.2	14.9	nvt	nvt

PUZ-S(H)WMx0VAA/YAA

7 t/m 15 kW.
Verkocht vanaf 2023. Koelgas is R32. Dit lijkt een verbeterde versie van bovenstaande PUD buitenunits, met als groot verschil dat deze zowel kunnen verwarmen als koelen.

Type vs vermogen	Min A12/W25	Max A-10/W35	Koeling Min A25/W18	Koeling Max A35/W7
PUZ-SWM60VAA	3.3	6.8	?	5.1
PUZ-SWM80xAA	3.3	7.6	?	7.1
PUZ-SWM100xAA	3.3	11	?	9.0
PUZ-SWM120xAA	3.4	12	?	11.0
PUZ-SWM140xAA	4.2	12.7	?	12.5
PUZ-SHWM60VAA	3.3	8	?	5.1
PUZ-SHWM80xAA	3.3	9.7	?	7.1
PUZ-SHWM100xAA	3.3	12	?	9.0
PUZ-SHWM120xAA	3.4	13.6	?	11.0
PUZ-SHWM140xAA	4.2	14.9	?	12.5

PUZ-WZxxVAA

5 t/m 8 kW.
Verkocht vanaf 2024. Koelgas is R290. Dit zijn de nieuwe monoblock (packaged units) warmtepompen die propaan als koelmiddel gebruiken. Kunnen zowel verwarmen als koelen. Helaas alleen nog in een 1-fase versie verkrijgbaar.

Type vs vermogen	Min A12/W25	Max A-10/W35	Koeling Min A25/W18	Koeling Max A35/W18
PUZ-WZ50VAA	2.0	4.9	1.6	4.2
PUZ-WZ60VAA	2.0	6.2	1.6	4.6
PUZ-WZ80VAA	2.0	8.2	1.8	5.3

Zie ook deze post van @cville voor een mooi vergelijk tussen de rendementen van R32 en R290.

Documentatie

Dit zijn de sites waar de meeste handleidingen, servicedocumenten etc gedownload kunnen worden:

• Importeur Alklima: https://alklima.nl/service-en-support/downloads
• Mitsubishi-les.com: https://www.mitsubishi-le.../technical-documentation/
• Mitsubishi-Electric UK: https://library.mitsubishielectric.co.uk/home/

Veel technische specificaties zijn te vinden in de databooks:
R410a databook Vol 4.1
R32 databook Vol 5.3
R32 databook Vol 5.9 Hierin staat ook de info over de VA2 units.
R32-R290 databook Vol 6.0 met info over de nieuwe R290 modellen.
Gebruiker @radeoxx heeft versie 5.8 gevonden en gedeeld via zijn Dropbox.
Meer info over de VA2 types vind je in dit document.
Databooks kun je ook hier downloaden.

Dit topic vervangt je handleiding niet

Dit topic is uitdrukkelijk geen vervanging voor je handleiding! Zorg dat je op zijn minst de gebruikershandleiding en de installatiehandleiding van minimaal de binnenunit hebt gelezen vóórdat je hier je vragen stelt over bediening en instellingen. Deze heb je er als het goed is bij gekregen, en anders zijn ze via bovenstaande links te downloaden. Dan zit je er goed in, kun je veel gerichter vragen stellen en voorkom je dat anderen voor jou de inhoud van die handleiding moeten gaan oplepelen.

Eigenaren in dit topic

Naam	Buitenunit	Binnenunit	In gebruik sinds
@rudolfski	PUHZ-SW50VKA	ERST20D-VM2D	Oktober 2021
@mgroen81	PUHZ-W50VHA	EHPT20X-VM2C	April 2017
@Suicide	SUZ-SWM40VA	EHST20D-VM2D	Maart 2022
@M_AW	SUZ-SWM40VA2	EHST20D-VM2D	September 2024
@plenkske	SUZ-SWM60VA	ERST30D-VM2ED	September 2022
@deheij1	SUZ-SWM60VA2	ERSD-VM2D	Januari 2023
@Jeroenrobbert	SUZ-SWM60VA	ERST30D-VM2ED	Februari 2023
@assje	SUZ-SWM60VA	ERST20D-VM2D	Maart 2023
@koevlaas2	SUZ-SWM80VA	ERSD-VM2D	Mei 2021
@rupsen	SUZ-SWM80VA	ERST20D-VM2D	Augustus 2021
@ocaj	SUZ-SWM80VA	ERSD-VM2D	November 2021
@zwakie	SUZ-SWM80VA	ERSD-VM2D	Februari 2022
@FrancD	SUZ-SWM80VA	ERSD-VM2D	Februari 2022
@MrScratch	SUZ-SWM80VA	ERSD-VM2D	Maart 2022
@DaWizza	SUZ-SWM80VA	ERSD-VM2D	Mei 2022
@rondegroot	SUZ-SWM80VA	ERST30D-VM2ED	December 2022
@BAJ82	SUZ-SWM80VA	ERST30D-VM2ED	November 2023
@radeoxx	SUZ-SWM80VA2	ERSD-VM2D	Maart 2023
@martinisoft	SUZ-SWM80VA2	ERST30D-VM2ED	Mei 2023
@jozi	SUZ-SWM80VA2	ERST20D-VM2D	Oktober 2023
@crazyharrie	PUHZ-SW75VHA	ERSC-VM2C	December 2015
@corsat	PUHZ-SW75VHA	ERSC-VM2C	Oktober 2016
@barteg	PUHZ-SW75VHA	ERSC-VM2C	November 2016
@X21r	PUHZ-SW75VAA	ERST20D-VM2C	December 2018
@X21r	PUHZ-SW75YAA	ERSD-VM2C	Augustus 2019
@doek55	PUHZ-SW75YAA	ERSD-VM2C	November 2019
@Blackraven	PUHZ-SW75YAA	EHST20D-VM2C	Maart 2020
@Andrehj	PUHZ-SW75YAA	ERSD-VM2D	Mei 2020
@Robindd	PUHZ-SW75YAA	ERSD-VM2D	Augustus 2020
@ThaDude	PUHZ-SW75YAA	ERSD-VM2D	Oktober 2020
@remcoVer	PUHZ-SW75YAA	EHST20D-VM2C	November 2020
@Sven1234	PUHZ-SW75YAA	ERSD-VM2D	Januari 2021
@LeonTebbens	PUHZ-SW75YAA	ERSD-VM2D	Maart 2021
@chris vw	PUHZ-SW75YAA	ERST30D-VM2ED	April 2021
@John.S	PUHZ-SW75YAA	ERST30D-VM2ED	Juni 2021
@daansan	PUHZ-SW75YAA	ERSD-VM2D	September 2021
@Gival	PUHZ-SW75YAA	ERSD-VM2D	Oktober 2021
@Fireball86	PUHZ-SW75YAA	ERST20D-VM2D	December 2021
@alberthakvoort	PUHZ-SW75YAA	ERSD-VM2D	Februari 2022
@HaTe	PUHZ-SW75YAA	ERST30D-VM2ED	April 2022
@Speedyace	PUHZ-SW75YAA	ERST30D-VM2ED	Oktober 2022
@DarkPino	PUHZ-SW75YAA	EHSD-VM2D	Oktober 2022
@Paul Plas	PUHZ-SW75YAA	ERSD-VM2D
@GadgetFrank	PUZ-WM60VAA	ERPT20X-VM2D	Oktober 2022
@gertjansp	PUZ-WM85YAA	ERPT30X-VM2ED	Maart 2023
@roelzadh	PUHZ-SW100YAA	ERSC-VM2C	November 2018
@godfriedd	PUHZ-SW100YAA	ERST20C-VM2C	September 2019
@WidgetTWW	PUHZ-SW100YAA	ERST30C-VM2ED	Februari 2023
@RTJC	PUHZ-SW100YAA	ERSC-VM2D	November 2023
@michaelvo	PUHZ-SW100YAA	ERSC-VM2D	April 2024
@Gasschuif	PUHZ-SHW80VAA	ERSC-VM2C	2018
@n00ts	PUHZ-SHW80YAA	ERSD-VM2D	December 2021
@Cranberry	PUHZ-SHW80YAA	ERST30C-VM2ED	November 2022
@Zwerius	PUHZ-SHW112YHA	special	Zomer 2009
@kanaaldijk	PUHZ-SHW112YHA	EHSC-VM2C	Oktober 2016
@Grolsch	PUHZ-SHW112YHA	ERSC-VM2C	April 2017
@bbn_ldp	PUHZ-SHW112YHA	ERSC-VM2C	Mei 2017
@Remco45	PUHZ-SHW112YAA	ERSC-VM2C	Mei 2019
@breinonline	PUHZ-SHW112YAA	ERSC-VM2D	April 2020
@FXZeRRo85	PUHZ-SHW112YAA	ERSC-VM2D	Februari 2021
@WillemSuper	PUHZ-SHW112YAA	ERSC-VM2D	December 2021
@A-J	PUHZ-SHW112YAA	EHSC-VM2D	Augustus 2023
@Ronaldvdijk	PUZ-WM112YAA	ERPT30X-VM2ED	Augustus 2022
@EVfan	PUZ-WM112YAA	ERPT20X-VM2E	Juli 2024
@Kecin	PUZ-SWM120YAA	ERST30F-VM2E	Mei 2025
@Naalroc	PUHZ-SHW140YHA	ERSC-VM2C	Augustus 2018
@BlueTooth76	PUHZ-SHW140YHA	EHSC-VM2C	November 2018
@jorisdekloris	PUHZ-SHW140YHA	ERST30C-VM2ED	Januari 2023

Handige filmpjes

YouTube: George Clarke visits the Ecodan Scottish factory
YouTube: Ecodan Summary of settings
YouTube: FTC6 Wizard set up for Ecodan
YouTube: Ecodan outdoor unit servicing
YouTube: MELCloud – Flexibly control Ecodan heat pumps with the remote heating control app when you're out
YouTube: How to change your heat curve for your Ecodan heat pump
YouTube: Flow uitlezen van je Ecodan of Zubadan
Alklima heeft ook een eigen kanaal op Youtube, met daarin een aantal heel handige filmpjes.
En Alklima heeft een handige playlist met enkel de instructievideo's: https://www.youtube.com/p...bCmmp3Nb9UR9SADgn3kg9pDRz

Pinned info in dit topic

Verderop in dit topic vind je Pinned Posts met nog meer info en tips. Deze kun je vinden via de filterfunctie bovenaan op de pagina.

Links naar andere topics gerelateerd aan L/W warmtepompen

• Het ik-wil-een-warmtepomp FAQ topic
• Algemeen: Lucht/Water warmtepomp om mee te verwarmen en te koelen #11
• Trillingen dempen: Trillingen warmtepomp dempen
• Vloerverwarmingsverdeler vervangen: Vloerverwarmingverdeler vervangen bij overstap warmtepomp?
• WP Boilers: Warmtepompboiler topic (WPB) deel 2
• WP zelf importeren: Airco bestellen in het buitenland
• Meer afgiftevermogen: Het grote fancoil fan topic (om mee te koelen en verwarmen)
• Thermostaatkranen geschikt voor WP: Welke douchethermostaatkraan werkt goed met warmtepompwater?
• Het (inmiddels failliette) bedrijf Factory Zero heeft warmtepompsystemen gebouwd op basis van Mitsubishi warmtepompen. De ervaringen daarmee zijn slecht en Alklima wil haar vingers er niet aan branden. Deze rommel heeft een eigen topic: Problemen met warmtepompsystemen van Factory Zero
• WPAC Rekentool Geluid Warmtepompen: De WPAC (warmtepompen en airco’s) geluidseisen rekentool

Links naar andere merkspecifieke topics

Deze lijst met links is verwijderd en vind je nu enkel nog bovenaan de TS van Lucht/Water warmtepomp om mee te verwarmen en te koelen #11, zodat we de lijst nog maar op één plek bij hoeven te houden.

Met dank aan @Proton_ , van wie ik veel van de layout van zijn Vaillant topic heb gekopieerd.
Deze startpost is continu in ontwikkeling. Suggesties voor verbeteringen en aanvullingen graag via DM.

[ Voor 255% gewijzigd door Andrehj op 10-05-2025 09:18 ]

[Andrehj]

Vermogen begrenzen of stille modus activeren

Waarschuwing! De diverse delen van de buitenunit staan onder spanning en zijn niet aanraakveilig. Bovendien kun je door foute handelingen je besturingsprint beschadigen (door bijvoorbeeld kortsluiting of ESD). Als je geen verstand hebt van elektrotechniek, besteed je dit beter uit aan je installateur!

Met een speciaal kabeltje is het mogelijk om het maximale vermogen van de buitenunit (behalve die van de SUZ-serie) te begrenzen op (ongeveer) 0, 50, of 75% óf om de stille modus van de buitenunit in te schakelen.
(Met o.a. dank aan deze post van @BlueTooth76 )

Dit kabeltje verbind je met de besturingsprint van de buitenunit, en door daarvan verschillende draden door te verbinden worden de verschillende modi geschakeld.

Van dit kabeltje zijn twee versies in omloop: de PAC-SC36NA-E en de PAC-SE55RA-E. Functioneel zijn ze gelijk, maar qua draadkleuren zijn de pennen 2 en 3 verwisseld.

Hier een uitleg van kabeltje PAC-SC36NA-E en hoe je daarmee de stille modus (SW 7-1 off) of de vermogensbegrenzing (SW 7-1 on) regelt:

Let wel op dat er een maximale gespecificeerde draadlengte is van 10 meter. Langere bekabeling is op eigen risico. De schakeling bij je binnenunit maken is dus vaak geen optie. Eventueel kun je met een relais werken.
Schakelen tussen de verschillende vermogensstanden kan live, dus terwijl de WP draait.

Dit is een tekening van de PAC-SE55RA-E met daarin de 1200Ω weerstanden:

Stand vermogensbegrenzing (SW 7-1 ON)

Deze stand heeft geen invloed op het ventilatortoerental. Dat is ~450 rpm bij Tb > 6°C en 700 rpm bij Tb < 6 °
Je kunt op de binnenunit via "Informatie werking" (Engels: "Request Code"), code 061 de huidige stand opvragen.
Hij geeft aan 0003, ofwel 100% vermogen. (0002 = 75%, 0001 = 50% en 0000 = uit).


Buitenunit open maken. Op de besturingsprint vind je de CNDM-aansluiting voor het kabeltje en de dipswitches. Kabel aansluiten en van SW7 de 1e dipswitch op "on" zetten:


De verschillende combinaties van doorverbinden geven nu de volgende resultaten:

• PIN 1 en 3 verbonden -> [ORANJE / BRUIN] -> 0000 -> 0%
• PIN 1, 2 en 3 verbonden -> [ROOD / ORANJE / BRUIN] -> 0001 -> 50%
• PIN 1 en 2 verbonden -> [ROOD / ORANJE] -> 0002 -> 75%
• geen pinnen verbonden -> 0003 -> 100%

Even kijken of het werkt: Dit was met alles doorverbonden, dus 50%:

Stand stille modus (SW 7-1 OFF):

(met dank aan @doek55 )
Kabeltje 50% of 75% (pen 1 en 2 verbonden): Max ventilatorsnelheid is 650rpm. Output is nominaal vermogen.
Kabeltje 0% of 100% (geen pennen verbonden): Max ventilatorsnelheid is 700rpm. Output is maximaal vermogen.

Stille modus inschakelen via binnenunit

Verder hebben de nieuwste generatie binnenunits (vanaf FTC6, dus ExSx-VM2D) de mogelijkheid om op bepaalde tijden een stille modus via de binnenunit in te stellen. Meer info over deze stille modi, de geluidsvermogens en hoe je dit in kunt stellen kun je vinden in het Alklima Whitepaper Geluidseisen. (Zoek op "geluidsreductiemodus")
(Met dank aan @LeonTebbens die dit document had gevonden)

Omdat in de Whitepaper V3 veel uitleg over de geluidsreductiemodi geschrapt is, dit was de tekst van de Whitepaper V2:

Kabeltje zelf maken?

Omdat het bewuste kabeltje vrij duur is en eigenlijk heel eenvoudig, kun je het ook zelf maken. @Jeroen Vreeken heeft in Jeroen Vreeken in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen" uitgezocht welke connector er gebruikt is en waar je die kunt kopen. Daarna hoef je alleen de weerstanden nog maar toe te voegen.

[ Voor 222% gewijzigd door Andrehj op 24-07-2023 09:27 ]

[Andrehj]

Monitoring en besturing op afstand

Nu je een mooie warmtepomp hebt, wil je die natuurlijk ook kunnen bedienen op afstand en wat kunnen monitoren.
Alklima heeft hier recent een heel kort filmpje over gemaakt:

Omdat dat filmpje wel erg weinig info geeft gaan we hier de verschillende manieren maar wat uitgebreider behandelen:

Meet met een kWh meter het stroomverbruik!

Het allerbelangrijkste wat je van je warmtepomp wilt monitoren en meten is het elektriciteitsverbruik. Dat bepaalt immers de energiekosten van je WP. Bovendien kun je daaraan zien of een WP aan of uit is, en of deze eventueel pendelt.

Dat meten gaat eigenlijk alleen goed met een vast geïnstalleerde kWh-meter in de meterkast. Nog mooier is twee meters, ook eentje voor de groep van het bijverwarmingselement.

Mijn favoriete systeem voor gebruikers die minder technisch onderlegd zijn is het systeem van HomeWizard. Doordat alles via de wifi en de cloud verloopt heb je geen extra hardware of domotica nodig. Bovendien hebben deze kWh meters een pulsuitgang die je mooi op de pulsingangen van je binnenunit aan kunt sluiten, zodat je ook in de binnenunit (en evt Melcloud) het exacte stroomverbruik hebt.
Maar er zijn ook andere systemen die met een cloud werken, zoals bijvoorbeeld Youless.

Als je iets met domotica (bijv. Domoticz, Home Assistant of Homey) wilt doen, dan ligt een kWh meter met Modbus uitgang meer voor de hand. Dan kun je nog veel meer uitlezen en loggen.

Melcloud

Verreweg de gemakkelijkste manier is het gebruik van Melcloud.
Bestel een Melcloud adapter MAC-567IF-E (oud) of MAC-587IF-E (nieuw), sluit die aan op CN105 in de binnenunit, aanmelden op de Wifi, apps installeren en klaar ben je.
Voordelen:

• Gemakkelijk te installeren.
• Gebruiksvriendelijk
• Geen extra hardware nodig
• Geen IT-kennis nodig
• Volgens bovenstaand filmpje met ondersteuning voor Google Home en Alexa

Nadelen:

• Beperkte functionalteit.
• Cloud-applicatie. Jouw data staat bij Mitsubishi in de cloud
• Geen inzicht in bijvoorbeeld compressorfrequenties.
• Beperkt bij de grafieken.
• App niet de modernste.

De echte Tweaker wil natuurlijk meer dan dat, dus er zijn ook andere mogelijkheden, zoals:

Melcloud2Domoticz

Dit is een bash script gemaakt door @alberthakvoort, te downloaden vanaf Github, waarmee je de data van Melcloud in Domotiz binnen kunt halen. Het is dus een uitbreiding op de bovengenoemde Melcloud Wifi-adapter.

Voordelen:

• Script bestaat al, dus je hoeft het niet zelf te ontwikkelen.
• Eenvoudigweg alle parameters juist invullen en het werkt.
• Je kunt je data in Domoticz presenteren samen met andere sensoren (bijv die van een kWh meter die je uitleest).

Nadelen:

• Computer (bijv Raspberry Pi) met Domoticz nodig
• Nog steeds afhankelijk van de Mitsubishi Cloud
• Haalt standaard geen Ta, Tr en compressorfrequentie op
• Nog steeds zijn maar een beperkt aantal parameters inzichtelijk

Voor gevorderden: Als je een tijdje werkt met Melcloud2Domoticz, kun je ook zien hoe dit werkt. Dan is het mogelijk om uit het bestandje .deviceid nog meer info te halen. Dan zijn o.a. de Ta, de Tr en de compressorfrequentie. Maar ook bevat dit bestand de gegevens over de opgewekte en verbruikte energie van de vorige dag, netjes uitgesplitst voor koelen, verwarmen en SWW. Door zelf wat regels toe te voegen aan Melcloud2Domoticz kun je weer wat met die data doen.

Van Melcloud2Domoticz is ondertussen ook een compleet opnieuw geschreven versie te downloaden, Melcloud2DomoticzV3.
De huidige status daarvan is wat onbekend. Wel is deze een stuk technischer van opzet, en daardoor wat minder makkelijk aan te passen door iemand zonder softwareachtergrond.

Update februari 2024: Scripts vanuit o.a. HA en Domoticz veroorzaakten te veel verkeer bij Melcloud, veel users werden geband. Om dit te verbeteren heb ik een versie van Melcloud2Domoticz gemaakt die een factor 3 minder verkeer bij Melcloud veroorzaakt. Zie Andrehj in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

MelcloudUpdater (to InfluxDB)

Gebaseerd op Melcloud2Domoticz heeft Tweaker @gr8-jen MelcloudUpdater gemaakt. Deze upload de data naar InfluxDB. Dit script gebruikt ook een andere login-methode als Melcloud2Domoticz (session hergebruiken zolang die geldig is).
Te downloaden van Github.

Melcloud met Home Assistant

Ook Home Assistant praat met je Ecodan warmtepomp. Er is een officiële integratie beschikbaar die communiceert met MELcloud. Je kunt de MELcloud app blijven gebruiken, maar ook uitlezen en automatiseren in Home Assistant. Zo kan je de hierboven genoemde setpoint-verhoging voor de legionellarun automatiseren, en daarna ook weer verlagen. Er is ook een Home Assistant community topic.

Handig post met script voor Home Assistant en legionellacyclus.

Voordelen:

• Script bestaat al, dus je hoeft het niet zelf te ontwikkelen.
• Je kunt je data in Home Assistant presenteren samen met andere sensoren (bijv die van een kWh meter die je uitleest).

Nadelen:

• Computer (bijv Raspberry Pi) met Home Assistant nodig
• Nog steeds afhankelijk van de Mitsubishi Cloud

Procon A1M melcobems mini

Wil je over alle mogelijke parameters beschikken, niet afhankelijk zijn van een cloudapplicatie en ben je handig met Modbus? Dan is de Procon A1M melcobems mini iets voor jou.
@AUijtdehaag heeft daar een mooie post met uitleg over gemaakt.
En hier kun je lezen hoe je de firmware van de Procon kunt updaten naar versie 3.0025. Met dank aan @Remco45
Hier nog een post met complete code:
Chronos in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
Om de Procon uit te lezen is er nu een eigen topic: Mitsubishi warmtepomp besturen met procon, ESPHome

CN105 direct uitlezen met een ESP

Vind je de Procon te duur? Dan heeft @alberthakvoort een alternatief bedacht. Met een ESP32 stuurt bestuurt en leest hij direct via de CN105 connector de data van de binnenunit uit.
Deze methode heeft wel het hoogste knutselgehalte, maar is ook het goedkoopst. Bovendien loop je het risico (bij een verkeerde aansluiting) je FTC naar de eeuwige jachtvelden te helpen, dus het is allemaal op eigen risico.
In deze post staat uitleg. Die wordt binnenkort nog uitgebreid.
Deze methode heeft ook een eigen topic: Mitsubishi Ecodan CN105 poort uitlezen (via ESP8266)

Er is nog een tweede topic over deze methode, nu met een door Tweakers gebruikte PCB van @xoror: Mitsubishi Ecodan warmtepomp uitlezen via cn105 + esp32

En buiten Tweakers wordt er ook aan gewerkt: https://community.openene...ng-ecodan-via-cn105/24981

Dit uitlezen van de CN105 poort kan ook met deze module, de ClimaControl. Eigenlijk ontwikkeld voor L/L wordt die ook steeds meer geschikt voor L/W:
ClimaControl voor Mitsubishi Airco & Ecodan warmtepompen

Met KNX

Op de bekende CN105 connector kun je ook een KNX adapter aansluiten om zo via KNX je WP te bedienen en te monitoren. Hiervoor is in ieder geval de Zennio Klic-Mitte adapter beschikbaar, maar ooit maakte volgens mij Mitsubishi zelf ook een interface.

Monitoring en initieel instellen via de SD-kaart in de binnenunit

(Met dank aan @Sven1234 )
Als laatste is er nog de (bewerkelijke) methode om de WP uit te lezen via de in de binnenunit ingebouwde SD-Kaart.
Deze kaart kun je uitlezen met het SD card tool van Alklima (https://alklima.nl/softwa...teurs/sd-card-tool-ecodan).
Het is misschien iets meer werk per keer, maar je hebt geen extra hardware nodig. Iedereen zonder enige programmeerkennis kan zo gedetailleerde informatie van de WP bestuderen (geeft meer info dan de Melcloud app).

Je moet wel elke keer de WP uitzetten, de groepen in de meterkast van de WP uitschakelen (contacten in de binnenunit zijn NIET aanraakveilig!), binnenunit open schroeven, SD kaart eruit halen, gegevens opslaan op je pc en dan uitlezen met de tool, vervolgens SD kaart weer terug, binnenunit weer dichtschroeven en alles weer aan. Even opletten dat de spanning van de binnen en buitenunit gaat en jezelf even ontladen voordat je per ongelijk contact maakt met de printplaat.

De WP logt per minuut en slaat 269 verschillende parameters op. Ook is het thermisch vermogen (parameter 76) in te zien.

Deze methode werkt wel erg goed voor het initieel instellen van je WP, of voor het backuppen van alle instellingen. Zie daarvoor:
HaTe in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen" en
https://www.ecodan.de/nl/...an-warmtepompen/sd-kaart/

Commerciële Melpump App

Een eigenaar van een Zubadan WP (die waarschijnlijk teleurgesteld was in de mogelijkheden van de Mitsubishi MelCloud app) heeft zijn eigen webapplicatie ontwikkeld, met veel betere grafieken en mogelijkheden voor monitoring.
Daarbij zijn er ook wat extra modes op gebied van slimme energie mogelijk, zie rfoppen in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

Voordelen:

• Kant en klare website met mooie grafieken en veel inzicht in je WP. Geschikt voor alle platformen omdat het een website.
• Je hoeft niks zelf te programmeren, alleen een abonnement afsluiten.
• Geen eigen Domotica server nodig.
• Geen gedoe met VPN of port forwarding om buiten je eigen netwerk toegang te krijgen tot de grafieken.

Nadelen:

• Nog steeds afhankelijk van de Mitsubishi Cloud
• MelCloud adapter nodig (op CN105), dus niet combineerbaar met bijvoorbeeld een Procon of de bovengenoemde opties met een ESP.
• Je data ligt bij een externe commerciële partij
• Kost geld (€ 30/jaar voor één WP (status november 2024)

Voor meer info: https://melpump.com/

[ Voor 255% gewijzigd door Andrehj op 09-04-2025 14:27 ]

[Andrehj]

Frequently Asked Questions

WP staat op ruimtetemperatuurregeling en draait onrustig of vol gas en met te hoog energieverbruik.

Check je instellingen voor de watertemperatuur. Default staan die (zeker voor vloerverwarming) veel te hoog.
Beginpunt voor de juiste instellingen (min - max) zijn:

• 23 - 35 °C voor vloerverwarming
• 35 - 45 °C voor radiatoren

Uiteraard kun je de instellingen aanpassen als je WP zijn minimaal of maximaal vermogen niet kwijt kan.

Aanpassen doe je als volgt (Met dank aan @DutchWing):
→ Menu → Service → Bedieningsinstellingen → Verwarmingsbedrijf →


Zorg verder dat het interval niet te laag staat. Bij veel vloerverwarming wil je die op max (60 minuten) zetten.

Help, de waterpomp blijft continu draaien, ook als de WP uit staat.

Waarschijnlijk staat je vorstbeveiliging nog aan. Deze is alleen nodig als je een monoblock hebt. Voor splits, waarbij de CV-leidingen allemaal binnen de geïsoleerde schil liggen is deze beveiliging niet nodig.

De waarde voor de inschakeltemperatuur moet je hiervoor instellen op **.
Zie ook:

Deze instelling vind je in:
→ Menu → Service → Bedieningsinstellingen → Anti-vries modus

In mijn nieuwbouwwoning verbruikt de warmtepomp veel te veel energie, heeft veel te veel start-stops of zelfs flow errors (L9).

Dit probleem wordt in de meeste gevallen veroorzaakt door een zoneregeling die alle (of te veel) groepen dicht laat lopen. Zo'n regeling werkt in een goed geïsoleerde woning enkel nadelig. Zie ook Proton_ in "Het ik-wil-een-warmtepomp FAQ topic"

Advies is:
Uitzetten die rommel. Kan je eenvoudig doen door:

1. Alle motortjes van je VVW-verdeler afhalen.
2. Warmtevraag in alle kamers behalve de woonkamer uitzetten (andere thermostaten dus op 15 zetten). De thermostaat in de woonkamer regelt vanaf nu dus de temperatuur in je hele woning.
3. WP op een vaste aanvoertemperatuur zetten. Als het een tussenwoning is op 25 graden, anders beginnen op 27 graden. Even experimenteren zodat de WP zijn minimum vermogen goed kwijt kan.
4. 4. VVW inregelen. Eerst alle groepen helemaal open draaien, en daarna knijpen waar het te warm wordt.
5. 5. Een vrij weekend gebruiken om dit topic helemaal te lezen, vooral inzoomen op "thermostaat" en "zoneregeling".

Tips 1-3 zijn maar een uurtje werk en lossen je grootste problemen (flow error en hoge stookkosten) al op, daarna is er rustig tijd voor stappen 4 en 5, en kun je nog wat andere tips volgen:
Lage verwarmingskosten: Andrehj in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
Lage SWW-kosten: Andrehj in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #10"

[ Voor 255% gewijzigd door Andrehj op 23-12-2024 10:42 ]

[AUijtdehaag]

Procon A1M melcobems mini

Procon A1M melcobems mini is de modbus communicatie adapter van Mitsubishi Electric, die aangesloten wordt op de CN105 poort in de binnenunit.
Dit is dezelfde poort als van de melcloud wifi interface module.
Het is dus of/of en allebei installeren is dus niet mogelijk.
Handleiding NL.
Excel sheet met meest gebruikte registers.

Wat is modbus

Modbus RTU is een 2 draads seriele communicatie interface, welke afkomstig is uit de industrie en die communicatie over lange afstanden (100 mtr) mogelijk maakt.
Vaak wordt dit bij een een GBS systeem (Gebouw Beheer Systeem) toegepast, maar kan dus ook gewoon thuis toegepast worden.
Er bestaat de mogelijkheid meerdere apparaten te koppelen, die ook gebruik maken van modbus, zoals kWh meters met modbus en vele andere apparaten, die kunnen dan over dezelfde serieele communicatie lijn communiceren.
Ieder device heeft zijn eigen modbus (slave) adres en wordt dan ook zo door de master (usb adapter) herkend via programmering.

Het voordeel is dat de uitlezing en aansturing lokaal kan en dus niet meer via een cloudsysteem van de fabrikant hoeft te lopen.
Dmv een computer (PC, raspberry, odroid of nas) welke bijvoorbeeld node-red kan draaien, kun je allerlei modbus registers uitlezen en aansturen.

Wat is er nog nodig

Aanvullende hardware is dan (bijvoorbeeld) een modbus naar usb adapter.
Link of Link.

Voorbeeld Node-red flow en Home assistant icm met influxdb en Grafana:


Uiteraard zijn er nog meer mogelijkheden, om de modbus uit te lezen:

• Direkt in Home assistant en met modbus usb adapter.
  Modbus wordt direct aangeroepen vanuit home assistant.
  @HaTe heeft hier code voor geschreven op basis van de code van Chronos.
  HaTe in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
• Met een ESP32. @AUijtdehaag heeft een ESP32 met een een RS485 converter erop en communiceert via ESPhome en wifi. Staat ook een op vraag en aanbod
  Een vaste kabel naar de odroid of raspberry is dan niet meer nodig, en alles wordt direct herkend in home-assistant.
  @Chronos heeft de code nog wat verder uitgebreid: Chronos in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
  Edit: een wemos d1 mini is te beperkt en beter is dus te kiezen voor een esp32
  Hier nog een uitgebreide post met fotos van @DaWizza
• Met een ESP8266. Anderen hebben er een webserver van gemaakt, waarbij men vanuit node-red met http commandos de gegevens kan opvragen.
• Met ModbusRTU (mbrtu) en een modbus usb adapter, aangeroepen vanuit een script op bijvoorbeeld een Raspberry Pi. Dat script kan dan de uitgelezen waarden sturen naar bijvoorbeeld Domotiz.

Verkrijgbaarheid

Een Procon A1M melcobems mini wordt vaak op ebay.co.uk aangeboden
(+/- £80.00 met wat geduld, echter komen er nog inklaringskosten bij van 21% vanwege niet EU land)
Kies voor een Procon A1M melcobems mini versie en niet de Procon A1M.
Er zijn meldingen geweest waarbij de A1M niet goed werkte.
Probeer ook te kijken of er een afbeelding is met de firmware versie. (staat vaak op het boekje)

Er is software beschikbaar om de procon naar de laatste versie V3.0.25 te brengen via een laptop en modbus usb adapter.
Zie deze post: Remco45 in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
Met dank aan @Remco45

Edit: 26-12-2022
Er is een nieuw topic aangemaakt, over dit onderwerp, om dit Mitsu topic niet te veel te belasten met home automation.
Mitsubishi warmtepomp besturen met procon, ESPHome

Edit: 12-05-2024
Tegenwoordig is het ook mogelijk om zonder procon met een esp32 de warmtepomp te besturen en uit te lezen..
Tweaker Xoror heeft hier een eigen topic over aangemaakt. Een atom s3 lite met CN105 kabeltje staat ook op V&A

[ Voor 123% gewijzigd door AUijtdehaag op 12-05-2024 17:49 ]

[Paul Plas]

HammieDuDe schreef op dinsdag 25 januari 2022 @ 22:41:
Als het dan toch alleen over de econdans gaat, ben ik benieuwd naar jullie afwateringsmethodes van het condenswater, ik heb hem nu nog op betonbanden plat met bigblocks staan en het water gaat nu nog alle kanten op. ( nieuwbouw, tuin heeft prio 2 )

Maar het voorjaar staat hopelijk voor de deur en wil ik daar wat voor gaan verzinnen. Mijn buurman heeft zijn Nefit op de HWA aangesloten ondergronds, daar zit ik ook over te twijfelen ipv een diepe grindbak. ( met een half opengeslepen pvc buis onder de ecodan onder de gaten ).

Hoe hebben jullie dit gedaan?

Inderdaad grind eronder. Vorig jaar met vorst wel wat ijs, maar niet op een stuk waar je hoeft te lopen.. komt tich nog best wat water af, heb erover nagedacht aan te sluiten op de nabije HWA, maar toch te bang voor dichtvriezen.

[Proton_]

Ik zal hier niet veel posten maar ga natuurlijk wel wat goede TS-ideeën terugjatten.

In de installatiehandleiding van mijn WP staat een mooie tekening van hoe ze de buitenopstelplaats willen hebben:

Eigenlijk een grindput met een buis naar onder de vorstgrens. Ik verwacht dat Mitsubishi ook wel zo'n tekening heeft, die zal het condensgat ongetwijfeld op een andere plek hebben

[Naalroc]

HammieDuDe schreef op dinsdag 25 januari 2022 @ 22:41:
Als het dan toch alleen over de econdans gaat, ben ik benieuwd naar jullie afwateringsmethodes van het condenswater,.................
Hoe hebben jullie dit gedaan?

Mijn Zubadan staat so wie so al op een drainage bak, omdat er geen goot is onder een rieten kap.
Hij staat dus op 2 betonbanden (Stoepranden) die half in het grind liggen, maar met de februari '21 vorst/storm/sneeuw bleek dat er toch nog ijs tot aan de onderkant van de bak opbouwde.
Daarom in het voorjaar de wp ca 10 cm opgehoogd om dit probleem voor eens en voor altijd te voorkomen.

In conclusie: de wp staat op betonbanden in een grindbed, met daaronder een al aanwezige drainagebuis die op het riool is aangesloten. Bij 'normale' vorst (tot ca -5° ) bevriest het dooiwater niet en verdwijnt in het grind> riool.

[alberthakvoort]

Ik ben komende week actieve gebruiker van PUHZ-SW75YAA + ERSD-VM2D met 300 Liter SWW boiler.

Afgelopen 5 jaar in mijn andere woning een PUHZ-SW50VHA + ERSD-VM2C gehad, welke ook naar volle tevredenheid heeft gedraaid.

@Andrehj

Kun je ook de MQTT Melcloud vervanger toevoegen in het topic? Middels een ESP32 kun je ook de unit volledig besturen : https://github.com/BartGijsbers/CN105Gateway



Ook mijn 1e script ( https://github.com/AlbertHakvoort/Melcloud2Domoticz ) moet nodig geüpdatet worden, maar ondertussen heeft Giljam Val ook al wat aanpassingen doorgevoerd, deze is te vinden op https://github.com/AlbertHakvoort/Melcloud2DomoticzV3

[ Voor 68% gewijzigd door alberthakvoort op 26-01-2022 12:34 ]

[koevlaas2]

FrancD schreef op woensdag 26 januari 2022 @ 16:28:
Mooi initiatief @Andrehj !

Duurt niet lang meer voordat er een SUZ-SWM80VA bij mij gaat draaien :-)

Voor jou en @zwakie heb ik de boel staan.

[rudolfski]

Goed initiatief dit eigen topic!
Ben redelijk nieuw hier met m’n nieuwe, maar toch oeroude WP (dank BAM) en probeer er toch wat van te maken en mee te doen met de grote jongens ;’)

Afgelopen weekend had ik een defrostende en pendelende run op Ta 26 graden.
Vandaag op Ta 27 lijkt ie het niet heel slecht te doen, toch?

Nachtverlaging van 20,5 naar 19,5, maar omdat ie dat net niet haalt zonder run, dacht ik geef hem nog even een zetje op de thermostaat van 5:30 tot 7:00 op nachttarief en dan mag ie verder weer aan het werk vanaf 12:00

Valt me op, en tegen, dat ie zelfs bij Tb 7 graden nog 3 defrosts doet. Binnenkort toch ns op het dak op de 7e verdieping kijken hoe erbij staat tussen alle andere WPs van de flat (ieder heeft z’n eigen)

Zien jullie nog opvallende zaken of zijn er nog ideeen om het defrosted te verminderen?

Zou een hele graad nacht verlaging te veel zijn?
Totaal verbruik vandaag 7,5 kW valt me niet tegen

En nog iets wat ik na veel lezen op het forum eigenlijk niet goed snap is het hele concept pendelen. Hoe werkt het als de WP z’n vermogen niet kwijt kan? Waarom zou die dan aan en uit gaan en niet bv zelf zo slim zijn om de Ta te verhogen totdat de thermostaat zegt dat ie helemaal uit mag omdat de ruimte op de gewenste temperatuur is? Sorry als ik domme vragen stel maar heb blijkbaar nog niet een goede uitleg kunnen vinden.

[ Voor 13% gewijzigd door rudolfski op 26-01-2022 21:45 ]

[chris vw]

Sven1234 schreef op donderdag 27 januari 2022 @ 09:34:
[...]


Het is 2x een Mohlenhoff Alpha 2 funk 8 zone basisstation (BSF 20102-08N4) die inderdaad op de IN1 aansluiting in de binnenunit zitten. Ik zal eens kijken of het aanpassen van die parameter helpt. Met wie ben je daarover in contact om een tijdvertragend relais te leveren? Ik ben benieuwd naar jouw ervaring als het geinstalleerd is.

Jij hebt een andere versie met meer mogelijkheden, dus ik denk dat je meer kan aanpassen.
Zie handleiding hier

Je kan het volgende doen:
- tijdens pwm pauze warmtepomp laten doordraaien, dan ben je de kort intervallen dat de warmtepomp uitgaat kwijt (modus normaal volgens handleiding). Ik wil daar voor tijdrelais gaan inzetten.

- voor de korte intervallen een paar groepen standaard open zettten zodat je wel flow hebt dan. Anders krijg je gelijk pendelen.

[BlueTooth76]

Hier qua afwatering ook grind eronder.
Er zat toevallig een drainagebuis op de plek waar hij gemonteerd is, dus dat is nog een bonus.
In eerste instantie hing de unit aan de garage met muursteunen maar dat gaf toch wat vreemde resonanties die zelfs m'n buren konden horen.

Daarna een fundering laten storten met 2 betonzuilen daarop gestort (bekisting).
Sindsdien heerlijk stil.

De warmtepomp draait sinds 2019 begrensd op 50% vermogen (zie 2e post van het topic over vermogensbeperking) en ook bij -10 vorig jaar was dat geen enkel probleem.



En dit staat in de (vrijstaande) garage.
Boilervat voor warm water staat in de bijkeuken.



Leidingwerk loopt ondergronds (incl. stroomkabels).

Het is even wat extra werk maar achteraf wel de beste keuze.

Gasvrij sinds eind 2018

[ Voor 24% gewijzigd door BlueTooth76 op 27-01-2022 15:04 ]

[daansan]

Naalroc schreef op vrijdag 28 januari 2022 @ 10:38:
[...]

Nee dat bedoelde ik niet, die info heb ik wel, het gaat mij over dit statement van jou:


[...]

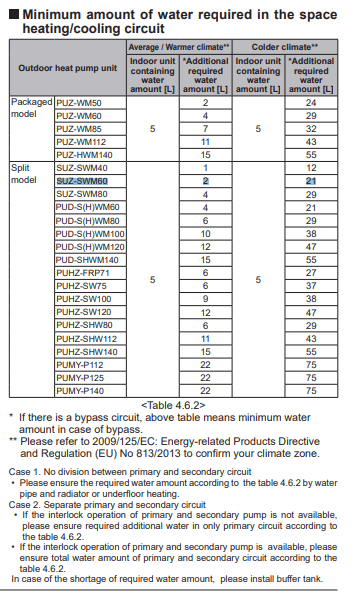

Aha, dat staat in het databook, zie bijvoorbeeld dit screenshot:

[LeonTebbens]

ocaj schreef op donderdag 27 januari 2022 @ 23:08:
[...]


Bij mijn SUZ-SWM80VA kan ik helemaal niet via code 019 de fanspeed uitlezen? Zouden die codes anders zijn bij de SUZ*-types? Of zou de SUZ-buitenunit de informatie simpelweg niet naar buiten brengen?

Ook via de Procon heb ik nooit een fan speed kunnen ontdekken, alleen compressor-snelheid.

Bij m’n PHUZ-SW75YAA staat ie in de servicemanual:


Edit: fanspeed komt helaas ook niet uit Melcloud (Melcloud2Domoticz script).

[ Voor 4% gewijzigd door LeonTebbens op 28-01-2022 20:23 ]

[Remco45]

rupsen schreef op zondag 30 januari 2022 @ 04:03:
[...]
Volgens mij heb je een sensor boven en onderin

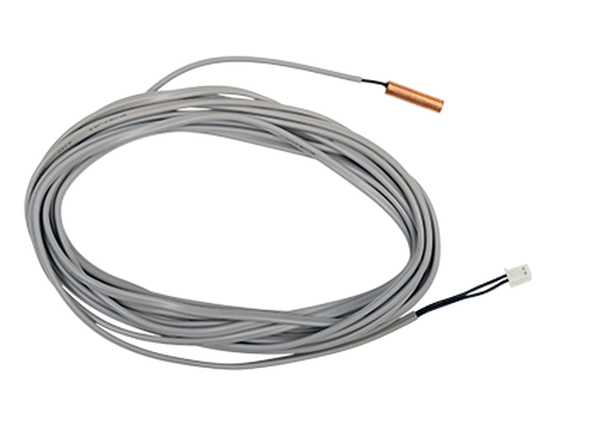

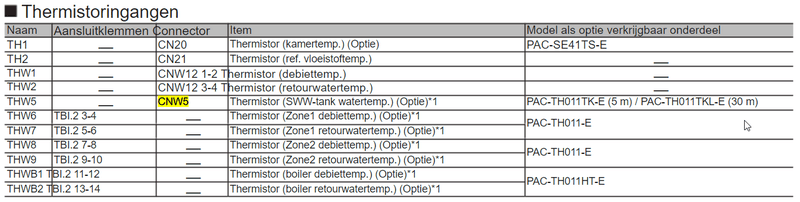

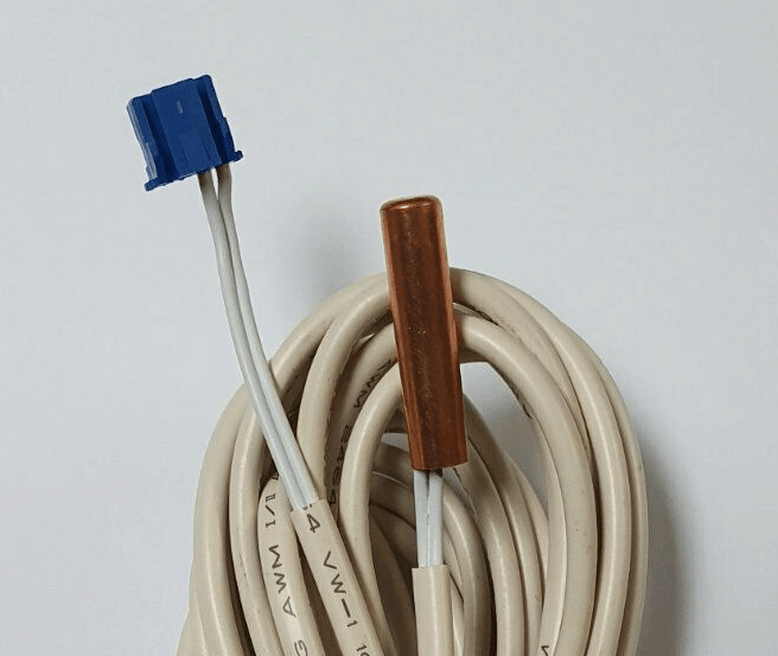

Klopt, THW5A is de bovenste maar zit ongeveer op de helft.
THW5B is de onderste en zit naar schatting op 15 - 20% van onderen.

[FrancD]

Op de site van Alklima staat een mooie brochure die zij i.s.m. Woningborg heeft gemaakt over de warmwatervoorziening bij nieuwbouw.

brochure Alklima Woningborg

[AUijtdehaag]

@HammieDuDe
Ja ik.

Pagina 27
https://www.mitsubishi-le..._MelcoBEMS_MINI__A1M_.pdf
Functiecode 4

Je moet de kWh (*1) en de Wh (*0.01) wel bij elkaar optellen, om er een kloppend getal van te maken.
Laatst gemeten totaal heb ik geen getallen uit gekregen maar kan je zelf uitrekenen.

[ Voor 3% gewijzigd door AUijtdehaag op 31-01-2022 11:54 ]

[HammieDuDe]

AUijtdehaag schreef op maandag 31 januari 2022 @ 11:43:
@HammieDuDe
Ja ik.

Pagina 27
https://www.mitsubishi-le..._MelcoBEMS_MINI__A1M_.pdf
Functiecode 4

Je moet de kWh (*1) en de Wh (*0.01) wel bij elkaar optellen, om er een kloppend getal van te maken.
Laatst gemeten totaal heb ik geen getallen uit gekregen maar kan je zelf uitrekenen.

[Afbeelding]

[Afbeelding]

Soms kun je je ook doodstaren op iets simpels, ik was in de veronderstelling dat de Wh waarde kW of W waarde was, oftewel, huidig gebruik, maar het zijn allemaal Wh waardes.



Rekensommetje gemaakt en COP loggen maar, in hoeverre het accuraat is, maar voor nu, prima.

Ik vraag me dan wel af, bij deze statistieken zit het evt. verbruik van het E-element niet bij neem ik aan, wat uiteraard niet ten goede gaat komen van een COP van het CV of SWW bedrijf, via register 3 / 80 wil ik gaan kijken of ik daar kan opvragen/nagaan wanneer en/of hij de bijverwarming gebruikt.

@AUijtdehaag deze waardes zijn dus per dag zover ik kan zien? Oftewel, om 0:00 zijn ze weer 0?

[Remco45]

godfriedd schreef op woensdag 2 februari 2022 @ 10:26:
[...]
Dank jullie beiden. Dat SW7-1 die functie had wist ik eigenlijk niet dus ik zal die eens in de 'off' stand zetten en kijken wat het scheelt.

Dat een hogere ventilatorsnelheid wordt geactiveerd om aanvriezen te vertragen lijkt me inderdaad zeker het geval en mogelijk neemt de tijd tussen defrosten flink af met het toepassen van de beperking op de ventilatorsnelheid maar aangezien de wp hier eigenlijk nooit hard hoeft te werken denk en hoop ik dat het meevalt. Dus in ieder geval het proberen waard.

Zo op het eerste gezicht scheelt 650 of 700rpm max ook weer niet erg veel maar wie weet is het wel net een merkbaar verschil.

Dergelijke functies werden bij de oudere modellen wel beschreven, o.a. voor de YHA-serie.
Hierbij de betreffende pagina's uit het service manual.
Wellicht iets om toe te voegen @Andrehj ?

[breinonline]

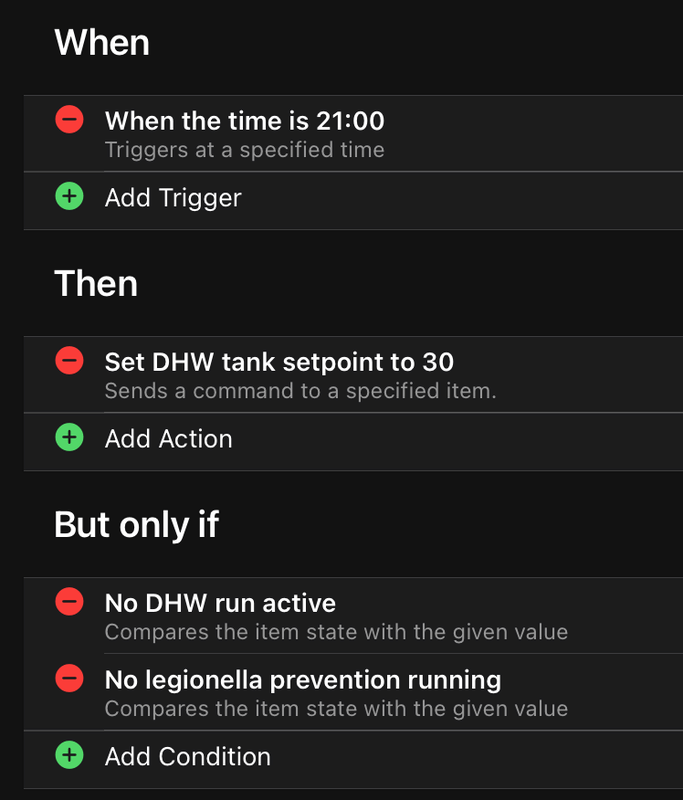

En voor de volledigheid als iemand anders met het verhogen van het setpoint wil klooien in Home Assistant. Dit deel van mijn automation zorgt daarvoor (legionella staat gepland op zaterdag 00:00u). automations.yaml:

YAML:

#############################################################################################################
## SWW regeling                                                                                            ##
#############################################################################################################
- id: '201212192034'
  alias: SWW regeling
  description: Verwarm de SWW tank indien de temperatuur zakt
  trigger:
    - platform: state
      entity_id: sensor.ecodan_operation_mode
      to: 'Legionella'
      id: '1'
    - platform: state
      entity_id: sensor.ecodan_operation_mode
      from: 'Legionella'
      id: '2'
  action:
    - choose:
        - conditions: #Verhoog setpoint voor legionellar tijdelijk als legionellarun start
            - condition: trigger
              id: '1'
            - condition: time
              weekday:
                - fri
          sequence:
            - service: water_heater.set_temperature
              target:
                entity_id: water_heater.ecodan
              data:
                temperature: 58
        - conditions: #Verlaag setpoint weer na afloop legionellarun
            - condition: trigger
              id: '2'
          sequence:
            - service: water_heater.set_temperature
              target:
                entity_id: water_heater.ecodan
              data:
                temperature: 50
  mode: single

Update 29-04-2022:
Ik ben nog wat vergeten. Om na de run het setpoint weer te verlagen kijk ik naar de operation mode, maar die zit niet in de standaard MELcloud integratie.

Als volgt kun je meer zaken uitlezen dan met de standaard integratie:
Log in op https://app.melcloud.com en open een pagina met bedieningselementen van je warmtepomp. Zet je browser developer tools aan en ga via network > XHR > headers en zoek dan je deviceID, buildingID en X-MitsContextKey op:


Nu kan je deze gegevens gebruiken om via de commandline zaken uit te lezen met het commando (uiteraard je eigen gevonden key/id's invulen ):

code:

'curl -v -H "X-MitsContextKey: ABC1234567890" "https://app.melcloud.com/Mitsubishi.Wifi.Client/user/ListDevices?id=123456&buildingID=123456"| jq ".[].Structure.Devices[].Device"'

Om een en ander te automatiseren in HA kan je de volgende zaken aanmaken.
secrets.yaml:

YAML:

melcloud_curl: 'curl -v -H "X-MitsContextKey: ABC1234567890" "https://app.melcloud.com/Mitsubishi.Wifi.Client/user/ListDevices?id=123456&buildingID=123456"| jq ".[].Structure.Devices[].Device"'

sensor.yaml:

YAML:

#############################################################################################################
## Uitlezen melcloud informatie                                                                            ##
#############################################################################################################
#https://community.home-assistant.io/t/mitsubishi-melcloud-integration-with-home-assistant/26275/366
- platform: command_line
  command: !secret melcloud_curl
  name: ecodan_cmd
  json_attributes:
    - DailyHeatingEnergyConsumed
    - DailyHeatingEnergyProduced
    - DailyHotWaterEnergyConsumed
    - DailyHotWaterEnergyProduced
    - DailyCoolingEnergyConsumed
    - DailyCoolingEnergyProduced
    - FlowTemperature
    - OutdoorTemperature
    - ReturnTemperature
    - TargetHCTemperatureZone1
    - SetTankWaterTemperature
    - TankWaterTemperature
    - OperationMode
    - UnitStatus
    - OperationModeZone1
    - HeatPumpFrequency
  value_template: "OK"
  scan_interval: 120
  command_timeout: 30

Noot: in deze lijst kan je alles opgeven wat je via het curl commando aan informatie uit je unit krijgt. Bovenstaande vond ik nuttig maar je kan dus toevoegen of weglaten wat je wil.

template.yaml:

YAML:

#############################################################################################################
## MELcloud                                                                                                ##
#############################################################################################################
- sensor:
  - name: "flowtemperature"
    state: "{{ state_attr('sensor.ecodan_cmd', 'FlowTemperature') }}"
    unit_of_measurement: "°C"
    unique_id: "20211225181401"
  - name: "returntemperature"
    state: "{{ state_attr('sensor.ecodan_cmd', 'ReturnTemperature') }}"
    unit_of_measurement: "°C"
    unique_id: "20211225181402"
  - name: "dailyheatingenergyconsumed"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHeatingEnergyConsumed') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181403"
  - name: "dailyheatingenergyproduced"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHeatingEnergyProduced') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181404"
  - name: "dailyhotwaterenergyconsumed"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHotWaterEnergyConsumed') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181405"
  - name: "dailyhotwaterenergyproduced"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHotWaterEnergyProduced') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181406"
  - name: "dailycoolingenergyconsumed"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyCoolingEnergyConsumed') }}"
    unit_of_measurement: "kWh"
    unique_id: "20220418074901"
  - name: "dailycoolingenergyproduced"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyCoolingEnergyProduced') }}"
    unit_of_measurement: "kWh"
    unique_id: "20220418074902"
  - name: "cop totaal"
    state: >
      {% if is_state('sensor.dailyheatingenergyconsumed', '0') and is_state('sensor.dailyhotwaterenergyconsumed', '0') and is_state('sensor.dailycoolingenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailyheatingenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailyheatingenergyproduced') | float (default=0.0001) %}
        {% set c = states('sensor.dailyhotwaterenergyconsumed') | float (default=0.001) %}
        {% set d = states('sensor.dailyhotwaterenergyproduced') | float (default=0.0001) %}
        {% set e = states('sensor.dailycoolingenergyconsumed') | float (default=0.001) %}
        {% set f = states('sensor.dailycoolingenergyproduced') | float (default=0.0001) %}
      {{ ((b + d + f) / (a + c + e)) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220119203801"
  - name: "cop verwarming"
    state: >
      {% if is_state('sensor.dailyheatingenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailyheatingenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailyheatingenergyproduced') | float (default=0.0001) %}
      {{ (b / a) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220420205501"
  - name: "cop SWW"
    state: >
      {% if is_state('sensor.dailyhotwaterenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailyhotwaterenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailyhotwaterenergyproduced') | float (default=0.0001) %}
      {{ (b / a) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220420205502"
  - name: "cop koeling"
    state: >
      {% if is_state('sensor.dailycoolingenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailycoolingenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailycoolingenergyproduced') | float (default=0.0001) %}
      {{ (b / a) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220420205503"
  - name: "ecodan operation mode"
    state: >
      {% if is_state_attr('sensor.ecodan_cmd','OperationMode',0) %}
        Off
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',1) %}
        SWW
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',2) %}
        Heating
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',3) %}
        Cooling
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',4) %}
        Defrost
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',5) %}
        Standby
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',6) %}
        Legionella
      {% else %}
        Unknown
      {% endif %}
    unique_id: '20211228205501'
  - name: "OperationModeZone1"
    state: >
      {% if is_state_attr('sensor.ecodan_cmd','OperationModeZone1',0) %}
        Heating thermostat
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',1) %}
        Heating flowtemperature
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',2) %}
        Heating compensation curve
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',3) %}
        Cooling thermostat
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',4) %}
        Cooling flowtemperature
      {% else %}
        Unknown
      {% endif %}
    unique_id: '20211228211501'
  - name: "HeatPumpFrequency"
    state: "{{ state_attr('sensor.ecodan_cmd', 'HeatPumpFrequency') }}"
    unit_of_measurement: "Hz"
    unique_id: "20220209220501"

De nieuwe sensoren moeten onder settings > devices & services > Entities verschijnen. Doen ze dat niet dan klopt er iets niet. Vergeet niet alle bestanden te includen, kijk goed in de logs of er geen foutmeldingen zijn en verhelp die. En restart voor de zekerheid heel home assistant een keer.


Update dec 2023: deel ven de code is gewijzigd door HA wijzigen. Zie jorisdekloris in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

[ Voor 74% gewijzigd door breinonline op 15-12-2023 11:48 . Reden: temp naar 58ºC gewijzigd ]

[JVR2]

JVR2 schreef op donderdag 3 februari 2022 @ 20:56:
[...]
Ik heb nu -tijdelijk- een extra sensor aangemaakt voor één van die energiewaarden, en daarop doe ik en "data push" naar de influx database op het moment dat de waarde verandert. Eigenlijk verwacht ik daar maar 1 verandering per dag, maar als hij in de loop van de dag regelmatig wisselt tussen een zinvolle waarde en een nulwaarde, dan moet ik dat normaal gezien op die manier kunnen vaststellen, en kijken of daar een patroon in te vinden is.

Het is dus inderdaad zo dat enkele keren per dag blijkbaar een 0-waarde uitgelezen wordt voor die energiewaarden. Gisterenavond maakte ik een testsensor aan, en pushte die waarde bij verandering naar mijn influx database. Je ziet dat er initieel de waarde 7200 instaat (verbruik verwarming van 02/02, want die waarde is steeds van de vorige dag). Nog voor middernacht gaat hij 2 keer naar 0, en dan weer de juiste waarde. De eerste peiling na middernacht verandert hij de 7220 in 11140, wat dan het verbruik van 3/2 vertegenwoordigt. Dat lijkt me volledig verwacht gedrag. Maar je ziet dat hij overdag 5 keer een 0-waarde teruggegeven heeft: om 9u02, om 14u02, 15u02, 15u20, 17u02. En bij de meting daarop is het telkens weer in orde. Ook vrij vreemd dat het -met uitzondering van 15u20- telkens de peiling na een nieuw uur betreft.

Nu, ik lees wel een aantal waarden uit in dat melcloud2domotics script, maar ik weet niet of het uitvoeren van die code zodanig veel tijd in beslag kan nemen dat die opgelegde periode van 2 minuten in het gedrang kan komen. Maar dan nog: hoe groot is de kans dan dat dit meestal dan om xxu02 optreedt?!

Voorlopig heb ik er nog geen verklaring voor.

[nightfall]

Remco45 schreef op vrijdag 4 februari 2022 @ 18:11:

Dank voor je antwoorden, verhelderend!

1. Hoe heb je het dagelijks verbruik gemeten? Via de P1 meter of via de hoofdbediening en dan maand gedeeld door aantal dagen? P1 is voor de gehele woning en via de hoofdbediening kan de afwijking zo maar 10% bedragen. Evt. hoog verbruik kan liggen aan de instellingen voor de ingebouwde 2 kW heater. Dedicated kWh meter dus. Heb je het dak vol met zonnepanelen?

Dat is inderdaad de hele woning, maar ik vermoed dat de warmtepomp wel het gros daarvan voor z'n rekening neemt. Koken / WTW / e.d. is elke dag vergelijkbaar. Dus extra pieken zijn eigenlijk altijd de WP / boiler. Ik heb inderdaad wat zonnepanelen, maar die doen in de winter niet zoveel (1-fase klein systeem).

1. Het lijkt er inderdaad op dat hij zijn vermogen niet kwijt kan. Overigens is het minimum vermogen dezer dagen (Tbuiten tussen +7 en -7) maar een klein beetje hoger dan van b.v. een SW75YAA, dus dat ligt inderdaad waarschijnlijk aan een naregeling. Kan je het schema plaatsen?

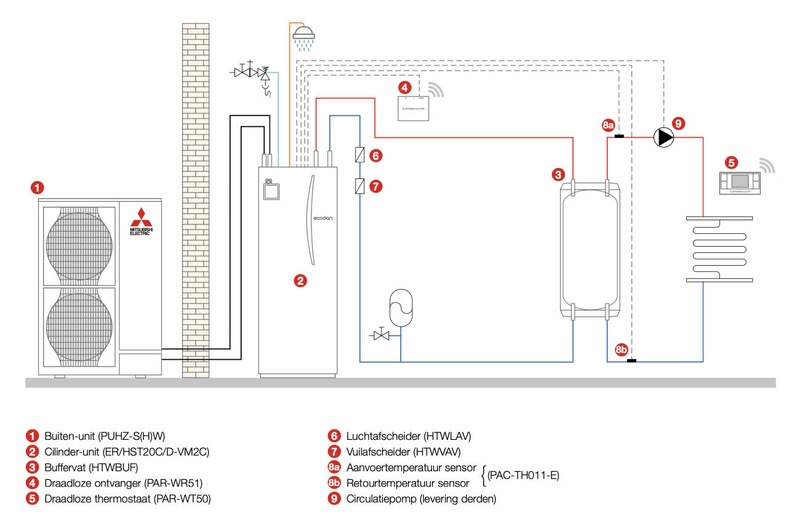

Ik ben het schema nog bij elkaar aan het puzzelen. Ik heb in de technische ruimte een expansievat gezien en een Nibe boiler. Verder is er per kamer een naregelaar die een circuit open zet naar die kamer als de temperatuur onder de ingestelde waarde daalt (en als er ergens een circuit naar een kamer open is gaat de WP dus aan heb ik begrepen). In de woonkamer hangt de hoofdthermostaat. Als ik zo de handleiding lees vermoed ik dat de benedenverdieping zone 1 is en de andere kamers zone 2, maar dat is niet zeker. Van de andere kamers zijn er 2 met warmtevraag en 3 waar die nu uit staat (omdat het anders te warm wordt cq we daar nooit zijn).

1. Overigens gaat bij zo'n korte afstand een ander systeem niet veel helpen als het echt koud wordt en bij SWW runs vrees ik. Een geluidsabsorberende omkasting/wand in combinatie met een andere opstelling (unit draaien) is effectiever. Kan je een foto plaatsen?

Het is een beetje vertekend op de foto's, maar de luchtinlaat van de buren zit bijna in lijn met mijn buitenunit (de rechter). Mijn eigen luchtinlaat zit ernaast (daarom heb ik waarschijnlijk zelf geen last). De unit draaien betekent daardoor wel het probleem verplaatsen. Maar je hebt gelijk dat de aannemer dit moet oplossen (dat traject loopt overigens ook, maar al heel lang en stroperig, vandaar dat ik het hier eens opgooide om te zien wat jullie ervan denken)

[nightfall]

Remco45 schreef op zaterdag 5 februari 2022 @ 00:09:
[...]
Het kan zijn dat dit expansievat in werkelijkheid b.v. een Nibe UKV40 is welke door sommige installateurs in serie wordt geplaatst in de retourleiding bij systemen met (gedeeltelijke) naregeling voor voldoende defrost volume... Dan zou dit geen negatieve invloed hebben op het minimum vermogen.

@nightfall : kan je een foto maken van dat expansievat zodat de aansluitingen zichtbaar zijn en het type/model?

Oh dat is interessant, ik had aangenomen dat de Nibe de boiler was maar ik zat ernaast -- De Nibe blijkt een UKV100 (buffervat van 100L), de 200L boiler zit in de hydrobox zelf denk ik? Er is daarnaast ook nog een expansievat (18L).

Foto, rechts een stukje zichtbaar van de ERST20C-VM2C hydrobox:

[nightfall]

Andrehj schreef op zaterdag 5 februari 2022 @ 13:29:
Kun je ook nog een foto van je VVW-verdelers posten? Gezien het gepruts van je installateur zou het me niet verbazen als dat nog open verdelers zijn... En eentje van je secundaire pomp?

Bij deze:

[Andrehj]

Wat moet je doen voor lage verwarmingskosten (en dus hoge COP)?

Omdat ik vaak gevraagd wordt wat ik gedaan heb om onze COP voor verwarmen zo hoog te krijgen, heb ik geprobeerd de randvoorwaarden daarvoor te verzamelen, zodat een ieder daar zijn voordeel mee kan doen.

Om een echt lage energierekening (en daardoor een hoge sCOP) te halen moet je alles goed doen. Dat hebben wij bij onze nieuwe woning geprobeerd.

De nieuwbouwwoning is daarom bij de bouw als volgt uitgevoerd:

• Dikke isolatie (Rc6) rondom
• Naden tussen isolatieplaten zijn met tape afgeplakt.
• Er is isolatiemateriaal toegepast met 2.5 cm steenwol op de achterkant, zodat er nooit een valse spouw tussen isolatieplaten en binnenspouwblad kan ontstaan.
• Luchtdicht gebouwd (Qv10 0.15)
• 3-voudig glas
• WTW ventilatie
• Dikke betonnen vloeren die functioneren als warmtebuffer
• Vloerafwerking met goede warmtegeleiding (keramisch parket op de bgg, vast verlijmd PVC op de verdiepingen).

Qua afgiftesysteem:

• Geen zoneregeling
• Geen buffervat en geen secundaire pomp
• Alleen vloerverwarming met uiteraard gesloten, pomploze verdelers
• Vloerverwarming met slang 18x2 HoH 15cm op alle verdiepingen (en ook in de garage). HoH 10cm alleen in de badkamers en in de bijkeuken (omdat die veel buitenoppervlak heeft).
• Op vier zones na (ouderslaapkamer en overloop) staan alle zones open. Daardoor is er een erg groot afgifteoppervlak. De zones op de verdiepingen geven ook nog warmte af naar beneden, waardoor er nog meer afgifte is. In deze post heeft @JBtL heel mooi aangegeven waarom meer afgifte (ook in de slaapkamers) beter is.

Qua warmtepomp:

• Deze is overgedimensioneerd voor de woning (dat kan vanwege de grote thermische buffer in de betonvloeren). WP draait meestal op een vermogen van 4 à 5 kW, precies daar waar de COP het hoogst is.
• De warmtepomp is zo'n beetje de kleinste in een behuizing waar ook een 12 kW-variant in zit. Daardoor is het verdamper-oppervlak naar verhouding erg groot, wat weer gunstig is voor de COP
• Temperatuurregeling met Panasonic thermostaat (0.2°C hysterese) op een plaats waar nauwelijks opwarming door de zon is (op de overloop).
• Nachtverlaging van 0.5°C. (21°C van 9:00 - 23:00, 20.5°C 's nachts) Hierdoor draait de WP hoofdzakelijk overdag, tegen een hoge COP.
• Draait op vaste Ta van 25°C, geen WAR (dus draait in koude nachten als dat soms nodig is rustig door ipv extra gas te geven)
• Door deze vaste Ta wordt er op koude dagen (tegen lage COP) soms wat te weinig warmte in de woning gepompt, de woning koelt dan een paar tiende graad af. Dit komt er dan later op wat warmere dagen (met hogere COP) wel weer bij.
• Buitenunit is geplaatst tegen een zuidoostgevel. Daar is het 's ochtends altijd een paar graden warmer, dus hogere COP.

Het resultaat van dit alles is een sCOP van 5.87 voor verwarmen dit stookseizoen (november t/m nu).

Dan nog wat plaatjes, waarin mooi te zien is hoe regelmatig de WP draait (dit is van gisteren, met helaas een onnodige defrost om 9:23):


En dat levert dan de volgende grafiek van de COP op:

Let er in bovenstaande grafiek ook vooral op dat de maximale COP pas na een uur of zo draaien wordt bereikt. Nog een reden om zo lang mogelijke runs te willen maken.

Maar ook zonder deze tips kun je makkelijk veel stroom besparen door de thermostaat één (of liever nog twee) graden lager te zetten.
Dan kan ook de watertemperatuur van je WP naar beneden. Dat bespaart dus dubbel:

• Je hebt een lagere warmtevraag
• Door de lagere watertemperatuur stijgt je COP.

Ook weten hoe je je SWW zo efficiënt mogelijk maakt? Dat heb ik beschreven in deze post:
Andrehj in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #10"

[ Voor 15% gewijzigd door Andrehj op 09-03-2024 13:50 ]

[nightfall]

Andrehj schreef op zondag 6 februari 2022 @ 20:16:
Wel belangrijk is dat je van tevoren uitvogelt of die zoneregeling nog iets intelligents met zijn thermostaatuitgang doet, dat ie bijvoorbeeld dus de WP op PWM probeert aan te sturen, iets dat je absoluut niet wilt.

Maar eerst kijken hoe het geheel nu aangesloten is. Dan is maar een paar minuten werk, want je hoeft alleen maar te kijken of er ergens een draadje van je zoneregeling naar IN1 (TBI.1 7-8) loopt. (de thermostaatingang in je binnenunit).

Ik heb de zoneregelaar ondertussen gevonden ergens in een donker hoekje! Dat is een Alpha Direct (https://www.technea.nl/pr...oneregeling/#omschrijving.



Hij is aangesloten op de WP maar ik weet niet of die iets PWM achtigs doet richting de WP. Ik vermoed van niet als ik de manual zo lees. Enig idee hoe ik daar met zekerheid achter kan komen?

[ThaDude]

Hier loopt de warmtepomp sinds 12:00 lekker te draaien. Draait op 50% vermogen vandaar dat ik Ta niet haal. (temperatuur haal ik wel gewoon in de woonkamer) Vandaag toch weer een bijzonder fenomeen. Bij +10 zojuist een defrost. Meer mensen met dit "wonder" bij deze temperaturen?



Ik weet dat @Grolsch ze ook wel eens heeft..

Hoe en waarom dan

[Andrehj]

ThaDude schreef op dinsdag 8 februari 2022 @ 17:14:
Hier loopt de warmtepomp sinds 12:00 lekker te draaien. Draait op 50% vermogen vandaar dat ik Ta niet haal. (temperatuur haal ik wel gewoon in de woonkamer) Vandaag toch weer een bijzonder fenomeen. Bij +10 zojuist een defrost. Meer mensen met dit "wonder" bij deze temperaturen?

[Afbeelding]

Ja, dat heb ik ook al vaak gezien, vaak een half uurtje of zo na een SWW-run, en dat zie ik bij jou ook.
Gisteren had ik ook weer een vreemde defrost: De WP draaide al uren op een Ta setpoint van 25°C (bij die waarde houdt hij de compressorfrequentie enorm constant, terwijl bij alle andere setpoints hij om de ~20 minuten zijn compressorfrequentie even wat gaat variëren).
Toen zette ik bij wijze van experiment het setpoint naar 25.5°C. De frequentie liep direct op, maar binnen 10 minuten volgde er een defrost, terwijl de unit helemaal niet bevroren was (het was 6°C buiten, en boven de 3°C bevriest ie niet):

Volgens mij zit er in de detectie van het dichtvriezen van de buitenunits iets niet helemaal lekker, waardoor er soms onnodige defrosts zijn. Tot nu toe heb ik dus twee situaties kunnen identificeren:

1. Ongeveer 30 à 45 minuten na een SWW-run
2. Ongeveer 10 minuten na een setpointverhoging van Ta.

[Gasschuif]

Hier gister vanmorgen ook eentje, net voor 12.00h, buiten 10,7 C Vreemd gedrag, vraag me ook af hoe dat kan.

De unit draait al dagen lang op de 50% cap begrenzing, dan zou je toch verwachten dat de verdamper ruim boven de 0 C lucht uittrede draait, en vocht alleen condenseert, maar niet bevriest. Het zou mooi zijn als Aklima de software start logica voor een ontdooi cyclus (en settings en formules) eens hier het forum op kenbaar maakt. We kunnen dan (samen) gerichter zoeken wat het probleem is.

Ook de einde defrost settings spelen hier een rol natuurlijk. Dat zou al meer inzicht geven. Nu tasten alle tweekers in het duister.



Van Daikin had ik er nog wat gegevens van, van de Mitsu tot nu toe niets kunnen vinden, maar wellicht schieten mijn zoek skills te kort.

Onderstaand de logica opbouw, en toegepaste formules. Daaropvolgend het tijds diagram van de betrokken componenten.



Onderstaande text heb ik uit de mitsu zubadan folder gekopieerd.

"Bovendien is de extreme betrouwbaarheid van de Zubadan-systemen
mede te danken aan de geoptimaliseerde ontdooikenmerken.
Hierbij worden de buitentemperatuur, de
oppervlaktetemperatuur van de verdamper, de looptijd en de
duur van de ontdooifase in een op de vraag afgestemde logica
samengebracht. Zo kunnen de intervallen tussen de ontdooiprocessen
tot 150 minuten worden verlengd en de duur van
ieder afzonderlijk proces in vergelijking met klassieke toestellen
in sommige gevallen tot 50 % worden beperkt"

[ Voor 166% gewijzigd door Gasschuif op 09-02-2022 12:43 . Reden: Diverse afbeeldingen erbij geplakt. Tekst gewijzigd. ]

[Speedyace]

Ik heb een foto weten te vinden van de bouw en hoe de vloerwarming is gemonteerd. Maar de maten weet ik niet. De afmeting van de woning binnen is: 12,60 x 7,60 dit zal dan 95.76m2 zijn en de badkamer is 3,60 x 2,60 is dan 9.36m2 totaal vloerverwarming oppervlakte 105,12m2

[ Voor 37% gewijzigd door Speedyace op 09-02-2022 20:49 ]

[Andrehj]

Grolsch schreef op donderdag 10 februari 2022 @ 18:45:
Maar om terug te komen op waar ik gisteren geëindigd ben, je hebt 105m2 vloerverwarming h.o.h. 150mm, buis 16x2.
Bij Ta 35 (hoger moet je niet willen) raak je 65W/m2 kwijt.

Hoe kom je bij die 65 W/m²?
Want deze tabel vond ik van 16x2:

Daarin staat 80 W/m², waarmee je dus met 105 m² al op 8.4 kW zit.
Maar stel dat @Speedyace 18x2 slang heeft (dat kan ie makkelijk even opmeten, was die 16mm niet een aanname?), dan is het volgens Therminon zelfs 89 W/m²:

Dat geeft al een afgifte van 9.3 kW. En als je de watertemperatuur bij zware vorst nog 1 of 2 graadjes hoger zet raak je de 12 kW ook nog wel kwijt.

Kortom, tenzij er binnenkort nog flink geïsoleerd gaat worden, of geïnvesteerd in bijvoorbeeld WTW of 3-voudig glas, zou ik ook gezien het gasverbruik toch een WP kopen die een maatje groter is. En aangezien een 10 of 12 kW variant dan toch hetzelfde minimum verbruik hebben, zou ik gewoon de 12 kW PUHZ-SHW112YAA kopen.

[ Voor 12% gewijzigd door Andrehj op 10-02-2022 19:42 ]

[Grolsch]

Speedyace schreef op donderdag 10 februari 2022 @ 19:12:
[...]


Dan zou dus een PUHZ-SW75YAA voldoende zijn voor onze woning.

Yup, wat ik gisteren ook al zei:

Grolsch in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

En is het dan verstandig om een all in one systeem te nemen de PCR-75YA-300 set. Of is het beter om voor een losse boiler te gaan van 300ltr.

Wat jij aanhaalt is denk ik een andere buitenunit

Ik weet niet hoeveel douches en baden je hebt, maar voor ons is zo'n 200 liter boiler te weinig, wij hebben een 400 liter RVS boiler, maar wij hebben ook een groot ligbad en een regendouche

En dan nog even een vraagje, moet ik er nu nog een buffervat bij hebben of kan dit zonder.

Als je voldoende systeeminhoud hebt (en dat heb je) en geen naregeling is dat niet nodig

En waar is deze kast voor de ERSD-VM2D. Deze zie ik geregeld bij sets staan. Heb je deze nodig bij een losse boiler?.

Dit heeft @Andrehj net uitgelegd.

Andrehj schreef op donderdag 10 februari 2022 @ 19:32:
[...]

Hoe kom je bij die 65 W/m²?
Want deze tabel vond ik van 16x2:
[Afbeelding]
Daarin staat 80 W/m², waarmee je dus met 105 m² al op 8.4 kW zit.
Maar stel dat @Speedyace 18x2 slang heeft (dat kan ie makkelijk even opmeten, was die 16mm niet een aanname?), dan is het volgens Therminon zelfs 89 W/m²:
[Afbeelding]
Dat geeft al een afgifte van 9.3 kW. En als je de watertemperatuur bij zware vorst nog 1 of 2 graadjes hoger zet raak je de 12 kW ook nog wel kwijt.

Kortom, tenzij er binnenkort nog flink geïsoleerd gaat worden, of geïnvesteerd in bijvoorbeeld WTW of 3-voudig glas, zou ik ook gezien het gasverbruik toch een WP kopen die een maatje groter is. En aangezien een 10 of 12 kW variant dan toch hetzelfde minimum verbruik hebben, zou ik gewoon de 12 kW PUHZ-SHW112YAA kopen.

Ik gebruik altijd de WTH calculator



Gerekend met een debiet van 20 liter /minuut geeft een dT van 5 bij 7KW

Dus ik blijf bij mijn advies van de SW75YAA die bij -10 nog 8,4KW levert en voor die ene zeldzame situatie ook nog een 2KW element heeft.

De Zubadan 11,2KW is overkill voor deze situatie.

Met de SW75YAA kan hij ook nog Ta 27 / 28 draaien wat neerkomt op zo'n 3500Watt thermisch

[ Voor 5% gewijzigd door Grolsch op 10-02-2022 20:08 ]

[Rockster]

n00ts schreef op vrijdag 11 februari 2022 @ 00:04:
Het volgende doet zich bij mijn Zubadan voor en ik ben benieuwd of andere dit ook herkennen.

Zodra Tb 5 of lager graden wordt, gaat naast de fan snelheid ook het minimale vermogen van de warmtepomp omhoog. Lijkt er op dat de minimale compressor frequentie 35Hz wordt, met als gevolg pendelen omdat er vanuit de fancoils met 5 graden nog niet super veel vraag/afgifte is.

Met een Tb boven de 5 kan ik gewoon de gehele dag draaien. Dus het minimale vermogen kom ik gewoonlijk wel kwijt bij een beperkte vraag. Echter kan er nu de klok (of thermometer) op gelijk zetten zodra Tb <5 wordt gaat hij pendelen.

Dit is de situatie bij mijn Zubadan bij tb=5. Opgenomen vermogen bij 36Hz is dan 1,19 kW



Ik heb wel de flash injection aangepast van actief bij Tb=3 naar Tb=-6, maar dat maakt bij deze temperaturen weinig uit volgens mij. Voor mijn Zubadan lijkt 36 Hz het minimum bij Tb=5, ik zal het vandaag eens in de gaten houden. Van het weekend komt het vermogenskabeltje binnen, zou hij op 50% nog lager gaan draaien?


/Edit: even teruggekeken naar vannacht, bij Tb=4 heeft hij ook op 28 Hz gelopen; 36 Hz bij Tb=5 lijkt dus niet het minimum te zijn:

[ Voor 13% gewijzigd door Rockster op 11-02-2022 09:23 ]

[Remco45]

n00ts schreef op vrijdag 11 februari 2022 @ 13:03:
Duidelijk verhaal zeker wat betreft de verhoging van de ventilator snelheid is duidelijk. Ja kan met een hogere massastroom door de verdamper de afkoeling van de lucht beperken en daardoor aanvriezen langer voorkomen.

Echter zie je het verhaal van de verhoging van de compressor frequentie en daarmee het minimale vermogen niet terug in de tabellen van het databoek. Terwijl deze toch wel vrij accuraat worden beschouwd.

Volgens mij wel in de grafieken (zie onderste lijn bij +7 C en lager):

[Bravertal]

Ik woon sinds februari 2021 in een nieuwbouwwoning. Het betreft een gasloze
2-onder-1-kap woning met ongeveer 155m2 woonoppervlakte.

Wij zijn een gezin met 3 tieners en de warmtepomp heeft afgelopen jaar 2.830 kWh verbruikt waarvan 1.650 kWh aan verwarmen van de woning 1.180 kWh aan warm water. Wij hebben beneden en op de eerste verdieping vloerverwarming. Wij hebben alleen beneden een thermostaat en deze staat altijd op 21 graden. Op zolder hebben wij twee kamertjes (slaapkamer en werkkamer) met een elektrische kachel deze hebben tot nu toe niet aangestaan.

Op zich was ik tevreden met het verbruik. De bouwer had namelijk aangegeven dat de warmtepomp ongeveer 3.500 kWh per jaar zou verbruiken. De warmtepomp wordt niet gebruikt om te koelen.

@Andrehj gaf echter aan dat het totale verbruik van de warmtepomp meer richting de 2.000kWh zou moeten liggen.

EPC-berekening heb ik opgevraagd maar nog niet gekregen van de gemeente.

De warmtepomp staat in oostelijke richting op de garage, 10 meter naar het oosten staat de volgende woning. Op zolder staat onze buffervat met 300 liter water. Tot nu toe nooit tekort warm water gehad.

Nu is mijn vraag:
- Welke instellingen moet ik aanpassen zodat het verbruik omlaag gaat maar dat ik niet inlever op comfort?

Ik ben niet technisch maar hoop het wel aan te kunnen passen met behulp van leden van het forum.

Ik woon in regio West-Friesland in Noord-Holland.

[Sven1234]

Andrehj schreef op dinsdag 22 februari 2022 @ 08:46:
[...]

Je hebt het goed. Bij een hogere waarde gaat de pomp gewoon een beetje meer vermogen leveren en dus harder draaien. In de installatiehandleiding van je binnenunit staan mooie grafiekjes van pompcapaciteit (in l/min of m³/h vs leidingweerstand (in Pa)).
Overigens is 15 l/min voor pompstand 5 wel een vrij lage flow. Het kan nog wel (je hebt dan een dT van 7.6°C bij 8 kW), maar eigenlijk is je leidingweerstand wel erg hoog. Zijn er dunne leidingen of te veel haakse bochten toegepast? Ook je lage flow bij SWW valt op. Is er misschien een driewegklep met erg lage doorlaat gebruikt?
Bij verwarmen haal ik hier 17 l/min op pompstand 3. Op pompstand 5 haal ik zowel bij SWW als bij verwarmen 23 l/min.

Dank voor de info. Ik heb stand 3 ook even uitgeprobeerd, maar dan zakt het debiet terug naar 10l/min. Tussen de WP en de verdelers worden leidingen van 26x3 gebruikt, voor de vloerverwarming is dat 16x2. Er zitten enkele 90 graden bochten in (met een kleinere diameter van het type Comap 26x3 TH-H). In het circuit van de vloerverwarming zijn het er 9, bij de SWW 7. De driewegklep is een Esbe ALZ160 en van de info die ik kan vinden zou die een flow van 15 tot 50l/min moeten hebben, afhankelijk van de drukval.

Ik vermoed dat het aantal bochten bij mij niet echt helpt. Beneden is daar misschien nog wel wat aan te doen, maar boven is de ruimte erg beperkt. Daarnaast viel mij op dat boven de flowmeters nog mooi helder zijn (zolder staat niet open) en beneden ze door het bruine water bijna niet meer af te lezen zijn. Misschien voor de zekerheid maar eens de strainer valve controleren of er geen vuil in zit. Hieronder twee foto's voor een overzicht van de leidingen. Mocht ik iets over het hoofd zien dan hoor ik het graag.

[Bravertal]

Wat houdt deze afbeelding nu in?

[Bravertal]

Andrehj schreef op woensdag 23 februari 2022 @ 15:59:
[...]

Ik vroeg niet wat jij deed, maar wat de WP deed....

Er was geen warmte vraag als je dat bedoelt. Voor de rest kan ik de warmtepomp niet monitoren.

[ Voor 41% gewijzigd door Bravertal op 23-02-2022 16:07 ]

[Sven1234]

Andrehj schreef op dinsdag 22 februari 2022 @ 22:14:
[...]

Zeker voor het eerste stuk, of voor de leiding naar je hoofdverdeler, is dat te klein. Standaard is, zeker voor een 8 kW WP, 32mm kunststof, of 28mm koper/RVS.

[...]

Gebruikelijk bij WP is tegenwoordig 18x2, maar als je maar voldoende zones hebt zou dit het probleem niet moeten zijn. Helaas houdt het aantal groepen ( op de bgg houdt ook niet over. Ik weet even niet hoe groot je bgg is en welke HoH afstand gebruikt is, maar dit houdt zeker niet over.

[...]

Dat zijn geen bochten, maar elleboogjes! Met nog waanzinnig kleine doorlaat ook, zo te zien. Tezamen met de te kleine diameter (26) zijn die de grootste oorzaak van je lage flow.

[...]

Die klep zou groot genoeg moeten zijn. Maar voor de weerstand moet je kijken naar het KV(s) getal. Dat is 6.0 bij deze klep, wat niet overhoudt. Deze kogelklep heeft een kVs waarde van 16, wat bijna twee keer beter is.
[/quote]
Al met al verdient deze installatie flowtechnisch geen schoonheidsprijs, een nieuwbouwwoning zou veel beter moeten scoren.

Het gaasje in de binnenunit schoonmaken zou wel iets kunnen helpen. Zit er verder geen vuilfilter in?

Ik ben het verder even kwijt: Heb je ook nog een buffervat en een secundaire pomp? Want dan zou je een veel hogere primaire flow verwachten. Maar dat rijmt weer totaal niet met je zoneregeling met zonemotortjes op alle zones.... Kun je eens een foto van de totale installatie rondom je binnenunit posten?

En ik zie ook een soortement van geknutselde sifon in je condenswaterafvoer. Die zal wel lekker stinken in de winter, want dampt ie droog. Daar hoort een droogsifon te zitten.

Alles is aangelegd door MG vloerverwarming. Als ik jouw reacties lees, dan had er wel wat beter werk afgeleverd mogen worden. Is dit wat jou betreft niet netjes maar kan wel, of op het niveau dat ik hierover contact moet opnemen met de BAM?

De verdeler die je ziet zit inderdaad op de bg, maar is ook voor de eerste verdieping. De totale groepslengte op deze verdeler is 638m op 93m2. Dit is 50m2 beneden en 43m2 boven. Overal ligt het hoh 150mm, behalve in de badkamer waar het 100mm is. Ik merk dat als ik 7 van de 8 groepen open zet (alleen de slaapkamer dicht) dat ik niet meer op alle groepen 3,5l/min haal, maar dat het terug zakt naar 2l/min. Alleen de badkamer (met kleine lengte) blijft dan nog op 3l/min zitten. Met 6 groepen open zit ik op 2,5l/min. Er is dus zo veel weerstand in de leidingen en eventueel in de strainer, dat ik op 15l/min blijf steken en niet overal meer de maximale flow kan halen, ondanks dat ik dat wel zou willen om mijn minimale vermogen kwijt te raken.

Behalve de strainer in de WP en eentje in het circuit van de zolder heb ik geen andere vuilfilters zien zitten. Ik zal binnenkort eens kijken of er wat vuil in zit in de WP.

Er zit inderdaad nog een 40L Nibe buffervat in (UKV40), welke in de retourleiding zit van de verdeler op de begane grond. Er is geen secundaire pomp. Ik heb in paint even een simpel overzicht gemaakt (zonder de sprongetjes bij kruisende leidingen, dus rood zit niet aan blauw ).

Ik heb afgelopen zomer gelukkig geen rioollucht boven gehad. Er zit nog een tweede sifon achter die af en toe wat lekwater van het overdrukventiel in de koude aanvoer van de SWW tank krijgt.

Dank voor het meekijken! Met elke post/reactie krijg ik weer iets meer info hoe alles werkt

[Remco45]

Procon MelcoBEMS MINI (A1M) updatetool beschikbaar

Vandaag heb ik via een connectie in het buitenland het update tool pakket ontvangen.
Dit is een zip-file met een Bootloader (het installatieprogramma), de nieuwste firmware versie 3.0025 en een PDF-file met de Engelstalige gebruiksaanwijzing, zowel voor Windows als voor MACOSX.

De Windows versie van de tool is zojuist getest door mij en @AUijtdehaag op separate Procons en werkt prima.
Mijn firmware versie was 3.0013 en is nu 3.0025, maar aangezien mijn Mitsu een FTC-5 controller heeft, maakt deze update voor mij niets uit alhoewel er wel enkele verbeteringen in schijnen te zitten.



Liefhebbers kunnen mij een bericht met hun e-mailadres sturen en dan stuur ik de zip-file op.
DISCLAIMERS:
Gebruik geheel op eigen risico; ik aanvaard geen enkele aansprakelijkheid.
Gebruiksaanwijzing en deze post zijn geschreven voor de "ervaren tweaker" welke voldoende verstand heeft van de Engelse taal, het installeren van software op een laptop, van elektro- of elektronicatechniek en het voorkomen van ESD-schade. Indien dit niet het geval is, besteedt u dit beter uit aan een deskundige!

Benodigdheden:

• Kruiskopschroevendraaier om het voorpaneel van de Mitsu binnenunit te verwijderen.
• Laptop voorzien van een USB-aansluiting en van bovengenoemde programma's.
• Eventueel een USB-RS485-converter: mogelijk heeft u deze converter al om de Procon te laten communiceren met uw monitoring apparatuur. Indien u dat anders heeft ingericht, is het noodzakelijk om een USB-RS485 converter te kopen. Deze zijn voor minder dan 20 euro online te koop.

Begin met de volgende handelingen:

• Pak de zip-file uit op uw laptop. De bootloader installeren middels rechtermuisklik en dan Als Administrator uitvoeren.
• Drivers installeren indien nodig, maar dat is normaliter niet het geval.
• Schakel de Mitsu uit d.m.v. de ronde knop op het bedieningspaneel en schakel daarna in de meterkast de automaat welke de Mitsu voedt eveneens uit. Wacht daarna tenminste 5 minuten.
• Verwijder daarna voorzichtig de voorzijde en let goed op de bedieningskabel waarmee het bedieningspaneel vast zit aan de binnenunit. Deze heeft maar een beperkte lengte: zie hiertoe uw service manual. Op de eerste pagina van dit topic staan onder de kop DOCUMENTATIE links naar de diverse manuals.
• De Procon is met een kabel verbonden verbonden aan de hoofdprintplaat op aansluiting CN105. Na ESD-ontlading deze connector voorzichtig losmaken. Let op: de connector is soms voorzien is van een haakje dat moet worden ingedrukt. Ondersteun eventueel de printplaat wat met de andere hand.
• Sluit de USB-RS485 converter aan op de laptop. Koppel eventueel aangesloten omvormers welke ook via RS485 op de converter zijn aangesloten wel eerst los.
• Ga nu verder met de gebruiksaanwijzing; deze begint op bladzijde 2 met punt 3)...u mist echter niets.
• Punt 6 aanvulling: De Bootloader kan worden gevonden onder FAW Electronics.
• Punt 8 aanvulling: Maak een notitie van de dipswitch standen voordat u alle switches op OFF zet (naar boven).
• Nadat de update is gelukt kan de Procon weer worden aangesloten volgens het schema van uw monitoringsysteem.
• Plaats het voorpaneel en zet deze weer vast met de kruiskopschroeven.
• Schakel eerst de automaat in de meterkast weer aan en daarna de Mitsu middels de ronde knop.
• Het kan zijn dat na aansluiten de modbusregisters niet goed worden uitgelezen: een herstart middels het Sudo Reboot op mijn raspberry pi lost dat op. Bij @AUijtdehaag's node red bleek dat niet nodig.

[ Voor 43% gewijzigd door Remco45 op 24-02-2022 20:47 ]

[Speedyace]

Mannen, weten jullie dit. Als ik een ecodan split systeem aanschaf bij Climamarket (Spanje) kan de subsidie dan evengoed aangevraagd worden?. Het zou dan gaan om de onderstaande set.(@Andrehj) Ik wil daarnaast dan nog een losse boiler van 300ltr erbij zetten, maar welk merk dit moet worden ben ik nog niet uit.

[PentaClover]

Andrehj schreef op donderdag 3 maart 2022 @ 20:11:
[...]
Dank, dit is een goede tip voor het overzicht wat van @PentaClover volgens mij recent nog ergens heeft gepost, en waar Mitsubishi onterecht erg ongunstig uit kwam!

Je bedoelt, het plaatje met grafiekjes van verschillende Mitsubishi en Vaillant WP's met de door de importeur opgegeven maximale geluidsvermogens, omgerekend naar geluidsdruk en afgezet tegen de afstand tot de WP waarbij de WP voor 1 muur staat met de y-as zowel in dB als in % van de 40 dB norm ?



Die kan ik inderdaad updaten als de fabrikant met nieuwe maximale geluidsvermogens komt, ik zag dat vaillant in ieder geval voor het 105/5 model een update heeft gedaan begin dit jaar en het aantal dB's heeft verhoogd, ik zal ze dan allemaal eens langslopen.

Edit: Ben door het nieuwe Vaillant lijstje heen gelopen en zie dat alleen het 105/5 & 125/5 model van 58 dB naar 61 dB zijn gegaan, de rest is gelijk gebleven. Blijkbaar hebben ze dat vorig jaar niet goed gemeten dat ze het nu aanpassen. Wel jammer want dat is precies het model dat ik voor ogen heb.

[ Voor 11% gewijzigd door PentaClover op 04-03-2022 11:32 ]

[LeonTebbens]

Dag Tweakers,

binnenkort wordt onze warmtepomp 1 jaar 🎂🎉.

Dat betekent dat ik voor onderhoud niet meer aan kan kloppen bij m’n installateur (ze doen geen onderhoud).

Nu zie ik in de handleiding van de binnenunit wel iets staan over jaarlijks onderhoud


Maar in de handleidingen voor de buitenunit PHUZ-SW75YAA heb ik benodigd onderhoud niet kunnen vinden. Welk onderhoud is hier nodig?

En wat doen jullie (of laat je doen) aan onderhoud in de praktijk?

Dank en warme groet,
Léon

[roelvdk]

Dag tweakers,

Ik sta op het punt een PUHZ-SW75V/YAA aan te schaffen icm de ERST20D-VM2D (met 200 liter RVS boiler). Ik heb een EvoHome systeem van Honeywell waarmee ik de temp in iedere ruimte individueel kan regelen.
Nu komt de vraag over de grootte van het buffervat. Dit zou aangesloten moeten worden volgens onderstaand schema en de capaciteit van het vat kan uitgerekend worden door de volgende vuistregel: 20 x minimale capaciteit warmtepomp.



De capaciteit van deze warmtepomp is maximaal 7,5 kW maar het minimale vermogen als hij moduleert, kan ik nergens vinden.

Het vat moet ook genoeg capaciteit hebben om een defrost run te kunnen draaien, in het geval dat alle zones dicht staan.

Wie kan me verder helpen?

[roelvdk]

@Andrehj Bedankt voor je reactie en ik begrijp je punt.

Maar het exact kunnen regelen van temperaturen in ruimten wil ik niet opgeven. Om nu alle zones open te gaan zetten om een hoge COP waarde te halen, lijkt me ook niet de bedoeling. Als er warmtevraag is in de badkamer, wil ik niet de rest van mijn woning gaan verwarmen. Er zouden dan zomaar ruimtes verwarmd kunnen gaan worden waar ik een raam open heb gezet. Dan vliegt me het geld alsnog de deur uit, maar dan kan ik wel zeggen dat ik een hoge COP waarde heb.
Nee de ruimte regeling met individueel te regelen zones is prima, maar wellicht is het wel handiger te kijken naar een andere warmtepomp die een lagere minimum capaciteit heeft.

Deze gegevens bedoel je in de TS?


Het alternatief is een groter buffervat zodat de warmtepomp rustiger gaat lopen, eventueel icm die vermogens limiter zoals al eerder in de topic besproken.

[Gival]

Mijn huidige opstelling / mogelijkheden:

[Gival]

Gival schreef op donderdag 17 maart 2022 @ 16:53:
Mijn huidige opstelling / mogelijkheden:

Ik heb de kranen nu staan volgens beschrijving van https://warmtepomp-weetje...at-warmtepompinstallatie/ .Verbruik ging ca. 10-15 % omlaag.

[LeonTebbens]

Andrehj schreef op donderdag 17 maart 2022 @ 19:23:
[...]

Als die Jaga's steeds open en dicht gaan klopt die regelkarakteristiek niet. Dan is die regeling veel te snel. Kun je die niet aanpassen, zodat ze op een laag pitje open blijven? Desnoods het vermogen begrenzen door er een regelkraan voor te zetten?

Eens. Eigenlijk was ik niet specifiek genoeg: het zijn de fans van de Jaga’s die moduleren. Dat heeft gevolg voor de warmteafgifte. Dat gaat aardig direct, vrij snelle regeling. Daarnaast moduleren de Evehome thermostaatkranen, dat gaat veel langzamer.
Dit is bijvoorbeeld het temperatuurverloop in de badkamer van de afgelopen 24 uur

[nightfall]

Ik heb eindelijk genoeg moed en info verzameld om wat te gaan optimaliseren aan mijn ver overgedimensioneerde warmtepomp (https://gathering.tweaker...message/70483192#70483192). Ondertussen heb ik wat temperatuursensoren geinstalleerd (alle buffervat leidingen en de vloerverwarmingsleidingen op 2 verdiepingen) en sinds deze week heb ik ook een procon aan de Ecodan hangen. De zoneregeling gedebugd en erachter gekomen dat die geen PWM doet richting WP maar gewoon aan/uit, dus toen was ik klaar om de tips van o.a. @Andrehj en @Remco45 op te volgen: zonemotortjes eraf en regelen op Ta.

Dat heeft vannacht voor het eerst zo gedraaid (ongeveer 110m2 staat nu open denk ik) maar tot mijn verbazing daalt de Ta een eind onder het setpoint, waar dat voorheen heel strak om het setpoint geregeld werd.

Verder blijft hij flink pendelen op Ta=30 wat ik eigenlijk ook niet verwacht had.

Een grafiekje van e.e.a.:



Ta is hier input register 60, Tr input register 62 en setpoint flow temp input register 44 uit de procon.



Iemand een idee wat ik moet instellen zodat 'ie weer het setpoint gaat volgen op Ta? En welke waardes zijn nog meer interessant om te loggen?

Hij staat nu op compensatiecurve ingesteld met een rechte lijn als curve (altijd 30 graden).

En nog een vraag gerelateerd aan logging: is er een manier om uit de ecodan registers te halen dat de thermometer om warmte aan het vragen is?

Ik zag dat mijn externe waterpomp wordt gepowered door de ecodan binnenunit, dus die gaat aan als de WP ook aan gaat en weer uit als de WP uit gaat. Hij staat nog op adaptive mode tot nu toe, lijkt me dat dat zou moeten werken.

[nightfall]

En nog een grafiekje van de temps voordat ik de zonemotortjes eraf butste (SWW run om 14u, verder ruimteverwarming):

[Andrehj]

rupsen schreef op zaterdag 12 maart 2022 @ 21:42:
Volgens mij pompt de pomp van de cv af en toe, ook als de machine standby staat

@Naalroc
In dit geval moet ik @rupsen volgens mij toch gelijk geven. Ik zie namelijk al een tijdje dat mijn Kamstrup soms een dergelijk piekje in de aanvoertemperatuur ziet, terwijl de WP gewoon uit staat (hier staat de verwarming al meer dan twee weken uit):

Zo'n piekje zie ik ook in de retour:

En gisteren zag ik dat piekje ook in het stroomverbruik:

Dit verschijnsel zie ik steeds precies 23 uur en 55 minuten na het beëindigen van de laatste SWW-run, en daarna met een interval van 23:55 uur.

Volgens mij is er dus maar één conclusie mogelijk:
De FTC zorgt ervoor dat de pomp minimaal elke 24 uur heel even draait. Als je elke dag een SWW-run draait (of verwarming nodig hebt) zie je dit dus nooit, maar als je je SWW alleen laat verwarmen bij voldoende afkoeling dus wel.
Verder is de draaitijd maar heel kort, denk aan een tiental seconden, want in het elektrisch verbruik (wat ik elke minuut pol) pik ik dit piekje maar zelden op.

@rupsen had toch gelijk!

[Grolsch]

nodri2000 schreef op woensdag 23 maart 2022 @ 14:14:
Wij hebben een offerte gekregen voor een SUZ-SWM60VA buitenunit.
nu kan ik alleen nergens vinden tot hoever deze kan moduleren. Weet iemand dit?

Verder nog mensen met een SUZ-SWM60VA, hoe is het geluid van deze units?

Dit staat gewoon in het databook hoor, zie link in de TS.

https://www.mitsubishi-le...W_DATABOOK_R32_Vol5.3.pdf



Het geluid zal ook wel ergens in het Databook staan.

[ Voor 8% gewijzigd door Grolsch op 23-03-2022 14:31 ]

[JustMyOpinion]

Nu zijn mijn vragen:
- Zijn de prijzen "normaal" (voor deze tijd)
- Zijn dit normale units? (Ik zie het type namelijk niet op pagina 1 staan en internet word ik ook niet wijzer van!)

(Ben nu ff zoon naar sport brengen... dus kan niet direct antwoorden)

[JustMyOpinion]

Andrehj schreef op woensdag 23 maart 2022 @ 19:42:
[...]


Ik zie zeker wel veel gekke zaken:

• Type PUHZ-SHWM100VAA bestaat niet. Vraag je dealer wat ie gaat leveren.
• Stel dat ie de PUD-SHWM100VAA bedoelt: dat is geen 10 kW, maar een 12 kW warmtepomp.
• Weet je zeker dat je zoveel vermogen nodig hebt? Hoe is dat bepaald?
• Direct bij Mitsubishi EU bestellen, dus niet bij importeur Alklima? Hoe zit het met de garantie?
• Wat is een PACT101? Die heeft niemand in NL...
• En deze wil je echt niet als een 1-fase model. Hij trekt elektrisch bijna 6 kW max... Dat wil je echt niet op 1 fase. Kijk maar eens wat voor groep je nodig hebt... Sterker nog, het is zwaar tegen de richtlijnen van de netbeheerder, want daarmee trek je het hele net scheef.
• Staat deze wel op de subsidielijst?

Ik denk dat dit hem is:

[Borduif81]

LeonTebbens schreef op maandag 28 maart 2022 @ 17:18:
[...]

Dag @Borduif81, heb je al even in de Docs gekeken die je vind op de startpost van dit topic?

Zeker, zie screenshot hieronder
Dit gaat dan wel om een ERST20-VM2EC ipv een ERST20-VM2EC. Ga ervanuit dat de basis gelijk is de ERST20-VM2ED.

edit - Nieuw document gevonden van de erst30d -vm2edm hierin staat alleen een erst30d- vm2ed -niet een vm2d, bijzonder

Speedyace schreef op maandag 28 maart 2022 @ 17:57:
[...]

Ik heb hier ook al even naar gezocht. Maar gezien het formaat en de vorm van dit expansievat, zal deze wel ergens gemonteerd moeten worden in de cilinderunit.

Ja daar lijkt het inderdaad op. dan kan die ingebouwd worden, heb ik dus alleen nog extra een losse 18 liter expansievat nodig voor het verwarmingsgedeelte (dat kan zo eentje zijn van 5 tientjes?)

[LeonTebbens]

Hoe is de zomertijd omschakeling bij jullie gegaan?

Ik merkte dat ik handmatig op het bedieningspaneel de zomertijdinstelling op AAN moest zetten. Dat is op zich prima te doen.

Wat ik wel gemerkt heb, is dat de Melcloud weekklok nu scheef loopt. De Melcloud weekkloksetting van 10:15 naar 19 zorgt er nu voor dat ie om 9:15 naar 19 gaat.



Als ik de zomertijdinstelling op UIT zet, en gewoon de klok een uurtje vooruit zet, dan werkt alles goed.

Iemand ook deze ervaring?

[ Voor 7% gewijzigd door LeonTebbens op 30-03-2022 13:15 . Reden: Prima vervangen door Prima te doen ]

[chris vw]

situatie
Zoals enkelen al weten heb ik lopen tobben met mijn warmtepomp, en dan speciaal de aansturing van de warmtepomp. De vraag die ik nu wil stellen gaat niet hoe het beter kan, maar een bevestiging of ik er toch niet naast zit ivm gesprek met installateur wat ik aan ga dat zoals opgeleverd nooit een werkbare situatie wordt. Ter herinnering:
- PUHZ-SW75YAA + ERST30D
- regeling op THW6 en THW7 welke gemonteerd zijn na secundaire pomp.
- naregeling op alle verdelers op alle groepen met losse thermostaten per kamer.
- geen enkele koppeling tussen thermostaten binnen en de warmtepomp, draait op WAR zonder IN1 te gebruiken.
- 100 liter buffervat
- secundaire pomp draait gelijk met primaire pomp, dus wordt aangestuurd door warmtepomp.

Als gevolg hiervan gebeuren er twee dingen naar mijn idee:
- Warmtepomp draait altijd waarbij hij Ta probeert aan te houden. Ook als het binnen in alle ruimtes warm genoeg is als het zonnetje schijnt buiten toch maar 10 graden is.
- Doordat alle groepen dicht gaan is er geen flow meer achter de secundaire pomp, en dus ook geen flow meer bij THW6. Hierdoor slaat de WP op hol, en bij een kennis haalde hij zo 60 graden en zelfs één keer 80 graden en toen kreeg hij een L3 storing.

installateur zegt nu dat we altijd één groep open moeten houden (is nooit zo opgeleverd) om dit probleem te voorkomen. Maar geeft aan dat deze 60 graden niet de vloer in gaat, omdat de WP blijft regelen op zeg 30 graden op THW6. En hier kan ik niet in meekomen. Want als buffervat 60 graden is, en er gaat een groep open dan gaat deze 60 graden direct de vloer in. Op dat moment stopt de WP gelijk met draaien, aangezien z'n Ta veel te hoog is. De primaire en secundaire pomp draaien dan nog 10 minuten na (standaard instelling) en dan stopt de WP en gaat pas weer aan als THW6 onder de 30 graden is gekomen. Totdat hij is afgekoeld heb je dus ook geen verwarming, want de secundaire pomp is uit.

Mijn vragen/bevestiging
Ik zeg dus, er gaat 10 minuten lang 60 graden water je vloer in. Want er is geen mengventiel. Zie hieronder de opstelling en de temp. meting.
Met betrekking tot de snelle daling van THW1 en THW2 in de grafiek, dit komt volgens mij omdat als er een groep open gaat er direct koud water het buffervat in komt wat door de gelaagdheid gelijk de WP in gaat. Klopt deze gedachte van mij?

[LeonTebbens]

JustMyOpinion schreef op vrijdag 1 april 2022 @ 08:18:
[...]

Andere vraag! In de installatiehandleiding staat dat de buiten unit niet in de sneeuw mag staan.... hebben jullie dan allemaal een dakje er boven gezet??

En aangezien ik nog even een "straatje" moet maken waar hij komt te staan, hoeveel cm uit de muur houden jullie hem?

Geen dakje, wel aardig beschut door huis (rechts) en schutting (achter). Ik vermoed dat ze bedoelen dat de unit zijn defrostwater moet kwijt kunnen. Met sneeuw tot de onderkant van de unit lukt dat niet, dat vriest dicht met vorst.
Bij mij broer in Warschau ligt er een groot deel van de winter zo’n 20 cm sneeuw, zijn WP staat dan ook op hoge poten.

Mijn installateur heeft m op 30 cm van schutting gezet en op Bigfoots voor voldoende hoogte.

Foto uit Haarlem vanmorgen:


Denk je er aan dat je je straatje niet dicht tegelt, maar zorgt voor goede afvoer van condens/defrostwater (met een grindbak bijvoorbeeld)?

[ Voor 14% gewijzigd door LeonTebbens op 01-04-2022 17:46 ]

[nightfall]

Ik heb een update van mijn issues met een pendelende-warmtepomp (https://gathering.tweaker...message/71024696#71024696). Vorige keer zag ik pendelen wat door de thermostaat bleek te komen en n.a.v. tips van o.a. @Andrehj heb ik de zoneregeling eraf gehaald en een thermostaat met hysteresefunctie eraan gehangen. Ingesteld op nachtverlaging EN dagverhoging (@Proton_ ;-) ) maar het is nog maar net actief dus ik weet nog niet precies hoe het gaat uitpakken. De verbetering is zo fantastisch dat ik meteen wilde posten.

De warmtepomp zelf staat op het moment nog op 31 graden vaste Ta, 110m2 aan vloerverwarming altijd open.

Vanochtend de thermostaat aangesloten en je ziet meteen de verbetering:



De thermostaat heb ik zelf gemaakt met een Sonoff SV en eigen firmware zodat ik full control heb:

• Oneindig veel setpoints, elke weekdag potentieel verschillend
• Meerdere sensors zodat 1 ruimte die opwarmt door de zon niet alles in de war schopt
• Instellen per 0,1 graad
• Zelf te kiezen hysterese
• MQTT logging
• In de toekomst: afhankelijk van de weersverwachting alvast voorsorteren (door bijv. meer daling in de temperatuur toe te laten als ik al weet dat de dag erna zonnig is)

Het nadeel is natuurlijk de WAF, want op het moment is 'ie alleen configureerbaar via REST requests of MQTT topic... ahem. Ik maak nog wel een keer een mooie frontend. En cooling support voor in de zomer.

Er is nog meer te tweaken aan de warmtepomp: zoeken naar de laagst mogelijke Ta, afgiftesysteem pompsnelheid, pompsnelheid van de ecodan zelf, buffervat (gedeeltelijk) buiten spel zetten etc. Genoeg te doen!

[Grolsch]

Blackraven schreef op vrijdag 1 april 2022 @ 23:01:
Ik wacht wel even tot je achter je laptop zit en hoop ondertussen dat de rotzooi nog in m'n Spirotech filter zit

Schoonmaken waterfilter in binnenunit

Hier versie 2.0

Voer de werkzaamheden uit met 2 personen.

Voor start werkzaamheden bekijk wat de flow is (Code 540 in service menu bij informatie werking)

1= Installatie spanningsloos maken
2= Draai afsluiters dicht (2 x intern)
3= Demonteer filter (ik doe dit altijd met een waterpomptang, en ja, je moet best kracht zetten. Zorg ervoor dat iemand met een bankpasje de opening dicht houdt zodat niet de hele binnenunit leegloopt
4= Maakt het filter schoon en plaats deze weer terug
5= Draai alle afsluiters weer open
6= Zet de spanning er weer op en zet de unit aan.
7= Zet handmatig de pomp aan op stand 5 via service menu en controleer of er flow is (code 540 onder informatie werking)
7A= Is er geen flow, geen paniek, er zit waarschijnlijk toch ergens lucht, laat de pomp op standje 5 lopen, zet een bak koffie, rook een sigaretje, en kijk na 15 minuten opnieuw of er flow is. Nog geen flow, start opnieuw met stap 7A
8= Pas indien gewenst de pompsnelheid weer aan.
9= Als de waterdruk te laag is vul de installatie bij.

Op deze manier verlies je bijna geen water, ontstaat er weinig tot geen lucht in het systeem.
Voor de "bankpastruc" ben ik wel eens flink aan het martelen geweest om lucht uit het systeem te krijgen.
Nu heb ik nog een oudere unit, het schijnt dat de nieuwere units beter ontluchten dmv automatische ontluchter.



Groen = filter
Blauw = kranen intern
Rood, handige ontluchter , als je geen flow hebt deze even wat helpen en je pomp pikt de flow meteen weer op. Deze ontluchter zit niet op alle modellen helaas.

Hier een filmpje waar e.e.a. wordt uitgelegd.

https://www.youtube.com/watch?v=9vXt9W7uu74

[ Voor 32% gewijzigd door Grolsch op 30-12-2022 12:52 ]

[HammieDuDe]

Grolsch schreef op zaterdag 2 april 2022 @ 07:45:
[...]


Hier versie 2.0

Voer de werkzaamheden uit met 2 personen.

Voor start werkzaamheden bekijk wat de flow is (Code 540 in service menu bij informatie werking)

1= Installatie spanningsloos maken
2= Draai afsluiters dicht (4x, 2 x intern + 2 x extern)
3= Demonteer filter (ik doe dit altijd met een waterpomptang, en ja, je moet best kracht zetten. Zorg ervoor dat iemand met een bankpasje de opening dicht houdt zodat niet de hele binnenunit leegloopt
4= Maakt het filter schoon en plaats deze weer terug
5= Draai alle afsluiters weer open
6= Zet de spanning er weer op en zet de unit aan.
7= Zet handmatig de pomp aan op stand 5 via service menu en controleer of er flow is (code 540 onder informatie werking)
7A= Is er geen flow, geen paniek, er zit waarschijnlijk toch ergens lucht, laat de pomp op standje 5 lopen, zet een bak koffie, rook een sigaretje, en kijk na 15 minuten opnieuw of er flow is. Nog geen flow, start opnieuw met stap 6A
8= Pas indien gewenst de pompsnelheid weer aan.
9= Als de waterdruk te laag is vul de installatie bij.

Op deze manier verlies je bijna geen water, ontstaat er weinig tot geen lucht in het systeem.
Voor de "bankpastruc" ben ik wel eens flink aan het martelen geweest om lucht uit het systeem te krijgen.
Nu heb ik nog een oudere unit, het schijnt dat de nieuwere units beter ontluchten dmv automatische ontluchter

Voor bij jouw handleiding.
Groen filter
Blauw kranen intern
Rood, heul handige ontluchter als je het zoals ik alleen hebt gedaan en dus wel wat water hebt laten lopen, deze even wat helpen en je pomp pikt de flow meteen weer op.

[Andrehj]

ocaj schreef op zaterdag 2 april 2022 @ 08:15:
Ik heb nog in geen enkele installatie-handleiding iets over transportblokken gelezen? Kun je daar wat meer over vertellen?

Volgens mij zaten ze alleen in de xAA modellen groter dan de 75xAA. Dat is in het algemene L/W WP topic meermalen besproken. Deze pagina's uit een PDF die ik niet meer online kan vinden beschrijven waar ze zitten:

[jacobklaas]

Hierbij wat foto's van de thermostaat en van wat instellingen

[FXZeRRo85]

[LeonTebbens]

MrScratch schreef op maandag 4 april 2022 @ 20:01:
Hoe kan ik nou makkelijk de COP berekenen van mijn unit? Ik heb mijn eerste maand eropzitten met Maart 2022 en was wel benieuwd hiernaar. Ik zie een barchart onder Energieverbruik in de MelCloud App met daarin verbruik en opbrengst in kWh voor zowel verwarmen als SWW, maar dit is niet echt precies af te lezen.

Dat kan zoals @Blackraven al aangaf heel eenvoudig via het bedieningspaneel:

[ Voor 5% gewijzigd door LeonTebbens op 04-04-2022 21:01 ]

[Speedyace]

n00ts schreef op maandag 4 april 2022 @ 22:02:
[...]


Of ze hebben dit bereken met het nominaal vermogen bij -10. Deze is voor de 75yaa 5,8kW.

Net nog even opgezocht. Maar hij geeft toch echt voldoende vermogen bij -10. 8,36KW

[Speedyace]

Is er iemand die dit optionele product (PAC-DP01-E) onder zijn cilinderunit heeft staan of is dit helemaal niet nodig.

De spitunit komt bij mij in de garage te staan, als hij gaat lekken loopt het wel via de afvoer weg.

[FXZeRRo85]

FXZeRRo85 schreef op maandag 4 april 2022 @ 10:21:
Ik zit een beetje te stoeien met mijn danfoss icon systeem en de WP.

Iemand nog een idee wat ik over het hoofd zie? Vandaag idem als gisteren het huis is op temperatuur, echter lijkt de danfoss geen signaal te geven dat de WP zichzelf uitschakelt. Hierdoor blijft de interne waterpomp draaien en komt er een moment dat de WP weer wil gaan verwarmen.

[HaTe]

Speedyace schreef op dinsdag 5 april 2022 @ 11:16:
Is er iemand die dit optionele product (PAC-DP01-E) onder zijn cilinderunit heeft staan of is dit helemaal niet nodig.

De spitunit komt bij mij in de garage te staan, als hij gaat lekken loopt het wel via de afvoer weg.

[Afbeelding]

Volgens mij is dit oud, dit komt uit de oude handleiding? In de nieuwe staat dit niet meer. Er zit gewoon een aansluiting voor de afvoer aan de achterkant! Wel helemaal onderaan overigens, dus ik hoop dat deze een stukje omhoog mag lopen, anders is er nooit plek voor een sifon e.d.

Ik heb gisteren overigens mijn warmtepomp binnen gekregen!
ERST30D-VM2EDR1 + PUHZ-SW75YAA

Uitdaging wordt om de gigantische binnenunit naar zolder te krijgen. Waarschijnlijk via een verhuislift door het raam.

Andere vraag:
Zijn onderstaande ontluchters nodig op de aanvoer én retour leiding? (Is niet mijn installatie maar bij iemand anders):


Er zit al een ontluchter op de aanvoerleiding (linksvoor), is dat niet genoeg? Dit zijn natuurlijk wel hogere punten dan waar de standaard ontluchter zit, maar ik vind het gek dat dit niet in het installatieschema staat.

[ Voor 26% gewijzigd door HaTe op 06-04-2022 07:37 ]

[Speedyace]

HaTe schreef op dinsdag 5 april 2022 @ 23:40:
[...]

Ik heb gisteren overigens mijn warmtepomp binnen gekregen!
ERST30D-VM2EDR1 + PUHZ-SW75YAA

Uitdaging wordt om de gigantische binnenunit naar zolder te krijgen. Waarschijnlijk via een verhuislift door het raam.

Ik heb ook aan de zolder zitten denken. Maar het geheel weegt 400kg (vol) en vraag mij af of mijn houten balken met de Knauf Gipsblok 7cm dik eronder, dit gewicht wel kunnen dragen.

[Speedyace]

Robindd schreef op woensdag 6 april 2022 @ 13:11:
Gipsblokken onder houten balken lijkt me geen dragende constructie inderdaad..
Zou het na laten rekenen als ik jou was, better safe than sorry. Toch een hoop ellende als dat een keer in elkaar stort.

Heb mijn 400L vat naast het trapgat staan, welliswaar betonnen zoldervloer, maar recht naast het gat is ook geen dragende constructie. De vloeren leverancier dat voor de zekerheid laten doorrekenen, en dat voldeed net aan binnen de marges.

Hij komt bij mij ook naast het trapgat, maar idd met de houten balken.
De balken laag die je ziet is boven bij de badkamer, maar de constructie is aan de andere kant het zelfde alleen is daar gewerkt met de gipsblokken.


Op onderstaande foto bij het in roodgetekende vierkant zal de boiler ongeveer dan moeten komen te staan. En niet op het kozijn zo als het nu lijkt.

[ Voor 8% gewijzigd door Speedyace op 06-04-2022 13:41 ]

[n00ts]

Speedyace schreef op maandag 4 april 2022 @ 22:14:
[...]


Net nog even opgezocht. Maar hij geeft toch echt voldoende vermogen bij -10. 8,36KW

Ik bedoel ook niet dat hij het Max vermogen minder is, maar slechts dat het mogelijk is dat voor de subsidie het nominale vermogen wordt gebruikt i.p.v. Max vermogen.

Zie hieronder uittreksel uit het databook voor de 75yaa, waarin het nominale vermogen staat aangegeven.

[Sven1234]

Voordat ik mijn nieuwe Panasonic PAW-A2W-RTWIRED op de in1 ingang ga aansluiten van mijn ERSD-VM2D, wil ik even checken of ik dat juist doe. De in1 ingang bestaat uit twee contacten, de thermostaat heeft er drie (R-C-T). In de Panasonic handleiding wordt aangegeven alleen de C en T te gebruiken. Klopt dat ook voor Mitsubishi? En maakt het nog uit welk contact bij in1 met C wordt verbonden en welke met T?



Ik ben daarnaast ook benieuwd hoe de rest het onderhoud van zijn warmtepomp doet? Ik heb al meerdere beschrijvingen voorbij zien komen hoe je dat zelf kan doen en ik heb twee weken geleden het interne en externe filter schoongemaakt (kwam bijzonder veel troep uit, iets meer dan 1 jaar na installatie. Bij oplevering werd nog verteld dat de eerste 2 jaar geen onderhoud nodig was). Houden jullie het bij eigen onderhoud of komt er periodiek nog een monteur ivm met garantie?

Update: zie reactie Andrehj hieronder. De wp kijkt alleen of het contact doorverbonden is of niet en voor de Panasonic thermostaat moet dipswitch SW2-1 op on staan. Staat die nog op of, dan reageert de wp precies omgekeerd (aan als thermostaat uit zegt en uit als thermostaat aan zegt). Welke contacten van in1 je precies pakt voor C en T maakt dus niks uit (je kan ze prima omwisselen zonder gevolgen). De Panasonic thermostaat zelf is ook andersom in te stellen, dus als het systeem verkeerd om werkt, dan staat een van de twee nog niet goed.

[ Voor 17% gewijzigd door Sven1234 op 14-01-2024 12:47 ]

[JustMyOpinion]

jorisdekloris schreef op donderdag 7 april 2022 @ 16:48:
Ik heb in een offerte Zubudan PUHZ-SHW230 aangeboden gekregen en ook de Power Inverter PUHZ-SW200. Ik heb de specs tegenover elkaar gezet en zie wel wat verschillen maar wat is nou het verschil tussen deze 2 series inverters?

Google is uw vriend:

[jorisdekloris]

Grolsch schreef op donderdag 7 april 2022 @ 20:28:
[...]


Met zulke getallen zijn zulke grote warmtepompen inderdaad niet zo gek.

Ik heb een WVB berekening van 10KW voor onze 'nederige" 900m3 woning met 280m2 vloerverwarming

Je kunt qua vermogen nog beter de 14KW Zubadan pakken (SHW140YHA) dan de 20KW SW200YKA

De SW200YKA moet op 3x32A worden afgezekerd, dat ga je dus niet redden met 3x25A
De SHW140YHA moet op 3x16A worden afgezekerd, dat ga je dus wel redden met 3x25A

Ik ben dus niet zo bang voor het pendelen.


Ik had het afzekeren idd gelezen in onderstaande. Daar wil ik het alleen niet vanaf laten hangen. Denk je echt dat die SWH140YHA beter is qua vermogen? Dat minimale vermogen van 11kW van de SWH230YHA wat @Andrehj noemde pomp ik in de winter namelijk bijna continu door mijn vloer. Vrees ik.



Ik ben op zoek geweest naar de minimale vermogens maar kan die niet vinden. Of ik lees er over in alle documenten.

[jorisdekloris]

Andrehj schreef op donderdag 7 april 2022 @ 22:06:
[...]

In de TS van dit topic staan links naar alle info die je zoekt (Databooks).
(en ook dat had je kunnen weten als je je even had ingelezen)

Gevonden, dankje.



Mijn theorie is dus, corrigeer mij als ik het verkeerd heb, dat de WP het in de winter niet zwaar krijgt om water tot 45 graden te verwarmen voor mijn 14kW vloerverwarming. Zie onder.

Dan dacht ik, blijft hij ook wat stiller. Of beredeneer ik dit verkeerd?

[jorisdekloris]

Grolsch schreef op vrijdag 8 april 2022 @ 09:44:
[...]


Dit gaat je toch al veel geld kosten, ik zou er gewoon een nieuwe pomploze verdeler inhangen, dat kost maar een paar 100 euro.

Gezien je latere post heb je dus blijkbaar niet 450m2 vloerverwarming

Hoe ziet je afgifte systeem eruit

Als je ook nog radiatoren hebt (wat ik vermoed) zou je ook voor 2 warmtepompen kunnen gaan.

1 WP voor het vloerverwarmingsgedeelte met een lage Ta, vermogen afhankelijk van het aantal m2 vloerverwarming wat je hebt
1 WP voor de radiatoren en SWW, die draait dan op een hogere Ta, vermogen wederom afhankelijk van aantal radiatoren, en hoeveel vermogen je kwijt kunt.

450m2 woonoppervlakte. En niet alles heeft vloerverwarming. Vloerverwarming is 150m2.

Ik heb geen radiators meer (los van een radiator in een badkamer waar electrische vloerverwrming in komt). De bovenverdieping wordt verwarmd met lucht/lucht.

En er is nog een los gedeelte van het huis zonder verwarming maar dat gedeelte wordt maar 6 maanden per jaar gebruikt.

Dus strikt genomen heb ik VVW en SWW voor de WP.

Ik kan deze toch simpel ombouwen naar pomploos.

[ Voor 15% gewijzigd door jorisdekloris op 08-04-2022 10:41 ]

[jorisdekloris]

n00ts schreef op vrijdag 8 april 2022 @ 15:16:
Probleem van de flow is makkelijk op te lossen als ik naar de foto van verdeler kijk. De pomp staat op op de laagste stand in proportionele druk regeling. Aangezien je geen zone regeling hebt op de verdeler, heeft die proportionele druk sturing geen zin. Ik zou de pomp op vast toerental stand zetten en dan op de hoogte stand en dan eens kijken wat de in- en uitgaande temperaturen zijn.

Ga ik meteen doen. Dankje!

[ Voor 26% gewijzigd door jorisdekloris op 08-04-2022 17:10 ]

[HaTe]

Goh, ik zie nu pas dat de ERST30D-VM2D een 1/2" met 3/4" aansluiting heeft! Ik heb al koelleiding besteld voor 3/8 en 5/8 voor de SW75YAA .. Er moet dan blijkbaar een koppelstuk tussen? Neem aan dat de koeltechnicus dit snapt... Apart

Nog een update van mijn kant: de binnenunit (300L) staat op zolder! Met brute mannenkracht hebben we hem omhoog geworstelt.

Zo zag het er ongeveer uit. Wel zonder pallet en doos getilt. Onderaan voorkant heeft Mitsubishi al een breed handvat gemonteerd. Dat scheelt enorm. Met 2 man onder en 1 man boven die hem begeleid is het te doen, ookal past het allemaal nog maar net. Het was echt wel heel zwaar en lastig tillen. Het piepschuim bovenop welke de pijpjes beschermd hebben we wel laten zitten maar was er tijdelijk even afgevallen.

Verder moet ik nog uitzoeken waar het bijgeleverde expansievat (PAC-EVP12-E) geïnstalleerd moet worden.. In de unit lijkt mij toch niet, maar ik snap niet waarom deze zo'n rare vorm heeft..

[ Voor 99% gewijzigd door HaTe op 09-04-2022 23:39 ]

[jorisdekloris]

HaTe schreef op maandag 11 april 2022 @ 09:17:
[...]

https://www.vloerverwarmi...oduct/kunststof-verdeler/

Zo zou het moeten zijn

Top. Zo dus:

[jorisdekloris]

Naalroc schreef op maandag 11 april 2022 @ 11:00:
[...]

Zoals hierboven al vermeld, denk ik ook dat die 2 balken verwisseld zijn.
Je zou de bovenste balk exclusief de rode vlinderklep naar beneden moeten plaatsen, en de onderste balk naar boven.
Om de zaken duidelijk te houden, dan de 2 knoppen van de vlinderkleppen verwisselen van plaats. Op deze manier hoef je weinig tot niets af te tappen, omdat je met de kleppen de vloer volledig kunt scheiden van de aan en afvoer van je verwarmingssysteem.

De onderste balk is los nu. Klein laagje water in de emmer. Ik laat straks het resultaat weten.

Edit: gelukt!

[ Voor 22% gewijzigd door jorisdekloris op 11-04-2022 17:15 ]

[Rockster]

Vraagje voor de Procon bezitters onder ons:

Ik ben bezig met de aansturing van de WP wat intelligenter te maken m.b.v. OpenHab en de Procon. Wat ik wil doen is zorgen dat SWW runs alleen 's middags draaien, of SWW runs forceren op het moment dat ik veel PV opbrengst heb (vooruitlopend op afschaffen saldering). Ik kan dat eerste natuurlijk via de ingebouwde weekklok doen, alleen start de SWW run dan altijd, zelfs als de temperatuur maar 1 graad onder SWW setpoint staat.

Mijn idee was om daarvoor modbus register 39 (DHW on prohibit) te gebruiken, om SWW runs tijdelijk te pauzeren, en alleen overdag toe te staan. In eerdere versies van de Procon manual stond deze niet vermeld als read-only, maar in mijn versie (document version 1.0.4) helaas wel. Uitlezen van dit register gaat dan ook prima, maar schrijven werkt niet. Is er iemand die dit m.b.v. de Procon op een andere manier heeft gedaan?

Een alternatief waar ik aan zit te denken is om gewoon 's nachts het SWW setpoint te verlangen naar bijv. 30 graden, om hem overdag weer op de oorspronkelijke waarde van 48 graden te zetten. Ik denk alleen dat ik dan hetzelfde gedrag krijg als de weekklok (want SWW temperatuur is dan vast al iets onder setpoint, en de run start op die manier weer elke dag).

Het gaat om dit register:

[Speedyace]

Op 9 april schreef ik dat de kogel door de kerk is gegaan en dat ik de bestelling had uitgezet bij mijn zwager.
Deze toch nog even on hold gezet. Dit heeft te maken dat ik toch nog een transmissie berekening heb laten maken. Na deze berekening kwam als eindresultaat dat ik een WP moet hebben 9.2 kw.

Dus i.p.v. de PUHZ-SW75YAA denk ik, dat ik beter voor de PUHZ-SHW80YAA kan gaan. Als je naar het onderstaande plaatje kijkt, is de PUHZ-SHW80YAA nagenoeg gelijk aan zijn grotere broers. De PUHZ-SW100YAA en de PUHZ-SHW112YAA

[AUijtdehaag]

Rockster schreef op dinsdag 12 april 2022 @ 09:58:
Vraagje voor de Procon bezitters onder ons:

Ik ben bezig met de aansturing van de WP wat intelligenter te maken m.b.v. OpenHab en de Procon. Wat ik wil doen is zorgen dat SWW runs alleen 's middags draaien, of SWW runs forceren op het moment dat ik veel PV opbrengst heb (vooruitlopend op afschaffen saldering). Ik kan dat eerste natuurlijk via de ingebouwde weekklok doen, alleen start de SWW run dan altijd, zelfs als de temperatuur maar 1 graad onder SWW setpoint staat.

Mijn idee was om daarvoor modbus register 39 (DHW on prohibit) te gebruiken, om SWW runs tijdelijk te pauzeren, en alleen overdag toe te staan. In eerdere versies van de Procon manual stond deze niet vermeld als read-only, maar in mijn versie (document version 1.0.4) helaas wel. Uitlezen van dit register gaat dan ook prima, maar schrijven werkt niet. Is er iemand die dit m.b.v. de Procon op een andere manier heeft gedaan?

Een alternatief waar ik aan zit te denken is om gewoon 's nachts het SWW setpoint te verlangen naar bijv. 30 graden, om hem overdag weer op de oorspronkelijke waarde van 48 graden te zetten. Ik denk alleen dat ik dan hetzelfde gedrag krijg als de weekklok (want SWW temperatuur is dan vast al iets onder setpoint, en de run start op die manier weer elke dag).

Het gaat om dit register:
[Afbeelding]

Kun je 37 niet gebruiken om te forceren overdag?
FC6 schrijf je mee.

[ocaj]

Rockster schreef op dinsdag 12 april 2022 @ 09:58:
Vraagje voor de Procon bezitters onder ons:

Mijn idee was om daarvoor modbus register 39 (DHW on prohibit) te gebruiken, om SWW runs tijdelijk te pauzeren, en alleen overdag toe te staan. In eerdere versies van de Procon manual stond deze niet vermeld als read-only, maar in mijn versie (document version 1.0.4) helaas wel. Uitlezen van dit register gaat dan ook prima, maar schrijven werkt niet. Is er iemand die dit m.b.v. de Procon op een andere manier heeft gedaan?

Beetje jammer inderdaad dat de SWW-prohibit read-only is (liep ik ook tegen aan). De SWW-drop temperatuur (maximale verlaging voordat hij een SWW-run start) is ook read-only, dat is niet handig als je de boiler-doel-temperatuur gaat manipuleren.

Wat ik nu doe is het volgende:
- geen SWW-schema in de warmtepomp. Warmtepomp staat dus op "altijd aan" voor SWW en hij gaat vanzelf een SWW-run doen als de temperatuur in het midden van de boiler te ver gedaald is.
- Via procon/node-red: Om 13:00 een SWW-run via "force-sww" als daar aanleiding toe is (aan de hand van zowel de temperatuur in het midden als onderin het vat)
- Via procon/node-red: Eens in de 2 weken om 13:15 een "legionella-run" simuleren door tijdelijk de boiler-doel-temp op 60 graden te zetten. (in de warmtepomp heb ik de legionella-run niet aan staan)

Basis-functionaliteit is daarmee niet afhankelijk van mijn domotica-oplossing, alleen de optimalisaties.
Werkt prima, laatst had ik een storing in de thermometer onderin het vat en toen heb ik een week geen sww-runs om 13:00 gehad, maar we hebben ook niet onder een koude douche gestaan.

Zie plaatje (klik voor groot) voor mijn node-red flow.

[Rockster]

Andrehj schreef op dinsdag 12 april 2022 @ 19:38:
[...]

Dat laatste kun je toch even handmatig testen door gewoon je SWW setpoint te verzetten en kijken hoe de WP daarop reageert? Ben ook wel benieuwd namelijk.

Zeker, dat heb ik zojuist ook gedaan:



Om 11:00 's ochtends zet ik het setpoint weer naar 48 graden.


Ik laat wel even weten hoe dit uitpakt. Het kan even duren voordat het vat zover is afgekoeld

/Edit: ik bedenk me net dat ik potentieel ook de holiday mode hiervoor kan misbruiken; holding register 38 is volgens de handleiding niet read-only

[ Voor 8% gewijzigd door Rockster op 12-04-2022 21:04 ]

[jorisdekloris]

Is in onderstaande situatie een buffervat nodig?

Morgen gaat de kogel door de kerk dus ik ben de laatste dingetjes aan het checken.

Iemand nog een tip voor een beetje hippe thermostaat voor in de woonkamer?

[HaTe]

HaTe schreef op zaterdag 9 april 2022 @ 22:29:
bla bla
Verder moet ik nog uitzoeken waar het bijgeleverde expansievat (PAC-EVP12-E) geïnstalleerd moet worden.. In de unit lijkt mij toch niet, maar ik snap niet waarom deze zo'n rare vorm heeft..

Dit expansievat heb ik nu wat beter bekeken. Het lijkt een OEM part te zijn, namelijk de Flamco Flexdur 435x343x1,0. Daarbij zit er een Caleffi 311450 1/2" 5 bar overdrukventiel bij.
Ik denk niet dat ik deze ga gebruiken, aangezien het niet handig is met montage en ik liever standaard componenten gebruik..

[ Voor 29% gewijzigd door HaTe op 14-04-2022 12:40 ]

[alberthakvoort]

Ik wil volgende week mijn SWW boiler aansluiten, alleen vraag ik me af welke sensor ik nu nodig heb..



Ik had nog een sensor liggen (ooit via Ebay gekocht) maar die heeft een connector met 2 pinnen, terwijl op de binnen unit een 4 polige connecter kan/moet.



Bij Alklima zie ik ook overal een 2 pins connector

https://alklima.nl/leveri...regelingen/pac-th011-tk-e


--- update ---

Of waren ze te lui voor verse plaatjes?

https://www.ebay.de/itm/1...9b4885:g:tDIAAOSwos1gEa2n



--- update ---

Blijkbaar het verschil tussen FTC5 en 6

[ Voor 40% gewijzigd door alberthakvoort op 14-04-2022 17:46 ]

[HaTe]

Het expansievat in de cilinderunit (en hydrobox) wordt blijkbaar in de aanvoerleiding geplaatst. Zie hieronder #10. Normaal plaats je dit in de retour. Weet iemand waarom dit zo is?


Nog een ander ding: ik kan niet goed vinden hoe ik de afvoer (voor condens) aansluit. Dit moet een leiding zijn van 26mm en mag niet omhoog lopen (1% omlaag). 2 problemen: welke leiding is nu 26mm wat hier solide in past? En hoe kan je zo laag de afvoer aansluiten en nog een syfon gebruiken?

Het eerste probleem staat nog redelijk beschreven. Je moet een pvc stuk erin lijmen. Een reparatiemof zou kunnen..

[ Voor 28% gewijzigd door HaTe op 15-04-2022 09:35 ]

[Speedyace]

Begrijp ik het goed dat de buitenunit, de binnen cilinderunit van stroom voorziet.
Dat zou dan betekenen dat ik met 1x 5x2.5mm klaar zou zijn en dan nog met 1 kabel 3x2.5mm richting de cilinderunit.

[Signor Doekie]

Ik sta weer voor een nieuwe uitdaging n.l. het verduurzamen van de "nieuwe" aanwinst van zoon en schoondochter in het Gooi. Een tweekapper van een eeuw oud. De plannen voor isoleren en vloerverwarming zijn in een vergevorderd stadium, alleen waar ik de plaats voor een wp in gedachten had, in de achtertuin van 35m2, moet een lounche bank komen. De nieuwe plaats heeft een uitdaging in de vorm van ruimte. Tussen het huis en en de schutting aan de zijkant van het huis moet het worden. Dit is 1.60 m breed en de Panasonic die ik in gedachten had gaat hier niet passen.
Na enig speurwerk ben ik op een Mitsubishi uitgekomen en wel de PUZ-WM85YAA 8,5 kW Monoblock die qua afmetingen en inbouwspecs hier zou moeten passen.
Nu was het aanschaffen en installeren van de Panasonic mij al vrij snel duidelijk maar bij Mitsubishi vind ik het toch wel enigszins een zoekplaat.
Het is de bedoeling om een monoblock te plaatsen en ik vraag mij dus af of ik net als bij de Panasonic enkel een buitenunit nodig heb voor verwarming only of dat er ook nog een binnen unit nodig is. Overal waar ik aan het rondneuzen ben zie ik de combinatie monoblock met binnen unit en boiler.



De deur wordt opgeofferd en naar voren is er een vrije uitblaas.

[Sven1234]

Ik heb afgelopen weekend de buitenunit voor het eerst open gemaakt om het bekende kabeltje te instaleren. Tijdens het controleren van de koppelingen kwam ik deze groene aanslag tegen. Op dit forum is al eerder over lekkage gesproken en dat zou erg moeten stinken en erg plakkerig moeten zijn. Dat was hier niet echt het geval. Bij een online zoektocht naar hoe lekkage er uit moet zien zie ik voornamelijk een zwarte bende ronde de lekkage.

Weet iemand wat dit is?

Het gaat om een PUHZ-SW75YAA buitenunit met R410a koelgas.

[HaTe]

Andrehj schreef op donderdag 21 april 2022 @ 21:23:
[...]

Na 120 minuten gast ie eerst een bepaalde tijd verwarmen. Maar als er geen warmtevraag is zal ie wel doorgaan met SWW.
Heb je niet een dompelement ik in je sww-vat wat je in kunt schakelen?

Die zit niet in de cilinderunit en kan volgens mij ook niet toegevoegd worden.

Achteraf gezien was het misschien toch handiger om de hydrobox te kiezen. Flexibiliteit is toch wel erg fijn soms. Ook de condensafvoer vind ik belachelijk slecht ontworpen. Ik heb er nu wel een oplossing voor maar met een hydrobox was het veel makkelijker geweest.

Ik gebruik deze slang voor de afvoer https://braumarkt.com/nl/PVC-slang-20-x-26-mm-2-meter

Die heb ik in verstek gezaagd en aan elkaar gelijmd. Zo kan ik vrij strak achterlangs de afvoer in. Aangezien de afvoer een stuk hoger zit, ga ik hiervoor de oude gasleiding gebruiken



Wat ook nog kan is een klein stukje van deze slang gebruiken als verloopstuk en vervolgens 20mm pvc lijmen in de slang, dat is iets couranter dan de 26mm die in de unit gaat.
Als iemand nog een klein stukje wil heb ik wel wat over.

Nieuwe oplossing: HaTe in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
De gelijmde slang ging toch stuk

[ Voor 66% gewijzigd door HaTe op 30-10-2023 14:27 ]

[ocaj]

Naalroc schreef op vrijdag 22 april 2022 @ 15:57:
Verwarrend; je schreef eerder het volgende:

Dus ging ik er van uit dat die bedieningsunit nog steeds op de binnenunit van de wp zat, en daarom moest je dan naar zolder; nu schrijf je dat die bedieningsunit in je kamer zit.

Excuses voor de verwarring. De bedieningsunit zit nog steeds in de binnenunit. In de woonkamer heb ik deze hangen:

Trouwens, met de Procon kan je hem ook uit zetten, maar met de holiday mode zal toch ook de sww uitgaan stel ik me voor, en het lijkt mij dat je dat niet wilt.

Kijk, dat is interessant! Kun je vertellen hoe dat bij jou werkt? Ik heb het geprobeerd met holding register 40, maar die is read-only (stond niet zo in oude documentatie, in actuele documentatie staat dat hij read-only is).

[rudolfski]

breinonline schreef op vrijdag 4 februari 2022 @ 12:06:
En voor de volledigheid als iemand anders met het verhogen van het setpoint wil klooien in Home Assistant. Dit deel van mijn automation zorgt daarvoor (legionella staat gepland op zaterdag 00:00u). automations.yaml:

YAML:

#############################################################################################################
## SWW regeling                                                                                            ##
#############################################################################################################
- id: '201212192034'
  alias: SWW regeling
  description: Verwarm de SWW tank indien de temperatuur zakt
  trigger:
    - platform: time
      at: '23:50'
      id: '4'
    - platform: state
      entity_id: sensor.ecodan_operation_mode
      from: 'Legionella'
      to:
        - 'Heating'
        - 'Off'
        - 'Standby'
      id: '5'
  action:
    - choose:
        - conditions: #Verhoog setpoint voor legionellarun tijdelijk naar 58ºC op vrijdag na 23.50u
            - condition: trigger
              id: '4'
            - condition: time
              weekday:
                - fri
          sequence:
            - service: water_heater.set_temperature
              target:
                entity_id: water_heater.ecodan
              data:
                temperature: 58
        - conditions: #Verlaag setpoint na legionellarun
            - condition: trigger
              id: '5'
          sequence:
            - service: water_heater.set_temperature
              target:
                entity_id: water_heater.ecodan
              data:
                temperature: 50
  mode: single

Met een tip van @breinonline heb ik een stukje hieraan toegevoegd om deze verhoging om de 2 weken te doen, zie https://community.home-assistant.io/t/condition-every-second-week-on-wednesdays/87393/12

YAML:

            - condition: template
              value_template: "{{(as_timestamp(now())|timestamp_custom ('%U') | int % 2) == 0 }}"

Het laatste getal moet een 0 of een 1 zijn. Je kunt bv uitvinden in welke week je zit dmv een simpele notificatie action (service: persistent_notification.create). Vergeet zoals ik niet de juiste tijdszone in te stellen en je automatiseren opnieuw op te starten.

En dan nog doet ie de helft van de run op het element...

Misschien nog iets eerder beginnen met voorverwarmen...

[ Voor 5% gewijzigd door rudolfski op 23-04-2022 17:16 ]

[Plenkske]

Ik begrijp uit deze post dat een buffervat eigenlijk alleen nuttig is als de inhoud van je afgiftesysteem te laag is voor je WP. Veel installateurs zetten een buffervat in als veilige oplossing. Ook wordt gezegt dat de WP over het buffervat kan ontdooien (maar dat kan die ook over je vloer). Een buffervat heeft verder een heleboel nadelen.

Nu was ik aan het kijken wat de minimale benodigde inhoud is van de WP, gaat om de SUZ-SWM60.


Volgens deze tabel uit het databook is dat dus 21 liter minimaal.

Ik heb in totaal ~95-100 m2 vloerverwarming verdeeld over 7 groepen.
De buizen zijn 18x2 mm en volgens specificatie is dat 0,1540 liter per meter.
Online lees ik dat bij 15 cm hoh er zo'n 6 tot 8 meter buis per vierkante meter ligt.
Als ik voorzichtig reken kom ik op 6x95x0,1540 = 87,78 liter.

Dat is dus ruim voldoende lijkt me.
Buffervat lijkt me dus niet nodig ?

Flow van de SUZ-SWM60 is 7.2 to 17.2 L/min. Dat moet ook wel goed gaan lijkt me.

[-Reca-]

Goedemiddag,

Ik heb een vraag aan jullie.
Stel ik zou de volgende combinatie kopen:


Daaraan zou ik dan een 200 liter vat koppelen.
Kan ik dan het vat op 55 graden houden voor SWW & het huis met een lagere temperatuur verwarmen?
Kan ik dan het huis koelen & het tapwater verwarmen (dus 2 verschillende modi gebruiken)?

Alvast bedankt voor jullie antwoorden!

[-Reca-]

Andrehj schreef op zondag 1 mei 2022 @ 11:04:
[...]

Overigens heb je nu wel een binnenunit met erg klein sww-vat uitgezocht. Zeker weten dat die groot genoeg is?

Onze douche heeft een WTW pijp, vanuit gas m3 omgerekend verbruikt deze 9kW (iets minder dan 1m3 per uur met een efficiente van 91%).
Ik ga er persoonlijk vanuit dat dit moet kunnen.
Een bad vullen zal ook wel lukken toch met een 170 liter vat.
Daarna zal er alleen denk niet veel over zijn.
Hieronder mijn berekening; inclusief 5 kW bijverwarming (vanuit de unit) zou ik met 170 liter 50 minuten achtereenvolgens moeten kunnen douchen:


Schiet maar raak als ik hier een denkfout in maak

[ Voor 50% gewijzigd door -Reca- op 01-05-2022 11:22 ]
