Mitsubishi Electric Ecodan Lucht/Water Warmtepompen

[jorisdekloris]

Voor iedereen die de sensoren van @breinonline gebruikt: https://community.home-as...2-welcome-home/651409/158

[breinonline]

keuken schreef op woensdag 13 december 2023 @ 22:35:
[...]


Dank voor de reactie. Ik moet dus even op zoek naar een thermostaat die dan de warmtepomp uit zet. Ps: die 21,5 was dus omdat de warmtepomp op flow temp stond en niet stopte 😅
Netatmo of een panasonic lees ik dit forum.
Wat heeft de voorkeur?

Ik heb ze allebei. De pana (nouja, het orgineel) op ebay aangeschaft en toen tot de conclusie gekomen dat ik toch wil uitlezen via Homa Assistant en draden van mijn thermostaat niet op een handige plek uit de muur komen. Die dus op V&A gezet en een Netatmo dus gekocht.

Ze doen in basis hetzelfde alleen de laatste is digitaal uit te lezen en flexibeler te plaatsen. Het uiterlijk is wel wat meer uitgesproken, voor sommigen een probleem. Overigens kan je het oranje randje vervangen, dat is een sticker. Dus daar hoef je je niet per se door tegen te laten houden.

[Speedyace]

keuken schreef op woensdag 13 december 2023 @ 22:35:
[...]


Dank voor de reactie. Ik moet dus even op zoek naar een thermostaat die dan de warmtepomp uit zet. Ps: die 21,5 was dus omdat de warmtepomp op flow temp stond en niet stopte 😅
Netatmo of een panasonic lees ik dit forum.
Wat heeft de voorkeur?

Kijk anders hier maar even. Is het zelfde als de Panasonic alleen stukken goedkoper.
Speedyace in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

[SebastiaanPs]

Speedyace schreef op donderdag 14 december 2023 @ 09:11:
[...]


Kijk anders hier maar even. Is het zelfde als de Panasonic alleen stukken goedkoper.
Speedyace in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

De draadloze versie daarvan (de RTU300b) is hier te koop en kost €209:
https://geoplanete.fr/jolisearch?s=RTU300b%20

Als je draadloos wil dan is de Netatmo wellicht een goedkopere optie. Bedraad zijn het beide uitstekende opties denk ik.

[Speedyace]

SebastiaanPs schreef op donderdag 14 december 2023 @ 09:29:
[...]


De draadloze versie daarvan (de RTU300b) is hier te koop en kost €209:
https://geoplanete.fr/jolisearch?s=RTU300b%20

Als je draadloos wil dan is de Netatmo wellicht een goedkopere optie. Bedraad zijn het beide uitstekende opties denk ik.

De Panasonic is idd wat simpeler. De Netatmo kun je mooi koppelen aan HA. Beide goede producten.

[keuken]

SebastiaanPs schreef op donderdag 14 december 2023 @ 09:29:
[...]


De draadloze versie daarvan (de RTU300b) is hier te koop en kost €209:
https://geoplanete.fr/jolisearch?s=RTU300b%20

Als je draadloos wil dan is de Netatmo wellicht een goedkopere optie. Bedraad zijn het beide uitstekende opties denk ik.

Dan ga ik voor de Netatmo. Is deze makkelijk aan te sluiten op de warmtepomp? Ik lees in dit forum geen handleiding hoe deze dan aan te sluiten. Of staat dat dan in de handleiding van de Netatmo?

[leonlwd]

keuken schreef op donderdag 14 december 2023 @ 10:10:
[...]


Dan ga ik voor de Netatmo. Is deze makkelijk aan te sluiten op de warmtepomp? Ik lees in dit forum geen handleiding hoe deze dan aan te sluiten. Of staat dat dan in de handleiding van de Netatmo?

Als je nu een bedraade thermostaat hebt, dan kun je hem gewoon op die draden aansluiten. Echt, veel eenvoudiger ga je het niet tegenkomen

[Speedyace]

keuken schreef op donderdag 14 december 2023 @ 10:10:
[...]


Dan ga ik voor de Netatmo. Is deze makkelijk aan te sluiten op de warmtepomp? Ik lees in dit forum geen handleiding hoe deze dan aan te sluiten. Of staat dat dan in de handleiding van de Netatmo?

Deze zal aangesloten worden op de bestaande thermostaat draden.

[keuken]

leonlwd schreef op donderdag 14 december 2023 @ 10:20:
[...]


Als je nu een bedrade thermostaat hebt, dan kun je hem gewoon op die draden aansluiten. Echt, veel eenvoudiger ga je het niet tegenkomen

Ik heb nu alleen de standaard besturing van de warmtepomp hangen (dient dan ook als thermostaat). die moet wel blijven neem ik aan? Anders kan ik de instellingen van de warmtepomp niet meer doen / zien.

[Speedyace]

keuken schreef op donderdag 14 december 2023 @ 10:25:
[...]


Ik heb nu alleen de standaard besturing van de warmtepomp hangen (dient dan ook als thermostaat). die moet wel blijven neem ik aan? Anders kan ik de instellingen van de warmtepomp niet meer doen / zien.

Heb jij een 4 aderige kabel achter de thermostaat wat jij weet.

En als een warmtepomp is ingesteld, dan kom je er verder eigenlijk niet meer aan.

Ik heb een FTC6, en daar is het IN1 TBI.1 7-8

Mitsubishi Electric Ecodan Lucht/Water Warmtepompen

Netatmo aansluiten

borgoe72 in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

[ Voor 31% gewijzigd door Speedyace op 14-12-2023 11:00 ]

[leonlwd]

keuken schreef op donderdag 14 december 2023 @ 10:25:
[...]


Ik heb nu alleen de standaard besturing van de warmtepomp hangen (dient dan ook als thermostaat). die moet wel blijven neem ik aan? Anders kan ik de instellingen van de warmtepomp niet meer doen / zien.

Die kun je er wel naast gebruiken, bij mij zit hij nog op de hydrobox. En thermostaat hangt in de woonkamer.
Hoe dat aangesloten zit durf ik je zo niet te zeggen,...

[Naalroc]

Grolsch schreef op donderdag 14 december 2023 @ 06:19:
[...]


Ik heb ook de netatmo sinds een maand ofzo en ben erg tevreden.

Bijkomend voordeel, deze heeft een app waarmee je hem kunt bedienen en is te koppelen aan HA of andere domotica mocht je dat willen.

Zomaar opeens een stuk of 10 bevestigingen van tevredenheid met de Netatmo; ik had er ongetwijfeld eentje aan toegevoegd, ware het niet dat vanmorgen mijn kamer 'koud' was: 0,3° ONDER de ingestelde temperatuur, en de 'vlam' verklikker stand dus ook niet aan. Er is niets verandert in mijn setup, en alle wifi draait als altijd. Zowel op de pc als mijn tel. gaven hetzelfde beeld: de 'ist' temp is onder de set temp.
de ingestelde dagprogramma's zijn alle dagen hetzelfde, en die stonden nog als altijd.
Eerste stap: relais van de stroom, en er weer in, aantal led knipperlichtjes, en.... niks, nu werken de tel en de PC ook niet meer, en de verwarming is NIET aan gegaan.
2e stap: Thermostaat van de muur en batterijen er uit, poosje wachten en weer er in, daarna de max en min temp ingesteld, als bij de eerste set up, en voilá, het 'vlammetje' springt aan. WP werkt.

Nu is dit allemaal niet zo vreselijk, al moeten wel eerst de (waardeloze) instructies er bij gehaald worden, maar wat mij mateloos irriteert, is dat ik nu dus GEEN betrouwbaar systeem in huis heb.
Ik kon het oplossen, maar ik zie dat mijn vrouw niet doen.
Waarom werkte dat ding opeens niet meer; er is niets voorgevallen midden in de nacht, en alle andere apparatuur, met name al het wifi afhankelijke spul werkt als altijd.
Het lijkt er op dat een mechanisch thermostaatje, bv kwik in een glazen buisje, het meest betrouwbaar is, maar dan heb je geen pc binding en remote uitlezing en instelling natuurlijk.......
Moest even

[Mick1990]

leonlwd schreef op donderdag 14 december 2023 @ 07:41:
[...]


Grappig, hier precies dezelfde situatie en sinds afgelopen weekend mee lopen 'spelen'. Wat mij opviel is dat bij het dichtdraaien van de bypass (0,5) de flow op de verdelers steeg van 1 naar 1,5 (lijkt mij erg weinig) maar de flow op het display via 540 juist daalde... heb jij dat ook?

Precies hetzelfde. Hiervoor zat ik op 0.2 bar en met pompstand 5 haalde ik iets van 16 l/min. Volgens het databook moet mijn unit rond de 11.5 l/min zitten, en dat haalde ik prima met pompstand 4.

Nu ik de bypass op 0.5 bar heb gezet haalde ik op pompstand 4 iets van 9 l/min, en op pompstand 5 haal ik nu 12 l/min, maar alle flowmeters op de verdeler krijgen er allemaal minstens zo'n 1 l/min extra bij. De gehele installatie is nu ook veel stiller. Ik vind het helemaal prima

[jorisdekloris]

breinonline schreef op vrijdag 4 februari 2022 @ 12:06:
En voor de volledigheid als iemand anders met het verhogen van het setpoint wil klooien in Home Assistant. Dit deel van mijn automation zorgt daarvoor (legionella staat gepland op zaterdag 00:00u). automations.yaml:

YAML:

#############################################################################################################
## SWW regeling                                                                                            ##
#############################################################################################################
- id: '201212192034'
  alias: SWW regeling
  description: Verwarm de SWW tank indien de temperatuur zakt
  trigger:
    - platform: state
      entity_id: sensor.ecodan_operation_mode
      to: 'Legionella'
      id: '1'
    - platform: state
      entity_id: sensor.ecodan_operation_mode
      from: 'Legionella'
      id: '2'
  action:
    - choose:
        - conditions: #Verhoog setpoint voor legionellar tijdelijk als legionellarun start
            - condition: trigger
              id: '1'
            - condition: time
              weekday:
                - fri
          sequence:
            - service: water_heater.set_temperature
              target:
                entity_id: water_heater.ecodan
              data:
                temperature: 58
        - conditions: #Verlaag setpoint weer na afloop legionellarun
            - condition: trigger
              id: '2'
          sequence:
            - service: water_heater.set_temperature
              target:
                entity_id: water_heater.ecodan
              data:
                temperature: 50
  mode: single

Update 29-04-2022:
Ik ben nog wat vergeten. Om na de run het setpoint weer te verlagen kijk ik naar de operation mode, maar die zit niet in de standaard MELcloud integratie.

Als volgt kun je meer zaken uitlezen dan met de standaard integratie:
Log in op https://app.melcloud.com en open een pagina met bedieningselementen van je warmtepomp. Zet je browser developer tools aan en ga via network > XHR > headers en zoek dan je deviceID, buildingID en X-MitsContextKey op:
[Afbeelding]

Nu kan je deze gegevens gebruiken om via de commandline zaken uit te lezen met het commando (uiteraard je eigen gevonden key/id's invulen ):

code:

'curl -v -H "X-MitsContextKey: ABC1234567890" "https://app.melcloud.com/Mitsubishi.Wifi.Client/user/ListDevices?id=123456&buildingID=123456"| jq ".[].Structure.Devices[].Device"'

Om een en ander te automatiseren in HA kan je de volgende zaken aanmaken.
secrets.yaml:

YAML:

melcloud_curl: 'curl -v -H "X-MitsContextKey: ABC1234567890" "https://app.melcloud.com/Mitsubishi.Wifi.Client/user/ListDevices?id=123456&buildingID=123456"| jq ".[].Structure.Devices[].Device"'

sensor.yaml:

YAML:

#############################################################################################################
## Uitlezen melcloud informatie                                                                            ##
#############################################################################################################
#https://community.home-assistant.io/t/mitsubishi-melcloud-integration-with-home-assistant/26275/366
- platform: command_line
  command: !secret melcloud_curl
  name: ecodan_cmd
  json_attributes:
    - DailyHeatingEnergyConsumed
    - DailyHeatingEnergyProduced
    - DailyHotWaterEnergyConsumed
    - DailyHotWaterEnergyProduced
    - DailyCoolingEnergyConsumed
    - DailyCoolingEnergyProduced
    - FlowTemperature
    - OutdoorTemperature
    - ReturnTemperature
    - TargetHCTemperatureZone1
    - SetTankWaterTemperature
    - TankWaterTemperature
    - OperationMode
    - UnitStatus
    - OperationModeZone1
    - HeatPumpFrequency
  value_template: "OK"
  scan_interval: 120
  command_timeout: 30

Noot: in deze lijst kan je alles opgeven wat je via het curl commando aan informatie uit je unit krijgt. Bovenstaande vond ik nuttig maar je kan dus toevoegen of weglaten wat je wil.

template.yaml:

YAML:

#############################################################################################################
## MELcloud                                                                                                ##
#############################################################################################################
- sensor:
  - name: "flowtemperature"
    state: "{{ state_attr('sensor.ecodan_cmd', 'FlowTemperature') }}"
    unit_of_measurement: "°C"
    unique_id: "20211225181401"
  - name: "returntemperature"
    state: "{{ state_attr('sensor.ecodan_cmd', 'ReturnTemperature') }}"
    unit_of_measurement: "°C"
    unique_id: "20211225181402"
  - name: "dailyheatingenergyconsumed"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHeatingEnergyConsumed') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181403"
  - name: "dailyheatingenergyproduced"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHeatingEnergyProduced') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181404"
  - name: "dailyhotwaterenergyconsumed"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHotWaterEnergyConsumed') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181405"
  - name: "dailyhotwaterenergyproduced"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyHotWaterEnergyProduced') }}"
    unit_of_measurement: "kWh"
    unique_id: "20211225181406"
  - name: "dailycoolingenergyconsumed"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyCoolingEnergyConsumed') }}"
    unit_of_measurement: "kWh"
    unique_id: "20220418074901"
  - name: "dailycoolingenergyproduced"
    state: "{{ state_attr('sensor.ecodan_cmd', 'DailyCoolingEnergyProduced') }}"
    unit_of_measurement: "kWh"
    unique_id: "20220418074902"
  - name: "cop totaal"
    state: >
      {% if is_state('sensor.dailyheatingenergyconsumed', '0') and is_state('sensor.dailyhotwaterenergyconsumed', '0') and is_state('sensor.dailycoolingenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailyheatingenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailyheatingenergyproduced') | float (default=0.0001) %}
        {% set c = states('sensor.dailyhotwaterenergyconsumed') | float (default=0.001) %}
        {% set d = states('sensor.dailyhotwaterenergyproduced') | float (default=0.0001) %}
        {% set e = states('sensor.dailycoolingenergyconsumed') | float (default=0.001) %}
        {% set f = states('sensor.dailycoolingenergyproduced') | float (default=0.0001) %}
      {{ ((b + d + f) / (a + c + e)) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220119203801"
  - name: "cop verwarming"
    state: >
      {% if is_state('sensor.dailyheatingenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailyheatingenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailyheatingenergyproduced') | float (default=0.0001) %}
      {{ (b / a) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220420205501"
  - name: "cop SWW"
    state: >
      {% if is_state('sensor.dailyhotwaterenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailyhotwaterenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailyhotwaterenergyproduced') | float (default=0.0001) %}
      {{ (b / a) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220420205502"
  - name: "cop koeling"
    state: >
      {% if is_state('sensor.dailycoolingenergyconsumed', '0') %}
        oneindig
      {% else %}
        {% set a = states('sensor.dailycoolingenergyconsumed') | float (default=0.001) %}
        {% set b = states('sensor.dailycoolingenergyproduced') | float (default=0.0001) %}
      {{ (b / a) | round(2)}}
      {% endif %}
    unit_of_measurement: ""
    unique_id: "20220420205503"
  - name: "ecodan operation mode"
    state: >
      {% if is_state_attr('sensor.ecodan_cmd','OperationMode',0) %}
        Off
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',1) %}
        SWW
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',2) %}
        Heating
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',3) %}
        Cooling
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',4) %}
        Defrost
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',5) %}
        Standby
      {% elif is_state_attr('sensor.ecodan_cmd','OperationMode',6) %}
        Legionella
      {% else %}
        Unknown
      {% endif %}
    unique_id: '20211228205501'
  - name: "OperationModeZone1"
    state: >
      {% if is_state_attr('sensor.ecodan_cmd','OperationModeZone1',0) %}
        Heating thermostat
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',1) %}
        Heating flowtemperature
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',2) %}
        Heating compensation curve
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',3) %}
        Cooling thermostat
      {% elif is_state_attr('sensor.ecodan_cmd','OperationModeZone1',4) %}
        Cooling flowtemperature
      {% else %}
        Unknown
      {% endif %}
    unique_id: '20211228211501'
  - name: "HeatPumpFrequency"
    state: "{{ state_attr('sensor.ecodan_cmd', 'HeatPumpFrequency') }}"
    unit_of_measurement: "Hz"
    unique_id: "20220209220501"

De nieuwe sensoren moeten onder settings > devices & services > Entities verschijnen. Doen ze dat niet dan klopt er iets niet. Vergeet niet alle bestanden te includen, kijk goed in de logs of er geen foutmeldingen zijn en verhelp die. En restart voor de zekerheid heel home assistant een keer.

Sinds de laatste release van HA werkt het niet meer om command line acties te doen in sensor.yaml. Het werkt wel vanuit command_line.yaml die je uiteraard moet includen in de configuration.yaml.

De aangepaste code voor command_line.yaml:

YAML:

#############################################################################################################
## Uitlezen melcloud informatie##
#############################################################################################################
#https://community.home-assistant.io/t/mitsubishi-melcloud-integration-with-homeassistant/26275/366
  - sensor:
      command: !secret melcloud_curl
      name: ecodan_cmd
      json_attributes:
        - DailyHeatingEnergyConsumed
        - DailyHeatingEnergyProduced
        - DailyHotWaterEnergyConsumed
        - DailyHotWaterEnergyProduced
        - DailyCoolingEnergyConsumed
        - DailyCoolingEnergyProduced
        - FlowTemperature
        - FlowTemperatureZone1
        - OutdoorTemperature
        - ReturnTemperature
        - ReturnTemperatureZone1
        - TargetHCTemperatureZone1
        - SetTankWaterTemperature
        - TankWaterTemperature
        - OperationMode
        - UnitStatus
        - OperationModeZone1
        - HeatPumpFrequency
        - RoomTemperatureZone1
        - Boilerstatus
        - SetTemperatureZone1
        - DefrostMode
      value_template: "OK"
      scan_interval: 120
      command_timeout: 30

[HaTe]

jorisdekloris schreef op donderdag 14 december 2023 @ 11:38:
[...]


Sinds de laatste release van HA werkt het niet meer om command line acties te doen in sensor.yaml. Het werkt wel vanuit command_line.yaml die je uiteraard moet includen in de configuration.yaml.

De aangepaste code voor command_line.yaml:

YAML:

#############################################################################################################
## Uitlezen melcloud informatie##
#############################################################################################################
#https://community.home-assistant.io/t/mitsubishi-melcloud-integration-with-homeassistant/26275/366
  - sensor:
      command: !secret melcloud_curl
      name: ecodan_cmd
      json_attributes:
        - DailyHeatingEnergyConsumed
        - DailyHeatingEnergyProduced
        - DailyHotWaterEnergyConsumed
        - DailyHotWaterEnergyProduced
        - DailyCoolingEnergyConsumed
        - DailyCoolingEnergyProduced
        - FlowTemperature
        - FlowTemperatureZone1
        - OutdoorTemperature
        - ReturnTemperature
        - ReturnTemperatureZone1
        - TargetHCTemperatureZone1
        - SetTankWaterTemperature
        - TankWaterTemperature
        - OperationMode
        - UnitStatus
        - OperationModeZone1
        - HeatPumpFrequency
        - RoomTemperatureZone1
        - Boilerstatus
        - SetTemperatureZone1
        - DefrostMode
      value_template: "OK"
      scan_interval: 120
      command_timeout: 30

Waarom maak je geen package waar alles in staat? Nu heb je alles verspreid over een heleboel yaml bestanden.
https://www.home-assistant.io/docs/configuration/packages/

Voorbeeld: HaTe in "Citroen E-C4 electrisch - deel 1"

[ Voor 3% gewijzigd door HaTe op 14-12-2023 11:42 ]

[Andrehj]

Naalroc schreef op donderdag 14 december 2023 @ 10:53:
[...]

Zomaar opeens een stuk of 10 bevestigingen van tevredenheid met de Netatmo; ik had er ongetwijfeld eentje aan toegevoegd, ware het niet dat vanmorgen mijn kamer 'koud' was: 0,3° ONDER de ingestelde temperatuur, en de 'vlam' verklikker stand dus ook niet aan. Er is niets verandert in mijn setup, en alle wifi draait als altijd. Zowel op de pc als mijn tel. gaven hetzelfde beeld: de 'ist' temp is onder de set temp.
de ingestelde dagprogramma's zijn alle dagen hetzelfde, en die stonden nog als altijd.
Eerste stap: relais van de stroom, en er weer in, aantal led knipperlichtjes, en.... niks, nu werken de tel en de PC ook niet meer, en de verwarming is NIET aan gegaan.
2e stap: Thermostaat van de muur en batterijen er uit, poosje wachten en weer er in, daarna de max en min temp ingesteld, als bij de eerste set up, en voilá, het 'vlammetje' springt aan. WP werkt.

Nu is dit allemaal niet zo vreselijk, al moeten wel eerst de (waardeloze) instructies er bij gehaald worden, maar wat mij mateloos irriteert, is dat ik nu dus GEEN betrouwbaar systeem in huis heb.
Ik kon het oplossen, maar ik zie dat mijn vrouw niet doen.
Waarom werkte dat ding opeens niet meer; er is niets voorgevallen midden in de nacht, en alle andere apparatuur, met name al het wifi afhankelijke spul werkt als altijd.
Het lijkt er op dat een mechanisch thermostaatje, bv kwik in een glazen buisje, het meest betrouwbaar is, maar dan heb je geen pc binding en remote uitlezing en instelling natuurlijk.......
Moest even

Zoiets heb ik bij de (bedraad aangesloten) Panasonic nog nooit meegemaakt. Ding is supersimpel en doet precies wat ie moet doen, namelijk de temperatuur regelen. Zonder poespas en zonder crashes. KISS is echt zo gek nog niet...

[JT]

Even voor alle duidelijkheid, wordt de doeltemperatuur voor weercompensatie en vaste watertemperatuur gemeten bij aanvoer of retour? Begrijp ik uit de TS dat minimale vermogen van PUHZ-SW50VKA 2,9kw is? Dat is dan warmte-afgifte en niet verbruik denk ik?

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 17:17:
Even voor alle duidelijkheid, wordt de doeltemperatuur voor weercompensatie en vaste watertemperatuur gebeuren bij aanvoer of retour?

Deze zin loopt niet, maar als je bedoelt op welke temperatuur de WP regelt: Hij regelt op Ta. Op Tr regelen is ook nagenoeg onmogelijk door de traagheid van het systeem. (Het bereiken van een steady-state Tr duurt bij mij ca 7 uur....)

Begrijp ik uit de TS dat minimale vermogen van PUHZ-SW50VKA 2,9kw is? Dat is dan warmte-afgifte en niet verbruik denk ik?

Uiteraard. Als je het hebt over het vermogen van een WP heb je het altijd over het thermisch vermogen.

[ Voor 4% gewijzigd door Andrehj op 14-12-2023 17:28 ]

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 17:25:
[...]

Deze zin loopt niet, maar als je bedoelt op welke temperatuur de WP regelt: Hij regelt op Ta. Op Tr regelen is ook nagenoeg onmogelijk door de traagheid van het systeem. (Het bereiken van een steady-state Tr duurt bij mij ca 7 uur....)

Swipen op de telefoon Inmiddels gecorrigeerd.

[...]

Uiteraard. Als je het hebt over het vermogen van een WP heb je het altijd over het thermisch vermogen.

Wat ik dan niet snap is dat mijn pomp met de verwarming draait op 500 a 900 watt en de cop voor mijn verwarming is momenteel 2,62, berekend met de cijfers van de warmtepomp. Dan kom ik never nooit niet op 2,9kw?

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 19:30:
Wat ik dan niet snap is dat mijn pomp met de verwarming draait op 500 a 900 watt en de cop voor mijn verwarming is momenteel 2,62, berekend met de cijfers van de warmtepomp. Dan kom ik never nooit niet op 2,9kw?

Hoe heb je die 2.62 exact berekend (inclusief herkomst invoerwaarden)?

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 19:43:
[...]

Hoe heb je die 2.62 exact berekend (inclusief herkomst invoerwaarden)?

Waarden van de warmtepomp. Ik heb gelezen dat die wat kunnen afwijken, maar dat zal toch niet tientallen procenten afwijken?

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 20:25:
Waarden van de warmtepomp. Ik heb gelezen dat die wat kunnen afwijken, maar dat zal toch niet tientallen procenten afwijken?

Je beantwoordt de vraag maar half. Welke waarden heb je afgelezen? Op een Mitsubishi WP kun je geen momentane COP aflezen namelijk.

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 20:52:
[...]

Je beantwoordt de vraag maar half. Welke waarden heb je afgelezen? Op een Mitsubishi WP kun je geen momentane COP aflezen namelijk.

Ah, die je via het hoofdscherm met de soft button rechts kunt bereiken, die je maand- en jaaroverzichten laat zien.

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 20:53:
Ah, die je via het hoofdscherm met de soft button rechts kunt bereiken, die je maand- en jaaroverzichten laat zien.

OK. Je hebt dus niks berekend, maar enkel afgelezen. Die waarden kloppen bij de oude modellen totaal niet.
Bereken maar eens de momentane COP adhv het opgenomen vermogen, de flow en de dT.

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 20:54:
[...]

OK. Je hebt dus niks berekend, maar enkel afgelezen. Die waarden kloppen bij de oude modellen totaal niet.
Bereken maar eens de momentane COP adhv het opgenomen vermogen, de flow en de dT.

Als ik a deel door b dan is dat een berekening Neemt niet weg dat ik wel van je aan wil nemen dat het wellicht niet klopt. Maar dan ga ik mij even verdiepen in het meten; een wifi 1fase kwh meter (ik had gelezen in het topic dat de binnenunit naast stroom van de buitenfase ook 1fase stroom krijgt) en 3fase kwh meter (buitenunit die ook binnenunit deels voedt) is alweer 200 euro dus ik hoop dat het ietsje goedkoper kan

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 20:57:
Als ik a deel door b dan is dat een berekening

Sorry, je hebt gelijk.

Neemt niet weg dat ik wel van je aan wil nemen dat het wellicht niet klopt. Maar dan ga ik mij even verdiepen in het meten; een wifi 1fase kwh meter (ik had gelezen in het topic dat de binnenunit naast stroom van de buitenfase ook 1fase stroom krijgt) en 3fase kwh meter (buitenunit die ook binnenunit deels voedt) is alweer 200 euro dus ik hoop dat het ietsje goedkoper kan

Je zegt dat je een PUHZ-SW50VKA hebt. Dat is een 1-fase WP. Geen idee wat je met die driefase meter wilt.
Die extra 1-fase voeding voor de binnenunit is voor je bijverwarmingselement. Die zou je sowieso alleen maar voor de legionellacyclus nodig moeten hebben, dus daarvan is de monitoring veel minder belangrijk. Kun je ook via de P1-meter nog wel achterhalen.
Hiermee ben je al een heel eind voor 60 euro:
https://www.homewizard.com/shop/wi-fi-kwh-meter-1-phase/

[ Voor 16% gewijzigd door Andrehj op 14-12-2023 21:02 ]

[Andrehj]

Naalroc schreef op donderdag 14 december 2023 @ 10:53:
[...]

Zomaar opeens een stuk of 10 bevestigingen van tevredenheid met de Netatmo; ik had er ongetwijfeld eentje aan toegevoegd, ware het niet dat vanmorgen mijn kamer 'koud' was: 0,3° ONDER de ingestelde temperatuur, en de 'vlam' verklikker stand dus ook niet aan. Er is niets verandert in mijn setup, en alle wifi draait als altijd. Zowel op de pc als mijn tel. gaven hetzelfde beeld: de 'ist' temp is onder de set temp.
de ingestelde dagprogramma's zijn alle dagen hetzelfde, en die stonden nog als altijd.
Eerste stap: relais van de stroom, en er weer in, aantal led knipperlichtjes, en.... niks, nu werken de tel en de PC ook niet meer, en de verwarming is NIET aan gegaan.
2e stap: Thermostaat van de muur en batterijen er uit, poosje wachten en weer er in, daarna de max en min temp ingesteld, als bij de eerste set up, en voilá, het 'vlammetje' springt aan. WP werkt.

Nu is dit allemaal niet zo vreselijk, al moeten wel eerst de (waardeloze) instructies er bij gehaald worden, maar wat mij mateloos irriteert, is dat ik nu dus GEEN betrouwbaar systeem in huis heb.
Ik kon het oplossen, maar ik zie dat mijn vrouw niet doen.
Waarom werkte dat ding opeens niet meer; er is niets voorgevallen midden in de nacht, en alle andere apparatuur, met name al het wifi afhankelijke spul werkt als altijd.
Het lijkt er op dat een mechanisch thermostaatje, bv kwik in een glazen buisje, het meest betrouwbaar is, maar dan heb je geen pc binding en remote uitlezing en instelling natuurlijk.......
Moest even

@Naalroc en @Grolsch : Hier komt ik net ook problemen met Netatmo tegen. Wellicht gerelateerd?
MotorBeast in "Domoticz - open source domotica systeem - deel 5"

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 21:00:
[...]

Sorry, je hebt gelijk.

[...]

Je zegt dat je een PUHZ-SW50VKA hebt. Dat is een 1-fase WP. Geen idee wat je met die driefase meter wilt.
Die extra 1-fase voeding voor de binnenunit is voor je bijverwarmingselement. Die zou je sowieso alleen maar voor de legionellacyclus nodig moeten hebben, dus daarvan is de monitoring veel minder belangrijk. Kun je ook via de P1-meter nog wel achterhalen.
Hiermee ben je al een heel eind voor 60 euro:
https://www.homewizard.com/shop/wi-fi-kwh-meter-1-phase/

Oh echt Ik leefde compleet in de veronderstelling dat het 3fase was. Maar dat zijn andere cijfers ja. Die meters werken wel fijn, ik heb er al 1 in de meterkast. Dus deze meter plus de berekening op basis van de formule L/s * 4,2 * Dt geeft een vrij exacte benadering van de werkelijke cop?

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 21:06:
Dus deze meter plus de berekening op basis van de formule L/s * 4,2 * Dt geeft een vrij exacte benadering van de werkelijke cop?

Ja. Overigens kun je toch gewoon in je meterkast zien of je WP achter een 1-fase of 3-fase automaat hangt? Dat verschil is nogal groot...

[ Voor 21% gewijzigd door Andrehj op 14-12-2023 21:07 ]

[JT]

gr8-jen schreef op zondag 10 december 2023 @ 13:37:
[...]


Volgens mij kom je al ver.
Kijk in de datasheet wat je minimaal aan vermogen kwijt moet om de WP aan te houden.
Ik denk dat die te laag staat omdat Ta iets omhoog wordt geduwd.

Q = 18 / 60 * 4.2 * ( 26 - 23)

Als het aantal kW dat er uit komt lager is dan je minimaal moet je Ta van 25 omhoog. Kon je ook lezen in de discussie van de laatste paginas

Met die formule kom ik op 3,78, ruim boven de 2,9 minimaal van mijn pomp dus zou dan prima moeten zijn toch? Ik heb toch de snelheid eens verhoogd van 3 naar 4; ik vraag mij af of dat juist niet de cop gaat verlagen omdat het water sneller afkoelt = grotere dT = meer te verwarmen voor de warmtepomp. Wel in een kortere run dan. Of zie ik dat verkeerd?

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 21:06:
[...]

Ja. Overigens kun je toch gewoon in je meterkast zien of je WP achter een 1-fase of 3-fase automaat hangt? Dat verschil is nogal groot...

Speciaal voor de gelegenheid even opgestaan en inderdaad 1-fase. Ik vermoed dat ik de conclusie getrokken heb omdat ik een keer vermogen heb gezien wanneer de warmtepomp druk was, maar dat is dan wellicht met dat boosterelement erbij geweest...

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 21:13:
Speciaal voor de gelegenheid even opgestaan en inderdaad 1-fase. Ik vermoed dat ik de conclusie getrokken heb omdat ik een keer vermogen heb gezien wanneer de warmtepomp druk was, maar dat is dan wellicht met dat boosterelement erbij geweest...

Nog een voordeel van die HW meter: daarvan kun je (met wat moeite) de pulsuitgang verbinden met je binnenunit. Vanaf dat moment geeft je WP wel de juiste verbruikscijfers weer.

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 21:18:
[...]

Nog een voordeel van die HW meter: daarvan kun je (met wat moeite) de pulsuitgang verbinden met je binnenunit. Vanaf dat moment geeft je WP wel de juiste verbruikscijfers weer.

Daarmee voed ik het verbruik aan de binnenunit maar niet de opgewekte warmte; suggereer je nu dat de opwekcijfers van de binnenunit wél precies genoeg zijn?

_{[klaagzang]Overigens zie ik dat er naast de groep voor de buitenunit geen ruimte is voor een kwh-meter, waardoor ik in een extra kast het geheel moet plaatsen en installatiedraad moet gaan verlengen met etageklemmen enzo Enerzijds nog nooit dit specifieke gedaan, wel redelijk bekend met elektra, anderzijds, van tevoren gewoon tekenen hoe het moet zijn en dan doen? Of toch electricien [/klaagzang]}

[ Voor 30% gewijzigd door JT op 14-12-2023 21:48 ]

[Andrehj]

JT schreef op donderdag 14 december 2023 @ 21:24:
Daarmee voed ik het verbruik aan de binnenunit maar niet de opgewekte warmte; suggereer je nu dat de opwekcijfers van de binnenunit wél precies genoeg zijn?

Dat is wel mijn ervaring.

_{[klaagzang]Overigens zie ik dat er naast de groep voor de buitenunit geen ruimte is voor een kwh-meter, waardoor ik in een extra kast het geheel moet plaatsen en installatiedraad moet gaan verlengen met etageklemmen enzo Enerzijds nog nooit dit specifieke gedaan, wel redelijk bekend met elektra, anderzijds, van tevoren gewoon tekenen hoe het moet zijn en dan doen? Of toch electricien [/klaagzang]}

Als je het niet vertrouwt eerst even info halen in het juiste topic: Het grote topic voor Elektra huisinstallaties - Deel 2

[JT]

Andrehj schreef op donderdag 14 december 2023 @ 22:08:
[...]

Dat is wel mijn ervaring.

[...]

Als je het niet vertrouwt eerst even info halen in het juiste topic: Het grote topic voor Elektra huisinstallaties - Deel 2

Ja, dat sowieso. Ik doe erg veel zelf maar altijd eerst na goed inlezen

[keuken]

jorisdekloris schreef op donderdag 14 december 2023 @ 11:38:
[...]


Sinds de laatste release van HA werkt het niet meer om command line acties te doen in sensor.yaml. Het werkt wel vanuit command_line.yaml die je uiteraard moet includen in de configuration.yaml.

De aangepaste code voor command_line.yaml:

YAML:

#############################################################################################################
## Uitlezen melcloud informatie##
#############################################################################################################
#https://community.home-assistant.io/t/mitsubishi-melcloud-integration-with-homeassistant/26275/366
  - sensor:
      command: !secret melcloud_curl
      name: ecodan_cmd
      json_attributes:
        - DailyHeatingEnergyConsumed
        - DailyHeatingEnergyProduced
        - DailyHotWaterEnergyConsumed
        - DailyHotWaterEnergyProduced
        - DailyCoolingEnergyConsumed
        - DailyCoolingEnergyProduced
        - FlowTemperature
        - FlowTemperatureZone1
        - OutdoorTemperature
        - ReturnTemperature
        - ReturnTemperatureZone1
        - TargetHCTemperatureZone1
        - SetTankWaterTemperature
        - TankWaterTemperature
        - OperationMode
        - UnitStatus
        - OperationModeZone1
        - HeatPumpFrequency
        - RoomTemperatureZone1
        - Boilerstatus
        - SetTemperatureZone1
        - DefrostMode
      value_template: "OK"
      scan_interval: 120
      command_timeout: 30

Super! Dank je, werkte bij ook al niet meer namelijk.

[TSE]

Seauleaux schreef op vrijdag 15 december 2023 @ 07:22:

Stap 2 zal zijn als het allemaal weer min of meer draait om alle software/logging van FZ te verwijderen en een softwarepakket (BE-Next?) van de installateur te installeren, zodat zij de boel kunnen gaan loggen en inregelen.

Waarom heb je een software pakket van een externe leverancier nodig ? Wat als die weer failliet gaat of zijn service beloften niet nakomt ?

Ik ken je situatie natuurlijk niet helemaal, maar ik zou eisen dat ze een standaard oplevering doen. Die software logging kan je, indien je dit wenst, met platformen doen waar je zelf iets meer controle over hebt.

My 2 cents...

[jozi]

Ik ga een poging wagen met deze Kwh meters van 15 euro per stuk.

Ze hebben een modbus utigang en heb toevallig nog precies genoeg ruimte in mijn kast. Ze zijn helaas namelijk 2 breed.

Als je geen ruimte hebt dan kan je natuurlijk ook gewoon een losse installatie kast voor puur deze bij je WP hangen. Dan hoef je je meterkast niet uit te breiden.

[Plenkske]

Seauleaux schreef op vrijdag 15 december 2023 @ 07:22:
Maar ook bijvoorbeeld het gedrag van de buitentemperatuursensor op het moment dat de verwarming aan gaat.

Zoek even op "schoorsteen" in dit topic. Die geven, helaas voor jou/jullie, ook veel ellende.

[xoror]

Gisteren had ik weer leuke afwijking. 14.1kWh (home wizzard) vs 15.48 kWh (wp). Hij zou volgens de wp 79.22 kWh hebben geproduceerd. Dan heb je in het ene geval COP van 5.6 of 5.1 dat scheelt nogal. Hoe bepalen jullie wat er is geproduceerd ? Puur wat de wp aangeeft of zelf die geschatte kW output sommeren over een dag? Lijk me beide een beetje natte vinger werk.

[Rubenus]

JT schreef op donderdag 14 december 2023 @ 21:08:
[...]

Met die formule kom ik op 3,78, ruim boven de 2,9 minimaal van mijn pomp dus zou dan prima moeten zijn toch? Ik heb toch de snelheid eens verhoogd van 3 naar 4; ik vraag mij af of dat juist niet de cop gaat verlagen omdat het water sneller afkoelt = grotere dT = meer te verwarmen voor de warmtepomp. Wel in een kortere run dan. Of zie ik dat verkeerd?

Je water koelt idd sneller af maar dat is in principe positief want dat betekent dat er meer warmte de ruimte in getransporteerd wordt. Je haalt pas voordeel als je tegelijkertijd ook de Ta verlaagt. Dan kun je een gelijke hoeveelheid warmte de ruimte in pompen maar met een lagere Ta = hogere COP doorgaans.

[John.S]

Goedemorgen, afgelopen periode heb ik een aantal posts voorbij zien komen over een instabiele compressor frequentie. Hier ik heb zelf ook last van. Dus ik ben gaan kijken wat de variabele betreft die hier verantwoordelijk voor lijkt te zijn.. het ophogen van de TA (draai hier op ruimte temp.) is geen oplossing.

Het lijkt erop dat in mijn situatie de fluctuatie ontstaat bij het veranderen in Tr, en dus afnemen van delta T.. hieronder een meting:



Kunnen we zeggen dat dit volkomen normaal gedrag is? Want ik heb ook opmerkingen voorbij zie komen dat dit just niet het geval is.

[Rubenus]

John.S schreef op vrijdag 15 december 2023 @ 10:43:

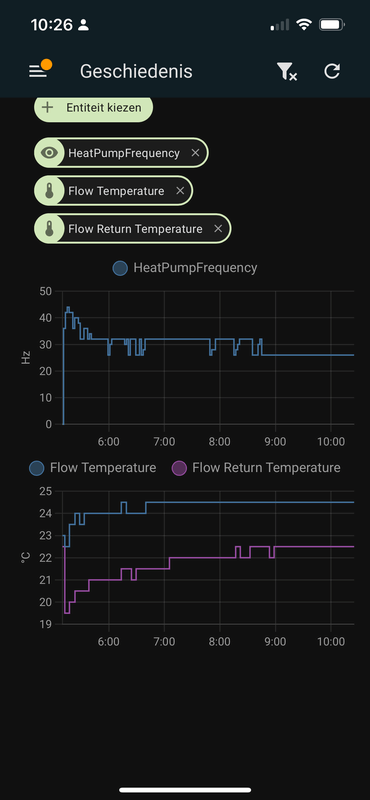

Goedemorgen, afgelopen periode heb ik een aantal posts voorbij zien komen over een instabiele compressor frequentie. Hier ik heb zelf ook last van. Dus ik ben gaan kijken wat de variabele betreft die hier verantwoordelijk voor lijkt te zijn.. het ophogen van de TA (draai hier op ruimte temp.) is geen oplossing.

Het lijkt erop dat in mijn situatie de fluctuatie ontstaat bij het veranderen in Tr, en dus afnemen van delta T.. hieronder een meting:

[Afbeelding]

Kunnen we zeggen dat dit volkomen normaal gedrag is? Want ik heb ook opmerkingen voorbij zie komen dat dit just niet het geval is.

Volgens mij loopt je WP harstikke netjes. Hij stelt de frequentie bij zodra Ta bereikt is en Dt terugloopt. Kleine schommelingen als getoond zijn volkomen normaal.

[JT]

Rubenus schreef op vrijdag 15 december 2023 @ 10:43:
[...]


Je water koelt idd sneller af maar dat is in principe positief want dat betekent dat er meer warmte de ruimte in getransporteerd wordt. Je haalt pas voordeel als je tegelijkertijd ook de Ta verlaagt. Dan kun je een gelijke hoeveelheid warmte de ruimte in pompen maar met een lagere Ta = hogere COP doorgaans.

Dat is het punt juist, mijn weercompensatiecurve kan niet onder de 25 graden. Daarmee is het nu constant tussen de 21 en 22 graden en dat zou best iets minder mogen. Ik vraag mij nu af of dit de laagste temperatuur is die ik kan halen met de weercompensatiecurve. Het enige waar ik nu nog mee kan spelen is pompsnelheid.

[John.S]

Rubenus schreef op vrijdag 15 december 2023 @ 10:46:
[...]


Volgens mij loopt je WP harstikke netjes. Hij stelt de frequentie bij zodra Ta bereikt is en Dt terugloopt. Kleine schommelingen als getoond zijn volkomen normaal.

Dank voor het delen! Ben er ook tevreden mee, de frequentie was het laatste waar ik nog niet helemaal zeker van was. Hij blijft ook netjes met de standaard Mitsu thermostaat op een stabiele voorloop draaien (staat ingesteld op 24 min 35 max). De kabouters werken tot nu toe goed mee. Ik zie ook nog geen reden om puur op vaste Ta te gaan draaien.

[Rubenus]

JT schreef op vrijdag 15 december 2023 @ 10:57:
[...]

Dat is het punt juist, mijn weercompensatiecurve kan niet onder de 25 graden. Daarmee is het nu constant tussen de 21 en 22 graden en dat zou best iets minder mogen. Ik vraag mij nu af of dit de laagste temperatuur is die ik kan halen met de weercompensatiecurve. Het enige waar ik nu nog mee kan spelen is pompsnelheid.

Dat is dan natuurlijk niet helemaal waar, want met een hogere flow zal je Dt uiteindelijk kleiner worden en niet groter bij gelijkblijvende Ta. Doorgaans is je binnentemperatuur regelen met je flow een slecht idee doordat 1) WP waarschijnlijk gaat pendelen doordat het vermogen niet afgegeven kan worden (daar gaat je COP) en 2) doordat je configuratie waarschijnlijk niet schaalbaar is naar gevallen van koudere buitentemperaturen of wanneer je de verwarming niet aan hebt gehad (duurt een eeuw voordat je huis weer warm wordt). Een fatsoenlijke thermostaat aanschaffen (als je die nog niet hebt) en de hysterese goed afstellen zal een betere oplossing zijn ipv de temperatuur proberen te regelen met de pompsnelheid.

[Seauleaux]

SebastiaanPs schreef op vrijdag 15 december 2023 @ 11:34:
[...]


Eens met @leonlwd
Is vervanging door een reguliere binnenunit van Mitsubishi niet een oplossing met een veel hogere succeskans?

Was ook mijn eerste insteek, want dit was ook het advies van Alklima.
Echter de aannemer geeft aan dat dat tussen de 8.000 en 10.000 ex btw gaat kosten en hij heeft nog zo'n 100 huizen opgeleverd met de FZ ellende. Dus dat is geen optie helaas.

[Suicide]

Seauleaux schreef op vrijdag 15 december 2023 @ 11:54:
[...]


Was ook mijn eerste insteek, want dit was ook het advies van Alklima.
Echter de aannemer geeft aan dat dat tussen de 8.000 en 10.000 ex btw gaat kosten en hij heeft nog zo'n 100 huizen opgeleverd met de FZ ellende. Dus dat is geen optie helaas.

Dus Alklima geeft aan dat vervanging van de binnenunit een betere optie is?
Dan ga je toch nu niet akkoord met de oplossing van de aannemer, dit vragen om problemen in de toekomst.

[Seauleaux]

De installateur die er nu mee aan de slag gaat is wel een grote partij (dé partij voor Noord Brabant en Zeeland, zonder een naam te noemen) en ik ga er niet vanuit dat die zomaar om valt, daarom ga ik er beetje vanuit dat het met de continuiteit in de toekomst wel goed komt.

Ik ben aan de ene kant al blij dat ik de aannemer in beweging heb kunnen krijgen om na 3 jaar eindelijk wat met onze problemen te gaan doen. Stel dat het niet goed komt, is alles er uit altijd nog een laatste kans optie.

Andere vraag: Zien jullie op de foto's van de ICEM die ik in een eerdere post geplaatst hebt grote no-go's die aangepast moeten worden?

[leonlwd]

Seauleaux schreef op vrijdag 15 december 2023 @ 13:30:
De installateur die er nu mee aan de slag gaat is wel een grote partij (dé partij voor Noord Brabant en Zeeland, zonder een naam te noemen) en ik ga er niet vanuit dat die zomaar om valt, daarom ga ik er beetje vanuit dat het met de continuiteit in de toekomst wel goed komt.

Ik ben aan de ene kant al blij dat ik de aannemer in beweging heb kunnen krijgen om na 3 jaar eindelijk wat met onze problemen te gaan doen. Stel dat het niet goed komt, is alles er uit altijd nog een laatste kans optie.

Andere vraag: Zien jullie op de foto's van de ICEM die ik in een eerdere post geplaatst hebt grote no-go's die aangepast moeten worden?

Als het met de kennis van die partij ook maar goed zit, Formaat zegt niet veel. Hier één van DE grootste partijen in Noord-Nederland bezig geweest. We gaan de 3e winter in en nog steeds is niet alles zoals het moet zijn zelfs m'n kinderen slaan inmiddels aan op hun logo en worden boos. En zodra het busje in de buurt is gesignaleerd slaat de buurt-app op tilt

[Andrehj]

xoror schreef op vrijdag 15 december 2023 @ 09:13:
Hoe bepalen jullie wat er is geproduceerd ? Puur wat de wp aangeeft of zelf die geschatte kW output sommeren over een dag? Lijk me beide een beetje natte vinger werk.

Meten met een (Kamstrup) warmtemeter.

[Andrehj]

John.S schreef op vrijdag 15 december 2023 @ 10:43:
Kunnen we zeggen dat dit volkomen normaal gedrag is? Want ik heb ook opmerkingen voorbij zie komen dat dit just niet het geval is.

Jouw WP draait prima. Maar hoe krijg jij het voor elkaar om de WP naar Ta 24.5 °C te laten regelen? Hier wil ie niet onder de 25...
Edit: Laat maar, je draait op ruimtetemperatuurregeling, dan laat de FTC die lagere aanvoertemperaturen wel toe.

[ Voor 30% gewijzigd door Andrehj op 15-12-2023 22:14 ]

[Andrehj]

JT schreef op vrijdag 15 december 2023 @ 10:57:
Dat is het punt juist, mijn weercompensatiecurve kan niet onder de 25 graden. Daarmee is het nu constant tussen de 21 en 22 graden en dat zou best iets minder mogen. Ik vraag mij nu af of dit de laagste temperatuur is die ik kan halen met de weercompensatiecurve. Het enige waar ik nu nog mee kan spelen is pompsnelheid.

Heb je geen thermostaat? Die heb je met het kwakkelweer van nu wel nodig.

[JT]

Iemand een idee welk registeradres gebruikt kan worden voor het opvragen van de warmteproductie van vandaag? 166/167 volgens de spreadsheet van AUijtdehaag biedt helaas geen uitkomst, die codes werken niet. In de service manual staan de codes voor de door mij gewenste data niet. Ik heb van mijn P1 meter op basis van het sluipverbruik ongeveer berekend hoeveel stroom er verbruikt is, ik wil eens zien of ik daar wat mee kan berekenen.

Rubenus schreef op vrijdag 15 december 2023 @ 11:51:
[...]


Dat is dan natuurlijk niet helemaal waar, want met een hogere flow zal je Dt uiteindelijk kleiner worden en niet groter bij gelijkblijvende Ta. Doorgaans is je binnentemperatuur regelen met je flow een slecht idee doordat 1) WP waarschijnlijk gaat pendelen doordat het vermogen niet afgegeven kan worden (daar gaat je COP) en 2) doordat je configuratie waarschijnlijk niet schaalbaar is naar gevallen van koudere buitentemperaturen of wanneer je de verwarming niet aan hebt gehad (duurt een eeuw voordat je huis weer warm wordt). Een fatsoenlijke thermostaat aanschaffen (als je die nog niet hebt) en de hysterese goed afstellen zal een betere oplossing zijn ipv de temperatuur proberen te regelen met de pompsnelheid.

Misschien heb ik het niet goed geformuleerd. Er zijn 2 zaken die voor mij spelen:
1. Met de weercompensatie op 25 graden te allen tijde draait de warmtepomp per dag nu 1 run, een aantal uur. Dan zou ik graag willen dat die run langer is op nog lager vermogen zodat de COP omhoog gaat. Maar kan het kloppen dat dit met een recent en dus goed geisoleerd huis met WTW-ventilatie geen mogelijkheid is? Dit is het stukje waarvoor ik met de pomp experimenteer, op aangeven van een user een aantal dagen terug. Maar wellicht dat hij er iets anders mee bedoelde.
2. Het is nu 21-22 graden constant binnen. Kan het kloppen dat ik dit met geen mogelijkheid met langere runs lager kan krijgen omdat de pomp al op minimaal vermogen lijkt te draaien?

Ik heb de PAR-WT50R-E. Ik ga eens onderzoeken hoe het met hysterese zit.

[ Voor 11% gewijzigd door JT op 15-12-2023 23:18 ]

[JT]

Andrehj schreef op vrijdag 15 december 2023 @ 22:13:
[...]

Heb je geen thermostaat? Die heb je met het kwakkelweer van nu wel nodig.

Ik heb de PAR-WT50R-E.

[ocaj]

JT schreef op vrijdag 15 december 2023 @ 22:46:
Iemand een idee welk registeradres gebruikt kan worden voor het opvragen van de warmteproductie van vandaag? 166/167 volgens de spreadsheet van AUijtdehaag biedt helaas geen uitkomst, die codes werken niet. In de service manual staan de codes voor de door mij gewenste data niet. Ik heb van mijn P1 meter op basis van het sluipverbruik ongeveer berekend hoeveel stroom er verbruikt is, ik wil eens zien of ik daar wat mee kan berekenen.

Hier doet 166/167 het gewoon. Lees je wel uit met functiecode 04? Als je ze met 03 uitleest dan zijn het registers 292/293.

166/167 is overigens alleen de cijfers voor verwarmen, niet de totale warmteproductie.

[breinonline]

JT schreef op vrijdag 15 december 2023 @ 22:46:
[...]

Ik heb de PAR-WT50R-E. Ik ga eens onderzoeken hoe het met hysterese zit.

Die is 0,5 bij de draadloze Mitsubishi ruimtethermostaat. Maar dat is (hier in ieder geval) niet het belangrijkste probleem. Hij is ook niet zo nauwkeurig.

Ik heb er nu al 1,5 week 3 naast elkaar draaien: de PAR-WT50R-E, de (oranje) Netatmo en de RTU 200B (Panasonic PAW A2W). De RTU200B heeft een hysterese instelbaar vanaf 0,2 en de Netatmo 0,1. Deze twee hebben een nauwkeurige meting van 0,1 graad. Ze geven het gros van de tijd ook hetzelfde aan, soms 0,1 graad verschil. Maar de PAR-WT50R-E zie ik vrolijk nog op 19,5ºC staan als de Netatmo en RTU 200B op 20,2ºC staan. Dat geeft je wel echt een vertekend beeld. Zo is het volgens de twee alternatieven ook al 20,7ºC en schakelt de warmtepomp uit (hysterese van 0,2 gehanteerd met 20,5ºC instelling), terwijl de PAR-WT50R-E dan nog op 20ºC staat.

Ik kan overigens nog eens proberen of dat wat met verminderde spanning van de batterijen te maken heeft (die zitten er nu al een jaar of 4 in).

[Andrehj]

JT schreef op vrijdag 15 december 2023 @ 22:46:

Misschien heb ik het niet goed geformuleerd. Er zijn 2 zaken die voor mij spelen:
1. Met de weercompensatie op 25 graden te allen tijde draait de warmtepomp per dag nu 1 run, een aantal uur. Dan zou ik graag willen dat die run langer is op nog lager vermogen zodat de COP omhoog gaat. Maar kan het kloppen dat dit met een recent en dus goed geisoleerd huis met WTW-ventilatie geen mogelijkheid is? Dit is het stukje waarvoor ik met de pomp experimenteer, op aangeven van een user een aantal dagen terug. Maar wellicht dat hij er iets anders mee bedoelde.

Als jij op een lager vermogen wilt draaien zul je eerst moeten bepalen (via gemeten stroomverbruik of berekend thermisch vermogen) of de WP niet al op minimaal vermogen draait.

2. Het is nu 21-22 graden constant binnen. Kan het kloppen dat ik dit met geen mogelijkheid met langere runs lager kan krijgen omdat de pomp al op minimaal vermogen lijkt te draaien?
Ik heb de PAR-WT50R-E. Ik ga eens onderzoeken hoe het met hysterese zit.

Zie boven. Wat gebeurt er als je het setpoint op je thermostaat gewoon een halve of hele graad lager zet?

En welke temperatuurregeling heb je ingesteld op je het bedieningspaneel van je binnenunit? Post eens een foto van het beginscherm?

[ Voor 4% gewijzigd door Andrehj op 16-12-2023 09:44 ]

[Radeon79]

Ik heb een hydrobox waarvan het bedieningspaneel als kamerthermostaat is aangesloten. Ik wil eigenlijk een losse kamerthermostaat in antraciet of zwarte uitvoering. Welke raden jullie aan?

[_RRM_]

Radeon79 schreef op zaterdag 16 december 2023 @ 10:26:
Ik heb een hydrobox waarvan het bedieningspaneel als kamerthermostaat is aangesloten. Ik wil eigenlijk een losse kamerthermostaat in antraciet of zwarte uitvoering. Welke raden jullie aan?

Toevallig een paar posts hierboven:
breinonline in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
PAR-WT50R-E, de (oranje) Netatmo en de RTU 200B

Meer info: Speedyace in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

[Radeon79]

_RRM_ schreef op zaterdag 16 december 2023 @ 10:50:
[...]

Toevallig een paar posts hierboven:
breinonline in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
PAR-WT50R-E, de (oranje) Netatmo en de RTU 200B

Meer info: Speedyace in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"

Bedankt voor de tips. Alleen lijken deze alleen in het wit verkrijgbaar. Ik zoek een antracietkleurige of zwarte thermostaat, die goed bij mijn schakelmateriaal past.

[JT]

breinonline schreef op zaterdag 16 december 2023 @ 07:26:
[...]

Die is 0,5 bij de draadloze Mitsubishi ruimtethermostaat. Maar dat is (hier in ieder geval) niet het belangrijkste probleem. Hij is ook niet zo nauwkeurig.

Ik heb er nu al 1,5 week 3 naast elkaar draaien: de PAR-WT50R-E, de (oranje) Netatmo en de RTU 200B (Panasonic PAW A2W). De RTU200B heeft een hysterese instelbaar vanaf 0,2 en de Netatmo 0,1. Deze twee hebben een nauwkeurige meting van 0,1 graad. Ze geven het gros van de tijd ook hetzelfde aan, soms 0,1 graad verschil. Maar de PAR-WT50R-E zie ik vrolijk nog op 19,5ºC staan als de Netatmo en RTU 200B op 20,2ºC staan. Dat geeft je wel echt een vertekend beeld. Zo is het volgens de twee alternatieven ook al 20,7ºC en schakelt de warmtepomp uit (hysterese van 0,2 gehanteerd met 20,5ºC instelling), terwijl de PAR-WT50R-E dan nog op 20ºC staat.

Ik kan overigens nog eens proberen of dat wat met verminderde spanning van de batterijen te maken heeft (die zitten er nu al een jaar of 4 in).

Ah. Ik heb de temp vanochtend een halve graden lager gezet. Eens kijken of dat voldoende resultaat geeft. Ik heb in dit topic net gelezen over de Netatmo, die schakelt de pomp uit bij het bereiken van de gewenste temperatuur wordt hier beschreven. Ik neem aan dat alleen het verwarmen uit wordt geschakeld en niet de gehele pomp, analoog aan de aan/uit knop op de bedieningsunit?

Andrehj schreef op zaterdag 16 december 2023 @ 09:43:
[...]

Als jij op een lager vermogen wilt draaien zul je eerst moeten bepalen (via gemeten stroomverbruik of berekend thermisch vermogen) of de WP niet al op minimaal vermogen draait.

Ja. Ik moet een kwh-meter regelen. Als ik kijk naar mijn P1 meter, dan kan ik eruit afleiden dat de pomp op grofweg 500-900 watt draait. Maar goed, dat is geen precieze meting. Voor het geleverde thermisch vermogen is de formule denk ik iets van L/s * 4,2 * Dt * verwarmingsuren?

[...]

Zie boven. Wat gebeurt er als je het setpoint op je thermostaat gewoon een halve of hele graad lager zet?

En welke temperatuurregeling heb je ingesteld op je het bedieningspaneel van je binnenunit? Post eens een foto van het beginscherm?

Toevallig heb ik het vanochtend een halve graad lager gezet. Hieronder foto's. Toen ik de flow wou zien met register 540 was de verwarming net uit gegaan.

[Naalroc]

JT schreef op zaterdag 16 december 2023 @ 11:35:
[...]

Ah. Ik heb de temp vanochtend een halve graden lager gezet. Eens kijken of dat voldoende resultaat geeft. Ik heb in dit topic net gelezen over de Netatmo, die schakelt de pomp uit bij het bereiken van de gewenste temperatuur wordt hier beschreven. Ik neem aan dat alleen het verwarmen uit wordt geschakeld en niet de gehele pomp, analoog aan de aan/uit knop op de bedieningsunit?

De Netatmo "schakelt" >period.

Met een aan-uit contact, als je de goede uitvoering hebt gekozen.
En wat hij schakelt, ligt aan de installateur/gebruiker.

[Andrehj]

JT schreef op zaterdag 16 december 2023 @ 11:35:
Voor het geleverde thermisch vermogen is de formule denk ik iets van L/s * 4,2 * Dt * verwarmingsuren?

Door te vermenigvuldigen met een aantal uren meet je geen vermogen meer, maar een hoeveelheid warmte (energie). En omdat je WP vaak van temperatuur verandert is deze methode niet geschikt om zo de hoeveelheid toegevoerde warmte (in kWh) te meten. Bovendien klopt het eerste stuk van je formule niet.
Je kunt de (juiste) formule P = dT * 4.2 * #lpm/60 alleen gebruiken om het thermische vermogen van de WP (op dát moment) te bepalen. De eenheid van de uitkomst is dan uiteraard kW.

[ Voor 3% gewijzigd door Andrehj op 16-12-2023 12:07 ]

[JT]

Naalroc schreef op zaterdag 16 december 2023 @ 11:59:
[...]

De Netatmo "schakelt" >period.

Met een aan-uit contact, als je de goede uitvoering hebt gekozen.
En wat hij schakelt, ligt aan de installateur/gebruiker.

Ah, prima als ik dat kan instellen

Andrehj schreef op zaterdag 16 december 2023 @ 12:07:
[...]

Door te vermenigvuldigen met een aantal uren meet je geen vermogen meer, maar een hoeveelheid warmte (energie). En omdat je WP vaak van temperatuur verandert is deze methode niet geschikt om zo de hoeveelheid toegevoerde warmte (in kWh) te meten. Bovendien klopt het eerste stuk van je formule niet.
Je kunt de (juiste) formule P = dT * 4.2 * #lpm/60 alleen gebruiken om het thermische vermogen van de WP (op dát moment) te bepalen. De eenheid van de uitkomst is dan uiteraard kW.

Ik kan toch met alleen het verbruik meten niet weten of dat het minimale vermogen is? Wat ik weet is het minimale thermische vermogen. Als ik dan het verbruik heb, dan heb ik nog de cop nodig om op het thermisch vermogen te komen en vast te kunnen stellen of het minimaal is? Of heb ik ergens wat gemist? Ik heb heel veel gelezen en ook wat aantekeningen gemaakt, ik doe m'n best maar het is zoveel dat ik niet uit kan sluiten dat ik wat gemist heb?

Oh en Lpm/60 is toch hetzelfde als L/s? Dan is de formule verder toch hetzelfde al begin jij met dT en eindig ik daarmee? Of zie ik hier ook wat over het hoofd?

[Andrehj]

Radeon79 schreef op zaterdag 16 december 2023 @ 11:35:
Bedankt voor de tips. Alleen lijken deze alleen in het wit verkrijgbaar. Ik zoek een antracietkleurige of zwarte thermostaat, die goed bij mijn schakelmateriaal past.

Ik zou bij een thermostaat de specs bovenaan het lijstje zetten. De kleur is onbelangrijk, want die thermostaat kun je ook in kast hangen. Hier hangt ie op de overloop (daar komt geen zon, dus WP draait overdag met zon mooi door) en ik hoef er maar twee keer per jaar bij.

[Jingle1986]

vormulier schreef op dinsdag 12 december 2023 @ 20:16:
[...]


Real time afgifte:

code:

{% set deltat = states('sensor.deltat') | float %}
{% set flowr = states('sensor.flow_rate') | float %}
{% if (deltat > 0)%}
{{(deltat * 4.2 * flowr / 60) | round(1, default=0)}}
{% else %} 0
{% endif %}

COP:

code:

{% set deltat = states('sensor.deltat') | float %}
{% set flowr = states('sensor.flow_rate') | float %}
{% set pump_raw = states('sensor.wp_p_rs485_eastron_i_power') | float %}
{% set pump = pump_raw / 1000 | float %}

{% if (pump_raw > 0) and (deltat > 0) and (flowr >0) %}
  {{(deltat * 4.20 * flowr / 60) / pump | round(1, default=0)}}
{% else %}
0
{% endif %}

Ik heb je statische flow veranderd naar een die de flow pakt van de procon, en heb ze als helper gemaakt in de GUI dus er 'mist' wat yaml

Dank voor je reactie en het script. Ik kom er echter niet helemaal uit.
Als ik kijk in de Curl dan zitten daar bij mij geen waarden flow rate, deltat etc in. Ook zie ik niets dat er op lijkt. Waar haal jij de waarden precies vandaan?

Alvast bedankt.

[Speedyace]

@laurens0619 Is de woning al warm Laurens of laten ze jullie nog steeds in de kou zitten.

[keuken]

keuken schreef op donderdag 14 december 2023 @ 10:10:
[...]


Dan ga ik voor de Netatmo. Is deze makkelijk aan te sluiten op de warmtepomp? Ik lees in dit forum geen handleiding hoe deze dan aan te sluiten. Of staat dat dan in de handleiding van de Netatmo?

Ik heb het nu geregeld via Home Assist. (via automations) als de temp onder de 20 graden gaat, dan shakel ik de WP op verwarming via vaste flow 26 graden. Als de temperatuur dan weer boven de 21 graden gaat, schakel ik de WP op verwarming via ruimte 19 graden (uit dus). Scheelt weer een extra Netatmo kastje aan de muur.
Had ook geprobeerd de WP echt uit en aan te zetten via Curl commando, maar nadeel is dat na het aanzetten een SWW run plaatsvindt.

Het schakelen van de warmtepomp kan via Curl (waardes kun je uit developer tools van de browser halen)

code:

curl -v "https://app.melcloud.com/Mitsubishi.Wifi.Client/Device/SetAtw" -H "X-MitsContextKey: XXXXXXXXXXXXXXXX" -H "Origin: https://app.melcloud.com" -H "Accept-Encoding: gzip, deflate, br" -H "Accept-Language: nl-NL,nl;q=0.9,en-NL;q=0.8,en;q=0.7,en-US;q=0.6,de;q=0.5" -H "User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/71.0.3578.98 Safari/537.36" -H "Content-Type: application/json; charset=UTF-8" -H "Accept: application/json, text/javascript, */*; q=0.01" -H "Referer: https://app.melcloud.com/" -H "X-Requested-With: XMLHttpRequest" -H "Cookie: policyaccepted=true; gsScrollPos-2=0" -H "Connection: keep-alive" --data-binary "{"EffectiveFlags": XXXXXX,"SetHeatFlowTemperatureZone1": 26,"OperationModeZone1": 1,"SetTankWaterTemperature": 52,"DeviceID": XXXXX,"DeviceType": 1,"Power": true}"

[ Voor 4% gewijzigd door keuken op 17-12-2023 10:59 ]

[laurens0619]

Speedyace schreef op zondag 17 december 2023 @ 10:32:
@laurens0619 Is de woning al warm Laurens of laten ze jullie nog steeds in de kou zitten.

Zolang het buiten boven de 8 graden is lukt t binnen om 21gr te stoken.
ze hebben hier met 3 man de hele dag zitten analyseren en ook koelmiddel compleet vervangen. Geen resultaat dus nu ligt het bij aklima

[RTJC]

Jingle1986 schreef op zondag 17 december 2023 @ 10:28:
[...]


Dank voor je reactie en het script. Ik kom er echter niet helemaal uit.
Als ik kijk in de Curl dan zitten daar bij mij geen waarden flow rate, deltat etc in. Ook zie ik niets dat er op lijkt. Waar haal jij de waarden precies vandaan?

Alvast bedankt.

Je moet de sensor DeltaT zelf maken. Die kun je op deze manier doen:

code:

#DeltaT berekening

- platform: template
  sensors:
    deltat:
     friendly_name: 'DeltaT'
     unit_of_measurement: " "
     value_template: >
       {% set q = states('sensor.heat_pump_flowtemperature') | float %}
       {% set w = states('sensor.heat_pump_returntemperature') | float %}
       {% if q >= 0 and w > 0 %}
       {{ (q - w) | round(2) }}
       {% else %}
         0
       {% endif %}
     unit_of_measurement: "°C"
     unique_id

De flow kun je niet uit je Melcloud data halen. Hiervoor gebruik ik een vaste waarde van 24. Als je zelf een flowmeter hebt (bijv een kamstrup) dan kun je deze waarde uiteraard gebruiken.


De afgifte bereken ik op basis van deze code:

code:

#Realtime Afgifte berekening
- platform: template
  sensors:
    realtime_afgifte:
     friendly_name: 'Realtime Afgifte'
     unit_of_measurement: "kW"
     value_template: >
       {% set deltat = states('sensor.deltat') | float %}
       {% if (deltat > 0)%}
       {{(deltat * 4.2 * 24 / 60) | round(1, default=0)}}
       {% else %} 0
       {% endif %}
     unique_id: "Realtime_Afgifte"

Dan heb je nu de DeltaT en de afgifte. Dan kun je hiermee je realtime COP berekenen:

code:

#Realtime COP berekening
- platform: template
  sensors:
    realtime_cop:
     friendly_name: 'Realtime COP'
     unit_of_measurement: " "
     value_template: >
       {% set deltat = states('sensor.deltat') | float %}
       {% set pump_raw = states('sensor.shelly_pro3em_total_active_power') | float %}
       {% set pump = pump_raw / 1000 | float %}
       {% if (pump_raw > 0) and (deltat > 0)%}
       {{(deltat * 4.2 * 24 / 60) / pump | round(1, default=0)}}
       {% else %} 0
       {% endif %}
     unique_id: "Realtime_COP"

[Speedyace]

laurens0619 schreef op zondag 17 december 2023 @ 10:57:
[...]

Zolang het buiten boven de 8 graden is lukt t binnen om 21gr te stoken.
ze hebben hier met 3 man de hele dag zitten analyseren en ook koelmiddel compleet vervangen. Geen resultaat dus nu ligt het bij aklima

the story still continues

[laurens0619]

Speedyace schreef op zondag 17 december 2023 @ 11:45:
[...]


the story still continues

Geduld is een koude zaak

[Jingle1986]

RTJC schreef op zondag 17 december 2023 @ 11:02:
[...]


Je moet de sensor DeltaT zelf maken. Die kun je op deze manier doen:

code:

#DeltaT berekening

- platform: template
  sensors:
    deltat:
     friendly_name: 'DeltaT'
     unit_of_measurement: " "
     value_template: >
       {% set q = states('sensor.heat_pump_flowtemperature') | float %}
       {% set w = states('sensor.heat_pump_returntemperature') | float %}
       {% if q >= 0 and w > 0 %}
       {{ (q - w) | round(2) }}
       {% else %}
         0
       {% endif %}
     unit_of_measurement: "°C"
     unique_id

De flow kun je niet uit je Melcloud data halen. Hiervoor gebruik ik een vaste waarde van 24. Als je zelf een flowmeter hebt (bijv een kamstrup) dan kun je deze waarde uiteraard gebruiken.


De afgifte bereken ik op basis van deze code:

code:

#Realtime Afgifte berekening
- platform: template
  sensors:
    realtime_afgifte:
     friendly_name: 'Realtime Afgifte'
     unit_of_measurement: "kW"
     value_template: >
       {% set deltat = states('sensor.deltat') | float %}
       {% if (deltat > 0)%}
       {{(deltat * 4.2 * 24 / 60) | round(1, default=0)}}
       {% else %} 0
       {% endif %}
     unique_id: "Realtime_Afgifte"

Dan heb je nu de DeltaT en de afgifte. Dan kun je hiermee je realtime COP berekenen:

code:

#Realtime COP berekening
- platform: template
  sensors:
    realtime_cop:
     friendly_name: 'Realtime COP'
     unit_of_measurement: " "
     value_template: >
       {% set deltat = states('sensor.deltat') | float %}
       {% set pump_raw = states('sensor.shelly_pro3em_total_active_power') | float %}
       {% set pump = pump_raw / 1000 | float %}
       {% if (pump_raw > 0) and (deltat > 0)%}
       {{(deltat * 4.2 * 24 / 60) / pump | round(1, default=0)}}
       {% else %} 0
       {% endif %}
     unique_id: "Realtime_COP"

Thanks. DeltaT en Afgifte heb ik nu werkend.
Alleen Realtime COP berekent hij niet. Vermoedelijk komt het doordat hij de waarde "sensor.shelly_pro3em_total_active_power" nergens zal vinden bij mij, aangezien ik geen meter ertussen heb zitten? Is er geen manier om het realtime stroomverbruik uit de curl te halen? Ik zie bijvoorbeeld wel de waarden CurrentEnergyConsumed en CurrentEnergyProduced?

[ Voor 3% gewijzigd door Jingle1986 op 17-12-2023 13:08 ]

[gr8-jen]

keuken schreef op zondag 17 december 2023 @ 10:56:
[...]


Ik heb het nu geregeld via Home Assist. (via automations) als de temp onder de 20 graden gaat, dan shakel ik de WP op verwarming via vaste flow 26 graden. Als de temperatuur dan weer boven de 21 graden gaat, schakel ik de WP op verwarming via ruimte 19 graden (uit dus). Scheelt weer een extra Netatmo kastje aan de muur.
Had ook geprobeerd de WP echt uit en aan te zetten via Curl commando, maar nadeel is dat na het aanzetten een SWW run plaatsvindt.

Het schakelen van de warmtepomp kan via Curl (waardes kun je uit developer tools van de browser halen)

code:

curl -v "https://app.melcloud.com/Mitsubishi.Wifi.Client/Device/SetAtw" -H "X-MitsContextKey: XXXXXXXXXXXXXXXX" -H "Origin: https://app.melcloud.com" -H "Accept-Encoding: gzip, deflate, br" -H "Accept-Language: nl-NL,nl;q=0.9,en-NL;q=0.8,en;q=0.7,en-US;q=0.6,de;q=0.5" -H "User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/71.0.3578.98 Safari/537.36" -H "Content-Type: application/json; charset=UTF-8" -H "Accept: application/json, text/javascript, */*; q=0.01" -H "Referer: https://app.melcloud.com/" -H "X-Requested-With: XMLHttpRequest" -H "Cookie: policyaccepted=true; gsScrollPos-2=0" -H "Connection: keep-alive" --data-binary "{"EffectiveFlags": XXXXXX,"SetHeatFlowTemperatureZone1": 26,"OperationModeZone1": 1,"SetTankWaterTemperature": 52,"DeviceID": XXXXX,"DeviceType": 1,"Power": true}"

Ziet er goed uit. De effectiveflags zijn voor iedereen gelijk.
Let wel op dat je niet te weinig data meegeef. Ik had bij het zetten van setpoint alleen het minimale meegegeven en toen gingen andere waarden naar een ander getal . Daarom lees ik tegenwoordig alles uit en pas alleen de waarde aan die ik wil wijzigen

[RTJC]

Jingle1986 schreef op zondag 17 december 2023 @ 12:04:
[...]


Thanks. DeltaT en Afgifte heb ik nu werkend.
Alleen Realtime COP berekent hij niet. Vermoedelijk komt het doordat hij de waarde "sensor.shelly_pro3em_total_active_power" nergens zal vinden bij mij, aangezien ik geen meter ertussen heb zitten? Is er geen manier om het realtime stroomverbruik uit de curl te halen? Ik zie bijvoorbeeld wel de waarden CurrentEnergyConsumed en CurrentEnergyProduced?

Het stroomverbruik is juist een belangrijke parameter om je COP te berekenen.

De waarden uit melcloud zijn niet realtime en zijn niet heel accuraat. Niet bruikbaar. Wel kun je dit gebruiken:

code:

#Heating COP berekening d+1

- platform: template
  sensors:
    heating_cop_yesterday:
     friendly_name: 'Verwarming COP gisteren'
     unit_of_measurement: " "
     value_template: >
       {% set q = states('sensor.heat_pump_dailyheatingenergyproduced') | float %}
       {% set w = states('sensor.heat_pump_dailyheatingenergyconsumed') | float %}
       {% if q >= 0 and w > 0 %}
       {{ (q / w) | round(2) }}
       {% else %}
         0
       {% endif %}

Hiermee krijg je de COP van gisteren op basis van de melcloud data.

Ik zou de investering in een real time stroommeter zeker doen. Dat gaat je enorm helpen. Laatste horde die je nog moet nemen voor goed inzicht.

[PeterMi]

Ik wil graag een nalooptijd instellen van de interne waterpomp. Dit omdat de warmtepomp dan met een lagere start temperatuur begint en ik weg kan komen met een ta die ongeveer 3 graden lager ligt. Doe ik dit niet dan schiet hij over zijn max Ta van de instelbare curve heen en gaat hij pendelen. Best aanzienlijk 3 graden denk ik. Ik heb dit manueel getest door met de hand de pomp aan te zetten.

In het service menu:

Extra instelling => ECO instellingen voor pomp

Deze kun je op on/off zetten en er zit een instelbare wachttijd bij.

Als ik ECO op OFF zet loopt de pomp altijd.
Als ik ECO op ON zet loopt de pomp niet na, ook niet als ik de wacht op 30 min zet.

Kan mij iemand uitleggen hoe dit werk?

[DutchWing]

PeterMi schreef op zondag 17 december 2023 @ 15:10:
Ik wil graag een nalooptijd instellen van de interne waterpomp. Dit omdat de warmtepomp dan met een lagere start temperatuur begint en ik weg kan komen met een ta die ongeveer 3 graden lager ligt. Doe ik dit niet dan schiet hij over zijn max Ta van de instelbare curve heen en gaat hij pendelen. Best aanzienlijk 3 graden denk ik. Ik heb dit manueel getest door met de hand de pomp aan te zetten.

In het service menu:

Extra instelling => ECO instellingen voor pomp

Deze kun je op on/off zetten en er zit een instelbare wachttijd bij.

Als ik ECO op OFF zet loopt de pomp altijd.
Als ik ECO op ON zet loopt de pomp niet na, ook niet als ik de wacht op 30 min zet.

Kan mij iemand uitleggen hoe dit werk?

Welke regeling/bediening heb je erop aangesloten?

[leonlwd]

Misschien een 'domme' vraag maar ik twijfel nu even..

Hieronder mijn WAR. Wel een hele vlakke lijn. Ik had eens begrepen, hoe vlakker hoe beter. Maar is dit wel zo?

[DaWizza]

@leonlwd stiekem is dit gewoon een vaste Ta

[leonlwd]

DaWizza schreef op zondag 17 december 2023 @ 16:35:
@leonlwd stiekem is dit gewoon een vaste Ta

Maargoed, max 30 werkt voor mij prima. Hoe zou ik hem dan moeten instellen?

[DutchWing]

leonlwd schreef op zondag 17 december 2023 @ 16:41:
[...]


Maargoed, max 30 werkt voor mij prima. Hoe zou ik hem dan moeten instellen?

Doeltemperatuur kan ook, zelfde effect in dit geval

[Proton_]

Problemen met warmtepompsystemen van Factory Zero hebben een eigen topic gekregen
Graag DM als ik posts vergeten ben.

[leonlwd]

DutchWing schreef op zondag 17 december 2023 @ 16:59:
[...]

Doeltemperatuur kan ook, zelfde effect in dit geval

Maar als ik geen 30 wil als het niet nodig is.. dan moet ik het verschil in de curve groter maken?

[DutchWing]

leonlwd schreef op zondag 17 december 2023 @ 17:12:
[...]


Maar als ik geen 30 wil als het niet nodig is.. dan moet ik het verschil in de curve groter maken?

Een stooklijn werkt op minimaal 2 meetpunten.

In het meeste gevallen op een buitentemperatuur van -10 en rond de 18-20 graden buitentemperatuur.

Bij -10 graden buitentemperatuur zet je de maximaal benodigde aanvoertemperatuur dat de installatie op dat moment nodig heeft.

Bij rond de 18-20 graden buitentemperatuur zet je de minimaal benodigde aanvoertemperatuur dat de installatie nog nodig heeft, anders staat alles te pendelen.

Daartussen kun je de lijn recht houden of met een curve. Afhankelijk van de benodigde aanvoertemperatuur bij een bepaalde buitentemperatuur.

[ Voor 6% gewijzigd door DutchWing op 17-12-2023 17:27 ]

[keuken]

gr8-jen schreef op zondag 17 december 2023 @ 12:39:
[...]


Ziet er goed uit. De effectiveflags zijn voor iedereen gelijk.
Let wel op dat je niet te weinig data meegeef. Ik had bij het zetten van setpoint alleen het minimale meegegeven en toen gingen andere waarden naar een ander getal . Daarom lees ik tegenwoordig alles uit en pas alleen de waarde aan die ik wil wijzigen

Kwam er wel achter dat als je teveel verandert, de effective flag ook anders wordt en dan de curl niet meer werkt. Kun je dat omzeilen?
Ook werkt het bij mij alleen als ik van ruimte naar flow wil gaan alleen maar als de ruimte op 19 graden staat, denk omdat die curl gemaakt is toen deze op 19 graden stond.
Heb jij daar ook last van?
Kun je jouw curl eens delen (zonder key)?

[PeterMi]

DutchWing schreef op zondag 17 december 2023 @ 16:12:
[...]

Welke regeling/bediening heb je erop aangesloten?

De FTC6 met een losse thermostaat.

[gr8-jen]

keuken schreef op zondag 17 december 2023 @ 17:29:
[...]


Kwam er wel achter dat als je teveel verandert, de effective flag ook anders wordt en dan de curl niet meer werkt. Kun je dat omzeilen?
Ook werkt het bij mij alleen als ik van ruimte naar flow wil gaan alleen maar als de ruimte op 19 graden staat, denk omdat die curl gemaakt is toen deze op 19 graden stond.
Heb jij daar ook last van?
Kun je jouw curl eens delen (zonder key)?

Ik verwacht dat de effective flag die 2 dingen wilt aanpassen een som wordt van 2 flags bij elkaar opgetelt.

Ik heb nog niet geswitched tussen stroom en curve via script, maar gebruik weekklok daarvoor. Het valt mij wel op dat opstarten de laatste dagen moeilijk gaan dus ik wil nog wel inbouwen wat als backup fungeert van de weekklok.

Ik heb mijn GitHub repo hier vaker gedeeld. Als ik iets heb waarmee ik makkelijk kan switchen en die functie uit en aan kan zetten wil ik het best laten zien

[Technician-]

Heeft iemand hier veel praktijk ervaring met de PUHZ-SW75YAA ?
Ik heb een probleem in het buitendeel, de leverancier is 3 keer geweest maar komt er niet uit.

Het geval is: het buitendeel staat vaak uit terwijl er wel vrijgave en aansturing is.
In de log staan errors U1

Als de unit wel draait, dan is alles goed, drukken, toerentallen, werking, alles ok. (Altijd als fabrikant erbij is natuurlijk)

De vorige keer beweerde de serviceman dat de 4weg klep was blijven “haken”. Klonk als: “laat ik er maar wat van maken want ik weet het ook niet”

Ben bijna van plan om gewoon een puhz-shw80yaa (zubadan) te bestellen en die erop te zetten.

De servicemanual heb ik (nr. OCH651)

[DutchWing]

Technician- schreef op zondag 17 december 2023 @ 19:41:
Heeft iemand hier veel praktijk ervaring met de PUHZ-SW75YAA ?
Ik heb een probleem in het buitendeel, de leverancier is 3 keer geweest maar komt er niet uit.

Het geval is: het buitendeel staat vaak uit terwijl er wel vrijgave en aansturing is.
In de log staan errors U1

Als de unit wel draait, dan is alles goed, drukken, toerentallen, werking, alles ok. (Altijd als fabrikant erbij is natuurlijk)

De vorige keer beweerde de serviceman dat de 4weg klep was blijven “haken”. Klonk als: “laat ik er maar wat van maken want ik weet het ook niet”

Ben bijna van plan om gewoon een puhz-shw80yaa (zubadan) te bestellen en die erop te zetten.

De servicemanual heb ik (nr. OCH651)

Dit al eens nagelopen?


.Andere oorzaken:
- Te weinig flow over de condensor (binnendeel)
- Lucht.
- Verstopte filter.
- CV pomp.
- Hoge druk sensor defect.

En als je de SD kaart uitleest, iets raars daarop te zien?

[ Voor 5% gewijzigd door DutchWing op 17-12-2023 20:22 ]

[Speedyace]

Technician- schreef op zondag 17 december 2023 @ 19:41:
Heeft iemand hier veel praktijk ervaring met de PUHZ-SW75YAA ?
Ik heb een probleem in het buitendeel, de leverancier is 3 keer geweest maar komt er niet uit.

Het geval is: het buitendeel staat vaak uit terwijl er wel vrijgave en aansturing is.
In de log staan errors U1

Als de unit wel draait, dan is alles goed, drukken, toerentallen, werking, alles ok. (Altijd als fabrikant erbij is natuurlijk)

De vorige keer beweerde de serviceman dat de 4weg klep was blijven “haken”. Klonk als: “laat ik er maar wat van maken want ik weet het ook niet”

Ben bijna van plan om gewoon een puhz-shw80yaa (zubadan) te bestellen en die erop te zetten.

De servicemanual heb ik (nr. OCH651)

L9 OR U1 ERROR CODE ( L9 error suggests a low flow rate)



https://www.youtube.com/w...0HFSw93eJ46kXLldT&index=9

[ Voor 10% gewijzigd door Speedyace op 17-12-2023 20:23 ]

[Technician-]

DutchWing schreef op zondag 17 december 2023 @ 20:17:
[...]

Dit al eens nagelopen?
[Afbeelding]

.Andere oorzaken:
- Te weinig flow over de condensor (binnendeel)
- Lucht.
- Verstopte filter.
- CV pomp.
- Hoge druk sensor defect.

En als je de SD kaart uitleest, iets raars daarop te zien?

Ik draai met een Remeha Eria binnendeel (vertrouw de communicatie ook niet tussen bi-bu)

Hoe bedoel je SD kaart?

Alles wel nagelopen ja. Flow is maar liefst 28l/min (min 8l/min). Verder niks vinden. Vaak draait die ook gewoon prima. Soms dagen geen storing, soms steeds achter elkaar.

Ik waardeer de lijstjes en de te controleren punten. Maar het lijkt ergens mis te gaan na ontdooien ofzo, misschien is het echt de 4wegklep ofzo?

[ Voor 7% gewijzigd door Technician- op 17-12-2023 20:31 ]

[Speedyace]

Technician- schreef op zondag 17 december 2023 @ 20:26:
[...]

Ik draai met een Remeha Eria binnendeel (vertrouw de communicatie ook niet tussen bi-bu)

Hoe bedoel je SD kaart?

Jij post iets in het Mitsubishi Electric Ecodan Lucht/Water Warmtepompen forum. Dan gaan wij er vanuit dat jij ook een binnenunit hebt van Mitsubishi en daar zit een SD kaart in.
Hoe dit bij een Remeha Eria zit geen idee.

Maar vanwaar een binnen deel van Remeha? op een Puhz_SW75YAA

[Technician-]

Speedyace schreef op zondag 17 december 2023 @ 20:30:
[...]


Jij post iets in het Mitsubishi Electric Ecodan Lucht/Water Warmtepompen forum. Dan gaan wij er vanuit dat jij ook een binnenunit hebt van Mitsubishi en daar zit een SD kaart in.
Hoe dit bij een Remeha Eria zit geen idee.

Maar vanwaar een binnen deel van Remeha? op een Puhz_SW75YAA

Zo verkoopt Remeha dat en ik “kreeg” deze om te proberen van Remeha (nu spijt van.)

[keuken]

gr8-jen schreef op zondag 17 december 2023 @ 18:40:
[...]


Ik verwacht dat de effective flag die 2 dingen wilt aanpassen een som wordt van 2 flags bij elkaar opgetelt.

Ik heb nog niet geswitched tussen stroom en curve via script, maar gebruik weekklok daarvoor. Het valt mij wel op dat opstarten de laatste dagen moeilijk gaan dus ik wil nog wel inbouwen wat als backup fungeert van de weekklok.

Ik heb mijn GitHub repo hier vaker gedeeld. Als ik iets heb waarmee ik makkelijk kan switchen en die functie uit en aan kan zetten wil ik het best laten zien

Oh, geen probleem. Het switchen tussen Room temp en Flow lukt mij nu wel gewoon hoor. Maar dan moet de Room temp wel 19 graden zijn. Dus verwacht dat de effective flags ook kijkt naar hoe het systeem stond op het moment dat je de flags uit leest (in dit geval dus 19 graden room temp). Kan wel een nieuwe curl genereren op 20 graden, dan gaat het vast wel werken.

Dank je!

[Speedyace]

Technician- schreef op zondag 17 december 2023 @ 20:32:
[...]

Zo verkoopt Remeha dat en ik “kreeg” deze om te proberen van Remeha (nu spijt van.)

Is zou dan gaan kijken voor een Hydrobox van Mitsubishi of een ERST binnenunit.
En de Remeha een slinger geven.

[DutchWing]

Technician- schreef op zondag 17 december 2023 @ 20:26:
[...]

Ik draai met een Remeha Eria binnendeel (vertrouw de communicatie ook niet tussen bi-bu)

Hoe bedoel je SD kaart?

In de Mitsubishi binnendelen zit een SD kaart waarop je diverse gegevens kan uitlezen.
Niet wetende dat ze de PUHZ-SW75YAA ook in OEM versie maakte voor andere partijen zoals Remeha.

Alles wel nagelopen ja. Flow is maar liefst 28l/min (min 8l/min). Verder niks vinden. Vaak draait die ook gewoon prima. Soms dagen geen storing, soms steeds achter elkaar.

Is dit al vanaf dag 1?

Een pomp, flow of fan moet niet sporadisch zijn… Dan inderdaad iets anders zoals communicatie of een print/connector.

[Andrehj]

PeterMi schreef op zondag 17 december 2023 @ 15:10:
Ik wil graag een nalooptijd instellen van de interne waterpomp. Dit omdat de warmtepomp dan met een lagere start temperatuur begint en ik weg kan komen met een ta die ongeveer 3 graden lager ligt. Doe ik dit niet dan schiet hij over zijn max Ta van de instelbare curve heen en gaat hij pendelen. Best aanzienlijk 3 graden denk ik. Ik heb dit manueel getest door met de hand de pomp aan te zetten.

In het service menu:

Extra instelling => ECO instellingen voor pomp

Deze kun je op on/off zetten en er zit een instelbare wachttijd bij.

Als ik ECO op OFF zet loopt de pomp altijd.
Als ik ECO op ON zet loopt de pomp niet na, ook niet als ik de wacht op 30 min zet.

Kan mij iemand uitleggen hoe dit werk?

Ik heb precies hetzelfde gedrag, met een thermostaat op in1 en constante aanvoertemperatuur. Volgens mij werkt die functie niet.

[DutchWing]

Technician- schreef op zondag 17 december 2023 @ 20:32:
[...]

Zo verkoopt Remeha dat en ik “kreeg” deze om te proberen van Remeha (nu spijt van.)

Proberen klinkt als gratis, dan zou ik hem eruit gooien of met je contactpersoon (of werkgever) binnen Remeha afspreken dat ze het eens gaan oplossen.

Ik neem even aan dat jezelf ook bij een installateur of klimaat technisch bedrijf werkt?

[ Voor 11% gewijzigd door DutchWing op 17-12-2023 20:49 ]

[Technician-]

DutchWing schreef op zondag 17 december 2023 @ 20:44:
[...]

Proberen klinkt als gratis, dan zou ik hem eruit gooien of met je contactpersoon (of werkgever) binnen Remeha afspreken dat ze het eens gaan oplossen.

Ik neem even aan dat jezelf ook bij een installateur of klimaat technisch bedrijf werkt?

Tja ik kom er wel uit.
Maar van Remeha baal ik als een stekker. Al een factuur van €300 en €380 gehad im niets te constateren maar ze willen wel nogmaals langskomen. (Contact gehad met service. Accountmanager, manager verkoop, maar niet overtuigd dat dit meer is dan een “storinkje”, of ze hebben tal van klachten en doen alsof ze niks weten. En denk het laatste) de unit is niet voor niks bliksemsnel alweer aangepast en heet nu Ace.

Maar hij was ook bijna gratis dus wat dat betreft geen klagen.
Was ook al vanaf dag 1 trouwens. Bij ibs had die al geen connectie net buitendeel en een uur later ineens wel

[ Voor 16% gewijzigd door Technician- op 17-12-2023 21:04 ]
