Zou het kunnen zijn dat als hij de WP wel aan laat dat er dan overschrijding van ruimte ontstaat?
:strip_icc():strip_exif()/u/23091/cyberspin.jpg?f=community)
WP: Remeha Elga Ace 6kW. PV: 14 x 310 wp Suntech + 10 x 380 wp Q-Cells, micro omvormers IQ7 & IQ7+ Enphase.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BrU5QRHBo5vkqSIoeY7hdCdI.jpg?f=user_large)
WP: Remeha Elga Ace 6kW. PV: 14 x 310 wp Suntech + 10 x 380 wp Q-Cells, micro omvormers IQ7 & IQ7+ Enphase.

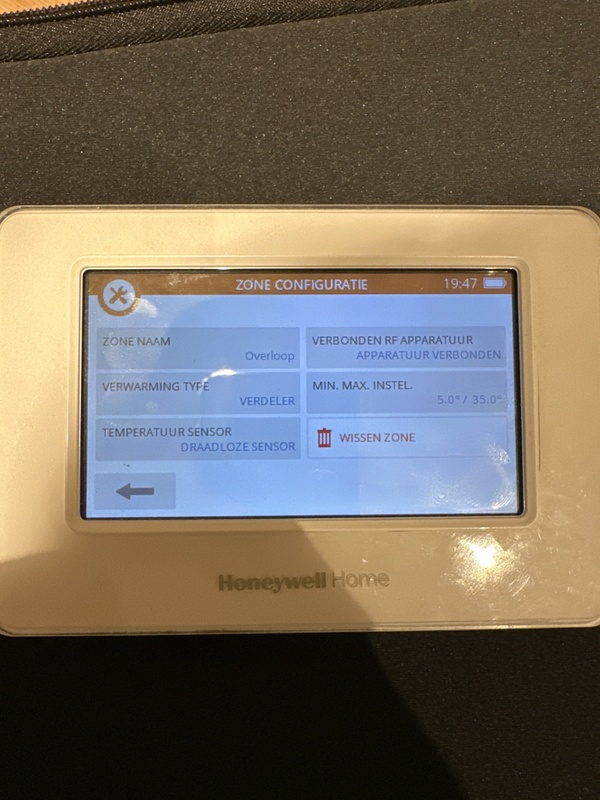

Jouw menu ziet er iets anders uit dan bij mij. Ik hebben knopje “parameters”, daar zitten de opties die je zoekt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GsnGLQF35cAjau68l72dFm05.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/NpIsKxFJv9AqhFie1fpcJJjl.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/GFV15RPXPYshiMlpFOfKUJvk.jpg?f=user_large) |
Welke software versies heb je? Kun je hier vinden:
1. Druk (kort) op de "Menu" knop.
2. Houd de “Instellingen “ knop ingedrukt totdat het “System Informatie” scherm verschijnt.
WP: Remeha Elga Ace 6kW. PV: 14 x 310 wp Suntech + 10 x 380 wp Q-Cells, micro omvormers IQ7 & IQ7+ Enphase.
:strip_icc():strip_exif()/u/396258/crop5c58365079ffa_cropped.jpeg?f=community)
:strip_exif()/u/84481/crop55f2cc178a988_cropped.gif?f=community)
Dan moet je het probleem zoeken bij de zone. 9 graden verschil ga je niet redden met 10% warmtevraag.:
[...]
Huidige temperatuur 21, ingestelde temperatuur 30
Panasonic WH-MDC09J3E5, Atlantic Explorer V4 270C, 57x PV 23115 Wp
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mRgpld6ANoMvwbDyraiwO1eH.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Nlj1M9dQ7leUoaWA7sj6IezW.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9hxntR02Ac5uHLyUayhXNvqc.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BZTp9EUOuxCYNI36FaKwzhuk.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TFi7qOO62gPwIj5EEQB1UIVg.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FArRmD0V9MmECo2tu0vxSL4m.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FTjZ8agmZpr1ZbJT9hBBvuDZ.jpg?f=user_large)
Er moeten 3 dingen gebeuren:
1. Je warmtepomp moet in koelmodus staan
2. Je thermostaat (Evohome WiFi) moet in koelmodus staan
3. Je hce 80’s moeten in koelmodus staan
Dit kun je op meerdere manieren uitvoeren, maar aangezien er 1 van die drie is die je altijd manueel moet omschakelen is het het meest makkelijke/logisch om de Evohome Wifi als “master” te nemen.
Je schakelt dan handmatig de Evohome WiFi naar koelmodus (in principe 2 keer per jaar, 1 keer naar verwarmen en 1 keer naar koelen),
Je hebt dan nog iets nodig om de warmtepomp om te schakelen tussen koelen/verwarmen en om de HCE80’s om te schakelen.
Dit laatste kan eventueel handmatig (met een handschakelaar) of inderdaad met een Bdr91t. In mijn geval wil zowel de warmtepomp als de hce80 een open/dicht contact (dus geen 230v), dus ik kan beide op 1 Bdr91t aansluiten. Als in jouw geval de warmtepomp 230v wil en de hce80 een open/dicht contact dan weet ik niet zeker of dat met dezelfde Bdr91t kan of dat je sowieso een 2e nodig hebt. Misschien weet iemand anders dat hier of je moet jeven goed naar de aansluitschema’s kijken. Je wil in elk geval geen 230v op een open/dicht contact zetten
WP: Remeha Elga Ace 6kW. PV: 14 x 310 wp Suntech + 10 x 380 wp Q-Cells, micro omvormers IQ7 & IQ7+ Enphase.
Bedankt voor de foto’s, wat ik zo kan zien gaat er over sommige groepen heel weinig water.
*de oranje knoppen op de verdeler zijn flow meters deze zouden allemaal tussen de 2 & 2,5 liter per minuut moeten staan
*Je zou kunnen proberen om de oranje knoppen te draaien tot iedere groep op deze liters zit
Tijdens het draaien moeten wel de servomotoren open staan of moet je ze eraf halen en helemaal open zetten
*Mocht je liters per minuut te kort komen zou je de vloerverwarmingspomp 1 stand hoger kunnen zetten, hij staat nu op proportionele druk stand 1
Door op het pijltje te drukken zal het groene balkje 1 plek naar rechts gaan dit is proportionele stand 2
Probeer niet te snel aan de flowmeters te draaien maar draai ze een kwartslag en wacht dan even tot de flow zich stabiliseert de ene groep heeft invloed op de andere
Als je het bovenstaande beide hebt gedaan zou het overal geleidelijker warm moeten worden
:strip_icc():strip_exif()/u/78991/Image2.jpg?f=community)
Je hebt dan 1 BRD91T nodig voor het heat contact van de warmtepomp, en 1 brd91T voor het koel contact.:
[...]
Er moeten 3 dingen gebeuren:
1. Je warmtepomp moet in koelmodus staan
2. Je thermostaat (Evohome WiFi) moet in koelmodus staan
3. Je hce 80’s moeten in koelmodus staan
Dit kun je op meerdere manieren uitvoeren, maar aangezien er 1 van die drie is die je altijd manueel moet omschakelen is het het meest makkelijke/logisch om de Evohome Wifi als “master” te nemen.
Je schakelt dan handmatig de Evohome WiFi naar koelmodus (in principe 2 keer per jaar, 1 keer naar verwarmen en 1 keer naar koelen),
Je hebt dan nog iets nodig om de warmtepomp om te schakelen tussen koelen/verwarmen en om de HCE80’s om te schakelen.
Dit laatste kan eventueel handmatig (met een handschakelaar) of inderdaad met een Bdr91t. In mijn geval wil zowel de warmtepomp als de hce80 een open/dicht contact (dus geen 230v), dus ik kan beide op 1 Bdr91t aansluiten. Als in jouw geval de warmtepomp 230v wil en de hce80 een open/dicht contact dan weet ik niet zeker of dat met dezelfde Bdr91t kan of dat je sowieso een 2e nodig hebt. Misschien weet iemand anders dat hier of je moet jeven goed naar de aansluitschema’s kijken. Je wil in elk geval geen 230v op een open/dicht contact zetten
Op die laatste kun je, als de HCE80 bedraad bereikbaar is, deze ook laten schakelen.
Ofwel hang een Shelly aan de koel-BRD91T en eentje aan de HCE80.
Bedankt voor je reactie. Dit ga ik komend weekend proberen. Begrijp ik het goed dat als ik warmte vraag dat de servo motoren dan open gaan?:
[...]
Bedankt voor de foto’s, wat ik zo kan zien gaat er over sommige groepen heel weinig water.
*de oranje knoppen op de verdeler zijn flow meters deze zouden allemaal tussen de 2 & 2,5 liter per minuut moeten staan
*Je zou kunnen proberen om de oranje knoppen te draaien tot iedere groep op deze liters zit
Tijdens het draaien moeten wel de servomotoren open staan of moet je ze eraf halen en helemaal open zetten
*Mocht je liters per minuut te kort komen zou je de vloerverwarmingspomp 1 stand hoger kunnen zetten, hij staat nu op proportionele druk stand 1
Door op het pijltje te drukken zal het groene balkje 1 plek naar rechts gaan dit is proportionele stand 2
Probeer niet te snel aan de flowmeters te draaien maar draai ze een kwartslag en wacht dan even tot de flow zich stabiliseert de ene groep heeft invloed op de andere
Als je het bovenstaande beide hebt gedaan zou het overal geleidelijker warm moeten worden
Dus thermostaat hoger zetten -- servomotor gaat open -- flow verhogen per groep?
WP: Remeha Elga Ace 6kW. PV: 14 x 310 wp Suntech + 10 x 380 wp Q-Cells, micro omvormers IQ7 & IQ7+ Enphase.
Hé balen dat ik net een maand een HCE80 heb
Deze ziet er wel gaaf uit heeft zelfs een modus om condenseren te meten in koelmodus
De bijbehorende antenne vindt ik wel lelijk dat had ook prima draadloos gekund
Ook wel benieuwd, want gezien de synchronisatie problemen op de HCE80 hoop ik dat dat in deze variant wel is opgelost (en dat dat ook de reden is dat Honeywell totaal niet reageert op bug-meldingen). Ik wacht nu wel even af op de feedback van anderen
Hier gisteren avond de warmtepomp in bedrijf genomen met BDR91T. De leidingen werden mooi warm en hij maakte langere runs dan 30 minuten, totdat ik vanmorgen beneden kwam en de woonkamer niet op temperatuur was en de warmtepomp uit stond..

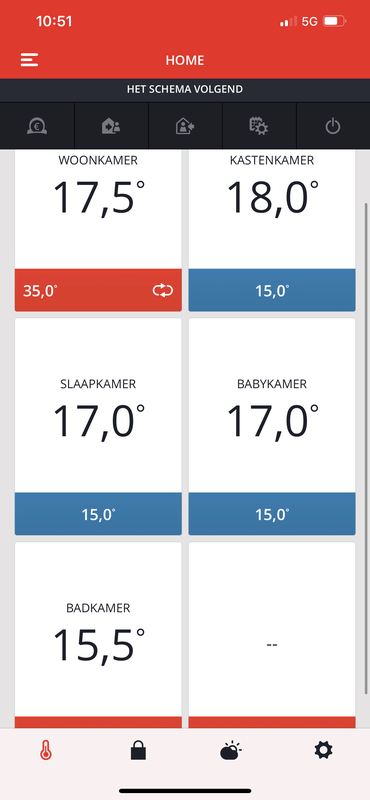

Heeft iemand een idee wat ik anders zou kunnen doen?
Ik had alle zones tijdelijk ingesteld op 35 graden tot 10:00 om te kijken wat dit deed, de warmtepomp draait mooi door zoals te zien op de foto van het kWh verbruik tussen 8:00en 10:00
Vanaf 10:00 heb ik alleen de woonkamer en badkamer op 35 graden continu om zo te kijken of hij mooi terug zou moduleren
Maar Ipv lager te gaan draaien gaat hij uit en heeft hij ook een warmtevraag van 0% terwijl de zone wel vragend is
De communicatietest was wel goed want hij stuurt hem daarvoor wel aan/f/image/OyIQJjqc8d5CGR8T084nvqYC.png?f=fotoalbum_large)
/f/image/jPGwvlLAkFQQql4tZH9dgqQl.png?f=fotoalbum_large)
/f/image/W6CNWPlAinCGjqzOKG2zdSK2.png?f=fotoalbum_large)
Heeft iemand een idee wat ik anders zou kunnen doen?
Ik had alle zones tijdelijk ingesteld op 35 graden tot 10:00 om te kijken wat dit deed, de warmtepomp draait mooi door zoals te zien op de foto van het kWh verbruik tussen 8:00en 10:00
Vanaf 10:00 heb ik alleen de woonkamer en badkamer op 35 graden continu om zo te kijken of hij mooi terug zou moduleren
Maar Ipv lager te gaan draaien gaat hij uit en heeft hij ook een warmtevraag van 0% terwijl de zone wel vragend is
De communicatietest was wel goed want hij stuurt hem daarvoor wel aan
:fill(white):strip_exif()/f/image/OyIQJjqc8d5CGR8T084nvqYC.png?f=user_large)
:fill(white):strip_exif()/f/image/jPGwvlLAkFQQql4tZH9dgqQl.png?f=user_large)
:fill(white):strip_exif()/f/image/W6CNWPlAinCGjqzOKG2zdSK2.png?f=user_large)
Das apart... Met de instelling op 35 graden zou ik wel een toestel regeling op 100% en een woonkamer op 100% verwachten

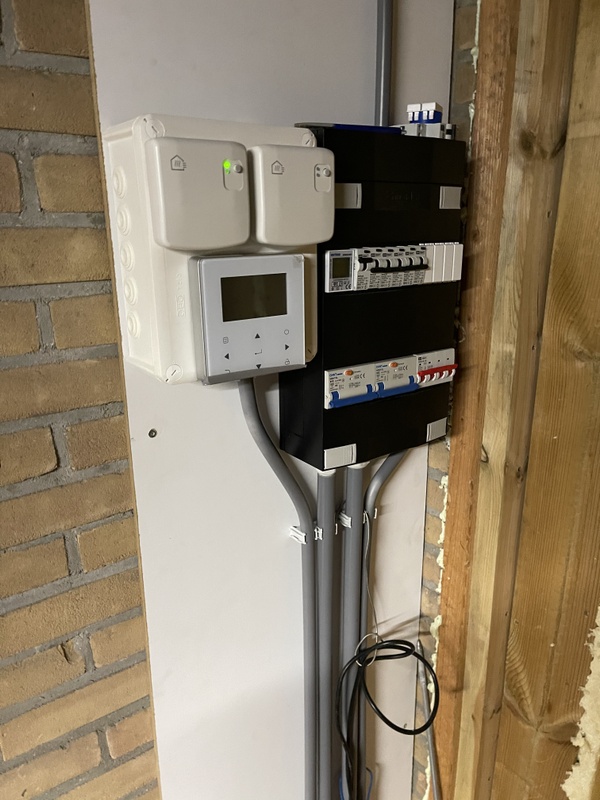

Ja ik heb alles opnieuw ingesteld, alle zones lopen nu mooi mee en ik heb gelijk de omschakel module toegewezen en zou nu eventueel ook kunnen koelen. Ik heb het nog niet geprobeerd omdat de woonkamer pas vanochtend weer op temperatuur was en en ik evo home nu even 2 weken de kans wil geven om de warmtevraag en het vermogen die nodig zijn in de schatten, dit zal wel gepaard gaan met wat overschoots
/f/image/kcyMrxvt13w7oTmJ1XB10KeO.png?f=fotoalbum_large)
:strip_exif()/f/image/XPvgQgkKIlg5EyszsvAyrUWy.jpg?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/kcyMrxvt13w7oTmJ1XB10KeO.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XPvgQgkKIlg5EyszsvAyrUWy.jpg?f=user_large)
Ik heb net alles besteld voor een Evohome systeem incl de HCE80. Hmm wat is nu verstandig de boel weer terug sturen en wachten op de HCC100? Ben bang dat hij in het begin erg duur zal zijn en misschien niet zo goed leverbaar.
Zo te zien kan je 20 thermische motoren aansluiten en zijn die porten niet meer gekoppeld aan zones maar kan je dat vrij configureren. Dat is wel wat makkelijker.
[ Voor 3% gewijzigd door Skidmarks op 10-12-2022 12:25 ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dVMDjWl74wWOlZnfBTU50SXi.jpg?f=user_large)
Ja, er is wel flow zodra de warmtepomp inschakelt, de klep geeft ook een continue groen lampje.
Zo ligt het er bij
:strip_exif()/f/image/CCgdsbcpqvaBNL6sep7IMwce.jpg?f=fotoalbum_medium)
Zo ligt het er bij
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CCgdsbcpqvaBNL6sep7IMwce.jpg?f=user_large)
Gelukkig, er gaat wel wat goed
Als ik de bdr instel als een draadloos relais ipv warmtepomp module dan slaat de wp wel gewoon aan.
Echter kan ik dan als minimum 3 ipv 1 schakelmomenten instellen en is de max tijd van aanstaan 5 minuten ipv de eerdere 30 minuten.
Wel lijkt hij nu de wp gewoon aan te sturen.
Je zou er ook voor kunnen kiezen om de zone klep weg te halen:
[...]
Gelukkig, er gaat wel wat goed
Als ik de bdr instel als een draadloos relais ipv warmtepomp module dan slaat de wp wel gewoon aan.
Echter kan ik dan als minimum 3 ipv 1 schakelmomenten instellen en is de max tijd van aanstaan 5 minuten ipv de eerdere 30 minuten.
Wel lijkt hij nu de wp gewoon aan te sturen.
Ik heb zelf ook een BDR91T die mijn warmtepomp aanstuurt en dan zonder buffer direct mijn pomloze verdeler in gaat. Dit werkt super, ik heb dan de evo Home controller als temperatuur meter in de woonkamer en heb mooie lange stooksessies van meerdere uren achter elkaar
:strip_icc():strip_exif()/u/33320/crop5db40be9a5b1c_cropped.jpeg?f=community)
Update.
De HCE80 is rechtstreeks gekoppeld met de BDR91 in synchroon modus. De ketel gaat synchroon aan/uit als de HCE80 de pomp aan/uit zet. Evohome zelf is ook gekoppeld aan dezelfde BDR91 voor als de radiatoren boven warmte vragen.
Ik heb de schakeluitgang vd pompschakelaar vd HCE80 aangesloten op een tijdrelais met afvalvertraging, wat neerkomt op een instelbare nadraaitijd vd pomp nadat de HCE80 stopt. De kleppen doen er 3 a 4 minuten over om te sluiten, en als de ketel stopt zit er nog veel warmte in de ketel en de leidingen. Die kan nu mooi nog de vloer in met 3,5 minuut nadraaitijd.
Parallel aan het tijdrelais zit een simpel klokprogramma wat elke dag de pomp 5 minuten laat draaien om te voorkomen dat hij vast loopt.
Alle bovenstaande functionaliteit had eigenlijk in de HCE80 moeten zitten, maar nu dus zelf maar opgelost.
Het systeem werkt nu eindelijk zoals het zou moeten werken.
:strip_exif()/f/image/lORIU6g4C0oywdeK4N8LhF9B.jpg?f=fotoalbum_large)
:strip_exif()/f/image/wyJ9g5MDuzstScCl4vwNihHZ.jpg?f=fotoalbum_large)
De HCE80 is rechtstreeks gekoppeld met de BDR91 in synchroon modus. De ketel gaat synchroon aan/uit als de HCE80 de pomp aan/uit zet. Evohome zelf is ook gekoppeld aan dezelfde BDR91 voor als de radiatoren boven warmte vragen.
Ik heb de schakeluitgang vd pompschakelaar vd HCE80 aangesloten op een tijdrelais met afvalvertraging, wat neerkomt op een instelbare nadraaitijd vd pomp nadat de HCE80 stopt. De kleppen doen er 3 a 4 minuten over om te sluiten, en als de ketel stopt zit er nog veel warmte in de ketel en de leidingen. Die kan nu mooi nog de vloer in met 3,5 minuut nadraaitijd.
Parallel aan het tijdrelais zit een simpel klokprogramma wat elke dag de pomp 5 minuten laat draaien om te voorkomen dat hij vast loopt.
Alle bovenstaande functionaliteit had eigenlijk in de HCE80 moeten zitten, maar nu dus zelf maar opgelost.
Het systeem werkt nu eindelijk zoals het zou moeten werken.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lORIU6g4C0oywdeK4N8LhF9B.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wyJ9g5MDuzstScCl4vwNihHZ.jpg?f=user_large)
@pirke mis geloof ik even wat er nu anders is...?
Je hebt de BRD91 aan de HCE80 gekoppeld ipv aan Evohome? Begrijp ik dat goed?
En de Evohome doet alleen nog de zones dan?
Je hebt de BRD91 aan de HCE80 gekoppeld ipv aan Evohome? Begrijp ik dat goed?
En de Evohome doet alleen nog de zones dan?
@MikeyMan Evohome regelt nog steeds klokprogramma van elke zone (incl de vloer zones). Alleen de warmtevraag vd vloerzones wordt rechtstreeks door de HCE80 geregeld, anders loopt de ketel asynchroon met de kleppen. Zie ook Vloerverwarming en CVketel pompen niet synchroom met Evohome
@CyBeRSPiN Ja er zit geen klep die de verdeler los schakelt als er geen vraag is. Als de ketel aan gaat en de verdeler pomp niet dan gaat het rechtstreeks de retour in. Dit kan optimaler, maar dan heb ik ergens anders een bypass nodig voor als de radiatoren (bijna) dicht staan, wat meestal het geval is op 's ochtends en 's avonds na als de badkamers gaan opwarmen. De geringe optimalisatie door hier een extra klep tussen de plaatsen is het niet echt waard. Daar komt bij dat ik zelf nog nooit aan cv leidingen gesleuteld heb, iemand laten komen is nu ook lastig en duur. Elektronica is voor mij een eitje
De leiding hier in dit kastje waar de verdeler staat is niet geïsoleerd. Is niet zo erg, in de bijkeuken drogen we de was
@CyBeRSPiN Ja er zit geen klep die de verdeler los schakelt als er geen vraag is. Als de ketel aan gaat en de verdeler pomp niet dan gaat het rechtstreeks de retour in. Dit kan optimaler, maar dan heb ik ergens anders een bypass nodig voor als de radiatoren (bijna) dicht staan, wat meestal het geval is op 's ochtends en 's avonds na als de badkamers gaan opwarmen. De geringe optimalisatie door hier een extra klep tussen de plaatsen is het niet echt waard. Daar komt bij dat ik zelf nog nooit aan cv leidingen gesleuteld heb, iemand laten komen is nu ook lastig en duur. Elektronica is voor mij een eitje
De leiding hier in dit kastje waar de verdeler staat is niet geïsoleerd. Is niet zo erg, in de bijkeuken drogen we de was
