Ja, en de rugzak vol met automaten:
[...]
Fietsafstand? Rij jij met twee Vynckier-kasten op de fiets en een boodschappentas vol armatuurkes?
(hoop ik)
Let op dat je je LED voedingen en drivers doorgaans niet in de kast zet, maar er buiten. Je hebt hooguit wat klemmenstroken waarop je de binnenkomende led draden doorverbind op de binnenkomende draden vanaf de voedingen/drivers. Een soort patch-board als je wil.:
Ik wou gaan voor een kast van 1400x1300x210 met dubbele deuren zoals van GE (Vynckier) 815034
Dan kan ik aan linkerkant alle low voltage plaatsen (lichtpunten op dali, KNX rails, etc) en rechts 230V en 3fase.
Plaats genoeg dan
Ik zou niet twee busvoedingen tegelijk op het zwart/rode aderpaar zetten eigenlijk. Gebruik de ene voeding voor rood/zwart en sluit daar de normale busdeelnemers op aan, en sluit het wit/gele aderpaar aan op de meest rechter uitgang van de tweede voeding. Die uitgang is *niet* voorzien van een 'choke' waardoor er makkelijker veel spanning geleverd kan worden, maar geen dataverkeer over kan lopen.:
Ben hier druk bezig de domotica/ethernet/led kast af te monteren.
230volt afdeling is klaar zie foto:
https://www.mupload.nl/img/qcsupcuiukirt.jpg
Loop nu tegen wat moeilijkheden aan, kwartje is hier nog niet gevallen bij mij
1. Heb 2 busspannings verzorging actoren. 1 is voor de visualisering, de andere voor alle busdeelnemers.
Heb hier 2 connecties rechtsonder ongebruikt, deze moeten de spanning afgeven?
Dus aansluiten op de knx rail? https://www.mupload.nl/img/tmqsroijfoejq.jpg
De dimmers hebben zowel de nul als de fase als input nodig, en de lamp moet dus ook aangesloten worden met zowel zijn nul als fase. Zowel de nul als fase mag je doorlussen op de actor (volgens mij zitten er zelfs dubbele terminals op om dit te doen met draad)
Stiekem heel jaloers op die Zehnder ComfoAir koppeling hoor. Ik heb er spijt van dat er hier een Vasco unit staat, niets mee aan te vangen buiten een 0-10V sturing. Kan de bypass niet manueel bedienen! Weet niet of @tss68nl dat kan, uitlezen wel maar kan je ook zelf aansturen?:
Defineer niet mooi? Zehnder ComfoAir unit nemen, die zijn perfect aan te sluiten met een bridge: https://www.ventishop.eu/...mfoair/comfoconnect-knx-c . Kan je alles mee instellen, én je krijgt feedback over alle inlaat/uitlaat temperaturen, ventilatorstanden, bypass klep etc. Beter dan dat wordt integratie niet volgens mij....
Open is even twijfelachtig, laat ik het maar op haard houden:
@HyperBart : Haha, mooi dat dat mag in Belgie. In NL is een open haard gewoon verboden icm met een mechanische ventilatie of WTW
Op het moment dat je door de zwart/rode codering de draden door elkaar haalt, dan valt de busdata weg omdat er een voeding op zit zonder choke.
Het kan voor jou duidelijk zijn, maar vanuit een systeem oogpunt is het niet zo netjes. Veel mooier om wit/geel te coderen voor simpele voedingsspanning.
iemand ervaring met de wall mounted bewegingssensoren van Ekinex?
).
Gehele buskabel afknippen met genoemde kabelschaar
[ Voor 39% gewijzigd door sturreur op 25-08-2017 00:03 ]
Heb je de projectfile meegekregen van diegene die de KNX installatie gezet heeft? Indien niet: hoe groot en complex is je installatie nu? Hoeveel schakelactoren, dimactoren etc. Het zit namelijk zo: als je die projectfile niet hebt meegekregen is het "zo goed als" van 0 beginnen of alle groepsadressen (de kern van je KNX installatie) op te lijsten door een tijdje je bus in de gaten te houden, daar kruipt tijd in, dan kan je m.i even goed gewoon vanaf 0 beginnen. Dit soort praktijken (projectfile "gegzijzeld" houden) doen mij een beetje walgen van totaalintegrators hier in België. Geen enkele gaf eigenlijk uit zichzelf aan van "na het project krijg je je file". Iedere wijziging mocht je dan de nodige euro's voor aftikken zonder de optie om zelf later aan de slag te gaan. Als je de file niet hebt: zure appel doorbijten en je installatie nu door iemand laten doorlopen want ooit loop je toch tegen deze beperking aan.:
Hallo,
Ben nieuw in dit forum. Sinds kort een KNX systeem voor de verlichting in ons nieuwbouwhuis geimplementeerd. Weet er niets vanaf ook niet het programmeren. Weet alleen dat het erg duur is allemaal
We hebben nog wel een aantal dingen in te bouwen (zoals een touchscreen op KNX, weerstation, cameras) echter vraag ik me hier af of iemand me kan helpen met het implementeren/programmeren ??
Of is dit out of the question hier?
TSS58NL (David) woon je in de buurt
Gr, Shekar,
[ Voor 39% gewijzigd door HyperBart op 25-08-2017 15:10 ]
Bedankt. Dan ga ik dat zo laten. Het gaat uiteindelijk maar over de zolder en de beste man heeft al aangegeven er ver genoeg van te hebben (alsof het mijn schuld was dat hij de velux verkeerd gezet had
) en er is nog wel wat ander werk voor de boeg.De reden daarvoor is dat die SELV universal actoren niet galvanisch gescheiden zijn, spanning op de inputs kan dus door je hele bus gaan, ja da's verre van ideaal. Maar ik denk niet dat het zo een vaart loopt, je moet gewoon ff goed uitkijken. Als je het niet vertrouwt scheidt je de bus evt nog eens met een line coupler in je kast...:
[...]
Bedankt. Dan ga ik dat zo laten. Het gaat uiteindelijk maar over de zolder en de beste man heeft al aangegeven er ver genoeg van te hebben (alsof het mijn schuld was dat hij de velux verkeerd gezet had
Om er wat verder op in te gaan. Het gaat hier om 1x stopcontact en schakelaar vlak boven elkaar waar dus 1x EIB, 1x 230V voor het stopcontact en 1x 230V voor de lamp in komt. Op een tweede punt zit enkel een schakelaar en de 230V voor de lamp. De schakelaars wou ik uitlezen met een MDT Universal Interface (een Ekinex taster hier zou wat zonde zijn) maar daar staat een grote waarschuwing dat deze interface niet met 230V in één potje mag zitten, bij de 230V versie van de Universal Interface mag dat uiteraard wel maar die heeft maar 1 ingang en ik zou er minimaal 2 nodig hebben.
Nu ben ik toch wat terughoudend om een waarschuwing te negeren met mogelijks dure en misschien zelfs gevaarlijke consequenties te negeren. Zijn er alternatieven die ik nog niet ken, maatregelen die ik kan nemen (liefst zonder opnieuw te moeten gaan slijpen)? Bij de Ekinex tasters staat deze waarschuwing bijvoorbeeld niet maar ik vermoed dat dat hier exact dezelfde situatie is qua veiligheid als je 230V en de taster in 1 potje zet.
Zou de Knipex KN 16 95 01 SB ErgoStrip Universal hier ook niet handig voor zijn?:
We gaan beginnen!
[afbeelding]
Hoe knippen en strippen jullie de KNX kabel? Ik gebruik nu de Knipex 95 41 165 en deze werkt redelijk. Afknippen gaat sowieso prima, mantel verwijderen gaat inclusief aluminium, maar het plastic blijft zitten.
Voor strippen ga ik daarna met de Knipex 12 42 195. Dat werkt uitstekend.
Allebei dan, toch?
maar als je kijkt wat je er voor terug krijgt...
. Als de zon een beetje goed staat in de winter moet ik dus ook niet stoken maar ik moet wel nog iets bedenken dat ik de klap in de avond goed kan opvangen, bizar genoeg vind ik mijn stookkosten in de winter dan toch nog relatief hoog.[ Voor 20% gewijzigd door HyperBart op 29-08-2017 13:02 ]
[ Voor 13% gewijzigd door Vnze op 30-08-2017 17:13 ]
De RS485 module van het alarm kan iedere update doorsturen over de verbinding bij verandering of op aanvraag.Hey... Dat klinkt interessant. Met een 16 voudige waarvan ik de helft opoffer aan 4 screens (UP/DOWN * 4 = 8 ) heb ik dus nog 4 contactjes over om tijdelijk mezelf "uit de nood" te helpen.
[ Voor 5% gewijzigd door HyperBart op 01-09-2017 16:41 ]
.
Hoe bevalt dat DALI verhaal je?:
Nou jongens, vanavond eens even een test-setup gemaakt met mijn KNX componenten:
• KNX Voeding (MDT)
• KNX IP-router (MDT)
• KNX Dali-gateway (ABB)
• KNX Mini bewegingssensor (Gira)
• DALI Powerdrive (Eldoled)
Even Eurostekkers gehaald bij de Praxis, kabeltjes strippen (de goede kniptangen komen morgen of maandag binnen) en stroom erop.
Na het definiëren van mijn IP-router via het netwerk kon ik direct verbinding maken en toen was het alleen nog even zoeken naar de programmeerknoppen op alle apparaten. Maar nadat ik die had gevonden kon ik beginnen met het programmeren van de voeding.
Ook dat liep voorspoedig en daarna kon ik ook de bewegingssensor programmeren. Ook verbinding met de DALI-gateway lukte en dus kon ik daarna experimenteren met het eerste groepsadres. Even gegokt dat er automatische DALI adrestoewijzing is en het werkte meteen.
Als ik nu een beweging registreer gaat mijn lampje aan en na 30 seconden inactiviteit gaat hij weer uit. Ik ben blij!
Enige minpuntje waar ik achter kwam is dat mijn bewegingsmelder niet gebruik kan maken van de helderheidssensor om te dimmen. Ik dacht dat hij dat wel had, maar blijkbaar had ik het verkeerde product in ETS5 geladen.
Kennen jullie de Gira 220000 (die ik nu heb) en de Gira 221000 en is het zo dat ik dit inderdaad met laatstgenoemde wel kan? Ik wil natuurlijk niet dat mijn lamp overdag aan gaat als er genoeg licht is
Daar zit wel wat in wat jij schrijft. Maar als het 's-middags een beetje donkerder is buiten (bijvoorbeeld donkere wolk) dan hoef je de lamp niet op vol vermogen aan te zetten.
.
Jup, OH2 hangt hier op de KNX bus. Zitten nog wel wat bugs in:
[...]
Zijn hier trouwens mensen met OpenHAB2 ervaring? In het OpenHAB topic heb ik al geschreven dat het mij niet lukt om te koppelen aan mijn MDT IP Router. Hulp is welkom
zoals het "echo" fenomeen waarbij OpenHAB gewoon alles besluit te herhalen wat hij voorbij ziet komen, zeer bijzonder.
.
. Als die er in zitten tesamen met een LM en nog één JAL 2V dan zit mijn kast op 2U na volledig vol , dat was even kielekiele . Tegen het einde van het jaar verwacht ik met DMX aan de slag te gaan met hulp van die partij waar ik eerder ook mijn Ekinex-schakelaars gehaald heb, dat wordt nog wel even een interessant projectje, ben benieuwd.
Ik heb Homekit beschikbaar via OpenHAB en dat functioneert goed, maar ik wil gewoon native KNX dingen organiseren. Homekit is voor mij slechts bedienschil.
Heb jij ook een MDT IP Router of IP Interface waarmee je aan OpenHAB2 koppelt? Ik ben wel benieuwd naar jouw configuratie en waarom het bij jou wel werkt en bij mij niet:
Jup, OH2 hangt hier op de KNX bus. Zitten nog wel wat bugs in
.
Heb je ignorelocalevents in je knx config opstaan?:
[...]
Jup, OH2 hangt hier op de KNX bus. Zitten nog wel wat bugs in
1
2
3
4
5
6
| # Ignore local KNX Events, prevents internal events coming from # 'openHAB event bus' a second time to be sent back to the 'openHAB event bus'. # Note: To send back events second time is a Bug, but for backward compatibility, the behavior is not changed. # For new installations, its recommend to set "ignorelocalevents=true" # (optional, defaults to false) ignorelocalevents=true |
[ Voor 11% gewijzigd door teaser op 06-09-2017 15:40 ]
Ah serieus? Ik heb OpenHAB hier geparkeerd als Homekit alternatief owvhf dat het bekend stond als instabiel?
Jup, MDT IP interface, werkt prima. Config is:[...]
Heb jij ook een MDT IP Router of IP Interface waarmee je aan OpenHAB2 koppelt? Ik ben wel benieuwd naar jouw configuratie en waarom het bij jou wel werkt en bij mij niet
#IP VAN MDT ip=X.Y.A.B # Local KNX Binding bus address. # Use it, when two or more openHAB Instances are connected to the same KNX bus. # (optional, defaults to 0.0.0) busaddr=15.3.2 ignorelocalevents=true type=TUNNEL # KNX gateway port (optional, defaults to 3671) # Note: If you use eibd, setting to 6720 port=3671 # Local endpoint to specify the multicast interface, no port is used (optional) # Dit is het IP van mijn OpenHAB server localIp=D.E.F.G
Kuisvrouw, kinderverzorgster, ok, maar product owner? Hoogstens acceptance tester:
@teaser : Aangezien we nagenoeg allemaal IT-ers zijn.... wie heeft er zijn vrouw/vriendin al benoemd tot product owner?
:
[...]
Thanks! Het probleem was dat ik het LocalIP verkeerd had ingevuld, ik was daar een '1' vergeten..
:
[...]
Kuisvrouw, kinderverzorgster, ok, maar product owner? Hoogstens acceptance tester
En de kinderen zorgen wel voor de stresstesten.
8.960 Wp - 16 kW Daikin L/W - 2 x MHI L/L - gasloos sinds 2017 - Loxone - SAP/IS-U/ABAP - rijdt nog LPG ;-)

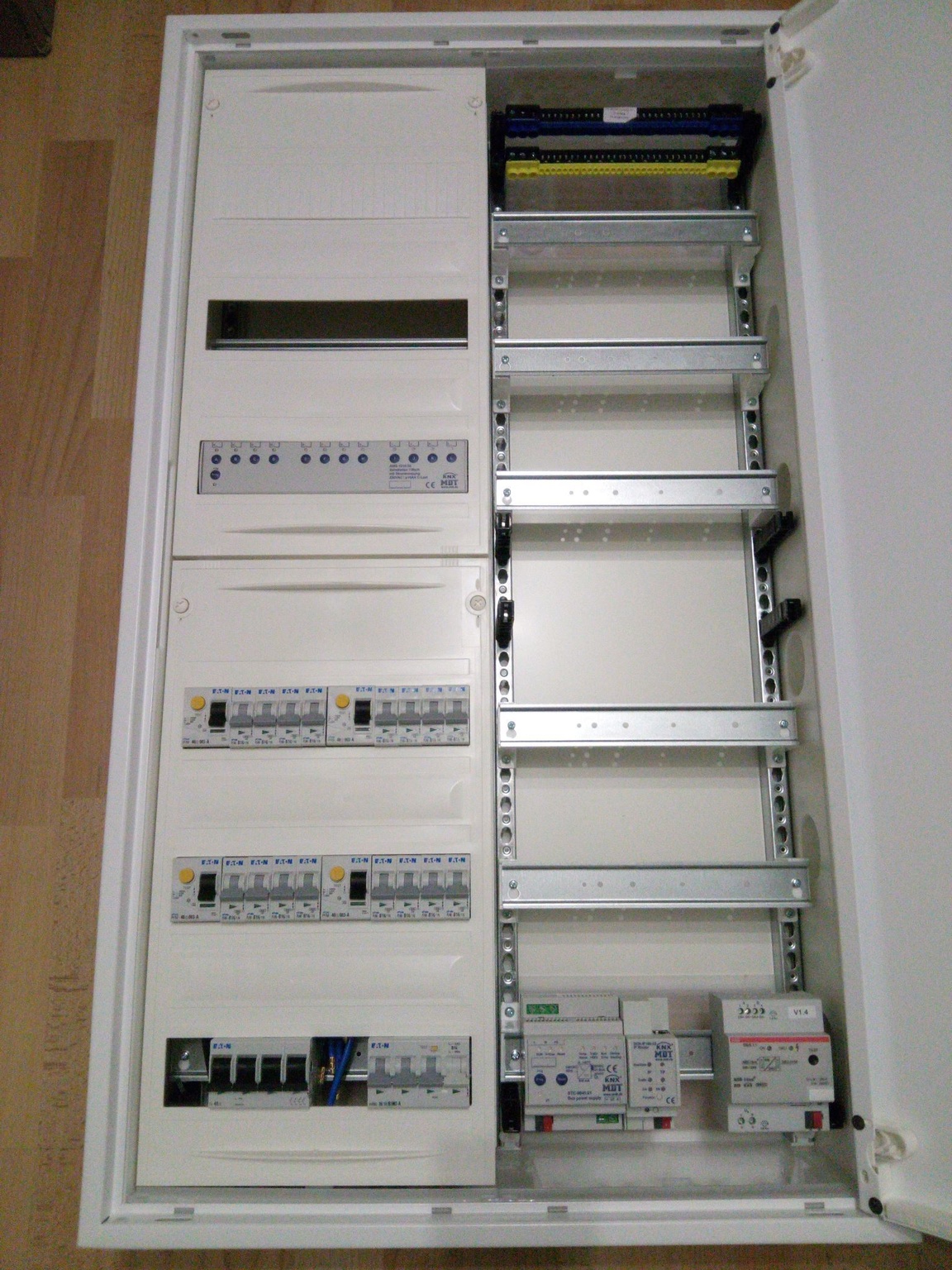

Wat bedoel je met montage? Er zitten DIN rails op, maar alle componenten heb ik er zelf in gezet. De plastic beschermkappen zitten er natuurlijk wel bij.
.
. . . En ik moet nog even kijken of ik de bel op G1-apparaten kan uitschakelen via een KNX groepsadres. Misschien weet iemand dat hier ook? Op het apparaat zelf kan het sowieso heb ik al gezien, maar ik vind dat niet per se handig.
. Dan wordt het dus toch Ekinex aan de muur

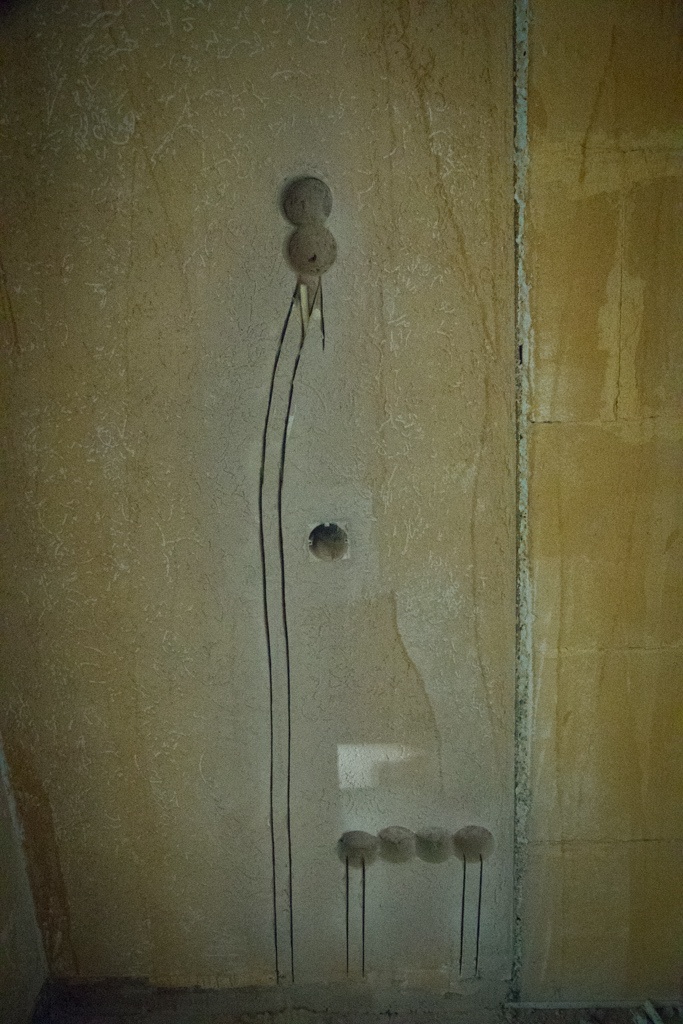

Zal wel moeten, want ik heb nergens de inbouwdozen gemaakt. Ik was na 75 dozen in keihard beton boren wel klaar
. Ook de vloerverwarming wordt straks door de G1 aangestuurd trouwens: er komt een Theben OT-Box.Ja die 106 is echt briljant mooi. Maar de voorgevel, inclusief voordeur, buitenlamp, naambord, bel etc. is iets voor het najaar. Foto's van mijn verbouwing komen af en toe voorbij in het klustopic. Maar zie hier. Ik heb een "gewoon" hoekhuis met geschakelde garage, weinig bijzonder verder
.
Klopt, boven op de slaapkamers zijn gewoon lichtschakelaars aanwezig. Dat heeft ook te maken met het feit dat ik een geheel betonnen huis heb en het niet eenvoudig is nieuwe leidingen aan te leggen. In de kleine, krap aangelegde leidingen is het onmogelijk KNX bij te trekken. Afgelopen weekend kregen we een trekveer niet eens in een bestaande leiding: gelukkig is het met de hengeltruc uiteindelijk gelukt
. Heb je al eens gedacht om dat op een alternatieve manier aan te pakken? Buitentemperatuur van een online-service laten komen of zo iets? Ik heb overlaatst ook over die MDT gelezen maar ook geen ervaring mee.
. Heerlijk stil ook die dingen, wauw.
[ Voor 112% gewijzigd door HyperBart op 13-09-2017 16:13 ]
8.960 Wp - 16 kW Daikin L/W - 2 x MHI L/L - gasloos sinds 2017 - Loxone - SAP/IS-U/ABAP - rijdt nog LPG ;-)
Mja, ik zat daar ook redelijk strak aan vast te houden, maar op een gegeven moment ga je toch ergens een soort gateway hebben die verschillende functies gaan vervullen. Bij mij wordt dat de LM. OpenHAB doet nu Harmony en Sonos naar KNX openstellen. Ik had overlaatst een discussie/kritische vragen daarbij met @tss68nl omdat ik ook mijn dimbare verlichting op de LM ga hangen door de introductie van DMX maar uiteindelijk is ieder KNX blokje wat je koopt niet meer dan een veredelde busaankoppelaar met wat software... Tja... Is de LM of OpenHAB software dan zoveel slechter? OpenHAB an sich draait hier al 4 maanden superstabiel.
Je snapt me wel . Weerinformatie? OpenHAB01. Koppeling Sonos? OpenHAB02. Koppeling Hue-KNX? OpenHAB03[ Voor 13% gewijzigd door HyperBart op 13-09-2017 16:22 ]
En qua gewicht een beetje te doen?
8.960 Wp - 16 kW Daikin L/W - 2 x MHI L/L - gasloos sinds 2017 - Loxone - SAP/IS-U/ABAP - rijdt nog LPG ;-)
Ja hoor, goed te tillen. Niet heel licht en vooral onhandig formaat natuurlijk, maar ik heb hem er in mijn eentje in getild. Ik heb de 144 DIN versie (2x6).
Sodemieters, dat is "iets" meer dan ikHeb trouwens net zitten tellen, ik kom aan 60 buizen aan de bovenkant. En 30 aan de onderkant. Wordt toch wel een beetje dringen. Ja, dat is een nadeeltje van Loxone willen gebruiken
.
