Het grote topic voor nette lan afwerking deel 4

[Peutpeut]

HalfVol schreef op donderdag 27 mei 2021 @ 13:15:
[...]


Aargh, dat was vrij recent! Veel extra werk. Hebben ze nu ook het terugleveren van de zonnepanelen via 3 fasen laten gaan, ipv over een?

En.. wat heb je daar tegen die bovenplank hangen? Dat is nou het enige wat me niet zo handig lijkt, verder ziet het er echt strak uit, ook van die vorige post.


[...]


Ik heb dit ook gedaan, en ik vraag me nou ook af of een aparte alamat handiger is.

Zodra er een 3-fase omvormer geplaatst is zal er via 3 fasen elektriciteit naar de slimme meter worden gestuurd. De slimme meter kan op zijn beurt alleen afname of teruglevering registreren dus alle opgewekte energie wordt direct verbruikt.

Maar als je de omvormer op slechts één van de drie fasen zet, hoe zit het dan met teruglevering? Stel je levert op één fase stroom terug aan het net, terwijl je tegelijkertijd op een andere fase stroom afneemt, wordt dat dan apart door de kWh-meter geregistreerd?

Het antwoord is nee. De kWh-meter van de netbeheerder, óók de nieuwere ‘slimme’ meter, verrekent intern wat er op de verschillende fases gebeurt. Twee kiloWatt vermogen dat het net in gaat op fase 1 terwijl er tegelijk 1 kW vermogen uit het net wordt gehaald op fase 2 en 1 kW uit het net op fase 3, betekent dat er per saldo geen vermogen wordt gerekend: zowel de afnameteller als de terugleverteller blijven op dezelfde stand staan. Sowieso is het zo dat een slimme meter nooit gelijktijdig afname én teruglevering kan registreren: Het is òf het één, òf het ander.

Bron: https://www.zonnefabriek....n-drie-fasen-net-kan-dat/

[HalfVol]

Peutpeut schreef op donderdag 27 mei 2021 @ 13:37:
[...]


Zodra er een 3-fase omvormer geplaatst is zal er via 3 fasen elektriciteit naar de slimme meter worden gestuurd. De slimme meter kan op zijn beurt alleen afname of teruglevering registreren dus alle opgewekte energie wordt direct verbruikt.

Ah, mooi! Bij mij komen de Sunpower panelen morgen binnen, dus we gaan het wel zien. Wel een dingetje om die kabels netjes alvast door het huis te trekken. Heb maar vast voorwerk gedaan (meerdere dagen), dat was die zonnepanelenboer never nooit netjes gelukt morgen. We zitten immers in dit topic om het allemaal *netjes* te doen

[Eupeodes]

HalfVol schreef op donderdag 27 mei 2021 @ 13:49:
[...]


Ah, mooi! Bij mij komen de Sunpower panelen morgen binnen, dus we gaan het wel zien. Wel een dingetje om die kabels netjes alvast door het huis te trekken. Heb maar vast voorwerk gedaan (meerdere dagen), dat was die zonnepanelenboer never nooit netjes gelukt morgen. We zitten immers in dit topic om het allemaal *netjes* te doen

Kabels netjes wegwerken kan je inderdaad beter niet aan de zonnepaneleboeren overlaten. Hier in de buurt bij meerdere huizen buiten langs de gevel, maar ook al buren gezien waar het langs de verwarmingsbuizen door de vloeren gaat.

[Peutpeut]

HalfVol schreef op donderdag 27 mei 2021 @ 13:15:
En.. wat heb je daar tegen die bovenplank hangen? Dat is nou het enige wat me niet zo handig lijkt, verder ziet het er echt strak uit, ook van die vorige post.

Dit zijn trouwens een Zwave stick en een Zigbee stick, teveel naar onderen tussen alle apparatuur is er erg veel storing en werkt vooral de Zigbee stick niet lekker.

[Peutpeut]

Eupeodes schreef op donderdag 27 mei 2021 @ 15:18:
[...]

Kabels netjes wegwerken kan je inderdaad beter niet aan de zonnepaneleboeren overlaten. Hier in de buurt bij meerdere huizen buiten langs de gevel, maar ook al buren gezien waar het langs de verwarmingsbuizen door de vloeren gaat.

Hier idem. Er ligt al een 3,5 kWp set op het dak, de omvormer hangt in de garage. De kabel ligt in de kruipruimte, buiten in een perkje begraven. Het punt is dat de kabel erg oppervlakkig ligt én het is ook geen grondkabel. Wel is het voorzien van twee stukjes slagvaste pijp, top geregeld!



Ik heb al aangegeven dat ik zelf ga zorgen voor de geschikte kabel naar de schuur als de 3-fase omvormer wordt geplaatst.

[Toppe]

Peutpeut schreef op donderdag 27 mei 2021 @ 15:46:
[...]

Hier idem. Er ligt al een 3,5 kWp set op het dak, de omvormer hangt in de garage. De kabel ligt in de kruipruimte, buiten in een perkje begraven. Het punt is dat de kabel erg oppervlakkig ligt én het is ook geen grondkabel. Wel is het voorzien van twee stukjes slagvaste pijp, top geregeld!

[Afbeelding]

Ik heb al aangegeven dat ik zelf ga zorgen voor de geschikte kabel naar de schuur als de 3-fase omvormer wordt geplaatst.

Hij ligt niet in de grond, waarom zou je dan grondkabel willen?

[HalfVol]

Peutpeut schreef op donderdag 27 mei 2021 @ 15:39:
Dit zijn trouwens een Zwave stick en een Zigbee stick, teveel naar onderen tussen alle apparatuur is er erg veel storing en werkt vooral de Zigbee stick niet lekker.

Ik heb ook zo'n zigbee stick, maar ik heb 'm niet in gebruik aangezien ik eigenlijk alleen de Hue bridge nodig heb. Die heeft menig tweaker in dit draadje toch gewoon in de meterkast tussen alle apparaten. Is die stick meer storingsgevoelig?

Peutpeut schreef op donderdag 27 mei 2021 @ 15:39:
De kabel ligt in de kruipruimte, buiten in een perkje begraven.

Dit was ook optie 1 voor ons. Via het dak, langs de gevel, graven in de tuin en door de fundering naar de meterkast. Maar uiteindelijk besloten dat dat toch niet ideaal was.

Uiteindelijk maar een specialist in boren ingeschakelt. We hebben namelijk een koof die langs alle 4 verdiepingen loopt, daar zitten alle verdelers van de CV. Ik was onder de indruk hoe netjes hij uitrekende waar hij zou uitkomen met die diamantboor, precies tussen alle CV en vloerverwarming buizen door waar je van de vorige bewoner natuurlijk geen tekeningen van krijgt. Door 4 betonnen vloeren, dit was echt geen klus voor een beunhaas. Leuk om te zien ook, maar ik hield mijn hart vast, haha. Nu lopen alle leidingen van zonnepanelen en extra 2 groepen voor de airco's op het dak netjes door de al bestaande koof (is wel 10cm breder nu), zo richting kruipruimte. Morgen leidingen door het dak, en over een week komt de dakdekker om het allemaal netjes te maken. Gelukkig blijft het droog

En, helemaal ontopic, natuurlijk kon ik vanwege de extra doorgang cat6 door de koof naar de bovenste etage trekken; dat was de enige slaapkamer zonder netwerk.

[Toppe]

@HalfVol de tekeningen van de woning kan je via de gemeente opvragen. Sommige rekenen er geld voor en sommige niet. Zit midden in een nieuwbouw traject naar de technische informatie die je als koper krijgt is erg summier. Meeste informatie heb ik verkregen via de gemeente!

[HalfVol]

Toppe schreef op donderdag 27 mei 2021 @ 16:18:
@HalfVol de tekeningen van de woning kan je via de gemeente opvragen. Sommige rekenen er geld voor en sommige niet. Zit midden in een nieuwbouw traject naar de technische informatie die je als koper krijgt is erg summier. Meeste informatie heb ik verkregen via de gemeente!

Goeie opmerking, dat klopt. Wij hebben die ook opgevraagd in verband met een andere verbouwing. Maar in een bestaand huis is het lastig daarop te vertrouwen aangezien dingen kunnen veranderen. In ieder geval in ons huis: de CV en leidingen zijn later veranderd. Tijdens dit project hebben we ook gezien waarom: een of andere prutser heeft hier al eens geprobeerd te boren dicht bij waar wij bezig waren. Helaas is die persoon toen door een leiding gegaan van de vloerverwarming en heeft lekkage veroorzaakt. We zagen ook sporen van natte parket(onder-)vloer, en we hebben een paar bypasses ontdekt. Gelukkig leek de schade beperkt tot een klein stukje.

Tenzij je de originele eigenaar bent of genoeg informatie hebt gekregen zou ik altijd zorgen dat je zoekt naar leidingen, ook al denk je dat ze er niet zitten. Als je het verkeerd hebt ben je veel verder van huis

[nero355]

Peutpeut schreef op donderdag 27 mei 2021 @ 11:25:
Een tijdje geleden heb ik in dit topic mijn ervaringen en resultaten gepost waarin ik de aanleg van het netwerk in onze huidige woning heb beschreven. Zie hier: Peutpeut in "Het grote topic voor nette lan afwerking deel 4"

Helaas moest alles in de meterkast weer op de schop omdat ik er even geen rekening mee had gehouden dat de groepenkast naar de zijkant moest worden uitgebreid voor een 3-fase aansluiting

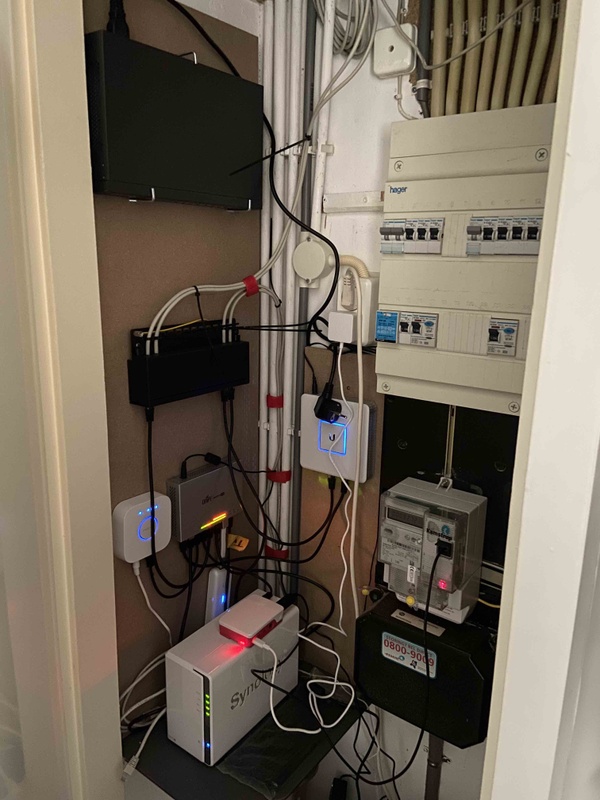

Dit was het eerst:
[Afbeelding]

Dus, alles eruit, losgehaald. Godzijdank keystones gebruikt!

[Afbeelding]

Na een halve dag werk weer alles op zijn plek en uiteindelijk de groepenkast uitgebreid:

[Afbeelding]

En direct van de gelegenheid gebruikt gemaakt om de patchkast op een aparte groep te zetten, wel handig aangezien alle domotica daar ook op draait naast de netwerk spullen

Peutpeut in "Het grote topic voor nette lan afwerking deel 4"

/EDIT :

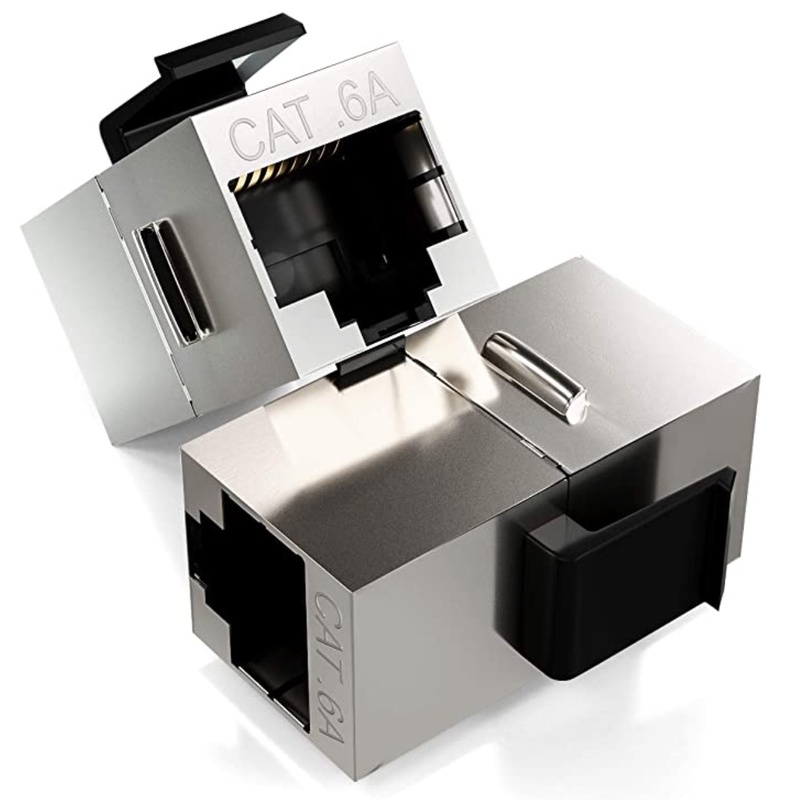

Dit kan uiteraard ook :

Toppe schreef op donderdag 27 mei 2021 @ 18:42:
@nero355 geef ze dan een mooi plekje: https://www.myelectronics...for-1-4-raspberry-pi.html

[ Voor 7% gewijzigd door nero355 op 27-05-2021 18:45 ]

[Toppe]

@nero355 geef ze dan een mooi plekje: https://www.myelectronics...for-1-4-raspberry-pi.html

Of de luxe uitvoering waarbij je ze aan de voorkant kan loshalen: https://www.myelectronics...for-16x-raspberry-pi.html

[ Voor 38% gewijzigd door Toppe op 27-05-2021 18:48 ]

[Peutpeut]

Toppe schreef op donderdag 27 mei 2021 @ 16:07:
[...]


Hij ligt niet in de grond, waarom zou je dan grondkabel willen?

Lag in de grond, dit is een uitgegraven perkje waar hij tussendoor lag, onder de grond.

[Peutpeut]

nero355 schreef op donderdag 27 mei 2021 @ 18:02:
[...]

Peutpeut in "Het grote topic voor nette lan afwerking deel 4"

/EDIT :
Dit kan uiteraard ook :

[...]

Nog geen tijd/prioriteit gehad Heb er nog wel aan gedacht toen ik ze gisteren weer in m'n handen had

[Eupeodes]

HalfVol schreef op donderdag 27 mei 2021 @ 16:08:
[...]


Ik heb ook zo'n zigbee stick, maar ik heb 'm niet in gebruik aangezien ik eigenlijk alleen de Hue bridge nodig heb. Die heeft menig tweaker in dit draadje toch gewoon in de meterkast tussen alle apparaten. Is die stick meer storingsgevoelig?

Ik heb toch sterk de indruk dat ook voor de Hue bridge de plek wel verschil maakt. Ik hem mijn bridge onlangs van de achterwand naar de zijwand van de meterkast verplaatst en merk op de eerste verdieping een duidelijke verbetering in reactie op de dimmer.

HalfVol schreef op donderdag 27 mei 2021 @ 16:08:
[...]

Uiteindelijk maar een specialist in boren ingeschakelt. We hebben namelijk een koof die langs alle 4 verdiepingen loopt, daar zitten alle verdelers van de CV. Ik was onder de indruk hoe netjes hij uitrekende waar hij zou uitkomen met die diamantboor, precies tussen alle CV en vloerverwarming buizen door waar je van de vorige bewoner natuurlijk geen tekeningen van krijgt. Door 4 betonnen vloeren, dit was echt geen klus voor een beunhaas. Leuk om te zien ook, maar ik hield mijn hart vast, haha. Nu lopen alle leidingen van zonnepanelen en extra 2 groepen voor de airco's op het dak netjes door de al bestaande koof (is wel 10cm breder nu), zo richting kruipruimte. Morgen leidingen door het dak, en over een week komt de dakdekker om het allemaal netjes te maken. Gelukkig blijft het droog

En, helemaal ontopic, natuurlijk kon ik vanwege de extra doorgang cat6 door de koof naar de bovenste etage trekken; dat was de enige slaapkamer zonder netwerk.

We hadden hier een koof precies boven de meterkast. Deze moest sowieso open vanwege een nieuwe indeling van de badkamer waardoor we in de hoek bij die koof ineens warm water nodig hadden (en dat zit in die koof). Ook was ik zeer ontevreden over de hoeveelheid stroompunten op zolder, dus wilde een paar extra groepen. En tot slot wilde ik natuurlijk bedraad netwerk naar boven (zo, weer on topic). Ik heb de gok genomen dat ik het zelf ging redden, alle leidingen vlak naast boorplek liepen verticaal, en ingegoten leidingen leken niet aannemelijk. Dus ik me klaar maken om langdurig door beton te boren, bleek dat bij de bouw de sparing rechthoekig was gemaakt en er enkel zandcement zat op de plek waar ik boorde. Dus in no time zaten de gaten erin. En de ruimte in de oude koof was dusdanig groot dat ik de nieuwe koof met 2 nieuwe dozen erin (1 keer utp, 1 keer loos) en 4 nieuwe buizen naar zolder op dezelfde maat kan terugbouwen.

[Ryen]

Repsect schreef op dinsdag 29 september 2020 @ 14:07:

• ZyXEL GS1100-16 switch (hierbij worden montage-oren meegeleverd voor een 19” rack die je kunt inkorten zodat het in een 10” rack past.

Fraai hoor!

Vraag: Hoe heb je die montage-oren ingekort? Buigen en nieuwe gaatjes boren? Of mis ik een (simpelere) oplossing?

Ik heb namelijk zojuist een GS1100-16 binnengekregen en tot mijn teleurstelling zitten daar 19 inch oren bij. Beetje vreemd. Als je een 19 inch rack hebt hoef je niet zo'n kleine behuizing aan te schaffen.

Zyxel verkoopt wel losse 10" oren, maar die kosten ongeveer EUR 30, inclusief verzending.

[ Voor 6% gewijzigd door Ryen op 28-05-2021 15:33 ]

[HalfVol]

Peutpeut schreef op donderdag 27 mei 2021 @ 13:37:
[...]

Zodra er een 3-fase omvormer geplaatst is zal er via 3 fasen elektriciteit naar de slimme meter worden gestuurd. De slimme meter kan op zijn beurt alleen afname of teruglevering registreren dus alle opgewekte energie wordt direct verbruikt.

[...]

Bron: https://www.zonnefabriek....n-drie-fasen-net-kan-dat/

Misschien een beetje offtopic, maar is er een reden om 3-fase terug te leveren ipv 1-fase? Bij mij hebben ze vandaag een automaat voor 1-fase voor de zonnepanelen geinstalleerd (ik heb 10 panelen van 325WP), ook al hadden we de kabels voor 3-fase gelegd aangezien we ook een 5 aderige voor de airco's nodig hadden (dus 2x nu). Is er een reden om toch te vragen om die 3-fase automaat en aansluiting te realizeren?

Ik begrijp dat je met 10x325WP nooit meer dan 16A gaat halen, dus safe is het wel lijkt mij.

Jammer dat ze, hoewel ik ze nauwkeurige aanwijzingen heb gegeven, toch *net* niet netjes genoeg in de meterkast hebben gewerkt

[ Voor 0% gewijzigd door HalfVol op 28-05-2021 17:24 . Reden: WP aangepast ]

[timovd]

@HalfVol dat gaat niet zomaar. Dat moet de omvormer ook kunnen. En ik schat zo in - ik ken je panelen niet - dat een 3 fase minder gunstig is door een te lage DC-spanning.

[HalfVol]

timovd schreef op vrijdag 28 mei 2021 @ 17:25:
@HalfVol dat gaat niet zomaar. Dat moet de omvormer ook kunnen. En ik schat zo in - ik ken je panelen niet - dat een 3 fase minder gunstig is door een te lage DC-spanning.

Ja hoor, kunnen ze prima, met de installateur vandaag nog over gehad. Zou gewoon een kwestie van aansluiten zijn. De beste man had alleen de automaat niet bij zich (zei hij, ik denk dat hij er gewoon geen zin meer in had). Zijn Sunpower panelen met micro omvormers, en dan zit er een enphase Envoy-S in de meterkast.

[Cyberpope]

Een voordeel kan (nadruk op kan) zijn dat hij het terug leveren verspreidt over meer fase. Als je verbruikers ook over meer verdeeld zitten, zal hij dat meer tellen als je eigen verbruik.

[timovd]

Cyberpope schreef op vrijdag 28 mei 2021 @ 17:56:
Een voordeel kan (nadruk op kan) zijn dat hij het terug leveren verspreidt over meer fase. Als je verbruikers ook over meer verdeeld zitten, zal hij dat meer tellen als je eigen verbruik.

offtopic:
Dat is zeker niet zo en als dat zo is, moet je meter vervangen worden of een softwareupdate krijgen. De meter hoort intern te salderen.

[breinonline]

timovd schreef op vrijdag 28 mei 2021 @ 18:26:
[...]

offtopic:
Dat is zeker niet zo en als dat zo is, moet je meter vervangen worden of een softwareupdate krijgen. De meter hoort intern te salderen.

Totdat het salderen wordt afgeschaft...

[timovd]

breinonline schreef op vrijdag 28 mei 2021 @ 18:53:
[...]

Totdat het salderen wordt afgeschaft...

Lees mijn laatste zin nog eens.

[Cyberpope]

timovd schreef op vrijdag 28 mei 2021 @ 18:26:
[...]

offtopic:
Dat is zeker niet zo en als dat zo is, moet je meter vervangen worden of een softwareupdate krijgen. De meter hoort intern te salderen.

Ik heb iets minder vertrouwen in de netbeheerders als jij gok ik zo.. Als ze dat veel geld kost, zullen ze het snel veranderen.

[HalfVol]

timovd schreef op vrijdag 28 mei 2021 @ 18:54:
[...]

Lees mijn laatste zin nog eens.

Precies, hij hoort intern te salderen, dat had ik ook begrepen. Mijn vraag was gewoon of er andere voordelen zitten aan 3-fase terugleveren, behalve dat het voor de netbeheerder fijner is als wij dat doen. Klinkt als niet, en dan kan ik dus beter gewoon de overgebleven ruimte van de meterkast behouden. THanks!

Ontopic:
Binnenkort maar de hele bende op de schop nemen en wat mooiere kabelgoten inbouwen. En een 3D printer kopen, zodat ik het 10" rack wat fraaier kan maken met wat custom 1U ontwerpjes voor mijn spulleboel

[MisteRMeesteR]

Graag meer plaatjes van kabelpr0n

[Peutpeut]

HalfVol schreef op vrijdag 28 mei 2021 @ 17:18:
[...]


Misschien een beetje offtopic, maar is er een reden om 3-fase terug te leveren ipv 1-fase? Bij mij hebben ze vandaag een automaat voor 1-fase voor de zonnepanelen geinstalleerd (ik heb 10 panelen van 325WP), ook al hadden we de kabels voor 3-fase gelegd aangezien we ook een 5 aderige voor de airco's nodig hadden (dus 2x nu). Is er een reden om toch te vragen om die 3-fase automaat en aansluiting te realizeren?

Ik begrijp dat je met 10x325WP nooit meer dan 16A gaat halen, dus safe is het wel lijkt mij.

Jammer dat ze, hoewel ik ze nauwkeurige aanwijzingen heb gegeven, toch *net* niet netjes genoeg in de meterkast hebben gewerkt

Die hoeveelheid kan prima op 1-fase, dat zal ook een 1-fase omvormer zijn. Hier lopen we, zoals de plannen nu zijn, richting de 8 a 9 kWp met nog ruimte voor uitbreiding op een nog te plaatsen overkapping.

Binnenkort heb ik weer plaatjes, moet nog een accespoint buiten ophangen en twee camera's

[MisteRMeesteR]

vincedd schreef op vrijdag 30 april 2021 @ 16:10:
[...]


Mooi, die outlet op je veranda. Ook rekening gehouden met luchtvochtigheid ivm corrosie? of is het een outlet voor buiten, zo te zien namelijk niet.

Annuk schreef op vrijdag 30 april 2021 @ 21:14:
[...]


Wat @vincedd ook al noemt.. daar geen last van vocht etc? Of heb je een afgesloten veranda o.i.d.?
Anders zou ik toch zeker overwegen om dergelijke wcd's uit te voeren in spatwaterdichte uitvoeringen.
B.v. te krijgen in o.a. de Niko Hydro serie

Excuus voor de late reactie, heb ik gemist

WCD is idd een reguliere keystone welke ik overal gebruik. De locatie is weliswaar 'in weer en wind' maar is onbereikbaar voor regen en andere neerslag.

Ik heb er nu een blindstop inzitten omdat de outlet nu niet wordt gebruikt dus ben niet heel bang voor corrosie, en zowel plaatsen we er na verloop van tijd een nieuwe keystone op, met wellicht wél schakelmateriaal voor buiten maar ik denk dat het wel los zal lopen

[Repsect]

Ryen schreef op vrijdag 28 mei 2021 @ 15:32:
[...]


Fraai hoor!

Vraag: Hoe heb je die montage-oren ingekort? Buigen en nieuwe gaatjes boren? Of mis ik een (simpelere) oplossing?

Ik heb namelijk zojuist een GS1100-16 binnengekregen en tot mijn teleurstelling zitten daar 19 inch oren bij. Beetje vreemd. Als je een 19 inch rack hebt hoef je niet zo'n kleine behuizing aan te schaffen.

Zyxel verkoopt wel losse 10" oren, maar die kosten ongeveer EUR 30, inclusief verzending.

Ik heb ze simpelweg ingekort met een Dremel en er nieuwe gaten erin geboord. Inkorten met een ijzerzaag kan natuurlijk ook. Stelt niets voor!

[Bazinga!]

Peutpeut schreef op donderdag 27 mei 2021 @ 11:25:
Na een halve dag werk weer alles op zijn plek en uiteindelijk de groepenkast uitgebreid:

Ziet er wel weer netjes uit!

Hier mijn nieuwbouwhuis aan het klaarmaken en ik zat precies aan dit te denken, de indeling van de meterkast is ook zo alleen kom er vandaag achter dat deze maar 32cm diep is
Heb nu nog niet groot nodig dus begin eerst met een 10 inch patchkast en wanneer de uitbreiding komt zal de grote switch en UDM pro waar ik naar loer waarschijnlijk omhoog of omlaag hangen.

[Peutpeut]

Bazinga! schreef op zaterdag 29 mei 2021 @ 22:20:
[...]


Ziet er wel weer netjes uit!

Hier mijn nieuwbouwhuis aan het klaarmaken en ik zat precies aan dit te denken, de indeling van de meterkast is ook zo alleen kom er vandaag achter dat deze maar 32cm diep is
Heb nu nog niet groot nodig dus begin eerst met een 10 inch patchkast en wanneer de uitbreiding komt zal de grote switch en UDM pro waar ik naar loer waarschijnlijk omhoog of omlaag hangen.

32 cm moet genoeg zijn voor een UDM-pro, je hebt vaak de ruimte achter de deur (nodig) voor kabels die uit de UDM-pro en een switch steken.

[aGraPusher]

Bazinga! schreef op zaterdag 29 mei 2021 @ 22:20:
[...]


Ziet er wel weer netjes uit!

Hier mijn nieuwbouwhuis aan het klaarmaken en ik zat precies aan dit te denken, de indeling van de meterkast is ook zo alleen kom er vandaag achter dat deze maar 32cm diep is
Heb nu nog niet groot nodig dus begin eerst met een 10 inch patchkast en wanneer de uitbreiding komt zal de grote switch en UDM pro waar ik naar loer waarschijnlijk omhoog of omlaag hangen.

Het past wel als je het bijvoorbeeld zo doet:

[Ryen]

Repsect schreef op zaterdag 29 mei 2021 @ 06:28:
[...]


Ik heb ze simpelweg ingekort met een Dremel en er nieuwe gaten erin geboord. Inkorten met een ijzerzaag kan natuurlijk ook. Stelt niets voor!

Is mij inmiddels ook gelukt. Afgemaakt met een spuitbus zwarte grondverf die we nog hadden liggen. Was inderdaad niet moeilijk.
De 10 inch oortjes die Zyxel verkoopt passen overigens niet, er zitten 3 gaten in de vorm van een driehoek, terwijl de switch 4 gaten in een vierkant heeft. Vermoedelijk een nieuwe versie.

[sypie]

ijske schreef op donderdag 8 april 2021 @ 18:59:
[Afbeelding]

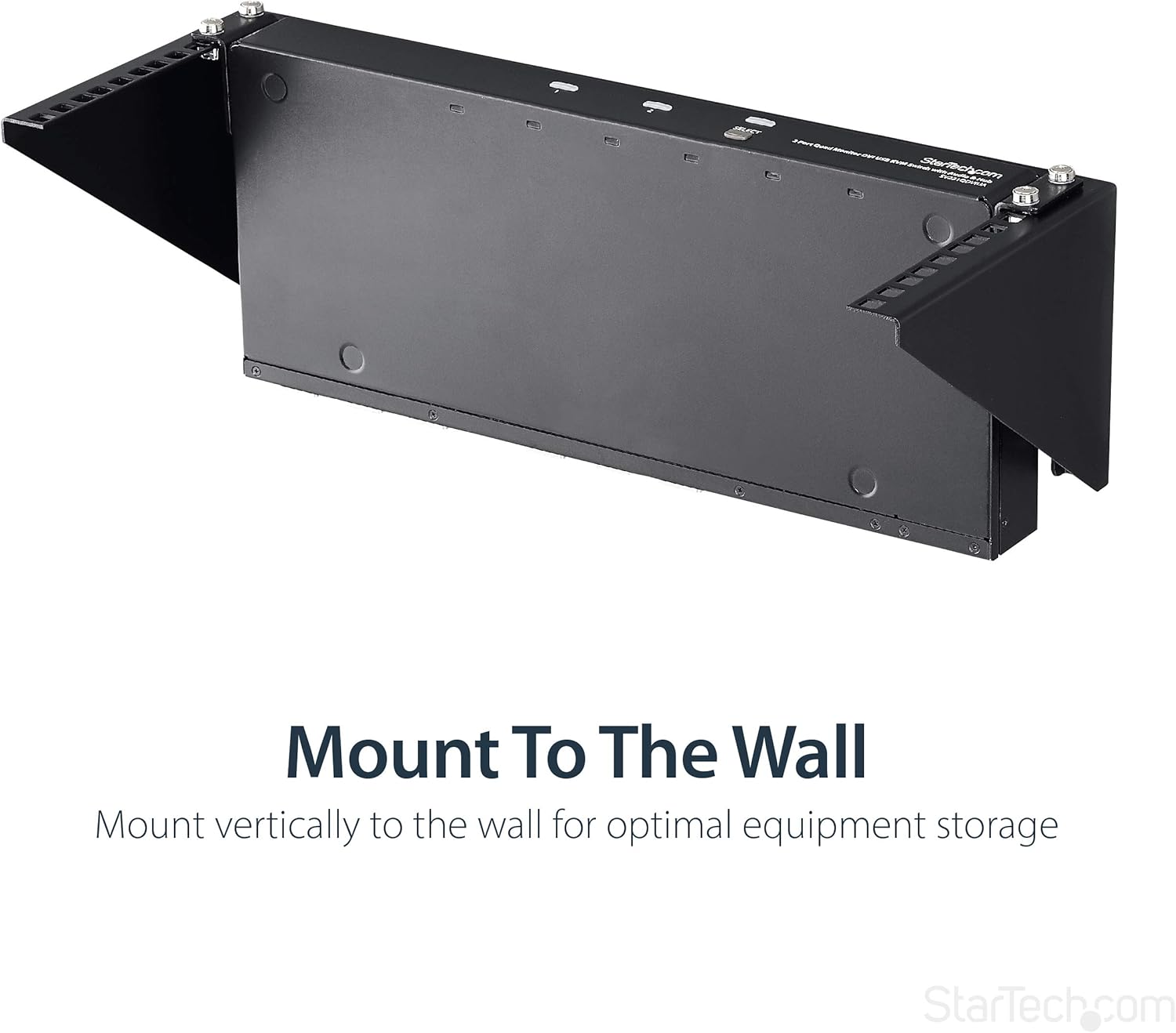

@Bazinga! Of met zo'n beugel, daarmee kun je toch 19" apparatuur ophangen alleen niet zoals het ooit bedoeld is.

[tarlitz]

HalfVol schreef op dinsdag 20 april 2021 @ 20:39:
Oke, dit is een WIP, maar ik kan wel wat ideeen gebruiken.

Net een huis gekocht, en de bekabeling in het hele huis is een rommeltje. Flink saneren dus. Verder cat6a overal aanleggen. Meterkast is niet ruim en heeft vervelende (water)leidingen in de weg. Kant en klare patchkastjes passen niet. Maar, met veel passen en meten past er dus wel een zelfgemaakte 10-inch kast. Eigenlijk is de ruimte minder dan 10-inch, maar de 'bruikbare' ruimte van een 10-inch kast is stiekem ook minder . Mijn patchkast zit dus net een paar mm voor mijn groepenkast. Gewoon losse rails kopen, plankjes zagen, beugels erin. Ik ben zelf best tevreden met deze oplossing .

Ik moet ook de kabels in het patchpaneel nog her-rangschikken, zodat de PoE outputs bij de Unifi PoE poorten uitkomen. Verder gaat die zeiksnel modem nog weg (komt een Draytek Vigor, op een tray), en wordt er nog veel gekuist.

Mijn probleem is nu dat ik al die patchkabeltjes nog een beetje rommelig aan vind doen. Wat zijn de 'common practices'? Als je een kabel die meer dan 1U moet overbruggen, gaan die dan via de zijkant, door een gootje ofzo? Wat is de beste manier om dit er netjes uit te laten zien?

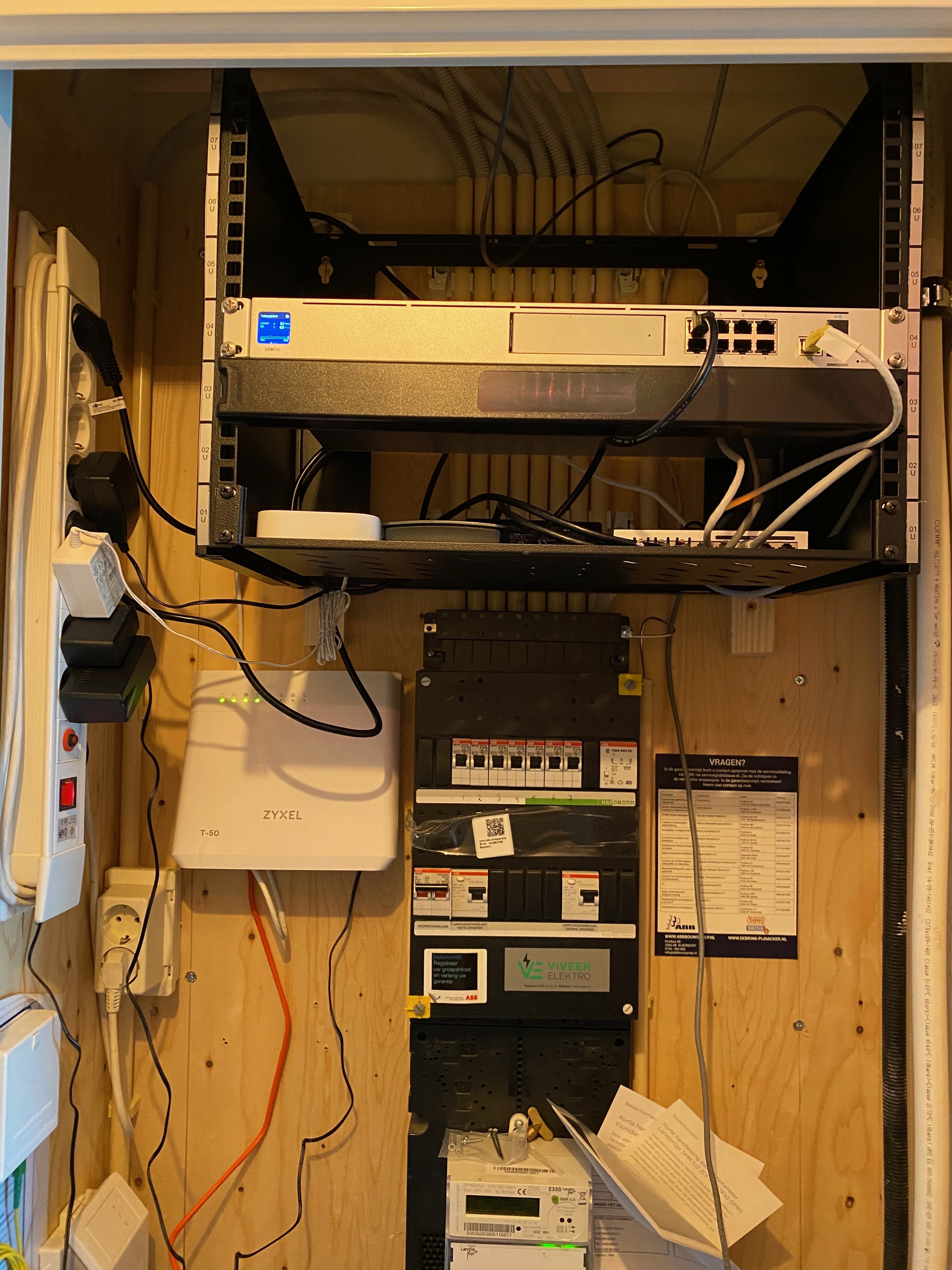

Fotootje voor, tijdens patchkast bouwen, en huidige status:

[Afbeelding]

Wat je ziet:
- Zyxel T-50
- Unifi 16 ports 60W Lite (8 PoE ports)
- Digitus 10inch cat6 patch paneel
- Unifi Cloud Key Plus 2
- Unifi Security Gateway
- Raspberry pi (voor de slimme meter en DSC security system readouts)

Hi @HalfVol , waar heb jij die mooie zwarte railtjes vandaan?

Ik heb zelf ook een vrij krappe meterkast, en ik zat al te denken om van hout wat in elkaar te knutselen. Dit past daar netjes bij.

[HalfVol]

tarlitz schreef op zondag 30 mei 2021 @ 12:38:
[...]


Hi @HalfVol , waar heb jij die mooie zwarte railtjes vandaan?

Ik heb zelf ook een vrij krappe meterkast, en ik zat al te denken om van hout wat in elkaar te knutselen. Dit past daar netjes bij.

Oh, die rails zijn echt cheap te krijgen! Die van mij komen van Thomann. Ik heb die gewoon met goedkope zwarte L-beugels van de bouwmarkt aan het hout geschroefd, en dan met Mx (M4 of M5, weet niet meer) bouten aan de rails. En dan gewone kooimoeren

[ Voor 0% gewijzigd door HalfVol op 30-05-2021 15:54 . Reden: Zinsflow ]

[Bazinga!]

sypie schreef op zondag 30 mei 2021 @ 11:23:
[...]

@Bazinga! Of met zo'n beugel, daarmee kun je toch 19" apparatuur ophangen alleen niet zoals het ooit bedoeld is.

Inderdaad, die had ik ook gezien en bedoelde dat ook met omhoog of omlaag hangen (verticaal was duidelijker geweest)

[Greatsword]

RobbieB schreef op woensdag 14 april 2021 @ 15:53:

Ik zie bij veel mensen in dit topic een lat zitten tussen de meterkast wand en de muurbeugel.

Is dat puur voor stevigheid en kan ik daarvoor in principe elke lat gebruiken of raden jullie nog een bepaald materiaal en dikte aan?

Boor/schroef je het latje dan in de meterkast wand en de muurbeugel enkel in het latje of helemaal er doorheen?

[Toppe]

Greatsword schreef op zondag 30 mei 2021 @ 19:44:
[...]


Ik zie bij veel mensen in dit topic een lat zitten tussen de meterkast wand en de muurbeugel.

Is dat puur voor stevigheid en kan ik daarvoor in principe elke lat gebruiken of raden jullie nog een bepaald materiaal en dikte aan?

Boor/schroef je het latje dan in de meterkast wand en de muurbeugel enkel in het latje of helemaal er doorheen?

[Afbeelding]

Zou vuren nemen en even kijken welke dikte je nodig hebt. Verder gewoon je lat even met 2 schroefjes vast zetten en je beugel door de lat heen schroeven.

[RobbieB]

Greatsword schreef op zondag 30 mei 2021 @ 19:44:
[...]


Ik zie bij veel mensen in dit topic een lat zitten tussen de meterkast wand en de muurbeugel.

Is dat puur voor stevigheid en kan ik daarvoor in principe elke lat gebruiken of raden jullie nog een bepaald materiaal en dikte aan?

Boor/schroef je het latje dan in de meterkast wand en de muurbeugel enkel in het latje of helemaal er doorheen?

[Afbeelding]

Het is gewoon een vurenhouten lat van 33x44 en die zit er bij mij puur voor de spacing omdat er stroomleidingen achter lopen. Ze zitten apart in de kast geschroefd met 4 schroeven per lat.
Overigens zijn de schroeven van de 19” kast ook lang genoeg om zowel in de latjes als de kast te zitten.

[RadiQal]

Toppe schreef op zondag 30 mei 2021 @ 19:50:
[...]


Zou vuren nemen en even kijken welke dikte je nodig hebt. Verder gewoon je lat even met 2 schroefjes vast zetten en je beugel door de lat heen schroeven.

Enne... ff voorboren voordat je er een 50mm lange schroef in jast en het hout splijt

[Toppe]

RadiQal schreef op zondag 30 mei 2021 @ 21:54:
[...]


Enne... ff voorboren voordat je er een 50mm lange schroef in jast en het hout splijt

Dat hangt echt af van je schroef kwaliteit hoor. Ik voor nooit voor

Kwaliteit van je hout is ook wel belangrijk. Geschaafd splijt minder snel dan ruw

[ Voor 15% gewijzigd door Toppe op 30-05-2021 22:21 ]

[Eupeodes]

aGraPusher schreef op zondag 30 mei 2021 @ 04:56:
[...]

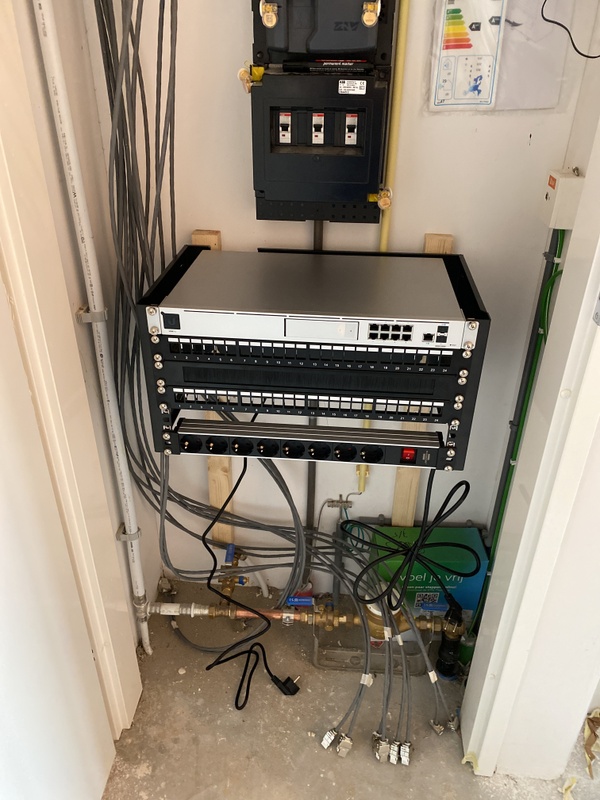

Het past wel als je het bijvoorbeeld zo doet:
[Afbeelding]

Moet je alleen geen gasaansluiting hebben

[Xander]

Eupeodes schreef op maandag 31 mei 2021 @ 06:58:
[...]

Moet je alleen geen gasaansluiting hebben [Afbeelding]

Hij reageerde dan ook op een user met een nieuwbouwhuis, die heeft als het goed is ook geen gasaansluiting.

Je moet ook geen stadsverwarming hebben

[MdO82]

Eupeodes schreef op maandag 31 mei 2021 @ 06:58:
[...]

Moet je alleen geen gasaansluiting hebben [Afbeelding]

Linksboven heb je mooi de ruimte.
Kan je een lat over je pvc buis zetten en daar kan je mooi je spul kwijt

Onderin met een gasaansluiting wordt idd wat lastig

[aGraPusher]

MdO82 schreef op maandag 31 mei 2021 @ 07:14:
[...]


Linksboven heb je mooi de ruimte.
Kan je een lat over je pvc buis zetten en daar kan je mooi je spul kwijt

Onderin met een gasaansluiting wordt idd wat lastig

Jep voor huizen met gasaansluiting is bovenin een mooie optie

Zie ook de foto van Greatsword

[ Voor 4% gewijzigd door aGraPusher op 31-05-2021 09:24 ]

[Thalaron]

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[ Voor 10% gewijzigd door Thalaron op 02-06-2021 00:44 ]

[DutchKel]

Thalaron schreef op woensdag 2 juni 2021 @ 00:31:
***members only***

Waar heb je dat batterij ophang systeem vandaan? En blijven de batterijen er ook goed in zitten?

Ik zoek namelijk nog zo iets.

[Thalaron]

DutchKel schreef op woensdag 2 juni 2021 @ 08:22:
[...]

Waar heb je dat batterij ophang systeem vandaan? En blijven de batterijen er ook goed in zitten?

Ik zoek namelijk nog zo iets.

Amazon.nl

En nog even een detailfoto


Ik heb de onderkant ietsjes verder van de muur af geplaatst (viltjes erachter gedaan). Dit omdat de batterijen anders inderdaad langzaam eruit vielen. Nu al maanden niet meer

[ Voor 49% gewijzigd door Thalaron op 02-06-2021 08:28 ]

[DutchKel]

Thalaron schreef op woensdag 2 juni 2021 @ 08:26:
[...]


Amazon.nl

En nog even een detailfoto
[Afbeelding]

Ik heb de onderkant ietsjes verder van de muur af geplaatst (viltjes erachter gedaan). Dit omdat de batterijen anders inderdaad langzaam eruit vielen. Nu al maanden niet meer

Thnx, hij is besteld.

Ik zal ook wel iets erachter doen zodat die iets schuin hangt en er niks uit valt. Waarschijnlijk een klein stukje hout ofzo.

[HalfVol]

Thalaron schreef op woensdag 2 juni 2021 @ 08:26:
[...]


Amazon.nl

En nog even een detailfoto
[Afbeelding]

Ik heb de onderkant ietsjes verder van de muur af geplaatst (viltjes erachter gedaan). Dit omdat de batterijen anders inderdaad langzaam eruit vielen. Nu al maanden niet meer

Mooie oplossing inderdaad. Even kijken of 'ie bij mij ook past

[MisteRMeesteR]

Thalaron schreef op woensdag 2 juni 2021 @ 08:26:
[...]


Amazon.nl

En nog even een detailfoto
[Afbeelding]

Ik heb de onderkant ietsjes verder van de muur af geplaatst (viltjes erachter gedaan). Dit omdat de batterijen anders inderdaad langzaam eruit vielen. Nu al maanden niet meer

En besteld! Mooie oplossing voor iets wat al JAREN een probleem is

[jelmerc]

Heeft iemand nog een goede tip voor toolless rj45 connectoren? ik zoek eigenlijk met een kleinere form factor.

ik heb nu https://www.onlinekabelsh...oor-cat6-utp-netwerkkabel

Het doel ervan is om kabels af te werken die uit het plafond komen en dan in een unifi access point komen. maar door de vrij grote form factor moet je flinke kracht zetten om ze erin te wurmen met kans (en al gebeurt) dat de connecties weer breken of los komen.

Alternatief is natuurlijk standaard rj45 knijpen, maar daar ben ik ook niet echt handig in

[Aiolos]

jelmerc schreef op woensdag 2 juni 2021 @ 13:42:
Heeft iemand nog een goede tip voor toolless rj45 connectoren? ik zoek eigenlijk met een kleinere form factor.

ik heb nu https://www.onlinekabelsh...oor-cat6-utp-netwerkkabel

Het doel ervan is om kabels af te werken die uit het plafond komen en dan in een unifi access point komen. maar door de vrij grote form factor moet je flinke kracht zetten om ze erin te wurmen met kans (en al gebeurt) dat de connecties weer breken of los komen.

Alternatief is natuurlijk standaard rj45 knijpen, maar daar ben ik ook niet echt handig in

Veel oefenen, dan word je er wel handig in
En je hoeft de connector natuurlijk niet staand op een trapje aan het plafond af te werken: kabel wat doorhalen en rustig niet boven je macht monteren en daarna de kabel weer terugtrekken.

[LinkinTED]

jelmerc schreef op woensdag 2 juni 2021 @ 13:42:
Heeft iemand nog een goede tip voor toolless rj45 connectoren? ik zoek eigenlijk met een kleinere form factor.

ik heb nu https://www.onlinekabelsh...oor-cat6-utp-netwerkkabel

Het doel ervan is om kabels af te werken die uit het plafond komen en dan in een unifi access point komen. maar door de vrij grote form factor moet je flinke kracht zetten om ze erin te wurmen met kans (en al gebeurt) dat de connecties weer breken of los komen.

Alternatief is natuurlijk standaard rj45 knijpen, maar daar ben ik ook niet echt handig in

Ik had die ook besteld om in de centraaldoos inbouwdoos achter mijn InWall te plaatsen. Paste net niet lekker.
Uiteindelijk deze besteld: https://www.onlinekabelsh...twerkkabel-per-stuk-53746
Het kabelschoentje heb ik niet gebruikt zodat ik net wat meer ruimte over hou. Is net iets kleiner dan die witte.
Daarnaast is het bij deze ook makkelijker om de aders te plaatsen! De draden door het vierkantje, dan op lengte afknippen, plaatsen in de connector en dicht klikken.

[ Voor 5% gewijzigd door LinkinTED op 02-06-2021 21:53 ]

[nero355]

Foxdelta-mods schreef op woensdag 2 juni 2021 @ 11:49:
Na het lezen van een aantal sites/artikelen heb ik toch nog een aantal vragen/ideeën m.b.t. de koeling van mijn server kast.

Twee jaar geleden hebben we een huis gekocht. Onze server staat boven op kantoor (2e verdieping onder het dak). Huis is goed geïsoleerd, wat in de zomer op mijn kleine kantoor te merken is. Mijn 15U Alfaco server heeft op dit moment een Server (4u/16HDD's), Unifi 24 ports PoE switch, Unifi USG, patchpaneel, Raspbi (PiHole) en een APC Smart-UPS (SMX1500RMI2U).

In de winter zijn de temperaturen geen probleem. In de zomer wordt het echter steeds warmer en op mijn kantoor is het lastig om de warme lucht weg te krijgen. Mijn klapraam kan maar een stukje open vanwege het bureau en een dakraam is niet op die ruimte aanwezig. Wel op de ruimte ernaast maar eventuele (koude) lucht zakt direct via het trappengat naar onder toe. De planing is om volgend jaar de bovenverdieping aan te pakken en dan direct kantoor naar de andere kant te verplaatsen (grotere ruimte) en hier tevens ook een dakraam in de maken zodat ook daar de warme lucht weg kan. Voor nu heb ik een mobiele airco op kantoor, die overigens prima zijn werk kan doen op 10m3 echter wilde ik voor de lange termijn zoeken naar een betere oplossing. Ook op de andere kamer.

Gezien de andere ruimte groter wordt had ik een drietal opties:
- Server laten zoals ie is (zonder actieve koeling)
- Server uitrusten met een 4tal 230v fans (thermo geregeld).
- Op het nieuwe kantoor de server een "aparte ruimte" geven welke ik laat afzuigen door de centrale afvoer (die hier direct boven zit).

Mochten foto's nodig zijn ter verduidelijking zal ik deze vanavond even maken. Ben benieuwd wat jullie mening is.

Tevens zal ik vanavond even foto's toevoegen van hoe mijn prachtige serverkast/meterkast eruitziet.

Is het misschien een idee om gewoon een airco systeem te installeren in het huis waarmee je gelijk ook de waarde van het huis verhoogt

Des te meer je richting de zolder gaat des te fijner zo'n systeem is!

jelmerc schreef op woensdag 2 juni 2021 @ 13:42:
Heeft iemand nog een goede tip voor toolless rj45 connectoren? ik zoek eigenlijk met een kleinere form factor.

ik heb nu https://www.onlinekabelsh...oor-cat6-utp-netwerkkabel

Het doel ervan is om kabels af te werken die uit het plafond komen en dan in een unifi access point komen. maar door de vrij grote form factor moet je flinke kracht zetten om ze erin te wurmen met kans (en al gebeurt) dat de connecties weer breken of los komen.

Alternatief is natuurlijk standaard rj45 knijpen, maar daar ben ik ook niet echt handig in

Moet het echt toolless zijn

Ik heb meer vertrouwen in zoiets : https://www.sandervunderi...rs-met-kabeldoorvoer.html
En het is makkelijker om weg te werken achter een accesspoint van welk type dan ook!

Maar het is wel erg veel geld voor iets dat je kan oefenen of in ieder geval effe de tijd kan nemen om het goed te doen : Een RJ45 connector knijpen.

[dreamscape]

LinkinTED schreef op woensdag 2 juni 2021 @ 15:54:
[...]

Ik had die ook besteld om in de centraaldoos achter mijn InWall te plaatsen. Paste net niet lekker.

Ik neem aan dat je een inbouwdoos bedoelt (gewoon zo'n ding waar je normaliter een wcd of schakelaar op monteert) en je niet netwerkbekabeling in een centraaldoos met elektra hebt verwerkt... Dat laatste is namelijk niet echt de bedoeling.

[rens-br]

Ik heb de post en vraag van @Foxdelta-mods afgesplitst naar Serverkast koelen, nodig?.

[ Voor 23% gewijzigd door rens-br op 02-06-2021 23:08 ]

[Jer0entjeh88]

Hoe hebben jullie een 10” rack opgehangen in de meterkast? Ik heb een Alfaco 6u rack met alleen 2 wandbevestigingspunten bovenin. In de gehele meterkast zit een houten achterwand van +/- 2cm dik. Kan ik dan alleen in het hout schroeven of is het verstandiger om eerst door het hout te boren en daarna door de muur?

[Togi]

Persoonlijk zou ik hem er doorheen vast maken. Ongemerkt kan er best een gewicht aan die 2 schroeven komen te hangen en 3cm is voor mij gevoel niet heel veel (is mijn gevoel en heb eigenlijk te weinig constructie kennis ) .
Maar ik weet niet of ik het goede voorbeeld ben aangezien ik dingen over het algemeen vaster zet dan nodig

[Timmert]

Jer0entjeh88 schreef op vrijdag 4 juni 2021 @ 08:58:
Hoe hebben jullie een 10” rack opgehangen in de meterkast? Ik heb een Alfaco 6u rack met alleen 2 wandbevestigingspunten bovenin. In de gehele meterkast zit een houten achterwand van +/- 2cm dik. Kan ik dan alleen in het hout schroeven of is het verstandiger om eerst door het hout te boren en daarna door de muur?

In zulke gevallen kies ik er vaak voor om de kast vast te zetten met houtdraadbouten, bijv. M8x25mm oid.
Zoiets: https://www.soer.nl/houtdraadbout-4-6-m8x25.html. Wel even een ringetje erachter doen, maar dit houdt de kast echt makkelijk, zeker als het 10"/6u is. Bij mij hangt er een 8u 19" rack aan 2 van zulke bouten.

[Jer0entjeh88]

Timmert schreef op vrijdag 4 juni 2021 @ 11:09:
[...]

In zulke gevallen kies ik er vaak voor om de kast vast te zetten met houtdraadbouten, bijv. M8x25mm oid.
Zoiets: https://www.soer.nl/houtdraadbout-4-6-m8x25.html. Wel even een ringetje erachter doen, maar dit houdt de kast echt makkelijk, zeker als het 10"/6u is. Bij mij hangt er een 8u 19" rack aan 2 van zulke bouten.

Dank voor je antwoord! Is 25mm niet te lang? Dan zit ik denk ik net in de muur. Is dit een probleem?

[Toppe]

Jer0entjeh88 schreef op vrijdag 4 juni 2021 @ 08:58:
Hoe hebben jullie een 10” rack opgehangen in de meterkast? Ik heb een Alfaco 6u rack met alleen 2 wandbevestigingspunten bovenin. In de gehele meterkast zit een houten achterwand van +/- 2cm dik. Kan ik dan alleen in het hout schroeven of is het verstandiger om eerst door het hout te boren en daarna door de muur?

Ik zou zelf lekker een stokeind nemen, gat boren, stokeind er in schroeven, kast er overheen zetten, 4 ringetjes en 4 boutjes. Gebeurt helemaal niets meer mee

M8 houtfret is best wel lomp, zeker op 25mm lengte. Zou zelf eerder dan voor M6 gaan.

[ Voor 6% gewijzigd door Toppe op 04-06-2021 12:06 ]

[Peutpeut]

Jer0entjeh88 schreef op vrijdag 4 juni 2021 @ 08:58:
Hoe hebben jullie een 10” rack opgehangen in de meterkast? Ik heb een Alfaco 6u rack met alleen 2 wandbevestigingspunten bovenin. In de gehele meterkast zit een houten achterwand van +/- 2cm dik. Kan ik dan alleen in het hout schroeven of is het verstandiger om eerst door het hout te boren en daarna door de muur?

De keuze is reuze. Mijn verticaal geplaatste 4U rack hangt met 4 schroeven vast, door het underlayment in de achterliggende muur. Ik heb pluggen geplaatst in de muur waar ik de schroeven in heb geschroefd. Gaat geen kant op

[happylife]

Ik ben van plan om een AP op te hangen in de nok op zolder. Er loopt nu een pvc buis richting de nok vanaf het knieschot. Op het knieschot wil ik een opbouwdoos plaatsen, waar de kabel naar de nok toe op aangesloten wordt.

Ik ben er nog niet over uit of ik in de nok ook een kleine utp opbouwdoos plaats met een korte patchkabel naar de AP, of gewoon een RJ45 connector aan de kabel maak en die rechtstreeks in de AP steek.

Wat is het meest nette om te doen?

[gorgi_19]

happylife schreef op zaterdag 5 juni 2021 @ 19:11:
Ik ben van plan om een AP op te hangen in de nok op zolder. Er loopt nu een pvc buis richting de nok vanaf het knieschot. Op het knieschot wil ik een opbouwdoos plaatsen, waar de kabel naar de nok toe op aangesloten wordt.

Ik ben er nog niet over uit of ik in de nok ook een kleine utp opbouwdoos plaats met een korte patchkabel naar de AP, of gewoon een RJ45 connector aan de kabel maak en die rechtstreeks in de AP steek.

Wat is het meest nette om te doen?

Wat bedoel je met 'net'?

Als je een opbouwdoos maakt, met een korte patchkabel, is het 'theoretisch' het meest zuiver.
Je gaat alleen niet heel gelukkig worden; het wordt een hoop gefrot en kost veel ruimte.

Veel makkelijker is om RJ45-connector aan het einde van de kabel te maken en die in de accesspoint te steken. Bijvoorbeeld bij ubiquiti accesspoints heb je anders nauwelijks ruimte om het er netjes in te frotten, en moet je lang zoeken naar korte patchkabels, omdat het geheel anders erg ver van je muur af komt.

Bovendien, als je kabel kapot is, hoef je maar een klein stukje te vervangen.

[DutchKel]

happylife schreef op zaterdag 5 juni 2021 @ 19:11:
Ik ben van plan om een AP op te hangen in de nok op zolder. Er loopt nu een pvc buis richting de nok vanaf het knieschot. Op het knieschot wil ik een opbouwdoos plaatsen, waar de kabel naar de nok toe op aangesloten wordt.

Ik ben er nog niet over uit of ik in de nok ook een kleine utp opbouwdoos plaats met een korte patchkabel naar de AP, of gewoon een RJ45 connector aan de kabel maak en die rechtstreeks in de AP steek.

Wat is het meest nette om te doen?

[Afbeelding]

Hier eenzelfde soort situatie. Ik ben voor een witte kabelgoot gegaan (de muren en het strookje bovenin heb ik hier ook wit gespoten) en heb deze tot het access point laten lopen. Van daaruit direct een stekker erop zetten.

Het klinkt leuk om rekening te houden met een kabel die kapot gaat, maar die kans is zeer klein als het eenmaal hangt en werkt. Er komt namelijk geen beweging in de kabel. Overigens komt de kabel bij mij wel op zolder uit in een doos waardoor ik alleen de kabel op zolder zelf hoef te vervangen als er iets mee is.

Foto’s van mijn oplossing (je moet erop klikken om ze goed te bekijken):

[happylife]

DutchKel schreef op zaterdag 5 juni 2021 @ 20:05:
[...]

Hier eenzelfde soort situatie. Ik ben voor een witte kabelgoot gegaan (de muren en het strookje bovenin heb ik hier ook wit gespoten) en heb deze tot het access point laten lopen. Van daaruit direct een stekker erop zetten.

Het klinkt leuk om rekening te houden met een kabel die kapot gaat, maar die kans is zeer klein als het eenmaal hangt en werkt. Er komt namelijk geen beweging in de kabel. Overigens komt de kabel bij mij wel op zolder uit in een doos waardoor ik alleen de kabel op zolder zelf hoef te vervangen als er iets mee is.

Foto’s van mijn oplossing (je moet erop klikken om ze goed te bekijken):

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ziet er netjes uit! Ik ga even kijken of zo’n kabelgoot bij mij ook kan

[Greatsword]

Ben(V) schreef op woensdag 3 februari 2021 @ 15:32:
Kabel die je zelf aanlegt moet altijd stug zijn en afgemonteerd op een patchpanel, keystone of wcd.
Aanknijpen van Rj45 connectors is vragen om problemen als die niet direct is dan komt het in de toekomst.
Soepele kabel is enkel bedoelt voor patchkabels die je kant en klaar op maat koopt.

Door deze uitspraak en advies/discussie in Greatsword in "Pas op voor slechte/inferieure netwerkkabels"

Ben ik geneigd om mijn Setup te veranderen van een patchpaneel met keystones die aan beide kanten een RJ45 aansluiting hebben, naar een patchpaneel met LSA stroken of andere keystones waarbij de stugge kabel gewoon netjes afgemonteerd kan worden.

Maar kan iemand uitleggen wat nu precies het probleem is om RJ45 rechtstreeks af te monteren op de stugge kabel?

Sommige dingen lijken nu veel minder praktisch qua aansluiting, bijvoorbeeld de NAS.
Ik had voor ogen om die aan te sluiten op het patchpaneel met 2x RJ45 en vanuit daar dan een klein patchkabeltje naar de switch.

Maar als het een patchpaneel wordt met LSA stroken dan gaat dat toch niet meer, dan moet hij rechtstreeks op de switch worden aangesloten maar dat ziet er dan weer niet uit qua kabelmanagement.

Of misschien toch beter voor het patchpaneel gaan maar dan een combinatie van keystones, dus met 2x RJ45 voor bijvoorbeeld een NAS en Hue Bridge en dan van die andere voor de stugge kabels uit de loze leidingen?

Ik wil graag een clean Setup (vergelijkbaar met die van @rikadoo (Laatste afbeelding) maar de éen adviseert/doet dit en de andere weer dat, wat is nu wijsheid?

[Ben(V)]

Een normale RJ45 heeft intern een pinnetje die tussen de adertjes van een soepele kabel wordt geduwd om zo contact te maken.
Bij een stugge kabel is er enkel een ader en maakt zo'n pinnetje alleen aan de zijkant contact.
Een RJ45 maakt enkel een oppervlakkig contact dat kan gaan corroderen en dus problemen in de toekomst kan geven.
Het is dan ook slechts een contact en geen verbinding.

Een goede connectie maak je met een LSA (zoals een patchpanel, keystone of toolless RJ45) en een stugge kabel.
Een LSA bevat een vorkje waar de stugge ader tussen geduwd wordt.
Dat vorkje snijd de stugge ader een beetje in waardoor een koude las gemaakt wordt die niet kan corroderen.

Soepele kabel koop je kant en klaar met fabrieksmatig gemonteerde RJ45's als daar iets niet meer werkt vervang je gewoon zo'n kabel, als je vaste bekabeling niet meer werkt dan is dat uiteraard veel problematischer.

[RobertMe]

Greatsword schreef op maandag 7 juni 2021 @ 10:30:
Maar kan iemand uitleggen wat nu precies het probleem is om RJ45 rechtstreeks af te monteren op de stugge kabel?

Als je de juiste stekkers gebruikt (je hebt er voor soepele kabel, stugge kabel, en voor beiden), waarbij het verschil zoals @Ben(V) al aangeeft zit in de manier van contact maken, dan maakt het qua stekker an zich niet veel uit. Waar het verschil echter ook in zit is dat een stugge kabel veel slechter te verwerken is, doordat deze stijver is. En als je hem toch in een krappe bocht gaat buigen, of veel ermee gaat bewegen, dan heb je ook weer kans dat een stugge kabel breekt, iets dat bij een soepele kabel veel minder snel zal gebeuren.

In principe is dit allemaal vergelijkbaar met elektra. Daarbij trek je ook een stugge kabel door de muur, aansluiten doe je dan in de groepenkast of op een stopcontact, en vertakkingen of verlengen met lasklemmen. Vanaf het stopcontact naar het eindapparaat heb je dan een soepele kabel.
En ook daarbij: soepele kabel kun je verlengen met kroonsteentjes, terwijl je dat bij een stugge kabel nooit zult doen en altijd een lasklem zult gebruiken. En een soepele kabel aansluiting op een stopcontact is ook niet mogelijk / not done. En andersom ga je ook geen stekker aan een stugge kabel maken.

[briecht]

Dit weekend zijn we (eindelijk) verhuisd en heb ik alles (tijdelijk) aangesloten in de patchkast.
I know, dit kan nog veel netter, maar alles is up and running.
Eind dit jaar voorzie ik om de 8 poort switch aan te passen naar een volwaardige 24 poort UI 2nd generation om alles properder te kunnen patchen.
Dit is momenteel de situatie:

[Greatsword]

Ben(V) schreef op maandag 7 juni 2021 @ 10:54:
Een goede connectie maak je met een LSA (zoals een patchpanel, keystone of toolless RJ45) en een stugge kabel.

Oke, dus de stugge CAT6 kabel die door de loze leiding wordt getrokken en in de meterkast uitkomt, kan in principe dus gewoon op een toolless RJ45 worden afgemonteerd.

Is dit dan bijvoorbeeld een goede?

https://www.amazon.nl/net...j45&qid=1623058925&sr=8-1

Vervolgens kan ik die dan gewoon aansluiten op een RJ45 Keystone in het patchpaneel.

[Gwaihir]

Greatsword schreef op maandag 7 juni 2021 @ 11:47:
Vervolgens kan ik die dan gewoon aansluiten op een RJ45 Keystone in het patchpaneel.

En waarom dan nog een patchpanel en niet gelijk in de switch?

[Ben(V)]

Toolles RJ45 werkt in principe goed.
Het is echter geen best practice.
Dat soort stekkers zijn eigenlijk alleen goed voor bijvoorbeeld een wifi accesspoint die een RJ45 ingang heeft en je op een doos wilt monteren, dan is dat de enige optie vanwege de beperkte ruimte.

Het is veel verstandiger om vaste bekabeling ook vast af te monteren, dus op een patch panel (al dan niet met een keystone) of een wcd.
Als je een RJ45 op een kabel monteert, is dat een beweegbaar stuk op een vast bekabeling en dus kwetsbaar.
Vanaf zo'n patchpanel of wcd sluit je de boel dan aan met een kant en klare patchkabel.

En uiteraard ga je geen Gb netwerk verlengen met een kroonsteentje zoals @RobertMe suggereert, dat is prutswerk.

[ Voor 18% gewijzigd door Ben(V) op 07-06-2021 11:58 ]

[Greatsword]

Ben(V) schreef op maandag 7 juni 2021 @ 11:54:
Het is veel verstandiger om vaste bekabeling ook vast af te monteren, dus op een patch panel (al dan niet met een keystone) of een wcd.

Is dit wel een goede optie dan?

Vraag me alleen af of die wel in het patchpaneel passen.

https://www.amazon.nl/-/e...ne&qid=1622970108&sr=8-17

https://www.amazon.nl/-/e...+patch%2Caps%2C178&sr=8-6

[Gwaihir]

Ben(V) schreef op maandag 7 juni 2021 @ 11:54:
En uiteraard ga je geen Gb netwerk verlengen met een kroonsteentje zoals @RobertMe suggereert, dat is prutswerk.

Ik denk dat @RobertMe het over soepele elektrakabel had

Alhoewel.. wat ik aangeschaft heb blijkt niet eens zo betrouwbaar als 'n kroonsteentje

[PcDealer]

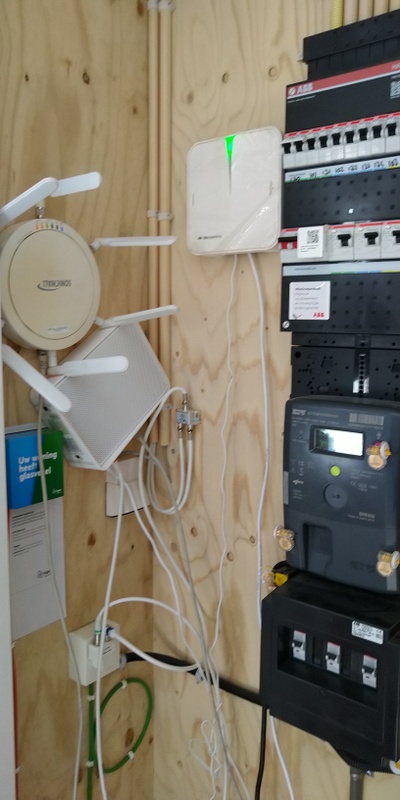

Voorlopige opstelling:
- Itho Daalderop/Fifth Play gateway voor de warmtepomp denk ik
- SonicWALL SonicPoint N-DR accesspoint
- Ziggo modem/ap
- Philips Hue Bridge V2
- SonicWALL NSA 4600 firewall
- SonicWALL SRA 1200 remote access appliance (nog niet in gebruik)

[Ben(V)]

Greatsword schreef op maandag 7 juni 2021 @ 12:08:
[...]


Is dit wel een goede optie dan?

Vraag me alleen af of die wel in het patchpaneel passen.

https://www.amazon.nl/-/e...ne&qid=1622970108&sr=8-17

https://www.amazon.nl/-/e...+patch%2Caps%2C178&sr=8-6

In je eerste post zei je dat dat je een patchpanel met LSA stroken wilde gebruiken.
Waarom wil je dan nog andere dingen gebruiken.

Maar als je dat patchpanel van digitus wilt gebruiken dan zou ik ook keystones van digitus nemen.
Deze bijvoorbeeld:
https://www.amazon.nl/-/e...W&pd_rd_i=B001E3KPB6&th=1

En aan de andere kant monteer je af op een wcd zoals deze:
https://www.amazon.nl/dp/...3&pd_rd_i=B006E1H7MI&th=1

[ Voor 23% gewijzigd door Ben(V) op 07-06-2021 13:46 ]

[nero355]

PcDealer schreef op maandag 7 juni 2021 @ 13:15:
Voorlopige opstelling:
- Itho Daalderop/Fifth Play gateway voor de warmtepomp denk ik
- SonicWALL SonicPoint N-DR accesspoint
- Ziggo modem/ap
- Philips Hue Bridge V2
- SonicWALL NSA 4600 firewall
- SonicWALL SRA 1200 remote access appliance (nog niet in gebruik)

[Afbeelding]

[Afbeelding]

En wanneer wordt het geheel een keer NETJES precies

[Toppe]

PcDealer schreef op maandag 7 juni 2021 @ 13:15:
Voorlopige opstelling:
- Itho Daalderop/Fifth Play gateway voor de warmtepomp denk ik
- SonicWALL SonicPoint N-DR accesspoint
- Ziggo modem/ap
- Philips Hue Bridge V2
- SonicWALL NSA 4600 firewall
- SonicWALL SRA 1200 remote access appliance (nog niet in gebruik)

[Afbeelding]

[Afbeelding]

Nou de definitie ‘Less is more’ gaat niet op voor je AP.. geeft dat ding bereik tot in China of wat?

[PcDealer]

nero355 schreef op maandag 7 juni 2021 @ 14:49:
[...]

En wanneer wordt het geheel een keer NETJES precies

Prioriteit 1: verbinding en controle via dhcp
...
...
...
...
Lage prioriteit: netjes maken van de meterkast.

Toppe schreef op maandag 7 juni 2021 @ 15:32:
[...]


Nou de definitie ‘Less is more’ gaat niet op voor je AP.. geeft dat ding bereik tot in China of wat?

Dit heet nou een accesspoint met externe antennes. Ik heb ook een N met 1 radio, die heeft de helft aan extrerne antennes.

Misschien stap ik een keer over interne antenne versies.

[Gwaihir]

PcDealer schreef op maandag 7 juni 2021 @ 15:48:
..
Lage prioriteit: netjes maken van de meterkast.

[...]

Nog lagere prioriteit, posten in het topic voor NETTE afwerking?

[MisteRMeesteR]

* MisteRMeesteR bladerend door dit topic:





@PcDealer komt langs..

[ Voor 8% gewijzigd door MisteRMeesteR op 07-06-2021 15:56 ]

[MisteRMeesteR]

* MisteRMeesteR zal eerdaags nog wat plaatjes posten, want heb inmiddels een 2e patchpaneel hangen voor de volgende 24 keystones (27 and counting )

[Toppe]

PcDealer schreef op maandag 7 juni 2021 @ 15:48:
[...]

Dit heet nou een accesspoint met externe antennes. Ik heb ook een N met 1 radio, die heeft de helft aan extrerne antennes.

Misschien stap ik een keer over interne antenne versies.

Ja ik ken ze hoor alleen al heel lang al niet meer gezien

[rally]

PcDealer schreef op maandag 7 juni 2021 @ 13:15:

[Afbeelding]

Sinds wanneer levert Ziggo geen beugeltjes meer mee met de ConnectBox?

[ranzige pad]

rally schreef op maandag 7 juni 2021 @ 16:52:
[...]


Sinds wanneer levert Ziggo geen beugeltjes meer mee met de ConnectBox?

zie bodem meterkast, daar ligt het beugeltje.

[DutchKel]

@PcDealer volgens mij heb je de foto’s per ongeluk in het verkeerde topic geplaatst.

[Koepert]

Ik denk dat ie gewoon nu een before post en over enige tijd een after met alle spiegeltjes en kraaltjes eraan en een oogverblindend strakke meterkast…


Nu is het vooral verblindend.

[ Voor 5% gewijzigd door Koepert op 07-06-2021 18:03 ]

[PcDealer]

Ik ga stuuuuuk! @Koepert

[ Voor 26% gewijzigd door PcDealer op 07-06-2021 19:23 ]

[Dronium]

PcDealer schreef op maandag 7 juni 2021 @ 13:15:
Voorlopige opstelling:
- Itho Daalderop/Fifth Play gateway voor de warmtepomp denk ik
- SonicWALL SonicPoint N-DR accesspoint
- Ziggo modem/ap
- Philips Hue Bridge V2
- SonicWALL NSA 4600 firewall
- SonicWALL SRA 1200 remote access appliance (nog niet in gebruik)

[Afbeelding]

[Afbeelding]

Wordt toch eens tijd dat je je rack komt op halen . . . Ik zie losse 19" apparatuur liggen

[PcDealer]

Dronium schreef op maandag 7 juni 2021 @ 19:48:
[...]


Wordt toch eens tijd dat je je rack komt op halen . . . Ik zie losse 19" apparatuur liggen

Die is voor mijn inventaris: Cisco Home Lab.

Eerst de tweede slaapkamer verven deze week en dan beneden alles leegmaken om daar te kunnen verven en vervolgens het laminaat leggen. In augustus moet alles klaar zijn want dan komt de bank.

[Basfr]

Zoals bij zovelen hier begon het aan het begin van corona met één UniFi AP. Inmiddels zijn we een hoop netwerkkennis, 2 extra AP’s, 2 switches, een USG en een onoverzichtelijke meterkast verder
Pas geleden de meterkast leeg gehaald en alles tegen de wand gehangen, met onderstaande als resultaat. Het werkt allemaal, maar het is nog niet helemaal naar wens, mede door alle setups die hier gedeeld worden.



Op de planning staan als eerste de domme 16p switch inruilen voor een 16p switch Lite of Gen 2 en een UDM (heb alleen geen extra AP nodig) of UDM Pro (past wellicht niet in de meterkast).

Om het dan nog wat praktisch en overzichtelijk te houden wil ik graag een rack, maar omdat de meterkast redelijk lomp volgebouwd staat met gas/water/elektra/kabelbuizen blijft er maar weinig ruimte over.

[Len020]

weet niet zeker of het hier hoort; maar wellicht is de kennis hier wel aanwezig;

Kan ik door de leidinggoot van de airco een utp kabel trekken ?
Dit is namelijk miijn kans om netjes van meterkast een kabel te krijgen tot op zolder, maar als het problemen gaat opleveren (worden die slangen van de airco bijv koud of nat?).

[ijske]

Len020 schreef op dinsdag 8 juni 2021 @ 17:06:
weet niet zeker of het hier hoort; maar wellicht is de kennis hier wel aanwezig;

Kan ik door de leidinggoot van de airco een utp kabel trekken ?
Dit is namelijk miijn kans om netjes van meterkast een kabel te krijgen tot op zolder, maar als het problemen gaat opleveren (worden die slangen van de airco bijv koud of nat?).

net zoals verwarmingleidingen worden die nooit zo warm dat utp's wegsmelten , of koud dat ze aanvriezen
nat/condens kan wel is zijn ...

[Toppe]

Len020 schreef op dinsdag 8 juni 2021 @ 17:06:
weet niet zeker of het hier hoort; maar wellicht is de kennis hier wel aanwezig;

Kan ik door de leidinggoot van de airco een utp kabel trekken ?
Dit is namelijk miijn kans om netjes van meterkast een kabel te krijgen tot op zolder, maar als het problemen gaat opleveren (worden die slangen van de airco bijv koud of nat?).

Ja, kan zonder problemen.

Als je condens hebt zoals @ijske zegt dan heb je ergens lekkage of slechte isolatie. Airco hier hangt ondertussen 1,5 jaar en nog nooit een druppel in de goot gehad! (Nadat ik zelf maar de condens slang op de juiste manier heb aangesloten ipv hoe de installateur het achter liet)

[MeltedForest]

Als je het risico wil minimaliseren kan je altijd nog buitenkabel gebruiken..

[Loekie]

Als je met airco op andere plek dan de cooler condens hebt, zou ik dat aanpakken. Staand water over langere tijd gaat issues opleveren. Zou verwachten dat de leidingen voldoende ge-isoleerd zijn zodat lekkage niet optreed.
Zou dus niet voor de work-around gaan hierzo

[Len020]

airco wordt volgende week geplaatst dus van lekkege is nu uberhaupt geen sprake.

Maar het zou dus moeten kunnen. Mag het ook? want van wat ik begrijp gaat vanuit de buitenunit stroom naar de binnenunit en volgens mij mogen stroom en utp niet in 1 'buis' maar dit is geen buis....

[Toppe]

Len020 schreef op woensdag 9 juni 2021 @ 10:41:
airco wordt volgende week geplaatst dus van lekkege is nu uberhaupt geen sprake.

Maar het zou dus moeten kunnen. Mag het ook? want van wat ik begrijp gaat vanuit de buitenunit stroom naar de binnenunit en volgens mij mogen stroom en utp niet in 1 'buis' maar dit is geen buis....

Ja, kan en mag gewoon. Het mag bij bij VD installatie draad.
