Het grote topic voor nette lan afwerking deel 4

[Greatsword]

James25 schreef op woensdag 5 mei 2021 @ 17:02:

Edit, toegevoegd alle producten:

• StarTech 6U 30cm diep Serverrack Wandmontage Beugel
• UniFi Dream Machine Pro

Thanks, dus een 30cm rack gaat gewoon met een UDM Pro? Dacht dat het te krap zou worden met de stekker achterin of heb je een andere stekker gebruikt?

UDM Pro afmetingen:

Width x Height x Depth:
442.4 x 43.7 x 285.6 mm

[nero355]

Greatsword schreef op donderdag 6 mei 2021 @ 12:41:
Als je dan toch bezig bent ben ik ook wel benieuwd naar de rest van je setup

Welk patchpaneel, legplank etc.

<sub>PssssT...

Wist je dat dit topic ondertussen al 7501 posts lang is en daarin een flinke lading posts staan met heel veel plaatjes waarin heel veel van dat soort lijstjes staan die je prima kan gebruiken voor je eigen toekomstige setup ??

Gewoon effe op die "Reacties met afbeeldingen knop" bovenaan het topic clicken!</sub>

[J2S]

Greatsword schreef op donderdag 6 mei 2021 @ 13:26:
[...]


Thanks, dus een 30cm rack gaat gewoon met een UDM Pro? Dacht dat het te krap zou worden met de stekker achterin of heb je een andere stekker gebruikt?

UDM Pro afmetingen:

Width x Height x Depth:
442.4 x 43.7 x 285.6 mm

Er zit ook een 400mm legbord in, ik denk dat dit rack niet strak tegen de muur gaat. Het rack wacht sowieso nog om geplaatst te worden.

[Togi]

Tortelli schreef op donderdag 6 mei 2021 @ 13:20:
[...]


Heeft overspanning beveiliging geloof ik. Twijfel of ik sowieso dat extra stekkerblok nodig zal hebben... anders gaat die achter de TV kast.

Is volgens mij Idd een Brennenstuhl spanningsbeveiliger

Maar ik vroeg mij af hoe andere hiermee omgaan (loop al een tijdje de afbeeldingen te bekijken maar het is niet altijd zichtbaar). Gebruiken jullie een normale stekkerdoos of een stekkerdoos met spanningsbeveiliger (of iets anders)?

[Tortelli]

Zelf heb ik altijd een overspanningbeveiliger erachter gehad. Achter PC en NAS ook een UPS.

[Freeaqingme]

Togi schreef op donderdag 6 mei 2021 @ 23:14:
[...]


Maar ik vroeg mij af hoe andere hiermee omgaan (loop al een tijdje de afbeeldingen te bekijken maar het is niet altijd zichtbaar). Gebruiken jullie een normale stekkerdoos of een stekkerdoos met spanningsbeveiliger (of iets anders)?

Ik zet in de meterkast een UPS neer. Daar hang ik 1 groep aan dedicated voor de apparatuur in de meterkast, mijn server, en m'n desktop. Voor overspanning ben ik niet zo bang, maar spanningsdipjes van een paar minuten zijn wel irritant. En daarvan verwacht ik dat dat vaker gaat gebeuren nu Tennet toestemming gekregen heeft om z'n redundantie op te geven tbv het aansluiten van zonneparken.

[Gwaihir]

Vraagje: we trekken steeds vaker de LAN kabels door naar buiten, voor een WiFi access point, IP-camera, en / of intercom. In hoeverre zitten daar ook elektrische veiligheidsrisico's aan? Ik vraag me dan met name af in hoeverre al dat moois inbraak juist vergemakkelijkt, omdat een inbreker wellicht huis-breed eenvoudig de mogelijkheid om zeep helpt dat jij iets ziet / dat er enig signaal over hem de deur uit gaat?

Ondanks dat het wellicht lang niet altijd gebeurt, lijkt het me duidelijk dat je aan goede netwerkbeveiliging moet doen. Maar wat als iemand zo'n LAN kabel met PoE erop kortsluit, met een accuutje verbindt (bijv. 18V van de accuboor), of zelfs er 230V op weet te zetten? Wat gebeurt er dan met je switch?

Hoeveel kan een netwerkpoort hebben zonder schade? Wanneer gaat alleen deze ene poort kapot en wanneer je hele switch? En is er (bij de 230V) nog brandgevaar ook wellicht? Maakt het merk / type switch nog veel uit, of is de meuk van de provider tot en met de (low end) Cisco op dit punt vrijwel gelijk?

Iemand enig idee?

[Hoop dat het hier op z'n plek is. Onderliggende vraag is nl. natuurlijk hoe met het risico netjes om te gaan in je LAN.]

[ Voor 5% gewijzigd door Gwaihir op 07-05-2021 12:05 ]

[mrvanbommel]

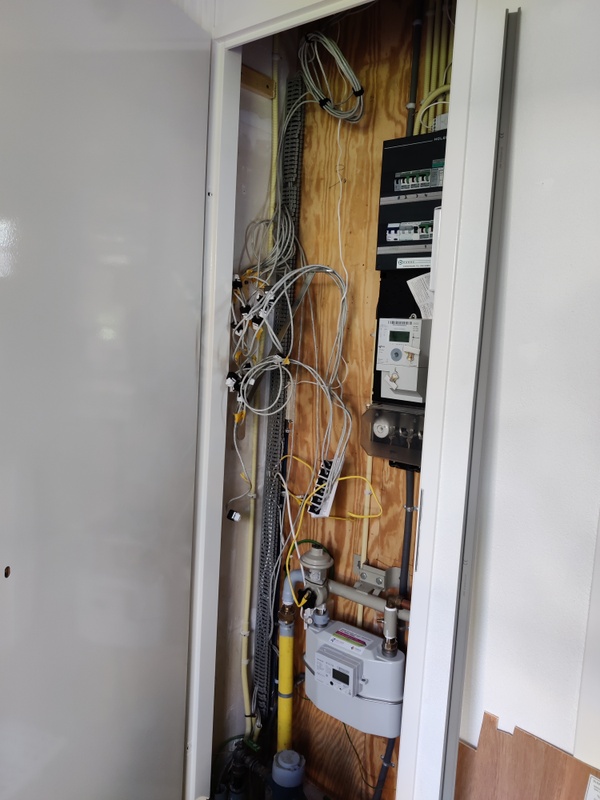

Na het opnieuw inrichten van de meterkast en trekken van UTP kabels naar diverse kamers, een vraag....

In de huiskamer lag een buis (vanaf de meterkast) met daarin een 4 aderige ouderwetse telefoonkabel. Ik heb er een UTP kabel bij getrokken. De telefoonverbinding willen we (ahum, de partner...) houden. Dus er 'moet' in de huiskamer een DECT telefoon aangesloten worden. Ik heb een UTP dual inbouw WCD. De UTP kabel snap ik, die gaat er met z'n 8 aders gewoon op de wanddoos zoals ik ook in de andere ruimtes heb gedaan. Maar de 4 aderige kabel die er lag... hoe gaat die op de UTP wandoos? Dwz, welke kleuren corresponderen met de 8 kleuren van de WCD doos (blauw/blauwwit, etc). Uiteindelijk gaat de telefoon weer met een verloopkabel RJ11 naar RJ45 op de UTP wanddoos, die snap ik...

[Lizard]

mrvanbommel schreef op vrijdag 7 mei 2021 @ 12:11:
Na het opnieuw inrichten van de meterkast en trekken van UTP kabels naar diverse kamers, een vraag....

In de huiskamer lag een buis (vanaf de meterkast) met daarin een 4 aderige ouderwetse telefoonkabel. Ik heb er een UTP kabel bij getrokken. De telefoonverbinding willen we (ahum, de partner...) houden. Dus er 'moet' in de huiskamer een DECT telefoon aangesloten worden. Ik heb een UTP dual inbouw WCD. De UTP kabel snap ik, die gaat er met z'n 8 aders gewoon op de wanddoos zoals ik ook in de andere ruimtes heb gedaan. Maar de 4 aderige kabel die er lag... hoe gaat die op de UTP wandoos? Dwz, welke kleuren corresponderen met de 8 kleuren van de WCD doos (blauw/blauwwit, etc). Uiteindelijk gaat de telefoon weer met een verloopkabel RJ11 naar RJ45 op de UTP wanddoos, die snap ik...

Misschien heb je hier wat aan: https://www.sat4all.com/f...rj45-icm-rj11-aansluiten/

[nero355]

Gwaihir schreef op vrijdag 7 mei 2021 @ 12:04:
Vraagje: we trekken steeds vaker de LAN kabels door naar buiten, voor een WiFi access point, IP-camera, en / of intercom. In hoeverre zitten daar ook elektrische veiligheidsrisico's aan? Ik vraag me dan met name af in hoeverre al dat moois inbraak juist vergemakkelijkt, omdat een inbreker wellicht huis-breed eenvoudig de mogelijkheid om zeep helpt dat jij iets ziet / dat er enig signaal over hem de deur uit gaat?

Ondanks dat het wellicht lang niet altijd gebeurt, lijkt het me duidelijk dat je aan goede netwerkbeveiliging moet doen.

Mijn accesspoint die buiten aan de muur hangt wordt door een 24V Passive PoE Injector gevoed dus iets anders aansluiten is geen optie en als men daarmee gaat rommelen dan vangt hopelijk die PoE Injector ook alle klappen op!

Maar wat als iemand zo'n LAN kabel met PoE erop kortsluit, met een accuutje verbindt (bijv. 18V van de accuboor), of zelfs er 230V op weet te zetten? Wat gebeurt er dan met je switch?

Hoeveel kan een netwerkpoort hebben zonder schade? Wanneer gaat alleen deze ene poort kapot en wanneer je hele switch? En is er (bij de 230V) nog brandgevaar ook wellicht? Maakt het merk / type switch nog veel uit, of is de meuk van de provider tot en met de (low end) Cisco op dit punt vrijwel gelijk?

Iemand enig idee?

[Hoop dat het hier op z'n plek is. Onderliggende vraag is nl. natuurlijk hoe met het risico netjes om te gaan in je LAN.]

Opzich wel interessante vragen!

[Togi]

Gwaihir schreef op vrijdag 7 mei 2021 @ 12:04:
Vraagje: we trekken steeds vaker de LAN kabels door naar buiten, voor een WiFi access point, IP-camera, en / of intercom. In hoeverre zitten daar ook elektrische veiligheidsrisico's aan? Ik vraag me dan met name af in hoeverre al dat moois inbraak juist vergemakkelijkt, omdat een inbreker wellicht huis-breed eenvoudig de mogelijkheid om zeep helpt dat jij iets ziet / dat er enig signaal over hem de deur uit gaat?

Ondanks dat het wellicht lang niet altijd gebeurt, lijkt het me duidelijk dat je aan goede netwerkbeveiliging moet doen. Maar wat als iemand zo'n LAN kabel met PoE erop kortsluit, met een accuutje verbindt (bijv. 18V van de accuboor), of zelfs er 230V op weet te zetten? Wat gebeurt er dan met je switch?

Hoeveel kan een netwerkpoort hebben zonder schade? Wanneer gaat alleen deze ene poort kapot en wanneer je hele switch? En is er (bij de 230V) nog brandgevaar ook wellicht? Maakt het merk / type switch nog veel uit, of is de meuk van de provider tot en met de (low end) Cisco op dit punt vrijwel gelijk?

Iemand enig idee?

[Hoop dat het hier op z'n plek is. Onderliggende vraag is nl. natuurlijk hoe met het risico netjes om te gaan in je LAN.]

Ik geloof dat het in het Ubiquity topic was (maar kan ook hier zijn geweest) maar daar werd deze protector gebruikt.

https://www.ui.com/accessories/ethernet-surge-protector/

[Gwaihir]

Togi schreef op vrijdag 7 mei 2021 @ 17:39:
[...]


Ik geloof dat het in het Ubiquity topic was (maar kan ook hier zijn geweest) maar daar werd deze protector gebruikt.

https://www.ui.com/accessories/ethernet-surge-protector/

Ah, kijk aan! Klinkt alsof dat over het effect van bliksem in de omgeving gaat. Lees dat hij tot 700V z'n werk zou moeten doen, dus ruim hoger dan de 230V uit het stopcontact. Kost ook niet veel, zo'n ding.

Tegen sabotage (inbraak) wel binnen plaatsen, natuurlijk..

En de term waarop de zinnige info uit Google komt is dus overspanningsbeveiliging. Zo logisch 'achteraf' gezien. Heb er notabene eentje op m'n bureau liggen waar nog 'n telefoonlijn in zou kunnen..

Via Google lees ik dan over WAN poorten die naar de bliksem gaan, waarna de router vervangen moet worden - maar ja, daar heeft zo'n ding er ook maar eentje van, dus zo nog geen info of 't bij één poort zou blijven. Ook zijn er nog wel 'n paar van dat soort apparaatjes te vinden .

[rikadoo]

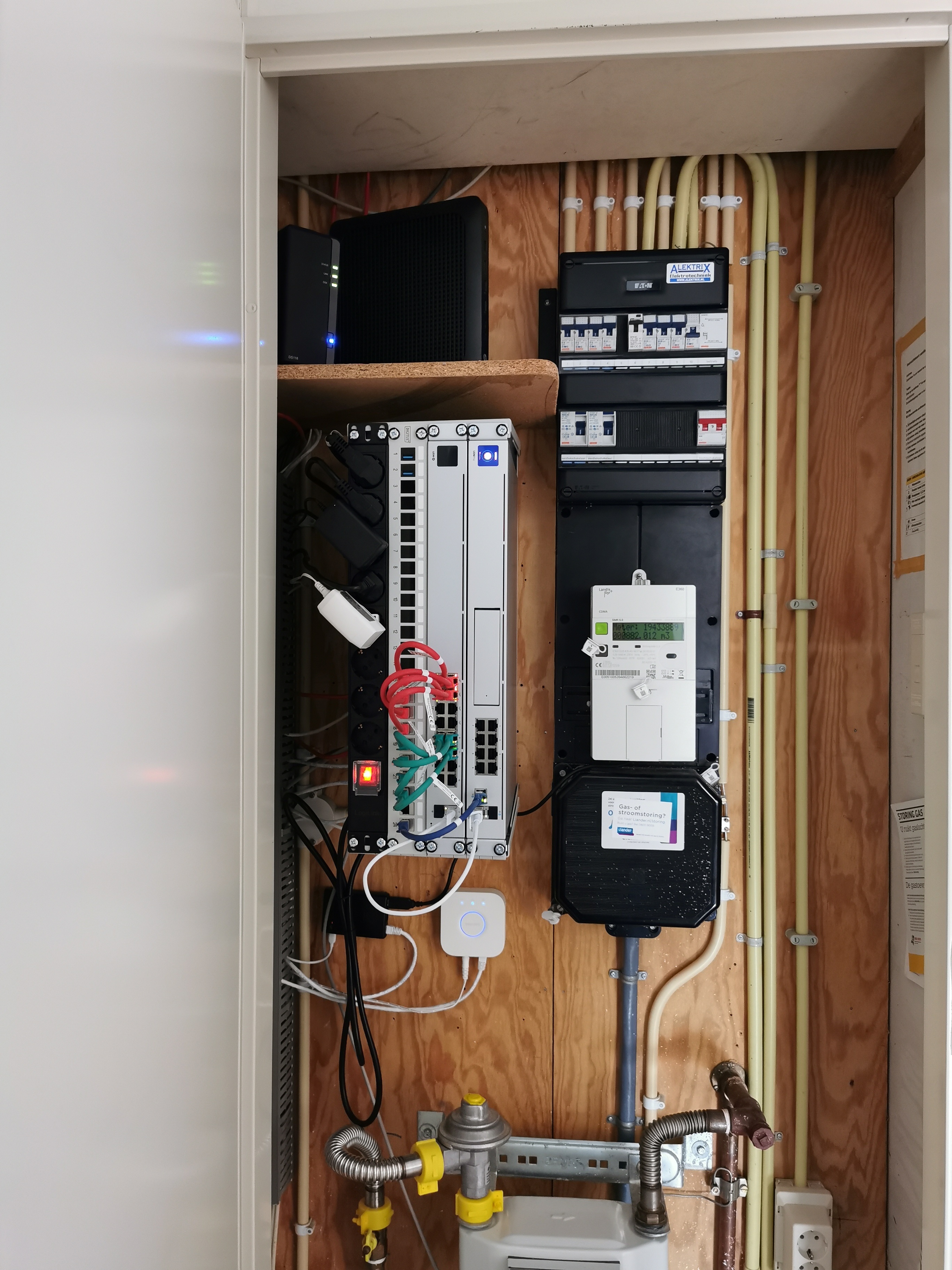

Zo mijn meterkast ook maar eens aangepakt.



Wat zie je,
Philips Hue
Raspberry Pi 3 met P1Mon
Unifi UDM-Pro
Unifi 16p PoE switch Gen2

Op de plank een Thin client met Pihole (en voorheen stond er de Unifi Controller op)
Synology DS118 8TB (opname voor de Hikvision Camera)

De deur kan maar net dicht, de patchkabels zitten tegen de deur aan, dus heb ze nu vast getywrapt en wat omgebogen. Zijn cat6 kabels en erg stug...

Mocht iemand nog een idee hebben voor platte of soepele cat6 kabels, laat het maar weten.
De zwarte hangende powerkabel is overigens al weggewerkt.

[ Voor 3% gewijzigd door rikadoo op 07-05-2021 19:59 ]

[Tortelli]

@rikadoo de patchkabels van Ubiquit zijn perfect voor dit doeleind:
https://eu.store.ui.com/c...nifi-ethernet-patch-cable

Zie ook mijn post stukje terug: Tortelli in "Het grote topic voor nette lan afwerking deel 4"
je kunt ze ook 90 graden buigen (wat ik nog niet gedaan / nodig heb)

[Zwartoog]

Gwaihir schreef op vrijdag 7 mei 2021 @ 12:04:
Vraagje: we trekken steeds vaker de LAN kabels door naar buiten, voor een WiFi access point, IP-camera, en / of intercom. In hoeverre zitten daar ook elektrische veiligheidsrisico's aan? Ik vraag me dan met name af in hoeverre al dat moois inbraak juist vergemakkelijkt, omdat een inbreker wellicht huis-breed eenvoudig de mogelijkheid om zeep helpt dat jij iets ziet / dat er enig signaal over hem de deur uit gaat?

Ondanks dat het wellicht lang niet altijd gebeurt, lijkt het me duidelijk dat je aan goede netwerkbeveiliging moet doen. Maar wat als iemand zo'n LAN kabel met PoE erop kortsluit, met een accuutje verbindt (bijv. 18V van de accuboor), of zelfs er 230V op weet te zetten? Wat gebeurt er dan met je switch?

Hoeveel kan een netwerkpoort hebben zonder schade? Wanneer gaat alleen deze ene poort kapot en wanneer je hele switch? En is er (bij de 230V) nog brandgevaar ook wellicht? Maakt het merk / type switch nog veel uit, of is de meuk van de provider tot en met de (low end) Cisco op dit punt vrijwel gelijk?

Iemand enig idee?

[Hoop dat het hier op z'n plek is. Onderliggende vraag is nl. natuurlijk hoe met het risico netjes om te gaan in je LAN.]

Tsja, camera's en inbraak(preventie). Blijft lastig als je het als punt op zichzelf bekijkt.

Een dief staat pontificaal op de camera, breekt in, en pakt je NAS mee. Video-opnamen weg.

Of haalt de hoofdschakelaar over zodra deze binnen is, en kan daarna rustig rondlopen (indien je remote video vastlegt).

En bijna altijd zie je achteraf na een inbraak niets identificeerbaars op een video-opname, dief is ook niet gek

Inbraakpreventie is een totaalplaatje: licht, beveiliging, sloten, ramen ook dicht doen als je weg bent, etc.

Een belangrijk aspect is om jouw woning minder aantrekkelijk voor inbraak te laten lijken dan die van de buren. Camera's helpen daarin.

En verder: de beste inbraakpreventie is een waakhond. En een ophaalbrug boven een krokodillenkuil.

[nero355]

Gwaihir schreef op vrijdag 7 mei 2021 @ 19:06:
Ah, kijk aan! Klinkt alsof dat over het effect van bliksem in de omgeving gaat. Lees dat hij tot 700V z'n werk zou moeten doen, dus ruim hoger dan de 230V uit het stopcontact. Kost ook niet veel, zo'n ding.

Tegen sabotage (inbraak) wel binnen plaatsen, natuurlijk...

Alleen is het eigenlijk de bedoeling dat je deze dingen :

Togi schreef op vrijdag 7 mei 2021 @ 17:39:
Ik geloof dat het in het Ubiquity topic was (maar kan ook hier zijn geweest) maar daar werd deze protector gebruikt.

https://www.ui.com/accessories/ethernet-surge-protector/

Zowel binnen als buiten plaatst!

Check de manual maar eens

Daarnaast geloof ik niet in dat soort apparaten eerlijk gezegd : De bliksem heeft zoveel kracht dat die gehakt maakt van je apparatuur bij direkte inslag!

Je zou ze voor de formaliteit kunnen plaatsen, maar het lijkt me veel beter om je apparatuur en bekabeling zo te regelen dat de kans op inslag gewoon heel klein of zelfs niet (Glasvezel!) aanwezig is

[jadjong]

Het is een ESD protector, niet voor bliksem dat al zeven kilometer door de lucht schiet. Dat isoleer je niet met een apparaatje van vijf centimeter breed.

[JackBol]

Gwaihir schreef op vrijdag 7 mei 2021 @ 12:04:
Vraagje: we trekken steeds vaker de LAN kabels door naar buiten, voor een WiFi access point, IP-camera, en / of intercom. In hoeverre zitten daar ook elektrische veiligheidsrisico's aan? Ik vraag me dan met name af in hoeverre al dat moois inbraak juist vergemakkelijkt, omdat een inbreker wellicht huis-breed eenvoudig de mogelijkheid om zeep helpt dat jij iets ziet / dat er enig signaal over hem de deur uit gaat?

Ondanks dat het wellicht lang niet altijd gebeurt, lijkt het me duidelijk dat je aan goede netwerkbeveiliging moet doen. Maar wat als iemand zo'n LAN kabel met PoE erop kortsluit, met een accuutje verbindt (bijv. 18V van de accuboor), of zelfs er 230V op weet te zetten? Wat gebeurt er dan met je switch?

Hoeveel kan een netwerkpoort hebben zonder schade? Wanneer gaat alleen deze ene poort kapot en wanneer je hele switch? En is er (bij de 230V) nog brandgevaar ook wellicht? Maakt het merk / type switch nog veel uit, of is de meuk van de provider tot en met de (low end) Cisco op dit punt vrijwel gelijk?

Iemand enig idee?

[Hoop dat het hier op z'n plek is. Onderliggende vraag is nl. natuurlijk hoe met het risico netjes om te gaan in je LAN.]

Je kan tot enkele kV beschermen met een overspanningsbeveiliging zoals bijv dit:
https://www.reichelt.nl/n...delock-62620-p154791.html

De beste manier is een galvanische scheiding. Twee mediaconverters back-2-back met glasvezel ertussen en een PoE injector na de 2e mediaconverter.

Je moet de tweede media converter en PoE injector dan wel op een aparte groep (en eigen aardlek) zetten. Want anders kan de aanvaller de groepen en ALS er alsnog uit laten slaan door de DC naar PE te lekken.

Overigens moet je ook alle stopcontacten, lichtpunten, deurbel e.d. isoleren. Allemaal attack vectors.


Zoiets dus:

[Gwaihir]

JackBol schreef op zaterdag 8 mei 2021 @ 09:25:
Je moet de tweede media converter en PoE injector dan wel op een aparte groep (en eigen aardlek) zetten. Want anders kan de aanvaller de groepen en ALS er alsnog uit laten slaan door de DC naar PE te lekken.

Overigens moet je ook alle stopcontacten, lichtpunten, deurbel e.d. isoleren. Allemaal attack vectors.


Zoiets dus:
[Afbeelding]

Minder "far out" dan ik eerlijk gezegd dacht! Eén media converter hoeft slechts zo'n 25 euro te kosten en veel switches hebben wel een optische poort of twee. Een losse aardlekautomaat in de meterkast voor buitenstopcontacten en tuinverlichting is denk ik ook wel redelijk gebruikelijk - hebben we hier in elk geval wel - en daar kan dat stukje buiten-LAN dan gewoon ook op.

Via die andere zaken, zoals buitenlampen, zou je inderdaad ook een aardlekschakelaar eruit kunnen gooien. Maar daarmee heeft een inbreker nooit garantie dat hij ook het netwerk eruit heeft gegooid. Eigenlijk pleit dat er vooral voor om dergelijke kern apparatuur als router en switch ook op een onafhankelijke aardlekautomaat te hebben en dat is om allerlei redenen fijn .

[Gwaihir]

nero355 schreef op zaterdag 8 mei 2021 @ 00:21:
Alleen is het eigenlijk de bedoeling dat je deze dingen :

[...]

Zowel binnen als buiten plaatst!

Check de manual maar eens

De datasheet bedoel je? Die noemt dat inderdaad, om aan 'code requirements' in bepaalde jurisdicties te voldoen.

Maar wat is je punt? Ik wil niet zozeer het access point beschermen tegen ESD opgedaan door de lange kabel, maar de installatie in huis tegen van buitenaf komend onheil.

Daarnaast geloof ik niet in dat soort apparaten eerlijk gezegd : De bliksem heeft zoveel kracht dat die gehakt maakt van je apparatuur bij direkte inslag!

Je zou ze voor de formaliteit kunnen plaatsen, maar het lijkt me veel beter om je apparatuur en bekabeling zo te regelen dat de kans op inslag gewoon heel klein of zelfs niet (Glasvezel!) aanwezig is

Klopt, maar directe inslag is erg zeldzaam (en onlogisch op ondergrondse kabels gezien hoe bliksem zich gedraagt). De meeste effecten zijn indirect. Ik heb persoonlijk een set harde schijven naar de bliksem gehad. Door wat het met de netspanning deed, gewoon midden in de stad. (Geen goede overspanningsbeveiliging, want daar geen aarde bij de hand.) Bij mijn ouders vloog jarenlang bijna elk onweer er wel een aardlek uit. Dat duurde voort tot de laatste bovengrondse elektriciteitskabels in de (wijde) omgeving de grond in waren gewerkt.

Hoe dan ook: mijn (primaire) doel hier was sabotage voorkomen en dat komt niet met de kracht van een directe blikseminslag. Klinkt als mooi meegenomen gelijk redelijkerwijs tegen onweer te beschermen.

[Tempen]

mrvanbommel schreef op vrijdag 7 mei 2021 @ 12:11:
Na het opnieuw inrichten van de meterkast en trekken van UTP kabels naar diverse kamers, een vraag....

In de huiskamer lag een buis (vanaf de meterkast) met daarin een 4 aderige ouderwetse telefoonkabel. Ik heb er een UTP kabel bij getrokken. De telefoonverbinding willen we (ahum, de partner...) houden. Dus er 'moet' in de huiskamer een DECT telefoon aangesloten worden. Ik heb een UTP dual inbouw WCD. De UTP kabel snap ik, die gaat er met z'n 8 aders gewoon op de wanddoos zoals ik ook in de andere ruimtes heb gedaan. Maar de 4 aderige kabel die er lag... hoe gaat die op de UTP wandoos? Dwz, welke kleuren corresponderen met de 8 kleuren van de WCD doos (blauw/blauwwit, etc). Uiteindelijk gaat de telefoon weer met een verloopkabel RJ11 naar RJ45 op de UTP wanddoos, die snap ik...

Hier kan je ook even kijken.

RJ11 telefoon kabel aansluiten op rj45

[ Voor 3% gewijzigd door Tempen op 08-05-2021 11:31 ]

[rdfeij]

mrvanbommel schreef op vrijdag 7 mei 2021 @ 12:11:
Na het opnieuw inrichten van de meterkast en trekken van UTP kabels naar diverse kamers, een vraag....

In de huiskamer lag een buis (vanaf de meterkast) met daarin een 4 aderige ouderwetse telefoonkabel. Ik heb er een UTP kabel bij getrokken. De telefoonverbinding willen we (ahum, de partner...) houden. Dus er 'moet' in de huiskamer een DECT telefoon aangesloten worden. Ik heb een UTP dual inbouw WCD. De UTP kabel snap ik, die gaat er met z'n 8 aders gewoon op de wanddoos zoals ik ook in de andere ruimtes heb gedaan. Maar de 4 aderige kabel die er lag... hoe gaat die op de UTP wandoos? Dwz, welke kleuren corresponderen met de 8 kleuren van de WCD doos (blauw/blauwwit, etc). Uiteindelijk gaat de telefoon weer met een verloopkabel RJ11 naar RJ45 op de UTP wanddoos, die snap ik...

Telefonie (Behalve ISDN) gebruikt de middelste 2 aders. Dus het blauwe aderpaar. Ik zou de 4 aderige kabel gewoon vervangen voor UTP. Dat maakt niets uit. Dan dus blauw/blauwwit gebruiken om af te werken.

[FreddyV]

mrvanbommel schreef op vrijdag 7 mei 2021 @ 12:11:
Na het opnieuw inrichten van de meterkast en trekken van UTP kabels naar diverse kamers, een vraag....

In de huiskamer lag een buis (vanaf de meterkast) met daarin een 4 aderige ouderwetse telefoonkabel. Ik heb er een UTP kabel bij getrokken. De telefoonverbinding willen we (ahum, de partner...) houden. Dus er 'moet' in de huiskamer een DECT telefoon aangesloten worden. Ik heb een UTP dual inbouw WCD. De UTP kabel snap ik, die gaat er met z'n 8 aders gewoon op de wanddoos zoals ik ook in de andere ruimtes heb gedaan. Maar de 4 aderige kabel die er lag... hoe gaat die op de UTP wandoos? Dwz, welke kleuren corresponderen met de 8 kleuren van de WCD doos (blauw/blauwwit, etc). Uiteindelijk gaat de telefoon weer met een verloopkabel RJ11 naar RJ45 op de UTP wanddoos, die snap ik...

Is een N510 in je meterkast geen optie? Gebruiken wij bij veel klanten die wat meer heen en weer willen wandelen met hun DECT toestellen. Dan meld je je toestel daar op aan en hoef je geen bedrade aansluiting naar je woonkamer meer te hebben. Plus de extra’s van de N510 erbij 😉

[wvanommen]

FreddyV schreef op maandag 10 mei 2021 @ 22:54:
[...]

Is een N510 in je meterkast geen optie? Gebruiken wij bij veel klanten die wat meer heen en weer willen wandelen met hun DECT toestellen. Dan meld je je toestel daar op aan en hoef je geen bedrade aansluiting naar je woonkamer meer te hebben. Plus de extra’s van de N510 erbij 😉

Als je het analoog wil houden (denk Ziggo, of ander oplossingen met modem van de provider) heb je een N300 nodig een N510 heeft geen analoge aansluiting. Als je een provider met SIP hebt, heb je voor thuis waarschijnlijk nog steeds genoeg aan een N300. De N510 kan 4 gesprekken tegelijk, tegen de N300 2 (op SIP dan uiteraard). Voor thuis is dat meestal wel genoeg.

[maaikederksen]

MisteRMeesteR schreef op donderdag 18 februari 2021 @ 16:09:
@ppeterr

ff mijn eigen post quoten
Om de stugge kabel af te werken t.b.v. de AP's heb ik gebruik gemaakt van zgn. field-assembly-connectoren.

[Afbeelding]

Passen zonder de 'staart van de connector' (rechts op de foto) precies in/onder het AP als deze strak tegen het plafond hangt. In alle drie de gevallen was de connectie in één keer goed, dit in tegenstelling tot RJ45 plugjes voor solid kabel, wat een drama.

Deze heb ik gekocht: (link)

Kun je deze ok op een cat6 kabel zetten?

[MisteRMeesteR]

maaikederksen schreef op dinsdag 11 mei 2021 @ 12:47:
[...]


Kun je deze ok op een cat6 kabel zetten?

Yup

[Gwaihir]

wvanommen schreef op maandag 10 mei 2021 @ 23:43:
Als je het analoog wil houden (denk Ziggo, of ander oplossingen met modem van de provider) heb je een N300 nodig een N510 heeft geen analoge aansluiting. Als je een provider met SIP hebt, heb je voor thuis waarschijnlijk nog steeds genoeg aan een N300. De N510 kan 4 gesprekken tegelijk, tegen de N300 2 (op SIP dan uiteraard). Voor thuis is dat meestal wel genoeg.

@mrvanbommel Ik heb 't basisstation simpelweg in de meterkast gehangen. Kom daarmee één laadschaal tekort. Daarom rouleren er twee toestellen. Gaat ook prima.

[Annuk]

mrvanbommel schreef op vrijdag 7 mei 2021 @ 12:11:
Na het opnieuw inrichten van de meterkast en trekken van UTP kabels naar diverse kamers, een vraag....

In de huiskamer lag een buis (vanaf de meterkast) met daarin een 4 aderige ouderwetse telefoonkabel. Ik heb er een UTP kabel bij getrokken. De telefoonverbinding willen we (ahum, de partner...) houden. Dus er 'moet' in de huiskamer een DECT telefoon aangesloten worden. Ik heb een UTP dual inbouw WCD. De UTP kabel snap ik, die gaat er met z'n 8 aders gewoon op de wanddoos zoals ik ook in de andere ruimtes heb gedaan. Maar de 4 aderige kabel die er lag... hoe gaat die op de UTP wandoos? Dwz, welke kleuren corresponderen met de 8 kleuren van de WCD doos (blauw/blauwwit, etc). Uiteindelijk gaat de telefoon weer met een verloopkabel RJ11 naar RJ45 op de UTP wanddoos, die snap ik...

Vervang die gewone telefoonlijn dan altijd voor een UTP kabel, oftewel 2 UTP-kabels door dat buisje heen..
Aan beide kanten met een (opbouw)doosje en/of keystone afwerken.

Dan maak je van een standaard telefoonkabeltje een "omvorm" snoertje.
Je knipt bovenstaande kabeltje doormidden (of hoe het je het beste uitkomt, persoonlijk zou ik zeggen plm 1m voor in de meterkast, rest bij/voor de huistelefoon), zet aan beide uiteinden (het geknipte stuk dus) netjes een RJ45 en je bent klaar.

Kan je de UTP voor telefonie gebruiken met je eigen gemaakte kabeltje, ben je dat niet meer nodig kan je deze gewoon gebruiken voor internet/netwerk.

Of je doet zo ongeveer zoals @Gwaihir zegt, dat heb ik bij m'n ouders ook gedaan.
Simpel trio-setje gekocht, basisstation in de meterkast bij de modem, 1 dect station + lader in de woonkamer, 1 dect-station + lader in hun slaapkamer, en de 3e handset aan de kant gelegd als reserve (of voor de reserve batterijen). Dan ben je ook klaar.

edit:

Volg hier even dat zwarte kabeltje vanaf rechts... daar heb ik hetzelfde gedaan wat ik hierboven heb beschreven bij een collega van me.
Die heeft meerdere UTP aansluitingen door de woning heen, zodoende kan hij (of nouja de vrouw) als ze de inrichting schuiven o.i.d. zo de telefoon aansluiting mee verhuizen

[ Voor 14% gewijzigd door Annuk op 11-05-2021 19:53 ]

[Sliderhome]

@maaikederksen

Er bij vermeld Voor "solid & stranded" vaste en soepele kern.

[Greatsword]

rikadoo schreef op vrijdag 7 mei 2021 @ 19:59:
Zo mijn meterkast ook maar eens aangepakt.

Nice, is dat toevallig dit PatchPanel? https://www.amazon.nl/DIG...one-modules/dp/B0042HLK92 en welke Rackmount gebruik je?

[rikadoo]

Greatsword schreef op woensdag 12 mei 2021 @ 00:45:
[...]


Nice, is dat toevallig dit PatchPanel? https://www.amazon.nl/DIG...one-modules/dp/B0042HLK92 en welke Rackmount gebruik je?

Klopt dat is het patchpanel wat ik gebruikt heb.
Rackmount beugel is die van Netwerkproducten:
https://www.netwerkproduc...x400mm-bxhxdgrijs-di.html
En de keystones die ik gebruikt heb zijn ook van Amazon:
https://www.amazon.nl/gp/...tle_o02_s00?ie=UTF8&psc=1

[Greatsword]

rikadoo schreef op woensdag 12 mei 2021 @ 08:06:

En de keystones die ik gebruikt heb zijn ook van Amazon:
https://www.amazon.nl/gp/...tle_o02_s00?ie=UTF8&psc=1

Ik las dat je Cat6 kabels gebruikte maar die werken dus gewoon met Cat6A keystones?

[rikadoo]

Greatsword schreef op woensdag 12 mei 2021 @ 10:18:
[...]


Ik las dat je Cat6 kabels gebruikte maar die werken dus gewoon met Cat6A keystones?

Ja is gewoon backwards compatible.

[mrvanbommel]

Annuk schreef op dinsdag 11 mei 2021 @ 19:46:
[...]


Vervang die gewone telefoonlijn dan altijd voor een UTP kabel, oftewel 2 UTP-kabels door dat buisje heen..
Aan beide kanten met een (opbouw)doosje en/of keystone afwerken.

Dan maak je van een standaard telefoonkabeltje een "omvorm" snoertje.
Je knipt bovenstaande kabeltje doormidden (of hoe het je het beste uitkomt, persoonlijk zou ik zeggen plm 1m voor in de meterkast, rest bij/voor de huistelefoon), zet aan beide uiteinden (het geknipte stuk dus) netjes een RJ45 en je bent klaar.

Kan je de UTP voor telefonie gebruiken met je eigen gemaakte kabeltje, ben je dat niet meer nodig kan je deze gewoon gebruiken voor internet/netwerk.

Of je doet zo ongeveer zoals @Gwaihir zegt, dat heb ik bij m'n ouders ook gedaan.
Simpel trio-setje gekocht, basisstation in de meterkast bij de modem, 1 dect station + lader in de woonkamer, 1 dect-station + lader in hun slaapkamer, en de 3e handset aan de kant gelegd als reserve (of voor de reserve batterijen). Dan ben je ook klaar.

edit:
[Afbeelding]
Volg hier even dat zwarte kabeltje vanaf rechts... daar heb ik hetzelfde gedaan wat ik hierboven heb beschreven bij een collega van me.
Die heeft meerdere UTP aansluitingen door de woning heen, zodoende kan hij (of nouja de vrouw) als ze de inrichting schuiven o.i.d. zo de telefoon aansluiting mee verhuizen

Uiteindelijk prima gelukt met link eerder genoemd en de 4 aders uit de telefoon draad in de utp WCD aangesloten. Vanaf de UTP WCD een Rj45 naar rj11 snoer laten lopen naar het basisstation vd DECT. Tel draad loopt dus vanaf WCD door de buis naar meterkast waar hij al in de tel ingang vd modem zat.
Dank voor de tips!!

[ardvark99]

mrvanbommel schreef op donderdag 13 mei 2021 @ 19:10:
[...]


Uiteindelijk prima gelukt met link eerder genoemd en de 4 aders uit de telefoon draad in de utp WCD aangesloten. Vanaf de UTP WCD een Rj45 naar rj11 snoer laten lopen naar het basisstation vd DECT. Tel draad loopt dus vanaf WCD door de buis naar meterkast waar hij al in de tel ingang vd modem zat.
Dank voor de tips!!

Voor het analoge signaal heb je maar 2 adres nodig, de middelste 2 bij RJ11. De buitenste 2 aders naar het dect station heb je niet nodig, kan je wel mee knijpen zodat het snoer goed in de RJ11 zit. Bij de Rj45 zijn dat de middelste 2 aders, 4 en 5. Zo wordt zakelijk UTP voor analoog gebruikt. Vroeger werd zakelijk daar nog aparte bekabeling en outlets voor gebruikt. Ik had dat 20 jaar geleden thuis ook gedaan, maar al jaren geleden telefoniebekabeling vervangen door utp. Binnenkort naar voip, dus niets meer analoog.

[BassieB]

Het wordt bij mij ook tijd om de afwerking netjes te maken. Heb in de loop van tijd van alles verzameld en nu ook een kast via marktplaats gevonden waar mijn 58cm lange rackstation in kan. Iemand nog goede tips om de modem in de kast te verwerken?.

Wat je ziet:
- zyxel VMG8825-T50 (t-mobile vdsl)
- unifi usbusg
- unifi us-16-150w
- Synology Rackstation rs812+
- unifi cloudkey gen2+

[RobbyTown]

BassieB schreef op dinsdag 18 mei 2021 @ 18:01:
Het wordt bij mij ook tijd om de afwerking netjes te maken. Heb in de loop van tijd van alles verzameld en nu ook een kast via marktplaats gevonden waar mijn 58cm lange rackstation in kan. Iemand nog goede tips om de modem in de kast te verwerken?.

Wat je ziet:
- zyxel VMG8825-T50 (t-mobile vdsl)
- unifi usb
- unifi us-16-150w
- Synology Rackstation rs812+
- unifi cloudkey gen2+

[Afbeelding]

Legbord? Zo heb ik het opgelost.

Dat probleem heb ik ook met niet 19" inch spul denk aan OC200, prodesk, NVR.

[HalfVol]

BassieB schreef op dinsdag 18 mei 2021 @ 18:01:
Het wordt bij mij ook tijd om de afwerking netjes te maken. Heb in de loop van tijd van alles verzameld en nu ook een kast via marktplaats gevonden waar mijn 58cm lange rackstation in kan. Iemand nog goede tips om de modem in de kast te verwerken?.

Ik heb ook T-Mobile vDSL.

Die T50 van T-Mobile heeft van die pootjes die je er niet af kan halen, echt irritant. En die modem moet je terug inleveren, dus die mag je er niet afzagen. Ik heb gewoon een simpele bridge modem gekocht (Zyxel VMG4005-B50A, or Dreytek Vigor 165 zijn aan te raden) en die op mijn Unifi Security Gateway aangesloten. Die passen er wel bij. Of eentje met router, als je geen USG hebt.

3D printen is een andere optie. Op Etsy zijn veel 3d geprinte rack mounts voor all deze dingen te vinden, zoals deze. Je kunt ook om custom jobs vragen aan die sellers, veel vinden dat leuk om te doen. Of zelf printen met een eigen design, of natuurlijk eentje downloaden van thingyverse. Een beetje tweaker moet dat wel leuk vinden

[BassieB]

HalfVol schreef op dinsdag 18 mei 2021 @ 20:27:
[...]


Ik heb ook T-Mobile vDSL.

Die T50 van T-Mobile heeft van die pootjes die je er niet af kan halen, echt irritant. En die modem moet je terug inleveren, dus die mag je er niet afzagen. Ik heb gewoon een simpele bridge modem gekocht (Zyxel VMG4005-B50A, or Dreytek Vigor 165 zijn aan te raden) en die op mijn Unifi Security Gateway aangesloten. Die passen er wel bij. Of eentje met router, als je geen USG hebt.

3D printen is een andere optie. Op Etsy zijn veel 3d geprinte rack mounts voor all deze dingen te vinden, zoals deze. Je kunt ook om custom jobs vragen aan die sellers, veel vinden dat leuk om te doen. Of zelf printen met een eigen design, of natuurlijk eentje downloaden van thingyverse. Een beetje tweaker moet dat wel leuk vinden

Andere modem die wel in bridge mode kan had ik ook al bedacht. Alleen wordt glasvezel hier nu aangelegd en krijg ik dus binnenkort weer een nieuwe modem. Dan maar eens opnieuw bekijken. Maar zal wel geen model voor 19” zijn . Zijn die er überhaupt wel?

[Dronium]

@BassieB
Voor Fiber heb je geen modem nodig. Dus iedere goede router sorry Firewall voldoet. En die zijn er genoeg in 19" uitvoering. . . Checkpoint, Cisco, SonicWall, Fortigate om er maar een paar te noemen. Maar die zijn wel behoorlijk aan de prijs

Maar ook van Unifi hebben ze daar vast wel passend USG modelletje voor. ( En voor de kleiner modellen een rackmount op Thingyverse. )

[HalfVol]

Dronium schreef op dinsdag 18 mei 2021 @ 22:28:
@BassieB
Voor Fiber heb je geen modem nodig. Dus iedere goede router sorry Firewall voldoet. En die zijn er genoeg in 19" uitvoering. . . Checkpoint, Cisco, SonicWall, Fortigate om er maar een paar te noemen. Maar die zijn wel behoorlijk aan de prijs

Maar ook van Unifi hebben ze daar vast wel passend USG modelletje voor. ( En voor de kleiner modellen een rackmount op Thingyverse. )

Volgens mij heeft @BassieB een USG, gezien die foto. Die stond gewoon als 'usb' in zijn beschrijving (typo?). Dus de glasvezel zou dan direct van de mediaconverter die ze ergens in de meterkast gaan ophangen naar de WAN poort van de USG gaan. Die hele T50 modem kan dan dus er tussenuit.

Ik zou een 19inch rack mount zoeken voor zowel de USG als de cloud key, zoals deze. Ziet er dan super netjes uit!

[BassieB]

HalfVol schreef op woensdag 19 mei 2021 @ 09:32:
[...]


Volgens mij heeft @BassieB een USG, gezien die foto. Die stond gewoon als 'usb' in zijn beschrijving (typo?). Dus de glasvezel zou dan direct van de mediaconverter die ze ergens in de meterkast gaan ophangen naar de WAN poort van de USG gaan. Die hele T50 modem kan dan dus er tussenuit.

Ik zou een 19inch rack mount zoeken voor zowel de USG als de cloud key, zoals deze. Ziet er dan super netjes uit!

Is inderdaad een usg. Lees inderdaad dat de hele modem er tussenuit kan. In het kader van een nette afwerking wel super fijn. Ik lees alleen dat delta/caiway sfp met rj11 gebruiken tussen de modem en het aansluitpunt. Moet nog een converter tussen dan.

[HalfVol]

BassieB schreef op woensdag 19 mei 2021 @ 12:10:
[...]


Is inderdaad een usg. Lees inderdaad dat de hele modem er tussenuit kan. In het kader van een nette afwerking wel super fijn. Ik lees alleen dat delta/caiway sfp met rj11 gebruiken tussen de modem en het aansluitpunt. Moet nog een converter tussen dan.

Nee, de modem kan er alleen tussenuit als je glasvezel hebt. Alleen dan kan de USG direct op de mediaconverter. Een RJ11 aansluiting moet aangesloten worden op een DSL modem. Als je DSL hebt dan heb je een modem nodig, daar kun je niet omheen.

Ik heb zelf DSL (hopelijk binnekort ook glas), en ik heb in plaats van de T50 van T-Mobile een Zyxel VMG4005-B50A bridge modem op mijn Unifi USG aangesloten, maar de T50 van T-Mobile werkt ook gewoon. Dan heb je alleen een dubbel-NAT situatie, want die T50 kan niet in bridge modus helaas.

[BassieB]

Ja, ga die t50 nu met dmz configureren en met glas proberen die hele modem er tussenuit te halen. Moet lukken!

Ik laat nog wel even zien hoe de kast er straks bij staat als ik alles netjes heb afgewerkt. #zinin!

[Niek_]

Ik heb wat moeite om een patchpanel met LSA stroken aan te kopen. Zie namelijk vrij weinig informatie over de kwaliteit van deze dingen, niet in de pricewatch maar ook in de diverse topics niet.
Krijg de indruk dat je niet echt een miskoop kan doen qua 24voudig patchpaneel met minimaal cat6?
Deze lijkt in de pricewatch de goedkoopste te zijn, maar of de kwaliteit dan in orde is?

[ Voor 48% gewijzigd door Niek_ op 21-05-2021 06:52 ]

[RobbyTown]

Niek_ schreef op vrijdag 21 mei 2021 @ 06:48:
Ik heb wat moeite om een patchpanel met LSA stroken aan te kopen. Zie namelijk vrij weinig informatie over de kwaliteit van deze dingen, niet in de pricewatch maar ook in de diverse topics niet.
Krijg de indruk dat je niet echt een miskoop kan doen qua 24voudig patchpaneel met minimaal cat6?
Deze lijkt in de pricewatch de goedkoopste te zijn, maar of de kwaliteit dan in orde is?

Klopt van die aparte dingen (niet voor de massa weggelegd / gekocht) staan niet echt in de pw. Ligt ook nog aan product vaak geen EAN codes bekend.

Toen UK nog in de EU zat heb ik brand-rex (merk) cat6 gekocht (2 stuks) dacht iets van 80 euro per paneel NL prijzen zijn +200 euro per paneel. (Beetje het zelfde als airco verhaal Italië VS Nederland).

Maar goed ben ooit begonnen met model wat jij aangeeft. Als je in stappen er 24 monteert en naar rechts weg werkt zitten ze in de weg voor de oplopende poorten. Montage is wat minder handig.

Dit model is handiger (vind ik)
https://nl.rs-online.com/web/p/rj-patch-panels/0166787/

YouTube: Brand-Rex Cat6Plus 24 Port UTP Patch Panel (C6CPNLU24012M) Installation

Betaalbare variant: https://www.netwerkwinkel...iek-37583SW-1-p_7622.html

Brand-rex ondanks het merk is zegt niets over betrouwbaarheid van de +50 panelen (op het werk niet thuis haha) hadden we 1 paneel dat poort 24 kapot was maar daar kom je pas jaren later achter als je daar een aansluiting op afmonteerd.

[Niek_]

RobbyTown schreef op vrijdag 21 mei 2021 @ 09:14:
[...]

Klopt van die aparte dingen (niet voor de massa weggelegd / gekocht) staan niet echt in de pw. Ligt ook nog aan product vaak geen EAN codes bekend.

Toen UK nog in de EU zat heb ik brand-rex (merk) cat6 gekocht (2 stuks) dacht iets van 80 euro per paneel NL prijzen zijn +200 euro per paneel. (Beetje het zelfde als airco verhaal Italië VS Nederland).

Maar goed ben ooit begonnen met model wat jij aangeeft. Als je in stappen er 24 monteert en naar rechts weg werkt zitten ze in de weg voor de oplopende poorten. Montage is wat minder handig.

Dit model is handiger (vind ik)
https://nl.rs-online.com/web/p/rj-patch-panels/0166787/

YouTube: Brand-Rex Cat6Plus 24 Port UTP Patch Panel (C6CPNLU24012M) Installation

Betaalbare variant: https://www.netwerkwinkel...iek-37583SW-1-p_7622.html

Brand-rex ondanks het merk is zegt niets over betrouwbaarheid van de +50 panelen (op het werk niet thuis haha) hadden we 1 paneel dat poort 24 kapot was maar daar kom je pas jaren later achter als je daar een aansluiting op afmonteerd.

Blijft toch apart dat er tussen de 2 genoemde producten 200 euro verschil zit. Vraag me dan toch af waar je dat wel/niet in gaat merken. Voor nu, dank voor de tip, ik ga de betaalbare variant bestellen.

[BassieB]

Niek_ schreef op vrijdag 21 mei 2021 @ 10:06:
[...]

Blijft toch apart dat er tussen de 2 genoemde producten 200 euro verschil zit. Vraag me dan toch af waar je dat wel/niet in gaat merken. Voor nu, dank voor de tip, ik ga de betaalbare variant bestellen.

Misschien gekke vraag hoor, maar waarom wil je dit? Wat is het voordeel van de lsa stroken?

[Eupeodes]

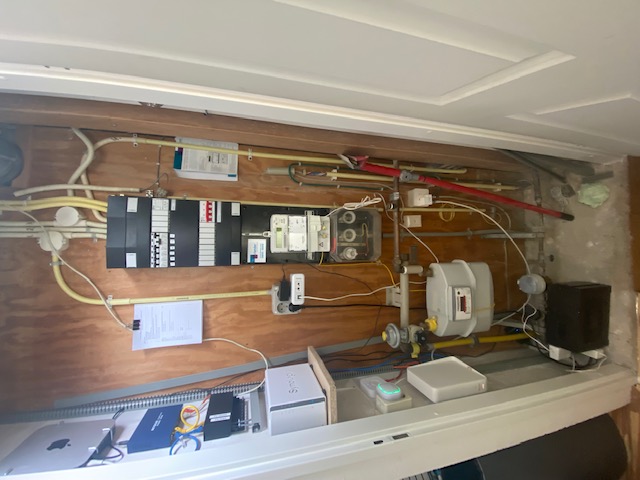

Maar even beginnen met een plaatje van de hele meterkast:

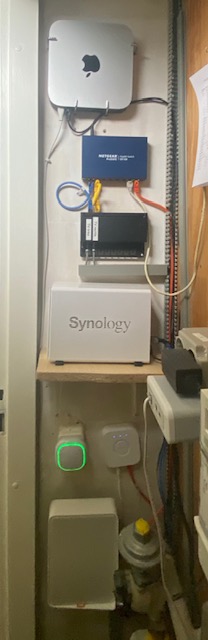

Hier de linker muur waar de kern van mijn huisnetwerk op zit.


Van boven naar onder:
- Mac mini met debian, draait onder andere dhcp en dns (pihole), webserver voor ontwikkel- en testwerk
- 8-poorts gigabit switch
- 8 poorts cat 6 patchpaneel
- Synology NAS
- Elro Connects K1 Connector (koppeling rookmelders)
- Hue bridge
- Ziggo router
- (niet op de tweede foto, wel op de eerste) UPS die de Mac mini, NAS en router van stroom voorziet
- verder op diverse plekken bedradingskoker om de draden zoveel mogelijk weg te werken

Zoals op de foto al wel blijkt is het nog niet helemaal af. Op dit moment heb ik enkel bij de tv netjes aangelegd bedraad netwerk (2 poorten). De vrij hangende netwerkkabel gaat naar zolder. Deze ga ik nog vervangen door een nette kabel tegen de tijd dat de nieuwe muren (MetalStud) op zolder staan (die ene alamat die uit staat is ook voor de zolder).

Voor wifi heb ik 2 keer de Deco M5, de ene bij de tv (tussen netwerkpoort en tv aangesloten) en een op zolder (via die nog niet nette kabel). Door de bedrade backhaul heb ik hiermee door het hele huis en in de tuin uitstekende wifi.
Helaas willen de Elro connector en de Toon niet goed functioneren hiermee, daarom heb ik op de ziggo router nog een extra netwerk aan moeten maken voor deze apparaten.

[HalfVol]

BassieB schreef op vrijdag 21 mei 2021 @ 11:12:
[...]

Misschien gekke vraag hoor, maar waarom wil je dit? Wat is het voordeel van de lsa stroken?

Omdat je op LSA stroken stugge kabels afmonteert op een nette manier. Er zijn andere opties. Stekkertjes voor stugge kabels en dan female-female keystones. Er zijn ook toolless varianten voor de stugge kabels. Idee is een beetje dat je het 1x doet, en daarna jaren lang laat zitten.

[Gwaihir]

@Niek_ @BassieB

HalfVol schreef op vrijdag 21 mei 2021 @ 14:42:
Omdat je op LSA stroken stugge kabels afmonteert op een nette manier.

Doe je dat met keystones niet dan? Ik dacht dat die ook (bij uitstek) voor stugge kabels bedoeld zouden zijn?

Ik kocht ze met stroken omdat het een stuk voordeliger uitpakte dan met losse keystones.

[HalfVol]

Gwaihir schreef op vrijdag 21 mei 2021 @ 16:14:
@Niek_ @BassieB

[...]

Doe je dat met keystones niet dan? Ik dacht dat die ook (bij uitstek) voor stugge kabels bedoeld zouden zijn?

Ik kocht ze met stroken omdat het een stuk voordeliger uitpakte dan met losse keystones.

Ja, precies. Keystones zijn handiger in gevallen waar je niet goed bij de achterzijde van het patchpaneel kan bijvoorbeeld. Keystone eruit klikken is makkelijker dan het hele paneel eraf halen.

[zzattack]

Meterkast raakt steeds voller. Onderin een 4ch en 2ch DVB-C tuner en wat coax spul. Werkt toch fijner dan iptv vind ik, gewoon 'native' op de TV en lekker snel zappen. Ook ideaal i.c.m. tvheadend. Uit het zicht zitten een paar zelfbouw doosjes met RS232-to-IP printjes om de P1 meter uit te lezen, en een OpenTherm gateway en Evohome HGI80 te benaderen.

Qua ethernet spul ben ik aardig fan van Mikrotik. We zien hier een RB4011 omsloten door 2x CRS309 (10G) switches. Opstelling oogt wellicht wat onhandig maar is zo gegroeid..
De RB4011 is een beest van een router en ben ik erg tevreden mee. Zelfs goed versleuteld VPN verkeer handelt ie prima af met hoge throughput, en de T-Mobile gigabit WAN uplink verwerkt ie met 2 vingers in de neus.
Alle switches in huis zijn met multimode duplex vezels aangesloten vanaf de CRS309's. Ook een aantal werkstations en servers zit lekker 10GBe.
De vreemde eend hier is een Cisco RV345p. Deze zeer tegenvallende router heeft z'n hoofdtaak afgestaan aan de RB4011, en is nu derhalve een glorified PoE+ injector geworden. En ook dat doet ie niet erg goed, gezien de 3 inmiddels overleden poorten.. De Cisco voedt de IP cameras en UniFi access points maar gebruik ik verder zo min mogelijk vanwege de ontzettend trage interface.
Bovenop de Cisco zit nog een CRS125, welke ingesteld is als vrij simpele switch om de meeste outlets in huis te bedienen.

[Oortjes]

zzattack schreef op vrijdag 21 mei 2021 @ 23:05:

.... en UniFi access points maar gebruik ik verder zo min mogelijk vanwege de ontzettend trage interface.
Bovenop de Cisco zit nog een CRS125, welke ingesteld is als vrij simpele switch om de meeste outlets in huis te bedienen.

HEERLIJK, Eindelijk weer eens foto's van iemand die Mikrotik als core in zijn netwerk heeft. Heb je ooit overwogen om jouw access points ook te vervangen voor Microtik gear?

[RobbyTown]

@zzattack Nice netwerkkabels van fs.com toch? Zit er nog een logica/gedachte in voor de kleuren van de kabels?

[zzattack]

Oortjes schreef op zaterdag 22 mei 2021 @ 08:42:
Heb je ooit overwogen om jouw access points ook te vervangen voor Microtik gear?

Jawel, maar eigenlijk enkel om maar 'alles' van mt te hebben. Maar dat is momenteel niet reden genoeg, want ik ben ook hardstikke tevreden met hoe het Unifi spul draait. Heb 1 AP per verdieping en dan nog 1 outdoor hangen, en een stuk of 30 lichte clients (shelly's) voor domotica. Zodra ik wifi6 of nieuwer spul aan ga schaffen zal het waarschijnlijk wel mikrotik worden.

RobbyTown schreef op zaterdag 22 mei 2021 @ 09:26:
@zzattack Nice netwerkkabels van fs.com toch? Zit er nog een logica/gedachte in voor de kleuren van de kabels?

Ja, snagless ultra thin van FS inderdaad. Voorheen had ik korte maar relatief dikke CAT6A patch kabels, maar met deze korte lengtes en krappe bochten kwam er veel spanning op te staan en was de benodigde twist vaak tegennatuurlijk. Deze snagless dingen zijn lekker flexibel en hebben hier geen last van.
Kleuren zijn ongeveer ingedeeld zodat ze uniek per ruimte zijn. Staat wel vrolijk zo

[Sircuri]

Nu alleen nog iets aan je plafondplaat doen Die zakt goed door. Verder ziet het er stoer uit.

[timovd]

Vandaag heb ik bij een vriend toolless connectors gebruikt op cat6 buitenkabels. Mijn kabeltester gaf netjes lampjes op iedere ader, maar de (simpele) modem.router geeft helaas geen apparaat aan en de LEDs branden ook niet bij het aansluiten van de kabel. Thuis gebruik ik patchpanelen, maar dit is wat 'ie had liggen. Iemand bekend met deze connectors?

[Freee!!]

timovd schreef op zaterdag 22 mei 2021 @ 19:48:
Vandaag heb ik bij een vriend toolless connectors gebruikt op cat6 buitenkabels. Mijn kabeltester gaf netjes lampjes op iedere ader, maar de (simpele) modem.router geeft helaas geen apparaat aan en de LEDs branden ook niet bij het aansluiten van de kabel. Thuis gebruik ik patchpanelen, maar dit is wat 'ie had liggen. Iemand bekend met deze connectors?

Klinkt alsof je de volgorde van de aders niet goed hebt.

[timovd]

Freee!! schreef op zaterdag 22 mei 2021 @ 20:01:
[...]

Klinkt alsof je de volgorde van de aders niet goed hebt.

Ik volg altijd B en nu ook. De lampjes branden ook in de juiste volorde, dus van 1 t/m 8.

[Freee!!]

timovd schreef op zaterdag 22 mei 2021 @ 20:02:
[...]
Ik volg altijd B en nu ook.

Ik zou het nog een keer goed nakijken.

De lampjes branden ook in de juiste volorde, dus van 1 t/m 8.

Dat vertelt alleen maar, dat de afzonderlijke aders op dezelfde manier geplaatst zijn, niet dat de goede volgorde is aangehouden.

[timovd]

@Freee!! thank. Over een paar weken nog maar eens kijken. Maar er moeten meer buitenkabels aangesloten worden, dus ik heb gezegd dat 'ie patchpanelen moet kopen. Lijkt mij ook veel handiger.

[zzattack]

Sircuri schreef op zaterdag 22 mei 2021 @ 15:03:
Nu alleen nog iets aan je plafondplaat doen Die zakt goed door. Verder ziet het er stoer uit.

Inderdaad, ik ben vrij liberaal geweest in het overhouden van wat extra kabel, maar alles bij elkaar blijkt dat toch wel wat gewicht met zich mee te brengen. Had vanochtend even een wat dikkere plaat gezaagd


Niet helemaal 'LAN' maar de groenige kabel linksboven is een 30m optische HDMI 2.1 kabel die van de game pc op zolder naar de TV in de woonkamer loopt. Gamen via de Nvidia shield leek leuk, maar de bijkomende lag was me teveel. Wel is de shield ideaal als USB-over-LAN server terug naar boven. Lassen van de vezeltjes was nog wel een uitdaging, maar het werkte meteen perfect en is met 2.1 voorlopig ruimschoots toekomstbestendig.

[ Voor 6% gewijzigd door zzattack op 22-05-2021 20:13 ]

[Freee!!]

timovd schreef op zaterdag 22 mei 2021 @ 20:09:
@Freee!! thank. Over een paar weken nog maar eens kijken. Maar er moeten meer buitenkabels aangesloten worden, dus ik heb gezegd dat 'ie patchpanelen moet kopen. Lijkt mij ook veel handiger.

Het is maar net wat je handig vindt, het is een extra apparaat met extra verbindingen. Ik geef toe, dat het vaak wat netter oogt, maar het zijn ook extra kosten en je moet er maar net ruimte voor hebben. Om die laatste twee redenen heb ik in de zaak van mijn vrouw ook alle netwerkkabels (cat 6a) rechtstreeks (en zonder problemen) in de switch gestoken.

[DutchKel]

timovd schreef op zaterdag 22 mei 2021 @ 19:48:
Vandaag heb ik bij een vriend toolless connectors gebruikt op cat6 buitenkabels. Mijn kabeltester gaf netjes lampjes op iedere ader, maar de (simpele) modem.router geeft helaas geen apparaat aan en de LEDs branden ook niet bij het aansluiten van de kabel. Thuis gebruik ik patchpanelen, maar dit is wat 'ie had liggen. Iemand bekend met deze connectors?

Als de volgorde correct is (dwz de lampjes netjes van 1 naar 8 aan gaan) dan kun je nog eens proberen om de energiebesparende mode van de poort uit te schakelen aan beide kanten als dat kan. Het kan zijn dat er wel stroom aan komt maar dat de kabels net te slecht zijn om een verbinding tot stand te laten komen.

Zijn het wel 100% koperen kabels?

[nero355]

Freee!! schreef op zaterdag 22 mei 2021 @ 20:04:
Ik zou het nog een keer goed nakijken.

@timovd En dan vooral of de koperen kabelpuntjes/oogjes netjes te zien zijn in de connector!

Dat vertelt alleen maar, dat de afzonderlijke aders op dezelfde manier geplaatst zijn, niet dat de goede volgorde is aangehouden.

Volgens mij doet een beetje kabeltester dat wel, want die van mij kan zien of het een cross-cable is of niet

En voordat iemand naar het model vraagt : Geen idee!
Langer dan 10 jaar in mijn bezit en ooit gekocht bij een groothandel via een collega die een eigen bedrijf had...

/EDIT :

Gwaihir schreef op dinsdag 25 mei 2021 @ 09:28:
Nee, dat kan hij zien omdat dan de volgorde verandert tussen de beide uiteinden, i.p.v. 1 -- 1, 2 -- 2, etc. heb je ineens 1 -- 3, 2 -- 6, etc.

https://www.computercable...ges/Topics/Crossover1.jpg

Ik weet prima hoe het werkt hoor

[ Voor 23% gewijzigd door nero355 op 25-05-2021 16:52 ]

[Freee!!]

nero355 schreef op maandag 24 mei 2021 @ 18:44:
[...]
@timovd En dan vooral of de koperen kabelpuntjes/oogjes netjes te zien zijn in de connector!
[...]
Volgens mij doet een beetje kabeltester dat wel, want die van mij kan zien of het een cross-cable is of niet

Dan heb je een duurder model dan ik, ik kan alleen aan de lichtjes zien, of de aders goed en in dezelfde volgorde zijn aangesloten.

En voordat iemand naar het model vraagt : Geen idee!
Langer dan 10 jaar in mijn bezit en ooit gekocht bij een groothandel via een collega die een eigen bedrijf had...

Na tien jaar kun je wel stellen, dat het goed spul is.

[To_Tall]

Freee!! schreef op maandag 24 mei 2021 @ 18:49:
[...]

Dan heb je een duurder model dan ik, ik kan alleen aan de lichtjes zien, of de aders goed en in dezelfde volgorde zijn aangesloten.

[...]

Na tien jaar kun je wel stellen, dat het goed spul is.

https://www.bol.com/nl/p/...k-kabel/9200000058967163/

De techniek is niet heel spannend zeker niet voor kleinere afstanden. Dingen kosten geen drol. En ze kunnen idd checken of je twist cat6 of cat5 is.

En leeftijd zegt natuurlijk ook niet alles. Hij toont een paar lampjes wat ik zeg techniek voor het testen stelt niet voor wil je meer testen om de kabel te certificeren. Dan komen de professionele testers van 2000 om de hoek zetten.

[Xander]

To_Tall schreef op maandag 24 mei 2021 @ 21:10:
[...]

https://www.bol.com/nl/p/...k-kabel/9200000058967163/

De techniek is niet heel spannend zeker niet voor kleinere afstanden. Dingen kosten geen drol. En ze kunnen idd checken of je twist cat6 of cat5 is.

Huh? Nee dat kunnen ze niet...

[To_Tall]

Xander schreef op maandag 24 mei 2021 @ 21:11:
[...]


Huh? Nee dat kunnen ze niet...

Eens mijn fout, de duurdere varianten kunnen dat wel net als POE check kabel lengte en weerstand checks.

Die dingen starten bij zo’n 100a 200 euro.

De tester in m’n voorbeeld checken alleen op sluiting, en juiste ader volgorde. Basale test.

[Xander]

To_Tall schreef op maandag 24 mei 2021 @ 21:29:
[...]

Eens mijn fout, de duurdere varianten kunnen dat wel net als POE check kabel lengte en weerstand checks.

Die dingen starten bij zo’n 100a 200 euro.

Ik ken geen enkele tester die het verschil tussen cat5 en cat6 herkent.

Ook de echt dure testers (enkele duizenden euro's) niet. Als je die instelt op cat6 zal de tester controleren of de kabel aan cat6 specs voldoet (bandbreedte etc.) maar je hebt best kans dat cat5 daar ook doorheen komt, bijvoorbeeld als het een goede kabel of beperkte lengte is.

[Soribaj]

Toen ik voor het eerst deze topic zag raakte ik toch wel geinspireerd! Ik heb toen van alle spaghetti iets proberen te maken (2e plaatje). Maar toen de Unifi G4 doorbell beschikbaar kwam en dus een CloudKey nodig had moest ik wel iets voor de lange termijn kiezen.

10” rack gekocht en van het een kwam het ander. Inmiddel draait alles op Unifi. Mijn telfort fiber komt direct binnen op de USG en vanuit daar naar de Unifi Lite switches PoE.

Ik wacht nog op een aantal dingen om de rack af te maken (stroom). Ik zal dan het eind resultaat plaatsen. 😜

[ Voor 0% gewijzigd door Soribaj op 24-05-2021 22:39 . Reden: typos ]

[Gwaihir]

nero355 schreef op maandag 24 mei 2021 @ 18:44:
Volgens mij doet een beetje kabeltester dat wel, want die van mij kan zien of het een cross-cable is of niet

Nee, dat kan hij zien omdat dan de volgorde verandert tussen de beide uiteinden, i.p.v. 1 -- 1, 2 -- 2, etc. heb je ineens 1 -- 3, 2 -- 6, etc.

https://www.computercable...ges/Topics/Crossover1.jpg

[GeleFles]

-nvm- vroeg, moet leren lezen.

[ Voor 94% gewijzigd door GeleFles op 25-05-2021 10:11 ]

[timovd]

Xander schreef op maandag 24 mei 2021 @ 21:39:
[...]


Ik ken geen enkele tester die het verschil tussen cat5 en cat6 herkent.

Ook de echt dure testers (enkele duizenden euro's) niet. Als je die instelt op cat6 zal de tester controleren of de kabel aan cat6 specs voldoet (bandbreedte etc.) maar je hebt best kans dat cat5 daar ook doorheen komt, bijvoorbeeld als het een goede kabel of beperkte lengte is.

Mijn tester is een eenvoudig ding van <€10,-. Er zitten aan beide kanten 8 LED's en aan de powered (9V) zit een extra LED die knippert om aan te geven dat ie aan staat. Aan beide kanten zie ik de LED's van 1 naar 8 gaan in de juiste volgorde.

[tMb]

Eupeodes schreef op vrijdag 21 mei 2021 @ 13:13:
Maar even beginnen met een plaatje van de hele meterkast:
[Afbeelding]

Hier de linker muur waar de kern van mijn huisnetwerk op zit.
[Afbeelding]

Van boven naar onder:
- Mac mini met debian, draait onder andere dhcp en dns (pihole), webserver voor ontwikkel- en testwerk
- 8-poorts gigabit switch
- 8 poorts cat 6 patchpaneel
- Synology NAS
- Elro Connects K1 Connector (koppeling rookmelders)
- Hue bridge
- Ziggo router
- (niet op de tweede foto, wel op de eerste) UPS die de Mac mini, NAS en router van stroom voorziet
- verder op diverse plekken bedradingskoker om de draden zoveel mogelijk weg te werken

Leuk om af en toe ook een foto zien en toelichting te lezen van een niet-rack setup. Sluit beter aan op m'n eigen setup. Hoewel een rack setup natuurlijk prachtig is, is het niet voor iedereen haalbaar.

[Eupeodes]

tMb schreef op dinsdag 25 mei 2021 @ 10:17:
[...]


Leuk om af en toe ook een foto zien en toelichting te lezen van een niet-rack setup. Sluit beter aan op m'n eigen setup. Hoewel een rack setup natuurlijk prachtig is, is het niet voor iedereen haalbaar.

Ik had een rack setup ook prachtig gevonden, maar de meterkast is gewoon niet groter dan ie is (~ 40x80 cm, 34 cm tussen deurkozijn en achterwand). En ik sluit ook niet uit dat de groepenkast uiteindelijk toch nog groter moet worden, dus ik wil links naast de huidige groepenkast ook niet teveel op die achterwand hangen.

Dus ben ik gaan kijken wat ik zonder rack kon en ik ben zeer tevreden over het resultaat. Alles hangt nu bereikbaar, patchpaneel hangt zo dat mijn vrouw comfortabel staand kabels kan monteren (ik kom er zelf door mijn kleurenblindheid nooit goed uit, en zij vind het nog leuk ook).

[aGraPusher]

Het wordt spelen vandaag




Volgens mij liggen mijn prioriteiten als tweaker wel beetje anders dan bij de normale mens.. wat is het eerste dat in je nieuwbouw huis klaar is? Netwerk

[ Voor 23% gewijzigd door aGraPusher op 25-05-2021 11:33 ]

[Soribaj]

Ik zie de CloudKey niet! Of had je die al?
Ik reageerde te snel!

Al met al, veel plezier. Ik heb mijn G4 Doorbell paar weken geleden geinstalleerd, helemaal verliefd op!

[ Voor 10% gewijzigd door Soribaj op 25-05-2021 11:33 ]

[rikadoo]

Jabiros schreef op dinsdag 25 mei 2021 @ 11:31:
Ik zie de CloudKey niet! Of had je die al? Al met al, veel plezier. Ik heb mijn G4 Doorbell paar weken geleden geinstalleerd, helemaal verliefd op!

Lijkt me niet nodig, hij heeft een UDM Pro liggen!, mooi spul. Ik heb ook van die kabeltjes besteld voor mijn setup (zie paar posts terug), ben benieuwd!

[aGraPusher]

Jabiros schreef op dinsdag 25 mei 2021 @ 11:31:
Ik zie de CloudKey niet! Of had je die al? Al met al, veel plezier. Ik heb mijn G4 Doorbell paar weken geleden geinstalleerd, helemaal verliefd op!

Dat wordt toch allemaal geregeld door de UDM Pro? Tenminste dat denk ik en hoop het nu

[PcDealer]

aGraPusher schreef op dinsdag 25 mei 2021 @ 11:17:

Volgens mij liggen mijn prioriteiten als tweaker wel beetje anders dan bij de normale mens.. wat is het eerste dat in je nieuwbouw huis klaar is? Netwerk

De juiste volgorde hoor. Achteraf doen kost geld/moeite/werk meer i.v.m. afplakken, knoeien, boren, trekken, verven, etc.

[Bruzski]

aGraPusher schreef op dinsdag 25 mei 2021 @ 11:32:
[...]


Dat wordt toch allemaal geregeld door de UDM Pro? Tenminste dat denk ik en hoop het nu

Bij mij draait de G4 doorbell al reeds maanden via de UDMP, werkt uitstekend hoor.

[ Voor 38% gewijzigd door Bruzski op 25-05-2021 13:01 ]

[MeltedForest]

PcDealer schreef op dinsdag 25 mei 2021 @ 12:09:
[...]

De juiste volgorde hoor. Achteraf doen is kost geld/moeite/werk meer i.v.m. afplakken, knoeien, boren, trekken, verven, etc.

Als alle (loze) leidingen er gewoon liggen maakt het toch niet uit? Kan je ook eerst behangen / vloer / keuken doen.

[Loekie]

aGraPusher schreef op dinsdag 25 mei 2021 @ 11:17:
Het wordt spelen vandaag

[Afbeelding]

[Afbeelding]

[Afbeelding]

Volgens mij liggen mijn prioriteiten als tweaker wel beetje anders dan bij de normale mens.. wat is het eerste dat in je nieuwbouw huis klaar is? Netwerk

Leuk spul, heb sinds vorige week ok de G3 instant en SSD in de UDM Pro voor opnames, maar heb de disk er weer uitgehaald. Het ding laat de ventilatoren met disk gemonteerd op 50% draaien en dan is van stilte niet zoveel meer over. Dit doet ie pas na reboot trouwens.

[SteinGames]

Loekie schreef op dinsdag 25 mei 2021 @ 16:15:
[...]

Leuk spul, heb sinds vorige week ok de G3 instant en SSD in de UDM Pro voor opnames, maar heb de disk er weer uitgehaald. Het ding laat de ventilatoren met disk gemonteerd op 50% draaien en dan is van stilte niet zoveel meer over. Dit doet ie pas na reboot trouwens.

Zelfde probleem hier. Gelukkig zit die in een kast. maar alsnog blijf je hem horen. Ik snap niet dat we de fan speed niet kunnen aanpassen. Totaal onnodig dat dat ding op 50% staat.

[Bruzski]

SteinGames schreef op dinsdag 25 mei 2021 @ 16:30:
[...]


Zelfde probleem hier. Gelukkig zit die in een kast. maar alsnog blijf je hem horen. Ik snap niet dat we de fan speed niet kunnen aanpassen. Totaal onnodig dat dat ding op 50% staat.

Bij mij staat ie ook op 50%, dit is inderdaad niet aan te passen, gemiddeld 38-40 graden met 8TB schijf, geluid is enigsinds aanwezig maar niet hinderlijk.

[bluewalk]

Bruzski schreef op dinsdag 25 mei 2021 @ 16:58:
[...]


Bij mij staat ie ook op 50%, dit is inderdaad niet aan te passen, gemiddeld 38-40 graden met 8TB schijf, geluid is enigsinds aanwezig maar niet hinderlijk.

Kijk voor de gein eens hier naar: https://github.com/renedis/ubnt-auto-fan-speed
Ik heb die op mijn UDMP draaien incl. seagate disk en scheelt echt dag en nacht, temperatuur 40 graden ipv 36 met loeiende fans.

[ Voor 5% gewijzigd door bluewalk op 25-05-2021 17:15 ]

[Gwaihir]

nero355 schreef op maandag 24 mei 2021 @ 18:44:
Ik weet prima hoe het werkt hoor

Nou dan mag je mij uitleggen hoe je aan die lampjes ziet dat de draden in de correcte volgorde gemonteerd zijn (volgens 't schemaatje A of B ). Want dat stelde je en daar reageerde ik op. Net als @Freee!! lukt mij dat nl. niet!

(Ben zelf ooit begonnen ze gewoon 'hetzelfde' te doen aan beide einden. Dat werd wel een 10MBit kabel, helaas, meer viel er niet uit te persen. Bleek later wel praktische kennis toen mijn nieuwe baas niet snapte waarom z'n netwerk niet boven de 10MBit uit wilde. Even wat nieuwe stekkertjes en ik was al zo'n beetje door m'n proefperiode (als programmeur ).)

[ Voor 32% gewijzigd door Gwaihir op 25-05-2021 17:25 ]

[nero355]

Gwaihir schreef op dinsdag 25 mei 2021 @ 17:22:
Nou dan mag je mij uitleggen hoe je aan die lampjes ziet dat de draden in de correcte volgorde gemonteerd zijn (volgens 't schemaatje A of B ). Want dat stelde je en daar reageerde ik op. Net als @Freee!! lukt mij dat nl. niet!

Het ging mij meer erom dat ik prima weet hoe dit :

(Ben zelf ooit begonnen ze gewoon 'hetzelfde' te doen aan beide einden. Dat werd wel een 10MBit kabel, helaas, meer viel er niet uit te persen. Bleek later wel praktische kennis toen mijn nieuwe baas niet snapte waarom z'n netwerk niet boven de 10MBit uit wilde. Even wat nieuwe stekkertjes en ik was al zo'n beetje door m'n proefperiode (als programmeur ).)

WEL moet op de JUISTE manier!

Wat/Hoe die kabeltester het verder allemaal doet of hoe die werkt mag je aan de fabrikanten vragen...

[Bruzski]

Loekie schreef op dinsdag 25 mei 2021 @ 16:15:
[...]

Leuk spul, heb sinds vorige week ok de G3 instant

* knip* vraag dat even via de DM of in het G3 topic.

[ Voor 20% gewijzigd door rens-br op 25-05-2021 22:36 ]

[bramvanmol]

zzattack schreef op zaterdag 22 mei 2021 @ 20:13:
[...]
Niet helemaal 'LAN' maar de groenige kabel linksboven is een 30m optische HDMI 2.1 kabel die van de game pc op zolder naar de TV in de woonkamer loopt. Gamen via de Nvidia shield leek leuk, maar de bijkomende lag was me teveel. Wel is de shield ideaal als USB-over-LAN server terug naar boven. Lassen van de vezeltjes was nog wel een uitdaging, maar het werkte meteen perfect en is met 2.1 voorlopig ruimschoots toekomstbestendig.
[Afbeelding]

Is dat hetzelfde als glasvezel voor netwerk? Ik bedoel ben je er in geslaagd om dat te kunnen lassen zoals je dat ook zou doen voor glasvezel netwerk? Heb je mss een linkje waar je daar je mosterd voor gehaald hebt?

[zzattack]

Ik had vooraf met de fabrikant van de kabel (Ruipro) contact gehad om het type vezel te achterhalen. Dit was simpele multimode glas, dus erg gebruikelijk spul. De splicer die ik gebruik komt van aliexpress (signal fire). Werkt hartstikke simpel en goed, prima machines die vooralsnog betrouwbaar werken. Zeer tevreden mee.

[bramvanmol]

zzattack schreef op dinsdag 25 mei 2021 @ 20:28:
Ik had vooraf met de fabrikant van de kabel (Ruipro) contact gehad om het type vezel te achterhalen. Dit was simpele multimode glas, dus erg gebruikelijk spul. De splicer die ik gebruik komt van aliexpress (signal fire). Werkt hartstikke simpel en goed, prima machines die vooralsnog betrouwbaar werken. Zeer tevreden mee.

Ok mijn verjaardagslijstje aanvullen! Wel knap om dat aan te gaan... Respect !

[bramvanmol]

zzattack schreef op dinsdag 25 mei 2021 @ 20:28:
Ik had vooraf met de fabrikant van de kabel (Ruipro) contact gehad om het type vezel te achterhalen. Dit was simpele multimode glas, dus erg gebruikelijk spul. De splicer die ik gebruik komt van aliexpress (signal fire). Werkt hartstikke simpel en goed, prima machines die vooralsnog betrouwbaar werken. Zeer tevreden mee.

Toch nog 1 vraagje, ik ben hier is snel gaan kijken maar ik vind enkel splicers >800USD... is dat ook zo voor uw "signal fire"?

[briecht]

Volgende week oplevering van ons huis, daarnet heb ik de patchkast tegen de muur gaan plaatsen. Kan echt niet wachten om alles te patchen en in de kast te steken:

[Peutpeut]

Een tijdje geleden heb ik in dit topic mijn ervaringen en resultaten gepost waarin ik de aanleg van het netwerk in onze huidige woning heb beschreven. Zie hier: Peutpeut in "Het grote topic voor nette lan afwerking deel 4"

Helaas moest alles in de meterkast weer op de schop omdat ik er even geen rekening mee had gehouden dat de groepenkast naar de zijkant moest worden uitgebreid voor een 3-fase aansluiting

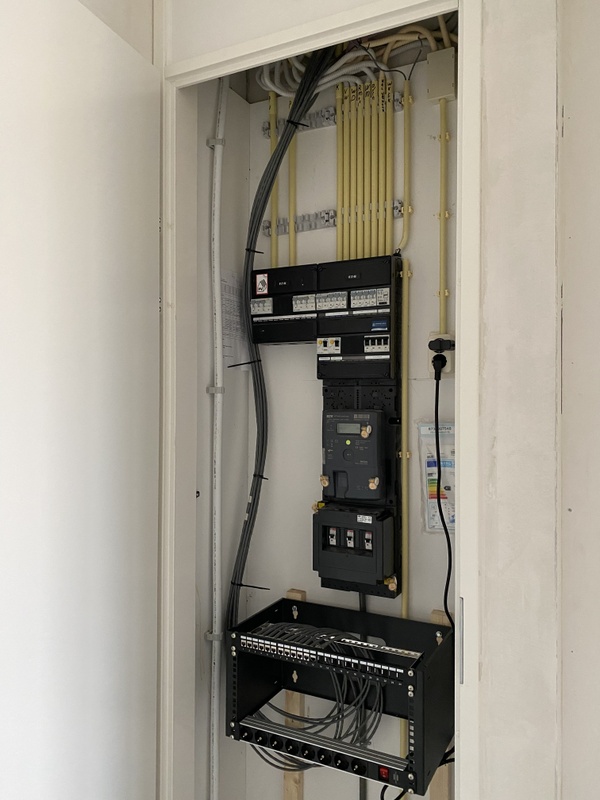

Dit was het eerst:


Dus, alles eruit, losgehaald. Godzijdank keystones gebruikt!



Na een halve dag werk weer alles op zijn plek en uiteindelijk de groepenkast uitgebreid:



En direct van de gelegenheid gebruikt gemaakt om de patchkast op een aparte groep te zetten, wel handig aangezien alle domotica daar ook op draait naast de netwerk spullen

[Aiolos]

Peutpeut schreef op donderdag 27 mei 2021 @ 11:25:
En direct van de gelegenheid gebruikt gemaakt om de patchkast op een aparte groep te zetten, wel handig aangezien alle domotica daar ook op draait naast de netwerk spullen

Geen eigen ALAMAT? Ofwel, als er een aardlek vanwege een andere groep uitklapt, zit je alsnog zonder spanning?

[HalfVol]

Peutpeut schreef op donderdag 27 mei 2021 @ 11:25:
Helaas moest alles in de meterkast weer op de schop omdat ik er even geen rekening mee had gehouden dat de groepenkast naar de zijkant moest worden uitgebreid voor een 3-fase aansluiting

Aargh, dat was vrij recent! Veel extra werk. Hebben ze nu ook het terugleveren van de zonnepanelen via 3 fasen laten gaan, ipv over een?

En.. wat heb je daar tegen die bovenplank hangen? Dat is nou het enige wat me niet zo handig lijkt, verder ziet het er echt strak uit, ook van die vorige post.

En direct van de gelegenheid gebruikt gemaakt om de patchkast op een aparte groep te zetten, wel handig aangezien alle domotica daar ook op draait naast de netwerk spullen

Ik heb dit ook gedaan, en ik vraag me nou ook af of een aparte alamat handiger is.

[Peutpeut]

Aiolos schreef op donderdag 27 mei 2021 @ 11:37:
[...]


Geen eigen ALAMAT? Ofwel, als er een aardlek vanwege een andere groep uitklapt, zit je alsnog zonder spanning?

Nee, dat niet. Dat had ook gekund en was beter geweest maar het is een keer goed Ik vind het prima zo.
