Eerst even de geschiedenis. Grappig om te zien dat veel dingen niet zijn verplaatst
[...]
[...]
Een tijdje later, een paar dingetjes er bij.
[Afbeelding]
Het grote overzicht. Een plafond gemaakt, en een extra plankje voor meer spul.
[Afbeelding]
Het 'meer spul' is omdat ik een gebruikte Unifi AP-AC-Pro kon kopen, en dat ding heeft dus PoE nodig. PoE switchje er bij gehangen. En gelijk een flinke lamp aan het plafonnetje (Ikea SLAGSIDA keukenlamp omdat ik wat meer licht wilde. Lamp is niet zichtbaar, zit boven het kozijn van de deur.
[Afbeelding]
Qua bekabeling zit het niet al te netjes. Het was een beetje schipperen tussen de switch goed ophangen, voldoende ventilatie, en de kabels niet te veel klem zetten. En als je een labelwriter hebt ga je die ook gebruiken
[Afbeelding]
Aan de rechterkant niet veel veranderd. Ieder kabeltje wat het appartement in gaat voorzien van een labeltje.
[Afbeelding]
Disco(heb voor de gelegenheid al het bedrade spul in huis aangezet)
[Afbeelding]
Ik had gehoopt dat de bewogen foto wazig genoeg zou zijn, maar ik kon de wachtwoorden nog lezen
To Do:
* Het 25cm kabeltje van de grote switch naar de PoE switch vervangen door een 50cm, hierdoor kan de PoE iets naar beneden voor minder klem zittende kabels
* De 16 poort switch vervangen door een 24-poort switch.
* Het lege plankje nog vullen. Ik heb nog een routertje (pricewatch: Ubiquiti Unifi Security Gateway (USG), Raspberry Pi voor een PiHole en een Youless energiemonitoring op de wensenlijst staan.
* Mijn zakje RJ45 dustcovers weer vinden/nieuwe kopen. Wil het wel netjes hebben, en eigenlijk rode op de PoE switch
Bijna alles gedaan wat op de 'to do' stond
(op de stofdopjes na)En ja, ik ben he-le-maal losgegaan met de labelwriter
(anders heb ik er geen idee van wat waarvoor dient, en wat de wachtwoorden ook alweer waren) Van boven naar beneden, van links naar rechts:
pricewatch: D-Link DGS-1100-24V2
pricewatch: D-Link DGS-105
pricewatch: D-Link 5-Port Desktop Gigabit PoE+ Switch (DGS-1005P)
pricewatch: Grandstream Networks SIP-ATA HandyTone HT802 2xFXS
pricewatch: Ubiquiti UniFi Cloud Key Gen2 Plus
pricewatch: Raspberry Pi 4 Model B (8GB ram) (geen idee waar ik de behuizing vandaan heb, is iig model zonder fan, en Pi heeft een XL koelblok), lange HDMI kabel is om hem op mijn monitor aan te sluiten.
pricewatch: Ubiquiti Unifi Security Gateway (USG)
Niet op de 'dag' foto: pricewatch: YouLess LS120 energiemeter
Niet alles komt van de in de Pricewatch vermeldde winkels.
Alleen de software is nog een worsteling, nog niet alles werkt zoals ik zou willen (alles de goede IP-adressen geven, DHCP instellen op MAC-adres is wat lastig blijkbaar), Grandstream telefonie moet nog ingesteld worden (heb nog 3 analoge vaste telefoons in huis)
Losse netwerkkabel bij de switch gaat direct naar de Experiabox, voor het geval ik overal langs moet (dus 'onbeschermd' internet)
En in het donker (met alles wat aan het netwerk hangt ingeschakeld)
What will end humanity? Artificial intelligence or natural stupidity?
:strip_icc():strip_exif()/u/323478/18785-pcb.jpg?f=community)
Klopt, als je hem op z'n kant monteert hangt hij door omdat al het gewicht op 1 kant rust en omdat er scharnieren aan zitten. Ik heb dit opgelost door een klein stukje pvc pijp achter onder de switch te doen zodat daar ook gewicht op rust.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xhcbpvsJ8kR4sqortNYDrVO6.jpg?f=user_large)
Resultaat van mijn eigen meterkast.
Als je goed kijkt zie je het pvc pijpje zitten. Zorgt er wel voor dat hij veel minder (bijna niet) doorbuigt.
/u/188284/crop5e078d09b8025_cropped.png?f=community)
@Zerpellica
Op de foto is te zien dat je het verkeerde glasvezel kabeltje gebruikt SC/UPC (blauw) dit moet zijn SC/APC(groen).
Fout:(blauw)
/f/image/wcyJ1wbrSvxuK1JSA24X7ZCt.png?f=fotoalbum_large)
Je moet hebben SC/APC op de glasvezel aansluiting (muur) en het modem SC/UPC(blauw)
Goed:(groen)
:fill(white):strip_exif()/f/image/FOg4Ho22ibB5igzr3uu38KtP.png?f=user_large)
Mixen van blauw en groen geeft 2 problemen:
1) Hoge demping
2) De connector kan beschadigen (blauw is vlak en groen is schuin)
zie foto
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/0NtxavIeIkNczsKdBDArEVha.jpg?f=user_large)
Op de foto is te zien dat je het verkeerde glasvezel kabeltje gebruikt SC/UPC (blauw) dit moet zijn SC/APC(groen).
Fout:(blauw)
:fill(white):strip_exif()/f/image/wcyJ1wbrSvxuK1JSA24X7ZCt.png?f=user_large)
Je moet hebben SC/APC op de glasvezel aansluiting (muur) en het modem SC/UPC(blauw)
Goed:(groen)
Mixen van blauw en groen geeft 2 problemen:
1) Hoge demping
2) De connector kan beschadigen (blauw is vlak en groen is schuin)
zie foto
[ Voor 13% gewijzigd door Sliderhome op 15-11-2020 12:48 . Reden: Typo ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BGsgMbK8s8NKOIzdjTlJwUTS.jpg?f=user_large)
@Zerpellica
Dan moet je toch echt contact opnemen met T-mobile. Het MOET een kabel zijn met 1x groen en 1x blauw.
Het is een fout van T-mobile maar ze zijn ook te koop :https://www.fs.com/de-en/products/96106.html:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pSCReM6TXnsp1b1O462cfyB0.jpg?f=user_large)
Dan moet je toch echt contact opnemen met T-mobile. Het MOET een kabel zijn met 1x groen en 1x blauw.
Het is een fout van T-mobile maar ze zijn ook te koop :https://www.fs.com/de-en/products/96106.html
[ Voor 32% gewijzigd door Sliderhome op 15-11-2020 12:50 . Reden: Afbeelding. ]
Dit jaar ben ik ook maar eens begonnen met het uitbreiden en upgraden van mijn thuisnetwerk.
Hieronder in korte lijnen uitgelegd wat ik gedaan heb van begin tot nu.
Oude situatie
Op het moment toen ik in dit huis kwam wonen liep de TV kabel in 1 stuk door naar de woonkamer.
Mijn modem daar neer gezet in een hoekje, TV er bij, internet kabel door de kruipruimte, en klaar was ik.
Paar maanden later
De inrichting was niet ideaal in de woonkamer, langere coax gekocht, en alle meubels verplaatst. Geen Digitale TV meer, blijkbaar was de kabel niet geschikt. Na wat google werk kwam ik uit bij de Hirschmann coax kabels met 4G protectie, klinkt leuk, maar belangrijkste was dat ik mijn TV kon verplaatsen en weer DTV kan kijken. 10 meter besteld, met connectoren, en in de meterkast de hoofd TV kabel afgeknipt en alles verplaatst naar de meterkast.
De plek waar ik de TV wilde hebben, had een telefoon aansluiting zitten, vervangen met een CAT5 kabel (niet opgelet destijds) en meteen die coax kabel erbij getrokken.
Begin 2019
Splitter van hirschmann geinstalleerd, coax door de kruipruimte en langs de muur bij de verwarmingsbuizen naar de slaapkamer toe.
Begin 2020
Begonnen met huis automatisering. Mijn oog is gevallen op een Pi 4 met Home Assistant. Tado meteen gekocht en alles ingesteld.
Maart 2020
Pi 4 begint te haperen, kan het niet aan. Tijd voor een upgrade van het systeem, ook is er behoefte aan betere Wi-Fi, en diverse VPN verbindingen.:strip_exif()/f/image/Qfl9wosgiZDZDE2qAa4sP2ip.jpg?f=fotoalbum_large)
April 2020
Ziggo modem in bridge mode laten zetten en het abonnement omhoog gezet naar 250mbps.
Wegens behoefte aan meer netwerk aansluitingen een TP-Link switch met POE gekocht en geïnstalleerd.
Tevens maak ik nu gebruik van internet over coax omdat mijn PC naar de slaapkamer verhuisd.
Juni 2020
Oude Netgear FS105 switch bij de TV vervangen met een Netgear GS108T welke via POE gevoed wordt.
November 2020
Er is behoefte aan nog een PC voor de oudste dochter die nu op de middelbare zit. Dus ik open de meterkast en denk bij mezelf, dit kan zo niet langer, ik ben IT'er, altijd al netwerk beheerder willen worden - ben programmeur - en dan hangt dit zo er bij. Dus wat spul besteld::strip_exif()/f/image/t7pjMt1EiyyxszvXmQZ2cBUX.jpg?f=fotoalbum_large)

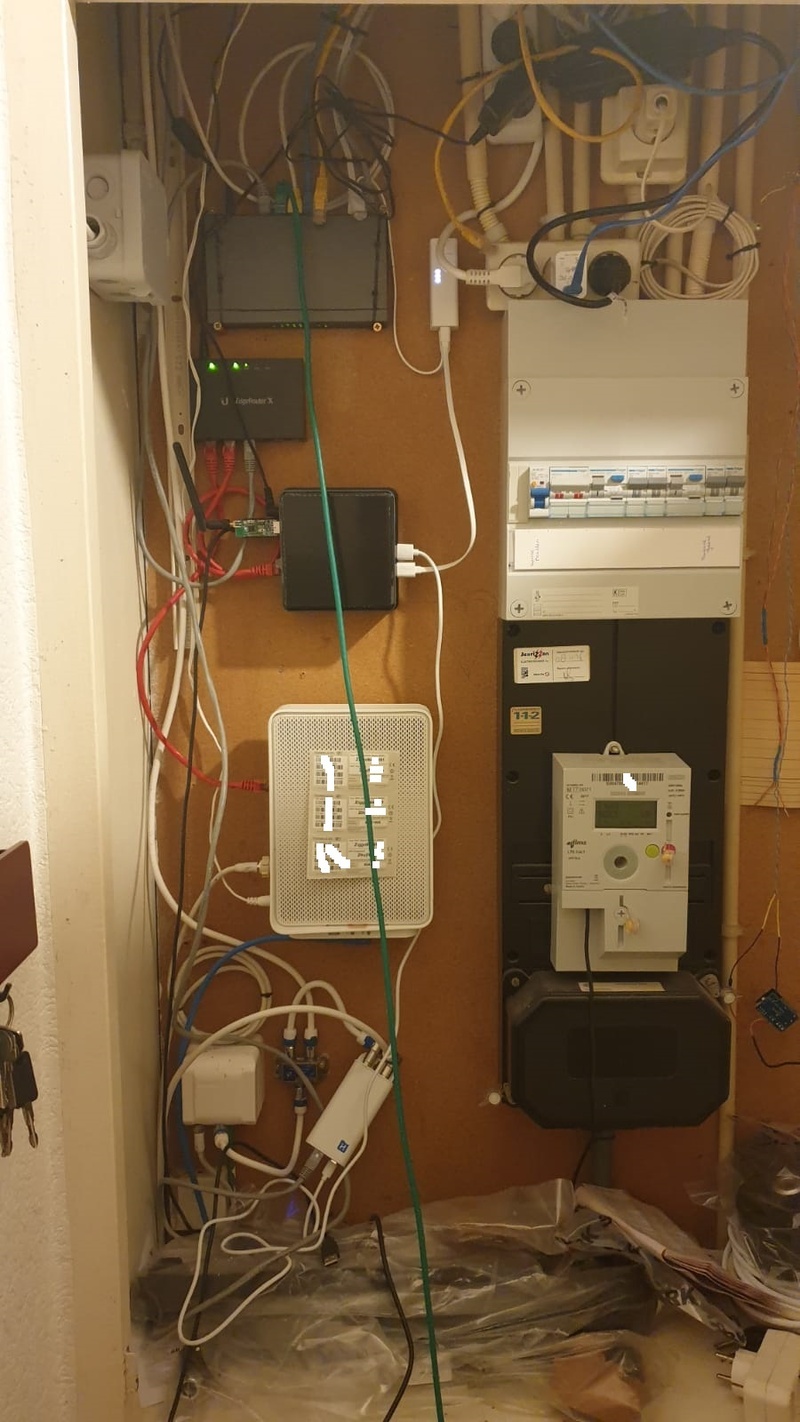

Het begin. Zo zeg het er uit gisteren.
:strip_exif()/f/image/xERc8S6wHJZEWR8ihzm77Ii9.jpg?f=fotoalbum_large)

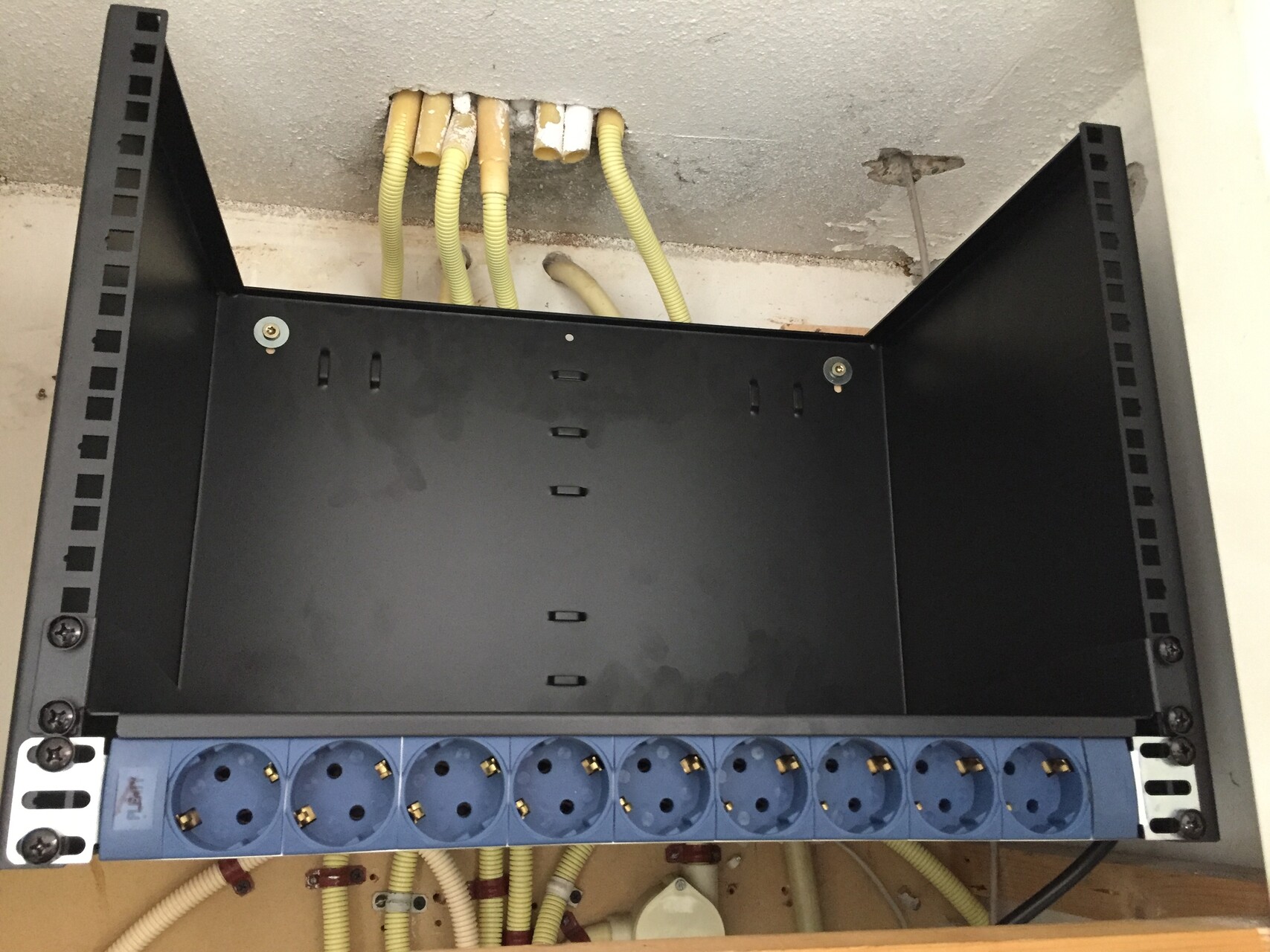

Brennenstuhl stekkerdoos hangt.
:strip_exif()/f/image/YnETy9o9UVL4yji4wBAZDefZ.jpg?f=fotoalbum_large)
Genoeg ruimte voor een LED lamp.
:strip_exif()/f/image/495A1G3ItJdGgaDT97llrJ0S.jpg?f=fotoalbum_large)

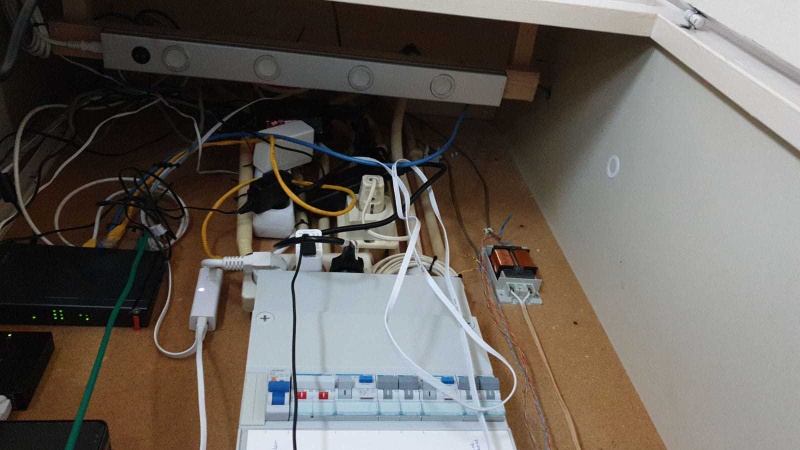

LED lamp done.
:strip_exif()/f/image/zRDWnMWR3vxLvynJHtcreIsp.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ujKxvGgG4K6ixxogvlJ56kM7.jpg?f=fotoalbum_large)
:strip_exif()/f/image/lm4EA4957SHToQgdKNpEnIs8.jpg?f=fotoalbum_large)

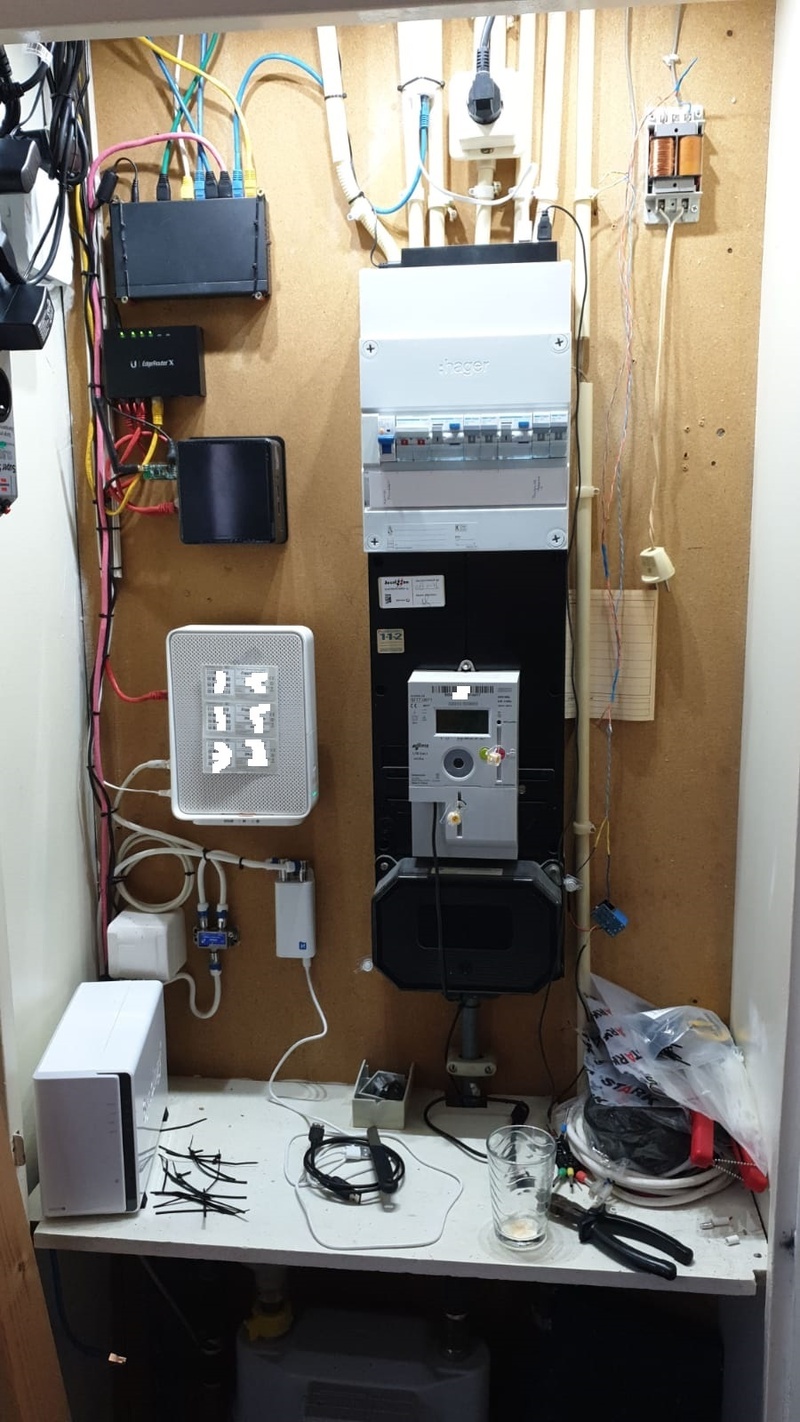

Resultaat. (Ja was de internet over coax vergeten aan te sluiten)
Inmiddels heb ik ook al 3 VPN netwerken lopen. Eén naar mijn broertje, één naar een goede vriend en één naar het werk ivm thuiswerken.
Bijna tevreden.
Ik twijfel nog erover om de internet over coax weg te halen en een CAT7 naar zolder te leggen en van daar uit de slaapkamers van internet te voorzien..
Wat ik nog op mijn todo/bestel lijst heb staan:
Hieronder in korte lijnen uitgelegd wat ik gedaan heb van begin tot nu.
Oude situatie
Op het moment toen ik in dit huis kwam wonen liep de TV kabel in 1 stuk door naar de woonkamer.
Mijn modem daar neer gezet in een hoekje, TV er bij, internet kabel door de kruipruimte, en klaar was ik.
Paar maanden later
De inrichting was niet ideaal in de woonkamer, langere coax gekocht, en alle meubels verplaatst. Geen Digitale TV meer, blijkbaar was de kabel niet geschikt. Na wat google werk kwam ik uit bij de Hirschmann coax kabels met 4G protectie, klinkt leuk, maar belangrijkste was dat ik mijn TV kon verplaatsen en weer DTV kan kijken. 10 meter besteld, met connectoren, en in de meterkast de hoofd TV kabel afgeknipt en alles verplaatst naar de meterkast.
De plek waar ik de TV wilde hebben, had een telefoon aansluiting zitten, vervangen met een CAT5 kabel (niet opgelet destijds) en meteen die coax kabel erbij getrokken.
Begin 2019
Splitter van hirschmann geinstalleerd, coax door de kruipruimte en langs de muur bij de verwarmingsbuizen naar de slaapkamer toe.
Begin 2020
Begonnen met huis automatisering. Mijn oog is gevallen op een Pi 4 met Home Assistant. Tado meteen gekocht en alles ingesteld.
Maart 2020
Pi 4 begint te haperen, kan het niet aan. Tijd voor een upgrade van het systeem, ook is er behoefte aan betere Wi-Fi, en diverse VPN verbindingen.
- Intel NUC gekocht en daar Home Assistant op gezet.
- Nieuw ziggo modem aangevraagd, verbinding viel steeds weg
- EdgeRouter X geleend van mijn broertje vanwege routing en het opzetten van VPN
- Unifi AP LR geinstalleerd
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Qfl9wosgiZDZDE2qAa4sP2ip.jpg?f=user_large)
April 2020
Ziggo modem in bridge mode laten zetten en het abonnement omhoog gezet naar 250mbps.
Wegens behoefte aan meer netwerk aansluitingen een TP-Link switch met POE gekocht en geïnstalleerd.
Tevens maak ik nu gebruik van internet over coax omdat mijn PC naar de slaapkamer verhuisd.
Juni 2020
Oude Netgear FS105 switch bij de TV vervangen met een Netgear GS108T welke via POE gevoed wordt.
November 2020
Er is behoefte aan nog een PC voor de oudste dochter die nu op de middelbare zit. Dus ik open de meterkast en denk bij mezelf, dit kan zo niet langer, ik ben IT'er, altijd al netwerk beheerder willen worden - ben programmeur - en dan hangt dit zo er bij. Dus wat spul besteld:
- Synology NAS DS220J met 2x 4TB HDD
- Juniper SRX220H2 (is nog onderweg vanuit engeland)
- Brennenstuhl stekkerdoos
- Power adapter voor USB hub
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/t7pjMt1EiyyxszvXmQZ2cBUX.jpg?f=user_large)
Het begin. Zo zeg het er uit gisteren.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xERc8S6wHJZEWR8ihzm77Ii9.jpg?f=user_large)
Brennenstuhl stekkerdoos hangt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YnETy9o9UVL4yji4wBAZDefZ.jpg?f=user_large)
Genoeg ruimte voor een LED lamp.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/495A1G3ItJdGgaDT97llrJ0S.jpg?f=user_large)
LED lamp done.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zRDWnMWR3vxLvynJHtcreIsp.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ujKxvGgG4K6ixxogvlJ56kM7.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lm4EA4957SHToQgdKNpEnIs8.jpg?f=user_large)
Resultaat. (Ja was de internet over coax vergeten aan te sluiten)
Inmiddels heb ik ook al 3 VPN netwerken lopen. Eén naar mijn broertje, één naar een goede vriend en één naar het werk ivm thuiswerken.
Bijna tevreden.
Ik twijfel nog erover om de internet over coax weg te halen en een CAT7 naar zolder te leggen en van daar uit de slaapkamers van internet te voorzien..
Wat ik nog op mijn todo/bestel lijst heb staan:
- Juniper SRX220H2 installeren zodra deze binnen komt
- Hirschmann HMV41 coax versterker Zal dit mijn internet signaal op 25m coax ook verbeteren?
- Netgear GS108E of GS108T switch voor slaapkamers te voorzien van internet.
- Kabelgoot meterkast
- 16 poorts switch met 8 poorts POE. Liefste HP, maar deze zijn te groot, dus denk aan Netgear
- Patchpanel
- Alle CAT5e (en de nog CAT5 naar de TV) vervangen met CAT6
[ Voor 0% gewijzigd door Scriptman op 15-11-2020 13:02 . Reden: Apparaat vergeten te vermelden ]
moca zet zn eigen frequenties bij op de coax, hoger in het spectrum dan ziggo doet , en ook vele malen sterker (geloof 50+ dbmv)
maar sterkte... nu grote moeite ,mar je gaat er zoveel plezier van beleven achteraf door er geen gezeik meer te hebben
:strip_icc():strip_exif()/u/88833/crop63e905e3e1fd3.jpg?f=community)
Waarom is dat fout ? Op mijn glas wat binnenkomt heb ik ook de blauwe connectors (achter beide punten)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/AiDY4813OD9urdmbrGySDkjC.jpg?f=user_large)
@LightStar
Het is fout om dat jij een ander type FTU hebt. (dubbele kap) dan is links blauw en rechts groen.
Bij deze versie gebruiken we standaard de linke aansluiting (blauw).
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JDrU4q67jAcsUnfIVD9cG66Q.jpg?f=user_large)
Het is fout om dat jij een ander type FTU hebt. (dubbele kap) dan is links blauw en rechts groen.
Bij deze versie gebruiken we standaard de linke aansluiting (blauw).
[ Voor 9% gewijzigd door Sliderhome op 15-11-2020 14:33 . Reden: kleine aanpassing ]
@LightStar
Bij jou versie
Blauw is voor IP verkeer en de groene was ooit voor analog/digitale TV (omzetting naar coax)
Nu gaat alles alleen nog over de linker (Ook TV over IP)
/f/image/8oqFDlsH7FTvueXCeqnQeimb.png?f=fotoalbum_large)
Bij jou versie
Blauw is voor IP verkeer en de groene was ooit voor analog/digitale TV (omzetting naar coax)
Nu gaat alles alleen nog over de linker (Ook TV over IP)
:fill(white):strip_exif()/f/image/8oqFDlsH7FTvueXCeqnQeimb.png?f=user_large)
:strip_icc():strip_exif()/u/109013/crop5ebb9b611401c_cropped.jpeg?f=community)
Ik zie hier allemaal mooie opstellingen en vind het ook wel leuk om die van mij even te delen. Bij mijn situatie was het onmogelijk om gebruik te maken van standaardoplossingen; de meterkast is namelijk meteen de toegang tot de kelder. Daardoor moest ik dus voldoende ruimte vrijhouden. Uiteindelijk heb ik een ‘valse deur’ gemaakt van multiplex met daarin wat gleuven gefreesd voor kabelmanagement. Er zit ongeveer 4cm loze ruimte achter (ik moest er ook wat trafoblokjes achter kwijt), en wordt tegen de muur gehouden met een paar kastmagneten. Ik kan ‘m dus naar voren trekken als ik bij de kabels moet.
:strip_exif()/f/image/4I6b3FL2a48bMJpZHmOu8oEQ.jpg?f=fotoalbum_large)
:strip_exif()/f/image/jOLJ1p6wRk30FZvtww49MXsJ.jpg?f=fotoalbum_large)
Van boven naar beneden:
Synology DS418Play NAS:
Netgear Switch
Unifi AP-AC-LR
Mikrotik HexS router met glasvezel direct aangesloten
Eaton Ellipse Pro UPS
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4I6b3FL2a48bMJpZHmOu8oEQ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jOLJ1p6wRk30FZvtww49MXsJ.jpg?f=user_large)
Van boven naar beneden:
Synology DS418Play NAS:
- Fileserver (meest basic ding van een NAS natuurlijk
) en mediaserver - Docker met o.a. Pihole, Sonarr, Radarr, Plex, SABnzbd, Deluge, Jackett
- Conbee II stick
- USB > P1 aansluiting van slimme energiemeter
- Docker met o.a. HomeAssistant en aanverwante containers (SWAG voor certificaten en reverse proxy, MariaDB, InfluxDB, Grafana, deCONZ)
Netgear Switch
Unifi AP-AC-LR
Mikrotik HexS router met glasvezel direct aangesloten
Eaton Ellipse Pro UPS
- Om het zooitje allemaal nog even te laten draaien en netjes af te sluiten bij een stroomonderbreking. Vooral voor de NAS.
- Hier moet nog even een kortere stroomkabel aan
Thuis de kabels maar weer eens wat geprobeerd te fatsoeneren na oplevering van glasvezel en het verplaatsen van de server naar zolder.
Alles zit aangesloten achter de APC Smart-UPS 750
Vanaf de switch zitten ook 2 UniFi AP’s gekoppeld met PoE, ook hangt er nog 1 met wireless uplink aan een adapter in huis.
Wens is de server nog eens te vervangen door een NUC zodat de andere APC 750 ook weer weg kan en het stroomverbruik hopelijk wat naar beneden kan.
:strip_exif()/f/image/4xaDq5KIeRvsX8YKI49xF9OB.jpg?f=fotoalbum_large)
Alles zit aangesloten achter de APC Smart-UPS 750
Vanaf de switch zitten ook 2 UniFi AP’s gekoppeld met PoE, ook hangt er nog 1 met wireless uplink aan een adapter in huis.
Wens is de server nog eens te vervangen door een NUC zodat de andere APC 750 ook weer weg kan en het stroomverbruik hopelijk wat naar beneden kan.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4xaDq5KIeRvsX8YKI49xF9OB.jpg?f=user_large)
:strip_exif()/u/340453/crop67a669ce4f1f4_cropped.webp?f=community)
/u/322053/wit.png?f=community)
@tacmulder welk merk of welke maat bedradingskokers kijken we hier naar, dat ziet er namelijk wel super strak uit!
:strip_exif()/f/image/OrAU9VTa1KGkV8KkHVHIfAXj.jpg?f=fotoalbum_medium)
Dit is mijn 4 jaar oude spaghetti die op de planning staat om vervangen/geüpgrade te worden naar Cat 6A t.b.v. toekomstige 10gbe uitvoering.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OrAU9VTa1KGkV8KkHVHIfAXj.jpg?f=user_large)
Dit is mijn 4 jaar oude spaghetti die op de planning staat om vervangen/geüpgrade te worden naar Cat 6A t.b.v. toekomstige 10gbe uitvoering.
super netjes gedaan! En mooi plat gehouden zodat je fatsoenlijk de kelder in kunt lopen:
Ik zie hier allemaal mooie opstellingen en vind het ook wel leuk om die van mij even te delen. Bij mijn situatie was het onmogelijk om gebruik te maken van standaardoplossingen; de meterkast is namelijk meteen de toegang tot de kelder. Daardoor moest ik dus voldoende ruimte vrijhouden. Uiteindelijk heb ik een ‘valse deur’ gemaakt van multiplex met daarin wat gleuven gefreesd voor kabelmanagement. Er zit ongeveer 4cm loze ruimte achter (ik moest er ook wat trafoblokjes achter kwijt), en wordt tegen de muur gehouden met een paar kastmagneten. Ik kan ‘m dus naar voren trekken als ik bij de kabels moet.
[Afbeelding]
[Afbeelding]
Van boven naar beneden:
Synology DS418Play NAS:NUC met Ubuntu 18.04:
- Fileserver (meest basic ding van een NAS natuurlijk
- Docker met o.a. Pihole, Sonarr, Radarr, Plex, SABnzbd, Deluge, Jackett
Patch panel waarop alle wall outlets in m’n huis (in elke kamer 2) zijn aangesloten.
- Conbee II stick
- USB > P1 aansluiting van slimme energiemeter
- Docker met o.a. HomeAssistant en aanverwante containers (SWAG voor certificaten en reverse proxy, MariaDB, InfluxDB, Grafana, deCONZ)
Netgear Switch
Unifi AP-AC-LR
Mikrotik HexS router met glasvezel direct aangesloten
Eaton Ellipse Pro UPS
- Om het zooitje allemaal nog even te laten draaien en netjes af te sluiten bij een stroomonderbreking. Vooral voor de NAS.
- Hier moet nog even een kortere stroomkabel aan
:strip_icc():strip_exif()/u/499000/crop5ece41d2dff21_cropped.jpeg?f=community)
Dit zijn Rehau Cablix. Niet echt een bekend merk (voor mij), maar deze waren betaalbaar en op voorraad
Hier besteld: https://www.elektrobode.n...adingskoker-17460311100-1
Erg netjes en creatief opgelost zo!:
Ik zie hier allemaal mooie opstellingen en vind het ook wel leuk om die van mij even te delen. Bij mijn situatie was het onmogelijk om gebruik te maken van standaardoplossingen; de meterkast is namelijk meteen de toegang tot de kelder. Daardoor moest ik dus voldoende ruimte vrijhouden. Uiteindelijk heb ik een ‘valse deur’ gemaakt van multiplex met daarin wat gleuven gefreesd voor kabelmanagement. Er zit ongeveer 4cm loze ruimte achter (ik moest er ook wat trafoblokjes achter kwijt), en wordt tegen de muur gehouden met een paar kastmagneten. Ik kan ‘m dus naar voren trekken als ik bij de kabels moet.
[Afbeelding]
[Afbeelding]
Van boven naar beneden:
Synology DS418Play NAS:NUC met Ubuntu 18.04:
- Fileserver (meest basic ding van een NAS natuurlijk
- Docker met o.a. Pihole, Sonarr, Radarr, Plex, SABnzbd, Deluge, Jackett
Patch panel waarop alle wall outlets in m’n huis (in elke kamer 2) zijn aangesloten.
- Conbee II stick
- USB > P1 aansluiting van slimme energiemeter
- Docker met o.a. HomeAssistant en aanverwante containers (SWAG voor certificaten en reverse proxy, MariaDB, InfluxDB, Grafana, deCONZ)
Netgear Switch
Unifi AP-AC-LR
Mikrotik HexS router met glasvezel direct aangesloten
Eaton Ellipse Pro UPS
- Om het zooitje allemaal nog even te laten draaien en netjes af te sluiten bij een stroomonderbreking. Vooral voor de NAS.
- Hier moet nog even een kortere stroomkabel aan
@GioStyle @san.okk @tacmulder Thanks, ben er ook blij mee Hoeveelheid werk viel eigenlijk nog wel mee. Vooral denkwerk; alles uitgemeten en mock-up gemaakt in Sketchup om alle apparatuur goed te verdelen.
Het is alleen wel jammer dat de FTU (links op 2e foto) er al zat. Die had ik eigenlijk op een andere plek gewild. Maar ja, verplaatsen zou iets van 800 euro kosten dus vond het wel best zo
Hoeveelheid werk viel eigenlijk nog wel mee. Vooral denkwerk; alles uitgemeten en mock-up gemaakt in Sketchup om alle apparatuur goed te verdelen. Het is alleen wel jammer dat de FTU (links op 2e foto) er al zat. Die had ik eigenlijk op een andere plek gewild. Maar ja, verplaatsen zou iets van 800 euro kosten dus vond het wel best zo
/u/42458/icon.png?f=community){kind=icon}
@Zerpellica, @Sliderhome heeft wel degelijk gelijk.
Ik heb hier eenzelfde FTU en deze is aan de binnenzijde afgemonteerd met een SC-APC (groene) aansluiting.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6ajTPTY0BnixSwYGWzjE68Bk.jpg?f=user_large)
In het opbouwdoosje zit weer een UPC/UPC koppelblokje want mijn kabel (die je onderin ziet vertrekken in een 19mm pijp) naar de patchkast is ook UPC/UPC
@sOid Cratief! Nice
Ik heb hier eenzelfde FTU en deze is aan de binnenzijde afgemonteerd met een SC-APC (groene) aansluiting.
In het opbouwdoosje zit weer een UPC/UPC koppelblokje want mijn kabel (die je onderin ziet vertrekken in een 19mm pijp) naar de patchkast is ook UPC/UPC
@sOid Cratief! Nice
[ Voor 4% gewijzigd door MisteRMeesteR op 19-11-2020 10:18 ]
www.google.nl
/u/53669/crop5eec56c1163cf_cropped.png?f=community)
Is de glasvezel niet lang genoeg om 'm zelf te verplaatsen? Je moet er heel voorzichtig mee omgaan, maar het is wel te doen:
@GioStyle @san.okk @tacmulder Thanks, ben er ook blij mee
Het is alleen wel jammer dat de FTU (links op 2e foto) er al zat. Die had ik eigenlijk op een andere plek gewild. Maar ja, verplaatsen zou iets van 800 euro kosten dus vond het wel best zo
Nee helaas. Maar goed, dit werkt ook prima. Wel zelf een nieuw (langer) kabeltje in de FTU geprikt die dus naar de Mikrotik gaat. Alleen nog even een kabelgootje maken voor de glasvezelkabel die uit de FTU naar router gaat.
Blijft me verbazen hoeveel data er door zo'n minuscuul kabeltje kan
:strip_icc():strip_exif()/u/207277/avatar2080_3.jpg?f=community){kind=avatar}
Ziet er beter uit dan menig echte meterkast:
Ik zie hier allemaal mooie opstellingen en vind het ook wel leuk om die van mij even te delen. Bij mijn situatie was het onmogelijk om gebruik te maken van standaardoplossingen; de meterkast is namelijk meteen de toegang tot de kelder. Daardoor moest ik dus voldoende ruimte vrijhouden. Uiteindelijk heb ik een ‘valse deur’ gemaakt van multiplex met daarin wat gleuven gefreesd voor kabelmanagement. Er zit ongeveer 4cm loze ruimte achter (ik moest er ook wat trafoblokjes achter kwijt), en wordt tegen de muur gehouden met een paar kastmagneten. Ik kan ‘m dus naar voren trekken als ik bij de kabels moet.
[Afbeelding]
[Afbeelding]
Van boven naar beneden:
Synology DS418Play NAS:NUC met Ubuntu 18.04:
- Fileserver (meest basic ding van een NAS natuurlijk
- Docker met o.a. Pihole, Sonarr, Radarr, Plex, SABnzbd, Deluge, Jackett
Patch panel waarop alle wall outlets in m’n huis (in elke kamer 2) zijn aangesloten.
- Conbee II stick
- USB > P1 aansluiting van slimme energiemeter
- Docker met o.a. HomeAssistant en aanverwante containers (SWAG voor certificaten en reverse proxy, MariaDB, InfluxDB, Grafana, deCONZ)
Netgear Switch
Unifi AP-AC-LR
Mikrotik HexS router met glasvezel direct aangesloten
Eaton Ellipse Pro UPS
- Om het zooitje allemaal nog even te laten draaien en netjes af te sluiten bij een stroomonderbreking. Vooral voor de NAS.
- Hier moet nog even een kortere stroomkabel aan
PS: alleen nog niet eerder een meterkast in een 'verkeersruimte' gezien.. Mag dat wel? En die brandblusser misschien onder de lichtschakelaar hangen? Als de vlammen nu uit je groepenkast komen kan je er niet meer bij.
Groepenkast zat al op die plek voor de verbouwing. Ook geen (logische) mogelijkheid om die te verplaatsen. De meeste elektra heb ik zelf gedaan maar heb alles laten controleren door een elektricien en heb inmiddels een heus NEN1010 keuringscertificaat. Als een van de weinige woningeigenaren, volgens de elektricien:
[...]
Ziet er beter uit dan menig echte meterkast
PS: alleen nog niet eerder een meterkast in een 'verkeersruimte' gezien.. Mag dat wel? En die brandblusser misschien onder de lichtschakelaar hangen? Als de vlammen nu uit je groepenkast komen kan je er niet meer bij.
Dus het zal wel mogen. Onder lichtschakelaar is niet handig omdat 'ie dan meer in de looproute zit. Daarnaast ook geen mogelijkheid om te bevestigen; de elektraleidingen zitten vrij oppervlakkig daar. Snap je punt hoor, heb getwijfeld waar ik 'm op zou hangen. Maar ik heb er nog eentje in huis, mocht ik niet bij deze kunnen dan pak ik die wel
:strip_icc():strip_exif()/u/1458420/crop5f6c81fbc1505.jpeg?f=community)
@Mezkeijou
LightStar dacht dat hij 2x blauw had. Hij heeft dit gecontroleerd en het is niet 2x blauw maar zo als op de foto. links blauw en rechts groen.
En blauw op blauw of groen op groen is altijd goed maar nooit de kleuren mixen.
De SFP in je switch is normaal gesproken altijd SC-UPC dus ook blauw
LightStar dacht dat hij 2x blauw had. Hij heeft dit gecontroleerd en het is niet 2x blauw maar zo als op de foto. links blauw en rechts groen.
En blauw op blauw of groen op groen is altijd goed maar nooit de kleuren mixen.
De SFP in je switch is normaal gesproken altijd SC-UPC dus ook blauw
[ Voor 9% gewijzigd door Sliderhome op 19-11-2020 11:26 ]
Aah ok. Ik ging naar aanleiding van je opmerking ook maar ff kijken in de meterkast. Hoe T-Mobile destijds het had ingericht. De kabel is blauw-blauw. Ik ging ook kijken omdat ik met glasvezel van t-mobile niet de 500 mbit down heb, maar een kleine 380 mbit. Niet dat ik veel te klagen heb hoor. Deze snelheid is ook goed. En 500 mbit is een upgrade van de 200 mbit waar ik voor gecontracteerd heb.:
@Mezkeijou
LightStar dacht dat hij 2x blauw had. Hij heeft dit gecontroleerd en het is niet 2x blauw maar zo als op de foto. links blauw en rechts groen.
En blauw op blauw of groen op groen is altijd goed maar nooit de kleuren mixen.
De SFP in je switch is normaal gesproken altijd SC-UPC dus ook blauw
:strip_icc():strip_exif()/u/333229/Logo%2520RFixIT%2520Tweakers.jpg?f=community)
Ik woon inmiddels al sinds juni in een ander huis. En waarbij ik in mijn vorige appartement een klein patchpaneeltje had hangen. Was ik van plan om het in dit huis is groter en beter aan te pakken.
We hebben het huis volledig verbouwd en hebben toen ook naar alle ruimtes in het huis minimaal één netwerkaansluiting aangelegd. Tevens ook op elke etage een plek voor een Access point. Dit moest natuurlijk mooi afgewerkt worden op een patchpaneel met bijbehorende kast.
De meterkast was echter te klein hiervoor, dus hebben we het onder te trap weggewerkt. Daar ook door KPN de glasvezelaansluiting naar toe laten verplaatsen en WCD gemaakt op een eigen groep, alleen voor de netwerkapparatuur.
Uiteindelijk uitgekomen op zo'n 18 patchpunten en is dit het resultaat:
Wat zie je:
:strip_exif()/f/image/n9vpAjT7bZL9IcoLBjs15iTG.jpg?f=fotoalbum_tile)
We hebben het huis volledig verbouwd en hebben toen ook naar alle ruimtes in het huis minimaal één netwerkaansluiting aangelegd. Tevens ook op elke etage een plek voor een Access point. Dit moest natuurlijk mooi afgewerkt worden op een patchpaneel met bijbehorende kast.
De meterkast was echter te klein hiervoor, dus hebben we het onder te trap weggewerkt. Daar ook door KPN de glasvezelaansluiting naar toe laten verplaatsen en WCD gemaakt op een eigen groep, alleen voor de netwerkapparatuur.
Uiteindelijk uitgekomen op zo'n 18 patchpunten en is dit het resultaat:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2liaf7iWeh26OfRtx52UcXMN.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/8l96W0p93FsVANddc8BA01Fx.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/sv41Bp8xe1pZ1TvVZFljP20s.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/If8naMkD9sanZqamc3jrO2Ql.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/XjrLhp9z4fXY3VoyTDVRI4TN.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/JiOBZId0Er3Om1DUFM5BJxIr.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Sb1jEEGNY7q71j05bIhOaRvQ.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/yJUVkywjnNCw6TDUTWYfmfKJ.jpg?f=user_large) |
Wat zie je:
- 19" patchpaneel
- Uitschuifbare plank
- Vaste plank
- 2x kabelmanagement
- Kabelgeleider
- Stekkerdoos
- Digitus CAT 6 F-UTP (zo'n 300 meter)
- Bedradingskoker
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/n9vpAjT7bZL9IcoLBjs15iTG.jpg?f=user_large)
[ Voor 5% gewijzigd door rens-br op 16-10-2024 15:29 ]
:strip_icc():strip_exif()/u/753503/crop5f9754ad07f0e_cropped.jpeg?f=community)
Blauw is SC, groen is SC/APC (onder een hoek, 8 of 9 graden), als je SC op SC/APC zet krijg je idd flinke demping
Jaren lang zelf glasvezelkabels afgemonteerd en connectoren gezet, niet voor huisaansluitingen maar voor projecten voor Rijkswaterstaat (tunnels en bruggen), kranen in de havens, Offshore projecten, projecten in de industrie, datacenters etc..
Leuk om de huisinstallaties zo te zien van iedereen
Jaren lang zelf glasvezelkabels afgemonteerd en connectoren gezet, niet voor huisaansluitingen maar voor projecten voor Rijkswaterstaat (tunnels en bruggen), kranen in de havens, Offshore projecten, projecten in de industrie, datacenters etc..
Leuk om de huisinstallaties zo te zien van iedereen
Twee weken geleden verhuisd en ook een avondje aan de slag geweest met de meterkast om alle apparatuur uit het oude huis een plaatsje te geven: :strip_exif()/f/image/zRHKUVRwSz9LO5IcEg3yBlD3.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ZEBiOVtDkdjEGnm5l9FnYUj8.jpg?f=fotoalbum_large)
Aantal cat6 kabels getrokken naar de woonkamer, slaapkamer en zolder. Wat je ziet:
- 10” patchpaneeltje
- Edgerouter X
- 2x TP-link TL-SG108E
- Tp-link OC200
- Hue bridge
- Synology DS-213J (draait al ruim 6 jaar 24/7)
- EZVIZ X5S NVR
- UPS
- 2x POE injector voor EAP225
Met 2 legplanken en een patchpaneel een prima en goedkope oplossing kunnen maken in de bestaande meterkast.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zRHKUVRwSz9LO5IcEg3yBlD3.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZEBiOVtDkdjEGnm5l9FnYUj8.jpg?f=user_large)
Aantal cat6 kabels getrokken naar de woonkamer, slaapkamer en zolder. Wat je ziet:
- 10” patchpaneeltje
- Edgerouter X
- 2x TP-link TL-SG108E
- Tp-link OC200
- Hue bridge
- Synology DS-213J (draait al ruim 6 jaar 24/7)
- EZVIZ X5S NVR
- UPS
- 2x POE injector voor EAP225
Met 2 legplanken en een patchpaneel een prima en goedkope oplossing kunnen maken in de bestaande meterkast.
:strip_icc():strip_exif()/u/72351/Toon_en_Len%25202015-02-02%252070x69.jpg?f=community)
The problem with common sense is that sense never ain't common - From the notebooks of Lazarus Long
GoT voor Behoud der Nederlandschen Taal [GvBdNT
Zo goed als klaar 😁:
Ik ben voornemens om binnenkort ook de meterkast aan te gaan pakken. Dit topic geeft in ieder geval heel veel inspiratie, waarvoor dank!
Het leek me leuk om alvast een 'voor' foto te delen.
Let op, niet geschikt voor tere zieltjes
[Afbeelding]
De UTP kabels die ik heb getrokken had ik afgewerkt met RJ-45 connectors, wist ik veel dat je dit eigenlijk hoort te patchen op een patch panel
Daar wil ik dus verandering in brengen. Mijn idee is om een 2U wall mount (180mm) aan de rechterkant tegen de achterkant te monteren. Daar kan ik dan een patch panel en de switch (TP-Link TL-SG1024D) in onderbrengen.
Daarnaast heb ik nog wat losse onderdelen die een plekje moeten krijgen (kleine managed switch, NAS, Edgerouter Lite, RPi 3) en de elektra voor de apparatuur wil ik netjes in orde maken.
Een lange weg te gaan, maar goed te doen denk ik
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/0TOHQngLkGqg45deZ8lg6yM0.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/k7S36Ajn1tvPqtcjMn1L4VBD.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ijJ5P8SmWlvkJynbeh3Pcueg.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bIVkWQDVlsIcQPBLHsDFxioO.jpg?f=user_large)
:strip_icc():strip_exif()/u/49518/IMG_93742.jpg?f=community)
Geinspireerd door dit topic en door een (TV) storing deze week besloten om de meterkast maar eens te fatsoeneren.

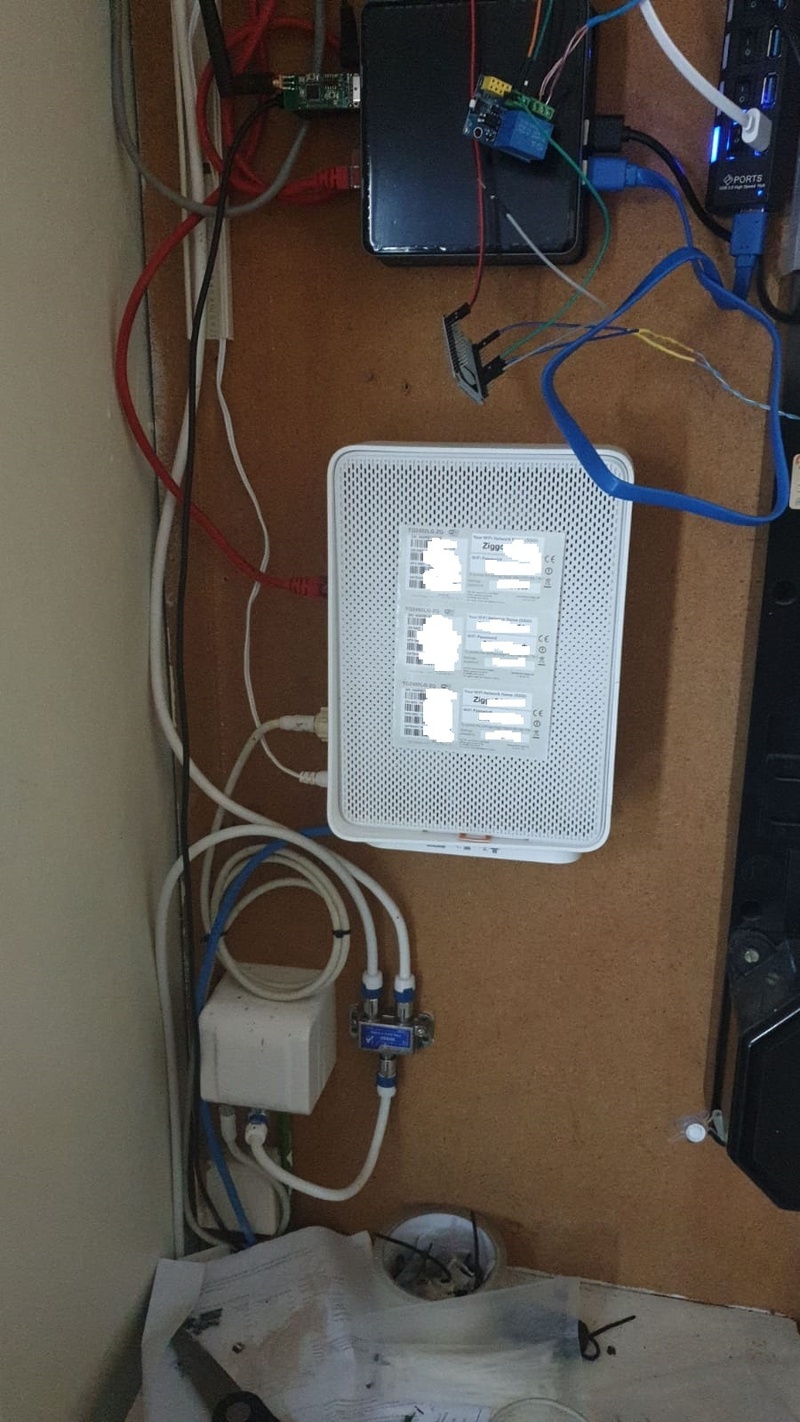

Voor
:strip_exif()/f/image/3FkWGs9fWfMMeqjLrC2cinmY.jpg?f=fotoalbum_large)

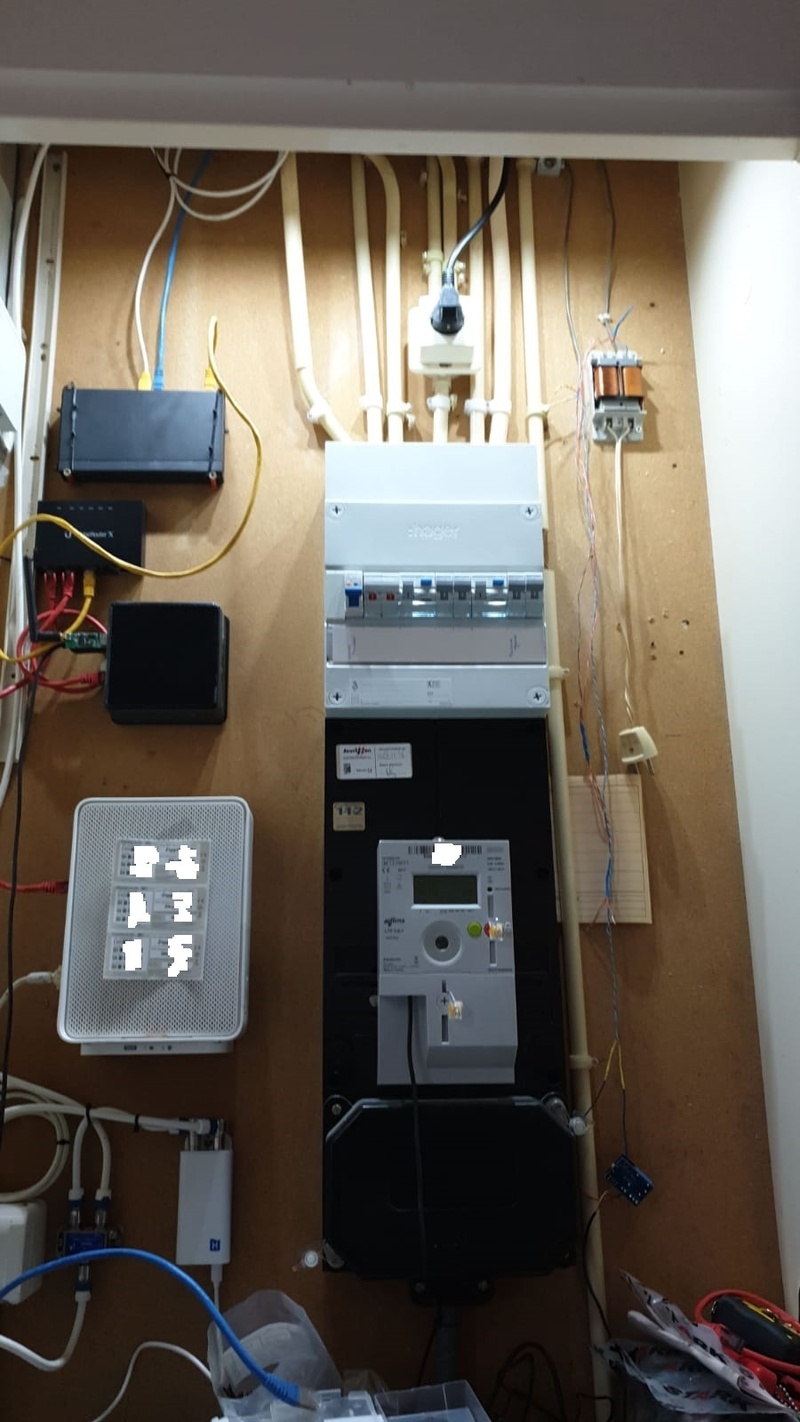

Na
:strip_exif()/f/image/qpmv8pWacgonWyKuURv44y0K.jpg?f=fotoalbum_large)
Wat je ziet (vbnb vlnr):
Als ik met de laptop bedraad bij de meterkast ga staan haal ik wel 50-60mb/s.
Reden genoeg om binnenkort maar eens een bedrade verbinding aan te leggen naar de werkplek op zolder. Dan kan de powerline adapter er tussen uit.
De ethernet kabel die vanaf Experiabox naar woonkamer loopt mond halverwege uit (schacht in trapkast) in een TP-link switch (TP-SG105), die ik daar al eens geplaatst heb met oog op de toekomst. Vanaf daar kan ik achter de schacht een kabel omhoog trekken richting zolder.
Omdat de kabel beneden in een switch komt, heeft het denk ik geen zin om een patchpaneel te plaatsen voor deze 1 of 2 kabels? Misschien beter een dubbele opbouwdoos plaatsen met losse kabeltjes in de switch? (als zijnde 2-poort patchpaneel)
De kabel die overigens verder naar de woonkamer loopt komt uit op een inbouwdoos waarop (weggewerkt in het TV-kastje) weer een D-Link switch (GO-SW-5G) met PS4 Pro, TV, KPN Tv ontvanger en KPN Wifi Experia versterker zit aangesloten.
Het viel me op dat de meeste netwerkkabeltjes in de meterkast van cat5e zijn, heeft het zin en nut om deze te vervangen voor cat6? Bv tussen Experiabox en Synology, Experiabox en Linksys E4200 (router ingezet als switch).
Ook wil ik nog wat extra wcd'en aanleggen in de meterkast zodat de bovenste stekkerdoos weg kan.
Voor
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3FkWGs9fWfMMeqjLrC2cinmY.jpg?f=user_large)
Na
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qpmv8pWacgonWyKuURv44y0K.jpg?f=user_large)
Wat je ziet (vbnb vlnr):
- Powerline adapter voor internet op zolder (werkplek)
- Experiabox v10 (KPN modem/router)
- Synology DS218+
- Linksys E4200 router ingezet als switch
- Raspberry Pi2B (Domoticz)
- RFlink
Als ik met de laptop bedraad bij de meterkast ga staan haal ik wel 50-60mb/s.
Reden genoeg om binnenkort maar eens een bedrade verbinding aan te leggen naar de werkplek op zolder. Dan kan de powerline adapter er tussen uit.
De ethernet kabel die vanaf Experiabox naar woonkamer loopt mond halverwege uit (schacht in trapkast) in een TP-link switch (TP-SG105), die ik daar al eens geplaatst heb met oog op de toekomst. Vanaf daar kan ik achter de schacht een kabel omhoog trekken richting zolder.
Omdat de kabel beneden in een switch komt, heeft het denk ik geen zin om een patchpaneel te plaatsen voor deze 1 of 2 kabels? Misschien beter een dubbele opbouwdoos plaatsen met losse kabeltjes in de switch? (als zijnde 2-poort patchpaneel)
De kabel die overigens verder naar de woonkamer loopt komt uit op een inbouwdoos waarop (weggewerkt in het TV-kastje) weer een D-Link switch (GO-SW-5G) met PS4 Pro, TV, KPN Tv ontvanger en KPN Wifi Experia versterker zit aangesloten.
Het viel me op dat de meeste netwerkkabeltjes in de meterkast van cat5e zijn, heeft het zin en nut om deze te vervangen voor cat6? Bv tussen Experiabox en Synology, Experiabox en Linksys E4200 (router ingezet als switch).
Ook wil ik nog wat extra wcd'en aanleggen in de meterkast zodat de bovenste stekkerdoos weg kan.
12xIQ7+ ZO (125) + 3xIQ7+ NW (310) +3xIQ7+ ZW (214) PVOutput
:strip_exif()/u/217171/avatar60.gif?f=community){kind=avatar}
@Burning_Tyre je cat5e of Cat6 vraag. Dat hangt van jou af .
Lees het volgende artikel: https://www.utp-kabel.nl/blog/verschil-cat5e-en-cat6.html
Je kan dan zelf het antwoord wel invullen.
.Lees het volgende artikel: https://www.utp-kabel.nl/blog/verschil-cat5e-en-cat6.html
Je kan dan zelf het antwoord wel invullen
.
Blog - Glasnet status (privé log) - Nette LAN - RIPE Atlas Probe
In principe zijn de verbindingen in de meterkast zelf tussen bv de Experiabox en Raspberry PI2b of tussen Experiabox en Synology nou niet verbindingen waar iets met vele gebruikers (tegelijk) overheen gaan.:
@Burning_Tyre je cat5e of Cat6 vraag. Dat hangt van jou af
Lees het volgende artikel: https://www.utp-kabel.nl/blog/verschil-cat5e-en-cat6.html
Je kan dan zelf het antwoord wel invullen
De lijn richting mijn woonkamer wél, deze is voor de helft cat6 (tot de switch in schacht trapkast) daarna cat5e 200mhz, die komt uit op een inbouwdoos waarop zit aangesloten (weggewerkt in het TV-kastje) weer een D-Link switch (GO-SW-5G) met PS4 Pro, TV, KPN Tv ontvanger en KPN Wifi Experia versterker zit.
De hele wifi van de beneden verdieping loopt dus ook over deze lijn richting Experiabox (waarop wifi zelf is uitgeschakeld)
12xIQ7+ ZO (125) + 3xIQ7+ NW (310) +3xIQ7+ ZW (214) PVOutput
:strip_exif()/u/43698/m9FiydA.gif?f=community)
Goedemiddag Tweakers,
Geïnspireerd door dit topic (en oudere versies) ben ik plannen aan het maken voor het aanleggen van een netwerk in ons toekomstige huis. Uiteraard met een super strakke afwerking Veel van de ideeën zijn al uitgewerkt. Het wordt CAT6 netwerk. Ik ben van plan om het patchpaneel en de WCD's af te werken met keystones. Ik ben benieuwd welke keystones er doorgaans gebruikt worden en welke jullie aanraden. Toolless lijkt me prettig werken.
Zelf heb ik al keystones van Hirschmann gevonden en van een ander, minder bekend, merk en een andere goedkopere optie. De kosten voor een enkele keystone (ongeveer 4 a 5 euro) vindt ik aan de hoge kant maar volgens mij wel normaal als rondkijk wat er te krijgen is aan kwalitatief materiaal.
Geïnspireerd door dit topic (en oudere versies) ben ik plannen aan het maken voor het aanleggen van een netwerk in ons toekomstige huis. Uiteraard met een super strakke afwerking
Veel van de ideeën zijn al uitgewerkt. Het wordt CAT6 netwerk. Ik ben van plan om het patchpaneel en de WCD's af te werken met keystones. Ik ben benieuwd welke keystones er doorgaans gebruikt worden en welke jullie aanraden. Toolless lijkt me prettig werken.Zelf heb ik al keystones van Hirschmann gevonden en van een ander, minder bekend, merk en een andere goedkopere optie. De kosten voor een enkele keystone (ongeveer 4 a 5 euro) vindt ik aan de hoge kant maar volgens mij wel normaal als rondkijk wat er te krijgen is aan kwalitatief materiaal.
14590 Wp PV | 0 kWh Thuisaccu (binnenkort 14.4 kWh)
:strip_icc():strip_exif()/u/367497/54107973.jpg?f=community)
:strip_exif()/u/290839/crop5b757283a589c_cropped.gif?f=community)
:strip_icc():strip_exif()/u/3550/S2462.jpg?f=community)
Dat creeer je natuurlijk niet in 1x.
Het zat allemaal al eens erder netjes weg getywrapped. Maarja, als je storing hebt of er moet snel wat veranderd worden dan knip je het los, werkt het weer, dan snel deur dicht...
Zo is dat gegroeid.
12xIQ7+ ZO (125) + 3xIQ7+ NW (310) +3xIQ7+ ZW (214) PVOutput
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EdYxSb5npvVocD8F2EQDT7kw.jpg?f=user_large)

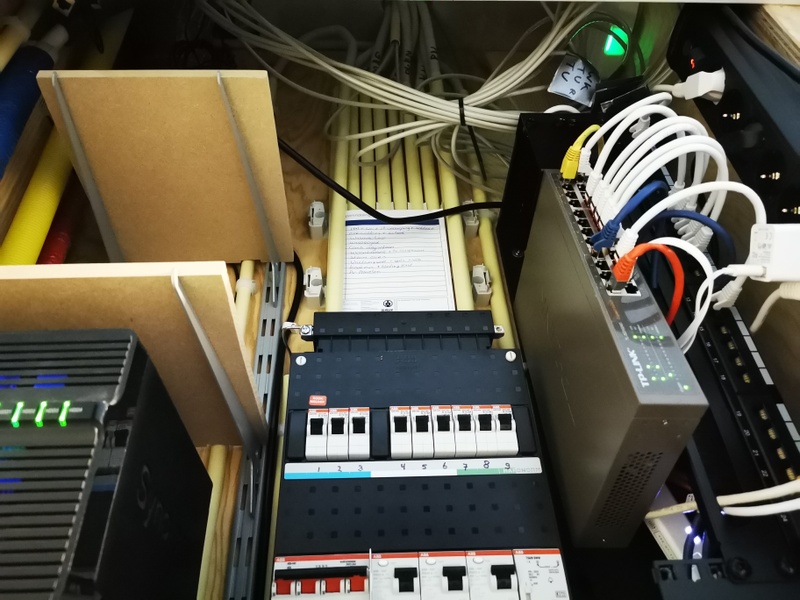

Deze week begonnen met het inrichten van de meterkast. Geïnspireerd op de meterkast van @Saeverix - waarvoor dank!!
Het scherm is tijdelijk totdat internet geactiveerd is. De camera's nemen al wel op.
To-do:
- Modem plaatsen
- PoE switch uitkiezen
- Plank bovenop het rack maken
- Netjes maken bekabeling
Erg mooi al die meterkasten
Bij mij komt de Coax (Ziggo) aansluiting binnen in de woonkamer.
Het positieve is dat ik hier door in de woonkamer snelle WiFi heb (Betaal voor 250Mbps, ik haal via de WiFi 257Mbps ) Het nadeel is dat ik de meterkast niet zo netjes kan maken
Op de 2e verdieping heb ik een 2e modem bedraad aangesloten, zodat ik daar ook een goede en stabiele verbinding heb, ik haal ook daar makkelijk +250Mbps. (Ziggo WiFi booster, TP-LINK Archer C7 AC1750 Dualband Gigabit Router)
Foto:
:strip_exif()/f/image/gXIyvRRsf5awNaKaci2E7AL1.gif?f=fotoalbum_large)
Bij mij komt de Coax (Ziggo) aansluiting binnen in de woonkamer.
Het positieve is dat ik hier door in de woonkamer snelle WiFi heb (Betaal voor 250Mbps, ik haal via de WiFi 257Mbps
) Het nadeel is dat ik de meterkast niet zo netjes kan maken Op de 2e verdieping heb ik een 2e modem bedraad aangesloten, zodat ik daar ook een goede en stabiele verbinding heb, ik haal ook daar makkelijk +250Mbps. (Ziggo WiFi booster, TP-LINK Archer C7 AC1750 Dualband Gigabit Router)
Foto:
:fill(white):gifsicle():strip_exif()/f/image/gXIyvRRsf5awNaKaci2E7AL1.gif?f=user_large)
:strip_icc():strip_exif()/u/122857/Ed.jpg?f=community)
:strip_exif()/u/49248/DPCkoeienUD.gif?f=community)
Check effe RobertMe in "[Ubiquiti-apparatuur] Ervaringen & Discussie - Deel 4" en kijk hoe ver je komt
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Haha het heeft lang geduurd voordat er iemand over begon
De switch is 180mm diep en de rackmount ook, dus ik dacht; match made in heaven.
Echter heb ik geen rekening gehouden met het feit dat de aansluiting voor 230v achterop zit.
Ik heb gekeken of ik dat aan kon passen, maar dat ging wat te ver voor mij, de ingang zit direct op de printplaat gesoldeerd. Dus nu zit de switch alleen aan de bovenkant vast en onder niet, dus zit hij er 'schuin' in
En gebruik gemaakt van de daarvoor bestemde "gaatjes" waar normaal de boutjes in gaan? Langere boutjes gebruikt neem ik dan aan?:
[...]
Haha het heeft lang geduurd voordat er iemand over begon
De switch is 180mm diep en de rackmount ook, dus ik dacht; match made in heaven.
Echter heb ik geen rekening gehouden met het feit dat de aansluiting voor 230v achterop zit.
Ik heb gekeken of ik dat aan kon passen, maar dat ging wat te ver voor mij, de ingang zit direct op de printplaat gesoldeerd. Dus nu zit de switch alleen aan de bovenkant vast en onder niet, dus zit hij er 'schuin' in
Ik bedoel een router (Ziggo WiFi booster, TP-LINK Archer C7 AC1750 Dualband Gigabit Router).
https://www.ziggo.nl/klan...a-een-internetkabel-zwart
CAT6 UTP kabel naar boven getrokken en een connector gemonteerd.
:fill(white):gifsicle():strip_exif()/f/image/62REc6goQb1cr5b28iJxqGzX.gif?f=user_large)
:fill(white):gifsicle():strip_exif()/f/image/RBmf3CCPp20EM2LQhHpNib78.gif?f=user_large)
:fill(white):gifsicle():strip_exif()/f/image/nryz7GkXelgV6bOYrYNbmsaV.gif?f=user_large)
hmm, vreemde constructie, waarom zou je daarvoor een router gebruiken? Ik gebruik daar Access Points voor. Maar bij nader inzien, vermoed ik dat jij dat ook doet
[edit]
@iMode haha, mooi!
Over het algemeen is een router een apparaat dat op layer 3 opereert, en verkeer tussen 2 netwerken routeert. Een switch, zit op layer 2 en stuurt (switched) packets binnen een netwerk. Een Wireless Access Point is een bijzonder geval van een switch (het medium is draadloos).
Tegenwoordig worden veel thuisrouters geleverd met ingebouwd AP (en in sommige gevallen ook nog ADSL of kabelmodem), vandaar de verwarring in de terminologie.
TL;DR - we begrijpen elkaar inderdaad, chill dat je WiFi zo goed werkt!
[ Voor 31% gewijzigd door borft op 03-12-2020 15:05 ]
Niks vreemd aan, ik gebruik gewoon officieel Ziggo materiaal, in dit geval dus de TP-LINK Archer C7 AC1750 Dualband Gigabit Router, zie mij eerder link::
[...]
hmm, vreemde constructie, waarom zou je daarvoor een router gebruiken? Ik gebruik daar Access Points voor. Maar bij nader inzien, vermoed ik dat jij dat ook doet
Volgens de beschrijving van TP-LINK heet dit toch echt een router, we begrijpen elkaar iig
en het werkt super, door heel het huis en tuin minimaal 250Mbps
/u/323687/crop5b379d7837c91_cropped.png?f=community)
En een hoek gebruiken helpt ook niet ?:
[...]
Haha het heeft lang geduurd voordat er iemand over begon
De switch is 180mm diep en de rackmount ook, dus ik dacht; match made in heaven.
Echter heb ik geen rekening gehouden met het feit dat de aansluiting voor 230v achterop zit.
Ik heb gekeken of ik dat aan kon passen, maar dat ging wat te ver voor mij, de ingang zit direct op de printplaat gesoldeerd. Dus nu zit de switch alleen aan de bovenkant vast en onder niet, dus zit hij er 'schuin' in
C13 - C14 adapter haaks 270?
WiFi is tot nu toe meer een Hub dan een Switch geweest en pas sinds 802.11ax begint het eindelijk een beetje op een Switch te lijken
Dat zie ik dan ook als de #1 reden om in de toekomst van 802.11ac naar 802.11ax over te stappen!
Het hele bandbreedte verhaal boeit me verder niet...
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8y5aMT4xbmlAerR1t0TeYjks.jpg?f=user_large)
:strip_icc():strip_exif()/u/802961/crop6139de45ea483_cropped.jpg?f=community)
Is het niet mogelijk om de “oren” om te draaien, zodat ze naar voren wijzen?:
[...]
Ha vet. Slim bedacht, maar heb het geld er niet voor over inderdaad
Ik zou eens op de Chinese Webshops rondkijken:
Ha vet. Slim bedacht, maar heb het geld er niet voor over inderdaad
Er moet toch iemand zijn die dat voor minimaal de helft verkoopt!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_icc():strip_exif()/u/206451/crop5e887756440a2_cropped.jpeg?f=community)
Da's inderdaad een nette optie. Heb ik vroeger ook wel eens moeten doen als het (wand)rack niet diep genoeg was voor de switch. Voor de dudelijkheid, niet zoals optie 1 (rood) maar zoals optie 2 (groen). Dan win je misschien genoeg ruimte dat weer recht hangt, maar in ieder geval rechter.
:fill(white):strip_exif()/f/image/JxliCoNLy51jfFDUts7yd3gu.png?f=user_large)
En het kost alleen wat tijd
[ Voor 3% gewijzigd door Dronium op 04-12-2020 09:45 ]
:strip_exif()/u/103329/crop58946157a3b9f_cropped.gif?f=community)
Waarom hang je het niet (demontabelbaar) voor de gele PVC buizen boven in. Ruimte genoeg lijkt het op de foto (en het is niet zo alsof je elke dag de PVC buizen gaat verleggen).

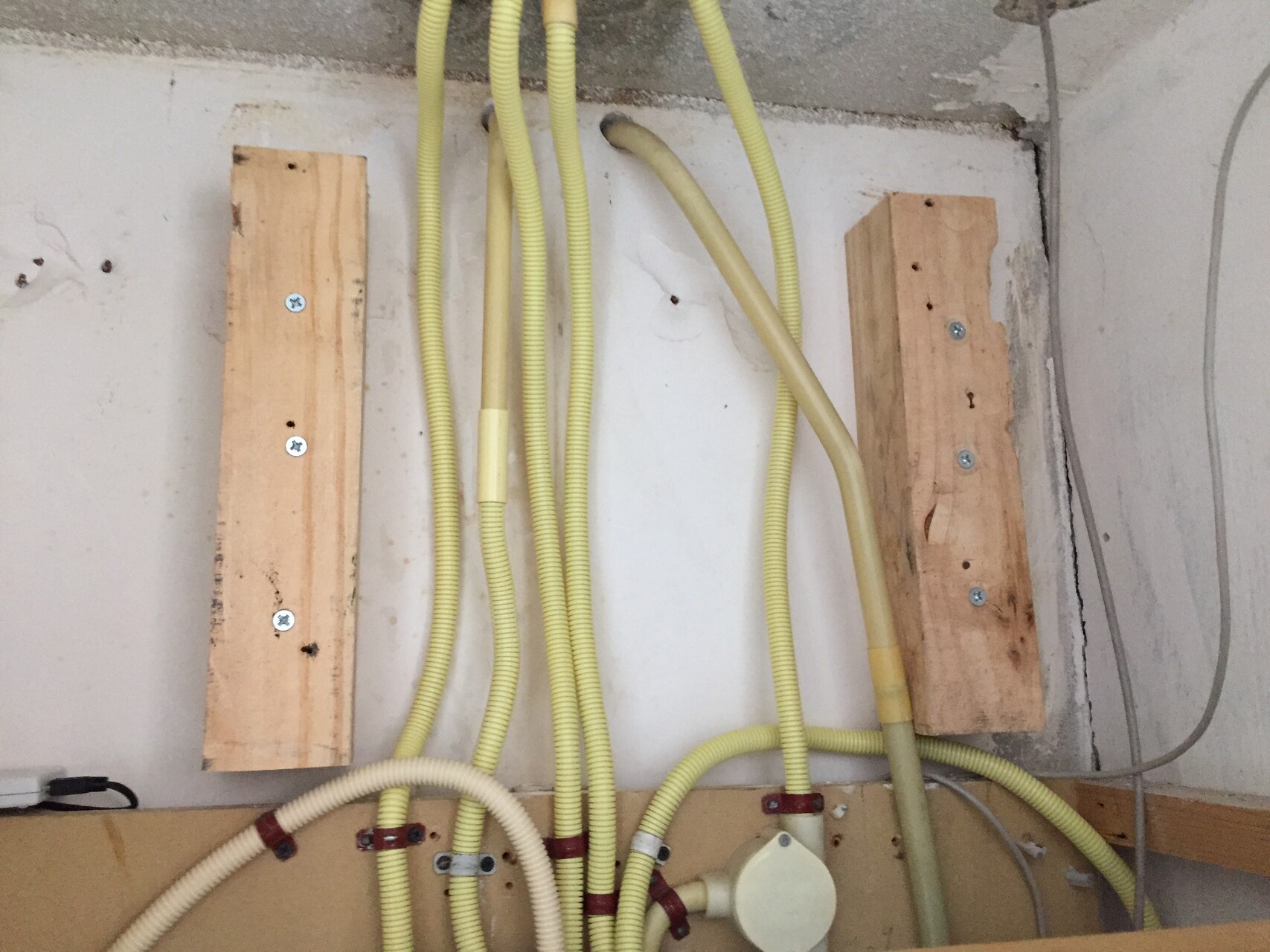

Ik heb dit opgelost door twee houden balkjes die net wat dikker zijn dan de PVC buizen links en rechts vast te maken. Zie de hier d.m.v houtblokjes en hier hoe ik dat vast heb gemaakt.
Als een monteur er bij moet schroef je voor die ene keer de boel los. Zo heb ik een 8U wandrack er boven kunnen maken.
Al lees ik nu pas dat die switch gewoon niet in je rack past...
[ Voor 20% gewijzigd door Step op 04-12-2020 15:47 . Reden: Meedenken in oplossingen ]
~Step @ Mac Mini i5 2018 en 13" MacBook Pro i7 2020 - eGPU build
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
:strip_icc():strip_exif()/u/1604/60x60.jpg?f=community)
Op verzoek van de vrouw ga ik mijn homelab afschalen in de meterkast, 120x120x300cm, aangezien deze grenst aan de slaapkamer van onze zoon. Het meeste is fanless of dusdandig aangepast dat het stil is maar een paar weken terug kwam ie uit bed dat er geluid uit de meterkast kwam en een van de fans stond op 100% te blazen vanwege een defect. Ofwel, time for action!
De gouden middenweg is de schuur afbreken en daar een nieuw (geïsoleerd) tuinhuis met een aparte ruimte waar 1 of 2 racks in passen. Verder airco/verwarming erin zodat ik in de ruimte ernaast een hobby/werkplek heb waarvan de deur dicht kan en het verder mijn probleem is dat het er soms een bende is.
Heb al een offerte binnen voor het tuinhuis, nu nog aanpassingen doorgeven en een goede tekening maken.
Een 3 fase groep met aardlekautomaat heb ik nog vrij in de groepenkast en een fiber duct is zo ingegraven tussen huis en het nieuwe hok.
Weinig afwerking nog, maar kan het nu wel precies doen als ik wil.
De gouden middenweg is de schuur afbreken en daar een nieuw (geïsoleerd) tuinhuis met een aparte ruimte waar 1 of 2 racks in passen. Verder airco/verwarming erin zodat ik in de ruimte ernaast een hobby/werkplek heb waarvan de deur dicht kan en het verder mijn probleem is dat het er soms een bende is.
Heb al een offerte binnen voor het tuinhuis, nu nog aanpassingen doorgeven en een goede tekening maken.
Een 3 fase groep met aardlekautomaat heb ik nog vrij in de groepenkast en een fiber duct is zo ingegraven tussen huis en het nieuwe hok.
Weinig afwerking nog, maar kan het nu wel precies doen als ik wil.
As you may already have guessed, following the instructions may break your system and you are on your own to fix it again.
1 Gbit van T-Mobile en over een maandje of drie wordt m'n backup DSL omgezet naar KPN glasvezel (50Mbit, eerste jaar "gratis" 500Mbit).:
Trek je dan ook gelijk een lijntje naar AMS-IX en Globalswitch
As you may already have guessed, following the instructions may break your system and you are on your own to fix it again.
:strip_icc():strip_exif()/u/547196/crop5b5ecd5b528b3_cropped.jpeg?f=community)
![[Afbeelding]](https://tweakers.net/i/Ypo_LbrgivR5KZGHqorSBNliNuM=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/yvSFIPJborPTYtzAw1HEINNR.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/YcdpeRnCSGXsYXiS-uQu8C9_Uzk=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/atDpvnDdxFP6BVIP2nryiCI5.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/R3m5SWo0GTofTL7uqEF-cMPqpQ8=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/6s559ApdpvJekhtYQGAtf9jK.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/gR3aD-XTZOWOEFReYRy4Ng9CN70=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/yAxmsXOPuTBICR3Rekazrn6t.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/7ParCPpkxhVEebjm3YiVf6LGsHw=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/XYWf24zx6I24dN3nFJwFex2o.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/X-ues_s7ds8ba2wM2VR2mHUseKo=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/zRUhzZSGkRusWiFL0AJhtmmX.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/709rfhBmILS_v31hVsjG8C0ISvk=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/iCjHuMDDW7hzOIlW0p2tyizL.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/Rmka5r9eqPqyr2HsuRB2P202pB4=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/84DEWEiRIeQ2eQor0BGdaYrt.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/jODEsnFa7F-3i71Hk-HjBKvTJ7Y=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/aGnmfkGtHUCSpcK2zw4TRc8h.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/BNJxYblRoDmWDoXsvQrDDenH4Kc=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/l6ao8nTEWNOF9akCmYwEQs1Y.jpg?f=user_large){kind=link}
As you may already have guessed, following the instructions may break your system and you are on your own to fix it again.
Vorige week de sleutel van onze toekomstige woning gekregen, daar vrij kort daarna bekeken wat de opties zijn voor een bedraad netwerk. Naar de zolder viel nog niet mee, gelukkig was er een optie, kostte even wat moeite
Vandaag met mijn schoonpa een sleuf gemaakt vanaf een bestaande CAI aansluiting op de slaapkamer onder de zolder, daar zat al een gat in het plafond en er liep een COAX kabel over de muur, gefixeerd met spijkerclips. De gefreesde sleuf bevat nu een 19 mm pijp met 2x CAT6 UTP kabel en de COAX naar de meterkast is ook vervangen voor diezelfde UTP kabels die nu direct naar de zolder lopen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gDMh6x5W4kggtgcJx7NPwN3a.jpg?f=user_large)
Het voormalige CAI doosje wordt voorzien van een blindplaat, op de slaapkamer is nog een andere optie om een kabel te trekken dus die gaat gebruikt worden voor een AP op de eerste etage.
Vandaag met mijn schoonpa een sleuf gemaakt vanaf een bestaande CAI aansluiting op de slaapkamer onder de zolder, daar zat al een gat in het plafond en er liep een COAX kabel over de muur, gefixeerd met spijkerclips. De gefreesde sleuf bevat nu een 19 mm pijp met 2x CAT6 UTP kabel en de COAX naar de meterkast is ook vervangen voor diezelfde UTP kabels die nu direct naar de zolder lopen.
Het voormalige CAI doosje wordt voorzien van een blindplaat, op de slaapkamer is nog een andere optie om een kabel te trekken dus die gaat gebruikt worden voor een AP op de eerste etage.
