Het grote topic voor nette lan afwerking deel 4

[Oystein]

@iTec

Netjes gedaan en op de laatste foto te zien ook mooi een schema ... ik dacht dat ik de enige gek was die zo gedetailleerd alle hardware in kaart brengt
Wel zo handig als je later wat terug moet zoeken ...

[GioStyle]

Van een 10” patchkast naar een diy 19” rack.

[Oystein]

Ik heb recent ook nog mijn 19 inch rack opnieuw gedaan.

In de onderste helft waar mijn PC-NAS moest komen kwam deze niet helemaal lekker uit .. ook de ATX voeding zat ondersteboven.
Door een oude desktop kast te kannibaliseren enkele delen daarvan gebruikt.

Zo had ik het eerst ( staat uitgebreid beschreven op pag. 150 - 152 )



De delen uit de desktop kast:



De nieuwe kast met inhoud ... nu is deze net zo diep als de UPS (die stak eerst nog 4 cm uit)







De bediening van de NAS PC ook aangesloten:

[Oystein]

Ik had ook nog ergens een schema opgeslagen hoe het netwerk opgebouwd is/wordt.

Deze zomer ga ik verbouwen dus dan wordt het netwerk definitief.

Beetje createf in MS Paint en dan komt er zoiets uit:

[CollisionNL]

@Oystein ziet er top uit! Waar heb je die patchplaatjes vandaan met de powerknop, lampjes, usb voor je pc?

[Oystein]

CollisionNL schreef op woensdag 9 januari 2019 @ 09:33:
ziet er top uit! Waar heb je die patchplaatjes vandaan met de powerknop, lampjes, usb voor je pc?

Dat zijn Keystone modules van DeLock .. o.a. te koop bij Reichelt:

https://www.reichelt.nl/K...0c3b4a748a329ff323b824c6d

[nero355]

Oystein schreef op woensdag 9 januari 2019 @ 08:52:
Ik had ook nog ergens een schema opgeslagen hoe het netwerk opgebouwd is/wordt.

Deze zomer ga ik verbouwen dus dan wordt het netwerk definitief.

Beetje createf in MS Paint en dan komt er zoiets uit:

[Afbeelding]

- Waarom die WiFi Repeater
- En waarom gooi je de Cisco van je ISP niet gewoon in Bridge mode ?!

[Oystein]

De repeater is omdat waar de BeagleBone staat ik nu nog geen netwerk aansluiting heb.
Via de LAN poort op de repeater hangt die nu alsnog in mijn netwerk.
Na de verbouwing heb ik daar wel LAN aansluitingen.

Bridge mode ... eigenlijk nooit over nagedacht ... zal er eens naar kijken.

Update: bridge mode is geactiveerd

[ Voor 6% gewijzigd door Oystein op 10-01-2019 17:18 ]

[AgeOfPanic]

Ik ben bezig met een netwerk in te richten in onze nieuwbouwwoning. Heb tegen de consensus in toch gekozen voor een Cat5e netwerk. Wilde graag 2 kabels per buis en had helaas nog niet het advies van de Belden kabel gezien. Moet wel zeggen dat ik denk dat ik een redelijke tijd vooruit kan met gigabit en bovendien zijn de kabels toch wel een stuk goedkoper. Had 305 meter voor 90 euro. Verder had ik een 10 inch switch nodig en die zag ik niet in 10 gigabit versie.
Nu zit ik met het volgende probleem. Ons huis is voorzien van schakelmateriaal en afdekramen van Gira. Bij sommige stopcontacten is hier een loze leiding bij gelegd, die ik nu dus kan gebruiken. Ik had eerst een contactdoos van Digitus gekocht, omdat ik dacht dat deze compatibel zou zijn met Gira afdekramen. Dat bleek niet zo te zijn.
Daarna heb deze centraalplaat van Gira gekocht:

Dit is de enige die ik van Gira kan vinden die ruimte heeft voor twee netwerkpoorten. Eerst had ik daarbij een WCD van Gira gekocht: https://www.goedkopermetschakelmateriaal.nl/gira-017800.html Maar de centraalplaat van Gira past daar niet op.
Daarna heb ik dit inbouwraam gekocht: https://netwerkproducten....g-gira-etc-p-4361365.html Maar ook hier past de centraalplaat niet op.
Ik hoop dat iemand hier ervaring heeft met Gira en mij een advies kan geven over een combinatie van een inbouwraam met centraalplaat die wel past. Voorkeur is een inbouwraam, omdat ik graag met keystones wil werken.

[loyske]

@AgeOfPanic Ik gebruik deze bij Gira. Onderaan zie je ook de benodigde andere onderdelen zoals de keystone.

https://www.elektroschake...-radiall-panduit-kj-78967

[Robbie T]

AgeOfPanic schreef op donderdag 10 januari 2019 @ 20:52:
Ik ben bezig met een netwerk in te richten in onze nieuwbouwwoning. Heb tegen de consensus in toch gekozen voor een Cat5e netwerk. Wilde graag 2 kabels per buis en had helaas nog niet het advies van de Belden kabel gezien. Moet wel zeggen dat ik denk dat ik een redelijke tijd vooruit kan met gigabit en bovendien zijn de kabels toch wel een stuk goedkoper. Had 305 meter voor 90 euro. Verder had ik een 10 inch switch nodig en die zag ik niet in 10 gigabit versie.
Nu zit ik met het volgende probleem. Ons huis is voorzien van schakelmateriaal en afdekramen van Gira. Bij sommige stopcontacten is hier een loze leiding bij gelegd, die ik nu dus kan gebruiken. Ik had eerst een contactdoos van Digitus gekocht, omdat ik dacht dat deze compatibel zou zijn met Gira afdekramen. Dat bleek niet zo te zijn.
Daarna heb deze centraalplaat van Gira gekocht:
[Afbeelding]
Dit is de enige die ik van Gira kan vinden die ruimte heeft voor twee netwerkpoorten. Eerst had ik daarbij een WCD van Gira gekocht: https://www.goedkopermetschakelmateriaal.nl/gira-017800.html Maar de centraalplaat van Gira past daar niet op.
Daarna heb ik dit inbouwraam gekocht: https://netwerkproducten....g-gira-etc-p-4361365.html Maar ook hier past de centraalplaat niet op.
Ik hoop dat iemand hier ervaring heeft met Gira en mij een advies kan geven over een combinatie van een inbouwraam met centraalplaat die wel past. Voorkeur is een inbouwraam, omdat ik graag met keystones wil werken.

Je kan deze inbouwdozen gebruiken:
https://www.sandervunderi...el-cat-6-afgeschermd.html

En dat afwerken met https://www.sandervunderi...-hagelwit-mat-027027.html (of welke kleur je ook maar nodig hebt).

[bspans]

In mail reactie over de afgeschermde of niet afgeschermde inbouw doos kreeg ik van Sander van sander vurink te horen dat dit zin heeft als je kabel ook afgeschermd is, maar is dit voor thuisgebruik wel nodig? Wat zijn de argumenten hier voor?

[ Voor 3% gewijzigd door bspans op 11-01-2019 13:03 . Reden: Verduidelijking over welke Sander ]

[AgeOfPanic]

loyske schreef op vrijdag 11 januari 2019 @ 08:50:
@AgeOfPanic Ik gebruik deze bij Gira. Onderaan zie je ook de benodigde andere onderdelen zoals de keystone.

https://www.elektroschake...-radiall-panduit-kj-78967

Je kan deze inbouwdozen gebruiken:
https://www.sandervunderi...el-cat-6-afgeschermd.html

En dat afwerken met https://www.sandervunderi...-hagelwit-mat-027027.html (of welke kleur je ook maar nodig hebt).

Hartelijk dank aan beiden. ik ga naar jullie opties kijken. @loyske Klopt het dat bij deze variant de poorten recht vooruit steken? Ik zat namelijk te denken aan een variant met de poorten in een hoek van 45 graden naar beneden. De wandcontactdoos die ik had gevonden, had ook poorten naar beneden, maar daar kan ik dus geen centraalplaat bij vinden.
Ik ga deze eens proberen:
https://www.elektroschake...horende-wcd-s-zie-details

[ Voor 7% gewijzigd door AgeOfPanic op 11-01-2019 13:06 ]

[loyske]

AgeOfPanic schreef op vrijdag 11 januari 2019 @ 12:57:
[...]


[...]


Hartelijk dank aan beiden. ik ga naar jullie opties kijken. @loyske Klopt het dat bij deze variant de poorten recht vooruit steken? Ik zat namelijk te denken aan een variant met de poorten in een hoek van 45 graden naar beneden. De wandcontactdoos die ik had gevonden, had ook poorten naar beneden, maar daar kan ik dus geen centraalplaat bij vinden.
Ik ga deze eens proberen:
https://www.elektroschake...horende-wcd-s-zie-details

Poorten steken inderdaad recht vooruit bij deze wat ik gebruik.

[Robbie T]

bspans schreef op vrijdag 11 januari 2019 @ 12:57:
In mail reactie over de afgeschermde of niet afgeschermde inbouw doos kreeg ik van Sander van sander vurink te horen dat dit zin heeft als je kabel ook afgeschermd is, maar is dit voor thuisgebruik wel nodig? Wat zijn de argumenten hier voor?

Ik gebruik zelf de onafgeschermde icm de belden kabel en werkt probleemloos!

[Annuk]

@AgeOfPanic Bij montage-ramen zoals @loyske aangeeft zitten de poorten altijd recht naar voren, als je de poorten schuin naar beneden wilt hebben zit je inderdaad aan kant en klare dozen

Kijk even naar de door @Robbie T gelinkte dozen van Rutenbeck, ik vermoed dat jou afdekraampje daar ook op past en anders staat er verder onderaan de pagina die gelinkt is wel een raampje van Gira wat wel past

Kleine tip voor de volgende keer, zoek alles bij elkaar uit (bij 1 shop) zodat je (meestal) ook weet dat het op elkaar past

[Robbie T]

Overigens kan ik sandervunderink.nl absoluut aanraden (zoals meer hier) voor je materiaal @AgeOfPanic

[CurlyMo]

Voor het voeden van een paar apparaten via POE. In de toekomst paar ubiquiti AP's en voor nu wat POE splitters zoals deze en deze (beiden 44-57V input) is dit dan (nog steeds) de beste keuze: pricewatch: TP-Link TL-SG108PE Of toch liever een pricewatch: ZyXEL GS1200-5HP

[AgeOfPanic]

Annuk schreef op vrijdag 11 januari 2019 @ 17:05:
@AgeOfPanic Bij montage-ramen zoals @loyske aangeeft zitten de poorten altijd recht naar voren, als je de poorten schuin naar beneden wilt hebben zit je inderdaad aan kant en klare dozen

Kijk even naar de door @Robbie T gelinkte dozen van Rutenbeck, ik vermoed dat jou afdekraampje daar ook op past en anders staat er verder onderaan de pagina die gelinkt is wel een raampje van Gira wat wel past

Kleine tip voor de volgende keer, zoek alles bij elkaar uit (bij 1 shop) zodat je (meestal) ook weet dat het op elkaar past

Is dat altijd zo, want dit inbouwraam https://netwerkproducten....g-gira-etc-p-4361365.html heeft de poorten ook in een hoek staan. Ik ga sowieso morgen even naar de Hornbach, want die hebben de afdekplaat van Gira ook. Ik ben benieuwd hoe dat er uit ziet, omdat de poorten hierbij niet gescheiden lijken te zijn, maar gewoon in 1 grote opening. In ieder geval ben ik weer een stuk verder. Dank daarvoor.

[CurlyMo]

De ZyXEL GS1100-10HP is ook wel een mooi apparaat. Tenminste 8 volwaardige POE poorten en passief gekoeld. Hmm, unmanaged. Dat schiet ook niet op.

[ Voor 18% gewijzigd door CurlyMo op 11-01-2019 19:39 ]

[nero355]

CurlyMo schreef op vrijdag 11 januari 2019 @ 18:05:
Voor het voeden van een paar apparaten via POE. In de toekomst paar ubiquiti AP's en voor nu wat POE splitters zoals deze en deze (beiden 44-57V input) is dit dan (nog steeds) de beste keuze: pricewatch: TP-Link TL-SG108PE Of toch liever een pricewatch: ZyXEL GS1200-5HP

Ik zou zeggen de TP-Link of gelijk een Ubiquiti UniFi switch en de ZyXEL helemaal vergeten!

Ben niet zo'n fan van dat merk op de een of andere manier...

[CurlyMo]

nero355 schreef op vrijdag 11 januari 2019 @ 21:43:
[...]
Ik zou zeggen de TP-Link of gelijk een Ubiquiti UniFi switch en de ZyXEL helemaal vergeten!

Ik heb de 24 poorts van ZyXEL en die werkt prima. Enige waar ik me zorgen over maak is het stroomverbruik van de ZyXEL. Daar kan ik weinig over vinden.

[3ssen]

AgeOfPanic schreef op donderdag 10 januari 2019 @ 20:52:
Ik ben bezig met een netwerk in te richten in onze nieuwbouwwoning. Heb tegen de consensus in toch gekozen voor een Cat5e netwerk. Wilde graag 2 kabels per buis en had helaas nog niet het advies van de Belden kabel gezien. Moet wel zeggen dat ik denk dat ik een redelijke tijd vooruit kan met gigabit en bovendien zijn de kabels toch wel een stuk goedkoper. Had 305 meter voor 90 euro. Verder had ik een 10 inch switch nodig en die zag ik niet in 10 gigabit versie.
Nu zit ik met het volgende probleem. Ons huis is voorzien van schakelmateriaal en afdekramen van Gira. Bij sommige stopcontacten is hier een loze leiding bij gelegd, die ik nu dus kan gebruiken. Ik had eerst een contactdoos van Digitus gekocht, omdat ik dacht dat deze compatibel zou zijn met Gira afdekramen. Dat bleek niet zo te zijn.
Daarna heb deze centraalplaat van Gira gekocht:
[Afbeelding]
Dit is de enige die ik van Gira kan vinden die ruimte heeft voor twee netwerkpoorten. Eerst had ik daarbij een WCD van Gira gekocht: https://www.goedkopermetschakelmateriaal.nl/gira-017800.html Maar de centraalplaat van Gira past daar niet op.
Daarna heb ik dit inbouwraam gekocht: https://netwerkproducten....g-gira-etc-p-4361365.html Maar ook hier past de centraalplaat niet op.
Ik hoop dat iemand hier ervaring heeft met Gira en mij een advies kan geven over een combinatie van een inbouwraam met centraalplaat die wel past. Voorkeur is een inbouwraam, omdat ik graag met keystones wil werken.

Ik gebruik hier het draagraam van Gira MJ-02.

Gira

Op de achterkant van het afdekraam staat 003747. Die ziet er aan de voorkant hetzelfde uit als die van jou. Hierin keystones van netwerkproducten https://netwerkproducten....-jack-cat6-p-4120700.html , daar staat ook bij in welke draagramen ze passen.

[ Voor 0% gewijzigd door 3ssen op 11-01-2019 21:57 . Reden: Damn autocorrect ]

[AgeOfPanic]

3ssen schreef op vrijdag 11 januari 2019 @ 21:56:
[...]


Ik gebruik hier het draagraam van Gira MJ-02.

Gira
[Afbeelding: MJ02]

Op de achterkant van het afdekraam staat 003747. Die ziet er aan de voorkant hetzelfde uit als die van jou. Hierin keystones van netwerkproducten https://netwerkproducten....-jack-cat6-p-4120700.html , daar staat ook bij in welke draagramen ze passen.

Met welke centraalplaat gebruik je dit afdekraam?

[3ssen]

AgeOfPanic schreef op vrijdag 11 januari 2019 @ 22:41:
[...]

Met welke centraalplaat gebruik je dit afdekraam?

Deze:
https://www.elektrototaal...ULy0lp6arD9QaAkbVEALw_wcB

Is zo te zien dezelfde als uit jou post

[PcDealer]

CurlyMo schreef op vrijdag 11 januari 2019 @ 21:45:
[...]

Ik heb de 24 poorts van ZyXEL en die werkt prima. Enige waar ik me zorgen over maak is het stroomverbruik van de ZyXEL. Daar kan ik weinig over vinden.

De 24-poorts? Ik zie tot en met 8 poorten van de GS1200.

Hier wel meerdere gevonden.

[ Voor 13% gewijzigd door PcDealer op 12-01-2019 04:07 ]

[petermdevries]

Heeft iemand deze kabel toevallig gebruikt?

https://www.digitus.info/...hielded/dk-1613-a-vh-305/

Ik twijfel namelijk of de diameter zoals genoemd in de datasheet klopt. Vreemde vind ik namelijk dat wanneer ik in de datasheet kijk, de diameter van de Dca kleiner is en vervolgens voor de andere weer oploopt:

Overall diameter (nominal) 7.1 mm (ECA); 6.3 mm (DCA); 7.4 mm (CCA); 8.2 mm (B2CA)

Als ik naar zijn afgeschermde variant (https://www.digitus.info/...hielded/dk-1623-a-vh-305/) kijk lijkt het wel logisch te verlopen:

Outer diameter (nominal) 7.0 mm (ECA); 7.2 mm (DCA); 7.6 mm (CCA); 7.6 mm (B2CA)

Digitus heeft (nog) niet gereageerd op mijn vraag, dus dacht misschien heeft iemand deze kabel gebruikt en kan hij/zij dit bevestigen/ontkennen

[CurlyMo]

PcDealer schreef op zaterdag 12 januari 2019 @ 04:06:
[...]

De 24-poorts? Ik zie tot en met 8 poorten van de GS1200.

Hier wel meerdere gevonden.

De GS1900-24E. Het ging over wel of geen ZyXEL. Ik geef aan dat ik al apparatuur van ze heb en daar tevreden mee ben.

[Annuk]

AgeOfPanic schreef op vrijdag 11 januari 2019 @ 18:24:
[...]

Is dat altijd zo, want dit inbouwraam https://netwerkproducten....g-gira-etc-p-4361365.html heeft de poorten ook in een hoek staan. Ik ga sowieso morgen even naar de Hornbach, want die hebben de afdekplaat van Gira ook. Ik ben benieuwd hoe dat er uit ziet, omdat de poorten hierbij niet gescheiden lijken te zijn, maar gewoon in 1 grote opening. In ieder geval ben ik weer een stuk verder. Dank daarvoor.

Deze kende ik nog niet, maar werk kwa inbouwramen eigenlijk altijd met die v/d fabrikant zelf (BJ/Gira/Jung).
En die zijn allemaal recht

---

petermdevries schreef op zaterdag 12 januari 2019 @ 08:51:
Heeft iemand deze kabel toevallig gebruikt?

https://www.digitus.info/...hielded/dk-1613-a-vh-305/

Ik twijfel namelijk of de diameter zoals genoemd in de datasheet klopt. Vreemde vind ik namelijk dat wanneer ik in de datasheet kijk, de diameter van de Dca kleiner is en vervolgens voor de andere weer oploopt:

Overall diameter (nominal) 7.1 mm (ECA); 6.3 mm (DCA); 7.4 mm (CCA); 8.2 mm (B2CA)

Als ik naar zijn afgeschermde variant (https://www.digitus.info/...hielded/dk-1623-a-vh-305/) kijk lijkt het wel logisch te verlopen:

Outer diameter (nominal) 7.0 mm (ECA); 7.2 mm (DCA); 7.6 mm (CCA); 7.6 mm (B2CA)

Digitus heeft (nog) niet gereageerd op mijn vraag, dus dacht misschien heeft iemand deze kabel gebruikt en kan hij/zij dit bevestigen/ontkennen

Heb even zitten kijken bij zowel shielded als unshielded, maar volgens mij is de Eca de standaard kabel, en de anderen (Dca, Cca, B2ca) verschillende brandbaarheid's (en/of toxiteit) klasses m.b.t. bepaalde eisen in bepaalde gebouwen/sectoren.

Waarbij de ECA (de standaard is) en dus nominaal 7mm diameter en de rest de anderen dus (meer brandwerendheid o.i.d. is dikker).

[petermdevries]

Annuk schreef op zaterdag 12 januari 2019 @ 12:38:

[...]


Heb even zitten kijken bij zowel shielded als unshielded, maar volgens mij is de Eca de standaard kabel, en de anderen (Dca, Cca, B2ca) verschillende brandbaarheid's (en/of toxiteit) klasses m.b.t. bepaalde eisen in bepaalde gebouwen/sectoren.

Waarbij de ECA (de standaard is) en dus nominaal 7mm diameter en de rest de anderen dus (meer brandwerendheid o.i.d. is dikker).

Inderdaad, en daarom vind ik het zo vreemd dat voor de unshielded, de Dca ineens dunner is dan de Eca variant terwijl dit bij de shielded oploopt (dus hoe langer brandwerend, des te dikker).

[Annuk]

petermdevries schreef op zaterdag 12 januari 2019 @ 12:40:
[...]


Inderdaad, en daarom vind ik het zo vreemd dat voor de unshielded, de Dca ineens dunner is dan de Eca variant terwijl dit bij de shielded oploopt (dus hoe langer brandwerend, des te dikker).

Let even op, IK persoonlijk vermoed dat de Eca de standaard is, maar ik weet ook niet welke ISO of EN normen er gehanteerd worden
Dus ik ga niet zeggen dat dat laatste stukje van je klopt, want daar zou ik me eerst in moeten verdiepen.

Maar hoe en wat en waarom met bepaalde kabelopbouw het ene dunner is dan de ander.. misschien mist er bij de ene ook het kabelkruis o.i.d. i.v.m. brandveiligheid.... who know's

Wat kabelkruis betreft.. @nero355 hoe staat het daarmee bij jou?

[AtRi]

[
Deze kende ik nog niet, maar werk kwa inbouwramen eigenlijk altijd met die v/d fabrikant zelf (BJ/Gira/Jung).
En die zijn allemaal recht

Jung en BenJ hebben ook centraalplaatjes voor de schuine netwerk-inbouwstopcontacten.

[nero355]

Annuk schreef op zaterdag 12 januari 2019 @ 13:58:
Maar hoe en wat en waarom met bepaalde kabelopbouw het ene dunner is dan de ander.. misschien mist er bij de ene ook het kabelkruis o.i.d. i.v.m. brandveiligheid.... who know's

Wat kabelkruis betreft.. @nero355 hoe staat het daarmee bij jou?

Nog niet gekeken, want te druk met verhuizen en ook nog niks gedaan met mijn nieuwe netwerkspulletjes...

Wel een hoop kabels verwijderd in het oude huis mocht je dat willen weten ?

[Annuk]

AtRi schreef op zaterdag 12 januari 2019 @ 14:32:
[...]


Jung en BenJ hebben ook centraalplaatjes voor de schuine netwerk-inbouwstopcontacten.

Zou ik daar dan artikel nummers o.i.d. van mogen want ben wel benieuwd......

nero355 schreef op zaterdag 12 januari 2019 @ 21:06:
[...]

Nog niet gekeken, want te druk met verhuizen en ook nog niks gedaan met mijn nieuwe netwerkspulletjes...

Kwam al wat dingen van je tegen in het WVB deel (projectmatige) nieuwbouwwoningen toch?

Wel een hoop kabels verwijderd in het oude huis mocht je dat willen weten ?

Kan makkelijk voor jezelf zijn voor tijdelijke (nood)oplossingen maar voor mij niet heel interessant

[nero355]

Annuk schreef op zaterdag 12 januari 2019 @ 21:11:
Kwam al wat dingen van je tegen in het WVB deel (projectmatige) nieuwbouwwoningen toch?

Huh
_{Ik heb het idee dat ik de grap mis... ?!}

/EDIT :

Annuk schreef op zaterdag 12 januari 2019 @ 21:24:
Is niet als grap bedoelt.. Meende zo uit m'n hoofd te zeggen dat ik berichten van jou tegenkwam hier op GOT over je nieuwbouwwoning enzo.. verder niet verkeerd bedoelt hoor
Maar kan het natuurlijk ook mis hebben..

Nope... not me!

Kan makkelijk voor jezelf zijn voor tijdelijke (nood)oplossingen maar voor mij niet heel interessant

[ Voor 32% gewijzigd door nero355 op 12-01-2019 21:27 ]

[Annuk]

nero355 schreef op zaterdag 12 januari 2019 @ 21:20:
[...]

Huh
_{Ik heb het idee dat ik de grap mis... ?!}


[...]

Is niet als grap bedoelt.. Meende zo uit m'n hoofd te zeggen dat ik berichten van jou tegenkwam hier op GOT over je nieuwbouwwoning enzo.. verder niet verkeerd bedoelt hoor
Maar kan het natuurlijk ook mis hebben..

---

Nope... not me!

@nero355 haha okee.. njah dan zal ik wel in de bonen zijn en dingen door elkaar halen waar ik je wel en niet zag reageren

[ Voor 17% gewijzigd door Annuk op 12-01-2019 21:30 ]

[BladeSlayer1000]

Annuk schreef op zaterdag 12 januari 2019 @ 21:11:
[...]


Zou ik daar dan artikel nummers o.i.d. van mogen want ben wel benieuwd......

Hierbij de productpagina voor de AS500-serie
1V: https://m.jung.de/nl/online-catalogus/63766978/
2V: https://m.jung.de/nl/online-catalogus/63766983/

Mocht je het willen in een meer vierkante serie dan raad ik de LS900-serie aan
1V: https://m.jung.de/nl/online-catalogus/63913979/
2V: https://m.jung.de/nl/online-catalogus/63914007/
3V: https://m.jung.de/nl/online-catalogus/63914053/ (deze versie raad ik niet aan, is moeilijk te monteren en je hebt 2x 16mm PVC buizen nodig om hem fatsoenlijk aan te sluiten)

[arpeggio]

Annuk schreef op zaterdag 12 januari 2019 @ 21:11:
[...]


Zou ik daar dan artikel nummers o.i.d. van mogen want ben wel benieuwd......

En van Busch-Jaeger:
https://www.busch-jaeger-...=1007933&programm=1008248

[ Voor 16% gewijzigd door arpeggio op 12-01-2019 22:59 ]

[CurlyMo]

Die Jung AS500 afdekramen werken overigens prima met deze CAT6 WCD's:
https://netwerkproducten....utp-inbouw-p-3866000.html

€ 36,43 voor 5 stuks.

Wel horizontale invoer.

[ Voor 6% gewijzigd door CurlyMo op 12-01-2019 23:47 ]

[Annuk]

BladeSlayer1000 schreef op zaterdag 12 januari 2019 @ 22:19:
[...]

&

arpeggio schreef op zaterdag 12 januari 2019 @ 22:55:
[...]

Ahh grapjassen Dit zijn de afdek/afwerk ramen, het ging om de inbouw delen (draagringen).
Deze afdekramen zijn mij inderdaad wel bekend en zijn o.a. voor de standaard UAE inbouwdozen e.d.

Maar als jullie een schuine versie van dit: draagring kunnen vinden van de gerenomeerde merken ben ik jullie dankbaar

Want @AgeOfPanic gaf de volgende link: https://netwerkproducten....g-gira-etc-p-4361365.html
En dat is dus een universeel draagring maar dus niet van een merk als Gira/Jung/BJ

[BladeSlayer1000]

Annuk schreef op zondag 13 januari 2019 @ 10:19:
[...]


&


[...]


Ahh grapjassen Dit zijn de afdek/afwerk ramen, het ging om de inbouw delen (draagringen).
Deze afdekramen zijn mij inderdaad wel bekend en zijn o.a. voor de standaard UAE inbouwdozen e.d.

Maar als jullie een schuine versie van dit: draagring kunnen vinden van de gerenomeerde merken ben ik jullie dankbaar

Want @AgeOfPanic gaf de volgende link: https://netwerkproducten....g-gira-etc-p-4361365.html
En dat is dus een universeel draagring maar dus niet van een merk als Gira/Jung/BJ

Sorry, ik had het verkeerd begrepen, ik zal eens even zoeken voor je en anders vraag ik het morgen aan de vertegenwoordiger van Jung die komt toevallig langs

Even een update voor Gira heb ik de volgende gevonden, dit lijkt te zijn wat jij wilt
https://www.girashop.nl/g...jack-1-2-voudig-draagring

[ Voor 7% gewijzigd door BladeSlayer1000 op 13-01-2019 11:33 ]

[Dyckie]

BladeSlayer1000 schreef op zondag 13 januari 2019 @ 11:06:
[...]


Sorry, ik had het verkeerd begrepen, ik zal eens even zoeken voor je en anders vraag ik het morgen aan de vertegenwoordiger van Jung die komt toevallig langs

Even een update voor Gira heb ik de volgende gevonden, dit lijkt te zijn wat jij wilt
https://www.girashop.nl/g...jack-1-2-voudig-draagring

Hier zijn die van jung : https://www.jung.de/nl/online-catalogus/183694294/

[arpeggio]

Dyckie schreef op zondag 13 januari 2019 @ 12:25:
[...]


Hier zijn die van jung : https://www.jung.de/nl/online-catalogus/183694294/

Bij Busch-Jaeger kom je dan uit op een centraalplaat met draagring art.nr. 1758-xxx (passend bij type schakelmateriaal) met een inzetplaatje voor 2 modular jacks Cat 6

Bijv. voor Reflex SI:
https://www.busch-jaeger-...A001724A1663,artikel.html
https://www.busch-jaeger-...A001764A0315,artikel.html

[AgeOfPanic]

Ik zal foto's uploaden als ik de boel af heb, maar deze afdekplaten https://www.hornbach.nl/s...lans/7818480/artikel.html passen prima op de WCD van Digitus en de afdekramen die ik eerder gepost heb. Daarom toch maar gekozen voor de WCD ipv keystones.

[Sjeefr]

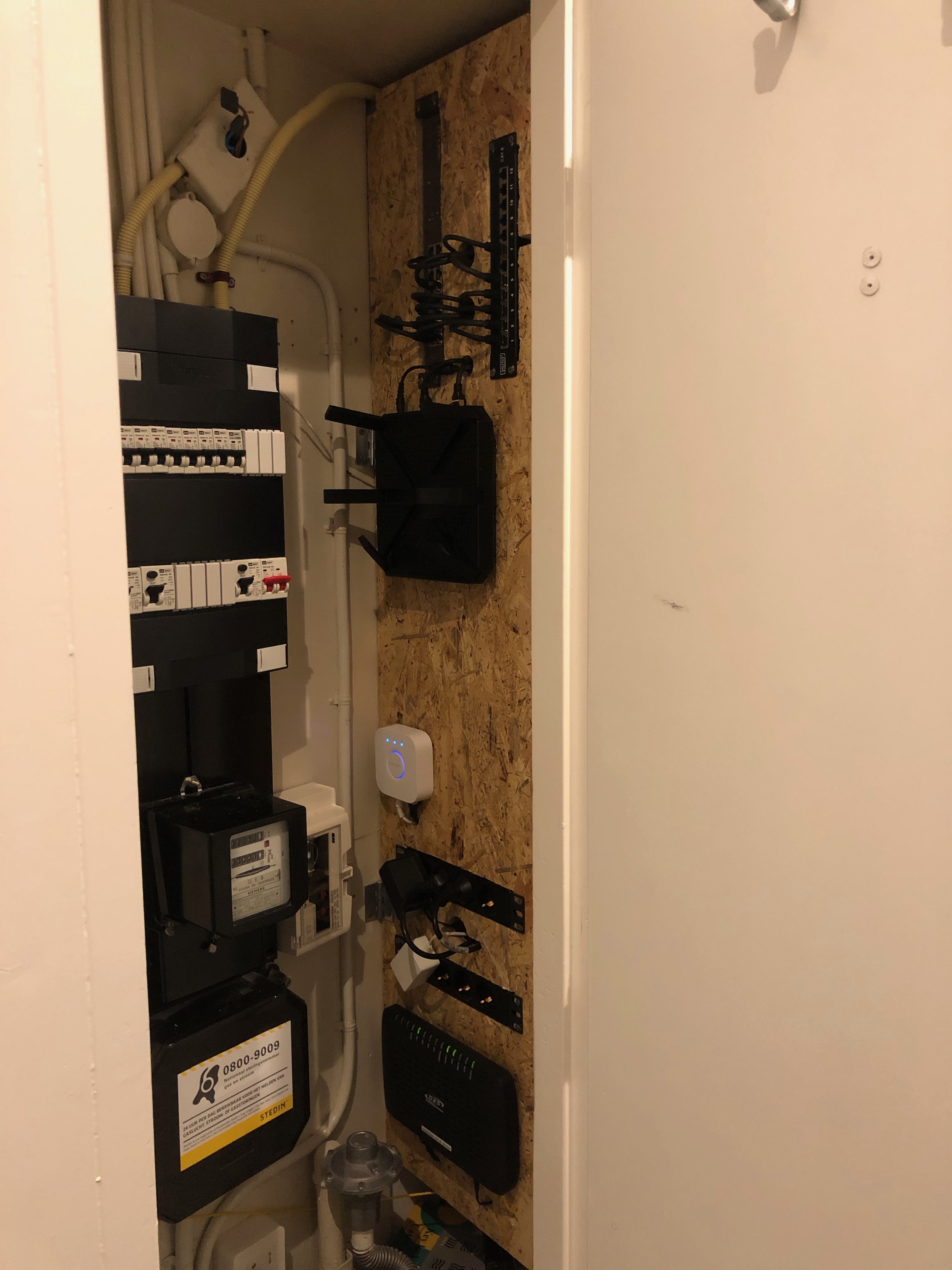

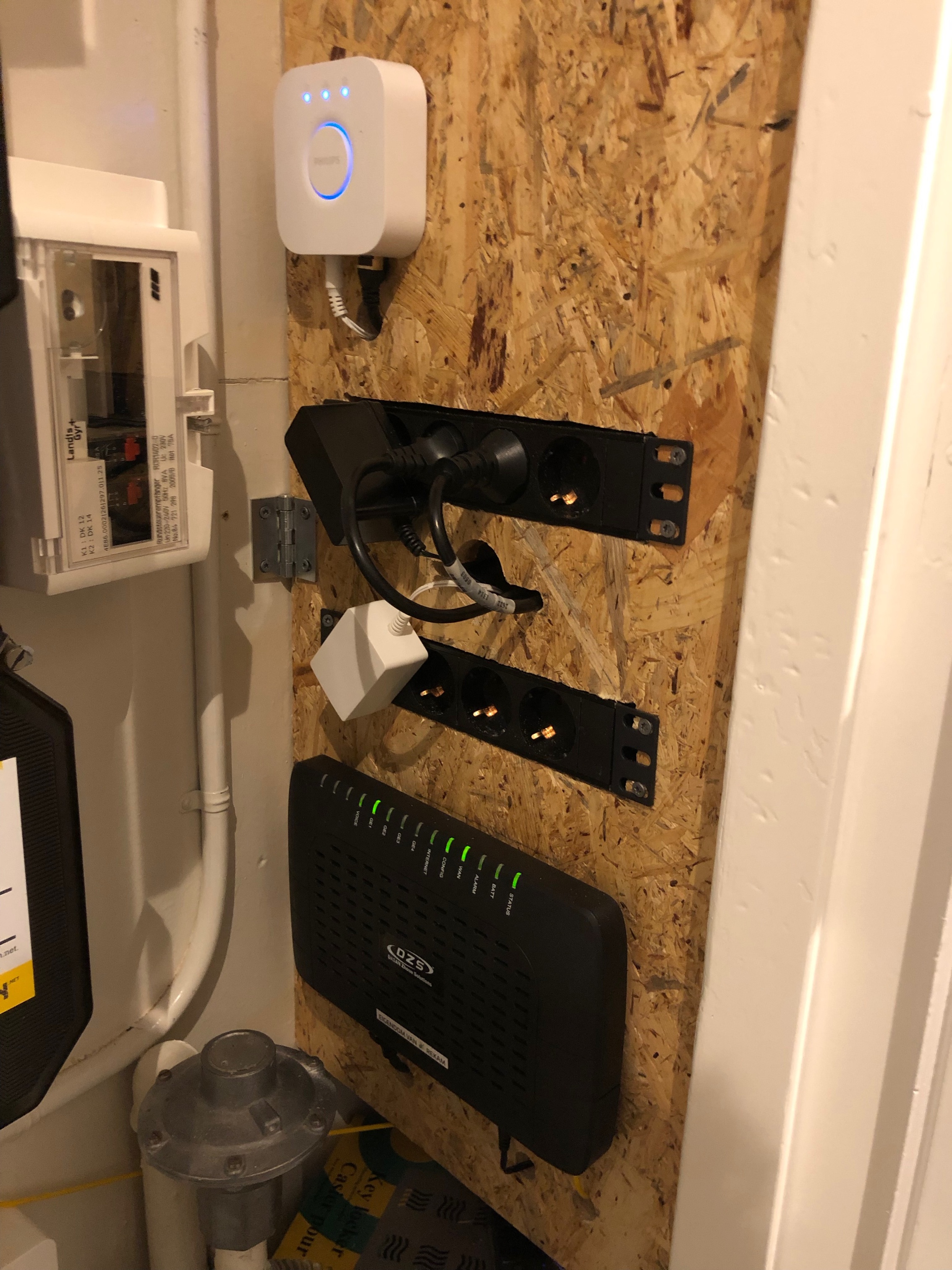

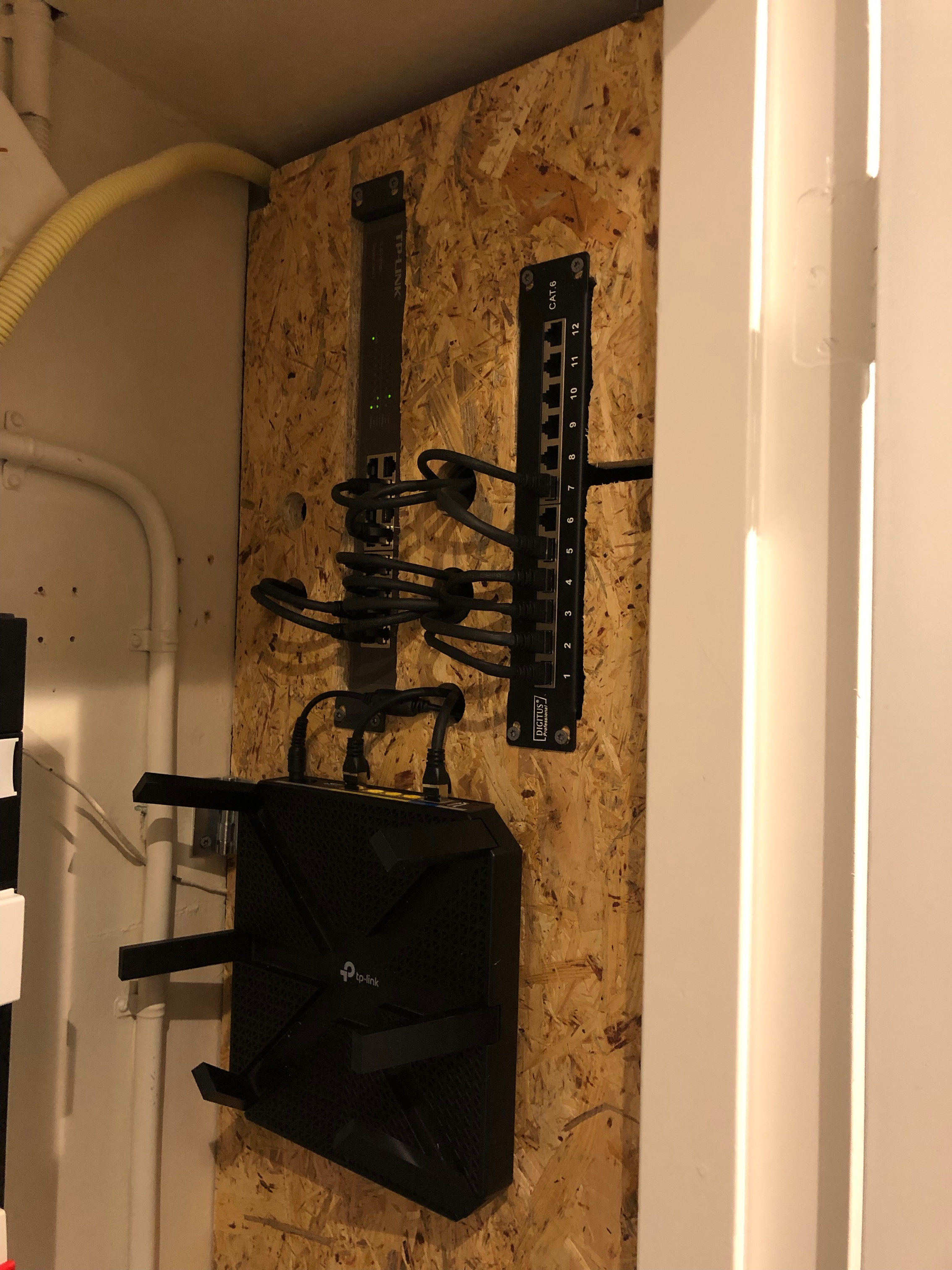

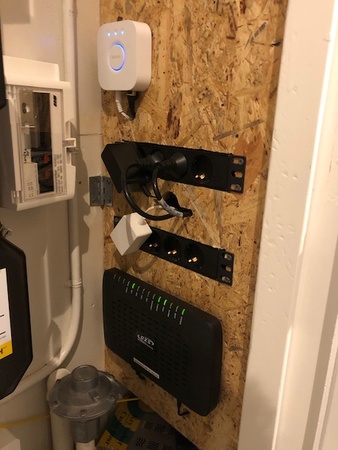

Het heeft even geduurd, maar ook ik heb eindelijk de rommelkamer, c.q. meterkast, op orde kunnen maken. Hieronder een foto van de oude situatie. De meterkast is erg beperkt qua ruimte, maar naast de groepenkast zit nog een ruimte van 30 breed bij 40 diep. Makkelijk om wat op te leggen, maar met al die draden al snel een bende.



Doel was om in de beperkte ruimte een wandpaneel te bouwen waar alle apparatuur op kwijt kon en alle kabels netjes verborgen werd. Digitaal een ontwerp gemaakt, OSB || bord gehaald. Gaten en vakken uitgetekend en met boor en decoupeerzaag de nodige ingangen op de plaat gemaakt. Apparatuur opgehangen, kabels, zowel patch- als power, doorgelust en aangesloten.

Leuke bonus: Opgehangen aan een scharnier, waardoor de ruimte erachter gewoon bereikbaar blijft (bv. kabels aanpassen of gewoon opbergruimte. Daarnaast ook een kleine uitsnede bij patchpanel, zodat het wandpaneel gewoon uit de meterkast gehaald kan worden, zodat dat patchpaneel open moet.







Wat je ziet:

• Alleen maar CAT6 SFTP Digitus patchkabels (div. lengtes)
• Digitus 16-port CAT6 patchpanel
• pricewatch: TP-Link TL-SG1016D 16-Port Gigabit Switch
• pricewatch: TP-Link Archer C3200 - Tri-Band Gigabit Router
• Philips Hue Bridge
• 2x SPD Powerstrip met 4 stopcontacten
• Glasvezel modem

En wat je niet ziet

• Synology DS216+
• De vorige versie die vanwege een inzichtsfout verkeerd was
• En uiteraard meters aan kabel

Wellicht niet een meesterwerk, maar ben er wel erg blij mee.

[petermdevries]

Gisteren heb ik de vooroplevering van mijn woning gehad en eindelijk de indeling van de meterkast kunnen bekijken.



Aan de linkerzijde heb ik een loze ruimte (wit op de foto) waar ik prima bij kan. Deze is afgesloten met een paneel aan de voorkant die ik los kan schroeven (niet zichtbaar op de foto).

Weet iemand of er een inbouw 19" rack bestaat om in een (houten) wand te bevestigen?
Dus krijg ik soortgelijk idee als hiervoor gepost door Sjeefr, maar dan met de metalen bevestiging rails beschikbaar waarop ik spul dan monteer ipv direct op hout.

[Oystein]

Een efficiënte oplossing zo ... zeker het scharnierend maken is handig

[Oystein]

@petermdevries

Om maximaal gebruik te maken van de ruimte links waarom maak je zelf niet iets met losse 19 inch rails ?
Zie o.a. mijn reactie van 24 nov (pag. 150) waar ik van MDF een zelfbouw rack heb gemaakt.

Ik neem aan dat het niet breed genoeg zal zijn om 19 inch ( >50 cm) zo te plaatsen maar als je het een kwart slag draait heb je wellicht meer opties.

[dreamscape]

petermdevries schreef op woensdag 16 januari 2019 @ 08:18:
Gisteren heb ik de vooroplevering van mijn woning gehad en eindelijk de indeling van de meterkast kunnen bekijken.

[Afbeelding: Meterkast]

Het is meer iets voor in Het grote topic voor Elektra huisinstallaties - Deel 1, maar dan toch maar even hier een off-topic advies: als dit inderdaad helemaal nieuw is opgeleverd, dan mogen ze het nog even aanpassen zodat het aan normen voldoet. Driefasen aardlekschakelaars gebruiken met daarachter eenfase groepen, dat mag niet meer volgens NEN1010.

[Annuk]

dreamscape schreef op woensdag 16 januari 2019 @ 09:46:
[...]

Het is meer iets voor in Het grote topic voor Elektra huisinstallaties - Deel 1, maar dan toch maar even hier een off-topic advies: als dit inderdaad helemaal nieuw is opgeleverd, dan mogen ze het nog even aanpassen zodat het aan normen voldoet. Driefasen aardlekschakelaars gebruiken met daarachter eenfase groepen, dat mag niet meer volgens NEN1010.

Om nog even oftoppic te blijven voor @petermdevries..
Het mag nog wel maar het wordt geadviseerd om de aardlekschakelaars gewoon enkelfase te houden. Dit met dat de eventuele lekstromen elkaar kunnen opheffen tussen de fases.

Verder vind ik het persoonlijk jammer dat ze niet gewoon een 22 x 33 cm aanbouwkast hebben gebruikt maar zo'n "mini verdeler" kastje.

Voor de rest @petermdevries het achter dat witte een andere kast o.i.d. waar je naar toe kunt?
Want je kunt niet zo 1,2,3 vermoedelijk dat houten paneel eruit trekken, want je hebt best kans dat men daar creatief met opbouwen is geweest zodat ook de achterplaat waar je groepenkast e.d. op zit dan los komt.

Foutje gemaakt en gecorrigeerd dankzij @Out.of.Control

[ Voor 3% gewijzigd door Annuk op 16-01-2019 12:01 ]

[Out.of.Control]

Annuk schreef op woensdag 16 januari 2019 @ 10:03:
[...]
Om nog even oftoppic te blijven voor @petermdevries..
Het mag nog wel maar het wordt geadviseerd om de aardlekschakelaars gewoon enkelfase te houden. Dit met dat de eventuele kortsluitstromen elkaar kunnen opheffen tussen de fases.

ITYM: lekstromen in plaats van kortsluitstromen.

[petermdevries]

Annuk schreef op woensdag 16 januari 2019 @ 10:03:
[...]


Om nog even oftoppic te blijven voor @petermdevries..
Het mag nog wel maar het wordt geadviseerd om de aardlekschakelaars gewoon enkelfase te houden. Dit met dat de eventuele lekstromen elkaar kunnen opheffen tussen de fases.

Verder vind ik het persoonlijk jammer dat ze niet gewoon een 22 x 33 cm aanbouwkast hebben gebruikt maar zo'n "mini verdeler" kastje.

Wat betreft het "mini verder" kastje was mijn eerste reactie ook "jammer". Helaas weinig invloed op hoe ze de kast inrichten.

Voor de rest @petermdevries het achter dat witte een andere kast o.i.d. waar je naar toe kunt?
Want je kunt niet zo 1,2,3 vermoedelijk dat houten paneel eruit trekken, want je hebt best kans dat men daar creatief met opbouwen is geweest zodat ook de achterplaat waar je groepenkast e.d. op zit dan los komt.

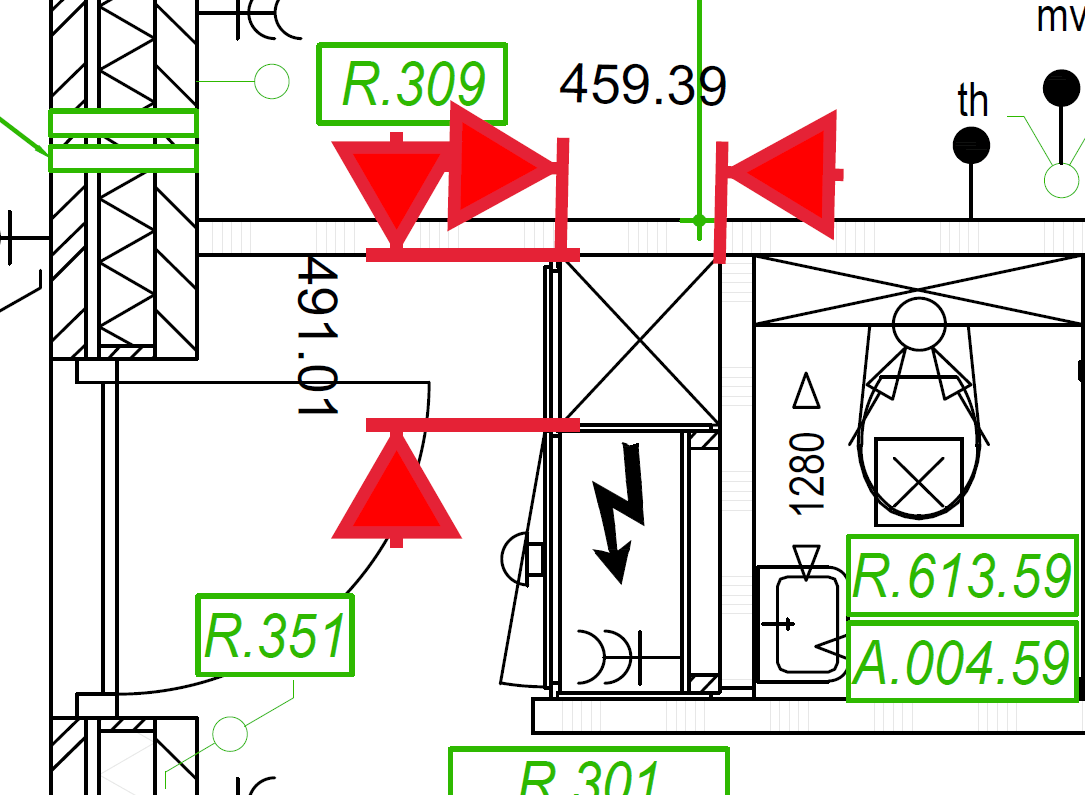

Gaat om de loze ruimte naast de meterkast (afmetingen vanaf tekening erbij). Ik weet dat dit een lege ruimte is (gezien tijdens de bouw) dus geen leidingen oid. Dus mijn idee is ofwel een opening maken in de wand tussen de "loze" ruimte en de meterkast en dan apparatuur verticaal plaatsen. Of ik ga wat 19" spul geheel in deze ruimte plaatsen en maak het paneel aan de voorkant (is nu geschroefd) wat makkelijker toegankelijk (bijv door plaatsing scharnieren of magneten oid. Uiteraard zal ik nog iets van ventilatie openingen moeten toevoegen.

Grootste uitdaging wordt mijn Unifi US48POE-500W. Die is best diep namelijk

De rest van de apparatuur komt zoveel mogelijk in een (huge) serverkast in de garage met een glaskabel (10GBps) tussen de US48POE en de US48 in de garage. Die laatste is wel minder diep, maar POE centraal in huis is handiger denk ik.

Denk dat ik maar even geduld moet hebben tot ik echt de sleutel heb, dan kan ik op mijn gemak kijken, passen en meten.

[Oystein]

491 mm is precies de binnenbreedte die je nodig hebt om daar een 19 inch kast van te maken.

Schroef een paar van die rack strips tegen beide zijkanten en je kunt alles kwijt ... diepte van 459 geeft ook veel mogelijkheden

Mijn 19 inch rack heeft een binnenbreedte van 490 mm:

[ Voor 21% gewijzigd door Oystein op 17-01-2019 08:06 ]

[loopezz]

petermdevries schreef op woensdag 16 januari 2019 @ 22:37:
[...]


Wat betreft het "mini verder" kastje was mijn eerste reactie ook "jammer". Helaas weinig invloed op hoe ze de kast inrichten.


[...]


[Afbeelding: Meterkast]

Gaat om de loze ruimte naast de meterkast (afmetingen vanaf tekening erbij). Ik weet dat dit een lege ruimte is (gezien tijdens de bouw) dus geen leidingen oid. Dus mijn idee is ofwel een opening maken in de wand tussen de "loze" ruimte en de meterkast en dan apparatuur verticaal plaatsen. Of ik ga wat 19" spul geheel in deze ruimte plaatsen en maak het paneel aan de voorkant (is nu geschroefd) wat makkelijker toegankelijk (bijv door plaatsing scharnieren of magneten oid. Uiteraard zal ik nog iets van ventilatie openingen moeten toevoegen.

Grootste uitdaging wordt mijn Unifi US48POE-500W. Die is best diep namelijk

De rest van de apparatuur komt zoveel mogelijk in een (huge) serverkast in de garage met een glaskabel (10GBps) tussen de US48POE en de US48 in de garage. Die laatste is wel minder diep, maar POE centraal in huis is handiger denk ik.

Denk dat ik maar even geduld moet hebben tot ik echt de sleutel heb, dan kan ik op mijn gemak kijken, passen en meten.

Het zou nog wel kunnen dat die ruimte wordt gebruikt voor de riolerings- en afzuigbuizen. Bij onze nieuwbouwwoning is dat ook namelijk. Verder is het een redelijk loze ruimte.

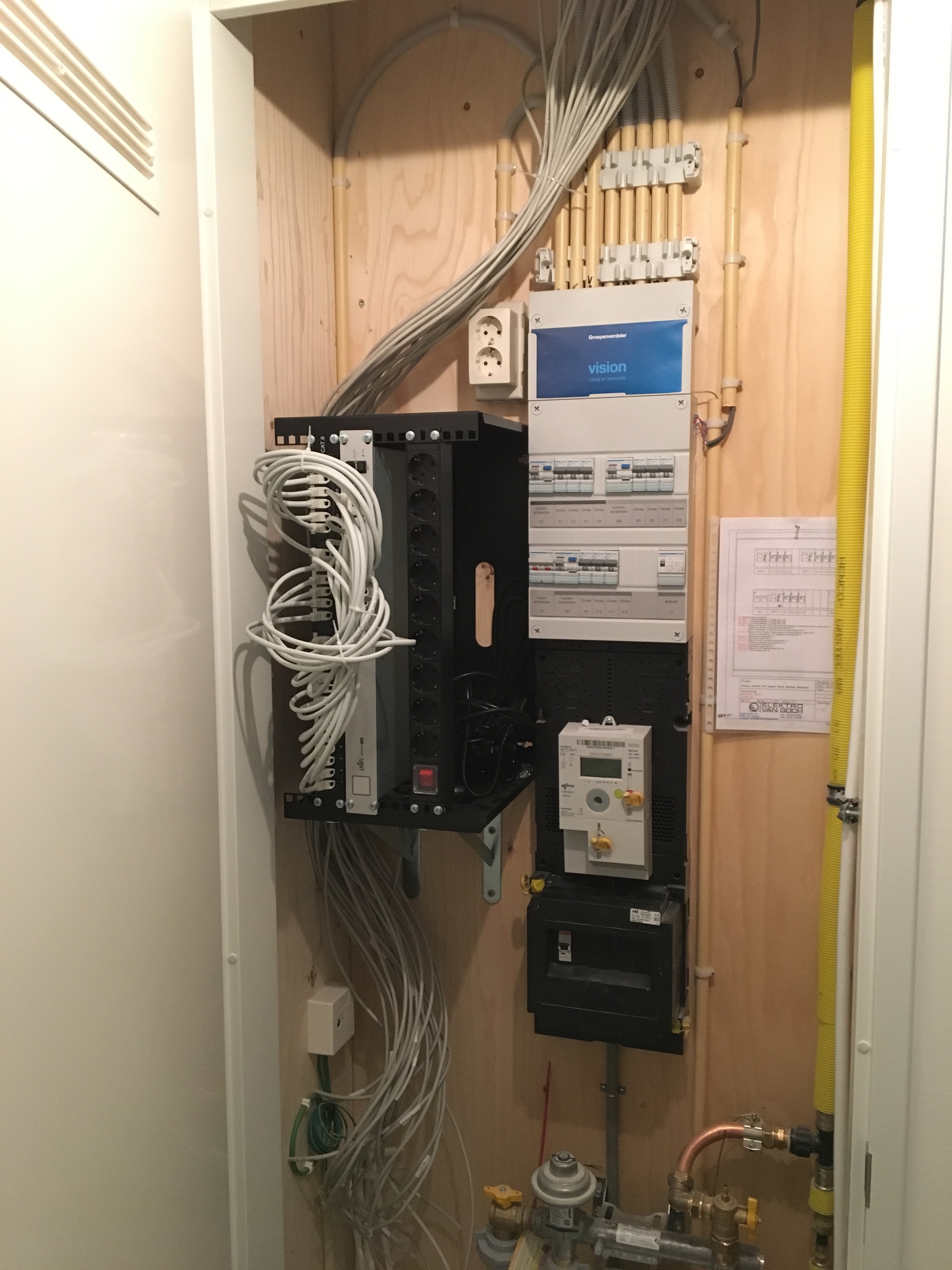

In de meterkast heb ik zelf een 19” rack geplaatst (6U) en deze ook laten ondersteunen door plankdragers. Misschien is dat iets voor jouw situatie.

[petermdevries]

loopezz schreef op donderdag 17 januari 2019 @ 08:14:
[...]

In de meterkast heb ik zelf een 19” rack geplaatst (6U) en deze ook laten ondersteunen door plankdragers. Misschien is dat iets voor jouw situatie.
[Afbeelding]

Zeker nog een idee, alleen is mijn US48POE te diep vrees ik.
Dank voor te tip!

[jacovn]

petermdevries schreef op donderdag 17 januari 2019 @ 08:21:
[...]


Zeker nog een idee, alleen is mijn US48POE te diep vrees ik.
Dank voor te tip!

De 48 poort 500 watt is 374.6 mm diep.
Ik heb de us24-250 en die is 285.4 diep.
Om hier de meterkast deur niet tegen de ingestoken kabels te krijgen heb ik met een flinderboor gewoon ruimte in de montageplaat achter de power kabel gemaakt en er een haakse kabel ingestoken.
De diepte van de units is namelijk zonder power en rj-45 kabels gemeten, dus daar verkijk je je lelijk op.

De meterkast is hier 380 mm diep, en dan is mijn startech rack 305 mm diep en heb ik 75 mm om fatsoenlijke radius bochten voor de bekabeling te maken. (Dit startech rack genomen omdat die met 4 “poten” op de achterwand komt, en zo tussen buizen etc op de wand geschroefd kan worden => zie op de foto)
De us24-250 zit met de achterkant ook net los van de voeding leiding van de meterkast.

achterkant:



voorkant:



Ik betwijfel of je in een normale diepte meterkast die 90 mm ruimte meer van de US48-500 kwijt kunt..

En die andere ruimte, als daar een 110 mm riool buis of zo door loopt wordt het ook een uitdaging om die us48-500 voor te plaatsen.


Edit: wellicht een optie om hem vericaal in de breedte te plaatsen aan de bovenkant zodat hij met zijn achterkant achter dichte stuk meterkast verdwijnt ?
Meestal is daar wel wat ruimte, of het mooi staat en handig is weet ik niet, maar in vorige huis had ik daar een nvr en access point en een firewall pc staan. Was best wel veel ruimte.

[ Voor 39% gewijzigd door jacovn op 17-01-2019 09:14 ]

[rens-br]

Modbreak:

Letten we nog even op de topicwarning. Probeer ontopic te blijven en de electrische kant van de meterkast te bespreken in: Het grote topic voor Elektra huisinstallaties - Deel 1.

[A4-tje]

petermdevries schreef op woensdag 16 januari 2019 @ 22:37:
[...]
Gaat om de loze ruimte naast de meterkast (afmetingen vanaf tekening erbij). Ik weet dat dit een lege ruimte is (gezien tijdens de bouw) dus geen leidingen oid. Dus mijn idee is ofwel een opening maken in de wand tussen de "loze" ruimte en de meterkast en dan apparatuur verticaal plaatsen. Of ik ga wat 19" spul geheel in deze ruimte plaatsen en maak het paneel aan de voorkant (is nu geschroefd) wat makkelijker toegankelijk (bijv door plaatsing scharnieren of magneten oid. Uiteraard zal ik nog iets van ventilatie openingen moeten toevoegen.

Dat is zeker weten een leidingschacht en dus niet bruikbaar voor je plan. Ik denk dat je het moet doen met een verticaal geplaatst rek ofzo. Ik zit het hetzelfde probleem. Meet gewoon alles op om te zien wat je aan breedtes en dieptes hebt om iets op te kunnen hangen.

[nero355]

jacovn schreef op donderdag 17 januari 2019 @ 08:58:
De diepte van de units is namelijk zonder power en rj-45 kabels gemeten, dus daar verkijk je je lelijk op.

"Quoted for truth!"

Om wat ruimte te winnen ga ik zo'n kabel erbij kopen :
https://www.allekabels.nl...50/voedingskabel-c13.html
want degene die ik had kan ik maar niet vinden

[jacovn]

nero355 schreef op donderdag 17 januari 2019 @ 20:26:
[...]

"Quoted for truth!"

Om wat ruimte te winnen ga ik zo'n kabel erbij kopen :
https://www.allekabels.nl...50/voedingskabel-c13.html
want degene die ik had kan ik maar niet vinden

Inderdaad heb ik ook zo’n voeding kabel voor de switch er in gezet. Scheelt weer 2-3 cm minder ruimte nodig. Of anders gezegd, minder diep gat boren.

[GioStyle]

Ik heb bewust voor de US-24 gekozen, omdat deze slechts 22cm diep is. Mocht ik later nog meer poe devices aanschaffen dan vervang ik de US-8-60W door een US-16-150W die ook slechts 22cm diep is.

[nero355]

GioStyle schreef op donderdag 17 januari 2019 @ 21:04:
Ik heb bewust voor de US-24 gekozen, omdat deze slechts 22cm diep is. Mocht ik later nog meer poe devices aanschaffen dan vervang ik de US-8-60W door een US-16-150W die ook slechts 22cm diep is.

Die laatste heb ik ook, maar als vervolgens de meterkast maar 33 cm. diep is dan wordt het nog steeds krap!

[ImmortalSoul]

Niet moeders mooiste afwerking, maar ik ben toch wel content met de componenten:





Router/Firewall: Fortigate 50E
Switch: Cisco Meraki MS120-8
Accesspoint: Cisco Meraki MR33

Ik moet alleen nog iets verzinnen voor de fiber kabel, want die bungelt er nu maar een beetje bij.

[ Voor 4% gewijzigd door ImmortalSoul op 17-01-2019 22:40 ]

[PcDealer]

@ImmortalSoul zo'n spijker met ingebouwde haakje?

[Jan-man]

Jan-man schreef op zondag 6 januari 2019 @ 18:06:

Netwerk
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

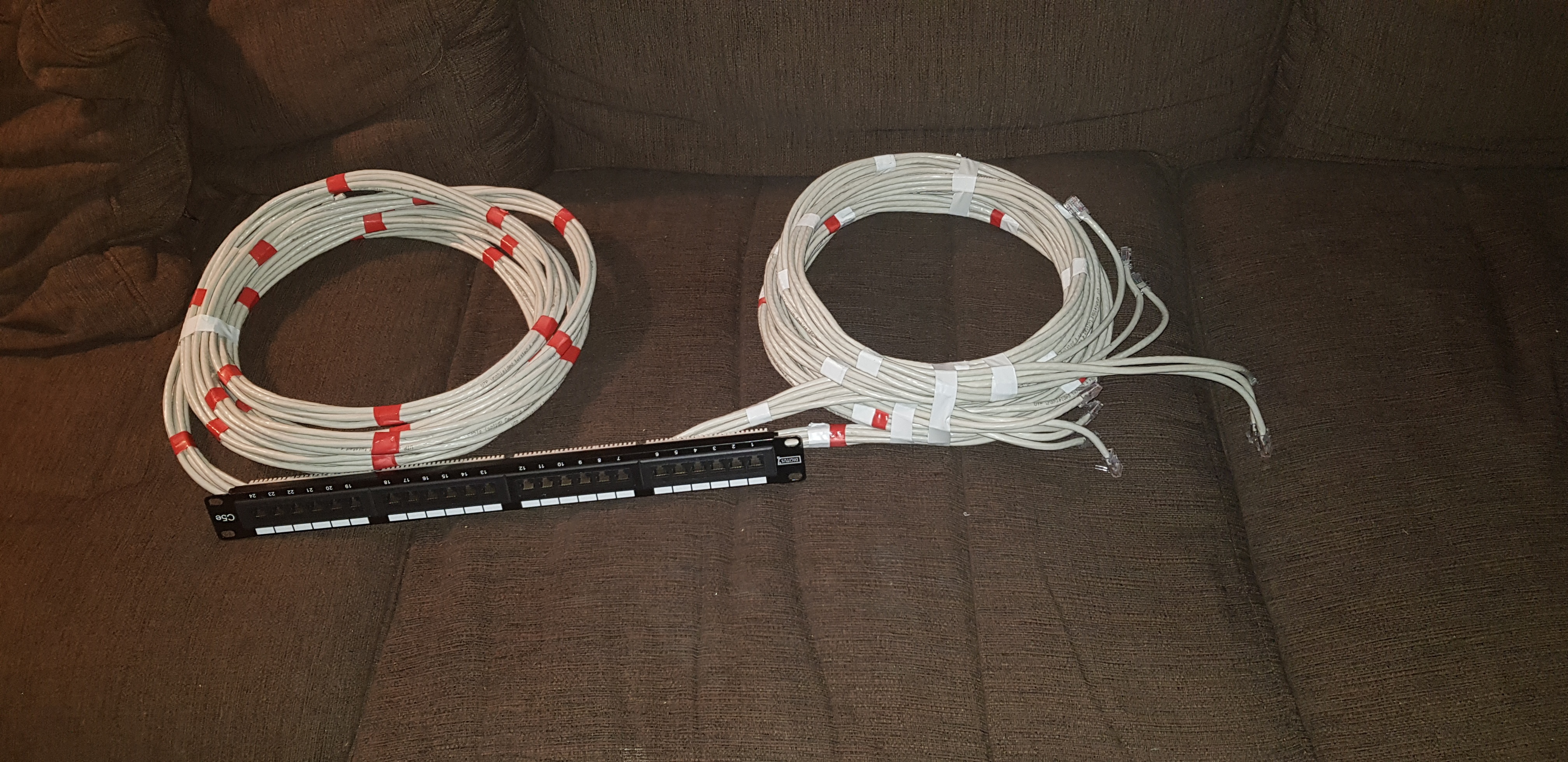

Zo dit weekend weer aan het nieuwe netwerk kunnen beginnen. Op zolder ga ik een soort van testlab instaleren vandaar dat ik een extra patchpanel gebruik.

Poort 1 tm 6 zijn voor de r200 esxi bak

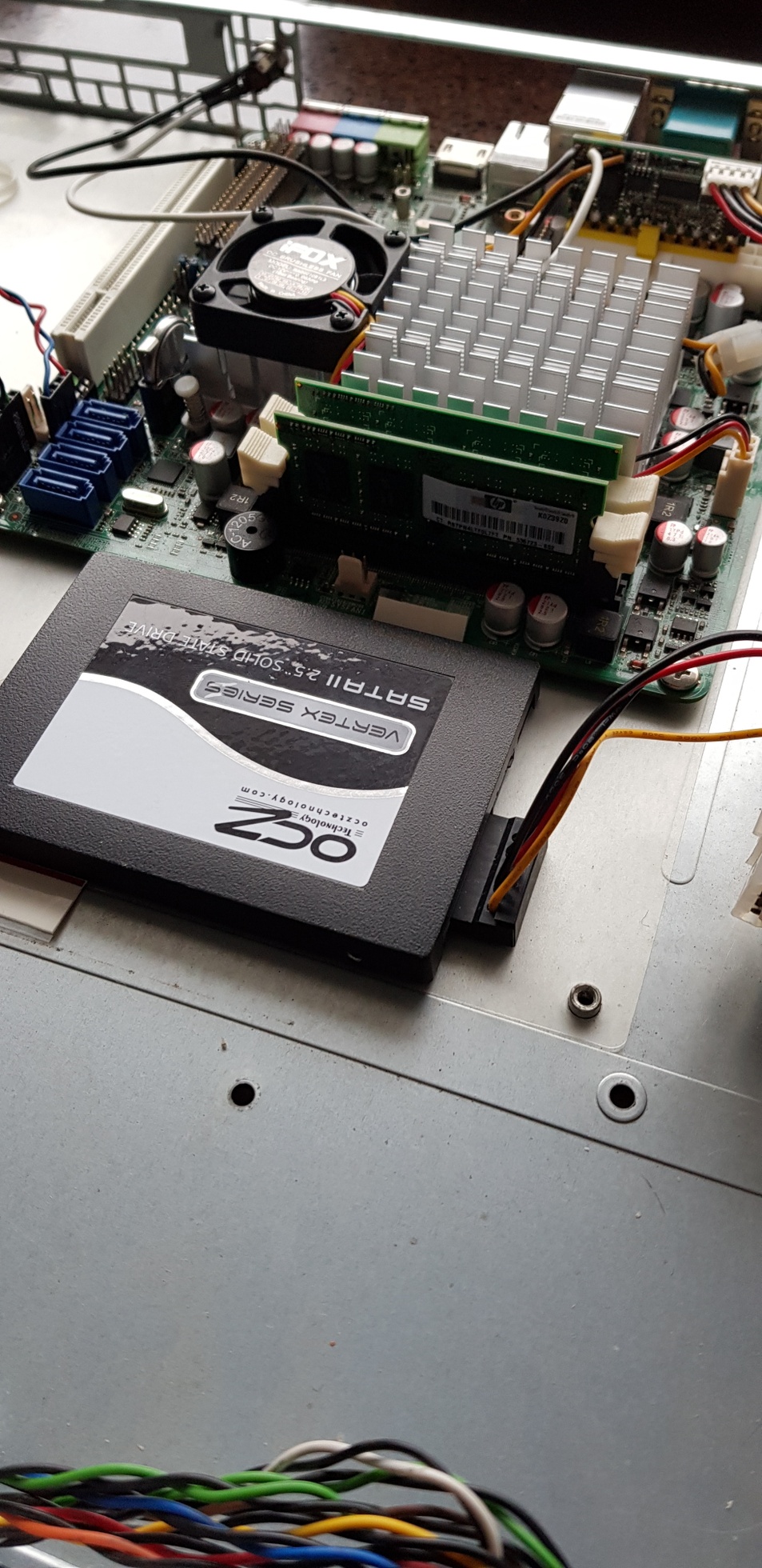

Paart 7 tm 9 voor de Pfsense bak (2 x wan 1 x lan extra netwerkkaart moet nog komen).

Poort 10 tm 12 zijn voor de NAS ed die nu nog beneden staan.

13 tm 18 zijn diverse aansluitingen op de zolder en 19 tm 24 komen bij mijn werktafel uit zodat ik zonder moede snel kan switchen tussen de diverse netwerken.

De bovenste patchpanel komen de linker 10 kabels binnen vanuit de meterkast en de rest zijn de omvormer + ap.

De vrije poorten zijn voor uitbreiding. Tevens ook hdmi en USB erin voor makkelijk aansluiten toetsenbord en scherm naar de servers.

Heb even snel een switch erin gegooid zodat de vrouw niet gek wordt dat de Wi-Fi niet werkt .

Komende dagen weer verder klussen.

2 weekjes later en een grote update

zoals elke avond hang ik een beetje op marktplaats rond. En op een kleine 40 min rijden had er iemand een complete patchkast staan met inhoud voor €10,-. Die laten we niet staan natuurlijk

Nu ging het me eigenlijk om de inhoud en de rails aangezien dat los me ruim 75+ had gekost....

Maar toen dacht ik opeens waarom hem niet aanpassen zodat ik de hele kast kan gebruiken .

Morgen weer verder er mee .

Netwerk

[Snowman888]

nero355 schreef op maandag 31 december 2018 @ 15:14:
[...]


Mijn non-UniFi favoriet is trouwens dit gek ding : pricewatch: D-Link SmartPro DGS-1510-28X
Heeft alleen helaas geen PoE/PoE+ en ik heb geen idee hoe stil/luid de switch is...
Moet ik allemaal nog een keer uitzoeken

Ik heb de Cisco SG110-16HP Gigabit PoE Switch, was stukken goedkoper dan de Unifi. Nu kan je met die laatste natuurlijk veel meer en is dit gewoon een switch maar voor mijn thuisnetwerk was dit genoeg voor het doel. Minder switches en gewoon 1 in huis inclusief POE.

[Ossi]

Jan-man schreef op zaterdag 19 januari 2019 @ 21:05:
[...]


2 weekjes later en een grote update

zoals elke avond hang ik een beetje op marktplaats rond. En op een kleine 40 min rijden had er iemand een complete patchkast staan met inhoud voor €10,-. Die laten we niet staan natuurlijk

Nu ging het me eigenlijk om de inhoud en de rails aangezien dat los me ruim 75+ had gekost....

Maar toen dacht ik opeens waarom hem niet aanpassen zodat ik de hele kast kan gebruiken .

Morgen weer verder er mee .

Netwerk
[Afbeelding]	[Afbeelding]	[Afbeelding]

Leuk idee, maar kan dat niet op een geschikter tijdstip? De buren zullen blij met je zijn als je na middernacht nog in de weer gaat met een slijptol

[wheel]

Ossi schreef op maandag 21 januari 2019 @ 11:18:
[...]


Leuk idee, maar kan dat niet op een geschikter tijdstip? De buren zullen blij met je zijn als je na middernacht nog in de weer gaat met een slijptol

De foto's zijn gedateerd op een latere datum dan zijn post; iets zegt me dat hij wellicht niet om 1 uur 's nachts heeft staan slijpen

[Jan-man]

Ossi schreef op maandag 21 januari 2019 @ 11:18:
[...]


Leuk idee, maar kan dat niet op een geschikter tijdstip? De buren zullen blij met je zijn als je na middernacht nog in de weer gaat met een slijptol

Haha was om half 6 avonds hoor dat tijd/datum van mijn camera reset zich steeds.... heul erg irritant.

[Louw Post]

Overgestapt naar T-Mobile en meteen mijn netwerkje op de schop genomen. Nog niet helemaal netjes gemaakt wat betreft kabels, maar ik ga denk ik de apparatuur nog horizontaal op planken plaatsen (vandaar ook de 2 rails).

Met overstap meteen wat spullen aangeschaft, o.a.:

• 40 meter Cat 6 kabel, stug
• 20 meter nylon trekveer
• Netwerk gereedschap
• Ubiquiti USG
• TP-Link TL-SG108PE (PoE voor 1 van m'n AP-AC Lites en de Cloud Key

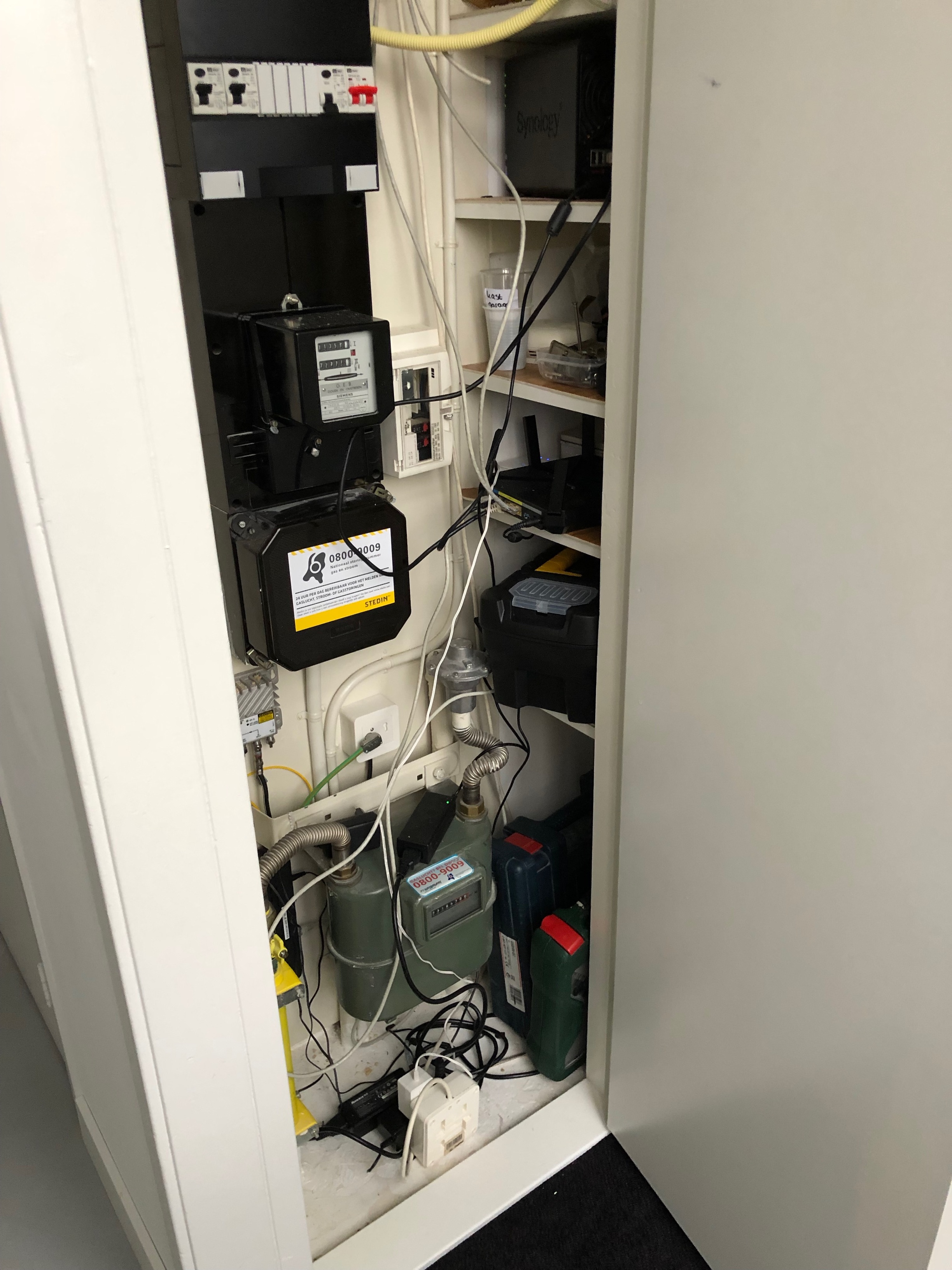

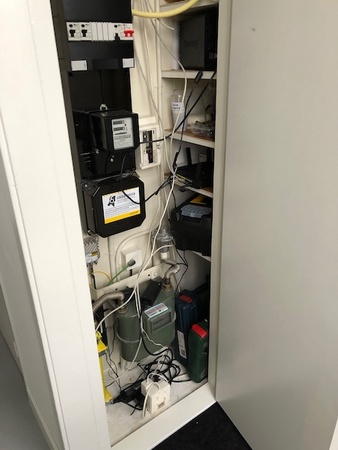

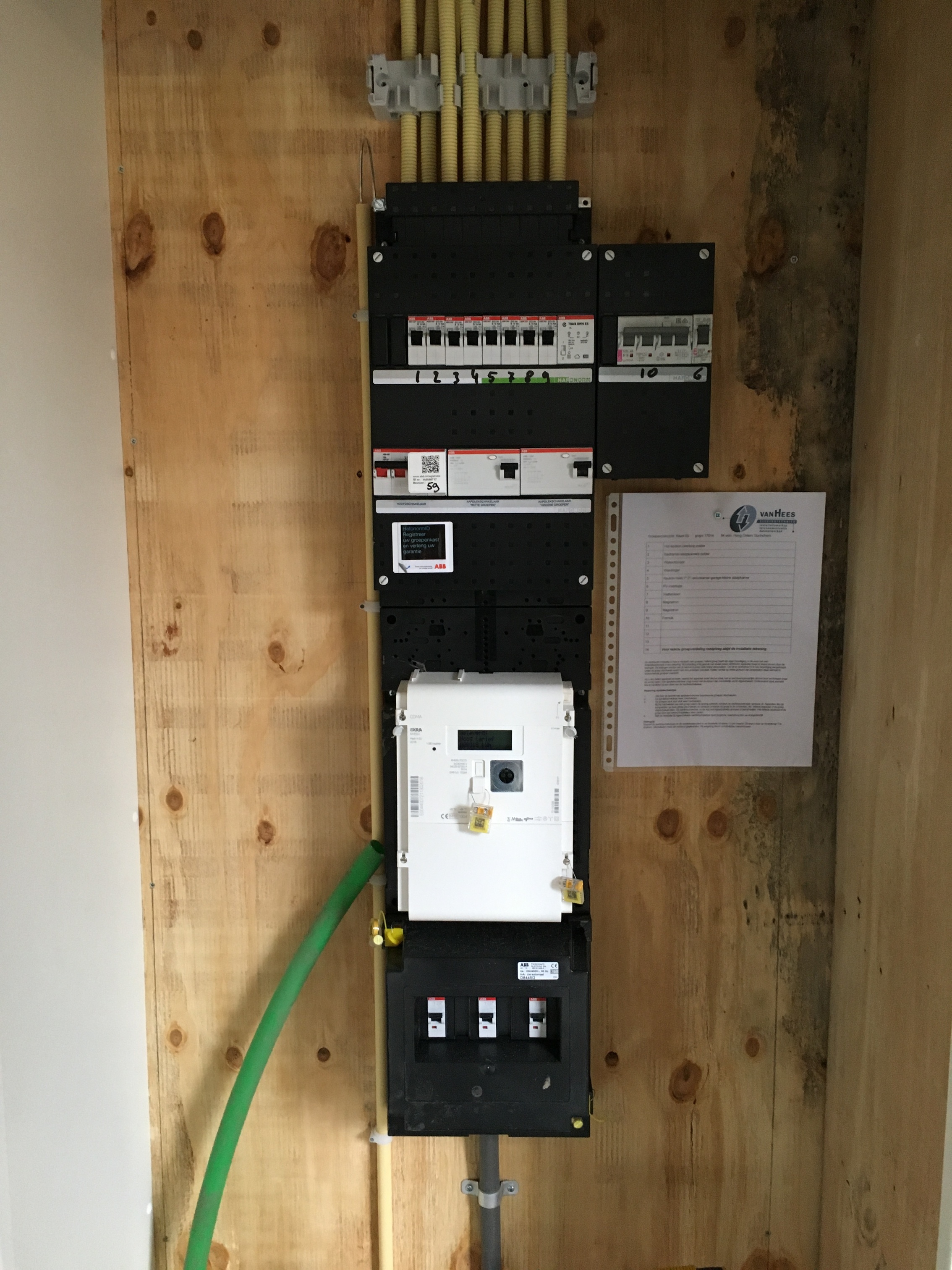

In eerste instantie moest ik de meterkast flink schoonmaken, vorige eigenaren keken er niet echt naar om heb ik het idee (is ook niet echt nodig natuurlijk). Heb vervolgens 2 netwerkkabels naar de woonkamer getrokken (door een oude telefoonlijn leiding). Apparatuur opgehangen in de meterkast. VLAN 300 ingesteld op de USG voor internet van T-Mobile.

Netwerk

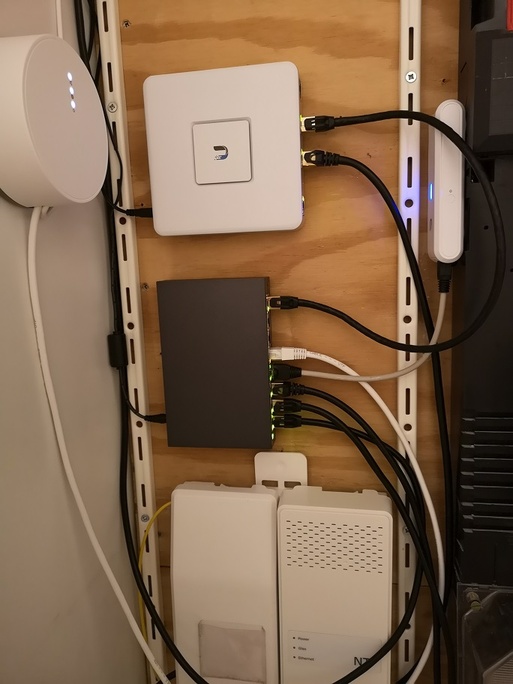

Wat je verder nog op de foto's ziet: Ikea Tradfri Hub, Ubiquiti Cloud Key en Ubiquiti AP-AC Lite. Verder heb ik wat betreft "netwerkapparatuur" nog twee switches liggen (1 bij de tv en 1 bij m'n pc op de bovenverdieping), AP-AC Lite op de bovenverdieping en een Synology DS216play (en wat verschillende clients natuurlijk).

Tips en/of opmerkingen zijn welkom.

[Speedboot]

@Louw Post
Kun je geen mooie plek vinden voor je AP-AC-Lite buiten je meterkast?
Desnoods leg je hem op een kast in je huiskamer.
Dit lijkt me erg veel storing geven. Je meterkast zal heel wat signaal tegenhouden...

[Djensen]

Weet iemand hoe je die Unif Cloudkey netjes kunt bevestigen tegen een achterwand? Er zit geen bevestiging aan dat apparaatje zelf namelijk.

[Wafeltje]

Djensen schreef op vrijdag 25 januari 2019 @ 14:52:
Weet iemand hoe je die Unif Cloudkey netjes kunt bevestigen tegen een achterwand? Er zit geen bevestiging aan dat apparaatje zelf namelijk.

Zelfklevend klitteband? Dan kun je het losmaken als er iets is, en zo weer terugplakken.
Of een clip om de kabel, en 1 om de CK?

[ Voor 5% gewijzigd door Wafeltje op 25-01-2019 15:02 ]

[TheNameIsBart]

@Djensen Als je (via via wellicht) beschikking hebt over een 3D printer zijn er legio mogelijkheden. Ik heb deze voor een familielid geprint via mijn werk. Er zijn overigens ook genoeg bedrijven en particulieren waar je iets tegen betaling kan laten printen.

[TheNameIsBart]

Ik lees hier al een hele tijd mee en kom ook even opscheppen over mijn grote trots.

Ik heb vorig jaar februari het hele netwerk een grote update gegeven. Het netwerk bestond allerlei lapmiddelen, was niet meer toekomstbestendig en de WiFi was niet stabiel.

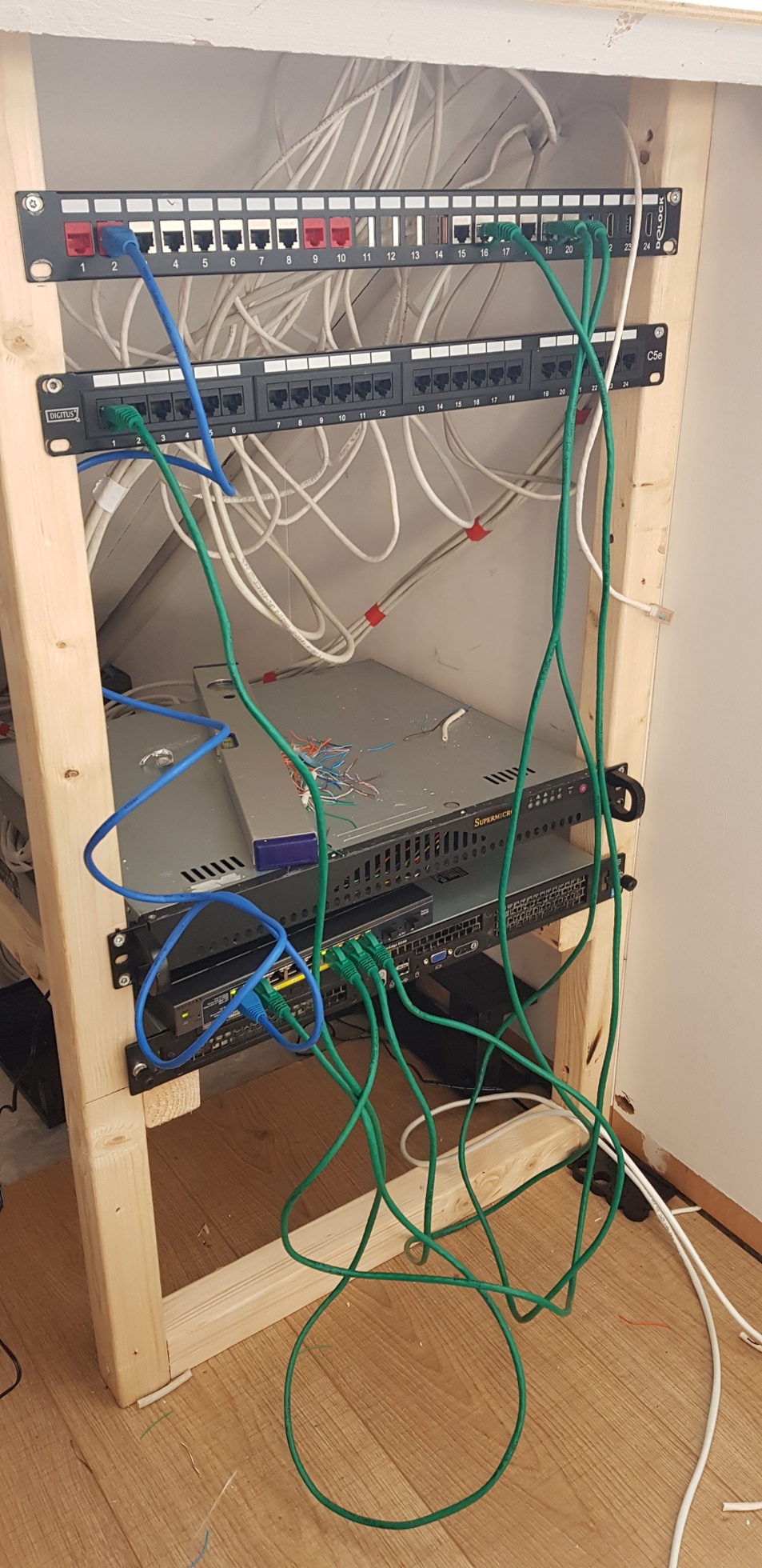

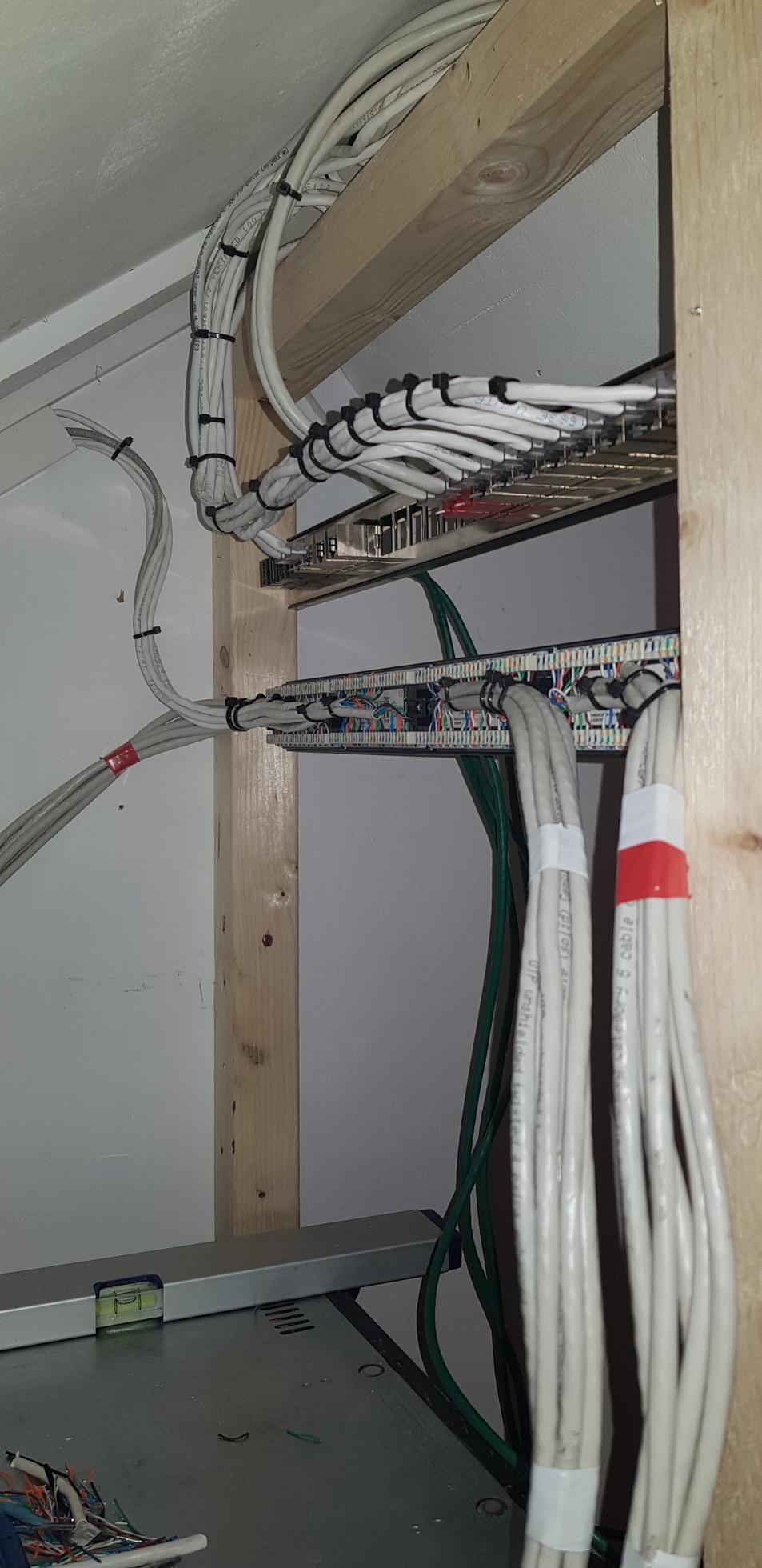

Mijn doel was om alles compact in een patchkast te plaatsen en weg te werken zodat ik vanaf daar alles kan beheren. Deze kast ging niet in de meterkast passen dus alles werd naar de eerste verdieping verhuist. Na wat onderzoek kwam ik op het volgende ontwerp uit:

Een jaar later zijn hier nog wat dingen aan veranderd:

• De Unifi Lites zijn vervangen door Pro's
• Er is een IP-Camera bijgekomen
• Er is een UPS bijgekomen.

Het resultaat:


Van boven naar beneden:

• 24-poorts patchpaneel
• Rangeerpaneel
• Ubiquiti UniFi USG PRO
• Ubiquiti UniFi Cloud Key
• Ubiquiti Unifi Switch (24-poorts, 500W PoE+)
• Synology DiskStation DS916+ (8GB)
• Synology DiskStation DS214+ (dient als NVR)
• APC Smart-UPS 750VA

Het grootste gedeelte van de spullen heb ik tweedehands aangeschaft vandaar de soms wat overkill onderdelen (500 watt switch voor twee access points en drie IP-camera's ).

Ik wil nog een aantal punten aanpakken:

• De patchkabels wat netter wegwerken
• Rack varianten van de NAS'en en de UPS
• De tweede generatie Cloud Key aanschaffen
• Een simpele server aanschaffen zodat Plex daar op kan draaien i.p.v. m'n desktop

Ik ga dit topic niet volspammen met foto's dus voor degenen die geïnteresseerd zijn in de aanleg en resultaat, klik op de links.

[masauri]

@Psvtje10 , welk prog heb je gebruikt voor die mooie visuele weergave?

[TheNameIsBart]

@masauri Microsoft Visio. Ideaal om (en nog veel meer) schema's te maken!

[Louw Post]

Speedboot schreef op vrijdag 25 januari 2019 @ 13:04:
@Louw Post
Kun je geen mooie plek vinden voor je AP-AC-Lite buiten je meterkast?
Desnoods leg je hem op een kast in je huiskamer.
Dit lijkt me erg veel storing geven. Je meterkast zal heel wat signaal tegenhouden...

Ik had hem eerst achter een gordijn in de woonkamer, naast de achterraam, maar in de meterkast is wat centraler en logischer in afstand tot de AP boven. Ook heb ik het geluk dat de opening van de meterkast naar de woonkamer gericht is, dus in principe alleen maar hout links, rechts en de deur.

Ik denk dat ik hem eventueel redelijk makkelijk naar de keuken kan brengen, zit er recht naast. Bedankt voor de tip iig.

[unezra]

masauri schreef op vrijdag 25 januari 2019 @ 17:19:
@Psvtje10 , welk prog heb je gebruikt voor die mooie visuele weergave?

Je kunt ook eens kijken naar yEd:
https://www.yworks.com/products/yed

Gratis en werkt stiekem heel leuk. Visio ook, maar is nogal kostbaar.

[flexje]

Hoi, ik ben van plan om van de zomer mn meterkast en de badkamer boven de meterkast aan te pakken en daarboven een zolder.

Ik wil graag al mijn netwerkapparatuur centraal boven op zolder hebben. Ik wil daarmee ook mijn Ziggo modem verhuizen naar zolder. Dit ivm security. Als er ingebroken wordt wil ik voorkomen dat ze mijn internet direct afkappen (notificaties en alarm). Hoe kan ik mijn inkomende coax lijn het beste doortrekken naar boven zonder signaalverlies? Gewoon op een versterker in de meterkast en dan een nieuwe kabel naar zolder?

[microcuts]

Psvtje10 schreef op vrijdag 25 januari 2019 @ 17:13:
Ik lees hier al een hele tijd mee en kom ook even opscheppen over mijn grote trots.

Ik heb vorig jaar februari het hele netwerk een grote update gegeven. Het netwerk bestond allerlei lapmiddelen, was niet meer toekomstbestendig en de WiFi was niet stabiel.
[Afbeelding]

Mijn doel was om alles compact in een patchkast te plaatsen en weg te werken zodat ik vanaf daar alles kan beheren. Deze kast ging niet in de meterkast passen dus alles werd naar de eerste verdieping verhuist. Na wat onderzoek kwam ik op het volgende ontwerp uit:
[Afbeelding]
Een jaar later zijn hier nog wat dingen aan veranderd:

• De Unifi Lites zijn vervangen door Pro's
• Er is een IP-Camera bijgekomen
• Er is een UPS bijgekomen.

Het resultaat:
[Afbeelding]

Van boven naar beneden:

• 24-poorts patchpaneel
• Rangeerpaneel
• Ubiquiti UniFi USG PRO
• Ubiquiti UniFi Cloud Key
• Ubiquiti Unifi Switch (24-poorts, 500W PoE+)
• Synology DiskStation DS916+ (8GB)
• Synology DiskStation DS214+ (dient als NVR)
• APC Smart-UPS 750VA

Het grootste gedeelte van de spullen heb ik tweedehands aangeschaft vandaar de soms wat overkill onderdelen (500 watt switch voor twee access points en drie IP-camera's ).

Ik wil nog een aantal punten aanpakken:

• De patchkabels wat netter wegwerken
• Rack varianten van de NAS'en en de UPS
• De tweede generatie Cloud Key aanschaffen
• Een simpele server aanschaffen zodat Plex daar op kan draaien i.p.v. m'n desktop

Ik ga dit topic niet volspammen met foto's dus voor degenen die geïnteresseerd zijn in de aanleg en resultaat, klik op de links.

Mooi gedaan hoor!
Ik ben benieuwd waarom je de Lite AP’s hebt vervangen door Pro’s. Waar was je niet tevreden over bij de Lites en wat hebben de Pro’s aan verbetering gebracht?

[TheNameIsBart]

microcuts schreef op vrijdag 25 januari 2019 @ 19:48:
[...]

Mooi gedaan hoor!
Ik ben benieuwd waarom je de Lite AP’s hebt vervangen door Pro’s. Waar was je niet tevreden over bij de Lites en wat hebben de Pro’s aan verbetering gebracht?

De Lites werkten perfect. Ze dekten mijn hele (rijtjes)huis dus eigenlijk had ik geen reden om ze te vervangen. Toen mijn zus echter ging verhuizen en ik via Marktplaats twee nieuwe pro’s over kon nemen voor €120,- was de keuze snel gemaakt: ik heb de Lites bij mijn zus geïnstalleerd en de Pro’s bij mijzelf.

De pro’s leveren overigens wel een stuk groter bereik dus dat is mooi meegenomen.

[boomer21]

Psvtje10
Hoe heb je unifi usg gatepro4 ingericht voor tv en telefonie I.p.v de fritzbox 7560

[TheNameIsBart]

@boomer21 Ik heb een glasvezel abonnement bij Telfort en heb het geconfigureerd zoals ik hier heb beschreven. In het Ubiquiti of het Ubiquiti IPTV topic is een hoop info hierover te vinden.

Een tip: je kan andere users taggen door een @ voor hun naam te zetten. Hierdoor krijgt diegene een notificatie en weet ‘ie dat je hebt gereageerd op zijn/haar bericht.

[PcDealer]

Psvtje10 schreef op vrijdag 25 januari 2019 @ 17:13:

Mijn doel was om alles compact in een patchkast te plaatsen en weg te werken zodat ik vanaf daar alles kan beheren. Deze kast ging niet in de meterkast passen dus alles werd naar de eerste verdieping verhuist. Na wat onderzoek kwam ik op het volgende ontwerp uit:
[Afbeelding]
Een jaar later zijn hier nog wat dingen aan veranderd:

• De Unifi Lites zijn vervangen door Pro's
• Er is een IP-Camera bijgekomen
• Er is een UPS bijgekomen.

Dat zijn veel switches. Why?

[jacovn]

PcDealer schreef op zaterdag 26 januari 2019 @ 02:01:
[...]

Dat zijn veel switches. Why?

Ik tel er maar 1 met 24 poorten. De rest zijn patch panelen volgens de tekening.

[TheNameIsBart]

PcDealer schreef op zaterdag 26 januari 2019 @ 02:01:
[...]

Dat zijn veel switches. Why?

jacovn schreef op zaterdag 26 januari 2019 @ 07:42:
[...]

Ik tel er maar 1 met 24 poorten. De rest zijn patch panelen volgens de tekening.

Dat zijn inderdaad patchpanelen, deze om precies te zijn:

[nero355]

Snowman888 schreef op zondag 20 januari 2019 @ 08:22:
Ik heb de Cisco SG110-16HP Gigabit PoE Switch, was stukken goedkoper dan de Unifi. Nu kan je met die laatste natuurlijk veel meer en is dit gewoon een switch maar voor mijn thuisnetwerk was dit genoeg voor het doel. Minder switches en gewoon 1 in huis inclusief POE.

Mja, als je nagaat dat je voor € 60 een Managed PoE switch kan kopen dan zou ik liever dat doen dan een Unmanaged exemplaar

Je hebt dan wel alleen 802.3af voor dat geld, maar dan kan je tenminste je eigen netwerk netjes scheiden van het gasten netwerk en nog veel meer!

[Snowman888]

nero355 schreef op zaterdag 26 januari 2019 @ 15:25:
[...]

Mja, als je nagaat dat je voor € 60 een Managed PoE switch kan kopen dan zou ik liever dat doen dan een Unmanaged exemplaar

Je hebt dan wel alleen 802.3af voor dat geld, maar dan kan je tenminste je eigen netwerk netjes scheiden van het gasten netwerk en nog veel meer!

60 euro ook met 16 aansluitingen?

[nero355]

Snowman888 schreef op zaterdag 26 januari 2019 @ 19:43:
60 euro ook met 16 aansluitingen?

Nee, maar voor het bedrag van één enkele pricewatch: Cisco SG110-16HP heb je wel drie stuks met 8 poorten dus leef je uit!

[Snowman888]

nero355 schreef op zaterdag 26 januari 2019 @ 20:56:
[...]

Nee, maar voor het bedrag van één enkele pricewatch: Cisco SG110-16HP heb je wel drie stuks met 8 poorten dus leef je uit!

Ah ik zie dat hij wat duurder is geworden. Heb deze versie ervan en was iets van 115 euro jaar half jaar geleden. Maar ben het met je eens je kan dat natuurlijk doen. Alhoewel het bij mij even een tijdelijke was/is en ik uiteindelijk wel voor een Unifi ga.

[unezra]

flexje schreef op vrijdag 25 januari 2019 @ 19:47:
Hoi, ik ben van plan om van de zomer mn meterkast en de badkamer boven de meterkast aan te pakken en daarboven een zolder.

Ik wil graag al mijn netwerkapparatuur centraal boven op zolder hebben. Ik wil daarmee ook mijn Ziggo modem verhuizen naar zolder. Dit ivm security. Als er ingebroken wordt wil ik voorkomen dat ze mijn internet direct afkappen (notificaties en alarm). Hoe kan ik mijn inkomende coax lijn het beste doortrekken naar boven zonder signaalverlies? Gewoon op een versterker in de meterkast en dan een nieuwe kabel naar zolder?

Heel simpel: Laten doen door Ziggo.

Je belt ze en vraagt of ze je AOP willen verplaatsen. Dat kost geld, maar je krijgt 100% garantie dat er geen verlies is en je verbinding werkt.

Wij hebben dat ook laten doen, van de woonkamer naar de meterkast en en-passant kwamen ze meteen een kapot getrokken buitenmantel tegen bij de doorvoer door de muur. Heel prettig, want dat was meteen niet meer mijn probleem én opgemerkt ruim voordat ik er last van ging hebben.

[Jan-man]

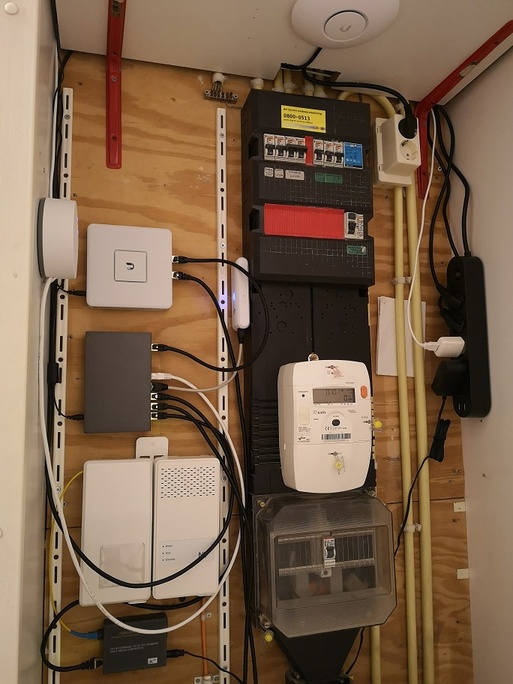

Voorlopige resultaat nu nog de tijd en zin vinden om de NAS ed naar boven te brengen.

...

[ Voor 72% gewijzigd door Jan-man op 04-04-2019 23:47 ]

[CollisionNL]

unezra schreef op maandag 28 januari 2019 @ 07:14:
[...]


Heel simpel: Laten doen door Ziggo.

Je belt ze en vraagt of ze je AOP willen verplaatsen. Dat kost geld, maar je krijgt 100% garantie dat er geen verlies is en je verbinding werkt.

Wij hebben dat ook laten doen, van de woonkamer naar de meterkast en en-passant kwamen ze meteen een kapot getrokken buitenmantel tegen bij de doorvoer door de muur. Heel prettig, want dat was meteen niet meer mijn probleem én opgemerkt ruim voordat ik er last van ging hebben.

Goede tip! Mag ik vragen aan wat voor bedrag ik moet denken?

[unezra]

CollisionNL schreef op maandag 28 januari 2019 @ 21:52:
[...]
Goede tip! Mag ik vragen aan wat voor bedrag ik moet denken?

Sure.
Ik heb de offerte (van medio vorig jaar) er even bijgepakt:

Totaalbedrag incl. BTW € 181,50

Persoonlijk vond ik dat meer dan de moeite waard, sowieso wat het voor ons onderdeel van een grote verbouwing maar vooral, het AOP zit nu op de plek waarop ze het verwachten. Zelf verplaatsen kan, maar als er dan ook maar *iets* mis zullen ze meteen naar je eigen verlenging wijzen. Nu niet. Tot het AOP is het hun probleem, pas daarna het mijne.

[CollisionNL]

unezra schreef op maandag 28 januari 2019 @ 22:09:
[...]


Sure.
Ik heb de offerte (van medio vorig jaar) er even bijgepakt:

Totaalbedrag incl. BTW € 181,50

Persoonlijk vond ik dat meer dan de moeite waard, sowieso wat het voor ons onderdeel van een grote verbouwing maar vooral, het AOP zit nu op de plek waarop ze het verwachten. Zelf verplaatsen kan, maar als er dan ook maar *iets* mis zullen ze meteen naar je eigen verlenging wijzen. Nu niet. Tot het AOP is het hun probleem, pas daarna het mijne.

Helemaal mee eens... Daar blijf ik liever van af. Nogmaals thanks voor de tip en het opzoeken voor dat bedrag is het voor mij een no brainer.

[unezra]

CollisionNL schreef op maandag 28 januari 2019 @ 22:29:
[...]
Helemaal mee eens... Daar blijf ik liever van af. Nogmaals thanks voor de tip en het opzoeken voor dat bedrag is het voor mij een no brainer.

Graag gedaan...

(Kleine disclaimer, het bedrag kán afwijken. Het is voor zover ik weet geen fixed bedrag en waarschijnlijk onder andere afhankelijk van het traject. Voor het dubbele had ik het zelf ook nog gedaan. Hier moesten ze iets van 10 meter horizontaal voor door de kruipruimte én hebben ze een stukje tegels in de tuin open gegraven om die kabel te lassen. Ook weer keurig dicht gegooid. Geloof dat ze met 2 man een halve dag bezig zijn geweest.)

EDIT:
@CollisionNL Ik vergeet helemaal te vertellen dat je het via https://www.mijnaansluiting.nl/ moet aanvragen. Je krijgt dan als het goed is bericht van Ziggo met een prijs. (Werk word dan weer uitgevoerd door BAM of een ander bedrijf in opdracht van...)

[ Voor 15% gewijzigd door unezra op 28-01-2019 23:32 ]

[CollisionNL]

unezra schreef op maandag 28 januari 2019 @ 22:38:
[...]



Graag gedaan...

(Kleine disclaimer, het bedrag kán afwijken. Het is voor zover ik weet geen fixed bedrag en waarschijnlijk onder andere afhankelijk van het traject. Voor het dubbele had ik het zelf ook nog gedaan. Hier moesten ze iets van 10 meter horizontaal voor door de kruipruimte én hebben ze een stukje tegels in de tuin open gegraven om die kabel te lassen. Ook weer keurig dicht gegooid. Geloof dat ze met 2 man een halve dag bezig zijn geweest.)

EDIT:
@CollisionNL Ik vergeet helemaal te vertellen dat je het via https://www.mijnaansluiting.nl/ moet aanvragen. Je krijgt dan als het goed is bericht van Ziggo met een prijs. (Werk word dan weer uitgevoerd door BAM of een ander bedrijf in opdracht van...)

Top top top!! Ja hoor voor het dubbelen is dat nog steeds reëel. Thanks again.

[Annuk]

@CollisionNL Ik denk alleen niet dat je het voor elkaar gaat krijgen om je AOP naar je zolder o.i.d. te krijgen, iig niet officieel door ziggo.

Wat @unezra zegt (van voormuur naar meterkast) willen ze wel doen, maar veel verder verplaatsen of naar een onlogische plaats als zolder meestal niet.
Waarom dan wel naar de meterkast.. dit is (tegenwoordig) de logische plaats waar het AOP zit.
Maar je kunt het natuurlijk altijd proberen.. laat het dan ook even hier weten als je wilt

[Jan-man]

Annuk schreef op woensdag 30 januari 2019 @ 16:41:
@CollisionNL Ik denk alleen niet dat je het voor elkaar gaat krijgen om je AOP naar je zolder o.i.d. te krijgen, iig niet officieel door ziggo.

Wat @unezra zegt (van voormuur naar meterkast) willen ze wel doen, maar veel verder verplaatsen of naar een onlogische plaats als zolder meestal niet.
Waarom dan wel naar de meterkast.. dit is (tegenwoordig) de logische plaats waar het AOP zit.
Maar je kunt het natuurlijk altijd proberen.. laat het dan ook even hier weten als je wilt

Hoezo niet ? Wie betaald bepaald toch ? .

Heb zelfs glasvezels op de meest vage plekken in huizen gezien dus lijkt me dat aops verplaatsen ook gewoon moet kunnen maar dat zal wel het nodige gaan kosten
