Het grote topic voor nette lan afwerking deel 4 Vorige deelOverzicht

Pagina: 1 ... 40 ... 43 Laatste
Acties:

  • Ben(V)
  • Registratie: december 2013
  • Laatst online: 02:17
Heb je nu niets meer aan, maar advies aan iedereen die een huis laat (ver)bouwen, ga tijdens de bouw regelmatig kijken en maak foto's.
Betaalt zich alleen al uit door het feit dat je later precies weet waar al het leidingwerk zit en je daar niet een boor inzet.

Er gaat zo ontzettend veel mis dat gewoon weg gemoffeld wordt en waar je misschien pas jaren later problemen mee krijgt.
En een heleboel dingen zijn achteraf nooit meer te corrigeren.

Dit geld natuurlijk niet alleen over bekabeling aanleggen.

All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.


  • PcDealer
  • Registratie: maart 2000
  • Laatst online: 03:36

PcDealer

HP ftw \o/

Ankh schreef op zondag 23 december 2018 @ 11:24:
Inderdaad, nadeel is dat het er al in ligt. Dus wat kan je daarna nog, enkel een financiële compensatie voor het geheel.
Herstel eisen? Klinkt als oplichting.

LinkedIn WoT Cash Converter


  • fmb
  • Registratie: januari 2002
  • Laatst online: 23:58
Ankh schreef op zaterdag 22 december 2018 @ 22:58:
[...]

Weet je het zeker? Wij hebben overal 19mm leidingen laten meenemen. Helaas was het lui (of asociaal) elektrotechnisch bedrijf en hebben ze te pas en te onpas 16mm flex gebruikt... Maar dan wel het uit einde 19mm plaatsen, zodat het lijkt alsof.
Ik vrees een beetje dat dit bij mij ook het geval is. Verkoopbegeleiding heeft bevestigd dat er overal 19mm leidingen worden gebruikt; ik merkte trouwens door de antwoorden dat ze de vraag niet vaak krijgen.

Laatst op een kijkdag zag ik echter dit (Zie foto), prefab bouw en er is flex buis zichtbaar in de hoeken waar de leidingen met elkaar verbonden zijn. Kon er niet bij om te meten, maar aangezien er flexbuis in een andere buis is geschoven kan dit haast niet anders...
Moet dit nog melden bij de verkoopbegeleiding.


  • chickpoint
  • Registratie: oktober 2009
  • Laatst online: 01:58
fmb schreef op zondag 23 december 2018 @ 14:26:
[...]

Ik vrees een beetje dat dit bij mij ook het geval is. Verkoopbegeleiding heeft bevestigd dat er overal 19mm leidingen worden gebruikt; ik merkte trouwens door de antwoorden dat ze de vraag niet vaak krijgen.

Laatst op een kijkdag zag ik echter dit (Zie foto), prefab bouw en er is flex buis zichtbaar in de hoeken waar de leidingen met elkaar verbonden zijn. Kon er niet bij om te meten, maar aangezien er flexbuis in een andere buis is geschoven kan dit haast niet anders...
Moet dit nog melden bij de verkoopbegeleiding.

[Afbeelding: Elektraleidingen]
Met een beetje geluk hebben ze gebruik gemaakt van 'schuifbuis' (dit is er ook in een maat die over 19mm schuift), dat wordt in de utiliteitsbouw veel gebruikt als een mof. Alleen wel bagger dat ze flex gebruiken, een beetje nette elektricien buigt er netjes een bochtje aan. Zo heel veel tijd extra kost dan nou ook weer niet.

Ik heb echt geen 9 tot 5 mentaliteit! Eerder 10 tot 3...


  • Ankh
  • Registratie: mei 2001
  • Laatst online: 23-03 11:29

Ankh

|Proud dad of Bart

PcDealer schreef op zondag 23 december 2018 @ 13:44:
[...]

Herstel eisen? Klinkt als oplichting.
Hoe wil je herstel eisen als je er pas na een paar maanden achter komt, waarbij het hele huis al af. Je trekt niet simpel de wanden open, vloer eruit... dus vandaar dat we een financiële compensatie hebben gekregen.

-Ankh- Camera Gear: Nikon D7000 | Nikon AF-S DX 16-85mm f3.5-5.6 AF-S DX VR & Tokina AT-X 116 Pro DX AF 11-16mm f2,8


  • painkill
  • Registratie: december 2007
  • Laatst online: 21:21

painkill

Pain(k)(ill)

fmb schreef op zondag 23 december 2018 @ 14:26:
[...]

Ik vrees een beetje dat dit bij mij ook het geval is. Verkoopbegeleiding heeft bevestigd dat er overal 19mm leidingen worden gebruikt; ik merkte trouwens door de antwoorden dat ze de vraag niet vaak krijgen.

Laatst op een kijkdag zag ik echter dit (Zie foto), prefab bouw en er is flex buis zichtbaar in de hoeken waar de leidingen met elkaar verbonden zijn. Kon er niet bij om te meten, maar aangezien er flexbuis in een andere buis is geschoven kan dit haast niet anders...
Moet dit nog melden bij de verkoopbegeleiding.

[Afbeelding: Elektraleidingen]
Dat is een schuifbuis, staat er zelfs op, de buis en flex zal gewoon 19mm zijn.

Mijn SNES verzameling!


  • fmb
  • Registratie: januari 2002
  • Laatst online: 23:58
chickpoint schreef op zondag 23 december 2018 @ 14:49:
[...]
Met een beetje geluk hebben ze gebruik gemaakt van 'schuifbuis' (dit is er ook in een maat die over 19mm schuift), dat wordt in de utiliteitsbouw veel gebruikt als een mof. Alleen wel bagger dat ze flex gebruiken, een beetje nette elektricien buigt er netjes een bochtje aan. Zo heel veel tijd extra kost dan nou ook weer niet.
Ja, dat kan natuurlijk ook, daar had ik nog niet bij stilgestaan.
painkill schreef op zondag 23 december 2018 @ 15:08:
[...]
Dat is een schuifbuis, staat er zelfs op, de buis en flex zal gewoon 19mm zijn.
Knap dat je dat ziet, ik haal het er niet uit. Ook niet na het lezen van je commentaar ;-)
Maar fijn om te horen!

  • MisteRMeesteR
  • Registratie: december 2001
  • Laatst online: 00:42

MisteRMeesteR

Is Gek op... :)

fmb schreef op zondag 23 december 2018 @ 15:14:
[...]

Ja, dat kan natuurlijk ook, daar had ik nog niet bij stilgestaan.


[...]

Knap dat je dat ziet, ik haal het er niet uit. Ook niet na het lezen van je commentaar ;-)
Maar fijn om te horen!
Is toch duidelijk te lezen op de foto :P

www.google.nl


  • Ben(V)
  • Registratie: december 2013
  • Laatst online: 02:17
Duidelijk weer zo'n waardeloze bouw.

Je ziet in de linker foto al dat er een is losgeschoten.
Daar storten ze straks de dekvloer overheen en je heb een onbruikbare leiding.
Nooit meer iets aan te doen.

En die overgangen van vast naar flex geven ook altijd problemen met bedrading trekken.

Advies:
Neem bekabeling op in het bestek en eis een testrapport van de netwerk bekabeling.
Alleen maar extra buizen laten leggen geeft dit soort problemen.

All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.


  • chickpoint
  • Registratie: oktober 2009
  • Laatst online: 01:58
fmb schreef op zondag 23 december 2018 @ 15:14:
[...]

Ja, dat kan natuurlijk ook, daar had ik nog niet bij stilgestaan.


[...]

Knap dat je dat ziet, ik haal het er niet uit. Ook niet na het lezen van je commentaar ;-)
Maar fijn om te horen!
Nu zie ik het inderdaad ook, als je heel ver inzoomt op de meest rechtse buis dan zie je er inderdaad schuifbuis op staan.

Ik heb echt geen 9 tot 5 mentaliteit! Eerder 10 tot 3...


  • Possible
  • Registratie: mei 2002
  • Laatst online: 20:56

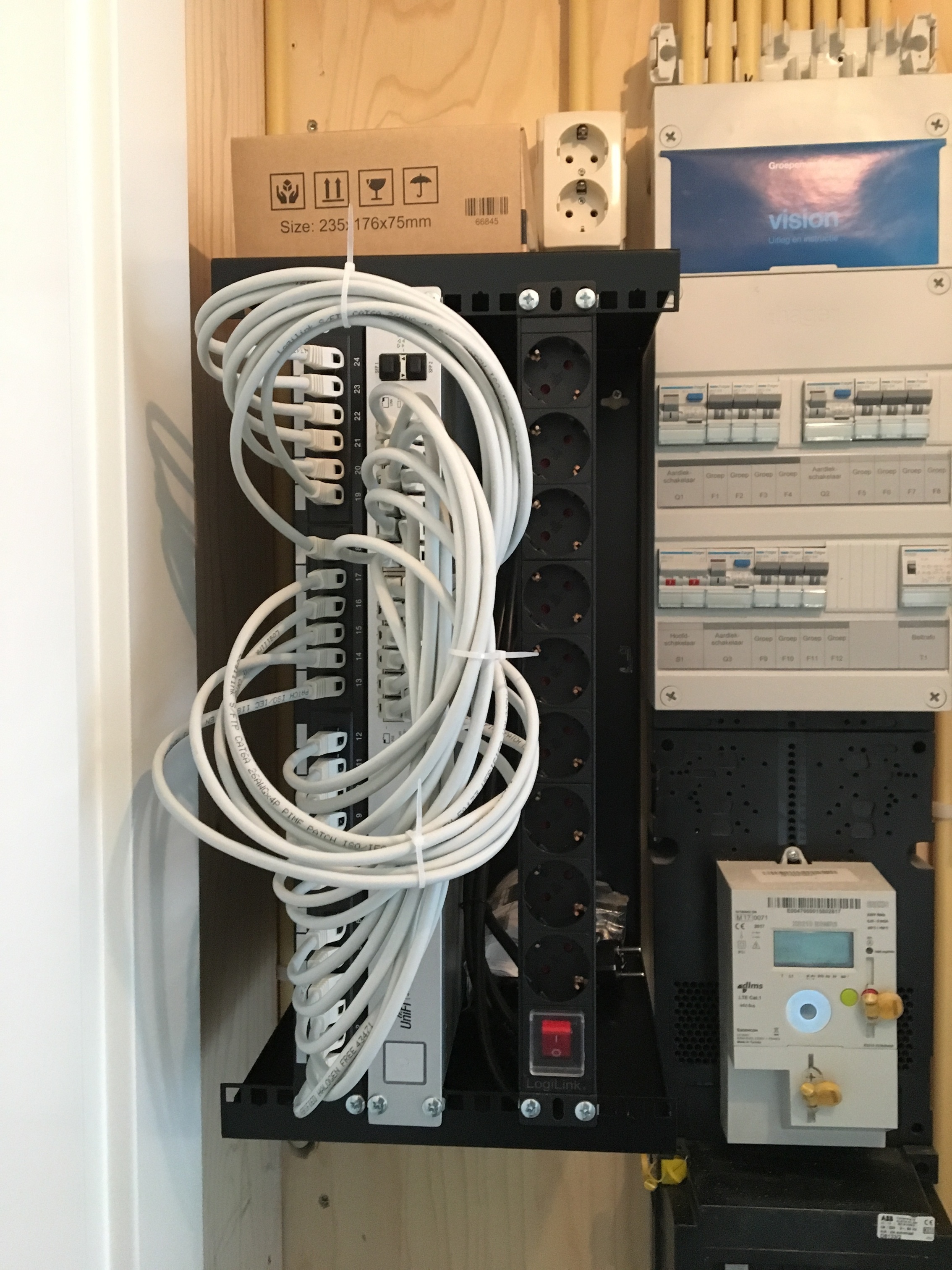

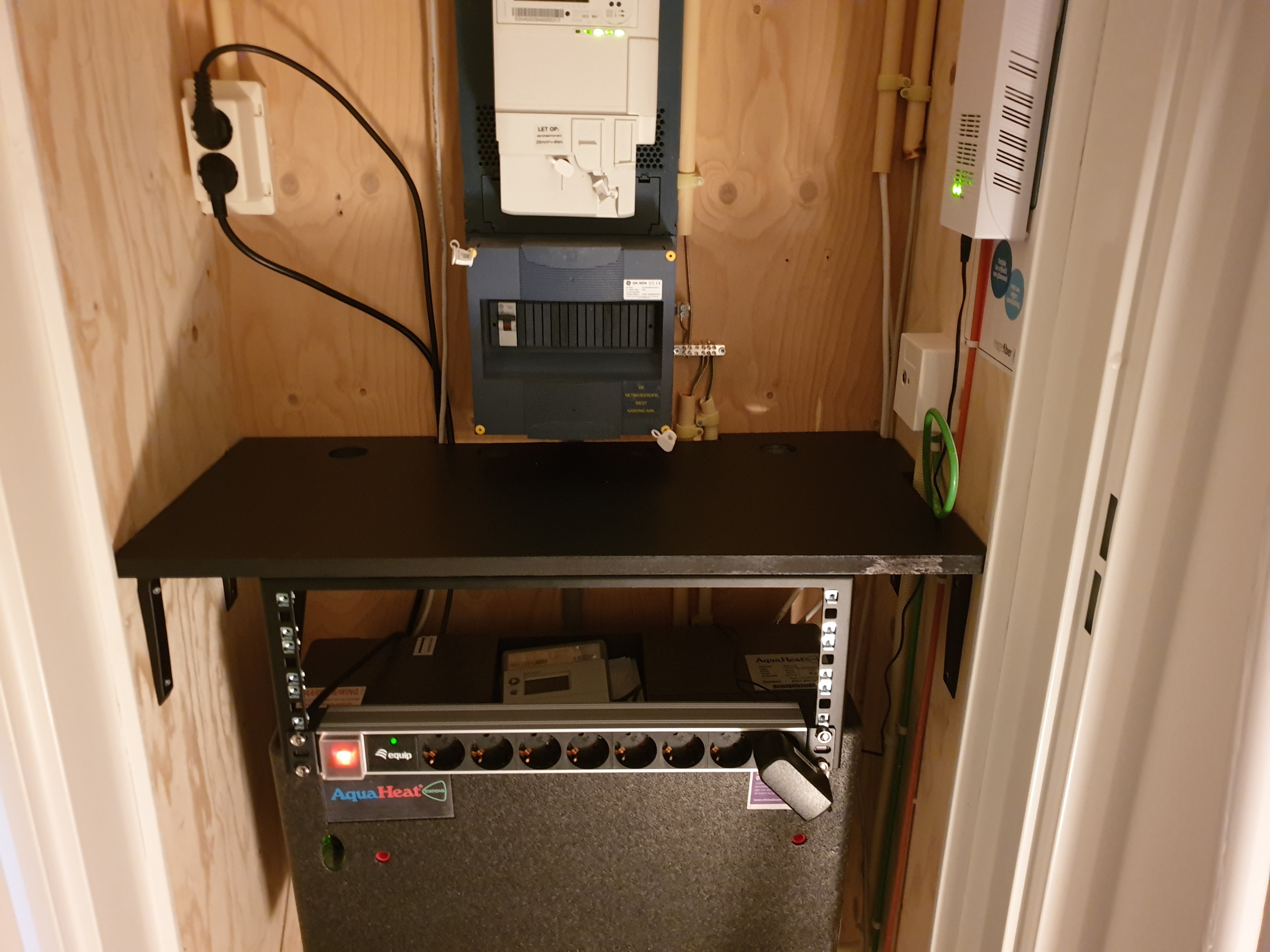

Hier dan ook maar even een foto van mijn meterkast.



Niet heel veel bijzonders.

2x een raspberry pi met wat domotica software erop.
1x een tado welke nog opgehangen moet worden
1x een Ziggo modem.


Om 1 of andere reden worden mijn foto's altijd een kwart gedraaid . Iemand enig idee hoe dat kan? Ligt dat aan de upload site van foto's ? (Mupload)

Possible wijzigde deze reactie 23-12-2018 16:34 (22%)

1500wp-Z Live 5100wp-W Live 6600wp-Merged Live Altantic Explorer 200 Live


  • fmb
  • Registratie: januari 2002
  • Laatst online: 23:58
Ben(V) schreef op zondag 23 december 2018 @ 15:59:
Duidelijk weer zo'n waardeloze bouw.

Je ziet in de linker foto al dat er een is losgeschoten.
Daar storten ze straks de dekvloer overheen en je heb een onbruikbare leiding.
Nooit meer iets aan te doen.
Het volstorten zal in dit geval meevallen, dit is de hoek tussen muur en plafond. Echter is er inderdaad 1 los en is er op dezelfde plek ook een niet aanwezig. Het casco staat echter net, dus de werkzaamheden zijn nog lang niet voltooid. Er was zelfs een lichtpunt vergeten, blij dat ik dat nu zag, nu was dit nog te herstellen en achteraf nauwelijks.
En die overgangen van vast naar flex geven ook altijd problemen met bedrading trekken.

Advies:
Neem bekabeling op in het bestek en eis een testrapport van de netwerk bekabeling.
Alleen maar extra buizen laten leggen geeft dit soort problemen.
Dat is wat lastig in projectmatige bouw...

  • loopezz
  • Registratie: januari 2009
  • Laatst online: 18-03 21:12
Uit ervaring kan ik ook al zeggen: neem regelmatig de tijd om even op de bouw te kijken zolang het kan. Er worden genoeg fouten gemaakt m.b.t. leidingwerk en elektra.

Onze nieuwbouwwoning is vorige week opgeleverd, dus binnenkort UTP kabels trekken en netjes afmonteren. Achteraf zou ik waarschijnlijk loze leidingen op de zolder uit laten komen i.p.v. in de meterkast. Ik hoop overigens dat ik geen verstopte buizen tegenkom (gladde buizen met schuifbuis als koppeling). Er zit in ieder geval wel trekdraad in.

  • rinkel
  • Registratie: september 2002
  • Laatst online: 23:29
unezra schreef op woensdag 19 december 2018 @ 10:43:
[...]


Mwah.

- Opbouwdoosje
- AP hangen op een plek waar dat allemaal niet zo boeit

(Mijn AP's hangen in de trapkast en naast mijn CV ketel. Naast de CV ketel zit gewoon een 2x CAT7 opbouwdoos, beiden in gebruik, mijn omvormer hangt daar ook. Trapkast staat de rest van de apparatuur. Patchkabels zijn bijna allemaal CAT6, maar da's prima, die zijn goedkoop en simpel te vervangen.)

Ik denk dat de gemiddelde thuisgebruiker sowieso geen gat in zijn plafond gaat boren voor het ophangen van een AP. Die stopt dat ding op een plek waar een los kabeltje geen probleem is en dat kabeltje kan prima een stranded kabeltje zijn naar een opbouw of inbouwdoos op een plek waar dat wél kan.
Geen plek voor een doosje. Ik ga ook niet in beton hakken daar.


Acties:
  • +8Henk 'm!
  • Pinned

  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

rinkel schreef op maandag 24 december 2018 @ 11:14:
Geen plek voor een doosje. Ik ga ook niet in beton hakken daar.

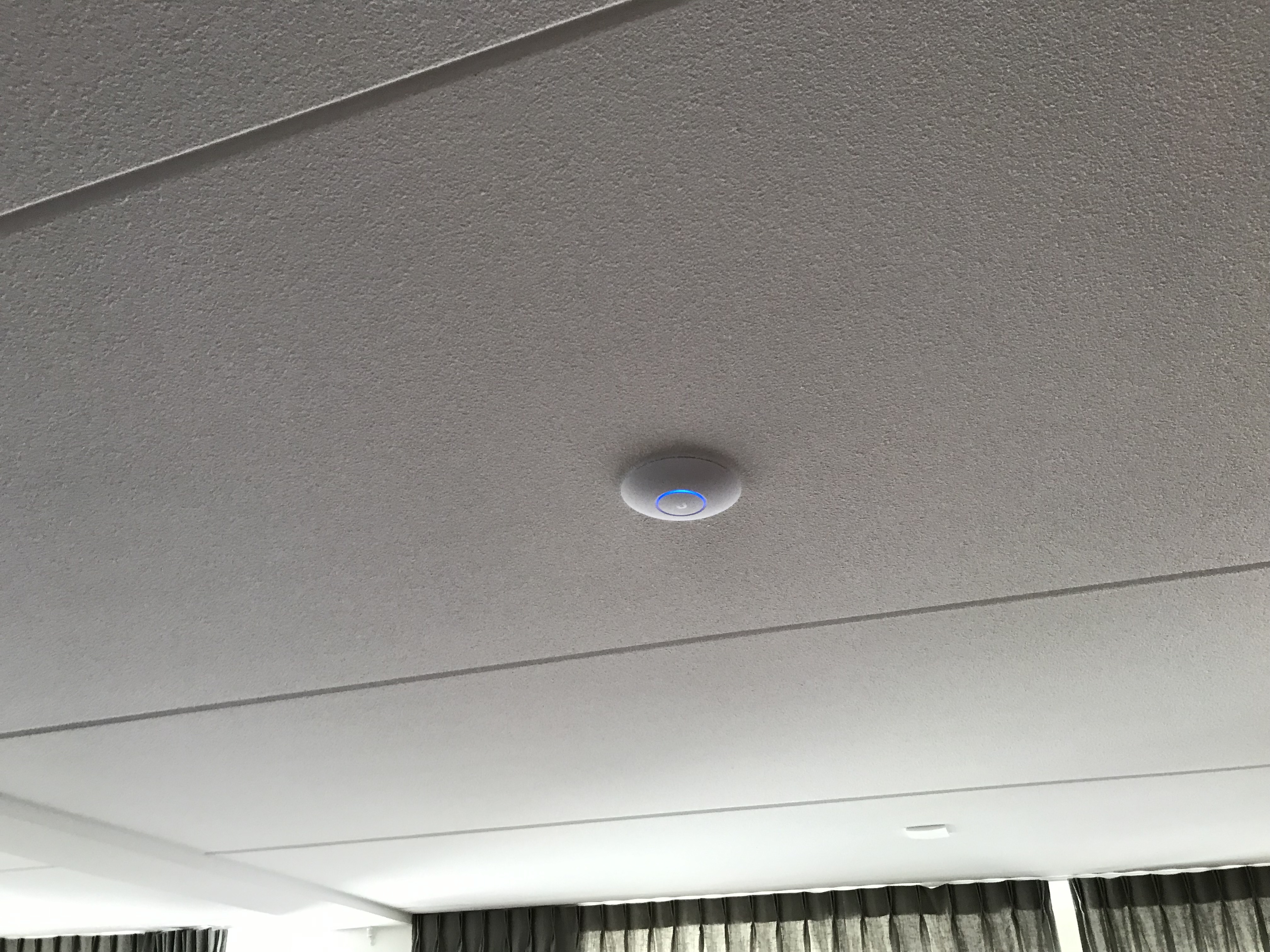

[Afbeelding: Ubiquiti Ap plafond]
Lucky you! Als ik dat doe dan zit ik zonder verlichting in de kamer! :+

Heb maar besloten de telefoonaansluitingen te voorzien van een IW model om op 3 kamers WiFi te hebben, waarmee gelijk ook het hele huis van WiFi is voorzien :)

Dat brengt me gelijk ook bij het volgende =>

Ik heb een lijstje gemaakt van zoveel mogelijk winkels die in dit topic genoemd worden :
- https://www.elektrobode.nl/
- https://www.klusspullen.nl/
- https://www.patchkast.nl/
- https://www.netwerkwinkel.com/
- https://www.elektroschakelmateriaal.nl/
- https://www.utp-kabel.nl/
- https://netwerkproducten.com/
- https://www.netwerkkabel.eu/nl/
- https://www.sandervunderink.nl/
- https://www.elektroshop.nl/
- https://www.conrad.nl/
- https://www.allekabels.nl/
- https://www.patchkast.com/
- https://www.onlinekabelshop.nl/
- https://www.installand.nl/
- https://www.kabelshop.nl/
- https://www.goedkopermetschakelmateriaal.nl/
- https://www.netwerkkabelshop.nl/

Is er nog iets dat ik over het hoofd heb gezien ?!
Kan iemand dit lijstje (samen met eventuele aanvullingen) in de TS gooien ?

Daarnaast had ik nog wat vragen :

1. Is dit de dunste CAT6a kabel ?
https://www.allekabels.nl...-netwerkkabel-op-rol.html

Vaak wordt het merk Belden genoemd, maar als ik bijvoorbeeld hier kijk dan staat de dikte er vaak niet bij :
https://www.sandervunderi...7965e-doos-100-meter.html

2. Tijdens mijn zoektocht kwam ik deze post tegen van @Quindor :
Quindor schreef op zaterdag 28 januari 2017 @ 18:23:
Die laatste foto is inderdaad al een stuk beter. Je wilt dat het stuk zonder twist (war geen mantel meer zit zeg maar) zo kort mogelijk houden anders gaat je signaal kwaliteit hard achteruit!

[url="https://www.youtube.com/watch?v=gcR7-HL3tLc"]Verder valt het mij op dat beide geen shielded kabels zijn[/url]. Dat is natuurlijk niet erg (net wat je wil), maar dan is het iig geen CAT6A zeg maar. ;)

Maar goed, al die zaken moet je leren hoor, dus voor een eerste poging, zeker niet slecht! Ik weet hoe die van mij eruit zagen. ;)
Waarom zou CAT6a die niet Shielded is geen CAT6a zijn ?!

Hetzelfde verhaal staat in deze post, maar daar krijg ik ook niet echt een duidelijk antwoord uit de posts die erna volgen :
Ossi schreef op woensdag 12 september 2018 @ 10:53:
Nu lees ik her en der dat je cat6a zou moeten aarden, maar dat geldt toch alleen als je afgeschermde kabels koopt? De kabel in mijn link zou gewoon U/UTP moeten zijn.
3. Gerelateerd daaraan :
Yellowneck schreef op woensdag 12 september 2018 @ 16:20:
Dat klopt, maar afscherming is vrijwel nutteloos in een woonhuis en bovendien moet je dan het hele traject afschermen (ook wandcontactdoos bijvoorbeeld)
Hoe zou je dat dan moeten doen :?

4.
vinnie_ki schreef op dinsdag 30 oktober 2018 @ 15:50:
Of gewoon niet geaard aangesloten. In een thuissituatie zal alien cross talk (A(NE)XT) nauwelijks voorkomen, tenzij je veel kabels bundelt (minimaal 5-7 kabels) en deze ook nog eens allemaal gelijktijdig belast. En met de kruisvormige scheiding in cat 6a zal de cross talk (N/FEXT) tussen de aderparen ook al minimaal zijn.
Ik verwacht straks een kabel of 12 bij/naast elkaar te hebben een beetje zoals in deze post :
Martijn13 schreef op vrijdag 15 juli 2016 @ 22:32:
Verder is alles afgewerkt op een 12-poorts CAT6a patchpaneel en een 8-poorts gigabit switch. Installatiekabels zijn CAT6a LSZH U/UTP, de patchkabels S/FTP. De contactdozen in het huis zelf zijn aangesloten middels toolless keystonemodules, ideaal die dingen :).
[Afbeelding]
Hoeveel rekening moet je dan houden met dergelijke (mogelijke) problemen ?!
Erg mooi opgelost trouwens! _O_

5. Ik weet dat https://www.google.com/search?q=Rutenbeck zo'n beetje het meest gebruikte merk of in ieder geval leverancier is aan meerdere merken, maar ik vind het feit dat je elke keer een zichtbare schroef hebt erg lelijk dus kwam ik meer bij zulke oplossingen terecht :
- https://netwerkproducten....-dn-9007-1-p-4225900.html
- https://www.allekabels.nl...ndcontactdoos-inbouw.html
Zijn dit volledige oplossingen ? Dus zowel inbouw als het frontje zeg maar ?
- https://www.netwerkkabel....003-verticale-invoer.html
Deze is geen CAT6a, maar vond ik wel het mooist qua oplossing/design eigenlijk en lijkt me ook wat makkelijker wat betreft de montage : Heb ik gelijk of zit ik er gruwelijk naast ?!

6. Ik heb misschien een enkel exemplaar van zoiets nodig : https://www.klusspullen.n...al/niko/niko-ant-doos-mhz
Zijn er ondertussen al wat meer alternatieve opties ?

Ik had begrepen dat er niet veel van gemaakt worden en heel veel alternatieven vond ik persoonlijk erg goedkoop/lelijk eruit zien :/


Hoop vragen, maar ondanks dat ik dit topic al een tijdje volg voel ik me achteraf gezien best wel een n00b als het om dit soort dingen gaat dus... HELP! :+ :$ O-)

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • CurlyMo
  • Registratie: februari 2011
  • Laatst online: 23:14

CurlyMo

www.pilight.org

nero355 schreef op maandag 24 december 2018 @ 14:05:
[...]
Is er nog iets dat ik over het hoofd heb gezien ?!
fs.com voor je glasvezel :)

geen vragen via PM die ook op het forum gesteld kunnen worden.


  • Ben(V)
  • Registratie: december 2013
  • Laatst online: 02:17
Cat6A is per definitief kabel met een afscherming.
Geen afscherming dan is het gewoon geen Cat6A, wat de leverancier er ook bijzet.

Zoals terecht gevonden is afscherming in een huissituatie volkomen zinloos.
De kabel die jij als dunste gevonden heb zou ik dus zeker nooit toepassen, want die is dus al geen Cat6A zoals ze beweren, maar vermoedelijk zelfs geen Cat6, want Cat6 vereist een plastic kruis tussen de aderparen en dan kun je nooit een kabeldikte van 5.8 mm bereiken.

zie bijvoorbeeld deze specs:
https://www.extron.com/do...TP_CAT_6_cable_020402.pdf

Verder zou ik persoonlijk voor keystones gaan, daar heb je ook coax aansluitingen van en die kun je dan dus in een doos combineren.

All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.


  • LightStar
  • Registratie: juli 2003
  • Laatst online: 23-03 07:23

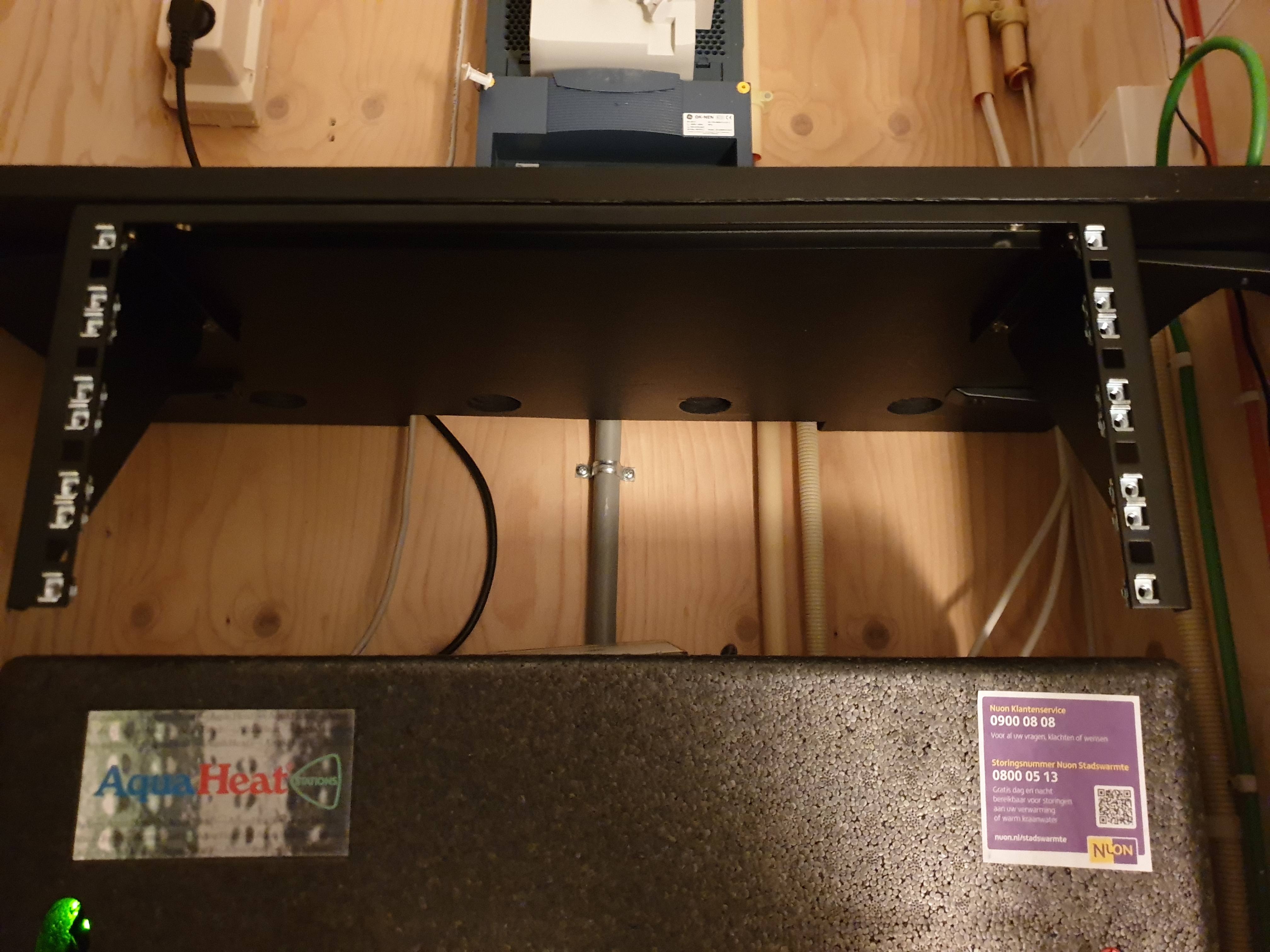

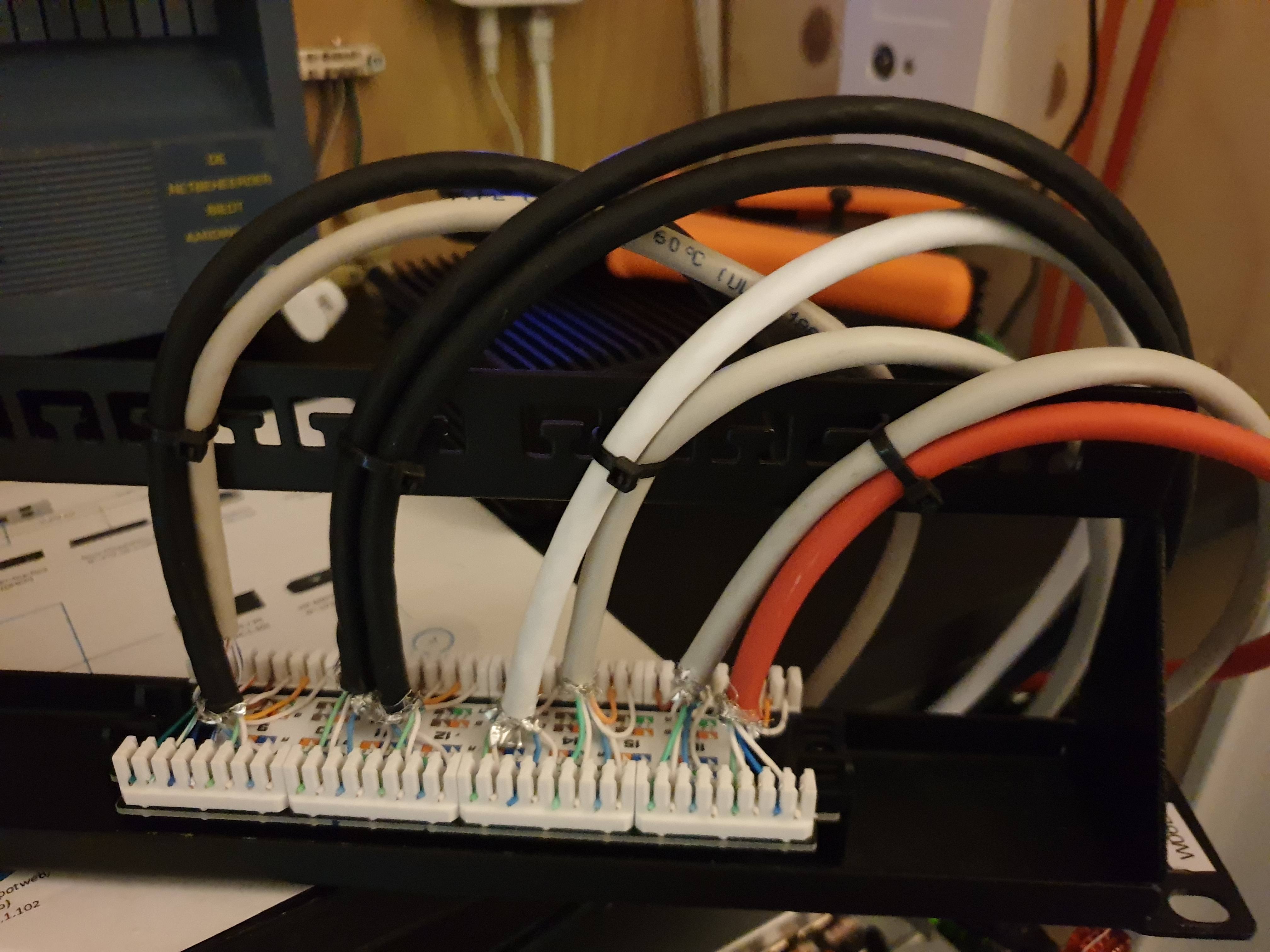

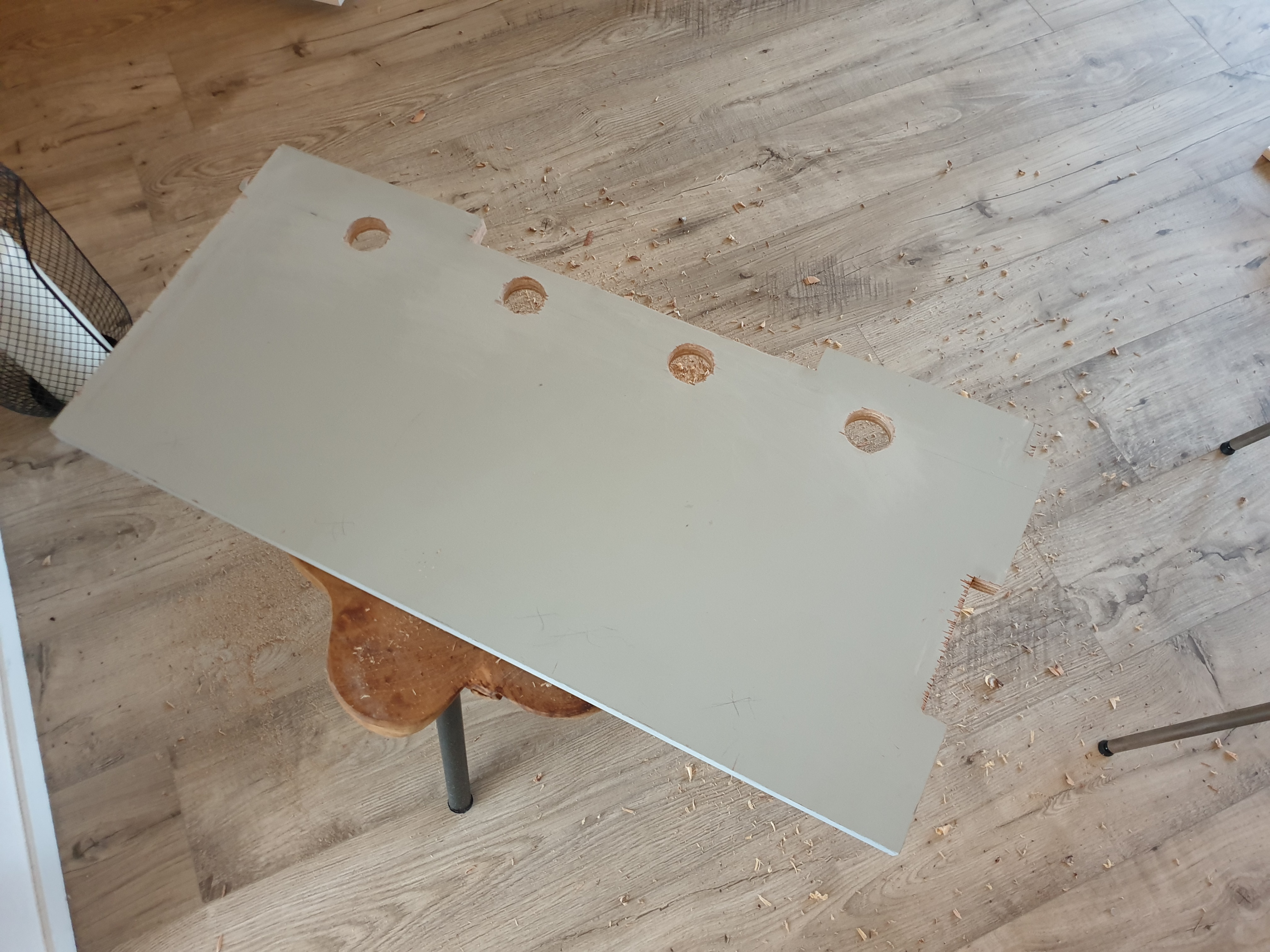

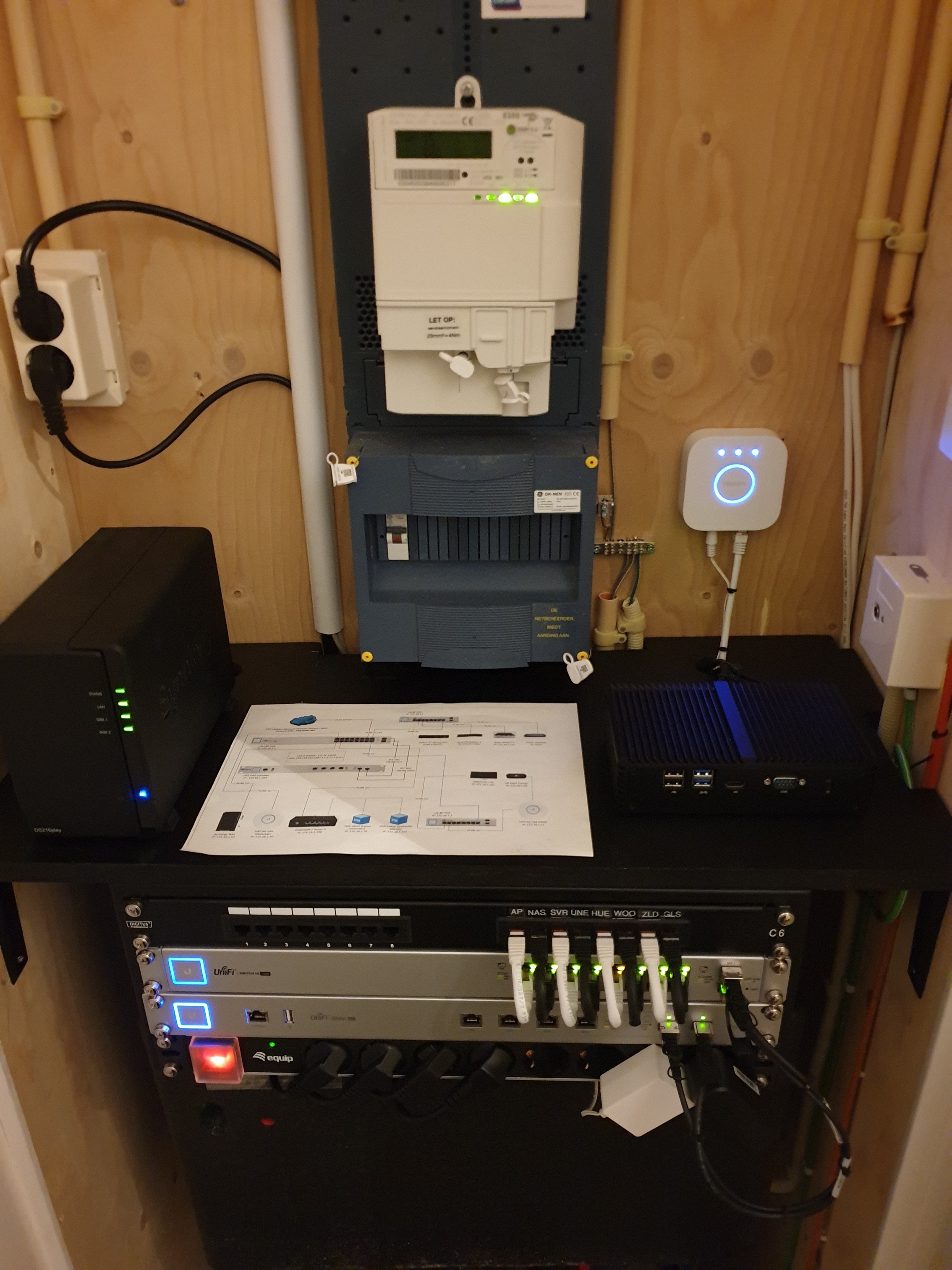

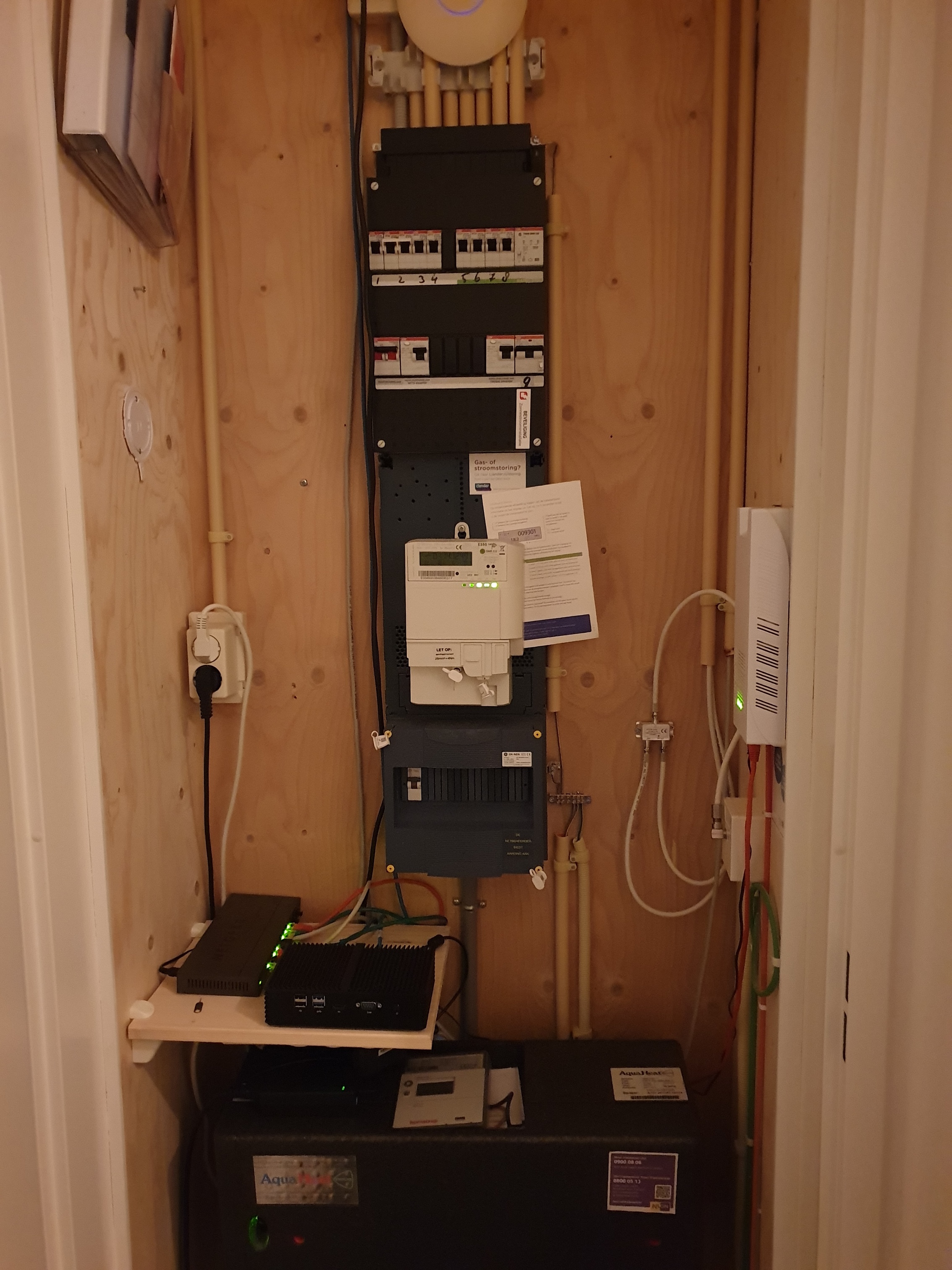

Tijdje geleden inmiddels dat ik hier wat gepost heb, middels is er aardig wat veranderd....

Hierbij "mijn uit de hand gelopen" homelab (under progress, 10Gbit switch hangt hier nog maar 1 kabeltje in ivm configureren),tevens komt er deze week nog een DAB Digitale Tempratuur/Ventilator unit in te hangen.



LightStar wijzigde deze reactie 24-12-2018 20:37 (7%)

Ubiquiti UniFi®


  • Oortjes
  • Registratie: maart 2009
  • Laatst online: 23-03 09:23
Wat doe je met zo'n thuislab? Ik hoop dat dit niet alleen is om een beetje Netflix te kijken ;-)

  • vinnie_ki
  • Registratie: november 2003
  • Laatst online: 22-03 23:01
Ben(V) schreef op maandag 24 december 2018 @ 16:52:
Cat6A is per definitief kabel met een afscherming.
Geen afscherming dan is het gewoon geen Cat6A, wat de leverancier er ook bijzet.
Ik neem aan dat je dat kan onderbouwen met bronnen o.i.d.?

Cat6A in UTP variant past namelijk gewoon binnen de specs van Cat6A.

Alleen Cat7 heeft de verplichte shielding per aderpaar volgens de specs.

  • svenvang93
  • Registratie: oktober 2011
  • Laatst online: 20:28
LightStar schreef op maandag 24 december 2018 @ 20:36:
Tijdje geleden inmiddels dat ik hier wat gepost heb, middels is er aardig wat veranderd....

Hierbij "mijn uit de hand gelopen" homelab (under progress, 10Gbit switch hangt hier nog maar 1 kabeltje in ivm configureren),tevens komt er deze week nog een DAB Digitale Tempratuur/Ventilator unit in te hangen.

[Afbeelding]

[Afbeelding]
Wat heb je op die twee Supermicro’s draaien?

  • casemodder
  • Registratie: mei 2003
  • Laatst online: 23-03 15:53
Hoog tijd mijn setup ook eens te showen, iedere keer uitgesteld omdat ik nog wat wil wijzigen maar dat blijf je toch wel houden :)


Op maat zelf gebouwde geventileerde gefilterte patchkast.


Van boven naar beneden;

PDU
Fan controller voor de 2x120mm fan voor de exhaust.
Softstart controller voor alle apparatuur in de hobbyruimte/mancave
Switchbox voor mijn speakeropstelling
2x 1HE blindplaat als zijnde servicepanel
TPlink T1700G-28TQ
Rangeerpaneel
Dell powerconnect 3024 (wordt vervangen door eenzelfde TP link)
APC rackmount UPS met gemodde wattmeter en externe tracktie accus van 2x 80AH
PFsense doos
Main server
Backup server
Invotone B900 versterker voor de mancave (gaat vervangen worden door een Crown XTi series)




Cableporn :P


Nog meer cableporn >:)


Heb het patchpanel buiten de kast gehouden, simpelweg omdat het panel er eerder was als de kast :+

Mijn AV apparatuur, NTU, domotica en WIFI accespoint zitten ook allemaal achter de UPS dus dat verklaard het hoge verbruik wat de wattmeter aangeeft

casemodder wijzigde deze reactie 24-12-2018 23:08 (5%)

Server: Intel Xeon E5 1620v3--Gigabyte X99 sli--16GB samsung ecc--Samsung evo 960 250GB--5x Seagate barracuda 2TB raid6--PSU Coolermaster 1000M--3Ware 9650SE-8LPML


  • Mr_gadget
  • Registratie: juni 2004
  • Laatst online: 23-03 16:43

Mr_gadget

C8H10N4O2 powered

Ben(V) schreef op maandag 24 december 2018 @ 16:52:

Zoals terecht gevonden is afscherming in een huissituatie volkomen zinloos.
De kabel die jij als dunste gevonden heb zou ik dus zeker nooit toepassen, want die is dus al geen Cat6A zoals ze beweren, maar vermoedelijk zelfs geen Cat6, want Cat6 vereist een plastic kruis tussen de aderparen en dan kun je nooit een kabeldikte van 5.8 mm bereiken.
belden 7965e is volgens de specs 5.4 mm dik. En cat6

  • Ben(V)
  • Registratie: december 2013
  • Laatst online: 02:17
vinnie_ki schreef op maandag 24 december 2018 @ 22:03:
[...]


Ik neem aan dat je dat kan onderbouwen met bronnen o.i.d.?

Cat6A in UTP variant past namelijk gewoon binnen de specs van Cat6A.

Alleen Cat7 heeft de verplichte shielding per aderpaar volgens de specs.
Lees even de Tia specs.
En Cat7 is niet eens een geformaliseerde spec.

All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.


  • vinnie_ki
  • Registratie: november 2003
  • Laatst online: 22-03 23:01
Ben(V) schreef op dinsdag 25 december 2018 @ 01:35:
[...]


Lees even de Tia specs.
En Cat7 is niet eens een geformaliseerde spec.
Ik neem aan dat jij zo kan aangeven waar in de TIA specs staat dat Cat6A niet in UTP variant kan bestaan?

Je moet Wikipedia niet in alles gelovern, maar voor zover ik weet klopt dit schema toch aardig:Wikipedia: Twisted pair. Daar staat toch echt UTP achter Cat6A


En Cat7 mag dan wel geen TIA/EIA standaard zijn, maar is wel een ISO/IEC 11801 standaard. Daarin staan ook specificaties.

  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

Nou... }:O -O-

Mijn CAT6a feestje gaat niet door : Na wat extra onderzoek blijkt er 16 en 19 mm. materiaal door elkaar gebruikt inclusief extra gratis geribbelde overgangen :F

Dus ik ga nou maar eens kijken naar CAT6 spullen samen met de welbekende Belden CAT6 kabel van 5,4/5,7 mm. afhankelijk van de website/link die ik tegen ben gekomen :)


Als er nog iemand tips/antwoorden heeft op mijn vorige post dan hoor ik dat graag :
nero355 in "Het grote topic voor nette lan afwerking deel 4"

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • Ben(V)
  • Registratie: december 2013
  • Laatst online: 02:17
vinnie_ki schreef op woensdag 26 december 2018 @ 15:48:
[...]


Ik neem aan dat jij zo kan aangeven waar in de TIA specs staat dat Cat6A niet in UTP variant kan bestaan?

Je moet Wikipedia niet in alles gelovern, maar voor zover ik weet klopt dit schema toch aardig:Wikipedia: Twisted pair. Daar staat toch echt UTP achter Cat6A


En Cat7 mag dan wel geen TIA/EIA standaard zijn, maar is wel een ISO/IEC 11801 standaard. Daarin staan ook specificaties.
De specs zeggen niets over het wel of niet aanwezig zijn van afscherming, maar stellen eisen aan de weerstand tegen de ALIEN NEXT storingen en aan die eisen kan geen enkele kabel voldoen zonder afscherming.

Kortom UTP kan nooit voldoen aan de Cat6a eisen.

All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.


  • vinnie_ki
  • Registratie: november 2003
  • Laatst online: 22-03 23:01
Ben(V) schreef op woensdag 26 december 2018 @ 18:51:
[...]


De specs zeggen niets over het wel of niet aanwezig zijn van afscherming, maar stellen eisen aan de weerstand tegen de ALIEN NEXT storingen en aan die eisen kan geen enkele kabel voldoen zonder afscherming.

Kortom UTP kan nooit voldoen aan de Cat6a eisen.
ALIEN NEXT kan ook gereduceerd worden met andere oplossingen dan shielding. UTP Category 6A/class EA getest conform de EIA/TIA, met 6 dezelfde UTP kabels er omheen, kan gewoon aan de specificaties voldoen. De meest gebruikte oplossing ten opzichte van Cat6 is het gebruik van een dikkere of speciaal ontworpen mantel met bijvoorbeeld ribbels aan de binnenkant waardoor de fysieke afstand van de interne twisted pairs naar externe twisted pairs groter is. Deze kabels kunnen een diameter van wel 9mm hebben. Ook nauwkeuriger en fijner twisten en dikkere aders kunnen verbetering opleveren.

Belangrijk is dat in het gebruik de kabels dus niet te veel vervormd worden met te strakke bochten en te strakke tie-wraps anders treed juist op die plekken ALIEN NEXT op.

Daarnaast kan bij het combineren met andere kabels zoals Cat5e of Cat6 of andere merken Cat6a rondom de betreffende Cat6a kabel wel degelijk teveel ALIEN NEXT optreden, waardoor de kabel niet meer geschikt is voor 500Mhz transmissies (SNR voldoet niet meer) en in praktijk dus niet meer aan de specificaties zou voldoen. Echter zijn dit praktijkscenario's waar dus niet op getest hoeft te worden om aan de EIA/TIA te voldoen.

  • ScoTech
  • Registratie: oktober 2016
  • Laatst online: 21-03 11:23
casemodder schreef op maandag 24 december 2018 @ 22:19:
Hoog tijd mijn setup ook eens te showen, iedere keer uitgesteld omdat ik nog wat wil wijzigen maar dat blijf je toch wel houden :)

PFsense doos
Main server
Backup server
@casemodder Zou je willen delen welke case je gebruikt voor de server(s)? Overigens mijn complimenten voor het geheel _/-\o_

ScoTech wijzigde deze reactie 27-12-2018 09:41 (6%)


  • casemodder
  • Registratie: mei 2003
  • Laatst online: 23-03 15:53
ScoTech schreef op donderdag 27 december 2018 @ 09:40:
[...]


@casemodder Zou je willen delen welke case je gebruikt voor de server(s)? Overigens mijn complimenten voor het geheel _/-\o_
Thanks :)

Dat zijn de pricewatch: Inter-Tech IPC 3U-3098-S

Server: Intel Xeon E5 1620v3--Gigabyte X99 sli--16GB samsung ecc--Samsung evo 960 250GB--5x Seagate barracuda 2TB raid6--PSU Coolermaster 1000M--3Ware 9650SE-8LPML


  • A4-tje
  • Registratie: februari 2006
  • Laatst online: 22:15

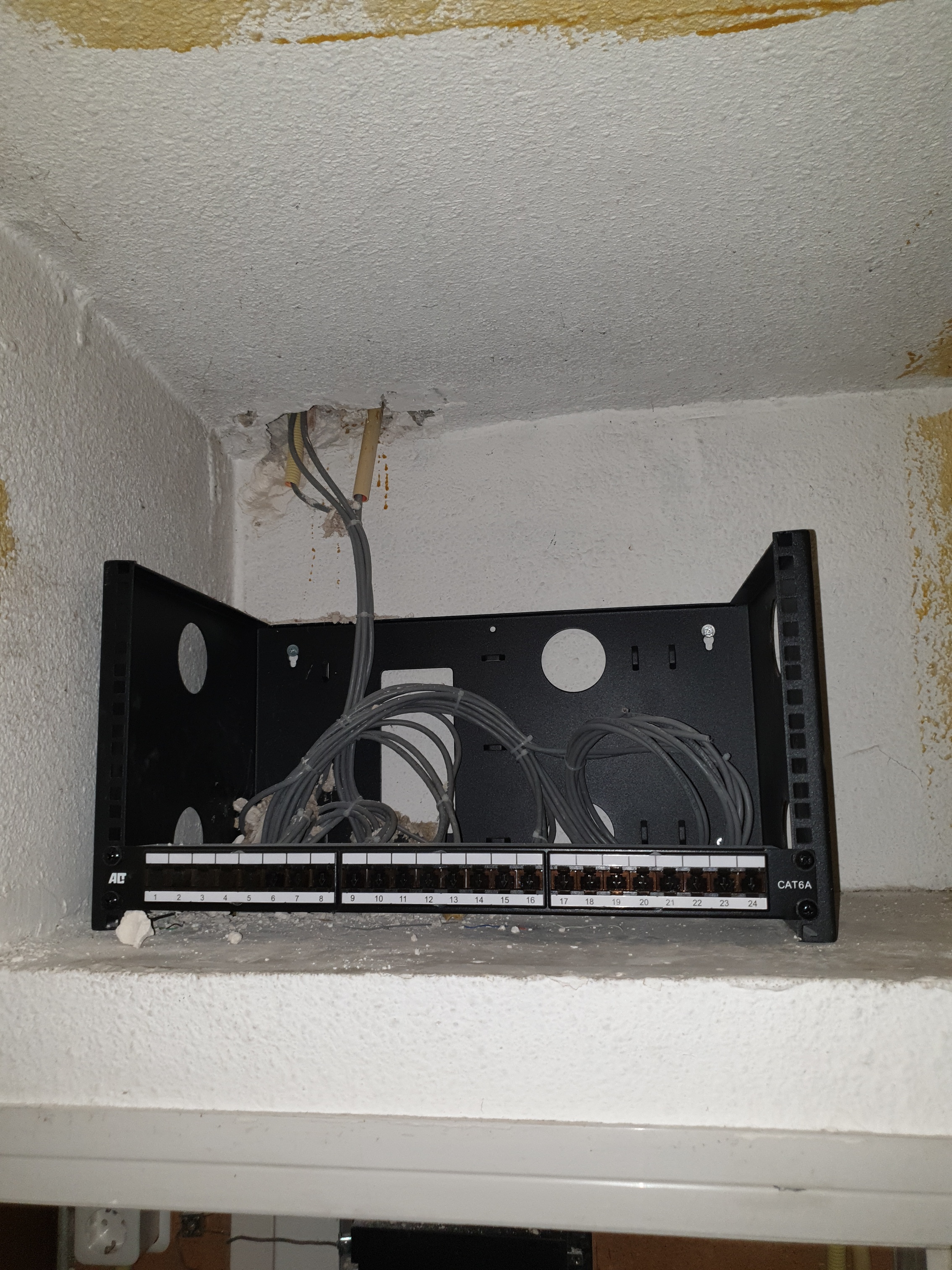

Druk bezig om mijn meterkast er netter uit te laten zien qua netwerk.
Nu loop ik tegen een aantal vragen aan en hopelijk kunnen jullie me helpen om me verder te brengen in het verzamelen van de juiste apparatuur. Mijn situatie
* Modem met 4 lanpoorten. Experia V9
* Wil direct m’n 4 tv’s aansluiten (IPTV) (voorrang)
* In huis totaal 16 netwerk wcd’s
* Toekomst 4 camera’s aansluiten via poe
* Cat6 kabels gebruikt
* in mk NAS, hue, raspberry

Is het handig om nu 1 manager switch te nemen om tv’s (24 poorten) altijd voorrang te geven en dan alle huidige kabels via 1 patchpanel aan te sluiten? Vervolgens aparte poe switch (4+ poorten) en aparte patchpanel voor camera’s?

Of

1 switch met patchpanel voor tv’s (4 poorten)
1 switch met patchpanel voor netwerk (24 poorten)
1 poe switch met patchpanel voor camera’s (4+ poorten)

Ik ga er vanuit dat je op 1 patchpanel niet 2 switchen kan hangen waarvan 1 poe is en de ander niet. Heb er niets over kunnen vinden op internet.

Waarom deze vraag? Buiten een goede kijk van kenners ook het kostenaspect; een managed switch kost behoorlijk (1,5 keer) meer maar vooral zal ik er weinig mee doen buiten een eventuele eerste instelling tbv bovenstaande. Verder dus ook niet echt bekend in hoe makkelijk een managed switch is in te stellen/bijgehouden moet worden.
Ook de keuze voor de patchkast hangt natuurlijk af van jullie goede input _/-\o_

  • PcDealer
  • Registratie: maart 2000
  • Laatst online: 03:36

PcDealer

HP ftw \o/

A4-tje schreef op vrijdag 28 december 2018 @ 17:02:

1 switch met patchpanel voor tv’s (4 poorten)
1 switch met patchpanel voor netwerk (24 poorten)
1 poe switch met patchpanel voor camera’s (4+ poorten)

Ik ga er vanuit dat je op 1 patchpanel niet 2 switchen kan hangen waarvan 1 poe is en de ander niet. Heb er niets over kunnen vinden op internet.

Waarom deze vraag? Buiten een goede kijk van kenners ook het kostenaspect; een managed switch kost behoorlijk (1,5 keer) meer maar vooral zal ik er weinig mee doen buiten een eventuele eerste instelling tbv bovenstaande. Verder dus ook niet echt bekend in hoe makkelijk een managed switch is in te stellen/bijgehouden moet worden.
Ook de keuze voor de patchkast hangt natuurlijk af van jullie goede input _/-\o_
Waarom losse switches? Een tweedehands Cisco 48-poorts Gb full PoE budget kost maximaal EUR 150,00. Poorten kunnen uitgeschakeld worden. PoE wordt per poort automatisch toegepast. Zo'n switch geeft wel een 750 W voeding en blaast hard. Ik weet niet wat het verbruik zal zijn. De fans kunnen wel vervangen worden of losgekoppeld. Vlans in te stellen en lichte routering (IP Base).

Ik vraag me af of losse switches wel zo kosten-/beheer efficiënt is. Echter, voorgenoemde switch past waarschijnlijk niet horizontaal in de meterkast en kleine losse switches wellicht wel.

Edit: niet van toepassing als je het hebt over een patchkast. Daar heb trouwens zelf een topic over (met wieltjes) lopen.

Wat bedoel je met patchpanels? Normaliter slechts een punt om kabels zonder stekker op aan te lasten sluiten aan de ene kant en utp met keystones aan de andere kant. Als het gaat om PoE toevoegen aan de kabels, dan heet dat midspan.

PcDealer wijzigde deze reactie 28-12-2018 17:32 (32%)

LinkedIn WoT Cash Converter


  • ThinkPad
  • Registratie: juni 2005
  • Laatst online: 21:50

ThinkPad

Moderator Duurzame Energie & Domotica

L460

@PcDealer Dat oude bedrijfsspul is vaak erg onzuinig. Verbruik is niet zo boeiend daar, performance wel. Zie je ook met oudere servers.

Gas besparen door CV-tuning | Elektriciteit besparen
Geen (Domoticz) vragen via privébericht die ook via het forum kunnen a.u.b.


  • PcDealer
  • Registratie: maart 2000
  • Laatst online: 03:36

PcDealer

HP ftw \o/

ThinkPad schreef op vrijdag 28 december 2018 @ 17:17:
@PcDealer Dat oude bedrijfsspul is vaak erg onzuinig. Verbruik is niet zo boeiend daar, performance wel. Zie je ook met oudere servers.
Daarom mijn aanmerkingen en de toepassing van Energywise.

LinkedIn WoT Cash Converter


  • A4-tje
  • Registratie: februari 2006
  • Laatst online: 22:15
PcDealer schreef op vrijdag 28 december 2018 @ 17:15:
[...]

(.....)

Wat bedoel je met patchpanels? Normaliter slechts een punt om kabels zonder stekker op aan te lasten sluiten aan de ene kant en utp met keystones aan de andere kant. Als het gaat om PoE toevoegen aan de kabels, dan heet dat midspan.
Ik zie idd dat bij sommige switches die poe leveren midspan staat maar niet bij alle switches, wist dus niet dat dat de officiële naam was (weer wat geleerd).
Ik vroeg me af of het mogelijk was om alles op 1 patchpanel aan te sluiten vanuit de netwerkwcd’s en dan het patchpanel te voeden met 1 switch met poe (midspan) en 1 switch zonder poe.
Dus 2 verschillende switches op 1 patchpanel aansluiten.

En idd kijk ik ook naar verbruik van de apparatuur. Maar als ik je goed begrijp is het zoeken naar een managed poe switch met voldoende poorten waarin ik ook al rekening hou met de toekomst. Eens kijken wat er in 19” te halen valt. Alvast bedankt zodat ik verder kan zoeken.

  • unezra
  • Registratie: maart 2001
  • Laatst online: 19:06

unezra

Allround ICTer, OSS adept.

A4-tje schreef op vrijdag 28 december 2018 @ 19:29:
[...]
Ik zie idd dat bij sommige switches die poe leveren midspan staat maar niet bij alle switches, wist dus niet dat dat de officiële naam was (weer wat geleerd).
Ik vroeg me af of het mogelijk was om alles op 1 patchpanel aan te sluiten vanuit de netwerkwcd’s en dan het patchpanel te voeden met 1 switch met poe (midspan) en 1 switch zonder poe.
Dus 2 verschillende switches op 1 patchpanel aansluiten.
Een patchpaneel is niets anders dan 24 koppelblokjes op een rij. Dus ja, dat kan, omdat je ook 24 koppelblokjes aan zo veel switches kunt hangen als je wil. Alleen, met iedere switch neemt de complexiteit van je netwerk toe, je moe de switches onderling koppelen, etc.

Ideale setup is 1 switch met zo veel poorten als je maximaal nodig hebt (12, 24, 48) en als je daar te kort aan hebt, uitbreiden. Voor thuis zal dat niet snel zijn.

Als je aan 24 poorten genoet hebt is zoiets wellicht interessant:
pricewatch: TP-Link JetStream 24-Port Gigabit Smart PoE+ Switch with 4 SFP Sl...

Weet uit mijn hoofd even niet of 'ie fanless is maar het is een prima ding voor thuis.

Goed alternatief is deze:
pricewatch: ZyXEL GS1920-24HP
En idd kijk ik ook naar verbruik van de apparatuur. Maar als ik je goed begrijp is het zoeken naar een managed poe switch met voldoende poorten waarin ik ook al rekening hou met de toekomst. Eens kijken wat er in 19” te halen valt. Alvast bedankt zodat ik verder kan zoeken.
Zoiets dus. :)

Ná Scaoll. - Don’t Panic.


  • A4-tje
  • Registratie: februari 2006
  • Laatst online: 22:15
Was net aan het zoeken op pricewatch :)
Zat nog te kijken naar ubiquiti aangezien ik daar ook een Unifi van heb en mogelijk nog een van ga aanschaffen maar wat zijn die switches duur zeg...

Maar wat ik me afvraag; voordat er stroom over de netwerkkabel gaat. Controleert de switch dan wel of stroom nodig is? Niet dat dadelijk m’n apparatuur die geen stroom nodig heeft gefrituurd wordt.

  • unezra
  • Registratie: maart 2001
  • Laatst online: 19:06

unezra

Allround ICTer, OSS adept.

A4-tje schreef op vrijdag 28 december 2018 @ 19:59:
[...]
Was net aan het zoeken op pricewatch :)
Zat nog te kijken naar ubiquiti aangezien ik daar ook een Unifi van heb en mogelijk nog een van ga aanschaffen maar wat zijn die switches duur zeg...
Ubiquiti is zéker mooi en ze hebben leuke PoE switches, maar zelf vind ik het niet fijn mijn switches binnen dat ecosysteem te hebben. Ik heb zelf heel bewust een EdgeRouter en geen Unify firewall bijvoorbeeld, anders ben je voor configuratie afhankelijk van een extra stuk software of een CloudKey.

Wil je het een beetje prijsbewust houden, zijn die layer 2 managed PoE switches prima. (Let op, er zijn goedkopere maar die doen maar 100MBit, de 2 genoemde zijn wel GBit op alle poorten.)
Maar wat ik me afvraag; voordat er stroom over de netwerkkabel gaat. Controleert de switch dan wel of stroom nodig is? Niet dat dadelijk m’n apparatuur die geen stroom nodig heeft gefrituurd wordt.
Nope, PoE is een intelligent protocol. Het detecteerd daadwerkelijk of er stroom nodig is of niet en hoe veel, het communiceert dus met het apparaat aan de andere kant. Hier staat het mooi uitgelegd:
Wikipedia: Power over Ethernet

Je hoeft dus niet bang te zijn dat een apparaat gefrituurd word *tenzij* je zgn. passieve PoE injectors gebruikt. Die hebben geen intelligentie. Die apparaten zetten domweg spanning op de lijn, klaar en dáár kan een niet-PoE apparaat inderdaad niet tegen.

Maar goed, een moderne PoE switch is actief en detecteert dus een PoE apparaat voordat 'ie er spanning op zet. :)

Ná Scaoll. - Don’t Panic.


  • vinnie_ki
  • Registratie: november 2003
  • Laatst online: 22-03 23:01
Ben(V) schreef op donderdag 27 december 2018 @ 00:47:
Tuurlijk.
Geloof je je eigen verhaal eigenlijk wel?

Of werk je soms voor zo'n toko die UTP als Cat6A verkoopt?
Ik zal de laatste zijn om te beweren dat het gebruik van Cat6A (U/F/S)/FTP kabel niet vele mate beter is dan UTP Cat6A kabels in omgevingen waar veel ANEXT kan optreden. Maar beweren dat Cat6a in UTP variant niet conform de TIA/EIA specificaties kan zijn klopt gewoon niet.

Als geld geen issue is, zou ik voor thuis wel eerder voor Cat6a U/FTP kiezen omdat die dunner is dan Cat6A UTP en dus wat makkelijker door de pvc buisjes te trekken is.

.
nero355 schreef op woensdag 26 december 2018 @ 16:56:
Nou... }:O -O-

Mijn CAT6a feestje gaat niet door : Na wat extra onderzoek blijkt er 16 en 19 mm. materiaal door elkaar gebruikt inclusief extra gratis geribbelde overgangen :F

Dus ik ga nou maar eens kijken naar CAT6 spullen samen met de welbekende Belden CAT6 kabel van 5,4/5,7 mm. afhankelijk van de website/link die ik tegen ben gekomen :)


Als er nog iemand tips/antwoorden heeft op mijn vorige post dan hoor ik dat graag :
nero355 in "Het grote topic voor nette lan afwerking deel 4"
Een mooi dun kabeltje voor 10gbase-t thuisgebruik is deze http://drakanl.prysmiangr...at-7-s-ftp-lszh-cpr/21810
Voldoet mogelijk niet aan de ISO specificaties voor Cat7 vanwege de 26AWG aders. De fabrikant geeft in ieder geval 90 meter op voor 10gbase-t. Met een vergelijkbare kabel alleen dan in stranded variant heb ik goede ervaringen.

  • SanderH_
  • Registratie: juni 2010
  • Laatst online: 17:18
Bij een kennis recent een UniFi AP-AC LITE geïnstalleerd. Doet op zich prima zijn ding, alleen is het bereik op het benedenverdiep niet zo goed (nieuwbouwwoning). Daarom zou ik een tweede identieke UniFi AP plaatsen die dan lekker hun ding doen onder éénzelde SSID.

Gezien de huidige TP-Link TL-SG1016D geen PoE ondersteunt komt er nogal wat cable clutter aan te pas (2 PoE adapters). Wat lijkt jullie de beste kostenefficiënte oplossing?

Ik dacht eraan om een 2e switch te kopen die beide AP's van PoE voorziet, deze bijvoorbeeld: TP-Link TL-SG1005P

Vervolgens de reeds bestaande 16-poort switch en de nieuwe 4-poorts PoE switch op de router aansluiten.

SanderH_ wijzigde deze reactie 29-12-2018 00:30 (11%)


  • Jan-man
  • Registratie: juli 2009
  • Laatst online: 22:50
SanderH_ schreef op zaterdag 29 december 2018 @ 00:27:
Bij een kennis recent een UniFi AP-AC LITE geïnstalleerd. Doet op zich prima zijn ding, alleen is het bereik op het benedenverdiep niet zo goed (nieuwbouwwoning). Daarom zou ik een tweede identieke UniFi AP plaatsen die dan lekker hun ding doen onder éénzelde SSID.

Gezien de huidige TP-Link TL-SG1016D geen PoE ondersteunt komt er nogal wat cable clutter aan te pas (2 PoE adapters). Wat lijkt jullie de beste kostenefficiënte oplossing?

Ik dacht eraan om een 2e switch te kopen die beide AP's van PoE voorziet, deze bijvoorbeeld: TP-Link TL-SG1005P

Vervolgens de reeds bestaande 16-poort switch en de nieuwe 4-poorts PoE switch op de router aansluiten.
Meest kostenefficiënte oplossing is gewoon de poe adapters gebruiken. Zijn uiteindelijk maar 2 devices.

3420 Wp zuid 10 x 285 Wp 35° 2 x 285 Wp 13° maxim integrated | PVOutput


  • PcDealer
  • Registratie: maart 2000
  • Laatst online: 03:36

PcDealer

HP ftw \o/

SanderH_ schreef op zaterdag 29 december 2018 @ 00:27:
Gezien de huidige TP-Link TL-SG1016D geen PoE ondersteunt komt er nogal wat cable clutter aan te pas (2 PoE adapters). Wat lijkt jullie de beste kostenefficiënte oplossing?

Ik dacht eraan om een 2e switch te kopen die beide AP's van PoE voorziet, deze bijvoorbeeld: TP-Link TL-SG1005P

Vervolgens de reeds bestaande 16-poort switch en de nieuwe 4-poorts PoE switch op de router aansluiten.
Waarom niet 20- of 24-poorts switch met bijvoorbeeld 8 PoE poorten?
Dyckie schreef op zaterdag 29 december 2018 @ 12:19:
Beste forum leden,

Ten 2de snelheden van 10Gbps worden enkel gebruikt in bedrijfsnetwerken die met een server en switchen werken.
Vergis ik me of zijn we nu niet meer op tweakers? 10Gb is niet meer zo duur nieuw en ook niet tweedehands voor de eghte tweaker.

LinkedIn WoT Cash Converter


  • ijske
  • Registratie: juli 2004
  • Laatst online: 23:09
@A4-tje J9983A mijn vriend...
geen goedkope jongen maar doet alles wat jij vraagt (en heeft geen! fan .... wat zeer bijzonder is voor een 24poort gigabit POE+ switch)

ijske wijzigde deze reactie 29-12-2018 14:47 (3%)


  • Jan-man
  • Registratie: juli 2009
  • Laatst online: 22:50
Kunnen we niet gewoon een topic over cat kabels maken en dan in dit topic weer het hebben over de nette lan afwerking en bijhorende vragen ??.

Zelf ben ik bezig met een patchrack op zolder nu we daar flink hebben opgeruimd.

Nadeel hij komt op de overloop en er komt een 1u server in voor de spielerij.

Nu was mijn gedachte om dubbele wand met isolatie er tussen te zetten zodat het geluid gedempt zal worden. Maar dan zit je weer met het warm worden van alles. Iemand die al eens met dit probleem gespeeld heeft ?

3420 Wp zuid 10 x 285 Wp 35° 2 x 285 Wp 13° maxim integrated | PVOutput


  • Dyckie
  • Registratie: december 2018
  • Laatst online: 23-03 07:29
Hier kun je foto's zien van mijn laatste project zijn 2 apparte racks.
https://photos.app.goo.gl/c6qNXkJxFMHrQNhe6
En dit zijn mijn meetresultaten en ja jullie zien het er zit nog een fout in en die fout komt omdat ik de cat6A kabel heb moeten verlengen met een blokje en bij Cat6A is dit altijd een fout omdat je cat6A niet mag verlengen. https://drive.google.com/...olKiGnmoR3-nmKESNXcN29JdV

Dyckie wijzigde deze reactie 29-12-2018 20:31 (31%)

https://sites.google.com/view/eendraadschema/homepage


  • SanderH_
  • Registratie: juni 2010
  • Laatst online: 17:18
PcDealer schreef op zaterdag 29 december 2018 @ 13:52:
[...]

Waarom niet 20- of 24-poorts switch met bijvoorbeeld 8 PoE poorten?

[...]

Vergis ik me of zijn we nu niet meer op tweakers? 10Gb is niet meer zo duur nieuw en ook niet tweedehands voor de eghte tweaker.
Omdat de goedkoopste PoE(+) switch met > 8 poorten 160 EUR kost in de Pricewatch :9

Dan lijkt de kleinere 5-poorts switch mij een betere oplossing.

  • rens-br
  • Registratie: december 2009
  • Laatst online: 23-03 09:30

rens-br

Moderator Mobile & IN
Modbreak:De Cat7/6/x discussie is behoorlijk offtopic en er wordt op de man gespeeld om het gelijk maar te halen.

Ik heb de berichten verhuisd naar de prullenbak, gelieve nu weer mooie plaatjes te posten.

  • PcDealer
  • Registratie: maart 2000
  • Laatst online: 03:36

PcDealer

HP ftw \o/

Jan-man schreef op zaterdag 29 december 2018 @ 17:47:
Nu was mijn gedachte om dubbele wand met isolatie er tussen te zetten zodat het geluid gedempt zal worden. Maar dan zit je weer met het warm worden van alles. Iemand die al eens met dit probleem gespeeld heeft ?
Ja, APC (rebranded las ik ergens): Netshelter CX, maar dat is nogal prijzig voor de gemiddelde hobbyist. Je kunt toch fans toevoegen? Een grote intake met filter en een grote outtake.

LinkedIn WoT Cash Converter


  • HMaster_II
  • Registratie: december 2015
  • Laatst online: 22-03 13:46
Jan-man schreef op zaterdag 29 december 2018 @ 17:47:
Kunnen we niet gewoon een topic over cat kabels maken en dan in dit topic weer het hebben over de nette lan afwerking en bijhorende vragen ??.

Zelf ben ik bezig met een patchrack op zolder nu we daar flink hebben opgeruimd.

Nadeel hij komt op de overloop en er komt een 1u server in voor de spielerij.

Nu was mijn gedachte om dubbele wand met isolatie er tussen te zetten zodat het geluid gedempt zal worden. Maar dan zit je weer met het warm worden van alles. Iemand die al eens met dit probleem gespeeld heeft ?
Wij hebben thuis een PRIMERGY RX1330M1 SERVER in de rack-kast hangen. Die kast staat hier in het kantoor. Die is stiller dan de beide tower-pc's met waterkoeling. _/-\o_
Behalve precies om 12:00 uur in de middag, dan doet het zijn fan-test en stijgt even 30 seconden op.
En afgelopen zomer, toen het mega warm was, dan staat ie iets meer te blazen. Fujitsu heeft deze serie speciaal gebouwd voor de kleine server-op-kantoor omgevingen. Erg prettig zo'n ding :)

  • Annuk
  • Registratie: juli 2010
  • Laatst online: 21:22
A4-tje schreef op vrijdag 28 december 2018 @ 17:02:
Druk bezig om mijn meterkast er netter uit te laten zien qua netwerk.
Nu loop ik tegen een aantal vragen aan en hopelijk kunnen jullie me helpen om me verder te brengen in het verzamelen van de juiste apparatuur. Mijn situatie
* Modem met 4 lanpoorten. Experia V9
* Wil direct m’n 4 tv’s aansluiten (IPTV) (voorrang)
* In huis totaal 16 netwerk wcd’s
* Toekomst 4 camera’s aansluiten via poe
* Cat6 kabels gebruikt
* in mk NAS, hue, raspberry

Is het handig om nu 1 manager switch te nemen om tv’s (24 poorten) altijd voorrang te geven en dan alle huidige kabels via 1 patchpanel aan te sluiten? Vervolgens aparte poe switch (4+ poorten) en aparte patchpanel voor camera’s?

Of

1 switch met patchpanel voor tv’s (4 poorten)
1 switch met patchpanel voor netwerk (24 poorten)
1 poe switch met patchpanel voor camera’s (4+ poorten)

Ik ga er vanuit dat je op 1 patchpanel niet 2 switchen kan hangen waarvan 1 poe is en de ander niet. Heb er niets over kunnen vinden op internet.

Waarom deze vraag? Buiten een goede kijk van kenners ook het kostenaspect; een managed switch kost behoorlijk (1,5 keer) meer maar vooral zal ik er weinig mee doen buiten een eventuele eerste instelling tbv bovenstaande. Verder dus ook niet echt bekend in hoe makkelijk een managed switch is in te stellen/bijgehouden moet worden.
Ook de keuze voor de patchkast hangt natuurlijk af van jullie goede input _/-\o_
Onthoud dat je patchpaneel volledig passief is, dit is zoals hierboven mij ook al gezegd gewoon een "koppelblok" met 24 poortjes naast elkaar (in geval van de gangbare 19" panelen).
Simpel gezegd is een patchpaneel niet veel anders dan je netwerk WCD's, m.u.v. meer poortjes bij elkaar.

Nu wat betreft je switches.
Ik zou kijken naar OF 1 managed switch die goede IMGP-snooping doet i.v.m. je IPTV verhaal OF
1 simpele switch als een 5 poorts netgear of een 8 poorts netgear specifiek voor je IPTV (en dus rechtstreeks aangesloten op je experiabox) zodat je dit volledig gescheiden kunt houden van de rest van je interne netwerk (en daar dus niets mee "vervuild") en dat je een andere 16/24/48 poorts (managed) switch (met PoE) pakt voor de rest van je netwerk.

Dan kan je verder nog tussen de switches en patchpaneel e.d. gaan werken met verschillende kleuren utp-patchkabel om voor jezelf duidelijk te maken wat wat is.
b.v. rood voor poe, groen voor gangbaar netwerk, zwart voor tv (of vul het zelf verder in natuurlijk :) )

  • A4-tje
  • Registratie: februari 2006
  • Laatst online: 22:15
Annuk schreef op zondag 30 december 2018 @ 13:08:
[...]

Nu wat betreft je switches.
Ik zou kijken naar OF 1 managed switch die goede IMGP-snooping doet i.v.m. je IPTV verhaal OF
1 simpele switch als een 5 poorts netgear of een 8 poorts netgear specifiek voor je IPTV (en dus rechtstreeks aangesloten op je experiabox) zodat je dit volledig gescheiden kunt houden van de rest van je interne netwerk (en daar dus niets mee "vervuild") en dat je een andere 16/24/48 poorts (managed) switch (met PoE) pakt voor de rest van je netwerk.
Dank voor je goede uitleg! Kan ik veel mee.
Idd was ik me van het patchpanel bewust dat dat niet meer is dan mijn stugge kabel makkelijk op vast te maken om met patchpanel de boel aan elkaar te lussen.

Ik ben ook nog even verder gaan kijken en bedacht me dat ik (net als Thinkpad) ook kan gaan voor een switch zonder poe en later gewoon in de meterkast injectors kan plaatsen.
Zoveel keuzes en geen echt foute.... ik ga nog even onderzoeken wat ik kan en wil (want ruimte is niet onbeperkt in de meterkast). Ik laat natuurlijk sowieso nog horen/zien wat het is geworden :)

  • Annuk
  • Registratie: juli 2010
  • Laatst online: 21:22
A4-tje schreef op zondag 30 december 2018 @ 13:43:
[...]

Ik ben ook nog even verder gaan kijken en bedacht me dat ik (net als Thinkpad) ook kan gaan voor een switch zonder poe en later gewoon in de meterkast injectors kan plaatsen.
Zoveel keuzes en geen echt foute.... ik ga nog even onderzoeken wat ik kan en wil (want ruimte is niet onbeperkt in de meterkast). Ik laat natuurlijk sowieso nog horen/zien wat het is geworden :)
Bedenk wel dat je voor al die PoE-injectors ook stopcontacten nodig bent he ;) iedere injector heeft z'n eigen stekker in het stopcontact.
En als je later nog meer PoE apparatuur wilt/krijgt moet je ook nog weer meer injectoren gebruiken + meer stopcontacten.
Het voordeel met een PoE switch is dan denk ik wel al duidelijk ;) + uiteindelijk natuurlijk je energie verbruik, ik heb zo geen waardes o.i.d. maar ik denk dat 4+ injectoren meer verbruiken dan 1 nette PoE switch.

  • A4-tje
  • Registratie: februari 2006
  • Laatst online: 22:15
Annuk schreef op zondag 30 december 2018 @ 15:46:
[...]


Bedenk wel dat je voor al die PoE-injectors ook stopcontacten nodig bent he ;) iedere injector heeft z'n eigen stekker in het stopcontact.
En als je later nog meer PoE apparatuur wilt/krijgt moet je ook nog weer meer injectoren gebruiken + meer stopcontacten.
Het voordeel met een PoE switch is dan denk ik wel al duidelijk ;) + uiteindelijk natuurlijk je energie verbruik, ik heb zo geen waardes o.i.d. maar ik denk dat 4+ injectoren meer verbruiken dan 1 nette PoE switch.
Dank voor je vele handige toevoegingen.
Maar dan zou ik dus ook voor mijn (oorspronkelijke) tweede denkwijze kunnen gaan als ik het goed heb.
Switch voor IPTV op poort 1 van v9
Switch voor netwerk op poort 2 van v9
Switch voor poe op poort 3 van v9

Nadeel:
neemt meer ruimte in beslag want 3 switches.
Mogelijk duurder dan 1 of 2 switches

Voordeel:
Kan af met een 10” rek in mk (nadeel is 2 patchpanels nodig)
Rustig aan uitbreiden in de toekomst als het nodig is.

Hmmmm, je maakt het me niet makkelijk met je opties _/-\o_

  • loopezz
  • Registratie: januari 2009
  • Laatst online: 18-03 21:12
Dit moet het ongeveer worden. Binnenkort eerst nog per loze leiding twee kabels trekken. USG 3P nog ophangen aan de zijkant van de meterkast. Het geheel staat nog even op on hold, aangezien er ook nog geen glasvezelverbinding is. Opmerkingen altijd welkom!
Meterkast1
Meterkast2

  • vonkkie
  • Registratie: januari 2014
  • Laatst online: 23:15
De oplossing ziet er netjes uit

Zou alleen kortere patch snoeren halen voor het zicht


quote]loopezz schreef op maandag 31 december 2018 @ 12:04:
Dit moet het ongeveer worden. Binnenkort eerst nog per loze leiding twee kabels trekken. USG 3P nog ophangen aan de zijkant van de meterkast. Het geheel staat nog even op on hold, aangezien er ook nog geen glasvezelverbinding is. Opmerkingen altijd welkom!
[Afbeelding: Meterkast1]
[Afbeelding: Meterkast2]
[/quote]

  • Jan-man
  • Registratie: juli 2009
  • Laatst online: 22:50
loopezz schreef op maandag 31 december 2018 @ 12:04:
Dit moet het ongeveer worden. Binnenkort eerst nog per loze leiding twee kabels trekken. USG 3P nog ophangen aan de zijkant van de meterkast. Het geheel staat nog even op on hold, aangezien er ook nog geen glasvezelverbinding is. Opmerkingen altijd welkom!
[Afbeelding: Meterkast1]
[Afbeelding: Meterkast2]
Je hebt ruimte over dus zou nog zoiets erin zetten voor de kabels.

https://www.patchkast.com...bare-bedekking-plaat.html

En zou tevens de kast zelf ondersteunen met een hoek profiel oid want hij gaat binnen de kortste keren doorhangen.

3420 Wp zuid 10 x 285 Wp 35° 2 x 285 Wp 13° maxim integrated | PVOutput


  • wheel
  • Registratie: december 2001
  • Laatst online: 18:17
Jan-man schreef op zondag 9 december 2018 @ 20:33:
[...]


Meterkast moet binnen 3 meter van je voordeur zitten. Slot is verplicht vanuit de wet. Daarintegen is er geen wet hoe je jouw kast vult. Alleen een wet die zegt gas moet daar electra daar enz.


Enige over de kast wat ze als regel ingesteld hebben dat er een max formaat is zodat je het bezemkast verhaal minder krijgt.
Hoe verhoudt een slot op de deur zich overigens tot direct bereikbaar? Men kan (zonder sleutel) nog steeds niet snel/ongehinderd toegang krijgen tot de kast. Mis ik iets :X?

Uit de richtlijnen (voor laagbouw) https://www.mijnaansluiti...ng%20laagbouwwoningen.pdf haal ik alleen een minimale breedte van 75 cm. In de brochure van Liander staat wat positionering van de grondplaat is bij een meterruimte die breder is dan 75 cm is. De zones kunnen toch prima worden gerespecteerd bij een bredere (en/of diepere) kast?

Oh, en volgens in elk geval de brochure van Liander mag de afstand wel >3 meter zijn, maar dan met "aanvullende voorschriften".

wheel wijzigde deze reactie 31-12-2018 14:09 (8%)


  • Mema
  • Registratie: december 2004
  • Laatst online: 21-03 14:45
loopezz schreef op maandag 31 december 2018 @ 12:04:
Dit moet het ongeveer worden. Binnenkort eerst nog per loze leiding twee kabels trekken. USG 3P nog ophangen aan de zijkant van de meterkast. Het geheel staat nog even op on hold, aangezien er ook nog geen glasvezelverbinding is. Opmerkingen altijd welkom!
[Afbeelding: Meterkast1]
[Afbeelding: Meterkast2]
In plaats van tie-wraps om de kabels op te binden zou ik klittenband gebruiken.

Mema


  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

SanderH_ schreef op zaterdag 29 december 2018 @ 00:27:
Bij een kennis recent een UniFi AP-AC LITE geïnstalleerd. Doet op zich prima zijn ding, alleen is het bereik op het benedenverdiep niet zo goed (nieuwbouwwoning). Daarom zou ik een tweede identieke UniFi AP plaatsen die dan lekker hun ding doen onder éénzelde SSID.

Gezien de huidige TP-Link TL-SG1016D geen PoE ondersteunt komt er nogal wat cable clutter aan te pas (2 PoE adapters). Wat lijkt jullie de beste kostenefficiënte oplossing?

Ik dacht eraan om een 2e switch te kopen die beide AP's van PoE voorziet, deze bijvoorbeeld: TP-Link TL-SG1005P

Vervolgens de reeds bestaande 16-poort switch en de nieuwe 4-poorts PoE switch op de router aansluiten.
IMHO is die switch zonde van je geld : De managed PoE+ 8 poorts variant kost bijna hetzelfde en kan meer dus haal lekker die erbij pricewatch: TP-Link TL-SG108PE of ga gewoon voor de UniFi variant die een stukje duurder is :)

Mijn non-UniFi favoriet is trouwens dit gek ding : pricewatch: D-Link SmartPro DGS-1510-28X
Heeft alleen helaas geen PoE/PoE+ en ik heb geen idee hoe stil/luid de switch is...
Moet ik allemaal nog een keer uitzoeken :)
PcDealer schreef op zaterdag 29 december 2018 @ 13:52:
Vergis ik me of zijn we nu niet meer op tweakers? 10Gb is niet meer zo duur nieuw en ook niet tweedehands voor de eghte tweaker.
Tweakers is al een aantal jaar niet alleen voor Tweakers dus ach... leer ermee leven en zo :)
ijske schreef op zaterdag 29 december 2018 @ 14:46:
@A4-tje J9983A mijn vriend...
geen goedkope jongen maar doet alles wat jij vraagt (en heeft geen! fan .... wat zeer bijzonder is voor een 24poort gigabit POE+ switch)
Leuk ding inderdaad!
pricewatch: HP Procurve 1820-24G-PoE+
Zie alleen geen Console poort wat ik wel zou verwachten op een dergelijk model...

Kan je wel gewoon via SSH alles beheren of ben je van een GUI afhankelijk ?!
vinnie_ki schreef op vrijdag 28 december 2018 @ 23:55:
Een mooi dun kabeltje voor 10gbase-t thuisgebruik is deze http://drakanl.prysmiangr...at-7-s-ftp-lszh-cpr/21810
Voldoet mogelijk niet aan de ISO specificaties voor Cat7 vanwege de 26AWG aders. De fabrikant geeft in ieder geval 90 meter op voor 10gbase-t. Met een vergelijkbare kabel alleen dan in stranded variant heb ik goede ervaringen.
Ondertussen heb ik de Belden kabel besteld a 2x 100 meter en in 2019 ga ik ermee aan de slag :)

Zag wel gelijk hoe ze de dikte van de kabel hebben verkleind : Zo'n ding zit er niet in => https://5.imimg.com/data5...t-6-lan-cable-500x500.jpg
Maar goed... dat is nou eenmaal de ellende van 16 mm. buizen door het huis heen :'(

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • Annuk
  • Registratie: juli 2010
  • Laatst online: 21:22
A4-tje schreef op maandag 31 december 2018 @ 10:42:
[...]


Dank voor je vele handige toevoegingen.
Maar dan zou ik dus ook voor mijn (oorspronkelijke) tweede denkwijze kunnen gaan als ik het goed heb.
Switch voor IPTV op poort 1 van v9
Switch voor netwerk op poort 2 van v9
Switch voor poe op poort 3 van v9

Nadeel:
neemt meer ruimte in beslag want 3 switches.
Mogelijk duurder dan 1 of 2 switches

Voordeel:
Kan af met een 10” rek in mk (nadeel is 2 patchpanels nodig)
Rustig aan uitbreiden in de toekomst als het nodig is.

Hmmmm, je maakt het me niet makkelijk met je opties _/-\o_
Ik zou het toch echt bij maximaal 2 switches houden hoor persoonlijk....
En als de ruimte het toelaat bij voorkeur 19" (is meer en makkelijker materiaal voor te krijgen :) )
Je kunt het ook ophangen zoals @loopezz hier boven me, en dan inderdaad wel met de toevoeging van @Jan-man om in ieder geval aan de onderkant iets van ondersteuning te plaatsen i.v.m. doorhangen, en dat is niet de vraag of maar wanneer.


nero355 schreef op maandag 31 december 2018 @ 15:14:


[...]

Ondertussen heb ik de Belden kabel besteld a 2x 100 meter en in 2019 ga ik ermee aan de slag :)

Zag wel gelijk hoe ze de dikte van de kabel hebben verkleind : Zo'n ding zit er niet in => https://5.imimg.com/data5...t-6-lan-cable-500x500.jpg
Maar goed... dat is nou eenmaal de ellende van 16 mm. buizen door het huis heen :'(
Welke Belden kabel heb je besteld dan? Want de welbekende Cat6 7965E zit gewoon zo'n kabelkruis in hoor.

Als je het hebt over de door jou aangehaalde Draka UC-Home Cat7 kabel daar zit inderdaad geen kruis in. vind dit trouwens geen fijne kabel om te verwerken

Om terug te komen op de Belden Cat6 die kan je prima door 16mm krijgen hoor (al tig keren gedaan/gelukt), moet alleen GEEN flexbuis zijn en werk met z'n 2en..
1 persoon trekken & 1 persoon de kabel invoeren en insmeren met kabelglijmiddel.
IN GEEN GEVAL DREFT OF TALKPOEDER O.I.D. GEBRUIKEN!!!!! Dit gaat vastkoeken in je buizen/aan je kabel en krijg je er van je levensdagen geen andere/nieuwe meer in.

Annuk wijzigde deze reactie 31-12-2018 16:48 (3%)


  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

Annuk schreef op maandag 31 december 2018 @ 16:47:
Welke Belden kabel heb je besteld dan? Want de welbekende Cat6 7965E zit gewoon zo'n kabelkruis in hoor.
2x deze : https://www.sandervunderi...7965e-doos-100-meter.html en daar zag ik het echt niet in zitten :?

Misschien heb ik het niet goed gezien, maar in een andere kabel die ik heb zie je dat ding echt meteen zitten!
Als je het hebt over de door jou aangehaalde Draka UC-Home Cat7 kabel daar zit inderdaad geen kruis in. vind dit trouwens geen fijne kabel om te verwerken
Daar kwam iemand anders mee, niet ik ;)
Om terug te komen op de Belden Cat6 die kan je prima door 16mm krijgen hoor (al tig keren gedaan/gelukt), moet alleen GEEN flexbuis zijn en werk met z'n 2en..
1 persoon trekken & 1 persoon de kabel invoeren en insmeren met kabelglijmiddel.
Die ben ik dus vergeten te bestellen... :F

Voor de rest heb ik alles als het goed is dus we gaan het meemaken overmorgen of zo :)
Zal effe alles posten als ik weer achter de PC zit waar alles in mijn Bookmarks staat. Wel zo handig voor anderen die het topic volgen/doorzoeken in de toekomst!
IN GEEN GEVAL DREFT OF TALKPOEDER O.I.D. GEBRUIKEN!!!!! Dit gaat vastkoeken in je buizen/aan je kabel en krijg je er van je levensdagen geen andere/nieuwe meer in.
Uiteraard!

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • rally
  • Registratie: maart 2002
  • Laatst online: 21:20

rally

Irini Ria Raphaëlla

Iemand hier die ervaring heeft met 2x CAT6A kabel door een 5/8 buis? En zo je hoe ging dat en welke kabel hebben jullie gebruikt?

http://irini.wachtel.nl


  • The Executer
  • Registratie: juli 2005
  • Laatst online: 23-03 13:58
rally schreef op maandag 31 december 2018 @ 17:08:
Iemand hier die ervaring heeft met 2x CAT6A kabel door een 5/8 buis? En zo je hoe ging dat en welke kabel hebben jullie gebruikt?
Als je zoekt op 16mm vindt je diverse reacties in dit topic ;) . Conclusie is vaak dat het wel lukt als het niet te lange stukken zijn.

"We don't make mistakes; we just have happy accidents" - Bob Ross


  • Dyckie
  • Registratie: december 2018
  • Laatst online: 23-03 07:29
rally schreef op maandag 31 december 2018 @ 17:08:
Iemand hier die ervaring heeft met 2x CAT6A kabel door een 5/8 buis? En zo je hoe ging dat en welke kabel hebben jullie gebruikt?
Hier mss is deze iets is 6mm: https://www.kabelshop.nl/...qWcJNw4HsMMgaAsnyEALw_wcB

https://sites.google.com/view/eendraadschema/homepage


  • rally
  • Registratie: maart 2002
  • Laatst online: 21:20

rally

Irini Ria Raphaëlla

@nero355 @Dyckie
Top! Bedankt voor beider reacties.

Ik ga 50 meter bestellen en mee testen of ik dat er doorheen krijg.

http://irini.wachtel.nl


  • Dyckie
  • Registratie: december 2018
  • Laatst online: 23-03 07:29
rally schreef op maandag 31 december 2018 @ 17:37:
@nero355 @Dyckie
Top! Bedankt voor beider reacties.

Ik ga 50 meter bestellen en mee testen of ik dat er doorheen krijg.
Is niks als je nog zoiets zoekt moet je op zone kabel zoeken die zijn dunner dan normale kabels, maar deze zone kabel mag maar tot 70m gebruikt worden voor geen verlies te hebben.

Dyckie wijzigde deze reactie 31-12-2018 17:54 (4%)

https://sites.google.com/view/eendraadschema/homepage


  • Annuk
  • Registratie: juli 2010
  • Laatst online: 21:22
nero355 schreef op maandag 31 december 2018 @ 16:55:
[...]

2x deze : https://www.sandervunderi...7965e-doos-100-meter.html en daar zag ik het echt niet in zitten :?

Misschien heb ik het niet goed gezien, maar in een andere kabel die ik heb zie je dat ding echt meteen zitten!
Dat kan inderdaad af en toe gebeuren, ben het zelf ook wel eens op deze manier tegen gekomen, maar als je bv. even een cm of 5 afstript zie je wel dat ie er zit.
Tenminste is m'n persoonlijke ervaring, en heb al heel wat dozen van 100m en 305m op ge/ver-bruikt :)

Hoe het precies komt dat ze af en toe terug geschoten zijn weet ik niet.. mogelijk in fabriek dat ze enigszins op spanning staan met het afsnijden/knippen v/d kabels, en dat zodoende het kruis iets terug schiet.
[...]

Daar kwam iemand anders mee, niet ik ;)
Ja zag indd dat je iemand quotetted maar dit was ff snel afwerken (ben @ work).
[...]


Die ben ik dus vergeten te bestellen... :F

Voor de rest heb ik alles als het goed is dus we gaan het meemaken overmorgen of zo :)
Zal effe alles posten als ik weer achter de PC zit waar alles in mijn Bookmarks staat. Wel zo handig voor anderen die het topic volgen/doorzoeken in de toekomst!

[...]

Uiteraard!
Goed bezig verder! en we wachten op de plaatjes :9~ :9~


rally schreef op maandag 31 december 2018 @ 17:08:
Iemand hier die ervaring heeft met 2x CAT6A kabel door een 5/8 buis? En zo je hoe ging dat en welke kabel hebben jullie gebruikt?
Waarom toch altijd weer Cat6A :? 8)7
Je komt normaal gesproken niet aan meer afstand dan 50m dus gebruik gewoon Cat6 (Belden 7965E), perfecte kabel, vol koper, gerenommeerd merk en je kunt gewoon 10Gbit halen op de afstanden voor/in (t)huis.



Mijn persoonlijke ervaringen:
Houd bij 5/8e buis (16mm) aan de max van Cat6 als je er 2 door 1 buisje wilt hebben.
Is je buis >3/4e (19mm) dan kan je gaan overwegen of je de meerkosten (en werk) wilt hebben om Cat6A* of Cat7* te gaan gebruiken.

*Cat6A of Cat7 heeft in thuissituaties meer nadelen dan voordelen (persoonlijke mening) en zou hier dus zelf niet snel voor kiezen.

  • rally
  • Registratie: maart 2002
  • Laatst online: 21:20

rally

Irini Ria Raphaëlla

Dyckie schreef op maandag 31 december 2018 @ 17:46:
[...]

Is niks als je nog zoiets zoekt moet je op zone kabel zoeken die zijn dunner dan normale kabels, maar deze zone kabel mag maar tot 70m gebruikt worden voor geen verlies te hebben.
Het is voor in mijn (nieuwbouw) woning, en deze is wel ruim, maar niet ZO ruim :9
Ik denk dat de maximale kabellengte 25-28meter zal zijn. Er komen 32-34 netwerkkabels in te liggen (afhankelijk of ik een mantelbuis naar mijn berging buiten kan krijgen).

Ik ga even zoek op zone kabel. Thnx

Mhhhh... deze kabel is interessant:
https://www.allekabels.nl...-netwerkkabel-op-rol.html

rally wijzigde deze reactie 31-12-2018 18:10 (9%)

http://irini.wachtel.nl


  • lowfi
  • Registratie: januari 2004
  • Laatst online: 04:03
Iemand nog tips voor hele dunne patch kabels?

Heb een nanny cam gekocht voor de babykamer. Aangezien deze kabel over de muur zal lopen is hoe dunner hoe beter.

100mbit/4 aders volstaat in dit geval.

Deze had ik bv gevonden en waren 3.6mm:

https://www.netwerkkabel....-utp-kabel-100-koper.html

lowfi wijzigde deze reactie 31-12-2018 18:21 (22%)


Acties:
  • +7Henk 'm!
  • Pinned

  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

Ik zou nog posten wat mijn boodschappenlijstje uiteindelijk was voor mijn CAT6 netwerkje dus bij deze :

- https://www.netwerkkabel....anel-12-poorts-grijs.html
- https://www.netwerkkabel....003-verticale-invoer.html (4x)
- https://www.netwerkkabel....-met-riembevestiging.html
- https://www.netwerkkabel.eu/nl/complete-netwerk-set.html <- Als je nog helemaal niks hebt qua gereedschap dan zou ik die bestellen!

- https://www.sandervunderi...7965e-doos-100-meter.html (2x)
- https://www.sandervunderi...geschikt-voor-cat-5e.html Je kan het maar hebben! :+
- https://www.sandervunderi...voudig-ra-opbouw-wit.html
En deze hoort daar nog bij : https://www.sandervunderi...geplaat-v-543181-199.html
Precies genoeg voor : NTU/Glasvezelmodem + Router + Core PoE Switch + Raspberry Pi met daarop Pi-Hole en de UniFi Controller :*)

Netwerk bestaat uit het volgende :
- pricewatch: Ubiquiti Unifi Security Gateway (USG)
- pricewatch: Ubiquiti UniFi Switch (16-poorts, 150W PoE+)
- pricewatch: Ubiquiti UniFi Switch 8-poorts (3x)
- pricewatch: Ubiquiti UniFi AC In-Wall (3x)

Het resultaat van dit alles komt nog wel een keer als alles klaar is! :+

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • Cerenas
  • Registratie: februari 2006
  • Laatst online: 22-03 14:58
nero355 schreef op dinsdag 1 januari 2019 @ 20:56:
Ik zou nog posten wat mijn boodschappenlijstje uiteindelijk was voor mijn CAT6 netwerkje dus bij deze :

- https://www.netwerkkabel....anel-12-poorts-grijs.html
- https://www.netwerkkabel....003-verticale-invoer.html (4x)
- https://www.netwerkkabel....-met-riembevestiging.html
- https://www.netwerkkabel.eu/nl/complete-netwerk-set.html <- Als je nog helemaal niks hebt qua gereedschap dan zou ik die bestellen!

- https://www.sandervunderi...7965e-doos-100-meter.html (2x)
- https://www.sandervunderi...geschikt-voor-cat-5e.html Je kan het maar hebben! :+
- https://www.sandervunderi...voudig-ra-opbouw-wit.html
En deze hoort daar nog bij : https://www.sandervunderi...geplaat-v-543181-199.html
Precies genoeg voor : NTU/Glasvezelmodem + Router + Core PoE Switch + Raspberry Pi met daarop Pi-Hole en de UniFi Controller :*)

Netwerk bestaat uit het volgende :
- pricewatch: Ubiquiti Unifi Security Gateway (USG)
- pricewatch: Ubiquiti UniFi Switch (16-poorts, 150W PoE+)
- pricewatch: Ubiquiti UniFi Switch 8-poorts (3x)
- pricewatch: Ubiquiti UniFi AC In-Wall (3x)

Het resultaat van dit alles komt nog wel een keer als alles klaar is! :+
Ben benieuwd, leuke boodschappenlijst in ieder geval.

Als ik zie wat hier soms voorbij komt aan nette (prosumer) installaties wenste dat ik wat meer mogelijkheden had in mijn woning (heb helaas maar 1 16mm leiding naar de woonkamer waar ik een telefoon lijn uit moest trekken) . :+

Steam | Rainbow Six Siege @ Uplay: CerenasNL | Apex Legends @ Origin: CerenasNL


  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

Cerenas schreef op dinsdag 1 januari 2019 @ 22:52:
Als ik zie wat hier soms voorbij komt aan nette (prosumer) installaties wenste dat ik wat meer mogelijkheden had in mijn woning (heb helaas maar 1 16mm leiding naar de woonkamer waar ik een telefoon lijn uit moest trekken) . :+
Je moest eens de huidige situatie zien...

Lang leve degene die de gaten rondom de buizen van de verwarming wat breder heeft geboord zal ik maar zeggen anders had ik een serieus probleem gehad! :+

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • Cerenas
  • Registratie: februari 2006
  • Laatst online: 22-03 14:58
nero355 schreef op dinsdag 1 januari 2019 @ 23:08:
[...]

Je moest eens de huidige situatie zien...

Lang leve degene die de gaten rondom de buizen van de verwarming wat breder heeft geboord zal ik maar zeggen anders had ik een serieus probleem gehad! :+
Haha, hier dus hetzelfde. Kabel van de woonkamer langs de verwarmingsbuizen via de slaapkamer naar de computerkamer. Is gelukkig niet overal direct te zien. B)

In de computerkamer nu wel een kastje met al m'n netwerk apparatuur (NAS, switch, Ubiquiti Cloud Key en Ubiquiti AC AP Lite), wil ik nog uitbreiden (switch met PoE en de Raspberry Pi erheen), daar komt misschien nog wel een foto van als ikdat netjes heb. :)

Steam | Rainbow Six Siege @ Uplay: CerenasNL | Apex Legends @ Origin: CerenasNL


  • loopezz
  • Registratie: januari 2009
  • Laatst online: 18-03 21:12
Jan-man schreef op maandag 31 december 2018 @ 12:51:
[...]


Je hebt ruimte over dus zou nog zoiets erin zetten voor de kabels.

https://www.patchkast.com...bare-bedekking-plaat.html

En zou tevens de kast zelf ondersteunen met een hoek profiel oid want hij gaat binnen de kortste keren doorhangen.
Dank voor de tip! Ik heb nu deze gehaald bij Praxis ter ondersteuning. Vrijdag ga ik het monteren.

  • Maarten60
  • Registratie: oktober 2009
  • Laatst online: 23-03 12:56
Vraagje: ik heb een 2HE wall mounted rack in mijn meterkast. Recentelijk wat nieuwe spullen geplaatst en nu heb ik eigenlijk 4HE nodig. Het vervangen van de mount is tamelijk veel werk en lastig gezien de ruimte aan de achterkant. Ik meen hier gezien te hebben dat het mogelijk is om de voorkant te verbreden middels een 'opzet rail' maar kan de post en link niet meer vinden.
Kan iemand mij op weg helpen?
Dank.

  • Len020
  • Registratie: februari 2017
  • Laatst online: 17:53
Annuk schreef op zondag 30 december 2018 @ 13:08:
[...]


Onthoud dat je patchpaneel volledig passief is, dit is zoals hierboven mij ook al gezegd gewoon een "koppelblok" met 24 poortjes naast elkaar (in geval van de gangbare 19" panelen).
Simpel gezegd is een patchpaneel niet veel anders dan je netwerk WCD's, m.u.v. meer poortjes bij elkaar.

Nu wat betreft je switches.
Ik zou kijken naar OF 1 managed switch die goede IMGP-snooping doet i.v.m. je IPTV verhaal OF
1 simpele switch als een 5 poorts netgear of een 8 poorts netgear specifiek voor je IPTV (en dus rechtstreeks aangesloten op je experiabox) zodat je dit volledig gescheiden kunt houden van de rest van je interne netwerk (en daar dus niets mee "vervuild") en dat je een andere 16/24/48 poorts (managed) switch (met PoE) pakt voor de rest van je netwerk.

Dan kan je verder nog tussen de switches en patchpaneel e.d. gaan werken met verschillende kleuren utp-patchkabel om voor jezelf duidelijk te maken wat wat is.
b.v. rood voor poe, groen voor gangbaar netwerk, zwart voor tv (of vul het zelf verder in natuurlijk :) )
kan je tegenwoordig dan IPTV van KPN tussen de normale door laten lopen? mij staat bij dat dat eerst niet kon omdat de interactieve diensten daarop niet werkte. Toen ik 3 geleden van ziggo naar kpn ging heb ik speciaal een kabel laten lopen van de tv rechstreeks op de experiabox.
Nu voor het nieuwe huis heb ik naar alle kamers losse leidingen laten leggen en was ik van plan alles op een managed switch met POE (voor de accespoints) aan te sluiten, dus zowel computers als tv's allemaal op 1.

  • Racer89
  • Registratie: mei 2009
  • Laatst online: 23-03 07:54
Lennartc schreef op woensdag 2 januari 2019 @ 16:39:
[...]


kan je tegenwoordig dan IPTV van KPN tussen de normale door laten lopen? mij staat bij dat dat eerst niet kon omdat de interactieve diensten daarop niet werkte. Toen ik 3 geleden van ziggo naar kpn ging heb ik speciaal een kabel laten lopen van de tv rechstreeks op de experiabox.
Nu voor het nieuwe huis heb ik naar alle kamers losse leidingen laten leggen en was ik van plan alles op een managed switch met POE (voor de accespoints) aan te sluiten, dus zowel computers als tv's allemaal op 1.
Zoals hierboven aangegeven moet je kijken of de switch bv. IMGP snooping ondersteunt. Anders heb je naderhand alleen maar problemen en ellende met tv kijken. Zelfs de duurste switchen hebben hier veel problemen mee terwijl de meeste goedkope switchen hier geen last van hebben. Meeste problemen duiken op bij terugkijken en opnames plannen en bekijken. Omdat dit via diverse protocollen gaat. Beste is aparte kabel van ontvanger naar experiabox.

  • devino
  • Registratie: december 2005
  • Laatst online: 22:06

devino

Hoogspanning of Hoge spanning?

Lennartc schreef op woensdag 2 januari 2019 @ 16:39:
[...]


kan je tegenwoordig dan IPTV van KPN tussen de normale door laten lopen? mij staat bij dat dat eerst niet kon omdat de interactieve diensten daarop niet werkte. Toen ik 3 geleden van ziggo naar kpn ging heb ik speciaal een kabel laten lopen van de tv rechstreeks op de experiabox.
Nu voor het nieuwe huis heb ik naar alle kamers losse leidingen laten leggen en was ik van plan alles op een managed switch met POE (voor de accespoints) aan te sluiten, dus zowel computers als tv's allemaal op 1.
Dan kan al een tijdje. Ik heb 1 kabel naar de tv-hoek en daarachter ligt de switch. Werkt allemaal prima. Het is zelf zo er dan toen ik een half jaar geleden problemen met tv-kijken had, ik niet uit mezelf kon bedenken dat na ruim3 jaar die switch misschien toch een keer een reboot kon gebruiken ;-)

De hierboven gemaakte typ- en/of spelfouten zijn mijn handelsmerk


  • PcDealer
  • Registratie: maart 2000
  • Laatst online: 03:36

PcDealer

HP ftw \o/

Racer89 schreef op woensdag 2 januari 2019 @ 19:26:
[...]


Zoals hierboven aangegeven moet je kijken of de switch bv. IMGP snooping ondersteunt. Anders heb je naderhand alleen maar problemen en ellende met tv kijken. Zelfs de duurste switchen hebben hier veel problemen mee terwijl de meeste goedkope switchen hier geen last van hebben.
Wikipedia: IGMP snooping / https://forum.kpn.com/int...oord-igmp-snooping-308301

Ik dacht echter begrepen te hebben dit jaar dat juist vlan ondersteuning nodig was.

LinkedIn WoT Cash Converter


  • S_Chief
  • Registratie: mei 2007
  • Niet online
devino schreef op woensdag 2 januari 2019 @ 19:50:
[...]

Dan kan al een tijdje. Ik heb 1 kabel naar de tv-hoek en daarachter ligt de switch. Werkt allemaal prima. Het is zelf zo er dan toen ik een half jaar geleden problemen met tv-kijken had, ik niet uit mezelf kon bedenken dat na ruim3 jaar die switch misschien toch een keer een reboot kon gebruiken ;-)
Idd, hier hetzelfde en dat werkt al een tijd uitstekend. Hell, zelfs een paar jaar een switch zonder IGMP snooping gebruikt, 0 problemen gehad. Heb nu een GS105e met IGMP snooping, maar dat is eerder gedaan 'omdat het kon'. :p

You save everyone, but who saves you?


  • Haribo112
  • Registratie: augustus 2010
  • Laatst online: 22-03 15:54
Bij mij werkt dat ook prima, heb internet en TV van KPN. Ik gebruikt een Ubiquity Unifi 24 poort switch, en heb IGMP snooping geconfigureerd. Zonder IGMP snooping werkt het ook, maar het nadeel is dat dan het TV verkeer naar alle poortjes wordt uitgestuurd. Dit is een heleboel onnodige data en een verspilling van processorkracht bij zowel switch als aangesloten apparaten. En zeker als je 2 of meer tv's tegelijk aan hebt staan kan de hoeveelheid netwerkverkeer pittig groot worden.
IGMP snooping plaatst apparaten die daar om vragen in een soort 'multicast-clubje', waardoor alleen de poorten die het nodig hebben het multicast-verkeer ontvangen.

  • Len020
  • Registratie: februari 2017
  • Laatst online: 17:53
mooi om te lezen dat het 'gewoon' moet werken; Nu het dillema of ik op elke kamer 1 óf 2 aansluitingen WCD maak

En dan welke kabel; ik stream weleens een film van de pc naar de tv en nu komt alles nieuw dus ook een beetje toekomstbestendig. ik denk dat cat 6a het beste in de buurt komt al zou 5e ook wel volstaan (en mogelijk makkerlijker om 2 kabels door 1 loze leiding heen te krijgen...?

  • CurlyMo
  • Registratie: februari 2011
  • Laatst online: 23:14

CurlyMo

www.pilight.org

Lennartc schreef op donderdag 3 januari 2019 @ 10:09:
mooi om te lezen dat het 'gewoon' moet werken; Nu het dillema of ik op elke kamer 1 óf 2 aansluitingen WCD maak [Afbeelding]

En dan welke kabel; ik stream weleens een film van de pc naar de tv en nu komt alles nieuw dus ook een beetje toekomstbestendig. ik denk dat cat 6a het beste in de buurt komt al zou 5e ook wel volstaan (en mogelijk makkerlijker om 2 kabels door 1 loze leiding heen te krijgen...?
Dat is op zich al honderden keren langsgekomen. Gewoon de Belden CAT6 en overal 2 aansluitingen maken. Dat vat de algemene consensus uit dit en andere topics wel samen.

CurlyMo wijzigde deze reactie 03-01-2019 10:19 (3%)

geen vragen via PM die ook op het forum gesteld kunnen worden.


  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

Lennartc schreef op donderdag 3 januari 2019 @ 10:09:
mooi om te lezen dat het 'gewoon' moet werken; Nu het dillema of ik op elke kamer 1 óf 2 aansluitingen WCD maak [Afbeelding]

En dan welke kabel; ik stream weleens een film van de pc naar de tv en nu komt alles nieuw dus ook een beetje toekomstbestendig. ik denk dat cat 6a het beste in de buurt komt al zou 5e ook wel volstaan (en mogelijk makkerlijker om 2 kabels door 1 loze leiding heen te krijgen...?
Ik word er een beetje ;( van om dit soort dingen te lezen net nadat ik juist heb geprobeerd een soort "Quick Start Guide" te maken door middel van deze twee posts :
- nero355 in "Het grote topic voor nette lan afwerking deel 4"
- nero355 in "Het grote topic voor nette lan afwerking deel 4"

Scheelt je een heleboel zoekwerk, maar dan moet je wel zelf een beetje inzet tonen! :P

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


  • elmo_1978
  • Registratie: april 2005
  • Laatst online: 21-03 16:39
nero355 schreef op donderdag 3 januari 2019 @ 13:44:
[...]

Ik word er een beetje ;( van om dit soort dingen te lezen net nadat ik juist heb geprobeerd een soort "Quick Start Guide" te maken door middel van deze twee posts :
- nero355 in "Het grote topic voor nette lan afwerking deel 4"
- nero355 in "Het grote topic voor nette lan afwerking deel 4"

Scheelt je een heleboel zoekwerk, maar dan moet je wel zelf een beetje inzet tonen! :P
misschien vragen aan de topic starter, of dit in de start post mag komen.
Dan is dit het makkelijkst terug te vinden op post 1 of 2 in het begin van het draadje. ;)

  • Annuk
  • Registratie: juli 2010
  • Laatst online: 21:22
nero355 schreef op dinsdag 1 januari 2019 @ 20:56:
Ik zou nog posten wat mijn boodschappenlijstje uiteindelijk was voor mijn CAT6 netwerkje dus bij deze :

- https://www.netwerkkabel....anel-12-poorts-grijs.html
- https://www.netwerkkabel....003-verticale-invoer.html (4x)
Waarom deze netwerkdoosjes en niet netjes die van Rutenbeck i.c.m. nette afwerking in hetzelfde schakelmateriaal als wat je in je woning hebt/krijgt :)
- https://www.netwerkkabel....-met-riembevestiging.html
- https://www.netwerkkabel.eu/nl/complete-netwerk-set.html <- Als je nog helemaal niks hebt qua gereedschap dan zou ik die bestellen!

- https://www.sandervunderi...7965e-doos-100-meter.html (2x)
- https://www.sandervunderi...geschikt-voor-cat-5e.html Je kan het maar hebben! :+
- https://www.sandervunderi...voudig-ra-opbouw-wit.html
En deze hoort daar nog bij : https://www.sandervunderi...geplaat-v-543181-199.html
Precies genoeg voor : NTU/Glasvezelmodem + Router + Core PoE Switch + Raspberry Pi met daarop Pi-Hole en de UniFi Controller :*)
Je moet het natuurlijk zelf weten maar ik zou eerder deze opbouw-wcd's nemen, ik weet zo niet hoe groot alle stekkers/adapters zijn maar met een beetje pech gaat het net niet allemaal passen op dit 4-voudige wcd ;)

En neem er evt. 1x extra (dubbele) wcd bij.. onder het motto beter ermee verlegen dan erom verlegen zitten ;)
Netwerk bestaat uit het volgende :
- pricewatch: Ubiquiti Unifi Security Gateway (USG)
- pricewatch: Ubiquiti UniFi Switch (16-poorts, 150W PoE+)
- pricewatch: Ubiquiti UniFi Switch 8-poorts (3x)
- pricewatch: Ubiquiti UniFi AC In-Wall (3x)

Het resultaat van dit alles komt nog wel een keer als alles klaar is! :+

  • nero355
  • Registratie: februari 2002
  • Laatst online: 23:40

nero355

ph34r my [WCG] Cows :P

elmo_1978 schreef op donderdag 3 januari 2019 @ 14:46:
misschien vragen aan de topic starter, of dit in de start post mag komen.
Dan is dit het makkelijkst terug te vinden op post 1 of 2 in het begin van het draadje. ;)
Al gedaan in de eerste post die ik noem ;)
Annuk schreef op donderdag 3 januari 2019 @ 16:48:
Waarom deze netwerkdoosjes en niet netjes die van Rutenbeck i.c.m. nette afwerking in hetzelfde schakelmateriaal als wat je in je woning hebt/krijgt :)
Omdat ik deze mooier vind : De schroef in het midden is niet zichtbaar en er is netjes plek voor een labeltje van de poorten :)
Je moet het natuurlijk zelf weten maar ik zou eerder deze opbouw-wcd's nemen, ik weet zo niet hoe groot alle stekkers/adapters zijn maar met een beetje pech gaat het net niet allemaal passen op dit 4-voudige wcd ;)

En neem er evt. 1x extra (dubbele) wcd bij.. onder het motto beter ermee verlegen dan erom verlegen zitten ;)
Dat komt wel goed : Er is nu 1 dubbele wcd aanwezig en de nieuwe gaat die vervangen, maar mocht het nodig zijn dan kan ik altijd nog de oude erbij plaatsen :)

Daarnaast zorg ik er wel voor dat er voldoende ruimte is om de wcd heen!

|| DPC GoT WhatPulse Team :) || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||


Acties:
  • +3Henk 'm!

  • Jan-man
  • Registratie: juli 2009
  • Laatst online: 22:50
Netwerk
https://tweakers.net/ext/f/1heG7m5XGvSSYh5WsJMX1aLL/thumb.jpghttps://tweakers.net/ext/f/coVlqkQCq9KgwkDzsLlY1rWG/thumb.jpghttps://tweakers.net/ext/f/tAJnnypTKbYn9U0E1qY7CP4g/thumb.jpg
https://tweakers.net/ext/f/QhVwk0MwcGTwMLAOx5nfV9zu/thumb.jpg


Zo dit weekend weer aan het nieuwe netwerk kunnen beginnen. Op zolder ga ik een soort van testlab instaleren vandaar dat ik een extra patchpanel gebruik.

Poort 1 tm 6 zijn voor de r200 esxi bak
Paart 7 tm 9 voor de Pfsense bak (2 x wan 1 x lan extra netwerkkaart moet nog komen).

Poort 10 tm 12 zijn voor de NAS ed die nu nog beneden staan.

13 tm 18 zijn diverse aansluitingen op de zolder en 19 tm 24 komen bij mijn werktafel uit zodat ik zonder moede snel kan switchen tussen de diverse netwerken.

De bovenste patchpanel komen de linker 10 kabels binnen vanuit de meterkast en de rest zijn de omvormer + ap.

De vrije poorten zijn voor uitbreiding. Tevens ook hdmi en USB erin voor makkelijk aansluiten toetsenbord en scherm naar de servers.

Heb even snel een switch erin gegooid zodat de vrouw niet gek wordt dat de Wi-Fi niet werkt >:).

Komende dagen weer verder klussen.

3420 Wp zuid 10 x 285 Wp 35° 2 x 285 Wp 13° maxim integrated | PVOutput


Acties:
  • +1Henk 'm!

  • Oortjes
  • Registratie: maart 2009
  • Laatst online: 23-03 09:23
Van alle rack's die ik hier voorbij heb zien komen is deze veruit het best en het mooist.
Gewoon van hout gemaakt en waarschijnlijk voor 10 euro helemaal naar eigen inzicht ontworpen.

Acties:
  • +1Henk 'm!

  • Jan-man
  • Registratie: juli 2009
  • Laatst online: 22:50
Oortjes schreef op zondag 6 januari 2019 @ 18:53:
Van alle rack's die ik hier voorbij heb zien komen is deze veruit het best en het mooist.
Gewoon van hout gemaakt en waarschijnlijk voor 10 euro helemaal naar eigen inzicht ontworpen.
Nog minder dan 10 euro >:).

Heeft echter een reden om niet een metalen rack te nemen aangezien het dan maatwerk wordt en maatwerk = €€€ :(.

Maar ook zit links de cv ketel. Wanneer wij naar een warmte pomp gaan ergens binnen de ~5 jaar zal de hele it hoek ergens anders heen moeten omdat je dan daar geen ruimte overhoud.

Tegen die tijd kijk ik wel voor een 'echte' kast en vervang ik ook alle bekabeling door cat 6(a).

Overigens in de meterkast is ook alles maatwerk hout.

Jan-man wijzigde deze reactie 06-01-2019 19:44 (13%)

3420 Wp zuid 10 x 285 Wp 35° 2 x 285 Wp 13° maxim integrated | PVOutput


  • GioStyle
  • Registratie: januari 2010
  • Laatst online: 20:00
@Jan-man

Als je overstapt naar een warmtepomp, dan kan je later je hele 19” rack waar nu je gasaansluiting zit naar toe verhuizen. Lijkt mij een mooie plek.

Ik ben afgelopen maand van een 10” patchkast in de meterkast naar een diy 19” rack gemaakt van mdf gegaan. Kant en klaar was er niets te koop wat zou passen.

Morgen nog even de boel netjes maken en dan zal ik wel even een foto maken.

  • PeterVO
  • Registratie: december 2009
  • Laatst online: 22:40
@Jan-man

Ziet er zeer netjes uit. Toch twee kleine opmerkingen:
- Twee losse railtjes bij Bax bestellen zijn ook niet de kosten en net wat makkelijker in het gebruik. Ik heb ze ook tegen twee balken aangeschroefd en de apparatuur ertussen gehangen.
- Zet met name de onderste gaten van de apparatuur vast. Hierdoor wordt de kracht of beter gezegd het moment (de achterzijde wil altijd naar beneden) beter opgevangen door de beugels.

  • Jan-man
  • Registratie: juli 2009
  • Laatst online: 22:50
PeterVO schreef op zondag 6 januari 2019 @ 20:31:
@Jan-man

Ziet er zeer netjes uit. Toch twee kleine opmerkingen:
- Twee losse railtjes bij Bax bestellen zijn ook niet de kosten en net wat makkelijker in het gebruik. Ik heb ze ook tegen twee balken aangeschroefd en de apparatuur ertussen gehangen.
- Zet met name de onderste gaten van de apparatuur vast. Hierdoor wordt de kracht of beter gezegd het moment (de achterzijde wil altijd naar beneden) beter opgevangen door de beugels.
De grote server ligt boven op balken links en rechts en de pfsense server zit een houten balkje achter ertussen dus die heeft ook niks te lijden.
GioStyle schreef op zondag 6 januari 2019 @ 20:26:
@Jan-man

Als je overstapt naar een warmtepomp, dan kan je later je hele 19” rack waar nu je gasaansluiting zit naar toe verhuizen. Lijkt mij een mooie plek.

Ik ben afgelopen maand van een 10” patchkast in de meterkast naar een diy 19” rack gemaakt van mdf gegaan. Kant en klaar was er niets te koop wat zou passen.

Morgen nog even de boel netjes maken en dan zal ik wel even een foto maken.
Ja is ook een optie inderdaad maar daar passen de servers helaas weer niet :(. Achja zie we over een paar jaar wel.

Jan-man wijzigde deze reactie 06-01-2019 20:38 (31%)

3420 Wp zuid 10 x 285 Wp 35° 2 x 285 Wp 13° maxim integrated | PVOutput


Acties:
  • +2Henk 'm!

  • theorganiser
  • Registratie: juni 2007
  • Laatst online: 23:27
Vandaag ook even wezen kijken bij mijn nieuwe woning. Door het hele huis is er utp gelegd. (totaal 26) nu komt de patch kast boven de meterkast,
echter was de planning om het patch panel en het 6u rack bovenin op te hangen en hieronder dan nog een nas te plaatsen helaas had de electricien dit niet begrepen. Dus nu maar andersom.
Boven ophet patch panel komt een 16 port poe switch en hierboven een plankje voor de hue en tmobile modem. En hier bovenop dan de nas (5 port synology nas)
Genoeg werk nog te doen dus en zal ook nog wat foto's blijven plaatsen.

Acties:
  • +7Henk 'm!
  • Pinned

  • iTec
  • Registratie: oktober 2002
  • Laatst online: 22-03 12:48
Hallo allemaal,

Ook ik heb mij eraan gewaagd een meterkast af te werken met mijn recent gekochte apparatuur.

Ik lees al tijden mee en heb veel inspiratie opgedaan in dit topic, waarvoor dank. Dus werd het tijd om zelf ook aan de slag te gaan!

We wonen nu ongeveer een half jaar in onze nieuwbouw woning en aangezien wij stadswarmte hebben was mijn ruimte redelijk beperkt om in te werken.

Onderstaand heb ik een paar foto's van voor en na. Voor was toen wij er net in trokken en ik weinig tijd of geld kon investeren in mijn "serverruimte", inmiddels zijn we een half jaar verder en heb ik afgelopen kerst het is echt even grondig aangepakt met onderstaand als resultaat.

Voor :
Voor

https://tweakers.net/ext/f/ZUjFy7W62pICmGqj9Vl6nBjk/thumb.jpg

https://tweakers.net/ext/f/oKRJerYTAXVMpeIjPgluk94x/thumb.jpg

https://tweakers.net/ext/f/2jGNy5N2Lwgj988E0oTkQFvn/thumb.jpg

https://tweakers.net/ext/f/nnSUshYh6JNLG8Z3kGGERD2q/thumb.jpg

Na :

https://tweakers.net/ext/f/iuVqcRAY0JmSZn3ljABMVeZk/thumb.jpg


Het is een complete overkill voor een thuisnetwerk, maar hobby mag geld kosten zeggen ze wel eens >:)

Wat nog op mijn todo staat :

- Stickertje op patchpanel vervangen voor een nettere (1 geheel :))
- Netwerktekening verder aanpassen
- Aantal kabels trekken naar de slaapkamers
- 1ste verdieping nog voorzien van een AP
- Aanschaf Ubiquiti Controller Gen2 Plus
- Woonkamer en zolder nog vervangen met 2 Ubiquiti switches met PoE (momenteel 2 Netgears liggen)

Op- & Aanmerkingen zijn meer dan welkom , Zie jij iets wat je totaal anders zou doen of verbeteren, graag O+

iTec wijzigde deze reactie 07-01-2019 13:50 (4%)


  • Step
  • Registratie: januari 2004
  • Laatst online: 22-03 12:43

Step

step@tweakers.net#

iTec schreef op maandag 7 januari 2019 @ 13:22:
Op- & Aanmerkingen zijn meer dan welkom , Zie jij iets wat je totaal anders zou doen of verbeteren, graag O+
Mooi gedaan, misschien nog een ventilatierooster in het hout maken waardoor de warme lucht achter van de switch en USG ook weg kan? :)

~Step @ Mac Mini, 2,3 Ghz i5 - 8 GB DDR3 1333 RAM - 240 GB SSD & MacBook Pro, 2.3 GHz i7 - Retina - 8 GB DDR3 RAM - 256 GB SSD & PC (zie inventaris)


  • iTec
  • Registratie: oktober 2002
  • Laatst online: 22-03 12:48
Step schreef op maandag 7 januari 2019 @ 13:30:
[...]


Mooi gedaan, misschien nog een ventilatierooster in het hout maken waardoor de warme lucht achter van de switch en USG ook weg kan? :)
Thanks! Ja ik heb 4 gaten geboord voor de hete lucht.

Waar ik van baal is dat ik Noctua fans had gekocht voor mijn USG Pro om te vervangen maar krijg met geen mogelijkheid de deksel los van dat apparaat.

Ik zit erover te denken om de schroeven door te boren maar ja tot heden gaan de temps nog prima wellicht voor de zomer doen. Maar wat ik wel zou kunnen doen is wellicht is die 2 noctua fans onder die gaten schroeven om warme lucht af te zuigen ?

  • Step
  • Registratie: januari 2004
  • Laatst online: 22-03 12:43

Step

step@tweakers.net#

iTec schreef op maandag 7 januari 2019 @ 13:33:
[...]


Thanks! Ja ik heb 4 gaten geboord voor de hete lucht. Waar ik van baal is dat ik Noctua fans had gekocht voor mijn USG Pro om te vervangen maar krijg met geen mogelijkheid de deksel los van dat apparaat. Ik zit erover te denken om de schroeven door te boren maar ja tot heden gaan de temps nog prima wellicht voor de zomer doen. Maar wat ik wel zou kunnen doen is wellicht is die 2 noctua fans onder die gaten schroeven om warme lucht af te zuigen ?
De USG moet eenvoudig te openen zijn hoor, heb het zelf ook gedaan. :) Je zou een een eenvoudig roostertje kunnen maken zonder fans. Het is een beetje afhankelijk hoeveel lawaai je wilt in de kast. ;-)

~Step @ Mac Mini, 2,3 Ghz i5 - 8 GB DDR3 1333 RAM - 240 GB SSD & MacBook Pro, 2.3 GHz i7 - Retina - 8 GB DDR3 RAM - 256 GB SSD & PC (zie inventaris)


  • iTec
  • Registratie: oktober 2002
  • Laatst online: 22-03 12:48
Ja 1 schroef kreeg ik dus prima los, maar die andere 2 met geen mogelijkheid zonder het kapot te draaien en heb er een speciaal nog wat andere schroevendraaiers voor gekocht. Ik ga ze denk ik wel uitboren. Geluid heb ik geen last van gelukkig :) En heb de vriendin nog niet horen klagen haha.

Edit : Heb een set schroevendraaiers van mijn werk meegenomen en hoppa kreeg het apparaat eindelijk los en heb de koelers kunnen vervangen, wat een verschil 20 graden en het geluid is amper hoorbaar. :))

iTec wijzigde deze reactie 07-01-2019 17:49 (26%)


  • Oystein
  • Registratie: januari 2018
  • Laatst online: 23-03 08:54
theorganiser schreef op zondag 6 januari 2019 @ 22:32:
Vandaag ook even wezen kijken bij mijn nieuwe woning. Door het hele huis is er utp gelegd. (totaal 26) nu komt de patch kast boven de meterkast,
echter was de planning om het patch panel en het 6u rack bovenin op te hangen en hieronder dan nog een nas te plaatsen helaas had de electricien dit niet begrepen. Dus nu maar andersom.
Boven ophet patch panel komt een 16 port poe switch en hierboven een plankje voor de hue en tmobile modem. En hier bovenop dan de nas (5 port synology nas)
Genoeg werk nog te doen dus en zal ook nog wat foto's blijven plaatsen.
[Afbeelding: Patch kast]
Ik zie dat je patch paneel één gaatje te hoog (of 2 te laag) zit.
De afstand tussen de gaatjes is dan anders en het is vaak wringen om alle 4 de schroeven er in te proppen.
De schroeven zouden er losjes met de hand ingedraaid moeten kunnen worden wat nu waarschijnlijk niet het geval is.
Pagina: 1 ... 40 ... 43 Laatste


Apple iPhone XS Red Dead Redemption 2 LG W7 Google Pixel 3 XL OnePlus 6T (6GB ram) FIFA 19 Samsung Galaxy S10 Google Pixel 3

Tweakers vormt samen met Tweakers Elect, Hardware.Info, Autotrack, Nationale Vacaturebank, Intermediair en Independer de Persgroep Online Services B.V.
Alle rechten voorbehouden © 1998 - 2019 Hosting door True
