Zonneboilers, dit is de plek

[mkleinman]

Ik heb een RS485 converter speciaal voor de SR1168C. Die heb ik op mijn vorige server al werkend gehad. Eens kijken of ik die ook onder Windows 7 werkend krijg. Daarna is het gewoon weer een compoort voor mijn machine.

Overigens wel erg dubbelop. Van standaard RS232 naar RS485 weer naar RS232.

Ik ga binnenkort ermee aan de slag.

Edit:

Ik heb zo'n vermoeden dat de output qua setup heel erg lijkt op het formaat wat in de CSV's wordt opgeslagen, ik vermoed dat de volgorde anders is. De CSV bestaat namelijk uit:

• Datetime ( komt niet uit de controller vermoed ik )
• T0 ( Byte 3 )
• T1 ( Byte 4 )
• T2 ( Byte 5 )
• T3 ( Byte 6 )
• T4 ( Byte 7 )
• T5 ( Byte 8 )
• T6 ( Byte 9 )
• T7 ( Byte 10 )
• FLOW
• PWM1 ( Byte 21 )
• PWM2
• wh
• kwh
• mwh
• total sec
• total min
• total hour

FLOW, PWM1 passen beide in 1 byte.
Wh, kWh en MWh, 2 bytes
Sec,Min, 1 byte
Total Hour, 4 bytes

Checksum, 2 bytes?

Dan kom ik op bij lange na niet op 36 bytes uit. Blijkbaar wordt er veel meer terug gegeven vanuit de controller?

[ Voor 52% gewijzigd door mkleinman op 27-06-2015 23:28 ]

[k_delaat]

De eerste 3 bytes zijn 0x01, 0x03, 0x20. De software checkt of het huidige bericht hiermee begint en stuurt dan de volgende 34 bytes door naar een functie die deze data dan verwerkt. Hieronder de relevante code (c#)

C#:

T0 = (short)(data[0] - 10);
T1 = (short)(data[1] - 10);
T2 = (short)data[2];
T3 = (short)data[3];
T4 = (short)data[4];
T5 = (short)data[5];
T6 = (short)data[6];

if (BitConverter.IsLittleEndian) //System uses BigEndian, so convert
{
    byte[] dataBE = new byte[34];

    for (int i = 0; i < 34; i += 2)
    {
        dataBE[i] = data[i + 1];
        dataBE[i + 1] = data[i];
    }

    pumptime = BitConverter.ToInt16(dataBE, 10);
    E_K = BitConverter.ToInt16(dataBE, 12);
    E_accum_K = BitConverter.ToInt16(dataBE, 14);
    E_accum_M = BitConverter.ToInt16(dataBE, 16);

}
else
{
    pumptime = BitConverter.ToInt16(data, 10);
    E_K = BitConverter.ToInt16(data, 12);
    E_accum_K = BitConverter.ToInt16(data, 14);
    E_accum_M = BitConverter.ToInt16(data, 16);
}


pump1perc = (short)data[18];
pump2perc = (short)data[19];

P1 = (data[20] & 0x01) == 0x01;
P2 = (data[20] & 0x02) == 0x02;
P3 = (data[20] & 0x04) == 0x04;
P4 = (data[20] & 0x08) == 0x08;
H1 = (data[20] & 0x10) == 0x10;

hand_port1 = (data[29] & 0x01) == 0x01;
hand_port2 = (data[29] & 0x02) == 0x02;
hand_port3 = (data[29] & 0x04) == 0x04;
hand_port4 = (data[29] & 0x08) == 0x08;

R1 = (data[30] & 0x01) == 0x01;
R2 = (data[30] & 0x02) == 0x02;
R3 = (data[30] & 0x04) == 0x04;
R1_DSP = (data[30] & 0x08) == 0x08;
R2_DSP = (data[30] & 0x10) == 0x10;

[ Voor 17% gewijzigd door k_delaat op 28-06-2015 20:32 . Reden: Code formatting ]

[k_delaat]

Of zoals aangegeven in een zeer slecht te lezen excel document incl chinese karakters

Index (2 bytes)	-	Bit	Omschrijving	Eenheid	Min	Max
0	H		T0	oC	-20	240
	L		T1	oC	-20	240
1	H		T2	oC	-20	240
	L		T3	oC	-20	240
2	H		T4	oC	-20	240
	L		T5	oC	-20	240
3	H		T6	oC	-20	240
	L		T7	oC	-20	240
4	H
	L
5	H		Accumulated pump operation time	h	0	9999
6			Daily thermal output	KW	0	999
7			Accumulated thermal output in KW	KW	0	999
8			Accumulated thermal output in MW	MW	0	9999
9	H		Speed adjustable percent % of pump 1	%	0	100
	L		Speed adjustable percent % of pump 2	%	0	100
10	H	7
		6
		5
		4	H1		OFF	ON
		3	P4		OFF	ON
		2	P3		OFF	ON
		1	P2		OFF	ON
		0	P1		OFF	ON
	L		寄存器变动标志		无设定	有设定
11	H	7
		6	Dry heat protection function		unstarted	started
		5	Emergency closing function of Tank		unstarted	started
		4	High temperature protection function of tank		unstarted	started
		3	Re-cooling function of collector		unstarted	started
		2	Anti-frost protection of Collector		unstarted	started
		1	Low temperature protection function of collector		unstarted	started
		0	Emergency closing function of collector		unstarted	started
	L	7			unstarted	started
		6	Emergency closing of tank 3		unstarted	started
		5	High temperature protection of tank 3		unstarted	started
		4	Emergency closing of tank 2		unstarted	started
		3	High temperature protection of tank 2		unstarted	started
		2	Re-cooling function of collector 2		unstarted	started
		1	Anti-frost protection of Collector 2		unstarted	started
		0	Low temperature protection function of collector 2		unstarted	started
		2	pump failure		OK	ERR
		1	Emergency closing function of Collector 2		unstarted	started
		0	Re-cooling function of tank 1		unstarted	started
	L	7	T7 error signal		OK	ERR
		6	T6 error signal		OK	ERR
		5	T5 error signal		OK	ERR
		4	T4 error signal		OK	ERR
		3	T3 error signal		OK	ERR
		2	T2 error signal		OK	ERR
		1	T1 error signal		OK	ERR
		0	T0 error signal		OK	ERR
13	H	7	System operation status		RUN	CLOSE
		6	Manual heating function		OFF	ON
		5	Holiday function		OFF	ON
		4	By-pass function		OFF	ON
		3	Anti-legionaries function		OFF	ON
		2	Thermal energy measuring function		OFF	ON
		1	Setting of Fahrenheit temperature unit		OFF	ON
		0	Hot water pipe circuit function		OFF	ON
	L	7
		6
		5	Setting of run–on function of circuit pump		OFF	ON
		4	Signal of sensor on the top of tank 2		OFF	ON
		3	Setting of high temperature cooling function		OFF	ON
		2	Setting of interval function		OFF	ON
		1	Setting of gas boiler function		OFF	ON
		0	Setting of auto-thermostat function		OFF	ON
14	H	7	Setting of tank re-cooling protection		ON	OFF
		6	Setting of high temperature protection of tank 3		ON	OFF
		5	Setting of high temperature protection of tank 2		ON	OFF
		4	Setting of high temperature protection of tank 1		ON	OFF
		3	Setting of anti-frost function of collector		ON	OFF
		2	Setting of low temperature protection of collector		ON	OFF
		1	Setting of high temperature protection of collector		ON	OFF
		0	Setting of emergency closing function of collector		ON	OFF
	L	7	R8 output test signal		OFF	ON
		6	R4 output test signal		OFF	ON
		5	R3 output test signal		OFF	ON
		4	R2 output test signal		OFF	ON
		3	R1 output test signal		OFF	ON
		2	H1 output test signal		OFF	ON
		1	P2 output test signal		OFF	ON
		0	P1 output test signal		OFF	ON
15	H	7
		6
		5
		4	R2_DSP		OFF	ON
		3	R1_DSP		OFF	ON
		2	R3		OFF	ON
		1	R2		OFF	ON
		0	R1		OFF	ON
	L	7
		6
		5
		4
		3
		2
		1
		0
16	H
	L
17	H
	L

[consolefreak]

Ik heb een zonneboiler systeem in mijn huis, dat zit er al in vanaf de bouw (2004). Sinds afgelopen december ben ik eigenaar van het huis, en dus ook van dit systeem. Er hangt een Ago Aquasol 3, en de temperatuur komt zelfs vandaag met het zonnige weer niet boven de 18 graden uit in de boiler. Het display op de voorkant van de boiler geeft deze temperatuur aan.

Het lijkt mij dat dit veel hoger al zou moeten zijn. De pomp draait voelbaar, en alle leidingen zijn koud op gevoel. Heeft iemand een suggestie wat ik kan doen? Of is dit normaal? Ik lees namelijk dat diverse mensen hun boiler ruim boven de 40 of zelfs 90 krijgen.

Edit: bij wat verder zoeken kan het zijn dat ik de boiler moet bijvullen, zal dat eens proberen.

[ Voor 7% gewijzigd door consolefreak op 29-06-2015 14:10 ]

[k_delaat]

Bij mij is de top van de boiler nu 60 graden.

18 graden is veel te laag, dat is de temperatuur van de koudwater leiding ongeveer.

[Appie Heijn]

Idem, hier vandaar 40 graden bovenin na 3x douchen, nu 16.00 heeft ie 200L op 65 graden

[mkleinman]

Ik kan mijn SR1168C ook uitlezen. Heb mijn code voor het uitlezen van mijn Soladin her en der wat aan lopen passen. Werkt prima zo. Moet de code nog verder uitbreiden zodat hij een HTTP request doet voor de temperaturen en dit doorgeeft aan mijn database.

@k_delaat en -Anton- DANK!



Temperaturen zijn zo laag omdat de hele zonneboiler letterlijk is leeg getankt vandaag. Zijn bezig met zwembad voor te vullen waar 3.8m3 water in gaat

[ Voor 31% gewijzigd door mkleinman op 29-06-2015 19:51 ]

[Appie Heijn]

Haha dat komt bekend voor! Alleen bij ons ging er nog 700L meer in. Hoe ga je het zwembad warm houden?

[Stoney3K]

Wij hebben net het koopcontract van ons huisje getekend en hebben vanaf 1 september als alles meezit 12 m2 aan dak waar we wat mee kunnen

Eerst dachten we er aan om alleen te stoken op houtkachel + warmtepomp omdat we het hele dak vol willen leggen met PV, maar toen kwamen we PVT (hybride) panelen tegen, die eigenlijk een PV paneel zijn met een heatsink er achter die als zonneboiler dient.

De Econo set die hier wordt aangeboden zou precies aansluiten bij onze woning:

http://www.econo.nl/econo-hybride-set-pvt

Iemand hier PVT op zijn dak liggen en ervaring hoe het bevalt tegenover een 'losse' combinatie van PV met boilerpanelen?

Losse panelen zouden we ook kunnen doen, maar ik weet niet of 1800Wp elektrisch samen met 5,3kW aan thermisch samen op dat oppervlak gaat passen.

[ Voor 10% gewijzigd door Stoney3K op 30-06-2015 00:01 ]

[mkleinman]

Appie Heijn schreef op maandag 29 juni 2015 @ 23:41:
Haha dat komt bekend voor! Alleen bij ons ging er nog 700L meer in. Hoe ga je het zwembad warm houden?

Offtopic, we moeten nog een filter + pomp bestellen en dan bestel ik in 1x ook maar zo'n solar/zonneboiler/verwarmgeval mee

[Appie Heijn]

Heb je er aan gedacht dat je ook een 2 weg klep in je systeem kan zetten met een warmtewisselaar? Die andere meuk schijnt niet echt te presteren en aangezien je toch al collectoren op je dak hebt waarom niet bij een hete boiler af fakkelen in het zwembad.

Ik wil dit zelf misschien nog eens doen.

[ Voor 36% gewijzigd door Appie Heijn op 30-06-2015 08:55 ]

[mkleinman]

Appie Heijn schreef op dinsdag 30 juni 2015 @ 08:53:
Heb je er aan gedacht dat je ook een 2 weg klep in je systeem kan zetten met een warmtewisselaar? Die andere meuk schijnt niet echt te presteren en aangezien je toch al collectoren op je dak hebt waarom niet bij een hete boiler af fakkelen in het zwembad.

Ik wil dit zelf misschien nog eens doen.

In mijn geval niet haalbaar. Het is zo'n opzet geval tijdelijk zwembad van Intex. Die ga ik niet koppelen aan mijn zonneboiler

[Appie Heijn]

Hier idem Ik ben vorig jaar aan het rekenen geweest, aantal van die matjes met wat leidingwerk en een geschikte pomp en je bent al duurder uit dan een 2-weg en een warmtewisselaar in je glycol circuit

[ Voor 5% gewijzigd door Appie Heijn op 30-06-2015 11:12 ]

[mkleinman]

Weer een stapje verder



De data wordt intussen opgeslagen in mijn database en mijn dashboard is uitgebreid. Enige waar ik nu nog last van lijk te hebben is dat mijn software vast loopt. Intussen draait die weer.

[fabstar81]

60 graden maar in je boiler? helemaal leeg gepompt in het zwembad?

Ik merk overigens dat onze ketel op stookdagen toch nog wat gas gebruikt (100-300 liter) terwijl de boiler nog op temperatuur is. is er nog iets te tweaken in de instellingen van de ketel, dat ie pas later begint met opwarmen? het lijkt erop dat de ketel elke sessie opstart om te verwarmen, na paar seconden of minuutje erachter komt dat de retour toch wel erg hoog is, en dan stopt. is die opstarttijd niet te verkorten of zo, dat ie eerst gewoon gaat pompen en dan pas gaat gasverwarmen hopelijk nadat de retour op temperatuur terug komt?

ik heb een Calenta 40C

ps: dashboard ziet er wel vet uit!

[WoudseHoeve]

fabstar81 schreef op woensdag 01 juli 2015 @ 08:37:
60 graden maar in je boiler? helemaal leeg gepompt in het zwembad?

Ik merk overigens dat onze ketel op stookdagen toch nog wat gas gebruikt (100-300 liter) terwijl de boiler nog op temperatuur is. is er nog iets te tweaken in de instellingen van de ketel, dat ie pas later begint met opwarmen? het lijkt erop dat de ketel elke sessie opstart om te verwarmen, na paar seconden of minuutje erachter komt dat de retour toch wel erg hoog is, en dan stopt. is die opstarttijd niet te verkorten of zo, dat ie eerst gewoon gaat pompen en dan pas gaat gasverwarmen hopelijk nadat de retour op temperatuur terug komt?

ik heb een Calenta 40C

ps: dashboard ziet er wel vet uit!

Voor mijn CV-ketel een Nefit kon ik een speciale extra temp sensor kopen die je op de toevoer pijp zet van ZB naar CV zodat hij "ziet" dat er warm water aan komt. Als de sensor is aangesloten vertraagt hij automatisch het aanslaan. Deze "Zonneboileraansluitset" is ook verkrijgbaar voor de Calenta (even opgezocht, p23,52, 67)
Ook hebben de meeste ketels een "comfort" instelling (p67), hoe lager het comfort hoe later hij start met verwarmen en houd hij de warmte wisselaar niet warm.

[mkleinman]

fabstar81 schreef op woensdag 01 juli 2015 @ 08:37:
60 graden maar in je boiler? helemaal leeg gepompt in het zwembad?

ps: dashboard ziet er wel vet uit!

Gisteren van 20 graden onderin tot 60 graden onderin opgewarmd. De dag ervoor had ik de boiler leeg gekregen door een zwembad te deels te vullen. dT van 40 graden betekent toch 50.2MJ warmte geoogst

Ik ben nog wat aan het sleutelen aan het dashboard. Dit is maar een deel, rechts staat ook een menu. Zal binnenkort wat meer plaatjes posten als ik wat verder ben. Dashboard zelf is een standaard Bootstrap template die ik heb verbouwd.

[fabstar81]

de zonneboileraansluitset heb ik reeds voor mijn ketel. echter is dat voor SWW. daar slaat hij inderdaad ook nooit meer voor aan.

ik ben alleen op zoek naar zoiets voor de cv retourtemperatuur om daar de ketel mee op te laten houden.

[WoudseHoeve]

fabstar81 schreef op woensdag 01 juli 2015 @ 11:47:
de zonneboileraansluitset heb ik reeds voor mijn ketel. echter is dat voor SWW. daar slaat hij inderdaad ook nooit meer voor aan.

ik ben alleen op zoek naar zoiets voor de cv retourtemperatuur om daar de ketel mee op te laten houden.

Ah ok niet goed gelezen
Ik heb mijn max temp op 40 graden staan...... verder kon ik niks doen.
Na-draai tijd op 0 zetten ? (is zowiezo beter bij verwarming ondersteuning van een ZB)
Verder kan ik alleen bedenken dat je de retour temp sensor verplaatst net na de 3Wklep.

[naftebakje]

fabstar81 schreef op woensdag 01 juli 2015 @ 11:47:
de zonneboileraansluitset heb ik reeds voor mijn ketel. echter is dat voor SWW. daar slaat hij inderdaad ook nooit meer voor aan.

ik ben alleen op zoek naar zoiets voor de cv retourtemperatuur om daar de ketel mee op te laten houden.

Dat zal heel waarschijnlijk niet voorzien zijn in je ketel, de zonneboiler-ondersteuning die ze bieden is voor SWW en niet voor CV.
^is wel een goed id, retoursensor zo dicht mogelijk bij boiler zodat ie de warmte direct voelt (meestal wordt er even gepompt voor de brander wordt onstoken).

[mkleinman]

k_delaat schreef op zondag 28 juni 2015 @ 20:21:
Of zoals aangegeven in een zeer slecht te lezen excel document incl chinese karakters

Vraagje. Heb je ook last van stabiliteitsproblemen met het uitlezen van de SR1168? Ik heb regelmatig dat de verbinding helemaal blijft hangen. Gaat mis met versturen van de init array richting de SR1168, daar komt dan nooit antwoord op.

[WoudseHoeve]

mkleinman schreef op woensdag 01 juli 2015 @ 13:19:
[...]
Vraagje. Heb je ook last van stabiliteitsproblemen met het uitlezen van de SR1168? Ik heb regelmatig dat de verbinding helemaal blijft hangen. Gaat mis met versturen van de init array richting de SR1168, daar komt dan nooit antwoord op.

Die SRSR1168 is waarschijnlijk maar een traag computertje.
Daarnaast ook geen flow control ?
Als je dus iets te snel stuurt zal hij het snel opgeven (1tje missen)
Op een of andere manier moet je dan weer synchroniseren.
Waarschijnlijk heeft hij er 1 gemist, dus 1 extra sturen bij een timeout bij het wachten op antwoord?

[k_delaat]

mkleinman schreef op woensdag 01 juli 2015 @ 13:19:
[...]


Vraagje. Heb je ook last van stabiliteitsproblemen met het uitlezen van de SR1168? Ik heb regelmatig dat de verbinding helemaal blijft hangen. Gaat mis met versturen van de init array richting de SR1168, daar komt dan nooit antwoord op.

Nee ik heb geen problemen met het sturen van het request message, of 'init array' zoals jij die noemt. Hierop krijg ik altijd antwoord. Mijn probleem zit meer in dat de data niet correct overkomt soms (timing error lijkt het). En de reden hiervan ligt denk ik aan het feit dat ik een virtual machine gebruik op VMware ESXi, wat soms voor extra problemen zorgt. Op mijn laptop heb ik namelijk geen last hiervan.

Om jouw probleem op te lossen, misschien ligt het aan je code. Stuur jij het request bericht en verwacht je dan meteen data? Ik heb namelijk de verwerking van de data gekoppeld aan de interrupt van de seriele poort, dus bij data received. En het sturen van het request bericht zit bij mij achter een timer die elke 10s afgaat. Voordeel hiervan is mocht de controller een keer niet reageren, hij na 10s gewoon weer opnieuw probeert.

[mkleinman]

k_delaat schreef op woensdag 01 juli 2015 @ 14:14:
[...]


Nee ik heb geen problemen met het sturen van het request message, of 'init array' zoals jij die noemt. Hierop krijg ik altijd antwoord. Mijn probleem zit meer in dat de data niet correct overkomt soms (timing error lijkt het). En de reden hiervan ligt denk ik aan het feit dat ik een virtual machine gebruik op VMware ESXi, wat soms voor extra problemen zorgt. Op mijn laptop heb ik namelijk geen last hiervan.

Om jouw probleem op te lossen, misschien ligt het aan je code. Stuur jij het request bericht en verwacht je dan meteen data? Ik heb namelijk de verwerking van de data gekoppeld aan de interrupt van de seriele poort, dus bij data received. En het sturen van het request bericht zit bij mij achter een timer die elke 10s afgaat. Voordeel hiervan is mocht de controller een keer niet reageren, hij na 10s gewoon weer opnieuw probeert.

Nee ik verwacht niet meteen data. Ik gebruik een aantal threads voor het verwerken. 1 main thread die alles start en elke X seconden overnieuw wat verzend. Daarnaast een receiveHandler thread die gestart wordt zodra er data wordt ontvangen. ( EventListener ).

In de receiveHandler heb ik netjes code staan die controleert of de ontvangen data voldoende bits bevat, het begin overeenkomt met wat er wordt verwacht etc. Mocht er rotzooi in de buffer zitten dan wordt de buffer gecleared en wordt er weer gewacht.

Ik gebruik min of meer dezelfde code ook voor het uitlezen van mijn Soladin omvormer. Die loopt al maanden stabiel met exact dezelfde setup.

Mijn code lijkt vast te lopen wanneer de sender thread wordt geactiveerd maar er daarna geen data verschijnt.

Ik heb het vermoedelijk opgelost door een receiveTimeout toe te voegen. Die code ga ik vanavond testen als ik thuis ben.

Update: setReceiveTimeout lijkt de oplossing. Ik had voorheen vastlopers na ongeveer 10 minuten. De logger draait nu al vanaf 19:00 stabiel.

[ Voor 3% gewijzigd door mkleinman op 01-07-2015 21:02 ]

[fabstar81]

WoudseHoeve schreef op woensdag 01 juli 2015 @ 12:15:
[...]

Ah ok niet goed gelezen
Ik heb mijn max temp op 40 graden staan...... verder kon ik niks doen.
Na-draai tijd op 0 zetten ? (is zowiezo beter bij verwarming ondersteuning van een ZB)
Verder kan ik alleen bedenken dat je de retour temp sensor verplaatst net na de 3Wklep.

de retoursensor van de ketel zit niet los volgens mij dus die kan ik niet verplaatsen. enige retoursensor die ik heb die ik kan verplaatsen is degene van de ZB, maar ja, daar heeft de ketel niets aan.

mijn max temperatuur staat op 52 graden. daar heb ik nog geen winter mee gedraaid, dus ben zeer benieuwd hoe en of hij onze woonkamer daarmee warm kan stoken. een eerdere test met 50 graden was iig geen succes.

de nadraaitijd kan ik wel op 0 zetten, maar wat is daar het effect van? ik dacht gelezen te hebben dat dat bepaalt hoe lang de pomp zonder te branden nog nadraait zodat alle warmte naar de radiatoren gaat, nadat ie is gestopt met draaien. waarom is dit beter te minimaliseren als je een ZB hebt?

[naftebakje]

fabstar81 schreef op woensdag 01 juli 2015 @ 22:52:
[...]de retoursensor van de ketel zit niet los volgens mij dus die kan ik niet verplaatsen....

Banden van mijn auto zitten ook niet los, maar als er een lek is kan ik hem wel vervangen hoor
Doorgaans zit de sensor met een connector aangesloten, verlengkabeltje maken en extra sensor plaatsen is niet zo moeilijk, en als je wil klik je de originele kabel weer op de originele sensor en het is alsof je nooit iets veranderd hebt.

[WoudseHoeve]

fabstar81 schreef op woensdag 01 juli 2015 @ 22:52:
[...]
de retoursensor van de ketel zit niet los volgens mij dus die kan ik niet verplaatsen. enige retoursensor die ik heb die ik kan verplaatsen is degene van de ZB, maar ja, daar heeft de ketel niets aan.

Je koopt een "vervangende" sensor en die plaatsje op een andere plek.

mijn max temperatuur staat op 52 graden. daar heb ik nog geen winter mee gedraaid, dus ben zeer benieuwd hoe en of hij onze woonkamer daarmee warm kan stoken. een eerdere test met 50 graden was iig geen succes.

Das jammer, maar wat was geen succes? Ik merk wel dat het veel langer duur om het huis op te warmen, daar moet je even rekening mee houden. Uiteindelijk wordt de temperatuur wel gehaald.

de nadraaitijd kan ik wel op 0 zetten, maar wat is daar het effect van? ik dacht gelezen te hebben dat dat bepaalt hoe lang de pomp zonder te branden nog nadraait zodat alle warmte naar de radiatoren gaat, nadat ie is gestopt met draaien. waarom is dit beter te minimaliseren als je een ZB hebt?

Als je de ZB gebruikt als warmte bron voor de CV installatie dan kan de thermostaat de "brander" niet uit zetten. Zolang de pomp draait zal de warmte aangevoerd blijven worden. Dus ook tijdens de na draai tijd, terwijl een normale CV dan al geen warmte meer geeft.
Als je die dus op 0 zet gaat je CV uit als je thermostaat dat verwacht.

[Jack]

Heren, is het al stagneren in de zonneboiler met dit weer?

[mkleinman]

Jack schreef op donderdag 02 juli 2015 @ 17:05:
Heren, is het al stagneren in de zonneboiler met dit weer?

Geen last van. Sterker nog, sinds de installatie nog nooit gehad. 68 graden in de boiler op dit moment.

[Appie Heijn]

Ik zit met mn Q-Solar
bovenin op 87 graden
midden 93 graden en
onderin 83,
volgens mij heeft 1 van die sensoren een afwijking

Collector vloeistof is 90 graden aanvoer en retour iets van 4-5gr lager, dat is op zich positief, hij kan de warmte wel kwijt. Druk steeg wel van 1,6-1,7 naar 2,0Bar

[ Voor 40% gewijzigd door Appie Heijn op 02-07-2015 23:49 ]

[BenEco]

Jack schreef op donderdag 02 juli 2015 @ 17:05:
Heren, is het al stagneren in de zonneboiler met dit weer?

Nee, niet meer sinds de bypass erop zit om overtollige warmte automatisch af te voeren.

[fabstar81]

WoudseHoeve schreef op donderdag 02 juli 2015 @ 09:00:
[...]

Je koopt een "vervangende" sensor en die plaatsje op een andere plek.

[...]

Das jammer, maar wat was geen succes? Ik merk wel dat het veel langer duur om het huis op te warmen, daar moet je even rekening mee houden. Uiteindelijk wordt de temperatuur wel gehaald.

[...]


Als je de ZB gebruikt als warmte bron voor de CV installatie dan kan de thermostaat de "brander" niet uit zetten. Zolang de pomp draait zal de warmte aangevoerd blijven worden. Dus ook tijdens de na draai tijd, terwijl een normale CV dan al geen warmte meer geeft.
Als je die dus op 0 zet gaat je CV uit als je thermostaat dat verwacht.

ik vraag me af of die vervangende sensor verschil maakt. ik zou hem hooguit een halve meter eerder kunnen verplaatsen. na de driewegklep, maar waar de 2 retouren weer bij elkaar komen. die zit ongeveer 30-50 cm onder de ketel. ik neem tenminste aan dat dat de meest logische plek is?

de test was geen succes omdat ik op die dag 10 m3 gas had verstookt, terwijl ik normaal 5-7 m3 in die periode gebruikte, en het was nog niet op de gewenste temperatuur. het was wel erg koud toen moet ik zeggen, maar ik heb toen de aanname gedaan dat het gewoon niet warm te stoken is met 50 graden. ik heb vanwege de vele kuub's verschil niet de moeite genomen om de thermostaat een week in te leren. heb de test maar gewoon afgebroken. dit jaar ga ik het stookseizoen beginnen met 52 graden, de thermostaat heeft dan in het najaar genoeg de tijd om in te leren, voor de periode dat het echt koud wordt.

ik zal de nadraaitijd op 0 zetten. al snap ik niet veel van je verhaal. ten eerste dat de thermostaat de brander niet uit kan zetten. wat ik hier uit op maak is dat de brander aan blijft, omdat ie warme retour uit de boiler krijgt?

[naftebakje]

In de nadraaitijd ligt de brander van je CV af, maar als je zonneboiler-ondersteuning hebt blijf je bijvoorbeeld nog 10 minuten nadraaien met water van bijvoorbeeld 80°C, dan ga je het veel te warm krijgen.

[fabstar81]

ik zal wel blij zijn als ik op dagen dat ik de CV nodig heb, het 80 graden in mijn boiler krijg

maar ik snap nu....nadraaitijd kan ik echter niet meer vinden in het menu van de iSense. heeft ie die optie wel?!

wel de opwarmtijd gewijzigd van Langzamer naar Langzaamst. benieuwd wat dat doet

[ Voor 37% gewijzigd door fabstar81 op 03-07-2015 14:18 ]

[paul87400]

Even een off-topic vraagje.

Zou je niet een paar gewone PV panelen in serie aan elkaar kunnen koppelen zodat je iets van 230V en 1000W hebt en dit aan een gewone elektrische boiler aansluiten. Dit dus zonder extra accu's of regelaar.
Dat verwarmingselement is geen high tech en slikt waarschijnlijk alles wat op stroom lijkt.

Dit voorverwarmde water kan ik dan weer gebruiken om een gewone elektrische boiler te voeden.

Ik zit in Frankrijk en daar mag ik mijn panelen niet aan het net koppelen, vandaar.
Elektrische boilers kosten hier trouwens heel weinig, minder dan € 200 voor 200l.

Gr. Paul

[ Voor 19% gewijzigd door paul87400 op 04-07-2015 19:57 ]

[mkleinman]

Het is 23:04 en mijn collectorpomp draait nog steeds. dT tussen collector en onderkant van mijn vat is nog steeds 5 graden.

Vandaag zwembad in de tuin gevuld met 3000 liter water . Zonneboiler is helemaal leeg.... Toch vreemd om te zien dat het systeem nog steeds werkt terwijl het donker is.

[consolefreak]

consolefreak schreef op maandag 29 juni 2015 @ 13:41:
Ik heb een zonneboiler systeem in mijn huis, dat zit er al in vanaf de bouw (2004). Sinds afgelopen december ben ik eigenaar van het huis, en dus ook van dit systeem. Er hangt een Ago Aquasol 3, en de temperatuur komt zelfs vandaag met het zonnige weer niet boven de 18 graden uit in de boiler. Het display op de voorkant van de boiler geeft deze temperatuur aan.

Het lijkt mij dat dit veel hoger al zou moeten zijn. De pomp draait voelbaar, en alle leidingen zijn koud op gevoel. Heeft iemand een suggestie wat ik kan doen? Of is dit normaal? Ik lees namelijk dat diverse mensen hun boiler ruim boven de 40 of zelfs 90 krijgen.

Edit: bij wat verder zoeken kan het zijn dat ik de boiler moet bijvullen, zal dat eens proberen.

Helaas, bijgevuld en kwam niet boven de 24 graden uit de afgelopen dagen. De pomp wordt wel heet, en wanneer ik de stekker eruit trek hoor ik het water terug stromen naar beneden. Heeft iemand een suggestie waar ik nog naar kan kijken?

[WoudseHoeve]

consolefreak schreef op maandag 06 juli 2015 @ 08:03:
[...]


Helaas, bijgevuld en kwam niet boven de 24 graden uit de afgelopen dagen. De pomp wordt wel heet, en wanneer ik de stekker eruit trek hoor ik het water terug stromen naar beneden. Heeft iemand een suggestie waar ik nog naar kan kijken?

De pomp wordt gekoeld door het doorstromende water, als hij heet is en de pijpen koud pompt hij niet. Er zit duidelijk teveel lucht in je systeem, dat moet er uit. Zit er een ontluchter ergens? Op het dak bij de collector?

[fabstar81]

paul87400 schreef op zaterdag 04 juli 2015 @ 19:53:
Even een off-topic vraagje.

Zou je niet een paar gewone PV panelen in serie aan elkaar kunnen koppelen zodat je iets van 230V en 1000W hebt en dit aan een gewone elektrische boiler aansluiten. Dit dus zonder extra accu's of regelaar.
Dat verwarmingselement is geen high tech en slikt waarschijnlijk alles wat op stroom lijkt.

Dit voorverwarmde water kan ik dan weer gebruiken om een gewone elektrische boiler te voeden.

Ik zit in Frankrijk en daar mag ik mijn panelen niet aan het net koppelen, vandaar.
Elektrische boilers kosten hier trouwens heel weinig, minder dan € 200 voor 200l.

Gr. Paul

zal toch iets van een omvormer tussen moeten vermoed ik. of het moet wel een heel speciaal electrisch element zijn.

mkleinman schreef op zaterdag 04 juli 2015 @ 23:05:
Het is 23:04 en mijn collectorpomp draait nog steeds. dT tussen collector en onderkant van mijn vat is nog steeds 5 graden.

Vandaag zwembad in de tuin gevuld met 3000 liter water . Zonneboiler is helemaal leeg.... Toch vreemd om te zien dat het systeem nog steeds werkt terwijl het donker is.

5 graden is wel erg weinig. hier komt het water uit de leiding zelfs al met 16 graden. wel grappig dat in het donker hij nog steeds werkt. maar goed, 5 graden is blijkbaar met maanlicht nog te overtroeven!

[WoudseHoeve]

paul87400 schreef op zaterdag 04 juli 2015 @ 19:53:
Even een off-topic vraagje.

Zou je niet een paar gewone PV panelen in serie aan elkaar kunnen koppelen zodat je iets van 230V en 1000W hebt en dit aan een gewone elektrische boiler aansluiten. Dit dus zonder extra accu's of regelaar.
Dat verwarmingselement is geen high tech en slikt waarschijnlijk alles wat op stroom lijkt.

Dit voorverwarmde water kan ik dan weer gebruiken om een gewone elektrische boiler te voeden.

Ik zit in Frankrijk en daar mag ik mijn panelen niet aan het net koppelen, vandaar.
Elektrische boilers kosten hier trouwens heel weinig, minder dan € 200 voor 200l.

Gr. Paul

De verwarming spiralen hebben een ohmse weerstand. Ac of Dc maakt dus niet uit.
Het max Ac spanning van het element is de effectieve spanning (alsof het DC zou zijn)
Je moet alleen een goede regeling hebben om de stroom af te schakelen als de boiler warm is. Het is een DC stroom dus daar moet de schakelaar tegen kunnen.
Je moet ook de max spanning in de gaten houden.
Het grootste nadeel is dat je niet op het MPP kunt gaan zitten zonder omvormer.
Je zal dus altijd in de buurt van de kortsluit stroom van de panelen zitten.
De truuk hier is het vermogen van het verwarming element moet dicht bij het max vermogen van de panelen zitten, denk ik

[mkleinman]

fabstar81 schreef op maandag 06 juli 2015 @ 09:07:

5 graden is wel erg weinig. hier komt het water uit de leiding zelfs al met 16 graden. wel grappig dat in het donker hij nog steeds werkt. maar goed, 5 graden is blijkbaar met maanlicht nog te overtroeven!

Ik bedoelde het anders. Onderkant van het vat was 18 graden. Collector was op dat moment 23. DeltaT dus van 5 graden

[!null]

mkleinman schreef op maandag 06 juli 2015 @ 09:49:
[...]


Ik bedoelde het anders. Onderkant van het vat was 18 graden. Collector was op dat moment 23. DeltaT dus van 5 graden

Dan gebruik je je zonnecollectoren dus eigenlijk als warmtewisselaar of radiator ipv als collector

[mkleinman]

!null schreef op maandag 06 juli 2015 @ 09:56:
[...]


Dan gebruik je je zonnecollectoren dus eigenlijk als warmtewisselaar of radiator ipv als collector

Huh nee? Gewoon de collector als collector. dT voorwaaarde voor de controller werd nog steeds aan voldaan. Gekke situatie was alleen dat de zon al lang onder was en de buitentemperatuur hoger was dan de temperatuur in het vat.

[!null]

mkleinman schreef op maandag 06 juli 2015 @ 10:06:
[...]


Huh nee? Gewoon de collector als collector. dT voorwaaarde voor de controller werd nog steeds aan voldaan. Gekke situatie was alleen dat de zon al lang onder was en de buitentemperatuur hoger was dan de temperatuur in het vat.

Ja dat bedoel ik, hij ving geen zonlicht meer op als een collector, maar hij wisselde gewoon de warmte uit met de lucht (als een radiator).

[mkleinman]

!null schreef op maandag 06 juli 2015 @ 10:41:
[...]


Ja dat bedoel ik, hij ving geen zonlicht meer op als een collector, maar hij wisselde gewoon de warmte uit met de lucht (als een radiator).

Ah! Ja!

[ollie1965]

mkleinman schreef op maandag 06 juli 2015 @ 10:44:
[...]


Ah! Ja!

Heb je dakpannen na een dag volle zon wel eens gevoeld?
Ik weet dat zwarte dakpannen nog 1 uur na zon onder redelijk warm kunnen zijn dus die rode beton pannen zullen best wel wat afgeven bij jou.

[Proton_]

Ik zie wel een markt voor zonneboiler-boosters: w/w warmtepompen die het glycol afkoelen om zo meer warmte uit de collector te halen. Zeker met een eigenverbruik-regeling kan dat best financieel interessant zijn.

[WoudseHoeve]

Zaterdag kwam ik er achter dat de temperatuur van het glycol tot 135 graden gestegen was....
Mijn affakkel unit niet voldoende warmte af geven ( een oude airco buiten unit).
Ik had de fan ervan uitstaan omdat ik dacht dat alleen de radiator voldoende was.
Het was buiten boven het platte dak zo warm dat het niet genoeg was.
Ik heb de Fan weer aangesloten en de temp daalde direct.

Wat jammer dat je nergens heen kan met al die warmte .......
de 200L boiler stond al op 85 graden.
Boven de 91 gaat de klep naar de affakel unit om...

[fabstar81]

wat is het risico als je je warmte niet affakkelt? onze 350L boiler haalt nu al dagen achtereen de 90 graden maar dan stopt ie gewoon met rondpompen. wij hebben geen glycol maar het water wordt gewoon rondgepompt door de collectoren.

[WoudseHoeve]

fabstar81 schreef op maandag 06 juli 2015 @ 14:03:
wat is het risico als je je warmte niet affakkelt? onze 350L boiler haalt nu al dagen achtereen de 90 graden maar dan stopt ie gewoon met rondpompen. wij hebben geen glycol maar het water wordt gewoon rondgepompt door de collectoren.

Het risico is dat de druk erg hoog wordt ? Het water gaat koken? Stoom uit de ontluchter komt?

Het glycol heeft bij 6 bar een vrij hoge kook temperatuur, boven de stagnatie temperatuur van de heatpipes.
Stagnatie is het niet meer transporteren van warmte in de heatpipes.
Mijn overdruk ventiel is 6 bar.

[ollie1965]

WoudseHoeve schreef op maandag 06 juli 2015 @ 13:33:
Wat jammer dat je nergens heen kan met al die warmte .......

Daar had je al een mooie oplossing voor gekregen/gezien, hint: Google > augustehoeve bypass
Hij staat bij mij op de lijst om ooit te doen (ja eerst de zonneboiler nog maar ik ben nu aan het verzamelen voordat ik vragen stel)

[Verwijderd]

mkleinman schreef op zaterdag 04 juli 2015 @ 23:05:
Het is 23:04 en mijn collectorpomp draait nog steeds. dT tussen collector en onderkant van mijn vat is nog steeds 5 graden.

Vandaag zwembad in de tuin gevuld met 3000 liter water . Zonneboiler is helemaal leeg.... Toch vreemd om te zien dat het systeem nog steeds werkt terwijl het donker is.

goed dat je het zegt, ook hier wat badjes voor de kids uit de buurt, veel lol,
maar ik dacht dat er iets mis was met de controller.
grappig is wel dat sommige kids naar huis gaan en dan gaat het hr ketel pijpje aan, even douchen, en de pannen zijn heet, dat is eigenlijk wel een eye opener.....
ik heb het staan, en de buren kunnen er niet bij.

[Appie Heijn]

@eric-pvt
Is een goede gok geweest om 34 buizen op de 200L te zetten ipv 24 stuks. Ik heb afeglopen hittegolf 92 graden gezien bovenin het vat met erg weinig consumptie(lees veel afwezig en dus niet douchen of ww gebruik).
Grundfoss Alpha2 Pomp stond op middelste stand. Wanneer we op vakantie gaan zet ik hem wel even op de hoogste. De doorvoer is dan eigenlijk te snel om de collector zn warmte af te laten geven, idem voor de spiraal. Dit zou toch "beperkend" moeten werken of zie ik dat niet goed. Heb nog geen affakkelunit namelijk.

[!null]

Dit is denk ik een terugloopvaatje van 5 liter ofzo, met een geintegreerde pomp. Hoort bij een complete AWB set, maar wellicht nuttig los te gebruiken. Iemand misschien meer info?
Is niet lang meer te koop, maar kost ook weinig: https://www.bva-auctions.com/auction/lot/14222/5920705

[BenEco]

!null schreef op dinsdag 07 juli 2015 @ 10:13:
Dit is denk ik een terugloopvaatje van 5 liter ofzo, met een geintegreerde pomp. Hoort bij een complete AWB set, maar wellicht nuttig los te gebruiken. Iemand misschien meer info?
Is niet lang meer te koop, maar kost ook weinig: https://www.bva-auctions.com/auction/lot/14222/5920705

Is een awb zonneregeling leegloop, zit een jerrycan 5 liter in met een pomp (niet zelf aanzuigend) met keer klepjes zodat het pompje niet leegloopt. Probleem wat kan voorkomen is dat de keerklepjes vuil zijn en de pomp leeg loopt, bij een volgende start gaat het water/glycol niet stromen en staat de pomp droog te draaien. (membraam pompje, geloof 6 volt, zie alleen de regelaar en de lichtsensor niet:

[BenEco]

Appie Heijn schreef op dinsdag 07 juli 2015 @ 09:10:
@eric-pvt
Is een goede gok geweest om 34 buizen op de 200L te zetten ipv 24 stuks. Ik heb afeglopen hittegolf 92 graden gezien bovenin het vat met erg weinig consumptie(lees veel afwezig en dus niet douchen of ww gebruik).
Grundfoss Alpha2 Pomp stond op middelste stand. Wanneer we op vakantie gaan zet ik hem wel even op de hoogste. De doorvoer is dan eigenlijk te snel om de collector zn warmte af te laten geven, idem voor de spiraal. Dit zou toch "beperkend" moeten werken of zie ik dat niet goed. Heb nog geen affakkelunit namelijk.

Toen de pomp hier op de hoogste snelheid is gezet was de Atag Q-Solar boiler een uur eerder hot, nu is geen installatie gelijk maar even uit proberen en je weet het.

[Appie Heijn]

Ah dat moeten we niet hebben natuurlijk, bedankt voor de tip

[Rhaelak]

Zit er geen vakantie modus op je controller?

[Appie Heijn]

Euh nee, wat zou hij dan moeten doen?

[Rhaelak]

Omgekeerde werking; als de boiler op temperatuur is en de collector temperatuur is lager dan wordt het glycol weer rondgepompt om de boiler temperatuur omlaag te brengen.

[Appie Heijn]

Bij vlakkeplaat gaat dat prima. Echter bij vacuumbuizen zal dit geen zoden aan de dijk zetten. Enige oppervlak is het goed geïsoleerde gedeelte bovenaan de collectoren en de transportleidingen welke ook goed geïsoleerd zijn. De buizen zelf worden helemaal niet warm.

[ewatje]

Nou, gisteren (eindelijk) klaar met installatie van de affakkel radiator. Heeft wel tuurlijk wat meer tijd gekost dan gedacht... maar goed, nu klaar, getest en draaiend.

Paar fototje er ook maar even bij.

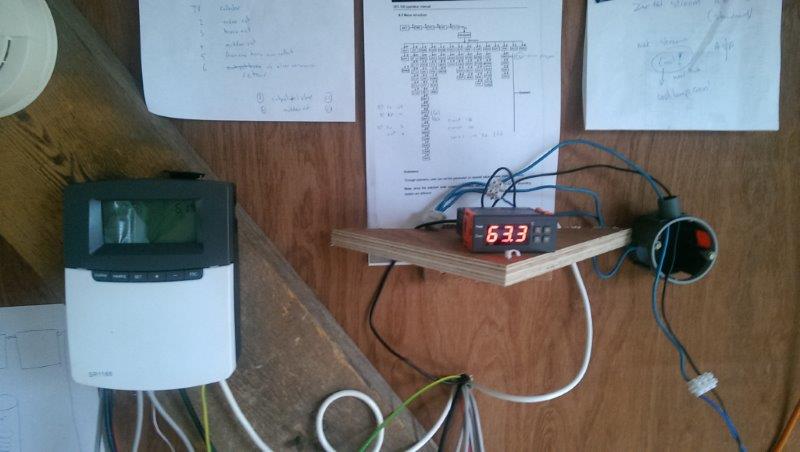

Heb dus kleine temp unit erbij die bij x graden de 3wegklep opendraaid en daarna wordt de (nu nog) water rond gepompt via de radiator die ik buiten heb opgehangen. Heb sensor voor de temp unit in boiler dus wordt aangestuurd door boiler temp. Tot nu toe een paar keer gebruikt onder handmatige aansturing en zie dat het goed werkt. Op de warme dagen vorige week toen boiler op 80graden zat (huidige ingestelde grens) kwam water uit collectoren op zo'n 90 graden, en terug uit radiator op 70 á 80... dus mooi in balans, en pomp gemiddeld op 50% max draaien volgens de stats.

Heb hier in friesland een outlet gevonden en 2de keus radiatortje - T3 3000W (80cm x 90cm) voor 60eur.

Heb (helaas) wel wat leergeld moeten betalen aan dit feestje want de eerste 3wegklep heb ik opgeblazen door verkeerde aansluiting... (2 keer fase en toen boem... stop door ) hmm.... WAF was laag daarna, maar nu weer goed

Maar goed, laatste stap is nu om alles bedrading van alle sensoren e.d. beetje beter weg te werken

[ Voor 6% gewijzigd door ewatje op 08-07-2015 21:04 ]

[!null]

Mooie installatie, maar iedereen die bij je op bezoek komt zal je wel voor gek verklaren. "Zeg, jij was toch zo duurzaam bezig? Ga je nu buiten verwarmen?"

[WoudseHoeve]

ewatje schreef op woensdag 08 juli 2015 @ 21:00:
Nou, gisteren (eindelijk) klaar met installatie van de affakkel radiator. Heeft wel tuurlijk wat meer tijd gekost dan gedacht... maar goed, nu klaar, getest en draaiend.

Paar fototje er ook maar even bij.

Heb dus kleine temp unit erbij die bij x graden de 3wegklep opendraaid en daarna wordt de (nu nog) water rond gepompt via de radiator die ik buiten heb opgehangen. Heb sensor voor de temp unit in boiler dus wordt aangestuurd door boiler temp. Tot nu toe een paar keer gebruikt onder handmatige aansturing en zie dat het goed werkt. Op de warme dagen vorige week toen boiler op 80graden zat (huidige ingestelde grens) kwam water uit collectoren op zo'n 90 graden, en terug uit radiator op 70 á 80... dus mooi in balans, en pomp gemiddeld op 50% max draaien volgens de stats.

Heb hier in friesland een outlet gevonden en 2de keus radiatortje - T3 3000W (80cm x 90cm) voor 60eur.

Heb (helaas) wel wat leergeld moeten betalen aan dit feestje want de eerste 3wegklep heb ik opgeblazen door verkeerde aansluiting... (2 keer fase en toen boem... stop door ) hmm.... WAF was laag daarna, maar nu weer goed

Maar goed, laatste stap is nu om alles bedrading van alle sensoren e.d. beetje beter weg te werken

[afbeelding]

[afbeelding]

[afbeelding]

HAHA hij is leuk een radiator aan de buiten muur.... wel even zwart verven straalt hij beter uit. ( Black Body Radiation). ( of donker groen/rood ... )
Dat van de 3weg klep is zonde ... die van mij ziet er heel anders uit, bijgesloten schema klopte.

Die bedrading ziet er bij mij nog steeds zo uit .... ik heb de sensor op de circulerende Glycol buis waar die binnen komt zitten.
De SR zit bij mij exact het zelfde op de balk

Nog wel even goed isoleren met HT isolatie buizen, scheelt een hoop opwek in minder goede dagen.

[naftebakje]

Is er een reden waarom je de radiator "zo laag" hebt gehangen? Ik zou em boven het raam gehangen hebben, om te voorkomen dat iemand lekker tegen de radiator aan gaat leunen als die 80°C heet is. Maar wel een mooi zicht zo.

[Appie Heijn]

Zwart verven? Dat is toch juist om meer te absorben. zonde om zoveel mogelijk zon warmte te absorberen? Of heb ik het mis?

[naftebakje]

^gaat om uitstraling, beste uitstraling van warmte is wat zo dicht mogelijk bij "black body" komt. Maar als ik me niet vergis is het verschil tussen kleuren verf is nagenoeg te verwaarlozen.
Je hebt een factor van ~0.9 emissiviteit bij een geverfd oppervlak (enkel uitstraling, factor convectie zal veel groter zijn), los van de kleur. De opname van warmte zal wel bij zwart factor ~0.9 zijn, terwijl wit ~0.2 à 0.3 zal zijn.
Conclusie: zolang je niet wil warmte opnemen met een radiator kan je em beter wit laten. Wil je met een warmtepomp koelen, dan kan het wel schelen om zwarte radiatoren te hebben (maar alweer: enkel voor straling, niet voor convectie wat doorgaans bij radiatoren een véél grotere factor is).

[ Voor 64% gewijzigd door naftebakje op 09-07-2015 10:13 ]

[ewatje]

naftebakje schreef op donderdag 09 juli 2015 @ 08:00:
Is er een reden waarom je de radiator "zo laag" hebt gehangen? Ik zou em boven het raam gehangen hebben, om te voorkomen dat iemand lekker tegen de radiator aan gaat leunen als die 80°C heet is. Maar wel een mooi zicht zo.

Meerdere redenen om hier op te hangen... formaat moest passen.. dacht dat met z'n 3000W we een heel eind komen maar boven raam is maar iets van 40 x 100 ruimte.. behalve als ik het iets van 40 x 200 wilde doen.. en dat ook weer niet. Had ook nog aan andere zijde van huis gekunt... maar dan weer 6m buis extra... tis ook balans zoeken in kader van: weg van de minste weerstand.. .WAF en euro's....

Hebben oud woonboerderijtje dus hangt ook aan kant van huis waar eigenlijk niemand komt.. en heb zo ingeregeld dat ik paar kraantjes kan dichtdraaien om radiator b.v in winter te ontkoppelen en binnen brengen tegen de roest e.d. In zomer is het zicht groen als we thuis komen, maar zonder de blaadjes aan de boom zouden we vanaf oprit mooi kunnen bewonderen.. maar goed.. dat is toekomst muziek.. nu moet die eerst maar zijn ding gaan doen!

Meeste mensen leren snel dus mochten ze in zomer er lekker tegenaan gaan leunen... doen ze dat maar 1 keer... hehehe

[ewatje]

En volgende stap (na vakantie) is om controller uit te lezen en naar web te brengen! Was top om vorige posts te lezen waar eerste aanzet gemaakt is... zat me al af te vragen welke commando's moet versturen om stream terug te krijgen!

[ruuben]

Gefeliciteerd, mooi hoor.
Ken je deze site?
http://manual.ultisolar.com/sr1188.html
de software om hem snel online te krijgen werkt helaas niet meer, de server waarom je moest inloggen werd te veel gehackt. Maar de slimme tech boys hier weten vast een mooie manier.
Ondanks de de suggestie in de manuels is er geen tcp/ip manier gegeven door de firma om te communiceren met de controler. Alleen rs485 naar usb dus.

[BenEco]

Vraagje, heb een controller SR618C6 waar ik een 3 wegklep op wil aansluiten, handleiding geeft aan max. 3,5 A, NO of NC en drie draads aansluiting, een 220V 3 wegklep nodig of.... iemand een idee?

[ruuben]

Daar kan een driewegklep op ja. Beide schakeldraden aan nc en no. De nul aan de nul van de voeding.
dus niet alle 3 de draden aan de 3 aansluitpunten. Is dat wat je wilde weten? 220 volt inderdaad.

[BenEco]

ruuben schreef op vrijdag 10 juli 2015 @ 16:14:
Daar kan een driewegklep op ja. Beide schakeldraden aan nc en no. De nul aan de nul van de voeding.
dus niet alle 3 de draden aan de 3 aansluitpunten. Is dat wat je wilde weten? 220 volt inderdaad.

220 volt uitvoering was inderdaad de bevestiging die ik zocht, bedankt.

[Raolte]

En in de winter vriest de radiator zeker kapot ?

Oeps , niet goed gelezen, in de winter koppel je hem af.

[ Voor 38% gewijzigd door Raolte op 10-07-2015 17:28 ]

[apt]

ewatje schreef op woensdag 08 juli 2015 @ 21:00:
[afbeelding]

Leuk foto's te zien van andermans installatie. Ik ben ook bezig een zonneboiler op te bouwen. Morgen kijken of ik de boel waterdicht krijg. Dat viel vorige week tegen.

Ik heb dezelfde boiler op het eerste gezicht, ook 500L en de indeling van aansluiting lijkt gelijk. Nu mijn vraag: hoe moeten de temperatuursensoren worden vastgezeten in de buisjes? Watten erachter proppen ofzo?

[hansdegit]

ductape, stukje armaflex, piepschuim. Klemmen inderdaad.

[ruuben]

Ik heb klemmetjes erbij gekocht die de draad aan de voelbuis fixeren. Maar je kan vanalles gebruiken. Maar ik zou niets erin proppen wat je er aan de buitenkant niet uit kan trekken.

Hier zie je twee soorten klemmen in het keuzemenu
http://www.ebay.de/itm/15...geName=STRK%3AMEBIDX%3AIT

[sander817]

Om de hoeveel tjd is het raadzaam glycol te vervange

[ewatje]

apt schreef op vrijdag 10 juli 2015 @ 22:11:


Ik heb dezelfde boiler op het eerste gezicht, ook 500L en de indeling van aansluiting lijkt gelijk. Nu mijn vraag: hoe moeten de temperatuursensoren worden vastgezeten in de buisjes? Watten erachter proppen ofzo?

Temp voelers zaten bij controller...en die waren dus geleverd met rubbertjes die er zo inpassen...

Mijn boiler is een oeg.

[ Voor 3% gewijzigd door ewatje op 11-07-2015 11:38 ]

[apt]

mijn boiler is inderdaad ook een oeg. Helaas geen klemmetjes of rubbertjes bij de sensor. Alleen voor de collectorsensor zat er een mooi systeempje bij om het in de leiding te schroeven.

Ik ben bezig de boel dicht te krijgen. Maar ik ben er nog niet uit met de RVS-ribbelslang verbindingen. Ik blijk fittingen zonder brede kraag te hebben gekocht en daarmee is het moeilijk de wartelverbinding tussen slang en schroefdraad dicht te krijgen. Ik heb de ringetjes die je tussen de ribbels vouwt ook al een paar keer kapot gehad. Een keer teveel open, of te vast aangedraaid. Ik ga nu fittingen met brede kraag bestellen, maar zijn er ook losse ringetjes om in de ribbels te vouwen?

[ Voor 0% gewijzigd door apt op 11-07-2015 13:01 . Reden: spatie ]

[ruuben]

@apt, de ringetjes tussen de ribbelbuisringen mogen breken; ze blijven hun functie houden, namelijk de moer aan de buis klemmen. Maar als je hem los draait kan je die losse stukjes eigenlijk niet meer gebruiken is mijn ervaring. Dus inderdaad wat extra zoeken als je eerst de 2 ringen moet platknellen alvoren de fiber achtige ring te plaatsen. Ik had beetje toevallig teveel solarbuiskoppelingen besteld en dus genoeg ringen.(Geen rode fiber gebruiken he!, de licht kleurige is voor zuren en hogere temperaturen.)
Www.Solarbuis.com bijvoorbeeld. Of ebay.de

@sander817, vervangen is niet zomaar nodig. Wel als het te zuur is geworden door veelvuldig blootstelling aan hoge temperaturen. Je kan het (laten) bepalen met een refractometer ( http://www.econo.nl/manuele-refractometer-solar ) check een simpel ph stikje. Maar heel simpel: als het bruin is... is het niet goed meer. Goede reden om te kijken hoe je beter je temperaturen kunt beheren. Maar er is geen houdbaarheidsdatum, las recent ergens dat iemand na 8 jaar nog steeds gave glycol had.

[ Voor 10% gewijzigd door ruuben op 13-07-2015 00:24 ]

[apt]

ruuben schreef op maandag 13 juli 2015 @ 00:14:
@apt, de ringetjes tussen de ribbelbuisringen mogen breken; ze blijven hun functie houden, namelijk de moer aan de buis klemmen. Maar als je hem los draait kan je die losse stukjes eigenlijk niet meer gebruiken is mijn ervaring. Dus inderdaad wat extra zoeken als je eerst de 2 ringen moet platknellen alvoren de fiber achtige ring te plaatsen. Ik had beetje toevallig teveel solarbuiskoppelingen besteld en dus genoeg ringen.(Geen rode fiber gebruiken he!, de licht kleurige is voor zuren en hogere temperaturen.)
Www.Solarbuis.com bijvoorbeeld. Of ebay.de

Ik heb inmiddels geconcludeerd dat ze niet te los koop zijn die ringetjes, voor zover ik zie. Dus inderdaad zoveel mogelijk proberen te hergebruiken. Ik heb inderdaad wit/groene ringetjes. Bedankt voor je aanwijzingen en links!

[NielsTn]

sander817 schreef op vrijdag 10 juli 2015 @ 23:49:
Om de hoeveel tjd is het raadzaam glycol te vervange

Recent nog nagevraagd maar ervaring geeft aan dat het na 5 jaar nog in goede staat verkeerd bij mn Qsolar. Alles was nog goed helder,

[ruuben]

apt schreef op maandag 13 juli 2015 @ 21:01:
[...]


Ik heb inmiddels geconcludeerd dat ze niet te los koop zijn die ringetjes, voor zover ik zie. Dus inderdaad zoveel mogelijk proberen te hergebruiken. Ik heb inderdaad wit/groene ringetjes. Bedankt voor je aanwijzingen en links!

Hier heb ik losse ringen hier voor je gevonden

http://www.wimex.de/navi.php?suchausdruck=Segmentring

[hannibal2206]

Op Ebay volop bv
http://stores.ebay.de/pot.../_i.html?_fsub=1043364012

[apt]

ah Ich hätte in Deutschland suchen müssen!

Heb ik trouwens ook wel gedaan, maar ik heb pagina's vol piercings gevonden. Ik heb gisterenavond inderdaad een verbinding dicht gekregen met gebroken ringetjes. Maar wel na een aantal niet voor herhaling vatbare woorden.

Ik ga zeker een paar zakjes bestellen (ik heb 3 maten in gebruik). Als het nog eens los moet, is het wel heel fijn nieuwe te hebben.

[rombow]

Ik heb sinds kort een Atag CBSolar systeem met een 300L boilervat (voor tapwater verwarning). De collectoren staan op een klein plat dak onder minimale hoek maar met verschillende orientatie. De waterpomp wordt aangestuurd door een wit kastje met opschrift "Basic Controller". Weet iemand hoe de systeem instellingen kunnen worden gewijzigd ? Bijvoorbeeld delta-t variabelen.

[apt]

Ik heb niet specifiek naar de delta T gekeken, maar hier vind je wel de instellingen van het systeem:

Installatie handleiding

Ik heb vandaag de vacuümbuizen geinstalleerd, van 12 naar 48, laat de zon maar komen!

[ Voor 16% gewijzigd door apt op 22-07-2015 22:06 ]

[rombow]

Dank voor de Installatie handleiding. Mijn systeem is anders (ik denk een nieuwere versie). Na enig proberen blijkt dat met 5 seconden op het "vink" knopje drukken het systeem menu op komt. Dat menu matched deze handleiding heel aardig. Gefeliciteerd met de de vacuümbuizen het belooft een prima dag worden.

[fabstar81]

apt schreef op woensdag 22 juli 2015 @ 22:00:
Ik heb niet specifiek naar de delta T gekeken, maar hier vind je wel de instellingen van het systeem:

Installatie handleiding

Ik heb vandaag de vacuümbuizen geinstalleerd, van 12 naar 48, laat de zon maar komen!

pics or it didn't happen

[apt]

OK, pics.

De 2 collectoren van 24 buizen staan op het zuiden op de carport. De boiler is een OEG boiler van 500L met SWW spiraal.



Op het oosten en westen staan 2x 6 PV panelen op het dak van de schuur. Ik heb enecsys omvormers, maar sinds de monitoring offline is maak ik dagelijks een grafiek zoals deze:



Voor de boiler heb ik nog geen logging. De PV mag nog uitgebreid worden ivm een warmtepomp die komende winter voor het eerst aan gaat. Daar moet ik nog een plan voor maken. Alle panelen naar een kant en dan een nieuwe set waarschijnlijk.

[!null]

Mooi, ziet er goed uit.

[fabstar81]

apt schreef op donderdag 23 juli 2015 @ 20:10:
OK, pics.

De 2 collectoren van 24 buizen staan op het zuiden op de carport. De boiler is een OEG boiler van 500L met SWW spiraal.

[afbeelding]

Op het oosten en westen staan 2x 6 PV panelen op het dak van de schuur. Ik heb enecsys omvormers, maar sinds de monitoring offline is maak ik dagelijks een grafiek zoals deze:

[afbeelding]

Voor de boiler heb ik nog geen logging. De PV mag nog uitgebreid worden ivm een warmtepomp die komende winter voor het eerst aan gaat. Daar moet ik nog een plan voor maken. Alle panelen naar een kant en dan een nieuwe set waarschijnlijk.

heb je de 12 verwijderd dan dat je nu 2x24 hebt? je hebt wel een verschrikkelijk mooi en groot en raam-vrij dak zeg...mogelijkheden te over zo!

[Verwijderd]

in mei had ik alweer 9 jaar de zonneboiler (met cv)
het blijft een vreselijk fijn ding.(storingsvrij)
ik heb niet veel in huis waar ik dat van kan zeggen na 9 jaar

[ Voor 4% gewijzigd door Verwijderd op 31-07-2015 21:36 ]

[Raolte]

Verwijderd schreef op vrijdag 31 juli 2015 @ 21:35:
in mei had ik alweer 9 jaar de zonneboiler (met cv)
het blijft een vreselijk fijn ding.(storingsvrij)
ik heb niet veel in huis waar ik dat van kan zeggen na 9 jaar

Nou Erik daar zal je vrouw blij mee zijn met zo n opmerking

[Verwijderd]

dat mag hoor het is haar keuze geweest, k was voor de pv, maar haar qsolartje wint het altijd....

[apt]

fabstar81 schreef op vrijdag 31 juli 2015 @ 13:42:
[...]
heb je de 12 verwijderd dan dat je nu 2x24 hebt? je hebt wel een verschrikkelijk mooi en groot en raam-vrij dak zeg...mogelijkheden te over zo!

Nee, ik was bezig met de aanleg en had nog maar 12 buizen gemonteerd. Ik vind het dak van de schuur ook heel mooi, eigenlijk vind ik het jammer er vanalles op te leggen. Maar het huis blijft zo wel paneelvrij. Het huis ligt ook ongunstig ivm schaduw van grote bomen, bovendien is het deels riet.

Ik overweeg nog hoe ik verder ga. Meer PV (verdubbelen naar 6000 kWp) of ruimte laten voor uitbreiding van de zonnecollectoren. Ik kan tzt eventueel een tweede boiler kwijt. Maar omdat ik het zelf wil snappen en aanleggen ben ik met 1 boiler begonnen. Ik kan nog direct doorstroomde collectoren op het carport dak leggen. Of een oostwest opstelling maken met collectoren. Maar ik wil geen buizen en PV panelen op één vlak, dat wordt me echt te rommelig.

[fabstar81]

klinkt als een luxeprobleem.
ik moest alles op alles verschuiven om onze twee collectoren naast de pv te krijgen. en nu staat dus alles door elkaar. gelukkig zie je onze daken nagenoeg niet. hoewel ik de huidige setup zelf best wel mooi vindt.

[Verwijderd]

antwoord van pv vrerslaafde : je collector vermogen gelijktrekken met je pv,
8kWp of zo is wel leuk. power to the people.
ik heb 6250Wp en 8 in de collector.
iedere dag weer een feest.

[fabstar81]

hoeveel collectors/buizen/vlakke plaat heb je dan?
