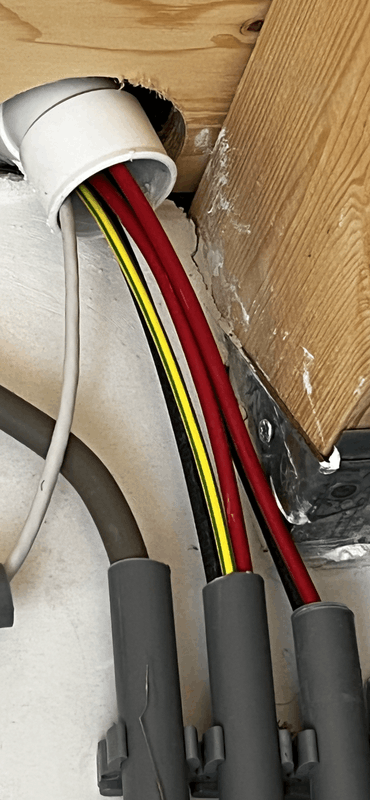

Wat zegt de NEN norm over de afscherming van DC draden van een pv systeem?
Mogen deze rode en zwarte draden zonder slagvaste bescherming worden gebruikt?
Zoals hier:
/f/image/tEiIaaDSCo5C7UZs0hUqSquX.png?f=fotoalbum_large)
/f/image/pG9KqH4MIChAHvufpjHUkSsJ.png?f=fotoalbum_large)
Mogen deze rode en zwarte draden zonder slagvaste bescherming worden gebruikt?
Zoals hier:
:fill(white):strip_exif()/f/image/tEiIaaDSCo5C7UZs0hUqSquX.png?f=user_large)
:fill(white):strip_exif()/f/image/pG9KqH4MIChAHvufpjHUkSsJ.png?f=user_large)
[ Voor 109% gewijzigd door lucas321 op 02-09-2023 14:50 ]
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
Dat ziet er voor zover mijn kennis reikt erg gevaarlijk uit. De zwarte en rode draad mogen niet bij elkaar komen ivm het kunnen ontstaan van vlambogen.
YouTube: Vlamboog van 4 zonnepanelen
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/eNIzFHVLDyCuG7N4N0Z9w9A4.jpg?f=user_large)
[ Voor 16% gewijzigd door DutchKel op 03-09-2023 08:44 ]
Don't drive faster than your guardian angel can fly.
:strip_icc():strip_exif()/u/1868306/crop673217c43f68c_cropped.jpg?f=community)
:strip_exif()/u/371291/crop5f2e537f3926c.gif?f=community)

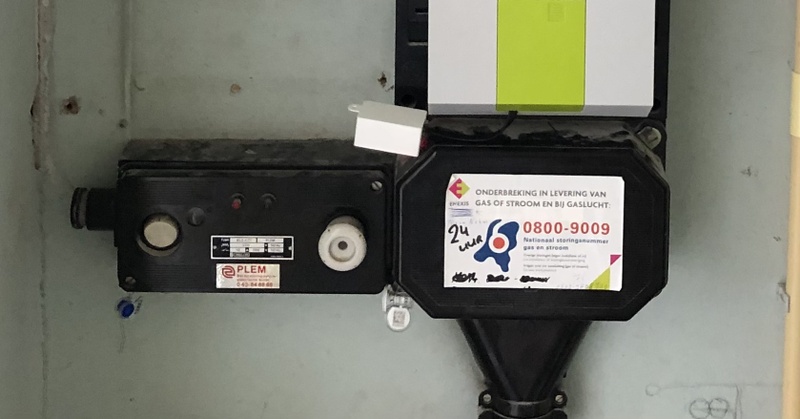

Ik wil in mijn meterkast de krachtgroep links laten weghalen, maar dan heb ik een opening in de zekeringkast.
:strip_exif()/f/image/Y6Bz0niPu5glrV1gQ8x74PGx.jpg?f=fotoalbum_large)
Hier moet dus een blindplaatje in gezet worden. Helaas is dit een kast van dik 50 jaar oud en zijn die dus niet meer te krijgen. Zo’n plaatje is het, maar dan zonder tuit:
:strip_exif()/f/image/XYwPXtAEhqfRPu3fqVI15IEQ.jpg?f=fotoalbum_large)
Mocht iemand zoiets nog hebben liggen dan zou in dat graag overnemen. Ook tips zijn welkom. Het is een kast van Odink&Koenderink.
Dat ding is een doorn in het oog, zeker omdat erboven nu een extra kast hangt met de buisinvoer aan de onderkant.
Verplaatst uit [DIY] Het klussende Tweaker Q, A & showcase topic - Deel 6
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Y6Bz0niPu5glrV1gQ8x74PGx.jpg?f=user_large)
Hier moet dus een blindplaatje in gezet worden. Helaas is dit een kast van dik 50 jaar oud en zijn die dus niet meer te krijgen. Zo’n plaatje is het, maar dan zonder tuit:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XYwPXtAEhqfRPu3fqVI15IEQ.jpg?f=user_large)
Mocht iemand zoiets nog hebben liggen dan zou in dat graag overnemen. Ook tips zijn welkom. Het is een kast van Odink&Koenderink.
Dat ding is een doorn in het oog, zeker omdat erboven nu een extra kast hangt met de buisinvoer aan de onderkant.
Verplaatst uit [DIY] Het klussende Tweaker Q, A & showcase topic - Deel 6
[ Voor 4% gewijzigd door Señor Sjon op 04-09-2023 09:41 ]
:strip_exif()/u/36129/234558.gif?f=community)
:strip_icc():strip_exif()/u/694086/crop5aeedef1968a0_cropped.jpeg?f=community)
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
:strip_icc():strip_exif()/u/234177/what-carrot.jpg?f=community)
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Goed gereedschap is het halve werk.:
[...]
Een buisschaar is dan weer een prima stuk gereedschap voor het strippen van dikke kabels.
Alhoewel het niet er toe doet welke gereedschap je gebruikt, het moet gewoon goed gebeuren en daar gaan veel resultaten mank aan.
/u/252293/crop6898f1df79a28.png?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Wat ik op zich raar vind, want als die oven in dezelfde behuizing zit dan mag het wel. Sterker nog, je kookplaat zijn ook meerdere 1-fase-apparaten verdeeld over 2 groepen
Weet iemand wat het idee erachter is dat het met losse apparaten niet mag? Mijns inziens is het ergste wat kan gebeuren dat je oven uit gaat als je kookplaat kortsluiting heeft (of andersom)?
Weet iemand wat het idee erachter is dat het met losse apparaten niet mag? Mijns inziens is het ergste wat kan gebeuren dat je oven uit gaat als je kookplaat kortsluiting heeft (of andersom)?
"Your life is yours alone. Rise up and live it." - Richard Rahl
Rhàshan - Aditu Sunlock
:strip_icc():strip_exif()/u/52016/Alfa-TiMo-square-60.jpg?f=community)
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
:strip_icc():strip_exif()/u/483926/crop56e2d04101b52_cropped.jpeg?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
Ik heb eigenlijk beetje dezelfde vraag als @O. Severs . Ik ben dan nu weliswaar zelf wél aan het meelopen als zzp'er bij een elektricien. Waar ik zeker wel het e.e.a. van oppik. Maar het is toch niet zo geconcentreerd qua informatie zoals ik dat wel verwacht mee te kunnen krijgen tijdens een cursus.
Een mbo opleiding valt voor mij wel af. Daar ligt het tempo/niveau/motivatie vaak te laag.
En qua cursussen heb ik echt geen idee welke een aanrader zijn. Ik ben wel geabonneerd op verschillende nieuwsbrieven + ik volg al een tijdje verschillende topics hier op tweakers m.b.t. installatietechniek. (ik heb een achtergrond in de elektrotechniek, maar dus geen installatietechniek)
Dus mocht iemand cursussen weten of studieboeken die een aanrader zijn dan hoor ik het graag
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
/u/161953/crop65956496527a9_cropped.png?f=community)
/u/210990/crop5db08141ca517_cropped.png?f=community)
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Daarmee hoor ik nu meerdere mensen zeggen dat je prima 2 volledig separate apparaten op een enkele 3 fase alamat kan zetten?
Wat zou er dan nog op tegen zijn om die splitsing niet in het keukenkastje, maar in de meterkast te maken?
Waarom zou ik mijn vaatwasser en 2 ovens dan niet ook samen op een 3f alamat plaatsen?
Scheelt veel ruimte in een kast namelijk
(iets zegt me dat dit niet de bedoeling kan zijn)
Wat zou er dan nog op tegen zijn om die splitsing niet in het keukenkastje, maar in de meterkast te maken?
Waarom zou ik mijn vaatwasser en 2 ovens dan niet ook samen op een 3f alamat plaatsen?
Scheelt veel ruimte in een kast namelijk
(iets zegt me dat dit niet de bedoeling kan zijn)
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Technisch gezien weinig mis mee (behalve dat je dan ook achter een 3-fase aardlek zit, wat dan weer een afrader is). Alleen wordt de overzichtelijkheid dan wel een puntje, wat je vanuit de norm ook kunt bediscussiëren.
Soms is de oven onderdeel van de kookplaat, waar het dan weer super logisch is. Voor de gevallen dan de oven dan fysiek op dezelfde plek zit, al zij het niet gekoppeld, kan ik het prima uitleggen dat die de derde fase gebruikt die er anders voor Jan Doedel ligt
3 stuks 1-fase aardlekautomaat kan trouwens minder ruimte innemen van 1 3-fase variant, dus die snap ik niet helemaal
Soms is de oven onderdeel van de kookplaat, waar het dan weer super logisch is. Voor de gevallen dan de oven dan fysiek op dezelfde plek zit, al zij het niet gekoppeld, kan ik het prima uitleggen dat die de derde fase gebruikt die er anders voor Jan Doedel ligt
3 stuks 1-fase aardlekautomaat kan trouwens minder ruimte innemen van 1 3-fase variant, dus die snap ik niet helemaal
[ Voor 11% gewijzigd door Rimco op 06-09-2023 20:30 ]
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Omdat er in dit topic maar 1 merk voor in aanmerking komt en dat past niet in mijn OCD:
Technisch gezien weinig mis mee (behalve dat je dan ook achter een 3-fase aardlek zit, wat dan weer een afrader is). Alleen wordt de overzichtelijkheid dan wel een puntje, wat je vanuit de norm ook kunt bediscussiëren.
Soms is de oven onderdeel van de kookplaat, waar het dan weer super logisch is. Voor de gevallen dan de oven dan fysiek op dezelfde plek zit, al zij het niet gekoppeld, kan ik het prima uitleggen dat die de derde fase gebruikt die er anders voor Jan Doedel ligt
3 stuks 1-fase aardlekautomaat kan trouwens minder ruimte innemen van 1 3-fase variant, dus die snap ik niet helemaal
Maar het was een hypothetische casus. Vraag me af wat de mening is van de vakmensen en NEN-kenners.
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Even een advies-vraagje hier. Ik heb een Attema groepenkast uit 2005, daar zitten achter 1 aarschakelaar 3 groepen op een kamrail met 4 posities (4e positie netjes afgedopt):
:strip_exif()/f/image/bPY17XRgjPW44litz7CZ3Yib.jpg?f=fotoalbum_medium)
Ik heb een extra groep nodig, dus dacht in mijn onschuld: Als ik nou een Attema-automaat koop dan past die ongetwijfeld op die kamrail. Zelfde merk, dus geen gedoe dat het niet past.
Dat was dus verkeerd gedacht
:strip_exif()/f/image/33PSGYaEHOjuvkDxNSoc7eby.jpg?f=fotoalbum_medium)
Ergens tussen 2005 en nu heeft Attema kennelijk besloten om de posities van de N en de L om te wisselen
Iemand een tip wat voor automaat ik kan kopen die op de bestaande kamrail (N links en L Rechts) past?
(p.s. Iemand interesse in een ongebruikte Attema automaat in geopende verpakking? Stuur PB...)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bPY17XRgjPW44litz7CZ3Yib.jpg?f=user_large)
Ik heb een extra groep nodig, dus dacht in mijn onschuld: Als ik nou een Attema-automaat koop dan past die ongetwijfeld op die kamrail. Zelfde merk, dus geen gedoe dat het niet past.
Dat was dus verkeerd gedacht
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/33PSGYaEHOjuvkDxNSoc7eby.jpg?f=user_large)
Ergens tussen 2005 en nu heeft Attema kennelijk besloten om de posities van de N en de L om te wisselen
Iemand een tip wat voor automaat ik kan kopen die op de bestaande kamrail (N links en L Rechts) past?
(p.s. Iemand interesse in een ongebruikte Attema automaat in geopende verpakking? Stuur PB...)
:strip_icc():strip_exif()/u/93067/icon.jpg?f=community){kind=icon}
:strip_exif()/u/67342/tnet3.gif?f=community)
Volgens mij is deze generatie Attema gerelabeld spul van Merlin Gerin.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CqYkBwzToqTpHgMSX1FCK8j4.jpg?f=user_large)
Maar ook dat is niet meer te koop. Merlin Gerin is opgegaan in Schneider Electric.
Misschien past dat:
:no_upscale():fill(white):strip_exif()/f/image/Qt03uCLVe9F55m5mcGfQOf40.webp?f=user_large)
Maar ik zou niet weten hoe je daar achter moest komen zonder zo'n ding te bestellen en te passen.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+

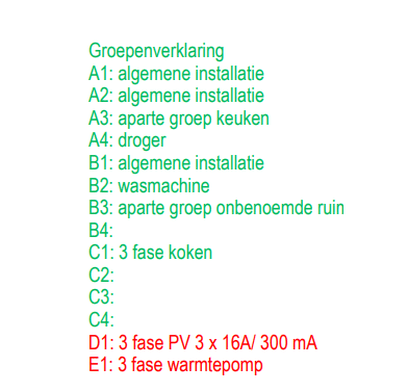

Hallo allemaal, nav het nieuwbouw topic een vraag over mijn meterkast (zie ):strip_exif()/f/image/2Y7KcPpXi2EcGrYz0JSmypV5.jpg?f=fotoalbum_large)
Een van de opmerkingen stelde het volgende:
Nog ff check, je kookgroep en waarschijnlijk ook je warmtepomp horen ook achter een Aardlekschakelaar. Nu is dat niet zo. Niet conform Nen1010 lijkt mij zo.
Nu is mijn vraag of dit zo is, en of dit bij mij dus niet goed is, en op basis waarvan ik dit kan terugkoppelen bij mijn oplevering.
:fill(white):strip_exif()/f/image/4T20J9fZDdXHrJBYwVNiZEqg.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2Y7KcPpXi2EcGrYz0JSmypV5.jpg?f=user_large)
Een van de opmerkingen stelde het volgende:
Nog ff check, je kookgroep en waarschijnlijk ook je warmtepomp horen ook achter een Aardlekschakelaar. Nu is dat niet zo. Niet conform Nen1010 lijkt mij zo.
Nu is mijn vraag of dit zo is, en of dit bij mij dus niet goed is, en op basis waarvan ik dit kan terugkoppelen bij mijn oplevering.
[ Voor 10% gewijzigd door oinkoink12 op 06-09-2023 23:53 ]
Die nieuwe Attema lijkt op een Siemens. Samen met die andere post lijkt het erop dat Attema weinig tot niks zelf maakt voor in de groepenkast:
Even een advies-vraagje hier. Ik heb een Attema groepenkast uit 2005, daar zitten achter 1 aarschakelaar 3 groepen op een kamrail met 4 posities (4e positie netjes afgedopt):
[Afbeelding]
Ik heb een extra groep nodig, dus dacht in mijn onschuld: Als ik nou een Attema-automaat koop dan past die ongetwijfeld op die kamrail. Zelfde merk, dus geen gedoe dat het niet past.
Dat was dus verkeerd gedacht
[Afbeelding]
Ergens tussen 2005 en nu heeft Attema kennelijk besloten om de posities van de N en de L om te wisselen
Iemand een tip wat voor automaat ik kan kopen die op de bestaande kamrail (N links en L Rechts) past?
(p.s. Iemand interesse in een ongebruikte Attema automaat in geopende verpakking? Stuur PB...)
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Tussen de Click-Mate en de Click-Mate NXT in was er ook nog de Click-Mate XL.:
[...]
Die nieuwe Attema lijkt op een Siemens. Samen met die andere post lijkt het erop dat Attema weinig tot niks zelf maakt voor in de groepenkast
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IMId3ZU2JZyqQXxdSV36gwUf.jpg?f=user_large)
Volgens mij zijn dat componenten gefabriceerd door Eaton.
Dat kast ontwerp komt trouwens ook van Schneider:
:strip_exif()/f/image/VHri1bNHYb4zrJoPCfgSnBQa.jpg?f=fotoalbum_large)
Maar Attema is van oorsprong een kunststofproducent he (inbouwdozen etc.). Dat ze de componenten niet zelf fabriceren mag geen verrassing zijn.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Interessant, in ieder geval geeft dat weer hoop dat ik een ander merk kan vinden dat past.:
[...]
Die nieuwe Attema lijkt op een Siemens. Samen met die andere post lijkt het erop dat Attema weinig tot niks zelf maakt voor in de groepenkast
Deze kast heb ik in 2005 gekocht, toen we ons huis net gekocht hadden en van boven tot onder gestript hebben en er 1000 dingen tegelijk op ons afkwamen. Op dat moment niet in verdiept, maar omdat we toch 2 a 3 keer per week kwamen zonder verder onderzoek een groepenkast die bij de Hornbach lag meegenomen en door een bevriende electricien laten plaatsen.
Als ik het nog een keer zou doen, zou ik wat meer aandacht hebben voor merk en beschikbaarheid van onderdelen op de lange termijn....
aanvulling:
Vraag naar exacte maatvoering staat inmiddels uit bij Schneider. Ik zie trouwens net dat die Schneider automaatjes beangstigend goedkoop zijn ( < €15), daar kan ik desnoods nog wel een gokje voor wagen als Schneider me geen maatvoering kan leveren.
[ Voor 13% gewijzigd door ocaj op 07-09-2023 07:00 ]
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
/u/353841/nexus-update-checker-fc27df-w144.png?f=community)
7360wp | 17*320 OZO | 6* 320 WNW | PVoutput | Loria 6008 | Fujitsu AGYG09LV | Gasloos sinds 10-07-2020
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
:strip_exif()/u/259931/stuiterbal2.gif?f=community)
Die zekerheid heb je nog steeds niet, bij veel van die apparaten ligt het er maar net aan hoe je de kabel in het apparaat zelf aansluit...
Het voordeel van zo'n klemmendoos is wél dat je gedwongen wordt te kijken wat je waar op aansluit, terwijl een perilex stekker/stopcontact in de praktijk op oneindig veel verschillende manieren bedraad kan zijn. Wat totaal niet duidelijk is, en dus niet zelden tot problemen leidt (als mensen zonder te checken een stekker bedraad voor een 1-fase kookgroep in een 3-fasen stopcontact steken of andersom).
Aan de andere kant verdwijnt door het ontbreken van een stekker weer een beetje de grens tussen apparaat en installatie... maar goed t.o.v. de chaos in perilex-land weet ik niet of dat echt een nadeel is.
Die had ik ook in gedachte, maar dat werd een beetje te veel gedoe om weg te werken achter de keukenkastjes. Uiteindelijk heb ik de bestaande perilex laten zitten en een extra schuko erbij geplaatst op de ongebruikte fase.
Overigens betekent het feit dat je zo'n stopcontact kunt kopen, natuurlijk nog niet dat het (in iedere situatie) voldoet aan een norm. Zo'n ding lijkt me eerder bedoeld als algemene contactdoos in een werkplaats of zo, niet voor een (dubbele) apparaataansluiting.
Deze beredenering heb ik zelf ook gevolgd idd, bij het aanleggen van bovenstaande constructie. Wel goed om deze discussie nog eens te lezen, kan de betreffende groep nog wat duidelijker labelen in de meterkast.:
Technisch gezien weinig mis mee (behalve dat je dan ook achter een 3-fase aardlek zit, wat dan weer een afrader is). Alleen wordt de overzichtelijkheid dan wel een puntje, wat je vanuit de norm ook kunt bediscussiëren.
Soms is de oven onderdeel van de kookplaat, waar het dan weer super logisch is. Voor de gevallen dan de oven dan fysiek op dezelfde plek zit, al zij het niet gekoppeld, kan ik het prima uitleggen dat die de derde fase gebruikt die er anders voor Jan Doedel ligt
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
/u/1112165/crop5b8daa80a8892.png?f=community)

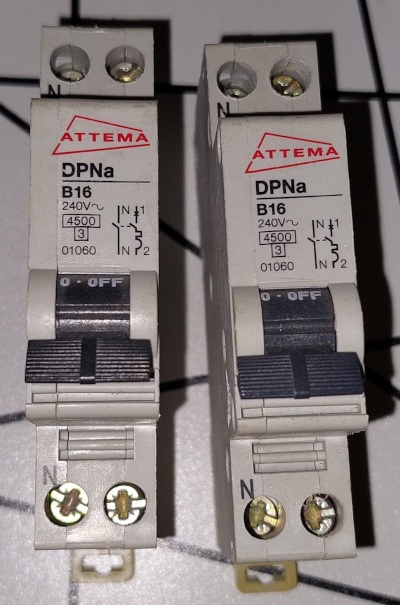

Ik had die dingen in mijn vorige huis zitten, en herinnerde me net dat ik er daar 2 over had, even in de doos met elektra spullen in de garage gekeken en daar zaten ze nog in:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UmKuU4KCJtddMxz4YT70IKgo.jpg?f=user_large)
Als je wilt mag je ze hebben, moet je ze wel ophalen in Brabant ten Zuid Oosten van Den Bosch.
3200 Wp OZO+10000 Wp ZZW+3200 Wp WNW - Daikin 4MXM68N + 3 x FTXM20M2V1B + FTXA50A2V1BT - Vaillant AroTherm 125/5 & Boiler VIH RW 300/3 MR
Superaanbod, dank je wel
! Ik had nog niet eens aan 2e hands gedacht.Ik heb gisteren bericht van Attema gehad en die vertelden me min of meer hetzelfde verhaal als @Xander dat het Merlin Gerin was en inmiddels Schneider, ze konden me zelfs het specifieke type/leverancierscode noemen die zou moeten passen: A9P42616 (https://www.se.com/nl/nl/...karakteristiek-4500a-6ka/) die heb ik dus gisteren gelijk besteld en zou als het goed is vandaag aan moeten komen. Mocht hij toch niet passen, dan ga ik graag op je aanbod in.
En inderdaad, de Schneider automaat past prima op de kamrail. Qua maatvoering is hij verder net een beetje afwijkend, dus heel strak ziet het er niet uit, maar het werkt:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EDxVhT6siyvxn2huzttElj1y.jpg?f=user_large)
(en ja, ik moet er voor de finishing touch nog even een nieuw labeltje onder plakken....)
Allemaal dank voor het meedenken!
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Mijn autisme kan het al niet aan als er 2 verschillende merken in één kast zitten. Ik had gauw de automaatjes bij de collega-tweaker opgehaald
@onetime in afwachting van je opmerkingen alvast gestart met de onderverdeler van het Victron systeem.:
[...]
@onetime
Bedankt voor je gedachten.
Ad 1) SBR440 en SPB413 hebben deze optie niet.
Ad 2) S1 is voor het schakelen tussen SAP en Victron AC Out / PAP. Een relais is een optie (en misschien ooit voor later zie item 3). Zou mooi zin als deze changeover switch in de verdeler kast zelf kan. Maar zie die optie ff niet.
Ad 3) Misschien ooit in de toekomst. Maar handmatig is betrouwbaarder. Wil eerst het systeem beter leren kennen en dan een risicoanalyse doen.
Ad 4) M1 meet inderdaad alleen als de PV stroom aan de Victron AC Out / PAP geleverd wordt Zodat het Victron Systeem deze data kan gebruiken. Bewust wordt er niet gemeten als de PV stroom aan de SAP geleverd wordt.
Ad 5) ER kunnen geen 2 draden in de kooiklem. Wel heeft de OSB voor alle polen een dubbele aansluiting en kan dus in serie gezet worden. Dat wordt ff spek eten (aandraaimoment 7Nm).
Ad 6) Aangepast in de tekening, deze komt vanaf het noodstroom verdeelblok;
Ad 7) Dan zit de bovenverdieping zonder stroom. Om het aantal lijnen te beperken had ik een tekst boven het oranje blok gezet, Waarschijnlijk niet duidelijk genoeg. Aangepast door de fases en nul in te tekenen en de opmerking boven het oranje blok aan te passen.;
AdPV invoeding kan op AC IN en AC OUT, zie afbeelding
[Afbeelding]
Jij nog een idee hoe de omschakelaar PAP/SAP verder vanaf de hoofdverderler geplaatst kan worden?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OOme5oxUGZ4HWEpwFktmsc2p.jpg?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Dat ga ik denk ik inderdaad alsnog doen. Even een keer moment zoeken dat ik daar in de buurt kom, en tot die tijd maar niet te vaak naar kijken:
[...]
Mijn autisme kan het al niet aan als er 2 verschillende merken in één kast zitten. Ik had gauw de automaatjes bij de collega-tweaker opgehaald
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
:strip_icc():strip_exif()/u/403106/3868954827-1_60x60.jpg?f=community)
Verwijderd
Dit is dus wat ernu in hangt, en ik ben van plan om uitvoering: Reolink Video Doorbell PoE op te hangen echter wil ik de situatie met de beltravo eerst opgelost hebben.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QSfkCP0KAGGs4u5jdIuAa88X.jpg?f=user_large)
:strip_exif()/u/108168/koebjieste21.gif?f=community)
I Bought Myself A Politician - MonaLisa Twins 2013: 7panelen(195Wp), maand later, 17. 3 jaar later 28 en gasloos. 5.5kWp O-W op 4.2kVA omvormer. 2018 'verhuisd'.
Audi Q4 e-tron 45 Quattro, 10.600 Wp PV, water-water warmtepomp, gasloos, dynamisch energiecontract, 32 kWh thuisaccu
B16 is inderdaad weinig prijsverschil, maar het gaat dus om de B20. Maar bedankt voor het zoeken
[ Voor 32% gewijzigd door Zenix op 10-09-2023 19:15 ]
:strip_icc():strip_exif()/u/1768442/crop633c791419e5d_cropped.jpg?f=community)
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
:strip_icc():strip_exif()/u/118591/crop628dc8eb06ba7_cropped.jpg?f=community)
:fill(white):strip_exif()/f/image/B4mwgbqNEVdYru16834t6LNT.png?f=user_large){kind=link}
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
offtopic:
Ik keek inderdaad naar de Chime, gezien de PoE juist niet de versie was waarover gesproken werd. Maar ik vind het alles behalve duidelijk, gezien 'hardwired' dan weer naast de PoE versie staat dus ik geloof je best als jij zegt dat het zo is, maar eenduidige specificatie over de wireless variant heb ik nog niet gezien anders dan in het GoT topic waar er duidelijk een 230V adapter bij zit
Ik keek inderdaad naar de Chime, gezien de PoE juist niet de versie was waarover gesproken werd. Maar ik vind het alles behalve duidelijk, gezien 'hardwired' dan weer naast de PoE versie staat dus ik geloof je best als jij zegt dat het zo is, maar eenduidige specificatie over de wireless variant heb ik nog niet gezien anders dan in het GoT topic waar er duidelijk een 230V adapter bij zit
VW ID.7 Tourer Pro S | 5670 Wp JA Solar - 14x405 33° op Zuid | Twente
Niet mijn plaatje, maar ik heb hier de PoE versie liggen.
Beiden zien er exact hetzelfde uit, zowel met ethernet poort als met de terminals. Enige verschil is de PoE in de ethernet aansluiting.
Dus een pssende trafo, bestaande draadjes waarschijnlijk hergebruiken en klaar
Beiden zien er exact hetzelfde uit, zowel met ethernet poort als met de terminals. Enige verschil is de PoE in de ethernet aansluiting.
Dus een pssende trafo, bestaande draadjes waarschijnlijk hergebruiken en klaar
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Dit topic is gesloten.
