Het grote SolarEdge topic

[kieskes]

Even voor de zekerheid checken hier:
Ik heb nu 8 ja-solar panelen op m'n dak op een (eerste generatie) SE2200 omvormer, het zijn panelen met een ingebouwde optimizer, volgens het portaal dit type: JAM6(SE)(BK)(R)60-270

Ik wil deze uitbreiden met 2 panelen die nu nog op mijn schuur heb liggen, dat zijn 275 wp panelen, als ik die aansluit met p300 optimizers moet dat toch gewoon gaan werken?

[mheikens]

Ik heb sinds een week een reeks panelen op mijn dak en zie de opbrengst op bepaalde tijdstippen stokken. Dit topic leert me dat ik waarschijnlijk last heb van clipping. Lokatie Twente.

Materialen:
SE10K omvormer, 3 fase
12 panelen oost, 35 graden. Jinko Solar JKM360N-6TL3-B
10 panelen west, 35 graden. Jinko Solar JKM360N-6TL3-B
P401 optimizers
1 string

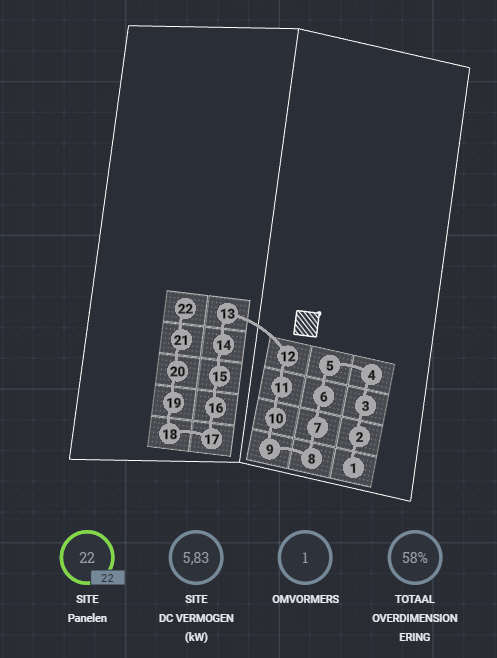

Overzicht (zelf gemaakt in SE Designer):


Spanning optimizers (23-3):

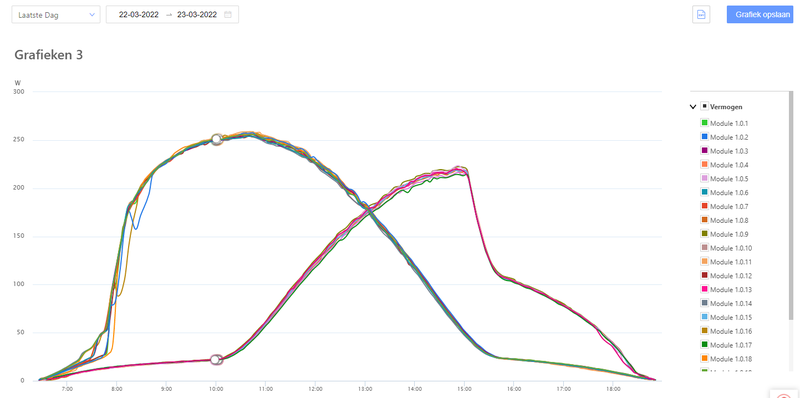

Vermogen (23-3)


Het is duidelijk te zien dat om ca. 15:00 de 10 panelen op West de P401 optimizers op hun max van 60V komen. Dit gebeurt op het moment dat de Oost panelen in de schaduw van het dak komen waar ze op liggen. De SE10K (over gedimensioneerd voor toekomstige uitbreiding) heeft 750Vdc nodig, maar die krijgt hij waarschijnlijk niet.

Verder is de opstart van ca. 6:00 tot 7:30 ook krap aan met de 12 panelen en deze jutteren ook tegen de 60V aan tot 10:30.

Ik heb een email naar mijn installateur uit Hengelo gestuurd met de melding dat de optimizers aan hun max zitten en de opbrengst wordt geclipped. Ik wacht nog op antwoord.

Als ik dit topic doorlees en het goed begrijp, zouden er eigenlijk:
- minimaal 13 panelen met P401 in de zon moeten liggen om de 750Vdc te halen en/of
- er P404 optimizers gebruikt moeten worden om de 750Vdc te halen

Waar ik nog benieuwd naar ben is of de combinatie met de Jinko panelen klopt, of dat daar nog iets verkeerd zit.

[jacovn]

@mheikens dat is te weinig panelen per oriëntatie inderdaad. Je kunt inderdaad de string spanning (750 volt) door max optimizers (60 volt) delen en naar boven afronden.
Dan geld ook nog eens dat als er scahduw op x panelen komt, je die x panelen extra moet leggen om die clipping kwijt te raken. Je moet je wel afvragen hoe veel verlies je oplost.

Echter je instalateur had beter moeten weten. En inderdaad 8x volt optimizers toe moeten passen,

[Ronald]

@Pr8chtig registreren en beweren zelf-installateur te zijn?

[busscherski]

@mheikens
Ook merkwaardig dat er een max DC vermogen van 5.8 kW is en er toch een 10 kW omvormer is gekozen. Een 6 kW model had precies evenveel opgewekt. Is er nog ruimte over op het dak?

[Ronald]

@kieskes Even kijken wat er onder de Ja Solar zit, vaak zijn dat OP serie optimizers. En dan op de optimizer compatibility chart kijken.

[teacher]

@kieskes volgens https://zonnepanelendisco...datasheets/JAm270bbSE.pdf is het een 60 volt optimizer, pak gewoon p370, dan zit je wel goed. P300 kan niet (want 48volt: https://www.solaredge.com...timizer-datasheet-nld.pdf)

Compatibility chart:
https://www.solaredge.com...e_power_optimizers_nl.pdf

[ Voor 18% gewijzigd door teacher op 24-03-2022 19:48 ]

[jacovn]

busscherski schreef op donderdag 24 maart 2022 @ 19:36:
@mheikens
Ook merkwaardig dat er een max DC vermogen van 5.8 kW is en er toch een 10 kW omvormer is gekozen. Een 6 kW model had precies evenveel opgewekt. Is er nog ruimte over op het dak?

Sterker nog doordat het oost/west is had het nog wel kleiner gekund.

[Pr8chtig]

Ronald schreef op donderdag 24 maart 2022 @ 19:33:
@Pr8chtig registreren en beweren zelf-installateur te zijn?

Thanks! Ben inmiddels aan het stoeien met designer. Kan ik ook met de 3PH hybride Storedge omvormers werken?

[Ronald]

@mheikens Het antwoord moge duidelijk zijn... Die uitbreiding meteen maar doen (En ja geld is eindig... desnoods op consumptieve energiebespaarlening parkeren en met de deftige tarieven van deze zomer snel weer afbetalen.)

[Ronald]

@Pr8chtig Kan... maar we zijn teveel kristallen bollen af van rendabel zijn in Nederland. Dus tenzij je aan de andere kant van de zuidgrens zit zou ik me daar niet druk om maken.

[mheikens]

@busscherski & @jacovn
De keuze voor een forse (10K) omvormer is gedaan, omdat ik in de toekomst ook wil overstappen op een warmtepomp voor CV (nu 2100m3 gas/jaar). Er is ruimte op het dak voor nog 20+ panelen. En inderdaad, de oost-west orientatie duwt de piek DC nog verder naar beneden. De piek van gisteren was 3.8 kW. Ik weet niet wat dat in de zomer kan worden.

@Ronald en anderen.
Ik neig naar het bijplaatsen van 1 paneel op oost, en 3 op west. Dan zijn het er 13+13. Dan zou wat meer speelruimte moeten geven aan de P401 optimizers. Er is een kleine dip te zien in de ochtend (7:45-8:30) omdat er dan 1 paneel in de schaduw van de schoorsteen staat en ze dan rij voor rij (4 per rij) in de zon komen (zon komt op achter naastgelegen nok van een ander huis, wij liggen lager.), maar dat zie ik als een normaal opstart profiel.

[teacher]

Met 13x60v optimizers zit je aan/op/over de grens van een 3 fasen solaredge. Dit kan alleen als je 0 schaduw hebt en dan haal je je stringvoltage netaan. Als je toch bij laat leggen: 16+16

Even nieuwsgierig: heeft je installateur hier geen opmerkingen over gemaakt?

@Ronald : stringvoltage, niet het totale aantal optimizers.

[ Voor 53% gewijzigd door teacher op 25-03-2022 11:19 ]

[Ronald]

@teacher huh? Er mogen er 50 per string op...

[Hari-Bo]

Is er ook een overzicht van Nederlandse installateurs van het SolarEdge systeem? Als ik mijn googleFU gebruik zie ik vooral sites waar je dan weer offertes kan opvragen bij aannemers zonder dat je zelf een lijst kan doornemen met potentiële kandidaten.

[busscherski]

@mheikens
Max 5.8 kW betekent dat je nooit een hogere piek dan 5.8 kW zult zien. Max DC mag uit mijn hoofd 135% zijn van AC. Dus je mag tot 13.5 kW max DC gaan. Dat is ongeveer 20 kWp. Al zal dat misschien wel een procent of 2 gaan aftoppen op jaarbasis.

1 + 3 panelen toevoegen lost je probleem wel bijna op.

Je zou ook meteen het aantal panelen kunnen aanvullen tot wat maximaal in 1 string past. Met de huidige teruglevertarieven heb je dat in ongeveer 2 jaar terugverdiend.

[xah5kiDe]

Ronald schreef op vrijdag 25 maart 2022 @ 11:17:
@teacher huh? Er mogen er 50 per string op...

Ondergrens?
750/60=12.5 zonder marge. 13 in de zon haalt dat net dus daarbovenop wil je extra panelen om schaduwproblemen op te kunnen vangen.

[Ronald]

@xah5kiDe De andere dakhelft geeft wel extra marge.

Je ziet dat om 9 uur de verhouding ongeveer 1:6 is tussen de dakhelften per paneel.
Bij 13+13 krijg je dus ruim 2 optimizers aan spanning van het andere dak. niet veel marge, gaat wel.

[RaymondD]

Buren hebben een offerte gekregen. Ik heb wel verstand van zonnepanelen maar heb me nooit zo verdiept in SolarEdge. Wat ik weet is dat er een minimaal aantal panelen niet in de schaduw moet ligggen voordat het systeem goed kan functioneren.

Aangeboden systeem:
9x trina solar 375Wp
SolarEdge SE3000H HD-wave
S500B optimzers.

In de winter verwacht ik dat maximaal 4 of 5 zonnepanelen zon gaan hebben op het dak waar het om gaat. De rest volledig in schaduw. Iemand idee of dit gaat werken?

Ik heb zelf 12x300 met tigo optimizers op hetzelfde soort dak. In de winter rond kortste dag liggen maar 4 panelen in zon en dat gaat goed op een steca 3kW omvormer.

[Ronald]

@RaymondD Gaat waarschijnlijk wel goed door de s500b's (De installateur heeft dat bewust moeten kiezen, ook met SE Designer! Waarschijnlijk een pré voor deze installateur dus).

Bij twijfel opbrengstverlies diagram... maar het zal echt minimaal zijn; er is weinig verlies te lijden van weinig.

[mathijshooi]

Waarom zakt eigenlijk het voltage van de optimisers die niet in de zon liggen wanneer de optimisers die wel in de zon liggen op hun max zitten. Ik zie dat bij mijn eigen installatie ook? Je zou toch zeggen, houdt die schaduw optimisers op een wat hoger niveau zodat de zon optimisers meer "ruimte" hebben zodat ze meer vermogen kunnen leveren?

mheikens schreef op donderdag 24 maart 2022 @ 13:17:

Spanning optimizers (23-3):
[Afbeelding]

[ Voor 15% gewijzigd door mathijshooi op 25-03-2022 13:29 ]

[Ronald]

@mathijshooi Koppeling via string-stroom geeft een absoluut vaste relatie tussen spanning en vermogen.

[jacovn]

Ja de stroom door alle optimizers is hetzelfde. Alleen de spanning verschilt. Maar het kan niet veel verder dan zeg 1.5 volt of zoiets zakken. Als het paneel in de schaduw dan maar 10 watt kan leveren is het de 10/1.5=6.5A de maximale stroomsterkte,

Een zon paneel is dan ook gelimiteerd tot 6.5A wat dan bij een 60 volt optimizer 390 watt maximaal is.


Dat is het remmende effect van solaredge. Ze doen net of de schaduw panelen uitgeschakeld worden, maar dat kan helemaal niet dus..

Update getallen aangepast naar lager voltage zoals hieronder beschreven,

[ Voor 9% gewijzigd door jacovn op 25-03-2022 16:47 ]

[Ronald]

@jacovn mijn p404 kan terug naar 1,25V hoor.

Het remmende effect van SolarEdge is er, maar werkt net even anders dan je beschrijft.

[vincent_1971]

Is er een mogelijkheid om op gebruikersniveau te loggen de spanningen van de optimizers? Heb sterk het idee dat de optimizers verkeerd zijn gezien dat ze tegen de grenzen lopen qua spanning.

[Rouske]

vincent_1971 schreef op vrijdag 25 maart 2022 @ 14:59:
Is er een mogelijkheid om op gebruikersniveau te loggen de spanningen van de optimizers? Heb sterk het idee dat de optimizers verkeerd zijn gezien dat ze tegen de grenzen lopen qua spanning.

Dat is in te zien in de Analyse tab op het monitoring portaal, wel inloggen via laptop of pc. Zie je die tab op deze manier niet, dan meer rechten vragen.

[ice-T106]

Super goed topic dit.
Heb op dit moment een solar edge systeem met 30 p505 omvormers op 1 string en dat gaat allemaal helemaal prima met string spanning enz.

Voor een mogelijk nieuw huis overweeg ik rond de 40 panelen te leggen en dan komen de commerciële optimizers opeens als een relatief voordelige optie om de hoek kijken,
Moet je daarmee opeens weer extra goed op letten omdat je weer minder optimisers hebt?
(ik snap dat het afhankelijke is van hoeveel dakvlakken en panelen per vlak, maar even als algemene richtlijn passend in dit topic)

[vincent_1971]

Rouske schreef op vrijdag 25 maart 2022 @ 15:07:
[...]

Dat is in te zien in de Analyse tab op het monitoring portaal, wel inloggen via laptop of pc. Zie je die tab op deze manier niet, dan meer rechten vragen.

Hoe kan je dan meer rechten vragen? Wat is dan precies de weg?

[Rouske]

Via de installateur van je installatie, mailen/bellen.
De installateur moet dan in jouw systeem, aan jou de volledige rechten geven en ook het vinkje zetten bij site eigenaar.

[ Voor 69% gewijzigd door Rouske op 25-03-2022 15:38 ]

[mathijshooi]

Ronald schreef op vrijdag 25 maart 2022 @ 14:11:
@jacovn mijn p404 kan terug naar 1,25V hoor.

Het remmende effect van SolarEdge is er, maar werkt net even anders dan je beschrijft.

Ja, dat vraag ik me ook af want het aantal A per optimiser is namelijk niet hetzelfde door de dag.

[Ronald]

@mathijshooi Stringzijdige stroom is String-vermogen/{380,400,375,750*}

*Kies wat van toepassing is op jouw model omvormer/firmware versie

[mathijshooi]

Ronald schreef op vrijdag 25 maart 2022 @ 15:53:
@mathijshooi Stringzijdige stroom is String-vermogen/{380,400,375,750*}

*Kies wat van toepassing is op jouw model omvormer/firmware versie

Ok, thanks.

[jacovn]

Ronald schreef op vrijdag 25 maart 2022 @ 14:11:
@jacovn mijn p404 kan terug naar 1,25V hoor.

Het remmende effect van SolarEdge is er, maar werkt net even anders dan je beschrijft.

Je hebt gelijk ik heb ook wel lagere voltages dan 5 volt gezien.

Feit blijft wel dat schaduw panalen de rem zetten op wat in de zon staat omdat ze toch mee moeten blijven doen.

Als een optimizer clipped remt hij uiteindelijk ook. Ik heb 350 wattpeak panelen waar schaduw van buurhuis over heen gaat. Die zie je dan lang niet het vermogen leveren wat ze zouden moeten kunnen.

Dit gaat alleen op als je op het randje zit van het aantal panelen. Solaredge geeft blijkbaar ook niet voor niets een langere string aan dan simpel uitrekenen.
Zie bijvoorbeeld: https://www.solaredge.com...r-optimizer-datasheet.pdf

[Rouske]

mathijshooi schreef op vrijdag 25 maart 2022 @ 15:44:
[...]
Ja, dat vraag ik me ook af want het aantal A per optimiser is namelijk niet hetzelfde door de dag.

[Afbeelding]

Dit is de stroom die van het paneel komt.
De stroom die in de string naar de omvormer gaat kan je niet zien.

[Ronald]

@jacovn Zolang je genoeg string spanning van de dominante panelen haalt zonder 60V/80V optimizer-uitgaand aan te tikken hoeven schaduw panelen niets te doen. Ze zullen dan ook niets beperken.

Het is domweg als je tekort dominante panelen hebt (<5 of <7 80 of 60V optimizers en 1 fase omvormer) dat er een afhankelijkheid op die laag presterende panelen ontstaat en je dus de dominante panelen kunt beperken.

[ Voor 5% gewijzigd door Ronald op 25-03-2022 23:35 ]

[teddylicious]

Precies de informatie waar ik naar op zoek was. Het voorbeeld van het tuinhuisje is nagenoeg identiek aan de opstelling zoals deze eind vorig jaar bij mij is geplaatst.
12 panelen (5 oost en 7 west) met een SE3500H omvormer en S440 Power Optimizers.
Ik had al enige tijd het idee dat er iets niet helemaal lekker zat met het systeem omdat op stralende dagen het systeem in de ochtend niet verder kwam dan een 500 a 600 watt in totaal. Op dagen met diffuus licht lijkt het systeem in de ochtend veel beter te presteren.
Ik heb geen volledige toegang in de monitoring en moet het dus doen met beperkte informatie.
Wanneer ik nu op basis van je voorbeeld zelf aan het rekenen ga, had de installateur dus andere optimizers moeten gebruiken. Klopt dit? En kan ik er dan op staan dat deze alsnog geplaatst worden? ik ben immers akkoord gegaan met een offerte waarop de S440 werd genoemd.

[ Voor 0% gewijzigd door teddylicious op 26-03-2022 08:32 . Reden: herstel typefout ]

[Ronald]

@teddylicious Al je aannamen zijn correct.

Eerste stap is zorgen dat je de 'Volledige toegang' krijgt tot de data. Vragen aan installateur.
Dan is het zaak het systeem opnieuw te ontwerpen met SolarEdge designer. En dan een alternatief met s440 en s500b.

De laatste stap is je gelijk hebben omzetten in gelijk krijgen. Altijd lastig... Ja jij bent akkoord gegaan met s440... Maar wie is de expert in deze overeenkomst? Als ik een Kia Picanto koop en hij wil maar 60km/u tussen 6 en 10 uur 's ochtends dan is toch duidelijk wie verantwoordelijk is?

[simonhoi]

teddylicious schreef op zaterdag 26 maart 2022 @ 08:31:
Precies de informatie waar ik naar op zoek was. Het voorbeeld van het tuinhuisje is nagenoeg identiek aan de opstelling zoals deze eind vorig jaar bij mij is geplaatst.
12 panelen (5 oost en 7 west) met een SE3500H omvormer en S440 Power Optimizers.
Ik had al enige tijd het idee dat er iets niet helemaal lekker zat met het systeem omdat op stralende dagen het systeem in de ochtend niet verder kwam dan een 500 a 600 watt in totaal. Op dagen met diffuus licht lijkt het systeem in de ochtend veel beter te presteren.
Ik heb geen volledige toegang in de monitoring en moet het dus doen met beperkte informatie.
Wanneer ik nu op basis van je voorbeeld zelf aan het rekenen ga, had de installateur dus andere optimizers moeten gebruiken. Klopt dit? En kan ik er dan op staan dat deze alsnog geplaatst worden? ik ben immers akkoord gegaan met een offerte waarop de S440 werd genoemd. [Afbeelding]

Ja, duidelijk. In de ochtend kom je met 5 optimisers op 60v tekort. Met 80v zou het net kunnen maar beter extra panelen ook want je hebt ook schaduw ( waarom anders solaredge systeem?)

Vraag aan installateur het verlies diagram op, op modelleer zelf in de designer.

[teddylicious]

Ronald schreef op zaterdag 26 maart 2022 @ 08:47:
@teddylicious Al je aannamen zijn correct.

Eerste stap is zorgen dat je de 'Volledige toegang' krijgt tot de data. Vragen aan installateur.
Dan is het zaak het systeem opnieuw te ontwerpen met SolarEdge designer. En dan een alternatief met s440 en s500b.

De laatste stap is je gelijk hebben omzetten in gelijk krijgen. Altijd lastig... Ja jij bent akkoord gegaan met s440... Maar wie is de expert in deze overeenkomst? Als ik een Kia Picanto koop en hij wil maar 60km/u tussen 6 en 10 uur 's ochtends dan is toch duidelijk wie verantwoordelijk is?

Dank voor je vlotte reactie. Je voorbeeld was erg verhelderend. Ik zal contact opnemen met de installateur en de situatie voorleggen. Wordt dus vervolgd.

[teddylicious]

simonhoi schreef op zaterdag 26 maart 2022 @ 08:49:
[...]


Ja, duidelijk. In de ochtend kom je met 5 optimisers op 60v tekort. Met 80v zou het net kunnen maar beter extra panelen ook want je hebt ook schaduw ( waarom anders solaredge systeem?)

Vraag aan installateur het verlies diagram op, op modelleer zelf in de designer.

Extra panelen aan de voorkant bijplaatsen is helaas geen optie. Die ruimte is er simpelweg niet. De oplossing zal dus gezocht moeten worden in een ander type optimizer. TS noemt de S500b als optie. Ik zal de installateur vragen naar het verliesdiagram en vragen om meer rechten in de monitoring. Maar 5 x 80v aan de oostzijde is 400v terwijl de omvormer een opstartspanning heeft van 401v. Of doen de optimizers op west sowieso mee voor een aantal volts waardoor je wel aan de 401 komt?

[McGarrett]

Vraagje! Moet je daadwerkelijk Installateur zijn om een account aan te maken voor cursussen? Ik zag namelijk dat je een account moet hebben voordat je die e-learning kunt zien en volgen.

Bevindt mezelf momenteel in het offerte traject voor zonnepanelen met SE omvormer en optimizers en wilde me er eens in verdiepen om te kijken of die installateur mij geen onzin verkoopt

[teacher]

Nee, het is andersom: je account wordt een installateursaccount als je de cursussen hebt afgerond.

@teddylicious als dat de enige oplossing is, dan is dat de oplossing.
Je zal wellicht nog iets verlies hebben, maar niet meer zoals nu.
En nominale dc spanning is 380V, het is dus niet zo dat de omvormer pas bij 401V wakker wordt.

En uiteraard zijn we benieuwd naar de zienswijze van de installateur.

[ Voor 64% gewijzigd door teacher op 26-03-2022 09:52 ]

[Ronald]

@McGarrett Voor toegang tot designer hoef je slechts te beweren zelf-installateur te zijn. Met dat account heb ik ook toegang gekregen tot Edge Academy.

De cursussen zijn alleen nodig als je ook de toegang wil om systemen te beheren. Maar dat deel neemt de installateur normaal voor zich (garantie afhandeling gaat via dat account, en alleen dat account, dus dan zou de installateur moeite hebben met verlenen garantie)

[edit]@teacher niet automatisch, maar SE support deed niet moeilijk, zelfs niet na opbiechten dat het puur voor mijn eigen systeem was.

[ Voor 14% gewijzigd door Ronald op 26-03-2022 09:37 ]

[teddylicious]

teacher schreef op zaterdag 26 maart 2022 @ 09:36:
Nee, het is andersom: je account wordt een installateursaccount als je de cursussen hebt afgerond.

@teddylicious als dat de enige oplossing is, dan is dat de oplossing.
Je zal wellicht nog iets verlies hebben, maar niet meer zoals nu.
En nominale dc spanning is 380V, het is dus niet zo dat de omvormer pas bij 401V wakker wordt.

En uiteraard zijn we benieuwd naar de zienswijze van de installateur.

Bedankt voor je uitleg. Ik neem maandag direct contact op met de installateur. Tot nu toe heb ik goed contact gehad met de installateur. Hoop ook dat dat zo blijft en dat hij actief wil meedenken in een oplossing.

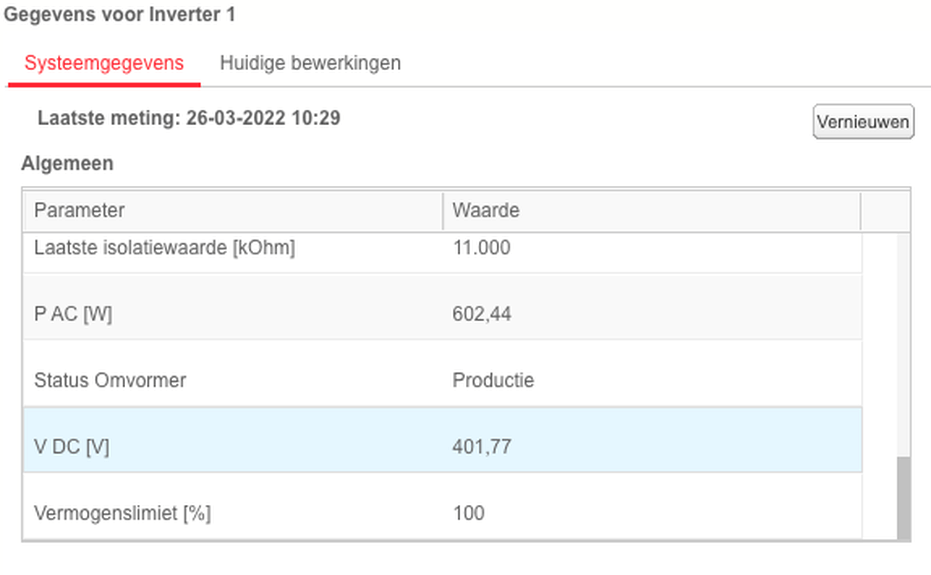

Nog wel even over die nominale spanning. Ik lees op dit forum al meerdere reacties dat de nieuwe omvormers op 401V werken en dat staat ook bij mijn omvormer vermeld. Kan dit nieuw zijn?

[ Voor 20% gewijzigd door teddylicious op 26-03-2022 10:33 ]

[jacovn]

Ronald schreef op vrijdag 25 maart 2022 @ 23:33:
@jacovn Zolang je genoeg string spanning van de dominante panelen haalt zonder 60V/80V optimizer-uitgaand aan te tikken hoeven schaduw panelen niets te doen. Ze zullen dan ook niets beperken.

Het is domweg als je tekort dominante panelen hebt (<5 of <7 80 of 60V optimizers en 1 fase omvormer) dat er een afhankelijkheid op die laag presterende panelen ontstaat en je dus de dominante panelen kunt beperken.

Ok bedankt voor je uitleg.

Mijn redenatie was:
Een schaduw paneel geeft een voltage aan dat het op de string leveren moet, als dat in schaduw 1.25 volt is en er loopt x.xx A door de string dat paneel toch 1.25 x x.xx = yyy watt moeten leveren.
Het paneel kan echter niet meer leveren dan er geproduceerd wordt. Dus als er weinig opbrengst is en de spanning is tot minimum gedaald de stroomsterkte door de string ook verlaagd zal moeten worden.

Maar we zijn het er in ieder geval over eens dat je altijd het minimaal aantal panelen volledig in de zon moet hebben om het systeem goed te laten werken. Het is niet voor minimaal aantal panelen met schaduw..

[fishb]

Hallo experts, ik heb nu een maand een solaredge installatie met 24 LG panelen van 380w. De panelen liggen op een schuin dak van 45 graden op het zuidoosten. De panelen liggen in 4 rijen van 6 in landscape. Geen schaduw van gebouwen of bomen in de buurt. Ze wekken de laatste dagen rond de 42kWh op. Is dit ongeveer wat ik op mooie zonnige dagen zou mogen verwachten? Ik ben er tevreden mee.

Omvormer is een SE10K met een single string, P401 optimizers.

[ Voor 12% gewijzigd door fishb op 26-03-2022 14:50 ]

[ds23man]

Alle optimizers voeden in op string, je string is eigenlijk een ringweg voor de stroom waarbij elke optimizer een eigen oprit heeft.

[ds23man]

Met als toevoeging dat als er teveel optimizers op deze rondweg rondrijden zonder koplampen aan het verkeer afremt of tot stilstand komt.

[Flans]

Sinds gisteren zijn wij een verhuisd naar ons nieuwe huis waar solaredge systeem geinstalleerd is. Tijdens de verbouwing heb ik al 'even snel' geprobeerd om te kijken of ik kon verbinden met het systeem. Dat is me toen niet gelukt.

Op dit moment ben ik er weer mee bezig en drie apps later (SolarEdge, mySolardEdge & SetApp) ben ik blij dat ik dit topic tegen ben gekomen. In elke app moet ik wreken met een code die ik moet krijgen van de leverancier of distributeur. Die heb ik dus niet omdat de installatie al gedaan was voordat wij hier zijn komen wonen.

Ik weet ff niet meer waar ik moet beginnen met verbinden. Kan iemand hier mij misschien ff op weg helpen?

[Ronald]

@Flans https://www.solaredge.com/nl/node/96659

[Flans]

Ronald schreef op zondag 27 maart 2022 @ 07:55:
@Flans https://www.solaredge.com/nl/node/96659

Dan gaan we dat maar doen, Thx!

[de meester01]

Ik heb 16x370wp in array 1 (Oost met een tikje zuid) en 10 stuks aan de west kant in array 2. P404 optimizers en uit mijn hoofd de 8K omvormer van SE.

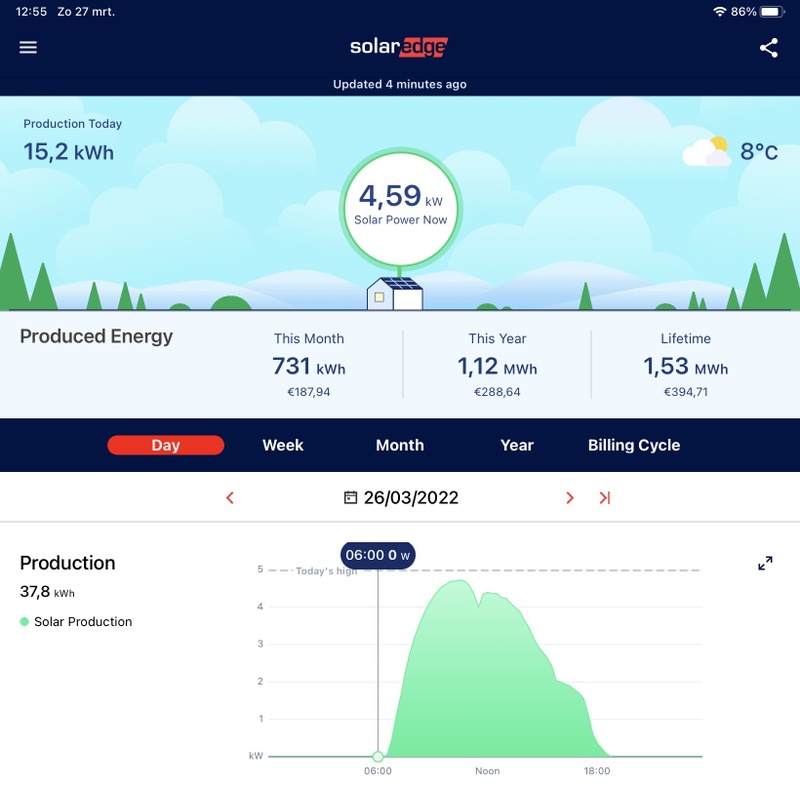

Nu heb ik altijd een parabool qua opbrengst curve. Zie plaatje 1. Maar vandaag voor het eerst een soort van 'platte' top op een piek van 4.95 - 4.98kwh. Is dit nu gewoon de maximale output van mijn installatie?

Edit: ik heb de panelen pas een half jaar dus geen referentie

[ Voor 3% gewijzigd door de meester01 op 27-03-2022 13:48 ]

[ds23man]

Kijk eerst eens welk type omvormer je hebt.

[de meester01]

ds23man schreef op zondag 27 maart 2022 @ 14:13:
Kijk eerst eens welk type omvormer je hebt.

De 8K 3 fase

[ds23man]

Denk dat dit een gevalletje bewolking is wat er vanochtend was.

[simonhoi]

ds23man schreef op zondag 27 maart 2022 @ 14:38:
Denk dat dit een gevalletje bewolking is wat er vanochtend was.

Of het lokale netwerk kon het niet meer aan.

[ds23man]

Dan moet je een foutmelding in je log zien. Door de bewolking van vanochtend ben je het beginstuk van je parabool kwijt. Waar je ook mee uit moet kijken bij SE is waar je kijkt in je app of PC

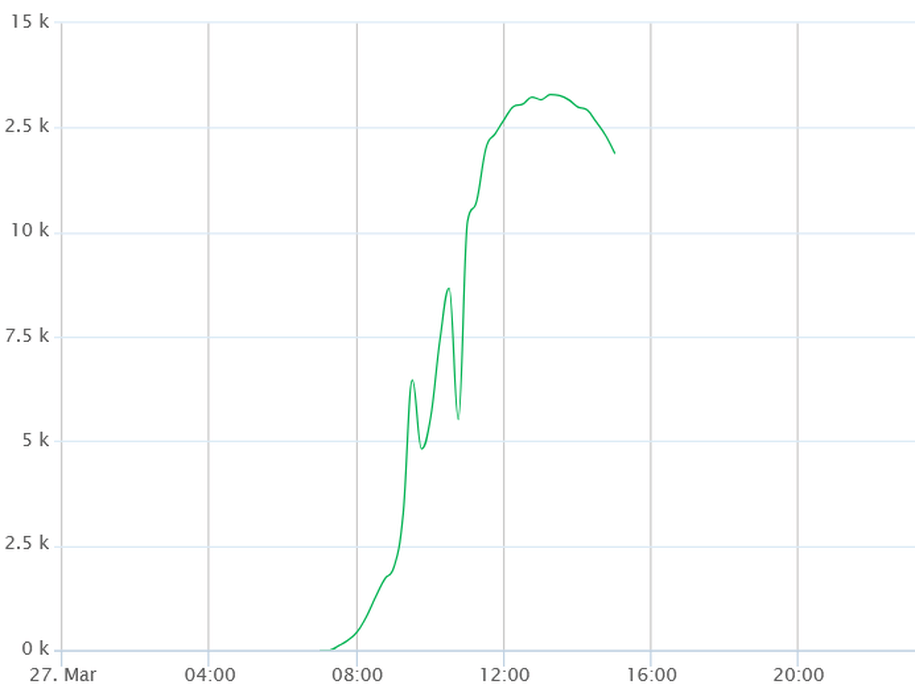

Vandaag op mijn dashboard:

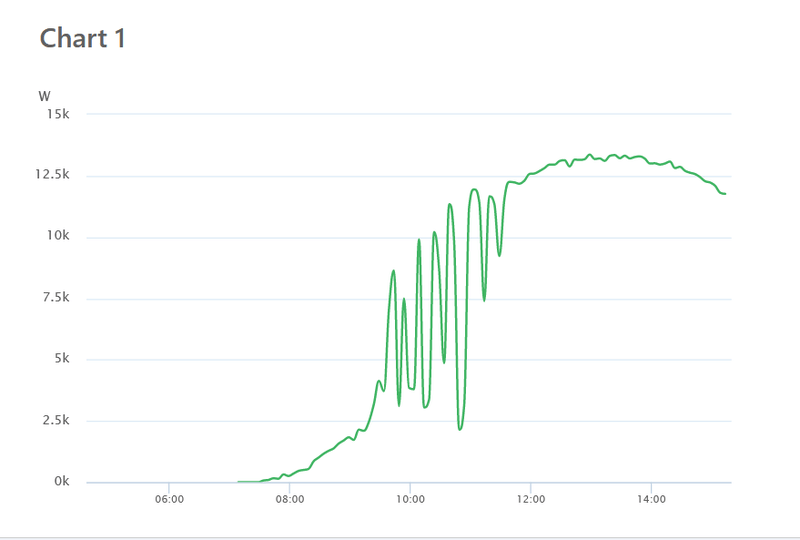

In de analyse tab:



Bij de eerste kijk je naar een 15 minuten log en bij de tweede 5 minuten.

[de meester01]

ds23man schreef op zondag 27 maart 2022 @ 15:20:
Dan moet je een foutmelding in je log zien. Door de bewolking van vanochtend ben je het beginstuk van je parabool kwijt. Waar je ook mee uit moet kijken bij SE is waar je kijkt in je app of PC

Vandaag op mijn dashboard:

[Afbeelding]

In de analyse tab:

[Afbeelding]

Bij de eerste kijk je naar een 15 minuten log en bij de tweede 5 minuten.

Hoe kom ik in de analyse tab? Ik heb alleen de versie die per kwartier weergeeft.

[ds23man]

Op de PC, niet in de app.

[de meester01]

ds23man schreef op zondag 27 maart 2022 @ 16:14:
Op de PC, niet in de app.

Oké, ik zit op mijn ipad in Chrome te kijken. Zal eens kijken op mijn pc

[mheikens]

busscherski schreef op vrijdag 25 maart 2022 @ 11:19:
@mheikens
knip

1 + 3 panelen toevoegen lost je probleem wel bijna op.

Je zou ook meteen het aantal panelen kunnen aanvullen tot wat maximaal in 1 string past. Met de huidige teruglevertarieven heb je dat in ongeveer 2 jaar terugverdiend.

Mijn instelling was om eerst maar eens 100% op te wekken van wat ik gebruik en dat kwam in de buurt van wat ik me kon veroorloven. Daarmee het milieuaspect afgedekt. Ik zit met een dubbel tarief en verwacht ca. 900 kWh terug te leveren tegen normaal tarief na 100% salderen. Ik zit bij NLE en salderen/leveren gaat per telwerk. Ik ging er van uit dat ik maar 5ct. ofzo per kWh voor terugleveren kreeg, maar denk nu te begrijpen dat ik dat tegen mijn kale levertarief (0.34ct.) krijg bij NLE. Klopt dat?

Tja, dan is het snel terugverdiend.

edit: Wellicht hoort dit niet binnen dit topic. Ik ga in GoT zoeken.

[ Voor 3% gewijzigd door mheikens op 27-03-2022 18:51 ]

[Ward85]

Ik kom net ergens achter :-x op mijn dak liggen 20 panelen (350W,ZW, geen schaduw), in mijn SolarEdge app welke wordt beheerd door de leverancier zie ik er echter maar 16 terug. Nu heb ik al gelezen dat de app apart ingesteld moet worden dus of dit impact heeft op productie kan ik zo snel niet achterhalen.

Mijn productie van gisteren was:

28.274kWh

Met 20 panelen (7000Wp) komt dit neer op 4.039kWh/kW ik heb al contact met de leverancier opgenomen en die gaat het uitzoeken, maar mogelijk is er hier iemand die op basis van deze statistieken kan zeggen of dit nu geleverd wordt door 16 of door 20 panelen.

PVOutput

Met vergelijken zoals hier kom ik niet heel veel verder.

[Ronald]

@Ward85 je hebt de helling niet goed ingevoerd op PVO... dus lastig te zeggen.

Maar... Met alle panelen op identieke ligging zonder schaduw zou je optimizer spanning rond de 750/20=37,5V verwachten. Als er slechts 16 mee doen zou je 750/16=46,9V verwachten

Dat kun je zien via analyse tab op de monitoring website via desktop... Mits je installateur de rechten heeft toegewezen. Anders door diverse panelen in de app aan te tappen en de details te bekijken.

Het is vrij waarschijnlijk dat alle panelen gewoon mee doen. De app configuratie staat geheel los van het systeem.

[Ward85]

@Ronald hartelijk dank voor je snelle reactie! Ik moet inderdaad nog even een waterpas tegen mijn dak houden van de week om dat aan te vullen.

Ze liggen inderdaad keurig in rijtjes van 5 panelen naast elkaar. Helaas zie ik wel (niet via tab analyse, maar via Layout - Info per paneel) dat de optimizer spanning 46V is. Ben bang dat er bij de installatie dan wel iets mis gegaan is? Ik wacht de reactie van de leverancier maar even af...

[Ronald]

@Ward85 3dbag.nl is goed genoeg ;-) Komt niet op de graad precies.

Okay 46V is geen best teken.

Optie 1 die je misschien zelf kan doen (Ik heb zelf een duaal eigenaren-installateurs account).
met de SetApp app verbinden met de omvormer; Inbedrijfstelling; Koppelen.
Installateur kan dit op afstand initiëren ;-)
Optie 2 er zitten 4 panelen niet aangesloten

(Wat zeer kwalijk zou zijn. De inbedrijfstelingprocedure omschreven in de installateurscursus van SolarEdge schrijft toch echt voor om de spanning van de string te meten... Als er panelen niet aangesloten zitten had dat op dat moment gezien moeten worden... En ik spreek uit ervaring... Ik had zelf een van mijn panelen niet op de optimizer aangesloten... En dat heb ik voor de inbedrijfstelling gewoon gecorrigeerd...)

[ Voor 36% gewijzigd door Ronald op 29-03-2022 15:20 ]

[teddylicious]

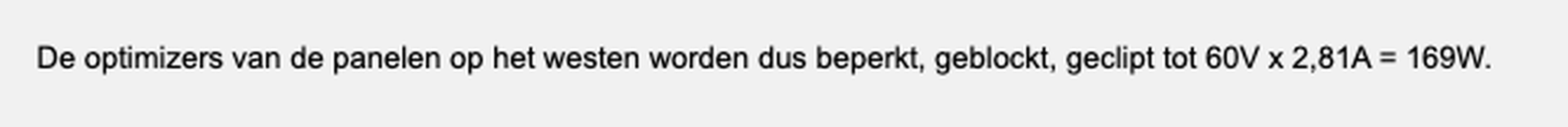

@Ronald even een update van mijn kant. De rechten in de SolarEdge Monitoring zijn inmiddels aangepast door de leverancier waardoor ik nu ook de analyse tab heb. Over de keus voor de Optimizers hebben ze nog niets gezegd. Dat gaan ze uitzoeken. Dit krijgt dus nog een vervolg. Dan nog even over het voorbeeld van het tuinhuisje. Je zegt aan het eind van de berekening:

Het zijn toch de optimizers op het oosten die beperkt worden?

[teacher]

dat staat er helemaal niet...

^thanks!

[Ronald]

@teddylicious Het is een interactie. De ene set bepaald een lage stroom doordat ze gedwongen worden op een relatief hoge spanning te werken, waardoor de andere set niet alles kwijt kan bij die stroom.

Het staat er echt wel goed

[ds23man]

Mmm, deze heb ik nog nooit gehad:

[spaarpot]

Hallo,

Ik heb momenteel een Solaredge 3680 HD wave 1 omvormer met 12 panelen van 375 watt (4500 samen). Komende week komt de installateur nog 4 panelen toevoegen hetgeen het totaal op 6000 watt piek brengt.

Volgens het Solaredge design rapport gaat dit geheel 1.75% aftoppen aangezien de 3680 omvormer blijft hangen.

Ergens gelezen dat omvormers meer vermogen doorlaten dan de aangegeven 3680 watt in mijn geval. Enig idee hoeveel marge er in deze omvormers zit ? Zou ik outputs van 3700 - 3900 watt kunnen verwachten ? Iemand hier ervaring mee ?

[mathijshooi]

spaarpot schreef op vrijdag 1 april 2022 @ 16:51:
Hallo,

Ik heb momenteel een Solaredge 3680 HD wave 1 omvormer met 12 panelen van 375 watt (4500 samen). Komende week komt de installateur nog 4 panelen toevoegen hetgeen het totaal op 6000 watt piek brengt.

Volgens het Solaredge design rapport gaat dit geheel 1.75% aftoppen aangezien de 3680 omvormer blijft hangen.

Ergens gelezen dat omvormers meer vermogen doorlaten dan de aangegeven 3680 watt in mijn geval. Enig idee hoeveel marge er in deze omvormers zit ? Zou ik outputs van 3700 - 3900 watt kunnen verwachten ? Iemand hier ervaring mee ?

Ik ben ook benieuwd, maar over een week en een goeie zonnige dag weet je het voor jezelf. Mits alle panelen op zuid liggen.

[Ronald]

De enige waarvan ik weet dat hij structureel harder gaat is de SE5K-RWB: 5,25kW
SE4000H voor zo ver ik weet geen W meer dan 4,0kW

[Peutpeut]

De SE3000H doet ook 3200 watt, meermaals gezien toen die hier nog hing voor de uitbreiding. Ik kan me voorstellen dat een 3680 niet veel hoger gaat omdat dit de limiet is van 16A.

[g00gle]

Ik heb 4080 op me dak en mij 3680 topt af op precies 3.68kW. En geen streep meer.

[ds23man]

Vorige week nog in de instellingen van mijn SE16K gekeken, die staat op max 16,8K aan vermogen.

[R-P]

jacovn schreef op vrijdag 25 maart 2022 @ 14:04:
Ja de stroom door alle optimizers is hetzelfde. Alleen de spanning verschilt. Maar het kan niet veel verder dan zeg 1.5 volt of zoiets zakken. Als het paneel in de schaduw dan maar 10 watt kan leveren is het de 10/1.5=6.5A de maximale stroomsterkte,

Ronald schreef op vrijdag 25 maart 2022 @ 23:33:
@jacovn Zolang je genoeg string spanning van de dominante panelen haalt zonder 60V/80V optimizer-uitgaand aan te tikken hoeven schaduw panelen niets te doen. Ze zullen dan ook niets beperken.

Wilde deze vraag al langer stellen... Werkt het zoals jacovn denkt of zit er een dikke FET (of fysiek relais o.i.d.) in een optimizer die de spanning&stroom van alle goedwerkende optimizers doorlaat als hij zelf niet voldoende spanning-keer-stroom kan bijdragen? (Dus bv in het voorbeeld dat er meer dan 6,5A geproduceerd kan worden bij voldoende spanning door de optimizers wier panelen WEL in de zon liggen).

[ds23man]

Hee, opeens een redesign van de Portal.

[ElMacaroni]

ds23man schreef op donderdag 31 maart 2022 @ 16:27:
Mmm, deze heb ik nog nooit gehad:

[Afbeelding]

Grappig! Staat er bij mij ook (melding van 02-04-2022).

--edit-- op beide systemen zelfs...

[ Voor 5% gewijzigd door ElMacaroni op 03-04-2022 12:19 ]

[Proton_]

@R-P
Wikipedia: Buck–boost converter
Er zit in ieder geval een dikke FET in

[R-P]

Proton_ schreef op zondag 3 april 2022 @ 12:46:
@R-P
Wikipedia: Buck–boost converter
Er zit in ieder geval een dikke FET in

Ja DUH...
Maar kan ie de stroom bypassen?

[Proton_]

@R-P
Um, in die plaatjes zie je duidelijk dat S3 en S4 dicht = volledige bypass, zelfs geen ohmse verliezen in de spoel. Ik dacht dat je dat wel zou zien

[ Voor 8% gewijzigd door Proton_ op 03-04-2022 14:14 ]

[ds23man]

Een boost buck converter is een schakeling die door middel van hoogfrequent schakelen van stroom door een spoel de spanning verhoogt. In bovenstaande plaatjes is symbool links je bron, de zonnepaneel en rechts de weerstand de belasting, bij SE is dat de ringleiding met ingangstrap van je converter. Al je optimizers staan parallel op die denkbeeldige weerstand. Feitelijk gaat er geen stroom van andere panelen door de elektronica van de optimizers. Daarom blijft het systeem gewoon werken als die kapot gaan ( niet teveel tegelijkertijd natuurlijk, want dan haal je de stringspanning niet meer).

[maxkoe]

Misschien hier iemand die kan helpen.

Ik heb sinds een aantal dag dat mijn zonnepanelen het niet meer goed doen.
Ze beginnen ochtends op de juiste manier maar als dan het vermogen van mijn 5,4 kwp installatie boven de 1 kw komt gaat de omvormer uit en krijg ik error code 18XBF en daaaronder HW error.

iemand een idee?

[ds23man]

Kaput:

https://www.zonstraal.be/forum/viewtopic.php?t=21396

[maxkoe]

ds23man schreef op zondag 3 april 2022 @ 13:53:
Kaput:

https://www.zonstraal.be/forum/viewtopic.php?t=21396

Zou kunnen alleen installatie is al 5 jaar oud. Hoe dan?

[Ronald]

ds23man schreef op zondag 3 april 2022 @ 12:04:
Hee, opeens een redesign van de Portal.

Analyse tab het nu 'Tabellen' Wie heeft dat bedacht

[ds23man]

maxkoe schreef op zondag 3 april 2022 @ 13:56:
[...]


Zou kunnen alleen installatie is al 5 jaar oud. Hoe dan?

Alles gaat wel eens kapot. Gewoon SE contacten, zit 12,5 jaar garantie op.

[maxkoe]

ds23man schreef op zondag 3 april 2022 @ 14:17:
[...]


Alles gaat wel eens kapot. Gewoon SE contacten, zit 12,5 jaar garantie op.

Dank je. Had al een case aangemaakt maar was ongeduldig op het antwoord.

Maandag maar even afwachten dan.

[ds23man]

Het steeds opnieuw opstarten icm met een HW fout, duidt meestal op problemen met de uitgangsrelais.

[R-P]

Proton_ schreef op zondag 3 april 2022 @ 13:00:
@R-P
Um, in die plaatjes zie je duidelijk dat S3 en S4 dicht = volledige bypass, zelfs geen ohmse verliezen in de spoel. Ik dacht dat je dat wel zou zien

Mijn excuses.
Ik dacht dat je alleen bedoelde dat een Optimizer een buck-boost converter IS, dat wist ik ook wel, dus je antwoord voor kennisgeving aangenomen.
Dankzij de extra uitleg begrijp ik dat ik echt naar de topologie van de schakeling had moeten kijken en dat had ik dus nagelaten. Jij schatte mij hoger in dan ik jou (en dan ik klaarblijkelijk verdiende), daarvoor nogmaals mijn excuses...
Ik weet in de basis hoe een schakelende voeding werkt maar nooit voldoende in verdiept om bv. je geposte plaatjes te herkennen als buck, boost of buck-boost. Ik zal het nog eens aandachtig doorlezen en hoop dat het zal beklijven.

[Proton_]

Het was ook wel een te kort antwoord
Nou weet ik ook niet precies wat de gebruikte topologie van een SE optimizer is, dus een definitief antwoord heb je alsnog niet, maar het is zo wel erg aannemelijk dat hij kan bypassen (desnoods over D2/L1).

[ Voor 4% gewijzigd door Proton_ op 03-04-2022 17:33 ]

[xah5kiDe]

Hele weekend bezig geweest op een solaredge systeem te installeren. Het werkt niet en ik vermoed dat er een optimizer stuk is. De laatste 4 heb ik nu uit de string gehaald en nu werkt het met 13.
De 4 panelen zijn orde (k*t klus, panelen moeten er weer af). Volgend weekend verder debuggen. Mijn plan is om weer twee panelen toe te voegen maar hoe gaat dat het snelst? Pairen in de Setapp doet hij niet, hij zegt slecht 'klaar'. Als ik weet dat de string is veranderd hoe forceer ik dan opnieuw het pair process? Het verwijderen van de 4 panelen heeft me meer dan een uur gekost omdat ik alles maar heb proberen te resetten. Solaredge is nieuw voor mij dus ik doe mogelijk wat doms.
Het gaat om een 5000 hd wave met S500 optimizers.
Komt het overigens wel vaker voor dat nieuwe optimizers stuk zijn?

[Ronald]

@xah5kiDe Wat was de spanning op de string voor je het geheel (van 17) op de omvormer aan sloot? 17V, 13V of 9V?

[ Voor 7% gewijzigd door Ronald op 03-04-2022 20:22 ]

[xah5kiDe]

Het begon met 15 (dus twee te kort) en geleidelijk zakte dat naar 9. Waarom dit steeds minder werd, geen idee. In de Setapp werden 0 optimizers gerapporteerd (bij P_ok). Ik had eerst ook zelfs 1 paneel niet aangesloten dus dat verklaard 15. Na splitsen van de string kwam ik er achter dat de set van 4 3V gaf.

[Ronald]

@xah5kiDe Heb je de set van 4 verkeerd om aangesloten?

(Klinkt alsof je mogelijk een beetje basis kwaliteit multimeter hebt)

[xah5kiDe]

Die spanning las ik af in de Setapp. Ik weet niet of dat ook de string spanning was.
Probleem is dat ik maar 1 paneel over een andere kan schuiven om bij de optimizer te komen. Ik moet twee panelen verwijderen om 1 optimizer te kunnen meten. Ze zijn allemaal doorgelust (zonder verlengkabel), dus polariteit kan niet verkeerd zijn. Mijn multimeters zijn top notch

[ Voor 5% gewijzigd door xah5kiDe op 03-04-2022 20:42 ]

[Ronald]

Ik zou beginnen met regelen van een knappe multimeter (wat ook in de installatiehandleiding staat) en het volgen van de installatiehandleiding... In mijn exemplaar pagina 19.

Zonder zit je te gokken, weet je niets, en kunnen wij, nog SE support, nog je Webshop je helpen.

[teacher]

xah5kiDe schreef op zondag 3 april 2022 @ 20:29:
Het begon met 15 (dus twee te kort) en geleidelijk zakte dat naar 9. Waarom dit steeds minder werd, geen idee. In de Setapp werden 0 optimizers gerapporteerd (bij P_ok). Ik had eerst ook zelfs 1 paneel niet aangesloten dus dat verklaard 15. Na splitsen van de string kwam ik er achter dat de set van 4 3V gaf.

Wanneer deed je dit? Was het nog licht buiten?
Enneh.. set van 4?

[xah5kiDe]

Ja hoor zon was net op.

[xah5kiDe]

Ik kan bij solaredge alleen de quick installation guide vinden. Er is wel een volledige installatie guide, maar dat is voor een uitvoering met lcd scherm en ok knop. Blijkbaar moet ik alles vanuit de Setapp doen. Mijn vraag is slechts, hoe forceer ik pairen?

Koppelen: Houd deOK-knop, uiterst rechts op de communicatie-interface (zie Afbeelding 10)) op het 10 seconden ingedrukt. De volgendemelding verschijnt:
....
Uit SolarEdge HD-Wave Omvormer Installatiehandleiding v1.1
7.5 MB
