Het grote zuinige server topic - deel 3

[andru123]

K!K schreef op zaterdag 13 april 2024 @ 09:02:
Bedankt voor je reactie! Wat verwacht je dat hier de winst gaat zijn? En is een Pico PSU een optie voor mij of raad je iets anders aan?

probeer eerst met vanilla ubuntu boot, dan zie je of voeding een factor is. Ik denk dat met pico je kan watt of 4 besparen nog.

[mrmrmr]

@Bontje Blauw Een andere voeding kan een aantal Watts besparen, maar in de basis is de hardware te oud. Voor desktops is Skylake (6th gen) het minimum voor laag verbruik (<10W DC). Jouw bord is 3th gen Ivy Bridge. Oude hardware is helaas niet rendabel te maken. Het is goedkoper om tweedehands hardware (Skylake of later) aan te schaffen die effecienter is met energiegebruik.

[eheijnen]

Bontje Blauw schreef op zaterdag 13 april 2024 @ 22:11:
Ik heb mijn oude server nog eens gemeten.
Zeker 23 Watt idle met Windows Home Server 2011 (geen schone installatie)
Hardware is enkel:
-i3-3225 3.3GHz
-8GB RAM, 1 stick
-120GB SSD
-Mobo: Asrock B75 Pro3 M m-atx
-Seasonic 360W 80+ GOLD voeding.

Zou dit aan de voeding liggen? Wat ik ook tweak in de BIOS, ik krijg het niet onder de 23 Watt.
Any thoughts?

Heb ik hier ook gemeten op socket 1155, 3770S, 16GB, 1SSD, Gigabyte mAtx bord met windows 10.
Ook met een I5 2400 en een wat simpeler ASRock bordje en 8GB zit je rond dat verbruik.
Beide met een B Klasse voeding, kan dan waarschjnlijk nog wat beter.

[GewoonWatSpulle]

Mijn oude "NAS" toch maar vervangen om tegelijk een krachtigere hypervisor te hebben:

AMD Ryzen 5 PRO 5650G Tray

ASRock B550M Pro4

Kingston KSM32ED8/32HC × 2

WD Red SN700 1TB

be quiet! System Power 9 400W

Draait nu met Proxmox idle op net geen 19 watt, 18,9 om precies te zijn! Dit gaat uiteraard veranderen zodra de ASM1166 geinstalleerd word en de storage overgezet word met 8 × 2.5" SSD en 4 × 3.5" HDD's maar dacht is het delen wel waard in deze "bare" staat.

[andru123]

Bontje Blauw schreef op zaterdag 13 april 2024 @ 22:11:
Ik heb mijn oude server nog eens gemeten.
Zeker 23 Watt idle met Windows Home Server 2011 (geen schone installatie)
Hardware is enkel:
-i3-3225 3.3GHz
-8GB RAM, 1 stick
-120GB SSD
-Mobo: Asrock B75 Pro3 M m-atx
-Seasonic 360W 80+ GOLD voeding.

Zou dit aan de voeding liggen? Wat ik ook tweak in de BIOS, ik krijg het niet onder de 23 Watt.

Ja, die voeding verstookt extra 5W ter vergelijking met een zuinige voeding.
Ik heb bijna identiek systeem (ook met Windows home server, trololo ) en gemeten met een andere voeding.

[andru123]

GewoonWatSpulle schreef op zaterdag 13 april 2024 @ 22:59:
Mijn oude "NAS" toch maar vervangen om tegelijk een krachtigere hypervisor te hebben:

AMD Ryzen 5 PRO 5650G Tray

ASRock B550M Pro4

Kingston KSM32ED8/32HC × 2

WD Red SN700 1TB

be quiet! System Power 9 400W

Draait nu met Proxmox idle op net geen 19 watt, 18,9 om precies te zijn! Dit gaat uiteraard veranderen zodra de ASM1166 geinstalleerd word en de storage overgezet word met 8 × 2.5" SSD en 4 × 3.5" HDD's maar dacht is het delen wel waard in deze "bare" staat.

+5W door de voeding, denk ik, en nog 5W door de (niet-geoptimalizeerde) moederbord.
savale in "Het grote zuinige server topic - deel 3" draait vergelijkbaar CPU op 9W. Er zijn ook AMD systeemen hier dat ~14W idlen.

Wacht, die 9W zonder nvme? @savale is die meting van jouw met of zonder nvme schijf?

[ Voor 4% gewijzigd door andru123 op 13-04-2024 23:37 ]

[savale]

andru123 schreef op zaterdag 13 april 2024 @ 23:20:
[...]
+5W door de voeding, denk ik, en nog 5W door de (niet-geoptimalizeerde) moederbord.
savale in "Het grote zuinige server topic - deel 3" draait vergelijkbaar CPU op 9W. Er zijn ook AMD systeemen hier dat ~14W idlen.

Wacht, die 9W zonder nvme? @savale is die meting van jouw met of zonder nvme schijf?

Moest even terug kijken, maar dat was zonder nvme zo te zien (zei namelijk de usb boot stick er nog in)

[Ankh]

Ik stel hier de vraag even, ik ben op zoek naar een kleine behuizing waar een (mini-)itx moederbord (je) in kan, met ruimte voor twee 2,5” (15mm) diskjes. Zat te denken aan een chieftex ix-03, maar deze is nergens meer te krijgen. Moederbord heeft een dc aansluiting, dus heb geen ruimte voor een voeding nodig. Zou wel mooi zijn om er een actieve fan in te hangen, voor wat circulatie.

Iemand bij een idee?

[Raven]

@Ankh Zoiets als https://www.cartft.com/catalog/il/725 ? Ze hebben wel meer van dat soort formaat.

[ Voor 44% gewijzigd door Raven op 14-04-2024 09:50 ]

[Mars Warrior]

Raven schreef op zondag 14 april 2024 @ 09:48:
@Ankh Zoiets als https://www.cartft.com/catalog/il/725 ? Ze hebben wel meer van dat soort formaat.

Maar passen daar de 15mm schijven in? Die dikte is vaak het probleem nl…

[Raven]

Mars Warrior schreef op zondag 14 april 2024 @ 10:34:
[...]

Maar passen daar de 15mm schijven in? Die dikte is vaak het probleem nl…

Helaas staat dat bij die M300 niet in de manual en specs , maar er past (i.p.v. 2x 2.5") ook 1x 3.5" in en als je uitgaat van de dikte van een 3.5" hdd lijkt het te passen.

[BMW_Gizzmo]

Woodski schreef op woensdag 23 augustus 2023 @ 06:27:
Hebben jullie ook met de Kontron K3843-B dat nvme0n1 en nvme1n1 steeds van plek wisselen bij een reboot?
Ik gebruik Proxmox en had hier op de Asrock die ik hiervoor had geen last van.
Naast een nieuw board heb ik ook Proxmox geupdate van 7 naar 8 dus dat kan het ook zijn.

[Afbeelding]

Ook als je alles mount via uuid in fstab?, weet niet of proxmox dit standaard doet, ik doe het altijd wel om dit soort dingen te voorkomen

[bjp]

ik besef net:
- i5-13500 (en i5-14500) zijn dezelfde kleinere chip
- i5-14600/i7-14700/i9-14900 zijn allemaal zelfde chip, groter dan i5-14500, maar met sommige clusters van 4xE-cores disabled (in i5 ook 2P-Cores, naast 2x4xE-cores disabled). Ook meer cache dan de 13500/14500 per E-core cluster.

meer cache is meer verbruik typisch. Meer die-area ook.

[andru123]

bjp schreef op zondag 14 april 2024 @ 13:54:
ik besef net:
- i5-14600/i7-14700/i9-14900 zijn allemaal zelfde chip,

en i3 is i9 met heleboel defecte cores uitgeschakeld. Dat was altijd voor elke generatie van CPUs. Met chiplets gaat misschien iets veranderen. Of het invloed op verbruik heeft, is onbekend.

[andru123]

@Ankh mini-itx M350

[dcm360]

andru123 schreef op zondag 14 april 2024 @ 16:10:
[...]
en i3 is i9 met heleboel defecte cores uitgeschakeld. Dat was altijd voor elke generatie van CPUs. Met chiplets gaat misschien iets veranderen. Of het invloed op verbruik heeft, is onbekend.

Dat valt tegenwoordig ook wel weer tegen. Alder Lake (12th gen) heeft 2 varianten, 1 met en 1 zonder de E-cores er op. De 13th en 14th gen hebben daar nog 1 variant bij gekregen (voor de high-end), en gebruiken voor de lagere modellen nog dezelfde chips als voor de 12th gen (maar dan met wat hogere clocks).

[andru123]

dcm360 schreef op zondag 14 april 2024 @ 16:28:
Dat valt tegenwoordig ook wel weer tegen. Alder Lake (12th gen) heeft 2 varianten, 1 met en 1 zonder de E-cores er op. De 13th en 14th gen hebben daar nog 1 variant bij gekregen (voor de high-end), en gebruiken voor de lagere modellen nog dezelfde chips als voor de 12th gen (maar dan met wat hogere clocks).

volgens techpowerup zo ziet er een chip van 12e gen eruit. Ik twijfel dat Intel ging een aparte wafer specifiek voor i3 maken, het is echt duur, makkelijker een universieel wafer te printen.

[dcm360]

andru123 schreef op zondag 14 april 2024 @ 17:10:
[...]
volgens techpowerup zo ziet er een chip van 12e gen eruit. Ik twijfel dat Intel ging een aparte wafer specifiek voor i3 maken, het is echt duur, makkelijker een universieel wafer te printen.

Met een die-shot van 1 SKU kan je nog niet aannemen dat de rest van de SKU's er ook zo uit ziet. Wikipedia heeft een lijstje met verschillende chips voor 12th-gen (met bijbehorende bronnen).

Overigens is het met een volume dat groot genoeg is altijd interessant om chips met minder functionaliteit ook daadwerkelijk kleiner te maken.

[ Voor 10% gewijzigd door dcm360 op 14-04-2024 17:39 ]

[andru123]

dcm360 schreef op zondag 14 april 2024 @ 17:33:
[...]

Met een die-shot van 1 SKU kan je nog niet aannemen dat de rest van de SKU's er ook zo uit ziet. Wikipedia heeft een lijstje met verschillende chips voor 12th-gen (met bijbehorende bronnen).

Overigens is het met een volume dat groot genoeg is altijd interessant om chips met minder functionaliteit ook daadwerkelijk kleiner te maken.

huh, inderdaad, ik was vrij zeker alle CPUs dezelfde zijn. Dus i3 is daadwerkelijk kleiner. Maar ik kan het niet bepaald zuiniger noemen. Idle verbruik is gelijk aan i5 van mijn tests.

Trouwens, op i3 krijg ik random system shutdowns - meestaal tijdens het afspelen van videos in een browser.
Op i5 heb ik dat niet gemerkt, maar ik gebruik het niet zo vaak.
Ik heb AVX uit op mijn CPUs, mischien dat is van relevantie.
Shutdown is een hard stop - opeens gaat de computer gewoon uit (niet herstart, geen blauw scherm, geen events in Windows logs, niks)

[Ankh]

andru123 schreef op zondag 14 april 2024 @ 16:12:
@Ankh mini-itx M350

Precies wat ik zoek inderdaad, top! Nu nog kijken of ik hem ergens kan scoren in NLD / EU. Beetje overdreven om hem in de USA te kopen

[mrmrmr]

Ankh schreef op zondag 14 april 2024 @ 20:04:
[...]

Precies wat ik zoek inderdaad, top! Nu nog kijken of ik hem ergens kan scoren in NLD / EU. Beetje overdreven om hem in de USA te kopen

https://www.minipc.de/catalog/il/1058

Dit is een Duitse shop voor mini-computers. Ze verkopen ook PicoPSU's van Mini-Box.

[andru123]

@Ankh let op de afmetingen. De manual zegt iets over max 10mm voor fans, dus je 15mm passen mischien niet. Ook let op de hoogte van CPU cooler. Er zijn maar paar coolers die passen. Ik heb dit case, in principe prima, alleen lek als een maand, met al die ventilatie gaten. Ik heb apart mesh filters gekocht om bovenop te plakken, tegen stof.

[Raven]

Ankh schreef op zondag 14 april 2024 @ 20:04:
[...]

Precies wat ik zoek inderdaad, top! Nu nog kijken of ik hem ergens kan scoren in NLD / EU. Beetje overdreven om hem in de USA te kopen

https://www.cartft.com/catalog/il/1058 (heeft ook de M350), de shop die ik eerder noemde, zit in DE

[bjp]

rondom de vraag over Intel chips en vooral cache-grote:
is meer cache niet gewoon meer SRAM-like, wat "always-on" moet blijven, en dus "meer idle power" ?

dit voor _beperkt_ extra performance? (echt case per case afhankelijk)

dus voor performance is het gewenst, maar voor low-idle-power feitelijk beter vermeden?


Als ik hier kijk: lijkt het (hoewel voor oudere chip) dat de caches feitelijk unpowered zijn in hoge C-states.

[ Voor 28% gewijzigd door bjp op 15-04-2024 13:12 ]

[mrmrmr]

@bjp Wat ik er destijds over gelezen heb trek ik de conclusie dat meer cache inderdaad meer bijna idle verbruik betekent. Als de cache is uit te schakelen zal dat voor beperkte duur zijn.

We zien ook wel dat de huidige processoren meer vermogen eisen dan bijvoorbeeld 8th/9th gen bij geringe belasting. Die zijn nog ideaal in combinatie met een zuinig bord.

De huidige processoren zijn "trigger-happy", die schalen veel sneller hoog op bij geringe belasting. Ik denk dat dit meer energie kost doordat het gericht is op performance die niet echt effectief is op een laagbelaste thuisserver.

@Raven CarTFT.com e.K. is het bedrijf dat ook achter minipc.de zit.

[bjp]

mrmrmr schreef op maandag 15 april 2024 @ 14:30:
@bjp Wat ik er destijds over gelezen heb trek ik de conclusie dat meer cache inderdaad meer bijna idle verbruik betekent. Als de cache is uit te schakelen zal dat voor beperkte duur zijn.

We zien ook wel dat de huidige processoren meer vermogen eisen dan bijvoorbeeld 8th/9th gen bij geringe belasting. Die zijn nog ideaal in combinatie met een zuinig bord.

De huidige processoren zijn "trigger-happy", die schalen veel sneller hoog op bij geringe belasting. Ik denk dat dit meer energie kost doordat het gericht is op performance die niet echt effectief is op een laagbelaste thuisserver.

zou kunnen kloppen - ik las onlangs iets over de Core Ultra (op Intel 4 technology) dat ze gaan beginnen met de taak op een low-power E-core te zetten, dan eventueel op te schalen naar een gewone E-core, en indien echt nodig naar een P-core verzetten


ze hier: https://www.notebookcheck...-4-and-TSMC.752748.0.html

[ Voor 20% gewijzigd door bjp op 15-04-2024 15:56 ]

[Raven]

mrmrmr schreef op maandag 15 april 2024 @ 14:30:
@Raven CarTFT.com e.K. is het bedrijf dat ook achter minipc.de zit.

Ah, dat wist ik niet

[Mars Warrior]

bjp schreef op maandag 15 april 2024 @ 15:50:
[...]
zou kunnen kloppen - ik las onlangs iets over de Core Ultra (op Intel 4 technology) dat ze gaan beginnen met de taak op een low-power E-core te zetten, dan eventueel op te schalen naar een gewone E-core, en indien echt nodig naar een P-core verzetten


ze hier: https://www.notebookcheck...-4-and-TSMC.752748.0.html

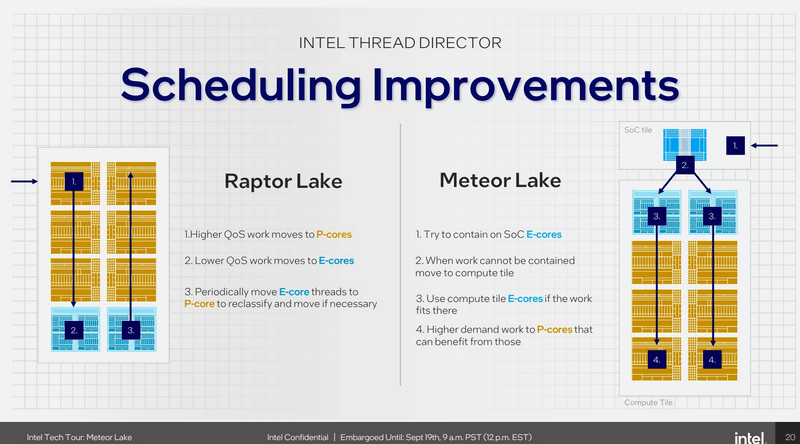

[Afbeelding]

Leuke toevoeging denk ik op een desktop, maar op een server? Hoe bepaalt ITD dat een taak op de achtergrond kan draaien en/of er lang over mag doen, en dus op een E-core mag/moet draaien?

Ik hou het lekker op mijn vaste toewijzingen van een docker container aan een (set van) E of P-cores. Daarmee haal ik bewezen een veel hogere efficientie tov het aan het OS over te laten.

Overigens geen idee of Kernel 6.5 automatisch ITD gebruikt. Ik heb niks bijzonders ingesteld

[K!K]

@Mars Warrior ik lees in jou bovenstaande post dat jij je containers en of vm's toekent aan een of meerder vaste core van je cpu.
Heb je toevallig ook met unraid ervaring of dit efficiënter is?

[Mars Warrior]

K!K schreef op maandag 15 april 2024 @ 21:16:
@Mars Warrior ik lees in jou bovenstaande post dat jij je containers en of vm's toekent aan een of meerder vaste core van je cpu.
Heb je toevallig ook met unraid ervaring of dit efficiënter is?

Ik heb geen Unraid ervaring. Wel een licentie, maar nog nooit gebruikt

Het toewijzen van een cpuset aan een container is standaard docker (compose) functionaliteit, dus dat lijkt me onder Unraid ook wel te werken.

De voornaamste winst zit in de toename van de efficiëntie: mijn e-cores@2.5Ghz verbruiken maar 3W bij 100% belasting. Veel taken hebben hier ruim voldoende aan, en verbruiken zo een stuk minder wH tov het draaien/boosten op een p-core.

Backups, sftp transfers, de hele home assistant omgeving en zelfs immich draaien goed op de 4 e-cores van mijn 12700K CPU.
Veel interactieve zaken (web sites, JavaScript ontwikkeling) draaien zuiver op de p-cores. Ook deze zijn verdeeld in clusters van 2, waarbij elk cluster op een andere max frequentie draait om efficiënter te werken.

[K!K]

Helemaal duidelijk!
Unraid kan ook cpu pinning voor Docker en Vm, zal dit eens toepassen ben benieuwd.

[K!K]

K!K schreef op zaterdag 13 april 2024 @ 09:02:
[...]


De “gaussian accelerator” zegt mij ook niks maar hier ga ik nog even naar zoeken.

Bedankt voor je reactie! Wat verwacht je dat hier de winst gaat zijn? En is een Pico PSU een optie voor mij of raad je iets anders aan?


[...]


Bedankt voor de uitgebreide uitleg. Ik kan komende dage eens een usb stick maken met Debian 12 er op en deze opstarten om te kijken wat het verbruik dan is zonder rand apparatuur als HDD SDD en NVME er op aangesloten.

UPDATE:

Zoals beloofd even een usb stick gemaakt met Vanila OS

Hardware:
Kontron K3843-B
Intel 12600K
64 GB Ram
be quiet Straight Power 11 Platinum
Usb stick met OS

10 Watt idle
Dus de voeding is goed voor zn 5 tot 7 watt?

[Mars Warrior]

K!K schreef op dinsdag 16 april 2024 @ 10:47:
[...]


UPDATE:

Zoals beloofd even een usb stick gemaakt met Vanila OS

Hardware:
Kontron K3843-B
Intel 12600K
64 GB Ram
be quiet Straight Power 11 Platinum
Usb stick met OS

10 Watt idle
Dus de voeding is goed voor zn 5 tot 7 watt?

Heb je ook zaken als power-top enzo gedraaid?

Je USB stick zit in een USB 2.0 poort?

USB pakt nu ook wat vermogen, maar uitgaande dat ik rond de 3W haal met Ubuntu lijkt je voeding inderdaad verantwoordelijk voor een extra 5 tot 7W.

[mrmrmr]

K!K schreef op dinsdag 16 april 2024 @ 10:47:
Zoals beloofd even een usb stick gemaakt met Vanila OS

Hardware:
Kontron K3843-B
Intel 12600K
64 GB Ram
be quiet Straight Power 11 Platinum
Usb stick met OS

10 Watt idle
Dus de voeding is goed voor zn 5 tot 7 watt?

Heb je powertop --auto-tune gedraaid en gestart met een GUI (xset) of met consoleblank=15? Zie topicstart.

De USB stick verbruikt ook energie, het meest als het een USB3 stick is (1W of meer). Het beste is een SSD te gebruiken om te testen of desnoods een USB2 stick. Je kan ook kijken of het verbruik zakt als de USB stick uitneemt, al is het systeem daarna niet meer stabiel.

[K!K]

Mars Warrior schreef op dinsdag 16 april 2024 @ 11:02:
[...]

Heb je ook zaken als power-top enzo gedraaid?

Je USB stick zit in een USB 2.0 poort?

USB pakt nu ook wat vermogen, maar uitgaande dat ik rond de 3W haal met Ubuntu lijkt je voeding inderdaad verantwoordelijk voor een extra 5 tot 7W.

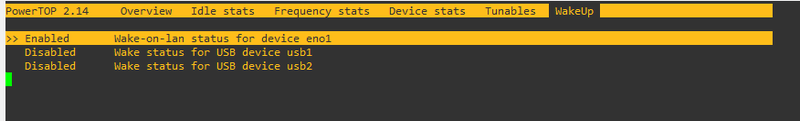

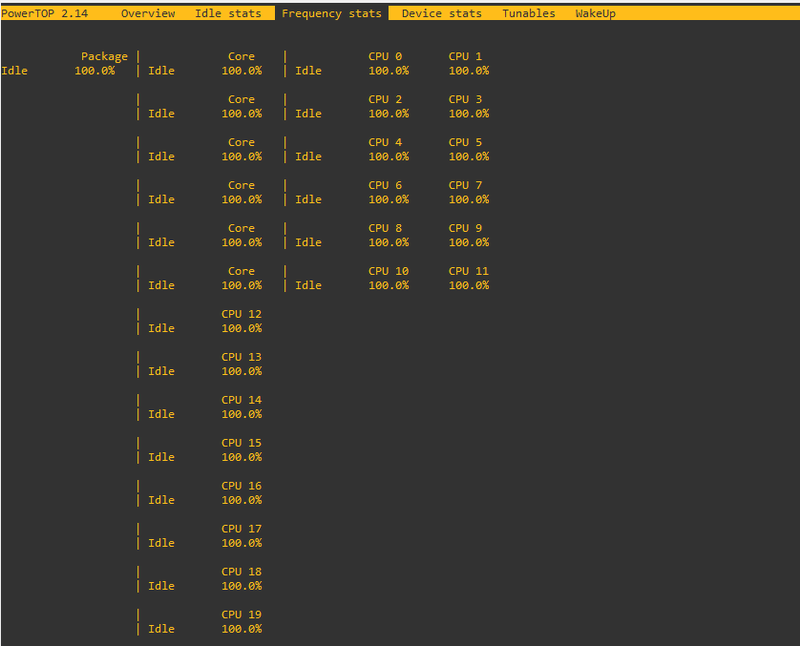

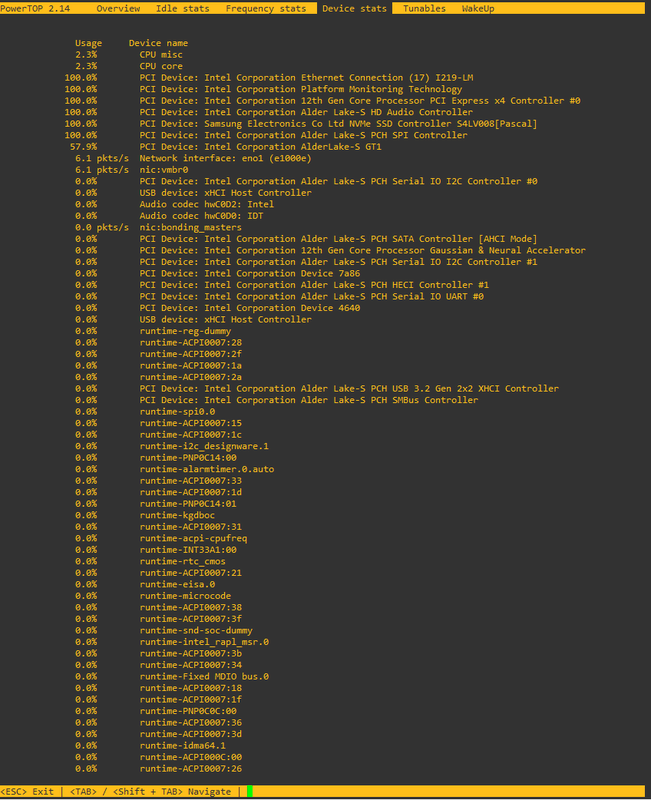

Powertop --auto-tune gestart
Met genoemde config haal ik nu 8 a 9 watt hier schommelt deze.

USB- stick zat in de 2.0 poort als ik deze verwijder scheelt dit ongeveer 1 watt.

mrmrmr schreef op dinsdag 16 april 2024 @ 11:04:
[...]


Heb je powertop --auto-tune gedraaid en gestart met een GUI (xset) of met consoleblank=15? Zie topicstart.

De USB stick verbruikt ook energie, het meest als het een USB3 stick is (1W of meer). Het beste is een SSD te gebruiken om te testen of desnoods een USB2 stick. Je kan ook kijken of het verbruik zakt als de USB stick uitneemt, al is het systeem daarna niet meer stabiel.

Inderdaad verbruik zakt met het uithalen van de usb stick met circa 1 watt

Het lijkt er wel op dat het systeem redelijk in rust is dus de verwachting dat deze niet veel lager komt dan 9 watt met de huidige hardware.

code:

C2 (pc2)    2.9%
C3 (pc3)    0.4%
C6 (pc6)    0.1%
C7 (pc7)    0.0%
C8 (pc8)    0.4%
C9 (pc9)    0.0%
C10 (pc10) 92.5%

Dus moet ik dan toch aan mijn voeding denken en wat zou dan de aanrader zijn voor mijn systeem?
Helaas geen mogelijkheid tot het testen met een andere voeding..

[Mars Warrior]

K!K schreef op dinsdag 16 april 2024 @ 12:33:
[...]
Powertop --auto-tune gestart
Met genoemde config haal ik nu 8 a 9 watt hier schommelt deze.

USB- stick zat in de 2.0 poort als ik deze verwijder scheelt dit ongeveer 1 watt.

Dus moet ik dan toch aan mijn voeding denken en wat zou dan de aanrader zijn voor mijn systeem?
Helaas geen mogelijkheid tot het testen met een andere voeding..

Als ik het goed heb zit je dus nu op 7-8W?

Dan scheelt het nog maar 4-5W tov een systeem met een RM550x voeding die erg goed is bij lage belasting.

Andere goede ATX voedingen (weet ff zo niet welke) zullen 1-2W meer verbruiken dan deze RM550x, dus de vraag is of je je voeding alsnog wilt vervangen voor een winst van 3-4W in idle bedrijf

Een PicoPSU met 160W adapter zal ook goed zijn, maar dan moet je systeem dat wel aankunnen. Je zult dan de 12600K in ieder geval moeten limiteren, want die trekt 100% belast de PicoPSU onderuit.

[andru123]

K!K schreef op dinsdag 16 april 2024 @ 12:33:
Dus moet ik dan toch aan mijn voeding denken en wat zou dan de aanrader zijn voor mijn systeem?

De beste zuinige voedingen die op dit moment nog te koop staan hier Raynman in "Het grote zuinige server topic - deel 3"
Pure power 12 M doet maar 0,5W sclechter dan de reference Rm550x.
3-4W x 3,5€=11-14€ besparing per jaar.

[K!K]

Helamaal duidelijk!

Ik ga het eens een paar dagen aankijken of ik met mijn unraid install ook weer wat gezakt ben ndat ik net wat met het bios heb zitten spelen en het verbruik in ubuntu en vanilla toch wel gezakt is ten opzichten van toen ik begon.

Mocht het mij niet voldoende zijn is er dus de mogelijk het om 4 a 5 watt te winnen met de be Quiet Pure power 12 M 550w Of denken aan een Pico PSU maar dan de cpu begrenzen op max vermogen.
Met een Pico PSU gaat het verschil groter zijn of vergelijkbaar met de 12M?

Bedankt voor het mee denken

[Psychsome]

@Mars Warrior of @Kik
Ik dacht dat er op de Kontron K3843-B een issue was dat door een usb stick de cpu niet in een lage C-state kwam.
Is dat ondertussen opgelost met een biosupdate?
Of was dat iets was toen specifiek was voor de sky-connect zigbee stick?

[Sparkiee]

mrmrmr schreef op woensdag 27 maart 2024 @ 22:26:
[...]


Geen overkill, wegens de flinke processor. Ook al kun je de power limits omlaag bijstellen, het is toch beter om zo'n processor wat meer ruimte te geven.

Met een voeding los je maar een releatief klein probleem op. Ik denk dat er nog ergens een reden is waarom het systeem niet zuiniger is. Heb je nog meer randapparatuur of insteekkaarten? Denk aan dingen die gekoppeld zijn aan de USB poorten, SATA drives.

Als er geen gpu in zit heb je waarschijnlijk een processor met F aan het einde. Dat kun je op de verpakking of bestellijst/factuur zien. Geen gpu lijkt voordelig, maar de gpu met een driver bevat nog meer voordelen voor low power gebruik. Dat is in ieder geval onder Windows zo.

Ik zou toch eerst eens een testinstallatie doen met Debian 12 op de manier die ik al beschreef. Als je dat op tot de letter volgt moet je het laagste verbruik kunnen krijgen van ongeveer de helft. Aangezien installaties op een SSD kunnen worden gedaan, kun je op een SSD de installatie doen zonder je huidige installatie te hoeven overschrijven.

Het duurt even, maar dan heb je ook wat.
Ik heb uiteindelijk mij I# zonder GPU geruild voor een I5 met GPU.
Ik heb getest met Debian en Ubuntu. Bij beid kreeg ik het verbruik niet lager dan 15W.
Uieindelijk terug naar Unraid. Met wat zoekwerk terecht gekomen op een link Met screenshots van de bios instellingen. Alles aangepast en nu zit ik rond de 10w. Dat is dan met één usb stick en dus een I5 met actieve GPU.
Het zal vast nog zuiniger kunnen. Maar de voorbij weken ben ik veel tijd kwijt geweest om te testen met Debian en Ubuntu. en dan niet puur om minder verbruik te hebben, maar ook testen of ik er dan mee kan wat ik wil. en dan is voor mij (zonder enige Linux kennis) Unraid toch makkelijker. Moet wel eerlijk zeggen, een verbruik van 10W is wel heel fijn ten opzichten van mijn HP Microserver met dik 6 a 7 keer zoveel verbruik.

[Mich]

Psychsome schreef op dinsdag 16 april 2024 @ 15:29:
@Mars Warrior of @Kik
Ik dacht dat er op de Kontron K3843-B een issue was dat door een usb stick de cpu niet in een lage C-state kwam.
Is dat ondertussen opgelost met een biosupdate?
Of was dat iets was toen specifiek was voor de sky-connect zigbee stick?

Dit is niet zozeer een kontron probleem maar een chipset of CPU probleem. Het is namelijk ook op andere moederborden met een b660 chipset. Dit gaan vooral om USb sticks voor "seriële communicatie". Of zigbee/zwave.

[ Voor 6% gewijzigd door Mich op 16-04-2024 16:52 ]

[bjp]

Mich schreef op dinsdag 16 april 2024 @ 16:51:
[...]


Dit is niet zozeer een kontron probleem maar een chipset of CPU probleem. Het is namelijk ook op andere moederborden met een b660 chipset. Dit gaan vooral om USb sticks voor "seriële communicatie". Of zigbee/zwave.

weet jij hier meer over? ik ga voor een B760 moederbord (wat heel lookalike is).

[Church of Noise]

Mich schreef op dinsdag 16 april 2024 @ 16:51:
[...]


Dit is niet zozeer een kontron probleem maar een chipset of CPU probleem. Het is namelijk ook op andere moederborden met een b660 chipset. Dit gaan vooral om USb sticks voor "seriële communicatie". Of zigbee/zwave.

Om dit soort zaken te vermijden gebruik ik een lan zigbee coördinator (smlight slz05b). Misschien een optie om in dit geval te overwegen.

[andru123]

Church of Noise schreef op dinsdag 16 april 2024 @ 17:29:
Om dit soort zaken te vermijden gebruik ik een lan zigbee coördinator (smlight slz05b). Misschien een optie om in dit geval te overwegen.

wat is het verbruik of dat ding?

[Church of Noise]

Ik dacht ergens 1 a 1.2W. Kan het nog wel eens meten als dat helpt.

[Mich]

bjp schreef op dinsdag 16 april 2024 @ 16:54:
[...]


weet jij hier meer over? ik ga voor een B760 moederbord (wat heel lookalike is).

Weinig. Behalve de ervaringen uit dit topic. We hebben ook een topic bij Intel geopend maar weinig oplossingen.

https://community.intel.c...devices-under/m-p/1516435

Ik kwam nu ook een nieuwe tegen. Die moet ik zelf nog even lezen


https://community.intel.c...e-Full/m-p/1565137#M68766

[Mich]

Church of Noise schreef op dinsdag 16 april 2024 @ 17:29:
[...]

Om dit soort zaken te vermijden gebruik ik een lan zigbee coördinator (smlight slz05b). Misschien een optie om in dit geval te overwegen.

Ik gebruik een Intel nuc8. Met zigbee, zwavel en p1 meter. Vervolgens met ser2net naar mijn server. Mijn nuc8 met USB apparaten verbruikt amper 3W dacht ik. Daaruit blijkt ook dat het niet aan de USB apparaten ligt maar aan iets rondom de CPU/chipset.

[bjp]

oh mooi om intel-support hierbij te betrekken. Ze lijken (na lezen van de threads) mooi door te verwijzen naar de USB/Linux/... partijen.

Mss heb ik nog een oude PCI-to-USB kaart om te testen - damned het moederbord dat ik in bestelling heb, heeft geen PCI meer, enkel PCIe.

ik ga wss mijn server volgende week in elkaar kunnen zetten. Dan meten. En dan zien of die SONOFF stick het probleem zal zijn.

[ Voor 11% gewijzigd door bjp op 16-04-2024 20:07 ]

[bjp]

mss nog iets om te testen: een USB3 hub, waar je dan een USB2 device in steekt.

Die hub heeft zijn eigen controller, welke mss de C-state problematiek kan vermijden.

[Church of Noise]

Mich schreef op dinsdag 16 april 2024 @ 19:07:
[...]


Ik gebruik een Intel nuc8. Met zigbee, zwavel en p1 meter. Vervolgens met ser2net naar mijn server. Mijn nuc8 met USB apparaten verbruikt amper 3W dacht ik. Daaruit blijkt ook dat het niet aan de USB apparaten ligt maar aan iets rondom de CPU/chipset.

Da's interessant ! Mijn systeem is ook een nuc8 en die verbruikt 2.8W met Debian en Home Assistant supervised, maar zonder iets op de usb poorten. Misschien moet ik dan toch nog eens een usb zigbee coördinator overwegen... (net m'n conbee II van de hand gedaan, damn )

[andru123]

Church of Noise schreef op dinsdag 16 april 2024 @ 17:46:
Ik dacht ergens 1 a 1.2W. Kan het nog wel eens meten als dat helpt.

graag, het is zuinige server topic, metingen zijn welkom.

[Church of Noise]

Initieel lijkt het ding eerder 0.5w te verbruiken als ik het verbruik van mijn netwerkapparatuur / home assistant cluster voor en na vergelijk. Zo meteen zet ik een Shelly Plug S eraan om het device zelf te meten

[KraveN]

Ik krijg als het goed is deze week een Asrock deskmini b760 binnen die ik ga combineren met een 13500. Natuurlijk niet de meest zuinige combinatie tov de voorgangers H470 of de 310. Maar ik zal mijn bevindingen/metingen hier posten icm unraid. Veel meer dan een review van de B660 van CT magazine kon ik niet vinden. Dus wellicht handig om te hier te delen.

[Sir Bacon]

Long time lurker hier, lees mee om ideeën op te doen voor een zuinige server. Mijn Synology DS918+ met 2x HDD en 2x Sata SDD verbruikt nu zo'n 30-32 W, gemeten met Homewizard plug. De HDD's komen eigenlijk niet in spindown.

Ik kwam deze aankondiging tegen:
https://liliputing.com/od...that-sells-for-99-and-up/
https://wiki.odroid.com/odroid-h4/start

Omdat verschillende mensen hier al goede resultaten met een Odroid H3(+) gemeld hebben, is de opvolger wellicht interessant. De 4 Sata poorten gaan via een ASM1064B. De processor keuze had wellicht beter een N100 en N300 kunnen zijn i.p.v. de N97 en N305. Maar als de base frequency hetzelfde is, maakt dat wellicht niet zoveel uit.

[project.bobby]

Sir Bacon schreef op woensdag 17 april 2024 @ 13:12:
Long time lurker hier, lees mee om ideeën op te doen voor een zuinige server. Mijn Synology DS918+ met 2x HDD en 2x Sata SDD verbruikt nu zo'n 30-32 W, gemeten met Homewizard plug. De HDD's komen eigenlijk niet in spindown.

Ik kwam deze aankondiging tegen:
https://liliputing.com/od...that-sells-for-99-and-up/
https://wiki.odroid.com/odroid-h4/start

Omdat verschillende mensen hier al goede resultaten met een Odroid H3(+) gemeld hebben, is de opvolger wellicht interessant. De 4 Sata poorten gaan via een ASM1064B. De processor keuze had wellicht beter een N100 en N300 kunnen zijn i.p.v. de N97 en N305. Maar als de base frequency hetzelfde is, maakt dat wellicht niet zoveel uit.

Goed gevonden! Ik was al benieuwd of er iets nieuws ging komen.

Hardkernel meet gelukkig zelf alles altijd goed door, dus is het gewoon in de specs te vinden

H4: 2 W idle
H4+: 2.7 W idle
H4 ultra: 2.8 W Idle

let wel - ze meten het vanaf de powersupply, dus niet aan het stopcontact.

https://wiki.odroid.com/odroid-h3/hardware#specifications

En

https://wiki.odroid.com/odroid-h4/hardware#specifications

[bjp]

die H4-ultra lijkt me wel wat, met 8 E-Cores en NVMe. Tempting.

[CAPSLOCK2000]

Die Odroid H4 zien er op het eerste gezicht erg leuk uit. Laag verbruik én een lage prijs én lekker compact én een gewoon SO-DIMM slot zodat er misschien(!) wel 64G in kan. Maar na wat langer te hebben gekeken zie ik dat de voordelen kleiner zijn dan ik aanvankelijk dacht. Het blijft een interessant bordje hoor, maar het verschil met de concurrentie is minder groot dan ik dacht.

Even wat puntjes:
- de N97-processor. Dat lijkt me een prima keuze, effectief net zo zuinig als de N100 maar met optioneel iets hogere pieken.

- prijs, die is erg laag, ($99 voor de H4) maar het zijn wel kale bordjes zonder behuizing, RAM en storage. Daar komen dus nog wat tientjes bij als je die er nog bij moet kopen.

- verbruik Het extreem lage verbruik van 1.5-2W is niet echt representatief. Daarvoor hebben ze alles uitgeschakeld wat ze kunnen inclusief netwerk, zo is het geen bruikbaar systeem. Het verbruik in "standaard" desktop-modus vind ik interessanter. 4.6W idle is heel netjes voor dit platform, maar ook niet extreem. Mijn Firebat 8T Plus haalt dat ook met niet meer dan minimale tuning.

- geen USB-C

- dus ook geen voeding via USB-C PD maar een ouderwetse 12V adapter.
(Ik heb liever USB-C omdat het weer een aansluiting minder is en je USB-C ook voor data kan gebruiken).

- wel HDMI-CEC

[ Voor 8% gewijzigd door CAPSLOCK2000 op 17-04-2024 15:11 ]

[Mars Warrior]

CAPSLOCK2000 schreef op woensdag 17 april 2024 @ 14:52:
Die Odroid H4 zien er op het eerste gezicht erg leuk uit. Laag verbruik én een lage prijs én lekker compact én een gewoon SO-DIMM slot zodat er misschien(!) wel 64G in kan. Maar na wat langer te hebben gekeken zie ik dat de voordelen kleiner zijn dan ik aanvankelijk dacht. Het blijft een interessant bordje hoor, maar het verschil met de concurrentie is minder groot dan ik dacht.

Even wat puntjes:
- de N97-processor. Dat lijkt me een prima keuze, effectief net zo zuinig als de N100 maar met optioneel iets hogere pieken.

- prijs, die is erg laag, ($99 voor de H4) maar het zijn wel kale bordjes zonder behuizing, RAM en storage. Daar komen dus nog wat tientjes bij als je die er nog bij moet kopen.

- verbruik Het extreem lage verbruik van 1.5-2W is niet echt representatief. Daarvoor hebben ze alles uitgeschakeld wat ze kunnen inclusief netwerk, zo is het geen bruikbaar systeem. Het verbruik in "standaard" desktop-modus vind ik interessanter. 4.6W idle is heel netjes voor dit platform, maar ook niet extreem. Mijn Firebat 8T Plus haalt dat ook met niet meer dan minimale tuning.

Ik vermoed dat er gewoon niet meer uit te halen valt met de huidige technologie: Dit zijn vergelijkbare cijfers als ik haal met een Kontron bord (uit het stopcontact dan wel te verstaan).

.	.	H4	H4+	H4 Ultra
Ubuntu Desktop GUI (Power-Save Governor)	HDMI connected	4.6W	6.1W	6.2W
	HDMI disconnect	3.9W	5.3 W	5.4W
Unlimited Performance mode	On (PL4=0)	3.9W	5.3W	5.4W
	Off (PL4=30000, Default)	3.9W	5.2W	5.3W
PCIe ASPM option in BIOS settings	All Disabled (Defaut)	3.9W	5.2W	5.3W
	All Auto	2.0W	2.7W	2.8W
Ethernet connection	Yes	2.0W	2.7W	2.8W
	No	1.5W	2.4W	2.4W

[eheijnen]

Dat verbruik komt sterk in de richting van SFF desktop pc's.
Dan krijg je voor dat geld er nog een kast en voeding bij...

[Donderstraaltje]

Mars Warrior schreef op vrijdag 29 maart 2024 @ 09:42:
[...]

Ik doe even een berekening aan de hand van dit bord uitvoering: Gigabyte H610I DDR4

Dat is namelijk door Tweakers getest met verschillende TDP's om de VRMs te testen. Ik heb namelijk het idee dat je wat dingen vergeten bent om mee te nemen in je berekening. Een actieve SSD bijv kan ook zomaar 5W nodig hebben om te lezen/schrijven.

PL1 en PL2 op 65W:
- CPU Package Power: 65W
- EPS12V (dus inclusief VRMs): 74,2W. Dat is een efficientie van 88%
- Systeemverbruik (mobo, SSD, voeding etc) : 128W

PL1 en PL2 op 4095W (geen limiet dus. VRMs op dit bord kunnen niet veel aan):
- CPU Package Power: 122W (met goede VRMs zou dit rond de 170W moeten zitten)
- EPS12V (dus inclusief VRMs): 144,4W. Dat is een efficientie van 82%
- Systeemverbruik (mobo, SSD, voeding etc) : 210W

Stel dat jij de 14100T niet limiteert en dus uitgaat van PL1/PL2 van 35/59W:
- CPU Package Power: 59W (verwachting PL2)
- EPS12V (dus inclusief VRMs): 67W. Uitgegaan van 88% efficientie.
- Geschat systeemverbruik met goede voeding (mobo, SSD, voeding etc) : 85W.

Dit is zonder USB aansluitingen, die als je ze gebruikt natuurlijk ook nog extra vermogen vragen.

Ik zit zo dus eerder aan de 12V/7A dan aan de 12V/4A, laat staan waar jij initieel op uitkwam.

Ik vermoed dat je een PL1/PL2 van 25W moet instellen om een betrouwbaar systeem over te houden met een 48W voeding.

Heeft allemaal iets langer geduurd dan gedacht/gehoopt, maar heb de specs van mijn oude server boven water;

Seasonic SSA-0651-1 12V/5A
Kingston 128GB msata
Asrock itx H81M-ITX
2x 4GB Low Voltage 1.35V Kingston KHX1600C9
(vermoedelijk) Intel Celeron G1850


Deze test setup had/heb ik draaien op de voeding met max 12V/2A belasting, alleen heb ik de boot nooit gemeten. De beoogde nieuwe setup moet een beetje in dezelfde categorie vallen en mijn idee was om met de 8300GE op een mini bordje (Asrock Deskmini) iets op te gaan zetten. Performance heb ik niet heel erg veel nodig alleen de voedingsserie welke ik op het oog heb gaat maar tot 4A/12V, die serie erboven die gaat tot 6A/12V krijg ik echt niet passend.

Blijf het allemaal op het randje vinden maar kijk nog naar oplossingen. Overweeg zelfs de Asus NUC 14 hoewel het laagste model een i3 lijkt te zijn en geen Celeron meer. Lastig lastig...

[RedRayMann]

Ik zit ook al een tijdje mee te kijken en voor mijzelf helder te krijgen wat ik wil en nodig heb.
Maar ik zie door de CPU's het moederbord niet meer (of door de bomen het bos)

Als ik meer definitief richting aankoop ga, open ik wel netjes een aankoop advies topic, maar weer nu niet meer waar te beginnen. Ik zie Celeron tot i7 processors langs komen. Maar wanneer heb je wat nodig?

Ik heb nu;
2x Raspberri Pi 3B+ waarvan 1x HA op een SSD met ConbeeII en P1 meter en 1x Pihole/Wireguard/Unifi controller op SDkaart (32bit, dus ook geen Unifi updates meer)
1x Synology DS411 die geen updates meer krijgt naar de recente DSM versies (3x 6tb schijf)

Mijn idee;
- Home server, Truenas Scale, 1 a 2x ssd (boot, apps en cache?) en 3 a 4x 2,5 5TB HDD voor foto's, films, muziek.
- Home Assistant, PiHole, VPN Dienst, Unifi controller moeten sowieso weer een plekje krijgen
- Daarnaast wil ik een goede foto beheer app (PhotoPrism) zodat we ons archief meer gaan gebruiken
- Ik dacht aan JellyFin voor mijn media
- Collabora / OwnCloud voor een eigen Google Drive omgeving
- Vaultwarden zodat over kan van Bitwarden naar mijn eigen server.
Backups kunnen dan naar mijn huidige Synology die ik offline ga halen


Maar deze systemen, zoals Home Assistant met logging, P1 meter die continu data verstuurt.
Komt mijn toekomstige homeserver dan wel in ruststanden / energie zuinige standen? En wat voor processor is handig om te nemen? Is zon N100 adequaat of moet er echt een i5 in? Deze server komt in tegenstelling met mijn Synology wel 24/7 aan te staan en wil zo zuinig mogelijk. Vandaar het idee boot en de apps op een ssd en dan de data die we niet continu gebruiken op de HDD zodat die tot stilstand kunnen komen over het grootste deel van de dag.

Kunnen jullie mij een klein duwtje in de rug geven?

[mrmrmr]

@RedRayMann Een reden die ik kan bedenken voor een zwaardere processor is als je E-cores wil in plaats van de niet-energiezuinige P cores. Een N100 zou dan ook kunnen voldoen, ware het niet dat die maar 2x SATA ondersteunt vanuit de processor/chipset. Dan zou er een extra controller bij moeten die enkele Watts verbruik toevoegt. N100 platforms verbruiken vaak wel een stuk meer dan een zuinig desktop bord. Waarschijnlijk vooral vanwege mogelijke package C state problemen en extra niet zuinige componten.

Een slimme meter met P1 heeft een tamelijk grote interval (5 minuten tot 1 seconde). Het wegschrijven naar een SSD gaat snel en de SSD kan weer snel terug in een power-savingstand. Het is niet verstandig te vaak weg te schrijven, dus als je de P1 monitoring kan instellen, zou ik dat terugschroeven naar 5 seconden of langer.

Ik zou een gewone zuinige Linux distributie gebruiken zoals Debian of Ubuntu. Het voordeel daarvan is dat de overhead lager is.

Voorbeeld van een NAS

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i5-13500 Boxed	€ 255,93	€ 255,93
1	Moederborden	Kontron K3843-B	€ 210,00	€ 210,00
4	Externe harde schijven	Seagate Basic 5TB Zilver	€ 116,90	€ 467,60
1	Geheugen intern	Crucial CT16G48C40U5	€ 42,99	€ 42,99
1	Solid state drives	Kioxia Exceria G2 M.2 1TB	€ 62,53	€ 62,53
			Totaal	€ 1039,05

Als het goed is zou die vanaf 3W kunnen verbruiken. De Kioxia heeft een lager maximum verbruik dan Samsung en is vergelijkbaar in idle, maar de latency van power states (PS1 t/m PS3) is me nog niet duidelijk.

Een andere optie is een zuinige N100 zoeken zonder extra SATA controller met alleen een Intel 1Gbps netwerkaansluiting, en een 20TB 3.5" disk (bv. Toshiba MG09/MG10) die je kunt downspinnen. Dat voorkomt stroomverbruik door SATA controller en 2.5Gbps netwerkchip. Bij voorkeur zou het worden gevoed rechtstreeks met een adapter. Ik heb nog niet over een moederbord gelezen dat hieraan voldoet.

[Mars Warrior]

RedRayMann schreef op woensdag 17 april 2024 @ 22:20:
Als ik meer definitief richting aankoop ga, open ik wel netjes een aankoop advies topic, maar weer nu niet meer waar te beginnen. Ik zie Celeron tot i7 processors langs komen. Maar wanneer heb je wat nodig?

Mijn idee;
- Home server, Truenas Scale, 1 a 2x ssd (boot, apps en cache?) en 3 a 4x 2,5 5TB HDD voor foto's, films, muziek.
- Home Assistant, PiHole, VPN Dienst, Unifi controller moeten sowieso weer een plekje krijgen
- Daarnaast wil ik een goede foto beheer app (PhotoPrism) zodat we ons archief meer gaan gebruiken
- Ik dacht aan JellyFin voor mijn media
- Collabora / OwnCloud voor een eigen Google Drive omgeving
- Vaultwarden zodat over kan van Bitwarden naar mijn eigen server.
Backups kunnen dan naar mijn huidige Synology die ik offline ga halen


Maar deze systemen, zoals Home Assistant met logging, P1 meter die continu data verstuurt.
Komt mijn toekomstige homeserver dan wel in ruststanden / energie zuinige standen? En wat voor processor is handig om te nemen?

Ik heb 30 containers draaien met een package power van ca 1W, zeg gemiddeld 1% CPU load.

• Ik heb Home Assistant, DSMR Reader (v4, dus elke 10sec), Zigbee2Mqtt draaien.
• Daarnaast AdGuard (ipv PiHole) die erg efficient is sinds de laatste versies. DNS queries kosten gemiddeld 0ms ! AdGuard verwerkt ca 30.000 queries per dag bij mij
• Voor foto's draai ik Immich, die al een stuk meer kan dan PhotoPrism, en erg actief ontwikkeld wordt. Ik ben daar tot nu toe erg tevreden over. Als je niks doet, zie ik ook geen CPU belasting.
• Vaultwarden kost helegaar geen CPU
• JellyFin en OwnCloud ken ik de belasting niet van. Die gebruik ik ook niet

All deze containers zie ik als "achtergrond taken" en draaien bij mij op de 4 teruggeklokte E-Cores (2.5Ghz ipv 3.8Ghz) van mijn 12700K. Tov de P-cores scheelt dit ongeveer de helft in kWh's.

Zonder JellyFin en Owncloud zou een CPU met enkel E-cores (4 of ruim voldoende zijn, maar ik heb geen idee of JellyFin en Owncloud lekker draaieen op zo'n CPU.

[bjp]

@Mars Warrior wat is je verbruik in tijd? wat is je dagelijkse kWh voor zo een setup (lijkt hard op wat ik ga bouwen)

[Jormungandr]

Mijn N100 blijft ook voor het gros van de tijd in C10:

code:

        Pkg(OS)
Powered On  0.0%
C1E         4.7%


RC6         0.0%
RC6pp       0.0%
C8          6.0%
C10        77.9%

Ik draai de volgende containers:
- DSMRreader -> trekt elke 5 seconden via een USB dongle de meterstand uit mijn slimme teller.
- Gitlab -> Doet wisselvallig veel werk, afhankelijk van wat ik uitspook in mijn homelab.
- Traefik -> proxy en SSL afhandeling van alle containers. Doet dus normaal niet veel.
- Mosquitto -> Ongebruikt momenteel.
- Hashicorp Vault -> PoC, nog niet intensief gebruikt. Lijkt me niet echt een intensieve app te zijn.
- PostgreSQL -> Database voor DSMRreader dus deze schrijft wel regelmatig naar disk.

[ZatarraNL]

RedRayMann schreef op woensdag 17 april 2024 @ 22:20:
Ik zit ook al een tijdje mee te kijken en voor mijzelf helder te krijgen wat ik wil en nodig heb.
Maar ik zie door de CPU's het moederbord niet meer (of door de bomen het bos)

Als ik meer definitief richting aankoop ga, open ik wel netjes een aankoop advies topic, maar weer nu niet meer waar te beginnen. Ik zie Celeron tot i7 processors langs komen. Maar wanneer heb je wat nodig?

Ik heb nu;
2x Raspberri Pi 3B+ waarvan 1x HA op een SSD met ConbeeII en P1 meter en 1x Pihole/Wireguard/Unifi controller op SDkaart (32bit, dus ook geen Unifi updates meer)
1x Synology DS411 die geen updates meer krijgt naar de recente DSM versies (3x 6tb schijf)

Mijn idee;
- Home server, Truenas Scale, 1 a 2x ssd (boot, apps en cache?) en 3 a 4x 2,5 5TB HDD voor foto's, films, muziek.
- Home Assistant, PiHole, VPN Dienst, Unifi controller moeten sowieso weer een plekje krijgen
- Daarnaast wil ik een goede foto beheer app (PhotoPrism) zodat we ons archief meer gaan gebruiken
- Ik dacht aan JellyFin voor mijn media
- Collabora / OwnCloud voor een eigen Google Drive omgeving
- Vaultwarden zodat over kan van Bitwarden naar mijn eigen server.
Backups kunnen dan naar mijn huidige Synology die ik offline ga halen


Maar deze systemen, zoals Home Assistant met logging, P1 meter die continu data verstuurt.
Komt mijn toekomstige homeserver dan wel in ruststanden / energie zuinige standen? En wat voor processor is handig om te nemen? Is zon N100 adequaat of moet er echt een i5 in? Deze server komt in tegenstelling met mijn Synology wel 24/7 aan te staan en wil zo zuinig mogelijk. Vandaar het idee boot en de apps op een ssd en dan de data die we niet continu gebruiken op de HDD zodat die tot stilstand kunnen komen over het grootste deel van de dag.

Kunnen jullie mij een klein duwtje in de rug geven?

Om de data even aan te vullen:
Ik heb een proxmox-cluster draaien. Eén van de nodes draait een Nextcloud-server. Aangezien dat een fork is van Owncloud, zegt dit wellicht iets. Dat is op dit moment de enige LXC-container die hier draait. Deze nextcloud-server wordt gebruikt voor een klein MKB bedrijf. Er wordt door ca. 10 personen intensief gebruik van gemaakt. De container wordt elke 2 uur gebackupt naar een PBS (incrementeel).

Jij wilt graag weten of een N100 voldoende capaciteit heeft. Ik kan daar niet met zekerheid antwoord op geven, maar ter info:
Dit is het maximale CPU-gebruik over een periode van een week. Hij komt zelden boven de 5%. Het betreft hier wel een AMD Ryzen 5 7600X 6-Core CPU.

De 7600x heeft een PassMark score van 28.000
De N100 heeft een PassMark score van 5.500

5% van 28.000 is 1.400. Dus 5.500 zou genoeg moeten zijn. Al gaat deze vergelijking vast op heel veel punten scheef, maar wellicht zijn er hier een paar slimme gasten die hier hun licht op kunnen schijnen.

[CAPSLOCK2000]

Ik denk dat iedere moderne CPU meer dan snel genoeg is voor wat jij wil, inclusief de N100.
Ik denk dat jij eerst moet nadenken over hoeveel schijven je wil aansluiten en hoeveel RAM je nodig hebt.

In mijn ervaring is RAM altijd de bottleneck bij dit soort systemen, niet de CPU.

Officieel ondersteunt een N100 maar 16GB. In praktijk werkt 32GB ook en misschien dat er in de toekomst ook wel balkjes van 64GB in passen maar dat kan nog niemand voorspellen. Als je denk dat 32GB RAM zat is voor de komende jaren dan is een N100 een interessante optie. Als je nu al weet dat je meer wil kun je misschien beter elders kijken.

Als het je om zuinigheid gaat is het waarschijnlijk beter om minder HD's te gaan gebruiken. Iedere HD gebruikt ongeveer net zo veel als zo'n N100 CPU. Ik zeg niet dát je dat moet doen, maar vooral dat je je niet te veel zorgen moet maken of je CPU een Watt meer of minder gebruikt.

Ik mijn ervaring zijn dit soort systemen nooit lang idle. Al die containers en VM's zullen er voor zorgen dat er iedere seconde activiteit is. De aandacht voor idle vind ik daarom overdreven, je hebt zo'n systeem niet om het niet te gebruiken. Zodra je ook maar een netwerkkabel in steekt stijgt het verbruik al weer met een paar Watt, een keer je HD opspinnen kost meer stroom dan een CPU in een uur gebruikt.

Het idle verbruik van een CPU is vooral afhankelijk van de generatie. Er zit niet heel veel verschil tussen het idle-verbruik van een AlderLake N100 of een AlderLake i7. Op vol vermogen is het een ander verhaal, maar idle maakt weinig verschil. In percentages kan het nog steeds veel lijken, maar of je nu 10W of 12W gebruikt maakt op jaarbasis niet echt veel verschil.

In mijn servers heb ik gekozen voor N100 omdat die een laag maximumverbruik hebben en ook relatief zuinig zijn wanneer ze niet idle zijn.

Je zal zelf moeten beslissen waar je prioriteit ligt. Het verbruik zo laag mogelijk maken is een mooie hobby op zich, maar dat is niet hetzelfde als een efficient of goedkoop systeem. Ik adviseer om je niet te veel zorgen te maken over de CPU en de eenvoudigste te nemen die alle features heeft die je nodig hebt. De snelheid is toch wel goed genoeg voor een server.

[ Voor 4% gewijzigd door CAPSLOCK2000 op 18-04-2024 15:18 ]

[HyperBart]

^ Dit kan ik alleen maar bevestigen

Ik draai hier al een tijdje naar volle tevredenheid een i3 9100 of 9300 (kijk even in mijn inventaris), die is lekker krachtig maar zuinig voor de taken die hij moet doen, voornamelijk media serveren en wat home monitoring.
Omdat ik nogal kick op grafiekjes en efficient PV verbruik lopen er wat containers met scriptjes die continu requests afvuren om meetdata op te halen, schrijven dat weg en en vuren opnieuw af.
Daarnaast draai ik ook Uptime Kuma wat om de 20s ongeveer 30 of 40 endpoints monitort (gaande van warmtepomp, switch, media spelers etc)

Volledig stil wordt de server hier dus nooit maar ik ben er best tevreden over, ergens is hier ook nog een post te vinden waar ik voor de Ubuntu machine met die containers apart de verbruikscijfers heb.

[JeepieJoep]

Zojuist m'n nieuwe server in elkaar gezet en daarna een clean install van Promox.
Vervolgens powertop geinstalleerd en de --auto-tune gedraaid. Ook de CPU governor naar powersave gezet. Er draaien nog geen VM's. Het idle verbruik is dan ongeveer 20 watt. Dit valt wat tegen als ik kijk naar servers met dezelfde specs op dit forum.

Ik zie in tegenstelling tot veel anderen dat in powertop de laagst mogelijke state C3 is. Er is überhaupt geen lagere. In de biossettings zie ik dat de CPU states op Auto staat, dit is default zo vanuit Kontron.

Output powertop:


Specs:
Intel Core i5-14500 met Noctua CPU koeler
Kontron K3843-B
FSP FlexGURU 300W
Adapter FlexGURU (???)
Noctua NF-A12x15-PWM (22,90)
64 GB Crucial RAM
Kinston 2 TB NVME

[ Voor 10% gewijzigd door JeepieJoep op 18-04-2024 17:36 ]

[mrmrmr]

@JeepieJoep Kun je powertop 2.15 gebruiken? Die geeft misschien de juiste C states weer. Misschien draait de processor op volle snelheid?

Als je energiesettings wil debuggen/optimaliseren kun je dit bericht gebruiken.

Voor een verbruiksoptimalisatietest met een nieuwe processor kun je het beste een recente versie van Linux kernel gebruiken zoals Ubuntu. Dat voorkomt ook dat er continu iets draait dat aan overmatige monitoring doet waardoor de computer niet lang in idle verblijft.

De voeding die je hebt is 80% efficient bij 30W (gelijkstroomzijde). Ik weet niet hoe de efficientie daalt bij lagere belasting, er zou circa 6W overhead kunnen zijn.

Welke USB devices zijn aan het systeem bevestigd? Welke PCIE devices? Is de kast aangesloten op de stroomvoorziening? Soms zit er een fan controller op een kast die veel energie kost. Maak het systeem zo kaal mogelijk, zo kun je beter vergelijken. Voor toetsenbord kun je het beste een standaard bedrade USB toetsenbord gebruiken zonder extra's zoals draaiknoppen en dergelijke. Voor een muis geldt hetzelfde. Geen gaming muis gebruiken, een simpele muis is het beste. Ik gebruik Microsoft bedrade toetsenbord en muizen.

Kingston SSD's kunnen soms problemen veroorzaken, o.a. door package C state te verhinderen. Als je jezelf makkelijk wil maken, gebruik dan Samsung EVO/QVO SSD of een andere SSD die ASPM en PS3/PS4 ondersteunt bij een verbruik van <60mW. Of er een probleem is met ASPM wordt zichtbaar in de lspci output.

[JeepieJoep]

Thnx, dat is nog eens een uitgebreide reactie!

Ik heb even een verse install van Ubuntu Server 23.10 gedaan.

Output powertop (2.15):



Nu dus inderdaad wel meerdere powerstates te zien alleen blijft ie hangen in C2.

Er is verder helemaal niets aangesloten. Geen mujs / keyboard of andere USB en ook geen monitor. Er zitten geen PCIE devices in de server. De kast hangt gewoon aan de stroom zonder UPS of iets dergelijks.

De fan op de kast is een Noctua NF-A12x15-PWM. Verder niet heel bijzonder denk ik.

Ik heb geen andere NVME op de plank liggen om deze te testen. Wellicht een oude SSD.

De output van lspci is:

code:

0000:00:00.0 Host bridge [0600]: Intel Corporation Device [8086:4640] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:02.0 VGA compatible controller [0300]: Intel Corporation AlderLake-S GT1 [8086:4680] (rev 0c) (prog-if 00 [VGA controller])
    DeviceName: Onboard - Video
    Subsystem: Intel Corporation AlderLake-S GT1 [8086:2212]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 135
    Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
    Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
    Region 4: I/O ports at 3000 [size=64]
    Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
    Capabilities: [40] Vendor Specific Information: Len=0c <?>
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag- RBE+ FLReset+
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable+ 64bit-
        Address: fee00018  Data: 0000
        Masking: 00000000  Pending: 00000000
    Capabilities: [d0] Power Management version 2
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Process Address Space ID (PASID)
        PASIDCap: Exec- Priv-, Max PASID Width: 14
        PASIDCtl: Enable- Exec- Priv-
    Capabilities: [200 v1] Address Translation Service (ATS)
        ATSCap: Invalidate Queue Depth: 00
        ATSCtl: Enable-, Smallest Translation Unit: 00
    Capabilities: [300 v1] Page Request Interface (PRI)
        PRICtl: Enable- Reset-
        PRISta: RF- UPRGI- Stopped+
        Page Request Capacity: 00008000, Page Request Allocation: 00000000
    Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
        IOVCap: Migration- 10BitTagReq- Interrupt Message Number: 000
        IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy- 10BitTagReq-
        IOVSta: Migration-
        Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
        VF offset: 1, stride: 1, Device ID: 4680
        Supported Page Size: 00000553, System Page Size: 00000001
        Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
        Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
        VF Migration: offset: 00000000, BIR: 0
    Kernel driver in use: i915
    Kernel modules: i915

0000:00:06.0 PCI bridge [0604]: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller #0 [8086:464d] (rev 02) (prog-if 00 [Normal decode])
    Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin D routed to IRQ 122
    Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
    I/O behind bridge: f000-0fff [disabled] [16-bit]
    Memory behind bridge: 80400000-804fffff [size=1M] [32-bit]
    Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
    Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
    BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
        PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
    Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
        DevCap: MaxPayload 256 bytes, PhantFunc 0
            ExtTag- RBE+
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
        LnkCap: Port #5, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <16us
            ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
        LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
        SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
            Slot #0, PowerLimit 75W; Interlock- NoCompl+
        SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
            Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
        SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
            Changed: MRL- PresDet- LinkState-
        RootCap: CRSVisible-
        RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
        RootSta: PME ReqID 0000, PMEStatus- PMEPending-
        DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq+ OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
             AtomicOpsCap: Routing+ 32bit+ 64bit+ 128bitCAS+
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled, ARIFwd-
             AtomicOpsCtl: ReqEn+ EgressBlck+
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: unsupported
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00218  Data: 0000
    Capabilities: [90] Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Capabilities: [a0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
            MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
        RootCmd: CERptEn+ NFERptEn+ FERptEn+
        RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
             FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
        ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
    Capabilities: [220 v1] Access Control Services
        ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
        ACSCtl: SrcValid+ TransBlk- ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
    Capabilities: [200 v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
              PortCommonModeRestoreTime=110us PortTPowerOnTime=500us
        L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
               T_CommonMode=110us LTR1.2_Threshold=634880ns
        L1SubCtl2: T_PwrOn=500us
    Capabilities: [150 v1] Precision Time Measurement
        PTMCap: Requester:- Responder:+ Root:+
        PTMClockGranularity: 4ns
        PTMControl: Enabled:+ RootSelected:+
        PTMEffectiveGranularity: Unknown
    Capabilities: [a30 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [a90 v1] Data Link Feature <?>
    Capabilities: [a9c v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [edc v1] Lane Margining at the Receiver <?>
    Kernel driver in use: pcieport

0000:00:08.0 System peripheral [0880]: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:464f] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 255
    Region 0: Memory at 600102a000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [90] MSI: Enable- Count=1/1 Maskable- 64bit-
        Address: 00000000  Data: 0000
    Capabilities: [a0] Vendor Specific Information: Len=14 <?>
    Capabilities: [dc] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [f0] PCI Advanced Features
        AFCap: TP+ FLR+
        AFCtrl: FLR-
        AFStatus: TP-

0000:00:0a.0 Signal processing controller [1180]: Intel Corporation Platform Monitoring Technology [8086:467d] (rev 01)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Platform Monitoring Technology [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001010000 (64-bit, non-prefetchable) [size=32K]
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag+ RBE- FLReset-
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [d0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Designated Vendor-Specific: Vendor=8086 ID=0002 Rev=1 Len=16 <?>
    Capabilities: [110 v1] Designated Vendor-Specific: Vendor=8086 ID=0003 Rev=1 Len=16 <?>
    Capabilities: [120 v1] Designated Vendor-Specific: Vendor=8086 ID=0004 Rev=1 Len=16 <?>
    Kernel driver in use: intel_vsec
    Kernel modules: intel_vsec

0000:00:14.0 USB controller [0c03]: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7ae0] (rev 11) (prog-if 30 [XHCI])
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 124
    Region 0: Memory at 6001000000 (64-bit, non-prefetchable) [size=64K]
    Capabilities: [70] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
        Status: D3 NoSoftRst+ PME-Enable+ DSel=0 DScale=0 PME-
    Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
        Address: 00000000fee00278  Data: 0000
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Capabilities: [b0] Vendor Specific Information: Len=00 <?>
    Kernel driver in use: xhci_hcd
    Kernel modules: xhci_pci

0000:00:14.2 RAM memory [0500]: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7aa7] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001020000 (64-bit, non-prefetchable) [disabled] [size=16K]
    Region 2: Memory at 6001029000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

0000:00:15.0 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #0 [8086:7acc] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 27
    Region 0: Memory at 4017000000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:15.1 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #1 [8086:7acd] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin B routed to IRQ 40
    Region 0: Memory at 4017001000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:16.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH HECI Controller #1 [8086:7ae8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH HECI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 136
    Region 0: Memory at 6001026000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [50] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee003f8  Data: 0000
    Capabilities: [a4] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: mei_me
    Kernel modules: mei_me

0000:00:17.0 SATA controller [0106]: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7ae2] (rev 11) (prog-if 01 [AHCI 1.0])
    DeviceName: Onboard - SATA
    Subsystem: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 123
    Region 0: Memory at 80520000 (32-bit, non-prefetchable) [size=8K]
    Region 1: Memory at 80523000 (32-bit, non-prefetchable) [size=256]
    Region 2: I/O ports at 3090 [size=8]
    Region 3: I/O ports at 3080 [size=4]
    Region 4: I/O ports at 3060 [size=32]
    Region 5: Memory at 80522000 (32-bit, non-prefetchable) [size=2K]
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00258  Data: 0000
    Capabilities: [70] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
    Kernel driver in use: ahci
    Kernel modules: ahci

0000:00:1e.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH Serial IO UART #0 [8086:7aa8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO UART [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 4017002000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:1f.0 ISA bridge [0601]: Intel Corporation Device [8086:7a86] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:1f.4 SMBus [0c05]: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7aa3] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin C routed to IRQ 18
    Region 0: Memory at 6001024000 (64-bit, non-prefetchable) [size=256]
    Region 4: I/O ports at efa0 [size=32]
    Kernel driver in use: i801_smbus
    Kernel modules: i2c_i801

0000:00:1f.5 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7aa4] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 80524000 (32-bit, non-prefetchable) [size=4K]
    Kernel driver in use: intel-spi
    Kernel modules: spi_intel_pci

0000:00:1f.6 Ethernet controller [0200]: Intel Corporation Ethernet Connection (17) I219-LM [8086:1a1c] (rev 11)
    DeviceName: Onboard - Ethernet
    Subsystem: Intel Corporation Ethernet Connection (17) I219-LM [8086:0000]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin D routed to IRQ 125
    Region 0: Memory at 80500000 (32-bit, non-prefetchable) [size=128K]
    Capabilities: [c8] Power Management version 3
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
    Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00298  Data: 0000
    Kernel driver in use: e1000e
    Kernel modules: e1000e

0000:00:06.0/01:00.0 Non-Volatile memory controller [0108]: Kingston Technology Company, Inc. NV2 NVMe SSD SM2267XT (DRAM-less) [2646:5017] (rev 03) (prog-if 02 [NVM Express])
    Subsystem: Kingston Technology Company, Inc. NV2 NVMe SSD SM2267XT (DRAM-less) [2646:5017]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 80400000 (64-bit, non-prefetchable) [size=16K]
    Capabilities: [40] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [50] MSI: Enable- Count=1/8 Maskable+ 64bit+
        Address: 0000000000000000  Data: 0000
        Masking: 00000000  Pending: 00000000
    Capabilities: [70] Express (v2) Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0, Latency L0s unlimited, L1 unlimited
            ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 75W
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
            MaxPayload 128 bytes, MaxReadReq 256 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM not supported
            ClockPM+ Surprise- LLActRep- BwNot- ASPMOptComp+
        LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM+ AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
        DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq- OBFF Via message, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- TPHComp- ExtTPHComp-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: Upstream Port
    Capabilities: [b0] MSI-X: Enable+ Count=16 Masked-
        Vector table: BAR=0 offset=00002000
        PBA: BAR=0 offset=00002100
    Capabilities: [100 v2] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
            MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
    Capabilities: [158 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [178 v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [19c v1] Lane Margining at the Receiver <?>
    Capabilities: [1b4 v1] Latency Tolerance Reporting
        Max snoop latency: 15728640ns
        Max no snoop latency: 15728640ns
    Capabilities: [1bc v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1- L1_PM_Substates-
        L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
        L1SubCtl2:
    Kernel driver in use: nvme
    Kernel modules: nvme

[Mich]

JeepieJoep schreef op donderdag 18 april 2024 @ 19:00:
Thnx, dat is nog eens een uitgebreide reactie!

Ik heb even een verse install van Ubuntu Server 23.10 gedaan.

Output powertop (2.15):

[Afbeelding]

Nu dus inderdaad wel meerdere powerstates te zien alleen blijft ie hangen in C2.

Er is verder helemaal niets aangesloten. Geen mujs / keyboard of andere USB en ook geen monitor. Er zitten geen PCIE devices in de server. De kast hangt gewoon aan de stroom zonder UPS of iets dergelijks.

De fan op de kast is een Noctua NF-A12x15-PWM. Verder niet heel bijzonder denk ik.

Ik heb geen andere NVME op de plank liggen om deze te testen. Wellicht een oude SSD.

De output van lspci is:

code:

0000:00:00.0 Host bridge [0600]: Intel Corporation Device [8086:4640] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:02.0 VGA compatible controller [0300]: Intel Corporation AlderLake-S GT1 [8086:4680] (rev 0c) (prog-if 00 [VGA controller])
    DeviceName: Onboard - Video
    Subsystem: Intel Corporation AlderLake-S GT1 [8086:2212]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 135
    Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
    Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
    Region 4: I/O ports at 3000 [size=64]
    Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
    Capabilities: [40] Vendor Specific Information: Len=0c <?>
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag- RBE+ FLReset+
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable+ 64bit-
        Address: fee00018  Data: 0000
        Masking: 00000000  Pending: 00000000
    Capabilities: [d0] Power Management version 2
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Process Address Space ID (PASID)
        PASIDCap: Exec- Priv-, Max PASID Width: 14
        PASIDCtl: Enable- Exec- Priv-
    Capabilities: [200 v1] Address Translation Service (ATS)
        ATSCap: Invalidate Queue Depth: 00
        ATSCtl: Enable-, Smallest Translation Unit: 00
    Capabilities: [300 v1] Page Request Interface (PRI)
        PRICtl: Enable- Reset-
        PRISta: RF- UPRGI- Stopped+
        Page Request Capacity: 00008000, Page Request Allocation: 00000000
    Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
        IOVCap: Migration- 10BitTagReq- Interrupt Message Number: 000
        IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy- 10BitTagReq-
        IOVSta: Migration-
        Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
        VF offset: 1, stride: 1, Device ID: 4680
        Supported Page Size: 00000553, System Page Size: 00000001
        Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
        Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
        VF Migration: offset: 00000000, BIR: 0
    Kernel driver in use: i915
    Kernel modules: i915

0000:00:06.0 PCI bridge [0604]: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller #0 [8086:464d] (rev 02) (prog-if 00 [Normal decode])
    Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin D routed to IRQ 122
    Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
    I/O behind bridge: f000-0fff [disabled] [16-bit]
    Memory behind bridge: 80400000-804fffff [size=1M] [32-bit]
    Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
    Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
    BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
        PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
    Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
        DevCap: MaxPayload 256 bytes, PhantFunc 0
            ExtTag- RBE+
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
        LnkCap: Port #5, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <16us
            ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
        LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
        SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
            Slot #0, PowerLimit 75W; Interlock- NoCompl+
        SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
            Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
        SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
            Changed: MRL- PresDet- LinkState-
        RootCap: CRSVisible-
        RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
        RootSta: PME ReqID 0000, PMEStatus- PMEPending-
        DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq+ OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
             AtomicOpsCap: Routing+ 32bit+ 64bit+ 128bitCAS+
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled, ARIFwd-
             AtomicOpsCtl: ReqEn+ EgressBlck+
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: unsupported
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00218  Data: 0000
    Capabilities: [90] Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Capabilities: [a0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
            MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
        RootCmd: CERptEn+ NFERptEn+ FERptEn+
        RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
             FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
        ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
    Capabilities: [220 v1] Access Control Services
        ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
        ACSCtl: SrcValid+ TransBlk- ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
    Capabilities: [200 v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
              PortCommonModeRestoreTime=110us PortTPowerOnTime=500us
        L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
               T_CommonMode=110us LTR1.2_Threshold=634880ns
        L1SubCtl2: T_PwrOn=500us
    Capabilities: [150 v1] Precision Time Measurement
        PTMCap: Requester:- Responder:+ Root:+
        PTMClockGranularity: 4ns
        PTMControl: Enabled:+ RootSelected:+
        PTMEffectiveGranularity: Unknown
    Capabilities: [a30 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [a90 v1] Data Link Feature <?>
    Capabilities: [a9c v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [edc v1] Lane Margining at the Receiver <?>
    Kernel driver in use: pcieport

0000:00:08.0 System peripheral [0880]: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:464f] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 255
    Region 0: Memory at 600102a000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [90] MSI: Enable- Count=1/1 Maskable- 64bit-
        Address: 00000000  Data: 0000
    Capabilities: [a0] Vendor Specific Information: Len=14 <?>
    Capabilities: [dc] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [f0] PCI Advanced Features
        AFCap: TP+ FLR+
        AFCtrl: FLR-
        AFStatus: TP-

0000:00:0a.0 Signal processing controller [1180]: Intel Corporation Platform Monitoring Technology [8086:467d] (rev 01)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Platform Monitoring Technology [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001010000 (64-bit, non-prefetchable) [size=32K]
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag+ RBE- FLReset-
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [d0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Designated Vendor-Specific: Vendor=8086 ID=0002 Rev=1 Len=16 <?>
    Capabilities: [110 v1] Designated Vendor-Specific: Vendor=8086 ID=0003 Rev=1 Len=16 <?>
    Capabilities: [120 v1] Designated Vendor-Specific: Vendor=8086 ID=0004 Rev=1 Len=16 <?>
    Kernel driver in use: intel_vsec
    Kernel modules: intel_vsec

0000:00:14.0 USB controller [0c03]: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7ae0] (rev 11) (prog-if 30 [XHCI])
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 124
    Region 0: Memory at 6001000000 (64-bit, non-prefetchable) [size=64K]
    Capabilities: [70] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
        Status: D3 NoSoftRst+ PME-Enable+ DSel=0 DScale=0 PME-
    Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
        Address: 00000000fee00278  Data: 0000
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Capabilities: [b0] Vendor Specific Information: Len=00 <?>
    Kernel driver in use: xhci_hcd
    Kernel modules: xhci_pci

0000:00:14.2 RAM memory [0500]: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7aa7] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001020000 (64-bit, non-prefetchable) [disabled] [size=16K]
    Region 2: Memory at 6001029000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

0000:00:15.0 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #0 [8086:7acc] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 27
    Region 0: Memory at 4017000000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:15.1 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #1 [8086:7acd] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin B routed to IRQ 40
    Region 0: Memory at 4017001000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:16.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH HECI Controller #1 [8086:7ae8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH HECI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 136
    Region 0: Memory at 6001026000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [50] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee003f8  Data: 0000
    Capabilities: [a4] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: mei_me
    Kernel modules: mei_me

0000:00:17.0 SATA controller [0106]: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7ae2] (rev 11) (prog-if 01 [AHCI 1.0])
    DeviceName: Onboard - SATA
    Subsystem: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 123
    Region 0: Memory at 80520000 (32-bit, non-prefetchable) [size=8K]
    Region 1: Memory at 80523000 (32-bit, non-prefetchable) [size=256]
    Region 2: I/O ports at 3090 [size=8]
    Region 3: I/O ports at 3080 [size=4]
    Region 4: I/O ports at 3060 [size=32]
    Region 5: Memory at 80522000 (32-bit, non-prefetchable) [size=2K]
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00258  Data: 0000
    Capabilities: [70] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
    Kernel driver in use: ahci
    Kernel modules: ahci

0000:00:1e.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH Serial IO UART #0 [8086:7aa8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO UART [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 4017002000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:1f.0 ISA bridge [0601]: Intel Corporation Device [8086:7a86] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:1f.4 SMBus [0c05]: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7aa3] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin C routed to IRQ 18
    Region 0: Memory at 6001024000 (64-bit, non-prefetchable) [size=256]
    Region 4: I/O ports at efa0 [size=32]
    Kernel driver in use: i801_smbus
    Kernel modules: i2c_i801

0000:00:1f.5 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7aa4] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 80524000 (32-bit, non-prefetchable) [size=4K]
    Kernel driver in use: intel-spi
    Kernel modules: spi_intel_pci

0000:00:1f.6 Ethernet controller [0200]: Intel Corporation Ethernet Connection (17) I219-LM [8086:1a1c] (rev 11)
    DeviceName: Onboard - Ethernet
    Subsystem: Intel Corporation Ethernet Connection (17) I219-LM [8086:0000]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin D routed to IRQ 125
    Region 0: Memory at 80500000 (32-bit, non-prefetchable) [size=128K]
    Capabilities: [c8] Power Management version 3
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
    Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00298  Data: 0000
    Kernel driver in use: e1000e
    Kernel modules: e1000e

0000:00:06.0/01:00.0 Non-Volatile memory controller [0108]: Kingston Technology Company, Inc. NV2 NVMe SSD SM2267XT (DRAM-less) [2646:5017] (rev 03) (prog-if 02 [NVM Express])
    Subsystem: Kingston Technology Company, Inc. NV2 NVMe SSD SM2267XT (DRAM-less) [2646:5017]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 80400000 (64-bit, non-prefetchable) [size=16K]
    Capabilities: [40] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [50] MSI: Enable- Count=1/8 Maskable+ 64bit+
        Address: 0000000000000000  Data: 0000
        Masking: 00000000  Pending: 00000000
    Capabilities: [70] Express (v2) Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0, Latency L0s unlimited, L1 unlimited
            ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 75W
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
            MaxPayload 128 bytes, MaxReadReq 256 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM not supported
            ClockPM+ Surprise- LLActRep- BwNot- ASPMOptComp+
        LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM+ AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
        DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq- OBFF Via message, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- TPHComp- ExtTPHComp-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: Upstream Port
    Capabilities: [b0] MSI-X: Enable+ Count=16 Masked-
        Vector table: BAR=0 offset=00002000
        PBA: BAR=0 offset=00002100
    Capabilities: [100 v2] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
            MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
    Capabilities: [158 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [178 v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [19c v1] Lane Margining at the Receiver <?>
    Capabilities: [1b4 v1] Latency Tolerance Reporting
        Max snoop latency: 15728640ns
        Max no snoop latency: 15728640ns
    Capabilities: [1bc v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1- L1_PM_Substates-
        L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
        L1SubCtl2:
    Kernel driver in use: nvme
    Kernel modules: nvme

Je nvme schijf is (een deel van) het probleem. Kijk ook even in de BIOS of alles op de hoogste aspm setting staat. Met welke bios versie werd je moederbord geleverd. Mogelijk kan je nog updaten.

[GioStyle]

Ik heb de nieuwe Odroid H4 series bekeken. Aan de ene kant ben ik enthousiast, aan de andere kant begrijp ik bepaalde designkeuzes niet.

Op het moment dat KKSB een leuke behuizing uitbrengt voor een H4 met 4x 3.5" schijven, dan ben ik denk ik om. We gaan het zien.

[JeepieJoep]

Mich schreef op donderdag 18 april 2024 @ 19:07:
[...]


Je nvme schijf is (een deel van) het probleem. Kijk ook even in de BIOS of alles op de hoogste aspm setting staat. Met welke bios versie werd je moederbord geleverd. Mogelijk kan je nog updaten.

Geleverd met R2.10.0. Zo te zien is R2.12.0 er ook. Ik ga eens kijken of dat updaten gaat lukken.
Waar kan ik het beste op zoeken om de aspm setting te zien?

[pimlie]

@JeepieJoep Het is jammer dat Kontron alleen een test account heeft bij https://fwupd.org/lvfs/vendors/#kontron en niet ook firmware's steevast upload aldaar. Dan was upgraden zeer makkelijk geweest.

Heb zelf geen Kontron board momenteel, maar het zou waarschijnlijk helpen als zoveel mogelijk mensen aan ze gaan vragen om alle firmware updates bij LVFS te uploaden. Want dan zou je enkel `fwupdmgr upgrade` hoeven te draaien om de bios te updaten

[Mich]

JeepieJoep schreef op donderdag 18 april 2024 @ 19:17:
[...]


Geleverd met R2.10.0. Zo te zien is R2.12.0 er ook. Ik ga eens kijken of dat updaten gaat lukken.
Waar kan ik het beste op zoeken om de aspm setting te zien?

R2.12 is nu ook te downloaden zie ik. Dat was eerder nog niet. Ik zal hem zo installeren. Dan kijk ik gelijk even voor de settings.

edit: Het zit onder advanced en dan het bovenste menu volgens mij. Daar kan je van je pci-x porten en je M2 schijven de ASPM aanzetten. Je M2 moet je instellen op L0sL1 en de L1 substates op L1.1 and L1.2

edit2: hmm zo in eerste instantie haal ik nu geen C10 meer met nieuwe bios. Maar heb geen tijd om er verder in te duiken nu.

[ Voor 28% gewijzigd door Mich op 18-04-2024 21:00 ]

[RedRayMann]

Super tof om al jullie reacties te zien en te lezen!
Ivm een "offline" baan kan ik nu pas reageren.

mrmrmr schreef op woensdag 17 april 2024 @ 23:39:
@RedRayMann Een reden die ik kan bedenken voor een zwaardere processor is als je E-cores wil in plaats van de niet-energiezuinige P cores. Een N100 zou dan ook kunnen voldoen, ware het niet dat die maar 2x SATA ondersteunt vanuit de processor/chipset. Dan zou er een extra controller bij moeten die enkele Watts verbruik toevoegt. N100 platforms verbruiken vaak wel een stuk meer dan een zuinig desktop bord. Waarschijnlijk vooral vanwege mogelijke package C state problemen en extra niet zuinige componten.
[...]
Een andere optie is een zuinige N100 zoeken zonder extra SATA controller met alleen een Intel 1Gbps netwerkaansluiting, en een 20TB 3.5" disk (bv. Toshiba MG09/MG10) die je kunt downspinnen. Dat voorkomt stroomverbruik door SATA controller en 2.5Gbps netwerkchip. Bij voorkeur zou het worden gevoed rechtstreeks met een adapter. Ik heb nog niet over een moederbord gelezen dat hieraan voldoet.

Mijn slimme meter stuurt elke 1 sec data door dacht ik, ik ga onderzoeken of ik het kan verlagen.
Ook goed om te lezen dat een N100 voldoende kan zijn. En je tip om 1x een grote HDD te gebruiken heb ik niet aan gedacht. Met een regelmatige backup naar de Synology hoeft de bruikbare data niet in raid (en ja, raid is geen backup :-) )

Mars Warrior schreef op donderdag 18 april 2024 @ 09:22:
[...]

Ik heb 30 containers draaien met een package power van ca 1W, zeg gemiddeld 1% CPU load.

[...]

Zonder JellyFin en Owncloud zou een CPU met enkel E-cores (4 of ruim voldoende zijn, maar ik heb geen idee of JellyFin en Owncloud lekker draaieen op zo'n CPU.

Dit is voor mij echt super bruikbaar, tnx!
Zeker het stukje mbt Immich vs PhotoPrism, ook daar ga ik naar kijken!

@Jormungandr
Ook jij bedankt voor het voorbeeld met jouw containers.

ZatarraNL schreef op donderdag 18 april 2024 @ 11:46:
[...]


Om de data even aan te vullen:
[...]

Owncloud, Nextcloud, ik zit nog in de oriëntatiefase, dus wie weet ga ik alsnog voor Nextcloud. Maar je punt is duidelijk. Zeker je voorbeeld, bij mij gaat het om twee users (ik en vriendin) waarbij wij zeker minder intensief werken dan een bedrijf van 10 personen tegelijk.
En je berekening, super tof. Dank. En al gaat je vergelijking misschien ergens wat scheef, het geeft wel een beeld dat het werkbaar zou moeten zijn.

CAPSLOCK2000 schreef op donderdag 18 april 2024 @ 15:17:
Ik denk dat iedere moderne CPU meer dan snel genoeg is voor wat jij wil, inclusief de N100.
Ik denk dat jij eerst moet nadenken over hoeveel schijven je wil aansluiten en hoeveel RAM je nodig hebt.
[...]
Ik mijn ervaring zijn dit soort systemen nooit lang idle. Al die containers en VM's zullen er voor zorgen dat er iedere seconde activiteit is. De aandacht voor idle vind ik daarom overdreven, je hebt zo'n systeem niet om het niet te gebruiken. Zodra je ook maar een netwerkkabel in steekt stijgt het verbruik al weer met een paar Watt, een keer je HD opspinnen kost meer stroom dan een CPU in een uur gebruikt.

Het idle verbruik van een CPU is vooral afhankelijk van de generatie. Er zit niet heel veel verschil tussen het idle-verbruik van een AlderLake N100 of een AlderLake i7. Op vol vermogen is het een ander verhaal, maar idle maakt weinig verschil. In percentages kan het nog steeds veel lijken, maar of je nu 10W of 12W gebruikt maakt op jaarbasis niet echt veel verschil.

In mijn servers heb ik gekozen voor N100 omdat die een laag maximumverbruik hebben en ook relatief zuinig zijn wanneer ze niet idle zijn.

[...]

Tnx, ik liep voornamelijk tegen een startpunt.
Ik ben van plan inderdaad 16 of liever 32 gig ram te nemen.
Maar sodimm? DDR4 of DDR5? Dan is het afhankelijk van het moederbord en ook wel van de CPU keuze.
En net als dat ik denk dat mijn systeempje niet continu idle is, wil ik niet uren kwijt raken aan die laatste paar cijfers achter de komma als inderdaad het systeem continu 5 a 10% verbruik heeft. Naast de UTP kabel komt ook de P1 meter en een Zigbee stick eraan, dus die zullen ook actief blijven en iets verbruiken.

Daarbij ben ik wel de familie en hobby nerd, maar moeten sommige dingen ook gewoon werken en ben ik geen linux of code deskundige die avonden wil of kan debuggen. (en ja een synology kopen is misschien makkelijker en werkt out of the box, maar ik wil wel iets knutselen! :-) )
Een N100 is een mooi uitgangspunt om mijn setup verder aan op te bouwen.

HyperBart schreef op donderdag 18 april 2024 @ 16:41:
^ Dit kan ik alleen maar bevestigen

Ik draai hier al een tijdje naar volle tevredenheid een i3 9100 of 9300 (kijk even in mijn inventaris), die is lekker krachtig maar zuinig voor de taken die hij moet doen, voornamelijk media serveren en wat home monitoring.

[...]

Ik ga zoeken naar je berichten. Tnx voor je info


Nogmaals iedereen bedankt voor de snelle en uitgebreide reacties!
Ik ga lekker nerden en klikken en reviews lezen en oriënteren op het software. Maar heb in ieder geval een pad door het bos vol bomen!

[JeepieJoep]

Mich schreef op donderdag 18 april 2024 @ 19:47:
[...]


R2.12 is nu ook te downloaden zie ik. Dat was eerder nog niet. Ik zal hem zo installeren. Dan kijk ik gelijk even voor de settings.

edit: Het zit onder advanced en dan het bovenste menu volgens mij. Daar kan je van je pci-x porten en je M2 schijven de ASPM aanzetten. Je M2 moet je instellen op L0sL1 en de L1 substates op L1.1 and L1.2

Inmiddels bios naar versie 12. Helaas geen effect.
Daarna jouw setting geprobeerd. Stond inderdaad niet goed maar helaas ook geen effect.

Vervolgens een oude SSD van de plank gehaald en de Kingston NVME eruit. Wat blijkt: een enorm verschil! Nu op een clean Ubuntu Server 23.10 met alleen powertop --auto-tune 10 watt en C8 state actief voor een groot deel!

Als ik nu in powertop kijk naar device info dan zie ik nog dat er een aantal device op 100% staan. Is dit normaal of kan ik deze ook nog naar beneden krijgen?

[Mich]

JeepieJoep schreef op donderdag 18 april 2024 @ 21:03:
[...]


Inmiddels bios naar versie 12. Helaas geen effect.
Daarna jouw setting geprobeerd. Stond inderdaad niet goed maar helaas ook geen effect.

Vervolgens een oude SSD van de plank gehaald en de Kingston NVME eruit. Wat blijkt: een enorm verschil! Nu op een clean Ubuntu Server 23.10 met alleen powertop --auto-tune 10 watt en C8 state actief voor een groot deel!

Als ik nu in powertop kijk naar device info dan zie ik nog dat er een aantal device op 100% staan. Is dit normaal of kan ik deze ook nog naar beneden krijgen?

[Afbeelding]

Ja dat is normaal. Heb jij je monitor aangesloten of doe je alles met ssh? Met monitor is c8 ook wel de max.

[mrmrmr]

RedRayMann schreef op donderdag 18 april 2024 @ 20:29:
Owncloud, Nextcloud, ik zit nog in de oriëntatiefase, dus wie weet ga ik alsnog voor Nextcloud. Maar je punt is duidelijk. Zeker je voorbeeld, bij mij gaat het om twee users (ik en vriendin) waarbij wij zeker minder intensief werken dan een bedrijf van 10 personen tegelijk.
En je berekening, super tof. Dank. En al gaat je vergelijking misschien ergens wat scheef, het geeft wel een beeld dat het werkbaar zou moeten zijn.

Owncloud en Nextcloud verbruiken standaard alleen iets als het daadwerkelijk gebruikt wordt, 99,99% van de tijd verbruikt het niets. Het zijn bestandsdeelplatformen. Momenteel gebruik ik FileSender voor dit doel.

[mrmrmr]

@JeepieJoep Ondanks de lage package C2 state (met de verdachte SSD), is dit nog niet voldoende om het gehele hoge verbruik te verklaren. De consoleblank kernel parameter is ook zonder monitor van belang, daarmee worden diverse onderdelen in een low power stand gezet.

Je kon met een disk imagetool een installatie overzetten naar de andere SSD die je nog hebt liggen.

Met de andere geadviseerde tools kunnen we nog meer zien, o.a. dmesg of er een goede driver wordt geladen voor de cpu/gpu. Dat heeft een sterke invloed op het verbruik. Info over frequenties ontbreekt ook.

[thunder7]

#	Category	Product
1	Processors	Intel Core i7-14700K Boxed
1	Moederborden	Kontron K3842-Q
1	Interne harde schijven	Seagate Exos X22 SATA, Standard model, 20TB
1	Interne harde schijven	Toshiba MG09 (SATA, Standard, 512e), 18TB
1	Behuizingen	be quiet! Dark Base 900 (Zwart)
1	Processorkoeling	Noctua NH-D15 Bruin
2	Geheugen intern	Crucial Pro CP2K48G56C46U5
1	Voedingen	Cooler Master MWE Gold 550 - V2 - Full Modular
1	Solid state drives	Corsair MP400 4TB
2	Solid state drives	Kingston DC450R 7,68TB

Komt, met de schijven in standby, net onder de 30W op een Brennenstühl. Ik vermoed dat behalve de voeding ook het geheugen stiekem toch best wat stroom pakt. Maar het is t.o.v. de oude situatie, met een 7950X en 4 sata-schijven, minder dan de helft.

Wel lastig dat powertop niet goed werkt op dit moederbord, ik heb nu een script dat alles doet behalve de netwerkaansluitingen, maar ik durf het nu ook niet meer te draaien, dat is onhandig.

[ Voor 3% gewijzigd door thunder7 op 19-04-2024 06:33 ]

[mrmrmr]

@thunder7 Kun je in de BIOS of onder het besturingssysteem zien op welke snelheid het geheugen draait?

Kontron gaat uit van standaard JEDEC/SPD geheugen volgens de specificatie van Intel. Met twee modules kom je uit op 4000 of 4400 MT/s. Overklok/gaming geheugen verbruikt meer.

De Kingston DC450R SSD zal energie kosten (1,3W in idle) en waarschijnlijk komt de package C state niet hoger uit dan C2/C3 doordat er devices aanwezig zijn die niet kunnen omgaan met ASPM, dat heeft invloed op het hele systeem.

De schijven verbruiken als ze draaien ongeveer 7 tot 12W. De Exos kan het verbruik verlagen door de schijf trager te laten draaien. De voeding zal een overhead hebben.

Powertop heeft een optie om de instellingen te 'dumpen' met parameter --auto-tune-dump, zodat je die in een script kunt gebruiken.

Als het aanwezig is: de 2.5 Gbps Intel netwerkchip heeft een probleem met ASPM. De 1 Gbps I219-LM heeft dat probleem niet. Als je de 2.5 Gbps uitschakelt en de 1 Gbps gebruikt zou dat het probleem moeten oplossen.

De voeding heeft een overhead bij lage belasting, dat kun je misschien ergens opzoeken.

[thunder7]

Het geheugen loopt volgens dmidecode op 3600 MT/s. Dat die SSD's energie kosten snap ik, maar vast minder dan de SATA harde schijven die ze vervangen, en de curve tussen verbruik en aanschafkosten loopt voor deze hoeveelheid opslag niet heel gunstig verder.
De 2.5 Gb netwerkpoort is er, maar staat in de BIOS uit, net als de geluidschip en de seriele poort.

code:

  echo '0' > '/proc/sys/kernel/nmi_watchdog';
  echo '1500' > '/proc/sys/vm/dirty_writeback_centisecs';
  echo 'auto' > '/sys/bus/usb/devices/1-11/power/control';
  echo 'auto' > '/sys/bus/usb/devices/1-6/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:00.0/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata3/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata1/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata2/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata5/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:14.2/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:16.3/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:1f.5/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:01:00.0/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:1f.0/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:08.0/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata7/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata8/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata6/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:0a.0/power/control';
  echo 'auto' > '/sys/bus/pci/devices/0000:00:17.0/ata4/power/control';

van het powertopscript bleef dit over, maar ik zag niet echt verschil op de verbruiksmeter bij uitvoeren.

[KraveN]

Het duurde wat langer dan gepland, maar mijn deskmini b760 is binnen. Gisteren alles in elkaar gezet en gisteravond voornamelijk bezig geweest met instellingen van de bios en unraid.

Het systeem :

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i5-13500 Boxed	€ 255,93	€ 255,93
1	Barebones	ASRock DeskMini B760 Series Barebone	€ 219,10	€ 219,10
1	Geheugen intern	Crucial CT32G4SFD832A	€ 68,18	€ 68,18
1	Solid state drives	Samsung 980 500GB	€ 56,79	€ 56,79
			Totaal	€ 600,-

Ik draai op Unraid 6.12.10 en heb de bios geupdate naar de laatste versie, vervolgens alle bios aanbevelingen overgenomen van de startpost. Via unraid de realtek driver geïnstalleerd. PowerTop geïnstalleerd en gedraaid. Fan profiel op Silent. Het lijkt erop dat ik niet lager kom dan C3 Pkg(HW) dus dat moet ik nog even uitzoeken.

Resultaat tot nu toe : 9.7 - 10.1w gemeten met een EKM265 (weet niet hoe betrouwbaar die is)

Dit is alleen met LAN aangesloten, Unraid Array gestart, verder relatief kale installatie.

Ik wil nog twee SSD 2.5 inch gaan toevoegen van 2TB (iemand nog aanbevelingen?)
Ik kan in de BIOS ook de iGPU niet uitschakelen, dus ik wil even kijken of het nog uitmaakt of ik hiervoor drivers installeer.

Ik gebruik nu een USB3.0 stick in een USB2.0 poort, wellicht dat ik die nog ga aanpassen naar een 2.0 stick.

Het verplaatsen van mijn m2 SSD naar het andere slot. Zit nu in een gen4x4 slot kan nog in een gen5x4 slot.

Natuurlijk niet zo zuinig als sommige builds in dit topic, maar tov mijn synology nas een vooruitgang met veel meer rekenkracht.

Alle tips zijn verder welkom!

[Mars Warrior]

thunder7 schreef op vrijdag 19 april 2024 @ 07:55:
Het geheugen loopt volgens dmidecode op 3600 MT/s. Dat die SSD's energie kosten snap ik, maar vast minder dan de SATA harde schijven die ze vervangen, en de curve tussen verbruik en aanschafkosten loopt voor deze hoeveelheid opslag niet heel gunstig verder.
De 2.5 Gb netwerkpoort is er, maar staat in de BIOS uit, net als de geluidschip en de seriele poort.

Zo'n zuipende SSD (tov 1 die 5mw verbruikt ) kan naast het hoge eigen verbruik ook voor zorgen dat het CPU Package niet verder komt dan C2/C3: daarmee krijg je zo nog maar eens 5W aan je broek.

Je systeem kan dan al minimaal aan 8-10W komen ipv 3W. Als je dan nog een voeding hebt die maar 50% efficiënt is bij die DC belasting, dan zit je al aan de 20W uit het stopcontact.

Het kan dus best hard gaan met een verkeerde mix aan hardware!

Het uitzetten van een device in de BIOS is niet altijd zuiniger dan deze via ASPM in diepe slaap kunnen zetten vanuit het OS. Dus dat is nog iets denk ik om uit te proberen.

[andru123]

mrmrmr schreef op vrijdag 19 april 2024 @ 07:30:
@thunder7
De voeding heeft een overhead bij lage belasting, dat kun je misschien ergens opzoeken.

Niet misschien maar zeker, bedankt aan @Raynman voor de link.

[thunder7]

Daar wordt de 650 genoemd, ik heb de 550. Als ik hier bij de PSU Low Idle Efficiency Database by Wolfgang's Channel

https://docs.google.com/s...ZVMUas/edit#gid=110239702

kijk is de 550 V2 één van de zuinigste bij 20W. Verwarrend, dat voedingsgehannes.

[ Voor 11% gewijzigd door thunder7 op 20-04-2024 07:27 ]

[andru123]

thunder7 schreef op zaterdag 20 april 2024 @ 07:27:
Daar wordt de 650 genoemd, ik heb de 550. Als ik hier bij de PSU Low Idle Efficiency Database by Wolfgang's Channel

https://docs.google.com/s...ZVMUas/edit#gid=110239702

kijk is de 550 V2 één van de zuinigste bij 20W. Verwarrend, dat voedingsgehannes.

ok, dat is een andere voeding. Volgens jouw lijst, jouw is MWE gold 550 v2

[Mich]

Zijn er meer mensen met een Kontron bord die na de bios update van versie R2.12 niet meer hoger komen dan C8 ?

Normaal kwam ik altijd zonder probleem in C10. Nu is dat C8. Het gekke is ook dat ik normaal zo een 30% in C10 zat en 15% C8. Nu is dat doorgeschoven. Dus 30% C8 en 15% C6. Verbruik ligt ook +-2 W hoger.

Er is in de bios onder Power ook een nieuwe optie bijgekomen volgens mij: "Modern standby (S0 idle). Die optie aan of uit zetten maakt geen verschil

in het beste geval ligt het aan proxmox of een update er van. Ik heb al een aantal weken niet gecheckt of hij nog in C10 draaide. Ik kan dit alleen testen door een hd met Ubuntu erin te doen en als er niemand thuis is

in de manual staat dit nog:

Feature: Implement BIOS option "Modern Standby (S0 Idle)". See TechNotes for details.

Maar ik kan eigenlijk geen TechNotes vinden waar ik dit terug zie.

[ Voor 31% gewijzigd door Mich op 20-04-2024 17:15 ]

[andru123]

@Mich is het alleen bios of ook OS upgrade? enig verschil in lspci? (Je hebt zeker de output met vorige bios opgeslagen, toch? )

[ Voor 9% gewijzigd door andru123 op 20-04-2024 18:35 ]

[andru123]

.

[ Voor 100% gewijzigd door andru123 op 20-04-2024 18:35 ]

[Deceptione]

mhe, mijn nieuwe homeserver draait keurig op zo'n 13 watt. (AsrockH610)
Maar gaat naar 25 watt als ik mijn usb stick (zigbee skyconnect) insteek en passthrough doe met proxmox naar Homeassistant.
Volgens powertop blijft het systeem in c2 hangen en gaat niet meer naar c10.
verschillende poorten en manieren van passthough geprobeerd maar bied geen oplossing.
Iemand een idee?

[Mich]

Deceptione schreef op zondag 21 april 2024 @ 07:39:
mhe, mijn nieuwe homeserver draait keurig op zo'n 13 watt. (AsrockH610)
Maar gaat naar 25 watt als ik mijn usb stick (zigbee skyconnect) insteek en passthrough doe met proxmox naar Homeassistant.
Volgens powertop blijft het systeem in c2 hangen en gaat niet meer naar c10.
verschillende poorten en manieren van passthough geprobeerd maar bied geen oplossing.
Iemand een idee?

Welkom bij de club. Sinds Intel 12/13th gen hebben hier meer mensen last van. Ging er vorige week nog over.

https://gathering.tweakers.net/forum/view_message/78738410

Ook al had ik het alleen nog maar bij 660 chipsets gezien.

Er is ook nog altijd een mogelijkheid dat het een fout in een linux driver is.

[Mars Warrior]

Mich schreef op zondag 21 april 2024 @ 08:50:
[...]
Welkom bij de club. Sinds Intel 12/13th gen hebben hier meer mensen last van. Ging er vorige week nog over.

https://gathering.tweakers.net/forum/view_message/78738410

Ook al had ik het alleen nog maar bij 660 chipsets gezien.

Er is ook nog altijd een mogelijkheid dat het een fout in een linux driver is.

Was het niet zo dat echte USB sticks geen problemen geven, maar die een seriële verbinding emuleren wel?

Een RPI gebruiken en dan ser2net erbij en gaan: zo zit bij mij alles gekoppeld

[HotSpot79]

Mich schreef op zondag 21 april 2024 @ 08:50:
[...]


Welkom bij de club. Sinds Intel 12/13th gen hebben hier meer mensen last van. Ging er vorige week nog over.

https://gathering.tweakers.net/forum/view_message/78738410

Ook al had ik het alleen nog maar bij 660 chipsets gezien.

Er is ook nog altijd een mogelijkheid dat het een fout in een linux driver is.

Ik vermoed ook een fout in de driver. Op mijn AMD based server zie ik dit probleem niet. Tenminste ik zie geen hoger verbruik bij het aansluiten van mijn USB SkyConnect. Bij AMD zijn er maar 3 C-states in powertop te zien, dus ik kan dat niet controleren, wel het verbruik, en die gaat niet omhoog.

[JeepieJoep]

mrmrmr schreef op vrijdag 19 april 2024 @ 00:24:
[...]


Owncloud en Nextcloud verbruiken standaard alleen iets als het daadwerkelijk gebruikt wordt, 99,99% van de tijd verbruikt het niets. Het zijn bestandsdeelplatformen. Momenteel gebruik ik FileSender voor dit doel.

Het heeft even een paar dagen geduurd want ik heb inmiddels de Kingston NVMe vervangen door een Samsung 990 Pro. Firmware van bios is geupdated naar de laatste net zoals de firmware van de Samsung NVMe.

Na een clean install van Proxmox haal ik nu gemiddels 9,3 watt.
Heb de volgende aanpassingen gedaan:
- Powertop --auto-tune
- consoleblank=15 aan grub toegevoegd
- Governor naar powersave

Ik heb alle data zoals gevraagd even verzameld (sorry voor de spam):













Dan de output van lspci:

code:

0000:00:00.0 Host bridge [0600]: Intel Corporation Device [8086:4640] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:02.0 VGA compatible controller [0300]: Intel Corporation AlderLake-S GT1 [8086:4680] (rev 0c) (prog-if 00 [VGA controller])
    DeviceName: Onboard - Video
    Subsystem: Intel Corporation AlderLake-S GT1 [8086:2212]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 144
    Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
    Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
    Region 4: I/O ports at 3000 [size=64]
    Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
    Capabilities: [40] Vendor Specific Information: Len=0c <?>
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag- RBE+ FLReset+
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable+ 64bit-
        Address: fee00018  Data: 0000
        Masking: 00000000  Pending: 00000000
    Capabilities: [d0] Power Management version 2
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Process Address Space ID (PASID)
        PASIDCap: Exec- Priv-, Max PASID Width: 14
        PASIDCtl: Enable- Exec- Priv-
    Capabilities: [200 v1] Address Translation Service (ATS)
        ATSCap: Invalidate Queue Depth: 00
        ATSCtl: Enable-, Smallest Translation Unit: 00
    Capabilities: [300 v1] Page Request Interface (PRI)
        PRICtl: Enable- Reset-
        PRISta: RF- UPRGI- Stopped+
        Page Request Capacity: 00008000, Page Request Allocation: 00000000
    Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
        IOVCap: Migration- 10BitTagReq- Interrupt Message Number: 000
        IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy- 10BitTagReq-
        IOVSta: Migration-
        Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
        VF offset: 1, stride: 1, Device ID: 4680
        Supported Page Size: 00000553, System Page Size: 00000001
        Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
        Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
        VF Migration: offset: 00000000, BIR: 0
    Kernel driver in use: i915
    Kernel modules: i915

0000:00:06.0 PCI bridge [0604]: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller #0 [8086:464d] (rev 02) (prog-if 00 [Normal decode])
    Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin D routed to IRQ 122
    Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
    I/O behind bridge: f000-0fff [disabled] [16-bit]
    Memory behind bridge: 80400000-804fffff [size=1M] [32-bit]
    Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
    Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
    BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
        PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
    Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
        DevCap: MaxPayload 256 bytes, PhantFunc 0
            ExtTag- RBE+
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 256 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
        LnkCap: Port #5, Speed 16GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <4us, L1 <16us
            ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
        LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
        SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
            Slot #0, PowerLimit 75W; Interlock- NoCompl+
        SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
            Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
        SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
            Changed: MRL- PresDet- LinkState-
        RootCap: CRSVisible-
        RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
        RootSta: PME ReqID 0000, PMEStatus- PMEPending-
        DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq+ OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
             AtomicOpsCap: Routing+ 32bit+ 64bit+ 128bitCAS+
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled, ARIFwd-
             AtomicOpsCtl: ReqEn+ EgressBlck+
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: unsupported
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00218  Data: 0000
    Capabilities: [90] Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Capabilities: [a0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
            MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
        RootCmd: CERptEn+ NFERptEn+ FERptEn+
        RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
             FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
        ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
    Capabilities: [220 v1] Access Control Services
        ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
        ACSCtl: SrcValid+ TransBlk- ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
    Capabilities: [200 v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
              PortCommonModeRestoreTime=110us PortTPowerOnTime=500us
        L1SubCtl1: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+
               T_CommonMode=110us LTR1.2_Threshold=616448ns
        L1SubCtl2: T_PwrOn=500us
    Capabilities: [150 v1] Precision Time Measurement
        PTMCap: Requester:- Responder:+ Root:+
        PTMClockGranularity: 4ns
        PTMControl: Enabled:+ RootSelected:+
        PTMEffectiveGranularity: Unknown
    Capabilities: [a30 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [a90 v1] Data Link Feature <?>
    Capabilities: [a9c v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [edc v1] Lane Margining at the Receiver <?>
    Kernel driver in use: pcieport

0000:00:08.0 System peripheral [0880]: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:464f] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 255
    Region 0: Memory at 600112e000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [90] MSI: Enable- Count=1/1 Maskable- 64bit-
        Address: 00000000  Data: 0000
    Capabilities: [a0] Vendor Specific Information: Len=14 <?>
    Capabilities: [dc] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [f0] PCI Advanced Features
        AFCap: TP+ FLR+
        AFCtrl: FLR-
        AFStatus: TP-

0000:00:0a.0 Signal processing controller [1180]: Intel Corporation Platform Monitoring Technology [8086:467d] (rev 01)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Platform Monitoring Technology [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001110000 (64-bit, non-prefetchable) [size=32K]
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag+ RBE- FLReset-
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [d0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Designated Vendor-Specific: Vendor=8086 ID=0002 Rev=1 Len=16 <?>
    Capabilities: [110 v1] Designated Vendor-Specific: Vendor=8086 ID=0003 Rev=1 Len=16 <?>
    Capabilities: [120 v1] Designated Vendor-Specific: Vendor=8086 ID=0004 Rev=1 Len=16 <?>
    Kernel driver in use: intel_vsec
    Kernel modules: intel_vsec

0000:00:14.0 USB controller [0c03]: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7ae0] (rev 11) (prog-if 30 [XHCI])
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 125
    Region 0: Memory at 6001100000 (64-bit, non-prefetchable) [size=64K]
    Capabilities: [70] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
        Status: D3 NoSoftRst+ PME-Enable+ DSel=0 DScale=0 PME-
    Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
        Address: 00000000fee002d8  Data: 0000
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Capabilities: [b0] Vendor Specific Information: Len=00 <?>
    Kernel driver in use: xhci_hcd
    Kernel modules: xhci_pci

0000:00:14.2 RAM memory [0500]: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7aa7] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001124000 (64-bit, non-prefetchable) [disabled] [size=16K]
    Region 2: Memory at 600112d000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

0000:00:15.0 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #0 [8086:7acc] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 27
    Region 0: Memory at 4017000000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:15.1 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #1 [8086:7acd] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin B routed to IRQ 40
    Region 0: Memory at 4017001000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:16.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH HECI Controller #1 [8086:7ae8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH HECI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 143
    Region 0: Memory at 600112a000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [50] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00538  Data: 0000
    Capabilities: [a4] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: mei_me
    Kernel modules: mei_me

0000:00:17.0 SATA controller [0106]: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7ae2] (rev 11) (prog-if 01 [AHCI 1.0])
    DeviceName: Onboard - SATA
    Subsystem: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 123
    Region 0: Memory at 80520000 (32-bit, non-prefetchable) [size=8K]
    Region 1: Memory at 80523000 (32-bit, non-prefetchable) [size=256]
    Region 2: I/O ports at 3090 [size=8]
    Region 3: I/O ports at 3080 [size=4]
    Region 4: I/O ports at 3060 [size=32]
    Region 5: Memory at 80522000 (32-bit, non-prefetchable) [size=2K]
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00258  Data: 0000
    Capabilities: [70] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
    Kernel driver in use: ahci
    Kernel modules: ahci

0000:00:1e.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH Serial IO UART #0 [8086:7aa8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO UART [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 4017002000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:1f.0 ISA bridge [0601]: Intel Corporation Device [8086:7a86] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:1f.3 Audio device [0403]: Intel Corporation Alder Lake-S HD Audio Controller [8086:7ad0] (rev 11)
    DeviceName: Onboard - Sound
    Subsystem: Intel Corporation Alder Lake-S HD Audio Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 32, Cache Line Size: 64 bytes
    Interrupt: pin B routed to IRQ 145
    Region 0: Memory at 6001120000 (64-bit, non-prefetchable) [size=16K]
    Region 4: Memory at 6001000000 (64-bit, non-prefetchable) [size=1M]
    Capabilities: [50] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=55mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [80] Vendor Specific Information: Len=14 <?>
    Capabilities: [60] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00578  Data: 0000
    Kernel driver in use: snd_hda_intel
    Kernel modules: snd_hda_intel, snd_sof_pci_intel_tgl

0000:00:1f.4 SMBus [0c05]: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7aa3] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin C routed to IRQ 18
    Region 0: Memory at 6001128000 (64-bit, non-prefetchable) [size=256]
    Region 4: I/O ports at efa0 [size=32]
    Kernel driver in use: i801_smbus
    Kernel modules: i2c_i801

0000:00:1f.5 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7aa4] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 80524000 (32-bit, non-prefetchable) [size=4K]
    Kernel driver in use: intel-spi
    Kernel modules: spi_intel_pci

0000:00:1f.6 Ethernet controller [0200]: Intel Corporation Ethernet Connection (17) I219-LM [8086:1a1c] (rev 11)
    DeviceName: Onboard - Ethernet
    Subsystem: Intel Corporation Ethernet Connection (17) I219-LM [8086:0000]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin D routed to IRQ 124
    Region 0: Memory at 80500000 (32-bit, non-prefetchable) [size=128K]
    Capabilities: [c8] Power Management version 3
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
    Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00298  Data: 0000
    Kernel driver in use: e1000e
    Kernel modules: e1000e

0000:00:06.0/01:00.0 Non-Volatile memory controller [0108]: Samsung Electronics Co Ltd NVMe SSD Controller S4LV008[Pascal] [144d:a80c] (prog-if 02 [NVM Express])
    Subsystem: Samsung Electronics Co Ltd NVMe SSD Controller S4LV008[Pascal] [144d:a801]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 80400000 (64-bit, non-prefetchable) [size=16K]
    Capabilities: [40] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [50] MSI: Enable- Count=1/32 Maskable- 64bit+
        Address: 0000000000000000  Data: 0000
    Capabilities: [70] Express (v2) Endpoint, MSI 00
        DevCap: MaxPayload 512 bytes, PhantFunc 0, Latency L0s unlimited, L1 unlimited
            ExtTag+ AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 75W
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd+ ExtTag+ PhantFunc- AuxPwr- NoSnoop+ FLReset-
            MaxPayload 256 bytes, MaxReadReq 512 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us
            ClockPM+ Surprise- LLActRep- BwNot- ASPMOptComp+
        LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM+ AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
        DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- TPHComp- ExtTPHComp-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: Upstream Port
    Capabilities: [b0] MSI-X: Enable+ Count=17 Masked-
        Vector table: BAR=0 offset=00003000
        PBA: BAR=0 offset=00002000
    Capabilities: [100 v2] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
            MultHdrRecCap+ MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
    Capabilities: [168 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [188 v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [1ac v1] Lane Margining at the Receiver <?>
    Capabilities: [1c4 v1] Latency Tolerance Reporting
        Max snoop latency: 15728640ns
        Max no snoop latency: 15728640ns
    Capabilities: [1cc v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
              PortCommonModeRestoreTime=10us PortTPowerOnTime=10us
        L1SubCtl1: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+
               T_CommonMode=0us LTR1.2_Threshold=616448ns
        L1SubCtl2: T_PwrOn=500us
    Capabilities: [350 v1] Data Link Feature <?>
    Kernel driver in use: nvme
    Kernel modules: nvme

[Mich]

JeepieJoep schreef op zondag 21 april 2024 @ 16:02:
[...]


Het heeft even een paar dagen geduurd want ik heb inmiddels de Kingston NVMe vervangen door een Samsung 990 Pro. Firmware van bios is geupdated naar de laatste net zoals de firmware van de Samsung NVMe.

Na een clean install van Proxmox haal ik nu gemiddels 9,3 watt.
Heb de volgende aanpassingen gedaan:
- Powertop --auto-tune
- consoleblank=15 aan grub toegevoegd
- Governor naar powersave

Ik heb alle data zoals gevraagd even verzameld (sorry voor de spam):

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Dan de output van lspci:

code:

0000:00:00.0 Host bridge [0600]: Intel Corporation Device [8086:4640] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:02.0 VGA compatible controller [0300]: Intel Corporation AlderLake-S GT1 [8086:4680] (rev 0c) (prog-if 00 [VGA controller])
    DeviceName: Onboard - Video
    Subsystem: Intel Corporation AlderLake-S GT1 [8086:2212]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 144
    Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
    Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
    Region 4: I/O ports at 3000 [size=64]
    Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
    Capabilities: [40] Vendor Specific Information: Len=0c <?>
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag- RBE+ FLReset+
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable+ 64bit-
        Address: fee00018  Data: 0000
        Masking: 00000000  Pending: 00000000
    Capabilities: [d0] Power Management version 2
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Process Address Space ID (PASID)
        PASIDCap: Exec- Priv-, Max PASID Width: 14
        PASIDCtl: Enable- Exec- Priv-
    Capabilities: [200 v1] Address Translation Service (ATS)
        ATSCap: Invalidate Queue Depth: 00
        ATSCtl: Enable-, Smallest Translation Unit: 00
    Capabilities: [300 v1] Page Request Interface (PRI)
        PRICtl: Enable- Reset-
        PRISta: RF- UPRGI- Stopped+
        Page Request Capacity: 00008000, Page Request Allocation: 00000000
    Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
        IOVCap: Migration- 10BitTagReq- Interrupt Message Number: 000
        IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy- 10BitTagReq-
        IOVSta: Migration-
        Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
        VF offset: 1, stride: 1, Device ID: 4680
        Supported Page Size: 00000553, System Page Size: 00000001
        Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
        Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
        VF Migration: offset: 00000000, BIR: 0
    Kernel driver in use: i915
    Kernel modules: i915

0000:00:06.0 PCI bridge [0604]: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller #0 [8086:464d] (rev 02) (prog-if 00 [Normal decode])
    Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin D routed to IRQ 122
    Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
    I/O behind bridge: f000-0fff [disabled] [16-bit]
    Memory behind bridge: 80400000-804fffff [size=1M] [32-bit]
    Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
    Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
    BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
        PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
    Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
        DevCap: MaxPayload 256 bytes, PhantFunc 0
            ExtTag- RBE+
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 256 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
        LnkCap: Port #5, Speed 16GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <4us, L1 <16us
            ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
        LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
        SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
            Slot #0, PowerLimit 75W; Interlock- NoCompl+
        SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
            Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
        SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
            Changed: MRL- PresDet- LinkState-
        RootCap: CRSVisible-
        RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
        RootSta: PME ReqID 0000, PMEStatus- PMEPending-
        DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq+ OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
             AtomicOpsCap: Routing+ 32bit+ 64bit+ 128bitCAS+
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled, ARIFwd-
             AtomicOpsCtl: ReqEn+ EgressBlck+
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: unsupported
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00218  Data: 0000
    Capabilities: [90] Subsystem: Intel Corporation 12th Gen Core Processor PCI Express x4 Controller [8086:7270]
    Capabilities: [a0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
            MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
        RootCmd: CERptEn+ NFERptEn+ FERptEn+
        RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
             FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
        ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
    Capabilities: [220 v1] Access Control Services
        ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
        ACSCtl: SrcValid+ TransBlk- ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
    Capabilities: [200 v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
              PortCommonModeRestoreTime=110us PortTPowerOnTime=500us
        L1SubCtl1: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+
               T_CommonMode=110us LTR1.2_Threshold=616448ns
        L1SubCtl2: T_PwrOn=500us
    Capabilities: [150 v1] Precision Time Measurement
        PTMCap: Requester:- Responder:+ Root:+
        PTMClockGranularity: 4ns
        PTMControl: Enabled:+ RootSelected:+
        PTMEffectiveGranularity: Unknown
    Capabilities: [a30 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [a90 v1] Data Link Feature <?>
    Capabilities: [a9c v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [edc v1] Lane Margining at the Receiver <?>
    Kernel driver in use: pcieport

0000:00:08.0 System peripheral [0880]: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:464f] (rev 02)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation 12th Gen Core Processor Gaussian & Neural Accelerator [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 255
    Region 0: Memory at 600112e000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [90] MSI: Enable- Count=1/1 Maskable- 64bit-
        Address: 00000000  Data: 0000
    Capabilities: [a0] Vendor Specific Information: Len=14 <?>
    Capabilities: [dc] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [f0] PCI Advanced Features
        AFCap: TP+ FLR+
        AFCtrl: FLR-
        AFStatus: TP-

0000:00:0a.0 Signal processing controller [1180]: Intel Corporation Platform Monitoring Technology [8086:467d] (rev 01)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Platform Monitoring Technology [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001110000 (64-bit, non-prefetchable) [size=32K]
    Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
        DevCap: MaxPayload 128 bytes, PhantFunc 0
            ExtTag+ RBE- FLReset-
        DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
            RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
            MaxPayload 128 bytes, MaxReadReq 128 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
             10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
    Capabilities: [d0] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [100 v1] Designated Vendor-Specific: Vendor=8086 ID=0002 Rev=1 Len=16 <?>
    Capabilities: [110 v1] Designated Vendor-Specific: Vendor=8086 ID=0003 Rev=1 Len=16 <?>
    Capabilities: [120 v1] Designated Vendor-Specific: Vendor=8086 ID=0004 Rev=1 Len=16 <?>
    Kernel driver in use: intel_vsec
    Kernel modules: intel_vsec

0000:00:14.0 USB controller [0c03]: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7ae0] (rev 11) (prog-if 30 [XHCI])
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin A routed to IRQ 125
    Region 0: Memory at 6001100000 (64-bit, non-prefetchable) [size=64K]
    Capabilities: [70] Power Management version 2
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
        Status: D3 NoSoftRst+ PME-Enable+ DSel=0 DScale=0 PME-
    Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
        Address: 00000000fee002d8  Data: 0000
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Capabilities: [b0] Vendor Specific Information: Len=00 <?>
    Kernel driver in use: xhci_hcd
    Kernel modules: xhci_pci

0000:00:14.2 RAM memory [0500]: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7aa7] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Shared SRAM [8086:7270]
    Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 6001124000 (64-bit, non-prefetchable) [disabled] [size=16K]
    Region 2: Memory at 600112d000 (64-bit, non-prefetchable) [disabled] [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

0000:00:15.0 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #0 [8086:7acc] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 27
    Region 0: Memory at 4017000000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:15.1 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #1 [8086:7acd] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin B routed to IRQ 40
    Region 0: Memory at 4017001000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:16.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH HECI Controller #1 [8086:7ae8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH HECI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 143
    Region 0: Memory at 600112a000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [50] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00538  Data: 0000
    Capabilities: [a4] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: mei_me
    Kernel modules: mei_me

0000:00:17.0 SATA controller [0106]: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7ae2] (rev 11) (prog-if 01 [AHCI 1.0])
    DeviceName: Onboard - SATA
    Subsystem: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin A routed to IRQ 123
    Region 0: Memory at 80520000 (32-bit, non-prefetchable) [size=8K]
    Region 1: Memory at 80523000 (32-bit, non-prefetchable) [size=256]
    Region 2: I/O ports at 3090 [size=8]
    Region 3: I/O ports at 3080 [size=4]
    Region 4: I/O ports at 3060 [size=32]
    Region 5: Memory at 80522000 (32-bit, non-prefetchable) [size=2K]
    Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
        Address: fee00258  Data: 0000
    Capabilities: [70] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
    Kernel driver in use: ahci
    Kernel modules: ahci

0000:00:1e.0 Communication controller [0780]: Intel Corporation Alder Lake-S PCH Serial IO UART #0 [8086:7aa8] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH Serial IO UART [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 4017002000 (64-bit, non-prefetchable) [size=4K]
    Capabilities: [80] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [90] Vendor Specific Information: Len=14 <?>
    Kernel driver in use: intel-lpss
    Kernel modules: intel_lpss_pci

0000:00:1f.0 ISA bridge [0601]: Intel Corporation Device [8086:7a86] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Device [8086:7270]
    Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0

0000:00:1f.3 Audio device [0403]: Intel Corporation Alder Lake-S HD Audio Controller [8086:7ad0] (rev 11)
    DeviceName: Onboard - Sound
    Subsystem: Intel Corporation Alder Lake-S HD Audio Controller [8086:7270]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 32, Cache Line Size: 64 bytes
    Interrupt: pin B routed to IRQ 145
    Region 0: Memory at 6001120000 (64-bit, non-prefetchable) [size=16K]
    Region 4: Memory at 6001000000 (64-bit, non-prefetchable) [size=1M]
    Capabilities: [50] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=55mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [80] Vendor Specific Information: Len=14 <?>
    Capabilities: [60] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00578  Data: 0000
    Kernel driver in use: snd_hda_intel
    Kernel modules: snd_hda_intel, snd_sof_pci_intel_tgl

0000:00:1f.4 SMBus [0c05]: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7aa3] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SMBus Controller [8086:7270]
    Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
    Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Interrupt: pin C routed to IRQ 18
    Region 0: Memory at 6001128000 (64-bit, non-prefetchable) [size=256]
    Region 4: I/O ports at efa0 [size=32]
    Kernel driver in use: i801_smbus
    Kernel modules: i2c_i801

0000:00:1f.5 Serial bus controller [0c80]: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7aa4] (rev 11)
    DeviceName: Onboard - Other
    Subsystem: Intel Corporation Alder Lake-S PCH SPI Controller [8086:7270]
    Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Region 0: Memory at 80524000 (32-bit, non-prefetchable) [size=4K]
    Kernel driver in use: intel-spi
    Kernel modules: spi_intel_pci

0000:00:1f.6 Ethernet controller [0200]: Intel Corporation Ethernet Connection (17) I219-LM [8086:1a1c] (rev 11)
    DeviceName: Onboard - Ethernet
    Subsystem: Intel Corporation Ethernet Connection (17) I219-LM [8086:0000]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0
    Interrupt: pin D routed to IRQ 124
    Region 0: Memory at 80500000 (32-bit, non-prefetchable) [size=128K]
    Capabilities: [c8] Power Management version 3
        Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
    Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Address: 00000000fee00298  Data: 0000
    Kernel driver in use: e1000e
    Kernel modules: e1000e

0000:00:06.0/01:00.0 Non-Volatile memory controller [0108]: Samsung Electronics Co Ltd NVMe SSD Controller S4LV008[Pascal] [144d:a80c] (prog-if 02 [NVM Express])
    Subsystem: Samsung Electronics Co Ltd NVMe SSD Controller S4LV008[Pascal] [144d:a801]
    Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
    Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
    Latency: 0, Cache Line Size: 64 bytes
    Interrupt: pin A routed to IRQ 16
    Region 0: Memory at 80400000 (64-bit, non-prefetchable) [size=16K]
    Capabilities: [40] Power Management version 3
        Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
        Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
    Capabilities: [50] MSI: Enable- Count=1/32 Maskable- 64bit+
        Address: 0000000000000000  Data: 0000
    Capabilities: [70] Express (v2) Endpoint, MSI 00
        DevCap: MaxPayload 512 bytes, PhantFunc 0, Latency L0s unlimited, L1 unlimited
            ExtTag+ AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 75W
        DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
            RlxdOrd+ ExtTag+ PhantFunc- AuxPwr- NoSnoop+ FLReset-
            MaxPayload 256 bytes, MaxReadReq 512 bytes
        DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
        LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us
            ClockPM+ Surprise- LLActRep- BwNot- ASPMOptComp+
        LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+
            ExtSynch- ClockPM+ AutWidDis- BWInt- AutBWInt-
        LnkSta: Speed 16GT/s, Width x4
            TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
        DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
             10BitTagComp+ 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
             EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
             FRS- TPHComp- ExtTPHComp-
             AtomicOpsCap: 32bit- 64bit- 128bitCAS-
        DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled,
             AtomicOpsCtl: ReqEn-
        LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
        LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
             Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
             Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
        LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete+ EqualizationPhase1+
             EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
             Retimer- 2Retimers- CrosslinkRes: Upstream Port
    Capabilities: [b0] MSI-X: Enable+ Count=17 Masked-
        Vector table: BAR=0 offset=00003000
        PBA: BAR=0 offset=00002000
    Capabilities: [100 v2] Advanced Error Reporting
        UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
        UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
        CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
        CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
        AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
            MultHdrRecCap+ MultHdrRecEn- TLPPfxPres- HdrLogCap-
        HeaderLog: 00000000 00000000 00000000 00000000
    Capabilities: [168 v1] Secondary PCI Express
        LnkCtl3: LnkEquIntrruptEn- PerformEqu-
        LaneErrStat: 0
    Capabilities: [188 v1] Physical Layer 16.0 GT/s <?>
    Capabilities: [1ac v1] Lane Margining at the Receiver <?>
    Capabilities: [1c4 v1] Latency Tolerance Reporting
        Max snoop latency: 15728640ns
        Max no snoop latency: 15728640ns
    Capabilities: [1cc v1] L1 PM Substates
        L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
              PortCommonModeRestoreTime=10us PortTPowerOnTime=10us
        L1SubCtl1: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+
               T_CommonMode=0us LTR1.2_Threshold=616448ns
        L1SubCtl2: T_PwrOn=500us
    Capabilities: [350 v1] Data Link Feature <?>
    Kernel driver in use: nvme
    Kernel modules: nvme

Ik denk gezien je voeding dat de meting best kan kloppen. Ik ben eigenlijk benieuwd naar je 2e screenshot alleen dan met powertop 2.15. Dan zie je c-state c2 t/m c10.

Zit je op bios R2.10 of R2.12 ?

[JeepieJoep]

Bios is R2.12.
Ik heb gezocht maar krijg vooralsnog geen Powertop 2.15 in Debian 12 (Proxmox).

[Mich]

JeepieJoep schreef op zondag 21 april 2024 @ 16:12:
Bios is R2.12.
Ik heb gezocht maar krijg vooralsnog geen Powertop 2.15 in Debian 12 (Proxmox).

Klopt. Die moet je zelf downloaden (git clone) en compilen. Instructie staat hier:

https://github.com/fenrus75/powertop

Ik heb dit ooit gemaakt voor mijzelf omdat het soms moeizaam ging. In 1x plakken in je shell en uitvoeren.

git clone https://github.com/fenrus75/powertop.git
git clone https://git.kernel.org/pu...btrace/libtraceevent.git/
cd libtraceevent; make; sudo make install; cd ..;
git clone https://git.kernel.org/pub/scm/libs/libtrace/libtracefs.git/
cd libtracefs; make; sudo make install; cd ..;


Het is vreemd dat ik een apparaat meer heb dan jou. Deze heb ik sinds de R2.12 bios

code:

00:14.1 USB controller: Intel Corporation Device 7ae1 (rev 11) (prog-if fe [USB Device])
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin B routed to IRQ 17
        IOMMU group: 4
        Region 0: Memory at 6001000000 (64-bit, non-prefetchable) [size=2M]
        Region 2: Memory at 600122a000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: dwc3-pci
        Kernel modules: dwc3_pci

[ Voor 43% gewijzigd door Mich op 21-04-2024 16:28 ]
