[mauritsm]

Hey allemaal,

Ik ben van plan een eigen server op te zetten om een beetje te hobby'en, en dan voornamelijk voor het extra back-uppen van bestanden.

Nu komt dit systeem in mijn woonkamer te staan, dus naast de zuinigheid is de geluidsproductie ook belangrijk, nu kwam ik op basis van de gepinde posts op het volgende systeem.

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i3-10105 Boxed	€ 116,10	€ 116,10
1	Moederborden	ASRock H510M-HVS R2.0	€ 64,01	€ 64,01
1	Interne harde schijven	Seagate Barracuda Compute 2,5" (5400rpm), 5TB	€ 119,48	€ 119,48
1	Behuizingen	Fractal Design Define Mini C	€ 90,04	€ 90,04
1	Computer accessoires	Leicke ULL Power Supply 120 W	€ 34,99	€ 34,99
1	Geheugen intern	Crucial CT16G4DFD832A	€ 49,90	€ 49,90
1	Voedingen	Mini-box picoPSU 90	€ 36,28	€ 36,28
1	Solid state drives	Samsung 860 EVO 500GB	€ 79,-	€ 79,-
Bekijk collectie Importeer producten			Totaal	€ 589,80

(Daarbij hou ik @_wil_ posts dan even in de gaten qua optimale moederbord + cpu combinatie.)


Is dit een werkbare combinatie naar jullie mening?

Was qua geluidsniveau nog benieuwd of powermanagement van de case-fans dan een must is, of zijn die zelfs bij een zuinige configuratie standaard standaard in de 'aan-stand'?

[Mich]

_wil_ schreef op zaterdag 29 april 2023 @ 15:37:
@mrmrmr Wederom bedankt voor de uitgebreide en doordachte reactie!

Ik denk ook dat ze in die kabels met wat elektronica zorgen dat die spanning binnen de specs komen te vallen. Maar zoals je zegt en nog los van de zuinigheid: de kwaliteit is een vraagteken. En bij dit moederbord hangt dan ook alles verder aan die ene kabel..

Ik denk dat ik steeds meer neig naar al dat gedoe niet op mij afroepen en dat ik maar voor een andere configuratie ga.

In de topic start worden genoemd:

- Fujitsu D3474-B: is voor E 160,- te vinden, maar heeft maar 2x SATA. Ik heb 4x SATA nodig, de rest daarboven is mooi meegenomen.

- Kontron K3843-B is voor zo'n E 260,- te krijgen in o.a. Duitsland. Gelijk verhaal qua SATA poorten als bij de Fujitsu D3474-B.

- Fujitsu D3643-H lijkt niet meer leverbaar te zijn.

- Fujitsu D3642-B is er voor zo'n E 220 met - heel fijn - M.2 en 6x SATA

- Fujitsu D3644-B lijkt ook niet leverbaar meer te zijn.

De Fujitsu D3642-B lijkt qua beschikbaarheid en aansluiten dus de enige route te zijn van deze Fujitsu/Kontron borden.

Maar wat ik mij dan wel afvraag: win je heel veel in stroombesparing bij een D3642-B + i3 Skylake t.o.v. van zeg een Intel Core i3-10100/12100 met mATX borden zoals:

- Asrock H510M ITX/ax; M.2 / 4x SATA-600 / ± EUR 99

- MSI B560M Pro-E; M.2 / 6x SATA-600 / ± EUR 78

- MSI MAG B660M MORTAR; M.2 / 6x SATA-600 / ± EUR 164



Ik ben ook al druk door deze lijst met energiemetingen van een Duits forum aan het kijken, maar veel moederborden zijn eigenlijk al niet meer te krijgen / relatief oud..

https://docs.google.com/s...odvwZpQZKv_NCI/edit#gid=0

De ASRock H410M-HDV R2.0 zou ook nog een kanshebber kunnen zijn voor 100 EUR met 4x SATA. Helaas geen M.2.

Het is uiteindelijk natuurlijk mijn eigen taak om een beslissing te nemen, maar mocht je zoiets hebben van "deze echt niet" (of juist wel ), dan zijn tips welkom. Ik kan wel een beetje merken dat ik zo'n 15 jaar geleden voor het laatst een systeem zelf geconfigureerd heb.

Kontron k3843-b is 218 euro en als je met PayPal betaald ook nog gratis verzending. Ik heb ook eerst een asus bord gehad met gelijke chipset ( en nog in het bezit) maar die kreeg ik niet zo makkelijk en zo laag in verbruik als dit kontron bord.

https://www.jacob.de/prod...0-v190-artnr-7836826.html

Kontron maakt industriële moederborden speciaal voor 24/7 verbruik dus zal best kwalitatief zijn.

Edit: staat ook een 2e kans op de site voor 185 euro

[Mich]

mauritsm schreef op zondag 30 april 2023 @ 14:48:
Hey allemaal,

Ik ben van plan een eigen server op te zetten om een beetje te hobby'en, en dan voornamelijk voor het extra back-uppen van bestanden.

Nu komt dit systeem in mijn woonkamer te staan, dus naast de zuinigheid is de geluidsproductie ook belangrijk, nu kwam ik op basis van de gepinde posts op het volgende systeem.

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i3-10105 Boxed	€ 116,10	€ 116,10
1	Moederborden	ASRock H510M-HVS R2.0	€ 64,01	€ 64,01
1	Interne harde schijven	Seagate Barracuda Compute 2,5" (5400rpm), 5TB	€ 119,48	€ 119,48
1	Behuizingen	Fractal Design Define Mini C	€ 90,04	€ 90,04
1	Computer accessoires	Leicke ULL Power Supply 120 W	€ 34,99	€ 34,99
1	Geheugen intern	Crucial CT16G4DFD832A	€ 49,90	€ 49,90
1	Voedingen	Mini-box picoPSU 90	€ 36,28	€ 36,28
1	Solid state drives	Samsung 860 EVO 500GB	€ 79,-	€ 79,-
Bekijk collectie Importeer producten			Totaal	€ 589,80

(Daarbij hou ik @_wil_ posts dan even in de gaten qua optimale moederbord + cpu combinatie.)


Is dit een werkbare combinatie naar jullie mening?

Was qua geluidsniveau nog benieuwd of powermanagement van de case-fans dan een must is, of zijn die zelfs bij een zuinige configuratie standaard standaard in de 'aan-stand'?

Als je systeem zuinig is zullen je ventilatoren nauwelijks draaien. Ik heb een nocuta CPU koeler en een case koeler en die draaien eigenlijk altijd minder dan 1000 rpm (denk gewoon op laagste stand). En je hoort ze niet. Ik denk dat het meeste geluid van je 5400 rpm schijf komt

[mrmrmr]

@mauritsm

Het is waarschijnlijk een redelijk zuinig systeem.

Als je PL1 en PL2 (PL=power limit) beperkt zijn case fans niet nodig. Dat zou je al doen in een zuinig systeem omwille van een toepasbare zuinige voeding. Een standaard fan op de cpu of een passieve koeler (koelblok) is voldoende. Een ideale kast laat als een schoorsteen vanzelf de warmte naar boven gaan en ontsnappen en trekt onderaan koele lucht aan.

De onderdelen die geluid maken zijn de hard disk en de cpu fan. De hard disk kan in spindown voor een daling van het verbruik van 0,85W naar 0,18W en dan kan het bijna geluidloos zijn.

[we_are_borg]

Ik ben aan het kijken voor een server maar ik zie even door het bos de bomen niet meer. Ik wil graag het volgende doen, een test server en een productie server. Voor de test server heb ik een Intel NUC i3 11th gen met 16GB geheugen. Wat ik hier mee wil doen is Proxmox installeren en gewoon besturingssysteem proberen en testen. Ik ga er vanuit dat de NUC hier meer dan genoeg voor is aangezien het voor testen is. Ik wil kijken voor een productie server ik wil hier genoeg opslag ruimte in hebben om alles te draaien. Ik heb een QNap TS-464 voor opslag van gegevens. De productie server is voor Proxmox en laat we zeggen besturingssystemen die ik wil gebruiken bijvoorbeeld Home Assistant.

Is een I3 die ik hier zie genoeg om een goede productie server mee te draaien. Heb je een raid kaart nodig of is softwarematig raid goed genoeg. Mijn belangrijke bestanden staan op de Qnap. Maakt het nog uit voor stroom gebruik welk motherboard er in gaat of is de voeding belangrijker. Hoeveel geheugen raden jullie aan 16, 32 of 64GB.

[mauritsm]

Bedankt @mrmrmr en @Mich, dan ga ik nog even goed kijken naar welke case ik hierbij neem + cpu cooler.

Zie dat de Alpine fanless helaas niet leverbaar zijn en de stap naar de noctua heatsink van 100 euro is net wat groot.
Wordt dan even kijken naar een lage gepowerde/stille cpu fan

[Jazco2nd]

@_wil_ merk op dat geen van de moederborden die jij noemt ECC geheugen ondersteund, op de D3644-B na. Intel doet dit af als niet nodig voor consumenten, terwijl het wel degelijk nut heeft als je belangrijke data gaat opslaan. Het vermindert de kans op data die corrupt naar je storage wordt geschreven.

Het is de reden dat ik voor dat bord ben gegaan ipv een kleiner/goedkoper/moderner bord.

Het is misschien wachten op de (testen van) nieuwe AMD embedded bordjes die sowieso ECC ondersteuning zullen hebben.

[N8w8]

@we_are_borg,
Zelf had ik bijv een productie server die genoeg had aan 256MB RAM en een 1GHz ARMv5 singlecore.
Anderen hebben daarvoor een Threadripper met 512GB RAM nodig.
Dus dat is moeilijk te zeggen, hangt helemaal af van wat die productie inhoudt.

"Besturingssystemen" (2? 10.000?) zegt ook niet zoveel, dat kan ook vanalles zijn.
Ik heb bijvoorbeeld een VM met besturingssysteem Alpine Linux, die gebruikt ongeveer 32MB RAM en 0,2% CPU.
Dus daar kan je er een paar duizend van draaien op een i3 met 64GB RAM.

Maar daar heb je nog niks aan want die besturingssystemen doen dan nog helemaal niks, daar moeten nog apps op draaien.
Enige dat je noemt is HomeAssistant, weet ik weinig van, maar lijkt mij dat de eisen daarvoor ook veel kunnen verschillen. Bijv als ie alleen n lampje moet schakelen heb je veel minder nodig dan als ie beeldherkenning moet doen op 16 camera's.

Als je echt geen idee hebt wat je nodig hebt aan CPU/RAM, lijkt het me handig iets te nemen dat niet te duur en uitbreidbaar/vervangbaar is. Bijv een moederbord met CPU socket, kan je een i3 of Pentium in doen, en evt later nog omruilen voor een i9.
En bijv een enkele 8/16GB DIMM, dan kan je er nog 1 of 3 naast prikken of omruilen.
Zowel moederbord als voeding zijn belangrijk, maar het is ws handiger om pas op t laatst te bepalen wat voor voeding past bij alle componenten (dus eerst moederbord).
Bijna niemand gebruikt hardware RAID (in de hobbysfeer).

[Mich]

mauritsm schreef op zondag 30 april 2023 @ 17:01:
Bedankt @mrmrmr en @Mich, dan ga ik nog even goed kijken naar welke case ik hierbij neem + cpu cooler.

Zie dat de Alpine fanless helaas niet leverbaar zijn en de stap naar de noctua heatsink van 100 euro is net wat groot.
Wordt dan even kijken naar een lage gepowerde/stille cpu fan

Ik weet niet wat je doel is maar mijn pc moest zo klein mogelijk.

Ik heb deze:

uitvoering: Noctua NH-L9i-17xx chromax.black

en

https://www.silverstonete.../computer-chassis/MILO11/

Dit is de op 1 na kleinste uATX kast die ik kon vinden. (moest er ook nog een beetje mooi uitzien natuurlijk)

[andru123]

@Mich in deze tarlitz in "Het grote zuinige server topic - deel 3" @tarlitz zegt dat de Noctua fan ~3W gebruikt. Is het ook bij jouw? Of lees ik het verkeerd.

[mauritsm]

@Mich De hoogste prioriteit heeft het geluid met daarnaast nog het idee dat ik nog iets kan veranderen aan de setup als mijn wensen iets veranderen. Een net iets grotere kast maakt dat wel makkelijker
De silverstone ziet er wel erg mooi, houdt die in mijn achterhoofd.

Met als volledige volgorde:
1. Geluid
2. Uiterlijk
3. Grootte
4. Aanpasbaarheid

Deze kast spreekt me hierdoor aan:
https://tweakers.net/pricewatch/1727448/inter-tech-im-1-pocket/reviews/

Overweeg verder nu de CPU boxed te kopen en later te upgraden als de fanless heatsinks weer terug komen https://tweakers.net/pric...ic-alpine-12-passive.html

[dcm360]

andru123 schreef op zondag 30 april 2023 @ 21:10:
@Mich in deze tarlitz in "Het grote zuinige server topic - deel 3" @tarlitz zegt dat de Noctua fan ~3W gebruikt. Is het ook bij jouw? Of lees ik het verkeerd.

Is ~3W niet erg veel voor een fan? Op mijn bureau heb ik een testsysteempje liggen met een uitvoering: Noctua NH-L12S er op, met fan doet die 13.3W en zonder 13.0W, dat scheelt wel iets maar niet echt veel.

[we_are_borg]

N8w8 schreef op zondag 30 april 2023 @ 19:00:
@we_are_borg,
Zelf had ik bijv een productie server die genoeg had aan 256MB RAM en een 1GHz ARMv5 singlecore.
Anderen hebben daarvoor een Threadripper met 512GB RAM nodig.
Dus dat is moeilijk te zeggen, hangt helemaal af van wat die productie inhoudt.

Ik heb net zitten kijken en ik denk dat ik meer dan genoeg heb aan een I3 met 16 of 32 GB Geheugen.

"Besturingssystemen" (2? 10.000?) zegt ook niet zoveel, dat kan ook vanalles zijn.
Ik heb bijvoorbeeld een VM met besturingssysteem Alpine Linux, die gebruikt ongeveer 32MB RAM en 0,2% CPU.
Dus daar kan je er een paar duizend van draaien op een i3 met 64GB RAM.

Denk Linux of windows server met een SQL server. Als het stabiel draait dan wil ik mijn kennis weer ophalen. Maar denk ook Home Assistant bijvoorbeeld. Ik denk dat geheugen meer effect heb als snelheid CPU in mijn geval.

Maar daar heb je nog niks aan want die besturingssystemen doen dan nog helemaal niks, daar moeten nog apps op draaien.
Enige dat je noemt is HomeAssistant, weet ik weinig van, maar lijkt mij dat de eisen daarvoor ook veel kunnen verschillen. Bijv als ie alleen n lampje moet schakelen heb je veel minder nodig dan als ie beeldherkenning moet doen op 16 camera's.

Ik heb geen interesse in cameras wel misschien een video deurbel in de toekomst. Nu is het meer verlichting en stekkers om apparatuur aan te zetten, ben wel aan het sparen voor rolgordijnen of lamellen.

Als je echt geen idee hebt wat je nodig hebt aan CPU/RAM, lijkt het me handig iets te nemen dat niet te duur en uitbreidbaar/vervangbaar is. Bijv een moederbord met CPU socket, kan je een i3 of Pentium in doen, en evt later nog omruilen voor een i9.
En bijv een enkele 8/16GB DIMM, dan kan je er nog 1 of 3 naast prikken of omruilen.
Zowel moederbord als voeding zijn belangrijk, maar het is ws handiger om pas op t laatst te bepalen wat voor voeding past bij alle componenten (dus eerst moederbord).
Bijna niemand gebruikt hardware RAID (in de hobbysfeer).

Ik zat eigenlijk te denken aan een tweede Intel NUC als Proxmox daar goed op draait. Een I3 behoort voor mij meer dan genoeg te ijn.

[Mich]

andru123 schreef op zondag 30 april 2023 @ 21:10:
@Mich in deze tarlitz in "Het grote zuinige server topic - deel 3" @tarlitz zegt dat de Noctua fan ~3W gebruikt. Is het ook bij jouw? Of lees ik het verkeerd.

Volgens de specs 2.5W max. Ik denk als hij op minamale toeren draait (600) dat dit maar max 0.2 of 0.3W is.

[Mich]

dcm360 schreef op zondag 30 april 2023 @ 21:57:
[...]

Is ~3W niet erg veel voor een fan? Op mijn bureau heb ik een testsysteempje liggen met een uitvoering: Noctua NH-L12S er op, met fan doet die 13.3W en zonder 13.0W, dat scheelt wel iets maar niet echt veel.

Deze verbruikt max 1.56W op vol vermogen.

[_wil_]

@Mich bedankt voor die Kontron K3843-B suggestie! Denk dat dat hem wel eens zou kunnen worden.

@Jazco2nd Goed punt m.b.t dat ECC geheugen. Maar dat had ik ook niet in de andere moederborden gehad. Die Kontron accepteert DDR5, waarvan ik vandaag geleerd heb dat het intern een soort ECC-light heeft. Dus dat is wel een voordeel t.o.v. de andere moederborden die ik genoemd had.

Wat raden jullie op dit moment aan als niet-PicoPSU voeding? Die Corsair RM550x (2021) is helaas nergens beschikbaar..

[andru123]

@_wil_ de meningen zijn een beetje verdeeld hier. Ik denk dat de hele reeks van Corsair RMx 2021 is ook prima zuinig. TS is niet eens. En hier heeft @Airavab niet echt zuinige ervaring met RM650x, zo blijkt het.
Er zijn zeker andere zuinige ATX, maar tot nu toe niks beter dan Corsair reeks is bekend hier. PicoPSU is de beste keuze (en nu ook goedkoopste). Zoek maar voor rm550x in deze topic, deze vraag komt regelmatig voor, er zijn uitgebreide discussies geweest.

[ Voor 11% gewijzigd door andru123 op 01-05-2023 10:02 ]

[Airw0lf]

andru123 schreef op maandag 1 mei 2023 @ 01:38:
@_wil_ de meningen zijn een beetje verdeeld hier. Ik denk dat de hele reeks van Corsair RMx 2021 is ook prima zuinig. Maar TS is niet eens.
Er zijn zeker andere zuinige ATX, maar tot nu toe niks beter dan Corsair reeks is bekend hier. PicoPSU is de beste keuze (en nu ook goedkoopste). Zoek maar voor rm550x in deze topic, deze vraag komt regelmatig voor, er zijn uitgebreide discussies geweest.

En zoiets: be quiet! Pure Power 11 400W?

[andru123]

Airw0lf schreef op maandag 1 mei 2023 @ 07:14:
En zoiets: be quiet! Pure Power 11 400W?

De vraag komt regelmatig voor.
Ik ken geen directe vergelijking, maar be quiet! Straight Power 10 400 verbruikt 5W meer dan Rm550x bij lage belasting, gemeten door @luchthaak
Het is een redelijke voeding, maar zuinig bij lage belasting? Twijfelachtig. Mischien iemand hier heeft hem, en daadwerkelijk gemeten. @heuveltje @noobynater ?

[_wil_]

andru123 schreef op maandag 1 mei 2023 @ 01:38:
@_wil_ de meningen zijn een beetje verdeeld hier. Ik denk dat de hele reeks van Corsair RMx 2021 is ook prima zuinig. TS is niet eens. En hier heeft @Airavab niet echt zuinige ervaring met RM650x, zo blijkt het.
Er zijn zeker andere zuinige ATX, maar tot nu toe niks beter dan Corsair reeks is bekend hier. PicoPSU is de beste keuze (en nu ook goedkoopste). Zoek maar voor rm550x in deze topic, deze vraag komt regelmatig voor, er zijn uitgebreide discussies geweest.

Dank je!

Kan een sterke PicoPSU variant het volgende aan? Dat vind ik namelijk denk ik wat spannend aangezien ik waarschijnlijk geen staggered start-up kan aanzetten in die Koltron.

4x 3.5" schijf
2x M.2 SSD
+ wat case fans?
Het is in mijn geval voor een (headless) server, dus ik gebruik de geintegreerde GPU.


In een Duits forum las ik ook de suggesties:

BeQuiet Pure Power 11 FM en de Pure Power 12M.

[Airw0lf]

andru123 schreef op maandag 1 mei 2023 @ 09:49:
[...]

De vraag komt regelmatig voor.
Ik ken geen directe vergelijking, maar be quiet! Straight Power 10 400 verbruikt 5W meer dan Rm550x bij lage belasting, gemeten door @luchthaak
Het is een redelijke voeding, maar zuinig bij lage belasting? Twijfelachtig. Mischien iemand hier heeft hem, en daadwerkelijk gemeten. @heuveltje @noobynater ?

Klopt - ik bracht deze naar voren omdat er 4 jaar leeftijdverschil in zit:
Straight Power 10 is van 2014 - Pure Power 11 is van 2018.

[Airw0lf]

_wil_ schreef op maandag 1 mei 2023 @ 10:07:
[...]

Het is in mijn geval voor een (headless) server, dus ik gebruik de geintegreerde GPU.

Ik gebruik de server(s) zonder GPU - ook geen geintegreerde - kost toch ook iets aan energie.

Mocht het nodig zijn, dan steek ik er even een x1 kaartje in.
In de meeste gevallen is dat het geval als ik er via SSH o.i.d. niet meer bij kan.

[ Voor 28% gewijzigd door Airw0lf op 01-05-2023 10:16 ]

[andru123]

Airavab schreef op woensdag 19 april 2023 @ 17:58:

• OS: Unraid 6.11.5

Heeft er iemand tips hoe ik in een lagere C-state kan komen? Ik weet zelf namelijk niet zo goed wat ik nu zou moeten aanpassen.

Ik ben geen expert in linux, is Unraid zuinige OS? Zoek voor tips op keyword unraid in deze topic.
Wat ik wel zie dat je Samsung SSD niet in low power staat:

code:

 L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-

Dat kan zeker een van de oorzaken zijn.

[andru123]

@_wil_ @Airw0lf ja, dat kan dat een van de genoemde voedingen zuinig is. Bijv., Corsair 2018 RMx modellen waren echt onzuinig, en 2021 reeks wel de zuinigste bij lage belasting.
Proberen lijkt de gangbare manier. Als je de mogelijkheid heb hem uitproberen en vergelijken, dan deel je ervaring, graag. Mischien vind je een nieuwe koning van ATX voedingen.

[mrmrmr]

@_wil_

De voeding zou moeten worden afgestemd op het normale idle verbruik en het maximum verbruik. Bij idle moet de voeding zuinig zijn.

Ik neem even aan dat je WD schijven hebt die 21W verbruiken bij opstarten. Dus in het slechtste geval, als ze allemaal tegelijk maximum bereiken, hebben die 84W nodig. Dat betekent dat een PicoPSU-160XT zou voldoen met een 120W adapter (Leicke is van oudsher populair). Er blijft 36W over voor de rest van het systeem, dat is weinig. Kontron K3843-B kan worden ingesteld zodat er een maximum verbruik is voor de processor (cTDP). Met wat geluk en een i3-12100 zou het kunnen werken. Om veiliger te zitten zou je ook een zwaardere adapter kunnen kiezen, bijvoorbeeld een 150W adapter. In het algemeen geldt: hoe groter de voeding, hoe minder zuinig bij lage belasting, maar het hangt toch vooral af van specifieke capaciteiten. Het verschil tussen PicoPSU's en adapters heb ik al eens gemeten.

Zuinige SSD's verbruiken vooral als ze actief zijn. In idle verbruiken ze heel weinig. Zie de idle tests van Tweakers en op andere sites. Goede zuinige fans (niet te hoog rpm: 900-1100) verbruiken doorgaans rondom 1,2W wanneer ze bij opstarten voluit draaien.

Ik heb al eerder uitgelegd wat het voordeel is van minder 3.5" disks. 4x WD disks verbruiken >12W wanneer ze draaien. In een ideaal geval zou het verbruik circa 16W zijn in idle met draaiende disks, maar houd er rekening mee dat processoractiviteit het verbruik snel omhoog kan brengen, je ziet dan verbruikspieken. Dat is weer aan te pakken door zo slim mogelijk software in te stellen zodat het weinig cpu verbruikt. @Mars Warrior heeft daar over verteld voor zijn systemen.

[_wil_]

Jullie geven ontzettend veel nuttige informatie. Heel erg bedankt!

[ Voor 0% gewijzigd door _wil_ op 01-05-2023 23:15 . Reden: typo ]

[Mars Warrior]

mrmrmr schreef op donderdag 27 april 2023 @ 14:07:
Misschien zijn er onder Linux hdparm parameters die niet goed samengaan?

Heb je OpenSeaChest wel eens geprobeerd?

Hier heeft iemand er iets over geschreven. Of dat allemaal klopt weet ik niet. De tool is gemaakt door Seagate. Documentatie.

Het lijkt mij verstandig eerst de defaults terug te zetten.

Ik heb onder Windows gemerkt dat de drive te vaak in en uit slaapstand gaat als de sleep timer te kort staat. 10 of 20 minuten zou geen probleem moeten vormen. Althans, bij mijn drives is er geen probleem.

Ik heb uiteindelijk APM in de GUI op 128 of hoger gezet, en nu wordt de sleep timer van 10 minuten wel uitgevoerd, waar de drive met een waarde van 127 bijna direct weer in slaap gaat na activiteiten.

Dus voor mij nu opgelost. Het aan/uit/aan/uit… gedrag is nu grotendeels weg op de dataschijven. De parity schijf staat nog wel op 127, maar die mag ook meteen uit na toegang, immers die wordt enkel bij een sync of scrub vanuit een cron job gebruikt, verder niet.

Kan zijn dat ik de 10 minuten nog verleng naar 30 minuten. Ik zal via smarttools het aantal start/stops eens tellen in een dag, dan krijg ik een idee van het effect op de levensduur van deze dataschijven.

[GewoonWatSpulle]

Ik meld mij ook maar eens met mijn frankenstein van een server, een oude mini PC ontdaan van zijn jasje en voorzien van:

Specificaties

#	Category	Product
1	Pc's	Zotac ZBOX ID89 Plus (ZBOX-ID89-PLUS-BE)
1	Processors	Intel Core i5-3470 Boxed
1	Processorkoeling	Arctic Alpine 12 Passive
2	Geheugen intern	Crucial CT51264BF160B
1	Solid state drives	Samsung 840 Pro 128GB

Powertop

code:

           Pkg(HW)  |            Core(HW) |            CPU(OS) 0
                    |                     | C0 active   0.5%
                    |                     | POLL        0.0%    0.0 ms
                    |                     | C1          0.0%    0.5 ms
C2 (pc2)    1.2%    |                     | C1E         0.5%    0.3 ms
C3 (pc3)    0.4%    | C3 (cc3)    0.2%    | C3          0.1%    0.3 ms
C6 (pc6)   90.9%    | C6 (cc6)   97.8%    | C6         98.3%    7.6 ms
C7 (pc7)    0.0%    | C7 (cc7)    0.0%    |

Helemaal geisoleerd kan ik het verbruik niet aflezen maar meerdaags gemiddelde voor plaatsing van server op de netwerk groep wijst uit:

~17 watt idle met slechts 40.3 wakeups/second
~18 watt "idle" (10 containers) 840 wakeups/second
~69 watt stress test, max. temp. 61°C

Ubuntu en een stuk of 10 containers actief, met de huidige geheugen prijzen is er een nieuw setje 2×8GB onderweg om zo zuinig mogelijk (op uitgaven gebied) nog wat extra leven uit het beestje te halen.

[andru123]

GewoonWatSpulle schreef op woensdag 3 mei 2023 @ 20:16:
Ik meld mij ook maar eens met mijn frankenstein van een server, een oude mini PC ontdaan van zijn jasje

Jasje is juist mooi.
Interessant hoeveel het verbruikt met alle VMs shutdown.

[GewoonWatSpulle]

@andru123 ben nog niet helemaal thuis in wat goede cijfers zijn maar het lijkt ogenschijnlijk weinig uit te maken voor het verbruik, 840 vs. 40 wakeups/second met containerd en docker uitgeschakeld.

Edit: en het jasje bood geen fatsoenlijke koeling nu volledig passief en ergens boven op een plank kan hij vrijelijk zijn warmte uitstralen.

[ Voor 26% gewijzigd door GewoonWatSpulle op 03-05-2023 21:42 ]

[we_are_borg]

Ik heb de volgende onderdelen bij elkaar gezocht en mijn vraag is gaat dit werken en is het zuinig. Ik ben zeer tevreden met de prijs van het geheel. Kan een Intel NUC of AMD mini een optie zijn voor Proxmox de prijs niet hoger dan 600 euro als dit mogelijk is, is het iets meer dan denk ik er zeker over na als het een goede optie is. Dit wordt een productie server die stabiel moet zijn.

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i3-12100F Boxed	€ 103,15	€ 103,15
1	Moederborden	ASUS Prime H610M-A D4-CSM	€ 89,02	€ 89,02
1	Interne harde schijven	WD Red (256MB cache), 2TB	€ 69,09	€ 69,09
1	Behuizingen	Aerocool CS-102	€ 23,-	€ 23,-
1	Geheugen intern	G.Skill Value F4-2666C19D-64GNT	€ 106,40	€ 106,40
1	Voedingen	Chieftec CSN-450C	€ 96,55	€ 96,55
1	Solid state drives	Samsung 980 1TB	€ 56,43	€ 56,43
Bekijk collectie Importeer producten			Totaal	€ 543,64

[mrmrmr]

@we_are_borg Een F processor heeft geen gpu. Dan is het moeilijk om iets te installeren.

CSM borden zijnvoor de zakelijke markt bedoeld (betekent letterlijk "Corporate Stable Model"). Ik weet niet of het een zuinig bord is. Sommige Asus borden zijn zuinig gebleken, andere niet. Zie de gepinde posts.

De voeding kan voor een groot verschil in verbruik zorgen bij laag vermogen. Kijk eens of er iets te vinden is over de efficientie bij 10W (of 2%).

Het verbruik kan ook flink omlaag door een 2.5" drive te kiezen in plaats van 3.5". Zie topic start voor wat gegevens over het verbruik van diverse drives. Je kan vaak in een spec sheet zien wat het verbruik is in Ampère of Watt.

[GewoonWatSpulle]

@we_are_borg wat versta je onder productie? Wat voor belasting moeten we aan denken? Is zoveel geheugen een must en mag het ook iets minder maar sneller zijn? Wat is de beweegreden van je gekozen opslag media?

Korte antwoord, sure je kan met die hardware een prima productie server draaien, lange antwoord ik denk dat er betere keuzes zijn die mogelijk nog goedkoper zijn ook.

[we_are_borg]

mrmrmr schreef op woensdag 3 mei 2023 @ 22:14:
@we_are_borg Een F processor heeft geen gpu. Dan is het moeilijk om iets te installeren.

Veranderd naar de zelfde cpu zonder F erin ik dacht dat F de video functie had. Ik heb wel iets nodig om alles in te stellen.

CSM borden zijnvoor de zakelijke markt bedoeld (betekent letterlijk "Corporate Stable Model"). Ik weet niet of het een zuinig bord is. Sommige Asus borden zijn zuinig gebleken, andere niet. Zie de gepinde posts.

Ik zie in de pinned post barebones staan ik ga daar eens naar kijken.

De voeding kan voor een groot verschil in verbruik zorgen bij laag vermogen. Kijk eens of er iets te vinden is over de efficientie bij 10W (of 2%).

Ik zit net alles op een rij te zetten maar deze server is meer in slaap mode dan dat het gaat werken. Als ik niet thuis ben dan doet het niets. Mijn Lenovo pc gaat zaken draaien die er echt toe doen.

Het verbruik kan ook flink omlaag door een 2.5" drive te kiezen in plaats van 3.5". Zie topic start voor wat gegevens over het verbruik van diverse drives. Je kan vaak in een spec sheet zien wat het verbruik is in Ampère of Watt.

Dat zag ik nu net ik ga even een nieuw lijstje maken misschien niet heel zuinig maar wel iets waar ik zeer goed mee uit de voeten kan.

GewoonWatSpulle schreef op woensdag 3 mei 2023 @ 22:34:
@we_are_borg wat versta je onder productie? Wat voor belasting moeten we aan denken? Is zoveel geheugen een must en mag het ook iets minder maar sneller zijn? Wat is de beweegreden van je gekozen opslag media?

Korte antwoord, sure je kan met die hardware een prima productie server draaien, lange antwoord ik denk dat er betere keuzes zijn die mogelijk nog goedkoper zijn ook.

Productie voor mij is dat ik speel op mijn intel nuc als test server en gaat daar proxmox kapot door iets so be it. Productie is waar ik niet wil dat Proxmox kapot gaat dus goed ingesteld en draait soepel. Beide servers zijn niet kritisch en kunnen gemakkelijk uit of in slaap stand.

[GewoonWatSpulle]

@we_are_borg duidelijk verhaal, mag ik nog de suggestie doen een VM met je test proxmox op je Lenovo te draaien en van je huidige nuc je nieuwe productie omgeving te maken? Scheelt denk een hoop geld en ik betwijfel of je die aan het zweten krijgt als ik je toepassing zo een beetje ingeschat.

[roedi06]

andru123 schreef op zaterdag 29 april 2023 @ 16:22:
[...]
Ik denk dat het package verbruik afhankelijk is van processor. Grotere CPU - groter gebruik. Dus met i5-13500 kan het 3-4W zijn, toch?
Het is misschien een goed idee om het vastgezette bericht roedi06 in "Het grote zuinige server topic - deel 3" met deze informatie bij te werken. A2000 is daar een van de zuinigste. @roedi06 , kunt u uw bericht bewerken en een opmerking toevoegen dat de schijf een probleem heeft met lage energietoestanden en ten minste 1 W idle extra verbruikt.

Ik zal 'm binnenkort even bijwerken en nog wat andere modellen toevoegen. Thanks voor de info!

[andru123]

@we_are_borg Chieftec is minder bekende merk. Er is maar 2 jaar garantie, tegen 10 jaar van goede merken in dezelfde prijsklasse. Klein fan die altijd actief (lawaai) tegen semi-passive fan van Corsair of Seasonic. Efficiënte bij 10W onbekend.
Nee, ik persoonlijk zou gewoon Corsair Rm650x (of shift) kopen voor 30-40 euro meer, in 2 jaar verschil terugverdiend, en had de beste voeding voor volgende 10 jaar. Ik had mijn share van goedkope voedingen (Sweex, Trust, noname). Allemaal binnen 2-5 jaar kapot. Nooit meer, het is gedoe.

[andru123]

@roedi06 gewoon klein opmerking onder tabel is genoeg, er is niet genoeg data nog.

[we_are_borg]

@GewoonWatSpulle De lenovo gaat linux draaien met daarop webmin en virtualmin deze wil ik niet in slaap zetten. Ik wil echt een aparte server voor het andere alleen vraag ik me af of ik aan het volgende niet beter af ben.

#	Category	Product	Prijs	Subtotaal
1	Barebones	Intel NUC 11 Pro Kit NUC11TNKi30Z (met EU-stekker)	€ 288,44	€ 288,44
1	Geheugen intern	Mushkin Essentials MES4S320NF32GX2	€ 114,90	€ 114,90
1	Solid state drives	Samsung 970 Evo Plus 2TB	€ 118,69	€ 118,69
Bekijk collectie Importeer producten			Totaal	€ 522,03

Het is rond de 500 euro kan als ik het goed zie gewoon Proxmox draaien en voor wat ik het gaat gebruiken. Databases en Server software, denk Virtuoso, MSSQL, PostGreSQL en Windows server editie.

Ik heb eigenlijk geen goede ervaring met Proxmox is deze software stabiel is het echt nodig om een test server te hebben. Laat we zeggen dat ik 1 a 2 maanden de tijd neemt voor Proxmox dus lezen Youtube bekijken en goed leert instellen kan er dan echt wat fout gaan. Als het gewoon goed draait dan kan ik me andere Intel NUC gebruiken voof andere zaken.

[GewoonWatSpulle]

@we_are_borg als je al voor de NUC weg gaat kijk dan ook naar de NUC12 serie, de 1220P versie is een heel stuk sneller en nauwelijks duurder. Voor wat betreft stabiliteit proxmox kan ik zelf niets over zeggen maar volgens mij hebben hier velen er geen problemen mee.

Ik snap de kriebel om nieuw speelgoed te kopen maar aangezien je aan gaf dat je server zelfs soms uit kan dacht ik dan kan je test omgeving al helemaal vaker uit staan en op je Linux desktop kan je toch ook prima en virtual machine draaien met proxmox en daar in weer een VM met Windows? Performance technisch niet ideaal maar het is een test omgeving, die draait toch niet altijd met alle diensten voluit?

[Airw0lf]

Ik maak gebruik van Proxmox en een Ubuntu servertje die tussen 22:00 en 8:00 uur uitgeschakeld zijn. Dat wordt gedaan met een cronjob (starttijd 22:00 uur) en het commando: "rtcwake -v -m off -l --date +10h".

Na een bios update starten beiden niet meer op - de shutdown van 22:00 uur werkt wel.

Volgens de handleiding van rtcwake zorgt de off-parameter voor een shutdown naar S5.
Maar blijkbaar is er met de bios update een instelling aangepast waardoor er meer gebeurd dan S5. Waardoor beiden 10 uur later niet meer terug kunnen naar normaal bedrijf.

Herkenbaar? Iemand een idee wat dat kan zijn?

[ Voor 11% gewijzigd door Airw0lf op 04-05-2023 10:29 ]

[we_are_borg]

GewoonWatSpulle schreef op donderdag 4 mei 2023 @ 06:08:
@we_are_borg als je al voor de NUC weg gaat kijk dan ook naar de NUC12 serie, de 1220P versie is een heel stuk sneller en nauwelijks duurder. Voor wat betreft stabiliteit proxmox kan ik zelf niets over zeggen maar volgens mij hebben hier velen er geen problemen mee.

Ik snap de kriebel om nieuw speelgoed te kopen maar aangezien je aan gaf dat je server zelfs soms uit kan dacht ik dan kan je test omgeving al helemaal vaker uit staan en op je Linux desktop kan je toch ook prima en virtual machine draaien met proxmox en daar in weer een VM met Windows? Performance technisch niet ideaal maar het is een test omgeving, die draait toch niet altijd met alle diensten voluit?

Ik heb gekozen voor de 1220P deze is een stuk beter. Ik wil niet een Linux Desktop hebben mag het later nodig zijn om de server 24/7 aan te laten staan dan kan dat gewoon.

[wouter.N]

Ik weet dat jullie het niet zo hebben op de NUC achtige PC's maar hier toch even mijn ervaring met een Minisforum NAB6;

Merk: Minisforum
Type: NAB6 (Intel i7-12650H)
Voeding: 120W
Geheugen: Crucial CT32G4SFD832A (32 GB)
SSD: Samsung 980 Pro 2TB
Network: 2x 2,5gb Intel I225-V

Software: Proxmox (kernel V6.2)

Verbruik zonder containers: 7-9W



Helaas krijg ik hem zonder containers niet onder package state C3, op core niveau lijkt het wel goed te gaan.


Met de volgende VM's:

• VM 1: Home asssistant (Met gigantisch veel (measurement) sensoren o.a. laadpaal, 3 PV omvormers, WPU, HRU, etc etc)
• VM 2: Docker op Ubuntu met ongeveer 25 containers

En de volgende USB apparaten aangesloten:

• P1 meter
• Zigbee adapter

Vebruik: 12-15W

Zelf ben ik hier erg tevreden mee. Met de VM's aan en de USB apparaten aangesloten komt de server toch niet onder CPU state C2, ik ga daarom niet verder kijken waarom hij idle niet onder staat C3 komt.

[ Voor 3% gewijzigd door wouter.N op 05-05-2023 13:39 ]

[GewoonWatSpulle]

@wouter.N zelf geen ervaring met Proxmox maar een snelle Google search levert dit bericht op uit 2020 mogelijk ook voor jou nog van toepassing: forum.proxmox.com: [SOLVED] - C-STATES not working

[wouter.N]

GewoonWatSpulle schreef op vrijdag 5 mei 2023 @ 13:23:
@wouter.N zelf geen ervaring met Proxmox maar een snelle Google search levert dit bericht op uit 2020 mogelijk ook voor jou nog van toepassing: forum.proxmox.com: [SOLVED] - C-STATES not working

Bedankt voor het mee denken. Dit had ik al gedaan, maar had het niet opgelost.

[andru123]

@wouter.N heb je lspci commando geprobeerd om te zien of een onderdeel voorkomt package state?

[wouter.N]

andru123 schreef op vrijdag 5 mei 2023 @ 15:59:
@wouter.N heb je lspci commando geprobeerd om te zien of een onderdeel voorkomt package state?

Daar werd ik helaas niet veel wijzer van;

code:

00:00.0 Host bridge: Intel Corporation Device 4649 (rev 02)
00:02.0 VGA compatible controller: Intel Corporation Device 46a3 (rev 0c)
00:06.0 PCI bridge: Intel Corporation Device 464d (rev 02)
00:14.0 USB controller: Intel Corporation Device 51ed (rev 01)
00:14.2 RAM memory: Intel Corporation Device 51ef (rev 01)
00:16.0 Communication controller: Intel Corporation Device 51e0 (rev 01)
00:1c.0 PCI bridge: Intel Corporation Device 51bf (rev 01)
00:1d.0 PCI bridge: Intel Corporation Device 51b0 (rev 01)
00:1f.0 ISA bridge: Intel Corporation Device 5182 (rev 01)
00:1f.4 SMBus: Intel Corporation Device 51a3 (rev 01)
00:1f.5 Serial bus controller [0c80]: Intel Corporation Device 51a4 (rev 01)
01:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/980PRO
02:00.0 Ethernet controller: Intel Corporation Ethernet Controller I225-V (rev 03)
03:00.0 Ethernet controller: Intel Corporation Ethernet Controller I225-V (rev 03)
root@proxmox2:~# lspci -vv
00:00.0 Host bridge: Intel Corporation Device 4649 (rev 02)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ >SERR- <PERR- INTx-
        Latency: 0
        Capabilities: [e0] Vendor Specific Information: Len=14 <?>

00:02.0 VGA compatible controller: Intel Corporation Device 46a3 (rev 0c) (prog-if 00 [VGA controller])
        DeviceName: Onboard - Video
        Subsystem: Intel Corporation Device 2212
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 152
        Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
        Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
        Region 4: I/O ports at 3000 [size=64]
        Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
        Capabilities: [40] Vendor Specific Information: Len=0c <?>
        Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
                DevCap: MaxPayload 128 bytes, PhantFunc 0
                        ExtTag- RBE+ FLReset+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
        Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable+ 64bit-
                Address: fee21000  Data: 0022
                Masking: 00000000  Pending: 00000000
        Capabilities: [d0] Power Management version 2
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Process Address Space ID (PASID)
                PASIDCap: Exec- Priv-, Max PASID Width: 14
                PASIDCtl: Enable- Exec- Priv-
        Capabilities: [200 v1] Address Translation Service (ATS)
                ATSCap: Invalidate Queue Depth: 00
                ATSCtl: Enable-, Smallest Translation Unit: 00
        Capabilities: [300 v1] Page Request Interface (PRI)
                PRICtl: Enable- Reset-
                PRISta: RF- UPRGI- Stopped+
                Page Request Capacity: 00008000, Page Request Allocation: 00000000
        Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
                IOVCap: Migration-, Interrupt Message Number: 000
                IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy-
                IOVSta: Migration-
                Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
                VF offset: 1, stride: 1, Device ID: 46a3
                Supported Page Size: 00000553, System Page Size: 00000001
                Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
                Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
                VF Migration: offset: 00000000, BIR: 0
        Kernel driver in use: i915
        Kernel modules: i915

00:06.0 PCI bridge: Intel Corporation Device 464d (rev 02) (prog-if 00 [Normal decode])
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin D routed to IRQ 120
        Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
        I/O behind bridge: [disabled]
        Memory behind bridge: 50800000-508fffff [size=1M]
        Prefetchable memory behind bridge: [disabled]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 256 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #5, Speed 16GT/s, Width x4, ASPM not supported
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 16GT/s (ok), Width x4 (ok)
                        TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
                        Slot #0, PowerLimit 75.000W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
                        Changed: MRL- PresDet- LinkState-
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp+ 10BitTagReq+ OBFF Via WAKE#, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing+ 32bit+ 64bit+ 128bitCAS+
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ OBFF Disabled, ARIFwd+
                         AtomicOpsCtl: ReqEn+ EgressBlck+
                LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
                LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance De-emphasis: -6dB
                LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete+ EqualizationPhase1+
                         EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee01000  Data: 0021
        Capabilities: [90] Subsystem: Intel Corporation Device 7270
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
                RootCmd: CERptEn+ NFERptEn+ FERptEn+
                RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
                         FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
                ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
        Capabilities: [220 v1] Access Control Services
                ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
                ACSCtl: SrcValid- TransBlk- ReqRedir- CmpltRedir- UpstreamFwd- EgressCtrl- DirectTrans-
        Capabilities: [150 v1] Precision Time Measurement
                PTMCap: Requester:- Responder:+ Root:+
                PTMClockGranularity: 4ns
                PTMControl: Enabled:+ RootSelected:+
                PTMEffectiveGranularity: Unknown
        Capabilities: [280 v1] Virtual Channel
                Caps:   LPEVC=0 RefClk=100ns PATEntryBits=1
                Arb:    Fixed- WRR32- WRR64- WRR128-
                Ctrl:   ArbSelect=Fixed
                Status: InProgress-
                VC0:    Caps:   PATOffset=00 MaxTimeSlots=1 RejSnoopTrans-
                        Arb:    Fixed- WRR32- WRR64- WRR128- TWRR128- WRR256-
                        Ctrl:   Enable+ ID=0 ArbSelect=Fixed TC/VC=ff
                        Status: NegoPending- InProgress-
                VC1:    Caps:   PATOffset=00 MaxTimeSlots=1 RejSnoopTrans-
                        Arb:    Fixed- WRR32- WRR64- WRR128- TWRR128- WRR256-
                        Ctrl:   Enable- ID=1 ArbSelect=Fixed TC/VC=00
                        Status: NegoPending- InProgress-
        Capabilities: [a30 v1] Secondary PCI Express
                LnkCtl3: LnkEquIntrruptEn- PerformEqu-
                LaneErrStat: 0
        Capabilities: [a90 v1] Data Link Feature <?>
        Capabilities: [a9c v1] Physical Layer 16.0 GT/s <?>
        Capabilities: [edc v1] Lane Margining at the Receiver <?>
        Kernel driver in use: pcieport

00:14.0 USB controller: Intel Corporation Device 51ed (rev 01) (prog-if 30 [XHCI])
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 124
        Region 0: Memory at 6001000000 (64-bit, non-prefetchable) [size=64K]
        Capabilities: [70] Power Management version 2
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
                Address: 00000000fee18000  Data: 0021
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Capabilities: [b0] Vendor Specific Information: Len=00 <?>
        Kernel driver in use: xhci_hcd
        Kernel modules: xhci_pci

00:14.2 RAM memory: Intel Corporation Device 51ef (rev 01)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Region 0: Memory at 6001010000 (64-bit, non-prefetchable) [disabled] [size=16K]
        Region 2: Memory at 6001016000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

00:16.0 Communication controller: Intel Corporation Device 51e0 (rev 01)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 151
        Region 0: Memory at 6001015000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee20000  Data: 0022
        Capabilities: [a4] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: mei_me
        Kernel modules: mei_me

00:1c.0 PCI bridge: Intel Corporation Device 51bf (rev 01) (prog-if 00 [Normal decode])
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin D routed to IRQ 121
        Bus: primary=00, secondary=02, subordinate=02, sec-latency=0
        I/O behind bridge: [disabled]
        Memory behind bridge: 50600000-507fffff [size=2M]
        Prefetchable memory behind bridge: [disabled]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 256 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #8, Speed 8GT/s, Width x1, ASPM not supported
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 5GT/s (downgraded), Width x1 (ok)
                        TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
                        Slot #11, PowerLimit 10.000W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
                        Changed: MRL- PresDet- LinkState-
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Via WAKE#, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ OBFF Disabled, ARIFwd-
                         AtomicOpsCtl: ReqEn- EgressBlck-
                LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS-
                LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance De-emphasis: -6dB
                LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee08000  Data: 0021
        Capabilities: [90] Subsystem: Intel Corporation Device 7270
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
                RootCmd: CERptEn+ NFERptEn+ FERptEn+
                RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
                         FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
                ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
        Capabilities: [220 v1] Access Control Services
                ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
                ACSCtl: SrcValid- TransBlk- ReqRedir- CmpltRedir- UpstreamFwd- EgressCtrl- DirectTrans-
        Capabilities: [150 v1] Precision Time Measurement
                PTMCap: Requester:- Responder:+ Root:+
                PTMClockGranularity: 4ns
                PTMControl: Enabled:+ RootSelected:+
                PTMEffectiveGranularity: Unknown
        Capabilities: [a30 v1] Secondary PCI Express
                LnkCtl3: LnkEquIntrruptEn- PerformEqu-
                LaneErrStat: 0
        Kernel driver in use: pcieport

00:1d.0 PCI bridge: Intel Corporation Device 51b0 (rev 01) (prog-if 00 [Normal decode])
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 122
        Bus: primary=00, secondary=03, subordinate=03, sec-latency=0
        I/O behind bridge: [disabled]
        Memory behind bridge: 50400000-505fffff [size=2M]
        Prefetchable memory behind bridge: [disabled]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 256 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #9, Speed 8GT/s, Width x1, ASPM not supported
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 5GT/s (downgraded), Width x1 (ok)
                        TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
                        Slot #12, PowerLimit 10.000W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
                        Changed: MRL- PresDet- LinkState-
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Via WAKE#, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ OBFF Disabled, ARIFwd-
                         AtomicOpsCtl: ReqEn- EgressBlck-
                LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS-
                LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance De-emphasis: -6dB
                LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee09000  Data: 0021
        Capabilities: [90] Subsystem: Intel Corporation Device 7270
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
                RootCmd: CERptEn+ NFERptEn+ FERptEn+
                RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
                         FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
                ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
        Capabilities: [220 v1] Access Control Services
                ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd+ EgressCtrl- DirectTrans-
                ACSCtl: SrcValid- TransBlk- ReqRedir- CmpltRedir- UpstreamFwd- EgressCtrl- DirectTrans-
        Capabilities: [150 v1] Precision Time Measurement
                PTMCap: Requester:- Responder:+ Root:+
                PTMClockGranularity: 4ns
                PTMControl: Enabled:+ RootSelected:+
                PTMEffectiveGranularity: Unknown
        Capabilities: [a30 v1] Secondary PCI Express
                LnkCtl3: LnkEquIntrruptEn- PerformEqu-
                LaneErrStat: 0
        Kernel driver in use: pcieport

00:1f.0 ISA bridge: Intel Corporation Device 5182 (rev 01)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0

00:1f.4 SMBus: Intel Corporation Device 51a3 (rev 01)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        Region 0: Memory at 6001014000 (64-bit, non-prefetchable) [size=256]
        Region 4: I/O ports at efa0 [size=32]
        Kernel driver in use: i801_smbus
        Kernel modules: i2c_i801

00:1f.5 Serial bus controller [0c80]: Intel Corporation Device 51a4 (rev 01)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Device 7270
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Region 0: Memory at 50900000 (32-bit, non-prefetchable) [size=4K]
        Kernel driver in use: intel-spi
        Kernel modules: spi_intel_pci

01:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/980PRO (prog-if 02 [NVM Express])
        Subsystem: Samsung Electronics Co Ltd Device a801
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 16
        NUMA node: 0
        Region 0: Memory at 50800000 (64-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [50] MSI: Enable- Count=1/32 Maskable- 64bit+
                Address: 0000000000000000  Data: 0000
        Capabilities: [70] Express (v2) Endpoint, MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0, Latency L0s unlimited, L1 unlimited
                        ExtTag+ AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 75.000W
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd+ ExtTag+ PhantFunc- AuxPwr- NoSnoop+ FLReset-
                        MaxPayload 256 bytes, MaxReadReq 512 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us
                        ClockPM+ Surprise- LLActRep- BwNot- ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM+ AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 16GT/s (ok), Width x4 (ok)
                        TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
                DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp+ 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- TPHComp- ExtTPHComp-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
                LnkCap2: Supported Link Speeds: 2.5-16GT/s, Crosslink- Retimer+ 2Retimers+ DRS-
                LnkCtl2: Target Link Speed: 16GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance De-emphasis: -6dB
                LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete+ EqualizationPhase1+
                         EqualizationPhase2+ EqualizationPhase3+ LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: Upstream Port
        Capabilities: [b0] MSI-X: Enable+ Count=130 Masked-
                Vector table: BAR=0 offset=00003000
                PBA: BAR=0 offset=00002000
        Capabilities: [100 v2] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
                        MultHdrRecCap+ MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
        Capabilities: [168 v1] Alternative Routing-ID Interpretation (ARI)
                ARICap: MFVC- ACS-, Next Function: 0
                ARICtl: MFVC- ACS-, Function Group: 0
        Capabilities: [178 v1] Secondary PCI Express
                LnkCtl3: LnkEquIntrruptEn- PerformEqu-
                LaneErrStat: 0
        Capabilities: [198 v1] Physical Layer 16.0 GT/s <?>
        Capabilities: [1bc v1] Lane Margining at the Receiver <?>
        Capabilities: [214 v1] Latency Tolerance Reporting
                Max snoop latency: 15728640ns
                Max no snoop latency: 15728640ns
        Capabilities: [21c v1] L1 PM Substates
                L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
                          PortCommonModeRestoreTime=10us PortTPowerOnTime=10us
                L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
                           T_CommonMode=0us LTR1.2_Threshold=30720ns
                L1SubCtl2: T_PwrOn=10us
        Capabilities: [3a0 v1] Data Link Feature <?>
        Kernel driver in use: nvme
        Kernel modules: nvme

02:00.0 Ethernet controller: Intel Corporation Ethernet Controller I225-V (rev 03)
        Subsystem: Intel Corporation Ethernet Controller I225-V
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 19
        Region 0: Memory at 50600000 (32-bit, non-prefetchable) [size=1M]
        Region 3: Memory at 50700000 (32-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
        Capabilities: [50] MSI: Enable- Count=1/1 Maskable+ 64bit+
                Address: 0000000000000000  Data: 0000
                Masking: 00000000  Pending: 00000000
        Capabilities: [70] MSI-X: Enable+ Count=5 Masked-
                Vector table: BAR=3 offset=00000000
                PBA: BAR=3 offset=00002000
        Capabilities: [a0] Express (v2) Endpoint, MSI 00
                DevCap: MaxPayload 512 bytes, PhantFunc 0, Latency L0s <512ns, L1 <64us
                        ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 0.000W
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+ FLReset-
                        MaxPayload 256 bytes, MaxReadReq 512 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #0, Speed 5GT/s, Width x1, ASPM L1, Exit Latency L1 <4us
                        ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 5GT/s (ok), Width x1 (ok)
                        TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
                DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- TPHComp- ExtTPHComp-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
                LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance De-emphasis: -6dB
                LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [100 v2] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
        Capabilities: [140 v1] Device Serial Number 58-47-ca-ff-ff-71-02-0a
        Capabilities: [1c0 v1] Latency Tolerance Reporting
                Max snoop latency: 3145728ns
                Max no snoop latency: 3145728ns
        Capabilities: [1f0 v1] Precision Time Measurement
                PTMCap: Requester:+ Responder:- Root:-
                PTMClockGranularity: 4ns
                PTMControl: Enabled:+ RootSelected:-
                PTMEffectiveGranularity: 4ns
        Capabilities: [1e0 v1] L1 PM Substates
                L1SubCap: PCI-PM_L1.2- PCI-PM_L1.1+ ASPM_L1.2- ASPM_L1.1+ L1_PM_Substates+
                L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
                L1SubCtl2:
        Kernel driver in use: igc
        Kernel modules: igc

03:00.0 Ethernet controller: Intel Corporation Ethernet Controller I225-V (rev 03)
        Subsystem: Intel Corporation Ethernet Controller I225-V
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 16
        Region 0: Memory at 50400000 (32-bit, non-prefetchable) [size=1M]
        Region 3: Memory at 50500000 (32-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
        Capabilities: [50] MSI: Enable- Count=1/1 Maskable+ 64bit+
                Address: 0000000000000000  Data: 0000
                Masking: 00000000  Pending: 00000000
        Capabilities: [70] MSI-X: Enable+ Count=5 Masked-
                Vector table: BAR=3 offset=00000000
                PBA: BAR=3 offset=00002000
        Capabilities: [a0] Express (v2) Endpoint, MSI 00
                DevCap: MaxPayload 512 bytes, PhantFunc 0, Latency L0s <512ns, L1 <64us
                        ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 0.000W
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+ FLReset-
                        MaxPayload 256 bytes, MaxReadReq 512 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #0, Speed 5GT/s, Width x1, ASPM L1, Exit Latency L1 <4us
                        ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 5GT/s (ok), Width x1 (ok)
                        TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
                DevCap2: Completion Timeout: Range ABCD, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- TPHComp- ExtTPHComp-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
                LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance De-emphasis: -6dB
                LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [100 v2] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap+ ECRCGenEn- ECRCChkCap+ ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
        Capabilities: [140 v1] Device Serial Number 58-47-ca-ff-ff-71-02-09
        Capabilities: [1c0 v1] Latency Tolerance Reporting
                Max snoop latency: 3145728ns
                Max no snoop latency: 3145728ns
        Capabilities: [1f0 v1] Precision Time Measurement
                PTMCap: Requester:+ Responder:- Root:-
                PTMClockGranularity: 4ns
                PTMControl: Enabled:+ RootSelected:-
                PTMEffectiveGranularity: 4ns
        Capabilities: [1e0 v1] L1 PM Substates
                L1SubCap: PCI-PM_L1.2- PCI-PM_L1.1+ ASPM_L1.2- ASPM_L1.1+ L1_PM_Substates+
                L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
                L1SubCtl2:
        Kernel driver in use: igc
        Kernel modules: igc

[andru123]

@wouter.N waarom niet? Het is wel duidelijk dat je netwerk chips en ook SSD niet in low power state staan.
@mrmrmr geeft goede uitleg hier mrmrmr in "Het grote zuinige server topic - deel 3"
Draai powertop auto-tune, probeer adviezen van dit topic (zoek op keyword lspci of L1SubCtl1 etc.) probeer andere m.2 slot, ..
Bij mij i225 en samsung SSD gaan netjes in low power state na powertop auto-tune, dus het is wel mogelijk. Uitzoekwerk dus

[Quad]

Mijn primaire ESXi server een kleine upgrade gegeven.
Intussen van ESXi 7 naar 8 gegaan, dit gaf geen voordeel qua stroomverbruik. Daarnaast 1 3TB seagate HDD eruit gehaald omdat de performance echt heel slecht was en Xpenology niet optimaal presteerde.

De Samsung 4TB SATA SSD was beschikbaar voor 200 euro. Voor mij reden om deze te gaan plaatsen.

#	Category	Product	Prijs	Subtotaal
1	Overige software	VMWare ESXi 8	€ 0,-	€ 0,-
1	Barebones	Intel NUC 10 Performance BXNUC10I5FNHN (EU-stekker)	€ 340,01	€ 340,01
1	Externe harde schijven	Seagate Expansion Portable 3TB Zwart	€ 0,-	€ 0,-
1	Geheugen intern	Crucial CT32G4SFD8266	€ 104,47	€ 104,47
1	Solid state drives	Samsung 870 QVO 4TB	€ 229,60	€ 229,60
1	Solid state drives	Samsung 980 1TB	€ 56,43	€ 56,43
Bekijk collectie Importeer producten			Totaal	€ 730,51

Aangesloten apparatuur:
USB hub met daarop:

• P1 kabel
• Sonoff dongle
• Conbee stick
• Bluetooth adapter
• UPS USB kabel

Externe Seagate HDD voor Veeam backups

Actuele VMs:

• Windows Server tbv ADDS
• Windows Server tbv Veeam backup /management
• HASSos
• Ubuntu server tbv DSMR
• Ubuntu server tbv Docker
• Xpenology

Verbruik voor en na aanpassingen:

Gemiddeld 2W omlaag, prima resultaat.

[mrmrmr]

@wouter.N

Bij jou zijn alle devices met PCI PM (Power Management) uitgeschakeld. Beide I225V, de NVMe. De capabilities ('cap') zijn er wel. Er is iets wat voorkomt dat ALPM wordt toegepast. Misschien een aangekoppeld apparaat?

De BIOS is de eerste plaats om te kijken of ALPM aan staat. Alles dat @andru123 hier noemde is van belang, inclusief de info in de link.

Kijk ook of je de non-free-firmware hebt geinstalleerd en geladen via apt sources configuratie. Je zou ook Debian 12 kunnen proberen om te testen of het aan de hardware/BIOS ligt. Dat is een beta maar meestal redelijk stabiel.

NUC is qua type op zich prima, maar Intel is er de laatste jaren mee de performance richting in gegaan. Dat levert merkbaar meer verbruik op dan bepaalde oudere modellen. Dat is jammer, want zonder PCIe slots zou het juist zuiniger kunnen zijn in theorie. Diverse ASRock DeskMini met Intel processoren modellen bewijzen dat.

[Bubble-BE]

Quad schreef op vrijdag 5 mei 2023 @ 21:19:

Gemiddeld 2W omlaag, prima resultaat.

Ligt het aan mij of staat er nergens wat je verbruik is De grafiekjes hebben geen schaal of zo.

[Mars Warrior]

Bubble-BE schreef op zaterdag 6 mei 2023 @ 14:02:
[...]
Ligt het aan mij of staat er nergens wat je verbruik is De grafiekjes hebben geen schaal of zo.

Ff klikken op de plaatjes en dan zie je netjes een schaal van 12-20/22W.

[Quad]

Bubble-BE schreef op zaterdag 6 mei 2023 @ 14:02:
[...]


Ligt het aan mij of staat er nergens wat je verbruik is De grafiekjes hebben geen schaal of zo.

@Mars Warrior is correct. Ik gebruik klikbare thumbnails om niet veel ruimte met afbeeldingen in te nemen.

[Mich]

Ik had nog een Zwave tussenstekker over van Neo Coolcam. Ik dacht eens proberen he nauwkeurig die is. En tot mijn verbazing wijkt hij maar 0.4W af t.o.v. de Brennenstuhl. Op 3W is dat procentueel best een afwijking natuurlijk maar ik had niet eens verwacht dat hij wat zou meten. Dit scheelt mij heel veel x onder de tafel kijken wat de Brennenstuhl aangeeft Normaal stuurt de tussenstekker een nieuwe waarde als de meting 5% afwijkt. Dit kan je aanpassen naar 1%. Ik heb echter via een script ingesteld dat hij elke 1 seconde een refresh doet (via home assistant). Daardoor zie je dus ook best veel pieken er door heen. Die worden overigens veroorzaakt door processen van Proxmox.

[offtopic]
Ik wacht met smart op de bios update van Kontron. Zou toch elk moment moeten komen.

[Mars Warrior]

Mich schreef op zaterdag 6 mei 2023 @ 19:35:
[offtopic]
Ik wacht met smart op de bios update van Kontron. Zou toch elk moment moeten komen.

Echt snel zijn ze niet nee. Ben blij dat ik daar niet op heb zitten wachten

Wel goed can die z-wave stekker. Ik zoek nog een goede zigbee stekker, naast de bekende Tuya stekkers.

[roedi06]

In de TS staat dat geheugen een van de weinige componenten is die weinig tot geen invloed heeft op het verbruik. Ik heb daar een vraagje over, want het is bijna niet te vinden op het internet. Stel ik doe een enkel reepje DDR4 van 16GB in mijn systeem of een reepje van 32GB, beide op 1.2V. Verbruikt het reepje van 32GB nu meer dan het reepje van 16GB? Ik denk dat het gelijk is, zeker als het JEDEC is. Iemand van jullie hier ervaring mee?

[GewoonWatSpulle]

@roedi06 het is verwaarloosbaar maar waar vaker verschillen in onstonden was de hoeveelheid geheugen chips. Theoretisch er is meer schakelmateriaal in een groter reepje dus ook iets meer overhead voor de aansturing.

Crucial zegt er zelf bijvoorbeeld vrij bijzondere dingen over:

How Much Power Does Memory Use?
The answer can vary depending on different circumstances, for example, system type, applications, and the type of specific memory installed. For these reasons, we do not advertise specific power usage for any of our memory. As a rule of thumb, however, you want to allocate around 3 watts of power for every 8GB of DDR3 or DDR4 memory. High-performance memory such as Ballistix® parts can draw more power, especially if you overclock the voltage beyond XMP settings. Registered (RDIMM) parts with more DRAM components draw additional power as well. Load-reduced memory (LRDIMMs) in a server can use a little less power per GB, because those parts work with a lower data load to allow higher capacities and lower power needs.

Dit zou dus betekenen dat er tussen een 8GB en een 64GB systeem een verschil van 21 watt verschil zou moeten zitten. Ik ga zelf volgende week van 8GB naar 16GB en er is een Brennenstuhl PM 231 e onderweg dus ik ga komend weekend eens op onderzoek uit!

[roedi06]

GewoonWatSpulle schreef op zondag 7 mei 2023 @ 21:58:
@roedi06 het is verwaarloosbaar maar waar vaker verschillen in onstonden was de hoeveelheid geheugen chips. Theoretisch er is meer schakelmateriaal in een groter reepje dus ook iets meer overhead voor de aansturing.

Crucial zegt er zelf bijvoorbeeld vrij bijzondere dingen over:

[...]

Dit zou dus betekenen dat er tussen een 8GB en een 64GB systeem een verschil van 21 watt verschil zou moeten zitten. Ik ga zelf volgende week van 8GB naar 16GB en er is een Brennenstuhl PM 231 e onderweg dus ik ga komend weekend eens op onderzoek uit!

Dat stukje van Crucial had ik ook gelezen, maar dit snijdt geen hout. Anandtech en Tomshardware had er een soortgelijk stukje over. Mijn server verbruikt 3.7 watt idle, er zit nu 16GB in. Dit bracht mij in verwarring want dan zou ik al 6 watt moeten verbruiken en dat is niet zo. Of is dit het wattage waar je rekening mee moet houden voor je voeding en alleen wordt gebruikt bij volledig gebruik van het beschikbare memory?


Ben benieuwd naar je resultaten!

[ Voor 35% gewijzigd door roedi06 op 07-05-2023 23:22 ]

[N8w8]

@roedi06, ik vond ooit deze datasheet, waarin je op blz 59-61 het verbruik per SODIMM kan zien.
Lastig te interpreteren en mss is het geen 3W/8GB, maar iig lijkt het ook in dit geval erop dat t wel degelijk uitmaakt hoeveel GB je hebt.
Al beantwoordt dat nog niet de vraag hoeveel dat in absolute zin uitmaakt.

[mrmrmr]

roedi06 schreef op zondag 7 mei 2023 @ 21:02:
In de TS staat dat geheugen een van de weinige componenten is die weinig tot geen invloed heeft op het verbruik. Ik heb daar een vraagje over, want het is bijna niet te vinden op het internet. Stel ik doe een enkel reepje DDR4 van 16GB in mijn systeem of een reepje van 32GB, beide op 1.2V. Verbruikt het reepje van 32GB nu meer dan het reepje van 16GB? Ik denk dat het gelijk is, zeker als het JEDEC is. Iemand van jullie hier ervaring mee?

Dat is op grond van metingen van @mux met ik dacht DDR3 op 1,5V, waarbij hij gemeten heeft met 1 of 2 modulen (zo uit mijn hoofd, de blogs zijn er inmiddels niet meer en ik kan het mis hebben). @mux kan misschien zelf aangeven wat het ook al weer was.

Ik vermoed op grond van natuurwetten dat er een meerverbruik is met meerdere DIMMs ten opzichte van 1 DIMM.

Er is verschil tussen DIMM's onderling, dat heb ik gemerkt met het meten van DDR5 (JEDEC op 1,1V). De verschillen zijn in de orde van tienden van Watts.

DDR4 bestaat nu al vrij lang, nieuwere versies kunnen zuiniger zijn. Uiteraard als je standaard JEDEC modulen kiest, die niet voor gaming of overclocking bedoeld zijn.

Bij DDR5 is power management (PMIC) op de module geplaatst zodat de module zelf zijn stroom kan reguleren. De module gebruikt diverse spanningen.

De opmerking over 3W is denk ik verouderd, tegenwoordig kunnen overclock DIMMs meer trekken. der8auer heeft een meting gedaan met DDR5 performance geheugen, dat was een veel hoger verbruik dan wij hier gewend zijn.

Bij de test van de Kontron K3843 bleek dat het verbruik bij normaal JEDEC lang niet zo hoog kan zijn omdat het totaal al minder verbruikte dan 3W onder bepaalde omstandigheden.

[GewoonWatSpulle]

@mrmrmr het verbruik van 8GB idle geheugen is natuurlijk geen 3 watt maar zodra je het aan het stampen zet kan ik me voorstellen dat het mogelijk wel die kant uit gaat.

[wouter.N]

roedi06 schreef op zondag 7 mei 2023 @ 21:02:
In de TS staat dat geheugen een van de weinige componenten is die weinig tot geen invloed heeft op het verbruik. Ik heb daar een vraagje over, want het is bijna niet te vinden op het internet. Stel ik doe een enkel reepje DDR4 van 16GB in mijn systeem of een reepje van 32GB, beide op 1.2V. Verbruikt het reepje van 32GB nu meer dan het reepje van 16GB? Ik denk dat het gelijk is, zeker als het JEDEC is. Iemand van jullie hier ervaring mee?

Goede vraag, ik heb nu 1 latje van 32gb in mijn server en vraag mij af wat de impact is van een extra latje.

[mux]

mrmrmr schreef op maandag 8 mei 2023 @ 09:53:
Dat is op grond van metingen van @mux met ik dacht DDR3 op 1,5V, waarbij hij gemeten heeft met 1 of 2 modulen (zo uit mijn hoofd, de blogs zijn er inmiddels niet meer en ik kan het mis hebben). @mux kan misschien zelf aangeven wat het ook al weer was.

Ik vermoed op grond van natuurwetten dat er een meerverbruik is met meerdere DIMMs ten opzichte van 1 DIMM.

Geheugen hoort basically niks te verbruiken in idle, een paar mW op z'n meest. Ongeacht hoeveel DIMMs je gebruikt, ongeacht welke revisie van de standaard (DDR3, DDR4, DDR5, etc.).

Het verbruik van geheugen zit 'm in reads/writes en refresh. Zolang je geheugen 'actief' is wordt het elke 4-8 klokcycli gerefresht, en dat kost veel energie (makkelijk 1-3W per DIMM met modern geheugen). In deze staat kan er op maximale snelheid geschreven en gelezen worden.

Echter kan in C3 en hogere c-states het geheugen ook in 'standby' gezet worden, waarbij de refresh rate omlaag gaat naar eens per 128+ cycli, of in sommige gevallen elke 32+ ms, oftewel tienduizenden keren minder vaak dan in active mode. Dat schaalt bijna lineair met het stroomverbruik - van watts naar milliwatts.

Er zijn nog een paar bronnen van verbruik, zo is er wat 'lekstroom' vanuit Vbias en uiteraard de geheugencontroller zelf die best wat verbruikt (doorgaans meer dan het RAM).

-------------

Het wordt nog leuker! Reepjes geheugen worden meestal/vaak interleaved gelezen. Afhankelijk van de configuratie van je RAM kan het zijn dat sommige DIMMs meer verbruiken dan andere, of dat 4 DIMMs bijna exact hetzelfde verbruiken als 2 DIMMs van dezelfde capaciteit (en hetzelfde geldt voor 1 vs 2 DIMMs). Ze worden namelijk om en om gelezen/geschreven.

In de tijd dat ik testte met DDR3 was dit op elke lowend processor wel het geval: een i3-530 had een 'dual channel' geheugencontroller, maar deze was altijd interleaved, dus zowel qua prestaties als verbruik maakte het eigenlijk niet uit hoeveel DIMMs je installeerde. Vandaag de dag is zelfs een i3-12300 true simultaneous dual channel, dus daar zal een groter verschil zitten in je geheugen-energieverbruik.

------------

En het kan nog leuker worden. Het aantal chips op je DIMMs heeft ook nog invloed. Minder dan vroeger, maar je kunt meerdere banks op 1 DIMM hebben die intern interleaven. Een soort lokale RAID-0. Dat kan ervoor zorgen dat op sommige DIMMs alle chips tegelijk actief zijn (en verbruiken), maar op andere dat maar 1/4 of 1/2 van je chips tegelijk hoeven te refreshen.

--------

Al deze dingen samen zorgen voor grote verschillen in gemeten verbruik. De meeste 'reviewers' online weten niet hoe stroomverbruik werkt en doen min of meer alles verkeerd; ze forceren de IMC in C0/C1 of ze gebruiken custom timings (waarmee ook vaak power saving automatisch wordt uitgezet), en dat zorgt ervoor dat je bijna alleen actief verbruik online zit, en zelden het 'echte' verbruik (wat betekent: 1% van de tijd actief, de rest van de tijd in power saving mode).

[andru123]

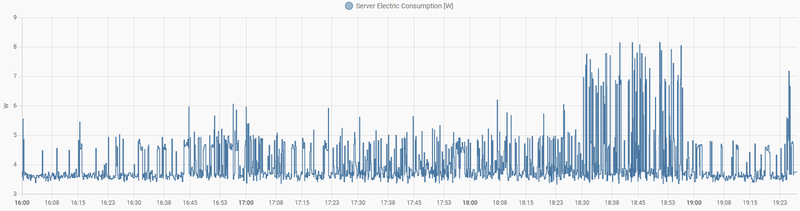

En weer komen AMDs naar boven als zuinigste in idle. Hier het zuinigst AMD systeem 10W doet. Zelfs Mars Warrior lukte het niet onder 16W brengen. Jammer dat alle AMD moederborden zo inefficient zijn.
@roedi06 in gepinnde topics staat een meting van 64GB vs 8GB (0.4W verschil).

[dcm360]

Alvast een kleine spoiler dan: het systeem dat ik hier al eens eerder genoemd had met een verbruik van 13W (aan het stopcontact) heeft een CPU van AMD (een 5650GE) en 16GB ECC RAM. Als het een beetje meezit krijg ik deze week nog wat hardware binnen en volgt er wellicht dit weekend een uitgebreidere post met metingen.

[ Voor 3% gewijzigd door dcm360 op 10-05-2023 11:28 ]

[mrmrmr]

andru123 schreef op woensdag 10 mei 2023 @ 01:41:
En weer komen AMDs naar boven als zuinigste in idle. Hier het zuinigst AMD systeem 10W doet.

In deze nieuwe test van Tweakers is een optelling van metingen inclusief 5V onder de noemer "Cpu + moederbord". Het laagste verbruik is daar 16,18W (DC). 5V wordt onder meer door USB en de SoC gebruikt, geheugen. Onder AMD verbruikt vermoedelijk de chipset relatief veel. 3.3V is kennelijk niet meegenomen.

De idle metingen van Intel processoren zijn veel te hoog in deze tests. Het is niet geoptimaliseerd voor energieverbruik en de meetwaarden zijn daardoor ongeschikt voor onze doeleinden.

[GoBieN-Be]

De AMD metingen in de Tweakers test zijn ook niet geoptimaliseerd, dus zeg dan dat beide idle metingen niet geschikt zijn.

[Mirabis]

mrmrmr schreef op woensdag 10 mei 2023 @ 10:30:
[...]


In deze nieuwe test van Tweakers is een optelling van metingen inclusief 5V onder de noemer "Cpu + moederbord". Het laagste verbruik is daar 16,18W (DC). 5V wordt onder meer door USB en de SoC gebruikt, geheugen. Onder AMD verbruikt vermoedelijk de chipset relatief veel. 3.3V is kennelijk niet meegenomen.

De idle metingen van Intel processoren zijn veel te hoog in deze tests. Het is niet geoptimaliseerd voor energieverbruik en de meetwaarden zijn daardoor ongeschikt voor onze doeleinden.

Thanks voor de toelichting. Ik zag de post voorbij komen en vond het dan vrij jammer om te zien dat AMD de betere optie "leek".

Thuis nu het volgende klaar liggen voor assemblage van het weekend:
- i5-13500
- Kontron K3843-B
- 32GB DDR5 CT32G48C40U5 Crucial (1 stick)
- Noctua NH-P1 passive
- 2x Samsung 980 Pro m.2 Nvme 2TB

Vervelende is het wachten op de bios upgrade voor ondersteuning en vinden van een passende case. Heb een Netshelter CX 18U (sound proofed) op zolder staan dus rackmountable is nice. Anderzijds, dit systeem vervangt een Super micro 4U en heeft al die cooling en isolatie niet nodig...

[Hans1990]

mrmrmr schreef op woensdag 10 mei 2023 @ 10:30:
[...]


In deze nieuwe test van Tweakers is een optelling van metingen inclusief 5V onder de noemer "Cpu + moederbord". Het laagste verbruik is daar 16,18W (DC). 5V wordt onder meer door USB en de SoC gebruikt, geheugen. Onder AMD verbruikt vermoedelijk de chipset relatief veel. 3.3V is kennelijk niet meegenomen.

De idle metingen van Intel processoren zijn veel te hoog in deze tests. Het is niet geoptimaliseerd voor energieverbruik en de meetwaarden zijn daardoor ongeschikt voor onze doeleinden.

En niet te vergeten: ATX 5V(SB) wordt voor IF en DRAM gebruikt.
Veel moederborden bevatten een "5VDUAL" rail (of vergelijkbaar) die de geheugencontroller vanaf 5VSB voedt indien 5V ATX afwezig is. Het overschakelen wordt gedaan omdat een geheugencontroller + volle bank DIMMs al gauw over de 3A min spec van 5VSB kan gaan.

Mooi om te zien dat dit artikel nu ook ATX5V metingen rapporteert. Je ziet er mooie groeperingen van de verschillende familie CPUs. De 12th/13th gen Intel's verbruiken zo'n 7,5-8W op deze rail.
De monolithic AMD Ryzens (5600G en 5700G) verbruiken het minst van de AMD's. De 5500 behoort ook tot deze familie, maar dan met uitgeschakelde iGPU.
Opvallend is de 7000 serie redelijk zuinig is voor een chiplet CPU met deze 5V rail, en lijkt er ook weinig verschil tussen de 1-CCD of 2-CCD varianten, en zelfs de X3D chips doen weinig extra.

De rest van de Ryzen 5000 serie is het minst zuinigst, met name de 2-CCD varianten. Het kost zo'n 6W extra om een CPU met tweede CCD te gebruiken. Mijn eigen vermoeden is dat grotendeel van dit verbruik op gaat aan IF.

De vermogensafname op ATX5V in Cinebench veranderen weinig, maar dat is ook alles behalve een geheugen benchmark. In Adobe Premiere Pro of gaming valt er al wel veel meer verbruik te zien. Het is opmerkelijk dat Intel een stuk kleinere stap laat zien op ATX5V dan AMD. Wederom, mijn vermoeden dat dit toch de 'kosten' zijn van een modulaire aanpak mbv IF (ook wanneer zo'n bus intern zit op de AMD monolithic CPUs).

Ik heb 1,5 jaar m'n 5600G NAS ingezet, en had daar met een niet al te bijzonder MB (Asrock B550 Pro4) al AC verbruiken gemeten rond de 12-15W idle. Dat is al lager dan het DC verbruik wat het artikel over de 5600G rapporteert. Ongetwijfeld kunnen die waarden dus nog een stuk lager. Dat verschil kan al komen doordat bvb de B550 chipset een TDP heeft van 5W maar X570 15W (IIRC voor beiden).

[mrmrmr]

@GoBieN-Be Ik wilde iets zeggen over hetgeen ik zeker weet. Hardware.info is destijds gestopt met testen met een bepaalde set optimalisaties.

Ik zag geen link naar een meetverantwoording, dus het is mij verder onbekend hoe er is getest en met welke instellingen. AMD heeft een ander C-state systeem dan Intel en het verandert kennelijk met de AGESA versie.

Deze tests laten al jaren onderling grote verschillen zien in idle, met dezelfde cpu.

@Mirabis Als je meteen wil beginnen zou ik een 12th gen cpu kiezen. Bij Kontron gaan de dingen niet snel.

[Mirabis]

mrmrmr schreef op woensdag 10 mei 2023 @ 11:48:
@GoBieN-Be Ik wilde iets zeggen over hetgeen ik zeker weet. Hardware.info is destijds gestopt met testen met een bepaalde set optimalisaties.

Ik zag geen link naar een meetverantwoording, dus het is mij verder onbekend hoe er is getest en met welke instellingen. AMD heeft een ander C-state systeem dan Intel en het verandert kennelijk met de AGESA versie.

Deze tests laten al jaren onderling grote verschillen zien in idle, met dezelfde cpu.

@Mirabis Als je meteen wil beginnen zou ik een 12th gen cpu kiezen. Bij Kontron gaan de dingen niet snel.

Blijkt idd. Heb ze vanuit mijn zakelijke e-mail benaderd en kreeg daar binnen 5 minuten reactie op. "R2.x.y did not pass our validation" en dus niet publiekelijk beschikbaar.

Iemand met hetzelfde bord die kan aangeven waar ik het serienummer terug kan vinden. Heb een 2e kans van Jacob.de en kwam zonder doos. Staan een drietal nummerreeksen op maar welke is nog niet helemaal duidelijk.

Jammer... zonde om nog een CPU te kopen in de tussentijd.

[Mich]

Mirabis schreef op woensdag 10 mei 2023 @ 15:41:
[...]


Blijkt idd. Heb ze vanuit mijn zakelijke e-mail benaderd en kreeg daar binnen 5 minuten reactie op. "R2.x.y did not pass our validation" en dus niet publiekelijk beschikbaar.

Iemand met hetzelfde bord die kan aangeven waar ik het serienummer terug kan vinden. Heb een 2e kans van Jacob.de en kwam zonder doos. Staan een drietal nummerreeksen op maar welke is nog niet helemaal duidelijk.

Jammer... zonde om nog een CPU te kopen in de tussentijd.

De mijne kwam ook zonder doos. Denk dat dat altijd zo is. Kan je het serie nummer niet in je BIOS vinden? Ik stuurde ook met mijn werk mail en kreeg ook snel antwoord. toen zeiden ze een paar weken als de validatie lukt. Dat is helaas niet gelukt. Dit was al begin april. Wel raar want alle grote spelers hebben dit zo op de rit

Ze vroegen ook mijn serienummer. Maar heb niet meer geregeerd. Dadelijk gaat mijn werkgever een lading spam krijgen

[Mirabis]

Mich schreef op woensdag 10 mei 2023 @ 16:20:
[...]


De mijne kwam ook zonder doos. Denk dat dat altijd zo is. Kan je het serie nummer niet in je BIOS vinden? Ik stuurde ook met mijn werk mail en kreeg ook snel antwoord. toen zeiden ze een paar weken als de validatie lukt. Dat is het helaas niet. Wel raar want alle grote spelers hebben dit zo op de rit

Ze vroegen ook mijn serienummer. Maar heb niet meer geregeerd. Dadelijk gaat mijn werkgever een lading spam krijgen

Ik heb momenteel geen ondersteunde CPU om de BIOS te bekijken. Njah, hopen dat het eind van de maand beschikbaar is voordat ik weer het e.e.a. aanschaf ;/

[Mich]

Mirabis schreef op woensdag 10 mei 2023 @ 16:26:
[...]


Ik heb momenteel geen ondersteunde CPU om de BIOS te bekijken. Njah, hopen dat het eind van de maand beschikbaar is voordat ik weer het e.e.a. aanschaf ;/

Touché

[DRaakje]

Ik wil een nieuwe server bouwen, proxmox met een docker VM, PFSENSE VM, TrueNas VM, en nog een paar andere lichte VMs

Ik denk aan deze CPU
Intel Core i5-10400

Maar twijfel tussen deze 3 moederborden.

1. ASUS PRO B560M-C/CSM
    + 128 GB Support
    + 2 M2 slots
    + Mogelijke remote beheer card (ASUS DASH LAN CARD)
    - MicroATX
    - Pro board, dus minder zuinig?

2. ASUS PRIME B560M-A
    + 128 GB Support
    + 2 M2 slots
    + Intel I219V NIC
    - MicroATX

3. ASRock H510M-ITX/ac
    + Asrock
    + MiniITX
    - 64GB
    - WLAN


Zelf ben ik wel gecharmeerd van de 1e optie voornamelijk omdat er remote management mogelijk lijkt te zijn. Maar ik vind het lastig inschatten hoeveel de borden in verbruik verschillen. Wat denken jullie?

[eheijnen]

Eens ff een vraagje tussendoor...Ik zag dit een paar dagen geleden in een andere draad langskomen maar daar doet zich niets meer en ik ben toch nog benieuwd... Heb ook nog eens eens op dit soort begrippen gezocht maar niet echt wijzer van geworden. Dus maar eens naar de extreme stroomspaarders...

Kan een SSD en/of NVME in een slaapstand gezet worden zoals een HDD en daarmee stroom gespaard worden...?

[RobertMe]

eheijnen schreef op woensdag 10 mei 2023 @ 17:54:
Eens ff een vraagje tussendoor...Ik zag dit een paar dagen geleden in een andere draad langskomen maar daar doet zich niets meer en ik ben toch nog benieuwd... Heb ook nog eens eens op dit soort begrippen gezocht maar niet echt wijzer van geworden. Dus maar eens naar de extreme stroomspaarders...

Kan een SSD en/of NVME in een slaapstand gezet worden zoals een HDD en daarmee stroom gespaard worden...?

SSDs zijn sowieso al veel zuiniger. En zeker bij NVMe zit er power management ingebakken en gaat gewoon van zelf. SATA SSDs zal vast ook iets power management in zitten gewoon ingebakken.

En het is natuurlijk ook de vraag wat je wilt bereiken. Een HDD draait en dat gebruikt (veel) stroom. Dus spindown levert dan echt een besparing op. Een SSD heeft geen bewegende delen waardoor die al vele malen zuiniger is.

[mrmrmr]

@eheijnen SATA en NVMe hebben beide power management.

SATA: ALPM (Aggressive Link Power Management)
NVMe: PCIe ASPM (Active State Power Management)
D state=device power management state (D0, D1, D2, D3 hot. D3 cold)
L state=link power management state (L0, L0s, L1, L2, L3)
Dit is zichtbaar met de Linux opdracht "lspci -vvv"

ALPM en ASPM kun je meestal wel in de BIOS terug vinden. Soms onder een alternatieve naam, zie de topic start.

Het gaat er vooral om dat een SSD snel in en uit een power saving stand kan. Meestal werkt dat goed.

Het is mogelijk een SSD zodanig vaak bezig te houden dat die niet meer in een lage power stand kan komen en dan komt het verbruik in de buurt van draaiende mechanische hard disks. Heel hoge snelheden gaan vaak gepaard met een hoog energieverbruik, maar zelfs zulke snelle SSD's kunnen in een lage stroomspaarstand. Sommige SSD's hebben geen goede low power ondersteuning. Dat kun je vaak zien in de idle tests van bijvoorbeeld Tweakers.

[roedi06]

mux schreef op dinsdag 9 mei 2023 @ 11:11:
[...]


Geheugen hoort basically niks te verbruiken in idle, een paar mW op z'n meest. Ongeacht hoeveel DIMMs je gebruikt, ongeacht welke revisie van de standaard (DDR3, DDR4, DDR5, etc.).

Het verbruik van geheugen zit 'm in reads/writes en refresh. Zolang je geheugen 'actief' is wordt het elke 4-8 klokcycli gerefresht, en dat kost veel energie (makkelijk 1-3W per DIMM met modern geheugen). In deze staat kan er op maximale snelheid geschreven en gelezen worden.

Echter kan in C3 en hogere c-states het geheugen ook in 'standby' gezet worden, waarbij de refresh rate omlaag gaat naar eens per 128+ cycli, of in sommige gevallen elke 32+ ms, oftewel tienduizenden keren minder vaak dan in active mode. Dat schaalt bijna lineair met het stroomverbruik - van watts naar milliwatts.

Er zijn nog een paar bronnen van verbruik, zo is er wat 'lekstroom' vanuit Vbias en uiteraard de geheugencontroller zelf die best wat verbruikt (doorgaans meer dan het RAM).

-------------

Het wordt nog leuker! Reepjes geheugen worden meestal/vaak interleaved gelezen. Afhankelijk van de configuratie van je RAM kan het zijn dat sommige DIMMs meer verbruiken dan andere, of dat 4 DIMMs bijna exact hetzelfde verbruiken als 2 DIMMs van dezelfde capaciteit (en hetzelfde geldt voor 1 vs 2 DIMMs). Ze worden namelijk om en om gelezen/geschreven.

In de tijd dat ik testte met DDR3 was dit op elke lowend processor wel het geval: een i3-530 had een 'dual channel' geheugencontroller, maar deze was altijd interleaved, dus zowel qua prestaties als verbruik maakte het eigenlijk niet uit hoeveel DIMMs je installeerde. Vandaag de dag is zelfs een i3-12300 true simultaneous dual channel, dus daar zal een groter verschil zitten in je geheugen-energieverbruik.

------------

En het kan nog leuker worden. Het aantal chips op je DIMMs heeft ook nog invloed. Minder dan vroeger, maar je kunt meerdere banks op 1 DIMM hebben die intern interleaven. Een soort lokale RAID-0. Dat kan ervoor zorgen dat op sommige DIMMs alle chips tegelijk actief zijn (en verbruiken), maar op andere dat maar 1/4 of 1/2 van je chips tegelijk hoeven te refreshen.

--------

Al deze dingen samen zorgen voor grote verschillen in gemeten verbruik. De meeste 'reviewers' online weten niet hoe stroomverbruik werkt en doen min of meer alles verkeerd; ze forceren de IMC in C0/C1 of ze gebruiken custom timings (waarmee ook vaak power saving automatisch wordt uitgezet), en dat zorgt ervoor dat je bijna alleen actief verbruik online zit, en zelden het 'echte' verbruik (wat betekent: 1% van de tijd actief, de rest van de tijd in power saving mode).

@mux Thanks voor je uitgebreide antwoord, echt interessante materie vind ik. Weet jij of iemand anders hier wat 'actief' geheugen is. Kan ik dat vergelijken met het lezen en schrijven naar een SSD bijvoorbeeld? Of moet geheugen continue worden ge-refreshed (dacht dat ergens gelezen te hebben)?
Stel mijn browser heeft 3 GB geheugen opgesnoept omdat ik heel veel tabjes open heb, is dat dan actief geheugen?

En de vervolgvraag is natuurlijk; Omdat we in dit topic natuurlijk de componenten met zo weinig mogelijk verbruik willen vinden; hoe ga je die informatie vinden. Ik heb al best wat specs doorgelezen, maar het is echt heel erg slecht te vinden. Aangezien jouw verhaal wel duidelijk maakt dat er waarschijnlijk grote verschillen zijn (interleaved ja/nee, etc), ben ik toch wel heel benieuwd hoe groot die verschillen dan zijn. De een vindt 0.2W extra niet belangrijk, de ander in dit topic wil juist zo zuinig mogelijk (daar ben ik er eentje van).

[ Voor 0% gewijzigd door roedi06 op 10-05-2023 21:27 . Reden: typo's ]

[Hans1990]

DRAM geheugen wordt sowieso continu gerefreshed. Dynamic RAM slaat bits op met ladingen op condensator cellen. Echter deze lading lekt relatief snel weg, vooral op hogere temperaturen, dus moet daarom gerefreshed worden. Als een geheugenrij geopend wordt, dan worden deze spanningen uitgelezen, maar ook direct weer terug geschreven. Op zo'n moment wordt er dus impliciet een refresh gedaan.

De frequentie waarmee lezen/schrijven kan gebeuren ligt vele malen hoger dan zo'n refresh cycli. De 'achtergrond' cycli zijn zo ver mogelijk uitgesteld om de daadwerkelijke werking van het geheugen zo min mogelijk te beinvloeden. Ze moeten echter niet te lang uit elkaar liggen, omdat bij hoge temperaturen de cellen zo ver ontladen kunnen zijn dat bits omvallen en er dus bitfouten in de geheugenbanken ontstaan.

Ik weet dat sowieso voor HyperRAM de controller idle tijd moet overlaten om het geheugen zijn refresh cycli's te laten doen. Dat ligt in de orde grootte van 4microseconde max busy time. Dat wil ook zeggen dat een transactie dat als maximum periode mag hebben. Bvb op 100MHz bussnelheid betekent dat 400 clocks (=max ~800 bytes, want HyperRAM is ook DDR). Hoe dat bij DDR5 is geregeld weet ik niet, maar ik vermoed dat het vergelijkbaar zal zijn omdat de geheugenchips wat betreft control flow bijzonder weinig te zeggen hebben (ze doen wat de controller opdraagt).
HyperRAM is een DDR geheugenbus bedoeld om DRAM en FLASH aan te sluiten aan embedded systemen (high-end microcontrollers) en kleine SoCs. De bus heeft slechts 8 data pinnen plus 3 controle signalen en een clock nodig, maar kan ondanks die hoeveelheid pins toch snelheden van honderden MB/s halen.

Dat refreshen kan dus wel voor extra power consumption zorgen, buiten dat ook er een best grote hoeveelheid spoortjes op een PCB een slinger op hoge frequentie moet worden gegeven (I/O drivers vreten ook stroom). Voor redelijk wat embedded systemen wordt core power tegenwoordig zo laag, dat I/O power verhoudingsgewijs steeds meer wordt. In geval van bvb HyperRAM heb ik nooit verder er in gedoken om te zien hoe dat zich verhoud met idle / actief. Specificaties zijn vaak ontzettend uitgebreid (kan je daadwerkelijk een master scriptie over schrijven hoe alles precies werkt), of hopeloos vereenvoudigd omdat slechts klein groepje mensen op deze planeet die informatie daadwerkelijk (als in, voor een implementatie) nodig hebben, en ze dat wel via datasheets en manuals achter NDAs binnen krijgen.

[ Voor 3% gewijzigd door Hans1990 op 11-05-2023 11:49 ]

[andru123]

mux schreef op dinsdag 9 mei 2023 @ 11:11:
Geheugen hoort basically niks te verbruiken in idle,een paar mW op z'n meest.
Zolang je geheugen 'actief' is wordt het elke 4-8 klokcycli gerefresht, en dat kost veel energie (makkelijk 1-3W per DIMM met modern geheugen). of in sommige gevallen elke 32+ ms.

Met DDR5 er is ook een VRM op elke geheugen reep, nog een extra verbruiker. Geen idee hoe efficient, en elke fabrikant kan best bezuinigen op die klein onderdeel.
Al dit wist ik helemaal niet, bedankt. Leuk dat je nog je oude topic in de gaten houdt. Verrassingsbezoek van een koninklijke familielid

[andru123]

Mirabis schreef op woensdag 10 mei 2023 @ 15:41:
Jammer... zonde om nog een CPU te kopen in de tussentijd.

Je kan ook een andere MB in de tussentijd uitproberen. Makkelijker retourneren.

[andru123]

@DRaakje zoek in dit topic voor de borden, er zijn vergelijkbare modellen ooit getest, bijv. Mars Warrior in "Het grote zuinige server topic - deel 3" Maar elke MB is anders, zelfs binnen een linie er kunnen grote verschillen zijn.
Dat Asus bord vereist een extra card voor remote management, trouwens. Hier mrmrmr geeft uitleg over CSM.
WLAN module kan makkelijk eruit, het is een insteekkaart.

[ Voor 5% gewijzigd door andru123 op 11-05-2023 02:01 ]

[N. Meijer]

Na een upgrade van mijn eigen PC heb ik ook maar eens wat onderdelen bij elkaar gegooid.
Nu zal mijn set-up niet het meest zuinige zijn. Maar ik denk dat het nog wel beter moet kunnen.

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i5-8500 Boxed	€ 0,-	€ 0,-
1	Moederborden	Gigabyte H370 HD3	€ 0,-	€ 0,-
1	Interne harde schijven	WD Red Plus, 4TB (64MB cache)	€ 175,-	€ 175,-
4	Geheugen intern	Crucial Ballistix BLS4G4D240FSB	€ 0,-	€ 0,-
1	Voedingen	Cooler Master MWE Gold 850 - V2 - Full Modular	€ 106,75	€ 106,75
			Totaal	€ 281,75

Draait nu unraid met Plesk. Toekomst nog home assistent en wat andere containers.

Na PowerTOP, Intel-GPU-TOP en wat rommelen in BIOS is idle van 33w naar zo'n 21 a 22w gegaan. 760 wakeups/s gemeten met een homewizard plug.

code:

           Pkg(HW)  |            Core(HW) |            CPU(OS) 0
                    |                     | C0 active   0.7%
                    |                     | POLL        0.0%    0.0 ms
                    |                     | C1          0.1%    0.1 ms
C2 (pc2)    5.7%    |                     |
C3 (pc3)   87.5%    | C3 (cc3)    0.1%    | C3          0.1%    0.1 ms
C6 (pc6)    0.0%    | C6 (cc6)    3.1%    | C6          3.4%    0.7 ms
C7 (pc7)    0.0%    | C7 (cc7)   94.6%    | C7s         0.0%    0.0 ms
C8 (pc8)    0.0%    |                     | C8          1.9%    0.9 ms
C9 (pc9)    0.0%    |                     | C9          0.0%    0.1 ms
C10 (pc10)  0.0%    |                     |
                    |                     | C10        93.0%   35.4 ms
                    |                     | C1E         0.2%    0.1 ms

                    |            Core(HW) |            CPU(OS) 1
                    |                     | C0 active   0.6%
                    |                     | POLL        0.0%    0.0 ms
                    |                     | C1          0.1%    0.1 ms
                    |                     |
                    | C3 (cc3)    0.1%    | C3          0.1%    0.1 ms
                    | C6 (cc6)    2.2%    | C6          2.5%    0.7 ms
                    | C7 (cc7)   96.0%    | C7s         0.0%    0.0 ms
                    |                     | C8          2.0%    0.9 ms
                    |                     | C9          0.0%    0.0 ms
                    |                     |
                    |                     | C10        94.2%   47.6 ms
                    |                     | C1E         0.2%    0.1 ms

                    |            Core(HW) |            CPU(OS) 2
                    |                     | C0 active   0.4%
                    |                     | POLL        0.0%    0.0 ms
                    |                     | C1          0.1%    0.1 ms
                    |                     |
                    | C3 (cc3)    0.3%    | C3          0.3%    0.6 ms
                    | C6 (cc6)    1.4%    | C6          1.5%    0.7 ms
                    | C7 (cc7)   96.8%    | C7s         0.0%    0.0 ms
                    |                     | C8          1.0%    0.9 ms
                    |                     | C9          0.8%   26.7 ms
                    |                     |
                    |                     | C10        95.2%   60.2 ms

code:

>> Good          Enable SATA link power management for host4
   Good          Enable SATA link power management for host5
   Good          Enable SATA link power management for host3
   Good          Enable SATA link power management for host1
   Good          Enable SATA link power management for host6
   Good          Enable SATA link power management for host2
   Good          VM writeback timeout
   Good          Autosuspend for USB device xHCI Host Controller [usb2]
   Good          Runtime PM for I2C Adapter i2c-1 (i915 gmbus dpb)
   Good          Autosuspend for USB device xHCI Host Controller [usb1]
   Good          Autosuspend for USB device PenDrive [Innostor]
   Good          Runtime PM for I2C Adapter i2c-3 (i915 gmbus misc)
   Good          Runtime PM for I2C Adapter i2c-4 (i915 gmbus dpd)
   Good          Runtime PM for I2C Adapter i2c-2 (i915 gmbus dpc)
   Good          Runtime PM for I2C Adapter i2c-0 (SMBus I801 adapter at efa0)
   Good          Runtime PM for port ata2 of PCI device: Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for port ata4 of PCI device: Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for port ata5 of PCI device: Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for port ata6 of PCI device: Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for disk sda
   Good          Runtime PM for disk sdb
   Good          Runtime PM for PCI Device Intel Corporation H370 Chipset LPC/eSPI Controller
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH HECI Controller
   Good          Runtime PM for PCI Device Integrated Technology Express, Inc. IT8892E PCIe to PCI Bridge
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH PCI Express Root Port #20
   Good          Runtime PM for port ata1 of PCI device: Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH SPI Controller
   Good          Runtime PM for PCI Device Intel Corporation 8th Gen Core Processor Host Bridge/DRAM Registers
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH Thermal Controller
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH PCI Express Root Port #9
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH Shared SRAM
   Good          Runtime PM for PCI Device Intel Corporation Ethernet Connection (7) I219-V
   Good          Runtime PM for PCI Device Intel Corporation CoffeeLake-S GT2 [UHD Graphics 630]
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH USB 3.1 xHCI Host Controller
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH SMBus Controller
   Good          Runtime PM for port ata3 of PCI device: Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH SATA AHCI Controller
   Good          Runtime PM for PCI Device Intel Corporation Cannon Lake PCH cAVS

Verder waar ik denk nog iets op kan besparen,
- Nu kom ik niet verder als C3. En snap niet goed hoe ik deze verder krijg.
- HDD gaat nooit uit, Ik denk door de docker, want als ik die uitzet. Dan gaat de HDD wel uit en zakt Idle naar 17w. Zal een SSD voor docker helpen?
- CPU Fan. In bios lagere curve ingesteld. passief tot 50 graden, Maar die blijft vrolijk door draaien.
- Waarschijnlijk mij nogal forse psu uitwisselen voor een mini formaatje. Iemand eens schatting of dat nog veel zou kunnen schelen?

[ Voor 10% gewijzigd door N. Meijer op 13-05-2023 22:46 ]

[andru123]

N. Meijer schreef op zaterdag 13 mei 2023 @ 16:36:
- Waarschijnlijk mij nogal forse psu uitwisselen voor een mini formaatje. Iemand eens schatting of dat nog veel zou kunnen schelen?

Er zijn geen metingen van deze PSU, maar het lijkt uit een iets goedkopere reeks te zijn. Allen maar 5 jaar garantie en active fan (+0,5W). Als ik een gok doe, een picoPSU of Rm550x voeding kan makkelijk 5W besparen. Maar elke PSU model is anders, je weet het nooit.
Als je een inventaris van je onderdelen maakt, je kan het met een knop kopiëren naar de post. Het maakt het makkelijker voor iedereen, met een klikbare links, etc. Inventaris of wenslijst kan je in je profiel aanmaken.
Ik zie dat je ook een pen drive in je systeem hebt. Het kan een van de oorzaken zijn dat de package niet naar C8 gaat. Je kan het verder uitzoeken met lspci command, zoek voor vele voorbeelden in deze topic.

[mrmrmr]

@N. Meijer
Je hebt een USB stick in gebruik, die verbruikt energie, meestal naar gelang de snelheid. Een hoge snelheid kost meer energie. Dat is te voelen aan de warmte van de stick. USB2 verbruikt doorgaans het minst.

Een SSD kan in een lagere power stand in idle.

Een boxed processorfan verbruikt meestal ergens tussen 0,1 en 1W.

De efficientie van de Cooler Master MWE 850 gold v2 voeding bij lagere belasting ken ik niet. Het is wel waarschijnlijk dat een PicoPSU-90 met Level VI adapter zuiniger zal zijn.

Een i3-8000 platform kan ongeveer 4W verbruiken met een Fujitsu D3643-H moederbord. in standaard configuratie zonder hard disk.

De 3.5" WD hard disk verbruikt ongeveer 3W.

Package state C2 wordt doorgaans veroorzaakt door een onderdeel dat ASPM niet goed ondersteunt. Of door de BIOS. In de topic start onderaan wordt een link gegeven. Probeer zo kaal mogelijk te starten om onderdelen uit te sluiten. Als dan toch C8/C10 wordt, dan een voor een weer onderdelen toevoegen om te ontdekken welk onderdeel de oorzaak is.

Met lspci -vvv kun je zien bij welke onderdelen ASPM aanstaat.

Het aantal wakeups kan misschien lager. Een kaal Debian systeem verbruikt ongeveer 40 wakeups. Misschien is er activiteit, zoals monitoring, die wat minder vaak kan gebeuren. Kijk bijvoorbeeld met opdracht top welke processen actief zijn.

Intel-gpu-top is niet nodig voor een laag verbruik vermoed ik. Misschien dat het zelfs een hoger verbruik kan veroorzaken door het monitoren.

[N. Meijer]

Ik vroeg me al af hoe iedereen die mooie lijstjes kon maken
Heb het ge-update in mijn vorige post.
Binnenkort maar eens een picopsu op de kop tikken.

Heb unraid maar weer eens schoon erop gezet.
unraid start vanaf stick, maar werkt vervolgens via Ram.
Het stickje zelf, voelt iets warmer aan, heel minimaal. gok een graad of 2.
Wederom zit ik op 17w, zonder HDD

met lspci -vvv zie ik een melding dat aspm gedisabled is op regel 163.
had ergens iets gelezen over een kernel optie, om het te forceren, even terugzoeken waar ik dat had gevonden

code:

00:00.0 Host bridge: Intel Corporation 8th Gen Core Processor Host Bridge/DRAM Registers (rev 07)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd 8th Gen Core Processor Host Bridge/DRAM Registers
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 0
        Capabilities: [e0] Vendor Specific Information: Len=10 <?>
        Kernel driver in use: skl_uncore
        Kernel modules: ie31200_edac

00:02.0 VGA compatible controller: Intel Corporation CoffeeLake-S GT2 [UHD Graphics 630] (prog-if 00 [VGA controller])
        DeviceName: Onboard - Video
        Subsystem: Gigabyte Technology Co., Ltd CometLake-S GT2 [UHD Graphics 630]
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 127
        IOMMU group: 1
        Region 0: Memory at 50000000 (64-bit, non-prefetchable) [size=16M]
        Region 2: Memory at 40000000 (64-bit, prefetchable) [size=256M]
        Region 4: I/O ports at 3000 [size=64]
        Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
        Capabilities: [40] Vendor Specific Information: Len=0c <?>
        Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
                DevCap: MaxPayload 128 bytes, PhantFunc 0
                        ExtTag- RBE+ FLReset+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
        Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00018  Data: 0000
        Capabilities: [d0] Power Management version 2
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Process Address Space ID (PASID)
                PASIDCap: Exec- Priv-, Max PASID Width: 14
                PASIDCtl: Enable- Exec- Priv-
        Capabilities: [200 v1] Address Translation Service (ATS)
                ATSCap: Invalidate Queue Depth: 00
                ATSCtl: Enable-, Smallest Translation Unit: 00
        Capabilities: [300 v1] Page Request Interface (PRI)
                PRICtl: Enable- Reset-
                PRISta: RF- UPRGI- Stopped+
                Page Request Capacity: 00008000, Page Request Allocation: 00000000
        Kernel driver in use: i915
        Kernel modules: i915

00:12.0 Signal processing controller: Intel Corporation Cannon Lake PCH Thermal Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH Thermal Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        IOMMU group: 2
        Region 0: Memory at 5113c000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable- Count=1/1 Maskable- 64bit-
                Address: 00000000  Data: 0000
        Kernel driver in use: intel_pch_thermal
        Kernel modules: intel_pch_thermal

00:14.0 USB controller: Intel Corporation Cannon Lake PCH USB 3.1 xHCI Host Controller (rev 10) (prog-if 30 [XHCI])
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH USB 3.1 xHCI Host Controller
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin ? routed to IRQ 124
        IOMMU group: 3
        Region 0: Memory at 51120000 (64-bit, non-prefetchable) [size=64K]
        Capabilities: [70] Power Management version 2
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
                Address: 00000000fee00258  Data: 0000
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: xhci_hcd

00:14.2 RAM memory: Intel Corporation Cannon Lake PCH Shared SRAM (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Cannon Lake PCH Shared SRAM
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 3
        Region 0: Memory at 51136000 (64-bit, non-prefetchable) [disabled] [size=8K]
        Region 2: Memory at 5113b000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

00:16.0 Communication controller: Intel Corporation Cannon Lake PCH HECI Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH HECI Controller
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 255
        IOMMU group: 4
        Region 0: Memory at 5113a000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [8c] MSI: Enable- Count=1/1 Maskable- 64bit+
                Address: 0000000000000000  Data: 0000
        Capabilities: [a4] Vendor Specific Information: Len=14 <?>

00:17.0 SATA controller: Intel Corporation Cannon Lake PCH SATA AHCI Controller (rev 10) (prog-if 01 [AHCI 1.0])
        DeviceName: Onboard - SATA
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH SATA AHCI Controller
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 125
        IOMMU group: 5
        Region 0: Memory at 51134000 (32-bit, non-prefetchable) [size=8K]
        Region 1: Memory at 51139000 (32-bit, non-prefetchable) [size=256]
        Region 2: I/O ports at 3070 [size=8]
        Region 3: I/O ports at 3060 [size=4]
        Region 4: I/O ports at 3040 [size=32]
        Region 5: Memory at 51138000 (32-bit, non-prefetchable) [size=2K]
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00298  Data: 0000
        Capabilities: [70] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
        Kernel driver in use: ahci
        Kernel modules: ahci

00:1b.0 PCI bridge: Intel Corporation Cannon Lake PCH PCI Express Root Port #20 (rev f0) (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin D routed to IRQ 122
        IOMMU group: 6
        Bus: primary=00, secondary=01, subordinate=02, sec-latency=0
        I/O behind bridge: f000-0fff [disabled] [16-bit]
        Memory behind bridge: fff00000-000fffff [disabled] [32-bit]
        Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 256 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #20, Speed 8GT/s, Width x1, ASPM L0s L1, Exit Latency L0s unlimited, L1 <16us
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk-
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 2.5GT/s, Width x1
                        TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
                        Slot #23, PowerLimit 10W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
                        Changed: MRL- PresDet- LinkState+
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna- CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled, ARIFwd-
                         AtomicOpsCtl: ReqEn- EgressBlck-
                LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS-
                LnkCtl2: Target Link Speed: 8GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
                LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00218  Data: 0000
        Capabilities: [90] Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
                RootCmd: CERptEn+ NFERptEn+ FERptEn+
                RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
                         FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
                ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
        Capabilities: [140 v1] Access Control Services
                ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans-
                ACSCtl: SrcValid+ TransBlk- ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans-
        Capabilities: [150 v1] Precision Time Measurement
                PTMCap: Requester:- Responder:+ Root:+
                PTMClockGranularity: 4ns
                PTMControl: Enabled:- RootSelected:-
                PTMEffectiveGranularity: Unknown
        Capabilities: [220 v1] Secondary PCI Express
                LnkCtl3: LnkEquIntrruptEn- PerformEqu-
                LaneErrStat: 0
        Capabilities: [250 v1] Downstream Port Containment
                DpcCap: INT Msg #0, RPExt+ PoisonedTLP+ SwTrigger+ RP PIO Log 4, DL_ActiveErr+
                DpcCtl: Trigger:0 Cmpl- INT- ErrCor- PoisonedTLP- SwTrigger- DL_ActiveErr-
                DpcSta: Trigger- Reason:00 INT- RPBusy- TriggerExt:00 RP PIO ErrPtr:1f
                Source: 0000
        Kernel driver in use: pcieport

00:1d.0 PCI bridge: Intel Corporation Cannon Lake PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin ? routed to IRQ 123
        IOMMU group: 7
        Bus: primary=00, secondary=03, subordinate=03, sec-latency=0
        I/O behind bridge: 4000-4fff [size=4K] [16-bit]
        Memory behind bridge: 3f800000-3f9fffff [size=2M] [32-bit]
        Prefetchable memory behind bridge: 3fa00000-3fbfffff [size=2M] [32-bit]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #9, Speed 8GT/s, Width x2, ASPM L0s L1, Exit Latency L0s <1us, L1 <4us
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM L0s L1 Enabled; RCB 64 bytes, Disabled- CommClk-
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 2.5GT/s, Width x0
                        TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug+ Surprise+
                        Slot #0, PowerLimit 0W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet- Interlock-
                        Changed: MRL- PresDet- LinkState-
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna- CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Via WAKE#, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled, ARIFwd-
                         AtomicOpsCtl: ReqEn- EgressBlck-
                LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS-
                LnkCtl2: Target Link Speed: 8GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
                LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00238  Data: 0000
        Capabilities: [90] Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Kernel driver in use: pcieport

00:1f.0 ISA bridge: Intel Corporation H370 Chipset LPC/eSPI Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd H370 Chipset LPC/eSPI Controller
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 8

00:1f.3 Audio device: Intel Corporation Cannon Lake PCH cAVS (rev 10)
        DeviceName: Onboard - Sound
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH cAVS
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 255
        IOMMU group: 8
        Region 0: Memory at 51130000 (64-bit, non-prefetchable) [disabled] [size=16K]
        Region 4: Memory at 51000000 (64-bit, non-prefetchable) [disabled] [size=1M]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=55mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] Vendor Specific Information: Len=14 <?>
        Capabilities: [60] MSI: Enable- Count=1/1 Maskable- 64bit+
                Address: 0000000000000000  Data: 0000

00:1f.4 SMBus: Intel Corporation Cannon Lake PCH SMBus Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH SMBus Controller
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        IOMMU group: 8
        Region 0: Memory at 3fc00000 (64-bit, non-prefetchable) [size=256]
        Region 4: I/O ports at efa0 [size=32]
        Kernel driver in use: i801_smbus
        Kernel modules: i2c_i801

00:1f.5 Serial bus controller: Intel Corporation Cannon Lake PCH SPI Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Cannon Lake PCH SPI Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 8
        Region 0: Memory at fe010000 (32-bit, non-prefetchable) [size=4K]

00:1f.6 Ethernet controller: Intel Corporation Ethernet Connection (7) I219-V (rev 10)
        DeviceName: Onboard - Ethernet
        Subsystem: Gigabyte Technology Co., Ltd Ethernet Connection (7) I219-V
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 126
        IOMMU group: 8
        Region 0: Memory at 51100000 (32-bit, non-prefetchable) [size=128K]
        Capabilities: [c8] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
        Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee002b8  Data: 0000
        Kernel driver in use: e1000e
        Kernel modules: e1000e

01:00.0 PCI bridge: Integrated Technology Express, Inc. IT8892E PCIe to PCI Bridge (rev 71) (prog-if 01 [Subtractive decode])
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 255
        IOMMU group: 9
        Bus: primary=01, secondary=02, subordinate=02, sec-latency=32
        I/O behind bridge: 0000f000-00000fff [disabled] [32-bit]
        Memory behind bridge: fff00000-000fffff [disabled] [32-bit]
        Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
        Secondary status: 66MHz+ FastB2B- ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr+ DiscTmrStat- DiscTmrSERREn-
        Capabilities: [90] Power Management version 2
                Flags: PMEClk- DSI- D1+ D2+ AuxCurrent=55mA PME(D0+,D1+,D2+,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [a0] Subsystem: Device 0000:0000
        Capabilities: [a0] Subsystem: Device 0000:0000

[mrmrmr]

Er is een x1 slot met ASPM uitgeschakeld. En een x2 slot met ASPM aan.

Maar er zijn verder weinig meldingen over ASPM te vinden in deze output. Wel wat D state meldingen. Bijvoorbeeld voor de I219-V netwerkchip.

Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)

ASPM kan geforceerd worden aangezet onder Linux via de kernel command line met parameter pcie_aspm=force. Dat werkt meestal via grub. Wijzigingen in grub moeten worden geactiveerd door de actieve grub omgeving te updaten. Zie topic start voor details.

Heb je een insteekkaart in een van de pcie slots? Inclusief WiFi, M.2 e.d.

BIOS settings:

Chipset
Wake on LAN Enable: disabled
Power
Platform Power Management: enabled
PEG ASPM: enabled
PCH ASPM: enabled
DMI ASPM: enabled
ErP: enabled
CEC 2019 Ready: enabled
RC6 (Render Standby): enabled

Save & exit

[N. Meijer]

Geen WIFI, M2, of pcie kaarten aanwezig.

Bios settings staan zoals je aangeeft.
Enkel RC6 moet ik even checken. RC 6 ook enabled

[ Voor 9% gewijzigd door N. Meijer op 13-05-2023 23:58 ]

[N. Meijer]

Kan bij unraid niet grubben.
Unraid draait schijnbaar slackware en geen debian.

heb het aan /boot/syslinux/syslinux.cfg toegevoegd en gereboot.
maar weinig succes. ASPM blijft disabled.

Wel weer 0-1w winst. Maar heb in de bios ook audio disabled en de fan uitgekregen.
Want we doen alles tegelijk natuurlijk, en dan weten we niet waardoor het beter werd. Haha.
Idle nu 15/16w

Misschien morgen maar eens een keer Debian op een SSD gooien.

[andru123]

Vraag voor mensen met picopsu. Is een “looise connector” een bekend probleem? Dit is het bericht van een ebay verkoper:
“ So far everything is fine; however, I wanted to alert you to something pertaining to the PicoPSU. It's not unique, but I didn't notice it when I took the pictures.

This is the patented PicoPSU from mini-box.com - not a knock-off. The 160XT has a minor issue with the way the power is routed to the 4-pin ATX CPU connector. The PSU side of the connector uses a very small / non-standard 4-pin connector. The motherboard side uses the standard ATX connector. The PSU side connector has two slip-pins on either side of the connector top that should lock the connector to the plug. Often, they do not, at least not securely, resulting in a loose connection and a visible wiggle when touched. This one had the wiggle - I can tell because when they do, I mark one of the wires with red ink and then use a hot glue gun to 'freeze' the connector and plug together so they do not move. You can't see it in the picture because it's on the underside of the PSU.

Right now, it's powering Prime95 on a Broadwell i7-5775C. All power readings are normal. I gave the cable some wiggle and nothing happened, so all is well.

I performed this 'fix' on about 50% of the 160XT I sold through the years. When using the M350 case, this connector always lines up on the "outside" side of the motherboard, putting it up against the case itself and resulting in a hard bend of the wires back into the motherboard area. The 2-pin power above it is not affected because it is directly soldered, so it doesn't have the extra length of a connector protruding outward.”

[mrmrmr]

@andru123 Ik herken dit niet bij mijn PicoPSU-160XT's die ik al jaren gebruik. De platte 4-pin stekkers zitten stevig vast. Ze moeten ook niet worden verwijderd, dat moet met de 4 pin PSU stekker.

[avion]

Is er al een discussie geweest over het bouwen van een 2-in-1 server en NAS? Ik wil een Deskmeet server bouwen en zou deze eigenlijk ook gelijk als NAS willen inzetten met TrueNAS op een virtual machine op proxmox. Ik wil mijn setup zo zuinig mogelijk houden, en ben daarbij benieuwd of het wellicht verstandiger is om de server en NAS van elkaar los te koppelen.

[ Voor 6% gewijzigd door avion op 15-05-2023 00:57 ]

[FireDrunk]

Die discussie is al meerdere jaren aan de gang in diverse topics op Tweakers. In theorie is een NAS prima te virtualiseren, het heeft hooguit wat nadelen.

Belangrijkste reden om het mogelijk niet te doen is complexiteit. Maar als je weet wat je doet, kan het prima.

[project.bobby]

avion schreef op maandag 15 mei 2023 @ 00:57:
Is er al een discussie geweest over het bouwen van een 2-in-1 server en NAS? Ik wil een Deskmeet server bouwen en zou deze eigenlijk ook gelijk als NAS willen inzetten met TrueNAS op een virtual machine op proxmox. Ik wil mijn setup zo zuinig mogelijk houden, en ben daarbij benieuwd of het wellicht verstandiger is om de server en NAS van elkaar los te koppelen.

Hangt vooral van je gebruik af. Ga je alles 24/7 aan laten staan of zet je je NAS alleen sporadisch aan?

2 in 1 heeft op het gebied van zuinigheid wel wat voordelen. Maar 1x de overhead van een PSU bijvoorbeeld - die waarschijnlijk ook iets efficiënter werkt met wat meer load.

Maar als je NAS 95% de tijd uit staat dan kan je het misschien beter los koppelen en opstarten wanneer nodig.

[mrmrmr]

@avion

Virtual machines kun je het beste zoveel mogelijk vermijden omdat dit de overhead van de hypervisor toevoegd/vergroot en de overhead van een compleet besturingssysteem toevoegt. Het is voor het verbruik beter om applicaties op hetzelfde niveau te draaien.

Je kan NAS functies direct op het besturingssysteem gebruiken.

Let op besturingssystemen die gebaseerd zijn op *BSD, die hebben weinig energiebesparingsfuncties. Debian en sommige andere Linux distributies doet het doorgaans goed.

[Mich]

N. Meijer schreef op zaterdag 13 mei 2023 @ 23:14:
Ik vroeg me al af hoe iedereen die mooie lijstjes kon maken
Heb het ge-update in mijn vorige post.
Binnenkort maar eens een picopsu op de kop tikken.

Heb unraid maar weer eens schoon erop gezet.
unraid start vanaf stick, maar werkt vervolgens via Ram.
Het stickje zelf, voelt iets warmer aan, heel minimaal. gok een graad of 2.
Wederom zit ik op 17w, zonder HDD

met lspci -vvv zie ik een melding dat aspm gedisabled is op regel 163.
had ergens iets gelezen over een kernel optie, om het te forceren, even terugzoeken waar ik dat had gevonden

code:

00:00.0 Host bridge: Intel Corporation 8th Gen Core Processor Host Bridge/DRAM Registers (rev 07)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd 8th Gen Core Processor Host Bridge/DRAM Registers
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 0
        Capabilities: [e0] Vendor Specific Information: Len=10 <?>
        Kernel driver in use: skl_uncore
        Kernel modules: ie31200_edac

00:02.0 VGA compatible controller: Intel Corporation CoffeeLake-S GT2 [UHD Graphics 630] (prog-if 00 [VGA controller])
        DeviceName: Onboard - Video
        Subsystem: Gigabyte Technology Co., Ltd CometLake-S GT2 [UHD Graphics 630]
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 127
        IOMMU group: 1
        Region 0: Memory at 50000000 (64-bit, non-prefetchable) [size=16M]
        Region 2: Memory at 40000000 (64-bit, prefetchable) [size=256M]
        Region 4: I/O ports at 3000 [size=64]
        Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
        Capabilities: [40] Vendor Specific Information: Len=0c <?>
        Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
                DevCap: MaxPayload 128 bytes, PhantFunc 0
                        ExtTag- RBE+ FLReset+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
        Capabilities: [ac] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00018  Data: 0000
        Capabilities: [d0] Power Management version 2
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Process Address Space ID (PASID)
                PASIDCap: Exec- Priv-, Max PASID Width: 14
                PASIDCtl: Enable- Exec- Priv-
        Capabilities: [200 v1] Address Translation Service (ATS)
                ATSCap: Invalidate Queue Depth: 00
                ATSCtl: Enable-, Smallest Translation Unit: 00
        Capabilities: [300 v1] Page Request Interface (PRI)
                PRICtl: Enable- Reset-
                PRISta: RF- UPRGI- Stopped+
                Page Request Capacity: 00008000, Page Request Allocation: 00000000
        Kernel driver in use: i915
        Kernel modules: i915

00:12.0 Signal processing controller: Intel Corporation Cannon Lake PCH Thermal Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH Thermal Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        IOMMU group: 2
        Region 0: Memory at 5113c000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable- Count=1/1 Maskable- 64bit-
                Address: 00000000  Data: 0000
        Kernel driver in use: intel_pch_thermal
        Kernel modules: intel_pch_thermal

00:14.0 USB controller: Intel Corporation Cannon Lake PCH USB 3.1 xHCI Host Controller (rev 10) (prog-if 30 [XHCI])
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH USB 3.1 xHCI Host Controller
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin ? routed to IRQ 124
        IOMMU group: 3
        Region 0: Memory at 51120000 (64-bit, non-prefetchable) [size=64K]
        Capabilities: [70] Power Management version 2
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
                Address: 00000000fee00258  Data: 0000
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: xhci_hcd

00:14.2 RAM memory: Intel Corporation Cannon Lake PCH Shared SRAM (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Cannon Lake PCH Shared SRAM
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 3
        Region 0: Memory at 51136000 (64-bit, non-prefetchable) [disabled] [size=8K]
        Region 2: Memory at 5113b000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

00:16.0 Communication controller: Intel Corporation Cannon Lake PCH HECI Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH HECI Controller
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 255
        IOMMU group: 4
        Region 0: Memory at 5113a000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [8c] MSI: Enable- Count=1/1 Maskable- 64bit+
                Address: 0000000000000000  Data: 0000
        Capabilities: [a4] Vendor Specific Information: Len=14 <?>

00:17.0 SATA controller: Intel Corporation Cannon Lake PCH SATA AHCI Controller (rev 10) (prog-if 01 [AHCI 1.0])
        DeviceName: Onboard - SATA
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH SATA AHCI Controller
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 125
        IOMMU group: 5
        Region 0: Memory at 51134000 (32-bit, non-prefetchable) [size=8K]
        Region 1: Memory at 51139000 (32-bit, non-prefetchable) [size=256]
        Region 2: I/O ports at 3070 [size=8]
        Region 3: I/O ports at 3060 [size=4]
        Region 4: I/O ports at 3040 [size=32]
        Region 5: Memory at 51138000 (32-bit, non-prefetchable) [size=2K]
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00298  Data: 0000
        Capabilities: [70] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
        Kernel driver in use: ahci
        Kernel modules: ahci

00:1b.0 PCI bridge: Intel Corporation Cannon Lake PCH PCI Express Root Port #20 (rev f0) (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin D routed to IRQ 122
        IOMMU group: 6
        Bus: primary=00, secondary=01, subordinate=02, sec-latency=0
        I/O behind bridge: f000-0fff [disabled] [16-bit]
        Memory behind bridge: fff00000-000fffff [disabled] [32-bit]
        Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr+ NonFatalErr+ FatalErr+ UnsupReq+
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 256 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #20, Speed 8GT/s, Width x1, ASPM L0s L1, Exit Latency L0s unlimited, L1 <16us
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk-
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 2.5GT/s, Width x1
                        TrErr- Train- SlotClk+ DLActive+ BWMgmt+ ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
                        Slot #23, PowerLimit 10W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet+ Interlock-
                        Changed: MRL- PresDet- LinkState+
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna- CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR+ 10BitTagReq- OBFF Disabled, ARIFwd-
                         AtomicOpsCtl: ReqEn- EgressBlck-
                LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS-
                LnkCtl2: Target Link Speed: 8GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
                LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00218  Data: 0000
        Capabilities: [90] Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Advanced Error Reporting
                UESta:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UEMsk:  DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt+ RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
                UESvrt: DLP+ SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
                CESta:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr-
                CEMsk:  RxErr- BadTLP- BadDLLP- Rollover- Timeout- AdvNonFatalErr+
                AERCap: First Error Pointer: 00, ECRCGenCap- ECRCGenEn- ECRCChkCap- ECRCChkEn-
                        MultHdrRecCap- MultHdrRecEn- TLPPfxPres- HdrLogCap-
                HeaderLog: 00000000 00000000 00000000 00000000
                RootCmd: CERptEn+ NFERptEn+ FERptEn+
                RootSta: CERcvd- MultCERcvd- UERcvd- MultUERcvd-
                         FirstFatal- NonFatalMsg- FatalMsg- IntMsg 0
                ErrorSrc: ERR_COR: 0000 ERR_FATAL/NONFATAL: 0000
        Capabilities: [140 v1] Access Control Services
                ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans-
                ACSCtl: SrcValid+ TransBlk- ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans-
        Capabilities: [150 v1] Precision Time Measurement
                PTMCap: Requester:- Responder:+ Root:+
                PTMClockGranularity: 4ns
                PTMControl: Enabled:- RootSelected:-
                PTMEffectiveGranularity: Unknown
        Capabilities: [220 v1] Secondary PCI Express
                LnkCtl3: LnkEquIntrruptEn- PerformEqu-
                LaneErrStat: 0
        Capabilities: [250 v1] Downstream Port Containment
                DpcCap: INT Msg #0, RPExt+ PoisonedTLP+ SwTrigger+ RP PIO Log 4, DL_ActiveErr+
                DpcCtl: Trigger:0 Cmpl- INT- ErrCor- PoisonedTLP- SwTrigger- DL_ActiveErr-
                DpcSta: Trigger- Reason:00 INT- RPBusy- TriggerExt:00 RP PIO ErrPtr:1f
                Source: 0000
        Kernel driver in use: pcieport

00:1d.0 PCI bridge: Intel Corporation Cannon Lake PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin ? routed to IRQ 123
        IOMMU group: 7
        Bus: primary=00, secondary=03, subordinate=03, sec-latency=0
        I/O behind bridge: 4000-4fff [size=4K] [16-bit]
        Memory behind bridge: 3f800000-3f9fffff [size=2M] [32-bit]
        Prefetchable memory behind bridge: 3fa00000-3fbfffff [size=2M] [32-bit]
        Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
        Capabilities: [40] Express (v2) Root Port (Slot+), MSI 00
                DevCap: MaxPayload 256 bytes, PhantFunc 0
                        ExtTag- RBE+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend-
                LnkCap: Port #9, Speed 8GT/s, Width x2, ASPM L0s L1, Exit Latency L0s <1us, L1 <4us
                        ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+
                LnkCtl: ASPM L0s L1 Enabled; RCB 64 bytes, Disabled- CommClk-
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 2.5GT/s, Width x0
                        TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
                SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug+ Surprise+
                        Slot #0, PowerLimit 0W; Interlock- NoCompl+
                SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
                        Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock-
                SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet- Interlock-
                        Changed: MRL- PresDet- LinkState-
                RootCap: CRSVisible-
                RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna- CRSVisible-
                RootSta: PME ReqID 0000, PMEStatus- PMEPending-
                DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+
                         10BitTagComp- 10BitTagReq- OBFF Via WAKE#, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+
                         AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled, ARIFwd-
                         AtomicOpsCtl: ReqEn- EgressBlck-
                LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS-
                LnkCtl2: Target Link Speed: 8GT/s, EnterCompliance- SpeedDis-
                         Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
                         Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot
                LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1-
                         EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest-
                         Retimer- 2Retimers- CrosslinkRes: unsupported
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00238  Data: 0000
        Capabilities: [90] Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH PCI Express Root Port
        Capabilities: [a0] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Kernel driver in use: pcieport

00:1f.0 ISA bridge: Intel Corporation H370 Chipset LPC/eSPI Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd H370 Chipset LPC/eSPI Controller
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 8

00:1f.3 Audio device: Intel Corporation Cannon Lake PCH cAVS (rev 10)
        DeviceName: Onboard - Sound
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH cAVS
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 255
        IOMMU group: 8
        Region 0: Memory at 51130000 (64-bit, non-prefetchable) [disabled] [size=16K]
        Region 4: Memory at 51000000 (64-bit, non-prefetchable) [disabled] [size=1M]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=55mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [80] Vendor Specific Information: Len=14 <?>
        Capabilities: [60] MSI: Enable- Count=1/1 Maskable- 64bit+
                Address: 0000000000000000  Data: 0000

00:1f.4 SMBus: Intel Corporation Cannon Lake PCH SMBus Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Gigabyte Technology Co., Ltd Cannon Lake PCH SMBus Controller
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        IOMMU group: 8
        Region 0: Memory at 3fc00000 (64-bit, non-prefetchable) [size=256]
        Region 4: I/O ports at efa0 [size=32]
        Kernel driver in use: i801_smbus
        Kernel modules: i2c_i801

00:1f.5 Serial bus controller: Intel Corporation Cannon Lake PCH SPI Controller (rev 10)
        DeviceName: Onboard - Other
        Subsystem: Intel Corporation Cannon Lake PCH SPI Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 8
        Region 0: Memory at fe010000 (32-bit, non-prefetchable) [size=4K]

00:1f.6 Ethernet controller: Intel Corporation Ethernet Connection (7) I219-V (rev 10)
        DeviceName: Onboard - Ethernet
        Subsystem: Gigabyte Technology Co., Ltd Ethernet Connection (7) I219-V
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 126
        IOMMU group: 8
        Region 0: Memory at 51100000 (32-bit, non-prefetchable) [size=128K]
        Capabilities: [c8] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
        Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee002b8  Data: 0000
        Kernel driver in use: e1000e
        Kernel modules: e1000e

01:00.0 PCI bridge: Integrated Technology Express, Inc. IT8892E PCIe to PCI Bridge (rev 71) (prog-if 01 [Subtractive decode])
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 255
        IOMMU group: 9
        Bus: primary=01, secondary=02, subordinate=02, sec-latency=32
        I/O behind bridge: 0000f000-00000fff [disabled] [32-bit]
        Memory behind bridge: fff00000-000fffff [disabled] [32-bit]
        Prefetchable memory behind bridge: 00000000fff00000-00000000000fffff [disabled] [64-bit]
        Secondary status: 66MHz+ FastB2B- ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort+ <SERR- <PERR-
        BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B-
                PriDiscTmr- SecDiscTmr+ DiscTmrStat- DiscTmrSERREn-
        Capabilities: [90] Power Management version 2
                Flags: PMEClk- DSI- D1+ D2+ AuxCurrent=55mA PME(D0+,D1+,D2+,D3hot+,D3cold+)
                Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [a0] Subsystem: Device 0000:0000
        Capabilities: [a0] Subsystem: Device 0000:0000

Bekijk het script in de link van mijn post.

https://gathering.tweakers.net/forum/view_message/75053216

De code kan je opslaan in een xxx.sh bestand en de juiste rechten geven om uit te voeren.

regel 46 en 47 vul je "00:1b.0" in. Dat is het apparaat waarbij ASPM uit staat. Run het script en kijk of hij het voor elkaar krijgt. Als het lukt moet je dit wel na elke herstart doen helaas.

[N. Meijer]

Heb het scriptje gepoogd. Maar niks helaas.

Mogelijk ligt het gewoon aan de mobo.
Want er gebeuren gekke dingen. Als ik een cec 2019 enable, verdwijnt de manual fan curve. en gaan de sier-leds op de mobo uit. Vervolgens kan ik proberen wat ik wil met de fan. maar krijg niks anders ingesteld.

Ik probeer het binnenkort wel met iets anders.

[D-Nick]

Ik overweeg de aankoop van een tweedehands Fujitsu D3642-B om in mijn nas te vervangen, die kan wel nog een stuk zuiniger dan nu het geval is, maar ik twijfel nog omdat ik op termijn misschien wel een m.2 array wil gebruiken. Ik vraag me daarom af hoe dit moederbord bifurcation doet. Ik heb zelf al gezocht maar kan de informatie nergens vinden. Misschien dat hier iemand hier een antwoord op weet? pcie 16 in 4x4 zou mooi zijn.

[Tomas Hochstenbach]

mrmrmr schreef op woensdag 10 mei 2023 @ 11:48:
@GoBieN-Be Ik wilde iets zeggen over hetgeen ik zeker weet. Hardware.info is destijds gestopt met testen met een bepaalde set optimalisaties.

Ik zag geen link naar een meetverantwoording, dus het is mij verder onbekend hoe er is getest en met welke instellingen. AMD heeft een ander C-state systeem dan Intel en het verandert kennelijk met de AGESA versie.

Deze tests laten al jaren onderling grote verschillen zien in idle, met dezelfde cpu.

@Mirabis Als je meteen wil beginnen zou ik een 12th gen cpu kiezen. Bij Kontron gaan de dingen niet snel.

@andru123 wees mij in [BBG][H2 2023] Thuisserver op de vraag over onze testmethode. We testen het stroomverbruik van alle processors met Package en Global C-states ingeschakeld (t/m C10), C1E aan en Speedstep/EIST aan (steeds voor zover van toepassing op AMD/Intel). Het geheugen staat ingesteld op de maximaal door de processor ondersteunde snelheid (5600MT/s bij 13th Gen Core). De getoonde waarde is het gemiddelde over vijf minuten idle (beeld op desktop).

Wellicht is het stroomverbruik in andere scenario's (bv. met specifieke OS-tuning, geen beelduitvoer, etc.) nog lager, maar goed, het doel van deze metingen is natuurlijk ook om te laten zien wat een gebruiker in de praktijk mag verwachten - niet om het absolute minimum op te zoeken.

En voel jullie trouwens vrij om me te taggen als er nog eens een vraag is hoor, ik bijt niet
