De installateur komt de 30e terug om de installatie te verbeteren (thermostaat knop er tussenuit, dikkere slangen en eventueel ook de verdelerpomp er tussenuit). Maar als we dan toch bezig zijn, is het wellicht slimmer om te kijken of we ergens voor een mooi prijsje een 8-groeps LTV verdeler kunnen vinden. Iemand een tip voor een betaalbare LTV verdeler die rechtstreeks op de WP gaat?
:strip_exif()/u/33665/GTicon.gif?f=community)
HM093MR.U44 (3.06.7a) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
:strip_icc():strip_exif()/u/1779058/crop62937bd035983_cropped.jpg?f=community)
:strip_exif()/u/16879/brant.gif?f=community)
/u/362976/Casper.png?f=community)
1. kennis over de AI-functie - de pomp draait erg goed in de modus. Het kostte me een tijdje om erachter te komen wat de functie is van wanneer de pomp wordt ingeschakeld - in eerste instantie ging hij niet aan wanneer ik had verwacht. Ik volgde het gedrag voor de installatie. Om in te schakelen, moet aan beide voorwaarden zijn voldaan - het water in het systeem is onder de gewenste waarde en tegelijkertijd is de buitentemperatuur lager dan de ingestelde waarde

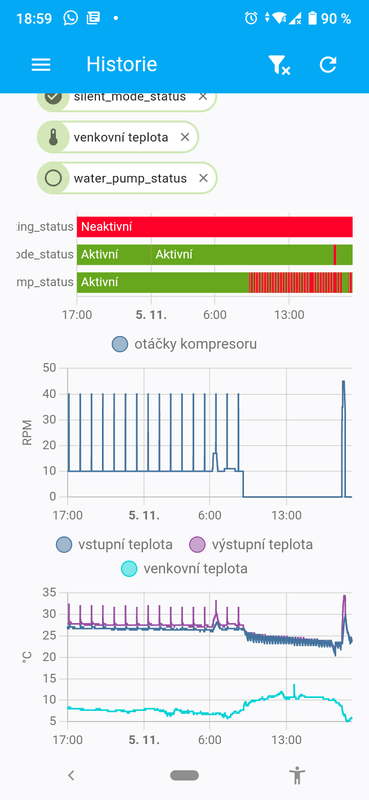

2. Ik bevestig het reguliere uurinterval van de compressor, die wordt gebruikt voor smering
3. Ik bevestig een hogere run na het inschakelen, wanneer het nodig is om meer vermogen op te nemen - dan draait de pomp al op lage toeren met een verbruik van ca. 350-450 W tegenwoordig ( HM071.43 )/f/image/Zq2BC7afeMv9Uu6VgzvojlIs.png?f=fotoalbum_large)
/f/image/TYm8kosu5Ve4wt7tHDIimVnJ.png?f=fotoalbum_large)
/f/image/DPlNr2MbxfFgSe960p7Fg54D.png?f=fotoalbum_large)
:strip_exif()/f/image/86ngu3HphJP2REgKxUrhnxOi.jpg?f=fotoalbum_large)
2. Ik bevestig het reguliere uurinterval van de compressor, die wordt gebruikt voor smering
3. Ik bevestig een hogere run na het inschakelen, wanneer het nodig is om meer vermogen op te nemen - dan draait de pomp al op lage toeren met een verbruik van ca. 350-450 W tegenwoordig ( HM071.43 )
:fill(white):strip_exif()/f/image/Zq2BC7afeMv9Uu6VgzvojlIs.png?f=user_large)
:fill(white):strip_exif()/f/image/TYm8kosu5Ve4wt7tHDIimVnJ.png?f=user_large)
:fill(white):strip_exif()/f/image/DPlNr2MbxfFgSe960p7Fg54D.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/86ngu3HphJP2REgKxUrhnxOi.jpg?f=user_large)
[ Voor 48% gewijzigd door mipo op 18-11-2022 08:59 ]
Tsjechische Republiek, LG HM071M.43 productie datum januari 2020
yep
Ik vind de stooklijn echt wel een mooie methode, maar het zal wat tijd en monitoring kosten om hem goed te krijgen. In een klimaat waar er soms 10 graden verschil zit tussen twee dagen helemaal geen gek idee.
Kan verder bevestigen wat @mipo schrijft.
De onderzijde hysterese van het water is net zo goed een parameter.
Dit gebeurde gisterochtend, met een te krap "-" hysterese op het water.
/f/image/KM6GFVug2h2tao408We1Iq7g.png?f=fotoalbum_large)
Het water was nog 'te warm' op het moment dat de wp weer aansloeg, en schakelt dan al snel weer af op een overshoot aan de "+" zijde.
Ik vind de stooklijn echt wel een mooie methode, maar het zal wat tijd en monitoring kosten om hem goed te krijgen. In een klimaat waar er soms 10 graden verschil zit tussen twee dagen helemaal geen gek idee.Kan verder bevestigen wat @mipo schrijft.
De onderzijde hysterese van het water is net zo goed een parameter.
Dit gebeurde gisterochtend, met een te krap "-" hysterese op het water.
:fill(white):strip_exif()/f/image/KM6GFVug2h2tao408We1Iq7g.png?f=user_large)
Het water was nog 'te warm' op het moment dat de wp weer aansloeg, en schakelt dan al snel weer af op een overshoot aan de "+" zijde.
[ Voor 60% gewijzigd door paQ op 18-11-2022 09:11 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Is inderdaad een mooie aanvulling van @mipo. Zijn beschrijving is correct.:
yep
Kan verder bevestigen wat @mipo schrijft.
De onderzijde hysterese van het water is net zo goed een parameter.
Dit gebeurde gisterochtend, met een te krap "-" hysterese op het water.
[Afbeelding]
Het water was nog 'te warm' op het moment dat de wp weer aansloeg, en schakelt dan al snel weer af op een overshoot aan de "+" zijde.
En inderdaad het heeft ons ook even tijd gekost om de juiste waarden bij elkaar te sprokkelen.
We zijn begonnen in AI modus. Na tijden tobben, waarbij de WP tegen de verwachting in, dan weer wel en dan weer niet aanging, of ging pendelen, overgestapt op vaste watertemperatuur.
Toen zoeken naar de laagste watertemperatuur, bij een bepaalde buitentemperatuur, waarbij het comfortabel warm werd binnen. Na drie van dat soort punten vastgesteld te hebben, daar een lijn doorheen getrokken. En daar was onze stooklijn ;-)
Er is vast wel een andere methode om dit te doen, maar deze werkte voor ons.
Oh ja, en schrijf je aanpassingen en bevindingen op, dan raak je de draad niet kwijt.
LG-HM123M-U33/ Vaillant aroSTOR VWL B 200-5/ zonnepanelen 8.400 Wattpiek
is dat zo?
Dat ga ik dan ook even testen, met pomp op max 65%
Als het goed is krijg ik dan 'dus' geen ch14 storing als ik hem nu op optimal flow zou zetten.
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Tsjechische Republiek, 440 meter boven de zeespiegel
LG HM071M.43 productiedatum januari 2020
Tsjechische Republiek, LG HM071M.43 productie datum januari 2020
Ja, het probleem met CH03 is vervelend - wanneer de verbinding met de HA-server uitvalt, stopt de pomp. Het gebeurde tijdens mijn afwezigheid en vervolgens een koud huis
Tsjechische Republiek, LG HM071M.43 productie datum januari 2020
:strip_icc():strip_exif()/u/235894/crop638f594bf1c7f_cropped.jpg?f=community)
tja je zegt het zelf eigenlijk al, HA moet een server zijn (dus 24/7 aan staan).:
[...]
Ja, het probleem met CH03 is vervelend - wanneer de verbinding met de HA-server uitvalt, stopt de pomp. Het gebeurde tijdens mijn afwezigheid en vervolgens een koud huis
Het is op zich logisch dat er een CH03 optreed als de communicatie wegvalt.
je kunt dit eventueel afvangen door de modbus met een esp to communiceren en die wel 24/7 aan te laten staan of een modbus/utp module gebruiken.
maar als je meer gebruik gaat maken van HA zal je die vanzelf 24/7 aan laten staan.
LG-HM163MR-U34
heima 24 is een prima bedrijf ik heb er ook spul gekocht correcte levering voor een goede prijs ook voor alupex leiding+fittingen stuk goedkoper als in nl
/u/1412428/crop6395c223a59e1_cropped.png?f=community)
LG HM071 MR U44 ~ 14x260WP Black ~ SMA 3000TL ~ 8.1 kWp Solaredge ~ 3x Multiplus 5000VA ~ 32 kWh EVE MB31 ~ JK BMS
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
Heel simpel: om er voor te zorgen dat de wp niet constant aan en uit springt bij 20 net aan, 20 net uit, 20 net aan enz. Als je daar de marge groter in maakt (de hysterese) dan gaat ie bijv pas bij 19 aan (en bij 21 uit)
Met een externe thermostaat kun je dit wel krapper maken. Ik vind persoonlijk + of - 1 wel echt (te) ruim.
Begrijp eigenlijk niet zo goed waarom LG hier geen -0,5/+0,5 toestaat
[ Voor 6% gewijzigd door paQ op 18-11-2022 23:04 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Als je op warmte stuurt, bepaal je zelf de temperatuur. dus niet de stooklijn.
Je kan wel op AI (stooklijn) sturen en dan + of - . Dan stuur je de stooklijn bij (in hele graden)
@AppieK Het is koud maar ook heel erg vochtig.
Hij heeft hier vanochtend twee keer staan stomen. Nu weer knorrend op COP 4.5~5.2 zo ongeveer
:fill(white):strip_exif()/f/image/iNAjwK1PKPFTCQEj6yCqEIdK.png?f=user_large)
[ Voor 10% gewijzigd door paQ op 19-11-2022 09:39 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
lichtblauwe lijntje
. momenteel 29 graden (stooklijn)
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Nog niet helemaal wakker.. 😉:
[...]
lichtblauwe lijntje
LG Therma V HM091MR.U44
dus conclusie is dus optimale flow(wp bepaald het beste pompdebiet) van de installatie op dat moment dit kan dan gaan tot 100% hij houd rekening met de buiten temp.(dit zijn natuurwetten die staan vast die kunnen wij niet veranderen) of zit ik helemaal mis
Mijn (voorlopige) conclusie is dat hij zich niks aantrekt van de max setting als je niet op vast pompvermogen stuurt. Is op zich te testen om dat eens op 10% te zetten bijv, maar dan wel op optimaal debiet sturen. Dan zal de wp helemaal over de zeik moeten gaan lijkt me als hij inderdaad de setting als max aanhoudt. (niet boven de 10 bijv):
[...]
[ Voor 8% gewijzigd door paQ op 19-11-2022 10:35 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
ik heb hem al altijd op optimale flow staan dit werkt goed hij moduleert naar warmtevraag/buitentemp. op a1 en handmatig(pomp wel op 100%) naar minder heb ik niet geprobeerd) de uitwerking daarvan weet ik niet?? dus circulatiepomp en compressor(is in feite ook een pomp) moduleert toerental geregeld omgekeerd evenredig warmte overdracht in wp geschied met een zg platenwisselaar dus hoe kouder het word hoe harder de compressor loopt(meer vermogen levert)des te langzamer de circulatiepomp loopt(minder debiet) om het water op ingestelde temp. te houden,dit alles onder voorbehoud dat mijn logica klopt
[ Voor 29% gewijzigd door kazemo op 19-11-2022 12:49 ]
:strip_icc():strip_exif()/u/1836658/crop636a27f67d615_cropped.jpg?f=community)
Hehe, het is eindelijk koud genoeg! de warmtepomp staat nog steeds in 'silent mode' maar draait nu eindelijk bijna 24 uur continue. Hysteresis +4 en -4 gezet zodat het buffervat zijn thermische energie goed kwijt kan voordat de warmtepomp weer aan springt. Dan draait de pomp een 45 ~ 70 minuten als het buiten 10 graden is en gaat dan uit voor 6 ~ 8 uur. Met de 2 graden buiten en straffe wind vol op de woning gaat ie niet meer uit en blijft rustig draaien.
:strip_exif()/f/image/shGHiHoLxxc8IfOySfOghOq5.jpg?f=fotoalbum_large)
HCE80 met pompschakelaar is nog wel iets waar aan gewerkt moet worden. De nadraaitijd is gewoon niet in te stellen wat er nu voor zorgt dat de woonkamer een constant temperatuur verschil heeft van 1 graad tov instelling. Dus die maar een graadje warmer gezet... van de week eens kijken hoe we dit kunnen verbeteren.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/shGHiHoLxxc8IfOySfOghOq5.jpg?f=user_large)
HCE80 met pompschakelaar is nog wel iets waar aan gewerkt moet worden. De nadraaitijd is gewoon niet in te stellen wat er nu voor zorgt dat de woonkamer een constant temperatuur verschil heeft van 1 graad tov instelling. Dus die maar een graadje warmer gezet... van de week eens kijken hoe we dit kunnen verbeteren.
:strip_icc():strip_exif()/u/430617/crop601acfe4153b3_cropped.jpeg?f=community)
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
/u/38502/icon.JPG?f=community){kind=icon}
[URL="https://tweakers.net/i/jq1Ogy5-djT3dH6Q1Tfj7VAymVA=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/K8Gs1YhgVh61Zd9tJVA5LSl7.jpg?f=user_large",,"1"]:strip_exif()/f/image/K8Gs1YhgVh61Zd9tJVA5LSl7.jpg?f=fotoalbum_large)
[/URL
Dit is mn run van vandaag. 3...4 graden buiten. 24 retour 26 uit. 10.7 l/m instelling op al.
22 graden binnen.
Ik heb ook piekjes elk uur. Geen defrost.zo ver ik dat kan bepalen.
Ik zie in alle diagrammen dat de piekjes gedurende de nacht (stille modus) er niet zijn. Hoeft hij dan geen olierun te doen? Is dat wel de functie hiervan?
Piekjes zijn 200w exact elk uur. Zou dit het verwarmingslint zijn op het frame van de warmtepomp?
[/URLDit is mn run van vandaag. 3...4 graden buiten. 24 retour 26 uit. 10.7 l/m instelling op al.
22 graden binnen.
Ik heb ook piekjes elk uur. Geen defrost.zo ver ik dat kan bepalen.
Ik zie in alle diagrammen dat de piekjes gedurende de nacht (stille modus) er niet zijn. Hoeft hij dan geen olierun te doen? Is dat wel de functie hiervan?
Piekjes zijn 200w exact elk uur. Zou dit het verwarmingslint zijn op het frame van de warmtepomp?
[ Voor 18% gewijzigd door Konijnenbats op 20-11-2022 10:37 ]
/u/1741832/crop634ee3319d5fa.png?f=community)
:strip_exif()/f/image/Dg6jt5uApJcKFMYVeJhFRoVu.jpg?f=fotoalbum_medium){kind=link}
Waarschijnlijk staat je MAX watertemperatuur instelling op 45 graden. Dan kun je dus handmatig ook maar tot die waarde. In de stooklijn wordt er waarschijnlijk niet naar deze waarde gekeken.
:fill(white):strip_exif()/f/image/JApvx5vgQudUjk0kP6x1Bk7b.png?f=user_large)
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
fisec4u.com, even googlen is deskundig heeft bij mii warmtepomp in bedrijf gesteld voor subsidie aanvraag is een lg dealer/partner komt morgen bij mij om software te updaten hysterische waarde ruimtethermostaat is nu 2gr verschil is eigenlijk te veel werkt landelijk op afspraak komt uit brabant
Hier ook een best heftig verbruik afgelopen dagen van rond de 20 kWh per dag. Ik heb een 7kW U44.
Open verdeler op ongeveer 55m2 vloerverwarming. Temperatuur in de woonkamer zakte vannacht naar 18.3 graden (setpoint was 20 graden). Volgens de stooklijn moest hij 38 graden water maken, maar dat lukt hem never nooit niet in silent mode. Om 7.30u heb ik die uitgezet en toen kwam hij aardig in de buurt.
/f/image/zQHrouuAD2F5Nb62mEOvTtZM.png?f=fotoalbum_large)
Gelukkig komen ze 10 januari de kruipruimte isoleren, want dit schiet niet op.
Verder nog 1 vraag voor de kenners:
Nu "verwarmt" de warmtepomp het hele huis (vloerverwarming beneden + ouderwetse radiatoren boven). Met 2 afsluiters kan ik boven afsluiten en de CV het over laten nemen.
Wat is beter voor de COP? Zoveel mogelijk open laten en mee laten verwarmen? Of nu de warmtepomp alleen de vloerverwarming laten doen en de CV ketel de radiatoren boven?
Voor iedereen die een Eastron SDM120M Modbus kWh meter heeft, dit is mijn config in Home Assistant:
Met behulp van dit YouTube filmpje YouTube: EASTRON SDM120 Modbus RS485 Raspberry Pi 3. en deze repo (https://github.com/gianfrdp/SDM120C) heb ik de baud rate aangepast naar 9600 en de slave id op 2 gezet. Nu kan ik tegelijkertijd de warmtepomp en de kWh meter uitlezen.
Open verdeler op ongeveer 55m2 vloerverwarming. Temperatuur in de woonkamer zakte vannacht naar 18.3 graden (setpoint was 20 graden). Volgens de stooklijn moest hij 38 graden water maken, maar dat lukt hem never nooit niet in silent mode. Om 7.30u heb ik die uitgezet en toen kwam hij aardig in de buurt.
:fill(white):strip_exif()/f/image/zQHrouuAD2F5Nb62mEOvTtZM.png?f=user_large)
Gelukkig komen ze 10 januari de kruipruimte isoleren, want dit schiet niet op.
Verder nog 1 vraag voor de kenners:
Nu "verwarmt" de warmtepomp het hele huis (vloerverwarming beneden + ouderwetse radiatoren boven). Met 2 afsluiters kan ik boven afsluiten en de CV het over laten nemen.
Wat is beter voor de COP? Zoveel mogelijk open laten en mee laten verwarmen? Of nu de warmtepomp alleen de vloerverwarming laten doen en de CV ketel de radiatoren boven?
Voor iedereen die een Eastron SDM120M Modbus kWh meter heeft, dit is mijn config in Home Assistant:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| - name: eastron_voltage
scan_interval: 60
address: 0
slave: 2
input_type: input
unit_of_measurement: V
data_type: float32
- name: eastron_active_power
scan_interval: 60
address: 12
slave: 2
input_type: input
unit_of_measurement: W
data_type: float32
- name: eastron_total_active_energy
scan_interval: 60
address: 342
slave: 2
input_type: input
unit_of_measurement: kWh
data_type: float32 |
Met behulp van dit YouTube filmpje YouTube: EASTRON SDM120 Modbus RS485 Raspberry Pi 3. en deze repo (https://github.com/gianfrdp/SDM120C) heb ik de baud rate aangepast naar 9600 en de slave id op 2 gezet. Nu kan ik tegelijkertijd de warmtepomp en de kWh meter uitlezen.
https://github.com/hubertjanhickinson/OrconWifiController/
