Zie handleiding UB 40 / 60
https://www.lg.com/nl/ond...cs-HM073HF.SK1#manual-tab
Zijn goede pompen voor afgiftesysteem behorende bij de warmtepomp capaciteit
Merken zijn Grundfos en OH Sung (tabel uit de installatie handleiding)
:no_upscale():strip_icc():strip_exif()/f/image/EXsFr6l7zGw4iFSIWGTnfNyR.jpg?f=user_large)
[ Voor 198% gewijzigd door PeteSplit op 30-10-2025 19:01 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Ik heb geen UB 40/60 (R290), maar een drie jaar oude R32 5kW WP, daar zit in:
Grundfos UPM3 K 20-75 CHBL
met een standby gebruik van de WP van 14 W en als de waterpomp loopt van 28 W (bij 15 L/min)
gebruikt de pomp 14 W, dat is iets meer dan de nieuwe pomp bij het buffervat die 8 W verbruikt.
:no_upscale():strip_icc():strip_exif()/f/image/ETvMqHA6hs0RJSNEHqKbxLdE.jpg?f=user_large)
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Heuuj! Had ik toch gelijk met de driewegklep. Zowel dat het niet uitmaakt qua aanvoer retour en dat ie waarschijnlijk defect was.
. Dank voor de feedback! We gaan er vast achter komen als hij vervangen is.
Wat betreft het laatste deel: Ik hoor erg een tendens dat je ze hun ongelijk wil bewijzen, maar als ik mag aanraden, kijk eerst eens met een werkende klep hoe de opwarming verloopt. Zit het niet goed, ga je erachter aan.. maar voor hetzelfde geld is het gewoon wel goed.
Niet elke spiraal is even warmte afgevend, heb je bijvoorbeeld koper of RVS?
Ik snap wel je gevoel.. Ik zou ook de grootst mogelijke spiraal willen hebben.
Maar tegelijk zullen ze echt wel enige ervaring hebben met dit soort systemen.
In ieder geval hier een calculator: https://www.econo.nl/Bereken/4212
Die 1.3 m2 lijkt zo slecht nog niet. Stel je vult dit in:
https://www.econo.nl/Bere...Param6=1,8484&Param7=46,4
zelfs dan zie je dat de spiraal slechts 1.15m2 hoeft te zijn.
Het kan zijn dat je vat iets trager opwarmt wanneer je richting de hogere temperaturen gaat, maar ik vraag me af of je dat gaat merken. (Lees: ... daar echt last van gaat hebben.)
:strip_exif()/u/28692/new.gif?f=community)
Inderdaad en dank voor de calculator. Ik had dit de installateur ook al een paar verteld, maar duurde even voordat ik 'm zover kreeg om langs te komen. Dit was z'n eerste R290 Monobloc en daarom had hij een LG collega/vriend meegenomen om de boel na te lopen.:
[...]
Heuuj! Had ik toch gelijk met de driewegklep. Zowel dat het niet uitmaakt qua aanvoer retour en dat ie waarschijnlijk defect was.
We gaan er vast achter komen als hij vervangen is.
Wat betreft het laatste deel: Ik hoor erg een tendens dat je ze hun ongelijk wil bewijzen, maar als ik mag aanraden, kijk eerst eens met een werkende klep hoe de opwarming verloopt. Zit het niet goed, ga je erachter aan.. maar voor hetzelfde geld is het gewoon wel goed.
Niet elke spiraal is even warmte afgevend, heb je bijvoorbeeld koper of RVS?
Ik snap wel je gevoel.. Ik zou ook de grootst mogelijke spiraal willen hebben.
Maar tegelijk zullen ze echt wel enige ervaring hebben met dit soort systemen.
In ieder geval hier een calculator: https://www.econo.nl/Bereken/4212
Die 1.3 m2 lijkt zo slecht nog niet. Stel je vult dit in:
https://www.econo.nl/Bere...Param6=1,8484&Param7=46,4
zelfs dan zie je dat de spiraal slechts 1.15m2 hoeft te zijn.
Het kan zijn dat je vat iets trager opwarmt wanneer je richting de hogere temperaturen gaat, maar ik vraag me af of je dat gaat merken. (Lees: ... daar echt last van gaat hebben.)
M.b.t. de calculatie. Mijn DHW doeltemp staat nu op 48gr.
M'n warmtepomp kan natuurlijk tot 75gr stoken (R290) en met 70/65 kom ik dus uit op 0.76m2. Dus dan zou die van mij ruim voldoende zijn.
Maar loop ik dan niet onnodig hoog de WP in z'n vermogen te draaien? Als ik de compressor limiet op 55 instel en 55/50 invul, Dan kom ik uit op 3.3m2 (=2.5x m'n huidige spiraal).
/u/1741832/crop634ee3319d5fa.png?f=community)
Ik heb er nog geen modbus aanhangen maar komt zeker nog een keer. Voorlopig moet ik het even doen met wat ik heb.
:strip_exif()/f/image/wcT1xesTioucSvOz7OTZyMWz.png?f=user_large)

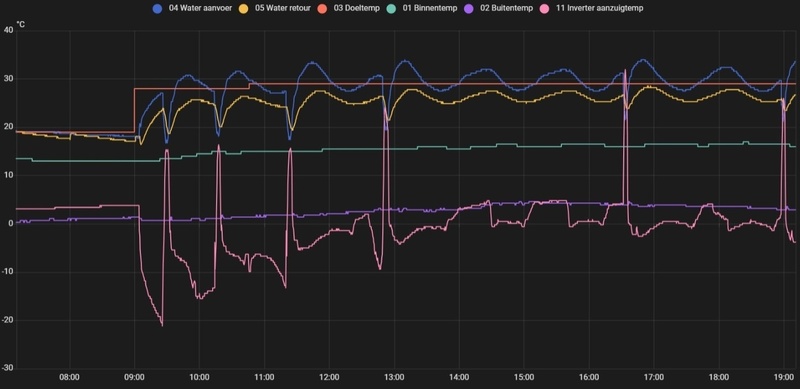

Blijkt dat een tikje ruimere hysterese nu genoeg was met regelen op invoer.
ORC's zie ik nog wel maar zorgen niet meer voor complete herstart.
Beeld is wel stuk onrustiger dan op uitvoer maar dat verbaast me niet. Eens kijken wat dat in praktijk doet voor COP. Frequentie ORC's is trouwens wel toegenomen van 85 minuten naar 60.
Laatste 2 uur lijken ze afwezig, wellicht door de gedaalde buitentemperatuur, inmiddels al weer 6 graden hier. Winter is coming...
:strip_exif()/f/image/EoSSh9h3p323j8BHRBtbJkBA.png?f=user_large)
Heb inderdaad zo'n 180m2 aan vloerverwarming met 5 radiatoren in een gerenoveerd deel. Daarbij nog een keuken en 3 slaapkamers in matig tot niet geïsoleerd deel met regelbare fans op vrij dikke radiatoren. Pendelen is nog niet aan de orde geweest.
Tot nu toe gaat het met de stooklijn vrij goed. Kan overal de temperatuur vrij constant en comfortabel houden met marge van 1 graad.
Stooklijn 32/21 bij -5/17 op Invoer met Delta T schommelend tussen 5 en 6.
Regel alleen op water nu.
Ik heb mijn Control Panel ("box") binnen hangen. Je kan het bedieningspaneel uit de Control Panel halen en in de verwarmde ruimte hangen. Mijn Control Panel hangt in de garage met een gapend gat nu, ziet er een beetje apart uit
Je kan 'm ook in een hydrosplit krijgen en dan heb je ook een binnendeel. Daar loopt inderdaad dan water naar toe. Overigens, ik had met mijn Waveshare/HA het issue dat er een tweetal instellingen waren in de standaard YAMLs die hier gepost waren, maar niet geaccepteerd werden. Voor mijn R290 WP heb ik nu het volgende configuration.yaml in gebruik:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
| # Loads default set of integrations. Do not remove.
default_config:
# automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
modbus:
- type: tcp
name: "lg_modbus"
host: 192.168.50.200
port: 502
# retry_on_empty: true
# retries: 10
sensors:
##input
- name: lg_error_code
scan_interval: 120
address: 0
slave: 1
input_type: input
- name: lg_water_inlet_temp
scale: 0.1
precision: 1
scan_interval: 15
address: 2
slave: 1
unit_of_measurement: °C
input_type: input
- name: lg_water_outlet_temp
scale: 0.1
precision: 1
scan_interval: 15
address: 3
slave: 1
unit_of_measurement: °C
input_type: input
- name: lg_dhw_water_temp
scale: 0.1
precision: 1
scan_interval: 30
address: 5
slave: 1
unit_of_measurement: °C
input_type: input
- name: lg_room_air_temp_circuit1
scale: 0.1
precision: 1
scan_interval: 60
address: 7
slave: 1
unit_of_measurement: °C
input_type: input
- name: lg_current_flow_rate
scale: 0.1
precision: 1
scan_interval: 30
address: 8
slave: 1
unit_of_measurement: l/min
input_type: input
- name: lg_outdoor_air_temp
scale: 0.1
precision: 1
scan_interval: 30
address: 12
slave: 1
unit_of_measurement: °C
input_type: input
- name: lg_Pipe_in_temp
scale: 0.1
precision: 1
scan_interval: 60
address: 16
slave: 1
unit_of_measurement: °C
input_type: input
- name: lg_Fan_speed
scale: 1
precision: 0
scan_interval: 60
address: 19
slave: 1
unit_of_measurement: rpm
input_type: input
- name: lg_high_press
scale: 1
precision: 0
scan_interval: 60
address: 22
slave: 1
unit_of_measurement: mBar
input_type: input
- name: lg_low_press
scale: 1
precision: 0
scan_interval: 60
address: 23
slave: 1
unit_of_measurement: mBar
input_type: input
- name: lg_inverter
scale: 1
precision: 0
scan_interval: 30
address: 24
slave: 1
unit_of_measurement: Hz
input_type: input
- name: LG Water Pressure
scale: 0.1
precision: 1
scan_interval: 60
address: 13
slave: 1
unit_of_measurement: Bar
input_type: input
##holding
- name: lg_operation_mode
scan_interval: 30
address: 0
slave: 1
input_type: holding
- name: lg_control_method
scan_interval: 30
address: 1
slave: 1
input_type: holding
- name: lg_target_temp_circuit1
scale: 0.1
precision: 1
scan_interval: 30
address: 2
slave: 1
unit_of_measurement: °C
input_type: holding
- name: lg_room_air_temp_circuit1_holding
scale: 0.1
precision: 1
scan_interval: 30
address: 3
slave: 1
unit_of_measurement: °C
input_type: holding
- name: lg_shift_value_in_auto_mode_circuit1
scan_interval: 30
address: 4
slave: 1
input_type: holding
- name: lg_shift_value_in_auto_mode_circuit2
scan_interval: 30
address: 7
slave: 1
input_type: holding
- name: lg_dhw_target_temp
scale: 0.1
precision: 1
scan_interval: 30
address: 8
slave: 1
unit_of_measurement: °C
input_type: holding
binary_sensors:
## discrete
- name: lg_water_flow_status
scan_interval: 30
address: 0
slave: 1
input_type: discrete_input
- name: lg_water_pump_status
scan_interval: 30
address: 1
slave: 1
input_type: discrete_input
- name: lg_compressor_status
scan_interval: 30
address: 3
slave: 1
input_type: discrete_input
- name: lg_defrosting_status
scan_interval: 30
address: 4
slave: 1
input_type: discrete_input
- name: lg_dhw_heating_status
scan_interval: 30
address: 5
slave: 1
input_type: discrete_input
- name: lg_dhw_boost_heater_status
scan_interval: 30
address: 12
slave: 1
input_type: discrete_input
- name: lg_silent_mode_status
scan_interval: 30
address: 7
slave: 1
input_type: discrete_input
- name: lg_error_status
scan_interval: 30
address: 13
slave: 1
input_type: discrete_input
switches:
##coil
- name: lg_enable_disable_heating/cooling
address: 0
slave: 1
write_type: coil
verify:
- name: lg_enable_disable_dhw
address: 1
slave: 1
write_type: coil
verify:
- name: lg_silent_mode_set
address: 2
slave: 1
write_type: coil
verify:
- name: lg_trigger_desinfection_operation
address: 3
slave: 1
write_type: coil
verify:
- name: lg_emergency_stop
address: 4
slave: 1
write_type: coil
verify:
- name: lg_trigger_emergency_operation
address: 5
slave: 1
write_type: coil
verify: |
Er is een afdekplaat: PDC-HK10. Bijv: https://cvdeals.eu/produc...ncxleu-idu-afdekplaat-lg/. Maar ja, karton+plakband werkt ook?:
[...]
Mijn Control Panel hangt in de garage met een gapend gat nu, ziet er een beetje apart uit
zit er in dat bedieningspaneel een thermometer?:
[...]
Ik heb mijn Control Panel ("box") binnen hangen. Je kan het bedieningspaneel uit de Control Panel halen en in de verwarmde ruimte hangen. Mijn Control Panel hangt in de garage met een gapend gat nu, ziet er een beetje apart uit
Mij lijkt een acryl venstertje wel mooi. Stofvrij en toch kun je naar knipperende LEDjes kijken.:
[...]
Er is een afdekplaat: PDC-HK10. Bijv: https://cvdeals.eu/produc...ncxleu-idu-afdekplaat-lg/. Maar ja, karton+plakband werkt ook?
Heat Geek Getraind
weer wat meer informatie over de nieuwe R290 modellen,mijn conclusie is dan toch wat opzet betreft zijn die compleet anders dan de oudere R32 monobloks, R290 zijn altijd monoblok met binnenunit? ivm met brandbaar propaangas (moet altijd buiten staan)....dit forum ging tot nu toe over de R32 modellen daardoor ontstaat er nu veel verwarring ,ik bijv weet niets over de R290 en kan er dus maar beter over zwijgen!
Oke we gaan het afwachten wat uiteindelijk de oorzaak is van zijn probleem overmatig verbruik bij in bedrijf boiler,3wegklep? of toch iets anders?....dat moet de installateur dan maar uitzoeken,dat is garantie?:
[...]
Heuuj! Had ik toch gelijk met de driewegklep. Zowel dat het niet uitmaakt qua aanvoer retour en dat ie waarschijnlijk defect was.
We gaan er vast achter komen als hij vervangen is.
Wat betreft het laatste deel: Ik hoor erg een tendens dat je ze hun ongelijk wil bewijzen, maar als ik mag aanraden, kijk eerst eens met een werkende klep hoe de opwarming verloopt. Zit het niet goed, ga je erachter aan.. maar voor hetzelfde geld is het gewoon wel goed.
Niet elke spiraal is even warmte afgevend, heb je bijvoorbeeld koper of RVS?
Ik snap wel je gevoel.. Ik zou ook de grootst mogelijke spiraal willen hebben.
Maar tegelijk zullen ze echt wel enige ervaring hebben met dit soort systemen.
In ieder geval hier een calculator: https://www.econo.nl/Bereken/4212
Die 1.3 m2 lijkt zo slecht nog niet. Stel je vult dit in:
https://www.econo.nl/Bere...Param6=1,8484&Param7=46,4
zelfs dan zie je dat de spiraal slechts 1.15m2 hoeft te zijn.
Het kan zijn dat je vat iets trager opwarmt wanneer je richting de hogere temperaturen gaat, maar ik vraag me af of je dat gaat merken. (Lees: ... daar echt last van gaat hebben.)
Dit klopt niet, dat is de uitgangs temp van de compressor op adres 19 (sensor S3 uit het cyclus diagram), Fan speed bestaat niet voor de R290.:
[...]
Ik heb mijn Control Panel ("box") binnen hangen. Je kan het bedieningspaneel uit de Control Panel halen en in de verwarmde ruimte hangen. Mijn Control Panel hangt in de garage met een gapend gat nu, ziet er een beetje apart uit
Overigens, ik had met mijn Waveshare/HA het issue dat er een tweetal instellingen waren in de standaard YAMLs die hier gepost waren, maar niet geaccepteerd werden. Voor mijn R290 WP heb ik nu het volgende configuration.yaml in gebruik:
code:
- name: lg_Fan_speed scale: 1 precision: 0 scan_interval: 60 address: 19 slave: 1 unit_of_measurement: rpm input_type: input
code:
1
2
3
4
5
6
7
8
9
| - name: "hp_temp_heatgas" # S3 – Compressor afvoer temp. sensor (hot gas discharge)
unique_id: "hp_modbus.temp_heatgas"
scale: 0.1
precision: 1
scan_interval: 10
address: 19
unit_of_measurement: °C
slave: !secret lg_heatpump_modbus_slave
input_type: input |
Verder bestaan er nog
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| - name: "hp_temp_suction" # S4 – Compressor aanzuigleiding temp. sensor (compressor suction line)
unique_id: "modbus.hp_temp_suction"
scale: 0.1
precision: 1
scan_interval: 10
address: 18
unit_of_measurement: °C
slave: !secret lg_heatpump_modbus_slave
input_type: input
- name: "hp_temp_before_vaporiser" # S1 – Buiten-HEX gastemp. sensor (refrigerant entering HEX before evaporator)
unique_id: "modbus.hp_temp_before_vaporiser"
precision: 1
scan_interval: 10
address: 20
scale: 0.1
device_class: temperature
unit_of_measurement: "°C"
slave: !secret lg_heatpump_modbus_slave
input_type: input |
Op verschillende fora kom je voor de R32 serie ook op adres 21 de temperatuur na de verdamper tegen, die geeft exact dezefde data als adres 20 op de R290 en kan onmogelijk kloppen. Fysisch gezien moet die data wel van voor de verdamper afkomstig zijn, anders zouden de temperaturen hoger moeten zijn, daarom dat ik enkel adres 20 uitlees.
De suction temperatuur is wel een belangrijke, die geeft icm het dauwpunt een redelijke indicatie van of de COP negatief wordt beinvloed door veel condensatie (ivm energie die in de latente warmte gaat zitten van de fase overgang). Dauwpunt bereken ik dan weer door de gemeten buitentemp te combineren met de RH afkomstig van het dichtstbijzijnde meetstation dat de buienradar integratie voorziet omdat ik zelf die sensor buiten niet heb.
[ Voor 21% gewijzigd door teunos93 op 31-10-2025 12:54 ]
@walter_321:
Ik heb mijn Control Panel ("box") binnen hangen. Je kan het bedieningspaneel uit de Control Panel halen en in de verwarmde ruimte hangen. Mijn Control Panel hangt in de garage met een gapend gat nu, ziet er een beetje apart uit
Overigens, ik had met mijn Waveshare/HA het issue dat er een tweetal instellingen waren in de standaard YAMLs die hier gepost waren, maar niet geaccepteerd werden. Voor mijn R290 WP heb ik nu het volgende configuration.yaml in gebruik:
Even voor de duidelijkheid, binnen hangt een metalen kast, de control box, met daarin het bedieningspaneel, in de handleiding vaak afstandsbediening en hier in het topic RMC genoemd.
De RMC (remote control) kun je uit de box halen en met een verlengkabel ook in de huiskamer plaatsen.
:no_upscale():strip_icc():strip_exif()/f/image/Ge57oDXWpFJkpbMiEMNJYXBf.jpg?f=user_large)
Er zit ook een splitter bij, als je een tweede RMC wilt gebruiken. Artikelnr LG-PZCWRCG3
In de RMC zit de binnentemperatuur sensor en ook kun je met een sd-kaartje alle instellingen in de RMC downloaden. Zo kan een LG installateur op kantoor de RMC instellingen voorbereiden en bij de klant uploaden.
Als je HA gebruikt kun je een instelling in de RMC wijzigen, van slave in master.
Ik heb mijn HA als slave, zodat altijd via de RMC de WP bediend kan worden.
Ik heb een ESP32 micro controller en in de yaml heb ik de volgende adressen
address: 0
address: 1
address: 2
address: 3
address: 4
address: 7
address: 8
address: 12
address: 16
address: 17
address: 18
address: 19
address: 20
address: 22
address: 23
address: 24
Voor read, holding, discrete_input en coil
De meeste zijn read (input)
edit: het volgende staat ook in het bericht hierboven
Fan speed is een foutje, bestaat ook niet bij de R32
De ventilator heeft twee standen maximaal / halve snelheid en hiervan is geen address.
De ventilator gaat op halve snelheid als je de stille mode gebruikt (gebruik onder de 5 graden de stille mode beter niet, omdat de warmtewisselaar(verdamper) dan sneller bevriest)
Address 19 is de Inverter uitblaastemperatuur in graden (lg_discharge_temp)
met address 18 (lg_suction_temp) en address 20 (lg_condensor_temp) ziet dat er dan zo uit:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| - name: lg_suction_temp scale: 0.1 precision: 1 scan_interval: 15 address: 18 slave: 1 device_class: temperature unit_of_measurement: °C input_type: input - name: lg_discharge_temp scale: 0.1 precision: 1 scan_interval: 15 address: 19 slave: 1 device_class: temperature unit_of_measurement: °C input_type: input - name: lg_condensor_temp scale: 0.1 precision: 1 scan_interval: 15 address: 20 slave: 1 device_class: temperature unit_of_measurement: °C input_type: input |
Dit zijn de temperaturen bij de compressor (inverter) is mij verteld
Zie ook: JansenSE in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
Alle sensoren zie: PeteSplit in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
[ Voor 26% gewijzigd door PeteSplit op 31-10-2025 15:06 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Een buurtgenoot heeft mij gevraagd even mee te kijken naar deze situatie:
LG Therma V split, 4kW, R32, in hybride opstelling. Begin dit jaar geinstalleerd, maar betreffende installateur is failliet en niet meer te bereiken. Dit is de installatie:
:strip_exif()/f/image/OATTC4Uozc6EqbjlxZtu7IJk.jpg?f=fotoalbum_large)
De wp dus simpelweg aangesloten op aanvoer en retour.
Instelling LG staat op ‘lucht’. Maar er is geen thermostaat of sensor in de woonkamer. Dus werkt hij op de sensor in de controller in de cv ruimte😳
Dat gaat dus niet (goed) werken lijkt me.. Ook vraag me af of de wp en cv ketel elkaar niet in de weg zitten met twee pompen. Geen terugslagklep te bekennen.
Nu kan ik wel een thermostaat ophangen in de woonkamer, maar dan heb je dus een situatie met twee systemen, met elk een eigen thermostaat op één afgiftesysteem.
Wat is wijsheid? Ik kan geen duidelijk schema/handleiding vinden van LG voor een hybride opstelling en heb geen ervaring met LG en hybride opstellingen.
Tips/suggesties worden op prijs gesteld.
LG Therma V split, 4kW, R32, in hybride opstelling. Begin dit jaar geinstalleerd, maar betreffende installateur is failliet en niet meer te bereiken. Dit is de installatie:
:no_upscale():strip_icc():strip_exif()/f/image/OATTC4Uozc6EqbjlxZtu7IJk.jpg?f=user_large)
De wp dus simpelweg aangesloten op aanvoer en retour.
Instelling LG staat op ‘lucht’. Maar er is geen thermostaat of sensor in de woonkamer. Dus werkt hij op de sensor in de controller in de cv ruimte😳
Dat gaat dus niet (goed) werken lijkt me.. Ook vraag me af of de wp en cv ketel elkaar niet in de weg zitten met twee pompen. Geen terugslagklep te bekennen.
Nu kan ik wel een thermostaat ophangen in de woonkamer, maar dan heb je dus een situatie met twee systemen, met elk een eigen thermostaat op één afgiftesysteem.
Wat is wijsheid? Ik kan geen duidelijk schema/handleiding vinden van LG voor een hybride opstelling en heb geen ervaring met LG en hybride opstellingen.
Tips/suggesties worden op prijs gesteld.
Gasloos sinds 10- 2019, Panasonic L, 7kW dhz,mg4, betaalbaargasloos.nl
De ventilator draait op gehalveerde snelheid, dan minder verspreiding van geluid.
De warmtepomp gebruikt 40% minder vermogen, dan ook vermindering van het geluid.
(Bij 5 kW WP, met stille mode tot 1800W, zonder stille mode tot 3000W)
Nadeel bij temperaturen onder de 5 graden, sneller ijsvorming op de warmtewisselaar (verdamper) en bij ontdooiing langzamer verwijderen van de waterdamp (achterblijven van smeltwater).
Bij een ontdooiing (van ongeveer 6 minuten) draait de ventilator maar kort maximaal.
Door de ontdooiingen is er al sprake van een grote daling van het rendement (CoP 2,5).
Daarom stille mode niet gebruiken, dan wel meer geluid (ook door bevriezing meer resonantie).
Boven de 5 graden, voordelen een zuinige warmtepomp (CoP >5) en minder geluid
[ Voor 13% gewijzigd door PeteSplit op 01-11-2025 21:11 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Hoe kan er nu meer rendement zijn met een tragere ventilator?:
[...]
...
Boven de 5 graden, voordelen een zuinige warmtepomp (CoP >5) en minder geluid
En waarom zou de compressor minder vermogen geven in stille modus; de wp moet toch gewoon het vermogen leveren dat nodig. Als je 3 kw nodig in gewone modus heb je ook 3kw nodig in stille modus... of verwarmt hij je huis dan niet meer correct?
De stille mode begrenst het vermogen tot 60%. Als je 50% nodig hebt krijg je 50%.
Zelden heb je vol vermogen nodig en als het wel nodig is, zal het wat langer duren (denk ik)
:no_upscale():strip_icc():strip_exif()/f/image/NE6vthU03gD07dTwXj9eEbFY.jpg?f=user_large)
14 februari 2025 - zonder stille mode na 11 uur en met ontdooiingen (defrosts)
:no_upscale():strip_icc():strip_exif()/f/image/8VCTsSAlXzuxBfYuAAZV0fXK.jpg?f=user_large)
Voor 9 uur zie je het warmte lint, dat onder in de buiten unit zit,
bij buiten temperaturen onder nul, gaat dat bij mijn WP aan.
Ook bij zware omstandigheden (temperatuur 0 graden), wordt het maximale vermogen (nog) niet gebruikt
[ Voor 58% gewijzigd door PeteSplit op 02-11-2025 00:24 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
:
[...]
ter info: belangrijkste is de delta t tussen ingaande lucht en temperatuur overgedragen op de koelvloeistof.
Een Oostenrijkse fabrikant beweert dat hij zorgt dat zijn WP nooit meer dan 4 graden verschil heeft tussen buitentemperatuur en temperatuur van de koelvloeistof. Dat doet die in de eerste plaats door een grote condensor te gebruiken. Die haalt dan nog eens een rendement snel 20% meer dan de LG.
[...]
ventilator en omlooppompen verbruiken relatief niet zo veel. Ik zou graag cijfers zien die je bewering staven ;-). En ik hoop dat de LG ingenieurs die optimalisatie zelf al gedaan hebben ;-).
heb je inmiddels een LG warmtepomp?? dan kun je toch alle data zelf inzien en je instellingen maken al dan niet met stille mode en/of optimal debiet en dan een keuze maken wat het word
[ Voor 4% gewijzigd door kazemo op 03-11-2025 12:46 ]
Dat heb je dan toch helaas echt fout
. De fan motor in mijn R290 12kW is volgens de tech manual 250W. In silent mode zie ik een verbruik van 150W minder, wat op een vermogen van 550W of 700W een ZEER significant impact is op de COP.Wat hier eerder genoemd wordt o.a. door PeteSplit is volledig correct, de fan gaat simpelweg op half of hele snelheid draaien, en snapt niet dat op hoge temperaturen, als de dT over de verdamper klein genoeg is, je de hoge fan speed helemaal niet nodig hebt.
En inderdaad, bij temperaturen onder de x graden ga je bij lage fan speed juist bevriezing uitlokken omdat de retour temperatuur aan de zuigleiding van de compressor sneller richting 0 gaat. Dan helpt het uitzetten van de silent mode dus juist om een defrost te voorkomen en daarmee de COP te verhogen.
Side note:
Ik zie trouwens inmiddels ook dat tijdens mijn ORC preventie, bij hoge luchtvochtigheid en temperaturen onder de 8 graden (ja bij 8 graden al!) het plots omhoog lopen van het compressor toerental icm silent mode, de suction temp naar het vriespunt gaat en ik een defrost trigger.
Dus ik moet mijn ORC preventie nog even slimmer maken door ook te kijken naar buitentemp en dan tijdelijk silent mode uit te zetten, en een algehele automation die (terwijl er geen ORC preventie actief is) kijkt naar de buitemtep en daarmee de silent mode aan/uit zet.
een beetje offtopic mijn auto heeft geen oliepeilstok meer meting gebeurd digitaal,voor een meting te starten moet ik eerst de motor warmrijden zo zal het misschien ook zijn bij de compressor?
Ik heb lang gedacht dat de buitentemperatuur een trigger was, maar ben er nu achter dat de compressor snelheid een trigger kan zijn. Ik zie nu vaak, als de compressor snelheid (een uur lang) niet boven de 20 Hz komt (5 kW WP) dat daarop een orc volgt. De orc-en volgen dan elk uur, totdat de compressor weer eens langer boven de 20 Hz is geweest. Als ik nu, na een orc, de temperatuur met een graad verhoog (de compressor komt dan boven de 20 Hz), blijft de orc lang weg.
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Dat had ik ook al gevonden, hij kijkt enkel naar een fixed timer van 1 uur die begint te lopen zodra het toerental onder de 25Hz komt, en dat is dus precies wat ik doe, elke 50 minuten de compressor boven de 25Hz (in mijn geval) toeren, zodat de ORC niet optreed :-):
[...]
Ik heb lang gedacht dat de buitentemperatuur een trigger was, maar ben er nu achter dat de compressor snelheid een trigger kan zijn. Ik zie nu vaak, als de compressor snelheid niet boven de 20 Hz komt (5 kW WP) dat daarop een orc volgt. De orc-en volgen dan elk uur, totdat de compressor weer eens langer boven de 20 Hz is geweest. Als ik nu, na een orc, de temperatuur met een graad verhoog (de compressor komt dan boven de 20 Hz), blijft de orc lang weg.

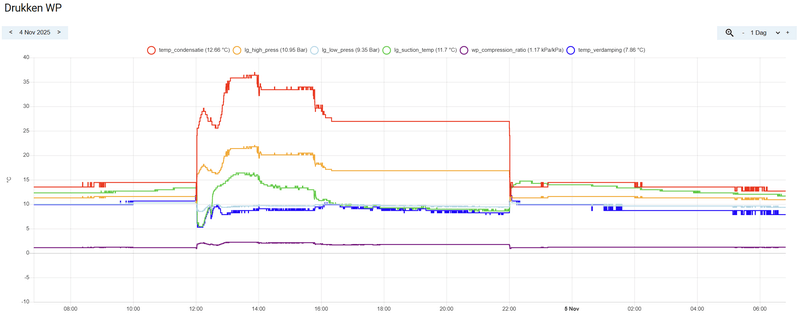

Die temperaturen kun je zelf uitrekenen aan de hand van de drukken. Ik heb dit hieronder bijv. in een grafiek staan:
:strip_exif()/f/image/YFdOUT2RcuQwM0Qps1d4qp7W.png?f=user_large)

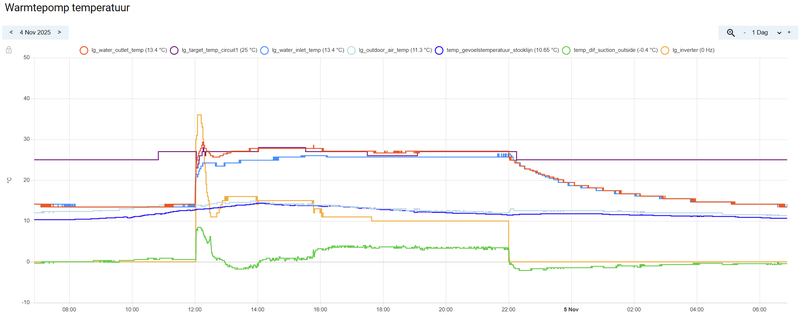

Dit zijn de behorende temperaturen waterzijdig:
:strip_exif()/f/image/xl5BMUzNoJPnSo5FjqkFFOwr.png?f=user_large)
[ Voor 19% gewijzigd door Jojan265 op 05-11-2025 06:55 ]
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
Ik had eens gekeken naar de verschillen met de stille mode aan of uit, maar kan niets ontdekken.
Stille mode aan
:strip_exif()/f/image/8KHW69UnAgW3Yi0uPtXpH5fW.jpg?f=fotoalbum_large)

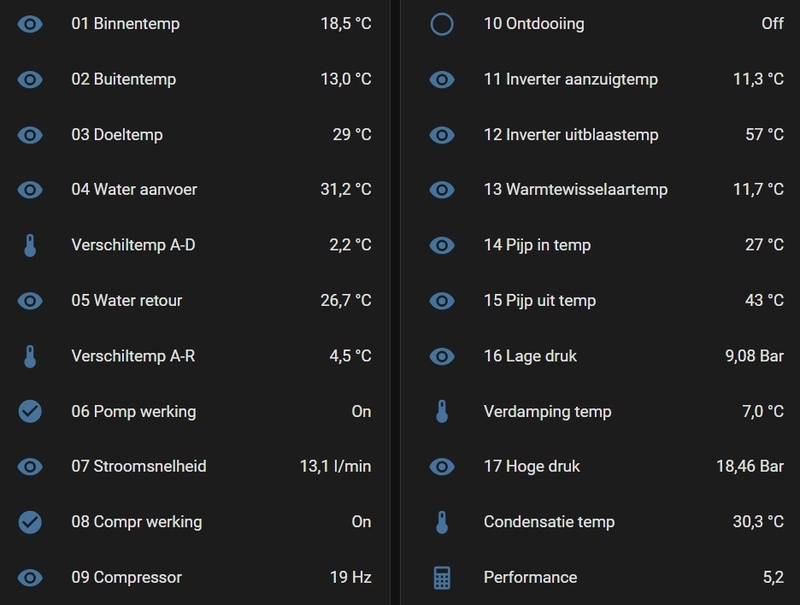

Stille mode uit (half uur later)
:strip_exif()/f/image/Z2rvk2RIMtHFUq83fc9pYGDP.jpg?f=fotoalbum_large)
Stille mode aan
:no_upscale():strip_icc():strip_exif()/f/image/8KHW69UnAgW3Yi0uPtXpH5fW.jpg?f=user_large)
Stille mode uit (half uur later)
:no_upscale():strip_icc():strip_exif()/f/image/Z2rvk2RIMtHFUq83fc9pYGDP.jpg?f=user_large)
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Hieronder een grafiek van 14 februari 2025
De inverter aanzuigtemp (11), daalt voordat er een defrost komt tot onder de -10 graden (de lage druk daalt dan ook tot onder de 5 Bar bij mijn R32), maar helaas is dit niet altijd zo, want om 16:30 uur is er toch een defrost zonder deze aankondiging.
:no_upscale():strip_icc():strip_exif()/f/image/gGIQme318QBYVyH6JQfF1gIT.jpg?f=user_large)
Vermogen zie PeteSplit in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
gelezen ergens(in ai) er mag geen vloeibaar gas door aanzuig in de compressor komen die beschadigd dan!met kookpunt bedoel je toch overgang van vloeibaar naar gasvorm (met dat moeilijke woord)
Schema werking (basis principe) onder voorbehoud of dat correct is ?
[1] Verdamper (buitenunit)
↓ Lage druk, lage temperatuur
↓ R290 verdampt door warmte uit buitenlucht
↓ Damp + superheat
[2] Compressor
↑ Zuigt damp aan (compressoraanzuigtemperatuur)
↑ Verhoogt druk én temperatuur van R290
↑ Heet gas
[3] Condensor (binnenunit)
↓ Hoge druk, hoge temperatuur
↓ R290 condenseert → geeft warmte af aan watercircuit
↓ Subcooling mogelijk
[4] Expansieventiel
↓ Drukval
↓ R290 deels vloeibaar, deels damp
↓ Lage temperatuur → terug naar verdamper
[ Voor 18% gewijzigd door kazemo op 05-11-2025 15:46 ]
In het kort; Ja.
Even terug naar de basis waarbij ik even de volledige injectie tak in de warmtepomp buiten beschouwing laat.
1) de vloeistof komt (uit het expansieventiel) onder lage druk en lage temperatuur de verdamper binnen en absobeert daar warmte van de buitenlucht en verdampt. De temperatuur aan de uitgang van de verdamper, zou met een klein beetje superheat, boven het kookpunt van R290 moeten liggen.
2) Door de accumulator, waar eventuele resterende vloeibare naar beneden drupt, komt enkel koudemiddel in gasvorm de compressor binnen.
De zuigdruk van de compressor staat inderdaad 1:1 in relatie met die temperatuursensor aan de compressoringang, en die is net iets lager dan aan de uitgang van de verdamper, maar niet 1:1 gelijk ivm verliezen.
Effectief bepaald dus de hoeveelheid warmteoverdracht icm de zuigdruk de ingespoten temperatuur van het koudemiddel en dus de gemiddelde temperatuur van de verdamper, die bepalend is voor of een defrost gebeurd of niet.
Voor zover ik kan zien in de (voor R290) ongedocumenteerde modbus sensoren, heb ik niet de temperatuur sensor aan de ingang van de verdamper, daarmee is de zuigdruk de enige indicatie voor de saturatietemperatuur, zover ik zie.
Op basis van de aanname dat er een paar graden superheat moet worden gemaakt, zie ik rond de 3 bar een defrost, wat overeenkomt zover ik het kan zien voor R290 met een saturatietemperatuur van rond de 0, even er vanuit gaande dat die 3 bar dus een relatieve overdruk is zoals gemeten door de LG. Mijn verdere aanname is dat als de warmtepomp merkt dat hij die superheat niet kan maken, er een defrost wordt gedaan vind omdat er onvoldoende warmteoverdracht plaats vind om te garanderen dat er geen vloeistof de compressor binnen komt.
Als iemand concrete info heeft over welke sensor in de LG R290 door welk modbus adres wordt bedoeld hoor ik dit graag
Dan over de fan; Als de fan sneller draait bij gelijk compressortoerental (die primair geregeld lijkt te worden door water temperatuur setpoint in de data die ik zie), is er meer warmteoverdracht op het koelmiddel bij dezelfde massaflow, en zal de elektronische regelklep een hogere temperatuur vloeistof in de verdamper inbrengen omdat de warmtepomp waarschijnlijk regelt op een vaste hoeveelheid superheat (voor garantie van enkel damp in de compressor zuigleiding). Vandaar dat een defrost minder waarschijnlijk is. Dit zie ik daarmee ook terug in de zuigdruk, die stijgt zodra de fan van silent modus wordt afgehaald.
Volgens mij kun je dus dmv de fan van silent mode af te halen, het moment van defrost uitstellen tot een lagere buitentemperatuur. Die defrost voorspellen, is voor zover ik kan zien enkel op de zuigdruk sensor te baseren, in het regime van hogere buitentemperaturen waar ik nu de (vroegtijdige) defrosts zie.
Als laatste; je hebt helemaal gelijk wat betreft condensatie, dat statement was volledig verkeerd-om.
Als ik ergens een denkfout maak hoor ik het graag :-)
[ Voor 32% gewijzigd door teunos93 op 05-11-2025 17:01 . Reden: schuiven van info zodat het beter ingaat op de originele quote. ]
.:
Als iemand concrete info heeft over welke sensor in de LG R290 door welk modbus adres wordt bedoeld hoor ik dit graag
Er zijn, voor zover ik weet, vijf temperaturen (van het koudemiddel) via modbus uit te lezen
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| - name: lg_Pipe_in_temp S7
address: 16
- name: lg_Pipe_out_temp S8
address: 17
- name: lg_suction_temp S4
address: 18
- name: lg_discharge_temp S3
address: 19
- name: lg_condensor_temp S5
address: 20 |
Zie de waarden bij werking van mijn WP (11 t/m 15)
PeteSplit in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
[ Voor 20% gewijzigd door PeteSplit op 05-11-2025 19:30 ]
LG (AWHP R32) / ESPhome (ESP32) / GoodWe 4K-DT (5kWp) / Homewizard (1 PiB) / Home Assistant (NUC)
Adres 17 geeft geen nuttige info op de R290 en van de andere waarden kan ik zeker niet zeggen dat ze echt bij die sensoren behoren.
Er zitten 9 temperatuur sensoren in.l het koudemiddelcircuit.
/f/image/WOjpHW8TtQ8w7IWdXiAelmj6.png?f=fotoalbum_large)
Er zitten 9 temperatuur sensoren in.l het koudemiddelcircuit.
:strip_exif()/f/image/WOjpHW8TtQ8w7IWdXiAelmj6.png?f=user_large)
De opmerking is kritisch en logisch: “Waarom een koellichaam vóór een koellichaam?” Maar zoals blijkt uit de context, zijn ontwerpkeuzes in warmtepompen vaak multifunctioneel — thermisch, mechanisch én regeltechnisch. Het extra koellichaam is dus waarschijnlijk geen redundantie, maar een slimme optimalisatie voor luchtstroming, defrost-efficiëntie en sensorrespons.
hier word je waarschijnlijk niet veel wijzer van (alleen dit) er zit een heel verhaal voor dat word te lang om te plaatsen,ik weet ook niet of dat alleen bij LG zo is,of dat bij andere merken ook zo is??
Edit ooit ergens gelezen condensor is bij nieuwe R290 veranderd de onderste 2rijen doen niet meer mee en blijven dus ijsvrij (ijsvorming onderaan bij langdurige vorst periode is probleem bij R32 modellen) misschien is dat het
[ Voor 12% gewijzigd door kazemo op 06-11-2025 12:35 ]
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
![[Afbeelding]](https://tweakers.net/i/q3Pc4ZXH0gZkhI03oCzokCDiwzM=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/PT2dAKezuo5rhFuWcfYAgGOg.png?f=user_large){kind=link}
:strip_exif()/f/image/xAdj4YlsXc9t3pbAFnohVln3.png?f=user_large){kind=link}
:no_upscale():strip_icc():strip_exif()/f/image/cRJuqbZGKns2Mlxpei5MxVgd.jpg?f=user_large){kind=link}
:no_upscale():strip_exif()/f/image/284qnDh9HElmUPwcKkMFXHej.webp?f=user_large){kind=link}
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
