Ben benieuwd of jullie tips hebben voor de volgende situatie.
LG Therma V hm071m.u43, settings:
- stooklijn -15/35 —> 14/26
- sturen op water
- inlet temperatuur
- stille mode aan
- AI
Afgifte: vloerverwarming + radiatoren, geen buffervat.
Bij buitentemperaturen rond de 10 graden draaide de warmtepomp rustig op minimaal vermogen. Sinds het kouder wordt, ontstaan er pieken met uiteindelijk een hoge piek waarna de warmtepomp afslaat. Tijdens deze pieken schiet de watertemperatuur regelmatig door tot 42 graden, ver boven de stooklijn
:strip_exif()/f/image/JaiBrLvTCi38uf5qKTIawRO1.jpg?f=fotoalbum_large)
Sturen op outlet resulteert in het eerder afslaan door de pieken. Ook met silent mode uit schiet de warmtepomp ver door waardoor hij uitschakelt.
Tips wat ik kan veranderen?
LG Therma V hm071m.u43, settings:
- stooklijn -15/35 —> 14/26
- sturen op water
- inlet temperatuur
- stille mode aan
- AI
Afgifte: vloerverwarming + radiatoren, geen buffervat.
Bij buitentemperaturen rond de 10 graden draaide de warmtepomp rustig op minimaal vermogen. Sinds het kouder wordt, ontstaan er pieken met uiteindelijk een hoge piek waarna de warmtepomp afslaat. Tijdens deze pieken schiet de watertemperatuur regelmatig door tot 42 graden, ver boven de stooklijn
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JaiBrLvTCi38uf5qKTIawRO1.jpg?f=user_large)
Sturen op outlet resulteert in het eerder afslaan door de pieken. Ook met silent mode uit schiet de warmtepomp ver door waardoor hij uitschakelt.
Tips wat ik kan veranderen?
Airco? Warmtepomp? Inbedrijfstelling?! DM! | KremersTechSolutions.nl
/u/362976/Casper.png?f=community)
Ik heb er een paar keer mee lopen testen en mijn eigen conclusie was dat de wp eerst kijkt wat de huidige water temperatuur is, vervolgens kijkt welk doel hij moet gaan halen en zijn start cyclus begint.
Als ik de doel temperatuur dan lager hield was de start piek ook lager.
Mooie voor jou om dit idee nogmaals te testen
LG-HM123MR-U34 | LG-G12WL (ARTCOOL Stylist) | Orcon HRC-500 MaxComfort | 4.160 WP Oost-West
Casper de Boer in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
en
hwopereis in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
LG-HM123MR-U34 | LG-G12WL (ARTCOOL Stylist) | Orcon HRC-500 MaxComfort | 4.160 WP Oost-West
:strip_exif()/u/33665/GTicon.gif?f=community)
:strip_icc():strip_exif()/u/235894/crop638f594bf1c7f_cropped.jpg?f=community)
:fill(white):strip_exif()/f/image/afkJlZWKv79pX8Zfy8VTUhyC.png?f=user_large)

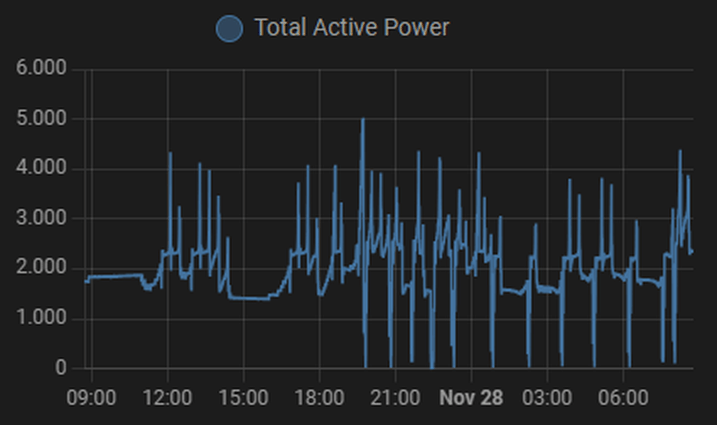

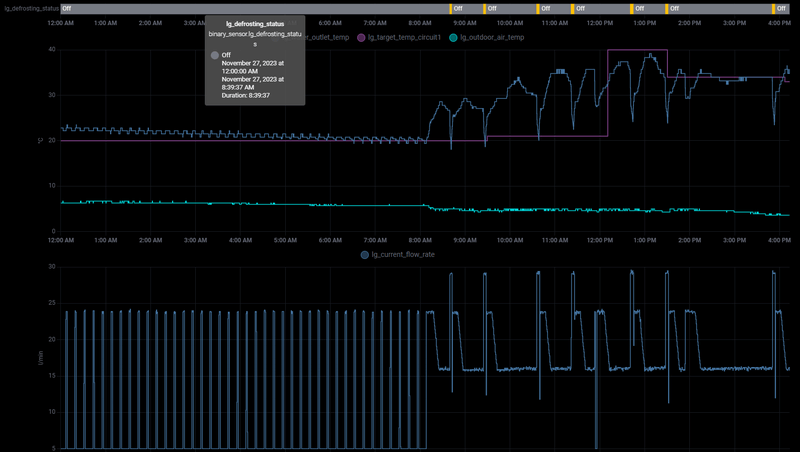

Dit is nu het gedrag van onze LG 9kw, lijkt op pendelen en nog steeds koude voeten.
De temp staat standaard op 20 of zelfs 21, maar dat lijkt die nu niet te halen. In de nacht zakt hij behoorlijk terug ipv het op peil te houden.
RMC staat op warmte en er zitten geen automations aan vast. iemand tips om het comfortabeler te krijgen?
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
Inderdaad vloerverwarming. 8 groepen met 18mm hoh 10.
wat bedoel je met, je stookt te warm? te hoge aanvoer en retour? Hieronder info voer de stooklijn.
ik gebruik de modbus integratie via de waveshare RS485.
De Yaml van deze pagina:
https://rodmcbain.com/mas...tion-with-home-assistant/
De yaml en automations van Jojan gebruikt, maar die heb ik nu op disabled staan.
Waarom de pomp uit gaat, geen idee. er is geen automation die dat zou doen.

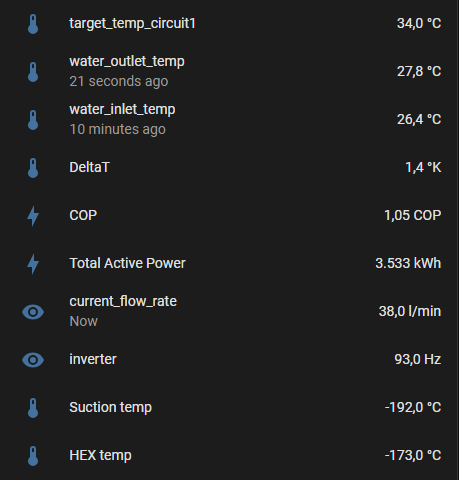

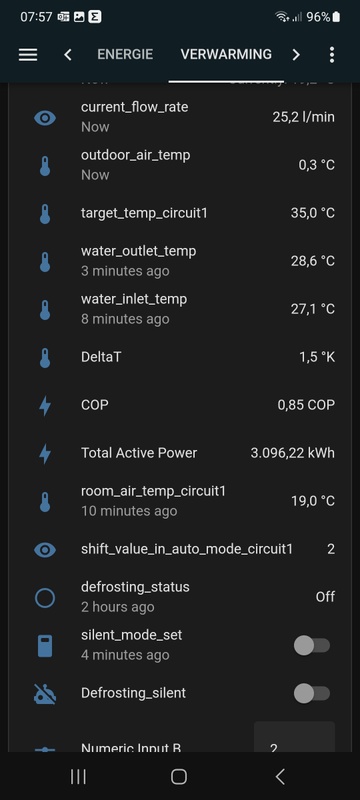

Wat extra info uit de RMC:
:strip_exif()/f/image/iM9O5yanRjSEfHkFCPsUu8mt.jpg?f=fotoalbum_large)
:strip_exif()/f/image/xycebFBeqvGGKEhmF2WXfv8u.jpg?f=fotoalbum_large)
:strip_exif()/f/image/vOTnrd1b0QT5UFtnURlbh1v1.jpg?f=fotoalbum_large)
:strip_exif()/f/image/SYHTjOkqKHFUP5XGLFEoIBgy.jpg?f=fotoalbum_large)
:strip_exif()/f/image/0JjoeWPVv8ZjfAuS2D8XjFYk.jpg?f=fotoalbum_large)
:strip_exif()/f/image/eYdwJSt4I2SN5wAqNbQjJxe5.jpg?f=fotoalbum_large)
Edit:
ik heb net alle automations van Jojan geactiveerd, eens kijken wat dat gaat doen.
wat bedoel je met, je stookt te warm? te hoge aanvoer en retour? Hieronder info voer de stooklijn.
ik gebruik de modbus integratie via de waveshare RS485.
De Yaml van deze pagina:
https://rodmcbain.com/mas...tion-with-home-assistant/
De yaml en automations van Jojan gebruikt, maar die heb ik nu op disabled staan.
Waarom de pomp uit gaat, geen idee. er is geen automation die dat zou doen.
Wat extra info uit de RMC:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/iM9O5yanRjSEfHkFCPsUu8mt.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xycebFBeqvGGKEhmF2WXfv8u.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vOTnrd1b0QT5UFtnURlbh1v1.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SYHTjOkqKHFUP5XGLFEoIBgy.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/0JjoeWPVv8ZjfAuS2D8XjFYk.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/eYdwJSt4I2SN5wAqNbQjJxe5.jpg?f=user_large)
Edit:
ik heb net alle automations van Jojan geactiveerd, eens kijken wat dat gaat doen.
https://pvoutput.org/intraday.jsp?id=102416&sid=90116

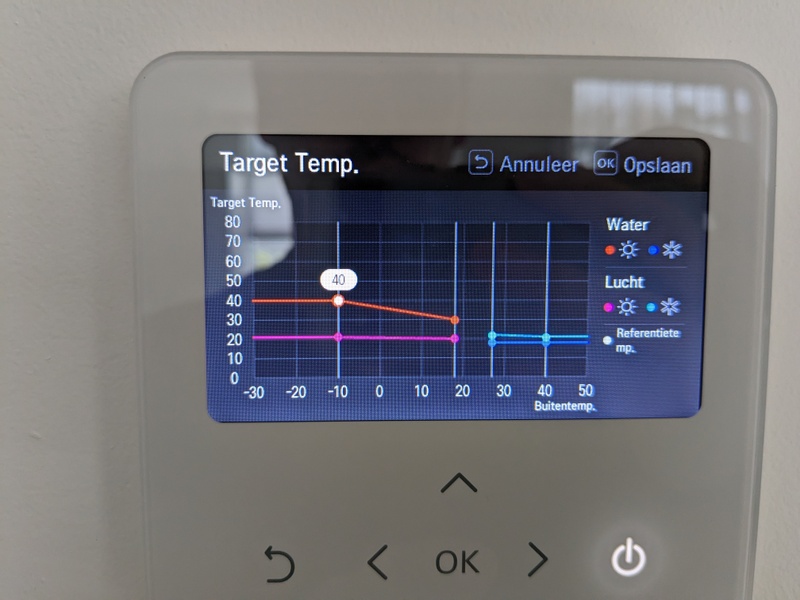

Je water temperatuur staat op 20-40 graden, je stooklijn staat tot 40 graden.
Bij 0 graden zit je dus rond de 37 graden uitvoer al. Met een hysterese van +2 kom je dan op 39 graden.
Tijdens een opstart kan de piek nog hoger zijn en loop je tegen je maximale temperatuur aan waarop hij afslaat.
Je kan je water temperatuur verhogen naar 20-45 zodat hij daar niet op af slaat.
Of je stooklijn verlagen zoals @The_KnarF zegt zodat je verder van je bovengrens af blijft.
LG-HM123MR-U34 | LG-G12WL (ARTCOOL Stylist) | Orcon HRC-500 MaxComfort | 4.160 WP Oost-West
:strip_icc():strip_exif()/u/2011040/crop67a79969e2ddb.jpg?f=community)
Heb nu dit er van gemaakt.
Hopelijk zakt die nu niet zo ver meer in.
Het activeren van de automations zal ik dan maar ongedaan maken.
:strip_exif()/f/image/ecwdIgUzDxpT9Oajgn7AnKix.jpg?f=fotoalbum_large)
:strip_exif()/f/image/LQPsBBUzmmpNW35mhJbkgVOS.jpg?f=fotoalbum_large)
Hopelijk zakt die nu niet zo ver meer in.
Het activeren van de automations zal ik dan maar ongedaan maken.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ecwdIgUzDxpT9Oajgn7AnKix.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LQPsBBUzmmpNW35mhJbkgVOS.jpg?f=user_large)
https://pvoutput.org/intraday.jsp?id=102416&sid=90116

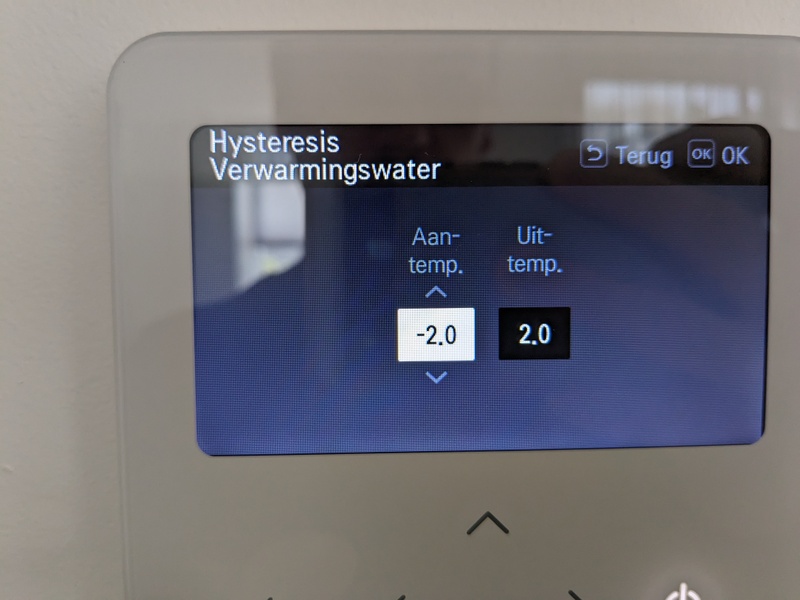

deze hysteryse is veel beter blijft hij langer doorlopen....die 35 kan ook iets hoger evt(uitproberen)
uit: hysterese overschreden (water outlet temperatuur hoger dan jij toelaat in de settings)
aan: er is warmtevraag, en verschil met doel temp is geringer dan 1.5 graden (je thermo on hysterese)
ik zou de thermo off altijd op maximaal zetten. Er is gewoon geen valide reden om dat niet te doen
(Naja, tenzij je in een uitzonderlijk geval 39 graden 'moet' halen, maar de aanvoer temp absoluut niet boven de 41 mag komen bijv
)
[ Voor 22% gewijzigd door paQ op 27-11-2023 12:11 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
ok dan.
Hij is nu vol aan t pompen, aanvoer is nu 37 graden en retour is 29.
Kan genoeg warmte in dus
De ruimte temp staat weer 21 graden, dus ik begin weer te ontdooien.
Nu even zien hoe we de lijn stabiel kunnen krijgen voor lange runs.
ik heb trouwens een vast debiet van 16l/m
Hij is nu vol aan t pompen, aanvoer is nu 37 graden en retour is 29.
Kan genoeg warmte in dus
De ruimte temp staat weer 21 graden, dus ik begin weer te ontdooien.
Nu even zien hoe we de lijn stabiel kunnen krijgen voor lange runs.
ik heb trouwens een vast debiet van 16l/m
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
37 graden in je vloer met ca 4 graden buiten is echt wel... warm
28~32 Ta moet prima volstaan mijns inziens
28~32 Ta moet prima volstaan mijns inziens
[ Voor 24% gewijzigd door paQ op 27-11-2023 12:59 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
:
ok dan.
Hij is nu vol aan t pompen, aanvoer is nu 37 graden en retour is 29.
Kan genoeg warmte in dus
De ruimte temp staat weer 21 graden, dus ik begin weer te ontdooien.
Nu even zien hoe we de lijn stabiel kunnen krijgen voor lange runs.
ik heb trouwens een vast debiet van 16l/m
debiet lijkt OK,je zou ook kunnen proberen met optimaal debiet(je kan altijd terug) hoger debiet maakt minder warm water kan je ook proberen!!.....je hebt nu een deltaT van +-8.....deltaT van 5 lijkt me beter.. .maar laat eerst de vloer maar op warmen dat duurt een tijdje (0/5 dag).....je hebt hem wel op stooklijn neem ik aan(auto) anders word het water ook te warm(ta)
[ Voor 15% gewijzigd door kazemo op 27-11-2023 13:20 ]
HM093MR.U44 (3.06.7a) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
1 fase.
Hoge delta T inderdaad. ik kan sturen op een vaste delta van 5. Vloer is inmiddels al warm.:
[...]

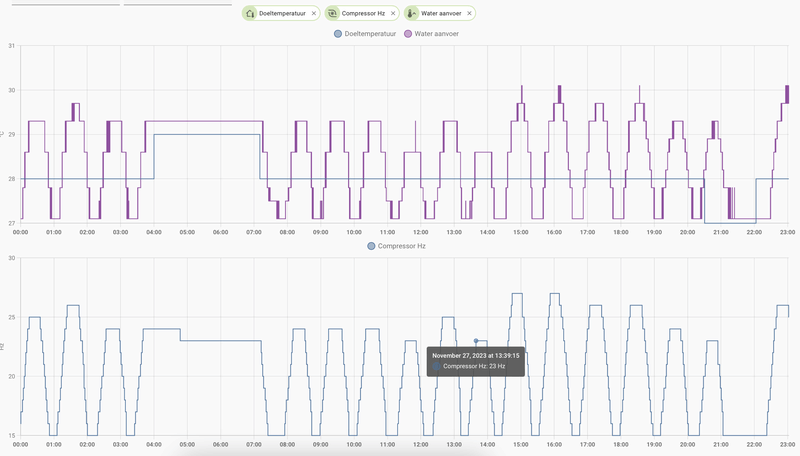

Dit is wat er nu gebeurd is.
:fill(white):strip_exif()/f/image/5h2xbffTDWARcJbhWOUNLQlk.png?f=user_large)
Hij pruttelt rustig door op de vaste flow, maar wel hoge temperatuur.
[ Voor 8% gewijzigd door maomanna op 27-11-2023 13:27 . Reden: plaatje gecorrigeerd. ]
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
plaatje aangepast.:
Ik zie geen waardes, maar waarom 37 graden
geen idee waar die 37 vandaan komt. Hoe kan ik dat zien?
edit:
de temp van 37 graden komt weg van de target temp.
ik heb de instelling aangepast, sturen op water ipv lucht en water.
die 40 ga ik eens verlagen naar 34
[ Voor 26% gewijzigd door maomanna op 27-11-2023 13:29 ]
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
je hebt iets op 40 of 37 ingesteld
Wat staat er op je scherm in dat oranje bolletje?
Een warmtepompje, of een huisje met thermometer? (en welke kant wijst het pijltje op)
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
niet te veel (settings) veranderen aub.....dan raak je het overzicht kwijt en wij ook!!...hou je aan de aanwijzingen van@P&Q
[ Voor 3% gewijzigd door kazemo op 27-11-2023 13:50 ]
:
[...]
je hebt iets op 40 of 37 ingesteld
Wat staat er op je scherm in dat oranje bolletje?
Een warmtepompje, of een huisje met thermometer? (en welke kant wijst het pijltje op)
Nee niet teveel, maar eerst de eerste suggestie gedaan, sturen op water. daardoor sprong vanalles naar een andere instelling met de volgende uitdaging. De gevraagde watertemp stond op 40 graden, maar toen het voldoende warm was, iets verlaagd naar 34 (als reactie op dat dit veel te warm is en sws niet lekker blijft lopen):
een warmtepompje met een pijl naar rechts.
[...]
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
:fill(white):strip_exif()/f/image/yGQCUnsXpjt3T1Z0xoNQpZiD.png?f=user_large)
:
[...]
Welke instelling eerst?
Hij staat nu op sturen op water (tip van the_knarf), met een temperatuur van 34 graden uitvoer(tip van PaQ).
Daarmee doet hij dit:
[Afbeelding]
nou dan haak ik af met 3 mensen aanwijzingen geven werkt niet!!....volg die van @paQ
Vast debiet van 16l/m
elektrisch ook, en thermisch ook (jouw van PaQ).
:fill(white):strip_exif()/f/image/2mQEB7Plve4quwtwZVWlhrtU.png?f=user_large)
dank je wel iig voor je moeite! de vraag of die op stooklijn staat, was een nee. vaste kamertemp van 20 - 21
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
Ik ben tegen een (suffe) beperking aangelopen in home assistant
Het blijkt dat een nutsmeter / utility meter, alleen maar kan 'collecten'. Hoger worden, en kan niet terugtellen.
Voor de COP berekening over een hele dag met defrosts en/of starts geeft dat dus een vertekend beeld.
Tijdens een defrost lever je namelijk thermische energie in:
/f/image/rgtNT2qC9qFJmroNlj65gS3t.png?f=fotoalbum_large)
Goed, een nutsmeter telt dus niet terug, maar een integral Riemann som wel, alleen die telt (oneindig) door. Dan heb je nog steeds niet de thermische energie van alleen die dag. Dus ik dacht, prima, maak ik van de Riemann som een nutsmeter. En zo zit je weer klem in de (suffe) beperking van de nutsmeter. Een defrost is beweging dus optellen.
Daar krijg je dus dit soort verschillen van:
/f/image/G35AuqKkbXUTGywVuFpG2Eln.png?f=fotoalbum_large)
Het lijkt dat de oplossing zit in (toch) powercalc installeren, en de Thermisch vermogen sensor in Powercalc te zetten. Utility meters aanmaken heeft geen zin. (want suffe beperking nutsmeters)
Sensor Thermisch Vermogen:

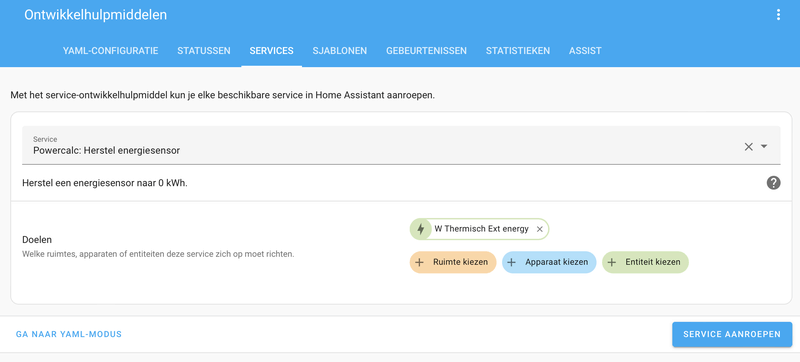

De Powercalc energy meter (uit je vermogen sensor) is in wezen gewoon een Riemann, die oneindig doortelt, maar Powercalc heeft wel een optie om handmatig de teller op 0 te zetten:
/f/image/Zmn5HIgiZdYpBTBVUg5c0AFZ.png?f=fotoalbum_large)
dan gebeurt dus dit:
/f/image/2s8b51sEEjNdSvDrwKL8a8jf.png?f=fotoalbum_large)
Ik ga er nu van uit dat het zo moet gaan werken
dus:
1. Thermisch vermogen sensor aanmaken
2. Thermisch vermogen sensor opvoeren in Powercalc, die maakt er een energiemeter van
3. Automation aanmaken waarin je elke avond om bijv 23:59:50, de energiemeter van Powercalc reset.
4. de sensor die voortkomt uit stap 2, dus sensor.jesensornaam_energy, deel je door het opgenomen vermogen van de warmtepomp. Dan heb je als het goed is het echte dag COP
Het blijkt dat een nutsmeter / utility meter, alleen maar kan 'collecten'. Hoger worden, en kan niet terugtellen.
Voor de COP berekening over een hele dag met defrosts en/of starts geeft dat dus een vertekend beeld.
Tijdens een defrost lever je namelijk thermische energie in:
:fill(white):strip_exif()/f/image/rgtNT2qC9qFJmroNlj65gS3t.png?f=user_large)
Goed, een nutsmeter telt dus niet terug, maar een integral Riemann som wel, alleen die telt (oneindig) door. Dan heb je nog steeds niet de thermische energie van alleen die dag. Dus ik dacht, prima, maak ik van de Riemann som een nutsmeter. En zo zit je weer klem in de (suffe) beperking van de nutsmeter. Een defrost is beweging dus optellen.
Daar krijg je dus dit soort verschillen van:
:fill(white):strip_exif()/f/image/G35AuqKkbXUTGywVuFpG2Eln.png?f=user_large)
Het lijkt dat de oplossing zit in (toch) powercalc installeren, en de Thermisch vermogen sensor in Powercalc te zetten. Utility meters aanmaken heeft geen zin. (want suffe beperking nutsmeters)
Sensor Thermisch Vermogen:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| sensor: - platform: template sensors: thermisch_vermogen_ext: value_template: > {% if states('sensor.[bijv HW meter]')|float <25 %} {% set pwg = 0 | float %} {% elif states('sensor.flow_rate') |float >6 %} {% set t1 = states('sensor.[water outlet]') | float %} {% set t2 = states('sensor.[water inlet]') | float %} {% set f = states('sensor.flow_rate') | float %} {% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %} {% endif %} {% if pwg != 0 %} {{ pwg | float | round(0)}} {% else %} {{ pwg }} {% endif %} unit_of_measurement: W device_class: energy friendly_name: "Thermisch Vermogen Ext" |
De Powercalc energy meter (uit je vermogen sensor) is in wezen gewoon een Riemann, die oneindig doortelt, maar Powercalc heeft wel een optie om handmatig de teller op 0 te zetten:
:fill(white):strip_exif()/f/image/Zmn5HIgiZdYpBTBVUg5c0AFZ.png?f=user_large)
dan gebeurt dus dit:
:fill(white):strip_exif()/f/image/2s8b51sEEjNdSvDrwKL8a8jf.png?f=user_large)
Ik ga er nu van uit dat het zo moet gaan werken
dus:
1. Thermisch vermogen sensor aanmaken
2. Thermisch vermogen sensor opvoeren in Powercalc, die maakt er een energiemeter van
3. Automation aanmaken waarin je elke avond om bijv 23:59:50, de energiemeter van Powercalc reset.
4. de sensor die voortkomt uit stap 2, dus sensor.jesensornaam_energy, deel je door het opgenomen vermogen van de warmtepomp. Dan heb je als het goed is het echte dag COP
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
| alias: Thermische energy reset description: "" trigger: - platform: time at: "23:59:50" condition: [] action: - service: powercalc.reset_energy data: {} target: entity_id: sensor.w_thermisch_ext_energy mode: single |
[ Voor 17% gewijzigd door paQ op 27-11-2023 16:00 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Bij het zoeken naar een kWH meter kwam ik bij een MID meter de opmerking tegen dat ze geschikt zijn voor facturatie maar door wettelijke regels niet gereset kunnen worden. Er gaat dus niets af, alleen maar erbij.:
Ik ben tegen een (suffe) beperking aangelopen in home assistant
Het blijkt dat een nutsmeter / utility meter, alleen maar kan 'collecten'. Hoger worden, en niet kan terugtellen.
Goed, een nutsmeter telt dus niet terug,
LG AWHP / ESPhome / GoodWe 4K-DT (5kWp) / Homewizard / Home Assistant
uh... de warmtepomp levert toch ook geen energie terug aan de meter?:
[...]
Bij het zoeken naar een kWH meter kwam ik bij een MID meter de opmerking tegen dat ze geschikt zijn voor facturatie maar door wettelijke regels niet gereset kunnen worden. Er gaat dus niets af, alleen maar erbij.
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Nee , maar je kunt hem na de winter (of voor jaar stand op 1 januari) niet terug op nul zetten:
[...]
uh... de warmtepomp levert toch ook geen energie terug aan de meter?
(ze zouden wel salderen)
[ Voor 4% gewijzigd door PeteSplit op 27-11-2023 15:39 ]
LG AWHP / ESPhome / GoodWe 4K-DT (5kWp) / Homewizard / Home Assistant
nee, maar waarom zou ik dat willen:
[...]
Nee , maar je kunt hem na de winter (of voor jaar stand op 1 januari) niet terug op nul zetten
Het gaat hier om Thermische energie. Niet vermogen, en al helemaal niet het opgenomen vermogen.
Een defrost 'kost' behalve opgenomen vermogen, ook Thermische energie. En dat kan een HA nutsmeter niet registreren. (en dat is supersuf)
anders gesteld:
Je wilt eigenlijk alleen de waarde van dat paarse balkje:
Alleen dat is geen sensorwaarde, maar waarschijnlijk een resultaat uit een database. De waarde van het paarse balkje kun je dus niet los gebruiken in HA. (suf)
[ Voor 51% gewijzigd door paQ op 27-11-2023 15:45 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
:
[...]
Bij het zoeken naar een kWH meter kwam ik bij een MID meter de opmerking tegen dat ze geschikt zijn voor facturatie maar door wettelijke regels niet gereset kunnen worden. Er gaat dus niets af, alleen maar erbij.
alleen een oude draaischijf meter die kan vooruitdraaien of terugdraaien dus op tellen of aftellen of misschien wel stilstaan bij teruglevering en opname te gelijk met zg slimme meter gaat dat niet die saldeerd gelijk
/u/1741832/crop634ee3319d5fa.png?f=community)
Ik heb het opgelost door een positieve thermische energie meter en een extra meting die de negatieve thermische energie weergeeft (in positieve getallen). Die waardes van elkaar aftrekken per dag geeft de thermische energie per dag dat door de WP geleverd is.:
Ik ben tegen een (suffe) beperking aangelopen in home assistant
Het blijkt dat een nutsmeter / utility meter, alleen maar kan 'collecten'. Hoger worden, en kan niet terugtellen.
Voor de COP berekening over een hele dag met defrosts en/of starts geeft dat dus een vertekend beeld.
Tijdens een defrost lever je namelijk thermische energie in:
[Afbeelding]
Goed, een nutsmeter telt dus niet terug, maar een integral Riemann som wel, alleen die telt (oneindig) door. Dan heb je nog steeds niet de thermische energie van alleen die dag. Dus ik dacht, prima, maak ik van de Riemann som een nutsmeter. En zo zit je weer klem in de (suffe) beperking van de nutsmeter. Een defrost is beweging dus optellen.
Daar krijg je dus dit soort verschillen van:
[Afbeelding]
Het lijkt dat de oplossing zit in (toch) powercalc installeren, en de Thermisch vermogen sensor in Powercalc te zetten. Utility meters aanmaken heeft geen zin. (want suffe beperking nutsmeters)
De Powercalc energy meter (uit je vermogen sensor) is in wezen gewoon een Riemann, die oneindig doortelt, maar Powercalc heeft wel een optie om handmatig de teller op 0 te zetten:
[Afbeelding]
dan gebeurt dus dit:
[Afbeelding]
Ik ga er nu van uit dat het zo moet gaan werken
dus:
1. Thermisch vermogen sensor aanmaken
2. Thermisch vermogen sensor opvoeren in Powercalc, die maakt er een energiemeter van
3. Automation aanmaken waarin je elke avond om bijv 23:59:50, de energiemeter van Powercalc reset.
4. de sensor die voortkomt uit stap 2, dus sensor.jesensornaam_energy, deel je door het opgenomen vermogen van de warmtepomp. Dan heb je als het goed is het echte dag COP
YAML:
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
Bij mijn experimentele PI(D) controller wilde ik iets verglijkbaars (de I -waarde telt natuurlijk ook terug):
Ik ben tegen een (suffe) beperking aangelopen in home assistant
Het blijkt dat een nutsmeter / utility meter, alleen maar kan 'collecten'. Hoger worden, en kan niet terugtellen.
Voor de COP berekening over een hele dag met defrosts en/of starts geeft dat dus een vertekend beeld.
Tijdens een defrost lever je namelijk thermische energie in:
[Afbeelding]
Goed, een nutsmeter telt dus niet terug, maar een integral Riemann som wel, alleen die telt (oneindig) door. Dan heb je nog steeds niet de thermische energie van alleen die dag. Dus ik dacht, prima, maak ik van de Riemann som een nutsmeter. En zo zit je weer klem in de (suffe) beperking van de nutsmeter. Een defrost is beweging dus optellen.
Daar krijg je dus dit soort verschillen van:
[Afbeelding]
code:
Het lijkt dat de oplossing zit in (toch) powercalc installeren, en de Thermisch vermogen sensor in Powercalc te zetten. Utility meters aanmaken heeft geen zin. (want suffe beperking nutsmeters)
De Powercalc energy meter (uit je vermogen sensor) is in wezen gewoon een Riemann, die oneindig doortelt, maar Powercalc heeft wel een optie om handmatig de teller op 0 te zetten:
[Afbeelding]
dan gebeurt dus dit:
[Afbeelding]
Ik ga er nu van uit dat het zo moet gaan werken
dus:
1. Thermisch vermogen sensor aanmaken
2. Thermisch vermogen sensor opvoeren in Powercalc, die maakt er een energiemeter van
3. Automation aanmaken waarin je elke avond om bijv 23:59:50, de energiemeter van Powercalc reset.
4. de sensor die voortkomt uit stap 2, dus sensor.jesensornaam_energy, deel je door het opgenomen vermogen van de warmtepomp. Dan heb je als het goed is het echte dag COP
YAML:
Ik loste dat als volgt op:
(alleen principe aangegeven)
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
| # in config:
input_number:
integrator_value_midnight:
name: Integrator value midnight
min: - heel hoog getal
max: heel hoog getal
unit_of_measurement: watjewil
# in automation.
# bijvoorbeeld at midnight
{% set integrator_value_midnight = integrator_value_running %}
# verschil tussen die twee is de integratie vanaf midnight |
9kW U44
Meer wegen naar Rome dus
Ik vind het alleen onbegrijpelijk (suf) dat HA niet gewoon voorziet in zoiets "obvious".
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
ik bedoel... de waarde is er gewoon .... DAAR!!!! paarse balkje
Nee... die kun je niet pakken
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Hij lijkt iig weer gestabiliseerd te zijn. even de nacht afwachten
/f/image/RuAhXO2p4T9ORM9L9TUO1zY9.png?f=fotoalbum_large)
Wel vind ik het verbruik aan de hoge kant. zo'n vaste prik op 1500-1700 watt.
Dat moet wel lager.
/f/image/GbyPwoiovZfZOqUlBWLuI0UC.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/RuAhXO2p4T9ORM9L9TUO1zY9.png?f=user_large)
Wel vind ik het verbruik aan de hoge kant. zo'n vaste prik op 1500-1700 watt.
Dat moet wel lager.
:fill(white):strip_exif()/f/image/GbyPwoiovZfZOqUlBWLuI0UC.png?f=user_large)
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
oranje is retour
:fill(white):strip_exif()/f/image/NGtyrHRntfjkenFCSMBrTPtt.png?f=user_large)

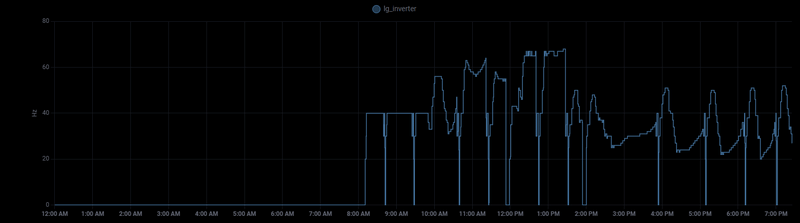

Dit is de compressor:
:fill(white):strip_exif()/f/image/S9Oz7EzfQOqoR5NfktYjCvQt.png?f=user_large)
pomp staat op 60 of 70%, zal die weer op 100 zetten. en de aanvoer verlagen naar 30 (nu op 33)
https://pvoutput.org/intraday.jsp?id=102416&sid=90116
30, 29 idd zou ik proberen. Zo lang het huis niet afkoelt zit je iig niet te laag
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
HM093MR.U44 (3.06.7a) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb
Wat een brakke modulatie heb ik hier zeg. En ik zie het wel meer tussen afgelopen posts.
Iemand een idee waardoor de software in de LG niet gewoon eerst 1 of 2hz omhoog gaat in plaats van meteen 10hz?
/f/image/T6CnWN4CLMqa7uh1nDcmGlk4.png?f=fotoalbum_large)
Iemand een idee waardoor de software in de LG niet gewoon eerst 1 of 2hz omhoog gaat in plaats van meteen 10hz?
:fill(white):strip_exif()/f/image/T6CnWN4CLMqa7uh1nDcmGlk4.png?f=user_large)

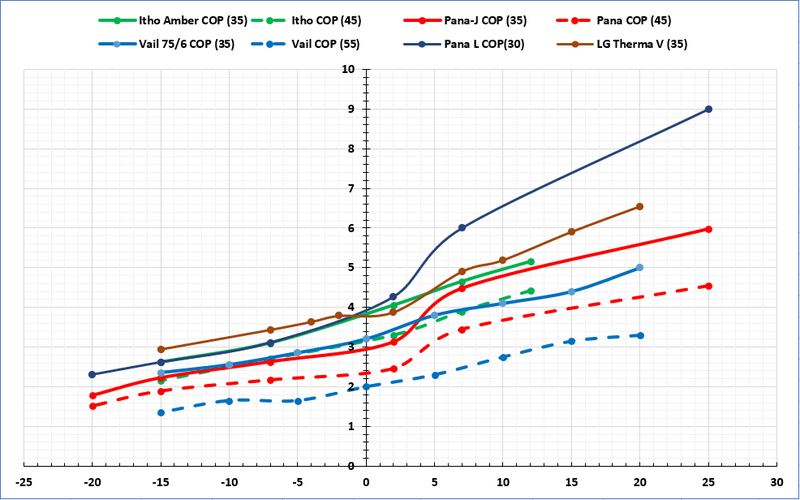

Ik heb de 3 fase 9kW (HM093HFX UB60) bij een watertemperatuur van 35C toegevoegd. Op papier geen verkeerde machine. De overige warmtepompen zijn van vergelijkbare vermogens (volgens het type plaatje, niet volgens het maximum vermogen bij bv -15C). De LG levert trouwens ook nog bij -15C 9kW.
Ik hoop dat je er wat mee kan.
:fill(white):strip_exif()/f/image/ESFNcII6y3ckHppM5zyU9GVI.png?f=user_large)
:fill(white):strip_exif()/f/image/iN4pNjn9NcpWC47nIq9wWjPl.png?f=user_large)
Itho Daalderop Amber 95
Afgelopen nacht 4 defrosts bij Ta28, maar bij Ta27 0.
Kan toeval zijn, misschien ook niet.
Buitentemp 1.1~2.1
/f/image/fxYgAIr6K4PBR016T1nl7yzu.png?f=fotoalbum_large)
Overigens was het verschil gisteren op de externe sensoren slechts 200Wh Thermisch verschil tov de LG sensoren. Het is echt lood om oud ijzer. Eergister had ik bijna 2kWh verschil, maar bij 50~60 kWh Thermisch zit je wel echt te wroeten in de marge.

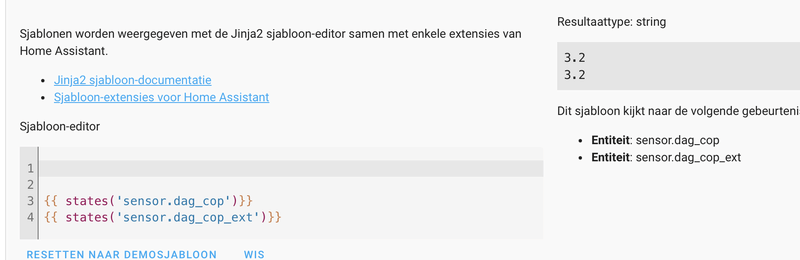

middernacht to nu (dus screenshot hierboven)
/f/image/DPFOw4eQiailqCmJQdbhuaxE.png?f=fotoalbum_large)
Ze hebben dan wel een shit resolutie in HA, maar het 'klopt' verder allemaal wel.
Kan toeval zijn, misschien ook niet.
Buitentemp 1.1~2.1
:fill(white):strip_exif()/f/image/fxYgAIr6K4PBR016T1nl7yzu.png?f=user_large)
Overigens was het verschil gisteren op de externe sensoren slechts 200Wh Thermisch verschil tov de LG sensoren. Het is echt lood om oud ijzer. Eergister had ik bijna 2kWh verschil, maar bij 50~60 kWh Thermisch zit je wel echt te wroeten in de marge.
middernacht to nu (dus screenshot hierboven)
:fill(white):strip_exif()/f/image/DPFOw4eQiailqCmJQdbhuaxE.png?f=user_large)
Ze hebben dan wel een shit resolutie in HA, maar het 'klopt' verder allemaal wel.
[ Voor 44% gewijzigd door paQ op 28-11-2023 08:24 ]
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
De eerste koude nacht dit jaar in Dordrecht. De WP heeft heel de nacht nog op stille modus gedraaid en bleef ook op 10Hz pruttelen. Lijkt er nu wel op dat de stooklijn net te laag is. De woonkamer was naar 19 graden afgekoeld waar hij normaal op 20 blijft.
Is het dan slim om de -10 waarde een naar bijvoorbeeld 33 of 34 op te hogen?
Instellingen zijn:
- optimaal debiet
- op uitvoer sturen
- stooklijn via esphome op -10 (32) tot 14 (25)
- stille modus stond aan heel de nacht (om 6:03 uit gezet)
Kort na het uitzetten van de stille modus volgde ook de defrost. Hij was waarschijnlijk daarvoor al aardig dicht gevroren. De target ging omhoog en de uitvoer omlaag.
/f/image/BE9BcN05zhaPBuygMVMEFqyq.png?f=fotoalbum_large)
Is het dan slim om de -10 waarde een naar bijvoorbeeld 33 of 34 op te hogen?
Instellingen zijn:
- optimaal debiet
- op uitvoer sturen
- stooklijn via esphome op -10 (32) tot 14 (25)
- stille modus stond aan heel de nacht (om 6:03 uit gezet)
Kort na het uitzetten van de stille modus volgde ook de defrost. Hij was waarschijnlijk daarvoor al aardig dicht gevroren. De target ging omhoog en de uitvoer omlaag.
:fill(white):strip_exif()/f/image/BE9BcN05zhaPBuygMVMEFqyq.png?f=user_large)
LG-HM051MR-U44 | Daalderop DUO 50l | 1500 WP Zuid | gasloos '23
Hoi allemaal,
Sinds een paar weken heb ik een P1 meter bij ons aangesloten om te kijken wat de warmtepomp (LG 5KW) ongeveer aan stroom verbruikt. Daarin zie ik de laatste week sinds het kouder wordt buiten onderstaand patroon terugkomen.
Kan dit kwaad en is hier evt iets aan te doen?
Het gaat voornamelijk om de nacht / ochtend, daarna wordt hij rustiger. Dit is het totale stroomverbruik van het huis, maar er draait niet veel meer dan de warmtepomp behalve koken op inductie.
Hij staat op silent mode en 18 graden binnentemp.
/f/image/5LqqWondIny3UllJ0mcf0m91.png?f=fotoalbum_large)
Sinds een paar weken heb ik een P1 meter bij ons aangesloten om te kijken wat de warmtepomp (LG 5KW) ongeveer aan stroom verbruikt. Daarin zie ik de laatste week sinds het kouder wordt buiten onderstaand patroon terugkomen.
Kan dit kwaad en is hier evt iets aan te doen?
Het gaat voornamelijk om de nacht / ochtend, daarna wordt hij rustiger. Dit is het totale stroomverbruik van het huis, maar er draait niet veel meer dan de warmtepomp behalve koken op inductie.
Hij staat op silent mode en 18 graden binnentemp.
:fill(white):strip_exif()/f/image/5LqqWondIny3UllJ0mcf0m91.png?f=user_large)

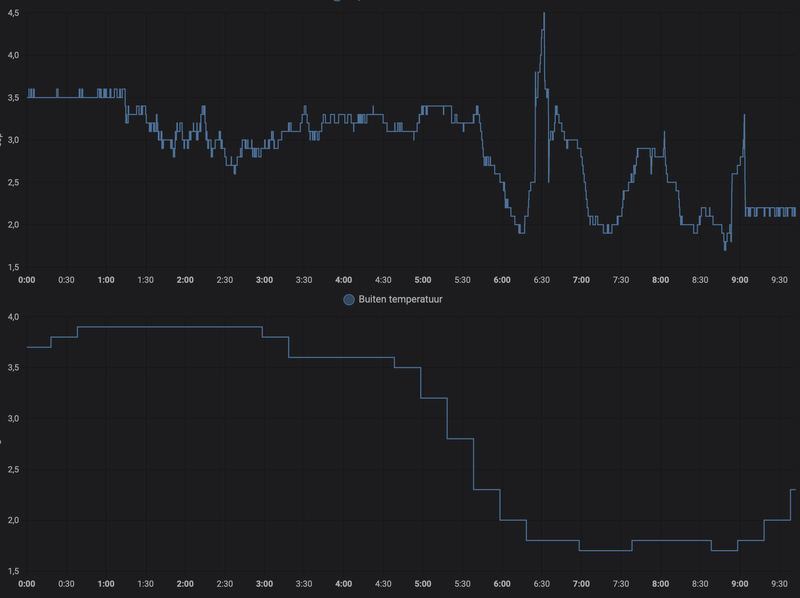

Gemiddelde COP van 2,95 sinds middernacht als ik Homeassistant mag geloven. De defrost zit daar niet bij maar dat is er maar 1tje.
:fill(white):strip_exif()/f/image/s97HvV433xJe5vin0zlG3mdQ.png?f=user_large)
bovenste grafiek is de cop over 10 minuten
[ Voor 40% gewijzigd door jvanderkroon op 28-11-2023 09:45 ]
LG-HM051MR-U44 | Daalderop DUO 50l | 1500 WP Zuid | gasloos '23
hmm.. dat is dan ook weer minder dan verwacht eigenlijk zo defrost-loos
Wellicht toch een te wat beperkt delta / misschien graadje hoger stoken... maar dan krijg je weer defrosts enz enz
we kunnen het nooit winnen
enne COP HA:
paQ in "LG Therma (Monoblock) warmtepompen topic - Deel 1"
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Bij mij hetzelfde, echt bedroevend.
Warmtepomp draait op P_min. T_actual zakt langzaam naar beneden. Komt onder T_setpoint.
Je zou denken, tandje erbij.
Nee hoor. Blijft op Pmin doordraaien. Totdat T_actual ruim een graad onder setpoint zit. Dan langzaam iedere minuut een Hz erbij, totdat T_actual weer onnodig hoger dan setpoint, om daarna weer op Pmin te gaan pruttelen. Zodat T_actual weer wegzakt
En het is echt geen hogere wiskunde.
Stel, je hebt 22 LPM en je T_out moet 0,3 omhoog.
Dat is 0,1 x 22 x 70 = 462W thermisch extra nodig.
Je meet de buitentemperatuur, je hebt een register ergens staan met COP versus buitentemperatuur. Stel dat dat 4 is op dit punt, Dan heb je dus 462/4 = 115W elektrisch extra nodig. Dat is voor LG 3Hz erbij.
De hardware van de ThermaV is wat mij betreft gewoon prima, 100% tevreden mee. Maar de regeling in het exemplaar dat hier staat, die is om te huilen.
PV: 7205Wp. LW-WP: ME SUZ-SWM40VA2 + EHST20D-VM2D. LL-WP: 3x MHI SRK20ZS-S
Ik heb toch wel serieus een probleem inmiddels met de LG die soms ver onder target blijft steken.
het begint nu af te koelen in huis.
het lijkt er op dat de pomp het wel probeert, het opgenomen vermogen is enorm.
hier wat schermafdrukjes tijdens deze periode.
:fill(white):strip_exif()/f/image/GlFVu33xVMHhMXbdw6Vk8LLT.png?f=user_large)
eleatisch verbruik afgelopen 24 uur
:strip_exif()/f/image/sErpXJqfFJeBdqigBsCrk3XF.jpg?f=fotoalbum_large)
meestal is Ta ongeveer 30/31 terwijl die 34/35 zou moeten zijn en de COP is echt top te noemen.
maar hierboven zelfs 28.6 en een COP van 0,85 en elektrisch op dat moment 3kw
:strip_exif()/f/image/OD36zkqi12hPNyGSn3RvRGds.jpg?f=fotoalbum_large)
soms haal ik een stunning COP van 1,58 dan tikt de temperatuur ook 31,6 aan.
iemand enig idee waar ik het in moeten zoeken?
vorige keer wilde een power cycle dit probleem oplossen, helaas was dat gistrenavond (toen ik ontdekte dat target niet gehaald werd) niet de oplossing.
het begint nu af te koelen in huis.
het lijkt er op dat de pomp het wel probeert, het opgenomen vermogen is enorm.
hier wat schermafdrukjes tijdens deze periode.
eleatisch verbruik afgelopen 24 uur
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/sErpXJqfFJeBdqigBsCrk3XF.jpg?f=user_large)
meestal is Ta ongeveer 30/31 terwijl die 34/35 zou moeten zijn en de COP is echt top te noemen.
maar hierboven zelfs 28.6 en een COP van 0,85 en elektrisch op dat moment 3kw
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OD36zkqi12hPNyGSn3RvRGds.jpg?f=user_large)
soms haal ik een stunning COP van 1,58 dan tikt de temperatuur ook 31,6 aan.
iemand enig idee waar ik het in moeten zoeken?
vorige keer wilde een power cycle dit probleem oplossen, helaas was dat gistrenavond (toen ik ontdekte dat target niet gehaald werd) niet de oplossing.
LG-HM163MR-U34
Beetje late reactie, maar hoe heb jij dit 'opgelost'? Ik heb hetzelfde probleem dat jij in AI niet aan wil slaan, maar wel als jij op 'warmte' staat. Of iemand anders een idee waar ik moet zoeken?:
Sinds vandaag wilt de warmtepomp niet meer opstarten in AI. Op warmte start die gelijk op. Had vanmiddag even de spanning er af gehad om iets te controleren, daarna wilde hij niet meer opstarten.
Alle instellingen gecontroleerd en staan nog goed.
Systeem reboot helpt niet.
Nogmaals de spanning er af helpt ook niet.
Volgens de stooklijn, buitentemperatuur, water temperatuur en hysterese zou die moeten gaat opstarten.
Iemand een idee? Misschien zie ik iets over het hoofd.
Update 16-11-2023:
Lijkt nu weer normaal te reageren op AI, niks aangepast in de instellingen, zelfde buitentemperatuur. Even afwachten of die blijft werken
Au!
vannacht de eerste defrosts van dit jaar. 'het Warme Westen' zullen we maar zeggen . Maar als de COP dan tot onder de 2 zakt, word je even niet zo blij. Met elektrisch 4 kW ingaand vermogen (inverter 82 Hz (!) moest onze WP wel wel even stampen hoor. Hij staat gelukkig op een plek waar niemand last heeft van het geluid, maar hard werken moest ie wel. Binnenshuis gewoon 21 graden plus en min een paar tienden, dus dat zit wel goed./f/image/w34Qc6veXUvEUY97C3VeKiZZ.png?f=fotoalbum_large)
[/URL/f/image/A6aG181wgEI80r4STpY69PCQ.png?f=fotoalbum_large)

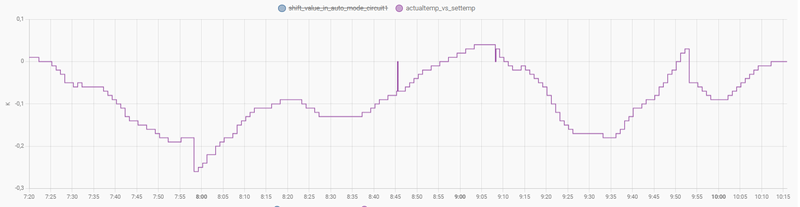

vannacht de eerste defrosts van dit jaar. 'het Warme Westen' zullen we maar zeggen
. Maar als de COP dan tot onder de 2 zakt, word je even niet zo blij. Met elektrisch 4 kW ingaand vermogen (inverter 82 Hz (!) moest onze WP wel wel even stampen hoor. Hij staat gelukkig op een plek waar niemand last heeft van het geluid, maar hard werken moest ie wel. Binnenshuis gewoon 21 graden plus en min een paar tienden, dus dat zit wel goed.[/URL:fill(white):strip_exif()/f/image/A6aG181wgEI80r4STpY69PCQ.png?f=user_large)
9kW U44
@Jojan265
Hoe moet ik die suction temp en de hex temp interpreteren?
Welke waardes zouden die moeten hebben?
ik heb zojuist het stroom er even af gehad, laat de LG weer even opstarten tussen door.
zou inderdaad kunnen zijn dat deze niet goed defrost
:fill(white):strip_exif()/f/image/YJlleAu6sKDw5fExKofoTAqc.png?f=user_large)
Nu tijdens opstart: geen idee of dat goed is of niet.
hij probeert i.i.g. volle bak iets te doen
Hoe moet ik die suction temp en de hex temp interpreteren?
Welke waardes zouden die moeten hebben?
ik heb zojuist het stroom er even af gehad, laat de LG weer even opstarten tussen door.
zou inderdaad kunnen zijn dat deze niet goed defrost
Nu tijdens opstart: geen idee of dat goed is of niet.
hij probeert i.i.g. volle bak iets te doen
[ Voor 47% gewijzigd door The_KnarF op 28-11-2023 10:42 ]
LG-HM163MR-U34
Hij vertoonde dit gedrag ook toen het buiten (volgens buienradar) nog 5 graden was. Is er een bepaalde range dat hij defrosts draait?
Ik gebruik de LG controller als thermostaat, maar die is niet heel accuraat merk ik. Gedurende de dag schommelt hij tussen 17.5 en 19, als hij op 18 staat ingesteld.
Ik heb er nog geen andere thermostaat langs gehouden, dus de temperatuur zeker weten doe ik niet. Maar het is in elk geval al die tijd nog behaaglijk binnen dus mij hoor je niet klagen
Ik hoop voor je dat de suction temp en de HEX temp een factor 10 teveel aanwijzen.
Maar ook -19 bij een opstart is veel te laag als de buitentemperatuur ca. 1 graad is. Ook 93 Hz heb ik nog nooit gezien. Het zou best eens kunnen zijn, dat er te weinig koudemiddel aanwezig is.
LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro
:fill(white):strip_exif()/f/image/qXBPVVZRwJBEDlph62HD1xRs.png?f=user_large)
![[Afbeelding]](https://tweakers.net/i/I6sZ7CpNlKCbl_LIcPlvTofXses=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/s5quTEndYyzt4KLy2Yd8s6OU.png?f=user_large){kind=link}
daar is zonder grafieken of gelogde data weinig over te zeggen.
Je HW meter rondt nogal af grafisch, en is sowieso niet alleen je wp.
Dat komt ook mede door het ruime hysterese van de RMC als thermostaat.Ik gebruik de LG controller als thermostaat, maar die is niet heel accuraat merk ik. Gedurende de dag schommelt hij tussen 17.5 en 19, als hij op 18 staat ingesteld.
Ik heb er nog geen andere thermostaat langs gehouden, dus de temperatuur zeker weten doe ik niet. Maar het is in elk geval al die tijd nog behaaglijk binnen dus mij hoor je niet klagen
Je kan kijken of je de hysterese dan niet beter op -0.5/+1.5 kunt zeggen bijv. Het niet te warm worden moet ie immers zelf voor zorgen, maar met slechts -0.5 moet het iig nooit te koud kunnen worden. (in theorie)
Ik doe niet aan bijgeloof. Dat brengt ongeluk.
Suction temperatuur van -19 bij deze omstandigheden zou inderdaad een teken kunnen zijn van tekort aan koudemiddel. @The_KnarF Allebei de fans draaien wel gewoon neem ik aan?:
[...]
Ik hoop voor je dat de suction temp en de HEX temp een factor 10 teveel aanwijzen.
Maar ook -19 bij een opstart is veel te laag als de buitentemperatuur ca. 1 graad is. Ook 93 Hz heb ik nog nooit gezien. Het zou best eens kunnen zijn, dat er te weinig koudemiddel aanwezig is.
Een vastzittende EEV (Electronic Expansion Valve) zou ook dit gedrag kunnen vertonen. Lees je die ook ergens uit?
[ Voor 9% gewijzigd door M_AW op 28-11-2023 10:51 ]
PV: 7205Wp. LW-WP: ME SUZ-SWM40VA2 + EHST20D-VM2D. LL-WP: 3x MHI SRK20ZS-S
