Dat klinkt goed. En ik ga ook eens naar de concurrent van Armacell kijken dan.FransvWoerkom schreef op zondag 27 september 2020 @ 15:23:
[...]
De gebruikte materialen zijn polyolefinen, dat zijn kunststoffen waarvan de namen eindigen op "een" van polyetheen tot polybuteen. Waterafstotende stoffen. Maar helaas ook moeilijk te lijmen.
Naast armacell/armaflex is ook thermaflex een bekend merk met dikke catalogi en datasheets online.
:strip_icc():strip_exif()/u/152513/Bart-klein.jpg?f=community)
/u/252489/crop5a7acd4120056_cropped.png?f=community)
ZB: 60HP op 2x250L Orientatie: WZW 68°; Douche-WTW; PV: 18x QCell 6390Wp Noord/Zuid, APS QS1+YC600; WP: Panasonic 7kW J-gen ; Gasloos sinds 07-2020
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
@colvano
altijd leuk wat cijfers van anderen
En wat was het jaarverbruik? en hoeveel gas stond daar tegen over het jaar ervoor?
Dit is inderdaad wel leuk om onderling te vergelijken.:
[...]
@colvano
altijd leuk wat cijfers van anderen
En wat was het jaarverbruik? en hoeveel gas stond daar tegen over het jaar ervoor?
@Dylantje2 Misschien een idee om in de TS een tabelletje te maken waar het jaarverbruik bijgehouden kan worden? Dus met wat algemene info over het huis/WP type & instellingen en dan de verbruiken erbij?
All-Electric sinds 2018 | 7kW Panasonic Monoblock | 2x Marstek 5kWh thuisaccu | 11kWp PV
/u/1016333/crop605879047228c.png?f=community)
wat nog wel eens wil werken is stofzuiger aan 1 kant en alles met keukenfolie oid redelijk lucht dicht inpakken en een draadjewol aan de andere kant invoeren, dan een metselkoord en dan een trekveer en dan pas de kabel. maar voorkomen is idd veel beter
@vandermark Zelf heb ik 35*13 en daarna 60*13 isolatie op de stukken waar verlies een ding is, volgens mij bestaat er ook 54*13
https://www.cvkoopjes.nl/...2-meter-climaflex-xt.html
Wel even kijken of het de eigenschappen heeft die je zoekt
All electric! 8500Wp / Vaillant l/w 7kW / 2x Daikin l/l 2.5kW / Atlantic 200l / Nexus 20kWh / Victron 32kWh
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
Uiteindelijk zijn ze niet ongevraagd op de stoep komen staan maar ook niet gevraagd:
[...]
Dat zei hij tegen mij ook, maar ze belde toch. ze hebben echt geen zin omdat ding in een vrachtwagen te laden en weer mee terug te nemen en dat een keer op 6
Ik kreeg vannacht een SMS van DB Schenker dat ze vandaag langs zouden komen. Om 16:00 waren ze er. Afgelopen vrijdag was de vrachtwagen vol zoals ik kon zien in de track en trace van hun.
Sinds de 2 dagen regel reageer ik hier niet meer
mooi man, aanslingeren dat ding.:
[...]
Uiteindelijk zijn ze niet ongevraagd op de stoep komen staan maar ook niet gevraagd
Donderdag komt @koevlaas2 hem met me installeren.:
[...]
mooi man, aanslingeren dat ding.
Sinds de 2 dagen regel reageer ik hier niet meer
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Als je in ts wilt ...
En voor de Andere J gebruikers............. cq Eigenaren
Ik wil jullie er wel bij zetten hoor als je de data aanlevert
Ps: Ben wel erg benieuwd wat nu prijzen zijn via een grotere inkoop?
Gratis verzenden?
Of ook nog eens 20-30%?
Of gratis
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/152776/crop62ebb88d19432_cropped.jpg?f=community)
18.090 Wp | 60Heatpipes | Auer Edel eau 270ltr | Panasonic J 9kW | Mitsubishi HI 5kW | 3 x Fujitsu General 2,5kW
Hoe lang hebben ze bij jou er over gedaan?:
[...]
Uiteindelijk zijn ze niet ongevraagd op de stoep komen staan maar ook niet gevraagd
Hele huis geïsoleerd met rd 6. Decentrale WTW. 12x310wp tilt 8° en 9x335 tilt 15°(Zuid) op Goodwe 6k omvormer. Pana J 5kW warmtepomp. AE v4 270l. Gasloos sinds 14-11-2020.
:strip_icc():strip_exif()/u/975689/crop5b1fe1c4d4316_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/1143549/crop612e67a1883cd.jpg?f=community)
www.opnaargasloos.nl: 9900Wp, 2x30HP 500l buffer, Atlantic WPB, Ravelli Alfa S, Panasonic monobloc J-series 5kW, Model 3 LR
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
18.090 Wp | 60Heatpipes | Auer Edel eau 270ltr | Panasonic J 9kW | Mitsubishi HI 5kW | 3 x Fujitsu General 2,5kW
zo niet
hou alles priveeSamen koop constructies opzetten op het forum is niet toegestaan. mods gooien een topic nog wel eens gewoon dicht. en dan wordt ik heel verdrietig.
Duidelijk en dank, ik zal m'n post uit voorzorg aanpassen.:
[...]
zo niet
Samen koop constructies opzetten op het forum is niet toegestaan. mods gooien een topic nog wel eens gewoon dicht. en dan wordt ik heel verdrietig.
www.opnaargasloos.nl: 9900Wp, 2x30HP 500l buffer, Atlantic WPB, Ravelli Alfa S, Panasonic monobloc J-series 5kW, Model 3 LR
Ik heb een aantal dingen gedaan.
- Instellen stooklijn (Zie afbeelding): een stooklijn gevonden waarbij het jaarrond ongeveer 22 graden binnen in de woning is. Is best warm maar wij vinden het comfortabel en het verbruik is met 1550 kWh afgelopen jaar prima te doen.
- Inregelen verwarming: Ik heb alle radiatoren en vloerverwarmingsgroepen zo ingeregeld dat de delta T ongeveer gelijk is. Hierdoor krijgt de warmtepomp water terug dat geen uitschieters heeft naar koud of warm.
- Ventilatie: onze woning is voorzien van mechanische ventilatie. Ik heb een luchtkwaliteitsmeter gekocht en aan de hand daarvan de roosters in de woning afgesteld. Hierdoor wordt precies goed geventileerd dat de lucht schoon is en het vochtpercentage gezond.
- Silent mode: Geen idee wat het precies doet, maar heb deze geselecteerd.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CLLjsjinjOGE8GdDp9FSVnnv.jpg?f=user_large)
Onze woning is een 2 onder 1-kap uit 1995, 146 m2, beneden vloerverwarming 80m2 en boven in de badkamer en slaapkamers radiatoren. De radiatoren staan altijd open maar doen weinig door de beperkte afgifte, wel genoeg om comfortabel te zijn boven.
Ik zag dat iemand anders al antwoord had gegeven. Dat was dus inderdaad 344 kWh in één maand. Totaal heb ik de afgelopen 12 maanden 1550 kWh verbruikt volgens het panel van de Pana.
1550 kWh, zie boven.:
[...]
@colvano
altijd leuk wat cijfers van anderen
En wat was het jaarverbruik? en hoeveel gas stond daar tegen over het jaar ervoor?
Hiervoor was het jaarverbruik ongeveer 1300 m3 gas/jaar. Dat was ook inclusief koken. Ik woonde hier echter net een jaar voordat we all-electric zijn gegaan dus heb weinig referentie.
Wij wekken met PV ongeveer 5000 kWh op per jaar. Totale verbruik is rond de 4000 kWh. Daarin zit naast ons "normale" verbruik ook inductie en de WPB.
Zorg voor goede koffie, koek en soep tussen de middag. Dat hield hem bij mij erg gemotiveerd
--------------
Ter info: Topic over het gasloos maken van onze woning, inclusief uiteindelijke kosten en alle werkzaamheden.
[ Voor 10% gewijzigd door colvano op 28-09-2020 22:15 ]
Sillent mode maakt je wp stiller, maar kost je rendement:
[...]
Ik heb een aantal dingen gedaan.[Afbeelding]
- Instellen stooklijn (Zie afbeelding): een stooklijn gevonden waarbij het jaarrond ongeveer 22 graden binnen in de woning is. Is best warm maar wij vinden het comfortabel en het verbruik is met 1550 kWh afgelopen jaar prima te doen.
- Inregelen verwarming: Ik heb alle radiatoren en vloerverwarmingsgroepen zo ingeregeld dat de delta T ongeveer gelijk is. Hierdoor krijgt de warmtepomp water terug dat geen uitschieters heeft naar koud of warm.
- Ventilatie: onze woning is voorzien van mechanische ventilatie. Ik heb een luchtkwaliteitsmeter gekocht en aan de hand daarvan de roosters in de woning afgesteld. Hierdoor wordt precies goed geventileerd dat de lucht schoon is en het vochtpercentage gezond.
- Silent mode: Geen idee wat het precies doet, maar heb deze geselecteerd.
Onze woning is een 2 onder 1-kap uit 1995, 146 m2, beneden vloerverwarming 80m2 en boven in de badkamer en slaapkamers radiatoren. De radiatoren staan altijd open maar doen weinig door de beperkte afgifte, wel genoeg om comfortabel te zijn boven.
[...]
Ik zag dat iemand anders al antwoord had gegeven. Dat was dus inderdaad 344 kWh in één maand. Totaal heb ik de afgelopen 12 maanden 1550 kWh verbruikt volgens het panel van de Pana.
[...]
1550 kWh, zie boven.
Hiervoor was het jaarverbruik ongeveer 1300 m3 gas/jaar. Dat was ook inclusief koken. Ik woonde hier echter net een jaar voordat we all-electric zijn gegaan dus heb weinig referentie.
Wij wekken met PV ongeveer 5000 kWh op per jaar. Totale verbruik is rond de 4000 kWh. Daarin zit naast ons "normale" verbruik ook inductie en de WPB.
[...]
Zorg voor goede koffie, koek en soep tussen de middag. Dat hield hem bij mij erg gemotiveerd
--------------
Ter info: Topic over het gasloos maken van onze woning, inclusief uiteindelijke kosten en alle werkzaamheden.
En je dt per radaitor rukt je wp helemaal niets, wel zijn eigen dt.
Maar je zou je retouren moeten tweaken, zodat die mooi in 1 lijn lopen
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
:strip_icc():strip_exif()/u/232340/crop5affede7756e3_cropped.jpeg?f=community)
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
Helaas kun je de fan speed niet direct beïnvloeden, toch? Zelfs niet met de Quiet mode.
Hier is het stookseizoen vandaag ook langzaamaan begonnen. Ik wil het vebruik graag wat nauwkeuriger bij gaan houden, maar heb geen zin om een S0 kWh meter te installeren
Omdat de verbruikscijfers van Pana zelf zeer onnauwkeurig zijn (stappen van 200W, flink naar beneden afgerond, de circulatiepomp en backup heater worden voor het gemak niet meegeteld), heb ik het volgende bedacht:
De Pana rapporteert de Compressor Current wel met een redelijke nauwkeurigheid.
De compressor is de grootste verbruiker, als je hier het vermogen van de fan + pomp bij optelt zit je volgens mij een heel eind in de richting. Alleen, hoe kom ik aan die vermogens?
Ook frappant: Als je de compressor current gebruikt om het huidige vermogen uit te rekenen, zit je standaard al een stuk hoger dan het verbruik dat Pana zelf opgeeft. Terwijl dat dus excl. Fan+pomp+standbyverbruik is!
Hier is het stookseizoen vandaag ook langzaamaan begonnen. Ik wil het vebruik graag wat nauwkeuriger bij gaan houden, maar heb geen zin om een S0 kWh meter te installeren
Omdat de verbruikscijfers van Pana zelf zeer onnauwkeurig zijn (stappen van 200W, flink naar beneden afgerond, de circulatiepomp en backup heater worden voor het gemak niet meegeteld), heb ik het volgende bedacht:
De Pana rapporteert de Compressor Current wel met een redelijke nauwkeurigheid.
De compressor is de grootste verbruiker, als je hier het vermogen van de fan + pomp bij optelt zit je volgens mij een heel eind in de richting. Alleen, hoe kom ik aan die vermogens?
Ook frappant: Als je de compressor current gebruikt om het huidige vermogen uit te rekenen, zit je standaard al een stuk hoger dan het verbruik dat Pana zelf opgeeft. Terwijl dat dus excl. Fan+pomp+standbyverbruik is!
All-Electric sinds 2018 | 7kW Panasonic Monoblock | 2x Marstek 5kWh thuisaccu | 11kWp PV
Het kan zijn dat je het opgenomen vermogen, maal de spanning, nog eens moet vermenigvuldigen met een power factor. Maar ik meen mij te herrineren dat de Pana een power factor van nabij 1 had.:
Helaas kun je de fan speed niet direct beïnvloeden, toch? Zelfs niet met de Quiet mode.
Hier is het stookseizoen vandaag ook langzaamaan begonnen. Ik wil het vebruik graag wat nauwkeuriger bij gaan houden, maar heb geen zin om een S0 kWh meter te installeren
Omdat de verbruikscijfers van Pana zelf zeer onnauwkeurig zijn (stappen van 200W, flink naar beneden afgerond, de circulatiepomp en backup heater worden voor het gemak niet meegeteld), heb ik het volgende bedacht:
De Pana rapporteert de Compressor Current wel met een redelijke nauwkeurigheid.
De compressor is de grootste verbruiker, als je hier het vermogen van de fan + pomp bij optelt zit je volgens mij een heel eind in de richting. Alleen, hoe kom ik aan die vermogens?
Ook frappant: Als je de compressor current gebruikt om het huidige vermogen uit te rekenen, zit je standaard al een stuk hoger dan het verbruik dat Pana zelf opgeeft. Terwijl dat dus excl. Fan+pomp+standbyverbruik is!
Een power factor kan ergens tussen 0,8-1,0 zitten (gokje).
Maar dit is het randje van mijn kennis nu, dus ik spreek er niet teveel over
.En voor zover ik weet is de fanspeed niet handmatig aan te passen nee. Maar waar een wil is, is een weg
.Het opgenomen vermogen van de compressor zal hetzelfde blijven, als de frequentie nagenoeg hetzelfde blijft.
De drukken en temperaturen in het compressor systeem zijn voor ons nog minder toegankelijk geloof ik, dus op die manier het rendement narekenen wordt hem ook niet snel.
Een versnelde ventilator zal niet dusdanig veel meer vermogen vragen denk ik, moet ik even het motortype achterhalen (een paar RPM meer bij deze formaten is al een hoop).
Dus als we de temperatuur in en uit goed kunnen meten (Ik ben van plan dit zelf nog verbeterd inline te maken mbv 2 pt1000's en anders wat NTC's of PTC's. Deze in een T-stuk te isoleren, maar offtopic).
En de flow fixed kunnen maken (wat kan met het max-pump-speed uit het menu. Dan maken we het allemaal al nauwkeuriger.
Vervolgens kunnen we nauwkeurig het geheel opgenomen vermogen van de WP gewoon meten zoals hier al veel gebeurd.
Absoluut relatief, relatief absoluut.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Ja, daar lees ik veel over maar mis nog een 'overall' setup guide. Ik ben enigzins handig, heb RaspPi4 met domoticz, influxdb en grafana om slimme meter en zonnepanelen goed te monitoren. Zou graag verbruik van de Pana in Domoticz krijgen. Waar kan ik lezen hoe ik dit bordje aansluit en inregel op de RaspPi4?
Edit, de info in openingspost is voor mij net iets te kort om het zelf te kunnen doen.
[ Voor 8% gewijzigd door vandermark op 29-09-2020 13:32 ]
STRAVA | Panasonic 5kW J Monoblock
Dit is je startpunt: YouTube: Install NodeRed on Raspberry Pi and use with Domoticz:
[...]
Ja, daar lees ik veel over maar mis nog een 'overall' setup guide. Ik ben enigzins handig, heb RaspPi4 met domoticz, influxdb en grafana om slimme meter en zonnepanelen goed te monitoren. Zou graag verbruik van de Pana in Domoticz krijgen. Waar kan ik lezen hoe ik dit bordje aansluit en inregel op de RaspPi4?
Edit, de info in openingspost is voor mij net iets te kort om het zelf te kunnen doen.
En als je dat draaiende hebt, hang je de heishamon aan de mqtt server (je Pi4). Vervolgens komen de berichten daar binnen en gebruik je node red om het door te sturen naar domoticz (https://github.com/Egyras...ter/Integrations/Domoticz)
[ Voor 3% gewijzigd door thehog op 29-09-2020 13:55 ]
Daar kun je alleen in komen als de WP uit staat.
Zodra de WP 'actief' is, verdwijnt dat menu uit de opties.
Het idee is dat je geen settings aan kunt passen terwijl de WP draait.
All-Electric sinds 2018 | 7kW Panasonic Monoblock | 2x Marstek 5kWh thuisaccu | 11kWp PV
Ja dat kan, er is hier en daar wel wat ruimte voor. Maar je moet wel een beetje knutselen, want er zit geen DIN-rail in, althans niet bij de J-serie.
Snapt iemand eigenlijk waarom er installatieautomaten in de WP zitten? Als het goed is komt hij toch al op een automaat in je meterkast.
Dus: als ze eigenlijk niet nodig zijn die automaten in de WP dan kun je ze er ook gewoon uit halen en vervangen door Kwh-meters.
WH-MDC05H3E5, 5600 Wp zonnepanelen, 2 infrarood bad- en werkkamer, SWW Auer Edel water 100L, Daikin 2MXM50M9 airco met FTXM35N en FTXM20N
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JpJ88EwPFFD2p0f0b0haBWrX.jpg?f=user_large)
Past net:-)
Tzt komt mijn flow die klopt in de ts.
De S0 flow:
code:
1
| [{"id":"f8f84167.46b54","type":"tab","label":"Heishamon S0","disabled":false,"info":""},{"id":"a29545ae.0b0e78","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watt/1","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":150,"y":40,"wires":[["dea78b4c.8623a8"]]},{"id":"da009706.4c2628","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"0","retain":"","broker":"be996629.12e0f8","x":1130,"y":40,"wires":[]},{"id":"dea78b4c.8623a8","type":"function","z":"f8f84167.46b54","name":"IDX 13797 adder","func":"\nvar idx_no = 13797\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":40,"wires":[["b1096aa2.c8c108","da009706.4c2628"]]},{"id":"b86fa411.90f198","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watthour/1","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":170,"y":160,"wires":[["adc4a5d.f2ee558"]]},{"id":"9ccd1969.cd9d78","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"2","retain":"","broker":"be996629.12e0f8","x":1130,"y":160,"wires":[]},{"id":"adc4a5d.f2ee558","type":"function","z":"f8f84167.46b54","name":"IDX 13799 adder","func":"var idx_no = 13799\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}\n`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":160,"wires":[["9ccd1969.cd9d78"]]},{"id":"b1096aa2.c8c108","type":"debug","z":"f8f84167.46b54","name":"","active":true,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":720,"y":80,"wires":[]},{"id":"9ccf4caf.3f0da","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watt/2","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":150,"y":340,"wires":[["4889e5dd.fa95ac"]]},{"id":"3ae775a6.b32f5a","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"0","retain":"","broker":"be996629.12e0f8","x":1130,"y":340,"wires":[]},{"id":"4889e5dd.fa95ac","type":"function","z":"f8f84167.46b54","name":"IDX 13798 adder","func":"\nvar idx_no = 13798\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":340,"wires":[["477e81bf.611ad","3ae775a6.b32f5a"]]},{"id":"6ac78631.e79748","type":"mqtt in","z":"f8f84167.46b54","name":"","topic":"panasonic_heat_pump/s0/Watthour/2","qos":"2","datatype":"auto","broker":"8c54b13e.efee5","x":170,"y":460,"wires":[["d2bdd7e6.077098"]]},{"id":"4a9756d2.67b0a8","type":"mqtt out","z":"f8f84167.46b54","name":"","topic":"domoticz/in","qos":"2","retain":"","broker":"be996629.12e0f8","x":1130,"y":460,"wires":[]},{"id":"d2bdd7e6.077098","type":"function","z":"f8f84167.46b54","name":"IDX 13800 adder","func":"var idx_no = 13800\n\nvar msg1 = Number(msg.payload); \n\nmsg.payload = `{\\n \"idx\" : ${idx_no}, \"nvalue\" : 0, \"svalue\" : \"${msg1};0\"\\n}\n`;\n\nreturn msg ;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":550,"y":460,"wires":[["4a9756d2.67b0a8"]]},{"id":"477e81bf.611ad","type":"debug","z":"f8f84167.46b54","name":"","active":true,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","statusVal":"payload","statusType":"auto","x":720,"y":380,"wires":[]},{"id":"8c54b13e.efee5","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"be996629.12e0f8","type":"mqtt-broker","z":"","name":"","broker":"192.168.5.70","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":"15","cleansession":true,"birthTopic":"Domoticz","birthQos":"2","birthRetain":"true","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""}] |
De Dallas Flow:
code:
1
| [{"id":"acb9b84e.a730b8","type":"tab","label":"HeishaMon 1-wire","disabled":false,"info":""},{"id":"60fd0018.c93a2","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Aanvoer MQTT Dallas: 080fd","topic":"panasonic_heat_pump/1wire/28b8a226000080fd","qos":"2","datatype":"utf8","broker":"8c54b13e.efee5","x":150,"y":60,"wires":[["edb6b619.d7bd88","df3751c8.2f027"]]},{"id":"edb6b619.d7bd88","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":80,"wires":[]},{"id":"9458a032.9248b","type":"mqtt out","z":"acb9b84e.a730b8","name":"","topic":"domoticz/in","qos":"1","retain":"","broker":"be996629.12e0f8","x":1150,"y":560,"wires":[]},{"id":"7d28ea0a.1058f4","type":"function","z":"acb9b84e.a730b8","name":"WP Aanvoer MQTT 12257","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12257;\nreturn msg;","outputs":1,"noerr":0,"x":860,"y":60,"wires":[["9458a032.9248b"]]},{"id":"b6c5d4bf.b50e68","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Retour MQTT Dallas: 30218","topic":"panasonic_heat_pump/1wire/28aa246318130218","qos":"2","datatype":"utf8","broker":"a0ddb6ba.86e3f8","x":150,"y":140,"wires":[["e0481057.6a4e6","5142e2bb.6d908c"]]},{"id":"e0481057.6a4e6","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":160,"wires":[]},{"id":"cc986934.5e74d8","type":"function","z":"acb9b84e.a730b8","name":"WP Retour MQTT 12258","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12258;\nreturn msg;","outputs":1,"noerr":0,"x":850,"y":140,"wires":[["9458a032.9248b"]]},{"id":"e186a19a.cc16a","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Compressor K MQTT Dallas: 70399","topic":"panasonic_heat_pump/1wire/28c38f7997070399","qos":"2","datatype":"utf8","broker":"a0ddb6ba.86e3f8","x":170,"y":220,"wires":[["96f8449.d9451b8","760d4051.5a089"]]},{"id":"96f8449.d9451b8","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":240,"wires":[]},{"id":"90619cf1.8139","type":"function","z":"acb9b84e.a730b8","name":"WP Compressor K MQTT 12718","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12718;\nreturn msg;","outputs":1,"noerr":0,"x":870,"y":220,"wires":[["9458a032.9248b"]]},{"id":"8134f630.f40f58","type":"comment","z":"acb9b84e.a730b8","name":"Informatie","info":"Aan de linkerkant dien je de nummers na panasonic_heat_pump/1wire/ aan te passen aan jouw situatie. De nummers vindt je in Heishamon webpagina.\n\nIn de gele vlakken vul je het juiste IDX nummer in.\n\nVerder pas je de juiste server nummers aan.","x":300,"y":20,"wires":[]},{"id":"cd40ebff.dea938","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Compressor W MQTT Dallas: 50369","topic":"panasonic_heat_pump/1wire/288b607997050369","qos":"2","datatype":"utf8","broker":"2148c5d5.2e368a","x":180,"y":300,"wires":[["8214de50.bd952","7594cc7f.c9d6e4"]]},{"id":"8214de50.bd952","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":320,"wires":[]},{"id":"103ee0bf.c5a64f","type":"function","z":"acb9b84e.a730b8","name":"WP Compressor W MQTT12717","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12717;\nreturn msg;","outputs":1,"noerr":0,"x":870,"y":300,"wires":[["9458a032.9248b"]]},{"id":"522a3380.ae5ebc","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Inzuig MQTT Dallas: 00007f","topic":"panasonic_heat_pump/1wire/283734080900007f","qos":"2","datatype":"utf8","broker":"2148c5d5.2e368a","x":150,"y":380,"wires":[["4188721f.a3503c","1cd00abe.6d2125"]]},{"id":"1cd00abe.6d2125","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":400,"wires":[]},{"id":"4188721f.a3503c","type":"function","z":"acb9b84e.a730b8","name":"WP Inzuig MQTT 12055","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12055;\nreturn msg;","outputs":1,"noerr":0,"x":850,"y":380,"wires":[["9458a032.9248b"]]},{"id":"f5df8b51.19db08","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP E unit Dallas : c02b4","topic":"panasonic_heat_pump/1wire/281f9877910c02b4","qos":"2","datatype":"utf8","broker":"c2978dc7.a699","x":130,"y":540,"wires":[["ffaf578.4ab15a8","188210f2.97ecff"]]},{"id":"ffaf578.4ab15a8","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":560,"wires":[]},{"id":"639d9b34.0d9264","type":"function","z":"acb9b84e.a730b8","name":"WP E unit 13793","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 13793;\nreturn msg;","outputs":1,"noerr":0,"x":830,"y":540,"wires":[["9458a032.9248b"]]},{"id":"84266f4.f831c9","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP W unit Dallas: 20237","topic":"panasonic_heat_pump/1wire/2808e87791120237","qos":"2","datatype":"utf8","broker":"2148c5d5.2e368a","x":130,"y":620,"wires":[["24d4747b.6eecfc","eac21eb6.8846b"]]},{"id":"24d4747b.6eecfc","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":640,"wires":[]},{"id":"c9c463ca.db09a","type":"function","z":"acb9b84e.a730b8","name":"WP W unit 12259","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12259;\nreturn msg;","outputs":1,"noerr":0,"x":830,"y":620,"wires":[["9458a032.9248b"]]},{"id":"c5cf2851.f8c388","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Uitblaas MQTT Dallas: 4014d","topic":"panasonic_heat_pump/1wire/28aaf8613d14014d","qos":"2","datatype":"utf8","broker":"8c54b13e.efee5","x":150,"y":460,"wires":[["89fb2d0c.56c61","e5833ace.7be8d8"]]},{"id":"89fb2d0c.56c61","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":480,"wires":[]},{"id":"944477b1.4c6528","type":"function","z":"acb9b84e.a730b8","name":"WP Uitblaas MQTT 12056","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12056;\nreturn msg;","outputs":1,"noerr":0,"x":850,"y":460,"wires":[["9458a032.9248b"]]},{"id":"4a797eb0.41dc5","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Lekbak MQTT Dallas: 1401d0","topic":"panasonic_heat_pump/1wire/28aa9fb83f1401d0","qos":"2","datatype":"utf8","broker":"2148c5d5.2e368a","x":160,"y":700,"wires":[["4b23732a.f106fc","c7b1cf4d.c719b"]]},{"id":"4b23732a.f106fc","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":720,"wires":[]},{"id":"aa45218.f219fe","type":"function","z":"acb9b84e.a730b8","name":"WP Lekbak MQTT 12260","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12260;\nreturn msg;","outputs":1,"noerr":0,"x":850,"y":700,"wires":[["9458a032.9248b"]]},{"id":"9dc3e91.aca2918","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Grind MQTT Dallas: 603ad","topic":"panasonic_heat_pump/1wire/28ff34b0471603ad","qos":"2","datatype":"utf8","broker":"a0ddb6ba.86e3f8","x":150,"y":780,"wires":[["2a0ddea.7548822","23b6b636.ec8baa"]]},{"id":"2a0ddea.7548822","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":800,"wires":[]},{"id":"4621ef02.6051e","type":"function","z":"acb9b84e.a730b8","name":"WP Grind MQTT 12261","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12261;\nreturn msg;","outputs":1,"noerr":0,"x":850,"y":780,"wires":[["9458a032.9248b"]]},{"id":"93e46b51.d74ab8","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP Buiten MQTT: Dallas 50310","topic":"panasonic_heat_pump/1wire/283f6e7997050310","qos":"2","datatype":"utf8","broker":"a0ddb6ba.86e3f8","x":150,"y":860,"wires":[["40e8d51e.4fcf7c","5dc48567.4369cc"]]},{"id":"5dc48567.4369cc","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":880,"wires":[]},{"id":"40e8d51e.4fcf7c","type":"function","z":"acb9b84e.a730b8","name":"WP Buiten MQTT 12057","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 12057;\nreturn msg;","outputs":1,"noerr":0,"x":850,"y":860,"wires":[["9458a032.9248b"]]},{"id":"15273011.01b6a","type":"mqtt in","z":"acb9b84e.a730b8","name":"WP E unit Boven Compressor Dallas: ","topic":"1","qos":"2","datatype":"utf8","broker":"fb86ed68.79df4","x":170,"y":940,"wires":[["376f6009.37e35","267fe0e8.39de3"]]},{"id":"267fe0e8.39de3","type":"debug","z":"acb9b84e.a730b8","name":"","active":false,"tosidebar":true,"console":true,"tostatus":true,"complete":"payload","targetType":"msg","x":440,"y":960,"wires":[]},{"id":"376f6009.37e35","type":"function","z":"acb9b84e.a730b8","name":"","func":"var temp = msg.payload;\nmsg.payload = {};\nmsg.payload.svalue = temp;\nmsg.payload.idx = 46;\nreturn msg;","outputs":1,"noerr":0,"x":790,"y":940,"wires":[["9458a032.9248b"]]},{"id":"df3751c8.2f027","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"5","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":60,"wires":[["7d28ea0a.1058f4"]]},{"id":"5142e2bb.6d908c","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"4","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":140,"wires":[["cc986934.5e74d8"]]},{"id":"760d4051.5a089","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"27","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":220,"wires":[["90619cf1.8139"]]},{"id":"7594cc7f.c9d6e4","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"29","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":620,"y":300,"wires":[["103ee0bf.c5a64f"]]},{"id":"180d0fef.e0c8","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"30","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":380,"wires":[[]]},{"id":"e5833ace.7be8d8","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"31","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":460,"wires":[["944477b1.4c6528"]]},{"id":"c7b1cf4d.c719b","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"34","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":700,"wires":[["aa45218.f219fe"]]},{"id":"1f2eaad5.4c8525","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"13","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":860,"wires":[[]]},{"id":"23b6b636.ec8baa","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"37","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":780,"wires":[["4621ef02.6051e"]]},{"id":"188210f2.97ecff","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"40","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":540,"wires":[["639d9b34.0d9264"]]},{"id":"eac21eb6.8846b","type":"delay","z":"acb9b84e.a730b8","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"1","nbRateUnits":"42","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"x":640,"y":620,"wires":[["c9c463ca.db09a"]]},{"id":"8c54b13e.efee5","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"be996629.12e0f8","type":"mqtt-broker","z":"","name":"","broker":"192.168.5.70","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":"15","cleansession":true,"birthTopic":"Domoticz","birthQos":"2","birthRetain":"true","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""},{"id":"a0ddb6ba.86e3f8","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"2148c5d5.2e368a","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"c2978dc7.a699","type":"mqtt-broker","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":15,"cleansession":true,"birthQos":"0","willQos":"0"},{"id":"fb86ed68.79df4","type":"mqtt-broker","z":"","name":"","broker":"192.168.1.1","port":"1883","clientid":"","usetls":false,"verifyservercert":true,"compatmode":true,"keepalive":"15","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closePayload":"","willTopic":"","willQos":"0","willPayload":""}] |
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Werkschakelaar idee mss.:
[...]
Ja dat kan, er is hier en daar wel wat ruimte voor. Maar je moet wel een beetje knutselen, want er zit geen DIN-rail in, althans niet bij de J-serie.
Snapt iemand eigenlijk waarom er installatieautomaten in de WP zitten? Als het goed is komt hij toch al op een automaat in je meterkast.
Dus: als ze eigenlijk niet nodig zijn die automaten in de WP dan kun je ze er ook gewoon uit halen en vervangen door Kwh-meters.
En ik me voorstellen dat dit per land anders is.
Ik heb er nu 1 in de MK en 1 in de wp als werkschakelaar
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Komop.
Je weet echt wel wat ik bedoel.
Iemand iets aanpraten of het gewoon mag.
Als ik dan zou kiezen en advies geven sloot ik de BH gewoon niet aan.
Dat lijkt me veiliger dan "gewoon" doorlussen..
Lijkt me een hele discussie, als je de verzekering uit moet leggen dat je gewoon doorlus terwijl iedere NEN installateur dit NOOIT zou doen en dan belangrijker ook nog zou goedkeuren
Maar zoals zo vaak, ik ben niet de slimste, maar dom ook niet :-)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Ik heb een beetje hetzelfde, als IT'er lukt het me wel om een pi, slimme meter en het heishamon bordje aan te sluiten. Maar dan even praktisch de kWh meters aansluiten (waar en hoe) , s0 aansluiten (wat voor draad e.d., lokatie) +, hoe en waar je die dallas sensoren kan aansluiten (op een buis in de WP ofzo met koelpasta ?) loop ik in mn hoofd vast:
[...]
Ja, daar lees ik veel over maar mis nog een 'overall' setup guide. Ik ben enigzins handig, heb RaspPi4 met domoticz, influxdb en grafana om slimme meter en zonnepanelen goed te monitoren. Zou graag verbruik van de Pana in Domoticz krijgen. Waar kan ik lezen hoe ik dit bordje aansluit en inregel op de RaspPi4?
Edit, de info in openingspost is voor mij net iets te kort om het zelf te kunnen doen.
Misschien gewoon beginnen en niet te moeilijk denken
Maar als iemand wat praktische zaken kan beschrijven en misschien zelfs met wat fotootjes zou het al helpen
Edit: hoe heet bijvoorbeeld dat omhulsel waar die kwh meters van @Dylantje2 in zitten?
[ Voor 6% gewijzigd door j4y op 29-09-2020 17:59 ]
Nou op onze centrale zijn heel veel kasten allemaal door gelust, wel allemaal dikke draden. Vorige week NEN 1010 keuring gehad en alles prima. Alleen advies om motoren ter plekke een werk schakelaar te geven, maar afkeur dus ook mooi niet:
[...]
Komop.
Je weet echt wel wat ik bedoel.
Iemand iets aanpraten of het gewoon mag.
Als ik dan zou kiezen en advies geven sloot ik de BH gewoon niet aan.
Dat lijkt me veiliger dan "gewoon" doorlussen..
Lijkt me een hele discussie, als je de verzekering uit moet leggen dat je gewoon doorlus terwijl iedere NEN installateur dit NOOIT zou doen en dan belangrijker ook nog zou goedkeuren
Maar zoals zo vaak, ik ben niet de slimste, maar dom ook niet :-)
1 PVoutput . Dongen NB
Een beveiligde werkschakelaar.
Ik was van plan om ook nog een aparte werkschakelaar binnen te hangen voor WP en backupverwarming WP, maar dat laat ik maar achterwege denk ik.
/u/668766/crop5dc1e9cc6e7c4_cropped.png?f=community)
Ik zou inderdaad ook een materialen lijstje wel kunnen waarderen
Sinds de 2 dagen regel reageer ik hier niet meer
:strip_icc():strip_exif()/u/45575/crop5eabccf00c955_cropped.jpeg?f=community)
/u/210990/crop5db08141ca517_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/Me3T3J0Q_L6dXcbLGJgCEqao2Vw=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/v0LvdNX5RnactaoTjhZ6RCB7.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/0cVO4x7isuN7vu4L41rBnDrOjkQ=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/PK0DuRrdXjoAJZoWDFlCJV8l.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/X5K74R6tJme_ahaKnioVipDwMSI=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/vsD81WwWBxVnTgWw5qjGb29c.jpg?f=user_large){kind=link}
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/H8hSb5y6egx426KCtNefVJ7d.jpg?f=user_large){kind=link}
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
inderdaad... zat even verkeerd te denken. Prima zo 😆
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
vlak tweakers niet uit. veel zitten gewoon zo, heeft te maken met dat de heater en de wp nooit tegelijk aan kunnen geloof ik.
Dre in "Panasonic monoblock warmtepompen topic deel 1"
Dre in "Panasonic monoblock warmtepompen topic deel 1"
[ Voor 25% gewijzigd door twain4me op 29-09-2020 19:44 ]
Daar gaan we weer.. Geloof ik
Doe het gewoon wel of niet.
Dus of 2 groepen of 1 groep en niet doorlussen.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Maar vooraf even als je Heismon bij @thehog besteld en die wil gebruiken..:
[...]
Ik zou inderdaad ook een materialen lijstje wel kunnen waarderen
Beter een 3000/kwh pulser kopen.
:fill(white):strip_exif()/f/image/bauKm9FRFxwaFkiemBzK68rv.png?f=user_large)
Wel EX en ex verzenden
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Ik oordeel niet, ik weet alleen dat het wordt gedaan en heb het zelf ook, al is het bij mij tijdelijk:
[...]
Daar gaan we weer.. Geloof ik
Doe het gewoon wel of niet.
Dus of 2 groepen of 1 groep en niet doorlussen.
edit: mooi instalatie kastje, die ga ik onthouden
[ Voor 6% gewijzigd door twain4me op 29-09-2020 19:56 ]
kWh meters sluit je gewoon simpel aan 'tussen' de aanvoer vanuti je meterkast en de aansluiting in de warmtepomp (fase en neutraal). Niks spannends aan, anders dat er wel 230v door de kabel gaat als je hem niet eerst uit zet:
[...]
Ik heb een beetje hetzelfde, als IT'er lukt het me wel om een pi, slimme meter en het heishamon bordje aan te sluiten. Maar dan even praktisch de kWh meters aansluiten (waar en hoe) , s0 aansluiten (wat voor draad e.d., lokatie) +, hoe en waar je die dallas sensoren kan aansluiten (op een buis in de WP ofzo met koelpasta ?) loop ik in mn hoofd vast
Misschien gewoon beginnen en niet te moeilijk denken
Maar als iemand wat praktische zaken kan beschrijven en misschien zelfs met wat fotootjes zou het al helpen
Edit: hoe heet bijvoorbeeld dat omhulsel waar die kwh meters van @Dylantje2 in zitten?
Op de kWh meters zitten ook een extra (vaak kleinere schroef) aansluiting voor de s0 meting. Dat is gewoon een schakelaar die sluit op zelfde moment als het ledje pulseert. De heishamon sluit je aan zoals de foto die ik hier al gepost had thehog in "Panasonic monoblock warmtepompen topic deel 1"
In die foto is het ook duidelijk (neem ik aan) hoe je die temp. sensoren aansluit. En ja, die mag je plakken waar je wil en het liefst inderdaad met hitte geleidende pasta.
Ik oordeel ook niet.:
[...]
Ik oordeel niet, ik weet alleen dat het wordt gedaan en heb het zelf ook, al is het bij mij tijdelijk
edit: mooi instalatie kastje, die ga ik onthouden
Maar er staat een F serie

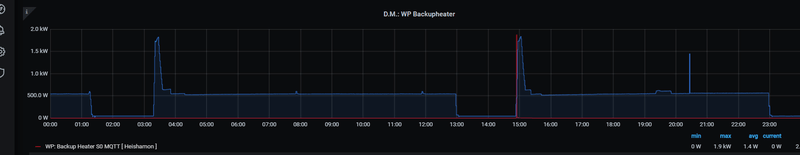

Wat ik deze winter [ omdat mijn S0 voor BH nu eindelijk werkt] hopelijk ga zien is wanneer de Backupheater erin komt.
Ik heb ook gelezen dat hij tijdens een DF een te koude lading water over zijn element krijgt er eea krom kan enz enz En dat de H dus juist door te pas en te onpas de BH aan laat gaan zichzelf beschermt
Hier zie je dat hij dus de ene keer wel en de andere niet erbij komt:
:fill(white):strip_exif()/f/image/WtL6m0L3bGIQ5nv7DGF3Phsk.png?f=user_large)
Ooit hadden we een tweaker die het over kleine japanners in de WP had, die dat zelf regelde.
Helaas doet hij niets meer hier, andere hobby...
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
He mooie auto bezitter :-)
scheelt wel 10 cent Ex..:-) Waarbij ik niet weet of hij past als de klep er voor gaat.
mijn kastje kunstof deksel eraf knippen en kan je pana dicht..:-)
Ik heb wat op slack gezet :-)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Dat is mij ooit verteld door iemand met een 1 fase 9kw H. nooit tegelijk, wellicht een instelling, ik heb geen idee. nog nooit naar gekeken. Dat ding staat hier alleen maar aangesloten omdat ik anders nog geen subsidie kreeg
Ik heb nog wel m'n twijfels of dat BH grafiek piekje wel klopt. Kan het het niet helemaal verklaren dat ie zo strak die piek laat zien. Dus trek nog geen conclusies
Zeker niet...:
[...]
Ik heb nog wel m'n twijfels of dat BH grafiek piekje wel klopt. Kan het het niet helemaal verklaren dat ie zo strak die piek laat zien. Dus trek nog geen conclusies
Maar het voorbeeld is er/kan er zijn...:-)
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Nou hij doet het dus wel, minuut of drie vier lang. Backup heater voor ontdooien is niks aan in te stellen. Zijn software pana regels:
[...]
Dat is mij ooit verteld door iemand met een 1 fase 9kw H. nooit tegelijk, wellicht een instelling, ik heb geen idee. nog nooit naar gekeken. Dat ding staat hier alleen maar aangesloten omdat ik anders nog geen subsidie kreeg
1 PVoutput . Dongen NB
@Dylantje2
Welk probleem zie je eigenlijk? De kabels zijn correct beveiligd. De kabel tot aan de meterkast 2,5mm2 kan 24A aan en beveilig ik met 16A. Is dus correct.
Mijn hoofdzekering 1×35A kan ook wel eens overbelast worden bij gelijktijdigheid van oven + warmtepomp + BH + inductiekookplaat. Geen paniek hier, waarom wel bij jou?
5 kW F-serie doet compressor tegelijk met BH:
:fill(white):strip_exif()/f/image/TAXHfBx0dVmfO4BUrAGDEPJ5.png?f=user_large)
Dusdanig kort dat er geen paniek is bij mij.
[Edit]
Hierbij de ruwe data van het plaatje van hierboven:
Gemiddeld over 1 minuut 15,27A. Daar wordt de installatieautomaat niet warm van hoor.
Welk probleem zie je eigenlijk? De kabels zijn correct beveiligd. De kabel tot aan de meterkast 2,5mm2 kan 24A aan en beveilig ik met 16A. Is dus correct.
Mijn hoofdzekering 1×35A kan ook wel eens overbelast worden bij gelijktijdigheid van oven + warmtepomp + BH + inductiekookplaat. Geen paniek hier, waarom wel bij jou?
5 kW F-serie doet compressor tegelijk met BH:
Dusdanig kort dat er geen paniek is bij mij.
[Edit]
Hierbij de ruwe data van het plaatje van hierboven:
| Start Date and Time | Current RMS 10-Cycle Min(A) | Current RMS 10-Cycle Avg(A) | Current RMS 10-Cycle Max(A) |
| 9-2-2017 07:41 | 3.909 | 4.239 | 5.264 |
| 9-2-2017 07:42 | 5.246 | 11.361 | 20.951 |
| 9-2-2017 07:43 | 13.116 | 13.550 | 14.818 |
| 9-2-2017 07:44 | 14.818 | 15.270 | 16.364 |
| 9-2-2017 07:45 | 4.360 | 12.490 | 17.094 |
| 9-2-2017 07:46 | 5.090 | 5.107 | 5.194 |
| 9-2-2017 07:47 | 5.107 | 5.177 | 5.229 |
Gemiddeld over 1 minuut 15,27A. Daar wordt de installatieautomaat niet warm van hoor.
[ Voor 60% gewijzigd door Dre op 29-09-2020 20:29 ]
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
@Dylantje2
MID gekeurd zegt volgens mij meer iets over het niet kunnen aftappen, maar niet iets over de nauwkeurigheid (+/- X %). Je moet dus alleen naar de nauwkeurigheid kijken. Tenzij je stroom aan de buren gaat leveren
Resolutie van 1000 imp/ kWh vind ik zat voor een warmtepomp. We hebben het niet over de oplader van je telefoon
@CurlyMo
Zou wel een 230 Volt variant pakken.
MID gekeurd zegt volgens mij meer iets over het niet kunnen aftappen, maar niet iets over de nauwkeurigheid (+/- X %). Je moet dus alleen naar de nauwkeurigheid kijken. Tenzij je stroom aan de buren gaat leveren
Resolutie van 1000 imp/ kWh vind ik zat voor een warmtepomp. We hebben het niet over de oplader van je telefoon
@CurlyMo
Zou wel een 230 Volt variant pakken.
[ Voor 14% gewijzigd door Dre op 29-09-2020 20:45 ]
Uhm:
@Dylantje2
MID gekeurd zegt volgens mij meer iets over het niet kunnen aftappen, maar niet iets over de nauwkeurigheid (+/- X %). Je moet dus alleen naar de nauwkeurigheid kijken. Tenzij je stroom aan de buren gaat leveren
Resolutie van 1000 imp/ kWh lijkt me zat voor een warmtepomp. We hebben het niet over de oplader van je telefoon
@CurlyMo
Zou wel een 230 Volt variant pakken.
Voor het verbuik wel
Maar voor de standby modus is 3000 beter
Maar wat ik zei mijne werkt op 1000 en als je voor paar euro meer 3k kunt krijgen
Ik zeg ook niet dat je 70euri uit moet geven
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Hoe meer imp/kWh hoe nauwkeuriger hij is in de standby/lage verbruik en hoe sneller je updates kan krijgen naar je domotica. Op zich werkt 1000 imp/kwh wel hoor. Dat geeft je een laag-verbruik limiet van 60Watt als je elke 60 seconden een update naar je grafieken wil.:
@Dylantje2
MID gekeurd zegt volgens mij meer iets over het niet kunnen aftappen, maar niet iets over de nauwkeurigheid (+/- X %). Je moet dus alleen naar de nauwkeurigheid kijken. Tenzij je stroom aan de buren gaat leveren
Resolutie van 1000 imp/ kWh vind ik zat voor een warmtepomp. We hebben het niet over de oplader van je telefoon
@CurlyMo
Zou wel een 230 Volt variant pakken.
Komop ...[ ik had van een ceo van pilight iets meer verwacht :-):
[...]
Paar euro is 2x zoveel
]Goolge is your friend
https://www.degroenerevol...-meter-voor-din-rail.html
2k pulser dan 2x zo nauwkeurig
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
@Dylantje2
Jouw warmtepomp staat toch nooit in standby tijdens het stookseizoen
Ben benieuwd deze winter. Je data website vond ik erg interessant om naar te kijken. Kijken of ik ook zoiets voor de F-serie kan maken in simpele vorm. (https://github.com/epoc20...nic_arduino_esp8266_proxy)
Jouw warmtepomp staat toch nooit in standby tijdens het stookseizoen
Ben benieuwd deze winter. Je data website vond ik erg interessant om naar te kijken. Kijken of ik ook zoiets voor de F-serie kan maken in simpele vorm. (https://github.com/epoc20...nic_arduino_esp8266_proxy)
Die zijn juist goed in deligeren...:
[...]
Komop ...[ ik had van een ceo van pilight iets meer verwacht :-)
... Zie je wel. Niks hoeven te doen
Sinds de 2 dagen regel reageer ik hier niet meer
Maar nu weet je niet zeker of hij werkt :-):
[...]
Die zijn juist goed in deligeren...
[...]
... Zie je wel. Niks hoeven te doen
Trial and error?
And offtopic, maar toch ff
Hoest met pilight?
[ Voor 8% gewijzigd door Dylantje2 op 29-09-2020 20:58 ]
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Hahah Mis...:
@Dylantje2
Jouw warmtepomp staat toch nooit in standby tijdens het stookseizoen
Ben benieuwd deze winter. Je data website vond ik erg interessant om naar te kijken. Kijken of ik ook zoiets voor de F-serie kan maken in simpele vorm. (https://github.com/epoc20...nic_arduino_esp8266_proxy)
Ik stook WAR dus zeker wel eens uit.!!!
Mijn systeem is een hobby setup, waarmee ik wel eea kan tweaken.
Like the way i did this.
Maar er zijn altijd andere opties.
Je zou ook gewoon een esp met wat dallas en wat kwh meters kunnen doen.
Een flowmeter
Maar dit was voor mij een reden om op de H te wachten ipv de voorlopers
Op de H zat een internet module aansluiting enz enz
Koste me bijna 400-500 en velen zeiden hier, gewoon de F kopen.
Totdat het terugmoduleren van de H in beeld kwam
Ik hoop dat een J gebruiker ook data deelt..
kijken hoever die gaat in alles,
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520

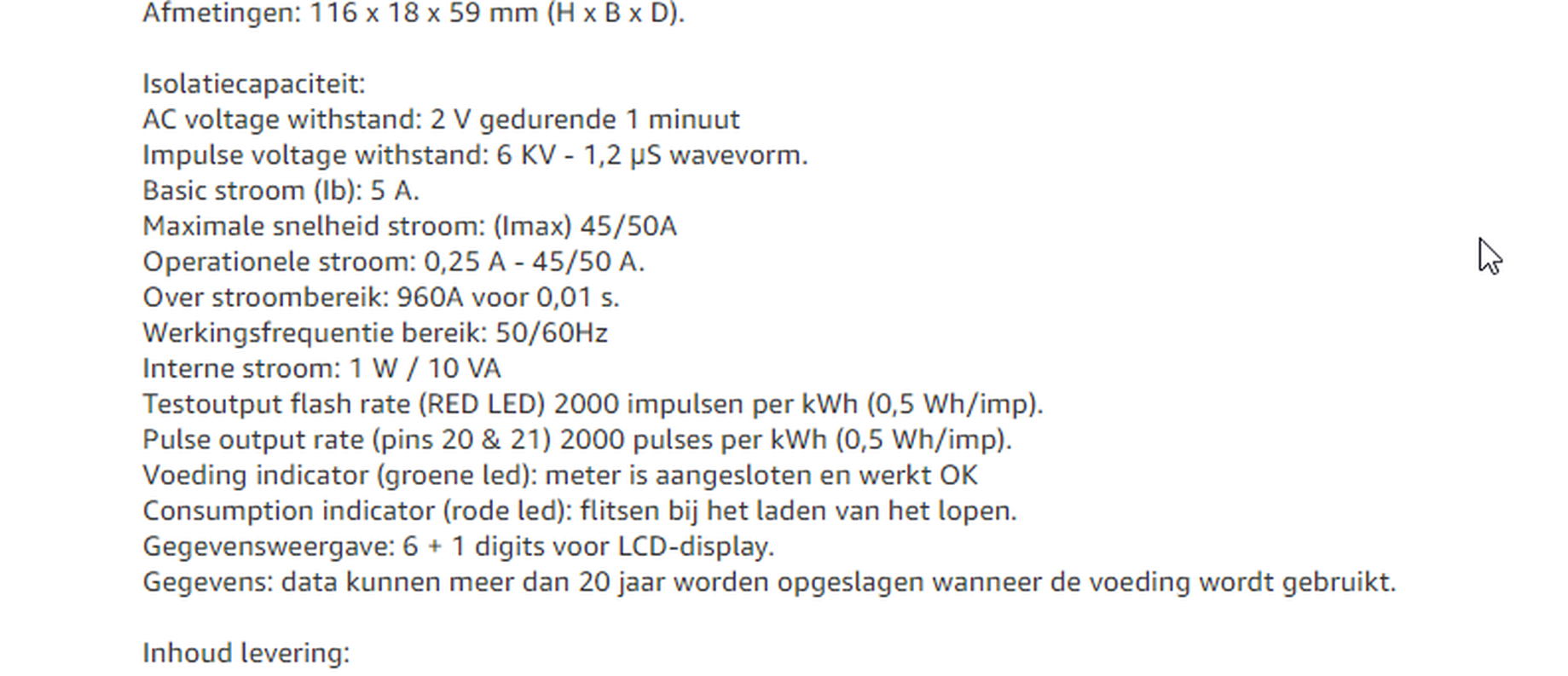

Nope:
:fill(white):strip_exif()/f/image/WkxT9r82riXGYFpwkhb39zte.png?f=user_large)
Wat ik zei zoekt en...
€10.99
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Wat ik tot nu toe vind is verkapte Ali meuk of niet leverbaar naar NL. Blijkbaar krijg jij andere dingen te zien dan ik. Ik zit nu op pagina 5.
Sinds de 2 dagen regel reageer ik hier niet meer
Dit topic is gesloten.
