Panasonic monoblock warmtepompen topic deel 1

[AUijtdehaag]

@Dylantje2 Ja dat is geen probleem, dus ik denk dat ze wat gewijzigd hebben.

[Dylantje2]

AUijtdehaag schreef op zaterdag 21 maart 2020 @ 10:12:
@Dylantje2 Ja dat is geen probleem, dus ik denk dat ze wat gewijzigd hebben.

Dan is zwartevogel de enig die...
Maar ik zou echt een hesihamon kopen.
Onafhankelijk van pan alles uitlezen.
2-3 tientjes

[AUijtdehaag]

@Dylantje2 Ik wacht ff op versie 3.1 van heishamon print.

[Dylantje2]

AUijtdehaag schreef op zaterdag 21 maart 2020 @ 10:22:
@Dylantje2 Ik wacht ff op versie 3.1 van heishamon print.

die incl s0..

[AUijtdehaag]

@Dylantje2
Hier zit ook s0 op + watermeter s0 + pressure + dauwpunt + pt-1000s +sunheight + sunrise + zonnekracht (weet ff geen engels woord)

Ben overgegaan op kastjes ipv wago kabelverbinders bij al die draden

[ Voor 51% gewijzigd door AUijtdehaag op 21-03-2020 10:43 ]

[javaboon]

Heeft iemand de mqtt koppeling met openhab mqtt 2.5 al gemaakt? Daar moet als ik het goed heb ook een things definitie worden toegevoegd.

[thehog]

AUijtdehaag schreef op zaterdag 21 maart 2020 @ 10:22:
@Dylantje2 Ik wacht ff op versie 3.1 van heishamon print.

Ha, welke versie 3.1? :-) Ik heb er nog niet echt versie nummers aan hangen

[AUijtdehaag]

@thehog Ik zag op je nieuwe printje V2 staan.

[ Voor 4% gewijzigd door AUijtdehaag op 23-03-2020 11:24 ]

[thehog]

AUijtdehaag schreef op maandag 23 maart 2020 @ 11:23:
@thehog Ik zag op je nieuwe printje V2 staan.

Ahja dat klopt v2 staat op het printje die ik in test-fase heb (printje met onboard esp8266).
v3 (en v3.1) is dan het zelfde printje maar dan in productie.. prima

[ Voor 26% gewijzigd door thehog op 23-03-2020 11:29 ]

[Crazy-]

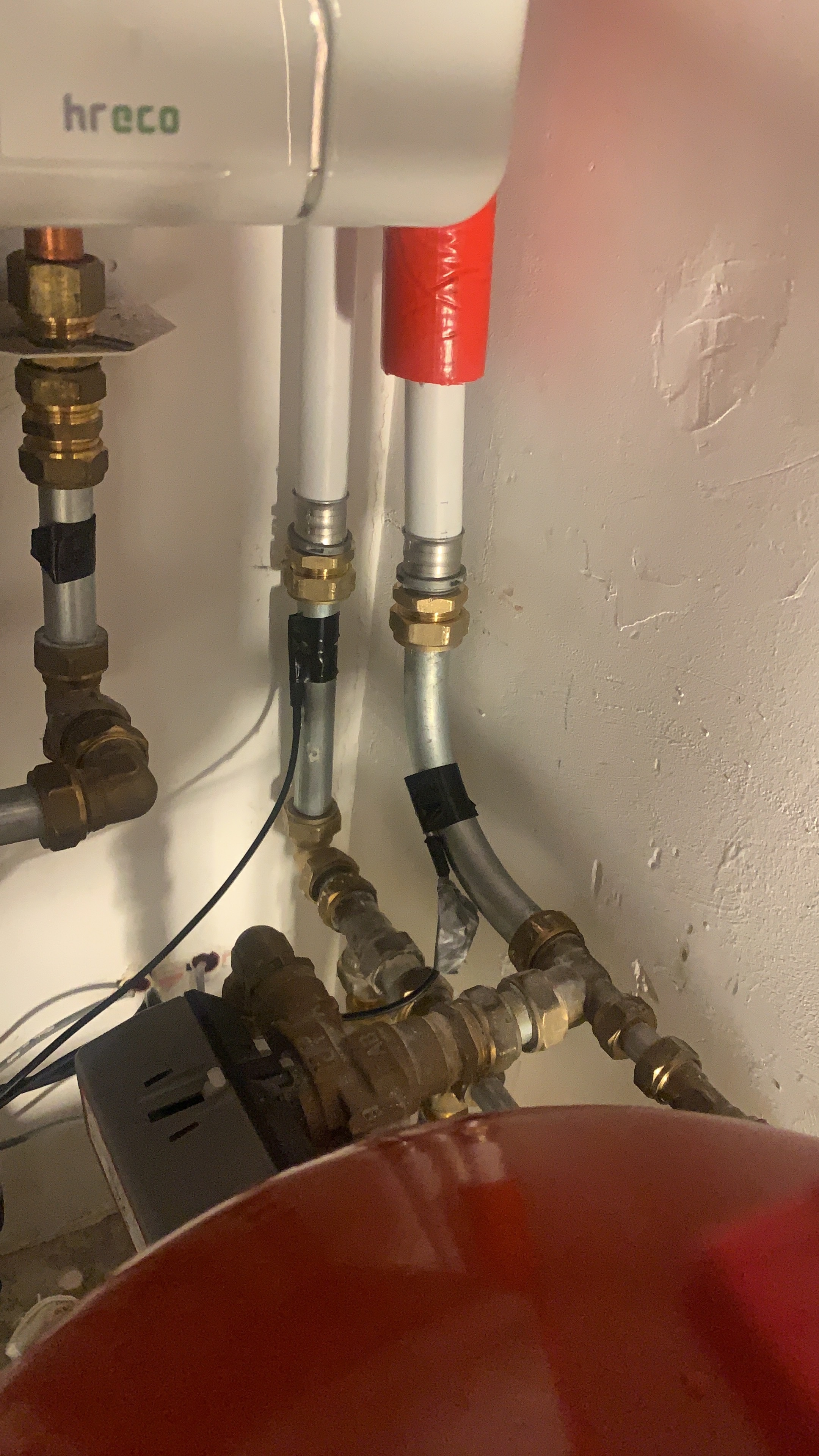

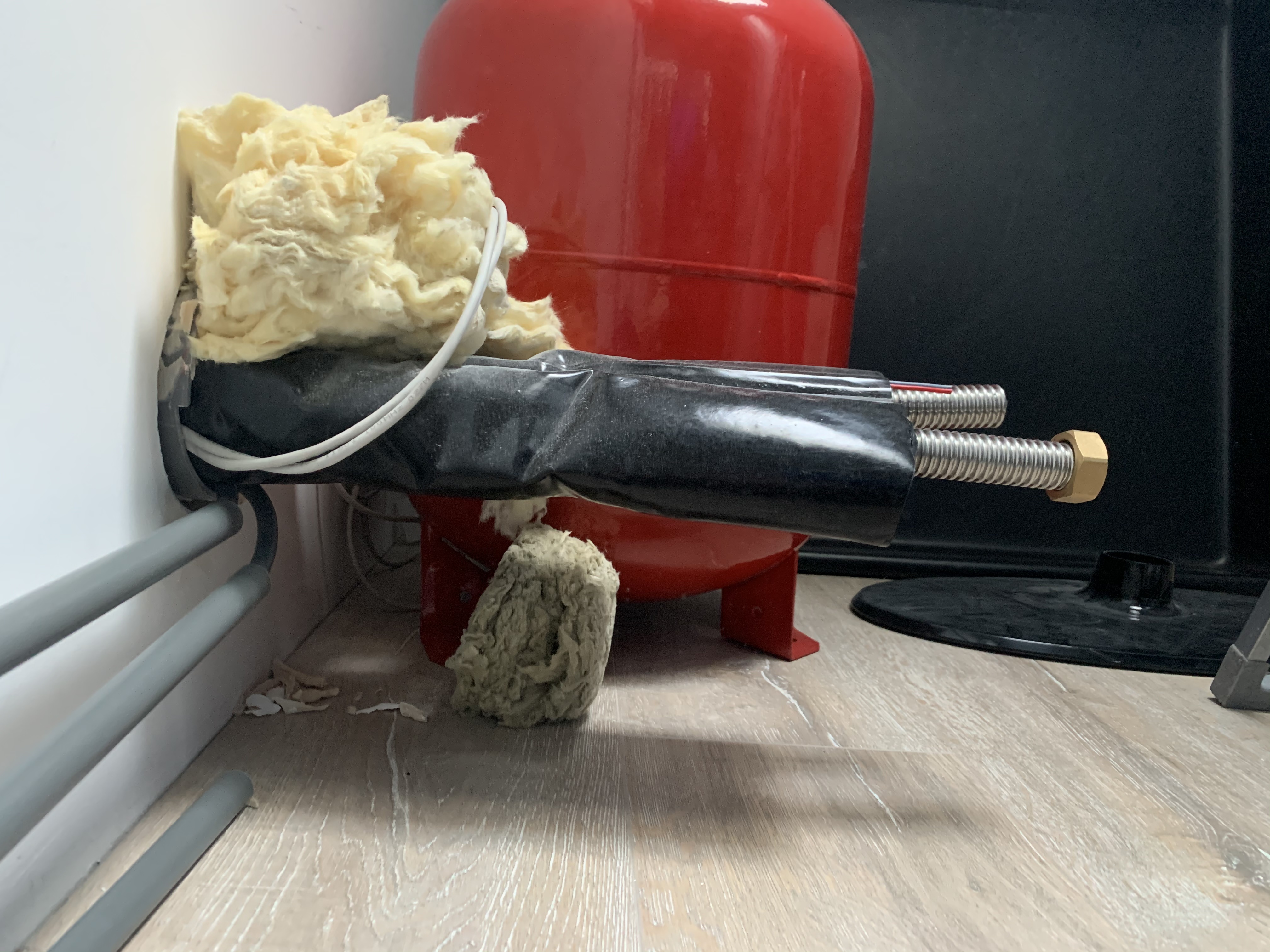

Ben langzaam bezig met het aansluiten van zowel de WP als ZB; ditmaal ga ik het "extra". netjes doen ;-)

ik heb gekozen voor meerlaagsebuis met perskoppelingen (heb best wat lengtes nodig, koper is best prijzig... en net zo makkelijk).

- vanaf buiten kom ik binnen met 2x 1" ribbelbuis met een 1" IS aansluitingen


Mijn idee:

code:

ribbelbuis 1" IS --- US 90 graden bocht IS --- US kogelkraan US ---- IS verloop naar perskoppeling 26mm

vanaf dat punt kan ik weer alle kanten op.

Echter:
- hoe monteer ik netjes een kogelkraan af aan de muur? Deze heeft geen muurplaat ...

[Jeronimo7171]

Hallo,
Wie heeft ervaring met een aquarea split-unit van 9kw uit de H-serie.

Ik ben benieuwd naar jullie ervaring met COP / discharge temperatuur / buffervat etc

Ik heb een buffervat van 50L achter de unit hangen.
Daarachter staat een openverdeler voor 2 circuits: vloerverwarming en gewone overmaat radiatoren
Mijn grootste nadeel is de lengte van de koelleiding. 30 a 31m.
Uiteraard aangevuld met gas volgens opgave 50g/m -> 1,1kg

Volgens de grafiek in de service manual verlies ik hierdoor wel iets van 10% CV-vermogen. Beetje vreemd zou je zeggen, omdat de comp. gewoon iets harder moet werken omdat te compenseren. Hooguit rendement verlies.

Watertemperatuur zo rond de 35 a 38 graden.

Ik maak ook nog SWW en heb daarvoor een 200L vat. Eigenlijk te klein en de interne spiraal is te klein.
Is een boilervat van een CV-ketel. Ben aan het zoeken naar een groter vat voor een WP.

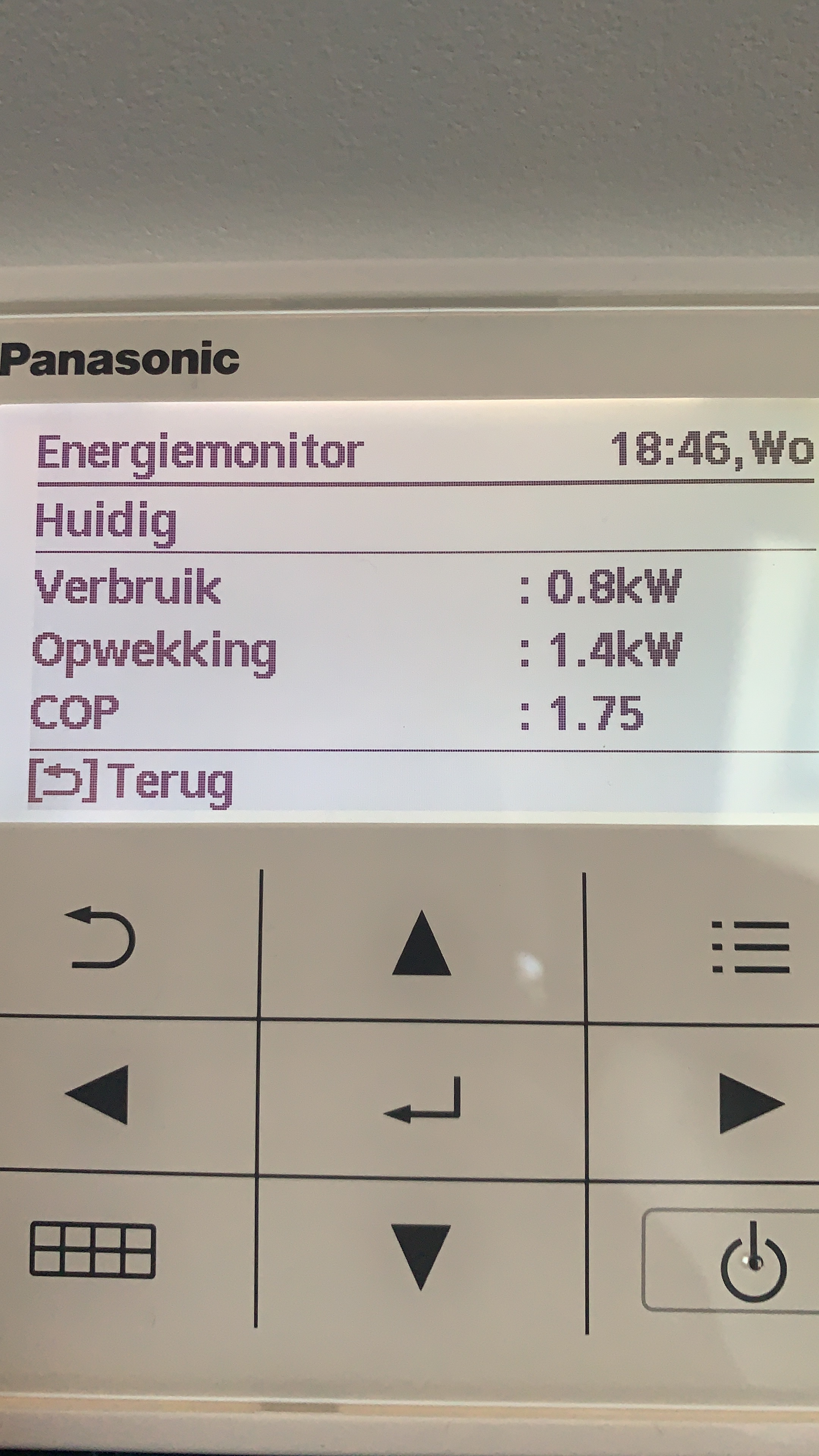

Nu valt als eerste de berekende COP op het display nogal tegen vind ik. Ook bij alleen verwarming zeg 3,0.

Ik had gehoopt op een kleine 4 oid. Zeker bij deze tamme winter.

Iemand ervaring daarmee, ook de monoblocks ? Daar heb je geen invloed van koelleidingen etc.

Bij SWW valt op dat de discharge temp (looswater temp, wie heeft dat vertaald) nogal piekt in service cloud.
Piek klimt stijl naar rond de 90gr. Terwijl bij CV bedrijf de waarde rond de 60 ligt.
Ik denk dat dit komt door de kleine oppervlakte van de spiraal.
Water temp vat 52 gr. aanvoer is dan 58 gr en retour 53 gr.

[Chip2710]

Hebben jullie ook problemen om de timer voor het week programma via de smart cloud te laten draaien. Via de
standaard bediening gaat het prima.

[timovd]

@Chip2710, bij mij doet 'ie het sinds het onderhoud bij Panasonic niet meer. De timer gaat niet meer actief.

[falconz]

timovd schreef op woensdag 25 maart 2020 @ 15:00:
@Chip2710, bij mij doet 'ie het sinds het onderhoud bij Panasonic niet meer. De timer gaat niet meer actief.

Hier dito. Gister kon ik in Smart Cloud kiezen voor een update-optie, dat heb ik toen niet gedaan omdat de wp actief was. Vandaag is ie uit vanwege de hoge temp, maar nu is de update optie verdwenen. Ik heb het vermoeden dat ie vanzelf geüpdate heeft. De instellingen voor +1 werken nu ook weer via de Smart Cloud waar dat gister niet lukte... We gaan het zien of vanavond de timer weer automatisch inkomt...

[Chip2710]

timovd schreef op woensdag 25 maart 2020 @ 15:00:
@Chip2710, bij mij doet 'ie het sinds het onderhoud bij Panasonic niet meer. De timer gaat niet meer actief.

Ok, ik maar zoeken wat er aan de hand was intern hier.
Moet toch iedereen daar last van hebben....?
Waar kun je een klacht hierover neerleggen bij Panasonic?

[Chip2710]

falconz schreef op woensdag 25 maart 2020 @ 16:25:
[...]

Hier dito. Gister kon ik in Smart Cloud kiezen voor een update-optie, dat heb ik toen niet gedaan omdat de wp actief was. Vandaag is ie uit vanwege de hoge temp, maar nu is de update optie verdwenen. Ik heb het vermoeden dat ie vanzelf geüpdate heeft. De instellingen voor +1 werken nu ook weer via de Smart Cloud waar dat gister niet lukte... We gaan het zien of vanavond de timer weer automatisch inkomt...

Ik hoor graag of het nu wel werkt, hier niet in iedergeval.
PS waar kon je die update optie zien?

[ Voor 3% gewijzigd door Chip2710 op 25-03-2020 21:21 ]

[falconz]

Chip2710 schreef op woensdag 25 maart 2020 @ 20:18:
[...]
Ik hoor graag of het nu wel werkt, hier niet in iedergeval.
PS waar kon je die update optie zien?

Via de website van smartcloud, onder menu>apparaat>update. Maar nu is apparaat niet meer selecteerbaar, gister dus wel...

Helaas, timer werkt nog steeds niet, tijd om Panasonic te verwittigen zodat ze het kunnen oplossen!

[ Voor 13% gewijzigd door falconz op 25-03-2020 22:08 ]

[IBoat]

Ik lees hier de laatste tijd veel over monitoring via Heisamon.
Waar kan ik dit kopen? Is het voor een dhzer redelijk te installeren?
Ik heb nu monitoring via enelogic met een S0 meter. Het lijkt me wel leuk om ook temperaturen en bijv de frequentie uit te kunnen lezen.

[Crazy-]

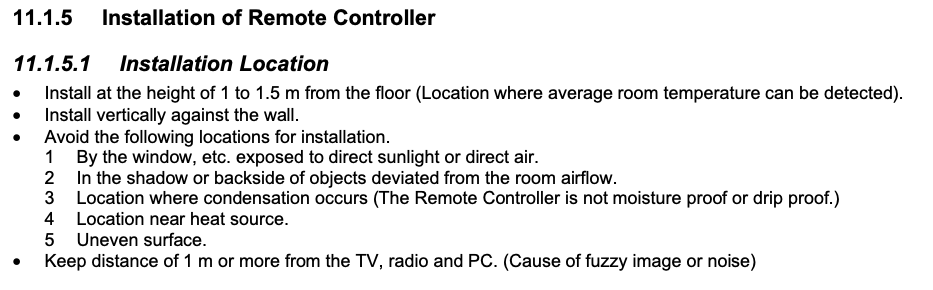

In de handleiding lees ik dat ik voor de thermostaat 2x0,3mm aderige kabel Nodig heb; nu heb ik reeds 2x UTP (awg24) gelegd naar de WP. Dit Is eigenlijk te dun dus...

Verstandig om toch voor een andere kabel te gaan? Eventueel meer aders? Stuurstroomkabel 10x0,5mm?

Als in beter voorbereid & alles dicht dan later weer wat toevoegen... tips?

[visioncvg]

Timer via smart cloud werkt hier inderdaad ook niet meer blijkbaar na update panasonic website.
Kon ik via Smart Cloud wel temperatuur aanpassen.
Gisteren gehele systeem even 5 min van de spanning af maar nu helemaal geen connectie meer.
Ook nog op de TAW module 10 seconden reset/register ingedrukt.
Alle ledjes zijn groen en middelste status led knippert tussen groen en wit dus dat is wel ok.

[kaasmakert]

Crazy- schreef op woensdag 25 maart 2020 @ 23:20:
In de handleiding lees ik dat ik voor de thermostaat 2x0,3mm aderige kabel Nodig heb; nu heb ik reeds 2x UTP (awg24) gelegd naar de WP. Dit Is eigenlijk te dun dus...

Verstandig om toch voor een andere kabel te gaan? Eventueel meer aders? Stuurstroomkabel 10x0,5mm?

Als in beter voorbereid & alles dicht dan later weer wat toevoegen... tips?

Heb hier de Pana controller (neem aan dat je dat bedoelt) ook aangesloten met CAT6 UTP kabel. Draait al >1 jaar vlekkeloos. Kabel is ca. 12m lang. CAT6 is trouwens ook 0,26mm2, dus dat scheelt ook niks. Maar weet zeker dat het met CAT5 ook wel zou werken.

[ Voor 8% gewijzigd door kaasmakert op 26-03-2020 09:28 ]

[Crazy-]

kaasmakert schreef op donderdag 26 maart 2020 @ 09:25:
[...]


Heb hier de Pana controller (neem aan dat je dat bedoelt) ook aangesloten met CAT6 UTP kabel. Draait al >1 jaar vlekkeloos. Kabel is ca. 12m lang. CAT6 is trouwens ook 0,26mm2, dus dat scheelt ook niks. Maar weet zeker dat het met CAT5 ook wel zou werken.

Ik doel op de binnen bedieningspaneel;

[Chip2710]

visioncvg schreef op donderdag 26 maart 2020 @ 08:31:
Timer via smart cloud werkt hier inderdaad ook niet meer blijkbaar na update panasonic website.
Kon ik via Smart Cloud wel temperatuur aanpassen.
Gisteren gehele systeem even 5 min van de spanning af maar nu helemaal geen connectie meer.
Ook nog op de TAW module 10 seconden reset/register ingedrukt.
Alle ledjes zijn groen en middelste status led knippert tussen groen en wit dus dat is wel ok.

Hier wel connectie en kan alles instellen echter geen timer die werkt.
Middelste ledje brand hier continu........voor de problemen knipperde deze altijd langzaam.

[ Voor 3% gewijzigd door Chip2710 op 26-03-2020 10:04 ]

[kaasmakert]

Crazy- schreef op donderdag 26 maart 2020 @ 09:46:
[...]
Ik doel op de binnen bedieningspaneel;

Dan hebben we het over hetzelfde kastje. Geen probleem dus!

[Crazy-]

kaasmakert schreef op donderdag 26 maart 2020 @ 11:16:
[...]


Dan hebben we het over hetzelfde kastje. Geen probleem dus!

heb je naast de UTP&2x electra, nog andere kabels getrokken? ik twijfel om nu alvast wat bij te trekken
andere kant, heb ik vrij 8 aderige utp beschikbaar.

[EdwinC]

Ik heb voor mijn 9kw Bibloc idd ook een UTP kabel en 2x elektra getrokken. Verder niks nodig. Of je moet nog een kabel voor je thermostaat willen trekken, maar daar heb ik een draadloze voor.

[Chip2710]

visioncvg schreef op donderdag 26 maart 2020 @ 08:31:
Timer via smart cloud werkt hier inderdaad ook niet meer blijkbaar na update panasonic website.
Kon ik via Smart Cloud wel temperatuur aanpassen.
Gisteren gehele systeem even 5 min van de spanning af maar nu helemaal geen connectie meer.
Ook nog op de TAW module 10 seconden reset/register ingedrukt.
Alle ledjes zijn groen en middelste status led knippert tussen groen en wit dus dat is wel ok.

In het manual geeft men aan dat er software bijgeleverd wordt voor IP instellingen ed.
echter die heb ik niet. Kun je die ergens downloaden?

[BenEco]

visioncvg schreef op donderdag 26 maart 2020 @ 08:31:
Timer via smart cloud werkt hier inderdaad ook niet meer blijkbaar na update panasonic website.
Kon ik via Smart Cloud wel temperatuur aanpassen.
Gisteren gehele systeem even 5 min van de spanning af maar nu helemaal geen connectie meer.
Ook nog op de TAW module 10 seconden reset/register ingedrukt.
Alle ledjes zijn groen en middelste status led knippert tussen groen en wit dus dat is wel ok.

Chip2710 schreef op donderdag 26 maart 2020 @ 10:02:
[...]


Hier wel connectie en kan alles instellen echter geen timer die werkt.
Middelste ledje brand hier continu........voor de problemen knipperde deze altijd langzaam.

Normaal is alle 3 leds continue branden volgens de handleiding.

[visioncvg]

@Chip stuur mij even een PM ik heb de software op mini cd rom erbij gehad.
Dan kun je op een usb stick op TAW aansluiten.
Dit is alleen noodzakelijk als je een vast ip adres in deze TAW module wilt zetten.

Verders middelste groen met tussen door 1 seconde wit dus geen verbinding......

[Crazy-]

EdwinC schreef op donderdag 26 maart 2020 @ 11:39:
Ik heb voor mijn 9kw Bibloc idd ook een UTP kabel en 2x elektra getrokken. Verder niks nodig. Of je moet nog een kabel voor je thermostaat willen trekken, maar daar heb ik een draadloze voor.

Draadloos? dat is dan niet de standaard panasonic thermostaat?

[Me Albert]

IBoat schreef op woensdag 25 maart 2020 @ 22:35:
Ik lees hier de laatste tijd veel over monitoring via Heisamon.
Waar kan ik dit kopen? Is het voor een dhzer redelijk te installeren?
Ik heb nu monitoring via enelogic met een S0 meter. Het lijkt me wel leuk om ook temperaturen en bijv de frequentie uit te kunnen lezen.

DM naar @thehog .Kost volgens mij 15 euro, Is zeer simpel. Aan sluiten op de juiste connector in je Pana en het werkt. Stuurt alles via MQTT naar in mijn geval Domoticz. Stuurt ook alles naar een influxdb. Kun je met Grafana mooie grafieken maken.

[EdwinC]

Crazy- schreef op donderdag 26 maart 2020 @ 13:49:
[...]


Draadloos? dat is dan niet de standaard panasonic thermostaat?

Nope ik ben voor een draadloos exemplaar gegaan. Ik zou nl op een erg vreemd kabeltraject uitkomen als ik hem bedraad zou houden.

[kaasmakert]

Crazy- schreef op donderdag 26 maart 2020 @ 13:49:
[...]
Draadloos? dat is dan niet de standaard panasonic thermostaat?

Ik denk dat je in de war bent met de Panasonic Controller (meegeleverd met de wp) en de Panasonic thermostaat.
Is ook een beetje vaag:
Je kunt de meegeleverde controller gebruiken als thermostaat, dan hang je hem op in de woonkamer.
Maar je kunt de controller ook ergens anders hangen, en dan een aparte thermostaat ophangen.
Die Panasonic thermostaat is dus een ander kastje, niet standaard meegeleverd, en bestaat in een bedrade en een draadloze versie. De Panasonic controller is altijd bedraad.

[visioncvg]

Ben gelukkig weer connected na opnieuw aanmelden van mijn WP.
Echter de cloud smart timer werkt inderdaad meer niet dan wel.

[ Voor 76% gewijzigd door visioncvg op 28-03-2020 14:44 . Reden: Timer blijkt na opnieuw te hebben aangemeld nog steeds niet te werken ]

[Crazy-]

kaasmakert schreef op donderdag 26 maart 2020 @ 15:19:
[...]


Ik denk dat je in de war bent met de Panasonic Controller (meegeleverd met de wp) en de Panasonic thermostaat.
Is ook een beetje vaag:
Je kunt de meegeleverde controller gebruiken als thermostaat, dan hang je hem op in de woonkamer.
Maar je kunt de controller ook ergens anders hangen, en dan een aparte thermostaat ophangen.
Die Panasonic thermostaat is dus een ander kastje, niet standaard meegeleverd, en bestaat in een bedrade en een draadloze versie. De Panasonic controller is altijd bedraad.

Aaah! ja dat maakt een hoop duidelijk inderdaad... Voorlopig hang ik inderdaad deze in de woonkamer; de controller dus.

[falconz]

Crazy- schreef op donderdag 26 maart 2020 @ 11:20:
[...]
heb je naast de UTP&2x electra, nog andere kabels getrokken? ik twijfel om nu alvast wat bij te trekken
andere kant, heb ik vrij 8 aderige utp beschikbaar.

Utp is prima, hier ruim 15 meter via utp van wp naar controller, geen enkel probleem! Ik heb zelfs 4 aders van utp aan rj45 gezet voor lan binnen in de pana en gebruik van de resterende 4 aders 2 voor de controller...

[BenEco]

Na de update van de AQUAREA Service Cloud is die nu wel lekker stabiel, verbinding is nog niet verbroken geweest sinds de update.

@Chip2710 Timer net even aan en uit gezet, het verzenden werkt gewoon. Timer gebruik ik verder niet meer, is in verleden wel ingesteld op het bedieningspaneel binnenunit en geeft inderdaad een balkje onder het icoontje bij inschakelen.

@Dylantje2 In de cloud geen verschillen door de update.

[ Voor 55% gewijzigd door BenEco op 26-03-2020 19:39 ]

[Chip2710]

BenEco schreef op donderdag 26 maart 2020 @ 11:47:
[...]


[...]

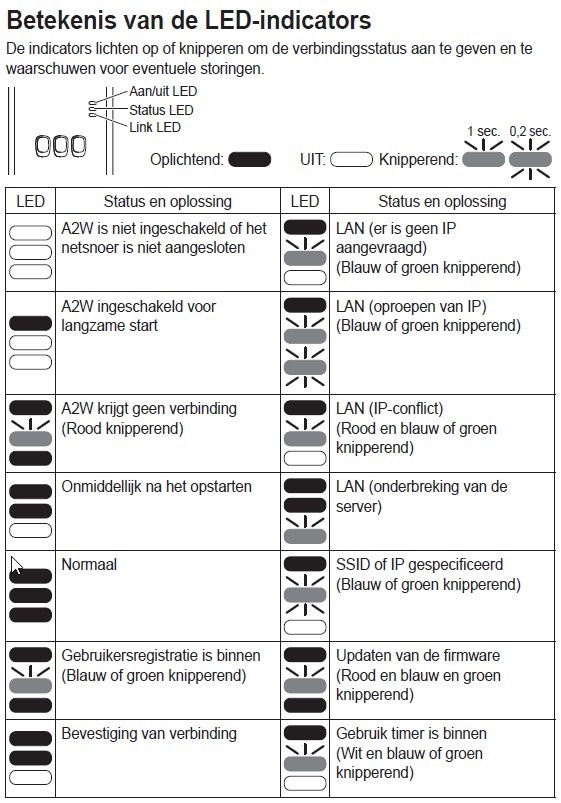

Normaal is alle 3 leds continue branden volgens de handleiding.
[Afbeelding]

Bedankt voor je reactie, klopt, echter ondanks dat alle led's branden geen timer werking

[Chip2710]

BenEco schreef op donderdag 26 maart 2020 @ 17:27:
Na de update van de AQUAREA Service Cloud is die nu wel lekker stabiel, verbinding is nog niet verbroken geweest sinds de update.

Wel een werkende timer?
De rest functioneert namelijk hier ook wel.

[IBoat]

Me Albert schreef op donderdag 26 maart 2020 @ 13:52:
[...]

DM naar @thehog .Kost volgens mij 15 euro, Is zeer simpel. Aan sluiten op de juiste connector in je Pana en het werkt. Stuurt alles via MQTT naar in mijn geval Domoticz. Stuurt ook alles naar een influxdb. Kun je met Grafana mooie grafieken maken.

Dank, maar ik ben totaal niet bekend met MQTT (geen idee wat dit is) of Domoticz. Wel bereid om dit te leren. Welke hardware heb ik hiervoor nog meer nodig? Is er ergens een simpel lijstje of handleiding?

[Dylantje2]

BenEco schreef op donderdag 26 maart 2020 @ 17:27:
Na de update van de AQUAREA Service Cloud is die nu wel lekker stabiel, verbinding is nog niet verbroken geweest sinds de update.

De mijne staat in de verkoop dusss

Maar zit er nu veel verschil in wat ze laten zien in de cloud?

[Flanky]

Ik wil graag een panasonic 5 of 7 kW plaatsen op het dak van mijn bijgebouw (bijkeuken).
De bijkeuken heeft een betonnen zolder met daarop 10 cm PIR en bitumineuze dakbedekking.
Zou dit kunnen met de juiste demping?

[AUijtdehaag]

@Flanky geen probleem
Google op sumo 450 (haaks op de WP) en op veerdempers.

Staat die wel wat hoger.

[timovd]

Hoe hebben jullie uiteindelijk de update uitgevoerd voor de Smart Cloud? Ik heb inmiddels de bestanden die op de CD staan gekregen van een mede-Tweaker. Moet ik de source map op een USB-stick zetten en dan inpluggen op de CZ-TAW?

[thehog]

@timovd voor zover ik weet krijg je de update vanuit smartcloud gepushed (elke reboot van de cz-taw1 controleert ie bijv. of er een update klaar staat)

De bestanden op de CD is alleen om een IP/wifi configuratie via je USB te forceren.

Tenzij iemand iets weet wat ik nog niet weet

[visioncvg]

Inderdaad klopt helemaal de CD is niet noodzakelijk voor de update.
Deze updates komt via de smartcloud.
Kan overigens nergens terug vinden welk firmware versie er nu in de cz-taw1 staat.
Panasonic via webformulier aangegeven dat de timer via smart cloud niet meer werkt na de update van de aquarea-smart website.

[javaboon]

heeft iemand een idee of de taw parallel aan de heisamon kan worden aangesloten ?

[kaasmakert]

Gisteren de Heishamon van @thehog aangesloten. Leuk speelgoed!
Mooi om eindelijk wat meer data te hebben dan alleen de Pana Controller.
Bevestigd wat ik eigenlijk al wist, draait mooi rustig, lekker de hele nacht geprutteld. Alleen het hele korte piekje rond 20.00 is nog wat vaag.

[thehog]

javaboon schreef op zondag 29 maart 2020 @ 10:03:
heeft iemand een idee of de taw parallel aan de heisamon kan worden aangesloten ?

Ja dat is mogelijk. Alleen kan heishamon dan niet meer aansturen (dus alleen uitlezen). Hiervoor kent Heishamon de optie 'Listen only mode' in een van de nieuwere versies.

Om hem parallel aan te sluiten kan de Heishamon op de CN-NMODE connector aangesloten worden (zodat de CZ-TAW1 gewoon op de normale CN-CNT aangesloten blijft). Zie https://github.com/Egyras/HeishaMon#connection-details

En de kabel voor de CN-NMODE naar heishamon zou je zelf moeten maken. Conrad bestelnummers https://github.com/Egyras...ster/Connectors_Conrad.md

[Chip2710]

IBoat schreef op donderdag 26 maart 2020 @ 18:50:
[...]


Dank, maar ik ben totaal niet bekend met MQTT (geen idee wat dit is) of Domoticz. Wel bereid om dit te leren. Welke hardware heb ik hiervoor nog meer nodig? Is er ergens een simpel lijstje of handleiding?

Kan iemand mij hiermee op weg helpen?

[Knielen]

@IBoat @Chip2710

Domoticz is een home domotica systeem dat vaak op een raspberry pi geinstalleerd wordt, maar kan ook op windows of een NAS. Er is hier een heel topic over Domoticz waar alle informatie te vinden is.
MQTT is dan weer een communicatie protocol dat veel gebruikt wordt voor dit soort toepassingen, dit is gemakkelijk bij Domoticz te installeren.

[Chip2710]

Knielen schreef op maandag 30 maart 2020 @ 09:41:
@IBoat @Chip2710

Domoticz is een home domotica systeem dat vaak op een raspberry pi geinstalleerd wordt, maar kan ook op windows of een NAS. Er is hier een heel topic over Domoticz waar alle informatie te vinden is.
MQTT is dan weer een communicatie protocol dat veel gebruikt wordt voor dit soort toepassingen, dit is gemakkelijk bij Domoticz te installeren.

Bedankt voor je reactie!
Ik heb inmiddels Domotics op mijn windows PC staan
Als ik dat setje van @thehog aansluit op de Pana kan ik via
wifi contact maken met Domotics op mijn PC?

[IBoat]

Ik ga ook domotics eens op mijn pc installeren.

[thehog]

Chip2710 schreef op maandag 30 maart 2020 @ 10:23:
[...]

Bedankt voor je reactie!
Ik heb inmiddels Domotics op mijn windows PC staan
Als ik dat setje van @thehog aansluit op de Pana kan ik via
wifi contact maken met Domotics op mijn PC?

Heishamon vertaal de gegevens van de Pana naar MQTT berichten op je wifi netwerk. Er is nog een tussenstation nodig die die berichten ontvangt (een MQTT broker) en daarna een tool die het vertaald naar wat domoticz begrijpt (velen gebruiken NodeRed daarvoor).

[IBoat]

Dat klinkt mij nog behoorlijk ingewikkeld. Is er niemand die een eenvoudige handleiding kan schrijven?
Wat ik nu begrijp dat ik nodig heb:
1 heisamon van @thehog
2 pc of raspberry pi met domoticz
3 MQTT broker (is dit software?)
4 NodeRed (is dit ook software)

Sorry, maar ben vrij blanco in zit soort zaken. Wel bereid om te leren.

[BazemanKM]

IBoat schreef op dinsdag 31 maart 2020 @ 17:43:
Dat klinkt mij nog behoorlijk ingewikkeld. Is er niemand die een eenvoudige handleiding kan schrijven?
Wat ik nu begrijp dat ik nodig heb:
1 heisamon van @thehog
2 pc of raspberry pi met domoticz
3 MQTT broker (is dit software?)
4 NodeRed (is dit ook software)

Sorry, maar ben vrij blanco in zit soort zaken. Wel bereid om te leren.

MQTT en NodeRed zijn software die je naast Domoticz draait. MQTT zorgt er voor dat Domoticz en NodeRed met elkaar communiceren.

[kaasmakert]

@IBoat als je simpel wil beginnen, maar toch meteen leuk resultaat:

Koop een Heishamon.
Sluit aan op je WP (kabeltje).

Dan kun je al via de webpagina van de Heishamon zelf alle data inzien. Kan dus gewoon via je telefoon/laptop. Werkt alleen als je op je eigen WiFi zit, en je krijgt geen mooie grafieken, maar het is een simpele start, de rest kun je dan rustig aan uitpuzzelen!

[Crazy-]

Middagje klussen:





Hij is aangesloten!

Zone & sensor: ruimtethermostaat (intern)
Bedrijfsinstelling > verw. > watertemperatuur verwarmen > stooklijn verw. >

40 boven
30 onder
-5 / +15

Moet even verdiepen in goed instellen... thermostaat moet in nog goed ophangen

Ik forceer hem nu door een vraag van 25 graden te geven

Hoe kan ik hem het beste instellen?

Edit:

Vanaf 19:15 tot 23:00:
Verbruik: 3.2kWh
Opwekking: 11.4kWh
COP: 3.5
Freq: 56Hz

Temperatuur aanvoer: 35
Temperatuur retour: 31

Pompsnelheid VV: stand 3 (nu terug naar stand 2)

Woning temperatuur: 19,2 > 19,8

Met name deltaT aanvoer/retour verbaasd mij (laag!)

Sinds 19u15 tot nu 23:55: onafgebroken staat ie op 1000Watt te draaien.

Laat hem een nachtje draaien; even jammer ;-) finetunen moet wel gebeuen

[ Voor 18% gewijzigd door Crazy- op 01-04-2020 23:56 ]

[Chip2710]

kaasmakert schreef op woensdag 1 april 2020 @ 08:42:
@IBoat als je simpel wil beginnen, maar toch meteen leuk resultaat:

Koop een Heishamon.
Sluit aan op je WP (kabeltje).

Dan kun je al via de webpagina van de Heishamon zelf alle data inzien. Kan dus gewoon via je telefoon/laptop. Werkt alleen als je op je eigen WiFi zit, en je krijgt geen mooie grafieken, maar het is een simpele start, de rest kun je dan rustig aan uitpuzzelen!

Ik haak ff in.
Kun je die Heishamon samen met de TAW module gebruiken?
Ze maken gebruik van dat zelfde “kabeltje” of aansluiting?

[IBoat]

kaasmakert schreef op woensdag 1 april 2020 @ 08:42:
@IBoat als je simpel wil beginnen, maar toch meteen leuk resultaat:

Koop een Heishamon.
Sluit aan op je WP (kabeltje).

Dan kun je al via de webpagina van de Heishamon zelf alle data inzien. Kan dus gewoon via je telefoon/laptop. Werkt alleen als je op je eigen WiFi zit, en je krijgt geen mooie grafieken, maar het is een simpele start, de rest kun je dan rustig aan uitpuzzelen!

Bedankt, dat klinkt als een goed advies. Heb ik nog een kabel nodig tussen het apparaatje in de WP en bijv de router, of gaat dit draadloos?

[thehog]

Chip2710 schreef op woensdag 1 april 2020 @ 19:13:
[...]


Ik haak ff in.
Kun je die Heishamon samen met de TAW module gebruiken?
Ze maken gebruik van dat zelfde “kabeltje” of aansluiting?

Dat had ik hier al beantwoord thehog in "Panasonic Monoblock [H versie ] ervaringen - settings - help"

[Chip2710]

thehog schreef op woensdag 1 april 2020 @ 21:58:
[...]


Dat had ik hier al beantwoord thehog in "Panasonic Monoblock [H versie ] ervaringen - settings - help"

Thx.

[Crazy-]

Gisteravond sinds 19u staat de WP aan.

Wat ik nu zie is dat ie sindsdien continue 1kW electra verbruikt heeft; halverwege de nacht naar 1,6kW zelfs opgelopen tot nu toe

Compressor: 85Hz
Verbrui: 1.6kW (3.8kW opwek, COP 2.62)
Retour: 29
Aanvoer: 36

Pas vanaf 4u is de woonkamer temperatuur gaan oplopen van 19,9 naar 20,4 nu.

Er zal nog wel wat goed ingesteld moeten worden denk ik...

[kaasmakert]

Crazy- schreef op donderdag 2 april 2020 @ 08:10:
Gisteravond sinds 19u staat de WP aan.

Wat ik nu zie is dat ie sindsdien continue 1kW electra verbruikt heeft; halverwege de nacht naar 1,6kW zelfs opgelopen tot nu toe

Compressor: 85Hz
Verbrui: 1.6kW (3.8kW opwek, COP 2.62)
Retour: 29
Aanvoer: 36

Pas vanaf 4u is de woonkamer temperatuur gaan oplopen van 19,9 naar 20,4 nu.

Er zal nog wel wat goed ingesteld moeten worden denk ik...

Continue 85Hz, dan loopt ie lekker te knallen
Ken je huis/systeem verder niet, maar ik zag hierboven dat je je stooklijn op 40/30 hebt staan.
Dat lijkt me (veel) te hoog. Aanvoer van 36 graden is met deze buitentemperaturen als het goed is niet nodig. Ik lees dat dat je VV met pomp hebt, gooit die geen roet in het eten?

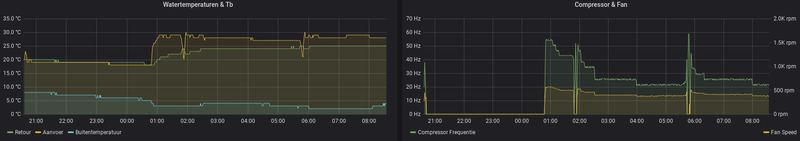

Ter referentie: Watertemperaturen en compressor freq. hier thuis afgelopen nacht:

[Crazy-]

kaasmakert schreef op donderdag 2 april 2020 @ 08:42:
[...]


Continue 85Hz, dan loopt ie lekker te knallen
Ken je huis/systeem verder niet, maar ik zag hierboven dat je je stooklijn op 40/30 hebt staan.
Dat lijkt me (veel) te hoog. Aanvoer van 36 graden is met deze buitentemperaturen als het goed is niet nodig. Ik lees dat dat je VV met pomp hebt, gooit die geen roet in het eten?

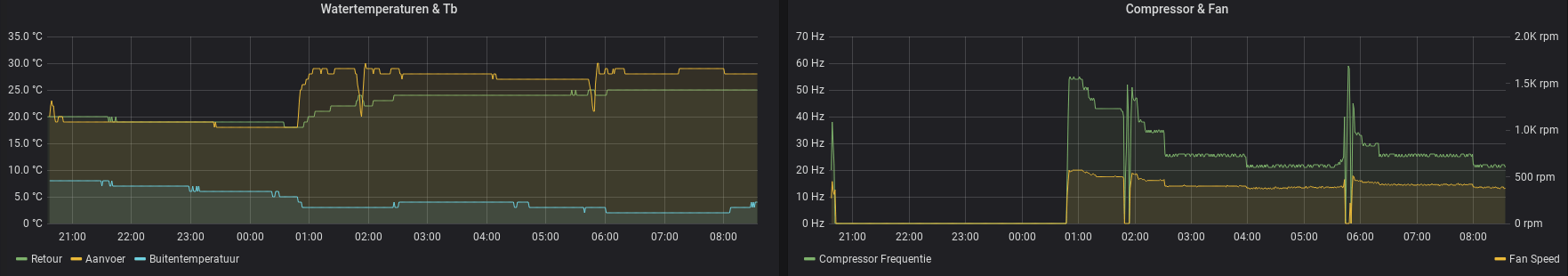

Ter referentie: Watertemperaturen en compressor freq. hier thuis afgelopen nacht:
[Afbeelding]

Sorry, de Hz continue niet helemaal zeker. Was op dat moment ... gisteravond tot 12u dat ik gekeken heb, was deze rond de 56Hz cotinue

Details
Het is een woning uit 2015, dus prima geisoleerd.
Vloerverwarming BGG, open verdeler, pomp stand 2

Instellingen:
Watertemperatuur verwarmen
Stooklijn (nu) teruggezet naar 35 (-15) 25 (+15)
deltaT aanvoer-retour 5 graden

Verder heb ik geen aanpassingen gedaan aan de instellingen!

Overige metingen heb ik nog niet beschikbaar; hangt nog niet aan internet verder. en sensoren etc ga ik 'deze lente/zomer' plaatsen - op tijd voor de herst/winter als ie weer echt nodig is

Vandaag ga ik wel even de thermostaat op de goede plek ophangen ... ;-)
Ben helemaal nieuw hiermee, absoluut niet erg dat ie een paar dagen onrustig aan het werk is hoor .. als ik hem maar goed ingesteld ga krijgen.

Mijn doel/idee is WAR ingesteld, binnen continue 21 graden

om de WP rustig z'n werk te laten doen. (En de WAF goed te houden)

[ Voor 16% gewijzigd door Crazy- op 02-04-2020 08:52 ]

[kaasmakert]

Crazy- schreef op donderdag 2 april 2020 @ 08:49:
om de WP rustig z'n werk te laten doen. (En de WAF goed te houden)

Beiden erg belangrijk
Je huis is zeker beter geïsoleerd dan hier, stooklijn staat hier op 30/23, kamertemperatuur continue 20 graden. Daar moet je met een huis uit 2015 zeker onder kunnen!

Vermoed dan ook dat het probleem in de VV verdeler/pomp zit.
Met een warmtepomp (aanvoer temp rond de 30 graden) heb je geen open VV verdeler meer nodig. Voorheen moest je CV water van 80 graden mengen met kouder water zodat je vloer niet te warm werd, anders komen de tegels los .
Met warmtepomp is dat gevaar er niet meer en heb je een 'gesloten' verdeler nodig.
Als je een systeem hebt zonder buffervat, heb je zelfs helemaal geen pomp meer nodig, de circulatiepomp in de WP neemt dan alle pompwerk voor je over.
Je kunt van zo'n open verdeler die je hebt een gesloten verdeler maken, maar daar heb ik geen ervaring mee. Misschien is zelfs de stekker uit de verdelerpomp trekken een goede eerste stap?
Gelukkig zijn er hier in het topic genoeg mensen die hier ervaring mee hebben. Wie helpt ons?

[Crazy-]

kaasmakert schreef op donderdag 2 april 2020 @ 09:05:
[...]

Beiden erg belangrijk
Je huis is zeker beter geïsoleerd dan hier, stooklijn staat hier op 30/23, kamertemperatuur continue 20 graden. Daar moet je met een huis uit 2015 zeker onder kunnen!

Vermoed dan ook dat het probleem in de VV verdeler/pomp zit.
Met een warmtepomp (aanvoer temp rond de 30 graden) heb je geen open VV verdeler meer nodig. Voorheen moest je CV water van 80 graden mengen met kouder water zodat je vloer niet te warm werd, anders komen de tegels los .
Met warmtepomp is dat gevaar er niet meer en heb je een 'gesloten' verdeler nodig.
Als je een systeem hebt zonder buffervat, heb je zelfs helemaal geen pomp meer nodig, de circulatiepomp in de WP neemt dan alle pompwerk voor je over.
Je kunt van zo'n open verdeler die je hebt een gesloten verdeler maken, maar daar heb ik geen ervaring mee. Misschien is zelfs de stekker uit de verdelerpomp trekken een goede eerste stap?
Gelukkig zijn er hier in het topic genoeg mensen die hier ervaring mee hebben. Wie helpt ons?

die optie dacht ik ook aan, om de pomp uit te doen. maar --- dan lijkt het mij dat de waterflow geblokkeerd gaat worden ?

vervangen voor een gesloten verdeler is zeker een idee; maar eergelijk gezegd nu even geen zin in haha

[kaasmakert]

Kun je anders een schema of beschrijving van je CV systeem plaatsen? Dat helpt in het meedenken.

[Crazy-]

kaasmakert schreef op donderdag 2 april 2020 @ 09:13:
Kun je anders een schema of beschrijving van je CV systeem plaatsen? Dat helpt in het meedenken.

EPC 0,6

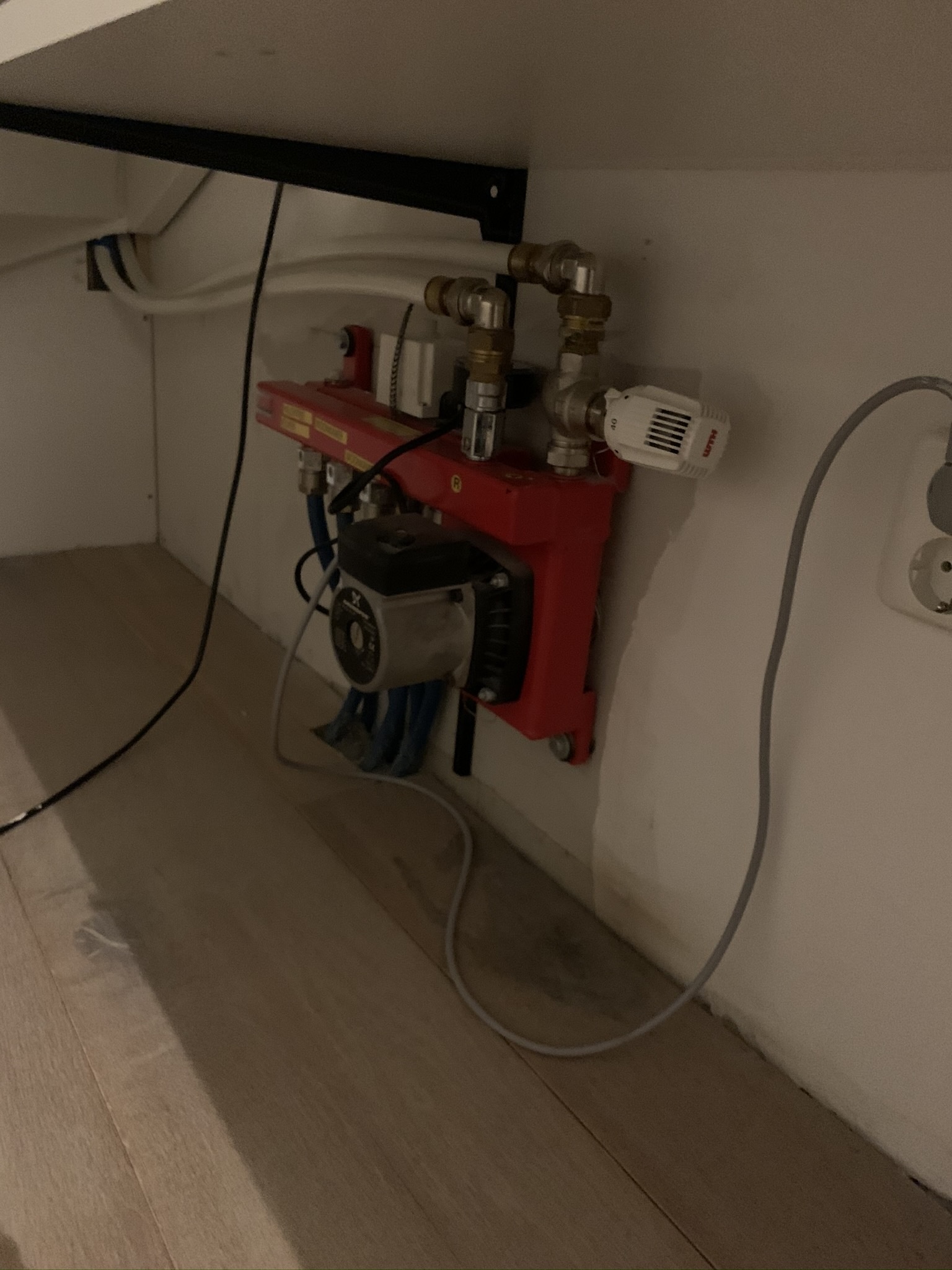

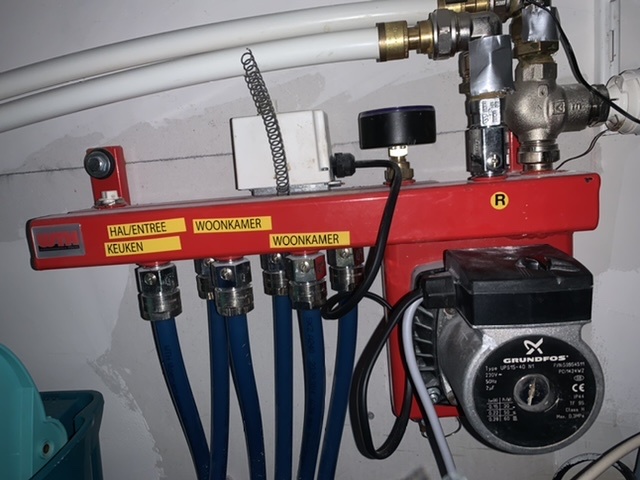

Vloerverwarming BGG (+- 60m2):

- open verdeler, 3 groepen
- 16mm leidingen

- Hal: 150 HoH
- Keuken + 2/3 woonkamer: 200 HoH
- 1/3 woonkamer (pui kant): 100 HoH
- Rondom 100mm vanaf de buitenmuren

Vanaf de zolder zitten de leidigen voor naar de BGG en verdieping. Daartussen zit nu een 3-weg klep (honeywell), welke ik op de stand heb vastgezet voor de BGG.

ik wil eigenlijk gewoon de hele verdieping + bgg als 1 systeem gaan maken; maar dat is een pokke werk nog even om die 3-weg er tussen uit te krijgen... beetje klote aangesloten.

[ Voor 28% gewijzigd door Crazy- op 02-04-2020 09:23 ]

[Me Albert]

Toen vorig jaar mijn WP geïnstalleerd is heb ik mijn vloerverwarmingsverdeler vervangen door een gesloten (dus zonder pomp). Op de badkamer heb ik de verdeler met pomp laten zitten.
Resultaat is dat het in de kamer 21 graden of meer is maar dat de badkamer net 19 graden wordt. Komt door de pomp want voor de WP was de badkamer altijd warmer dan de huiskamer.
Hoewel je er geen zin aan hebt zul je er toch aan moeten geloven, vervangen door een pomploze verdeler. Ga ik binnenkort ook doen met mijn badkamer verdeler.

[Crazy-]

Me Albert schreef op donderdag 2 april 2020 @ 09:34:
Toen vorig jaar mijn WP geïnstalleerd is heb ik mijn vloerverwarmingsverdeler vervangen door een gesloten (dus zonder pomp). Op de badkamer heb ik de verdeler met pomp laten zitten.
Resultaat is dat het in de kamer 21 graden of meer is maar dat de badkamer net 19 graden wordt. Komt door de pomp want voor de WP was de badkamer altijd warmer dan de huiskamer.
Hoewel je er geen zin aan hebt zul je er toch aan moeten geloven, vervangen door een pomploze verdeler. Ga ik binnenkort ook doen met mijn badkamer verdeler.

Hm, heftig. Moet hem dus gaan vervangen... mooi balen; is laagste punt kan het hele systeem leeg hopelijk zit er een makkelijk af tap punt daar; dit ook ter bescherming van de vloer

ik heb de kraan wel volledig opengezet - zodat er zo min mogelijk / niet gemengd wordt verder



de pomp uitschakelen zal zorgen voor een flow-stop neem ik aan?

[ Voor 3% gewijzigd door Crazy- op 02-04-2020 10:10 ]

[timovd]

@Crazy-, De pomp uitschakelen is geen goed idee. Kijk of je 'm er tussenuit kunt halen; anders vervangen voor een gesloten/pomploze verdeler.

[thehog]

@Crazy- ik heb ook nog gewoon een open verdeler er op zitten en werkt prima (ga hem wel vervangen ooit om de stroomkosten van de pomp kwijt te zijn)

Zorg er voor dat de afvoer van de verdeler geknepen wordt. Die moet nagenoeg net zo warm/koud zijn als de temperatuur van de retour van de vloerleidingen.

Door het knijpen wordt de verdeler meer hydraulisch-actief.

[ Voor 9% gewijzigd door thehog op 02-04-2020 10:15 ]

[Crazy-]

thehog schreef op donderdag 2 april 2020 @ 10:14:
@Crazy- ik heb ook nog gewoon een open verdeler er op zitten en werkt prima (ga hem wel vervangen ooit om de stroomkosten van de pomp kwijt te zijn)

Zorg er voor dat de afvoer van de verdeler geknepen wordt. Die moet nagenoeg net zo warm/koud zijn als de temperatuur van de retour van de vloerleidingen.

heb er in januari wel een schakelaar tussen gezet : meet hij 25+, dan gaat de pomp aan

hoe bedoel je knijpen van de afvoer v.d. verdeler? ik kan de pomp snelheid regelen (1, 2 & 3) staat nu op 2

[thehog]

Crazy- schreef op donderdag 2 april 2020 @ 10:17:
[...]


heb er in januari wel een schakelaar tussen gezet : meet hij 25+, dan gaat de pomp aan

hoe bedoel je knijpen van de afvoer v.d. verdeler? ik kan de pomp snelheid regelen (1, 2 & 3) staat nu op 2

Die schakelaar kan je vervangen door de pomp met 230v aan te sluiten op de 'extra pomp' aansluiting van de warmtepomp.

Knijpen doe je door dat ventiel met klein schroefje op de afvoer aan te draaien (althans, als je nog even een betere foto maakt dan is het duidelijk )

[ Voor 6% gewijzigd door thehog op 02-04-2020 10:19 ]

[Crazy-]

thehog schreef op donderdag 2 april 2020 @ 10:18:
[...]


Die schakelaar kan je vervangen door de pomp met 230v aan te sluiten op de 'extra pomp' aansluiting van de warmtepomp.

Knijpen doe je door dat ventiel met klein schroefje op de afvoer aan te draaien (althans, als je nog even een betere foto maakt dan is het duidelijk )

Your wish ....

de pomp laten schakelen via de WP is een no-go... ik ga 'nooit' een voedingsdraad krijgen vanaf daar naar de WP toe (of een schakeldraad met een relais oid.) dan sloop ik nog liever de pomp weg

[thehog]

Betere foto ja Daar moest je even voor kruipen volgens mij.

Pomp laten schakelen via de WP is geen must hoor. Wat alleen even dat ik het aangaf dat dat ook kan.

Maar boven de sticker R zit je een schroefventiel. Die kan je dus verder open of dichtdraaien. Mooiste zou zijn als je temp sensoren op all drie afvoeren van de vloerleidingen hebt en een sensor op de afvoer terug naar de WP. Maar met een infrarode tempsensor werkt het ook wel. Zorg dus dat je hem zo ver knijpt dat de temperaturen nagenoeg gelijk zijn. Dat betekend dat er niet onnodig meer water langs de (open) verdeler gaat wat niet genoeg z'n warmte afstaat aan de vloer.

[kaasmakert]

Kosten van een gesloten verdeler zijn trouwens de wereld niet; een standaard RVS 3-groeps verdeler met flowmeters, ontluchters en afsluiters kost je rond de 120 - 150€.

[thehog]

kaasmakert schreef op donderdag 2 april 2020 @ 10:30:
Kosten van een gesloten verdeler zijn trouwens de wereld niet; een standaard RVS 3-groeps verdeler met flowmeters, ontluchters en afsluiters kost je rond de 120 - 150€.

Als je ook vloerkoeling wilt gebruiken wil je eigenlijk wel een composite verdeler (vanwege condensvorming) en die zijn iets duurder (vraag mij niet waarom plastic duurder is dan rvs...)

[Crazy-]

De thermostaat (control unit) nu in de woonkamer gehangen; valt meteen op een afwijking van ruim +1 graad tov vorige thermostaat

Is het mogelijk een ijking te doen o.i.d? gevonden

Wel een bizarre afwijking. Laat hem wel even uurtje met rust

thehog schreef op donderdag 2 april 2020 @ 10:29:
Betere foto ja Daar moest je even voor kruipen volgens mij.

Pomp laten schakelen via de WP is geen must hoor. Wat alleen even dat ik het aangaf dat dat ook kan.

Maar boven de sticker R zit je een schroefventiel. Die kan je dus verder open of dichtdraaien. Mooiste zou zijn als je temp sensoren op all drie afvoeren van de vloerleidingen hebt en een sensor op de afvoer terug naar de WP. Maar met een infrarode tempsensor werkt het ook wel. Zorg dus dat je hem zo ver knijpt dat de temperaturen nagenoeg gelijk zijn. Dat betekend dat er niet onnodig meer water langs de (open) verdeler gaat wat niet genoeg z'n warmte afstaat aan de vloer.

ik ga hier eens naar kijken vanavond!

[ Voor 79% gewijzigd door Crazy- op 02-04-2020 13:47 ]

[kaasmakert]

thehog schreef op donderdag 2 april 2020 @ 10:36:
[...]
Als je ook vloerkoeling wilt gebruiken wil je eigenlijk wel een composite verdeler (vanwege condensvorming) en die zijn iets duurder (vraag mij niet waarom plastic duurder is dan rvs...)

Dat klopt inderdaad.
Ik ben eigenwijs geweest en heb toch RVS genomen. Zolang ik tijdens koelen op 19 graden blijf is er niks aan de hand. Daaronder wordt de verdeler een beetje klam, maar echt condens heb ik zelfs dan niet gezien.
19 graden vond ik afgelopen zomer trouwens behoorlijk koud aan de voetjes, stond meestal op 20!

[DjaRoel]

Ik ben voornemens het volgende aan te gaan schaffen :
WH-MDC05H3E5 in combinatie met de CZ-NS4P uitbreidings print en bedienthermostaat voor parametrering, al wil ik ook nog even op de introductie wachten van de J serie uitgaande van dezelfde functionaliteit, maar over de release van het monoblock lijkt nog weinig bekend.

Ik wil de warmtepomp zelf op capaciteit gaan regelen doormiddel van het 0-10V signaal, het omschakelen van verwarmen naar koelen en visa versa kan met een potentiaal vrij contact. De warmtepomp zal gebruikt gaan worden om een 400 liter buffervat icm een zonneboiler op temperatuur te houden voor het tapwater, en ik wil omschakelen met behulp van een drieweg klep naar cv-koelbedrijf.

Het volgende kom ik alleen op basis van de documentatie niet uit:
- Kan ik ook forceren of de backup heater gebruikt wordt, dat kan ik niet uit de documentatie opmaken. 1-10V is minimaal tot 100% vermogen, maar wat doet de unit met het back up heater element? Dit zou ik graag zelf controleren, er staat wel een stukje over beschreven maar dat heeft meer betrekking op stroom limitatie dan geforceerd inschakelen.

[twain4me]

DjaRoel schreef op donderdag 2 april 2020 @ 15:03:
Ik ben voornemens het volgende aan te gaan schaffen :
WH-MDC05H3E5 in combinatie met de CZ-NS4P uitbreidings print en bedienthermostaat voor parametrering, al wil ik ook nog even op de introductie wachten van de J serie uitgaande van dezelfde functionaliteit, maar over de release van het monoblock lijkt nog weinig bekend.

Ik wil de warmtepomp zelf op capaciteit gaan regelen doormiddel van het 0-10V signaal, het omschakelen van verwarmen naar koelen en visa versa kan met een potentiaal vrij contact. De warmtepomp zal gebruikt gaan worden om een 400 liter buffervat icm een zonneboiler op temperatuur te houden voor het tapwater, en ik wil omschakelen met behulp van een drieweg klep naar cv-koelbedrijf.

Het volgende kom ik alleen op basis van de documentatie niet uit:
- Kan ik ook forceren of de backup heater gebruikt wordt, dat kan ik niet uit de documentatie opmaken. 1-10V is minimaal tot 100% vermogen, maar wat doet de unit met het back up heater element? Dit zou ik graag zelf controleren, er staat wel een stukje over beschreven maar dat heeft meer betrekking op stroom limitatie dan geforceerd inschakelen.

Ik weet niet of er iets veranderd is , maar voor corona zou dat voor mei op de planning staan. persoonlijk zou ik erop wachten. Ik wilde een 3 fase model, en die komen dit jaar niet, als het goed is is hij nu wel onderweg uit Duitsland:)

Ik las overgens in de subsidievoorwaarde dat je een instalateur nodig zou hebben. Dus we hebben gebeld en we hebben er weer een uitdaging bij.

U heeft een bewijs dat een deskundige installateur het apparaat heeft geïnstalleerd.

Dat is dus een harde eis, daarmee vroeg ik mij af of al meer mensen hiermee van doen hebben gehad?

[DjaRoel]

twain4me schreef op donderdag 2 april 2020 @ 15:30:
[...]


Ik weet niet of er iets veranderd is , maar voor corona zou dat voor mei op de planning staan. persoonlijk zou ik erop wachten. Ik wilde een 3 fase model, en die komen dit jaar niet, als het goed is is hij nu wel onderweg uit Duitsland:)

Ik las overgens in de subsidievoorwaarde dat je een instalateur nodig zou hebben. Dus we hebben gebeld en we hebben er weer een uitdaging bij.

[...]
Dat is dus een harde eis, daarmee vroeg ik mij af of al meer mensen hiermee van doen hebben gehad?

Ik heb destijds de zonneboiler samen met een bevriende installateur aangesloten, en hij heeft toen bij de materiaal levering gelijk inbedrijfstelling gezet op de factuur, en ik weet dat een collega een warmtepomp boiler heeft aangeschaft waarbij ze op de bon inbedrijfstelling als kostenpost erop hadden gezet. In beide gevallen is de subsidie toegekend.

Misschien kan je een vergelijkbare truc uithalen met de leverancier van je aansluit materiaal, der van uit gaande dat je dat ook ergens aan moet schaffen?

[pleio65]

twain4me schreef op donderdag 2 april 2020 @ 15:30:
[...]


Ik weet niet of er iets veranderd is , maar voor corona zou dat voor mei op de planning staan. persoonlijk zou ik erop wachten. Ik wilde een 3 fase model, en die komen dit jaar niet, als het goed is is hij nu wel onderweg uit Duitsland:)

Ik las overgens in de subsidievoorwaarde dat je een instalateur nodig zou hebben. Dus we hebben gebeld en we hebben er weer een uitdaging bij.

[...]
Dat is dus een harde eis, daarmee vroeg ik mij af of al meer mensen hiermee van doen hebben gehad?

Is in beginsel een eis. Maar met duidelijke foto’s van de geïnstalleerde installatie wordt de aanvraag ook geaccepteerd. Ik heb duidelijke foto’s van de aangesloten elektra (aansluiting in de Wp en de meterkast), retour- en aanvoer leidingen op de pomp en hoe de pomp op de grond staat meegestuurd.

[Crazy-]

toevallig doe ik net de aanvraag de deur uit; hierbij uiteraard de factuur gedaan maar ook paar foto's van bewijs van installatie / werking.

even afwachten, maar zal wel los lopen

[twain4me]

pleio65 schreef op donderdag 2 april 2020 @ 16:01:
[...]


Is in beginsel een eis. Maar met duidelijke foto’s van de geïnstalleerde installatie wordt de aanvraag ook geaccepteerd. Ik heb duidelijke foto’s van de aangesloten elektra (aansluiting in de Wp en de meterkast), retour- en aanvoer leidingen op de pomp en hoe de pomp op de grond staat meegestuurd.

Hier ging ik ook van uit en ik ken de verhalen uit de andere jaren. Ik heb het idee dat de telefoon mevrouw gewoon de website zat voor te lezen en inhoudelijk vrij weinig had in te brengen. Ik heb specifiek gevraagd of dergelijke foto's mochten. Ze zei van niet, ze was ook iets wat verbaasd dat er iemand belde om iets anders dan corona steun.

Ik ga voor de zekerheid maar een in gebruikname regelen..

[ Voor 6% gewijzigd door twain4me op 02-04-2020 16:17 ]

[Crazy-]

Wat is die Aquarea website “app” een verschrikkelijke rotzooi.... Daar heb je dus werkelijk niks aan.

Had wel een betere bediening cq app verwacht....

Wat mij tevens opvalt is de “grote” afwijking van de thermostaat op de controller;

Deze gaf 24gr aan - infrarood thermostaat gaf echter 21,8 aan. De oude thermostaat gaf 5min daarvoor gaf 20/21 aan. Heb hem al 2 graden gecorrigeerd, maar dat is ook de maximale correctie.

Gisteravond instellingen op WAR gezet

35@-15 / 25@+15 met een Dt 5

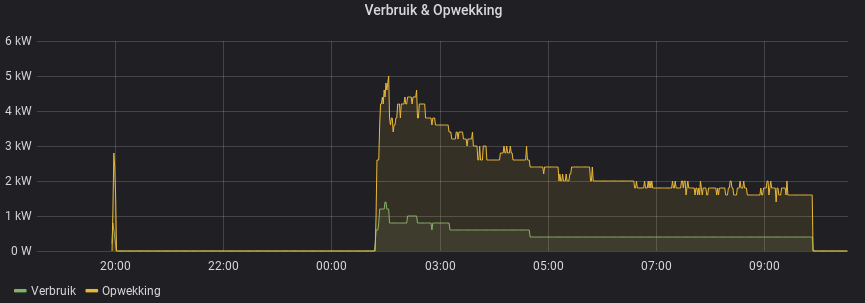

Heeft de hele nacht gewerkt rond de 200/300Watt met aanvoer/retour 29/24 gemeten in de woning verdeler
Zolder. Een COP van 5 had ie de hele nacht.

Wat ik mij nu afvraag. De controller geeft nu geen temperatuur meer aan; dus geen idee hoe warm het in huis is. 😅

Maar hoe en wanneer stopt ie nu? Er is geen setpoint. Klopt het dat je met WAR continue flow & opwekking hebt?

[ Voor 81% gewijzigd door Crazy- op 03-04-2020 08:19 ]

[BazemanKM]

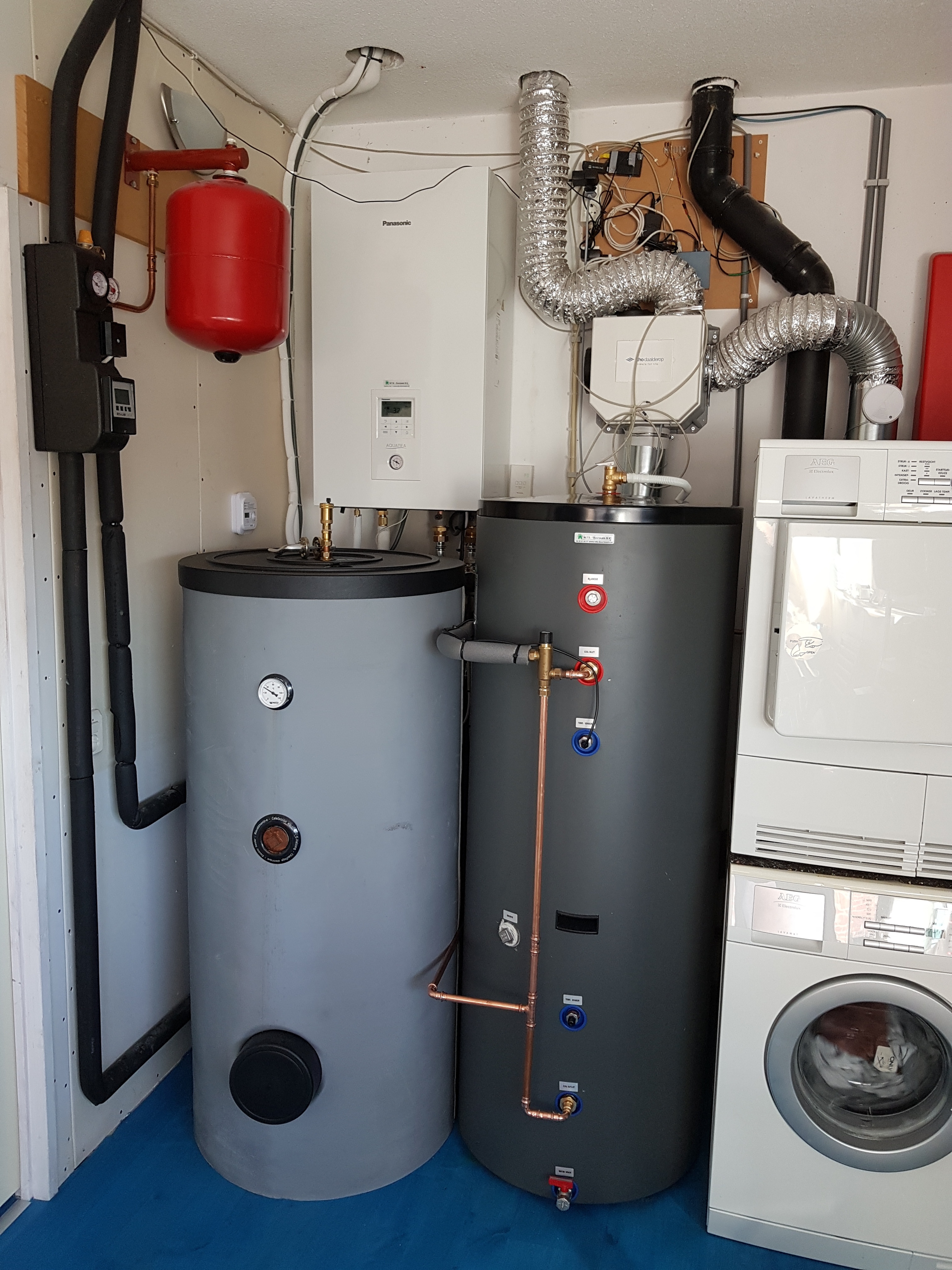

Sinds vorige week een Panasonic Aquarea Bi-bloc (KIT-WC05J3E5) draaiende.

De buitenunit is een WH-UD05JE5. binnenunit is een WH-SDC0305J3E5. Er is gebruik gemaakt van een CZ-NS4P print en CZ-TAW1 internet module.

Op het dak 2x ReSolar RS 3001-3 (dus 60 = 480L Vacuümbuizen)

Linker tank (RHON 300L verticaal 2 wisselaars) was voorheen tapwater/zonneboiler tank, die zowel met tapwater en CV aangesloten was op de HR+ ketel, nu wordt dit 300L vat met CV water verwarmd tot maximaal 35 graden door de zonnecollector en indiende temperatuur lager is door de warmtepomp.

Rechter tank is een PAWT-300L/LE2 Hygiëne-boiler met dubbele hoog rendement RVS warmtewisselaar. Deze tank word verwarmd door zonnecollector en warmtepomp.

Pomp zonnecollectoren is vervangen door een pomp die aangestuurd wordt door de Panasonic.

[falconz]

Iemand alweer een werkende timer via smartcloud? En een oplossing hoe dat te fixen? Ik heb via het web formulier bij Pana aangegeven dat t niet werkt maar heb niet zoveel fiducie in de service richting consument...

[timovd]

@falconz, ik heb een mail gekregen dat het deze week gefixt zou worden. De week is nog niet voorbij...

[thehog]

Crazy- schreef op donderdag 2 april 2020 @ 22:46:

Wat mij tevens opvalt is de “grote” afwijking van de thermostaat op de controller;

Deze gaf 24gr aan - infrarood thermostaat gaf echter 21,8 aan. De oude thermostaat gaf 5min daarvoor gaf 20/21 aan. Heb hem al 2 graden gecorrigeerd, maar dat is ook de maximale correctie.

...

Maar hoe en wanneer stopt ie nu? Er is geen setpoint. Klopt het dat je met WAR continue flow & opwekking hebt?

De eigen thermostaat/controlpanel van de Panasonic is inderdaad qua temp. meting bagger. De sensor zit rechtsonder en zit niet genoeg afgescheiden van de interne electronica. Bijna niet te gebruiker daarvoor.

In WAR mode heb je inderdaad continue flow & opwekking (tot een bepaalde buitentemperatuur die jij instelt). De opwekking houdt op als de retour te hoog wordt (als reden dat door opwarming van je huis de warmte niet meer genoeg wordt overgedragen). Het idee is dat je de stooklijn zo instelt dat er evenveel warmte wordt opgewekt als er door je muur/deur/kieren je huis verlaat (met een beetje extra) en vooral op comfort inzet en niet op een exacte temperatuur.

Persoonlijk ben ik niet zo van de WAR. Ik hou er niet van dat de pomp 24/7 draait. Ik schakel hem extern met als gevolg dat ie veel pendelt op een dag. Dus misschien is ie van mij wel eerder stuk en baal ik achteraf,.. maar voorlopig ben ik tervreden.

[ Voor 3% gewijzigd door thehog op 03-04-2020 09:32 ]

[Crazy-]

thehog schreef op vrijdag 3 april 2020 @ 09:29:
[...]


De eigen thermostaat/controlpanel van de Panasonic is inderdaad qua temp. meting bagger. De sensor zit rechtsonder en zit niet genoeg afgescheiden van de interne electronica. Bijna niet te gebruiker daarvoor.

In WAR mode heb je inderdaad continue flow & opwekking (tot een bepaalde buitentemperatuur die jij instelt). De opwekking houdt op als de retour te hoog wordt (als reden dat door opwarming van je huis de warmte niet meer genoeg wordt overgedragen). Het idee is dat je de stooklijn zo instelt dat er evenveel warmte wordt opgewekt als er door je muur/deur/kieren je huis verlaat (met een beetje extra) en vooral op comfort inzet en niet op een exacte temperatuur.

Persoonlijk ben ik niet zo van de WAR. Ik hou er niet van dat de pomp 24/7 draait. Ik schakel hem extern met als gevolg dat ie veel pendelt op een dag. Dus misschien is ie van mij wel eerder stuk en baal ik achteraf,.. maar voorlopig ben ik tervreden.

ik was er al bang voor, dat de temp-sensor bar slecht is. ik scoor wel even een ouderwets weerstationnetje ofzo voor de woonkamer (Voorlopig)

binnenkort maar een RasbPi er bij halen; deze kan ik aansluiten in de trapkast waar UTP ligt. Dan kan ik een klein gaatje boren in de buurt van thermostaat - daar moet ik even wat moois van maken!

Qua WAR: ik wil dat opzich wel doen; klinkt voor mijn gevoel een goed idee. De ervaring zal het leren!

als ik kijk naar afgelopen dagen, waarbij de gasketel per dag 3-5m3 verstookte (24 - 40 kWh) heeft de WP hier ruim minder electra verbruikt.

Vandaag ga ik een kWh meter plaatsen op de groep + een fase wisseling maken; staat nu op fase1 - maar daar zit meer op dan ik dacht. Gisteren al paar keer continue 2kW en zelfs 4kW gehad op de fase, zelfs toen de WP uit stond & mijn auto niet aan het laden was...

Fase 2 zit qua grootverbruik alleen de wasmachine & quooker; dus daar kan die mooi bij. Even draadjes wisselen

Edit: ik kan eens kijken in de bouwpapier wat het Watt verlies is van de woning!

[Chip2710]

falconz schreef op vrijdag 3 april 2020 @ 08:50:
Iemand alweer een werkende timer via smartcloud? En een oplossing hoe dat te fixen? Ik heb via het web formulier bij Pana aangegeven dat t niet werkt maar heb niet zoveel fiducie in de service richting consument...

Nope, werkt nog steeds niet.

[alaintje]

DjaRoel schreef op donderdag 2 april 2020 @ 15:03:
Ik ben voornemens het volgende aan te gaan schaffen :
WH-MDC05H3E5 in combinatie met de CZ-NS4P uitbreidings print en bedienthermostaat voor parametrering, al wil ik ook nog even op de introductie wachten van de J serie uitgaande van dezelfde functionaliteit, maar over de release van het monoblock lijkt nog weinig bekend.

Ik wil de warmtepomp zelf op capaciteit gaan regelen doormiddel van het 0-10V signaal, het omschakelen van verwarmen naar koelen en visa versa kan met een potentiaal vrij contact. De warmtepomp zal gebruikt gaan worden om een 400 liter buffervat icm een zonneboiler op temperatuur te houden voor het tapwater, en ik wil omschakelen met behulp van een drieweg klep naar cv-koelbedrijf.

Het volgende kom ik alleen op basis van de documentatie niet uit:
- Kan ik ook forceren of de backup heater gebruikt wordt, dat kan ik niet uit de documentatie opmaken. 1-10V is minimaal tot 100% vermogen, maar wat doet de unit met het back up heater element? Dit zou ik graag zelf controleren, er staat wel een stukje over beschreven maar dat heeft meer betrekking op stroom limitatie dan geforceerd inschakelen.

Dat 0-10Volt verhaal ga ik ook even uitzoeken. Zou slim zijn om hem hiermee te begrenzen en daarmee defrosts uit te stellen. Ik ben benieuwd of je kunt zien of er een defrost aan zit te komen en vervolgens de capaciteit terug te schroeven dat hij kan ontdooien tijdens bedrijf (zou deels afhankelijk zijn van de fanspeed dan).
Ook een mooie om de capaciteit te beperken in de nachtelijke uren en maximaal vermogen vrij te geven bij PV overschot.

Ik lees ook dat via smartgrid een verbruik van 150% gerealiseerd kan worden (om netspanning te verlagen).
Ze zullen hier denk ik doelen op het elektrisch element inschakelen (anders heb je een goedkope unlock om van de 5kw een 7Kw te maken ).

[DjaRoel]

alaintje schreef op vrijdag 3 april 2020 @ 13:31:
[...]


Dat 0-10Volt verhaal ga ik ook even uitzoeken. Zou slim zijn om hem hiermee te begrenzen en daarmee defrosts uit te stellen. Ik ben benieuwd of je kunt zien of er een defrost aan zit te komen en vervolgens de capaciteit terug te schroeven dat hij kan ontdooien tijdens bedrijf (zou deels afhankelijk zijn van de fanspeed dan).
Ook een mooie om de capaciteit te beperken in de nachtelijke uren en maximaal vermogen vrij te geven bij PV overschot.

Ik lees ook dat via smartgrid een verbruik van 150% gerealiseerd kan worden (om netspanning te verlagen).
Ze zullen hier denk ik doelen op het elektrisch element inschakelen (anders heb je een goedkope unlock om van de 5kw een 7Kw te maken ).

Ja, jij bedoelt dit kopje denk ik


12.25 SG Ready Control (Optional PCB) (ook blz 83)

SG signal
Dry contact Vcc-Bit1, Vcc-Bit2 open/short (System
setup necessary)
Switching SW (Please connect to the 2 contacts
controller)

Hiermee lijkt het dat je vooraf ingevulde scenario's kan gebruiken, maar of hier de heater ook bij zit is mij niet duidelijk, en of dat samen kan werken met de capaciteits regeling.


Je hebt ook nog deze aansluiting op de basis print, maar of ik lees er overheen maar kan hier geen uitleg over vinden?

OLP for
booster
heater
Dry contact Vcc-Bit1, Vcc-Bit2 open/short (System
setup necessary)
It is connected to the safety device (OLP) of DHW
tank.


Ik regel nu al op vloer temperatuur (heb drie sensors ingestort) en wil dat straks met de warmtepomp ook gaan doen, dat ding hoeft daarbij niet zelf te bepalen hoe hard hij moet werken dat wil ik zelf controleren, ook zoals je zelf al aangeeft om met behulp van PV zo veel mogelijk eigen verbruik te creëren en overdag de boiler en vloer te bufferen in temperatuur. Daarbij zou het heater element ook uitkomst bieden om extra gas te kunnen geven, of te voorkomen dat hij uberhaubt zomaar aangaat

[Crazy-]

Wel - 2de dag live; laatste 16uur op WAR draaiend. Tot nu toe perfect!

Hele dag rustig op 200Watt geprutteld volgens de Panasonic.

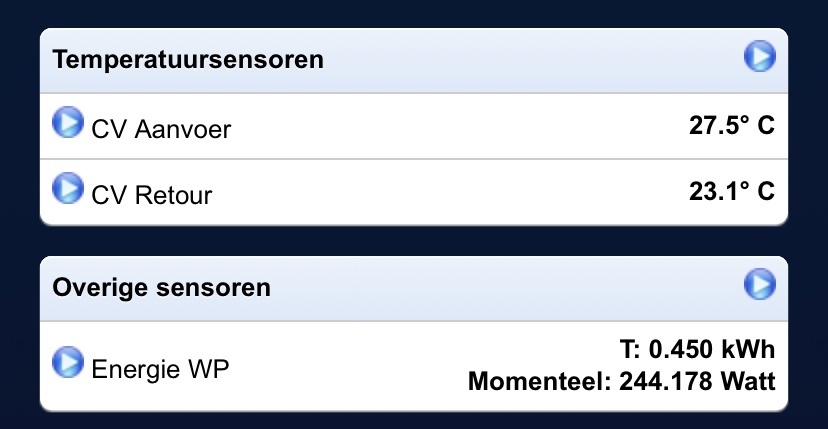

Vandaag gelijk een kWh S0 meter geplaatst en aan de Pi gehangen & in Domoticz gezet. Was even stoeien met de goede getallen; daar het een 2000imp meter is. (En was mijn oude script kwijt)

Hij stuurt het puur via Python naar de API van Domoticz. Voor nu afdoende

Maar er viel wel iets op:

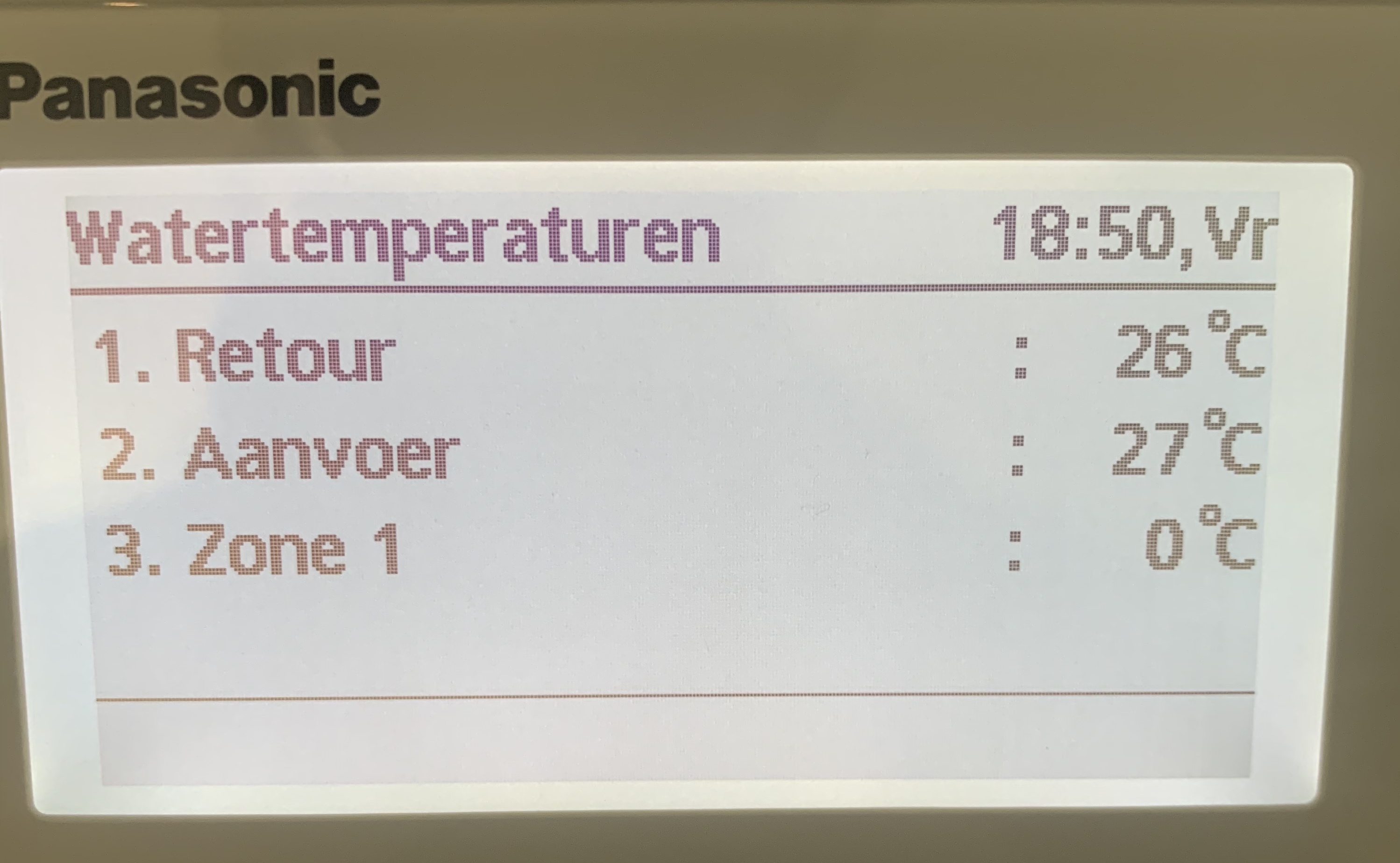

Ta & Tr verschilt enorm; met name de Tr sensor van de WP verbaasd mij! Hoe kan deze hoger zijn dan Tr van de Pi?

Sensoren zijn DS18B20, geplakt aan de CV leiding op zolder & ingewikkeld in isolatie rondom.

Note: totaal kWh WP is sinds 17:50 vandaag :-)

[thehog]

De Tr sensor zit natuurlijk dichter in de WP en vlak voor de heatexchanger. In de modellen die ik heb gezien waren de tempsensoren in de WP niet erg goed geisoleerd en pakken dus makkelijk een graadje extra mee.

Daarnaast kan je, als je zeker weet dat je andere meting klopt, hem ook fine tunen via een 'geheim' menu. Iemand weet vast je wel te vertellen waar in de forum staat hoe je daar moet komen.

[Dylantje2]

thehog schreef op vrijdag 3 april 2020 @ 20:25:
De Tr sensor zit natuurlijk dichter in de WP en vlak voor de heatexchanger. In de modellen die ik heb gezien waren de tempsensoren in de WP niet erg goed geisoleerd en pakken dus makkelijk een graadje extra mee.

Daarnaast kan je, als je zeker weet dat je andere meting klopt, hem ook fine tunen via een 'geheim' menu. Iemand weet vast je wel te vertellen waar in de forum staat hoe je daar moet komen.

Sensors aanpassen in het menu staat in tp start

De Sensoren in de pomp zijn als je geluk hebt net goed te krijgen
Ik heb [ bijna] naast de sensoren in de pomp dallas gemaakt.

Maar het blijft vreemd wat die japps hebben gemaakt..

[timovd]

@falconz, @Chip2710 en anderen, mijn timer werkt weer sinds deze ochtend.
