De pomp (secundaire) begint te pompen, en afhankelijk van de weerstand ontstaat er een bepaalde flow.
Met die inregelafsluiters kun je de flow beperken op dat bepaalde punt.
Nu is dat waterzijdige verhaal niet helemaal mijn "ding" maar volgens mij zijn die dingen met rode pijlen inregelafsluiters.
Klopt, zie hier een "oude" foto, hier zitten de henco motortjes nog niet op, ik kan er zo snel geen foto van vinden, maar op elke nageregelde groep zit dus een henco motortje.(in plaats van die blauwe dopjes).
Die buisjes bovenop zijn debiet (flow) metertjes. Hier zie je ook duidelijk dat dit een gesloten verdeler is, met 1 buis voor aanvoer, 1 buis voor afvoer.
Als de keuken warmte vraagt, dan gaan de 4 groepen van de keuken open, vraagt de kamer warmte dan gaan de 3 groepen van de kamer open, etc. etc.
[...]
Het is waterzijdig een rommeltje op dit moment. En aangezien je onvoldoende kennis hebt, en de apparatuur niet hebt zou ik dit lekker bij hun neerleggen.
:strip_icc():strip_exif()/u/297036/crop5bb5121e5b86a_cropped.jpeg?f=community)
:strip_exif()/u/28986/javaone6666.gif?f=community)
Klopt, maar ik snap wel wat @koevlaas2 bedoeld, brede pijp lekkere flow even een versmalling en weer lekker breed gaan is inderdaad zonde.
Baal altijd een beetje dat ik dit soort dingen pas achteraf weet en niet tijdens de installatie. Want achteraf aanpassen is kostbaar.
Maar voor nu zie ik twee dingen die ik kan bekijken:
1. Lucht in de leidingen
2. Kijken hoe het met de voetventielen zitten (misschien zitten er wel voetventielen bij de afsplitsing bij de leidingen van de radiatoren die dicht zitten
Weet niet zeker of ze er daar op zitten, dacht het niet.Heb in iedergeval weer wat voer om over na te denken en na te vragen / voor te stellen bij de installateur.
Is het eigenlijk relatief makkelijk om de flow op verschillende punten uit te lezen? of vereist dat altijd loskoppelen en er iets tussen plaatsen?
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line

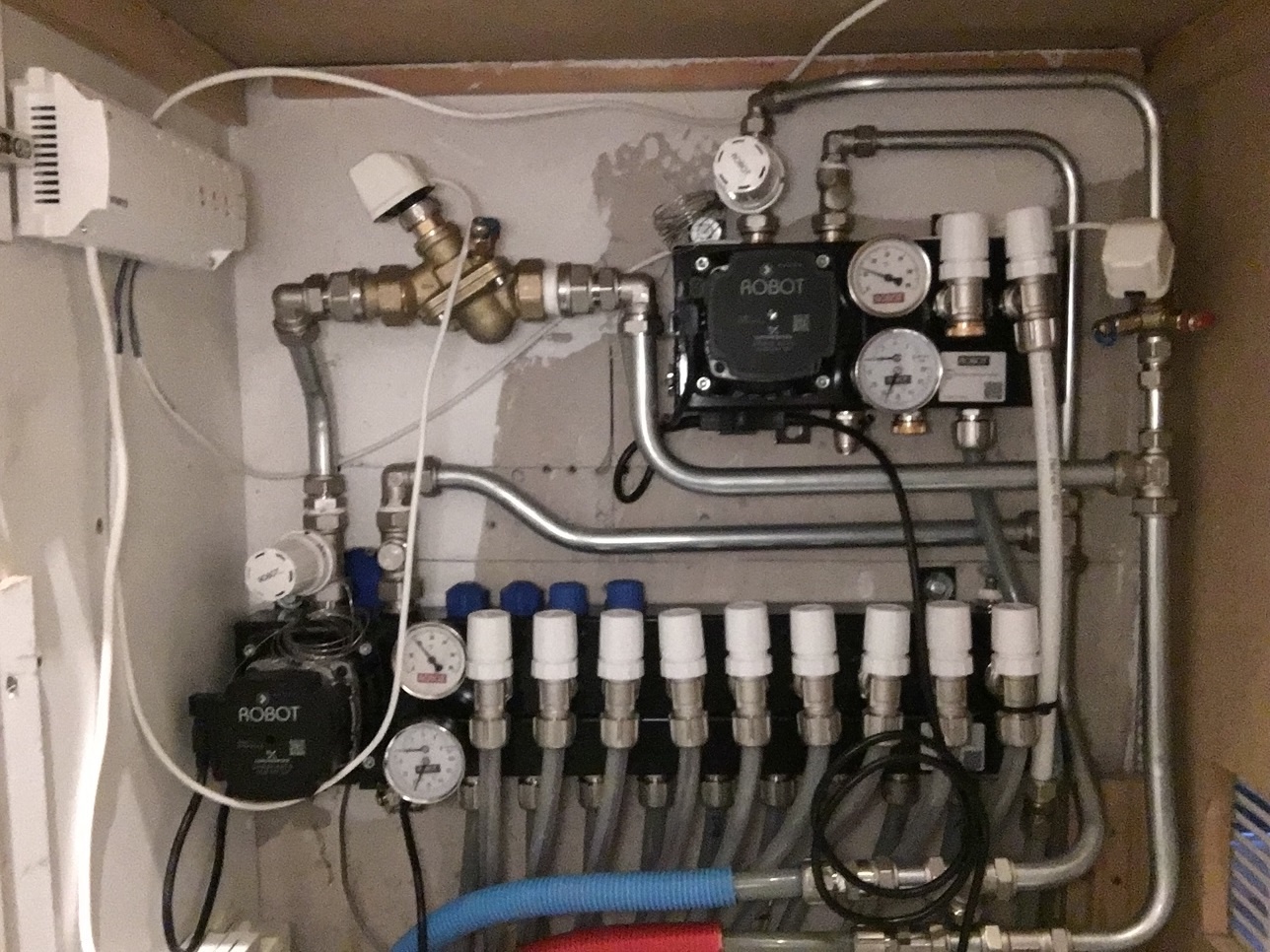

@ronaldmathies toch nog een aantal foto's gevonden hoe het bij mij aangesloten zit:
Je ziet op de Danfoss regelaar boven de v.v. verdeler dat zones 2 + 4 warmte vragen, aan de Henco motortjes op de groepen kun je zien welke open staan (blauwe streep onder de dop)
@Ramon_1984 Volgens mij wel, dat zijn toch die flowmetertjes bovenop
Ik heb Henco UFH-CD composiet verdelers (1 x 10 groeps voor boven, 1 x 13 groeps voor beneden).
Je ziet op de Danfoss regelaar boven de v.v. verdeler dat zones 2 + 4 warmte vragen, aan de Henco motortjes op de groepen kun je zien welke open staan (blauwe streep onder de dop)
@Ramon_1984 Volgens mij wel, dat zijn toch die flowmetertjes bovenop
Ik heb Henco UFH-CD composiet verdelers (1 x 10 groeps voor boven, 1 x 13 groeps voor beneden).
nee, niet bij de splitsingen, maar het zou wel zo kunnen zijn dat de voetventielen in de retour van elke radiator (bijna) dicht staan!:
..............
2. Kijken hoe het met de voetventielen zitten (misschien zitten er wel voetventielen bij de afsplitsing bij de leidingen van de radiatoren die dicht zitten
Dacht dat dat niet te doen is, anders dan door de Ta en Tr te meten, maar dat is geen fysiek flow meten natuurlijk.
14kW ZubadanPUHZ-SHW140YHA+ERSC-VM2C, 200L boiler , 200L buffer, sinds 8/2018, gasloos
Ziet er mooi uit, die Henco motortjes hebben bij mij niet zoveel zin, bij mij is een verdeler als geheel aan of als geheel uit, en de inregelafsluiter verzorgt feitelijk bij mij nu voor het gedrag wat jij met die henco motortjes doet heb ik het idee.:
@ronaldmathies toch nog een aantal foto's gevonden hoe het bij mij aangesloten zit:
Je ziet op de Danfoss regelaar boven de v.v. verdeler dat zones 2 + 4 warmte vragen, aan de Henco motortjes op de groepen kun je zien welke open staan (blauwe streep onder de dop)
[Afbeelding]
[Afbeelding]
@Ramon_1984 Volgens mij wel, dat zijn toch die flowmetertjes bovenop
Ik heb Henco UFH-CD composiet verdelers (1 x 10 groeps voor boven, 1 x 13 groeps voor beneden).
Die flowmetertjes zijn wel verdomde handig.Kunnen er alleen nu bij mij niet op heb ik het idee.
Ik kan wel even kijken want ik zie dat ik drie meters (wijziers) heb per verdeler misschien is één van de drie de flow voor de gehele verdeler.
EDIT: Ja, de onderste meter heeft een manometer.
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
klopt, die witte "dingen" zijn motortjes, zoals je kunt zien heb ik 2 niet nageregelde groepen (bijkeuken en hal), daar zie je de blauw dop nog (deze draaien dus altijd mee, waar er ook warmte is).
Daarmee kan ik wel de flow regelen
Die rode ringen zijn "borgringen", als ik die eraf klik kan ik die zwarte "moer" die eronder zit verdraaien, en zo de flow per groep regelen.
Dat is ook het mooie aan dit systeem (niet goedkoop trouwens, 13 groeps verdeler kost 1396,45 excl. BTW., 10 groeps 1128.68 excl. BTW
Volgens mij had jij ook (henco) motortjes op die witte doppen (waar je nu debiet mee kunt regelen verwacht ik) kunnen zetten.
Als er een na regelingen dicht loopt blijft dan de ingestelde flow op de groepen hetzelfde?:
[...]
klopt, die witte "dingen" zijn motortjes, zoals je kunt zien heb ik 2 niet nageregelde groepen (bijkeuken en hal), daar zie je de blauw dop nog (deze draaien dus altijd mee, waar er ook warmte is).
[...]
Daarmee kan ik wel de flow regelen
Die rode ringen zijn "borgringen", als ik die eraf klik kan ik die zwarte "moer" die eronder zit verdraaien, en zo de flow per groep regelen.
Dat is ook het mooie aan dit systeem (niet goedkoop trouwens, 13 groeps verdeler kost 1396,45 excl. BTW., 10 groeps 1128.68 excl. BTW
[...]
Volgens mij had jij ook (henco) motortjes op die witte doppen (waar je nu debiet mee kunt regelen verwacht ik) kunnen zetten.
Voetventiel en thermostaat zijn nu de regelaars, maar geloof mij dit soort regelaars wil je niet.
Met beide ventielen eruit en kogelkranen krijg je veel meer flow en de pomp die moet juist blijven want die drukt het door de vloer..
k merk de laatste tijd dat ik met installaties met enkel gesloten verdelers helemaal geen mooie flow haal,omgebouwde ht verdelers daarentegen fungeren als draaien in een buffervat. De flow is maximaal en buffer is 2 liter oid
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Wel verdraaid, die flow indicators heb ik ook op mijn nieuwe Albrand verdeler, maar nooit geweten dat je die kunt afstellen; nu even geprobeerd, en als je de zwarte moer naar rechts draait, springt de 'vlotter' naar 0 liter!Daarmee kan ik wel de flow regelen
Die rode ringen zijn "borgringen", als ik die eraf klik kan ik die zwarte "moer" die eronder zit verdraaien, en zo de flow per groep regelen.
Eigenlijk heb ik daar nooit zo'n aandacht aan besteed, omdat ik bij de aanleg alle lussen exact even lang heb gemaakt, en er dus vanuit ben gegaan dat de flow door alle groepen identiek zou zijn.
Maar goed: weer wat geleerd.....
14kW ZubadanPUHZ-SHW140YHA+ERSC-VM2C, 200L boiler , 200L buffer, sinds 8/2018, gasloos
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Toevallig vroeg ik me recent ook af hoe ik de groepen qua flow kan inregelen. Ik heb deze Robot LT-C verdeler (maar dan met 9 groepen):
Volgens de handleiding zijn de witte knoppen groepsafsluiters en de flowmeters op de onderste worden aangeduid als 'inregelbare flowmeters.
Iemand wellicht een idee hoe ik deze zou kunnen regelen? Niet met de messing moer onder de flowmeter volgens mij. Aan de onderkant waar de retour binnenkomt?
Volgens de handleiding zijn de witte knoppen groepsafsluiters en de flowmeters op de onderste worden aangeduid als 'inregelbare flowmeters.
Iemand wellicht een idee hoe ik deze zou kunnen regelen? Niet met de messing moer onder de flowmeter volgens mij. Aan de onderkant waar de retour binnenkomt?
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Ik weet niet alle details, maar @Oxellaar heeft destijds mij nog geadviseerd (en die schijnt er toch een "beetje" verstand van te hebben
) en de verdelers die ik heb zijn volgens mij geen huis tuin en keuken verdelers die je met dezelfde functionaliteiten en specificaties kunt vinden voor een 3e van het geld. Misschien heb je een linkje voor me Wellicht zo duur omdat het composiet verdelers zijn
Hier de omschrijving van Henco:
Ik zie trouwens net dat de prijzen die ik noemde bruto prijzen zijn, dus wat ze netto gekost hebben weet ik niet.Volgens internet zo'n 750 euro, zie https://www.installatieva...ng-kunststof-ufh-0605cd13
Financieel was een "redelijke" puzzel bij ons, zat bij de aanneemsom in.
[ Voor 13% gewijzigd door Grolsch op 02-10-2018 12:25 ]
Ik heb ook zo'n verdeler. Maar dan 11 groepen.
Je kan met die witte draaidoppen de flow regelen. Niet aan de flowmeterdingen zitten...
Als je aan de witte draait, zal je het vlottertje op en neer zien drijven.
[ Voor 3% gewijzigd door kmf op 02-10-2018 13:29 ]
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
@ronaldmathies die flowmeters zijn idd helemaal analoog. De grafiek die @kmf heeft gepost, geeft de temperatuur en niet de flow weer. En die is wel digitaal gemeten en weergegeven
@kmf, klopt je kunt ook met de afsluiters spelen. Maar die regelbare flowmeters zijn er toch niet voor niets? Het ontbreekt mij aan kennis en ervaring om te bepalen wat de reden(en) zouden kunnen zijn.
@kmf, klopt je kunt ook met de afsluiters spelen. Maar die regelbare flowmeters zijn er toch niet voor niets? Het ontbreekt mij aan kennis en ervaring om te bepalen wat de reden(en) zouden kunnen zijn.
[ Voor 36% gewijzigd door Cranberry op 02-10-2018 13:40 ]
Ah oke, ze hadden het namelijk over flow en de getallen in de grafiek hadden net zo goed flow waarden kunnen zijn:
@ronaldmathies die flowmeters zijn idd helemaal analoog. De grafiek die @kmf heeft gepost, geeft de temperatuur en niet de flow weer. En die is wel digitaal gemeten en weergegeven
vandaar mijn verwarring.
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
De flow heb je lijntjes om de flow uit te lezen.
Dat grafiek gaat om de temperatuur.
Ik heb een eigen thermometer gemaakt welke alle groepen+aanvoer logt. Elke groepsretour heeft een sensortje.
Ik heb het systeem op basis van temperatuur afgeregeld, zodat alle groepen ongeveer gelijk opwarmen en blijven.
Ik wist niet eens dat de flowmeters te regelen zijn
Ik kan nergens aan draaien. Stel je voor dat je zo'n ding losdraait en dan het water eruit spuit
Die witte dop vond ik veiliger om aan te draaien.
[ Voor 30% gewijzigd door kmf op 02-10-2018 13:44 ]
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Die zijn handig om in te regelen.:
[...]
De flow heb je lijntjes om de flow uit te lezen.
Dat grafiek gaat om de temperatuur.
Ik heb een eigen thermometer gemaakt welke alle groepen+aanvoer logt. Elke groepsretour heeft een sensortje.
Ik heb het systeem op basis van temperatuur afgeregeld, zodat alle groepen ongeveer gelijk opwarmen en blijven.
[...]
Ik wist niet eens dat de flowmeters te regelen zijn
Die witte dop vond ik veiliger om aan te draaien.
Vaak krijg je een document met de bijbehorende groep en groep lengtes.
Daar hoort een debiet bij.
Bijvoorbeeld 80 meter 1,5 Lp/m .
Door dan aan het flow glaasje te draaien stel je het debiet in .
En de langste lus bepaalt uiteindelijk de stand van de pomp.
Ah, je hebt probes gebruikt. Ik heb sensoren gebruikt. Ietsie goedkoper en "dichter bij de actie" dacht ik.
Dat heb ik dus niet gekregen. Daar zat ik vorig jaar dus flink mee te stoeien.
En dat is de reden dat ik voor dit jaar zo'n meetinstrument heb gemaakt. Lijkt me veel nauwkeuriger om zo te regelen dan adhv een analoge flowmeter.
De LT-C varianten hebben geen pomp. Maar goed, zowel de witte dop als de transparante flesjes zijn dus regelbaar. De witte dop is voor mij voldoende fijnafstemming, dus hou ik lekker veilig daarop (daaronder zit immers maar een messing ding dat je veilig in kan duwen. geen kans dat je plastic breekt
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
:strip_icc():strip_exif()/u/306691/crop5aa2b39ca1992_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/30524/duke3d2.jpg?f=community)
Ben inmiddels wat verder met expirimenteren met de Hitachi, zal binnenkort de dipswitches op ECO stand zetten en de vorstbeveiliging aan wat er hopelijk voor zorgt dat de primaire pomp afslaat.
Heb nog wel een aantal vragen voor de Yutaki bezitters Ik krijg nu regelmatig nog een thermo off (omdat de capaciteit van het afgiftesysteem lager is dan de opwarming door de warmtepomp?). Hij pendelt veel (5 minuten aan, 5 minuten uit, en dat continu). Huis is inmiddels bijna op temperatuur dus straks zal hij op de ON/OFF thermostaat wel afschakelen vermoed ik?
Is er trouwens nog een temperatuursensor in het buffervat (200L) nodig? Heb er wel een bij besteld. Lijkt me van wel toch? Hoe weet de warmtepomp anders hoe warm het water is wanneer zijn primaire pomp uit is? Regeling is WAR met een ON/OFF thermostaat op de aansluitklemmen.
En ik probeer de (soms zeer onduidelijke) aanwijzingen in de diverse handleidingen te begrijpen
Weet iemand wat de volgende zaken doen en/of ik het een en ander goed ingesteld heb (heb helaas nu alleen ff Nederlandse screenshots)?

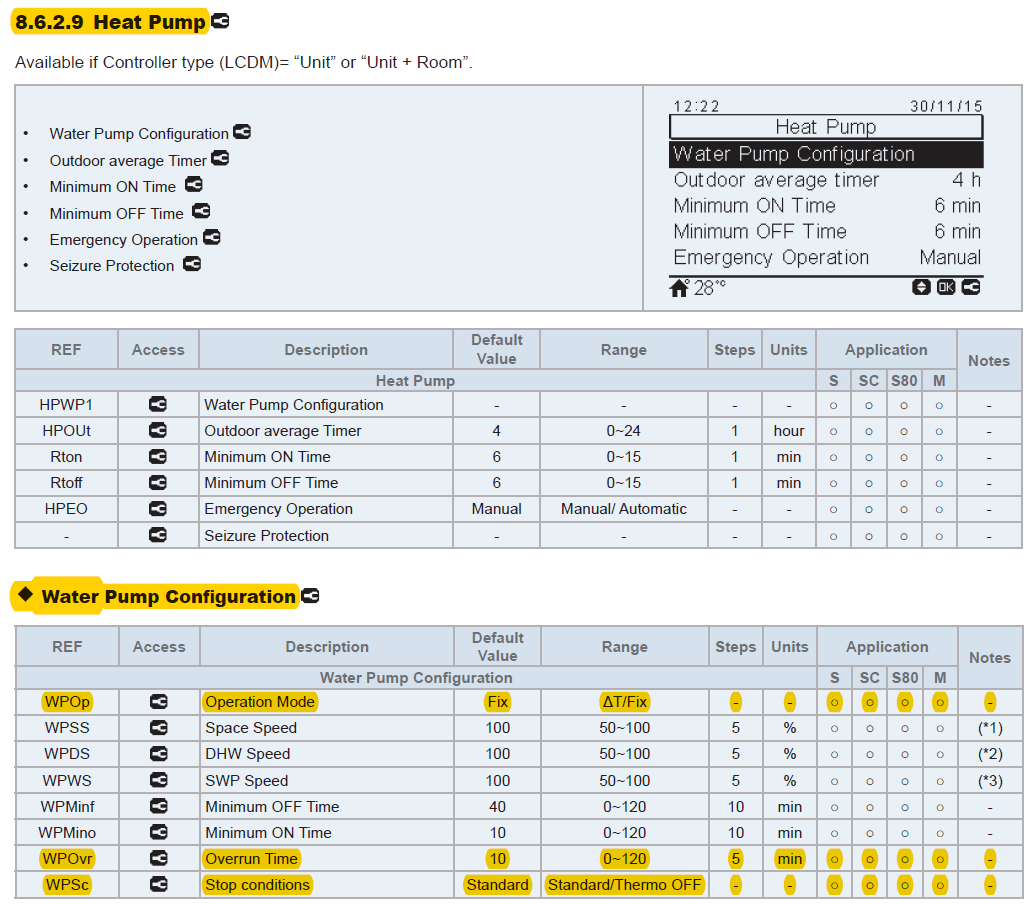

Configuratie waterpomp:
- WPOp: operation mode heb ik op ΔT staan. Ik interpreteer dat dat de pomp tussen 50% (minimum( en 100% geregeld wordt op basis van ΔT. Klopt denk ik?
- WPOvr: Overrun Time, wat doet dit? (heb minimumtijd UIT en AAN beide op 0 op aanwijzen van @zw7, maar wat ik hiermee moet...)
- WPSc: Stop conditions, Standard of Thermo OFF, wat doet deze instelling? Heb hem nu op Thermo OFF, maar is dit de reden dat hij nu zo lang doorgaat met verwarmen totdat er een Thermo OFF komt?
Uitgebreide configuratie, scherm 4:

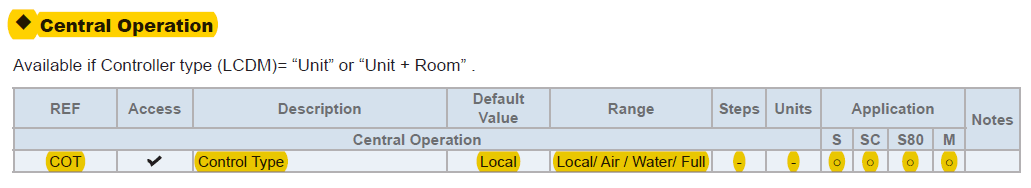

COT: Central operation, control type, wat doet deze instelling (local/air/water/full). Heb hem nu op lokaal staan, maar waarom?
Heb nog wel een aantal vragen voor de Yutaki bezitters
Ik krijg nu regelmatig nog een thermo off (omdat de capaciteit van het afgiftesysteem lager is dan de opwarming door de warmtepomp?). Hij pendelt veel (5 minuten aan, 5 minuten uit, en dat continu). Huis is inmiddels bijna op temperatuur dus straks zal hij op de ON/OFF thermostaat wel afschakelen vermoed ik?Is er trouwens nog een temperatuursensor in het buffervat (200L) nodig? Heb er wel een bij besteld. Lijkt me van wel toch? Hoe weet de warmtepomp anders hoe warm het water is wanneer zijn primaire pomp uit is? Regeling is WAR met een ON/OFF thermostaat op de aansluitklemmen.
En ik probeer de (soms zeer onduidelijke) aanwijzingen in de diverse handleidingen te begrijpen
Weet iemand wat de volgende zaken doen en/of ik het een en ander goed ingesteld heb (heb helaas nu alleen ff Nederlandse screenshots)?
Configuratie waterpomp:
- WPOp: operation mode heb ik op ΔT staan. Ik interpreteer dat dat de pomp tussen 50% (minimum( en 100% geregeld wordt op basis van ΔT. Klopt denk ik?
- WPOvr: Overrun Time, wat doet dit? (heb minimumtijd UIT en AAN beide op 0 op aanwijzen van @zw7, maar wat ik hiermee moet...)
- WPSc: Stop conditions, Standard of Thermo OFF, wat doet deze instelling? Heb hem nu op Thermo OFF, maar is dit de reden dat hij nu zo lang doorgaat met verwarmen totdat er een Thermo OFF komt?
Uitgebreide configuratie, scherm 4:
COT: Central operation, control type, wat doet deze instelling (local/air/water/full). Heb hem nu op lokaal staan, maar waarom?
[ Voor 11% gewijzigd door Exigence op 02-10-2018 14:45 ]
Was al druk bezig
Heb het oorspronkelijke bericht aangepast, de vertalingen zijn soms wat raar inderdaad....
Zo kun jij misschien nog een keer een wederdienst bewijzen, want wat jij allemaal in elkaar soldeert gaat mij de pet weer te boven, maar wel HEEL erg gaaf
Wat ik graag zou willen monitoren
Ta+Tr direct bij de WP
Ta+tr direct na m'n buffervat
Ta+Tr bij v.v. verdeler 1
Ta+Tr bij v.v. verdeler 2
3 x temperatuursensor in m'n boilervat
Stroomverbruik in dezelfde grafiek (Ik heb al een Youless)
Actuele flow (kan dit uitgelezen worden dmv Melcloud
) Kheb geen zin om een losse warmtemeter er tussen te (laten) monteren.
@Hahaha, ik zal binnenkort even een uitleg plaatsen, we hebben net een kleine gekregen dus ik kom tegenwoordig altijd tijd tekort, en daarnaast bezig met mijn WP issues / uitdagingen maar gaat lukken.:
[...]
Zo kun jij misschien nog een keer een wederdienst bewijzen, want wat jij allemaal in elkaar soldeert gaat mij de pet weer te boven, maar wel HEEL erg gaaf
Wat ik graag zou willen monitoren
Ta+Tr direct bij de WP
Ta+tr direct na m'n buffervat
Ta+Tr bij v.v. verdeler 1
Ta+Tr bij v.v. verdeler 2
3 x temperatuursensor in m'n boilervat
Stroomverbruik in dezelfde grafiek (Ik heb al een Youless)
Actuele flow (kan dit uitgelezen worden dmv Melcloud
Wilde zelf toch al mijn sensoren verplaatsen dus moet alles toch weer opnieuw doen.
Je hoeft in iedergeval niet te programmeren, software is standaard te downloaden en is een kwestie van installeren en configureren.
Ik houd jullie op de hoogte wanneer het online staat.
Flow zou ik inderdaad ook leuk vinden om te achterhalen....
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line

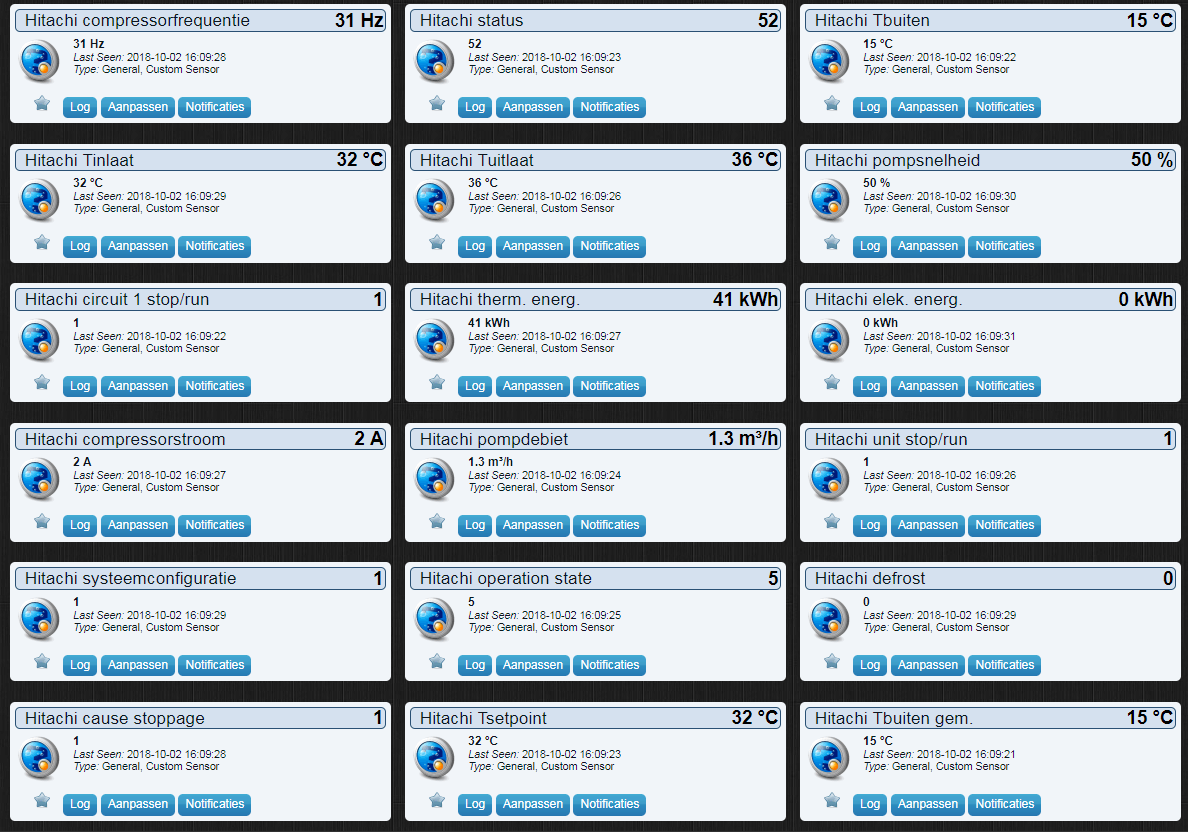

zoiets?:
[...]
Zo kun jij misschien nog een keer een wederdienst bewijzen, want wat jij allemaal in elkaar soldeert gaat mij de pet weer te boven, maar wel HEEL erg gaaf
Wat ik graag zou willen monitoren
Ta+Tr direct bij de WP
Ta+tr direct na m'n buffervat
Ta+Tr bij v.v. verdeler 1
Ta+Tr bij v.v. verdeler 2
3 x temperatuursensor in m'n boilervat
Stroomverbruik in dezelfde grafiek (Ik heb al een Youless)
Actuele flow (kan dit uitgelezen worden dmv Melcloud
Er bestaan al heel veel tutorials. Dit bv: https://www.instructables...rature-Sensors-DS18b20-W/
Of van een tweaker: https://edgetechnology.wo...ing-met-een-raspberry-pi/
Daarna is het echt een kwestie van firmware uploaden naar chippie toe en je kan direct dingen uitlezen.
als je mooie grafieken wilt maken, dan zijn er net wat meer stappen nodig.
Ik zou zeggen, volg deze howto https://www.instructables...rature-Sensors-DS18b20-W/ om te solderen. (had mij 4 uurtjes gekost voor 12 sensoren
)Gebruik deze om de firmware up te loaden: https://www.letscontrolit...l_ESPEasy_Firmware_Upload
En deze om het weer uit te lezen/configureren: https://www.letscontrolit.com/wiki/index.php/EasySetup
[ Voor 49% gewijzigd door kmf op 02-10-2018 15:15 ]
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
Je gebruikt niet de controller zelf als thermostaat? Dan heb je wat meer mogelijkheden om de thermo-on en off te tweaken namelijk.:
[...]
Heb nog wel een aantal vragen voor de Yutaki bezitters
Ja dat is wel handig, heb hem zelf op 3/4 hoogte zitten in het buffervat. Je moet dan ook nog een dipswitch(DSW5#4) zetten om de sensor te gebruiken, dan gebruikt de Yutaki het maximum van zowel de buffervat temperatuur(Two3) als de WP afgifte(Two) om te kijken of de juiste temperatuur is bereikt.
Deze is nodig als je bijvoorbeeld de modbus gateway hebt aangesloten, zodat je de Yutaki via modbus kan uitlezen en aansturen. Echt een aanrader trouwens en niet duur via pmcoppack.
Thanks voor je antwoorden!
1) Nee, gebruik niet de controller zelf als thermostaat (omdat ik hem lelijk vind in de huiskamer). Gebruik een draadloze Honeywell die op een tactischere plek staat. Kan de controller altijd nog in de huiskamer hangen als thermostaat op het moment dat ik de boel niet goed ingeregeld krijg.
2) Zal samen met de ECO-dipswitch deze ook eens toepassen. Thanks! Heb de temperatuursensor nog niet gebruikt maar kan hem zo aansluiten en in m'n buffervat schuiven! Heb je het zelf ook zo toegepast?
3) Heb de modbus gateway wel hoor
En gebruik hem ook om de Yutaki uit te lezen via modbus. Maar wat doet die instelling dan? Staat nu bij mij op "local" en kan hem keurig uitlezen? Wat doen "/air/water/full" dan? Krijg niet de indruk dat dat iets met de modbus gateway doet.Hitachi Modbus info in Domoticz:
[ Voor 3% gewijzigd door Exigence op 02-10-2018 16:13 ]
Klopt, want je vloer is opgewarmd.
21.5 heeft ie niet gehaald door gebrek aan (verse) flow in de verdeler.
Been there and done that
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Ja, NTC20k sensor erop. De Yutaki doet thermo-off als de buffer sensor >= Target temperatuur + 2.
Het gaat dan om schrijven naar de modbus control registers, dat gaat bij mij alleen als control op full staat, op air/water voor die functies.3) Heb de modbus gateway wel hoor
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
Hier....
Hoef je niet te solderen:
https://www.ebay.de/itm/W...a47896:g:qq8AAOSwRTVagx5-
Heb er 2 liggen (maar nog geen tijd gehad)
En als je er 12 gaat aansluiten, zorg ervoor dat je adapter aan de Nodemcu voldoende watt (Ampere) kan leveren. Anders krijg je hele rare problemen... been there:
[...]
zoiets?
[Afbeelding]
Er bestaan al heel veel tutorials. Dit bv: https://www.instructables...rature-Sensors-DS18b20-W/
Of van een tweaker: https://edgetechnology.wo...ing-met-een-raspberry-pi/
Daarna is het echt een kwestie van firmware uploaden naar chippie toe en je kan direct dingen uitlezen.
[Afbeelding]
als je mooie grafieken wilt maken, dan zijn er net wat meer stappen nodig.
Ik zou zeggen, volg deze howto https://www.instructables...rature-Sensors-DS18b20-W/ om te solderen. (had mij 4 uurtjes gekost voor 12 sensoren
Gebruik deze om de firmware up te loaden: https://www.letscontrolit...l_ESPEasy_Firmware_Upload
En deze om het weer uit te lezen/configureren: https://www.letscontrolit.com/wiki/index.php/EasySetup
21xDMEGC 440wp (9240) ||| Pana 9j
:strip_exif()/u/576225/crop5e8068366f1a7_cropped.gif?f=community)
Ecodan 7,5kW Nibe F130 ventilatie warmtepomp, 300l RVS SWW, 8400wp zonnepanelen, LL airco/verwarming, 2 MARSTEK VENUS E firmware v153 BMS 215 combination CT003 v117 app v1.6.47
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Ik heb er ook naar gekeken (nu een Elga) en 9 kW zou voor mij voldoende zijn maar de prijs:
De brutoverkoopprijs voor de buiten- en binnenunit is € 9270,-. Dit is exclusief BTW, montage en toebehoren.
Voor de LWDV is het mogelijk om een ISDE-subsidie aan te vragen, die op € 2100,- ligt.
Panasonic TCAP 12kW J-versie + Heishamon/HA/Node-Red/Grafana/InfluxDB; Atlantic v3 200L; 5* jaga strada 21 & zelfbouw DBE; 3*2400Wp (O,Z,W); KIA EV6 77kWh RWD + EVCC/cFos Wallbox solar; 3* Marstek 5kWh (v151)+CT003 (v114)+ modbus/lilygo/node-red/HA
Dat staat in de posten van de laatste 2 dagen; even terug lezen..
14kW ZubadanPUHZ-SHW140YHA+ERSC-VM2C, 200L boiler , 200L buffer, sinds 8/2018, gasloos
We hebben geen haast omdat Elga 85% van de CV dekt bij mij. Een propaan WP in principe kan toch niet duurder worden dan een R410A WP. Als de markt zich ontwikkelt komen er vanzelf goedkopere systemen.:
[...]
Ik heb er ook naar gekeken (nu een Elga) en 9 kW zou voor mij voldoende zijn maar de prijs:
De brutoverkoopprijs voor de buiten- en binnenunit is € 9270,-. Dit is exclusief BTW, montage en toebehoren.
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
/u/61862/crop5ea7dec2455e4_cropped.png?f=community)
:strip_icc():strip_exif()/u/216842/DSCF1740.jpg?f=community)
Wie heeft dit zo bedacht?
Het is een enorm verhaal, dus heb niet alle details kunnen volgen.
Maar waarom toch die pompverdelers en dan ook twee. Je hebt een Magna1 pomp....die is zwaar genoeg om heel de woning aan te kunnen. Nu heb je een erg zware pomp, die het water niet verder dan de vloerverdeler brengt. En hoeveel radiatoren zitten er?
Die tweede verdeler is er, omdat de badkamer nageregeld moest worden? Die constant debiet kleppen zijn zo gek nog niet. Maar zijn ze ook gemeten en ingesteld?
En zo ja, op welk debiet
Samsung A3050/AR7000 - Elga 3.0 - ME WSH-LN25I Diamond
Jij hebt het nog netjes aangepakt dan, mijn oplossing ziet er zo uit::
[...]
zoiets?
[Afbeelding]
Er bestaan al heel veel tutorials. Dit bv: https://www.instructables...rature-Sensors-DS18b20-W/
Of van een tweaker: https://edgetechnology.wo...ing-met-een-raspberry-pi/
Daarna is het echt een kwestie van firmware uploaden naar chippie toe en je kan direct dingen uitlezen.
[Afbeelding]
als je mooie grafieken wilt maken, dan zijn er net wat meer stappen nodig.
Ik zou zeggen, volg deze howto https://www.instructables...rature-Sensors-DS18b20-W/ om te solderen. (had mij 4 uurtjes gekost voor 12 sensoren
Gebruik deze om de firmware up te loaden: https://www.letscontrolit...l_ESPEasy_Firmware_Upload
En deze om het weer uit te lezen/configureren: https://www.letscontrolit.com/wiki/index.php/EasySetup

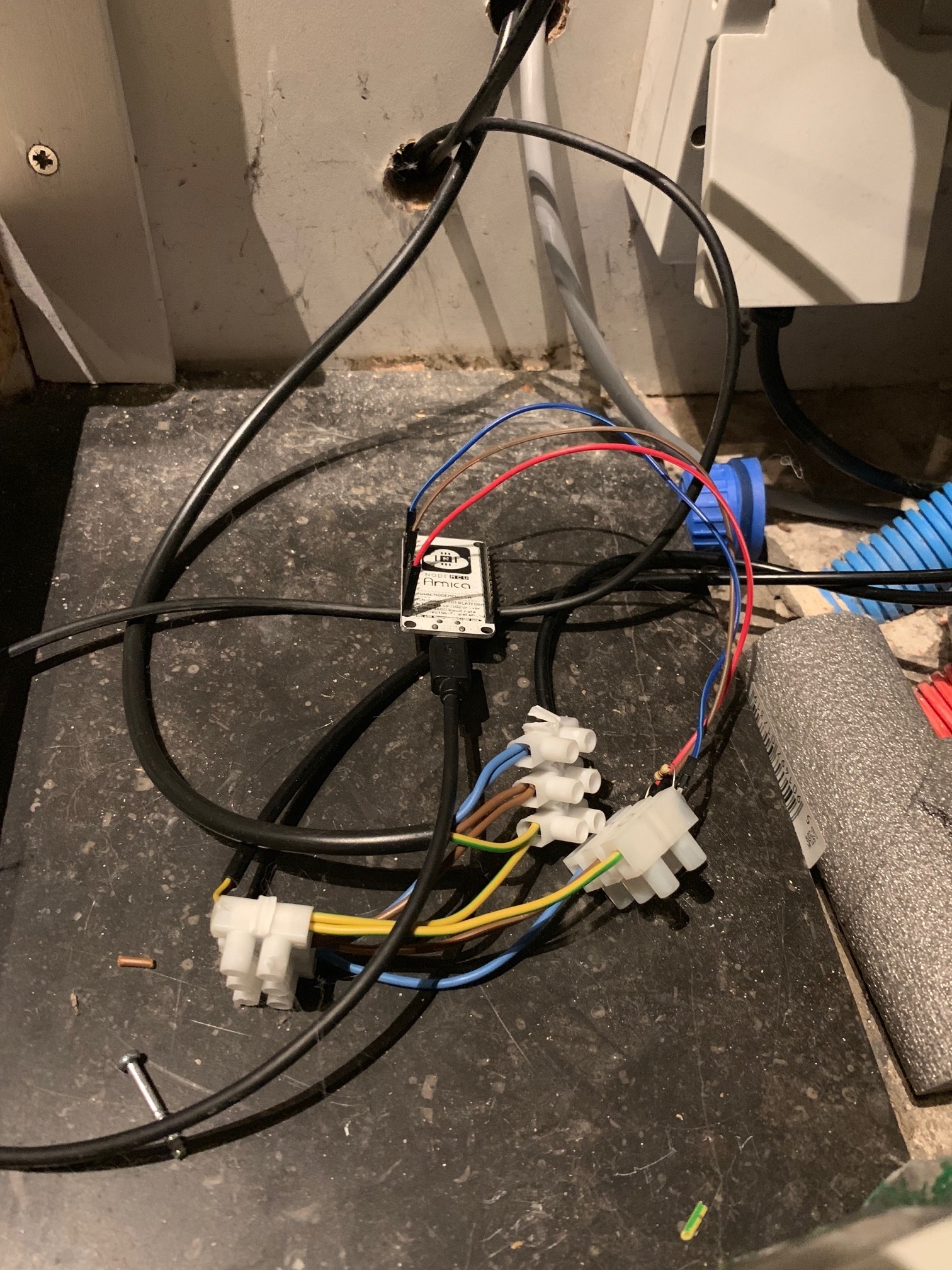

NodeMCU bord ligt op de grond met gewoon jumper wires direct verbonden.
Alle verbindingen met kroonsteentjes:
En om het geheel een beetje stevig te maken de kroonsteentjes gevuld met lijm uit een lijm pistool:
Dit laat nooit meer los, de draden breken nog eerder doormidden.
Enige grote uitdaging dat ik vondt was het door verbinden van al die sensoren.
Maar er zin inderdaad enorm veel handleidingen te vinden online. Paar tips:
1: Zorg ervoor dat je goed kan scheiden welke sensor welke is, want initieel krijgen ze allemaal een willekeurige letter - cijfer reeks toegekend, oplossing is simpel, sluit alles aan, neem een koud en heet glas water en dompel hem onder, degene die teveel afwijkt in de console is de winnaar.
2: Let goed op het doorlussen van de sensoren, het is heel tegennatuurlijk door alles door te lussen.
3: Programmeren van de NodeMCU is vrij gemakkelijk, download de firmware:
https://github.com/letscontrolit/ESPEasy/releases
De tools om het te installeren worden meegeleverd (FlashESP8266.exe en esptool.exe)
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Zie code 2 en code 3, deze kun je invullen onder informatie werking waar je ook code 540 invult voor de flow.
Oke, issues zijn eigenlijk opgelost... mede dankzij hints en uitleg hier op het forum. Paar issues die ik ben tegen gekomen::
[...]
Wie heeft dit zo bedacht?
Het is een enorm verhaal, dus heb niet alle details kunnen volgen.
Maar waarom toch die pompverdelers en dan ook twee. Je hebt een Magna1 pomp....die is zwaar genoeg om heel de woning aan te kunnen. Nu heb je een erg zware pomp, die het water niet verder dan de vloerverdeler brengt. En hoeveel radiatoren zitten er?
Die tweede verdeler is er, omdat de badkamer nageregeld moest worden? Die constant debiet kleppen zijn zo gek nog niet. Maar zijn ze ook gemeten en ingesteld?
En zo ja, op welk debiet
1. Bij de vloerverwarming verdelers waren niet alle groepen open gezet, de helft stond dicht, daarom duurde het vrij lang om de woonkamer op temperatuur te krijgen.
2. Niet alle voet ventielen waren open gedraaid, daarom deden sommige radiatoren het niet.
3. Niet alle thermostaat kranen waren ge-eikt.
4. Bij het monteren van de Watts thermostaat kranen moeten ze in de open stand zijn voordat je ze erop zet, dit was niet altijd gedaan, daardoor konden ze niet open.
Na deze aanpassingen werdt het ineens erg snel heel warm in het huis. Dus, pompsnelheid is weer naar beneden en de stooklijn is weer normaal.
Dt van de verwarming schoot ook ineens erg omhoog doordat er nogal wat op te warmen was, liep op tot 13 graden.
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Ecodan 7,5kW Nibe F130 ventilatie warmtepomp, 300l RVS SWW, 8400wp zonnepanelen, LL airco/verwarming, 2 MARSTEK VENUS E firmware v153 BMS 215 combination CT003 v117 app v1.6.47
Heeft de installateur het opgelost, of jij zelf Nogmaals, meten is weten, gissen is missen. Laat die "prutser" nu ff langs komen met de juiste apparatuur (debietmeter) en de basis goedzetten.
Ik ben benieuwd naar je nieuwe grafiek
Vandaag in Twente de eerste "echte" WP dag gehad
Alle vloeren op de B.G.G. met uitzondering van de garage zijn vandaag aangeweest / voel ik, dus de basis temperatuur zit weer in de vloer
Ik ben zelf verder op onderzoek gegaan:
[...]
Nogmaals, meten is weten, gissen is missen. Laat die "prutser" nu ff langs komen met de juiste apparatuur (debietmeter) en de basis goedzetten.
Ik ben benieuwd naar je nieuwe grafiek
Vandaag in Twente de eerste "echte" WP dag gehad
[Afbeelding]
Alle vloeren op de B.G.G. met uitzondering van de garage zijn vandaag aangeweest / voel ik, dus de basis temperatuur zit weer in de vloer
ik hou wel van een uitdaging. Voor nu even geen grafiek, alles is op temperatuur maar ik heb alles uitgezet want ik moet nog eiken.Qua energie wel een “duur” grapje, 20kw verbrand vandaag
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Leergeld joh.:
[...]
Qua energie wel een “duur” grapje, 20kw verbrand vandaag
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Vrij vertaald... spanning erop, stekker erin en hard wegrennen
Niet erg netjes van je installateur, want er is dus niets gecontroleerd op juiste werking. Zeker als een systeem nieuw voor je is, steek je er extra tijd in om zeker te weten dat het goed werkt.Volgens mij moet men hier een Paypal rekening openen. Dan kunnen installateurs een donatie doen als hun klant hier is geholpen door forumleden. Een servicebezoek achteraf kost ook genoeg, dus zo komen ze er goedkoop vanaf.
Ik stem voor een "buy us a beer" button
[ Voor 3% gewijzigd door Oxellaar op 02-10-2018 21:12 ]
Samsung A3050/AR7000 - Elga 3.0 - ME WSH-LN25I Diamond
Snap het ook niet zo goed.. zo raak je toch je klanten kwijt?:
[...]
Vrij vertaald... spanning erop, stekker erin en hard wegrennen
Volgens mij moet men hier een Paypal rekening openen. Dan kunnen installateurs een donatie doen als hun klant hier is geholpen door forumleden. Een servicebezoek achteraf kost ook genoeg, dus zo komen ze er goedkoop vanaf.
Ik stem voor een "buy us a beer" button
Je wilt toch een goed product achterlaten bij je klant?
Wat is het nou voor moeite om nog even een extra controle te doen (wat imo standaard zou moeten zijn).. dat uurtje extra verdien je dubbel en dwars terug op lange termijn.
21xDMEGC 440wp (9240) ||| Pana 9j
Voor degene met 12 sensoren heb ik zo kort mogelijk draad gebruikt, en vooral gesoldeerd. Dit om storingen te voorkomen.
Ik heb voor mijn andere nodemcu gebruik gemaakt van knijpkroonsteentjes. Ietsie compacter:
alleen niet heel netjes geweest met de draadkleuren
Dat kan gemakkelijker. Gewoon even een minuutje vastpakken. Dan schiet de temperatuur wel omhoog naar 30+C. Dat valt op.
One thing's certain: the iPad seriously increases toilet time.. tibber uitnodigingscode: bqufpqmp
Ik heb hier dezelfde, maar een paar flow metertjes haperen
Tenzij ik de WP pomp op max zet en er 30l/m doorheen jaag
Ze zakken alleen niet/heel slecht
Zit er water jou in het kunstof venstertje waar het rode stokje in zit?
Die witte doppen zijn de groepsafsluiters, op de retour zitten de flowmeters
Heb jij daar water in ?
Zo beide ja dan zitten ze bij mij vol met lucht, wil er alleen maar niet uit.
:strip_icc():strip_exif()/u/214605/crop5db1350c03392_cropped.jpeg?f=community)
![[Afbeelding]](https://tweakers.net/ext/f/4LXsy2eTYvGyYvz9IErFNMiz/full.jpg){kind=link}
MMm wat kan ik met zo'n modbus uitlezen?:
[...]
Thanks voor je antwoorden!
1) Nee, gebruik niet de controller zelf als thermostaat (omdat ik hem lelijk vind in de huiskamer). Gebruik een draadloze Honeywell die op een tactischere plek staat. Kan de controller altijd nog in de huiskamer hangen als thermostaat op het moment dat ik de boel niet goed ingeregeld krijg.
2) Zal samen met de ECO-dipswitch deze ook eens toepassen. Thanks! Heb de temperatuursensor nog niet gebruikt maar kan hem zo aansluiten en in m'n buffervat schuiven! Heb je het zelf ook zo toegepast?
3) Heb de modbus gateway wel hoor
Hitachi Modbus info in Domoticz:
[Afbeelding]
Of kan ik ook wat schakelen?
En als je kunt schakelen ook in Domoticz??
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Das een mooi plaatje in grafana??:
[...]
zoiets?
[Afbeelding]
Er bestaan al heel veel tutorials. Dit bv: https://www.instructables...rature-Sensors-DS18b20-W/
Of van een tweaker: https://edgetechnology.wo...ing-met-een-raspberry-pi/
Daarna is het echt een kwestie van firmware uploaden naar chippie toe en je kan direct dingen uitlezen.
[Afbeelding]
als je mooie grafieken wilt maken, dan zijn er net wat meer stappen nodig.
Ik zou zeggen, volg deze howto https://www.instructables...rature-Sensors-DS18b20-W/ om te solderen. (had mij 4 uurtjes gekost voor 12 sensoren
Gebruik deze om de firmware up te loaden: https://www.letscontrolit...l_ESPEasy_Firmware_Upload
En deze om het weer uit te lezen/configureren: https://www.letscontrolit.com/wiki/index.php/EasySetup
Is die simpel?
Kan ik er ook mijn WP voor in de plaats zetten.
Het schijnt dat ik ook grafana heb sinds een paar dagen...
Heb je de 12 devices gebruikt in de ESPe easy. op 1 pin?
Heb je misschien ook een tweede pin actief?
Ik wil eigenlijk 11 dallas en 1 DHT voor de omgeving te meten.
Alleen krijg ik die dht niet op dezelfde pin werkend als de dallas..:-(?
En heb je misschien een backup systeem/plugin in grafana om mijn data te saven voor het geval...
[ Voor 8% gewijzigd door Dylantje2 op 02-10-2018 22:17 ]
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Dit topic is gesloten.
