Dan kijk jij hier vast nog niet lang mee....:
[...]
zullen maar weinig Nederlanders zijn die geen kamer thermostaat hebben
1 PVoutput . Dongen NB
:strip_icc():strip_exif()/u/297036/crop5bb5121e5b86a_cropped.jpeg?f=community)
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Nog erger, hij gaat nu aan omdat ik denk dat hij het idee heeft dat de temperatuur te laag is
hahahaEdit:

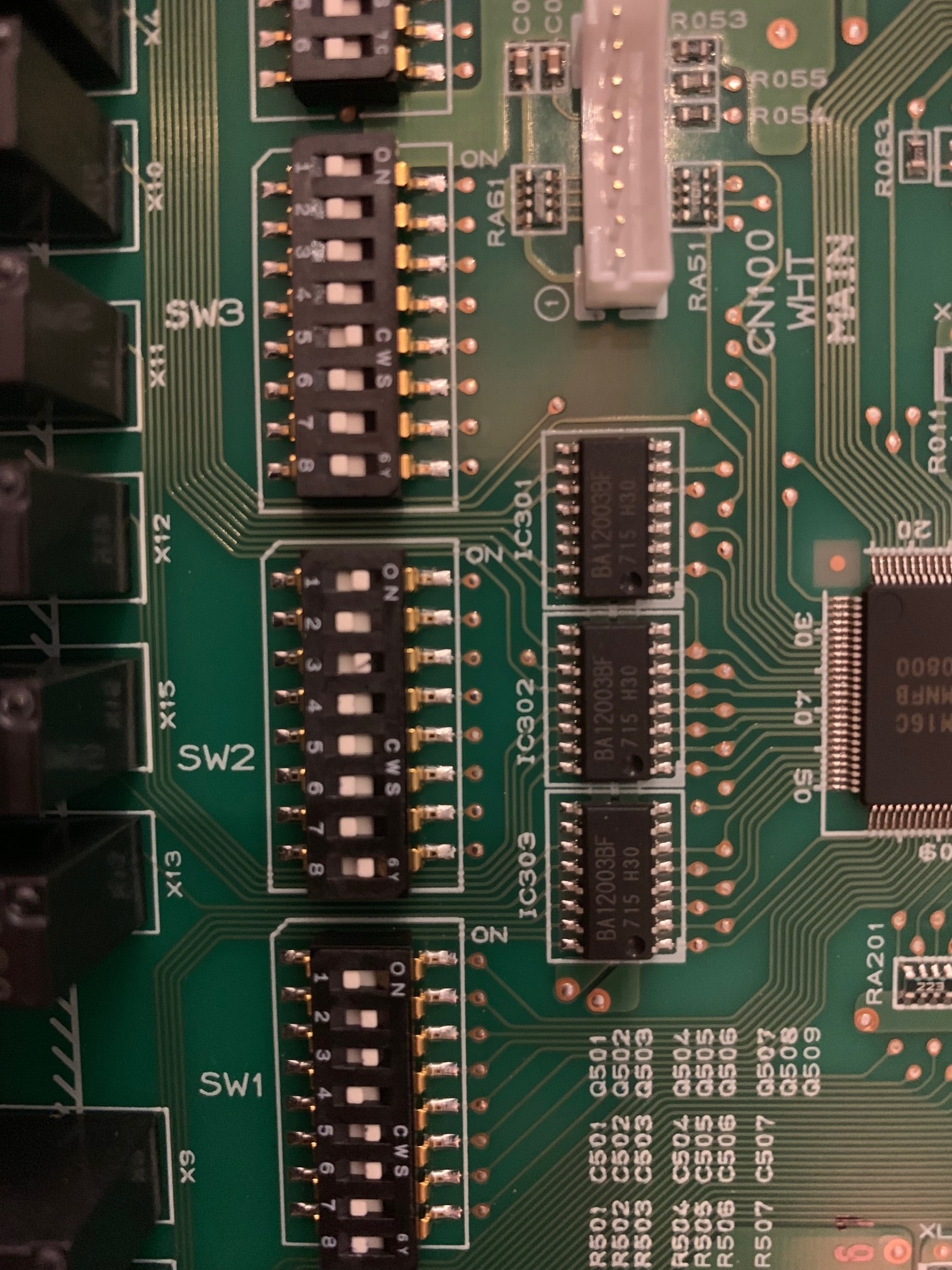

Dan moet ik eerst die andere dip-switch omzetten die afhankelijk is van IN1, zolang mijn kabel dan niet is aangesloten gaat hij ook niet aan.
Ik laat hem nu even 10 minuten draaien en dan zet ik hem uit,
[ Voor 23% gewijzigd door ronaldmathies op 30-09-2018 21:02 ]
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
:strip_icc():strip_exif()/u/80031/crop5de22a11a1a45_cropped.jpeg?f=community)
Ik weet niet meer exact hoe jouw situatie eruit ziet,, hoe groot is je buffervat, heb je alles nageregeld of staat er altijd iets open

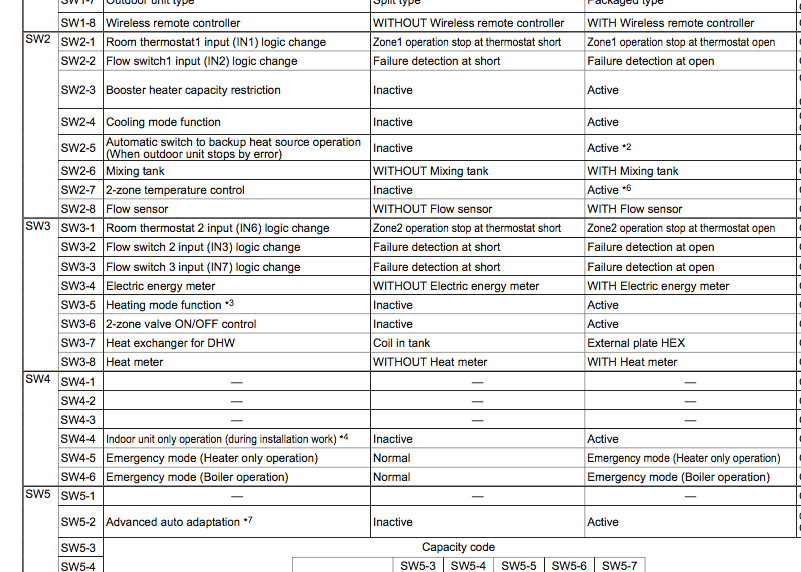

maar het verschil tussen SW2-6 aan en off is het meten van de Ta temperatuur.Heb je het aangesloten conform methode A? Daar ga ik ff van uit, anders gaat deze vlieger niet op.
Situatie 1, SW2-6 staat op ON, en je hebt de sensor aangesloten zoals je had.
De WP gaat net zo lang / zo hard verwarmen tot op die sensor 35 graden wordt gemeten.
Staat je pomp stil, dan werkt het dus al niet. Als je secundaire pomp stil staat, wil je helemaal niet dat de WP gaat verwarmen, daar heb je toch niets aan
Situatie 2: SW2-6 staat op OFF, en je gebruikt THW1+2, je WP stuurt 35 graden uit. Leiding komt als het goed is in je buffer, de leiding naar je afgifesysteem zit nog iets hoger en trekt warm water uit je buffer in je afgifte circuit. Vraag 1, hoe warm zal dat water zijn als het er met 35 graden wordt in geblazen
Het kwartje moet ff vallen, maar als je situatie inderdaad zo is als bij mij, zie ik compleet het nut niet van SW2-6 op ON met losse sensoren.
Als je nu een 3000 liter vat hebt met een palletkachel of andere warmtebron gaat wederom bovenstaand verhaal niet op.
En regelen moet je altijd (Met 1 of andere sturing), of SW2-6 nu op ON of op OFF staat.
Hydrobox wil Ta sensor op 35 graden hebben, en dat doettie, precies wat jij vandaag ervaren hebt.
Normaal gesproken laat je een thermostaat (of regeling) warmtevraag genereren. Wie of wat bepaald dat je secundaire pomp wel of niet loopt
Daar zit toch ook iets van een regeling voor
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
Buffervat is 200 liter, alles is volgens mij aangesloten volgens het principe schema: hydrobox met buffer en boiler - 1zone.:
[...]
Ik weet niet meer exact hoe jouw situatie eruit ziet,, hoe groot is je buffervat, heb je alles nageregeld of staat er altijd iets open
Heb je het aangesloten conform methode A? Daar ga ik ff van uit, anders gaat deze vlieger niet op.
Situatie 1, SW2-6 staat op ON, en je hebt de sensor aangesloten zoals je had.
De WP gaat net zo lang / zo hard verwarmen tot op die sensor 35 graden wordt gemeten.
Staat je pomp stil, dan werkt het dus al niet. Als je secundaire pomp stil staat, wil je helemaal niet dat de WP gaat verwarmen, daar heb je toch niets aan
Situatie 2: SW2-6 staat op OFF, en je gebruikt THW1+2, je WP stuurt 35 graden uit. Leiding komt als het goed is in je buffer, de leiding naar je afgifesysteem zit nog iets hoger en trekt warm water uit je buffer in je afgifte circuit. Vraag 1, hoe warm zal dat water zijn als het er met 35 graden wordt in geblazen
Het kwartje moet ff vallen, maar als je situatie inderdaad zo is als bij mij, zie ik compleet het nut niet van SW2-6 op ON met losse sensoren.
Als je nu een 3000 liter vat hebt met een palletkachel of andere warmtebron gaat wederom bovenstaand verhaal niet op.
En regelen moet je altijd (Met 1 of andere sturing), of SW2-6 nu op ON of op OFF staat.
Hydrobox wil Ta sensor op 35 graden hebben, en dat doettie, precies wat jij vandaag ervaren hebt.
Normaal gesproken laat je een thermostaat (of regeling) warmtevraag genereren. Wie of wat bepaald dat je secundaire pomp wel of niet loopt
Enige verschil is dat vanaf de circulatiepomp (12 in dat betreffende schema) er bij mij nog twee pompen zijn per vloer verwarming verdeler en dat van 1 leiding (TA) van de beneden vloerverwarming er een aftakking is voor een verdeler naar radiatoren.
De Watts centrale (waar alle thermostaten op gekoppeld zitten) bestuurd de secundaire circulatiepomp (12 in het schema), als er warmtevraag is dan gaat die pomp aan.
Bij situatie 2 vindt het volgende verwarrend:
Het verwarmingssysteem ontdekt warmte uit de buffer (doordat de primaire circulatie pomp aangestuurd wordt door de thermostaat van het huis). Dus buffer wordt kouder, de WP heeft hier geen weet van dus gaat niet aan.

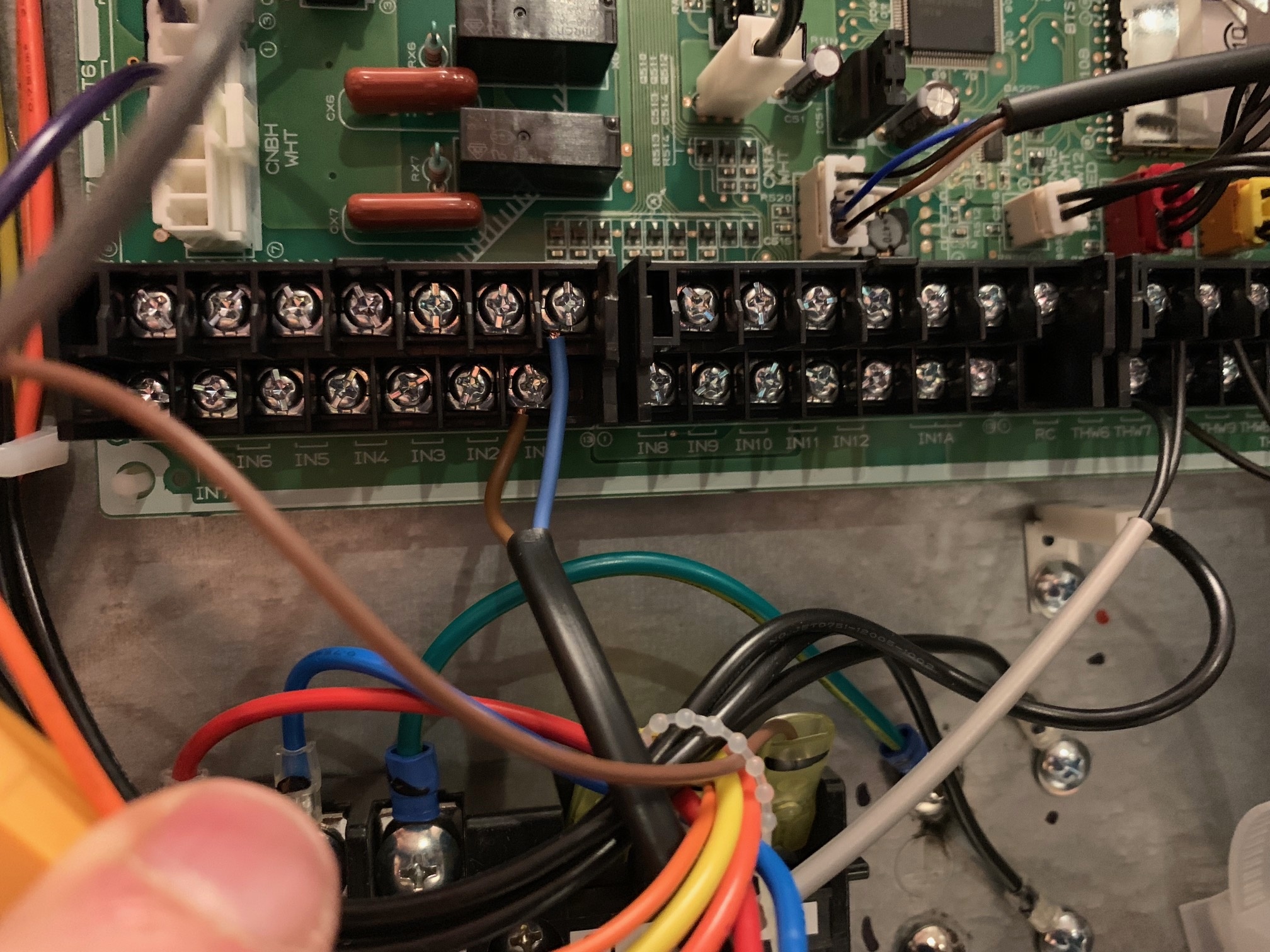

Als ik nu ook de thermostaat koppel aan de IN1 dan weet de WP het wel want hij krijgt een signaal dat hij moet gaan draaien. Maar hij weet nu nog niet de temperatuur, moet hij nu altijd het gehele systeem in gang zetten om te weten wat de temperatuur is?
Wat als ik THW6&7 aan laat, en ik koppel de thermostaat nogsteeds aan IN1, dan kan hij de temperatuur wel uitlezen want de pomp loopt gegarandeerd en hij gaat alleen draaien als er ook vraag is. Of klinkt dat niet logisch?
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Die secundaire pomp wordt door de hydrobox aangestuurd, zodra er warmtevraag is.:
[...]
Normaal gesproken laat je een thermostaat (of regeling) warmtevraag genereren. Wie of wat bepaald dat je secundaire pomp wel of niet loopt
En die vraag komt uit je thermostaat...
[ Voor 4% gewijzigd door Naalroc op 30-09-2018 21:19 ]
14kW ZubadanPUHZ-SHW140YHA+ERSC-VM2C, 200L boiler , 200L buffer, sinds 8/2018, gasloos
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
:strip_icc():strip_exif()/u/30524/duke3d2.jpg?f=community)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Klopt, als je maar in de gaten houdt dat als de WP aan gaat, de secundaire pomp draait, anders krijg je wat je nu hebt.
Je buffervat van 200 ltr is geen vat wat je huis 10 minuten van warm water kan voorzien als je dat dacht. Het is geen thermische buffer, 200 ltr is veel te weinig. Als er warmtevraag is loopt je WP, niet meer en niet minder.
Dus als de WP loopt krijgt hij water in z'n retour.
Dus zowel WP als secundaire pomp lopen altijd tegelijkertijd, of staan samen stil. Daarom laat ik hem ook schakelen door de hydrobox.
Volgens mij kijk je er wat te moeilijk tegen aan
1 = WP gaat aan, hoe die aan gaat bepaald de regeling
2 = WP gaat Ta maken die is ingesteld
3 = Hoe hard de WP gaat werken wordt bepaald door de Tr
Een buffervat verandert hier weinig aan.
Zo moeilijk is het niet
[ Voor 3% gewijzigd door Grolsch op 30-09-2018 21:51 ]
/u/38607/crop563536a9aac26_cropped.png?f=community)
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Nog niet, de CV ketel staat ook nog op standby. Het is niet heel warm hier maar nog steeds goed te doen.:
[...]
Er gaat nu helaas gas de woning in
Duurzame nerd. Veel comfort en weinig verbruiken. Zuinig aan doen voor de toekomst.
Yup
Volgens mijn boekje 1A
En als je secundaire pomp 1A trekt (230Watt) zou ik eens overwegen een andere pomp te kopen
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Beetje late reactie. Maar in dit nibe plaatje zit er een elektrisch element in dat ukv buffervat. Dus daarom plaatst nibe hem in de aanvoer... als je een plaatje van nibe pakt zonder elektrisch element of een elektrische verwarmer voor de 3wegklep(voordeel dan kun je met de e verwarmer ook de boiler opwarmen en heb je daarin geen e element nodig) dan zit het buffervat in de retour. :-).
En betreffende dat advies aansluitschema van die Panasonic met buffervat in de aanvoer, in serie, en een avdo ertussen... dat vaatje is natuurlijk alleen bedoeld om genoeg water inhoud te hebben als alles dichtslaat. Zodat de wp niet in error gaat.
Maargoed gelukkig zijn we het hier met zijn allen wel eens dat een buffervat wel handig is... alleen de naam buffervat is een beetje kansloos.... heeft meerdere functies... een 1000liter plus kun je buffervat noemen... een 100liter vaatje in serie een systemsizer? En een hydraulisch ontkoppeld vaatje... een ontkoppelvat?
Kijk nu heb ik ook iets!
Koevlaas heeft de koevlaasformule.
Grolsch heeft .... ( jullie snappen het wel)
Ik ben vandaag bedenker van "ontkoppelvat
Ruimte compensatie is helaas niet aanwezig in de H serie controller.
Of vaste temp of WAR..
/edit bedenk me net dat het wel te realiseren is als je de buitentemperatuursensor binnen hangt
Moet je er alleen bij vorst om denken ivm aansturing pomp.
[ Voor 21% gewijzigd door JvdW op 30-09-2018 23:16 ]
:strip_icc():strip_exif()/u/109456/bigass3.jpg?f=community)
Dat is hier ook maar toch laat ik hem alvast een beetje pruttelen, anders is die vloer straks steenkoud en moet je helemaal opwarmen, nu houd ik hem vast een beetje op temperatuur, de kans dat het kouder word buiten is groter dan warmer worden.
Noord-Oost-Zuid-West 11640Wp Totaal Live, Netduino advanced pv logging
:strip_icc():strip_exif()/u/216842/DSCF1740.jpg?f=community)
@Guido87 helaas.... Ontkoppel buffer is al een bekende, dus ontkoppelvat lijkt daar teveel op
Maar een vat van 1000L heeft totaal geen zin bij een kleine installatie. Alles in formaat, dus 100l is een prima maat voor een kleine warmtepomp. En 12 of 14 kW zie ik als klein.
Op installaties van 200 of 300kW (cascade) zit 1000 of soms 2000L
Dan heeft het zin, maar voor een kleine installatie geeft het enorme stilstand verliezen en traagheid.
Maar een vat van 1000L heeft totaal geen zin bij een kleine installatie. Alles in formaat, dus 100l is een prima maat voor een kleine warmtepomp. En 12 of 14 kW zie ik als klein.
Op installaties van 200 of 300kW (cascade) zit 1000 of soms 2000L
Dan heeft het zin, maar voor een kleine installatie geeft het enorme stilstand verliezen en traagheid.
MG4 Luxury - Samsung A3050/AR7000 - Elga 3.0 - ME WSH-LN25I Diamond
En hoe kan dat werken dan??:
[...]
Ruimte compensatie is helaas niet aanwezig in de H serie controller.
Of vaste temp of WAR..
/edit bedenk me net dat het wel te realiseren is als je de buitentemperatuursensor binnen hangt
Moet je er alleen bij vorst om denken ivm aansturing pomp.
zonneboiler, pelletkachel, 36 panels, Atlantic Wpb, pana 5 Kw H, Heishamon, Domoticz, Grafana, Solarmeters, PVO: https://pvoutput.org/list.jsp?id=15321&sid=19520
De afgelopen dagen koelde het zo erg af dat ik bijna de WP aan wilde zetten, maar uiteindelijk werd het nog een schappelijke 21 graden in de woonkamer (het begon 's-ochtends met 20 graden), mede dankzij de zon en wat visite over de vloer.
Dus uiteindelijk een WP-loze september
(behalve SWW dan) en sowieso erg zuinig met +- 40 kWh totaal verbruik (verbruik minus opwekking). Ik zal niet de enige zijn maar met onze woning (hoekwoning, 50% van onze buitengevel op het Noorden) en het beperkte aantal zonnepanelen had ik dat niet verwacht.
Dus uiteindelijk een WP-loze september
(behalve SWW dan) en sowieso erg zuinig met +- 40 kWh totaal verbruik (verbruik minus opwekking). Ik zal niet de enige zijn maar met onze woning (hoekwoning, 50% van onze buitengevel op het Noorden) en het beperkte aantal zonnepanelen had ik dat niet verwacht.
Is die van jou hand bedient dan?:
De afgelopen dagen koelde het zo erg af dat ik bijna de WP aan wilde zetten, maar uiteindelijk werd het nog een schappelijke 21 graden in de woonkamer (het begon 's-ochtends met 20 graden), mede dankzij de zon en wat visite over de vloer.
Dus uiteindelijk een WP-loze september
Ik heb elektronische regeling dat ie onder 21 gewoon aan gaat. Heeft ie vannacht vanaf één uur netjes gedaan.
30 graden over radiators was voldoende. Nu is hij uit door de zon, 21.5 is weer voldoende. Heeft deze maand incl. Sww een 90 kWh gekost. Eind totaal deze maand -1400 kWh voor mijn nagenoeg vrij staande huis.
1 PVoutput . Dongen NB
Als je je war waarden beide op dezelfde temperatuur zet heb je een vaste aanvoer temp.:
[...]
Ruimte compensatie is helaas niet aanwezig in de H serie controller.
Of vaste temp of WAR..
/edit bedenk me net dat het wel te realiseren is als je de buitentemperatuursensor binnen hangt
Moet je er alleen bij vorst om denken ivm aansturing pomp.
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
/u/281675/Vogelt.png?f=community)
:strip_icc():strip_exif()/u/736803/crop5ff9ff389d24c_cropped.jpeg?f=community)
Huidig huis: All electric 2023 Weheat Blackbird 8kW warmtepomp + 2020 38 kWh Hyundai Ioniq Electric. Vorig huis: All electric energieneutraal: 2013 8.6 kWp PV + 2013 14 kW Fujitsu warmtepomp + 2020 38 kWh Hyundai Ioniq Electric.
Thanks voor je antwoord, top! Dan zal ik daar even mee puzzelen. Heb nog niet naar de dipswitches gekeken inderdaad! En thanks voor de reminder van de vorstbeveiliging! Dat kon ik op de controller ook niet vinden.
Wat ik raar vind is dat ook de secundaire pomp niet uit geschakeld wordt. Op moment dat de aan/uit thermostaat op klemmen 13 en 14 zegt dat het warm genoeg is blijft de secundaire pomp draaien, waardoor je dus een beste overshoot kunt krijgen wanneer je buffervat nog warm genoeg is.... Schakelt die dan ook uit wanneer je de "eco"stand met de dipswitches instelt?
Hoe is jouw configuratie verder? Zou je daar wat over kunnen vertellen? Hoe heb je bijvoorbeeld de controller ingesteld? (Als thermostaat, of gebruik je ook een aparte thermostaat op klemmen 13 en 14?). Heb je een buffervat met secundaire pomp? En hoe is die geschakeld?
Ja, stand-by verbruik viel mij ook tegen. Wanneer de primaire én secundaire pomp beide uit zijn dan blijft er nog zo'n 70-75 watt aan verbruik over. Met de primaire pomp aan (op 50%), is het zo'n 100 watt. Binnenkort maar eens gaan kijken waar dat in zit.... Wellicht kan er wat gemod worden aan de warmtepomp
Voor de andere Mitsubishi gebruikers in dit topic, @Naalroc heeft op het grote boze internet een service manual gevonden (No. OCH571 REVISED EDITION-C d.d. september 2016) die ik nog niet had!
https://library.mitsubish..._Service_Manual__OCH571C_

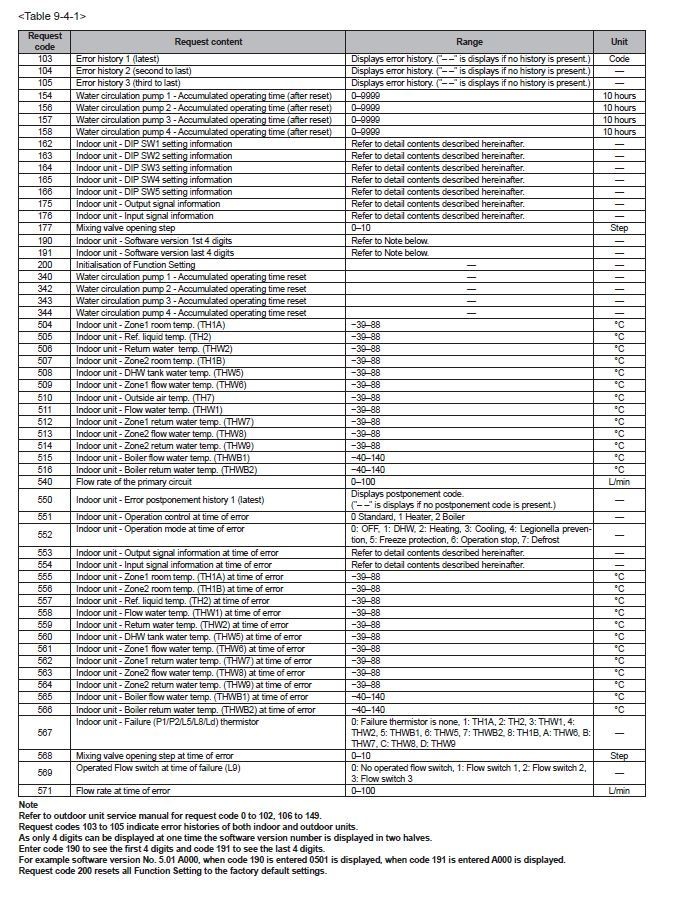

Hier kun je ook een overzicht vinden van alle request codes (Informatie werking), zie pagina 46.
Ik kende alleen 540 (flow rate), maar er zijn er nog een flink aantal meer.
Misschien dat deze al bekend was bij jullie, maar niet bij mij, en lijkt mij nuttige info voor de Mitsubishi gebruikers in dit topic.
Nogmaals, Credits naar @Naalroc
https://library.mitsubish..._Service_Manual__OCH571C_
Hier kun je ook een overzicht vinden van alle request codes (Informatie werking), zie pagina 46.
Ik kende alleen 540 (flow rate), maar er zijn er nog een flink aantal meer.
Misschien dat deze al bekend was bij jullie, maar niet bij mij, en lijkt mij nuttige info voor de Mitsubishi gebruikers in dit topic.
Nogmaals, Credits naar @Naalroc
Post svp even de ene pagina met codes, anders moeten we allemaal individueel door 96 pagina's bijbel heen.:
Voor de andere Mitsubishi gebruikers in dit topic, @Naalroc heeft op het grote boze internet een service manual gevonden (No. OCH571 REVISED EDITION-C d.d. september 2016) die ik nog niet had!
https://library.mitsubish..._Service_Manual__OCH571C_
Hier kun je ook een overzicht vinden van alle request codes (Informatie werking), zie pagina 46.
Ik kende alleen 540 (flow rate), maar er zijn er nog een flink aantal meer.
Misschien dat deze al bekend was bij jullie, maar niet bij mij, en lijkt mij nuttige info voor de Mitsubishi gebruikers in dit topic.
Nogmaals, Credits naar @Naalroc
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Die bijbel zou iedere Mitsubishi-bezitter toch gewoon zelf willen hebben? Ik had deze nog niet. Wel een andere service manual maar daar stond bijvoorbeeld deze bewuste tabel niet in terwijl die hardstikke handig is. Ik heb overigens de cilinder-binnenunit dus heb even de andere variant van de servicemanual gedownload...
Ik zie trouwens via diezelfde portal ook ineens een uitgebreidere handleiding van mijn buitenunit waarin de service codes staan om de compressor bedrijfsuren en aantal start/stops op te vragen (respectievelijk code 2 en 3). Ga ik toch eens bekijken vanavond aangezien hij bijna een jaar staat inmiddels. Ik heb werkelijk geen flauw idee wat voor waardes ik kan verwachten maar heb dagen gehad waarbij hij 20-30x 'pendelde/defroste' dus het zou best aardig kunnen oplopen....
[ Voor 25% gewijzigd door godfriedd op 01-10-2018 16:31 ]
Jammer dat de compressor Hz niet uit te lezen is, misschien code 4
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Ik zou gaan voor code 16/17::
[...]
Jammer dat de compressor Hz niet uit te lezen is, misschien code 4
Ga ik die nog even bekijken tijdens draaiuren, code 2 en 3 geven bij mij 228 en 16 aan.
Verder heb ik t/m 12 uitgelezen:
2: 228
3: 16
4: 54
5: 18
6: ****
7: 13
8: -42 (geen sensor zeker)
9: 12
10: 24
11: ****
12: weet ik niet meer
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
In welk document vind je die codes dan van je buitenunit
Wil je eens een linkje posten voor die van mij (PUHZ-SHW112YHA) En vul je die codes in op de binnenunit neem ik aan
Ik denk dat jij dezelfde codes kan gebruiken, de units zijn ongeveer 1 pot nat.:
[...]
In welk document vind je die codes dan van je buitenunit
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Maar dan nog wil ik het document hebben waar @godfriedd naar verwijst
Ik ben wat documentatie betreft echt een verzamelaar
Ik ga mijn unit laten draaien en code 16 uitlezen, ben nu wel benieuwd.:
[...]
Maar dan nog wil ik het document hebben waar @godfriedd naar verwijst
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
:strip_icc():strip_exif()/u/530350/DSC02679165.jpg?f=community)
nog een link naar de service tool om de micro Sd uit te lezen in het binnendeel van de mitsubishie:
Voor de andere Mitsubishi gebruikers in dit topic, @Naalroc heeft op het grote boze internet een service manual gevonden (No. OCH571 REVISED EDITION-C d.d. september 2016) die ik nog niet had!
https://library.mitsubish..._Service_Manual__OCH571C_
Hier kun je ook een overzicht vinden van alle request codes (Informatie werking), zie pagina 46.
Ik kende alleen 540 (flow rate), maar er zijn er nog een flink aantal meer.
Misschien dat deze al bekend was bij jullie, maar niet bij mij, en lijkt mij nuttige info voor de Mitsubishi gebruikers in dit topic.
Nogmaals, Credits naar @Naalroc
https://les.mitsubishiele...ls-and-software-downloads
Kan je trouwens ook parts mee opzoeken en als je het onderdeelnummer dan googled zit dan op een stevige stoel want dan vindt je de prijzen
Zoek op alleen je buitenunit typenummer of binnenunit anders lukt het niet.
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
voor mij::
[...]
Ga ik die nog even bekijken tijdens draaiuren, code 2 en 3 geven bij mij 228 en 16 aan.
Verder heb ik t/m 12 uitgelezen:
2: 228
3: 16
4: 54
5: 18
6: ****
7: 13
8: -42 (geen sensor zeker)
9: 12
10: 24
11: ****
12: weet ik niet meer
2: 225 (2250 uur actief)
3: 35 (3500 x start)
De rest interesseert me niet zo veel eigenlijk. Maar ze hebben dus ongeveer evenveel draaiuren gehad alleen die van mij heeft veel vaker gestart en gestopt. Toch iets om nog te optimaliseren denk ik. Hoe oud is die van jou inmiddels? Heeft wel een flinke tijd stilgestaan toch?
Ik zie niet letterlijk dat volledige type maar ik denk dat dit 'm toch is::
[...]
In welk document vind je die codes dan van je buitenunit
https://library.mitsubish...e_Manual__OCH562B_#page-1
Je voert de code inderdaad gewoon in op de controller van je binnenunit en dan geeft hij de informatie weer van de buitenunit. code 1 t/m 100 gaan over de buitenunit en de rest over binnen stond in de service manual van de binnenunit.
Wat zijn de waardes bij jou als je code 2 en 3 opvraagt?
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
Kan iemand @Grolsch ? bevestigen of ik de IN1 zo correct heb aangesloten? de kabel loopt naar mijn Watts centrale naar een potentiaalvrij contact wat aan gaat wanneer er warmtevraag is.
De dipswitch SW2-1 heb ik op ON gezet.
Even wat vragen nog over het gedrag wat hieruit voorkomt (en om een beetje beeld te krijgen met wat ik mag verwachten en als normaal mag beschouwen):
Als de thermostaat warmtevraag creëert dan gaat de warmtepomp lopen, om het buffervat op temperatuur te krijgen. Als de warmtevraag stopt maar de buffer is nog niet op temperatuur gaat hij dan gewoon door of stopt hij ook?
Als de warmtevraag om wat voor reden dan ook heel kort was, gaat de WP dan nog wel even door? Ik heb namelijk begrepen dat kortstondig draaien niet heel gezond is, of is juist het kortstondig stoppen en weer beginnen ongezond (of de combi )
Zijn er andere gedrags "regels" waar ik rekening mee moet houden / kan verwachten?
De dipswitch SW2-1 heb ik op ON gezet.
Even wat vragen nog over het gedrag wat hieruit voorkomt (en om een beetje beeld te krijgen met wat ik mag verwachten en als normaal mag beschouwen):
Als de thermostaat warmtevraag creëert dan gaat de warmtepomp lopen, om het buffervat op temperatuur te krijgen. Als de warmtevraag stopt maar de buffer is nog niet op temperatuur gaat hij dan gewoon door of stopt hij ook?
Als de warmtevraag om wat voor reden dan ook heel kort was, gaat de WP dan nog wel even door? Ik heb namelijk begrepen dat kortstondig draaien niet heel gezond is, of is juist het kortstondig stoppen en weer beginnen ongezond (of de combi
)Zijn er andere gedrags "regels" waar ik rekening mee moet houden / kan verwachten?
[ Voor 39% gewijzigd door ronaldmathies op 01-10-2018 19:12 ]
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Zo staat het bij mij wel, maar ik heb maar 1 zone, en ik dacht dacht jij nu een probleem had met het niet aangaan van de pomp in zone 2?
Alleen als er een 2e warmte bron is, bv zon of een houtkachel.
Maar in elk geval, als er geen warmtevraag meer is, dan stopt de wp en pomp 2.
Bij mij doet hij dat nu ook, omdat ik maar 1 groep open heb (badkamer) maar weet ook niet hoe dit te voorkomen. Ik sta ook open voor advies hieromtrent.
Hoe kan de warmtevraag stoppen, als de buffer nog niet op temperatuur is?
Alleen als er een 2e warmte bron is, bv zon of een houtkachel.
Maar in elk geval, als er geen warmtevraag meer is, dan stopt de wp en pomp 2.
Hij slaat niet onmiddellijk af, maar wel snel; en wat jij het snel weer aanslaan noemt is het zg pendelen, en dat schijnt onvoordelig te zijn.Als de warmtevraag om wat voor reden dan ook heel kort was, gaat de WP dan nog wel even door? Ik heb namelijk begrepen dat kortstondig draaien niet heel gezond is, of is juist het kortstondig stoppen en weer beginnen ongezond (of de combi
Bij mij doet hij dat nu ook, omdat ik maar 1 groep open heb (badkamer) maar weet ook niet hoe dit te voorkomen. Ik sta ook open voor advies hieromtrent.
[ Voor 79% gewijzigd door Naalroc op 01-10-2018 19:22 ]
14kW ZubadanPUHZ-SHW140YHA+ERSC-VM2C, 200L boiler , 200L buffer, sinds 8/2018, gasloos
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Ik heb het ook precies hetzelfde staan. Maar ook ik heb maar één zone. Het gaat direct vanuit de warmtepomp de vloer- en wandverwarmingsverdelers in. Als je echt de Mitsubishi gebruikt om te schakelen tussen 2 zones zou je in theorie ook nog issues kunnen hebben met de 2e thermostaat en de functie daarvan (SW3-1) maar dat lijkt dus niet het probleem te zijn....
13,1 kWp, Ecodan R32 7,5 , WTW ventilatie, Daikin FTXM35M(R) (5x), Doorstroomverwarmer, Douche WTW, Emco Novette Twin met LFP accu 51.2V 40Ah, Opel Vivaro DC L3H1 75kW (12-2022).
We hebben allemaal maar 1 zone, zowel @Naalroc als @ronaldmathies als ik.
Wat @ronaldmathies bedoelt met 2 zones is zijn naregeling, niet de WP.
Je moet dat "buffervat op temperatuur" vergeten. Het is geen warmtebuffer, het is een "ontkoppelvat", er wordt geen warmte opgeslagen in die 200 litertjes. Na 10 minuten is dat vat warm.
Hij gaat niet afslaan, want als er warmtevraag is, is deze warmtevraag niet weg na 10 minuten
In mijn Danfoss regeling kan ik instellen dat ik een draaitijd van minimaal 20 minuten wil, juist om eventuele schade aan de compressor te voorkomen.
Ik ga zo mijn waarden eens uitlezen.
Wat @ronaldmathies bedoelt met 2 zones is zijn naregeling, niet de WP.
Gewoon testen, ik moest de dipswich ook nog een keer omzetten omdat deze juist ging verwarmen als de thermostaat stop zei.
[/quote]Even wat vragen nog over het gedrag wat hieruit voorkomt (en om een beetje beeld te krijgen met wat ik mag verwachten en als normaal mag beschouwen):
Als de thermostaat warmtevraag creëert dan gaat de warmtepomp lopen, om het buffervat op temperatuur te krijgen. Als de warmtevraag stopt maar de buffer is nog niet op temperatuur gaat hij dan gewoon door of stopt hij ook?
Als de warmtevraag om wat voor reden dan ook heel kort was, gaat de WP dan nog wel even door? Ik heb namelijk begrepen dat kortstondig draaien niet heel gezond is, of is juist het kortstondig stoppen en weer beginnen ongezond (of de combi
Zijn er andere gedrags "regels" waar ik rekening mee moet houden / kan verwachten?
Je moet dat "buffervat op temperatuur" vergeten. Het is geen warmtebuffer, het is een "ontkoppelvat", er wordt geen warmte opgeslagen in die 200 litertjes. Na 10 minuten is dat vat warm.
Hij gaat niet afslaan, want als er warmtevraag is, is deze warmtevraag niet weg na 10 minuten
In mijn Danfoss regeling kan ik instellen dat ik een draaitijd van minimaal 20 minuten wil, juist om eventuele schade aan de compressor te voorkomen.
Ik ga zo mijn waarden eens uitlezen.
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Duidelijk..
Het werkt in iedergeval, net de verwarming aangezet, de secundaire pomp ging lopen en meteen begon de WP met draaien. Cool!
Duidelijk, ik ga dit in de gaten Houden, dit pendel gedrag had ik vannacht en dat ziet er akelig uit
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Hey, hier ben ik ook wel benieuwd na hoe en met welke apparatuur ik mijn Loria 6010 het beste uit kan lezen. Het liefste zou ik dit dmv mijn raspberry pi doen en uiteraard zo goedkoop mogelijk
@Naalroc dat pendelgedrag komt niet door de thermostaat, maar omdat je veel te weinig afgifte hebt. Ik herken dat als maar 1 (kleine) zone open staat.
Ik heb mijn waarden net uitgelezen :
Waarde 2 = 241 x 10 = 2410 draaiuren
Waarde 3 = 51 x 100 = 5100 start>stops
Dus eigenlijk veel te veel start>stops, maar gelukkig weet ik waar dat weg komt gezien dat ge-experimenteer van mij een jaar geleden met onnozele lage Ta instellingen
Waarde 16 = 30 = 30Hz
WP loopt nu mooi "rustig" te snorren op 1240Watt elektrisch vermogen (Dat is voor een 11,2KW rustig )
Wel leuk deze settings, deze gaan nu ook mee in de maandelijkse overzichten
@ronaldmathies geen dank, daar zijn we een forum voor, om elkaar te helpen!
Ik heb mijn waarden net uitgelezen :
Waarde 2 = 241 x 10 = 2410 draaiuren
Waarde 3 = 51 x 100 = 5100 start>stops
Dus eigenlijk veel te veel start>stops, maar gelukkig weet ik waar dat weg komt gezien dat ge-experimenteer van mij een jaar geleden met onnozele lage Ta instellingen
Waarde 16 = 30 = 30Hz
WP loopt nu mooi "rustig" te snorren op 1240Watt elektrisch vermogen (Dat is voor een 11,2KW rustig
)Wel leuk deze settings, deze gaan nu ook mee in de maandelijkse overzichten
@ronaldmathies geen dank, daar zijn we een forum voor, om elkaar te helpen!
[ Voor 6% gewijzigd door Grolsch op 01-10-2018 20:00 ]
Dit topic is gesloten.
