Als we het over die ophangingen hebben. Ik denk dat er niemand zo technisch onderlegd is dat ie dat kan zien op basis van één foto.

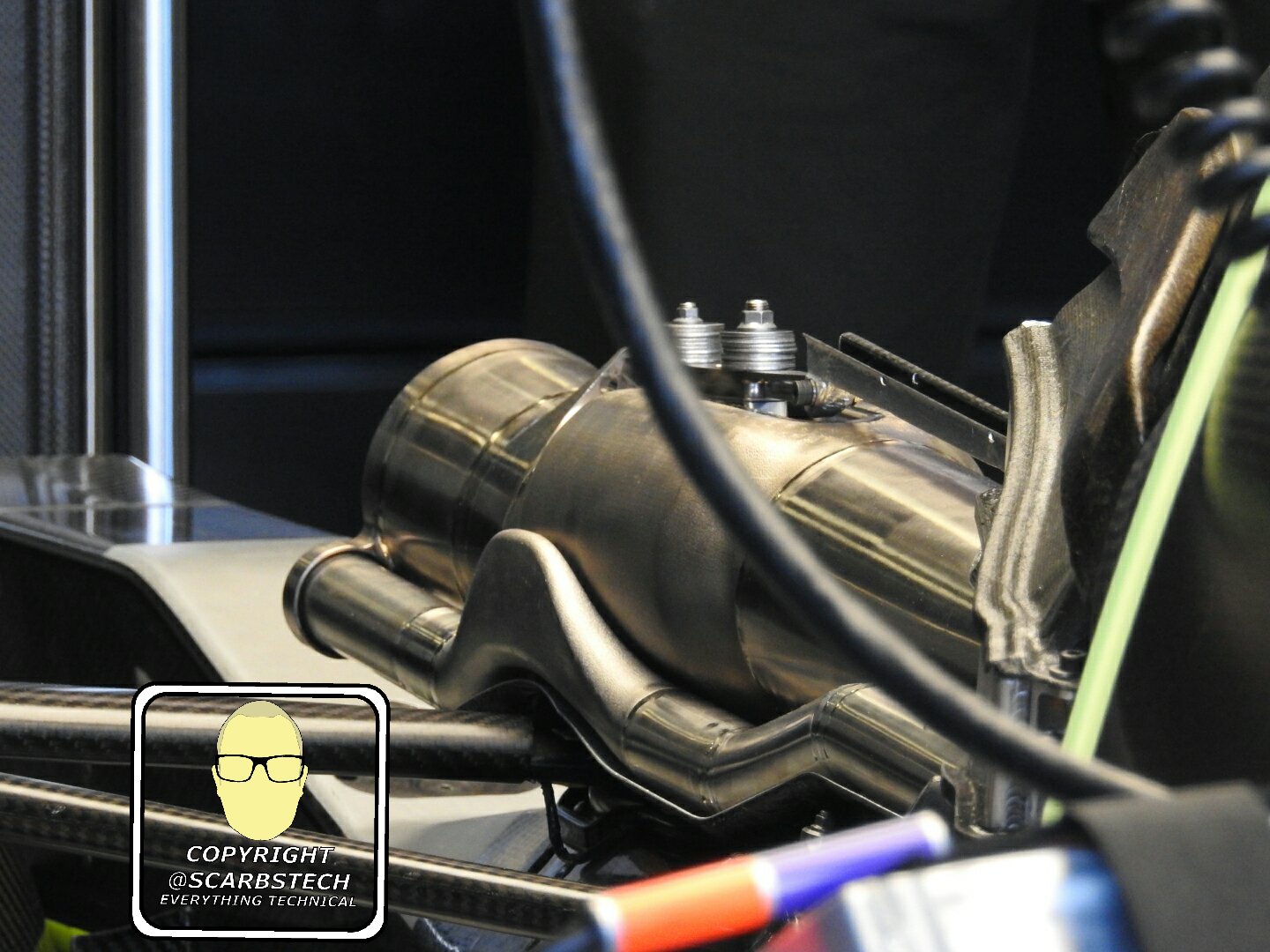

Wat je wel goed kan zien op deze foto's is de 'derde' demper (dat horizontale ding tussen de pushrods) en het verschil tussen Ferrari en Red Bull.
Bij Ferrari zie je dat ze een 'normale' demper met een veer gebruiken. (bij de groene pijl)
Bij Red Bull zie je geen veer, omdat het systeem hydraulisch.
Die derde demper verwerkt de kracht die op beide voor- of achterwielen drukt. Even basaal gezegd: de krachten die de auto recht naar beneden drukken.
Zwaartekracht, downforce, remmen, etc.
Als die demper ingedrukt wordt, komt de auto lager bij de grond te liggen.
Een demper met veer (Ferrari) zal ongeveer even snel ingedrukt kunnen worden als dat 'ie weer 'uitgedrukt' wordt. Na het remmen zal die auto snel z'n normale hoogte weer aannemen.
Dat geeft uiteraard enige instabiliteit. (Renault probeerde dat in 2006 te ondervangen met de massademper). Aerodynamische is zo'n van rijhoogte wisselende auto ook niet ideaal.
RBR en Mercedes hebben het voor elkaar gekregen om meer controle te krijgen over het gedrag van de demper. Door gebruik te maken van een hydraulische demper.
Tijdens het remmen wordt de demper 'ingedrukt', maar in tegenstelling tot een normale demper wordt ie dan niet direct weer 'uitgedrukt'. De auto zakt (aan de voorkant) dus wel in tijdens het remmen, maar gaat heel langzaam weer omhoog.
Dat geeft veel meer stabiliteit tijdens het remmen en zorgt dat de auto lager ligt bij het ingaan van de bocht (betere werking voorvleugel, meer downforce).
Aan de achterkant zal het systeem tegenovergesteld werken. (omhoog bij het remmen, omlaag hoe meer downforce er is)
Simpel gezegd: de vloeistoffen in de hydraulische demper kunnen wel snel wegvloeien naar het reservoir, maar kunnen slechts heel langzaam weer terug de demper in.
Daarnaast zal Red Bull nog een paar ingewikkelde dingen erbij hebben (gehad), waardoor het systeem nog veel verfijnder werkt dan hierboven geschetst.
Maar dat konden ze zelfs bij Ferrari niet begrijpen.

Williams heeft er nu ook een T-wing bij, laag boven de ophanging
https://twitter.com/Scarb...44741555504082946/photo/2
[
