Het grote topic voor Elektra huisinstallaties - Deel 1

[wizzopa]

nee, dat doen we niet op deze manier

[ Voor 111% gewijzigd door teacher op 05-04-2022 15:34 ]

[sdk1985]

Ondertussen een 3-fase groepenkast besteld bij elektramat. Gekozen voor AEG (goedkoper dan ABB/Hager, duurder dan het huismerk).

Vraag me ondertussen echt wel iets af; hoe zit dat eigenlijk moet toekomstige uitbreidingen. Moet daar dan persé een AEG schakelaar in of is dat universeel?

[habbekrats]

alleen een topicreport voortaan graag

[ Voor 77% gewijzigd door teacher op 05-04-2022 20:16 ]

[bumper]

Beste specialisten,

Ik ben best wel een noob op elektro gebied dus vandaar dat ik hier maar wat kennis probeer op te doen.
Vorige week sloeg de ALS uit(eigen stomme schuld) en wilde niet meer aan(ook niet met alle groepen op uit).
Naar de HCI gereden voor een nieuwe maar zat niet in assortiment. Toen de lokale installateur bezocht en die had na veel zoeken nog een vervanging voor de Weber 63A en wel de EATON EAM634HE.
Deze meegekregen en hij zou wel de factuur sturen(ik blij, was al 16.30 en de vriezer stond uit). Zover zo goed. Thuis de oude eruit en de nieuwe erin. Bij het inzetten van de nieuwe merkte ik dat de onderkant van de achterzijde afgebroken was en dus niet echt vast op de rail kon en het zag er gewoon gebruikt uit. Toch erin gezet en hij werkte prima.
Geprobeerd te bellen maar hij was al dicht en de volgende morgen had ik al de factuur al binnen voor €212,-
Toen ik belde zij de dame in kwestie dat ze het ging overleggen en er op terug zou komen hetgeen na twee weken nog niet is gebeurd.
De fabrikant aangeschreven of hij me kon zeggen wanneer die ALS gemaakt is. Zij kenden het niet en het bleek achteraf een buitenlands model te zijn waarvan zij zeiden dat hij in week 7 van 2009 geproduceerd is hetgeen mijn vermoeden bevestigd van oud tweedehands ding.
Mijn vraag is dus, kan het kwaad dat het zo'n oud gebruikt ding is en niet heel vast op de rails zit en klopt de prijs eigenlijk wel voor zo'n ALS?

Heel verhaal maar zou mooi zijn als er antwoorden op komen.

Gr Mark

[Ethirty]

Een kapotte uit 2009 Een nieuwe kost net iets meer dan €100
https://www.sandervunderi...ekschakelaar-4-p-63a.html

Klinkt alsof je bent afgezet omdat je haast had.

[ Voor 7% gewijzigd door Ethirty op 05-04-2022 16:21 ]

[Xander]

@bumper Moet het wel een 63A exemplaar zijn? Dat die er zat betekent natuurlijk niet dat het nodig is. In een thuissituatie heb je ze maar zelden nodig.

(Hangt af van de voorbeveiliging, eventuele extra invoeding zoals zonnepanelen en de eindgroepen die er achter zitten.)

[dennistd]

Ik zie net een oproep van Kassa voorbij komen om problemen met inductiekookplaten in gerenoveerde flats te melden. Regelmatig zou de stroom uitvallen omdat er tijdens de kooktijd teveel stroom uit het net gevraagd wordt, de uitval zou zelfs plaatsvinden bij mensen zonder inductiekookplaat. Zou dat nou te maken kunnen hebben met die vermaledijde kookgroepen?

https://www.bnnvara.nl/ka...ouderde-flats-en-hoogbouw

[Zwartoog]

dennistd schreef op woensdag 6 april 2022 @ 12:28:
Ik zie net een oproep van Kassa voorbij komen om problemen met inductiekookplaten in gerenoveerde flats te melden. Regelmatig zou de stroom uitvallen omdat er tijdens de kooktijd teveel stroom uit het net gevraagd wordt, de uitval zou zelfs plaatsvinden bij mensen zonder inductiekookplaat. Zou dat nou te maken kunnen hebben met die vermaledijde kookgroepen?

https://www.bnnvara.nl/ka...ouderde-flats-en-hoogbouw

Daarvoor is de informatie wel heel karig.

Waar slaan de stoppen door? Centraal, of bij mensen thuis?

Zijn mensen overgestapt van gas naar inductie? Of kookten mensen al elektrisch, maar zijn de nieuwe inductiekookplaten zwaarder?

Of zijn er diepere problemen?

[pickboy]

dennistd schreef op woensdag 6 april 2022 @ 12:28:
Ik zie net een oproep van Kassa voorbij komen om problemen met inductiekookplaten in gerenoveerde flats te melden. Regelmatig zou de stroom uitvallen omdat er tijdens de kooktijd teveel stroom uit het net gevraagd wordt, de uitval zou zelfs plaatsvinden bij mensen zonder inductiekookplaat. Zou dat nou te maken kunnen hebben met die vermaledijde kookgroepen?

https://www.bnnvara.nl/ka...ouderde-flats-en-hoogbouw

Het leest alsof niet de stoppen bij de mensen springen, maar de voorbeveiliging.
Ik kan me goed voorstellen dat de gelijktijdigheid in de loop der jaren flink veranderd is tov de aanleg.

Zonder info is het wel gokken natuurlijk.

[timovd]

sdk1985 schreef op dinsdag 5 april 2022 @ 13:26:
Ondertussen een 3-fase groepenkast besteld bij elektramat. Gekozen voor AEG (goedkoper dan ABB/Hager, duurder dan het huismerk).

Vraag me ondertussen echt wel iets af; hoe zit dat eigenlijk moet toekomstige uitbreidingen. Moet daar dan persé een AEG schakelaar in of is dat universeel?

In principe is het universeel, maar ik ben nogal fan van het toepassen van kammetjes i.p.v. draadbruggen en dan moet je wel het zelfde merk hebben van de onderdelen die je doorverbindt.

[t14wo]

Een hele stomme vraag misschien, maar ik zit nu in de elektra vakjargon. Ik heb een hotelschakelaar nodig. Die dus altijd 1 van de 2 schakeldraden van spanning voorziet.

Is deze hiervoor geschikt?
https://www.elektramat.nl...uw-kruisschakelaar-507eu/

[Vliegvlug]

Vandaag de ABB overspanningsbeveiliging binnengekregen waarmee ik mijn vervangende hoofdschakelaarkastje compleet heb:


Is ter vervanging van deze, ruim 30 jaar oude, hoofdschakelaar en kastje:

Nu alleen nog een moment vinden dat het uitkomt het hele huis spanningsvrij te maken om het nieuwe kastje te plaatsen.

Over het aansluiten van de aardedraad op de overspanningsbeveiliging heb ik nog wel een vraagje.
Deze kan ik binnendoor naar de aardrails bovenin de groepenkast leiden en daar aansluiten, maar het viel me op de de aarddraad die naar de groepenkast zelf loopt niet erg dik is:

Ik heb ‘m met de schuifmaat opgemeten en dan meet ik 2,46mm dikte wat omrekent naar 4,75mm2.
Ter referentie heb ik er ook nog een 6mm2 VD ader bijgepakt die 2,74mm meet (is 5,90mm2 als je het uitrekent)

Die aardedraad naar de groepenkast lijkt me voor mijn gevoel nogal dun dus daarom trek ik liever een losse aardedraad direct naar het aardpunt:

Hierop zitten nu de volgende aardedraden aangesloten (vlnr):

• aardelektrode
• coax hoofdaansluiting (donkergroen)
• groepenkast (blank in ribbelbuis naar boven)
• patchpaneel netwerk (lichtgroen)
• waterleiding & gasleiding (blank in ribbelbuis naar rechts).

Links op het aardeblokje zit gelukkig nog een vrije plek.
Welke dikte aardedraad heb ik nodig voor het aansluiten op de OSB?
Hoe dikker hoe beter?

En moet die aardedraad ook nog in een ribbelbuis, net zoals die naar de groepenkast en naar de water- en gasleiding?
Want wat is eigenlijk het nut van die ribbelbuis, enkel fysieke bescherming?

[Blihi]

t14wo schreef op woensdag 6 april 2022 @ 22:02:
Een hele stomme vraag misschien, maar ik zit nu in de elektra vakjargon. Ik heb een hotelschakelaar nodig. Die dus altijd 1 van de 2 schakeldraden van spanning voorziet.

Is deze hiervoor geschikt?
https://www.elektramat.nl...uw-kruisschakelaar-507eu/

Nee. Dat is een kruisschakelaar. Je hebt een gewone wisselschakelaar nodig. Deze dus: https://www.elektramat.nl...w-wisselschakelaar-506eu/

Die kruisschakelaar is bedoeld om van een schakeling met 2 schakelaars er 3 of 4 te maken, dan zijn alle tussenliggende schakelaars kruisschakelaars.

[t14wo]

Blihi schreef op donderdag 7 april 2022 @ 08:09:
[...]


Nee. Dat is een kruisschakelaar. Je hebt een gewone wisselschakelaar nodig. Deze dus: https://www.elektramat.nl...w-wisselschakelaar-506eu/

Die kruisschakelaar is bedoeld om van een schakeling met 2 schakelaars er 3 of 4 te maken, dan zijn alle tussenliggende schakelaars kruisschakelaars.

Die jij linkt heb ik juist gekocht paar maand terug. Maar die werkt niet, want die maakt of een kring over beide zwarte draden of niet. En ik moet altijd op 1 van de 2 draden spanning hebben.

[Out.of.Control]

Dan denk ik dat je hem verkeerd aangesloten hebt.

[Naalroc]

t14wo schreef op donderdag 7 april 2022 @ 08:13:
[...]


Die jij linkt heb ik juist gekocht paar maand terug. Maar die werkt niet, want die maakt of een kring over beide zwarte draden of niet. En ik moet altijd op 1 van de 2 draden spanning hebben.

Welke kleuren komen er bij jouw schakelaar uit de muur
3 zwarte, of
1 bruine en 2 zwarte?

En je hebt maar twee schakelaars waar je de lamp eer kunt schakelen, of zijn het er meer? in dat geval misschien 4 zwarte draden?

[t14wo]

Naalroc schreef op donderdag 7 april 2022 @ 09:57:
[...]

Welke kleuren komen er bij jouw schakelaar uit de muur
3 zwarte, of
1 bruine en 2 zwarte?

En je hebt maar twee schakelaars waar je de lamp eer kunt schakelen, of zijn het er meer? in dat geval misschien 4 zwarte derden?

Ik heb twee zwarte en 1 bruine. Bij de oude schakelaar waren de twee zwarte aan de bovenkant van de schakelaar aangesloten onderaan de bruine. Dit was (schijnbaar) een schakelaar die altijd spanning op 1 van de twee zwarte draden liet lopen.

De nieuwe heb ik hetzelfde aangesloten, maar wanneer de schakelaar omhoog staat, wordt de spanning van beide zwarte draden gehaald. Daaruit concludeer ik dat ik de verkeerde schakelaar heb en een wisselschakelaar nodig heb om een hotel schakeling te maken.

Boven hou ik de oude schakelaar overigens.

[Naalroc]

Dan komt de bruine draad op het contact gemerkt met "L" en de 2 zwarte op de andere twee, waarschijnlijk gemerkt met een pijltje.

[m_rick]

dennistd schreef op woensdag 6 april 2022 @ 12:28:
Zou dat nou te maken kunnen hebben met die vermaledijde kookgroepen?

Ik speculeer even mee....

Kookgroepen zijn een "probleem" in een 3x25A aansluiting. De kans dat in (oudere) flats een 3-fase aansluiting zit acht ik heel klein. Meestal zit er (oud) 1x25A en nieuw (of na plaatsing van een slimme meter o.i.d.) 1x35A/1x40A
De flat-verdeelkast is meestal afgezekerd op 63A per fase, per richting.

Dus óf de hoofdbeveiliging in in het appartement (1x25A) is de bottleneck, of er zitten te veel appartementen op één fase, waardoor de die 63A er uit klapt. Maar in dat geval hoop ik dat een storingsmonteur bij een paar appartementen de aansluiting op een andere fase zet

[PurpleBlue]

Vraagje;

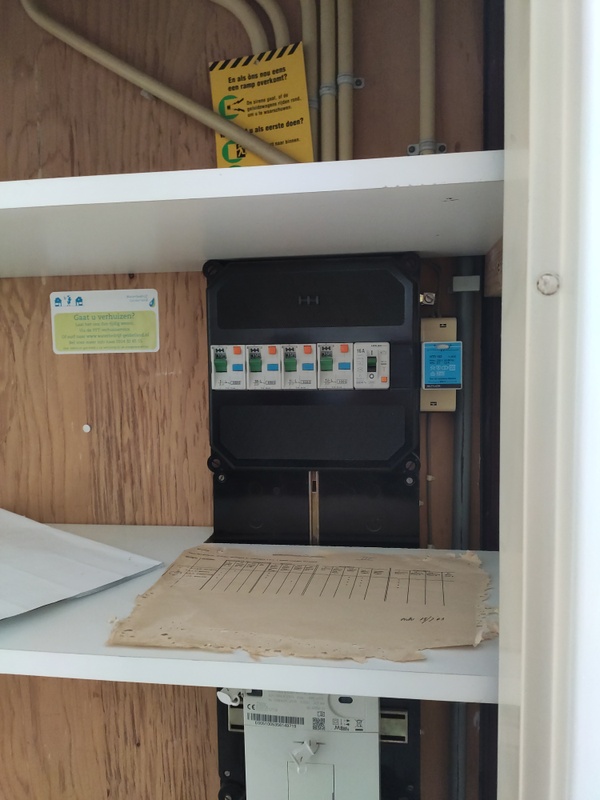

Weet iemand wat dit kastje is/doet?
Ik hoorde iemand iets zeggen over hoog/laag tarief schakelaar, maar wist het niet zeker.

[ds23man]

Dag en nachtstroom voor een boiler.

Maar je meterkast kan zo het museum in....

[BCC]

Wel goede terugverdien setup voor zonnepanelen En de afgeplakte bakkelieten schakelaar is ook mooi!

[MedionAkoya]

Omdat ik in mijn huis tekort heb aan wcd's....Heb ik op Amazon drieweg en tweewegstekkers gehaald...echter de driewegstekkers hebben alleen een logo van CE. Terwijl de tweewegstekkers logo van S hebben (is dit een SEMKO mark???).

Ze hebben allemaal randaarde en zijn voorzien van Schuko-aansluitingen.

Mag men stekkers verkopen zonder keurmerk?
Ik heb ook zelfschroefbare eurostekkers gezien die geen enkel keurmerk hebben....

[ Voor 3% gewijzigd door MedionAkoya op 07-04-2022 15:14 ]

[habbekrats]

@Vliegvlug De aardedraad naar je verdeler kan ook 4 mm² zijn.
Overigens zijn deze blokes waar alle vereffeningsdraden inzitten niet geschikt om 2 aders mee vast te zetten.
Beter een blokje nemen met 2x zoveel ingangen.

Houd er rekening mee dat als die ABB overspanningsbeveiliging eens een keer goed moet aanspreken de zekeringen / automaten van de netbeerder eruit gaan. Tenzij je deze zelf kunt herstellen is het niet zo'n probleem natuurlijk.

[PurpleBlue]

ds23man schreef op donderdag 7 april 2022 @ 12:52:
Dag en nachtstroom voor een boiler.

Maar je meterkast kan zo het museum in....

Ja, die staat op het punt vervangen te worden
Maar vroeg mij af wat dit is, en of het weg kan.
Er hangt nog wel een grote boiler in de keuken.

De boiler wordt dan "afgeschakeld" overdag(hoog tarief) wanneer "ingeschakeld"?

BCC schreef op donderdag 7 april 2022 @ 13:53:
Wel goede terugverdien setup voor zonnepanelen En de afgeplakte bakkelieten schakelaar is ook mooi!

Zeker, echter zit er een rieten dak op die pas na de bouwvak vervangen kan worden. Dus nog even geen zonnepanelen

[ Voor 28% gewijzigd door PurpleBlue op 07-04-2022 16:43 ]

[ds23man]

Het is toonfrequent schakelaar die reageerde op het signaal wat de netbeheerder stuurde op het lichtnet, inmiddels bijna overal uitgeschakeld:

https://www.enexis.nl/ove...n-we/tf-signaal/consument

Je oude meter schakelt ook niet meer.

[Vliegvlug]

habbekrats schreef op donderdag 7 april 2022 @ 15:25:
@Vliegvlug De aardedraad naar je verdeler kan ook 4 mm² zijn.

Dat zou goed kunnen.
Wil je daarmee zeggen dat een 4mm2 aarddraad van de OSB naar het aardblokje voldoende is?

…
Overigens zijn deze blokes waar alle vereffeningsdraden inzitten niet geschikt om 2 aders mee vast te zetten.

Dat gevoel kreeg ik ook al wel een beetje.
De Ziggo monteur die het coax hoofdkastje aanlegde 2 jaar geleden heeft de aarddraad daarvan bij de aarddraad naar de groepenkast erbij geplaatst.
Hij had geen zin het in de vrije plek linksonder te doen denk ik.

Die dubbele draden naar water en gas zitten zo al ruim 30 jaar ga ik vanuit.

…
Beter een blokje nemen met 2x zoveel ingangen.

Ik bestel wel een nieuw aardrail blokje, de huidige ziet er al niet zo goed meer uit en er ontbreekt een schroefje.

Ik zie dat ze bij Sander Vunderink als kleinste diameter aarddraad 6mm2 verkopen en dat is ook de maximale diameter die in dat aardrail blokje past dus is de keuze voor 6mm2 nu ook makkelijk gemaakt

…
Houd er rekening mee dat als die ABB overspanningsbeveiliging eens een keer goed moet aanspreken de zekeringen / automaten van de netbeerder eruit gaan. Tenzij je deze zelf kunt herstellen is het niet zo'n probleem natuurlijk.

Er zitten bij mij helaas geen automaten maar schroefzekeringen van de netbeheerder.
Maar waarom is dat een probleem?
Laat zo’n OSB de hoofdstoppen springen waar dat zonder zo’n ding niet gebeurd?

Als ik moet kiezen tussen defecte apparatuur of gesprongen hoofdzekeringen kies ik toch voor die zekeringen

[Techneut]

PurpleBlue schreef op donderdag 7 april 2022 @ 16:41:
[...]
Ja, die staat op het punt vervangen te worden
Maar vroeg mij af wat dit is, en of het weg kan.
Er hangt nog wel een grote boiler in de keuken.

De boiler wordt dan "afgeschakeld" overdag(hoog tarief) wanneer "ingeschakeld"?

Zoals reeds is gezegd zijn de TF-signalen inmiddels overal in Nederland beëindigd. Althans voor de tarieven, het is me niet bekend hoe ver de straatverlichting overal is gevorderd met het nieuwe systeem, want die schakelde ook in en uit d.m.v. TF-signalen.
Er wordt dus niet meer op geschakeld naar nachttarief en 's ochtends weer naar hoog. De tijdstippen waarop dat plaatsvond zijn dus niet meer relevant. En het betekent dat die "ouderwetse" ferrarismeter die er die er nog hangt permanent op dagtarief blijft staan, hoog- en laag tarief is alleen mogelijk met slimme meters. In- en uitschakelen van de boiler (als je die wil houden) zal handmatig of met een schakelklokje moeten gebeuren. Ook als er een slimme meter komt.
PS: De tijdstippen waarop dat plaatsvond waren 's avonds naar keuze 10 of 11 uur en 's ochtends terug op hoog om 7 uur en tevens laag tarief op zaterdags en zon- en feestdagen. Wat uiteraard weer terugkomt als je een slimme meter krijgt en weer kiest voor dubbel tarief.

[ Voor 11% gewijzigd door Techneut op 07-04-2022 22:06 ]

[pox-ie]

de boilerschakeling wordt, als je een slimme meter krijgt, gedaan door een schakelklok die op je p1 poort wordt aangesloten.

[MedionAkoya]

MedionAkoya schreef op zondag 27 maart 2022 @ 14:27:
Hoi,

In mijn woning uit de jaren 60 een lichtschakelaar van Peha verwijderd. Deze is stuk omdat er in het verleden stucwerk is aanbracht.

Ik zie dat peha soortgelijke schakelaars aanbied.
Ik ben wel benieuwd hoe oud deze lichtschakelaar is . Het ziet eruit jaren 70 en 80. Ik zie iets staan als 87, 31 en 1 op een stempel.


[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

https://www.plugsocketmuseum.nl/MPADmarks.html

Gevonden...deze logo betekent....MPAD

bovenste cijfer
87 Paul Hochköpper & Co., Lüdenscheid i. Westf. Tegenwoordig is dat PEHA.

onderste cijfer
1 Phenol-formaldehyde resin with anorganic (mineral) filling agent (not specified)
31 Phenol- or cresol-formaldehyde resin reinforced with sawdust
1 en 31 kunnen ook voor 131 staan....dus
131 Urea-formaldehyde reinforced with organic fibres

De stempels kunnen hergebruikt zijn, want nieuwe mallen maken was erg duur.

[ Voor 11% gewijzigd door MedionAkoya op 08-04-2022 00:03 ]

[ds23man]

pox-ie schreef op donderdag 7 april 2022 @ 21:16:
de boilerschakeling wordt, als je een slimme meter krijgt, gedaan door een schakelklok die op je p1 poort wordt aangesloten.

Dat moet je dan wel zelf regelen, Enexis zegt gewoon dat je zelf maar een gewone schakelklok moet kopen.

[m_rick]

pox-ie schreef op donderdag 7 april 2022 @ 21:16:
de boilerschakeling wordt, als je een slimme meter krijgt, gedaan door een schakelklok die op je p1 poort wordt aangesloten.

Liander heeft een tijd lang (uit een soort coulance) schakelklokjes geplaatst. Daarmee hebben ze het ook overgedragen van netbeheerder naar bewoner. Of ze dit nog steeds doen weet ik niet.

[ Voor 3% gewijzigd door m_rick op 08-04-2022 09:37 ]

[AlwaysNick]

@T.Kreeftmeijer ik zag dat er stond dat je de NEN 2015 als meest recente NEN normen moet gebruiken. Echter is dit de NEN1010:2020, Elektrische installaties voor laagspanning - Nederlandse implementatie van de HD-IEC 60364-reeks zijn. Mits dat dit in het bouwbesluit anders is aangegeven. Maar daar ga ik niet vanuit.

[T.Kreeftmeijer]

AlwaysNick schreef op vrijdag 8 april 2022 @ 09:46:
@T.Kreeftmeijer ik zag dat er stond dat je de NEN 2015 als meest recente NEN normen moet gebruiken. Echter is dit de NEN1010:2020, Elektrische installaties voor laagspanning - Nederlandse implementatie van de HD-IEC 60364-reeks zijn. Mits dat dit in het bouwbesluit anders is aangegeven. Maar daar ga ik niet vanuit.

Dat zou goed kunnen kloppen. De TS is namelijk grotendeels al uit 2017 en toen was 2015 de nieuwste norm. Ik heb directe toegang tot de normen, maar ik verwacht dat de belangrijkste punten niet echt zijn gewijzigd. In dat geval kan ik wel even het jaartal bijwerken.

[AlwaysNick]

T.Kreeftmeijer schreef op vrijdag 8 april 2022 @ 09:54:
[...]

Dat zou goed kunnen kloppen. De TS is namelijk grotendeels al uit 2017 en toen was 2015 de nieuwste norm. Ik heb directe toegang tot de normen, maar ik verwacht dat de belangrijkste punten niet echt zijn gewijzigd. In dat geval kan ik wel even het jaartal bijwerken.

Er is een hoofstuk voor PV Panelen bijgekomen. Hieronder zie je de belangrijkste wijzigingen:

De nieuwe NEN is beter leesbaar en begrijpelijk gemaakt. Er wordt consistent gebruik gemaakt van termen; Engelse teksten worden verduidelijkt en om te voorkomen dat teksten onnodig lang worden, wordt er meer gebruik gemaakt van afkortingen. Een toestel voor aardlekbeveiliging/Residual Current Device wordt op deze manier afgekort tot RCD.

Verder zijn verwijzingen naar de NEN 8012 komen te vervallen en is er een nieuw hoofdstuk toegevoegd aan de NEN 1010:2020. Dit nieuwe hoofdstuk (hoofdstuk 8 ) gaat over energieaspecten. Hierin wordt o.a. ingegaan op de verschillende facetten van energie-efficiëntie, zoals afspraken over de aanlevering van installaties met betrekking tot energietransitie alsook eisen en aanbevelingen voor het veilig functioneren van dergelijke elektrische installaties. Het nieuwe hoofdstuk wordt afzonderlijk gepubliceerd, aangezien de ontwikkelingen op het gebied van energie-efficiëntie naar verwachting snel zullen wijzigen waardoor dit deel dan ook met regelmaat zal worden aangepast.

Hoofdstuk 8 van de NEN 1010:2020 is niet alleen van toepassing op woning- en utiliteitsbouw en industrie, maar ook op particulieren, de zogenaamde prosumenten met PV-panelen op het dak.

[MadDog11]

T.Kreeftmeijer schreef op vrijdag 8 april 2022 @ 09:54:
[...]

Dat zou goed kunnen kloppen. De TS is namelijk grotendeels al uit 2017 en toen was 2015 de nieuwste norm. Ik heb directe toegang tot de normen, maar ik verwacht dat de belangrijkste punten niet echt zijn gewijzigd. In dat geval kan ik wel even het jaartal bijwerken.

Het bouwbesluit heeft de NEN1010:2020 nog niet aangewezen . Dus de NEN1010:2015 is op dit moment de officiële aangewezen norm, echter volgens het herziene bouwbesluit mag een nieuwere NEN1010 ook worden toegepast.

Ter info

[ Voor 0% gewijzigd door MadDog11 op 08-04-2022 10:19 . Reden: typo ]

[ds23man]

Net even nog even de laatste wijziging van het bouwbesluit bekeken, die was in maart/april 2020, blijkbaar was de Nen 1010-2020 net te laat om in de wijziging meegenomen te worden. Dat zal binnenkort wel gaan gebeuren, dat kan heel simpel met een ministrieel besluit.

[ds23man]

Overigens staat de BBL op stapel als vervanging van het bouwbesluit, ik neem aan dat daarin ook de laatste Nen 1010 meegenomen wordt:

https://www.nieman.nl/spe...-bouwwerken-leefomgeving/

[Techneut]

m_rick schreef op vrijdag 8 april 2022 @ 09:37:
[...]

Liander heeft een tijd lang (uit een soort coulance) schakelklokjes geplaatst. Daarmee hebben ze het ook overgedragen van netbeheerder naar bewoner. Of ze dit nog steeds doen weet ik niet.

Geen idee wat het beleid is van de netbeheerders. Ik verneem nu echter dat het signaal gewoon beschikbaar is op de P1-poort. Ik wist dit nog niet, maar verwachtte eigenlijk wel iets dergelijks. Ze bieden het dus wel terdege aan, d.w.z. het complete signaal dus ook met de weekenden en de jaarlijks vaste en wisselende feestdagen. Dat is met een schakelklok met alleen maar twee vaste tijdstippen per dag met name met die wisselende dagen moeilijk realiseerbaar.

pox-ie schreef op donderdag 7 april 2022 @ 21:16:
de boilerschakeling wordt, als je een slimme meter krijgt, gedaan door een schakelklok die op je p1 poort wordt aangesloten.

Dat is dus eigenlijk niet een schakelklok, maar een geavanceerd relais. Je zou volgens mij kunnen verwachten dat ze dat relais beschikbaar zouden stellen en het desgewenst ook installeren als mensen dit niet zelf kunnen doen. Pas dan is het een volwaardige vervanging van het tot voor kort gebruikte systeem d.m.v. TF-signalen.
PS: Vroeger toen alles d.w.z. netbedrijf en energieleverancier nog één bedrijf was, kon je er een boiler huren en werd de aanleg en besturing volledig door hen verzorgd. Is dat nog steeds zo?

[ Voor 6% gewijzigd door Techneut op 08-04-2022 15:03 ]

[linkforsoad]

Techneut schreef op vrijdag 8 april 2022 @ 14:33:
[...]
Ik verneem nu echter dat het signaal gewoon beschikbaar is op de P1-poort.

Uit de ESMR 5.0, in de uitvoer van een P1 bericht, zit het veld:

0-0:96.14.0.255
Tariff indicator electricity. The tariff indicator can also be used to switch tariff dependent loads e.g boilers. This is the responsibility of the P1 user.

Het is er dus ook nog bewust voor bedacht.

[ Voor 5% gewijzigd door linkforsoad op 08-04-2022 15:00 ]

[ds23man]

https://www.sossolutions....apATuniRGjIBvmM0bo-cAsBlg

Maar het is maar de vraag wanneer je hem terugverdiend met het minimale verschil tussen dag en nacht tarief.

[Voederbietel]

linkforsoad schreef op vrijdag 8 april 2022 @ 14:45:
[...]


Het is er dus ook nog bewust voor bedacht.

En het bijbehorende relais is ook al gewoon bedacht, gewoon ff googlen op Boilermind 5.0 en je komt verschillende leveranciers tegen. Let op!! Alleen voor DSMR5 meters.

[ Voor 5% gewijzigd door Voederbietel op 08-04-2022 15:16 ]

[linkforsoad]

Voederbietel schreef op vrijdag 8 april 2022 @ 15:15:
[...]


En het bijbehorende relais is ook al gewoon bedacht, gewoon ff googlen op Boilermind 5.0 en je komt verschillende leveranciers tegen.

Die kwam inderdaad in dit topic reeds eerder voorbij, ik wilde aangeven dat het geen gekke 'truc' op P1 data is o.i.d., maar het veld ook (onder andere) hiervoor bedacht is.

[Voederbietel]

Ik zie trouwens net op de site van een andere leverancier dat er ook een Boilermind 2 is, deze werkt op DSMR 2.2, 4.0, 4.2, 5.0

[dennistd]

ds23man schreef op vrijdag 8 april 2022 @ 15:10:
https://www.sossolutions....apATuniRGjIBvmM0bo-cAsBlg

Maar het is maar de vraag wanneer je hem terugverdiend met het minimale verschil tussen dag en nacht tarief.

Ik vind €79,95 wel wat aan de hoge kant voor iets dat je met een ESP32 en een relais ook kunt maken. Volgens mij moet dat makkelijk onder de €20 kunnen

[ Voor 51% gewijzigd door dennistd op 08-04-2022 15:29 ]

[ds23man]

Je moet je natuurlijk ook afvragen waarom je nog een EL boiler hebt, vreselijk duur. En dan is nog maar de vraag hoe lang het dag/nacht nog blijft bestaan. Met alle zonne energie kun je beter verbruik overdag stimuleren.

[Voederbietel]

ds23man schreef op vrijdag 8 april 2022 @ 15:33:
.... Met alle zonne energie kun je beter verbruik overdag stimuleren.

Ook daar hebben ze een oplossing voor zag ik, zoek maar eens op Solarmind. Ook niet goedkoop trouwens,
maar je bent wel in 1 keer klaar.
(Had overigens nog nooit van deze producten gehoord, maar staan wel wat leuke dingetjes bij.)

[ Voor 8% gewijzigd door Voederbietel op 08-04-2022 15:37 ]

[AMDFreak]

Een vraagje..

Ik heb een 1 fase aansluiting van 1x 35Amphere.
Hierop heb ik 3975watt piek aan zonnepanelen op aangesloten icm met een 1 fase 4k omvormer, op een eigen groep.

Nu wil ik eigenlijk op mijn schuurtje nog eens +/- 1400watt piek aan zonnepanelen plaatsen. Alleen loopt er 1 grondkabel door mijn tuin heen, naar de materkast samen met een andere groep (zeg woonkamer).
Mag ik diezelfde kabel gebruiken om daar een extra omvormer te plaatsen? En trekt die 1 fase meterkast dat allemaal?

In de toekomst komt er nog wel een warmtepomp, dus dan zal ik sowieso wel zwaarder moeten. kan ik dan nog wel mijn 1fase omvormer gebruiken?

[mcDavid]

AMDFreak schreef op vrijdag 8 april 2022 @ 15:39:
Een vraagje..

Ik heb een 1 fase aansluiting van 1x 35Amphere.
Hierop heb ik 3975watt piek aan zonnepanelen op aangesloten icm met een 1 fase 4k omvormer, op een eigen groep.

Nu wil ik eigenlijk op mijn schuurtje nog eens +/- 1400watt piek aan zonnepanelen plaatsen. Alleen loopt er 1 grondkabel door mijn tuin heen, naar de materkast samen met een andere groep (zeg woonkamer).
Mag ik diezelfde kabel gebruiken om daar een extra omvormer te plaatsen? En trekt die 1 fase meterkast dat allemaal?

In de toekomst komt er nog wel een warmtepomp, dus dan zal ik sowieso wel zwaarder moeten. kan ik dan nog wel mijn 1fase omvormer gebruiken?

Allereerst: Ja dat moet allemaal makkelijk kunnen op je 1 fase metertje. Als je over gaat naar 3 fasen is het wel verstandig de verschillende teruglevergroepen zoveel mogelijk te verdelen over de fasen.

Een bestaande kabel kun je alléén gebruiken als je hier een PV-verdeler op zet, en er vóór de PV-verdeler geen andere verbruikers zitten. Dat is bij jou wél het geval, dus je hebt 2 opties:
- een nieuwe kabel graven
- Kijken waar de huidige kabel je huis verlaat, en kijken of je 'm daar kunt "afkoppelen" en op een eigen groep aansluiten (bijvoorbeeld via de kruipruimte). Mits er niet ook nog tuinverlichting op zit of zo.

[DutchKel]

AMDFreak schreef op vrijdag 8 april 2022 @ 15:39:
Een vraagje..

Ik heb een 1 fase aansluiting van 1x 35Amphere.
Hierop heb ik 3975watt piek aan zonnepanelen op aangesloten icm met een 1 fase 4k omvormer, op een eigen groep.

Nu wil ik eigenlijk op mijn schuurtje nog eens +/- 1400watt piek aan zonnepanelen plaatsen. Alleen loopt er 1 grondkabel door mijn tuin heen, naar de materkast samen met een andere groep (zeg woonkamer).
Mag ik diezelfde kabel gebruiken om daar een extra omvormer te plaatsen? En trekt die 1 fase meterkast dat allemaal?

In de toekomst komt er nog wel een warmtepomp, dus dan zal ik sowieso wel zwaarder moeten. kan ik dan nog wel mijn 1fase omvormer gebruiken?

Volgens mij is jou huidige situatie niet toegestaan, laat staan dat je er nog meer zonnepanelen bij prikt.

Je zit nu al ruim boven de 40A wat er door de aardlekschakelaars heen kan 16A+35A=51A. Je dient een 3 fase aansluiting te nemen (met maximaal 25A) en ervoor te zorgen dat over alle fases maar maximaal 40A kan, dus dien je ook een 3 fase omvormer te nemen. Je zit met 3975WP (is iets meer dan 16A) met 25A al op 41A in totaal wat te veel is voor een fase met aardlekschakelaars die maximaal op 40A werken.

Hier is een paar pagina's terug al uitleg over gegeven.

[dennistd]

DutchKel schreef op vrijdag 8 april 2022 @ 17:08:
[...]

Je dient een 3 fase aansluiting te nemen (met maximaal 25A) en ervoor te zorgen dat over alle fases maar maximaal 40A kan, dus dien je ook een 3 fase omvormer te nemen. Je zit met 3975WP (is iets meer dan 16A) met 25A al op 41A in totaal wat te veel is voor een fase met aardlekschakelaars die maximaal op 40A werken.

Of gewoon een 40A-automaat voor je aardlekschakelaars zetten, dat kan ook. Is de goedkoopste oplossing, maar qua toekomstvastheid niet de beste denk ik.

[ Voor 25% gewijzigd door dennistd op 08-04-2022 17:27 ]

[MWDKing]

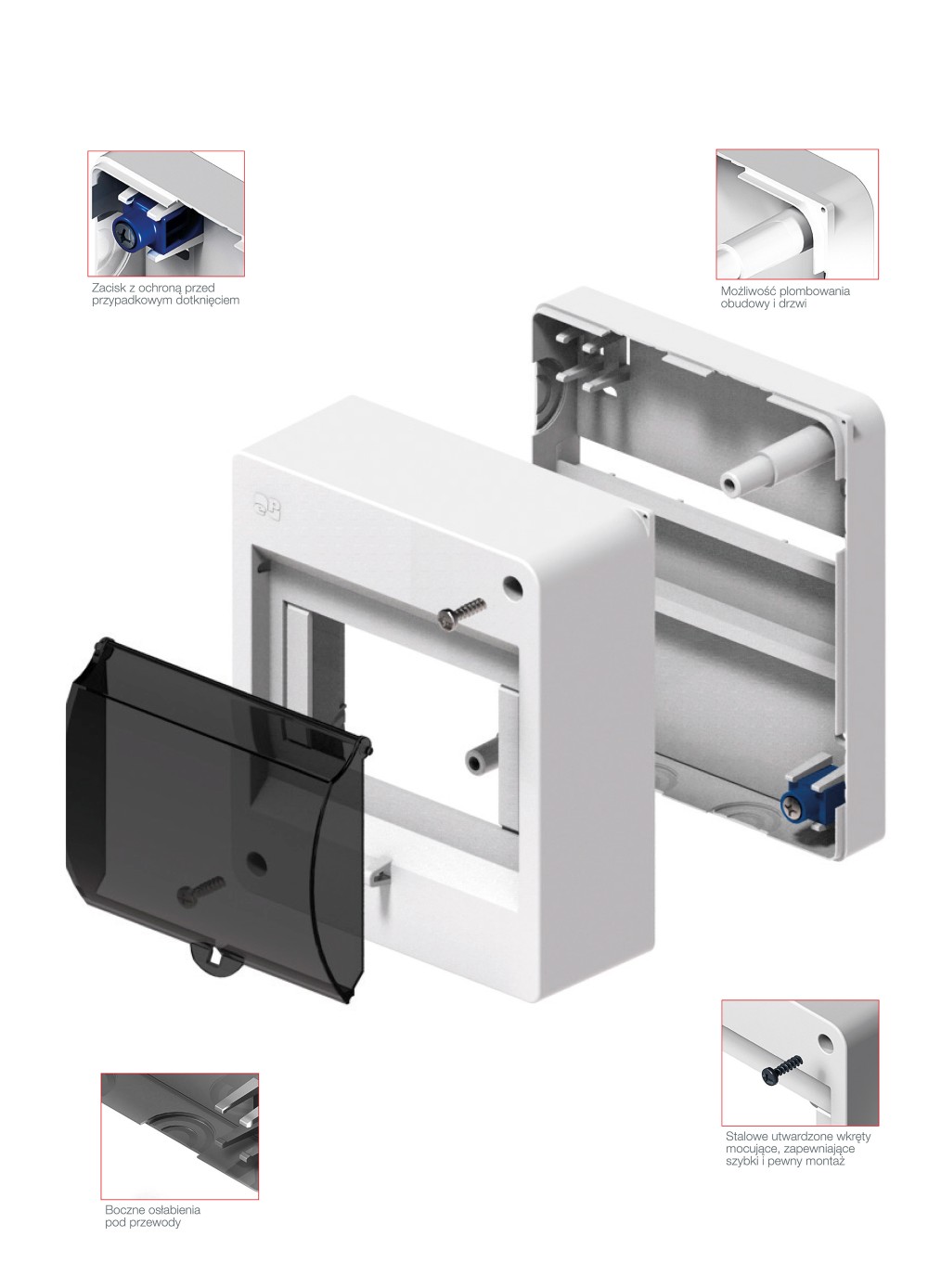

Weet iemand hoe de kabelinvoer met dit soort verdelertjes gaat?
https://www.amazon.nl/gp/...8&smid=AH7DR7YM2HMCS&th=1
Het lijkt dit type (website fabrikant):


Ik zie namelijk geen mooie kabelinvoeren oid. Alleen plastic wat weg wordt gebroken. In het plaatje linksonder staat vertaald: "zwakke punten aan de zijkant voor draden"
Mijn doel ik een energiemeter 'in' een XMVK of YMVK kabel te zetten. In de meterkast zelf, dus geen vochtige ruimte oid.

[Techneut]

DutchKel schreef op vrijdag 8 april 2022 @ 17:08:
[...]
Volgens mij is jou huidige situatie niet toegestaan, laat staan dat je er nog meer zonnepanelen bij prikt.
Je zit nu al ruim boven de 40A wat er door de aardlekschakelaars heen kan 16A+35A=51A.

Weet je zeker dat je hier geen denkfout maakt? Immers die totaalstroom van mogelijk 51A wordt toch verdeeld over meerdere groepen, dus ook over meerdere aardlekschakelaars? Het kan zijn dat ik iets over het hoofd zie, maar eerlijk gezegd zou ik niet weten wat hier niet toegestaan zou zijn.
Edit: Ik dacht inderdaad even niet aan die gemeenschappelijke aardlekschakelaar, zie onderstaande reactie. Blijkbaar niet helemaal wakker geweest, want het is natuurlijk heel logisch. Maar is zag dat de oplossing daartoe al werd voorgesteld, eenvoudig die aardlekschakelaar verzwaren. Of de groepen splitsen en twee aardlekschakelaars er voor in de plaats gebruiken.
Maar eigenlijk zou je volgens mij de zonnepanelen helemaal op een aparte groep moeten zetten, dus inclusief een eigen aardlekschakelaar.

[ Voor 255% gewijzigd door Techneut op 08-04-2022 22:41 ]

[wizzopa]

MWDKing schreef op vrijdag 8 april 2022 @ 18:00:
Weet iemand hoe de kabelinvoer met dit soort verdelertjes gaat?
https://www.amazon.nl/gp/...8&smid=AH7DR7YM2HMCS&th=1
Het lijkt dit type (website fabrikant):
[Afbeelding]

Ik zie namelijk geen mooie kabelinvoeren oid. Alleen plastic wat weg wordt gebroken. In het plaatje linksonder staat vertaald: "zwakke punten aan de zijkant voor draden"
Mijn doel ik een energiemeter 'in' een XMVK of YMVK kabel te zetten. In de meterkast zelf, dus geen vochtige ruimte oid.

Ander merk kastje zoeken, en dan met een wartel en moer de kabel invoeren. https://www.elektramat.nl...2oTQd5EAQYAyABEgK74fD_BwE

[Andrehj]

Techneut schreef op vrijdag 8 april 2022 @ 18:08:
[...]
Weet je zeker dat je hier geen denkfout maakt? Immers die totaalstroom van mogelijk 51A wordt toch verdeeld over meerdere groepen, dus ook over meerdere aardlekschakelaars? Het kan zijn dat ik iets over het hoofd zie, maar eerlijk gezegd zou ik niet weten wat hier niet toegestaan zou zijn.

Stel een groepje van 4 automaten op 1 aardlek. Theoretisch kunnen daar nu 3 automaten 16 A trekken, en nog eentje 3A. Automaten gaan er niet uit, en je verbruikt je volledige 51A, maar de aardlekschakelaar (die maar 40A mag hebben) wordt wel overbelast.
Dat probleem wordt met meer PV nog groter.
Dit kun je voorkomen door tussen je hoofdschakelaar en je verbruikersgroepen een extra 40A automaat te plaatsen, en de PV groepen tussen die hoofdschakelaar en die extra automaat aan te sluiten.

[m_rick]

MWDKing schreef op vrijdag 8 april 2022 @ 18:00:
Weet iemand hoe de kabelinvoer met dit soort verdelertjes gaat?
https://www.amazon.nl/gp/...8&smid=AH7DR7YM2HMCS&th=1
Het lijkt dit type (website fabrikant):
[Afbeelding]

Ik zie namelijk geen mooie kabelinvoeren oid. Alleen plastic wat weg wordt gebroken. In het plaatje linksonder staat vertaald: "zwakke punten aan de zijkant voor draden"

Wat het beste werkt: met een speedboor/vlinderboor een gat boren en daar een wartel in zetten.

[Makrolon]

DutchKel schreef op vrijdag 8 april 2022 @ 17:08:
[...]

Volgens mij is jou huidige situatie niet toegestaan, laat staan dat je er nog meer zonnepanelen bij prikt.

Je zit nu al ruim boven de 40A wat er door de aardlekschakelaars heen kan 16A+35A=51A. Je dient een 3 fase aansluiting te nemen (met maximaal 25A) en ervoor te zorgen dat over alle fases maar maximaal 40A kan, dus dien je ook een 3 fase omvormer te nemen. Je zit met 3975WP (is iets meer dan 16A) met 25A al op 41A in totaal wat te veel is voor een fase met aardlekschakelaars die maximaal op 40A werken.

Hier is een paar pagina's terug al uitleg over gegeven.

Je kent zijn hele situatie niet toch? Misschien heeft ie wel alleen aardlekautomaten, niet meer dan 2 16a groepen per aardlek, of is de kast al voorbeveiligd met een 40 ampère automaat.

Beetje gek ook om te zeggen dat je dan direct naar 3 fase moet, er zijn zat alternatieven.

[AUijtdehaag]

Ik heb hier (of op een ander topic) een linkje of af beelding gezien van een aansluitbox voor de kookplaat (3-fase)
Ipv perilex is het een box met wago klemmen erin. Schijnt vakerder in duitsland toegepast te worden?

Heeft iemand een linkje? Ik heb al gezocht, maar mis de juiste zoekwoorden denk ik.

[Skipper-93]

@AUijtdehaag Bedoel je deze? flippy in "Het grote topic voor Elektra huisinstallaties - Deel 1"

[AUijtdehaag]

Skipper-93 schreef op zaterdag 9 april 2022 @ 10:19:
@AUijtdehaag Bedoel je deze? flippy in "Het grote topic voor Elektra huisinstallaties - Deel 1"

Dankje.
Die is het inderdaad.

Heb er ook wat duitse woorden tegenaan gegooid op google
https://www.obi.at/herdan...bindungsklemmen/p/8583601

[Vliegvlug]

@AUijtdehaag Ik heb deze Merten Aansluitdoos MEG1010-9019 vorig jaar aangeschaft bij amazon.

[Asclepius8]

MWDKing schreef op vrijdag 8 april 2022 @ 18:00:
Weet iemand hoe de kabelinvoer met dit soort verdelertjes gaat?
https://www.amazon.nl/gp/...8&smid=AH7DR7YM2HMCS&th=1
Het lijkt dit type (website fabrikant):
[Afbeelding]

Ik zie namelijk geen mooie kabelinvoeren oid. Alleen plastic wat weg wordt gebroken. In het plaatje linksonder staat vertaald: "zwakke punten aan de zijkant voor draden"
Mijn doel ik een energiemeter 'in' een XMVK of YMVK kabel te zetten. In de meterkast zelf, dus geen vochtige ruimte oid.

Linksboven een uitbreekraam voor een wartel. Kun je beter een SE Kaedra kastje nemen voor een paar tientjes: https://www.technischeunie.nl/product/prd1899076144

[MWDKing]

Asclepius8 schreef op zaterdag 9 april 2022 @ 10:54:
[...]
Linksboven een uitbreekraam voor een wartel. Kun je beter een SE Kaedra kastje nemen voor een paar tientjes: https://www.technischeunie.nl/product/prd1899076144

Uiteindelijk dat ding van amazon gekocht. Er moet een buisinvoer en kabelinvoer in. Ga wel uitzoeken wat handig is als ik hem heb

[Vliegvlug]

Ik zit toch te twijfelen welke 4x4mm² ymvk-as grondkabel te bestellen.

• Bij Elektramat hebben ze Waskönig / Waskoenig á €5,09 per meter
• Bij SanderVunderink leveren ze momenteel EUPEN uit ipv Donné á €5,64 per meter

Hier zei iemand eerder dat Waskoenig een stuk stuger was dan Donné en aangezien de mantelbuis die door de hovenier is gelegd twee vrij haakse bochten heeft wil ik zo soepel mogelijke kabel.

Nu hoopte ik dat Eupen ook best goed is omdat Sandernvunderink dat als alternatief uitlevert maar ik kom er net achter dat een rolletje 3x2,5 XMvK kabel wat ik hier heb liggen wat volgens mij bij de Praxis vandaan komt:

Van EUPEN is en daar onder de merknaam Sencys verkocht wordt.
En van dat merk heb ik geen hoge pet op; het meeste spul en sowieso de schroeven daarvan zijn slecht.

Dus mijn vraag; Welke is soepeler Waskoenig of EUPEN?

Ik heb 39 meter nodig dus Waskoenig is in totaal €21,45 goedkoper.

[ds23man]

Maakt geen donder uit, de kopergeleiders bepalen de stijfheid. Niet het plastic wat er omheen zit.

[Makrolon]

ds23man schreef op zondag 10 april 2022 @ 17:09:
Maakt geen donder uit, de kopergeleiders bepalen de stijfheid. Niet het plastic wat er omheen zit.

Dat ben ik niet met je eens...

[leonbong]

ds23man schreef op zondag 10 april 2022 @ 17:09:
Maakt geen donder uit, de kopergeleiders bepalen de stijfheid. Niet het plastic wat er omheen zit.

Ik zou zeggen koop eens wat kwaliteits kabel en gamma kabel.

Je voelt het meteen ook in soepelheid.
Zelfs bij vd-draad merk je het.

[ Voor 5% gewijzigd door leonbong op 10-04-2022 20:14 ]

[habbekrats]

Zolang je een trekdraad door je buis hebt valt dat best mee als de diameter van de buis maar een paar keer groter is dan de diameter van de kabel. Handig is ook om direct weer een trekdraad mee te voeren.

Een gladde wat stugge kabel trekt makkelijker als een stroef kauwgum type.

Aansluiten doe je maar een keer en de ene stript wat makkelijker als de ander.

[lithoijen]

Vraagje, ik moet een extra wcd op een eigen groep realiseren tbv de oven in de nieuwe keuken. Ik heb een reserve groep beschikbaar en kan de meterkast ook vrij makkelijk bereiken via de kruipruimte. Mag ik kabel met soepele kern gebruiken (afgewerkt met aderhulzen) ipv kabel met vaste kern? Natuurlijk uitgevoerd in 2,5mm kwadraat, drie aders, 0, fase en aarde.

Deze heb ik nog liggen in is bovendien makkelijker te trekken. Waar nodig tbv beugeling leg ik hem in dan in een mantelbuis.

[ Voor 15% gewijzigd door lithoijen op 10-04-2022 21:06 ]

[Andrehj]

lithoijen schreef op zondag 10 april 2022 @ 20:44:
Vraagje, ik moet een extra wcd op een eigen groep realiseren tbv de oven in de nieuwe keuken. Ik heb een reserve groep beschikbaar en kan de meterkast ook vrij makkelijk bereiken via de kruipruimte. Mag ik kabel met soepele kern gebruiken (afgewerkt met aderhulzen) ipv kabel met vaste kern? Natuurlijk uitgevoerd in 2,5mm kwadraat, drie aders, 0, fase en aarde.

Deze heb ik nog liggen in is wat makkelijker te trekken. Waar nodig tbv beugeling leg ik hem in dan in een mantelbuis.

Ik zou niet weten waarom niet.

[Vliegvlug]

ds23man schreef op zondag 10 april 2022 @ 17:09:
Maakt geen donder uit, de kopergeleiders bepalen de stijfheid. Niet het plastic wat er omheen zit.

Denk je echt dat er veel verschil zit in het gebruikte koper of de diameter van het koper als beide kabels 4mm² zijn?
Lijkt me dat het eerder het kunststof is wat eromheen zit wat verschillend is en de soepelheid beïnvloed.

@timovd heeft zowel Waskoenig en Donné gebruikt en vond die laatste soepeler: timovd in "Het grote topic voor Elektra huisinstallaties - Deel 1"

Maar ik wil nu dus het verschil tussen Waskoenig en Eupen weten en hoopte dat iemand daar ervaring mee heeft.

[Vliegvlug]

leonbong schreef op zondag 10 april 2022 @ 20:13:
[...]

Ik zou zeggen koop eens wat kwaliteits kabel en gamma kabel.

Je voelt het meteen ook in soepelheid.
Zelfs bij vd-draad merk je het.

Precies dat ja, die no-name bouwmarkt VD draad is echt een heel stuk minder prettig dan die van Nexans of Donné om te trekken.

[Vliegvlug]

habbekrats schreef op zondag 10 april 2022 @ 20:26:
Zolang je een trekdraad door je buis hebt valt dat best mee als de diameter van de buis maar een paar keer groter is dan de diameter van de kabel. Handig is ook om direct weer een trekdraad mee te voeren.

Het betreft een mantelbuis met 50mm buiten- en 40mm binnendiameter.
Daar moet die 4mm² ymvk-as kabel doorheen samen met een SFTP eternetkabel.

Goede tip om er gelijk die trekdraad weer bij te doen
Er zit nu zo’n dun kunststof draadje in waarmee ik de trekveer er doorheen ga trekken.
Maar die kan ik natuurlijk samen met de grond- en netwerkkabel er weer in trekken.
Weet niet of het dan echt gaat lukken er later nog een kabel bij te krijgen wanneer die andere twee er al in zitten maar dat maakt het wel een stuk makkelijker om het te proberen.

Een gladde wat stugge kabel trekt makkelijker als een stroef kauwgum type.

Aansluiten doe je maar een keer en de ene stript wat makkelijker als de ander.

Ik zou juist verwachten dat een soepele kabel makkelijk trekt dan een stugge, zeker door scherpe bochten.
Maar glad vs gummy ben ik met je eens
Ga op de kabels ook smeermiddel doen tijdens het trekken, dat help ook al.

[Fabian]

@Vliegvlug bij lastige trajecten is duwen net zo belangrijk als trekken. Een kabel met massieve ader druk je makkelijker aan/mee dan een flexibele ader. Zeker bij scherpe bochten waarbij je minstens even hard moet duwen als trekken, anders snij je met je trekveer/draad/touw in de mantelbuis. Een 50mm buis kun je wel aardig wat in kwijt hoor



Ik vond een stuk touw makkelijker bij het trekken dan de trekveer. Trekveer veert meer mee.

[Vliegvlug]

@Fabian
Dat zijn aardig wat kabels in die matelbuis van jou zeg, heb je zeker in één keer er doorheen getrokken.
Is dat ook 50mm buitendiameter net als bij mij?

Ik ga het trekken sowieso met zijn tweeën doen, heb ik bij de VD draden in huis ook gedaan.
De ene kant van de mantelbuis komt in een schuurtje uit maar de andere kant diep in de kruipruimte:

is in mijn eentje niet te doen.

Moet de buis daar overigens nog wel inkorten tot iets boven de grond.

Voor het trekken van VD draad in de pvc buizen in huis vond ik de metalen trekveer juist wel prettiger werken dan de nylontrekdraad die ik ook heb, juist omdat die meeveert.

Dat ik voorzichtig moet zijn met die mantelbuis is wel een goed punt, is natuurlijk een stuk kwetsbaarder dan een pvc buis waar je lekker los op kan gaan.

[habbekrats]

Zoals gezegd
Geen trekveer gebruiken
Minstens met 2 mensen, beter 3

Leg de kabel van te voren zoveel mogelijk recht uit
De duwende persoon zoveel mogelijk de draden gelijk naast elkaar houden en niet twisten, de derde persoon zorgt ervoor dat dat de aanvoer constant is.

Een rol vmvk liefst afrollen en niet als een spiraalveer uittrekken.

Door mijn 50 mm buis met 3 bochten 24 meter liggen 2 x Draka ethernet oranje , 1 x 5x2,5mm² en een 6 mm kunststog trektdraad. Met een paar man binnen 5 minuten klaar

[Vliegvlug]

habbekrats schreef op maandag 11 april 2022 @ 07:00:
Zoals gezegd
Geen trekveer gebruiken
Minstens met 2 mensen, beter 3

Leg de kabel van te voren zoveel mogelijk recht uit
De duwende persoon zoveel mogelijk de draden gelijk naast elkaar houden en niet twisten, de derde persoon zorgt ervoor dat dat de aanvoer constant is.

Een rol vmvk liefst afrollen en niet als een spiraalveer uittrekken.

Probleem met die trekveer zijn dan zeker de ribbels die de binnenkant van de mantelbuis kunnen beschadigen?

Dan moet ik wel een langer nylon trekdraad gaan halen want de huidige is met 10 meter te kort.

De kabels bij elkaar houden en niet in elkaar draaien let ik al op, maar een derde persoon voor het goed uitrollen van de ymvk kabel is wel een goeie.
Bij vd draad komt dat wel netjes uit die kartonnen doosjes maar bij zo’n zware grondkabel is dat natuurlijk niet zo.

Door mijn 50 mm buis met 3 bochten 24 meter liggen 2 x Draka ethernet oranje , 1 x 5x2,5mm² en een 6 mm kunststog trektdraad. Met een paar man binnen 5 minuten klaar

Dat klinkt geruststellend
Bij mij gaat het enkel om de grondkabel en toevallig ook diezelfde oranje Draka netwerkkabel.

De trekdraad die bij mijn mantelbuis geleverd is aanmerkelijk dunner dan 6mm, denk hooguit een mm dik.

[Tanuki]

Vliegvlug schreef op maandag 11 april 2022 @ 07:52:
[...]


Probleem met die trekveer zijn dan zeker de ribbels die de binnenkant van de mantelbuis kunnen beschadigen?

Dan moet ik wel een langer nylon trekdraad gaan halen want de huidige is met 10 meter te kort.

De kabels bij elkaar houden en niet in elkaar draaien let ik al op, maar een derde persoon voor het goed uitrollen van de ymvk kabel is wel een goeie.
Bij vd draad komt dat wel netjes uit die kartonnen doosjes maar bij zo’n zware grondkabel is dat natuurlijk niet zo.


[...]

Dat klinkt geruststellend
Bij mij gaat het enkel om de grondkabel en toevallig ook diezelfde oranje Draka netwerkkabel.

De trekdraad die bij mijn mantelbuis geleverd is aanmerkelijk dunner dan 6mm, denk hooguit een mm dik.

En vergeet niet bijvoorbeeld een schakeldraad o.i.d. mee te trekken. Mocht je dan ooit nog eens een kabel willen trekken, kun je die gebruiken als trekdraad.

---

Weet iemand toevallig een waterdichte lasdoos die door een zaaggat van 76mm diameter past?
Is om in het plafond van de badkamer te leggen, waar spots gaten van 76mm in zitten. Dus IP6x (of IP5x?) vereist.

Er moet wat elektronica in komen, waardoor het prettig zou zijn als het doosje wat ruimte heeft.

Waar dan de breedte en hoogte van het doosje vrij beperkt is, zou de lengte van het doosje best 15 cm bijvoorbeeld mogen zijn.

Lastig te vinden.

[ Voor 26% gewijzigd door Tanuki op 11-04-2022 08:33 ]

[FrankHe]

lithoijen schreef op zondag 10 april 2022 @ 20:44:
Vraagje, ik moet een extra wcd op een eigen groep realiseren tbv de oven in de nieuwe keuken. Ik heb een reserve groep beschikbaar en kan de meterkast ook vrij makkelijk bereiken via de kruipruimte. Mag ik kabel met soepele kern gebruiken (afgewerkt met aderhulzen) ipv kabel met vaste kern? Natuurlijk uitgevoerd in 2,5mm kwadraat, drie aders, 0, fase en aarde.

Deze heb ik nog liggen in is bovendien makkelijker te trekken. Waar nodig tbv beugeling leg ik hem in dan in een mantelbuis.

Wellicht dat een van de experts hier even in kan springen, ik ben geen expert. Heb altijd begrepen dat dit in beginsel niet is toegestaan voor vaste installaties maar de achterliggende reden zou ik niet kunnen vertellen.

[JanB]

Tanuki schreef op maandag 11 april 2022 @ 07:56:
[...]

En vergeet niet bijvoorbeeld een schakeldraad o.i.d. mee te trekken. Mocht je dan ooit nog eens een kabel willen trekken, kun je die gebruiken als trekdraad.

---

Weet iemand toevallig een waterdichte lasdoos die door een zaaggat van 76mm diameter past?
Is om in het plafond van de badkamer te leggen, waar spots gaten van 76mm in zitten. Dus IP6x (of IP5x?) vereist.

Er moet wat elektronica in komen, waardoor het prettig zou zijn als het doosje wat ruimte heeft.

Waar dan de breedte en hoogte van het doosje vrij beperkt is, zou de lengte van het doosje best 15 cm bijvoorbeeld mogen zijn.

Lastig te vinden.

https://www.sandervunderi...rg-lasdoos-mini-25-l.html

[SquareOne]

Onze elektricien gaf aan dat de beltrafo mogelijk niet correct is aangesloten (iets over dat die op de hoofdschakelaar zat..., maar heb er dusdanig weinig verstand van dat ik niet weet of dit sense maakt).
Enige wat ik lijk te zien is dat er geen kabel vanuit de beltrafo naar de bovenkant van een aardlekschakelaar gaat, maar dat die alleen aan de onderkant wordt doorgelusd?
Over 1,5 week oplevering, maar heb geen idee wat ik tegen de bouwer moet zeggen.

Iemand van jullie die hier kan zien of er inderdaad iets verkeerd zit?

[ds23man]

Dat is een insteekbare beltrafo voor een busbar, dus hij zit na de aardlek. Verder is ie intern voorzien van een zekering.

[Ramtka]

SquareOne schreef op maandag 11 april 2022 @ 12:28:
Onze elektricien gaf aan dat de beltrafo mogelijk niet correct is aangesloten (iets over dat die op de hoofdschakelaar zat..., maar heb er dusdanig weinig verstand van dat ik niet weet of dit sense maakt).
Enige wat ik lijk te zien is dat er geen kabel vanuit de beltrafo naar de bovenkant van een aardlekschakelaar gaat, maar dat die alleen aan de onderkant wordt doorgelusd?

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Over 1,5 week oplevering, maar heb geen idee wat ik tegen de bouwer moet zeggen.

Iemand van jullie die hier kan zien of er inderdaad iets verkeerd zit?

Beltrafo is dubbel geïsoleerd, zie twee vierkantjes. Uitgang is 8v. Hoeft niet geaard te worden. Vergelijk het met een voeding van een telefoon

[ivarv]

ds23man schreef op maandag 11 april 2022 @ 12:36:
Dat is een insteekbare beltrafo voor een busbar, dus hij zit na de aardlek. Verder is ie intern voorzien van een zekering.

Als ik de foto’s bekijk zie ik dat dat deel van de busbar aan de onderkant van de ALS in gaat (dus zonder beveiliging). Dat is denk ik gedaan vanwege het feit dat de PV groep een ALAMAT is.

[ds23man]

Voordat iedereen hier wat gaat roepen, het is gewoon een beltrafo van ABB die speciaal bedoeld is om gebruikt te worden op hun bussbar kasten. Geen voorgaande zekering nodig. Alles is conform de eisen!

[ivarv]

En dus ook geen aardlek nodig?

[Ramtka]

ivarv schreef op maandag 11 april 2022 @ 12:38:
[...]


Als ik de foto’s bekijk zie ik dat dat deel van de busbar aan de onderkant van de ALS in gaat (dus zonder beveiliging). Dat is denk ik gedaan vanwege het feit dat de PV groep een ALAMAT is.

Goed gezien. En busboard is in twee delen, links voor PV, rechts voor eindverbruikers. Beltrafo verhuizen naar het rechter deel van het busboard lijkt mij voldoende.

[ds23man]

ivarv schreef op maandag 11 april 2022 @ 12:44:
En dus ook geen aardlek nodig?

Nee, want het is een scheidingstrafo en dubbelgeisoleerd.

[aapjuh99]

Iemand ervaring met stroomkabel loshalen uit een Gira 55 drukschakelaar? Ik heb een fout gemaakt mijn stomme kop, waardoor de hotelschakeling nu niet werkt. Wil een kabel loshalen en links insteken maar ik krijg hem er niet uit.

[SquareOne]

@ds23man @Ramtka dank voor jullie reacties, helder

[Septillion]

@aapjuh99 Gewoon die flippers naar binnen drukken en de draad eruit trekken

[Naalroc]

Ik "denk" dat met die 'flippers' die hendeltjes bedoeld worden, waarvan er eentje, links boven rood gekleurd is.
In die rode zal dan je bruine voeding komen, of je lampedraad, als hij aan het einde van het circuit zit.

[aapjuh99]

Septillion schreef op maandag 11 april 2022 @ 14:57:
@aapjuh99 Gewoon die flippers naar binnen drukken en de draad eruit trekken

Ik heb het geprobeerd maar geen succes. Zo hard getrokken dat de mantel van een kabel gescheurd was. Uiteindelijk besloten om het maar kapot te knippen, lasdop erop, nieuw kabeltje erin klaar. Ja, er steekt een stukje koper uit waar ik de kabel heb losgeknipt maar dat is dan maar zo🤦‍♂️

Bij de volgende bestelling van schakelaars eerst maar even het systeem goed testen want hoe makkelijk het lijkt, is het totaal niet.

[ds23man]

In die snelmontage aansluitingen zit een "mes" die in de koperdraad snijdt. Hendeltje volledig indrukken totdat je pijn krijgt in je vingertop ( en vasthouden) en gelijktijdig de draad indrukken en daarna uit trekken

[Apolopo]

Hallo,

wij hebben een 1 x 40A aansluiting. We hebben zonnepanelen op het zuid-west dak met een vermogen van 4.3Kwp, aangesloten op een 1 fase omvormer op een aparte 25A groep.

Ivm de aanschaf van een electrische auto wil ik een laadpaal laten installeren (Tesla Wall Connector, 3e generatie) op 16A. Onze Zoe is dan na een nachtje laden weer vol.

Ik overweeg ook zonnepanelen te leggen op het dak op het Noord-Oosten en Zuid-Oosten met een total vermogen van circa 5KWP.

Nu is mijn vraag of ik wel zoveel zonnepanelen kan installeren op een 1x40A aansluting, zeker icm een laadpaal? Ik weet niet of je de verbruikte en opgewekte vermogens/amperes van elkaar af kunt trekken of dt je ze moet optellen. Of moet ik dan sowieso upgraden naar 3x25A?

[Andrehj]

Apolopo schreef op maandag 11 april 2022 @ 20:53:
Nu is mijn vraag of ik wel zoveel zonnepanelen kan installeren op een 1x40A aansluting, zeker icm een laadpaal? Ik weet niet of je de verbruikte en opgewekte vermogens/amperes van elkaar af kunt trekken of dt je ze moet optellen. Of moet ik dan sowieso upgraden naar 3x25A?

Ook als de auto niet staat te laden moeten die PV-omvormers natuurlijk hun vermogen kwijt kunnen. Je moet dus zorgen dat ze samen nooit meer dan 40A genereren.

[Apolopo]

Het is is dus mogelijk om bijvoorbeeld 39A op te wekken en tegelijkertijd 39A te gebruiken?

[jappas]

Mensen hier nog extra argumenten om de schoonvader van mijn broertje te overtuigen dat een kookplaat, wasdroger, oven en vaatwasser echt niet 'ergens bij op kunnen of in een kastje erbij?'



Kastje is uit jaren 80, geen hoofdschakelaar, niet de meest betrouwbare alamats hebben we gehad. Maar hij is 'een beetje' eigenwijs en het helpt ook niet mee dat hij op korte termijn niemand kan vinden om er wat aan te doen .

Zelf dacht ik aan een nieuwe kast met 7 groepen + kookgroep https://www.sandervunderi...ot-12-groepen-1-fase.html. 200 euro (en iemand vinden om het op te hangen). Wat denken jullie hier van?

[DutchKel]

Apolopo schreef op maandag 11 april 2022 @ 20:53:
Hallo,

wij hebben een 1 x 40A aansluiting. We hebben zonnepanelen op het zuid-west dak met een vermogen van 4.3Kwp, aangesloten op een 1 fase omvormer op een aparte 25A groep.

Ivm de aanschaf van een electrische auto wil ik een laadpaal laten installeren (Tesla Wall Connector, 3e generatie) op 16A. Onze Zoe is dan na een nachtje laden weer vol.

Ik overweeg ook zonnepanelen te leggen op het dak op het Noord-Oosten en Zuid-Oosten met een total vermogen van circa 5KWP.

Nu is mijn vraag of ik wel zoveel zonnepanelen kan installeren op een 1x40A aansluting, zeker icm een laadpaal? Ik weet niet of je de verbruikte en opgewekte vermogens/amperes van elkaar af kunt trekken of dt je ze moet optellen. Of moet ik dan sowieso upgraden naar 3x25A?

Er is een kans dat hetgeen wat je nu al hebt voor problemen zorgt. Als je 4x 16A automaten achter 1 aardlekschakelaar hebt dan kan daar maximaal 64A aan stroom overheen gaan. Je aardlekschakelaar kan maar maximaal 40A aan.

Overigens denk ik dat je in Nederland woont en maar 1x35A aansluiting hebt, wat je probleem overigens ook niet oplost.

Je moet er rekening mee houden dat er dus kabels zijn waar alles opgeteld overheen kan gaan, dus 35A + alles wat je opwekt. Als je 3x25A hebt dan kun je dus met een normale installatie waarbij je 1 aardlekschakelaar hebt en 4 automaten erachter, dus maximaal 3x15A aan stroom opwekken.

[Andrehj]

Apolopo schreef op maandag 11 april 2022 @ 21:04:
Het is is dus mogelijk om bijvoorbeeld 39A op te wekken en tegelijkertijd 39A te gebruiken?

Ja.
