And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Verwijderd
Hallo,
ik ben bezig met mijn eigen kratradio, ik loop alleen vast op iets.
Ik wil graag kunnen switchen tussen mijn accu en netspanning.
ik wil alleen niet dat mijn netspanning mijn accu oplaat maar hij moet alleen mijn versterker voeden,
Hoe moet ik dit aansluiten?
ik ben bezig met mijn eigen kratradio, ik loop alleen vast op iets.
Ik wil graag kunnen switchen tussen mijn accu en netspanning.
ik wil alleen niet dat mijn netspanning mijn accu oplaat maar hij moet alleen mijn versterker voeden,
Hoe moet ik dit aansluiten?
[ Voor 17% gewijzigd door Verwijderd op 27-06-2017 15:27 ]
:strip_exif()/u/87698/avatarline.gif?f=community){kind=avatar}
Verwijderd
en als ik het als volgt doe?
krijg ik nu kortsluiting of werkt het niet zo bij een schakelaar?
dit is de dpdt schakelaar aan/uit/aan uit het linkje van @barrymossel
krijg ik nu kortsluiting of werkt het niet zo bij een schakelaar?
dit is de dpdt schakelaar aan/uit/aan uit het linkje van @barrymossel
Daar was ik na een paar minuten uitzoeken achter gekomen ja.
ingang: 12-24 VDC
uitgang: 5 V 2.1 A, 5 V 1 A
En dan op de out van de accusafe?
/u/495777/crop58bd2bbfaacd2_cropped.png?f=community)
Wat een gave projecten komen er voorbij.
Dit is mijn bierkrat radio moet nog wel het een en ander aan gebeuren maar het werkt wel goed
Dit is mijn bierkrat radio moet nog wel het een en ander aan gebeuren maar het werkt wel goed
Ik heb hier lang niet meer gepost, maar ik zit met een kleine vraag die ik toch hier moet stellen: Is het nodig om in een klein kistje met alleen een Ta2024 en een voeding (geen speakers) luchtgaten en eventueel een fan te plaatsen? Ik ben bang dat er iets bij hoog volume en warm weer oververhit (het kistje is namelijk net groot genoeg voor de twee onderdelen)
Zit volgens mij beveiliging op, dus kapot zal het niet gaan. Dus je zou gewoon kunnen testen en anders alsnog ventilatie aanbrengen.:
Ik heb hier lang niet meer gepost, maar ik zit met een kleine vraag die ik toch hier moet stellen: Is het nodig om in een klein kistje met alleen een Ta2024 en een voeding (geen speakers) luchtgaten en eventueel een fan te plaatsen? Ik ben bang dat er iets bij hoog volume en warm weer oververhit (het kistje is namelijk net groot genoeg voor de twee onderdelen)
Gewoon "luidsprekerkabel" voor alles.
:strip_icc():strip_exif()/u/427742/crop6711f8ea820aa.jpg?f=community)
Het is niet de bedoeling om binnen 24 uur meerdere keren achter elkaar te posten omdat dit ongewenste schop-reacties geeft aan een topic. Als de laatste post van jezelf is en je wil iets wijzigen of toevoegen, gebruik dan de "wijzig"-knop. Die zit er niet voor niets.
Ik zou eerst eens de (tulp)kabel testen of met een andere proberen. Ook zeker weten dat je bron het goed doet (telefoon? testen met koptelefoon/oortjes). Zo kun je bepalen of het de audiobron/-kabel is of daadwerkelijk de versterker. De speakers zijn het waarschijnlijk niet, zoals je al had bepaald.
Als het de versterker is, denk ik dat je hem het beste terug kan sturen. Je wilt niet gaan kloten met dat bordje zelf. Denk ook niet dat je dat zo 1-2-3 zonder ervaring gaat lukken
Eerlijk gezegd denk ik dat ook op 12V die versterker hard genoeg gaat. Als je "niet het gevoel hebt dat er 100W uitkomt" dan is er óf iets mis met de versterker, óf met je gehoor.
Maar je kunt sowieso een hoger voltage proberen. Bijvoorbeeld met een 24V accu/voeding of een step-up converter en dan naar 30V.
Verwijderd
Oke, ik ga even kijken wat ik kan doen!:
[...]
Eerlijk gezegd denk ik dat ook op 12V die versterker hard genoeg gaat. Als je "niet het gevoel hebt dat er 100W uitkomt" dan is er óf iets mis met de versterker, óf met je gehoor.
Even een ander dingetje, mijn koeler op de versterker gaat niet automatisch aan. Nu heb ik even rondgekeken op het internet en zie ik het bij andere wel. Hoe zorg ik hiervoor of gaat dit toch automatisch?
En nog iets anders,
Als ik hem op zijn hardst zet gaat er een rood lampje op de versterker branden. Nu weet ik waar dit voor diend maar is dit ook slecht voor de versterker of maakt het niet uit als ik de koeler aan heb staan?
:strip_exif()/u/128244/crop58a41b17f1ab6_cropped.gif?f=community)
:strip_exif()/u/33682/darkside.gif?f=community)
1,5A of 2,5A geeft aan hoeveel stroom de voeding kan leveren, de A staat voor Ampère. Bij een accu staat er Ah, oftwel Ampère hour, Ampèreuur. Dat wil zeggen dat als er 2Ah op staat dat de accu één uur lang 2A kan leveren tot hij leeg is. Of 2 uur 1A, 4 uur 0,5A etc. Vermogen wordt uitgedrukt in Watt en is U * I = P (Spanning * Stroom = Vermogen, Volt * Ampère = Watt). Dus als je 24V voeding 2,5A kan leveren is dit dus 60W. Omdat je versterker niet 100% efficiënt is zul je dus altijd minder dan 60W aan uitgangsvermogen hebben als je de versterker met de voeding voedt. Dit moet je dan ook nog delen door het aantal kanalen, dus altijd minder dan 2 * 30W in het geval van stereo.
Verder is er een boel info te vinden in dit topic en op de rest van het internet, dus met deze basiskennis gaan zoeken moet wel wat opleveren denk ik.
www.teamgenie.nl
You raise the blade, you make the change
You re-arrange me till I'm sane
You lock the door, and throw away the key
There's someone in my head but it's not me
zo laat ik dan uiteindelijk het eindresultaat laten zien
hier het complete album met de bouwfotos
http://imgur.com/a/XRfht
met het meten wat ik gedaan heb verwacht ik dat ik ongeveer 15 tot 20 uur op 2 accus kan doen dit is dus perfect voor een weekend weg
zijn nog wel wat dingen die ik er aan wil doen zoals het op wielen zetten en nu kan ik nog maar 1 accu aansluiten en wil dat ook nog uit breiden

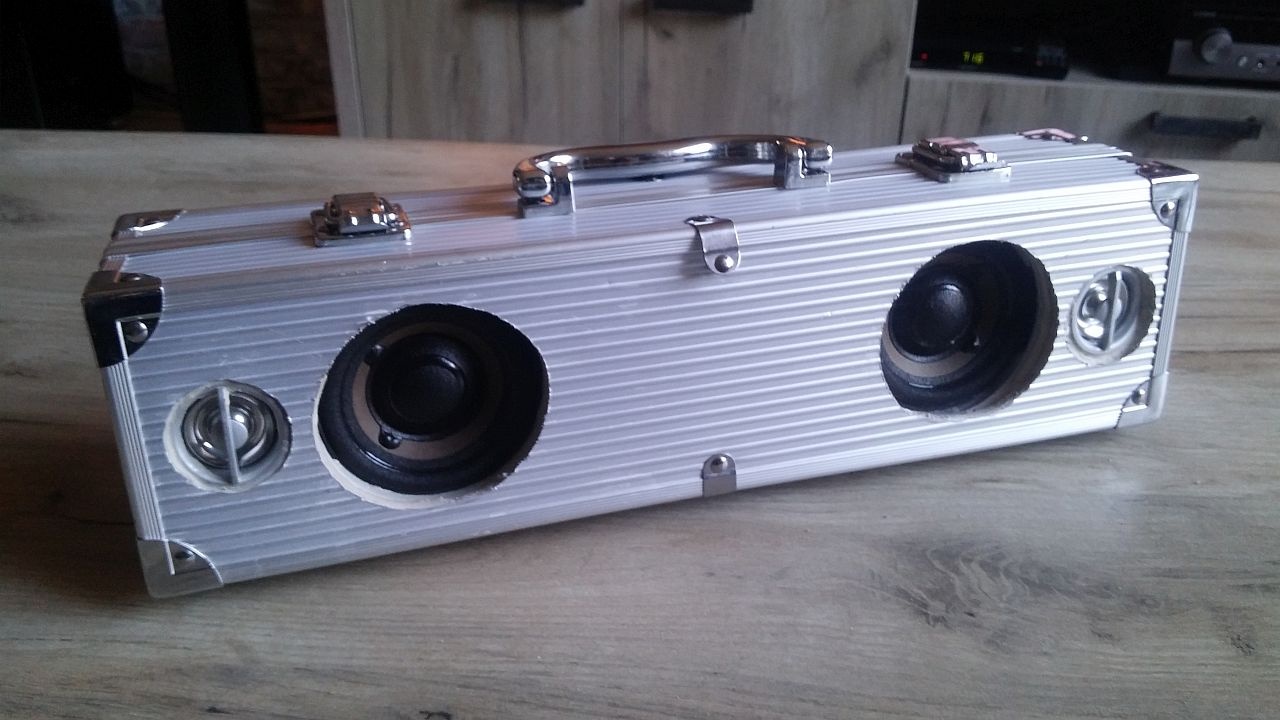

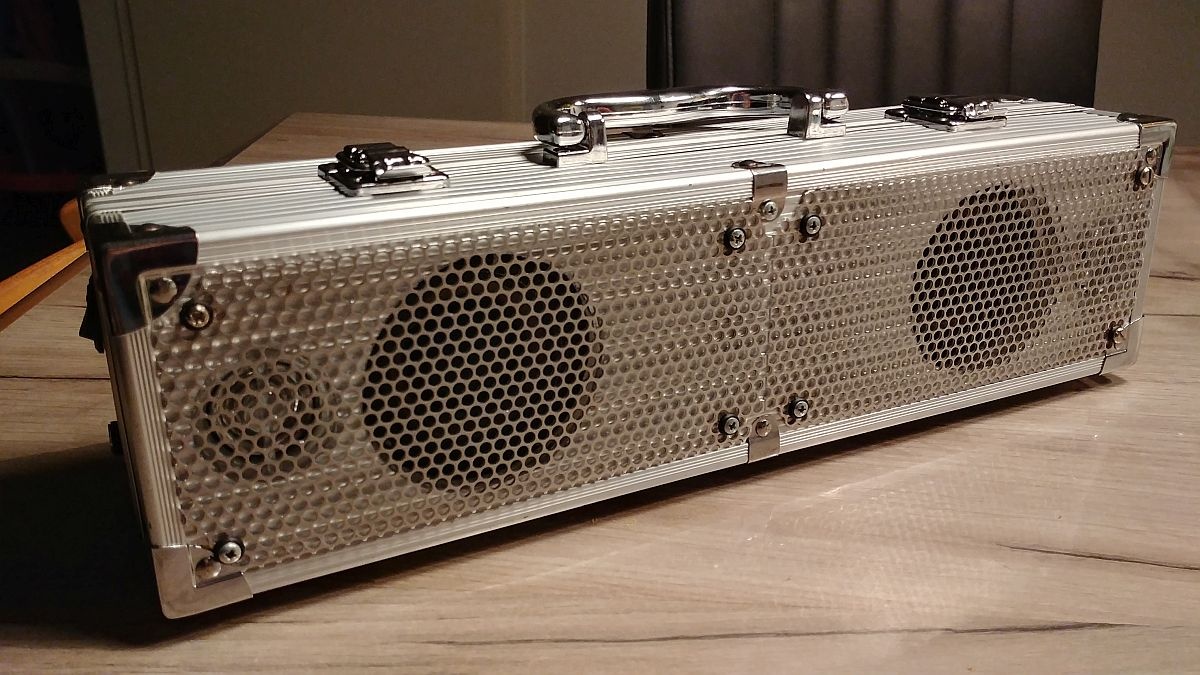

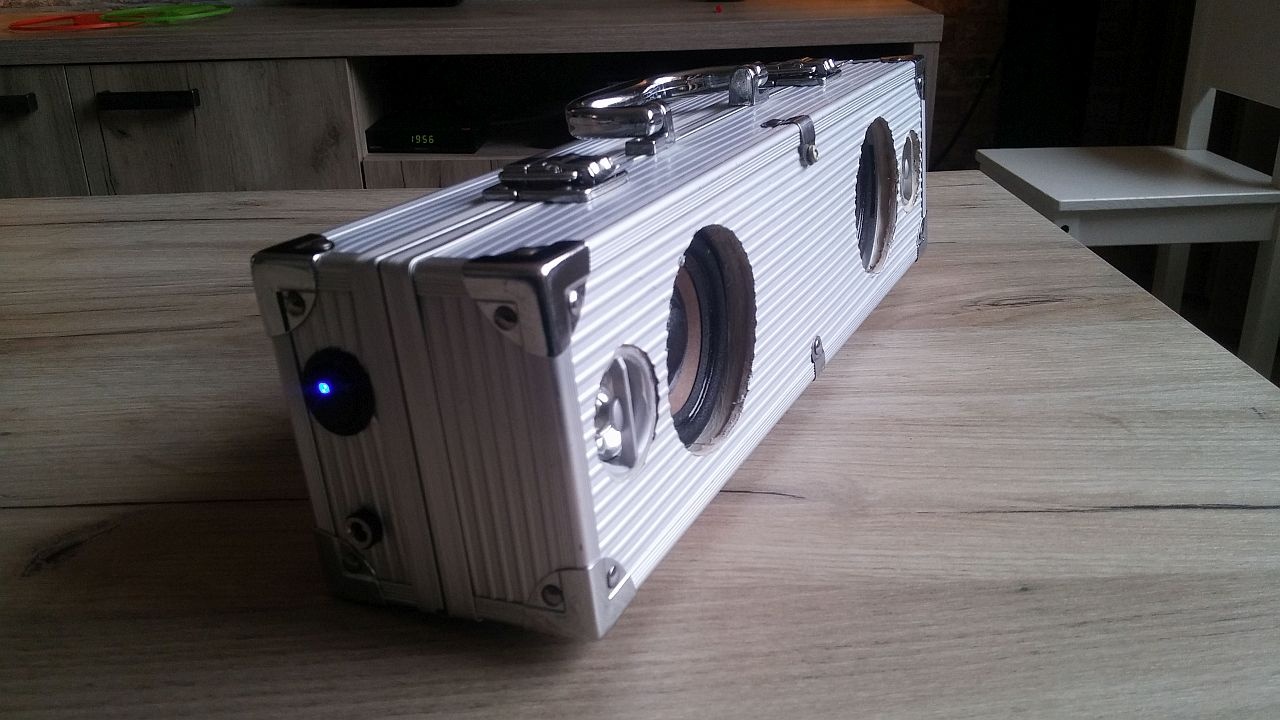

Vorige week mijn vakantiespeaker afgerond:
Het was een bbq gereedschaps koffertje
De speakertjes komen uit een philips surround setje, ik heb ze met front en al in de box gelijmd.

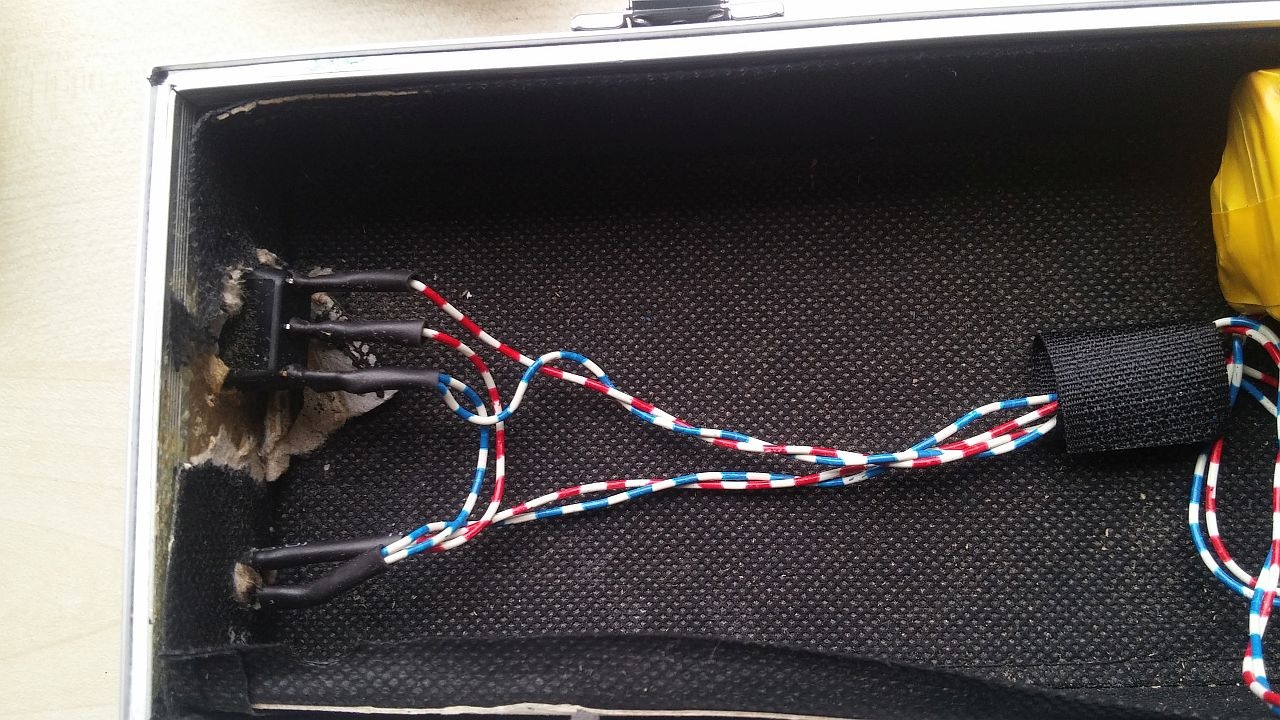

Links de aan/uit schakelaar en oplaad aansluiting:

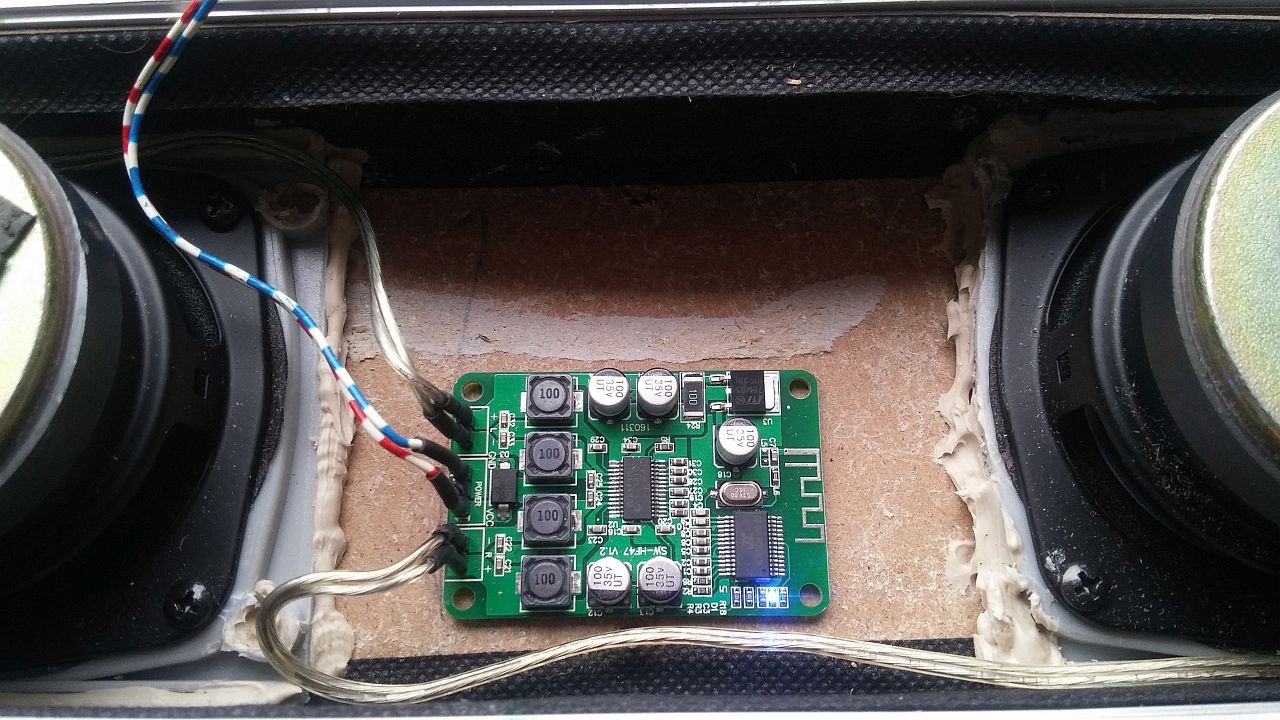

Bluetooth receiver / versterker combi:
http://www.ebay.com/itm/T...ksid=p2057872.m2749.l2649
De voeding is een 3 cell lithium pakket met protectie print.
Opladen doe ik met een externe ac lader, werkt perfect:
http://www.ebay.com/itm/E...d7549a:g:L7sAAOSwt0FZCpqi

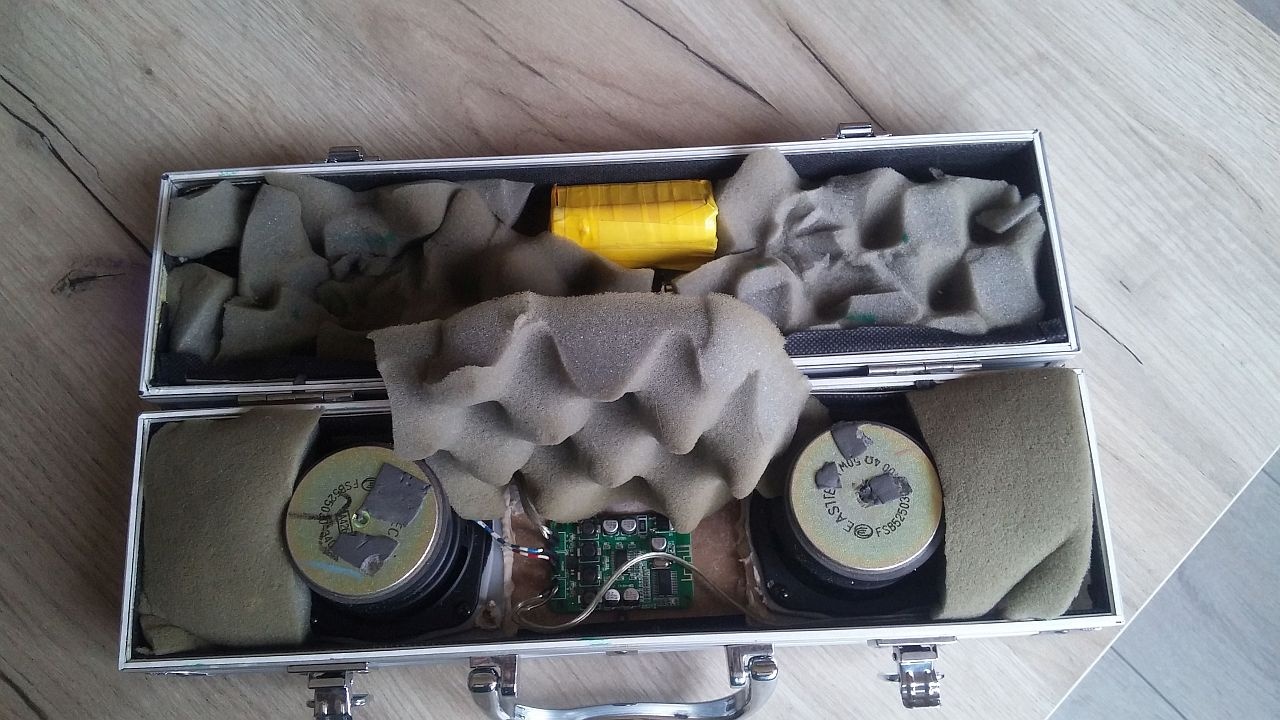

Tochtstrip op de randen geplakt, om de box zo luchtdicht mogelijk te krijgen, en de rest van de ruimte is gevuld met noppenschuim, anders klinkt het voor geen meter:
De speaker klinkt onverwacht goed! Beter dan toen de speakertjes in hun kleine plastic behuizing zaten.
En wat ook belangrijk is, geen bijgeluiden!
Verbeterpuntjes:
Een step up om continu het maimale vermogen uit de accu te halen
Een volumeregeling maken, de opstart en connect geluiden van het printje zijn erg hard!
Het was een bbq gereedschaps koffertje
De speakertjes komen uit een philips surround setje, ik heb ze met front en al in de box gelijmd.
Links de aan/uit schakelaar en oplaad aansluiting:
Bluetooth receiver / versterker combi:
http://www.ebay.com/itm/T...ksid=p2057872.m2749.l2649
De voeding is een 3 cell lithium pakket met protectie print.
Opladen doe ik met een externe ac lader, werkt perfect:
http://www.ebay.com/itm/E...d7549a:g:L7sAAOSwt0FZCpqi
Tochtstrip op de randen geplakt, om de box zo luchtdicht mogelijk te krijgen, en de rest van de ruimte is gevuld met noppenschuim, anders klinkt het voor geen meter:
De speaker klinkt onverwacht goed! Beter dan toen de speakertjes in hun kleine plastic behuizing zaten.
En wat ook belangrijk is, geen bijgeluiden!
Verbeterpuntjes:
Een step up om continu het maimale vermogen uit de accu te halen
Een volumeregeling maken, de opstart en connect geluiden van het printje zijn erg hard!
/u/187266/crop5743888ae620f_cropped.png?f=community)
Ik ben momenteel bezig met het uitdenken en ontwerpen van een nieuwe kistradio. Heb een aantal jaar geleden al eens een kistradio gebouwd op basis van de TA2024 met twee 13cm speakers en een 7AH accu erin. Nu was dat ding ongeveer net zo groot als een kratje pils en ik vond hem niet echt makkelijk mee te nemen.
Het plan is dus om deze uit elkaar te halen en de onderdelen in een kubus van 20x20x20cm te bouwen. De speakers komen tegenover elkaar in de kist, met daartussen de accu en daarboven de versterker. De TA2024 wordt vervangen door een TPA3116 omdat ik deze een wat beter geluid vind geven.
Nu wil ik de kast zo goed als luchtdicht maken, dus alle aansluitingen moeten van buitenaf te benaderen zijn. Voor de knopjes en 3.5mm plug is dat niet zo spannend, maar ik zit alleen even met wat voor laadstekker ik ga gebruiken. Ik kwam op internet deze tegen:
Dit lijkt mij wel ideaal omdat ik hier ook zo'n usb lader in kan pluggen zodat ik bijvoorbeeld een telefoon kan laden. Echter vraag ik me af of dit ook de andere kant op gaat. Als ik het mannetje bevestig aan mijn Optimate acculader en vervolgens in plug, zal hij dan mijn accu opladen? (hij komt direct op de accu)
Het plan is dus om deze uit elkaar te halen en de onderdelen in een kubus van 20x20x20cm te bouwen. De speakers komen tegenover elkaar in de kist, met daartussen de accu en daarboven de versterker. De TA2024 wordt vervangen door een TPA3116 omdat ik deze een wat beter geluid vind geven.
Nu wil ik de kast zo goed als luchtdicht maken, dus alle aansluitingen moeten van buitenaf te benaderen zijn. Voor de knopjes en 3.5mm plug is dat niet zo spannend, maar ik zit alleen even met wat voor laadstekker ik ga gebruiken. Ik kwam op internet deze tegen:
Dit lijkt mij wel ideaal omdat ik hier ook zo'n usb lader in kan pluggen zodat ik bijvoorbeeld een telefoon kan laden. Echter vraag ik me af of dit ook de andere kant op gaat. Als ik het mannetje bevestig aan mijn Optimate acculader en vervolgens in plug, zal hij dan mijn accu opladen? (hij komt direct op de accu)
Hallo allemaal,
ik volg al een hele tijd dit topic en heb al veel toffe projecten gezien.
Ik dacht dat het maar eens tijd wordt dat ik ook eens ga beginnen.

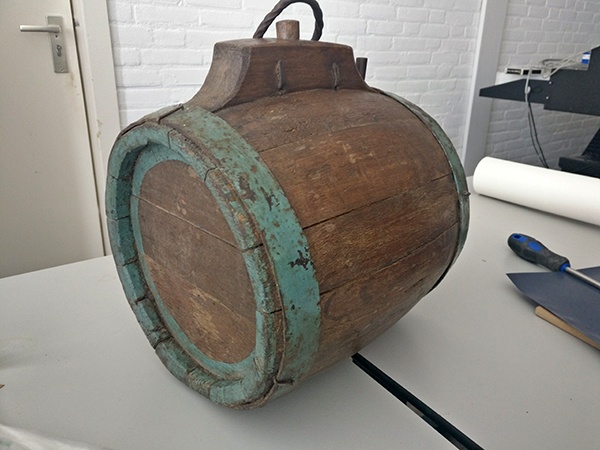

Ik heb een oud klein cognac vaatje gekocht en wil hier op de kopse kant een speaker plaatsen.
De binnenmaten zijn ongeveer: 20cm diameter x 21cm diepte
Ik vraag me af of het mogelijk is om 1 fullrange speaker (max 20,5cm diameter) te gebruiken aan 1 kant van het vaatje? Klinkt een fullspeaker (+- 20cm) ook een beetje met de bass? Er zal vooral EDM op geluisterd worden
Ik twijfel alleen nog of ik aan 1 kant of beide kanten een speaker zal plaatsen.
Aan 2 kanten kan ook, maar dan kun je het geluid niet echt naar je toe richten lijkt me? En de andere kopse kant zou een mooie plek zijn om de aansluitingen en voltmeter te plaatsen.
Wat zouden jullie doen? Hebben jullie tips voor ronde speakers rond de 20cm?
Nu hoeft hij echt geen mega hard geluid te geven. We willen heb voornamelijk voor op ons dakterras en op het strand gebruiken.
Ik dacht aan een T2024, maar kun je uberhaupt maar 1 speaker mono aansluiten? En is het dan mogelijk om stereo geluid om te zetten naar mono? Ik kan hier niet veel over vinden omdat de meeste minimaal 2 speakers gebruiken.
Verdere wensen:
- versterker T2024 Modded
- accubeveiliging van accusafe
- een lichte accu (Li-Ion of LiPo) het vaatje is al redelijk zwaar.
- voltmeter
- 220v stekker.
- bluetooth
- aux ingang
ik volg al een hele tijd dit topic en heb al veel toffe projecten gezien.
Ik dacht dat het maar eens tijd wordt dat ik ook eens ga beginnen.
Ik heb een oud klein cognac vaatje gekocht en wil hier op de kopse kant een speaker plaatsen.
De binnenmaten zijn ongeveer: 20cm diameter x 21cm diepte
Ik vraag me af of het mogelijk is om 1 fullrange speaker (max 20,5cm diameter) te gebruiken aan 1 kant van het vaatje? Klinkt een fullspeaker (+- 20cm) ook een beetje met de bass? Er zal vooral EDM op geluisterd worden
Ik twijfel alleen nog of ik aan 1 kant of beide kanten een speaker zal plaatsen.
Aan 2 kanten kan ook, maar dan kun je het geluid niet echt naar je toe richten lijkt me? En de andere kopse kant zou een mooie plek zijn om de aansluitingen en voltmeter te plaatsen.
Wat zouden jullie doen? Hebben jullie tips voor ronde speakers rond de 20cm?
Nu hoeft hij echt geen mega hard geluid te geven. We willen heb voornamelijk voor op ons dakterras en op het strand gebruiken.
Ik dacht aan een T2024, maar kun je uberhaupt maar 1 speaker mono aansluiten? En is het dan mogelijk om stereo geluid om te zetten naar mono? Ik kan hier niet veel over vinden omdat de meeste minimaal 2 speakers gebruiken.
Verdere wensen:
- versterker T2024 Modded
- accubeveiliging van accusafe
- een lichte accu (Li-Ion of LiPo) het vaatje is al redelijk zwaar.
- voltmeter
- 220v stekker.
- bluetooth
- aux ingang
Als je maar één speaker wilt inbouwen zou ik gewoon een mono versterkertje gebruiken. Daar staat eBay/Ali/etc. ook helemaal vol mee. Voor het stereo --> mono omzetten zijn ook genoeg voorbeelden te vinden. Dit gaat met twee weerstanden, schema staat hier in het topic ook wel genoemd geloof ik.
www.teamgenie.nl
You raise the blade, you make the change
You re-arrange me till I'm sane
You lock the door, and throw away the key
There's someone in my head but it's not me
Leuk idee!

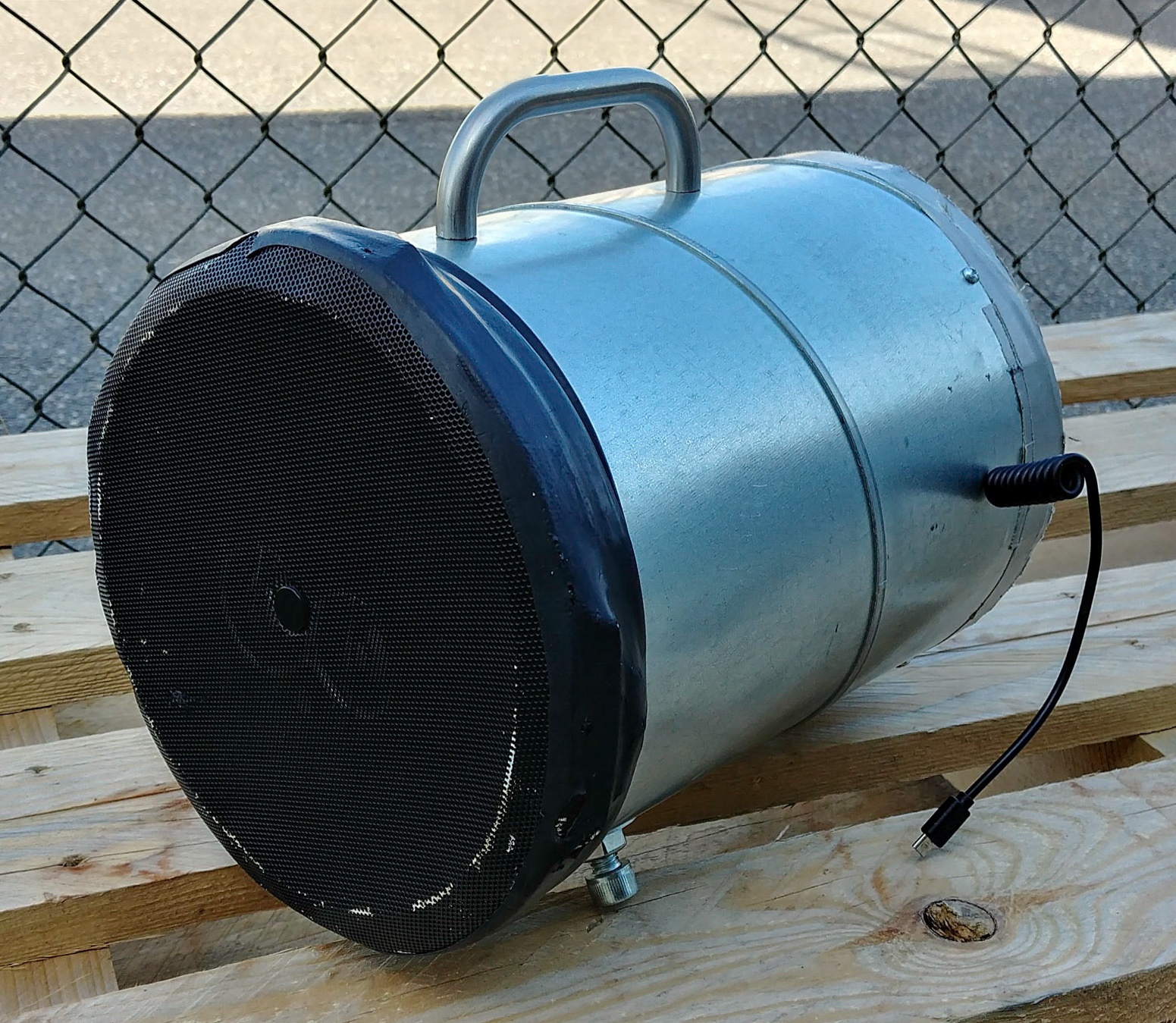

Ik heb ook een mono speaker....gemaakt van luchtkanaal. Staat op mijn werk en loopt op boormachine accus.

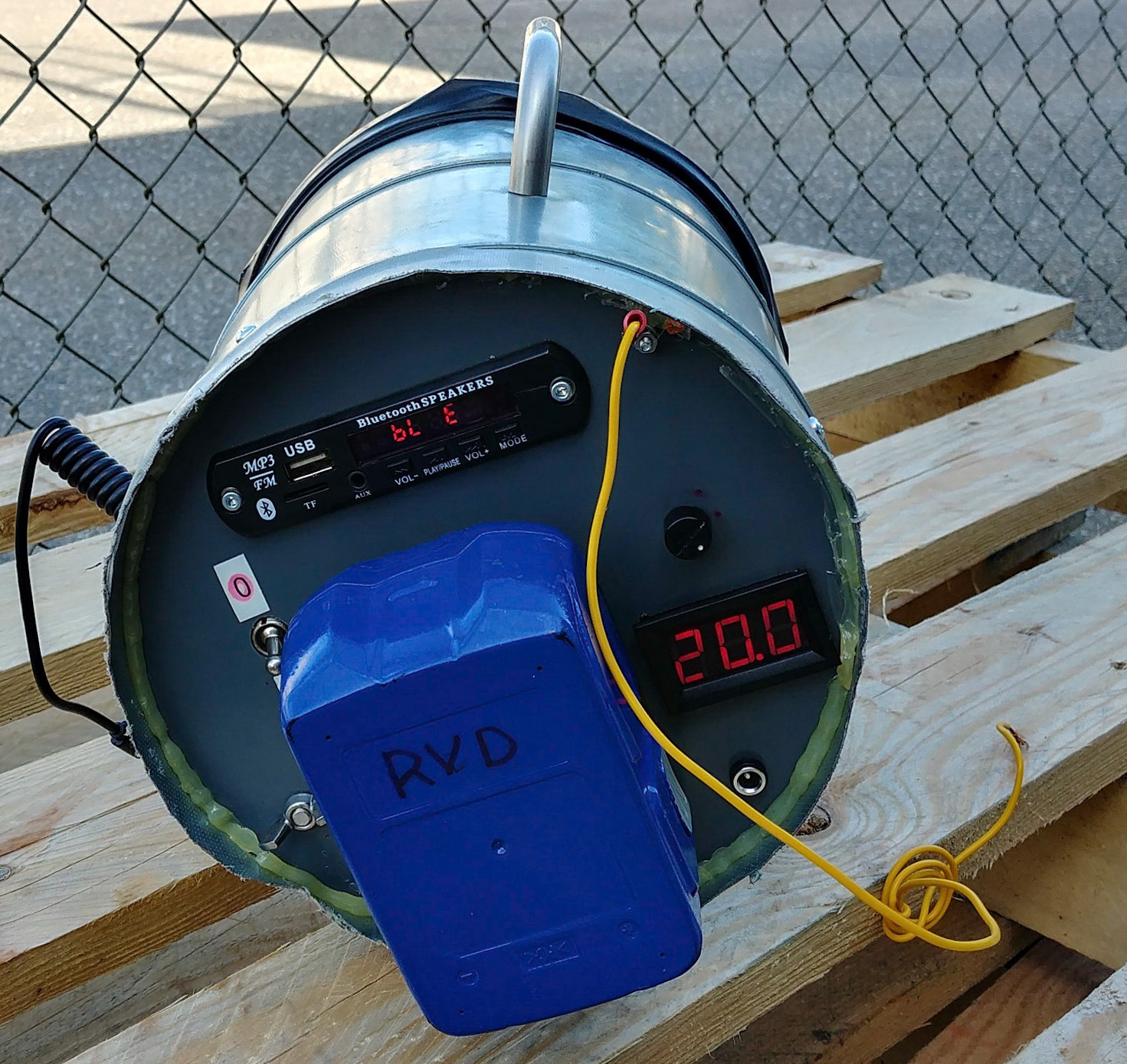

Voedingsspanning is 20.6 volt. Versterker een tda...(2x50 chinese watts)
Er kan zo een 2e luidspreker op het ongebruikte kanaal worden aangesloten dmv een stekker.
Niet mooi maar donders functioneel
En gaat echt hard zat!
Ik zou een ronde auto speaker adviseren...zit er meteen een beschermrooster voor.
Accusafe is niet echt nodig als je een bms gebruikt voor de li ions.
Ik heb ook een mono speaker....gemaakt van luchtkanaal. Staat op mijn werk en loopt op boormachine accus.
Voedingsspanning is 20.6 volt. Versterker een tda...(2x50 chinese watts)
Er kan zo een 2e luidspreker op het ongebruikte kanaal worden aangesloten dmv een stekker.
Niet mooi maar donders functioneel
En gaat echt hard zat!
Ik zou een ronde auto speaker adviseren...zit er meteen een beschermrooster voor.
Accusafe is niet echt nodig als je een bms gebruikt voor de li ions.
[ Voor 29% gewijzigd door ronnie vd op 27-07-2017 19:24 ]
Ja dat klopt! Het is of die USB lader erin, of een plug welke op de acculader komt te zitten. Zo dus:
Ik heb 0,0 verstand van elektra, maar volgens mij kan de stroom 2 kanten op (van en naar de accu) maar ik weet niet zeker of er verder nog iets in deze pluggen zit waardoor de stroom mogelijk maar één kant op kan.
Heel nice!:
Hallo allemaal,
ik volg al een hele tijd dit topic en heb al veel toffe projecten gezien.
Ik dacht dat het maar eens tijd wordt dat ik ook eens ga beginnen.
Ik heb een oud klein cognac vaatje gekocht en wil hier op de kopse kant een speaker plaatsen.
[afbeelding]
De binnenmaten zijn ongeveer: 20cm diameter x 21cm diepte
Ik vraag me af of het mogelijk is om 1 fullrange speaker (max 20,5cm diameter) te gebruiken aan 1 kant van het vaatje? Klinkt een fullspeaker (+- 20cm) ook een beetje met de bass? Er zal vooral EDM op geluisterd worden
Ik twijfel alleen nog of ik aan 1 kant of beide kanten een speaker zal plaatsen.
Aan 2 kanten kan ook, maar dan kun je het geluid niet echt naar je toe richten lijkt me? En de andere kopse kant zou een mooie plek zijn om de aansluitingen en voltmeter te plaatsen.
Wat zouden jullie doen? Hebben jullie tips voor ronde speakers rond de 20cm?
Nu hoeft hij echt geen mega hard geluid te geven. We willen heb voornamelijk voor op ons dakterras en op het strand gebruiken.
Ik dacht aan een T2024, maar kun je uberhaupt maar 1 speaker mono aansluiten? En is het dan mogelijk om stereo geluid om te zetten naar mono? Ik kan hier niet veel over vinden omdat de meeste minimaal 2 speakers gebruiken.
Verdere wensen:
- versterker T2024 Modded
- accubeveiliging van accusafe
- een lichte accu (Li-Ion of LiPo) het vaatje is al redelijk zwaar.
- voltmeter
- 220v stekker.
- bluetooth
- aux ingang
Je zou bijvoorbeeld ook aan een (relatief) kleine woofer kunnen denken, aangevuld met tweeter? Hoeveel liter is het vaatje ongeveer?
En waar ga je de 220V op aansluiten? Ik zou sowieso acculader en voeding buiten de kist laten. Voltmeter kun je evt. iets als dit kiezen: https://goo.gl/AmjktY (als je accubeveiliging gebruikt hoef je niet precies te zien hoe vol de accu zit en dan is dit wellicht wat leuker).
Als versterker een TPA3118. Signaal mono maken zoals ergens in de OP. Dit doe je net vóór de in van je versterker.
10 liter is best klein. Zeker omdat er ook een accu etc. in moet. Maar op zich zou het best moeten lukken, maar ik denk wel dat je dan aan het rekenen moet slaan. En een woofer en tweeter kunnen volgens mij best bij elkaar, maar die moeten wel op elkaar aansluiten met filters geloof ik. En dan moet je niet bij mij zijn, maar bij mensen op forum.zelfbouwaudio.nl of wat andere mensen hier op GoT.
Zelf ben ik redelijk simpel en prop ik een sub met twee full rangers in een kist met een 2.1 versterker. Maar dat is relatief simpel
@lutkeveld heeft nog een leuk design dat volgens mij redelijk klein is op basis van een woofer en tweeter, maar ik weet niet of die de 10 liter haalt. Misschien weet hij wat voor je, voor dat formaat.
Heeft iemand hier ervaring mee? Zag het een tijdje terug op ebay, maar weet nu niet of dit alleen voor een subwoofer is. Ik ben naar zoiets opzoek die zowel de lage, middel en hoge tonen weergeeft. Dit wil ik dan samen met een accu gebruiken en dit mag mono zijn, omdat ik dit in een oude enkele speaker wil bouwen.
http://www.ebay.com/itm/U...ksid=p2060353.m1438.l2649
http://www.ebay.com/itm/U...ksid=p2060353.m1438.l2649
:strip_exif()/u/584119/crop589caef995357_cropped.gif?f=community)
Geen ervaring mee; maar ik denk niet dat als je op accu speelt hier een heel goede koop mee hebt:
Verouderde bluetooth (2.1) en waarschijnlijk niet heel zuinig in vergelijking met klasse d versterkers. Aan gezien er potmeters zijn om het bass te regelen is het niet perse voor een subwoofer, autospeakers kunnen er ook wel aan.
Maar voor de prijs valt het altijd te proberen?! Kan jij gelijk jouw ervaring hier delen later
I've been praying for somebody to save me, but no one's heroic
www.teamgenie.nl
You raise the blade, you make the change
You re-arrange me till I'm sane
You lock the door, and throw away the key
There's someone in my head but it's not me
Ik heb nu wat updates gedaan aan mijn krat.
zoals de maxamp die er nu in zit meer knoppen en functies en mijn plan is om een raspberry pi te gebruiken voor bluetooth ontvanger (vooral omdat het kan en je de naam kan aanpassen )
binnenkort een filmpje er over
zoals de maxamp die er nu in zit meer knoppen en functies en mijn plan is om een raspberry pi te gebruiken voor bluetooth ontvanger (vooral omdat het kan en je de naam kan aanpassen
)binnenkort een filmpje er over
Is dat niet een beetje omslachtig als je enige reden is dat je de naam kan veranderen? Een RPi verbruikt volgens mij relatief veel energie om alleen te dienen als bluetoothontvanger. Je kan de naam van een bluetooth apparaat namelijk ook gewoon in je telefoon aanpassen, hoewel het dan alleen voor die telefoon met de nieuwe naam zichtbaar is.:
Ik heb nu wat updates gedaan aan mijn krat.
zoals de maxamp die er nu in zit meer knoppen en functies en mijn plan is om een raspberry pi te gebruiken voor bluetooth ontvanger (vooral omdat het kan en je de naam kan aanpassen
binnenkort een filmpje er over
Niet als je een systeem als Volumio erop zet met een klein touchscreen en bluetooth support. Klinkt best aantrekkelijk.
Zoiets wou ik inderdaad gaan maken.:
[...]
Niet als je een systeem als Volumio erop zet met een klein touchscreen en bluetooth support. Klinkt best aantrekkelijk.
:strip_icc():strip_exif()/u/470060/blauwe%2520eend%2520klein.jpg?f=community)
Recent ook weer bezig geweest met het bouwen van een nieuwe kistradio. Paar jaar geleden had ik deze gebouwd:
Opzich een prima ding en veel plezier van gehad. Echter vond ik het formaat van (ongeveer) een bierkrat wat te groot en onhandig om makkelijk mee te nemen. Daarnaast staat de kistradio meestal ergens in het midden en dan is het soms irritant dat de boxen één kant op gericht staan. Daarom besloten om een nieuwe te gaan maken en de meeste onderdelen over te bouwen, vereisten:
Ik ben zeer tevreden met het eindresultaat, de afmetingen van 20x20x20cm en het gewicht van 5.3kg maken hem compact genoeg om mee te nemen, en ondanks het kleine formaat zit er nog redelijk was bass in. Het enige waar ik me wel lichtelijk aan irriteer is het feit dat de TPA3116 een ruis heeft wanneer er geen muziek speelt, ook wanneer ik hem direct op de accu aansluit. Als ik de potmeter helemaal open draai is het wel vrij vervelend aanwezig, maar om de boel niet op te blazen staat ie nooit op max.
Opzich een prima ding en veel plezier van gehad. Echter vond ik het formaat van (ongeveer) een bierkrat wat te groot en onhandig om makkelijk mee te nemen. Daarnaast staat de kistradio meestal ergens in het midden en dan is het soms irritant dat de boxen één kant op gericht staan. Daarom besloten om een nieuwe te gaan maken en de meeste onderdelen over te bouwen, vereisten:
- Zo compact mogelijk
- Ruimte voor een 7AH accu voor 20+ uur speeltijd
- Zo goed als luchtdicht
- Moet wel lekker wat volume in zitten
- Makkelijk op te laden en als powerbank bruikbaar
Ik ben zeer tevreden met het eindresultaat, de afmetingen van 20x20x20cm en het gewicht van 5.3kg maken hem compact genoeg om mee te nemen, en ondanks het kleine formaat zit er nog redelijk was bass in. Het enige waar ik me wel lichtelijk aan irriteer is het feit dat de TPA3116 een ruis heeft wanneer er geen muziek speelt, ook wanneer ik hem direct op de accu aansluit. Als ik de potmeter helemaal open draai is het wel vrij vervelend aanwezig, maar om de boel niet op te blazen staat ie nooit op max.
Kleine kans
* barrymossel gaat vandaag ook richting de camping en de weersvoorspelling voor vandaag ziet er niet echt best uit...
De zon is in Noorwegen toch nog gaan schijnen gelukkig
Helaas maar deels figuurlijk: de radiokist is nog prima maar kan ik de acculader nu niet leeg maken van water. Er wordt gebruik gemaakt van schroeven waarvan ik thuis niet eens een schroevendraaier van heb.
(Lijkt op de snake eye schroeven, twee streepjes alsof het ogen zijn.)
Als ik thuis ben maar is even kijken of het nog te redden valt
Helaas maar deels figuurlijk: de radiokist is nog prima maar kan ik de acculader nu niet leeg maken van water. Er wordt gebruik gemaakt van schroeven waarvan ik thuis niet eens een schroevendraaier van heb.
(Lijkt op de snake eye schroeven, twee streepjes alsof het ogen zijn.)
Als ik thuis ben maar is even kijken of het nog te redden valt
I've been praying for somebody to save me, but no one's heroic
All is safe! De kortsluitingsbeveiliging in de oplader heeft dat ding gered
I've been praying for somebody to save me, but no one's heroic
Deze afbeelding is fout:
de min ( - ) aansluiting bij deze afbeeldingen is altijd de langste soldeeraansluiting.
de plus ( + ) aansluiting is bij deze altijd de korte soldeeraansluiting.
Mini Class-D Amp
Velleman MM210 Class-D Amplifier, maximaal vermogen: 2.8 W (4 Ohm) of 1.6 W (8 Ohm)
Okee mannen,
Het is al wat jaartjes geleden maar ik ga weer verder met de oude hobby. Wat er nu staat is het volgende: https://goo.gl/photos/rSUkd2vHJkbadrX49
Een tda7492, accusafe, 12v 7.2 sla, en de restant boxen van mijn oude kist twee oude Pioneer, type: weet ik het speakers.
Ben al bezig met een ontwerp op basis van de bomminator mini op z'n kant. Ik zit overigens te twijfelen over de voltage's en een eventuele uitbreiding met zonnepanelen. Ik las zoiets van onder de 5 watt kan het allemaal zonder regelaar. Iemand persoonlijke ervaringen?
En ik zit m'n kop een beetje te breken over werken met standaard 24v en een step down, of een 12v met een schakelbare step-up .a.k.a turbo mode.
Even back to the future: mijn allereerste kist: https://goo.gl/photos/ouGQyHLaNz42DCRi6
Ding draaide op een autoradio en 90ah accutje (uiteindelijk) maar de eerste versie op een MP3 module en standaard auto accutje
Het is al wat jaartjes geleden maar ik ga weer verder met de oude hobby. Wat er nu staat is het volgende: https://goo.gl/photos/rSUkd2vHJkbadrX49
Een tda7492, accusafe, 12v 7.2 sla, en de restant boxen van mijn oude kist twee oude Pioneer, type: weet ik het speakers.
Ben al bezig met een ontwerp op basis van de bomminator mini op z'n kant. Ik zit overigens te twijfelen over de voltage's en een eventuele uitbreiding met zonnepanelen. Ik las zoiets van onder de 5 watt kan het allemaal zonder regelaar. Iemand persoonlijke ervaringen?
En ik zit m'n kop een beetje te breken over werken met standaard 24v en een step down, of een 12v met een schakelbare step-up .a.k.a turbo mode.
Even back to the future: mijn allereerste kist: https://goo.gl/photos/ouGQyHLaNz42DCRi6
Ding draaide op een autoradio en 90ah accutje (uiteindelijk)
maar de eerste versie op een MP3 module en standaard auto accutje
Wat zijn je wensen/eisen voor je nieuwe kist? Die eerste kist ziet er uit als een beest. De huidige wat minder, maar ook een stuk kleiner. Wil je knoerend hard? Of wil je veel laag? Of wil je goed geluid? Of een combinatie??:
Okee mannen,
Het is al wat jaartjes geleden maar ik ga weer verder met de oude hobby. Wat er nu staat is het volgende: https://goo.gl/photos/rSUkd2vHJkbadrX49
Een tda7492, accusafe, 12v 7.2 sla, en de restant boxen van mijn oude kist twee oude Pioneer, type: weet ik het speakers.
Ben al bezig met een ontwerp op basis van de bomminator mini op z'n kant. Ik zit overigens te twijfelen over de voltage's en een eventuele uitbreiding met zonnepanelen. Ik las zoiets van onder de 5 watt kan het allemaal zonder regelaar. Iemand persoonlijke ervaringen?
En ik zit m'n kop een beetje te breken over werken met standaard 24v en een step down, of een 12v met een schakelbare step-up .a.k.a turbo mode.
Even back to the future: mijn allereerste kist: https://goo.gl/photos/ouGQyHLaNz42DCRi6
Ding draaide op een autoradio en 90ah accutje (uiteindelijk)
:strip_exif()/u/294564/gif_gifsicle_80_gif_60x60_296da3.gif?f=community)
FTFY
Upgraden naar een hoger voltage is wellicht niet mogelijk? Door gebruik van bijvoorbeeld een powerbank. Stuk draagbaarder vaak.
Ja die bedoelde ik ja:
[...]
FTFY
Upgraden naar een hoger voltage is wellicht niet mogelijk? Door gebruik van bijvoorbeeld een powerbank. Stuk draagbaarder vaak.
.Upgraden is wel de logische stap als het harder moet, ligt er een beetje aan waar je het voor wilt gebruiken.
Ik probeer inderdaad het maximale uit 5volt te halen, blijft het allemaal wat draagbaarder en simpeler (wil er ook een raspberry zero inbouwen):
[...]
Ja die bedoelde ik ja
Upgraden is wel de logische stap als het harder moet, ligt er een beetje aan waar je het voor wilt gebruiken.
EDIT: zou een powerbank met qc3.0 een TA2024 kunnen voeden?
en zo ja, hoe? als ik gewoon een usb-kabel aansluit, gaat de poort dan automatisch 12v geven?
zie bijvoorbeeld:
https://www.aliexpress.co...-Charger/32818675402.html
[ Voor 33% gewijzigd door robvanderg op 03-09-2017 10:08 ]
Hallo beste mensen,
Ik had thuis nog het een en ander liggen en zit eraan te denken een leuke kistradio te bouwen.
Ik ben zelf wel technisch ingesteld maar electronica is niet helemaal waar mijn hart ligt vandaar dat ik hier om hulp en advies vraag voor mijn kistradio. Het plan is om een 50. cal munitiekist te verstevigen en de boel hierin te bouwen.
Zelf heb ik nog 2 sealed lead-acid 12V 12Ah batterijen liggen die over zijn waarvan ik er een graag wil gebruiken. Tevens heb ik nog een 12V DC 1A oplader liggen die ik kan gebruiken.
Speakers ben ik nog niet helemaal over uit ik zit te denken aan een tweedehands setje van Renegade RX62's 16,5cm diameter 100W RMS 200W Peak maar sta open voor andere opties. Liefst niet al te gek duur.
Ik heb in paint even een schematje gemaakt van hoe ik alles zou willen gaan aansluiten verder te gebruiken onderdelen:
TDA7492P 2x25W output bluetooth & aux: https://nl.aliexpress.com...10208.99999999.300.nD1hdD
12V lampje:https://nl.aliexpress.com...10208.99999999.279.nD1hdD
voltmeter:https://nl.aliexpress.com...10208.99999999.307.nD1hdD
switches: https://nl.aliexpress.com...10208.99999999.272.M0jjBN
step up module: https://nl.aliexpress.com...04457834904-00735-URJUNZV
verder nog een vraag hoe kan ik het mooiste de aux ingang van de versterker verleggen naar de wand van de kist? Zelfde geldt voor de knoppen maar ik denk dat ik de versterker zelf op de wand ga monteren en gaten in de kist ga boren voor de knoppen, alleen nog even kijken hoe ik dit mooi ga doen.
Verder vraag ik me nu af of ik de kistradio kan opladen en laten afspelen tegerlijkertijd volgens mijn schema.. Ik lees veel over verschillende schakelaars zoals DPDT schakelaars als iemand mij zou kunnen vertellen waarom hoor ik het graag. Ik hoor het graag als mensen nog tips of eventuele verbeteringen hebben.
volledig HD schema: https://puu.sh/xqGTZ/7b3a48ff5e.jpg
Groeten,
Dries
Ik had thuis nog het een en ander liggen en zit eraan te denken een leuke kistradio te bouwen.
Ik ben zelf wel technisch ingesteld maar electronica is niet helemaal waar mijn hart ligt vandaar dat ik hier om hulp en advies vraag voor mijn kistradio. Het plan is om een 50. cal munitiekist te verstevigen en de boel hierin te bouwen.
Zelf heb ik nog 2 sealed lead-acid 12V 12Ah batterijen liggen die over zijn waarvan ik er een graag wil gebruiken. Tevens heb ik nog een 12V DC 1A oplader liggen die ik kan gebruiken.
Speakers ben ik nog niet helemaal over uit ik zit te denken aan een tweedehands setje van Renegade RX62's 16,5cm diameter 100W RMS 200W Peak maar sta open voor andere opties. Liefst niet al te gek duur.
Ik heb in paint even een schematje gemaakt van hoe ik alles zou willen gaan aansluiten verder te gebruiken onderdelen:
TDA7492P 2x25W output bluetooth & aux: https://nl.aliexpress.com...10208.99999999.300.nD1hdD
12V lampje:https://nl.aliexpress.com...10208.99999999.279.nD1hdD
voltmeter:https://nl.aliexpress.com...10208.99999999.307.nD1hdD
switches: https://nl.aliexpress.com...10208.99999999.272.M0jjBN
step up module: https://nl.aliexpress.com...04457834904-00735-URJUNZV
verder nog een vraag hoe kan ik het mooiste de aux ingang van de versterker verleggen naar de wand van de kist? Zelfde geldt voor de knoppen maar ik denk dat ik de versterker zelf op de wand ga monteren en gaten in de kist ga boren voor de knoppen, alleen nog even kijken hoe ik dit mooi ga doen.
Verder vraag ik me nu af of ik de kistradio kan opladen en laten afspelen tegerlijkertijd volgens mijn schema.. Ik lees veel over verschillende schakelaars zoals DPDT schakelaars als iemand mij zou kunnen vertellen waarom hoor ik het graag. Ik hoor het graag als mensen nog tips of eventuele verbeteringen hebben.
volledig HD schema: https://puu.sh/xqGTZ/7b3a48ff5e.jpg
Groeten,
Dries
Ja, of kabeltjes aan het versterkerbordje solderen.
Om de 18 Watt van 15V en 1,2A uit de step-up module te kunnen halen, moet je er ook zoiets instoppen (en dan dus ook rekening houden met het rendement). Dat lukt dus niet met 12V en 1A. In het filmpje dat je aanhaalt gebruiken ze dan ook een lader/voeding die 3,42A levert op 19V (YouTube: How to Make a 12 Volt Battery Charger.
Daarnaast heb je ook een minimaal aantal ampère nodig wanneer je wilt spelen vanaf die voeding.
En inderdaad is het goed genoeg beveiligd als je er een maximaal aantal Volt voor hangt, maar ik dacht op AliExpress te lezen dat er wel iets van beveiliging in zat. Maar dat kan ook Chenglish zijn geweest.
Ah, ik dacht dat je die bedoeld had om het geheel in en uit te schakelen
[ Voor 4% gewijzigd door barrymossel op 04-09-2017 11:38 ]
:strip_exif()/u/483996/crop6107debaeb4ef_cropped.gif?f=community)
Heren jullie hebben helemaal gelijk, dank voor de toelichting en het vinden van die fout.
Ik heb die 12V DC 1A charger nog liggen en heb geen andere DC chargers meer over met een hoger amperage. kan ik ook die charger gebruiken dit maal wel met een step up module waardoor ik 15V behaal maar met een lager amperage laad? ik weet dat 10% van de mAh ongeveer is waar je wil zitten met je laad amperage maar dit is niet persé een must toch? als dit wat lager is laad de accu gewoon wat trager bij neem ik aan. Enige is dan wel dat tijdens het laden en afspelen tegerlijkertijd de accu wellicht wel zal leeglopen.
bijvoorbeeld deze step up module: https://nl.aliexpress.com...d4-4944-9384-f88434c644e6
Ik denk niet dat ik de kist vaak ga gebruiken terwijl deze aan de lader zit maar het is toch handig als deze mogelijkheid er is.
Ik zit eraan te denken om een DPDT switch te gebruiken om met dezelfde voeding te kunnen switchen tussen opladen (+afspelen eventueel) en directe voeding om af te spelen. Hierbij voeg ik dan wel een aan/uitknop tussen de accu en de amp toe zodat ik deze kan uitschakelen en hij geen stroom trekt als ik enkel de batterij wil opladen.
even simpel het power circuit getekend op deze manier:
Zover ik op internet kan vinden is de 7492P wel een classe D versterker.
@barrymossel zegt dat hij wel goed genoeg beveiligd is als er 15V max opstaat en @ToTheBone niet?
Ik heb die 12V DC 1A charger nog liggen en heb geen andere DC chargers meer over met een hoger amperage. kan ik ook die charger gebruiken dit maal wel met een step up module waardoor ik 15V behaal maar met een lager amperage laad? ik weet dat 10% van de mAh ongeveer is waar je wil zitten met je laad amperage maar dit is niet persé een must toch? als dit wat lager is laad de accu gewoon wat trager bij neem ik aan. Enige is dan wel dat tijdens het laden en afspelen tegerlijkertijd de accu wellicht wel zal leeglopen.
bijvoorbeeld deze step up module: https://nl.aliexpress.com...d4-4944-9384-f88434c644e6
Ik denk niet dat ik de kist vaak ga gebruiken terwijl deze aan de lader zit maar het is toch handig als deze mogelijkheid er is.
Ik zit eraan te denken om een DPDT switch te gebruiken om met dezelfde voeding te kunnen switchen tussen opladen (+afspelen eventueel) en directe voeding om af te spelen. Hierbij voeg ik dan wel een aan/uitknop tussen de accu en de amp toe zodat ik deze kan uitschakelen en hij geen stroom trekt als ik enkel de batterij wil opladen.
even simpel het power circuit getekend op deze manier:
Zover ik op internet kan vinden is de 7492P wel een classe D versterker.
@barrymossel zegt dat hij wel goed genoeg beveiligd is als er 15V max opstaat en @ToTheBone niet?
