Die TB heb ik al gebruikt en ligt er nogmaals voor een soort Voxel: barrymossel in "Het Krat- en Kistradio Topic [Deel 20]"Rdegoede schreef op zondag 7 mei 2017 @ 18:19:
[...]
Met een Dayton PS95 of RS100 icm een TB W5-1138SMF heb je een leuk setje, en je heb genoeg aan een kistje van 10 liter ( https://loudspeakerfreaks...-1138SMF&Product_ID=11313 )
hij gaat niet heel hard, maar je heb een leuk stukje laag erbij.
ik gebruik 2x TA2024, Dayton PS95 en die TB W5 icm http://www.ebay.nl/itm/201694204884 , aanrader !
Bedankt voor je reactie. Goed om te horen dat je goede ervaringen hebt met dat bordje. Het DSP zal inderdaad vooral om te spelen zijn. Ik heb thuis al een MINI DSP 4x10 staan. Dus ik denk dat ik het daar mee ga proberen (tijdelijk uiteraard) om te kijken of mijn idee qua drivers aardig klinkt, en welke crossover ik eventueel nodig heb. Op dit moment ben ik een beetje aan het zoeken naar 2 full range drivers die goed bij mijn woofer gaan passen (FAST opzet). Ik heb nog een (aantal) Visaton 17E liggen die ik graag zou gebruiken.
Ik denk op het moment aan een VIFA TC9FD18-08. Lijkt me een goede match om rond de 300-500 Hz af te kappen. Ik vind ze alleen wat minder mooi om te zien dan die dayton audio met die mooie bronze kegel
Ik ben wel een redelijke audiofiel, maar de boombox hoeft niet aan die verwachtingen te voldoen. Ik zou het leuk vinden als het niet afgrijselijk klinkt op een normaal volume. En ik zou het ook leuk vinden als het wat harder kan als de geluidskwaliteit er minder toe doet (festivalletjes etc). Maar al met al zoek ik denk ik iets voor ertussen in. Gewoon een leuk projectje om mensen met zo'n afgrijselijk kant en klaar JBL ding weg te jagen
.
[ Voor 5% gewijzigd door Qupie1 op 09-05-2017 15:38 ]
/u/437729/crop58d53cf55083b.png?f=community)
:strip_exif()/u/584119/crop589caef995357_cropped.gif?f=community)
Je wilt dus een kabelboom hebben?
Zoiets maar dan net anders? Je kan anders ook een geleidend plaatje kopen waar je alles los op vast soldeert, of zoiets:(power distribution board)
Zoiets maar dan net anders? Je kan anders ook een geleidend plaatje kopen waar je alles los op vast soldeert, of zoiets:(power distribution board)
I've been praying for somebody to save me, but no one's heroic
:strip_icc():strip_exif()/u/427742/crop6711f8ea820aa.jpg?f=community)
Zoiets? https://nl.aliexpress.com...ng-Strip/32769227897.html
Of zoiets? https://www.superbrightle...nal-block-14-22-awg/3126/ (kun je plus en min combineren in één blok en eventueel kabelschoentjes gebruiken).
[ Voor 43% gewijzigd door barrymossel op 10-05-2017 11:16 ]
/u/34858/crop61e5ade5a4319_cropped.png?f=community)
:strip_icc():strip_exif()/u/797645/crop57fa1a482def0.jpeg?f=community)
3300Wp Zuid Growatt 3000s / 3300Wp West Growatt 3000s / 1440Wp zuid Growatt 1500s / / 3x18HP, Zuid, 400L Buffervat
:strip_icc():strip_exif()/u/92817/hamster.jpg?f=community)
Ik ben nu al een tijdje aan het kijken om iets vergelijkbaars zelf te maken, met een kleine squeezebox-twist...
Wat ik me echter afvraag: er zijn wat mensen die, bij een noodzaak voor een hogere spanning, ervoor gaan om een stepup-converter te gebruiken, maar deze zijn nogal ineffecient (met daarbij komende hogere energie-behoefte). Waarom wordt er niet gekozen om een extra accu in serie te plaatsen en voor de benodigde 12v een stepdown-converter te gebruiken (welke vele malen efficienter werken) ??
Is de keuze voor een stepup-converter puur te herleiden naar ruimte-besparing?
Zelf ben ik namelijk aan het denken om 12 18650 cellen te gebruiken in een 6s2p configuratie (6 in serie, geheel 2x parallel). Hierbij een stepdown-converter te gebruiken zoals deze of deze welke 12v kan verzorgen (keuze afhankelijk van behoefte). Het ondergenoemd TPA3116D2 bordje kan ook direct de 24V verwerken, maar bij volgeladen 18650 cellen, kan de spanning op 25.2V komen te liggen, wat wellicht het bordje kapot laat gaan... Dit moet ik maar eerst eens testen
De mensen die zijn aan het browsen voor TPA3116 2.1 amps, ik heb zelf de volgende china-variant op het oog: TPA3116D2, 2.1 bordje met frequentie regeling.
Wat ik me echter afvraag: er zijn wat mensen die, bij een noodzaak voor een hogere spanning, ervoor gaan om een stepup-converter te gebruiken, maar deze zijn nogal ineffecient (met daarbij komende hogere energie-behoefte). Waarom wordt er niet gekozen om een extra accu in serie te plaatsen en voor de benodigde 12v een stepdown-converter te gebruiken (welke vele malen efficienter werken) ??
Is de keuze voor een stepup-converter puur te herleiden naar ruimte-besparing?
Zelf ben ik namelijk aan het denken om 12 18650 cellen te gebruiken in een 6s2p configuratie (6 in serie, geheel 2x parallel). Hierbij een stepdown-converter te gebruiken zoals deze of deze welke 12v kan verzorgen (keuze afhankelijk van behoefte). Het ondergenoemd TPA3116D2 bordje kan ook direct de 24V verwerken, maar bij volgeladen 18650 cellen, kan de spanning op 25.2V komen te liggen, wat wellicht het bordje kapot laat gaan... Dit moet ik maar eerst eens testen
De mensen die zijn aan het browsen voor TPA3116 2.1 amps, ik heb zelf de volgende china-variant op het oog: TPA3116D2, 2.1 bordje met frequentie regeling.
Honesty is the best policy, but insanity is a better defense
Ik denk dat ruimtebesparing enerzijds een erg belangrijk punt is, evenals gewicht en kosten. Als je een relatief handbaar kistje wil maken ga je er doorgaans niet twee accu's in gooien.:
Ik ben nu al een tijdje aan het kijken om iets vergelijkbaars zelf te maken, met een kleine squeezebox-twist...
Wat ik me echter afvraag: er zijn wat mensen die, bij een noodzaak voor een hogere spanning, ervoor gaan om een stepup-converter te gebruiken, maar deze zijn nogal ineffecient (met daarbij komende hogere energie-behoefte). Waarom wordt er niet gekozen om een extra accu in serie te plaatsen en voor de benodigde 12v een stepdown-converter te gebruiken (welke vele malen efficienter werken) ??
Is de keuze voor een stepup-converter puur te herleiden naar ruimte-besparing?
Zelf ben ik namelijk aan het denken om 12 18650 cellen te gebruiken in een 6s2p configuratie (6 in serie, geheel 2x parallel). Hierbij een stepdown-converter te gebruiken zoals deze of deze welke 12v kan verzorgen (keuze afhankelijk van behoefte). Het ondergenoemd TPA3116D2 bordje kan ook direct de 24V verwerken, maar bij volgeladen 18650 cellen, kan de spanning op 25.2V komen te liggen, wat wellicht het bordje kapot laat gaan... Dit moet ik maar eerst eens testen
De mensen die zijn aan het browsen voor TPA3116 2.1 amps, ik heb zelf de volgende china-variant op het oog: TPA3116D2, 2.1 bordje met frequentie regeling.
Dat TPA3116 gebruik ik zelf ook in een van mijn kistjes. Werkt prima. Volgens Banggood kan deze werken op 25V, dus dat scheelt niet veel met je 25,2V. De TPA3116D2 datasheet geeft zelfs 26V aan. Ik denk dat het dus wel goed moet komen.
Je hebt gelijk, het is doorgaans niet zeer logisch om voor één accu te gaan met een step-up converter. Bij mijn laatste projectje was er echter niet genoeg ruimte voor twee 18650 batterijen (niet eens packs, echt batterijen!) - er was dus wel noodzaak om een step-up converter te gebruiken om de versterker/bluetooth ontvanger überhaupt te laten starten. Het is niet de meest efficiënte oplossing, maar wel de enige oplossing die ik kon bewerkstelligen met de middelen die ik beschikbaar had (ik heb inmiddels al een doos vol eBay-diy-audio spullen liggen om ooit nog gebruikt te worden) en die in de zeer kleine behuizing past.:
Ik ben nu al een tijdje aan het kijken om iets vergelijkbaars zelf te maken, met een kleine squeezebox-twist...
Wat ik me echter afvraag: er zijn wat mensen die, bij een noodzaak voor een hogere spanning, ervoor gaan om een stepup-converter te gebruiken, maar deze zijn nogal ineffecient (met daarbij komende hogere energie-behoefte). Waarom wordt er niet gekozen om een extra accu in serie te plaatsen en voor de benodigde 12v een stepdown-converter te gebruiken (welke vele malen efficienter werken) ??
Is de keuze voor een stepup-converter puur te herleiden naar ruimte-besparing?
Zelf ben ik namelijk aan het denken om 12 18650 cellen te gebruiken in een 6s2p configuratie (6 in serie, geheel 2x parallel). Hierbij een stepdown-converter te gebruiken zoals deze of deze welke 12v kan verzorgen (keuze afhankelijk van behoefte). Het ondergenoemd TPA3116D2 bordje kan ook direct de 24V verwerken, maar bij volgeladen 18650 cellen, kan de spanning op 25.2V komen te liggen, wat wellicht het bordje kapot laat gaan... Dit moet ik maar eerst eens testen
De mensen die zijn aan het browsen voor TPA3116 2.1 amps, ik heb zelf de volgende china-variant op het oog: TPA3116D2, 2.1 bordje met frequentie regeling.
In m'n kratradio (zie avatar) was er minder sprake van ruimtegebrek en daar is dus gekozen om volledig voor 12V te gaan voor alle interne onderdelen. De accu gaf van zichzelf al 12V, de versterker werkt op 12V en de externe bluetooth ontvanger werkt op 12V. Er zit verder geen telefoon-lader in (hij moest het een weekje uithouden op een camping, je telefoon laadt je maar ergens anders op!) dus eventueel gedoe met step-down converters was niet nodig. Het grote nadeel van zo'n loodgelaccu (de 7.2 Ah versie) is wel het gewicht - 2,4 kg is gewoon best zwaar. In dat opzicht zijn 18650's voordeliger.
Ik was juist benieuwd waar de andere poster een voorversterker voor gebruikte. Zeker bij de boomboxen die hier vaak gebouwd worden (die niet echt gemaakt worden om accuraat geluid te produceren, meer om hard geluid te maken) lijkt het me niet echt nuttig om een dure voorversterker aan te sluiten op een Chinees TA2020 bordje. Ik was dus benieuwd wat z'n ervaringen hij er mee had.
:strip_exif()/u/33682/darkside.gif?f=community)
www.teamgenie.nl
You raise the blade, you make the change
You re-arrange me till I'm sane
You lock the door, and throw away the key
There's someone in my head but it's not me

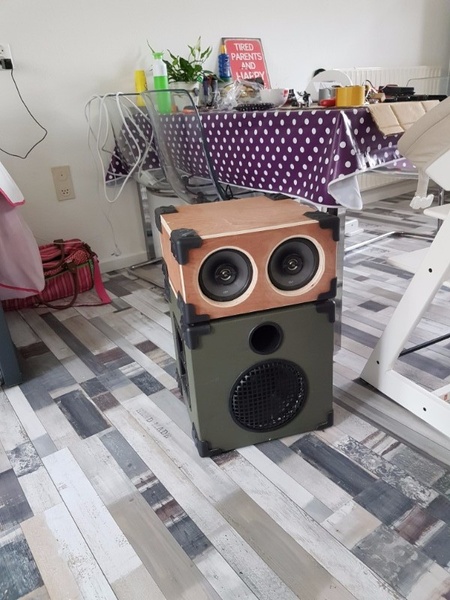

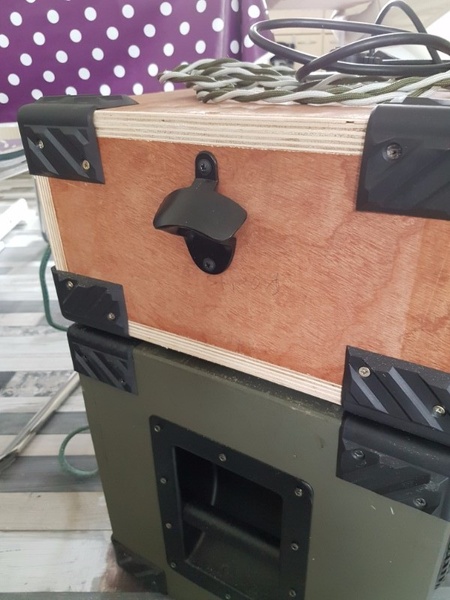

Ben weer even aan het knutselen gegaan. De munitiekist die ik had was leuk, maar ik wilde het toch anders, zodat de full rangers in een kist kwamen die beter bij de subwoofer past en zodat ik er meer ruimte in had voor de lood-gel-accu. Dus:
Moet nog een kleurtje op en e.e.a. wat netter afgewerkt worden.

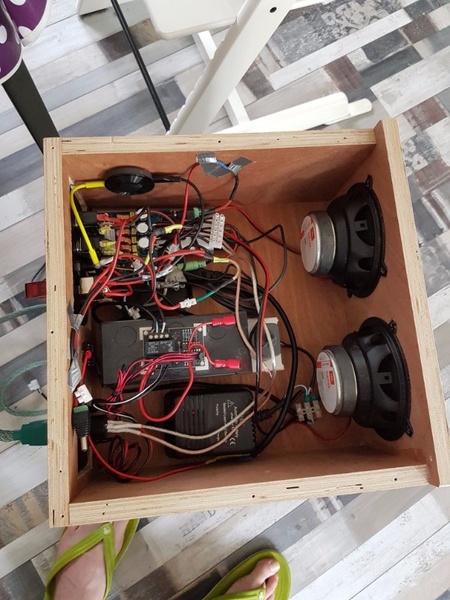

Binnenkant is een zooitje, maar kabelmanagement is aan mij niet besteed
Mijn zwager neemt hem over om wat terror te plegen vanaf z'n balkon. Dus ook meteen een bieropener erop
Moet nog een kleurtje op en e.e.a. wat netter afgewerkt worden.
Binnenkant is een zooitje, maar kabelmanagement is aan mij niet besteed
Mijn zwager neemt hem over om wat terror te plegen vanaf z'n balkon. Dus ook meteen een bieropener erop
Even een vraagje over een Li-Ion pack met 18650 cellen: kan ik met een BMS met laadfunctie de externe (19V) voeding tegelijkertijd als lader én voeding van de versterker gebruiken? De voeding laad dan dus via BMS de cellen, maar voedt ondertussen ook de versterker. Dus zoals onderstaand:
Of moet ik dan met schakelaars gaan werken?
Of moet ik dan met schakelaars gaan werken?
je koppelt dan ook de accu los van de versterker, zo kun je dus via de BMS de accu laden(BMS wordt gevoed door de externe voeding) en de versterker voeden met de externe voeding zonder dat de accu aangesloten is.
ik heb even snel de situatie geschetst, kan fout zijn. (M1=spoel relais)
photo upload sitesen als antwoord op je vraag; je hebt de BMS toch niet verbonden met je versterker? ik neem aan dat je de accu aangesloten hebt op je versterker.
misschien is het anders handig om te weten welke BMS je hebt
[ Voor 10% gewijzigd door maarten30 op 24-05-2017 15:50 ]
:strip_exif()/u/96401/konijntjebovennognogkleiner.gif?f=community)
Heeft er iemand ervaring met het aansluiten van een raspberry pi op een minidsp?
Ik ben weer bezig om mijn muziekkar klaar te maken voor pinkpop en we hebben dit jaar het plan om vanaf een pi te gaan draaien. Waarschijnlijk gebruiken we gewoon een hifi berry die we analoog aansluiten op de minidsp.
Mooier zou uiteraard zijn om via I2s verbinding te maken, al lees ik her en der dat dat niet eenvoudig is. Ik heb tot nu toe helaas geen aansluitschema gevonden.
Daarnaast vraag ik mij af, mocht het lukken om via I2s te verbinden, kan ik dan wel nog gebruik maken van de analoge ingang van de minidsp? Zonder de instellingen van de minidsp aan te passen met een laptop.
Want als het gebruiken van I2s het vervolgens onmogelijk maakt om gewoon ook even een telefoon aan te sluiten dan laat ik dat sowieso lekker zitten.
Zijn hier eigenlijk nog mensen hier die naar Pinkpop gaan? Jullie zijn welkom op mijn afterparty
Ik ben weer bezig om mijn muziekkar klaar te maken voor pinkpop en we hebben dit jaar het plan om vanaf een pi te gaan draaien. Waarschijnlijk gebruiken we gewoon een hifi berry die we analoog aansluiten op de minidsp.
Mooier zou uiteraard zijn om via I2s verbinding te maken, al lees ik her en der dat dat niet eenvoudig is. Ik heb tot nu toe helaas geen aansluitschema gevonden.
Daarnaast vraag ik mij af, mocht het lukken om via I2s te verbinden, kan ik dan wel nog gebruik maken van de analoge ingang van de minidsp? Zonder de instellingen van de minidsp aan te passen met een laptop.
Want als het gebruiken van I2s het vervolgens onmogelijk maakt om gewoon ook even een telefoon aan te sluiten dan laat ik dat sowieso lekker zitten.
Zijn hier eigenlijk nog mensen hier die naar Pinkpop gaan? Jullie zijn welkom op mijn afterparty
Eventjes bezig geweest met het bedenken van een oplossing voor het aansluiten van een externe subwoofer. Ik zit nog steeds te twijfelen welke oplossing beter is. Aan de ene kant is de interne oplossing (een line-out toevoegen aan de kratradio) een nette oplossing, die er ook voor zorgt dat Bluetooth werkt met de externe subwoofer, aan de andere kant zorgt het er wel voor dat de subwoofer niet echt compatibel is met andere portable speakers, bijvoorbeeld die van vrienden. Oplossing twee is de veel makkelijkere variant; gewoon een splitter naar zowel de kratradio als de externe sub. Is natuurlijk gewoon kant en klaar te kopen, kost dus ook geen moeite. Nadeel is wel dat het niet werkt via Bluetooth, maar ach.
Heeft er trouwens iemand ervaring met de BassAmp? Is het beter om een andere versterker te gebruiken (omdat de autospeakers een veel grotere gevoeligheid hebben dan de subwoofer) of werkt die prima? En is een LPF überhaupt noodzakelijk? Want hier gebruiken ze gewoon een TA2024 zonder enige vorm van filtering. Eventuele efficiëntie van de versterker voor de subwoofer is geen punt, hij wordt toch op het stroomnet aangesloten. Het gaat trouwens om deze subwoofer, maar dan een versie met slotpoort van @barrymossel.
Heeft er trouwens iemand ervaring met de BassAmp? Is het beter om een andere versterker te gebruiken (omdat de autospeakers een veel grotere gevoeligheid hebben dan de subwoofer) of werkt die prima? En is een LPF überhaupt noodzakelijk? Want hier gebruiken ze gewoon een TA2024 zonder enige vorm van filtering. Eventuele efficiëntie van de versterker voor de subwoofer is geen punt, hij wordt toch op het stroomnet aangesloten. Het gaat trouwens om deze subwoofer, maar dan een versie met slotpoort van @barrymossel.
/u/300669/twitter.JPG?f=community)
Zelf heb ik inderdaad Speakon gebruikt, maar in principe zou 3.5 mm best werken, zeker als je zelf de kabel maakt. Of het verstandig is (en foolproof) is een tweede
Overigens heb ik die TPA3116 gewoon op 12V draaien (momenteel) en dat werkt prima. Ze adviseren 18+V maar dat is zeker geen vereiste.
Maar als je je huidige versterker wilt blijven gebruiken, dan kun je idd de BassAmp gebruiken (die een ingebouwd LPF heeft). Ook kun je bijvoorbeeld een TPA3118 mono versterker gebruiken en een filterbordje zoals http://www.ebay.com/itm/282136821148 Deze maakt het signaal ook meteen mono en je hebt instelbaar LPF en volume (geloof ik). Werkt op 12V tot 24V, net als de TPA3118.
En ik zou dan zeker voor de wat meer uitgebreide versie gaan, dus zodat je ook de bluetooth audio over de sub kan laten spelen.
:strip_icc():strip_exif()/u/58498/crop639191f4db17e.jpg?f=community)

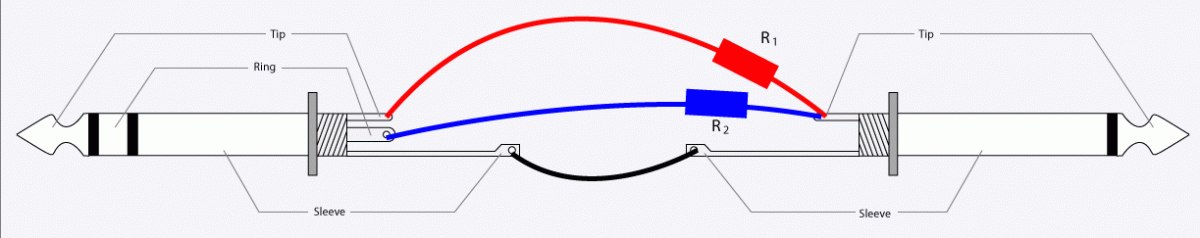

Ik heb geprobeerd een stereo-mono kabel te maken via het volgende schema:
De blauwe kabel bevat de weerstanden. Maar het geluid doet het niet. Wat doe ik verkeerd? Mijn kennis van electronica is vrij sumier dus ik kom er niet uit.
De blauwe kabel bevat de weerstanden. Maar het geluid doet het niet. Wat doe ik verkeerd? Mijn kennis van electronica is vrij sumier dus ik kom er niet uit.
hahha, heb je nu je speaker in serie met 10K weerstanden aangesloten? Dat gaat natuurlijk niet veel geluid geven
Zo dus. De techniek met de weerstanden gebruikt men doorgaans voordat het geluid versterkt wordt, zoals ook aangegeven in het schema dat je zelf aangaf. Je verbind dan L+ en R+ met elkaar (met een weerstand in serie) en verbind L- en R- met elkaar. Dan zorg je dat het rechterkanaal bestaat uit een combinatie van L+R+ en L-R- en het linkerkanaal bestaat uit een combinatie van L+R+ en L-R-, als het zo duidelijk is.
Correctie, net even opgezocht. Het blijkt dat sommige websites (foutief) vermelden dat de impedantie van de speakers gelijk blijft. Dit is niet waar. Het bridgen van de speakers (dus op R+ en L- aansluiten) kan alleen op versterkers die dat specifiek vermelden. De impedantie van de speaker wordt namelijk gehalveerd (dus 2 Ohm ipv 4 Ohm) wat kan zorgen dat de versterker zich opblaast. Als de versterker overweg kan met 2 Ohm speakers dan is het geen probleem.
[ Voor 27% gewijzigd door Royenroy op 08-06-2017 12:45 ]
Ik zal deze ook even in de OP zetten::
[...]
Ok dat is duidelijk. Bedankt
[ Voor 8% gewijzigd door barrymossel op 08-06-2017 13:15 ]
Tnx. Is me helemaal duidelijk nu
prentjes zijn toch altijd handiger.Werken dit soort adapters trouwens ook? https://www.onlinekabelsh...tereo-m-3-5mm-jack-mono-v
Bespaart me weer wat soldeerwerk.
[ Voor 19% gewijzigd door m3gA op 08-06-2017 13:23 ]
Die schakeling werkt inderdaad sowieso. Die adapter waarschijnlijk ook wel, maar dan zou je moeten proberen om een stereo audiokabel (met stereo-plugs) in de mono jack te steken. Dat zou eventueel wel kunnen werken, maar geen garantie!
Moghûh Heren,
Ook ik ben gezwicht voor de bluetoothval, en heb mezelf een 4.0 12V bordje gekocht ("DIY friends without pressure")
Valt me erg tegen...
Wat een herrie komt er uit.. En niet het juiste soort.

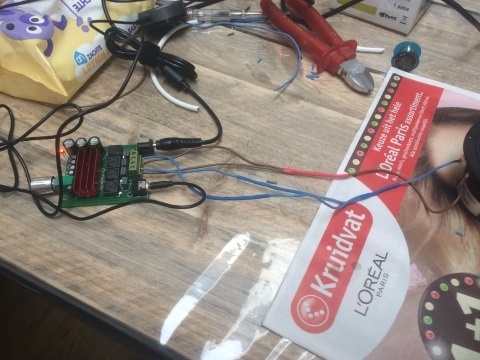

Ground loop is het denk ik niet, want zonder iets af te spelen, of geluid op nul is hij zo goed als stil.
Zodra het volume naar 1 gaat hoor je van alles piepen en kraken, processing noise? Signal noise?
Heb al geprobeerd de extra ground pad aan de andere - te leggen, weinig verandering.
Op mijn gemodde 2024 komt het extra tot uiting door de grote gevoeligheid. Op mijn grotere (type ben ik even vergeten) Is het minder aanwezig, maar nog steeds vervelend.
Is er iets aan te doen, of moet ik ze alle drie afschrijven?
Iemand een betere optie? Iets duurder mag, als het maar fatsoenlijk klinkt...
Ook ik ben gezwicht voor de bluetoothval, en heb mezelf een 4.0 12V bordje gekocht ("DIY friends without pressure")
Valt me erg tegen...
Wat een herrie komt er uit.. En niet het juiste soort.
Ground loop is het denk ik niet, want zonder iets af te spelen, of geluid op nul is hij zo goed als stil.
Zodra het volume naar 1 gaat hoor je van alles piepen en kraken, processing noise? Signal noise?
Heb al geprobeerd de extra ground pad aan de andere - te leggen, weinig verandering.
Op mijn gemodde 2024 komt het extra tot uiting door de grote gevoeligheid. Op mijn grotere (type ben ik even vergeten) Is het minder aanwezig, maar nog steeds vervelend.
Is er iets aan te doen, of moet ik ze alle drie afschrijven?
Iemand een betere optie? Iets duurder mag, als het maar fatsoenlijk klinkt...
Ik heb dit eerlijk gezegd bij ieder bluetooth bordje gehad (uit China idd). Zelfs bij een radiomodule met bluetooth ingebouwd hetzelfde. Strontirritant en geen idee wat er aan te doen. Voor die radiomodule heb ik een duurdere versie besteld (5 vs 18 dollar) en die werkte prima. Dus op basis van die n=1 is het gewoon baggerkwaliteit. Aan de andere kant zijn er volgens mij genoeg mensen die de goedkopere China-bordjes werkend hebben gekregen (of die ergeren zich er niet aan). Volgens mij heb ik in vorige topics wel goede dingen gelezen over de duurdere Sure bordjes, zoals http://store3.sure-electr...ceiver-board-w-apt-x-brb3. En als geld niet veel uitmaakt kun je ook een versterkerbordje met ingebouwde bluetooth bestellen, al is dat ook totaal geen garantie.:
Moghûh Heren,
Ook ik ben gezwicht voor de bluetoothval, en heb mezelf een 4.0 12V bordje gekocht ("DIY friends without pressure")
Valt me erg tegen...
Wat een herrie komt er uit.. En niet het juiste soort.
Ground loop is het denk ik niet, want zonder iets af te spelen, of geluid op nul is hij zo goed als stil.
Zodra het volume naar 1 gaat hoor je van alles piepen en kraken, processing noise? Signal noise?
Heb al geprobeerd de extra ground pad aan de andere - te leggen, weinig verandering.
Op mijn gemodde 2024 komt het extra tot uiting door de grote gevoeligheid. Op mijn grotere (type ben ik even vergeten) Is het minder aanwezig, maar nog steeds vervelend.
Is er iets aan te doen, of moet ik ze alle drie afschrijven?
Iemand een betere optie? Iets duurder mag, als het maar fatsoenlijk klinkt...
Dus afwachten tot iemand met de beste oplossing komt, of wat duurders proberen
Sure maar eens proberen dan...:
[...]
Ik heb dit eerlijk gezegd bij ieder bluetooth bordje gehad (uit China idd). Zelfs bij een radiomodule met bluetooth ingebouwd hetzelfde. Strontirritant en geen idee wat er aan te doen. Voor die radiomodule heb ik een duurdere versie besteld (5 vs 18 dollar) en die werkte prima. Dus op basis van die n=1 is het gewoon baggerkwaliteit. Aan de andere kant zijn er volgens mij genoeg mensen die de goedkopere China-bordjes werkend hebben gekregen (of die ergeren zich er niet aan). Volgens mij heb ik in vorige topics wel goede dingen gelezen over de duurdere Sure bordjes, zoals http://store3.sure-electr...ceiver-board-w-apt-x-brb3. En als geld niet veel uitmaakt kun je ook een versterkerbordje met ingebouwde bluetooth bestellen, al is dat ook totaal geen garantie.
Dus afwachten tot iemand met de beste oplossing komt, of wat duurders proberen
Ik heb er drie, en ze zijn alle drie hetzelfde.
Wordt vervolgd.
Mijn huidige projectje is afgerond:
Een lasergesneden bluetooth speaker.
Het doel van dit projectje was dat hij zo licht, compact en hard mogelijk kan met een goede geluidsweergave. Dit is naar mijn mening gelukt. De speaker is even zwaar als een jbl xtreme! (Circa 2kg)
De lipo die in de speaker zit is beveiligd d.m.v een zelfgebouwde accubeveiliging en gaat ongeveer 20uur mee.
De bluetooth module (ook te zien in het filmpje) is geheel geruisloos, geen last van processing noise dus!
Video
Voor degene die interesse hebben; hij is overcompleet en dus tekoop(zie advertentie)
Een lasergesneden bluetooth speaker.
Het doel van dit projectje was dat hij zo licht, compact en hard mogelijk kan met een goede geluidsweergave. Dit is naar mijn mening gelukt. De speaker is even zwaar als een jbl xtreme! (Circa 2kg)
De lipo die in de speaker zit is beveiligd d.m.v een zelfgebouwde accubeveiliging en gaat ongeveer 20uur mee.
De bluetooth module (ook te zien in het filmpje) is geheel geruisloos, geen last van processing noise dus!
Video
Voor degene die interesse hebben; hij is overcompleet en dus tekoop(zie advertentie)
[ Voor 9% gewijzigd door maarten30 op 13-06-2017 22:45 . Reden: Videolink aangepast ]
is gefixed
De speaker wordt inderdaad opgeladen door middel van de XLR plug, deze zit ook op de meeste soldeerbouten. Achteraf is er altijd wel iets dat anders kan. Ik heb tot nu toe bij al mijn zelfbouwspeakers deze plug gebruikt en ben er zeer tevreden over!
De speaker is inderdaad nog los te schroeven. In de speaker zitten 6 aluminium blokjes waarmee hij vastzit. Aan de onderkant zitten dus 6 boutjes. Dit is gedaan om eventuele uitbreidingen te kunnen maken of defecten te repareren.
Nu is de speaker op te laden door middel van een externe adapter, ook van hobbyking
Punt was een beetje in verband met veiligheid. Een tijd geleden was ik wat met een 4S LiPo en een Arduino aan het kloten. Toen had ik een paar breadboard kabels in de laadkabel van de LiPo gestoken om de voltages te meten. Maar toen ik per ongeluk sluiting maakte zaten twee van die kabeltjes aan elkaar gelast.:
[...]
De speaker wordt inderdaad opgeladen door middel van de XLR plug, deze zit ook op de meeste soldeerbouten. Achteraf is er altijd wel iets dat anders kan. Ik heb tot nu toe bij al mijn zelfbouwspeakers deze plug gebruikt en ben er zeer tevreden over!
De speaker is inderdaad nog los te schroeven. In de speaker zitten 6 aluminium blokjes waarmee hij vastzit. Aan de onderkant zitten dus 6 boutjes. Dit is gedaan om eventuele uitbreidingen te kunnen maken of defecten te repareren.
Nu is de speaker op te laden door middel van een externe adapter, ook van hobbyking
/u/541806/crop568e73243e2da_cropped.png?f=community)
Mooi apparaatje, mijn complimenten. Ik ben met een vergelijkbaar apparaatje bezig. Minder compact en niet laser gesneden
Heb je ook afbeeldingen van de binnenzijde?
En welke componenten heb je gebruikt?
Verwijderd
Hallo,
Ik ben bezig met mijn eigen kratradio,
Nu heb ik al best wat informatie verzameld alleen zit ik met nog een paar vragen.
Wat raden jullie aan:
- een maxamp30 of een autoversterker Sony xm 250x?
Ik ben ook graag benieuwd naar waarom.
Alvast bedankt!
Ik ben bezig met mijn eigen kratradio,
Nu heb ik al best wat informatie verzameld alleen zit ik met nog een paar vragen.
Wat raden jullie aan:
- een maxamp30 of een autoversterker Sony xm 250x?
Ik ben ook graag benieuwd naar waarom.
Alvast bedankt!
Het is een tijdje geleden dat ik hier heb gepost (jaren). En sommigen van jullie zullen mij misschien nog herinneren. Het krat- en Kistradio topic was eigenlijk mijn gate-way drug richting de audio en door de continue vraag naar meer output, hogere kwaliteit en nog lagere frequenties ben ik terecht gekomen in de PA. Ik ontwerp nu hoorngeladen subwoofers van 500L extern, kickbins, en glasvezel hoorns voor compressie drivers. Uiteindelijk wil ik ook echt een eigen merk creeren Die subwoofer met een wat kleinere top (BFM OT12) word nog wel eens van een accu gedraaid. (toch nog een beetje bij de kistradio's gebleven )
Nu weer On Topic, een vriend van mij vroeg om een kistradio met specifieke dimensies (47cm x 35cm x 20cm)

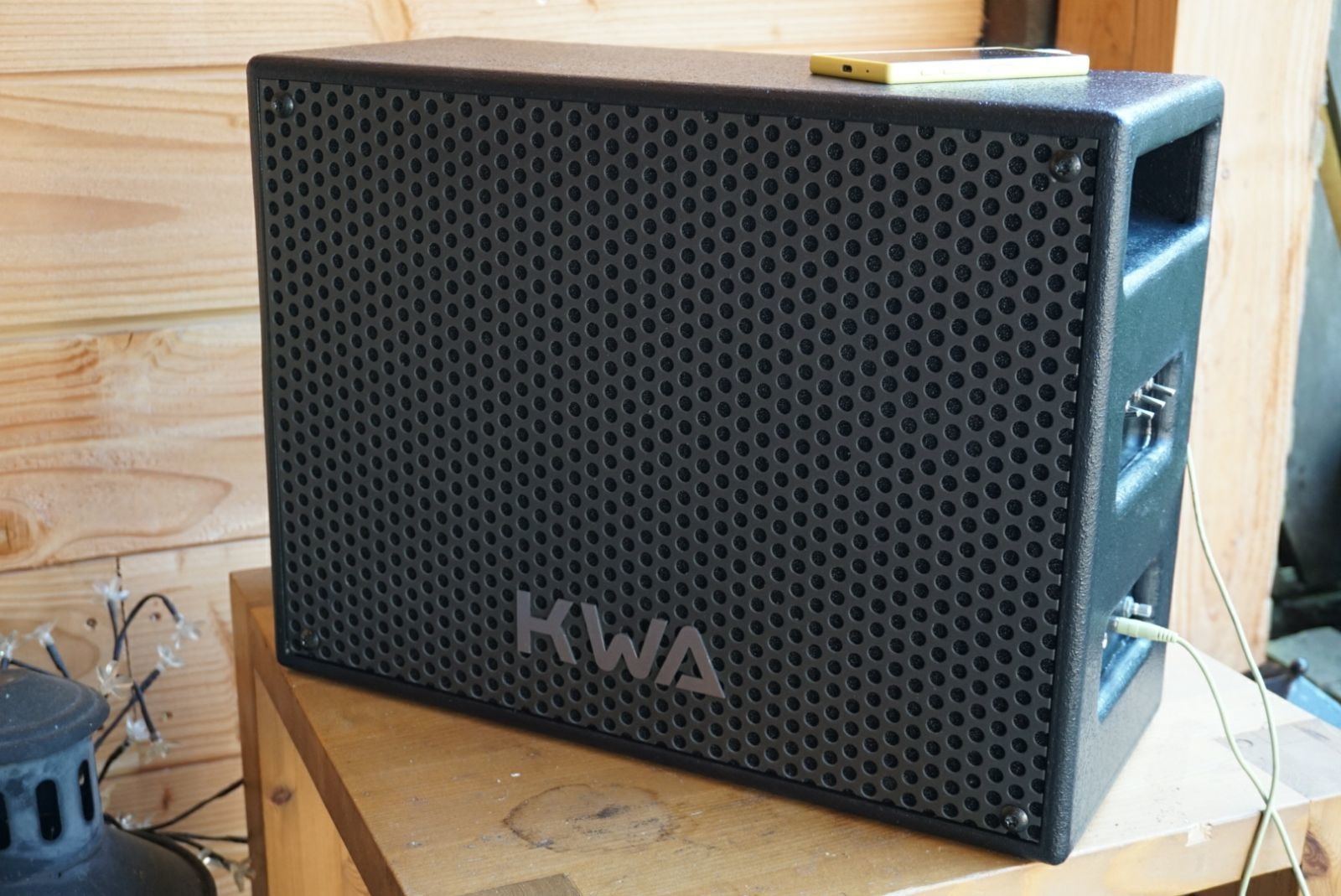

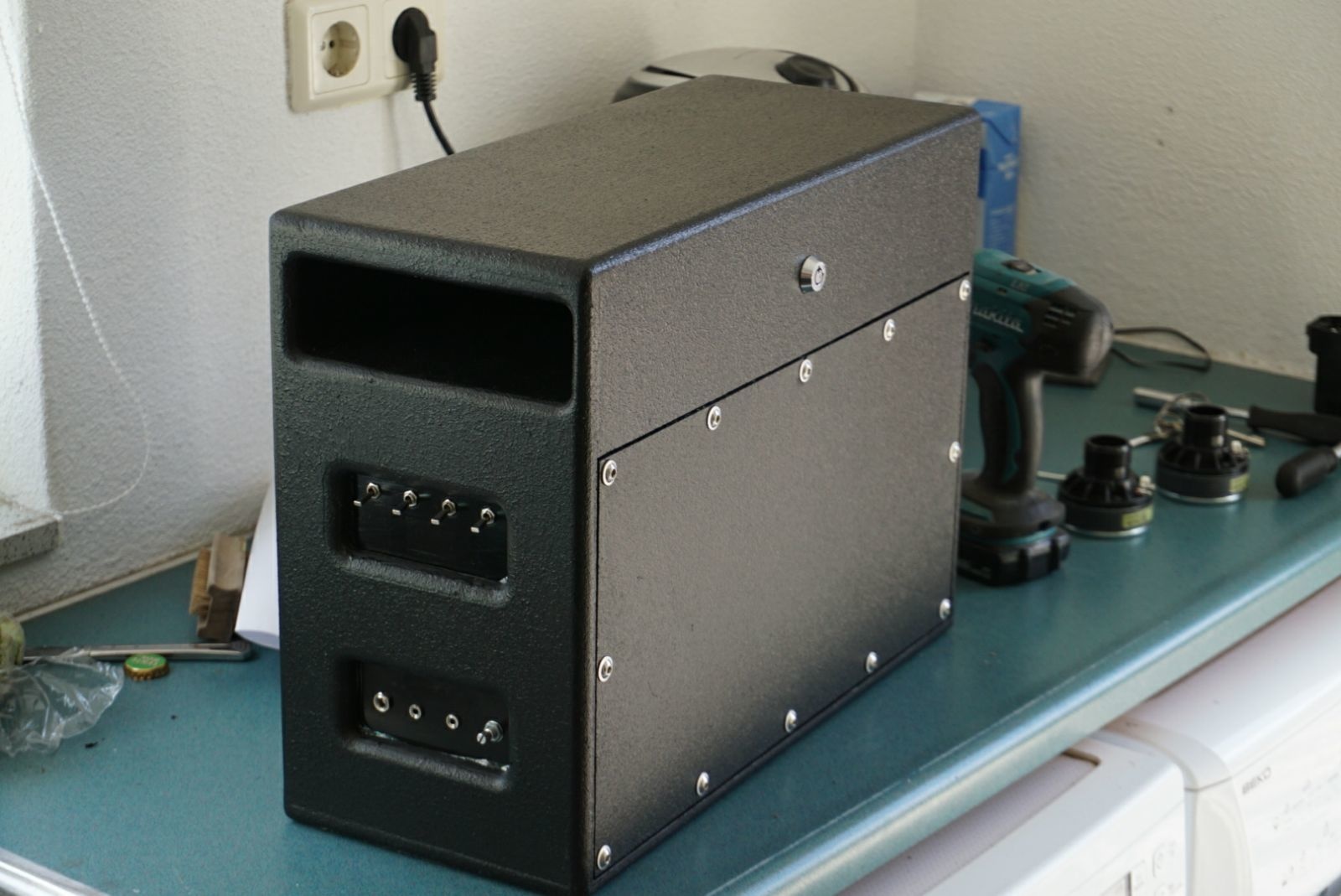

En ik heb gekozen voor de volgende set:
- 4S 4P Lithium-ion van het 18650 type met een BMS
- 2x80W versterker
- Boost 150W boostconverter
- 2x 8" speaker (Celestion TF0818)
- 2x compressie drivertje (Eminence APT80 V2)
- Simpele passieve 1e orde highpass op de tweeter rond de 4kHz
- 12mm 9 laags berken multiplex
- Warnex
Alle electronica en accu kwam uit china, van ebay.
Aansluitmateriaal van eoo-bv.nl
Hout van een bevriende meubelmaker, die heeft het ook op maat gezaagd. Frezen e.d. heb ik zelf gedaan.
Warnex en 8" van bax-shop
Tweeter van thomann
Verder heb ik er voor gekozen om de boostconverter in te schakelen met een extraschakelaar via een relay, zo heb je echt een "turbo"stand waarbij er extra headroom is om te blazen. Aangezien de luidspreker op 2x 10W al oorverdovend hard is en je 90% van de tijd toch niet zo hard draait. Dan is het verlies van de boostconverter en het extra gebruik van de versterker wel een beetje zonde.
De 4 schakelaars zijn:
Aan/uit
Turbo
LED's (nog niet ingebouwd)
Accuindicator
Aanslutingen onderin zijn:
Oplader
2x 3,5mm (om door te lussen/back up als iemand 'm kapot maakt)
Volume knop
Achterop zit een sleutel schakelaar om het geheel permanent uit te schakelen als je daar behoeft aan hebt
De handvaten dubbelen als basreflexpoorten en zijn eigenlijk een beetje overkill. Maximale luchtsnelheid zou 15m/s zijn bij 80W zijn. Tuning ligt rond de 70Hz, F3 iets daarboven en de Q van het systeem ongeveer 1.1 (als ik het me nog goed herinner!)
Ik heb geen tijd gehad om de crossover te fine-tunen en de tweeters goed te levelmatchen, ik heb ook helemaal geen metingen kunnen doen. Dus ik hoop hem nog een keer terug te krijgen voor een upgrade. En dan kan ik ook wat LED's toevoegen voor een beetje extra spektakel
Die subwoofer met een wat kleinere top (BFM OT12) word nog wel eens van een accu gedraaid. (toch nog een beetje bij de kistradio's gebleven ) Nu weer On Topic, een vriend van mij vroeg om een kistradio met specifieke dimensies (47cm x 35cm x 20cm)
En ik heb gekozen voor de volgende set:
- 4S 4P Lithium-ion van het 18650 type met een BMS
- 2x80W versterker
- Boost 150W boostconverter
- 2x 8" speaker (Celestion TF0818)
- 2x compressie drivertje (Eminence APT80 V2)
- Simpele passieve 1e orde highpass op de tweeter rond de 4kHz

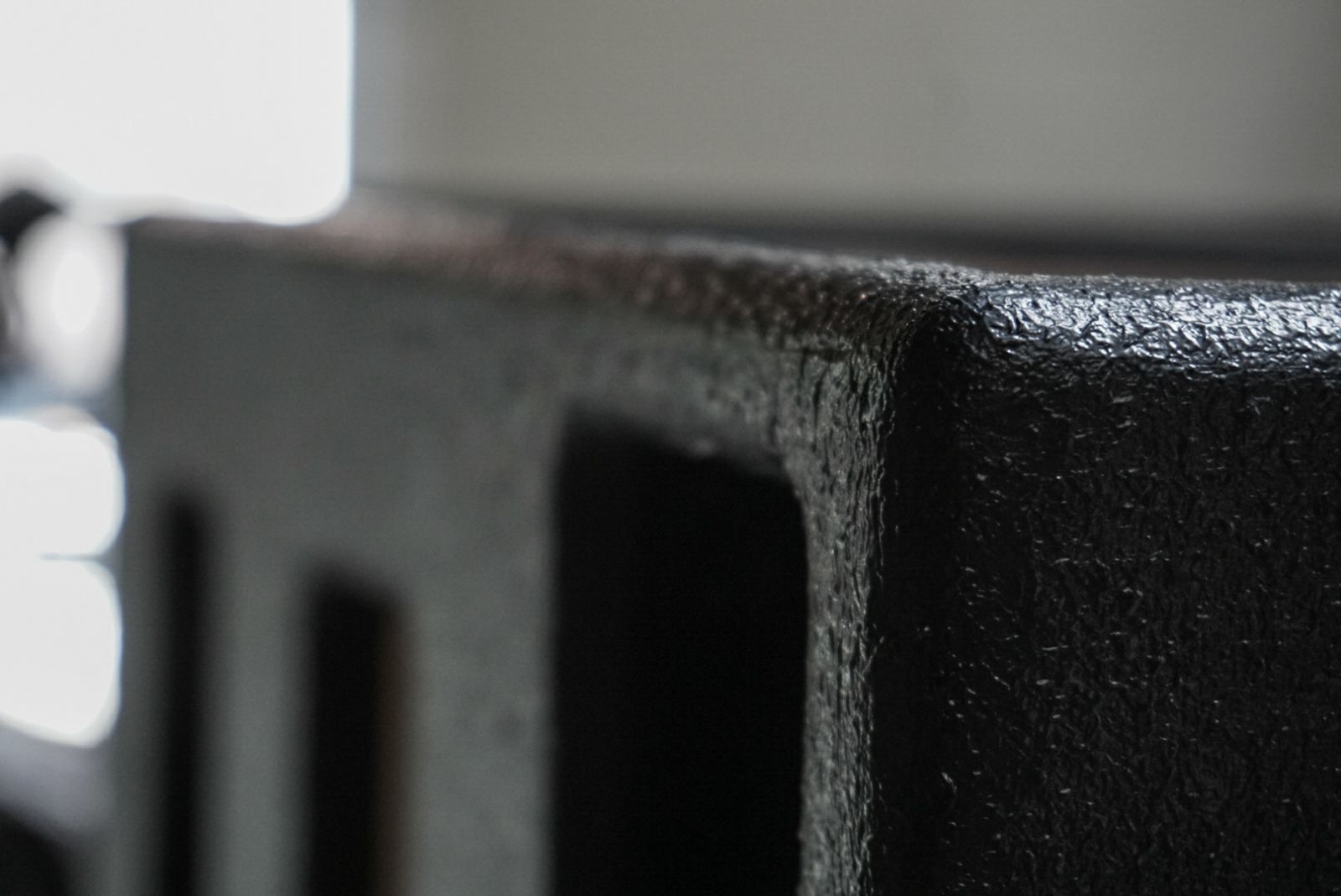

- 12mm 9 laags berken multiplex
- Warnex
Alle electronica en accu kwam uit china, van ebay.
Aansluitmateriaal van eoo-bv.nl
Hout van een bevriende meubelmaker, die heeft het ook op maat gezaagd. Frezen e.d. heb ik zelf gedaan.
Warnex en 8" van bax-shop
Tweeter van thomann
Verder heb ik er voor gekozen om de boostconverter in te schakelen met een extraschakelaar via een relay, zo heb je echt een "turbo"stand waarbij er extra headroom is om te blazen. Aangezien de luidspreker op 2x 10W al oorverdovend hard is en je 90% van de tijd toch niet zo hard draait. Dan is het verlies van de boostconverter en het extra gebruik van de versterker wel een beetje zonde.
De 4 schakelaars zijn:
Aan/uit
Turbo
LED's (nog niet ingebouwd)
Accuindicator
Aanslutingen onderin zijn:
Oplader
2x 3,5mm (om door te lussen/back up als iemand 'm kapot maakt)
Volume knop
Achterop zit een sleutel schakelaar om het geheel permanent uit te schakelen als je daar behoeft aan hebt
De handvaten dubbelen als basreflexpoorten en zijn eigenlijk een beetje overkill. Maximale luchtsnelheid zou 15m/s zijn bij 80W zijn. Tuning ligt rond de 70Hz, F3 iets daarboven en de Q van het systeem ongeveer 1.1 (als ik het me nog goed herinner!)
Ik heb geen tijd gehad om de crossover te fine-tunen en de tweeters goed te levelmatchen, ik heb ook helemaal geen metingen kunnen doen. Dus ik hoop hem nog een keer terug te krijgen voor een upgrade. En dan kan ik ook wat LED's toevoegen voor een beetje extra spektakel
Mooi gedaan! Je ziet wel duidelijk de invloeden uit de PA wereld Heb je hem actief of passief gefilterd?
Heb je hem actief of passief gefilterd?
druk en typefouten voorbehouden
:strip_exif()/u/300631/crop58dc288e376c7_cropped.gif?f=community)
Beste tweakers, aangezien mijn vorige radio toch te zwaar/onhandig was in gebruik ben ik bezig met een nieuwe versie:
En om gewicht te besparen heb ik een aantal 18650 cellen aangeschaft (16*3.7v 2ah, word 4s 4p). Er werd mij aangeraden om een bms met balancing te gebruiken als beveiliging, echter kan ik niet goed vinden of dit afdoende is om daar direct mee te laden(met juiste voltage voeding)? Of moet ik daar toch een aparte lader voor aanschaffen?
En om gewicht te besparen heb ik een aantal 18650 cellen aangeschaft (16*3.7v 2ah, word 4s 4p). Er werd mij aangeraden om een bms met balancing te gebruiken als beveiliging, echter kan ik niet goed vinden of dit afdoende is om daar direct mee te laden(met juiste voltage voeding)? Of moet ik daar toch een aparte lader voor aanschaffen?
Erg cool! Waar heb je de grille vandaan? En hoeveel doorlaat is het?:
Het is een tijdje geleden dat ik hier heb gepost (jaren). En sommigen van jullie zullen mij misschien nog herinneren. Het krat- en Kistradio topic was eigenlijk mijn gate-way drug richting de audio en door de continue vraag naar meer output, hogere kwaliteit en nog lagere frequenties ben ik terecht gekomen in de PA. Ik ontwerp nu hoorngeladen subwoofers van 500L extern, kickbins, en glasvezel hoorns voor compressie drivers. Uiteindelijk wil ik ook echt een eigen merk creeren
Nu weer On Topic, een vriend van mij vroeg om een kistradio met specifieke dimensies (47cm x 35cm x 20cm)
En ik heb gekozen voor de volgende set:
- 4S 4P Lithium-ion van het 18650 type met een BMS
- 2x80W versterker
- Boost 150W boostconverter
- 2x 8" speaker (Celestion TF0818)
- 2x compressie drivertje (Eminence APT80 V2)
- Simpele passieve 1e orde highpass op de tweeter rond de 4kHz
- 12mm 9 laags berken multiplex
- Warnex
Alle electronica en accu kwam uit china, van ebay.
Aansluitmateriaal van eoo-bv.nl
Hout van een bevriende meubelmaker, die heeft het ook op maat gezaagd. Frezen e.d. heb ik zelf gedaan.
Warnex en 8" van bax-shop
Tweeter van thomann
Verder heb ik er voor gekozen om de boostconverter in te schakelen met een extraschakelaar via een relay, zo heb je echt een "turbo"stand waarbij er extra headroom is om te blazen. Aangezien de luidspreker op 2x 10W al oorverdovend hard is en je 90% van de tijd toch niet zo hard draait. Dan is het verlies van de boostconverter en het extra gebruik van de versterker wel een beetje zonde.
De 4 schakelaars zijn:
Aan/uit
Turbo
LED's (nog niet ingebouwd)
Accuindicator
Aanslutingen onderin zijn:
Oplader
2x 3,5mm (om door te lussen/back up als iemand 'm kapot maakt)
Volume knop
Achterop zit een sleutel schakelaar om het geheel permanent uit te schakelen als je daar behoeft aan hebt
De handvaten dubbelen als basreflexpoorten en zijn eigenlijk een beetje overkill. Maximale luchtsnelheid zou 15m/s zijn bij 80W zijn. Tuning ligt rond de 70Hz, F3 iets daarboven en de Q van het systeem ongeveer 1.1 (als ik het me nog goed herinner!)
Ik heb geen tijd gehad om de crossover te fine-tunen en de tweeters goed te levelmatchen, ik heb ook helemaal geen metingen kunnen doen. Dus ik hoop hem nog een keer terug te krijgen voor een upgrade. En dan kan ik ook wat LED's toevoegen voor een beetje extra spektakel
[afbeelding]
[afbeelding]
[afbeelding]
@sjaakwortel Dat is nou precies wat dus ook in die van mij zit Dit is wat ik heb gebruikt:
http://www.ebay.com/itm/4...Cell-Balance/322476911580
http://www.ebay.com/itm/1...Acid-Battery/401274141397
http://www.ebay.com/itm/E...Battery-Cell/262728544983
@barrymossel De grill komt van metaalwinkel.nl, doorlaat is volgensmij iets van 44%.
Totale gewicht van deze kist is overigens 13kg. Sensitivity van de woofers samen zou ongeveer 97dB moeten zijn. Waardoor de theoretische maxspl ongeveer 118dB zou moeten zijn.
Dit is wat ik heb gebruikt:http://www.ebay.com/itm/4...Cell-Balance/322476911580
http://www.ebay.com/itm/1...Acid-Battery/401274141397
http://www.ebay.com/itm/E...Battery-Cell/262728544983
@barrymossel De grill komt van metaalwinkel.nl, doorlaat is volgensmij iets van 44%.
Totale gewicht van deze kist is overigens 13kg. Sensitivity van de woofers samen zou ongeveer 97dB moeten zijn. Waardoor de theoretische maxspl ongeveer 118dB zou moeten zijn.
He, jij ook al? Misschien een goede tijd om mijn projectje van de laatste tijd te onthullen
Ben de laatste tijd bezig geweest met 'de ultieme audio module'. Wat houdt dat (voorlopig) precies in?
4 kanaals klasse D versterking
4x 40W vermogen
onboard DSP
met o.a. smoothclipping, instelbare biquads, dynamische en psycho akoetische bass verbetering en limiters
Hoge kwaliteit Bluetooth module
Voorlopig nog de RN52 (V3.0), maar heb net de BM64 (V4.1) binnen die meer features biedt voor minder geld. Even mee experimenten dus.
Microcontroller voor van alles en nogwat
o.a. bicolor status LED, volume control, diepontlaadprotectie
Alles is geoptimaliseerd voor laag stroomverbruik. Idle verbruikt het hele systeem (4 kanalen aan, BT idle) slechts 1W op 12V. Dat betekent 70+ uur op een standaard loodzuuraccu. Normaal gebruik zal waarschijnlijk alsnog 20+ uur opleveren.
Zie mijn site www.ZOUDIO.com (work in progress) voor meer details.
Op instagram post ik zo nu en dan wat updates: www.instagram.com/zoudio.electronics
Iets een commercieel tintje, maar ik wil uiteindelijk ook zeker gaan leveren aan DIYers.

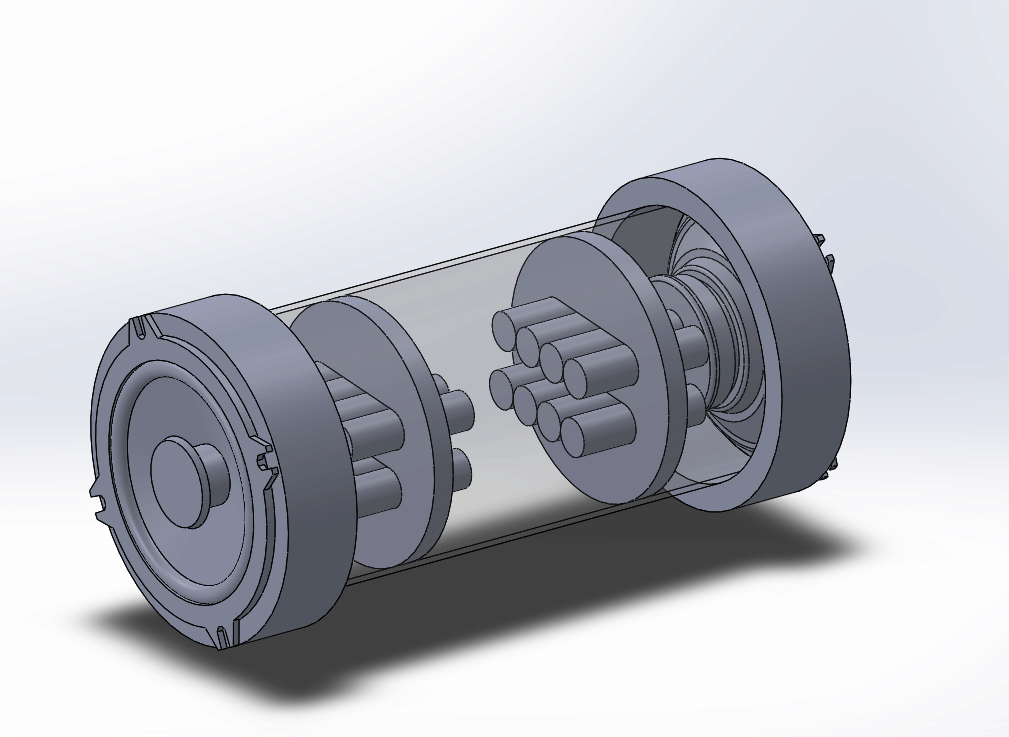

Hier een fancy render van een van de eerste prototypes.
Meer details over de nieuwste versie, die echt representatief zou moeten zijn voor het eindproduct, komen snel.
druk en typefouten voorbehouden
Dat bedoel ik: is een DSP nodig voor een (standaard) kistradio? Mijn TPA3116 2.1 filtert voldoende
Ook de MaxAmp is mijn inziens overrated. Ook die wattages doen me weinig. Bluetooth doe ik niet aan, maar prima. Accusafe is ook te duur voor wat het is. Een DSP is voor de meeste toepassingen niet nodig. Ik heb grote lol met een TPA3116 2.1 bordje.
Wat ik wil zeggen is dat de meeste kistradio's dit totaal niet nodig hebben. Echter zou ik het voor 99 dollar wel overwegen. 199 dollar is van de zotte.
:strip_icc():strip_exif()/u/159609/caffeine_is_the_shit_60x60.shkl.jpg?f=community)
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
Mijn bordje pakt alles van 4.5 tot 26V: 2-6S lithium ion, 6/12/18V loodzuur, USB, laptopvoeding, noem het maar op. Output (en dus verbruik) is erg afhankelijk van het input voltage.
Je kan hem gebruiken als tweekanaals (1 chip in shutdown), dat vermindert idle verbruik met ~40%.
Goede tip voor die powerpad, zeker aan het begin met handassemblage.
HybridFlow spul werkt wel lekker, maar het is helaas niet user programmable aangezien je het development platform nodig hebt om de registers te exporteren. Minder geschikt voor de DIY'er dus, aangezien ik de instellingen programmeer alvorens opsturen. Ik kan hooguit een goedkope programmer meesturen zodat bij een simpele verandering (bas iets harder, ander type accu etc) ik dan nieuwe firmware kan opsturen en de gebruiker dit zelf kan uploaden. Maarja, niet zo mooi als een SigmaStudio, maar wel goedkoper en beter geïntegreerd.
Helemaal mee eens, maar zo lijkt het alsof je korting krijgt
199 dollar was nooit het plan. Hij valt ook gewoon te gebruiken als 2.0 versterker (geen DSP processing). Het is inderdaad duurder dan de TPA3118 bordjes van eBay en zou hem ook niet per sé aanraden voor kistradio's. Maar als je dan toch een iets mooier speakertje maakt, dan is dit wel ideaal tov losse modules: zuiniger, goedkoper, kleiner en makkelijker.
druk en typefouten voorbehouden
Snap ik, maar sowieso als je op die 99 dollar nog een mooie korting voor tweakers doet heb je in ieder geval 1 koper!:
[...]
Helemaal mee eens, maar zo lijkt het alsof je korting krijgt
Hij valt ook gewoon te gebruiken als 2.0 versterker (geen DSP processing). Het is inderdaad duurder dan de TPA3118 bordjes van eBay en zou hem ook niet per sé aanraden voor kistradio's. Maar als je dan toch een iets mooier speakertje maakt, dan is dit wel ideaal tov losse modules: zuiniger, goedkoper, kleiner en makkelijker.
And I begged Angel of the Lord what are these tortured screams? And the angel said unto me; These are the cries of the carrots, the cries of the carrots! You see, Reverend Maynard, Tomorrow is harvest day and to them it is the holocaust
