All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
/u/323687/crop5b379d7837c91_cropped.png?f=community)
Het kan zijn dat de uiteindes van de draadjes tegen iets aankomen en dus kortstuiting maken (na het patchen van LSA tegen de behuising van de keystone bijv.)
Dit zou het kunnen verklaren. Heb je doorgetest voor je de het terug in de muur vast zet (wat logisch is) dan kan het zijn dat bij het terug inbouwen je net iets hebt aangedrukt wat dit verklaart.
even ovedreven plaatje maar voor het idee:
[ Voor 3% gewijzigd door xleeuwx op 19-08-2022 14:23 ]
:strip_exif()/u/67342/tnet3.gif?f=community)
En de aderparen veel te ver ont-twist zijn.
Inderdaad een mooi voorbeeld hoe het niet hoort @xleeuwx
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Dat is ook waarom het een overdreven plaatje is maar juist voor het idee de aders steken te ver uit waardoor deze connetie kunnen maken met de behuizing of iets anders waardoor er kortsluiting komt en het dus geen volledige 1Gbps:
[...]
En de aderparen veel te ver ont-twist zijn.
Inderdaad een mooi voorbeeld hoe het niet hoort @xleeuwx
/u/1160822/crop60faafb83b64a_cropped.png?f=community)
Voor hulp en meer info zie: https://drive.google.com/drive/folders/1sALkX5QBVEc8xm4wqLEiJzcDmiaJJ_X8?usp=sharing en https://sites.google.com/view/eendraadschema Met vriendelijke groeten, Björn
:strip_icc():strip_exif()/u/49919/Icon-CBR600F2.jpg?f=community){kind=icon}
:strip_exif()/u/49248/DPCkoeienUD.gif?f=community)
Ik schrijf altijd graag Km/h maar blijkbaar is dat niet de bedoeling : https://taaladvies.net/sy...den-en-eenheden-algemeen/
100 Mbps != 1000 Mbps (oftewel 1 Gbps)
MBps vind ik ook zo'n raar iets : Doe mij maar lekker MB/s
Maar is dat wel officiëel zo
Als klant van die gasten kan ik bevestigen dat ze in meerdere opzichten een beetje raar zijn...
Zie ook het Caiway Glasvezel Topic
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Maar kort afknippen zou je zelf niet hoeven te doen? De LSA tang die ik heb doet dat in een keer voor mij. Met het aandrukken zou die ook meteen buitenlangs moeten afknippen. Alhoewel een enkele keer de ader net niet lekker lag en bv al naar beneden gebogen was. Dan knipt het schaartje langs de ader door en zit de ader tussen dus de schaar en het "blokje" van de LSA.
Edit:
Psst @rally hieronder. Ik ben niet de vraagsteller
Mijn kabels werken perfect
[ Voor 5% gewijzigd door RobertMe op 19-08-2022 18:21 ]
Voor hulp en meer info zie: https://drive.google.com/drive/folders/1sALkX5QBVEc8xm4wqLEiJzcDmiaJJ_X8?usp=sharing en https://sites.google.com/view/eendraadschema Met vriendelijke groeten, Björn
Nee hoor. Niet alle keystones zijn “toolless”. En toolless is niet altijd beter.
Ook sommige keystones zijn echt *zooo* goedkoop geproduceerd dat de mesjes snel verbuigen en niet goed de kabels aansnijden.
Dus er zijn legio problemen die hier kunt vinden bij de installatie (teminste…daarna
)
http://www.deyterra.com
Keystones die niet toolless zijn hebben hun eigen tools dus ook geen LSA tool die je moet gebruiken. En als je met kwalitatieve merken als Nexans, comescope, leviton, at&t, panduit, Excel-networking, legrand werkt dan heb je ook goedkope Keystones er tussen zitten die wel goed zijn.:
[...]
Nee hoor. Niet alle keystones zijn “toolless”. En toolless is niet altijd beter.
Ook sommige keystones zijn echt *zooo* goedkoop geproduceerd dat de mesjes snel verbuigen en niet goed de kabels aansnijden.
Dus er zijn legio problemen die hier kunt vinden bij de installatie (teminste…daarna
Voor hulp en meer info zie: https://drive.google.com/drive/folders/1sALkX5QBVEc8xm4wqLEiJzcDmiaJJ_X8?usp=sharing en https://sites.google.com/view/eendraadschema Met vriendelijke groeten, Björn
:strip_exif()/u/347463/crop63dd20785b307.gif?f=community)

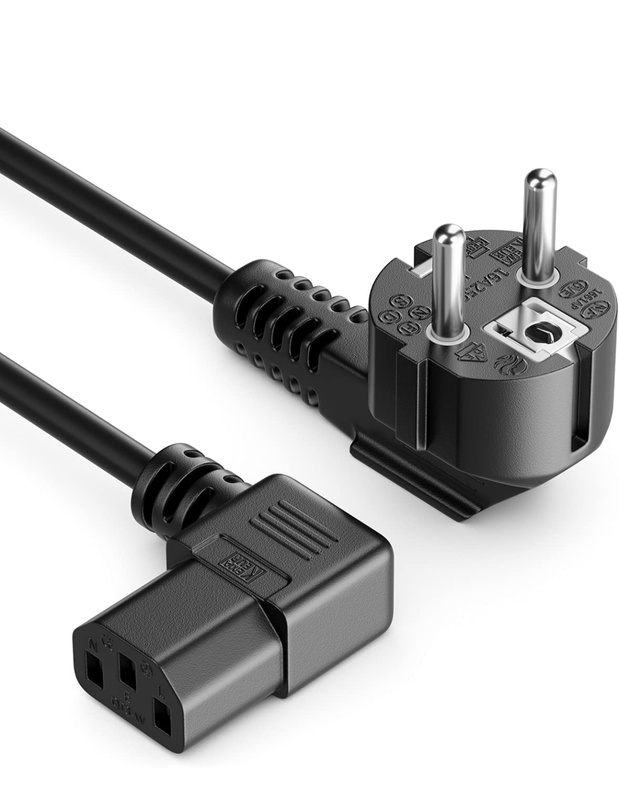

Heb zelf van die haakse stroomkabels gehaald, ideaal voor dit soort situaties.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/alpW0e3WoLF3lNIixYFe2Abc.jpg?f=user_large)
“…There is nothing either good or bad, but thinking makes it so…”
Het rack is de 300mm diep.
De UDM is 285mm diep vanaf de rack-schroeven, zonder stekker.
Draai de oortjes om en het apparaat is nog maar 250mm diep vanaf de rack-schroeven. Genoeg ruimte voor de stekker.
:strip_icc():strip_exif()/u/206451/crop5e887756440a2_cropped.jpeg?f=community)
Heb daar al eens eerder een tekeningetje voor gemaakt,:
[...]
Het rack is de 300mm diep.
De UDM is 285mm diep vanaf de rack-schroeven, zonder stekker.
Draai de oortjes om en het apparaat is nog maar 250mm diep vanaf de rack-schroeven. Genoeg ruimte voor de stekker.
rood -> standaard installatie
groen -> met omgedraaide oortjes.
:fill(white):strip_exif()/f/image/JxliCoNLy51jfFDUts7yd3gu.png?f=user_large)
:strip_icc():strip_exif()/u/77667/crop56b7832c3f349_cropped.jpeg?f=community)
Nieuw huis en dit keer opnieuw wat leuks maken . Hierbij een eerste sneakpeak. In tegenstelling tot de vorige keer dit keer wel wat hulp ingeschakeld gezien de hoeveelheid kabels en complexiteit boven gips plafonds etc.
Meer volgt snel.
ja ik weet dat de stroombedrading aandacht nodig heeft.. vorige eigenaar heeft er een potje van gemaakt
. Hierbij een eerste sneakpeak. In tegenstelling tot de vorige keer dit keer wel wat hulp ingeschakeld gezien de hoeveelheid kabels en complexiteit boven gips plafonds etc. Meer volgt snel
. ja ik weet dat de stroombedrading aandacht nodig heeft.. vorige eigenaar heeft er een potje van gemaakt
[ Voor 12% gewijzigd door Workaholic op 21-08-2022 22:18 ]

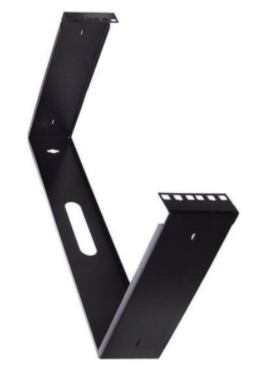

Heeft iemand ervaring met het verticaal monteren zoals onderstaand afgebeeld. Zou dit werken? Die open 2U server racks kan ik namelijk niet monteren in mijn meterkast.
:fill(white):strip_exif()/f/image/JdUMA909OyURfeuVQbzAjWBn.png?f=user_large)
Ja, dat heb ik. Gaat goed. Het zelf een dergelijke constructie in mijn meterkast met een USG-PRO, 24 poorts POE switch van Ubiquity, een 1U stekkerblok en een 1U kabel organisor. Bovenop staat mijn Synology NAS. Draait al 3 jaar zonder issues.
:strip_icc():strip_exif()/u/344544/apple.touch.icon.jpg?f=community){kind=icon}

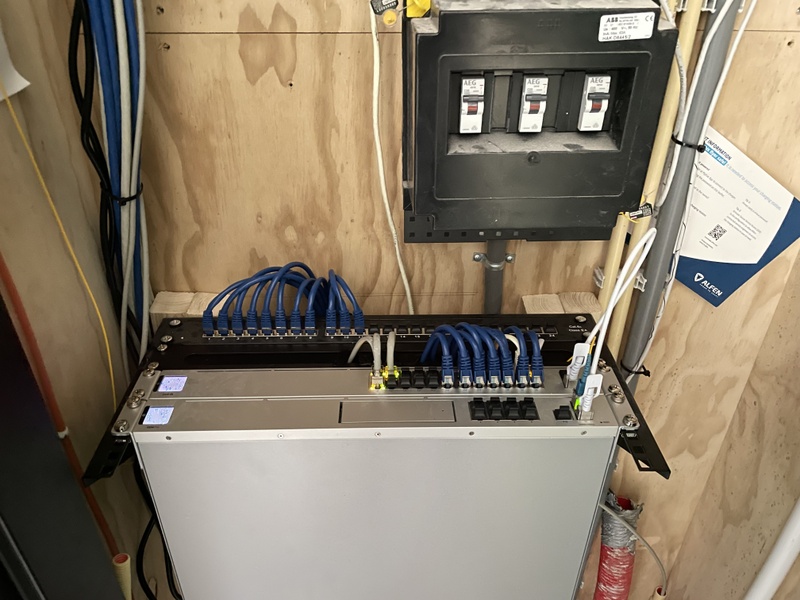

Ik heb sinds een paar weken een verticale setup draaien met een UDM-pro en switch. Werkt echt perfect voor meterkasten die wat aan de krappe kant zijn.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BNQ6FxFaPS2QAKwvYL1l5vOH.jpg?f=user_large)
Ik heb zelf deze gebruikt:
pricewatch: Startech.com 5U Vertical Wall Mount Rack
[ Voor 8% gewijzigd door koekjeh op 22-08-2022 11:57 ]
M3 - RWD / Ultra Red - https://ts.la/florian39171
gezien de laatste reactie van @koekjeh (dank ! dit zou ook nog een optie zijn mits mijn versie niet kan) ben ik misschien niet helemaal duidelijk geweest. Heb met Paint iets geprobeerd uit te tekenen. Links hoe het normaal zou moeten denk ik, en rechts hoe ik het zou willen ophalen.:
[...]
Ja, dat heb ik. Gaat goed. Het zelf een dergelijke constructie in mijn meterkast met een USG-PRO, 24 poorts POE switch van Ubiquity, een 1U stekkerblok en een 1U kabel organisor. Bovenop staat mijn Synology NAS. Draait al 3 jaar zonder issues.
:fill(white):strip_exif()/f/image/Qpdqm5F5h1TT99ENgqLgRHzF.png?f=user_large)
De dus eigenlijk 90 graden draaien.
:strip_exif()/u/285020/crop6085b8acc4f0d_cropped.gif?f=community)
Dat krijg je als je cat7 trekt
On a more serious note. Geen antwoord op jouw vraag, maar plaatjes lijken verdacht veel op de Rutenbeck WCDs. Zoek daar dus even op, want die vibdt je een stuk goedkoper dan alleen al €26 voor een enkele. Zoals bij de Hornbach de dubbele voor €15: https://www.hornbach.nl/s...bbel/8505356/artikel.html
Zelf ben ik daar toentertijd ook voor gevallen en de veel te dure "Busch Jeager Cat6a WCDs" gekocht om daarna er achter te komen dat ze van Rutenbeck zijn en ook toen 5 tot 10 euro goedkoper te vinden waren elders.
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
hmm ok, dan ben ik destijds verkeerd geadviseerd.. mijn eigen schuld had natuurlijk eerst hier voor advies moeten komen
Overigens heb ik wel 2 cat6 kabels lopen, die heb ik destijds met een keystone afgewerkt. Deze beter afwerken op een rj45 of maar gewoon laten zitten?
Ps reeds 1 cat7 kabel getrokken, wat echt veel moeite gekost heeft, deze wel aangesloten op een rj45 doos (werd destijds geadviseerd hier trouwens). Heb glasvezel 1000 van t-mobile lopen.
[ Voor 11% gewijzigd door taurus0205 op 23-08-2022 11:58 ]
Stugge kabels welke op een muur of patchkast terecht komen kun je het beste afmonteren met een keystone of vast afmonteren aan een doos.:
[...]
hmm ok, dan ben ik destijds verkeerd geadviseerd.. mijn eigen schuld had natuurlijk eerst hier voor advies moeten komen
Overigens heb ik wel 2 cat6 kabels lopen, die heb ik destijds met een keystone afgewerkt. Deze beter afwerken op een rj45 of maar gewoon laten zitten?
Een soepele kabel kun je het beste afmonteren met stekkers.
De reden is dat een stugge (solid) kabel niet goed tegen veel bewegen kan, dan heb je kans op kabelbreuk. Als je die dus vast afmonteert en niet met stekkers dan is de kans dat je de kabel beweegt een stuk kleiner.
De soepele kabels kunnen wel beter tegen bewegen daarom kun je daar prima stekkers op zetten.
Overigens kun je op solid kabels ook stekkers zetten (wel speciaal voor solid kabels). Maar zorg er dan wel voor dat je de kabel zo min mogelijk beweegt erna.
Op beide kun je Cat6(a) RJ45 stekkers of ander aansluitmateriaal gebruiken. Cat8 is overigens wel een officiële standaard maar die heeft ook een andere stekker nodig.
Don't drive faster than your guardian angel can fly.
:strip_icc():strip_exif()/u/101621/apple.jpg?f=community)
/u/1219196/crop6324b2e35d04c_cropped.png?f=community)
/u/262016/crop64ed94e1a7757_cropped.png?f=community)
:strip_icc():strip_exif()/u/326874/crop588097c82e375_cropped.jpeg?f=community)
Of deze: https://profipatch.com/ne...-unten-5er-set-profipatch:
[...]
Dat krijg je als je cat7 trekt
On a more serious note. Geen antwoord op jouw vraag, maar plaatjes lijken verdacht veel op de Rutenbeck WCDs. Zoek daar dus even op, want die vibdt je een stuk goedkoper dan alleen al €26 voor een enkele. Zoals bij de Hornbach de dubbele voor €15: https://www.hornbach.nl/s...bbel/8505356/artikel.html
Zelf ben ik daar toentertijd ook voor gevallen en de veel te dure "Busch Jeager Cat6a WCDs" gekocht om daarna er achter te komen dat ze van Rutenbeck zijn en ook toen 5 tot 10 euro goedkoper te vinden waren elders.
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Inderdaad, daar doe je ook eerst een stopcontact. En dat is net waar sommigen hier niet de analogie naar RJ45 WCD zien.
Maar vast geplaatste apparatuur waar je niet bij komt hoef je ook niet met een stekker te doen. Zo kwam laatst hier op GoT iemand langs met een afzuigkap die met een kroonsteentje was aangesloten op de draad die de muur in ging en dat werd ook prima bevonden. Want die afzuigkap ga je toch niet ineens weghalen. En het geheel was ook boven de kastjes uit het zicht.:
[...]
Inderdaad, daar doe je ook eerst een stopcontact. En dat is net waar sommigen hier niet de analogie naar RJ45 WCD zien.
Dus eens een keer een stekker aan een netwerkkabel zetten en direct in een access point of camera plugin hoeft ook geen ramp te zijn.
Maar dat vind ik dan weer een andere situatie als geen patch paneel. Dat is hetzelfde alsof je in de meterkast rijen vol stopcontacten plaatst in de groepenkast, en vervolgens de stroomkabels door het huis met een stekker daar op insteekt:+
[ Voor 14% gewijzigd door RobertMe op 23-08-2022 16:32 ]
:strip_exif()/u/108168/koebjieste21.gif?f=community)
:strip_icc():strip_exif()/u/10517/nwkoffie.jpg?f=community)
Dat is een perilex stekker, en die gebruiken we in Nederland ook voor kookplaten
Tijd voor een nieuwe sig..
Shit de usw -enterprise-8-poe van ubiquiti is niet rack mountable . Deze kan terug vrees ik, het groter broertje is meteen 2x zo duur.. iemand tips voor een bedrijf of zzper die hiervoor iets kan 3D printen? Misschien als het past de hue en switch naast elkaar in 1 U slot?
. Deze kan terug vrees ik, het groter broertje is meteen 2x zo duur.. iemand tips voor een bedrijf of zzper die hiervoor iets kan 3D printen? Misschien als het past de hue en switch naast elkaar in 1 U slot?
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
Waarom niet gewoon een standaard 19" plankje in je rack hangen en daar beide apparaten op leggen?:
Shit de usw -enterprise-8-poe van ubiquiti is niet rack mountable
Sinds de 2 dagen regel reageer ik hier niet meer
https://www.thingiverse.com/ hier al eens gekeken?:
Shit de usw -enterprise-8-poe van ubiquiti is niet rack mountable
Ik heb hier zelf een 19” mount voor 2 Hue bridges gekocht, hij reageert niet super snel maar kan ook maatwerk leveren. Tevens print hij op ABS wat een stuk steviger is dan PLA, dat gaat sneller doorhangen.
[ Voor 21% gewijzigd door Toppe op 24-08-2022 08:07 ]
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
Dat is toch helemaal prima dan?! Een wandcontactdoos of een inzetplaat met keystones is praktisch hetzelfde, dat is allemaal prima. Waarom denk je dat hier iets aan mankeert?
:
[...]
Dat is een perilex stekker, en die gebruiken we in Nederland ook voor kookplaten
offtopic:
Hij bedoelt natuurlijk geen Perilex maar zo'n geval:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OidGectoOYI6IZcTf9MOo3wG.jpg?f=user_large)
Hij bedoelt natuurlijk geen Perilex maar zo'n geval:
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
/u/242978/crop66a33d061908f_cropped.png?f=community)
Zondag een Ubiquiti switch gehaald, wordt een prima setup zo.
Kan niet wachten om het op te zetten hehe.
Ben alleen aan het twijfelen hoe het in de meterkast te hangen.
Het is om en nabij 30 cm diep, dus de switch tegen de zijwand met de poorten naar de deur wordt lastig.
Dus dan wordt het tegen de achterwand met de poorten richting de groepen kast lijkt me.
Het eerder genoemde 90 graden mount kan ik wss. ook verticaal monteren?
Twijfel alleen over het patch paneel, hoe ik dat er netjes bij kan hangen. (https://www.allekabels.nl...atchpaneel-12-poorts.html)
De grijze CAT6A moet ik nog afmonteren op het patchpaneel en de kabels netjes met klemmetjes vastzetten.
Zal wel een klein plankje moeten ophangen om mijn RPi, ikea tradfri enz. op te leggen.
:strip_exif()/f/image/w4g6pV0SDibD8mR7hpCPDxrD.jpg?f=fotoalbum_large)
Kan niet wachten om het op te zetten hehe.
Ben alleen aan het twijfelen hoe het in de meterkast te hangen.
Het is om en nabij 30 cm diep, dus de switch tegen de zijwand met de poorten naar de deur wordt lastig.
Dus dan wordt het tegen de achterwand met de poorten richting de groepen kast lijkt me.
Het eerder genoemde 90 graden mount kan ik wss. ook verticaal monteren?
Twijfel alleen over het patch paneel, hoe ik dat er netjes bij kan hangen. (https://www.allekabels.nl...atchpaneel-12-poorts.html)
De grijze CAT6A moet ik nog afmonteren op het patchpaneel en de kabels netjes met klemmetjes vastzetten.
Zal wel een klein plankje moeten ophangen om mijn RPi, ikea tradfri enz. op te leggen.
| # | Category | Product | Prijs | Subtotaal |
| 1 | Netwerk switches | Ubiquiti UniFi Switch (24-poorts, 250W PoE+) | € 447,10 | € 447,10 |
| 3 | Access points | Ubiquiti UniFi 6 Lite | € 120,94 | € 362,82 |
| 1 | Netwerkaccessoires | Ubiquiti UniFi Cloud Key Gen2 Plus | € 199,- | € 199,- |
| 1 | Bediening | Ubiquiti UniFi Protect G4 Doorbell | € 209,- | € 209,- |
| 1 | Bewakingscamera's | Ubiquiti UniFi Protect G4-Bullet (1-pack) | € 259,- | € 259,- |
| Bekijk collectie Importeer producten | Totaal | € 1.476,92 | ||
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/w4g6pV0SDibD8mR7hpCPDxrD.jpg?f=user_large)
EDIT: Verkeerd gelezen. Het gaat om een andere switch.:
Shit de usw -enterprise-8-poe van ubiquiti is niet rack mountable
Dat is hij wel. Je moet alleen iets bredere rackoren bestellen om hem in een 19" rack te kunnen plaatsen. Alleen wel kans dat ze aan het opraken zijn. In April nog een setje bij Amazon.de bestelt maar ik zie dat ze daar nu op zijn. Komt overigens niet bij Ubiquiti vandaan.
Zoek even op usw-8-150w rack mount.
[ Voor 9% gewijzigd door Skynett op 24-08-2022 11:51 ]
Hier moet alle shit staan die ik heb.
Tja, waarom neem je dan ook een 19" switch en een 10" patchpanel.
Als dat allebei 19" was dan kon je het mooi samen in een 2U bracket monteren.Misschien zijn er langere oren waarmee jouw 10" panel in een 19" rack past.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
De nieuwe switch heeft geen schroefgaten - dus niet geschikt voor rack montage.
Zal dus iets moeten 3d printen, legplank of naast de kast moeten ophangen.
Dank @Toppe Ik ga deze Duitse partij even vragen. Anders gaat de switch retour en dan maar een te dure 19" variant. Als iemand interesse heeft in de USW-Enterprise-8 switch laat het maar weten, scheelt mij weer porto kosten
Zal dus iets moeten 3d printen, legplank of naast de kast moeten ophangen.
Dank @Toppe Ik ga deze Duitse partij even vragen. Anders gaat de switch retour en dan maar een te dure 19" variant. Als iemand interesse heeft in de USW-Enterprise-8 switch laat het maar weten, scheelt mij weer porto kosten
[ Voor 30% gewijzigd door Workaholic op 24-08-2022 12:17 ]
De switch is ver na het panel gekocht haha. Ik wilde een 16 ports switch, maar die waren bijna net zo duur als een 24 ports. Zal waarschijnlijk wel een 19" paneel kopen:
[...]
Tja, waarom neem je dan ook een 19" switch en een 10" patchpanel.
Misschien zijn er langere oren waarmee jouw 10" panel in een 19" rack past.
@Xander dit is dan ok toch? https://www.allekabels.nl...atchpaneel-24-poorts.html
[ Voor 10% gewijzigd door Lampiz op 24-08-2022 15:29 ]
55 meter als het goed is
30 meter geldt voor SFP+ naar RJ45 modules geloof ik...
Ik ben fan van dit soort modellen inderdaad : https://www.2direct.de/ne...-schraegauslass-reinweiss
Maar dan heb je weer mensen die graag willen dat het bij de rest van hun meuk aansluit en dat dus niks vinden, terwijl ik inderdaad een zichtbare schroef veel lelijker vind!
Dus @taurus0205 en @Piet91 kijk daar ook effe naar mocht je dat nodig hebben of interessant vinden
Fun Facts ::
Dat is een perilex stekker, en die gebruiken we in Nederland ook voor kookplaten
- Ook voor een mechanische ventilatie
- Je kan vaak makkelijk het apparaat aan jouw perilex stekker layout aanpassen!
Ik zou zoiets zoeken : https://ubcenter.com/p/edgerouter-rack-mount-kit/:
Shit de usw -enterprise-8-poe van ubiquiti is niet rack mountable
Iemand tips voor een bedrijf of zzper die hiervoor iets kan 3D printen?
Misschien als het past de hue en switch naast elkaar in 1 U slot?
Maar dan voor die Switch
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Het valt me pas op dat er schroef zit nu jij het erover hebt[...]
Ik ben fan van dit soort modellen inderdaad : https://www.2direct.de/ne...-schraegauslass-reinweiss
Maar dan heb je weer mensen die graag willen dat het bij de rest van hun meuk aansluit en dat dus niks vinden, terwijl ik inderdaad een zichtbare schroef veel lelijker vind!
Dus @taurus0205 en @Piet91 kijk daar ook effe naar mocht je dat nodig hebben of interessant vinden
Die WCD zit steeds in een hoek van een kamer, waardoor je het echt niet ziet. Overigens vind ik het inderdaad fijn als afdekplaten aansluiten op elkaar,. In mijn vorige woning was er geen 1 gelijk, dat was echt heel irritant.
De afgelopen dagen heb ik een klein netwerk in het Franse vakantiehuis van een vriend aangelegd. Zoals verwacht waren de kabeltracés het lastigste en nam dit de meeste tijd in beslag. Via de binnenkant was onmogelijk, harde betonvloeren in combinatie met elektrische vloerverwarming maakte dat we via de buitenkant moesten gaan.
Gelukkig vonden we een lege mantelbuis vanuit de meterkast naar de gevel die we volledig tot onze beschikking hadden. Daar hebben we dus een zwikje kabels doorheen getrokken. Deze werd overigens geleverd met gratis spinnen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qbZfyDeerPaxep4DWGQ5csc7.jpg?f=user_large)
Netjes langs de gevel gemonteerd en vervolgens naar binnen gebracht. Met een bruin gootje langs de houten balken de verblijfsruimtes in en bij één setje kabels moesten we aan de andere kant weer naar buiten om een camera op te hangen die mooi over het dal uitkijkt.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uPIz8gOn1fqXFMy4H5LWmjlv.jpg?f=user_large)
Bij de camera heb ik direct een overspanningsbeveiliging geplaatst en een aardedraad meegetrokken. Het wil in de Franse Alpen nog wel eens stevig onweren en dan is het wel fijn dat inductie niet meteen de camera naar de bliksem helpt.
Die vriend van me gaf de voorkeur aan UniFi waardoor er een stapeltje Ubiquiti dozen zijn besteld. Het ziet er heel mooi uit en wanneer de apparatuur op de laatste firmware versie is dan werkt het allemaal netjes samen. Persoonlijk vind ik de producten van UniFi net iets te beperkend maar het doet wat het doen moet en dat is de hoofdzaak. Het is wel erg prettig als de eigenaar zelf (het leeuwendeel van) het beheer kan doen en daarvoor is UniFi ontegenzeggelijk een prima oplossing.
Vanwege het eerder genoemde feit dat het in de bergen nog wel eens wil spoken is de keuze gevallen op de POE-units van Ubiquiti die claimen over een degelijke overspanningsbeveiliging te beschikken. Zodoende een nest POE-injectors met tiewraps vastgezet aan een plank in het 19 inch kabinet. Dat zorgt wel voor een beetje kabelspaghetti maar het is niet anders.
:strip_exif()/f/image/qa45mk7WiR9PMcPffaxXEHAl.jpg?f=fotoalbum_large)
De voedingskabel van de UniFi Dream Machine Pro steekt net even iets te ver naar achteren voor de diepte van de kast waardoor ik de rackoren tijdelijk heb omgedraaid zodat de unit wat verder naar voren steekt. Een voedingskabel met haakse C13 stekker staat op de bestellijst. Nadeel is dat de deur van het kabinet nog even niet gemonteerd kan worden. Dat lossen we dit jaar nog op.
De keystones vinden hun plaats in een zeer ruim bemeten frontplaat van 2u hoog met twee rijen van ieder 12 posities. De kast is ruim bemeten dus waarom ook niet. Lekker veel ruimte om te werken en dat maakt het leven eerlijk gezegd wel een stuk makkelijker. Er is nog genoeg ruimte voor uitbreiding.
Als uplink wordt er gebruik gemaakt van een LTE/4G oplossing, de reden hiervoor is omdat een ADSL met 6 mbps down en 500 kbps up geen serieus te nemen optie is. Vandaar dat er uiteindelijk is gekozen voor een model Outdoor Router LTE7240-M403 van Zyxel. Die heb ik in bridge mode geplaatst zodat we geen dubbele NAT hebben. Het draait nu een aantal dagen probleemloos en de snelheid is verre van wat er theoretisch mogelijk is met een LTE/4G-verbinding maar in de praktijk werkt het eigenlijk prima. De snelheid in ieder geval duidelijk meer dan wat ADSL zou kunnen bieden en de latency is vergelijkbaar, zo niet beter, dan bij ADSL.

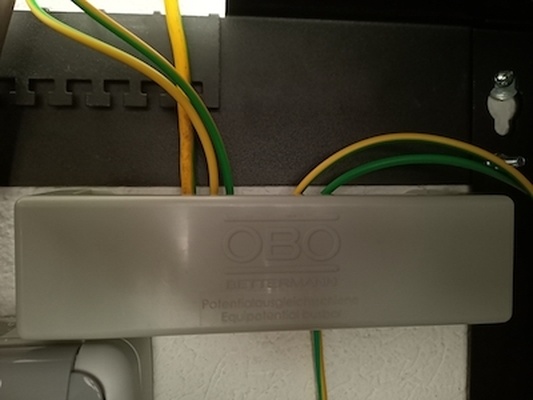

Een UPS back-up unit onderin en een ruime PDU-stekkerdoos waarmee alles overzichtelijk is aangesloten. Achterin de kast heb ik een potentiaalvereffening gemonteerd en ik vond nog een stuk 10 kwadraat om deze met de hoofdkast te verbinden. Daarmee is de hele installatie netjes geaard.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/m1FXPw1uG85fg4eIJekNUE54.jpg?f=user_large)
Alle kabels zijn netjes gelabeld met een setje clips met cijfers en letters. Deze setjes bevatten echter wel een hardware bug waarbij de letters op de kop zitten. We zullen het er maar mee moeten doen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/PMRlyTrVlXNDQ4FgXoVfKYRE.jpg?f=user_large)
Al met al was het een leuk hobbyproject.
Gelukkig vonden we een lege mantelbuis vanuit de meterkast naar de gevel die we volledig tot onze beschikking hadden. Daar hebben we dus een zwikje kabels doorheen getrokken. Deze werd overigens geleverd met gratis spinnen.
Netjes langs de gevel gemonteerd en vervolgens naar binnen gebracht. Met een bruin gootje langs de houten balken de verblijfsruimtes in en bij één setje kabels moesten we aan de andere kant weer naar buiten om een camera op te hangen die mooi over het dal uitkijkt.
Bij de camera heb ik direct een overspanningsbeveiliging geplaatst en een aardedraad meegetrokken. Het wil in de Franse Alpen nog wel eens stevig onweren en dan is het wel fijn dat inductie niet meteen de camera naar de bliksem helpt.
Die vriend van me gaf de voorkeur aan UniFi waardoor er een stapeltje Ubiquiti dozen zijn besteld. Het ziet er heel mooi uit en wanneer de apparatuur op de laatste firmware versie is dan werkt het allemaal netjes samen. Persoonlijk vind ik de producten van UniFi net iets te beperkend maar het doet wat het doen moet en dat is de hoofdzaak. Het is wel erg prettig als de eigenaar zelf (het leeuwendeel van) het beheer kan doen en daarvoor is UniFi ontegenzeggelijk een prima oplossing.
Vanwege het eerder genoemde feit dat het in de bergen nog wel eens wil spoken is de keuze gevallen op de POE-units van Ubiquiti die claimen over een degelijke overspanningsbeveiliging te beschikken. Zodoende een nest POE-injectors met tiewraps vastgezet aan een plank in het 19 inch kabinet. Dat zorgt wel voor een beetje kabelspaghetti maar het is niet anders.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qa45mk7WiR9PMcPffaxXEHAl.jpg?f=user_large)
De voedingskabel van de UniFi Dream Machine Pro steekt net even iets te ver naar achteren voor de diepte van de kast waardoor ik de rackoren tijdelijk heb omgedraaid zodat de unit wat verder naar voren steekt. Een voedingskabel met haakse C13 stekker staat op de bestellijst. Nadeel is dat de deur van het kabinet nog even niet gemonteerd kan worden. Dat lossen we dit jaar nog op.
De keystones vinden hun plaats in een zeer ruim bemeten frontplaat van 2u hoog met twee rijen van ieder 12 posities. De kast is ruim bemeten dus waarom ook niet. Lekker veel ruimte om te werken en dat maakt het leven eerlijk gezegd wel een stuk makkelijker. Er is nog genoeg ruimte voor uitbreiding.
Als uplink wordt er gebruik gemaakt van een LTE/4G oplossing, de reden hiervoor is omdat een ADSL met 6 mbps down en 500 kbps up geen serieus te nemen optie is. Vandaar dat er uiteindelijk is gekozen voor een model Outdoor Router LTE7240-M403 van Zyxel. Die heb ik in bridge mode geplaatst zodat we geen dubbele NAT hebben. Het draait nu een aantal dagen probleemloos en de snelheid is verre van wat er theoretisch mogelijk is met een LTE/4G-verbinding maar in de praktijk werkt het eigenlijk prima. De snelheid in ieder geval duidelijk meer dan wat ADSL zou kunnen bieden en de latency is vergelijkbaar, zo niet beter, dan bij ADSL.
Een UPS back-up unit onderin en een ruime PDU-stekkerdoos waarmee alles overzichtelijk is aangesloten. Achterin de kast heb ik een potentiaalvereffening gemonteerd en ik vond nog een stuk 10 kwadraat om deze met de hoofdkast te verbinden. Daarmee is de hele installatie netjes geaard.
Alle kabels zijn netjes gelabeld met een setje clips met cijfers en letters. Deze setjes bevatten echter wel een hardware bug waarbij de letters op de kop zitten. We zullen het er maar mee moeten doen.
Al met al was het een leuk hobbyproject.
Daar zijn betere oplossingen voor tekoop!:
Alle kabels zijn netjes gelabeld met een setje clips met cijfers en letters. Deze setjes bevatten echter wel een hardware bug waarbij de letters op de kop zitten. We zullen het er maar mee moeten doen.
[Afbeelding]
Moet je effe zoeken in dit topic : Het grote topic voor nette lan afwerking deel 4
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Tof project in het 'wild' (onbekend terrein)
Heel verstandige zet om rekening te houden met schade door bliksem! Bij familie ergens in centraal Frankrijk op het platteland verzorg ik al vele jaren de IT. Mijn start situatie daar was een patch-paneel van waaruit een soort gecombineerde Coax-CAT5(e) kabel naar alle (16) end-points liep verspreid over een hoofdverblijf (oorspronkelijk een grote koeienstal) en 2 kleine bijverblijven. Bij bliksem slaat eigenlijk vrijwel altijd de lokale aardlek door en als je die dan later weer aan deed en de schade op nam, waren we in de eerste jaren keer op keer netwerk-kaarten kwijt. Dus laptops/PC's waarbij de netwerkkaart was vergaan, diverse goedkope 5 tot 8-poorts switches waar 1 of meer poortjes 'dood' zijn, net als op routers en AP's. Overigens was de schade altijd beperkt tot het netwerk-poortje, de rest van het apparaat functioneerde dan nog gewoon.
Dit kon zo niet door gaan dus op een gegeven moment heb ik een hele serie goedkope (China) UTP-surge-protection blokjes voor alle netwerk-aansluitingen gezet. Daarna hebben we daar nog ontelbare keren stroomuitval gehad maar geen enkele netwerkschade meer. Later heb ik alles daar over gezet naar Unifi en zijn de surge-protection blokjes vervangen door https://eu.store.ui.com/c.../ethernet-surge-protector. We hebben overigens in zo'n 20 jaar tijd nooit (afkloppen) schade via het stroomnet gehad (centrale aardlek reageert altijd zeer enthousiast!) maar dus wel vaak inductieschade via de UTP kabels (20+ netwerkpoortjes down).
Helemaal mee eens
Ik heb die Unifi Surge Protect voor elke (lange) netwerkkabel aan beide kanten gemonteerd. Dus bij het patch-paneel en vlak voor het aan te sluiten apparaat. Punt is inderdaad niet zozeer de kosten afhandeling bij eventuele schade maar het feit dat dit 1100 km verderop ligt. Ik doe liever aan potentieel over-dimensioneren dan dat ik er op stel en sprong heen zou moet reizen.
/u/505109/crop5ec3a60f05821_cropped.png?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WdbQkXQHfODYGHwCTFb7vuW4.jpg?f=user_large)
Helaas geen ‘before’ foto genomen…
- Proximus fiber router (verbonden via kabel met: TV box, Apple TV 4K, WiFi repeater)
- Tado slimme thermostaat hub
- HP deskjet printer
- Mac mini (Proxmox server)
- P1 poort verbonden met Mac Mini
Todo:
- Verlengkabel: het te veel aan kabel ergens wegwerken
- naar jullie suggesties luisteren ;-)
[ Voor 4% gewijzigd door GigaPixels op 26-08-2022 14:12 ]
Dat inderdaad, het herstellen van schades levert gewoon te veel gedoe op dat op deze manier gemakkelijk voorkomen kan worden. Uiteindelijk zijn het de kosten ook niet. Als je voor 1500 euro aan apparatuur aanschaft dan kan die extra 150 euro er wel bij om de boel even goed te beveiligen tegen overspanning.:
[...]
Helemaal mee eens
Kijk eens rond in [KPN Glasvezel] Ervaringen & Discussie - Deel 3
Daarnaast is het hier min of meer algemeen bekend dat KPN gebruik maakt van PPPoE i.c.m. Routed IPTV
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Thnx, van JadJong al antwoord gehad, hij zei dynamisch IP, daar lukte het ook mee. Overigens kon KPN zelf mij geen antwoord verschaffen, ja alleen dat thuisnetwerken niet ondersteund worden.:
[...]
Kijk eens rond in [KPN Glasvezel] Ervaringen & Discussie - Deel 3
Daarnaast is het hier min of meer algemeen bekend dat KPN gebruik maakt van PPPoE i.c.m. Routed IPTV
All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
