Het probleem is vaak dat apparaten schade hebben opgelopen die niet direct wordt opgemerkt en doorgaans pas later, een half jaar of jaar later tot onverklaarbare storingen of uitval leiden.RobertMe schreef op zaterdag 27 augustus 2022 @ 10:32:
[...]
En dat laatste hoeft ook weer niet perse te helpen, denk ik.
Hier is verschillende jaren geleden de bliksem bij buren twee huizen verder ingeslagen (2-onder-1 kap met geschakelde garages, dus qua stenen loopt alles door). Bij ons in huis waren alleen een aantal poorten van de router overleden, waaronder de WAN poort. Alle andere apparaten op hetzelfde stopcontact / stekkerdoos was dus ook niks mee aan de hand. Mijn vermoeden is nog steeds dat dit via het modem en dan via coax is gekomen, en niet via elektriciteitsnet.
Gek genoeg hadden de buren "onder mijn dak", en drie huizen van de inslag af, veel meer uitval op elektrische apparaten.
:strip_exif()/u/834/bianchi_logo2.gif?f=community){kind=logo}
1 van de 2 kabels richting de meterkast werkt inmiddels. Kabel 2 heeft er nog geen zin in, pin 4 en 6 geven geen krimp. (Getest met kabeltester) Iemand nog een goed idee? Heb de connectionboxen en keystones gecheckt. Doormeten met een multimeter?
Whatever.
:strip_icc():strip_exif()/u/565926/lynx1.jpg?f=community)
All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
Probleem is dat de kabel er al lag. App Woonkamer, plint, kruipruimte richting kelder. Kan ik helaas niet makkelijk vervangen, vandaar het gepruts. Heb hem daar doorgeknipt en afgetakt richting de meterkast.:
[...]
"Altijd voor het trekken je kabel testen"-tm
Whatever.
:strip_exif()/u/49248/DPCkoeienUD.gif?f=community)
Laat ons dan ook gelijk effe weten hoe je dat doet zonder iets van een connector op je UTP kabel te hebben!:
"Altijd voor het trekken je kabel testen"-tm
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
Ook mijn uiteindelijke setup maar eens delen hier. Staat inmiddels al een tijdje op zolder en vind het zelf erg strak!
Wat zie je::strip_exif()/f/image/gk6wwSK7C0Uw42DafG5DD9QP.jpg?f=fotoalbum_large)

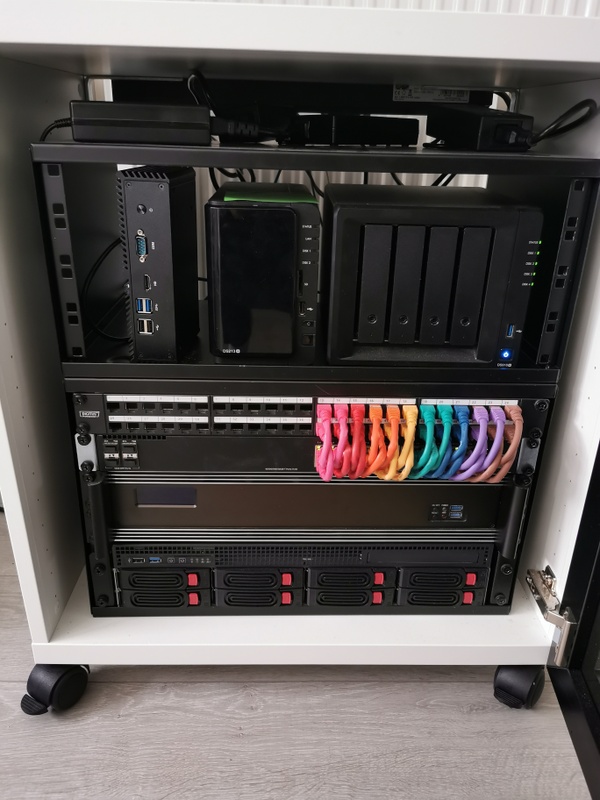

:strip_exif()/f/image/uBvNN21VXshjiJfqZmj4FSQz.jpg?f=fotoalbum_large)
Mocht je je afvragen wat voor kast dit is: IKEA Besta + Glassvik (smoke glass). Daarin zit een studio rack van 4U + 6U die vooral voor muziek apparatuur gebruikt wordt maar werkt prima voor deze use case.
Verder nog wieltjes online gehaald zodat het kabelmanagement aan de achterkant omgehangen kan worden zonder ruimtegebrek. Kan je vertellen dat deze combo erg lang zoeken, puzzelen en uitproberen was, maar vind het zeer goed geslaagd
.
(Oh ja dat het deurtje niet helemaal recht hangt heb ik opgegeven
)
:strip_exif()/f/image/82Wsy2l9hUsNREkCk57GjbTy.jpg?f=fotoalbum_large)
In de meterkast komt glasvezel binnen en d.m.v. een TP link converter (deze hangt normaal hoger) gaat de 'WAN-kabel' naar zolder. Vervolgens gaat er 1 'LAN-kabel' terug naar de meterkast in een TPlink POE switch voor o.a. de accesspoints + aantal muur outlets.

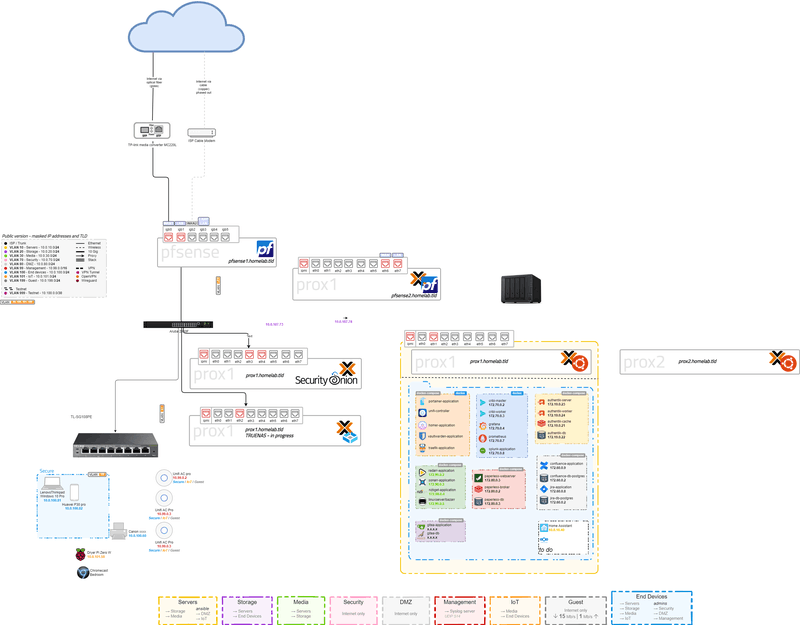

/f/image/vdCofsWDF52XCemLF0zOCqc7.png?f=fotoalbum_large)
Daarnaast leuk om te delen:WIP netwerk overzicht, maar geeft een leuk kijkje in mijn 'LAN-keuken'.
Wat zie je:
- Qotom i5 box die als router dient (plan is om de router functie nog te virtualiseren)
- DS213+ (staat uit en moet eigenlijk nog een keer naar andere locatie voor offsite backup)
- DS918+
- Digitus 48p patch paneel (om kabels zoveel mogelijk aan achterkant te houden)
- Router 2930F
- Selfmade zuinige homeserver
- Selfmade zuinige homeserver #2 voor HA setup (die nog niet volledig up and running is want tijd
)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gk6wwSK7C0Uw42DafG5DD9QP.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uBvNN21VXshjiJfqZmj4FSQz.jpg?f=user_large)
Mocht je je afvragen wat voor kast dit is: IKEA Besta + Glassvik (smoke glass). Daarin zit een studio rack van 4U + 6U die vooral voor muziek apparatuur gebruikt wordt maar werkt prima voor deze use case.
Verder nog wieltjes online gehaald zodat het kabelmanagement aan de achterkant omgehangen kan worden zonder ruimtegebrek. Kan je vertellen dat deze combo erg lang zoeken, puzzelen en uitproberen was, maar vind het zeer goed geslaagd
.(Oh ja dat het deurtje niet helemaal recht hangt heb ik opgegeven
):no_upscale():strip_icc():fill(white):strip_exif()/f/image/82Wsy2l9hUsNREkCk57GjbTy.jpg?f=user_large)
In de meterkast komt glasvezel binnen en d.m.v. een TP link converter (deze hangt normaal hoger) gaat de 'WAN-kabel' naar zolder. Vervolgens gaat er 1 'LAN-kabel' terug naar de meterkast in een TPlink POE switch voor o.a. de accesspoints + aantal muur outlets.
:fill(white):strip_exif()/f/image/vdCofsWDF52XCemLF0zOCqc7.png?f=user_large)
Daarnaast leuk om te delen:WIP netwerk overzicht, maar geeft een leuk kijkje in mijn 'LAN-keuken'.
Ik heb een korte vraag over een patch kast: Weet iemand waar ik een setje verticale L-profielen kan kopen? Ik wil graag een lade monteren om de printer die erin staat in- en uit te kunnen rollen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BqN2HI6Y256c3dqUFD7t6i1c.jpg?f=user_large)
:strip_exif()/u/217171/avatar60.gif?f=community){kind=avatar}
Geen idee als we elkaar begrijpen. Bedoel je dit?
https://www.bax-shop.nl/l...of-lade#productinformatie
https://www.bax-shop.nl/l...-uitschuifbaar-plateau-1u
https://www.bax-shop.nl/l...nch-plateau-1u-350mm-diep
Multifunctioneel z'n patchkast
[ Voor 13% gewijzigd door RobbyTown op 29-08-2022 13:36 ]
Blog - Glasnet status (privé log) - Nette LAN - RIPE Atlas Probe
Bedankt voor de lades maar die heb ik dus zelf al. Ik was op zoek naar de verticale L vormige profielen om de lade aan te monteren (voorkant heb ik ze, achterkant niet). Om mijn eigen vraag te beantwoorden: dit is een Schafer NT box in 15u en deze profielen moet ik hebben: https://www.it-budget.de/...-1-Paar-2-Stueck-verzinkt:
[...]
Geen idee als we elkaar begrijpen. Bedoel je dit?
https://www.bax-shop.nl/l...of-lade#productinformatie
https://www.bax-shop.nl/l...-uitschuifbaar-plateau-1u
https://www.bax-shop.nl/l...nch-plateau-1u-350mm-diep
Multifunctioneel z'n patchkast
In navolging van mijn vorige post terug verder gewerkt aan het fixen van WDCs.
Heb er inderdaad een aantal 'gevonden' waar de aders niet kort genoeg waren afgeknipt en er dus een short ontstond. Deze opgelost in de WDCs en haal nu vlot 1Gbps.
Er zijn er echter nog een paar waar ik aan WDC kant niets fout zie. Heb op jullie vraag er een fotootje van getrokken:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SRt90V8dKei4blirFY9Bxutn.jpg?f=user_large)
Ik zie hier echt niets fout aan. Kan ik hieruit concluderen dat het aan patchkast/keystone fout zit? Of zien de experts hier toch iets dat niet goed is?
Ik moet alle apparatuur uit het rek sleuren om eraan te kunnen. Dus heb die keystones nog niet open gehad.
/u/172597/crop5e1225c8b1011.png?f=community)
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
:strip_icc():strip_exif()/u/77667/crop56b7832c3f349_cropped.jpeg?f=community)
Nieuwe woning - dus nieuw netwerk. Had al eerder gepost maar ben nu al weer een stuk verder.
Specs:
- Unify UDM SE
- Unify 24 POE Enterprise
- Unify 2x In wall HD
- Unify 2x In wall 6
- Unify 2x AP 6
- Philips Hue
- Synology NAS (niet zichtbaar, maar staat in het rack)
- APC UPS
- Digitus 8U rack
- Waar geen AP hangt - standaard UTP porten op de muur
To do:
- Kabels wegwerken in het hok (onder in de grote kabelgoten)
- Kabels tussen switch en patchpaneel misschien nog wat netter maken (patch kabels zijn te lang, korte versie is weer te kort aangezien ik UDM en Switch niet tegen elkaar aan wil hebben ivm hitte)
- In Wall moet ik nog zien te monteren (voorbeeld foto toegevoegd - kan geen bevestiging punt vinden, dus raamwerk slopen vrees ik)
- Labels op UTP porten in de kamers (printen of met labelwriter?)
- Hue + IOT verder installeren (heel wat lampen en schakelaars te gaan!)
Specs:
- Unify UDM SE
- Unify 24 POE Enterprise
- Unify 2x In wall HD
- Unify 2x In wall 6
- Unify 2x AP 6
- Philips Hue
- Synology NAS (niet zichtbaar, maar staat in het rack)
- APC UPS
- Digitus 8U rack
- Waar geen AP hangt - standaard UTP porten op de muur
To do:
- Kabels wegwerken in het hok (onder in de grote kabelgoten)
- Kabels tussen switch en patchpaneel misschien nog wat netter maken (patch kabels zijn te lang, korte versie is weer te kort aangezien ik UDM en Switch niet tegen elkaar aan wil hebben ivm hitte)
- In Wall moet ik nog zien te monteren (voorbeeld foto toegevoegd - kan geen bevestiging punt vinden, dus raamwerk slopen vrees ik)
- Labels op UTP porten in de kamers (printen of met labelwriter?)
- Hue + IOT verder installeren (heel wat lampen en schakelaars te gaan!)
Fabriceer een "spacer" waarop vervolgens de bracket van de In Wall past of laat wat toepasselijks 3D printen!
Je bent niet de eerste met dat probleem in ieder geval, maar wel de eerste met zo'n "4-in-1 bracket" die het feestje verpest, terwijl de anderen 4 losse brackets hadden om hun aansluitingen heen
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_exif()/u/16953/bean.gif?f=community)
All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
/u/264646/crop5daf0e4f3f3a8_cropped.png?f=community)
Gewoon 2 schroefjes door het frame'pje in de WCD. En daar klik je de inwall op.
Zo simpel dat ik, de meest onhandige hier het gewoon kon monteren
ppeterr in "Het grote topic voor nette lan afwerking deel 4"
Deze is ondertussen vervangen door een wifi 6 versie, die is iets breder. Verder het zelfde.
Is het bij mij zo bijzonder dat ze allemaal in 1 frame met wcd(s) zitten?:
[...]
Gewoon 2 schroefjes door het frame'pje in de WCD. En daar klik je de inwall op.
Zo simpel dat ik, de meest onhandige hier het gewoon kon monteren
ppeterr in "Het grote topic voor nette lan afwerking deel 4"
Deze is ondertussen vervangen door een wifi 6 versie, die is iets breder. Verder het zelfde.
Dat kan gewoon zonder enig probleem!
Filter in dit topic of het UniFi Topic op foto's en je vindt zat voorbeelden!
Is het absoluut niet en als je de PDF Manual erbij pakt dan zal je dat ook zien!
RTFM
Gewoon doen! Je komt er wel uit!
De meeste foto's die ik langs zag komen in het verleden hadden meerdere losse frames en dan werd de In Wall op twee mogelijke manieren gemonteerd :
- De mount/het frame ervan een stukje opzij schuiven en deels op de WCD en deels op/in de muur vastschroeven.
- Een "spacer" of "shim" tussen de WCD en de bracket van de In Wall plaatsen en langere boutjes gebruiken!
Bij mij hangen ze alle drie (UAP AC basismodel 2x2) op een oude telefoonaansluiting dus ik heb helaas geen foto's voor je van een dergelijke setup
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Hier ook - nu gemonteerd met langere schroefjes en met de multi tool het raampje wat bijgewerkt
Heeft iemand tips hoe ik mijn standaard Utp raampjes kan voorzien van een label? Zit plastic en papiertje in. Toch maar heel klein printen? Of label printer oid?
[ Voor 17% gewijzigd door Workaholic op 06-09-2022 21:34 ]
Netjes zo
En over dat label, gewoon niet. Tenzij je +100 punten hebt, of extreem vergeet achtig bent. Het is gewoon lelijk. Maar als je persee iets wilt doen, wellicht met kleurtjes coderen.
No trees were harmed in creating this message. However, a large number of electrons were terribly inconvenienced.
:strip_icc():strip_exif()/u/367497/54107973.jpg?f=community)

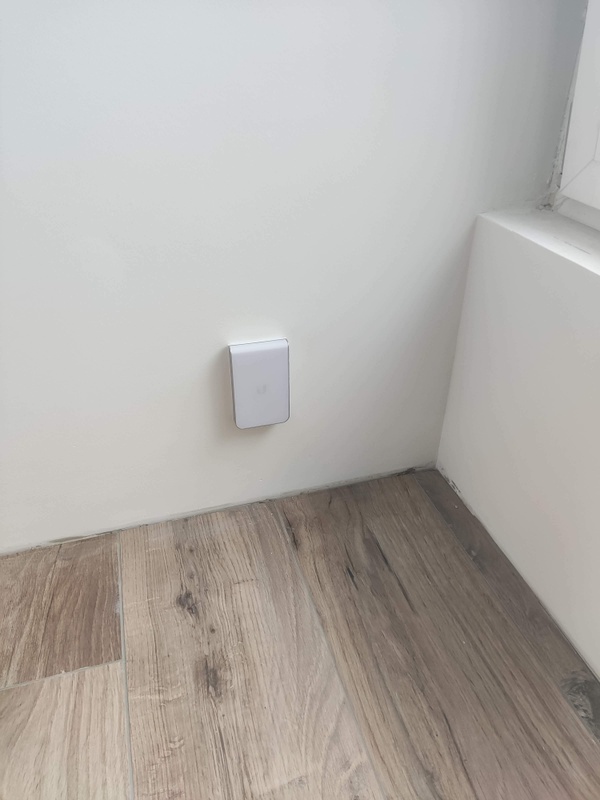

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dPDYSLBJ9PcyIOJlT2zuUCj4.jpg?f=user_large)
:strip_icc():strip_exif()/u/10517/nwkoffie.jpg?f=community)
All truth passes through three stages: First it is ridiculed, second it is violently opposed and third it is accepted as being self-evident.
@Koffie ik zou inderdaad kijken of je hem gewoon in een inbouw doos kunt krijgen - en anders deze maken. Ziet er zoveel strakker uit.
Hier nogmaals mijn voorbeelden. Een aantal muren van beton en één van gips.
Let nog niet op de afwerking van de muren etc. Work in progress.
Ik heb overigens nog een aantal van die opbouw dozen over van een ander project mocht het echt niet anders kunnen. Zal deze samen met wat andere spullen die over zijn bij mijn V&A zetten vandaag
Hier nogmaals mijn voorbeelden. Een aantal muren van beton en één van gips.
Let nog niet op de afwerking van de muren etc. Work in progress.
Ik heb overigens nog een aantal van die opbouw dozen over van een ander project mocht het echt niet anders kunnen. Zal deze samen met wat andere spullen die over zijn bij mijn V&A zetten vandaag
Daarmee verpest je wel het straalpatroon hé!
Dan nog liever zoiets :
Maar dan in de vorm van een spacer die je de In Wall wat hoger laat monteren
/EDIT :
LOL! Hij is goed!
[ Voor 13% gewijzigd door nero355 op 08-09-2022 20:16 ]
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Nee hoor, gewoon je telefoon in landscape houden en dan merk je er niks van.:
[...]
Daarmee verpest je wel het straalpatroon hé!
Hier moet alle shit staan die ik heb.
/u/242978/crop66a33d061908f_cropped.png?f=community)
Was die out of stock dan sinds gisteren? Want toen is ook al voorbij gekomen dat die weer in stock was.
Edit:
Whoops, wrong topic. Gisteren kwam die in Ubiquiti topic langs. Maar ik weet ook niet waarom jet voor dit topic relevant is om die melding te maken, want het topic is nu niet echt merk afhankelijk
[ Voor 23% gewijzigd door RobertMe op 08-09-2022 20:31 ]
Oh sorry, ik had het idee dat een paar mensen hiernaar op zoek waren. Maar dan kan er wel uit inderdaad, sorry!:
[...]
Was die out of stock dan sinds gisteren? Want toen is ook al voorbij gekomen dat die weer in stock was.
Edit:
Whoops, wrong topic. Gisteren kwam die in Ubiquiti topic langs. Maar ik weet ook niet waarom jet voor dit topic relevant is om die melding te maken, want het topic is nu niet echt merk afhankelijk
Binnenkort begin ik met onze meterkast, zal wel even wat delen dan!
[ Voor 6% gewijzigd door Lampiz op 08-09-2022 20:50 ]
/u/1934/av-559.png?f=community)
:strip_icc():strip_exif()/u/429521/crop64ae62322615c_cropped.jpg?f=community)
Zoek wat leuks uit op de vele 3D Printing gerelateerde websites of gebruik die als inspiratie om zelf wat te bedenken en te laten 3D printen
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)
Ik ben er weer bijna een jaar later door privé omstandigheden... Hield het topic wel in de gaten, maar even geen tijd en motivatie om al te veel te reageren.. maar ga weer proberen wat actiever te zijn/worden en ook eens even een beetje de TS over de kop te gooien met datgene waar een poosje terug over gepraat is in dit topic:
Je kunt zoals genoemd spijkerband gebruiken, of b.v. enkele hoekijzertjes waar je evt. nog iets van touwtjes/ty-raps doorheen haalt om je switch wat vaster te zetten. Je kunt een custom behuizing laten printen, je kunt zelf een soort bakje van hout oid maken waar je de switch in kunt zetten.
Je zou zelfs kunnen overwegen (als dat mogelijk is) de switch los te schroeven, 2 (sleuf)gaatjes in de bodemplaat te maken (boren?) en het op die manier te monteren.
• 2 Gaatjes waardoor je gewoon heen schroeft en dus de bodemplaat echt vastzet op je kastenwand, dit werkt natuurlijk alleen als de behuizings-schroeven aan de zijkanten/achterkant v/d switch zitten.
• 2 Sleufgaten maken zoals je wel vaker onderop switches (en bv. ook fotolijsten) hebt, groot gat waar de kop v/d schroef doorheen past, en dan een klein sleufje gemaakt met kleinere boor waar die overheen schuift en op blijft hangen.
:
[...]
Hartelijk dank hiervoor
Ik zal één dezer dagen even een stukje uitwerken, heb jij (of wie hier evt.) nog op/aanmerkingen of vragen die evt. in de TS verwerkt moeten worden?
Persoonlijk wilde ik even iets schrijven over:
• Welke shops evt. te gebruiken
• "Gangbaar" boodschappenlijstje
• Nut van UTP vs SFTP etc.
• Cat6 vs Cat6a (en hoger)
• Het evt. bundelen van kabels (meerdere UTP maar ook coax en/of elektra & UTP)
• ???
de op/aanmerkingen mogen wat mij betreft in het topic aangegeven worden maar mag wat mij betreft ook even per DM zodat niet het hele topic gaat verzanden in "aanvragen"
Er zijn tig verschillende opties natuurlijk om iets te "monteren". Laat je creatieve gedachten gaan.
Je kunt zoals genoemd spijkerband gebruiken, of b.v. enkele hoekijzertjes waar je evt. nog iets van touwtjes/ty-raps doorheen haalt om je switch wat vaster te zetten. Je kunt een custom behuizing laten printen, je kunt zelf een soort bakje van hout oid maken waar je de switch in kunt zetten.
Je zou zelfs kunnen overwegen (als dat mogelijk is) de switch los te schroeven, 2 (sleuf)gaatjes in de bodemplaat te maken (boren?) en het op die manier te monteren.
• 2 Gaatjes waardoor je gewoon heen schroeft en dus de bodemplaat echt vastzet op je kastenwand, dit werkt natuurlijk alleen als de behuizings-schroeven aan de zijkanten/achterkant v/d switch zitten.
• 2 Sleufgaten maken zoals je wel vaker onderop switches (en bv. ook fotolijsten) hebt, groot gat waar de kop v/d schroef doorheen past, en dan een klein sleufje gemaakt met kleinere boor waar die overheen schuift en op blijft hangen.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
:strip_icc():strip_exif()/u/947097/crop5f2ac6d369a0c_cropped.jpeg?f=community)
Mooi gedaan! Ik ben ook in de markt voor dit model AP’s (waarschijnlijk van TP-Link), hoe heb jij hem op de wcd geplaatst?
Zie hieronder mijn situatie. Helemaal rechts kan ik het plaatje verwijderen en die UTP kabel gebruiken. In de betreffende kamer maak ik geen gebruik van bedraad netwerk.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3sVdyja1gyOP8rVff6EnOSJS.jpg?f=user_large)
Ondertussen alle poorten werkende gekregen. Zowel aan WDC als patchpanel kant waren er een paar onnauwkeurigheden ingeschoten mbt de shielding. Bedankt voor alle tips!
Tijd dus om het resultaat hier te posten:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2xLCQGxeCfRWEjlFuw2zlbAv.jpg?f=user_large)
Digitus patchpanel, TP-Link TL-SG1024 switch, Edgerouter X, Intel NUC met USB storage, Raspberry Pi (en de Telenet modem achterin weggemoffeld)
Tijd dus om het resultaat hier te posten:
Digitus patchpanel, TP-Link TL-SG1024 switch, Edgerouter X, Intel NUC met USB storage, Raspberry Pi (en de Telenet modem achterin weggemoffeld)
@DenBeke
Leuk merk heb je daar staan : https://yottamaster.com/
Je zou bijna iets van ze gaan kopen puur vanwege de naam!
Leuk merk heb je daar staan : https://yottamaster.com/
Je zou bijna iets van ze gaan kopen puur vanwege de naam!
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_icc():strip_exif()/u/193558/crop5639fc9f0a2f3_cropped.jpeg?f=community)
Ik wil binnenkort alle rommel in de meterkast (modem, router, switch, hue bridge, NAS) samen gaan voegen in een 19" kast. In die kast komen overigens ook bijv. een audio versterker, apple tv etc. dus alle netwerk en av spullen in 1 systeem.
Nu snap ik een patch panel, er lopen stugge kabels van de achterkant vh patch panel naar diverse ruimtes in mijn woning, naar RJ45 sockets etc. Vanaf het patch panel kan ik dan netjes mooi via de voorkant vh rack met een soepel kort kabeltje naar een strategische locatie op de switch etc.
Echter, in het rack komen dus ook devices (NAS, Hue bridge, Apple TV etc) die je normaal gesproken mbv een soepele kabel of in je (met stugge kabel getrokken) RJ45 wcd steekt of direct in een (lokale) switch...
Maar deze devices wil ik dus eigenlijk ook allemaal achter in het patch paneel kunnen steken... maar dat is toch bedoeld voor stugge kabels? (bijv. keystones).
Hoe ga ik daar me om? Anders komen al die slappe kabels van al die devices weer los via de voorkant vh rack en wordt het meteen een rommeltje.
EDIT

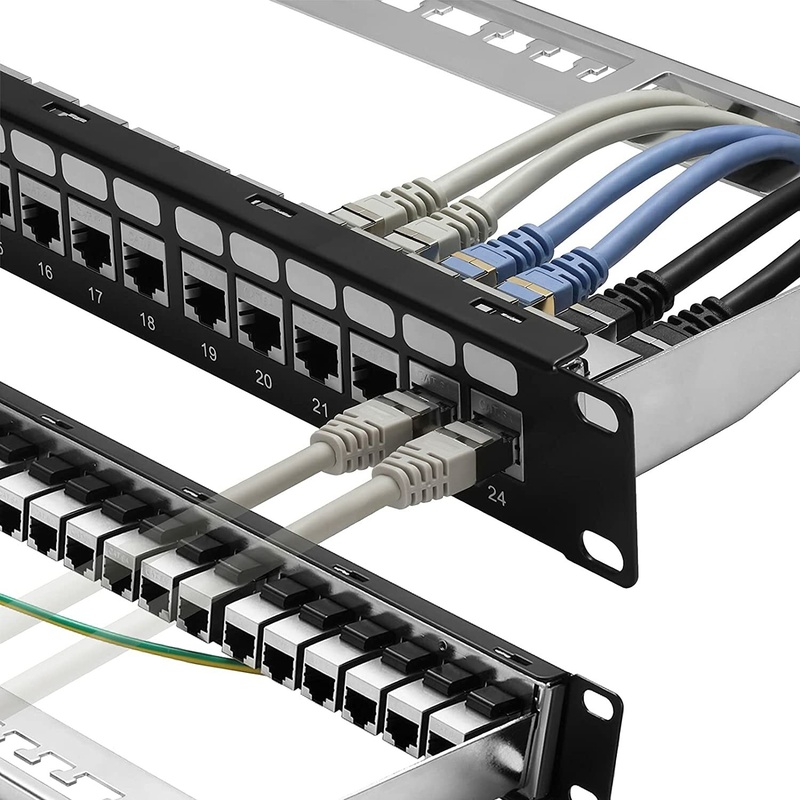

Oh wacht ik zit nog wat te googlen, ik loop toevallig tegen dit plaatje aan. Ik zoek dus denk ik keystones die aan beide kanten RJ45 hebben? Of is dit gewoon een 'apart' patchpanel helemaal voorzien van RJ45-RJ45?
:strip_exif()/f/image/MSIG03659PWrDyVvVEfpDH0v.jpg?f=fotoalbum_large)
Nu snap ik een patch panel, er lopen stugge kabels van de achterkant vh patch panel naar diverse ruimtes in mijn woning, naar RJ45 sockets etc. Vanaf het patch panel kan ik dan netjes mooi via de voorkant vh rack met een soepel kort kabeltje naar een strategische locatie op de switch etc.
Echter, in het rack komen dus ook devices (NAS, Hue bridge, Apple TV etc) die je normaal gesproken mbv een soepele kabel of in je (met stugge kabel getrokken) RJ45 wcd steekt of direct in een (lokale) switch...
Maar deze devices wil ik dus eigenlijk ook allemaal achter in het patch paneel kunnen steken... maar dat is toch bedoeld voor stugge kabels? (bijv. keystones).
Hoe ga ik daar me om? Anders komen al die slappe kabels van al die devices weer los via de voorkant vh rack en wordt het meteen een rommeltje.
EDIT
Oh wacht ik zit nog wat te googlen, ik loop toevallig tegen dit plaatje aan. Ik zoek dus denk ik keystones die aan beide kanten RJ45 hebben? Of is dit gewoon een 'apart' patchpanel helemaal voorzien van RJ45-RJ45?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MSIG03659PWrDyVvVEfpDH0v.jpg?f=user_large)
[ Voor 26% gewijzigd door BlauwPet op 22-09-2022 16:11 ]
/u/262016/crop64ed94e1a7757_cropped.png?f=community)
Als je het inderdaad zo super netjes wilt doen zou je inderdaad kunnen gaan voor een patchpaneel voor keystones, en de stugge kabels dan afmonteren op een keystone, en de soepele kabel laten gaan door zo'n "koppelstukje" in keystone formaat. Vervolgens kun je heel misschien ook nog andere leuke dingen er mee doen, volgens mij heb ik hier ook wel eens knoppen of USB in keystone formaat gezien die je dan bv op de NAS aansluit. I.p.v. dan USB in de NAS prikken kan die ook in patchpaneel
Nadeel van keystones is echter dat het (veel) duurder is. Maar er zijn ook voordelen, en dat is flexibiliteit. En dat geldt dan in meerdere vormen. Ten eerste dus flexibiliteit in wat je kunt gebruiken (stugge kabel afmonteren, RJ45 koppelstuk, USB "verlengkabel", ...). Maar ook flexibiliteit bij montage en uitbreiden. Bij een patchpaneel waar je rechtstreeks stugge kabel op af monteert kun je moeilijker later een extra kabel patchen. Dan moet je namelijk het hele paneel uit de kast halen, vervolgens patchen, en dan weer terug plaatsen. Bij keystones kun je de keystone aan de kabel zetten en deze eenvoudig in het paneel plaatsen.
Als alternatief zou je ook gewoon rechtstreeks met patchkabels de NAS etc kunnen aansluiten. En als je dat gek vindt uitzien: gewoon een rangeerpaneel tussen switch & patchpaneel plaatsen, dan zie je toch niet meer welke kabel waar vandaan komt
Zelf heb ik overigens geen van beiden. LSA patchpaneel en sommige hardware gewoon met patchkabel rechtstreeks in de switch geprikt.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Geeft de Fluke ook aan of het over 1, 2, 5, ... jaar nog werkt? Want de kans dat dit soort constructies ineens falen lijkt mij nogal groot. Wederom, vele malen groter dan de kans dat een stekker voor stugge kabel op een stugge kabel ineens gaat falen, zoals de discussie hier al vaker gevoerd is.:
[...]
Als Fluke zegt dat het goed is, dan is het goed.
Ik denk dat jij iets helemaal verkeerd hebt begrepen!:
Als Fluke zegt dat het goed is, dan is het goed.
Als je de moeite en geld hebt genomen om CAT6a overal te plaatsen dan ga je echt niet ineens met CAT5e meuk zitten prutsen i.c.m. die kabels...
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Het gaat hier over het afmonteren van apparaten in hetzelfde rack op een patchstrook, dus de kabel is amper een meter lang....:
[...]
[...]
Ik denk dat jij iets helemaal verkeerd hebt begrepen!
Als je de moeite en geld hebt genomen om CAT6a overal te plaatsen dan ga je echt niet ineens met CAT5e meuk zitten prutsen i.c.m. die kabels...
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
Dat valt bij mij onder "houtje touwtje" oplossingen...
Sorry, maar gewoon NEE. Niet doen!
Als je voor CAT6a kiest dan doe je dat met een reden en die reden is IMHO niet compatible met CAT5e connectoren!
Daarnaast wil je dan vaak ook fatsoenlijk werkende Shielding en dan kan je al gauw beter voor kant en klare patchcables kiezen
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
Nogmaals, BlauwePet wil een AppleTV en nog wat meuk af monteren op een patchpanel. Dat gaat prima met CAT6a patchkabels die je op maat knipt en in een 5e keystone drukt. Nee, niet volledig 6a end to end. Wel 5e end to end en in 99% van de gevallen presteert het als 6a op die korte afstand.:
[...]
Dat valt bij mij onder "houtje touwtje" oplossingen...
Sorry, maar gewoon NEE. Niet doen!
Als je voor CAT6a kiest dan doe je dat met een reden en die reden is IMHO niet compatible met CAT5e connectoren!
Daarnaast wil je dan vaak ook fatsoenlijk werkende Shielding en dan kan je al gauw beter voor kant en klare patchcables kiezen
Je kan ook female-female keystones gebruiken met kant en klare patchkabels, maar die zijn te lang of te kort en je krijgt nooit van die bundels welke rijp zijn voor #cableporn.
:strip_icc():strip_exif()/u/206451/crop5e887756440a2_cropped.jpeg?f=community)
Ik heb lang geleden een paar van deze zakjes gekocht (werden op het werk ook gebruikt). Nooit problemen mee zolang je maar wel een goede krimptang gebruikt.
En ja, als je het een tijdje niet gedaan hebt wisselen er wel eens twee aders van volgorde net voor je knijpt. Maar dan knip je hem af en pakt de volgende stekker
Bij minder als 8 cent per stuk moet je je daar niet al te druk over maken
/u/4268/crop5db1a8b71e18b_cropped.png?f=community)
/u/837187/crop68846d6f887e2_cropped.png?f=community)
Persoonlijk heb ik dan liever de iets duurdere maar betere kwaliteit connectors, ben dan ook erg lui en gebruik voor UTP connectors ook meestal tool less zoals deze maar gebruik meestal zelf deze . Ja ze zijn duur maja, zoveel UTP kabels knijp ik zelf niet en koop ook meestal patch kabels:
[...]
Ik heb lang geleden een paar van deze zakjes gekocht (werden op het werk ook gebruikt). Nooit problemen mee zolang je maar wel een goede krimptang gebruikt.
En ja, als je het een tijdje niet gedaan hebt wisselen er wel eens twee aders van volgorde net voor je knijpt. Maar dan knip je hem af en pakt de volgende stekker
Bij minder als 8 cent per stuk moet je je daar niet al te druk over maken
voor mijn patch kast heb ik deze nog op de verlanglijst staan om "perfecte" runs te maken van patch panel naar de switch.
[ Voor 11% gewijzigd door Richo999 op 03-10-2022 12:59 ]
AMD Ryzen 5800X,BeQuiet Darkrock Pro4, Asus B550-E ROG Strix, AMD 6800XT, 32Gb G.Skill TridentZ 3600MHz, Seasonic Focus Plus Gold 850W, Kingston KC3000 1 TB, Samsung Evo 960 500Gb, Samsung Evo 850 1Tb / Samsung 860 Evo 1 Tb, be quiet! Light Base 600 LX
Volgens mij ben je naar deze op zoek : https://www.sandervunderi...rs-met-kabeldoorvoer.html
En dan i.c.m. deze connectoren : https://www.sandervunderi...rs-met-kabeldoorvoer.html
Denk ik
offtopic:
ref=asc_df_B076MGPQZQ/?tag=nlshogostdsp-21&linkCode=df0&hvadid=430581514709&hvpos=&hvnetw=g&hvrand=15104168216378583261&hvpone=&hvptwo=&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=9103921&hvtargid=pla-521136788062&psc=1
HOLY TRACKING Batman!
ref=asc_df_B076MGPQZQ/?tag=nlshogostdsp-21&linkCode=df0&hvadid=430581514709&hvpos=&hvnetw=g&hvrand=15104168216378583261&hvpone=&hvptwo=&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=9103921&hvtargid=pla-521136788062&psc=1
HOLY TRACKING Batman! /EDIT :
Jaaa! Laten we het nog een keer daarover hebben!:
op hun website:
Deze cat. 6 UTP stekkers mogen ook worden gemonteerd op cat 5E UTP kabel. De stekker is geschikt voor soepele en stugge UTP kabel. Deze UTP stekkers worden als volgt verkocht:
Er zijn redenen waarom er Cat6 en Cat5(e) connectoren in de markt zijn voor zowel soepele als stugge kern. Dat het kan "kan" maar het kan ook de meest vage fouten geven...
[ Voor 20% gewijzigd door nero355 op 04-10-2022 14:56 ]
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
op hun website::
[...]
Volgens mij ben je naar deze op zoek : https://www.sandervunderi...rs-met-kabeldoorvoer.html
En dan i.c.m. deze connectoren : https://www.sandervunderi...rs-met-kabeldoorvoer.html
Denk ik
offtopic:
ref=asc_df_B076MGPQZQ/?tag=nlshogostdsp-21&linkCode=df0&hvadid=430581514709&hvpos=&hvnetw=g&hvrand=15104168216378583261&hvpone=&hvptwo=&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=9103921&hvtargid=pla-521136788062&psc=1
Deze cat. 6 UTP stekkers mogen ook worden gemonteerd op cat 5E UTP kabel. De stekker is geschikt voor soepele en stugge UTP kabel. Deze UTP stekkers worden als volgt verkocht:
Er zijn redenen waarom er Cat6 en Cat5(e) connectoren in de markt zijn voor zowel soepele als stugge kern. Dat het kan "kan" maar het kan ook de meest vage fouten geven..
Hier is inderdaad eventueel iets voor te zeggen, aangezien een Cat5E de aders dunner kan en mag hebben volgens de specificaties, en dus mogelijk minder goed contact maakt dan met een Cat6 die volgens norm dikkere aders heeft.
En toch zijn er genoeg "multi-connectoren" die voor soepel en stug gebruikt kunnen worden.De stekker is geschikt voor soepele en stugge UTP kabel. Deze UTP stekkers worden als volgt verkocht:
Er zijn redenen waarom er Cat6 en Cat5(e) connectoren in de markt zijn voor zowel soepele als stugge kern. Dat het kan "kan" maar het kan ook de meest vage fouten geven..
Zie ook onderstaande afbeelding voor de verschillen.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Simpel vraagje. Naar mijn idee is Digitus een respectabel merk in kabels, patchpanelen, etc? Maar nu zit ik even op Amazon te neuzen voor een kabel en daarbij staat bij vrijwel elk resultaat mooi "CCA" te pronken. Bv bij deze: https://www.amazon.nl/DIG...twerkkabel/dp/B0795XVYQV/ . En dat moet ik natuurlijk niet hebben. En bij Digitus zelf vind ik het ook niet terug (noch CCA, noch 100 koper), op deze pagina: https://de.assmann.shop/e...UTP-patch-cord-var-1.html Gevoelsmatig gaat het dus om een foutje op Amazon? En anders moet ik volgens mij ook al mijn 10 & 25cm patchkanels vervangen
Als ik even op die pagina naar beneden scroll en kijk tussen de afbeeldingen zie ik dit staan::
Simpel vraagje. Naar mijn idee is Digitus een respectabel merk in kabels, patchpanelen, etc? Maar nu zit ik even op Amazon te neuzen voor een kabel en daarbij staat bij vrijwel elk resultaat mooi "CCA" te pronken. Bv bij deze: https://www.amazon.nl/DIG...twerkkabel/dp/B0795XVYQV/ . En dat moet ik natuurlijk niet hebben. En bij Digitus zelf vind ik het ook niet terug (noch CCA, noch 100 koper), op deze pagina: https://de.assmann.shop/e...UTP-patch-cord-var-1.html Gevoelsmatig gaat het dus om een foutje op Amazon? En anders moet ik volgens mij ook al mijn 10 & 25cm patchkanels vervangen
En daar staat toch echt CU-wire.
Dus ik verwacht een typo ofzo van Amazon.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
:strip_exif()/u/67342/tnet3.gif?f=community)
Om het makkelijk te maken: CCA betekent niet alleen "Copper Clad Aluminium", het is ook een brandklasse voor kabels::
Simpel vraagje. Naar mijn idee is Digitus een respectabel merk in kabels, patchpanelen, etc? Maar nu zit ik even op Amazon te neuzen voor een kabel en daarbij staat bij vrijwel elk resultaat mooi "CCA" te pronken. Bv bij deze: https://www.amazon.nl/DIG...twerkkabel/dp/B0795XVYQV/ . En dat moet ik natuurlijk niet hebben. En bij Digitus zelf vind ik het ook niet terug (noch CCA, noch 100 koper), op deze pagina: https://de.assmann.shop/e...UTP-patch-cord-var-1.html Gevoelsmatig gaat het dus om een foutje op Amazon? En anders moet ik volgens mij ook al mijn 10 & 25cm patchkanels vervangen
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CqKC0gIaWZtmCQq8l8qrZxiN.jpg?f=user_large)
Dus misschien klopt die specificatie ook wel?
Al ken ik die specificatie eigenlijk alleen van installatiekabel, niet van patchkabels. En CCA is wel meteen heel ruig, het meeste is ECA of DCA.
[ Voor 5% gewijzigd door Xander op 04-10-2022 22:59 ]
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Hmm, inderdaad, apart. Ik dacht eerst "of foute afbeelding erbij", maar daarin staat ook nog eens het modelnr.
"CCA geleider" van bij "model" selectie lijkt mij dan wel eenduidig in dat op copper clad aluminum gedoeld wordt
Intussen ook nog even bij Digitus de "catalogus" erbij gepakt. Bij velen staat in het subregeltje ook Cu vermeld. Maar bij die 1612 dus niet. De 1617 lijkt zo snel hetzelfde, en daarbij staat in dat regeltje wel Cu, en op de detailpagina ook conductor: Copper (Cu). Dus ik vermoed dat Amazon het wel bij het juiste eind heeft en het inderdaad om een CCA kabel gaat.
Ah, ik had die modelselectie nog niet ontdekt. Keek alleen naar de titel.:
"CCA geleider" van bij "model" selectie lijkt mij dan wel eenduidig in dat op copper clad aluminum gedoeld wordt
Dit zal wel vloeken in de kerk zijn, maar is dat eigenlijk wel zo'n ramp bij een korte geassembleerde patchkabel?
(Niet dat ik ze zelf zou kopen
)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Lijkt erop dat jij (& Amazon) gelijk hebben inderdaad.:
[...]
Hmm, inderdaad, apart. Ik dacht eerst "of foute afbeelding erbij", maar daarin staat ook nog eens het modelnr.
[...]
"CCA geleider" van bij "model" selectie lijkt mij dan wel eenduidig in dat op copper clad aluminum gedoeld wordt
Intussen ook nog even bij Digitus de "catalogus" erbij gepakt. Bij velen staat in het subregeltje ook Cu vermeld. Maar bij die 1612 dus niet. De 1617 lijkt zo snel hetzelfde, en daarbij staat in dat regeltje wel Cu, en op de detailpagina ook conductor: Copper (Cu). Dus ik vermoed dat Amazon het wel bij het juiste eind heeft en het inderdaad om een CCA kabel gaat.
Als je de datasheet van de 1612 bekijkt staat er onderaan inderdaad ook bij: conductor: cca
En inderdaad op de overzichtspagina van de 1617 staat direct al CU en ook in de datasheet maar dat staat er bij de 1612 nergens bij.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Exact. Waarschijnlijk maakt het niet uit. Maar voor die ene euro verschil ook al is dat 50% duurder:
[...]
Dit zal wel vloeken in de kerk zijn, maar is dat eigenlijk wel zo'n ramp bij een korte geassembleerde patchkabel?
(Niet dat ik ze zelf zou kopen
koop ik toch de 100% koper kabel
