Het grote topic voor nette lan afwerking deel 4

[Hipska]

CurlyMo schreef op maandag 11 mei 2020 @ 13:29:
[...]

Ding voor in het rack heet dus een feedback panel. Kan hem alleen bij FS.com betaalbaar vinden:
https://www.fs.com/de-en/products/69180.html

Je kan ook met een paneel voor keystones werken en daar dan van die "dubbele" keystones insteken. Anderzijds heb ik ook nog patchpanelen gezien met flexibele kabels aan vastgemaakt.

[CurlyMo]

Hipska schreef op maandag 11 mei 2020 @ 17:13:
[...]


Je kan ook met een paneel voor keystones werken en daar dan van die "dubbele" keystones insteken. Anderzijds heb ik ook nog patchpanelen gezien met flexibele kabels aan vastgemaakt.

Die keystone route had ik ook al bedacht. Voordeel van zo'n paneel is dat je ook de netwerkkabels van je NAS en andere computer spul achter in je kast kan houden. Ook kan ik dan USB keystones gebruiken voor de seriële poort van mijn NAS moederbord.

[GioStyle]

In het huis liggen overal CAT6 kabels behalve in de schuren. Daar wil ik ergens in de komende tijd 4 utp kabels van ongeveer 40m per stuk heen trekken. Als ik voor Belden 7965E kies ben ik voor 2 rollen van 100m voor ongeveer €91 klaar. Heeft iemand nog een aanrader voor een specifieke (goedkopere) utp kabel? De kabels komen in buizen te zitten en komen niet in aanraking met de grond, dus ik ga voor gewone utp kabels.

[nero355]

@GioStyle :

Dit is de goedkoopste versie die ik ken : https://www.sandervunderi...7965e-doos-100-meter.html

[hpmkruit]

GioStyle schreef op donderdag 14 mei 2020 @ 19:07:
In het huis liggen overal CAT6 kabels behalve in de schuren. Daar wil ik ergens in de komende tijd 4 utp kabels van ongeveer 40m per stuk heen trekken. Als ik voor Belden 7965E kies ben ik voor 2 rollen van 100m voor ongeveer €91 klaar. Heeft iemand nog een aanrader voor een specifieke (goedkopere) utp kabel? De kabels komen in buizen te zitten en komen niet in aanraking met de grond, dus ik ga voor gewone utp kabels.

Ik weet niet wat voor bandbreedte je in de schuur nodig hebt, maar je zou ook 1 kabel kunnen trekken icm een kleine 4 poorts switch in de schuur?

[GioStyle]

hpmkruit schreef op donderdag 14 mei 2020 @ 19:39:
[...]


Ik weet niet wat voor bandbreedte je in de schuur nodig hebt, maar je zou ook 1 kabel kunnen trekken icm een kleine 4 poorts switch in de schuur?

Ik wist dat deze oplossing ter sprake zou komen. Op zich niets mis mee, maar ik heb alle aansluitingen laten uitkomen in de meterkast, dat wil ik hetzelfde doen met de laatste 4 aansluitingen.

Qua prijs zou het ook niet zoveel schelen merk ik. Voor 1 kabel toch een rol van 100m nodig dus ongeveer €50 inclusief verzendkosten en een kleine switch (van Ubiquiti zoals de rest van mijn netwerk) kost ook ongeveer €50.

[Kr7Br]

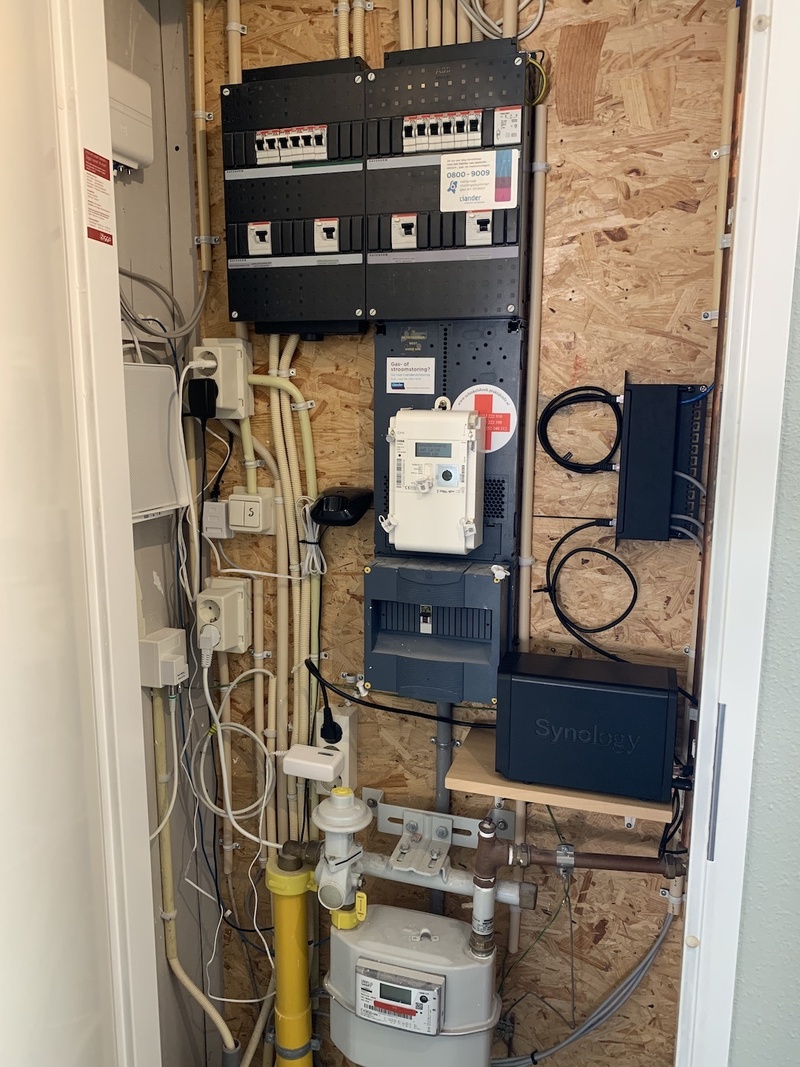

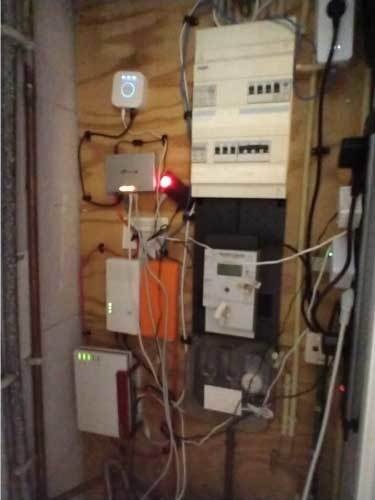

Voor:

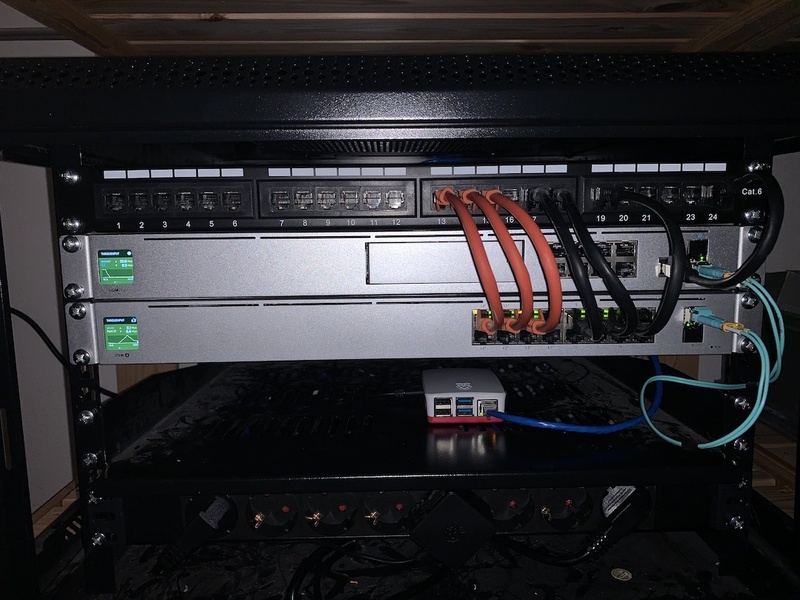

Na:


Een beetje gebricoleerd met bestaand materiaal, maar ik ben wel tevreden.

Je ziet:
Telenet router en modem
Unify USG
Twee domme Netgear routers (een POE)
Synology DS214play
Raspberry Pi 1 (unify controller)
Raspberry Pi 4 (Minecraft server)
Tado bridge
Anker usb power supply

Wat je niet ziet:
Unify AP Lite
Unify In-Wall AP

[BCC]

hpmkruit schreef op maandag 11 mei 2020 @ 14:55:
[...]


Ook bedankt voor de labelwriter tip. Heb er ook een besteld om mijn patchpaneel en de poorten aan de muur te labelen.

Standaard dymo labels hebben de neiging uit te drogen in een warme patchkast en vind je dan na een jaar los onderin de kast terug 😩

[Koffie]

BCC schreef op zondag 17 mei 2020 @ 09:38:
[...]


Standaard dymo labels hebben de neiging uit te drogen in een warme patchkast en vind je dan na een jaar los onderin de kast terug 😩

Helaas wel ja.
Mocht iemand dus een goede en goedkope tip hebben, houd ik mij aanbevolen.

[Xander]

Koffie schreef op zondag 17 mei 2020 @ 09:51:
[...]

Helaas wel ja.
Mocht iemand dus een goede en goedkope tip hebben, houd ik mij aanbevolen.

Brother labels bevallen mij een stuk beter. Zo duur is een P-Touch labelwriter ook niet. Maar uiteindelijk heeft natuurlijk niets een oneindig lang leven.

[smeerbartje]

GioStyle schreef op donderdag 14 mei 2020 @ 19:53:
[...]


Ik wist dat deze oplossing ter sprake zou komen. Op zich niets mis mee, maar ik heb alle aansluitingen laten uitkomen in de meterkast, dat wil ik hetzelfde doen met de laatste 4 aansluitingen.

Qua prijs zou het ook niet zoveel schelen merk ik. Voor 1 kabel toch een rol van 100m nodig dus ongeveer €50 inclusief verzendkosten en een kleine switch (van Ubiquiti zoals de rest van mijn netwerk) kost ook ongeveer €50.

Eens; trek die 4 kabels. Pak de kosten.
Anders baal je de rest van je tijd daar .

[hpmkruit]

Koffie schreef op zondag 17 mei 2020 @ 09:51:
[...]

Helaas wel ja.
Mocht iemand dus een goede en goedkope tip hebben, houd ik mij aanbevolen.

Ow fijn. Heb net alles hiermee gelabeld. Wel een rol van plastic labels ipv papier gebruikt, maar de lijmlaag zal wel hetzelfde zijn. We zien wel hoe lang ze het uithouden...

[janr1966]

Koffie schreef op zondag 17 mei 2020 @ 09:51:
[...]

Helaas wel ja.
Mocht iemand dus een goede en goedkope tip hebben, houd ik mij aanbevolen.

Heb goede ervaring met dymo rhino met bijbehorende labels, met vinyl of permanent label uit mijn
hoofd.

Jan

[nero355]

hpmkruit schreef op zondag 17 mei 2020 @ 10:42:
Ow fijn. Heb net alles hiermee gelabeld. Wel een rol van plastic labels ipv papier gebruikt, maar de lijmlaag zal wel hetzelfde zijn. We zien wel hoe lang ze het uithouden...

Maak je niet druk, want mijn ervaring is absoluut niet gelijk aan deze twee :

BCC schreef op zondag 17 mei 2020 @ 09:38:
Standaard dymo labels hebben de neiging uit te drogen in een warme patchkast en vind je dan na een jaar los onderin de kast terug

Koffie schreef op zondag 17 mei 2020 @ 09:51:
Helaas wel ja.
Mocht iemand dus een goede en goedkope tip hebben, houd ik mij aanbevolen.

Ik heb ze echt zelden naar beneden zien pleuren vanaf een switch/server/PDU en dan heb ik het over datacenter situaties!

[Jan-man]

Mijn papieren label van een z kwaliteit label printer kan ik nu na ~8 jaar nog steeds niet loskrijgen. Gewoon de ondergrond even schoonmaken en laten drogen dan blijft het echt wel zitten hoor.

[Xander]

Jan-man schreef op zondag 17 mei 2020 @ 18:08:
Mijn papieren label van een z kwaliteit label printer kan ik nu na ~8 jaar nog steeds niet loskrijgen.

Dat zou ik nou ook niet direct als voordeel willen benoemen.

[Koffie]

nero355 schreef op zondag 17 mei 2020 @ 14:34:
[...]

Maak je niet druk, want mijn ervaring is absoluut niet gelijk aan deze twee :

[...]


[...]

Ik heb ze echt zelden naar beneden zien pleuren vanaf een switch/server/PDU en dan heb ik het over datacenter situaties!

ik ook niet. Ook niet in DC zakelijk.
Maar wel vanaf een netwerk kabel

[nero355]

Koffie schreef op zondag 17 mei 2020 @ 18:27:
ik ook niet. Ook niet in DC zakelijk.
Maar wel vanaf een netwerk kabel

Daarvoor zijn er al betere oplossingen in dit Topic gepost

Wat trouwens ook vaak misgaat : De manier waarop men de sticker aanbrengt en daardoor op dat moment al de "stickyness" verpest!

[wheel]

Koffie schreef op zondag 17 mei 2020 @ 09:51:
[...]

Helaas wel ja.
Mocht iemand dus een goede en goedkope tip hebben, houd ik mij aanbevolen.

Dymo Rhino, bijvoorbeeld de 5200. Wel goed, niet perse heel goedkoop Wel uitermate geschikt om ook kabels te labelen, iets wat (mij) met een gewone Dymo nog nooit is gelukt

Ik deel de ervaring van @BCC, maar ik sluit niet uit dat het aan het bevestigen ligt

[ Voor 12% gewijzigd door wheel op 18-05-2020 20:11 ]

[ibodar]

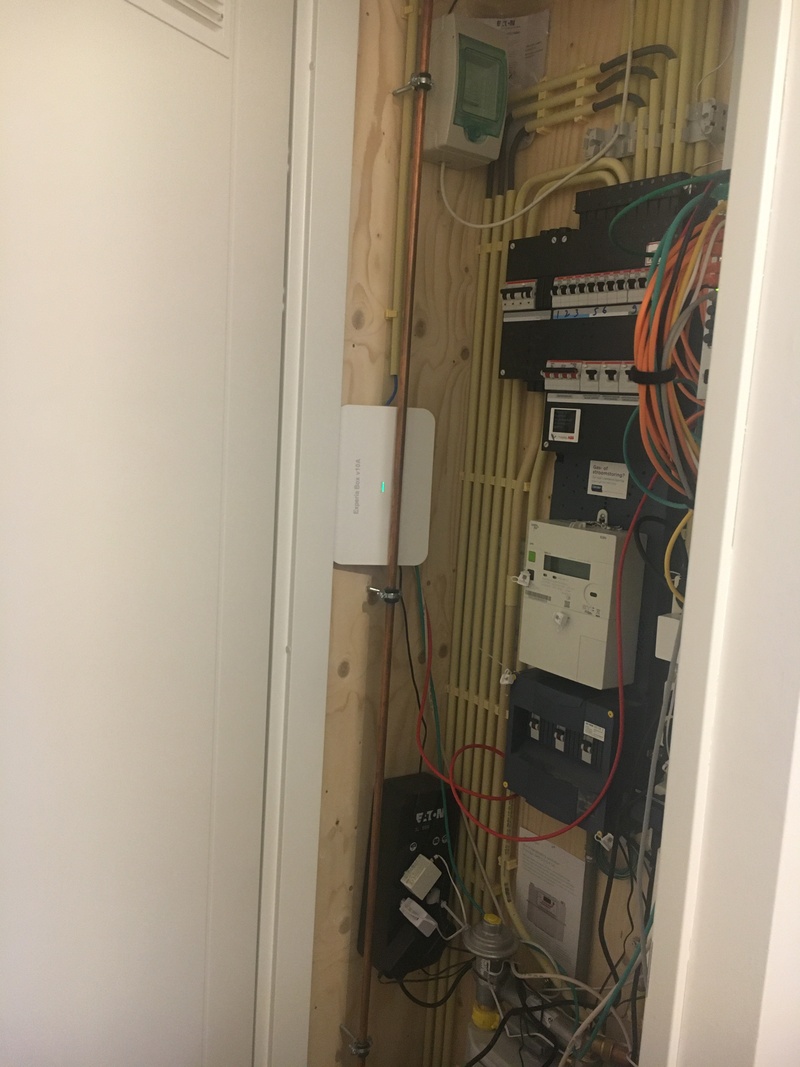

Diverse ideeën opgedaan via dit soort GoT topics. Hierbij mijn uitvoering van mijn "meter"kast. Ik ben ooit begonnen met houten plankjes, toen een 10-inch kast. En nu een klein jaartje onderstaande uitvoering (na een verbouwing de meterkast aanzienlijk groter gemaakt).

Branddeur met extra ventilatie aanvoer en extra geluidsdemping


Binnenzijde


Rack
Het heeft mij lang gekost om het te vinden. Het gebruikte rack betreft: NavePoint 25U 2-Post Open Frame Server Rack. Het rack heb ik gekocht via Ebay @ https://www.ebay.nl/itm/2...68b59e:g:vDUAAOSwR05evGlh



Het rack zelf is eigenlijk een rack om de grond te plaatsen. Deze heb ik ondersteboven aan het plafond vastgezet met 12 keilbouten. Erg over te spreken. Onder het rack heb je dan een "koude" zone, dat middels 3 ventilatoren actief lucht het rack in blaast.

Wat is er te zien?
Het valse plafond bevat intern ook nog geluiddempend materiaal en 4x 12 cm ventilatoren. Warme lucht wordt onder een hoek richting ventilatie afvoer gedreven.

Links zijn reguliere meterkast onderdelen te zien. Rechts is mijn Kubernetes (K3s) machine/deep learning (o.a. Nvidia Jetson) opstelling te vinden. In het midden (rack) een kabelmodem, NAS, Firewall, Home Assistant/Network Video Recorder, 3 switches en twee patchpanelen. Onder het rack verschillende zaken, zoals UPS en diverse voedingen (1x 12V o.a. voor fans en diverse domotica apparatuur), 3x 5V (voor Jetson Nano/UP Squared t.b.v. redundantie).

M.b.v. Home Assistant lees ik weer mijn hele huis uit, waaronder mijn meterkast. Diverse IOT nodes centraal geplaatst in mijn huis. Verplaatst uit mijn meterkast. Signaal viel compleet weg door branddeur en extra demping.

[ Voor 35% gewijzigd door ibodar op 05-06-2020 00:40 . Reden: Ebay link voor rack toegevoegd n.a.v. PM vragen ]

[casemodder]

Uitleg staat er al

[ Voor 85% gewijzigd door casemodder op 19-05-2020 21:53 ]

[Xander]

@ibodar wat is het doel van die plexiglas plaat onder tegen je rek? Puur voor de luchtstroom? Heeft die uitsparing in het midden dan nog een functie en waarom is die plaat breder dan het rack?

[ Voor 48% gewijzigd door Xander op 19-05-2020 21:57 ]

[adjego]

Xander schreef op dinsdag 19 mei 2020 @ 21:56:
@ibodar wat is het doel van die plexiglas plaat onder tegen je rek? Puur voor de luchtstroom? Heeft die uitsparing in het midden dan nog een functie en waarom is die plaat breder dan het rack?

Anti corona besmetting scherm natuurlijk

[ibodar]

Xander schreef op dinsdag 19 mei 2020 @ 21:56:
@ibodar wat is het doel van die plexiglas plaat onder tegen je rek? Puur voor de luchtstroom? Heeft die uitsparing in het midden dan nog een functie en waarom is die plaat breder dan het rack?

Meervoudig eigenlijk. Primair luchtstroom en mogelijkheid van bevestiging van de fans.

Het rack had niet echt een mogelijkheid om solide meerdere fans te plaatsen, daarnaast wilde ik persé dat lucht uit de koude zone langs, midden door en voorlangs het rack gaat. Plexiglas aan de voorzijde staat dan ook onder een kleine hoek. Uitsparing is alleen bedoeld om de kabelmodem e.d. makkelijker te kunnen vervangen.

Het was echt zoeken naar een goede luchtstroom rondom het rack. Veel getest en uiteindelijk bleek dit het beste te zijn.

Als je goed kijkt zie je ook verschillende temperatuursensoren in en om het rack.

Mijn meterkast is eigenlijk één grote computerkast geworden.

[ Voor 14% gewijzigd door ibodar op 19-05-2020 23:49 . Reden: extra uitleg ]

[Melvin.P]

Al doende leert men, zeggen ze. Nu ik praktisch klaar ben met het aanleggen van mijn netwerk lees ik online over de verschillen tussen CCA- en koper-kabels. Men maakt hier en daar nogal korte metten met CCA-kabels. Het wordt weggezet als een zeer slechte keuze die eigenlijk alleen geschikt is voor tijdelijke installaties. Vooral het gebruik van PoE zou echt afgeraden worden.

Je raadt het al, ik heb mij dus CCA-kabel laten verkopen en maak ook gebruik van PoE. Problemen ervaar ik vooralsnog niet, maar heb ik echt zo’n verkeerde beslissing genomen of is dit ook een commercieel verhaal?

[RobertMe]

Melvin.P schreef op dinsdag 19 mei 2020 @ 23:44:
Al doende leert men, zeggen ze. Nu ik praktisch klaar ben met het aanleggen van mijn netwerk lees ik online over de verschillen tussen CCA- en koper-kabels. Men maakt hier en daar nogal korte metten met CCA-kabels. Het wordt weggezet als een zeer slechte keuze die eigenlijk alleen geschikt is voor tijdelijke installaties. Vooral het gebruik van PoE zou echt afgeraden worden.

Je raadt het al, ik heb mij dus CCA-kabel laten verkopen en maak ook gebruik van PoE. Problemen ervaar ik vooralsnog niet, maar heb ik echt zo’n verkeerde beslissing genomen of is dit ook een commercieel verhaal?

Volgens mij gaat CCA ook (sneller) "kapot". Dat over een paar jaar ineens een kabel niet meer werkt met als oorzaak dat de kabel kapot is. Dat lijkt mij in ieder geval niet heel prettig, als je nu al weet dat je de kabel ooit aan het vervangen komt puur omdat die is "versleten".

[ibodar]

Melvin.P schreef op dinsdag 19 mei 2020 @ 23:44:
Al doende leert men, zeggen ze. Nu ik praktisch klaar ben met het aanleggen van mijn netwerk lees ik online over de verschillen tussen CCA- en koper-kabels. Men maakt hier en daar nogal korte metten met CCA-kabels. Het wordt weggezet als een zeer slechte keuze die eigenlijk alleen geschikt is voor tijdelijke installaties. Vooral het gebruik van PoE zou echt afgeraden worden.

Je raadt het al, ik heb mij dus CCA-kabel laten verkopen en maak ook gebruik van PoE. Problemen ervaar ik vooralsnog niet, maar heb ik echt zo’n verkeerde beslissing genomen of is dit ook een commercieel verhaal?

Volgens https://www.netwerkproducten.com/service/cca-kabel/ is het inderdaad niet de beste keuze. Zachtjes uitgedrukt.

Ik lees alleen een grote maar, bij korte afstanden zou het geen probleem moeten opleveren. Bij korte afstanden denk ik zelf aan echt kleiner dan 30 meter. En nergens vlak bij een elektra/stroom leiding leggen, anders interferentie! In verleden enorm veel problemen mee gehad!

Ikzelf gebruik alleen maar Cat. 6A/7/7A SSTP PiMF voor de patchkabels. Als installatiekabel Cat. 6A/7/&A S-FTP / LSZH. En uiteraard afgeschermde patchpanelen i.c.m. CAT 6A Keystone Module (afgeschermd) in de muren.

[ Voor 11% gewijzigd door ibodar op 20-05-2020 00:04 ]

[Verwijderd]

ibodar schreef op dinsdag 19 mei 2020 @ 21:24:
Diverse ideeën opgedaan via dit soort GoT topics. Hierbij mijn uitvoering van mijn "meter"kast. Ik ben ooit begonnen met houten plankjes, toen een 10-inch kast. En nu een klein jaartje onderstaande uitvoering (na een verbouwing de meterkast aanzienlijk groter gemaakt).

Branddeur met extra ventilatie aanvoer en extra geluidsdemping

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]

Binnenzijde

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]

Het rack zelf is eigenlijk een rack om de grond te plaatsen. Deze heb ik ondersteboven aan het plafond vastgezet met 12 keilbouten. Erg over te spreken. Onder het rack heb je dan een "koude" zone, dat middels 3 ventilatoren actief lucht het rack in blaast.
Het valse plafond bevat intern ook nog geluiddempend materiaal en 4x 12 cm ventilatoren. Warme lucht wordt onder een hoek richting ventilatie afvoer gedreven.

Links zijn reguliere meterkast onderdelen te zien. Rechts is mijn Kubernetes (K3s) machine/deep learning (o.a. Nvidia Jetson) opstelling te vinden. In het midden (rack) een kabelmodem, NAS, Firewall, Home Assistant/Network Video Recorder, 3 switches en twee patchpanelen. Onder het rack verschillende zaken, zoals UPS en diverse voedingen (1x 12V o.a. voor fans en diverse domotica apparatuur), 3x 5V (voor Jetson Nano/UP Squared t.b.v. redundantie).

M.b.v. Home Assistant lees ik weer mijn hele huis uit, waaronder mijn meterkast. Diverse IOT nodes centraal geplaatst in mijn huis. Verplaatst uit mijn meterkast. Signaal viel compleet weg door branddeur en extra demping.

Wow ziet er super strak uit! Welke supermicro servers zijn dat?

[hpmkruit]

ibodar schreef op dinsdag 19 mei 2020 @ 23:56:
[...]


Volgens https://www.netwerkproducten.com/service/cca-kabel/ is het inderdaad niet de beste keuze. Zachtjes uitgedrukt.

Ik lees alleen een grote maar, bij korte afstanden zou het geen probleem moeten opleveren. Bij korte afstanden denk ik zelf aan echt kleiner dan 30 meter. En nergens vlak bij een elektra/stroom leiding leggen, anders interferentie! In verleden enorm veel problemen mee gehad!

Ikzelf gebruik alleen maar Cat. 6A/7/7A SSTP PiMF voor de patchkabels. Als installatiekabel Cat. 6A/7/&A S-FTP / LSZH. En uiteraard afgeschermde patchpanelen i.c.m. CAT 6A Keystone Module (afgeschermd) in de muren.

Ervaar je nu problemen? Zo niet, dan gewoon zo laten voor nu, maar in je achterhoofd houden dat dit een oorzaak kan zijn als je in de toekomst tegen problemen aanloopt bij netwerkverbindingen.

[Sliderhome]

@Melvin.P

CCA-kabels geven vaker problemen met POE, maar wat heb je er op aangesloten?
Een camera van een paar watt heeft normaal geen problemen maar POE+ apparatuur wel.

[Melvin.P]

Bedankt voor jullie reacties. Het besef dat ik gelijk voor CU had moeten kiezen is doorgedrongen. Ik sta bijna te popelen (ahum) om alles te gaan vervangen. Tenzij iemand mij nu heel hard gaat uitlachen.

Het is waarschijnlijk niet hoogst noodzakelijk, maar ook een gevoelskwestie. Nieuw huis, alles vers, ik wil gewoon alles optimaal doen en zonder mitsen en maren blij zijn met mijn werk.

Ik heb inmiddels de schade opgenomen. Die komt op ongeveer 150 euro als ik kies voor F/UTP CAT6 met enkelvoudige afscherming.

Als ik kies voor S/FTP met dubbele afscherming, zoals ik nu met CCA heb liggen, komt het op ongeveer 225 euro. Het wordt dan ook CAT6A, want CAT6 S/FTP met CU lijkt er niet te zijn?

Als antwoord op de laatste vraag: het zijn twee accesspoints van Ubiquiti.

De kabels liggen per twee door een buis, los van elektra of andere signaalkabels. Jullie inzichten zijn weer welkom.

[Sliderhome]

@Melvin.P
Gewoon laten zitten, en als het nodig is dan pas aanpassen.

[ Voor 2% gewijzigd door Sliderhome op 20-05-2020 12:11 . Reden: typo ]

[Aramiss]

Melvin.P schreef op woensdag 20 mei 2020 @ 12:04:
Bedankt voor jullie reacties. Het besef dat ik gelijk voor CU had moeten kiezen is doorgedrongen. Ik sta bijna te popelen (ahum) om alles te gaan vervangen. Tenzij iemand mij nu heel hard gaat uitlachen.

Het is waarschijnlijk niet hoogst noodzakelijk, maar ook een gevoelskwestie. Nieuw huis, alles vers, ik wil gewoon alles optimaal doen en zonder mitsen en maren blij zijn met mijn werk.

Ik heb inmiddels de schade opgenomen. Die komt op ongeveer 150 euro als ik kies voor F/UTP CAT6 met enkelvoudige afscherming.

Als ik kies voor S/FTP met dubbele afscherming, zoals ik nu met CCA heb liggen, komt het op ongeveer 225 euro. Het wordt dan ook CAT6A, want CAT6 S/FTP met CU lijkt er niet te zijn?

Als antwoord op de laatste vraag: het zijn twee accesspoints van Ubiquiti.

De kabels liggen per twee door een buis, los van elektra of andere signaalkabels. Jullie inzichten zijn weer welkom.

Hoeveel meter kabel ga je kopen en waar ga je het halen?
Volgens mij heb je op Amazon.de met Digitus kabels een goedkopere oplossing. Waardoor de schade mogelijk nog meevalt.

Overzicht van de opties:
https://www.amazon.de/sto...ln&productGridPageIndex=2

[Melvin.P]

Ik heb zo’n 250 meter nodig. Gewoonlijk haal ik alles bij Allekabels. Ik zal je link bekijken.

[ibodar]

Verwijderd schreef op woensdag 20 mei 2020 @ 07:57:
[...]


Wow ziet er super strak uit! Welke supermicro servers zijn dat?

Dank je!

Supermicro SuperChassis 505-203B met:

- Supermicro A1SRi-2758F
- Supermicro X10SDV-6C-TLN4F

Firewall staat komende periode op de planning om vervangen te worden door een AMD variant i.v.m. beveiligingsproblemen met de Intel chips. Niet zo'n fijne gedachte voor een eerstelijns defense firewall.

[ibodar]

Melvin.P schreef op woensdag 20 mei 2020 @ 12:04:
Bedankt voor jullie reacties. Het besef dat ik gelijk voor CU had moeten kiezen is doorgedrongen. Ik sta bijna te popelen (ahum) om alles te gaan vervangen. Tenzij iemand mij nu heel hard gaat uitlachen.

Het is waarschijnlijk niet hoogst noodzakelijk, maar ook een gevoelskwestie. Nieuw huis, alles vers, ik wil gewoon alles optimaal doen en zonder mitsen en maren blij zijn met mijn werk.

Ik heb inmiddels de schade opgenomen. Die komt op ongeveer 150 euro als ik kies voor F/UTP CAT6 met enkelvoudige afscherming.

Als ik kies voor S/FTP met dubbele afscherming, zoals ik nu met CCA heb liggen, komt het op ongeveer 225 euro. Het wordt dan ook CAT6A, want CAT6 S/FTP met CU lijkt er niet te zijn?

Als antwoord op de laatste vraag: het zijn twee accesspoints van Ubiquiti.

De kabels liggen per twee door een buis, los van elektra of andere signaalkabels. Jullie inzichten zijn weer welkom.

Een belangrijk weetje:

1. S/FTP installatiedraad is significant stugger door afscherming. Er past echt maar 1 kabel door een 3/4 buis.
2. Gebruik reguliere vaseline (om de halve meter insmeren) om de kabels door de buizen te trekken. Dit was een tip wat ik ook heb gekregen van een elektricien. Nog steeds zeer dankbaar daarvoor.
3. Gebruik geen duplex draad (die fout heb ik ook eens gemaakt). Daar krijg je zeer veel spijt van. Het is niet te doen door een buis.

[ibodar]

Melvin.P schreef op woensdag 20 mei 2020 @ 12:18:
Ik heb zo’n 250 meter nodig. Gewoonlijk haal ik alles bij Allekabels. Ik zal je link bekijken.

Allekabels is echt veelal te duur.

Ikzelf bestel vaak bij:
- https://www.netwerkkabel.eu/nl/
- Amazon.de

Tip: Wacht op een aanbieding en/of kortingsacties, scheelt serieus geld. Je hebt nog geen haast op dit moment. Dat gevoel ken ik maar al te goed helaas. Je wilt het goed doen.

[ Voor 6% gewijzigd door ibodar op 20-05-2020 12:42 ]

[Dronium]

ibodar schreef op woensdag 20 mei 2020 @ 12:22:
[...]


Dank je!

Supermicro SuperChassis 505-203B met:

- Supermicro A1SRi-2758F
- Supermicro X10SDV-6C-TLN4F

Firewall staat komende periode op de planning om vervangen te worden door een AMD variant i.v.m. beveiligingsproblemen met de Intel chips. Niet zo'n fijne gedachte voor een eerstelijns defense firewall.

Dat lijkt heel erg op mijn setup (A1SRM-LN7F-2758 ipv Supermicro A1SRi-2758F)
Hoe heb je die X10SDV-6C TLN4F gekoeld? Met de SuperMicro fan-kit of iets anders?

[Tornado1.0]

Patatjemet schreef op zondag 10 mei 2020 @ 11:28:

U ziet:

• 10 inch, 4U Smartline patchkast
• ...

Hoe gaan de kabels in en uit de wandkast? Ik heb even gekeken maar op de website lijken alle zij- en achterwanden dicht? Is het trouwens niet lastig inbouwen met de buitenste twee panelen half achter de voorkant verstopt?

[ibodar]

Dronium schreef op woensdag 20 mei 2020 @ 13:05:
[...]


Dat lijkt heel erg op mijn setup (A1SRM-LN7F-2758 ipv Supermicro A1SRi-2758F)
Hoe heb je die X10SDV-6C TLN4F gekoeld? Met de SuperMicro fan-kit of iets anders?

Voor de X10SDV i.c.m. Supermicro SuperChassis 505-203B meerdere zaken noodzakelijk om aan te schaffen:

• I/O shield type: MCP-260-00085-0B @ pricewatch: Supermicro MCP-260-00085-0B I/O-schild
• Fan type: FAN-0100L4 @ https://store.supermicro....-fan/40mm-fan-0100l4.html
• Houder per elke fan nodig, type: MCP-320-81302-0B @ https://store.supermicro.com/mcp-320-81302-0b.html
• CPU heeft geen fan trouwens. Dat is het mooie aan een 1U chassis. Anders heb je een X10SDV-6C+-TLN4F (plus variant nodig)

Er kunnen max. 3 fan kits per chassis.

Niet letten op stofaanslag. Zo'n soort constructie krijg je dan. Het is even een zoekpartij. Geluid is nihil btw.

[ Voor 21% gewijzigd door ibodar op 20-05-2020 13:48 ]

[Patatjemet]

Tornado1.0 schreef op woensdag 20 mei 2020 @ 13:13:
[...]

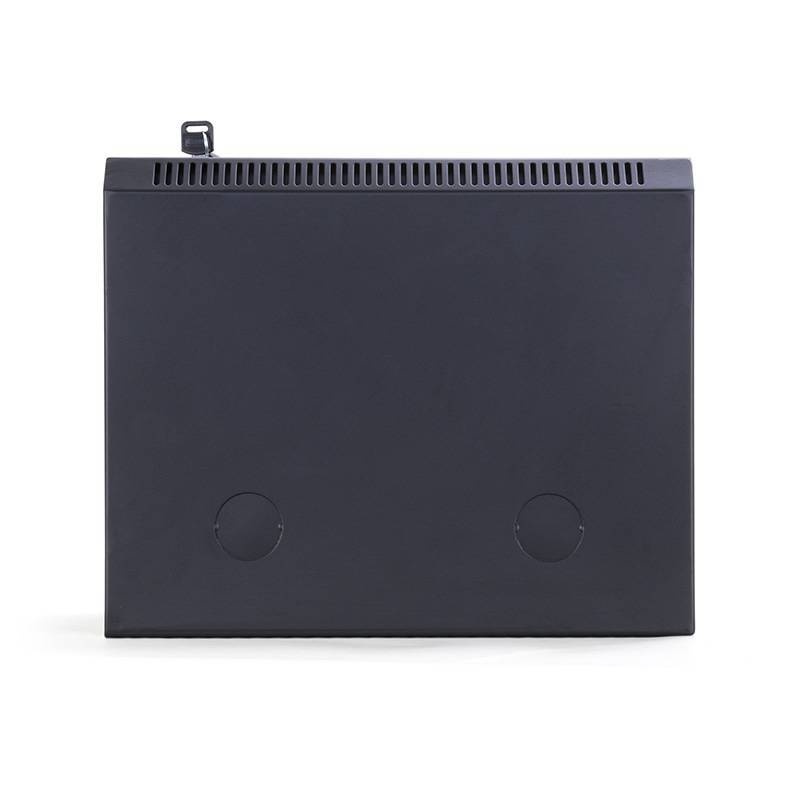

Hoe gaan de kabels in en uit de wandkast? Ik heb even gekeken maar op de website lijken alle zij- en achterwanden dicht? Is het trouwens niet lastig inbouwen met de buitenste twee panelen half achter de voorkant verstopt?

Scherp Heb de kast iets vrij van de ondergrond gezet (dmv wat vloer beschermers die ik nog had liggen). Er zitten boven en onderop de kast 2 locaties voor gaten.



Het materiaal van de kast is vrij dik. Je drukt het metaal er niet zomaar uit. Had helaas geen dremel oid bij de hand. Met een tang heb ik de helft van het metaal om kunnen buigen, zodat ik de kabels kon doorvoeren.

Inbouwen was inderdaad even gepriegel, gelukkig ga ik de patch panelen niet elke week aanpassen

[Jmssn]

Alweer anderhalf jaar geleden had ik beloofd om mijn setup in de meterkast van onze nieuwbouwwoning te plaatsen. Het is zo goed als gereed, al weet ik nog niet hoe ik de 'spaghetti' aan kabels (voornamelijk) onderaan goed kan wegwerken. Maar goed, het is gezien de kleine ruimte die beschikbaar is in de meterkast en de hoeveelheid aan apparatuur naar mijn idee toch redelijk gelukt. Omdat wij drie dochters hebben heb ik in elke kamer een tv punt voorzien en een of meerdere utp aansluitingen. Tv signaal loopt direct via de Experia box van KPN, ook naar zolder. Het internet signaal gaat via Unifi USG, dan via 24 poort switch en op zolder nu nog via 8 poort switch (waar ik binnenkort ook Unifi switch wil plaatsen). Op de foto zie je aan de linkerkant van de meterkast de KPN Experiabox met daarboven een aparte aansluiting voor de Ring video deurbel. Op de tweede foto van boven naar beneden de Unifi Acces Point, Unifii 24 poort switch, patch paneel 12 poorts, switch 5 poorts tbv tv signaal KPN, tweede patch paneel (de eerste 12 poorts bleek bij nader inzien toch niet genoeg), de Unifi USG, 2x Philips Hue bridges, een 'sure catflap' om ons kattenluik te bedienen en Apple TimeCapsule voor de backups. Op de derde foto de situatie zolder, met 1 PoE switch met daaraan de twee beveiligingscamera's en de Cloud Key, een switch voor alle vaste netwerkaansluitingen in de twee kamers op de zolder en een derde switch met tv aansluitingen (rechtstreeks aangesloten op de Experiabox).

[Jmssn]

ps waarbij ik qua kleuren patch kabels rood voor tv, groen voor AP's, oranje voor vast netwerk en zwart voor overig heb gebruikt.

[Snowman888]

Waarom heb je twee HUE bridges nodig? Zag hem ergens anders ook al. Wat is daar handig aan?

[Jmssn]

Ons hele huis hangt vol met Hue, en de eerste bridge was simpelweg vol. Op de tweede bridge heb ik nu de lampen die ik niet (vaak) via de app wil bedienen zoals trapkast en toilet.

[some]

[Afbeelding]

ibodar, mag ik vragen waar jij deze ventilatie roosters vandaan heb?

Ben al een hele tijd op zoek naar zoiets....

[Togi]

@some

Misschien deze?

https://www.akoestiekwink...QWwyAtjGAXlBoCrf8QAvD_BwE

[K!K]

Goedemorgen,

Even een ervarings vraag vanuit mij naar jullie.
Huidig heb ik een 48 poorts patch paneel met keystones. Deze keystone zijn van "mindere" kwaliteit.
Hier heb ik vaker een signaal wat heel even weg valt. Ik ben hier inmiddels klaar mee en heb me dus voorgenomen om een andere paneel te zetten.
Uiteindelijk ben ik uitgekomen bij een niet keystone maar een LSA paneel ( dit is voor mij geen probleem) van het merk Equip.
Zijn er mensen die ervaring hebben met dit merk?
Kan er namelijk op het forum vrij weinig over vinden en mijn gevoel zegt dat het geen onaardig merk is.

Eisen Patch paneel:
19" 1U
48 aansluitingen
Zilver van kleur

Zelf gevonden: Equip Patch Panel 19 Cat.6 Class E 48-Port (Zilver)

Eisen Cat 6 kabel:
Rol van 100 meter
Cat 6
Stugge aders
goede kabel voor een nette prijs.

Zelf gevonden: ACT UTP Cat6 100m Patch

Doordat er zoveel aanbod is in goed en slecht spul vind ik het lastig filteren tussen de juiste producten dus vandaar dat ik na jullie ervaring vraag.
Alvast bedankt

[breinonline]

Met die vraag moet je naar het Pas op voor slechte/inferieure netwerkkabels draadje

[dreamscape]

K!K schreef op maandag 25 mei 2020 @ 06:59:
Eisen Cat 6 kabel:
Rol van 100 meter
Cat 6
Stugge aders
goede kabel voor een nette prijs.

Zelf gevonden: ACT UTP Cat6 100m Patch

Als je stugge aders wilt, moet je ieder type kabel met 'patch' in de naam links laten liggen.

Door verschillende lieden in dit topic wordt deze kabel van Belden altijd aangeprezen als een goede keuze:
https://www.sandervunderi...7965e-doos-100-meter.html

[Out.of.Control]

K!K schreef op maandag 25 mei 2020 @ 06:59:
Goedemorgen,

Even een ervarings vraag vanuit mij naar jullie.
Huidig heb ik een 48 poorts patch paneel met keystones. Deze keystone zijn van "mindere" kwaliteit.
Hier heb ik vaker een signaal wat heel even weg valt. Ik ben hier inmiddels klaar mee en heb me dus voorgenomen om een andere paneel te zetten.
Uiteindelijk ben ik uitgekomen bij een niet keystone maar een LSA paneel ( dit is voor mij geen probleem) van het merk Equip.

Ik ben om dezelfde reden juist overgestapt van een patchpaneel met LSA naar keystones. Bij het patchpaneel dat ik had, zaten de contacten waar de RJ45-stekkers verbinding mee maken te laag. De stekkers zaten er dus nogal los in. Beetje wiebelen en de link viel weg. Op sommige poorten kreeg ik ook alleen maar 100 Mbit verbinding ipv 1 Gbit.
Ik ben dus overgestapt naar keystones met als voornaamste reden:
- flexibeler (je kunt de kabels nog eens verplaatsen als dat beter uitkomt.
- bij nader inzien makkelijker monteren dan LSA
- een slechte keystone kun je makkelijker vervangen dan een heel patchpaneel.

Dus als je al een keystone-paneel hebt, zou ik eerder kijken naar goede keystones.

[K!K]

Beide bedankt voor jullie reactie.
Kabel is mij duidelijk en ziet er inderdaad goed uit!

Het patch paneel ga ik even de voor en tegens tegen elkaar wegstrepen en kijken wat het dan zou worden.
Mochten er mensen zijn die ervaring hebben met dit merk hoor ik dat alsnog graag.

[r0bv]

Volgens mij mijn eerste post, maar omdat ik veel aan jullie berichten heb gehad, wilde ik toch mijn resultaat met jullie delen. Bedankt voor alle posts in het netwerken forum!

Jaar geleden besloten om met een wifi extender mijn wifi netwerk te verbeteren, maar het was nog steeds niet naar tevredenheid. Na vele topics op dit forum te hebben bekeken, gekozen voor enkele EAP225 APs van TP-Link. Ubiquiti heb ik overwogen, maar vanwege de hogere prijs maar vooral de complexiteit, niet hiervoor gekozen. Ook de EAP245 van TP-Link brengt voor mij vrij weinig meerwaarde. Over 1 tot 1,5 jaar verwacht ik de APs namelijk te vervangen door WiFi 6 AX APs.
Nieuwe router overwogen, maar toch maar de Fritzbox 7590 als router aangehouden. (Heb simpelweg onvoldoende kennis over routers/networking en geen zin om mij hierin te verdiepen)

Ons huis heeft 3 verdiepingen en ik heb 4 APs geplaatst. Voldoende dekking in het hele huis en we zijn maar met zijn 2'en, dus bandbreedte voldoende.

Huis is ca 25 jaar oud en er waren geen UTP aansluitingen aanwezig. Wel een aantal loze leidingen (smalle pvc pijpen), dus dan maar met de trekveer aan de slag. Had nog voldoende 100% koper CAT6 stugge kabel van König liggen, dus die ligt nu in de leidingen.

En als je dan toch bezig bent, kun je net zo goed maar de hele meterkast onder handen nemen
Voorkeur ging uit naar een 19" rack behuizing, maar hiervoor onvoldoende ruimte in de meterkast. Overwogen om het elders in huis te plaatsen, maar wilde uiteindelijk toch in de meterkast blijven. Dan maar een 10" oplossing.

Geen 10" 12 ports POE switch kunnen vinden, dus maar gekozen voor 2 stuks 8 poorts dekstop switch (TL-SG108PE). Geen technisch hoogstandje, maar goedkoop en voldoende voor mij. Mogelijk dat ik deze in de nabije toekomst nog ga vervangen.

Oude situatie: (sorry voor de slechte kwaliteit!)


Nieuwe situatie:



1x 12U 10" Rack
1x 4 outlet AC
1x Fritzbox 7590 (wifi uitgeschakeld)
3x blind panels
1x 12 ports CAT6 patchpanel
2x TP-Link TL-SG108PE switch
1x 4 outlet AC
1x OC200

Niet zichtbaar:
4x EAP225
1x Synology DS216+ Play
1x Philips Hue

Nog te doen:
Fatsoenlijke patchkabels in de juiste kleuren

[some]

Togi schreef op zondag 24 mei 2020 @ 23:33:
@some

Misschien deze?

https://www.akoestiekwink...QWwyAtjGAXlBoCrf8QAvD_BwE

Dank je Togi, dat zijn ze.

[ibodar]

some schreef op zondag 24 mei 2020 @ 22:20:
[Afbeelding]

ibodar, mag ik vragen waar jij deze ventilatie roosters vandaan heb?

Ben al een hele tijd op zoek naar zoiets....

@some Ook dat heb ik ervaren! Gekocht in België, naar Nederland met pakketpost.

Besteld bij (Belgische shop) https://www.deurenshop.co...er-renson-461-ak-silendo/

Voor als de link niet meer werkt:
- Type: Akoestische deurrooster – RENSON 461 AK Silendo
- Plaatje als voorbeeld

Togi schreef op zondag 24 mei 2020 @ 23:33:
@some

Misschien deze?

https://www.akoestiekwink...QWwyAtjGAXlBoCrf8QAvD_BwE

Dat is hem inderdaad. Alleen ik wilde een RAL 9010 (wit) uitvoering. Dat hadden ze toen en nu nog steeds niet.

[ Voor 3% gewijzigd door ibodar op 26-05-2020 00:54 . Reden: extra toevoeging ]

[ibodar]

K!K schreef op maandag 25 mei 2020 @ 10:10:
Beide bedankt voor jullie reactie.
Kabel is mij duidelijk en ziet er inderdaad goed uit!

Het patch paneel ga ik even de voor en tegens tegen elkaar wegstrepen en kijken wat het dan zou worden.
Mochten er mensen zijn die ervaring hebben met dit merk hoor ik dat alsnog graag.

Op basis van de foto's e.d. en eigen ervaring in de loop der jaren met diverse verschillende merken patch panelen, ziet de Equip er goed en zeer degelijk uit.

De prijs is reëel.

[ Voor 36% gewijzigd door ibodar op 26-05-2020 01:14 ]

[BCC]

Nu met kabelbrievenbus dankzij een oude Ikea keukenkast handgreep 😀

[Maxi.Maal]

Aangezien de meterkast nogal vol werd met netwerkapparatuur en ik graag een 19inch rack wilde heb ik onlangs mijn netwerk opstelling helemaal omgegooid.



Wat zie je?

• UniFi Cloudkey Gen2+
• UniFi switch 8-60w
• UniFi USG
• Synology DS214+
• Raspberry Pi Zero

Wat je niet ziet

• 3x UniFi UAP-AC-LITE (per verdieping 1)
• UniFi switch 8 voor het TV meubel

Aangezien mijn huis een kelder heeft leek het mij een goed idee om de netwerkapparatuur daar naar te verhuizen. Voordeel is ook dat het lekker koel is . Mijn NAS wilde ik in de meterkast houden.



Dat ruimt lekker op.

Vanuit de meterkast heb ik 4 UTP kabels getrokken naar de kelder. Die gebruik ik voor de Ziggo modem, de NAS, de uplink naar het TV meubel en een extra kabel mocht ik die ooit nog nodig hebben.

In de kelder komen de 4 UTP binnen van de meterkast en 3 UTP kabels voor de UniFi UAP-AC-LITE’s in het huis. Voor de zekerheid een extra naar zolder getrokken.



Ook heb ik een CAT7 grond kabel naar de tuin getrokken zodat ik daar een UniFi UAP-AC-Mesh can ophangen in de veranda die ik nu aan het bouwen ben.



De Cloudkey, USG en 8 ports POE switch heb ik verkocht en ze zijn vervangen voor:

• UniFi Dream Machine Pro
• UniFi SW-16-POE (gen2)

De UDM en de Switch heb ik met een SFP module en fiber kabel aan elkaar verbonden. Daarnaast heb ik nog een Raspberry PI 4 aan de switch hangen voor mijn Docker containers.

[ Voor 33% gewijzigd door Maxi.Maal op 27-05-2020 12:23 ]

[some]

[quote]ibodar schreef op dinsdag 26 mei 2020 @ 00:51:
[...]


@some Ook dat heb ik ervaren! Gekocht in België, naar Nederland met pakketpost.

Besteld bij (Belgische shop) https://www.deurenshop.co...er-renson-461-ak-silendo/

Top dank je Ibodar, ik ga ze bestellen!

[nero355]

Maxi.Maal schreef op woensdag 27 mei 2020 @ 11:59:
Daarnaast heb ik nog een Raspberry PI 4 aan de switch hangen voor mijn Docker containers.

[Afbeelding]

Die Raspberry Pi 4 gaat het echt heeeel warm krijgen in die behuizing!

Check effe Raspberry Pi - deel 2 voor wat betere en vooral koelere behuizingen

[Maxi.Maal]

nero355 schreef op donderdag 28 mei 2020 @ 00:10:
[...]

Die Raspberry Pi 4 gaat het echt heeeel warm krijgen in die behuizing!

Check effe Raspberry Pi - deel 2 voor wat betere en vooral koelere behuizingen

Gelukkig staat hij in de kelder waar het lekker koel is , ik zal hem in de gaten bouden

[allure]

Ik ben aan het kijken voor een outdoor AP van hpe Aruba, ik heb de “instant on AP17” op het oog, ik kan alleen niet vinden of deze integreert in de virtual controller interface van de alle andere ap’s die binnen hangen, weet iemand hier of de AP17 dat kan/doet?

Voor dit soort vragen is dit topic niet bedoeld

[ Voor 11% gewijzigd door MisteRMeesteR op 03-06-2020 21:34 ]

[Rickster23]

Goedeavond,

Ik ben bezig om van hout een patchkast te maken, nu ben ik op zoek naar de hart maten van de 10 inch legbord bevestiging, heeft iemand deze toevallig voor me,

Gr rick,

[MMatthijsV]

Rickster23 schreef op donderdag 4 juni 2020 @ 20:17:

Ik ben bezig om van hout een patchkast te maken, nu ben ik op zoek naar de hart maten van de 10 inch legbord bevestiging, heeft iemand deze toevallig voor me,

Ik heb het met een rolmaat opgemeten en ik kom op 235mm

[Rickster23]

MMatthijsV schreef op donderdag 4 juni 2020 @ 20:41:
[...]


Ik heb het met een rolmaat opgemeten en ik kom op 235mm

En heeft u toevallig de hele maat die was ik nog vergeten in het bericht te zetten,

[ijske]

Maxi.Maal schreef op woensdag 27 mei 2020 @ 11:59:
knip knip helemaal top @Maxi.Maal

gewoon nieuwsgierig, gebruik je de POE gevoede ubiquiti switch bij de tv hoek + AP daar nog achter
? zoja , hoeveel watt trekt zo'n switch + AP nou ?

[GioStyle]

ijske schreef op donderdag 4 juni 2020 @ 20:53:
[...]


gewoon nieuwsgierig, gebruik je de POE gevoede ubiquiti switch bij de tv hoek + AP daar nog achter
? zoja , hoeveel watt trekt zo'n switch + AP nou ?

7,5W voor de switch, 4W voor de ap.

[MMatthijsV]

Rickster23 schreef op donderdag 4 juni 2020 @ 20:52:
[...]

En heeft u toevallig de hele maat die was ik nog vergeten in het bericht te zetten,

Ik had eerst zelf plankjes gemaakt van hout, maar ben toch overgegaan naar geperforeerde metalen plankjes vanwege de warmte.

https://www.amazon.de/gp/product/B000Z1ZP3G/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

4,4 x 15,2 x 25,4 cm zijn de maten van het legbord, de bevestigingsgaten zitten ca 23,5 cm uit elkaar.

[Rickster23]

MMatthijsV schreef op donderdag 4 juni 2020 @ 21:02:
[...]


Ik had eerst zelf plankjes gemaakt van hout, maar ben toch overgegaan naar geperforeerde metalen plankjes vanwege de warmte.

https://www.amazon.de/gp/product/B000Z1ZP3G/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

4,4 x 15,2 x 25,4 cm zijn de maten van het legbord, de bevestigingsgaten zitten ca 23,5 cm uit elkaar.

Super bedankt, heb net alles bestel op 10 inch heeft alleen wat levertijd maar ga dit weekend alvast het hout zagen voor de ombouw,

[Verwijderd]

Iemand enig idee of deze ook een utp versie is te krijgen. Gewoon deze grote met een utp keystone opening.

Dan kan ik de telefoon vervangen voor utp.

[dreamscape]

Verwijderd schreef op maandag 8 juni 2020 @ 17:39:
Iemand enig idee of deze ook een utp versie is te krijgen. Gewoon deze grote met een utp keystone opening.

Dan kan ik de telefoon vervangen voor utp.

Dat is gewoon een dubbele inbouwdoos met onderin waarschijnlijk een aansluitblok dat als isra dient en bovenin het stopcontact. Dat is te vervangen door een los utp-doosje van bijvoorbeeld Rutenbeck (voor boven). En van het schakelmateriaal van je keuze, koop je dan het frontje voor die utp, een blindplaatje (voor onder) en een dubbele rand.

[Illusion]

Verwijderd schreef op maandag 8 juni 2020 @ 17:39:
Iemand enig idee of deze ook een utp versie is te krijgen. Gewoon deze grote met een utp keystone opening.

Dan kan ik de telefoon vervangen voor utp.

Als het exact die is, dan is het je ISRA en mag je die niet wijzigen.
De maat is ook afwijkend van normale inbouwdozen.

[The Executer]

Verwijderd schreef op maandag 8 juni 2020 @ 17:39:
Iemand enig idee of deze ook een utp versie is te krijgen. Gewoon deze grote met een utp keystone opening.

Dan kan ik de telefoon vervangen voor utp.

Nee, niet mooi passend. Dit is een oude PTT-doos waar niets meer voor te krijgen is. Je kunt er wel standaard inbouw materiaal in maken maar er zijn geen afdekplaatjes voor te krijgen. 3 opties:

- Telefooninbouw eruit, utp erin, niet afdekken;
- 2e afdekplaatje zien te vinden (staan volgens mij genoeg van deze dozen op Marktplaats), klein hoekje met een ronde vijl uitvijlen en kabel er doorheen voeren naar de plek waar je hem wilt hebben. Eventueel kun je dan ook de onderste pakken, werkt misschien wat makkelijker weg;
- Doos uithakken en vervangen door standaard inbouwdoos;

Laatste optie is het mooiste, heb je later altijd weer profijt van.

[ Voor 5% gewijzigd door The Executer op 08-06-2020 18:10 ]

[dreamscape]

Ah, als dat geen standaard maat inbouwdoos is, dan vergeet alles wat ik hierboven heb geschreven...

[The Executer]

dreamscape schreef op maandag 8 juni 2020 @ 18:48:
Ah, als dat geen standaard maat inbouwdoos is, dan vergeet alles wat ik hierboven heb geschreven...

Op zich is het wel de standaard maat wat er aan materiaal in kan, maar verder kun je er geen afdekraampjes bij vinden. Volgens mij heb ik nog een foto van de doos op mijn tweakers account, zal even zoeken.

Edit: foto Hamas niet meer aanwezig... Was er van overtuigd dat deze op mijn tweakers account stond, maar helaas.

[ Voor 12% gewijzigd door The Executer op 08-06-2020 19:40 ]

[nero355]

Verwijderd schreef op maandag 8 juni 2020 @ 17:39:
Iemand enig idee of deze ook een utp versie is te krijgen. Gewoon deze grote met een utp keystone opening.

Dan kan ik de telefoon vervangen voor utp.

Dat ziet eruit als iets dat je mooi door een enkele UniFi In Wall van Ubiquiti kan vervangen!

[Brammel]

Naar aanleiding van dit topic ook maar eens met de meterkast aan de gang gegaan. Ik heb recent wat Ubiquity apperatuur aangeschaft, maar nog niet de tijd genomen om het netjes te installeren.

Situatie voor:


Huidige situatie:




Wat je ziet:
- 10'' 6u kast met daar in:
- Stekkerblok
- Patch paneel
- Ubiquity 8p 60w
- Raspberry Pi 3b met Unify controller, domoticz en pi-hole
- Philips Hue Bridge
- Ubiquity USG 3p
- Ziggo modem in bridge modes.


Todo:
- Kabels onderin de meterkast wegwerken (vooral tv kabels)
- Schappen onderin maken voor wat extra opbergruimte in de gang
- 3d geprinte afdekplaatjes voor de switch, router en Raspberry Pi + Hue Bridge
- Oplossing voor het stekkerblok bovenop de kast (ideeen?). De stekkers passen niet in het blok wat in de kast zit.

Achteraf gezien had ik misschien de kast een maatje groter moeten kiezen zodat ik ook naar de toekomst toe wat meer ruimte heb. Verder vind ik het enorm onhandig dat de panelen in deze kast niet recht naar voren er uitgehaald kunnen worden. Om het patch paneel lost te halen moet ik eerst de twee onderliggende schappen verwijderen en dan schuin het paneel er uit halen. Is dat normaal of zie ik iets over het hoofd (geen ervaring met dit soort kasten)

[HectorMalot]

Maxi.Maal schreef op woensdag 27 mei 2020 @ 11:59:
Aangezien de meterkast nogal vol werd met netwerkapparatuur en ik graag een 19inch rack wilde heb ik onlangs mijn netwerk opstelling helemaal omgegooid.

[Afbeelding]

Wat zie je?

• UniFi Cloudkey Gen2+
• UniFi switch 8-60w
• UniFi USG
• Synology DS214+
• Raspberry Pi Zero

Wat je niet ziet

• 3x UniFi UAP-AC-LITE (per verdieping 1)
• UniFi switch 8 voor het TV meubel

Aangezien mijn huis een kelder heeft leek het mij een goed idee om de netwerkapparatuur daar naar te verhuizen. Voordeel is ook dat het lekker koel is . Mijn NAS wilde ik in de meterkast houden.

[Afbeelding]

Dat ruimt lekker op.

Vanuit de meterkast heb ik 4 UTP kabels getrokken naar de kelder. Die gebruik ik voor de Ziggo modem, de NAS, de uplink naar het TV meubel en een extra kabel mocht ik die ooit nog nodig hebben.

In de kelder komen de 4 UTP binnen van de meterkast en 3 UTP kabels voor de UniFi UAP-AC-LITE’s in het huis. Voor de zekerheid een extra naar zolder getrokken.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ook heb ik een CAT7 grond kabel naar de tuin getrokken zodat ik daar een UniFi UAP-AC-Mesh can ophangen in de veranda die ik nu aan het bouwen ben.

[Afbeelding]

[Afbeelding]

De Cloudkey, USG en 8 ports POE switch heb ik verkocht en ze zijn vervangen voor:

• UniFi Dream Machine Pro
• UniFi SW-16-POE (gen2)

De UDM en de Switch heb ik met een SFP module en fiber kabel aan elkaar verbonden. Daarnaast heb ik nog een Raspberry PI 4 aan de switch hangen voor mijn Docker containers.

[Afbeelding]

@Maxi.Maal Zit er nou geen hoofdschakelaar in je groepenkast?je kunt natuurlijk de hoofd automaat van Liander uitzetten, maar volgens mij hoor je in de groepenkast ook een 2-polige hoofdschakelaar te hebben.

[alexwel]

Verwijderd schreef op maandag 8 juni 2020 @ 17:39:
Iemand enig idee of deze ook een utp versie is te krijgen. Gewoon deze grote met een utp keystone opening.

Dan kan ik de telefoon vervangen voor utp.

Misschien een standaard amerikaanse keystone plaat gebruiken? Rechthoekig lijkt op wat in Amerika gebruikelijk is. Bijv. https://www.fs.com/de-en/products/20225.html

Brammel schreef op maandag 8 juni 2020 @ 21:00:
Naar aanleiding van dit topic ook maar eens met de meterkast aan de gang gegaan. Ik heb recent wat Ubiquity apperatuur aangeschaft, maar nog niet de tijd genomen om het netjes te installeren.

Situatie voor:
[Afbeelding]

Huidige situatie:
[Afbeelding]

[Afbeelding]

Wat je ziet:
- 10'' 6u kast met daar in:
- Stekkerblok
- Patch paneel
- Ubiquity 8p 60w
- Raspberry Pi 3b met Unify controller, domoticz en pi-hole
- Philips Hue Bridge
- Ubiquity USG 3p
- Ziggo modem in bridge modes.


Todo:
- Kabels onderin de meterkast wegwerken (vooral tv kabels)
- Schappen onderin maken voor wat extra opbergruimte in de gang
- 3d geprinte afdekplaatjes voor de switch, router en Raspberry Pi + Hue Bridge
- Oplossing voor het stekkerblok bovenop de kast (ideeen?). De stekkers passen niet in het blok wat in de kast zit.

Achteraf gezien had ik misschien de kast een maatje groter moeten kiezen zodat ik ook naar de toekomst toe wat meer ruimte heb. Verder vind ik het enorm onhandig dat de panelen in deze kast niet recht naar voren er uitgehaald kunnen worden. Om het patch paneel lost te halen moet ik eerst de twee onderliggende schappen verwijderen en dan schuin het paneel er uit halen. Is dat normaal of zie ik iets over het hoofd (geen ervaring met dit soort kasten)

Ziet er goed uit! Ik denk dat de legplanken zo horen, kastjes zijn gewoon niet groot genoeg om ze er recht er in te doen of uit te halen.

Ik heb op mijn werk wel twee van die 10" kastjes hangen, maar ik weet even niet hoe die legplankjes er in gingen.. is al een tijd geleden dat ik die geplaatst heb.

[ Voor 69% gewijzigd door alexwel op 08-06-2020 21:55 ]

[Zwartoog]

ibodar schreef op dinsdag 19 mei 2020 @ 21:24:

Branddeur met extra ventilatie aanvoer en extra geluidsdemping

Dit stukje triggert mij

De meeste meterkasten zijn helemaal niet brandveilig opgezet, maar met de hoeveelheid apparatuur die het tegenwoordig huisvest is het goed om over na te denken.

Heb je die deur zelf brandwerend gemaakt? Welk materiaal heb je daarvoor gebruikt? Of zie ik alleen het geluidswerende stukje? (Zelfde vraag: welk materiaal

En in het algemeen: is het verstandig om zo'n volgehangen meterkast brandvertragend te "renoveren" als je toch bezig bent? Een rookmelder lijkt me een simpel begin.

[ibodar]

Zwartoog schreef op maandag 8 juni 2020 @ 22:05:
[...]


Dit stukje triggert mij

Afwegingen
De meeste meterkasten zijn helemaal niet brandveilig opgezet, maar met de hoeveelheid apparatuur die het tegenwoordig huisvest is het goed om over na te denken.

Heb je die deur zelf brandwerend gemaakt? Welk materiaal heb je daarvoor gebruikt? Of zie ik alleen het geluidswerende stukje? (Zelfde vraag: welk materiaal

En in het algemeen: is het verstandig om zo'n volgehangen meterkast brandvertragend te "renoveren" als je toch bezig bent? Een rookmelder lijkt me een simpel begin.

Heel scherp!

Afwegingen
Tijdens een grotere verbouwing moet je je houden aan de huidige wet- en regelgeving. Dat heb ik toen gedaan en uitgezocht. Tijdens dat uitzoeken kom je tips,trucs en attentiepunten tegen. Buren eveneens nagevraagd over ervaringen met hun meterkast (moest ze toch inlichten over aanstaande verbouwing). Twee van de buren hebben waterleiding lekkage gehad, dat uiteindelijk resulteerde in het smeulen van de groepenkast. Buren hadden niets gemerkt, maar schade was aanzienlijk. Groepenkast moest in twee gevallen compleet vervangen worden.

Voorgaande heb ik meegenomen in het opnieuw opzetten van mijn meterkast. Aannemingsbedrijf kon mij daarnaast niet veel verder meer adviseren, daar ik veel verder ging dan gebruikelijk qua beveiliging en apparatuur. Ook plaatsing van diverse sensoren om zaken in de gaten te houden.

Wat bleek wel:

Inderdaad wordt er tegenwoordig veel meer apparatuur opgehangen in een meterkast. Daar wordt bij veel mensen nooit meer naar omgekeken. Met als gevolg enorme stofnesten en als er brand optreedt zijn het vaak die lelijke router achtige zaken die weggestopt worden (achter het gordijn is er ook een).

Een meterkast is alleen problematisch door de samenkomst van de gasleiding, stroom en water. Naast een koude zone, heb ik daarom zoveel mogelijk apparatuur boven de gasleiding geplaatst.

Andere afweging: als er nood optreedt, zoals een brand, dan gaan mensen bijna altijd dezelfde route terug als dat ze binnengekomen zijn. De meterkast ligt aan de hal richting voordeur. In mijn huis komen, door prive omstandigheden, veel externe mensen langs.

Deur op maat
Branddeur + valdorpel met brandvertragend geluidsisolatielaag aan binnenzijde is derhalve bewust gekozen. De deur is op maat besteld. Elke vertraging is er één. Het geluid is daarnaast simpelweg beter door de massa.
Overigens heb ik in huis op de eerste verdieping nog zo'n branddeur aangebracht (is dan de verzamelzone bij brand in de nacht). Verder in huis op elke verdieping een schuimbrandblusser (geen poeder! Poeder is compleet funest voor elk stukje elektronica in huis).

Schoonmaak
Mijn meterkast wordt ook elke dag met de robotstofzuiger schoongemaakt en eens per maand volledig met een compressor uitgeblazen. Eens per jaar worden de computers en de overige apparatuur fysiek opengemaakt en schoongemaakt.

Aanleiding
Vroeger als kind woonde ik naast een brandweerman. Zijn verhalen hebben meer dan voldoende indruk gemaakt... dat vergeet je nooit meer kan ik je vertellen.

Deur
Svedex deur op maat @ https://www.denrinterieur.nl/deuren-en-deurbeslag of www.DeGoedkoopsteDeuren.nl . Hetzelfde bedrijf.

Geluidsisolatie
https://www.akoestiekwink...ic%20Akoestische%20Plaat&

Prijzen


Overige aandachtspunten
Van de week diep in de nacht een valse brandmelding gehad, stof waarschijnlijk in de brandmelder in de meterkast. Stof is toch wel een ding. Daarnaast toch wel, meer dan verwacht, veel fijnstof in mijn apparatuur gevonden. Ga derhalve extra aanpassingen maken met filters e.d..

Interface Relais opbouwsokkel gekocht en inmiddels geplaatst voor de brandmelder. Nu nog ontdekken hoe ik dat kan doorschakelen** c.q. koppelen aan GPIO pinnen t.b.v. Home-Assistant. Helaas nogal cryptisch en bijzonder summier qua documentatie. Op deze wijze kan ik bij een echte brandmelding i.c.m. andere sensoren welteverstaan: mijn rolluiken automatisch openen, verlichting aanzetten, computer- en andere apparatuur qua stroom loskoppelen, noodmeldingen vertraagd sturen, voordeur vast van het slot halen, etc., etc.. Alleen nu nog diverse MLX90640 Thermal Camera Breakout ergens aan zien te schaffen. Niet aan te krijgen zo lijkt het i.v.m. wereldwijde crisissen.

** Als iemand dat weet, hulp is meer dan welkom.

[ Voor 13% gewijzigd door ibodar op 09-06-2020 00:44 . Reden: Visueel getweakt ]

[Zwartoog]

ibodar schreef op maandag 8 juni 2020 @ 23:02:
[...]


Heel scherp!

Tijdens een grotere verbouwing moet je je houden aan de huidige wet- en regelgeving. Dat heb ik toen gedaan en uitgezocht. Tijdens dat uitzoeken kom je tips,trucs en attentiepunten tegen. Buren eveneens nagevraagd over ervaringen met hun meterkast (moest ze toch inlichten over aanstaande verbouwing). Twee van de buren hebben waterleiding lekkage gehad, dat uiteindelijk resulteerde in het smeulen van de groepenkast. Buren hadden niets gemerkt, maar schade was aanzienlijk. Groepenkast moest in twee gevallen compleet vervangen worden.

Voorgaande heb ik meegenomen in het opnieuw opzetten van mijn meterkast. Aannemingsbedrijf kon mij daarnaast niet veel verder meer adviseren, daar ik veel verder ging dan gebruikelijk qua beveiliging en apparatuur. Ook plaatsing van diverse sensoren om zaken in de gaten te houden.

Wat bleek wel:
[...]


Een meterkast is alleen problematisch door de samenkomst van de gasleiding, stroom en water. Naast een koude zone, heb ik daarom zoveel mogelijk apparatuur boven de gasleiding geplaatst.

Andere afweging: als er nood optreedt, zoals een brand, dan gaan mensen bijna altijd dezelfde route terug als dat ze binnengekomen zijn. De meterkast ligt aan de hal richting voordeur. In mijn huis komen, door prive omstandigheden, veel externe mensen langs.

Branddeur + valdorpel met brandvertragend geluidsisolatielaag aan binnenzijde is derhalve bewust gekozen. Elke vertraging is er één. Het geluid is simpelweg beter door de massa, maar de deur is op maat besteld. In huis heb ik op de eerste verdieping nog zo'n branddeur aangebracht (is dan de verzamelzone bij brand). Verder in huis op elke verdieping een schuimbrandblusser (geen poeder! Poeder is compleet funest voor elk stukje elektronica in huis).

Mijn meterkast wordt ook elke dag met de robotstofzuiger schoongemaakt en eens per maand volledig met een compressor uitgeblazen. Eens per jaar worden de computers en de overige apparatuur fysiek opengemaakt en schoongemaakt.

Vroeger als kind woonde ik naast een brandweerman. Zijn verhalen hebben meer dan voldoende indruk gemaakt... dat vergeet je nooit meer kan ik je vertellen.

Deur
Svedex deur op maat @ https://www.denrinterieur.nl/deuren-en-deurbeslag of www.DeGoedkoopsteDeuren.nl . Hetzelfde bedrijf.

Geluidsisolatie
https://www.akoestiekwink...ic%20Akoestische%20Plaat&

Prijzen

[Afbeelding]

[Afbeelding]

Thanks, dat is inzichtelijk

Ik begrijp nu ook waarom onze huidige meterkast ooit vervangen is door een gipsplatenkast. Dacht eerst: "zal wel goedkoop geweest zijn" (huur), maar is dus ook een stukje brandvertraging. Met een beetje geluk betrek ik binnenkort een (volledig) te renoveren woning: brandvertragendheid van de meterkast staat nu op de agenda

[B2]

Wel een beetje 'nette lan afwerking' gerelateerd. Welke kabelgoot zouden jullie gebruiken voor montage onder een (zelfgemaakt) bureau? Ik wil op 3 plekken in een hoekbureau van die ronde kabeldoorvoeren maken. Daaronder dan ongeveer 4 WCD's en LAN patchpunten.

Gewoon een standaard gootje van de gamma of een systeem?

[alexwel]

B2 schreef op dinsdag 9 juni 2020 @ 10:35:
Wel een beetje 'nette lan afwerking' gerelateerd. Welke kabelgoot zouden jullie gebruiken voor montage onder een (zelfgemaakt) bureau? Ik wil op 3 plekken in een hoekbureau van die ronde kabeldoorvoeren maken. Daaronder dan ongeveer 4 WCD's en LAN patchpunten.

Gewoon een standaard gootje van de gamma of een systeem?

Op mijn werk heb ik er draadgoten voor gebruikt, maar dat is niet heel erg goedkoop. Geeft wel meer flexibiliteit dan dichte goten. Volgens mij verkoopt de ikea hier ook een goedkopere variant van.





Of bedoel je een wandgoot waar je ook de contactdozen in kan maken?

[B2]

alexwel schreef op dinsdag 9 juni 2020 @ 11:27:
[...]


Op mijn werk heb ik er draadgoten voor gebruikt, maar dat is niet heel erg goedkoop. Geeft wel meer flexibiliteit dan dichte goten. Volgens mij verkoopt de ikea hier ook een goedkopere variant van.


Of bedoel je een wandgoot waar je ook de contactdozen in kan maken?

Hm ja, daar twijfel ik dus een beetje over. Of dat ik een brennenstuhl in zo'n systeem als de jouwe hang.
Kreeg via een andere weg het Legrand DLP systeem door. Maar dan wordt het best prijzig.

[alexwel]

B2 schreef op dinsdag 9 juni 2020 @ 11:53:
[...]


Hm ja, daar twijfel ik dus een beetje over. Of dat ik een brennenstuhl in zo'n systeem als de jouwe hang.
Kreeg via een andere weg het Legrand DLP systeem door. Maar dan wordt het best prijzig.

Die kunststof wandgoten kunnen inderdaad wel prijzig zijn.

Ik heb het thuis een keer met een dergelijk systeem aan de grond gedaan, iets simpeler type goot, maar toch nog aardig prijzig. Heb daar helaas geen foto's van, en ik weet even niet meer van welke fabrikant dat was.

[Emjay90]

B2 schreef op dinsdag 9 juni 2020 @ 11:53:
[...]


Hm ja, daar twijfel ik dus een beetje over. Of dat ik een brennenstuhl in zo'n systeem als de jouwe hang.
Kreeg via een andere weg het Legrand DLP systeem door. Maar dan wordt het best prijzig.

Hier heb ik de IKEA-oplossing gebruikt. De Signum kabelgoten (https://www.ikea.com/nl/n...aal-zilverkleur-30200253/). Die zijn goed betaalbaar en schroef je aan het blad vast, dus past op elk bureau. Daarnaast heb ik Brennenstuhl stekkerblokken geschroefd.

[BCC]

alexwel schreef op dinsdag 9 juni 2020 @ 11:59:
[...]


Die kunststof wandgoten kunnen inderdaad wel prijzig zijn.

Ik heb het thuis een keer met een dergelijk systeem aan de grond gedaan, iets simpeler type goot, maar toch nog aardig prijzig. Heb daar helaas geen foto's van, en ik weet even niet meer van welke fabrikant dat was.

Die zijn vaak tweedehands erg goedkoop als je ze kan vinden (sloop oude kantoren ed)

[vincedd]

alexwel schreef op dinsdag 9 juni 2020 @ 11:59:
[...]


Die kunststof wandgoten kunnen inderdaad wel prijzig zijn.

Ik heb het thuis een keer met een dergelijk systeem aan de grond gedaan, iets simpeler type goot, maar toch nog aardig prijzig. Heb daar helaas geen foto's van, en ik weet even niet meer van welke fabrikant dat was.

Je hebt Stago( is het net niet om mee te werken) , Legrand (van Geel, fijn om mee te werken) , Niedax( goedkoop ,maar niet handig) verkrijgbaar in Ral 1013 en 9001

[alexwel]

BCC schreef op dinsdag 9 juni 2020 @ 12:08:
[...]

Die zijn vaak tweedehands erg goedkoop als je ze kan vinden (sloop oude kantoren ed)

Ik heb ze nog nooit tweedehands gezien, maar ja, ik kom dan ook niet vaak op plaatsen waar tweedehands dingen verkocht worden.

Vraag me af of ze dan nog wel een beetje redelijk eruit zien, en qua lengtes e.d. moet je ook maar net uitkomen.

[B2]

Even naar een legrand oplossing gekeken. Dan kom ik inclusief cat6 aansluitingen en wcd's op ongeveer 230 euro. Dat is wel erg veel voor een beetje kabelmanagement
Signum van ikea is ook niet goedkoop, ik er minstens 5 nodig, plus nog de stekkerblokken. Ben ik ook zeker 100 euro in totaal kwijt.

[BCC]

alexwel schreef op dinsdag 9 juni 2020 @ 12:37:
[...]


Ik heb ze nog nooit tweedehands gezien, maar ja, ik kom dan ook niet vaak op plaatsen waar tweedehands dingen verkocht worden.

Vraag me af of ze dan nog wel een beetje redelijk eruit zien, en qua lengtes e.d. moet je ook maar net uitkomen.

Conrad heeft Bettermann als budget oplossing. Geen ervaring mee: https://www.conrad.nl/zoe...ermann&searchType=regular

https://www.conrad.nl/p/o...-stuks-zuiver-wit-1957389

[ThinkPad]

@B2 Dakgoot van de bouwmarkt? Is in diverse afmetingen te verkrijgen. Zul je alleen even moeten kijken hoe je het onder op een bureau bevestigd.

[MDXTweaker]

alexwel schreef op dinsdag 9 juni 2020 @ 11:59:
[...]


Die kunststof wandgoten kunnen inderdaad wel prijzig zijn.

Ik heb het thuis een keer met een dergelijk systeem aan de grond gedaan, iets simpeler type goot, maar toch nog aardig prijzig. Heb daar helaas geen foto's van, en ik weet even niet meer van welke fabrikant dat was.

Ik denk https://www.attema.com/nl...atie/z25f25-kokersysteem/

[Peutpeut]

B2 schreef op dinsdag 9 juni 2020 @ 12:51:
Even naar een legrand oplossing gekeken. Dan kom ik inclusief cat6 aansluitingen en wcd's op ongeveer 230 euro. Dat is wel erg veel voor een beetje kabelmanagement
Signum van ikea is ook niet goedkoop, ik er minstens 5 nodig, plus nog de stekkerblokken. Ben ik ook zeker 100 euro in totaal kwijt.

De Signum kabelrekken zijn via marktplaats best goed verkrijgbaar: https://www.marktplaats.nl/q/signum+ikea/

[alexwel]

MDXTweaker schreef op dinsdag 9 juni 2020 @ 13:59:
[...]


Ik denk https://www.attema.com/nl...atie/z25f25-kokersysteem/

Daar lijkt het wel op, alleen dan de K40 plintgoot: https://www.attema.com/nl...eem/k40-plintsysteem/?p=1

[thomasv]

Peutpeut schreef op dinsdag 9 juni 2020 @ 14:12:
[...]


De Signum kabelrekken zijn via marktplaats best goed verkrijgbaar: https://www.marktplaats.nl/q/signum+ikea/

Daarnaast, als ervaringsdeskundige tweaker omtrent die IKEA Signum kabelgoten: het zijn behoorlijke ondingen waar nog geen stekkerblok in past. Zodra je iets van een voedingsadapter er dan ook nog in kwijt moet is het hek van de dam en ben je dat rekje aardig aan het oprekken.

[Peutpeut]

thomasv schreef op dinsdag 9 juni 2020 @ 21:42:
[...]

Daarnaast, als ervaringsdeskundige tweaker omtrent die IKEA Signum kabelgoten: het zijn behoorlijke ondingen waar nog geen stekkerblok in past. Zodra je iets van een voedingsadapter er dan ook nog in kwijt moet is het hek van de dam en ben je dat rekje aardig aan het oprekken.

Klopt helemaal. Ik heb er momenteel twee onder mijn bureau hangen, voldoet nu prima en zeker tweede hands een overweging waard gezien de prijs/kwaliteit verhouding. In vergelijking met andere kabelsystemen.

Binnen circa een half jaar verhuizen dus dan weer opnieuw beginnen, inclusief een heel netwerk aanleggen in een bestaand huis. Leuke uitdaging

[alexwel]

thomasv schreef op dinsdag 9 juni 2020 @ 21:42:
[...]


Daarnaast, als ervaringsdeskundige tweaker omtrent die IKEA Signum kabelgoten: het zijn behoorlijke ondingen waar nog geen stekkerblok in past. Zodra je iets van een voedingsadapter er dan ook nog in kwijt moet is het hek van de dam en ben je dat rekje aardig aan het oprekken.

In dit geval zijn draadgoten wellicht een betere keus, hier heb je ook veel verschillende soorten afmetingen in, dus dan kan je diegene pakken die het beste is voor jouw situatie.

Kijk bijv naar:
https://www.elektrobode.n...1&product_class=6#sidebar

De beugels die je nodig hebt om ze onder een bureau te monteren zijn: https://www.elektramat.nl/legrand-341164/
Ook hier heb je verschillende afmetingen in, let er op dat je de goede neemt welke (ongeveer) overeenkomt met de breedte van de goot. Hoeft niet helemaal precies, je kan ze nog een beetje bij buigen.

Diegene die ik heb gebruikt in de foto's die ik eerder heb gepost is de CM000091 van Legrand, afmetingen 54x200x3000 (HxBxL).
Deze heeft ongeveer de hoogte van een gemiddelde voedingsadapter (wat ook te zien is op een van de foto's). Maar zoals ik al aangaf, je kan ze in verschillende afmetingen krijgen, dus ook die wat hoger zijn, mocht dat nodig zijn.

Voor sommige zijn er ook deksels, mocht je daar voorkeur aan geven:


Ik denk overigens dat ze ook een stuk steviger zijn dan die van de Ikea, al heb ik die van de Ikea nog nooit in het echt gezien.

En tip: Ga niet bij een leverancier vragen wat je precies nodig hebt om ze onder een bureau te monteren, aangezien ze je waarschijnlijk niet gaan snappen (weet ik uit ervaring)
Draadgoten zijn ook niet voor dat doel gemaakt, en worden meer in industriële toepassingen gebruikt. De beugels die je gebruikt om ze op te hangen, worden normaliter gebruikt om de draadgoten aan draadeinden te bevestigen.

[ Voor 29% gewijzigd door alexwel op 10-06-2020 22:20 ]

[Beaves]

Brammel schreef op maandag 8 juni 2020 @ 21:00:
Naar aanleiding van dit topic ook maar eens met de meterkast aan de gang gegaan. Ik heb recent wat Ubiquity apperatuur aangeschaft, maar nog niet de tijd genomen om het netjes te installeren.

Situatie voor:
[Afbeelding]

Huidige situatie:
[Afbeelding]

[Afbeelding]

Wat je ziet:
- 10'' 6u kast met daar in:
- Stekkerblok
- Patch paneel
- Ubiquity 8p 60w
- Raspberry Pi 3b met Unify controller, domoticz en pi-hole
- Philips Hue Bridge
- Ubiquity USG 3p
- Ziggo modem in bridge modes.


Todo:
- Kabels onderin de meterkast wegwerken (vooral tv kabels)
- Schappen onderin maken voor wat extra opbergruimte in de gang
- 3d geprinte afdekplaatjes voor de switch, router en Raspberry Pi + Hue Bridge
- Oplossing voor het stekkerblok bovenop de kast (ideeen?). De stekkers passen niet in het blok wat in de kast zit.

Achteraf gezien had ik misschien de kast een maatje groter moeten kiezen zodat ik ook naar de toekomst toe wat meer ruimte heb. Verder vind ik het enorm onhandig dat de panelen in deze kast niet recht naar voren er uitgehaald kunnen worden. Om het patch paneel lost te halen moet ik eerst de twee onderliggende schappen verwijderen en dan schuin het paneel er uit halen. Is dat normaal of zie ik iets over het hoofd (geen ervaring met dit soort kasten)

Mag ik vragen welke patchkast je hebt? Ik heb niet heel veel ruimte in mijn meterkast (maar 270mm ruimte in de diepte) en deze lijkt wellicht klein genoeg.
