Mooie techniekruimte zo centraal in je huis. Netjes!:
Oke, hoogste tijd om zelf een keer wat bij te dragen aan dit topic. Bijna een jaar geleden ben ik verhuist en de nieuwe woning had een bijzondere eigenschap: de trap van begane grond naar eerste verdieping en de trap van eerste verdieping naar tweede verdieping zitten niet boven elkaar. Daardoor Heb ik op de eerste verdieping een kast onder de trap (ca. 1,20 meter breed, 1,40 meter hoog) zoals je dat normaal vaak op de begane grond ziet. De vorige bewoners gebruikten het als schoenenkast.Nog een voordeel was dat deze kast precies op een centrale plek zat waar leidingen voor telefoon onder de houten vloer bij elkaar kwamen.
Alle telefoonkabels, incl. die richting het ISRA-punt heb ik vervangen door UTP Cat. 6 en voorzien van wall-outlets in dezelfde stijl als de stopcontacten/schakelaars/enz. [Afbeelding]

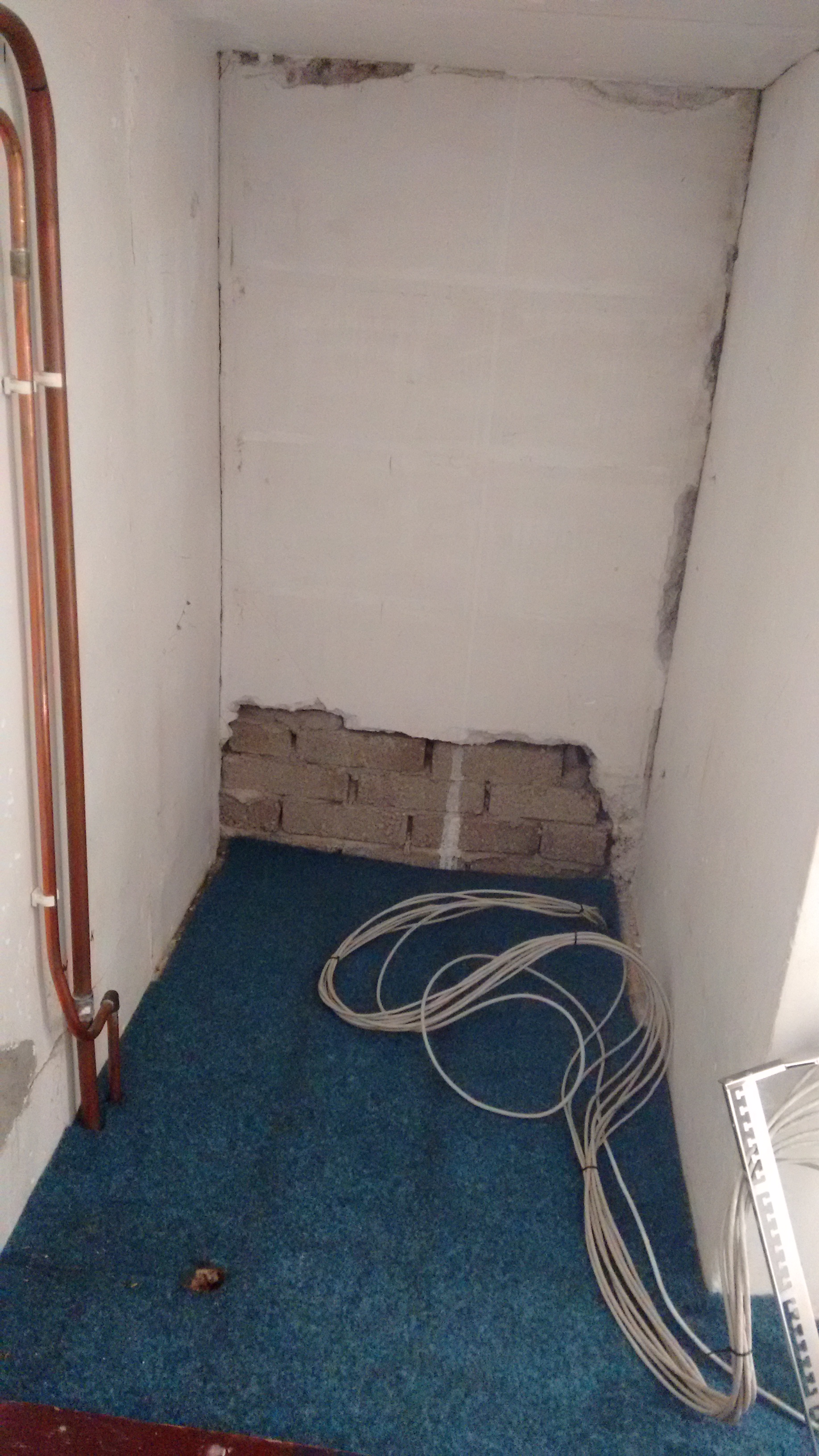

Na alle planken e.d. uit de kast gesloopt te hebben en alle UTP-kabels getrokken te hebben was dit het begin: [Afbeelding]

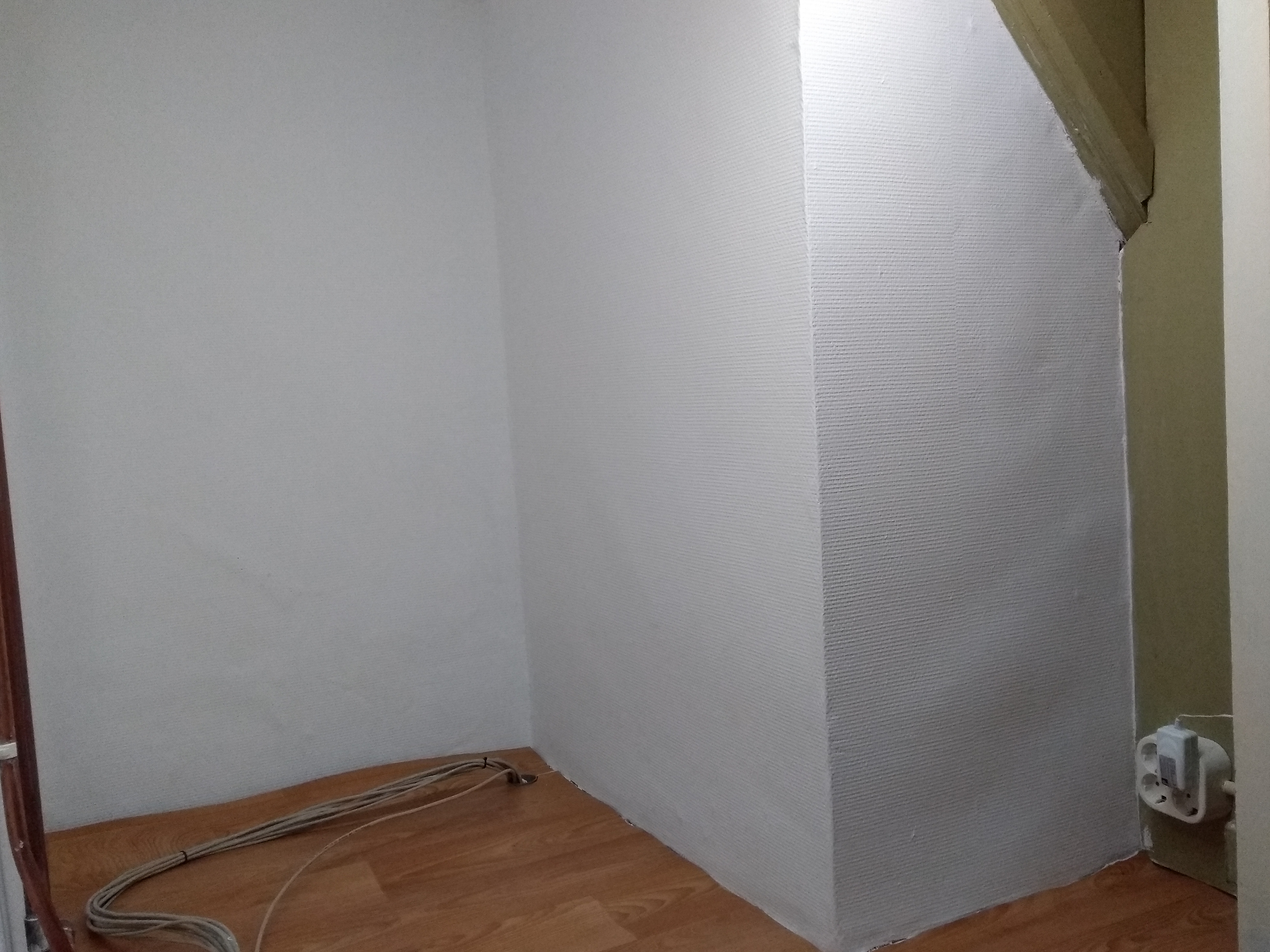

Na de achterwand glad gestuct te hebben, een stukje behang, wat witsel en een restant vloerzeil begint het ergens op te lijken:
[Afbeelding]

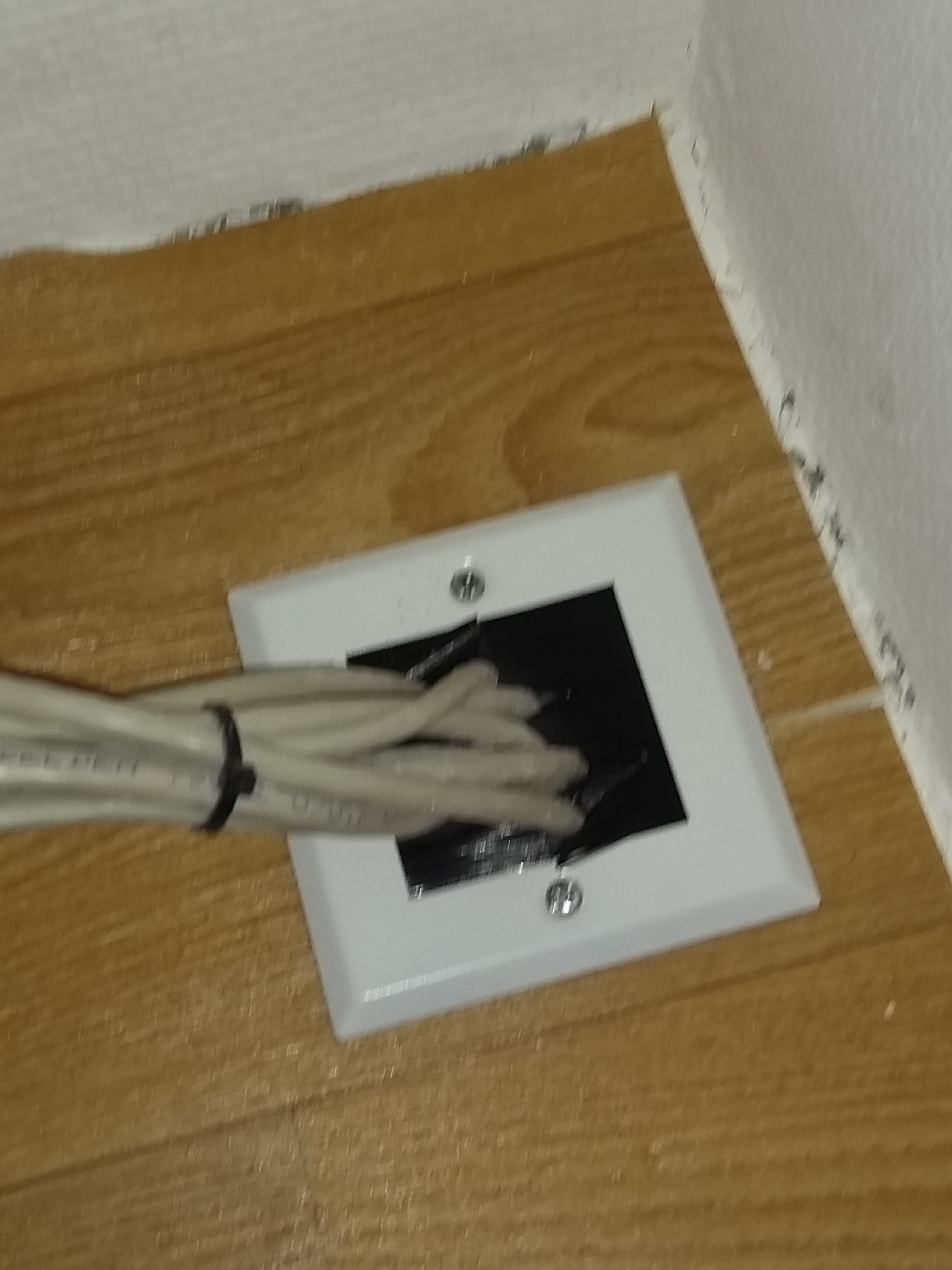

De opening waardoor de kabels door de houten vloer komen netjes voorzien van een plaatje met een borstel, zoals je dat ook vaak bij brievenbussen ziet. Dit ziet er niet alleen netter uit, maar voorkomt ook dat als je iets laat vallen (bv. schroefje) dit door het gat in de vloer verdwijnt [Afbeelding]

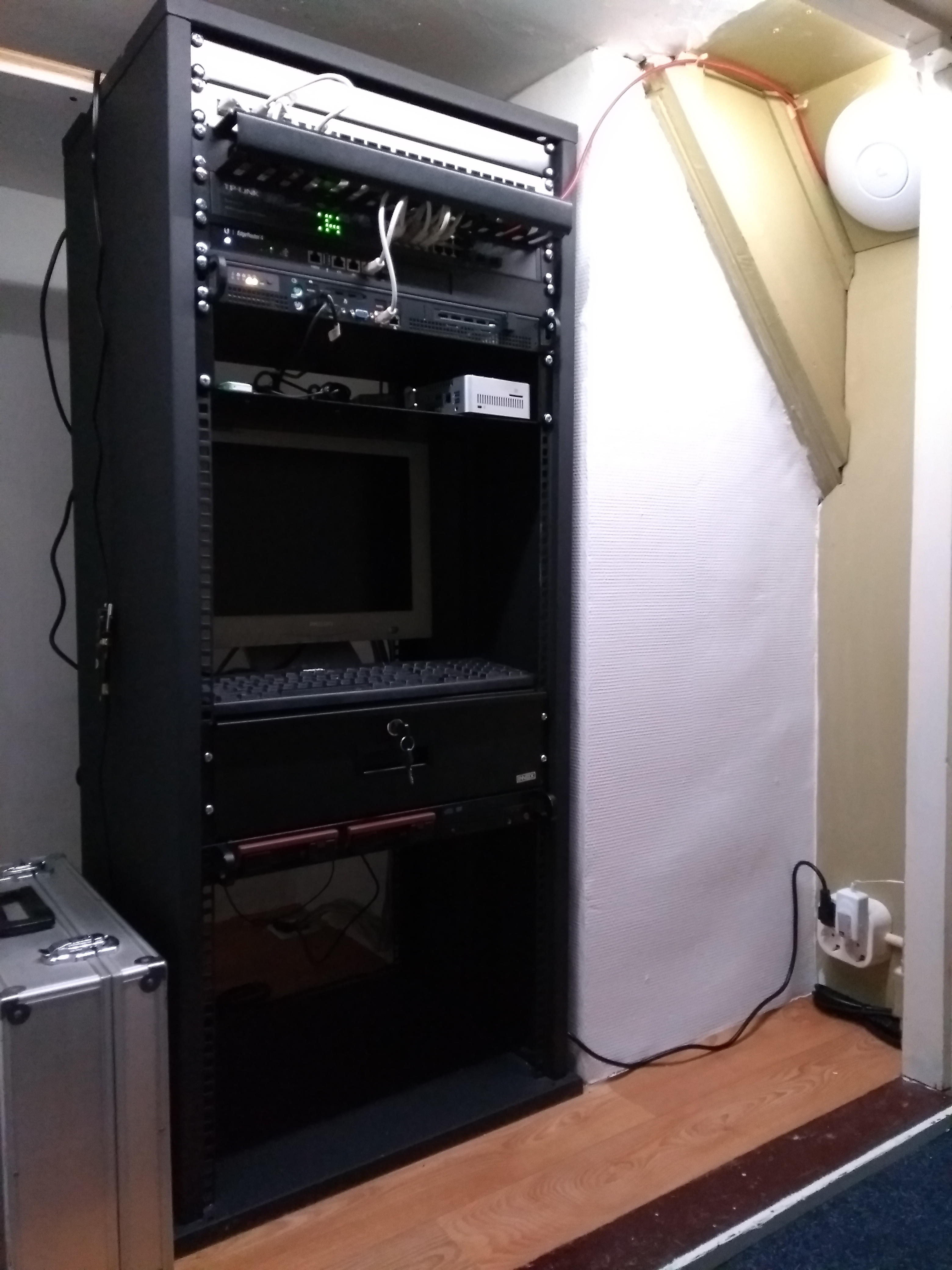

En dan eindelijk het echte werk! Door de beperkte hoogte van 1,40 meter kan ik geen full rack kwijt. Racks met afwijkende hoogtes zijn vreemd genoeg veel duurder dan een full rack. Daarnaast zijn deurtjes aan de voor- en achterkant alleen maar onhandig. Ik heb er daarom voor gekozen om een voor een audio-rack te gaan, aangezien ik toch geen apparatuur heb die een volledige diepte vereisen. Dat levert het volgende eindresultaat op:
[Afbeelding]
Van boven naar beneden:Rechtsboven: Ubiquity accesspoint
- Blindplate. Aan de achterkant zit hier een APC AP7920
- Patchpanel met keystones
- kabel-geleider met afdekplaat
- Gigabit switch
- Edgerouter
- Server (met aansluitingen aan de voorkant)
- 2U legbak voor bv. USB-hub en NUC
- Ruimte voor beeldscherm en toetsenbord
- Rackmountable lade, voor het opbergen van kooimoeren, patchkabels, enz.
- Oude server, op dit moment zonder functie
Achterzijde: APC AP7920 en kabelgeleiders (elektra ene kant, netwerk andere kant)
Naast het rack blijft nog een kleine ruimte over waar precies mijn gereedschapskoffer in past
Wensenlijst / to do:
- Nieuwe accu voor UPS en deze er tussen plaatsen
- Rackmountable KVM-switch
Server: Intel Xeon E5 1620v3--Gigabyte X99 sli--128GB ecc--Samsung evo 960 250GB--Samsung evo 970plus 1TB--5x Seagate barracuda 2TB raid6--PSU Coolermaster 1000M--3Ware 9650SE-8LPML
:strip_icc():strip_exif()/u/1604/60x60.jpg?f=community)
Heb van 2005 tot deze zomer een UPS in huis gehad en heb er al meerdere keren profijt van gehad.
Ik had ook mijn "verlichtingsgroep" erbij aangesloten, net als mijn ESXi doos, DSL/Ziggo modem en computer. Vooral de kloppende buren op het raam zijn grappig wanneer alleen in mijn huis nog licht brand (en je verbaasd de deur open doet en het buiten pikdonker is).
Plan was om een zelfde soort systeem te bouwen met zonnepanelen en opslag maar de hele verbouwing heeft dat budget helaas doen verdampen. Nu (hopelijk) tijdelijk een simpele APC UPS van 1500VA, dan hebben mijn VMs voldoende tijd om zichzelf af te sluiten.
As you may already have guessed, following the instructions may break your system and you are on your own to fix it again.
:strip_icc():strip_exif()/u/269825/crop59b99a05143d4.jpeg?f=community)

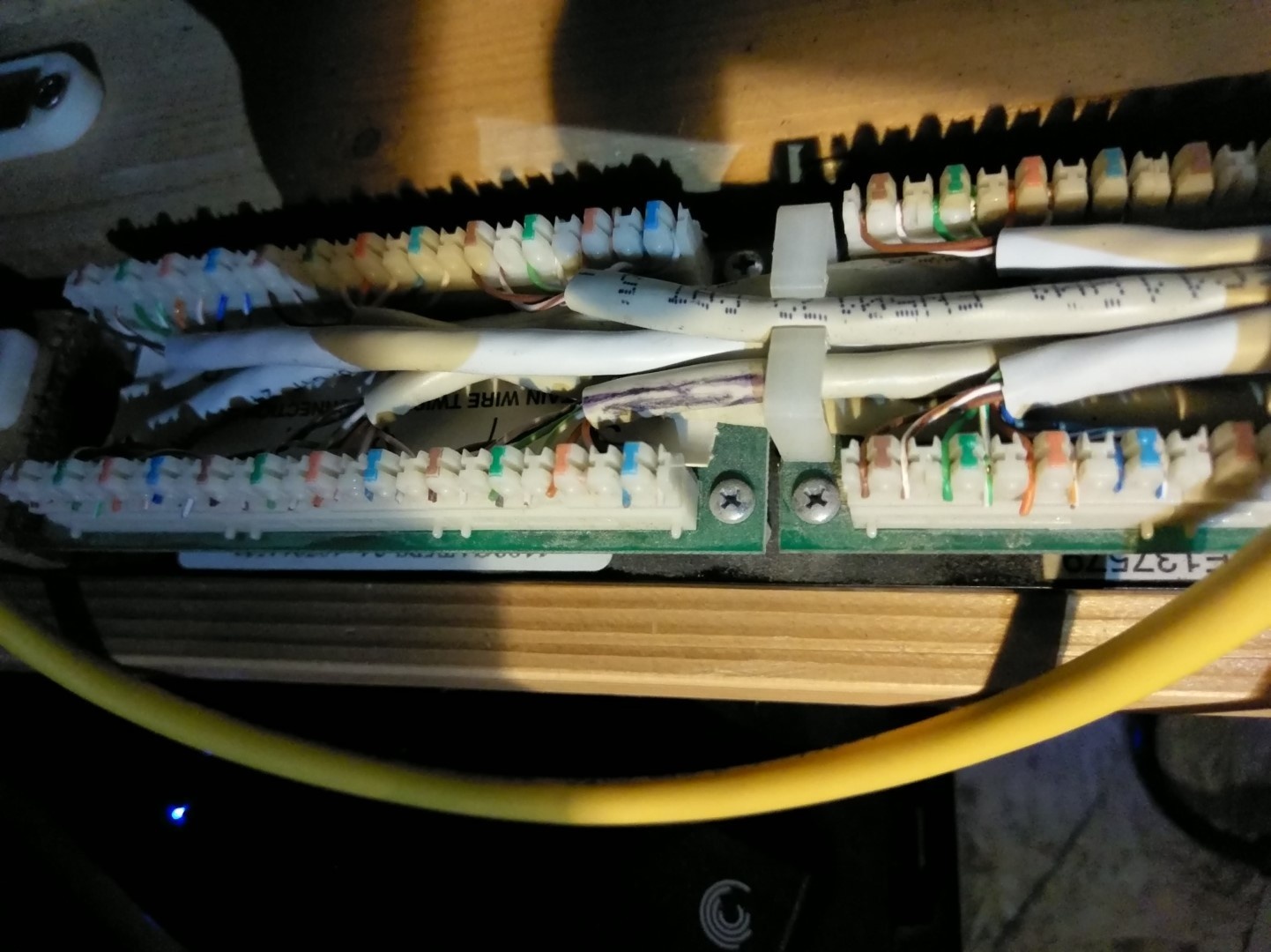

Hierbij de detailfoto.:
[...]
LSA is LSA zoals al gezegd, maar niet alle patchstroken zijn LSA. Je hebt ook nog type 66 / type 110 stroken bijvoorbeeld. Daar heb je andere punchtools voor nodig.
Ik heb zelf 2 verschillende tools, een Krone LSA-PLUS punchtool voor LSA en een Radiall R280MOD404 voor type 110. Beide regelmatig nodig gehad en ze zijn niet uitwisselbaar.
Heb je een goede detailfoto van de achterkant van jouw patchstrook?
Ik hoop dat je er kaas van kunt maken
:strip_exif()/u/67342/tnet3.gif?f=community)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Volgens mij dus niet. Je hebt een type 110 dogger nodig. Zonder draad ingelegd moet je een dogger soepel in de opening kunnen schuiven, lukt dat?
Het verrast me even dat ik geen duidelijke plaatjes van de verschillen tegen kom. In dit filmpje komen ze wel allebei voorbij. Heb alleen even geen tijd om zelf het filmpje te bekijken dus geen idee hoe nuttig het verder is.
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ik zou het werkelijk waar ook niet meer weten. Ik dacht dat LSA(+) en 110 verschillende standaarden waren met verschillende stukken gereedschap. Maar op jouw link verkopen ze tools die beiden kunnen?
Zelfs de merknaam "Krone" en 110 in dezelfde productbeschrijving...Zoals ik al zei, ik heb 2 verschillende doggers. Zie ik schuine mesjes, dan pak ik mijn Krone LSA-PLUS tool. Zie ik rechte mesjes zoals op jouw foto, dan pak ik mijn Radiall R280MOD404 tool. Die zijn meestal niet uitwisselbaar (de verkeerde past gewoon niet lekker).
Kun je zonder draad jouw tool zo in de patchstrook schuiven zonder kracht te zetten? Zie ook dat filmpje, de juiste tool zakt gewoon vanzelf op zijn plek. Als het kracht kost heb je naar mijn idee de verkeerde.
edit:
Had ff een stukje uit jouw reply gemist... Gaat niet makkelijk dus. Slecht teken wat mij betreft.Maar het is verder mijn vakgebied ook niet. Ik sluit misschien 10x per jaar eens een kabeltje aan op een bestaande patchstrook. Dit is mijn ervaring, die klopt misschien ook niet 100%. En het valt me even tegen dat ik met google geen pagina vindt die de verschillen netjes beschrijft met duidelijke plaatjes enzo.
[ Voor 5% gewijzigd door Xander op 13-11-2018 23:00 ]
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Tof!:
Oke, hoogste tijd om zelf een keer wat bij te dragen aan dit topic. Bijna een jaar geleden ben ik verhuist en de nieuwe woning had een bijzondere eigenschap: de trap van begane grond naar eerste verdieping en de trap van eerste verdieping naar tweede verdieping zitten niet boven elkaar. Daardoor Heb ik op de eerste verdieping een kast onder de trap (ca. 1,20 meter breed, 1,40 meter hoog) zoals je dat normaal vaak op de begane grond ziet. De vorige bewoners gebruikten het als schoenenkast.Nog een voordeel was dat deze kast precies op een centrale plek zat waar leidingen voor telefoon onder de houten vloer bij elkaar kwamen.
Alle telefoonkabels, incl. die richting het ISRA-punt heb ik vervangen door UTP Cat. 6 en voorzien van wall-outlets in dezelfde stijl als de stopcontacten/schakelaars/enz. [Afbeelding]
Na alle planken e.d. uit de kast gesloopt te hebben en alle UTP-kabels getrokken te hebben was dit het begin: [Afbeelding]
Na de achterwand glad gestuct te hebben, een stukje behang, wat witsel en een restant vloerzeil begint het ergens op te lijken:
[Afbeelding]
De opening waardoor de kabels door de houten vloer komen netjes voorzien van een plaatje met een borstel, zoals je dat ook vaak bij brievenbussen ziet. Dit ziet er niet alleen netter uit, maar voorkomt ook dat als je iets laat vallen (bv. schroefje) dit door het gat in de vloer verdwijnt [Afbeelding]
En dan eindelijk het echte werk! Door de beperkte hoogte van 1,40 meter kan ik geen full rack kwijt. Racks met afwijkende hoogtes zijn vreemd genoeg veel duurder dan een full rack. Daarnaast zijn deurtjes aan de voor- en achterkant alleen maar onhandig. Ik heb er daarom voor gekozen om een voor een audio-rack te gaan, aangezien ik toch geen apparatuur heb die een volledige diepte vereisen. Dat levert het volgende eindresultaat op:
[Afbeelding]
Van boven naar beneden:Rechtsboven: Ubiquity accesspoint
- Blindplate. Aan de achterkant zit hier een APC AP7920
- Patchpanel met keystones
- kabel-geleider met afdekplaat
- Gigabit switch
- Edgerouter
- Server (met aansluitingen aan de voorkant)
- 2U legbak voor bv. USB-hub en NUC
- Ruimte voor beeldscherm en toetsenbord
- Rackmountable lade, voor het opbergen van kooimoeren, patchkabels, enz.
- Oude server, op dit moment zonder functie
Achterzijde: APC AP7920 en kabelgeleiders (elektra ene kant, netwerk andere kant)
Naast het rack blijft nog een kleine ruimte over waar precies mijn gereedschapskoffer in past
Wensenlijst / to do:
- Nieuwe accu voor UPS en deze er tussen plaatsen
- Rackmountable KVM-switch
Welk type server/behuizing heb je gebruikt?
Ben zelf ook op zoek naar ondiepe rackmount server i.p.v. eentje die op de legplank staat.
/u/4268/crop5db1a8b71e18b_cropped.png?f=community)
:strip_exif()/u/49248/DPCkoeienUD.gif?f=community)
Veel te langdradig zoals de meeste YouTube video's:
Het verrast me even dat ik geen duidelijke plaatjes van de verschillen tegen kom. In dit filmpje komen ze wel allebei voorbij. Heb alleen even geen tijd om zelf het filmpje te bekijken dus geen idee hoe nuttig het verder is.
Maar... ik heb effe zitten clicken en zoeken en eenmaal ergens aan het eind aangekomen begint hij eindelijk wat nuttigs te vertellen :
YouTube: How To use a 110 & Krone Telecom Punchdown Tool & the difference bet...
In het kort :
- Schuine connectoren zijn bedoeld voor Krone punchdown tools.
- Rechte connectoren zijn bedoeld voor LSA110 punchdown tools.
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Dat was mijn probleem eerlijk gezegd ook maar ik vond niets beters (liefst gewoon als tekst met plaatjes).:
[...]
Veel te langdradig zoals de meeste YouTube video's
Ah. 110 heet ook "LSA", dus. Dan zit er weer verschil tussen "LSA" en "LSA-PLUS" (die laatste is van Krone)? Er worden volgens mij heel veel LSA-PLUS tools verkocht als "LSA".
Maar als @nokiaan958GB dan vervolgens met deze tool aan komt dan snap ik het niet meer. "Lsa+ 110 Krone Stil Idc Auflegewerkzeug". Is dat dan daadwerkelijk een universele tool of klopt de helft van die beschrijving niet?
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Helemaal mee eens!:
Dat was mijn probleem eerlijk gezegd ook maar ik vond niets beters (liefst gewoon als tekst met plaatjes).
Geen idee, want hij heeft het alleen over 110 en Krone... verder niks
Ik heb effe de oorspronkelijke U.K. advertentie erbij gepakt :
https://www.ebay.co.uk/it...INATION-TOOL/391986717816
Het lijkt erop dat het een 110 tool is in Krone stijl waarmee meer het ontwerp van het hele ding wordt bedoeld denk ik ??
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Daarnaast heb ik nog een site met duidelijk alle verschillende maten van keystones en bijbehorende fabrikanten op mijn verlanglijstje.
Jij noemde LSA110. Dat geeft meer dan genoeg hits als je het in Google tikt. Zal wel een ding zijn dus.[...]
Geen idee, want hij heeft het alleen over 110 en Krone... verder niks
Maar ook in de oorspronkelijke advertentie "LSA+" in de titel. Dat is volgens mij een merknaam van Krone...
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Beste mensen,

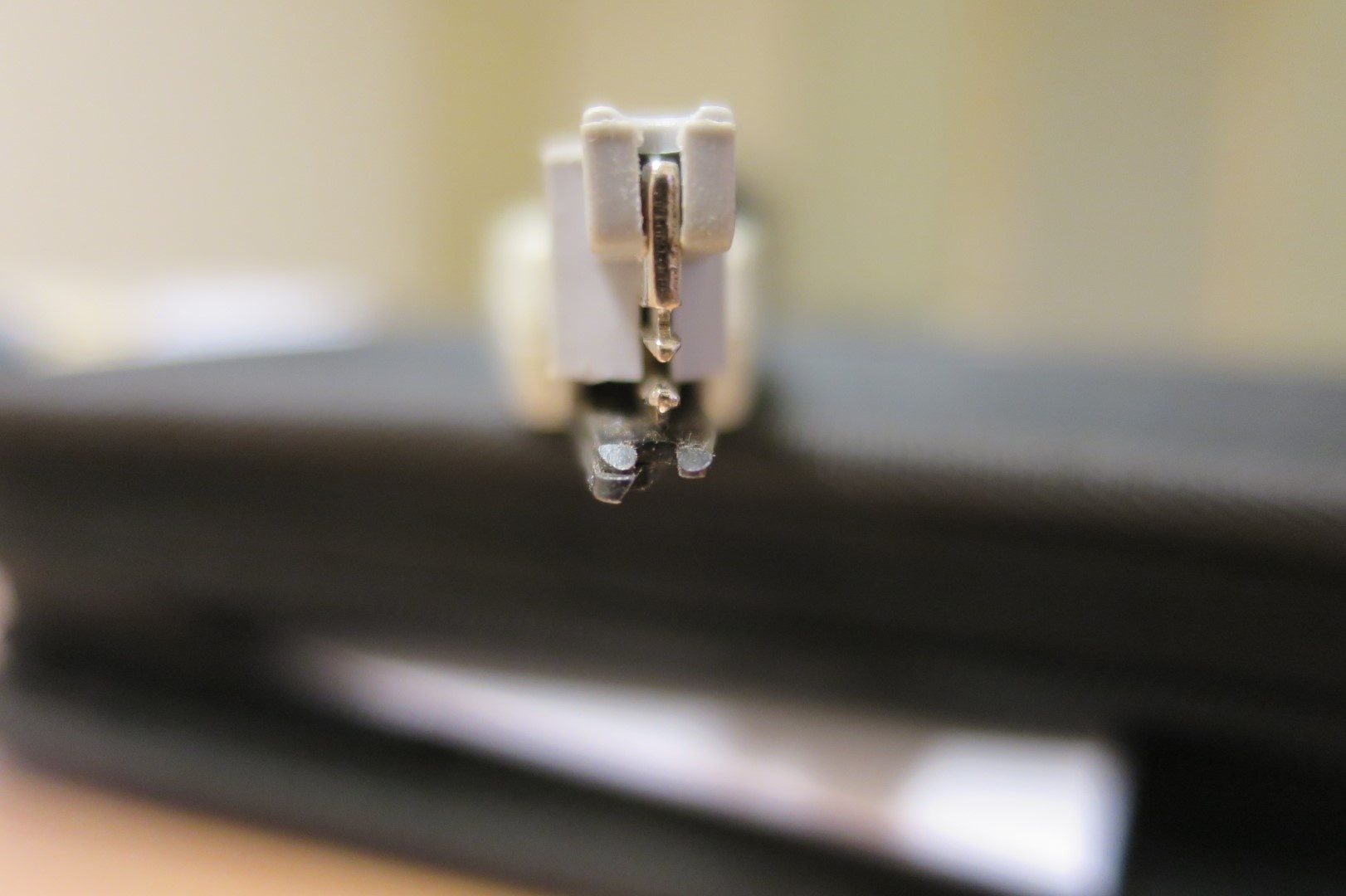

Ik heb ik even een foto gemaak van het bekje.

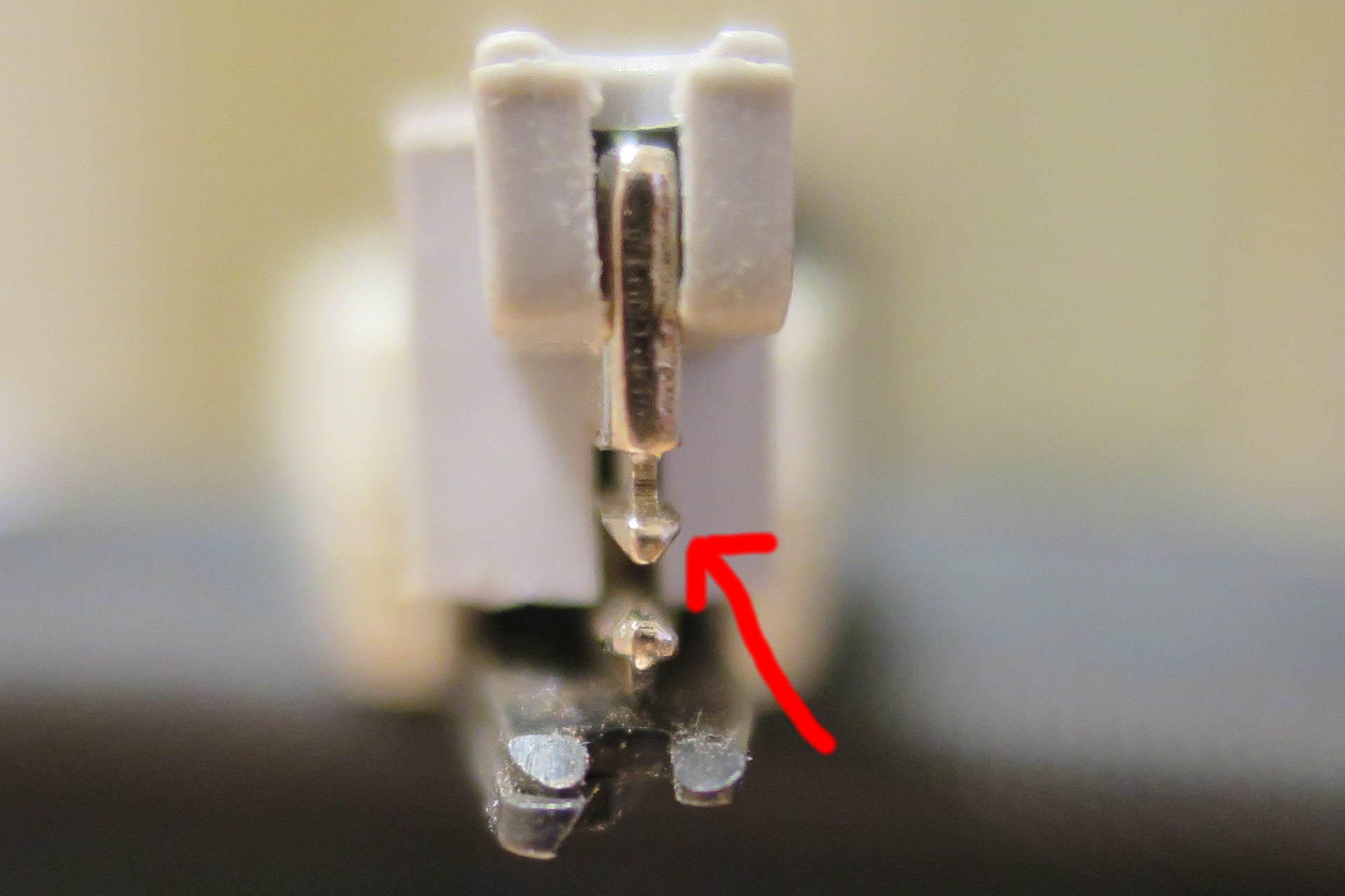

Er zit een behoorlijke verdikking in gedeelte wat de draai naar beneden moet duwen. Hebben jullie dat ook?
Ik heb ik even een foto gemaak van het bekje.
Er zit een behoorlijke verdikking in gedeelte wat de draai naar beneden moet duwen. Hebben jullie dat ook?
/u/303309/crop5e44e9981ce86_cropped.png?f=community)
Ik heb ook mijn best gedaan. Betreft het winkelpand van mijn zus.
Je ziet
1 D115j NAS voor opslaan camerabeeden
TP Link switch met 4x PoE
Patchpaneeltje
Je ziet
1 D115j NAS voor opslaan camerabeeden
TP Link switch met 4x PoE
Patchpaneeltje
[ Voor 13% gewijzigd door Breezz op 22-11-2018 08:41 ]
:strip_icc():strip_exif()/u/78991/Image2.jpg?f=community)
Dit weekend een poging gedaan om de rotzooi die de installateur bij mijn schoonouders had achter gelaten te herstellen. Nieuw huis, dus fijn andermans gerommel uit proberen te zoeken.

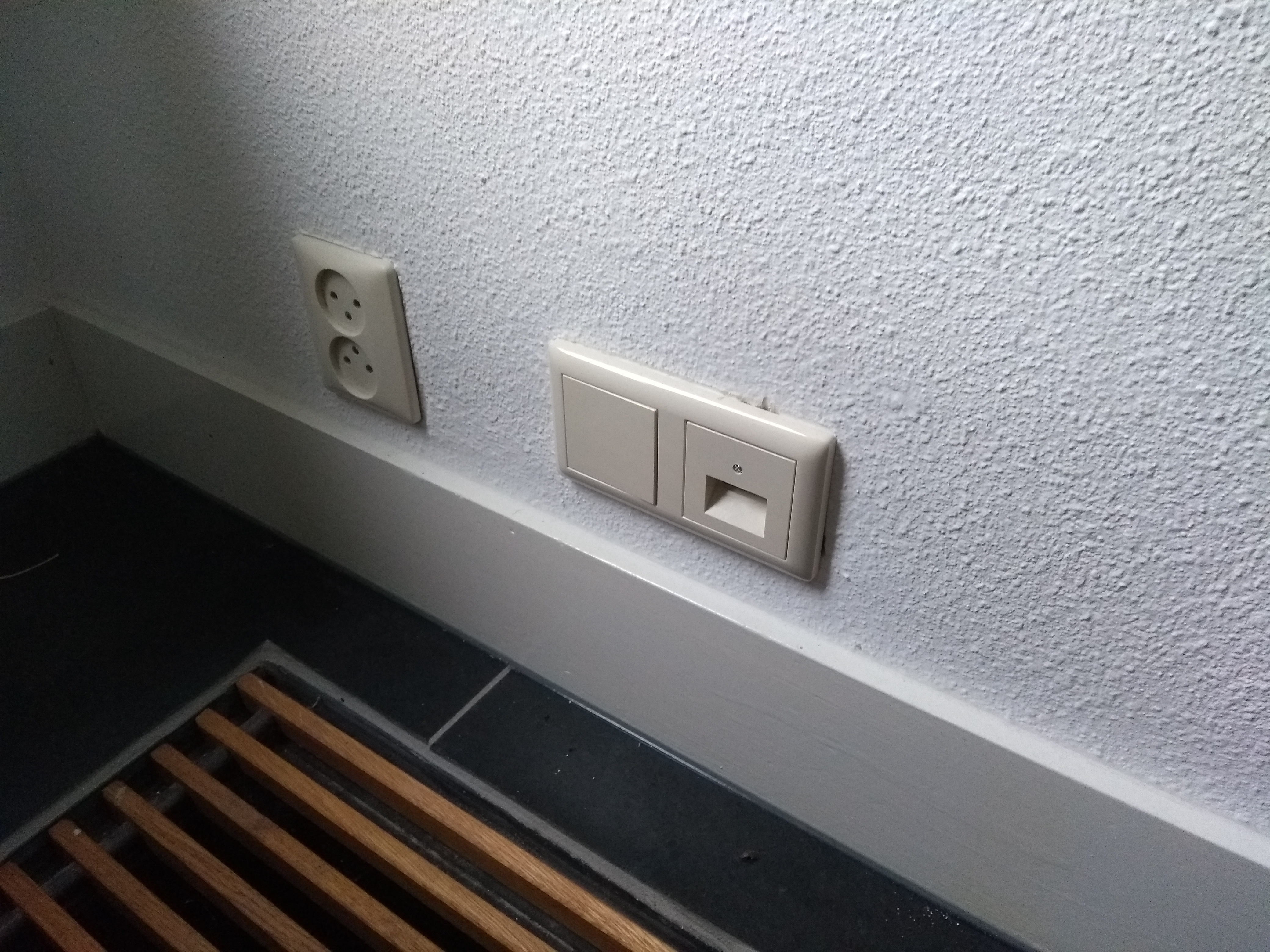

Nu had ik op zondag een wandcontactdoos nodig, dus naar de bouwmarkt ().
Nu had de gamma een cat5 doos voor 9,95 en een cat6 doos voor 14,95. Dus ik dacht, gelijk goed doen, en neem de cat6 doos mee.
Helemaal niet gezien dat daar nog een onderscheid in wordt gemaakt tussen UTP en FTP. Maar wat bleek nou, die hele pinout klopt geen hout van. Heb ze uiteindelijk toch maar zelf uitgevogeld en aangesloten.
Maar waarom zou hier verschil in moeten zitten dan? Of hebben ze het ding gewoon verkeerd in elkaar gezet?
Gaat om de volgende twee:
https://www.gamma.nl/asso...ig-8-polig-rj45/p/B547135
https://www.gamma.nl/asso...ctdoos-kpn-keur/p/B547132
Overigens had ik deze als het mijn eigen huis was weer fijn in de kliko gegooid. Wat een rommel zeg.
Maargoed, het zit, het werkt en ziet er netjes uit.
Nu had ik op zondag een wandcontactdoos nodig, dus naar de bouwmarkt (
).Nu had de gamma een cat5 doos voor 9,95 en een cat6 doos voor 14,95. Dus ik dacht, gelijk goed doen, en neem de cat6 doos mee.
Helemaal niet gezien dat daar nog een onderscheid in wordt gemaakt tussen UTP en FTP. Maar wat bleek nou, die hele pinout klopt geen hout van. Heb ze uiteindelijk toch maar zelf uitgevogeld en aangesloten.
Maar waarom zou hier verschil in moeten zitten dan? Of hebben ze het ding gewoon verkeerd in elkaar gezet?
Gaat om de volgende twee:
https://www.gamma.nl/asso...ig-8-polig-rj45/p/B547135
https://www.gamma.nl/asso...ctdoos-kpn-keur/p/B547132
Overigens had ik deze als het mijn eigen huis was weer fijn in de kliko gegooid. Wat een rommel zeg.
Maargoed, het zit, het werkt en ziet er netjes uit.
:strip_exif()/u/219702/crop5af8a47963858_cropped.gif?f=community)
:strip_exif()/u/340453/crop67a669ce4f1f4_cropped.webp?f=community)
Ik erger me al enige tijd aan de kabelzooi in de hoek van de garage waar alle netwerkkabels samenkomen. Het geheel zit al in een 19inch wandbeugeltje, maar deze en de switch, 3 rpi's, modem, ups,.. staan open en bloot.
Ik dacht er een wandkastje te hangen, maar ik kan er geen vinden met een beperkte diepte: ideaal zou iets zijn van 34 a 35cm totale diepte (externe maten) omdat ik anders boven de watermeter kom. Minder dan 32 is dan weer lastig omdat de switch met kabels er niet in past
De minst diepe die ik kon vinden zijn 45cm
, weet er soms iemand of er minder diepe bestaan (met 12U hoog)? if not zal ik zelf een enclosure moeten fabriceren (maar dat is natuurlijk minder fancy
)
Ik dacht er een wandkastje te hangen, maar ik kan er geen vinden met een beperkte diepte: ideaal zou iets zijn van 34 a 35cm totale diepte (externe maten) omdat ik anders boven de watermeter kom. Minder dan 32 is dan weer lastig omdat de switch met kabels er niet in past
De minst diepe die ik kon vinden zijn 45cm
, weet er soms iemand of er minder diepe bestaan (met 12U hoog)? if not zal ik zelf een enclosure moeten fabriceren (maar dat is natuurlijk minder fancy )
[ Voor 6% gewijzigd door Promy op 24-11-2018 16:42 ]
Zul je in de AV spullen uitkomen. Bijvoorbeeld op Bax shop.:
Ik erger me al enige tijd aan de kabelzooi in de hoek van de garage waar alle netwerkkabels samenkomen. Het geheel zit al in een 19inch wandbeugeltje, maar deze en de switch, 3 rpi's, modem, ups,.. staan open en bloot.
Ik dacht er een wandkastje te hangen, maar ik kan er geen vinden met een beperkte diepte: ideaal zou iets zijn van 34 a 35cm totale diepte (externe maten) omdat ik anders boven de watermeter kom. Minder dan 32 is dan weer lastig omdat de switch met kabels er niet in past
De minst diepe die ik kon vinden zijn 45cm
45 cm. is dan ook een Audio/Video/HiFi diepte die gewoon gestandardiseerd is dus zo gek is dat niet:
Ik erger me al enige tijd aan de kabelzooi in de hoek van de garage waar alle netwerkkabels samenkomen. Het geheel zit al in een 19inch wandbeugeltje, maar deze en de switch, 3 rpi's, modem, ups,.. staan open en bloot.
Ik dacht er een wandkastje te hangen, maar ik kan er geen vinden met een beperkte diepte: ideaal zou iets zijn van 34 a 35cm totale diepte (externe maten) omdat ik anders boven de watermeter kom. Minder dan 32 is dan weer lastig omdat de switch met kabels er niet in past
De minst diepe die ik kon vinden zijn 45cm
Het mooie van dit topic is dat er voor elk probleem wel een oplossing is langsgekomen :
- daxy in "Het grote topic voor nette lan afwerking deel 4"
- daxy in "Het grote topic voor nette lan afwerking deel 4"
En dat is nog maar het eerste voorbeeld dat ik effe snel heb gevonden
"Use the Search Luke!"
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
Ik had inderdaad al wat zitten rondzoeken, maar ik zoek geen muurbeugel (die hangt er al), maar een wandkastje. (maar toch tof dat je meezoekt!):
[...]
"Use the Search Luke!"
Die van 45cm diep zijn wat te diep (hangt dan boven de watermeter). Minder dan 33 lukt ook niet want dan moet ik de kabels in de switch samendrukken.... Dus 34 ware ideaal, maar dat kan ik nergens vinden...van 30 en 45 bestaan er maar jammer genoeg niks ertussen
@Promy Dat ga je denk ik niet vinden en daarom stel ik dus zo'n muurbeugel voor
Om je een voorbeeld te geven :
- Full size 1U server kast : https://www.alternate.nl/...zing/html/product/1344236
- Half size 1U server kast : https://www.alternate.nl/...zing/html/product/1329559
Dat zijn gewoon de maten waarmee men over het algemeen werkt dus je ontkomt er niet aan...
Je hebt wel uitzonderingen zoals deze router : https://mikrotik.com/product/RB2011UiAS-RM
Die is laten we zeggen "Quarter size" maar dat kom je niet heel veel tegen voor zover ik weet
Om je een voorbeeld te geven :
- Full size 1U server kast : https://www.alternate.nl/...zing/html/product/1344236
- Half size 1U server kast : https://www.alternate.nl/...zing/html/product/1329559
Dat zijn gewoon de maten waarmee men over het algemeen werkt dus je ontkomt er niet aan...
Je hebt wel uitzonderingen zoals deze router : https://mikrotik.com/product/RB2011UiAS-RM
Die is laten we zeggen "Quarter size" maar dat kom je niet heel veel tegen voor zover ik weet
|| Stem op mooiere Topic Search linkjes! :) " || Pi-Hole : Geen advertenties meer voor je hele netwerk! >:) ||
/u/1029591/crop5f61bc9569f31_cropped.png?f=community)
Vandaag weer wat grote stappen gezet in de grote update van mijn IT netwerk.
Wegens een grote verbouwing volgend jaar ga ik ook alle elektra en IT opnieuw aanleggen met meerdere LAN aansluitingen in de muur enz.
Dat betekent dat de huidige hardware niet meer voldoet.
Ik draai nu nog achter mijn EPC3940 kabel modem met een Wifi router (4x LAN) en een wifi extender waarop via de LAN poort mijn muziek PC is aangesloten.
Nieuwe opzet wordt een VPN router, 16P switch en een PoE acces-point.
Daarvoor moest natuurlijk een 19 inch rack komen en had daarvoor nog ruimte onderin.
In heb 2x een 10U 19" strip gekocht en deze elk op 6U gezaagd.
Wegens de beperkte inbouwdiepte kon ik van MDF mooi iets op maat maken.
In de onderste 3U achter de blinde platen komt een NAS PC welke ik daar als "open frame" PC weg werk.
Ik heb zelfs al de uitsparing voor de ATX voeding gezaagd zodat die zwevend aan de rechter zijkant hangt.
Dan heb ik nog 19 inch breed de ruimte om het moederbord en HDD's kwijt te kunnen.
Op de foto staat bovenop het rack nog mijn oude 2-day Netgear NAS maar die gaat er ook uit.
Om het allemaal netter af te werken een zwarte spuitbus leeg gespoten die ik nog had.
Op de bovenste positie komt dan nog de VPN router / firewall en onder de switch een 24x Keystone panel.
Het mooie van DeLock is dat zij ook in Keystone een drukknop hebben en LED's zodat ik daarmee de PC kan starten en de LED's geven dan mooi aan of de PC aan is en er HDD activity is
Verder komen vanaf de PC nog 2x USB, HDMI en 2x LAN op het keystone panel en de overige Keystones worden ook allemaal LAN / RJ45.
De lijst is straks als volgt:
VPN router - TP-Link TL-ER6020
Managed switch - TL-Link T2800G-18TS
Access point - TP-Link EAP110
NAS - H110 moederbord + Celeron G3900 processor + dual LAN en de het OS wordt XPenoligy
Alles uitmeten:
Spuitwerk:
Gemonteerd in de meterkast:
Oh ja ... de extra ruimte onderin is voor een Eaton Ellipse PRO 650 UPS
De Netgear NAS mag nog even blijven ...
Totaalplaatje:
Voor de kerst heb ik alles compleet en operationeel ... dan zal ik wel een update geven.
Wegens een grote verbouwing volgend jaar ga ik ook alle elektra en IT opnieuw aanleggen met meerdere LAN aansluitingen in de muur enz.
Dat betekent dat de huidige hardware niet meer voldoet.
Ik draai nu nog achter mijn EPC3940 kabel modem met een Wifi router (4x LAN) en een wifi extender waarop via de LAN poort mijn muziek PC is aangesloten.
Nieuwe opzet wordt een VPN router, 16P switch en een PoE acces-point.
Daarvoor moest natuurlijk een 19 inch rack komen en had daarvoor nog ruimte onderin.
In heb 2x een 10U 19" strip gekocht en deze elk op 6U gezaagd.
Wegens de beperkte inbouwdiepte kon ik van MDF mooi iets op maat maken.
In de onderste 3U achter de blinde platen komt een NAS PC welke ik daar als "open frame" PC weg werk.
Ik heb zelfs al de uitsparing voor de ATX voeding gezaagd zodat die zwevend aan de rechter zijkant hangt.
Dan heb ik nog 19 inch breed de ruimte om het moederbord en HDD's kwijt te kunnen.
Op de foto staat bovenop het rack nog mijn oude 2-day Netgear NAS maar die gaat er ook uit.
Om het allemaal netter af te werken een zwarte spuitbus leeg gespoten die ik nog had.
Op de bovenste positie komt dan nog de VPN router / firewall en onder de switch een 24x Keystone panel.
Het mooie van DeLock is dat zij ook in Keystone een drukknop hebben en LED's zodat ik daarmee de PC kan starten en de LED's geven dan mooi aan of de PC aan is en er HDD activity is
Verder komen vanaf de PC nog 2x USB, HDMI en 2x LAN op het keystone panel en de overige Keystones worden ook allemaal LAN / RJ45.
De lijst is straks als volgt:
VPN router - TP-Link TL-ER6020
Managed switch - TL-Link T2800G-18TS
Access point - TP-Link EAP110
NAS - H110 moederbord + Celeron G3900 processor + dual LAN en de het OS wordt XPenoligy
Alles uitmeten:
Spuitwerk:
Gemonteerd in de meterkast:
Oh ja ... de extra ruimte onderin is voor een Eaton Ellipse PRO 650 UPS
De Netgear NAS mag nog even blijven ...
Totaalplaatje:
Voor de kerst heb ik alles compleet en operationeel ... dan zal ik wel een update geven.
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Met zelf knutselen kom je best een eind ... zie mijn reactie hierboven:
Ik erger me al enige tijd aan de kabelzooi in de hoek van de garage waar alle netwerkkabels samenkomen. Het geheel zit al in een 19inch wandbeugeltje, maar deze en de switch, 3 rpi's, modem, ups,.. staan open en bloot.
Ik dacht er een wandkastje te hangen, maar ik kan er geen vinden met een beperkte diepte: ideaal zou iets zijn van 34 a 35cm totale diepte (externe maten) omdat ik anders boven de watermeter kom. Minder dan 32 is dan weer lastig omdat de switch met kabels er niet in past
De minst diepe die ik kon vinden zijn 45cm
Ook ik zat met beperkte diepte en nu past het perfect ...
[ Voor 3% gewijzigd door Oystein op 24-11-2018 20:41 ]
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Ziet er super uit.:
Vandaag weer wat grote stappen gezet in de grote update van mijn IT netwerk.
Wegens een grote verbouwing volgend jaar ga ik ook alle elektra en IT opnieuw aanleggen met meerdere LAN aansluitingen in de muur enz.
Dat betekent dat de huidige hardware niet meer voldoet.
Ik draai nu nog achter mijn EPC3940 kabel modem met een Wifi router (4x LAN) en een wifi extender waarop via de LAN poort mijn muziek PC is aangesloten.
Nieuwe opzet wordt een VPN router, 16P switch en een PoE acces-point.
Daarvoor moest natuurlijk een 19 inch rack komen en had daarvoor nog ruimte onderin.
In heb 2x een 10U 19" strip gekocht en deze elk op 6U gezaagd.
Wegens de beperkte inbouwdiepte kon ik van MDF mooi iets op maat maken.
In de onderste 3U achter de blinde platen komt een NAS PC welke ik daar als "open frame" PC weg werk.
Ik heb zelfs al de uitsparing voor de ATX voeding gezaagd zodat die zwevend aan de rechter zijkant hangt.
Dan heb ik nog 19 inch breed de ruimte om het moederbord en HDD's kwijt te kunnen.
Op de foto staat bovenop het rack nog mijn oude 2-day Netgear NAS maar die gaat er ook uit.
Om het allemaal netter af te werken een zwarte spuitbus leeg gespoten die ik nog had.
Op de bovenste positie komt dan nog de VPN router / firewall en onder de switch een 24x Keystone panel.
Het mooie van DeLock is dat zij ook in Keystone een drukknop hebben en LED's zodat ik daarmee de PC kan starten en de LED's geven dan mooi aan of de PC aan is en er HDD activity is
Verder komen vanaf de PC nog 2x USB, HDMI en 2x LAN op het keystone panel en de overige Keystones worden ook allemaal LAN / RJ45.
De lijst is straks als volgt:
VPN router - TP-Link TL-ER6020
Managed switch - TL-Link T2800G-18TS
Access point - TP-Link EAP110
NAS - H110 moederbord + Celeron G3900 processor + dual LAN en de het OS wordt XPenoligy
Alles uitmeten:
[Afbeelding]
[Afbeelding]
Spuitwerk:
[Afbeelding]
Gemonteerd in de meterkast:
Oh ja ... de extra ruimte onderin is voor een Eaton Ellipse PRO 650 UPS
[Afbeelding]
De Netgear NAS mag nog even blijven ...
[Afbeelding]
Totaalplaatje:
[Afbeelding]
Voor de kerst heb ik alles compleet en operationeel ... dan zal ik wel een update geven.
Ik zal ook zelf moeten gaan knutselen.
Waar heb je die 19" rail gekocht?
Te koop bij Bax-shop ... zijn best scherp geprijsd en de rails zijn behoorlijk stevig
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
:strip_exif()/u/37245/agfa.gif?f=community)
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Hallo allemaal,
Morgen wordt ons nieuwbouwhuis opgeleverd en kunnen we aan de klus! Uiteraard zijn de meeste ruimten voorzien van utp aansluitingen. Ook zijn sommige kamers voorzien van coax. Dat alles komt keurig uit in de meterkast waar zat ruimte is om te werken.
Nu denk ik dat ik de kabels in het verlengde van de leiding op een patchpaneel patch die op de wand geschroefd is. Daarna schroef ik op de linker wand een switch die op gelijke hoogte komt met het patchpaneel en met de ingangen naar onderen.
Daaronder komt een plank waar mijn router en NAS komt te staan die dan ook eenvoudig met de switch verbonden kunnen worden. Ook komt nog ergens een stekkerblokje en de coax splitter. Hoe ik dat precies ga doen weet ik nog niet exact.
Ik zal proberen morgen een schets te maken en houd jullie op de hoogte van de vorderingen. Omdat ik nog niet eerder zo iets gedaan heb zijn alle tips welkom.
Groeten Leon
Morgen wordt ons nieuwbouwhuis opgeleverd en kunnen we aan de klus! Uiteraard zijn de meeste ruimten voorzien van utp aansluitingen. Ook zijn sommige kamers voorzien van coax. Dat alles komt keurig uit in de meterkast waar zat ruimte is om te werken.
Nu denk ik dat ik de kabels in het verlengde van de leiding op een patchpaneel patch die op de wand geschroefd is. Daarna schroef ik op de linker wand een switch die op gelijke hoogte komt met het patchpaneel en met de ingangen naar onderen.
Daaronder komt een plank waar mijn router en NAS komt te staan die dan ook eenvoudig met de switch verbonden kunnen worden. Ook komt nog ergens een stekkerblokje en de coax splitter. Hoe ik dat precies ga doen weet ik nog niet exact.
Ik zal proberen morgen een schets te maken en houd jullie op de hoogte van de vorderingen. Omdat ik nog niet eerder zo iets gedaan heb zijn alle tips welkom.
Groeten Leon
[ Voor 4% gewijzigd door Leon-1985 op 28-11-2018 19:25 ]
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)
Ik weet niet of dit je laatste foto is van je meterkast. En van wanneer die is.
Maar er zit zo te zien nog geen nuts in.
Als de nuts tussentijds is geplaatst schrik dan niet hè dat je flink minder ruimte hebt
Verder blijven we wachten op de plaatjes.... Weet je al wat je erin gaat hangen of nog niet bekend?
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Er komt alleen aansluiting van het water en elektra in dus ik denk dat het qua ruimte mee gaat vallen.:
[...]
Ik weet niet of dit je laatste foto is van je meterkast. En van wanneer die is.
Maar er zit zo te zien nog geen nuts in.
Als de nuts tussentijds is geplaatst schrik dan niet hè dat je flink minder ruimte hebt
Verder blijven we wachten op de plaatjes.... Weet je al wat je erin gaat hangen of nog niet bekend?
Er komt basic materiaal in. Ik moet 6 kabels patchen dus er komt een 8 poorts patchpaneel in. Ik twijfel alleen nog over de switch. Ik heb een eenvoudige switch nodig en de extra aansluitingen worden de modem en de NAS. Dan zal ik aan 8 poorten genoeg hebben alleen is er dan geen ruimte meer voor iets extra's. Om daarvoor een 16 poorts switch te gebruiken is een beetje overdreven lijkt me.
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
:strip_exif()/u/54011/monster.gif?f=community)
/u/262016/crop64ed94e1a7757_cropped.png?f=community)

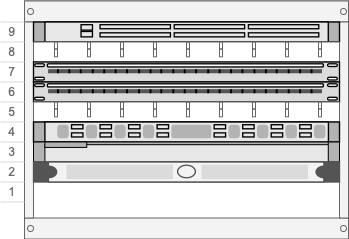

Even jullie mening gevraagd. Zou dit een goede rack layout kunnen zijn? Hebben jullie opmerkingen?
- Leeg
- NAS
- Router
- POE switch
- Kabelhouder
- Patch paneel
- Patch paneel
- Kabelhouder
- Switch
Ik neem aan dat de externe kabels alleen maar tussen de patch panelen en de switch zitten ?
Waarom dan niet de switch tussen beide patch panelen in en lekker korte patch kabels gebruiken van 10 of 15 cm ?
Dan heb je ook de kabelhouders niet meer nodig.
Ik had ook een dergelijk layout gemaakt door de echte plaatjes van internet bij elkaar te plakken en dan krijg je dit: (zie ook mijn reactie in dit topic van zaterdag voor hoe het er echt uit ziet)
Aanvulling:
Ik realiseerde later pas dat je 2 switchen gebruikt ... maar dan nog kun je een switch direct boven/onder je patch strip kwijt .. zo ga ik het doen ... als het goed ik krijg ik vandaag de rest binnen incl. de korte patch kabels en kan ik kijken of het allemaal zo uitkomt als ik in gedachten had ... wordt vervolgd ;-)
Waarom dan niet de switch tussen beide patch panelen in en lekker korte patch kabels gebruiken van 10 of 15 cm ?
Dan heb je ook de kabelhouders niet meer nodig.
Ik had ook een dergelijk layout gemaakt door de echte plaatjes van internet bij elkaar te plakken en dan krijg je dit: (zie ook mijn reactie in dit topic van zaterdag voor hoe het er echt uit ziet)
Aanvulling:
Ik realiseerde later pas dat je 2 switchen gebruikt ... maar dan nog kun je een switch direct boven/onder je patch strip kwijt .. zo ga ik het doen ... als het goed ik krijg ik vandaag de rest binnen incl. de korte patch kabels en kan ik kijken of het allemaal zo uitkomt als ik in gedachten had ... wordt vervolgd ;-)
[ Voor 24% gewijzigd door Oystein op 29-11-2018 16:06 ]
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Vandaag weer wat delen binnen waarmee ik het 19 inch rack compleet kan maken.
De Keystone strip heeft een knop, LED's, 2x USB, HDMI en dual LAN voor de NAS PC en verder LAN poorten voor de rest van het netwerk.
Door met verschillende kleuren te werken voor de patch kabels is het meteen duidelijk wat waarvoor is.
Blauw - Router / WAN
Rood - NAS PC
Oranje - Access Point
Geel - Domotica (Siemens Logo PLC's)
Grijs - Standaard LAN poorten van de inbouwdozen
Het is verder nog niet aangesloten maar kan nu wel zien of de patch kabels de goede lengte hebben.
Om alle poorten tussen de switch en de Keystones te bereiken moet ik er nog een paar langere grijze en gele bij kopen.
Nu zijn de grijze 10 cm, oranje en geel 15 cm en rood 25 cm.
Verder ga ik nog de netsnoeren inkorten en voorzien van haakse IEC C13 connectoren wegens de beperkte inbouwdiepte.
De Eaton UPS kan ook al niet verder in het rack en zal straks nog ca. 2-3 cm verder naar buiten komen met de stekkers achterin.
De Keystone strip heeft een knop, LED's, 2x USB, HDMI en dual LAN voor de NAS PC en verder LAN poorten voor de rest van het netwerk.
Door met verschillende kleuren te werken voor de patch kabels is het meteen duidelijk wat waarvoor is.
Blauw - Router / WAN
Rood - NAS PC
Oranje - Access Point
Geel - Domotica (Siemens Logo PLC's)
Grijs - Standaard LAN poorten van de inbouwdozen
Het is verder nog niet aangesloten maar kan nu wel zien of de patch kabels de goede lengte hebben.
Om alle poorten tussen de switch en de Keystones te bereiken moet ik er nog een paar langere grijze en gele bij kopen.
Nu zijn de grijze 10 cm, oranje en geel 15 cm en rood 25 cm.
Verder ga ik nog de netsnoeren inkorten en voorzien van haakse IEC C13 connectoren wegens de beperkte inbouwdiepte.
De Eaton UPS kan ook al niet verder in het rack en zal straks nog ca. 2-3 cm verder naar buiten komen met de stekkers achterin.
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
:strip_icc():strip_exif()/u/3550/S2462.jpg?f=community)
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
/u/28551/crop65b0d8a752d10_cropped.png?f=community)
Met een injector geeft deze toch alleen de spanning aan de afgaande kant ?
Toch niet terug naar de switch ?? ... tenzij je de injector verkeerd om inplugt
Ik ben er in dit geval van uit gegaan dat de injector na de switch zit ... de mijne heeft ook geen pass-through voor PoE dus dan heb ik ook geen andere optie.
Toch niet terug naar de switch ?? ... tenzij je de injector verkeerd om inplugt
Ik ben er in dit geval van uit gegaan dat de injector na de switch zit ... de mijne heeft ook geen pass-through voor PoE dus dan heb ik ook geen andere optie.
[ Voor 33% gewijzigd door Oystein op 30-11-2018 15:02 ]
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Voor onze nieuwbouwwoning welke recent is opgeleverd ben ik op zoek naar een geschikte netwerkoplossing. Het betreft een woning met 3 volledige woonlagen icm plat dak. Er is vanuit de bouw op de overloop van de 2e en 3e woonlaag UTP voorzien uit het plafond.
Mijn (home) "netwerkkennis" dateert van enige jaren geleden dat je blij was met een router en een switch in het hele huis WiFi te hebben, dus ik heb wat in te halen.
Na wat te hebben ingelezen heb ik de volgende setup bedacht:
* T mobile standaard modem
* Switch 8 ports waarvan 4x PoE: pricewatch: TP-Link TL-SG108PE
* Acces point 2e en 3e woonlaag (plafond): pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack)
* Wall mount in de woonkamer: pricewatch: TP-Link EAP225-Wall
Is deze apparatuur "compatible" met elkaar? Of kan ik beter de apparatuur van Ubiquiti nemen met injectors?
Doel is een stabiel draadloos thuisnetwerk.
Mijn (home) "netwerkkennis" dateert van enige jaren geleden dat je blij was met een router en een switch in het hele huis WiFi te hebben, dus ik heb wat in te halen
. Na wat te hebben ingelezen heb ik de volgende setup bedacht:
* T mobile standaard modem
* Switch 8 ports waarvan 4x PoE: pricewatch: TP-Link TL-SG108PE
* Acces point 2e en 3e woonlaag (plafond): pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack)
* Wall mount in de woonkamer: pricewatch: TP-Link EAP225-Wall
Is deze apparatuur "compatible" met elkaar? Of kan ik beter de apparatuur van Ubiquiti nemen met injectors?
Doel is een stabiel draadloos thuisnetwerk
.
[ Voor 27% gewijzigd door Sport_Life op 30-11-2018 23:53 ]
PV: 9360 WP WZW/ONO | Warmtepomp: Toshiba Estia 8kW 3fase | A+++ | Zappi v2.1
Combineren van verschillende merken APs is nooit een goed idee. Dit omdat het meer moeite kost om roaming werkende te krijgen (zorgen dat je overal echt 100% identieke instellingen hebt, ook als ze anders heten etc). Om dan bij Ubiquiti te blijven kun je naar de UniFi AP AC In-Wall kijken. Qua (wifi) specs gelijk aan de UAP AC Lite, maar dan met wandmontage/"inbouw". En daarnaast krijg je ook nog eens eens ethernet aansluiting erbij (aan de onderkant zitten er twee, eentje voor data, eentje met "PoE passthrough", maar die laatste werkt niet altijd even handig als je die als gewone data poort, zonder PoE, wilt gebruiken).:
Voor onze nieuwbouwwoning welke recent is opgeleverd ben ik op zoek naar een geschikte netwerkoplossing. Het betreft een woning met 3 volledige woonlagen icm plat dak. Er is vanuit de bouw op de overloop van de 2e en 3e woonlaag UTP voorzien uit het plafond.
Mijn (home) "netwerkkennis" dateert van enige jaren geleden dat je blij was met een router en een switch in het hele huis WiFi te hebben, dus ik heb wat in te halen
Na wat te hebben ingelezen heb ik de volgende setup bedacht:
* T mobile standaard modem
* Switch 8 ports waarvan 4x PoE: pricewatch: TP-Link TL-SG108PE
* Acces point 2e en 3e woonlaag (plafond): pricewatch: Ubiquiti UniFi AP-AC LITE (1-Pack)
* Wall mount in de woonkamer: pricewatch: TP-Link EAP225-Wall
Is deze apparatuur "compatible" met elkaar? Of kan ik beter de apparatuur van Ubiquiti nemen met injectors?
Doel is een stabiel draadloos thuisnetwerk
Bijkomend voordeel is dat je dan alles in de UniFi controller beheert. Alhoewel TP Link met de EAP lijn volgens mij ook centraal management heeft.
V.w.b. de switch. De eerder genoemde UAP AC IW (In-Wall) werkt sowieso op de 802.3af standaard voor PoE. Er vanuit gaande dat je de UAP AC Lites nieuw koopt (en anders niet van voor zeg zomer 2016 zijn) werken ook met standaard 802.3af. Dus elke switch die aan de 802.3af standaard voldoet kun je dan gebruiken.
:strip_exif()/u/477763/avatar.gif?f=community){kind=avatar}
Tnx! Ok 1 merk dus. Ik koop ze nieuw idd en merk op dat tp link goedkoper is, met name de switch. Maar ubiquiti AP op een tp link switch zou dan de oplossing zijn.
Ok 1 merk dus. Ik koop ze nieuw idd en merk op dat tp link goedkoper is, met name de switch. Maar ubiquiti AP op een tp link switch zou dan de oplossing zijn.
PV: 9360 WP WZW/ONO | Warmtepomp: Toshiba Estia 8kW 3fase | A+++ | Zappi v2.1
Klopt helemaal..:
Tnx!
Klein voordeel als je de switch ook van ubnt pakt is dat je alles vanuit 1 controller beheert en dus ook niet op een X aantal plekken instellingen moet doen bijv. Als je met VLan e.d. bezig gaat.
Maar meen dat ook tp-link het op een dergelijke manier doet in hun eap series (al ben ik daar minder van op de hoogte).
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Ik heb gisterenavond nog gekeken wat ik kon doen om het net wat strakker te krijgen.
De Keystones omdraaien gaat niet want die passen er maar op één manier in.
De Keystone strip en de switch van plek verwisselen levert juist nog meer getwiste kabels op.
Uiteindelijk heb ik het zo:
Zoals je kunt zien heb ik ondertussen e.e.a. aangesloten en nu loopt mijn internet via deze nieuwe set.
Achterop de kabelmodem heb ik een haakse F-connector gezet zodat die nu ook recht tegen de achterwand kan staan.
Het zijn de kleine details die het als geheel net wat strakker maken.
Om alle kabels netjes "compact" te houden naar de UPS heb ik ook de netsnoeren op maat gemaakt met haakse C13 connectoren.
Ook de voeding voor de NAS PC is zwevend ingebouwd ... het moederbord is nog niet binnen dus de rest van de PC komt later.
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
Wellicht dat ik binnenkort alsnog een nieuwe houten omkasting ga maken
Ik had het hierboven nog niet genoemd maar ik realiseerde mij na het monteren van de ATX PSU dat deze eigenlijk ondersteboven zit. De fan hoort onder te zitten en creeër daarmee dan ook wat luchtstroom langs het moederbord en harddisks.
En de UPS die onderin ligt past ook nog binnen de deur van de meterkast dus dat betekent dat de houten omkasting toch wat dieper mag zijn ... staat toch wat netter als de UPS niet uitsteekt
De huidige kast kon ik precies uit één MDF paneel van 61 x 122 cm laten zagen (paneel kostte net geen tientje, zaagwerk is gratis bij de bouwmarkt) maar met een diepere kast moet ik er wel 2 panelen aan spenderen ... een extra spuitbus zwart heb ik nog staan
Ik moet er tenslotte nog jaren naar kijken ...
Ik had het hierboven nog niet genoemd maar ik realiseerde mij na het monteren van de ATX PSU dat deze eigenlijk ondersteboven zit. De fan hoort onder te zitten en creeër daarmee dan ook wat luchtstroom langs het moederbord en harddisks.
En de UPS die onderin ligt past ook nog binnen de deur van de meterkast dus dat betekent dat de houten omkasting toch wat dieper mag zijn ... staat toch wat netter als de UPS niet uitsteekt
De huidige kast kon ik precies uit één MDF paneel van 61 x 122 cm laten zagen (paneel kostte net geen tientje, zaagwerk is gratis bij de bouwmarkt) maar met een diepere kast moet ik er wel 2 panelen aan spenderen ... een extra spuitbus zwart heb ik nog staan
Ik moet er tenslotte nog jaren naar kijken ...
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
:strip_icc():strip_exif()/u/50430/crop58937f6f11340_cropped.jpeg?f=community)
Fotogear: Canon EOS RP | Canon 400D + BG-E3 | RF 24-105mm F4.0L | 50mm F1.8 | 17-40mm F4.0L | 70-200mm F4.0L | 100mm F2.8L Macro | 430EX II
Thanks ... ik maakte mij meer druk om de stugheid door de bochten maar de minimal bochtradius van deze kabel is ook al erg klein dat ik mij waarschijnlijk voor niks zorgen maak
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
:strip_icc():strip_exif()/u/24088/felix.jpg?f=community)
![[Afbeelding]](https://vaniersel.net/serverruimte/IMG_20181110_141919844_BURST000_COVER.jpg){kind=link}
![[Afbeelding]](https://vaniersel.net/serverruimte/IMG_20180204_112153523.jpg){kind=link}
![[Afbeelding]](https://vaniersel.net/serverruimte/IMG_20180911_205720216.jpg){kind=link}
![[Afbeelding]](https://vaniersel.net/serverruimte/IMG_20180916_130525510.jpg){kind=link}
![[Afbeelding]](https://vaniersel.net/serverruimte/IMG_20181110_141051403.jpg){kind=link}
Als je dubbele kabels gaat trekken, dan doe je er goed aan om 2 dozen te hebben met kabels. Zodat je ze tegelijk kunt trekken. Aangezien je niet weet hoe lang de kabel precies moet zijn, is het erg onhandig om 2 kabels uit 1 doos te halen. Deze tip kreeg ik ook hier op het forum en daar ben ik de tipgever erg dankbaar voor
8x JA Solar 410 Wp + SMA TriPower 4.0 @ 38° incl. 210° azim. / domotica Siemens Logo / audio Linux server with Lyngdorf RoomPerfect 2.1 speakers / business level LAN network / OpenMediaVault NAS on x86
De reden dat je weinig ervaringen voor cat7 tegen komt is omdat cat7 niet bedoelt is voor in huis, juist omdat het o.a. zo stug is.
En de shielding is zwaar overkill. En als je er voor kiest de shielding niet aan te sluiten, omdat als je het wel aansluit je het ook meteen goed moet doen, kun je net zo goed kabel kopen zonder shielding.
Please leave a message after the beep.
*beeeeep*
