Elektriciteit opwekken met zonnepanelen (PV) Deel 4

[Brains]

Het is is toeval dat in mijn link SF-panelen worden gebruikt. Werkt een dergelijke oost-west oplossing dan jij averechts bij poly of mono zonnepanelen?

De ruimte op het platdak is beperkt, dus ik zou deze graag zo vol mogelijk willen hebben.
Bij flatfix op zuid zo ik maar 3 rijtjes kwijt kunnen.


In dit topic is een al eens een zonneschans voorbij gekomen. Daarna kan het dak ook vol gelegd worden, maar kun je er ook niet meer overheen lopen.


De oost-west opstelling trok mijn aandacht doordat daardoor het dak ook voller gelegd kan worden en daarmee toch een hogere opbrengst gerealiseerd wordt.

Als een schuin dak vol wordt gelegd, dan kun je ook niet meer bij de middelste panelen.

Eventueel is het nog mogelijk om een opening te houden tussen twee oost-west beugels.

[ Voor 11% gewijzigd door Brains op 13-06-2015 12:22 ]

[mb1]

RAFA schreef op zaterdag 13 juni 2015 @ 09:51:
Aangezien ik momenteel bezig ben met de aanschaf van een zonnepanelen systeem, leek het me verstandig eens hier te informeren (ben zelf namelijk een leek op dat gebied).

Heb voor nu 3 opties die mij het meest aanspreken en waarvan ikzelf denk dat het kanshebbers zijn. Graag jullie mening hierover.

Optie 1 is de Powerset 3.6 van Solar Frontier. 21 panelen met 3570wp. Het betreft hier de Solar Frontier omvormer SF-WR-3000 i.c.m. de 170s Full black panelen. Minpuntje is dat ik lees over de witte waas die over de panelen kan verschijnen. Set kost me rond de 5250€ incl. montage.

(Eventueel zou de powerset 3.1 een optie zijn met 3060wp; rendement is volgens zeggen hoger zodat 3000kWh mogelijk moet zijn. Qua prijs zit ik dan rond de 5800€).

Optie 2 is een systeem met de SMA 3600TL i.c.m. Benq PM245P00 260 Wp panelen met 3640wp. Deze kost me incl. montage 5600€.

Optie 3 is 13x Axitec Black 260wp Mono i.c.m. met de Solaredge se3000 en 13x de optimizer. Totaal 3380wp. Prijs rond 5800€.

Verbruik was afgelopen jaar 2500kWh. 3 persoons huishouden. I.v.m. gezinsuitbreiding tel ik hierbij 500kWh op; de set zou dus rond de 3000kWh op moeten brengen.

Alles incl. BTW, dus nog terug te vorderen.

Heb verder nog gekeken naar de sunpowers echter zijn deze fors duurder. Yingli staat schijnbaar op omvallen en ET solars zijn bijv. weer slecht verkrijgbaar i.v.m. importheffingen etc).

Kan iemand hier met enige kennis een reactie op geven....ik zie namelijk door de bomen het bos niet meer en elke installateur beveelt natuurlijk niet geheel onafhankelijk zijn producten aan

35M2 beschikbaar en je hoeft maar 3000 kWh op te wekken........
Dan hoef je geen extreem dure panelen te nemen denk ik zo!
Kijk eens op http://www.twentezon.nl/s...frontier-powersets-170wp/ voor prijzen, die liggen heel wat lager dan jij geoffreerd hebt gekregen!
Erg vreemd ook dat de kleine SF set duurder is dan de grotere (3.6).
Komt nog wel montage en montage materiaal bij maar reken eens een stelpost van €1000 hiervoor en je zult zien dat het voordelig kan.
met de 3.1 set op zuid ga je gewoon RUIM 3000 kWh opwekken.
het rendement is iets hoger omdat de 3.1 en de 3.6 set beiden dezelfde omvormer hebben met een maximum vermogen van 3040 W.
De 3.6 set zal dus meer aftoppen!
De witte waas waar jij over spreekt zal wel meevallen er zijn weinig mooiere diep zwarte panelen te vinden!

[Speedy-Andre]

@Brains
Ik heb 6,5x7,2m tot mijn beschikking, 10 poly's in rijen van 2-3-3-2 omdat mijn dak op ZO gericht is.
Door alles naar zuid te draaien heb ik een mooie opbrengst.
Oost/west heb ik nooit geprobeerd, maar er is wel ruimte voor.
Echter zal ik dan meer last van een pijp hebben omdat de schaduw haaks op de panelen zou komen.
Ook denk ik dat ik met de 25 graden hoek (flatfix) minder gunstig zit met oost/west.
Een schets van je dak met wat maten en waar eventueel pijpen staan vertelt ons wat meer.

[Rol-Co]

hansdegit schreef op zaterdag 13 juni 2015 @ 11:16:
[...]

Da's een mooie tip, PClop!

En inderdaad, ik ken weinig omvormers met 3 MPP trackers.

Ik denk dat je hem voor een hondertje of 6-7 wel hebt.

http://www.ebay.de/itm/Ko...in_77&hash=item43ddefd043

[RAFA]

mb1 schreef op zaterdag 13 juni 2015 @ 12:34:
[...]


35M2 beschikbaar en je hoeft maar 3000 kWh op te wekken........
Dan hoef je geen extreem dure panelen te nemen denk ik zo!
Kijk eens op http://www.twentezon.nl/s...frontier-powersets-170wp/ voor prijzen, die liggen heel wat lager dan jij geoffreerd hebt gekregen!
Erg vreemd ook dat de kleine SF set duurder is dan de grotere (3.6).
Komt nog wel montage en montage materiaal bij maar reken eens een stelpost van €1000 hiervoor en je zult zien dat het voordelig kan.
met de 3.1 set op zuid ga je gewoon RUIM 3000 kWh opwekken.
het rendement is iets hoger omdat de 3.1 en de 3.6 set beiden dezelfde omvormer hebben met een maximum vermogen van 3040 W.
De 3.6 set zal dus meer aftoppen!
De witte waas waar jij over spreekt zal wel meevallen er zijn weinig mooiere diep zwarte panelen te vinden!

Is idd een typo. Die 3.1 komt op 4800€ incl. montage. Toevallig bij Twentezon...😉

[PClop]

Rol-Co schreef op zaterdag 13 juni 2015 @ 12:48:
[...]


Ik denk dat je hem voor een hondertje of 6-7 wel hebt.

http://www.ebay.de/itm/Ko...in_77&hash=item43ddefd043

De voorwaarden zijn ruck

Privatauktion, keine Garantie, kein Rückgaberecht
raar verhaal, war nur 4 Wochen in Betrieb, stand die ganzen Jahre im Keller
Doei........ ruikt niet fris.

[Rol-Co]

PClop schreef op zaterdag 13 juni 2015 @ 13:07:
[...]


De voorwaarden zijn ruck

Privatauktion, keine Garantie, kein Rückgaberecht
raar verhaal, war nur 4 Wochen in Betrieb, stand die ganzen Jahre im Keller
Doei........ ruikt niet fris.

Het is geen marktplaats valt wel mee gok ik, de transportschade is ook net zo fris, alleen 1100,-

[PClop]

Rol-Co schreef op zaterdag 13 juni 2015 @ 13:16:
[...]


Het is geen marktplaats valt wel mee gok ik, de transportschade is ook net zo fris, alleen 1100,-

Je kunt er niet eens op bieden als je geen (Ebay) adres in duitsland hebt.

[reddo]

revolution-nl schreef op zaterdag 13 juni 2015 @ 11:49:
[...]


Zucht..... als we die scoren zouden omrekenen maar opbrengst per m2 dan zal de pvoutput ranking er heel anders uit zien.

Mooi spul hoor die SF panelen daar niet van maar ze zijn naar mijn idee echt zwaar overschat / gehypt.

Ik kijk naar de opbrengst kWh/kWp, daar komen de SF's toch wel erg goed uit.... Maar als je 35m2 hebt voor 3 kW zou ik inderdaad niet voor het duurste spul gaan, ruimte zat. Wegblijven bij de pijpjes (of pijpjes er af en iets met een speciale pan) dan heb ook helemaal geen optimisers nodig, zonde van je geld.

[Brains]

Hierbij een tekstuele schets van het dak:

code:

Huiskant
    a ______________ b
/ \  |              |
 |   |              |
5,4m |              |
 |   |              |
\ /c |______________|d
        <-- 7,3m -->

Aan de kant van a-b staat het huis. Als ik via http://googlecompass.com/ een pijl naar beneden trek langs b-d dan is dat op 180/181 graden. Het is verder een volledig platdak zonder obstakels.

[ Voor 6% gewijzigd door Brains op 13-06-2015 13:47 ]

[Speedy-Andre]

Je zou zelfs 4 panelen naast elkaar kwijt kunnen als je van 165cm breedte uit gaat en dan 3 rijen.

[mb1]

RAFA schreef op zaterdag 13 juni 2015 @ 13:04:
[...]


Is idd een typo. Die 3.1 komt op 4800€ incl. montage. Toevallig bij Twentezon...😉

Da's zeker een honderd of 5-6 te duur!

[RAFA]

Heb die offerte Van Twentezon. Is wel incl. Btw (en met montage) dus de btw zou er nog af gaan...Nog steeds te duur? Dacht dat deze al een van de goedkoopste was..

[Rol-Co]

PClop schreef op zaterdag 13 juni 2015 @ 13:21:
[...]


Je kunt er niet eens op bieden als je geen (Ebay) adres in duitsland hebt.

Ik wel

reddo schreef op zaterdag 13 juni 2015 @ 13:21:
[...]


Ik kijk naar de opbrengst kWh/kWp, daar komen de SF's toch wel erg goed uit.... Maar als je 35m2 hebt voor 3 kW zou ik inderdaad niet voor het duurste spul gaan, ruimte zat. Wegblijven bij de pijpjes (of pijpjes er af en iets met een speciale pan) dan heb ook helemaal geen optimisers nodig, zonde van je geld.

Ja maar dat is volgens velen hier een foute sticker op de achterkant , en het neemt net zo veel ruimte in als 10% meer dan mono's, dat laatste is niet van belang bij een veel te groot dak.

[ Voor 59% gewijzigd door Rol-Co op 13-06-2015 14:25 ]

[PClop]

Rol-Co schreef op zaterdag 13 juni 2015 @ 14:20:
[...]


Ik wel

Wees een kerel en hengel dat ding dan ff binnen voor hdg,

[mb1]

RAFA schreef op zaterdag 13 juni 2015 @ 14:18:
Heb die offerte Van Twentezon. Is wel incl. Btw (en met montage) dus de btw zou er nog af gaan...Nog steeds te duur? Dacht dat deze al een van de goedkoopste was..

Met de DHZ sets zijn ze niet duur, maar voor montage en montage materiaal vragen ze in mijn ogen de hoofdprijs!
je zou ook nog eens op http://shop.winkelman-zon.../solar-frontier-set-.html
kunnen kijken en hier een offerte incl montage op kunnen vragen.
Ik weet niet in welke regio je woont andes weet ik nog wel een adresje

[Rol-Co]

PClop schreef op zaterdag 13 juni 2015 @ 14:23:
[...]


Wees een kerel en hengel dat ding dan ff binnen voor hdg,

Dat zou ik geen probleem vinden als ik een maximum bedrag wist en 100% zeker dat hij hem af neemt. Ik heb namelijk niets aan een 4e omvormer.

[Rol-Co]

mb1 schreef op zaterdag 13 juni 2015 @ 14:23:
[...]


Met de DHZ sets zijn ze niet duur, maar voor montage en montage materiaal vragen ze in mijn ogen de hoofdprijs!
je zou ook nog eens op http://shop.winkelman-zon.../solar-frontier-set-.html
kunnen kijken en hier een offerte incl montage op kunnen vragen.
Ik weet niet in welke regio je woont andes weet ik nog wel een adresje

Stijlhoeve? Maar ik weet niet of die ze ook legt.

[PClop]

Rol-Co schreef op zaterdag 13 juni 2015 @ 14:27:
[...]


Dat zou ik geen probleem vinden als ik een maximum bedrag wist en 100% zeker dat hij hem af neemt. Ik heb namelijk niets aan een 4e omvormer.

Rol-Co schreef op zaterdag 13 juni 2015 @ 12:48:
[...]


Ik denk dat je hem voor een hondertje of 6-7 wel hebt.

http://www.ebay.de/itm/Ko...in_77&hash=item43ddefd043

Verkoop je hem toch door op marktplaats.

[Andre1973]

Speedy-Andre schreef op zaterdag 13 juni 2015 @ 12:01:
Dat linkje van Brains laat het best goed zien, met SF ligt het hele dak vol en zelfs met oost/west ligging omdat je met SF op zuid veel minder kwijt kan.
Erg handig is dat je niet eens meer op dat dak met SF kan lopen
Nadeel van alles op zuid met een plat dak is de onderlinge schaduw in de winter en lente, maar zo groot is het verlies niet in die periode.
Sterker nog, ik heb een plat dak met poly's op zuid en haal ruim 1000kWh/kWp ondanks het verlies.
In 2013 had ik wat minder omdat ik nog niet alle schaduwproblemen had aangepakt.

Als je met Fusion de boel vol legt (met SF bijvoorbeeld) dan kun je er nog precies met je maat 46 werkschoenen tussendoor lopen. je kunt ook kiezen voor een iets langer balkje er tussen, om een soort looppad te maken.
Met elk systeem/type paneel kan je op zuid minder kwijt. zeker als je het op 30 graden zet, wat ideaal zou zijn.
hier onder staat een foto'tje waarbij je kan zien dat je er nog net tussendoor kunt lopen.

https://3f9d1735-a-e812d6...zORdVNVGNW&attredirects=0

[ Voor 21% gewijzigd door Andre1973 op 13-06-2015 14:49 ]

[RAFA]

mb1 schreef op zaterdag 13 juni 2015 @ 14:23:
[...]


Met de DHZ sets zijn ze niet duur, maar voor montage en montage materiaal vragen ze in mijn ogen de hoofdprijs!
je zou ook nog eens op http://shop.winkelman-zon.../solar-frontier-set-.html
kunnen kijken en hier een offerte incl montage op kunnen vragen.
Ik weet niet in welke regio je woont andes weet ik nog wel een adresje

Omgeving Nijmegen. Dhz durf ik niet aan..hoogtevrees 😉

[Andre1973]

Heeft iemand een Soladin Web 1000 of 1500 en die aan intelliweb hangen? ik krijg steeds een foutmelding over de server. Maar dat was gisteren ook al zo, en ik zie op de FB pagina van mastervolt nog niet veel staan over een recente storing.

[Rol-Co]

PClop schreef op zaterdag 13 juni 2015 @ 14:37:
[...]


[...]


Verkoop je hem toch door op marktplaats.

Nee, word niks, een omvormer verkopen op marktplaats kan alleen als je hem weg geeft, en zeker een 10.1 is kansloos.
Maar hans heeft geen haast denk ik, de 5,5 kan ook een jaar duren voordat hij verkocht is.
http://link.marktplaats.nl/m937993275

[ Voor 4% gewijzigd door Rol-Co op 13-06-2015 15:10 ]

[Powrskin]

RAFA schreef op zaterdag 13 juni 2015 @ 14:18:
Heb die offerte Van Twentezon. Is wel incl. Btw (en met montage) dus de btw zou er nog af gaan...Nog steeds te duur? Dacht dat deze al een van de goedkoopste was..

voor montage 900 a 1000e lijkt me wel zat.
4200e kom ik dan op bij de 18panelen en 4600e voor 21panelen.

je zou ook nog de dikkere omvormer erbij kunnen vragen (zonder meerprijs). op ideale dag kunnen 18 panelen wel 3500w leveren.

vraag me wel af hoeveel ze in serie plaatsen, 6 lijkt me? startvoltage van 350v is niet echt indrukwekkend laag, wel leuke efficiency die omvormer.

[RAFA]

mb1 schreef op zaterdag 13 juni 2015 @ 14:23:
[...]


Met de DHZ sets zijn ze niet duur, maar voor montage en montage materiaal vragen ze in mijn ogen de hoofdprijs!
je zou ook nog eens op http://shop.winkelman-zon.../solar-frontier-set-.html
kunnen kijken en hier een offerte incl montage op kunnen vragen.
Ik weet niet in welke regio je woont andes weet ik nog wel een adresje

Net even gekeken. 3139€ panelen, montage 1195€ en daarnaast montageset van om en nabij 500€. Kom ik ook op 4800€ voor de 3060wp installatie. Verschilt vrijwel niets dus.

[RAFA]

Powrskin schreef op zaterdag 13 juni 2015 @ 16:10:
[...]


voor montage 900 a 1000e lijkt me wel zat.
4200e kom ik dan op bij de 18panelen en 4600e voor 21panelen.

je zou ook nog de dikkere omvormer erbij kunnen vragen (zonder meerprijs). op ideale dag kunnen 18 panelen wel 3500w leveren.

vraag me wel af hoeveel ze in serie plaatsen, 6 lijkt me? startvoltage van 350v is niet echt indrukwekkend laag, wel leuke efficiency die omvormer.

Vergeet de kosten van de montageset niet, die zijn ook ruim 500€. Deze zijn niet inbegrepen in de montagekosten.

[Powrskin]

RAFA schreef op zaterdag 13 juni 2015 @ 16:15:
[...]


Vergeet de kosten van de montageset niet, die zijn ook ruim 500€. Deze zijn niet inbegrepen in de montagekosten.

zie dat de strings van 6 panelen er gewoon bij staat.
montageset true das ook niet zo goedkoop.
heb wel ervaring met twentezon, ze zijn niet zo snel met reageren, maar de monteurs waren erg capabel en hebben het er gewoon erg netjes in een dag op gezet. (16 panelen).
omvormer hadden we wel zelf al geplaatst, maar das ook een half uurtje werk.

[hansdegit]

Rol-Co schreef op zaterdag 13 juni 2015 @ 15:07:
[...]

Nee, word niks, een omvormer verkopen op marktplaats kan alleen als je hem weg geeft, en zeker een 10.1 is kansloos.
Maar hans heeft geen haast denk ik, de 5,5 kan ook een jaar duren voordat hij verkocht is.
http://link.marktplaats.nl/m937993275

Geen haast inderdaad; nu eens niet. Meestal ben wat impulsiever in dit soort trajecten. Ik ga eens rustig kijken of er wat moois langskomt. Guus had zelf ook nog een Piko 10.1 liggen (nieuw), ging een heel eind naar beneden met de prijs, maar ik kon het niet verantwoorden naar mezelf (en vrouwlief natuurlijk). Hobbies mogen geld kosten, maar om zo'n bedrag neer te tellen om wat pieken op te vangen gaat zelfs mij wat ver. Je zou bijna hopen dat de bliksem inslaat en dat je dus van de verzekering een nieuwe mag uitzoeken....

Tóch is die link van PClop zo gek nog niet....
http://www.ebay.de/itm/Ko...in_77&hash=item2c9bd88b1f


Even een technische vraag. Van Guus heb ik inmiddels uitsluitsel gekregen of Tigo goed omgaat met twee strings parallel op één MPPT. So far so good. Ik heb daar een vraag over...

Bij de pieken zie ik regelmatig stroomsterktes van 10A langskomen. Als ik twee strings parallel zet op één tracker, wordt de door de omvormer uitgestuurde stroom toch over de strings verdeeld? 10 en 13 panelen, maar samen nooit meer dan 10A. Toch? (omvormer kan dacht ik "maar" 10A aan).

[ Voor 23% gewijzigd door hansdegit op 13-06-2015 17:39 ]

[PClop]

Rol-Co schreef op zaterdag 13 juni 2015 @ 15:07:
[...]


Nee, word niks, een omvormer verkopen op marktplaats kan alleen als je hem weg geeft, en zeker een 10.1 is kansloos.
Maar hans heeft geen haast denk ik, de 5,5 kan ook een jaar duren voordat hij verkocht is.
http://link.marktplaats.nl/m937993275

Of Hans is te laat of.................het is al onderweg naar Schagen.
http://www.ebay.de/itm/Ko...in_77&hash=item2c9bd88b1f

[hansdegit]

Unterwegs nach Schagen

Jetzt die Piko 5.5 sofort verkaufen

[ Voor 46% gewijzigd door hansdegit op 13-06-2015 19:24 ]

[PClop]

[Dre]

hansdegit schreef op zaterdag 13 juni 2015 @ 17:29:
[...]

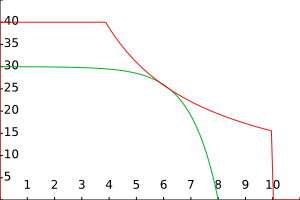

Bij de pieken zie ik regelmatig stroomsterktes van 10A langskomen. Als ik twee strings parallel zet op één tracker, wordt de door de omvormer uitgestuurde stroom toch over de strings verdeeld? 10 en 13 panelen, maar samen nooit meer dan 10A. Toch? (omvormer kan dacht ik "maar" 10A aan).

hansdegit, ik kan je verhaal niet volgen, wat is de situatie? "uitgestuurde" stroom moet denk ik opgenomen DC stroom zijn (?) Tekening zou het verhaal duidelijker maken.

PIKO 5.5 = 9A DC
PIKO 10.1 = 12,5A DC

[Edit]
Kan je de Tigo niet opvoeren naar 420 Volt of zelfs 680 Volt (?)

[ Voor 5% gewijzigd door Dre op 13-06-2015 20:49 ]

[hansdegit]

Dre schreef op zaterdag 13 juni 2015 @ 20:36:
[...]


hansdegit, ik kan je verhaal niet volgen, wat is de situatie? "uitgestuurde" stroom moet denk ik opgenomen DC stroom zijn (?) Tekening zou het verhaal duidelijker maken.

Zal idd iets met foute termen te maken hebben Dre. Wat ik bedoelde te zeggen: in de string loopt de stroomsterkte op tot 10A bij sommige pieken. Dat vertelt mij dat er dus een MPP te scoren valt bij die stroomsterkte.

Zou het dan zo kunnen zijn dat 2 strings parallel op één MPP tracker tesamen 20A door die MC4 gaan duwen? Lijkt me niet de bedoeling...

PIKO 5.5 = 9A DC
PIKO 10.1 = 12,5A DC

[Edit]
Kan je de Tigo niet opvoeren naar 420 Volt of zelfs 680 Volt (?)

Tigo opvoeren? Tigo doet niks met spanning. Tigo zet het paneel parallel aan de string en laat het paneel een bepaalde I "zien". De rest vloeit er langs zodat het paneel nooit een weerstand kan zijn in de string.

[ Voor 26% gewijzigd door hansdegit op 13-06-2015 21:03 ]

[Dre]

(Tijd voor een stukje uitleg over Tigo in de TS (zo te zien is TS al 1,5 maand AFK)

Als ik het goed begrijp is Tigo een buck converter die de spanning alleen omlaag kan transformeren. De panelen+optimizers zitten allemaal in serie in een string aangesloten. (Edit: of Tigo stelt de I in lees ik nu in je post)

Even bij het begin beginnen: Hoe krijg je een string van 10 panelen en een string van 13 panelen op één MPPT. Panelen zonder Tigo gaat dat sowieso niet werken, verschil lijkt mij te groot. Hoe gaat dat met Tigo? 1 of 2 Gateways? Diodes? etc.

De DC/AC omvormers die ik ken begrenzen hun DC stroom. Als bijvoorbeeld de stroom te hoog wordt (>12,5A in jou geval) zal de DC/AC omvormer minder vermogen uit de zonnepanelen halen totdat de stroom weer op de 12,5A zit. Het gevolg is dat de spanning van de string stijgt en je niet meer op je MPP zit, zie IV-curve zonnepaneel. In de volksmond is dit ook wel bekend als piekverliezen. Er zal dus niet meer dan 12,5A je omvormer ingaan.

[hansdegit]

Tsja, ik heb al aangeboden om een stukje over Tigo in de TS te schrijven, heb al wat tekst aangeleverd, maar daar wordt niets mee gedaan. Jammer.

Tigo optimizers zijn geen converters. Ze doen niet zo heel veel, behalve luisteren naar de management unit die ze vertelt hoeveel stroom ze lángs het paneel moeten laten gaan en hoeveel stroom er dóór het paneel heen moet. De optimizer maakt een soort current tunnel. Als een paneel meer vermogen kan leveren bij 5 ampere dan de 7 ampere die door de string loopt, zal Tigo een current tunnel van 2 ampere langs het paneel creeren en 5 ampere door het paneel sturen.

En inderdaad, met Tigo kan je oneven strings creeren die je parallel op één MPP tracker prikt. Gaaf toch? Gewoon met één management unit.

[frk123]

Kan niet kiezen, wie kan mij helpen onderbouwd een keuze te maken.
3x een Yingly 255 all black 765 Wp Mono
of 4x een TMSC 160. 640 Wp Thinfilm
Beide sets zijn even duur, min of meer
Op een Mastervolt Soladin 600.
Richting Noord- Oost, helling 20 graden.

Dit is echt het laatste dak waar ik ruimte op heb. Is mijn schuur waar ik zelf op kijk.
De schuur staat een beetje schuin en mijn buren kijken er ook op. Hoe het eruit ziet is dus ook heel belangrijk, ook voor mijzelf. Het mag ook niet spiegelen.
Daarnaast wil ik natuurlijk zoveel mogelijk "bang for the buck" Ook in de opbrengst.

Ben hier al eerder mee bezig geweest. Het advies dat ik toen kreeg kon ik niet uitvoeren omdat het paneel dat ik nodig had al verkocht was.

[Verwijderd]

frk123 schreef op zaterdag 13 juni 2015 @ 22:25:
Kan niet kiezen, wie kan mij helpen onderbouwd een keuze te maken.
3x een Yingly 255 all black 765 Wp Mono
of 4x een TMSC 160. 640 Wp Thinfilm
Beide sets zijn even duur, min of meer
Op een Mastervolt Soladin 600.
Richting Noord- Oost, helling 20 graden.

Dit is echt het laatste dak waar ik ruimte op heb. Is mijn schuur waar ik zelf op kijk.
De schuur staat een beetje schuin en mijn buren kijken er ook op. Hoe het eruit ziet is dus ook heel belangrijk, ook voor mijzelf. Het mag ook niet spiegelen.
Daarnaast wil ik natuurlijk zoveel mogelijk "bang for the buck" Ook in de opbrengst.

Ben hier al eerder mee bezig geweest. Het advies dat ik toen kreeg kon ik niet uitvoeren omdat het paneel dat ik nodig had al verkocht was.

ik zou de mastervolt soladin 600(die aftopt rond 550w geloof ik) overslaan en voor een iets grotere string omvormer gaan. koop een extra yingli erbij mocht het budget het toelaten en zet hem op een kleine 1000kwp(geloof dat 3= rond de 90v ook kan) omvormer. hier ligt nog een 1.0 omnik omvormer nieuw in doos braaf te wachten totdat hij een plek krijgt. metdezon verkoopt deze omvormers voor 285 das een paar tientjes meer dan die soladin 600. zo heeft de omnik al ingebouwde wifi en de soladin 600 een crappy logging systeem.

AUijtdehaag schreef op vrijdag 12 juni 2015 @ 16:30:
@Btcaelum

Wordt nu onderhand wel tijd voor een flinke installatie met LG panelen op je dak?
http://www.duurzaambedrij...aneel-voor-massaproductie

eerst nog alle huisje/afdakje(houten blokhutje) rond om het huis bouwen en dan de elektra inclusief panelen. de eerste twee zitten al drie weken in de tuin en nu op een klein afdakje op mijn yeti 400(1 paneel staat aangesloten) en draai mijn modem, laptop en al het portable spul off grid:D maar nog niet helemaal tevreden de staanders moeten eigenlijk een stuk naar voren (60cm) dan kunnen er 5 stuks a 1.60cm panelen in de lengte liggen. De houtenplank aan de zijkant gaat ook weg hout is tevens rot op sommige stukken en aan vervanging toe.
under construction

en nee de panelen vangen gelukkig geen schaduw, blokkeert enigszins noordelijk diffuuslicht

[ Voor 74% gewijzigd door Verwijderd op 13-06-2015 23:10 ]

[frk123]

Over die inverter heb ik ook na zitten denken. Is een goed idee, maar een paneel extra past niet. Met 3 panelen schakelt hij af op een warme dag op een te lagespanning.

Ik denk dat ik voor 4 x Tsmc ga op een Omnik Tl1.0.
2 x 2 parallel.
Of is dit echt de foute keuze?

[PClop]

hansdegit schreef op zaterdag 13 juni 2015 @ 22:06:
Tsja, ik heb al aangeboden om een stukje over Tigo in de TS te schrijven, heb al wat tekst aangeleverd, maar daar wordt niets mee gedaan. Jammer.

Tigo optimizers zijn geen converters. Ze doen niet zo heel veel, behalve luisteren naar de management unit die ze vertelt hoeveel stroom ze lángs het paneel moeten laten gaan en hoeveel stroom er dóór het paneel heen moet. De optimizer maakt een soort current tunnel. Als een paneel meer vermogen kan leveren bij 5 ampere dan de 7 ampere die door de string loopt, zal Tigo een current tunnel van 2 ampere langs het paneel creeren en 5 ampere door het paneel sturen.

En inderdaad, met Tigo kan je oneven strings creeren die je parallel op één MPP tracker prikt. Gaaf toch? Gewoon met één management unit.

Je schakeld gewoon mppt 1 en 2 intern parallel en je kunt er dan 25 A doorheen rammen bij de pico 10.1
pagina 13/14 http://www.google.nl/url?...PXA&bvm=bv.95515949,d.d24 , ik kan geen info vinden
of je dan mppt 3 ook nog gewoon kunt gebruiken, jij wel ?

[Verwijderd]

frk123 schreef op zaterdag 13 juni 2015 @ 23:30:
Over die inverter heb ik ook na zitten denken. Is een goed idee, maar een paneel extra past niet. Met 3 panelen schakelt hij af op een warme dag op een te lagespanning.

Ik denk dat ik voor 4 x Tsmc ga op een Omnik Tl1.0.
2 x 2 parallel.
Of is dit echt de foute keuze?

ander paneel met een hoger voltage? destijds was er een andere tweaker die dit(tsmc) mij ook als advies gaf.qua ruimte en wp is het zowat gelijkwaardig als de 3 yingli. voordeel van die omnik is dat je in toekomst evt grotere of andere panelen erop kunt zetten. waarbij je bij een kleine omvormer gelijk vast zit qua upgraden.

[ Voor 24% gewijzigd door Verwijderd op 14-06-2015 01:12 ]

[MichielFRL]

frk123 schreef op zaterdag 13 juni 2015 @ 23:30:
Over die inverter heb ik ook na zitten denken. Is een goed idee, maar een paneel extra past niet. Met 3 panelen schakelt hij af op een warme dag op een te lagespanning.

Ik denk dat ik voor 4 x Tsmc ga op een Omnik Tl1.0.
2 x 2 parallel.
Of is dit echt de foute keuze?

1 string van 4x TSMC kan toch gewoon op een Omnik?

[toxict]

MichielFRL schreef op zondag 14 juni 2015 @ 07:07:
[...]


1 string van 4x TSMC kan toch gewoon op een Omnik?

Even snel door de Omnik Design tool gehaald.
4* een TSMC TS-165C2 op een Omniksol-1.0k-TL2

1x4:

2x2:

2x3:

[ Voor 12% gewijzigd door toxict op 14-06-2015 10:18 ]

[hansdegit]

PClop schreef op zondag 14 juni 2015 @ 00:41:
[...]


Je schakeld gewoon mppt 1 en 2 intern parallel en je kunt er dan 25 A doorheen rammen bij de pico 10.1
pagina 13/14 http://www.google.nl/url?...PXA&bvm=bv.95515949,d.d24 , ik kan geen info vinden
of je dan mppt 3 ook nog gewoon kunt gebruiken, jij wel ?

De reden van de vraag was dat ik een Piko 7.0 (in Centrosolar vermomming) op MP had zien staan. Die heeft maar twee MPP trackers, waar ik vind dat ik er drie nodig heb. Dus toen had ik Guus gevraagd om advies en hij vertelde me dat Tigo dat "probleem" oplost.
Maargoed, eind vd week komt er gewoon een Piko 10.1 te hangen, ben best wel benieuwd.
ook benieuwd hoe lang het duurt voor de 5.5 verkocht is..)

[mb1]

RAFA schreef op zaterdag 13 juni 2015 @ 16:13:
[...]


Net even gekeken. 3139€ panelen, montage 1195€ en daarnaast montageset van om en nabij 500€. Kom ik ook op 4800€ voor de 3060wp installatie. Verschilt vrijwel niets dus.

Montage €1195 dat is €150 per uur!
Prima als jij dat er voor uit wil geven, maar ik niet!

Mijn installateur doet alleen noord Veluwe en die gaat je niet helpen in Nijmegen helaas.

[RAFA]

mb1 schreef op zondag 14 juni 2015 @ 14:21:
[...]


Montage €1195 dat is €150 per uur!
Prima als jij dat er voor uit wil geven, maar ik niet!

Mijn installateur doet alleen noord Veluwe en die gaat je niet helpen in Nijmegen helaas.

Is idd behoorlijk. Maar ik heb er te weinig kaas van gegeten om het zelf te doen...

Op alle offertes kom ik uit op 800-1100€ aan montage..

[Dre]

hansdegit schreef op zaterdag 13 juni 2015 @ 22:06:
Tsja, ik heb al aangeboden om een stukje over Tigo in de TS te schrijven, heb al wat tekst aangeleverd, maar daar wordt niets mee gedaan. Jammer.

Tigo optimizers zijn geen converters. Ze doen niet zo heel veel, behalve luisteren naar de management unit die ze vertelt hoeveel stroom ze lángs het paneel moeten laten gaan en hoeveel stroom er dóór het paneel heen moet. De optimizer maakt een soort current tunnel. Als een paneel meer vermogen kan leveren bij 5 ampere dan de 7 ampere die door de string loopt, zal Tigo een current tunnel van 2 ampere langs het paneel creeren en 5 ampere door het paneel sturen.

En inderdaad, met Tigo kan je oneven strings creeren die je parallel op één MPP tracker prikt. Gaaf toch? Gewoon met één management unit.

Ondanks dat het probleem niet meer speelt bij jou vraag ik me toch af of het goed gaat met 2 ongelijke strings en Tigo. Excuses voor het lange verhaal hieronder

Het vermogen dat een paneel levert kan je meten door de spanning en stroom te meten. Immers het vermogen is spanning × stroom. Bijvoorbeeld 30V × 8A = 240 Watt voor 1 paneel.
Een paneel in de schaduw kan bijvoorbeeld maar 24 Watt leveren, om dan toch die 8A te bereiken zal er in de Tigo een stepdown-converter zitten die de uitgangsspanning verlaagt naar 24 (Watt) / 8 (Ampère) = 3 Volt. Spanning × stroom komt dan weer uit op die 24 Watt. Een string met bovengenoemde 2 panelen zou dan 33 Volt met 8 Ampère leveren, totaal dus 33×8=264 Watt. Volg je me nog? Het effect van schaduw zou je dus in je stringspanning kunnen meten. ( * Dre voelt een poezendeken test aankomen in Schagen)

In geval van bijvoorbeeld schaduw zal toch écht de spanning of de stroom omlaag geconverteerd moeten worden. Het product van spanning × stroom moet namelijk op 23 Watt en 230 Watt uitkomen.

Terugkomend op de twee ongelijke strings:
Ik trek het even door in het extreme; de ene string heeft 2 panelen en de andere string heeft 12 panelen. Aangezien de Tigo alleen de spanning kan verlagen zal het MPP van de kleinste string bepalend zijn. De situatie is als volgt:
Kleine string heeft 240 Watt per paneel, dus 480 Watt (2×240 Watt). Vmpp is 60 Volt (2×30 Volt).
Grote string heeft ook 240 Watt per paneel. dus 2880 Watt (12×240 Watt). De spanning van de grote string moet zakken naar de spanning de kleine string, dus 2880 Watt op 60 Volt. 2880 Watt / 60 Volt = 48 Ampère. De Tigo kan maximaal 10 Ampère leveren, je zal dus flinke piekverliezen krijgen.

Los van het V × I = P verhaaltje van mij vraag ik mij af of de Tigo wel echt de mogelijkheid heeft om 2 ongelijke strings op 1 MPPT te zetten. Technisch gezien kan ik het me voorstellen, met bovengenoemde beperking, maar qua documentatie kan ik het niet terugvinden. Weet Guus zeker dat het kan?

[Edit]
Blijkbaar kan je Strings op 1 MPPT parallel zetten met Tigo. Zie https://support.tigoenerg.../202304236-Uneven-Strings
De beperking van de "It enables a variance in string length of up to 25%." zit waarschijnlijk in de bovengenoemde stroomversterking door de stepdownconverter...2 en 12 panelen gaat dus niet samen

[ Voor 5% gewijzigd door Dre op 14-06-2015 18:45 ]

[hansdegit]

Dre, ongelovige Thomas....
https://support.tigoenerg...202304236-Uneven-Strings-

Tigo verlaagt geen spanning! Tigo doet alleen iets met de stroomsterkte. En ja, er zijn beperkingen. De afwijking tussen de strings mag tot 25 procent bedragen.

En nu ga ik je toch vragen om je iets meer in het Tigo verhaal te verdiepen alvorens op basis van allerlei aannames conclusies te trekken, of het advies van Guus in twijfel te trekken.

[ Voor 26% gewijzigd door hansdegit op 14-06-2015 18:21 ]

[Dre]

hansdegit schreef op zondag 14 juni 2015 @ 18:19:
Dre, ongelovige Thomas....
https://support.tigoenerg...202304236-Uneven-Strings-

Tigo verlaagt geen spanning! Tigo doet alleen iets met de stroomsterkte. En ja, er zijn beperkingen. De afwijking tussen de strings mag tot 25 procent bedragen.

En nu ga ik je toch vragen om je iets meer in het Tigo verhaal te verdiepen alvorens op basis van allerlei aannames conclusies te trekken, of het advies van Guus in twijfel te trekken.

Iets vriendelijker mag wel hansdegit. Heb je mijn verhaal gelezen en begrepen?

Hoe kan ik een accu van 12 Volt parallel zetten aan een accu van 15 Volt, dan heb ik toch een botte kortsluiting? Volgens mij moet er dan iets met de spanning gebeuren...

Gooi eens een dekentje over 1 paneel heen en log wat er gebeurt met de spanning en stroom van die hele string. Denk je dat er nog steeds 30 Volt over het paneel blijft staan met 8 Ampère? V × I = P hé dus 30×8=240 Watt. Of 30×0=0 Watt. Of 0×8=0 Watt. Hmm. Test het in de praktijk en we weten het.

[ Voor 20% gewijzigd door Dre op 14-06-2015 18:51 ]

[PClop]

Dre schreef op zondag 14 juni 2015 @ 18:31:
[...]


Iets vriendelijker mag wel hansdegit. Heb je mijn verhaal gelezen en begrepen?

Hoe kan ik een accu van 12 Volt parallel zetten aan een accu van 15 Volt, dan heb ik toch een botte kortsluiting? Volgens mij moet er dan iets met de spanning gebeuren...

Gooi eens een dekentje over 1 paneel heen en log wat er gebeurt met de spanning en stroom van die hele string. Denk je dat er nog steeds 30 Volt over het paneel blijft staan met 8 Ampère? V × I = P hé dus 30×8=240 Watt. Of 30×0=0 Watt. Of 0×8=0 Watt. Hmm. Test het in de praktijk en we weten het.

Botte kortsluiting ? verklaar je nader, de 15?V akku ( mits geladen ) laad gewoon de akku van 12V
tot ze dezelfde spanning hebben ( de 15V akku is dan leeg ( ontladen ) en de 12V akku, vol ( geladen )

Maar zonnepanelen kunnen elkaar niet laden, ook niet ontladen........................ maar jij wel, geweldig.

Appels en peren.

[Verwijderd]

tigo lijkt op het balanceren van lion cellen of lood gel accu`s per 4 cellen
(niet de string van 4 lood accus=12 cellen)
lees het even dre, het is een balancer, en het dekentje hoeft niet, ik zie het dagelijks bij hans,
lekker zijn nok over 2 panelen, en toch leveren deze ook aan de string van 12.
een tigo geeft geen weerstand in de string.(zoals een slechte accu cel)

[hansdegit]

Dre, ik was niet bewust onvriendelijk. Ik heb alleen niet veel trek om een Dre's theorie te doorgronden terwijl ik meen redelijk te begrijpen wat er in het Tigo verhaal gaande is. En daarbij, we hebben een historie samen...

Nogmaals (vriendelijk!): probeer eerst eens goed te begrijpen wat Tigo doet en kom daarna met vragen. Ik wéét dat het geweldig werkt, met verdomd weinig onderdelen en ik heb er dagelijks profijt van.

http://www.tigoenergy.com...rces/brochures-datasheets

Hier een stukje over de basis van Tigo:
http://www.tigoenergy.com...ance_matching_1_pager.pdf

[ Voor 10% gewijzigd door hansdegit op 14-06-2015 20:27 ]

[Proton_]

Kirchoff is hier al eerder langsgekomen.
Als je twee klemmenparen parallel zet staat er per definitie dezelfde spanning over.
Iets anders beweren is nogal onzinnig.
De Tigo's zijn niet magisch en doen inderdaad vermogensconversie. Wat ze onderscheidt van de rest is dat ze het MPP berekenen in plaats van empirisch bepalen, waardoor het zich veel stabieler gedraagt en de optimizers elkaar niet direct beïnvloeden. Ook zijn ze hierdoor eenvoudiger gebouwd (wat een voordeel is)

[Dre]

Leuk al dat theoretische gebeuren, maar sommige mensen zijn meer van de praktijk. Gooi eens een poezendekentje over een paneel en laat zien wat er met de spanning en stroom van de betreffende string gebeurt. Blijft de spanning hetzelfde? Gebeurt er iets in de stroom? Of gebeurt er iets in de spanning én stroom. En wat doet het vermogen van die string? Deel deze kennis op het forum. Meten is weten, je hebt prachtige logging hansdegit!

------

Gelezen hansdegit, maar ik wil een schema zien met spoelen, halfgeleiders enzo . (iets meer de diepte in bedoel ik)

Gisteren kwam ik deze al tegen bij 1 van de vele patenten van Tigo: https://patentimages.stor...02074-20120124-D00008.png Alleen ontbreekt op dit blokschema de spoel die wel heel duidelijk op de Tigo te zien is.


Uit de "Tigo Energy’s Patented Impedance Matching" haalde ik de volgende tekst

This technology is implemented using an intelligent buck converter

Wikipedia: "A buck converter is a voltage step down and current step up converter" Dus een buck converter transformeert de spanning omlaag en de stroom omhoog. Precies zoals ik in mijn 441 woorden tellende epistel staat. Dan heb ik het epistel hopelijk niet voor niks geschreven.....

[Edit]
Cryptisch voor hansdegit zijn 10 en 13 panelen parallel: 8A/10×13=10,4A 8A+10,4=18,4A 18,4A>12,5A of 18,4A>10A (past dus niet echt op een Piko als je geen piekverliezen wilt, ondanks advies van Guus)

[ Voor 9% gewijzigd door Dre op 14-06-2015 22:09 ]

[KifArU]

Inmiddels een offerte binnen voor 26 JA Solar 285WP panelen in oost-west (13-13) opstelling op flatfix fusion onder 13* op een Goodwe 6000 GW6000-DT. Volgens mij maximale opbrengst per m2 dakvlak voor dit geld.

Zijn jullie nog risico's of problemen in deze configuratie?

[Andre1973]

mb1 schreef op zondag 14 juni 2015 @ 14:21:
[...]


Montage €1195 dat is €150 per uur!
Prima als jij dat er voor uit wil geven, maar ik niet!

Mijn installateur doet alleen noord Veluwe en die gaat je niet helpen in Nijmegen helaas.

Ken je iemand die dat dan in z'n eentje, in 8 uur kan? 21 panelen leggen op schuin dak en het binnenwerk? (dacht dat t om schuin dak ging)

[ Voor 4% gewijzigd door Andre1973 op 14-06-2015 23:30 ]

[PClop]

Dre schreef op zondag 14 juni 2015 @ 21:29:
Leuk al dat theoretische gebeuren, maar sommige mensen zijn meer van de praktijk. Gooi eens een poezendekentje over een paneel en laat zien wat er met de spanning en stroom van de betreffende string gebeurt. Blijft de spanning hetzelfde? Gebeurt er iets in de stroom? Of gebeurt er iets in de spanning én stroom. En wat doet het vermogen van die string? Deel deze kennis op het forum. Meten is weten, je hebt prachtige logging hansdegit!

------

Gelezen hansdegit, maar ik wil een schema zien met spoelen, halfgeleiders enzo . (iets meer de diepte in bedoel ik)

Gisteren kwam ik deze al tegen bij 1 van de vele patenten van Tigo: https://patentimages.stor...02074-20120124-D00008.png Alleen ontbreekt op dit blokschema de spoel die wel heel duidelijk op de Tigo te zien is.


Uit de "Tigo Energy’s Patented Impedance Matching" haalde ik de volgende tekst

[...]


Wikipedia: "A buck converter is a voltage step down and current step up converter" Dus een buck converter transformeert de spanning omlaag en de stroom omhoog. Precies zoals ik in mijn 441 woorden tellende epistel staat. Dan heb ik het epistel hopelijk niet voor niks geschreven.....

[Edit]
Cryptisch voor hansdegit zijn 10 en 13 panelen parallel: 8A/10×13=10,4A 8A+10,4=18,4A 18,4A>12,5A of 18,4A>10A (past dus niet echt op een Piko als je geen piekverliezen wilt, ondanks advies van Guus)

Had dat al zien aankomen, en had daar minder woorden voor nodig

PClop schreef op zondag 14 juni 2015 @ 00:41:
[...]


Je schakeld gewoon mppt 1 en 2 intern parallel en je kunt er dan 25 A doorheen rammen bij de pico 10.1
pagina 13/14 http://www.google.nl/url?...PXA&bvm=bv.95515949,d.d24 , ik kan geen info vinden
of je dan mppt 3 ook nog gewoon kunt gebruiken, jij wel ?

25A > 18,4A = geen piekverliezen, maar goed dat is dus tzt in de praktijk te bewijzen
wie van jullie kemphanen gelijk krijgt ( beide, denk ik )

[PClop]

Andre1973 schreef op zondag 14 juni 2015 @ 22:15:
[...]


Ken je iemand die dat dan in z'n eentje, in 8 uur kan? 21 panelen leggen op schuin dak en het binnenwerk? (dacht dat t om schuin dak ging)

Idd, je was me een slag voor, 150euro 3 monteurs, 50 euro p/mont -~50% tax - ~ 50% bedrijfskosten/winst
die monteurs vangen 12,50 p/u........... nou nou, zwaar overbetaald, NOT

[franssie]

Vanavond de flatfix fusion uitgebreid met wat extra steunen zodat deze week de drie panelen op NNO erbij kunnen, Kabel door het dak getrokken en de DC schakeling gemaakt. Nog twee MC4 connector krimpen en de amreisolar panelen naar boven tillen, vastschroeven en dan eens kijken of het wil werken (en de soladin loggen via mijn raspberrypi maar dat kan altijd later nog).
En misschien nog twee kapvergunningen aanvragen

[Dre]

PClop schreef op zondag 14 juni 2015 @ 23:59:

25A > 18,4A = geen piekverliezen, maar goed dat is dus tzt in de praktijk te bewijzen
wie van jullie kemphanen gelijk krijgt ( beide, denk ik )

Dat gaat niet op. hansdegit wou 3 Strings op 2 MPPT aansluiten. (PIKO 7.0 heeft er maar 2)

[ Voor 65% gewijzigd door Dre op 15-06-2015 07:21 ]

[mb1]

Andre1973 schreef op zondag 14 juni 2015 @ 22:15:
[...]


Ken je iemand die dat dan in z'n eentje, in 8 uur kan? 21 panelen leggen op schuin dak en het binnenwerk? (dacht dat t om schuin dak ging)

Ik ging er vanuit dat een Tweaker die het dak niet op durft iig de kabel binnen zelf wel aanlegt en aansluit.
In het achterhoofd mijn situatie (24 panelen SF zelf binnenwerk gedaan) welke door één man met assistentie van ondergetekende voor drie uur 's middags alles af had!
Als ik dan kijk dat in de installatie branche veel bedrijven blij zijn als ze een monteur met hulpmonteur voor €50 kunnen "wegzetten" ja dan vind ik het nog steeds duur.

Maar Andre1973 wellicht is dit een klusje wat jij voor de Tweaker voor een "leuk bedrag" kan uitvoeren?
Ik denk namelijk dat heel veel Tweakers in dit topic wel behoefte hebben aan een klein meedenkend en werkende installateur of zzp'er welke het dakwerk uitvoert!
Het "ontwerp" maken en toetsen is hier op Tweakers reeds gebeurt.

[hansdegit]

Dre, op mijn site kan je goed zien wat de spanning doet in een string, alle cijfers kan je achterhalen. Uit je opmerkingen lees ik dat Tigo probeert om de spanning in een string op een constant niveau te houden. Klopt dat?

quote: https://matter2energy.wor...mizers-tigo-vs-solaredge/

"The Tigo uses a very clever concept known as “impedance matching“, which helps improve the collection of power from the array as a whole. This may sound counter-intuitive, but I’ll try my best here…

Imagine a string of panels with one shaded one in the middle. That panel not only produces less power, but also slows down the flow of current from all of the panels. So now the inverter at the end sees a certain voltage and current, and adjusts the MPPT trying to get those two values to their maximum. The problem is that with that extra resistance in the circuit, the point it will select will be wrong for every panel – too “high” for the shaded panel, and too “low” for the unshaded ones.

In many cases you can improve the total collection by turning that panel off entirely. Now the inverter’s MPPT sees only the good panels, and tunes them properly. But what happens if you have two shaded panels, or four? At some point you can’t just turn them off any more, the losses will be too great.

So what Tigos do is add more resistance to the circuit… that’s right, more. But they add this in parallel to the individual panels. When you do this, you end up with two paths for the power to take, one through the panel and one around it. Now you might think that you just want to add zero resistance in the around path, but that’s not right – at a minimum you want to add the resistance that the panel would have when it’s operating perfectly, small but not zero. But you can actually tune this even further, if you carefully control the resistance at every panel you can maximize the amount of power being taken from the array as a whole.

The amazing thing about all of this is that the Tigo does all of this with nothing more than some clever programmable inductors. There’s very little circuity in the panel-side boxes."

[ Voor 82% gewijzigd door hansdegit op 15-06-2015 08:48 ]

[Snarfie31]

Gek mijn efficiency is al een tijdje niet meer zichtbaar op mn Omnik site die staat op 0.

Hm reeds opgelost System size moest niet 3.990 maar 3,990 zijn

[ Voor 52% gewijzigd door Snarfie31 op 15-06-2015 08:48 ]

[RAFA]

mb1 schreef op maandag 15 juni 2015 @ 07:59:
[...]


Ik ging er vanuit dat een Tweaker die het dak niet op durft iig de kabel binnen zelf wel aanlegt en aansluit.
In het achterhoofd mijn situatie (24 panelen SF zelf binnenwerk gedaan) welke door één man met assistentie van ondergetekende voor drie uur 's middags alles af had!
Als ik dan kijk dat in de installatie branche veel bedrijven blij zijn als ze een monteur met hulpmonteur voor €50 kunnen "wegzetten" ja dan vind ik het nog steeds duur.

Maar Andre1973 wellicht is dit een klusje wat jij voor de Tweaker voor een "leuk bedrag" kan uitvoeren?
Ik denk namelijk dat heel veel Tweakers in dit topic wel behoefte hebben aan een klein meedenkend en werkende installateur of zzp'er welke het dakwerk uitvoert!
Het "ontwerp" maken en toetsen is hier op Tweakers reeds gebeurt.

Uiteraard kan ik zelf een kabeltje trekken, dat is het werk niet. De uitgespaarde kosten zullen denk ik nihil zijn. Daarnaast moet er een nieuwe meterkast in komen. Ja, ik heb er nog een met de oude schroefpatronen . Aangezien ik dit zelf niet doe (geen zegelrecht/kan installatie niet spanningsloos maken/verzekeringstechnisch) zal ik dit uitbesteden. We zijn immers niet allemaal zo elektrotechnisch onderlegd...ieder zo zijn vak.

En qua hoogtes ben ik inderdaad een mietje...met name op een schuin dak.

[RAFA]

Ps; de meterkast zal vervangen moeten worden met het plaatsen van de zonnepanelen. Dit maakt de kosten blijkbaar aftrekbaar. Scheelt weer iets in de te maken kosten.

[ Voor 193% gewijzigd door RAFA op 15-06-2015 11:00 ]

[japser84]

Ik vind persoonlijk dat er hier nogal snel geroepen wordt dat het veel te duur is, terwijl alle voorwaarden en evt extra kosten niet meegenomen worden/ bekend zijn. Dus ik zou zeggen als je meerdere offertes hebt opgevraagd weet je zelf wel wanneer iets duur is of niet. Toch?

[Ebbie73]

Na het lang volgen van dit topic heb ik 2 weken geleden ook een aanschaf gedaan van 8x 2e hands panelen. Deze deal heb ik via Marktplaats kunnen maken. Voor een bedrag van 750,- werd ik de eigenaar van de volgende onderdelen:
- 8x Enfinity 240M6 panelen + bekabeling (Totaal komt dat (theoretisch) neer op 1920Wp)
- Omvormer: MUST GSG-2KSL-TW
- Alle benodigde Schettler bevestigingsmateriaal.
(alles ongeveer 6 jaar oud)

Deze panelen moesten plaats maken voor 30 dunne film panelen bij de mensen waarvan ik het aangeschaft heb.

Vorig weekend een steiger gehuurd en latten voor onder de dakpannen aangeschaft. Nadat ik eerst een conceptje heb gemaakt...

Dit dak staat op WZW.

...is dit het voorlopige resultaat geworden. Ik had 2 tussenklemmen te weinig, waardoor het paneel linksonder het moest doen met 3 eindklemmen(dus ook een eindklem te weinig)...


Inmiddels heb ik al 2 tussenklemmen aangeschaft en worden deze z.s.m. bevestigd.

Vorige week zondag hebben we de omvormer ook direct maar eens aangesloten om te kijken of e.e.a. werkt. Dit leverde rond 17:00u al een leuke piek op van rond de 1400w.

De dagen erna kwam het nauwelijks meer boven de 1000 uit. Nu lijkt deze op het pieken van de dag niet eens boven de 450w uit te komen. Op sommige dagen schakelt de (apart hiervoor gereserveerde) groep(16A) waarop deze aangesloten zit, 's ochtends uit. Zetten we deze weer aan, gaat het weer goed voor de rest van de dag. Afgelopen vrijdag heb ik om 20:45 een filmpje gemaakt waarbij je de omvormer flink hoort zoemen bij een piek van 257w output. Panelen staan in de zon, maar genereren nauwelijks iets: [YouTube: https://www.youtube.com/watch?v=9iBCZZG4rVk]

Het zoemen was de eerste dag minder luid dan de afgelopen dagen. Ik heb nog geen idee wat dit zou kunnen veroorzaken. Metingen tonen geen noemenswaardige dingen aan...

[zonoskar]

En bij de voormalige eigenaars werkte het wel allemaal naar behoren, of komt de omvormer van een andere eigenaar dan de panelen?

[Ebbie73]

zonoskar schreef op maandag 15 juni 2015 @ 13:06:
En bij de voormalige eigenaars werkte het wel allemaal naar behoren, of komt de omvormer van een andere eigenaar dan de panelen?

Alles is van 1 eigenaar geweest en hij heeft het mij werkend laten zien.

[japser84]

Schakelt de groep uit of de aardlek of het is een 2 in 1? Is de omvormer geaard?

[hansdegit]

PClop schreef op zaterdag 13 juni 2015 @ 13:07:
[...]


De voorwaarden zijn ruck

Privatauktion, keine Garantie, kein Rückgaberecht
raar verhaal, war nur 4 Wochen in Betrieb, stand die ganzen Jahre im Keller
Doei........ ruikt niet fris.

http://www.ebay.de/itm/Ko...7&hash=item43ddefd043

Dat ding is voor 671 en een beetje weggegaan. Hij wilde overigens niet leveren aan het buitenland.

[zonoskar]

PClop schreef op zaterdag 13 juni 2015 @ 13:07:
De voorwaarden zijn ruck

Privatauktion, keine Garantie, kein Rückgaberecht

Dat staat overigens bij alle Duitse aanbiedingen. Dat zijn ze verplicht, anders moeten ze zelfs op prive verkopen garantie geven. Gevalletje Duitse wetgeving die door geschoten is. Dezelfde voorwaarden heb je in Nederland bij een privéaankoop, maar dan staat het er niet expliciet bij.

[Ebbie73]

japser84 schreef op maandag 15 juni 2015 @ 13:41:
Schakelt de groep uit of de aardlek of het is een 2 in 1? Is de omvormer geaard?

De omvormer is geaard. Het is zo'n 2 in 1 geval waarbij 1 van die 2 uitschakelt.

[Proton_]

hansdegit schreef op maandag 15 juni 2015 @ 08:00:
Dre, op mijn site kan je goed zien wat de spanning doet in een string, alle cijfers kan je achterhalen. Uit je opmerkingen lees ik dat Tigo probeert om de spanning in een string op een constant niveau te houden. Klopt dat?

Het grote verschil zit 'm in de aanpak van de optimalisatie.
Alle strings, optimizers of niet, hebben dezelfde stroom door alle panelen (want KCL).
Alle parallelle strings, optimizers of niet, hebben dezelfde spanning aan de uiteinden (want KVL).

Sommige optimizers communiceren met elkaar om zo af te spreken welke stroom ze gaan doen (en daar komt dan een spanning uit). Sommige optimizers verdelen een vaste spanning over het vermogen (en daar volgt dan een stroom uit).

Als ik Tigo goed begrijp veranderen die de U/I karakteristiek van een paneel.
De U/I karakeristiek van het paneel is namelijk vrij goed analytisch te bepalen aan de hand van celtype, momentane Voc en/of Isc.
Het MPP punt is dan duidelijk; de optimizer kan zich vervolgens dan zo gedragen dat de U/I grafiek van een paneel (groen) er zo uit komt te zien voor de omvormer (rood):


Het MPP bevindt zich dan zo'n beetje overal tussen de 4 en 10A (in dit voorbeeld).

nothing more than some clever programmable inductors

Dat is dus een andere term voor 'buck converter'

[Snarfie31]

Lag vanochtend behoorlijk wat (sahar?) zand op mn auto neem aan ook op mn panelen. Mbt vermogen zo te zien geen probleem gaat weer richting record.

[MichielFRL]

Snarfie31 schreef op maandag 15 juni 2015 @ 15:16:
Lag vanochtend behoorlijk wat (sahar?) zand op mn auto neem aan ook op mn panelen. Mbt vermogen zo te zien geen probleem gaat weer richting record.

Grote verschillen weer in het land.
Vandaag gaat als hooguit gemiddeld de boeken in.

[Snarfie31]

MichielFRL schreef op maandag 15 juni 2015 @ 15:20:
[...]


Grote verschillen weer in het land.
Vandaag gaat als hooguit gemiddeld de boeken in.

Vraag me af wat voor invloed dat zand nou heeft. die vogelpoep (minmaal) heeft niet zoveel invloed merk ik. Maar zand moet toch structureel iets van je mogelijke instraling inperken zou je zeggen (zit over al je panelen) Schijnbaar ook minimale invloed ik wacht wel op een fikse regenbui.

[japser84]

Ebbie73 schreef op maandag 15 juni 2015 @ 14:51:
[...]

De omvormer is geaard. Het is zo'n 2 in 1 geval waarbij 1 van die 2 uitschakelt.

Als het goed is kan je zien of het de aarde is die eruit klapt of de "groep zelf". Dat is bij mij iig. Bij een van de twee gevallen gaat maar de halve hendel om. Denk als de groep eruit gaat. Bij aarde gaan ze allebij.
Mits je ook zo'n gedeelde hendel erop zitten.

Is de aardlek wel wat zwaarder? Na veel leeswerk en verschillende adviezen overal heb ik een 300mA gekozen ipv standaard 30mA aardlek. Sommige omvormers komen namelijk net te hoog uit waardoor de aardlek er elke keer uit knalt.

Lees ook op het net van installateurs de zelfs helemaal geen aardlek ertussen doen vanwege dit probleem. Ik zou persoonlijk liever dan een maatje zwaarder nemen.

[ Voor 11% gewijzigd door japser84 op 15-06-2015 15:41 ]

[Verwijderd]

Ebbie73 schreef op maandag 15 juni 2015 @ 13:02:
Na het lang volgen van dit topic heb ik 2 weken geleden ook een aanschaf gedaan van 8x 2e hands panelen. Deze deal heb ik via Marktplaats kunnen maken. Voor een bedrag van 750,- werd ik de eigenaar van de volgende onderdelen:
- 8x Enfinity 240M6 panelen + bekabeling (Totaal komt dat (theoretisch) neer op 1920Wp)
- Omvormer: MUST GSG-2KSL-TW
- Alle benodigde Schettler bevestigingsmateriaal.
(alles ongeveer 6 jaar oud)

Deze panelen moesten plaats maken voor 30 dunne film panelen bij de mensen waarvan ik het aangeschaft heb.

Vorig weekend een steiger gehuurd en latten voor onder de dakpannen aangeschaft. Nadat ik eerst een conceptje heb gemaakt...
[afbeelding]
Dit dak staat op WZW.

...is dit het voorlopige resultaat geworden. Ik had 2 tussenklemmen te weinig, waardoor het paneel linksonder het moest doen met 3 eindklemmen(dus ook een eindklem te weinig)...
[afbeelding]

Inmiddels heb ik al 2 tussenklemmen aangeschaft en worden deze z.s.m. bevestigd.

Vorige week zondag hebben we de omvormer ook direct maar eens aangesloten om te kijken of e.e.a. werkt. Dit leverde rond 17:00u al een leuke piek op van rond de 1400w.

De dagen erna kwam het nauwelijks meer boven de 1000 uit. Nu lijkt deze op het pieken van de dag niet eens boven de 450w uit te komen. Op sommige dagen schakelt de (apart hiervoor gereserveerde) groep(16A) waarop deze aangesloten zit, 's ochtends uit. Zetten we deze weer aan, gaat het weer goed voor de rest van de dag. Afgelopen vrijdag heb ik om 20:45 een filmpje gemaakt waarbij je de omvormer flink hoort zoemen bij een piek van 257w output. Panelen staan in de zon, maar genereren nauwelijks iets: [video]

Het zoemen was de eerste dag minder luid dan de afgelopen dagen. Ik heb nog geen idee wat dit zou kunnen veroorzaken. Metingen tonen geen noemenswaardige dingen aan...

het staat niet voor niks op marktplaats voor zon belachelijk laag bedrag. klap die must omvormer er eruit en verkoop als zijnde knutsel omvormer aka defect. maar ja zelfs bij 500watt ben je nog niet bekocht.
ik ken de must omvormer niet of het is een nieuwe speler of ze zijn absurd slecht of zo high end. maar denk het tweede. http://www.must.co/cat/MU...MUST-2KW-On-Grid-Inverter ook echt bij de slogan staat voor MUST must use smart technology really? de panelen zijn nog wel ok te noemen. een van je panelen zit ook niet recht.

[ Voor 7% gewijzigd door Verwijderd op 15-06-2015 16:25 ]

[Ebbie73]

japser84 schreef op maandag 15 juni 2015 @ 15:39:
[...]


Als het goed is kan je zien of het de aarde is die eruit klapt of de "groep zelf". Dat is bij mij iig. Bij een van de twee gevallen gaat maar de halve hendel om. Denk als de groep eruit gaat. Bij aarde gaan ze allebij.
Mits je ook zo'n gedeelde hendel erop zitten.

Is de aardlek wel wat zwaarder? Na veel leeswerk en verschillende adviezen overal heb ik een 300mA gekozen ipv standaard 30mA aardlek. Sommige omvormers komen namelijk net te hoog uit waardoor de aardlek er elke keer uit knalt.

Lees ook op het net van installateurs de zelfs helemaal geen aardlek ertussen doen vanwege dit probleem. Ik zou persoonlijk liever dan een maatje zwaarder nemen.

Alleen de halve hendel gaat om, dus niet de aardlek. Maar ik zou eens kunnen kijken of een zwaardere aardlek verschil zou kunnen maken.

[Snarfie31]

Voor de liefhebbers om hun converters te willen koelen. In pagina 2 zit een grafiek die aangeeft dat (sommige apparaten) bij een koeling van 50 naar 40 graden een aanzienlijke verlenging van hun leven tegemoet kunnen zien. http://www.kooltronic.com/downloads/K1182.pdf

[Ebbie73]

Verwijderd schreef op maandag 15 juni 2015 @ 16:16:
[...]

ik ken de must omvormer niet of het is een nieuwe speler of ze zijn absurd slecht of zo high end. maar denk het tweede. http://www.must.co/cat/MU...MUST-2KW-On-Grid-Inverter ook echt bij de slogan staat voor MUST must use smart technology really? de panelen zijn nog wel ok te noemen.

Ik had er ook nog nooit van gehoord, maar hij schijnt het al die tijd goed gedaan te hebben. De vorige eigenaar gaf wel aan nog nooit zo'n hoge wp(1400) te hebben gehad als wat ik de eerste dag had. Hij had ze dan ook op oost liggen...

[NovapaX]

Ik zou eerst alle bekabeling en stekkers nog eens goed nakijken en/of doormeten. (zowel AC als DC zijde)

Met een multimeter kun je natuurlijk de open-klem spanning van de panelen nameten. Ik weet niet wat de weerstand van een string moet zijn eerlijk gezegd, maar als die te hoog is zou het aan de stekkers kunnen liggen.
En natuurlijk aan de AC zijde ook even meten.

[PClop]

Ebbie73 schreef op maandag 15 juni 2015 @ 13:02:
Na het lang volgen van dit topic heb ik 2 weken geleden ook een aanschaf gedaan van 8x 2e hands panelen. Deze deal heb ik via Marktplaats kunnen maken. Voor een bedrag van 750,- werd ik de eigenaar van de volgende onderdelen:
- 8x Enfinity 240M6 panelen + bekabeling (Totaal komt dat (theoretisch) neer op 1920Wp)
- Omvormer: MUST GSG-2KSL-TW
- Alle benodigde Schettler bevestigingsmateriaal.
(alles ongeveer 6 jaar oud)

Deze panelen moesten plaats maken voor 30 dunne film panelen bij de mensen waarvan ik het aangeschaft heb.

Vorig weekend een steiger gehuurd en latten voor onder de dakpannen aangeschaft. Nadat ik eerst een conceptje heb gemaakt...
[afbeelding]
Dit dak staat op WZW.

...is dit het voorlopige resultaat geworden. Ik had 2 tussenklemmen te weinig, waardoor het paneel linksonder het moest doen met 3 eindklemmen(dus ook een eindklem te weinig)...
[afbeelding]

Inmiddels heb ik al 2 tussenklemmen aangeschaft en worden deze z.s.m. bevestigd.

Vorige week zondag hebben we de omvormer ook direct maar eens aangesloten om te kijken of e.e.a. werkt. Dit leverde rond 17:00u al een leuke piek op van rond de 1400w.

De dagen erna kwam het nauwelijks meer boven de 1000 uit. Nu lijkt deze op het pieken van de dag niet eens boven de 450w uit te komen. Op sommige dagen schakelt de (apart hiervoor gereserveerde) groep(16A) waarop deze aangesloten zit, 's ochtends uit. Zetten we deze weer aan, gaat het weer goed voor de rest van de dag. Afgelopen vrijdag heb ik om 20:45 een filmpje gemaakt waarbij je de omvormer flink hoort zoemen bij een piek van 257w output. Panelen staan in de zon, maar genereren nauwelijks iets: [video]

Het zoemen was de eerste dag minder luid dan de afgelopen dagen. Ik heb nog geen idee wat dit zou kunnen veroorzaken. Metingen tonen geen noemenswaardige dingen aan...

Ik ken dat setje panelen wel, deze komt van de firma, Met de zon.nl uit de Rijp NH
Dat was ook mijn startset zes jaar geleden met 8x Enfinity 240M6, maar ik heb er toen een fronius IG20
bij genomen ( later omgeruild voor een IG30 wegens een uitbreiding ) anders had ik dat zelfde type gehad
die jij nu hebt kwa omvormer.

Je zou even kontakt kunnen opnemen met, Met de zon.nl of ze dit verschijnsel kennen van die omvormer.

Wat nog een oorzaak kan zijn van de slechte prestatie is dat de MC4 stekkers geen goed kontakt meer maken, dat je dus alles even weer uitelkaar haald en met kontaktspray weer inelkaar zet.
En bij mijn Enfinity 240M6 panelen moet ik behoorlijk kracht zetten om de MC4 stekkers in elkaar
te klikken, kan dus zijn dat die bij jou ook nog wat "los vast "zitten.
Trouwens is de werking van mijn Enfinity panelen nog steeds goed.

[PClop]

Dre schreef op maandag 15 juni 2015 @ 07:14:
[...]


Dat gaat niet op. hansdegit wou 3 Strings op 2 MPPT aansluiten. (PIKO 7.0 heeft er maar 2)

De 10.1 heeft er drie en daar kan het dan wel op, en daar had ik het ook over.

[Verwijderd]

Nou, ik geloof dat ik ook voor zonnepanelen ga.
Ik heb een offerte van Sun-solar ontvangen voor 4340 Wp.
Grootste twijfel was het vrij onbekende merk EC-Solar, maar ga denk ik toch de gok nemen.
Als ze 5 jaar meegaan zou ik mijn aanschafkosten terug hebben.
Ik houd jullie op de hoogte!

[WoudseHoeve]

Ebbie73 schreef op maandag 15 juni 2015 @ 13:02:
Na het lang volgen van dit topic heb ik 2 weken geleden ook een aanschaf gedaan van 8x 2e hands panelen. Deze deal heb ik via Marktplaats kunnen maken. Voor een bedrag van 750,- werd ik de eigenaar van de volgende onderdelen:
- 8x Enfinity 240M6 panelen + bekabeling (Totaal komt dat (theoretisch) neer op 1920Wp)
- Omvormer: MUST GSG-2KSL-TW
- Alle benodigde Schettler bevestigingsmateriaal.
(alles ongeveer 6 jaar oud)

Deze panelen moesten plaats maken voor 30 dunne film panelen bij de mensen waarvan ik het aangeschaft heb.

Vorig weekend een steiger gehuurd en latten voor onder de dakpannen aangeschaft. Nadat ik eerst een conceptje heb gemaakt...
[afbeelding]
Dit dak staat op WZW.

...is dit het voorlopige resultaat geworden. Ik had 2 tussenklemmen te weinig, waardoor het paneel linksonder het moest doen met 3 eindklemmen(dus ook een eindklem te weinig)...
[afbeelding]

Inmiddels heb ik al 2 tussenklemmen aangeschaft en worden deze z.s.m. bevestigd.

Vorige week zondag hebben we de omvormer ook direct maar eens aangesloten om te kijken of e.e.a. werkt. Dit leverde rond 17:00u al een leuke piek op van rond de 1400w.

De dagen erna kwam het nauwelijks meer boven de 1000 uit. Nu lijkt deze op het pieken van de dag niet eens boven de 450w uit te komen. Op sommige dagen schakelt de (apart hiervoor gereserveerde) groep(16A) waarop deze aangesloten zit, 's ochtends uit. Zetten we deze weer aan, gaat het weer goed voor de rest van de dag. Afgelopen vrijdag heb ik om 20:45 een filmpje gemaakt waarbij je de omvormer flink hoort zoemen bij een piek van 257w output. Panelen staan in de zon, maar genereren nauwelijks iets: [video]

Het zoemen was de eerste dag minder luid dan de afgelopen dagen. Ik heb nog geen idee wat dit zou kunnen veroorzaken. Metingen tonen geen noemenswaardige dingen aan...

Je moet de openklem spanning van de panelen meten dus connectors los halen bij de omvormer en de DC spanning meten.
Op de sticker van de panelen staat deze openklem spanning vermeld. Ze staan in serie dus gewoon optellen. Deze spanning kan je overdag meten, het hoeft niet zonnig te zijn. Als het erg warm is zal de spanning iets lager zijn. Als deze spanning niet klopt (fors lager) dan heb je een defect paneel of zit er een stekker niet goed. Ze moeten echt "KLIK" zeggen als je ze in elkaar drukt. Als de spanning niet klopt moet je de panelen gaan testen, eerst de helft van de string enz.

Als de panelen de juiste spanning geven dan is de omvormer defect (condensatoren oid) en moet je hem laten repareren (veel aanbieders op MP) of een andere kopen.


Weerstand meten heeft geen zin.

Wees voorzichtig met meten ! De open klem spanning van deze panelen is 37 volt per paneel dus totaal 296 Volt. Dit is een gevaarlijke spanning....

[WoudseHoeve]

Verwijderd schreef op maandag 15 juni 2015 @ 18:02:
Nou, ik geloof dat ik ook voor zonnepanelen ga.
Ik heb een offerte van Sun-solar ontvangen voor 4340 Wp.
Grootste twijfel was het vrij onbekende merk EC-Solar, maar ga denk ik toch de gok nemen.
Als ze 5 jaar meegaan zou ik mijn aanschafkosten terug hebben.
Ik houd jullie op de hoogte!

Heb je maar 1 offerte ????? ik zou nog even rond kijken

[Rol-Co]

hansdegit schreef op maandag 15 juni 2015 @ 13:46:
[...]

http://www.ebay.de/itm/Ko...7&hash=item43ddefd043

Dat ding is voor 671 en een beetje weggegaan. Hij wilde overigens niet leveren aan het buitenland.

Zat ik er niet ver naast

Neem je toch de volgende, zolang je geen haast hebt.....

http://www.ebay.de/itm/We...04?_trksid=p2052191.m2338

Deze is dan wel weer fischy, cheap but fishy .

[PClop]

hansdegit schreef op maandag 15 juni 2015 @ 13:46:
[...]

http://www.ebay.de/itm/Ko...7&hash=item43ddefd043

Dat ding is voor 671 en een beetje weggegaan. Hij wilde overigens niet leveren aan het buitenland.

Leuk prijsje, dat wel, maar nu "krijg"je eentje met volle garantie,en duits, en die hebben een goede
after sales, althans is mijn ervaring.
Ik had toen 2 Danfoss ULXen gekocht ook op Ebay bij een Duise Firma voor bijna nop, waar van
één een D.O,A. was, geen gezeur gehad ik kreeg na overleg zo een nieuwe via Danfoss Denemarken
hadden ze zo geregeld, een jaar later moest ik zonodig een firmware update doen en dat ging
mis, gemeld, en een week later stond er een Danfoss monteur uit Duitsland bij mij op de stoep
om dat even weer kostenloos te fiksen en dan maar direkt beide omvormer van de juiste nieuwe
firmware te voorzien, ZONDER GEZEUR, gewoon top dus.

[hansdegit]

Rol-Co schreef op maandag 15 juni 2015 @ 18:11:
[...]


Zat ik er niet ver naast

Neem je toch de volgende, zolang je geen haast hebt.....

http://www.ebay.de/itm/We...04?_trksid=p2052191.m2338

Deze is dan wel weer fischy, cheap but fishy .

Ach, zo vissig lijkt die Wechselrichter niet. Maar ik heb geen haast inderdaad, mijn 10.1 komt woensdag of donderdag in Schagen

[revolution-nl]

Snarfie31 schreef op maandag 15 juni 2015 @ 16:26:
Voor de liefhebbers om hun converters te willen koelen. In pagina 2 zit een grafiek die aangeeft dat (sommige apparaten) bij een koeling van 50 naar 40 graden een aanzienlijke verlenging van hun leven tegemoet kunnen zien. http://www.kooltronic.com/downloads/K1182.pdf

Wceend gevalletje ?
Veel datacenters zijn juist bezig met het verhogen van de temperatuur. Het scheelt enorm in de energiekosten en maakt voor de duurzaamheid van de apparatuur niets uit.

[ Voor 17% gewijzigd door revolution-nl op 15-06-2015 18:28 ]

[Rol-Co]

PClop schreef op maandag 15 juni 2015 @ 18:17:
[...]


Leuk prijsje, dat wel, maar nu "krijg"je eentje met volle garantie,en duits, en die hebben een goede
after sales, althans is mijn ervaring.
Ik had toen 2 Danfoss ULXen gekocht ook op Ebay bij een Duise Firma voor bijna nop, waar van
één een D.O,A. was, geen gezeur gehad ik kreeg na overleg zo een nieuwe via Danfoss Denemarken
hadden ze zo geregeld, een jaar later moest ik zonodig een firmware update doen en dat ging
mis, gemeld, en een week later stond er een Danfoss monteur uit Duitsland bij mij op de stoep
om dat even weer kostenloos te fiksen en dan maar direkt beide omvormer van de juiste nieuwe
firmware te voorzien, ZONDER GEZEUR, gewoon top dus.

De garantie die hij heeft is denk ik alleen van die winkel/bedrijf, of denk jij dat als je een omvormer met transportschade naar kostal stuurt voor garantie dat het goed komt?
Als je hem goedkoop hebt maakt die garantie niets uit, ze gaan toch altijd buiten de garantie defect.

hansdegit schreef op maandag 15 juni 2015 @ 18:17:
[...]

Ach, zo vissig lijkt die Wechselrichter niet. Maar ik heb geen haast inderdaad, mijn 10.1 komt woensdag of donderdag in Schagen

Ok mooi, gefeli
Ik ben benieuwd !

En ja hij is wel fishy, niet de omvormer maar de verkoper.

[Dre]

hansdegit schreef op maandag 15 juni 2015 @ 18:17:
[...]

Ach, zo vissig lijkt die Wechselrichter niet. Maar ik heb geen haast inderdaad, mijn 10.1 komt woensdag of donderdag in Schagen

Omvormer met een flink vermogen: Check
Zeer frequente logging (2 seconde las ik ergens): Check

Perfecte combi om over een jaar de theoretische piekverliezen te berekenen bij een te kleine omvormer of zelfs per string

[PClop]

Rol-Co schreef op maandag 15 juni 2015 @ 18:23:
[...]


De garantie die hij heeft is denk ik alleen van die winkel/bedrijf, of denk jij dat als je een omvormer met transportschade naar kostal stuurt voor garantie dat het goed komt?
Als je hem goedkoop hebt maakt die garantie niets uit, ze gaan toch altijd buiten de garantie defect.


[...]

Ok mooi, gefeli
Ik ben benieuwd !

En ja hij is wel fishy, niet de omvormer maar de verkoper.

Stond in de advertentie, fabrieksgarantie gaat in op datum van operationeel op het net komen
kunnen ze namelijk zien bij kostal via de ingebouwde webserver.

[Rol-Co]

Dre schreef op maandag 15 juni 2015 @ 18:27:
[...]


Omvormer met een flink vermogen: Check
Zeer frequente logging (2 seconde las ik ergens): Check

Perfecte combi om over een jaar de theoretische piekverliezen te berekenen bij een te kleine omvormer of zelfs per string

Nope
Vanwege de verschillende orientatie's werkt dat minder goed dan bijv een gewoon setje zuid , alleen voor hans is de 10.1 interessant door de 3 mppt. In theorie zou een 7kW al mooi zijn.

[Rol-Co]

PClop schreef op maandag 15 juni 2015 @ 18:33:
[...]


Stond in de advertentie, fabrieksgarantie gaat in op datum van operationeel op het net komen
kunnen ze namelijk zien bij kostal via de ingebouwde webserver.

Ik heb ook een piko gehad kunnen ze niet zien maar je meld hem aan op de website om te loggen.

T.b.v garantie.......denk je?



Ik denk eerlijk gezegd niet, dan komt het defect daardoor natuurlijk, vergeet niet dat het een omvormertje is van 2500,- + , geen ding van 400,-

[PClop]

Rol-Co schreef op maandag 15 juni 2015 @ 18:42:
[...]


Ik heb ook een piko gehad kunnen ze niet zien maar je meld hem aan op de website om te loggen.

T.b.v garantie.......denk je?

[afbeelding]

Ik denk eerlijk gezegd niet, dan komt het defect daardoor natuurlijk, vergeet niet dat het een omvormertje is van 2500,- + , geen ding van 400,-

Het is aan te tonen dat hij in die toestand als nieuw is verkocht, dus gewoon ja
En je spreekt je zelf hier tegen ; " Ik heb ook een piko gehad kunnen ze niet zien maar je meld hem aan op de website om te loggen."

[Dre]

Rol-Co schreef op maandag 15 juni 2015 @ 18:36:
[...]


Nope
Vanwege de verschillende orientatie's werkt dat minder goed dan bijv een gewoon setje zuid , alleen voor hans is de 10.1 interessant door de 3 mppt. In theorie zou een 7kW al mooi zijn.

True. hansdegits zijn set geeft een heel andere blik dan de zuid-setjes die tot op heden zijn bekeken. Niet alleen de piekverliezen op omvormer niveau (wat zou de PIKO 5.5 of PIKO 7.0 gedaan hebben), maar ook op oost en west kan je nu op string niveau analyseren. Weer wat anders dan Zuid.

[toxict]

WoudseHoeve schreef op maandag 15 juni 2015 @ 18:05:
[...]

Wees voorzichtig met meten ! De open klem spanning van deze panelen is 37 volt per paneel dus totaal 296 Volt. Dit is een gevaarlijke spanning....

Leuk dat je dit zegt.
Ik heb mijn installateur op een stringetje van 5 SF's onder stroom zien staan.
Da's 420Volt in mijn geval.
Zag er best leuk uit! ;-)

Een blauw boogje van 1-2cm dwars door z'n rubberen handschoenen heen!?!?

Je kunt er prima mee lassen in ieder geval.

[hansdegit]

Dre schreef op maandag 15 juni 2015 @ 18:27:
[...]


Omvormer met een flink vermogen: Check
Zeer frequente logging (2 seconde las ik ergens): Check

Perfecte combi om over een jaar de theoretische piekverliezen te berekenen bij een te kleine omvormer of zelfs per string

Volgens mij kan je de omvormer nog vaker uitvragen dan eens per 2 seconden. Heb er alleen zelf niet zo'n behoefte aan...
